Abstract

Procedimiento de instalación de una torre y torre instalada con dicho procedimiento. La presente invención se refiere a un procedimiento de instalación o montaje de una torre (1) formada por la superposición de dos o más grupos (2, 2') de montaje sobre un tramo base (3), donde al menos uno de dichos grupos (2, 2') de montaje está formado por una pluralidad de segmentos (4, 5, 4', 5') de superposición. Dicho procedimiento comprende, disponer el tramo base (3) sobre su posición definitiva sobre el terreno; e izar y colocar los grupos (2, 2') de montaje de la torre (1) sobre el tramo base (3), mediante una grúa de montaje capaz de adoptar diferentes configuraciones de pluma. En dicho procedimiento, ventajosamente, al menos dos o más tramos (4, 5, 4', 5') de superposición se instalan consecutivamente en su correspondiente grupo de montaje (2, 2') con una misma configuración de pluma de la grúa, donde la longitud (l4, l4') del tramo (4, 4') de superposición más bajo de dicho grupo (2, 2') de montaje es inferior a la longitud (l5, l5') de, al menos otro tramo (5, 5') de superposición del citado grupo de montaje (2, 2').

Description

DESCRIPCIÓN
PROCEDIMIENTO DE INSTALACIÓN DE UNA TORRE Y TORRE INSTALADA CON DICHO PROCEDIMIENTO
CAMPO DE LA INVENCIÓN
La presente invención se refiere a un procedimiento para la instalación y el montaje de torres de hormigón, preferentemente de sección troncocónica. El procedimiento permite optimizar el número de configuraciones de grúa utilizadas durante dicha instalación o montaje, reduciendo en consecuencia los tiempos y costes de ejecución asociados, o bien construir torres de mayor altura sin incrementar el número de configuraciones de grúa necesarias. La invención se refiere, asimismo, a una torre de hormigón instalada y montada con el citado procedimiento.
ANTECEDENTES DE LA INVENCIÓN
En los últimos años la potencia nominal de los aerogeneradores ha aumentado gradualmente, gracias al incremento del diámetro del rotor de los mismos, lo que a su vez hace indispensable el empleo de torres más altas para su soporte. Este incremento en altura implica, generalmente, que la torre comprenda diferentes secciones a lo largo de su longitud total, que se colocan unas encima de otras para conformar su estructura completa y que son, a su vez, transportables desde su punto de fabricación hasta su punto de instalación. Por ejemplo, para montar una torre de 100 m de altura, se pueden emplear cinco secciones de 20 m de altura apilables de forma que, con esas dimensiones, las secciones resulten adecuadas para su transporte por carretera y/o mediante ferrocarril.
Por otro lado, para garantizar que el aumento de altura de las torres no implique una disminución en su estabilidad o en su rigidez, una opción es incrementar las dimensiones transversales de la torre gradualmente, desde su parte superior hasta su base. No obstante, dicho incremento puede implicar, de nuevo, problemas de transporte de las secciones, lo que obliga en la práctica a dividir cada sección en módulos longitudinales, integrados, por ejemplo, por dovelas.
Con el aumento de la potencia nominal de los aerogeneradores se produce también, en consecuencia, un aumento de pesos y dimensiones de todos los componentes de las turbinas (rotor, palas, etc.), siendo de especial relevancia para los costes de montaje los siguientes aspectos:
- La altura total de la torre.
- Longitud y peso de los tramos que conforman torre.
- Diámetro del rotor y peso del conjunto palas-buje.
- Peso de la “nacelle” o góndola y de sus componentes.
Más concretamente y a modo de ejemplo, los pesos de las secciones completas de la torre de un aerogenerador de 3 MW pueden superar las 200 toneladas, lo cual impone severos requisitos y condicionantes a las grúas empleadas para su montaje. El empleo de dichas grúas supone, en general, un alto impacto en tiempos de ejecución y costes, por dos motivos principales. En primer lugar, debido a la baja disponibilidad de este tipo de grúas, que se traduce en un elevado coste diario de alquiler. Y, en segundo lugar, debido a los elevados costes operativos y logísticos asociados al transporte de las mismas, debido al gran número de camiones requeridos para movilizarlas. Típicamente, el coste del alquiler de una grúa para montaje de torre puede ascender a los 80.000 € semanales, unidos a los casi 100.000 € que generalmente cuesta su transporte (empleando al menos cuarenta camiones, convencionalmente). Esta limitación plantea, en la actualidad, la necesidad de encontrar medios y procedimientos alternativos para la construcción de torres de aerogeneradores.
Durante la operativa de una grúa para el montaje de las torres, la configuración empleada depende, fundamentalmente, de dos factores: la altura de izado y el peso individual de cada uno de los elementos a izar. En este sentido, cada uno de los elementos de la grúa ha de ser dispuesto de forma adecuada para dicha configuración, que por lo general no resulta válida para el izado a otras alturas y pesos. Principalmente, las grúas comprenden una o más configuraciones de altura (o, comúnmente, de “pluma”), que determinan tanto la altura máxima de izado como el peso máximo que pueden elevar.
Para montar torres construidas con módulos de dovelas existen diversos procedimientos que se puede seguir, y que pueden agruparse, fundamentalmente, en los dos grupos descritos a continuación:
- Grupo 1: Se basa en montar, una a una, las dovelas sobre el resto de la torre ya montada. No obstante, ello supone un problema de estabilidad cuando las dovelas no son de tipo autoestable. Asimismo, este procedimiento requiere un gran número de elevaciones y un complicado proceso de posicionamiento y sujeción de las dovelas, hasta que se tiene una sección completa formada sobre la anterior, para la posterior ejecución de las juntas verticales, previamente al apilamiento de las dovelas de la siguiente sección.
- Grupo 2: Se basa en premontar secciones completas mediante la unión de dovelas, ejecutando las juntas verticales entre ellas en el suelo o en las inmediaciones de la base de la torre y, posteriormente, montar dichas secciones (formando subestructuras de anillo) una encima de otra. Dicho procedimiento facilita en gran medida el montaje de la torre, al realizarse la mayor parte de las operaciones en el suelo. La presente invención se refiere, preferentemente, a este segundo tipo de procedimientos de montaje.
Así pues, un objeto de la presente invención es proporcionar un procedimiento de instalación/montaje de torres de hormigón basadas en una pluralidad de segmentos de torre premontados (preferentemente como una sucesión de dovelas, o módulos análogos), que reduzca el número de configuraciones de grúa necesarias para el izado de los mismos, si bien puede también emplearse favorablemente para otras tipologías de torres. Preferentemente, la invención resulta de aplicación en torres de hormigón de sección troncocónica, empleada habitualmente para soportar los elevados momentos en la base de la torre. No obstante, su objeto es también realizable en otros tipos de configuración de secciones, tales como cilíndrica, poligonal, etc., u otros materiales como el acero.
DESCRIPCIÓN BREVE DE LA INVENCIÓN
Con el objetivo de superar los problemas técnicos descritos en los párrafos precedentes, la presente invención plantea un novedoso método de montaje de torres de hormigón, que se basa esencialmente en la optimización de las configuraciones de grúa necesarias durante dicho montaje, mediante una disposición ventajosa de las longitudes y de los pesos de los segmentos que forman parte de dicha torre.
Mediante dicho método, se obtiene una torre construida mediante la superposición de dos o más tramos esencialmente tubulares o troncocónicos, aunque sin limitación a otro tipo de geometrías, que comprende, al menos:
a) Un tramo base: Este tramo se monta en la posición definitiva de la torre, sobre su cimiento y, preferentemente sin necesidad de una grúa de grandes dimensiones, constituyendo su segmento inferior unido al suelo. Más preferentemente, dicho tramo de base está constituido por módulos tales como dovelas de hormigón prefabricado.
b) Dos o más segmentos de superposición: Estos tramos constituyen los segmentos de torre que se izan consecutivamente, apilándose en altura sobre el tramo de base, utilizando para ello una grúa de montaje de grandes dimensiones. De modo análogo al tramo de base de la torre, los segmentos de superposición están preferentemente formados por dovelas de hormigón prefabricado. No obstante, el ensamblaje de dichas dovelas para constituir cada uno de los tramos se realiza preferentemente en tierra y, una vez ensambladas, se izan como tramo completo mediante grúa, en su posición definitiva en la torre.
Ventajosamente, la presente invención propone una novedosa configuración de los segmentos de superposición de la torre, basada en una selección de sus longitudes y pesos individuales, que permita optimizar las operaciones de grúa necesarias para el izado total de los componentes de la torre. Dicha selección comprende la definición de uno o más "grupos de montaje”, integrados cada uno de ellos por uno o más segmentos de superposición, donde cada grupo de montaje se instala empleando una configuración única de grúa.
Un determinado modelo de grúa de montaje puede adoptar distintas configuraciones. Una determinada configuración se caracteriza, entre otros aspectos, por la longitud empleada para la pluma de la grúa. La capacidad máxima de carga de la grúa varía, en general, en función de cuál sea la configuración empleada. También varía la máxima altura a la que la grúa puede montar un cierto elemento, siendo lógicamente mayor cuanto mayor sea la longitud de pluma empleada.
Para poder emplear dicha configuración, los diferentes puntos de izado de dichos tramos en la torre estarán a un nivel inferior que el punto de carga de la grúa o, dicho de otro modo, dicho punto de izado se mantendrá siempre a un nivel superior al de los tramos de un mismo grupo de montaje.
Asimismo, cada uno de los segmentos de superposición en un mismo grupo de montaje tendrá un peso máximo inferior al peso máximo de carga de izado admitida por la grúa utilizada con la configuración empleada para la instalación de dicho grupo de montaje.
Para ello, es posible modificar la longitud y el grosor de los diferentes segmentos de superposición, de forma que se respete la restricción anteriormente descrita.
Más concretamente, un primer objeto de la invención se refiere a un procedimiento de instalación de una torre formada por la superposición de dos o más grupos de montaje sobre un tramo base, donde al menos uno de dichos grupos de montaje está formado por una pluralidad de segmentos de superposición;
donde dicho procedimiento comprende, al menos, las siguientes etapas realizadas en cualquier orden técnicamente posible:
- se dispone el tramo base sobre su posición definitiva sobre el terreno;
- se dispone al menos una grúa de montaje para el izado y colocación de los grupos de montaje de la torre sobre el tramo base, siendo dicha grúa capaz de adoptar diferentes configuraciones de pluma y diferenciándose dichas configuraciones en, al menos, la longitud (H) de la pluma de la grúa y/o el valor de peso umbral de carga (W) de la grúa;
- mediante la grúa de montaje, se izan y se disponen los tramos superposición en sus grupos de montaje correspondientes, sobre el tramo base.
Ventajosamente en dicho procedimiento, al menos dos o más segmentos de superposición se instalan consecutivamente en su correspondiente grupo de montaje con una misma configuración de pluma de la grúa de montaje, donde la longitud (l) del tramo de superposición más bajo de dicho grupo de montaje es inferior a la longitud (l) de, al menos otro tramo de superposición del citado grupo de montaje.
En una realización preferente del procedimiento de la invención, una pluralidad o todos los grupos de montaje están formados por dos o más segmentos de superposición. Dicha realización resulta conveniente en torres de gran altura, donde todos los grupos de montaje se encuentren integrados por varios elementos constructivos.
En una realización preferente del procedimiento de la invención, el tramo de base posee una longitud (l) mayor que la longitud (l) de cada uno de los segmentos de superposición.
En otra realización preferente del procedimiento de la invención, la longitud (l) del tramo de base supera en, al menos, 50.0 cm la longitud (l) de al menos uno de los segmentos de superposición de la torre.
En otra realización preferente del procedimiento de la invención, la longitud (l) del segmento de superposición dispuesto inmediatamente encima del tramo base es igual o inferior a la longitud de al menos otro segmento de superposición de su mismo grupo de montaje.
En otra realización preferente del procedimiento de la invención, uno o más de los segmentos de superposición o el tramo base están formados por elementos cilíndricos metálicos y/o de hormigón, con estructura continua y/o conformados como uniones de dovelas.
En otra realización preferente del procedimiento de la invención, uno o más de los segmentos de superposición están formados por dovelas y dichas dovelas se ensamblan a pie de torre.
En otra realización preferente del procedimiento de la invención, dicho procedimiento se aplica a una torre de altura igual o superior a 100.0 m.
En otra realización preferente del procedimiento de la invención, a torre comprende dos grupos de montaje, y donde cada grupo de montaje comprende dos segmentos de superposición.
En otra realización preferente del procedimiento de la invención se instala, sobre el grupo de montaje superior, una nacelle y/o unas palas de aerogenerador.
En otra realización preferente del procedimiento de la invención, la grúa de montaje es de tipo móvil.
En otra realización preferente del procedimiento de la invención, se emplea una grúa diferente a la grúa de montaje para la instalación del tramo base de la torre.
Un segundo objeto de la invención se refiere a una torre fabricada mediante el procedimiento de la invención, según cualquiera de las realizaciones del mismo descritas en el presente documento. Preferentemente, dicha torre comprende, sobre el grupo de montaje superior, una nacelle y/o una o más palas de aerogenerador.
DESCRIPCIÓN DE LAS FIGURAS
La Figura 1 muestra una torre instalada según el procedimiento de la invención, según una realización preferente de la misma, donde se representan sus elementos principales.
La Figura 2 muestra una torre instalada según los procedimientos del estado de la técnica.
DESCRIPCIÓN DETALLADA DE LA INVENCIÓN
Como ejemplo de una realización de la invención, basada en la Figura 1 del presente documento, se describen a continuación las características principales de la instalación de una torre (1) de sección troncocónica, basada en dos grupos (2, 2’) de montaje apilables sobre un tramo base (3), donde cada uno de dichos grupos (2, 2’) de montaje comprende dos segmentos (4, 5, 4’, 5’) de superposición, cuyo diámetro o anchura disminuye a medida que aumenta la altura.
La disposición en la torre (1) de cada uno de los segmentos (4, 5, 4’, 5’) puede definirse por su altura de izado hi (es decir, la altura a la que se instala el extremo superior de cada segmento (4, 5, 4’, 5’) en el conjunto de la torre (1)); y por su peso de izado Wi, que corresponde al peso soportado por una grúa para izar dicho segmento (4, 5, 4’, 5’) hasta su altura de izado hi correspondiente. En el ejemplo de ejecución referido, los segmentos (4, 5, 4’, 5’) de superposición estarán respectivamente definidos por cuatro alturas de izado h4, h5, h4’, h5’ y sus correspondientes pesos de izado W4, W5, W4’, W5 , que dependerán a su vez de las dimensiones y material de fabricación del segmento (4, 5, 4’, 5’). Asimismo, tanto el tramo base (3) como los segmentos (4, 5, 4’, 5’) poseen, preferentemente, una longitud li y un diámetro di característicos. La suma de las longitudes U, l5, k l5’ individuales de cada segmento (4, 5, 4’, 5’), junto con la longitud h del tramo base (3), corresponde a la longitud total de la torre (1).
Para conseguir que el conjunto de torre (1) se pueda instalar mediante dos únicas configuraciones de grúa, se prefijarán dos valores umbral H, H’ de altura de pluma de dicha grúa, con las correspondientes cargas máximas W, W admitidas para dichas alturas de pluma H, H’, respectivamente. A partir de dichos valores umbral, se impondrá a cada uno de los segmentos (4, 5) del primer grupo (2) de montaje (es decir, el grupo (2) instalado inmediatamente encima de la base (3) de la torre (1)) que sus correspondientes alturas de izado h4, h5 sean inferiores o iguales al menor de los valores umbral de pluma prefijados (en el ejemplo de la Figura 1, correspondería a un valor umbral H, según lo definido previamente). Del mismo modo, para el segundo grupo (2’) de superposición (es decir, el que se dispone sobre el primer grupo (2)), se requerirá que las alturas de izado (h4’, h5) correspondientes a sus respectivos segmentos (4’, 5’) sean inferiores o iguales al mayor de los valores umbral de pluma prefijados (en el ejemplo, correspondería a un valor umbral H’).
Asimismo, se impondrá que los pesos de izado (W4, W5) correspondientes a los segmentos (4, 5) del primer tramo (2) de montaje sean iguales o inferiores al mayor (W) de los valores umbral de carga de pluma (o “contrapeso”) prefijados, de forma que éstos puedan ser izados de forma efectiva por la grúa mediante la configuración de pluma seleccionada. Correspondientemente, para el segundo grupo (2’) de superposición (es decir, el que se dispone sobre el primer grupo (2)), se requerirá que los pesos de izado (W4, W5) correspondientes a sus respectivos segmentos (4’, 5’) sean inferiores o iguales al menor (W) de los valores umbral de pluma prefijados.
Para ilustrar los diferentes pasos del procedimiento propuesto, se describe a continuación el caso de aplicación a la instalación de una torre (1) según los grupos (2, 2’) de montaje, tramo base (3) y segmentos (4, 5, 4’, 5’) de superposición descritos en los párrafos anteriores. Para el izado de dichos segmentos (4, 5, 4’, 5’) sobre el tramo base (3), se emplea una grúa caracterizada por las configuraciones de pluma (P) descritas en la Tabla 1, a continuación:
Figure imgf000009_0001
Figure imgf000010_0002

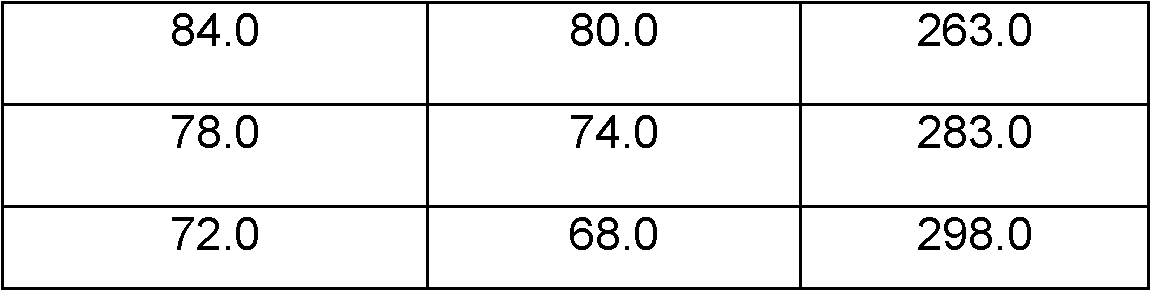

Tabla 1. Configuraciones de pluma de la grúa.
En la citada Tabla 1, cada configuración de grúa queda definida por su longitud de pluma P, la altura máxima de izado H alcanzable con dicha longitud de pluma, y su peso máximo de izado W correspondiente.
Para el ejemplo de una torre (1) de 120 m de longitud, basada en una disposición de un tramo base (3) dos grupos (2, 2’) de montaje y dos segmentos (4, 5, 4’, 5’) de superposición por cada grupo (2, 2’) (ver Figura 1) según la invención, se elige una posible configuración para su instalación según la Tabla 2 a continuación:
Figure imgf000010_0001
Tabla 2. Ejemplo de instalación de torre (1) según la invención.
A la luz del ejemplo descritos se aprecia cómo, mediante el procedimiento de la invención, es posible instalar el conjunto de torre (1) de grandes dimensiones mediante dos únicas configuraciones de pluma P de grúa, mejorando sustancialmente los tiempos globales de montaje e instalación del conjunto. Ello lleva asociada, adicionalmente, una importante reducción tanto de los riesgos de error o avería derivados de la reconfiguración de la pluma de la grúa (dado que el presente procedimiento reduce el número de reconfiguraciones necesarias), como de los costes asociados a dicha instalación. Alternativamente, el procedimiento de la invención puede permitir reducir el número de segmentos (4, 4’, 5, 5’) de superposición necesarios en una torre (1) de cierta altura que se desee montar con un cierto modelo de grúa de montaje, lo que se traduce en una mayor eficiencia y velocidad de montaje, al reducir el número de elementos de la torre (1), con la correspondiente reducción de costes.
Así pues, siguiendo el procedimiento de la invención, cada uno de los segmentos (4, 5) del primer tramo (2) de montaje (es decir, el grupo (2) instalado inmediatamente encima de la base (3) de la torre (1)) posee alturas de izado h4 = 53.0 m, h5 = 76.0 m iguales o inferiores al menor de los valores umbral de pluma prefijados (H = 80.0 m en el ejemplo). Del mismo modo, para el segundo grupo (2’) de superposición (es decir, el que se dispone sobre el primer grupo (2)), se cumple que las alturas de izado h4’ = 96.0 m, h5’ = 120.0 m, correspondientes a sus respectivos segmentos (4’, 5’) son iguales o inferiores al mayor de los valores umbral de pluma prefijados (H’ = 124.0 m en el ejemplo).
Asimismo, se satisface que los pesos de izado W4, = 250.0 t, W5 = 200.0 t correspondientes a los segmentos (4, 5) del primer grupo (2) de montaje son iguales o inferiores al mayor de los valores umbral de carga de pluma prefijados (W = 263.0 t en el ejemplo). Correspondientemente, para el segundo grupo (2’) de superposición (es decir, el que se dispone sobre el primer grupo (2)), se cumple que los pesos de izado W4’ = 125.0 t, W5’ = 120.0 t, correspondientes a sus respectivos segmentos (4’, 5’) son iguales o inferiores al menor de los valores umbral de pluma prefijados (W = 125.0 t en el ejemplo).
En contraposición con el procedimiento propuesto, se describirá un ejemplo de procedimiento diferente al planteado por la invención, según las realizaciones conocidas del estado de la técnica. En dicho ejemplo (ver Figura 2 del presente documento) se utiliza una configuración de segmento base (3) y segmentos (4, 5, 4’, 4’’) de superposición según lo descrito en la Tabla 3, a continuación:
Figure imgf000011_0001
Tabla 3. Ejemplo de instalación de torre (1) diferente al planteado por la invención.
Tal y como se muestra en la Tabla 3 y en la Figura 2, los procedimientos tradicionales exigen, para una altura total de torre como la descrita, el uso de al menos tres grupos (2, 2’, 2’’) de montaje diferentes, correspondientes a tres configuraciones de grúa con longitudes de pluma Hi de 74.0 m, 100.0 m y 124.0 m.
En cuanto a las dimensiones específicas del tramo base (3) y de los segmentos (4, 5, 4’, 4’’) de la torre (1), es posible variar las mismas en función de los requisitos particulares de cada instalación, exigidos por ejemplo por las condiciones orográficas, climáticas o estructurales de su punto de emplazamiento. En cualquier caso, para garantizar la capacidad de instalación mediante dos únicas configuraciones de grúa, las relaciones referidas anteriormente acerca de las alturas de izado hi y los pesos de izado Wi han de verificarse en cualquiera de las realizaciones empleadas y, mediante el empleo de una distribución de longitudes como la que caracteriza a la invención, ello puede lograrse minimizando el número de configuraciones de grúa necesarias.
En una realización específica de la invención, el tramo de base (3) puede poseer una longitud mayor que el resto de los de los segmentos (4, 5, 4’, 4’) de superposición. Se consigue con ello obtener una estructura de soporte de la torre (1) más robusta y reducir los pesos de los segmentos (4, 5, 4’, 4’’) de superposición de la torre (1). Más preferentemente, la longitud del tramo de base (3) supera en, al menos, 50.0 cm la longitud de al menos uno de los segmentos (4, 5, 4’, 4’’) de superposición de dicha torre (1).
En otra realización de la invención, la longitud del segmento (4) de superposición dispuesto inmediatamente encima del tramo base (3) es igual o inferior a la longitud de al menos otro segmento (5) de superposición de su mismo grupo (2) de montaje.
En cuanto a los materiales de fabricación de la torre (1), el procedimiento de la invención puede comprender el uso de segmentos (4, 5, 4’, 4’’) de superposición formados por tubos metálicos y/o de hormigón tanto de forma continua como formados con uniones de dovelas. También es posible la combinación de segmentos (4, 5, 4’, 4’’) metálicos y de hormigón. En caso de que los segmentos (4, 5, 4’, 4’’) de superposición estén formados por dovelas, éstas se ensamblarán preferentemente a pie de torre (1) para su instalación en el conjunto.
Por su parte, el tramo base (3) también puede estar construido como un elemento continuo o como una pluralidad de dovelas, y su material de fabricación comprenderá, preferentemente, hormigón.
Asimismo, el procedimiento de instalación de la presente invención se aplica preferentemente a torres (1) de alturas iguales o superiores a 100.0 m, para las cuales la reducción de configuraciones de grúa supone una ventaja especialmente valiosa. Más preferentemente, dichas torres comprenden dos grupos (2, 2’) de montaje, donde cada grupo (2, 2’) comprenderá dos segmentos (4, 5, 4’, 4’’) de superposición.
En una realización preferente de la invención, el grupo (2’) de montaje superior comprende la nacelle y/o las palas de un aerogenerador,
En otra realización preferente del método de la invención, la grúa empleada para la instalación de la torre es de tipo móvil, por ejemplo de ruedas o de cadenas.

Claims (14)

REIVINDICACIONES
1.
Figure imgf000014_0001
- Procedimiento de instalación de una torre (1) formada por la superposición de dos o más grupos (2, 2’) de montaje sobre un tramo base (3), donde al menos uno de dichos grupos (2, 2’) de montaje está formado por una pluralidad de segmentos (4, 5, 4’, 5’) de superposición;
donde dicho procedimiento comprende, al menos, las siguientes etapas realizadas en cualquier orden técnicamente posible:
- se dispone o construye el tramo base (3) sobre su posición definitiva sobre una cimentación;
- se dispone al menos una grúa de montaje para el izado y colocación de los grupos (2, 2’) de montaje de la torre (1) sobre el tramo base (3), siendo dicha grúa capaz de adoptar diferentes configuraciones de pluma y diferenciándose dichas configuraciones en, al menos, la longitud (H) de la pluma de la grúa y/o el valor umbral de carga (W) de la grúa;
- mediante dicha grúa de montaje, se izan y se disponen sucesivamente los segmentos de (4, 5, 4’, 5’) superposición en sus grupos (2, 2’) de montaje correspondientes, sobre el tramo base (3), empleando para cada grupo de montaje (2, 2’) una configuración de pluma distinta;
y caracterizado por que, en al menos un grupo de montaje (2, 2’), la longitud (U,, U’) del segmento (4, 4’) de superposición más bajo de dicho grupo (2, 2’) de montaje es inferior a la longitud (l5, l5’) de, al menos otro segmento (5, 5’) de superposición de dicho grupo de montaje (2, 2’).
2.
Figure imgf000014_0002
- Procedimiento según la reivindicación anterior, donde una pluralidad o todos los grupos (2, 2’) de montaje están formados por dos o más segmentos (4, 5, 4’, 5’) de superposición.
3.
Figure imgf000014_0003
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde la longitud (l5) del segmento (5) de superposición más alto de un determinado grupo (2) de montaje es mayor que la longitud (U) del segmento (4’) de superposición más bajo del siguiente grupo (2’) de montaje.
4.
Figure imgf000014_0004
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde el tramo de base (3) posee una longitud (l) mayor que la longitud (l4,4,5,5) de cada uno de los segmentos (4, 5, 4’, 5’) de superposición.
5.
Figure imgf000015_0001
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde la longitud (l) del tramo de base (3) supera en, al menos, 50.0 cm la longitud (U,4',5,5') de al menos uno de los segmentos (4, 4', 5, 5') de superposición de la torre (1).
6. - Procedimiento según cualquiera de las reivindicaciones anteriores, donde uno o más de los segmentos (4, 5, 4', 5') de superposición o el tramo base (3) están formados por elementos cilíndricos metálicos y/o de hormigón, con estructura continua y/o conformados como uniones de dovelas.
7.
Figure imgf000015_0002
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde uno o más de los segmentos (4, 5, 4', 5') de superposición están formados por dovelas y dichas dovelas se ensamblan a pie de torre (1).
8.
Figure imgf000015_0003
- Procedimiento según cualquiera de las reivindicaciones anteriores, aplicado a una torre (1) de altura igual o superior a 100.0 m.
9.
Figure imgf000015_0004
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde la torre (1) comprende dos grupos (2, 2') de montaje, y donde cada grupo (2, 2') de montaje comprende dos segmentos (4, 5, 4', 5') de superposición.
10.
Figure imgf000015_0005
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde se instala, sobre el grupo (2') de montaje superior, una nacelle y/o unas palas de aerogenerador.
11.
Figure imgf000015_0006
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde se emplea una grúa de montaje de tipo móvil.
12.
Figure imgf000015_0007
- Procedimiento según cualquiera de las reivindicaciones anteriores, donde se emplea, para la instalación de los grupos de montaje (2, 2'), una grúa diferente a la grúa de montaje empleada para la instalación del tramo base (3) de la torre (1).
13.
Figure imgf000015_0008
- Torre (1) instalada según un procedimiento según cualquiera de las reivindicaciones anteriores.
14.- Torre (1) según la reivindicación anterior que comprende, sobre el grupo (2’) de montaje superior, una nacelle y/o una o más palas de aerogenerador.
ES202130921A 2021-10-01 2021-10-01 Procedimiento de instalacion de una torre y torre instalada con dicho procedimiento Active ES2938008B2 (es)

Priority Applications (4)

Application Number Priority Date Filing Date Title
ES202130921A ES2938008B2 (es) 2021-10-01 2021-10-01 Procedimiento de instalacion de una torre y torre instalada con dicho procedimiento
US18/697,258 US20240401570A1 (en) 2021-10-01 2022-09-29 Method for installing a tower and tower installed by said method
PCT/ES2022/070617 WO2023052668A1 (es) 2021-10-01 2022-09-29 Procedimiento de instalación de una torre y torre instalada con dicho procedimiento
EP22875243.2A EP4411091A4 (en) 2021-10-01 2022-09-29 METHOD FOR INSTALLING A TOWER AND TOWER INSTALLED BY MEANS OF THIS METHOD

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
ES202130921A ES2938008B2 (es) 2021-10-01 2021-10-01 Procedimiento de instalacion de una torre y torre instalada con dicho procedimiento

Publications (2)

Publication Number Publication Date
ES2938008A1 true ES2938008A1 (es) 2023-04-03
ES2938008B2 ES2938008B2 (es) 2024-04-16

Family

ID=85772178

Family Applications (1)

Application Number Title Priority Date Filing Date
ES202130921A Active ES2938008B2 (es) 2021-10-01 2021-10-01 Procedimiento de instalacion de una torre y torre instalada con dicho procedimiento

Country Status (4)

Country Link
US (1) US20240401570A1 (es)
EP (1) EP4411091A4 (es)
ES (1) ES2938008B2 (es)
WO (1) WO2023052668A1 (es)

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ES1058539U (es) * 2004-10-11 2004-12-16 Inneo21, S.L. Estructura perfeccionada de torre modular para turbinas eolicas y otras aplicaciones.
ES2350135A1 (es) * 2008-07-04 2011-01-19 STRUCTURAL CONCRETE & STEEL, S.L Sistema de conexion para torres mixtas de aerogeneradores.
ES2718873T3 (es) * 2006-08-16 2019-07-05 Nordex Towers Spain S L Estructura y procedimiento de montaje de torres de hormigón para aerogeneradores
ES1241584U (es) * 2020-01-16 2020-02-19 Nordex Energy Spain Sau Torre eolica

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6955025B2 (en) * 2002-09-11 2005-10-18 Clipper Windpower Technology, Inc. Self-erecting tower and method for raising the tower
PL2846040T3 (pl) * 2013-09-06 2018-09-28 youWINenergy GmbH Zespół wieży dla instalacji turbiny wiatrowej
US9845612B2 (en) * 2015-06-26 2017-12-19 General Electric Company System and method for assembling tower sections of a wind turbine lattice tower structure
EP3379078A1 (de) * 2017-03-23 2018-09-26 Nordex Energy GmbH Verfahren und vorrichtung zur montage eines turms für eine windenergieanlage und turm einer windenergieanlage
DE102017009984A1 (de) * 2017-10-26 2019-05-02 Senvion Gmbh Turm mit konischen Stahladapterelementen
DK3670899T3 (da) * 2018-12-21 2024-05-27 Nordex Energy Spain Sau Fremgangsmåde til samling af en vindmølle og vindmølle samlet på grundlag af fremgangsmåden
EP3828121B1 (en) * 2019-11-26 2024-02-28 General Electric Renovables España S.L. Crane and method for erecting a tower
US11754048B2 (en) * 2021-03-25 2023-09-12 National Oilwell Varco, L.P. Tower erection system
EP4555211A1 (en) * 2022-07-15 2025-05-21 CLS Wind LLC Wind turbine tower non-interference stackable system
WO2025132092A2 (en) * 2023-12-21 2025-06-26 Itrec B.V. Self climbing tower crane

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ES1058539U (es) * 2004-10-11 2004-12-16 Inneo21, S.L. Estructura perfeccionada de torre modular para turbinas eolicas y otras aplicaciones.
ES2718873T3 (es) * 2006-08-16 2019-07-05 Nordex Towers Spain S L Estructura y procedimiento de montaje de torres de hormigón para aerogeneradores
ES2350135A1 (es) * 2008-07-04 2011-01-19 STRUCTURAL CONCRETE & STEEL, S.L Sistema de conexion para torres mixtas de aerogeneradores.
ES1241584U (es) * 2020-01-16 2020-02-19 Nordex Energy Spain Sau Torre eolica

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
¿Greater lifting capacity with higher wind tolerance¿. . Articulos de Liebher web, 26/04/2021, [en línea][recuperado el 07/02/2022]. Recuperado de Internet (URL:https://www.liebherr.com/shared/media/corporate/news/news-2021/04/26/lwe/liebherr-press-information-lg1750-sx3-verschoor-prenzlau.pdf ), *
LIEBHERR. Liebherr ¿ LG 1750 with SX3 in wind power. Youtube, 09/10/2021 , [en línea][recuperado el 14/02/2022]. Recuperado de Internet (URL:https://www.bing.com/videos/search?q=LG+1750+with+SX3+in+wind+power&view=detail&mid=6AA64FBF67D79AC0847C6AA64FBF67D79AC0847C&FORM=VIRE), *
LIEBHERR. LR 11350 Crawler crane with Powerboom. Youtube, 03/01/2015 , [en línea][recuperado el 07/02/2022]. Recuperado de Internet (URL:https://www.bing.com/videos/search?q=Liebherr+-+LR+11350+crawler+crane+with+PowerBoom&&view=detail&mid=C1A24C356D98EB9A5A0AC1A24C356D98EB9A5A0A&&FORM=VRDGAR&ru=%2Fvideos%2Fsearch%3Fq%3DLiebherr%2B-%2BLR%2B11350%2Bcrawler%2Bcrane%2Bwith%2BPowerBoom%26FORM%3DHDRSC3), *

Also Published As

Publication number Publication date
WO2023052668A1 (es) 2023-04-06
US20240401570A1 (en) 2024-12-05
ES2938008B2 (es) 2024-04-16
EP4411091A1 (en) 2024-08-07
EP4411091A4 (en) 2025-10-29

Similar Documents

Publication Publication Date Title
ES2659523T3 (es) Método para erigir un aerogenerador
US7739843B2 (en) Pre-stressed concrete tower for wind power generators
US9388598B2 (en) Slipformed concrete tower
JP5822509B2 (ja) 風力発電機のためのハイブリッド型塔の建設方法
ES2272954T3 (es) Turbina eolica.
US9624687B2 (en) Method for the assembly of frustoconical concrete towers and concrete tower assembled using said method
ES2654237T3 (es) Procedimiento de montaje de torres de hormigón de sección decreciente para aerogeneradores
MX2014006813A (es) Procedimiento de montaje de una torre telescopica.
JP2007071097A (ja) 風力発電タワーの構築方法
CN104370220A (zh) 风力发电塔自爬升维修机器人
WO2011135172A1 (en) Method for assembling a wind turbine tower on an erection foundation and a device
ES2938008B2 (es) Procedimiento de instalacion de una torre y torre instalada con dicho procedimiento
ES2942547B2 (es) Procedimiento de fabricacion y montaje de una pluralidad de torres en un parque eolico
CN205955924U (zh) 一种钢‑预应力混凝土混合式风机直塔筒
ES2877242B2 (es) Procedimiento de construccion de torres telescopicas
TWI814472B (zh) 風力發電塔及風力發電塔的構築方法
AU2023354366A1 (en) Adapter, tower comprising the adapter and wind turbine comprising the tower and wind farm comprising at least one wind turbine
US11549230B2 (en) Semi-finished part for a foundation of a tower construction, semi-finished part foundation segment, foundation, method for producing a semi-finished part and method for producing a foundation
CN204281114U (zh) 风力发电塔自爬升维修机器人
EP2568165A2 (en) Wind turbine, method for building a wind turbine and method for increasing the height of an existing wind turbine
CN103423099A (zh) 一种可以用于大型陆上风力发电机组的混合塔架支撑结构
CN102817793B (zh) 风机塔筒及应用其的风机塔架
EP3095921A1 (en) Foundation for wind-turbine tower and method for pre-assembling a wind-turbine tower

Legal Events

Date Code Title Description
BA2A Patent application published

Ref document number: 2938008

Country of ref document: ES

Kind code of ref document: A1

Effective date: 20230403

FG2A Definitive protection

Ref document number: 2938008

Country of ref document: ES

Kind code of ref document: B2

Effective date: 20240416
