ES2947232T3 - Aglutinantes de látex poliméricos útiles en composiciones de revestimiento con contenido cero o bajo en COV - Google Patents
Aglutinantes de látex poliméricos útiles en composiciones de revestimiento con contenido cero o bajo en COV Download PDFInfo
- Publication number
- ES2947232T3 ES2947232T3 ES13746284T ES13746284T ES2947232T3 ES 2947232 T3 ES2947232 T3 ES 2947232T3 ES 13746284 T ES13746284 T ES 13746284T ES 13746284 T ES13746284 T ES 13746284T ES 2947232 T3 ES2947232 T3 ES 2947232T3
- Authority
- ES
- Spain
- Prior art keywords
- polymer
- phase
- acrylate
- meth
- multiphase emulsion
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000004816 latex Substances 0.000 title claims abstract description 70
- 229920000126 latex Polymers 0.000 title claims abstract description 70
- 239000008199 coating composition Substances 0.000 title claims abstract description 59
- 239000011230 binding agent Substances 0.000 title claims abstract description 21
- 229920000642 polymer Polymers 0.000 claims abstract description 101
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims abstract description 46
- 230000009477 glass transition Effects 0.000 claims abstract description 25
- 125000005702 oxyalkylene group Chemical group 0.000 claims abstract description 22
- 229920001577 copolymer Polymers 0.000 claims abstract description 21
- 239000000178 monomer Substances 0.000 claims description 74
- 239000002245 particle Substances 0.000 claims description 43
- 239000000203 mixture Substances 0.000 claims description 34
- -1 phosphate ester Chemical class 0.000 claims description 23
- 239000004908 Emulsion polymer Substances 0.000 claims description 22
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 17
- 239000000049 pigment Substances 0.000 claims description 12
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 claims description 11
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 claims description 10
- 125000000217 alkyl group Chemical group 0.000 claims description 9
- CQEYYJKEWSMYFG-UHFFFAOYSA-N butyl acrylate Chemical compound CCCCOC(=O)C=C CQEYYJKEWSMYFG-UHFFFAOYSA-N 0.000 claims description 9
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 claims description 8
- 239000003995 emulsifying agent Substances 0.000 claims description 8
- 229910052783 alkali metal Inorganic materials 0.000 claims description 7
- 239000007798 antifreeze agent Substances 0.000 claims description 7
- QGZKDVFQNNGYKY-UHFFFAOYSA-O Ammonium Chemical compound [NH4+] QGZKDVFQNNGYKY-UHFFFAOYSA-O 0.000 claims description 6
- 239000002202 Polyethylene glycol Substances 0.000 claims description 6
- 150000001340 alkali metals Chemical group 0.000 claims description 6
- 239000000839 emulsion Substances 0.000 claims description 6
- 229920001223 polyethylene glycol Polymers 0.000 claims description 6
- WOBHKFSMXKNTIM-UHFFFAOYSA-N Hydroxyethyl methacrylate Chemical compound CC(=C)C(=O)OCCO WOBHKFSMXKNTIM-UHFFFAOYSA-N 0.000 claims description 4
- 229910052799 carbon Inorganic materials 0.000 claims description 4
- HBAIZGPCSAAFSU-UHFFFAOYSA-N 1-(2-hydroxyethyl)imidazolidin-2-one Chemical compound OCCN1CCNC1=O HBAIZGPCSAAFSU-UHFFFAOYSA-N 0.000 claims description 3
- 238000004519 manufacturing process Methods 0.000 claims description 3
- 125000006702 (C1-C18) alkyl group Chemical group 0.000 claims description 2
- 229910019142 PO4 Inorganic materials 0.000 claims description 2
- 239000010452 phosphate Substances 0.000 claims description 2
- 230000000379 polymerizing effect Effects 0.000 claims description 2
- 239000012855 volatile organic compound Substances 0.000 abstract description 16
- 239000000654 additive Substances 0.000 abstract description 12
- 238000007720 emulsion polymerization reaction Methods 0.000 abstract description 9
- 239000012071 phase Substances 0.000 description 78
- 238000006116 polymerization reaction Methods 0.000 description 25
- 238000000034 method Methods 0.000 description 13
- 239000003973 paint Substances 0.000 description 13
- 239000007787 solid Substances 0.000 description 10
- 238000000576 coating method Methods 0.000 description 8
- 239000003795 chemical substances by application Substances 0.000 description 7
- 239000004094 surface-active agent Substances 0.000 description 7
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 7
- 229920002554 vinyl polymer Polymers 0.000 description 7
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 6
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 5
- 239000012736 aqueous medium Substances 0.000 description 5
- 230000000903 blocking effect Effects 0.000 description 5
- 239000011248 coating agent Substances 0.000 description 5
- 238000005336 cracking Methods 0.000 description 5
- 238000009826 distribution Methods 0.000 description 5
- FQPSGWSUVKBHSU-UHFFFAOYSA-N methacrylamide Chemical compound CC(=C)C(N)=O FQPSGWSUVKBHSU-UHFFFAOYSA-N 0.000 description 5
- 235000019333 sodium laurylsulphate Nutrition 0.000 description 5
- 238000003756 stirring Methods 0.000 description 5
- OVSKIKFHRZPJSS-UHFFFAOYSA-N 2,4-D Chemical compound OC(=O)COC1=CC=C(Cl)C=C1Cl OVSKIKFHRZPJSS-UHFFFAOYSA-N 0.000 description 4
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 4
- 239000003054 catalyst Substances 0.000 description 4
- 238000006243 chemical reaction Methods 0.000 description 4
- 230000000052 comparative effect Effects 0.000 description 4
- 150000001875 compounds Chemical class 0.000 description 4
- 238000001035 drying Methods 0.000 description 4
- 238000010438 heat treatment Methods 0.000 description 4
- 238000002360 preparation method Methods 0.000 description 4
- 238000010526 radical polymerization reaction Methods 0.000 description 4
- LCPVQAHEFVXVKT-UHFFFAOYSA-N 2-(2,4-difluorophenoxy)pyridin-3-amine Chemical compound NC1=CC=CN=C1OC1=CC=C(F)C=C1F LCPVQAHEFVXVKT-UHFFFAOYSA-N 0.000 description 3
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 3
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 3
- DNIAPMSPPWPWGF-UHFFFAOYSA-N Propylene glycol Chemical compound CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 3
- 229910010413 TiO 2 Inorganic materials 0.000 description 3
- 125000000129 anionic group Chemical group 0.000 description 3
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 3
- 239000002585 base Substances 0.000 description 3
- 230000003197 catalytic effect Effects 0.000 description 3
- 238000004132 cross linking Methods 0.000 description 3
- 150000001991 dicarboxylic acids Chemical class 0.000 description 3
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 3
- 239000002270 dispersing agent Substances 0.000 description 3
- 238000009472 formulation Methods 0.000 description 3
- 229920001519 homopolymer Polymers 0.000 description 3
- 239000004615 ingredient Substances 0.000 description 3
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 3
- 239000007800 oxidant agent Substances 0.000 description 3
- 239000002685 polymerization catalyst Substances 0.000 description 3
- 229910000029 sodium carbonate Inorganic materials 0.000 description 3
- CHQMHPLRPQMAMX-UHFFFAOYSA-L sodium persulfate Substances [Na+].[Na+].[O-]S(=O)(=O)OOS([O-])(=O)=O CHQMHPLRPQMAMX-UHFFFAOYSA-L 0.000 description 3
- 239000000758 substrate Substances 0.000 description 3
- CIHOLLKRGTVIJN-UHFFFAOYSA-N tert‐butyl hydroperoxide Chemical compound CC(C)(C)OO CIHOLLKRGTVIJN-UHFFFAOYSA-N 0.000 description 3
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical compound C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 description 2
- ARXJGSRGQADJSQ-UHFFFAOYSA-N 1-methoxypropan-2-ol Chemical compound COCC(C)O ARXJGSRGQADJSQ-UHFFFAOYSA-N 0.000 description 2
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 2
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- VZCYOOQTPOCHFL-OWOJBTEDSA-N Fumaric acid Chemical compound OC(=O)\C=C\C(O)=O VZCYOOQTPOCHFL-OWOJBTEDSA-N 0.000 description 2
- OAKJQQAXSVQMHS-UHFFFAOYSA-N Hydrazine Chemical compound NN OAKJQQAXSVQMHS-UHFFFAOYSA-N 0.000 description 2
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 2
- GOOHAUXETOMSMM-UHFFFAOYSA-N Propylene oxide Chemical group CC1CO1 GOOHAUXETOMSMM-UHFFFAOYSA-N 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- UIIMBOGNXHQVGW-UHFFFAOYSA-M Sodium bicarbonate Chemical compound [Na+].OC([O-])=O UIIMBOGNXHQVGW-UHFFFAOYSA-M 0.000 description 2
- DBMJMQXJHONAFJ-UHFFFAOYSA-M Sodium laurylsulphate Chemical compound [Na+].CCCCCCCCCCCCOS([O-])(=O)=O DBMJMQXJHONAFJ-UHFFFAOYSA-M 0.000 description 2
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 2
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical group O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 2
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 150000007513 acids Chemical class 0.000 description 2
- 239000002671 adjuvant Substances 0.000 description 2
- 150000001298 alcohols Chemical class 0.000 description 2
- 125000005907 alkyl ester group Chemical group 0.000 description 2
- ROOXNKNUYICQNP-UHFFFAOYSA-N ammonium persulfate Chemical compound [NH4+].[NH4+].[O-]S(=O)(=O)OOS([O-])(=O)=O ROOXNKNUYICQNP-UHFFFAOYSA-N 0.000 description 2
- 239000003139 biocide Substances 0.000 description 2
- 239000004202 carbamide Substances 0.000 description 2
- 125000004432 carbon atom Chemical group C* 0.000 description 2
- 239000011203 carbon fibre reinforced carbon Substances 0.000 description 2
- 150000001735 carboxylic acids Chemical class 0.000 description 2
- 239000003638 chemical reducing agent Substances 0.000 description 2
- 239000004927 clay Substances 0.000 description 2
- 239000003086 colorant Substances 0.000 description 2
- 230000007613 environmental effect Effects 0.000 description 2
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 2
- 239000000945 filler Substances 0.000 description 2
- 239000012530 fluid Substances 0.000 description 2
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 238000003801 milling Methods 0.000 description 2
- 238000002156 mixing Methods 0.000 description 2
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 2
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 description 2
- 239000003002 pH adjusting agent Substances 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 239000004014 plasticizer Substances 0.000 description 2
- 229920000193 polymethacrylate Polymers 0.000 description 2
- 239000006254 rheological additive Substances 0.000 description 2
- 239000000565 sealant Substances 0.000 description 2
- HRZFUMHJMZEROT-UHFFFAOYSA-L sodium disulfite Chemical compound [Na+].[Na+].[O-]S(=O)S([O-])(=O)=O HRZFUMHJMZEROT-UHFFFAOYSA-L 0.000 description 2
- 229940001584 sodium metabisulfite Drugs 0.000 description 2
- 235000010262 sodium metabisulphite Nutrition 0.000 description 2
- 238000003860 storage Methods 0.000 description 2
- 239000002562 thickening agent Substances 0.000 description 2
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 2
- 239000001993 wax Substances 0.000 description 2
- IZMZREOTRMMCCB-UHFFFAOYSA-N 1,4-dichloro-2-ethenylbenzene Chemical compound ClC1=CC=C(Cl)C(C=C)=C1 IZMZREOTRMMCCB-UHFFFAOYSA-N 0.000 description 1
- KTZVZZJJVJQZHV-UHFFFAOYSA-N 1-chloro-4-ethenylbenzene Chemical compound ClC1=CC=C(C=C)C=C1 KTZVZZJJVJQZHV-UHFFFAOYSA-N 0.000 description 1
- LGNQGTFARHLQFB-UHFFFAOYSA-N 1-dodecyl-2-phenoxybenzene Chemical compound CCCCCCCCCCCCC1=CC=CC=C1OC1=CC=CC=C1 LGNQGTFARHLQFB-UHFFFAOYSA-N 0.000 description 1
- UAJRSHJHFRVGMG-UHFFFAOYSA-N 1-ethenyl-4-methoxybenzene Chemical compound COC1=CC=C(C=C)C=C1 UAJRSHJHFRVGMG-UHFFFAOYSA-N 0.000 description 1
- OSSNTDFYBPYIEC-UHFFFAOYSA-N 1-ethenylimidazole Chemical compound C=CN1C=CN=C1 OSSNTDFYBPYIEC-UHFFFAOYSA-N 0.000 description 1
- STMDPCBYJCIZOD-UHFFFAOYSA-N 2-(2,4-dinitroanilino)-4-methylpentanoic acid Chemical compound CC(C)CC(C(O)=O)NC1=CC=C([N+]([O-])=O)C=C1[N+]([O-])=O STMDPCBYJCIZOD-UHFFFAOYSA-N 0.000 description 1
- JAHNSTQSQJOJLO-UHFFFAOYSA-N 2-(3-fluorophenyl)-1h-imidazole Chemical compound FC1=CC=CC(C=2NC=CN=2)=C1 JAHNSTQSQJOJLO-UHFFFAOYSA-N 0.000 description 1
- 229940058020 2-amino-2-methyl-1-propanol Drugs 0.000 description 1
- UGIJCMNGQCUTPI-UHFFFAOYSA-N 2-aminoethyl prop-2-enoate Chemical compound NCCOC(=O)C=C UGIJCMNGQCUTPI-UHFFFAOYSA-N 0.000 description 1
- ISRGONDNXBCDBM-UHFFFAOYSA-N 2-chlorostyrene Chemical compound ClC1=CC=CC=C1C=C ISRGONDNXBCDBM-UHFFFAOYSA-N 0.000 description 1
- 125000000954 2-hydroxyethyl group Chemical group [H]C([*])([H])C([H])([H])O[H] 0.000 description 1
- KXVAYZZWCKNUMN-UHFFFAOYSA-N 2-imidazol-1-ylethyl 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)OCCN1C=CN=C1 KXVAYZZWCKNUMN-UHFFFAOYSA-N 0.000 description 1
- VALXVSHDOMUUIC-UHFFFAOYSA-N 2-methylprop-2-enoic acid;phosphoric acid Chemical class OP(O)(O)=O.CC(=C)C(O)=O VALXVSHDOMUUIC-UHFFFAOYSA-N 0.000 description 1
- FRIBMENBGGCKPD-UHFFFAOYSA-N 3-(2,3-dimethoxyphenyl)prop-2-enal Chemical compound COC1=CC=CC(C=CC=O)=C1OC FRIBMENBGGCKPD-UHFFFAOYSA-N 0.000 description 1
- UFQHFMGRRVQFNA-UHFFFAOYSA-N 3-(dimethylamino)propyl prop-2-enoate Chemical compound CN(C)CCCOC(=O)C=C UFQHFMGRRVQFNA-UHFFFAOYSA-N 0.000 description 1
- QOXOZONBQWIKDA-UHFFFAOYSA-N 3-hydroxypropyl Chemical group [CH2]CCO QOXOZONBQWIKDA-UHFFFAOYSA-N 0.000 description 1
- SXIFAEWFOJETOA-UHFFFAOYSA-N 4-hydroxy-butyl Chemical group [CH2]CCCO SXIFAEWFOJETOA-UHFFFAOYSA-N 0.000 description 1
- JANUDBLANRHSLI-UHFFFAOYSA-N 5-butyl-1,3,4-oxadiazol-2-amine Chemical compound CCCCC1=NN=C(N)O1 JANUDBLANRHSLI-UHFFFAOYSA-N 0.000 description 1
- NLHHRLWOUZZQLW-UHFFFAOYSA-N Acrylonitrile Chemical compound C=CC#N NLHHRLWOUZZQLW-UHFFFAOYSA-N 0.000 description 1
- VHUUQVKOLVNVRT-UHFFFAOYSA-N Ammonium hydroxide Chemical compound [NH4+].[OH-] VHUUQVKOLVNVRT-UHFFFAOYSA-N 0.000 description 1
- RWSOTUBLDIXVET-UHFFFAOYSA-N Dihydrogen sulfide Chemical class S RWSOTUBLDIXVET-UHFFFAOYSA-N 0.000 description 1
- QXNVGIXVLWOKEQ-UHFFFAOYSA-N Disodium Chemical compound [Na][Na] QXNVGIXVLWOKEQ-UHFFFAOYSA-N 0.000 description 1
- SNRUBQQJIBEYMU-UHFFFAOYSA-N Dodecane Natural products CCCCCCCCCCCC SNRUBQQJIBEYMU-UHFFFAOYSA-N 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- XLYMOEINVGRTEX-ARJAWSKDSA-N Ethyl hydrogen fumarate Chemical compound CCOC(=O)\C=C/C(O)=O XLYMOEINVGRTEX-ARJAWSKDSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical compound C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 description 1
- 239000004606 Fillers/Extenders Substances 0.000 description 1
- WHNWPMSKXPGLAX-UHFFFAOYSA-N N-Vinyl-2-pyrrolidone Chemical compound C=CN1CCCC1=O WHNWPMSKXPGLAX-UHFFFAOYSA-N 0.000 description 1
- 239000004820 Pressure-sensitive adhesive Substances 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Propanedioic acid Natural products OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- WKZJJKMMGTWMDB-UHFFFAOYSA-L S(=O)(=O)(O)C(C(=O)OCCCCCCCCCCCCCCCCCC)CC(=O)[O-].[Na+].[Na+].C(CCCCCCCCCCCCCCCCC)OC(C(CC(=O)[O-])S(=O)(=O)O)=O Chemical compound S(=O)(=O)(O)C(C(=O)OCCCCCCCCCCCCCCCCCC)CC(=O)[O-].[Na+].[Na+].C(CCCCCCCCCCCCCCCCC)OC(C(CC(=O)[O-])S(=O)(=O)O)=O WKZJJKMMGTWMDB-UHFFFAOYSA-L 0.000 description 1
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 1
- 239000004433 Thermoplastic polyurethane Substances 0.000 description 1
- XSQUKJJJFZCRTK-UHFFFAOYSA-N Urea Chemical compound NC(N)=O XSQUKJJJFZCRTK-UHFFFAOYSA-N 0.000 description 1
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 1
- BZHJMEDXRYGGRV-UHFFFAOYSA-N Vinyl chloride Chemical compound ClC=C BZHJMEDXRYGGRV-UHFFFAOYSA-N 0.000 description 1
- YKTSYUJCYHOUJP-UHFFFAOYSA-N [O--].[Al+3].[Al+3].[O-][Si]([O-])([O-])[O-] Chemical compound [O--].[Al+3].[Al+3].[O-][Si]([O-])([O-])[O-] YKTSYUJCYHOUJP-UHFFFAOYSA-N 0.000 description 1
- WDJHALXBUFZDSR-UHFFFAOYSA-M acetoacetate Chemical group CC(=O)CC([O-])=O WDJHALXBUFZDSR-UHFFFAOYSA-M 0.000 description 1
- WDJHALXBUFZDSR-UHFFFAOYSA-N acetoacetic acid Chemical group CC(=O)CC(O)=O WDJHALXBUFZDSR-UHFFFAOYSA-N 0.000 description 1
- 230000003213 activating effect Effects 0.000 description 1
- 239000000853 adhesive Substances 0.000 description 1
- 230000001070 adhesive effect Effects 0.000 description 1
- 150000001336 alkenes Chemical class 0.000 description 1
- 125000002877 alkyl aryl group Chemical group 0.000 description 1
- 150000008055 alkyl aryl sulfonates Chemical class 0.000 description 1
- 125000005011 alkyl ether group Chemical group 0.000 description 1
- 125000002947 alkylene group Chemical group 0.000 description 1
- XYLMUPLGERFSHI-UHFFFAOYSA-N alpha-Methylstyrene Chemical compound CC(=C)C1=CC=CC=C1 XYLMUPLGERFSHI-UHFFFAOYSA-N 0.000 description 1
- 125000003368 amide group Chemical group 0.000 description 1
- 150000001412 amines Chemical class 0.000 description 1
- CBTVGIZVANVGBH-UHFFFAOYSA-N aminomethyl propanol Chemical compound CC(C)(N)CO CBTVGIZVANVGBH-UHFFFAOYSA-N 0.000 description 1
- 239000000908 ammonium hydroxide Substances 0.000 description 1
- 229910001870 ammonium persulfate Inorganic materials 0.000 description 1
- 239000012874 anionic emulsifier Substances 0.000 description 1
- 230000000844 anti-bacterial effect Effects 0.000 description 1
- 239000008346 aqueous phase Substances 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 239000003899 bactericide agent Substances 0.000 description 1
- 230000033228 biological regulation Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- ZPOLOEWJWXZUSP-WAYWQWQTSA-N bis(prop-2-enyl) (z)-but-2-enedioate Chemical compound C=CCOC(=O)\C=C/C(=O)OCC=C ZPOLOEWJWXZUSP-WAYWQWQTSA-N 0.000 description 1
- 238000009835 boiling Methods 0.000 description 1
- 230000001680 brushing effect Effects 0.000 description 1
- UDHMTPILEWBIQI-UHFFFAOYSA-N butyl naphthalene-1-sulfonate;sodium Chemical compound [Na].C1=CC=C2C(S(=O)(=O)OCCCC)=CC=CC2=C1 UDHMTPILEWBIQI-UHFFFAOYSA-N 0.000 description 1
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 1
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 1
- 239000011111 cardboard Substances 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 239000000919 ceramic Substances 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 239000002738 chelating agent Substances 0.000 description 1
- 238000004581 coalescence Methods 0.000 description 1
- 239000002131 composite material Substances 0.000 description 1
- 239000004567 concrete Substances 0.000 description 1
- 239000003431 cross linking reagent Substances 0.000 description 1
- LDHQCZJRKDOVOX-NSCUHMNNSA-N crotonic acid Chemical compound C\C=C\C(O)=O LDHQCZJRKDOVOX-NSCUHMNNSA-N 0.000 description 1
- 125000000753 cycloalkyl group Chemical group 0.000 description 1
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- 125000002704 decyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 239000008367 deionised water Substances 0.000 description 1
- 229910021641 deionized water Inorganic materials 0.000 description 1
- 230000001687 destabilization Effects 0.000 description 1
- 150000001993 dienes Chemical class 0.000 description 1
- 235000014113 dietary fatty acids Nutrition 0.000 description 1
- 238000000113 differential scanning calorimetry Methods 0.000 description 1
- 235000019329 dioctyl sodium sulphosuccinate Nutrition 0.000 description 1
- 238000007598 dipping method Methods 0.000 description 1
- YHAIUSTWZPMYGG-UHFFFAOYSA-L disodium;2,2-dioctyl-3-sulfobutanedioate Chemical compound [Na+].[Na+].CCCCCCCCC(C([O-])=O)(C(C([O-])=O)S(O)(=O)=O)CCCCCCCC YHAIUSTWZPMYGG-UHFFFAOYSA-L 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- 238000004821 distillation Methods 0.000 description 1
- GVGUFUZHNYFZLC-UHFFFAOYSA-N dodecyl benzenesulfonate;sodium Chemical compound [Na].CCCCCCCCCCCCOS(=O)(=O)C1=CC=CC=C1 GVGUFUZHNYFZLC-UHFFFAOYSA-N 0.000 description 1
- 125000003438 dodecyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 239000000975 dye Substances 0.000 description 1
- 238000002296 dynamic light scattering Methods 0.000 description 1
- 229920001971 elastomer Polymers 0.000 description 1
- 238000004945 emulsification Methods 0.000 description 1
- 125000003700 epoxy group Chemical group 0.000 description 1
- ZEYMDLYHRCTNEE-UHFFFAOYSA-N ethenyl 3-oxobutanoate Chemical compound CC(=O)CC(=O)OC=C ZEYMDLYHRCTNEE-UHFFFAOYSA-N 0.000 description 1
- QDKVISHXLLZBKS-UHFFFAOYSA-N ethenyl 7-methyloctanoate Chemical compound CC(C)CCCCCC(=O)OC=C QDKVISHXLLZBKS-UHFFFAOYSA-N 0.000 description 1
- MEGHWIAOTJPCHQ-UHFFFAOYSA-N ethenyl butanoate Chemical compound CCCC(=O)OC=C MEGHWIAOTJPCHQ-UHFFFAOYSA-N 0.000 description 1
- GLVVKKSPKXTQRB-UHFFFAOYSA-N ethenyl dodecanoate Chemical compound CCCCCCCCCCCC(=O)OC=C GLVVKKSPKXTQRB-UHFFFAOYSA-N 0.000 description 1
- AFSIMBWBBOJPJG-UHFFFAOYSA-N ethenyl octadecanoate Chemical compound CCCCCCCCCCCCCCCCCC(=O)OC=C AFSIMBWBBOJPJG-UHFFFAOYSA-N 0.000 description 1
- BLZSRIYYOIZLJL-UHFFFAOYSA-N ethenyl pentanoate Chemical compound CCCCC(=O)OC=C BLZSRIYYOIZLJL-UHFFFAOYSA-N 0.000 description 1
- UIWXSTHGICQLQT-UHFFFAOYSA-N ethenyl propanoate Chemical compound CCC(=O)OC=C UIWXSTHGICQLQT-UHFFFAOYSA-N 0.000 description 1
- 150000002170 ethers Chemical class 0.000 description 1
- VXNZUUAINFGPBY-UHFFFAOYSA-N ethyl ethylene Natural products CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 description 1
- 239000004744 fabric Substances 0.000 description 1
- 239000000194 fatty acid Substances 0.000 description 1
- 229930195729 fatty acid Natural products 0.000 description 1
- 150000004665 fatty acids Chemical class 0.000 description 1
- 150000002191 fatty alcohols Chemical class 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 239000006260 foam Substances 0.000 description 1
- 238000007710 freezing Methods 0.000 description 1
- 230000008014 freezing Effects 0.000 description 1
- 239000001530 fumaric acid Substances 0.000 description 1
- XLYMOEINVGRTEX-UHFFFAOYSA-N fumaric acid monoethyl ester Natural products CCOC(=O)C=CC(O)=O XLYMOEINVGRTEX-UHFFFAOYSA-N 0.000 description 1
- NKHAVTQWNUWKEO-UHFFFAOYSA-N fumaric acid monomethyl ester Natural products COC(=O)C=CC(O)=O NKHAVTQWNUWKEO-UHFFFAOYSA-N 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 125000003055 glycidyl group Chemical group C(C1CO1)* 0.000 description 1
- 150000002334 glycols Chemical class 0.000 description 1
- 150000002366 halogen compounds Chemical class 0.000 description 1
- 238000000265 homogenisation Methods 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- YAMHXTCMCPHKLN-UHFFFAOYSA-N imidazolidin-2-one Chemical compound O=C1NCCN1 YAMHXTCMCPHKLN-UHFFFAOYSA-N 0.000 description 1
- 239000003999 initiator Substances 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- HCWCAKKEBCNQJP-UHFFFAOYSA-N magnesium orthosilicate Chemical compound [Mg+2].[Mg+2].[O-][Si]([O-])([O-])[O-] HCWCAKKEBCNQJP-UHFFFAOYSA-N 0.000 description 1
- 239000000395 magnesium oxide Substances 0.000 description 1
- CPLXHLVBOLITMK-UHFFFAOYSA-N magnesium oxide Inorganic materials [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 1
- 239000000391 magnesium silicate Substances 0.000 description 1
- 229910052919 magnesium silicate Inorganic materials 0.000 description 1
- 235000019792 magnesium silicate Nutrition 0.000 description 1
- AXZKOIWUVFPNLO-UHFFFAOYSA-N magnesium;oxygen(2-) Chemical compound [O-2].[Mg+2] AXZKOIWUVFPNLO-UHFFFAOYSA-N 0.000 description 1
- VZCYOOQTPOCHFL-UPHRSURJSA-N maleic acid Chemical compound OC(=O)\C=C/C(O)=O VZCYOOQTPOCHFL-UPHRSURJSA-N 0.000 description 1
- 239000011976 maleic acid Substances 0.000 description 1
- 239000002609 medium Substances 0.000 description 1
- 150000002734 metacrylic acid derivatives Chemical class 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- NKHAVTQWNUWKEO-IHWYPQMZSA-N methyl hydrogen fumarate Chemical compound COC(=O)\C=C/C(O)=O NKHAVTQWNUWKEO-IHWYPQMZSA-N 0.000 description 1
- LVHBHZANLOWSRM-UHFFFAOYSA-N methylenebutanedioic acid Natural products OC(=O)CC(=C)C(O)=O LVHBHZANLOWSRM-UHFFFAOYSA-N 0.000 description 1
- NJTGANWAUPEOAX-UHFFFAOYSA-N molport-023-220-454 Chemical compound OCC(O)CO.OCC(O)CO NJTGANWAUPEOAX-UHFFFAOYSA-N 0.000 description 1
- 150000002763 monocarboxylic acids Chemical class 0.000 description 1
- ZIUHHBKFKCYYJD-UHFFFAOYSA-N n,n'-methylenebisacrylamide Chemical compound C=CC(=O)NCNC(=O)C=C ZIUHHBKFKCYYJD-UHFFFAOYSA-N 0.000 description 1
- OMNKZBIFPJNNIO-UHFFFAOYSA-N n-(2-methyl-4-oxopentan-2-yl)prop-2-enamide Chemical compound CC(=O)CC(C)(C)NC(=O)C=C OMNKZBIFPJNNIO-UHFFFAOYSA-N 0.000 description 1
- QHFVMEAWBQPKBP-UHFFFAOYSA-N n-[(carbamoylamino)methyl]-2-methylprop-2-enamide Chemical compound CC(=C)C(=O)NCNC(N)=O QHFVMEAWBQPKBP-UHFFFAOYSA-N 0.000 description 1
- ZZSGYARVLIMPBM-UHFFFAOYSA-N n-[3-(dimethylamino)-2,2-dimethylpropyl]prop-2-enamide Chemical compound CN(C)CC(C)(C)CNC(=O)C=C ZZSGYARVLIMPBM-UHFFFAOYSA-N 0.000 description 1
- ADTJPOBHAXXXFS-UHFFFAOYSA-N n-[3-(dimethylamino)propyl]prop-2-enamide Chemical compound CN(C)CCCNC(=O)C=C ADTJPOBHAXXXFS-UHFFFAOYSA-N 0.000 description 1
- CZGXZAVXMRSVLV-UHFFFAOYSA-N n-carbamoyl-2-methylprop-2-enamide Chemical compound CC(=C)C(=O)NC(N)=O CZGXZAVXMRSVLV-UHFFFAOYSA-N 0.000 description 1
- 238000006386 neutralization reaction Methods 0.000 description 1
- 150000001451 organic peroxides Chemical class 0.000 description 1
- 150000002924 oxiranes Chemical class 0.000 description 1
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 description 1
- 125000006353 oxyethylene group Chemical group 0.000 description 1
- 239000000123 paper Substances 0.000 description 1
- 239000002304 perfume Substances 0.000 description 1
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 1
- 239000011505 plaster Substances 0.000 description 1
- 239000002798 polar solvent Substances 0.000 description 1
- 229920001515 polyalkylene glycol Polymers 0.000 description 1
- 239000002954 polymerization reaction product Substances 0.000 description 1
- 229910052700 potassium Inorganic materials 0.000 description 1
- CHWRSCGUEQEHOH-UHFFFAOYSA-N potassium oxide Chemical compound [O-2].[K+].[K+] CHWRSCGUEQEHOH-UHFFFAOYSA-N 0.000 description 1
- 229910001950 potassium oxide Inorganic materials 0.000 description 1
- USHAGKDGDHPEEY-UHFFFAOYSA-L potassium persulfate Chemical compound [K+].[K+].[O-]S(=O)(=O)OOS([O-])(=O)=O USHAGKDGDHPEEY-UHFFFAOYSA-L 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- AXLMPTNTPOWPLT-UHFFFAOYSA-N prop-2-enyl 3-oxobutanoate Chemical compound CC(=O)CC(=O)OCC=C AXLMPTNTPOWPLT-UHFFFAOYSA-N 0.000 description 1
- QTECDUFMBMSHKR-UHFFFAOYSA-N prop-2-enyl prop-2-enoate Chemical compound C=CCOC(=O)C=C QTECDUFMBMSHKR-UHFFFAOYSA-N 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 150000003254 radicals Chemical class 0.000 description 1
- 239000011541 reaction mixture Substances 0.000 description 1
- 239000012966 redox initiator Substances 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 238000007761 roller coating Methods 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 238000012216 screening Methods 0.000 description 1
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 235000012239 silicon dioxide Nutrition 0.000 description 1
- 150000003384 small molecules Chemical class 0.000 description 1
- 239000000344 soap Substances 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 229910000030 sodium bicarbonate Inorganic materials 0.000 description 1
- 235000017557 sodium bicarbonate Nutrition 0.000 description 1
- 229940080264 sodium dodecylbenzenesulfonate Drugs 0.000 description 1
- KKCBUQHMOMHUOY-UHFFFAOYSA-N sodium oxide Chemical compound [O-2].[Na+].[Na+] KKCBUQHMOMHUOY-UHFFFAOYSA-N 0.000 description 1
- 229910001948 sodium oxide Inorganic materials 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- 230000006641 stabilisation Effects 0.000 description 1
- 238000011105 stabilization Methods 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 230000000087 stabilizing effect Effects 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 125000004079 stearyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 229920006302 stretch film Polymers 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 239000000725 suspension Substances 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 238000010345 tape casting Methods 0.000 description 1
- 238000010257 thawing Methods 0.000 description 1
- 229920002803 thermoplastic polyurethane Polymers 0.000 description 1
- LDHQCZJRKDOVOX-UHFFFAOYSA-N trans-crotonic acid Natural products CC=CC(O)=O LDHQCZJRKDOVOX-UHFFFAOYSA-N 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- 239000000080 wetting agent Substances 0.000 description 1
- 239000002023 wood Substances 0.000 description 1
- 239000011787 zinc oxide Substances 0.000 description 1
- HSYFJDYGOJKZCL-UHFFFAOYSA-L zinc;sulfite Chemical compound [Zn+2].[O-]S([O-])=O HSYFJDYGOJKZCL-UHFFFAOYSA-L 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F265/00—Macromolecular compounds obtained by polymerising monomers on to polymers of unsaturated monocarboxylic acids or derivatives thereof as defined in group C08F20/00
- C08F265/04—Macromolecular compounds obtained by polymerising monomers on to polymers of unsaturated monocarboxylic acids or derivatives thereof as defined in group C08F20/00 on to polymers of esters
- C08F265/06—Polymerisation of acrylate or methacrylate esters on to polymers thereof
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F283/00—Macromolecular compounds obtained by polymerising monomers on to polymers provided for in subclass C08G
- C08F283/06—Macromolecular compounds obtained by polymerising monomers on to polymers provided for in subclass C08G on to polyethers, polyoxymethylenes or polyacetals
- C08F283/065—Macromolecular compounds obtained by polymerising monomers on to polymers provided for in subclass C08G on to polyethers, polyoxymethylenes or polyacetals on to unsaturated polyethers, polyoxymethylenes or polyacetals
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F2/00—Processes of polymerisation
- C08F2/12—Polymerisation in non-solvents
- C08F2/16—Aqueous medium
- C08F2/22—Emulsion polymerisation
- C08F2/24—Emulsion polymerisation with the aid of emulsifying agents
- C08F2/26—Emulsion polymerisation with the aid of emulsifying agents anionic
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
- C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
- C08F220/10—Esters
- C08F220/12—Esters of monohydric alcohols or phenols
- C08F220/14—Methyl esters, e.g. methyl (meth)acrylate
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F290/00—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups
- C08F290/02—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups on to polymers modified by introduction of unsaturated end groups
- C08F290/06—Polymers provided for in subclass C08G
- C08F290/062—Polyethers
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D113/00—Coating compositions based on rubbers containing carboxyl groups
- C09D113/02—Latex
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D151/00—Coating compositions based on graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Coating compositions based on derivatives of such polymers
- C09D151/003—Coating compositions based on graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Coating compositions based on derivatives of such polymers grafted on to macromolecular compounds obtained by reactions only involving unsaturated carbon-to-carbon bonds
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D151/00—Coating compositions based on graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Coating compositions based on derivatives of such polymers
- C09D151/08—Coating compositions based on graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Coating compositions based on derivatives of such polymers grafted on to macromolecular compounds obtained otherwise than by reactions only involving carbon-to-carbon unsaturated bonds
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Paints Or Removers (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Abstract
Los aglutinantes de látex de polímero útiles para preparar composiciones de revestimiento que contienen niveles bajos de compuestos orgánicos volátiles (COV) tales como aditivos volátiles de congelación y descongelación, o que están sustancialmente libres de estos, se preparan mediante polimerización en emulsión de múltiples etapas, en la que una etapa proporciona un copolímero que tiene un contenido relativamente alto de temperatura de transición vítrea y que contiene un comonómero de (met)acrilato que contiene oxialquileno. (Traducción automática con Google Translate, sin valor legal)
Description
DESCRIPCIÓN
Aglutinantes de látex poliméricos útiles en composiciones de revestimiento con contenido cero o bajo en COV
Campo de la invención
La presente invención se refiere a aglutinantes de látex poliméricos útiles para preparar composiciones de revestimiento que contienen niveles bajos o que están sustancialmente exentos de compuestos orgánicos volátiles (COV) tales como aditivos volátiles de congelación-descongelación, así como a métodos para preparar dichos aglutinantes de látex poliméricos y composiciones de revestimiento.
Antecedentes de la invención
Las composiciones de revestimiento de látex se utilizan en una variedad de aplicaciones que incluyen, por ejemplo, pinturas para diversos tipos de superficies.
El documento US 2009/0326142 A1 describe una dispersión acuosa de polímeros en forma de partículas estructuradas con un diámetro medio entre 70 y 300 nm que comprende al menos un primer polímero que presenta una temperatura de transición vítrea (Tg1) entre -50 0C y 0 0C, que representa del 30 al 70 % en peso del peso total de las partículas, y al menos un segundo polímero que tiene una temperatura de transición vítrea (Tg2) de entre 10 y 80 0C, que representa del 70 al 30 % en peso del peso total de las partículas, en donde el Tg2- Tg1 es mayor o igual a 40 0C.
El documento US 2011/015334 A1 se refiere a una mezcla de plásticos que comprende al menos un poliuretano termoplástico A) y al menos un poli(met)acrilato B) modificado por impacto, donde el poli(met)acrilato modificado por impacto comprende una fase dura cuya temperatura de transición vítrea es al menos 70 0C y una fase resistente cuya temperatura de transición vítrea es como máximo -10 0C, el tamaño medio de partícula de la fase resistente es como máximo de 130 nm y al menos una porción de la fase resistente tiene un enlace covalente a la fase dura.
El documento US 2007/299180 A1 describe una composición aglutinante polimérica adecuada para usar en un adhesivo, masilla, sellador o revestimiento, en donde el aglutinante polimérico es un producto de reacción de polimerización en emulsión de una mezcla de monómeros que comprende:
a) del 0,5 al 8,0 % por ciento en peso, basado en el peso de la mezcla de monómeros, monómeros etilénicamente insaturados que comprenden al menos un monómero funcionalizado con ácido carboxílico etilénicamente insaturado;
b) del 0,2 al 2,0 por ciento en peso, basado en el peso de la mezcla, de al menos un monómero de tensioactivo polimerizable;
c) del 0 al 2,0 por ciento en peso, basado en el peso de la mezcla, de al menos un metacrilato de polialquilenglicol; y
d) del 0,2 al 1,0 por ciento en peso, basado en el peso de la mezcla, de un tensioactivo de alcohol graso de polioxialquilato aniónico.
Sin embargo, tales composiciones se reconocen como potencialmente inestables cuando se exponen a ciclos de congelación-descongelación. Es decir, la congelación y el calentamiento repetidos de las composiciones de revestimiento de látex con frecuencia pueden producir la desestabilización del polímero disperso en el látex (lo que provoca, por ejemplo, la formación de gel). Este, por supuesto, es un problema importante ya que se espera que estas composiciones de revestimiento estén expuestas a un amplio intervalo de temperaturas durante el envío y el almacenamiento. Por este motivo, se han formulado diversos aditivos de congelación-descongelación en composiciones de revestimiento de látex para mejorar su resistencia a dichos ciclos de temperatura. Tradicionalmente, estos aditivos han incluido compuestos de peso molecular relativamente bajo, tales como alcoholes y glicoles.
Sin embargo, en los últimos años, dichos aditivos de congelación-descongelación de bajo peso molecular se han cuestionado puesto que muchos se clasifican como compuestos orgánicos volátiles (COV). Las regulaciones ambientales de muchos lugares limitan el nivel de COV que puede estar presente en las composiciones de revestimiento. Por esta razón, se ha realizado un esfuerzo por desarrollar diversas formulaciones nuevas que se califican como de cero o bajo contenido en COV, pero que siguen cumpliendo los requisitos de estabilidad durante la congelación-descongelación esperados en la industria.
Resumen de la invención
La presente invención es como se define en las reivindicaciones.
La presente invención proporciona un polímero de emulsión multifásico que comprende al menos un polímero de fase dura que tiene una temperatura de transición vítrea de 0 a 100 0C y al menos un polímero de fase blanda que tiene una temperatura de transición vítrea inferior a 0 °C y al menos 20 0C inferior a la temperatura de transición vítrea del polímero de fase dura, en donde el polímero de fase dura es un copolímero de al menos un monómero etilénicamente insaturado y al menos un (met)acrilato que contiene oxialquileno correspondiente a la fórmula (I) o (II) o una mezcla de los mismos:
(I) CH2=C(R1)-C(=O)-O-[X-O]n-R2;
(II) CH2=C(R1)-C(=O)-O-[X-O]n-P(=O)(OY)2;
en donde R1 es H o CH3 , R2 es H o un grupo alquilo Ci-Cs, cada X es independientemente -(CH2)2-, -CH2CH(CH3)- o bien -CH(CH3)CH2-, cada Y es independientemente H, amonio o un átomo de metal alcalino, y n es un número entero de 1 a 30. Tales polímeros de emulsión multietapa son útiles en la formulación de composiciones de revestimiento de látex que tienen un contenido bajo o cero de COV y siguen teniendo buena estabilidad durante la congelacióndescongelación. Las composiciones de revestimiento de látex que incluyen los polímeros de emulsión multietapa de la presente invención también tienen capacidad de conformación de películas a baja temperatura y resistencia al bloqueo.
En otro aspecto de la invención, se proporciona un aglutinante de látex polimérico útil en una composición de revestimiento de látex de contenido cero o bajo contenido COV que comprende el polímero de emulsión multifásico mencionado anteriormente en forma de partículas de látex, agua y al menos un emulsionante.
En otro aspecto de la invención, se proporciona una composición de revestimiento de látex de contenido cero o bajo en COV, que comprende el aglutinante de látex polimérico mencionado anteriormente y al menos un pigmento.
La invención también proporciona un método para fabricar un aglutinante de látex polimérico, que comprende:
(a) copolimerizar una emulsión acuosa de al menos un monómero etilénicamente insaturado y al menos un (met)acrilato que contiene oxialquileno correspondiente a la fórmula (I) o (II) o una mezcla de los mismos:
(I) CH2=C(R1)-C(=O)-O-[X-O]n-R2;
(II) CH2=C(R1)-C(=O)-O-[X-O]n-P(=O)(OY)2;
en donde R1 es H o CH3 , R2 es H o un grupo alquilo Ci-Cs, cada X es independientemente
-(CH2)2-, -CH2CH(CH3)- o -CH(CH3)CH2-, cada Y es independientemente H, amonio o un átomo de metal alcalino y n es un número entero de 1 a 30, para formar un polímero de fase dura que tiene una temperatura de transición vítrea de 0 a 100 0C;
(b) polimerizar uno o más monómeros adicionales en presencia del polímero de fase dura para formar un polímero en fase blanda;
en donde el polímero de fase dura tiene una temperatura de transición vítrea de 0 a 100 0C y el polímero de fase blanda tiene una temperatura de transición vítrea inferior a 0 0C y al menos 20 0C inferior a la temperatura de transición vítrea del polímero de fase dura.
La presente invención proporciona además un polímero de emulsión multifásico que comprende al menos dos dominios poliméricos preparados mediante una polimerización en emulsión multietapa en la que se producen polimerizaciones en etapas posteriores en presencia de la primera etapa y etapas posteriores y en el que uno de los dominios poliméricos comprende un polímero de fase dura que tiene una temperatura de transición vítrea de 0 a 100 0C y otro de los dominios poliméricos comprende un polímero de fase blanda que tiene una temperatura de transición vítrea inferior a 0 0C y al menos 20 0C inferior a la temperatura de transición vítrea del polímero de fase dura, en donde el polímero de fase dura es un copolímero de al menos un monómero etilénicamente insaturado y al menos un (met)acrilato que contiene oxialquileno que corresponde a la fórmula (I) o (II) o una mezcla de los mismos:
(I) CH2=C(R1)-C(=O)-O-[X-O]n-R2;
(II) CH2=C(R1)-C(=O)-O-[X-O]n-P(=O)(OY)2;
en donde R1 es H o CH3 , R2 es H o un grupo alquilo Ci-Cs, cada X es independientemente
-(CH2)2-, -CH2CH(CH3)- o -CH(CH3)CH2-, cada Y es independientemente H, amonio o un átomo de metal alcalino y n es un número entero de 1 a 30.
Descripción detallada de la invención
Las partículas de polímero del látex de esta invención pueden caracterizarse como polímeros multietapa que tienen una fase (dominio) de polímero blando (baja Tg) y una fase (dominio) de polímero duro (Tg alta), que se preparan mediante una polimerización en emulsión multietapa en la que se producen etapas de polimerización posteriores en presencia de las primera y posteriores fases de polímeros de la etapa. Generalmente, las polimerizaciones son polimerizaciones en dos etapas en las que cualquier etapa puede producir la fase de polímero blando o duro. En una realización deseable de la invención, se forma primero la fase de polímero duro, seguido de la fase de polímero blando. Como se determina por métodos de calorimetría diferencial de barrido convencionales, la fase de polímero blando puede tener, por ejemplo, una Tg en el intervalo de 0 a -70 0C y la fase de polímero duro puede tener, por ejemplo, una Tg en el intervalo de 0 a 100 0C o 10 a 90 0C (inclusive). En una realización de la invención, habrá una diferencia en los valores de Tg entre las dos fases de 20 a 100 0C.
La fase de polímero blando es una fase interna (núcleo) dentro de las partículas de polímero y la fase de polímero duro es una fase externa (envoltura).
El tamaño de las partículas de polímero puede variar. Sin embargo, en diversas realizaciones deseables de la invención, las partículas tienen un diámetro promedio inferior a 350 nm, o inferior a 300 nm, o inferior a 250 nm, o inferior a 200 nm o inferior a 100 nm (inclusive). El tamaño de partícula y la distribución del tamaño de partícula pueden analizarse usando Nanotrac UPA 150 (de Microtrac Inc.) para proporcionar tamaños de partícula promediados en volumen según técnicas de dispersión de luz dinámica.
La fase de polímero blando representa del 90 % al 40 % en peso, o del 80 % al 50 % en peso, del polímero total presente en las partículas de polímero (inclusive). La fase de polímero duro representa del 10 % al 60 % en peso, o del 20 % al 50 % en peso, del polímero total presente en las partículas de polímero (inclusive). El total del % en peso de la fase de polímero blando y el % en peso de la fase de polímero duro es del 100 %.
La fase de polímero blando puede prepararse como un homopolímero o como un copolímero a partir de monómeros etilénicamente insaturados (por ejemplo, monómeros que contienen vinilo o (met)acrílico u otros monómeros que contienen dobles enlaces carbono-carbono polimerizables). La fase de polímero duro, como se explicará con más detalle a continuación, es un copolímero de al menos un monómero que contiene oxialquileno y al menos un monómero adicional (distinto de un monómero que contiene oxialquileno) que es un monómero etilénicamente insaturado tal como un monómero que contiene vinilo o (met)acrílico. La elección particular de monómeros para cualquier fase dependerá, entre otras consideraciones, del valor de Tg deseado para la fase. Se pueden calcular las temperaturas de transición vítrea de las fases de polímero utilizando la ecuación de Fox:
1/Tg (polímero) = W(a)/Tg(a)+W(b)/Tg(b)+...,
donde W(a) y W(b) son las fracciones en peso de los comonómeros (a) y (b) y Tg(a) y Tg(b) son las temperaturas de transición vítrea para los homopolímeros (a) y (b), respectivamente. Las temperaturas de transición vítrea para diversos homopolímeros están disponibles en muchas fuentes bibliográficas, incluyendo J. Brandup y E.H. Immergut, Polymer Handbook, 2a ed., John Wiley & Sons, Nueva York, págs. 139-192 (1975).
Los ejemplos adecuados de monómeros etilénicamente insaturados incluyen monómeros que contienen vinilo y (met)acrílico tales como los ésteres alquílicos (en particular, los ésteres de alquilo C1-C18, donde el grupo alquilo es lineal o ramificado) de ácido acrílico y metacrílico tal como (met)acrilato de metilo, (met)acrilato de etilo, (met)acrilato de n-propilo, (met)acrilato de isopropilo, (met)acrilato de n-butilo, (met)acrilato de isobutilo, (met)acrilato de pentilo, (met)acrilato de 2-etilhexilo, (met)acrilato de decilo, (met)acrilato de dodecilo y (met)acrilato de estearilo; ésteres de alquilo sustituidos con halo e hidroxilo de ácido (met)acrílico tales como (met)acrilato de a-cloroetilo, (met)acrilato de 2-hidroxietilo, (met)acrilato de 2-hidroxipropilo y (met)acrilato de 3-hidroxipropilo, y (met)acrilato de 4-hidroxibutilo; ésteres de vinilo de ácidos carboxílicos lineales y ramificados que tienen de 1 a 25 átomos de carbono, preferiblemente de 2 a 20 átomos de carbono, tales como acetato de vinilo, propionato de vinilo, butirato de vinilo, valerato de vinilo, 2-etilhexilacrilato de vinilo, isononanoato de vinilo, laurato de vinilo, estearato de vinilo, versatato de vinilo; estireno y derivados de estireno, tales como alfa-metilestireno, 2-cloroestireno, 4-cloroestireno, 2,5-dicloroestireno y 4-metoxiestireno; así como ácidos carboxílicos insaturados polimerizables tales como ácidos monocarboxílicos C3-C6 insaturados, por ejemplo, ácido metacrílico, ácido acrílico y ácido crotónico, monoésteres de ácidos dicarboxílicos C4-C6 insaturados tales como monometilmaleato y monoetilmaleato, y ácidos dicarboxílicos C4-C6 insaturados, tales como ácido fumárico, ácido maleico y ácido itacónico. Otros ejemplos de monómeros adecuados incluyen (met)acrilonitrilo; (met)acrilatos de cicloalquilo tales como (met)acrilato de ciclohexilo; ésteres de arilo y alcarilo de ácido (met)acrílico tales como (met)acrilato de fenilo; monómeros que contienen restos acetoacetato tales como (met)acrilato de 2-acetoacetoxietilo, (met)acrilato de 3-acetoacetoxipropilo, (met)acrilato de 4-acetoacetoxibutilo, (met)acrilato de 2-cianoacetoxietilo, (met)acrilato de 3-cianoacetoxipropilo, (met)acrilato de 4-cianoacetoxibutilo, N-(2-acetoacetoxietil) (met)acrilamida, acetoacetato de alilo, (met)acrilato de 2,3-di(acetoacetoxi)propilo y acetoacetato de vinilo; monómeros que contienen grupos amida tales como (met)acrilamida, diacetona acrilamida y maleinamida; monómeros que contienen grupos epoxi tales como (met)acrilato de glicidilo y éter de alilglicidilo; cloruro de vinilo; olefinas tales como etileno; dienos tales como butadieno.
Para mejorar la adhesión en húmedo de la composición de revestimiento de látex final, bien uno o bien otro, o tanto el polímero de fase blanda como el polímero de fase dura, pueden comprender un monómero de adhesión en húmedo, o una combinación de monómeros de adhesión en húmedo. Estos monómeros son bien conocidos en la técnica e incluyen monómeros funcionalizados con amino, urea y ureido etilénicamente insaturados tales como acrilato y metacrilato de aminoetilo, y acrilato y metacrilato de dimetilaminopropilo, 3-dimetilamino-2,2-dimetilpropil-1-acrilato y metacrilato, acrilato y metacrilato de 2-N-morfolinoetilo, acrilato y metacrilato de 2-N-piperidinoetilo, N-(3-dimetilaminopropil) acrilamida y metacrilamida, N-(3-dimetilamino-2,2-dimetilpropil) acrilamida y metacrilamida, N-dimetilaminometil acrilamida y metacrilamida, N-dimetilaminometil acrilamida y metacrilamida, N-(4-morfolino-metil) acrilamida y metacrilamida, vinilimidazol, vinilpirrolidona, N-(2-metacriloiloxietil)etilen-urea, N-(2-metacriloxiacetamidoetil)-N,N'-etilenurea, alilalquiletilen-urea, N-metacrilamidometil urea, N-metacriloil urea, metacrilato de 2-(1 -imidazolil) etilo, N-(metacrilamido) etiletilen-urea (Sipomer WAM II, Rhodia) y monómero de alilureido de adhesión en húmedo (Sipomer WAM, Rhodia). Los monómeros de adhesión en húmedo pueden estar presentes, por ejemplo, en el polímero de fase blanda o dura en una cantidad del 0,2 % al 2,0 % en peso del polímero total.
Para reducir la mezcla entre las dos fases de polímero y mejorar la resistencia al bloqueo de las formulaciones de recubrimiento, cualquiera o ambas de las fases pueden comprender un nivel bajo de un monómero de reticulación multifuncional que tenga dos o más dobles enlaces de carbono-carbono polimerizables por molécula, tales como vinilo o acrilato o metacrilato de alilo, divinilbenceno, maleato de dialilo, acrilatos y metacrilatos multifuncionales, y metilenobis-acrilamida. El monómero multifuncional puede estar presente en una cantidad del 0,01 % al 5 % en peso del polímero total.
Cuando cualquiera o ambos de los polímeros que constituyen las fases comprenden uno o más monómeros que contienen carbonilo (tales como un monómero que tiene una funcionalidad acetoacetato), las reacciones de reticulación que implican estos monómeros pueden lograrse añadiendo agentes de reticulación reactivos con carbonilo 0 compuestos al polímero. Los ejemplos de compuestos reactivos con carbonilo incluyen aminas polifuncionales, hidrazina, alquildihidrazinas, éteres de alquilen dioxima y dihidrazidas de ácidos dicarboxílicos. La reticulación de los polímeros puede tener lugar durante el secado de una película de la composición de revestimiento de látex.
Los agentes de transferencia de cadena que incluyen mercaptanos, polimercapanos, alcoholes y compuestos de halógeno pueden, si se desea, usarse en la mezcla de polimerización para moderar el peso molecular del polímero. Los agentes de transferencia de cadena pueden usarse en cualquier etapa de la polimerización en dos etapas.
El polímero de fase dura es un copolímero de un monómero etilénicamente insaturado (tal como cualquiera de los monómeros que contienen vinilo y acrílico anteriormente mencionados, incluyendo mezclas de los mismos) y un segundo monómero etilénicamente insaturado que contiene un grupo acrilato o metacrilato, así como uno o más grupos oxialquileno por molécula tales como grupos oxietileno y/u oxipropileno. El (met)acrilato que contiene oxialquileno puede corresponder a la fórmula (I) o (II):
(I) CH2=C(R1)-C(=O)-O-[X-O]n-R2;
(II) CH2=C(R1)-C(=O)-O-[X-O]n-P(=O)(OY)2;
en donde R1 es H o CH3 , R2 es H o un grupo alquilo Ci-Cs (por ejemplo, metilo, etilo, n-propilo, iso-propilo, n-butilo, sec-butilo, etc.), cada X es independientemente -(CH2)2-, -CH2CH(CH3)- o -CH(CH3)CH2-, cada Y es independientemente H, amonio o un átomo de metal alcalino (por ejemplo, Na, K), y n es un número entero de entre 1 a 30 (o 2 a 25 o 3 a 20). Se pueden utilizar mezclas de diferentes (met)acrilatos que contengan oxialquileno.
Por lo tanto, el (met)acrilato que contiene oxialquileno puede ser un mono(met)acrilato de polietilenglicol y/o un éster de fosfato de un mono(met)acrilato de polietilenglicol. Dichos monómeros son bien conocidos en la técnica y pueden obtenerse fácilmente de fuentes comerciales. Por ejemplo, se pueden utilizar los ésteres de fosfato de mono(metacrilato) de polietilenglicol comercializados por Rhodia con el nombre comercial Sipomer® PAM. Se pueden preparar los monómeros correspondientes a la Fórmula (I) haciendo reaccionar epóxidos tales como óxido de etileno y/u óxido de propileno con ácido (met)acrílico y luego haciendo reaccionar opcionalmente el grupo hidroxilo terminal para formar un grupo éter de alquilo. Se entiende que los monómeros preparados por dicho método pueden ser mezclas de compuestos que tienen diferentes valores n.
La cantidad del (met)acrilato que contiene oxialquileno en el copolímero de la fase de polímero duro puede variarse según sea necesario para lograr la combinación deseada de propiedades en la composición de revestimiento de látex final que se formula usando el polímero de emulsión multietapa. Por ejemplo, se puede incorporar una cantidad de (met)acrilato que contiene oxialquileno que es eficaz para mejorar la estabilidad durante la congelacióndescongelación de la composición de revestimiento de látex en comparación con una composición de revestimiento de látex preparada usando un polímero de emulsión multifase análogo donde el polímero de fase dura no contiene ningún (met)acrilato que contenga oxialquileno. Al mismo tiempo, sin embargo, debe evitarse el uso de proporciones excesivas del (met)acrilato que contenga oxialquileno; por ejemplo, el valor de Tg deseado para la fase de polímero
duro puede ser difícil de lograr si está presente una cantidad relativamente alta de (met)acrilato que contiene oxialquileno en el copolímero. Típicamente, los niveles adecuados de (met)acrilato que contiene oxialquileno en el copolímero de fase dura serán del 0,5 al 10 % en peso o del 1 al 8 % en peso.
En una realización de la presente invención, el copolímero presente en la fase dura es un copolímero de uno o más (met)acrilatos de alquilo (por ejemplo, una mezcla de acrilato de butilo y metacrilato de metilo), ácido metacrílico, un monómero de adhesión en húmedo tal como metacrilato de hidroxietiletilenurea (HEEUMA) y un (met)acrilato que contiene oxialquileno según la Fórmula (I) o (II), seleccionándose las proporciones relativas para proporcionar una Tg dentro del intervalo de 0 0C a 100 0C. Por ejemplo, el copolímero de fase dura puede ser un copolímero del 35-45 % en peso de acrilato de butilo, 45-55 % en peso de metacrilato de metilo, 2-6 % en peso de ácido metacrílico, 1 -8 % en peso de monómero de adhesión en húmedo y 1-8 % en peso de monómero de Fórmula (I) o Fórmula (II), correspondiendo el total al 100 %.
En otra realización, el polímero presente en la fase blanda es un copolímero de acrilato de butilo y metacrilato de metilo, seleccionándose las proporciones relativas de estos monómeros para proporcionar una Tg inferior a 0 0C que es al menos 20 0C inferior a la Tg del copolímero presente en la fase dura. Por ejemplo, el copolímero de fase blanda puede ser un copolímero del 50-65 % en peso de acrilato de butilo y 35-50 % en peso de metacrilato de metilo, correspondiendo el total al 100 %.
En un proceso típico en dos etapas, los monómeros para la fase de polímero duro o blando se polimerizan en emulsión a un tamaño de partícula promedio de (por ejemplo) 25-150 nm, después de lo cual la carga monomérica para la otra fase polimérica se introduce en el medio de polimerización y se polimeriza en presencia de las partículas de polímero de primera fase al tamaño de partícula final promedio deseado, por ejemplo, menos de 350 nm. Como es bien conocido en la técnica, el control del tamaño de partícula de látex puede lograrse mediante una variedad de técnicas, cualquiera de las cuales puede aplicarse a la polimerización multietapa.
La polimerización de la primera fase de polímero se puede lograr mediante procedimientos conocidos de la polimerización en emulsión acuosa. El monómero o comonómeros a emplear en la preparación de las partículas de polímero del primer dominio se dispersan en agua con agitación suficiente para emulsionar la mezcla. El medio acuoso también puede contener un catalizador de polimerización mediante radicales libres, un agente emulsionante (es decir, tensioactivo) u otros ingredientes conocidos y convencionalmente empleados en la técnica como auxiliares de polimerización en emulsión.
Los catalizadores que pueden usarse para producir la polimerización mediante radicales libres incluyen iniciadores térmicos, así como sistemas iniciadores redox compuestos por un agente oxidante y un agente reductor. Los catalizadores de polimerización mediante radicales libres adecuados son catalizadores conocidos por fomentar la polimerización en emulsión e incluyen agentes oxidantes solubles en agua, tales como peróxidos orgánicos (por ejemplo, hidroperóxido de t-butilo, hidroperóxido de cumeno, etc.), agentes oxidantes inorgánicos (por ejemplo, peróxido de hidrógeno, persulfato de potasio, persulfato de sodio, persulfato de amonio, etc.) y aquellos catalizadores que se activan en la fase acuosa mediante un agente reductor soluble en agua. Dichos catalizadores se emplean en una cantidad catalítica suficiente para producir la polimerización. Como regla general, una cantidad catalítica varía desde aproximadamente 0,01 % a 5 % en peso basado en los monómeros totales a polimerizar. Como alternativa al calor o compuestos catalíticos para activar la polimerización, se pueden emplear otros medios de producción de radicales libres, tales como la exposición a radiación activadora.
Los agentes emulsionantes adecuados incluyen emulsionantes aniónicos, catiónicos y no iónicos usados habitualmente en la polimerización en emulsión. Normalmente, se utiliza al menos un emulsionante aniónico y también se pueden utilizar uno o más emulsionantes no iónicos. Los emulsionantes aniónicos representativos son los alquil aril sulfonatos, los alquilsulfatos de metales alcalinos, los ésteres alquílicos sulfonados y los jabones de ácidos grasos. Los ejemplos específicos incluyen dodecilbenceno sulfonato de sodio, butilnaftaleno sulfonato de sodio, lauril sulfato de sodio, dodecil difenil éter disulfonato de disodio, n-octadecil sulfosuccinato disódico y dioctil sulfosuccinato de sodio. Los agentes emulsionantes se emplean en cantidades para lograr una emulsificación adecuada y proporcionar un tamaño de partícula y una distribución del tamaño de partícula deseados.
Otros ingredientes conocidos en la técnica por ser útiles para diversos fines específicos en la polimerización en emulsión, tales como bases, ácidos, sales, agentes de transferencia de cadena y agentes quelantes, también pueden emplearse en la preparación del polímero. En una realización de la invención, donde la primera etapa forma el polímero de fase dura y la segunda etapa forma el polímero de fase blanda, la polimerización de segunda etapa se lleva a cabo tras la neutralización de la primera fase mediante una base tal como hidróxido de sodio, hidróxido de potasio, hidróxido de amonio, carbonato de sodio, bicarbonato de sodio.
Los monómeros en cada etapa de la polimerización multietapa se pueden añadir puros o como una emulsión en agua. La manera de combinar los ingredientes de polimerización puede ser mediante diversos métodos de alimentación de monómeros conocidos, tales como la adición continua de monómeros, la adición incremental de monómeros o la adición en una sola carga de toda la cantidad de monómeros. Toda la cantidad del medio acuoso con aditivos de polimerización puede estar presente en el recipiente de polimerización antes de la introducción de los monómeros, o
alternativamente, el medio acuoso, o una porción de este, se puede añadir de forma continua o incremental durante el curso de la polimerización.
La polimerización para formar las primeras partículas de fase polimérica se inicia generalmente calentando la mezcla emulsionada con agitación continua a una temperatura generalmente entre 50 y 110 0C, o entre 60 y 100 0C. La polimerización continúa manteniendo la mezcla emulsionada a la temperatura seleccionada hasta que se haya alcanzado el grado deseado de conversión del monómero o monómeros al polímero.
Después de la polimerización para formar las partículas de polímero de primer dominio, el látex puede filtrarse para eliminar cualquier coágulo previo y luego estabilizarse para el almacenamiento (en pendiente de uso posterior como las partículas de primer dominio dispersas en la polimerización de segunda etapa) mediante la adición de una pequeña cantidad de tensioactivo estabilizador conocido. En una realización, las etapas de filtración y estabilización intermedia para el primer látex polimérico se eliminan procediendo directamente a la polimerización de los monómeros para la segunda fase polimérica. Los monómeros para la segunda fase de polímero se dispersan con agitación en el medio acuoso que contiene las primeras partículas de fase polimérica y se polimerizan con agitación continua generalmente de la misma manera y con los mismos auxiliares de polimerización opcionales que se describen para la preparación de las primeras partículas de fase polimérica. Los segundos monómeros de fase polimérica pueden emulsionarse previamente en agua antes de combinarse con el medio acuoso que contiene las primeras partículas de fase polimérica. Se pueden añadir cantidades adicionales de uno o más catalizadores de polimerización mediante radicales libres a la vez que se introducen los monómeros para la segunda fase polimérica. El calentamiento se lleva a cabo durante un tiempo eficaz para lograr el grado deseado de conversión de monómero de la segunda fase de polímero.
Después de la polimerización, el contenido de sólidos del látex de polímero heterogéneo acuoso resultante se puede ajustar al nivel deseado mediante la adición de agua o mediante la eliminación de agua por destilación. Generalmente, el nivel deseado de contenido de sólidos poliméricos es de aproximadamente 20 %-65 % o de aproximadamente 45 %-60 % en peso sobre una base de peso total.
Los tamaños de partícula adecuados se pueden lograr generalmente directamente a partir de la polimerización. Sin embargo, se puede emplear el cribado del látex resultante para eliminar partículas fuera del intervalo de tamaños deseado y para limitar así la distribución del tamaño de partícula. También se pueden emplear otras técnicas tales como mezclado con alto cizallamiento, molienda, molienda y homogeneización para modificar el tamaño de partícula o la distribución del tamaño de partícula, si así se desea.
La emulsión polimérica así obtenida es útil como componente aglutinante en la formulación de composiciones de revestimiento de látex tales como pinturas. Típicamente, la emulsión polimérica se utiliza en una composición de revestimiento de látex en una cantidad del 5 al 90 % en peso. El contenido de polímero de emulsión multifásico en una composición de revestimiento de látex (calculado sobre una base de sólidos secos) es típicamente del 20 al 75 % en peso.
Para diversas aplicaciones, a veces es deseable tener pequeñas cantidades de aditivos, tales como tensioactivos, dispersantes, espesantes, bactericidas, modificadores de pH y antiespumantes, incorporados en la composición de revestimiento de látex. Esto puede hacerse de manera convencional y en cualquier punto conveniente en la preparación de las composiciones de revestimiento de látex.
Las composiciones de revestimiento de látex de la invención incluyen menos del 0,1 % en peso de agentes anticongelantes volátiles basándose en el peso total de la composición de revestimiento acuosa. En otra realización, las composiciones de revestimiento de látex están sustancialmente exentas de agentes anticongelantes volátiles.
La composición de revestimiento de látex puede incluir al menos un pigmento. El término “pigmento”, como se utiliza en la presente memoria, incluye sólidos no filmógenos, tales como pigmentos, extensores y cargas. El al menos un pigmento puede seleccionarse, por ejemplo, del grupo que consiste en TiO2 (tanto en forma de anatasa como rutilo), arcilla (silicato de aluminio), CaCO3 (tanto en formas molidas como precipitadas), óxido de aluminio, dióxido de silicio, óxido de magnesio, talco (silicato de magnesio), baritas (sulfato de bario), óxido de cinc, sulfito de cinc, óxido de sodio, óxido de potasio y mezclas de los mismos. Típicamamente, el al menos un pigmento incluye al menos uno de TiO2 , CaCO3 o arcilla. Generalmente, los tamaños medios de partícula de los pigmentos pueden variar de aproximadamente 0,01 a aproximadamente 50 micrómetros. Por ejemplo, las partículas de TiO2 usadas en la composición de revestimiento de látex pueden tener un tamaño medio de partícula de aproximadamente 0,15 a aproximadamente 0,40 micrómetros. El pigmento se puede añadir a la composición de revestimiento de látex en forma de polvo o de suspensión. El pigmento está de forma típica presente en la composición de revestimiento formulada final en una cantidad de aproximadamente 5 a aproximadamente 50 por ciento en peso, de forma más típica de aproximadamente 10 a aproximadamente 40 por ciento en peso.
La composición de revestimiento puede contener opcionalmente aditivos tales como uno o más adyuvantes filmógenos o agentes coalescentes. Los adyuvantes filmógenos o agentes coalescentes adecuados incluyen plastificantes y retardadores de secado tales como disolventes polares de alto punto de ebullición. Se pueden usar también según la invención otros aditivos de recubrimiento convencionales tales como, por ejemplo, dispersantes, tensioactivos
adicionales (es decir, agentes humectantes), modificadores de la reología, antiespumantes, espesantes, biocidas, antimohos, colorantes tales como pigmentos de color y colorantes, ceras, perfumes, codisolventes y agentes de ajuste de pH (por ejemplo, ácidos, bases). Estos aditivos están presentes de forma típica en la composición de revestimiento de látex en una cantidad de 0 a aproximadamente 15 % en peso, de forma más típica de aproximadamente 1 a aproximadamente 10 % en peso, basado en el peso total de la composición de revestimiento. En una realización de la invención, la composición de revestimiento de látex contiene poco o ningún agente coalescente volátil o agente formador de película volátil (p<0,5 % en peso o <0,1 % en peso).
La composición de revestimiento de látex incluye menos del 0,1 % de agentes anticongelantes basados en el peso total de la composición de revestimiento acuosa. Los agentes anticongelantes ilustrativos incluyen etilenglicol, dietilenglicol, propilenglicol, glicerol (1,2,3-trihidroxipropano), etanol, metanol, 1-metoxi-2-propanol, 2-amino-2-metil-1-propanol y FTS-365 (un estabilizador de congelación-descongelación de Inovachem Specialty Chemicals). Por consiguiente, la composición de revestimiento acuosa de la invención tiene de forma típica un nivel de COV inferior o igual a aproximadamente 50 g/l. A pesar del hecho de que las composiciones de revestimiento de látex de la invención incluyen poco o ningún agente anticongelante volátil, las composiciones pueden tener estabilidades de congelacióndescongelación en niveles deseables en la técnica.
El resto de la composición de revestimiento de látex de la invención puede ser agua. Aunque gran parte del agua está presente en el aglutinante de látex polimérico y en otros componentes de la composición de revestimiento acuosa, el agua también se añade generalmente por separado a la composición de revestimiento de látex. Típicamente, la composición de revestimiento de látex incluye de aproximadamente 10 % a aproximadamente 85 % en peso y más típicamente de aproximadamente 35 % a aproximadamente 80 % en peso de agua. Dicho de otra manera, el contenido total de sólidos de la composición de revestimiento de látex es de forma típica de aproximadamente 15 % a aproximadamente 90 % o de aproximadamente 20 % a aproximadamente 65 %.
Las composiciones de revestimiento se formulan de forma típica de manera que los recubrimientos secos comprendan al menos 10 % en volumen de sólidos de polímero seco, y adicionalmente 5 a 90 % en volumen de sólidos no poliméricos en forma de pigmentos. Los recubrimientos secos también pueden incluir aditivos tales como plastificantes, dispersantes, tensioactivos, modificadores de la reología, antiespumantes, biocidas, antimohos, colorantes y ceras, que no se evaporan al secar la composición de revestimiento.
Las composiciones de revestimiento de látex de la presente invención están de forma típica en forma de fluidos estables que pueden aplicarse a una amplia variedad de materiales tales como, por ejemplo, metal, madera, papel, cartón, materiales compuestos, plásticos, hormigón, vidrio, cerámica, yeso, pared seca, otros recubrimientos, tela, espumas. El sustrato puede haberse pintado previamente, imprimado, recubierto con recubrimiento, lijado, revestido por conversión, oxidado, tratado químicamente o grabado. La composición de revestimiento se puede aplicar al material o sustrato mediante cualquier método adecuado tal como, por ejemplo, inmersión, cepillado, pulverización, recubrimiento con rodillos o recubrimiento con cuchilla. Típicamente, se forma una capa (película) uniforme fina de la composición de revestimiento sobre la superficie del sustrato y luego se seca para formar un recubrimiento seco. El secado puede acelerarse por calentamiento, si así se desea. Múltiples capas de recubrimiento seco pueden formarse aplicando capas sucesivas de la composición de revestimiento. Los aglutinantes de látex de la presente invención son adecuados para usar en un amplio intervalo de pinturas de interior y exterior de cero a un bajo contenido de COV de brillo a plano.
Las composiciones de revestimiento de la invención también pueden adaptarse fácilmente para usar en adhesivos sensibles a la presión, masillas y sellantes, además de pinturas.
Ejemplos
Métodos de caracterización:
Estabilidad tras congelación-descongelación (ASTM D 2243-82 modificada): 1) Llenar dos tercios de los botes de medio litro con pintura; Medir y registrar la viscosidad KU inicial; 2) Los botes se introducen en el congelador a -17,8 0C (0 0F) durante 16~18 horas y después se descongelan a temperatura ambiente durante 24 horas; Se mide la viscosidad KU si las pinturas parecen ser fluidas; 3) Se repiten la Etapa 2 y 35 veces o la pintura se coagula irreversiblemente.
Coalescencia a baja temperatura (LTC): Las películas de estiramiento se prepararon sobre Leneta 1B Opacity Charts utilizando un aplicador bird de 10 milésimas para LTC. Las películas de pintura se introdujeron en un refrigerador a 4,4 0C (40 0F) inmediatamente después de que las películas se estiraran y se dejaran secar durante 24 horas. Las películas secas se examinaron para determinar la continuidad. El grado de agrietamiento en las porciones selladas y no selladas se puntuó en una escala de 1 a 5 como sigue:
1 = agrietamiento intenso
2 = agrietamiento moderado
3 = alguna grieta
4 = agrietamiento leve
5 = sin agrietamiento
Resistencia al bloqueo: Las pinturas de ensayo se prepararon sobre gráficos de opacidad Leneta 1B utilizando una barra distribución bird de 3 milésimas. Las películas para el bloqueo de temperatura ambiente (TA) se secaron en una cámara ambiental de temperatura y humedad constante durante 1 día. Se colocaron dos tiras cuadradas que medían 2,54 cm x 2,54 cm junto con película de pintura contra la película de pintura bajo un peso de 454 gramos. Después de 24 horas, las tiras se separaron y evaluaron según las puntuaciones de la escala de la ASTM D-4946. Para el ensayo de bloqueo de temperatura elevada (TE), las tiras de pintura tras secado de 1 día a CT/CH se introdujeron en un horno a 48,9 0C (120 0F) durante 30 minutos. La carga de peso de 1000 gramos se transfirió a las películas de pintura a través de un tapón de caucho de 2,54 cm de diámetro. Las películas se dejaron enfriar durante 30 minutos antes de obtener las puntuaciones de bloques. El bloqueo a temperatura ambiente y temperatura elevada se puntuó en la escala ASTM D-4946 de 0 (peor) a 10 (mejor). La prueba se realizó por triplicado y se informó el valor promedio.
Aglutinantes y proceso de látex poliméricos
Ejemplo comparativo 1.
Se introdujeron 450 partes de agua desionizada, 1,8 partes de carbonato de sodio y 39,4 partes de laurilsulfato de sodio (SLS, 30 % en agua) en un reactor provisto de agitador de paletas, condensadores de reflujo, termopares y líneas de alimentación de acero inoxidable. Cuando el reactor se calentó a 85 0C, se añadieron 2,8 partes de solución de persulfato de sodio en 35,0 partes de agua. La mezcla de monómeros de fase dura (Tg calculada ~20 0C usando la ecuación de Fox) que consistía en 220 partes de agua, 7,9 partes de SLS, 173,7 partes de acrilato de butilo (BA), 211,5 partes de metacrilato de metilo (MMA), 18,0 partes de ácido metacrílico (MAA) y 24,0 partes de metacrilato de hidroxietiletilenurea (HEEUMA, 50 % en agua) se emulsionó previamente mediante agitación en un recipiente separado y luego se añadió continuamente al reactor durante 1 hora. A los 10 minutos de comenzar el suministro de monómero de fase dura, se inició la adición de una solución de carbonato de sodio (5,1 partes), un 16,3 % de la cual se alimentó durante 50 minutos y el resto se añadió durante 5 minutos. La mezcla de reacción del polímero de primera etapa se mantuvo a 87 0C durante 15 minutos. Al final de la retención, se polimerizó la mezcla de monómero de fase blanda preemulsionada que consiste en 123,0 partes de agua, 433,0 partes de BA, 335,0 partes de MMA y 4,0 partes de SLS a 80 0C en presencia de la composición de primera etapa. Se añadieron simultáneamente 2,8 partes de solución de persulfato de sodio durante 150 minutos. A continuación, los contenidos del reactor se mantuvieron a 80 0C durante 30 minutos. Para reducir las concentraciones de monómero residuales, se alimentaron 0,9 partes de hidroperóxido de butilo terciario (tBHP) y 1,4 partes de metabisulfito de sodio (SMBS) durante 30 minutos a 80 0C. El contenido de sólidos del aglutinante de látex polimérico resultante fue del 50,8 % y el tamaño de partícula promedio fue de 72 nm.
Ejemplo 1
El Ejemplo 1 (según la presente invención) se preparó siguiendo el procedimiento descrito en el Ejemplo comparativo 1, excepto que se añadieron 12,0 partes de PEGMA 526 (metacrilato de polietilenglicol de Aldrich) a la composición de monómero de fase dura. El contenido de sólidos del aglutinante de látex polimérico fue del 51,3 % y el tamaño de partícula promedio fue de 78 nm.
Ejemplo 2
El Ejemplo 2 (según la presente invención) se preparó siguiendo el procedimiento descrito en el Ejemplo comparativo 1, excepto que se añadieron 12,0 partes de Sipomer PAM200 (de Rhodia) a la composición de monómero de fase dura. El contenido de sólidos del aglutinante de látex polimérico fue del 50,5 % y el tamaño de partícula promedio fue de 77 nm.
Las composiciones aglutinantes de látex de polímero del Ejemplo comparativo, Ejemplo 1 y Ejemplo 2 se formularon en composiciones de revestimiento de látex de bajo contenido de COV usando los diversos componentes adicionales enumerados en la Tabla 1. La Tabla 2 muestra las propiedades de las composiciones de revestimiento de látex.
Tabla 1. Composición de revestimiento de látex con bajo contenido de COV

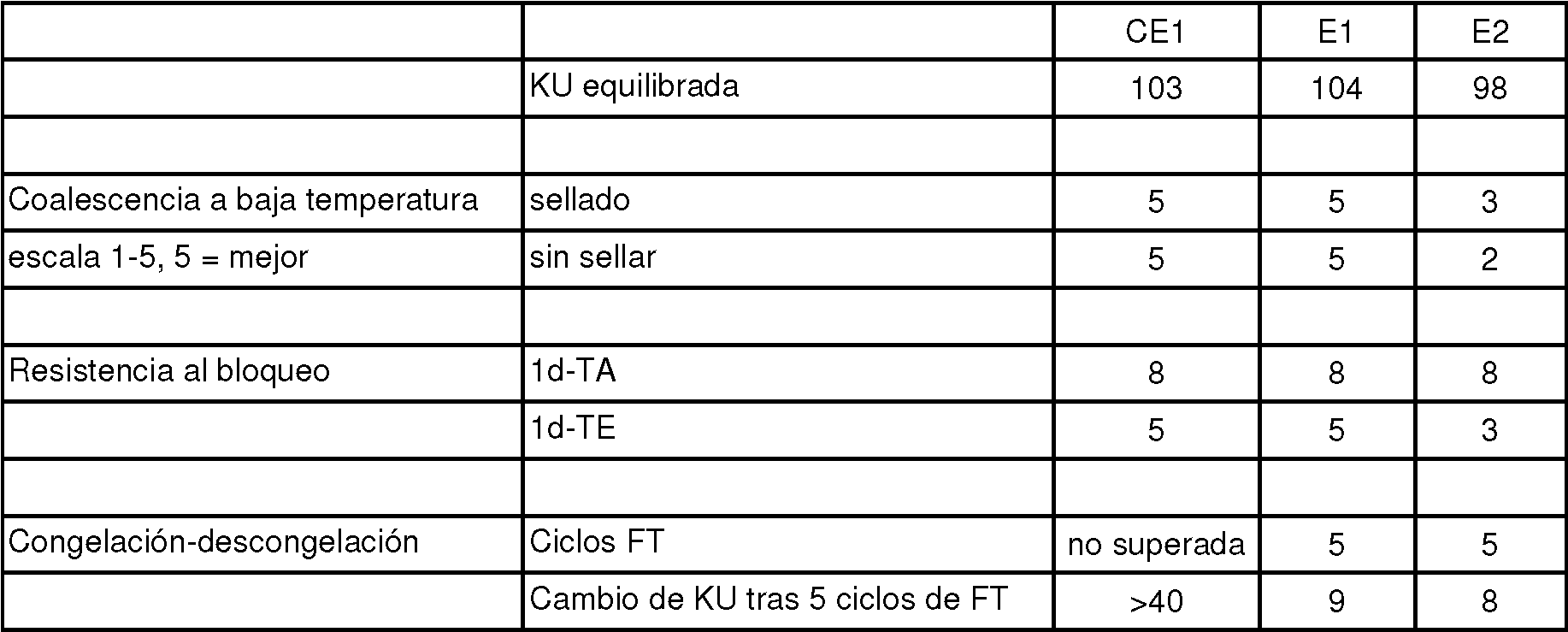

Tabla 2.
Claims (12)
- REIVINDICACIONESi. Un polímero de emulsión multifásico que comprende al menos un polímero de fase dura que tiene una temperatura de transición vítrea de 0 a 100 0C y al menos un polímero de fase blanda que tiene una temperatura de transición vítrea inferior a 0 °C y al menos 20 °C inferior a la temperatura de transición vítrea del polímero de fase dura, en donde el polímero de fase dura es un copolímero de al menos un monómero etilénicamente insaturado y al menos un (met)acrilato que contiene oxialquileno correspondiente a la fórmula (I) o (II) o una mezcla de los mismos:(I) CH2=C(R1)-C(=O)-O-[X-O]n-R2;(II) CH2=C(R1)-C(=O)-O-[X-O]n-P(=O)(OY)2;en donde R1 es H o CH3 , R2 es H o un grupo alquilo Ci-Cs, cada X es independientemente -(CH2)2-, -CH2CH(CH3)- o bien -CH(CH3)CH2-, cada Y es independientemente H, amonio o un átomo de metal alcalino, y n es un número entero de 1 a 30 yen donde el dicho polímero de emulsión multifásico está en forma de partículas de látex y en donde las partículas de látex comprenden una fase interna compuesta del polímero de fase blanda y una fase externa compuesta del polímero de fase dura y la dicha fase de polímero blando representa del 90 % al 40 % en peso del polímero de emulsión multifásico y la dicha fase de polímero duro representa del 10 % al 60 % en peso del polímero de emulsión multifásico, correspondiendo la cantidad de peso total de la fase de polímero blando y la fase de polímero duro al 100 %.
- 2. El polímero de emulsión multifásico de la reivindicación 1, en donde el al menos un monómero etilénicamente insaturado es una mezcla de al menos un (met)acrilato de alquilo, ácido metacrílico y al menos un monómero de adhesión en húmedo.
- 3. El polímero de emulsión multifásico de la reivindicación 1, en donde el al menos un monómero etilénicamente insaturado es una mezcla de acrilato de butilo, metacrilato de metilo, ácido metacrílico y metacrilato de hidroxietil etilenurea.
- 4. El polímero de emulsión multifásico de la reivindicación 1, en donde el copolímero está comprendido del 0,5 al 10 % en peso de (met)acrilato que contiene oxialquileno.
- 5. El polímero de emulsión multifásico de la reivindicación 1, en donde el (met)acrilato que contiene oxialquileno es un metacrilato de polietilenglicol.
- 6. El polímero de emulsión multifásico de la reivindicación 1, en donde el (met)acrilato que contiene oxialquileno es un éster de fosfato de un metacrilato de polietilenglicol.
- 7. El polímero de emulsión multifásico de la reivindicación 1, en donde el polímero de emulsión multifásico está en forma de partículas de látex que tienen un tamaño de partícula promedio de menos de 350 nm.
- 8. El polímero de emulsión multifásico de la reivindicación 1, en donde el polímero de fase blanda es un copolímero de (met)acrilatos de alquilo C1-C18.
- 9. El polímero de emulsión multifásico de la reivindicación 1, en donde el polímero de fase blanda es un copolímero de acrilato de butilo y metacrilato de metilo.
- 10. Un aglutinante de látex polimérico útil en una composición de revestimiento de látex de COV cero o una composición de revestimiento de látex que incluye menos del 0,1 % de agentes anticongelantes y tiene un nivel de COV inferior o igual a 50 g/l, que comprende el polímero de emulsión multifásico de una cualquiera de las reivindicaciones 1 a 9, en forma de partículas de látex, agua y al menos un emulsionante.
- 11. Una composición de revestimiento de látex de COV cero o una composición de revestimiento de látex que incluye menos del 0,1 % de agentes anticongelantes y tiene un nivel de COV inferior o igual a 50 g/l, que comprende el aglutinante de látex polimérico de la reivindicación 10 y al menos un pigmento.
- 12. Un método para fabricar un aglutinante de látex polimérico según la reivindicación 10, que comprende:(a) copolimerizar una emulsión acuosa de al menos un monómero etilénicamente insaturado y al menos un (met)acrilato que contiene oxialquileno correspondiente a la fórmula (I) o (II) o una mezcla de los mismos:(I) CH2=C(R1)-C(=O)-O-[X-O]n-R2;(II) CH2=C(R1)-C(=O)-O-[X-O]n-P(=O)(OY)2;en donde R1 es H o CH3 , R2 es H o un grupo alquilo Ci-Cs, cada X es independientemente -(CH2)2-, -CH2CH(CH3)- o bien -CH(CH3)CH2-, cada Y es independientemente H, amonio o un átomo de metal alcalino, y n es un número entero de 1 a 30, para formar un polímero de fase dura que tiene una temperatura de transición vítrea de 0 a 100 0C;(b) polimerizar uno o más monómeros adicionales en presencia del polímero de fase dura para formar un polímero en fase blanda;en donde el polímero de fase dura tiene una temperatura de transición vítrea de 0 a 100 °C y el polímero de fase blanda tiene una temperatura de transición vítrea inferior a 0 0C y al menos 20 0C inferior a la temperatura de transición vítrea del polímero de fase dura.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US201261597438P | 2012-02-10 | 2012-02-10 | |
| PCT/US2013/024700 WO2013119523A1 (en) | 2012-02-10 | 2013-02-05 | Polymer latex binders useful in zero or low voc coating compositions |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2947232T3 true ES2947232T3 (es) | 2023-08-03 |
Family
ID=48947917
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES13746284T Active ES2947232T3 (es) | 2012-02-10 | 2013-02-05 | Aglutinantes de látex poliméricos útiles en composiciones de revestimiento con contenido cero o bajo en COV |
Country Status (8)
| Country | Link |
|---|---|
| US (2) | US9527942B2 (es) |
| EP (1) | EP2825576B1 (es) |
| CN (2) | CN107163198B (es) |
| BR (1) | BR112014019656A8 (es) |
| CA (1) | CA2863946C (es) |
| ES (1) | ES2947232T3 (es) |
| MX (2) | MX394771B (es) |
| WO (1) | WO2013119523A1 (es) |
Families Citing this family (21)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN104105550B (zh) * | 2012-02-10 | 2017-04-05 | 阿科玛股份有限公司 | 用于包含很少或不含有机溶剂的水性涂料组合物的多相乳液聚合物 |
| CN104558431B (zh) | 2013-10-28 | 2018-05-18 | 广东华润涂料有限公司 | 水性胶乳以及包含该水性胶乳的无机颜料颗粒的分散体 |
| BR112016018796A2 (pt) * | 2014-02-28 | 2017-08-08 | Rohm & Haas | Composições de polímero de gradiente para revestimentos elastomericos de telhado e de parede |
| MY198369A (en) * | 2015-08-04 | 2023-08-28 | Arkema Inc | Voided Latex Particles Containing Functionalized Outer Shells |
| WO2017058849A1 (en) * | 2015-09-30 | 2017-04-06 | Dow Global Technologies Llc | Multistage copolymer compositions for use in elastomeric construction caulks and sealants |
| ES2996808T3 (en) * | 2015-12-02 | 2025-02-13 | Arkema Inc | Emulsion polymers and stain resistant coating compositions made therefrom |
| ES2953407T3 (es) * | 2015-12-02 | 2023-11-10 | Arkema Inc | Polímeros en emulsión y composiciones de revestimiento de bajo COV fabricadas a partir de los mismos |
| US9764307B2 (en) | 2015-12-15 | 2017-09-19 | Awi Licensing Llc | VOC and odor reducing building panels |
| MX2018014925A (es) * | 2016-06-03 | 2019-09-02 | Basf Se | Recubrimientos acuosos aislantes al agua. |
| CN109281225A (zh) * | 2017-07-21 | 2019-01-29 | 陶氏环球技术有限责任公司 | 具有多价金属离子的乳胶调配物 |
| WO2019100235A1 (en) * | 2017-11-22 | 2019-05-31 | Arkema France | Emulsion polymer composition and use thereof in low odor waterproofing coatings |
| EP3746508A4 (en) * | 2018-02-02 | 2021-10-27 | Benjamin Moore & Co. | MULTI-PHASE LATEX PARTICLES WITH PINS IN THE OUTER PHASE |
| CN110713572B (zh) * | 2018-07-11 | 2022-07-22 | 广东华润涂料有限公司 | 一种包含丙烯酸类共聚物的高固低粘的树脂组合物 |
| ES2993130T3 (en) * | 2018-08-31 | 2024-12-23 | The Univ Of The Basque Country / Institute For Polymer Materials Polymat | A method for providing coating systems with corrosion-protective properties |
| CN110229290B (zh) * | 2019-06-10 | 2022-04-05 | 广东华润涂料有限公司 | 包含丙烯酸类共聚物的高固低粘的树脂组合物 |
| US12441905B2 (en) | 2019-09-20 | 2025-10-14 | Basf Se | Coatings with improved adhesion |
| EP4208490A4 (en) | 2020-09-03 | 2024-12-25 | Arkema, Inc. | COATING COMPOSITION WITH IMPROVED BLOCKING AND MOISTURE RESISTANCE, DIRECT ADHESION TO METAL AND LOW VOC CONTENT |
| CN116529306A (zh) * | 2020-09-03 | 2023-08-01 | 阿科玛股份有限公司 | 具有改进的抗粘连性、耐湿性和低voc含量且能直接附着于金属的涂料组合物 |
| US20250043143A1 (en) * | 2021-12-02 | 2025-02-06 | Specialty Operations France | Aqueous coating composition with improved wet scrub resistance and freeze thaw stability |
| CN121263458A (zh) * | 2023-05-31 | 2026-01-02 | 法国特种经营公司 | 乳胶聚合物分散体和由其制备的水性涂料组合物 |
| WO2025129421A1 (en) * | 2023-12-19 | 2025-06-26 | Specialty Operations France | Aqueous barrier coating and the recyclable article prepared from the same |
Family Cites Families (25)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4150005A (en) * | 1977-03-17 | 1979-04-17 | Rohm And Haas Company | Internally plasticized polymer latex |
| CA2114246A1 (en) * | 1993-01-28 | 1994-07-29 | National Starch And Chemical Investment Holding Corporation | Latex paint formulations containing no organic solvents based on multistage polymers |
| US5530056A (en) | 1995-05-03 | 1996-06-25 | National Starch And Chemical Investment Holding Corporation | latex binders and paints which are free of volatile coalescents and freeze-thaw additives |
| FR2767835B1 (fr) * | 1997-08-28 | 2003-09-12 | Atochem Elf Sa | Latex ne contenant ni composes organiques volatils ni agents de coalescence et pouvant former un film a basse temperature |
| JP3320698B2 (ja) | 1999-12-09 | 2002-09-03 | 大日本塗料株式会社 | 水性塗料組成物 |
| US20040221395A1 (en) * | 2000-03-24 | 2004-11-11 | Claudine Biver | Composition for treating leather containing aqueous polymer dispersions, film-forming in the absence of organic solvent |
| WO2001074909A2 (en) | 2000-03-31 | 2001-10-11 | Rhodia, Inc. | Polymerizable compounds and uses thereof |
| JP2003128979A (ja) | 2001-10-30 | 2003-05-08 | Kansai Paint Co Ltd | 水性塗料組成物 |
| JP2004059622A (ja) | 2002-07-25 | 2004-02-26 | Kansai Paint Co Ltd | 水性塗料組成物 |
| AU2002348817A1 (en) | 2002-12-17 | 2004-07-09 | Council Of Scientific And Industrial Research | A continuous hot air machine for popping cereals using flue gas |
| US7332046B2 (en) * | 2003-09-26 | 2008-02-19 | Eastman Chemical Company | Methods of blocking stains on a substrate to be painted, and composites suitable for use in such methods |
| US7285590B2 (en) | 2003-11-13 | 2007-10-23 | Hexion Specialty Chemicals, Inc. | Aqueous dispersions containing multi-stage emulsion polymers |
| WO2005054384A1 (en) | 2003-12-04 | 2005-06-16 | Basf Aktiengesellschaft | Low-voc aqueous coating compositions with excellent freeze-thaw stability |
| MXPA06011748A (es) * | 2005-01-05 | 2007-03-01 | Basf Ag | Composiciones de recubrimiento de polimero en emulsion con bajo contenido de voc. |
| FR2889196B1 (fr) * | 2005-07-29 | 2011-10-14 | Rhodia Chimie Sa | Dispersion aqueuse de polymere structure, son procede d'obtention et ses applications dans les formulations pour peintures |
| WO2007026949A1 (en) | 2005-09-02 | 2007-03-08 | Nippon Shokubai Co., Ltd. | Emulsion type resin composition |
| NZ553410A (en) | 2006-03-02 | 2008-06-30 | Rohm & Haas | Scrub and stain-resistant copolymer coating composition |
| WO2008002495A2 (en) | 2006-06-23 | 2008-01-03 | The Sherwin-Williams Company | High solids emulsions |
| ATE484532T1 (de) * | 2007-03-30 | 2010-10-15 | M Real Oyj | Gepfropfter interpolymerlatex und herstellungsverfahren dafür |
| US7763413B2 (en) * | 2007-10-16 | 2010-07-27 | Eastman Kodak Company | Methods for imaging and processing negative-working imageable elements |
| DE102008001596A1 (de) | 2008-05-06 | 2009-11-12 | Evonik Röhm Gmbh | Kunststoffmischungen umfassend ein thermoplastisches Polyurethan (TPU) und ein schlagzähes Poly(meth)acrylat |
| MX2011000378A (es) * | 2008-07-10 | 2011-03-15 | Arkema Inc | Composiciones de revestimiento que tienen resistencia al bloqueo mejorada. |
| US9012561B2 (en) * | 2008-12-04 | 2015-04-21 | Rohm And Haas Company | Aqueous compositions comprising a blend of emulsion copolymers |
| BRPI1009818B1 (pt) * | 2009-03-13 | 2021-04-06 | Swimc Llc | Agente dispersante de pigmento de polímero vinílico, método para produzir um agente dispersante de pigmento de polímero vinílico, e, dispersão de pulverização de pigmento |
| CN102321326A (zh) * | 2011-06-29 | 2012-01-18 | 三棵树涂料股份有限公司 | 室温自交联核壳结构的丙烯酸酯弹性乳液及其制备方法 |
-
2013
- 2013-02-05 ES ES13746284T patent/ES2947232T3/es active Active
- 2013-02-05 CN CN201710560501.9A patent/CN107163198B/zh active Active
- 2013-02-05 EP EP13746284.2A patent/EP2825576B1/en active Active
- 2013-02-05 US US14/376,683 patent/US9527942B2/en active Active
- 2013-02-05 MX MX2017013616A patent/MX394771B/es unknown
- 2013-02-05 CA CA2863946A patent/CA2863946C/en active Active
- 2013-02-05 WO PCT/US2013/024700 patent/WO2013119523A1/en not_active Ceased
- 2013-02-05 CN CN201380008792.0A patent/CN104105728B/zh active Active
- 2013-02-05 MX MX2014009585A patent/MX352168B/es active IP Right Grant
- 2013-02-05 BR BR112014019656A patent/BR112014019656A8/pt not_active IP Right Cessation
-
2016
- 2016-12-02 US US15/367,279 patent/US9777100B2/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| CN104105728B (zh) | 2017-07-14 |
| US20150051334A1 (en) | 2015-02-19 |
| CN107163198B (zh) | 2019-11-22 |
| EP2825576B1 (en) | 2023-03-15 |
| WO2013119523A1 (en) | 2013-08-15 |
| BR112014019656A8 (pt) | 2017-07-11 |
| EP2825576A4 (en) | 2015-12-16 |
| MX394771B (es) | 2025-03-24 |
| BR112014019656A2 (es) | 2017-06-20 |
| US9527942B2 (en) | 2016-12-27 |
| US20170081454A1 (en) | 2017-03-23 |
| MX2014009585A (es) | 2014-09-12 |
| US9777100B2 (en) | 2017-10-03 |
| CN104105728A (zh) | 2014-10-15 |
| EP2825576A1 (en) | 2015-01-21 |
| MX352168B (es) | 2017-11-13 |
| CA2863946A1 (en) | 2013-08-15 |
| CN107163198A (zh) | 2017-09-15 |
| CA2863946C (en) | 2019-04-16 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2947232T3 (es) | Aglutinantes de látex poliméricos útiles en composiciones de revestimiento con contenido cero o bajo en COV | |
| EP3231827B1 (en) | Latex binders useful in zero or low voc coating compositions | |
| ES2987435T3 (es) | Polímeros en emulsión multifásica en forma de un aglutinante de látex polimérico, una composición de recubrimiento de látex y un método para obtener un aglutinante de látex polimérico | |
| ES2215084T3 (es) | Emulsiones polimericas acuosas, polimodales, de multiples etapas. | |
| CA2711915C (en) | Latex binders, aqueous coatings and paints having freeze-thaw stability and methods for using same | |
| EP3224283B1 (en) | Polymer dispersions | |
| TWI829766B (zh) | 速乾水基塗料、可水稀釋的聚胺添加劑之用途及增強在基板上的塗料組成物膜的抗水性之方法 | |
| JP7444866B2 (ja) | ポリアミン添加剤 | |
| JP5235295B2 (ja) | 耐候性向上材を含む水性塗料 | |
| JPWO2020068889A5 (es) |
