FR2736643A1 - Nouveaux materiaux organiques photochromiques - Google Patents
Nouveaux materiaux organiques photochromiques Download PDFInfo
- Publication number
- FR2736643A1 FR2736643A1 FR9508424A FR9508424A FR2736643A1 FR 2736643 A1 FR2736643 A1 FR 2736643A1 FR 9508424 A FR9508424 A FR 9508424A FR 9508424 A FR9508424 A FR 9508424A FR 2736643 A1 FR2736643 A1 FR 2736643A1
- Authority
- FR
- France
- Prior art keywords
- sep
- photochromic
- materials according
- radical polymerization
- transfer agent
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 230000003287 optical effect Effects 0.000 title claims abstract description 13
- 239000011368 organic material Substances 0.000 title claims description 7
- 239000000178 monomer Substances 0.000 claims abstract description 36
- 239000000463 material Substances 0.000 claims abstract description 34
- 238000000034 method Methods 0.000 claims abstract description 9
- 239000003999 initiator Substances 0.000 claims abstract description 8
- 125000003118 aryl group Chemical group 0.000 claims abstract description 6
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims description 36
- 239000000975 dye Substances 0.000 claims description 25
- 239000000203 mixture Substances 0.000 claims description 23
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical compound C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 claims description 17
- 239000012986 chain transfer agent Substances 0.000 claims description 14
- AVTLBBWTUPQRAY-UHFFFAOYSA-N 2-(2-cyanobutan-2-yldiazenyl)-2-methylbutanenitrile Chemical compound CCC(C)(C#N)N=NC(C)(CC)C#N AVTLBBWTUPQRAY-UHFFFAOYSA-N 0.000 claims description 12
- 239000007870 radical polymerization initiator Substances 0.000 claims description 10
- OZAIFHULBGXAKX-UHFFFAOYSA-N 2-(2-cyanopropan-2-yldiazenyl)-2-methylpropanenitrile Chemical compound N#CC(C)(C)N=NC(C)(C)C#N OZAIFHULBGXAKX-UHFFFAOYSA-N 0.000 claims description 8
- 150000008371 chromenes Chemical class 0.000 claims description 7
- 150000008049 diazo compounds Chemical group 0.000 claims description 6
- 238000010526 radical polymerization reaction Methods 0.000 claims description 6
- KAKZBPTYRLMSJV-UHFFFAOYSA-N vinyl-ethylene Natural products C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 claims description 4
- -1 alkane thiol Chemical class 0.000 claims description 3
- 238000002360 preparation method Methods 0.000 claims description 2
- 239000003795 chemical substances by application Substances 0.000 abstract description 4
- QZHPTGXQGDFGEN-UHFFFAOYSA-N chromene Chemical compound C1=CC=C2C=C[CH]OC2=C1 QZHPTGXQGDFGEN-UHFFFAOYSA-N 0.000 abstract description 3
- 150000003254 radicals Chemical class 0.000 abstract description 3
- 125000000664 diazo group Chemical group [N-]=[N+]=[*] 0.000 abstract description 2
- WNAHIZMDSQCWRP-UHFFFAOYSA-N dodecane-1-thiol Chemical compound CCCCCCCCCCCCS WNAHIZMDSQCWRP-UHFFFAOYSA-N 0.000 description 16
- HJUGFYREWKUQJT-UHFFFAOYSA-N tetrabromomethane Chemical compound BrC(Br)(Br)Br HJUGFYREWKUQJT-UHFFFAOYSA-N 0.000 description 16
- 102100040409 Ameloblastin Human genes 0.000 description 10
- 101000891247 Homo sapiens Ameloblastin Proteins 0.000 description 10
- 239000011159 matrix material Substances 0.000 description 10
- 238000004519 manufacturing process Methods 0.000 description 4
- 150000002978 peroxides Chemical class 0.000 description 4
- 230000032683 aging Effects 0.000 description 3
- 230000005540 biological transmission Effects 0.000 description 3
- 150000001875 compounds Chemical class 0.000 description 3
- 229920001577 copolymer Polymers 0.000 description 3
- 239000004615 ingredient Substances 0.000 description 3
- PMBXCGGQNSVESQ-UHFFFAOYSA-N 1-Hexanethiol Chemical compound CCCCCCS PMBXCGGQNSVESQ-UHFFFAOYSA-N 0.000 description 2
- XYLMUPLGERFSHI-UHFFFAOYSA-N alpha-Methylstyrene Chemical compound CC(=C)C1=CC=CC=C1 XYLMUPLGERFSHI-UHFFFAOYSA-N 0.000 description 2
- 238000007334 copolymerization reaction Methods 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 125000005395 methacrylic acid group Chemical group 0.000 description 2
- 238000006116 polymerization reaction Methods 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 229910052724 xenon Inorganic materials 0.000 description 2
- FHNFHKCVQCLJFQ-UHFFFAOYSA-N xenon atom Chemical compound [Xe] FHNFHKCVQCLJFQ-UHFFFAOYSA-N 0.000 description 2
- CHRJZRDFSQHIFI-UHFFFAOYSA-N 1,2-bis(ethenyl)benzene;styrene Chemical compound C=CC1=CC=CC=C1.C=CC1=CC=CC=C1C=C CHRJZRDFSQHIFI-UHFFFAOYSA-N 0.000 description 1
- QVLHEZWJUVSJBV-UHFFFAOYSA-N 1,2-bis(prop-1-enyl)benzene Chemical compound CC=CC1=CC=CC=C1C=CC QVLHEZWJUVSJBV-UHFFFAOYSA-N 0.000 description 1
- ZRKMQKLGEQPLNS-UHFFFAOYSA-N 1-Pentanethiol Chemical compound CCCCCS ZRKMQKLGEQPLNS-UHFFFAOYSA-N 0.000 description 1
- JLBJTVDPSNHSKJ-UHFFFAOYSA-N 4-Methylstyrene Chemical compound CC1=CC=C(C=C)C=C1 JLBJTVDPSNHSKJ-UHFFFAOYSA-N 0.000 description 1
- VPIAKHNXCOTPAY-UHFFFAOYSA-N Heptane-1-thiol Chemical compound CCCCCCCS VPIAKHNXCOTPAY-UHFFFAOYSA-N 0.000 description 1
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 description 1
- 238000010521 absorption reaction Methods 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 125000003236 benzoyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C(*)=O 0.000 description 1
- WQAQPCDUOCURKW-UHFFFAOYSA-N butanethiol Chemical compound CCCCS WQAQPCDUOCURKW-UHFFFAOYSA-N 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- VTXVGVNLYGSIAR-UHFFFAOYSA-N decane-1-thiol Chemical compound CCCCCCCCCCS VTXVGVNLYGSIAR-UHFFFAOYSA-N 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 230000001627 detrimental effect Effects 0.000 description 1
- 238000009792 diffusion process Methods 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- 239000001046 green dye Substances 0.000 description 1
- 150000003278 haem Chemical class 0.000 description 1
- 238000010348 incorporation Methods 0.000 description 1
- 229910052500 inorganic mineral Inorganic materials 0.000 description 1
- 239000011707 mineral Substances 0.000 description 1
- KZCOBXFFBQJQHH-UHFFFAOYSA-N octane-1-thiol Chemical compound CCCCCCCCS KZCOBXFFBQJQHH-UHFFFAOYSA-N 0.000 description 1
- 150000001451 organic peroxides Chemical class 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 230000000979 retarding effect Effects 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- GEKDEMKPCKTKEC-UHFFFAOYSA-N tetradecane-1-thiol Chemical compound CCCCCCCCCCCCCCS GEKDEMKPCKTKEC-UHFFFAOYSA-N 0.000 description 1
- 229920002554 vinyl polymer Polymers 0.000 description 1
Classifications
-
- G—PHYSICS
- G02—OPTICS
- G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
- G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
- G02B1/04—Optical elements characterised by the material of which they are made; Optical coatings for optical elements made of organic materials, e.g. plastics
-
- G—PHYSICS
- G02—OPTICS
- G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
- G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
- G02B1/04—Optical elements characterised by the material of which they are made; Optical coatings for optical elements made of organic materials, e.g. plastics
- G02B1/041—Lenses
Landscapes
- Physics & Mathematics (AREA)
- General Physics & Mathematics (AREA)
- Optics & Photonics (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Abstract
L'invention concerne des matériaux organiques transparents photochromiques présentant un indice de réfraction supérieur à 1,55 et exempts de distorsions optiques, obtenus par polymérisation radicalaire d'une composition polymérisable comprenant: a) 80% à 95% en poids d'au moins un monomère représenté par la formule générale (I): (CF DESSIN DANS BOPI) où R = H ou CH3 et m et n sont indépendamment 1 ou 2; b) 5 à 20% en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (II): (CF DESSIN DANS BOPI) c) une quantité efficace d'au moins un colorant conférant au matériau des propriétés photochromiques, choisi dans le groupe des spiroxazines, spiropyranes et chromènes; d) une quantité efficace d'un agent de transfert de chaîne; et e) une quantité efficace d'un initiateur de polymérisation radicalaire; caractérisés en ce que l'agent de transfert de chaîne est un alcane-thiol linéaire et l'initiateur de polymérisation radicalaire est un composé diazoïque.
Description
L'invention concerne de nouveaux matériaux organiques transparents photochromiques à indice de réfraction élevé ne présentant aucune distorsion optique dans la masse, un procédé pour leur préparation, et les articles formés de ces matériaux.
La réalisation d'une lentille ophtalmique photochromique en matière plastique est difficile. De façon idéale, la matrice polymère d'une telle lentille devrait être thermo-réticulée, être exempte de distorsion optique dans la masse et être apte à recevoir et à être réticulée en présence de mélanges appropriés de colorants photochromiques, tels que des spiroxazines et chromènes, afin d'obtenir un matériau présentant une transmission initiale élevée avant exposition et une capacité d'assombrissement importante après exposition, le tout avec des cinétiques d'assombrissement et d'éclaircissement rapides. De plus le matériau devrait avoir une faible dépendance thermique, une résistance à la fatigue élevée, et un indice de réfraction le plus élevé possible.
Il va sans dire qu'un tel matériau idéal n'existe pas à ce jour.
WO-A-92/05209 décrit un copolymère, exempt de distorsions optiques, convenant pour fabriquer des verres de lunettes, obtenus par polymérisation radicalaire d'un premier monomère de la formule I
où a et b sont des nombres entiers de O à 4,
R1 et R2 = H ou CH3, et R3 = -O-, -S-, -CO- -SO2-, -CH2-, -CH = CH- ou CH3-C-CH3, avec un second monomère qui peut être du styrène ou un dérivé du styrène et, facultativement, un troisième monomère qui peut être un composé aromatique vinylique ou un méthacrylate aromatique, en présence d'un initiateur du type peroxyde et d'un agent de transfert de chaîne choisi parmi divers composés bromés.
où a et b sont des nombres entiers de O à 4,
R1 et R2 = H ou CH3, et R3 = -O-, -S-, -CO- -SO2-, -CH2-, -CH = CH- ou CH3-C-CH3, avec un second monomère qui peut être du styrène ou un dérivé du styrène et, facultativement, un troisième monomère qui peut être un composé aromatique vinylique ou un méthacrylate aromatique, en présence d'un initiateur du type peroxyde et d'un agent de transfert de chaîne choisi parmi divers composés bromés.
Ce copolymère pourrait être une bonne matrice polymère pour un article photochromique, tel qu'une lentille.
Toutefois, lorsqu'on essaye d'incorporer dans la composition copolymérisable des colorants photochromiques pour conférer des propriétés photochromiques à la matrice obtenue après copolymérisation, on s'aperçoit que lesdits colorants sont détruits par l'initiateur peroxyde.
Même si on remplace l'initiateur peroxyde par un initiateur de polymérisation radicalaire plus doux, tel qu'un composé diazoïque comme l'azo-bis-isobutyronitrile, le matériau obtenu est encore insatisfaisant car les colorants photochromiques sont inhibés par l'agent de transfert de chaîne bromé utilisé, comme ont pu le constater les présents inventeurs. Aussi est-on obligé d'incorporer ultérieurement les colorants dans la matrice notamment par un procédé de diffusion thermique spécifique, ce qui grève le coût de revient du matériau et complique son procédé de fabrication.
Il existe, donc, un besoin de matériaux photochromiques performants qui soient d'une fabrication aisée et peu coûteuse.
La présente invention vise à satisfaire ce besoin.
Plus particulièrement la présente invention concerne de nouveaux matériaux organique s transparents photochromiques présentant un indice de réfraction supérieur à 1,55 et exempts de distorsions optiques, obtenus par polymérisation radicalaire d'une composition polymérisable comprenant

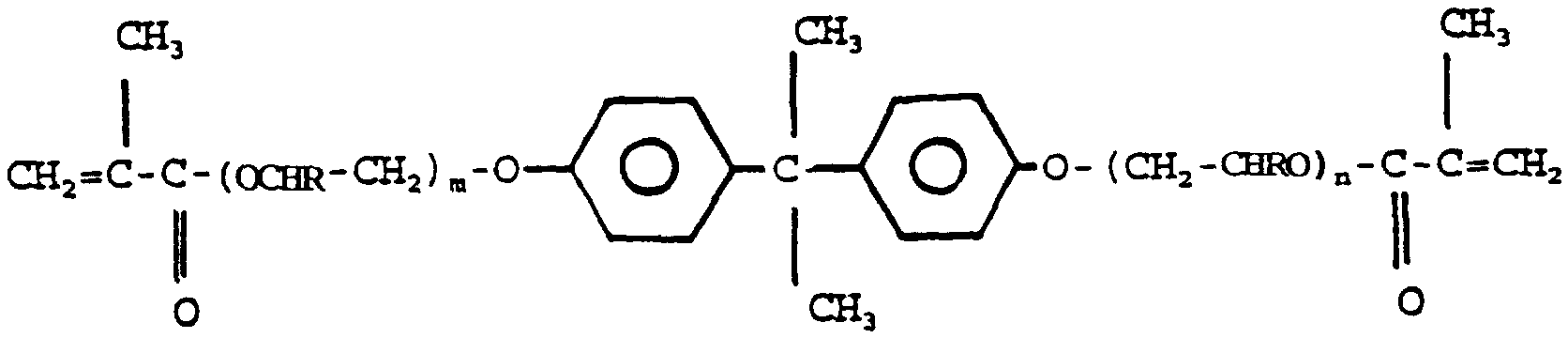

a) 80 à 95% en poids d'au moins un monomère représenté par la formule générale (I)
oû R = H ou CH3 et m et n sont indépendamment 1 ou 2
b) 5 à 20% en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (Il)
a) 80 à 95% en poids d'au moins un monomère représenté par la formule générale (I)
oû R = H ou CH3 et m et n sont indépendamment 1 ou 2
b) 5 à 20% en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (Il)
c) une quantité efficace d'au moins un colorant conférant au matériau des propriétés photochromiques, choisi dans le groupe des spiroxazines, spiropyranes et chromènes;
d) une quantité efficace d'un agent de transfert de chaîne ; et
e) une quantité efficace d'un initiateur de polymérisation radicalaire caractérisés en ce que l'agent de transfert de chaîne est un alcane-thiol linéaire et l'initiateur de polymérisation radicalaire est un composé diazoïque.
d) une quantité efficace d'un agent de transfert de chaîne ; et
e) une quantité efficace d'un initiateur de polymérisation radicalaire caractérisés en ce que l'agent de transfert de chaîne est un alcane-thiol linéaire et l'initiateur de polymérisation radicalaire est un composé diazoïque.

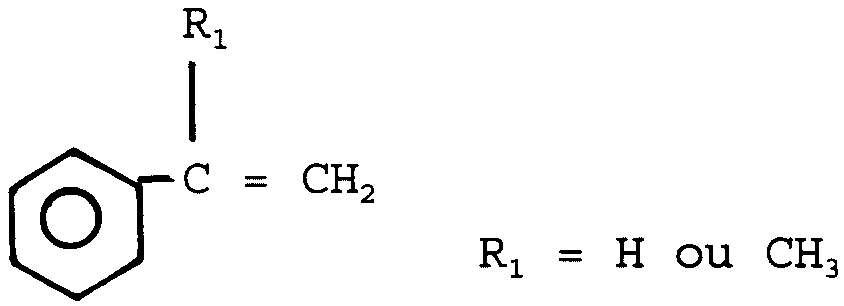

Facultativement, la composition polymérisable peut contenir, en outre, f) jusqu'à 10% en poids d'un monomère divinylique aromatique représenté par la formule générale (III)
où Rl = H ou CH3.
où Rl = H ou CH3.
L'invention concerne aussi un procédé de préparation de nouveaux matériaux organiques transparents photochromiques présentant un indice de réfraction supérieur à 1,55 et exempts de distorsions optiques, caractérisés en ce qu'il consiste à effectuer une polymérisation radicalaire d'une composition polymérisable comprenant

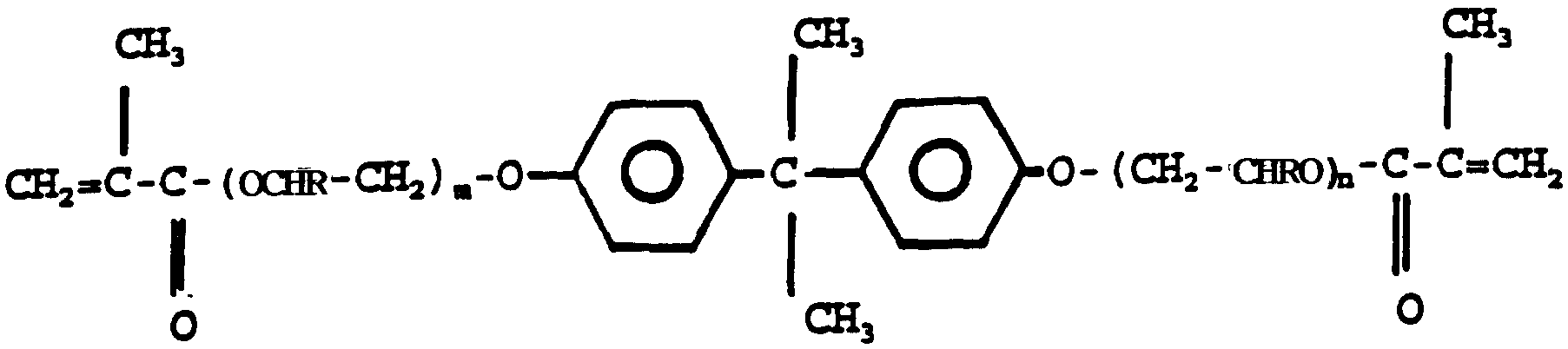

a) 80 à 95% en poids d'au moins un monomère représenté par la formule générale (I)
où R - H ou CH3 et m et n sont indépendamment 1 ou 2
b) 5 à 20% en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (Il)
a) 80 à 95% en poids d'au moins un monomère représenté par la formule générale (I)
où R - H ou CH3 et m et n sont indépendamment 1 ou 2
b) 5 à 20% en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (Il)
c) une quantité efficace d'au moins un colorant conférant au matériau des propriétés photochromiques, choisi dans le groupe des spiroxazines, spiropyranes et chromènes;;
d) une quantité efficace d'un agent de transfert de haîne ; et
e) une quantité efficace d'initiateur de polymérisation radicalaire.
d) une quantité efficace d'un agent de transfert de haîne ; et
e) une quantité efficace d'initiateur de polymérisation radicalaire.
Facultativement on peut aussi inclure dans la composition polymérisable
f) jusqu'à 106 en poids d'un monomère divinylique aromatique représenté par la formule générale (III)
où R1 - H ou CH.
f) jusqu'à 106 en poids d'un monomère divinylique aromatique représenté par la formule générale (III)
où R1 - H ou CH.
Les monomères (a) de formule I sont bien connus et disponibles dans le commerce. Par exemple, un monomère de formule I où R - H et m et n = 2 est commercialisé par la
Société AKZO sous la désignation commerciale DIACRYL 121. Le styrène et le méthylstyrène constituent les monomères (b) de formule Il. Les monomères (f) de formule III sont représentés par le divinylbenzène et le di(méthylvinyl)benzène.
Société AKZO sous la désignation commerciale DIACRYL 121. Le styrène et le méthylstyrène constituent les monomères (b) de formule Il. Les monomères (f) de formule III sont représentés par le divinylbenzène et le di(méthylvinyl)benzène.
Par un choix approprié des monomères (a), (b) et (f) et de leurs proportions, les paramètres cinétiques du matériau photochromique final (vitesse d'assombrissement, vitesse d'éclaircissement) peuvent être ajustés à la demande l'adjonction d'un monomère (b) tel que le styrène au composé diméthacrylique (a), outre son effet bénéfique sur les propriétés optiques, permet de ralentir la cinétique des colorants qui seraient intrinsèquement trop rapides dans la matrice méthacrylique. Inversement, l'incorporation optionnelle d'un troisième monomère (f), tel que le divinylbenzène, permet au contraire d'accélérer un colorant qui serait trop lent dans la matrice méthacrylique.Ainsi par un choix judicieux du rapport pondéral monomère
(b)/monomère (f) optionnel, il est possible dans une matrice diméthacrylique telle que décrite d'ajuster les paramètres cinétiques du processus photochromique à une valeur souhaitée, sans pour autant altérer la qualité optique des matériaux obtenus et tout en conservant un indice de réfraction élevé.
(b)/monomère (f) optionnel, il est possible dans une matrice diméthacrylique telle que décrite d'ajuster les paramètres cinétiques du processus photochromique à une valeur souhaitée, sans pour autant altérer la qualité optique des matériaux obtenus et tout en conservant un indice de réfraction élevé.
Le colorant photochromique (c) peut être choisi dans les classes générales des spiroxazines, des spiropyranes et des chromènes doués de propriétés photochromiques. De très nombreux colorants photochromiques de ce type sont décrits dans la littérature et disponibles dans le commerce. Des colorants spiroxazines utilisables sont décrits notamment dans US-A-3 562 172, 4 634 767, 4 637 698, 4 720 547, 4 756 973, 4 785 097, 4 792 224, 4816 584, 4 831 142, 4 909 963, 4 931 219, 4 936 995, 4 986 934, 5 114 621, 5 139 707, 5 233 038, 4 215 010, 4 342 668, 4 699 473, 4 851 530, 4 913 544, 5 171 636, 5 180 524, 5 166 345 et dans EP-A 0 508 219, 0 232 295, et 0 171 909, entre autres. Des chromènes utilisables sont décrites dans
US-A 567 605, 4 889 413, 4 931 221, 5 200 116, 5 066 818, 5 244 602, 5 238 981, 5 106 998, 4 980 089, 5 130 058, et dans EP-A-0 562 915, entre autres. Par ailleurs, des spiropyranes utiles sont décrits dans les ouvrages généraux suivants
PHOTOCHROMISM G. Brown, Editeur - Techniques of
Chemistry - Wiley Interscience - Vol. III - 1971 - Chapitre
III - Pages 45-294 - R.C. Bertelson.
US-A 567 605, 4 889 413, 4 931 221, 5 200 116, 5 066 818, 5 244 602, 5 238 981, 5 106 998, 4 980 089, 5 130 058, et dans EP-A-0 562 915, entre autres. Par ailleurs, des spiropyranes utiles sont décrits dans les ouvrages généraux suivants
PHOTOCHROMISM G. Brown, Editeur - Techniques of
Chemistry - Wiley Interscience - Vol. III - 1971 - Chapitre
III - Pages 45-294 - R.C. Bertelson.
PHOTOCHROMISM - Molecules & Systems - Edité par H.
Dürr - H. Bouas-Laurent - Elsevier 1990 - Chapitre 8
Spiropyranes - Pages 314-455 - R. Guglielmetti.
Spiropyranes - Pages 314-455 - R. Guglielmetti.
Les enseignements de tous ces brevets et documents sont incorporés ici par référence.
A titre indicatif et non limitatif, la proportion de colorant(s) photochromique(s) à incorporer dans la composition polymérisable peut aller de 0,01% à 1,0% en poids, de préférence de 0,05% à 0,5t en poids, par rapport au poids des monomères.
De préférence également, on utilise une combinaison de colorants photochromiques donnant une teinte grise ou brune à l'état assombri.
L'agent de transfert de chaîne (d) est choisi parmi les alcane-thiols linéaires en C2 à Cl6. On préfère les alcanethiols linéaires en C4 à C16 car ils présentent une volatilité moindre que les homologues en C2 ou C3. Des exemples spécifiques sont le butane-thiol, le pentane-thiol, l'hexane-thiol, 1'heptane-thiol, l'octane-thiol, le décanethiol, le dodécane-thiol et le tétradécane-thiol. A titre purement indicatif, l'agent de transfert de chaîne peut être incorporé à la composition polymérisable en une proportion de, par exemple, 100 à 5000 ppm, par rapport aux monomères.
L'initiateur de polymérisation radicalaire (e) est choisi parmi les initiateurs diazoïques. Ces composés sont bien connus et disponibles dans le commerce. Des exemples spécifiques sont l'azo-bis-isobutyronitrile (AIBN) et le 2,2' -azo-bis- (2-méthyl-butyronitrile) (AMBN), entre autres.
A titre purement indicatif, une proportion d'initiateur de 0,05 à 0,5t du poids des monomères peut être incorporée à celle-ci.
C'est l'utilisation conjointe d'un alcane-thiol comme ingrédient (d) et d'un composé diazoïque comme ingrédient
(e) qui permet d'obtenir les avantages procurés par l'invention, c'est-à-dire la possibilité de préparer un matériau photochromique doué d'excellentes propriétés par polymérisation radicalaire en la présence d'au moins un colorant photochromique.
(e) qui permet d'obtenir les avantages procurés par l'invention, c'est-à-dire la possibilité de préparer un matériau photochromique doué d'excellentes propriétés par polymérisation radicalaire en la présence d'au moins un colorant photochromique.
L'invention concerne les articles constitués en totalité ou en partie par un matériau photochromique organique selon l'invention. Des exemples non limitatifs de tels articles sont les lentilles correctrices ophtalmiques, les lentilles solaires, les vitrages pour véhicules ou pour bâtiment, etc... Dans ces articles, le matériau photochromique de l'invention peut constituer toute 1' épaisseur de l'article (article massique) ou être sous forme d'une pellicule ou couche stratifiée appliquée sur un support transparent ou minéral.
Les lentilles ophtalmiques sont les articles préférés et peuvent être commodément produites en effectuant la polymérisation dans des moules à lentilles par exemple comme décrit dans US-A-2.242.386, US-A-3.136.000 ou US-A3.881.683.
Afin de bien faire comprendre l'invention, on donne les exemples non limitatifs suivants. Toutes les proportions indiquées sont des parties en poids. Dans tous les exemples, on a réalisé la polymérisation de la composition polymérisable dans un moule à lentille dans les conditions suivantes : on chauffe lentement la composition polymérisable jusqu'au début de dégradation thermique du composé diazoïque (e) avec libération de radicaux libres.
Une fois la température de 530C atteinte, on la maintient pendant 16 heures, puis, en l'espace de 3 heures, on porte la température à 900C, température que l'on maintient pendant 2 heures. Ensuite on démoule la lentille obtenue.
Les matières premières utilisées dans les exemples sont les suivantes
Monomères
DIACRYL 121 de AKZO Chimie (DIA)
Styrène (STY)
Divinylbenzène (DVB)
a-méthylstyrène (MST)
Catalyseurs :
2-2' Azo-bis 2-méthylbutyronitrile (AMBN)
Axent de transfert de chaîne
Dodécanethiol (selon l'invention) (DDT)
Tétrabromométhane (en dehors de l'invention) (TBM)
Colorants photochromiques :
Désignation Fabricant Type chimique
Bleu D (Great Lakes) Spiroxazine
Rouge PNO (
Yellow L ( " ) Chromène
Sea Green (James Robinson Ltd.) Spiroxazine
Berry Red (James Robinson Ltd.) Chromène
Exemples 1 à 4
Les exemples 1 à 4 montrent l'efficacité de l'agent de transfert de chaîne (DDT) pour supprimer toutes distorsions optiques (exemples sans colorant photochromique).
Monomères
DIACRYL 121 de AKZO Chimie (DIA)
Styrène (STY)
Divinylbenzène (DVB)
a-méthylstyrène (MST)
Catalyseurs :
2-2' Azo-bis 2-méthylbutyronitrile (AMBN)
Axent de transfert de chaîne
Dodécanethiol (selon l'invention) (DDT)
Tétrabromométhane (en dehors de l'invention) (TBM)
Colorants photochromiques :
Désignation Fabricant Type chimique
Bleu D (Great Lakes) Spiroxazine
Rouge PNO (
Yellow L ( " ) Chromène
Sea Green (James Robinson Ltd.) Spiroxazine
Berry Red (James Robinson Ltd.) Chromène
Exemples 1 à 4
Les exemples 1 à 4 montrent l'efficacité de l'agent de transfert de chaîne (DDT) pour supprimer toutes distorsions optiques (exemples sans colorant photochromique).
<tb>
Exemple <SEP> Exemple <SEP> DIA <SEP> STY <SEP> DVB <SEP> DDT <SEP> AMBN <SEP> Aspect*
<tb> <SEP> ou
<tb> <SEP> TBM
<tb> <SEP> 1 <SEP> 100 <SEP> - <SEP> - <SEP> TBM <SEP> 0,2 <SEP> distorsions
<tb> <SEP> 0,4 <SEP> importantes
<tb> <SEP> 2 <SEP> 80 <SEP> 20 <SEP> - <SEP> TBM <SEP> 0,2 <SEP> distorsions
<tb> <SEP> 0,4
<tb> <SEP> 3 <SEP> 80 <SEP> 20 <SEP> - <SEP> <SEP> DDT <SEP> 0,2 <SEP> absence <SEP> de
<tb> <SEP> 0,4 <SEP> distorsions
<tb> <SEP> 4 <SEP> 80 <SEP> 10 <SEP> 10 <SEP> DDT <SEP> 0,2
<tb> <SEP> 0,4 <SEP> dito
<tb>
(* examen en lumière polarisée)
Les indices de réfraction des matériaux des exemples 1, 2 et 4 sont, respectivement, de 1,557 ; 1,565 et 1,566.
<tb> <SEP> ou
<tb> <SEP> TBM
<tb> <SEP> 1 <SEP> 100 <SEP> - <SEP> - <SEP> TBM <SEP> 0,2 <SEP> distorsions
<tb> <SEP> 0,4 <SEP> importantes
<tb> <SEP> 2 <SEP> 80 <SEP> 20 <SEP> - <SEP> TBM <SEP> 0,2 <SEP> distorsions
<tb> <SEP> 0,4
<tb> <SEP> 3 <SEP> 80 <SEP> 20 <SEP> - <SEP> <SEP> DDT <SEP> 0,2 <SEP> absence <SEP> de
<tb> <SEP> 0,4 <SEP> distorsions
<tb> <SEP> 4 <SEP> 80 <SEP> 10 <SEP> 10 <SEP> DDT <SEP> 0,2
<tb> <SEP> 0,4 <SEP> dito
<tb>
(* examen en lumière polarisée)
Les indices de réfraction des matériaux des exemples 1, 2 et 4 sont, respectivement, de 1,557 ; 1,565 et 1,566.
Exemples 5 à 10
Ces exemples montrent que l'agent de transfert de chaîne choisi, le dodécane thiol (DDT), n'altère pas les propriétés photochromiques des colorants contrairement au tétra bromométhane (TBM) de la technique antérieure.
Ces exemples montrent que l'agent de transfert de chaîne choisi, le dodécane thiol (DDT), n'altère pas les propriétés photochromiques des colorants contrairement au tétra bromométhane (TBM) de la technique antérieure.
Dans ces exemples, la composition polymérisable comprenait du Diacryl 121 (80 parties), du styrène (20 parties), et de l'AMBN (0,2 partie). Les agents de transfert de chaîne et le colorants utilisés, ainsi que leurs proportions et les propriétés photochromiques du matériau obtenus sont indiqués dans le Tableau ci-après.
<tb>
Exemple <SEP> TBM <SEP> DDT <SEP> Colorant <SEP> Avant <SEP> Après
<tb> <SEP> (parties) <SEP> vieillissement <SEP> vieillissement
<tb> <SEP> (250h)
<tb> <SEP> To <SEP> i <SEP> To <SEP> i <SEP> TDl5 <SEP>
<tb> <SEP> 5 <SEP> - <SEP> - <SEP> Bleu <SEP> D <SEP> (0,2) <SEP> 80 <SEP> , <SEP> 11 <SEP> 80 <SEP> , <SEP> 16
<tb> <SEP> (Compa
<tb> <SEP> ratif)
<tb> <SEP> 6 <SEP> - <SEP> - <SEP> Rge <SEP> PNO <SEP> 80 <SEP> 1 <SEP> 80 <SEP> i <SEP> <SEP> 14
<tb> (Compa- <SEP> (0,025)
<tb> <SEP> ratif)
<tb> <SEP> 7 <SEP> 0,4 <SEP> - <SEP> Bleu <SEP> D <SEP> (0,2) <SEP> 80 <SEP> 80 <SEP>
<tb> (Compa
<tb> <SEP> ratif)
<tb> <SEP> 8 <SEP> 0,4 <SEP> - <SEP> Rge <SEP> PNO <SEP> 0, <SEP> 3 <SEP> 0,3 <SEP> - <SEP> I <SEP> - <SEP>
<tb> (Compa- <SEP> (0,025)
<tb> <SEP> ratif)
<tb> <SEP> 9 <SEP> - <SEP> 0,4 <SEP> Bleu <SEP> D <SEP> (0,2) <SEP> 80 <SEP> j <SEP> 11 <SEP> 81 <SEP> j <SEP> 16
<tb> <SEP> (selon
<tb> l'inven <SEP> inven <SEP>
<tb> <SEP> tion)
<tb> <SEP> 10 <SEP> - <SEP> 0,4 <SEP> Rge <SEP> PNO <SEP> 81 <SEP> j <SEP> 10,5 <SEP> 82 <SEP> j <SEP> 13
<tb> <SEP> (selon <SEP> (0,025)
<tb> l'inven <SEP> I
<tb> <SEP> tion
<tb>
Le vieillissement de 250 heures consistait en une exposition à une lampe au xénon de 60000 lux (X = 560 nm) et à 30'C.
<tb> <SEP> (parties) <SEP> vieillissement <SEP> vieillissement
<tb> <SEP> (250h)
<tb> <SEP> To <SEP> i <SEP> To <SEP> i <SEP> TDl5 <SEP>
<tb> <SEP> 5 <SEP> - <SEP> - <SEP> Bleu <SEP> D <SEP> (0,2) <SEP> 80 <SEP> , <SEP> 11 <SEP> 80 <SEP> , <SEP> 16
<tb> <SEP> (Compa
<tb> <SEP> ratif)
<tb> <SEP> 6 <SEP> - <SEP> - <SEP> Rge <SEP> PNO <SEP> 80 <SEP> 1 <SEP> 80 <SEP> i <SEP> <SEP> 14
<tb> (Compa- <SEP> (0,025)
<tb> <SEP> ratif)
<tb> <SEP> 7 <SEP> 0,4 <SEP> - <SEP> Bleu <SEP> D <SEP> (0,2) <SEP> 80 <SEP> 80 <SEP>
<tb> (Compa
<tb> <SEP> ratif)
<tb> <SEP> 8 <SEP> 0,4 <SEP> - <SEP> Rge <SEP> PNO <SEP> 0, <SEP> 3 <SEP> 0,3 <SEP> - <SEP> I <SEP> - <SEP>
<tb> (Compa- <SEP> (0,025)
<tb> <SEP> ratif)
<tb> <SEP> 9 <SEP> - <SEP> 0,4 <SEP> Bleu <SEP> D <SEP> (0,2) <SEP> 80 <SEP> j <SEP> 11 <SEP> 81 <SEP> j <SEP> 16
<tb> <SEP> (selon
<tb> l'inven <SEP> inven <SEP>
<tb> <SEP> tion)
<tb> <SEP> 10 <SEP> - <SEP> 0,4 <SEP> Rge <SEP> PNO <SEP> 81 <SEP> j <SEP> 10,5 <SEP> 82 <SEP> j <SEP> 13
<tb> <SEP> (selon <SEP> (0,025)
<tb> l'inven <SEP> I
<tb> <SEP> tion
<tb>
Le vieillissement de 250 heures consistait en une exposition à une lampe au xénon de 60000 lux (X = 560 nm) et à 30'C.
To est la transmission initiale de la lentille
TD15 est la transmission après 15 mn d'exposition, à 20'C sous la lampe au xénon (épaisseur de l'échantillon 2mm).
TD15 est la transmission après 15 mn d'exposition, à 20'C sous la lampe au xénon (épaisseur de l'échantillon 2mm).
Exemples 11 et 12
Ces exemples démontrent que l'utilisation d'AMBN à la place d'un peroxyde organique classique, n'altère pas les propriétés photochromiques. Dans ces exemples, la composition polymérisable comprenait 80 parties de Diacryl 121, 20 parties de styrène, 0,4 partie de DDT et les quantités d'initiateur et de colorant indiquées dans le
Tableau ci-dessous qui donne aussi les valeurs To et Tels.
Ces exemples démontrent que l'utilisation d'AMBN à la place d'un peroxyde organique classique, n'altère pas les propriétés photochromiques. Dans ces exemples, la composition polymérisable comprenait 80 parties de Diacryl 121, 20 parties de styrène, 0,4 partie de DDT et les quantités d'initiateur et de colorant indiquées dans le
Tableau ci-dessous qui donne aussi les valeurs To et Tels.
<tb>
<SEP> Exemple <SEP> AMBN <SEP> AMBN <SEP> <SEP> Peroxyde <SEP> Colorant <SEP> To <SEP> Tu15 <SEP> * <SEP>
<tb> <SEP> de
<tb> <SEP> benzoyle
<tb> <SEP> il <SEP> 11 <SEP> - <SEP> 0,4 <SEP> Sea <SEP> 86 <SEP> 74
<tb> <SEP> (Compa- <SEP> Green
<tb> <SEP> ratif) <SEP> 0,015
<tb> <SEP> 12 <SEP> 0,4 <SEP> - <SEP> Sea <SEP> 86 <SEP> 11
<tb> <SEP> (selon <SEP> Green
<tb> 1' <SEP> inven- <SEP> 0,015
<tb> <SEP> tion)
<tb>
(*) A X = 630 nm (longueur d'onde d'absorption du Sea
Green)
Exemples 13 à 17
Ces exemples montrent que l'agent de transfert de chaîne (DDT) même utilisé à des concentrations élevées, n'a pas d'effet nuisible sur les propriétés mécaniques du matériau obtenu comme le montrent les exemples 13 à 17.Dans ces exemples, la composition polymérisable comprenait 80 parties de DIACRYL 121, 20 parties de styrène, 0,4 partie de
AMBN et le pourcentage de DDT indiqué dans le Tableau cidessous qui donne aussi la dureté Shore D du matériau obtenu. Aucun colorant n'a été introduit dans les compositions polymérisables.
<tb> <SEP> de
<tb> <SEP> benzoyle
<tb> <SEP> il <SEP> 11 <SEP> - <SEP> 0,4 <SEP> Sea <SEP> 86 <SEP> 74
<tb> <SEP> (Compa- <SEP> Green
<tb> <SEP> ratif) <SEP> 0,015
<tb> <SEP> 12 <SEP> 0,4 <SEP> - <SEP> Sea <SEP> 86 <SEP> 11
<tb> <SEP> (selon <SEP> Green
<tb> 1' <SEP> inven- <SEP> 0,015
<tb> <SEP> tion)
<tb>
(*) A X = 630 nm (longueur d'onde d'absorption du Sea
Green)
Exemples 13 à 17
Ces exemples montrent que l'agent de transfert de chaîne (DDT) même utilisé à des concentrations élevées, n'a pas d'effet nuisible sur les propriétés mécaniques du matériau obtenu comme le montrent les exemples 13 à 17.Dans ces exemples, la composition polymérisable comprenait 80 parties de DIACRYL 121, 20 parties de styrène, 0,4 partie de
AMBN et le pourcentage de DDT indiqué dans le Tableau cidessous qui donne aussi la dureté Shore D du matériau obtenu. Aucun colorant n'a été introduit dans les compositions polymérisables.
<tb>
Exemple <SEP> DDT, <SEP> Dureté <SEP> Shore
<tb> <SEP> parties <SEP> D
<tb> <SEP> 13 <SEP> O <SEP> 86
<tb> <SEP> 14 <SEP> 0,4 <SEP> 87
<tb> <SEP> 15 <SEP> 0,8 <SEP> 87
<tb> <SEP> 16 <SEP> 1,2 <SEP> 86
<tb> <SEP> 17 <SEP> 3,0 <SEP> 86
<tb>
Exemples 18 à 26
Ces exemples sont destinés à illustrer les effets résultants de la copolymérisation de monomères (b) et éventuellement (f) avec le monomère (a).
<tb> <SEP> parties <SEP> D
<tb> <SEP> 13 <SEP> O <SEP> 86
<tb> <SEP> 14 <SEP> 0,4 <SEP> 87
<tb> <SEP> 15 <SEP> 0,8 <SEP> 87
<tb> <SEP> 16 <SEP> 1,2 <SEP> 86
<tb> <SEP> 17 <SEP> 3,0 <SEP> 86
<tb>
Exemples 18 à 26
Ces exemples sont destinés à illustrer les effets résultants de la copolymérisation de monomères (b) et éventuellement (f) avec le monomère (a).
En ce qui concerne l'ajout de styrène (STY) ou d'un mélange STY + DVB au Diacryl 121, outre le fait que dans tous les cas on n'observe aucune distorsion optique, les propriétés mécaniques de la matrice sont améliorées. On constate ainsi une élévation de la Tg dans le cas du styrène
(STY) et de la dureté dans le cas STY + DVB.Dans ces exemples, la composition polymérisable comprenait 0,2 partie de AMBN et 0,4 partie de DDT, en plus des ingrédients mentionnés dans le Tableau ci-après qui indique aussi la Tg (température de transition vitreuse) et de la dureté Shore
D du matériau obtenu).
(STY) et de la dureté dans le cas STY + DVB.Dans ces exemples, la composition polymérisable comprenait 0,2 partie de AMBN et 0,4 partie de DDT, en plus des ingrédients mentionnés dans le Tableau ci-après qui indique aussi la Tg (température de transition vitreuse) et de la dureté Shore
D du matériau obtenu).
<tb> Exemple <SEP> DIA <SEP> STY <SEP> DVB <SEP> Tg <SEP> Dureté <SEP> Shore
<tb> <SEP> D
<tb> <SEP> 18 <SEP> 100 <SEP> 0 <SEP> - <SEP> 110
<tb> <SEP> 19 <SEP> 95 <SEP> 5 <SEP> ~ <SEP> 112
<tb> <SEP> 20 <SEP> 85 <SEP> 15 <SEP> - <SEP> <SEP> 121
<tb> <SEP> 21 <SEP> 80 <SEP> 20 <SEP> - <SEP> 124
<tb> <SEP> 22 <SEP> 90 <SEP> 10 <SEP> - <SEP> <SEP> - <SEP> <SEP> 85
<tb> <SEP> 23 <SEP> 90 <SEP> 10 <SEP> 2 <SEP> - <SEP> <SEP> 86
<tb> <SEP> 24 <SEP> 90 <SEP> 10 <SEP> 4 <SEP> - <SEP> <SEP> 86
<tb> <SEP> 25 <SEP> 90 <SEP> 10 <SEP> 6 <SEP> - <SEP> <SEP> 86-87
<tb> <SEP> 26 <SEP> 90 <SEP> 10 <SEP> 10 <SEP> <SEP> - <SEP> 87 <SEP>
<tb>
<tb> <SEP> D
<tb> <SEP> 18 <SEP> 100 <SEP> 0 <SEP> - <SEP> 110
<tb> <SEP> 19 <SEP> 95 <SEP> 5 <SEP> ~ <SEP> 112
<tb> <SEP> 20 <SEP> 85 <SEP> 15 <SEP> - <SEP> <SEP> 121
<tb> <SEP> 21 <SEP> 80 <SEP> 20 <SEP> - <SEP> 124
<tb> <SEP> 22 <SEP> 90 <SEP> 10 <SEP> - <SEP> <SEP> - <SEP> <SEP> 85
<tb> <SEP> 23 <SEP> 90 <SEP> 10 <SEP> 2 <SEP> - <SEP> <SEP> 86
<tb> <SEP> 24 <SEP> 90 <SEP> 10 <SEP> 4 <SEP> - <SEP> <SEP> 86
<tb> <SEP> 25 <SEP> 90 <SEP> 10 <SEP> 6 <SEP> - <SEP> <SEP> 86-87
<tb> <SEP> 26 <SEP> 90 <SEP> 10 <SEP> 10 <SEP> <SEP> - <SEP> 87 <SEP>
<tb>
Exemples 27 à 33
Ces exemples montrent que le styrène a un effet ralentisseur sur la cinétique photochromique des colorants dans la matrice copolymère comparativement à une matrice formée à partir du Diacryl 121 comme seul monomère -(ex. 27 à 31), que le divinylbenzène a un effet contraire (ex. 32), et qu'un mélange styrène-divinylbenzène permet d'ajuster la cinétique à la valeur souhaitée (ex 33).
Ces exemples montrent que le styrène a un effet ralentisseur sur la cinétique photochromique des colorants dans la matrice copolymère comparativement à une matrice formée à partir du Diacryl 121 comme seul monomère -(ex. 27 à 31), que le divinylbenzène a un effet contraire (ex. 32), et qu'un mélange styrène-divinylbenzène permet d'ajuster la cinétique à la valeur souhaitée (ex 33).
Dans ces exemples, la composition polymérisable comprenait 0,2 partie d'AMBN, 0,4 partie de DDT, 0,015 partie de colorant Sea Green, et 0,30 partie de colorant
Berry Red, en sus des monomères indiqués dans le Tableau ciaprès, qui indique également le temps de demiéclaircissement des lentilles obtenues.
Berry Red, en sus des monomères indiqués dans le Tableau ciaprès, qui indique également le temps de demiéclaircissement des lentilles obtenues.
<tb> Exemple <SEP> DIA <SEP> STY <SEP> DVB <SEP> T <SEP> 1/2 <SEP> éclaircissement <SEP> *
<tb> <SEP> (en <SEP> secondes <SEP> -25 C- <SEP>
<tb> <SEP> 560nm) <SEP>
<tb> <SEP> 27 <SEP> 100 <SEP> - <SEP> <SEP> - <SEP> <SEP> 300
<tb> <SEP> 28 <SEP> 95 <SEP> 5 <SEP> - <SEP> <SEP> 330
<tb> <SEP> 29 <SEP> 90 <SEP> 10 <SEP> - <SEP> <SEP> 460
<tb> <SEP> 30 <SEP> 85 <SEP> 15 <SEP> - <SEP> <SEP> 550
<tb> <SEP> 31 <SEP> 80 <SEP> 20 <SEP> - <SEP> 630
<tb> <SEP> 32 <SEP> 95 <SEP> - <SEP> <SEP> 5 <SEP> 100
<tb> <SEP> 33 <SEP> 80 <SEP> 11,7 <SEP> 7,3 <SEP> 330
<tb>
<tb> <SEP> (en <SEP> secondes <SEP> -25 C- <SEP>
<tb> <SEP> 560nm) <SEP>
<tb> <SEP> 27 <SEP> 100 <SEP> - <SEP> <SEP> - <SEP> <SEP> 300
<tb> <SEP> 28 <SEP> 95 <SEP> 5 <SEP> - <SEP> <SEP> 330
<tb> <SEP> 29 <SEP> 90 <SEP> 10 <SEP> - <SEP> <SEP> 460
<tb> <SEP> 30 <SEP> 85 <SEP> 15 <SEP> - <SEP> <SEP> 550
<tb> <SEP> 31 <SEP> 80 <SEP> 20 <SEP> - <SEP> 630
<tb> <SEP> 32 <SEP> 95 <SEP> - <SEP> <SEP> 5 <SEP> 100
<tb> <SEP> 33 <SEP> 80 <SEP> 11,7 <SEP> 7,3 <SEP> 330
<tb>
(*) Après exposition de 15 mn sous la lampe xénon
La comparaison des exemples 28 et 32 illustre bien les effets contraires des 2 monomères styrène et divinylbenzène qui suppriment les distorsions optiques dans la matrice.
La comparaison des exemples 28 et 32 illustre bien les effets contraires des 2 monomères styrène et divinylbenzène qui suppriment les distorsions optiques dans la matrice.
Exemples 34 et 35
Ces exemples montrent que des résultats identiques peuvent également être obtenus en utilisant de l'a- méthylstyrène à la place du styrène (ex. 34-35).
Ces exemples montrent que des résultats identiques peuvent également être obtenus en utilisant de l'a- méthylstyrène à la place du styrène (ex. 34-35).
Dans ces exemples, la composition polymérisable comprenait 0,2 partie d'AMBN, 0,4 partie de DDT, 0,015 partie de colorant Sea Green, et 0,30 partie de colorant
Berry Red, en sus des monomères indiqués dans le Tableau ciaprès, qui indique également le temps de demiéclaircissement des lentilles obtenues.
Berry Red, en sus des monomères indiqués dans le Tableau ciaprès, qui indique également le temps de demiéclaircissement des lentilles obtenues.
<tb>
Exemple <SEP> DIA <SEP> a <SEP> Tg <SEP> T1/2 <SEP> éclaircissement
<tb> <SEP> méthylstyrène <SEP> (en <SEP> sec) <SEP> 250 <SEP> c-560nm <SEP>
<tb> <SEP> 34 <SEP> 95 <SEP> 5 <SEP> 112 <SEP> 350
<tb> <SEP> 35 <SEP> 90 <SEP> 10 <SEP> 118 <SEP> 350
<tb>
<tb> <SEP> méthylstyrène <SEP> (en <SEP> sec) <SEP> 250 <SEP> c-560nm <SEP>
<tb> <SEP> 34 <SEP> 95 <SEP> 5 <SEP> 112 <SEP> 350
<tb> <SEP> 35 <SEP> 90 <SEP> 10 <SEP> 118 <SEP> 350
<tb>
Claims (16)
1. Matériaux organiques transparents photochromiques présentant un indice de réfraction supérieur à 1,55 et exempts de distorsions optiques, obtenus par polymérisation radicalaire d'une composition polymérisable comprenant
a) 80 à 95 en poids d'au moins un monomère représenté par la formule générale (I)
où R = H ou CH3 et m et n sont indépendamment 1 ou 2
b) 5 à 20W en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (Il)
e) une quantité efficace d'un initiateur de polymérisation radicalaire caractérisés en ce que l'agent de transfert de chaîne est un alcane-thiol linéaire et l'initiateur de polymérisation radicalaire est un composé diazoïque.
à) une quantité efficace d'un agent de transfert de chaîne ; et
c) une quantité efficace d'au moins un colorant conférant au matériau des propriétés photochromiques, choisi dans le groupe des spiroxazines, spiropyranes et chromènes;
2. Matériaux selon la revendication 1, caractérisés en ce que la composition polymérisable contient, en outre,. f) jusqu'à 10% en poids d'un monomère divinylique aromatique représenté par la formule générale (III)
où Rl = H ou CH3.
3. Matériaux selon la revendication 1 ou 2, caractérisés en ce que le monomère (a) a la formule I où R = H et m = n = 2.
4. Matériaux selon la revendication 1 ou 2, caractérisés en ce que le monomère (b) est le styrène.
5. Matériaux selon la revendication 1 ou 2, caractérisés en ce que l'agent de transfert de chaîne (d) est un alcane-thiol en C4 à Cl6.
6. Matériaux selon la revendication 1 ou 2, caractérisés en ce que l'initiateur (e) est l'azo-bisisobutyronitrile ou le 2,2'-azo-bis-(2-méthylbutyronitrile).
7. Matériaux selon la revendication 2, caractérisés en ce que le monomère (f) est le divinylbenzène.
8. Matériaux selon l'une quelconque des revendications 1 à 7, caractérisés en ce qu'ils contiennent un mélange de colorants photochromiques conférant une teinte grise ou brune au matériau à l'état assombri.
9. Matériaux selon la revendication 1, caractérisés en ce que la quantité d'agent de transfert de chaîne (d) est de 100 à 5000 ppm.
10. Matériaux selon la revendication 1, caractérisés en ce que la quantité d'initiateur de polymérisation radicalaire (e) est de 0,05 à 0,5W en poids.
11. Procédé de préparation de nouveaux matériaux organiques transparents photochromiques présentant un indice de réfraction supérieur à 1,55 et exempts de distorsions optiques, caractérisés en ce qu'il consiste à effectuer une polymérisation radicalaire d'une composition polymérisable comprenant
a) 80 à 95% en poids d'au moins un monomère représenté par la formule générale (I)
où R = H ou CH3 et m et n sont indépendamment 1 ou 2
b) 5 à 20% en poids d'au moins un monomère monovinylique aromatique représenté par la formule générale (Il)
e) une quantité efficace d'un initiateur de polymérisation radicalaire.
d) une quantité efficace d'un agent de transfert de chaîne ; et
c) une quantité efficace d'au moins un colorant conférant au matériau des propriétés photochromiques, choisi dans le groupe des spiroxazines, spiropyranes et chromènes;
12. Procédé selon la revendication 11, caractérisé en ce que la composition polymérisable comprend, en outre, f) jusqu'à 10W en poids d'un monomère divinylique aromatique représenté par la formule générale (III)
où R1 = H ou CH3.
13. Procédé selon la revendication 11, caractérisé en ce que la quantité d'agent de transfert de chaîne (d) est de 100 à 5000 ppm.
14. Procédé selon la revendication 11, caractérisé en ce que la quantité d'initiateur de polymérisation radicalaire (e) est de 0,05 à 0,5k en poids.
15. Articles photochromiques constitués, en totalité ou en partie, d'un matériau organique photochromique tel que défini à l'une quelconque des revendications 1 à 10.
16. Article selon la revendication 15, caractérisé en ce qu'il est une lentille ophtalmique ou solaire.
Priority Applications (13)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR9508424A FR2736643B1 (fr) | 1995-07-12 | 1995-07-12 | Nouveaux materiaux organiques photochromiques |
| BR9609574A BR9609574A (pt) | 1995-07-12 | 1996-06-20 | Novos materiais orgânicos fotocrômicos |
| JP9505817A JPH11508943A (ja) | 1995-07-12 | 1996-06-20 | 新規のフォトクロミック有機材料 |
| PCT/US1996/010654 WO1997003373A1 (fr) | 1995-07-12 | 1996-06-20 | Nouveaux materiaux organiques photochromes |
| KR1019980700169A KR19990028868A (ko) | 1995-07-12 | 1996-06-20 | 신규한 광변색성 유기물질 |
| ES96921726T ES2174079T3 (es) | 1995-07-12 | 1996-06-20 | Nuevos materiales organicos fotocromicos. |
| US08/945,235 US6034193A (en) | 1995-07-12 | 1996-06-20 | Photochromic organic materials |
| CA002220149A CA2220149A1 (fr) | 1995-07-12 | 1996-06-20 | Nouveaux materiaux organiques photochromes |
| DE69619823T DE69619823T2 (de) | 1995-07-12 | 1996-06-20 | Organische photochrome materialien |
| CN96195381A CN1191609A (zh) | 1995-07-12 | 1996-06-20 | 新颖的光致变色有机材料 |
| AU62867/96A AU6286796A (en) | 1995-07-12 | 1996-06-20 | Novel photochromic organic materials |
| EP96921726A EP0838039B9 (fr) | 1995-07-12 | 1996-06-20 | Nouveaux materiaux organiques photochromes |
| MX9800335A MX9800335A (es) | 1995-07-12 | 1996-06-20 | Materiales organicos fotocromicos novedosos. |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR9508424A FR2736643B1 (fr) | 1995-07-12 | 1995-07-12 | Nouveaux materiaux organiques photochromiques |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| FR2736643A1 true FR2736643A1 (fr) | 1997-01-17 |
| FR2736643B1 FR2736643B1 (fr) | 1997-09-26 |
Family
ID=9480920
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR9508424A Expired - Fee Related FR2736643B1 (fr) | 1995-07-12 | 1995-07-12 | Nouveaux materiaux organiques photochromiques |
Country Status (1)
| Country | Link |
|---|---|
| FR (1) | FR2736643B1 (fr) |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO1992005209A1 (fr) * | 1990-09-18 | 1992-04-02 | Akzo N.V. | Procede de copolymerisation et copolymere optique fabrique au moyen dudit procede |
| US5292350A (en) * | 1992-04-24 | 1994-03-08 | Vistakon, Inc. | Method for preparing tinted contact lens |
-
1995
- 1995-07-12 FR FR9508424A patent/FR2736643B1/fr not_active Expired - Fee Related
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO1992005209A1 (fr) * | 1990-09-18 | 1992-04-02 | Akzo N.V. | Procede de copolymerisation et copolymere optique fabrique au moyen dudit procede |
| US5292350A (en) * | 1992-04-24 | 1994-03-08 | Vistakon, Inc. | Method for preparing tinted contact lens |
Also Published As
| Publication number | Publication date |
|---|---|
| FR2736643B1 (fr) | 1997-09-26 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| FR2727971A1 (fr) | Nouveaux materiaux organiques photochromiques a indice de refraction eleve, leur preparation et articles formes de ces materiaux | |
| EP0866987B1 (fr) | Nouveaux materiaux organiques photochromiques | |
| JP4095438B2 (ja) | 硬化性組成物及びフォトクロミック性硬化体 | |
| FR2783829A1 (fr) | Preparation de pieces organiques de qualite optique et notamment de lentilles organiques | |
| FR2728576A1 (fr) | Materiaux organiques photochromiques a indice de refraction eleve et a proprietes ajustables, leur preparation et articles formes de ces materiaux | |
| US6034193A (en) | Photochromic organic materials | |
| WO2012141306A1 (fr) | Lentille photochromique pour lunettes | |
| US6174464B1 (en) | Organic photochromic contact lens compositions | |
| EP0838039B1 (fr) | Nouveaux materiaux organiques photochromes | |
| EP0745621B1 (fr) | Compositions polymérisables à base de monomères thio(méth)acrylates, compositions polymères transparentes obtenues, et leurs applications en optique | |
| JP2025519733A5 (fr) | ||
| FR2608615A1 (fr) | Composition d'un melange de polymeres, appropriee comme materiau optique | |
| FR2585477A1 (fr) | Fibre optique en resine et procede pour sa fabrication | |
| FR2582658A1 (fr) | Copolymere de derives acryliques a haut indice de refraction, notamment pour la fabrication de lentilles optiques, et sa preparation | |
| FR2736643A1 (fr) | Nouveaux materiaux organiques photochromiques | |
| FR2891276A1 (fr) | Composes convenant a titre de colorants jaunes polymerisables; compositions polymerisables et/ou reticulables, matrices polymeres et lentilles intraoculaires les refermant. | |
| EP0925315B1 (fr) | Compositions de monomeres polymerisables, substrats polymeres transparents, et articles d'optique et ophtalmiques obtenus | |
| FR2761694A1 (fr) | Polymere photochromique, intrinsequement stable a la lumiere sa preparation et les articles en renfermant | |
| FR2674529A1 (fr) | Perfectionnements aux verres optiques constitues d'un reseau de polymere polyallylique et application de ces verres a l'optique ophtalmique. | |
| FR2741959A1 (fr) | Nouveaux verres organiques, photochromiques ou non, de qualite optique, leur preparation et articles formes a partir de ces verres | |
| US6399682B2 (en) | Temperature stable and sunlight protected photochromic articles | |
| FR2762845A1 (fr) | Compositions polymerisables a base de monomeres difonctionnels differents, resine et articles ophtalmiques les incorporant | |
| FR2765583A1 (fr) | Compositions de monomeres polymerisables, substrats polymeres transparents, et articles d'optique et ophtalmiques obtenus | |
| EP0919003A1 (fr) | Procede d'incorporation d'additifs dans un article ophtalmique au moyen d'un fluide a l'etat supercritique | |
| FR2754534A1 (fr) | Materiau organique photochromique, sa fabrication et les articles photochromiques en renfermant |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| ST | Notification of lapse |
Effective date: 20080331 |
