L'invention concerne un système à déclenchement à au moins un capteur détectant la frappe notamment d'une baguette pour générer un signal électrique commandant en externe un générateur de sons électroniques. La structure du système étant sensiblement plane (12c) notamment circulaire pour coopérer intimement en s'adaptant à la surface supérieure d'un élément de batterie acoustique notamment fûts, cymbales, charleston, caisse claire... etc. L'invention permet de transformer à moindre coût et rapidement une batterie acoustique en batterie électronique.

Description

<Desc/Clms Page number 1>
Figure img00010001

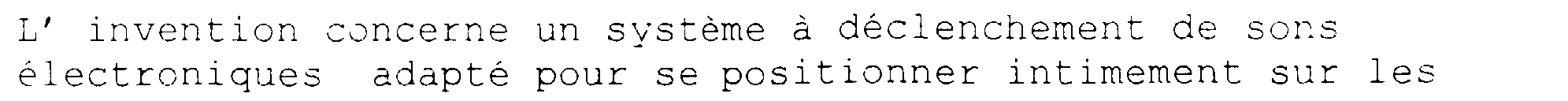

T1 L'invention concerne un système à déclenchement de sons électroniques adapté pour se positionner intimement sur les éléments d'une batterie acoustique notamment sur les fûts, les cymbales et la charleston.
La présente invention concerne un dispositif de capteurs applicable sur les fûts, les cymbales et la charleston d'une batterie acoustique (1).
La pose de celui ci s'effectue de manière très simple :
Figure img00010002

Il suffit de poser le système (de diamètre légèrement inférieur aux peaux des fûts) sur la batterie acoustique.
Pour les cymbales et la charleston, il faut poser et visser avec la vis papillon prévue à cet effet, cela sans aucun effort.
Rapidement et simplement, la batterie acoustique devient alors batterie électronique.
Il existe dans le commerce des capteurs de batterie acoustique (mais non pour cymbales et charleston), que l'on fixe sur les fûts à l'aide de ruban adhésif ou avec un tirant de serrage des peaux. Les inconvénients de ce système sont multiples : - Installation : obligation d'étouffer les peaux des fûts avec des sourdines et beaucoup de ruban adhésif, puis tendre les peaux aux maximum.
- Résultat : le son électronique de synthèse advient en sus du son acoustique naturel de la batterie (plutôt désagréable puisqu'il est étouffé).
Dans une grande salle avec un important système de diffusion, aucun problème mais dans un lieu plus moyen, comme ceux que la majorité des musiciens fréquentes (piano bar, café... etc. ), ce mélange peut être gênant.
Il est aussi difficile de jouer le soir lorsqu'on habite en appartement à cause du bruit que génère la batterie acoustique.
Enfin, pour remettre la batterie au son d'origine, il faut démonter les capteurs, retirer le ruban adhésif et les sourdines et ré-accorder les peaux, ce qui engendre une perte de temps.
Le système est conçu pour les batterie acoustiques, il fonctionne avec un module de son équipé de sortie type jack pour capteur (même principe que les batteries électroniques.) Il est possible toutefois d'intégrer un module de traitement électronique et/ou passif dans la structure si nécessaire.
<Desc/Clms Page number 2>
L'invention possède les avantages suivants : Facilité d'installation : il suffit juste de poser le système sur les fûts, cymbales et charleston puis jouer.
Aucun son acoustique ne ressort, juste le son électronique du module de son déclenché par le capteur notamment piézo- électrique se trouvant à l'intérieur du système. pouvoir jouer en appartement sans déranger le voisinage (en mettant un casque) pouvoir se produire en concert sans avoir le mélange du son acoustique et électronique pouvoir jongler sur scène ou chez soi entre le son acoustique et électronique grâce à la rapidité d'installation.
<Desc/Clms Page number 3>
Figure img00030001

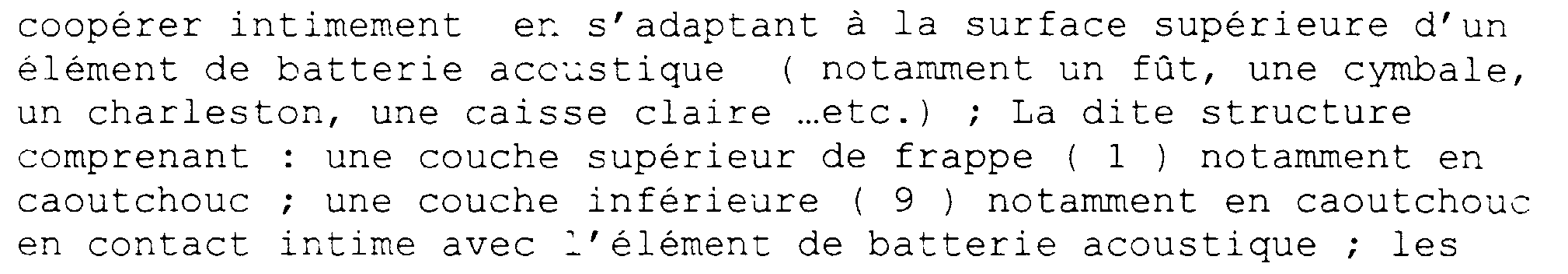

- L'invention concerne un système de déclenchement à au moins un capteur détectant la frappe notamment d'une baguette pour générer un signal électrique commandant en externe un générateur de sons électroniques caractérisé en ce qu'il comprend : une structure sensiblement plane notamment circulaire conformée pour
Figure img00030002

coopérer intimement en s'adaptant à la surface supérieure d'un élément de batterie acoustique (notamment un fût, une cymbale, un charleston, une caisse claire... etc.) ; La dite structure comprenant : une couche supérieur de frappe (1) notamment en caoutchouc ; une couche inférieure (9) notamment en caoutchouc en contact intime avec :'élément de batterie acoustique ; les deux couches prenants en sandwich par fixation au moins une couche intermédiaire (c) notamment en bois où est logée au moins un capteur de frappe et des moyens de connections du capteur vers un dispositif externe.
- Le système adapté pour un tom acoustique est caractérisé en ce qu'il comprend : deux couches intermédiaire notamment en bois,
Figure img00030003

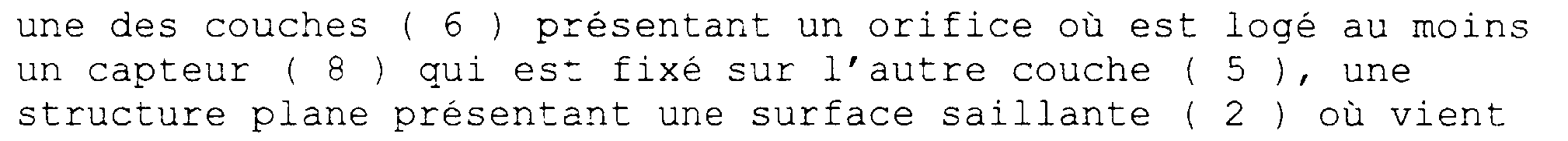

une des couches (6) présentant un orifice où est logé au moins un capteur (8) qui est fixé sur l'autre couche (5), une structure plane présentant une surface saillante (2) où vient se fixer le boîtier (3/4) des moyens de connections externes, le boîtier de connecticns étant à l'extérieur du tom, la tranche périphérique étant protégée par une bande notamment en caoutchouc.
- Le système adapté pour une grosse caisse acoustique est caractérisé en ce qu'il comprend : une couche intermédiaire notamment en bois présentant un logement où vient se fixé au moins un capteur de frappe, le boîtier de connections (6/7) étant fixé sur la partie périphérique supérieure de la couche de frappe, la tranche périphérique étant protégée par une bande notamment en caoutchouc, le maintien du système sur la grosse caisse étant notamment réalisé par des rubans auto-aggripant sur les deux parties.
- Le système adapté pour une cymbale ride acoustique est caractérisé en ce qu'il comprend : au moins deux couches intermédiaires l'une à côté de l'autre parallèles ou concentriques séparées par une bande notamment en mousse, chaque couche étant munie d'un logement pour recevoir chacune au moins un capteur pour définir des zones de frappes ; la couche inférieure étant munie sur sa partie inférieure de bandes de mousses pour amortir le contact avec la surface de la cymbale, la couche inférieure présentant une partie saillante flexible venant fixer la structure sur la fixation centrale (vis papillon ) de la cymbale, la structure plane recouvrant tout ou partie (secteur angulaire en bande) de la cymbale, le boîtier de connections étant fixé sur la partie périphérique supérieure de la couche de frappe.
<Desc/Clms Page number 4>
- Le système adapté pour une cymbale acoustique ou un charleston acoustique est caractérisé en ce qu'il comprend : une couche intermédiaire où est logé un capteur de type piézo- électrique , la couche inférieure étant munie sur sa partie inférieure de bandes de mousses pour amortir le contact avec la surface de la cymbale, la couche inférieure présentant une partie saillante flexible venant fixer la structure sur la fixation centrale (vis papillon ) de la cymbale, la structure plane recouvrant tout ou partie (secteur angulaire en bande) de la cymbale ou du charleston, le boîtier de connections de type connecteur RCA étant fixé sur la partie périphérique supérieure de la couche de frappe.
- Le système adapté pour une caisse claire acoustique caractérisé en ce qu'il comprend : deux couches intermédiaires notamment en bois, une des couches présentant un orifice où est logé au moins un premier capteur qui est fixé sur l'autre couche, la structure plane sur la partie supérieure présentant sur la périphérie des parties saillantes permettant la fixation d'un cerclage sur la partie supérieure similaire à celui de la caisse claire, au moins un second capteur étant placer sur la périphérie interne de ce cerclage notamment dans le boîtier de connections pour définir une seconde zone de frappe pour le cerclage.
- Pour tous les modes de réalisation, la structure comprend une circonférence externe sur le tranche munie d'une bande notamment de caoutchouc pour la protection.
<Desc/Clms Page number 5>
Selon un mode de réalisation, l'invention concerne un système adapté pour les toms d'une batterie acoustique. Le système pour toms est conçu d'une seule zone de déclenchement (un seul capteur).
Le dessin annexe illustre l'invention : la figure 1 représente en coupe le dispositif de l'invention la figure 2 représente une vue de dessus de ce dispositif.
En référence à ce dessin, le dispositif comporte une surface de frappe (1) en caoutchouc d'une épaisseur de 2 mm avec une partie saillante (2) de 46mm x 58 mm à laquelle vient se fixer un boîtier de connexion (3) avec son jack femelle mono de 6.35
Figure img00050001

mm (4). Une couche de bois d'une épaisseur de 5 mm (5), servant au toucher et aux rebonds des baguettes, vient se coller a la surface de frappe (1).
Une autre couche de bois d'une épaisseur de 5 mm (6) prévu d'un trou (7) de diamètre 30 mm à environ 60 mm du bord sert à loger le capteur de 23 mm (8), celui ci collé à la couche de bois (5) à une distance du bord d'environ 60 mm et relié avec des conducteurs à la fiche (4).
Figure img00050002
Une couche de caoutchouc (9) d'une épaisseur de 6 mm vient se coller sur la couche de bois (6), celle ci sert a adhérer parfaitement sur le fût de la batterie et à consolider l'ensemble. La circonférence du système est protéger par une bande de caoutchouc.
Tout l'ensemble de ce dispositif est collé et riveté (10) Le système pour toms est disponible en plusieurs diamètres pour toutes les tailles de fûts de batteries acoustiques.
<Desc/Clms Page number 6>
Selon un autre mode de réalisation, l'invention concerne un système adapté pour des grosses caisses.
Le système pour grosse caisse est conçu d'une seule zone de Déclenchement.
Le maintien du système sur la peau de grosse caisse est assuré par du ruban Auto-aggripant collé sur les deux parties (par exemple comme moyen de fixation).
Le dessin annexe illustre l'invention.
La figure 3 représente en coupe le dispositif de l'invention.
La figure 4 représente une vue de dessus de ce dispositif.
En référence à ce dessin, le dispositif comporte une surface de frappe (la) en caoutchouc d'une épaisseur de 2 mm. Une couche de bois d'une épaisseur de 3 mm prévue d'un creux (3a) à environ 100 mm du bord et auquel vient se loger le capteur (4a).
Figure img00060001
Cette couche de bois est collée sur la surface de frappe (la).
Une couche de caoutchouc (5a) d'une épaisseur de 2 mm sert à consolider l'ensemble.
Le boîtier (6a) avec sa fiche femelle de 6.35 mm (7a) sont fixés en haut du dispositif et relié avec des fils de tension au capteur (4a).
La circonférence du système est protégée par une bande en caoutchouc.
Tout l'ensemble de ce dispositif est collé et/ou riveté par exemple comme moyen de fixation.
Le système pour grosse caisse est disponible en plusieurs diamètres pour toute taille de grosse caisse.
La figure 5 représente le grosse caisse (8a) et sa pédale (9a) avec le système (10a) fixé par des rubans auto- aggrippants (lla).
<Desc/Clms Page number 7>
Figure img00070001
Selon un autre mode de réalisation, l'invention concerne un système adapté à double déclenchement pour des cymbales type rinde .
Le système pour cymbales ride est conçu de deux zones de déclenchement.
La pose et le maintien de celui ci sont assurés par la cymbale de batterie acoustique (servant de support) et la vis papillon du pied de celle ci servant à serrer le système contre la cymbale.
Le dessin annexe illustre l'invention.
La figure 6 représente en coupe le dispositif de l'invention.
La figure 7 représente une vue de dessus de ce dispositif.
En référence à ce dessin, le dispositif comporte une surface de frappe (alb) en caoutchouc d'une épaisseur de 2 mm avec deux zones de frappes (2/3).
Deux surfaces de bois (4b/5b) d'une épaisseur de 5 mm creusée à 20 mm du bord extérieur (6b) servant à loger les capteurs (7b).
Ces deux surfaces sont séparées et isolées par une mousse (8b) et collées à la surface de frappe (alb).
Les capteurs (7b) sont reliés par des fils de tension à la fiche femelle stéréo 6.35 mm (9b) logée dans le boîtier (ob). Cet ensemble est fixé en bas à droite de la zone de frappe (1).
Une couche de caoutchouc (llb) d'une épaisseur de 3 mm vient se coller sur les couches de bois (4b/5b) ; celle ci sert à fixer l'ensemble sur la cymbale ride de la batterie acoustique grâce à la vis papillon .
Les mousses (12b) servent à amortir les vibrations causées par les baguettes entre la cymbale et le système et donc pour prévenir des mauvais déclenchements des capteurs. Le trou (13b) sert à la fixation du système sur la cymbale acoustique au moyen d'une vis papillon prévue à cet effet.
Les côtés du système sont protégés par une bande en caoutchouc.
Tout l'ensemble'de ce dispositif est collé et riveté.
Le système pour cymbales ride est disponible en plusieurs dimensions suivant les tailles de celles ci.
<Desc/Clms Page number 8>
Selon un autre mode de réalisation, l'invention concerne un système adapté à double déclenchement pour caisse claire.
Le système pour caisse claire est conçu de deux zones de déclenchement.
La première zone de déclenchement se trouve sur la surface de frappe (lc). L'autre zone, sur le cercle (3c). Le dessin annexe illustre l'invention.
La figure 8 représente en coupe le dispositif de l'invention.
La figure 9 représente une vue du dessus de ce dispositif.
En référence à ce dessin, le dispositif comporte une surface de frappe (lc) en caoutchouc d'une épaisseur de 2 mm avec huit parties saillantes de 10x15 mm (2c) pour la fixation du cercle (3c) (même cerclage que les fûts de batterie acoustique), celui ci fixé avec des boulons de 4mm (4).
Une couche de bois d'une épaisseur de 5mm (5c) vient se coller sur la surface de frappe (lc).
Une autre couche de bois d'une épaisseur de 5 mm (6c) prévue d'un trou de 30 cm de diamètre (7c) à environ 60 mm du bord, sert à loger le capteur (8c). Celui ci collé sur la couche de bois (2c) est relié avec du fil de tension à la fiche femelle stéréo de 6x35mm (9c) qui se trouve dans les boîtiers (10c Une couche de caoutchouc (llc) d'une épaisseur de 6 mm vient se coller sur la couche de bois (6c). Celle ci sert à adhérer parfaitement sur les fûts de batterie et à consolider l'ensemble.
Figure img00080001
Le boîtier (lag) comporte, outre la fiche (9c), un capteur (8c) qui y est collé et relié à la fiche femelle stéréo de 6x35 mm (9c).
Le boîtier 10c est fixé au cercle (3c) avec des vis de 2 mm (12).
Le boîtier 10c étant en contact avec le cercle (3c), permet le déclenchement du capteur (8c) à chaque fois que l'on frappe dessus. Le boîtier (10c) n'étant pas en contact avec la surface de frappe (lc), permet un bon fonctionnement du système.
Figure img00080002
De cette façon, on a un son en jouant sur le cercle (3c) et un son (différent) en jouant sur la surface de frappe (lc).
La circonférence du système est protégée par une bande de caoutchouc.
Tout l'ensemble de ce dispositif est collé et riveté.
La figure 10 représente le positionnement du système (12c) sur un fût acoustique (13c) avec le connecteur (14c) en saillie à l'extérieur de la périphérie du fût.
Le système pour caisse claire est disponible en plusieurs diamètres suivant les différentes tailles de caisses claires.
<Desc/Clms Page number 9>
Figure img00090001

Selon un autre mode de réalisation, l'invention concerne u :. système adapté à simple déclenchement pour cymbales et charleston.
Le système pour cymbales et charleston est conçu d'une zone de déclenchement.
La pose et le maintien de ceux ci sont assurés par la cymbale ou la charleston de la batterie acoustique servant de support et à la vis papillon du pied de cymbales servant à serrer le système contre celle ci.
Le dessin annexe illustre l'invention.
La figure Il représente en coupe le dispositif de l'invention.
La figure 12 représente une vue du dessus de ce dispositif En référence à ce dessin, le dispositif comporte une surface de frappe (led) en caoutchouc d'une épaisseur de 2 mm.
Une couche de bois (2d) d'une épaisseur de 5 mm creusée à 20 mm du bord (3d) sert à loger le capteur (4d). Cette surface est collée à la surface de frappe (Id) Une couche de caoutchouc (5d) d'une épaisseur de 3 mm vient se coller sur la couche de bois (2d) ; celle ci sert à fixer l'ensemble sur la cymbale et la charleston de la batterie acoustique (servant de support) grâce à la vis papillon .
Une fiche femelle RCA (6d) est fixée sur le bord en haut à droite et reliée avec des fils de tension au capteur (4d).
La mousse (7d) sert à amortir les vibrations causée par les baguettes entre la cymbale acoustique ou la charleston et le système donc à prévenir des mauvais déclenchements. le trou (8d) sert à la fixation du système sur la cymbale acoustique ou la charleston au moyen d'une vis papillon prévue à cet effet.
Les côtés du système sont protégés par une bande en caoutchouc.
Tout l'ensemble de ce dispositif est collé et riveté.
Le système pour cymbales et charleston est disponible en plusieurs dimensions suivant les tailles des dernières.
La figure 13 représente le système (led) vue de dessus sur la cymbale (lld) avec la fixation par trou (8d) et vis papillon.

Claims (7)

  1. Figure img00100001
    frappe (7) ; et des moyens de connections (3/4) du capteur vers un dispositif externe.
    Figure img00100002
    REVENDICATIONS 1. Système de déclenchement à au moins un capteur détectant la frappe d'une baguette pour générer un signal électrique commandant en externe un générateur de sons électronique caractérisé en ce qu'il comprend : une structure sensiblement plane notamment circulaire conformé pour coopérer intimement en s'adaptant à la surface supérieure d'un élément de batterie acoustique (notamment un fût, une cymbale, un charleston, une caisse claire... etc. ) ; La dite structure comprenant : une couche supérieur de frappe (1) notamment en caoutchouc ; une couche inférieure (9) notamment en caoutchouc en contact intime avec l'élément de batterie acoustique ; les deux couches prenants en sandwich par fixation (10) au moins une couche intermédiaire (6/5) notamment en bois où est logée au moins un capteur de
  2. 2. Système selon la revendication 1 adapté pour un tom acoustique caractérisé en ce qu'il comprend : deux couches intermédiaire (5/6) notamment en bois, une
    Figure img00100003
    des couches (6) présentant un orifice où est logé au moins un capteur (7) qui est fixé sur l'autre couche, une structure plane présentant une surface saillante (2) où vient se fixer le boîtier des moyens de connections externes (3/4), le boîtier de connections étant à l'extérieur du tom.
  3. 3. Système selon la revendication 1 adapté pour une grosse caisse acoustique caractérisé en ce qu'il comprend : une couche intermédiaire notamment en bois présentant un logement où vient se fixé au moins un capteur de frappe, le boîtier de connections (6/7) étant fixé sur la partie périphérique supérieure de la couche de frappe, le maintien du système sur la grosse caisse étant notamment réalisé par des rubans auto-aggripant sur les deux parties.
  4. 4. Système selon la revendication 1 adapté pour une cymbale ride acoustique caractérisé en ce qu'il comprend : au moins deux couches intermédiaires l'une à côté de l'autre parallèle où concentrique séparées par une bande notamment en mousse, chaque couche étant munie d'un logement pour recevoir chacune au moins un capteur pour définir des zones frappements ; la couche inférieure étant munie sur sa partie inférieure des bandes de mousses pour amortir le contact avec la surface de la
    <Desc/Clms Page number 11>
    cymbale, la couche inférieure présentant une partie saillante flexible venant fixer la structure sur la fixation centrale (vis papillon ) de la cymbale, la structure plane recouvrant tout ou une partie (secteur angulaire en bande) de la cymbale, le boîtier de connections étant fixée sur la partie périphérique supérieure de la couche de frappe.
  5. 5. Système selon la revendication 1 adapté pour une cymbale acoustique ou un charleston acoustique caractérisé en ce qu'il comprend : une couche intermédiaire où est logé un capteur de type piézo-électrique , la couche inférieure étant munie sur sa partie inférieure des bandes de mousses pour amortir le contact avec la surface de la cymbale, la couche inférieure présentant une partie saillante flexible venant fixer la structure sur la fixation centrale (vis papillon ) de la cymbale, la structure plane recouvrant tout ou une partie (secteur angulaire en bande) de la cymbale ou du charleston, le boîtier de connections de type connecteur RCA étant 'fixé sur la partie périphérique supérieure de la couche de frappe.
  6. 6. Système selon la revendication 1 adapté pour une caisse claire acoustique caractérisé en ce qu'il comprend : deux couches intermédiaires notamment en bois, une des couches présentant un orifice où est logé au moins un premier capteur qui est fixé sur l'autre couche, la structure plane sur la partie supérieure présentant sur la périphérie des parties saillantes permettant la fixation d'un cerclage sur la partie supérieure similaire à celui de la caisse claire, au moins un second capteur étant placer sur la périphérie interne de ce cerclage notamment dans le boîtier de connections pour définir une seconde zone de frappe pour le cerclage.
  7. 7. système selon l'une quelconque des revendications précédentes caractérisé en ce que la structure comprend : une circonférence externe munies sur la tranche d'une bande notamment en caoutchouc pour la protection.
FR0011948A 2000-09-19 2000-09-19 Systeme de declenchement a au moins un capteur pour generer des sons electroniques adaptable sur la surface superieure d'un element de batterie acoustique Pending FR2814272A1 (fr)

Priority Applications (1)

Application Number Priority Date Filing Date Title
FR0011948A FR2814272A1 (fr) 2000-09-19 2000-09-19 Systeme de declenchement a au moins un capteur pour generer des sons electroniques adaptable sur la surface superieure d'un element de batterie acoustique

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
FR0011948A FR2814272A1 (fr) 2000-09-19 2000-09-19 Systeme de declenchement a au moins un capteur pour generer des sons electroniques adaptable sur la surface superieure d'un element de batterie acoustique

Publications (1)

Publication Number Publication Date
FR2814272A1 true FR2814272A1 (fr) 2002-03-22

Family

ID=8854469

Family Applications (1)

Application Number Title Priority Date Filing Date
FR0011948A Pending FR2814272A1 (fr) 2000-09-19 2000-09-19 Systeme de declenchement a au moins un capteur pour generer des sons electroniques adaptable sur la surface superieure d'un element de batterie acoustique

Country Status (1)

Country Link
FR (1) FR2814272A1 (fr)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1443492A3 (fr) * 2003-01-31 2006-06-07 Yamaha Corporation Instrument de musique électronique à percussion comportant des tampons élastiques

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4581972A (en) * 1984-03-31 1986-04-15 Hoshino Gakki Co., Ltd. Pad for electronic drum
US4679479A (en) * 1985-05-01 1987-07-14 Nippon Gakki Seizo Kabushiki Kaisha Electronic drum
FR2682799A1 (fr) * 1991-10-17 1993-04-23 Zoonekynd Didier Instrument de musique a percussion synthetique.
US5293000A (en) * 1992-08-25 1994-03-08 Adinolfi Alfonso M Electronic percussion system simulating play and response of acoustical drum
EP0732683A2 (fr) * 1995-03-11 1996-09-18 William Melville Wernick Blocs de percussion
US6031176A (en) * 1996-01-17 2000-02-29 Yamaha Corporation Electronic percussion instrument with tone color controlling system using a pad sensor and a rim sensor

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4581972A (en) * 1984-03-31 1986-04-15 Hoshino Gakki Co., Ltd. Pad for electronic drum
US4679479A (en) * 1985-05-01 1987-07-14 Nippon Gakki Seizo Kabushiki Kaisha Electronic drum
FR2682799A1 (fr) * 1991-10-17 1993-04-23 Zoonekynd Didier Instrument de musique a percussion synthetique.
US5293000A (en) * 1992-08-25 1994-03-08 Adinolfi Alfonso M Electronic percussion system simulating play and response of acoustical drum
EP0732683A2 (fr) * 1995-03-11 1996-09-18 William Melville Wernick Blocs de percussion
US6031176A (en) * 1996-01-17 2000-02-29 Yamaha Corporation Electronic percussion instrument with tone color controlling system using a pad sensor and a rim sensor

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1443492A3 (fr) * 2003-01-31 2006-06-07 Yamaha Corporation Instrument de musique électronique à percussion comportant des tampons élastiques
US7135630B2 (en) 2003-01-31 2006-11-14 Yamaha Corporation Durable percussion pad effective against noise, silent percussion instrument, silent percussion instrument set and electronic percussion system

Similar Documents

Publication Publication Date Title
US5977473A (en) Acoustic drum with shell wall embedded electronic trigger sensor and head to shell sound transfer arm
US5811709A (en) Acoustic drum with electronic trigger sensor
US6794569B2 (en) Acoustic instrument triggering device and method
FR2576700A1 (fr) Instrument portatif de musique a membrane tendue
FR2544950A1 (fr) Dispositif piezoelectrique de production de sons
JP4363270B2 (ja) ピックアップ付き駒および弦楽器
EP3644133A1 (fr) Montre à sonnerie
ES2330198T3 (es) Guitarra acustica con puente integrado.
FR2681232A1 (fr) Couvercle musical pour cuvette de w.c..
FR2604845A1 (fr) Transducteur electro-acoustique
JP5834301B2 (ja) 弦楽器
US9286868B2 (en) Decorative drum pad and cymbal cover
FR2682799A1 (fr) Instrument de musique a percussion synthetique.
EP3968319A1 (fr) Equipement pour la génération de son électronique à partir de frappes réalisées sur un pad de percussion
WO2020002819A1 (fr) Dispositif electronique d&#39;emulation amovible apte a venir se fixer sur une batterie acoustique
JP3231178U (ja) 電子琴
FR2544115A1 (fr) Batterie d&#39;entrainement evitant les nuisances sonores
FR2618284A1 (fr) Enceinte acoustique a haute definition musicale.
CN222213719U (zh) 古琴防噪原声拾音器
FR2688644A1 (fr) Microphone a capteur fractionne.
WO2008107853A1 (fr) Enceinte de diffusion acoustique
FR2759480A1 (fr) Le tabouret acoustique
JP2006285078A (ja) ブリッジサイレンサ
FR2775380A1 (fr) Instrument de musique electrique a cordes type &#34;cora africaine&#34;
CH698823B1 (fr) Enceinte de diffusion acoustique.
