FR2815211A1 - Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques - Google Patents

Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques Download PDF

Info

Publication number
FR2815211A1
FR2815211A1 FR0013038A FR0013038A FR2815211A1 FR 2815211 A1 FR2815211 A1 FR 2815211A1 FR 0013038 A FR0013038 A FR 0013038A FR 0013038 A FR0013038 A FR 0013038A FR 2815211 A1 FR2815211 A1 FR 2815211A1
Authority
FR
France
Prior art keywords
points
digital signal
symbols
frequency
coefficients
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
FR0013038A
Other languages
English (en)
Inventor
Stephane Hergault
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
SATELLITE TERMINAL ACCESS
Original Assignee
SATELLITE TERMINAL ACCESS
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by SATELLITE TERMINAL ACCESS filed Critical SATELLITE TERMINAL ACCESS
Priority to FR0013038A priority Critical patent/FR2815211A1/fr
Priority to PCT/FR2001/003155 priority patent/WO2002031977A1/fr
Priority to AU2001295690A priority patent/AU2001295690A1/en
Publication of FR2815211A1 publication Critical patent/FR2815211A1/fr
Pending legal-status Critical Current

Links

Classifications

    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03H—IMPEDANCE NETWORKS, e.g. RESONANT CIRCUITS; RESONATORS
    • H03H17/00—Networks using digital techniques
    • H03H17/02—Frequency selective networks
    • H03H17/0223—Computation saving measures; Accelerating measures
    • H03H17/0227—Measures concerning the coefficients
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03H—IMPEDANCE NETWORKS, e.g. RESONANT CIRCUITS; RESONATORS
    • H03H17/00—Networks using digital techniques
    • H03H17/02—Frequency selective networks
    • H03H17/06—Non-recursive filters

Landscapes

  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Computer Hardware Design (AREA)
  • Mathematical Physics (AREA)
  • Computing Systems (AREA)
  • Theoretical Computer Science (AREA)
  • Noise Elimination (AREA)
  • Digital Transmission Methods That Use Modulated Carrier Waves (AREA)

Abstract

L'invention concerne un dispositif de filtrage à réponse impulsionnelle finie présentant une fonction de transfert comprenant P coefficients, notés cq , où P>=1 est un entier prédéterminé.Selon l'invention, dans un tel dispositif, lesdits coefficients sont périodiques de période T, de sorte que cq =cq+T , pour tout q vérifiant 1 <=q<=P-T.L'invention concerne également la mise en oeuvre d'un tel dispositif de filtrage pour évaluer la puissance d'un signal numérique reçu, ainsi que pour déterminer la fréquence porteuse et la fréquence symbole associées à ce signal.

Description

<Desc/Clms Page number 1>
Figure img00010001
Dispositif de filtrage à réponse impulsionnelle finie à coefficients périodiques.
Le domaine de l'invention est celui de la transmission de données numériques. Plus précisément, l'invention concerne un dispositif de filtrage, pouvant être notamment utilisé dans un dispositif de réception de données numériques.
Les dispositifs de réception mis en oeuvre dans les systèmes de transmission de données numériques ont pour rôle de retrouver les données préalablement transmises par un dispositif d'émission. Dans ce dessein, ils doivent déterminer plusieurs informations relatives au signal transmis, et notamment la fréquence porteuse et la fréquence symbole du signal, ainsi que les phases associées. Dans le cas d'une transmission des données par paquets, le dispositif de réception doit également identifier le début de chacune des trames émises.
Une technique classique de réalisation d'un dispositif de réception de données numériques, permettant notamment la régénération du rythme symbole, est présentée en relation avec la figure 1.
Le tuner 1 reçoit le signal sous la forme d'une porteuse modulée. Un tel tuner 1 peut être réalisé selon une technologie analogique et/ou numérique. Il délivre en sortie un signal qui est ensuite filtré par le filtre de réception 2. Un tel filtre de réception 2 élimine le bruit hors de la bande de fréquence du signal, et peut être réalisé de manière analogique et/ou numérique.
Lorsqu'un tel filtre 2 est analogique, le signal qu'il délivre en sortie doit être numérisé et échantillonné à une fréquence suffisante pour respecter le critère de Nyquist.
Classiquement, un dispositif de réception de données numériques tel que représenté en figure 1, comprend en outre des éléments, qui n'ont pas été représentés, permettant de régénérer la fréquence porteuse du signal reçu. De tels éléments mettent couramment en oeuvre une fonction d'estimation d'erreur, associée à une fonction de correction de fréquence et de phase. On connaît à ce jour plusieurs configurations permettant d'insérer les éléments mettant en oeuvre ces deux fonctions dans la chaîne de réception. À titre d'exemple, on peut agir sur
<Desc/Clms Page number 2>
Figure img00020001

les oscillateurs locaux du tuner 1 en observant les signaux issus du filtre 2, en mettant en oeuvre une boucle dite"de Costa".
Lorsque la fréquence d'échantillonnage est insuffisante à la sortie du filtre 2, un interpolateur 3 reconstruit le signal échantillonné plus rapidement, de manière à générer davantage de points par symbole. En effet, une fréquence d'échantillonnage trop faible rend complexe la détermination de la valeur du signal à l'instant caractéristique du symbole.
La chaîne de réception illustrée en figure 1 comprend également une fonction non linéaire 4, dont la fonctionnalité est de faire apparaître de l'énergie à la fréquence symbole. Une telle fonction non linéaire 4 doit être adaptée au type de modulation utilisée lors de la transmission du signal. Par exemple, pour une

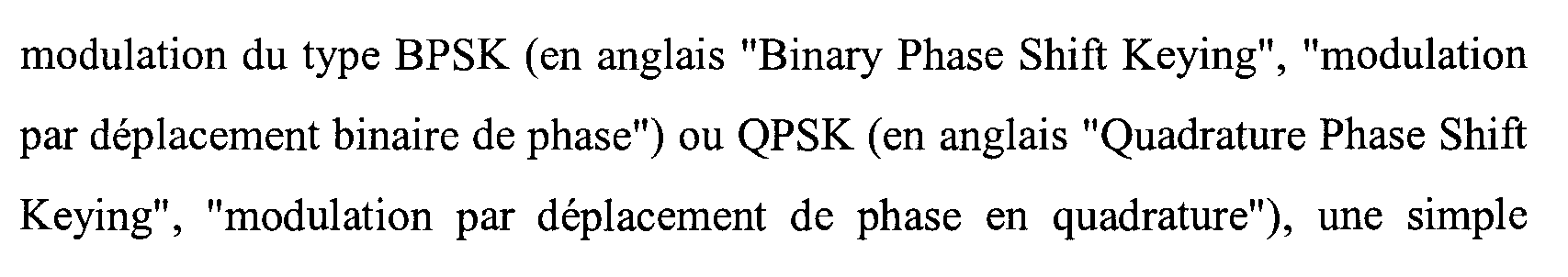

Figure img00020002

modulation du type BPSK (en anglais"Binary Phase Shift Keying","modulation par déplacement binaire de phase") ou QPSK (en anglais"Quadrature Phase Shift Keying","modulation par déplacement de phase en quadrature"), une simple détection d'enveloppe en module présente des performances suffisantes. Pour une modulation du type MSK (en anglais"Minimum Shift Keying","modulation par déplacement de phase minimal"), une telle fonction non linéaire met également en oeuvre un calcul de la valeur absolue de la dérivée du signal.
Le signal délivré en sortie de la fonction non linéaire 4 entre ensuite dans un filtre 5, centré sur la fréquence symbole recherchée du signal, reçu par le dispositif de réception. Un tel filtre 5 permet de réduire le bruit généré lors du traitement non linéaire 4. Pour permettre un filtrage efficace du bruit, la largeur de bande d'un tel filtre 5 doit être aussi faible que possible. Cependant, la bande passante d'un tel filtre 5 doit être suffisamment large pour permettre une certaine tolérance sur la valeur de la fréquence symbole, qui est entachée d'une incertitude relative. Il faut donc tenir compte de ces deux effets antagonistes pour arriver à un bon compromis de conception d'un tel filtre 5.
De plus, le temps de réponse du filtre 5 est inversement proportionnel à la largeur de sa bande passante, ce qui impose certaines contraintes sur le temps
<Desc/Clms Page number 3>
Figure img00030001

d'accrochage du système de réception d'une part, et sur la durée minimale des messages, dans le cas d'une modulation par paquets de données d'autre part.
Il est donc difficile, selon les techniques classiques, de concevoir un filtre de régénération du rythme symbole 5 qui présente des performances satisfaisantes. Généralement, un tel filtre 5 peut être un filtre récursif, ou un filtre itératif (FIR,"Finite-Impulse Filter").
Selon les techniques connues, la régénération de la fréquence symbole du signal à partir d'un tel filtre nécessite d'effectuer au moins deux multiplications et deux additions par point échantillonné du signal.
Un inconvénient de cette technique de l'art antérieur est donc qu'elle est très lourde en calculs, d'autant plus qu'un tel filtre 5 doit généralement traiter plusieurs points par symbole.
Un autre inconvénient de cette technique de l'art antérieur est qu'un tel filtre 5 est difficile à réaliser et à concevoir, en raison de l'étroitesse de sa bande passante.
Encore un autre inconvénient de cette technique de l'art antérieur est qu'un tel filtre 5 est généralement très complexe, et nécessite l'utilisation d'une quantité importante de silicium.
Le traitement réalisé par un tel filtre 5 permet en outre d'accéder à la phase moyenne de la fréquence symbole du signal numérique.
En effet, en faisant l'hypothèse que la fréquence symbole du signal reçu par la chaîne de réception illustrée en figure 1 est proche de la fréquence symbole attendue, sur laquelle est centré le filtre 5, on obtient, à l'issue du temps de réponse du filtre 5, une valeur de la phase moyenne de la fréquence symbole du signal numérique.
Cette phase peut ensuite être directement utilisée pour choisir la position du point d'échantillonnage dans le signal. Il est également possible, en analysant les variations de la valeur de cette phase moyenne pour des périodes de temps successives du signal, de déterminer avec précision la fréquence symbole du signal, reçu en entrée de la chaîne de réception de la figure 1.
<Desc/Clms Page number 4>
Figure img00040001
Le bloc référencé 6 utilise ensuite la phase estimée en sortie du filtre 5 pour réaliser l'échantillonnage du signal au point où la distorsion inter symboles est minimale.
L'invention a notamment pour objectif de pallier les inconvénients des dispositifs de réception de l'art antérieur, et notamment les inconvénients liés au filtre de régénération du rythme symbole 5.
Plus précisément, un objectif de l'invention est de fournir un dispositif de réception de données numériques présentant un filtre de régénération de fréquence symbole qui soit simple et peu coûteux à mettre en oeuvre.
Un autre objectif de l'invention est de mettre en oeuvre une technique de régénération de la fréquence symbole du signal reçu qui nécessite un nombre réduit de calculs par rapport aux techniques de l'art antérieur.
L'invention a encore pour objectif de fournir une technique d'évaluation de la puissance du signal reçu mettant en oeuvre un faible nombre de calculs, et qui soit simple à mettre en oeuvre.
L'invention a également pour objectif de mettre en oeuvre une technique de détection de la présence du signal reçu, par recherche de la fréquence porteuse, présentant une fiabilité accrue par rapport aux techniques de l'art antérieur.
Ces objectifs, ainsi que d'autres qui apparaîtront par la suite, sont atteints à l'aide d'un dispositif de filtrage à réponse impulsionnelle finie présentant une fonction de transfert comprenant P coefficients, notés Cq, où P21 est un entier prédéterminé.
Selon l'invention, dans un tel dispositif, lesdits coefficients sont
Figure img00040002

périodiques de période T, de sorte que cq=cq+T, pour tout q vérifiant l < q < P-T.
Ainsi, l'invention repose sur une approche tout à fait nouvelle et inventive du filtrage d'un signal. En effet, l'homme du métier a toujours cru que les coefficients Cq d'un filtre à réponse impulsionnelle finie devaient être déterminés avec précision, notamment en mettant en oeuvre une transformée de Fourier, en fonction des performances de filtrage fréquentielles souhaitées. Ainsi, on a toujours pensé que, pour obtenir un dispositif de filtrage à réponse impulsionnelle
<Desc/Clms Page number 5>
Figure img00050001

finie présentant des performances satisfaisantes, il était nécessaire d'en choisir les coefficients Cq en fonction du pouvoir de réjection que l'on cherchait à atteindre.
L'invention, en mettant en oeuvre un dispositif de filtrage à coefficients périodiques, va donc à l'encontre des préjugés de l'homme du métier, pour qui la périodicité des coefficients est néfaste pour les performances du filtre, en raison de l'apparition de lobes secondaires d'amplitude relativement élevée dans le spectre du signal.
Selon une caractéristique avantageuse de l'invention, lesdits coefficients Cq sont complexes.
Avantageusement, ladite période T desdits coefficients Cq est sensiblement égale à la durée d'un symbole numérique reçu par ledit dispositif.
Préférentiellement, le nombre P de coefficients dudit dispositif est un multiple de ladite période T.
Selon une technique avantageuse, lesdits coefficients Cq sont des points issus d'une courbe représentative d'une fonction sinusoïdale.
Selon une autre caractéristique avantageuse de l'invention, lesdits coefficients Cq sont de la forme :
Cq = sin (2nq/T) + i*cos (2nq/T).
En effet, de tels coefficients permettent d'obtenir une réponse fréquentielle du dispositif de filtrage en sinus cardinal, centrée sur la fréquence symbole attendue du signal reçu.
Avantageusement, à la réception d'une séquence de points consécutifs réels, notés XI à XNxM, représentatifs de N*M points d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points,
Figure img00050002

il met en oeuvre les moyens de génération d'un signal de sortie S suivants : des moyens de factorisation desdits coefficients Cq identiques de façon à
Figure img00050003

M N-1 exprimer ledit signal de sortie sous la forme : S = Lc} X LxkxM+} ; J=1 ko 7V-t des moyens de calcul de M sommes partielles = 1 X (kx Mj) ; k=O
<Desc/Clms Page number 6>
Figure img00060001

M des moyens de calcul dudit signal de sortie c, x xi J=l De cette façon, la génération du signal de sortie du dispositif de filtrage
Figure img00060002

nécessite un nombre de calculs très réduit par rapport aux techniques de l'art antérieur, et donc une complexité moindre. En effet, le calcul des M sommes partielles s'effectue en P additions, et le calcul du signal de sortie du filtre met en oeuvre 2M multiplications seulement.
L'invention concerne également un dispositif de génération de la fréquence symbole d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés x, à XNXM, représentatifs des N*M points dudit signal numérique.
Selon l'invention, un tel dispositif de génération de la fréquence symbole comprend : ledit dispositif de filtrage tel que décrit précédemment, délivrant un signal de sortie S ;
Figure img00060003

des moyens d'évaluation d'un argument dudit signal de sortie S ; des moyens d'analyse des variations dudit argument ; des moyens de détermination de la fréquence symbole dudit signal numérique reçu, en fonction des résultats de ladite analyse.
En effet, le dispositif de filtrage décrit précédemment permet de calculer simplement le signal S, dont l'argument donne directement accès à la phase du signal. L'analyse des variations de la phase sur plusieurs séquences de symboles permet ensuite d'évaluer facilement la fréquence symbole du signal numérique reçu.
L'invention concerne encore un dispositif d'évaluation de la puissance d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés
Figure img00060004

xi à XNIM, représentatifs des N*M points dudit signal numérique.
Selon l'invention, un tel dispositif d'évaluation de la puissance comprend :
<Desc/Clms Page number 7>
Figure img00070001

ledit dispositif de filtrage tel que décrit précédemment, notamment en ce
Figure img00070002

N-1 qu'il assure le calcul de M sommes partielles xi = XxM+ j) ; k=O 1 M des moyens de calcul d'une grandeur W =---V X, avec Xj, pour j MxN, =l
Figure img00070003

compris entre 1 et M, lesdites M sommes partielles, ladite grandeur W étant égale à ou représentative de ladite puissance dudit signal numérique.
Ainsi, si le signal alimentant le dispositif de filtrage décrit précédemment correspond, par exemple, au carré du module d'un signal reçu en entrée d'une chaîne de réception, W est une estimation directe de la puissance. Il est alors très facile de calculer W, à partir des M sommes partielles évaluées lors de l'étape de génération du signal de sortie du dispositif de filtrage décrite ci-dessus.
L'invention concerne aussi un dispositif de recherche d'une fréquence porteuse d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés XI à XNXM'représentatifs des N*M points dudit signal numérique.
Selon l'invention, un tel dispositif de recherche d'une fréquence porteuse comprend : ledit dispositif d'évaluation de la puissance tel que décrit précédemment, délivrant une grandeur W égale à, ou représentative de la puissance dudit signal numérique ; des moyens de détermination d'une plage de fréquences dans laquelle ladite grandeur W est maximale ; des moyens d'identification, au sein de ladite plage de fréquences, de la fréquence à laquelle le module dudit signal de sortie S est maximal ; des moyens de calcul d'un rapport S/W à ladite fréquence identifiée ;
<Desc/Clms Page number 8>
Figure img00080001

des moyens de comparaison dudit rapport S/W à un seuil prédéterminé, ladite fréquence identifiée étant égale à ladite fréquence porteuse recherchée, si ledit rapport S/W est supérieur audit seuil.
L'invention concerne encore un procédé de filtrage à réponse impulsionnelle finie, un procédé de génération de la fréquence symbole, un procédé d'évaluation de la puissance, et un procédé de recherche d'une fréquence porteuse d'un signal numérique correspondant.
D'autres caractéristiques et avantages de l'invention apparaîtront plus clairement à la lecture de la description suivante d'un mode de réalisation préférentiel, donné à titre de simple exemple illustratif et non limitatif, et des dessins annexés, parmi lesquels : la figure 1, déjà commentée ci-dessus, présente un synoptique d'une chaîne de réception mise en oeuvre dans un système de transmission numérique classique ; la figure 2 illustre la technique de régénération de la fréquence symbole mise en oeuvre selon l'invention, par exemple dans une chaîne de réception telle qu'illustrée en figure 1 ; la figure 3 présente la technique d'évaluation de la puissance du signal reçu mise en oeuvre selon l'invention ; la figure 4 présente un synoptique de l'ensemble des étapes mises en oeuvre selon l'invention pour la détermination des fréquences porteuse et symbole, et l'évaluation de la puissance du signal reçu.
Le principe général de l'invention repose sur la mise en oeuvre, par exemple dans une chaîne de réception d'un signal numérique, d'un dispositif de filtrage à réponse impulsionnelle finie présentant des coefficients périodiques.
On présente, en relation avec les figures 1 à 4, un mode de réalisation d'une technique de filtrage d'un signal numérique reçu.
1. Mise en oeuvre d'un filtre de régénération de la fréquence symbole
<Desc/Clms Page number 9>
Figure img00090001

On considère un signal comprenant N symboles représentés chacun par M points. La fréquence d'échantillonnage Fetch du signal est donc proche de MxFsymbo) e, où FgymMe est la fréquence symbole du signal considéré.
On appelle xi à xp la séquence de points consécutifs réels délivrés en sortie de la fonction non linéaire 4 de la figure 1, où : p=nxM+m 1#p#P=NxM 1 : 9n < N 1 # m # M.
Les points XnxM à x+l) xM représentent une période de temps sensiblement égale à la durée d'un symbole. Cependant, dans le cas général, cette période chevauche deux symboles.
Selon l'invention, on met en oeuvre un filtre de régénération du rythme symbole présentant P coefficients complexes Cq, qui délivre en sortie un signal :
Figure img00090002
Selon les techniques de filtrage classiques de l'art antérieur, les coefficients Cq étant complexes, il faut donc effectuer 2P additions et 2P multiplications par symbole reçu pour construire le signal de sortie du filtre 5.
Selon un mode de réalisation de l'invention, on choisit des coefficients de
Figure img00090003

filtrage de la forme :
Figure img00090004

2M 2 irq c = sin (M) + i x cos (M) q M M
Figure img00090005

La réponse fréquentielle du filtre est alors une fonction sinus cardinal, centrée sur la fréquence symbole attendue du signal. La largeur de la bande passante d'un tel filtre est inversement proportionnelle au nombre de coefficients mis en oeuvre.
Selon un autre mode de réalisation, on peut bien sûr également choisir d'autres coefficients de filtrage Cq périodiques.
Selon l'invention, les coefficients Cq étant périodiques de période M, on peut écrire le signal S sous la forme :
<Desc/Clms Page number 10>
Figure img00100001
Figure img00100002

On peut alors réaliser le calcul du signal de sortie du filtre en deux étapes. Au cours d'une première étape référencée 41 sur la figure 4, on calcule les M sommes partielles suivantes :
Figure img00100003
Au cours d'une seconde étape référencée 42, on calcule le signal S sous la forme :
Figure img00100004
Selon ce mode de réalisation avantageux, les points xJ étant réels, il suffit donc d'effectuer P additions et 2M additions, ce qui représente une réduction importante du nombre de calculs, et diminue donc sensiblement la complexité du filtrage.
De plus, la détermination de l'argument du signal S, au cours d'une étape référencée 43, permet d'identifier le point d'échantillonnage à utiliser pour obtenir un minimum d'interférence entre symboles (IES) sur le signal. En fonction du bloc non linéaire 4 utilisé (représenté en figure 1), un décalage constant de ce point d'échantillonnage peut être requis.
Par ailleurs, une estimation plus précise de la fréquence symbole peut être obtenue en analysant les variations de la phase sur plusieurs séquences successives de N symboles, au cours d'une étape référencée 44. On peut ainsi ajuster la valeur de la fréquence symbole attendue, obtenue au cours d'une étape référencée 45.
À titre d'exemple, on peut comparer la complexité de calcul d'un dispositif de filtrage de l'art antérieur, et du dispositif de filtrage selon l'invention pour un signal modulé en QPSK (en anglais"Quadrature Phase Shift Keying", modulation par déplacement de phase en quadrature).
On considère un signal QPSK présentant N=1000 symboles, chacun des symboles étant échantillonné par M=8 points : on considère donc un ensemble de 8000 échantillons. Selon une technique de filtrage classique, il serait donc
<Desc/Clms Page number 11>
Figure img00110001

nécessaire d'effectuer 2x8000=16000 additions et 2x8000=16000 multiplications pour obtenir le signal de sortie S du filtre.
Selon l'invention, il suffit en revanche d'effectuer 8000 additions et 2x8=16 multiplications pour déterminer le signal de sortie S.
2. Évaluation de la puissance du signal reçu
La mise en oeuvre d'un dispositif de filtrage 5 présentant des coefficients périodiques tels que décrits ci-dessus permet également une évaluation 47 simplifiée de la puissance du signal reçu.
On considère une variante de réalisation, selon laquelle la fonction non linéaire 4 est une fonction de calcul du carré du module du signal d'entrée. On peut alors évaluer simplement la puissance W du signal, au cours d'une étape
Figure img00110002

référencée 46, en effectuant seulement M additions :
Figure img00110003

1 M w = NEXJ, où les XJ sont les sommes partielles calculées MxjV'
Figure img00110004

lors du filtrage du signal par le bloc 5, ainsi que décrit précédemment.
Cette estimation W de la puissance est la puissance totale transmise par le filtre 2, et correspond donc à la somme, au sens large, du signal et du bruit. Une telle estimation de la puissance peut par exemple être utilisée pour réaliser un contrôle automatique de gain (CAG).
Selon une autre variante de réalisation, la fonction non linéaire 4 ne délivre pas le carré du module du signal d'entrée. La grandeur W, dont l'équation est donnée ci-dessus, n'est alors pas égale à la puissance du signal, mais en donne une indication, utilisable de la même façon, par exemple pour un contrôle automatique de gain, ou pour rechercher la fréquence porteuse du signal reçu.
3. Recherche de la fréquence porteuse
Dans le cas où l'incertitude sur la fréquence porteuse est grande, on peut utiliser l'estimation de la puissance W du signal ci-dessus pour détecter la présence du signal, et ajuster ainsi la plage de recherche de la fréquence porteuse.
<Desc/Clms Page number 12>
Figure img00120001

Dans ce dessein, on décale la fréquence de réception au niveau du tuner 1, de façon à maximiser la grandeur W. On appelle Fw la fréquence de réception qui maximise W, déterminée au cours d'une étape référencée 48.
Lorsque le signal reçu est d'amplitude faible, et qu'il est donc de niveau faiblement supérieur à celui du bruit, il est courant, dans une chaîne de réception classique, de réaliser de fausses détections du signal, si l'on se contente pour ce faire d'observer la puissance du signal reçu, ainsi qu'illustré en figure 2.
La courbe 20 est représentative de l'amplitude du signal reçu en fonction de la fréquence de réception. On détecte ainsi deux porteuses 21 et 22. En l'absence de porteuse détectée, l'amplitude du signal reçu n'est pas nulle, mais égale au plancher de bruit 23. Ainsi, si l'amplitude des porteuses 21 et 22 est faible relativement au plancher de bruit 23, il est difficile de distinguer la porteuse QPSK 21 à la bonne fréquence symbole de l'autre porteuse 22, car leurs amplitudes sont assez proches.
Selon l'invention, il est possible d'améliorer la précision en fréquence, et d'éliminer ainsi les fausses détections du signal, en utilisant un calcul du module du signal S. En effet, le module de S est proportionnel à l'amplitude du signal obtenue pour une fréquence symbole proche de la fréquence symbole recherchée.
On procède donc en trois étapes successives pour rechercher la fréquence porteuse du signal reçu dans la plage de fréquence 36 illustrée en figure 3.
Au cours d'une première étape 48, déjà décrite précédemment, on recherche la fréquence de réception Fw au niveau du tuner 1, qui maximise l'estimation de la puissance W. À partir de la courbe 30 représentative de l'estimation de la puissance W en fonction de la fréquence de réception, sur la figure 3, on détecte ainsi deux maxima 31 et 32. Le premier maximum 31 est un maximum absolu, qui est donc identifié comme correspondant à la fréquence Fw recherchée. Cependant, il est difficile de détecter avec précision la fréquence Fw à laquelle W est vraiment maximale. On identifie seulement une zone d'incertitude 31.
<Desc/Clms Page number 13>
Figure img00130001

Au cours d'une deuxième étape référencée 49, on utilise ensuite cette fréquence Fw comme origine de la plage de recherche de la fréquence qui maximise le module de S. Par souci d'allègement du nombre de calculs à mettre en oeuvre, on peut envisager, dans un mode de réalisation particulier, de ne calculer le module de S que dans la zone d'incertitude 31 entourant un maximum de puissance détecté au cours de la première étape 48 ci-dessus.
Sur la figure 3, la courbe 33 est représentative du module de S en fonction de la fréquence. On recherche un maximum du module de S dans la zone 31 correspondant à un maximum de W. On détermine alors que le module de S est maximum dans une zone de fréquence référencée 34, plus étroite que la zone d'incertitude 31. La fréquence porteuse du signal est ainsi déterminée avec une précision accrue.
Au cours d'une troisième étape référencée 50, on évalue le rapport S/W, que l'on compare à un seuil prédéterminé, de manière à vérifier que l'on a bien identifié un signal numérique à la fréquence symbole voulue.
En effet, ainsi qu'illustré en figure 3, un tel calcul permet d'éviter de fausses détections de la fréquence porteuse du signal. Dans la zone d'incertitude 34, le rapport S/W est suffisamment élevé pour confirmer une détection correcte de la fréquence porteuse du signal S. En revanche, si l'on détecte par inadvertance le maximum sur W référencé 32, la calcul de S/W permet de déterminer qu'il s'agit d'une erreur en raison de l'amplitude faible du module de S 35, qui conduit à un rapport S/W également faible, et inférieur à un seuil de détection prédéterminé.
On obtient ainsi une estimation 51 de la valeur de la fréquence porteuse suffisamment précise pour garantir un fonctionnement satisfaisant du démodulateur, dans la suite de la chaîne de traitement du signal.

Claims (14)

  1. Figure img00140001
    REVENDICATIONS 1. Dispositif de filtrage à réponse impulsionnelle finie présentant une fonction de transfert comprenant P coefficients, notés Cq, où P21 est un entier prédéterminé, caractérisé en ce que lesdits coefficients sont périodiques de période T, de sorte que cq=cq+T, pour tout q vérifiant lq < P-T.
  2. 2. Dispositif de filtrage selon la revendication 1, caractérisé en ce que lesdits coefficients Cq sont complexes.
  3. 3. Dispositif de filtrage selon l'une quelconque des revendications 1 et 2,
    Figure img00140002
    caractérisé en ce que ladite période T desdits coefficients Cq est sensiblement égale à la durée d'un symbole numérique reçu par ledit dispositif.
  4. 4. Dispositif de filtrage selon l'une quelconque des revendications 1 à 3, caractérisé en ce que le nombre P de coefficients dudit dispositif est un multiple de ladite période T.
  5. 5. Dispositif de filtrage selon l'une quelconque des revendications 1 à 4, caractérisé en ce que lesdits coefficients Cq sont des points issus d'une courbe représentative d'une fonction sinusoïdale.
  6. 6. Dispositif de filtrage selon l'une quelconque des revendications 1 à 5,
    Figure img00140003
    caractérisé en ce que lesdits coefficients Cq sont de la forme :
    Figure img00140004
    Cq = sin (27rq/T) + i*cos (2nq/T).
    Figure img00140005
  7. 7. Dispositif de filtrage selon l'une quelconque des revendications 1 à 6, caractérisé en ce qu'à la réception d'une séquence de points consécutifs réels, notés xi à XNxM, représentatifs de N*M points d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, il met en oeuvre les moyens de génération d'un signal de sortie S suivants :
    Figure img00140006
    des moyens de factorisation desdits coefficients Cq identiques de façon à
    Figure img00140007
    M N-1 exprimer ledit signal de sortie sous la forme : S = c x xk ; J=1 k=O N-l des moyens de calcul de M sommes partielles = . ) ; k=O
    <Desc/Clms Page number 15>
    comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés xi à xNxM7 représentatifs des N*M points dudit signal numérique, caractérisé en ce qu'il comprend : ledit dispositif de filtrage selon la revendication 7, délivrant un signal de sortie S ; des moyens d'évaluation d'un argument dudit signal de sortie S ; des moyens d'analyse des variations dudit argument ; des moyens de détermination de la fréquence symbole dudit signal numérique reçu, en fonction des résultats de ladite analyse.
    Figure img00150002
    M des moyens de calcul dudit signal de sortie S = c x J=l
  8. 8. Dispositif de génération de la fréquence symbole d'un signal numérique
    Figure img00150001
  9. 9. Dispositif d'évaluation de la puissance d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés xi à XNxM, représentatifs des N*M points dudit signal numérique, caractérisé en ce qu'il comprend : ledit dispositif de filtrage selon la revendication 7, notamment en ce qu'il
    Figure img00150003
    N-1 assure le calcul de M sommes partielles X, = Ex (kxM+J) ; k=O 1 M des moyens de calcul d'une grandeur W=-- /, avec Xj, pour j MXNJ=L
    Figure img00150004

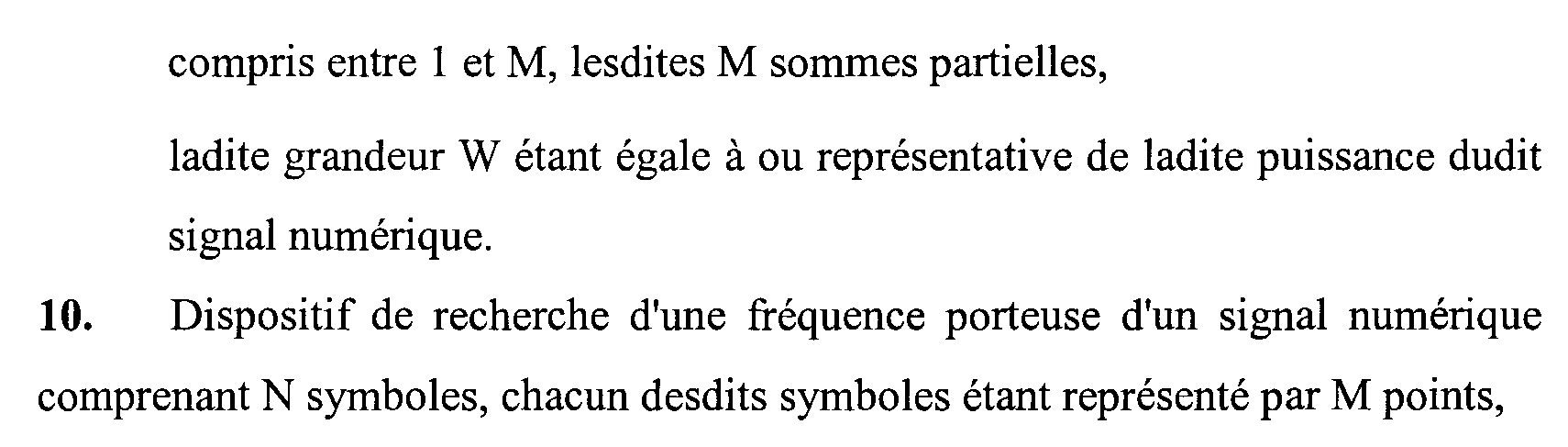

    compris entre 1 et M, lesdites M sommes partielles, ladite grandeur W étant égale à ou représentative de ladite puissance dudit signal numérique.
  10. 10. Dispositif de recherche d'une fréquence porteuse d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points,
    <Desc/Clms Page number 16>
    des moyens d'identification, au sein de ladite plage de fréquences, de la fréquence à laquelle le module dudit signal de sortie S est maximal ; des moyens de calcul d'un rapport S/W à ladite fréquence identifiée ; des moyens de comparaison dudit rapport S/W à un seuil prédéterminé, ladite fréquence identifiée étant égale à ladite fréquence porteuse recherchée, si ledit rapport S/W est supérieur audit seuil.
    Figure img00160002

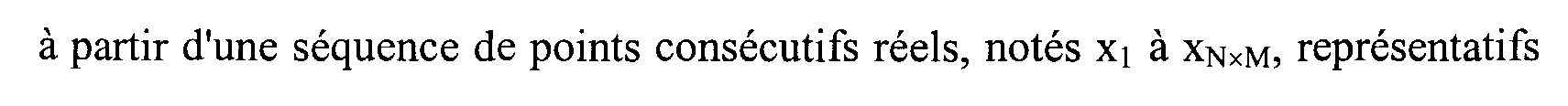

    à partir d'une séquence de points consécutifs réels, notés xi à xNxM, représentatifs des N*M points dudit signal numérique, caractérisé en ce qu'il comprend : ledit dispositif d'évaluation de la puissance selon la revendication 9, délivrant une grandeur W égale à, ou représentative de la puissance dudit signal numérique ; des moyens de détermination d'une plage de fréquences dans laquelle ladite grandeur W est maximale ;
    Figure img00160001
  11. 11. Procédé de filtrage à réponse impulsionnelle finie d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, caractérisé en ce que ledit filtrage met en oeuvre P coefficients périodiques de
    Figure img00160003
    période T, notés cq, 7 de sorte que cq=cq+T, pour tout q vérifiant l < q < P-T, où P > 1 est un entier prédéterminé, et en ce qu'à la réception d'une séquence de points consécutifs réels, notés xi à XNxM, représentatifs des N*M points dudit signal numérique, il met en oeuvre les étapes de génération d'un signal de sortie S suivantes :
    Figure img00160004
    une étape de factorisation desdits coefficients Cq identiques de façon à
    Figure img00160005
    M N-1 exprimer ledit signal de sortie sous la forme : S = c x Y ; J=l hO N-1 une étape de calcul de M sommes partielles xi = lx (kxM+j) ; k=O M une étape de calcul dudit signal de sortie S = c x X.
    1=1
    <Desc/Clms Page number 17>
  12. 12. Procédé de génération de la fréquence symbole d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés xi à xnxm, représentatifs des N*M points dudit signal numérique, caractérisé en ce qu'il comprend : une étape de mise en oeuvre dudit procédé de filtrage selon la
    Figure img00170001
    revendication 11, délivrant un signal de sortie S ; une étape d'évaluation d'un argument dudit signal de sortie S ; une étape d'analyse des variations dudit argument ; une étape de détermination de la fréquence symbole dudit signal numérique reçu, en fonction des résultats de ladite analyse.
  13. 13. Procédé d'évaluation de la puissance d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points, à partir d'une séquence de points consécutifs réels, notés xi à XNxM, représentatifs des N*M points dudit signal numérique, caractérisé en ce qu'il comprend : une étape de mise en oeuvre dudit procédé de filtrage selon la revendication
    Figure img00170002
    11, notamment en ce qu'il assure le calcul de M sommes partielles
    Figure img00170003

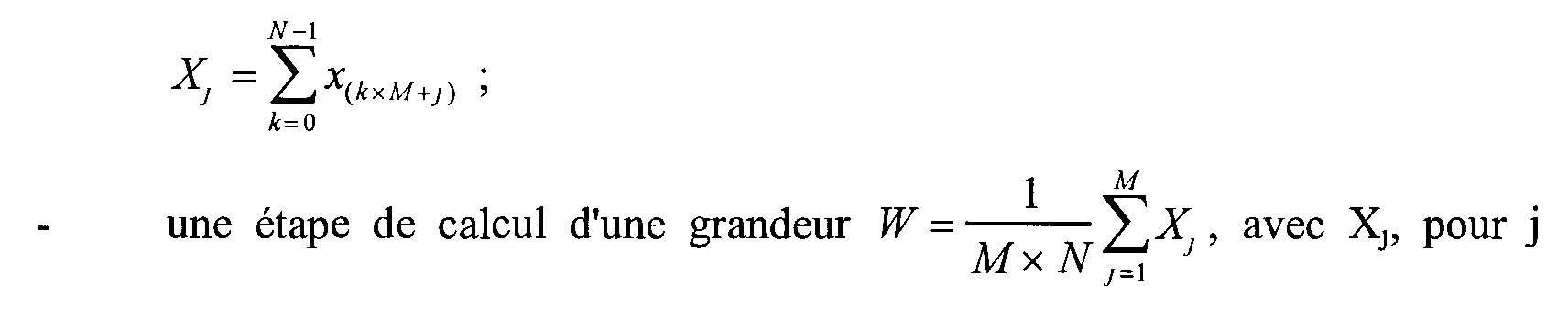

    N-1 Xi = 1 X (k. M, j) ; / Zj (txA+)' k=O une étape de calcul d'une grandeur W =---2-avec Xj'pour j Mx Nj=l
    Figure img00170004
    compris entre 1 et M, lesdites M sommes partielles, ladite grandeur W étant égale à, ou représentative de ladite puissance dudit signal numérique.
  14. 14. Procédé de recherche d'une fréquence porteuse d'un signal numérique comprenant N symboles, chacun desdits symboles étant représenté par M points,
    <Desc/Clms Page number 18>
    une étape d'identification, au sein de ladite plage de fréquences, de la fréquence à laquelle le module dudit signal de sortie S est maximal ; une étape de calcul d'un rapport S/W à ladite fréquence identifiée ; une étape de comparaison dudit rapport S/W à un seuil prédéterminé, ladite fréquence identifiée étant égale à ladite fréquence porteuse recherchée, si ledit rapport S/W est supérieur audit seuil.
    Figure img00180002
    à partir d'une séquence de points consécutifs réels, notés Xi à XNXM, représentatifs des N*M points dudit signal numérique, caractérisé en ce qu'il comprend : une étape de mise en oeuvre dudit procédé d'évaluation de la puissance selon la revendication 13, délivrant une grandeur W égale à, ou représentative de la puissance dudit signal numérique ; une étape de détermination d'une plage de fréquences dans laquelle ladite grandeur W est maximale ;
    Figure img00180001
FR0013038A 2000-10-11 2000-10-11 Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques Pending FR2815211A1 (fr)

Priority Applications (3)

Application Number Priority Date Filing Date Title
FR0013038A FR2815211A1 (fr) 2000-10-11 2000-10-11 Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques
PCT/FR2001/003155 WO2002031977A1 (fr) 2000-10-11 2001-10-11 Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques
AU2001295690A AU2001295690A1 (en) 2000-10-11 2001-10-11 Finite impulse response filtering device with periodic coefficients

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
FR0013038A FR2815211A1 (fr) 2000-10-11 2000-10-11 Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques

Publications (1)

Publication Number Publication Date
FR2815211A1 true FR2815211A1 (fr) 2002-04-12

Family

ID=8855251

Family Applications (1)

Application Number Title Priority Date Filing Date
FR0013038A Pending FR2815211A1 (fr) 2000-10-11 2000-10-11 Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques

Country Status (3)

Country Link
AU (1) AU2001295690A1 (fr)
FR (1) FR2815211A1 (fr)
WO (1) WO2002031977A1 (fr)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0305125A1 (fr) * 1987-08-21 1989-03-01 BRITISH TELECOMMUNICATIONS public limited company Discriminateur FSK
EP0367932A2 (fr) * 1988-11-08 1990-05-16 ANT Nachrichtentechnik GmbH Bancs de filtres pour le multiplexage/démultiplexage en fréquence de signaux de canaux
US5636244A (en) * 1995-07-26 1997-06-03 Motorola, Inc. Method and apparatus for initializing equalizer coefficents using peridioc training sequences

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0305125A1 (fr) * 1987-08-21 1989-03-01 BRITISH TELECOMMUNICATIONS public limited company Discriminateur FSK
EP0367932A2 (fr) * 1988-11-08 1990-05-16 ANT Nachrichtentechnik GmbH Bancs de filtres pour le multiplexage/démultiplexage en fréquence de signaux de canaux
US5636244A (en) * 1995-07-26 1997-06-03 Motorola, Inc. Method and apparatus for initializing equalizer coefficents using peridioc training sequences

Also Published As

Publication number Publication date
WO2002031977A1 (fr) 2002-04-18
AU2001295690A1 (en) 2002-04-22

Similar Documents

Publication Publication Date Title
EP0291979B1 (fr) Procédé de démodulation de signaux modulés numériquement et dispositif de mise en oeuvre d&#39;un tel procédé
EP0130263B1 (fr) Procédé d&#39;initialisation d&#39;un filtre annuleur d&#39;écho et système de communication utilisant ledit procédé
EP0879523B1 (fr) Procédé et dispositif de synchronisation temporelle d&#39;un récepteur d&#39;un signal multiporteuse
WO1994029971A1 (fr) Paquet de signalisation pour systeme de communication avec reference modulee suivant une loi fonction du temps
WO2008009620A1 (fr) Systeme d&#39;estimation de la qualite de reception d&#39;une transmission numerique
EP0178720A1 (fr) Dispositif de réception de données numériques comportant un dispositif de récupération adaptative de rythme
EP3104569B1 (fr) Procédé de sélection d&#39;un filtre à appliquer en réception et en émission d&#39;une trame
EP2221981A1 (fr) Procédé d&#39;estimation d&#39;un décalage de fréquence porteuse dans un récepteur de signaux de télécommunication, notamment un dispositif mobile
EP0125979A1 (fr) Démodulateur de signaux, à enveloppe constante et phase continue, modulés angulairement par un train de symboles binaires
EP1330091B1 (fr) Procédé de sélection d&#39;une position d&#39;une fenêtre FFT dans un récepteur COFDM
EP0808043A1 (fr) Système de détection de la présence d&#39;une onde porteuse d&#39;un signal numérique et récepteur comprenant un tel système
EP0497250B1 (fr) Procédé de détection de signal perturbateur pour démodulateur de données numériques et dispositif de mise en oeuvre d&#39;un tel procédé
EP1482648A1 (fr) Récepteur de signal ultra large bande et procédé de réception associé
EP2487507B1 (fr) Procédé d&#39;acquisition avec multi-corrélation fréquentielle améliorée
EP0127544B1 (fr) Annuleur d&#39;écho à filtre numérique adaptatif pour système de transmission
EP1085341A1 (fr) Procédé de traitement de signaux de navigation à trajets multiples dans un récepteur présentant une pluralité d&#39;antennes
WO2002031977A1 (fr) Dispositif de filtrage a reponse impulsionnelle finie a coefficients periodiques
FR3081561A1 (fr) Systeme de reflectometrie binaire pour l&#39;analyse de defauts dans une ligne de transmission
EP0648037B1 (fr) Asservissement de phase, en bande de base
FR2885471A1 (fr) Procede de decodage iteratif d&#39;un signal ofdm/oqam utilisant des symboles a valeurs complexes, dispositif et programme d&#39;ordinateur correspondants
FR2894098A1 (fr) Procede et dispositif permettant le suivi de doppler pour modem a large bande
EP1478096B1 (fr) Dispositif et procédé de réjection d&#39;interférences auto-adaptatif
FR3022712A1 (fr) Procede de demodulation auto-adaptative de signaux quasi-orthogonaux, unite de demodulation et recepteur de signaux radio
EP0975126B1 (fr) Procédé d&#39;estimation d&#39;erreur de fréquence d&#39;un d&#39;émodulateur QPSK
EP0353109A1 (fr) Procédé de démodulation et démodulateur pour signaux numériques modulés, de façon continue, en phase et/ou en fréquence à l&#39;aide d&#39;une porteuse d&#39;amplitude d&#39;enveloppe constante
