Abstract
Installation automatique destinée au traitement par fermentations aérobies de produits ou déchets organiques, tels que par exemple, déchets végétaux, boues de station de traitement d'eau, déchets organiques industriels ou domestiques.L'invention est caractérisée en ce qu'elle comporte un conteneur clos, munis de trappes automatiques (1), remplis automatiquement, un fond mouvant ou un dispositif permettant le cheminement du produit à l'intérieur. Le conteneur possède un fond perforé ou des gaines de diffusion permettant l'injection d'air au travers des produits à l'aide d'un système de ventilation, (ventilateur soufflant (2) et gaines de diffusion (4) ). Le conteneur est maintenu en dépression par un ventilateur aspirant (3). L'ensemble de l'installation est asservi à un automate programmable permettant le compostage en conditions contrôlées et la déshydratation partielle des produits obtenus.
Description
<Desc/Clms Page number 1>
DESCRIPTIF La présente invention concerne une installation automatique destinée au traitement de résidus organiques par une phase de fermentation aérobie thermogène selon un procédé de compostage.
La présente installation utilise la technique de compostage en aération forcée contrôlée fonctionnant en continu dans un conteneur clos permettant un cheminement automatique du produit lors de sa fabrication. Elle présente les avantages de diminuer les nombreuses manipulations des produits, de réduire les nuisances inhérentes au traitement (odeurs, exsudats), d'optimiser la durée et la qualité du compostage par le contrôle de la ventilation.
Les résidus organiques à traiter sont incorporés mécaniquement dans le conteneur après un pré traitement, soit en mélange avec un substrat carboné (type plaquette de bois, rafles de maïs ou écorces), soit après pré traitement (broyage,...). Le conteneur est maintenu continuellement en fermentation aérobie. Les produits cheminent tout au long du conteneur grâce à un fond mouvant ou à un dispositif mécanique d'avancement pendant une durée de 10 à 15 jours (réaction thermogène).
Le système de ventilation fonctionnant en continu, pulse et extrait l'air en permanence dans le produit au travers d'un fond perforé. Il est alors asservi à la température, à l'humidité et à la teneur en oxygène par l'intermédiaire de sondes placées dans les gaines de ventilations reliées à un automate programmable. Ce système de ventilation est composé de deux systèmes : un système pulseur relié en parie basse au conteneur et un système extracteur relié en partie haute du conteneur. De ce fait, le conteneur est maintenu en permanence en dépression. L'air extrait est soit recirculé, soit dirigé sur un dispositif de traitement d'air.
A l'issue du process de compostage, le produit est extrait du conteneur à l'aide d'un dispositif mécanique d'extraction et est ensuite tamisé afin de produire le compost. Parallèlement, à l'autre extrémité du conteneur, du produit frais est incorporé en vue de son traitement Selon notre invention, l'installation est constituée d'un conteneur de compostage constitué : 'une armature externe close en métal munie d'une trappe d'alimentation et d'une trappe d'extraction ; 'un fond mobile ou un dispositif mécanique permettant le cheminement du produit sur la longueur du conteneur ; * un système mécanique d'extraction du produit du conteneur ;
<Desc/Clms Page number 2>

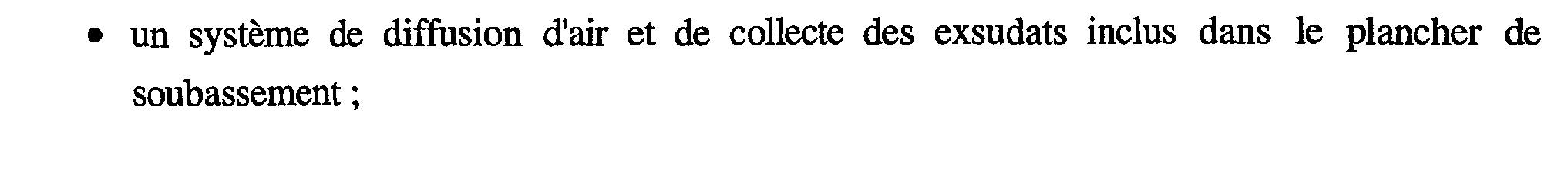

* un système de diffusion d'air et de collecte des exsudats inclus dans le plancher de soubassement ; * un système externe de ventilation en soufflage relié au système de diffusion d'air ; 'un système externe de ventilation en aspiration relié au conteneur et permettant l'extraction d'air ; 'un automate programmable gérant le fonctionnement du conteneur et le système de ventilation continue ; e une armoire électrique autonome.
A titre d'exemple non limitatif, on a décrit ci-après une réalisation d'installation selon l'invention.
Les figures 1 à 4 correspondent aux vues extérieures de l'installation de traitement selon l'invention.
L'installation est élaborée à partir d'un conteneur parallélépipédique en métal d'un volume unitaire de 100 à 120 m3.
Ce conteneur est muni de deux trappes (1) à ouverture automatique qui sont actionnées lors du remplissage et de la vidange. Le fond mobile est constitué par un système de planchers mouvants permettant le cheminement du produit sur la longueur du conteneur.
La ventilation du conteneur est assurée par un système externe de ventilation et de gaines de diffusion.
Retenons que le système de ventilation est constitué d'un ventilateur soufflant (2), d'une gaine de ventilation (4), d'un plancher perforé ou d'un caillebotis ou de gaines de diffusion (6) et d'un ventilateur aspirant (3).
Une armoire électrique assure l'alimentation électrique de l'installation et la régulation de la ventilation et d'humidification à l'aide d'un automate programmable et de diverses sondes.
La figure 5 illustre à titre d'exemple, l'intérieur du conteneur et les équipements nécessaires au bon fonctionnement de l'installation.
Le système d'extraction (5) est un système mécanique entraîné électriquement ou par une centrale hydraulique.
<Desc/Clms Page number 3>
Légende des figures :
1-Trappe de fermeture 2- Ventilateur soufflant 3-Ventilateur aspirant 4-Gaine de ventilation 5-Système d'extraction 6-Plancher mouvant perforé
1-Trappe de fermeture 2- Ventilateur soufflant 3-Ventilateur aspirant 4-Gaine de ventilation 5-Système d'extraction 6-Plancher mouvant perforé
Claims (6)
- REVENDICATIONS 1. Dispositif destiné au traitement de matières organiques par compostage caractérisé en ce qu'il comporte un conteneur clos muni d'un système mécanique d'avance du fond (6) permettant le cheminement du produit dans le conteneur tout au long de sa fabrication.
- 2. Dispositif selon la revendication 1 caractérisé en ce qu'il comporte un système mécanique (5) permettant l'extraction du produit.
- 3. Dispositif selon les revendications là 2 caractérisé en ce qu'il comporte un système de trappes (1) à ouverture automatique ou manuelle permettant le remplissage et la vidange du conteneur.
- 4. Dispositif selon l'une quelconques des revendications 1 à 3 caractérisé en ce qu'il comporte un système de ventilation constitué par un ventilateur soufflant (2) relié à un plancher perforé ou à un caillebotis ou à de gaines de diffusion (6) par des gaines et pulsant l'air dans le sens
ventilateur-gaine-plancher-conteneur. - 5. Dispositif selon l'une quelconques des revendications 1 et 4 caractérisé en ce qu'il comporte un système de ventilation constitué par un ventilateur aspirant (3) relié au conteneur par des gaines et aspirant l'air du conteneur et le maintenant en dépression.
- 6. Procédé de mise en oeuvre du dispositif selon l'une quelconques des revendications 1 à 5 caractérisé en ce qu'il consiste à :
'un mélange de plusieurs produits organiques . un remplissage automatique du mélange dans le conteneur * un procédé de dégradation de la matière organique par compostage accéléré en aération forcée . une avance automatique du mélange permettant le cheminement du produit dans le conteneur tout au long de sa fabrication.'une extraction automatique du mélange du conteneur * une mise en dépression du conteneur par un système de ventilation par aspiration
