Eléments monoblocs et modulaires de forme longitudinale, moulés, imitant l'aspect d'une rangée verticale de tuiles, et s'assemblant pour réaliser une couverture de toit. Ce dispositif fabriqué en matériaux légers et sous forme de bandes, accroît la facilité et la rapidité d'exécution de la tache et solutionne le problème d'alignement des tuiles dans la pose traditionnelle.L'invention se compose de cinq éléments principaux qui se posant par juxtaposition et recouvrement au moyen de systèmes de guidages de positionnements et d'assemblages reproduisent l'esthétique générale d'une toiture.Le dispositif est constitué d'éléments canal concaves qui se juxtaposent les uns aux autres a l'aide d'encoches bilatérales et se vissent sur les pannes d'une charpente. Des éléments couvrants convexes se fixent, par pression, sur les éléments canal au moyen de deux supports verticaux dentés coopèrent avec ceux des éléments canal. Des éléments de bordure s'emboîtent par des moyens d'assemblages coopérant avec ceux des éléments canal des rives de la toiture. Un élément dit « faîtière » comportant un système de blocage pénétrant dans un scellement traditionnel parachève l'esthétique de la toiture. Application dans l'industrie du bâtiment pour la réalisation de toiture.
Description
<Desc/Clms Page number 1>
La présente invention concerne des éléments longitudinaux moulés dans un matériaux léger tel que : plastique, résine, ou composite, imitant l'aspect d'une rangée verticale de couverture traditionnelle de toit tel que des tuiles ainsi que lems couleurs.
En l'état actuel. les couvertures de toit sont réalisées par la pose de tuiles individuelles lourdes, fragiles, nécessitant une technique de pose appliquée et soignée afin d'obtenir un aspect esthétique satisfaisant quant à la rectitude des rangées de la couverture de toit.
Cette méthodologie traditionnelle relative à la pose d'une couverture de toit contribue au ralentissement de la vitesse d'exécution.
La solution proposée par la présente invention permet de remédier à l'ensemble de ces inconvénients.
Le dispositif de l'invention se compose de bandes longitudinales monoblocs et modulaires, concaves et convexes imitant une rangée verticale de tuiles, de longueur variable selon la couverture du toit à effectuer.
Chacun de ces éléments monoblocs sous forme de bande dispose de moyens de guidage et de positionnement pour les éléments adjacents et couvrants.
Fabriqué, en matériaux légers, ce système de bandes accroît ainsi la facilité et la rapidité d'exécution de la tâche et solutionne le problème d'alignement des matériaux dans la pose traditionnelle.
La pose de ces différents éléments par juxtaposition et recouvrement permet de préserver l'esthétique générale d'une couverture traditionnelle.
Ce dispositif est composé de cinq éléments principaux selon l'architecture à réaliser :
Un élément concave en forme de canal (Fig 1) (Fig 1 bis)
Un élément couvrant convexe (Fig 2) (Fig 2 bis) - Un élément de bordure pour rive (Fig 3) (Fig 3 bis)
Un Un élément de bordure pour un mur se prolongeant au delà de la toiture (Fig 4) - Un élément dit Faîtière Y, (Fig 5) (Fig 5 bis)
Le premier élément concave en forme de canal (Fig 1) présente en sous face une partie plane (1).
Un élément concave en forme de canal (Fig 1) (Fig 1 bis)
Un élément couvrant convexe (Fig 2) (Fig 2 bis) - Un élément de bordure pour rive (Fig 3) (Fig 3 bis)
Un Un élément de bordure pour un mur se prolongeant au delà de la toiture (Fig 4) - Un élément dit Faîtière Y, (Fig 5) (Fig 5 bis)
Le premier élément concave en forme de canal (Fig 1) présente en sous face une partie plane (1).
<Desc/Clms Page number 2>
Il comprend en surface une partie concave (2) imitant le canal d'une toiture en tuile traditionnelle dont les bords en saillie seront dentés à intervalles réguliers jusqu'au socle (3) dans le but de permettre l'assemblage de l'élément couvrant convexe (Fig 2).
Les parties latérales de l'élément se présentent sous forme de pattes comportant en leurs extrémités des encoches de guidage et de positionnement pour les éléments adjacents (4) et, à intervalles réguliers des trous afin de permettre la fixation par vissage sur la charpente (5) ; ces trous ont un intervalle d'environs une dizaine de centimètre pour permettre le vissage sur plusieurs types de charpentes A l'extrémité inférieure, l'élément présente sur chacune des pattes latérales, deux aspérités permettant de bloquer l'élément couvrant convexe (Fig 1 bis n 6).
Toujours à l'extrémité inférieure, seule la partie concave imitant la tuile avance sur la partie plane afin de parfaire l'esthétique de la bordure du toit (Fig 1 bis n 7)
Le second élément dit élément couvrant convexe (Fig 2) présente en sous face deux supports verticaux dentés (8) sur toute la longueur de l'élément permettant son positionnement et son assemblage sur les éléments canal (Fig 1).
Le second élément dit élément couvrant convexe (Fig 2) présente en sous face deux supports verticaux dentés (8) sur toute la longueur de l'élément permettant son positionnement et son assemblage sur les éléments canal (Fig 1).
A l'extrémité inférieure, l'élément présente sur chacun des deux supports verticaux une encoche (Fig 2 bis n 9) correspondant aux aspérités de l'élément canal (fig 1 bis n 6) permettant de bloquer l'élément couvrant.
Toujours a l'extrémité inférieure, seule la partie convexe imitant la tuile avance sur les deux supports afin de parfaire l'esthétique de la bordure du toit (Fig 2 bis n 10) En surface, cet élément convexe imitera par sa forme et sa couleur les tuiles traditionnelles.
L'élément de bordure de rive (Fig 3 et Fig 3 bis) est différent selon l'architecture du bâtiment à couvnr L'élément de bordure pour rive (Fig 3) est destiné à être posé en finition de la couverture sur la rive du toit ; il se compose en surface d'une partie convexe asymétrique (11) et en sous face, d'un système d'emboîtement correspondant aux encoches présentes sur les pattes de l'élément canal (12) En surface, cet élément imitera par sa forme et sa couleur les tuiles traditionnelles.
Le système d'emboîtement diffèrera selon qu'il sera positionné à droite ou à gauche de l'extrémité de la couverture (Fig 3 bis n 13).
L'élément de bordure pour un mur se prolongeant au delà de la toiture (Fig 4) est destiné à être posé en extrémité de couverture si l'architecture du bâtiment présente un mur se prolongeant au delà de la toiture.
<Desc/Clms Page number 3>
En surface, l'élément de bordure pour un mur se prolongeant se compose de la moitié d'un élément couvrant convexe (14) imitant par sa forme et sa couleur les tuiles traditionnelles.
La sous face présente deux supports verticaux sur toute la longueur de l'élément, dont l'un denté viendra s'emboîter sur l'élément canal (15).
Le cinquième élément dit Faîtière s (Fig 5) est composé en surface d'une partie convexe (16) imitant l'aspect de la couverture traditionnelle tel que la tuile.
La sous face comporte un système de blocage denté et en forme de pointe disposé à intervalles réguliers (Fig 5 bis n017) de façon à faciliter sa pénétration dans les matériaux traditionnels de scellement tels que ciment, chaux.
Mode de réalisation de la couverture de toit à l'aide des éléments précédemment décrits.
Ce type de couverture, objet de la présente invention peut être entrepris indifféremment de droite ou de gauche de la toiture, c'est à dire sans ordre prédéterminé.
Elle ne peut, en outre que concerner les charpentes dont les pannes ou poutres sont posées horizontalement.
La procédure de montage s'effectue comme suit.
Prendre le premier élément concave en forme de canal (Fig 1), le présenter sur le
bord de la charpente, le visser sur les pannes horizontales à l'aide des trous pré percés (Fig 1 n 5).
bord de la charpente, le visser sur les pannes horizontales à l'aide des trous pré percés (Fig 1 n 5).
Prendre ensuite un autre élément concave en forme de canal, le disposer sur la charpente en le juxtaposant au premier élément concave, à l'aide des rainures de guidage et de positionnement existant latéralement sur celui-ci (Fig 1 n 4), et le fixer à son tour à l'aide de vis (Fig 6 n 18) et des trous prévus à cet effet (Fig 1 n 5).
Répéter la même opération pour chacun des éléments concaves en forme de canal jusqu'à parvenir à l'autre extrémité de la charpente.
Une fois posés, les éléments concaves laissent apparaître entre chacun d'eux un canal à fond plat dont les bords dentés vont permettre le positionnement des éléments couvrants convexes (Fig 6 n 19).
Pour poursuivre l'opération de montage, prendre un des éléments couvrants convexes (Fig 3), le présenter sur le canal à fond plat formé par le montage des éléments concaves (Fig 6), en prenant soin de faire correspondre les aspérités des éléments concaves canal situés sur la partie inférieure (Fig 1 bis n 6) avec les
<Desc/Clms Page number 4>
encoches des supports verticaux de l'élément couvrant (Fig 2 bis n 9), de façon à avoir un parfait alignement sur le bord inférieur horizontal de la couverture.
Cette opération réalisée, il suffit-d'exercer une pression-sur-ioute-ia toogueur ie-- J'élément couvrant afin que les parties dentées des supports verticaux de l'élément couvrant s'emboîtent dans les parties dentées du canal à fond plat (Fig 7).
Répéter l'opération pour chacun des éléments couvrants convexes jusqu'à l'autre extrémité de la toiture.
Une fois le montage des éléments concaves et convexes terminé, il s'agit alors de positionner les éléments de bordure (Fig 3) ou (Fig 3 bis) et (Fig 4) choisis en
4 fonction de l'architecture du bâtiment.
4 fonction de l'architecture du bâtiment.
Si l'élément de bordure choisi est celui de la figure 3, présenter celui-ci de façon à ce que sa partie dentée et sa ramure s'embuí1ent Dans la -partie dentée et la rainure de l'élément canal de la rive (Fig 8).
Si l'élément de bordure choisi est celui de la figure 4, seule la partie dentée de celui-ci s'emboîte dans la partie dentée de l'élément canal, puisque l'élément de bordure figure 4 est conçu pour s'appuyer contre un mur se prolongeant au delà de la toiture (Fig 9).
Afin de terminer le montage de la couverture, il suffit de disposer sur toute t'arête centrale de la toiture une bande de scellement traditionnel tel que ciment ou chaux. de façon à pouvoir fixer l'élément dit Faîtières en exerçant une pression sur l'élément de façon à ce que le système de blocage pénètre dans le scellement traditionnel (Fig 10).

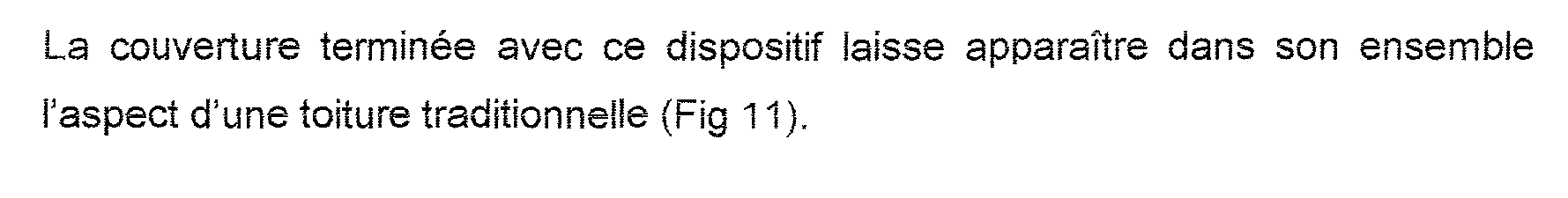

1 La couverture terminée avec ce dispositif laisse apparaître dans son ensemble l'aspect d'une toiture traditionnelle (Fig 11).
^Iitionnelle (Fig 1 1)
Claims (6)
1-Système de couverture composé d'éléments monoblocs et modulaires de forme longitudinale s'assemblant pour réaliser une couverture de toit, moulés en un matériau léger tels que plastique,-résine ou composite, imitant l'aspect d'une rangée verticale de couverture traditionnelle de toit tel que des tuiles ainsi que leurs couleurs, caractérisé en ce que le dit système se compose de plusieurs éléments de longueur variable de forme longitudinale, pouvant s'adapter -à la réalisation d'une couverture de toit : élément concave en forme de canal, élément couvrant convexe, éléments de bordures, élément dit Faîtière dont la pose s'effectue à la fois par juxtaposition et recouvrement de chacun des différents éléments qui présentent des systèmes de guidage, de positionnement et d'assemblage coopérant avec les parties adjacentes et couvrantes empêchant la séparation et le glissement des éléments les uns par rapport aux autres et préservant l'esthétique générale d'une couverture traditionnelle.
2-Système de couverture selon la revendication 1-, caractérisé en ce que l'élément concave-erTforme de canal (Fig î) présente une partie piane en sous face (1) et une partie concave (2) en surface imitant le canal d'une toiture en tuile traditionnelle dont les bords en saillie seront dentés à intervalles réguliers jusqu'au socle (3) dans le but de permettre l'assemblage de l'élément couvrant convexe (Fig 2), les parties latérales de l'élément se présentant sous forme de pattes comportant en leurs extrémités des encoches de guidage et de positionnement pour les éléments adjacents (4) et, à intervalles réguliers, des trous afin de permettre la fixation par vissage sur la charpente (5), ces trous ayant un intervaite d'environ une dizaine de centimètres pour permettre le visage sur plusieurs types de charpentes. l'élément présentant à l'extrémité inférieure sur chacune des pattes latérales, deux aspérités permettant de bloquer l'élément couvrant convexe (Fig 1 bis n e),
toujours à l'exltrémitl-Z.-IL toujours à l'extrémité inférieure, seule la partie concave imitant la tuile avance sur la partie plane afin de parfaire l'esthétique de la bordure du toit (Fig 1 bis n 7).
3-Système de couverture selon la revendication 1-, caractérisé en ce que l'élément couvrant convexe (Fig 2) présente en sous face deux supports verticaux dentés (8) sur toute la longueur de l'élément permettant son positionnement et son assemblage sur les éléments canal (Fig 1), et en ce qu'il présente à l'extrémité inférieure, sur chacun des deux supports verticaux une encoche (Fig 2 bis n 9) correspondant aux aspéntés de l'élément carial (Fig-1 bis n 6) permettant de bloquer l'élément couvrant, toujours à cette même extrémité inférieure, seule la
<Desc/Clms Page number 6>
partie convexe imitant la tuile avance sur les deux supports afin de parfaire esthétique de la bordure du toit (Fig 2 bis n010) j
4-Système de couverture selon les revendications 1,2 et 3-caractérisé en ce que l'élément de bordure destiné a être posé sur la rive du toit" (Fig- 3) présente en surface une partie convexe asymétrique (11), et en sous face. un système d'emboîtement comprenant une patte latérale et un support vertical denté (Fig 3 n 12), coopérant avec les pattes latérales et les parties dentées de l'élément concave, étant précisé que le système d'emboîtement diffèrera selon qu'il sera positionné à droite ou à gauche de l'extrémité de la couverture de toit (Fig 3 bis nO-13).
5-Système de couverture selon les revendications t-et-3-caracténsé en ce que l'élément de bordure destiné à être posé contre un mur se prolongeant au delà de la toiture (Fig 4) présente, en surface, la moitié d'un élément couvrant convexe (14), et en sous face deux supports verticaux dont l'un denté viendra s'emboîter sur l'élément canal (15).
6-Système de couverture selon la revendication 1- caractérisé en ce que l'élément dit Faîtière (Fig 5) présente en surface une partie convexe (16) imitant l'aspect de la couverture traditionnelle tel que la tuile, et en ce qu'il comporte en sous face un élément de blocage denté et en forme de pointe disposé à intervalles réguliers (Fig 5 bis n 17) de façon à faciliter sa pénétration dans les matériaux traditionnels de scellement tels que ciment, chaux.
