FR2829641A1 - Procede et appareil pour effectuer une application de symboles codes vers une trame radio dans un systeme de communication mobile amrc - Google Patents

Procede et appareil pour effectuer une application de symboles codes vers une trame radio dans un systeme de communication mobile amrc Download PDF

Info

Publication number
FR2829641A1
FR2829641A1 FR0208611A FR0208611A FR2829641A1 FR 2829641 A1 FR2829641 A1 FR 2829641A1 FR 0208611 A FR0208611 A FR 0208611A FR 0208611 A FR0208611 A FR 0208611A FR 2829641 A1 FR2829641 A1 FR 2829641A1
Authority
FR
France
Prior art keywords
sep
tfci
coded
symbols
bits
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
FR0208611A
Other languages
English (en)
Other versions
FR2829641B1 (fr
Inventor
Sung Oh Hwang
Kook Heui Lee
Jae Yoel Kim
Sang Hwan Park
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Samsung Electronics Co Ltd
Original Assignee
Samsung Electronics Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Samsung Electronics Co Ltd filed Critical Samsung Electronics Co Ltd
Publication of FR2829641A1 publication Critical patent/FR2829641A1/fr
Application granted granted Critical
Publication of FR2829641B1 publication Critical patent/FR2829641B1/fr
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04J—MULTIPLEX COMMUNICATION
    • H04J13/00—Code division multiplex systems
    • H04J13/16—Code allocation
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B1/00—Details of transmission systems, not covered by a single one of groups H04B3/00 - H04B13/00; Details of transmission systems not characterised by the medium used for transmission
    • H04B1/69—Spread spectrum techniques
    • H04B1/707—Spread spectrum techniques using direct sequence modulation
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0056—Systems characterized by the type of code used
    • H04L1/0057—Block codes
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/37—Decoding methods or techniques, not specific to the particular type of coding provided for in groups H03M13/03 - H03M13/35
    • H03M13/45—Soft decoding, i.e. using symbol reliability information
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/24—Radio transmission systems, i.e. using radiation field for communication between two or more posts
    • H04B7/26—Radio transmission systems, i.e. using radiation field for communication between two or more posts at least one of which is mobile
    • H04B7/2628—Radio transmission systems, i.e. using radiation field for communication between two or more posts at least one of which is mobile using code-division multiple access [CDMA] or spread spectrum multiple access [SSMA]
    • H04B7/264—Radio transmission systems, i.e. using radiation field for communication between two or more posts at least one of which is mobile using code-division multiple access [CDMA] or spread spectrum multiple access [SSMA] for data rate control
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04J—MULTIPLEX COMMUNICATION
    • H04J13/00—Code division multiplex systems
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/0001—Systems modifying transmission characteristics according to link quality, e.g. power backoff
    • H04L1/0023—Systems modifying transmission characteristics according to link quality, e.g. power backoff characterised by the signalling
    • H04L1/0025—Transmission of mode-switching indication
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/0001—Systems modifying transmission characteristics according to link quality, e.g. power backoff
    • H04L1/0023—Systems modifying transmission characteristics according to link quality, e.g. power backoff characterised by the signalling
    • H04L1/0028—Formatting
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/0001—Systems modifying transmission characteristics according to link quality, e.g. power backoff
    • H04L1/0036—Systems modifying transmission characteristics according to link quality, e.g. power backoff arrangements specific to the receiver
    • H04L1/0039—Systems modifying transmission characteristics according to link quality, e.g. power backoff arrangements specific to the receiver other detection of signalling, e.g. detection of TFCI explicit signalling
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/0078—Avoidance of errors by organising the transmitted data in a format specifically designed to deal with errors, e.g. location
    • H04L1/0079—Formats for control data
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/03—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words
    • H03M13/05—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words using block codes, i.e. a predetermined number of check bits joined to a predetermined number of information bits
    • H03M13/13—Linear codes
    • H03M13/136—Reed-Muller [RM] codes
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/61—Aspects and characteristics of methods and arrangements for error correction or error detection, not provided for otherwise
    • H03M13/618—Shortening and extension of codes
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/63—Joint error correction and other techniques
    • H03M13/635—Error control coding in combination with rate matching
    • H03M13/6362—Error control coding in combination with rate matching by puncturing
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B2201/00—Indexing scheme relating to details of transmission systems not covered by a single group of H04B3/00 - H04B13/00
    • H04B2201/69—Orthogonal indexing scheme relating to spread spectrum techniques in general
    • H04B2201/707—Orthogonal indexing scheme relating to spread spectrum techniques in general relating to direct sequence modulation
    • H04B2201/70701—Orthogonal indexing scheme relating to spread spectrum techniques in general relating to direct sequence modulation featuring pilot assisted reception
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W84/00—Network topologies

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Quality & Reliability (AREA)
  • Physics & Mathematics (AREA)
  • Probability & Statistics with Applications (AREA)
  • Theoretical Computer Science (AREA)
  • Mobile Radio Communication Systems (AREA)
  • Detection And Prevention Of Errors In Transmission (AREA)

Abstract

L'invention décrit un procédé pour effectuer une application de premiers et seconds symboles TFCI codés vers une trame radio dans un appareil d'émission d'un système de communication mobile, pour coder k premiers bits TFCI et (10-k) seconds bits TFCI, la somme des premiers et seconds symboles TFCI codés étant égale à 32. Le procédé comprend le multiplexage (110) des symboles codés de façon à répartir uniformément les premiers et seconds symboles TFCI codés, conformément à un mode de transmission et un débit de données de la trame radio, en fournissant en sortie 32 symboles codés; et l'application des 32 symboles codés multiplexés vers la trame radio pour respecter le nombre de symboles codés pouvant être appliqués sur une trame radio, déterminé conformément au mode de transmission et au débit de données de la trame radio.

Description

<Desc/Clms Page number 1>
La présente invention concerne de façon générale un appareil et un procédé de transmission pour un mode de division ferme dans un système de communication mobile AMRT, et elle concerne en particulier un appareil et un procédé d'application pour transmettre des bits d'Indicateur de Combinaison de Format de Transport (ou TFCI pour "Transport Format Combinaison Indicator").
De façon générale, un canal partagé de liaison descendante (DSCH pour "downlink shared channel") est partagé par une pluralité d'utilisateurs sur la base d'une répartition dans le temps. Le canal DSCH est établi en association avec un canal dédié (DCH pour "dedicated channel") pour chaque utilisateur. Le canal DCH est transmis sur un canal physique dédié (DPCH pour "dedicated physical channel"), et le DPCH est construit en combinant un canal de commande physique dédié (DPCCH pour "dedicated physical control channel") et un canal de données physique dédié (DPDCH pour "dedicated physical data channel"), sur la base d'un répartition dans le temps.
Le DSCH est transmis sur un canal partagé de liaison descendante physique (PDSCH pour "physical downlink shared channel"), et l'information de commande de canal pour le PDSCH est transmise sur le DPCCH dans le DPCH. L'information de commande transmise sur le DPCCH comprend une information sur (i) l'ordre de Commande de Puissance Emise (TPC pour "Transmitted Power Control") pour commander la puissance d'émission de liaison montante à partir d'un équipement d'utilisateur (UE pour "User Equipment"), (ii) un champ pilote utilisé pour l'estimation de variations de canal, la mesure de puissance d'émission et l'acquisition de synchronisation de
<Desc/Clms Page number 2>
créneau à partir d'un Noeud B vers un UE, et (iii) l'Indicateur de Combinaison de Format de Transport (TFCI pour "Transport Format Combinaison Indicator"). Parmi cette information, la TPC et le Pilote sont utilisés à titre d'information de commande physique pour le PDSCH et le DPCH, et le TFCI est utilisé pour indiquer des caractéristiques d'information (par exemple le débit de transfert d'information et la combinaison de différentes informations, par exemple la combinaison d'information vocale et d'information de paquets) des données qui sont transmises sur le DSCH et le DPDCH.
Comme indiqué ci-dessus, le TFCI, c'est-à-dire l'information de commande indiquant des caractéristiques d'information des données transmises sur les canaux physiques DSCH et DPDCH, a une longueur de 10 bits et est codé en 32 bits. Ainsi, l'information sur une quantité de données est exprimée avec 10 bits, et l'information à 10 bits est codée en 32 bits pour être transmise sur le canal physique.
Le TFCI est transmis sur le canal physique selon le procédé suivant, spécifié dans le document 3GPP (3rd Generation Partnership Project) Technical Spécification 25. 212 for the UMTS (Universal Mobile Télécommunication System). ak = k-ième bit d'information de l'information de combinaison de transport (0 # k # 9) b1 = i-ième bit codé d'information de combinaison de transport (0 # 1 # 31) dm = m-ième bit codé transmis d'information de combinaison de transport.
L'information ak est l'information à 10 bits indiquant le débit, le type et la combinaison des données transmises sur le DPDCH, l'information b1 est constituée de 32 bits codés obtenus en codant l'information ak, et l'information dm est un bit codé transmis lorsque l'information b1 est transmise sur le DPCCH. Ici, la valeur m est variable conformément à des conditions.
<Desc/Clms Page number 3>
Des conditions pour déterminer le nombre de bits dm sont déterminées sur la base d'un mode de transmission du DPCCH et d'un débit de données du DPCH. Le mode de transmission du DPCH comprend un mode de transmission normal et un mode de transmission compressé. Le mode de transmission compressé est utilisé lorsqu'un UE ayant un émetteur-récepteur RF désire effectuer une mesure dans une autre bande de fréquence. Une opération dans le mode de transmission compressé suspend temporairement la transmission dans la bande de fréquence présente, pour permettre à l'UE d'effectuer une mesure dans une autre bande de fréquence. Des données à transmettre au cours de la période de suspension de transmission sont compressées immédiatement avant et après la période de suspension de transmission.
Le "débit de données du DPCH", qui est l'une des conditions pour déterminer le nombre de bits dm, fait référence à un débit de données physique du DPCH et est déterminé conformément à un facteur d'étalement (SF pour "spreading factor") des données. Le SF va de 4 à 512 et le débit de données va de 15 kbit/s à 1920 kbit/s. Lorsque le SF devient plus élevé, le débit de données devient inférieur. La raison pour laquelle le nombre de bits dm est déterminé conformément au débit de données du DPCH consiste en ce que la taille (ou la longueur) du champ de TFCI transmettant les bits TFCI du DPCCH est variable conformément au débit de données du DPCH.
Le nombre de bits dm transmis pour chacune des conditions pour déterminer dm est calculé de la façon suivante.
Al. Mode de transmission normal,, le débit de données du DPCH étant inférieur à 60 kbit/s
Dans le cas d'une condition Al pour déterminer le nombre de bits dm, le nombre de bits dm devient de 30. Dans la norme 3GPP, une unité de transmission de base du canal physique est une trame radio. La trame radio a une longueur
<Desc/Clms Page number 4>
de 10 ms et est constituée de 15 créneaux temporels. Chaque créneau temporel a des champs pour transmettre le TFCI. Dans le cas de Al, chaque créneau temporel a 2 champs de transmission de TFCI, ce qui fait que le nombre de bits de code de transmission de TFCI, dm, qui peuvent être transmis pour une trame radio devient 30. Par conséquent, bien que le nombre de bits codés b1 basé sur le bit d'information ak devienne 32, les deux derniers bits d'information de combinaison de transport d3o et d31 ne sont pas transmis à cause d'une limitation du nombre des champs de TFCI qui sont réellement transmis.
A2. Mode de transmission normal, le débit de données de DPCH étant supérieur à 60 kbit/s
Dans le cas d'une condition A2 pour déterminer le nombre de bits dm, une longueur du champ de TFCI dans le créneau temporel devient 8 bits, et le nombre total de bits dm qui peuvent être transmis sur le DPCCH pour une trame radio devient 120. Lorsque le nombre total de dm est 120, l'information b1 est transmise de façon répétée, de la manière suivante.
Figure img00040001

do (bo) ... , d31 (b31) ,d32 b0 r ... , d63 (b3l) ... , d96 (bo) ... , d119 (b23)
Dans le cas de A2, les 0-ième à 23-ième bits b1 sont répétés 4 fois, et les 24-ième à 31-ième bits b1 sont répétés 3 fois pour la transmission.
A3. Mode de transmission compressé, le débit de données de DPCH étant inférieur à 60 kbit/s ou égal à 120 kbit/s
Dans le cas d'une condition A3 pour déterminer le nombre de bits dm, une longueur du champ de TFCI dans le créneau temporel devient 4 bits, et le nombre de TFCI qui peuvent être transmis pour une trame radio est variable conformément au nombre de créneaux temporels utilisés dans
<Desc/Clms Page number 5>
le mode de transmission compressé. Dans le mode de transmission compressé, le nombre de créneaux temporels de suspension de transmission va d'un minimum de 1 à un maximum de 7, et le nombre de bits dm est compris entre 32 et 56. Le nombre de bits codés transmis dm est limité à un maximum de 32, pour ainsi transmettre la totalité des 0-ième à 31-ième bits b1 au dm changé, et ne pas transmettre les bits b1 à l'autre dm.
A4. Mode de transmission compressé, le débit de données du DPCH étant supérieur à 120 kbit/s ou égal à 60 kbit/s
Dans le cas d'une condition A4 pour déterminer le nombre de bits dm, une longueur du champ de TFCI dans le créneau temporel devient 16 bits, et le nombre de TFCI qui peuvent être transmis pour une trame radio est variable conformément au nombre de créneaux temporels utilisés dans le mode de transmission compressé. Dans le mode de transmission compressé, le nombre de créneaux temporels de suspension de transmission va d'un minimum de 1 à un maximum de 7, et le nombre de bits dm va de 128 à 244. Le nombre de bits codés dm transmis est limité à un maximum de 128, pour ainsi transmettre de façon répétée, 4 fois, les 0-ième à 31-ième bits b1 au dm changé, et ne pas transmettre les bits b1 à l'autre dm.
Dans le mode de transmission compressé de A3 et A4, les bits dm sont disposés dans une période qui est aussi éloignée que possible que la période de suspension de transmission, afin de maximiser la fiabilité de transmission des bits dm.
Les conditions Al, A2, A3 et A4 sont utilisées lorsque le TFCI indique la combinaison de transport et le type du DPCH. Un procédé de division du TFCI en TFCI pour DSCH et en TFCI pour DPCH, pendant la transmission, peut être divisé en deux procédés séparés.
Un premier procédé est un procédé pour un mode de
<Desc/Clms Page number 6>
division ferme (HSM pour "hard split mode"), et un second procédé est un procédé pour un mode de division logique (LCM pour "logical split mode").
Le TFCI pour DCH sera appelé TFCI (champ 1) ou un premier TFCI, et le TFCI pour DSCH sera appelé TFCI(champ 2) ou un second TFCI.
Dans le procédé LSM, le TFCI(champ 1) et le TFCI(champ 2), sous la forme d'un seul TFCI, sont codés avec un sous-code (32,10) du code de Reed-Muller du second ordre.
Le TFCI ( champ 1) et le TFCI ( champ 2) expriment une inf orma- tion de TFCI à 10 bits avec divers rapports, et les 10 bits d'information sont codés avec un code à un bloc, c'est-àdire un sous-code (32,10) du code de Reed-Muller du second ordre conformément aux conditions Al, A2, A3 et A4, avant d'être transmis. Les rapports du TFCI(champ 1) au TFCI(champ 2) comprennent 1 :9, 3 :7, 5 :5, 7 :3, et 9:1.
La somme des premiers bits d'information TFCI et des seconds bits d'information TFCI peut être inférieure à 10. Dans le LSM, si la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est inférieure à 10, des 0 sont insérés en un nombre égal au nombre de bits manquants.
Il en résulte que les premiers bits d'information TFCI et les seconds bits d'information TFCI peuvent être codés avec un code de Reed-Muller (32,10) avant d'être transmis.
Dans le procédé HSM, le TFCI(champ 1) et le TFCI(champ 2) sont exprimés de manière fixe avec respectivement 5 bits, et chaque information est émise en utilisant un code bi-orthogonal (16,5), et ensuite les 16 bits pour le TFCI(champ 1) et le TFCI(champ 2) sont transmis en alternance conformément aux conditions Al, A2, A3 et A4. Dans le cas où le nombre maximal des premiers bits d'information TFCI et le nombre maximal des seconds bits d'information TFCI sont tous deux limités à 5, si le nombre des premiers bits d'information TFCI ou des seconds bits d'information TFCI dépasse 5, il n'est pas possible d'utiliser le procédé
<Desc/Clms Page number 7>
HSM. Par conséquent, si le nombre des premiers bits d'information TFCI ou des seconds bits d'information TFCI est inférieur à 5, des 0 en un nombre égal au nombre de bits vides sont insérés avant d'être codés en utilisant un code biorthogonal (16,5).
La figure 1 illustre une structure d'un émetteur basé sur le procédé HSM classique. En se référant à la figure 1, on note qu'un codeur bi-orthogonal (16,5) 100 code un TFCI (champ 1) à 5 bits pour le DCH en 16 symboles codés, et fournit les 16 symboles codés à un multiplexeur 110. En même temps, un codeur bi-orthogonal (16,5) 105 code un TFCI(champ 2) à 5 bits pour le DSCH en 16 symboles codés, et fournit les 16 symboles codés au multiplexeur 110. Le multiplexeur 110 multiplexe dans le temps les 16 symboles codés provenant du codeur 100 et les 16 symboles codés provenant du codeur 105, et il fournit en sortie 32 symboles après combinaison.
Un multiplexeur 120 multiplexe dans le temps les 32 symboles émis par le multiplexeur 110 et d'autres signaux et il fournit son information de sortie à un dispositif d'étalement 130. Le dispositif d'étalement 130 étale le signal de sortie du multiplexeur 120 avec un code d'étalement qui est fourni par un générateur de code d'étalement 135. Un embrouilleur 140 embrouille le signal étalé avec un code d'embrouillage qui est fourni par un générateur de code d'embrouillage 145.
Si un UE est placé dans une région de transfert souple, le procédé LSM est soumis à de nombreuses restrictions, pour les raisons suivantes. Pour la commodité de l'explication, on donnera une brève description d'un réseau de transmission sans fil 3GPP. Un Réseau d'Accès Radio (RAN pour "Radio Access Network") comprend une Unité de Commande de Réseau Radio (RNC pour "Radio Network Controller"), un Noeud B commandé par la RNC, et un Equipement d'Utilisateur (UE pour "User Equipment"). La RNC commande le Noeud B, le Noeud B remplit la fonction d'une station de base, et l'UE remplit la fonction d'un terminal. La RNC peut être divisée en une
<Desc/Clms Page number 8>
Unité de Commande de Réseau Radio de Desserte (SRNC pour "Serving Radio Network Controller") et une Unité de Commande de Réseau Radio de Commande (CRNC pour "Control Radio Network Controller"), conformément aux relations avec l'UE. La SRNC, qui est une RNC auprès de laquelle l'UE est enregistré, traite des données à émettre vers l'UE et à recevoir à partir de celui-ci, et commande l'UE. La CRNC, qui est une RNC à laquelle l'UE est connecté au moment présent, connecte l'UE à la SRNC.
Lorsque des Noeuds B en communication avec l'UE appartiennent à différentes RNC, les Noeuds B qui n'émettent pas sur le canal DSCH ne peuvent pas reconnaître une valeur des bits TFCI codés pour le DSCH, ce qui fait qu'il n'est pas possible d'émettre correctement des bits TFCI codés vers l'UE.
Dans le HSM envisagé ci-dessus, les bits d'information TFCI pour le DSCH et les bits d'information TFCI pour le DCH sont codés indépendamment, ce qui fait que l'UE n'a aucune difficulté pour décoder des bits TFCI reçus. Cependant, dans le HSM du type 3GPP actuel, le nombre de bits TFCI pour le DCH et le nombre de bits TFCI pour le DSCH sont tous deux fixés à 5 bits pour exprimer 32 bits d'information. Par conséquent, lorsque davantage de bits TFCI pour le DCH ou le DSCH sont nécessaires, le HSM ne peut pas être utilisé.
Un but de la présente invention est donc de procurer un appareil et un procédé pour émettre/recevoir des bits TFCI dans un système de communication mobile AMRC.
Un autre but de la présente invention est de procurer un appareil et un procédé pour effectuer une application de symboles TFCI codés vers un canal physique dans un système de communication mobile AMRC.
Un autre but supplémentaire de la présente invention est de procurer un appareil et un procédé pour effectuer une application de symboles TFCI codés pour le DCH et de symbo-
<Desc/Clms Page number 9>
les TFCI codés pour le DSCH, séparés selon un rapport spécifique, vers un canal physique dans un système de communication mobile AMRC.
Un autre but encore de la présente invention est de procurer un appareil et un procédé pour recevoir des symboles TFCI codés ayant fait l'objet d'une application vers un canal physique avant d'être transmis dans un système de communication mobile AMRC.
Encore un autre but de la présente invention est de procurer un appareil et un procédé pour recevoir des symboles TFCI codés pour le DCH et des symboles TFCI codés pour le DSCH, séparés selon un rapport spécifique, ayant fait l'objet d'une application vers un canal physique avant d'être transmis dans un système de communication mobile AMRC.
Un premier aspect de la présente invention procure un procédé pour effectuer une application de premiers symboles TFCI codés et de seconds symboles TFCI codés vers une trame radio dans un appareil d'émission d'un système de communication mobile, pour coder k premiers bits TFCI et (10-k) seconds bits TFCI, une somme des premiers symboles TFCI codés et des seconds symboles TFCI codés étant égale à 32. Le procédé comprend le multiplexage des symboles codés de façon que les premiers symboles TFCI codés et les seconds symboles TFCI codés soient uniformément répartis conformément à un mode de transmission et un débit de données de la trame radio, et la fourniture en sortie de 32 symboles codés ; l'application vers la trame radio des 32 symboles codés mul- tiplexés pour respecter le nombre de symboles codés qui peuvent être appliqués vers une trame radio, ce nombre étant déterminé conformément au mode de transmission et au débit de données de la trame radio.
Un second aspect de la présente invention procure un appareil pour transmettre des premiers bits TFCI et des seconds bits TFCI sur une trame radio dans un appareil d'émission d'un système de communication mobile. L'appareil com-
<Desc/Clms Page number 10>
prend au moins un codeur pour coder k premiers bits TFCI avec un premier rendement de codage pour fournir en sortie (3k+l) premiers symboles TFCI codés, et pour coder (10-k) seconds bits TFCI avec un second rendement de codage, pour fournir en sortie (31-3k) seconds symboles TFCI codés ; un dispositif d'arrangement de symboles codés pour multiplexer les symboles codés de façon que les premiers symboles TFCI codés et les seconds symboles TFCI codés soient uniformément répartis conformément à un mode de transmission et un débit de données de la trame radio, et pour fournir en sortie les symboles codés multiplexés conformément au nombre de symboles codés qui peuvent être transmis sur une trame radio.
Selon un troisième aspect, la présente invention procure un procédé pour transmettre des premiers bits TFCI et des seconds bits TFCI sur une trame radio dans un appareil d'émission d'un système de communication mobile. Le procédé comprend le codage de k premiers bits TFCI avec un premier rendement de codage, pour fournir en sortie (3k+l) premiers symboles TFCI codés ; codage de (10-k) seconds bits TFCI avec un second rendement de codage pour fournir en sortie (31-3k) seconds symboles TFCI codés; l'utilisation d'un dispositif d'arrangement de symboles codés pour multiplexer les symboles codés de façon que les premiers symboles TFCI codés et les seconds symboles TFCI codés soient uniformément répartis conformément à un mode de transmission et un débit de données d'une trame radio ; la présentation en sortie des symboles codés multiplexés conformément au nombre de symboles codés qui peuvent être transmis sur une trame radio.
Selon un quatrième aspect, la présente invention procure un appareil pour décoder k premiers bits TFCI et (10-k) seconds bits TFCI dans un appareil de réception d'un système de communication mobile pour recevoir (3k-1) premiers symboles TFCI codés pour un DCH (Canal Dédié) et (31- 3k) seconds symboles TFCI codés pour un DSCH (Canal Partagé
<Desc/Clms Page number 11>
de Liaison Descendante). L'appareil comprend un dispositif de réarrangement de symboles codés pour séparer les premiers symboles TFCI codés et les seconds symboles TFCI codés, transmis sur un DPCH (Canal Physique Dédié), conformément à une valeur de k, pour le réarrangement; et au moins un décodeur pour décoder les premiers symboles TFCI codés, pour fournir en sortie les k premiers bits TFCI, et pour décoder les seconds symboles TFCI codés pour fournir en sortie les (10-k) seconds bits TFCI.
Selon un cinquième aspect, la présente invention procure un procédé pour décoder k premiers bits TFCI et (10k) seconds bits TFCI dans un appareil de réception d'un système de communication mobile, pour recevoir (3k-1) premiers symboles TFCI codés pour un DCH (Canal Dédié) et (31-3k) seconds symboles TFCI codés pour un DSCH (Canal Partagé de Liaison Descendante). Le procédé comprend la séparation des premiers symboles TFCI codés et des seconds symboles TFCI codés, transmis sur un DPCH (Canal Physique Dédié), conformément à une valeur de k, pour le réarrangement; et le décodage des premiers symboles TFCI codés pour fournir en sortie les k premiers bits TFCI, et le décodage des seconds symboles TFCI codés pour fournir en sortie les (10-k) seconds bits TFCI.
Les buts, caractéristiques et avantages de la présente invention mentionnés ci-dessus, ainsi que d'autres, ressortiront davantage de la description détaillée qui va suivre, à lire en se référant conjointement aux dessins annexés dans lesquels :
La figure 1 montre une structure d'un émetteur classique basé sur un mode de division ferme (HSM);
La figure 2 montre une structure d'un émetteur de Noeud B conforme à un mode de réalisation de la présente invention ;
La figure 3 montre une autre structure d'un émetteur de Noeud B conforme à un mode de réalisation de la présente
<Desc/Clms Page number 12>
invention ;
La figure 4 montre une structure détaillée du codeur illustré sur les figures 2 et 3;
La figure 5 montre une structure d'une trame radio de liaison descendante transmise d'un Noeud B vers un UE;
La figure 6 montre une structure détaillée du dispositif d'arrangement de symboles illustré sur la figure 2;
La figure 7 montre une structure détaillée du sélecteur illustré sur la figure 3;
La figure 8 montre une autre structure détaillée du dispositif d'arrangement de symboles illustré sur la figure 3;
La figure 9 montre une structure d'un récepteur d'UE conforme à un mode de réalisation de la présente invention;
La figure 10 montre une autre structure d'un récep-. teur d'UE conforme à un autre mode de réalisation de la présente invention;
La figure 11 montre une structure détaillée du décodeur utilisé dans le récepteur de la figure 10;
La figure 12 montre un procédé de sélection de codes à utiliser pour un premier TFCI et un second TFCI conformément à un mode de réalisation de la présente invention;
La figure 13 montre une autre connexion entre des codeurs et un dispositif d'arrangement de symboles conformes à un mode de réalisation de la présente invention;
La figure 14 montre une autre connexion supplémentaire entre un codeur et un dispositif d'arrangement de symboles conformes à un mode de réalisation de la présente invention ;
La figure 15 montre une autre connexion supplémentaire entre un codeur et un dispositif d'arrangement de symboles conformes à un mode de réalisation de la présente invention ;
La figure 16 montre une opération de codage conforme à un mode de réalisation de la présente invention;
<Desc/Clms Page number 13>
La figure 17 montre une opération de décodage conforme à un mode de réalisation de la présente invention;
Les figures 18A et 18B montrent deux structures dif- férentes d'un dispositif d'arrangement de symboles conformes à un mode de réalisation de la présente invention ; La figure 19 montre une structure d'un dispositif d'arrangement de symboles codés conforme à un mode de réali- sation de la présente invention.
On décrira ci-dessous un mode de réalisation préféré de la présente invention, en se référant aux dessins an- nexés. Dans la description suivante, des fonctions ou des structures bien connues ne sont pas décrites en détail, du fait qu'elles obscurciraient l'invention par des détails inutiles.
La présente invention procure un appareil et un pro- cédé pour diviser un total de 10 bits d'information d'entrée en bits d'information pour un DCH et en bits d'information pour un DSCH dans un rapport de 1 :9, 3 :7, 5 :5, 7:3, 8:2 et 9:1 dans le procédé HSM, et pour ensuite coder séparément les bits d'information pour le DCH et les bits d'information pour le DSCH. Si la somme du nombre de pre- miers bits d'information TFCI et du nombre de seconds bits d'information TFCI est inférieure à 10, l'appareil et le procédé conformes à un mode de réalisation de la présente invention augmentent la fiabilité des premiers bits d'infor- mation TFCI ou des seconds bits d'information TFCI avant le codage. Selon une variante, l'appareil et le procédé augmen- tent la fiabilité à la fois des premiers bits d'information TFCI et des seconds bits d'information TFCI avant le codage.
On présentera tout d'abord une description d'un co- deur pour le cas dans lequel la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est égale à 10.
Une trame radio transmet 30, 120, 32 et 128 symboles TFCI codés, conformément respectivement aux conditions Al,
<Desc/Clms Page number 14>
A2, A3 et A4. Dans chaque cas à l'exclusion de la transmis- sion répétée, un rendement de codage de base est 10/32, et dans la condition Al, un rendement de codage devient 10/30 du fait de la transmission limitée du canal physique. Par conséquent, lorsque les bits d'information TFCI pour le DSCH et les bits d'information TFCI pour le DCH sont divisés se- lon un rapport spécifique de 1:9, 2:8 3:7, 4:6, 5 :5, 6 :4, 7:3, 8 :2 et 9 :1, est naturel de maintenir le rendement de codage en divisant les symboles codés selon les rapports ci- dessus. Le maintien du rendement de codage signifie le main- tien d'un rendement de codage de base de (32,10). Dans le HCM, la raison pour maintenir un gain de codage du TFCI pour le DSCH et du TFCI pour le DCH, qui sont codés différemment, est de maintenir un gain de codage en maintenant de façon similaire le rendement de codage de (32,10), bien que le TFCI pour le DSCH et le TFCI pour le DCH soient codés sépa- rément. On décrira un exemple de division des bits codés conformément au rapport des bits d'entrée, en faisant l'hy- pothèse de la condition Al.
Dans la condition Al, si 10 bits d'information d'en- trée sont divisés dans un rapport 1 :9, 30 symboles de sortie codés sont divisés dans un rapport 3 :27, si les 10 bits d'information d'entrée sont divisés en 2 :8, les 30 symboles de sortie codés sont divisés dans un rapport de 6 :24. En outre, si les 10 bits d'information d'entrée sont divisés dans un rapport de 3:7, alors les 30 symboles de sortie codés sont divisés dans un rapport de 9 :21, si les 10 bits d'information d'entrée sont divisés dans un rapport de 4 :6, les 30 symboles de sortie codés sont divisés dans un rapport de 12:18. Cependant, dans les conditions A2, A3 et A4, les 32 symboles codés sont tous transmis, ou les 32 symboles codés sont transmis de façon répétée, ce qui fait que les symboles codés ne peuvent pas être divisés correctement comme dans la condition Al.
Par conséquent, dans le mode de réalisation de la
<Desc/Clms Page number 15>
présente invention, les rendements de codage des symboles codés définis en association avec les bits d'entrée peuvent être exprimés comme le montre le Tableau 1.
Tableau 1
Figure img00150001
<tb>
<tb> Rapport <SEP> de <SEP> Rapport <SEP> de <SEP> Rendement <SEP> de <SEP> codage <SEP> utilisé
<tb> bits <SEP> d'entrée <SEP> symboles <SEP> codés <SEP> Rendement <SEP> de <SEP> Rendement <SEP> de
<tb> codage <SEP> du <SEP> lier <SEP> TFCI <SEP> codage <SEP> du <SEP> 2ième <SEP> TFCI
<tb> 3:29 <SEP> (3: <SEP> 1) <SEP> (29: <SEP> 9)
<tb> 1 <SEP> :9 <SEP> 4 <SEP> :28 <SEP> (4: <SEP> 1) <SEP> (28: <SEP> 9)
<tb> 5 <SEP> :27 <SEP> (5: <SEP> 1) <SEP> (27:9)
<tb> 6:26 <SEP> (6: <SEP> 2) <SEP> (26:8)
<tb> 2 <SEP> :8 <SEP> 7 <SEP> :25 <SEP> (7:2) <SEP> (25:8)
<tb> 8:24 <SEP> (8: <SEP> 2) <SEP> (24: <SEP> 8)
<tb> 9:23 <SEP> (9: <SEP> 3) <SEP> (23: <SEP> 7)
<tb> 3 <SEP> :7 <SEP> 10 <SEP> :22 <SEP> (10: <SEP> 3) <SEP> (22: <SEP> 7)
<tb> Il:21 <SEP> (11:3) <SEP> (21:7)
<tb> 12:20 <SEP> (12: <SEP> 4) <SEP> (20:6)
<tb> 4 <SEP> :6 <SEP> 13:19 <SEP> (13:4) <SEP> (19:6)
<tb> 14 <SEP> :18 <SEP> (14: <SEP> 4) <SEP> (18:6)
<tb> 18 <SEP> :14 <SEP> (18: <SEP> 6) <SEP> (14: <SEP> 4)
<tb> 6:4 <SEP> 19:13 <SEP> (19: <SEP> 6) <SEP> (13: <SEP> 4)
<tb> 20:12 <SEP> (20: <SEP> 6) <SEP> (12: <SEP> 4)
<tb> 21 <SEP> :11 <SEP> (21:7) <SEP> (11:3)
<tb> 7,3 <SEP> 22 <SEP> :10 <SEP> (22:7)(10:3)
<tb> 23:9 <SEP> (23: <SEP> 7) <SEP> (9: <SEP> 3)
<tb> 24 <SEP> :8 <SEP> (24: <SEP> 8) <SEP> (8: <SEP> 2)
<tb> 8 <SEP> :2 <SEP> 25 <SEP> :7 <SEP> (25: <SEP> 8) <SEP> (7: <SEP> 2)
<tb> 26 <SEP> :6 <SEP> (26:8) <SEP> (6:2)
<tb> 27 <SEP> :5 <SEP> (27: <SEP> 9) <SEP> (5:1)
<tb> 9 <SEP> :1) <SEP> 28 <SEP> :4 <SEP> (28:9) <SEP> (4: <SEP> 1)
<tb> 29:3 <SEP> (29: <SEP> 9) <SEP> (3:1)
<tb>
On décrira ci-dessous un critère pour déterminer les
<Desc/Clms Page number 16>
rendements de codage dans le Tableau 1 conformément au rapport des bits d'entrée. Le mode de réalisation de la présente invention fixe la somme des symboles codés à 30 en appliquant la valeur exigée minimale au rendement de codage notable (30,10) pour le cas Al, le plus fréquemment utilisé, parmi les conditions Al, A2, A3 et A4, et en fixant le rendement de codage du premier TFCI et le rendement de codage du second TFCI à un minimum de 1/3, et il alloue ensuite les 2 symboles codés restants respectivement aux symboles codés du premier TFCI et aux symboles codés du second TFCI. Par conséquent, le mode de réalisation de la présente invention augmente à la fois le rendement de codage du premier TFCI et le rendement du codage du second TFCI, ou augmente soit le rendement de codage du premier TFCI soit le rendement de codage du second TFCI, en utilisant les 2 symboles codés restants comme des symboles codés du premier TFCI ou des symboles codés du second TFCI. Le mode de réalisation augmente le rendement de codage du premier TFCI ou du second TFCI, parmi les critères pour déterminer les rendements de codage, lorsqu'il est nécessaire d'augmenter les performances en augmentant seulement le rendement de codage du premier TFCI ou le rendement de codage du second TFCI, dans une condition dans laquelle la somme du nombre de symboles codés pour le premier TFCI et du nombre de symboles codés pour le second TFCI doit devenir 32.
Une fois qu'un rapport des bits d'entrée dans le Tableau 1 est déterminé, l'un de 3 procédés de codage est utilisé conformément au rapport des symboles codés.
La présente invention procure un codeur capable d'effectuer un codage à tous les rendements de codage illustrés dans le Tableau 1. En se référant au Tableau 1, on note que si un rapport des bits d'entrée (ou un rapport de quantité d'information, c'est-à-dire un rapport des premiers bits TFCI et des seconds bits TFCI) est 1:9, un rapport des symboles codés devient 3 :29, ou 5 :27. le rapport des
<Desc/Clms Page number 17>
bits d'entrée est 2 :8, rapport des symboles codés devient 6 :26, 7 :25 ou 8 :24, si le rapport des bits d'entrée est 3:7, le rapport des symboles codés devient 9:23, 10:22 ou 11 :21. Si le rapport des bits d'entrée est 4 :6, rapport des symboles codés devient 12 :20, ou 14 :18. le rapport des bits d'entrée est 6 :4, rapport des symboles codés devient 18 :14, ou 20 :12, si le rapport des bits d'entrée est 7:3, le rapport des symboles codés devient 21 :11, 22 :10 ou 23 :9. Sile rapport des bits d'entrée est 8:2, le rapport des symboles codés devient 24:8, 25:7 ou 26 :6, et si le rapport des bits d'entrée est 9 :1, rapport des symboles codés devient 27 :5, ou 29:3;
Par conséquent, si le rapport des bits d'entrée est 1 :9, alors il est nécessaire d'avoir {codeur (3,1), codeur (29,9), codeur (4,1) et codeur (28,9} ou {codeur (5,1) et codeur (27,9)}. Si le rapport des bits d'entrée est 2:8, alors il est nécessaire d'avoir {codeur (6,2), (codeur 26,8), codeur (7,2) et codeur (25,8)} ou {codeur (8,2) et codeur (24,8)}. Si le rapport des bits d'entrée est 3:7 alors il est nécessaire d'avoir {codeur (9,3), (codeur 23,7), codeur (10,3) et codeur (22,7)} ou {codeur (11,3) et codeur (21,7)}. Si le rapport des bits d'entrée est 4:6, alors il est nécessaire d'avoir {codeur (12,4), et (codeur 20,6), codeur (13,4) et codeur (19,6)} ou {codeur (14,4) et codeur (18,6)}. Par conséquent, lorsqu'on considère les 24 codeurs et le codeur (16,5) et le codeur (32,10) utilisés à l'heure actuelle, il existe un besoin portant sur un codeur capable de fonctionner comme les 18 codeurs avec une seule structure, afin d'augmenter les performances et de réduire la complexité du matériel.
De façon générale, la distribution de distance de Hamming pour des mots de code des codes correcteurs d'er- reurs peut être utilisée comme une mesure indiquant les per- formances de codes correcteurs d'erreurs linéaires. La "dis- tance de Hamming" signifie le nombre de symboles différents
<Desc/Clms Page number 18>
de zéro dans un mot de code. Ainsi, pour un certain mot de code "0111" , le nombre de 1 inclus dans le mot de code est 3, ce qui fait que la distance de Hamming est 3. La plus faible valeur parmi les valeurs de distance de Hamming est appelée une "distance minimale dmin", et une augmentation de la distance minimale du mot de code améliore les performances de correction d'erreurs des codes correcteurs d'erreurs.
En d'autres termes, le "code optimal" désigne un code ayant des performances de correction d'erreurs optimales. Ceci est exposé en détail dans un ouvrage intitulé The Theory of Error-Correcting Codes, F. J. Macwilliams, N. J.A. Sloane, North-Holland.
De plus, dans le but d'utiliser une seule structure de codeur pour les codeurs ayant différentes longueurs, afin de réduire la complexité du matériel, il est préférable de raccourcir le code ayant la plus grande longueur, c'est-àdire le code (32,10). Pour le raccourcissement, il est nécessaire de poinçonner les symboles codés. Cependant, pendant le poinçonnage, la distance minimale du code varie conformément aux positions de poinçonnage. Par conséquent, il est préférable de calculer les positions de poinçonnage de façon que le code poinçonné ait la distance minimale.
Par exemple, en termes de distance minimale, il est très préférable d'utiliser un code (7,2) optimal ayant l'un des rendements de codage illustrés dans le Tableau 1, obtenu en répétant 3 fois un code simplex (3,2), et en poinçonnant ensuite les deux derniers symboles codés. Le Tableau 2 illustre la relation entre des bits d'information d'entrée du code simplex (3,2) et des mots de code simplex (3,2) émis sur la base des bits d'information d'entrée.
<Desc/Clms Page number 19>
Tableau 2
Figure img00190001
<tb>
<tb> Bits <SEP> d'information <SEP> d'entrée <SEP> Mots <SEP> de <SEP> code <SEP> simplex <SEP> (3,2)
<tb> 00 <SEP> 000
<tb> 01 <SEP> 101
<tb> 10 <SEP> 011
<tb> 11 <SEP> 110
<tb>

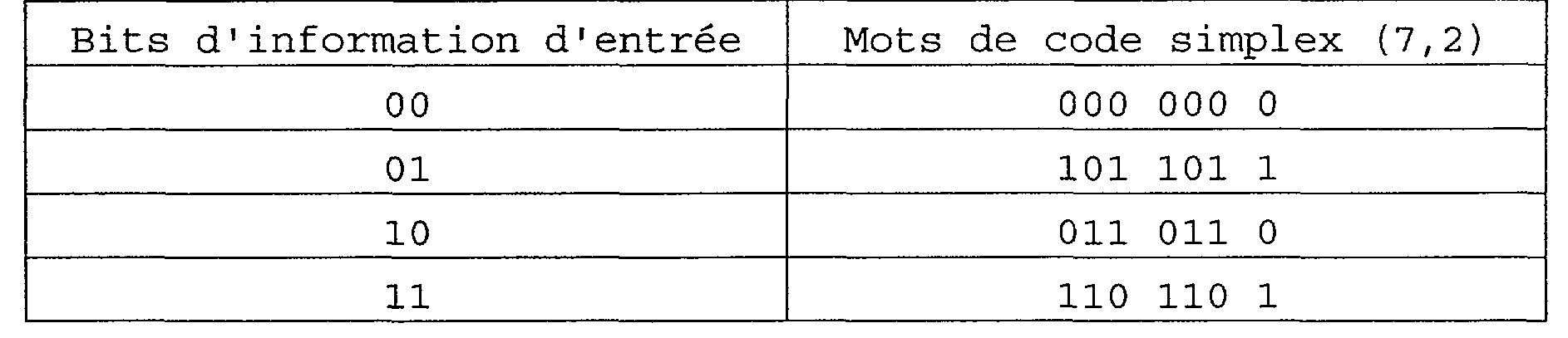

Le Tableau 3 illustre la relation entre les bits d'information d'entrée et des mots de code simplex (7,2) obtenus en répétant 3 fois le mot de code simplex (3,2) et en poinçonnant ensuite les deux derniers symboles codés.
Tableau 3
Figure img00190002
<tb>
<tb> Bits <SEP> d'information <SEP> d'entrée <SEP> Mots <SEP> de <SEP> code <SEP> simplex <SEP> (7,2)
<tb> 00 <SEP> 000 <SEP> 000 <SEP> 0
<tb> 01 <SEP> 101 <SEP> 101 <SEP> 1
<tb> 10 <SEP> 011 <SEP> 011 <SEP> 0
<tb> 11 <SEP> 110 <SEP> 110
<tb>
Cependant, les mots de code simplex (7,2) obtenus en répétant 3 fois le mot de code simplex (3,2) et en poinçonnant ensuite les deux derniers symboles codés peuvent être obtenus en raccourcissant le code de Reed-Muller (16,4) existant.
On présentera tout d'abord à titre d'exemple une description du procédé de raccourcissement. Le code de ReedMuller (16,4) est une combinaison linéaire de 4 mots de code de base de longueur 16, le "4" étant le nombre de bits d'information d'entrée. Le fait de recevoir seulement 2 bits parmi les 16 bits d'information d'entrée équivaut à utiliser une combinaison linéaire de seulement 2 mots de code de base parmi les 4 mots de code de base de longueur 16, et à ne pas utiliser les mots de code restants. De plus, en restreignant
<Desc/Clms Page number 20>
l'utilisation des mots de code de base et en poinçonnant ensuite 9 symboles parmi 16 symboles, il est possible de réaliser un codeur (7,2) utilisant le codeur (16,4). Le Tableau 4 illustre le procédé de raccourcissement.
Tableau 4
Figure img00200001
<tb>
<tb> Bits <SEP> d'info.
<tb> d'entrée <SEP> Mots <SEP> de <SEP> code
<tb>
Figure img00200002

0000 0(*) o 0 0 0(*) o 0 0 0(*) o o(*) 0(*) 0(*) 0(*) 0(*) 0(*) 0001 0(*) 1 0 1 0(*) 1 0 1 0(*) 1 0(*) 1(*) 0(*) 1(*) 0(*) 1(*) 0010 0(*) 0 t 1 0(*) 0 1 1 0(*) 1(*) 1(*) 0(*) 0(*) 1(*) 1(*) 0011 0(*) 1 1 0 0(*) 1 1 0 0(*) 1(*) 0(*) 0(*) 1(*) 1(*) 0(*)
Figure img00200003
<tb>
<tb> 0100 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb> 0101 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0
<tb> 0110 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0
<tb> 0111 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1
<tb> 1000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb> 1001 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0
<tb> 1010 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0
<tb> 1011 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1
<tb> 1100 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> 1101 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1
<tb> 1110 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1
<tb> 1111 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0
<tb>
En se référant au Tableau 4, on note que chaque mot de code (16,4) est une combinaison linéaire des 4 mots de code de base de longueur 16. Pour obtenir le code (6,2), on utilise seulement les 2 mots de code supérieurs parmi les 4 mots de code de base. Ainsi, les 12 mots de code inférieurs restants sont automatiquement inutilisés. Par conséquent, seuls les 4 mots de code supérieurs sont utilisés. En outre, pour générer un mot de code de base de longueur 7 parmi les 4 mots de code de base supérieurs, il est nécessaire de poinçonner 9 symboles. Il est possible d'obtenir les mots de code simplex
<Desc/Clms Page number 21>
(7,2) du Tableau 3 en poinçonnant les symboles indiqués par (*) dans le Tableau 4 et en collectant ensuite les 7 symbo- les codés restants.
On présentera ici une description d'une structure d'un codeur pour créer (code optimal (3,1), code optimal (29,9), code optimal (4,1) et code optimal (28,9)} et {code optimal (5,1) et code optimal (27,9)} utilisés pour le rap- port de bits d'information de 1 :9, structure d'un codeur pour créer {code optimal (6,2), code optimal (26,8), code optimal (7,2) et code optimal (25,8)} et {code optimal (8,2) et code optimal (24,8)} utilisés pour le rapport de bits d'information de 2 :8; structure d'un codeur pour créer {code optimal (9,3), code optimal (23,7), code optimal (10,3) et code optimal (22,7)} et {code optimal (11,3) et code optimal (21,7)} utilisés pour le rapport de bits d'in- formation de 3 :7, structure d'un codeur pour créer {code optimal (12,4), code optimal (20,6), code optimal (13,4) et code optimal (19,6)} et {code optimal (14,4) et code optimal (18,6)} utilisés pour le rapport de bits d'information de 4 :6, et une structure d'un codeur pour créer un code opti- mal (16,5), et un code optimal (32,10) utilisés pour le rap- port de bits d'information de 5:5, en raccourcissant un sous-code (32,10) du code de Reed-Muller du second ordre. De plus, on décrira également ci-dessous une structure d'un dé- codeur correspondant au codeur.
1. Premier Mode de Réalisation d'Emetteur
Un mode de réalisation de la présente invention pro- cure un appareil et un procédé pour diviser 10 bits d'infor- mation dans un rapport de 1 :9, 3 :7, 5 :5, 7:3, 8 :2 ou 9 :1 le codage dans le mode de division ferme, comme on le fait dans le mode de division logique lorsque le rapport des bits d'information d'entrée est 5:5.
La figure 2 illustre une structure d'un émetteur conforme à un mode de réalisation de la présente invention.
En se référant à la figure 2, on note que des bits TFCI pour
<Desc/Clms Page number 22>
le DSCH et des bits TFCI pour le DCH, divisés selon l'un des rapports de bits d'information ci-dessus, sont respectivement fournis à des premier et second codeurs 200 et 205. Ici, les bits TFCI pour le DSCH sont désignés par TFCI(champ 1) ou premiers bits TFCI, tandis que les bits TFCI pour le DCH sont désignés par TFCI(champ 2) ou seconds bits TFCI.
Les bits TFCI pour le DSCH sont générés par un premier générateur de bits TFCI 250, et les bits TFCI pour le DCH sont générés par un second générateur de bits TFCI 255. Le nombre des premiers bits TFCI est différent par rapport au nombre des seconds bits TFCI conformément aux rapports de bits d'information ci-dessus. De plus, un signal de commande indiquant une information de longueur de code, c'est-à-dire une information sur une valeur de longueur du mot de code fixé conformément au rapport de bits d'information, est appliqué aux premier et second codeurs 200 et 205. L'information de longueur de code est générée par un générateur d'information de longueur de code 260, et elle a une valeur variable conformément aux longueurs des premiers bits TFCI et des seconds bits TFCI.
Lorsque le rapport de bits d'information est 6 :4, codeur 200 reçoit un signal de commande de longueur pour permettre au codeur 200 de fonctionner comme un codeur (20,6), un codeur (19,6) ou un codeur (18,6), à la réception de 6 bits TFCI pour le DSCH, et il remplit la fonction de l'un des 3 codeurs, tandis que le codeur 205 reçoit un signal de commande de longueur pour permettre au codeur 205 de fonctionner comme un codeur (12,4), un codeur (13,4) ou un codeur (14,4), à la réception de 4 bits TFCI pour le DCH, et il fonctionne comme l'un des 3 codeurs. Lorsque le rapport de bits d'information est 7 :3, codeur 200 reçoit un si- gnal de commande de longueur pour permettre au codeur 200 de fonctionner comme un codeur (23,7), un codeur (22,7) ou un codeur (21,7) à la réception de 7 bits TFCI pour le DSCH, et il fonctionne comme l'un des 3 codeurs, tandis que le codeur
<Desc/Clms Page number 23>
205 reçoit un signal de commande de longueur pour permettre au codeur 205 de fonctionner comme un codeur (9,3), un codeur (10,3) ou un codeur (11,3) à la réception de 3 bits TFCI pour le DCH, et il fonctionne comme l'un des 3 codeurs. Lorsque le rapport de bits d'information est 8 :2, codeur 200 reçoit un signal de commande de longueur pour permettre au codeur 200 de fonctionner comme un codeur (26,8), un codeur (25,8) ou un codeur (24,8) à la réception de 8 bits TFCI pour le DSCH, et il fonctionne comme l'un des 3 codeurs, tandis que le codeur 205 reçoit un signal de commande de longueur pour permettre au codeur 205 de fonctionner comme un codeur (6,2), un codeur (7,2) ou un codeur (8,2) à la réception de 2 bits TFCI pour le DCH, et il fonctionne comme l'un des 3 codeurs. Lorsque le rapport de bits d'in- formation est 9 :1, codeur 200 reçoit un signal de com- mande de longueur pour permettre au codeur 200 de fonctionner comme un codeur (29,9), un codeur (28,9) ou un codeur (27,9) à la réception de 8 bits TFCI pour le DSCH, et il fonctionne comme l'un des 3 codeurs, tandis que le codeur 205 reçoit un signal de commande de longueur pour permettre au codeur 205 de fonctionner comme un codeur (3,1), un codeur (4,1) ou un codeur (5,1) à la réception de 1 bit TFCI pour le DCH, et il remplit la fonction de l'un des 3 codeurs. Le signal de commande de longueur doit être généré de façon que la somme des premiers bits TFCI et des seconds bits TFCI devienne 32. Ainsi, si le premier codeur de TFCI est un codeur (4,1), le second codeur de TFCI doit être un codeur (28,9) plutôt qu'un codeur (29,9) ou un codeur (27,9). Si le second codeur de TFCI devient le codeur (29,9), le nombre de bits codés b1 devient 33, et si le second codeur de TFCI devient le codeur (27,9), le nombre de bits codés b1 devient 31. Dans ce cas, l'émetteur n'est pas compatible avec l'émetteur classique qui utilise deux codeurs (16,5) ou un codeur (32,10). De plus, l'émetteur n'est pas compatible avec l'émetteur classique dans l'application
<Desc/Clms Page number 24>
des bits b1 vers les bits dm.
La figure 4 illustre une structure détaillée des codeurs 200 et 205. Ainsi, le codeur 200 pour le codage du premier codeur de TFCI et le codeur 205 pour le codage du second codeur de TFCI ont la structure de la figure 4. Cependant, au moment de la génération des premiers mots de code TFCI et des seconds mots de code TFCI avec un retard, le premier codeur de TFCI et le second codeur de TFCI peuvent être réalisés avec un seul codeur. La figure 3 montre une structure d'un émetteur pour générer les premiers mots de code TFCI et les seconds mots de code TFCI avec un retard.
Premièrement, en se référant à la figure 2, on présentera une description détaillée d'un codeur conforme à la présente invention pour le cas dans lequel le rapport des premiers bits TFCI et des seconds bits TFCI est 1:9.
Lorsque le rapport de bits d'information est 1 ;9, codeur 200 fonctionne comme un codeur (3,1) et le codeur 205 fonctionne comme un codeur (29,9); le codeur 200 fonctionne comme un codeur (4,1) et le codeur 205 fonctionne comme un codeur (28,9); ou le codeur 200 fonctionne comme un codeur (5,1) et le codeur 205 fonctionne comme un codeur (27,9).
On va maintenant décrire en détail, en se référant à la figure 5, le fonctionnement du codeur (3,1), du codeur (29,9), du codeur (4,1), du codeur (28,9), du codeur (5,1) et du codeur (27,9).
Premièrement, on décrira le fonctionnement du codeur (3,1). En se référant à la figure 4, on note qu'un bit d'entrée aO est normalement appliqué au codeur, et les bits d'entrée restants al, a2, a3, a4, a5, a6, a7, a8 et a9 sont tous remplis avec "0". Le bit d'entrée aO est appliqué à un multiplieur 410, le bit d'entrée al est appliqué à un multiplieur 412, le bit d'entrée a2 est appliqué à un multiplieur 414, le bit d'entrée a3 est appliqué à un multiplieur 416, le bit d'entrée a4 est appliqué à un multiplieur 418, le bit d'entrée a5 est appliqué à un multiplieur 420, le bit d'en-
<Desc/Clms Page number 25>
trée a6 est appliqué à un multiplieur 422, le bit d'entrée a7 est appliqué à un multiplieur 424, le bit d'entrée a8 est appliqué à un multiplieur 426 et le bit d'entrée a9 est appliqué à un multiplieur 428. En même temps, un générateur de code de Walsh 400 génère un mot de code de base Wl = 10101010101010110101010101010100, et applique au multiplieur 410 le mot de code de base W1 généré. Le multiplieur 410 multiplie ensuite le bit d'entrée aO par le mot de code de base Wl en une unité de symbole, et il applique son signal de sortie à un opérateur OU exclusif (OU-EX) 440. En outre, le générateur de code de Walsh 400 génère d'autres mots de code de base W2, W4, W8 et W16, et il les applique respectivement aux multiplieurs 412,414, 416 et 418. Un générateur de code ne contenant que des 1, 402, génère un mot de code de base ne contenant que des 1 (ou séquence ne contenant que des 1), il applique au multiplieur 420 le mot de code de base ne contenant que des 1 qui est généré. Un générateur de masque 404 génère des mots de code de base Ml, M2, M4 et M8, et il applique respectivement aux multiplieurs 422,424, 426 et 428 les mots de code de base Ml, M2, M4 et M8 générés.
Cependant, du fait que les bits d'entrée al, a2, a3, a4, a5, a6, a7, a8 et a9 appliqués aux multiplieurs 412,414, 416, 418,420, 422,424, 426 et 428 sont tous égaux à 0, les multiplieurs 412,414, 416,418, 420,422, 424,426 et 428 émettent des 0 vers l'opérateur OU exclusif 440, et par conséquent ils n'affectent pas le signal de sortie de l'opérateur OU exclusif 440. Ainsi, une valeur déterminée par la combinaison OU-EX des valeurs de sortie des multiplieurs 410,412, 414,416, 418,420, 422,424, 426 et 428 par l'opérateur OU exclusif 440, est égale à la valeur de sortie du multiplieur 410. Les 32 symboles émis par l'opérateur OU exclusif 440 sont appliqués à un poinçonneur 460. A ce moment, une unité de commande 450 reçoit une information de longueur de code et fournit au poinçonneur 460 un signal de commande indiquant des positions de poinçonnage basées sur
<Desc/Clms Page number 26>
l'information de longueur de code. Le poinçonneur 460 poin- çonne ensuite les 1-ier, 3-ième, 5-ième, 6-ième, 7-ième, 8-ième, 9-ième, 10-ième, 11-ième, 12-ième, 13-ième, 14-ième, 15-ième, 16-ième, 17-ième, 18-ième, 19-ième, 20-ième, 21-ième, 22-ième, 23-ième, 24-ième, 25-ième, 26-ième, 27-ième, 28-ième, 29-ième, 30-ième et 31-ième symboles codés parmi un total de 32 symboles codés des 0-ième à 31-ième symboles, conformément au signal de commande provenant de l'unité de commande 450. En d'autres termes, le poinçonneur 460 poinçonne 29 symboles parmi les 32 symboles codés, et il émet donc 3 symboles codés non poinçonnés.
Secondement, on décrira le fonctionnement du codeur (29,9). En se référant à la figure 4, on note que neuf bits d'entrée aO, al, a2, a3, a4, a5, a6, a7 et a8 sont normalement appliqués au codeur, et le bit d'entrée a9 restant est rempli avec "0". Le bit d'entrée aO est appliqué au multiplieur 410, le bit d'entrée al est appliqué au multiplieur 412, le bit d'entrée a2 est appliqué au multiplieur 414, le bit d'entrée a3 est appliqué au multiplieur 416, le bit d'entrée a4 est appliqué au multiplieur 418, le bit d'entrée a5 est appliqué au multiplieur 420, le bit d'entrée a6 est appliqué au multiplieur 422, le bit d'entrée a7 est appliqué au multiplieur 424, le bit d'entrée a8 est appliqué au multiplieur 426 et le bit d'entrée a9 est appliqué au multiplieur 428. En même temps, un générateur de code de Walsh 400 fournit au multiplieur 410 le mot de code de base Wl = 10101010101010110101010101010100, au multiplieur 412 le mot de code de base W2 = 01100110011001101100110011001100 au multiplieur 414 le mot de code de base W4 = 00011110000111100011110000111100, au multiplieur 416 le mot de code de base W8 = 00000001111111100000001111111100, et au multiplieur 418 le mot de code de base W16 = 00000000000000011111111111111101. Ensuite, le multiplieur 410 multiplie le mot de code de base W1 par le bit d'entrée aO dans l'unité de symbole et il applique son si-
<Desc/Clms Page number 27>
gnal de sortie à l'opérateur OU exclusif 440, le multiplieur 412 multiplie le mot de code de base W2 par le bit d'entrée al dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 414 multiplie le mot de code de base W4 par le bit d'entrée a2 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 416 multiplie le mot de code de base W8 par le bit d'entrée a3 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, et le multiplieur 418 multiplie le mot de code de base W16 par le bit d'entrée a4 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440. De plus, le générateur de code ne contenant que des 1, 402, génère un mot de code de base ne contenant que des 1, de longueur 32, et il applique au multiplieur 420 le mot de code de base ne contenant que des 1 qui est généré. Le multiplieur 420 multiplie ensuite le mot de code de base ne contenant que des 1 par le bit d'entrée a5 dans l'unité de symbole, et il applique son signal de sortie à l'opérateur OU exclusif 440. Le générateur de masque 404 applique au multiplieur 422 le mot de code de base Ml = 0101 0000 1100 0111 1100 0001 1101 1101, au multiplieur 424 le mot de code de base M2 = 0000 0011 1001 1011 1011 0111 0001 1100, et au multiplieur 426 le mot de code de base M4 = 0001 0101 11111 0010 0110 1100 1010 1100. Ensuite, le multiplieur 422 multiplie le mot de code de base Ml par le bit d'entrée a6 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 424 multiplie le mot de code de base M2 par le bit d'entrée a7 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, et le multiplieur 426 multiplie le mot de code de base M4 par le bit d'entrée a8 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440. En outre, le générateur de masque 404 génère l'autre mot de code de base M8, et il applique au
<Desc/Clms Page number 28>
multiplieur 428 le mot de code de base M8 généré. Cependant, du fait que le bit d'entrée a9 appliqué au multiplieur 428 est 0, le multiplieur 428 envoie 0 à l'opérateur OU exclusif 440, et de ce fait il n'affecte pas le signal de sortie de l'opérateur OU exclusif 440. Ainsi, une valeur déterminée en combinant par une fonction OU-EX les valeurs de sortie des multiplieurs 410,412, 414,416, 418,420, 422,424, 426 et 428 par l'opérateur OU exclusif 440, est égale à une valeur déterminée en combinant par une fonction OU-EX les valeurs de sortie des multiplieurs 412,414, 416,418, 420,422, 424 et 426. Les 32 symboles émis par l'opérateur OU exclusif 440 sont appliqués au poinçonneur 460. A ce moment, l'unité de commande 450 reçoit une information de longueur de code et elle fournit au poinçonneur 460 un signal de commande indiquant des positions de poinçonnage basées sur l'information de longueur de code. Le poinçonneur 460 poinçonne ensuite les 6-ième, 10-ième et 11-ième symboles codés, parmi un total de 32 symboles codés allant du 0-ième au 31-ième symboles, conformément au signal de commande provenant de l'unité de commande 450. En d'autres termes, le poinçonneur 460 poinçonne 3 symboles parmi les 32 symboles codés, et il fournit ainsi en sortie 29 symboles codés non poinçonnés.
Troisièmement, on décrira le fonctionnement du codeur (4,1). En se référant à la figure 4, on note qu'un bit d'entrée aO est normalement appliqué au codeur, et les bits d'entrée restants al, a2, a3, a4, a5, a6, a7, a8 et a9 sont tous remplis avec "0". Le bit d'entrée aO est appliqué au multiplieur 410, le bit d'entrée al est appliqué au multiplieur 412, le bit d'entrée a2 est appliqué au multiplieur 414, le bit d'entrée a3 est appliqué au multiplieur 416, le bit d'entrée a4 est appliqué au multiplieur 418, le bit d'entrée a5 est appliqué au multiplieur 420, le bit d'entrée a6 est appliqué au multiplieur 422, le bit d' entrée a7 est appliqué au multiplieur 424, le bit d'entrée a8 est appliqué au multiplieur 426 et le bit d'entrée a9 est appliqué au
<Desc/Clms Page number 29>
multiplieur 428. En même temps, le générateur de code de Walsh 400 génère un mot de code de base Wl = 10101010101010110101010101010100, et applique au multiplieur 410 le mot de code de base W1 généré. Le multiplieur 410 multiplie ensuite le bit d'entrée aO par le mot de code de base Wl dans une unité de symbole, et il fournit son signal de sortie à l'opérateur OU-EX 440. En outre, le générateur de code de Walsh 400 génère les autres mots de code de base W2, W4, W8 et W16, et il les applique respectivement aux multiplieurs 412,414, 416 et 418. Le générateur de code ne contenant que des 1, 402, génère un mot de code de base ne contenant que des 1 (ou séquence ne contenant que des 1), et il applique au multiplieur 420 le mot de code de base ne contenant que des 1 qui est généré. Le générateur de masque 404 génère des mots de code de base Ml, M2, M4 et M8, et il applique respectivement aux multiplieurs 422,424, 426 et 428 les mots de code de base Ml, M2, M4 et M8 qui sont générés. Cependant, du fait que les bis d'entrée al, a2, a3, a4, a5, a6, a7, a8 et a9 appliqués aux multiplieurs 412,414, 416, 418, 420, 422, 424, 426 et 428 sont tous des 0, les multiplieurs 412, 414,416, 418,420, 422,424, 426 et 428 émettent des 0 vers l'opérateur OU exclusif 450, ce qui fait qu'ils n'affectent pas le signal de sortie de l'opérateur OU exclusif 440. Ainsi, une valeur déterminée en combinant par une fonction OU-EX les valeurs de sortie des multiplieurs 410,412, 414, 416, 418,420, 422,424, 426 et 428, par l'opérateur OU exclusif 440, est égale à la valeur de sortie du multiplieur 410. Les 32 symboles émis par l'opérateur OU exclusif 440 sont appliqués au poinçonneur 460. A ce moment, l'unité de commande 450 reçoit l'information de longueur de code et fournit au poinçonneur 460 un signal de commande indiquant des positions de poinçonnage basées sur l'information de longueur de code. Le poinçonneur 460 poinçonne ensuite les 1-ier, 3-ième, 5-ième, 7-ième, 8-ième, 9-ième, 10ième, 11-ième, 12-ième, 13-ième, 14-ième, 15-ième, 16-ième,
<Desc/Clms Page number 30>
17-ième, 18-ième, 19-ième, 20-ième, 21-ième, 22-ième, 23ième, 24-ième, 25-ième, 26-ième, 27-ième, 28-ième, 29-ième, 30-ième et 31-ième symboles codés parmi un total de 32 symboles codés allant du 0-ième au 31-ième symboles, conformément au signal de commande émis par l'unité de commande 450.
En d'autres termes, le poinçonneur 460 poinçonne 28 symboles parmi les 32 symboles codés, et il fournit donc en sortie 4 symboles codés non poinçonnés.
Quatrièmement, on décrira le fonctionnement du codeur (28,9). En se référant à la figure 4, on note que neuf bits d'entrée aO, al, a2, a3, a4, a5, a6, a7 et a8 sont normalement fournis au codeur, et le bit d'entrée a9 restant est rempli avec "0". Le bit d'entrée aO est appliqué au multiplieur 410, le bit d'entrée al est appliqué au multiplieur 412, le bit d'entrée a2 est appliqué au multiplieur 414, le bit d'entrée a3 est appliqué au multiplieur 416, le bit d'entrée a4 est appliqué au multiplieur 418, le bit d'entrée a5 est appliqué au multiplieur 420, le bit d'entrée a6 est appliqué au multiplieur 422, le bit d'entrée a7 est appliqué au multiplieur 424, le bit d'entrée a8 est appliqué au multiplieur 426 et le bit d'entrée a9 est appliqué au multiplieur 428. En même temps, le générateur de code de Walsh 400 applique au multiplieur 410 le mot de code de base W1 = 10101010101010110101010101010100, au multiplieur 412 le mot de code de base W2 = 01100110011001101100110011001100 au multiplieur 414 le mot de code de base WA = 00011110000111100011110000111100, au multiplieur 416 le mot de code de base W8 = 00000001111111100000001111111100, et au multiplieur 418 le mot de code de base W16 - 00000000000000011111111111111101. Ensuite, le multiplieur 410 multiplie le mot de code de base Wl par le bit d'entrée aO dans l'unité de symbole, et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 412 multiplie le mot de code de base W2 par le bit d'entrée al dans l'unité de symbole et il applique son signal de sor-
<Desc/Clms Page number 31>
tie à l'opérateur OU exclusif 440, le multiplieur 414 multiplie le mot de code de base W4 par le bit d'entrée a2 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 416 multiplie le mot de code de base W8 par le bit d'entrée a3 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, et le multiplieur 418 multiplie le mot de code de base W16 par le bit d'entrée a4 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440. De plus, le générateur de code ne contenant que des 1, 402, génère un mot de code de base de longueur 32 ne contenant que des 1, et il applique au multiplieur 420 le mot de code de base ne contenant que des 1 qui est généré.
Le multiplieur 420 multiplie ensuite le mot de code de base ne contenant que des 1 par le bit d'entrée a5 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440. Le générateur de masque 404 applique au multiplieur 422 le mot de code de base Ml = 0101 0000 1100 0111 1100 0001 1101 1101, au multiplieur 424 le mot de code de base M2 = 0000 0011 1001 1011 1011 0111 0001 1100, et au multiplieur 426 le mot de code de base M4 = 0001 0101 1111 0010 0110 1100 1010 1100. Ensuite, le multiplieur 422 multiplie le mot de code de base Ml par le bit d'entrée a6 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 424 multiplie le mot de code de base M2 par le bit d'entrée a7 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, et le multiplieur 426 multiplie le mot de code de base M4 par le bit d'entrée a8 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440. En outre, le générateur de masque 404 génère l'autre mot de code de base M8, et il applique au multiplieur 428 le mot de code de base M8 généré. Cependant, du fait que le bit d'entrée a9 appliqué au multiplieur 428 est 0, le multiplieur 428 émet 0 vers l'opérateur OU exclusif
<Desc/Clms Page number 32>
440, ce qui fait qu'il n'affecte pas le signal de sortie de l'opérateur OU exclusif 440. Ainsi, une valeur déterminée par une combinaison OU-EX des valeurs de sortie des multiplieurs 410,412, 414,416, 418,420, 422,424, 426 et 428 par l'opérateur OU exclusif 440 est égale à une valeur déterminée par une combinaison OU-EX des valeurs de sortie des multiplieurs 410,412, 414,416, 418,420, 422,424 et 426.
Les 32 symboles émis par l'opérateur OU exclusif 440 sont appliqués au poinçonneur 460. A ce moment, l'unité de commande 450 reçoit une information de longueur de code et fournit au poinçonneur 460 un signal de commande indiquant des positions de poinçonnage basées sur l'information de longueur de code. Le poinçonneur 460 poinçonne ensuite les 6-ième, 10-ième, 11-ième et 30-ième symboles codés parmi un total de 32 symboles codés allant du 0-ième au 31-ième symboles, conformément au signal de commande émis par l'unité de commande 450. En d'autres termes, le poinçonneur 460 poinçonne 4 symboles parmi les 32 symboles codés, et il émet donc 28 symboles codés non poinçonnés.
Cinquièmement, on décrira le fonctionnement du codeur (5,1). En se référant à la figure 4, on note qu'un bit d'entrée aO est fourni normalement au codeur, et les bits d'entrée restants al, a2, a3, a4, a5, a6, a7, a8 et a9 sont tous remplis avec "0". Le bit d'entrée aO est appliqué au multiplieur 410, le bit d'entrée al est appliqué au multiplieur 412, le bit d'entrée a2 est appliqué au multiplieur 414, le bit d'entrée a3 est appliqué au multiplieur 416, le bit d'entrée a4 est appliqué au multiplieur 418, le bit d'entrée a5 est appliqué au multiplieur 420, le bit d'entrée a6 est appliqué au multiplieur 422, le bit d'entrée a7 est appliqué au multiplieur 424, le bit d'entrée a8 est appliqué au multiplieur 426 et le bit d'entrée a9 est appliqué au multiplieur 428. En même temps, le générateur de code de Walsh 400 génère le mot de code de base W1 = 10101010101010110101010101010100, et il applique au multi-
<Desc/Clms Page number 33>
plieur 410 le mot de code de base généré. Le multiplieur 410 multiplie ensuite le mot de code de base W1 par le bit d'entrée aO dans l'unité de symbole et fournit son signal de sortie à l'opérateur OU exclusif 440. En outre, le générateur de code de Walsh 400 génère les autres mots de code de base W2, W4, W8 et W16, et il fournit respectivement aux multiplieurs 412,414, 416 et 418 les mots de code de base W2, W4, W8 et W16 qui sont générés. Le générateur de code ne contenant que des 1, 402, génère un mot de code de base de longueur 32 ne contenant que des 1, et il applique au multiplieur 420 le mot de code de base ne contenant que des 1 qui est généré. En outre, le générateur de masque 404 génère les mots de code de base Ml, M2, M4 et M8 et il applique respectivement aux multiplieurs 422,424, 426 et 428 les mots de code de base Ml, M2 , M4 et M8 qui sont générés. Cependant, du fait que les bits d'entrée al, a2, a3, a4, a5, a6, a7, a8 et a9 appliqués aux multiplieurs 412,414, 416,418, 420, 422,424, 426 et 428 sont tous des 0, les multiplieurs 412, 414,416, 418,420, 422,424, 426 et 428 émettent des 0 vers l'opérateur OU exclusif 440, ce qui fait qu'ils n'affectent pas le signal de sortie de l'opérateur OU exclusif 440. Ainsi, une valeur déterminée en combinant par une fonction OUEX les valeurs de sortie des multiplieurs 410, 412, 414, 416,418, 420,422, 424,426 et 428 par l'opérateur OU exclusif 440, est égale à la valeur de sortie du multiplieur 410. Les 32 symboles émis par l'opérateur OU exclusif 440 sont appliqués au poinçonneur 460. A ce moment, l'unité de commande 450 reçoit une information de longueur de code et fournit au poinçonneur 460 un signal de commande indiquant des positions de poinçonnage basées sur l'information de longueur de code. Le poinçonneur 460 poinçonne ensuite les 1-ier, 3-ième, 5-ième, 7-ième, 9-ième, 10-ième, 11-ième, 12-ième, 13-ième, 14-ième, 15-ième, 16-ième, 17-ième, 18-ième, 19-ième, 20-ième, 21-ième, 22-ième, 23-ième, 24-ième, 25-ième, 26-ième, 27-ième, 28-ième, 29-ième,
<Desc/Clms Page number 34>
30-ième et 31-ième symboles codés parmi un total de 32 symboles codés allant du 0-ième au 31-ième symboles, conformément au signal de commande émis par l'unité de commande 450.
En d'autres termes, le poinçonneur 460 poinçonne 27 symboles parmi les 32 symboles codés, et il émet donc 5 symboles codés non poinçonnés.
Sixièmement, on décrira le fonctionnement du codeur (27,9). En se référant à la figure 4, on note que neuf bits d'entrée aO, al, a2, a3, a4, a5, a6, a7 et a8 sont normalement appliqués au codeur, et le bit d'entrée a9 restant est rempli avec "0". Le bit d'entrée aO est appliqué au multiplieur 410, le bit d'entrée al est appliqué au multiplieur 412, le bit d'entrée a2 est appliqué au multiplieur 414, le bit d'entrée a3 est appliqué au multiplieur 416, le bit d'entrée a4 est appliqué au multiplieur 418, le bit d'entrée a5 est appliqué au multiplieur 420, le bit d'entrée a6 est appliqué au multiplieur 422, le bit d'entrée a7 est appliqué au multiplieur 424, le bit d'entrée a8 est appliqué au multiplieur 426 et le bit d'entrée a9 est appliqué au multiplieur 428. En même temps, le générateur de code de Walsh 400 applique au multiplieur 410 le mot de code de base W1 = 10101010101010110101010101010100, au multiplieur 412 le mot de code de base W2 = 01100110011001101100110011001100, au multiplieur 414 le mot de code de base W4 = 00011110000111100011110000111100, au multiplieur 416 le mot de code de base W8 = 00000001111111100000001111111100, et au multiplieur 418 le mot de code de base W16 = 00000000000000011111111111111101. Ensuite, le multiplieur 410 multiplie le mot de code de base Wl par le bit d'entrée aO dans l'unité de symbole et applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 412 multiplie le mot de code de base W2 par le bit d'entrée al dans l'unité de symbole et applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 414 multiplie le mot de code de base W4 par le bit d'entrée a2 dans l'unité de symbole et
<Desc/Clms Page number 35>
applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 416 multiplie le mot de code de base W8 par le bit d'entrée a3 dans l'unité de symbole et applique son signal de sortie à l'opérateur OU exclusif 440, et le multiplieur 418 multiplie le mot de code de base W16 par le bit d'entrée a4 dans l'unité de symbole et applique son signal de sortie à l'opérateur OU exclusif 440. Le générateur de code ne contenant que des 1,402, génère un mot de code de base ne contenant que des 1 et il applique au multiplieur 420 le mot de code de base ne contenant que des 1 qui est généré. Le multiplieur 420 multiplie ensuite le mot de code de base ne contenant que des 1 par le bit d'entrée a5 dans l'unité de symbole, et il applique son signal de sortie à l'opérateur OU exclusif 440. Le générateur de masque 404 applique au multiplieur 422 le mot de code de base Ml = 0101 0000 1100 0111 1100 0001 1101 1101, au multiplieur 424 le mot de code de base M2 = 0000 0011 1001 1011 1011 0111 0001 1100, et au multiplieur 426 le mot de code de base M4 = 0001 0101 11111 0010 0110 1100 1010 1100. Ensuite, le multiplieur 422 multiplie le mot de code de base Ml par le bit d'entrée a6 dans l'unité de symbole et il applique son signal de sortie à l'opérateur OU exclusif 440, le multiplieur 424 multiplie le mot de code de base M2 par le bit d' entrée a7 dans l'unité de symbole et applique son signal de sortie à l'opérateur OU exclusif 440, et le multiplieur 426 multiplie le mot de code de base M4 par le bit d'entrée a8 dans l'unité de symbole et applique son signal de sortie à l'opérateur OU exclusif 440. En outre, le générateur de masque 404 génère l'autre mot de code de base M8, et il applique au multiplieur 428 le mot de code de base M8 qui est généré. Cependant, du fait que le bit d'entrée a9 appliqué au multiplieur 428 est 0, le multiplieur 428émet des 0 vers l'opérateur OU exclusif 440, ce qui fait qu'il n'affecte pas le signal de sortie de l'opérateur OU exclusif 440. Ainsi, une valeur déterminée par la combinaison OU-EX des valeurs de sortie des
<Desc/Clms Page number 36>
multiplieurs 410,412, 414,416, 418,420, 422,424, 426 et 428, par l'opérateur OU exclusif 440, est égale à une valeur déterminée par une combinaison OU-EX des valeurs de sortie des multiplieurs 410,412, 414,416, 418,420, 422,424 et 426. Les 32 symboles émis par l'opérateur OU exclusif 440 sont appliqués au poinçonneur 460. A ce moment, l'unité de commande 450 reçoit une information de longueur de code et applique au poinçonneur 460 un signal de commande indiquant des positions de poinçonnage basées sur l'information de longueur de code. Le poinçonneur 460 poinçonne ensuite les 0-ième, 2-ième, 8-ième, 19-ième et 20-ième symboles codés, parmi un total de 32 symboles codés allant du 0-ième au 31ième symboles, conformément au signal de commande émis par l'unité de commande 450. En d'autres termes, le poinçonneur 460 poinçonne 5 symboles parmi les 32 symboles codés, et émet donc 27 symboles codés non poinçonnés.
Le Tableau 5 ci-dessous illustre des configurations de poinçonnage avec lesquelles tous les codeurs du Tableau 1 peuvent être réalisés au moyen du codeur de la figure 4. Les configurations de poinçonnage du Tableau 5 sont appliquées au poinçonneur 460 de la figure 4 pour réaliser un code (n, k) (avec n = 3,4,...,14,18,19,...,29 et k = 1,2,3,4,6,7, 8,9).
<Desc/Clms Page number 37>
Tableau 5
Figure img00370001
<tb>
<tb> Code <SEP> 0 <SEP> 1 <SEP> 2 <SEP> 3 <SEP> 4 <SEP> 5 <SEP> 6 <SEP> 7 <SEP> 8 <SEP> 9 <SEP> 10 <SEP> 11 <SEP> 12 <SEP> 13 <SEP> 14 <SEP> 15161718 <SEP> 20 <SEP> 21 <SEP> 22 <SEP> 23 <SEP> 25 <SEP> 26 <SEP> 27 <SEP> 28 <SEP> 30 <SEP> 31
<tb>
Figure img00370002

Code 01234 56789 1011121314 3031 19 24 29
Figure img00370003
<tb>
<tb> (3,1) <SEP> 10101 <SEP> 00000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (4,1) <SEP> 10101 <SEP> 01000 <SEP> 00000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (5,1) <SEP> 10101 <SEP> 01010 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 00000 <SEP> 00000 <SEP> 00000 <SEP> 0
<tb> (6,2) <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 11000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (7,2) <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 11010 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 00000 <SEP> 00000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (8,2) <SEP> 1110111011 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (9,3) <SEP> 11111 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP>
<tb> (10,3) <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 01 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 00000 <SEP> 00000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (11,3) <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 11000 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 00000 <SEP> 0
<tb> (12,4) <SEP> 0001 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (13,4) <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (14,4) <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 00000 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (18,6) <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0
<tb> (19,6) <SEP> 1111110111 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1
<tb> (20,6) <SEP> 1111111111 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 00100 <SEP> 11001 <SEP> 1
<tb> (21,7) <SEP> 00000 <SEP> 01011 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb> (22,7) <SEP> 1111111101 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 10100 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0
<tb> (23,7) <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 11011 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0
<tb> (24,8) <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 11011 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0
<tb> (25,8) <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 10110 <SEP> 01111 <SEP> 00011 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb> (26.8) <SEP> 1111111011 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0
<tb> (27,9) <SEP> 01011 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb> (28,9) <SEP> 1111110111 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb> (29,9) <SEP> 1111110111 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1
<tb>

Dans le Tableau 5, "0" représente une position à laquelle le symbole codé est poinçonné, tandis que "1" représente une position à laquelle le symbole codé n'est pas poinçonné. En utilisant les configurations de poinçonnage du Tableau 5, il est possible de calculer les premiers symboles TFCI codés et les seconds symboles TFCI codés, même pour les cas dans lesquels les rapports entre les premiers bits d'information TFCI et les seconds bits d'information TFCI sont 2 :8, 3 :7, 4 :6, 6 :4, 7 :3, 8 :2 et 9 :1. fonctionnement des codeurs 200 et 205 pourrait mieux ressortir des configurations de poinçonnage du Tableau 5 et de la description précédente faite pour le cas dans lequel le rapport entre les premiers bits d'information TFCI et les seconds bits d'information TFCI est 1:9.
Après les opérations ci-dessus, les symboles codés
<Desc/Clms Page number 38>
émis par les codeurs 200 et 205 sont arrangés (ou multiplexés dans le temps) par un dispositif d'arrangement (ou multiplexeur) 210, générant un signal multiplexe à 32 symboles.
On décrira ensuite un procédé pour arranger les premiers symboles TFCI codés et les seconds symboles TFCI codés, au moyen du dispositif d'arrangement de symboles codés 210. Le dispositif d'arrangement de symboles codés 210 arrange les premiers symboles TFCI codés et les seconds symboles TFCI codés émis par les codeurs 200 et 205, de façon que les symboles TFCI codés soient arrangés aussi uniformément que possible dans une trame radio. Ainsi, le dispositif d'arrangement de symboles codés 210 effectue une application des bits d'information ak vers les bits codés bl, définis dans la description de l'art antérieur. Parmi les symboles codés obtenus en codant les bits d'information ak, un x-ième symbole codé parmi les symboles codés obtenus en codant les premiers bits TFCI est défini par cx1, en désignant par x un entier incluant "0", et un y-ième symbole codé parmi les symboles codés obtenus en codant les seconds bits TFCI est défini par cy2, en désignant par y un entier incluant "0".
La somme d'une valeur de x du dernier symbole pour le cx1 et d'une valeur de y du dernier symbole pour le cy2 doit toujours être égale à 32. De plus, la somme du nombre des symboles codés cx1 et du nombre des symboles codés cy2 est égale à 32. Par conséquent, le dispositif d'arrangement de symboles codés 210 a une fonction consistant à effectuer une application des symboles codés cx1 et cy2 vers les bits b1.
Les bits b1 sont appliqués vers les bits dm avant d'être émis sur la trame radio réelle pour les cas respectifs des conditions Al, A2, A3 et A4.
Dans les conditions A1, A2, A3 et A4, les 32 bits b1 sont tous transmis de façon souhaitable. Cependant, dans la condition Al, les bits d30(b30) et d31(b31) ne sont pas transmis, ce qui fait qu'il est nécessaire de sélectionner l'un des symboles codés cx1 et cy2 devant faire l'objet
<Desc/Clms Page number 39>
d'une application vers les bits d30(b30) et d31(b31). Les règles d'application des symboles codés cx1 et cy2 vers les bits d30(b30) et d31(b31) sont données ci-dessous.
Règle 1 : les derniers symboles codés des premiers symboles TFCI codés et des seconds symboles TFCI codés sont appliqués vers d30 (b30) et d31 (b31) .
Règle 2 : des symboles codés arbitraires des premiers symboles TFCI codés et des seconds symboles TFCI codés sont appliqués vers d30(b30) et d31(b31).
Règle 3 : deux symboles codés arbitraires émis par un codeur avec un rendement de codage accru sont appliqués vers d30 (b30) et d31 (b31) .
Règle 4 : deux symboles codés arbitraires émis par un codeur avec un rendement de codage élevé sont appliqués vers d30 (b30) et d31 (b31) -
Règle 5 : deux symboles codés arbitraires émis par un codeur autre que le codeur avec un rendement de codage accru sont appliqués vers d30(b30) et d31(b31).
Dans l'application de la Règle 1, de la Règle 2, de la Règle 3, de la Règle 4 et de la Règle 5, on doit considérer ce qui suit. Ainsi, lorsqu'un ou deux symboles codés parmi les symboles codés cx1 et cy2 de chaque code ne sont pas transmis, on doit considérer (1) comment les performances du code utilisé pour le premier TFCI ou le second TFCI seront changées, (2) quel TFCI parmi le premier TFCI et le second TFCI doit avoir une fiabilité (ou des performances) accrue, (3) quels symboles codés parmi les symboles codés cx1 et cy2 émis par les codeurs respectifs doivent être appliqués vers d30(b30) et d31 (b31) pour minimiser la dégradation de performances des codes, et (4) quel TFCI parmi le premier TFCI et le second TFCI doit être accentué pendant la transmission.
Dans la description suivante de la Règle 1, de la Règle 2, de la Règle 3 et de la Règle 5, on supposera que le rapport de bits d'information du premier TFCI au second TFCI
<Desc/Clms Page number 40>
est 3 :7 le mode HSM. En outre, dans la description de la Règle 4, on supposera que le rapport de bits d'informa- tion du premier TFCI au second TFCI est 3 :7 la condi- tion Al.
On présentera ci-dessous une description de la Règle 1 en référence à un exemple. Un code (9,3) et un code (23,7), ou un code (11,3) et un code (21,7) sont disponibles conformément au rapport de bits d'information du premier TFCI au second TFCI. Le code (9,3) et le code (23,7) sont utilisés pour augmenter les performances de code du second TFCI, tandis que le code (11,3) et le code (21,7) sont utilisés pour augmenter les performances de code du premier TFCI. Lorsqu'on applique la Règle 1, le dernier symbole codé du code (9,3) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (9,3) devient (8,3). Le dernier symbole codé du code (23,7) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (23,7) devient (22,7) ; le dernier symbole codé du code (11,3) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (11,3) devient (10,3); et le dernier symbole codé du code (21,7) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (21,7) devient (20,7). Dans la Règle 1, les codeurs effectuent une application de leurs derniers symboles codés vers d30 (b30) et d31 (b31) , ce qui contribue à la simplification de l'application. Cependant, dans la condition Al, le rendement de codage réel du premier TFCI au second TFCI est diminué, ce qui entraîne une réduction des performances de code du premier TFCI et du second TFCI.
On présentera ci-dessous une description de la Règle 2 en référence à un exemple. Un code (9,3) et un code (23,7), ou un code (11,3) et un code (21,7) sont disponibles conformément au rapport de bits d'information du premier TFCI au second TFCI. Lorsque la Règle 2 est appliquée, un symbole codé arbitraire du code (9,3) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (9,3) de-
<Desc/Clms Page number 41>
vient (8,3) ; un symbole codé arbitraire du code (23,7) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (23,7) devient (22,7) ; un symbole codé arbitraire du code (11,3) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (11,3) devient (10,3) ; et un symbole codé arbitraire du code (21,7) n'est pas transmis, ce qui fait qu'un rendement de codage réel du code (21,7) devient (20,7). Les symboles codés arbitraires peuvent être sélectionnés parmi les 4 codes, de façon que les performances de code réelles ne soient pas diminuées, bien que les rendements de codage réels des codes respectifs soient diminués.
Cependant, plusieurs codes peuvent avoir des performances diminuées, indépendamment des symboles codés arbitraires sélectionnés. La Règle 2 est plus complexe que la Règle 1 dans un procédé d'application des symboles codés cx1 et cy2. Cependant, dans la condition Al, il est possible de maintenir les performances de code du premier TFCI et du second TFCI, indépendamment de la réduction du rendement de codage réel des codeurs pour le premier TFCI et le second TFCI.
On présentera ci-dessous une description de la Règle 3 en référence à un exemple. Un code (9,3) et un code (23,7), ou un code (11,3) et un code (21,7) sont disponibles conformément au rapport de bits d'information du premier TFCI au second TFCI. Lorsque la Règle 3 est appliquée, deux symboles codés arbitraires du code (23,7) ne sont pas transmis, ce qui fait qu'un rendement de codage réel du code (23,7) devient (21,7) ; et deux symboles codés arbitraires du code (11,3) ne sont pas transmis, ce qui fait qu'un rendement de codage réel du code (11,3) devient (9,3). Les symboles codés arbitraires peuvent être sélectionnés de façon que les performances de code réelles ne soient pas diminuées, bien que les rendements de codage réels des codes respectifs soient diminués. Cependant, la plupart des codes présentent une diminution de performances. Dans la Règle 3, le rendement de codage réel des codes respectifs devient (9,3) ou
<Desc/Clms Page number 42>
(21,7), ce qui respecte les performances des mots de code TFCI avec un rendement de données réel 1/3 pour le cas de la condition Al. Cependant, l'augmentation du nombre des symboles TFCI occasionne une diminution des performances du code pour lequel le nombre des symboles codés a augmenté, alors qu'on désirait augmenter les performances du premier code TFCI ou du second code TFCI. La Règle 3 peut rechercher les symboles arbitraires qui ne diminuent pas les performances des codes. Comme la Règle 2, la Règle 3 a également un procédé d'application complexe. Pour simplifier le procédé d'application, les deux derniers symboles parmi les symboles codés émis par le codeur ayant le nombre accru de symboles codés font l'objet d'une application vers d30(b30) et d31 (b31) .
On présentera ci-dessous une description de la Règle 4 en référence à un exemple. Un code (23,7) et un code (9,3), ou un code (21,7) et un code (11,3) sont disponibles conformément au rapport de bits d'information du premier TFCI au second TFCI. Le code (21,7) et le code (11,3) sont utilisés pour augmenter le rendement de codage du second TFCI, tandis que le code (23,7) et le code (9,3) sont utilisés pour augmenter le rendement de codage du premier TFCI.
Lorsque la Règle 4 est appliquée, les deux derniers symboles codés du code (23,7) ne sont pas transmis, ce qui fait qu'un rendement de codage réel du code (23,7) devient (21,7) et le rendement de codage du code (9,3) reste inchangé; et les deux derniers symboles codés du code (21,7) ne sont pas transmis, ce qui fait qu'un rendement de codage réel du code (21,7) devient (19,7) et le rendement de codage du code (11,3) reste inchangé. Lorsque la Règle 4 est appliquée, les deux derniers symboles ou deux symboles arbitraires provenant des codeurs respectifs ayant le grand nombre de mots de code sont appliqués vers d30 (b30) et d31(b31)' Dans la Règle 4, deux symboles codés du code ayant un mot de code plus long ne sont pas transmis, ce qui fait que les performances
<Desc/Clms Page number 43>
du code ayant le mot de code plus long sont réduites, mais les performances du code ayant le mot de code plus court sont assurées.
On présentera ci-dessous une description de la Règle 5 en référence à un exemple. Si on suppose que le rapport entre le débit binaire d'information du premier TFCI et celui du second TFCI est 3:7 et les performances du mot de code transmettant le second TFCI sont augmentées, alors un code (9,3) et un code (23,7) sont disponibles. Dans la Règle 5, dans le but de transmettre le second TFCI avec une fiabilité élevée, deux symboles codés arbitraires du code (9,3) sont appliqués vers d30(b30) et d31 (b31) , ce qui fait que le rendement de codage réel devient (7,3). Dans la Règle 5, les performances d'un codeur du premier TFCI sont réduites, mais les symboles codés pour le second TFCI ne sont pas endommagés, ce qui fait qu'il est possible de transmettre de façon sûre le second mot de code TFCI.
Dans la description précédente de la Règle 1, de la Règle 2, de la Règle 3 et de la Règle 4, les symboles cx1et cy2 sont appliqués vers les b1 seulement dans la condition Al. Cependant, dans la condition A2, A3 et A4, les 32 symboles codés sont tous transmis, ou bien les 32 symboles codés sont transmis par répétition, ce qui fait qu'une règle d'application séparée n'est pas exigée, et les règles d'application intactes utilisées pour la condition Al peuvent être utilisées. De plus, la Règle 1, la Règle 2, la Règle 3, la Règle 4 et la Règle 5 peuvent être utilisées de façon appropriée en fonction des circonstances.
La présente invention présentera ici un procédé d'application des symboles cx1et cy2 vers les bits bl, à titre d'exemple. Dans l'exemple suivant, le procédé applicable à la Règle 1 et le procédé consistant à arranger aussi uniformément que possible les premiers symboles TFCI codés et les seconds symboles TFCI codés, pour obtenir un gain de transmission temporelle, peuvent également être appliqués à
<Desc/Clms Page number 44>
un autre procédé d'application. Dans la condition Al, les derniers symboles codés pour les symboles cx1 et cy2 sont appliqués vers b30 ou b31.
Parmi les codeurs que procure l'invention, les 16 codeurs augmentant le rendement de codage du premier codeur de TFCI ou du second codeur de TFCI, bien qu'ils aient le rendement de codage de 1/3, sont conçus pour avoir des performances optimales au rendement de codage de 1/3.
Avant une description du procédé d'application des symboles codés cx1et cy2 vers les bits codés b1, le nombre des premiers symboles TFCI codés cx1 est défini comme étant n (avec n = x+1), et le nombre des seconds symboles TFCI codés cy2 est défini comme étant m (avec m = y+1). Pour la commodité de l'explication, on supposera que n est égal ou inférieur à m, et que la somme de n et m devient 32. Ainsi, pour n = 4, 7, 10, 13 et 16, m = 28, 25,22, 19 et 16, respectivement. Les valeurs n et m sont définies de la façon suivante :
Figure img00440001
Dans l'Equation (1), n indique le nombre total des premiers symboles TFCI codés, et i indique des index des premiers symboles TFCI codés, avec 0 < i # n-1 (ou x) . Les index sont assignés dans l'ordre de génération. L'équation (1) représente les positions des bits b1 vers lesquels les premiers symboles TFCI codés doivent être appliqués. Dans l'Equation (1), [x] indique un entier obtenu en arrondissant une valeur donnée x.
Dans l'Equation (2), n indique le nombre total des premiers symboles TFCI codés, m indique le nombre total des seconds symboles TFCI codés, et i indique des index des seconds symboles TFCI codés, avec 0 # i # m-1 (ou y). Les index sont assignés dans l'ordre de génération. L'équation (2)
<Desc/Clms Page number 45>
représente les positions des bits b1 vers lesquels les seconds symboles TFCI codés doivent être appliqués. Dans l'Equation (2), [x] indique une valeur maximale parmi les entiers inférieurs ou égaux à une valeur donnée x.
Les premiers symboles TFCI codés sont appliqués (arrangés) conformément à l'Equation (1), tandis que les seconds symboles TFCI codés sont appliqués conformément à l'Equation (2). En ce qui concerne l'ordre des symboles codés, les premiers symboles TFCI codés ou les seconds symboles TFCI codés peuvent être arrangés en premier. Selon une variante, les premiers symboles TFCI codés et les seconds symboles TFCI codés peuvent être arrangés simultanément.
Lorsque le nombre des premiers symboles TFCI codés est plus grand que le nombre des seconds symboles TFCI codés (n > m), l'Equation (2) est utilisée pour effectuer l'application des premiers symboles TFCI codés, et l'Equation (1) est utilisée pour effectuer l'application des seconds symboles TFCI codés.
Le Tableau 6 ci-dessous illustre les symboles codés générés conformément à l'Equation (1) et l'Equation (2).
Dans le Tableau 6, "0" indique les positions auxquelles les premiers symboles TFCI codés cx1sont transmis, et "1" indique les positions auxquelles les seconds symboles TFCI codés cy2 sont transmis.
Tableau 6
Figure img00450001

Code 0 1 2 3 4 5 6 7 8 9 10 11 12 1314 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
Figure img00450002
<tb>
<tb> 4,1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP>
<tb> 7,2 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 1 <SEP>
<tb> 10,3 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 1 <SEP>
<tb> 13,4 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 1 <SEP> 1 <SEP>
<tb> 16,5 <SEP> 10101010101010101010101010101010
<tb> 19,6 <SEP> 01010010100101001010010100101001
<tb> 22,7 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP>
<tb> 25,8 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP>
<tb> 28,9 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 1 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP> 0 <SEP>
<tb>
<Desc/Clms Page number 46>
Le Tableau 6 montre un exemple d'arrangement des premiers symboles TFCI codés et des seconds symboles TFCI codés. Pour sélectionner les positions pour transmettre sur un canal physique les symboles codés générés conformément au Tableau 6, les différents procédés sont utilisés dans les conditions Al, A2, A3 et A4. Dans la condition Al, les symboles codés cx1et cy2 appliqués vers le bit b30 ou b31 sont poinçonnés, et ensuite 30 bits b1 sont appliqués vers les bits dm avant d'être transmis. Dans la condition A2, les 32 bits b1 appliqués dans la condition Al sont répétés séquentiellement 3 fois, répétés une fois de plus de bo à b23, et ensuite appliqués vers un total de 120 bits dm avant d'être transmis. Dans la condition A3, les 32 bits b1 arrangés dans la condition Al sont appliqués vers les positions des bits de transmission dm avant d'être transmis. Dans la condition A4, les 32 bits b1 appliqués dans la condition Al sont répétés 4 fois, et sont ensuite appliqués vers les positions des 128 bits de transmission dm avant être transmis.
La figure 6 illustre une structure détaillée du dispositif d'arrangement de symboles codés 210 de la figure 2.
En se référant à la figure 6, on note que le numéro de référence 601 indique les seconds symboles TFCI codés cy2 émis par le codeur 200 de la figure 1, et le numéro de référence 611 indique les premiers symboles TFCI codés cx1 émis par le codeur 205. Des dispositifs de stockage 603 et 613 sont des dispositifs pour stocker les symboles codés cx1 et cy2 et ils sont réalisés en utilisant une mémoire. Cependant, en modifiant la structure du matériel, il est possible de diriger directement les seconds symboles TFCI codés 601 et les premiers symboles TFCI codés 611 vers un commutateur 622, sans stocker les symboles codés dans les dispositifs de stockage. Le commutateur 620 est commuté de manière alternée vers les dispositifs de stockage 603 et 613 conformément à une information de sélection de code reçue. Le symboles codés cx1 et cy2 émis par les dispositifs de stockage 603 et
<Desc/Clms Page number 47>
613 sont stockés dans un dispositif de stockage permanent 621. Une unité de commande 670 arrange les symboles codés reçus cx1 et cy2 conformément au Tableau 6. L'arrangement des symboles peut être réalisé par matériel ou par logiciel.
Un commutateur 630 commute les bits b1 stockés dans le dispositif de stockage 621 vers un noeud de sortie ou un répéteur 640, conformément à une information concernant le nombre des bits TFCI codés, c'est-à-dire l'information sur les bits dm. Ainsi, dans la condition Al ou A3 dans laquelle le nombre de bits dm est 30 ou 32, le commutateur 630 commute les bits b1 à partir du dispositif de stockage 621 vers le noeud de sortie. Dans la condition A3 ou A4 dans laquelle le nombre de bits dm est 120 ou 128, le commutateur 630 commute les bits b1 à partir du dispositif de stockage 621 vers le répéteur 640. Le répéteur 640 répète un nombre de fois prédéterminé les bits b1 provenant du commutateur 630, afin d' obtenir les bits dm pour la condition A2 ou A4 . Le répéteur 640 est activé dans les conditions A2 et A4. Le répéteur 640 peut également être réalisé par logiciel dans l'unité de commande 670.
Les bits b1 arrangés par le dispositif d'arrangement de symboles codés 210 conformément au Tableau 6 sont fournis à un multiplexeur 220, dans lequel ils sont multiplexés dans le temps avec une information physique telle que les bits TPC et des bits Pilotes transmis sur le DPCCH et le DPDCH.
Le multiplexeur 220 génère le DPCH, dont la structure est illustrée sur la figure 5. La figure 5 illustre une structure du DPCH transmis à partir d'un Noeud B vers un équipement d'utilisateur (UE).
En se référant à la figure 5, on note que le numéro de référence 510 désigne une structure d'une trame radio comprenant 15 créneaux temporels. Le numéro de référence 520 désigne une structure d'un créneau temporel d'un canal de liaison descendante dans lequel le DPDCH et le DPCCH sont séparés par répartition dans le temps. Ainsi, le créneau
<Desc/Clms Page number 48>
temporel est constitué de deux champs de données 501 et 507 constituant le DPDCH, et d'un champ TPC 503, d'un champ TFCI 505 et d'un champ Pilote 509 constituant le DPCCH. Le champ TPC 503 est utilisé pour transmettre un ordre de TPC pour un canal de liaison montante à partir de l'UE vers le Noeud B, et le champ Pilote 509 est utilisé pour estimer un changement dans le canal de liaison montante et le niveau de signal par l'UE. En outre, le champ TFCI 505 est utilisé pour transmettre vers l'UE les symboles de transmission TFCI codés, dm, émis par le dispositif d'arrangement de symboles codés 210.
Le DPCH émis par le multiplexeur 220 est fourni à un dispositif d'étalement 230, et en même temps un code d'étalement pour la séparation de canaux est fourni au dispositif d'étalement 230 par un générateur de code d'étalement 235.
Le dispositif d'étalement 230 effectue un étalement de canal du DPCH avec le code d'étalement, dans une unité de symbole, et il émet le DPCH à canal étendu, dans une unité de bribe.
Le DPCH à canal étendu est appliqué à un embrouilleur 240 et, en même temps, un code d'embrouillage est fourni à l'embrouilleur 240 par un générateur de code d'embrouillage 245.
L'embrouilleur 240embrouille avec le code d'embrouillage le DPCH à canal étendu.
2. Second Mode de Réalisation d'Emetteur
La figure 13 illustre une structure d'un émetteur conforme à un second mode de réalisation de la présente invention. En se référant à la figure 13, on note qu'un codeur 1303 et un codeur 1313 codent respectivement des bits d'information TFCI pour le DSCH (seconds bits d'information TFCI) et des bits d'information TFCI pour le DCH (premiers bits d'information TFCI). Le codeur 1303 et le codeur 1313 ont la même structure que le codeur illustré sur la figure 4, à l'exception du fait que le poinçonneur et l'unité de commande ne sont pas incorporés. Les 32 symboles codés émis par le codeur 1303 sont fournis à un second dispositif de
<Desc/Clms Page number 49>
stockage de symboles TFCI codés, 1305, et les 32 symboles codés émis par le codeur 1313 sont fournis à un premier dispositif de stockage de symboles TFCI codés, 1315. Le premier dispositif de stockage de symboles TFCI codés 1315 et le second dispositif de stockage de symboles TFCI codés 1306 peuvent partager la même mémoire. Dans ce cas, les premiers symboles TFCI codés et les seconds symboles TFCI codés doivent pouvoir être distingués d'un point de vue logique. Le second dispositif de stockage de symboles TFCI codés 1305 et le premier dispositif de stockage de symboles TFCI codés 1315 fournissent à un dispositif d'arrangement de symboles 1350 les symboles codés parmi les 32 symboles codés stockés à l'intérieur, sélectionnés conformément à la seconde information de sélection de symboles codés 1331 et à la première information de sélection de symboles codés 1333, reçues d'une unité de commande 1330, respectivement. La seconde information de sélection de symboles codés 1331 et la première information de sélection de symboles codés 1333 sont la même information que la configuration de poinçonnage illustrée dans le Tableau 5, et elles sont utilisées pour sélectionner des symboles codés désirés parmi les 32 symboles codés, au lieu de poinçonner les symboles codés conformément à la configuration de poinçonnage. Les signaux de sortie du second dispositif de stockage de symboles TFCI codés 1305 et du premier dispositif de stockage de symboles TFCI codés 1315, sont respectivement égaux à cy2 et cx1. Le dispositif d'arrangement de symboles 1350 arrange les seconds symboles TFCI codés et les premiers symboles TFCI codés reçus sous la former du Tableau 6, conformément à l'information d'arrangement de symboles codés 1335 reçue de l'unité de commande 1330. Un signal de sortie du dispositif d'arrangement de symboles 1350 devient bl. L'unité de commande 1330 de la figure 13 commande les dispositifs de stockage de symboles 1305 et 1315 et le dispositif d'arrangement de symboles 1350 conformément à la configuration de poinçonnage de symboles
<Desc/Clms Page number 50>
du Tableau 5 et à la configuration d'arrangement de symboles du Tableau 6, respectivement, pour fournir la même information de sortie que le codeur et le sélecteur de symboles illustrés sur les figures 4,6 et 8.
La figure 19 montre une structure détaillée du dispositif d'arrangement de symboles codés 1350. En se référant à la figure 19, on note que le dispositif d'arrangement de symboles codés comprend un dispositif de stockage 1901, une unité de commande 1910 et un commutateur. Le dispositif de stockage 1901, qui est un dispositif destiné à stocker les premiers symboles TFCI codés et les seconds symboles TFCI codés sous la forme du Tableau 6, arrange les premiers symboles TFCI codés et les seconds symboles TFCI codés sous la commande de l'unité de commande 1910, et il émet ensuite séquentiellement les bits bl. L'unité de commande 1910 commande le commutateur pour fournir au dispositif de stockage 1901 les premiers symboles TFCI codés et les seconds symboles TFCI codés, et elle commande également le dispositif de stockage 1901 pour réarranger sous la forme du Tableau 6 les premiers symboles TFCI codés et les seconds symboles TFCI codés. L'unité de commande 1910 de la figure 19 peut être réalisée par logiciel. Dans ce cas, le logiciel peut devenir une unité de commande d'adresse. Selon une variante, le dispositif d'arrangement de symboles 1350, le premier dispositif de stockage de symboles TFCI codés 1315 et le second dispositif de stockage de symboles TFCI codés 1305 peuvent être réalisés soit dans la même mémoire, soit dans des mémoires différentes. Cependant, lorsque l'unité de commande 1330 est réalisée par logiciel, elle commande des adresses pour les mémoires du dispositif d'arrangement de symboles 1350, du premier dispositif de stockage de symboles TFCI codés 1315 et du second dispositif de stockage de symboles TFCI codés 1305, pour accomplir ainsi par logiciel l'opération des codeurs et du dispositif d'arrangement de symboles.
<Desc/Clms Page number 51>
3. Troisième Mode de Réalisation d'Emetteur
La figure 3 montre la structure d'un émetteur conforme à un troisième mode de réalisation de la présente invention. L'émetteur code les premiers symboles TFCI codés et les seconds symboles TFCI codés en utilisant un seul codeur.
En se référant à la figure 3, on note que les seconds bits TFCI codés 301 et les premiers bits TFCI codés 303 sont appliqués à un sélecteur 310. Le sélecteur 310 fournit sélectivement à un codeur 311 les seconds bits TFCI codés 301 ou les premiers bits TFCI codés 303, conformément à une information de sélection de TFCI provenant d'une unité de commande 330. Une structure détaillée du sélecteur 310 est illustrée à titre d'exemple sur la figure 7. En se référant à la figure 7, on note que les seconds bits TFCI 301 sont fournis à un dispositif de stockage 703 et les premiers bits TFCI 303 sont fournis à un dispositif de stockage 713.
Les dispositifs de stockage 703 et 713, qui sont des dispositifs destinés à stocker les seconds bits TFCI 301 et les premiers bits TFCI 303, peuvent être réalisés par des mémoires. Cependant, en modifiant la structure du matériel, il est possible d'appliquer directement les seconds bits TFCI 301 et les premiers bits TFCI 303 à un commutateur 720, sans utiliser les dispositifs de stockage. Le commutateur 720 est commuté en alternance vers les dispositifs de stockage 703 et 713 conformément à une information de sélection de code reçue. Les seconds bits TFCI et les premiers bits TFCI émis par le commutateur 720 sont fournis au codeur 311. Le sélecteur 310 peut également être réalisé par logiciel.
Le codeur 311 a la structure de la figure 4, et il code les bits TFCI provenant du sélecteur 310 conformément à une information de longueur de code reçue de l'unité de commande 330. L'unité de commande 330 peut également être réalisée par logiciel.
Les symboles codés cx1 ou cy2 émis par le codeur 311
<Desc/Clms Page number 52>
sont fournis à un dispositif d'arrangement de symboles 312, dans lequel ils sont arrangés sous la forme illustrée dans le Tableau 6. La figure 8 montre une structure interne du dispositif d'arrangement de symboles 312.
En se référant à la figure 8, on note qu'un dispositif de stockage 801 arrange les symboles TFCI codés reçus sous la forme illustrée dans le Tableau 6, sous la commande d'une unité de commande 810. Parmi les symboles codés cx1ou cy2, les premiers symboles TFCI codés reçus sont stockés dans le dispositif de stockage 801 jusqu'à ce que les autres symboles TFCI codés soient complètement arrangés. Le dispositif de stockage 801 fournit des bits b1 à un commutateur 803. Le commutateur 803 émet les symboles TFCI codés inchangés provenant du dispositif de stockage 801, ou émet vers un répéteur 805 les symboles TFCI codés, conformément à une information concernant le nombre de transmissions de symboles TFCI codés. Le répéteur 805 répète les symboles TFCI codés fournis par le commutateur 803, un nombre de fois égal au nombre de symboles TFCI codés dm devant être transmis sur le canal physique. Le répéteur 805 peut être réalisé par logiciel pour accomplir la même opération. Le répéteur 805 peut être réalisé soit sous la forme d'un bloc interne de l'unité de commande 810, soit sous la forme d'un bloc séparé.
Les symboles TFCI codés dm émis par le dispositif d'arrangement de symboles 312 sont appliqués à un multiplexeur 313, dans lequel ils sont multiplexés dans le temps avec l'information physique telle que les bits TPC et Pilotes, transmis sur le DPCCH et le DPDCH. Le DPCH multiplexe a la structure illustrée sur la figure 5.
Le DPCH est fourni à un dispositif d'étalement 314 et, en même temps, un code d'étalement généré par un générateur de code d'étalement 316 est fourni au dispositif d'étalement 314. Le dispositif d'étalement 314 effectue un étalement de canal du DPCH avec le code d'étalement, dans une unité de symboles, pour la séparation des canaux, et il émet
<Desc/Clms Page number 53>
le DPCH avec étalement de canal dans une unité de bribe. Le DPCH avec étalement de canal est fourni à un embrouilleur 315, et en même temps, un code d'embrouillage généré par un générateur de code d'embrouillage 317 est fourni à l'embrouilleur 315. L'embrouilleur 315 embrouille avec le code d'embrouillage le DPCH avec étalement de canal.
4. Ouatrième Mode de Réalisation d'Emetteur
La figure 14 illustre une structure d'un émetteur conforme à un quatrième mode de réalisation de la présente invention. L'émetteur de la figure 14 diffère de l'émetteur de la figure 13 par le fait qu'un codeur code séquentiellement les premiers bits d'information TFCI et les seconds bits d'information TFCI en utilisant un seul codeur. En se référant à la figure 14, on note que les premiers bits d'information TFCI ou les seconds bits d'information TFCI sont fournis à un codeur 1403, dans lequel ils sont codés et ensuite fournis à un dispositif de stockage de symboles codés 1405. Le dispositif de stockage de symboles codés 1405 sélectionne les symboles codés conformément à une information de sélection de symboles codés 1401, c'est-à-dire la configuration de poinçonnage du Tableau 5, reçue à partir d'une unité de commande 1430, et il fournit les symboles codés sélectionnés à un sélecteur de code (ou dispositif d'arrangement de code) 1450. Le dispositif de stockage de symboles codés 1405 peut fournir directement les premiers symboles TFCI codés ou les seconds symboles TFCI codés au dispositif d'arrangement de code 1450. Selon une variante, le codeur 1403 reçoit les autres symboles TFCI codés, et le dispositif de stockage de symboles codés 1405 sélectionne les symboles TFCI codés reçus conformément à l'information de sélection de symboles codés 1401 provenant de l'unité de commande 1430, et fournit les deux types des symboles TFCI codés au dispositif d'arrangement de code 1450. Le sélecteur de code 1450 de la figure 14 effectue une application vers les bits b1 des symboles codés cx1 ou cy2 reçus sous la forme du Ta-
<Desc/Clms Page number 54>
bleau 6. Le dispositif de stockage de symboles codés, le dispositif d'arrangement de code et l'unité de commande peuvent également être réalisés par logiciel.
5. Cinquième Mode de Réalisation d'Emetteur
La figure 15 illustre une structure d'un émetteur conforme à un cinquième mode de réalisation de la présente invention. Contrairement aux autres émetteurs, l'émetteur de la figurer 15 effectue simultanément le codage de TFCI et l'arrangement de symboles.
On décrira le fonctionnement de l'émetteur en se référant à un exemple dans lequel les seconds bits TFCI sont codés à un rendement de (4,1), les premiers bits TFCI sont codés à un rendement de (28,9), et les symboles codés sont arrangés conformément aux bits bl.
En se référant à la figure 15, on note qu'une structure de stockage de mots de code de base 1501 stocke les mots de code de base Wl, W2, W4, W8, W16, Ml, M2, M4, M8, et une séquence ne contenant que des 1, utilisés dans le codeur de la figure 4. Dans la structure de stockage de mots de code de base 1501, un axe horizontal représente les mots de code de base de longueur 32, et un axe vertical représente des symboles des mots de code de base respectifs. Une unité de commande 1510 reçoit des seconds bits d'information TFCI 1511, des premiers bits d'information TFCI 1513, une information de sélection de symboles TFCI codés 1515 et une information d'arrangement de symboles TFCI codés 1517, elle commande la structure de stockage de mots de code de base 1501 pour générer un code (4,1) et un code (28,9), et elle arrange les codes pour obtenir un gain de transmission temporelle.
Si les seconds bits d'information TFCI 1511 sont définis comme ao2 et les premiers bits d'information TFCI sont définis comme a01, a11, a21, a31, a41, a51, a61, a71 et a81, l'unité de commande 1510 répète 4 fois une opération de génération de 7 premiers symboles TFCI codés et de 1 second
<Desc/Clms Page number 55>
symbole TFCI codé, conformément à l'information d'arrangement de symboles TFCI codés 1517 du Tableau 6, c'est-à-dire @
Figure img00550001

0 Ci c2 , c3 ' C4, 5 6 C71, 8 c9 ' Clo1, 11 c121, c131, c141, c151, c161, c171, c181, c191, c201, c211, c221,
Figure img00550002

1 C2411 C251 C261 C271 et 2 23 ' 24 ' c2S , C26 , C27 St 3 '
Les premiers symboles TFCI codés et les seconds symboles TFCI codés utilisent des mots de code de base différents, conformément aux bits d'information TFCI reçus a01, a11, a21, a31, a41, a51, a61, a71, a81 et a02. L'utilisation des mots de code de base sélectionnés est déterminée conformément au fait que les bits d'information d'entrée sont "0" ou "1", et les symboles sont sélectionnés conformément à la configuration de poinçonnage du Tableau 5.
Neuf premiers bits d'entrée TFCI sont reçus pour les premiers symboles TFCI codés, ce qui fait que le générateur de mots de code de base 1501 génère les mots de code de base Wl, W2, W4, W8, W16, la séquence ne contenant que des 1, Ml, M2 et M4. Un second bit d'entrée TFCI est reçu pour les seconds symboles TFCI codés, ce qui fait que le générateur de mots de code de base 1501 génère seulement le mot de code de base Wl. Les premiers symboles TFCI codés ont une configuration de poinçonnage de {1,1,1,1,1,1,0,1,1,1,0,0,1,0,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1}, et les seconds symboles TFCI codés ont une configuration de poinçonnage de {1,0,1,0,1,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0}.
Pour générer les seconds symboles TFCI codés, la structure de stockage de mots de code de base 1501 sélectionne des 0-ième, 2-ième, 4-ième et 6-ième symboles du mot de code de base W1. Pour générer les premiers symboles TFCI codés, la structure de stockage de mots de code de base 1501 combine par une fonction OU-EX les mots de code de base Wl, W2, W4, W8, W16, la séquence ne contenant que des 1, Ml, M2 et M4, et elle sélectionne ensuite les symboles autres que les 6-ième, 10-ième, 11-ième et 13-ième symboles du mot de
<Desc/Clms Page number 56>
code résultant.
On a décrit le fonctionnement du codeur de TFCI et du dispositif d'arrangement de symboles de la figure 15 en référence à un exemple de génération simultanée du code (4,1) et du code (28,9). De plus, un autre procédé de génération de types différents de mots de code comporte un processus de sélection du type du mot de code de base à utiliser conformément au nombre de bits de code d'entrée, et de détermination de l'ordre de génération des symboles codés en utilisant la configuration d'arrangement de symboles codés du Tableau 6. En outre, le procédé comporte un processus de combinaison par une fonction OU-EX des mots de code de base conformément à l'ordre et aux valeurs des bits de code d'entrée, et de sélection des symboles codés conformément à la configuration de poinçonnage du Tableau 5. Un dispositif de stockage de symboles codés 1530 stocke les valeurs émises par la structure de stockage de mots de code de base 1501.
Comme l'émetteur des figures 13 et 14, l'émetteur de la figure 15 peut également être réalisé par logiciel.
6. Premier Mode de Réalisation de Récepteur
La figure 9 illustre une structure d'un récepteur, correspondant aux émetteurs des figures 3 et 4, conforme à un mode de réalisation de la présente invention. En se référant à la figure 9, on note qu'un DPCH de liaison descendante est fourni à un désembrouilleur 940 et, en même temps, un code d'embrouillage généré par un générateur de code d'embrouillage 945 est fourni au désembrouilleur 940. Le désembrouilleur 940 désembrouille le DPCH de liaison descendante avec le code d'embrouillage. Le DPCH de liaison descendante désembrouillé est fourni à un dispositif de désétalement 930 et, en même temps, un code d'étalement généré par un générateur de code d'étalement 935 est fourni au dispositif de désétalement 930. Le dispositif de désétalement 930 effectue un désétalement du DPCH de liaison descendante désembrouillé, avec le code de désétalement, dans une unité de
<Desc/Clms Page number 57>
symboles.
Les symboles de DPCH désétalés sont fournis à un démultiplexeur 920 dans lequel ils sont démultiplexés (séparés) en symboles TFCI codés et en autres signaux tels que le DPDCH, le TPC, les bits Pilotes. Les symboles TFCI codés sont fournis à un dispositif de réarrangement de symboles codés 910. Le dispositif de réarrangement de symboles codés 910 sépare les symboles TFCI codés en symboles codés pour DSCH (seconds symboles d'information TFCI) et en symboles codés pour DCH (premiers symboles d'information TFCI), conformément à une information de longueur de code et une information de position. L'information de longueur de code est une information de longueur de code basée sur un rapport des bits TFCI pour le DSCH et des bits TFCI pour le DCH.
L'information de position est une information indiquant des positions des symboles codés pour le DSCH et des positions des symboles codés pour le DCH, illustrées dans le Tableau 6. Les seconds symboles TFCI codés et les premiers symboles TFCI codés séparés par le dispositif de réarrangement de symboles codés 910 sont respectivement fournis à un premier décodeur 900 et un second décodeur 905. Les décodeurs 900 et 905 déterminent des codes correspondants, conformément à l'information de longueur de code, et ils décodent respectivement, par les codes déterminés, les seconds symboles TFCI codés et les premiers symboles TFCI codés. Ainsi, le premier décodeur 900 décode les seconds symboles TFCI codés et émet des seconds bits TFCI (bits TFCI pour le DSCH), et le second décodeur 905 décode les premiers symboles TFCI codés et émet des premiers bits TFCI (bits TFCI pour le DCH).
Les figures 18A et 18B illustrent une structure détaillée du dispositif de réarrangement de symboles codés 910 conformément à différents modes de réalisation de la présente invention. En se référant à la figure 18A, on note que le dispositif de réarrangement de symboles codés est constitué d'un dispositif de stockage 1801, d'une unité de com-
<Desc/Clms Page number 58>
mande 1810 et d'un commutateur. Le dispositif de stockage 1801, qui est un dispositif pour stocker les symboles TFCI codés reçus du démultiplexeur 920, sépare les premiers symboles TFCI codés et les seconds symboles TFCI codés, sous la commande de l'unité de commande 1810. L'unité de commande 1810 commande le dispositif de stockage 1801 et le commutateur pour fournir les premiers symboles TFCI codés et les seconds symboles TFCI codés respectivement à des décodeurs 905 et 900. Selon une variante, lorsqu'un seul décodeur est utilisé, l'unité de commande 1810 fournit séparément les deux types de symboles TFCI codés au décodeur unique. L'unité de commande 1810 peut être réalisée par logiciel. Dans ce cas, le logiciel peut devenir une unité de commande d'adresse.
En se référant à la figure 18B, on note que le dispositif de réarrangement de symboles codés est constitué d'un dispositif de stockage 1821, d'une unité de commande 1820, d'un générateur de masque 1830, d'un multiplieur 1815 et d'un multiplieur 1817. Le dispositif de stockage 1821 a le même fonctionnement que le dispositif de stockage 1801 de la figure 18A. L'unité de commande 1820 commande le dispositif de stockage 1821 pour fournir au premier multiplieur 1815 et au second multiplieur 1817 les symboles TFCI codés provenant du démultiplexeur 920. En outre, l'unité de commande 1820 commande le générateur de masque 1830 pour générer des masques pour séparer les premiers symboles TFCI codés et les seconds symboles TFCI codés. Les masques générés par le générateur de masque 1830 sont fournis au premier multiplieur 1815 et au second multiplieur 1817. Le premier multiplieur 1815 multiplie les symboles TFCI codés provenant du dispositif de stockage 1821 par le masque correspondant et fournit en sortie les premiers symboles TFCI codés. Le second multiplieur 1817 multiple les symboles TFCI codés provenant du dispositif de stockage 1821 par le masque correspondant et fournit en sortie les seconds symboles TFCI
<Desc/Clms Page number 59>
codés. Le générateur de masque 1830 stocke sous la forme d'un masque la configuration d'arrangement de symboles des premiers symboles TFCI codés et des seconds symboles TFCI codés, illustrée dans le Tableau 6, ou bien il génère les masques en utilisant les Equations (1) et (2). Les masques sont utilisés pour séparer les symboles TFCI codés provenant du démultiplexeur 920, pour donner les premiers symboles TFCI codés et les seconds symboles TFCI codés. Si chaque multiplieur parmi le multiplieur 1815 et le multiplieur 1817 peut fournir en sortie les deux types de symboles TFCI codés, un seul des deux multiplieurs est utilisé pour séparer les premiers symboles TFCI codés et les seconds symboles TFCI codés.
La figure 11 illustre une structure détaillée des décodeurs 900 et 905 de la figure 9. En se référant à la fi- gure 11, on note que des symboles reçus r (t) fournis à un dispositif d'insertion de zéros 1100, et en même temps une information de longueur de code est fournie à une unité de commande 1130. L'unité de commande 1130 détermine des positions de poinçonnage sur la base de l'information de longueur de code, et fournit au dispositif d'insertion de zéros 1100 une information de commande pour les positions de poin- çonnage déterminées. L'information de longueur de code indique la longueur de code ou le rendement de codage utilisés dans le codeur, tandis que l'information de commande indique les positions de poinçonnage. Les positions de poinçonnage représentent les positions des symboles supprimés pour obtenir une longueur de symbole codé désirée, correspondant aux bits reçus à partir du codeur. Le Tableau 7 illustre les positions de poinçonnage stockées en association avec les longueurs de code.
<Desc/Clms Page number 60>
Tableau 7
Figure img00600001
<tb>
<tb> Information <SEP> de <SEP> Longueur <SEP> de <SEP> Code <SEP> Position <SEP> de <SEP> Poinçonnage
<tb> (Rendement <SEP> de <SEP> Codage)
<tb> (3,1) <SEP> F~29
<tb> (4,1) <SEP> F~28
<tb> (5,1) <SEP> F~27
<tb> (6,2) <SEP> F~26
<tb> (7,2) <SEP> F~25
<tb> (8,2) <SEP> F~24
<tb> (9,3) <SEP> F~23
<tb> (10,3) <SEP> F~22
<tb> (11,9) <SEP> F~21
<tb> (12,4) <SEP> F~20
<tb> (13,4) <SEP> F~19
<tb> (14,4) <SEP> F~18
<tb> (18,6) <SEP> F~14
<tb> (19,6) <SEP> F~13
<tb> (20,6) <SEP> F~12
<tb> (21,7) <SEP> F~11
<tb> (22,7) <SEP> F~10
<tb> (23,7) <SEP> F~9
<tb> (24,8) <SEP> F~8
<tb> (25,8) <SEP> F~7
<tb> (26,8) <SEP> F~6
<tb> (27,9) <SEP> F~5
<tb> (28,9) <SEP> F~4
<tb> (29,9) <SEP> F~3
<tb>
<Desc/Clms Page number 61>
On suppose dans le Tableau 7 que l'information de longueur de code indique le rendement de codage utilisé dans le codeur. Un rendement de codage (k, n) indique que n bits d'entrée sont codés en k symboles, les symboles reçus ayant une longueur de codage k. En outre, F - n dans le Tableau 7 représente n positions de poinçonnage. Comme on peut le déterminer d'après le Tableau 7, l'information de commande (position de poinçonnage) permet au dispositif d'insertion de zéros 1100 de maintenir le nombre (32) de symboles de sortie, indépendamment de la longueur de code des symboles reçus.
En se référant au Tableau 7, on note que l'unité de commande 1130 émet de l'information sur 29 positions de poinçonnage pour un rendement de codage (3,1), de l'information sur 28 positions de poinçonnage pour un rendement de codage (4,1), de l'information sur 27 positions de poinçonnage pour un rendement de codage (5,1), de l'information sur 26 positions de poinçonnage pour un rendement de codage (6,2), de l'information sur 25 positions de poinçonnage pour un rendement de codage (7,2), de l'information sur 24 positions de poinçonnage pour un rendement de codage (8,2), de l'information sur 23 positions de poinçonnage pour un rendement de codage (9,3), de l'information sur 22 positions de poinçonnage pour un rendement de codage (10,3), de l'information sur 21 positions de poinçonnage pour un rendement de codage (11,9), de l'information sur 20 positions de poinçonnage pour un rendement de codage (12,4), de l'information sur 19 positions de poinçonnage pour un rendement de codage (13,4), de l'information sur 18 positions de poinçonnage pour un rendement de codage (14,4), de l'information sur 14 positions de poinçonnage pour un rendement de codage (18,6), de l'information sur 13 positions de poinçonnage pour un rendement de codage (19,6), de l'information sur 12 positions de poinçonnage pour un rendement de codage (20,6), de l'information sur 11 positions de poinçonnage pour un rendement de codage (21,7), de l'information sur 10 positions de
<Desc/Clms Page number 62>
poinçonnage pour un rendement de codage (22,7), de l'information sur 9 positions de poinçonnage pour un rendement de codage (23,7), de l'information sur 8 positions de poinçonnage pour un rendement de codage (24,8), de l'information sur 7 positions de poinçonnage pour un rendement de codage (25,8), de l'information sur 6 positions de poinçonnage pour un rendement de codage (26,8), de l'information sur 5 positions de poinçonnage pour un rendement de codage (27,9), de l'information sur 4 positions de poinçonnage pour un rendement de codage (28,9), et de l'information sur 3 positions de poinçonnage pour un rendement de codage (28,9). Pour les cas respectifs, les positions de poinçonnage sont les mêmes que celles données dans la description des codeurs.
Le dispositif d'insertion de zéros 1100 insère des 0 dans les positions de poinçonnage des symboles reçus, conformément à l'information de commande, et il fournit ensuite en sortie un train de symboles de longueur 32. Le train de symboles est fourni à un transformateur de Hadamard rapide inverse (IFHT pour "inverse fast Hadamard transformer") 1120 et à des multiplieurs 1102,1104 et 1106. Les symboles du train de symboles fourni aux multiplieurs 1102, 1104 et 1106 sont respectivement multipliés par des fonctions de masque Ml, M2 et M15 générées par le générateur de masque 1110. Les symboles de sortie des multiplieurs 1102, 1104 et 1106 sont fournis à des commutateurs respectifs 1152,1154 et 1156. A ce moment, l'unité de commande 1130 fournit aux commutateurs 1152, 1154 et 1156 une information de commande de commutateur indiquant l'utilisation/ nonutilisation des fonctions de masque, sur la base de l'information de longueur de code. Par exemple, du fait que les codeurs (3,1), (4,1), (5,1), (6,2), (7,2), (8,2), (9,3), (10,3), (11,3), (12,4), (13,4), (14,4), (18,6), (19,6) et (20,6) n'utilisent pas les fonctions de masque, les commutateurs 1152, 1154 et 1156 sont tous déconnectés conformément à l'information de commande de commutateur. Cependant, du
<Desc/Clms Page number 63>
fait que les codeurs (21,7), (22,7) et (23,7) utilisent une fonction de masque de base, seul le commutateur 1152 est connecté. De cette manière, l'unité de commande 1130 commande les commutateurs 1152,1154 et 1156 conformément au nombre des fonctions de masque utilisées, sur la base du rendement de codage. Ensuite, chacun des IFHT 1120,1122, 1124 et 1126 accomplit une transformation de Hadamard rapide inverse sur 32 symboles reçus à partir du dispositif d'insertion de zéros 1100, et il calcule des corrélations entre les symboles et tous les codes de Walsh qui peuvent être utilisés dans l'émetteur. En outre, les IFHT déterminent une corrélation la plus élevée parmi les corrélations, et un index du code de Walsh ayant la corrélation la plus élevée.
Par conséquent, chacun des IFHT 1120,1122, 1124 et 1126 fournit au comparateur de corrélation 1140 un index de la fonction de masque multipliée par le signal reçu, la corrélation la plus élevée, et un index du code de Walsh ayant la corrélation la plus élevée. Du fait que le signal qui est fourni à l'IFHT 1120 n'est multiplié par aucune des fonctions de masque, un identificateur de la fonction de masque devient "0". Le comparateur de corrélation 1140 détermine la corrélation la plus élevée en comparant les corrélations qui sont fournies par les IFHT, et il combine un index d'une fonction de masque ayant la corrélation la plus élevée, avec un index du code de Walsh.
7. Second Mode de Réalisation de Récepteur
La figure 10 illustre une structure d'un récepteur, correspondant aux émetteurs des figures 3 et 4, conforme à un autre mode de réalisation de la présente invention. En se référant à la figure 10, on note qu'un DPCH de liaison descendante est fourni à un désembrouilleur 1040 et, en même temps, un code d'embrouillage généré par un générateur de code d'embrouillage 1045 est fourni au désembrouilleur 1040.
*Le désembrouilleur 1040 désembrouille le DPCH de liaison descendante avec le code d'embrouillage. Le DPCH de liaison
<Desc/Clms Page number 64>
descendante désembrouillé est fourni à un dispositif de désétalement 1030 et, en même temps, un code d'étalement généré par un générateur de code d'étalement 1035 est fourni au dispositif de désétalement 1030. Le dispositif de désétalement 1030 effectue un désétalement du DPCH de liaison descendante désembrouillé, avec le code d'étalement, en une unité de symboles.
Les symboles de DPCH désétalés sont fournis à un démultiplexeur 1020 dans lequel ils sont démultiplexés (séparés) en symboles TFCI codés et en autres signaux tels que les DPDCH, TPC, bits Pilotes. Les symboles TFCI codés sont fournis à un dispositif de réarrangement de symboles codés 1010. Le dispositif de réarrangement de symboles codés 1010 sépare les symboles TFCI codés pour donner les symboles codés pour le DSCH (seconds symboles d'information TFCI) et les symboles codés pour le DCH (premiers symboles d'information TFCI), conformément à une information de longueur de code et une information de position. L'information de longueur de code est une information de commande de longueur de code basée sur un rapport entre les bits TFCI pour le DSCH et les bits TFCI pour le DCH. L'information de position est une information indiquant des positions des symboles codés pour le DSCH et des positions des symboles codés pour le DCH, illustrées dans le Tableau 6.
Le dispositif de réarrangement de symboles codés 1010 a la structure des figures 18A et 18B. Lorsqu'on utilise la structure des figures 18A et 18B, le dispositif de réarrangement de symboles codés 1010 doit émettre séquentiellement séparément les premiers symboles TFCI codés et les seconds symboles TFCI codés. Les seconds symboles TFCI codés et les premiers symboles TFCI codés séparés sont fournis séquentiellement à un décodeur 1000. Le décodeur 1000 décode les premiers symboles TFCI codés ou les seconds symboles TFCI codés, avec un code correspondant à l'information de commande (information de longueur de code) pour la lon-
<Desc/Clms Page number 65>
gueur de code. Par conséquent, le décodeur 1000 fournit en sortie les premiers bits TFCI ou les seconds bits TFCI. Le décodeur 1000 a le même fonctionnement que le décodeur de la figure 11.
En outre, la présente invention procure un décodeur capable d'effectuer le décodage pour les rapports de bits d'information respectifs, qui correspond au codeur pour coder les codes avec les diverses longueurs.
On va maintenant décrire en détail ci-dessous le fonctionnement du décodeur conforme à un mode de réalisation de la présente invention. Lorsqu'il fonctionne comme un décodeur correspondant aux codeurs (6,2), (7,2) et (8,2), le décodeur utilise des IFHT pour un codeur de Walsh avec une longueur de 4. Lorsqu'il fonctionne comme un décodeur correspondant aux codeurs (9,3), (10,3) et (11,3), le décodeur utilise des IFHT pour un codeur de Walsh avec une longueur de 8. Lorsqu'il fonctionne comme un décodeur correspondant aux codeurs (12,4), (13,4) et (14,4), le décodeur utilise des IFHT pour un codeur de Walsh avec une longueur de 16. Lorsqu'il fonctionne comme un décodeur correspondant au codeur (16,5), le décodeur utilise des IFHT pour un codeur de Walsh avec une longueur de 16. Lorsqu'il fonctionne comme un décodeur correspondant aux codeurs (18,6), (19,6), (20,6), (21,7), (22,7), (23,7), (24,8), (25,8), (26,8), (27,9), (28,9), (29,9) et (32,10), le décodeur utilise des IFHT pour un codeur de Walsh avec une longueur de 32. Pour cette opération, le décodeur doit avoir une structure d'IFHT capable de supporter les codes avec une longueur variable.
Par conséquent, la présente invention procure un décodeur ayant la structure d'IFHT capable de supporter les codes avec la longueur variable.
8. Fonctionnements de Modes de Réalisation
On décrira des fonctionnements du codeur, du décodeur, du dispositif d'arrangement de symboles et du dispositif de réarrangement de symboles en se référant aux figures
<Desc/Clms Page number 66>
16 et 17.
La figure 16 illustre le fonctionnement du décodeur et du dispositif d'arrangement de symboles codés dans l'émetteur conforme à un mode de réalisation de la présente invention. En se référant à la figure 16, on note qu'à l'étape 1601 l'émetteur décide de coder les premiers bits TFCI (bits d'information TFCI pour le DCH) et les seconds bits TFCI (bits d'information TFCI pour le DSCH) dans le mode de division ferme ou HSM ("Hard Split Mode"). A l'étape 1602, le codeur reçoit les premiers bits TFCI codés et les seconds bits TFCI codés. A l'étape 1603, le codeur code les premiers bits TFCI codés (32 symboles codés) et les seconds bits TFCI codés (32 symboles codés) avec le procédé conforme à la présente invention. A l'étape 1604, le dispositif d'arrangement de symboles codés sélectionne les symboles codés ayant des performances optimales parmi les premiers symboles TFCI codés conformément à une configuration de sélection de code, et il sélectionne également les symboles codés ayant des performances optimales parmi les seconds symboles TFCI codés, conformément à une configuration de sélection de code. Les configurations de sélection de code sont identiques aux configurations de poinçonnage illustrées dans le Tableau 5. A l'étape 1605, le dispositif d'arrangement de symboles codés arrange les premiers symboles TFCI codés et les seconds symboles TFCI codés sélectionnés, conformément à une configuration d'arrangement de symboles, pour obtenir un gain de diversité temporelle optimal. La configuration d'arrangement de symboles est illustrée dans le Tableau 6. Comme décrit en relation avec la figure 15, les opérations des étapes 1603,1604 et 1605 peuvent être effectuées en un seul processus. Après l'étape 1605, les bits b1 sont finalement déterminés à l'étape 1606, ce qui achève le processus de codage et d'arrangement de symboles.
La figure 17 illustre le fonctionnement du décodeur et du dispositif de réarrangement de symboles codés dans le
<Desc/Clms Page number 67>
récepteur conforme à un mode de réalisation de la présente invention. En se référant à la figure 17, on note qu'à l'étape 1701 le récepteur reçoit des symboles TFCI codés transmis par le champ TFCI dans le DPCCH de liaison descendante du DPCH de liaison descendante. A l'étape 1702, le décodeur insère des 0 dans les positions des seconds symboles TFCI codés, parmi les symboles TFCI codés reçus, conformément à une information de position des seconds symboles TFCI codés, et il génère un premier mot de code TFCI ayant 32 symboles codés. En outre, le décodeur insère des 0 dans les positions des premiers symboles TFCI codés parmi les symboles TFCI codés reçus, conformément à une information de position des premiers symboles TFCI codés, et il génère un second mot de code TFCI ayant 32 symboles codés. Comme décrit en relation avec les figures 18A et 18B, il est possible de séparer les premiers symboles TFCI codés et les seconds symboles TFCI codés en utilisant le masque. L'information de position des premiers symboles TFCI codés et des seconds symboles TFCI codés est identique à la configuration utilisée à l'étape 1604 de la figure 16. Des 0 sont insérés dans les positions des symboles non poinçonnés ou non sélectionnés dans le bit de garantir un fonctionnement correct du décodeur. A l'étape 1703, le décodeur calcule des corrélations du premier mot de code TFCI et du second mot de code TFCI générés. A l'étape 1704, le décodeur fournit en sortie des valeurs ou des index du premier mot de code TFCI et du second mot de code TFCI ayant la corrélation maximale. A l'étape 1705, le décodeur termine le processus de décodage du premier mot de code TFCI et du second mot de code TFCI.
La description précédente a été faite pour le procédé de décodage, le procédé d'application des symboles cx1et cy2 vers les bits bl, et le procédé d'application des bits b1 vers les bits dm, dans le cas où la somme du nombre des premiers bits d'information TFCI et du nombre des seconds bits d'information TFCI dans le HSM devient 10. En outre, on
<Desc/Clms Page number 68>
a décrit l'émetteur-récepteur, le codeur et le décodeur. De façon classique, si la somme du nombre des premiers bits d'information TFCI et du nombre des seconds bits d'information TFCI est inférieure à 10, le LSM est disponible mais le HSM n'est pas disponible. Ainsi, le HSM est disponible seulement lorsque le nombre des premiers bits d'information TFCI et le nombre des seconds bits d'information TFCI sont tous deux inférieurs à 5. De façon classique, seul le codeur (16,5) est utilisé dans le HSM. Par conséquent, le HSM n'est pas disponible lorsque le nombre des premiers bits d'information TFCI est supérieur à 5 ou le nombre des seconds bits d'information TFCI est supérieur à 5. Cependant, lorsque le nouveau codeur conforme à la présente invention, capable de générer 24 sortes des codes, est utilisé, il n'y a pas de restriction sur le nombre des bits d'information TFCI, ce qui permet de transmettre de façon fiable les bits d'information TFCI. Ainsi, il est possible de déterminer les codes avec lesquels les bits d'information TFCI doivent être codés. Par conséquent, il est possible de transmettre séparément le premier code TFCI ou le second code TFCI, ou de transmettre simultanément le premier code TFCI et le seconde code TFCI, ce qui assure une transmission fiable.
On présentera une description détaillée de l'invention en supposant que le codeur a la structure de la figure 4 et utilise la configuration de poinçonnage du Tableau 4.
On peut également appliquer l'invention à un autre cas dans lequel le codeur a une structure différente et utilise une configuration de poinçonnage différente.
Exemple 1. Le Rapport entre les Premiers Bits d'Information TFCI et les seconds bits d'information TFCI est 2:6
Lorsque le rapport entre les premiers bits d'information TFCI et les seconds bits d'information TFCI est 2:6, le procédé HSM classique peut coder les premiers bits d'information TFCI avant la transmission, mais ne peut pas coder les seconds bits d'information TFCI. Cependant, lorsque le
<Desc/Clms Page number 69>
codeur conforme à la présente invention est utilisé, les premiers bits d'information TFCI sont codés en 6 symboles, 7 symboles ou 8 symboles, et les seconds bits d'information TFCI sont codés en 18 symboles, 19 symboles ou 20 symboles.
La somme des premiers symboles TFCI codés et des seconds symboles TFCI codés, codés par le codeur conforme à la présente invention, devient un minimum de 24 et un maximum de 28. Lorsque la somme est inférieure à 32 qui est le nombre de bases des symboles codés, le procédé le plus simple pour traiter les symboles est de transmettre seulement les 24 symboles ou les 28 symboles par transmission discontinue (DTX). Ce procédé contribue à la simplification mais ne peut pas transmettre une autre information dans la période de DTX, ce qui occasionne un gaspillage de ressources. De plus, il n'est pas possible d'augmenter les performances de codage des premiers bits d'information TFCI et des seconds bits d'information TFCI, à cause de la transmission discontinue des symboles codés.
Dans le cas de l'Exemple 1, on peut changer le procédé de codage pour donner la priorité au premier TFCI afin d'augmenter la fiabilité ou les performances, pour donner la priorité au second TFCI afin d'augmenter la fiabilité ou les performances, ou pour augmenter les performances à la fois du premier TFCI et du second TFCI.
Si on donne la priorité au premier TFCI pour augmenter la fiabilité ou les performances, les seconds bits d'information TFCI sont codés en utilisant le codeur (18,6), le codeur (19,6) ou le codeur (20,6), et les premiers bits d'information TFCI sont codés en utilisant le codeur (14,4), le codeur (13,4) ou le codeur (12,4). En outre, il y a un autre procédé consistant à coder les premiers bits d'information TFCI par le codeur (6,2), le codeur (7,2) ou le codeur (8,2), et à transmettre ensuite de façon répétée les premiers bits TFCI codés, pour augmenter ainsi la fiabilité ou les performances. Dans le procédé d'augmentation des per-
<Desc/Clms Page number 70>
formances ou de la fiabilité du premier code TFCI en codant les premiers bits d'information TFCI en utilisant le codeur (14,4), le codeur (13,4) ou le codeur (12,4), des 0 sont insérés dans les 2 bits autres que les 2 bits d'information réels, avant le codage. Après la répétition du premier TFCI, la somme des premiers symboles TFCI codés répétés et des seconds symboles TFCI codés peut dépasser 32. Si la somme des premiers symboles TFCI codés et des seconds symboles TFCI codés dépasse 32, le système n'est pas compatible avec le standard 3GPP, ce qui augmente la complexité du matériel. Au contraire, si la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est inférieure à 32, comme dans l'Exemple 1, il y a une moindre limitation sur la sélection de code, en comparaison avec le cas dans lequel la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est 10. En effet, lorsque la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est 10, il est nécessaire de sélectionner les codes dans lesquels la somme des symboles codés est 32.
Cependant, si la somme des symboles codés est inférieure à 32 bien que le rendement de codage maximal soit utilisé pour les bits d'information donnés dans l'Exemple 1, le rendement de codage des bits d'information TFCI peut être déterminé de façon que les performances soient améliorées dans une condition dans laquelle la somme des symboles codés devient 32.
D'autre part, si la priorité est donnée au second TFCI dans l'Exemple 1 pour augmenter la fiabilité ou les performances, les premiers bits d'information TFCI sont codés en utilisant le codeur (6,2), le codeur (7,2) ou le codeur (8,2), et les seconds bits d'information TFCI sont codés en utilisant le codeur (26,8), le codeur (25,8) ou le codeur (24,8). Selon une variante, il est possible de coder les bits d'information en utilisant le codeur (20,6), le codeur (19,6) ou le codeur (18,6), et de transmettre ensuite de façon répétée les bits codés, pour augmenter ainsi la
<Desc/Clms Page number 71>
fiabilité ou les performances. Après la répétition du second TFCI, la somme des premiers symboles TFCI codés et des seconds symboles TFCI codés et répétés peut dépasser 32. Cependant, si la somme des premiers symboles TFCI codés et des seconds symboles TFCI codés dépasse 32, le système n'est pas compatible avec le standard 3GPP.
Un procédé pour augmenter la fiabilité ou les performances à la fois du premier TFCI et du second TFCI dans l'Exemple 1 consiste à augmenter jusqu'à 3 le nombre des premiers bits d'information TFCI et jusqu'à 7 le nombre des seconds bits d'information TFCI, avant le codage. Ainsi, les premiers bits d'information TFCI sont codés par le codeur (9,3), le codeur (10,3) ou le codeur (11,3), et les seconds bits d'information TFCI sont codés par le codeur (23,7), le codeur (22,7) ou le codeur (21,7) avant d'être transmis. Ce procédé peut être utilisé seulement lorsque la somme des symboles codés ne dépasse pas 32. Lorsque la somme des symboles codés dépasse 32, le problème mentionné ci-dessus se produit. Un autre procédé consiste à coder les premiers bits d'information TFCI par le codeur (6,2), le codeur (7,2) ou le codeur (8,2), et les seconds bits d'information TFCI par le codeur (18,6), le codeur (19,6) ou le codeur (20,6), et à transmettre ensuite de façon répétée les bits codés. La somme des symboles codés transmis de façon répétée ne doit pas dépasser 32. Il y a 3 sortes de codeurs pour coder les premiers bits d'information TFCI, et il y a également 3 sortes de codeurs pour coder les seconds bits d'information TFCI. Parmi les codeurs, on sélectionne le codeur ayant les meilleures performances. En ce qui concerne le nombre des symboles répétés par les codeurs, les symboles du codeur sélectionné sont transmis de façon répétée un beaucoup plus grand nombre de fois.
Exemple 2. Le Rapport entre les Premiers Bits d'Information TFCI et les seconds bits d'information TFCI est 3:4
Lorsque le rapport entre les premiers bits d'infor-
<Desc/Clms Page number 72>
mation TFCI et les seconds bits d'information TFCI est 3:4, c'est-à-dire lorsque le nombre des premiers bits d'information TFCI et le nombre des seconds bits d'information TFCI sont tous deux inférieurs à 5, le procédé HSM classique code en (16,5) les premiers bits d'information TFCI et les seconds bits d'information TFCI, séparément ou séquentiellement, avant la transmission. Cependant, lorsque le codeur conforme à la présente invention est utilisé, les premiers bits d'information TFCI sont codés en 9 symboles, 10 symboles ou 11 symboles, et les seconds bits d'information TFCI sont codés en 12 symboles, 13 symboles ou 14 symboles. La somme des premiers symboles TFCI codés et des seconds symboles TFCI codés qui sont codés par le codeur conforme à la présente invention, devient égale au maximum à 25. Lorsque la somme est inférieure à 32, qui est le nombre de base des symboles codés, le procédé le plus simple pour traiter les symboles est de transmettre seulement les 21 symboles ou 24 symboles par transmission discontinue (DTX). Ce procédé contribue à la simplification, mais ne peut pas transmettre une autre information dans la période DTX, ce qui occasionne un gaspillage de ressources. De plus, il n'est pas possible d'augmenter les performances de codage des premiers bits d'information TFCI et des seconds bits d'information TFCI, à cause de la transmission discontinue des symboles codés.
Dans le cas de l'Exemple 2, le procédé de codage peut être changé pour donner priorité au premier TFCI pour augmenter la fiabilité ou les performances, pour donner priorité au second TFCI pour augmenter la fiabilité ou les performances, ou pour augmenter les performances à la fois du premier TFCI et du second TFCI.
Si on donne priorité au premier TFCI pour augmenter la fiabilité ou les performances, les seconds bits d'information TFCI sont codés en utilisant le codeur (12,4), le codeur (13,4) ou le codeur (14,4), et les premiers bits d'information TFCI sont codés en utilisant le codeur (20,6), le
<Desc/Clms Page number 73>
codeur (19,6) ou le codeur (18,6). En outre, il y a un autre procédé consistant à coder les premiers bits d'information TFCI par le codeur (9,3), le codeur (10,3) ou le codeur (11,3), et à transmettre ensuite de façon répétée les premiers bits TFCI codés, pour augmenter ainsi la fiabilité ou les performances. Dans le procédé d'augmentation des performances ou de la fiabilité du premier code TFCI en codant les premiers bits d'information TFCI en utilisant le codeur (20,6), le codeur (19,6) ou le codeur (18,6), des 0 sont insérés dans les 3 bits autres que les 3 bits d'information réels avant d'être codés. Après la répétition du premier TFCI, la somme des premiers symboles TFCI codés répétés et des seconds symboles TFCI codés peut dépasser 32. Si la somme des premiers symboles TFCI codés et des seconds symboles TFCI codés dépasse 32, le système n'est pas compatible avec le standard 3GPP, ce qui augmente la complexité du matériel. Au contraire, si la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est inférieure à 32, comme dans l'Exemple 2, il y a une moindre limitation sur la sélection de code, en comparaison avec le cas dans lequel la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est 10. En effet, lorsque la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI est 10, il est nécessaire de sélectionner les codes dans lesquels la somme des symboles codés est 32. Cependant, si la somme des symboles codés est inférieure à 32 bien que le rendement de codage maximal soit utilisé pour les bits d'information donnés dans l'Exemple 2, le rendement de codage des bits d'information TFCI peut être déterminé de façon que les performances soient améliorées dans une condition dans laquelle la somme des symboles codés devient 32.
D'autre part, si on donne priorité au second TFCI dans l'Exemple 2 pour augmenter la fiabilité ou les performances, les premiers bits d'information TFCI sont codés en
<Desc/Clms Page number 74>
utilisant le codeur (9,3), le codeur (10,3) ou le codeur (11,3), et les seconds bits d'information TFCI sont codés en utilisant le codeur (23,7), le codeur (22,7) ou le codeur (21,7). Selon une variante, il est possible de coder les bits d'information en utilisant le codeur (14,4), le codeur (13,4) ou le codeur (12,4), et de transmettre ensuite de fa- çon répétée les bits codés, pour améliorer ainsi la fiabilité ou les performances. Après la répétition du second TFCI, la somme des premiers symboles TFCI codés et des seconds symboles TFCI codés et répétés peut dépasser 32. Cependant, si la somme des premiers symboles TFCI codés et des seconds symboles TFCI codés dépasse 32, le système n'est pas compatible avec le standard 3GPP.
Enfin, un procédé pour augmenter la fiabilité ou les performances à la fois du premier TFCI et du second TFCI dans l'Exemple 2 consiste à augmenter le nombre des premiers bits d'information TFCI et des seconds bits d'information TFCI, de façon que la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI devienne 10, et à utiliser un codeur approprié pour le nombre accru de bits d'information. Par exemple, il est possible d'utiliser un procédé de codage des premiers bits d'information TFCI par le codeur (24,4), le codeur (13,4) ou le codeur (12,4), et des seconds bits d'information TFCI par le codeur (18,6), le codeur (19,6) ou le codeur (20,6), avant la transmission. Ce procédé peut être utilisé seulement lorsque la somme des premiers bits d'information TFCI et des seconds bits d'information TFCI ne doit pas dépasser 10, et la somme des symboles codés ne doit pas dépasser 32. Lorsque la somme des symboles codés dépasse 32, le problème mentionné ci-dessus se produit. Un autre procédé consiste à coder les premiers bits d'information TFCI par le codeur (9,3), le codeur (10,3) ou le codeur (11,3), et les seconds bits d'information TFCI par le codeur (12,4), le codeur (13,4) ou le codeur (14,4), et à transmettre ensuite de façon répétée les
<Desc/Clms Page number 75>
bits codés. La somme des symboles codés transmis de façon répétée ne doit pas dépasser 32. Il y a 3 sortes de codeurs pour coder les premiers bits d'information TFCI, et il y a également 3 sortes de codeurs pour coder les seconds bits d'information TFCI. Parmi les codeurs, on sélectionne le codeur ayant les meilleures performances. En ce qui concerne le nombre des symboles répétés par les codeurs, les symboles du codeur sélectionné sont transmis de façon répétée un beaucoup plus grand nombre de fois. De plus, il est possible de combiner le procédé de changement de rendement de codage et le procédé de transmission répétée, dans la transmission des premiers bits d'information TFCI et des seconds bits d'information TFCI avec une fiabilité ou des performances élevées.
On résumera ci-dessous des critères pour le procédé de sélection de code dans le HSM, décrit en relation avec l'Exemple 1 et l'Exemple 2.
Critère 1 : Le nombre de premiers bits d'information TFCI ou de seconds bits d'information TFCI dépasse 5 bits - Si la priorité est donnée au premier TFCI, l'émetteur fixe le second codeur de TFCI et change ensuite un rendement de codage du premier TFCI pendant la transmission, ou code le premier TFCI en considérant le nombre de bits d'information réels et transmet ensuite de façon répétée les bits codés.
- Si la priorité est donnée au second TFCI, l'émetteur fixe le premier codeur de TFCI et change ensuite un rendement de codage du second TFCI pendant la transmission, ou code le second TFCI en considérant le nombre de bits d'information réels et transmet ensuite de façon répétée les bits codés.
- Si la priorité est donnée à la fois au premier TFCI et au second TFCI, l'émetteur effectue le codage en changeant les rendements de codage du premier TFCI et du second TFCI, ou en considérant le nombre de bits d'information
<Desc/Clms Page number 76>
réels, et il transmet ensuite de façon répétée les bits codés. Il est possible de combiner le procédé de changement de rendement de codage et le procédé de transmission répétée.
Critère 2 : Le nombre des premiers bits d'information TFCI ou des seconds bits d'information TFCI ne dépasse pas 5 bits - Le codeur code les premiers bits d'information TFCI et les seconds bits d'information TFCI en utilisant un codeur (16,5), avant la transmission.
- Le reste est le même que pour le Critère 1
On décrira en se référant à la figure 12 un procédé de sélection de code basé sur les critères ci-dessus, en utilisant la configuration de poinçonnage du Tableau 5 et le rendement de codage du Tableau 1.
En se référant à la figure 12, on note que la nécessité de transmettre le premier TFCI (premiers bits d'information) et le second TFCI (seconds bits d'information) apparaît à l'étape 1201. Ainsi, lorsqu'un Noeud B doit émettre le DSCH vers un UE, un émetteur reçoit le TFCI pour le DSCH et le TFCI pour le DCH. A l'étape 1202, on détermine si la somme des premiers bits d'information et des seconds bits d'information est égale à 10. Si la somme des premiers bits d'information et des seconds bits d'information est égale à 10, l'émetteur détermine un code à utiliser pour les premiers bits d'information et les seconds bits d'information, à l'étape 1208.
Le processus de sélection de code de l'étape 1208 sera décrit en référence au cas dans lequel le rapport entre les premiers bits d'information et les seconds bits d'information est 3:7. Dans ce cas, le codeur pour les premiers bits d'information est un codeur (9,3), un codeur (10,3) ou un codeur (11,3), et le codeur pour les seconds bits d'information est un codeur (23,7), un codeur (22,7) ou un codeur (21,7). Ici, la somme des symboles codés doit être 32.
Le critère pour sélectionner les 3 sortes des rendements de
<Desc/Clms Page number 77>
codage conformément aux types des bits d'information consiste à (1) donner la priorité aux premiers bits d'information pour ajouter 2 symboles en surplus, (2) donner la priorité aux seconds bits d'information pour ajouter 2 symboles en surplus, ou (3) ajouter un symbole en surplus à la fois aux premiers bits d'information et aux seconds bits d'information. Après avoir déterminé le rendement de codage à utiliser pour les premiers bits d'information et les seconds bits d'information à l'étape 1208, l'émetteur code les premiers bits d'information et les seconds bits d'information avec le rendement de codage déterminé, à l'étape 1209.
A l'étape 1210, l'émetteur multiplexe les premiers symboles TFCI codés et les seconds symboles TFCI codés.
Cependant, s'il est déterminé à l'étape 1202 que la somme des premiers bits d'information et des seconds bits d'information est inférieure à 10, l'émetteur détermine à l'étape 1203 si le nombre des premiers bits d'information dépasse 5 ou si le nombre des seconds bits d'information dépasse 5. Si l'un quelconque du nombre de premiers bits d'information et du nombre de seconds bits d'information dépasse 5, l'émetteur passe à l'étape 1204. Cependant, si à la fois le nombre des premiers bits d'information et le nombre des seconds bits d'information ne dépassent pas 5, l'émetteur passe à l'étape 1221. A l'étape 1221, l'émetteur détermine s'il doit utiliser un codeur (16,5) pour coder les premiers bits d'information et les seconds bits d'information. Lorsque l'émetteur détermine qu'il n'utilise pas le codeur (16,5), il passe à l'étape 1206. Sinon, l'émetteur détermine qu'il utilise le codeur (16,5) et il passe à l'étape 1209.
A l'étape 1204, l'émetteur détermine s'il doit utiliser la transmission discontinue (DTX) pour transmettre les premiers bits d'information ou les seconds bits d'information. Lorsque l'émetteur détermine l'utilisation de la DTX, il passe à l'étape 1208. Sinon, lorsque l'émetteur détermine qu'il n'utilise pas la DTX, il passe à l'étape 1205.
<Desc/Clms Page number 78>
On décrira le processus de l'étape 1208 en référence au cas dans lequel le rapport entre les premiers bits d'in- formation et les seconds bits d'information est 3 :4. ce cas, le codeur pour les premiers bits d'information est l'un sélectionné d'un codeur (9,3), d'un codeur (10,3) et d'un codeur (11,3), et le codeur pour les seconds bits d'information est l'un sélectionné d'un codeur (12,4), d'un codeur (13,4) et d'un codeur (14,4). A l'étape 1208, si la DTX est utilisée dans le cas où à la fois le nombre des premiers bits d'information et le nombre des seconds bits d'information ne dépassent pas 5, il n'y a aucune restriction dans la sélection des codeurs, mais la somme des symboles codés ne doit pas dépasser 32.
A l'étape 1205, l'émetteur détermine s'il doit augmenter la fiabilité ou les performances à la fois du premier TFCI et du second TFCI avant la transmission. Si l'émetteur détermine qu'il doit augmenter la fiabilité ou les performances à la fois du premier TFCI et du second TFCI avant la transmission, il sélectionne le procédé d'augmentation de rendement de codage ou le procédé de transmission répétée ou le procédé combiné des deux procédés ci-dessus, à l'étape 1207. A l'étape 1208, l'émetteur détermine le code à utiliser pour le premier TFCI et le second TFCI, conformément au procédé sélectionné à l'étape 1207. A l'étape 1209, le codeur code les premiers bits d'information TFCI et les seconds bits d'information TFCI conformément au procédé sélectionné, et ensuite à l'étape 1210 il multiplexe les premier symboles TFCI codés et les seconds symboles TFCI codés. Si l'émetteur détermine à l'étape 1207 qu'il doit augmenter la fiabilité ou les performances du premier TFCI et du second TFCI avant la transmission dans le procédé de transmission répétée, l'émetteur répète les premiers symboles TFCI codés et les seconds symboles TFCI codés, à l'étape 1209, et il les multiplexe ensuite à l'étape 1210. Dans le cas contraire, l'émetteur répète à l'étape 1210 les premiers
<Desc/Clms Page number 79>
symboles TFCI codés et les seconds symboles TFCI codés, qui ont été codés à l'étape 1209.
Si l'émetteur détermine à l'étape 1205 d'augmenter la fiabilité ou les performances du premier TFCI ou du second TFCI avant la transmission, l'émetteur sélectionne à l'étape 1206 le premier TFCI ou le second TFCI, auquel il donnera priorité. L'émetteur donne priorité au premier TFCI lorsque les premiers bits d'information TFCI doivent être transmis avec une fiabilité élevée, indépendamment du nombre des bits d'information. L'émetteur donne priorité au second TFCI lorsque les seconds bits d'information TFCI doivent être transmis avec une fiabilité élevée, en préparation pour le cas dans lequel des Noeuds B autres que le Noeud B recevant le DSCH ne peuvent pas transmettre les seconds bits d'information TFCI pour le DSCH lorsque l'UE est placé dans la région de transfert souple. De plus, l'émetteur donne priorité au second TFCI lorsque les seconds bits d'information TFCI doivent être transmis avec une fiabilité élevée, indépendamment du nombre des bits d'information. Si l'émetteur détermine d'augmenter la fiabilité ou les performances du premier TFCI ou du second TFCI avant la transmission, à l'étape 1206, l'émetteur détermine un procédé d'augmentation de la fiabilité ou des performances du premier TFCI ou du second TFCI avant la transmission, à l'étape 1207, en utilisant le procédé d'augmentation de rendement de codage, le procédé de transmission répétée ou le procédé combiné des deux procédés ci-dessus. A l'étape 1208, l'émetteur détermine le code à utiliser pour le premier TFCI et le second TFCI, conformément au procédé déterminé à l'étape 1207. A l'étape 1209, l'émetteur code les premiers bits d'information TFCI et les seconds bits d'information TFCI avec le procédé déterminé, et ensuite à l'étape 1210 il multiplexe les premier symboles TFCI codés et les seconds symboles TFCI codés. Si l'émetteur détermine d'augmenter la fiabilité ou les performances du premier TFCI ou du second TFCI par le
<Desc/Clms Page number 80>
procédé d'augmentation du rendement de codage à l'étape 1207, l'émetteur multiplexe à l'étape 1210 les premiers symboles TFCI codés et les seconds symboles TFCI codés, qui sont codés à l'étape 1209. Si l'émetteur détermine à l'étape 1207 d'augmenter la fiabilité ou les performances du premier TFCI ou du second TFCI avant la transmission avec le procédé de transmission répétée, à l'étape 1209 l'émetteur répète les premiers symboles TFCI codés et les seconds symboles TFCI codés, et ensuite il les multiplexe à l'étape 1210.
Dans le cas contraire, l'émetteur répète à l'étape 1210 les premiers symboles TFCI codés et les seconds symboles TFCI codés, qui sont codés à l'étape 1209.
Comme décrit ci-dessus, le mode de réalisation de la présente invention peut coder/décoder divers types des bits TFCI en utilisant une seule structure de codeur/décodeur. De plus, le mode de réalisation multiplexe les symboles TFCI codés avec les différentes techniques de codage, de façon que les symboles TFCI soient répartis uniformément avant d'être transmis. Pour les 10 bits d'information d'entrée, le codage de TFCI est effectué avec l'un sélectionné des rapports de 1:9, 2:8, 3:7, 4:6, 5:5, 6:4, 7:3, 8:2 et 9:1, en fonction du type et des caractéristiques des données transmises sur le DSCH et le DCH, ce qui contribue à la souplesse du HSM qui est supérieur au LSM en termes de signalisation et de retard. De plus, le codeur code les bits TFCI pour le DCH et les bits TFCI pour le DSCH, et ensuite il stocke dans un dispositif de stockage les symboles TFCI codés pour le DCH et les symboles TFCI codés pour le DSCH, ce qui assure un traitement d'information rapide.
Il va de soi que de nombreuses modifications peuvent être apportées au dispositif et au procédé décrits et représentés, sans sortir du cadre de l'invention.

Claims (22)

REVENDICATIONS
1. Procédé pour effectuer une application de premiers symboles TFCI ("Transport Format Combinaison Indicator", c'est-à-dire Indicateur de Combinaison de Format de Transport) codés et de seconds symboles TFCI codés vers une trame radio dans un appareil d'émission d'un système de communication mobile, pour coder k premiers bits TFCI et (10-k) seconds bits TFCI, une somme des premiers symboles TFCI codés et des seconds symboles TFCI codés étant égale à 32, caractérisé en ce qu'il comprend les étapes suivantes : on multiplexe les symboles codés de façon que les premiers symboles TFCI codés et les seconds symboles TFCI codés soient uniformément répartis conformément à un mode de transmission et un débit de données de la trame radio, et on fournit en sortie 32 symboles codés; et on effectue une application des 32 symboles codés multiplexés vers la trame radio pour respecter le nombre des symboles codés qui peuvent être appliqués vers une trame radio, déterminé conformément au mode de transmission et au débit de données de la trame radio.
2. Procédé selon la revendication 1, caractérisé en ce que les premiers symboles TFCI codés sont multiplexés dans les positions calculées par l'expression
Figure img00810001
dans laquelle n représente le nombre total des premiers symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
3. Procédé selon la revendication 1, caractérisé en ce que les seconds symboles TFCI codés sont multiplexés dans les positions calculées par l'expression
<Desc/Clms Page number 82>
dans laquelle n représente le nombre total des premiers symboles TFCI codés, m représente le nombre total des seconds symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
Figure img00820001
4. Procédé selon la revendication 1, caractérisé en ce que si le nombre de symboles codés qui peuvent être appliqués vers une trame radio est de 30, alors 30 symboles codés à l'exception de l'un arbitraire des premiers symboles TFCI codés et de l'un arbitraire des seconds symboles TFCI codés, sont appliqués vers la trame radio.
5. Procédé selon la revendication 4, caractérisé en ce que le symbole arbitraire parmi les premiers symboles TFCI codés est le dernier symbole codé des premiers symboles TFCI codés, et le symbole arbitraire parmi les seconds symboles TFCI codés est le dernier symbole codé des seconds symboles TFCI codés.
6. Procédé selon la revendication 1, caractérisé en ce que si le nombre de symboles codés qui peuvent être appliqués vers une trame radio est de 30, alors 30 symboles codés à l'exception de deux symboles codés arbitraires parmi les premiers symboles TFCI codés ou de deux symboles codés arbitraires parmi les seconds symboles TFCI codés, sont appliqués vers la trame radio.
7. Procédé selon la revendication 1, dans lequel si le nombre de symboles codés qui peuvent être appliqués vers une trame radio est de 120, les 32 symboles codés multiplexés sont répétés 3 fois, les 24 premiers symboles codés parmi les 32 symboles codés multiplexés sont répétés davantage, et sont ensuite appliqués vers la trame radio.
8. Procédé selon la revendication 1, caractérisé en ce que si le nombre de symboles codés qui peuvent être appliqués vers une trame radio est de 32, les 32 symboles
<Desc/Clms Page number 83>
codés multiplexés sont appliqués vers la trame radio.
9. Procédé selon la revendication 1, caractérisé en ce que si le nombre de symboles codés qui peuvent être appliqués vers une trame radio est de 128, les 32 symboles codés multiplexés sont répétés 4 fois et sont ensuite appliqués vers la trame radio.
10. Appareil pour transmettre des premiers bits TFCI ("Transport Format Combinaison Indicator", c'est-à-dire Indicateur de Combinaison de Format de Transport) et des seconds bits TFCI sur une trame radio dans un appareil d'émission d'un système de communication mobile, caractérisé en ce qu'il comprend : au moins un codeur pour coder k premiers bits TFCI à un premier rendement de codage pour fournir en sortie (3k+l) premiers symboles TFCI codés, et pour coder (10-k) seconds bits TFCI à un second rendement de codage pour fournir en sortie (31-3k) seconds symboles TFCI codés; et un dispositif d'arrangement de symboles codés pour multiplexer les symboles codés de façon que les premiers symboles TFCI codés et les seconds symboles TFCI codés soient uniformément répartis conformément à un mode de transmission et un débit de données de la trame radio, et pour fournir en sortie les symboles codés multiplexés conformément au nombre de symboles codés qui peuvent être transmis sur une trame radio.
11. Appareil selon la revendication 10, caractérisé en ce qu'il comprend en outre un sélecteur pour sélectionner les premiers bits TFCI et les seconds bits TFCI conformément à une valeur de k, et pour fournir au codeur (311) les bits TFCI sélectionnés.
12. Appareil selon la revendication 10, caractérisé en ce que le dispositif d'arrangement de symboles codés multiplexe les symboles codés de façon que les premiers symboles TFCI codés soient fournis en sortie dans les positions calculées par l'expression
<Desc/Clms Page number 84>
dans laquelle n représente le nombre total des premiers symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
Figure img00840001
13. Appareil selon la revendication 10, caractérisé en ce que le dispositif d'arrangement de symboles codés multiplexe les symboles codés de façon que les seconds symboles TFCI codés soient fournis en sortie dans les positions calculées par l'expression
Figure img00840002
dans laquelle n représente le nombre total des premiers symboles TFCI codés, m représente le nombre total des seconds symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
14. Procédé pour transmettre des premiers bits TFCI ("Transport Format Combinaison Indicator", c'est-à-dire Indicateur de Combinaison de Format de Transport) et des seconds bits TFCI sur une trame radio dans un appareil d'émission d'un système de communication mobile, caractérisé en ce qu'il comprend les étapes suivantes : on code k premiers bits TFCI à un premier rendement de codage pour fournir en sortie (3k+l) premiers symboles TFCI codés; on code (10-k) seconds bits TFCI à un second rendement de codage pour fournir en sortie (31-3k) seconds symboles TFCI codés; on multiplexe les symboles codés de façon que les premiers symboles TFCI codés et les seconds symboles TFCI codés soient uniformément répartis conformément à un mode de transmission et un débit de données de la trame radio; et on fournit en sortie les symboles codés multiplexés
<Desc/Clms Page number 85>
conformément au nombre de symboles codés qui peuvent être transmis sur une trame radio.
15. Procédé selon la revendication 14, caractérisé en ce que les premiers symboles TFCI codés sont fournis en sortie dans les positions calculées par l'expression
Figure img00850001
dans laquelle n représente le nombre total des premiers symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
16. Procédé selon la revendication 14, caractérisé en ce que les seconds symboles TFCI codés sont fournis en sortie dans les positions calculées par l'expression
Figure img00850002
dans laquelle n représente le nombre total des premiers symboles TFCI codés, m représente le nombre total des seconds symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
17. Appareil pour décoder k premiers bits TFCI et (10-k) seconds bits TFCI dans un appareil de réception d'un système de communication mobile, pour recevoir (3k-l) premiers symboles TFCI codés pour un DCH ("Dedicated Channel", c'est-à-dire Canal Dédié) et (31-3k) seconds symboles TFCI codés pour un DSCH ("Downlink Shared Channel", c'est-à-dire Canal Partagé de Liaison Descendante), caractérisé en ce qu'il comprend : un dispositif de réarrangement de symboles codés pour séparer les premiers symboles TFCI codés et les seconds symboles TFCI codés,
<Desc/Clms Page number 86>
transmis sur un DPCH ("Dedicated Physical Channel", c'est-àdire Canal Physique Dédié), conformément à une valeur de k, pour le réarrangement; et au moins un décodeur pour décoder les premiers symboles TFCI codés, pour fournir en sortie les k premiers bits TFCI, et décoder les seconds symboles TFCI codés pour fournir en sortie les (10-k) seconds bits TFCI.
18. Appareil selon la revendication 17, caractérisé en ce que le dispositif de réarrangement de symboles codés (910) sépare les premiers symboles TFCI codés existant dans les positions calculées par la formule suivante, à partir des symboles codés obtenus en multiplexant les premiers symboles TFCI codés et les seconds symboles TFCI codés :
Figure img00860001
dans laquelle n représente le nombre total des premiers symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
19. Appareil selon la revendication 17, caractérisé en ce que le dispositif de réarrangement de symboles codés sépare les seconds symboles TFCI codés existant dans les positions calculées par la formule suivante, à partir des symboles codés obtenus en multiplexant les premiers symboles TFCI codés et les seconds symboles TFCI codés :
Figure img00860002
dans laquelle n représente le nombre total des premiers symboles TFCI codés, m représente le nombre total des seconds symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
<Desc/Clms Page number 87>
20. Procédé pour décoder k premiers bits TFCI et (10-k) seconds bits TFCI dans un appareil de réception d'un système de communication mobile pour recevoir (3k-1) premiers symboles TFCI codés pour un DCH ("Dedicated Channel", c'est-à-dire Canal Dédié) et (31-3k) seconds symboles TFCI codés pour un DSCH ("Downlink Shared Channel", c'est-à-dire Canal Partagé de Liaison Descendante), caractérisé en ce qu'il comprend les étapes suivantes : on sépare les premiers symboles TFCI codés et les seconds symboles TFCI codés, transmis sur un DPCH ("Dedicated Physical Channel", c'est-à-dire Canal Physique Dédié), conformément à une valeur de k, pour le réarrangement; on décode les premiers symboles TFCI codés pour fournir en sortie les k premiers bits TFCI; et on décode les seconds symboles TFCI codés pour fournir en sortie les (10-k) seconds bits TFCI.
21 .Procédé selon la revendication 20, caractérisé en ce que les premiers symboles TFCI codés existant dans les positions calculées par la formule suivante sont séparés des symboles codés obtenus en multiplexant les premiers symboles TFCI codés et les seconds symboles TFCI codés :
Figure img00870001
dans laquelle n représente le nombre total des premiers symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
22. Procédé selon la revendication 20, caractérisé en ce que les seconds symboles TFCI codés existant dans les positions calculées par la formule suivante sont séparés des symboles codés obtenus en multiplexant les premiers symboles TFCI codés et les seconds symboles TFCI codés :
<Desc/Clms Page number 88>
dans laquelle n représente le nombre total des premiers symboles TFCI codés, m représente le nombre total des seconds symboles TFCI codés, et i représente un index indiquant un symbole codé arbitraire parmi les premiers symboles TFCI codés.
Figure img00880001
FR0208611A 2001-07-09 2002-07-09 Procede et appareil pour effectuer une application de symboles codes vers une trame radio dans un systeme de communication mobile amrc Expired - Lifetime FR2829641B1 (fr)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
KR20010044673 2001-07-09
KR20010051605 2001-08-25
KR20010052596 2001-08-29

Publications (2)

Publication Number Publication Date
FR2829641A1 true FR2829641A1 (fr) 2003-03-14
FR2829641B1 FR2829641B1 (fr) 2004-07-16

Family

ID=27350498

Family Applications (1)

Application Number Title Priority Date Filing Date
FR0208611A Expired - Lifetime FR2829641B1 (fr) 2001-07-09 2002-07-09 Procede et appareil pour effectuer une application de symboles codes vers une trame radio dans un systeme de communication mobile amrc

Country Status (11)

Country Link
US (2) US7436806B2 (fr)
JP (2) JP3730195B2 (fr)
KR (1) KR100450959B1 (fr)
CN (1) CN100418311C (fr)
AU (1) AU2002300026B2 (fr)
CA (1) CA2392812C (fr)
DE (1) DE10230942B4 (fr)
FI (1) FI118944B (fr)
FR (1) FR2829641B1 (fr)
GB (1) GB2380105B (fr)
SE (1) SE524854C2 (fr)

Families Citing this family (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2391841C (fr) * 2001-06-28 2006-05-16 Samsung Electronics Co., Ltd. Appareil et methode de transmission de bits tfci pour un mode de fractionnement permanent dans un systeme de communication mobile amdc
DE10159637C1 (de) * 2001-12-05 2003-08-07 Siemens Ag Verfahren zur Zuweisung von Übertragungskanälen in einer Mobilfunkzelle für einen Multicast-Dienst
ATE556501T1 (de) * 2002-11-07 2012-05-15 2011 Intellectual Property Asset Trust Transportformat-daten übertragung
US20040100918A1 (en) * 2002-11-27 2004-05-27 Antti Toskala Method and system for forwarding a control information
JP3742055B2 (ja) * 2002-11-27 2006-02-01 埼玉日本電気株式会社 無線基地局装置、及びそれに用いるｔｆｃｉ復号特性を利用する復号装置とその復号方法
KR100548346B1 (ko) 2003-05-13 2006-02-02 엘지전자 주식회사 이동통신 시스템에서의 ｔｆｃｉ 전송 방법
US7474643B2 (en) * 2003-10-02 2009-01-06 Qualcomm Incorporated Systems and methods for communicating control data using multiple slot formats
UA83256C2 (ru) * 2003-10-02 2008-06-25 Квелкомм Инкорпорэйтед Система и способ мультиплексирования данных управления для множества каналов передачи данных в одном канале управления (варианты)
US7283492B2 (en) * 2003-10-02 2007-10-16 Qualcomm Incorporated Systems and methods for multiplexing control information onto a physical data channel
DE10347395A1 (de) * 2003-10-09 2005-05-12 Ihp Gmbh Ultrabreitband-Kommunikationssystem für sehr hohe Datenraten
CN101019348A (zh) * 2004-09-15 2007-08-15 三星电子株式会社 移动通信系统中用于编码/解码传输信息的方法和设备
CN100411476C (zh) * 2004-09-20 2008-08-13 华为技术有限公司 一种宽带码分多址系统中上行增强链路信令编码方法
US7386820B1 (en) * 2004-12-10 2008-06-10 Synopsys, Inc. Method and apparatus for formally checking equivalence using equivalence relationships
US8351401B2 (en) * 2005-02-25 2013-01-08 Nec Corporation Code sequence transmission method, wireless communication system, transmitter, and receiver
CN1667988B (zh) * 2005-04-18 2010-06-09 中兴通讯股份有限公司 一种实现传输格式组合计算值到传输格式指示的解析方法
JP4065283B2 (ja) 2005-07-06 2008-03-19 松下電器産業株式会社 送信方法
US8780944B2 (en) * 2005-08-26 2014-07-15 Qualcomm Incorporated Method and apparatus for reliable signaling in wireless communication
KR101459147B1 (ko) * 2008-02-04 2014-11-10 엘지전자 주식회사 무선통신 시스템에서 전송 파워 제어 명령 전송 방법
CA2706519A1 (fr) * 2008-02-11 2009-08-20 Zte U.S.A., Inc. Procede et systeme de codage conjoint de messages d'information independants multiples
US8788918B2 (en) * 2008-03-20 2014-07-22 Marvell World Trade Ltd. Block encoding with a variable rate block code
US8331483B2 (en) 2009-08-06 2012-12-11 Lg Electronics Inc. Method for transmitting feedback information via a spatial rank index (SRI) channel
EP2728858B1 (fr) * 2011-08-12 2018-05-23 Samsung Electronics Co., Ltd. Appareil de réception et procédé de réception associé
US9112672B2 (en) * 2012-12-17 2015-08-18 Qualcomm Incorporated Apparatus and method for early decoding of TFCI in UMTS
US20140293847A1 (en) * 2013-04-01 2014-10-02 Mediatek Inc. Data processing methods performed by umts-fdd device with tfci early termination
EP3051871B1 (fr) * 2013-09-26 2017-10-25 Fujitsu Limited Station de base, station mobile, système de communication sans fil et procédé de communication sans fil
CN105493424B (zh) 2013-12-31 2019-02-01 华为技术有限公司 一种Polar码的处理方法、系统及无线通信装置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1009174A2 (fr) * 1998-12-09 2000-06-14 Lg Electronics Inc. Dispositif et procédé de réalisation de services multiples TFCI dans un system de communication mobile
WO2001003366A1 (fr) * 1999-07-06 2001-01-11 Samsung Electronics Co., Ltd. Appareil et procede de codage/decodage d'un indicateur de combinaison de format de transport dans un systeme de communication mobile amrc
WO2001017283A2 (fr) * 1999-08-27 2001-03-08 Telefonaktiebolaget Lm Ericsson (Publ) Mise en correspondance d'indicateurs de combinaison de formats de transport pour telecommunications
EP1102440A2 (fr) * 1999-11-19 2001-05-23 Lg Electronics Inc. Méthode d'ameliorer l'exécution de TFCI transport
EP1104130A2 (fr) * 1999-11-18 2001-05-30 Lg Electronics Inc. Méthode de codage et de transmission d'un indicateur de combinaison de format de transport

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS59170099A (ja) * 1983-03-18 1984-09-26 Nippon Tokushu Noyaku Seizo Kk ホスホン酸エステル、その製法及び殺虫、殺ダニ、殺センチユウ剤
KR100640908B1 (ko) 1998-10-01 2007-01-31 엘지전자 주식회사 이동통신 시스템에서의 트랜스포트 포맷 설정 방법 및 송신 장치
FI114077B (fi) * 1999-03-10 2004-07-30 Nokia Corp Tunnuksen varausmenetelmä
EP1041850A1 (fr) 1999-04-01 2000-10-04 Nortel Matra Cellular Méthode et appareil pour changer les configurations des liaisons radios dans un système de télécommunications mobiles supportant la commutation douce
DE69938546T2 (de) 1999-07-12 2009-08-20 Lucent Technologies Inc. Universales Mobiltelefonsystem Netzwerk (UMTS) mit verbessertem Verfahren für Ratenanpassung
KR100652000B1 (ko) * 1999-08-31 2006-11-30 엘지전자 주식회사 확장 전송 포맷 조합 지시자의 부호화 및 복호 방법
US6904290B1 (en) * 1999-09-30 2005-06-07 Telefonaktiebolaget L M Ericsson (Publ) Method and apparatus for transmit power control
KR100317267B1 (ko) 1999-10-02 2001-12-22 서평원 공통 패킷 채널의 보호 방법
EP1104216A1 (fr) * 1999-11-23 2001-05-30 Lucent Technologies Inc. Systèmes de télécommunication mobile
EP1337075B1 (fr) * 2000-05-17 2007-07-11 Matsushita Electric Industrial Co., Ltd. Système ARQ hybride de transmission de paquets de données avec canal de commande et canal de données
KR100434470B1 (ko) * 2000-10-09 2004-06-05 삼성전자주식회사 분할모드에 따른 전송형식 조합표시 비트의 부호화 장치및 방법
KR20020062471A (ko) * 2001-01-20 2002-07-26 주식회사 하이닉스반도체 광대역 무선통신 시스템에서의 물리채널 정보 전달 방법
WO2002069514A1 (fr) * 2001-02-27 2002-09-06 Samsung Electronics Co., Ltd Appareil et procede de codage/decodage de bits tfci dans un systeme de communication cdma asynchrone
US7068618B2 (en) * 2001-08-10 2006-06-27 Interdigital Technology Corp. Dynamic link adaption for time division duplex (TDD)
KR100548346B1 (ko) * 2003-05-13 2006-02-02 엘지전자 주식회사 이동통신 시스템에서의 ｔｆｃｉ 전송 방법

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1009174A2 (fr) * 1998-12-09 2000-06-14 Lg Electronics Inc. Dispositif et procédé de réalisation de services multiples TFCI dans un system de communication mobile
WO2001003366A1 (fr) * 1999-07-06 2001-01-11 Samsung Electronics Co., Ltd. Appareil et procede de codage/decodage d'un indicateur de combinaison de format de transport dans un systeme de communication mobile amrc
WO2001017283A2 (fr) * 1999-08-27 2001-03-08 Telefonaktiebolaget Lm Ericsson (Publ) Mise en correspondance d'indicateurs de combinaison de formats de transport pour telecommunications
EP1104130A2 (fr) * 1999-11-18 2001-05-30 Lg Electronics Inc. Méthode de codage et de transmission d'un indicateur de combinaison de format de transport
EP1102440A2 (fr) * 1999-11-19 2001-05-23 Lg Electronics Inc. Méthode d'ameliorer l'exécution de TFCI transport

Also Published As

Publication number Publication date
US7436806B2 (en) 2008-10-14
GB2380105A (en) 2003-03-26
US20030072290A1 (en) 2003-04-17
FI118944B (fi) 2008-05-15
SE0202150L (sv) 2003-01-10
FI20021343L (fi) 2003-01-10
GB2380105B (en) 2003-12-10
CA2392812C (fr) 2005-09-20
CA2392812A1 (fr) 2003-01-09
CN1402459A (zh) 2003-03-12
DE10230942A1 (de) 2003-06-05
KR20030011263A (ko) 2003-02-07
JP2004173302A (ja) 2004-06-17
US7792085B2 (en) 2010-09-07
US20080130608A1 (en) 2008-06-05
SE524854C2 (sv) 2004-10-12
SE0202150D0 (sv) 2002-07-09
FI20021343A0 (fi) 2002-07-08
GB0215628D0 (en) 2002-08-14
JP2003051760A (ja) 2003-02-21
CN100418311C (zh) 2008-09-10
FR2829641B1 (fr) 2004-07-16
JP3730195B2 (ja) 2005-12-21
DE10230942B4 (de) 2007-09-13
KR100450959B1 (ko) 2004-10-02
AU2002300026B2 (en) 2004-02-05

Similar Documents

Publication Publication Date Title
FR2829641A1 (fr) Procede et appareil pour effectuer une application de symboles codes vers une trame radio dans un systeme de communication mobile amrc
US7995552B2 (en) Apparatus and method for transmitting TFCI bits for a hard split mode in a CDMA mobile communication system
AU767790B2 (en) Apparatus and method for coding/decoding TFCI bits in an asynchronous CDMA communication system
US7068638B2 (en) Apparatus and method for coding/decoding TFCI bits in an asynchronous CDMA communication system
JP3454815B1 (ja) 符号分割多元接続移動通信システムのためのチャンネル符号化／復号化装置及び方法
EP1234384A1 (fr) Appareil et procede de regulation de puissance dans un systeme de communication mobile
FR2855686A1 (fr) Procede et appareil pour effectuer une application de symboles codes vers une trame radio dans un systeme de communication mobile amrc
RU2233540C2 (ru) Устройство и способ преобразования в символы бит указателя tfci для режима жесткого разбиения в системе мобильной связи cdma
KR20050100848A (ko) 초 광대역 통신시스템에서 헤더정보 전송장치 및 방법
KR100365352B1 (ko) 이동통신 시스템에서의 채널 인식 코드 발생 장치 및 방법

Legal Events

Date Code Title Description
PLFP Fee payment

Year of fee payment: 15

PLFP Fee payment

Year of fee payment: 16
