FR3084367A1 - Procede de preparation de composes a groupement alkoxysilyl - Google Patents
Procede de preparation de composes a groupement alkoxysilyl Download PDFInfo
- Publication number
- FR3084367A1 FR3084367A1 FR1857003A FR1857003A FR3084367A1 FR 3084367 A1 FR3084367 A1 FR 3084367A1 FR 1857003 A FR1857003 A FR 1857003A FR 1857003 A FR1857003 A FR 1857003A FR 3084367 A1 FR3084367 A1 FR 3084367A1
- Authority
- FR
- France
- Prior art keywords
- formula
- carbon atoms
- polyurethane
- acrylate
- linear
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 150000001875 compounds Chemical class 0.000 title claims abstract description 70
- 238000000034 method Methods 0.000 title claims abstract description 46
- 238000002360 preparation method Methods 0.000 title claims abstract description 33
- 125000004432 carbon atom Chemical group C* 0.000 claims abstract description 66
- 239000003054 catalyst Substances 0.000 claims abstract description 33
- 125000005370 alkoxysilyl group Chemical group 0.000 claims abstract description 25
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims abstract description 24
- 238000005686 cross metathesis reaction Methods 0.000 claims abstract description 17
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 claims abstract description 8
- 238000005649 metathesis reaction Methods 0.000 claims abstract description 8
- 229910000077 silane Inorganic materials 0.000 claims abstract description 8
- 239000004814 polyurethane Substances 0.000 claims description 85
- 229920002635 polyurethane Polymers 0.000 claims description 85
- -1 alkylene radical Chemical class 0.000 claims description 78
- 229920000642 polymer Polymers 0.000 claims description 66
- 229920000570 polyether Polymers 0.000 claims description 39
- 239000004721 Polyphenylene oxide Substances 0.000 claims description 37
- 229920000193 polymethacrylate Polymers 0.000 claims description 33
- 229920006395 saturated elastomer Polymers 0.000 claims description 31
- ZRPFJAPZDXQHSM-UHFFFAOYSA-L 1,3-bis(2,4,6-trimethylphenyl)-4,5-dihydroimidazole;dichloro-[(2-propan-2-yloxyphenyl)methylidene]ruthenium Chemical compound CC(C)OC1=CC=CC=C1C=[Ru](Cl)(Cl)=C1N(C=2C(=CC(C)=CC=2C)C)CCN1C1=C(C)C=C(C)C=C1C ZRPFJAPZDXQHSM-UHFFFAOYSA-L 0.000 claims description 22
- 239000004215 Carbon black (E152) Substances 0.000 claims description 22
- 125000004122 cyclic group Chemical group 0.000 claims description 22
- 229930195733 hydrocarbon Natural products 0.000 claims description 22
- 150000002148 esters Chemical group 0.000 claims description 21
- 150000004291 polyenes Chemical class 0.000 claims description 17
- 125000001931 aliphatic group Chemical group 0.000 claims description 16
- 229920000728 polyester Polymers 0.000 claims description 14
- 239000002243 precursor Substances 0.000 claims description 10
- 125000005842 heteroatom Chemical group 0.000 claims description 9
- 125000003118 aryl group Chemical group 0.000 claims description 8
- 125000004430 oxygen atom Chemical group O* 0.000 claims description 7
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 5
- FCDPQMAOJARMTG-UHFFFAOYSA-L benzylidene-[1,3-bis(2,4,6-trimethylphenyl)imidazolidin-2-ylidene]-dichlororuthenium;tricyclohexylphosphane Chemical compound C1CCCCC1P(C1CCCCC1)C1CCCCC1.CC1=CC(C)=CC(C)=C1N(CCN1C=2C(=CC(C)=CC=2C)C)C1=[Ru](Cl)(Cl)=CC1=CC=CC=C1 FCDPQMAOJARMTG-UHFFFAOYSA-L 0.000 claims description 3
- 101150065749 Churc1 gene Proteins 0.000 claims description 2
- 102100038239 Protein Churchill Human genes 0.000 claims description 2
- XSQUKJJJFZCRTK-UHFFFAOYSA-N urea group Chemical group NC(=O)N XSQUKJJJFZCRTK-UHFFFAOYSA-N 0.000 claims description 2
- JOYRKODLDBILNP-UHFFFAOYSA-N urethane group Chemical group NC(=O)OCC JOYRKODLDBILNP-UHFFFAOYSA-N 0.000 claims description 2

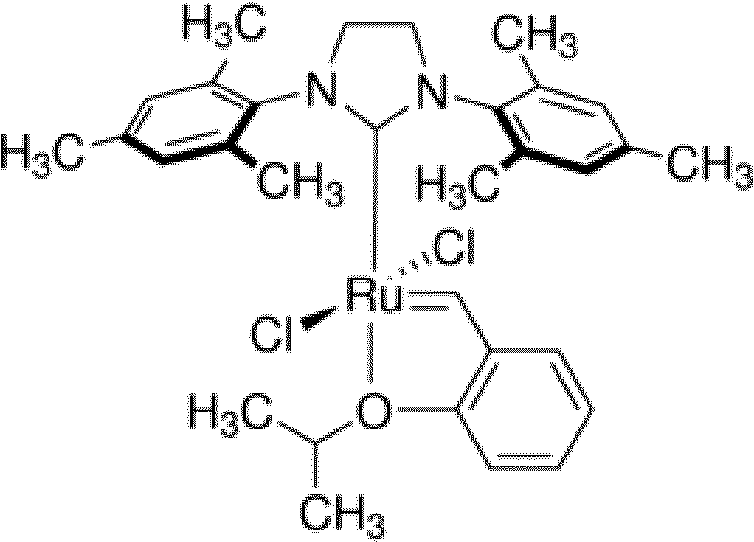

- 239000011987 hoveyda–grubbs catalyst Substances 0.000 abstract description 5
- 125000004178 (C1-C4) alkyl group Chemical group 0.000 abstract 1
- 239000011984 grubbs catalyst Substances 0.000 abstract 1
- 229920005862 polyol Polymers 0.000 description 84
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 65
- 150000003077 polyols Chemical class 0.000 description 62
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 47
- 150000002009 diols Chemical class 0.000 description 36
- 238000006243 chemical reaction Methods 0.000 description 34
- 239000000203 mixture Substances 0.000 description 33
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 25
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 24
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 22
- 229920005906 polyester polyol Polymers 0.000 description 18
- 239000005056 polyisocyanate Substances 0.000 description 16
- 229920001228 polyisocyanate Polymers 0.000 description 16
- 229920001451 polypropylene glycol Polymers 0.000 description 15
- 150000004072 triols Chemical class 0.000 description 13
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 12
- 229910052760 oxygen Inorganic materials 0.000 description 12
- LFRDHGNFBLIJIY-UHFFFAOYSA-N trimethoxy(prop-2-enyl)silane Chemical compound CO[Si](OC)(OC)CC=C LFRDHGNFBLIJIY-UHFFFAOYSA-N 0.000 description 12
- 125000004386 diacrylate group Chemical group 0.000 description 11
- 239000012429 reaction media Substances 0.000 description 11
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical compound OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 description 10
- 230000015572 biosynthetic process Effects 0.000 description 10
- 238000005481 NMR spectroscopy Methods 0.000 description 9
- 150000001408 amides Chemical class 0.000 description 9
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 9
- 125000005442 diisocyanate group Chemical group 0.000 description 9
- 238000003786 synthesis reaction Methods 0.000 description 9
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 8
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 8
- 239000007788 liquid Substances 0.000 description 8
- 239000002904 solvent Substances 0.000 description 8
- 229910052717 sulfur Inorganic materials 0.000 description 8
- VLKZOEOYAKHREP-UHFFFAOYSA-N methyl pentane Natural products CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 7
- UPMLOUAZCHDJJD-UHFFFAOYSA-N 4,4'-Diphenylmethane Diisocyanate Chemical compound C1=CC(N=C=O)=CC=C1CC1=CC=C(N=C=O)C=C1 UPMLOUAZCHDJJD-UHFFFAOYSA-N 0.000 description 6
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 6
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 6
- 239000005057 Hexamethylene diisocyanate Substances 0.000 description 6
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 6
- IMNFDUFMRHMDMM-UHFFFAOYSA-N N-Heptane Chemical compound CCCCCCC IMNFDUFMRHMDMM-UHFFFAOYSA-N 0.000 description 6
- 239000002202 Polyethylene glycol Substances 0.000 description 6
- XSTXAVWGXDQKEL-UHFFFAOYSA-N Trichloroethylene Chemical compound ClC=C(Cl)Cl XSTXAVWGXDQKEL-UHFFFAOYSA-N 0.000 description 6
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 6
- 150000001336 alkenes Chemical class 0.000 description 6
- 150000004985 diamines Chemical class 0.000 description 6
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 description 6
- 229920001223 polyethylene glycol Polymers 0.000 description 6
- 239000000126 substance Substances 0.000 description 6
- ZDQNWDNMNKSMHI-UHFFFAOYSA-N 1-[2-(2-prop-2-enoyloxypropoxy)propoxy]propan-2-yl prop-2-enoate Chemical compound C=CC(=O)OC(C)COC(C)COCC(C)OC(=O)C=C ZDQNWDNMNKSMHI-UHFFFAOYSA-N 0.000 description 5
- 0 C*C*(C)N* Chemical compound C*C*(C)N* 0.000 description 5
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 5
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 5
- DAKWPKUUDNSNPN-UHFFFAOYSA-N Trimethylolpropane triacrylate Chemical compound C=CC(=O)OCC(CC)(COC(=O)C=C)COC(=O)C=C DAKWPKUUDNSNPN-UHFFFAOYSA-N 0.000 description 5
- 239000002253 acid Substances 0.000 description 5
- 239000000853 adhesive Substances 0.000 description 5
- 230000001070 adhesive effect Effects 0.000 description 5
- 239000001361 adipic acid Substances 0.000 description 5
- 229960000250 adipic acid Drugs 0.000 description 5
- 235000011037 adipic acid Nutrition 0.000 description 5
- 229910052799 carbon Inorganic materials 0.000 description 5
- RRAMGCGOFNQTLD-UHFFFAOYSA-N hexamethylene diisocyanate Chemical compound O=C=NCCCCCCN=C=O RRAMGCGOFNQTLD-UHFFFAOYSA-N 0.000 description 5
- 238000004519 manufacturing process Methods 0.000 description 5
- 238000002844 melting Methods 0.000 description 5
- 230000008018 melting Effects 0.000 description 5
- 229920000768 polyamine Polymers 0.000 description 5
- 229920002857 polybutadiene Polymers 0.000 description 5
- 229920001195 polyisoprene Polymers 0.000 description 5
- 238000006116 polymerization reaction Methods 0.000 description 5
- 238000003756 stirring Methods 0.000 description 5
- DVKJHBMWWAPEIU-UHFFFAOYSA-N toluene 2,4-diisocyanate Chemical compound CC1=CC=C(N=C=O)C=C1N=C=O DVKJHBMWWAPEIU-UHFFFAOYSA-N 0.000 description 5
- RTTZISZSHSCFRH-UHFFFAOYSA-N 1,3-bis(isocyanatomethyl)benzene Chemical compound O=C=NCC1=CC=CC(CN=C=O)=C1 RTTZISZSHSCFRH-UHFFFAOYSA-N 0.000 description 4
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 description 4
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 4
- 239000005977 Ethylene Substances 0.000 description 4
- QIGBRXMKCJKVMJ-UHFFFAOYSA-N Hydroquinone Chemical compound OC1=CC=C(O)C=C1 QIGBRXMKCJKVMJ-UHFFFAOYSA-N 0.000 description 4
- RRHGJUQNOFWUDK-UHFFFAOYSA-N Isoprene Chemical compound CC(=C)C=C RRHGJUQNOFWUDK-UHFFFAOYSA-N 0.000 description 4
- BAPJBEWLBFYGME-UHFFFAOYSA-N Methyl acrylate Chemical compound COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 description 4
- URLKBWYHVLBVBO-UHFFFAOYSA-N Para-Xylene Chemical group CC1=CC=C(C)C=C1 URLKBWYHVLBVBO-UHFFFAOYSA-N 0.000 description 4
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 4
- 239000005062 Polybutadiene Substances 0.000 description 4
- 125000002947 alkylene group Chemical group 0.000 description 4
- 238000004458 analytical method Methods 0.000 description 4
- 229910052786 argon Inorganic materials 0.000 description 4
- MVPPADPHJFYWMZ-UHFFFAOYSA-N chlorobenzene Chemical compound ClC1=CC=CC=C1 MVPPADPHJFYWMZ-UHFFFAOYSA-N 0.000 description 4
- 238000009833 condensation Methods 0.000 description 4
- 230000005494 condensation Effects 0.000 description 4
- 239000003921 oil Substances 0.000 description 4
- 229920005650 polypropylene glycol diacrylate Polymers 0.000 description 4
- 238000000746 purification Methods 0.000 description 4
- 239000000243 solution Substances 0.000 description 4
- 239000000758 substrate Substances 0.000 description 4
- YUYCVXFAYWRXLS-UHFFFAOYSA-N trimethoxysilane Chemical compound CO[SiH](OC)OC YUYCVXFAYWRXLS-UHFFFAOYSA-N 0.000 description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 4
- WSLDOOZREJYCGB-UHFFFAOYSA-N 1,2-Dichloroethane Chemical compound ClCCCl WSLDOOZREJYCGB-UHFFFAOYSA-N 0.000 description 3
- FKTHNVSLHLHISI-UHFFFAOYSA-N 1,2-bis(isocyanatomethyl)benzene Chemical compound O=C=NCC1=CC=CC=C1CN=C=O FKTHNVSLHLHISI-UHFFFAOYSA-N 0.000 description 3
- OMIGHNLMNHATMP-UHFFFAOYSA-N 2-hydroxyethyl prop-2-enoate Chemical compound OCCOC(=O)C=C OMIGHNLMNHATMP-UHFFFAOYSA-N 0.000 description 3
- DPNXHTDWGGVXID-UHFFFAOYSA-N 2-isocyanatoethyl prop-2-enoate Chemical compound C=CC(=O)OCCN=C=O DPNXHTDWGGVXID-UHFFFAOYSA-N 0.000 description 3
- QTBSBXVTEAMEQO-UHFFFAOYSA-N Acetic acid Chemical compound CC(O)=O QTBSBXVTEAMEQO-UHFFFAOYSA-N 0.000 description 3
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical group NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 3
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 3
- 229920006362 Teflon® Polymers 0.000 description 3
- HFBMWMNUJJDEQZ-UHFFFAOYSA-N acryloyl chloride Chemical compound ClC(=O)C=C HFBMWMNUJJDEQZ-UHFFFAOYSA-N 0.000 description 3
- 150000001412 amines Chemical class 0.000 description 3
- 239000012300 argon atmosphere Substances 0.000 description 3
- FCDPQMAOJARMTG-UHFFFAOYSA-M benzylidene-[1,3-bis(2,4,6-trimethylphenyl)imidazolidin-2-ylidene]-dichlororuthenium;tricyclohexylphosphanium Chemical compound C1CCCCC1[PH+](C1CCCCC1)C1CCCCC1.CC1=CC(C)=CC(C)=C1N(CCN1C=2C(=CC(C)=CC=2C)C)C1=[Ru](Cl)(Cl)=CC1=CC=CC=C1 FCDPQMAOJARMTG-UHFFFAOYSA-M 0.000 description 3
- KBSWJHAYOAPJJJ-UHFFFAOYSA-N buta-1,3-diene;prop-2-enoic acid Chemical class C=CC=C.OC(=O)C=C.OC(=O)C=C KBSWJHAYOAPJJJ-UHFFFAOYSA-N 0.000 description 3
- 238000004132 cross linking Methods 0.000 description 3
- 230000008034 disappearance Effects 0.000 description 3
- 238000001704 evaporation Methods 0.000 description 3
- 230000008020 evaporation Effects 0.000 description 3
- 229920001519 homopolymer Polymers 0.000 description 3
- 229910052757 nitrogen Inorganic materials 0.000 description 3
- 229920001610 polycaprolactone Polymers 0.000 description 3
- 239000004632 polycaprolactone Substances 0.000 description 3
- 229920000098 polyolefin Polymers 0.000 description 3
- 239000000376 reactant Substances 0.000 description 3
- AVWRKZWQTYIKIY-UHFFFAOYSA-N urea-1-carboxylic acid Chemical compound NC(=O)NC(O)=O AVWRKZWQTYIKIY-UHFFFAOYSA-N 0.000 description 3
- MYWOJODOMFBVCB-UHFFFAOYSA-N 1,2,6-trimethylphenanthrene Chemical compound CC1=CC=C2C3=CC(C)=CC=C3C=CC2=C1C MYWOJODOMFBVCB-UHFFFAOYSA-N 0.000 description 2
- NNOZGCICXAYKLW-UHFFFAOYSA-N 1,2-bis(2-isocyanatopropan-2-yl)benzene Chemical compound O=C=NC(C)(C)C1=CC=CC=C1C(C)(C)N=C=O NNOZGCICXAYKLW-UHFFFAOYSA-N 0.000 description 2
- OCJBOOLMMGQPQU-UHFFFAOYSA-N 1,4-dichlorobenzene Chemical compound ClC1=CC=C(Cl)C=C1 OCJBOOLMMGQPQU-UHFFFAOYSA-N 0.000 description 2
- PUGOMSLRUSTQGV-UHFFFAOYSA-N 2,3-di(prop-2-enoyloxy)propyl prop-2-enoate Chemical compound C=CC(=O)OCC(OC(=O)C=C)COC(=O)C=C PUGOMSLRUSTQGV-UHFFFAOYSA-N 0.000 description 2
- INQDDHNZXOAFFD-UHFFFAOYSA-N 2-[2-(2-prop-2-enoyloxyethoxy)ethoxy]ethyl prop-2-enoate Chemical compound C=CC(=O)OCCOCCOCCOC(=O)C=C INQDDHNZXOAFFD-UHFFFAOYSA-N 0.000 description 2
- HCLJOFJIQIJXHS-UHFFFAOYSA-N 2-[2-[2-(2-prop-2-enoyloxyethoxy)ethoxy]ethoxy]ethyl prop-2-enoate Chemical compound C=CC(=O)OCCOCCOCCOCCOC(=O)C=C HCLJOFJIQIJXHS-UHFFFAOYSA-N 0.000 description 2
- FMZCRSUBLPOQGB-UHFFFAOYSA-N 2-isocyanatoprop-2-enoic acid Chemical class OC(=O)C(=C)N=C=O FMZCRSUBLPOQGB-UHFFFAOYSA-N 0.000 description 2
- WSMNLYNYRLOTAZ-UHFFFAOYSA-N 2-methylbuta-1,3-diene prop-2-enoic acid Chemical class C(C=C)(=O)O.C(C=C)(=O)O.C=CC(C)=C WSMNLYNYRLOTAZ-UHFFFAOYSA-N 0.000 description 2
- ZDKYYMRLZONTFK-UHFFFAOYSA-N 3,4-bis(isocyanatomethyl)bicyclo[2.2.1]heptane Chemical compound C1CC2(CN=C=O)C(CN=C=O)CC1C2 ZDKYYMRLZONTFK-UHFFFAOYSA-N 0.000 description 2
- NDWUBGAGUCISDV-UHFFFAOYSA-N 4-hydroxybutyl prop-2-enoate Chemical compound OCCCCOC(=O)C=C NDWUBGAGUCISDV-UHFFFAOYSA-N 0.000 description 2
- PAYRUJLWNCNPSJ-UHFFFAOYSA-N Aniline Chemical compound NC1=CC=CC=C1 PAYRUJLWNCNPSJ-UHFFFAOYSA-N 0.000 description 2
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- LCGLNKUTAGEVQW-UHFFFAOYSA-N Dimethyl ether Chemical compound COC LCGLNKUTAGEVQW-UHFFFAOYSA-N 0.000 description 2
- 229920003171 Poly (ethylene oxide) Polymers 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 description 2
- 229920013701 VORANOL™ Polymers 0.000 description 2
- 125000005396 acrylic acid ester group Chemical group 0.000 description 2
- 239000013466 adhesive and sealant Substances 0.000 description 2
- 125000002723 alicyclic group Chemical group 0.000 description 2
- 150000001414 amino alcohols Chemical class 0.000 description 2
- 150000008064 anhydrides Chemical class 0.000 description 2
- WERYXYBDKMZEQL-UHFFFAOYSA-N butane-1,4-diol Chemical compound OCCCCO WERYXYBDKMZEQL-UHFFFAOYSA-N 0.000 description 2
- 239000007809 chemical reaction catalyst Substances 0.000 description 2
- 229920001577 copolymer Polymers 0.000 description 2
- 239000003431 cross linking reagent Substances 0.000 description 2
- VEIOBOXBGYWJIT-UHFFFAOYSA-N cyclohexane;methanol Chemical compound OC.OC.C1CCCCC1 VEIOBOXBGYWJIT-UHFFFAOYSA-N 0.000 description 2
- KBLWLMPSVYBVDK-UHFFFAOYSA-N cyclohexyl prop-2-enoate Chemical compound C=CC(=O)OC1CCCCC1 KBLWLMPSVYBVDK-UHFFFAOYSA-N 0.000 description 2
- 229940117389 dichlorobenzene Drugs 0.000 description 2
- 235000014113 dietary fatty acids Nutrition 0.000 description 2
- 239000000194 fatty acid Substances 0.000 description 2
- 229930195729 fatty acid Natural products 0.000 description 2
- 150000004665 fatty acids Chemical class 0.000 description 2
- 150000002191 fatty alcohols Chemical class 0.000 description 2
- 125000000524 functional group Chemical group 0.000 description 2
- ACCCMOQWYVYDOT-UHFFFAOYSA-N hexane-1,1-diol Chemical compound CCCCCC(O)O ACCCMOQWYVYDOT-UHFFFAOYSA-N 0.000 description 2
- 238000006459 hydrosilylation reaction Methods 0.000 description 2
- 239000003112 inhibitor Substances 0.000 description 2
- NIMLQBUJDJZYEJ-UHFFFAOYSA-N isophorone diisocyanate Chemical compound CC1(C)CC(N=C=O)CC(C)(CN=C=O)C1 NIMLQBUJDJZYEJ-UHFFFAOYSA-N 0.000 description 2
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 description 2
- PBOSTUDLECTMNL-UHFFFAOYSA-N lauryl acrylate Chemical compound CCCCCCCCCCCCOC(=O)C=C PBOSTUDLECTMNL-UHFFFAOYSA-N 0.000 description 2
- 238000004949 mass spectrometry Methods 0.000 description 2
- 239000000178 monomer Substances 0.000 description 2
- BDJRBEYXGGNYIS-UHFFFAOYSA-N nonanedioic acid Chemical compound OC(=O)CCCCCCCC(O)=O BDJRBEYXGGNYIS-UHFFFAOYSA-N 0.000 description 2
- BNJOQKFENDDGSC-UHFFFAOYSA-N octadecanedioic acid Chemical compound OC(=O)CCCCCCCCCCCCCCCCC(O)=O BNJOQKFENDDGSC-UHFFFAOYSA-N 0.000 description 2
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 2
- NWVVVBRKAWDGAB-UHFFFAOYSA-N p-methoxyphenol Chemical compound COC1=CC=C(O)C=C1 NWVVVBRKAWDGAB-UHFFFAOYSA-N 0.000 description 2
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 description 2
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Chemical compound [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 2
- 238000006068 polycondensation reaction Methods 0.000 description 2
- 125000003367 polycyclic group Chemical group 0.000 description 2
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical compound OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- RUELTTOHQODFPA-UHFFFAOYSA-N toluene 2,6-diisocyanate Chemical compound CC1=C(N=C=O)C=CC=C1N=C=O RUELTTOHQODFPA-UHFFFAOYSA-N 0.000 description 2
- DNIAPMSPPWPWGF-VKHMYHEASA-N (+)-propylene glycol Chemical compound C[C@H](O)CO DNIAPMSPPWPWGF-VKHMYHEASA-N 0.000 description 1
- PJAKWOZHTFWTNF-UHFFFAOYSA-N (2-nonylphenyl) prop-2-enoate Chemical compound CCCCCCCCCC1=CC=CC=C1OC(=O)C=C PJAKWOZHTFWTNF-UHFFFAOYSA-N 0.000 description 1
- IQGIEMYBDGDBMR-UHFFFAOYSA-N (3-methyl-5-prop-2-enoyloxypentyl) prop-2-enoate Chemical compound C=CC(=O)OCCC(C)CCOC(=O)C=C IQGIEMYBDGDBMR-UHFFFAOYSA-N 0.000 description 1
- PSGCQDPCAWOCSH-UHFFFAOYSA-N (4,7,7-trimethyl-3-bicyclo[2.2.1]heptanyl) prop-2-enoate Chemical compound C1CC2(C)C(OC(=O)C=C)CC1C2(C)C PSGCQDPCAWOCSH-UHFFFAOYSA-N 0.000 description 1
- PLFFHJWXOGYWPR-HEDMGYOXSA-N (4r)-4-[(3r,3as,5ar,5br,7as,11as,11br,13ar,13bs)-5a,5b,8,8,11a,13b-hexamethyl-1,2,3,3a,4,5,6,7,7a,9,10,11,11b,12,13,13a-hexadecahydrocyclopenta[a]chrysen-3-yl]pentan-1-ol Chemical compound C([C@]1(C)[C@H]2CC[C@H]34)CCC(C)(C)[C@@H]1CC[C@@]2(C)[C@]4(C)CC[C@@H]1[C@]3(C)CC[C@@H]1[C@@H](CCCO)C PLFFHJWXOGYWPR-HEDMGYOXSA-N 0.000 description 1
- DNIAPMSPPWPWGF-GSVOUGTGSA-N (R)-(-)-Propylene glycol Chemical compound C[C@@H](O)CO DNIAPMSPPWPWGF-GSVOUGTGSA-N 0.000 description 1
- ORTVZLZNOYNASJ-UPHRSURJSA-N (z)-but-2-ene-1,4-diol Chemical compound OC\C=C/CO ORTVZLZNOYNASJ-UPHRSURJSA-N 0.000 description 1
- ZWVMLYRJXORSEP-UHFFFAOYSA-N 1,2,6-Hexanetriol Chemical compound OCCCCC(O)CO ZWVMLYRJXORSEP-UHFFFAOYSA-N 0.000 description 1
- XSCLFFBWRKTMTE-UHFFFAOYSA-N 1,3-bis(isocyanatomethyl)cyclohexane Chemical compound O=C=NCC1CCCC(CN=C=O)C1 XSCLFFBWRKTMTE-UHFFFAOYSA-N 0.000 description 1
- YPFDHNVEDLHUCE-UHFFFAOYSA-N 1,3-propanediol Substances OCCCO YPFDHNVEDLHUCE-UHFFFAOYSA-N 0.000 description 1
- 239000005059 1,4-Cyclohexyldiisocyanate Substances 0.000 description 1
- ROHUXHMNZLHBSF-UHFFFAOYSA-N 1,4-bis(isocyanatomethyl)cyclohexane Chemical compound O=C=NCC1CCC(CN=C=O)CC1 ROHUXHMNZLHBSF-UHFFFAOYSA-N 0.000 description 1
- CDMDQYCEEKCBGR-UHFFFAOYSA-N 1,4-diisocyanatocyclohexane Chemical compound O=C=NC1CCC(N=C=O)CC1 CDMDQYCEEKCBGR-UHFFFAOYSA-N 0.000 description 1
- ATOUXIOKEJWULN-UHFFFAOYSA-N 1,6-diisocyanato-2,2,4-trimethylhexane Chemical compound O=C=NCCC(C)CC(C)(C)CN=C=O ATOUXIOKEJWULN-UHFFFAOYSA-N 0.000 description 1
- QGLRLXLDMZCFBP-UHFFFAOYSA-N 1,6-diisocyanato-2,4,4-trimethylhexane Chemical compound O=C=NCC(C)CC(C)(C)CCN=C=O QGLRLXLDMZCFBP-UHFFFAOYSA-N 0.000 description 1
- LFSYUSUFCBOHGU-UHFFFAOYSA-N 1-isocyanato-2-[(4-isocyanatophenyl)methyl]benzene Chemical compound C1=CC(N=C=O)=CC=C1CC1=CC=CC=C1N=C=O LFSYUSUFCBOHGU-UHFFFAOYSA-N 0.000 description 1
- VOBUAPTXJKMNCT-UHFFFAOYSA-N 1-prop-2-enoyloxyhexyl prop-2-enoate Chemical compound CCCCCC(OC(=O)C=C)OC(=O)C=C VOBUAPTXJKMNCT-UHFFFAOYSA-N 0.000 description 1
- RHNJVKIVSXGYBD-UHFFFAOYSA-N 10-prop-2-enoyloxydecyl prop-2-enoate Chemical compound C=CC(=O)OCCCCCCCCCCOC(=O)C=C RHNJVKIVSXGYBD-UHFFFAOYSA-N 0.000 description 1
- QFGCFKJIPBRJGM-UHFFFAOYSA-N 12-[(2-methylpropan-2-yl)oxy]-12-oxododecanoic acid Chemical compound CC(C)(C)OC(=O)CCCCCCCCCCC(O)=O QFGCFKJIPBRJGM-UHFFFAOYSA-N 0.000 description 1
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- SYENVBKSVVOOPS-UHFFFAOYSA-N 2,2-bis(hydroxymethyl)butyl prop-2-enoate Chemical compound CCC(CO)(CO)COC(=O)C=C SYENVBKSVVOOPS-UHFFFAOYSA-N 0.000 description 1
- FTALTLPZDVFJSS-UHFFFAOYSA-N 2-(2-ethoxyethoxy)ethyl prop-2-enoate Chemical compound CCOCCOCCOC(=O)C=C FTALTLPZDVFJSS-UHFFFAOYSA-N 0.000 description 1
- GVNVAWHJIKLAGL-UHFFFAOYSA-N 2-(cyclohexen-1-yl)cyclohexan-1-one Chemical compound O=C1CCCCC1C1=CCCCC1 GVNVAWHJIKLAGL-UHFFFAOYSA-N 0.000 description 1
- AFABGHUZZDYHJO-UHFFFAOYSA-N 2-Methylpentane Chemical compound CCCC(C)C AFABGHUZZDYHJO-UHFFFAOYSA-N 0.000 description 1
- YIJYFLXQHDOQGW-UHFFFAOYSA-N 2-[2,4,6-trioxo-3,5-bis(2-prop-2-enoyloxyethyl)-1,3,5-triazinan-1-yl]ethyl prop-2-enoate Chemical compound C=CC(=O)OCCN1C(=O)N(CCOC(=O)C=C)C(=O)N(CCOC(=O)C=C)C1=O YIJYFLXQHDOQGW-UHFFFAOYSA-N 0.000 description 1
- NGNBDVOYPDDBFK-UHFFFAOYSA-N 2-[2,4-di(pentan-2-yl)phenoxy]acetyl chloride Chemical compound CCCC(C)C1=CC=C(OCC(Cl)=O)C(C(C)CCC)=C1 NGNBDVOYPDDBFK-UHFFFAOYSA-N 0.000 description 1
- FDSUVTROAWLVJA-UHFFFAOYSA-N 2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol;prop-2-enoic acid Chemical compound OC(=O)C=C.OC(=O)C=C.OC(=O)C=C.OC(=O)C=C.OC(=O)C=C.OCC(CO)(CO)COCC(CO)(CO)CO FDSUVTROAWLVJA-UHFFFAOYSA-N 0.000 description 1
- NJRHMGPRPPEGQL-UHFFFAOYSA-N 2-hydroxybutyl prop-2-enoate Chemical compound CCC(O)COC(=O)C=C NJRHMGPRPPEGQL-UHFFFAOYSA-N 0.000 description 1
- 125000000954 2-hydroxyethyl group Chemical group [H]C([*])([H])C([H])([H])O[H] 0.000 description 1
- GWZMWHWAWHPNHN-UHFFFAOYSA-N 2-hydroxypropyl prop-2-enoate Chemical compound CC(O)COC(=O)C=C GWZMWHWAWHPNHN-UHFFFAOYSA-N 0.000 description 1
- RZVINYQDSSQUKO-UHFFFAOYSA-N 2-phenoxyethyl prop-2-enoate Chemical compound C=CC(=O)OCCOC1=CC=CC=C1 RZVINYQDSSQUKO-UHFFFAOYSA-N 0.000 description 1
- LFIKCMRWRRZRAP-UHFFFAOYSA-N 3-(2-hydroxyethyl)oxepan-2-one prop-2-enoic acid Chemical compound OCCC1C(=O)OCCCC1.C(C=C)(=O)O LFIKCMRWRRZRAP-UHFFFAOYSA-N 0.000 description 1
- WJIOHMVWGVGWJW-UHFFFAOYSA-N 3-methyl-n-[4-[(3-methylpyrazole-1-carbonyl)amino]butyl]pyrazole-1-carboxamide Chemical compound N1=C(C)C=CN1C(=O)NCCCCNC(=O)N1N=C(C)C=C1 WJIOHMVWGVGWJW-UHFFFAOYSA-N 0.000 description 1
- JRQLZCFSWYQHPI-UHFFFAOYSA-N 4,5-dichloro-2-cyclohexyl-1,2-thiazol-3-one Chemical compound O=C1C(Cl)=C(Cl)SN1C1CCCCC1 JRQLZCFSWYQHPI-UHFFFAOYSA-N 0.000 description 1
- FJKROLUGYXJWQN-UHFFFAOYSA-N 4-hydroxybenzoic acid Chemical compound OC(=O)C1=CC=C(O)C=C1 FJKROLUGYXJWQN-UHFFFAOYSA-N 0.000 description 1
- JTHZUSWLNCPZLX-UHFFFAOYSA-N 6-fluoro-3-methyl-2h-indazole Chemical compound FC1=CC=C2C(C)=NNC2=C1 JTHZUSWLNCPZLX-UHFFFAOYSA-N 0.000 description 1
- DXPPIEDUBFUSEZ-UHFFFAOYSA-N 6-methylheptyl prop-2-enoate Chemical compound CC(C)CCCCCOC(=O)C=C DXPPIEDUBFUSEZ-UHFFFAOYSA-N 0.000 description 1
- FIHBHSQYSYVZQE-UHFFFAOYSA-N 6-prop-2-enoyloxyhexyl prop-2-enoate Chemical compound C=CC(=O)OCCCCCCOC(=O)C=C FIHBHSQYSYVZQE-UHFFFAOYSA-N 0.000 description 1
- LVGFPWDANALGOY-UHFFFAOYSA-N 8-methylnonyl prop-2-enoate Chemical compound CC(C)CCCCCCCOC(=O)C=C LVGFPWDANALGOY-UHFFFAOYSA-N 0.000 description 1
- VNHGXFJVSYNGJQ-UHFFFAOYSA-N CCC(C)(CC)F Chemical compound CCC(C)(CC)F VNHGXFJVSYNGJQ-UHFFFAOYSA-N 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 description 1
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 description 1
- FBPFZTCFMRRESA-KVTDHHQDSA-N D-Mannitol Chemical compound OC[C@@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-KVTDHHQDSA-N 0.000 description 1
- FBPFZTCFMRRESA-JGWLITMVSA-N D-glucitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-JGWLITMVSA-N 0.000 description 1
- 229920013710 Dow VORANOL™ CP 450 Polyol Polymers 0.000 description 1
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical compound C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 description 1
- 238000005033 Fourier transform infrared spectroscopy Methods 0.000 description 1
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Natural products OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- 229930195725 Mannitol Natural products 0.000 description 1
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 description 1
- HDONYZHVZVCMLR-UHFFFAOYSA-N N=C=O.N=C=O.CC1CCCCC1 Chemical compound N=C=O.N=C=O.CC1CCCCC1 HDONYZHVZVCMLR-UHFFFAOYSA-N 0.000 description 1
- CLWKGFMSGOQXNJ-UHFFFAOYSA-N N=C=O.N=C=O.CCC1(CC)CCCCC1C Chemical compound N=C=O.N=C=O.CCC1(CC)CCCCC1C CLWKGFMSGOQXNJ-UHFFFAOYSA-N 0.000 description 1
- QCJBVWNJRIOSDN-UHFFFAOYSA-N N=C=O.N=C=O.CCC1CCCCC1 Chemical compound N=C=O.N=C=O.CCC1CCCCC1 QCJBVWNJRIOSDN-UHFFFAOYSA-N 0.000 description 1
- GNFBHJRVKAKFNZ-UHFFFAOYSA-N N=C=O.N=C=O.CCCC1CCCCC1 Chemical compound N=C=O.N=C=O.CCCC1CCCCC1 GNFBHJRVKAKFNZ-UHFFFAOYSA-N 0.000 description 1
- OEMVAFGEQGKIOR-UHFFFAOYSA-N N=C=O.N=C=O.CCCCCCCC Chemical compound N=C=O.N=C=O.CCCCCCCC OEMVAFGEQGKIOR-UHFFFAOYSA-N 0.000 description 1
- FUCRTFHCJZBKBB-UHFFFAOYSA-N N=C=O.N=C=O.CCCCCCCCC Chemical compound N=C=O.N=C=O.CCCCCCCCC FUCRTFHCJZBKBB-UHFFFAOYSA-N 0.000 description 1
- DGOMVSNLFKNSAR-UHFFFAOYSA-N N=C=O.N=C=O.CCCCCCCCCC Chemical compound N=C=O.N=C=O.CCCCCCCCCC DGOMVSNLFKNSAR-UHFFFAOYSA-N 0.000 description 1
- DSSJCBOUEXFVFJ-UHFFFAOYSA-N N=C=O.N=C=O.CCCCCCCCCCC Chemical compound N=C=O.N=C=O.CCCCCCCCCCC DSSJCBOUEXFVFJ-UHFFFAOYSA-N 0.000 description 1
- SGXQOOUIOHVMEJ-UHFFFAOYSA-N N=C=O.N=C=O.CCCCCCCCCCCC Chemical compound N=C=O.N=C=O.CCCCCCCCCCCC SGXQOOUIOHVMEJ-UHFFFAOYSA-N 0.000 description 1
- YGYAWVDWMABLBF-UHFFFAOYSA-N Phosgene Chemical compound ClC(Cl)=O YGYAWVDWMABLBF-UHFFFAOYSA-N 0.000 description 1
- LGRFSURHDFAFJT-UHFFFAOYSA-N Phthalic anhydride Natural products C1=CC=C2C(=O)OC(=O)C2=C1 LGRFSURHDFAFJT-UHFFFAOYSA-N 0.000 description 1
- 241001425800 Pipa Species 0.000 description 1
- 239000004793 Polystyrene Substances 0.000 description 1
- GOOHAUXETOMSMM-UHFFFAOYSA-N Propylene oxide Chemical compound CC1CO1 GOOHAUXETOMSMM-UHFFFAOYSA-N 0.000 description 1
- KDYFGRWQOYBRFD-UHFFFAOYSA-N Succinic acid Natural products OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 1
- CZMRCDWAGMRECN-UGDNZRGBSA-N Sucrose Chemical compound O[C@H]1[C@H](O)[C@@H](CO)O[C@@]1(CO)O[C@@H]1[C@H](O)[C@@H](O)[C@H](O)[C@@H](CO)O1 CZMRCDWAGMRECN-UGDNZRGBSA-N 0.000 description 1
- 229930006000 Sucrose Natural products 0.000 description 1
- ATJFFYVFTNAWJD-UHFFFAOYSA-N Tin Chemical compound [Sn] ATJFFYVFTNAWJD-UHFFFAOYSA-N 0.000 description 1
- GSEJCLTVZPLZKY-UHFFFAOYSA-N Triethanolamine Chemical compound OCCN(CCO)CCO GSEJCLTVZPLZKY-UHFFFAOYSA-N 0.000 description 1
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 description 1
- XRMBQHTWUBGQDN-UHFFFAOYSA-N [2-[2,2-bis(prop-2-enoyloxymethyl)butoxymethyl]-2-(prop-2-enoyloxymethyl)butyl] prop-2-enoate Chemical compound C=CC(=O)OCC(COC(=O)C=C)(CC)COCC(CC)(COC(=O)C=C)COC(=O)C=C XRMBQHTWUBGQDN-UHFFFAOYSA-N 0.000 description 1
- MPIAGWXWVAHQBB-UHFFFAOYSA-N [3-prop-2-enoyloxy-2-[[3-prop-2-enoyloxy-2,2-bis(prop-2-enoyloxymethyl)propoxy]methyl]-2-(prop-2-enoyloxymethyl)propyl] prop-2-enoate Chemical compound C=CC(=O)OCC(COC(=O)C=C)(COC(=O)C=C)COCC(COC(=O)C=C)(COC(=O)C=C)COC(=O)C=C MPIAGWXWVAHQBB-UHFFFAOYSA-N 0.000 description 1
- FHLPGTXWCFQMIU-UHFFFAOYSA-N [4-[2-(4-prop-2-enoyloxyphenyl)propan-2-yl]phenyl] prop-2-enoate Chemical compound C=1C=C(OC(=O)C=C)C=CC=1C(C)(C)C1=CC=C(OC(=O)C=C)C=C1 FHLPGTXWCFQMIU-UHFFFAOYSA-N 0.000 description 1
- NIWKZDPSLIQSPR-UHFFFAOYSA-N [Ru].ClC1(CCC(CC1)P(C1CCCCC1)C1CCCCC1)Cl Chemical compound [Ru].ClC1(CCC(CC1)P(C1CCCCC1)C1CCCCC1)Cl NIWKZDPSLIQSPR-UHFFFAOYSA-N 0.000 description 1
- KXBFLNPZHXDQLV-UHFFFAOYSA-N [cyclohexyl(diisocyanato)methyl]cyclohexane Chemical compound C1CCCCC1C(N=C=O)(N=C=O)C1CCCCC1 KXBFLNPZHXDQLV-UHFFFAOYSA-N 0.000 description 1
- VEBCLRKUSAGCDF-UHFFFAOYSA-N ac1mi23b Chemical compound C1C2C3C(COC(=O)C=C)CCC3C1C(COC(=O)C=C)C2 VEBCLRKUSAGCDF-UHFFFAOYSA-N 0.000 description 1
- 238000006640 acetylation reaction Methods 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 125000002015 acyclic group Chemical group 0.000 description 1
- 238000012644 addition polymerization Methods 0.000 description 1
- 239000002318 adhesion promoter Substances 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 150000001338 aliphatic hydrocarbons Chemical class 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- 239000003125 aqueous solvent Substances 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- 239000005441 aurora Substances 0.000 description 1
- 125000000649 benzylidene group Chemical group [H]C(=[*])C1=C([H])C([H])=C([H])C([H])=C1[H] 0.000 description 1
- WQZGKKKJIJFFOK-VFUOTHLCSA-N beta-D-glucose Chemical compound OC[C@H]1O[C@@H](O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-VFUOTHLCSA-N 0.000 description 1
- JGCWKVKYRNXTMD-UHFFFAOYSA-N bicyclo[2.2.1]heptane;isocyanic acid Chemical compound N=C=O.N=C=O.C1CC2CCC1C2 JGCWKVKYRNXTMD-UHFFFAOYSA-N 0.000 description 1
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 description 1
- JHIWVOJDXOSYLW-UHFFFAOYSA-N butyl 2,2-difluorocyclopropane-1-carboxylate Chemical compound CCCCOC(=O)C1CC1(F)F JHIWVOJDXOSYLW-UHFFFAOYSA-N 0.000 description 1
- CQEYYJKEWSMYFG-UHFFFAOYSA-N butyl acrylate Chemical compound CCCCOC(=O)C=C CQEYYJKEWSMYFG-UHFFFAOYSA-N 0.000 description 1
- 238000004364 calculation method Methods 0.000 description 1
- 239000004359 castor oil Substances 0.000 description 1
- 235000019438 castor oil Nutrition 0.000 description 1
- 230000003197 catalytic effect Effects 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 150000008280 chlorinated hydrocarbons Chemical class 0.000 description 1
- 239000012024 dehydrating agents Substances 0.000 description 1
- 238000007033 dehydrochlorination reaction Methods 0.000 description 1
- KORSJDCBLAPZEQ-UHFFFAOYSA-N dicyclohexylmethane-4,4'-diisocyanate Chemical compound C1CC(N=C=O)CCC1CC1CCC(N=C=O)CC1 KORSJDCBLAPZEQ-UHFFFAOYSA-N 0.000 description 1
- KPUWHANPEXNPJT-UHFFFAOYSA-N disiloxane Chemical class [SiH3]O[SiH3] KPUWHANPEXNPJT-UHFFFAOYSA-N 0.000 description 1
- 238000002330 electrospray ionisation mass spectrometry Methods 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 238000006735 epoxidation reaction Methods 0.000 description 1
- 125000003700 epoxy group Chemical group 0.000 description 1
- 150000002170 ethers Chemical class 0.000 description 1
- 239000003925 fat Substances 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000008103 glucose Substances 0.000 description 1
- ZEMPKEQAKRGZGQ-XOQCFJPHSA-N glycerol triricinoleate Natural products CCCCCC[C@@H](O)CC=CCCCCCCCC(=O)OC[C@@H](COC(=O)CCCCCCCC=CC[C@@H](O)CCCCCC)OC(=O)CCCCCCCC=CC[C@H](O)CCCCCC ZEMPKEQAKRGZGQ-XOQCFJPHSA-N 0.000 description 1
- STBLQDMGPBQTMI-UHFFFAOYSA-N heptane;isocyanic acid Chemical compound N=C=O.N=C=O.CCCCCCC STBLQDMGPBQTMI-UHFFFAOYSA-N 0.000 description 1
- 125000000623 heterocyclic group Chemical group 0.000 description 1
- XXMIOPMDWAUFGU-UHFFFAOYSA-N hexane-1,6-diol Chemical compound OCCCCCCO XXMIOPMDWAUFGU-UHFFFAOYSA-N 0.000 description 1
- YVSCCMNRWFOKDU-UHFFFAOYSA-N hexanedioic acid Chemical compound OC(=O)CCCCC(O)=O.OC(=O)CCCCC(O)=O YVSCCMNRWFOKDU-UHFFFAOYSA-N 0.000 description 1
- 150000002430 hydrocarbons Chemical group 0.000 description 1
- 238000005984 hydrogenation reaction Methods 0.000 description 1
- 150000001261 hydroxy acids Chemical class 0.000 description 1
- 239000012948 isocyanate Substances 0.000 description 1
- 150000002513 isocyanates Chemical class 0.000 description 1
- BUZRAOJSFRKWPD-UHFFFAOYSA-N isocyanatosilane Chemical compound [SiH3]N=C=O BUZRAOJSFRKWPD-UHFFFAOYSA-N 0.000 description 1
- 150000002596 lactones Chemical class 0.000 description 1
- 238000003760 magnetic stirring Methods 0.000 description 1
- 239000000594 mannitol Substances 0.000 description 1
- 235000010355 mannitol Nutrition 0.000 description 1
- 239000013521 mastic Substances 0.000 description 1
- 125000005358 mercaptoalkyl group Chemical group 0.000 description 1
- 125000000956 methoxy group Chemical group [H]C([H])([H])O* 0.000 description 1
- YDKNBNOOCSNPNS-UHFFFAOYSA-N methyl 1,3-benzoxazole-2-carboxylate Chemical compound C1=CC=C2OC(C(=O)OC)=NC2=C1 YDKNBNOOCSNPNS-UHFFFAOYSA-N 0.000 description 1
- CRVGTESFCCXCTH-UHFFFAOYSA-N methyl diethanolamine Chemical compound OCCN(C)CCO CRVGTESFCCXCTH-UHFFFAOYSA-N 0.000 description 1
- DNIAPMSPPWPWGF-UHFFFAOYSA-N monopropylene glycol Natural products CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 1
- VYHUMZYFJVMWRC-UHFFFAOYSA-N n-(2-hydroxyethyl)-n-methylprop-2-enamide Chemical compound OCCN(C)C(=O)C=C VYHUMZYFJVMWRC-UHFFFAOYSA-N 0.000 description 1
- SLCVBVWXLSEKPL-UHFFFAOYSA-N neopentyl glycol Chemical compound OCC(C)(C)CO SLCVBVWXLSEKPL-UHFFFAOYSA-N 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- FSAJWMJJORKPKS-UHFFFAOYSA-N octadecyl prop-2-enoate Chemical compound CCCCCCCCCCCCCCCCCCOC(=O)C=C FSAJWMJJORKPKS-UHFFFAOYSA-N 0.000 description 1
- OTLDLKLSNZMTTA-UHFFFAOYSA-N octahydro-1h-4,7-methanoindene-1,5-diyldimethanol Chemical compound C1C2C3C(CO)CCC3C1C(CO)C2 OTLDLKLSNZMTTA-UHFFFAOYSA-N 0.000 description 1
- 239000003960 organic solvent Substances 0.000 description 1
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 description 1
- ULDDEWDFUNBUCM-UHFFFAOYSA-N pentyl prop-2-enoate Chemical compound CCCCCOC(=O)C=C ULDDEWDFUNBUCM-UHFFFAOYSA-N 0.000 description 1
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 1
- FSDNTQSJGHSJBG-UHFFFAOYSA-N piperidine-4-carbonitrile Chemical compound N#CC1CCNCC1 FSDNTQSJGHSJBG-UHFFFAOYSA-N 0.000 description 1
- 229910052697 platinum Inorganic materials 0.000 description 1
- 229920002587 poly(1,3-butadiene) polymer Polymers 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 229920002223 polystyrene Polymers 0.000 description 1
- 229920000166 polytrimethylene carbonate Polymers 0.000 description 1
- 229940072033 potash Drugs 0.000 description 1
- BWHMMNNQKKPAPP-UHFFFAOYSA-L potassium carbonate Substances [K+].[K+].[O-]C([O-])=O BWHMMNNQKKPAPP-UHFFFAOYSA-L 0.000 description 1
- 235000015320 potassium carbonate Nutrition 0.000 description 1
- 238000003825 pressing Methods 0.000 description 1
- ARJOQCYCJMAIFR-UHFFFAOYSA-N prop-2-enoyl prop-2-enoate Chemical compound C=CC(=O)OC(=O)C=C ARJOQCYCJMAIFR-UHFFFAOYSA-N 0.000 description 1
- PNXMTCDJUBJHQJ-UHFFFAOYSA-N propyl prop-2-enoate Chemical compound CCCOC(=O)C=C PNXMTCDJUBJHQJ-UHFFFAOYSA-N 0.000 description 1
- 229960004063 propylene glycol Drugs 0.000 description 1
- 235000013772 propylene glycol Nutrition 0.000 description 1
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 1
- 239000002516 radical scavenger Substances 0.000 description 1
- 230000009257 reactivity Effects 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- WBHHMMIMDMUBKC-XLNAKTSKSA-N ricinelaidic acid Chemical compound CCCCCC[C@@H](O)C\C=C\CCCCCCCC(O)=O WBHHMMIMDMUBKC-XLNAKTSKSA-N 0.000 description 1
- 229960003656 ricinoleic acid Drugs 0.000 description 1
- FEUQNCSVHBHROZ-UHFFFAOYSA-N ricinoleic acid Natural products CCCCCCC(O[Si](C)(C)C)CC=CCCCCCCCC(=O)OC FEUQNCSVHBHROZ-UHFFFAOYSA-N 0.000 description 1
- FZHAPNGMFPVSLP-UHFFFAOYSA-N silanamine Chemical compound [SiH3]N FZHAPNGMFPVSLP-UHFFFAOYSA-N 0.000 description 1
- 150000004756 silanes Chemical class 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 239000003707 silyl modified polymer Substances 0.000 description 1
- 238000001542 size-exclusion chromatography Methods 0.000 description 1
- 239000000600 sorbitol Substances 0.000 description 1
- 239000005720 sucrose Substances 0.000 description 1
- 229920001897 terpolymer Polymers 0.000 description 1
- 125000003698 tetramethyl group Chemical group [H]C([H])([H])* 0.000 description 1
- 238000005809 transesterification reaction Methods 0.000 description 1
- 230000009466 transformation Effects 0.000 description 1
- XOALFFJGWSCQEO-UHFFFAOYSA-N tridecyl prop-2-enoate Chemical compound CCCCCCCCCCCCCOC(=O)C=C XOALFFJGWSCQEO-UHFFFAOYSA-N 0.000 description 1
- 229920002554 vinyl polymer Polymers 0.000 description 1
- 239000004711 α-olefin Substances 0.000 description 1
- PAPBSGBWRJIAAV-UHFFFAOYSA-N ε-Caprolactone Chemical compound O=C1CCCCCO1 PAPBSGBWRJIAAV-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J175/00—Adhesives based on polyureas or polyurethanes; Adhesives based on derivatives of such polymers
- C09J175/04—Polyurethanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/08—Processes
- C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/48—Polyethers
- C08G18/4833—Polyethers containing oxyethylene units
- C08G18/4837—Polyethers containing oxyethylene units and other oxyalkylene units
- C08G18/4845—Polyethers containing oxyethylene units and other oxyalkylene units containing oxypropylene or higher oxyalkylene end groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/67—Unsaturated compounds having active hydrogen
- C08G18/671—Unsaturated compounds having only one group containing active hydrogen
- C08G18/672—Esters of acrylic or alkyl acrylic acid having only one group containing active hydrogen
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
- C08G18/72—Polyisocyanates or polyisothiocyanates
- C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
- C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
- C08G18/7614—Polyisocyanates or polyisothiocyanates cyclic aromatic containing only one aromatic ring
- C08G18/7621—Polyisocyanates or polyisothiocyanates cyclic aromatic containing only one aromatic ring being toluene diisocyanate including isomer mixtures
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
- C08G18/81—Unsaturated isocyanates or isothiocyanates
- C08G18/8108—Unsaturated isocyanates or isothiocyanates having only one isocyanate or isothiocyanate group
- C08G18/8116—Unsaturated isocyanates or isothiocyanates having only one isocyanate or isothiocyanate group esters of acrylic or alkylacrylic acid having only one isocyanate or isothiocyanate group
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
- C09D175/04—Polyurethanes
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
- C09D175/04—Polyurethanes
- C09D175/14—Polyurethanes having carbon-to-carbon unsaturated bonds
- C09D175/16—Polyurethanes having carbon-to-carbon unsaturated bonds having terminal carbon-to-carbon unsaturated bonds
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J175/00—Adhesives based on polyureas or polyurethanes; Adhesives based on derivatives of such polymers
- C09J175/04—Polyurethanes
- C09J175/14—Polyurethanes having carbon-to-carbon unsaturated bonds
- C09J175/16—Polyurethanes having carbon-to-carbon unsaturated bonds having terminal carbon-to-carbon unsaturated bonds
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Polyurethanes Or Polyureas (AREA)
Abstract
1) Procédé de préparation d'un composé ayant un groupement alkoxysilyl de formule: dans laquelle X représente -O- ou -NR4- avec R4 = H ou C1-C4 alkyle ; R1 est un radical de 1 à 20 atomes de carbone ; R2 et R3 sont un radical C1-C4 alkyle; p est un nombre entier égal à 0, 1 ou 2 ; comprenant une réaction de métathèse croisée en présence (i) d'un composé ayant un groupement de type acrylate et de formule : -X(C=O)-CH=CH2, (ii) d'un silane α-oléfinique de formule: H2C?CH?R1?Si(R2)p(OR3)(3-p) et (iii) catalyseur de métathèse choisi parmi les catalyseurs de GRUBBS et de HOVEYDA-GRUBBS de 2ème génération (HG2). 2) Composé ayant ledit groupement alkoxysilyl, obtenu par le procédé 1).
Description
PROCEDE DE PREPARATION DE COMPOSES A GROUPEMENT
ALKOXYSILYL
La présente invention a pour objet un procédé de préparation de composés à groupement alkoxysilyl, notamment à groupement terminal alkoxysilyl, et plus particulièrement de polymères à groupement terminal alkoxysilyl. Elle concerne également les nouveaux composés ainsi préparés.
Les polymères et autres composés à groupements terminaux alkoxysilyl sont bien connus dans le domaine des adhésifs et mastics.
En effet, les compositions adhésives qui comprennent un tel polymère en combinaison avec un catalyseur et éventuellement une charge, peuvent être appliquées en couche fine sur au moins un de deux substrats à assembler.
Lin polymère à groupements terminaux alkoxysilyl réagit, à température ambiante, par réticulation en présence d'eau (en provenance du milieu ambiant et/ou des substrats), ce qui conduit à la formation d’un joint adhésif cohésif assurant la solidité de l’assemblage de ces deux substrats. Ce joint adhésif est principalement constitué dudit polymère réticulé en un réseau tridimensionnel qui est formé par les chaînes polymériques reliées entre elles par des liaisons de type siloxane. La réticulation peut avoir lieu avant ou après la mise en contact des deux substrats et l’application, le cas échéant, d’une pression au niveau de leur surface de tangence.
Des composés à groupements terminaux alkoxysilyl autres qu'un polymère peuvent être également utilisés dans le domaine des adhésifs et mastics en tant que promoteurs d'adhésion, agent réticulant (en anglais cross-linking agent) ou encore agent déshydratant (en anglais water scavenger).
Des polyéthers à groupements terminaux alkoxysilyl sont largement disponibles dans le commerce, notamment auprès de la société KANEKA sous la dénomination de Polymères MS ou MS Polymers pour « Modified Silane Polymers » en anglais.
Lin procédé bien connu pour préparer de tels polyéthers à groupements terminaux alkoxysilyl comprend la production d'un polyéther à groupements terminaux OH, la conversion desdits groupements en oléfine, et l'hydrosilylation des doubles liaisons allyliques terminales en présence d'un catalyseur au platine.
Page 2
La demande WO 2009/106699 de BOSTIK décrit également un procédé de préparation d'un polyéther-polyuréthane à groupements terminaux alkoxysilyl qui comprend la réaction d'un isocyanatosilane avec un polyéther-polyuréthane comprenant 2 groupes terminaux -OH.
On connaît encore, notamment par la demande EP 2583988 de Bostik, un procédé de préparation d'un polyéther-polyuréthane à groupements terminaux alkoxysilyl qui comprend la réaction d'un aminosilane avec un polyéther-polyuréthane comprenant 2 groupes terminaux -NCO.
Il est toutefois toujours souhaitable d'enrichir les voies d'accès aux composés à groupements terminaux alkoxysilyl, et de mettre à la disposition du formulateur de compositions adhésives et de mastic, de nouveaux composés à groupements terminaux alkoxysilyl pouvant être inclus dans lesdites compositions et susceptible d'améliorer les solutions aux nombreux problèmes pratiques de collage rencontrés par les utilisateurs finaux.
La présente invention a ainsi pour but de proposer un nouveau procédé de préparation de composés, notamment de polymères, ayant au moins un groupement alkoxysilyl.
Elle a également pour but de proposer de nouveaux composés à groupements terminaux alkoxysilyl obtenu par ledit procédé.
La présente invention concerne en premier lieu un procédé de préparation d'un composé (A) comprenant au moins un groupement F alkoxysilyl de formule (I) :
—X-C—CH= CH- R1—Si(R2)p(OR3)(3.p)
O (I) dans laquelle :
- X représente -O- ou le groupe -NR4- dans lequel R4 représente un atome d'hydrogène ou un radical alkyle comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 4 atomes de carbone ;
- R1 est un radical hydrocarboné, saturé ou insaturé, linéaire ou ramifié, comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 9 atomes de carbone et encore plus préférentiellement de 1 à 2 atomes de carbone ;
- R2 représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R2, ces derniers soient identiques ou différents ;
Page 3
- R3 représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R3, ces derniers soient identiques ou différents, et avec la possibilité, en outre, que deux groupements OR3 puissent être engagés dans un même cycle ;
- p est un nombre entier égal à 0, 1 ou 2, de préférence égal à 0 ou 1 ; et ledit procédé comprenant une réaction de métathèse croisée en présence :
(i) d'un composé (B) comprenant au moins un groupement F' de type acrylate et de formule (Γ) :
-X(C=O)-CH=CH2 (Γ) dans laquelle X est tel que défini ci-dessus ;
(ii) d'un silane α-oléfmique (C) de formule (II) :
H2C=CH—R1- Si(R2)p(OR3)(3.p) (n);
dans laquelle R1, R2 et R3 sont tels que définis ci-dessus ; et (iii) d'un catalyseur de métathèse (D) choisi parmi le catalyseur de GRUBBS de 2eme génération (G2) de formule :
et le catalyseur de HOVEYDA-GRUBBS de 2eme génération (HG2) de formule :
Page 4
Il a en effet été trouvé que ledit procédé permet de convertir le groupement F' de type acrylate du composé (B) en un groupement F alkoxysily de formule (I) avec un taux élevé de conversion, généralement supérieur à 70%.
Les lettres utilisées pour nommer les radicaux et groupes génériques qui apparaissent dans les différentes formules ci-dessus conservent, dans le présent texte, la même définition que donnée ci-dessus, en l'absence d'indication contraire.
I - Composé polymère (A) et polymère précurseur (B) correspondant :
Selon un 1er mode de réalisation, le composé (A) est un polymère dont la chaîne principale est choisie :
- lorsque X est -O-, parmi un polyéther, un polyester, un polyène, un poly(meth)acrylate ou un polyuréthane; et
- lorsque X est le groupe -NR4-, parmi un polyéther, un polyène, un poly(meth)acrylate ou un polyuréthane ;
et qui comprend au moins un groupement F de formule (I), de préférence terminal, préférentiellement au moins 2 groupements terminaux F de formule (I) et, encore plus préférentiellement 2 groupements terminaux F de formule (I).
Ledit polymère (A) est alors avantageusement obtenu à partir d'un polymère (B) dont la chaîne principale est identique à celle du polymère (A) et qui comprend au moins un groupement F' de formule (F), de préférence terminal, préférentiellement au moins 2 groupements F’ de formule (F) et, encore plus préférentiellement 2 groupements terminaux F' de formule (Γ).
On entend par polymère un composé dont la chaîne principale est constituée par la répétition d'au moins 2 unités monomères (ou unités de répétition) et dont la masse molaire, mesurée par exemple par RMN ou spectrométrie de masse, est comprise entre 1000 et 50000
Page 5 g/mole. On entend par groupement terminal un groupement situé à l'une des extrémités de la chaîne principale.
Le polymère à groupement terminal alkoxysilyl (A), ainsi que le polymère précurseur (B), présente une masse molaire moyenne allant de 1000 à 50000 g/mol, de préférence de 1000 à 40000 g/mol, et de préférence encore de 1000 à 30000 g/mol. La masse molaire moyenne des polymères peut être mesurée par des méthodes bien connues de l’homme du métier, par exemple par RMN, spectrométrie de masse et chromatographie d’exclusion stérique en utilisant des étalons de type polystyrène.
Lorsque la chaîne principale des polymères (B) et (A) est constituée par un polyuréthane, ce dernier est avantageusement choisi parmi un polyéther-polyuréthane, un polyester-polyuréthane, un polyéther-polyester-polyuréthane, un polyène-polyuréthane, un polyéther-polyène-polyuréthane ou un poly(meth)acrylate-polyuréthane.
1. Préparation d’un polymère (B) comprenant au moins 1 groupement terminal acrylate (F' de formule (Γ) dans laquelle X est -O-) :
1.1. Préparation dudit polymère (B) dont la chaîne principale est choisie parmi un polyéther, un polyester, un polyène ou un poly(meth)acrylate :
Ledit polymère (B) est préparé par réaction d'au moins un polyol qui est choisi parmi:
- un polyéther polyol (de préférence un polyéther diol ou triol) ;
- un polyester polyol (de préférence un polyester diol) ;
- un polyène polyol (de préférence un polyène diol) ; ou
- un poly(meth)acrylate polyol (de préférence un poly(meth)acrylate diol) ;
avec soit le chlorure de l’acide acrylique, soit l’anhydride acrylique soit encore un isocyanatoalkylacrylate dans des quantités telles que le rapport molaire respectif OH/-C(=O)C1, OH/[-C(=O)-]2-O- ou encore OH/NCO est inférieur ou égal à 1, de préférence va de 0,90 à Ι,θθ, de manière davantage préférée de 0,95 à Ι,θθ, et encore plus préférentiellement est égal à 1.
Il est fait référence pour une description de cette réaction à la demande de brevet EP 0992480 de UCB et la demande de brevet US 6602963 de MERCK. L'isocyanatoalkylacrylate est décrit plus loin dans le présent au paragraphe 1.2.2.
Le(s) polyol(s) utilisé(s) pour la préparation dudit polymère (B) peu(ven)t être choisi(s) parmi ceux dont la masse moléculaire moyenne en nombre (Mn) va de 1000 à 40 000
Page 6 g/mol, de préférence de 1000 à 30 000 g/mol, et encore plus préférentiellement de 1000 à 22 000 g/mol.
De préférence, leur fonctionnalité hydroxyle va de 1 à 6, préférentiellement de 2 à 3. La fonctionnalité hydroxyle est le nombre moyen de fonction hydroxyle par mole de polyol.
Dans le cas d'une fonctionnalité hydroxyle égale à 2, les groupes -OH sont préférentiellement situés aux 2 extrémités de la chaîne principale du polymère.
De préférence, le(s) polyol(s) utilisable(s) selon l’invention présente(nt) un indice hydroxyle (IOH) (moyen) allant de 1 à 337 milligrammes de KOH par gramme de polyol (mg KOH/g), de préférence de 2 à 337 mg KOH/g, de préférence encore de 3 à 337 mg KOH/g.
Selon un mode de réalisation particulier, l’indice hydroxyle de polyol(s) présentant une fonctionnalité hydroxyle de 2 va de 2 à 112 mg KOH/g, de préférence de 3 à 112 mg KOH/g, de préférence encore de 5 à 112 mg KOH/g.
Selon un mode de réalisation particulier, l’indice hydroxyle de polyol(s) présentant une fonctionnalité hydroxyle de 3 va de 4 à 168 mg KOH/g, de préférence 5 à 168 mg KOH/g, de préférence encore de 7 à 168 mg KOH/g.
L'indice hydroxyle (IOH) d'un polyol est le nombre de moles de fonctions -OH présentes pour 1 gramme dudit polyol, exprimé sous la forme du nombre équivalent de milligrammes de KOH mesuré expérimentalement pour neutraliser l'acide acétique qui se combine à 1 gramme dudit polyol par une réaction d'acétylation.
Le(s) polyol(s) utilisable(s) peu(ven)t être choisi(s) parmi les polyols aromatiques, les polyols aliphatiques, les polyols arylaliphatiques et les mélanges de ces composés.
Des polymères (B) comprenant au moins 2 groupements terminaux acrylates et dont la chaîne principale est choisie parmi un polyéther, un polyester, un polyène ou un poly(méth)acrylate sont également disponibles commercialement.
On peut citer par exemple les poly(propylène) glycols diacrylate liquides ayant une masse moléculaire en nombre (Mn) de 1 000 à 4 000 g/mol disponibles chez ADVANCED ORGANIC SYNTHESIS de formule suivante :
On peut également citer comme polyesters diacrylate les CN2203 (Mn = 3400 g/mol) et CN2505 (Mn = 1 000 g/mol) disponibles chez SARTOMER.
Page 7
On peut également citer les poly(butadiene) diacrylates liquides insaturés de masse moléculaire en nombre (Mn) allant de 1400 à 3000 g/mol disponibles chez OSAKA ORGANIC CHEMICAL INDUSTRY ou SAN ESTERS sous les références commerciales BAC-15 et BAC-45 et de formule suivante :
ainsi que les équivalents poly(butadiene) diacrylates saturés disponibles chez SARTOMER.
On peut également citer par exemple les poly(isoprène) diacrylates liquides insaturés de formule suivante :
dans laquelle m et n sont des entiers tels que la masse moléculaire en nombre va de 1000 à 10000 g/mole, préférentiellement de 1000 à 5000 g/mole ;
ainsi que les équivalents poly(isoprene) diacrylate saturés disponibles commercialement chez OSAKA ORGANIC CHEMICAL INDUSTRY sous la référence commerciale SPIDA.
On peut également citer les dérivés alkoxylés de poly(butadiène) diacrylates décrit dans la demande WO 2007,090,634 de CRAY VALLEY de formule :
R' {Polybutadiène Résine} dans laquelle R = H, Me, Et, Bu ou Phenyl, R’ = H ou Me, n=làl00etz=là3.
Parmi les polyoléfines diols saturées ou insaturées pouvant être utilisées pour la synthèse, on peut enfin citer les références commerciales POYL BD, POLY IP et EPOL de chez IDEMITSU KOSAN.
Page 8
1.1.1. Polyester polyols :
Selon l’invention, le(s) polyester polyol(s) peut(vent) avoir une masse moléculaire moyenne en nombre allant de 1 000 g/mol à 10 000 g/mol, de préférence de 1 000 g/mol à 6 000 g/mol.
Les polyester polyols peuvent être choisis parmi les polyester diols et les polyester triols, et de préférence parmi les polyester diols.
Parmi les polyester polyols, on peut par exemple citer :
- les polyesters polyols d’origine naturelle tel que l’huile de ricin ;
- les polyesters polyols résultant de la polycondensation :
- d’un ou plusieurs polyols aliphatiques (linéaires, ramifiés ou cycliques) ou aromatiques tels que par exemple le monoéthylène glycol, le diéthylène glycol, le 1,2propanediol, le 1,3-propanediol, le 1,4-butanediol, le butènediol, le 1,6-hexanediol, le cyclohexane diméthanol, le tricyclodécane diméthanol, le néopentyl glycol, le cyclohexane diméthanol, le glycérol, le triméthylolpropane, le 1,2,6-hexanetriol, le sucrose, le glucose, le sorbitol, le pentaérythritol, le mannitol, la N-méthyldiéthanolamine, la triéthanolamine, un alcool gras dimère, un alcool gras trimère et leurs mélanges, avec
- un ou plusieurs acide polycarboxylique ou son dérivé ester ou anhydride tel que l’acide 1,6-hexanedioïque (acide adipique), l’acide dodécanedioïque, l’acide azélaïque, l’acide sébacique, l’acide adipique, l’acide 1,18-octadécanedioïque, l’acide phtalique, l’acide isophtalique, l’acide téréphtalique, l’acide succinique, un acide gras dimère, un acide gras trimère et les mélanges de ces acides, un anhydride insaturé tel que par exemple l’anhydride maléique ou phtalique, ou une lactone telle que par exemple la caprolactone.
- les estolides polyols résultant de la polycondensation d’un ou plusieurs hydroxyacides, tel que l’acide ricinoléïque, sur un diol (on peut par exemple citer les « POLYCIN® D-1000 » et « POLYCIN® D-2000 » disponibles chez VERTELLUS).
Les polyester polyols suscités peuvent être préparés de manière conventionnelle, et sont pour la plupart disponibles commercialement.
Parmi les polyesters polyols, on peut par exemple citer les produits suivants de fonctionnalité hydroxyle égale à 2 :
- le « TONE® 0240 » (commercialisé par UNION CARBIDE) qui est une polycaprolactone de masse moléculaire moyenne en nombre d’environ 2000 g/mol, et un point de fusion de 50°C environ,
- le « DYNACOLL® 7381 » (comercialisé par EVONIK) de masse moléculaire moyenne en nombre d’environ 3500 g/mol, et ayant un point de fusion de 65°C environ,
Page 9
- le « DYNACOLL® 7360 » (commercialisé par EVONIK) qui résulte de la condensation de l’acide adipique avec l’hexanediol, et a une masse moléculaire moyenne en nombre d’environ 3500 g/mol, et un point de fusion de 55°C environ,
- le « DYNACOLL® 7330 » (commercialisé par EVONIK) de masse moléculaire moyenne en nombre d’environ 3500 g/mol, et ayant un point de fusion de 85°C environ,
- le « DYNACOLL® 7363 » (commercialisé par EVONIK) qui résulte également de la condensation de l’acide adipique avec l’hexanediol, et a une masse moléculaire moyenne en nombre d’environ 5500 g/mol, et un point de fusion de 57°C environ,
- le « DYNACOLL® 7250 » (commercialisé par EVONIK) : polyester polyol ayant une viscosité de 180 Pa.s à 23°C, une masse moléculaire moyenne en nombre Mn égale à 5 500 g/mol, et une Tg égale à -50°C,
- le « KURARAY® P-6010 » (commercialisé par KURARAY) : polyester polyol ayant une viscosité de 68 Pa.s à 23°C, une masse moléculaire moyenne en nombre Mn égale à 6 000 g/mol, et une Tg égale à -64°C,
- le «KURARAY® P-10010 » (commercialisé par KURARAY) : polyester polyol ayant une viscosité de 687 Pa.s à 23°C, et une masse moléculaire moyenne en nombre Mn égale à 10 000 g/mol,
- le « REALKYD® XTR 10410 » (commercialisé par la société CRAY VALLEY) : polyester polyol ayant de masse moléculaire moyenne en nombre Mn voisine de 1000 g/mol et dont l’indice hydroxyle va de 108 à 116 mg KOH/g. Il s’agit d’un produit issu de la condensation d’acide adipique, de diéthylèneglycol et de monoéthylèneglycol,
- le « DEKATOL® 3008 » (commercialisé par la société BOSTIK) de masse molaire moyenne en nombre Mn voisine de 1060 g/mol et dont l’indice hydroxyle va de 102 à 112 mg KOH/g. Il s’agit d’un produit issu de la condensation d’acide adipique, de diéthylèneglycol et de monoéthylèneglycol.
1.1.2. Polyéther polyols :
Selon l’invention, le(s) polyéther polyol(s) peut(vent) avoir une masse moléculaire moyenne en nombre allant de 1000 à 30 000 g/mol, de préférence de 1000 à 20 000 g/mol.
Le(s) polyéther polyol(s) utilisable(s) selon l’invention est (sont) de préférence choisi(s) parmi les polyoxyalkylène polyols, dont la partie alkylène, linéaire ou ramifiée, comprend de 1 à 4 atomes de carbone, plus préférentiellement de 2 à 3 atomes de carbone.
Plus préférentiellement, le(s) polyéther polyol(s) utilisable(s) selon l’invention est (sont) de préférence choisi(s) parmi les polyoxyalkylène diols ou polyoxyalkylène triols, dont
Page 10 la partie alkylène, linéaire ou ramifiée, comprend de 1 à 4 atomes de carbone, plus préférentiellement de 2 à 3 atomes de carbone.
A titre d’exemple de polyoxyalkylène diols ou triols utilisables selon l’invention, on peut citer :
- les polyoxypropylène diols ou triols (aussi désignés par polypropylène glycol (PPG) diols ou triols) ayant une masse moléculaire moyenne en nombre (Mn) allant de 1000 à 18 000 g/mol ;
- les polyoxyéthylène diols ou triols (aussi désignés par polyéthylène glycol (PEG) diols ou triols) ayant une masse moléculaire moyenne en nombre (Mn) allant de 1000 à 18 000 g/mol;
- et leurs mélanges.
Les polyéther polyols suscités peuvent être préparés de manière conventionnelle, et sont largement disponibles dans le commerce. Ils peuvent être obtenus par polymérisation de l’oxyde d’alkylène correspondant en présence d’un catalyseur basique (par exemple de la potasse) ou d’un catalyseur à base d’un double complexe métal-cyanure.
A titre d’exemple de polyéther diol, on peut citer les polyoxypropylène diols commercialisés sous la dénomination « ACCLAIM® 2220, 4200, 8200, 12200 et 18200 » par la société COVESTRO, de masse moléculaire moyenne en nombre (Mn) allant de 2 000 à 22 000 g/mol et dont l’indice hydroxyle va de 5 à 58 mg KOH/g.
A titre d’exemple de polyéther triol, on peut citer le polyoxypropylène triol commercialisé sous la dénomination « VORANOL® CP3355 » par la société DOW, de masse moléculaire moyenne en nombre voisine de 3 554 g/mol.
1.1.3. Polyène polyols :
Le(s) polyène polyol(s) utilisable(s) selon l’invention peu(ven)t être choisi(s) de préférence parmi les polyènes comportant des groupes hydroxyles terminaux, et leurs dérivés correspondants hydrogénés ou époxydés. Lesdits polyènes peuvent avoir une masse moléculaire moyenne en nombre allant de 1 000 à 10 000 g/mol, et préférentiellement de 1 000 à 5 000 g/mol.
De préférence, le(s) polyène polyol(s) utilisable(s) selon l’invention est (sont) choisi(s) parmi les polybutadiènes comportant des groupes hydroxyles terminaux, éventuellement hydrogénés ou époxydés. Préférentiellement, le(s) polyène polyol(s) utilisable(s) selon l’invention est (sont) choisi(s) parmi les homopolymères et copolymères de butadiène et
Page 11 d’isoprène comportant des groupes hydroxyles terminaux, éventuellement hydrogénés ou époxydés.
Dans le cadre de l’invention, et sauf mention contraire, on entend par « groupes hydroxyles terminaux » d’un polyène polyol, les groupes hydroxyles situés aux extrémités de la chaîne principale du polyène polyol.
Les dérivés hydrogénés mentionnés ci-dessus peuvent être obtenus par hydrogénation totale ou partielle des doubles liaisons d’un polydiène comportant des groupes hydroxyles terminaux, et sont donc saturé(s) ou insaturé(s).
Les dérivés époxydés mentionnés ci-dessus peuvent être obtenus par époxydation chémiosélective des doubles liaisons de la chaîne principale d’un polyène comportant des groupes hydroxyles terminaux, et comportent donc au moins un groupe époxy dans sa chaîne principale.
A titre d’exemples de polyène polyols, on peut citer les homopolymères de butadiène, saturés ou insaturés, comprenant des groupes hydroxyles terminaux, éventuellement époxydés, tels que par exemple ceux commercialisés sous la dénomination « POLY BD® ou KRASOL® » par la société CRAY VALLEY ou encore ceux commercialisés par la société IDEMITSU KOSAN.
A titre d’exemples de polyène polyols, on peut citer les homopolymères d’isoprène, saturés ou insaturés, comprenant des groupes hydroxyles terminaux, tels que par exemple ceux commercialisés sous la dénomination « POLY IP™ ou EPOL™ » par la société IDEMITSU KOSAN.
1.1.4. Poly(meth)acrylate polyols
Le(s) poly(méth)acrylate polyol(s), utilisables selon l’invention, peut(vent) avoir une masse moléculaire moyenne en nombre allant de 1000 à 22 000 g/mol, de préférence de 1000 à 10 000 g/mol, et encore plus préférentiellement de 1 000 à 6 000 g/mol.
Le(s) poly(méth)acrylate polyol(s) utilisable(s) selon l’invention est (sont) de préférence choisi(s) parmi les homopolymères, copolyméres et terpolymères de monomère(s) acrylate(s) et/ou méthacrylate(s).
Plus préférentiellement, le(s) poly(méth)acrylate polyol(s) utilisable(s) selon l’invention est (sont) de préférence choisi(s) parmi les poly(méth)acrylates diols et poly(méth)acrylates triols (téléchéliques).
Page 12
A titre d’exemple de poly(méth)acrylate polyols pouvant être utilisées pour la synthèse dudit polymère (B), on peut citer par exemple les poly(méth)acrylate diols de formule suivante :
jÿJ
qui est décrite, avec les radicaux génériques correspondants, dans la demande de brevet US 6,943,213 de ACUSHNET. De tels poly(méth)acrylate diols sont disponibles sous les références commerciales TEGO® DIOL MD-1000, BD-1000, BD-2000 et OD-2000 chez EVONIK TEGO CHEMIE.
1.2. Préparation d’un polymère (B) comprenant au moins 2 groupements terminaux acrylates (F' de formule (Γ) dans laquelle X est -O-), et dont la chaîne principale est un polyuréthane :
Ledit polyuréthane (B) peut être obtenu par la réaction :
- selon une lere variante de réalisation 1.2.1., d’un polyuréthane comprenant au moins deux fonctions terminales -OH avec au moins le chlorure de l’acide acrylique ; ou bien
- selon une 2eme variante de réalisation 1.2.2., d’un polyuréthane comprenant au moins deux fonctions terminales -OH avec au moins un isocyanatoalkylacrylate ; ou bien
- selon une 3eme variante de réalisation 1.2.3., d’un polyuréthane comprenant au moins deux fonctions terminales -NCO avec au moins un ester hydroxylé de l’acide acrylique.
Variante de réalisation 1.2.1. :
Selon la variante de réalisation 1.2.1., le polyuréthane (B) est préparé selon un procédé comprenant les étapes suivantes :
- Ei.2.1.1) la préparation d’un polyuréthane à terminaisons OH par une réaction de polyaddition :
a) d’au moins un polyisocyanate, de préférence choisi parmi les diisocyanates et leurs mélanges ;
Page 13
b) avec au moins un polyol, de préférence choisi parmi les polyester polyols, les polyéther polyols, les polyène polyols, les poly(meth)acrylate polyols et leurs mélanges, dans des quantités telles que le rapport molaire NCO/OH (rl) est strictement inférieur à 1, de préférence va de 0,2 à 0,8, et préférentiellement va de 0,3 à 0,5 ;
et
- Ei.2.1.2) la réaction du produit formé à l’issue de l’étape E1.2.1.1) avec le chlorure de l’acide acrylique, dans des quantités telles que le rapport molaire (r2) OH/C(=O)C1 est inférieur ou égal à 1, de préférence va de 0,90 à 1,00, de manière davantage préférée de 0,95 à 1,00, et encore plus préférentiellement est égal à 1.
Le rapport molaire (rl) : NCO/OH correspond au rapport molaire du nombre de groupes isocyanates (NCO) sur le nombre de groupes hydroxyles (OH) portés par l’ensemble des polyisocyanate(s) et polyol(s) présents dans le milieu réactionnel de l’étape E1.2.1.1).
Le rapport molaire (r2) : OH/-C(=O)C1 correspond au rapport molaire du nombre de groupes hydroxyles (OH) sur le nombre de groupes -C(=O)-C1 (chlorure d’acide) portés respectivement par l’ensemble :
- des composés alcools (polyuréthane à terminaisons -OH obtenu à l’issue de l’étape E1.2.1.1) et éventuellement le(s) polyols(s) non réagi(s) à l’issue de l’étape E1.2.1.1) ), et
- du chlorure de l’acide acrylique présent dans le milieu réactionnel de l’étape Ei.2.12).
Conformément à ladite variante, le groupement F' du polyuréthane (B) obtenu répond alors à la formule (I')-l :
-O(C=O)-CH=CH2 (I')-l et le groupement F du polyuréthane (A) obtenu par le procédé selon l'invention répond à la formule (I)-l :
-O(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-P) (I)-l
Page 14
Variante de réalisation 1.2.2. :
Selon la variante de réalisation 1.2.2., le polyuréthane (B) peut être obtenu par la réaction d’un polyuréthane comprenant au moins deux fonctions terminales -OH avec au moins un isocyanatoalkylacrylate. De préférence, ledit polyuréthane (B) est préparé par un procédé comprenant les étapes suivantes :
- Ei.2.2.1) la préparation d’un polyuréthane à terminaisons OH par une réaction de polyaddition :
(a) d’au moins un polyisocyanate, de préférence choisi parmi les diisocyanates et leurs mélanges ;
(b) avec au moins un polyol, de préférence choisi parmi les polyester polyols, les polyéther polyols, les polyène polyols, les poly(meth)acrylate polyols et leurs mélanges ;
dans des quantités telles que le rapport molaire NCO/OH (rl) est strictement inférieur à 1, de préférence va de 0,2 à 0,8, et préférentiellement va de 0,3 à 0,5;
et
- Ei.2.22) la réaction du produit formé à Tissue de l’étape E1.2.2.1) avec au moins un isocyanatoalkylacrylate, dans des quantités telles que le rapport molaire OH/NCO (r3) est inférieur ou égal à 1, de préférence va de 0,90 à 1,00, de manière davantage préférée de 0,95 à 1,00, et encore plus préférentiellement est égal à 1.
Le rapport molaire (rl) : NCO/OH correspond au rapport molaire du nombre de groupes isocyanates (NCO) sur le nombre de groupes hydroxyles (OH) portés par l’ensemble des polyisocyanate(s) et polyol(s) présents dans le milieu réactionnel de l’étape Ei.2.2.1).
Le rapport molaire (r3) OH/NCO correspond au rapport molaire du nombre de groupes hydroxyles (OH) sur le nombre de groupes isocyanates (NCO) portés, respectivement, par l’ensemble :
- des composés alcools (polyuréthane à terminaisons -OH obtenu à Tissue de l’étape Ei.2.2.1) et éventuellement le(s) polyols(s) non réagi(s) à Tissue de l’étape Ei.2.2.1) ), et
- de l'isocyanatoalkylacrylate présent dans le milieu réactionnel de l’étape Ei.2.22).
L'isocyanatoalkylacrylate mis en œuvre dans la préparation du polyuréthane (B) selon la variante de réalisation 1.2.2. peut être, selon une variante davantage préférée, représenté par la formule (IV) suivante :
Page 15
CH2=CH-(C=O)-O-R°-NCO (IV) dans laquelle R° représente un radical hydrocarboné divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de préférence de 2 à 24 atomes de carbone, et étant éventuellement interrompu par un ou plusieurs hétéroatomes (tel que par exemple N, O, S, et en particulier O).
Les isocyanatoacrylates de formule (IV) peuvent notamment être obtenus selon l’un des modes opératoires décrits dans la demande de brevet JP 6025476 de SHOWA DENKO à partir d’aminoalcools, d’uréthanes cycliques et d’acrylate de méthyle sans utilisation de phosgène.
Parmi les isocyanatoacrylates de formule (IV), on peut citer par exemple le 2isocyanatoéthyl acrylate (numéro CAS : 13641-96-8) disponible chez SHOWA DENKO EUROPE.
Conformément à ladite variante, le groupement F' du polyuréthane obtenu répond alors à la formule (I')-2 :
-O(C=O)-NH-R°-O(C=O)-CH=CH2 (Γ)-2 et le groupement F du polyuréthane (A) obtenu par le procédé selon l'invention répond à la formule (I)-2 :
-O(C=O)-NH-R°-O(C=O)-CH=CH -R1-Si(R2)p(OR3)(3-P) (I)-2
Selon un mode de réalisation préféré, R° représente un radical alkylène divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de 2 à 24 atomes de carbone, de préférence de 2 à 18, préférentiellement de 2 à 14, encore plus préférentiellement de 2 à 10, et avantageusement de 2 à 6 atomes de carbone.
Variante de réalisation 1.2.3. :
Selon la variante de réalisation 1.2.3., le polyuréthane (B) peut être obtenu par la réaction d’un polyuréthane comprenant au moins deux fonctions terminales -NCO avec au moins un ester hydroxylé de l’acide acrylique. De préférence, ledit polyuréthane (B) est préparé par un procédé comprenant les étapes suivantes :
Page 16
- Ei.2.3.1) la préparation d’un polyuréthane à terminaisons NCO par une réaction de polyaddition :
(a) d’au moins un polyisocyanate, de préférence choisi parmi les diisocyanates et leurs mélanges ;
(b) avec au moins un polyol, de préférence choisi parmi les polyester polyols, les polyéther polyols, les polyène polyols, les poly(meth)acrylate polyols et leurs mélanges ;
dans des quantités telles que le rapport molaire NCO/OH (r4) est strictement supérieur à 1, de préférence va de 1,3 à 2,0, et préférentiellement va de 1,5 à 1,7 ;
et
- Ei.2.32) la réaction du produit formé à l’issue de l’étape E1.2.3.1) avec au moins un ester hydroxylé de l’acide acrylique, dans des quantités telles que le rapport molaire OH/NCO (r5) est inférieur ou égal à 1, de préférence va de 0,90 à 1,00, de manière davantage préférée de 0,95 à 1,00, et encore plus préférentiellement est égal à 1.
Le rapport molaire (r4) NCO/OH correspond au rapport molaire du nombre de groupes isocyanates (NCO) sur le nombre de groupes hydroxyles (OH) portés, respectivement, par l’ensemble des polyisocyanate(s) et polyol(s) présents dans le milieu réactionnel de l’étape El.2.3.1).
Lorsque le polyuréthane à terminaisons NCO est obtenu lors de l’étape E1.2.3.1) à partir d’un mélange de polyisocyanates ou de plusieurs polyisocyanates ajoutés successivement, le calcul du rapport (r4) tient compte d’une part des groupes NCO portés par l’ensemble du(des) polyisocyanate(s) présent(s) dans le milieu réactionnel de l’étape E1.2.3.1), et d’autre part des groupes OH portés par le(s) polyol(s) présent(s) dans le milieu réactionnel de l’étape E1.2.3.1).
Le rapport molaire (r5) OH/NCO correspond au rapport molaire du nombre de groupes hydroxyles (OH) sur le nombre de groupes isocyanates (NCO) portés respectivement :
- par l'ester hydroxylé de l’acide acrylique, et
- par les isocyanate(s) (s’agissant notamment du polyuréthane à terminaisons NCO et éventuellement de(s) polyisocyanate(s) non réagi(s) à l’issue de l’étape E1.2.3.1) ) présents dans le milieu réactionnel de l’étape E1.2.32).
L'ester hydroxylé de l’acide acrylique mis en œuvre dans la préparation du polyuréthane (B) selon la variante de réalisation 1.2.3. peut être, selon une variante davantage préférée, représenté par la formule (V) suivante :
CH2=CH-C(=O)-O-R'°-OH (V)
Page 17 dans laquelle R'° représente un radical hydrocarboné divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de préférence de 2 à 24 atomes de carbone, et étant éventuellement interrompu par un ou plusieurs hétéroatomes (tel que par exemple N, O, S, et en particulier O) ou une fonction ester.
L'ester hydroxylé de formule (V) peut notamment être obtenu selon l’un des modes opératoires décrits dans la demande de brevet EP 1939231 de MITSUI CHEMICALS POLYURETHANES par addition polymérisation d’oxyde d’éthylène, d’oxyde de propylène ou d’oxyde de butylène sur l’acide acrylique en présence d’un catalyseur de type phosphazenium.
Parmi les esters hydroxylés de l’acide acrylique de formule (V), on peut citer par exemple le 2-hydroxyéthyl acrylate (HEA), le 2-hydroxypropyl acrylate (ΗΡΑ), le 4hydroxybutyl acrylate (4-HBA), le 2-hydroxybutyl acrylate (HBA) (par exemple disponibles chez SARTOMER, COGNIS ou BASF), le polycaprolactone acrylate SR 495B (CAPA) disponible chez SARTOMER ou le hydroxyéthylcaprolactone acrylate (HECLA) disponible chez BASF.
Parmi les dérivés éthoxylés et/ou propoxylés de l’acide acrylique de formule (V) susmentionée, on peut citer par exemple le BLEMMER ® AP-150, le BLEMMER ® AP-200, le BLEMMER ® AP-400, le BLEMMER ® AP-550, le BLEMMER ® AP-800, le BLEMMER ® AP-1000, le BLEMMER ® AE-90, le BLEMMER ® AE-150, le BLEMMER ® AE-200, le BLEMMER ® AE-350, le BLEMMER ® AE-400 disponibles chez NIPPON OIL & FATS CORPORATION, ou encore le SR 604 disponible chez SARTOMER.
Conformément à ladite variante, le groupement F du polyuréthane (B) obtenu répond alors à la formule (I')-3 :
-NH(C=O)-O-R,o-O(C=O)-CH=CH2 (Γ)-3 et le groupement F du polyuréthane (A) obtenu par le procédé selon l'invention répond à la formule (I)-3 :
-NH(C=O)-O-R'°-O(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-p) (I)-3
Selon un mode de réalisation encore davantage préféré, R'° représente un radical alkylène divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant
Page 18 de 2 à 24 atomes de carbone, de préférence de 2 à 18, préférentiellement de 2 à 14, encore plus préférentiellement de 2 à 10, et avantageusement de 2 à 6 atomes de carbone.
1.2.4. Polyols mis en œuvre dans les variantes de réalisation 1.2.1., 1.2.2. et 1.2.3.:
Les polyols mis en œuvre pour la préparation d'un polyuréthane (B), conformément aux 3 variantes de réalisation 1.2.1, 1.2.2. et 1.2.3. du point 1.2., peuvent être choisis parmi ceux dont la masse moléculaire moyenne en nombre (Mn) va de 62 à 40 000 g/mol, de préférence de 200 à 30 000 g/mol, et encore plus préférentiellement de 400 à 22 000 g/mol.
De préférence, leur fonctionnalité hydroxyle va de 2 à 6, préférentiellement de 2 à 3. La fonctionnalité hydroxyle est le nombre moyen de fonction hydroxyle par mole de polyol.
De préférence, les polyols utilisables selon l’invention présentent un indice hydroxyle (IOH) (moyen) allant de 2 à 1848 milligrammes de KOH par gramme de polyol (mg KOH/g), de préférence de 3 à 842 mg KOH/g, de préférence encore de 5 à 337 mg KOH/g.
Selon un mode de réalisation particulier, l’indice hydroxyle des polyols présentant une fonctionnalité hydroxyle de 3 va de 4 à 1828 mg KOH/g, de préférence 5 à 842 mg KOH/g, de préférence encore de 7 à 421 mg KOH/g.
Selon un mode de réalisation particulier, l’indice hydroxyle des polyols présentant une fonctionnalité hydroxyle de 2 va de 2 à 1810 mg KOH/g, de préférence de 3 à 561 mg KOH/g, de préférence encore de 5 à 281 mg KOH/g.
Les polyols utilisables peuvent être choisis parmi les polyols aromatiques, les polyols aliphatiques, les polyols arylaliphatiques et les mélanges de ces composés.
Les polyols utilisables peuvent être choisis parmi les polyéther polyols, les polyester polyols, les polyène polyols, les poly(meth)acrylates et leurs mélanges.
Les polyester polyols peuvent avoir une masse moléculaire moyenne en nombre allant de 200 g/mol à 10 000 g/mol, de préférence de 1 000 g/mol à 6 000 g/mol, et sont, s'agissant de leurs autres caractéristiques, tels que définis précédemment au point 1.1.1.
Le(s) polyéther polyol(s) peuvent avoir une masse moléculaire moyenne en nombre allant de 200 à 30 000 g/mol, et de préférence de 400 à 22 000 g/mol. Les autres caractéristiques desdits polyéther polylols sont tels que définis précédemment au point 1.1.2. Toutefois, à titre d'exemple de polyoxyalkylène diols ou triols utilisables, on peut citer :
- les polyoxypropylène diols ou triols (aussi désignés par polypropylène glycol (PPG) diols ou triols ayant une masse moléculaire moyenne en nombre (Mn) allant de 400 à 22 000 g/mol.
Page 19
- les polyoxyéthylène diols ou triols (aussi désignés par polyéthylène glycol (PEG) diols ou triols) ayant une masse moléculaire moyenne en nombre (Mn) allant de 400 à 22 000 g/mol;
- et leurs mélanges.
A titre d’exemple de polyéther diol disponible commercialement, on peut citer le polyoxypropylène diol commercialisé sous la dénomination « VORANOL® P 400 » par la société DOW de masse moléculaire moyenne en nombre (Mn) voisine de 400 g/mol et dont l’indice hydroxyle va de 250 à 270 mg KOH/g. On peut également citer les polyoxypropylène diols commercialisés sous la dénomination « ACCLAIM® 2220, 4200, 8200, 12200 et 18200 » par la société COVESTRO, de masse moléculaire moyenne en nombre (Mn) allant de 2 000 à 22 000 g/mol et dont l’indice hydroxyle va de 5 à 58 mg KOH/g.
A titre d’exemple de polyéther triol disponible commercialement, on peut citer également le polyoxypropylène triol commercialisé sous la dénomination « VORANOL® CP 450 » par la société DOW, de masse moléculaire moyenne en nombre (Mn) voisine de 450 g/mol et dont l’indice hydroxyle va de 370 à 396 mg KOH/g. On peut également citer le polyoxypropylène triol commercialisé sous la dénomination « ACCLAIM® 3300 » par la société COVESTRO, de masse moléculaire moyenne en nombre (Mn) voisine de 2922 g/mol g/mol et dont l’indice hydroxyle va de 56,2 à 59,0 mg KOH/g
Les polyène polyols utilisables pour la préparation d'un polyuréthane (B) peuvent être choisis de préférence parmi les polyènes comportant des groupes hydroxyles terminaux, et leurs dérivés correspondants hydrogénés ou époxydés lesquels peuvent avoir une masse moléculaire moyenne en nombre allant de 500 à 10 000 g/mol, et préférentiellement de 1 000 à 5 000 g/mol. Il est fait référence, pour leurs autres caractéristiques, au point 1.1.3.
Les poly(méth)acrylate polyols utilisables pour la préparation d'un polyuréthane (B) peuvent avoir une masse moléculaire moyenne en nombre allant de 200 à 22 000 g/mol, de préférence de 400 à 10 000 g/mol, et encore plus préférentiellement de 1 000 à 6 000 g/mol. Il est également fait référence, pour leurs autres caractéristiques, au point 1.1.4.
1.2.5. Polyisocyanates mis en œuvre dans les variantes de réalisation 1.2.1., 1.2.2. et 1.2.3. :
Les polyisocyanates mis en œuvre dans lesdites variantes peuvent être ajoutés séquentiellement ou mis à réagir sous la forme de mélange, dans les étapes E1.2.1.1), E1.2.2.1) ou El.2.3.1).
Page 20
Selon un mode de réalisation, le(s) polyisocyanate(s) utilisable(s) sont des diisocyanate(s), de préférence choisi dans le groupe constitué de l’isophorone diisocyanate (IPDI), de l’hexaméthylène diisocyanate (HDI), de l’heptane diisocyanate, de l’octane diisocyanate, du nonane diisocyanate, du décane diisocyanate, de l’undécane diisocyanate, du dodécane diisocyanate, du 4,4’-méthylènebis(cyclohexylisocyanate) (4,4’-HMDI), du norbornane diisocyanate, du norbomène diisocyanate, du 1,4-cyclohexane diisocyanate (CHDI), du méthylcyclohexane diisocyanate, de l’éthylcyclohexane diisocyanate, du propylcyclohexane diisocyanate, du méthyldiéthylcyclohexane diisocyanate, du cyclohexane diméthylène diisocyanate, du l,5-diisocyanato-2-méthylpentane (MPDI), du 1,6-diisocyanato2,4,4-triméthylhexane, du l,6-diisocyanato-2,2,4-triméthylhexane (TMDI), du 4isocyanatométhyl-l,8-octane diisocyanate (TIN), du (2,5)bis(isocyanatométhyl)bicyclo[2.2.1]heptane (2,5-NBDI), du (2,6)bis(isocyanatométhyl)bicyclo[2.2.1]heptane (2,6-NBDI), du 1,3 bis(isocyanatomethyl)cyclohexane (1,3-H6-XDI), du l,4-bis(isocyanatomethyl)-cyclohexane (1,4-H6-XDI), du xylylène-diisocyanate (XDI) (en particulier le m-xylylène diisocyanate (mXDI)), du toluène diisocyanate (en particulier le 2,4-toluène diisocyanate (2,4-TDI) et/ou le
2,6-toluène diisocyanate (2,6-TDI)), du diphénylméthane diisocyanate (en particulier le 4,4' diphénylméthane diisocyanate (4,4’-MDI) et/ou le 2,4'-diphénylméthane diisocyanate (2,4’MDI)), du tétraméthylxylylène diisocyanate (TMXDI) (en particulier le tétraméthyl (méta)xylylène diisocyanate), d’un allophanate de HDI ayant par exemple la formule (Y) suivante :
dans laquelle p est un nombre entier allant de 1 à 2, q est un nombre entier allant de 0 à 9, et de préférence 2 à 5, Rc représente une chaîne hydrocarbonée, saturée ou insaturée, cyclique ou acyclique, linéaire ou ramifiée, comprenant de 1 à 20 atomes de carbone, de préférence de 6 à 14 atomes de carbone, Ra représente un groupe divalent alkylène, linéaire ou ramifié, ayant de 2 à 4 atomes de carbones, et de préférence un groupe divalent propylène.
Page 21
De préférence, l’allophanate de formule (Y) susmentionnée est tel que p, q, Rc et Ra sont choisis tel que le dérivé d’allophanate de HDI ci-dessus comprend une teneur en groupe isocyanate NCO allant de 12 à 14% en poids par rapport au poids dudit dérivé.
2. Préparation d’un polymère (B) comprenant au moins 1 groupement terminal acrylamide (F' de formule (!') dans laquelle X est le groupe -NR4-) :
2.1. Préparation dudit polymère (B) dont la chaîne principale est un polyéther, un polyène ou un poly(meth)acrylate :
Ledit polymère (B) est préparé par réaction d'au moins une polyéther amine ou une polyéther polyamine (de préférence une polyéther diamine), une polyène amine ou une polyène polyamine (de préférence une polyoléfine diamine), ou encore une poly(méth)acrylate polyamine (de préférence une poly(méth)acrylate diamine) avec le chlorure de l’acide acrylique tel que décrit dans la demande EP 0405464 de AJINOMOTO dans des quantités telles que le rapport molaire NHR4/-C(=O)C1 est inférieur ou égal à 1, de préférence va de 0,90 à 1,00, de manière davantage préférée de 0,95 à 1,00, et encore plus préférentiellement est égal à 1.
Conformément à ladite variante, le groupement F' du polymère (B) obtenu répond alors à la formule (I')-4 :
-NR4(C=O)-CH=CH2 (I')-4 et le groupement F du polymère (A) obtenu par le procédé selon l'invention répond à la formule (I)-4 :
-NR4(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-P) (I)-4
Parmi les polyéther amines et polyéther polyamines pouvant être utilisées pour la synthèse dudit polymère (B), on peut citer par exemple les références commerciales JEFF AMINE M-1000, M-2005, M-2070, D-2000, D-4000, ED-2003, T-3000, T-5000 et SD2001 de chez HUNTSMAN.
Parmi les polyoléfines diamines pouvant être également utilisées pour la synthèse dudit polymère (B), on peut également citer les poly(butadiène) diamines décrit dans les demandes de brevet EP 1314744 et EP 1439194 de CRAY VALLEY et la demande de brevet US 4,658,062 de ATLANTIC RICHFIELD.
Page 22
Parmi les poly(méth)acrylate diamines de structure pouvant être utilisés pour la synthèse dudit polymères (B), on peut également citer par exemple les poly(méth)acrylates diamines décrites de structure suivante :
R3 R2
décrites dans la demande de brevet US 6,943,213 de ACUSHNET.
2.2. Préparation d’un polymère (B) comprenant au moins 2 groupements terminaux acrylamide (F' de formule (Γ) dans laquelle X est le groupe -NR4-), et dont la chaîne principale est un polyuréthane :
Ledit polyuréthane (B) peut être obtenu par réaction d’un polyuréthane comprenant au moins deux fonctions terminales -NCO avec au moins une amide hydroxylée de l’acide acrylique. De préférence ledit polyuréthane (B) est préparé par un procédé comprenant les étapes suivantes :
- E2.21) la préparation d’un polyuréthane à terminaisons NCO par une réaction de polyaddition :
(a) d’au moins un polyisocyanate, de préférence choisi parmi les diisocyanates et leurs mélanges ;
(b) avec au moins un polyol, de préférence choisi parmi les polyester polyols, les polyéther polyols, les polyène polyols, les poly(meth)acrylate polyols et leurs mélanges ;
dans des quantités telles que le rapport molaire NCO/OH (r4) est strictement supérieur à 1, de préférence va de 1,3 à 2,0, et préférentiellement va de 1,5 à 1,7 ;
et
- E2.22) la réaction du produit formé à l’issue de l’étape E2.2.1) avec au moins une amide hydroxylée de l’acide acrylique, dans des quantités telles que le rapport molaire OH/NCO (r5) est inférieur ou égal à 1, de préférence va de 0,90 à Ι,θθ, de manière davantage préférée de 0,95 à Ι,θθ, et encore plus préférentiellement est égal à 1.
Page 23
Les rapports molaires (r4) NCO/OH et (r5) OH/NCO sont tels que définis précédemment pour la variante de réalisation 1.2.3., mutatis mutandis.
Les polyester polyols, les polyéther polyols, les polyène polyols, les poly(meth)acrylate polyols et les polyisocyanates, mis en œuvre dans l'étape E2.21) sont tels que définis ci-dessus, respectivement, aux points 1.2.4. et 1.2.5.
L'amide hydroxylée de l’acide acrylique mise en œuvre peut être, selon une variante davantage préférée, représenté par la formule (VI) suivante :
CH2=CH-C(=O)-NR4-Rn-OH (VI) dans laquelle :
- R4 est tel que défini ci-dessus ; et
- Rn représente un radical hydrocarboné divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de préférence de 2 à 24 atomes de carbone, et étant éventuellement interrompu par un ou plusieurs hétéroatomes (tel que par exemple N, O, S, et en particulier O) ou une fonction ester.
L'amide hydroxylée de l’acide acrylique de formule (VI) peut notamment être obtenue selon l’un des modes opératoires décrits dans la demande de brevet US 2593888 de ANILINE & FILM et la demande de brevet WO 2000/007002 de IVOCLAR VIVADENT par réaction du chlorure d’acryloyle avec un dérivé de type aminoalcool de formule R4-NH-Rn-0H. Parmi les amides hydroxylés de formule (VI), on peut citer par exemple la N-(2-hydroxyéthyl)-N-methyl acrylamide (CAS Number : 17225-73-9) et la N-(2-hydroxypropyl)-N-methyl acrylamide (CAS Number : 1248069-14-8) disponible chez ALDLAB BUILDING BLOCKS et AURORA BUILDING BLOCKS.
Conformément à ladite variante 2.2., le groupement F' du polyuréthane (B) obtenu répond alors à la formule (I')-5 :
-NH(C=O)-O-Rn-NR4-(C=O)-CH=CH2 (I')-5 et le groupement F du polyuréthane (A) obtenu par le procédé selon l'invention répond à la formule (I)-5 :
-NH(C=O)-O-Rn- NR4-(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-P) (I)-5
Page 24
Selon un mode de réalisation préféré, RN représente un radical alkylène divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de 2 à 24 atomes de carbone, de préférence de 2 à 18, préférentiellement de 2 à 14, encore plus préférentiellement de 2 à 10, et avantageusement de 2 à 6 atomes de carbone.
3. Conditions réactionnelles générales des procédés de préparation des polymères (B) à groupement terminal acrylate ou acrylamide :
Les réactions de polyaddition des étapes E1.2.1.1), E1.2.2.1), E1.2.3.1) et E2.2.1) comprises dans les procédés 1.2. et 2.2. de préparation d'un polyuréthane peuvent être mises en œuvre à une température de préférence inférieure à 95°C et/ou dans des conditions de préférence anhydres.
Lesdites réactions peuvent être mises en œuvre en présence ou non d’au moins un catalyseur de réaction. Le(s) catalyseur(s) de réaction utilisable(s) peu(ven)t être tout catalyseur connu de l'homme du métier pour catalyser la formation de polyuréthane par réaction d’au moins un polyisocyanate avec au moins un polyol. Une quantité allant jusqu'à 0,3% en poids de catalyseur(s) par rapport au poids du milieu réactionnel des étapes correspondantes peut être utilisée, de préférence de 0,02% à 0,2% en poids.
En présence d’ester d’acide acrylique, la réaction de transestérification du procédé 1.1. et de l’étape E1.2.1.2) du procédé 1.2.1. peut être mise en œuvre à une température supérieure à 110°C, de préférence supérieure à 120°C. Parmi les esters d’acide acrylique, on peut par exemple citer Γacrylate de méthyle, Γacrylate de butyle, Γacrylate de propyle, Γacrylate de pentyle.
En présence de chlorure d’acide acrylique, la réaction du procédé 1.1. et de l’étape Ei.2.1.2) du procédé 1.2.1. peut être mise en œuvre à une température de préférence inférieure à 95°C, dans des conditions de préférence anhydres.
En présence d’ester(s) hydroxylé(s) de l’acide acrylique, ou d’amide(s) hydroxylée(s) de l’acide acrylique, la réaction des étapes E1.2.32) et E2.22) peut être mise en œuvre à une température de préférence inférieure à 95°C, dans des conditions de préférence anhydres.
Les esters hydroxylés de l’acide acrylique peuvent être mis en œuvre soit purs, soit sous la forme d’un mélange de différents esters hydroxylés de l’acide acrylique ayant un indice hydroxyle moyen dudit mélange allant de 9 à 483 mg KOH/g dudit mélange.
Les amides hydroxylés de l’acide acrylique peuvent être mis en œuvre soit purs, soit sous la forme d’un mélange de différentes amides hydroxylées de l’acide acrylique ayant un indice hydroxyle moyen dudit mélange allant de 9 à 487 mg KOH/g dudit mélange.
Page 25
Selon un mode de réalisation plus particulièrement préféré du procédé selon l'invention, le polymère (A) et le polymère précurseur (B) ont pour chaîne principale un polyuréthane et comprennent 2 groupements terminaux, respectivement F de formule (I) et F' de formule (F), dans lesquelles X représente -O-.
Selon une variante particulièrement avantageuse de ce dernier mode de réalisation, ledit polyuréthane (A) répond à l'une des formules (VII) ou (VIII) :
F—R6—O—C—NH—R —NH—C—O—R6—F (VII)
F-R'°-0—C—NH—R5—NH—C—O—R6—O— C-NH— R5— NH— C— O— R6--O—C-NH-R5-NH—C—O—R'°—F
II O
II O (VIII) et ledit polyuréthane précurseur (B) répond, respectivement, à l'une des formules (VIF) ou (VIII') suivante :
(VIF)
(VHP) dans lesquelles :
Page 26
- F est le groupement alkoxysilyl de formule (I)-l :
—O— C— CH= CH- R1— Si(R2)p(OR3)(3.p)
O (I)-l
- F' est le groupement acrylate ;
- R5 représente un radical divalent hydrocarboné comprenant de 5 à 15 atomes de carbone qui peut être aromatique ou aliphatique, linéaire, ramifié ou cyclique ;
- R6 représente un radical divalent hydrocarboné saturé ou insaturé, linéaire ou ramifié comprenant éventuellement un ou plusieurs atomes d'oxygène ;
- R'° représente un radical alkylène divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de 2 à 6 atomes de carbone ;
- r est un entier supérieur ou égal à 0 ;
- s est un entier supérieur strictement à 0.
Dans les formules (VII), (VIII), (VH1) ou (VIIP) définies ci-dessus, lorsque le radical R6 comprend un ou des atomes d'oxygène, ledit ou lesdits atomes d'oxygène ne sont pas présents en bout de chaîne. Autrement dit, les valences libres du radical divalent R6 liées aux atomes d’oxygène voisin du polymère (B), proviennent chacune d’un atome de carbone. Ainsi, la chaîne principale du radical R6 est terminée par un atome de carbone à chacune des deux extrémités, ledit atome de carbone présentant alors une valence libre.
Selon un mode de réalisation, R5 est choisi parmi l’un des radicaux divalents suivants dont les formules ci-dessous font apparaître les 2 valences libres :
a) le radical divalent dérivé de l’isophorone diisocyanate (IPDI) :
CH3 ,CH2 ch3JJ^ ch3

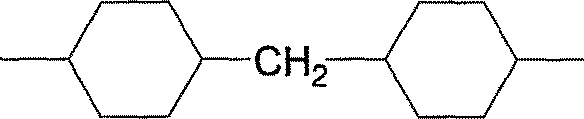

b) le radical divalent dérivé du dicyclohexylmethane diisocyanate (H12MDI)
c) le radical divalent dérivé du toluène diisocyanate (TDI)
Page 27
d) les radicaux divalents dérivés des isomères 4,4’ et 2,4’- du diphénylmethane diisocyanate (MDI)
e) le radical divalent dérivé de l’hexaméthylène diisocyanate (HDI)
-(CH2)6-
f) le radical divalent dérivé du m-xylylène diisocyanate (m-XDI)
Selon un autre mode de réalisation, R6 est choisi parmi les radicaux divalents suivants dont les formules ci-dessous font apparaître les 2 valences libres dans lesquelles q représente un entier tel que la masse moléculaire en nombre du radical R6 va de 200 g/mol à 30 000 g/mol, de préférence de 400 g/mol à 22 000 g/mol :
- dérivé d’un polypropylène glycol de formule :
CH.3
ch3 ch3
- dérivé d’un polyester diol de formule :
Page 28 dans laquelle :
Q1 représente un radical hydrocarboné divalent issu d’un acide dicarboxylique aliphatique, linéaire, ramifié, cyclique ou polycyclique, saturé ou insaturé, aromatique ou alkyl aromatique par remplacement de chacun des deux groupes carboxyles -COOH par une valence libre, ledit acide ayant un indice d’acide IA allant de 120 à 1247 mg KOH/g ; et comprenant éventuellement au moins un hétéroatome (tel que par exemple N, O, S, et en particulier O et S).
Q2 représente un radical hydrocarboné divalent issu d’un diol aliphatique, linéaire, ramifié, cyclique ou polycyclique, saturé ou insaturé, aromatique ou alkyl aromatique, par remplacement de chacun des deux groupes hydroxyles par une valence libre, ledit diol ayant un indice d’hydroxyle IOH allant de 120 à 1808 mg KOH/g ; et comprenant éventuellement au moins un hétéroatome (tel que par exemple N, O, S, et en particulier O et N) ;
- dérivé d’un polybutadiène diol de formule :
dans laquelle s représente le nombre de motifs de répétition vinyl-1,2 présent à moins de 5 % molaire dans la chaîne polybutadiène, ledit pourcentage étant exprimé sur la base du nombre total de moles de motifs constitutifs de la chaîne, et encore plus préférentiellement moins de 2 %.
- dérivé d’un polybutadiène diol hydrogéné de formule
- dérivé d’un polyisoprène diol formule :
- dérivé d’un polyisoprène diol hydrogéné de formule :
Γ CH.3
q
Page 29
- dérivé d’un poly(méth)acrylate diol de formule :
dans laquelle :
Q3 et Q4 représentent, indépendamment l’un de l’autre, un radical divalent alkyl linéaire ou ramifié, aryl, mercaptoalkyl, éther, ester, carbonate ou acrylate, présentant de préférence de 1 à 22 atomes de carbone, de préférence de 1 à 12 atomes de carbone, de préférence encore de 1 à 8 atomes de carbone,
Q5, Q6 et Q7 représentent, indépendamment les uns des autres, un atome d’hydrogène ou un radical alkyle linéaire, cyclique, alicyclique, hétérocyclique, halogéné ou dialkylaminoalkyle présentant de préférence de 1 à 22 atomes de carbone, de préférence de 1 à 12 atomes de carbone, de préférence encore de 1 à 8 atomes de carbone.
Q8 représente un radical alkyle, saturé ou insaturé, linéaire ou ramifié, cyclique, alicyclique présentant de préférence de 1 à 22 atomes de carbone, de préférence de 1 à 12 atomes de carbone, de préférence encore de 1 à 8 atomes de carbone, et comprenant éventuellement au moins un hétéroatome (tel que par exemple N, O, S, et en particulier O et N).
Le polymère (B) de formule (VIF) dans laquelle r est nul est obtenu à partir du diol de formule : H0-R6-0H dans laquelle R6 est tel que défini ci-dessus ; selon le procédé 1.1. décrit précédemment.
Le polymère (B) de formule (VIF) dans laquelle r est non nul est obtenu à partir du diol de formule : H0-R6-0H dans laquelle R6 est tel que défini ci-dessus ;
et du diisocyanate de formule : OCN-R5-NCO dans laquelle R5 est tel que défini ci-dessus selon le procédé 1.2.1. décrit précédemment.
Le polymère (B) de formule (VIIF) est obtenu à partir du diol de formule :
H0-R6-0H dans laquelle R6 est tel que défini ci-dessus ;
et du diisocyanate de formule : OCN-R5-NCO
Page 30 dans laquelle R5 est tel que défini ci-dessus selon le procédé 1.2.3. décrit précédemment.
II - Composé (A) autre qu'un polymère et composé précurseur (B) correspondant:
Outre la préparation d'un composé (A) polymère conformément à la variante de réalisation préférée du procédé selon l'invention qui est décrite ci-dessus, la présente invention concerne également la préparation d'un composé (A) de masse molaire comprise entre 170 et 1000 g/mole et répondant à la formule (VI) :
M[(X-(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-p)]f (VI) dans laquelle :
- M est un radical hydrocarboné, linéaire, ramifié ou cyclique, saturé ou insaturé comprenant de 1 à 6 valences libres et ayant éventuellement un ou plusieurs hétéroatomes (tel que par exemple N, O, S, et en particulier O) ou une fonction ester ou une fonction uréthane ou une fonction urée ;
- X représente -O- ou le groupe -NR4- ;
- R1, R2, R3, R4 et p sont tels que définis précédemment ; et
- f est un entier allant de 1 à 6.
Ledit composé (A) est avantageusement obtenu, conformément au procédé selon l'invention, à partir d'un composé (B) de formule (Vf) :
M[(X-(C=O)-CH=CH2]f (Vf) dans laquelle M est tel que défini dans la formule (VI).
Dans le cas où, conformément à une variante préférée, X représente -O-, le composé de formule (Vf) peut être préparé à partir d'un monol ou à partir d’un polyol respectivement de masse molaire ou de masse moléculaire en nombre (Mn) allant de 32 à 828 g/mol et de formule:
M(0H)f par réaction avec le chlorure de l’acide acrylique ou avec un ester de l’acide acrylique, dans des quantités telles que le rapport molaire : OH/-C(=O)X’ (avec X’ représentant Cl ou O) est inférieur ou égal à 1, de préférence va de 0,90 à 1,00, et préférentiellement va de 0,95 à 1,00.
Page 31
Un très grand nombre de composés comprenant une fonction acrylate sont également disponibles au plan commercial. On peut par exemple citer de manière non limitative :
- les acrylates mono fonctionnel s disponibles auprès de SARTOMER tel que le tertiobutyl cyclohexyl acrylate (SR217 ; 210 g/mol), le 2(2-ethoxyethoxy) ethyl acrylate (SR256 ; 188 g/mol), le tetrahydrofiirfuryl acrylate (SR285 ; 156 g/mol), le lauryl acrylate (SR335 ; 240 g/mol), le 2-phenoxyethyl acrylate (SR339C ; 192 g/mol), l’isodecyl acrylate (SR395 ; 212 g/mol), le 3,3,5-trimethyl cyclohexyl acrylate (SR420 ; 195 g/mol), l’iso-octyl acrylate (SR440 ; 184 g/mol), l’octadecyl acrylate (SR484 ; 200 g/mol), le tridecyl acrylate (SR489 ; 255 g/mol), le polycaprolactone acrylate (SR495B ; 344 g/mol), le ethoxylated (4 OE) nonylphenol acrylate (SR504D ; 450 g/mol), l’isobornyl acrylate (SR506D ; 208 g/mol), le cyclic trimethylolpropane acrylate (SR531 ; 200 g/mol), le stearyl acrylate (SR586 ; 324 g/mol) et le ethoxylated (4 OE) lauryl acrylate (SR9075 ; 284 g/mol).
- les acrylates difonctionnels disponibles auprès de SARTOMER tel que le 1,6hexanediol diacrylate (SR238 ; 226 g/mol), le tetraethylene glycol diacrylate (SR268G ; 320 g/mol), le triethylene glycol diacrylate (SR272 ; 258 g/mol), le tripropylene glycol diacrylate (SR306 ; 300 g/mol), le 3-methyl-1,5-pentanediol diacrylate (SR341 ; 226 g/mol), le polyethylene glycol diacrylate (SR344 ; 508 g/mol), le ethoxylated (3 OE) bisphenol A diacrylate (SR349 ; 424 g/mol), le polyéthylène glycol diacrylate (SR610 ; 726 g/mol), le dipropylene glycol diacrylate (SR508 ; 252 g/mol), le ethoxylated (5 OE) hexanediol diacrylate (SR561 ; 446 g/mol), le 1,10-decanediol diacrylate (SR595 ; 282 g/mol), Tester diol diacrylate (SR606A ; 312 g/mol), le tricyclodecanedimethanol diacrylate (SR833S ; 304 g/mol) et le propoxylated (2 OP) neopentyl glycol diacrylate (SR9003 ; 328 g/mol).
- les acrylates trifonctionnels disponibles auprès de SARTOMER tel que le trimethylolpropane triacrylate (SR351 ; 296 g/mol), le tris(2-hydroxyethyl)isocyanurate triacrylate (SR368 ; 423 g/mol), le ethoxylated (3 OE) trimethylolpropane triacrylate (SR454 ; 428 g/mol), le propoxylated (3 OE) trimethylolpropane triacrylate (SR492 ; 470 g/mol), le ethoxylated (6 OE) trimethylolpropane triacrylate (SR499 ; 554 g/mol), le ethoxylated (9 OE) trimethylolpropane triacrylate (SR502 ; 692 g/mol), propoxylated (3 OE) glyceryl triacrylate (SR9020 ; 428 g/mol) et le ethoxylated (12 OE) glyceryl triacrylate (SR9046 ; 782 g/mol),
- les acrylates tétrafonctionnels disponibles auprès de SARTOMER tel que le pentaerythritol tetraacrylate (SR295 ; 352 g/mol) et le ditrimethylolpropane tetraacrylate (SR355 ; 482 g/mol) et le ethoxylated (4 OE) pentaerythritol tetraacrylate (SR494 ; 528 g/mol),
- les acrylates pentafonctionnels disponibles auprès de SARTOMER tel que le dipentaerythritol pentaacrylate (SR399 ; 525 g/mol).
Page 32
- les acrylates hexafonctionnels tel que le dipentaerythritol hexaacrylate dont la synthèse est décrite dans la demande de brevet CN 103,127,955 de BEIJING UNIVERSITY OF TECHNOLOGY.
De la même manière, dans le cas où X représente -NR4-, le composé (B) de formule (Vf) peut être préparé à partir d'une monoamine ou à partir d’une polyamine respectivement de masse molaire ou de masse moléculaire en nombre (Mn) allant de 31 à 828 g/mol et de formule: M(NH-R4)f par réaction avec le chlorure de l’acide acrylique ou avec un ester de l’acide acrylique, dans des quantités telles que le rapport molaire : OH/-C(=O)X’ (avec X’ représentant Cl ou O) est inférieur ou égal à 1, de préférence va de 0,90 à 1,00, et préférentiellement va de 0,95 à 1,00.
III - Description du silane α-oléfinique (C) de formule (II) :
La réaction de métathèse croisée est mise en œuvre, conformément au procédé de préparation selon l'invention, en présence du composé (B) décrit précédemment et du silane αoléfinique (C) de formule (II) :
H2C=CH—R1- Si(R2)p(OR3)(3.p) (Π)
Ce composé (C) peut être obtenu selon le mode opératoire décrit dans la demande JP 1,158,482 de SHIN-ETSU CHEMICAL par déshydrochloration, en présence d’un diazabicycloalcène, d’un chloroalkylalkoxysilane de formule :
Cl— CH2—R1— Si(R2)p(OR3)(3.p)
Ce précurseur chloroalkylalkoxysilane est obtenu classiquement par hydrosilylation d’un précurseur 1-chloroalcène oléfinique.
Selon un mode de réalisation préféré, le radical divalent R1 est un radical de formule (CH2)n- dans laquelle n est un entier allant de 1 à 9.
De manière plus préférée, le silane α-oléfmique (C) est tel que R1 est -CH2, et, de manière encore plus préférée, est l'allyl triméthoxysilane.
D’autres procédés d'obtention de tels composés silanes sont également décrit par exemple dans le brevet JPS 5751400 de SHIN-ETSU CHEMICAL, ou encore dans les
Page 33 demandes de brevet JP 3128192 de SHIN-ETSU CHEMICAL et EP 1549657 de DOW CORNING qui décrivent plus spécifiquement l’obtention des composés (C) de type trialkoxysilane.
L'allyl triméthoxysilane est également disponible commercialement auprès des sociétés américaines SIGMA-ALDRICH et KINGSTON CHEMISTRY.
IV - Description du catalyseur de métathèse (D) :
Le catalyseur de métathèse (D) est choisi parmi le catalyseur de GRUBBS de 2eme génération (G2) de formule :
et le catalyseur de HOVEYDA-GRUBBS de 2eme génération (HG2) de formule :
La dénomination IUP AC de (G2) est le benzylidène [l,3-bis(2,4,6-triméthylphényl)-
2-imidazolidinylidène] dichloro(tricyclohexylphosphine) ruthénium (de numéro CAS 24604772-3). Ce catalyseur est disponible auprès de la société SIGMA-ALDRICH.
La dénomination IUP AC de (HG2) est le (l,3-Bis-(2,4,6-trimethylphenyl)-2imidazolidinylidene)dichloro(o-isopropoxyphenylmethylene) ruthenium (Numéro CAS : 301224-40-8). Ce catalyseur est disponible auprès de la société SIGMA-ALDRICH.
Page 34
Selon une variante tout particulièrement préférée du procédé selon l'invention, le catalyseur de métathèse (D) est le catalyseur (HG2). On obtient alors avantageusement un taux de conversion du (ou des) groupements F' de type acrylate du composé (B) en un groupement F alkoxysily de formule (I) particulièrement élevé, allant de 90 à 100 %.
V - Conditions de mise en œuvre de la réaction de métathèse croisée :
La durée et la température de la réaction de métathèse croisée dépendent généralement de ses conditions de mise en œuvre, notamment de la nature du solvant utilisé, et en particulier du taux de charge catalytique. L’homme du métier est à même de les adapter en fonction des circonstances.
Ainsi, la réaction de métathèse croisée s'effectue avantageusement sous un léger courant d’azote ou d’argon (pour éliminer l’éthylène qui se forme) pendant une durée allant de 2 à 24 heures, de préférence de 3 à 8 heures, et à une température comprise dans un intervalle de 20 à 60 °C, de préférence de 30 à 40 °C.
Les quantités de silane α-oléfmique (C) et de composé (B) précurseur, mises en œuvre sont généralement telles que le rapport r6 égal au rapport du nombre de moles dudit silane (C) au nombre de moles (ou équivalents molaires) de fonctions H2C=CH-C(O)X- du composé (B) est compris dans un intervalle allant de 1 à 1,20, de préférence allant de 1,05 à 1,18.
La quantité de catalyseur de métathèse (D) mise en œuvre est telle que le rapport r7 égal au rapport du nombre de moles (ou équivalents molaires) de fonctions H2C=CH-C(O)Xdu composé (B) au nombre de moles (ou équivalents molaires) du catalyseur (D) est compris dans un intervalle allant de 300 à 10 000, de préférence de 4 000 à 6 000. Le catalyseur peut être ajouté en une ou plusieurs fois.
On suit l’avancement de la réaction par RMN et plus particulièrement la disparition et la transformation de la fonction acrylate.
Le solvant mis en œuvre dans la réaction est généralement choisi dans le groupe formé par les solvants aqueux ou organiques typiquement utilisés dans les réactions de polymérisation et qui sont inertes dans les conditions de la polymérisation, tels que les hydrocarbures aromatiques, les hydrocarbures chlorés, les éthers, les hydrocarbures aliphatiques, les alcools, l’eau ou leurs mélanges.
Un solvant préféré est choisi dans le groupe formé par le benzène, le toluène, le para-xylène, le chlorure de méthylène (ou dichlorométhane), le 1,2-dichloroéthane, le
Page 35 dichlorobenzène, le chlorobenzène, le tétrahydrofurane, le diéthyl éther, le pentane, 1’hexane, l’heptane, un mélange d'isoparaffines liquides (par exemple l’Isopar®), le méthanol, l’éthanol, l’eau ou leurs mélanges.
De façon encore plus préférée, le solvant est choisi dans le groupe formé par le benzène, le toluène, le paraxylène, le chlorure de méthylène, le 1,2-dichloroéthane, le dichlorobenzène, le chlorobenzène, le tétrahydrofurane, le diéthyl éther, le pentane, 1’hexane, l’heptane, le méthanol, l’éthanol ou leurs mélanges.
De façon encore plus particulièrement préférée, le solvant est le dichlorométhane, le 1,2-dicholoroéthane, le toluène, l’heptane, ou un mélange de toluène et de 1,2-dichloroéthane.
La présente invention a également pour objet le composé (A) comprenant au moins un groupement F alkoxysilyl de formule (I) :
—X-C—CH= CH- R1—Si(R2)p(OR3)(3.p)
O (I) dans laquelle :
- X représente -O- ou le groupe -NR4- dans lequel R4 représente un atome d'hydrogène ou un radical alkyle comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 4 atomes de carbone ;
- R1 est un radical hydrocarboné, saturé ou insaturé, linéaire ou ramifié, comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 9 atomes de carbone et encore plus préférentiellement de 1 à 2 atomes de carbone ;
- R2 représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R2, ces derniers soient identiques ou différents ;
- R3 représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R3, ces derniers soient identiques ou différents, et avec la possibilité, en outre, que deux groupements OR3 puissent être engagés dans un même cycle ;
- p est un nombre entier égal à 0, 1 ou 2, de préférence égal à 0 ou 1.
Le composé (A) peut être préparé au moyen du procédé objet de l'invention et décrit précédemment.
Page 36
Selon une variante préférée, le composé (A) est susceptible d'être obtenu par le procédé tel que défini précédemment et objet de la présente invention.
Selon une variante particulièrement préférée, le composé (A) est un polymère dont la chaîne principale est choisie :
- lorsque X est -O-, parmi un polyéther, un polyester, un polyène, un poly(meth)acrylate ou un polyuréthane; et
- lorsque X est le groupe -NR4-, parmi un polyéther, un polyène, un poly(meth)acrylate ou un polyuréthane ;
et qui comprend au moins un groupement F de formule (I), de préférence terminal, et, plus préférentiellement 2 groupements terminaux F.
Selon un mode de réalisation préféré, le polymère (A) est tel que R1 est un radical hydrocarboné comprenant de 1 à 2 atomes de carbone. Ledit polymère présente alors avantageusement, lorsqu'il est inclus dans une composition adhésive, une réactivité améliorée, correspondant à un temps de réticulation à l'humidité réduit.
Selon un autre mode de réalisation préféré, le polymère (A) est un polyuréthane qui comprend au moins un groupement F, de préférence 2 groupements terminaux F répondant à l'une des formules suivantes :
-O(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-P)(I)-l
-O(C=O)-NH-R°-O(C=O)-CH=CH -R1-Si(R2)p(OR3)(3-P)(I)-2
-NH(C=O)-O-R'°-O(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-p)(I)-3
-NH(C=0)-0-Rn- NR4-(C=O)-CH=CH-R1-Si(R2)p(OR3)(3-P) (I)-5.
dans lesquelles R1, R2, R3, R4, R°, R'° et RN sont tels que définis précédemment.
Le compose (A) répondant aux formules (1)-1, (1)-2, (I)-3 et (I)-5 ci-dessus peut être préparé conformément aux procédés décrits précédemment aux points 1.2. et 2.2.
Selon un mode de réalisation encore plus préféré, le polyuréthane (A) répond à l'une des formules (VII) ou (VIII) :
Page 37
F—R6—Ο—C—ΝΗ—R—ΝΗ—C—Ο—R6—F (VII)
F—R'°-0—C-NH-R — NH— C— O—R6--O— C-NH-R — NH— C— O— R6--O— C-NH-R-NH—C— OR'°— F
-1 s (VIII) dans lesquelles :
- F est le groupement alkoxy silyl de formule (I)-l —O—C—CH=CH- R1— Si(R2)p(OR3)(3.p)
O (I)-l
- R5 représente un radical divalent hydrocarboné comprenant de 5 à 15 atomes de carbone qui peut être aromatique ou aliphatique, linéaire, ramifié ou cyclique ;
- R6 représente un radical divalent hydrocarboné saturé ou insaturé, linéaire ou ramifié comprenant éventuellement un ou plusieurs atomes d'oxygène ;
- R'° est le radical tel que défini ci-dessus ;
- r est un entier supérieur ou égal à 0 ;
- s est un entier supérieur strictement à 0.
Les exemples suivants sont donnés à titre purement illustratif de l'invention, et ne sauraient être interprétés pour en limiter la portée.
Exemple 1 : Métathèse croisée du tripropylène glycol diacrylate (composé (B)) en présence d’allyl triméthoxysilane (composé (C)) et du catalyseur HG2 (composé (D)) :
Page 38
On utilise du tripropylène glycol diacrylate (masse molaire 300 g/mole, disponible commercialement sous la dénomination SR 306 de chez SARTOMER) et comme composé (C) 1’allyl triméthoxysilane de formule suivante :
Le tripropylène glycol diacrylate (1,7 mmol) préalablement purifié sur silice neutre est introduit dans un ballon de 10 ml dans lequel a également été placé un barreau magnétique d’agitation revêtu de Téflon®.
L’allyl triméthoxysilane (4,0 mmol) est ensuite ajouté sous agitation dans le ballon par seringue sous atmosphère d’argon. Le rapport r6 des réactifs, tel que défini précédemment, est égal à 4,0 mmol divisé par (2 x 1,7 mmol), soit 1,17.
Puis, une solution de catalyseur HOVEYDA-GRUBBS (HG2) (0,57 qmol ou 0,57.10-3 mmol) dans du CH2CI2 sec (3 ml) est ensuite ajoutée en 3 fois à 40 minutes d’intervalle. Le rapport r7, tel que défini précédemment, est égal à (2x1,7 mmol) divisé par (0,57.10-3 mmol) soit 5965 .
Le ballon et son contenu sont mis sous argon puis immergés dans un bain d’huile à 40°C pendant 2 heures pour éliminer du milieu réactionnel l’éthylène qui est généré par la réaction de métathèse croisée. On porte ensuite le ballon et son contenu à 80°C sous pression réduite pendant 1 heure afin d’éliminer 1’allyl triméthoxysilane en excès n’ayant pas réagi.
Au bout de 3 heures à compter de l’addition du catalyseur, le produit présent dans le ballon est extrait après évaporation du solvant sous vide. Le produit est alors récupéré sous la forme d’un liquide incolore sans aucune purification, avec un rendement de 99 % en produit isolé (correspondant au mélange des composés disilylé et monosilylé) et un taux de conversion des fonctions acrylates de 92 %.
L'analyse par RMN 1H/13C donne les résultats suivants :
Ή NMR (400 MHz, CDCh, 293 K) δ (ppm) = 7.00 (dt, J= 15, 10 Hz, CH2Œ=CH, 1H), 5.79 (d, J = 15 Hz, CH2CH=Œ, 1H), 5.05 (bm, Œ(CH3)0(C=0), 1H), 4.06; 3.67 (bm, C#(CH3)OCH2CH(CH3)O(C=O), 1H) overlapping with 4.06 (s, mO(C=O), 2H), 4.00; 3.80 (bm, Œ(CH3)CH2O(C=O), 1H), 3.55 (s, C/^OSi, 18H), 3.53 (s, mOCH(CH3)CH2O(C=O), 2H), 3.39 (m, mCH(CH3)0(C=0), 2H), 1.81 (dd, J= 8, 5 Hz, mCH=CH, 2H), 1.22 (d, J= 6 Hz, CH(m)0(C=0), 3H), 1.14 (bm, CH(m)CH20(C=0), 3H), 1.09 (bm, CH(m)OCH2CH(CH3)O(C=O), 3H).
Page 39 ^CfH} NMR (100 MHz, CDC13, 293 K) δ (ppm) = 166.3, 166.0, 144.8, 144.5, 121.7, 120.8, 76.0, 75.2, 73.6, 72.2, 69.5, 67.2, 53.6, 51.2, 21.2, 17.8, 16.9. FT-IR v (cm’1) = 2970 (C=C~H stretch, alkene), 1710 (C=O stretch, ester), 1640 (C=C stretch, alkene), 1070 (C-0 stretch), 810 (=C-H bend, alkene), 770 (=C-H bend, alkene). ESI-MS [M+Na] (C23H44Oi2NaSi2), z = 1, //recalculated — 591.22635, ////^experimental — 591.2267.
Ces valeurs confirment la présence majoritaire du composé disilylé (A) de structure suivante :
(McO):iSi
Si{OMch et la présence minoritaire du composé monosilylé de structure suivante :
SiiOMch
Exemple 2 : Métathèse croisée du tripropylène glycol diacrylate (composé (B)) en présence d’allyl triméthoxysilane (composé (C)) et du catalyseur G2 (composé (D)) :
On répète l'exemple 1 en remplaçant le catalyseur HG2 par le catalyseur G2.
On obtient le même produit, avec un rendement de 95 % en produit isolé et un taux de conversion des fonctions acrylates de 70 %.
Exemple 3 : Métathèse croisée d’un polyuréthane diacrylate (polymère (B)) en présence d’allyl triméthoxysilane (composé (C)) et du catalyseur HG2 (composé (D)) :
Etape 1 : Synthèse du polyuréthane diacrylate :
On synthétise un polyuréthane diacrylate en 2 étapes selon le mode opératoire suivant :
Page 40
Kat 315
U
n -1
Dans un réacteur de 2 litres, on introduit successivement 1163 g de polypropylène glycol (0,58 mole) de masse moléculaire en nombre (Mn) égale à 1 800 g/mol, 201 g de 2,4toluène diisocyanate (1,15 mole), 1,4 g de catalyseur BORCHI® KAT 315 (disponible 5 commercialement chez BORCHERS).
On chauffe à 80°C jusqu’à consommation totale des fonctions -OH correspondant à l’obtention d’un polyuréthane terminé -NCO présentant un % NCO de 3,2 % en poids.
Puis on introduit dans le milieu réactionnel, 1,4 g de mono méthyl éther de 1’hydroquinone (MEHQ - Inhibiteur de polymérisation) puis 132 g de 2-hydroxyéthyl acrylate 10 (1,02 mole) dans un rapport molaire stœchiométrique par rapport aux fonctions -NCO du polyuréthane terminé -NCO précédemment obtenu. On maintient à 80°C sous agitation jusqu’à disparition complète des fonctions -NCO en infra-rouge.
Etape 2 : Métathèse croisée du polyuréthane diacrylate :
On utilise le polyuréthane diacrylate de l’étape 1, et comme composé (C) 1’allyl triméthoxysilane de formule suivante :
Page 41
Le polyuréthane diacrylate (10,0 mmol) et du CH2CI2 sec (17 ml) sont introduits dans un ballon de 50 ml dans lequel a également été placé un barreau magnétique d’agitation revêtu de Téflon®.
L’allyl triméthoxysilane (21,0 mmol) est ensuite ajouté sous agitation dans le ballon par seringue sous atmosphère d’argon. Le rapport r6 des réactifs, tel que défini précédemment, est égal à 21,0 mmol divisé par (2 x 10,0 mmol), soit 1,05.
Puis une solution de catalyseur HOVEYDA-GRUBBS (HG2) (0,05 mmol) dans du CH2C12 sec (3 ml) est ensuite ajoutée en 3 fois à 40 minutes d’intervalle. Le rapport r7, tel que défini précédemment, est égal à 20,0 mmol divisé par 0,05 mmol, soit 400.
Le ballon et son contenu sont mis sous argon puis immergé dans un bain d’huile à 40°C pendant 2 heures pour éliminer du milieu réactionnel l’éthylène généré par la métathèse croisée. On porte ensuite le ballon et son contenu à 80°C sous pression réduite pendant 1 heure afin d’éliminer l’allyl triméthoxysilane en excès n’ayant pas réagi.
Au bout de 3 heures à compter de l’addition du catalyseur, le produit présent dans le ballon est extrait après évaporation du solvant sous vide. Le produit est alors récupéré sous la forme d’un liquide incolore sans aucune purification, avec un rendement de 99 % en produit isolé et un taux de conversion des fonctions acrylates de 96 %.
L'analyse par RMN 1H/13C donne les résultats suivants :
Ή NMR (400 MHz, CDCh, 293 K) δ (ppm) = 7.67 (bs, C(NH)=Œ/=C(NH), 1H), 7.41-7.22 (bs, N//, 1H), 7.13 (bd, CH=Œ/=C(NH), 1H), 6.95 (bd, Œ/=CH=C(NH), 1H), 6.95 (bd, Œ7=CHCH2Si(OCH3)3, 1H), 6.64 (bs, N//, 1H), 5.74 (bdd, CH=C#CH2Si(OCH3)3, 1H), 4.90 (bm, C77(CH3)O(C=O)), 4.27 (bs, QCH2CH2Q, 4H), 3.60-3.37 (bm, Œ7(CH3)O(C=O)), 3.47 (s, Si(0m)3), 3.31 (bd, CftCH(CH3)O(C=O), 2.09 (s, C(m)CH=CH=C(NH), 3H), 1.74 (bd, CH=CHmSi(OCH3)3, 2H), 1.19 (bs, CH(m)0(C=0)), 1.03 (bs, cH(m)o(c=o)).
^CfH} NMR (100 MHz, CDCI3, 293 K) δ (ppm) = 166.0, 153.1, 145.3, 137.0, 135.9,
130.5, 120.5, 114.5, 111.9, 175.0, 73.2, 70.3, 63.0, 62.1, 50.7, 17.1, 16.9. FT-IRv (cm’1) = 3300 (N-H stretch, amide), 2970 (C=C stretch), 1720 (C=O stretch, ester), 1080 (C~O stretch).
Ces valeurs confirment la présence majoritaire du composé disilylé de structure suivante :
Page 42
η et la présence minoritaire du composé monosilylé de structure suivante :
Exemple 4 : Métathèse croisée d’un polypropylène glycol diacrylate (polymère (B)) en présence d’allyl triméthoxysilane (composé (C)) et du catalyseur HG2 (composé (D)) :
Etape 1 : Synthèse du polypropylène glycol diacrylate :
On synthétise un polyuréthane diacrylate en une étape selon le mode opératoire suivant :
O
Kat 3'5
MD Ό
□
V
Dans un réacteur de 2 litres, on introduit successivement 1163 g de polypropylène glycol (0,58 mole) de masse moléculaire en nombre (Mn) égale à 1 800 g/mol, 164 g de 2isocyanatoéthyl acrylate (1,16 mole), 1,4 g de mono méthyl éther de 1’hydroquinone (MEHQ Inhibiteur de polymérisation) puis 1,4 g de catalyseur BORCHI® KAT 315 (disponible commercialement chez BORCHERS), on chauffe à 80°C jusqu’à la disparition complète des fonctions -NCO en infra-rouge.
Etape 2 : Métathèse croisée du polypropylène glycol diacrylate :
Page 43
On répète l'étape 2 de l'exemple 3 en remplaçant le polyuréthane diacrylate par le polypropylène glycol diacrylate obtenu à l’étape 1.
On obtient un produit récupéré sous la forme d’un liquide incolore sans aucune purification, avec un rendement de 99 % en produit isolé et un taux de conversion des fonctions acrylates de 98 %.
L’analyse RMN 1H/13C confirme la présence majoritaire du composé disilylé de structure suivante :
et la présence minoritaire du produit monosilylé de structure suivante :
Exemple 5 : Métathèse croisée d’un polyisoprène diol diacrylate (polymère (B)) en présence d’allyl triméthoxysilane (composé (C)) et du catalyseur HG2 (composé (D)) :
On utilise le polyisoprène diol diacrylate saturé (PIPA disponible chez SAN ESTERS), et comme agent de transfert 1’allyl triméthoxysilane de formule suivante :
Si(OMc)3
Le polyisoprène diol diacrylate saturé (10,0 mmol) de masse moléculaire en nombre (Mn) égale à 2 700 g/mol et du CH2CI2 sec (17 ml) sont introduits dans un ballon de 50 ml dans lequel a également été placé un barreau magnétique d’agitation revêtu de Téflon®.
L’allyl triméthoxysilane (21,0 mmol) est ensuite ajouté sous agitation dans le ballon par seringue sous atmosphère d’argon. Le rapport r6 des réactifs, tel que défini précédemment, est égal à 21 mmol divisé par (2 x 10,0 mmol), soit 1,05.
Puis une solution de catalyseur HOVEYDA-GRUBBS (HG2) (0,05 mmol) dans du CH2C12 sec (3 ml) est ensuite ajoutée en 3 fois à 40 minutes d’intervalle. Le rapport r7, tel que défini précédemment, est égal à 20,0 mmol divisé par 0,05 mmol, soit 400.
Page 44
Le ballon et son contenu sont mis sous argon puis immergé dans un bain d’huile à 40°C pendant 2 heures pour éliminer du milieu réactionnel l’éthylène généré par la métathèse croisée. On porte ensuite le ballon et son contenu à 80°C sous pression réduite pendant 1 heure afin d’éliminer 1’allyl triméthoxysilane en excès n’ayant pas réagi.
Au bout de 3 heures à compter de l’addition du catalyseur, le produit présent dans le ballon est extrait après évaporation du solvant sous vide. Le produit est alors récupéré sous la forme d’un liquide incolore sans aucune purification, avec un rendement de 99 % en produit isolé et un taux de conversion des fonctions acrylates de 96 %.
Comme pour les exemples précédents, l’analyse RM 1H/13C confirme la présence majoritaire du composé disilylé de structure suivante :
et la présence minoritaire du produit composé de structure suivante :
Claims (15)
- REVENDICATIONS1. Procédé de préparation d'un composé (A) comprenant au moins un groupement F alkoxysiiyl de formule (I) :—X—C—CH= CH— R3—Si(R2)p(OR_')(3.p)O (I) dans laquelle :- X représente -O- ou le groupe -NR4- dans lequel R4 représente un atome d'hydrogène ou un radical alkyle comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 4 atomes de carbone ;- R1 est un radical hydrocarboné, saturé ou insaturé, linéaire ou ramifié, comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 9 atomes de carbone et encore plus préférentiellement de 1 à 2 atonies de carbone ;- R2 représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R2, ces derniers soient identiques ou différents ,- R3 représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R3, ces derniers soient identiques ou différents, et avec la possibilité, en outre, que deux groupements OR3 puissent être engagés dans un même cycle , et- p est un nombre entier égal à 0, 1 ou 2, de préférence égal à 0 ou 1 ;ledit procédé comprenant une réaction de métathèse croisée en présence :(i) d'un composé (B) comprenant au moins un groupement F' de type acrylate et de formule (Γ) :-X(C=O)-CH=CH2 (Γ) dans laquelle X est tel que défini ci-dessus ;Page 46 (ii) d'un silane α-oléfinique (C) de formule (II) :H2C=CH—-R3— Si(R2)p(OR3)(3.p) (Π) ;dans laquelle R1, R2 et R3 sont tels que définis ci-dessus , et (iii) d'un catalyseur de métathèse (D) choisi parmi le catalyseur de GRUBBS de 2eme génération (G2) de formule :
et le catalyseur de HOVEYDA-GRUBBS de 2eme génération (HG2) de formule :
- 2. Procédé de préparation selon la revendication 1, caractérisé en ce que le composé (A) est un polymère dont la chaîne principale est choisie :- lorsque X est -O-, parmi un polyéther, un polyester, un polyène, un poly(meth)acrylate ou un polyuréthane; et- lorsque X est le groupe -NR4-, parmi un polyéther, un polyène, un poly(meth)acrylate ou un polyuréthane ;qui est obtenu à partir d'un polymère (B) dont la chaîne principale est identique à celle du polymère (A).Page 47
- 3. Procédé de préparation selon la revendication 2, caractérisé en ce que le polymère (A) comprend 2 groupements terminaux F de formule (I) et en ce que le polymère (B) comprend 2 groupements terminaux F' de formule (Γ).
- 4. Procédé de préparation selon l'une des revendications 2 ou 3, caractérisé en ce que la chaîne principale des polymères (A) et (B) est un polyuréthane choisi parmi un polyétherpolyuréthane, un polyester-polyuréthane, un polyéther-polyester-polyuréthane, un polyénepolyuréthane, un polyéther-polyène-polyuréthane ou un poly(meth)acrylate-polyuréthane.
- 5. Procédé de préparation selon l'une des revendications 2 à 4, caractérisé en ce que le polymère (A) et le polymère précurseur (B) ont pour chaîne principale un polyuréthane et comprennent 2 groupements terminaux, respectivement F de formule (I) et F' de formule (Γ), dans lesquelles X représente -O-,
- 6. Procédé de préparation selon la revendication 5, caractérisé en ce que le polyuréthane (A) répond à l'une des formules (VII) ou (VIII) :
(VII) • C— NH—R5— NH—C— O—RDli IIO o o-cII oNH—R—NH—CII oO— R°--O—C-NH-R-NH—C—O—R'II il o o (VIII) et le polyuréthane précurseur (B) répond, respectivement, à l'une des formules (Vif) ou (VU!') suivante :Page 48
(Vit) (VIH') dans lesquelles :- F est le groupement alkoxysilyl de formule (I)-l :—0^.C™.CH== CH_ R1— Si(R2)p(OR3)(3.P) O (I)-l- F est le groupement acrylate ,- R5 représente un radical divalent hydrocarboné comprenant de 5 à 15 atomes de carbone qui peut être aromatique ou aliphatique, linéaire, ramifié ou cyclique ,- R° représente un radical divalent hydrocarboné saturé ou insaturé, linéaire ou ramifié comprenant éventuellement un ou plusieurs atomes d'oxygène ;- R'° représente un radical alkylène divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de 2 à 6 atomes de carbone ;- r est un entier supérieur ou égal à 0 ;- s est un entier supérieur strictement à 0. - 7. Procédé de préparation selon la revendication 1, caractérisé en ce que le composé (A) a une masse molaire comprise entre 170 et 1000 g/mole et répond à la formule (VI) :M[(X-(C=O)-CH=CH-R1-Si(R2)p(OR3)(3.p)]f (VI) dans laquelle :Page 49- M est un radical hydrocarboné, linéaire, ramifié ou cyclique, saturé ou insaturé comprenant de 1 à 6 valences libres et ayant éventuellement un ou plusieurs hétéroatomes ou une fonction ester ou une fonction uréthane ou une fonction urée ; et- f est un entier allant de 1 à 6.et le composé (B) répond à la formule (VT) :M[(X-((>0)-(41 Cil· ir (VF) dans laquelle M est tel que défini dans la formule (VI).
- 8. Procédé de préparation selon l'une des revendications 1 à 7, caractérisé en ce que le catalyseur de métathèse (D) est le catalyseur (HG2).
- 9. Composé (A) comprenant au moins un groupement F alkoxysilyl de formule (I) :—X—C—CH= CH— R1— Si(R2)p(OR3)(3.-0)O (I) dans laquelle :- X représente -O- ou le groupe -NR4- dans lequel R4 représente un atome d'hydrogène ou un radical alkyle comprenant de 1 à 20 atomes de carbone, de préférence de I à 4 atomes de carbone ;- R1 est un radical hydrocarboné, saturé ou insaturé, linéaire ou ramifié, comprenant de 1 à 20 atomes de carbone, de préférence de 1 à 9 atomes de carbone et encore plus préférentiellement de 1 à 2 atomes de carbone ;- R2 représente un radical alkyl linéaire ou ramifié comprenant de I à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R2, ces derniers soient identiques ou différents ;- FC représente un radical alkyl linéaire ou ramifié comprenant de 1 à 4 atomes de carbone, avec la possibilité que, lorsqu'il y a plusieurs radicaux R3, ces derniers soient identiques ou différents, et avec la possibilité, en outre, que deux groupements OR3 puissent être engagés dans un même cycle ;- p est un nombre entier égal à 0, 1 ou 2, de préférence égal à 0 ou 1.Page 50
- 10. Composé (A) selon la revendication 9, caractérisé en ce qu’il est susceptible d'être obtenu par le procédé tel que défini dans l'une des revendications I à 8.
- 11. Composé (A) selon l'un des revendications 9 ou 10, caractérisé en ce qu'il s'agit d'un polymère dont la chaîne principale est choisie :- lorsque X est O-, parmi un polyéther, un polyester, un polyène, un poly(meth)acrylate ou un polyuréthane; et- lorsque X est le groupe -NR4-, parmi un polyéther, un polyène, un poly(meth)acrylate ou un polyuréthane ;et qui comprend 2 groupements terminaux F.
- 12. Polymère (A) selon la revendication 11, caractérisé en ce que R1 est un radical hydrocarboné comprenant de 1 à 2 atomes de carbone.
- 13. Polymère (A) selon l'une des revendications 11 ou 12, caractérisé en ce qu'il s'agit d'un polyuréthane qui comprend 2 groupements terminaux F répondant à l'une des formules suivantes :-O(C/=T))-CH==CFI-R1-Si(R2)p(OR3)(3-p)(I)-l-0(00)-\H-Ro-0(C ())-CHCH -R1-Si(R2)p(OR3)(3-p)(I)-2-XH(C O)-O-R’°-()(C O)-CH^=CH-R1-Si(R2)P(OR3)(3-p)(I)-3-NH(O=())-()~Rn- NR4-(C' ())-CH=CH-R1-Si(R2)p(OR3)(3-p) (I)-5.dans lesquelles R°, R'° et RN sont identiques ou différentes et représentent un radical hydrocarboné divalent linéaire ou ramifié, aliphatique ou cyclique, saturé ou insaturé, comprenant de préférence de 2 à 24 atomes de carbone, et étant éventuellement interrompu par un ou plusieurs hétéroatomes.
- 14. Polymère (A) selon la revendication 13, caractérisé en ce qu'il répond à l'une des formules (VII) ou (VIII) :Page 51 (VU) dans lesquelles :- F est le groupement alkoxysilyl de formule (I)-l10 (I)-I- R5 représente un radical divalent hydrocarboné comprenant de 5 à 15 atomes de carbone qui peut être aromatique ou aliphatique, linéaire, ramifié ou cyclique ;- R6 représente un radical divalent hydrocarboné saturé ou insaturé, linéaire ou ramifié comprenant éventuellement un ou plusieurs atomes d'oxygène ;
- 15 - r est un entier supérieur ou égal à 0 ;- s est un entier supérieur strictement à 0.
Priority Applications (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR1857003A FR3084367B1 (fr) | 2018-07-27 | 2018-07-27 | Procede de preparation de composes a groupement alkoxysilyl |
| US17/263,475 US20210163671A1 (en) | 2018-07-27 | 2019-07-19 | Method for preparing compounds with an alkoxysilyl group |
| EP19753179.1A EP3830202A1 (fr) | 2018-07-27 | 2019-07-19 | Procede de preparation de composes a groupement alkoxysilyl |
| PCT/FR2019/051814 WO2020021187A1 (fr) | 2018-07-27 | 2019-07-19 | Procede de preparation de composes a groupement alkoxysilyl |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR1857003 | 2018-07-27 | ||
| FR1857003A FR3084367B1 (fr) | 2018-07-27 | 2018-07-27 | Procede de preparation de composes a groupement alkoxysilyl |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| FR3084367A1 true FR3084367A1 (fr) | 2020-01-31 |
| FR3084367B1 FR3084367B1 (fr) | 2020-09-18 |
Family
ID=65200924
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR1857003A Expired - Fee Related FR3084367B1 (fr) | 2018-07-27 | 2018-07-27 | Procede de preparation de composes a groupement alkoxysilyl |
Country Status (4)
| Country | Link |
|---|---|
| US (1) | US20210163671A1 (fr) |
| EP (1) | EP3830202A1 (fr) |
| FR (1) | FR3084367B1 (fr) |
| WO (1) | WO2020021187A1 (fr) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2022181545A1 (fr) * | 2021-02-24 | 2022-09-01 | 株式会社カネカ | Procédé de fabrication d'un polymère comprenant un groupe silyle hydrolysable, et polymère, composition durcissable et produit durci |
Citations (18)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2593888A (en) | 1945-10-16 | 1952-04-22 | Gen Aniline & Film Corp | Production of hydroxyalkyl amides of acrylic acids |
| JPS6025476B2 (ja) | 1974-11-21 | 1985-06-18 | シェル・インテルナツイオナ−レ・リサ−チ・マ−チャッピィ・ベ−・ヴェ− | 高めた圧力下にある気化室から残滓を排出する方法 |
| US4658062A (en) | 1985-06-24 | 1987-04-14 | Atlantic Richfield Company | Amine terminated polybutadiene compositions and preparation thereof |
| EP0405464A2 (fr) | 1989-06-28 | 1991-01-02 | Ajinomoto Co., Inc. | Dérivés de polyétheracrylamide et compositions de résine durcissable avec des rayons |
| WO2000007002A1 (fr) | 1998-07-31 | 2000-02-10 | Biowhittaker Molecular Applications, Inc. | Procede de production de monomeres hydrophiles et utilisations de ces monomeres |
| EP0992480A1 (fr) | 1998-10-09 | 2000-04-12 | Ucb, S.A. | Procédé de préparation d'esters et de polyesters de (meth)acrylate |
| JP3128192B2 (ja) | 1995-12-06 | 2001-01-29 | 信越化学工業株式会社 | アリルトリアルコキシシラン化合物の製造方法 |
| EP1314744A2 (fr) | 2001-11-21 | 2003-05-28 | Sartomer Technology Co., Inc. | Polybutadienes à groupes aminés terminaux |
| US6602963B2 (en) | 2001-01-13 | 2003-08-05 | Merck Patent Gmbh | Polyesters containing (meth)acrylate end groups |
| EP1439194A1 (fr) | 2003-01-14 | 2004-07-21 | Sartomer Technology Co., Inc. | Polybutadiène à terminaisons amino |
| EP1549657A1 (fr) | 2002-10-11 | 2005-07-06 | Dow Corning Corporation | Procede destine a preparer des silanes organofonctionnels |
| US6943213B2 (en) | 2003-08-13 | 2005-09-13 | Acushnet Company | Polyalkylacrylate compounds for use in golf balls |
| WO2007090634A1 (fr) | 2006-02-09 | 2007-08-16 | Sartomer Technology Co., Inc. | Compositions de polybutadiene, procedes et articles |
| EP1939231A1 (fr) | 2005-09-02 | 2008-07-02 | Mitsui Chemicals Polyurethanes, Inc. | Polyéther polyol greffé d un (méth)acrylate et son procédé de production et son utilisation |
| WO2009106699A2 (fr) | 2007-12-21 | 2009-09-03 | Bostik Sa | Adhesifs sensibles a la pression a pouvoir adhesif stable en temperature |
| EP2583988A1 (fr) | 2011-10-21 | 2013-04-24 | Bostik SA | Composition adhésive de polyuréthanne pour la fabrication d'agglomérés |
| CN103127955A (zh) | 2013-03-11 | 2013-06-05 | 北京理工大学 | 一种合成双季戊四醇六丙烯酸酯的催化剂、制备方法及应用 |
| FR3053341A1 (fr) * | 2016-06-29 | 2018-01-05 | Bostik Sa | Nouveaux polymeres hydrocarbones a deux groupements terminaux alcoxysilanes |
Family Cites Families (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS53135934A (en) | 1977-04-28 | 1978-11-28 | Shin Etsu Chem Co Ltd | Preparation of alkenylsilane |
| JP6638930B2 (ja) * | 2015-05-08 | 2020-02-05 | 国立大学法人福井大学 | アルケニルエーテル−ビニルエステル共重合体 |
-
2018
- 2018-07-27 FR FR1857003A patent/FR3084367B1/fr not_active Expired - Fee Related
-
2019
- 2019-07-19 EP EP19753179.1A patent/EP3830202A1/fr not_active Withdrawn
- 2019-07-19 WO PCT/FR2019/051814 patent/WO2020021187A1/fr not_active Ceased
- 2019-07-19 US US17/263,475 patent/US20210163671A1/en not_active Abandoned
Patent Citations (18)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2593888A (en) | 1945-10-16 | 1952-04-22 | Gen Aniline & Film Corp | Production of hydroxyalkyl amides of acrylic acids |
| JPS6025476B2 (ja) | 1974-11-21 | 1985-06-18 | シェル・インテルナツイオナ−レ・リサ−チ・マ−チャッピィ・ベ−・ヴェ− | 高めた圧力下にある気化室から残滓を排出する方法 |
| US4658062A (en) | 1985-06-24 | 1987-04-14 | Atlantic Richfield Company | Amine terminated polybutadiene compositions and preparation thereof |
| EP0405464A2 (fr) | 1989-06-28 | 1991-01-02 | Ajinomoto Co., Inc. | Dérivés de polyétheracrylamide et compositions de résine durcissable avec des rayons |
| JP3128192B2 (ja) | 1995-12-06 | 2001-01-29 | 信越化学工業株式会社 | アリルトリアルコキシシラン化合物の製造方法 |
| WO2000007002A1 (fr) | 1998-07-31 | 2000-02-10 | Biowhittaker Molecular Applications, Inc. | Procede de production de monomeres hydrophiles et utilisations de ces monomeres |
| EP0992480A1 (fr) | 1998-10-09 | 2000-04-12 | Ucb, S.A. | Procédé de préparation d'esters et de polyesters de (meth)acrylate |
| US6602963B2 (en) | 2001-01-13 | 2003-08-05 | Merck Patent Gmbh | Polyesters containing (meth)acrylate end groups |
| EP1314744A2 (fr) | 2001-11-21 | 2003-05-28 | Sartomer Technology Co., Inc. | Polybutadienes à groupes aminés terminaux |
| EP1549657A1 (fr) | 2002-10-11 | 2005-07-06 | Dow Corning Corporation | Procede destine a preparer des silanes organofonctionnels |
| EP1439194A1 (fr) | 2003-01-14 | 2004-07-21 | Sartomer Technology Co., Inc. | Polybutadiène à terminaisons amino |
| US6943213B2 (en) | 2003-08-13 | 2005-09-13 | Acushnet Company | Polyalkylacrylate compounds for use in golf balls |
| EP1939231A1 (fr) | 2005-09-02 | 2008-07-02 | Mitsui Chemicals Polyurethanes, Inc. | Polyéther polyol greffé d un (méth)acrylate et son procédé de production et son utilisation |
| WO2007090634A1 (fr) | 2006-02-09 | 2007-08-16 | Sartomer Technology Co., Inc. | Compositions de polybutadiene, procedes et articles |
| WO2009106699A2 (fr) | 2007-12-21 | 2009-09-03 | Bostik Sa | Adhesifs sensibles a la pression a pouvoir adhesif stable en temperature |
| EP2583988A1 (fr) | 2011-10-21 | 2013-04-24 | Bostik SA | Composition adhésive de polyuréthanne pour la fabrication d'agglomérés |
| CN103127955A (zh) | 2013-03-11 | 2013-06-05 | 北京理工大学 | 一种合成双季戊四醇六丙烯酸酯的催化剂、制备方法及应用 |
| FR3053341A1 (fr) * | 2016-06-29 | 2018-01-05 | Bostik Sa | Nouveaux polymeres hydrocarbones a deux groupements terminaux alcoxysilanes |
Non-Patent Citations (6)
| Title |
|---|
| CHEMICAL ABSTRACTS, Columbus, Ohio, US; abstract no. 1248069-14-8 |
| CHEMICAL ABSTRACTS, Columbus, Ohio, US; abstract no. 13641-96-8 |
| CHEMICAL ABSTRACTS, Columbus, Ohio, US; abstract no. 17225-73-9 |
| CHEMICAL ABSTRACTS, Columbus, Ohio, US; abstract no. 246047-72-3 |
| CHEMICAL ABSTRACTS, Columbus, Ohio, US; abstract no. 301224-40-8 |
| XIAOLU MICHEL ET AL: "[alpha],[omega]-Bis(trialkoxysilyl) difunctionalized polycyclooctenes from ruthenium-catalyzed chain-transfer ring-opening metathesis polymerization", POLYMER CHEMISTRY, vol. 7, no. 29, 4 July 2016 (2016-07-04), pages 4810 - 4823, XP055350147, ISSN: 1759-9954, DOI: 10.1039/C6PY00849F * |
Also Published As
| Publication number | Publication date |
|---|---|
| FR3084367B1 (fr) | 2020-09-18 |
| WO2020021187A1 (fr) | 2020-01-30 |
| US20210163671A1 (en) | 2021-06-03 |
| EP3830202A1 (fr) | 2021-06-09 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| FR3079840A1 (fr) | Composition a base de polyurethane | |
| EP3898871A1 (fr) | Composition à base de résine époxy et de polyuréthane | |
| WO2020193604A1 (fr) | Composition a base de monomere methacrylate | |
| WO2020193603A1 (fr) | Composition a base de monomere methacrylate | |
| EP3774971B1 (fr) | Composition a base de polyurethane | |
| WO2020249901A1 (fr) | Adduits silyles, polymeres silyles et compositions les comprenant | |
| FR3084367A1 (fr) | Procede de preparation de composes a groupement alkoxysilyl | |
| EP3728386A1 (fr) | Procede de preparation d'une composition comprenant un polyurethane a terminaisons nco | |
| EP3877393B1 (fr) | Hydroxysilanes fonctionnalises, polyurethanes silyles, et compositions les comprenant | |
| EP3898740B1 (fr) | Composition (méth)acrylique comprenant un polyuréthane modifié | |
| WO2020079370A1 (fr) | Copolymeres hydrocarbones a blocs alternes et groupements terminaux alcoxysilanes | |
| EP3877375A1 (fr) | Dérivés 1,3-oxathiolane-2-thione et leurs utilisations | |
| EP3891203A1 (fr) | Composition a base de polyurethane | |
| EP3713983B1 (fr) | Composition a base de polyurethane | |
| JP6395324B2 (ja) | 反応促進剤、およびこれを用いたウレタン化合物、チオウレタン化合物、アミド化合物またはウレア化合物の製造方法 | |
| EP4640729A1 (fr) | Composition reticulable a l humidite | |
| EP3714021B1 (fr) | Polyurethane a terminaisons (5-alkyl-1,3-dioxolen-2-one-4-yl) | |
| WO2022096808A1 (fr) | Polymere hydrocarbone a blocs polyether et polyolefine comprenant au moins un groupement terminal alcoxysilane | |
| EP3891202A1 (fr) | Polyurethane a terminaisons (2-oxo-1,3-dioxolane-4-carboxylate) |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PLFP | Fee payment |
Year of fee payment: 2 |
|
| PLSC | Publication of the preliminary search report |
Effective date: 20200131 |
|
| PLFP | Fee payment |
Year of fee payment: 3 |
|
| ST | Notification of lapse |
Effective date: 20220305 |
