Abstract
【課題】対向装置の台数やメッセージの送信間隔に関する制約の少ないリンク接続性確認を可能にする。
【解決手段】一方のイーサネット（登録商標）装置が、送信元識別情報を含む接続確認メッセージを定期的に送信する手順を含み、他方のイーサネット（登録商標）装置が、接続確認メッセージを受信して送信元識別情報を抽出する手順と、抽出した送信元識別情報をメッセージの到達時刻情報と共にアドレステーブルへ登録する手順と、アドレステーブルに既登録の送信元識別情報を含むメッセージを受信すると、当該リンクに関して既登録の到達時刻情報を更新する手順と、到達時刻情報に基づいてメッセージの受信状況をリンクごとに判別し、メッセージ受信が所定時間以上途切れたリンクの登録を前記アドレステーブルから抹消する手順とを含む。
【選択図】 図４
【解決手段】一方のイーサネット（登録商標）装置が、送信元識別情報を含む接続確認メッセージを定期的に送信する手順を含み、他方のイーサネット（登録商標）装置が、接続確認メッセージを受信して送信元識別情報を抽出する手順と、抽出した送信元識別情報をメッセージの到達時刻情報と共にアドレステーブルへ登録する手順と、アドレステーブルに既登録の送信元識別情報を含むメッセージを受信すると、当該リンクに関して既登録の到達時刻情報を更新する手順と、到達時刻情報に基づいてメッセージの受信状況をリンクごとに判別し、メッセージ受信が所定時間以上途切れたリンクの登録を前記アドレステーブルから抹消する手順とを含む。
【選択図】 図４
Description
【０００１】
【発明の属する技術分野】
本発明は、イーサネット（登録商標）ネットワークにおいて、対向するイーサネット（登録商標）装置間でリンクの接続性を確認するリンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置に係り、特に、複数のリンクに関して同時に接続を確認できるリンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置に関する。
【０００２】
【従来の技術】
IEEE Std 802.3, 2000 Edition (第43章 Link Aggregation)では、イーサネット（登録商標）装置間で低速なリンクを自動的に集約して一つに見せる（トランキング）ために必要なプロトコルとしてLACP(Link Aggregation Control Protocol)が定義されており、このプロトコルにはリンクの接続性確認機能が含まれる。
【０００３】
図５は、従来のLACPにおけるリンクの接続性確認手順を示したブロック図であり、装置A、BはIEEE 802.3で規定するイーサネット（登録商標）インタフェースを持つイーサネット（登録商標）装置である。イーサネット（登録商標）装置Aの1つのイーサネット（登録商標）インタフェースと装置Bの1つのイーサネット（登録商標）インタフェースとが接続され、ここではインタフェースの物理アドレス(MACアドレス)をそれぞれMa、Mbとする。
【０００４】
LACPでは、LACPメッセージの送信者をアクター、受信者をパートナーと呼び、アクターは定期的にLACPメッセージを送出する。図５では、イーサネット（登録商標）装置Aをアクター、イーサネット（登録商標）装置Bをパートナーとしているが、実際にはイーサネット（登録商標）装置BからもLACPメッセージは送出されており、どちらの装置もアクターであり、かつパートナーである。
【０００５】
LACPメッセージの宛先アドレスとしては、リンク制限付きマルチキャストアドレスが利用され、特定のインタフェースのMACアドレスが指定されるわけではない。この場合、送信元インタフェースと直接接続されたインタフェース(図５の例ではイーサネット（登録商標）装置BのアドレスMb)がLACPメッセージを受信することになる。
【０００６】
LACPメッセージには、アクター情報とパートナー情報とが含まれ、LACPメッセージを受信したパートナーは、メッセージ内のアクター情報からメッセージ送信者を判別し、また同一のアクターから一定期間LACPメッセージを受信しなかった場合に、該当するアクターとの接続が切断されたと判断する。
【０００７】
アクターにおけるLACPメッセージの送信間隔としては、ショートタイムアウトおよびロングタイムアウトの2種類が規定されており、時間はそれぞれ1秒、30秒である。ショートタイムアウトおよびロングタイムアウトのいずれを利用するかはパートナーが選択する。また、パートナーにおけるLACPメッセージの受信タイムアウト値は、メッセージ送信間隔の3倍と規定されているので、ショートタイムアウト利用時には3秒、ロングタイムアウト利用時には90秒となる。
【０００８】
【発明が解決しようとする課題】
従来のLACPには以下のような技術課題があり、リンク接続性確認の機能に関して不十分な点があった。
【０００９】
第１に、LACPはリンク集約化のために利用するプロトコルであるために、リンク集約化が必要ない場合の利用が考慮されていない。
【００１０】
第２に、メッセージ送信間隔およびメッセージ受信タイムアウト値の設定が、ショートタイムアウト、ロングタイムアウトの2種類に限定されており、柔軟性に欠ける。
【００１１】
第３に、メッセージ送信間隔の最小値が1秒であるために、より高速処理が必要な場合に対応できない。
【００１２】
第４に、アクターとパートナーとの関係が1対1に限られ、1対Nすなわちパートナーが複数存在する場合が考慮されていない。
【００１３】
本発明の目的は、上記した従来技術の課題を解決し、対向装置の台数やメッセージの送信間隔等に関する制約の少ないリンク接続性確認を可能にしたイーサネット（登録商標）装置用のリンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置を提供することにある。
【００１４】
【課題を解決するための手段】
上記した目的を達成するために、本発明は、相互に対向するイーサネット（登録商標）装置間でリンクの接続性を確認するリンク接続性確認方法において、一方のイーサネット（登録商標）装置および他方のイーサネット（登録商標）装置が、それぞれ以下のような手順を実行することを特徴とする。
(1)一方のイーサネット（登録商標）装置が、自身に固有の送信元識別情報を含む接続確認メッセージを定期的に送信する手順を実行すること。
(2)他方のイーサネット（登録商標）装置が、前記一方のイーサネット（登録商標）装置から送信された接続確認メッセージを受信する手順と、前記メッセージに含まれる送信元識別情報を抽出する手順と、前記抽出した送信元識別情報を、前記メッセージの到達時刻情報と共にアドレステーブルへ登録する手順と、前記アドレステーブルに既登録の送信元識別情報を含むメッセージを受信すると、当該リンクに関して既登録の到達時刻情報を更新する手順と、前記到達時刻情報に基づいて、前記メッセージの受信状況をリンクごとに判別する手順と、メッセージ受信が所定時間以上途切れたリンクの登録を前記アドレステーブルから抹消する手順とを実行し、アドレステーブルでの送信元識別情報の登録の有無に基づいて、前記一方のイーサネット（登録商標）装置との接続性を確認すること。
【００１５】
上記した特徴によれば、対向するイーサネット（登録商標）装置から接続確認メッセージを受信すると、このメッセージに登録されている、前記イーサネット（登録商標）装置に固有の識別情報が当該メッセージの到着時刻情報と共にアドレステーブルにエントリとして登録される一方、その後、メッセージの受信が所定時間以上途切れると、当該メッセージに関するエントリがアドレステーブルから抹消される。したがって、アドレステーブルを参照するだけで、対向する複数のイーサネット（登録商標）装置との接続性を確認できるようになる。
【００１６】
【発明の実施の形態】
以下、図面を参照して本発明の好ましい実施の形態について詳細に説明する。図１は、本発明を適用したイーサネット（登録商標）装置によるリンク接続性確認機能を示したブロック図である。
【００１７】
イーサネット（登録商標）装置A、Bは、IEEE 802.3で規定するイーサネット（登録商標）インタフェースを備え、以下に詳述するBNDP(Bridge Neighbor Discovery Protocol)をサポートして、同じくBNDPをサポートする他のイーサネット（登録商標）装置との間でインタフェース情報の交換および接続性の確認を行う。各イーサネット（登録商標）装置A、Bは、後に詳述するアドレステーブル１ａ，１ｂおよび任意に設定可能な各種のタイマ２ａ〜４ａ，２ｂ〜４ｂを具備している。
【００１８】
イーサネット（登録商標）装置Aの１つのイーサネット（登録商標）インタフェースとイーサネット（登録商標）装置Bの１つのイーサネット（登録商標）インタフェースとが接続され、ここでは、各インタフェースの物理アドレス(MACアドレス)をそれぞれMa、Mbとする。
【００１９】
BNDPでは、BNDPメッセージの送信者をアクター、受信者をパートナーと呼び、アクターは、自身のデバイス識別子と、接続に使用しているポート識別子とを含むBNDPメッセージを定期的に送出する。BNDPメッセージの送信元アドレスおよび宛先アドレスは、それぞれアクターのMACアドレスおよびリンク制限付きマルチキャストアドレスである。
【００２０】
本実施形態では、宛先アドレスとしてリンク制限付きマルチキャストアドレスを使用することにより、接続先の物理アドレスを事前に確認しなくてもメッセージの送出が可能になるのみならず、BNDPを解釈しないブリッジにおいては透過的にメッセージを通過させることが可能になる。
【００２１】

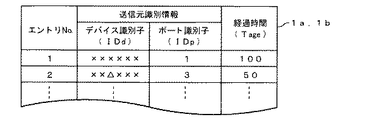

図２は、前記アドレステーブル１ａ，１ｂの一例を示した図であり、パートナーとして機能するイーサネット（登録商標）装置は、アクターから受信したBNDPメッセージに含まれる送信元識別情報としてのデバイス識別子IDdおよびポート識別子IDpを抽出し、これをエントリとして前記アドレステーブルに登録すると共に、各エントリに固有の経過時間タイマTageをスタートさせる。
【００２２】
次いで、前記BNDPについて詳細について説明する。本実施形態ではBNDPが以下の4つの状態を取り得る。
【００２３】
(1)disabled状態：
イーサネット（登録商標）インタフェースが利用不可である状態。
(2)blocking状態：
イーサネット（登録商標）インタフェースが利用可能となった状態。ただし、BNDPメッセージの受信のみが行われ、フレーム送信およびBNDPメッセージ以外のフレーム受信は行われない。
(3)listening状態：
イーサネット（登録商標）インタフェースにおいて、BNDPメッセージの送受信のみが行われる状態。BNDPメッセージは一定間隔(hellotime)で送信される。一般フレームの送受信は行われない。
(4)forwarding状態：
イーサネット（登録商標）インタフェースにおいて、BNDPメッセージの送受信および一般フレームの送受信が行われる状態。BNDPメッセージは、前記hellotimeタイマ２ａ，２ｂに登録された一定間隔(hellotime)周期で送信される。
【００２４】
図３は、上記した各状態の遷移図であり、disable状態でイーサネット（登録商標）インタフェースが利用可能になるとblocking状態へ移行する［▲１▼］。blocking状態では、BNDPメッセージを受信するか、あるいは blocking状態となってから前記maxageタイマ３ａ，３ｂに登録された一定時間(maxage)が経過するとlistening状態へ移行する［▲２▼］。 listening状態では、前記forward delayタイマ４ａ，４ｂに登録された一定時間(forward delay)の経過後にforwarding状態へ移行する［▲３▼］。ここでforward delay≧maxageとする。blocking、listening、forwarding状態では「リンク接続性確認処理」が実行される。
【００２５】
図４は、前記「リンク接続性確認処理」の動作を示したフローチャートであり、ステップＳ１では、BNDPメッセージの受信の有無が判断され、BNDPメッセージの受信が検知されると、ステップＳ２において、当該メッセージに登録されている送信元のデバイス識別子IDdおよびポート識別子IDpが抽出される。ステップＳ３では、前記抽出したデバイス識別子IDdとポート識別子IDpとの組み合わせが、前記アドレステーブルに既登録であるか否かが判定される。
【００２６】
未登録であればステップＳ４へ進み、前記デバイス識別子IDdとポート識別子IDpとの組み合わせがアドレステーブルに記憶され、その経過時間タイマTageがスタートする。前記デバイス識別子IDdとポート識別子IDpとの組み合わせがアドレステーブルに既登録であればステップＳ５へ進み、対応するエントリのタイマTageがリセット（０→Tage）される。すなわち、タイマTageが更新される。
【００２７】
前記ステップＳ１において、BNDPメッセージの受信が検知されていなければステップＳ６へ進み、前記アドレステーブルに登録されている各エントリのタイマTageが参照される。ここで、タイマTageが所定の基準時間Tref（＝maxage）を超えるエントリが有ればステップＳ７へ進み、当該エントリがアドレステーブルから抹消される。この結果、アドレステーブルには、BNDPメッセージが最後に受信されてからの経過時間が基準時間Trefよりも短いエントリのみが残るので、アドレステーブルに既登録のエントリであればリンク接続が保持されていることになる。
【００２８】
図３へ戻り、上記したようにlisteningまたはforwarding状態において、アドレステーブルの中身が空(すべての接続先デバイスがmaxage超過)になるとblocking状態へ移行する[▲４▼]。ここでmaxage＞hellotimeとする。
【００２９】
blocking、listeningまたはforwarding状態において、対応するイーサネット（登録商標）インタフェースが利用不可となるとdesabled状態へ移行する[▲５▼]。前記各種タイマー(hellotime、maxage、forward delay)はミリ秒オーダーで任意に設定が可能である。
【００３０】
このように、本実施形態ではイーサネット（登録商標）装置にアドレステーブルを設け、BNDPメッセージを新規に受信すると、このメッセージに登録されている送信元識別情報を抽出して到着時刻と共にアドレステーブルに登録する一方、アドレステーブルに既登録のメッセージを受信すると、そのエントリの到着時刻を更新するので、アドレステーブルを参照するだけで、複数のリンクに関して個々の接続確認が可能になる。
【００３１】
さらに、本実施形態によれば、BNDPメッセージの送信間隔(hellotime）、リンク接続性確認の判断基準（maxage）等のパラメータを任意に設定できるので、用途に合わせたリンク接続性確認が可能になる。
【００３２】
【本発明の効果】
本発明によれば、以下のような効果が達成される。
(1)イーサネット（登録商標）装置にアドレステーブルを設け、BNDPメッセージを新規に受信すると、このメッセージに登録されている送信元識別情報を抽出して到着時刻と共にアドレステーブルに登録する一方、アドレステーブルに既登録のメッセージを受信すると、そのエントリの到着時刻を更新するので、アドレステーブルを参照するだけで、複数のリンクに関して個々の接続確認が可能になる。
(2)BNDPメッセージの送信間隔やリンク接続性確認の判断基準等のパラメータをを任意に設定できるので、用途に合わせたリンク接続性確認が可能になる。
【図面の簡単な説明】
【図１】本発明の一実施形態であるイーサネット（登録商標）装置によるリンク接続性確認機能を示したブロック図である。
【図２】アドレステーブルの一例を示した図である。
【図３】イーサネット（登録商標）装置がサポートするBNDPの状態遷移図である。
【図４】BNDPにおけるリンク接続確認手順のフローチャートである。
【図５】従来のLACPにおけるリンクの接続性確認手順を示したブロック図である。
【符号の説明】１ａ，１ｂ…アドレステーブル、２ａ，２ｂ…hellotimeタイマ、３ａ，３ｂ…maxage、タイマ４ａ，４ｂ…forward delay
【発明の属する技術分野】
本発明は、イーサネット（登録商標）ネットワークにおいて、対向するイーサネット（登録商標）装置間でリンクの接続性を確認するリンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置に係り、特に、複数のリンクに関して同時に接続を確認できるリンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置に関する。
【０００２】
【従来の技術】
IEEE Std 802.3, 2000 Edition (第43章 Link Aggregation)では、イーサネット（登録商標）装置間で低速なリンクを自動的に集約して一つに見せる（トランキング）ために必要なプロトコルとしてLACP(Link Aggregation Control Protocol)が定義されており、このプロトコルにはリンクの接続性確認機能が含まれる。
【０００３】
図５は、従来のLACPにおけるリンクの接続性確認手順を示したブロック図であり、装置A、BはIEEE 802.3で規定するイーサネット（登録商標）インタフェースを持つイーサネット（登録商標）装置である。イーサネット（登録商標）装置Aの1つのイーサネット（登録商標）インタフェースと装置Bの1つのイーサネット（登録商標）インタフェースとが接続され、ここではインタフェースの物理アドレス(MACアドレス)をそれぞれMa、Mbとする。
【０００４】
LACPでは、LACPメッセージの送信者をアクター、受信者をパートナーと呼び、アクターは定期的にLACPメッセージを送出する。図５では、イーサネット（登録商標）装置Aをアクター、イーサネット（登録商標）装置Bをパートナーとしているが、実際にはイーサネット（登録商標）装置BからもLACPメッセージは送出されており、どちらの装置もアクターであり、かつパートナーである。
【０００５】
LACPメッセージの宛先アドレスとしては、リンク制限付きマルチキャストアドレスが利用され、特定のインタフェースのMACアドレスが指定されるわけではない。この場合、送信元インタフェースと直接接続されたインタフェース(図５の例ではイーサネット（登録商標）装置BのアドレスMb)がLACPメッセージを受信することになる。
【０００６】
LACPメッセージには、アクター情報とパートナー情報とが含まれ、LACPメッセージを受信したパートナーは、メッセージ内のアクター情報からメッセージ送信者を判別し、また同一のアクターから一定期間LACPメッセージを受信しなかった場合に、該当するアクターとの接続が切断されたと判断する。
【０００７】
アクターにおけるLACPメッセージの送信間隔としては、ショートタイムアウトおよびロングタイムアウトの2種類が規定されており、時間はそれぞれ1秒、30秒である。ショートタイムアウトおよびロングタイムアウトのいずれを利用するかはパートナーが選択する。また、パートナーにおけるLACPメッセージの受信タイムアウト値は、メッセージ送信間隔の3倍と規定されているので、ショートタイムアウト利用時には3秒、ロングタイムアウト利用時には90秒となる。
【０００８】
【発明が解決しようとする課題】
従来のLACPには以下のような技術課題があり、リンク接続性確認の機能に関して不十分な点があった。
【０００９】
第１に、LACPはリンク集約化のために利用するプロトコルであるために、リンク集約化が必要ない場合の利用が考慮されていない。
【００１０】
第２に、メッセージ送信間隔およびメッセージ受信タイムアウト値の設定が、ショートタイムアウト、ロングタイムアウトの2種類に限定されており、柔軟性に欠ける。
【００１１】
第３に、メッセージ送信間隔の最小値が1秒であるために、より高速処理が必要な場合に対応できない。
【００１２】
第４に、アクターとパートナーとの関係が1対1に限られ、1対Nすなわちパートナーが複数存在する場合が考慮されていない。
【００１３】
本発明の目的は、上記した従来技術の課題を解決し、対向装置の台数やメッセージの送信間隔等に関する制約の少ないリンク接続性確認を可能にしたイーサネット（登録商標）装置用のリンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置を提供することにある。
【００１４】
【課題を解決するための手段】
上記した目的を達成するために、本発明は、相互に対向するイーサネット（登録商標）装置間でリンクの接続性を確認するリンク接続性確認方法において、一方のイーサネット（登録商標）装置および他方のイーサネット（登録商標）装置が、それぞれ以下のような手順を実行することを特徴とする。
(1)一方のイーサネット（登録商標）装置が、自身に固有の送信元識別情報を含む接続確認メッセージを定期的に送信する手順を実行すること。
(2)他方のイーサネット（登録商標）装置が、前記一方のイーサネット（登録商標）装置から送信された接続確認メッセージを受信する手順と、前記メッセージに含まれる送信元識別情報を抽出する手順と、前記抽出した送信元識別情報を、前記メッセージの到達時刻情報と共にアドレステーブルへ登録する手順と、前記アドレステーブルに既登録の送信元識別情報を含むメッセージを受信すると、当該リンクに関して既登録の到達時刻情報を更新する手順と、前記到達時刻情報に基づいて、前記メッセージの受信状況をリンクごとに判別する手順と、メッセージ受信が所定時間以上途切れたリンクの登録を前記アドレステーブルから抹消する手順とを実行し、アドレステーブルでの送信元識別情報の登録の有無に基づいて、前記一方のイーサネット（登録商標）装置との接続性を確認すること。
【００１５】
上記した特徴によれば、対向するイーサネット（登録商標）装置から接続確認メッセージを受信すると、このメッセージに登録されている、前記イーサネット（登録商標）装置に固有の識別情報が当該メッセージの到着時刻情報と共にアドレステーブルにエントリとして登録される一方、その後、メッセージの受信が所定時間以上途切れると、当該メッセージに関するエントリがアドレステーブルから抹消される。したがって、アドレステーブルを参照するだけで、対向する複数のイーサネット（登録商標）装置との接続性を確認できるようになる。
【００１６】
【発明の実施の形態】
以下、図面を参照して本発明の好ましい実施の形態について詳細に説明する。図１は、本発明を適用したイーサネット（登録商標）装置によるリンク接続性確認機能を示したブロック図である。
【００１７】
イーサネット（登録商標）装置A、Bは、IEEE 802.3で規定するイーサネット（登録商標）インタフェースを備え、以下に詳述するBNDP(Bridge Neighbor Discovery Protocol)をサポートして、同じくBNDPをサポートする他のイーサネット（登録商標）装置との間でインタフェース情報の交換および接続性の確認を行う。各イーサネット（登録商標）装置A、Bは、後に詳述するアドレステーブル１ａ，１ｂおよび任意に設定可能な各種のタイマ２ａ〜４ａ，２ｂ〜４ｂを具備している。
【００１８】
イーサネット（登録商標）装置Aの１つのイーサネット（登録商標）インタフェースとイーサネット（登録商標）装置Bの１つのイーサネット（登録商標）インタフェースとが接続され、ここでは、各インタフェースの物理アドレス(MACアドレス)をそれぞれMa、Mbとする。
【００１９】
BNDPでは、BNDPメッセージの送信者をアクター、受信者をパートナーと呼び、アクターは、自身のデバイス識別子と、接続に使用しているポート識別子とを含むBNDPメッセージを定期的に送出する。BNDPメッセージの送信元アドレスおよび宛先アドレスは、それぞれアクターのMACアドレスおよびリンク制限付きマルチキャストアドレスである。
【００２０】
本実施形態では、宛先アドレスとしてリンク制限付きマルチキャストアドレスを使用することにより、接続先の物理アドレスを事前に確認しなくてもメッセージの送出が可能になるのみならず、BNDPを解釈しないブリッジにおいては透過的にメッセージを通過させることが可能になる。
【００２１】
図２は、前記アドレステーブル１ａ，１ｂの一例を示した図であり、パートナーとして機能するイーサネット（登録商標）装置は、アクターから受信したBNDPメッセージに含まれる送信元識別情報としてのデバイス識別子IDdおよびポート識別子IDpを抽出し、これをエントリとして前記アドレステーブルに登録すると共に、各エントリに固有の経過時間タイマTageをスタートさせる。
【００２２】
次いで、前記BNDPについて詳細について説明する。本実施形態ではBNDPが以下の4つの状態を取り得る。
【００２３】
(1)disabled状態：
イーサネット（登録商標）インタフェースが利用不可である状態。
(2)blocking状態：
イーサネット（登録商標）インタフェースが利用可能となった状態。ただし、BNDPメッセージの受信のみが行われ、フレーム送信およびBNDPメッセージ以外のフレーム受信は行われない。
(3)listening状態：
イーサネット（登録商標）インタフェースにおいて、BNDPメッセージの送受信のみが行われる状態。BNDPメッセージは一定間隔(hellotime)で送信される。一般フレームの送受信は行われない。
(4)forwarding状態：
イーサネット（登録商標）インタフェースにおいて、BNDPメッセージの送受信および一般フレームの送受信が行われる状態。BNDPメッセージは、前記hellotimeタイマ２ａ，２ｂに登録された一定間隔(hellotime)周期で送信される。
【００２４】
図３は、上記した各状態の遷移図であり、disable状態でイーサネット（登録商標）インタフェースが利用可能になるとblocking状態へ移行する［▲１▼］。blocking状態では、BNDPメッセージを受信するか、あるいは blocking状態となってから前記maxageタイマ３ａ，３ｂに登録された一定時間(maxage)が経過するとlistening状態へ移行する［▲２▼］。 listening状態では、前記forward delayタイマ４ａ，４ｂに登録された一定時間(forward delay)の経過後にforwarding状態へ移行する［▲３▼］。ここでforward delay≧maxageとする。blocking、listening、forwarding状態では「リンク接続性確認処理」が実行される。
【００２５】
図４は、前記「リンク接続性確認処理」の動作を示したフローチャートであり、ステップＳ１では、BNDPメッセージの受信の有無が判断され、BNDPメッセージの受信が検知されると、ステップＳ２において、当該メッセージに登録されている送信元のデバイス識別子IDdおよびポート識別子IDpが抽出される。ステップＳ３では、前記抽出したデバイス識別子IDdとポート識別子IDpとの組み合わせが、前記アドレステーブルに既登録であるか否かが判定される。
【００２６】
未登録であればステップＳ４へ進み、前記デバイス識別子IDdとポート識別子IDpとの組み合わせがアドレステーブルに記憶され、その経過時間タイマTageがスタートする。前記デバイス識別子IDdとポート識別子IDpとの組み合わせがアドレステーブルに既登録であればステップＳ５へ進み、対応するエントリのタイマTageがリセット（０→Tage）される。すなわち、タイマTageが更新される。
【００２７】
前記ステップＳ１において、BNDPメッセージの受信が検知されていなければステップＳ６へ進み、前記アドレステーブルに登録されている各エントリのタイマTageが参照される。ここで、タイマTageが所定の基準時間Tref（＝maxage）を超えるエントリが有ればステップＳ７へ進み、当該エントリがアドレステーブルから抹消される。この結果、アドレステーブルには、BNDPメッセージが最後に受信されてからの経過時間が基準時間Trefよりも短いエントリのみが残るので、アドレステーブルに既登録のエントリであればリンク接続が保持されていることになる。
【００２８】
図３へ戻り、上記したようにlisteningまたはforwarding状態において、アドレステーブルの中身が空(すべての接続先デバイスがmaxage超過)になるとblocking状態へ移行する[▲４▼]。ここでmaxage＞hellotimeとする。
【００２９】
blocking、listeningまたはforwarding状態において、対応するイーサネット（登録商標）インタフェースが利用不可となるとdesabled状態へ移行する[▲５▼]。前記各種タイマー(hellotime、maxage、forward delay)はミリ秒オーダーで任意に設定が可能である。
【００３０】
このように、本実施形態ではイーサネット（登録商標）装置にアドレステーブルを設け、BNDPメッセージを新規に受信すると、このメッセージに登録されている送信元識別情報を抽出して到着時刻と共にアドレステーブルに登録する一方、アドレステーブルに既登録のメッセージを受信すると、そのエントリの到着時刻を更新するので、アドレステーブルを参照するだけで、複数のリンクに関して個々の接続確認が可能になる。
【００３１】
さらに、本実施形態によれば、BNDPメッセージの送信間隔(hellotime）、リンク接続性確認の判断基準（maxage）等のパラメータを任意に設定できるので、用途に合わせたリンク接続性確認が可能になる。
【００３２】
【本発明の効果】
本発明によれば、以下のような効果が達成される。
(1)イーサネット（登録商標）装置にアドレステーブルを設け、BNDPメッセージを新規に受信すると、このメッセージに登録されている送信元識別情報を抽出して到着時刻と共にアドレステーブルに登録する一方、アドレステーブルに既登録のメッセージを受信すると、そのエントリの到着時刻を更新するので、アドレステーブルを参照するだけで、複数のリンクに関して個々の接続確認が可能になる。
(2)BNDPメッセージの送信間隔やリンク接続性確認の判断基準等のパラメータをを任意に設定できるので、用途に合わせたリンク接続性確認が可能になる。
【図面の簡単な説明】
【図１】本発明の一実施形態であるイーサネット（登録商標）装置によるリンク接続性確認機能を示したブロック図である。
【図２】アドレステーブルの一例を示した図である。
【図３】イーサネット（登録商標）装置がサポートするBNDPの状態遷移図である。
【図４】BNDPにおけるリンク接続確認手順のフローチャートである。
【図５】従来のLACPにおけるリンクの接続性確認手順を示したブロック図である。
【符号の説明】１ａ，１ｂ…アドレステーブル、２ａ，２ｂ…hellotimeタイマ、３ａ，３ｂ…maxage、タイマ４ａ，４ｂ…forward delay
Claims (9)
- 対向するイーサネット（登録商標）装置間でリンクの接続性を確認するリンク接続性確認方法において、
一方のイーサネット（登録商標）装置が、
自身に固有の送信元識別情報を含む接続確認メッセージを定期的に送信する手順を含み、
他方のイーサネット（登録商標）装置が、
前記一方のイーサネット（登録商標）装置から送信された接続確認メッセージを受信する手順と、
前記メッセージに含まれる送信元識別情報を抽出する手順と、
前記送信元識別情報がアドレステーブルに未登録であれば、これを前記メッセージの到達時刻情報と共にアドレステーブルへ登録する手順と、
前記送信元識別情報がアドレステーブルに既登録であれば、当該リンクに関して既登録の到達時刻情報を更新する手順と、
前記到達時刻情報に基づいて、前記メッセージの受信状況をリンクごとに判別する手順と、
メッセージ受信が所定時間以上途切れたリンクの登録を前記アドレステーブルから抹消する手順とを含み、
前記アドレステーブルでの送信元識別情報の登録の有無に基づいて、前記一方のイーサネット（登録商標）装置との接続性を確認することを特徴とするリンク接続性確認方法。 - 前記アドレステーブルに送信元識別情報が未登録であるとイーサネット（登録商標）フレームの送信を停止することを特徴とする請求項１に記載のリンク接続性確認方法。
- 前記送信元識別情報が、少なくともデバイス識別子およびポート識別子を含むことを特徴とする請求項１または２に記載のリンク接続性確認方法。
- 前記接続確認メッセージの送信間隔を設定する手順を含み、前記接続確認メッセージが、前記設定された送信間隔で定期的に送信されることを特徴とする請求項１ないし３のいずれかに記載のリンク接続性確認方法。
- イーサネット（登録商標）装置に実装され、対向する少なくとも一つのイーサネット（登録商標）装置との間でリンクの接続性を確認するリンク接続性確認プログラムにおいて、
接続確認メッセージの送信手順および受信手順を含み、
前記送信手順は、
自身に固有の送信元識別情報を含む接続確認メッセージを定期的に送信する手順を含み、
前記受信手順は、
他のイーサネット（登録商標）装置から送信された接続確認メッセージを受信する手順と、
前記メッセージに含まれる送信元識別情報を抽出する手順と、
前記送信元識別情報がアドレステーブルに未登録であれば、これを前記メッセージの到達時刻情報と共にアドレステーブルへ登録する手順と、
前記送信元識別情報がアドレステーブルに既登録であれば、当該リンクに関して既登録の到達時刻情報を更新する手順と、
前記到達時刻情報に基づいて、前記メッセージの受信状況をリンクごとに判別する手順と、
メッセージ受信が所定時間以上途切れたリンクの登録を前記アドレステーブルから抹消する手順とを含み、
前記アドレステーブルでの送信元識別情報の登録の有無に基づいて、対向装置との接続性を確認することを特徴とするリンク接続性確認プログラム。 - 前記アドレステーブルに送信元識別情報が未登録であるとイーサネット（登録商標）フレームの送信を停止することを特徴とする請求項５に記載のリンク接続性確認プログラム。
- 前記送信元識別情報が、少なくともデバイス識別子およびポート識別子を含むことを特徴とする請求項５または６に記載のリンク接続性確認プログラム。
- 前記送信手順は、前記接続確認メッセージの送信間隔を設定する手順を含み、前記接続確認メッセージが、前記設定された送信間隔で定期的に送信されることを特徴とする請求項５ないし７のいずれかに記載のリンク接続性確認プログラム。
- 前記請求項５ないし８のいずれかに記載のリンク接続性確認プログラムが実装されたことを特徴とするリンク接続性確認機能を備えたイーサネット（登録商標）装置。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002362480A JP2004194202A (ja) | 2002-12-13 | 2002-12-13 | リンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002362480A JP2004194202A (ja) | 2002-12-13 | 2002-12-13 | リンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2004194202A true JP2004194202A (ja) | 2004-07-08 |
Family
ID=32760916
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2002362480A Pending JP2004194202A (ja) | 2002-12-13 | 2002-12-13 | リンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP2004194202A (ja) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2011512059A (ja) * | 2008-01-14 | 2011-04-14 | アルカテル−ルーセント | イーサネットマルチキャストの接続性チェックのための方法およびシステム |
| CN102687466A (zh) * | 2010-01-04 | 2012-09-19 | 阿尔卡特朗讯 | 用于用户网络接口上的以太网专线的邻居发现 |
-
2002
- 2002-12-13 JP JP2002362480A patent/JP2004194202A/ja active Pending
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2011512059A (ja) * | 2008-01-14 | 2011-04-14 | アルカテル−ルーセント | イーサネットマルチキャストの接続性チェックのための方法およびシステム |
| CN102687466A (zh) * | 2010-01-04 | 2012-09-19 | 阿尔卡特朗讯 | 用于用户网络接口上的以太网专线的邻居发现 |
| JP2013516822A (ja) * | 2010-01-04 | 2013-05-13 | アルカテル−ルーセント | ユーザネットワークインターフェース上のイーサネットプライベートラインに関する近隣者発見 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US6202114B1 (en) | Spanning tree with fast link-failure convergence | |
| JP4897884B2 (ja) | Ｚｉｇｂｅｅ／ｉｐゲートウェイ | |
| CN105144645B (zh) | 结构交换机中的生成树 | |
| CN102415054B (zh) | 节点装置和通信方法 | |
| JP2003218901A (ja) | フレーム中継システム、フレーム中継装置、中継装置およびネットワーク | |
| US8811190B2 (en) | Maximum transmission unit (MTU) size discovery mechanism and method for data-link layers | |
| CN114826891A (zh) | Tsn中控制器间通信的方法、装置及系统 | |
| CN106790104A (zh) | 多协议融合系统、节点之间的ip通信及fc‑ae‑1553通信方法 | |
| CN112671642A (zh) | 一种报文转发方法及设备 | |
| CN105103502B (zh) | 用于配置网状通信网络的节点设备的方法、计算机程序、信息存储装置和系统 | |
| JPH0821924B2 (ja) | データ通信ネットワーク | |
| US20070268913A1 (en) | System and Method For Communicating on a Virtual Ring in an Internet Protocol Network | |
| JP2006340361A (ja) | ホームネットワークのコネクショントポロジーの決定方法 | |
| JPH088975A (ja) | ローカルエリアネットワーク相互接続システム及び装置 | |
| CN108989218B (zh) | 一种基于网络融合架构的数据转发装置及方法 | |
| US5694543A (en) | Polling substitution system for performing polling communications within a computer network | |
| CN100593927C (zh) | 集群系统、集群成员和程序 | |
| CN102710500A (zh) | 一种处理网络中设备组标识符冲突的方法和路由网桥 | |
| CN104184667B (zh) | 一种M‑in‑M模式的SPB网络中的组播流量迁移方法和装置 | |
| US20150304247A1 (en) | A method for automatically detecting physical connections of ethernet bridges connected to a root bridge | |
| WO2019196853A1 (zh) | Tcp加速方法及装置 | |
| CN113452543B (zh) | 多宿主错误配置的检测 | |
| JP2004194202A (ja) | リンク接続性確認方法およびプログラムならびにリンク接続性確認機能を備えたイーサネット（登録商標）装置 | |
| CN102761477A (zh) | 组播协议报文发送方法及装置 | |
| CN117061414A (zh) | 维护与链路聚合组相关联的链路集合以支持客户边缘设备 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20040922 |
|
| A977 | Report on retrieval |
Effective date: 20061016 Free format text: JAPANESE INTERMEDIATE CODE: A971007 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20061018 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20061215 |
|
| A02 | Decision of refusal |
Effective date: 20070322 Free format text: JAPANESE INTERMEDIATE CODE: A02 |
