JP2004237582A - インクジェット記録用シート - Google Patents

Abstract

【課題】経時ニジミに優れ、インク吸収性が良好で、印画後の光沢も良好なインクジェット記録シートを提供すること。
【解決手段】支持体上の色材受容層が、微粒子、水溶性樹脂、架橋剤及び媒染剤を含むインクジェット記録用シートにおいて、該架橋剤がホウ素化合物とケト酸又はケト酸誘導体とを含むことを特徴とするインクジェット記録用シート。
【選択図】なし

Description

【０００１】
【発明の属する技術分野】
本発明は、インクジェット記録用シートに関し、詳しくは，光沢及びインク吸収性が高く，更に印字後の保存性、特に経時にじみに優れたインクジェット記録シートに関するものである。
【０００２】
【従来の技術】
近年、情報技術産業の急速な発展に伴い、種々の情報処理システムが開発され、その情報処理システムに適した記録方法および記録装置も開発され、各々実用化されている。
これらの記録方法の中でも、インクジェット記録方法は、多種の被記録材料に記録可能なこと、ハード（装置）が比較的安価でコンパクトであること、静粛性に優れること等の利点から、オフィスは勿論、いわゆるホームユースにおいても広く用いられてきている。
【０００３】
また、近年のインクジェットプリンターの高解像度化に伴い、いわゆる写真ライクな高画質記録物を得ることも可能になってきており、このようなハード（装置）の進歩に伴って、インクジェット記録用の記録シートも各種開発されてきている。
このインクジェット記録用の記録シートに要求される特性としては、一般的に、（１）速乾性があること（インクの吸収速度が大きいこと）、（２）インクドットの径が適正で均一であること（ニジミのないこと）、（３）粒状性が良好であること、（４）ドットの真円性が高いこと、（５）色濃度が高いこと、（６）彩度が高いこと（くすみのないこと）、（７）印画部の耐水性や耐光性、耐オゾン性が良好なこと、（８）記録シートの白色度が高いこと、（９）記録シートの保存性が良好なこと（長期保存でも黄変着色を起こさないこと、長期保存で画像がにじまないこと（経時ニジミが良好な事））、（１０）変形しにくく寸法安定性が良好であること（カールが十分小さいこと）、（１１）ハード走行性が良好であること等が挙げられる。
更に、いわゆる写真ライクな高画質記録物を得る目的で用いられるフォト光沢紙の用途においては、上記諸特性に加えて、光沢性、表面平滑性、銀塩写真に類似した印画紙状の風合い等も要求される。
【０００４】
上記した諸特性の向上を目的として、近年では色材受容層に多孔質構造を有するインクジェット記録用シートが開発され実用化されている。このようなインクジェット記録用シートは多孔質構造を有することで、インク受容性（速乾性）に優れ高い光沢を有する。
【０００５】
例えば、特開平１０−１１９４２３号や同１０−２１７６０１号公報等では、微細な無機顔料粒子及び水溶性樹脂を含有し、高い空隙率を有する色材受容層が支持体上に設けられたインクジェット記録用シートが提案されている。
これらの記録用シート、特に、無機顔料微粒子としてシリカを用いた多孔質構造からなる色材受容層を設けたインクジェット記録用シートは、その構成によりインク吸収性に優れ、高解像度の画像を形成し得る高いインク受容性能を有し且つ高光沢を示すことができる。
【０００６】
上記各インクジェット記録シートは，十分な性能を示すものの，印画後，高温高湿度環境下に長時間保存された場合，染料が拡散しニジミとなる減少（以下，この現象を「経時ニジミ」ということがある。）
上記問題点を解決するため、３級アミノ基や４級アンモニウム塩を有する化合物，特にこれらのを有する高分子化合物を添加することが広く行われている。
例えば，特開昭６０−８３８８２号公報，同６４−７５２８１号公報、同５９−２０６９６号公報等に記載の，ジアリルアンモニウム塩誘導体の（共）重合体，特開昭６１−６１８８７号公報，同６１−７２５８１号公報等に記載のアリルアミン塩共重合体，特開平６−３４０１６３号公報，同４−２８８２８３号公報，同９−３００８１０号公報、同８−３２８６７２号公報、同１０−２７２８３号公報，特開昭６３−１１５７８０号公報等に記載の，アンモニウム塩を有する（メタ）アクリレート、（メタ）アクリルアミド系（共）重合体、ビニルベンジルアンモニウム塩（共）重合体などのビニル（共）重合体，特開平１０−４４５８８号公報等に記載の変性ＰＶＡ，特開平６−２３４２６８号公報，同１１−２７７８８８号公報などに記載のジハライド・ジアミン重付加体，特開平１１−５８９３４号公報，同１１２８８６０号等の各公報に記載のポリアミジンなど，多くの化合物が用いられている。
【０００７】
上記化合物を用いて染料の固定化を図り，にじみ防止がなされているが，上記化合物は、何れも基本的に水溶性高分子化合物であり，水溶性染料を完全に固定化できず，特に高温高湿でのにじみ改良はまだ不十分であった。また，印画後直ちにクリアーファイルなどに保管するとインク中の水分やインク中に少量含有される高沸点溶剤（グリセリンやジエチレングリコール誘導体等）が残存したままの状態である為，やはり経時ニジミが発生してしまう。
【０００８】
また公報（特許文献１、２参照）にはカチオン性架橋微粒子を用いた記録シートがきさいされているが、ラジカル重合で架橋するものであり，経時ニジミの発生を十分に抑制することができない。また他の公報（特許文献３参照）に記載の架橋性単量体は、加水分解性縮合性基であるため、やはり経時ニジミの発生を十分に抑制することができない。
【０００９】
また、上記のように経時ニジミの発生を抑制するためにポリアミン系の媒染剤を用いるとかなりの効果が期待できるが，さらに経時ニジミの発生を抑制する点でいまだ改良の余地がある。
上記のように，ひび割れなどの発生が無く強固で，かつ高い表面光沢性を有するとともに，良好なインク吸収性を有し高解像度で高濃度な画像を形成でき，発色性が良好で画像の耐光性および耐水性に優れ、印画後、高温高湿度環境下に長時間保存された場合でも経時ニジミが生じないインクジェット記録用シートは、いまだ提供されていないのが現状である。
【００１０】
【特許文献１】
特開平１０−２９２１３７号公報
【特許文献２】
特開平９−１５６２１１号公報
【特許文献３】
特開平１０−２６４５１１号公報
【００１１】
【発明が解決しようとする課題】
従って，本発明の目的はひび割れなどが無く強固でかつ高光沢性を有するとともに、良好なインク吸収性を有し， 高解像度で高濃度な画像を形成でき，発色性が良好で画像の耐光性および耐水性に優れ、印画後、高温高湿度環境下に長時間保存された場合でも経時ニジミが生じないインクジェット記録シートを提供することにある。
【００１２】
【課題を解決するための手段】
上記課題を解決するための本発明の手段は、以下の通りである。
＜１＞ 支持体上の色材受容層が、微粒子、水溶性樹脂、架橋剤及び媒染剤を含むインクジェット記録用シートにおいて、該架橋剤がホウ素化合物とケト酸又はケト酸誘導体とを含むことを特徴とするインクジェット記録用シート。
＜２＞ケト酸又はケト酸誘導体が、デヒドロ酢酸又はその誘導体であることを特徴とする＜１＞記載のインクジェット記録用シート。
＜３＞ケト酸又はケト酸誘導体の添加量が、４ｇ／ｍ^２〜０．００１ｇ／ｍ^２である＜１＞又は＜２＞記載のインクジェット記録用シート。
＜４＞水溶性樹脂が、ポリビニルアルコール系樹脂、セルロース系樹脂、エーテル結合を有する樹脂、カルバモイル基を有する樹脂、カルボキシル基を有する樹脂及びゼラチン類から選ばれる一種又は二種以上である＜１＞、＜２＞又は＜３＞記載のインクジェット記録用シート。
＜５＞微粒子が、シリカ微粒子、コロイダルシリカ、アルミナ微粒子及び擬ベーマイトから選ばれる一種又は二種以上である＜１＞〜＜４＞のいずれか１項記載のインクジェット記録用シート。
＜６＞媒染剤が無機媒染剤である＜１＞〜＜５＞のいずれか１項記載のインクジェット記録用シート。
【００１３】
【発明の実施の形態】
本発明のインクジェット記録用シートは、支持体上の色材受容層が、微粒子、水溶性樹脂、架橋剤及び媒染剤を含むインクジェット記録用シートにおいて、該架橋剤がホウ素化合物とケト酸又はケト酸誘導体とを含むことを特徴とするものである。
【００１４】
（架橋剤）
本発明のインクジェット記録用シートの色材受容層は、微粒子および水溶性樹脂を含む塗布層が、更に該水溶性樹脂を架橋し得る架橋剤を含み、該架橋剤と水溶性樹脂との架橋反応によって硬化された多孔質層である態様が好ましい。
【００１５】
本発明に使用する架橋剤は、ホウ素化合物とケト酸又はケト酸誘導体とを組み合せたものである。
該ホウ素化合物としては、例えば、硼砂、硼酸、硼酸塩（例えば、オルト硼酸塩、ＩｎＢＯ_３、ＳｃＢＯ_３、ＹＢＯ_３、ＬａＢＯ_３、Ｍｇ_３（ＢＯ_３）_２、Ｃｏ_３（ＢＯ_３）_２、二硼酸塩（例えば、Ｍｇ_２Ｂ_２Ｏ_５、Ｃｏ_２Ｂ_２Ｏ_５）、メタ硼酸塩（例えば、ＬｉＢＯ_２、Ｃａ（ＢＯ_２）_２、ＮａＢＯ_２、ＫＢＯ_２）、四硼酸塩（例えば、Ｎａ_２Ｂ_４Ｏ_７・１０Ｈ_２Ｏ）、五硼酸塩（例えば、ＫＢ_５Ｏ_８・４Ｈ_２Ｏ、Ｃａ_２Ｂ_６Ｏ_１１・７Ｈ_２Ｏ、ＣｓＢ_５Ｏ_５）等を挙げることができる。中でも、速やかに架橋反応を起こすことができる点で、硼砂、硼酸、硼酸塩が好ましく、特に硼酸が好ましい。
ホウ素化合物は水溶性樹脂に対して、０．５〜５０質量％が好ましく、１０〜３５質量％がより好ましい。
【００１６】
本発明で用いるケト酸又はケト酸誘導体としては、例えば、次のものが挙げられる。なお、これらは環状構造を持っていてもよい。
【００１７】
【化１】

【００１８】
この内、デヒドロ酢酸又は次に示すその誘導体が好ましい。
【００１９】
【化２】

【００２０】
ケト酸又はケト酸誘導体は、一種でも二種以上を混合して用いてもよい。
本発明に用いるケト酸又はケト酸誘導体を色材受容層に含有させる際には、水溶液の状態で添加してもよい。
【００２１】
ケト酸又はケト酸誘導体が十分な水溶性を持たない場合は、疎水性の有機溶媒、例えばエステル化合物（酸酸エーテル、アジピン酸ジオクチル、フタル酸ブチル、ステアリン酸メチル、トリクレジルフォスフェートなど）、エーテル化合物（アニソール、ヒドロキシエトキシベンゼン、ハイドロキノンジブチルエーテルなど）、炭化水素化合物（トルエン、キシレン、ジイソプロピルナフタレンなど）、アミド化合物（Ｎ−ブチルベンゼンスルホンアミド、ステアリンン酸アミドなど）、アルコール化合物（２−エチルヘキシルアルコール、ベンジルアルコール、フェネチルアルコールなど）、ケトン化合物（ヒドロキシアセトフェノン、ベンゾフェノン、シクロヘキサンなど）、又は水溶性有機溶媒等を混合して添加してもよく。添加するときの形態は、油滴、ラテックス、固体分散、ポリマー分散，乳化分散などでもよい。
【００２２】
固体分散するときは、サンドミルなどにより微粒化して添加することが好ましい。
【００２３】
本発明のケト酸又はケト酸誘導体の色材受容層中の含有量は、０．００１ｇ／ｍ^２〜４ｇ／ｍ^２が好ましく、０．００５ｇ／ｍ^２〜２ｇ／ｍ^２がより好ましい。
【００２４】
架橋剤として、上記以外の下記化合物を併用することもできる。
例えば、ホルムアルデヒド、グリオキザール、グルタールアルデヒド等のアルデヒド系化合物；ジアセチル、シクロペンタンジオン等のケトン系化合物；ビス（２−クロロエチル尿素）−２−ヒドロキシ−４，６−ジクロロ−１，３，５−トリアジン、２，４−ジクロロ−６−Ｓ−トリアジン・ナトリウム塩等の活性ハロゲン化合物；ジビニルスルホン酸、１，３−ビニルスルホニル−２−プロパノール、Ｎ，Ｎ’−エチレンビス（ビニルスルホニルアセタミド）、１，３，５−トリアクリロイル−ヘキサヒドロ−Ｓ−トリアジン等の活性ビニル化合物；ジメチロ−ル尿素、メチロールジメチルヒダントイン等のＮ−メチロール化合物；メラミン樹脂（例えば、メチロールメラミン、アルキル化メチロールメラミン）；エポキシ樹脂；
【００２５】
１，６−ヘキサメチレンジイソシアネート等のイソシアネート系化合物；米国特許明細書第３０１７２８０号、同第２９８３６１１号に記載のアジリジン系化合物；米国特許明細書第３１００７０４号に記載のカルボキシイミド系化合物；グリセロールトリグリシジルエーテル等のエポキシ系化合物；１，６−ヘキサメチレン−Ｎ，Ｎ’−ビスエチレン尿素等のエチレンイミノ系化合物；ムコクロル酸、ムコフェノキシクロル酸等のハロゲン化カルボキシアルデヒド系化合物；２，３−ジヒドロキシジオキサン等のジオキサン系化合物；乳酸チタン、硫酸アルミ、クロム明ばん、カリ明ばん、酢酸ジルコニル、酢酸クロム等の金属含有化合物、テトラエチレンペンタミン等のポリアミン化合物、アジピン酸ジヒドラジド等のヒドラジド化合物、オキサゾリン基を２個以上含有する低分子又はポリマー等である。
上記の架橋剤は、一種単独でも、２種以上を組合わせて用いてもよい。
【００２６】
架橋硬化は、微粒子、水溶性樹脂等を含有する塗布液（以下、「塗布液Ａ」ということがある）および／又は下記塩基性溶液に架橋剤を添加し、かつ、（１）前記塗布液を塗布して塗布層を形成すると同時、（２）前記塗布液を塗布して形成される塗布層の乾燥途中であって該塗布層が減率乾燥を示す前のいずれかのときに、ｐＨ８以上の塩基性溶液（以下、「塗布液Ｂ」ということがある）を前記塗布層に付与することにより行うことが好ましい。上記架橋剤の付与は、ホウ素化合物とケト酸又はケト酸誘導体（以下「ホウ素化合物等」ということがある）を例にすると下記のように行われることが好ましい。すなわち、色材受容層が、微粒子、ポリビニルアルコールを含む水溶性樹脂を含有する塗布液（塗布液Ａ）を塗布した塗布層を架橋硬化させた層である場合、架橋硬化は、（１）前記塗布液を塗布すると同時、（２）前記塗布液を塗布して形成される塗布層の乾燥塗中であって該塗布層が減率乾燥を示す前のいずれかのときに、ｐＨ８以上の塩基性溶液（塗布液Ｂ）を前記塗布層に付与することにより行われる。架橋剤たるホウ素化合物等は、塗布液Ａ、又は塗布液Ｂのいずれかに含有すれば良く、塗布液Ａ及び塗布液Ｂの両方に含有させておいても良い。
【００２７】
（微粒子）
本発明のインクジェット記録用シートの色材受容層は、微粒子を含有する。
インクジェット記録用シートの色材受容層は、微粒子を含有することにより多孔質構造が得られ、これによりインクの吸収性能が向上する。特に、該微粒子の色材受容層における固形分含有量が５０質量％以上、より好ましくは６０質量％を超えていると、更に良好な多孔質構造を形成することが可能となり、十分なインク吸収性を備えたインクジェット記録用シートが得られるので好ましい。ここで、微粒子の色材受容層における固形分含有量とは、色材受容層を構成する組成物中の水以外の成分に基づき算出される含有量である。
本発明に用いる微粒子は無機微粒子が好ましいが、有機微粒子も本発明の効果を損なわない限りにおいて使用することができる。
【００２８】
上記有機微粒子として好ましいものとしては例えば、乳化重合、マイクロエマルジョン系重合、ソープフリー重合、シード重合、分散重合、懸濁重合などにより得られるポリマー微粒子が挙げられ、具体的には、ポリエチレン、ポリプロピレン、ポリスチレン、ポリアクリレート、ポリアミド、シリコン樹脂、フェノール樹脂、天然高分子等の粉末、ラテックス又はエマルジョン状のポリマー微粒子等が挙げられる。
【００２９】
上記無機微粒子としては、例えば、シリカ微粒子、コロイダルシリカ、二酸化チタン、硫酸バリウム、珪酸カルシウム、ゼオライト、カオリナイト、ハロイサイト、雲母、タルク、炭酸カルシウム、炭酸マグネシウム、硫酸カルシウム、擬ベーマイト、酸化亜鉛、水酸化亜鉛、アルミナ、珪酸アルミニウム、珪酸カルシウム、珪酸マグネシウム、酸化ジルコニウム、水酸化ジルコニウム、酸化セリウム、酸化ランタン、酸化イットリウム等が挙げられる。これらの中でも良好な多孔質構造を形成する観点より、シリカ微粒子、コロイダルシリカ、アルミナ微粒子又は擬ベーマイトが好ましい。微粒子は１次粒子のまま用いても、又は２次粒子を形成した状態で使用してもよい。これら微粒子の平均一次粒径は２μｍ以下が好ましく、２００ｎｍ以下がより好ましい。
更に、平均一次粒径が２０ｎｍ以下のシリカ微粒子、平均一次粒径が３０ｎｍ以下のコロイダルシリカ、平均一次粒径が２０ｎｍ以下のアルミナ微粒子、又は平均細孔半径が２〜１５ｎｍの擬ベーマイトがより好ましく、特にシリカ微粒子、アルミナ微粒子、擬ベーマイトが好ましい。
【００３０】
シリカ微粒子は、通常その製造法により湿式法粒子と乾式法（気相法）粒子とに大別される。上記湿式法では、ケイ酸塩の酸分解により活性シリカを生成し、これを適度に重合させ凝集沈降させて含水シリカを得る方法が主流である。一方、気相法は、ハロゲン化珪素の高温気相加水分解による方法（火炎加水分解法）、ケイ砂とコークスとを電気炉中でアークによって加熱還元気化し、これを空気で酸化する方法（アーク法）によって無水シリカを得る方法が主流であり、「気相法シリカ」とは該気相法によって得られた無水シリカ微粒子を意味する。本発明に用いるシリカ微粒子としては、特に気相法シリカ微粒子が好ましい。
【００３１】
上記気相法シリカは、含水シリカと表面のシラノール基の密度、空孔の有無等に相違があり、異なった性質を示すが、空隙率が高い三次元構造を形成するのに適している。この理由は明らかではないが、含水シリカの場合には、微粒子表面におけるシラノール基の密度が５〜８個／ｎｍ^２で多く、シリカ微粒子が密に凝集（アグリゲート）し易く、一方、気相法シリカの場合には、微粒子表面におけるシラノール基の密度が２〜３個／ｎｍ^２であり少ないことから疎な軟凝集（フロキュレート）となり、その結果、空隙率が高い構造になるものと推定される。
【００３２】
上記気相法シリカは、比表面積が特に大きいので、インクの吸収性、保持の効率が高く、また、屈折率が低いので、適切な粒子径まで分散をおこなえば受容層に透明性を付与でき、高い色濃度と良好な発色性が得られるという特徴がある。受容層が透明であることは、ＯＨＰ等透明性が必要とされる用途のみならず、フォト光沢紙等の記録用シートに適用する場合でも、高い色濃度と良好な発色性光沢を得る観点で重要である。
【００３３】
上記気相法シリカの平均一次粒子径としては３０ｎｍ以下が好ましく、２０ｎｍ以下が更に好ましく、１０ｎｍ以下が特に好ましく、３〜１０ｎｍが最も好ましい。上記気相法シリカは、シラノール基による水素結合によって粒子同士が付着しやすいため、平均一次粒子径が３０ｎｍ以下の場合に空隙率の大きい構造を形成することができ、インク吸収特性を効果的に向上させることができる。
【００３４】
また、シリカ微粒子は、前述の他の微粒子と併用してもよい。該他の微粒子と上記気相法シリカとを併用する場合、全微粒子中の気相法シリカの含有量は、３０質量％以上が好ましく、５０質量％以上が更に好ましい。
【００３５】
本発明に用いる無機微粒子としては、アルミナ微粒子、アルミナ水和物、これらの混合物又は複合物も好ましい。この内、アルミナ水和物は、インクを良く吸収し定着することなどから好ましく、特に、擬ベーマイト（Ａｌ_２Ｏ_３・ｎＨ_２Ｏ）が好ましい。アルミナ水和物は、種々の形態のものを用いることができるが、容易に平滑な層が得られることからゾル状のベーマイトを原料として用いることが好ましい。
【００３６】
擬ベーマイトの細孔構造については、その平均細孔半径は１〜３０ｎｍが好ましく、２〜１５ｎｍがより好ましい。また、その細孔容積は０．３〜２．０ｃｃ／ｇが好ましく、０．５〜１．５ｃｃ／ｇがより好ましい。ここで、上記細孔半径及び細孔容積の測定は、窒素吸脱着法により測定されるもので、例えば、ガス吸脱着アナライザー（例えば、コールター社製の商品名「オムニソープ３６９」）により測定できる。
また、アルミナ微粒子の中では気相法アルミナ微粒子が比表面積が大きく好ましい。該気相法アルミナの平均一次粒子径としては３０ｎｍ以下が好ましく、２０ｎｍ以下が更に好ましい。
【００３７】
上述の微粒子をインクジェット記録用シートに用いる場合は、例えば、特開平１０−８１０６４号、同１０−１１９４２３号、同１０−１５７２７７号、同１０−２１７６０１号、同１１−３４８４０９号、特開２００１−１３８６２１号、同２０００−４３４０１号、同２０００−２１１２３５号、同２０００−３０９１５７号、同２００１−９６８９７号、同２００１−１３８６２７号、特開平１１−９１２４２号、同８−２０８７号、同８−２０９０号、同８−２０９１号、同８−２０９３号、同８−１７４９９２号、同１１−１９２７７７号、特開２００１−３０１３１４号等公報に開示された態様でも、好ましく用いることができる。
【００３８】
（水溶性樹脂）
本発明のインクジェット記録用シートでは、さらに色材受容層中に水溶性樹脂を含有する。
この水溶性樹脂としては、例えば、親水性構造単位としてヒドロキシ基を有する樹脂であるポリビニルアルコール系樹脂〔ポリビニルアルコール（ＰＶＡ）、アセトアセチル変性ポリビニルアルコール、カチオン変性ポリビニルアルコール、アニオン変性ポリビニルアルコール、シラノール変性ポリビニルアルコール、ポリビニルアセタール等〕、セルロース系樹脂〔メチルセルロース（ＭＣ）、エチルセルロース（ＥＣ）、ヒドロキシエチルセルロース（ＨＥＣ）、カルボキシメチルセルロース（ＣＭＣ）、ヒドロキシプロピルセルロース（ＨＰＣ）、ヒドロキシエチルメチルセルロース、ヒドロキシプロピルメチルセルロース等〕、キチン類、キトサン類、デンプン、エーテル結合を有する樹脂〔ポリエチレンオキサイド（ＰＥＯ）、ポリプロピレンオキサイド（ＰＰＯ）、ポリエチレングリコール（ＰＥＧ）、ポリビニルエーテル（ＰＶＥ）等〕、カルバモイル基を有する樹脂〔ポリアクリルアミド（ＰＡＡＭ）、ポリビニルピロリドン（ＰＶＰ）、ポリアクリル酸ヒドラジド等〕等が挙げられる。
また、解離性基としてカルボキシル基を有するポリアクリル酸塩、マレイン酸樹脂、アルギン酸塩、ゼラチン類等も挙げることができる。
【００３９】
以上の中でも、特にポリビニルアルコール系樹脂が好ましい。該ポリビニルアルコールの例としては、特公平４−５２７８６号、特公平５−６７４３２号、特公平７−２９４７９号、特許第２５３７８２７号、特公平７−５７５５３号、特許第２５０２９９８号、特許第３０５３２３１号、特開昭６３−１７６１７３号、特許第２６０４３６７号、特開平７−２７６７８７号、特開平９−２０７４２５号、特開平１１−５８９４１号、特開２０００−１３５８５８号、特開２００１−２０５９２４号、特開２００１−２８７４４４号、特開昭６２−２７８０８０号、特開平９−３９３７３号、特許第２７５０４３３号、特開２０００−１５８８０１号、特開２００１−２１３０４５号、特開２００１−３２８３４５号、特開平８−３２４１０５号、特開平１１−３４８４１７号等に記載されたものなどが挙げられる。
また、ポリビニルアルコール系樹脂以外の水溶性樹脂の例としては、特開平１１−１６５４６１号公報の「００１１」〜「００１４」に記載の化合物なども挙げられる。
これら水溶性樹脂はそれぞれ単独で用いても良く、２種以上を併用して用いてもよい。
【００４０】
本発明の水溶性樹脂の含有量としては、色材受容層の全固形分質量に対して、９〜４０質量％が好ましく、１２〜３３質量％がより好ましい。
【００４１】
本発明の色材受容層を主として構成する、前述の水溶性樹脂と上記微粒子とは、それぞれ単一素材であってもよいし、複数の素材の混合系を使用してもよい。
尚、透明性を保持する観点からは、微粒子特にシリカ微粒子に組み合わされる水溶性樹脂の種類が重要となる。前記気相法シリカを用いる場合には、該水溶性樹脂としては、ポリビニルアルコール系樹脂が好ましく、その中でも、鹸化度７０〜１００％のポリビニルアルコール系樹脂がより好ましく、鹸化度８０〜９９．５％のポリビニルアルコール系樹脂が特に好ましい。
【００４２】
前記ポリビニルアルコール系樹脂は、その構造単位に水酸基を有するが、この水酸基と前記シリカ微粒子の表面シラノール基とが水素結合を形成するため、シリカ微粒子の二次粒子を網目鎖単位とした三次元網目構造を形成し易くなる。この三次元網目構造の形成によって、空隙率が高く十分な強度のある多孔質構造の色材受容層を形成されると考えられる。
インクジェット記録において、上述のようにして得られた多孔質の色材受容層は、毛細管現象によって急速にインクを吸収し、インク滲みの発生しない真円性の良好なドットを形成することができる。
【００４３】
また、ポリビニルアルコール系樹脂は、前記その他の水溶性樹脂を併用してもよい。該他の水溶性樹脂と上記ポリビニルアルコール系樹脂とを併用する場合、全水溶性樹脂中、ポリビニルアルコール系樹脂の含有量は、５０質量％以上が好ましく、７０質量％以上が更に好ましい。
【００４４】
＜微粒子と水溶性樹脂との含有比＞
微粒子（ｘ）と水溶性樹脂（ｙ）との質量含有比〔ＰＢ比（ｘ／ｙ）〕は、色材受容層の膜構造及び膜強度にも大きな影響を与える。即ち、質量含有比〔ＰＢ比〕が大きくなると、空隙率、細孔容積、表面積（単位質量当り）が大きくなるが、密度や強度は低下する傾向にある。
【００４５】
本発明の色材受容層は、上記質量含有比〔ＰＢ比（ｘ／ｙ）〕としては、該ＰＢ比が大き過ぎることに起因する、膜強度の低下や乾燥時のひび割れを防止し、且つ該ＰＢ比が小さ過ぎることによって、該空隙が樹脂によって塞がれ易くなり、空隙率が減少することでインク吸収性が低下するのを防止する観点から、１．５〜１０が好ましい。
【００４６】
インクジェットプリンターの搬送系を通過する場合、記録用シートに応力が加わることがあるので、色材受容層は十分な膜強度を有していることが必要である。またシート状に裁断加工する場合、色材受容層の割れや剥がれ等を防止する上でも、色材受容層には十分な膜強度を有していることが必要である。これらの場合を考慮すると、前記質量比（ｘ／ｙ）としては５以下がより好ましく、一方インクジェットプリンターで、高速インク吸収性を確保する観点からは、２以上であることがより好ましい。
【００４７】
例えば、平均一次粒子径が２０ｎｍ以下の気相法シリカ微粒子と水溶性樹脂とを、質量比（ｘ／ｙ）２〜５で水溶液中に完全に分散した塗布液を支持体上に塗布し、該塗布層を乾燥した場合、シリカ微粒子の二次粒子を網目鎖とする三次元網目構造が形成され、その平均細孔径が３０ｎｍ以下、空隙率が５０〜８０％、細孔比容積が０．５ｍｌ／ｇ以上、比表面積が１００ｍ^２／ｇ以上の、透光性の多孔質膜を容易に形成することができる。
【００４８】
（媒染剤）
本発明においては、更に形成画像の耐水性及び耐経時ニジミの向上を図るために、色材受容層に媒染剤を含有せしめることが好ましい。
このような媒染剤としては有機媒染剤としてカチオン性のポリマー（カチオン性媒染剤）、又は無機媒染剤が好ましく、該媒染剤を色材受容層中に存在させることにより、アニオン性染料を色材として有する液状インクとの間で相互作用し色材を安定化し、耐水性や耐経時ニジミを向上させることができる。有機媒染剤および無機媒染剤はそれぞれ単独種で使用しても良いし、有機媒染剤および無機媒染剤を併用してもよい。
媒染剤は、上記の塗布液Ａに添加するか、または微粒子との間で凝集を生じる懸念がある場合は、塗布液Ｂに添加してもよい。
【００４９】
上記カチオン性媒染剤としては、カチオン性基として、第１級〜第３級アミノ基、又は第４級アンモニウム塩基を有するポリマー媒染剤が一般的に用いられる。一方、本発明では、カチオン性の非ポリマー媒染剤も使用することができる。
上記ポリマー媒染剤としては、第１級〜第３級アミノ基およびその塩、又は第４級アンモニウム塩基を有する単量体（媒染モノマー）の単独重合体や、該媒染モノマーと他のモノマー（以下、「非媒染モノマー」という。）との共重合体又は縮重合体として得られるものが挙げられる。また、これらのポリマー媒染剤は、水溶性ポリマー又は水分散性ラテックス粒子のいずれの形態でも使用できる。
【００５０】
上記単量体（媒染モノマー）としては、例えば、トリメチル−ｐ−ビニルベンジルアンモニウムクロライド、トリメチル−ｍ−ビニルベンジルアンモニウムクロライド、トリエチル−ｐ−ビニルベンジルアンモニウムクロライド、トリエチル−ｍ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−エチル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジエチル−Ｎ−メチル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−ｎ−プロピル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−ｎ−オクチル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−ベンジル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジエチル−Ｎ−ベンジル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−（４−メチル）ベンジル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−フェニル−Ｎ−ｐ−ビニルベンジルアンモニウムクロライド；
【００５１】
トリメチル−ｐ−ビニルベンジルアンモニウムブロマイド、トリメチル−ｍ−ビニルベンジルアンモニウムブロマイド、トリメチル−ｐ−ビニルベンジルアンモニウムスルホネート、トリメチル−ｍ−ビニルベンジルアンモニウムスルホネート、トリメチル−ｐ−ビニルベンジルアンモニウムアセテート、トリメチル−ｍ−ビニルベンジルアンモニウムアセテート、Ｎ，Ｎ，Ｎ−トリエチル−Ｎ−２−（４−ビニルフェニル）エチルアンモニウムクロライド、Ｎ，Ｎ，Ｎ−トリエチル−Ｎ−２−（３−ビニルフェニル）エチルアンモニウムクロライド、Ｎ，Ｎ−ジエチル−Ｎ−メチル−Ｎ−２−（４−ビニルフェニル）エチルアンモニウムクロライド、Ｎ，Ｎ−ジエチル−Ｎ−メチル−Ｎ−２−（４−ビニルフェニル）エチルアンモニウムアセテート；
【００５２】
Ｎ，Ｎ−ジメチルアミノエチル（メタ）アクリレート、Ｎ，Ｎ−ジエチルアミノエチル（メタ）アクリレート、Ｎ，Ｎ−ジメチルアミノプロピル（メタ）アクリレート、Ｎ，Ｎ−ジエチルアミノプロピル（メタ）アクリレート、Ｎ，Ｎ−ジメチルアミノエチル（メタ）アクリルアミド、Ｎ，Ｎ−ジエチルアミノエチル（メタ）アクリルアミド、Ｎ，Ｎ−ジメチルアミノプロピル（メタ）アクリルアミド、Ｎ，Ｎ−ジエチルアミノプロピル（メタ）アクリルアミドのメチルクロライド、エチルクロライド、メチルブロマイド、エチルブロマイド、メチルアイオダイド若しくはエチルアイオダイドによる４級化物、又はそれらのアニオンを置換したスルホン酸塩、アルキルスルホン酸塩、酢酸塩若しくはアルキルカルボン酸塩等が挙げられる。
【００５３】
具体的には、例えば、モノメチルジアリルアンモニウムクロライド、トリメチル−２−（メタクリロイルオキシ）エチルアンモニウムクロライド、トリエチル−２−（メタクリロイルオキシ）エチルアンモニウムクロライド、トリメチル−２−（アクリロイルオキシ）エチルアンモニウムクロライド、トリエチル−２−（アクリロイルオキシ）エチルアンモニウムクロライド、トリメチル−３−（メタクリロイルオキシ）プロピルアンモニウムクロライド、トリエチル−３−（メタクリロイルオキシ）プロピルアンモニウムクロライド、トリメチル−２−（メタクリロイルアミノ）エチルアンモニウムクロライド、トリエチル−２−（メタクリロイルアミノ）エチルアンモニウムクロライド、トリメチル−２−（アクリロイルアミノ）エチルアンモニウムクロライド、トリエチル−２−（アクリロイルアミノ）エチルアンモニウムクロライド、トリメチル−３−（メタクリロイルアミノ）プロピルアンモニウムクロライド、トリエチル−３−（メタクリロイルアミノ）プロピルアンモニウムクロライド、トリメチル−３−（アクリロイルアミノ）プロピルアンモニウムクロライド、トリエチル−３−（アクリロイルアミノ）プロピルアンモニウムクロライド；
【００５４】
Ｎ，Ｎ−ジメチル−Ｎ−エチル−２−（メタクリロイルオキシ）エチルアンモニウムクロライド、Ｎ，Ｎ−ジエチル−Ｎ−メチル−２−（メタクリロイルオキシ）エチルアンモニウムクロライド、Ｎ，Ｎ−ジメチル−Ｎ−エチル−３−（アクリロイルアミノ）プロピルアンモニウムクロライド、トリメチル−２−（メタクリロイルオキシ）エチルアンモニウムブロマイド、トリメチル−３−（アクリロイルアミノ）プロピルアンモニウムブロマイド、トリメチル−２−（メタクリロイルオキシ）エチルアンモニウムスルホネート、トリメチル−３−（アクリロイルアミノ）プロピルアンモニウムアセテート等を挙げることができる。
その他、共重合可能なモノマーとして、Ｎ―ビニルイミダゾール、Ｎ―ビニル−２−メチルイミダゾール等も挙げられる。
【００５５】
また、アリルアミン、ジアリルアミンやその誘導体、塩なども利用できる。このような化合物の例としてはアリルアミン、アリルアミン塩酸塩、アリルアミン酢酸塩、アリルアミン硫酸塩、ジアリルアミン、ジアリルアミン塩酸塩、ジアリルアミン酢酸塩、ジアリルアミン硫酸塩、ジアリルメチルアミンおよびこの塩（該塩としては、例えば、塩酸塩、酢酸塩、硫酸塩など）、ジアリルエチルアミンおよびこの塩（該塩としては、例えば、塩酸塩、酢酸塩、硫酸塩など）、ジアリルジメチルアンモニウム塩（該塩の対アニオンとしてはクロライド、酢酸イオン硫酸イオンなど）が挙げられる。尚、これらのアリルアミンおよびジアリルアミン誘導体はアミンの形態では重合性が劣るので塩の形で重合し、必要に応じて脱塩することが一般的である。
また、Ｎ−ビニルアセトアミド、Ｎ−ビニルホルムアミドなどの単位を用い、重合後に加水分解によってビニルアミン単位とすること、及びこれを塩にしたものも利用できる。
【００５６】
前記非媒染モノマーとは、第１級〜第３級アミノ基およびその塩、又は第４級アンモニウム塩基等の塩基性あるいはカチオン性部分を含まず、インクジェットインク中の染料と相互作用を示さない、あるいは相互作用が実質的に小さいモノマーをいう。
上記非媒染モノマーとしては、例えば、（メタ）アクリル酸アルキルエステル；（メタ）アクリル酸シクロヘキシル等の（メタ）アクリル酸シクロアルキルエステル；（メタ）アクリル酸フェニル等の（メタ）アクリル酸アリールエステル；（メタ）アクリル酸ベンジル等のアラルキルエステル；スチレン、ビニルトルエン、α−メチルスチレン等の芳香族ビニル類；酢酸ビニル、プロピオン酸ビニル、バーサチック酸ビニル等のビニルエステル類；酢酸アリル等のアリルエステル類；塩化ビニリデン、塩化ビニル等のハロゲン含有単量体；（メタ）アクリロニトリル等のシアン化ビニル；エチレン、プロピレン等のオレフィン類、等が挙げられる。
【００５７】
上記（メタ）アクリル酸アルキルエステルとしては、アルキル部位の炭素数が１〜１８の（メタ）アクリル酸アルキルエステルが好ましく、例えば、（メタ）アクリル酸メチル、（メタ）アクリル酸エチル、（メタ）アクリル酸プロピル、（メタ）アクリル酸イソプロピル、（メタ）アクリル酸ｎ−ブチル、（メタ）アクリル酸イソブチル、（メタ）アクリル酸ｔ−ブチル、（メタ）アクリル酸ヘキシル、（メタ）アクリル酸オクチル、（メタ）アクリル酸２−エチルヘキシル、（メタ）アクリル酸ラウリル、（メタ）アクリル酸ステアリル等が挙げられる。
中でも、メチルアクリレート、エチルアクリレート、メチルメタアクリレート、エチルメタアクリレート、ヒドロキシエチルメタアクリレートが好ましい。
上記非媒染モノマーも、一種単独で又は二種以上を組合せて使用できる。
【００５８】
更に、前記ポリマー媒染剤として、ポリジアリルジメチルアンモニウムクロライド、ポリメタクリロイルオキシエチル−β−ヒドロキシエチルジメチルアンモニウムクロライド、ポリエチレンイミン、ポリアリルアミン及びその誘導体、ポリアミド−ポリアミン樹脂、カチオン化でんぷん、ジシアンジアミドホルマリン縮合物、ジメチル−２−ヒドロキシプロピルアンモニウム塩重合物、ポリアミジン、ポリビニルアミン、ジシアンジアミド−ホルマリン重縮合物に代表されるジシアン系カオチン樹脂、ジシアンアミド−ジエチレントリアミン重縮合物に代表されるポリアミン系カオチン樹脂、エピクロルヒドリン−ジメチルアミン付加重合物、ジメチルジアリンアンモニウムクロリド−ＳＯ_２共重合物、ジアリルアミン塩−ＳＯ_２共重合物、第４級アンモニウム塩基置換アルキル基をエステル部分に有する（メタ）アクリレート含有ポリマー、第４級アンモニウム塩基置換アルキル基を有するスチリル型ポリマー等も挙げることができる。
【００５９】
前記ポリマー媒染剤として、具体的には、特開昭４８−２８３２５号、同５４−７４４３０号、同５４−１２４７２６号、同５５−２２７６６号、同５５−１４２３３９号、同６０−２３８５０号、同６０−２３８５１号、同６０−２３８５２号、同６０−２３８５３号、同６０−５７８３６号、同６０−６０６４３号、同６０−１１８８３４号、同６０−１２２９４０号、同６０−１２２９４１号、同６０−１２２９４２号、同６０−２３５１３４号、特開平１−１６１２３６号の各公報、米国特許２４８４４３０、同２５４８５６４号、同３１４８０６１号、同３３０９６９０号、同４１１５１２４号、同４１２４３８６号、同４１９３８００号、同４２７３８５３号、同４２８２３０５号、同４４５０２２４号、特開平１−１６１２３６号、同１０−８１０６４号、同１０−１１９４２３号、同１０−１５７２７７号、同１０−２１７６０１号、同１１−３４８４０９号、特開２００１−１３８６２１号、同２０００−４３４０１号、同２０００−２１１２３５号、同２０００−３０９１５７号、同２００１−９６８９７号、同２００１−１３８６２７号、特開平１１−９１２４２号、同８−２０８７号、同８−２０９０号、同８−２０９１号、同８−２０９３号、同８−１７４９９２号、同１１−１９２７７７号、特開２００１−３０１３１４号、特公平５‐３５１６２号、同５−３５１６３号、同５‐３５１６４号、同５−８８８４６号、特開平７−１１８３３３号、特開２０００−３４４９９０号、特許第２６４８８４７号、同２６６１６７７号等の各公報に記載のもの等が挙げられる。中でもポリアリルアミン及びその誘導体が特に好ましい。
【００６０】
本発明における有機媒染剤としては、特に経時ニジミ防止の観点から、重量平均分子量が１０００００以下のポリアリルアミン及びその誘導体が好ましい。
【００６１】
本発明において、ポリアリルアミン又はその誘導体としては、公知の各種アリルアミン重合体及びその誘導体が使用できる。このような誘導体としては、ポリアリルアミンと酸との塩（酸としては塩酸、硫酸、リン酸、硝酸などの無機酸、メタンスルホン酸、トルエンスルホン酸、酢酸、プロピオン酸、桂皮酸、（メタ）アクリル酸などの有機酸、あるいはこれらの組み合せや、アリルアミンの一部分のみを塩にしたもの）、ポリアリルアミンの高分子反応による誘導体、ポリアリルアミンと他の共重合可能なモノマーとの共重合体（該モノマーの具体例としては（メタ）アクリル酸エステル類、スチレン類、（メタ）アクリルアミド類、アクリロニトリル、ビニルエステル類等）が挙げられる。
【００６２】
ポリアリルアミンおよびその誘導体の具体例としては、特公昭６２−３１７２２号、特公平２−１４３６４号、特公昭６３−４３４０２号、同６３−４３４０３号、同６３−４５７２１号、同６３−２９８８１号、特公平１−２６３６２号、同２−５６３６５号、同２−５７０８４号、同４−４１６８６号、同６−２７８０号、同６−４５６４９号、同６−１５５９２号、同４−６８６２２号、特許第３１９９２２７号、同３００８３６９号、特開平１０−３３０４２７号、同１１−２１３２１号、特開２０００−２８１７２８号、同２００１−１０６７３６号、特開昭６２−２５６８０１号、特開平７‐１７３２８６号、同７−２１３８９７号、同９−２３５３１８号、同９−３０２０２６号、同１１−２１３２１号、ＷＯ９９／２１９０１号、ＷＯ９９／１９３７２号、特開平５−１４０２１３号、特表平１１−５０６４８８号等の各公報に記載の化合物が挙げられる。
【００６３】
本発明における媒染剤としては無機媒染剤を用いることも可能で、無機媒染剤としては多価の水溶性金属塩や疎水性金属塩化合物が挙げられる。
無機媒染剤の具体例としては、例えば、マグネシウム、アルミニウム、カルシウム、スカンジウム、チタン、バナジウム、マンガン、鉄、ニッケル、銅、亜鉛、ガリウム、ゲルマニウム、ストロンチウム、イットリウム、ジルコニウム、モリブデン、インジウム、バリウム、ランタン、セリウム、プラセオジミウム、ネオジミウム、サマリウム、ユーロピウム、ガドリニウム、ジスロプロシウム、エルビウム、イッテルビウム、ハフニウム、タングステン、ビスマスから選択される金属の塩又は錯体が挙げられる。
【００６４】
具体的には例えば、酢酸カルシウム、塩化カルシウム、ギ酸カルシウム、硫酸カルシウム、酢酸バリウム、硫酸バリウム、リン酸バリウム、塩化マンガン、酢酸マンガン、ギ酸マンガンニ水和物、硫酸マンガンアンモニウム六水和物、塩化第二銅、塩化アンモニウム銅（ＩＩ）二水和物、硫酸銅、塩化コバルト、チオシアン酸コバルト、硫酸コバルト、硫酸ニッケル六水和物、塩化ニッケル六水和物、酢酸ニッケル四水和物、硫酸ニッケルアンモニウム六水和物、アミド硫酸ニッケル四水和物、硫酸アルミニウム、アルミニウムミョウバン、塩基性ポリ水酸化アルミニウム、亜硫酸アルミニウム、チオ硫酸アルミニウム、ポリ塩化アルミニウム、硝酸アルミニウム九水和物、塩化アルミニウム六水和物、臭化第一鉄、塩化第一鉄、塩化第二鉄、硫酸第一鉄、硫酸第二鉄、フェノールスルホン酸亜鉛、臭化亜鉛、塩化亜鉛、硝酸亜鉛六水和物、硫酸亜鉛、四塩化チタン、テトライソプロピルチタネート、チタンアセチルアセトネート、乳酸チタン、ジルコニウムアセチルアセトネート、酢酸ジルコニル、硫酸ジルコニル、炭酸ジルコニウムアンモニウム、ステアリン酸ジルコニル、オクチル酸ジルコニル、硝酸ジルコニル、オキシ塩化ジルコニウム、ヒドロキシ塩化ジルコニウム、酢酸クロム、硫酸クロム、硫酸マグネシウム、塩化マグネシウム六水和物、クエン酸マグネシウム九水和物、りんタングステン酸ナトリウム、クエン酸ナトリウムタングステン、１２タングストリん酸ｎ水和物、１２タングストけい酸２６水和物、塩化モリブデン、１２モリブドリん酸ｎ水和物、硝酸ガリウム、硝酸ゲルマニウム、硝酸ストロンチウム、酢酸イットリウム、塩化イットリウム、硝酸イットリウム、硝酸インジウム、硝酸ランタン、塩化ランタン、酢酸ランタン、安息香酸ランタン、塩化セリウム、硫酸セリウム、オクチル酸セリウム、硝酸プラセオジミウム、硝酸ネオジミウム、硝酸サマリウム、硝酸ユーロピウム、硝酸ガドリニウム、硝酸ジスプロシウム、硝酸エルビウム、硝酸イッテルビウム、塩化ハフニウム、硝酸ビスマス等が挙げられる。
【００６５】
本発明の無機媒染剤としては、アルミニウム含有化合物、チタン含有化合物、ジルコニウム含有化合物、元素周期律表第ＩＩＩＢ族シリーズの金属化合物（塩又は錯体）が好ましい。
本発明で色材受容層に含まれる上記媒染剤量は、０．０１ｇ／ｍ^２〜５ｇ／ｍ^２が好ましく、０．１ｇ／ｍ^２〜３ｇ／ｍ^２がより好ましい。
【００６６】
（その他の成分）
本発明のインクジェット記録用シートは、必要に応じて、更に各種の公知の添加剤、例えば本発明以外の酸、紫外線吸収剤、酸化防止剤、蛍光増白剤、モノマー、重合開始剤、重合禁止剤、滲み防止剤、防腐剤、粘度安定剤、消泡剤、界面活性剤、帯電防止剤、マット剤、カール防止剤、耐水化剤等を含有することができる。
【００６７】
本発明において、色材受容層はケト酸又はケト酸誘導体以外の酸を含有していてもよい。酸を添加することで、色材受容層の表面ｐＨを３〜８、好ましくは５〜７．５に調整する。これにより白地部の耐黄変性が向上するので好ましい。表面ｐＨの測定は、日本紙パルプ技術協会（Ｊ．ＴＡＰＰＩ）の定めた表面ＰＨの測定の内Ａ法（塗布法）により測定を行う。例えば、前記Ａ法に相当する（株）共立理化学研究所製の紙面用ＰＨ測定セット「形式ＭＰＣ」を使用して該測定を行うことができる。
【００６８】
具体的な酸の例としては、塩酸、硝酸、硫酸、リン酸、ポリリン酸等が挙げられる。これらの酸の添加量は、色材受容層の表面ＰＨが３〜８になるように決めればよい。
上記の酸は金属塩（例えばナトリウム、カリウム、カルシウム、セシウム、亜鉛、銅、鉄、アルミニウム、ジルコニウム、ランタン、イットリウム、マグネシウム、ストロンチウム、セリウムなどの塩）、又はアミン塩（例えばアンモニア、トリエチルアミン、トリブチルアミン、ピペラジン、２−メチルピペラジン、ポリアリルアミンなど）の形態で使用してもよい。
【００６９】
本発明においては、色材受容層が紫外線吸剤、酸化防止剤、滲み防止剤などの保存性向上剤を含有することが好ましい。
これら紫外線吸剤、酸化防止剤、滲み防止剤としては、アルキル化フェノール化合物（ヒンダードフェノール化合物を含む）、アルキルチオメチルフェノール化合物、ヒドロキノン化合物、アルキル化ヒドロキノン化合物、トコフェロール化合物、チオジフェニルエーテル化合物、２個以上のチオエーテル結合を有する化合物、ビスフェノール化合物、Ｏ−，Ｎ−及びＳ−ベンジル化合物、ヒドロキシベンジル化合物、トリアジン化合物、ホスホネート化合物、アシルアミノフェノール化合物、エステル化合物、アミド化合物、アスコルビン酸、アミン系抗酸化剤、２−（２−ヒドロキシフェニル）ベンゾトリアゾール化合物、２−ヒドロキシベンゾフェノン化合物、アクリレート、水溶性又は疎水性の金属塩、有機金属化合物、金属錯体、ヒンダードアミン化合物（ＴＥＭＰＯ化合物を含む）、２−（２−ヒドロキシフェニル）１，３，５，−トリアジン化合物、金属不活性化剤、ホスフィット化合物、ホスホナイト化合物、ヒドロキシアミン化合物、ニトロン化合物、過酸化物スカベンジャー、ポリアミド安定剤、ポリエーテル化合物、塩基性補助安定剤、核剤、ベンゾフラノン化合物、インドリノン化合物、ホスフィン化合物、ポリアミン化合物、チオ尿素化合物、尿素化合物、ヒドラジト化合物、アミジン化合物、糖化合物、ヒドロキシ安息香酸化合物、ジヒドロキシ安息香酸化合物、トリヒドロキシ安息香酸化合物等が挙げられる。
【００７０】
これらの中でも、アルキル化フェノール化合物、２個以上のチオエーテル結合を有する化合物、ビスフェノール化合物、アスコルビン酸、アミン系抗酸化剤、水溶性又は疎水性の金属塩、有機金属化合物、金属錯体、ヒンダードアミン化合物、ヒドロキシアミン化合物、ポリアミン化合物、チオ尿素化合物、ヒドラジド化合物、ヒドロキシ安息香酸化合物、ジヒドロキシ安息香酸化合物、トリヒドロキシ安息香酸化合物等が好ましい。
【００７１】
具体的な化合物例は、特願２００２−１３００５号、特開平１０−１８２６２１号、特開２００１−２６０５１９号、特公平４−３４９５３号、特公平４−３４５１３号、特開平１１−１７０６８６号、特公平４−３４５１２号、ＥＰ１１３８５０９号、特開昭６０−６７１９０号、特開平７−２７６８０８号、特開２００１−９４８２９号、特開昭４７−１０５３７号、同５８−１１１９４２号、同５８−２１２８４４号、同５９−１９９４５号、同５９−４６６４６号、同５９−１０９０５５号、同６３−５３５４４号、特公昭３６−１０４６６号、同４２−２６１８７号、同４８−３０４９２号、同４８−３１２５５号、同４８−４１５７２号、同４８−５４９６５号、同５０−１０７２６号、米国特許第２，７１９，０８６号、同３，７０７，３７５号、同３，７５４，９１９号、同４，２２０，７１１号、
【００７２】
特公昭４５−４６９９号、同５４−５３２４号、ヨーロッパ公開特許第２２３７３９号、同３０９４０１号、同３０９４０２号、同３１０５５１号、同第３１０５５２号、同第４５９４１６号、ドイツ公開特許第３４３５４４３号、特開昭５４−４８５３５号、同６０−１０７３８４号、同６０−１０７３８３号、同６０−１２５４７０号、同６０−１２５４７１号、同６０−１２５４７２号、同６０−２８７４８５号、同６０−２８７４８６号、同６０−２８７４８７号、同６０−２８７４８８号、同６１−１６０２８７号、同６１−１８５４８３号、同６１−２１１０７９号、同６２−１４６６７８号、同６２−１４６６８０号、同６２−１４６６７９号、同６２−２８２８８５号、同６２−２６２０４７号、同６３−０５１１７４号、同６３−８９８７７号、同６３−８８３８０号、同６６−８８３８１号、同６３−１１３５３６号、
【００７３】
同６３−１６３３５１号、同６３−２０３３７２号、同６３−２２４９８９号、同６３−２５１２８２号、同６３−２６７５９４号、同６３−１８２４８４号、特開平１−２３９２８２号、特開平２−２６２６５４号、同２−７１２６２号、同３−１２１４４９号、同４−２９１６８５号、同４−２９１６８４号、同５−６１１６６号、同５−１１９４４９号、同５−１８８６８７号、同５−１８８６８６号、同５−１１０４９０号、同５−１１０８４３７号、同５−１７０３６１号、特公昭４８−４３２９５号、同４８−３３２１２号、米国特許第４８１４２６２号、同第４９８０２７５号等の各公報に記載のものが挙げられる。
【００７４】
前記その他の成分は、１種単独でも２種以上を併用してもよい。この前記その他の成分は、水溶性化、分散化、ポリマー分散、エマルション化、油滴化して添加してもよく、マイクロカプセル中に内包することもできる。本発明のインクジェット記録用シートでは、上記その他の成分の添加量としては、０．０１〜１０ｇ／ｍ２が好ましい。
【００７５】
また、無機微粒子の分散性を改善する目的で、無機表面をシランカップリング剤で処理してもよい。該シランカップリング剤としては、カップリング処理を行う部位の他に、有機官能性基（例えば、ビニル基、アミノ基（１級〜３級アミノ基、第４級アンモニウム塩基）、エポキシ基、メルカプト基、クロロ基、アルキル基、フェニル基、エステル基等）を有するものが好ましい。
【００７６】
本発明において、色材受容層（形成）用塗布液（塗布液Ａ）は界面活性剤を含有しているのが好ましい。該界面活性剤としてはカチオン系、アニオン系、ノニオン系、両性、フッ素系、シリコン系界面活性剤のいずれも使用可能である。
上記ノニオン系界面活性剤としては、ポリオキシアルキレンアルキルエーテルおよびポリオキシアルキレンアルキルフェニルエーテル類（例えば、ジエチレングリコールモノエチルエーテル、ジエチレングリーコールジエチルエーテル、ポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンノニルフェニルエーテル等）、オキシエチレン・オキシプロピレンブロックコポリマー、ソルビタン脂肪酸エステル類（例えば、ソルビタンモノラウレート、ソルビタンモノオレート、ソルビタントリオレート等）、ポリオキシエチレンソルビタン脂肪酸エステル類（例えば、ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノオレート、ポリオキシエチレンソルビタントリオレート等）、ポリオキシエチレンソルビトール脂肪酸エステル類（例えば、テトラオレイン酸ポリオキシエチレンソルビット等）、グリセリン脂肪酸エステル類（例えば、グリセロールモノオレート等）、ポリオキシエチレングリセリン脂肪酸エステル類（モノステアリン酸ポリオキシエチレングリセリン、モノオレイン酸ポリオキシエチレングリセリン等）、ポリオキシエチレン脂肪酸エステル類（ポリエチレングリコールモノラウレート、ポリエチレングリコールモノオレート等）、ポリオキシエチレンアルキルアミン、アセチレングリコール類（例えば、２，４，７，９−テトラメチル−５−デシン−４，７−ジオール、及び該ジオールのエチレンオキサイド付加物、プロピレンオキサイド付加物等）等が挙げられ、ポリオキシアルキレンアルキルエーテル類が好ましい。該ノニオン系界面活性剤は、第１の塗布液および第２の塗布液において使用することができる。また、上記ノニオン系界面活性剤は、単独で使用してもよく、２種以上を併用してもよい。
【００７７】
上記両性界面活性剤としては、アミノ酸型、カルボキシアンモニウムベタイン型、スルホンアンモニウムベタイン型、アンモニウム硫酸エステルベタイン型、イミダゾリウムベタイン型等が挙げられ、例えば、米国特許第３，８４３，３６８号、特開昭５９−４９５３５号、同６３−２３６５４６号、特開平５−３０３２０５号、同８−２６２７４２号、同１０−２８２６１９号、特許第２５１４１９４号、特許２７５９７９５号、特開２０００−３５１２６９号の各公報等に記載されているものを好適に使用できる。上記両性界面活性剤のなかでも、アミノ酸型、カルボキシアンモニウムベタイン型、スルホンアンモニウムベタイン型が好ましい。上記両性界面活性剤は１種で使用してもよく、２種以上を併用してもよい。
【００７８】
前記アニオン系界面活性剤としては、脂肪酸塩（例えばステアリン酸ソーダ、オレイン酸カリ）、アルキル硫酸エステル塩（例えばラウリル硫酸ナトリウム、ラウリル硫酸トリエタノールアミン）、スルホン酸塩（例えばドデシルベンゼンスルホン酸ナトリウム）、アルキルスルホコハク酸塩（例えばジオクチルスルホコハク酸ナトリウム）、アルキルジフェニルエーテルジスルホン酸塩、アルキルリン酸塩等が挙げられる。
前記カチオン系界面活性剤としては、アルキルアミン塩、第４級アンモニウム塩、ピリジニウム塩、イミダゾリウム塩などがあげられる。
【００７９】
前記フッ素系界面活性剤としては、電解フッ素化、テロメリゼーション、オリゴメリゼーションなどの方法を用いてパーフルオロアルキル基を持つ中間体をへて誘導される化合物があげられる。
例えば、パーフルオロアルキルスルホン酸塩、パーフルオロアルキルカルボン酸塩、パーフルオロアルキルエチレンオキサイド付加物、パーフルオロアルキルトリアルキルアンモニウム塩、パーフルオロアルキル基含有オリゴマー、パーフルオロアルキルリン酸エステルなどがあげられる。
【００８０】
前記シリコン系界面活性剤としては、有機基で変性したシリコンオイルが好ましく、シロキサン構造の側鎖を有機基で変性した構造、両末端を変性した構造、片末端を変性した構造をとり得る。有機基変性としてアミノ変性、ポリエーテル変性、エポキシ変性、カルボキシル変性、カルビノール変性、アルキル変性、アラルキル変性、フェノール変性、フッ素変性等が挙げられる。
【００８１】
本発明で界面活性剤の含有量としては、色材受容層用塗布液に対して０．００１〜２．０％が好ましく、０．０１〜１．０％がより好ましい。また、色材受容層用塗布液として２液以上を用いて塗布を行う場合には、それぞれの塗布液に界面活性剤を添加するのが好ましい。
【００８２】
本発明において、色材受容層はカール防止用に高沸点有機溶剤を含有するのが好ましい。上記高沸点有機溶剤は常圧で沸点が１５０℃以上の有機化合物で、水溶性又は疎水性の化合物である。これらは、室温で液体でも固体でもよく、低分子でも高分子でもよい。
具体的には、芳香族カルボン酸エステル類（例えばフタル酸ジブチル、フタル酸ジフェニル、安息香酸フェニルなど）、脂肪族カルボン酸エステル類（例えばアジピン酸ジオクチル、セバシン酸ジブチル、ステアリン酸メチル、マレイン酸ジブチル、フマル酸ジブチル、アセチルクエン酸トリエチルなど）、リン酸エステル類（例えばリン酸トリオクチル、リン酸トリクレジルなど）、エポキシ類（例えばエポキシ化大豆油、エポキシ化脂肪酸メチルなど）、アルコール類（例えば、ステアリルアルコール、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリエチレングリコール、グリセリン、ジエチレングリコールモノブチルエーテル（ＤＥＧＭＢＥ）、トリエチレングリコールモノブチルエーテル、グリセリンモノメチルエーテル、１，２，３−ブタントリオール、１，２，４−ブタントリオール、１，２，４−ペンタントリオール、１，２，６−ヘキサントリオール、チオジグリコール、トリエタノールアミン、ポリエチレングリコールなど）、植物油（例えば大豆油、ヒマワリ油など）高級脂肪族カルボン酸（例えばリノール酸、オレイン酸など）等が挙げられる。
【００８３】
（支持体）
本発明の支持体としては、プラスチック等の透明材料よりなる透明支持体、紙等の不透明材料からなる不透明支持体のいずれをも使用できる。色材受容層の透明性を生かす上では、透明支持体又は高光沢性の不透明支持体を用いることが好ましい。
【００８４】
上記透明支持体に使用可能な材料としては、透明性で、ＯＨＰやバックライトディスプレイで使用される時の輻射熱に耐え得る性質を有する材料が好ましい。該材料としては、例えば、ポリエチレンテレフタレート（ＰＥＴ）等のポリエステル類；ポリスルホン、ポリフェニレンオキサイド、ポリイミド、ポリカーボネート、ポリアミド等を挙げることができる。中でも、ポリエステル類が好ましく、特にポリエチレンテレフタレートが好ましい。
上記透明支持体の厚みとしては、特に制限はないが、取り扱い易い点で、５０〜２００μｍが好ましい。
【００８５】
高光沢性の不透明支持体としては、色材受容層の設けられる側の表面が４０％以上の光沢度を有するものが好ましい。上記光沢度は、ＪＩＳ Ｐ−８１４２（紙及び板紙の７５度鏡面光沢度試験方法）に記載の方法に従って求められる値である。具体的には、下記支持体が挙げられる。
【００８６】
例えば、アート紙、コート紙、キャストコート紙、銀塩写真用支持体等に使用されるバライタ紙等の高光沢性の紙支持体；ポリエチレンテレフタレート（ＰＥＴ）等のポリエステル類、ニトロセルロース，セルロースアセテート，セルロースアセテートブチレート等のセルロースエステル類、ポリスルホン、ポリフェニレンオキサイド、ポリイミド、ポリカーボネート、ポリアミド等のプラスチックフィルムに白色顔料等を含有させて不透明にした（表面カレンダー処理が施されていてもよい。）高光沢性のフイルム；或いは、上記各種紙支持体、上記透明支持体若しくは白色顔料等を含有する高光沢性のフイルムの表面に、白色顔料を含有若しくは含有しないポリオレフィンの被覆層が設けられた支持体等が挙げられる。
白色顔料含有発泡ポリエステルフィルム（例えば、ポリオレフィン微粒子を含有させ、延伸により空隙を形成した発泡ＰＥＴ）も好適に挙げることができる。更に銀塩写真用印画紙に用いられるレジンコート紙も好適である。
【００８７】
上記不透明支持体の厚みについても特に制限はないが、取り扱い性の点で、５０〜３００μｍが好ましい。
【００８８】
また、上記支持体の表面には、濡れ特性及び接着性を改善するために、コロナ放電処理、グロー放電処理、火炎処理、紫外線照射処理等を施したものを使用してもよい。
【００８９】
次に、前記レジンコート紙に用いられる原紙について詳述する。
上記原紙としては、木材パルプを主原料とし、必要に応じて木材パルプに加えてポリプロピレンなどの合成パルプ、あるいはナイロンやポリエステルなどの合成繊維を用いて抄紙される。上記木材パルプとしては、ＬＢＫＰ、ＬＢＳＰ、ＮＢＫＰ、ＮＢＳＰ、ＬＤＰ、ＮＤＰ、ＬＵＫＰ、ＮＵＫＰのいずれも用いることができるが、短繊維分の多いＬＢＫＰ、ＮＢＳＰ、ＬＢＳＰ、ＮＤＰ、ＬＤＰをより多く用いることが好ましい。
但し、ＬＢＳＰ及び／又はＬＤＰの比率としては、１０質量％以上、７０質量％以下が好ましい。
【００９０】
上記パルプは、不純物の少ない化学パルプ（硫酸塩パルプや亜硫酸パルプ）が好ましく用いられ、漂白処理をおこなって白色度を向上させたパルプも有用である。
【００９１】
原紙中には、高級脂肪酸、アルキルケテンダイマー等のサイズ剤、炭酸カルシウム、タルク、酸化チタンなどの白色顔料、スターチ、ポリアクリルアミド、ポリビニルアルコール等の紙力増強剤、蛍光増白剤、ポリエチレングリコール類等の水分保持剤、分散剤、４級アンモニウム等の柔軟化剤などを適宜添加することができる。
【００９２】
抄紙に使用するパルプの濾水度としては、ＣＳＦの規定で２００〜５００ｍｌが好ましく、また、叩解後の繊維長が、ＪＩＳ Ｐ−８２０７に規定される２４メッシュ残分質量％と４２メッシュ残分の質量％との和が３０〜７０％が好ましい。尚、４メッシュ残分の質量％は２０質量％以下であることが好ましい。
【００９３】
原紙の坪量としては、３０〜２５０ｇが好ましく、特に５０〜２００ｇが好ましい。原紙の厚さとしては、４０〜２５０μｍが好ましい。原紙は、抄紙段階または抄紙後にカレンダー処理して高平滑性を与えることもできる。原紙密度は０．７〜１．２ｇ／ｍ２（ＪＩＳ Ｐ−８１１８）が一般的である。
更に、原紙剛度としては、ＪＩＳ Ｐ−８１４３に規定される条件で２０〜２００ｇが好ましい。
【００９４】
原紙表面には表面サイズ剤を塗布してもよく、表面サイズ剤としては、上記原紙中添加できるサイズと同様のサイズ剤を使用できる。
原紙のｐＨは、ＪＩＳ Ｐ−８１１３で規定された熱水抽出法により測定された場合、５〜９であることが好ましい。
【００９５】
原紙表面および裏面を被覆するポリエチレンは、主として低密度のポリエチレン（ＬＤＰＥ）および／または高密度のポリエチレン（ＨＤＰＥ）であるが、他のＬＬＤＰＥやポリプロピレン等も一部使用することができる。
【００９６】
特に、色材受容層を形成する側のポリエチレン層は、写真用印画紙で広くおこなわれているように、ルチルまたはアナターゼ型の酸化チタン、蛍光増白剤、群青をポリエチレン中に添加し、不透明度、白色度および色相を改良したものが好ましい。ここで、酸化チタン含有量としては、ポリエチレンに対して、概ね３〜２０質量％が好ましく、４〜１３質量％がより好ましい。ポリエチレン層の厚みは特に限定はないが、表裏面層とも１０〜５０μｍが好適である。さらにポリエチレン層上に色材受容層との密着性を付与するために下塗り層を設けることもできる。該下塗り層としては、水性ポリエステル、ゼラチン、ＰＶＡが好ましい。また、該下塗り層の厚みとしては、０．０１〜５μｍが好ましい。
【００９７】
ポリエチレン被覆紙は、光沢紙として用いることも、また、ポリエチレンを原紙表面上に溶融押し出してコーティングする際に、いわゆる型付け処理をおこなって通常の写真印画紙で得られるようなマット面や絹目面を形成したものも使用できる。
【００９８】
支持体にはバックコート層を設けることもでき、このバックコート層に添加可能な成分としては、白色顔料や水性バインダー、その他の成分が挙げられる。
バックコート層に含有される白色顔料としては、例えば、軽質炭酸カルシウム、重質炭酸カルシウム、カオリン、タルク、硫酸カルシウム、硫酸バリウム、二酸化チタン、酸化亜鉛、硫化亜鉛、炭酸亜鉛、サチンホワイト、珪酸アルミニウム、珪藻土、珪酸カルシウム、珪酸マグネシウム、合成非晶質シリカ、コロイダルシリカ、コロイダルアルミナ、擬ベーマイト、水酸化アルミニウム、アルミナ、リトポン、ゼオライト、加水ハロイサイト、炭酸マグネシウム、水酸化マグネシウム等の白色無機顔料、スチレン系プラスチックピグメント、アクリル系プラスチックピグメント、ポリエチレン、マイクロカプセル、尿素樹脂、メラミン樹脂等の有機顔料等が挙げられる。
【００９９】
バックコート層に用いられる水性バインダーとしては、例えば、スチレン／マレイン酸塩共重合体、スチレン／アクリル酸塩共重合体、ポリビニルアルコール、シラノール変性ポリビニルアルコール、澱粉、カチオン化澱粉、カゼイン、ゼラチン、カルボキシメチルセルロース、ヒドロキシエチルセルロース、ポリビニルピロリドン等の水溶性高分子、スチレンブタジエンラテックス、アクリルエマルジョン等の水分散性高分子等が挙げられる。
バックコート層に含有されるその他の成分としては、消泡剤、抑泡剤、染料、蛍光増白剤、防腐剤、耐水化剤等が挙げられる。
【０１００】
（インクジェット記録用シートの作製）
本発明のインクジェット記録用シートの色材受容層は、例えば、支持体表面に少なくとも微粒子と水溶性樹脂を含む塗布液Ａを塗布し、（１）該塗布と同時、（２）該塗布によって形成される塗布層の乾燥途中であって該塗布層が減率乾燥速度を示す前のいずれかに少なくとも媒染剤を含むｐＨが８以上の塗布液Ｂと言うこともある）を付与した後、該第二の塗布液を付与した塗布層を架橋硬化させる方法（Ｗｅｔ−ｏｎ−Ｗｅｔ法）により形成されるのが好ましい。ここで、本発明の架橋剤は、上記塗布液Ａ、Ｂのどちらに含有されてもよい。
この様にして架橋硬化させた色材受容層を設けることは、インク吸収性や膜のヒビ割れ防止などの観点から好ましい。
【０１０１】
媒染剤を塗布液Ｂに付与すると、媒染剤が色材受容層の表面近くに多く存在するので、インクジェットの色材が十分に媒染され、印字後の文字や画像の耐水性が向上するので好ましい。媒染剤の一部は上記塗布液Ａに含有させてもよく、その場合は、塗布液Ａと塗布液Ｂの媒染剤は同じものでも異なっていてもよい。
【０１０２】
本発明において、少なくとも微粒子（例えば、気相法シリカ）と水溶性樹脂（例えば、ポリビニルアルコール）とを含有する色材受容層用塗布液（塗布液Ａ）は、例えば、以下のようにして調製することができる。即ち、
気相法シリカ微粒子と分散剤を水中に添加して（例えば、水中のシリカ微粒子は１０〜２０質量％）、高速回転湿式コロイドミル（例えば、エム・テクニック（株）製の「クレアミックス」）を用いて、例えば１００００ｒｐｍ（好ましくは５０００〜２００００ｒｐｍ）の高速回転の条件で例えば２０分間（好ましくは１０〜３０分間）かけて分散させた後、架橋剤（ホウ素化合物）、ポリビニルアルコール（ＰＶＡ）水溶液（例えば、上記気相法シリカの１／３程度の質量のＰＶＡとなるように）を加え、更に本発明におけるケト酸又はケト酸誘導体を色材受容層用塗布液に含ませる場合には該化合物を加えて、上記と同じ回転条件で分散を行うことにより調製することができる。得られた塗布液は均一なゾル状態であり、これを下記塗布方法で支持体上に塗布し乾燥させることにより、三次元網目構造を有する多孔質性の色材受容層を形成することができる。
色材受容層用塗液の粘度は、２０〜３００ｍＮ／ｍであることが好ましい。
【０１０３】
また、上記気相法シリカと分散剤とからなる水分散物の調製は、気相法シリカ水分散液をあらかじめ調製し、該水分散液を分散剤水溶液に添加してもよいし、分散剤水溶液を気相法シリカ水分散液に添加してよいし、同時に混合してもよい。また、気相法シリカ水分散液ではなく、粉体の気相法シリカを用いて上記のように分散剤水溶液に添加してもよい。
上記の気相法シリカと分散剤とを混合した後、該混合液を分散機を用いて細粒化することで、平均粒子径５０〜３００ｎｍの水分散液を得ることができる。該水分散液を得るために用いる分散機としては、高速回転分散機、媒体撹拌型分散機（ボールミル、サンドミルなど）、超音波分散機、コロイドミル分散機、高圧分散機等従来公知の各種の分散機を使用することができるが、形成されるダマ状微粒子の分散を効率的におこなうという点から、撹拌型分散機、コロイドミル分散機または高圧分散機が好ましい。
【０１０４】
また、各工程における溶媒として水、有機溶媒、又はこれらの混合溶媒を用いることができる。この塗布に用いることができる有機溶媒としては、メタノール、エタノール、ｎ−プロパノール、ｉ−プロパノール、メトキシプロパノール等のアルコール類、アセトン、メチルエチルケトン等のケトン類、テトラヒドロフラン、アセトニトリル、酢酸エーテル、トルエン等が挙げられる。
【０１０５】
また、上記分散剤としてはカオチン性のポリマーを用いることができる。カオチン性のポリマーとしては、前述の媒染剤の例などが挙げられる。また、分散剤としてシランカップリング剤を用いることも好ましい。
上記分散剤の微粒子に対する添加量は、０．１％〜３０％が好ましく、１％〜１０％が更に好ましい。
【０１０６】
該色材受容層用塗布液の塗布は、例えば、エクストルージョンダイコーター、エアードクターコーター、ブレッドコーター、ロッドコーター、ナイフコーター、スクイズコーター、リバースロールコーター、バーコーター等の公知の塗布方法によって行うことができる。
【０１０７】
色材受容層用塗布液（塗布液Ａ）の塗布と同時又は塗布した後に、該塗布層に塗布液Ｂが付与されるが、該塗布液Ｂは、塗布後の塗布層が減率乾燥速度を示すようになる前に付与してもよい。即ち、色材受容層用塗布液（塗布液Ａ）の塗布後、この塗布層が恒率乾燥速度を示す間に媒染剤を導入することで好適に製造される。
【０１０８】
ここで、前記「塗布層が減率乾燥速度を示すようになる前」とは、通常、色材受容層用塗布液の塗布直後から数分間の過程を指し、この間においては、塗布された塗布層中の溶剤（分散媒体）の含有量が時間に比例して減少する「恒率乾燥速度」の現象を示す。この「恒率乾燥速度」を示す時間については、例えば、化学工学便覧（頁７０７〜７１２、丸善（株）発行、昭和５５年１０月２５日）に記載されている。
【０１０９】
上記の通り、塗布液Ａの塗布後、該塗布層が減率乾燥速度を示すようになるまで乾燥されるが、この乾燥は一般に５０〜１８０℃で０．５〜１０分間（好ましくは、０．５〜５分間）行われる。この乾燥時間としては、当然塗布量により異なるが、通常は上記範囲が適当である。
【０１１０】
上記第一の塗布層が減率乾燥速度を示すようになる前に付与する方法としては、▲１▼塗布液Ｂを塗布層上に更に塗布する方法、▲２▼スプレー等の方法により噴霧する方法、▲３▼塗布液Ｂ中に、該塗布層が形成された支持体を浸漬する方法、等が挙げられる。
【０１１１】
前記方法▲１▼において、塗布液（Ｂ）を塗布する塗布方法としては、例えば、カーテンフローコーター、エクストルージョンダイコーター、エアードクターコーター、ブレッドコーター、ロッドコーター、ナイフコーター、スクイズコーター、リバースロールコーター、バーコーター等の公知の塗布方法を利用することができる。しかし、エクストリュージョンダイコーター、カーテンフローコーター、バーコーター等のように、既に形成されている第一塗布層にコーターが直接接触しない方法を利用することが好ましい。
【０１１２】
該媒染剤溶液（塗布液Ｂ）の付与後は、一般に４０〜１８０℃で０．５〜３０分間加熱され、乾燥および硬化がおこなわれる。中でも、４０〜１５０℃で１〜２０分間加熱することが好ましい。
【０１１３】
また、上記媒染剤溶液（塗布液Ｂ）を、色材受容層塗布液（塗布液Ａ）を塗布すると同時に付与する場合、色材受容層塗布液（塗布液Ａ）および媒染剤溶液（塗布液Ｂ）を、該色材受容層塗布液（塗布液Ａ）が支持体と接触するようにして支持体上に同時塗布（重層塗布）し、その後乾燥硬化させることにより色材受容層を形成することができる。
【０１１４】
上記同時塗布（重層塗布）は、例えば、エクストルージョンダイコーター、カーテンフローコーターを用いた塗布方法により行うことができる。同時塗布の後、形成された塗布層は乾燥されるが、この場合の乾燥は、一般に塗布層を４０〜１５０℃で０．５〜１０分間加熱することにより行なわれ、好ましくは、４０〜１００℃で０．５〜５分間加熱することにより行なわれる。
【０１１５】
上記同時塗布（重層塗布）を、例えば、エクストルージョンダイコーターによりおこなった場合、同時に吐出される二種の塗布液は、エクストルージョンダイコーターの吐出口附近で、即ち、支持体上に移る前に重層形成され、その状態で支持体上に重層塗布される。塗布前に重層された二層の塗布液は、支持体に移る際、既に二液の界面で架橋反応を生じ易いことから、エクストルージョンダイコーターの吐出口付近では、吐出される二液が混合して増粘し易くなり、塗布操作に支障を来す場合がある。従って、上記のように同時塗布する際は、色材受容層塗布液（塗布液Ａ）および媒染剤溶液（塗布液Ｂ）の塗布と共に、バリアー層液（中間層液）を上記二液間に介在させて同時三重層塗布することが好ましい。
【０１１６】
上記バリアー層液は、特に制限なく選択できる。例えば、水溶性樹脂を微量含む水溶液や、水等を挙げることができる。上記水溶性樹脂は、増粘剤等の目的で、塗布性を考慮して使用されるもので、例えば、セルロース系樹脂（たとえば、ヒドロキシプロピルメチルセルロ−ス、メチルセルロ−ス、ヒドロキシエチルメチルセルロ−ス等）、ポリビニルピロリドン、ゼラチン等のポリマーが挙げられる。尚、バリアー層液には、上記媒染剤を含有させることもできる。
【０１１７】
支持体上に色材受容層を形成した後、該色材受容層は、例えば、スーパーカレンダ、グロスカレンダ等を用い、加熱加圧下にロールニップ間を通してカレンダー処理を施すことにより、表面平滑性、光沢度、透明性および塗膜強度を向上させることが可能である。しかしながら、該カレンダー処理は、空隙率を低下させる要因となることがあるため（即ち、インク吸収性が低下することがあるため）、空隙率の低下が少ない条件を設定しておこなう必要がある。
【０１１８】
カレンダー処理をおこなう場合のロール温度としては、３０〜１５０℃が好ましく、４０〜１００℃がより好ましい。
また、カレンダー処理時のロール間の線圧としては、５０〜４００ｋｇ／ｃｍが好ましく、１００〜２００ｋｇ／ｃｍがより好ましい。
【０１１９】
上記色材受容層の層厚としては、インクジェット記録の場合では、液滴を全て吸収するだけの吸収容量をもつ必要があるため、層中の空隙率との関連で決定する必要がある。例えば、インク量が８ｎＬ／ｍｍ２で、空隙率が６０％の場合であれば、層厚が約１５μｍ以上の膜が必要となる。
この点を考慮すると、インクジェット記録の場合には、色材受容層の層厚としては、１０〜５０μｍが好ましい。
【０１２０】
また、色材受容層の細孔径は、メジアン径で０．００５〜０．０３０μｍが好ましく、０．０１〜０．０２５μｍがより好ましい。
上記空隙率および細孔メジアン径は、水銀ポロシメーター（（株）島津製作所製の商品名「ボアサイザー９３２０−ＰＣ２」）を用いて測定することができる。
【０１２１】
また、色材受容層は、透明性に優れていることが好ましいが、その目安としては、色材受容層を透明フイルム支持体上に形成したときのヘイズ値が、３０％以下であることが好ましく、２０％以下であることがより好ましい。
上記ヘイズ値は、ヘイズメーター（ＨＧＭ−２ＤＰ：スガ試験機（株））を用いて測定することができる。
【０１２２】
本発明のインクジェット記録用シートの構成層（例えば、色材受容層あるいはバック層など）には、ポリマー微粒子分散物を添加してもよい。このポリマー微粒子分散物は、寸度安定化、カール防止、接着防止、膜のひび割れ防止等のような膜物性改良の目的で使用される。ポリマー微粒子分散物については、特開昭６２−２４５２５８号、同６２−１３１６６４８号、同６２−１１００６６号の各公報に記載がある。尚、ガラス転移温度が低い（４０℃以下の）ポリマー微粒子分散物を、前記媒染剤を含む層に添加すると、層のひび割れやカールを防止することができる。また、ガラス転移温度が高いポリマー微粒子分散物をバック層に添加しても、カールを防止することができる。
【０１２３】
また、本発明のインクジェット記録用シートは、特開平１０−８１０６４号、同１０−１１９４２３号、同１０−１５７２７７号、同１０−２１７６０１号、同１１−３４８４０９号、特開２００１−１３８６２１号、同２０００−４３４０１号、同２０００−２１１２３５号、同２０００−３０９１５７号、同２００１−９６８９７号、同２００１−１３８６２７号、特開平１１−９１２４２号、同８−２０８７号、同８−２０９０号、同８−２０９１号、同８−２０９３号の各公報に記載の方法でも作製可能である。
【０１２４】
【実施例】
以下、実施例により本発明を具体的に説明するが、本発明はこれらの実施例に限定されるものではない。尚、実施例中の「部」及び「％」は、特に断らない限り「質量部」及び「質量％」を表し、「平均分子量」及び「重合度」は、「質量平均分子量」及び「質量平均重合度」を表す。
【０１２５】
（支持体の作製）
ＬＢＫＰ１００部からなる木材パルプをダブルディスクリファイナーによりカナディアンフリーネス３００ｍｌまで叩解し、エポキシ化ベヘン酸アミド０．５部、アニオンポリアクリルアミド１．０部、ポリアミドポリアミンエピクロルヒドリン０．１部、カチオンポリアクリルアミド０．５部を、いずれもパルプに対する絶乾質量比で添加し、長網抄紙機により秤量し１７０ｇ／ｍ^２の原紙を抄造した。
【０１２６】
上記原紙の表面サイズを調整するため、ポリビニルアルコール４％水溶液に蛍光増白剤（住友化学工業（株）製の「Ｗｈｉｔｅｘ ＢＢ」）を０．０４％添加し、これを絶乾質量換算で０．５ｇ／ｍ２となるように上記原紙に含浸させ、乾燥した後、更にキャレンダー処理を施して密度１．０５ｇ／ｃｃに調整された基紙を得た。
【０１２７】
得られた基紙のワイヤー面（裏面）側にコロナ放電処理を行った後、溶融押出機を用いて高密度ポリエチレンを厚さ１９μｍとなるようにコーティングし、マット面からなる樹脂層を形成した（以下、樹脂層面を「裏面」と称する。）。この裏面側の樹脂層に更にコロナ放電処理を施し、その後、帯電防止剤として、酸化アルミニウム（日産化学工業（株）製の「アルミナゾル１００」）と二酸化ケイ素（日産化学工業（株）製の「スノーテックスＯ」）とを１：２の質量比で水に分散した分散液を、乾燥質量が０．２ｇ／ｍ^２となるように塗布した。
【０１２８】
更に、樹脂層の設けられていない側のフェルト面（表面）側にコロナ放電処理を施した後、アナターゼ型二酸化チタン１０％、微量の群青、及び蛍光増白剤０．０１％（対ポリエチレン）を含有し、ＭＦＲ（メルトフローレート）３．８の低密度ポリエチレンを、溶融押出機を用いて、厚み２９μｍとなるように押し出し、高光沢な熱可塑性樹脂層を基紙の表面側に形成し（以下、この高光沢面を「オモテ面」と称する。）、支持体とした。
【０１２９】
［実施例１］
（色材受容層用塗布液Ａの調製）
下記組成中の▲１▼気相法シリカ微粒子と▲２▼イオン交換水と▲３▼「ＰＡＳ−Ｍ−１」を混合し、高速回転式コロイドミル（エム・テクニック（株）製の「クレアミックス」）を用いて、回転数１００００ｒｐｍで２０分間かけて分散させた後、下記▲４▼ポリビニルアルコールと▲５▼ホウ酸と▲６▼ポリオキシエチレンラウリルエーテルと▲７▼デヒドロ酢酸と▲８▼イオン交換水を含む溶液を加え、更に回転数１００００ｒｐｍで２０分間かけて再度分散を行ない、色材受容層用塗布液Ａを調製した。
シリカ微粒子と水溶性樹脂との質量比（ＰＢ比＝▲１▼／▲４▼）は、４．５であり、色材受容層用塗布液ＡのｐＨは、３．５で酸性を示した。
【０１３０】
＜色材受容層塗布液Ａの組成＞
▲１▼気相法シリカ微粒子（無機微粒子） １０．０部
（（株）トクヤマ製の「レオシールＱＳ３０」、平均一次粒子径７ｎｍ）
▲２▼イオン交換水 ５１．７部
▲３▼「ＰＡＳ−Ｍ−１」（６０％水溶液） ０．８３部
（分散剤、日東紡（株）製）
▲４▼ポリビニルアルコール（水溶性樹脂）８％水溶液 ２７．８部
（（株）クラレ製の「ＰＶＡ１２４」、鹸化度９８．５％、重合度２４００）
▲５▼ホウ酸（架橋剤） ０．４部
▲６▼ポリオキシエチレンラウリルエーテル（界面活性剤） １．２部
（花王（株）製「エマルゲン１０９Ｐ」（１０％水溶液）、ＨＬＢ値１３．６）
▲７▼デヒドロ酢酸 ２．５部
▲８▼イオン交換水 ３３．０部
【０１３１】
（インクジェット記録用シートの作製）
上記支持体のオモテ面にコロナ放電処理を行った後、上記から得た色材受容層用塗布液Ａを、支持体のオモテ面にエクストルージョンダイコーターを用いて２００ｍｌ／ｍ^２の塗布量で塗布し（塗布工程）、熱風乾燥機にて８０℃（風速３〜８ｍ／秒）で塗布層の固形分濃度が２０％になるまで乾燥させた。この塗布層は、この期間は恒率乾燥速度を示した。その直後、下記組成の媒染剤溶液Ｂ（ｐＨ８．５）に３０秒間浸漬して該塗布層上にその２０ｇ／ｍ^２を付着させ（媒染剤溶液を付与する工程）、更に８０℃下で１０分間乾燥させた（乾燥工程）。これにより、乾燥膜厚３２μｍの色材受容層が設けられた本発明のインクジェット記録用シート（１）を作製した。
【０１３２】
＜媒染剤塗布液Ｂの組成＞
▲１▼硼酸（架橋剤） ０．６５部
▲２▼ポリアリルアミン「ＰＡＡ−１０Ｃ」１０％水溶液 ２５部
（媒染剤、日東紡（株）製）
▲３▼イオン交換水 ５９．７部
▲４▼塩化アンモニウム（表面ｐＨ調製剤） ０．８部
▲５▼ポリオキシエチレンラウリルエーテル（界面活性剤） １０部
（花王（株）製の「エマルゲン１０９Ｐ」、２％水溶液、ＨＬＢ値１３．６）
▲６▼メガファック「Ｆ１４０５」１０％水溶液 ２．０部
（大日本インキ化学工業（株）製のフッ素系界面活性剤）
【０１３３】
［実施例２］
実施例１の＜色材受容層塗布液Ａの組成＞において、「ＰＡＳ−Ｍ−１」の０．８３部をジメチルジアリルアンモニウムクロリド（第一工業製薬（株）製の「シャロールＤＣ−９０２」、５０％水溶液）の０．６部に変更したこと以外は、実施例１と同様にして本発明のインクジェット記録用シート（２）を作製した。
【０１３４】
［実施例３］
実施例１の＜色材受容層塗布液Ａの組成＞において、更に塩基性塩化アルミニウム（Ａｌ_２（ＯＨ）_５Ｃｌ、多木化学（株）製の「ＰＡＣ＃１０００」、４０％水溶液）の０．６３部を添加したこと以外は、実施例１と同様にして本発明のインクジェット記録用シート（３）を作製した。
【０１３５】
［実施例４］
実施例１の＜色材受容層塗布液Ａの組成＞において、デヒドロ酢酸を除き、代わりにＮ，Ｎ−ジメチルアセトアセタミドを同量添加したこと以外は、実施例１と同様にして本発明のインクジェット記録用シート（４）を作製した。
【０１３６】
［比較例１］
実施例１の＜色材受容層塗布液Ａの組成＞において、デヒドロ酢酸を除いた以外は実施例１と同様にして本発明のインクジェット記録用シート（５）を作製した。
［比較例２］
実施例２の＜色材受容層塗布液Ａの組成＞において、デヒドロ酢酸を除いた以外は実施例２と同様にして本発明のインクジェット記録用シート（６）を作製した。
（評価）
【０１３７】
＜インク吸収性＞
インクジェットプリンター（セイコーエプソン（株）製の「ＰＭ−９００Ｃ」）を用いて、各インクジェット記録用シート上にイエロー、」マゼンタとシアン、ブラック、ブルー、グリーンおよびレッドのベタ画像をそれぞれ印画し、その直後（約１０秒後）、該画像上に紙を接触押圧し、インクの紙への転写の有無を下記の基準に従って評価した。
【０１３８】
〔基準〕
ＡＡ：紙上へのインクの転写は、まったく認められなかった。インクの吸収速度が良好なことを示す。
ＣＣ：紙上へのインクの一部転写が認められた。
【０１３９】
〔経時ニジミ〕
上記プリンタを用いてインクジェット記録シート上にマゼンタインクとブラックインクとを隣り合わせにした格子状の線状パターン（線幅０．２８ｍｍ）を印画した。印画後直ちにクリアーファイルに入れ３５℃８０％の恒温恒湿槽に３日間保管してブラック部分の線幅をこの試験の後と十分乾燥したときの濃度を、反射濃度測定計（Ｘｒｉｔｅ社製の「Ｘｒｉｔｅ９３８」）にて測定し、各色濃度の変化率を算出した。
ＡＡ：変化率２０％未満 良好
ＢＢ：変化率２０〜５０％未満 経時ニジミを認められるが、実用上問題のないレベル。
ＣＣ：変化率５０％以上 経時ニジミが顕著に認められ、実用上問題のあるレベル
【０１４０】

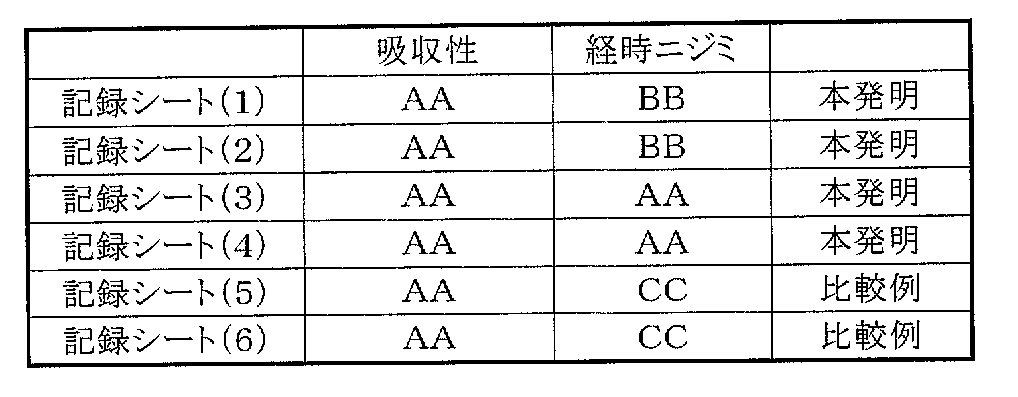

【表１】

【０１４１】
上記の表１の結果から、本発明のデヒドロ酢酸を含有するインクジェット記録用シート（実施例１〜４）は、インク吸収性に優れ経時ニジミも良化した記録用シートであることが判明した。
また、本発明のインクジェット記録用シートは、光沢度、画像部濃度、耐水性のいずれにも優れていた。
また、金属化合物を併用した本発明のインクジェット記録用シート（実施例３，４）は、更に画像の経時滲みも良化した。
一方、デヒドロ酢酸を用いなかった比較用インクジェット記録用シートは、経時ニジミが不十分であった。
【０１４２】
【発明の効果】
経時ニジミに優れ、インク吸収性が良好で、印画後の光沢も良好なインクジェット記録シートが得られる。

Claims (6)

1. 支持体上の色材受容層が、微粒子、水溶性樹脂、架橋剤及び媒染剤を含むインクジェット記録用シートにおいて、該架橋剤がホウ素化合物とケト酸又はケト酸誘導体とを含むことを特徴とするインクジェット記録用シート。
2. ケト酸又はケト酸誘導体が、デヒドロ酢酸又はその誘導体であることを特徴とする請求項１記載のインクジェット記録用シート。
3. ケト酸又はケト酸誘導体の添加量が、４ｇ／ｍ^２〜０．００１ｇ／ｍ^２である請求項１又は２記載のインクジェット記録用シート。
4. 水溶性樹脂が、ポリビニルアルコール系樹脂、セルロース系樹脂、エーテル結合を有する樹脂、カルバモイル基を有する樹脂、カルボキシル基を有する樹脂及びゼラチン類から選ばれる一種又は二種以上である請求項１、２又は３記載のインクジェット記録用シート。
5. 微粒子が、シリカ微粒子、コロイダルシリカ、アルミナ微粒子及び擬ベーマイトから選ばれる一種又は二種以上である請求項１〜４のいずれか１項記載のインクジェット記録用シート。
6. 媒染剤が無機媒染剤である請求項１〜５のいずれか１項記載のインクジェット記録用シート。
