JP2004238531A - 硬質塩化ビニール樹脂シート及び包装体 - Google Patents
硬質塩化ビニール樹脂シート及び包装体 Download PDFInfo
- Publication number
- JP2004238531A JP2004238531A JP2003029849A JP2003029849A JP2004238531A JP 2004238531 A JP2004238531 A JP 2004238531A JP 2003029849 A JP2003029849 A JP 2003029849A JP 2003029849 A JP2003029849 A JP 2003029849A JP 2004238531 A JP2004238531 A JP 2004238531A
- Authority
- JP
- Japan
- Prior art keywords
- vinyl chloride
- chloride resin
- resin sheet
- weight
- parts
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- BZHJMEDXRYGGRV-UHFFFAOYSA-N Vinyl chloride Chemical compound ClC=C BZHJMEDXRYGGRV-UHFFFAOYSA-N 0.000 title claims abstract description 28
- 239000011347 resin Substances 0.000 title claims abstract description 26
- 229920005989 resin Polymers 0.000 title claims abstract description 26
- 238000004806 packaging method and process Methods 0.000 title description 4
- VBICKXHEKHSIBG-UHFFFAOYSA-N 1-monostearoylglycerol Chemical compound CCCCCCCCCCCCCCCCCC(=O)OCC(O)CO VBICKXHEKHSIBG-UHFFFAOYSA-N 0.000 claims abstract description 17
- 239000002216 antistatic agent Substances 0.000 claims abstract description 11
- 229910052708 sodium Inorganic materials 0.000 claims abstract description 9
- 239000011734 sodium Substances 0.000 claims abstract description 9
- -1 sodium alkyl sulfonate Chemical class 0.000 claims abstract description 8
- 229920000642 polymer Polymers 0.000 claims description 3
- 229920002503 polyoxyethylene-polyoxypropylene Polymers 0.000 claims description 3
- 239000003814 drug Substances 0.000 abstract description 21
- 230000000694 effects Effects 0.000 abstract description 15
- 238000013016 damping Methods 0.000 abstract 2
- YQEMORVAKMFKLG-UHFFFAOYSA-N glycerine monostearate Natural products CCCCCCCCCCCCCCCCCC(=O)OC(CO)CO YQEMORVAKMFKLG-UHFFFAOYSA-N 0.000 abstract 1
- SVUQHVRAGMNPLW-UHFFFAOYSA-N glycerol monostearate Natural products CCCCCCCCCCCCCCCCC(=O)OCC(O)CO SVUQHVRAGMNPLW-UHFFFAOYSA-N 0.000 abstract 1
- 238000012856 packing Methods 0.000 abstract 1
- 229940079593 drug Drugs 0.000 description 14
- 230000005611 electricity Effects 0.000 description 10
- 230000003068 static effect Effects 0.000 description 10
- 238000000465 moulding Methods 0.000 description 6
- 239000005022 packaging material Substances 0.000 description 4
- 238000003490 calendering Methods 0.000 description 3
- 230000007547 defect Effects 0.000 description 3
- 239000008187 granular material Substances 0.000 description 3
- 239000000463 material Substances 0.000 description 3
- CKQVRZJOMJRTOY-UHFFFAOYSA-N octadecanoic acid;propane-1,2,3-triol Chemical compound OCC(O)CO.CCCCCCCCCCCCCCCCCC(O)=O CKQVRZJOMJRTOY-UHFFFAOYSA-N 0.000 description 3
- 238000009512 pharmaceutical packaging Methods 0.000 description 3
- 230000000740 bleeding effect Effects 0.000 description 2
- 125000002091 cationic group Chemical group 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 238000011156 evaluation Methods 0.000 description 2
- 239000000314 lubricant Substances 0.000 description 2
- 230000001050 lubricating effect Effects 0.000 description 2
- 238000000034 method Methods 0.000 description 2
- 238000006116 polymerization reaction Methods 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- 125000000129 anionic group Chemical group 0.000 description 1
- 230000002238 attenuated effect Effects 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 239000011888 foil Substances 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 239000012744 reinforcing agent Substances 0.000 description 1
- 238000005096 rolling process Methods 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- BDHFUVZGWQCTTF-UHFFFAOYSA-M sulfonate Chemical compound [O-]S(=O)=O BDHFUVZGWQCTTF-UHFFFAOYSA-M 0.000 description 1
- 239000006097 ultraviolet radiation absorber Substances 0.000 description 1
- 238000007666 vacuum forming Methods 0.000 description 1
- 230000037303 wrinkles Effects 0.000 description 1
Landscapes
- Compositions Of Macromolecular Compounds (AREA)
- Wrappers (AREA)
- Manufacture Of Macromolecular Shaped Articles (AREA)
Abstract
【課題】顆粒状の薬品包装用として、シートに要求される帯電防止、帯電圧の減衰効果を向上させ、安定的に顆粒状の薬品の取り出しが可能な真空または圧空成形機用硬質塩化ビニール樹脂シートを提供する。
【解決手段】表面固有抵抗値１．０×１０１２以下、曇度２０％以下、耐電圧減衰時間１０秒以下の硬質塩ビニール樹脂シート。塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレート２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部を主成分とし、帯電防止剤添加の、厚みが０．１〜０．５ｍｍであることが望ましい。
【解決手段】表面固有抵抗値１．０×１０１２以下、曇度２０％以下、耐電圧減衰時間１０秒以下の硬質塩ビニール樹脂シート。塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレート２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部を主成分とし、帯電防止剤添加の、厚みが０．１〜０．５ｍｍであることが望ましい。
Description
【０００１】
【発明の属する技術分野】
本発明は、医薬品包装の分野で、顆粒状薬品包装用途における、真空成形あるいは圧空成形機用硬質塩化ビニール樹脂シートに関するものである。
【０００２】
【従来の技術】
医薬品包装の分野で、顆粒状薬品包装用として一般に用いられている包装材は透明性、成形性、腰の強さ、コスト面から主に硬質ポリ塩化ビニールからなるシートを底材として用い、該底材をポケット形状、容器形状に成形し、その中に顆粒状薬品を充填し、アルミ箔等からなる蓋材で密封した包装体であり、１９６０年代前半に実用化され広く普及してきたＰＴＰ（パックスルー包装体）の応用包装体である。
【０００３】
内容物が顆粒状薬品である為、固形状錠剤と異なり、内容物の取り出し時に発生、帯電する静電気に影響され、顆粒状薬品が包装体に付着し、包装体から取り出しにくいという問題があった。帯電防止を付与するため、カチオン系、アニオン系、非イオン系の帯電防止剤を添加するが、カチオン系の帯電防止剤は、その効果には優れるものの、塩化ビニール系樹脂の分解を促進させることがあり、また塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）の適合しない物がその殆どである。そのため、塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）に適合した非イオン系、グリセリンモノステアレート等を帯電防止剤として添加し、静電気の影響を回避しようとしてきた。
【０００４】
一般的なカレンダー加工による硬質塩化ビニール樹脂シートの場合、グリセリンモノステアレート等の添加量を多くしていくと、揮発量の増加を招き、カレンダー圧延工程で気泡の除去が有効に行えず、シートの外観に欠点を残す事となりやすい。また、生産された硬質塩化ビニール樹脂シートを使用し、包装体を作成し、顆粒状薬品を充填し、内容物を取り出す際の静電気の影響を調査すると、グリセリンモノステアレート等の添加量を多くしていく程の効果は期待できず、一部の顆粒状薬品が包装体に付着し、全ての顆粒状薬品が容易に取り出せないという問題が残っていた。
【０００５】
【特許文献１】
特開平６−４９２２４号公報
【０００６】
【発明が解決しようとする課題】
本発明は、硬質塩化ビニール樹脂シートにおける前述の問題点を解決するため種々の検討を行った結果なされたもので、その目的とするところは、包装体素材として、成形条件範囲が広く、シワが発生せず、成形不良の発生しない、顆粒状薬品の取り出しが容易に行える、真空成形機、圧空成形機用硬質塩化ビニール樹脂シートを提供することにある。
【０００７】
【課題を解決するための手段】
すなわち本発明は、
（１） 表面固有抵抗値１．０×１０１２以下、曇度２０％以下、耐電圧減衰時間１０秒以下の硬質塩ビニール樹脂シート。
（２） 塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレート２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部を主成分とする帯電防止剤添加の、厚みが０．１〜０．５ｍｍである（１）の硬質塩化ビニール樹脂シート
（３） 塩化ビニール樹脂１００重量部に対し、ポリオキシエチレンポリオキシプロピレンブロックポリマーを０．０５〜０．５０重量部添加した、（１）、（２）の硬質塩化ビニールシート。
（４） （１）〜（３）の硬質塩化ビニールシートを用いた包装体。
である。
【０００８】
【発明の実施の形態】
本発明の硬質塩化ビニール樹脂シートは、塩化ビニール樹脂の平均重合度、重合方法、安定剤の種類・添加量、補強剤の種類・添加量、滑剤の種類・添加量、その他、顔料、帯電防止剤以外の紫外線吸収剤等の機能性付与剤の種類・添加量に規定、限定されるものではない。
【０００９】
本発明は、帯電防止剤の主成分の種類、添加量の調整により、塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）に適合した、顆粒状薬品の取り出しの際に静電気の影響を受けない硬質塩化ビニール樹脂シートである。
【００１０】
錠剤のプッシュスルー包装においては、静電気の影響を受け難いが、粒径の小さい顆粒状の薬品は、静電気の影響を受けやすく、薬の取り出しの際に、包装材に貼りつき取り出しにくいという課題が発生する。
その課題を回避するため、帯電防止剤をシートに練りこむ。
【００１１】
一般にカレンダーで製膜される硬質塩化ビニール樹脂シートで、塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）に適合し、帯電防止性を付与する際には、グリセリンモノステアレート、アルキルスルホン酸ナトリウムが良く使用される。モノグリセリンステアレートはカレンダー圧延加工において、滑剤として使用され、添加量を多くすると帯電防止剤として使用できる。しかし、グリセリンモノステアレートは揮発性が高く、カレンダー加工の際に気泡等の外観欠点の原因となることがあり、添加量には制限が出る。
一般的にモノグリセリンステアレートが帯電防止材として効果を有する為には、シート表面に成分が染み出してくる必要がある。グリセリンモノステアレートは、シート表面に成分が染み出して帯電防止効果を有する様になるが、その後、染み出し量が増加し配列して効果が減少してくることとなる。
また、モノグリセリンステアレートの添加のみでは、帯電した静電気の減衰が遅いという課題も有り、静電気が発生し顆粒状薬が包材に貼り付くと、顆粒状薬取り難くなる
【００１２】
アルキルスルホン酸ナトリウムを成分とする帯電防止剤は、塩ビ食品衛生協議会・ＪＨＰ規格において添加制限があり、その制限内の添加量であっても、多く添加すると硬質塩化ビニール樹脂シートの透明性を損ない、白濁が強くなる問題がある。
【００１３】
滑剤効果と帯電防止効果のあるグリセリンモノステアレートの特性を生かし、不足する性能を補う為アルキルスルホン酸ナトリウムを併用し、安定した帯電防止性を得ることができる。しかしながら特許文献１記載のシートでは、一度静電気が発生し、帯電すると、耐電圧の減衰時間が長くかかり、顆粒状の薬品の場合、シートに薬品が付着し取り出しにくい。ところが、本発明者はグリセリンモノステアレートとアルキルスルホン酸ナトリウムの混合比により、帯電圧の減衰時間が効果的に短くなる領域を見出し、顆粒状の薬品の取り出し性が容易なシート、および包装体を得ることができた。
【００１４】
塩化ビニール樹脂１００重量部に対し、滑剤効果と帯電防止効果のあるグリセリンモノステアレートは２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部、望ましくは塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレートは３．０〜４．０重量部、アルキルスルホン酸ナトリウム０．２〜０．６重量部添加することにより、透明性を維持し帯電防止性能を確保できる。
【００１５】
更に、グリセリンモノステアレートがシート表面に染み出し、その後、染み出し量が増加し配列して効果が減少してくることを防ぐ為、ポリオキシエチレンポリオキシプロピレンブロックポリマー０．０５〜０．５０重量部添加、望ましくは０．２〜０．４重量部添加することにより効果の延長が期待できる。
【００１６】
【実施例】
下記に示す原材料を主成分とする、厚み０．２５ｍｍのシートを作成した。
【００１７】
【００１８】

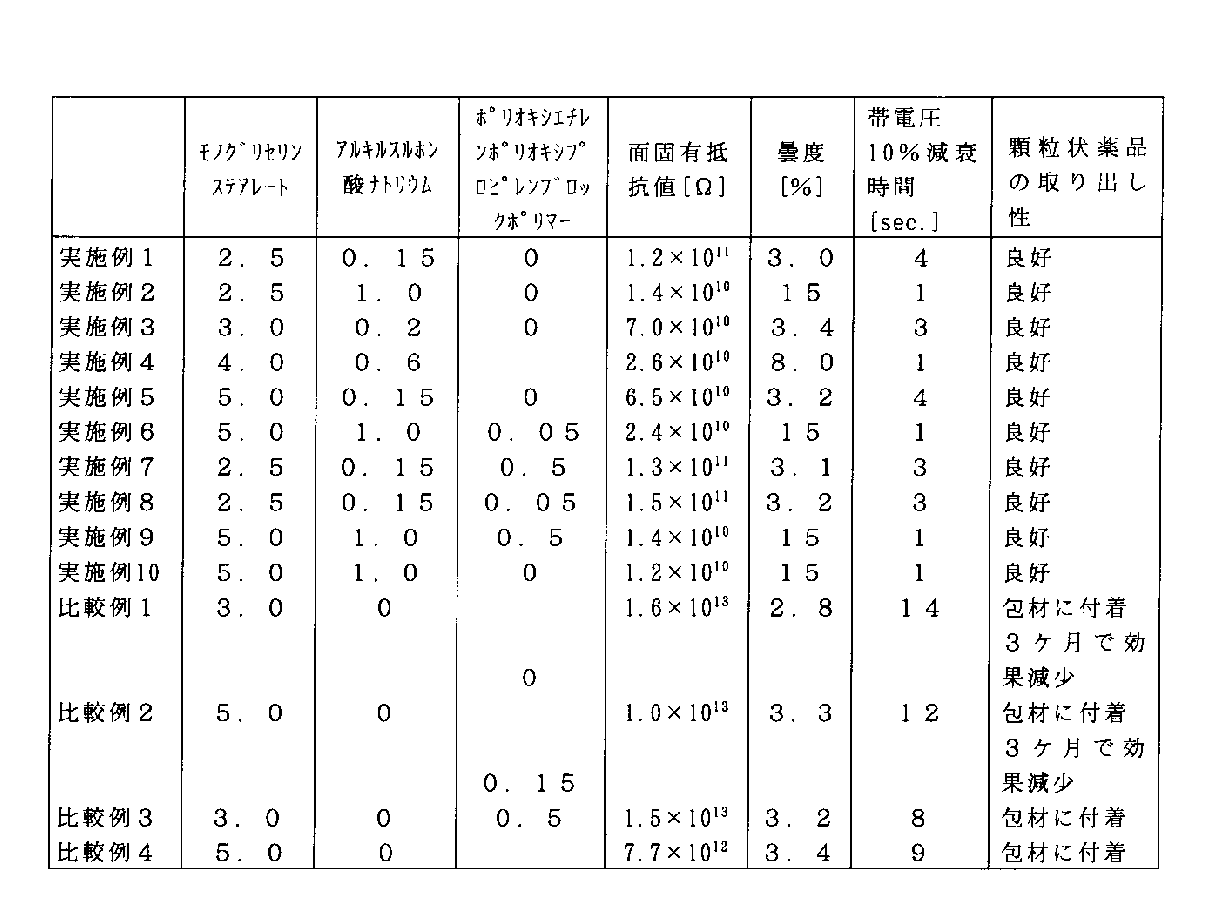

【表１】
【００１９】
評価は、ＪＩＳ Ｋ ６９１１に準拠し表面固有抵抗値、ＪＩＳ Ｋ ６７１４に準拠し曇度、ＭＩＬ−Ｂ−８１７０５Ｃに準拠し帯電圧の減衰時間を測定した。
また、実用評価として、ブリスター成形し顆粒状物を充填し、その取り出し性を評価した。
実施例１〜実施例１０は、帯電防止効果に優れ、顆粒状物の取り出し性についても良好な結果が得られた。比較例１〜比較例４においては、静電気の影響により顆粒状物の取り出し性が悪い結果となった。
【００２０】
【発明の効果】
本発明は、顆粒状の薬品包装用として、シートに要求される帯電防止、帯電圧の減衰効果を向上させることができるため、安定的に顆粒状の薬品の取り出しが可能な真空または圧空成形機用硬質塩化ビニール樹脂シートを提供することができ、有用である。
【発明の属する技術分野】
本発明は、医薬品包装の分野で、顆粒状薬品包装用途における、真空成形あるいは圧空成形機用硬質塩化ビニール樹脂シートに関するものである。
【０００２】
【従来の技術】
医薬品包装の分野で、顆粒状薬品包装用として一般に用いられている包装材は透明性、成形性、腰の強さ、コスト面から主に硬質ポリ塩化ビニールからなるシートを底材として用い、該底材をポケット形状、容器形状に成形し、その中に顆粒状薬品を充填し、アルミ箔等からなる蓋材で密封した包装体であり、１９６０年代前半に実用化され広く普及してきたＰＴＰ（パックスルー包装体）の応用包装体である。
【０００３】
内容物が顆粒状薬品である為、固形状錠剤と異なり、内容物の取り出し時に発生、帯電する静電気に影響され、顆粒状薬品が包装体に付着し、包装体から取り出しにくいという問題があった。帯電防止を付与するため、カチオン系、アニオン系、非イオン系の帯電防止剤を添加するが、カチオン系の帯電防止剤は、その効果には優れるものの、塩化ビニール系樹脂の分解を促進させることがあり、また塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）の適合しない物がその殆どである。そのため、塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）に適合した非イオン系、グリセリンモノステアレート等を帯電防止剤として添加し、静電気の影響を回避しようとしてきた。
【０００４】
一般的なカレンダー加工による硬質塩化ビニール樹脂シートの場合、グリセリンモノステアレート等の添加量を多くしていくと、揮発量の増加を招き、カレンダー圧延工程で気泡の除去が有効に行えず、シートの外観に欠点を残す事となりやすい。また、生産された硬質塩化ビニール樹脂シートを使用し、包装体を作成し、顆粒状薬品を充填し、内容物を取り出す際の静電気の影響を調査すると、グリセリンモノステアレート等の添加量を多くしていく程の効果は期待できず、一部の顆粒状薬品が包装体に付着し、全ての顆粒状薬品が容易に取り出せないという問題が残っていた。
【０００５】
【特許文献１】
特開平６−４９２２４号公報
【０００６】
【発明が解決しようとする課題】
本発明は、硬質塩化ビニール樹脂シートにおける前述の問題点を解決するため種々の検討を行った結果なされたもので、その目的とするところは、包装体素材として、成形条件範囲が広く、シワが発生せず、成形不良の発生しない、顆粒状薬品の取り出しが容易に行える、真空成形機、圧空成形機用硬質塩化ビニール樹脂シートを提供することにある。
【０００７】
【課題を解決するための手段】
すなわち本発明は、
（１） 表面固有抵抗値１．０×１０１２以下、曇度２０％以下、耐電圧減衰時間１０秒以下の硬質塩ビニール樹脂シート。
（２） 塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレート２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部を主成分とする帯電防止剤添加の、厚みが０．１〜０．５ｍｍである（１）の硬質塩化ビニール樹脂シート
（３） 塩化ビニール樹脂１００重量部に対し、ポリオキシエチレンポリオキシプロピレンブロックポリマーを０．０５〜０．５０重量部添加した、（１）、（２）の硬質塩化ビニールシート。
（４） （１）〜（３）の硬質塩化ビニールシートを用いた包装体。
である。
【０００８】
【発明の実施の形態】
本発明の硬質塩化ビニール樹脂シートは、塩化ビニール樹脂の平均重合度、重合方法、安定剤の種類・添加量、補強剤の種類・添加量、滑剤の種類・添加量、その他、顔料、帯電防止剤以外の紫外線吸収剤等の機能性付与剤の種類・添加量に規定、限定されるものではない。
【０００９】
本発明は、帯電防止剤の主成分の種類、添加量の調整により、塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）に適合した、顆粒状薬品の取り出しの際に静電気の影響を受けない硬質塩化ビニール樹脂シートである。
【００１０】
錠剤のプッシュスルー包装においては、静電気の影響を受け難いが、粒径の小さい顆粒状の薬品は、静電気の影響を受けやすく、薬の取り出しの際に、包装材に貼りつき取り出しにくいという課題が発生する。
その課題を回避するため、帯電防止剤をシートに練りこむ。
【００１１】
一般にカレンダーで製膜される硬質塩化ビニール樹脂シートで、塩ビ食品衛生協議会・ＪＨＰ規格や米食品医薬品局（ＦＤＡ）に適合し、帯電防止性を付与する際には、グリセリンモノステアレート、アルキルスルホン酸ナトリウムが良く使用される。モノグリセリンステアレートはカレンダー圧延加工において、滑剤として使用され、添加量を多くすると帯電防止剤として使用できる。しかし、グリセリンモノステアレートは揮発性が高く、カレンダー加工の際に気泡等の外観欠点の原因となることがあり、添加量には制限が出る。
一般的にモノグリセリンステアレートが帯電防止材として効果を有する為には、シート表面に成分が染み出してくる必要がある。グリセリンモノステアレートは、シート表面に成分が染み出して帯電防止効果を有する様になるが、その後、染み出し量が増加し配列して効果が減少してくることとなる。
また、モノグリセリンステアレートの添加のみでは、帯電した静電気の減衰が遅いという課題も有り、静電気が発生し顆粒状薬が包材に貼り付くと、顆粒状薬取り難くなる
【００１２】
アルキルスルホン酸ナトリウムを成分とする帯電防止剤は、塩ビ食品衛生協議会・ＪＨＰ規格において添加制限があり、その制限内の添加量であっても、多く添加すると硬質塩化ビニール樹脂シートの透明性を損ない、白濁が強くなる問題がある。
【００１３】
滑剤効果と帯電防止効果のあるグリセリンモノステアレートの特性を生かし、不足する性能を補う為アルキルスルホン酸ナトリウムを併用し、安定した帯電防止性を得ることができる。しかしながら特許文献１記載のシートでは、一度静電気が発生し、帯電すると、耐電圧の減衰時間が長くかかり、顆粒状の薬品の場合、シートに薬品が付着し取り出しにくい。ところが、本発明者はグリセリンモノステアレートとアルキルスルホン酸ナトリウムの混合比により、帯電圧の減衰時間が効果的に短くなる領域を見出し、顆粒状の薬品の取り出し性が容易なシート、および包装体を得ることができた。
【００１４】
塩化ビニール樹脂１００重量部に対し、滑剤効果と帯電防止効果のあるグリセリンモノステアレートは２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部、望ましくは塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレートは３．０〜４．０重量部、アルキルスルホン酸ナトリウム０．２〜０．６重量部添加することにより、透明性を維持し帯電防止性能を確保できる。
【００１５】
更に、グリセリンモノステアレートがシート表面に染み出し、その後、染み出し量が増加し配列して効果が減少してくることを防ぐ為、ポリオキシエチレンポリオキシプロピレンブロックポリマー０．０５〜０．５０重量部添加、望ましくは０．２〜０．４重量部添加することにより効果の延長が期待できる。
【００１６】
【実施例】
下記に示す原材料を主成分とする、厚み０．２５ｍｍのシートを作成した。
【００１７】
【表１】
評価は、ＪＩＳ Ｋ ６９１１に準拠し表面固有抵抗値、ＪＩＳ Ｋ ６７１４に準拠し曇度、ＭＩＬ−Ｂ−８１７０５Ｃに準拠し帯電圧の減衰時間を測定した。
また、実用評価として、ブリスター成形し顆粒状物を充填し、その取り出し性を評価した。
実施例１〜実施例１０は、帯電防止効果に優れ、顆粒状物の取り出し性についても良好な結果が得られた。比較例１〜比較例４においては、静電気の影響により顆粒状物の取り出し性が悪い結果となった。
【００２０】
【発明の効果】
本発明は、顆粒状の薬品包装用として、シートに要求される帯電防止、帯電圧の減衰効果を向上させることができるため、安定的に顆粒状の薬品の取り出しが可能な真空または圧空成形機用硬質塩化ビニール樹脂シートを提供することができ、有用である。
Claims (4)
- 表面固有抵抗値１．０×１０１２以下、曇度２０％以下、耐電圧減衰時間１０秒以下の硬質塩ビニール樹脂シート。
- 塩化ビニール樹脂１００重量部に対し、グリセリンモノステアレート２．５〜５．０重量部、アルキルスルホン酸ナトリウム０．１５〜１．００重量部を主成分とする帯電防止剤添加の、厚みが０．１〜０．５ｍｍである請求項１記載の硬質塩化ビニール樹脂シート
- 塩化ビニール樹脂１００重量部に対し、ポリオキシエチレンポリオキシプロピレンブロックポリマーを０．０５〜０．５０重量部添加した、請求項１または２記載の硬質塩化ビニールシート。
- 請求項１〜３何れか一項記載の硬質塩化ビニールシートを用いた包装体。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003029849A JP2004238531A (ja) | 2003-02-06 | 2003-02-06 | 硬質塩化ビニール樹脂シート及び包装体 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003029849A JP2004238531A (ja) | 2003-02-06 | 2003-02-06 | 硬質塩化ビニール樹脂シート及び包装体 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2004238531A true JP2004238531A (ja) | 2004-08-26 |
Family
ID=32956913
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2003029849A Pending JP2004238531A (ja) | 2003-02-06 | 2003-02-06 | 硬質塩化ビニール樹脂シート及び包装体 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP2004238531A (ja) |
-
2003
- 2003-02-06 JP JP2003029849A patent/JP2004238531A/ja active Pending
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP3408315B1 (en) | Water soluble film for thermoforming deep-drawn profiles and thermoformed articles comprising same | |
| EP1326787B2 (en) | Cleaning compositions packaged in ethoxylated polyvinylalcohol materials | |
| JPH10158450A (ja) | 食品包装用ポリ塩化ビニル樹脂組成物 | |
| MX2009007096A (es) | Peliculas desprendibles, que contienen nanoparticulas. | |
| BR0316325B1 (pt) | Composição absorvedora de oxigênio | |
| JPH07285198A (ja) | 化学的に安定化されたフイルム | |
| JP7574225B2 (ja) | 水溶性フィルム、及びそれを有する薬剤封入用包装カプセル材料 | |
| CN1059346A (zh) | 用热塑淀粉熔化物成型的制品 | |
| SG156694A1 (en) | Plasticizer in alkyl acrylate vinylidene chloride polymer | |
| CN106317723A (zh) | 一种具有抗菌功能的可降解纳米双层包装膜的制备方法 | |
| AU2003294967A1 (en) | Moulded body made from a gelatine-free material filled with a liquid filling | |
| JP2004238531A (ja) | 硬質塩化ビニール樹脂シート及び包装体 | |
| JP5279994B2 (ja) | 医療用ゴム製品 | |
| JP2007526144A5 (ja) | ||
| BRPI0715517A2 (pt) | filme plastificado com plastificante que tem baixa pressço de vapor | |
| JP2601737B2 (ja) | 透明ポリエステル樹脂組成物と成形用シート | |
| JP2010155612A (ja) | 密封材 | |
| JP2006161012A (ja) | 防曇性付与剤及び防曇性フィルム | |
| JP2000248111A (ja) | 酸素吸収性樹脂用酸素吸収剤、酸素吸収性樹脂組成物、酸素吸収性フィルムまたはシートおよび脱酸素性容器 | |
| JP2005314490A (ja) | ポリプロピレン樹脂組成物およびその医療器具・プレフィルドシリンジ | |
| JP4732463B2 (ja) | 無機添加剤を含有するプラスチック材料の容器の使用方法 | |
| JPS60155237A (ja) | 熱収縮性ラベル用フイルム | |
| CA3007813C (en) | Water soluble film for thermoforming deep-drawn profiles and thermoformed articles comprising same | |
| CN118876544A (zh) | 一种bopp双面热封薄膜及其制备方法 | |
| CN206734848U (zh) | 一种防静电吸塑盘 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20051007 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20071108 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20071113 |
|
| A02 | Decision of refusal |
Effective date: 20080318 Free format text: JAPANESE INTERMEDIATE CODE: A02 |
