【課題】ガラス基板を被覆、封着するための低融点ガラスであって、実質的にPbOを含まず、PDPパネル用ガラス基板被覆時に、該基板に配した電極線の抵抗が上昇することを抑制した低融点ガラスを提供する。
【解決手段】ガラス基板表面を直に被覆し、又はガラス基板に配した導電体、半導体パターン上に被覆、隔壁形成、封着するための低融点ガラスであって、成分に電極構成成分を含み、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下で、好ましくは550℃以下である低融点ガラス、特に表示パネル用基板に配した透明電極線パターン上に被覆形成するための低融点ガラス。該ガラスに、透明電極成分および/またはバス電極成分を含有させることで、PDPパネル用ガラス基板被覆時に、該基板に配した電極線の抵抗が上昇することを抑制した。
【選択図】 なし

Description

【0001】
【発明の属する技術分野】
本発明は、ガラス基板表面を直に被覆し、又はガラス基板に配した導電体、半導体パターンを被覆、封着するための低融点ガラスであって、例えば各種表示パネル用基板、特にプラズマディスプレイパネル(以下、PDPと略称する)用の表示パネルガラス基板に配した透明電極線パターンおよびバス電極線パターン上に絶縁性被覆を形成するうえで好適な無鉛低融点ガラスに関する。尚、無鉛低融点ガラスとは、実質的にPbOを含まない低融点ガラスである。
【0002】
【従来の技術】
一般的に、電子材料用基板として、透明なガラス基板、特にソーダ石灰シリカ系ガラス又はそれに類似するガラス(高歪点ガラス)、もしくはアルカリ分の少ない(又は殆ど無い)アルミノ石灰ホウ珪酸系ガラスが多用されている。その熱膨張係数は30℃〜300℃においてほぼ65〜100×10−7/℃であり、この熱膨張係数の値と大きく異なると、形成した被膜の剥離、基板の反り等の弊害が発生する。
【0003】
一方、前記ガラスからなる基板の軟化点はほぼ720〜840℃と高温であるため、焼付け温度も630℃を越えることが多く、焼付け時における基板の変形や熱収縮の問題が発生していた。
【0004】
従来、低融点ガラス、例えば基板被覆用低融点ガラスには鉛系のガラスが採用されてきた。鉛成分はガラスを低融点とするうえで重要な成分ではあるものの、人体や環境に与える弊害が大きく、近年その採用を避ける趨勢にある。
【0005】
公知技術についてみれば、特許文献1には、30℃〜300℃における熱膨張係数がほぼ65〜85×10−7/℃であるPDP用封着組成物が開示されている。
【0006】
特許文献2には、Bi、BaO、SrO、B等を含むビスマス系ガラス組成物が開示されているが、熱膨張係数が100×10−7/℃よりも高いことにおいて本発明と相違する。
【0007】
また、特許文献3には、Bi、B、BaO、SrOを含むビスマス系ガラス組成物が、開示されているが熱膨張係数が100×10−7/℃よりも高く焼成温度も500℃以下である点において本発明と相違する。
【0008】
また、本出願人は、特許文献4において、基板表面を直に被覆し、又は基板に配した導電体、半導体パターンを被覆するための透明かつ電気絶縁性を有するSiO−B−BaO−ZnO系低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜95×10−7/℃、軟化点が600℃以下、常温下周波数1MHzにおける誘電率が7.5以下である低融点ガラス、特に表示パネル用基板に配した透明電極線パターン上に被膜形成するための低融点ガラスを開示しているが、Vを必須としないことで本発明と異なる。
【0009】
【特許文献1】
特開平8−26770号公報
【特許文献2】
特開平9−278483号公報
【特許文献3】
特開2000−128574号公報
【特許文献4】
特開2002−12445号公報
【0010】
【発明が解決しようとする課題】
本発明は前記の従来技術とは相違し、ガラス基板表面に直に被覆し、又はガラス基板に配した導電体、半導体パターンを被覆、封着するための低融点ガラスであって、熱膨張係数が基板のそれとほぼ整合し、軟化点が低く、被覆、封着を容易に形成することができる低融点ガラスを提供することを目的とする。
【0011】
更に、PDPパネル基板の製造において、透明電極線およびバス電極線を配したPDPパネル用ガラス基板を被覆時に、ペースト状とした低融点ガラスを塗布後焼成して被覆形成するが、その際に電極線の抵抗が上昇するという従来の問題を解決することを目的とする。
【0012】
【課題を解決するための手段】
本発明は、基板表面を直に被覆し、又は基板に配した導電体、半導体パターン上に被覆、隔壁形成、封着するための無鉛低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下であることを特徴とする低融点ガラスである。
【0013】
更に、本発明は、基板表面を直に被覆し、又は基板に配した導電体、半導体パターン上に被覆、隔壁形成、封着するための上記の無鉛低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下であることを特徴とするSiO−B−ZnO−Bi−V系低融点ガラスである。
【0014】
更に、本発明は、PDP用の表示パネル用基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための上記の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜25%、B 1〜50%、ZnO 1〜45%、Bi 20〜90%、V 0.1〜40%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0015】
更に、本発明は、PDP用の表示パネル用基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための上記の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜25%、B 1〜40%、ZnO 1〜45%、Bi 20〜90%、V0.1〜5%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0016】
更に、本発明は、基板表面を直に被覆し、又は基板に配した導電体、半導体パターン上に被覆、隔壁形成、封着するための無鉛低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が550℃以下であることを特徴とする低融点ガラスである。
【0017】
更に、本発明は、PDP等の表示パネル用基板に配した透明電極線パターン上に被膜、隔壁形成、封着するための30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が550℃以下である上記の無鉛低融点ガラスであって、Bi−B−ZnO、P−ZnO、V−B−ZnO系であることを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0018】
更に、本発明は、PDP等の表示パネル用基板に配した透明電極線パターン上に被膜、隔壁形成、封着するための、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が550℃以下である上記の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜10%、B 5〜25%、ZnO 1〜35%、Bi 40〜90%、V 0.1〜5%、Al 0〜5%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0019】
更に、本発明は、PDP用の表示パネル用ガラス基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下である無鉛低融点低融点ガラスであって、成分組成が、質量百分率(%)で、SiO 0〜5%、B 0〜50%、ZnO 5〜50%、P 10〜85%、CuO 0〜50%、SnO 0〜30%、TiO 0.1〜10%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%、V 0〜40%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0020】
更に、本発明は、PDP用の表示パネル用ガラス基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下である無鉛低融点ガラスであって、成分組成が、質量百分率(%)で、SiO 0.1〜15%、B 10〜50%、ZnO 5〜50%、RO (R=Li,Na,K)0.1〜20%、Nb 0〜5%、V 0〜40%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0021】
更に、本発明は、PDP用の表示パネル用ガラス基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下である無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜15%、B 10〜50%、ZnO 5〜50%、RO (R=Li,Na,K)0〜20%、Nb 0〜5%、V 0.1〜60%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラスである。
【0022】
更に、本発明は、PDP用の表示パネル用ガラス基板に配した上記の透明絶縁性被膜形成用低融点ガラスであって、ガラス中に透明電極成分酸化物、0.1〜5wt%および/またはバス電極線成分酸化物、0.1〜1.5wt%を含むことを特徴とする無鉛低融点ガラスである。
【0023】
【発明の実施の形態】
本発明の無鉛低融点ガラスを封着、被覆または隔壁形成に用いるときは、粉末化して使用される。この粉末化されたガラスは、通常、必要に応じて低膨張セラミックスフィラー、耐熱顔料等と混合され、次に有機オイルと混練してペースト化される。
【0024】
本発明におけるガラス基板としては透明なガラス基板、特にソーダ石灰シリカ系ガラス、または、それに類似するガラス(高歪点ガラス)、あるいは、アルカリ分の少ない(又は殆ど無い)アルミノ石灰ホウ珪酸系ガラスが多用されており、その熱膨張係数は30℃〜300℃において、ほぼ65〜100×10−7/℃であり、本発明の低融点ガラスも、それに近似させることにより、形成した被覆の剥離、基板の反り等の弊害を防ぐものである。
【0025】
また、前記ガラス基板の軟化点はほぼ720〜840℃であり、これに対し本発明の低融点ガラスは630℃以下と充分低くすることにより、焼付け温度も630℃以下とすることができ、焼付けに際する基板の軟化変形、熱収縮を抑制することができる。特に、本発明における軟化点550℃以下の低融点ガラスは、焼付け温度を550℃以下にまで下げることができ、前記基板の軟化変形、熱収縮を抑制する効果が大きい。
【0026】
本発明の低融点ガラスを用いることにより、上記物性を満足し得、実質的にPbOを含まないことにより、人体や環境に与える影響を皆無とすることができる。実質的にPb0を含まないとは、PbOがガラス原料中に不純物として混入する程度の量、即ち、低融点ガラス中における0.3wt%以下の範囲であれば、先述した弊害、すなわち人体、環境に対する影響、絶縁特性等に与える影響は殆どなく、実質的にPb0を含まないと称せられる。
【0027】
本発明の低融点ガラスは、基板表面に直接に被覆形成してガラス基板の光学特性を変更する等、各種機能性被覆を形成する場合にも適用できる。あるいは、ガラス基板に、低融点ガラス粉にシリカ微粉、アルミナ微粉等を適宜混入したものを膜付けすれば、日射や照明による眩光を緩和するフロスト調ガラスとすることもできる等、適用範囲は広い。
【0028】
低融点ガラスは、ガラス基板表面を直に被覆し、又はガラス基板に配した導電体、半導体パターンを被覆、封着するため使用される、ガラス基板に比べてかなり低い温度で軟化する軟化点の低いガラスである。軟化点を630℃以下、好ましくは、550℃以下に低くするためには、低融点ガラスにおける成分組成の範囲は以下の範囲とするのがよい。
【0029】
即ち、本発明に低融点ガラスにおける、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点を630℃以下とする好ましい低融点ガラスは、その成分組成が、質量百分率(%)で、SiO 0.1〜25%、B 1〜50%、ZnO 1〜45%、Bi 20〜90%、V 0.1〜40%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする。
【0030】
更に、本発明に低融点ガラスにおける、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点を630℃以下とする好ましい低融点ガラスは、その成分組成が、質量百分率(%)で、SiO 0.1〜25%、B 1〜40%、ZnO 1〜45%、Bi 20〜90%、V 0.1〜5%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする。
【0031】
SiOはガラスの形成成分であり、安定したガラスを形成するうえで必須とし、ガラス中0.1〜25%(質量百分率(%)、以下においても同様である)の範囲で含有させる。0.1%未満では、ガラスが不安定となり、失透を生じ易い。他方、25%を越えるとガラスの軟化点が上昇し、成形性、作業性を困難とする。
【0032】
また、PDPの製作においては、電極線パターン上に一旦絶縁性被膜を形成後、パネル周縁部の電極線取り出し部を形成すべく、該部に被覆した絶縁性被膜を酸により溶解除去する作業操作を行うが、SiOが過多であると必要以上に耐酸性が増大し、前記酸による溶解が困難になるので25%以下とするのが好ましい。なお、SiO量の1/2重量以下、かつガラス中5%以下の範囲でAlを置換導入してもよい。Alが5%を超えると失透が生じる。また、SiO量の1/2重量を超えると必要以上に耐酸性が増大し、前記酸による溶解が困難になる。
【0033】
はSiOと同様、ガラス形成成分であり、添加することによって、ガラス溶融を容易とし、ガラスの熱膨張係数の過度の上昇を抑え、かつ、焼付け時にガラスに適度の流動性を与える効果があり、ガラス中1〜50%、好ましくは1〜40%の範囲で含有させる。1%未満ではガラスが不安定となり、失透が生じ易い。他方40%、特に50%を越えるとガラスの軟化点が上昇する。
【0034】
ZnOはガラスの軟化点を下げ、溶融時に適度の流動性を与え、形成するガラスの熱膨張係数を適宜範囲に調整する成分であり、ガラス中1〜45%の範囲で含有させる。1%未満では上記作用を発揮し得ず、他方45%を超えるとガラス状態が不安定となり失透を生じ易い。
【0035】
Biはガラスの軟化点を下げ、溶融時に適度に流動性を与え、形成するガラスの熱膨張係数を適宜範囲に調整する成分であり、ガラス中20〜90%の範囲で含有させる。20%未満では上記作用を発揮し得ず、他方、90%を越えると熱膨張係数が高くなりすぎ、所望の熱膨張係数が得られない。
【0036】
はガラスの着色を抑制する成分であり、ガラス中0.1〜40%、好ましくは0.1〜5%の範囲で含有させる。0.1%未満では上記作用を発揮し得ず、他方5%、特に40%を越えるとガラスが黒色に着色する。
【0037】
更に、上記のガラス形成成分における、SiO 0.1〜10%、B 5〜25%、ZnO 1〜35%、Bi 40〜90%、V 0.1〜5%、Al 0〜5%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%の組成範囲において、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が550℃以下である極めて軟化点の低いPDP等の表示パネル用基板に配した透明電極線パターン上に被膜、隔壁形成、封着するための低融点ガラスを得ることが可能となる。
【0038】
なお、前述した様にPbOについては、ガラス原料やカレット中に不純物として混入する程度の量として、低融点ガラス中に0.3%以下の含有であれば、先述した弊害、すなわち人体、環境に対する影響、絶縁特性等に与える影響は殆どなく、実質的にPbOを有さない無鉛低融点ガラスと称せられる。
【0039】
表示パネル用基板に配した透明電極線パターンおよびバス電極線パターン上に絶縁被膜を形成するガラスの場合、上記熱膨張係数、軟化点を損なわない範囲で、透明電極線成分酸化物(例えばInおよび/またはSnO)0.1〜5%、および/またはCu、Ag、Cu−Agなどのバス電極線成分酸化物(例えばCuOおよび/またはAgO)0.1〜1.5%の範囲で含むことが好ましい。
【0040】
本発明の無鉛低融点ガラスに透明電極成分酸化物、バス電極成分酸化物を前述の範囲で加えることで、透明電極線、バス電極線を配したPDPパネル用ガラス基板に、ペースト状とした低融点ガラスを塗布後焼成し低融点ガラス層を被覆形成した後に、前記透明電極線、バス電極線の抵抗が上昇するという問題を解決することができる。透明電極成分酸化物では、0.1%未満の添加率では、抵抗の上昇の抑制が小さく、5%を超えるとガラスに失透を生じる。バス電極成分酸化物では、0.1%未満では添加した効果が発揮されない。しかしながら、1.5%を超えるとガラスが着色する不具合が発生する。
【0041】
透明電極線成分酸化物、バス電極成分酸化物を上記範囲の下限、0.1%以上で含有させることにより、ガラスと透明電極線、および/またはバス電極線の相互浸食を効果的に抑制でき、他方それら電極線成分酸化物を上記範囲の上限を越えて含有させると、ガラスの熱物性を損じたり、形成したガラスが顕著な着色を呈する等の不都合が生ずる。特にCuOの前期範囲での含有はPDPにおける青色発光を顕示するフィルター作用があり、青色発光がやや劣るPDPにおいては格好の光選択透過材料でもある。
【0042】
また、ガラス基板表面に直接膜付けするケースにおいて、先述した特性を損なわない範囲でガラスを着色したり、紫外線吸収性能、赤外線遮断性能等を付与するうえで、Fe、Cr、CoO、CeO、Sb等を添加することができるが、それら添加成分の合計は、所望の熱物性を得、着色を抑制するために、1%以下とすべきである。
【0043】
更にPDPに代表されるような、基板に配した導電体、半導体パターンを被覆するために透明、電気絶縁性の低融点ガラスを適用するケースについては、以下にPDPの前面基板を被覆する例を代表例として具体的実施例を詳述する。
【0044】
【実施例】
〔PDP用前面ガラス基板〕
前面ガラス基板は、クリアーなソーダ石灰系ガラスあるいはそれに組成、熱物性等が類似したガラスからなる。前面ガラス基板の表面(片面)にはパターニングされた透明電極線、例えば酸化インジウム−錫 (ITO)系、または酸化錫(SnO)系の電極線をスパッタリング法やCVD法により施す。
【0045】
更に、透明電極線の一部を覆って、バス電極線としてクロム−銅−クロム(Cr−Cu−Cr)[もしくは銅に代わり銀、アルミニウムが使用される]が形成される。その上層に本発明にかかる低融点ガラスよりなる透明絶縁性被覆(以下絶縁性被覆という)を施す。絶縁性被覆は、予め製造、整粒した低融点ガラス粉とペーストオイルからなる混合物をスクリーン印刷等により前面基板および透明電極線上に塗布し、630℃以下で焼付けて厚み30μm程度の厚膜を形成する。前記30μm程度の厚みはガス放電による表示性能、長期安定性を発揮させるうえで必要かつ充分な厚みとされる。
【0046】
更に、絶縁性被覆を覆って、スパッタリング法等により保護マグネシア層を被覆することによりPDP用前面ガラス基板の製作を完了するものである。
【0047】
なお、ディスプレイパネル形成後、電極線上に一旦形成された絶縁性被覆の局部、詳しくは、電極線と外部リード線を接続する電極線取り出し部を形成すべく、該部の絶縁性被覆を酸により溶解除去するケースもあり、この場合、絶縁性被覆の酸溶解性も考慮されねばならない。
【0048】
以下に、絶縁性被覆として本発明の低融点ガラスを採用した実施例を示す。
【0049】
〔低融点ガラス混合ペーストの作製〕
SiO源として微粉珪砂を、B源としてほう酸を、Al源として酸化アルミニウムを、ZnO源として亜鉛華を、BaO源として炭酸バリウムを、MgO源として炭酸マグネシウムを、CaO源として炭酸カルシウムを、SrO源として炭酸ストロンチウムを、Bi源として酸化ビスマスを、LiO源として炭酸リチウムを、NaO源として炭酸ナトリウムを、KO源として炭酸カリウムを、PbO源として鉛丹、P源としてオルトリン酸を、In源として酸化インジウムを、SnO源として酸化錫を、CuO源として酸化銅を、AgO源として硝酸銀を使用し、これらを所望の低融点ガラス組成となるべく調合したうえで、白金ルツボに投入し、電気加熱炉内で1000〜1100℃、1〜2時間で加熱溶融して表1の実施例1〜5、表2の比較例1〜5、表3の実施例6〜10、表4の比較例6〜10、表5の実施例11〜15,表6の比較例11〜16に示す組成のガラスを得た。
【0050】
ガラスの一部は型に流し込み、ブロック状にして熱物性(熱膨張係数、軟化点)測定用に供した。残余のガラスは急冷双ロール成形機にてフレーク状とし、粉砕装置で平均粒径2〜4μm、最大粒径15μm未満の粉末状に整粒した。
【0051】
次いで、αテルピネオールとブチルカルビトールアセテートからなるペーストオイルにバインダーとしてのエチルセルロースと上記ガラス粉を混合し、粘度、300±50ポイズ程度のスクリーン印刷に適するペーストを調製した。
【0052】
〔絶縁性被覆の形成〕
厚み2〜3mm、サイズ150mm□のソーダ石灰系ガラス基板に、スパッタリング法によりITOパターン膜を成膜後、焼付け後の膜厚が約30μmとなるべく勘案して目の開き、メッシュサイズ250のスクリーンを用いて前記ペーストをスクリーン印刷により塗布した。
【0053】
次いで、乾燥後、630℃以下で60分間焼付けて、絶縁性被覆を形成した。
【0054】
得られた試料について以下の試験に供した。
【0055】
〔熱膨張係数の測定〕
前記熱物性測定用ガラスブロックを所定寸法に切断、研磨して熱膨張係数測定試料を作製し、これを熱膨張計にセットして5℃/分の速度で昇温して伸び量を測定、記録し、30〜300℃の平均熱膨張係数 α×10−7/℃を算出した。基板の熱膨張係数と近似させることが重要であり、αが65〜100の範囲において好適である。
【0056】
〔軟化点の測定〕
常法により、ガラスブロックからのガラスを加熱して所定太さ、寸法のガラスビームを作製し、リトルトン粘度計にセットして昇温し、粘度係数η=107.6 に達したときの温度、すなわち軟化点を測定した。軟化点は630℃以下、好ましくは550℃以下とするものである。
【0057】
〔可視光透過率の測定〕
ITO膜、絶縁性被覆を形成したガラス基板(ガラス基板厚み3mm、可視光透過率86%)について常法に基づき、分光光度計により透過率を測定し、可視域における平均透過率を算定した。可視光透過率は70%以上が良好とされる。
【0058】
〔ITO膜の抵抗上昇率の測定〕
前記ガラス基板にITO膜、絶縁性被覆を形成後、更に前項で絶縁性被覆を除去した後の、それぞれのITO膜の電気抵抗値を4探針法にて測定した。なお、ITO膜の電気抵抗値は絶縁性被覆形成に際して該被覆とITOとの成分相互侵食により増大する。
【0059】
絶縁性被覆除去後のITO膜抵抗値/当初のITO膜抵抗値より上昇率(%)を算定した。なお、抵抗上昇率は250%以下が良好とされる。
【0060】
〔バス電極との反応〕
30×30mmサイズのガラス基板上で厚膜を焼成後、顕微鏡による外観検査でバス電極周辺に30μm以上の泡が無いものを○、有るものを×とした。
【0061】
〔結果〕
低融点ガラス組成および、各種試験結果を表に示す。
【0062】
表1における実施例1〜5に示すように、本発明の組成範囲内においては、軟化点が630℃以下であり、好適な熱膨張係数(65〜100×10−7/℃)および可視光透過率(70%以上)を有し、またITO(スズとインジウムからなる透明導電酸化被膜)と絶縁性被覆との成分相互侵食によるITOの抵抗の上昇も低く(250%以下)、バス電極との反応も抑制される等、全てにわたり優れており、透明な絶縁性被覆形成用低融点ガラス、特にPDP全面ガラス基板用の低融点ガラスとして好適である。
【0063】
【表1】
Figure 2004284934
【0064】
他方、本発明の組成範囲を外れる表2における比較例1〜5は、好ましい物性値、PDP等の基板被覆用低融点ガラスとしての好ましい特性を示さず、PDP等の基板被覆用低融点ガラスとして適用し得ない。
【0065】
【表2】
Figure 2004284934
【0066】
表3における実施例6〜10に示すように、本発明の組成範囲内においては、軟化点が550℃以下であり、好適な熱膨張係数(65〜100×10−7/℃)および可視光透過率(70%以上)を有し、またITOと絶縁性被覆との成分相互侵食によるITOの抵抗の上昇も低く(250%以下)、バス電極との反応も抑制される等、全てにわたり優れており、透明な絶縁性被覆形成用低融点ガラス、特にPDP全面ガラス基板用の低融点ガラスとして好適である。
【0067】
【表3】
Figure 2004284934
【0068】
他方、本発明の組成範囲を外れる表4における比較例6〜10は、好ましい物性値、PDP等の基板被覆用低融点ガラスとしての好ましい特性を示さず、PDP等の基板被覆用低融点ガラスとして適用し得ない。
【0069】
【表4】
Figure 2004284934
【0070】
表5における実施例11〜15に示すように、本発明の組成範囲内においては、軟化点が630℃以下であり、好適な熱膨張係数(65〜100×10−7/℃)を有し、またITOと絶縁性被覆との成分相互侵食によるITOの抵抗の上昇も低く(250%以下)、バス電極との反応も抑制される等、全てにわたり優れており、透明な絶縁性被覆形成用低融点ガラス、特にPDP全面ガラス基板用の低融点ガラスとして好適である。
【0071】
【表5】
Figure 2004284934
【0072】

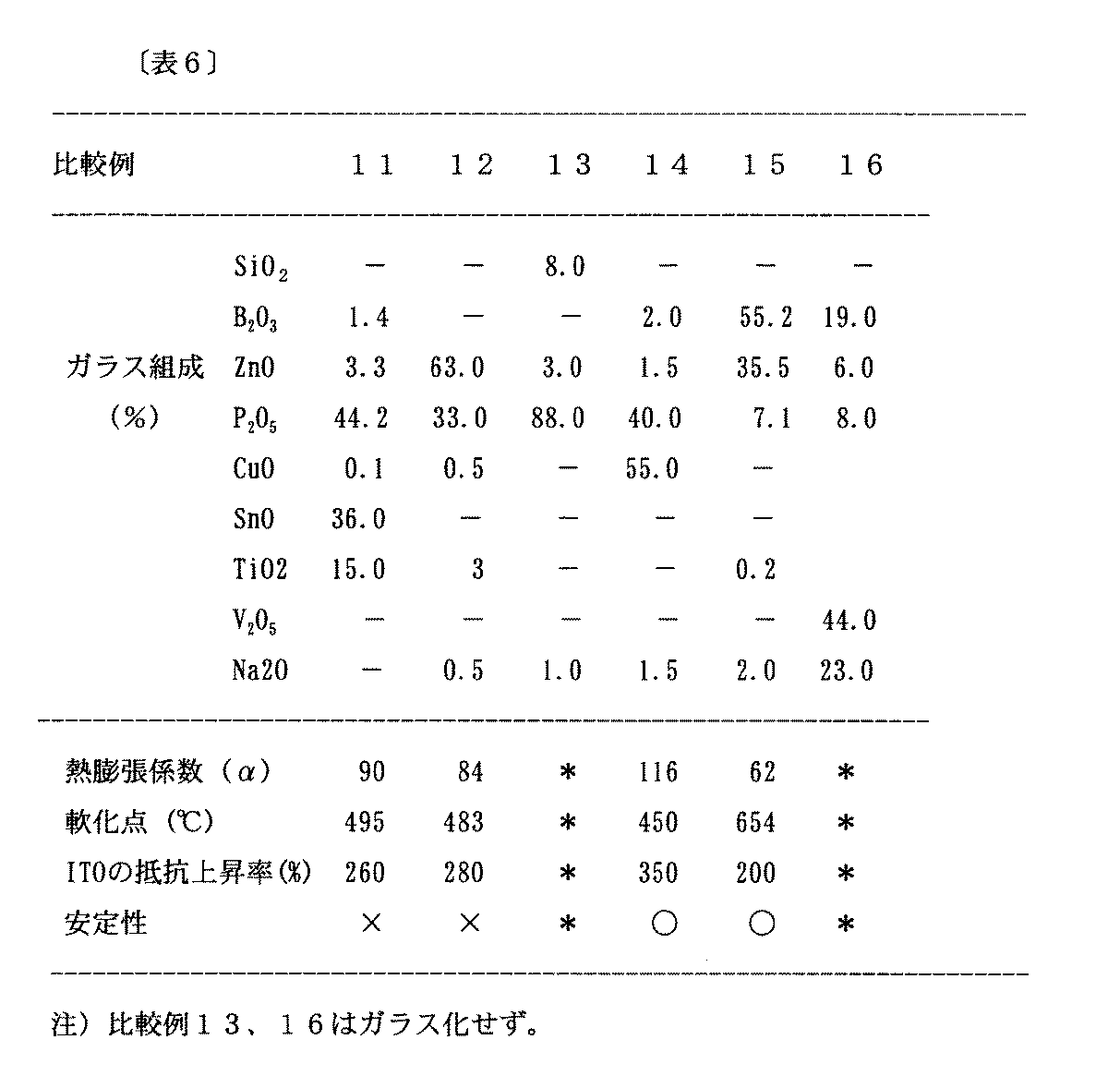

他方、本発明の組成範囲を外れる表6における比較例11〜16は、好ましい物性値、PDP等の基板被覆用低融点ガラスとしての好ましい特性を示さず、PDP等の基板被覆用低融点ガラスとして適用し得ない。
【0073】
【表6】
Figure 2004284934
【0074】
【発明の効果】
本発明の無鉛低融点ガラスは、着色がなく適度な熱膨張係数、低い軟化点、優れた電極との反応抑制効果を有し、実質的にPbOを含まないことにより、人体や環境に与える影響を皆無とすることができ、このガラスを用いることは、PDP、蛍光表示管等における封着、被覆、隔壁形成等に有用である。
【0075】
また、該無鉛低融点ガラスにガラスに、透明電極成分および/またはバス電極成分を含有させることで、透明電極線およびバス電極線を配したPDPパネル用ガラス基板被覆時に、該基板に配した電極線の抵抗が上昇することを抑制した。

Claims (11)

  1. 基板表面を直に被覆し、又は基板に配した導電体、半導体パターン上に被覆、隔壁形成、封着するための無鉛低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下であることを特徴とする低融点ガラス。
  2. 基板表面を直に被覆し、又は基板に配した導電体、半導体パターン上に被覆、隔壁成形、封着するための請求項1に記載の無鉛低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が630℃以下であることを特徴とするSiO−B−ZnO−Bi−V系低融点ガラス。
  3. PDP用の表示パネル用基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための請求項2に記載の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜25%、B 1〜50%、ZnO 1〜45%、Bi 20〜90%、V 0.1〜40%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラス。
  4. PDP用の表示パネル用基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための請求項2に記載の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜25%、B 1〜40%、ZnO 1〜45%、Bi 20〜90%、V0.1〜5%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラス。
  5. 基板表面を直に被覆し、又は基板に配した導電体、半導体パターン上に被覆、隔壁形成、封着するための無鉛低融点ガラスであって、30℃〜300℃における熱膨張係数が65〜100×10−7/℃、軟化点が550℃以下であることを特徴とする低融点ガラス。
  6. PDP等の表示パネル用基板に配した透明電極線パターン上に被膜、隔壁形成、封着するための請求項5に記載の無鉛低融点ガラスであって、Bi−B−ZnO、P−ZnO、V−B−ZnO系であることを特徴とする透明絶縁性被膜形成用低融点ガラス。
  7. PDP等の表示パネル用基板に配した透明電極線パターン上に被膜、隔壁形成、封着するための請求項5または請求項6に記載の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜10%、B 5〜25%、ZnO 1〜35%、Bi 40〜90%、V 0.1〜5%、Al 0〜5%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラス。
  8. PDP用の表示パネル用ガラス基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための請求項1に記載の無鉛低融点ガラスであって、成分組成が、質量百分率(%)で、SiO 0〜5%、B0〜50%、ZnO 5〜50%、P 10〜85%、CuO 0〜50%、SnO 0〜30%、TiO 0.1〜10%、Nb 0〜5%、RO(R=Li,Na,K) 0〜20%、RO(R=Mg,Ca,Sr,Ba) 0〜20%、V 0〜40%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラス。
  9. PDP用の表示パネル用ガラス基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための請求項1に記載の無鉛低融点ガラスであって、成分組成が、質量百分率(%)で、SiO 0.1〜15%、B 10〜50%、ZnO 5〜50%、RO (R=Li,Na,K)0.1〜20%、Nb 0〜5%、V 0〜40%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラス。
  10. PDP用の表示パネル用ガラス基板に配した透明電極線パターン上に被覆、隔壁形成、封着するための請求項1に記載の無鉛低融点ガラスであって、そのガラスの成分組成が、質量百分率(%)で、SiO 0.1〜15%、B 10〜50%、ZnO 5〜50%、RO (R=Li,Na,K)0〜20%、Nb 0〜5%、V 0.1〜60%であり、実質的にPbOを含まないことを特徴とする透明絶縁性被膜形成用低融点ガラス。
  11. PDP用の表示パネル用ガラス基板に配した請求項1乃至請求項10のいずれか1項に記載の透明絶縁性被膜形成用低融点ガラスであって、ガラス中に透明電極成分酸化物、0.1〜5wt%および/またはバス電極線成分酸化物、0.1〜1.5wt%を含むことを特徴とする無鉛低融点ガラス。
JP2003103604A 2002-04-24 2003-04-08 無鉛低融点ガラス Pending JP2004284934A (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2003103604A JP2004284934A (ja) 2002-04-24 2003-04-08 無鉛低融点ガラス

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2002122770 2002-04-24
JP2003018830 2003-01-28
JP2003103604A JP2004284934A (ja) 2002-04-24 2003-04-08 無鉛低融点ガラス

Publications (1)

Publication Number Publication Date
JP2004284934A true JP2004284934A (ja) 2004-10-14

Family

ID=33303623

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2003103604A Pending JP2004284934A (ja) 2002-04-24 2003-04-08 無鉛低融点ガラス

Country Status (1)

Country Link
JP (1) JP2004284934A (ja)

Cited By (34)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006164965A (ja) * 2004-11-10 2006-06-22 Hitachi Powdered Metals Co Ltd 電子放出源形成用組成物及び電子放出源用被膜の形成方法
JP2006169047A (ja) * 2004-12-16 2006-06-29 Central Glass Co Ltd 無鉛低融点ガラス
JP2006182589A (ja) * 2004-12-27 2006-07-13 Nihon Yamamura Glass Co Ltd ビスマス系無鉛ガラス組成物
JP2006238156A (ja) * 2005-02-25 2006-09-07 Kyocera Corp 携帯無線装置
JP2006282501A (ja) * 2005-03-09 2006-10-19 Nippon Electric Glass Co Ltd Bi2O3−B2O3系ガラス組成物およびBi2O3−B2O3系封着材料
JP2006290665A (ja) * 2005-04-08 2006-10-26 Boe Technology Group Co Ltd 無鉛シーリングガラス粉末及び製造方法
WO2006132102A1 (ja) * 2005-06-09 2006-12-14 Nihon Yamamura Glass Co., Ltd. リン酸亜鉛系無鉛ガラス組成物
JP2007042553A (ja) * 2005-08-05 2007-02-15 Matsushita Electric Ind Co Ltd プラズマディスプレイパネル
WO2007040142A1 (ja) * 2005-10-03 2007-04-12 Matsushita Electric Industrial Co., Ltd. プラズマディスプレイパネル
WO2007040178A1 (ja) * 2005-10-03 2007-04-12 Matsushita Electric Industrial Co., Ltd. プラズマディスプレイパネル
JP2007128858A (ja) * 2005-10-03 2007-05-24 Matsushita Electric Ind Co Ltd プラズマディスプレイパネル
JP2007176726A (ja) * 2005-12-27 2007-07-12 Nihon Yamamura Glass Co Ltd ビスマス系無鉛ガラス
JP2007210870A (ja) * 2005-03-09 2007-08-23 Nippon Electric Glass Co Ltd ビスマス系ガラス組成物およびビスマス系封着材料
JP2007234281A (ja) * 2006-02-28 2007-09-13 Matsushita Electric Ind Co Ltd プラズマディスプレイパネル
JP2007265957A (ja) * 2006-03-28 2007-10-11 Samsung Sdi Co Ltd プラズマディスプレイパネル
WO2007132754A1 (ja) * 2006-05-15 2007-11-22 Nippon Electric Glass Co., Ltd. ビスマス系封着材料およびビスマス系ペースト材料
WO2008120851A1 (en) * 2007-04-03 2008-10-09 Lg Electronics Inc. Dielectric composition and plasma display panel including the same
WO2009014029A1 (ja) * 2007-07-20 2009-01-29 Nippon Electric Glass Co., Ltd. 封着材料、封着タブレット及び封着用ガラス組成物
JP2009046380A (ja) * 2007-07-20 2009-03-05 Nippon Electric Glass Co Ltd 封着用ガラス組成物
JP2009046379A (ja) * 2007-07-20 2009-03-05 Nippon Electric Glass Co Ltd 封着材料および封着タブレット
US7557506B2 (en) 2005-08-31 2009-07-07 Samsung Sdi Co., Ltd. Plasma display panel
JP2009176738A (ja) * 2008-01-23 2009-08-06 Samsung Sdi Co Ltd プラズマディスプレイパネル
EP1990822A4 (en) * 2006-02-28 2010-03-03 Panasonic Corp FLAT PANEL
EP2161245A3 (en) * 2008-09-03 2010-04-21 Fujinon Corporation Bismuth borate optical glass
JP2011037682A (ja) * 2009-08-14 2011-02-24 Nippon Electric Glass Co Ltd タブレットおよびタブレット一体型排気管
US7902757B2 (en) 2005-10-03 2011-03-08 Panasonic Corporation Plasma display panel
JP2011171312A (ja) * 2004-11-10 2011-09-01 Hitachi Powdered Metals Co Ltd 電子放出源形成用組成物及び電子放出源用被膜の形成方法
CN102173576A (zh) * 2011-02-12 2011-09-07 西安创联宏晟电子有限公司 一种无铅电子玻璃及其制备方法
KR101205207B1 (ko) * 2009-11-02 2012-11-27 신세라믹 주식회사 420℃이하의 저온에서 봉착이 가능한 밀봉재용 무연 유리프리트 및 이 유리프리트에 적합한 필러 합성 방법.
CN108164150A (zh) * 2016-12-07 2018-06-15 辽宁省轻工科学研究院 一种高电阻率气密高膨胀系数铝合金封接玻璃粉的制备及应用
WO2021039730A1 (ja) * 2019-08-30 2021-03-04 Agc株式会社 光学素子、ガラス及び発光装置
CN114040899A (zh) * 2019-08-08 2022-02-11 庄信万丰先进玻璃技术有限责任公司 涂覆的玻璃基底的釉质涂层
CN115286253A (zh) * 2022-08-09 2022-11-04 中建材玻璃新材料研究院集团有限公司 一种用于微型电子机械系统的低熔点封接玻璃粉体的制备方法
CN117700100A (zh) * 2023-12-18 2024-03-15 河北光兴半导体技术有限公司 一种低熔点高熵玻璃及其制备方法和应用

Cited By (56)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011171312A (ja) * 2004-11-10 2011-09-01 Hitachi Powdered Metals Co Ltd 電子放出源形成用組成物及び電子放出源用被膜の形成方法
JP2006164965A (ja) * 2004-11-10 2006-06-22 Hitachi Powdered Metals Co Ltd 電子放出源形成用組成物及び電子放出源用被膜の形成方法
JP2006169047A (ja) * 2004-12-16 2006-06-29 Central Glass Co Ltd 無鉛低融点ガラス
JP2006182589A (ja) * 2004-12-27 2006-07-13 Nihon Yamamura Glass Co Ltd ビスマス系無鉛ガラス組成物
JP2006238156A (ja) * 2005-02-25 2006-09-07 Kyocera Corp 携帯無線装置
JP2006282501A (ja) * 2005-03-09 2006-10-19 Nippon Electric Glass Co Ltd Bi2O3−B2O3系ガラス組成物およびBi2O3−B2O3系封着材料
JP2007210870A (ja) * 2005-03-09 2007-08-23 Nippon Electric Glass Co Ltd ビスマス系ガラス組成物およびビスマス系封着材料
JP2006290665A (ja) * 2005-04-08 2006-10-26 Boe Technology Group Co Ltd 無鉛シーリングガラス粉末及び製造方法
WO2006132102A1 (ja) * 2005-06-09 2006-12-14 Nihon Yamamura Glass Co., Ltd. リン酸亜鉛系無鉛ガラス組成物
JP2006342018A (ja) * 2005-06-09 2006-12-21 Nihon Yamamura Glass Co Ltd リン酸亜鉛系無鉛ガラス組成物
JP2007042553A (ja) * 2005-08-05 2007-02-15 Matsushita Electric Ind Co Ltd プラズマディスプレイパネル
US7557506B2 (en) 2005-08-31 2009-07-07 Samsung Sdi Co., Ltd. Plasma display panel
WO2007040178A1 (ja) * 2005-10-03 2007-04-12 Matsushita Electric Industrial Co., Ltd. プラズマディスプレイパネル
JP2007128858A (ja) * 2005-10-03 2007-05-24 Matsushita Electric Ind Co Ltd プラズマディスプレイパネル
KR100916878B1 (ko) * 2005-10-03 2009-09-09 파나소닉 주식회사 플라즈마 디스플레이 패널
KR100934080B1 (ko) * 2005-10-03 2009-12-24 파나소닉 주식회사 플라즈마 디스플레이 패널
US7931948B2 (en) 2005-10-03 2011-04-26 Panasonic Corporation Plasma display panel
US7902757B2 (en) 2005-10-03 2011-03-08 Panasonic Corporation Plasma display panel
WO2007040142A1 (ja) * 2005-10-03 2007-04-12 Matsushita Electric Industrial Co., Ltd. プラズマディスプレイパネル
US7736762B2 (en) 2005-10-03 2010-06-15 Panasonic Corporation Plasma display panel
JP2007176726A (ja) * 2005-12-27 2007-07-12 Nihon Yamamura Glass Co Ltd ビスマス系無鉛ガラス
WO2007105468A1 (ja) * 2006-02-28 2007-09-20 Matsushita Electric Industrial Co., Ltd. プラズマディスプレイパネル
KR100929477B1 (ko) * 2006-02-28 2009-12-02 파나소닉 주식회사 플라즈마 디스플레이 패널
JP2007234281A (ja) * 2006-02-28 2007-09-13 Matsushita Electric Ind Co Ltd プラズマディスプレイパネル
US7990065B2 (en) 2006-02-28 2011-08-02 Panasonic Corporation Plasma display panel with improved luminance
EP1990822A4 (en) * 2006-02-28 2010-03-03 Panasonic Corp FLAT PANEL
US7781968B2 (en) 2006-03-28 2010-08-24 Samsung Sdi Co., Ltd. Plasma display panel
JP2007265957A (ja) * 2006-03-28 2007-10-11 Samsung Sdi Co Ltd プラズマディスプレイパネル
WO2007132754A1 (ja) * 2006-05-15 2007-11-22 Nippon Electric Glass Co., Ltd. ビスマス系封着材料およびビスマス系ペースト材料
JP2007332018A (ja) * 2006-05-15 2007-12-27 Nippon Electric Glass Co Ltd ビスマス系封着材料およびビスマス系ペースト材料
KR101020143B1 (ko) 2006-05-15 2011-03-08 니폰 덴키 가라스 가부시키가이샤 비스무트계 봉착 재료 및 비스무트계 페이스트 재료
US8164260B2 (en) 2007-04-03 2012-04-24 Lg Electronics Inc. Dielectric composition and plasma display panel including the same
WO2008120851A1 (en) * 2007-04-03 2008-10-09 Lg Electronics Inc. Dielectric composition and plasma display panel including the same
JP2009046379A (ja) * 2007-07-20 2009-03-05 Nippon Electric Glass Co Ltd 封着材料および封着タブレット
JP2009046380A (ja) * 2007-07-20 2009-03-05 Nippon Electric Glass Co Ltd 封着用ガラス組成物
WO2009014029A1 (ja) * 2007-07-20 2009-01-29 Nippon Electric Glass Co., Ltd. 封着材料、封着タブレット及び封着用ガラス組成物
JP2009176738A (ja) * 2008-01-23 2009-08-06 Samsung Sdi Co Ltd プラズマディスプレイパネル
EP2161245A3 (en) * 2008-09-03 2010-04-21 Fujinon Corporation Bismuth borate optical glass
JP2011037682A (ja) * 2009-08-14 2011-02-24 Nippon Electric Glass Co Ltd タブレットおよびタブレット一体型排気管
KR101205207B1 (ko) * 2009-11-02 2012-11-27 신세라믹 주식회사 420℃이하의 저온에서 봉착이 가능한 밀봉재용 무연 유리프리트 및 이 유리프리트에 적합한 필러 합성 방법.
CN102173576A (zh) * 2011-02-12 2011-09-07 西安创联宏晟电子有限公司 一种无铅电子玻璃及其制备方法
CN108164150A (zh) * 2016-12-07 2018-06-15 辽宁省轻工科学研究院 一种高电阻率气密高膨胀系数铝合金封接玻璃粉的制备及应用
CN108164150B (zh) * 2016-12-07 2022-04-29 辽宁省轻工科学研究院有限公司 一种高电阻率高膨胀系数的铝合金封接玻璃粉的制备方法及应用
KR20220032053A (ko) * 2019-08-08 2022-03-15 존슨 맛쎄이 어드밴스드 글래스 테크놀로지스 비.브이. 코팅된 유리 기재의 에나멜 코팅
CN114040899A (zh) * 2019-08-08 2022-02-11 庄信万丰先进玻璃技术有限责任公司 涂覆的玻璃基底的釉质涂层
JP2022538411A (ja) * 2019-08-08 2022-09-02 フェンジ・エイジーティ・ネザーランズ・ベスローテン・フェンノートシャップ コーティングされたガラス基板のエナメルコーティング
JP7486533B2 (ja) 2019-08-08 2024-05-17 フェンジ・エイジーティ・ネザーランズ・ベスローテン・フェンノートシャップ コーティングされたガラス基板のエナメルコーティング
CN114040899B (zh) * 2019-08-08 2024-07-09 芬齐Agt荷兰有限责任公司 涂覆的玻璃基底的釉质涂层
KR102765528B1 (ko) * 2019-08-08 2025-02-12 펜지 에이지티 네덜란드 비.브이. 코팅된 유리 기재의 에나멜 코팅
US12234184B2 (en) 2019-08-08 2025-02-25 Fenzi Agt Netherlands B.V. Enamel coating of a coated glass substrate
JPWO2021039730A1 (ja) * 2019-08-30 2021-03-04
WO2021039730A1 (ja) * 2019-08-30 2021-03-04 Agc株式会社 光学素子、ガラス及び発光装置
JP7537437B2 (ja) 2019-08-30 2024-08-21 Agc株式会社 光学素子、ガラス及び発光装置
CN115286253A (zh) * 2022-08-09 2022-11-04 中建材玻璃新材料研究院集团有限公司 一种用于微型电子机械系统的低熔点封接玻璃粉体的制备方法
CN115286253B (zh) * 2022-08-09 2024-04-16 中建材玻璃新材料研究院集团有限公司 一种用于微型电子机械系统的低熔点封接玻璃粉体的制备方法
CN117700100A (zh) * 2023-12-18 2024-03-15 河北光兴半导体技术有限公司 一种低熔点高熵玻璃及其制备方法和应用

Similar Documents

Publication Publication Date Title
JP2004284934A (ja) 無鉛低融点ガラス
KR100511617B1 (ko) 무연의 저융점 유리
KR100430335B1 (ko) 기판 커버링용 전기절연성 투명 저융점 유리 및 이를포함하는 적층체
JP2002053342A (ja) 電極被覆用低融点ガラス
KR20020034925A (ko) 전극 피복용 유리 및 플라즈마 디스플레이 패널
JP2006169047A (ja) 無鉛低融点ガラス
JP4282885B2 (ja) 電極被覆用低融点ガラスおよびプラズマディスプレイ装置
JP4075298B2 (ja) 電極被覆用低融点ガラス
JP4071448B2 (ja) 低融点ガラス
JP4151143B2 (ja) 電極被覆用低融点ガラス粉末およびプラズマディスプレイ装置
JP2005231923A (ja) 無鉛低融点ガラス
JP4765269B2 (ja) 無鉛低融点ガラス
JP2006151763A (ja) 無鉛低融点ガラス
JP2006111512A (ja) 無鉛低融点ガラス
WO2008007596A1 (en) Lead-free low-melting glass
JP4380589B2 (ja) 電極被覆用低融点ガラスおよびプラズマディスプレイ装置
JP3456631B2 (ja) 透明絶縁性被膜形成用低融点ガラス
JP2005015280A (ja) 無鉛低融点ガラス
JP4892860B2 (ja) 無鉛低融点ガラス
JP2006117440A (ja) 無鉛低融点ガラス
JPH11343138A (ja) 透明絶縁性被膜形成用低融点ガラス
JP2005219942A (ja) 無鉛低融点ガラス
JP2009120407A (ja) 無鉛低融点ガラス
JP2001039734A (ja) 透明絶縁性被膜形成用低融点ガラス
JP2005145772A (ja) 無鉛低融点ガラス
