JP2004287100A - 両面複写用静電潜像現像用乾式トナー、現像剤および画像形成方法 - Google Patents
両面複写用静電潜像現像用乾式トナー、現像剤および画像形成方法 Download PDFInfo
- Publication number
- JP2004287100A JP2004287100A JP2003079194A JP2003079194A JP2004287100A JP 2004287100 A JP2004287100 A JP 2004287100A JP 2003079194 A JP2003079194 A JP 2003079194A JP 2003079194 A JP2003079194 A JP 2003079194A JP 2004287100 A JP2004287100 A JP 2004287100A
- Authority
- JP
- Japan
- Prior art keywords
- toner
- latent image
- image
- carrier
- calcium compound
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 238000000034 method Methods 0.000 title claims abstract description 80
- 239000002245 particle Substances 0.000 claims abstract description 211
- 239000000463 material Substances 0.000 claims abstract description 67
- 229940043430 calcium compound Drugs 0.000 claims abstract description 60
- 150000001674 calcium compounds Chemical class 0.000 claims abstract description 60
- 229920005989 resin Polymers 0.000 claims abstract description 43
- 239000011347 resin Substances 0.000 claims abstract description 43
- 239000000203 mixture Substances 0.000 claims abstract description 28
- 238000012546 transfer Methods 0.000 claims description 66
- 239000003795 chemical substances by application Substances 0.000 claims description 21
- 238000004140 cleaning Methods 0.000 claims description 18
- 239000011247 coating layer Substances 0.000 claims description 15
- 238000000926 separation method Methods 0.000 claims description 14
- 239000011162 core material Substances 0.000 claims description 11
- 239000004020 conductor Substances 0.000 claims description 7
- 239000011159 matrix material Substances 0.000 claims description 7
- 239000003086 colorant Substances 0.000 abstract description 35
- 239000011230 binding agent Substances 0.000 abstract description 10
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 86
- 229910000019 calcium carbonate Inorganic materials 0.000 description 43
- 235000010216 calcium carbonate Nutrition 0.000 description 43
- 239000006185 dispersion Substances 0.000 description 33
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 20
- 239000007788 liquid Substances 0.000 description 20
- 238000002360 preparation method Methods 0.000 description 17
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 16
- 238000002156 mixing Methods 0.000 description 16
- 239000000243 solution Substances 0.000 description 14
- -1 silane compound Chemical class 0.000 description 13
- 235000008733 Citrus aurantifolia Nutrition 0.000 description 12
- 235000011941 Tilia x europaea Nutrition 0.000 description 12
- 239000004571 lime Substances 0.000 description 12
- 235000013336 milk Nutrition 0.000 description 12
- 239000008267 milk Substances 0.000 description 12
- 210000004080 milk Anatomy 0.000 description 12
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 11
- 229910002012 Aerosil® Inorganic materials 0.000 description 10
- 230000002209 hydrophobic effect Effects 0.000 description 10
- 238000004519 manufacturing process Methods 0.000 description 10
- 239000000377 silicon dioxide Substances 0.000 description 10
- 238000003756 stirring Methods 0.000 description 10
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 9
- 239000011575 calcium Substances 0.000 description 9
- 239000006229 carbon black Substances 0.000 description 9
- 239000011362 coarse particle Substances 0.000 description 9
- 239000010410 layer Substances 0.000 description 9
- 238000005259 measurement Methods 0.000 description 9
- 230000002093 peripheral effect Effects 0.000 description 9
- 239000000049 pigment Substances 0.000 description 9
- 230000008569 process Effects 0.000 description 9
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 8
- 230000015572 biosynthetic process Effects 0.000 description 8
- 229960005069 calcium Drugs 0.000 description 8
- 229910052791 calcium Inorganic materials 0.000 description 8
- 239000000920 calcium hydroxide Substances 0.000 description 8
- 235000011116 calcium hydroxide Nutrition 0.000 description 8
- 239000001569 carbon dioxide Substances 0.000 description 8
- 229910002092 carbon dioxide Inorganic materials 0.000 description 8
- 238000006243 chemical reaction Methods 0.000 description 8
- 230000000052 comparative effect Effects 0.000 description 8
- 239000007789 gas Substances 0.000 description 8
- 239000000654 additive Substances 0.000 description 7
- AXCZMVOFGPJBDE-UHFFFAOYSA-L calcium dihydroxide Chemical compound [OH-].[OH-].[Ca+2] AXCZMVOFGPJBDE-UHFFFAOYSA-L 0.000 description 7
- 229910001861 calcium hydroxide Inorganic materials 0.000 description 7
- 239000001506 calcium phosphate Substances 0.000 description 7
- 238000013329 compounding Methods 0.000 description 7
- 238000011161 development Methods 0.000 description 7
- 238000004381 surface treatment Methods 0.000 description 7
- QORWJWZARLRLPR-UHFFFAOYSA-H tricalcium bis(phosphate) Chemical compound [Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O QORWJWZARLRLPR-UHFFFAOYSA-H 0.000 description 7
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 6
- 229910000389 calcium phosphate Inorganic materials 0.000 description 6
- 238000001000 micrograph Methods 0.000 description 6
- 239000002736 nonionic surfactant Substances 0.000 description 6
- 108091008695 photoreceptors Proteins 0.000 description 6
- 229910001220 stainless steel Inorganic materials 0.000 description 6
- 239000010935 stainless steel Substances 0.000 description 6
- 229910000859 α-Fe Inorganic materials 0.000 description 6
- 239000007864 aqueous solution Substances 0.000 description 5
- 229960001714 calcium phosphate Drugs 0.000 description 5
- 235000011010 calcium phosphates Nutrition 0.000 description 5
- 229920001577 copolymer Polymers 0.000 description 5
- XCJYREBRNVKWGJ-UHFFFAOYSA-N copper(II) phthalocyanine Chemical compound [Cu+2].C12=CC=CC=C2C(N=C2[N-]C(C3=CC=CC=C32)=N2)=NC1=NC([C]1C=CC=CC1=1)=NC=1N=C1[C]3C=CC=CC3=C2[N-]1 XCJYREBRNVKWGJ-UHFFFAOYSA-N 0.000 description 5
- 230000000694 effects Effects 0.000 description 5
- 239000000945 filler Substances 0.000 description 5
- 238000010438 heat treatment Methods 0.000 description 5
- 239000003921 oil Substances 0.000 description 5
- 239000002904 solvent Substances 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 4
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 4
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 4
- 239000004743 Polypropylene Substances 0.000 description 4
- 239000004793 Polystyrene Substances 0.000 description 4
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 4
- DIZPMCHEQGEION-UHFFFAOYSA-H aluminium sulfate (anhydrous) Chemical compound [Al+3].[Al+3].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O DIZPMCHEQGEION-UHFFFAOYSA-H 0.000 description 4
- ROOXNKNUYICQNP-UHFFFAOYSA-N ammonium persulfate Chemical compound [NH4+].[NH4+].[O-]S(=O)(=O)OOS([O-])(=O)=O ROOXNKNUYICQNP-UHFFFAOYSA-N 0.000 description 4
- 238000007664 blowing Methods 0.000 description 4
- 230000001276 controlling effect Effects 0.000 description 4
- 238000007720 emulsion polymerization reaction Methods 0.000 description 4
- 239000000835 fiber Substances 0.000 description 4
- 239000010419 fine particle Substances 0.000 description 4
- 238000005342 ion exchange Methods 0.000 description 4
- 239000012452 mother liquor Substances 0.000 description 4
- 230000003287 optical effect Effects 0.000 description 4
- 229920000728 polyester Polymers 0.000 description 4
- 229920001155 polypropylene Polymers 0.000 description 4
- 229920002223 polystyrene Polymers 0.000 description 4
- 238000007873 sieving Methods 0.000 description 4
- 229920002545 silicone oil Polymers 0.000 description 4
- 239000000126 substance Substances 0.000 description 4
- 239000000725 suspension Substances 0.000 description 4
- OGIDPMRJRNCKJF-UHFFFAOYSA-N titanium oxide Inorganic materials [Ti]=O OGIDPMRJRNCKJF-UHFFFAOYSA-N 0.000 description 4
- ZWEHNKRNPOVVGH-UHFFFAOYSA-N 2-Butanone Chemical compound CCC(C)=O ZWEHNKRNPOVVGH-UHFFFAOYSA-N 0.000 description 3
- 239000004698 Polyethylene Substances 0.000 description 3
- GLLRIXZGBQOFLM-UHFFFAOYSA-N Xanthorin Natural products C1=C(C)C=C2C(=O)C3=C(O)C(OC)=CC(O)=C3C(=O)C2=C1O GLLRIXZGBQOFLM-UHFFFAOYSA-N 0.000 description 3
- 239000003945 anionic surfactant Substances 0.000 description 3
- 230000000903 blocking effect Effects 0.000 description 3
- 238000011109 contamination Methods 0.000 description 3
- 239000013078 crystal Substances 0.000 description 3
- 230000006866 deterioration Effects 0.000 description 3
- 239000011521 glass Substances 0.000 description 3
- 238000000227 grinding Methods 0.000 description 3
- 229910052588 hydroxylapatite Inorganic materials 0.000 description 3
- 239000000696 magnetic material Substances 0.000 description 3
- 239000006247 magnetic powder Substances 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- XYJRXVWERLGGKC-UHFFFAOYSA-D pentacalcium;hydroxide;triphosphate Chemical compound [OH-].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O XYJRXVWERLGGKC-UHFFFAOYSA-D 0.000 description 3
- 229920000573 polyethylene Polymers 0.000 description 3
- 239000011164 primary particle Substances 0.000 description 3
- 238000007639 printing Methods 0.000 description 3
- HJUGFYREWKUQJT-UHFFFAOYSA-N tetrabromomethane Chemical compound BrC(Br)(Br)Br HJUGFYREWKUQJT-UHFFFAOYSA-N 0.000 description 3
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- SOGAXMICEFXMKE-UHFFFAOYSA-N Butylmethacrylate Chemical compound CCCCOC(=O)C(C)=C SOGAXMICEFXMKE-UHFFFAOYSA-N 0.000 description 2
- RRHGJUQNOFWUDK-UHFFFAOYSA-N Isoprene Chemical compound CC(=C)C=C RRHGJUQNOFWUDK-UHFFFAOYSA-N 0.000 description 2
- BAPJBEWLBFYGME-UHFFFAOYSA-N Methyl acrylate Chemical compound COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 description 2
- 239000006087 Silane Coupling Agent Substances 0.000 description 2
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 2
- 235000010724 Wisteria floribunda Nutrition 0.000 description 2
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 2
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 2
- 229910001870 ammonium persulfate Inorganic materials 0.000 description 2
- 239000003125 aqueous solvent Substances 0.000 description 2
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 2
- 239000011324 bead Substances 0.000 description 2
- BPOZNMOEPOHHSC-UHFFFAOYSA-N butyl prop-2-enoate;prop-2-enoic acid Chemical compound OC(=O)C=C.CCCCOC(=O)C=C BPOZNMOEPOHHSC-UHFFFAOYSA-N 0.000 description 2
- 239000003093 cationic surfactant Substances 0.000 description 2
- 230000008859 change Effects 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 238000012937 correction Methods 0.000 description 2
- 239000007822 coupling agent Substances 0.000 description 2
- 235000014113 dietary fatty acids Nutrition 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 230000005684 electric field Effects 0.000 description 2
- 239000003822 epoxy resin Substances 0.000 description 2
- FJKIXWOMBXYWOQ-UHFFFAOYSA-N ethenoxyethane Chemical compound CCOC=C FJKIXWOMBXYWOQ-UHFFFAOYSA-N 0.000 description 2
- 238000011156 evaluation Methods 0.000 description 2
- 239000000194 fatty acid Substances 0.000 description 2
- 229930195729 fatty acid Natural products 0.000 description 2
- 150000004665 fatty acids Chemical class 0.000 description 2
- PBZROIMXDZTJDF-UHFFFAOYSA-N hepta-1,6-dien-4-one Chemical compound C=CCC(=O)CC=C PBZROIMXDZTJDF-UHFFFAOYSA-N 0.000 description 2
- 230000006872 improvement Effects 0.000 description 2
- 229910052742 iron Inorganic materials 0.000 description 2
- SZVJSHCCFOBDDC-UHFFFAOYSA-N iron(II,III) oxide Inorganic materials O=[Fe]O[Fe]O[Fe]=O SZVJSHCCFOBDDC-UHFFFAOYSA-N 0.000 description 2
- 150000002739 metals Chemical class 0.000 description 2
- 239000000178 monomer Substances 0.000 description 2
- 229910052759 nickel Inorganic materials 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 239000012188 paraffin wax Substances 0.000 description 2
- 229920000647 polyepoxide Polymers 0.000 description 2
- 229920002635 polyurethane Polymers 0.000 description 2
- 239000004814 polyurethane Substances 0.000 description 2
- 238000012545 processing Methods 0.000 description 2
- 239000000047 product Substances 0.000 description 2
- 238000010926 purge Methods 0.000 description 2
- 230000001105 regulatory effect Effects 0.000 description 2
- YGSDEFSMJLZEOE-UHFFFAOYSA-N salicylic acid Chemical compound OC(=O)C1=CC=CC=C1O YGSDEFSMJLZEOE-UHFFFAOYSA-N 0.000 description 2
- 150000003839 salts Chemical class 0.000 description 2
- 230000001953 sensory effect Effects 0.000 description 2
- 229920002050 silicone resin Polymers 0.000 description 2
- 239000007787 solid Substances 0.000 description 2
- 238000005507 spraying Methods 0.000 description 2
- 238000003860 storage Methods 0.000 description 2
- 229920003048 styrene butadiene rubber Polymers 0.000 description 2
- 238000003786 synthesis reaction Methods 0.000 description 2
- 235000019731 tricalcium phosphate Nutrition 0.000 description 2
- 229910000391 tricalcium phosphate Inorganic materials 0.000 description 2
- 229940078499 tricalcium phosphate Drugs 0.000 description 2
- FUSUHKVFWTUUBE-UHFFFAOYSA-N vinyl methyl ketone Natural products CC(=O)C=C FUSUHKVFWTUUBE-UHFFFAOYSA-N 0.000 description 2
- 239000001993 wax Substances 0.000 description 2
- 239000001052 yellow pigment Substances 0.000 description 2
- RYHBNJHYFVUHQT-UHFFFAOYSA-N 1,4-Dioxane Chemical compound C1COCCO1 RYHBNJHYFVUHQT-UHFFFAOYSA-N 0.000 description 1
- UZKWTJUDCOPSNM-UHFFFAOYSA-N 1-ethenoxybutane Chemical compound CCCCOC=C UZKWTJUDCOPSNM-UHFFFAOYSA-N 0.000 description 1
- SBYMUDUGTIKLCR-UHFFFAOYSA-N 2-chloroethenylbenzene Chemical compound ClC=CC1=CC=CC=C1 SBYMUDUGTIKLCR-UHFFFAOYSA-N 0.000 description 1
- XVTXLKJBAYGTJS-UHFFFAOYSA-N 2-methylpenta-1,4-dien-3-one Chemical compound CC(=C)C(=O)C=C XVTXLKJBAYGTJS-UHFFFAOYSA-N 0.000 description 1
- GZVHEAJQGPRDLQ-UHFFFAOYSA-N 6-phenyl-1,3,5-triazine-2,4-diamine Chemical compound NC1=NC(N)=NC(C=2C=CC=CC=2)=N1 GZVHEAJQGPRDLQ-UHFFFAOYSA-N 0.000 description 1
- RSWGJHLUYNHPMX-UHFFFAOYSA-N Abietic-Saeure Natural products C12CCC(C(C)C)=CC2=CCC2C1(C)CCCC2(C)C(O)=O RSWGJHLUYNHPMX-UHFFFAOYSA-N 0.000 description 1
- 229920001817 Agar Polymers 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 1
- JIGUQPWFLRLWPJ-UHFFFAOYSA-N Ethyl acrylate Chemical compound CCOC(=O)C=C JIGUQPWFLRLWPJ-UHFFFAOYSA-N 0.000 description 1
- 229920000877 Melamine resin Polymers 0.000 description 1
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 1
- 239000004677 Nylon Substances 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- 240000007594 Oryza sativa Species 0.000 description 1
- 235000007164 Oryza sativa Nutrition 0.000 description 1
- CBENFWSGALASAD-UHFFFAOYSA-N Ozone Chemical compound [O-][O+]=O CBENFWSGALASAD-UHFFFAOYSA-N 0.000 description 1
- 229910019142 PO4 Inorganic materials 0.000 description 1
- 239000002033 PVDF binder Substances 0.000 description 1
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 1
- 239000004952 Polyamide Substances 0.000 description 1
- 239000004372 Polyvinyl alcohol Substances 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Propanedioic acid Natural products OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- 229920000297 Rayon Polymers 0.000 description 1
- KHPCPRHQVVSZAH-HUOMCSJISA-N Rosin Natural products O(C/C=C/c1ccccc1)[C@H]1[C@H](O)[C@@H](O)[C@@H](O)[C@@H](CO)O1 KHPCPRHQVVSZAH-HUOMCSJISA-N 0.000 description 1
- BQCADISMDOOEFD-UHFFFAOYSA-N Silver Chemical compound [Ag] BQCADISMDOOEFD-UHFFFAOYSA-N 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- 229920001807 Urea-formaldehyde Polymers 0.000 description 1
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 1
- 229920002433 Vinyl chloride-vinyl acetate copolymer Polymers 0.000 description 1
- QYKIQEUNHZKYBP-UHFFFAOYSA-N Vinyl ether Chemical class C=COC=C QYKIQEUNHZKYBP-UHFFFAOYSA-N 0.000 description 1
- FMRLDPWIRHBCCC-UHFFFAOYSA-L Zinc carbonate Chemical compound [Zn+2].[O-]C([O-])=O FMRLDPWIRHBCCC-UHFFFAOYSA-L 0.000 description 1
- RSWGJHLUYNHPMX-ONCXSQPRSA-N abietic acid Chemical compound C([C@@H]12)CC(C(C)C)=CC1=CC[C@@H]1[C@]2(C)CCC[C@@]1(C)C(O)=O RSWGJHLUYNHPMX-ONCXSQPRSA-N 0.000 description 1
- 229920000800 acrylic rubber Polymers 0.000 description 1
- 230000000996 additive effect Effects 0.000 description 1
- 230000002411 adverse Effects 0.000 description 1
- 239000008272 agar Substances 0.000 description 1
- 238000005054 agglomeration Methods 0.000 description 1
- 230000004931 aggregating effect Effects 0.000 description 1
- 230000002776 aggregation Effects 0.000 description 1
- 150000004645 aluminates Chemical class 0.000 description 1
- OJMOMXZKOWKUTA-UHFFFAOYSA-N aluminum;borate Chemical compound [Al+3].[O-]B([O-])[O-] OJMOMXZKOWKUTA-UHFFFAOYSA-N 0.000 description 1
- 150000001408 amides Chemical class 0.000 description 1
- 229920003180 amino resin Polymers 0.000 description 1
- 239000007900 aqueous suspension Substances 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- IRERQBUNZFJFGC-UHFFFAOYSA-L azure blue Chemical compound [Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Al+3].[Al+3].[Al+3].[Al+3].[Al+3].[Al+3].[S-]S[S-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-] IRERQBUNZFJFGC-UHFFFAOYSA-L 0.000 description 1
- AYJRCSIUFZENHW-DEQYMQKBSA-L barium(2+);oxomethanediolate Chemical compound [Ba+2].[O-][14C]([O-])=O AYJRCSIUFZENHW-DEQYMQKBSA-L 0.000 description 1
- CQEYYJKEWSMYFG-UHFFFAOYSA-N butyl acrylate Chemical compound CCCCOC(=O)C=C CQEYYJKEWSMYFG-UHFFFAOYSA-N 0.000 description 1
- YYRMJZQKEFZXMX-UHFFFAOYSA-L calcium bis(dihydrogenphosphate) Chemical compound [Ca+2].OP(O)([O-])=O.OP(O)([O-])=O YYRMJZQKEFZXMX-UHFFFAOYSA-L 0.000 description 1
- 229960003563 calcium carbonate Drugs 0.000 description 1
- 229940062672 calcium dihydrogen phosphate Drugs 0.000 description 1
- FUFJGUQYACFECW-UHFFFAOYSA-L calcium hydrogenphosphate Chemical compound [Ca+2].OP([O-])([O-])=O FUFJGUQYACFECW-UHFFFAOYSA-L 0.000 description 1
- 239000004204 candelilla wax Substances 0.000 description 1
- 235000013868 candelilla wax Nutrition 0.000 description 1
- 229940073532 candelilla wax Drugs 0.000 description 1
- 239000004203 carnauba wax Substances 0.000 description 1
- 235000013869 carnauba wax Nutrition 0.000 description 1
- 239000007795 chemical reaction product Substances 0.000 description 1
- 229910017052 cobalt Inorganic materials 0.000 description 1
- 239000010941 cobalt Substances 0.000 description 1
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 1
- 239000011231 conductive filler Substances 0.000 description 1
- 239000000470 constituent Substances 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- 229910000431 copper oxide Inorganic materials 0.000 description 1
- 239000011258 core-shell material Substances 0.000 description 1
- BAAAEEDPKUHLID-UHFFFAOYSA-N decyl(triethoxy)silane Chemical compound CCCCCCCCCC[Si](OCC)(OCC)OCC BAAAEEDPKUHLID-UHFFFAOYSA-N 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 238000010586 diagram Methods 0.000 description 1
- 229910003460 diamond Inorganic materials 0.000 description 1
- 239000010432 diamond Substances 0.000 description 1
- 235000019700 dicalcium phosphate Nutrition 0.000 description 1
- NJLLQSBAHIKGKF-UHFFFAOYSA-N dipotassium dioxido(oxo)titanium Chemical compound [K+].[K+].[O-][Ti]([O-])=O NJLLQSBAHIKGKF-UHFFFAOYSA-N 0.000 description 1
- WNAHIZMDSQCWRP-UHFFFAOYSA-N dodecane-1-thiol Chemical compound CCCCCCCCCCCCS WNAHIZMDSQCWRP-UHFFFAOYSA-N 0.000 description 1
- GMSCBRSQMRDRCD-UHFFFAOYSA-N dodecyl 2-methylprop-2-enoate Chemical compound CCCCCCCCCCCCOC(=O)C(C)=C GMSCBRSQMRDRCD-UHFFFAOYSA-N 0.000 description 1
- GVGUFUZHNYFZLC-UHFFFAOYSA-N dodecyl benzenesulfonate;sodium Chemical compound [Na].CCCCCCCCCCCCOS(=O)(=O)C1=CC=CC=C1 GVGUFUZHNYFZLC-UHFFFAOYSA-N 0.000 description 1
- 229920001971 elastomer Polymers 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- MEGHWIAOTJPCHQ-UHFFFAOYSA-N ethenyl butanoate Chemical compound CCCC(=O)OC=C MEGHWIAOTJPCHQ-UHFFFAOYSA-N 0.000 description 1
- UIWXSTHGICQLQT-UHFFFAOYSA-N ethenyl propanoate Chemical compound CCC(=O)OC=C UIWXSTHGICQLQT-UHFFFAOYSA-N 0.000 description 1
- 150000002170 ethers Chemical class 0.000 description 1
- SUPCQIBBMFXVTL-UHFFFAOYSA-N ethyl 2-methylprop-2-enoate Chemical compound CCOC(=O)C(C)=C SUPCQIBBMFXVTL-UHFFFAOYSA-N 0.000 description 1
- 239000012467 final product Substances 0.000 description 1
- 229910052587 fluorapatite Inorganic materials 0.000 description 1
- 229940077441 fluorapatite Drugs 0.000 description 1
- PCHJSUWPFVWCPO-UHFFFAOYSA-N gold Chemical compound [Au] PCHJSUWPFVWCPO-UHFFFAOYSA-N 0.000 description 1
- 229910052737 gold Inorganic materials 0.000 description 1
- 239000010931 gold Substances 0.000 description 1
- LNEPOXFFQSENCJ-UHFFFAOYSA-N haloperidol Chemical compound C1CC(O)(C=2C=CC(Cl)=CC=2)CCN1CCCC(=O)C1=CC=C(F)C=C1 LNEPOXFFQSENCJ-UHFFFAOYSA-N 0.000 description 1
- IUJAMGNYPWYUPM-UHFFFAOYSA-N hentriacontane Chemical compound CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC IUJAMGNYPWYUPM-UHFFFAOYSA-N 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- BDAGIHXWWSANSR-NJFSPNSNSA-N hydroxyformaldehyde Chemical compound O[14CH]=O BDAGIHXWWSANSR-NJFSPNSNSA-N 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 238000002347 injection Methods 0.000 description 1
- 239000007924 injection Substances 0.000 description 1
- 239000000976 ink Substances 0.000 description 1
- 150000002484 inorganic compounds Chemical class 0.000 description 1
- 229910010272 inorganic material Inorganic materials 0.000 description 1
- 229910052809 inorganic oxide Inorganic materials 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 238000004898 kneading Methods 0.000 description 1
- 239000006233 lamp black Substances 0.000 description 1
- PBOSTUDLECTMNL-UHFFFAOYSA-N lauryl acrylate Chemical compound CCCCCCCCCCCCOC(=O)C=C PBOSTUDLECTMNL-UHFFFAOYSA-N 0.000 description 1
- MOUPNEIJQCETIW-UHFFFAOYSA-N lead chromate Chemical compound [Pb+2].[O-][Cr]([O-])(=O)=O MOUPNEIJQCETIW-UHFFFAOYSA-N 0.000 description 1
- 230000007774 longterm Effects 0.000 description 1
- 229940002712 malachite green oxalate Drugs 0.000 description 1
- 239000011976 maleic acid Substances 0.000 description 1
- 238000010303 mechanochemical reaction Methods 0.000 description 1
- 238000002844 melting Methods 0.000 description 1
- 230000008018 melting Effects 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- CXKWCBBOMKCUKX-UHFFFAOYSA-M methylene blue Chemical compound [Cl-].C1=CC(N(C)C)=CC2=[S+]C3=CC(N(C)C)=CC=C3N=C21 CXKWCBBOMKCUKX-UHFFFAOYSA-M 0.000 description 1
- 238000003801 milling Methods 0.000 description 1
- 239000006082 mold release agent Substances 0.000 description 1
- 150000005673 monoalkenes Chemical class 0.000 description 1
- 235000019691 monocalcium phosphate Nutrition 0.000 description 1
- 239000012170 montan wax Substances 0.000 description 1
- LRHPLDYGYMQRHN-UHFFFAOYSA-N n-Butanol Substances CCCCO LRHPLDYGYMQRHN-UHFFFAOYSA-N 0.000 description 1
- HILCQVNWWOARMT-UHFFFAOYSA-N non-1-en-3-one Chemical compound CCCCCCC(=O)C=C HILCQVNWWOARMT-UHFFFAOYSA-N 0.000 description 1
- 229920001778 nylon Polymers 0.000 description 1
- 229940065472 octyl acrylate Drugs 0.000 description 1
- ANISOHQJBAQUQP-UHFFFAOYSA-N octyl prop-2-enoate Chemical compound CCCCCCCCOC(=O)C=C ANISOHQJBAQUQP-UHFFFAOYSA-N 0.000 description 1
- 239000011146 organic particle Substances 0.000 description 1
- 239000011242 organic-inorganic particle Substances 0.000 description 1
- 238000012856 packing Methods 0.000 description 1
- 239000003973 paint Substances 0.000 description 1
- FJKROLUGYXJWQN-UHFFFAOYSA-N papa-hydroxy-benzoic acid Natural products OC(=O)C1=CC=C(O)C=C1 FJKROLUGYXJWQN-UHFFFAOYSA-N 0.000 description 1
- UCUUFSAXZMGPGH-UHFFFAOYSA-N penta-1,4-dien-3-one Chemical class C=CC(=O)C=C UCUUFSAXZMGPGH-UHFFFAOYSA-N 0.000 description 1
- VSIIXMUUUJUKCM-UHFFFAOYSA-D pentacalcium;fluoride;triphosphate Chemical compound [F-].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O VSIIXMUUUJUKCM-UHFFFAOYSA-D 0.000 description 1
- PNJWIWWMYCMZRO-UHFFFAOYSA-N pent‐4‐en‐2‐one Natural products CC(=O)CC=C PNJWIWWMYCMZRO-UHFFFAOYSA-N 0.000 description 1
- 229920001568 phenolic resin Polymers 0.000 description 1
- 239000005011 phenolic resin Substances 0.000 description 1
- WRAQQYDMVSCOTE-UHFFFAOYSA-N phenyl prop-2-enoate Chemical compound C=CC(=O)OC1=CC=CC=C1 WRAQQYDMVSCOTE-UHFFFAOYSA-N 0.000 description 1
- 239000010452 phosphate Substances 0.000 description 1
- 229910052698 phosphorus Inorganic materials 0.000 description 1
- 239000011574 phosphorus Substances 0.000 description 1
- 229940099800 pigment red 48 Drugs 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229920003227 poly(N-vinyl carbazole) Polymers 0.000 description 1
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 1
- 229920002285 poly(styrene-co-acrylonitrile) Polymers 0.000 description 1
- 229920002037 poly(vinyl butyral) polymer Polymers 0.000 description 1
- 229920002239 polyacrylonitrile Polymers 0.000 description 1
- 229920002647 polyamide Polymers 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000004926 polymethyl methacrylate Substances 0.000 description 1
- 229920002689 polyvinyl acetate Polymers 0.000 description 1
- 239000011118 polyvinyl acetate Substances 0.000 description 1
- 229920002451 polyvinyl alcohol Polymers 0.000 description 1
- 239000004800 polyvinyl chloride Substances 0.000 description 1
- 229920000915 polyvinyl chloride Polymers 0.000 description 1
- 229920001289 polyvinyl ether Polymers 0.000 description 1
- 229920006215 polyvinyl ketone Polymers 0.000 description 1
- 229920002981 polyvinylidene fluoride Polymers 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000003825 pressing Methods 0.000 description 1
- 238000010298 pulverizing process Methods 0.000 description 1
- 239000004172 quinoline yellow Substances 0.000 description 1
- 229940051201 quinoline yellow Drugs 0.000 description 1
- IZMJMCDDWKSTTK-UHFFFAOYSA-N quinoline yellow Chemical compound C1=CC=CC2=NC(C3C(C4=CC=CC=C4C3=O)=O)=CC=C21 IZMJMCDDWKSTTK-UHFFFAOYSA-N 0.000 description 1
- 235000012752 quinoline yellow Nutrition 0.000 description 1
- 239000002964 rayon Substances 0.000 description 1
- 238000004064 recycling Methods 0.000 description 1
- 238000007634 remodeling Methods 0.000 description 1
- 235000009566 rice Nutrition 0.000 description 1
- 229940081623 rose bengal Drugs 0.000 description 1
- 229930187593 rose bengal Natural products 0.000 description 1
- AZJPTIGZZTZIDR-UHFFFAOYSA-L rose bengal Chemical compound [K+].[K+].[O-]C(=O)C1=C(Cl)C(Cl)=C(Cl)C(Cl)=C1C1=C2C=C(I)C(=O)C(I)=C2OC2=C(I)C([O-])=C(I)C=C21 AZJPTIGZZTZIDR-UHFFFAOYSA-L 0.000 description 1
- STRXNPAVPKGJQR-UHFFFAOYSA-N rose bengal A Natural products O1C(=O)C(C(=CC=C2Cl)Cl)=C2C21C1=CC(I)=C(O)C(I)=C1OC1=C(I)C(O)=C(I)C=C21 STRXNPAVPKGJQR-UHFFFAOYSA-N 0.000 description 1
- 239000005060 rubber Substances 0.000 description 1
- 229960004889 salicylic acid Drugs 0.000 description 1
- 238000010008 shearing Methods 0.000 description 1
- 229910000077 silane Inorganic materials 0.000 description 1
- 229910052709 silver Inorganic materials 0.000 description 1
- 239000004332 silver Substances 0.000 description 1
- 239000002002 slurry Substances 0.000 description 1
- 229940080264 sodium dodecylbenzenesulfonate Drugs 0.000 description 1
- 239000007921 spray Substances 0.000 description 1
- 229910000018 strontium carbonate Inorganic materials 0.000 description 1
- 229920000468 styrene butadiene styrene block copolymer Polymers 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 239000012756 surface treatment agent Substances 0.000 description 1
- 238000010558 suspension polymerization method Methods 0.000 description 1
- 238000001308 synthesis method Methods 0.000 description 1
- 238000012360 testing method Methods 0.000 description 1
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 1
- XOLBLPGZBRYERU-UHFFFAOYSA-N tin dioxide Chemical compound O=[Sn]=O XOLBLPGZBRYERU-UHFFFAOYSA-N 0.000 description 1
- 229910001887 tin oxide Inorganic materials 0.000 description 1
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 1
- KHPCPRHQVVSZAH-UHFFFAOYSA-N trans-cinnamyl beta-D-glucopyranoside Natural products OC1C(O)C(O)C(CO)OC1OCC=CC1=CC=CC=C1 KHPCPRHQVVSZAH-UHFFFAOYSA-N 0.000 description 1
- 235000013799 ultramarine blue Nutrition 0.000 description 1
- 238000009849 vacuum degassing Methods 0.000 description 1
- KOZCZZVUFDCZGG-UHFFFAOYSA-N vinyl benzoate Chemical compound C=COC(=O)C1=CC=CC=C1 KOZCZZVUFDCZGG-UHFFFAOYSA-N 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 239000002351 wastewater Substances 0.000 description 1
- XOSXWYQMOYSSKB-LDKJGXKFSA-L water blue Chemical compound CC1=CC(/C(\C(C=C2)=CC=C2NC(C=C2)=CC=C2S([O-])(=O)=O)=C(\C=C2)/C=C/C\2=N\C(C=C2)=CC=C2S([O-])(=O)=O)=CC(S(O)(=O)=O)=C1N.[Na+].[Na+] XOSXWYQMOYSSKB-LDKJGXKFSA-L 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
- 239000011667 zinc carbonate Substances 0.000 description 1
- 235000004416 zinc carbonate Nutrition 0.000 description 1
- 229910000010 zinc carbonate Inorganic materials 0.000 description 1
- 239000011787 zinc oxide Substances 0.000 description 1
Images
Landscapes
- Cleaning In Electrography (AREA)
- Developing Agents For Electrophotography (AREA)
Abstract
【課題】両面に微細な画像を鮮明に形成可能なトナー組成物、現像剤および画像形成方法を提供する。
【解決手段】記録材の両面に画像を転写するために用いられ少なくとも結着樹脂と着色剤とを成分とする静電潜像現像用乾式のトナーにおいて、前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが以下の式（１）を満たすことを特徴とする両面複写用静電荷像乾式トナー組成物、該トナー組成物とキャリアとから成る現像剤および画像形成方法である。
【数１】
５＜Ｗ／ｄ＜５００・・・（１）
（式中、Ｗ：トナー全体に対する割合（重量％）、ｄ：体積平均粒子径（μｍ））
【選択図】 なし
【解決手段】記録材の両面に画像を転写するために用いられ少なくとも結着樹脂と着色剤とを成分とする静電潜像現像用乾式のトナーにおいて、前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが以下の式（１）を満たすことを特徴とする両面複写用静電荷像乾式トナー組成物、該トナー組成物とキャリアとから成る現像剤および画像形成方法である。
【数１】
５＜Ｗ／ｄ＜５００・・・（１）
（式中、Ｗ：トナー全体に対する割合（重量％）、ｄ：体積平均粒子径（μｍ））
【選択図】 なし
Description
【０００１】
【発明の属する技術分野】
本発明は、電子写真法、静電記録法において、特に両面に画像を形成する静電潜像の現像のために使用するトナー組成物、現像剤、及び画像形成方法に関する。
【０００２】
【従来の技術】
電子写真法は、潜像担持体（感光体）上に形成された静電潜像を着色剤を含むトナーで現像し、得られたトナー像を転写体（例えば、記録材など）上へ転写し、これを熱ロール等で定着することにより画像が得られ、他方、その潜像担持体は再び静電潜像を形成するためにクリーニングされるものである。このような電子写真法等に使用される乾式現像剤は、結着樹脂に着色剤等を配合したトナーを単独で用いる一成分現像剤と、そのトナーにキャリアを混合した二成分現像剤とに大別される。一成分現像剤では磁性粉を用い、磁気力により現像担持体（感光体）に搬送し、現像する磁性一成分と磁性粉を用いず帯電ロール等の帯電付与により現像担持体に搬送し、現像する非磁性一成分に分類することができる。
【０００３】
ところで、１９８０年代の後半から、電子写真の市場はデジタル化をキーワードとして小型化、高機能要求が強く、特にフルカラー画質に関しては高級印刷、銀塩写真に近い高画質品位が望まれている。
【０００４】
高画質を達成する手段としてデジタル化処理が不可欠であり、このような画質に関するデジタル化の効能として、複雑な画像処理が高速で行える事が挙げられている。この事により、文字と写真画像を分離して制御することが可能となり、両品質の再現性がアナログ技術に比べ大きく改善されている。特に写真画像に関しては階調補正と色補正が可能になった点が大きく、階調特性、精細度、鮮鋭度、色再現、粒状性の点でアナログに比べ有利である。しかし、一方、画像出力としては光学系で作成された潜像を忠実に作像する必要があり、トナーとしては益々小粒径化が進み忠実再現を狙った活動が加速されている。しかし、単にトナーの小粒径化だけでは、安定的に高画質を得る事は困難であり、現像、転写、定着特性における基礎特性の改善が更に重要となっている。
【０００５】
特にカラー画像では３色４色のカラートナーを重ね合わせ画像を形成している。それゆえにこれら何れかのトナーが現像、転写、定着の観点で初期と異なる特性、あるいは他色と異なる性能を示すと色再現の低下、あるいは粒状性悪化、色むら等の画質劣化を引き起こす事となる。安定した高品質の画像を初期同様に経時においても維持するためには、各トナーの特性を如何に安定制御を行うかが重要である。
【０００６】
従来、電子写真感光層の上に形成された静電潜像を顕像化するのに用いられる電子写真用乾式現像剤としては、ポリスチレン、スチレン−ブタジエン共重合体、ポリエステル等の樹脂類に、カーボンブラック、フタロシアニンブルー等の顔料または染料を着色剤として使用し、溶融混練した後、粉砕して得られたトナーよりなる一成分現像剤、或いはキャリアとして平均粒径がトナーの粒径とほぼ同じないしは５００μｍまでのガラスビーズ、鉄、ニッケル、フェライト等の粒子或いはこれらを種々の樹脂で被覆したものに、トナーを混ぜ合せた二成分現像剤が一般に用いられている。二成分現像剤では、トナーとキャリアを攪拌することによってトナーを摩擦帯電せしめるので、キャリアの特性、攪拌条件を選定することによって、トナーの摩擦帯電量を相当程度制御できるので、画像品質の信頼性が高く優れている。
【０００７】
しかしながら、これらの現像剤だけでは、保存性（耐ブロッキング性）、搬送性、現像性、転写性、帯電性等の特性が十分ではない。そのため、これらの特性の改善を目的として、シリカや酸化チタン等の添加剤、あるいはそれらの表面に有機系シラン化合物で疎水化処理したものや無機酸化物で被覆した添加剤を外添することが提案されている（例えば、特許文献１から特許文献４参照）。これらは保存性（耐ブロッキング性）、搬送性、現像性、転写性、帯電性等にある程度の改善を与えるものの、定着性には改善を示していない。また、炭酸カルシウムを含む粒径０．１〜１０μｍの研磨剤粒子を用いて感光体表面の汚染を防止する提案がされている（例えば、特許文献５参照）。また、炭酸カルシウム粒子をトナーに付着せしめ、感光体表面の汚染を防止するリサイクルシステム用トナーが提案されている（例えば、特許文献６参照）。しかし、やはり定着性は改善されていない。
【０００８】
一方、キャリアの体積固有抵抗を制御して高画質、特にハーフトーン、黒ベタ、文字を忠実に再現する方法が提案されている（例えば、特許文献７から特許文献９参照）。これらの方法ではいずれもキャリア被覆層の種類や被覆量により抵抗調整を行っており、初期的には狙いの体積固有抵抗が得られ高画質が発現するものの、現像器中のストレスにおいてキャリア被覆層の剥がれ等が発生し、体積固有抵抗が大きく変化する。従って、高画質を長期にわたり発現することは困難である。
【０００９】
また一方、キャリア被覆層中にカーボンブラックを添加して体積固有抵抗を調整する方法が提案されている（例えば、特許文献１０参照）。
【００１０】
本手法により、被覆層の剥がれによる体積固有抵抗の変化は抑えられるものの、トナーに添加されている外添剤又はトナー構成成分がキャリアに付着し、キャリアの体積固有抵抗を変化させてしまい、上述のキャリア同様長期にわたり高画質を発現することは困難であった。
【００１１】
また、良好な現像画像を与え長期に亘って良好な画質を維持するために、静電像現像トナー粒子表面に、一次平均粒径０．０１〜０．５μｍで、かつ比表面積が２５ｍ２／ｇ〜２００ｍ２／ｇの炭酸カルシウム、炭酸バリウム、炭酸ストロンチウムおよび炭酸亜鉛の微粒子から選ばれる少なくとも１種の炭酸塩微粒子を付着させて成る静電像現像トナーが提案されている（例えば、特許文献１１参照）。
【００１２】
一方、従来、両面画像形成は白黒であるため、上述のトナーを用いていれば記録材における画質は良好なものが得られていた。しかしながら、両面カラー画像形成においては、記録材の第１面と該第１面の裏面に当たる第２面に画像を転写させるために、記録材を転写分離手段および定着手段に対してそれぞれ２回通過させる必要があり、その際、第１回目の通過後に記録材に帯電ムラが発生する可能性があった。このように帯電ムラのままで、第２面にトナー像を転写すると、帯電ムラが大きなノイズとなって転写電界を乱し、その結果トナーが散らばって、特にカラー画像の場合には中間色が不明瞭になるという問題があった。
【００１３】
【特許文献１】
特開平４−２０４７５０号公報
【特許文献２】
特開平６−２０８２４１号公報
【特許文献３】
特開平７−２９５２９３号公報
【特許文献４】
特開平８−１６０６５９号公報
【特許文献５】
特開平８−１９０２２１号公報
【特許文献６】
特開２００２−２８７４１１号公報
【特許文献７】
特開昭５６−１２５７５１号公報
【特許文献８】
特開昭６２−２６７７６６号公報
【特許文献９】
特公平７−１２００８６号公報
【特許文献１０】
特開平４−４０４７１号公報
【特許文献１１】
特開平９−３２５５１３号公報
【００１４】
【発明が解決しようとする課題】
本発明は、従来技術の上記のような実情に鑑みてなされたものである。本発明の目的は、トナー流動性、帯電性、現像性、転写性、クリーニング性、定着性を同時に、記録材両面に画像を形成する際に、記録材の両面に特にカラー画像の中間色を鮮明に形成すると共に、長期に亘り満足でき、静電ブラシを用い潜像担持体上の残留トナーを回収する不具合を改善した静電潜像現像用トナー、転写後の潜像担持体上の残留トナーを再度静電潜像現像用現像機中に回収する不具合を改善した静電潜像現像用トナー、それを用いた静電潜像現像剤を提供することにある。本発明の他の目的は高画質要求に対応する現像、転写、定着が可能な画像形成方法を提供することにある。
【００１５】
【課題を解決するための手段】
本発明者等は、上記目的を達成するべく鋭意研究を重ねた結果、トナーに特定の無機化合物粒子を用いることにより、上記の目的を達成することができることを見出し、本発明を完成するに至った。
【００１６】
具体的には以下のようになる。
【００１７】
（１）記録材の両面に画像を形成するために用いられる静電潜像現像用乾式のトナーにおいて、前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが以下の式（１）を満たすことを特徴とする両面複写用静電荷像乾式トナー組成物。
【数２】
５＜Ｗ／ｄ＜５００・・・（１）
（式中、Ｗ：トナー全体に対する割合（重量％）、ｄ：体積平均粒子径（μｍ））
【００１８】
（２）前記該トナーが離型剤を含有することを特徴とする上記（１）に記載する両面複写用静電荷像乾式トナー組成物。
【００１９】
（３）前記カルシウム化合物粒子径が５〜７０ｎｍであることを特徴とする上記（１）または（２）に記載する両面複写用静電荷像乾式トナー組成物。
【００２０】
（４）前記カルシウム化合物粒子が炭酸カルシウム粒子であることを特徴とする上記（１）、（２）、（３）のいずれか１つに記載する両面複写用静電荷像乾式トナー組成物。
【００２１】
（５）前記カルシウム化合物粒子が表面処理されていることを特徴とする上記（１）乃至（４）のいずれか１つに記載する両面複写用静電荷像乾式トナー組成物。
【００２２】
（６）前記トナーは、平均形状指数ＳＦ１が１００〜１４０の形状を有するトナーであることを特徴とする上記（１）乃至（５）のいずれか１つに記載の両面複写用静電荷像乾式トナー組成物。
【数３】
ＳＦ１＝（ＭＬ２／Ａ）×（π／４）×１００
ここで、ＭＬ：粒子の絶対最大長、Ａ：粒子の投影面積であり、これらは、主に顕微鏡画像または走査型電子顕微鏡画像を画像解析装置によって解析することによって数値化される。
【００２３】
（７）前記トナーがカラートナーであることを特徴とする上記（１）乃至（６）のいずれか１つに記載の両面複写用静電荷像乾式カラートナー組成物。
【００２４】
（８）キャリアとトナー組成物からなる静電潜像現像用現像剤において、前記キャリアが芯材上に、マトリックス樹脂中に導電材料が分散含有された樹脂被覆層を有し、該トナー組成物は結着樹脂および着色剤を少なくとも含有し、前記トナー組成物がカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たすトナー組成物であることを特徴とする両面複写用静電潜像現像用現像剤。
【００２５】
（９）前記トナー組成物が離型剤を含有することを特徴とする上記（８）に記載する両面複写用静電潜像現像用現像剤。
【００２６】
（１０）前記カルシウム化合物粒子径が５〜７０ｎｍであることを特徴とする上記（８）または（９）に記載する両面複写用静電潜像現像用現像剤。
【００２７】
（１１）前記カルシウム化合物粒子が炭酸カルシウム粒子であることを特徴とする上記（８）乃至（１０）のいずれか１つに記載する両面複写用静電潜像現像用現像剤。
【００２８】
（１２）前記カルシウム化合物粒子が表面処理されていることを特徴とする上記（８）乃至（１１）のいずれか１つに記載する両面複写用静電潜像現像用現像剤。
【００２９】
（１３）前記トナーは、平均形状指数ＳＦ１が１００〜１４０の形状を有するトナーであることを特徴とする上記（８）乃至（１２）のいずれか１つに記載の両面複写用静電潜像現像用現像剤。
【００３０】
（１４） 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記画像形成方法に用いられるトナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たし、前記転写分離手段は各色トナーを前記像担持体にそれぞれ現像し、転写ベルトあるいは転写ドラムに転写したのちに、各色トナーを一度に記録材へ転写することを特徴とする両面カラー画像形成方法。
【００３１】
（１５） 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記トナーは平均形状指数ＳＦ１が１００〜１４０の形状を有し、少なくとも前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たし、前記クリーニング手段は前記潜像担持体をブレードで摺擦することなしに静電ブラシを用い前記潜像担持体上の残留トナーを回収することを特徴とする両面画像形成方法。
【００３２】
（１６）潜像担持体をブレードで摺擦することなしに潜像担持体上の残留トナーを再度現像機中に回収する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記トナーは平均形状指数ＳＦ１が１００〜１４０の形状を有し、少なくとも前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たすことを特徴とする両面画像形成方法。
【００３３】
（１７）潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記定着手段は離型剤を供給しない定着手段であり、前記トナーは平均形状指数ＳＦ１が１００〜１４０の形状を有し、少なくとも前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが上記式（１）を満たすことを特徴とする両面画像形成方法。
【００３４】
【発明の実施の形態】
（トナー組成物）
次に本発明におけるトナーについて説明する。
【００３５】
トナーはカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが以下の式（１）を満たものである。
【００３６】
【数４】
５＜Ｗ／ｄ＜５００・・・（１）
式中、Ｗ：トナー全体に対する割合（重量％）、ｄ：体積平均粒子径（μｍ）
【００３７】
前述したようにトナー表面の添加剤は、保存性（耐ブロッキング性）、搬送性、現像性、転写性、帯電性等だけでなく、定着を考慮して極めて高く制御する必要がある。定着は転写材（例えば、記録材など）上に付着したトナー粒子を固定化させる工程であり、更にカラー画像の場合は固定化させるだけでなく、場合によってトナー粒子を溶融させてトナー層による画像表面を平滑にしてグロス（てかり）を高めて高鮮明なものとする必要がある。定着は熱定着、圧力定着に大別されるが、後者は構造上装置の小型化／軽量化が困難であることと、定着画像に圧力定着部材由来の傷等のディフェクトが回避し難いこと等から、熱定着が主に採用されている。また、熱定着ではトナーと接触することなしにトナーを加熱するフラッシュ定着方式とトナーを加熱ロール又はベルトで接触加熱するロール定着、ベルト定着があるが、フラッシュ定着方式は大きな電力を必要とすることからロール定着方式、或いはベルト定着方式が主流となっている。
【００３８】
このロール定着、ベルト定着の場合、トナー粒子が付着した記録材（主に紙）全体に加熱したロール、或いはベルトがある程度圧力をかけるように接触する。
【００３９】
定着の際、ロール或いはベルトは、記録材やトナーと接触剥離を繰り返すが定着と同時にロール或いはベルトのみならず記録材も帯電する。この帯電は、ロール或いはベルトと記録材またはトナーとの接触剥離する為に生じると考えられる。例えば、両面画像形成において、記録材の第１面への画像定着後に記録材が帯電ムラを生じた場合、再度第２のトナー像を記録材の第１面の裏側、すなわち第２面に転写する際に、第２のトナー像を形成するトナーが記録材上で散らばってしまい、特にカラー画像を転写する際には画像の乱れ、ばらつき、中間色の不鮮明が顕著に現れる可能性がある。この挙動を抑制するには種々の方法が考えられるが、トナー表面に付着している材料を主な記録材である一般紙とできるだけ同様にすることが効果的である。
【００４０】
筆者らは鋭意検討した結果、一般紙は紙の白色度を高める為に充填剤として炭酸カルシウム粒子を含有している。この炭酸カルシウム粒子は帯電に強く影響する材料である為、トナー表面にも炭酸カルシウム粒子或いはその類似材料粒子を設けることで、上記定着工程の不具合を改善できることを見出した。トナーへのカルシウム化合物の添加量は、その体積平均粒子径（μｍ）を考慮して決まり上述の式（１）を満足することが好ましい。Ｗ／ｄが５以下であるとカルシウム化合物によるトナー表面の被覆率が低く、定着ロール、ベルトとの帯電が記録材の紙との帯電と大きく乖離する為にトナーのバラツキが生じて画像品位が低下する。一方、Ｗ／ｄが５００以上であると、カルシウム化合物がトナー帯電へ悪影響を及ぼしてしまう。より好ましくは１０＜Ｗ／ｄ＜１００である。
【００４１】
本発明においてカルシウム化合物粒子はトナー粒子に添加し、混合されるが、混合は、例えばＶ型ブレンダーやヘンシェルミキサーやレディゲミキサー等の公知の混合機によって行うことができる。
【００４２】
また、この際必要に応じて種々の添加剤を添加しても良い。これらの添加剤としては、他の公知とされる有機粒子、無機粒子といった流動化剤やポリスチレン微粒子、ポリメチルメタクリレート微粒子、ポリフッ化ビニリデン微粒子等のクリーニング助剤もしくは転写助剤等があげられる。
【００４３】
また、トナーへの外添方法として、カルシウム化合物粒子と前記の他の添加剤を同時に添加混合してよい。
【００４４】
また、外添混合後に篩分プロセスを通しても一向にかまわない。
【００４５】
また、球状トナーを用いた場合、必然的に現像器内の搬送規制部位でパッキング性が上がり、それに伴いトナー表面だけでなくキャリアにも強い力が加わる事になる。そこでキャリアの樹脂被覆層に導電材料を分散含有することにより、樹脂被覆層の剥がれが発生しても、体積固有抵抗を大きく変化させることなく、結果として長期にわたる高画質の発現を可能とすることができることを見出した。
【００４６】
両面複写用の静電潜像現像用トナーは、結着樹脂と着色剤、離型剤とからなり、２〜８μｍの粒径を有するトナー粒子を用いることができる。
【００４７】
また、トナーの平均形状指数ＳＦ１が１００〜１４０のものを用いることにより高い現像、転写性、及び高画質の画像を得ることができる。
【００４８】
【数５】
ＳＦ１＝（ＭＬ２／Ａ）×（π／４）×１００
ここで、ＭＬ：粒子の絶対最大長、Ａ：粒子の投影面積であり、これらは、主に顕微鏡画像または走査型電子顕微鏡画像を画像解析装置によって解析することによって数値化される。
【００４９】
本発明に係るカルシウム化合物の製造法について以下に述べる。
【００５０】
本発明におけるカルシウム化合物とは、水酸化カルシウム水懸濁液である石灰乳を原料として合成される炭酸カルシウム，リン酸二水素カルシウム、リン酸水素カルシウム、リン酸三カルシウム、ヒドロキシアパタイト、フッ素アパタイト等のリン酸カルシウム，スルホアルミン酸カルシウム等が挙げられる。
【００５１】
製法としては、炭酸カルシウムは、水酸化カルシウムの水懸濁液である石灰乳に、炭酸ガスを吹き込み製造する方法（特公昭３７−５１９号公報、特公昭４７−２２９４４号公報、特公昭５６−４０１１８号公報）が知られている。
【００５２】
リン酸カルシウムは、α型のリン酸三カルシウムを生成させた後、寒天あるいはドデシルベンゼンスルホン酸ナトリウムを添加した系でリン酸塩化合物の水中転化反応を行い、微細結晶凝集粒子を生成させる方法（金沢孝文編著，無機リン化学，ｐ．１６８〜１７０）または、石灰乳とリン酸水溶液を摩砕しつつ反応させる方法、もしくは混合後摩砕反応させることによりリン酸カルシウムである微細なヒドロキシアパタイトを生成させる方法（特公昭６２−４３２４号公報等）が知られている。
【００５３】
スルホアルミン酸カルシウムは、石灰乳と硫酸アルミニウムの水溶液を、４０℃付近で連続的に高速、高剪断力の混合撹拌機で瞬間的に混合反応させる方法（特開昭５３−１４６９２号公報）が知られている。
【００５４】
これらの方法は、粉末填剤がゴム、プラスチック、塗料、インキ等のどの程度の粒度まで分散するかを示す分散性や、溶媒中のスラリー状の填剤を乾燥して得る粉末填剤を再び溶媒中に分散させたとき、どの程度分散するかを示す再分散性などの性質を向上させるために、反応系の厳密な温度管理、有機物質や無機物質等の第三物質の添加、摩砕や高剪断力によるメカノケミカル反応等により、結晶粒子径、結晶粒子形状等を調節している。
【００５５】
本発明で得られるカルシウム化合物の製造方法の具体的実施態様について以下に説明する。
【００５６】
（１）炭酸カルシウムの合成
石灰乳に炭酸ガスを吹き込んで炭酸カルシウムを製造する方法は、炭酸化の条件により２つの種類に分類することができる。通常の条件としては、１つは平均粒子径０．１μｍ以下のコロイド性炭酸カルシウムと言われる立方体粒子で、通常、水酸化カルシウム濃度が１５％以下の石灰乳に、化合開始温度２５℃以下で、炭酸ガスを水酸化カルシウム１Ｋｇ当たり１００％炭酸ガス換算で２．０Ｌ／ｍｉｎ以上の吹き込み速度で反応させ得られる。また、他方は平均粒子径０．５μｍ以上の軽質炭酸カルシウムと言われる紡錘形粒子で、水酸化カルシウム濃度が濃度１５％以上の石灰乳に、化合開始温度２５℃以上で、炭酸ガスを水酸化カルシウム１Ｋｇ当たり１００％炭酸ガス換算で２．０Ｌ／ｍｉｎ以下の吹き込み速度で反応させ所望の粒径・粒子形状として得られる。
【００５７】
（２）リン酸カルシウムの合成
リン酸カルシウムの一種であるヒドロキシアパタイトは、通常水酸化カルシウム濃度が４〜２０重量％の石灰乳を撹拌しながらＣａ／Ｐモル比が１．６〜１．７程度（化学量論的なモル比は、１．６７）になるまでリン酸もしくはその塩の水溶液を徐々に加える湿式化合方法で得られる。
【００５８】
（３）スルホアルミン酸カルシウムの合成
スルホアルミン酸カルシウムは、通常水酸化カルシウム濃度が４〜２０重量％程度の石灰乳に、硫酸アルミニウム濃度が５〜３０重量％程度の硫酸アルミニウム水溶液を、ＣａＯ／Ａｌ２Ｏ３のモル比が６〜８となるように添加し反応させ得られる。
【００５９】
上述したカルシウム化合物粒子の平均粒径は、最終製品の用途等に応じて適宜設定することができるが、通常は一次粒子径が０．００５〜１０μｍ程度、好ましくは０．００５〜１．０μｍ、最も好ましくは０．００５〜０．０７μｍの範囲のものを使用すれば良い。
【００６０】
カルシウム化合物粒子としては炭酸カルシウム粒子が良い。紙への充填剤として炭酸カルシウムが主流であり、定着での不具合が最も発生し難いからである。
【００６１】
また必要に応じて表面処理を施しても良い。表面処理は限定されるわけではないが、シランカップリング剤、チタネート系カップリング剤、アルミネート系カップリング剤、各種シリコーンオイル、脂肪酸、脂肪酸金属塩、そのエステル化物、ロジン酸等を用いた処理を例示することができる。特に好適にはシランカップリング剤、各種シリコーンオイルを使用することができる。表面処理量も限定されるわけではないが、２．０〜３０ｗｔ％が好ましい。２．０ｗｔ％未満では表面処理効果が得られず、３０ｗｔ％より多いと凝集粒子が発生してしまう。
【００６２】
本発明に用いられるトナーは、上記の形状指数と粒径を満足する範囲のものであれば特に製造方法により限定されるものではなく、公知の方法を使用することができる。
【００６３】
トナーの製造は、例えば、結着樹脂と着色剤、離型剤、必要に応じて帯電制御剤等を混練、粉砕、分級する混練粉砕法、混練粉砕法にて得られた粒子を機械的衝撃力または熱エネルギーにて形状を変化させる方法、結着樹脂の重合性単量体を乳化重合させ、形成された分散液と、着色剤、離型剤、必要に応じて帯電制御剤等の分散液とを混合し、凝集、加熱融着させ、トナー粒子を得る乳化重合凝集法、結着樹脂を得るための重合性単量体と着色剤、離型剤、必要に応じて帯電制御剤等の溶液を水系溶媒に懸濁させて重合する懸濁重合法、結着樹脂と着色剤、離型剤、必要に応じて帯電制御剤等の溶液を水系溶媒に懸濁させて造粒する溶解懸濁法等が使用できる。また上記方法で得られたトナーをコアにして、さらに凝集粒子を付着、加熱融合してコアシェル構造をもたせる製造方法を行ってもよい。
【００６４】
使用される結着樹脂としては、スチレン、クロロスチレン等のスチレン類、エチレン、プロピレン、ブチレン、イソプレン等のモノオレフィン類、酢酸ビニル、プロピオン酸ビニル、安息香酸ビニル、酪酸ビニル等のビニルエステル類、アクリル酸メチル、アクリル酸エチル、アクリル酸ブチル、アクリル酸ドデシル、アクリル酸オクチル、アクリル酸フェニル、メタクリル酸メチル、メタクリル酸エチル、メタクリル酸ブチル、メタクリル酸ドデシル等のα―メチレン脂肪族モノカルボン酸エステル類、ビニルメチルエーテル、ビニルエチルエーテル、ビニルブチルエーテル等のビニルエーテル類、ビニルメチルケトン、ビニルヘキシルケトン、ビニルイソプロペニルケトン等のビニルケトン類等の単独重合体および共重合体を例示することができ、特に代表的な結着樹脂としては、ポリスチレン、スチレン−アクリル酸アルキル共重合体、スチレン−メタクリル酸アルキル共重合体、スチレン−アクリロニトリル共重合体、スチレン−ブタジエン共重合体、スチレン−無水マレイン酸共重合体、ポリエチレン、ポリプロピレン等をあげることができる。さらに、ポリエステル、ポリウレタン、エポキシ樹脂、シリコーン樹脂、ポリアミド、変性ロジン、パラフィンワックス等をあげることができる。
また、トナーの着色剤としては、マグネタイト、フェライト等の磁性粉、カーボンブラック、アニリンブルー、カルイルブルー、クロムイエロー、ウルトラマリンブルー、デュポンオイルレッド、キノリンイエロー、メチレンブルークロリド、フタロシアニンブルー、マラカイトグリーンオキサレート、ランプブラック、ローズベンガル、Ｃ．Ｉ．ピグメント・レッド４８：１、Ｃ．Ｉ．ピグメント・レッド１２２、Ｃ．Ｉ．ピグメント・レッド５７：１、Ｃ．Ｉ．ピグメント・イエロー９７、Ｃ．Ｉ．ピグメント・イエロー１７、Ｃ．Ｉ．ピグメント・ブルー１５：１、Ｃ．Ｉ．ピグメント・ブルー１５：３等を代表的なものとして例示することができる。
【００６５】
離型剤としては低分子ポリエチレン、低分子ポリプロピレン、フィッシャートロプシュワックス、モンタンワックス、カルナバワックス、ライスワックス、キャンデリラワックス等を代表的なものとして例示することができる。
【００６６】
また、本発明の静電潜像現像用トナーには、必要に応じて帯電制御剤が添加されてもよい。帯電制御剤としては、公知のものを使用することができるが、アゾ系金属錯化合物、サリチル酸の金属錯化合物、極性基を含有するレジンタイプの帯電制御剤を用いることができる。湿式製法でトナーを製造する場合、イオン強度の制御と廃水汚染の低減の点で水に溶解しにくい素材を使用するのが好ましい。本発明におけるトナーは、磁性材料を内包する磁性トナーおよび磁性材料を含有しない非磁性トナーのいずれであってもよい。
【００６７】
（現像剤）
本発明に係る現像剤は、上述のトナー組成物と以下に説明するキャリアからなる。
【００６８】
キャリアは、芯材上に、マトリックス樹脂中に導電材料が分散含有された樹脂被覆層を有する樹脂コートキャリアである。マトリックス樹脂としては、ポリエチレン、ポリプロピレン、ポリスチレン、ポリアクリロニトリル、ポリビニルアセテート、ポリビニルアルコール、ポリビニルブチラール、ポリ塩化ビニル、ポリビニルカルバゾール、ポリビニルエーテル、ポリビニルケトン、塩化ビニル−酢酸ビニル共重合体、スチレンーアクリル酸共重合体、オルガノシロキサン結合からなるストレートシリコーン樹脂又はその変性品、フッ素樹脂、ポリエステル、ポリウレタン、ポリカーボネート、フェノール樹脂、アミノ樹脂、メラミン樹脂、ベンゾグアナミン樹脂、ユリア樹脂、アミド樹脂、エポキシ樹脂等を例示することができるが、これらに限定されるものではない。
【００６９】
また、導電材料としては、金、銀、銅といった金属、また酸化チタン、酸化亜鉛、硫酸バリウム、ホウ酸アルミニウム、チタン酸カリウム、酸化スズ、カーボンブラック等を例示することができるが、これらに限定されるものではない。
【００７０】
導電材料の含有量は、マトリックス樹脂１００重量部に対し１〜５０重量部であることが好ましく、３〜２０重量部であることがより好ましい。
【００７１】
キャリアの芯材としては、鉄、ニッケル、コバルト等の磁性金属、フェライト、マグネタイト等の磁性酸化物、ガラスビーズ等が挙げられるが磁気ブラシ法を用い体積固有抵抗を調整するためには磁性材料であることが好ましい。
【００７２】
芯材の平均粒子径は、一般的には１０〜５００μｍであり、好ましくは３０〜１００μｍである。
【００７３】
キャリアの芯材の表面に樹脂被覆層を形成する方法としては、キャリア芯材を、マトリックス樹脂、導電材料及び溶剤を含む被覆層形成用溶液中に浸漬する浸漬法、被覆層形成用溶液をキャリア芯材の表面に噴霧するスプレー法、キャリア芯材を流動エアーにより浮遊させた状態で被覆層形成用溶液を噴霧する流動床法、ニーダーコーター中でキャリア芯材と被覆層形成溶液を混合し、溶剤を除去するニーダーコーター法が挙げられる。
【００７４】
被覆層形成用溶液中に使用する溶剤は、該マトリックス樹脂を溶解するものであれば特に限定されるものではなく、例えば、トルエン、キシレン等の芳香族炭化水素類、アセトン、メチルエチルケトン等のケトン類、テトラヒドロフラン、ジオキサン等のエーテル類が使用できる。
【００７５】
また、樹脂被覆層の平均膜厚は、通常０．１〜１０μｍであるが、本発明においては経時にわたり安定したキャリアの体積固有抵抗を発現させるため０．５〜３μｍの範囲であることが好ましい。
【００７６】
上記のように形成されるキャリアの体積固有抵抗は、高画質を達成するために、通常の現像コントラスト電位の上下限に相当する１０３ 〜１０４ Ｖ／ｃｍの範囲において、１０６ 〜１０１４Ωｃｍであることが好ましい。キャリアの体積固有抵抗が１０６ Ωｃｍ未満であると細線の再現性が悪く、また電荷の注入による背景部へのトナーかぶりが発生しやすくなる。また、キャリアの体積固有抵抗が１０１４Ωｃｍより大きいと黒ベタ、ハーフトーンの再現が悪くなる。また感光体へ移行するキャリアの量が増え、感光体を傷つけやすい。また静電ブラシはカーボンブラック、金属酸化物等の導電フィラーを含有させた樹脂あるいは表面に被覆した繊維状の物質が使用できるが、それに限定されるものではない。
【００７７】
（両面画像形成方法）
本発明に係る両面画像形成方法は、以下に説明する両面画像形成装置を用いて記録材の両面に画像を形成する方法である。
【００７８】
両面画像形成装置は、潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次ロール又はベルト熱定着する定着手段と、を有する。
【００７９】
（現像工程）
前記現像工程は、感光体表面に形成された少なくともトナーを含有する現像剤層を用いて、感光体表面の静電潜像を現像してトナー画像を得る工程である。該現像工程においては、前記現像剤層を、現像ニップまで搬送し、該現像剤層と潜像担持体とを、現像部にて、接触又は一定の間隙を設けて配置し、前記現像剤担持体と前記潜像担持体との間にバイアスを印加しながら潜像担持体表面の静電潜像をトナーで現像する。
【００８０】
前記現像剤は、少なくともトナーを含有し、必要に応じてその他の成分を含有してなる。また、該現像剤としては、キャリアを用いてトナーを帯電させるいわゆる二成分現像剤や、トナーを、現像剤担持体上に層規制ブレード等を用いて薄層形成し帯電させる一成分現像剤等が挙げられる。
【００８１】
（転写工程）
前記転写工程は、感光体表面に形成されたトナー画像を、直接記録材表面に転写する工程；又は、中間転写体表面に転写する１次転写工程と、該中間転写体表面に形成されたトナー画像を記録材表面に転写する２次転写工程と、からなる工程；である。
【００８２】
転写方法としては、前記静電潜像担持体に、転写ローラー、転写ベルト等を当接させ、前記記録材又は中間転写体表面にトナー画像を転写する接触型転写や、コロトロン等を用いて前記記録材又は中間転写体表面に転写する非接触型転写等が挙げられる。特に、フルカラー画像形成装置においては、転写紙を巻きつけた転写ロールや、搬送ベルト等を用い、イエロー、マゼンタ、シアン、及び、ブラックの４色等のトナーを転写紙に直接転写する方法や、ベルト形状又は円筒形状等の中間転写体表面に、前記４色等のトナーを多重転写した（１次転写工程）後、記録材上に転写する（２次転写工程）間接転写方式による転写方法等の従来公知の転写方法等が好適に用いられる。
【００８３】
（定着工程）
前記定着工程は、前記記録材表面に転写された前記トナー画像を定着する工程であり、熱定着方式による定着等が好適に挙げられる。
【００８４】
（その他の工程）
前記その他の工程としては、例えば、帯電工程、露光工程、クリーニング工程等が挙げられる。前記帯電工程は、前記感光体表面を均一に帯電する工程であり、前記帯電工程における帯電方法としては、コロトロン等による非接触帯電や、帯電ロール、帯電フィルム、帯電ブラシ等の接触帯電等を用いる公知の方法を適用選択することができるが、オゾンの発生量を軽減する観点からは、接触帯電器が好適に挙げられる。前記露光工程は、電子写真法又は静電記録法等によって、前記帯電工程後の潜像担持体表面（感光層、誘電体層等の表面）を露光し、該潜像担持体表面に静電潜像を形成する工程である。該露光工程における露光方法としては、公知の露光方法から適宜選択することができる。
【００８５】
上述した転写分離手段は、各色トナーを前記潜像担持体にそれぞれ現像し、（中間）転写ベルトあるいは（中間）転写ドラムに転写したのちに、各色トナーを一度に記録材の第１面および第２面にそれぞれ転写するものであってもよい。
【００８６】
本発明に係る両面画像形成装置は、更に、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段を備えても良い。
【００８７】
前記クリーニング手段は、前記潜像担持体をブレードで摺擦することなしに静電ブラシを用い潜像担持体上の残留トナーを回収するものであってもよい。ブレードクリーニング方式の性能安定性が高いことから一般的に使用されているが、本発明のトナーを用いることにより、静電ブラシを用い潜像担持体上の残留トナーを回収することが可能となり、潜像担持体の摩耗Ｌｉｆｅを大きく延ばすことが可能となった。
【００８８】
静電ブラシとしては、例えば、潜像担持体表面の周囲に設けられ回転駆動される軸部材と、その軸部材の周囲に配設されるブラシ繊維部材とを備えるクリーニングブラシである。繊維部材の抵抗値は絶縁性でも導電性でもよい。繊維部材が導電性の場合は必要に応じて電圧を印加してもよい。また、その材料としては具体的に、ポリプロピレン、ナイロン、レーヨン、ポリエステル等があげられる。このような毛部剤の太さ、長さ等は基本的に周知のクリーニング装置のものと同様に適宜選択することができるが、そのブラシ繊維部材の太さは１５〜１９［デニール］、長さは６〜１２［ｍｍ］、密度は１〜３［１０００本／ｃｍ２ ］ が好ましい。
【００８９】
また、本発明のトナーを用いることによりクリーニングシステムを潜像担持体上に設けることなく、残留トナーを再度現像器中に回収した場合も特異的なトナーが選択的に蓄積することがなく安定した現像、転写、定着性能を得ることが可能となった。
【００９０】
また、本発明に係る両面画像形成装置における定着手段は、離型剤を供給しない定着手段、すなわちオイルレスの定着手段であっても良い。
【００９１】
上記定着手段としては、例えば、公知のオイルレスの熱定着手段であれば得に制限はないが、加熱定着ロールとエンドレスベルトから構成され、形成されたニップに、トナー画像が形成された転写材を通過させることにより、該トナー画像を定着させるベルトニップ方式の定着手段が好ましい。
【００９２】
両面複写に際しては、第１面のトナー画像を定着した後に、第２面にトナー画像を転写、定着することにより得られる。
【００９３】
【実施例】
以下、実施例により本発明をさらに具体的に説明するが、本発明はこれらに限定されるものではない。なお、トナー組成物、キャリアの説明において、特に断りのない限り、「部」は全て「重量部」を意味する。
【００９４】
なお、トナー組成物、キャリア、及び静電潜像現像剤の製造において、各測定は以下の方法で行った。
【００９５】
＜カルシウム化合物粒子の体積平均粒子径測定＞
粒子を硬化性樹脂で包埋し、ダイアモンドカッターで薄くスライスしてＴＥＭにて観察する。その画像をプリントして１次粒子をサンプルとして任意に５０サンプル抽出し、その画像面積に相当する円形粒子の直径を体積平均粒子径とした。
【００９６】
＜抵抗測定＞
図１に示されるように、測定試料３を厚みＨとして下部電極４と上部電極２とで挟持し、上方より加圧しながらダイヤルゲージで厚みを測定し測定試料３の電気抵抗を高電圧抵抗計で計測した。具体的には、特定酸化チタンの試料に成形機にて５００ｋｇ／ｃｍ２ の圧力を加えて測定ディスクを作成した。次いで、ディスクの表面をハケで清掃し、セル内の上部電極２と下部電極４との間に挟み込み、ダイヤルゲージで厚みを測定した。次に電圧を印加し、エレクトロメーター５の電流値を読み取ることにより、体積固有抵抗を求めた。
【００９７】
また、キャリアの試料を１００φの下部電極４に充填し、上部電極２をセットし、その上から３．４３ｋｇの荷重を加え、ダイヤルゲージで厚みを測定した。次に電圧を印加し、エレクトロメーター５の電流値を読み取ることにより、体積固有抵抗を求めた。
【００９８】
＜トナー平均形状指数ＳＦ１＞
本発明において、トナーの平均形状指数ＳＦ１とは、下記式で計算された値を意味し、真球の場合ＳＦ１＝１００となる。
【００９９】
【数６】
ＳＦ１＝（ＭＬ２／Ａ）×（π／４）×１００
ここで、ＭＬ：粒子の絶対最大長、Ａ：粒子の投影面積であり、これらは、主に顕微鏡画像または走査型電子顕微鏡画像を画像解析装置によって解析することによって数値化される。
【０１００】
平均形状指数を求めるための具体的な手法として、トナー像を光学顕微鏡から画像解析装置（ＬＵＺＥＸ ＩＩＩ、（株）ニレコ製）に取り込み、円相当径を測定して、最大長および面積から、個々の粒子について上記式のＭＬ２／Ａの値を求める。
【０１０１】
＜帯電量測定＞
（１）高温高湿及び低温低湿における帯電量は、高温高湿：３０℃、９０％ＲＨ、低温低湿：５℃、１０％ＲＨの各雰囲気下にトナー組生物、キャリアの双方をそれぞれ２４時間放置し、蓋付きガラスビンにＴＣ５％になるように、トナー組成物、キャリアを採取し、それぞれの雰囲気下でターブラ攪拌を行い、攪拌された現像剤を２５℃、５５％ＲＨの条件下で東芝社製ＴＢ２００にて測定した。
【０１０２】
（２）実機評価試験における帯電量は、現像器中のマグスリーブ上の現像剤を採取し、上記と同様２５℃、５５％ＲＨの条件下で東芝社製ＴＢ２００にて測定した。
【０１０３】
［カルシウム化合物粒子の調整］
（Ａ）炭酸カルシウム粒子の調整
２Ｌのステンレスビーカー中で、６重量％濃度の石灰乳１０００ｇに、化合開始温度１７℃で３０％濃度の炭酸ガスを２．５Ｌ／ｍｉｎの速度で吹き込み、懸濁液の電導度が二次降下して安定になるまで反応させた。反応液をヌッチェで吸引濾過し、母液を分離後、乾燥粉砕して、炭酸カルシウム粒子を得た。
【０１０４】
次に炭酸カルシウム粒子をトルエン溶液中に分散し、シリコーンオイルを投入して超音波をかけエバポレーターでトルエンを留去し、更に１５０℃で１時間の加熱を加えた後粉砕して、平均粒径１５ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０５】
（Ｂ）炭酸カルシウム粒子の調整
化合開始温度を２０℃に変えた以外は（Ａ）と同様に粒子作製して、表面処理も同様にして平均粒径５０ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０６】
（Ｃ）炭酸カルシウム粒子の調整
化合開始温度を２５℃に変えた以外は（Ａ）と同様に粒子作製して、表面処理剤をシリコーンオイルからデシルトリエトキシシランに変更した以外は同様にして平均粒径７０ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０７】
（Ｄ）炭酸カルシウム粒子の調整
２Ｌのステンレスビーカー中で、１７重量％濃度の石灰乳１０００ｇに、化合開始温度２５℃で３０％濃度の炭酸ガスを２．０Ｌ／ｍｉｎの速度で吹き込み、懸濁液の電導度が二次降下して安定になるまで反応させた。反応液をヌッチェで吸引濾過し、母液を分離後、乾燥粉砕して、炭酸カルシウム粒子を得た。（Ａ）と同様に表面処理をして平均粒径２００ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０８】
（Ｅ）未表面処理炭酸カルシウム粒子の調整
２Ｌのステンレスビーカー中で、６重量％濃度の石灰乳１０００ｇに、化合開始温度１７℃で３０％濃度の炭酸ガスを２．５Ｌ／ｍｉｎの速度で吹き込み、懸濁液の電導度が二次降下して安定になるまで反応させた。反応液をヌッチェで吸引濾過し、母液を分離後、乾燥粉砕して、平均粒径１４ｎｍの炭酸カルシウム粒子を得た。
【０１０９】
（Ｆ）スルホアルミン酸カルシウム粒子の調整
２Ｌのステンレスビーカーの中で、１８重量％濃度の石灰乳５００ｇに、温度４０℃で８％濃度の硫酸アルミニウム水溶液４７０ｇを添加した。その後更に撹拌を続けながら４０℃で１時間加温し熟成を行った。反応液をヌッチェで吸引濾過し、母液を分離後、十分乾燥粉砕して、平均粒径６０ｎｍのスルホアルミン酸カルシウム粒子を得た。
【０１１０】
［着色粒子の製造方法］
（ｉ）着色粒子Ａ製造方法
スチレン−ｎ−ブチルアルコール樹脂 １００部
（Ｔｇ＝５８℃、Ｍｎ＝４０００、Ｍｗ＝２５０００）
カーボンブラック ３部
（モーガルＬ：キャボット製）
【０１１１】
上記混合物をエクストルーダーで混練し、ジェットミルで粉砕した後、風力式分級機で分散してＤ５０＝５．０μｍ、ＳＦ１＝１４８．８の黒トナーＡを得た。
【０１１２】
（ｉｉ）着色粒子Ｂ製造方法
＜樹脂分散液（１）の調整＞
スチレン ３７０ｇ
ｎ−ブチルアクリレート ３０ｇ
アクリル酸 ８ｇ
ドデカンチオール ２４ｇ
四臭化炭素 ４ｇ
【０１１３】
以上の成分を混合して溶解したものを、非イオン性界面活性剤（ノニポール４００：三洋化成（株）製）６ｇ及びアニオン性界面活性剤（ネオゲンＳＣ：第一工業製薬（株）製）１０ｇをイオン交換水５５０ｇに溶解したものにフラスコ中で乳化分散させ、１０分間ゆっくり混合しながら、これに過硫酸アンモニウム４ｇを溶解したイオン交換水５０ｇを投入した。窒素置換を行った後、前記フラスコ内を攪拌しながら内容物が７０℃になるまでオイルバスで加熱し、５時間そのまま乳化重合を継続した。その結果１５５ｎｍであり、Ｔｇ＝５９℃、重量平均分子量Ｍｗ＝１２０００の樹脂粒子が分散された樹脂分散液（１）が得られた。
【０１１４】
＜樹脂分散液（２）の調整＞
スチレン ２８０ｇ
ｎ−ブチルアクリレート １２０ｇ
アクリル酸 ８ｇ
【０１１５】
以上の成分を混合して溶解したものを、非イオン性界面活性剤（ノニポール４００：三洋化成（株）製）６ｇ及びアニオン性界面活性剤（ネオゲンＳＣ：第一工業製薬（株）製）１２ｇをイオン交換水５５０ｇに溶解したものにフラスコ中で乳化分散させ、１０分間ゆっくり混合しながら、これに過硫酸アンモニウム３ｇを溶解したイオン交換水５０ｇを投入した。窒素置換を行った後、前記フラスコ内を攪拌しながら内容物が７０℃になるまでオイルバスで加熱し、５時間そのまま乳化重合を継続した。その結果１０５ｎｍであり、Ｔｇ＝５３℃、重量平均分子量Ｍｗ＝５５００００の樹脂粒子が分散された樹脂分散液（２）が得られた。
【０１１６】
［着色剤分散液］
＜着色剤分散液（１）の調整＞
カーボンブラック ５０ｇ
（モーガルＬ：キャボット製）
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１１７】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（カーボンブラック）粒子が分散された着色剤分散液（１）を調整した。
【０１１８】
＜着色剤分散液（２）の調整＞
Ｃｙａｎ顔料Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｂｌｕｅ １５：３ ７０ｇ
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１１９】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（Ｃｙａｎ顔料）粒子が分散された着色剤分散液（２）を調整した。
【０１２０】
＜着色剤分散液（３）の調整＞
Ｍａｇｅｎｔａ顔料Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｒｅｄ１２２ ７０ｇ
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１２１】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（Ｍａｇｅｎｔａ顔料）粒子が分散された着色剤分散液（３）を調整した。
【０１２２】
＜着色剤分散液（４）の調整＞
Ｙｅｌｌｏｗ顔料Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｙｅｌｌｏｗ１８０ １００ｇ
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１２３】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（Ｙｅｌｌｏｗ顔料）粒子が分散された着色剤分散液（４）を調整した。
【０１２４】
［離型剤分散液（１）の調整］
パラフィンワックス ５０ｇ
（ＨＮＰ０１９０：日本精蝋（株）製、融点８５℃）
カチオン性界面活性剤 ５ｇ
（サニゾールＢ５０：花王（株）製）
【０１２５】
以上の成分を、丸型ステンレス鋼製フラスコ中でホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散した後、圧力吐出型ホモジナイザーで分散処理し、平均粒径が５５０ｎｍである離型剤粒子が分散された離型剤分散液（１）を調整した。
【０１２６】
［凝集粒子の調整］
樹脂分散液（１） １２０ｇ
樹脂分散液（２） ８０ｇ
着色剤分散液（１） ２００ｇ
離型分散液（１） ４０ｇ
カチオン性界面活性剤 １．５ｇ
（サニゾールＢ５０：花王（株）製）
【０１２７】
以上の成分を、丸型ステンレス鋼鉄フラスコ中でホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて混合し、分散した後、加熱用オイルバス中でフラスコ内を攪拌しながら５０℃まで加熱した。４５℃で２０分間保持した後、光学顕微鏡で確認したところ、平均粒径が約５．０μｍである凝集粒子が形成されていることが確認された。更に上記分散液に、樹脂含有微粒子分散液として樹脂分散液（１）を緩やかに６０ｇ追加した。そして加熱用オイルバスの温度を５０℃まで上げて３０分間保持した。光学顕微鏡にて観察したところ、平均粒径が約５．６μｍである付着粒子が形成されていることが確認された。
【０１２８】
［着色粒子Ｂの作成］
上記凝集粒子の分散液にアニオン性界面活性剤（ネオゲンＳＣ：第一工業製薬（株）製）３ｇを追加した後、前記ステンレス鋼鉄フラスコ中を密閉し、磁力シールを用いて攪拌しながら１０５℃まで加熱し、４時間保持した。そして、冷却後、反応生成物をろ過し、イオン交換水で充分に洗浄した後、乾燥させることにより、静電荷像現像用着色粒子Ｂを得た。
【０１２９】
＜着色粒子ＫｕｒｏＢの生成＞
着色剤分散液（１）を用いて上記凝集粒子の調整および着色粒子の作成の手法にてＳＦ１＝１２８．５、粒径Ｄ５０＝５．８μｍのＫｕｒｏトナーを得た。
【０１３０】
＜着色粒子ＣｙａｎＢの生成＞
上記凝集粒子の調整において着色剤分散液（１）の代わりに着色剤分散液（２）を用い、更に上記着色粒子の作成の手法にてＳＦ１＝１３０、粒径Ｄ５０＝５．６μｍのＣｙａｎトナーを得た。
【０１３１】
＜着色粒子ＭａｇｅｎｔａＢの生成＞
上記凝集粒子の調整において着色剤分散液（１）の代わりに着色剤分散液（３）を用い、更に上記着色粒子の作成の手法にてＳＦ１＝１３２．５、粒径Ｄ５０＝５．５μｍのＭａｇｅｎｔａトナーを得た。
【０１３２】
＜着色粒子ＹｅｌｌｏｗＢの生成＞
上記凝集粒子の調整において着色剤分散液（１）の代わりに着色剤分散液（４）を用い、更に上記着色粒子の作成の記手法にてＳＦ１＝１２７、粒径Ｄ５０＝５．９μｍのＹｅｌｌｏｗトナーを得た。
【０１３３】
［キャリアの生成］
フェライト粒子（平均粒径：５０μｍ） １００部
トルエン １４部
スチレン−メチルメタクリレート共重合体 ２部
（成分比：９０／１０、Ｍｗ＝６５，０００）
カーボンブラック（Ｒ３３０：キャボット社製） ０．２部
【０１３４】
まず、フェライト粒子を除く上記成分を１０分間スターラーで撹拌させて、分散した被覆液を調整し、次に、この被覆液とフェライト粒子を真空脱気型ニーダーに入れて、６０℃において３０分撹拌した後、さらに加温しながら減圧して脱気し、乾燥させることによりキャリアを得た。このキャリアは、１０００Ｖ／ｃｍの印加電界時の体積固有抵抗値が１０１１Ωｃｍであった。
【０１３５】
（実施例１）
上記着色粒子ＢのＫｕｒｏＢ、ＣｙａｎＢ、ＭａｇｅｎｔａＢ、ＹｅｌｌｏｗＢトナーのそれぞれ１００部に炭酸カルシウム粒子（Ａ）１部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．３部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３６】
（実施例２）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｂ）１部、平均粒子径１６ｎｍの疎水性シリカ（Ｒ９７２、日本アエロジル社製）１．０部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３７】
（実施例３）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｃ）０．７部、平均粒子径１６ｎｍの疎水性シリカ（Ｒ９７２、日本アエロジル社製）１．５部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３８】
（実施例４）
上記着色粒子ＫｕｒｏＡ１００部に炭酸カルシウム粒子（Ａ）１．３部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．２部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３９】
（実施例５）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｂ）０．５部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．４部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４０】
（実施例６）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ａ）２部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．４部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４１】
（実施例７）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ａ）６部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．７部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４２】
（実施例８）
実施例３において炭酸カルシウム粒子（Ｃ）を炭酸カルシウム粒子（Ｅ）に変えた以外は同様に作製して現像剤を得た。
【０１４３】
（実施例９）
実施例３において炭酸カルシウム粒子（Ｃ）をスルホアミン酸カルシウム粒子（Ｆ）に変えた以外は同様に作製して現像剤を得た。
【０１４４】
（比較例１）
上記着色粒子ＫｕｒｏＢ１００部に平均粒子径２１ｎｍの疎水性酸化チタン（Ｔ８０５、日本アエロジル社製）を０．７部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．２部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４５】
（比較例２）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｄ）０．８部、平均粒子径１６ｎｍの疎水性シリカ（Ｒ９７２、日本アエロジル社製）１．４部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４６】
（比較例３）
実施例３において、炭酸カルシウム粒子（Ｃ）０．７部を０．３部とした以外は同様にして、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４７】
（比較例４）
実施例７において炭酸カルシウム粒子（Ａ）６部を８．５部に変えた以外は同様に作製して現像剤を得た。
【０１４８】
［評価］
上記実施例及び比較例に記載の現像剤を用い、両面画像形成用であって、潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次ロール熱定着する定着手段と、を有し、前記定着手段において実質的に離型剤を供給しないＦｕｊｉ Ｘｅｒｏｘ社製Ｄｏｃｕ Ｃｅｎｔｒａ Ｃｏｌｏｒ５００改造機を用いて帯電量、転写性及び定着性の評価を行った。なお、両面画像形成は、第１のトナー像を記録材の第１面にロール熱定着した後、再度形成された第２のトナー像を記録材の第２面に転写し、ロール熱定着して得た。
【０１４９】
また、上記改造機に供した記録材は、富士ゼロックス社製Ｊ紙（炭酸カルシウム含有のＡ４用紙）である。
【０１５０】
帯電量の帯電環境安定性は以下のように判断を行った。
【数７】
ΔＴＶ＝（温湿度１０℃２０％の帯電量）−（温湿度２９℃９０％帯電量）
ΔＴＶ＜８μＣ／ｇ・・・○、ΔＴＶ≧８μＣ／ｇ・・・×
転写性の評価は、転写工程終了時にハードストップを行い、転写材のトナー重量をトナー除去前後の測定から転写トナー量ａを求め、同様に感光体上に残ったトナー量ｂを求め、次式により転写効率を求めた。
【０１５１】
【数８】
転写効率η（％）＝ａ＊１００／（ａ＋ｂ）
そして、次の様に判断を行った。
η≧９０％・・・○、 、η＜９０％・・・×
【０１５２】
Ａ４用紙の第２面のトナーのチラバリは、上述したＡ４用紙に両面印刷を行い、画質の線部を官能評価した。また、Ａ４用紙の第２面のカラー画像の中間色の再現性についても官能能評価した。
【０１５３】
その結果を以下の表１に示す。
【０１５４】
【表１】
【０１５５】
本発明のカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが５＜Ｗ／ｄ＜５００を満たすトナーを有する現像剤は、実施例１〜９の結果のように、両面に画像を形成した際に紙の第２面（裏面）におけるトナーの散らばりがほとんどなく、第２面のカラー印刷の中間色も鮮明であって、帯電環境安定性が良好であり、転写性も良好であった。
【０１５６】
一方、カルシウム化合物粒子を含有しない、または５＜Ｗ／ｄ＜５００を満たさずＷ／ｄが５以下のトナーの現像剤は、比較例１、２、３の結果のように、紙の第２面において線画像部のトナーが散らばり、カラー印刷の中間色も不鮮明となり、帯電環境安定性がやや悪く、不十分な画質であった。またＷ／ｄが５００以上であるトナーの現像剤は、比較例４の結果のように、帯電量が低く、その為、カブリがありカラー印刷の中間色も不鮮明となり、不十分な画質であった。
【０１５７】
また上記システムのクリーニングブレードを除去し、静電ブラシを付加し、帯電装置をロール帯電装置に変更して実施例５のＫｕｒｏＢを用いて検討したところ、初期は勿論２万枚コピー後も初期同様鮮明な画像を呈し、画像上の問題は発生しなかった。
【０１５８】
さらに上記システムにおいてブレード及びブラシクリーニングを一切用いないでスコロトロン帯電器を用いて実施例５のＫｕｒｏＢを用いてを検討したところ、初期は勿論２万枚コピー後も初期同様鮮明な画像を呈し、画像上の問題は発生しなかった。
【０１５９】
【発明の効果】
本発明の両面複写用静電潜像現像用トナー組成物、現像剤および画像形成方法により、両面に微細な画像を形成した場合であっても、両面とも良好な画質が得られる。
【図面の簡単な説明】

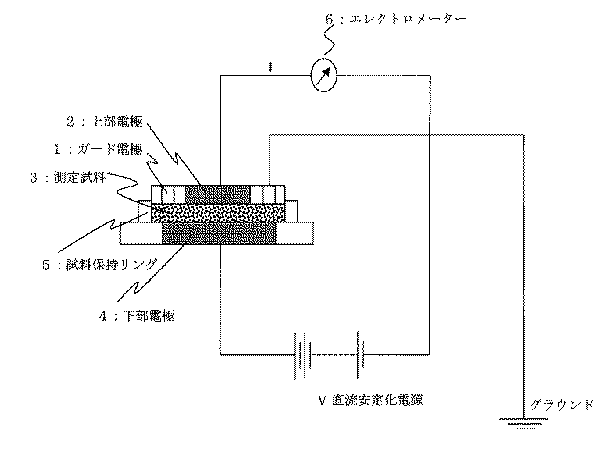

【図１】本発明の実施例および比較例に用いたキャリアの体積固有抵抗を求めるための装置構成を示す模式図である。
【符号の説明】
１ ガード電極、２ 上部電極、３ 測定試料、４ 下部電極、５ 試料保持リング、６ エレクトロメーター。
【発明の属する技術分野】
本発明は、電子写真法、静電記録法において、特に両面に画像を形成する静電潜像の現像のために使用するトナー組成物、現像剤、及び画像形成方法に関する。
【０００２】
【従来の技術】
電子写真法は、潜像担持体（感光体）上に形成された静電潜像を着色剤を含むトナーで現像し、得られたトナー像を転写体（例えば、記録材など）上へ転写し、これを熱ロール等で定着することにより画像が得られ、他方、その潜像担持体は再び静電潜像を形成するためにクリーニングされるものである。このような電子写真法等に使用される乾式現像剤は、結着樹脂に着色剤等を配合したトナーを単独で用いる一成分現像剤と、そのトナーにキャリアを混合した二成分現像剤とに大別される。一成分現像剤では磁性粉を用い、磁気力により現像担持体（感光体）に搬送し、現像する磁性一成分と磁性粉を用いず帯電ロール等の帯電付与により現像担持体に搬送し、現像する非磁性一成分に分類することができる。
【０００３】
ところで、１９８０年代の後半から、電子写真の市場はデジタル化をキーワードとして小型化、高機能要求が強く、特にフルカラー画質に関しては高級印刷、銀塩写真に近い高画質品位が望まれている。
【０００４】
高画質を達成する手段としてデジタル化処理が不可欠であり、このような画質に関するデジタル化の効能として、複雑な画像処理が高速で行える事が挙げられている。この事により、文字と写真画像を分離して制御することが可能となり、両品質の再現性がアナログ技術に比べ大きく改善されている。特に写真画像に関しては階調補正と色補正が可能になった点が大きく、階調特性、精細度、鮮鋭度、色再現、粒状性の点でアナログに比べ有利である。しかし、一方、画像出力としては光学系で作成された潜像を忠実に作像する必要があり、トナーとしては益々小粒径化が進み忠実再現を狙った活動が加速されている。しかし、単にトナーの小粒径化だけでは、安定的に高画質を得る事は困難であり、現像、転写、定着特性における基礎特性の改善が更に重要となっている。
【０００５】
特にカラー画像では３色４色のカラートナーを重ね合わせ画像を形成している。それゆえにこれら何れかのトナーが現像、転写、定着の観点で初期と異なる特性、あるいは他色と異なる性能を示すと色再現の低下、あるいは粒状性悪化、色むら等の画質劣化を引き起こす事となる。安定した高品質の画像を初期同様に経時においても維持するためには、各トナーの特性を如何に安定制御を行うかが重要である。
【０００６】
従来、電子写真感光層の上に形成された静電潜像を顕像化するのに用いられる電子写真用乾式現像剤としては、ポリスチレン、スチレン−ブタジエン共重合体、ポリエステル等の樹脂類に、カーボンブラック、フタロシアニンブルー等の顔料または染料を着色剤として使用し、溶融混練した後、粉砕して得られたトナーよりなる一成分現像剤、或いはキャリアとして平均粒径がトナーの粒径とほぼ同じないしは５００μｍまでのガラスビーズ、鉄、ニッケル、フェライト等の粒子或いはこれらを種々の樹脂で被覆したものに、トナーを混ぜ合せた二成分現像剤が一般に用いられている。二成分現像剤では、トナーとキャリアを攪拌することによってトナーを摩擦帯電せしめるので、キャリアの特性、攪拌条件を選定することによって、トナーの摩擦帯電量を相当程度制御できるので、画像品質の信頼性が高く優れている。
【０００７】
しかしながら、これらの現像剤だけでは、保存性（耐ブロッキング性）、搬送性、現像性、転写性、帯電性等の特性が十分ではない。そのため、これらの特性の改善を目的として、シリカや酸化チタン等の添加剤、あるいはそれらの表面に有機系シラン化合物で疎水化処理したものや無機酸化物で被覆した添加剤を外添することが提案されている（例えば、特許文献１から特許文献４参照）。これらは保存性（耐ブロッキング性）、搬送性、現像性、転写性、帯電性等にある程度の改善を与えるものの、定着性には改善を示していない。また、炭酸カルシウムを含む粒径０．１〜１０μｍの研磨剤粒子を用いて感光体表面の汚染を防止する提案がされている（例えば、特許文献５参照）。また、炭酸カルシウム粒子をトナーに付着せしめ、感光体表面の汚染を防止するリサイクルシステム用トナーが提案されている（例えば、特許文献６参照）。しかし、やはり定着性は改善されていない。
【０００８】
一方、キャリアの体積固有抵抗を制御して高画質、特にハーフトーン、黒ベタ、文字を忠実に再現する方法が提案されている（例えば、特許文献７から特許文献９参照）。これらの方法ではいずれもキャリア被覆層の種類や被覆量により抵抗調整を行っており、初期的には狙いの体積固有抵抗が得られ高画質が発現するものの、現像器中のストレスにおいてキャリア被覆層の剥がれ等が発生し、体積固有抵抗が大きく変化する。従って、高画質を長期にわたり発現することは困難である。
【０００９】
また一方、キャリア被覆層中にカーボンブラックを添加して体積固有抵抗を調整する方法が提案されている（例えば、特許文献１０参照）。
【００１０】
本手法により、被覆層の剥がれによる体積固有抵抗の変化は抑えられるものの、トナーに添加されている外添剤又はトナー構成成分がキャリアに付着し、キャリアの体積固有抵抗を変化させてしまい、上述のキャリア同様長期にわたり高画質を発現することは困難であった。
【００１１】
また、良好な現像画像を与え長期に亘って良好な画質を維持するために、静電像現像トナー粒子表面に、一次平均粒径０．０１〜０．５μｍで、かつ比表面積が２５ｍ２／ｇ〜２００ｍ２／ｇの炭酸カルシウム、炭酸バリウム、炭酸ストロンチウムおよび炭酸亜鉛の微粒子から選ばれる少なくとも１種の炭酸塩微粒子を付着させて成る静電像現像トナーが提案されている（例えば、特許文献１１参照）。
【００１２】
一方、従来、両面画像形成は白黒であるため、上述のトナーを用いていれば記録材における画質は良好なものが得られていた。しかしながら、両面カラー画像形成においては、記録材の第１面と該第１面の裏面に当たる第２面に画像を転写させるために、記録材を転写分離手段および定着手段に対してそれぞれ２回通過させる必要があり、その際、第１回目の通過後に記録材に帯電ムラが発生する可能性があった。このように帯電ムラのままで、第２面にトナー像を転写すると、帯電ムラが大きなノイズとなって転写電界を乱し、その結果トナーが散らばって、特にカラー画像の場合には中間色が不明瞭になるという問題があった。
【００１３】
【特許文献１】
特開平４−２０４７５０号公報
【特許文献２】
特開平６−２０８２４１号公報
【特許文献３】
特開平７−２９５２９３号公報
【特許文献４】
特開平８−１６０６５９号公報
【特許文献５】
特開平８−１９０２２１号公報
【特許文献６】
特開２００２−２８７４１１号公報
【特許文献７】
特開昭５６−１２５７５１号公報
【特許文献８】
特開昭６２−２６７７６６号公報
【特許文献９】
特公平７−１２００８６号公報
【特許文献１０】
特開平４−４０４７１号公報
【特許文献１１】
特開平９−３２５５１３号公報
【００１４】
【発明が解決しようとする課題】
本発明は、従来技術の上記のような実情に鑑みてなされたものである。本発明の目的は、トナー流動性、帯電性、現像性、転写性、クリーニング性、定着性を同時に、記録材両面に画像を形成する際に、記録材の両面に特にカラー画像の中間色を鮮明に形成すると共に、長期に亘り満足でき、静電ブラシを用い潜像担持体上の残留トナーを回収する不具合を改善した静電潜像現像用トナー、転写後の潜像担持体上の残留トナーを再度静電潜像現像用現像機中に回収する不具合を改善した静電潜像現像用トナー、それを用いた静電潜像現像剤を提供することにある。本発明の他の目的は高画質要求に対応する現像、転写、定着が可能な画像形成方法を提供することにある。
【００１５】
【課題を解決するための手段】
本発明者等は、上記目的を達成するべく鋭意研究を重ねた結果、トナーに特定の無機化合物粒子を用いることにより、上記の目的を達成することができることを見出し、本発明を完成するに至った。
【００１６】
具体的には以下のようになる。
【００１７】
（１）記録材の両面に画像を形成するために用いられる静電潜像現像用乾式のトナーにおいて、前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが以下の式（１）を満たすことを特徴とする両面複写用静電荷像乾式トナー組成物。
【数２】
５＜Ｗ／ｄ＜５００・・・（１）
（式中、Ｗ：トナー全体に対する割合（重量％）、ｄ：体積平均粒子径（μｍ））
【００１８】
（２）前記該トナーが離型剤を含有することを特徴とする上記（１）に記載する両面複写用静電荷像乾式トナー組成物。
【００１９】
（３）前記カルシウム化合物粒子径が５〜７０ｎｍであることを特徴とする上記（１）または（２）に記載する両面複写用静電荷像乾式トナー組成物。
【００２０】
（４）前記カルシウム化合物粒子が炭酸カルシウム粒子であることを特徴とする上記（１）、（２）、（３）のいずれか１つに記載する両面複写用静電荷像乾式トナー組成物。
【００２１】
（５）前記カルシウム化合物粒子が表面処理されていることを特徴とする上記（１）乃至（４）のいずれか１つに記載する両面複写用静電荷像乾式トナー組成物。
【００２２】
（６）前記トナーは、平均形状指数ＳＦ１が１００〜１４０の形状を有するトナーであることを特徴とする上記（１）乃至（５）のいずれか１つに記載の両面複写用静電荷像乾式トナー組成物。
【数３】
ＳＦ１＝（ＭＬ２／Ａ）×（π／４）×１００
ここで、ＭＬ：粒子の絶対最大長、Ａ：粒子の投影面積であり、これらは、主に顕微鏡画像または走査型電子顕微鏡画像を画像解析装置によって解析することによって数値化される。
【００２３】
（７）前記トナーがカラートナーであることを特徴とする上記（１）乃至（６）のいずれか１つに記載の両面複写用静電荷像乾式カラートナー組成物。
【００２４】
（８）キャリアとトナー組成物からなる静電潜像現像用現像剤において、前記キャリアが芯材上に、マトリックス樹脂中に導電材料が分散含有された樹脂被覆層を有し、該トナー組成物は結着樹脂および着色剤を少なくとも含有し、前記トナー組成物がカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たすトナー組成物であることを特徴とする両面複写用静電潜像現像用現像剤。
【００２５】
（９）前記トナー組成物が離型剤を含有することを特徴とする上記（８）に記載する両面複写用静電潜像現像用現像剤。
【００２６】
（１０）前記カルシウム化合物粒子径が５〜７０ｎｍであることを特徴とする上記（８）または（９）に記載する両面複写用静電潜像現像用現像剤。
【００２７】
（１１）前記カルシウム化合物粒子が炭酸カルシウム粒子であることを特徴とする上記（８）乃至（１０）のいずれか１つに記載する両面複写用静電潜像現像用現像剤。
【００２８】
（１２）前記カルシウム化合物粒子が表面処理されていることを特徴とする上記（８）乃至（１１）のいずれか１つに記載する両面複写用静電潜像現像用現像剤。
【００２９】
（１３）前記トナーは、平均形状指数ＳＦ１が１００〜１４０の形状を有するトナーであることを特徴とする上記（８）乃至（１２）のいずれか１つに記載の両面複写用静電潜像現像用現像剤。
【００３０】
（１４） 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記画像形成方法に用いられるトナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たし、前記転写分離手段は各色トナーを前記像担持体にそれぞれ現像し、転写ベルトあるいは転写ドラムに転写したのちに、各色トナーを一度に記録材へ転写することを特徴とする両面カラー画像形成方法。
【００３１】
（１５） 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記トナーは平均形状指数ＳＦ１が１００〜１４０の形状を有し、少なくとも前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たし、前記クリーニング手段は前記潜像担持体をブレードで摺擦することなしに静電ブラシを用い前記潜像担持体上の残留トナーを回収することを特徴とする両面画像形成方法。
【００３２】
（１６）潜像担持体をブレードで摺擦することなしに潜像担持体上の残留トナーを再度現像機中に回収する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記トナーは平均形状指数ＳＦ１が１００〜１４０の形状を有し、少なくとも前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たすことを特徴とする両面画像形成方法。
【００３３】
（１７）潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、前記定着手段は離型剤を供給しない定着手段であり、前記トナーは平均形状指数ＳＦ１が１００〜１４０の形状を有し、少なくとも前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが上記式（１）を満たすことを特徴とする両面画像形成方法。
【００３４】
【発明の実施の形態】
（トナー組成物）
次に本発明におけるトナーについて説明する。
【００３５】
トナーはカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが以下の式（１）を満たものである。
【００３６】
【数４】
５＜Ｗ／ｄ＜５００・・・（１）
式中、Ｗ：トナー全体に対する割合（重量％）、ｄ：体積平均粒子径（μｍ）
【００３７】
前述したようにトナー表面の添加剤は、保存性（耐ブロッキング性）、搬送性、現像性、転写性、帯電性等だけでなく、定着を考慮して極めて高く制御する必要がある。定着は転写材（例えば、記録材など）上に付着したトナー粒子を固定化させる工程であり、更にカラー画像の場合は固定化させるだけでなく、場合によってトナー粒子を溶融させてトナー層による画像表面を平滑にしてグロス（てかり）を高めて高鮮明なものとする必要がある。定着は熱定着、圧力定着に大別されるが、後者は構造上装置の小型化／軽量化が困難であることと、定着画像に圧力定着部材由来の傷等のディフェクトが回避し難いこと等から、熱定着が主に採用されている。また、熱定着ではトナーと接触することなしにトナーを加熱するフラッシュ定着方式とトナーを加熱ロール又はベルトで接触加熱するロール定着、ベルト定着があるが、フラッシュ定着方式は大きな電力を必要とすることからロール定着方式、或いはベルト定着方式が主流となっている。
【００３８】
このロール定着、ベルト定着の場合、トナー粒子が付着した記録材（主に紙）全体に加熱したロール、或いはベルトがある程度圧力をかけるように接触する。
【００３９】
定着の際、ロール或いはベルトは、記録材やトナーと接触剥離を繰り返すが定着と同時にロール或いはベルトのみならず記録材も帯電する。この帯電は、ロール或いはベルトと記録材またはトナーとの接触剥離する為に生じると考えられる。例えば、両面画像形成において、記録材の第１面への画像定着後に記録材が帯電ムラを生じた場合、再度第２のトナー像を記録材の第１面の裏側、すなわち第２面に転写する際に、第２のトナー像を形成するトナーが記録材上で散らばってしまい、特にカラー画像を転写する際には画像の乱れ、ばらつき、中間色の不鮮明が顕著に現れる可能性がある。この挙動を抑制するには種々の方法が考えられるが、トナー表面に付着している材料を主な記録材である一般紙とできるだけ同様にすることが効果的である。
【００４０】
筆者らは鋭意検討した結果、一般紙は紙の白色度を高める為に充填剤として炭酸カルシウム粒子を含有している。この炭酸カルシウム粒子は帯電に強く影響する材料である為、トナー表面にも炭酸カルシウム粒子或いはその類似材料粒子を設けることで、上記定着工程の不具合を改善できることを見出した。トナーへのカルシウム化合物の添加量は、その体積平均粒子径（μｍ）を考慮して決まり上述の式（１）を満足することが好ましい。Ｗ／ｄが５以下であるとカルシウム化合物によるトナー表面の被覆率が低く、定着ロール、ベルトとの帯電が記録材の紙との帯電と大きく乖離する為にトナーのバラツキが生じて画像品位が低下する。一方、Ｗ／ｄが５００以上であると、カルシウム化合物がトナー帯電へ悪影響を及ぼしてしまう。より好ましくは１０＜Ｗ／ｄ＜１００である。
【００４１】
本発明においてカルシウム化合物粒子はトナー粒子に添加し、混合されるが、混合は、例えばＶ型ブレンダーやヘンシェルミキサーやレディゲミキサー等の公知の混合機によって行うことができる。
【００４２】
また、この際必要に応じて種々の添加剤を添加しても良い。これらの添加剤としては、他の公知とされる有機粒子、無機粒子といった流動化剤やポリスチレン微粒子、ポリメチルメタクリレート微粒子、ポリフッ化ビニリデン微粒子等のクリーニング助剤もしくは転写助剤等があげられる。
【００４３】
また、トナーへの外添方法として、カルシウム化合物粒子と前記の他の添加剤を同時に添加混合してよい。
【００４４】
また、外添混合後に篩分プロセスを通しても一向にかまわない。
【００４５】
また、球状トナーを用いた場合、必然的に現像器内の搬送規制部位でパッキング性が上がり、それに伴いトナー表面だけでなくキャリアにも強い力が加わる事になる。そこでキャリアの樹脂被覆層に導電材料を分散含有することにより、樹脂被覆層の剥がれが発生しても、体積固有抵抗を大きく変化させることなく、結果として長期にわたる高画質の発現を可能とすることができることを見出した。
【００４６】
両面複写用の静電潜像現像用トナーは、結着樹脂と着色剤、離型剤とからなり、２〜８μｍの粒径を有するトナー粒子を用いることができる。
【００４７】
また、トナーの平均形状指数ＳＦ１が１００〜１４０のものを用いることにより高い現像、転写性、及び高画質の画像を得ることができる。
【００４８】
【数５】
ＳＦ１＝（ＭＬ２／Ａ）×（π／４）×１００
ここで、ＭＬ：粒子の絶対最大長、Ａ：粒子の投影面積であり、これらは、主に顕微鏡画像または走査型電子顕微鏡画像を画像解析装置によって解析することによって数値化される。
【００４９】
本発明に係るカルシウム化合物の製造法について以下に述べる。
【００５０】
本発明におけるカルシウム化合物とは、水酸化カルシウム水懸濁液である石灰乳を原料として合成される炭酸カルシウム，リン酸二水素カルシウム、リン酸水素カルシウム、リン酸三カルシウム、ヒドロキシアパタイト、フッ素アパタイト等のリン酸カルシウム，スルホアルミン酸カルシウム等が挙げられる。
【００５１】
製法としては、炭酸カルシウムは、水酸化カルシウムの水懸濁液である石灰乳に、炭酸ガスを吹き込み製造する方法（特公昭３７−５１９号公報、特公昭４７−２２９４４号公報、特公昭５６−４０１１８号公報）が知られている。
【００５２】
リン酸カルシウムは、α型のリン酸三カルシウムを生成させた後、寒天あるいはドデシルベンゼンスルホン酸ナトリウムを添加した系でリン酸塩化合物の水中転化反応を行い、微細結晶凝集粒子を生成させる方法（金沢孝文編著，無機リン化学，ｐ．１６８〜１７０）または、石灰乳とリン酸水溶液を摩砕しつつ反応させる方法、もしくは混合後摩砕反応させることによりリン酸カルシウムである微細なヒドロキシアパタイトを生成させる方法（特公昭６２−４３２４号公報等）が知られている。
【００５３】
スルホアルミン酸カルシウムは、石灰乳と硫酸アルミニウムの水溶液を、４０℃付近で連続的に高速、高剪断力の混合撹拌機で瞬間的に混合反応させる方法（特開昭５３−１４６９２号公報）が知られている。
【００５４】
これらの方法は、粉末填剤がゴム、プラスチック、塗料、インキ等のどの程度の粒度まで分散するかを示す分散性や、溶媒中のスラリー状の填剤を乾燥して得る粉末填剤を再び溶媒中に分散させたとき、どの程度分散するかを示す再分散性などの性質を向上させるために、反応系の厳密な温度管理、有機物質や無機物質等の第三物質の添加、摩砕や高剪断力によるメカノケミカル反応等により、結晶粒子径、結晶粒子形状等を調節している。
【００５５】
本発明で得られるカルシウム化合物の製造方法の具体的実施態様について以下に説明する。
【００５６】
（１）炭酸カルシウムの合成
石灰乳に炭酸ガスを吹き込んで炭酸カルシウムを製造する方法は、炭酸化の条件により２つの種類に分類することができる。通常の条件としては、１つは平均粒子径０．１μｍ以下のコロイド性炭酸カルシウムと言われる立方体粒子で、通常、水酸化カルシウム濃度が１５％以下の石灰乳に、化合開始温度２５℃以下で、炭酸ガスを水酸化カルシウム１Ｋｇ当たり１００％炭酸ガス換算で２．０Ｌ／ｍｉｎ以上の吹き込み速度で反応させ得られる。また、他方は平均粒子径０．５μｍ以上の軽質炭酸カルシウムと言われる紡錘形粒子で、水酸化カルシウム濃度が濃度１５％以上の石灰乳に、化合開始温度２５℃以上で、炭酸ガスを水酸化カルシウム１Ｋｇ当たり１００％炭酸ガス換算で２．０Ｌ／ｍｉｎ以下の吹き込み速度で反応させ所望の粒径・粒子形状として得られる。
【００５７】
（２）リン酸カルシウムの合成
リン酸カルシウムの一種であるヒドロキシアパタイトは、通常水酸化カルシウム濃度が４〜２０重量％の石灰乳を撹拌しながらＣａ／Ｐモル比が１．６〜１．７程度（化学量論的なモル比は、１．６７）になるまでリン酸もしくはその塩の水溶液を徐々に加える湿式化合方法で得られる。
【００５８】
（３）スルホアルミン酸カルシウムの合成
スルホアルミン酸カルシウムは、通常水酸化カルシウム濃度が４〜２０重量％程度の石灰乳に、硫酸アルミニウム濃度が５〜３０重量％程度の硫酸アルミニウム水溶液を、ＣａＯ／Ａｌ２Ｏ３のモル比が６〜８となるように添加し反応させ得られる。
【００５９】
上述したカルシウム化合物粒子の平均粒径は、最終製品の用途等に応じて適宜設定することができるが、通常は一次粒子径が０．００５〜１０μｍ程度、好ましくは０．００５〜１．０μｍ、最も好ましくは０．００５〜０．０７μｍの範囲のものを使用すれば良い。
【００６０】
カルシウム化合物粒子としては炭酸カルシウム粒子が良い。紙への充填剤として炭酸カルシウムが主流であり、定着での不具合が最も発生し難いからである。
【００６１】
また必要に応じて表面処理を施しても良い。表面処理は限定されるわけではないが、シランカップリング剤、チタネート系カップリング剤、アルミネート系カップリング剤、各種シリコーンオイル、脂肪酸、脂肪酸金属塩、そのエステル化物、ロジン酸等を用いた処理を例示することができる。特に好適にはシランカップリング剤、各種シリコーンオイルを使用することができる。表面処理量も限定されるわけではないが、２．０〜３０ｗｔ％が好ましい。２．０ｗｔ％未満では表面処理効果が得られず、３０ｗｔ％より多いと凝集粒子が発生してしまう。
【００６２】
本発明に用いられるトナーは、上記の形状指数と粒径を満足する範囲のものであれば特に製造方法により限定されるものではなく、公知の方法を使用することができる。
【００６３】
トナーの製造は、例えば、結着樹脂と着色剤、離型剤、必要に応じて帯電制御剤等を混練、粉砕、分級する混練粉砕法、混練粉砕法にて得られた粒子を機械的衝撃力または熱エネルギーにて形状を変化させる方法、結着樹脂の重合性単量体を乳化重合させ、形成された分散液と、着色剤、離型剤、必要に応じて帯電制御剤等の分散液とを混合し、凝集、加熱融着させ、トナー粒子を得る乳化重合凝集法、結着樹脂を得るための重合性単量体と着色剤、離型剤、必要に応じて帯電制御剤等の溶液を水系溶媒に懸濁させて重合する懸濁重合法、結着樹脂と着色剤、離型剤、必要に応じて帯電制御剤等の溶液を水系溶媒に懸濁させて造粒する溶解懸濁法等が使用できる。また上記方法で得られたトナーをコアにして、さらに凝集粒子を付着、加熱融合してコアシェル構造をもたせる製造方法を行ってもよい。
【００６４】
使用される結着樹脂としては、スチレン、クロロスチレン等のスチレン類、エチレン、プロピレン、ブチレン、イソプレン等のモノオレフィン類、酢酸ビニル、プロピオン酸ビニル、安息香酸ビニル、酪酸ビニル等のビニルエステル類、アクリル酸メチル、アクリル酸エチル、アクリル酸ブチル、アクリル酸ドデシル、アクリル酸オクチル、アクリル酸フェニル、メタクリル酸メチル、メタクリル酸エチル、メタクリル酸ブチル、メタクリル酸ドデシル等のα―メチレン脂肪族モノカルボン酸エステル類、ビニルメチルエーテル、ビニルエチルエーテル、ビニルブチルエーテル等のビニルエーテル類、ビニルメチルケトン、ビニルヘキシルケトン、ビニルイソプロペニルケトン等のビニルケトン類等の単独重合体および共重合体を例示することができ、特に代表的な結着樹脂としては、ポリスチレン、スチレン−アクリル酸アルキル共重合体、スチレン−メタクリル酸アルキル共重合体、スチレン−アクリロニトリル共重合体、スチレン−ブタジエン共重合体、スチレン−無水マレイン酸共重合体、ポリエチレン、ポリプロピレン等をあげることができる。さらに、ポリエステル、ポリウレタン、エポキシ樹脂、シリコーン樹脂、ポリアミド、変性ロジン、パラフィンワックス等をあげることができる。
また、トナーの着色剤としては、マグネタイト、フェライト等の磁性粉、カーボンブラック、アニリンブルー、カルイルブルー、クロムイエロー、ウルトラマリンブルー、デュポンオイルレッド、キノリンイエロー、メチレンブルークロリド、フタロシアニンブルー、マラカイトグリーンオキサレート、ランプブラック、ローズベンガル、Ｃ．Ｉ．ピグメント・レッド４８：１、Ｃ．Ｉ．ピグメント・レッド１２２、Ｃ．Ｉ．ピグメント・レッド５７：１、Ｃ．Ｉ．ピグメント・イエロー９７、Ｃ．Ｉ．ピグメント・イエロー１７、Ｃ．Ｉ．ピグメント・ブルー１５：１、Ｃ．Ｉ．ピグメント・ブルー１５：３等を代表的なものとして例示することができる。
【００６５】
離型剤としては低分子ポリエチレン、低分子ポリプロピレン、フィッシャートロプシュワックス、モンタンワックス、カルナバワックス、ライスワックス、キャンデリラワックス等を代表的なものとして例示することができる。
【００６６】
また、本発明の静電潜像現像用トナーには、必要に応じて帯電制御剤が添加されてもよい。帯電制御剤としては、公知のものを使用することができるが、アゾ系金属錯化合物、サリチル酸の金属錯化合物、極性基を含有するレジンタイプの帯電制御剤を用いることができる。湿式製法でトナーを製造する場合、イオン強度の制御と廃水汚染の低減の点で水に溶解しにくい素材を使用するのが好ましい。本発明におけるトナーは、磁性材料を内包する磁性トナーおよび磁性材料を含有しない非磁性トナーのいずれであってもよい。
【００６７】
（現像剤）
本発明に係る現像剤は、上述のトナー組成物と以下に説明するキャリアからなる。
【００６８】
キャリアは、芯材上に、マトリックス樹脂中に導電材料が分散含有された樹脂被覆層を有する樹脂コートキャリアである。マトリックス樹脂としては、ポリエチレン、ポリプロピレン、ポリスチレン、ポリアクリロニトリル、ポリビニルアセテート、ポリビニルアルコール、ポリビニルブチラール、ポリ塩化ビニル、ポリビニルカルバゾール、ポリビニルエーテル、ポリビニルケトン、塩化ビニル−酢酸ビニル共重合体、スチレンーアクリル酸共重合体、オルガノシロキサン結合からなるストレートシリコーン樹脂又はその変性品、フッ素樹脂、ポリエステル、ポリウレタン、ポリカーボネート、フェノール樹脂、アミノ樹脂、メラミン樹脂、ベンゾグアナミン樹脂、ユリア樹脂、アミド樹脂、エポキシ樹脂等を例示することができるが、これらに限定されるものではない。
【００６９】
また、導電材料としては、金、銀、銅といった金属、また酸化チタン、酸化亜鉛、硫酸バリウム、ホウ酸アルミニウム、チタン酸カリウム、酸化スズ、カーボンブラック等を例示することができるが、これらに限定されるものではない。
【００７０】
導電材料の含有量は、マトリックス樹脂１００重量部に対し１〜５０重量部であることが好ましく、３〜２０重量部であることがより好ましい。
【００７１】
キャリアの芯材としては、鉄、ニッケル、コバルト等の磁性金属、フェライト、マグネタイト等の磁性酸化物、ガラスビーズ等が挙げられるが磁気ブラシ法を用い体積固有抵抗を調整するためには磁性材料であることが好ましい。
【００７２】
芯材の平均粒子径は、一般的には１０〜５００μｍであり、好ましくは３０〜１００μｍである。
【００７３】
キャリアの芯材の表面に樹脂被覆層を形成する方法としては、キャリア芯材を、マトリックス樹脂、導電材料及び溶剤を含む被覆層形成用溶液中に浸漬する浸漬法、被覆層形成用溶液をキャリア芯材の表面に噴霧するスプレー法、キャリア芯材を流動エアーにより浮遊させた状態で被覆層形成用溶液を噴霧する流動床法、ニーダーコーター中でキャリア芯材と被覆層形成溶液を混合し、溶剤を除去するニーダーコーター法が挙げられる。
【００７４】
被覆層形成用溶液中に使用する溶剤は、該マトリックス樹脂を溶解するものであれば特に限定されるものではなく、例えば、トルエン、キシレン等の芳香族炭化水素類、アセトン、メチルエチルケトン等のケトン類、テトラヒドロフラン、ジオキサン等のエーテル類が使用できる。
【００７５】
また、樹脂被覆層の平均膜厚は、通常０．１〜１０μｍであるが、本発明においては経時にわたり安定したキャリアの体積固有抵抗を発現させるため０．５〜３μｍの範囲であることが好ましい。
【００７６】
上記のように形成されるキャリアの体積固有抵抗は、高画質を達成するために、通常の現像コントラスト電位の上下限に相当する１０３ 〜１０４ Ｖ／ｃｍの範囲において、１０６ 〜１０１４Ωｃｍであることが好ましい。キャリアの体積固有抵抗が１０６ Ωｃｍ未満であると細線の再現性が悪く、また電荷の注入による背景部へのトナーかぶりが発生しやすくなる。また、キャリアの体積固有抵抗が１０１４Ωｃｍより大きいと黒ベタ、ハーフトーンの再現が悪くなる。また感光体へ移行するキャリアの量が増え、感光体を傷つけやすい。また静電ブラシはカーボンブラック、金属酸化物等の導電フィラーを含有させた樹脂あるいは表面に被覆した繊維状の物質が使用できるが、それに限定されるものではない。
【００７７】
（両面画像形成方法）
本発明に係る両面画像形成方法は、以下に説明する両面画像形成装置を用いて記録材の両面に画像を形成する方法である。
【００７８】
両面画像形成装置は、潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次ロール又はベルト熱定着する定着手段と、を有する。
【００７９】
（現像工程）
前記現像工程は、感光体表面に形成された少なくともトナーを含有する現像剤層を用いて、感光体表面の静電潜像を現像してトナー画像を得る工程である。該現像工程においては、前記現像剤層を、現像ニップまで搬送し、該現像剤層と潜像担持体とを、現像部にて、接触又は一定の間隙を設けて配置し、前記現像剤担持体と前記潜像担持体との間にバイアスを印加しながら潜像担持体表面の静電潜像をトナーで現像する。
【００８０】
前記現像剤は、少なくともトナーを含有し、必要に応じてその他の成分を含有してなる。また、該現像剤としては、キャリアを用いてトナーを帯電させるいわゆる二成分現像剤や、トナーを、現像剤担持体上に層規制ブレード等を用いて薄層形成し帯電させる一成分現像剤等が挙げられる。
【００８１】
（転写工程）
前記転写工程は、感光体表面に形成されたトナー画像を、直接記録材表面に転写する工程；又は、中間転写体表面に転写する１次転写工程と、該中間転写体表面に形成されたトナー画像を記録材表面に転写する２次転写工程と、からなる工程；である。
【００８２】
転写方法としては、前記静電潜像担持体に、転写ローラー、転写ベルト等を当接させ、前記記録材又は中間転写体表面にトナー画像を転写する接触型転写や、コロトロン等を用いて前記記録材又は中間転写体表面に転写する非接触型転写等が挙げられる。特に、フルカラー画像形成装置においては、転写紙を巻きつけた転写ロールや、搬送ベルト等を用い、イエロー、マゼンタ、シアン、及び、ブラックの４色等のトナーを転写紙に直接転写する方法や、ベルト形状又は円筒形状等の中間転写体表面に、前記４色等のトナーを多重転写した（１次転写工程）後、記録材上に転写する（２次転写工程）間接転写方式による転写方法等の従来公知の転写方法等が好適に用いられる。
【００８３】
（定着工程）
前記定着工程は、前記記録材表面に転写された前記トナー画像を定着する工程であり、熱定着方式による定着等が好適に挙げられる。
【００８４】
（その他の工程）
前記その他の工程としては、例えば、帯電工程、露光工程、クリーニング工程等が挙げられる。前記帯電工程は、前記感光体表面を均一に帯電する工程であり、前記帯電工程における帯電方法としては、コロトロン等による非接触帯電や、帯電ロール、帯電フィルム、帯電ブラシ等の接触帯電等を用いる公知の方法を適用選択することができるが、オゾンの発生量を軽減する観点からは、接触帯電器が好適に挙げられる。前記露光工程は、電子写真法又は静電記録法等によって、前記帯電工程後の潜像担持体表面（感光層、誘電体層等の表面）を露光し、該潜像担持体表面に静電潜像を形成する工程である。該露光工程における露光方法としては、公知の露光方法から適宜選択することができる。
【００８５】
上述した転写分離手段は、各色トナーを前記潜像担持体にそれぞれ現像し、（中間）転写ベルトあるいは（中間）転写ドラムに転写したのちに、各色トナーを一度に記録材の第１面および第２面にそれぞれ転写するものであってもよい。
【００８６】
本発明に係る両面画像形成装置は、更に、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段を備えても良い。
【００８７】
前記クリーニング手段は、前記潜像担持体をブレードで摺擦することなしに静電ブラシを用い潜像担持体上の残留トナーを回収するものであってもよい。ブレードクリーニング方式の性能安定性が高いことから一般的に使用されているが、本発明のトナーを用いることにより、静電ブラシを用い潜像担持体上の残留トナーを回収することが可能となり、潜像担持体の摩耗Ｌｉｆｅを大きく延ばすことが可能となった。
【００８８】
静電ブラシとしては、例えば、潜像担持体表面の周囲に設けられ回転駆動される軸部材と、その軸部材の周囲に配設されるブラシ繊維部材とを備えるクリーニングブラシである。繊維部材の抵抗値は絶縁性でも導電性でもよい。繊維部材が導電性の場合は必要に応じて電圧を印加してもよい。また、その材料としては具体的に、ポリプロピレン、ナイロン、レーヨン、ポリエステル等があげられる。このような毛部剤の太さ、長さ等は基本的に周知のクリーニング装置のものと同様に適宜選択することができるが、そのブラシ繊維部材の太さは１５〜１９［デニール］、長さは６〜１２［ｍｍ］、密度は１〜３［１０００本／ｃｍ２ ］ が好ましい。
【００８９】
また、本発明のトナーを用いることによりクリーニングシステムを潜像担持体上に設けることなく、残留トナーを再度現像器中に回収した場合も特異的なトナーが選択的に蓄積することがなく安定した現像、転写、定着性能を得ることが可能となった。
【００９０】
また、本発明に係る両面画像形成装置における定着手段は、離型剤を供給しない定着手段、すなわちオイルレスの定着手段であっても良い。
【００９１】
上記定着手段としては、例えば、公知のオイルレスの熱定着手段であれば得に制限はないが、加熱定着ロールとエンドレスベルトから構成され、形成されたニップに、トナー画像が形成された転写材を通過させることにより、該トナー画像を定着させるベルトニップ方式の定着手段が好ましい。
【００９２】
両面複写に際しては、第１面のトナー画像を定着した後に、第２面にトナー画像を転写、定着することにより得られる。
【００９３】
【実施例】
以下、実施例により本発明をさらに具体的に説明するが、本発明はこれらに限定されるものではない。なお、トナー組成物、キャリアの説明において、特に断りのない限り、「部」は全て「重量部」を意味する。
【００９４】
なお、トナー組成物、キャリア、及び静電潜像現像剤の製造において、各測定は以下の方法で行った。
【００９５】
＜カルシウム化合物粒子の体積平均粒子径測定＞
粒子を硬化性樹脂で包埋し、ダイアモンドカッターで薄くスライスしてＴＥＭにて観察する。その画像をプリントして１次粒子をサンプルとして任意に５０サンプル抽出し、その画像面積に相当する円形粒子の直径を体積平均粒子径とした。
【００９６】
＜抵抗測定＞
図１に示されるように、測定試料３を厚みＨとして下部電極４と上部電極２とで挟持し、上方より加圧しながらダイヤルゲージで厚みを測定し測定試料３の電気抵抗を高電圧抵抗計で計測した。具体的には、特定酸化チタンの試料に成形機にて５００ｋｇ／ｃｍ２ の圧力を加えて測定ディスクを作成した。次いで、ディスクの表面をハケで清掃し、セル内の上部電極２と下部電極４との間に挟み込み、ダイヤルゲージで厚みを測定した。次に電圧を印加し、エレクトロメーター５の電流値を読み取ることにより、体積固有抵抗を求めた。
【００９７】
また、キャリアの試料を１００φの下部電極４に充填し、上部電極２をセットし、その上から３．４３ｋｇの荷重を加え、ダイヤルゲージで厚みを測定した。次に電圧を印加し、エレクトロメーター５の電流値を読み取ることにより、体積固有抵抗を求めた。
【００９８】
＜トナー平均形状指数ＳＦ１＞
本発明において、トナーの平均形状指数ＳＦ１とは、下記式で計算された値を意味し、真球の場合ＳＦ１＝１００となる。
【００９９】
【数６】
ＳＦ１＝（ＭＬ２／Ａ）×（π／４）×１００
ここで、ＭＬ：粒子の絶対最大長、Ａ：粒子の投影面積であり、これらは、主に顕微鏡画像または走査型電子顕微鏡画像を画像解析装置によって解析することによって数値化される。
【０１００】
平均形状指数を求めるための具体的な手法として、トナー像を光学顕微鏡から画像解析装置（ＬＵＺＥＸ ＩＩＩ、（株）ニレコ製）に取り込み、円相当径を測定して、最大長および面積から、個々の粒子について上記式のＭＬ２／Ａの値を求める。
【０１０１】
＜帯電量測定＞
（１）高温高湿及び低温低湿における帯電量は、高温高湿：３０℃、９０％ＲＨ、低温低湿：５℃、１０％ＲＨの各雰囲気下にトナー組生物、キャリアの双方をそれぞれ２４時間放置し、蓋付きガラスビンにＴＣ５％になるように、トナー組成物、キャリアを採取し、それぞれの雰囲気下でターブラ攪拌を行い、攪拌された現像剤を２５℃、５５％ＲＨの条件下で東芝社製ＴＢ２００にて測定した。
【０１０２】
（２）実機評価試験における帯電量は、現像器中のマグスリーブ上の現像剤を採取し、上記と同様２５℃、５５％ＲＨの条件下で東芝社製ＴＢ２００にて測定した。
【０１０３】
［カルシウム化合物粒子の調整］
（Ａ）炭酸カルシウム粒子の調整
２Ｌのステンレスビーカー中で、６重量％濃度の石灰乳１０００ｇに、化合開始温度１７℃で３０％濃度の炭酸ガスを２．５Ｌ／ｍｉｎの速度で吹き込み、懸濁液の電導度が二次降下して安定になるまで反応させた。反応液をヌッチェで吸引濾過し、母液を分離後、乾燥粉砕して、炭酸カルシウム粒子を得た。
【０１０４】
次に炭酸カルシウム粒子をトルエン溶液中に分散し、シリコーンオイルを投入して超音波をかけエバポレーターでトルエンを留去し、更に１５０℃で１時間の加熱を加えた後粉砕して、平均粒径１５ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０５】
（Ｂ）炭酸カルシウム粒子の調整
化合開始温度を２０℃に変えた以外は（Ａ）と同様に粒子作製して、表面処理も同様にして平均粒径５０ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０６】
（Ｃ）炭酸カルシウム粒子の調整
化合開始温度を２５℃に変えた以外は（Ａ）と同様に粒子作製して、表面処理剤をシリコーンオイルからデシルトリエトキシシランに変更した以外は同様にして平均粒径７０ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０７】
（Ｄ）炭酸カルシウム粒子の調整
２Ｌのステンレスビーカー中で、１７重量％濃度の石灰乳１０００ｇに、化合開始温度２５℃で３０％濃度の炭酸ガスを２．０Ｌ／ｍｉｎの速度で吹き込み、懸濁液の電導度が二次降下して安定になるまで反応させた。反応液をヌッチェで吸引濾過し、母液を分離後、乾燥粉砕して、炭酸カルシウム粒子を得た。（Ａ）と同様に表面処理をして平均粒径２００ｎｍの表面処理炭酸カルシウム粒子を得た。
【０１０８】
（Ｅ）未表面処理炭酸カルシウム粒子の調整
２Ｌのステンレスビーカー中で、６重量％濃度の石灰乳１０００ｇに、化合開始温度１７℃で３０％濃度の炭酸ガスを２．５Ｌ／ｍｉｎの速度で吹き込み、懸濁液の電導度が二次降下して安定になるまで反応させた。反応液をヌッチェで吸引濾過し、母液を分離後、乾燥粉砕して、平均粒径１４ｎｍの炭酸カルシウム粒子を得た。
【０１０９】
（Ｆ）スルホアルミン酸カルシウム粒子の調整
２Ｌのステンレスビーカーの中で、１８重量％濃度の石灰乳５００ｇに、温度４０℃で８％濃度の硫酸アルミニウム水溶液４７０ｇを添加した。その後更に撹拌を続けながら４０℃で１時間加温し熟成を行った。反応液をヌッチェで吸引濾過し、母液を分離後、十分乾燥粉砕して、平均粒径６０ｎｍのスルホアルミン酸カルシウム粒子を得た。
【０１１０】
［着色粒子の製造方法］
（ｉ）着色粒子Ａ製造方法
スチレン−ｎ−ブチルアルコール樹脂 １００部
（Ｔｇ＝５８℃、Ｍｎ＝４０００、Ｍｗ＝２５０００）
カーボンブラック ３部
（モーガルＬ：キャボット製）
【０１１１】
上記混合物をエクストルーダーで混練し、ジェットミルで粉砕した後、風力式分級機で分散してＤ５０＝５．０μｍ、ＳＦ１＝１４８．８の黒トナーＡを得た。
【０１１２】
（ｉｉ）着色粒子Ｂ製造方法
＜樹脂分散液（１）の調整＞
スチレン ３７０ｇ
ｎ−ブチルアクリレート ３０ｇ
アクリル酸 ８ｇ
ドデカンチオール ２４ｇ
四臭化炭素 ４ｇ
【０１１３】
以上の成分を混合して溶解したものを、非イオン性界面活性剤（ノニポール４００：三洋化成（株）製）６ｇ及びアニオン性界面活性剤（ネオゲンＳＣ：第一工業製薬（株）製）１０ｇをイオン交換水５５０ｇに溶解したものにフラスコ中で乳化分散させ、１０分間ゆっくり混合しながら、これに過硫酸アンモニウム４ｇを溶解したイオン交換水５０ｇを投入した。窒素置換を行った後、前記フラスコ内を攪拌しながら内容物が７０℃になるまでオイルバスで加熱し、５時間そのまま乳化重合を継続した。その結果１５５ｎｍであり、Ｔｇ＝５９℃、重量平均分子量Ｍｗ＝１２０００の樹脂粒子が分散された樹脂分散液（１）が得られた。
【０１１４】
＜樹脂分散液（２）の調整＞
スチレン ２８０ｇ
ｎ−ブチルアクリレート １２０ｇ
アクリル酸 ８ｇ
【０１１５】
以上の成分を混合して溶解したものを、非イオン性界面活性剤（ノニポール４００：三洋化成（株）製）６ｇ及びアニオン性界面活性剤（ネオゲンＳＣ：第一工業製薬（株）製）１２ｇをイオン交換水５５０ｇに溶解したものにフラスコ中で乳化分散させ、１０分間ゆっくり混合しながら、これに過硫酸アンモニウム３ｇを溶解したイオン交換水５０ｇを投入した。窒素置換を行った後、前記フラスコ内を攪拌しながら内容物が７０℃になるまでオイルバスで加熱し、５時間そのまま乳化重合を継続した。その結果１０５ｎｍであり、Ｔｇ＝５３℃、重量平均分子量Ｍｗ＝５５００００の樹脂粒子が分散された樹脂分散液（２）が得られた。
【０１１６】
［着色剤分散液］
＜着色剤分散液（１）の調整＞
カーボンブラック ５０ｇ
（モーガルＬ：キャボット製）
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１１７】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（カーボンブラック）粒子が分散された着色剤分散液（１）を調整した。
【０１１８】
＜着色剤分散液（２）の調整＞
Ｃｙａｎ顔料Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｂｌｕｅ １５：３ ７０ｇ
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１１９】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（Ｃｙａｎ顔料）粒子が分散された着色剤分散液（２）を調整した。
【０１２０】
＜着色剤分散液（３）の調整＞
Ｍａｇｅｎｔａ顔料Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｒｅｄ１２２ ７０ｇ
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１２１】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（Ｍａｇｅｎｔａ顔料）粒子が分散された着色剤分散液（３）を調整した。
【０１２２】
＜着色剤分散液（４）の調整＞
Ｙｅｌｌｏｗ顔料Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｙｅｌｌｏｗ１８０ １００ｇ
ノニオン性界面活性剤 ５ｇ
（ノニポール４００：三洋化成（株）製）
イオン交換水 ２００ｇ
【０１２３】
以上の成分を混合して、溶解、ホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散し、平均粒子径が２５０ｎｍである着色剤（Ｙｅｌｌｏｗ顔料）粒子が分散された着色剤分散液（４）を調整した。
【０１２４】
［離型剤分散液（１）の調整］
パラフィンワックス ５０ｇ
（ＨＮＰ０１９０：日本精蝋（株）製、融点８５℃）
カチオン性界面活性剤 ５ｇ
（サニゾールＢ５０：花王（株）製）
【０１２５】
以上の成分を、丸型ステンレス鋼製フラスコ中でホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて１０分間分散した後、圧力吐出型ホモジナイザーで分散処理し、平均粒径が５５０ｎｍである離型剤粒子が分散された離型剤分散液（１）を調整した。
【０１２６】
［凝集粒子の調整］
樹脂分散液（１） １２０ｇ
樹脂分散液（２） ８０ｇ
着色剤分散液（１） ２００ｇ
離型分散液（１） ４０ｇ
カチオン性界面活性剤 １．５ｇ
（サニゾールＢ５０：花王（株）製）
【０１２７】
以上の成分を、丸型ステンレス鋼鉄フラスコ中でホモジナイザー（ウルトラタラックスＴ５０：ＩＫＡ社製）を用いて混合し、分散した後、加熱用オイルバス中でフラスコ内を攪拌しながら５０℃まで加熱した。４５℃で２０分間保持した後、光学顕微鏡で確認したところ、平均粒径が約５．０μｍである凝集粒子が形成されていることが確認された。更に上記分散液に、樹脂含有微粒子分散液として樹脂分散液（１）を緩やかに６０ｇ追加した。そして加熱用オイルバスの温度を５０℃まで上げて３０分間保持した。光学顕微鏡にて観察したところ、平均粒径が約５．６μｍである付着粒子が形成されていることが確認された。
【０１２８】
［着色粒子Ｂの作成］
上記凝集粒子の分散液にアニオン性界面活性剤（ネオゲンＳＣ：第一工業製薬（株）製）３ｇを追加した後、前記ステンレス鋼鉄フラスコ中を密閉し、磁力シールを用いて攪拌しながら１０５℃まで加熱し、４時間保持した。そして、冷却後、反応生成物をろ過し、イオン交換水で充分に洗浄した後、乾燥させることにより、静電荷像現像用着色粒子Ｂを得た。
【０１２９】
＜着色粒子ＫｕｒｏＢの生成＞
着色剤分散液（１）を用いて上記凝集粒子の調整および着色粒子の作成の手法にてＳＦ１＝１２８．５、粒径Ｄ５０＝５．８μｍのＫｕｒｏトナーを得た。
【０１３０】
＜着色粒子ＣｙａｎＢの生成＞
上記凝集粒子の調整において着色剤分散液（１）の代わりに着色剤分散液（２）を用い、更に上記着色粒子の作成の手法にてＳＦ１＝１３０、粒径Ｄ５０＝５．６μｍのＣｙａｎトナーを得た。
【０１３１】
＜着色粒子ＭａｇｅｎｔａＢの生成＞
上記凝集粒子の調整において着色剤分散液（１）の代わりに着色剤分散液（３）を用い、更に上記着色粒子の作成の手法にてＳＦ１＝１３２．５、粒径Ｄ５０＝５．５μｍのＭａｇｅｎｔａトナーを得た。
【０１３２】
＜着色粒子ＹｅｌｌｏｗＢの生成＞
上記凝集粒子の調整において着色剤分散液（１）の代わりに着色剤分散液（４）を用い、更に上記着色粒子の作成の記手法にてＳＦ１＝１２７、粒径Ｄ５０＝５．９μｍのＹｅｌｌｏｗトナーを得た。
【０１３３】
［キャリアの生成］
フェライト粒子（平均粒径：５０μｍ） １００部
トルエン １４部
スチレン−メチルメタクリレート共重合体 ２部
（成分比：９０／１０、Ｍｗ＝６５，０００）
カーボンブラック（Ｒ３３０：キャボット社製） ０．２部
【０１３４】
まず、フェライト粒子を除く上記成分を１０分間スターラーで撹拌させて、分散した被覆液を調整し、次に、この被覆液とフェライト粒子を真空脱気型ニーダーに入れて、６０℃において３０分撹拌した後、さらに加温しながら減圧して脱気し、乾燥させることによりキャリアを得た。このキャリアは、１０００Ｖ／ｃｍの印加電界時の体積固有抵抗値が１０１１Ωｃｍであった。
【０１３５】
（実施例１）
上記着色粒子ＢのＫｕｒｏＢ、ＣｙａｎＢ、ＭａｇｅｎｔａＢ、ＹｅｌｌｏｗＢトナーのそれぞれ１００部に炭酸カルシウム粒子（Ａ）１部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．３部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３６】
（実施例２）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｂ）１部、平均粒子径１６ｎｍの疎水性シリカ（Ｒ９７２、日本アエロジル社製）１．０部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３７】
（実施例３）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｃ）０．７部、平均粒子径１６ｎｍの疎水性シリカ（Ｒ９７２、日本アエロジル社製）１．５部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３８】
（実施例４）
上記着色粒子ＫｕｒｏＡ１００部に炭酸カルシウム粒子（Ａ）１．３部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．２部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１３９】
（実施例５）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｂ）０．５部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．４部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４０】
（実施例６）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ａ）２部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．４部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４１】
（実施例７）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ａ）６部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．７部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４２】
（実施例８）
実施例３において炭酸カルシウム粒子（Ｃ）を炭酸カルシウム粒子（Ｅ）に変えた以外は同様に作製して現像剤を得た。
【０１４３】
（実施例９）
実施例３において炭酸カルシウム粒子（Ｃ）をスルホアミン酸カルシウム粒子（Ｆ）に変えた以外は同様に作製して現像剤を得た。
【０１４４】
（比較例１）
上記着色粒子ＫｕｒｏＢ１００部に平均粒子径２１ｎｍの疎水性酸化チタン（Ｔ８０５、日本アエロジル社製）を０．７部、平均粒子径４０ｎｍの疎水性シリカ（ＲＸ５０、日本アエロジル社製）１．２部をヘンシェルミキサーを用い、周速３２ｍ／ｓで１０分間ブレンドをおこなった後、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４５】
（比較例２）
上記着色粒子ＫｕｒｏＢ１００部に炭酸カルシウム粒子（Ｄ）０．８部、平均粒子径１６ｎｍの疎水性シリカ（Ｒ９７２、日本アエロジル社製）１．４部加え、周速２０ｍ／ｓで５分間ブレンドを行い、４５μｍ網目のシーブを用いて粗大粒子を除去し、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４６】
（比較例３）
実施例３において、炭酸カルシウム粒子（Ｃ）０．７部を０．３部とした以外は同様にして、トナーを得た。上述のキャリア１００部と上記トナー５部をＶ−ブレンダーを用い、４０ｒｐｍで２０分間攪拌し、１７７μｍの網目を有するシーブで篩うことにより現像剤を得た。
【０１４７】
（比較例４）
実施例７において炭酸カルシウム粒子（Ａ）６部を８．５部に変えた以外は同様に作製して現像剤を得た。
【０１４８】
［評価］
上記実施例及び比較例に記載の現像剤を用い、両面画像形成用であって、潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次ロール熱定着する定着手段と、を有し、前記定着手段において実質的に離型剤を供給しないＦｕｊｉ Ｘｅｒｏｘ社製Ｄｏｃｕ Ｃｅｎｔｒａ Ｃｏｌｏｒ５００改造機を用いて帯電量、転写性及び定着性の評価を行った。なお、両面画像形成は、第１のトナー像を記録材の第１面にロール熱定着した後、再度形成された第２のトナー像を記録材の第２面に転写し、ロール熱定着して得た。
【０１４９】
また、上記改造機に供した記録材は、富士ゼロックス社製Ｊ紙（炭酸カルシウム含有のＡ４用紙）である。
【０１５０】
帯電量の帯電環境安定性は以下のように判断を行った。
【数７】
ΔＴＶ＝（温湿度１０℃２０％の帯電量）−（温湿度２９℃９０％帯電量）
ΔＴＶ＜８μＣ／ｇ・・・○、ΔＴＶ≧８μＣ／ｇ・・・×
転写性の評価は、転写工程終了時にハードストップを行い、転写材のトナー重量をトナー除去前後の測定から転写トナー量ａを求め、同様に感光体上に残ったトナー量ｂを求め、次式により転写効率を求めた。
【０１５１】
【数８】
転写効率η（％）＝ａ＊１００／（ａ＋ｂ）
そして、次の様に判断を行った。
η≧９０％・・・○、 、η＜９０％・・・×
【０１５２】
Ａ４用紙の第２面のトナーのチラバリは、上述したＡ４用紙に両面印刷を行い、画質の線部を官能評価した。また、Ａ４用紙の第２面のカラー画像の中間色の再現性についても官能能評価した。
【０１５３】
その結果を以下の表１に示す。
【０１５４】
【表１】
本発明のカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが５＜Ｗ／ｄ＜５００を満たすトナーを有する現像剤は、実施例１〜９の結果のように、両面に画像を形成した際に紙の第２面（裏面）におけるトナーの散らばりがほとんどなく、第２面のカラー印刷の中間色も鮮明であって、帯電環境安定性が良好であり、転写性も良好であった。
【０１５６】
一方、カルシウム化合物粒子を含有しない、または５＜Ｗ／ｄ＜５００を満たさずＷ／ｄが５以下のトナーの現像剤は、比較例１、２、３の結果のように、紙の第２面において線画像部のトナーが散らばり、カラー印刷の中間色も不鮮明となり、帯電環境安定性がやや悪く、不十分な画質であった。またＷ／ｄが５００以上であるトナーの現像剤は、比較例４の結果のように、帯電量が低く、その為、カブリがありカラー印刷の中間色も不鮮明となり、不十分な画質であった。
【０１５７】
また上記システムのクリーニングブレードを除去し、静電ブラシを付加し、帯電装置をロール帯電装置に変更して実施例５のＫｕｒｏＢを用いて検討したところ、初期は勿論２万枚コピー後も初期同様鮮明な画像を呈し、画像上の問題は発生しなかった。
【０１５８】
さらに上記システムにおいてブレード及びブラシクリーニングを一切用いないでスコロトロン帯電器を用いて実施例５のＫｕｒｏＢを用いてを検討したところ、初期は勿論２万枚コピー後も初期同様鮮明な画像を呈し、画像上の問題は発生しなかった。
【０１５９】
【発明の効果】
本発明の両面複写用静電潜像現像用トナー組成物、現像剤および画像形成方法により、両面に微細な画像を形成した場合であっても、両面とも良好な画質が得られる。
【図面の簡単な説明】
【図１】本発明の実施例および比較例に用いたキャリアの体積固有抵抗を求めるための装置構成を示す模式図である。
【符号の説明】
１ ガード電極、２ 上部電極、３ 測定試料、４ 下部電極、５ 試料保持リング、６ エレクトロメーター。
Claims (5)
- 記録材の両面に画像を形成するために用いられる静電潜像現像用乾式のトナーにおいて、前記トナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが以下の式（１）を満たすことを特徴とする両面複写用静電潜像現像用乾式トナー組成物。
- キャリアとトナー組成物からなる静電潜像現像用現像剤において、前記キャリアが芯材上に、マトリックス樹脂中に導電材料が分散含有された樹脂被覆層を有し、前記トナー組成物は、記録材の両面に画像を形成するために用いられてなり、前記トナー組成物がカルシウム化合物粒子を含有し、該カルシウム化合物粒子添加量Ｗと該カルシウム化合物粒子径ｄが上記式（１）を満たすトナー組成物であることを特徴とする両面複写用静電潜像現像用現像剤。
- 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、
前記画像形成方法に用いられるトナーがカルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たし、前記転写分離手段は各色トナーを前記潜像担持体にそれぞれ現像し、転写ベルトあるいは転写ドラムに転写したのちに、各色トナーを一度に記録材の第１面および第２面にそれぞれ転写することを特徴とする両面カラー画像形成方法。 - 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、
前記画像形成方法に用いるトナーは、カルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たし、
前記クリーニング手段は、前記潜像担持体をブレードで摺擦することなしに静電ブラシを用い潜像担持体上の残留トナーを回収することを特徴とする両面画像形成方法。 - 潜像担持体を帯電させる帯電手段と、帯電された潜像担持体上に露光して静電潜像を形成する潜像形成手段と、前記静電潜像をトナーを用いて現像する現像手段と、形成された第１のトナー像を記録材の第１面に転写し、トナー像保持体である潜像担持体より分離すると共に、再度形成された第２のトナー像を記録材の第２面に転写し、前記潜像担持体より分離する転写分離手段と、転写後に潜像担持体上に残留したトナーを除去するクリーニング手段と、転写された第１および第２のトナー像を記録材の第１面および第２面上に順次接触熱定着する定着手段と、を有する両面画像形成装置を用いて画像を形成する両面画像形成方法において、
前記定着手段は、離型剤を供給しない定着手段であり、
前記トナーは、カルシウム化合物粒子を含有し、前記カルシウム化合物粒子添加量Ｗと前記カルシウム化合物粒子径ｄが上記式（１）を満たすことを特徴とする両面画像形成方法。
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003079194A JP2004287100A (ja) | 2003-03-20 | 2003-03-20 | 両面複写用静電潜像現像用乾式トナー、現像剤および画像形成方法 |
| US10/669,286 US7026085B2 (en) | 2003-03-20 | 2003-09-25 | Dry toner for electrostatic latent image developer, developer and image forming method |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003079194A JP2004287100A (ja) | 2003-03-20 | 2003-03-20 | 両面複写用静電潜像現像用乾式トナー、現像剤および画像形成方法 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2004287100A true JP2004287100A (ja) | 2004-10-14 |
Family
ID=33293378
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2003079194A Pending JP2004287100A (ja) | 2003-03-20 | 2003-03-20 | 両面複写用静電潜像現像用乾式トナー、現像剤および画像形成方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP2004287100A (ja) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2253675A4 (en) * | 2007-12-21 | 2013-06-05 | Dainippon Ink & Chemicals | PIGMENT COMPOSITION FOR PRINTING PAINT, ITS PRODUCTION METHOD AND METHOD FOR PRODUCING PRINTING COLOR |
-
2003
- 2003-03-20 JP JP2003079194A patent/JP2004287100A/ja active Pending
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2253675A4 (en) * | 2007-12-21 | 2013-06-05 | Dainippon Ink & Chemicals | PIGMENT COMPOSITION FOR PRINTING PAINT, ITS PRODUCTION METHOD AND METHOD FOR PRODUCING PRINTING COLOR |
| US8754148B2 (en) | 2007-12-21 | 2014-06-17 | Dic Corporation | Pigment composition for printing ink, method for producing the same and method for producing printing ink |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5197735B2 (ja) | トナー及び画像形成方法 | |
| JP4239835B2 (ja) | 静電荷像現像用トナー、静電荷像現像用現像剤及び画像形成方法 | |
| JP5391871B2 (ja) | 静電荷像現像用トナー、静電荷像現像用現像剤、トナーカートリッジ、プロセスカートリッジ、及び画像形成装置 | |
| JP2010191296A (ja) | 静電荷像現像用トナー、静電荷像現像剤、トナーカートリッジ、プロセスカートリッジ、及び画像形成装置 | |
| JP2009063805A (ja) | 静電潜像現像用キャリアとそれを用いた現像方法 | |
| JP2012173410A (ja) | 二成分現像剤用キャリア、二成分現像剤、画像形成方法、及び、画像形成装置 | |
| JPH11174734A (ja) | 静電潜像現像剤用トナー、静電潜像現像剤用トナーの製造方法、静電潜像現像剤、および画像形成方法 | |
| JP2004326049A (ja) | 現像用非磁性トナー | |
| JP4225203B2 (ja) | 静電潜像現像用トナー、静電潜像現像用現像剤、及び、それを用いた画像形成方法 | |
| JP2005099400A (ja) | 画像形成方法 | |
| JP2010019970A (ja) | 電子写真用トナー、電子写真用現像剤及び画像形成方法 | |
| JP4311053B2 (ja) | 静電潜像現像用乾式トナー、現像剤及び画像形成方法 | |
| JP2007178467A (ja) | カラー画像形成装置及び画像形成方法 | |
| JP4035040B2 (ja) | トナー及び二成分現像剤 | |
| JP2014142484A (ja) | 非磁性一成分トナー、トナーカートリッジ、プロセスカートリッジおよび画像形成装置 | |
| JP6167869B2 (ja) | 静電荷像現像剤、プロセスカートリッジ、画像形成方法、及び、画像形成装置 | |
| CN104155856B (zh) | 调色剂、显影剂、调色剂盒、处理盒、成像装置和成像方法 | |
| JP2023130750A (ja) | 静電荷像現像用キャリア及びその製造方法、静電荷像現像剤、プロセスカートリッジ、画像形成装置、並びに、画像形成方法 | |
| JP2023130752A (ja) | 静電荷像現像用キャリア及びその製造方法、静電荷像現像剤、プロセスカートリッジ、画像形成装置、並びに、画像形成方法 | |
| JP5423226B2 (ja) | トナーの製造方法 | |
| JP3823725B2 (ja) | 電子写真用トナー、電子写真用現像剤、及びそれを用いた画像形成方法 | |
| JP2021085929A (ja) | 静電荷像現像用トナー、静電荷像現像剤、トナーカートリッジ、プロセスカートリッジ、画像形成装置、及び画像形成方法 | |
| JP2004287100A (ja) | 両面複写用静電潜像現像用乾式トナー、現像剤および画像形成方法 | |
| JP2016065963A (ja) | トナー混合物、静電荷像現像剤、トナーカートリッジ、現像剤カートリッジ、プロセスカートリッジ、画像形成装置、画像形成方法、及び、シリカ凝集体 | |
| JP2004109666A (ja) | 静電荷像乾式トナー組成物、静電潜像現像用現像剤及び画像形成方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20060220 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20071121 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20071204 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20080204 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20081104 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20090407 |
