JP2004339509A - 難燃性熱硬化性材料、その用途およびその製造方法 - Google Patents
難燃性熱硬化性材料、その用途およびその製造方法 Download PDFInfo
- Publication number
- JP2004339509A JP2004339509A JP2004139071A JP2004139071A JP2004339509A JP 2004339509 A JP2004339509 A JP 2004339509A JP 2004139071 A JP2004139071 A JP 2004139071A JP 2004139071 A JP2004139071 A JP 2004139071A JP 2004339509 A JP2004339509 A JP 2004339509A
- Authority
- JP
- Japan
- Prior art keywords
- flame
- component
- retardant
- thermosetting material
- formula
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- 239000003063 flame retardant Substances 0.000 title claims abstract description 66
- RNFJDJUURJAICM-UHFFFAOYSA-N 2,2,4,4,6,6-hexaphenoxy-1,3,5-triaza-2$l^{5},4$l^{5},6$l^{5}-triphosphacyclohexa-1,3,5-triene Chemical compound N=1P(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP=1(OC=1C=CC=CC=1)OC1=CC=CC=C1 RNFJDJUURJAICM-UHFFFAOYSA-N 0.000 title claims abstract description 61
- 229920001187 thermosetting polymer Polymers 0.000 title claims abstract description 56
- 239000000463 material Substances 0.000 title claims abstract description 45
- 238000004519 manufacturing process Methods 0.000 title claims description 7
- 229920005989 resin Polymers 0.000 claims abstract description 34
- 239000011347 resin Substances 0.000 claims abstract description 34
- 229910052736 halogen Inorganic materials 0.000 claims abstract description 25
- 150000002367 halogens Chemical class 0.000 claims abstract description 25
- 229920006337 unsaturated polyester resin Polymers 0.000 claims abstract description 24
- 229920000642 polymer Polymers 0.000 claims abstract description 20
- 239000003822 epoxy resin Substances 0.000 claims abstract description 19
- 229920000647 polyepoxide Polymers 0.000 claims abstract description 19
- ACVYVLVWPXVTIT-UHFFFAOYSA-M phosphinate Chemical compound [O-][PH2]=O ACVYVLVWPXVTIT-UHFFFAOYSA-M 0.000 claims abstract description 12
- 230000002195 synergetic effect Effects 0.000 claims abstract description 11
- 150000001875 compounds Chemical class 0.000 claims abstract description 9
- -1 n-propylene Chemical group 0.000 claims description 20
- 239000002253 acid Substances 0.000 claims description 15
- 239000000203 mixture Substances 0.000 claims description 15
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical group [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 claims description 13
- WNROFYMDJYEPJX-UHFFFAOYSA-K aluminium hydroxide Chemical compound [OH-].[OH-].[OH-].[Al+3] WNROFYMDJYEPJX-UHFFFAOYSA-K 0.000 claims description 13
- 239000000460 chlorine Chemical group 0.000 claims description 13
- 229910052801 chlorine Chemical group 0.000 claims description 13
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 claims description 12
- 229910052794 bromium Inorganic materials 0.000 claims description 12
- 238000000034 method Methods 0.000 claims description 12
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 claims description 10
- 150000002148 esters Chemical class 0.000 claims description 9
- 229920000877 Melamine resin Polymers 0.000 claims description 8
- 229920000388 Polyphosphate Polymers 0.000 claims description 8
- JDSHMPZPIAZGSV-UHFFFAOYSA-N melamine Chemical compound NC1=NC(N)=NC(N)=N1 JDSHMPZPIAZGSV-UHFFFAOYSA-N 0.000 claims description 8
- 239000001205 polyphosphate Substances 0.000 claims description 8
- 235000011176 polyphosphates Nutrition 0.000 claims description 8
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 claims description 7
- 229910052782 aluminium Inorganic materials 0.000 claims description 7
- 238000000465 moulding Methods 0.000 claims description 7
- 229910019142 PO4 Inorganic materials 0.000 claims description 6
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 6
- 125000003118 aryl group Chemical group 0.000 claims description 6
- 235000021317 phosphate Nutrition 0.000 claims description 6
- 239000000843 powder Substances 0.000 claims description 6
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims description 5
- 239000007859 condensation product Substances 0.000 claims description 5
- VTHJTEIRLNZDEV-UHFFFAOYSA-L magnesium dihydroxide Chemical compound [OH-].[OH-].[Mg+2] VTHJTEIRLNZDEV-UHFFFAOYSA-L 0.000 claims description 5
- 239000000347 magnesium hydroxide Substances 0.000 claims description 5
- 229910001862 magnesium hydroxide Inorganic materials 0.000 claims description 5
- 229910017464 nitrogen compound Inorganic materials 0.000 claims description 5
- 239000000047 product Substances 0.000 claims description 5
- BPXVHIRIPLPOPT-UHFFFAOYSA-N 1,3,5-tris(2-hydroxyethyl)-1,3,5-triazinane-2,4,6-trione Chemical compound OCCN1C(=O)N(CCO)C(=O)N(CCO)C1=O BPXVHIRIPLPOPT-UHFFFAOYSA-N 0.000 claims description 4
- YZEZMSPGIPTEBA-UHFFFAOYSA-N 2-n-(4,6-diamino-1,3,5-triazin-2-yl)-1,3,5-triazine-2,4,6-triamine Chemical compound NC1=NC(N)=NC(NC=2N=C(N)N=C(N)N=2)=N1 YZEZMSPGIPTEBA-UHFFFAOYSA-N 0.000 claims description 4
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims description 4
- 125000002853 C1-C4 hydroxyalkyl group Chemical group 0.000 claims description 4
- 241000219112 Cucumis Species 0.000 claims description 4
- 235000015510 Cucumis melo subsp melo Nutrition 0.000 claims description 4
- ZRALSGWEFCBTJO-UHFFFAOYSA-N Guanidine Chemical compound NC(N)=N ZRALSGWEFCBTJO-UHFFFAOYSA-N 0.000 claims description 4
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 claims description 4
- FJJCIZWZNKZHII-UHFFFAOYSA-N [4,6-bis(cyanoamino)-1,3,5-triazin-2-yl]cyanamide Chemical compound N#CNC1=NC(NC#N)=NC(NC#N)=N1 FJJCIZWZNKZHII-UHFFFAOYSA-N 0.000 claims description 4
- POJWUDADGALRAB-UHFFFAOYSA-N allantoin Chemical compound NC(=O)NC1NC(=O)NC1=O POJWUDADGALRAB-UHFFFAOYSA-N 0.000 claims description 4
- 150000001491 aromatic compounds Chemical class 0.000 claims description 4
- 239000011521 glass Substances 0.000 claims description 4
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 4
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 4
- 150000002681 magnesium compounds Chemical class 0.000 claims description 4
- YSRVJVDFHZYRPA-UHFFFAOYSA-N melem Chemical compound NC1=NC(N23)=NC(N)=NC2=NC(N)=NC3=N1 YSRVJVDFHZYRPA-UHFFFAOYSA-N 0.000 claims description 4
- 229910052751 metal Inorganic materials 0.000 claims description 4
- 239000002184 metal Substances 0.000 claims description 4
- 150000002927 oxygen compounds Chemical class 0.000 claims description 4
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 4
- 239000010452 phosphate Substances 0.000 claims description 4
- 229910052710 silicon Inorganic materials 0.000 claims description 4
- 239000010703 silicon Substances 0.000 claims description 4
- 150000003752 zinc compounds Chemical class 0.000 claims description 4
- DJKGDNKYTKCJKD-BPOCMEKLSA-N (1s,4r,5s,6r)-1,2,3,4,7,7-hexachlorobicyclo[2.2.1]hept-2-ene-5,6-dicarboxylic acid Chemical group ClC1=C(Cl)[C@]2(Cl)[C@H](C(=O)O)[C@H](C(O)=O)[C@@]1(Cl)C2(Cl)Cl DJKGDNKYTKCJKD-BPOCMEKLSA-N 0.000 claims description 3
- CHUGKEQJSLOLHL-UHFFFAOYSA-N 2,2-Bis(bromomethyl)propane-1,3-diol Chemical compound OCC(CO)(CBr)CBr CHUGKEQJSLOLHL-UHFFFAOYSA-N 0.000 claims description 3
- XIRDTMSOGDWMOX-UHFFFAOYSA-N 3,4,5,6-tetrabromophthalic acid Chemical compound OC(=O)C1=C(Br)C(Br)=C(Br)C(Br)=C1C(O)=O XIRDTMSOGDWMOX-UHFFFAOYSA-N 0.000 claims description 3
- 150000007824 aliphatic compounds Chemical class 0.000 claims description 3
- 239000011575 calcium Substances 0.000 claims description 3
- 229910052791 calcium Inorganic materials 0.000 claims description 3
- 238000000576 coating method Methods 0.000 claims description 3
- ZLNQQNXFFQJAID-UHFFFAOYSA-L magnesium carbonate Chemical compound [Mg+2].[O-]C([O-])=O ZLNQQNXFFQJAID-UHFFFAOYSA-L 0.000 claims description 3
- 125000004957 naphthylene group Chemical group 0.000 claims description 3
- 150000002829 nitrogen Chemical class 0.000 claims description 3
- 150000002830 nitrogen compounds Chemical class 0.000 claims description 3
- 230000000737 periodic effect Effects 0.000 claims description 3
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 claims description 3
- 239000000377 silicon dioxide Substances 0.000 claims description 3
- 229910052725 zinc Inorganic materials 0.000 claims description 3
- 239000011701 zinc Substances 0.000 claims description 3
- 125000006832 (C1-C10) alkylene group Chemical group 0.000 claims description 2
- DEIGXXQKDWULML-UHFFFAOYSA-N 1,2,5,6,9,10-hexabromocyclododecane Chemical compound BrC1CCC(Br)C(Br)CCC(Br)C(Br)CCC1Br DEIGXXQKDWULML-UHFFFAOYSA-N 0.000 claims description 2
- VEORPZCZECFIRK-UHFFFAOYSA-N 3,3',5,5'-tetrabromobisphenol A Chemical compound C=1C(Br)=C(O)C(Br)=CC=1C(C)(C)C1=CC(Br)=C(O)C(Br)=C1 VEORPZCZECFIRK-UHFFFAOYSA-N 0.000 claims description 2
- GZVHEAJQGPRDLQ-UHFFFAOYSA-N 6-phenyl-1,3,5-triazine-2,4-diamine Chemical compound NC1=NC(N)=NC(C=2C=CC=CC=2)=N1 GZVHEAJQGPRDLQ-UHFFFAOYSA-N 0.000 claims description 2
- POJWUDADGALRAB-PVQJCKRUSA-N Allantoin Natural products NC(=O)N[C@@H]1NC(=O)NC1=O POJWUDADGALRAB-PVQJCKRUSA-N 0.000 claims description 2
- 125000004648 C2-C8 alkenyl group Chemical group 0.000 claims description 2
- CHJJGSNFBQVOTG-UHFFFAOYSA-N N-methyl-guanidine Natural products CNC(N)=N CHJJGSNFBQVOTG-UHFFFAOYSA-N 0.000 claims description 2
- QHWKHLYUUZGSCW-UHFFFAOYSA-N Tetrabromophthalic anhydride Chemical compound BrC1=C(Br)C(Br)=C2C(=O)OC(=O)C2=C1Br QHWKHLYUUZGSCW-UHFFFAOYSA-N 0.000 claims description 2
- 239000005083 Zinc sulfide Substances 0.000 claims description 2
- YUWBVKYVJWNVLE-UHFFFAOYSA-N [N].[P] Chemical compound [N].[P] YUWBVKYVJWNVLE-UHFFFAOYSA-N 0.000 claims description 2
- 229960000458 allantoin Drugs 0.000 claims description 2
- IYABWNGZIDDRAK-UHFFFAOYSA-N allene Chemical group C=C=C IYABWNGZIDDRAK-UHFFFAOYSA-N 0.000 claims description 2
- ILRRQNADMUWWFW-UHFFFAOYSA-K aluminium phosphate Chemical compound O1[Al]2OP1(=O)O2 ILRRQNADMUWWFW-UHFFFAOYSA-K 0.000 claims description 2
- 229910052787 antimony Inorganic materials 0.000 claims description 2
- 125000003710 aryl alkyl group Chemical group 0.000 claims description 2
- 125000001246 bromo group Chemical group Br* 0.000 claims description 2
- HHSPVTKDOHQBKF-UHFFFAOYSA-J calcium;magnesium;dicarbonate Chemical compound [Mg+2].[Ca+2].[O-]C([O-])=O.[O-]C([O-])=O HHSPVTKDOHQBKF-UHFFFAOYSA-J 0.000 claims description 2
- 150000001718 carbodiimides Chemical class 0.000 claims description 2
- 239000000919 ceramic Substances 0.000 claims description 2
- WHHGLZMJPXIBIX-UHFFFAOYSA-N decabromodiphenyl ether Chemical compound BrC1=C(Br)C(Br)=C(Br)C(Br)=C1OC1=C(Br)C(Br)=C(Br)C(Br)=C1Br WHHGLZMJPXIBIX-UHFFFAOYSA-N 0.000 claims description 2
- QGBSISYHAICWAH-UHFFFAOYSA-N dicyandiamide Chemical compound NC(N)=NC#N QGBSISYHAICWAH-UHFFFAOYSA-N 0.000 claims description 2
- SWSQBOPZIKWTGO-UHFFFAOYSA-N dimethylaminoamidine Natural products CN(C)C(N)=N SWSQBOPZIKWTGO-UHFFFAOYSA-N 0.000 claims description 2
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 claims description 2
- 229910052732 germanium Inorganic materials 0.000 claims description 2
- 239000002241 glass-ceramic Substances 0.000 claims description 2
- VPVSTMAPERLKKM-UHFFFAOYSA-N glycoluril Chemical compound N1C(=O)NC2NC(=O)NC21 VPVSTMAPERLKKM-UHFFFAOYSA-N 0.000 claims description 2
- 229910052500 inorganic mineral Inorganic materials 0.000 claims description 2
- 229910052742 iron Inorganic materials 0.000 claims description 2
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 claims description 2
- 229910052744 lithium Inorganic materials 0.000 claims description 2
- 239000011777 magnesium Substances 0.000 claims description 2
- 229910052749 magnesium Inorganic materials 0.000 claims description 2
- 239000001095 magnesium carbonate Substances 0.000 claims description 2
- 229910000021 magnesium carbonate Inorganic materials 0.000 claims description 2
- 229910052748 manganese Inorganic materials 0.000 claims description 2
- ZQKXQUJXLSSJCH-UHFFFAOYSA-N melamine cyanurate Chemical compound NC1=NC(N)=NC(N)=N1.O=C1NC(=O)NC(=O)N1 ZQKXQUJXLSSJCH-UHFFFAOYSA-N 0.000 claims description 2
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims description 2
- 239000011707 mineral Substances 0.000 claims description 2
- 239000012778 molding material Substances 0.000 claims description 2
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 2
- 125000000740 n-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 2
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 claims description 2
- 229910052757 nitrogen Inorganic materials 0.000 claims description 2
- 125000000843 phenylene group Chemical group C1(=C(C=CC=C1)*)* 0.000 claims description 2
- XZTOTRSSGPPNTB-UHFFFAOYSA-N phosphono dihydrogen phosphate;1,3,5-triazine-2,4,6-triamine Chemical compound NC1=NC(N)=NC(N)=N1.OP(O)(=O)OP(O)(O)=O XZTOTRSSGPPNTB-UHFFFAOYSA-N 0.000 claims description 2
- XFZRQAZGUOTJCS-UHFFFAOYSA-N phosphoric acid;1,3,5-triazine-2,4,6-triamine Chemical compound OP(O)(O)=O.NC1=NC(N)=NC(N)=N1 XFZRQAZGUOTJCS-UHFFFAOYSA-N 0.000 claims description 2
- QVJYHZQHDMNONA-UHFFFAOYSA-N phosphoric acid;1,3,5-triazine-2,4,6-triamine Chemical compound OP(O)(O)=O.NC1=NC(N)=NC(N)=N1.NC1=NC(N)=NC(N)=N1 QVJYHZQHDMNONA-UHFFFAOYSA-N 0.000 claims description 2
- 229910052698 phosphorus Inorganic materials 0.000 claims description 2
- 239000011574 phosphorus Substances 0.000 claims description 2
- 229910052700 potassium Inorganic materials 0.000 claims description 2
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 claims description 2
- 150000004760 silicates Chemical class 0.000 claims description 2
- RMAQACBXLXPBSY-UHFFFAOYSA-N silicic acid Chemical class O[Si](O)(O)O RMAQACBXLXPBSY-UHFFFAOYSA-N 0.000 claims description 2
- 229910052708 sodium Inorganic materials 0.000 claims description 2
- 229910052712 strontium Inorganic materials 0.000 claims description 2
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 claims description 2
- 229910052718 tin Inorganic materials 0.000 claims description 2
- 229910052719 titanium Inorganic materials 0.000 claims description 2
- BIKXLKXABVUSMH-UHFFFAOYSA-N trizinc;diborate Chemical compound [Zn+2].[Zn+2].[Zn+2].[O-]B([O-])[O-].[O-]B([O-])[O-] BIKXLKXABVUSMH-UHFFFAOYSA-N 0.000 claims description 2
- 239000010457 zeolite Substances 0.000 claims description 2
- 239000011787 zinc oxide Substances 0.000 claims description 2
- LRXTYHSAJDENHV-UHFFFAOYSA-H zinc phosphate Chemical compound [Zn+2].[Zn+2].[Zn+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O LRXTYHSAJDENHV-UHFFFAOYSA-H 0.000 claims description 2
- 229910000165 zinc phosphate Inorganic materials 0.000 claims description 2
- 229910052984 zinc sulfide Inorganic materials 0.000 claims description 2
- BNEMLSQAJOPTGK-UHFFFAOYSA-N zinc;dioxido(oxo)tin Chemical compound [Zn+2].[O-][Sn]([O-])=O BNEMLSQAJOPTGK-UHFFFAOYSA-N 0.000 claims description 2
- DRDVZXDWVBGGMH-UHFFFAOYSA-N zinc;sulfide Chemical compound [S-2].[Zn+2] DRDVZXDWVBGGMH-UHFFFAOYSA-N 0.000 claims description 2
- BHTBHKFULNTCHQ-UHFFFAOYSA-H zinc;tin(4+);hexahydroxide Chemical compound [OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[Zn+2].[Sn+4] BHTBHKFULNTCHQ-UHFFFAOYSA-H 0.000 claims description 2
- 229910052726 zirconium Inorganic materials 0.000 claims description 2
- VXNZUUAINFGPBY-UHFFFAOYSA-N 1-Butene Chemical group CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 claims 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 claims 1
- 125000000217 alkyl group Chemical group 0.000 claims 1
- 239000011248 coating agent Substances 0.000 claims 1
- 150000002484 inorganic compounds Chemical class 0.000 claims 1
- 229910010272 inorganic material Inorganic materials 0.000 claims 1
- LNEPOXFFQSENCJ-UHFFFAOYSA-N haloperidol Chemical compound C1CC(O)(C=2C=CC(Cl)=CC=2)CCN1CCCC(=O)C1=CC=C(F)C=C1 LNEPOXFFQSENCJ-UHFFFAOYSA-N 0.000 abstract description 10
- 150000003839 salts Chemical class 0.000 abstract description 8
- ACVYVLVWPXVTIT-UHFFFAOYSA-N phosphinic acid Chemical compound O[PH2]=O ACVYVLVWPXVTIT-UHFFFAOYSA-N 0.000 abstract description 4
- 230000000694 effects Effects 0.000 abstract description 2
- 238000010586 diagram Methods 0.000 abstract 1
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 17
- 238000012360 testing method Methods 0.000 description 12
- 229920000728 polyester Polymers 0.000 description 9
- 239000003795 chemical substances by application Substances 0.000 description 8
- ADCOVFLJGNWWNZ-UHFFFAOYSA-N antimony trioxide Chemical compound O=[Sb]O[Sb]=O ADCOVFLJGNWWNZ-UHFFFAOYSA-N 0.000 description 6
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 6
- 238000002485 combustion reaction Methods 0.000 description 6
- 239000000945 filler Substances 0.000 description 5
- 239000000126 substance Substances 0.000 description 5
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 description 4
- 239000002585 base Substances 0.000 description 4
- 229910017052 cobalt Inorganic materials 0.000 description 4
- 239000010941 cobalt Substances 0.000 description 4
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 4
- 239000000178 monomer Substances 0.000 description 4
- 229920001169 thermoplastic Polymers 0.000 description 4
- 229920006305 unsaturated polyester Polymers 0.000 description 4
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- WSFSSNUMVMOOMR-UHFFFAOYSA-N Formaldehyde Chemical compound O=C WSFSSNUMVMOOMR-UHFFFAOYSA-N 0.000 description 3
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 3
- 150000008065 acid anhydrides Chemical class 0.000 description 3
- 125000001931 aliphatic group Chemical group 0.000 description 3
- 238000004132 cross linking Methods 0.000 description 3
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 3
- 150000002009 diols Chemical class 0.000 description 3
- 239000003365 glass fiber Substances 0.000 description 3
- 239000004033 plastic Substances 0.000 description 3
- 229920003023 plastic Polymers 0.000 description 3
- 229920000768 polyamine Polymers 0.000 description 3
- 238000006068 polycondensation reaction Methods 0.000 description 3
- 239000004416 thermosoftening plastic Substances 0.000 description 3
- WFUGQJXVXHBTEM-UHFFFAOYSA-N 2-hydroperoxy-2-(2-hydroperoxybutan-2-ylperoxy)butane Chemical compound CCC(C)(OO)OOC(C)(CC)OO WFUGQJXVXHBTEM-UHFFFAOYSA-N 0.000 description 2
- QGZKDVFQNNGYKY-UHFFFAOYSA-N Ammonia Chemical compound N QGZKDVFQNNGYKY-UHFFFAOYSA-N 0.000 description 2
- OMPJBNCRMGITSC-UHFFFAOYSA-N Benzoylperoxide Chemical compound C=1C=CC=CC=1C(=O)OOC(=O)C1=CC=CC=C1 OMPJBNCRMGITSC-UHFFFAOYSA-N 0.000 description 2
- 229930185605 Bisphenol Natural products 0.000 description 2
- NIQCNGHVCWTJSM-UHFFFAOYSA-N Dimethyl phthalate Chemical compound COC(=O)C1=CC=CC=C1C(=O)OC NIQCNGHVCWTJSM-UHFFFAOYSA-N 0.000 description 2
- VZCYOOQTPOCHFL-OWOJBTEDSA-N Fumaric acid Chemical compound OC(=O)\C=C\C(O)=O VZCYOOQTPOCHFL-OWOJBTEDSA-N 0.000 description 2
- CPELXLSAUQHCOX-UHFFFAOYSA-N Hydrogen bromide Chemical compound Br CPELXLSAUQHCOX-UHFFFAOYSA-N 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- 229910052783 alkali metal Inorganic materials 0.000 description 2
- AZDRQVAHHNSJOQ-UHFFFAOYSA-N alumane Chemical class [AlH3] AZDRQVAHHNSJOQ-UHFFFAOYSA-N 0.000 description 2
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 2
- 239000004566 building material Substances 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- DOIRQSBPFJWKBE-UHFFFAOYSA-N dibutyl phthalate Chemical compound CCCCOC(=O)C1=CC=CC=C1C(=O)OCCCC DOIRQSBPFJWKBE-UHFFFAOYSA-N 0.000 description 2
- 150000001991 dicarboxylic acids Chemical class 0.000 description 2
- KTLIMPGQZDZPSB-UHFFFAOYSA-N diethylphosphinic acid Chemical compound CCP(O)(=O)CC KTLIMPGQZDZPSB-UHFFFAOYSA-N 0.000 description 2
- VURFVHCLMJOLKN-UHFFFAOYSA-N diphosphane Chemical compound PP VURFVHCLMJOLKN-UHFFFAOYSA-N 0.000 description 2
- 150000002240 furans Chemical class 0.000 description 2
- 238000001746 injection moulding Methods 0.000 description 2
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 description 2
- 239000001301 oxygen Substances 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 150000002978 peroxides Chemical class 0.000 description 2
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 description 2
- 238000006116 polymerization reaction Methods 0.000 description 2
- 239000004814 polyurethane Substances 0.000 description 2
- 239000000779 smoke Substances 0.000 description 2
- 239000000243 solution Substances 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- ARCGXLSVLAOJQL-UHFFFAOYSA-N trimellitic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C(C(O)=O)=C1 ARCGXLSVLAOJQL-UHFFFAOYSA-N 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- MUTGBJKUEZFXGO-OLQVQODUSA-N (3as,7ar)-3a,4,5,6,7,7a-hexahydro-2-benzofuran-1,3-dione Chemical compound C1CCC[C@@H]2C(=O)OC(=O)[C@@H]21 MUTGBJKUEZFXGO-OLQVQODUSA-N 0.000 description 1
- DNIAPMSPPWPWGF-GSVOUGTGSA-N (R)-(-)-Propylene glycol Chemical compound C[C@@H](O)CO DNIAPMSPPWPWGF-GSVOUGTGSA-N 0.000 description 1
- RSWGJHLUYNHPMX-UHFFFAOYSA-N 1,4a-dimethyl-7-propan-2-yl-2,3,4,4b,5,6,10,10a-octahydrophenanthrene-1-carboxylic acid Chemical compound C12CCC(C(C)C)=CC2=CCC2C1(C)CCCC2(C)C(O)=O RSWGJHLUYNHPMX-UHFFFAOYSA-N 0.000 description 1
- DSCFFEYYQKSRSV-UHFFFAOYSA-N 1L-O1-methyl-muco-inositol Natural products COC1C(O)C(O)C(O)C(O)C1O DSCFFEYYQKSRSV-UHFFFAOYSA-N 0.000 description 1
- VILCJCGEZXAXTO-UHFFFAOYSA-N 2,2,2-tetramine Chemical compound NCCNCCNCCN VILCJCGEZXAXTO-UHFFFAOYSA-N 0.000 description 1
- MMEDJBFVJUFIDD-UHFFFAOYSA-N 2-[2-(carboxymethyl)phenyl]acetic acid Chemical compound OC(=O)CC1=CC=CC=C1CC(O)=O MMEDJBFVJUFIDD-UHFFFAOYSA-N 0.000 description 1
- KXGFMDJXCMQABM-UHFFFAOYSA-N 2-methoxy-6-methylphenol Chemical compound [CH]OC1=CC=CC([CH])=C1O KXGFMDJXCMQABM-UHFFFAOYSA-N 0.000 description 1
- OAKAPFPXXUWHMV-UHFFFAOYSA-N 2-methoxycarbonylcyclohex-3-ene-1-carboxylic acid Chemical compound COC(=O)C1C=CCCC1C(O)=O OAKAPFPXXUWHMV-UHFFFAOYSA-N 0.000 description 1
- RNLHGQLZWXBQNY-UHFFFAOYSA-N 3-(aminomethyl)-3,5,5-trimethylcyclohexan-1-amine Chemical compound CC1(C)CC(N)CC(C)(CN)C1 RNLHGQLZWXBQNY-UHFFFAOYSA-N 0.000 description 1
- HHDUMDVQUCBCEY-UHFFFAOYSA-N 4-[10,15,20-tris(4-carboxyphenyl)-21,23-dihydroporphyrin-5-yl]benzoic acid Chemical compound OC(=O)c1ccc(cc1)-c1c2ccc(n2)c(-c2ccc(cc2)C(O)=O)c2ccc([nH]2)c(-c2ccc(cc2)C(O)=O)c2ccc(n2)c(-c2ccc(cc2)C(O)=O)c2ccc1[nH]2 HHDUMDVQUCBCEY-UHFFFAOYSA-N 0.000 description 1
- 239000004925 Acrylic resin Substances 0.000 description 1
- 239000004114 Ammonium polyphosphate Substances 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- BRLQWZUYTZBJKN-UHFFFAOYSA-N Epichlorohydrin Chemical compound ClCC1CO1 BRLQWZUYTZBJKN-UHFFFAOYSA-N 0.000 description 1
- 239000004593 Epoxy Substances 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- LGRFSURHDFAFJT-UHFFFAOYSA-N Phthalic anhydride Natural products C1=CC=C2C(=O)OC(=O)C2=C1 LGRFSURHDFAFJT-UHFFFAOYSA-N 0.000 description 1
- 239000004952 Polyamide Substances 0.000 description 1
- 229910000831 Steel Inorganic materials 0.000 description 1
- GSEJCLTVZPLZKY-UHFFFAOYSA-N Triethanolamine Chemical compound OCCN(CCO)CCO GSEJCLTVZPLZKY-UHFFFAOYSA-N 0.000 description 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 1
- SYKNUAWMBRIEKB-UHFFFAOYSA-N [Cl].[Br] Chemical compound [Cl].[Br] SYKNUAWMBRIEKB-UHFFFAOYSA-N 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 150000001412 amines Chemical class 0.000 description 1
- IMUDHTPIFIBORV-UHFFFAOYSA-N aminoethylpiperazine Chemical compound NCCN1CCNCC1 IMUDHTPIFIBORV-UHFFFAOYSA-N 0.000 description 1
- 229910021529 ammonia Inorganic materials 0.000 description 1
- 235000019826 ammonium polyphosphate Nutrition 0.000 description 1
- 229920001276 ammonium polyphosphate Polymers 0.000 description 1
- 150000008064 anhydrides Chemical class 0.000 description 1
- 150000004982 aromatic amines Chemical class 0.000 description 1
- 239000011324 bead Substances 0.000 description 1
- 235000019400 benzoyl peroxide Nutrition 0.000 description 1
- JHIWVOJDXOSYLW-UHFFFAOYSA-N butyl 2,2-difluorocyclopropane-1-carboxylate Chemical compound CCCCOC(=O)C1CC1(F)F JHIWVOJDXOSYLW-UHFFFAOYSA-N 0.000 description 1
- 125000005587 carbonate group Chemical group 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical class OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 150000001735 carboxylic acids Chemical class 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- DJKGDNKYTKCJKD-UHFFFAOYSA-N chlorendic acid Chemical compound ClC1=C(Cl)C2(Cl)C(C(=O)O)C(C(O)=O)C1(Cl)C2(Cl)Cl DJKGDNKYTKCJKD-UHFFFAOYSA-N 0.000 description 1
- QAEKNCDIHIGLFI-UHFFFAOYSA-L cobalt(2+);2-ethylhexanoate Chemical compound [Co+2].CCCCC(CC)C([O-])=O.CCCCC(CC)C([O-])=O QAEKNCDIHIGLFI-UHFFFAOYSA-L 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 239000002131 composite material Substances 0.000 description 1
- 238000007906 compression Methods 0.000 description 1
- 230000006835 compression Effects 0.000 description 1
- 230000007797 corrosion Effects 0.000 description 1
- 238000005260 corrosion Methods 0.000 description 1
- 239000007857 degradation product Substances 0.000 description 1
- 150000001990 dicarboxylic acid derivatives Chemical class 0.000 description 1
- FBSAITBEAPNWJG-UHFFFAOYSA-N dimethyl phthalate Natural products CC(=O)OC1=CC=CC=C1OC(C)=O FBSAITBEAPNWJG-UHFFFAOYSA-N 0.000 description 1
- 229960001826 dimethylphthalate Drugs 0.000 description 1
- 238000007598 dipping method Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- 239000001530 fumaric acid Substances 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 230000005484 gravity Effects 0.000 description 1
- 239000000383 hazardous chemical Substances 0.000 description 1
- 125000000623 heterocyclic group Chemical group 0.000 description 1
- 238000000265 homogenisation Methods 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 229910000042 hydrogen bromide Inorganic materials 0.000 description 1
- 239000003999 initiator Substances 0.000 description 1
- 239000012212 insulator Substances 0.000 description 1
- 150000002596 lactones Chemical class 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 229910000000 metal hydroxide Inorganic materials 0.000 description 1
- 150000004692 metal hydroxides Chemical class 0.000 description 1
- 239000007769 metal material Substances 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- DNIAPMSPPWPWGF-UHFFFAOYSA-N monopropylene glycol Natural products CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 1
- SLCVBVWXLSEKPL-UHFFFAOYSA-N neopentyl glycol Chemical compound OCC(C)(C)CO SLCVBVWXLSEKPL-UHFFFAOYSA-N 0.000 description 1
- 229920001568 phenolic resin Polymers 0.000 description 1
- 150000002989 phenols Chemical class 0.000 description 1
- 125000002467 phosphate group Chemical group [H]OP(=O)(O[H])O[*] 0.000 description 1
- 150000003018 phosphorus compounds Chemical class 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 229920000962 poly(amidoamine) Polymers 0.000 description 1
- 229920002647 polyamide Polymers 0.000 description 1
- 150000007519 polyprotic acids Polymers 0.000 description 1
- 229920002635 polyurethane Polymers 0.000 description 1
- 238000004382 potting Methods 0.000 description 1
- 230000002265 prevention Effects 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 1
- 235000013772 propylene glycol Nutrition 0.000 description 1
- 150000003254 radicals Chemical class 0.000 description 1
- 230000003014 reinforcing effect Effects 0.000 description 1
- 238000009877 rendering Methods 0.000 description 1
- 238000007151 ring opening polymerisation reaction Methods 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000010959 steel Substances 0.000 description 1
- 125000003011 styrenyl group Chemical group [H]\C(*)=C(/[H])C1=C([H])C([H])=C([H])C([H])=C1[H] 0.000 description 1
- 150000005846 sugar alcohols Polymers 0.000 description 1
- 229920003002 synthetic resin Polymers 0.000 description 1
- 239000000057 synthetic resin Substances 0.000 description 1
- 239000004634 thermosetting polymer Substances 0.000 description 1
- 231100000331 toxic Toxicity 0.000 description 1
- 230000002588 toxic effect Effects 0.000 description 1
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 1
- 238000005303 weighing Methods 0.000 description 1
- 150000003751 zinc Chemical class 0.000 description 1
- DXZMANYCMVCPIM-UHFFFAOYSA-L zinc;diethylphosphinate Chemical compound [Zn+2].CCP([O-])(=O)CC.CCP([O-])(=O)CC DXZMANYCMVCPIM-UHFFFAOYSA-L 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/49—Phosphorus-containing compounds
- C08K5/51—Phosphorus bound to oxygen
- C08K5/53—Phosphorus bound to oxygen bound to oxygen and to carbon only
- C08K5/5313—Phosphinic compounds, e.g. R2=P(:O)OR'
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/02—Halogenated hydrocarbons
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/02—Halogenated hydrocarbons
- C08K5/03—Halogenated hydrocarbons aromatic, e.g. C6H5-CH2-Cl
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Fireproofing Substances (AREA)
- Macromonomer-Based Addition Polymer (AREA)
Abstract
【解決手段】特定のホスフィン酸塩および／または特定のジホスフィン酸塩および／またはこれらのポリマーの少なくとも１種類（成分Ａ）および少なくとも１種類の相乗性ハロゲン含有成分（成分Ｂ）を含有する難燃性熱硬化性材料。
【効果】ホスフィン酸の塩を沢山の相乗性ハロゲン含有化合物と組合せると、それが熱硬化性樹脂、例えば不飽和ポリエステル樹脂またはエポキシ樹脂に対して有効な難燃剤となる。
【選択図】なし
【効果】ホスフィン酸の塩を沢山の相乗性ハロゲン含有化合物と組合せると、それが熱硬化性樹脂、例えば不飽和ポリエステル樹脂またはエポキシ樹脂に対して有効な難燃剤となる。
【選択図】なし
Description
本発明は、難燃性熱硬化性材料、その製造方法およびその用途に関する。
熱硬化性樹脂から製造される部材、特にガラス繊維強化物質を有するものはその良好な機械的性質、その低い密度、十分な耐薬品性および優れた表面品質に特徴がある。このことおよびそれの低価格が鉄道車両、建材および航空の用途分野において金属材料の代替物質としてそれを使用させている。
不飽和ポリエステル樹脂（ＵＰ樹脂）、エポキシ樹脂（ＥＰ樹脂）およびポリウレタン（ＰＵ樹脂）は燃焼性であり、それ故に幾つかの用途においては難燃性にする必要がある。防火および製品の環境への適合性に関するますます増大する市場の要求はハロゲン不含の難燃剤、例えばリン化合物または金属水酸化物への興味を増している。
用途分野次第で機械的、電気的および防火特性に関する種々の要求がある。鉄道車両分野において特に防火要求が現在、更に非常に強くなってきた。
臭素−または塩素含有酸および／またはアルコール成分が不飽和ポリエステルを難燃性にするために使用できることは公知である。これらの成分の例にはヘキサクロロエンドメチレンテトラヒドロフタル酸（ＨＥＴ酸）、テトラブロモフタル酸およびジブロモネオペンチルグリコールがある。三酸化アンチモンは相乗剤としてしばしば使用される。
特開平５−２４５，８３８号公報（ＣＡ １９９３：６７２７００）では、水酸化アルミニウム、赤燐および三酸化アンチモンが難燃性を向上させるために臭素化樹脂と組み合われている。臭素−および塩素含有樹脂の欠点は腐食性ガスを燃焼時に発生することであり、これは電子部品、例えば鉄道車両のリレー部品に著しい損傷をもたらし得る。好ましくない条件は多重塩素化されたまたは臭素化されたジベンゾダイオキシン類およびフラン類の発生ももたらし得る。それ故に不飽和ポリエステル樹脂および不飽和ポリエステル成形材料においてハロゲン含有難燃剤の割合を減らす要求がある。
不飽和ポリエステル樹脂および不飽和ポリエステル成形材料に充填剤、例えば水酸化アルミニウムを含有させることは公知である。高温のもとで水酸化アルミニウムが水を放出することによってある程度の難燃性が達成される。１００部のＵＰ当たりに１５０〜２００部の水酸化アルミニウムの充填度では、自己消火性および低い煙密度(smoke density) を達成することができる。この種類の系の欠点はそれの高い比重であり、例えば中空ガラスビーズの添加によってこれを低減する試みがなされている［Staufer, G.Sperl, M.,Begemann, M.,Buhl, D.,Duell-Muehlbach, I.,"Kunststoffe" 85(1995),4 ] 。
ポーランド特許出願公開第１５９３５０号明細書（ＣＡ １９９５：２４００５４）には１８０部までの水酸化マグネシウムを含む不飽和ポリエステル樹脂から造られた積層体が開示されている。しかしながら、水酸化アルミニウムあるいは水酸化マグネシウムを含有する未硬化のＵＰ樹脂は粘度が高いために、工業的に極めて重要な射出成形法をこの種類の配合物では使用することができない。
不飽和ポリエステル樹脂を難燃性にする以下に説明する方法でも沢山の欠点、特に非常に高い充填剤含有量という欠点を同様に有している。
充填剤の総含有量を減らすために、ドイツ特許出願公開第３７２８６２９号明細書に記載される様に水酸化アルミニウムをポリリン酸アンモニウムと併用することができる。特開昭５７−０１６０１７号明細書（ＣＡ９６（２２）：１８２２４８）には不飽和ポリエステル樹脂のための難燃剤として赤燐を使用することが開示されており、そして特開昭５５−０９４９１８号明細書（ＣＡ９３（２４）：２２１５２ｔ）には水酸化アルミニウム、赤燐および三酸化アンチモンよりなる組合せが開示されている。
ポーランド特許出願公開第１６１３３３号明細書（ＣＡ１９９４；６３２２７８号）では水酸化アルミニウム、水酸化マグネシウムまたは塩基性炭酸マグネシウム、赤燐および場合によっては微細なシリカを用いることによって煙密度および少ない毒性分解生成物の減少を達成している。更にメラミンおよび水酸化アルミニウムを使用することがドイツ特許出願公開第２１５９７５７号明細書で開示されている。
水酸化アルミニウム自体は不飽和ポリエステル樹脂またはエポキシ樹脂にとって非常に有効な難燃剤では決してないので、充填剤含有量を減らすために赤燐との組合せが提案されている。しかしながらこの場合の欠点は製品の赤色の固有色であり、このことがその用途を暗色に着色された建材だけに制限している。
不飽和ポリエステル樹脂は飽和および不飽和ジカルボン酸またはこれらの酸無水物とジオールとから製造された重縮合体を共重合性モノマー、好ましくはスチレンまたはメチルメタクリレートに溶解した溶液である。ＵＰ樹脂は開始剤（例えば過酸化物）および促進剤を用いた遊離基開始重合によって硬化され得る。ポリエステル鎖中の二重結合は共重合性溶剤モノマー中の二重結合と反応する。ポリエステルを製造するための最も重要なジカルボン酸は無水マレイン酸、フマル酸およびテレフタル酸である。最もしばしば使用されるジオールは１，２−プロパンジオールである。エチレングリコール、ジエチレングリコールおよびネオペンチルグリコール等も使用される。最も適する架橋性モノマーはスチレンである。スチレンは樹脂と十分に混和することができそして容易に共重合する。不飽和ポリエステル樹脂中のスチレン含有量は一般に２５〜４０％である。スチレンの代わりに使用できるモノマーはメチルメタクリレートである。
不飽和ポリエステル樹脂はその化学的および物理的性質並びにその燃焼特性において、上記不飽和ポリエステル樹脂と反対に熱可塑性ポリマーである名称の似たポリエステルと著しく相違している。これらのポリエステルは、不飽和ポリエステル樹脂についての上述の段落に記載した様な方法と全く異なる方法でも製造される。ポリエステルは例えばラクトン類の開環重合によって、または一般式−［Ｏ−Ｒ−（ＣＯ）］−のポリマーが得られるヒドロキシカルボン酸の重縮合によって製造される。ジオール類とジカルボン酸および／またはジカルボン酸の誘導体との重縮合は一般式−［Ｏ−Ｒ1 −Ｏ−（ＣＯ）−Ｒ2 −（ＣＯ）］−のポリマーを製造する。分岐したおよび架橋したポリエステルは３個以上の官能性を有するアルコールと多官能性カルボン酸との重縮合によって得ることができる。
それ故に不飽和ポリエステル樹脂とポリエステルとは２種類の全く異なるポリマーでありそして完全に異なるポリマー群に ある。
熱硬化性物質の別の群であるエポキシ樹脂は今日、高水準の耐熱性、機械的および電子的性質を有する成形材料および被覆剤の製造に使用されている。
エポキシ樹脂はエポキシ樹脂成分と架橋成分（硬化剤）との重付加反応によって製造される。使用されるエポキシ樹脂成分は芳香族ポリグリシジルエステル類、例えばビスフェノールＡ−ジグリシジルエステル、ビスファノールＦ−ジグリシジルエステル、またはフェノールホルムアルデヒド樹脂またはグレゾールホルムアルデヒド樹脂のポリグリシジルエステル、またはフタル酸、イソフタル酸またはテレフタル酸並びにトリメリット酸のポリグリシジルエステル、芳香族アミンまたはヘテロ環窒素塩基のＮ−グリシジル化合物、または脂肪族多価アルコールのジ−またはポリグリシジル化合物である。
使用される硬化剤はポリアミン類、例えばトリエチレンテトラミン、アミノエチルピペラジンまたはイソホロンジアミン、ポリアミドアミン類、多塩基酸またはこれらの酸無水物、例えば無水フタル酸、ヘキサヒドロフタル酸無水物またはメチルテトラヒドロフタル酸無水物またはフェノール類がある。架橋は適当な触媒を用いて重合することによって行ってもよい。
エポキシ樹脂は電気部品または電子部品のポッティング(potting) および浸漬および含浸法に適している。電気工業において使用されるエポキシ樹脂は主として難燃性であり、プリント回路基板または絶縁体に使用される。
プリント回路用エポキシ樹脂は従来技術に従って臭素含有芳香族化合物、特に四臭化ビスフェノールＡを反応導入することによって難燃性にされる。火災の際に臭化水素（危険物質）を放出するという欠点があり、これが腐食損傷の原因になり得る。不利な条件のもとではポリ臭化ジベンゾダイオキシン類およびフラン類も生じ得る。水酸化アルミニウムの使用は、加工した時に水を放出するので完全に排除されている。
電気および電子装置のための耐炎要求は製品安全の仕様書および基準書に規定されている。米国では耐炎試験および承認方法が Underwriters Laboratories（ＵＬ）によって実施されそしてこのＵＬ仕様書が今日、全世界で受け入れられている。プラスチックスの燃焼試験は、発火および延焼に対しての材料の耐久性を測定するために開発された。
これら材料は耐炎要求に応じて、水平燃焼試験( 分類ＵＬ９４ＨＢ）またはより厳しい垂直試験（ＵＬ９４Ｖ−２、Ｖ−１またはＶ−０）に合格しなければならない。これらの試験は電気用規格のプラスチック部材が曝され得る、電気的装置で発生する低エネルギー発火原因をシュミレーションしている。
驚くべきことに、本発明者はホスフィン酸の塩を沢山の相乗性ハロゲン含有化合物と組合せると、それが熱硬化性樹脂、例えば不飽和ポリエステル樹脂またはエポキシ樹脂に対して有効な難燃剤であることを見出した。
ホスフィン酸のアルカリ金属塩は熱可塑性ポリエステルのための難燃剤添加物として以前に提案された（ドイツ特許出願公開第４，４３０，９３２号明細書）。これらは３０重量％までの量で添加しなければならない。ホスフィン酸とアルカリ金属または周期律表の第２または３主族の金属との塩、特に亜鉛塩（ドイツ特許出願公開第２４４７７２７号明細書）は難燃性ポリアミド成形材料を製造するためにも使用されてきた。熱可塑性ポリエステル、例えばＰＥＴおよびＰＢＴと熱硬化性ポリエステル、例えば不飽和ポリエステル樹脂との間には燃焼挙動に著しい相違がある。即ち、熱可塑性物質は火災の際に焼けた物質の滴りが生じるが、熱硬化性物質は溶融しないかまたは焼けた物質の滴りが生じない。
それ故に本発明は、難燃剤組合せ物として下記式（Ｉ）のホスフィン酸塩および／または下記式(II)のジホスフィン酸塩
Ｒ3 は直鎖状のまたは枝分かれしたＣ1 〜Ｃ10−アルキレン、Ｃ6 〜Ｃ10−アリーレ ン、−アルキルアリーレンまたは−アリールアルキレンであり;
ＭはＭｇ、Ｃａ、Ａｌ、Ｓｂ、Ｓｎ、Ｇｅ、Ｔｉ、Ｚｎ、Ｆｅ、Ｚｒ、Ｃｅ、Ｂｉ、 Ｓｒ、Ｍｎ、Ｌｉ、Ｎａ、Ｋおよび／またはプロトン化窒素塩基であり；
ｍは１〜４であり；
ｎは１〜４であり；
ｘは１〜４である。］
および／またはこれらのポリマーの少なくとも１種類（成分Ａ）および少なくとも１種類の相乗性ハロゲン含有成分Ｂを含有する難燃性熱硬化性材料に関する。
Ｍは好ましくはカルシウム、アルミニウムまたは亜鉛である。
プロトン化窒素塩基は好ましくはアンモニア、メラミン、トリエタノールアミンのプロトン化塩基、特にＮＨ4 + である。
Ｒ1 およびＲ2 は互いに同じかまたは異なり、直鎖状のまたは枝分かれしたＣ1 〜Ｃ6 −アルキルおよび／またはフェニルであるのが好ましい。
Ｒ1 およびＲ2 は互いに同じかまたは異なり、メチル、エチル、ｎ−プロピル、イソプロピル、ｎ−ブチル、第三ブチル、ｎ−ペンチルおよび／またはフェニルであるのが好ましい。
Ｒ3 はメチレン、エチレン、ｎ−プロピレン、イソプロピレン、ｎ−ブチレン、第三ブチレン、ｎ−ペンチレン、ｎ−オクチレンまたはｎ−ドデシレンであるのが好ましい。
Ｒ3 はフェニレンまたはナフチレンであるのが好ましい。
Ｒ3 はメチルフェニレン、エチルフェニレン、第三ブチルフェニレン、メチルナフチレン、エチルナフチレンまたは第三ブチルナフチレンであるのが好ましい。
Ｒ3 はフェニルメチレン、フェニルエチレン、フェニルプロピレンまたはフェニルブチレンであるのが好ましい。
ハロゲン含有成分Ｂは臭素または塩素含有の酸成分または臭素または塩素含有アルコール成分、または臭素または塩素含有芳香族および脂肪族成分であるのが好ましい。
臭素または塩素含有酸成分または臭素または塩素含有アルコール成分は、ヘキサクロロエンドメチレンテトラヒドロフタル酸、テトラブロモフタル酸、テトラブロモフタル酸無水物、ジブロモネオペンチルグリコール、トリスクロロエチルホスファートおよび／またはトリスクロロプロピルホスファートであるのが好ましい。
臭素または塩素含有芳香族および脂肪族化合物はテトラブロモビスフェノールＡ、デカブロモジフェニルエーテル、ヘキサブロモシクロドデカン、クロロパラフィン類および／またはドデカクロロペンタシクロオクタデカジエンである。
本発明の難燃剤組合せ物は、別の成分Ｃとして少なくとも１種類の窒素化合物、リン化合物またはリン−窒素化合物を含有する。
成分Ｃはメラミンホスファート、ジメラミンホスファート、メラミンピロホスファート、メラミンポリホスファート、メラムポリホスファート、メレムポリホスファートおよび／またはメロンポリホスファートである。
成分Ｃはメラミン縮合生成物、例えばメラム、メレムおよび／またはメロンである。

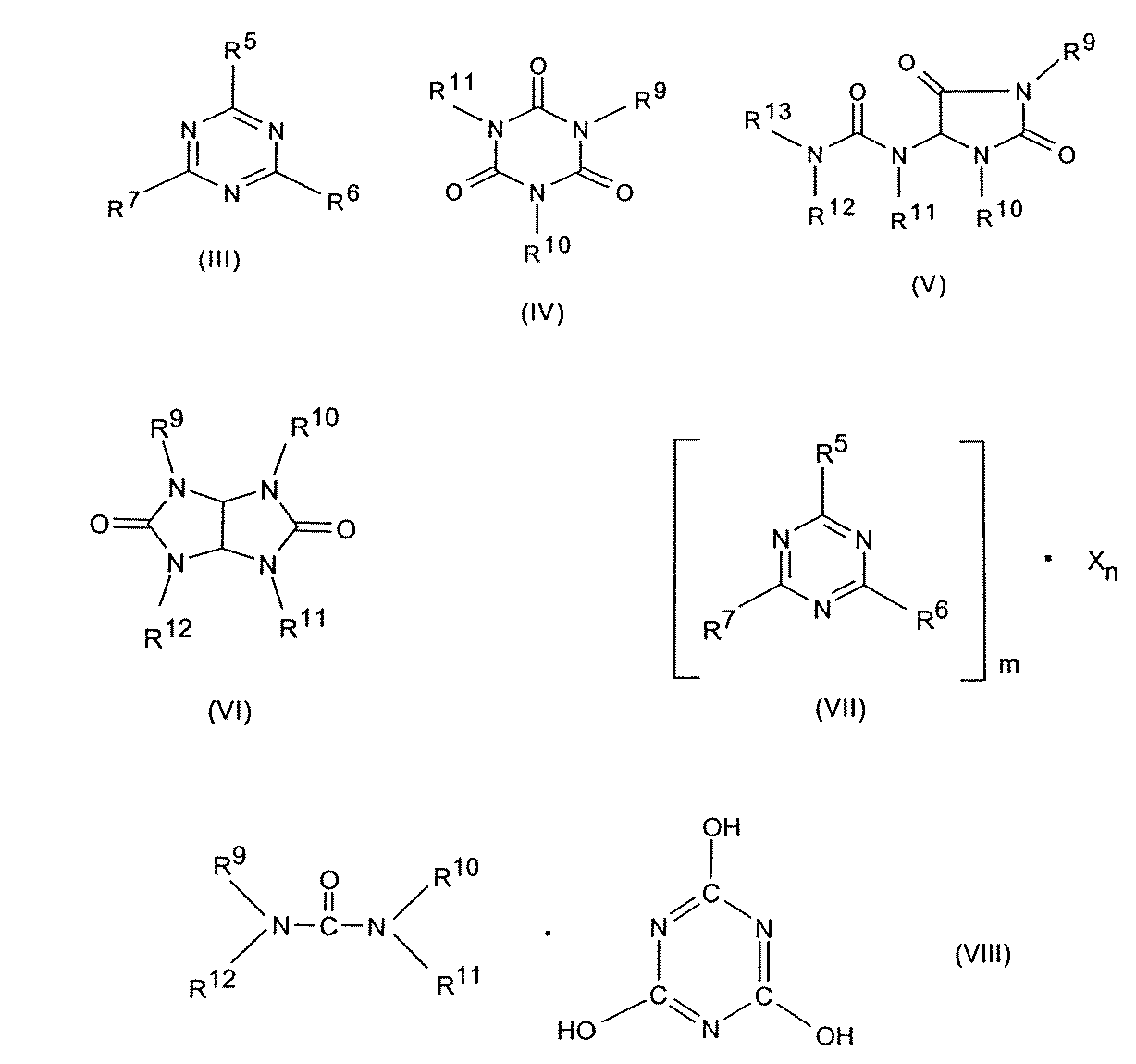

成分Ｃは好ましくは式(III) 〜(VIII)の窒素化合物またはそれらの混合物である：
Ｒ9 〜Ｒ13はＲ8 の基と同じかまたは−Ｏ−Ｒ8 基であり、
ｍおよびｎは互いに無関係に１，２，３または４であり、
Ｘはトリアジン化合物(III) と付加物を形成し得る酸である。］
成分Ｃは好ましくはトリス（ヒドロキシエチル）イソシアヌレートと芳香族ポリカルボン酸とのオリゴマーエステルであるかまたはベンゾグアナミン、トリス（ヒドロキシエチル）イソシアヌレート、アラントイン、グリコールウリル、メラミン、メラミンシアヌレート、ジシアンジアミド、グアニジンおよび／またはカルボジイミドである。
本発明の難燃剤組合せ物は好ましくは、式（ＮＨ4 ）y Ｈ3-y ＰＯ4 あるいは（ＮＨ4 ＰＯ3 ）z で表される窒素含有ホスファートを含でおり、その際にｙが１〜３でありそしてｚが１〜１０，０００である。
本発明の難燃剤組合せ物は好ましくは成分Ｄとして合成の無機化合物および／または鉱物生成物を含有する
成分Ｄは好ましくは珪素の酸素化合物、マグネシウム化合物、周期律表第二主属の金属の金属炭酸塩、赤燐、亜鉛化合物、またはアルミニウム化合物である。
成分Ｄは好ましくは珪素の酸素化合物、マグネシウム化合物、周期律表第二主属の金属の金属炭酸塩、赤燐、亜鉛化合物、またはアルミニウム化合物である。
珪素の酸素化合物は好ましくはオルト珪酸の塩およびエステルおよびその縮合生成物、珪酸塩、ゼオライト、およびシリカ、ガラス粉末、ガラス−セラミック粉末またはセラミック粉末であり；マグネシウム化合物は水酸化マグネシウム、マナセアイト、炭酸マグネシウム、または炭酸マグネシウム−カルシウムであり；亜鉛化合物は酸化亜鉛、錫酸亜鉛、ヒドロキシ錫酸亜鉛、燐酸亜鉛、硼酸亜鉛または硫化亜鉛であり；アルミニウム化合物は水酸化アルミニウムまたは燐酸アルミニウムである。
本発明の難燃性熱硬化性材料は、それぞれに１００重量部の熱硬化性材料を基準として０．１〜３０重量部の式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーの少なくとも１種類（成分Ａ）、および０. １〜５０重量部のハロゲン含有成分Ｂを含有する。
本発明の難燃性熱硬化性材料は、好ましくはそれぞれに１００重量部の熱硬化性材料を基準として１〜１５重量部の式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーの少なくとも１種類（成分Ａ）、および１〜２０重量部のハロゲン含有成分Ｂを含有する。
本発明の難燃性熱硬化性材料は、好ましくはそれぞれに１００重量部の熱硬化性材料を基準として１〜１５重量部の式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマー（成分Ａ）、１〜２０重量部のハロゲン含有成分Ｂおよび０〜１５重量部の成分ＣおよびＤの各々を含有する。
本発明は、熱硬化性樹脂で製造された成形材料、被覆剤またはラミネートにも関する。
熱硬化性樹脂は好ましくは不飽和ポリエステル樹脂またはエポキシ樹脂である。
本発明は、難燃性熱硬化性材料を製造する方法において、熱硬化性樹脂を式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーの少なくとも１種類（成分Ａ）と少なくとも１種類の相乗性ハロゲン含有成分Ｂとよりなる難燃性組合せ物と混合し、そして得られる混合物を３〜１０ｂａｒの圧力および２０〜６０℃の温度で湿潤プレス成形（冷間プレス成形）することを特徴とする、上記方法にも関する。
本発明は、難燃性熱硬化性材料を製造する方法において、熱硬化性樹脂を式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーの少なくとも１種類（成分Ａ）と少なくとも１種類の相乗性ハロゲン含有成分Ｂとよりなる難燃性組合せ物と混合し、そして得られる混合物を３〜１０ｂａｒの圧力および８０〜１５０℃の温度で湿潤プレス成形（温間−または熱間プレス成形）することを特徴とする、上記方法にも関する。
本発明の難燃性熱硬化性材料を製造する別の方法は、熱硬化性樹脂を式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーの少なくとも１種類（成分Ａ）と少なくとも１種類の相乗性ハロゲン含有成分Ｂとよりなる難燃性組合せ物と混合し、そして得られる混合物から５０〜１５０ｂａｒの圧力および１４０〜１６０℃の温度で合成樹脂性マットを製造することを特徴とする。
プレプレグスは、溶剤含有熱硬化性樹脂と成分ＡおよびＢと混合し、この混合物を補強物質を濡らすために使用しそして１〜２０ｂａｒの圧力および１００〜２００℃の温度のもとで反応を開始し始め、こうして上記の方法によって圧縮準備のできたプレプレッグスを製造することによって製造することができる。
成分Ｃおよび／またはＤも必要ならば上述の方法の間の適当な時点で添加／混入してもよい。
本発明で使用するホスフィン酸の塩は公知の方法によって、例えばヨーロッパ特許出願公開（Ａ）第０，６９９，７０８号明細書に詳細に記載された方法によって製造できる。
以下の実施例で説明する通り、ハロゲン含有成分および式（Ｉ）あるいは（II) のホスフィン酸塩はそれ自身単独で試験した時に低い作用しか示さないことが判った。
驚くべきことに本発明者はホスフィン酸塩とハロゲン含有成分との組合せ物が熱硬化性樹脂について最も良好な格付け（ＵＬ−９４垂直試験においてＶ−０）を達成するのに適していることを見出した。
実施例で使用される化合物は以下の通りである：
(R) Alpolit SUP 403 BMT (Vianova Resins GmbH, Wiesbaden,ドイツ国) ：不飽和ポリエステル樹脂（スチレン中約５７％濃度、酸価：３０ｍｇ（ＫＯＨ）／ｇより大きくない）を予備促進化処理しそして弱チクソトロピー状態の低粘度（４ｍｍフローカップでの粘度：１１０±１０秒）および著しく低下したスチレン放出量に調整する。
(R) Alpolit SUP 403 BMT (Vianova Resins GmbH, Wiesbaden,ドイツ国) ：不飽和ポリエステル樹脂（スチレン中約５７％濃度、酸価：３０ｍｇ（ＫＯＨ）／ｇより大きくない）を予備促進化処理しそして弱チクソトロピー状態の低粘度（４ｍｍフローカップでの粘度：１１０±１０秒）および著しく低下したスチレン放出量に調整する。
(R) Palatal 340 S (DSM-BASF Structural Resins, Ludwigshafen,ドイツ国) ：
不飽和ポリエステル樹脂（スチレンおよびメチルメタクリレート中約４９％濃度、密度：１．０８ｇ／ｍＬ、酸価：７ｍｇ（ＫＯＨ）／ｇ、予備促進化処理済み、低粘度：動粘度約５０ｍＰａ．ｓ）。
不飽和ポリエステル樹脂（スチレンおよびメチルメタクリレート中約４９％濃度、密度：１．０８ｇ／ｍＬ、酸価：７ｍｇ（ＫＯＨ）／ｇ、予備促進化処理済み、低粘度：動粘度約５０ｍＰａ．ｓ）。
(R) Beckopox EP 140 (Vianova Resins GmbH, Wiesbaden,ドイツ国) ：ビスフェノールＡとエピクロロヒドリンとの低分子量縮合生成物（密度：１．１６ｇ／ｍＬ、エポキシ価：１８０〜１９２）。
(R) Beckopox EH 625 (Vianova Resins GmbH, Wiesbaden,ドイツ国) ：７３の活性水素当量および約１０００ｍＰａ．ｓの動粘度を有する変性された脂肪族ポリアミン。
(R) Modar 835 S (Ashland Composite Polymers Ltd, Kiddermister, GB): スチレンに溶解された変性済みアクリレート樹脂; 約５５ｍＰａ．ｓ（２５℃）の粘度。
コバルト促進剤 NL 49P (Akzo Chemie GmbH, Dueren,ドイツ国) ：１重量％のコバルト含有量のコバルトオクトエートのジブチルフタレート溶液。
コバルト促進剤 NL 63-10S (Akzo Chemie GmbH, Dueren, ドイツ国) 。
Butanox M 50 (Akzo Chemie GmbH, Dueren, ドイツ国) ：ジメチルフタレートで粘液質化したメチルエチルケトンペルオキシド（少なくとも９重量％の活性酸素を有する透明な液体) 。
Lucidol BT 50:ジベンゾイルペルオキシド(Akzo Chemie GmbH, Dueren,ドイツ国) 。
DEPAL ：ジエチルホスフィン酸のアルミニウム塩。
試験体の製造：
熱硬化性樹脂および難燃成分および場合によっては他の添加物をディソルバーディスクを用いて均一に混合する。この混合物を硬化剤の添加後に再び均一化する。
熱硬化性樹脂および難燃成分および場合によっては他の添加物をディソルバーディスクを用いて均一に混合する。この混合物を硬化剤の添加後に再び均一化する。
不飽和ポリエステル樹脂の場合には、樹脂をコバルト促進剤と混合し、難燃剤成分を添加しそして均一化後に過酸化物を添加することによって硬化を開始する。
エポキシ樹脂の場合には、難燃成分をエポキシ樹脂成分に添加しそして均一に混合する。次にアミン硬化剤または酸無水物硬化剤をこれに添加する。
単位面積当たり４５０ｇ／ｍ2 の重量のガラス繊維製エンドレスマットの２つの層を(R) Hostaphan 離型フィルムおよびスチール製フレームの上に載せ、加熱されたプレス装置中に挿入する。次いで樹脂−難燃剤混合物の約半分を均一に分布させる。別のガラス製マットをその上に載せ、次いで残りの樹脂−難燃剤混合物を分布させ、この積層体に離型フィルムを被せそして４ｍｍの厚さの圧縮シートを１０ｂａｒの圧力で１時間にわたって５０℃の温度で製造する。
アンダーライターズ・ラボラトリーズ（Underwriters Laboratories ）の“プラスチック材料の可燃性試験−ＵＬ９４”仕様書、１９７５年５月２日版に従う燃焼性能試験を合成樹脂の難燃試験UL 94 に従って実施する。その際に１２７ｍｍの長さ、１２．７ｍｍの幅および種々の厚さの試験体を使用する。
酸素指数の測定はＡＳＴＭ Ｄ２８６３−７４に基づく。その際に変更された装置を用いる。
１．不飽和ポリエステル樹脂を用いた結果
表１において、ハロゲン含有成分およびＤＰＥＬを不飽和ポリエステル樹脂（Viapal UP 403 BMT)の難燃剤としてそれぞれ単独で使用した比較例および一緒に使用した実施例を示す。
表１において、ハロゲン含有成分およびＤＰＥＬを不飽和ポリエステル樹脂（Viapal UP 403 BMT)の難燃剤としてそれぞれ単独で使用した比較例および一緒に使用した実施例を示す。
ＤＥＰＡＬをハロゲン含有成分と組み合わせた本発明の組合せ物では、１．６ｍｍの厚さのラミネートで１００部の樹脂当たり１０部のＴＣＰＰを添加したたった１０部のＤＥＰＡＬでＶ−０の格付けを達成することができる。このラミネートは所望の通り着色することができる。これらのＵＰ樹脂ラミネートは、充填剤含有量が少ないので射出成形によって製造することができる。
表１：
不飽和ポリエステル樹脂ラミネート( ３０重量％のガラス繊維エンドレスマット、ラミネートの厚さ：１．５ｍｍ、樹脂： Viapal UP 403 BMT、硬化剤: Butanox M 50、促進剤：NL 49 Ｐ）のＵＬ９４に従う燃焼挙動
ＤＥＰＡＬ＝ジエチルホスフィン酸のアルミニウム塩
ｎ．ｃ．＝垂直ＵＬ９４試験で格付けできず。
不飽和ポリエステル樹脂ラミネート( ３０重量％のガラス繊維エンドレスマット、ラミネートの厚さ：１．５ｍｍ、樹脂： Viapal UP 403 BMT、硬化剤: Butanox M 50、促進剤：NL 49 Ｐ）のＵＬ９４に従う燃焼挙動
ｎ．ｃ．＝垂直ＵＬ９４試験で格付けできず。
２．エポキシ樹脂を用いた結果：
表２は、ポリアミンを用いて硬化したエポキシ樹脂（Beckopox EP 140 樹脂、Beckopox EH 625 硬化剤) を用いた燃焼試験を示している。ＤＥＰＡＬをハロゲン含有成分と組み合わせ、そして１００部のエポキシ樹脂に対して合計で固形分量で１０部の難燃剤を添加することによって、厚さ１．５ｍｍのラミネートでＶ−０の格付けが達成される。これに対して、これらの化合物を単独で使用した場合には、ＵＬ９４ Ｖ−０は達成されない。
表２は、ポリアミンを用いて硬化したエポキシ樹脂（Beckopox EP 140 樹脂、Beckopox EH 625 硬化剤) を用いた燃焼試験を示している。ＤＥＰＡＬをハロゲン含有成分と組み合わせ、そして１００部のエポキシ樹脂に対して合計で固形分量で１０部の難燃剤を添加することによって、厚さ１．５ｍｍのラミネートでＶ−０の格付けが達成される。これに対して、これらの化合物を単独で使用した場合には、ＵＬ９４ Ｖ−０は達成されない。
表２：
エポキシ樹脂成形体( 材料肉厚１．６ｍｍ、樹脂：１００部のBeckopox EP 140 、硬化剤：３９部のBeckopox EP 625 ）のＵＬ９４に従う燃焼挙動
エポキシ樹脂成形体( 材料肉厚１．６ｍｍ、樹脂：１００部のBeckopox EP 140 、硬化剤：３９部のBeckopox EP 625 ）のＵＬ９４に従う燃焼挙動
Claims (25)
- 難燃剤組合せ物として、下記式（Ｉ）のホスフィン酸塩および／または下記式(II)のジホスフィン酸塩
Ｒ3 は直鎖状のまたは枝分かれしたＣ1 〜Ｃ10−アルキレン、Ｃ6 〜Ｃ10−アリーレ ン、−アルキルアリーレンまたは−アリールアルキレンであり;
ＭはＭｇ、Ｃａ、Ａｌ、Ｓｂ、Ｓｎ、Ｇｅ、Ｔｉ、Ｚｎ、Ｆｅ、Ｚｒ、Ｃｅ、Ｂｉ、 Ｓｒ、Ｍｎ、Ｌｉ、Ｎａ、Ｋおよび／またはプロトン化窒素塩基であり；
ｍは１〜４であり；
ｎは１〜４であり；
ｘは１〜４である。］
および／またはこれらのポリマーの少なくとも１種類（成分Ａ）および少なくとも１種類の相乗性ハロゲン含有成分（成分Ｂ）を含有する難燃性熱硬化性材料。 - Ｒ1 およびＲ2 は互いに同じかまたは異なり、直鎖状のまたは枝分かれしたＣ1 〜Ｃ6 −アルキルおよび／またはフェニルである、請求項１に記載の難燃性熱硬化性材料。
- Ｒ1 およびＲ2 は互いに同じかまたは異なり、メチル、エチル、ｎ−プロピル、イソプロピル、ｎ−ブチル、第三ブチル、ｎ−ペンチルおよび／またはフェニルである、請求項１または２に記載の難燃性熱硬化性材料。
- Ｒ3 がメチレン、エチレン、ｎ−プロピレン、イソプロピレン、ｎ−ブチレン、第三ブチレン、ｎ−ペンチレン、ｎ−オクチレンまたはｎ−ドデシレン；フェニレンまたはナフチレン；メチルフェニレン、エチルフェニレン、第三ブチルフェニレン、メチルナフチレン、エチルナフチレンまたは第三ブチルナフチレン；フェニルメチレン、フェニルエチレン、フェニルプロピレンまたはフェニルブチレンである、請求項１〜３のいずれか一つに記載の難燃性熱硬化性材料。
- ハロゲン含有成分Ｂが臭素または塩素含有の酸成分または臭素または塩素含有アルコール成分、または臭素または塩素含有芳香族および脂肪族化合物である請求項１〜４のいずれか一つに記載の難燃性熱硬化性材料。
- 臭素または塩素含有酸成分または臭素または塩素含有アルコール成分がヘキサクロロエンドメチレンテトラヒドロフタル酸、テトラブロモフタル酸、テトラブロモフタル酸無水物、ジブロモネオペンチルグリコール、トリスクロロエチルホスファートおよび／またはトリスクロロプロピルホスファートである請求項５に記載の難燃性熱硬化性材料。
- 臭素または塩素含有芳香族および脂肪族化合物がテトラブロモビスフェノールＡ、デカブロモジフェニルエーテル、ヘキサブロモシクロドデカン、クロロパラフィン類および／またはドデカクロロペンタシクロオクタデカジエンである請求項５に記載の難燃性熱硬化性材料。
- 別の成分Ｃとして少なくとも１種類の窒素化合物、リン化合物またはリン−窒素化合物を含有する、請求項１〜７のいずれか一つに記載の難燃性熱硬化性材料。
- 成分Ｃがメラミンホスファート、ジメラミンホスファート、メラミンピロホスファート、メラミンポリホスファート、メラムポリホスファート、メレムポリホスファートおよび／またはメロンポリホスファートである、請求項８に記載の難燃性熱硬化性材料。
- 成分Ｃがメラミンの縮合生成物、例えばメラム、メレムおよび／またはメロンである、請求項８に記載の難燃性熱硬化性材料。
- 成分Ｃが式(III) 〜(VIII)の窒素系化合物またはそれらの混合物である、請求項８に記載の難燃性熱硬化性材料：
Ｒ9 〜Ｒ13はＲ8 の基と同じかまたは−Ｏ−Ｒ8 基であり、
ｍおよびｎは互いに無関係に１，２，３または４であり、
Ｘはトリアジン化合物(III) と付加物を形成し得る酸である。］ - 成分Ｃがトリス（ヒドロキシエチル）イソシアヌレートと芳香族ポリカルボン酸とのオリゴマーエステルであるかまたはベンゾグアナミン、トリス（ヒドロキシエチル）イソシアヌレート、アラントイン、グリコールウリル、メラミン、メラミンシアヌレート、ジシアンジアミド、グアニジンおよび／またはカルボジイミドである請求項８に記載の難燃性熱硬化性材料。
- 成分Ｃが式（ＮＨ4 ）y Ｈ3-y ＰＯ4 あるいは（ＮＨ4 ＰＯ3 ）z で表される窒素含有ホスファートであり、その際にｙが１〜３でありそしてｚが１〜１０，０００である、請求項８に記載の難燃性熱硬化性材料。
- 別の成分Ｄとして合成の無機化合物および／または鉱物製品を含有する請求項１〜１３のいずれか一つに記載の難燃性熱硬化性材料。
- 成分Ｄが珪素の酸素化合物、マグネシウム化合物、周期律表第二主属の金属の金属炭酸塩、赤燐、亜鉛化合物、またはアルミニウム化合物である、請求項１４に記載の難燃性熱硬化性材料。
- 珪素の酸素化合物がオルト珪酸の塩およびエステルおよびその縮合生成物、珪酸塩、ゼオライト、およびシリカ、ガラス粉末、ガラス−セラミック粉末またはセラミック粉末であり；マグネシウム化合物が水酸化マグネシウム、マナセアイト、炭酸マグネシウム、または炭酸マグネシウム−カルシウムであり；亜鉛化合物が酸化亜鉛、錫酸亜鉛、ヒドロキシ錫酸亜鉛、燐酸亜鉛、硼酸亜鉛または硫化亜鉛であり；アルミニウム化合物が水酸化アルミニウムまたは燐酸アルミニウムである、請求項１５に記載の難燃性熱硬化性材料。
- それぞれに１００重量部の熱硬化性材料を基準として０．１〜３０重量部の式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマー（成分Ａ）、および０. １〜５０重量部のハロゲン含有成分Ｂを含有する、請求項１〜１６のいずれか一つに記載の難燃性熱硬化性材料。
- それぞれに１００重量部の熱硬化性材料を基準として１〜１５重量部の式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマー（成分Ａ）、および１〜２０重量部のハロゲン含有成分Ｂを含有する、請求項１〜１７のいずれか一つに記載の難燃性熱硬化性材料。
- それぞれに１００重量部の熱硬化性材料を基準として１〜１５重量部の式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマー（成分Ａ）、１〜２０重量部のハロゲン含有成分Ｂおよび０〜１５重量部の成分ＣおよびＤの各々を含有する、請求項１〜１７のいずれか一つに記載の難燃性熱硬化性材料。
- 請求項１〜１９のいずれか一つに記載の難燃性熱硬化性材料を硬化性樹脂で製造された成形材料、被覆剤またはラミネートに使用する方法。
- 熱硬化性樹脂が不飽和ポリエステル樹脂またはエポキシ樹脂である、請求項１〜１９のいずれか一つに記載の難燃性熱硬化性材料。
- 請求項１〜２１のいずれか一つに記載の難燃性熱硬化性材料を製造する方法において、熱硬化性樹脂を式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーと少なくとも１種類の相乗性ハロゲン含有成分とよりなる難燃性組合せ物と混合し、そして得られる混合物を３〜１０ｂａｒの圧力および２０〜６０℃の温度で湿潤プレス成形（冷間プレス成形）することを特徴とする、上記方法。
- 請求項１〜２１のいずれか一つに記載の難燃性熱硬化性材料を製造する方法において、熱硬化性樹脂を式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーと少なくとも１種類の相乗性ハロゲン含有成分とよりなる難燃性組合せ物と混合し、そして得られる混合物を３〜１０ｂａｒの 圧力および８０〜１５０℃の温度で湿潤プレス成形（温間−または熱間プレス成形）することを特徴とする、上記方法。
- 請求項１〜２１のいずれか一つに記載の難燃性熱硬化性材料を製造する方法において、熱硬化性樹脂を式（Ｉ）のホスフィン酸塩および／または式(II)のジホスフィン酸塩および／またはそれらのポリマーと少なくとも１種類の相乗性ハロゲン含有成分とよりなる難燃性組合せ物と混合し、そして得られる混合物から５０〜１５０ｂａｒの圧力および１４０〜１６０℃の温度で合成樹脂性マットを製造することを特徴とする、上記方法。
- 請求項１〜２１のいずれか一つに記載の難燃性熱硬化性材料を成形部品を難燃性にするために用いる方法。
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE10321297A DE10321297B4 (de) | 2003-05-13 | 2003-05-13 | Flammwidrige duroplastische Massen, ein Verfahren zu ihrer Herstellung und ihre Verwendung |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2004339509A true JP2004339509A (ja) | 2004-12-02 |
| JP2004339509A5 JP2004339509A5 (ja) | 2007-03-29 |
Family
ID=33016348
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2004139071A Withdrawn JP2004339509A (ja) | 2003-05-13 | 2004-05-07 | 難燃性熱硬化性材料、その用途およびその製造方法 |
Country Status (4)
| Country | Link |
|---|---|
| US (1) | US20050004278A1 (ja) |
| EP (1) | EP1477521A3 (ja) |
| JP (1) | JP2004339509A (ja) |
| DE (1) | DE10321297B4 (ja) |
Cited By (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2009062451A (ja) * | 2007-09-06 | 2009-03-26 | Dic Corp | 防水用トップコート材組成物、それを用いた土木建築構造体及びそれを用いた施工方法 |
| JP2009516379A (ja) * | 2005-11-16 | 2009-04-16 | チバ ホールディング インコーポレーテッド | 印刷回路板のための難燃性プリプレグ及びラミネート |
| JP2009132786A (ja) * | 2007-11-29 | 2009-06-18 | Kyocera Chemical Corp | 高熱伝導成形材料 |
| WO2009081601A1 (ja) * | 2007-12-25 | 2009-07-02 | Hitachi Chemical Company, Ltd. | 熱硬化性樹脂組成物並びにこれを用いたプリプレグ及び積層板 |
| JP2014500391A (ja) * | 2010-12-22 | 2014-01-09 | アイシーエル−アイピー アメリカ インコーポレイテッド | 三酸化アンチモンフリーの難燃性熱可塑性組成物 |
Families Citing this family (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE10244576A1 (de) * | 2002-09-25 | 2004-04-08 | Clariant Gmbh | Flammwidrige duroplastische Massen |
| US8129492B1 (en) | 2006-07-27 | 2012-03-06 | Ppg Industries Ohio, Inc. | Coating compositions comprising polyurea and a phosphorous-containing polyol |
| US20110040016A1 (en) | 2008-04-21 | 2011-02-17 | Yakulis Jr George | Curable compositions that form a high modulus polyurea |
| US8604105B2 (en) | 2010-09-03 | 2013-12-10 | Eastman Chemical Company | Flame retardant copolyester compositions |
| US8691929B2 (en) | 2010-11-18 | 2014-04-08 | Ppg Industries Ohio, Inc. | Curable compositions that form a polyurea demonstrating elongation properties over a large temperature range |
| US8781278B2 (en) | 2011-03-02 | 2014-07-15 | E I Du Pont De Nemours And Company | Low smoke halogen free flame retardant thermoplastic elastomer compositions containing zeolites |
| US10222547B2 (en) | 2015-11-30 | 2019-03-05 | Corning Incorporated | Flame-retardant optical fiber coating |
| US10167396B2 (en) * | 2017-05-03 | 2019-01-01 | Corning Incorporated | Low smoke fire-resistant optical ribbon |
| CN109438925B (zh) * | 2018-11-15 | 2020-11-06 | 西北师范大学 | 一种本征型无卤低烟阻燃环氧树脂复合材料的制备方法 |
| CN113308103B (zh) * | 2021-06-02 | 2022-03-08 | 江苏金隆新材料有限公司 | 一种耐热阻燃的不饱和聚酯树脂及其制备方法 |
Family Cites Families (18)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US434854A (en) * | 1890-08-19 | Feeder for self-binding harvesters | ||
| DE2447726A1 (de) * | 1974-10-07 | 1976-04-08 | Hoechst Ag | Schwerentflammbare kunststoffe |
| US4078016A (en) * | 1976-05-17 | 1978-03-07 | Celanese Corporation | Halogenated aromatic polymer/metal phosphinate polymer flame retardant composition |
| US4308197A (en) * | 1980-04-21 | 1981-12-29 | Mcdonnell Douglas Corporation | Fire resistant composites |
| US4343854A (en) * | 1981-03-12 | 1982-08-10 | Witco Chemical Corporation | Flame retardant composition |
| DE3728629A1 (de) * | 1987-08-27 | 1989-03-09 | Hoechst Ag | Flammwidrige polymere massen |
| DE4430932A1 (de) * | 1994-08-31 | 1996-03-07 | Hoechst Ag | Flammgeschützte Polyesterformmasse |
| EP0754728A1 (de) * | 1995-07-14 | 1997-01-22 | Hoechst Aktiengesellschaft | Flammwidrige Epoxidharz-Formmassen |
| DE19614424A1 (de) * | 1996-04-12 | 1997-10-16 | Hoechst Ag | Synergistische Flammschutzmittel-Kombination für Polymere |
| DE19708724A1 (de) * | 1997-03-04 | 1998-09-10 | Hoechst Ag | Aluminiumsalze von Alkyl-1-alkoxyethylphosphinsäuren |
| DE69926914T2 (de) * | 1999-01-13 | 2006-06-29 | Warner-Lambert Co. Llc | 1-heterozyklus-substituierte diarylaminen |
| DE19903707C2 (de) * | 1999-01-30 | 2003-05-28 | Clariant Gmbh | Flammwidrige duroplastische Massen |
| EP1024167B1 (de) * | 1999-01-30 | 2005-12-21 | Clariant GmbH | Flammschutzmittel-Kombination für thermoplastische Polymere I |
| TW554036B (en) * | 1999-03-22 | 2003-09-21 | Ciba Sc Holding Ag | Flame-retarding composition and process for the preparation thereof |
| DE19933901A1 (de) * | 1999-07-22 | 2001-02-01 | Clariant Gmbh | Flammschutzmittel-Kombination |
| AU1812301A (en) * | 1999-12-03 | 2001-06-12 | Dow Chemical Company, The | Halogenated fire-retardant compositions and foams and fabricated articles therefrom |
| US20050142371A1 (en) * | 2002-05-31 | 2005-06-30 | Swain Stuart D. | Phosphorescent sheets or films having protective topcoat and methods of making the same |
| US7138448B2 (en) * | 2002-11-04 | 2006-11-21 | Ciba Specialty Chemicals Corporation | Flame retardant compositions |
-
2003
- 2003-05-13 DE DE10321297A patent/DE10321297B4/de not_active Expired - Fee Related
-
2004
- 2004-05-04 EP EP04010541A patent/EP1477521A3/de not_active Withdrawn
- 2004-05-07 US US10/840,972 patent/US20050004278A1/en not_active Abandoned
- 2004-05-07 JP JP2004139071A patent/JP2004339509A/ja not_active Withdrawn
Cited By (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2009516379A (ja) * | 2005-11-16 | 2009-04-16 | チバ ホールディング インコーポレーテッド | 印刷回路板のための難燃性プリプレグ及びラミネート |
| JP2009062451A (ja) * | 2007-09-06 | 2009-03-26 | Dic Corp | 防水用トップコート材組成物、それを用いた土木建築構造体及びそれを用いた施工方法 |
| JP2009132786A (ja) * | 2007-11-29 | 2009-06-18 | Kyocera Chemical Corp | 高熱伝導成形材料 |
| WO2009081601A1 (ja) * | 2007-12-25 | 2009-07-02 | Hitachi Chemical Company, Ltd. | 熱硬化性樹脂組成物並びにこれを用いたプリプレグ及び積層板 |
| US10604641B2 (en) | 2007-12-25 | 2020-03-31 | Hitachi Chemical Company, Ltd. | Thermosetting resin composition and prepreg and laminate both made with the same |
| JP2014500391A (ja) * | 2010-12-22 | 2014-01-09 | アイシーエル−アイピー アメリカ インコーポレイテッド | 三酸化アンチモンフリーの難燃性熱可塑性組成物 |
Also Published As
| Publication number | Publication date |
|---|---|
| EP1477521A3 (de) | 2005-01-26 |
| EP1477521A2 (de) | 2004-11-17 |
| US20050004278A1 (en) | 2005-01-06 |
| DE10321297B4 (de) | 2005-11-10 |
| DE10321297A1 (de) | 2004-12-16 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP4871440B2 (ja) | 難燃性熱硬化性材料 | |
| JP2004115795A (ja) | 難燃性熱硬化性材料 | |
| US20050101708A1 (en) | Flame-retardant thermoset compositions | |
| US7332534B2 (en) | Flame retardant formulation | |
| US7273901B2 (en) | Flame retardant dispersion | |
| US7087666B2 (en) | Surface-modified salts of phosphinic acid | |
| JP5796913B2 (ja) | 熱可塑性重合体用の難燃剤−安定剤配合物 | |
| US20120322923A1 (en) | Flame retardant composition for thermoplastic molding compounds | |
| CN103168071B (zh) | 阻燃聚酯复合物 | |
| JP2004339509A (ja) | 難燃性熱硬化性材料、その用途およびその製造方法 | |
| JP5339709B2 (ja) | 難燃性の硬化性成形材料 | |
| JP2004115796A (ja) | 難燃性熱硬化性材料 | |
| JP6391094B2 (ja) | 少なくとも１種のジアルキルホスフィン酸と、それとは異なる他の少なくとも１種のジアルキルホスフィン酸との混和物、それの製造方法及び使用 | |
| CN104093724A (zh) | 二烷基次膦酸和烷基膦酸的混合物，其制备方法及其用途 | |
| EP2284208B1 (de) | Phosphorhaltiges Flammschutzmittel | |
| CN104093726A (zh) | 二次膦酸和烷基膦酸的混合物、其制备方法及其用途 | |
| KR101483264B1 (ko) | 비할로겐 난연제 및 핵제를 함유하는 폴리시클로헥실렌디메틸렌테레프탈레이트 수지 조성물 | |
| JPH10139987A (ja) | 難燃性ポリエステル樹脂組成物 | |
| HK1198765A1 (en) | Mixtures of diphosphinic acids and dialkylphosphinic acids, a process for the preparation thereof and the use thereof |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20070214 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20070214 |
|
| A761 | Written withdrawal of application |
Free format text: JAPANESE INTERMEDIATE CODE: A761 Effective date: 20081201 |
