JP2005192560A - ユニット式釣具フックカバー兼収納ケース - Google Patents

Abstract

【課題】
本発明はユニット式釣具フックカバー兼収納ケースを提供する。
【解決手段】
上部（１）、下部（２）が枢着して箱形状内にラベルが備わるそしてルアーのボディーをホールド（６）で固定から下部（２）を２分に分けて下部前（２Ａ）にロック（５）と蓋（４）の組み替えが可能と下部後（２Ｂ）は、中央部フック・ブレード・プロペラ・フリー（１Ａ・Ｐ１・Ｐ２・Ｐ３）を組み替えが可能でその中央部は全共通で下部前（２Ａ）に枢着を可能にした多目的かつ合理化した。
【選択図】 図２２

Description

本発明は、釣具用のフックカバーとルアーケースをユニット式の構成を採用した。
ユニット式釣具フックカバー兼収納ケースに関する。

従来はルアーにフックを設けた構成のルアーにブレード又はプロペラから
アームを介して重り及びラバースカートなどを設けた構成のルアーがあります。
これらの専用のケースが様々な形のケースが合ってスペースの問題それらのケースをまとめて収納するボックスが大きくなるコンパクト化の問題が考えられる。

従来の収納ケースは様々なルアーの特徴を捉えることによって必要のない領域が存在する。専用ケース内に出来る無駄な領域があるスペースの問題が考えられる。

なお、先行技術を調査した結果次のような文献（1）、（2）、（3）、（4）が挙げられるので以下に概述する。文献（1）は、特開２０００−３００１３８の釣り針用カバーは一対の釣り針全体を包み込むケース型の構成で一対の釣り針を両カバー構成材における結合境界部分の少なくとも一箇所で釣り針の軸を挿通する通行が形成可能とされる釣り針用カバーで取り扱いの容易さと様々な釣り針の収納する等を意図する。文献（2）は特開０８-２１４７４９の釣り用ルアーケースは、複数の通し溝を形成した係止め板と複数の挟み溝を形成した保持体とを収納するルアーの大きさに応じて適宜間隔をおいてケース本体に装着されるルアーが移動しないように収納が出来ることから見易い状態でルアーの保護とルアー同士が絡みあわないことを意図する。文献（３）特開２００３-２８９７７８釣り用ルアーケースはケース本体にルア一室がありその前面側が奥面側より上方に位置する構成でありルアー室には、スリットを備えた区画板と奥面側に水抜き穴を設けた構成でルアーを一個ずつ見やすい状態でルアーの保護とルアーの出し入れの容易と湿気対策などを意図する。文献（４）は、特開２００３−３１０１２６の釣り用のルアーケースはケース本体とケース本体に上下係止め手段を介して収容されるルアー係止体とで構成し、ルアー係止体を底付き係止溝を備えた山形状頂面と、山形状頂面より垂設された多数の長孔を備える一面側板と山形状頂面より垂設された他面側板とで構成する。アーム及びまたは針を支持する長孔を備える一面側板を設けてルアーの簡易に収容と絡みに整列などを意図する。
特開２０００-３００１３８ 特開０８−２１４７４９ 特開２００３−２８９７７８ 特開２００３−３１０１２６

文献（１）、（２）、（３）、（４）の前記した問題は、１箇のルアーによって取扱いの問題と１箇のルアーの型によってケースを探す不便の問題と専用ケースにおいて無駄なスペースが取扱者によって生じてしまう問題と釣り道具は釣り道具であり芸術品でもあるルアーをケースに収納でなく観賞するための道具に変化する問題が考えられます。

次に本発明を提案した。ユニット式釣具フックカバー兼収納ケースの改良技術としてあげた文献（１）、（２）、（３）、（４）に関しても課題があるので個別に説明する。

文献（１）は、１対のはりにカバーを取り付けるのは、不便が考えられる。

文献（２）は、ルアーの取出しは容易だが取扱いは針があるので不便がある。また針が係止め板に当たるのではりの保護が出来ない。専用のケースでありまたこのケースを収納するボックスを探す不便が考えられる。

文献（３）は、ルアー室が傾斜しているためにルアーが梃子となって奥のフックが区画板に接触して取出しが困難で人の指が入らなければ小型のルアーが取り出せずルアー室を多段多数増やせばその分取出しとルアー室の中央に位置するルアーの全体の確認は不便が比例する。また取扱いでは針があるので不便が考えられる。それに１箇ずつルアー室を出してルアーを取り出すのも面倒であり、そのルアー室一面が一体であればなおさら不便であることが考えられる。

文献（４）は、垂直整列されることは取り出し入れに対するスペースが大きいことから無駄なスペースが考えられる。

本発明は、上記課題を解決するために次のような技術的手段を採る。

請求項１，２の発明は、上部にルアーが軌道する途中に事前格納空間が設けてあるのでフックのサイズが適応でないものであれば締めてから解る。嵩引りとフックの突き上げを回避することを意図する。

請求項１，２の発明は、フックのサイズに応じて必要領域でフックを隠すことで手の平サイズで取扱いの容易を意図する。

請求項１、２の発明は、ラベルに記入していればルアーの確認が容易を意図する。

請求項１、２の発明はユニットによって組み替えれば観賞台として仕様を意図する。

請求項１、２、３、４の発明は、使用後濡れたルアーを乾かす台と解体すれば掃除も出来ること意図する。

請求項３、４の発明はスペースの有効利用と天びんで重りのついた所を考えてケースから手を使わずに取り扱いやすい位置に来ることを意図する。

請求項２，３，４，５の発明は収納されたルアーが2ヶ所の軸によって飛び出すことを意図する。

請求項１，２，３，４，５の発明は凹凸を最小限にした箱形状にすることで多数のユニット式釣具フック兼収納ケースを所持してもまとめやすいことを意図する。

以上説明したように本発明者も、この種のユニット式釣具フックカバー兼収納ケースを使用して重宝しています。その理由は釣場に持って行かないルアーや大切なルアーを自宅で観賞用として飾っていること、釣り場では前もってまとめてあるので取扱易いことを意図する。取扱者によっては一個づつ収納でなく専用ケースに収納でもなくコンパクトにした手の平サイズによってポケットに入れていくことが出来るために不要な行動がなく扱いやすいことを意図する。

以下、本発明の好適な一実施形態を添付図面に従って説明する。

図１より、ルアーに連結されるフックの構造を示す。
フック（Ｔ）は、針１（Ｔ−１）と針２（Ｔ−２）が終結されて一形体です。

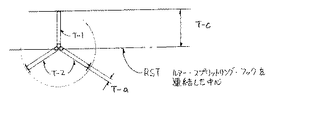

図２より、ルアー・スプリットリング・フックを連結した中心よりフック（Ｔ）を平面視して最長（Ｔ−ｃ）とフックを連結する部分の厚さ（Ｔ−ａ）を示す。図３は、図２の側面視図で針１と針２の集結のフックの厚さ（Ｔ−ｂ）フックの高さ（Ｔ−ｄ）針先の働く最長の領域（Ｔーｅ）を示す。図４より、ルアー（Ｒ）を側面視して連結部前後（Ｒ１、Ｒ２）つなぐスプリットリング側面（Ｓ−ｂ）つなぐフック背面（Ｔ−３）が確認と連結部の厚さ（Ｒ−ａ）を示す。図５は、ルアー（Ｒ）とフック（Ｔ）をつなぐ連結部材のスプリットリング平面（Ｓ−ａ）と側面（Ｓ−ｂ）と幅（Ｓ−ｃ）を示す。
図６より、ルアー（Ｒ）を正面視すると前後のフックが重なる。この前後のフックを確保するための軌道部分を示す。１・ルアーの連結部の連結口を正面にしたスプリットリングの幅（Ｓ−ｃ） ２・ルアー（Ｒ）を正面視した連結部の厚さ（Ｒ−ａ） ３・ルアー（Ｒ）を正面視したフックを連結する部分の厚さ（Ｔ−ａ） この３つの部分を図７と図８よりレール板Ｔ型（１０）と左右レール板Ｌ型（２０、３０）を設置するこの軌道部はスプリットリングの幅（Ｓ−ｃ）はサイズによって応じる かつ ルアー（Ｒ）の連結部の厚さ（Ｒ−ａ）に応じる かつ フックの連結する部分の厚さ（Ｔ−ａ）はサイズに応じて軌道口（４１）から軌道部を往来する様に適応間隔に設置することを示す。レール板Ｔ型（１０）はフック（Ｔ）の針先の働く最長の領域（Ｔ−ｅ）に応じてレール板Ｔ型の幅（１０−ａ）を適応幅とともにフックの高さ（Ｔ−ｄ）とフックの最長（Ｔ−ｃ）に応じて形成する。
左右レール板Ｌ型は、フックの高さ（Ｔ−ｄ）とフックの最長（Ｔ−ｃ）に応じて形成する。このことからフック（Ｔ）の針先の働く最長の領域（Ｔ−ｅ）に応じてレール板のみの（レール板Ｔ型（１０）に於いて）形成で一体にした上部（１）または中央部フック（１Ａ）の側壁を無い構成も可能です。

図９よりルアーブレード（Ｒａ）のダウンアーム中心軸（y）とアッパーアーム中心軸（ｘ）が交差する中心軸交点（Ｏ）で収納を考える。図１０、１１、１２、よりダウンアームを軌道部に入れるその時アッパーアームは保持体裏面に行く図１０のカーブ１（Ｃ１）に中心軸交点（Ｏ）でダウンアームとアッパーアームの中心軸（ｘｙ）が重なった状態から収納するときカーブ３（Ｃ３）によって収納が容易になることから図９のルアーブレード（Ｒａ）がケースから手を使わずにケースを傾けることで図１０より中心軸交点（Ｏ）がカーブ１（Ｃ１）に行ってさらにケースを傾けることで矢印のように移動するのでカーブ３（Ｃ３）が軌道部（５０）へ導く。よって取り出し入れは容易です。図１０より保持板（Ｈ１）はダウンアームの中心軸がケースの平行以上で図１２の位置で軌道部（５０）の数に応じてカーブ２（Ｃ２）も同じで形成と左右レール板Ｌ型Ａ（Ｈ２、Ｈ３）と複数のレール板Ｔ型Ａ（Ｈ４）によって出来る軌道部はダウンアームの厚さ（Ｒａーａ）に応じると共にスプリットリングの幅（Ｓ−ｃ）も応じる適応間隔で左右レール板Ｌ型Ａ（Ｈ２、Ｈ３）とレール板Ｔ型Ａ（Ｈ４）を形成する。さらに保持板（Ｈ１）と一体に形成した構成を保持体（Ｈ）です。保持体（Ｈ）を背面視すると保持板から上方へ山形状にレール板Ｔ型Ａ（Ｈ４）並びに左右レール板Ｌ型Ａ（Ｈ２，Ｈ３）も同形でカーブ３（Ｃ３）が設けている。図１２より、この保持体（Ｈ）は中央部ブレード（Ｐ１）に備わる。

図１３，１４，１５，１６より、保持体（Ｈ）がルアープロペラ（Ｒｂ）を収納では前記載に対して反比する。それはルアーブレイド（Ｒａ）のダウンアームに重りがあって移動を考えたので、ルアープロペラはアッパーアームが重いので、保持体（Ｈ）は反比で考えられるが、図１３よりＺの位置にプロペラを軸にヘッド（Ｒｂ２）が移動してそこを側面視したのが図１４で、この状態で保持体α型を進入させる。ここでは注意点として、フィンの角度（Ｒｂ１００）に対してプロペラの中心軸に基づいて保持板中心（Ｈ１−ａ）によって出来る角度はフィンの角度に応じるとともにプロペラからアームを介した角度にも応じて中央部プロペラ（Ｐ２）の図１６より適応の位置に設定して一体に形成した構成図です。

図１７より、フックカバーの必要部材で、複数のレール板Ｔ型（１０）と左右レール板Ｌ型を備えた上部１下部（２）は組みあって箱形状にするために形成と軌道口（４１）の数に応じて爪（２−ｃ）と凸部（２−ａ、２−ｂ）を設けて一体に形成する。
下部の凸部（２−ａ）は上部１の凹部（１−ａ）と枢着して開閉式の箱形状になる。そのフック格納内にはラベルが備えられる。そしてルアーの固定に上部（１）の凹部（７００）とホールド（６）の凸部（８００）が枢着して一組です。
この上部（１）には事前格納空間（Ｍ）があるので、フックの突き上げを回避が出来る。またラベル（３）が格納内に入ることで記入が出来て取扱い図が記入してもある。

図１８より、前記載の下部（２）を２分した下部前（２Ａ）と下部後（２Ｂ）に図１９より中央部フック（１Ａ）と中央部フリー（Ｐ３）に図２０より中央部ブレード（Ｐ１）と中央部プロペラ（Ｐ２）に図２１よりロック（５）と蓋（４）とホールド（６）以上をまとめたのが図２２でこれより説明をする。
板チョコレートを折るようにしてケースから飛び出すために下部前（２Ａ）と下部後（２Ｂ）を形成する。下部前の凸部（３００）は中央部フック、ブレード、プロペラ、フリー共通で凹部（４００）と枢着すると同様に下部後の凸部（６００）は凹部（５００）と枢着する。そして中央部フック（１Ａ）に対応のラベル（３Ａ）の備えと下部前の凸部（１００）とロック（５）の凹部（２００）と枢着する。このときの枢着時は下部前（２）の側厚は２層になっておりロック（５）と組み合う部分は側厚１層になっていて組み合えば格納内がすっきりした状態になる。そして複数のルアー（５）の後方を固定するための中央部フック（１Ａ）の凹部（７００）とホールド（６）の凸部（８００）が枢着する。
ホールド（６）には弾力部材（６−ａ）が設けてあることからルアー（５）の固定で整列が出来る。次に中央部ブレード、プロペラ、フリーに対応の下部前（２Ａ）と枢着する蓋（４）が組み合うことで、フックカバー２（ＦＡ）とルアーブレード収納ケース（ＦＡ１）とルアープロペラ収納ケース（ＦＡ２）とルアーフリー収納ケース（ＦＡ３）の４タイプでスペース解消とコンパクト化に観賞用に多目的に合理化した。

図２３より、ルアーブレード収納ケース（ＦＡ１）、ルアープロペラ収納ケース（ＦＡ２）ルアーフリー収納ケース（ＦＡ３）に共通する下部前（２Ａ）と蓋（４）の働きはこの状態は閉まった状態で凸部（４−ａ）と凸部（２Ａーａ）で固定されている。蓋（４）を開ければ凸部（４−ａ）が凸部（２Ａーａ）を越える。閉まるときの働きも同じです。次にフックカバー２（ＦＡ）の下部前に組み合った状態は、フックカバー１（Ｆ）と同じで、閉まった状態から凸部（２−ｂ、５−ａ）は、凸部（１−ｂ，１Ａーａ）を越えて開くその時に軌道口（４１）閉ざした爪（２−ｃ，５−ｂ）も同様で開く。閉まるときは凸部（２−ｂ，５−ａ）が凸部（１−ｂ，１Аーａ）を越えて固定されると同時に爪（２−ｃ，５−ｂ）が軌道口（４１）を閉ざす。

図２４より、中央部ブレード（Ｐ１）中央部プロペラ（Ｐ２）中央部フリー（Ｐ３）の容積を広くするときの形成は下部後（２Ｂ）と枢着する所から大きくする。
大きくした中央部の側面は、開閉時の必要領域を除く下部後（２Ｂ）と合わせる。そして蓋（４）も大きくなります。

請求項１，２，３，４，５，の記載のユニット式釣具フックカバー兼収納ケースは請求項１，２，のフックのサイズによって規格されたユニット式釣具フックカバー兼収納ケースは、ルアーに応じる専用ケースを収納するケースを考えずに３タイプのルアーをユニット式釣具フックカバー兼収納ケースは、規格に応じることでコンパクト化でありスペースの無駄を無くしたことを意図する。

請求項６の記載のユニット式釣具フックカバー兼収納ケースを拡張するのはルアーの大きさに応じるそこで全ユニットの正面なら背面と平面なら背面と右側面なら左側面が同寸法であれば両面を接合して一体に構成することで板チョコレートを折るようにルアーが出せることを可能する。

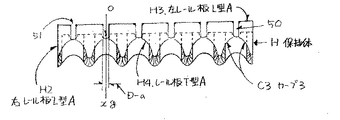

フックの構造を示す構成図 フックの一例を説明する平面視した構成図 フックの一例を説明する側面視した構成図 ルアーの一例を説明する側面視した構成図 スプリットリングを平面視と側面視した構成図 ＲＳＴ軌道の一例を説明する正面視した略断面構成図 左右レール板Ｌ型とレール板Ｔ型の一例を説明する平面視した構成図 左右レール板Ｌ型とレール板Ｔ型の一例を説明する正面視した構成図 ルアーブレイドの一例を説明する平面視した構成図 保持板の一例を説明する平面視した構成図 保持体の一例を説明する平面視した構成図 中央部ブレードの一例を説明する側面視した構成図 ルアーのプロペラの一例を説明する正面視した構成図 図１３よりＺーＺの位置にＲｂ２移動させてルアープロペラの一例を説明する側面視した構成図 保持体α型の一例を説明する側面視した構成図 中央部プロペラの一例を説明する側面視した構成図 上部、下部の多方面視と上部、下部、ホールドの３体合体内ラベルの側面視した分解説明図 下部前、下部後の多方面視した構成図 中央部フリー中央部フックを多方面視した構成図 中央部ブレード、中央部プロペラを多方面視した構成図 ロック、蓋、ホールドを多方面視した構成図 ユニット式釣具フックカバー兼収納ケースを側面視した分解説明図 開閉部の固定を説明する多方面視した略断面構成図 容積を拡張の一例を説明する側面視と平面視した略構成図

符号の説明

１、上部 １−ａ凹部 １−ｂ凸部
２、下部 ２−ａ凸部 ２−ｂ凸部 ２−ｃ弧
３、ラベル ３Ａラベル
４、蓋 ４−ａ凸部 Ｐーａ蓋の必要とする領域
５、ロック ５−ａ凸部 ５−ｂ爪
６、ホールド ６−ａ弾力部材
１０、レール板Ｔ型 １０−ａレール板Ｔ型の幅 １０−ｂ左右レール板Ｌ型の幅
２０、左レール板Ｌ型
３０、右レール板Ｌ型
４０、軌道部 ４１、軌道口
５０、軌道部 ５１，軌道口
１Ａ、中央部フック １Ａーａ凸部
２Ａ、下部前 ２Ａーａ凸部 ２Ａーｂ連結板
２Ｂ 下部後 ２Ｂ−ａ枢着板の必要領域 ２Ｂーｂ蓋の必要領域
１００ 凸部
２００ 凹部
３００ 凸部
４００ 凹部
５００ 凹部
６００ 凸部
７００ 凹部
８００ 凸部
Ｍ；事前格納空間 Ｐ１；中央部ブレード
Ｆ；フックカバー１ Ｐ２；中央部プロペラ
ＦＡ；フックカバー２ Ｐ３；中央部フリー
ＦＡ１；ルアーブレード収納ケース
ＦＡ２；ルアープロペラ収納ケース
ＦＡ３；ルアーフリー収納ケース
Ｚ；ルアープロペラのプロペラを中心軸でヘッドが移動した位置
Ｒｂ；ルアープロペラ Ｒｂ１；プロペラ Ｒｂ２；ヘッド
Ｒｂａ；中央部プロペラの容積の高さ Ｒｂｂ；ダウンアームの厚さ
Ｒｂ１０ プロペラの中心軸
Ｒｂ１００ フィンの角度
Ｈα 保持体α型
Ｈ１−ａ保持板中心 Ｈαー１保持体α型の進入箇所
０ 中心軸交点
ｘ アッパーアーム中心軸
ｙ ダウンアーム中心軸
Ｒａ ルアーブレード
Ｒａ−ａ ダウンアームの厚さ
Ｒａ１ ブレード
Ｃ１ カーブ１ Ｃ２ カーブ２ Ｃ３ カーブ３
Ｈ１ 保持板 Ｈ２ 右レール板Ｌ型Ａ Ｈ３ 左レール板Ｌ型Ａ
Ｈ４ レール板Ｔ型Ａ
Ｈ 保持体
ＲＳＴ ルアー・スプリットリング・フックを連結した中心
Ｔ−ａ フックを連結する部分の厚さ Ｒ ルアー
Ｔ−ｂ フックの厚さ Ｒ１ 連結部前
Ｔ−ｃ ＲＳＴからの最長 Ｒ２ 連結部後
Ｔ−ｂ フックの高さ Ｒ−ａ 連結部の厚さ
Ｔ フック Ｓ−ａ スプリットリング平面
Ｔ−１ 針１ Ｓ−ｂ スプリットリング側面
Ｔ−２ 針２ Ｓ−ｃ スプリットリング幅
Ｔ−３ フックの背面
（１）スプリットリングの軌道部分
（２）ルアーの連結部の軌道部分
（３）フックの軌道部分

Claims (6)

1. フックのサイズに応じて形成した複数のレール板Ｔ型（１０）と左右レール板Ｌ型（２０，３０）は、１・ルアーの連結部の厚さ（Ｒ−ａ）に応じた幅。２・スプリットリングのサイズに応じてスプリットリングの幅（Ｓ−ｃ）。３・フックのサイズに応じたフックの連結する部分の厚さ（Ｔ−ａ）この３つの部分が軌道部（４０）を設定して軌道口（４）を設ける。さらにフックのサイズに応じて事前格納空間を設ける。さらに凹部（１−ａ）と凹部（７００）と凸部（１−ｂ）を設けて一体に形成する構成が上部（１）で凹部（１−ａ）は下部（２）の凸部（２−ａ）と枢着して箱型状になるように形成と凸部（２−ｂ）と爪（２−ｃ）を設けて一体に形成する構成が下部（２）です。この上部（１）と下部（２）が組み合った箱型状内に応じてラベル（３）が備わることと、上部（１）の凹部（７００）と枢着するホールド（６）の凸部（８００）は上部（１）の側面内で枢着とフックカバー（Ｆ）の大きさに応じるとともに弾力部材を設けて一体に形成する構成がホールド（６）と上部（１）と下部（２）の３体の構成部材が合体して箱型状内にラベル（３）が備えられたフックカバー（Ｆ）は開閉式で下部（２）の凸部（２−ｂ）が上部（１）の凸部（１−ｂ）を越えることで開く。閉めるときは下部（２）の凸部（２−ｂ）が上部（１）の凸部（１−ｂ）を越えることで固定される。さらに下部（２）の爪（２−ｃ）は上部（１）の軌道口（４１）を開閉と相互することを特徴とするユニット式釣具フックカバー兼収納ケースです。
2. フックのサイズに応じて形成した複数のレール板Ｔ型（１０）と左右レール板Ｌ型（２０，３０）は、１・ルアーの連結部の厚さ（Ｒ−ａ）に応じた幅と２・スプリットリングのサイズに応じてスプリットリングの幅（Ｓ−ｃ）と３・フックのサイズに応じたフックの連結する部分の厚さ（Ｔ−ａ）この３つの部分が軌道部（４０）を設定して軌道口（４）を設ける。
   さらに、凹部（４００、５００、７００）と、凸部（１Ａーａ）を設けて一体に形成する構成した中央部フック（１Ａ）で凸部（４００）は下部前（２Ａ）の凸部（３００）と枢着部（２Ａ-ｂ）を設ける側壁厚はニ層で凸部（１００，２Ａーａ）を設けて一体に形成する構成です。
   下部前（２Ａ）で凸部（１００）は、ロック（５）の凹部（２００）と枢着して組みあうように、下部前（２Ａ）の大きさに応じて、形成と中央部フック（１Ａ）の数に応じて瓜（５−ｂ）の形成と凸部（５−ａ）を設けて、一体に形成する構成がロック（５）です。そして中央部フック（１Ａ）で、凹部（５００）は下部後（２Ｂ）の凸部（６００）と枢着して箱形状にするために下部前（２Ａ）の枢着板（２Ａーｂ）の大きさに応じて必要領域（２Ｂーａ）を設けて、一体に形成する構成が下部後（２Ｂ）です。
   このロック（５）と下部前後（２Ａ，２Ｂ）と中央部フック（１Ａ）が組み合った下部前（２Ａ）とロック（５）のの大きさに応じて箱形形状内にラベル（３Ａ）が備わることと、中央部フック（１Ａ）の凹部（７００）と枢着するボールド（６）の凸部（８００）は中央部フック（１Ａ）側面内で枢着とフックカバー２（ＦＡ）の大きさに応じるとともに弾力部材を設けて一体に形成する構成がホールド（６）で中央部フック（１Ａ）と下部前後（２Ａ、２Ｂ）とロック（５）の５体の構成部材が合体して箱形状内にラベル（３Ａ）が備えられた
   フックカバー２（ＦＡ）は開閉式でロック（５）の凸部（５−ａ）が中央部フック（Ｐ１）の凸部（１Ａーａ）を越えることで開く。閉めるときはロック（５）の凸部（５−ａ）が中央部フック（Ｐ１）の凸部（１Ａーａ）を越えるので固定される。さらにロック（５）の瓜（５−ｂ）は、中央部フック（Ｐ１）の軌道口（４１）を開閉を相互して開くと中央部フック（Ｐ１）があがって閉めると下ることを特徴とするユニット式釣具フックカバー兼収納ケースです。
3. ルアーブレード（Ｒａ）の大きさに応じて中央部ブレード（Ｐ１）を形成と収納状態はダウンアーム中心軸（y）に平行して保持板（Ｈ１）設定する。
   保持板（Ｈ１）に形成するカーブ１（Ｃ１）の数は
   左右レール板Ｌ型Ａ（Ｈ３、Ｈ２）と複数のレール板Ｔ型Ａ（Ｈ４）は １・ダウンアームの厚さ（Ｒａ−ａ）に応じた幅
   ２・スプリットリングのサイズに応じてスプリットリングの幅（ＳーＣ）この１と２の部分が軌道部（５０）を設定して軌道口（５１）を設けて この軌道口の数に応じてカーブ（Ｃ１）を形成する。左右にレール板Ｌ型Ａ（Ｈ３，Ｈ２）と複数のレール板Ｔ型Ａ（Ｈ４）にはカーブ３（Ｃ３）を設けてあるので、
   背面視すると山形状に形成されて保持板（Ｈ１）に新たにカーブ２（Ｃ２）によって波形状に形成する一体が保持体（Ｈ）と
   凹部（４００，５００）を設けて一体に形成した構成が中央部ブレード（Ｐ１）で凹部（４００）と枢着する下部前（２Ａ）の凸部（３００）と枢着して中央部ブレード（Ｐ１）の大きさに応じて正面を閉ざすように枢着板（２Ａ−ｂ）を設ける。側壁厚は２層で凸部（１００、２Ａーａ）を設けて、一体に形成する構成した
   下部前（２Ａ）で凸部（１００）は蓋（４）の凹部（２００）と枢着して下部前（２Ａ）の大きさと中央部ブレード（Ｐ１）の大きさに応じて凸部（４−ａ）も設けて一体に形成した構成が蓋（４）です。そして中央部ブレード（Ｐ１）で、凹部（５００）は下部後（２Ｂ）の凸部（６００）と枢着して箱形状にするために下部前（２Ａ）の枢着板（２Ａーｂ）の大きさに応じて必要領域（２Ｂ−ａ）と蓋（４）の大きさに応じて必要領域（２Ｂーｂ）を設けて、一体に形成する構成が下部後（２Ｂ）です。
   この蓋（４）と下部前後（２Ａ、２Ｂ）と中央部ブレード（Ｐ１）の４体の構成部材が合体して箱形状態がルアーブレード収納ケース（ＦＡ１）で蓋（４）の凸部（４−ａ）は、下部前（２Ａ）の凸部（２Ａーａ）を越えることで開閉と固定を可能と下部前（２Ａ）の凸部（３００）と中央部ブレード（Ｐ１）の凹部（４００）と、枢着でここが軸となって下部前（２Ａ）の移動で中央部ブレード（Ｐ１）が上下することを特徴とするユニット式釣具フックカバー兼収納ケースです。
4. ルアープロペラ（Ｒｂ）の大きさに応じて中央部プロペラ（Ｐ２）を形成と収納状態は中央部プロペラと平行するプロペラ中心軸（Ｒｂ１０）からフィンの角度（Ｒｂ１００）に応じて保持板中心（Ｈ１−ａ）と平行または適宜角度に設定する保持板（Ｈ１）に設けたカーブ１（Ｃ１）の設定数は、左右レール板Ｌ型Ａ（Ｈ３，Ｈ２）と複数のレール板Ｔ型Ａ（Ｈ４）は、ダウンアームの厚さ（Ｒｂｂ）に応じた幅が軌道部（５０）を設定して軌道口（５１）を設けてこの軌道部の数に応じて、カーブ１（Ｃ１）を形成する。左右レール板Ｌ型Ａ（Ｈ３、Ｈ２）と複数のレール板Ｔ型Ａ（Ｈ４）には、カーブ３（Ｃ３）を設けてあるので、正面視すると山形状に形成されて保持板（Ｈ１）に新たにカーブ２（Ｃ２）によって、波型状に形成する一体が保持体α型（Ｈα）と凹部（４００、５００）を設けて一体に形成した構成が中央部プロペラ（Ｐ２）で凹部（４００）と枢着する下部前（２Ａ）の凸部（３００）と枢着して中央部プロペラ（Ｐ２）の大きさに応じて正面を閉ざすように枢着板（２Ａーｂ）を設ける側壁厚は２層で凸部（１００、２Ａーａ）を設けて一体に形成する構成した下部前（２Ａ）で凸部（１００）は蓋（４）の凹部（２００）と枢着して下部前（２Ａ）の大きさと中央部プロペラ（Ｐ２）の大きさに応じて凸部（４−ａ）も設けて一体に形成した構成が蓋（４）です。そして中央部プロペラ（Ｐ２）で凹部（５００）は下部後（２Ｂ）の凸部（６００）と枢着して箱形状にするために下部前（２Ａ）の枢着板（２Ａーｂ）の大きさに応じて必要領域（２Ｂーａ）と蓋（４）の大きさに応じて必要領域（２Ｂーｂ）を設けて一体に形成する構成が下部後（２Ｂ）です。この蓋（４）と下部前後（２Ａ、２Ｂ）と中央部プロペラ（Ｐ２）の４体の構成部材が合体して箱形状態がルアープロペラ収納ケース（ＦＡ２）で蓋（４）の凸部（４ーａ）は下部前（２Ａ）の凸部（２Ａーａ）を越えることで、開閉と固定を可能と下部前（２Ａ）の凸部（３００）と中央部プロペラ（Ｐ２）の凹部（４００）と枢着でここが軸となって、下部前（２Ａ）の移動で中央部プロペラ（Ｐ２）が上下することを特徴とするユニット式釣具フックカバー兼収納ケースです。
5. 中央部ブレード（Ｐ１）と中央部プロペラ（Ｐ２）の大きさに応じて中央部フリー（Ｐ３）を容器形状に形成と凹部（４００，５００）を設けて一体に形成した構成が中央部フリー（Ｐ３）で凹部（４００）と枢着する下部前（２Ａ）の凸部（３００）と枢着して中央部フリー（Ｐ３）の大きさに応じて正面を閉ざすように枢着板（２Ａーｂ）を設ける側壁厚は２層で凸部（１００，２Ａーａ）を設けて一体に形成する構成した下部前（２Ａ）で凸部（１００）は蓋（４）の凹部（２００）と枢着して下部前（２Ａ）の大きさと中央部フリー（Ｐ３）の大きさに応じて凸部（４−ａ）も設けて一体に形成した構成が蓋（４）です。そして中央部フリー（Ｐ３）で凹部（５００）は、下部後（２Ｂ）の凸部（６００）と枢着して箱形状にするために下部前（２Ａ）の枢着板が（２Ａーｂ）の大きさに応じて、必要領域（２Ｂ−ａ）と蓋（４）の大きさに応じて必要領域（２Ｂーｂ）を設けて一体に形成する構成が下部後（２Ｂ）です。この蓋（４）と下部前後（２Ａ，２Ｂ）と中央部フリー（Ｐ３）の４体の構成部材が合体して箱形状態がルアーフリー収納ケース（ＦＡ３）で蓋（４）の凸部（４−ａ）は下部前（２Ａ）の凸部（２Ａーａ）を越えることで開閉と固定を可能と下部前（２Ａ）の凸部（３００）と中央部プロペラ（Ｐ２）の凹部（４００）と枢着でここが軸となって下部前（２Ａ）の移動で中央部フリー（Ｐ３）が上下することを特徴とするユニット式釣具フックカバー兼収納ケースです。
6. 請求口３，４，５に記載の中央部ブレード、プロペラ、フリー（Ｐ１、Ｐ２，Ｐ３）の容積の拡張時は正面から背面を長くすることで蓋（４）の形成と中央部ブレード・プロペラ・フリー（Ｐ１．Ｐ２，Ｐ３）の側面は下部後（２Ｂ）に合うように蓋（４）の必要とする領域（Ｐ−ａ）と開閉時の必要領域を設けて形成する構成とすることで下部前（２Ａ）と下部後（２Ｂ）の変更無しで無駄にせずを特徴とするユニット式釣具フックカバー兼収納ケースです。
