Abstract

【課題】電気機械結合係数及び音響品質係数などに優れた高性能の薄膜音響共振器を提供する。

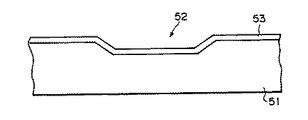

【解決手段】シリコンウェーハ５１の表面に酸化シリコン薄層５３の形成された基板に、窪み５２が形成されている。窪み５２をまたぐように、圧電体層６２とその両面に接合された下方電極６１及び上方電極６３とからなる挟み込み構造体６０が配置されている。下方電極６１の上面及びこれと接合されている圧電体層６２の下面は、高さのＲＭＳ変動が５０ｎｍ以下である。下方電極６１の厚さは１５０ｎｍ以下である。
【選択図】 図８

Description

【０００１】
【発明の属する技術分野】
本発明は、圧電体薄膜の電気音響効果を利用した薄膜音響共振器に関するものである。薄膜音響共振器は、通信機用フィルタの構成要素として利用することができる。
【０００２】
【従来の技術】
電子機器のコストおよび寸法を減らす必要性から、その回路構成要素としてのフィルタの寸法を小さくする努力が絶えず続いている。セル式電話およびミニチュア・ラジオのような民生用電子機器には、それに内蔵されている構成要素の大きさおよびコストの双方に厳しい制限が加えられている。このような多数の電子機器は、精密な周波数に同調させなければならないフィルタを利用している。したがって、廉価でコンパクトなフィルタを提供する努力が続けられている。
【０００３】
これらの低価格及び小型化の要求を満たす可能性のあるフィルタとして、音響共振器を用いて構成されているものが挙げられる。音響共振器は、薄膜圧電体（ＰＺ）材料内のバルク弾性音響波を利用している。音響共振器の一つの簡単な構成では、薄膜ＰＺ材料の層が二つの金属電極の間に挟み込まれた挟み込み構造を形成している。この挟み込み構造は、周囲を支持することにより中央部が空中に吊された橋架け構造により支持される。二つの電極の間に印加される電圧により電界が発生すると、ＰＺ材料は、電気エネルギーの幾らかを音波の形の機械エネルギーに変換する。音波は、電界と同じ方向に伝播し、電極／空気境界面で反射する。
【０００４】
機械的に共振している時、音響共振器は電気共振器として機能し、したがって、これを用いてフィルタを構成することができる。音響共振器の機械的共振は、音波が伝播する材料の厚さが音波の半波長と等しくなる周波数で発生する。音波の周波数は、電極に印加される電気信号の周波数に等しい。音の速度は光の速度より多数桁小さいから、得られる共振器を極めてコンパクトにすることができる。ＧＨｚ帯の用途のための共振器を、直径２００ミクロン未満で厚さ数ミクロン未満の寸法で構成することができる。
【０００５】
以上のような薄膜バルク音響共振器（Ｔｈｉｎ Ｆｉｌｍ Ｂｕｌｋ Ａｃｏｕｓｔｉｃ Ｒｅｓｏｎａｔｏｒｓ：以下ＦＢＡＲという）、及び上記挟み込み構造を積層した形態の積層薄膜バルク音響共振器およびフィルタ（Ｓｔａｃｋｅｄ Ｔｈｉｎ Ｆｉｌｍ Ｂｕｌｋ Ａｃｏｕｓｔｉｃ Ｒｅｓｏｎａｔｏｒｓａｎｄ Ｆｉｌｔｅｒｓ：以下ＳＢＡＲという）において、挟み込み構造の中心部はスパッタ法により作製された厚さ約１〜２ミクロン程度の圧電体薄膜である。上方および下方の電極は、電気リードとして働き圧電体薄膜を挟み込んで圧電体薄膜を貫く電界を与える。圧電体薄膜は、電界エネルギーの一部を力学エネルギーに変換する。時間変化する印加電界エネルギーに応答して、時間変化する「応力／歪み」エネルギーが形成される。
【０００６】
ＦＢＡＲまたはＳＢＡＲを音響共振器として動作させるには、圧電体薄膜を含む挟み込み構造を橋架け構造により支持して、音波を挟み込み構造内に閉じ込めるための空気／結晶境界面を形成しなければならない。挟み込み構造は、通常、基板表面上に下方電極、ＰＺ層、および次に上方電極を堆積させることにより作られる。したがって、挟み込み構造の上側には、第１の空気／結晶境界面が既に存在している。挟み込み構造の下側に第２の空気／結晶境界面を設けなければならない。この第２の空気／結晶境界面を得るのに、従来、以下に示すような幾つかの方法が用いられている。
【０００７】
第１の方法は、例えば特開昭５８−１５３４１２号公報に記載のように、基板を形成しているウェーハのエッチング除去を利用している。基板がシリコンからなるものであれば、加熱ＫＯＨ水溶液を使用してシリコン基板の一部を裏側からエッチングして取り去って孔を形成する。これにより、挟み込み構造の縁をシリコン基板の孔の周囲の部分で支持した形態を有する共振器が得られる。しかし、このようなウェーハを貫いて開けられた孔は、ウェーハを非常に繊細にし、且つ、非常に破壊しやすくする。更に、基板表面に対して５４．７度のエッチング傾斜でＫＯＨを用いた湿式エッチングを行うと、最終製品の取得量、即ちウェーハ上のＦＢＡＲ／ＳＢＡＲの歩留まりの向上が困難である。たとえば、２５０μｍ厚さのシリコンウェーハ上に形成される約１５０μｍ×１５０μｍの横寸法を有する挟み込み構造は、約４５０μｍ×４５０μｍの寸法の裏側エッチング開口を必要とする。したがって、ウェーハの約１／９を生産に利用できるだけである。
【０００８】
挟み込み構造の下に空気／結晶境界面を設ける従来の第２の方法は、例えば特開平２−１３１０９号公報に記載のように、空気ブリッジ式ＦＢＡＲ素子を作ることである。通常、最初に犠牲層（Ｓａｃｒｉｆｉｃｉａｌ ｌａｙｅｒ）を設置し、次に犠牲層の上に挟み込み構造を作製する。プロセスの終わりまたは終わり近くに、犠牲層を除去する。処理はすべてウェーハの前面側で行われるから、この方法は、ウェーハ両面側の位置合わせも大きい面積の裏側開口も必要としない。
【０００９】
特開２０００−６９５９４号公報には、犠牲層として燐酸石英ガラス（ＰＳＧ）を使用した空気ブリッジ式ＦＢＡＲ／ＳＢＡＲ素子の構成と製造方法が記載されている。同公報においては、ＰＳＧ層がシリコンウェーハ上に堆積されている。ＰＳＧは、シランおよびＰ2 Ｏ5 を使用して約４５０℃までの温度で堆積され、燐含有量約８％である軟ガラス様物質を形成する。ＰＳＧは、比較的低温で堆積させることができ、且つ、希釈Ｈ2 Ｏ：ＨＦ溶液で非常に高いエッチング速度でエッチングされる。
【００１０】
しかしながら、同公報においては、ＰＳＧ犠牲層の高さのＲＭＳ（２乗平均平方根）変動が０．５μｍ未満と記載されているものの、具体的には０．１μｍより小さいオーダーのＲＭＳ変動の具体的記載はない。この０．１μｍオーダーのＲＭＳ変動は、原子的にみると非常に粗い凹凸である。ＦＢＡＲ／ＳＢＡＲ形式の音響共振器は、結晶が電極平面に垂直な柱状晶をなして成長する圧電体材料を必要とする。特開２０００−６９５９４号公報では、ＰＳＧ層の表面に平行な導電シートの高さのＲＭＳ変動は２μｍ未満と記載されているものの、具体的には０．１μｍより小さいオーダーのＲＭＳ変動の具体的記載はない。この０．１μｍオーダーのＲＭＳ変動は、音響共振器用の圧電体薄膜を形成する表面としては不十分な表面粗さである。圧電体膜を成長させる試みが行われたが、粗面上の多数の凹凸の影響で多様な方向に結晶が成長するので、得られた圧電体薄膜の結晶品質は必ずしも十分なものでなく、圧電効果を殆どまたは全く示さない不十分なものであった。
【００１１】
以上のような空気／結晶境界面を設ける代わりに、適切な音響ミラーを設ける方法もある。この方法は、例えば特開平６−２９５１８１号公報に記載のように、挟み込み構造の下に音響的ブラッグ反射鏡からなる大きな音響インピーダンスが作り出される。ブラッグ反射鏡は、高低の音響インピーダンス材料の層を交互に積層することにより作られる。各層の厚さは共振周波数の波長の１／４に固定される。十分な層数により、圧電体／電極境界面における有効インピーダンスを、素子の音響インピーダンスよりはるかに高くすることができ、したがって、圧電体内の音波を有効に閉じ込めることができる。この方法により得られる音響共振器は、挟み込み構造の下に空隙が存在しないので、固体音響ミラー取付け共振器（ＳＭＲ）と呼ばれる。
【００１２】
この方法は、周辺部が固定され中心部が自由に振動できる膜を作るという前述の第１の方法及び第２の方法の問題を回避しているが、この方法にも多くの問題点がある。即ち、金属層はフィルタの電気性能を劣化させる寄生コンデンサを形成するのでブラッグ反射鏡の層に使用できないから、ブラッグ反射鏡に使用する材料の選択には、制限がある。利用可能な材料から作られる層の音響インピーダンスの差は大きくない。したがって、音波を閉じ込めるには、非常に多くの数の層が必要である。この方法は、各層にかかる応力を精密に制御しなければならないので、製作プロセスが複雑である。また、１０ないし１４といった多数の層をを貫くバイアを作るのは困難であるから、この方法により得られる音響共振器は他の能動素子との集積化には不都合である。更に、これまでに報告された例では、この方法により得られる音響共振器は、空気ブリッジを有する音響共振器より有効結合係数がかなり低い。その結果、ＳＭＲを用いたフィルタは、空気ブリッジ式の音響共振器を用いたものに比較して有効帯域幅が狭い。
【００１３】
【発明が解決しようとする課題】
本発明の目的は、改良された性能を有するＦＢＡＲ／ＳＢＡＲ素子を提供することである。
【００１４】
本発明の他の目的は、薄膜圧電体（ＰＺ）の結晶品質を向上させることにより、電気機械結合係数、音響品質係数（Ｑ値）、温度特性などに優れた高性能のＦＢＡＲ／ＳＢＡＲ素子を提供することである。
【００１５】
本発明の更に別の目的は、上方電極の形状を工夫することにより、電気機械結合係数、音響品質係数（Ｑ値）、温度特性などに優れた高性能のＦＢＡＲ／ＳＢＡＲ素子を提供することである。
【００１６】
【課題を解決するための手段】
本発明によれば、以上の如き目的を達成するものとして、
圧電体層と、該圧電体層の第１の表面に接合された第１の電極と、前記圧電体層の前記第１の表面と反対側の第２の表面に接合された第２の電極とを有しており、前記圧電体層の第１の表面は高さのＲＭＳ変動が５０ｎｍ以下であることを特徴とする薄膜音響共振器、
が提供される。
【００１７】
本発明において、高さのＲＭＳ変動は、日本工業規格ＪＩＳ Ｂ０６０１：２００１「製品の幾何特性仕様（ＧＰＳ）−表面性状：輪郭曲線方式−用語、定義及び表面性状パラメータ」に記載の二乗平均平方根粗さ：Ｒｑである（以下に記載の発明についても同様）。
【００１８】
また、本発明によれば、以上の如き目的を達成するものとして、
圧電体層と、該圧電体層の第１の表面に接合された第１の電極と、前記圧電体層の前記第１の表面と反対側の第２の表面に接合された第２の電極とを有しており、前記第１の電極の前記圧電体層の側の表面は高さのＲＭＳ変動が５０ｎｍ以下であることを特徴とする薄膜音響共振器、
が提供される。
【００１９】
本発明の一態様においては、前記圧電体層の前記第２の表面は高さのＲＭＳ変動が前記圧電体層の厚さの５％以下である。本発明の一態様においては、前記第２の電極の表面のうねり高さは前記圧電体層の厚さの２５％以下である。
【００２０】
本発明の一態様においては、前記第２の電極は中央部と該中央部より厚い外周部とを有する。本発明の一態様においては、前記外周部は前記中央部の周囲に枠状に位置する。本発明の一態様においては、前記第２の電極は前記中央部の厚さ変動が該中央部の厚さの１％以下である。本発明の一態様においては、前記外周部の厚さは前記中央部の高さの１．１倍以上である。本発明の一態様においては、前記外周部は前記第２の電極の外縁から４０μｍまでの距離の範囲内に位置する。本発明の一態様においては、前記中央部の表面のうねり高さは前記圧電体層の厚さの２５％以下である。
【００２１】
本発明の一態様においては、前記圧電体層と前記第１の電極と前記第２の電極とからなる挟み込み構造体は、基板の表面に形成された窪みをまたぐように前記基板により縁部が支持されている。本発明の一態様においては、前記基板の表面上には、前記窪みをまたぐように形成された絶縁体層が配置されており、該絶縁体層上に前記挟み込み構造体が形成されている。
【００２２】
更に、本発明によれば、以上の如き目的を達成するものとして、
圧電体層と、該圧電体層の第１の表面に接合された第１の電極と、前記圧電体層の前記第１の表面と反対側の第２の表面に接合された第２の電極とを有する薄膜音響共振器を製造する方法であって、
基板の表面に窪みを形成し、該窪み内に犠牲層を充填し、該犠牲層の表面を高さのＲＭＳ変動が５０ｎｍ以下となるように研磨し、前記犠牲層の表面の一部の領域と前記基板の表面の一部の領域とにわたってそれらの上に前記第１の電極を形成し、該第１の電極上に前記圧電体層を形成し、該圧電体層上に前記第２の電極を形成し、前記窪み内から前記犠牲層をエッチング除去することを特徴とする、薄膜音響共振器の製造方法、
が提供される。
【００２３】
本発明の一態様においては、前記第１の電極を厚さ１５０ｎｍ以下に形成し、該第１の電極の上面を高さのＲＭＳ変動が５０ｎｍ以下となるようにする。
【００２４】
本発明の一態様においては、前記犠牲層の上に前記第１の電極を形成するに先立って絶縁体層を形成する。
【００２５】
【発明の実施の形態】
以下、本発明の実施の形態を、図面を参照しながら説明する。
【００２６】
図１および図２は、それぞれ、本発明による薄膜音響共振器であるＦＢＡＲおよびＳＢＡＲの基本構成を説明するための模式的断面図である。
【００２７】
図１において、ＦＢＡＲ２０は、上方電極２１および下方電極２３を備え、これらは圧電体（ＰＺ）材料の層２２の一部を挟み込んで挟み込み構造を形成している。好適なＰＺ材料は窒化アルミニウム（ＡｌＮ）または酸化亜鉛（ＺｎＯ）である。ＦＢＡＲ２０に使用される電極２１，２３は、好適にはモリブデンから作られるが、他の材料を使用することも可能である。
【００２８】
この素子は、薄膜ＰＺ材料内のバルク弾性音響波の作用を利用している。印加電圧により二つの電極２１，２３の間に電界が生ずると、ＰＺ材料は電気エネルギーの一部を音波の形の機械的エネルギーに変換する。音波は電界と同じ方向に伝播し、電極／空気境界面で反射される。
【００２９】
機械的に共振している時、素子は電気共振器として機能し、したがって、素子は、ノッチフィルタとして動作することができる。素子の機械的共振は、音波が伝播する材料の厚さが当該音波の半波長と等しくなる周波数で発生する。音波の周波数は電極２１，２３間に印加される電気信号の周波数である。音の速度は光の速度より多数桁小さいから、得られる共振器を極めてコンパクトにすることができる。ＧＨｚ帯の用途に対する共振器を、平面寸法が約１００μｍおよび厚さが数μｍのオーダーで構成することができる。
【００３０】
次に、図２を参照してＳＢＡＲについて説明する。ＳＢＡＲ４０は、帯域フィルタと類似の電気的機能を与える。ＳＢＡＲ４０は、基本的には機械的に結合されている二つのＦＢＡＲフィルタである。圧電体層４１の共振周波数で電極４３および４４を横断する信号は、音響エネルギーを圧電体層４２に伝える。圧電体層４２内の機械的振動は、電極４４および４５を横断する電気信号に変換される。
【００３１】
図３〜図８は、本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図（図３〜図６，図８）及び模式的平面図（図７）である。
【００３２】
先ず、図３に示されているように、集積回路製作に利用されている通常のシリコンウェーハ５１に、エッチングにより窪みを形成する。窪みの深さは好適には３〜３０μｍである。ＦＢＡＲの挟み込み構造の下の空洞の深さは圧電体層により生ずる変位を許容すればよいことに注目すべきである。したがって、空洞の深さは数μｍあれば十分である。
【００３３】
ウェーハ５１の表面に熱酸化により酸化シリコンの薄層５３を形成し、これにより、その上に以後の工程で形成される犠牲層のＰＳＧからウェーハ５１内に燐が拡散しないようにする。このようにウェーハ内への燐の拡散を抑制することにより、シリコンウェーハが導体に変換されることが阻止され、作製された素子の電気的動作に対する悪影響をなくすことができる。以上のようにしてウェーハ５１の表面に酸化シリコン薄層５３を形成したものを、基板として用いる。即ち、図３は、基板の表面に深さが好適には３〜３０μｍの窪み５２を形成した状態を示す。
【００３４】
次に、図４に示されているように、基板の酸化シリコンの薄層５３上に燐酸石英ガラス（ＰＳＧ）層５５を堆積させる。ＰＳＧは、シランおよびＰ2 Ｏ5 を使用して約４５０℃までの温度で堆積され、燐含有量約８％の軟ガラス様物質を形成する。この低温プロセスは、当業者に周知である。ＰＳＧは、比較的低温で堆積させることができ、且つ、希釈Ｈ2 Ｏ：ＨＦ溶液で非常に高いエッチング速度でエッチングされる非常にクリーンな不活性材料であるから、犠牲層の材料として好適である。以後の工程で実行されるエッチングにおいて１０：１の希釈割合で毎分約３μｍのエッチング速度が得られる。
【００３５】
堆積したままのＰＳＧ犠牲層５５の表面は、原子レベルでみると非常に粗い。したがって、堆積したままのＰＳＧ犠牲層５５は、音響共振器を形成する基体としては不十分である。ＦＢＡＲ／ＳＢＡＲ形式の音響共振器は、結晶が電極面に垂直な円柱をなして成長する圧電材料を必要とする。微細な研磨粒子を含む研磨スラリーを用いてＰＳＧ犠牲層５５の表面を磨いて滑らかにすることにより、優れた結晶の圧電材料の薄膜を形成する。
【００３６】
即ち、図５に示されているように、ＰＳＧ層５５の表面を粗仕上げスラリーで磨くことにより全体的に平面化して、窪み５２の外側のＰＳＧ層の部分を除去する。次に、残っているＰＳＧ層５５を更に微細な研磨粒子を含むスラリーで磨く。代替方法として、磨き時間がかかってもよければ一つの更に微細なスラリーを用いて上記二つの磨きステップを実行してもよい。目標は、鏡面仕上げである。
【００３７】
以上のようにして窪み５２に対応する位置にＰＳＧ層５５を残留させた基板のクリーニングも重要である。スラリーはウェーハ上に少量のシリカ粗粉を残す。この粗粉を除去せねばならない。本発明の好適な実施形態では、この粗粉除去をポリテックス（Ｐｏｌｙｔｅｘ（商標）：ロデール・ニッタ社）のような堅いパッドの付いた第２の研磨具を使用して行う。その際の潤滑剤として、脱イオン水を使用し、磨いてから最終クリーニングステップの準備が完了するまでウェーハを脱イオン水中に入れておく。基板を、最後の磨きステップと最後のクリーニングステップとの間で乾燥させないように注意する。最後のクリーニングステップは、基板を色々な化学薬品の入っている一連のタンクに漬けることから成る。各タンクに超音波撹拌を加える。このようなクリーニング手段は当業者に周知である。
【００３８】
研磨剤は、シリカ微粒子から構成されている。本発明の好適な実施形態では、シリカ微粒子のアンモニア主体スラリー（Ｒｏｄｅｌ Ｋｌｅｂｏｓｏｌ＃３０Ｎ：ローデル・ニッタ社）を利用する。
【００３９】
以上の説明では特定の研磨およびクリーニングの様式を示したが、必要な滑らかさの表面を与えるどんな研磨およびクリーニングの様式をも利用することができる。本発明の好適な実施形態では、最終表面は、原子間力顕微鏡プローブで測った高さのＲＭＳ変動が５０ｎｍ以下（好ましくは２０ｎｍ以下）である。
【００４０】
以上のようにして表面をきれいにしてから、図６に示されているように、挟み込み構造体６０の下方電極６１を堆積させる。下方電極６１の好適な材料は、モリブデン（Ｍｏ）である。しかし、下方電極６１を他の材料たとえばＡｌ、Ｗ、Ａｕ、ＰｔまたはＴｉから構成することもできる。その低い熱弾性損失のためモリブデン（Ｍｏ）が好適である。たとえば、Ｍｏの熱弾性損失は、Ａｌの約１／５６である。
【００４１】
下方電極６１の厚さも重要である。厚い層は、薄い層より表面が粗くなる。圧電体層６２の堆積のための滑らかな表面を維持することは、得られる共振器の性能にとって非常に重要である。したがって、下方電極の厚さは、好適には１５０ｎｍ以下である。Ｍｏは好適にはスパッタリングにより堆積される。これにより、表面の高さのＲＭＳ変動が５０ｎｍ以下（好ましくは２０ｎｍ以下）のＭｏ層が得られる。
【００４２】
下方電極６１を堆積し終わってから、圧電体層６２を堆積する。圧電体層６２の好適な材料は、ＡｌＮまたはＺｎＯであり、これもスパッタリングにより堆積される。本発明の好適な実施形態では、圧電体層６２の厚さは、０．１μｍから１０μｍの間（好ましくは０．５μｍ〜２μｍ）にある。圧電体層６２の上面は、高さのＲＭＳ変動が圧電体層厚さ（平均値）の５％以下であるのが好ましい。
【００４３】
最後に、上方電極６３を堆積させる。上方電極６３は、下方電極６１と同様な材料から構成され、好適にはＭｏから構成される。
【００４４】
以上のようにして、下方電極６１、圧電体層６２及び上方電極６３からなり、所要の形状にパターニングされた挟み込み構造体６０を形成してから、図７に示されているように、挟み込み構造体６０の端部または挟み込み構造体６０により覆われずに露出している犠牲層５５の部分から、希釈Ｈ2 Ｏ：ＨＦ溶液でエッチングすることにより、挟み込み構造体６０の下方のＰＳＧをも除去する。これにより、図８に示されているように、窪み５２の上に橋架けされた挟み込み構造体６０が残る。即ち、挟み込み構造体６０は、基板の表面に形成された窪み５２をまたぐように基板により縁部が支持されている。
【００４５】
以上のようにして得られたＦＢＡＲにおいては、犠牲層５５の表面（高さのＲＭＳ変動が５０ｎｍ以下（好ましくは２０ｎｍ以下））に従って、その上に形成された下方電極６１の下面の高さのＲＭＳ変動が５０ｎｍ以下（好ましくは２０ｎｍ以下）であり、更に該下方電極６１は厚さが薄いので上面も高さのＲＭＳ変動が５０ｎｍ以下（好ましくは２０ｎｍ以下）である。そして、この下方電極６１の上面に従って、その上に形成された圧電体層６２の下面の高さのＲＭＳ変動が５０ｎｍ以下（好ましくは２０ｎｍ以下）である。下方電極６１の滑らかな上面は、圧電体層６２の成長核となる結晶構造を備えていないにもかかわらず、形成される圧電体層６２に非常に規則正しい構造のｃ軸配向を形成し優れた圧電特性を与える。
【００４６】
図９〜図１０は、本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの更に別の実施形態を説明するための模式的断面図である。この実施形態では、上記図３〜５に関し説明したような工程の後に、図９に示されているように、絶縁体層５４を形成する。絶縁体層５４は、たとえばＳｉＯ2 膜であり、ＣＶＤ法により堆積することができる。その上に、上記図６に関し説明したような工程を行って挟み込み構造体６０を形成する。次いで、図１０に示されているように、上記図７及び図８に関し説明したような工程を行って、ＦＢＡＲを得る。その際に、犠牲層５５をエッチング除去するために、挟み込み構造体６０の端部または挟み込み構造体６０により覆われていない絶縁体層５４の部分であって犠牲層５５の上方の部分に適宜の大きさの開口を形成し、該開口からエッチング液を供給する。
【００４７】
本実施形態のＦＢＡＲは、挟み込み構造体６０と空洞５２との間に絶縁体層５４が配置されており、挟み込み構造体６０に加えて絶縁体層５４をも含んで振動部が構成されるので、該振動部の強度が向上し、更に振動部の振動における周波数温度特性が改善される。
【００４８】
絶縁体層５４の厚さｔ’は、好ましくは５０〜１０００ｎｍの範囲内の値である。これは、圧電体層６２の厚さｔに対する絶縁体層５４の厚さｔ’の比ｔ’／ｔが０．１以上０．５以下の範囲内にあることが好ましく、圧電体層６２の厚さｔは上記のように５００ｎｍ〜２０００ｎｍの範囲内にあるのが好ましいからである。比ｔ’／ｔが０．１以上０．５以下の範囲内にあることが好ましい理由としては、ｔ’／ｔを０．１以上とすることで絶縁体層５４を含む振動部の振動における周波数温度特性を改善する効果が高められ、ｔ’／ｔを０．５以下とすることで絶縁体層５４を含む振動部の振動における電気機械結合係数及び音響的品質係数（Ｑ値）の低下を阻止し得るからである。絶縁体層５４の上面は、高さのＲＭＳ変動が例えば５０ｎｍ以下（好ましくは２０ｎｍ以下）である。
【００４９】
以上の実施形態において、一層高い音響的品質係数（Ｑ値）を得るには、絶縁体層５４や、下方電極６１、圧電体層６２及び上方電極６３の各層における厚さの均一性が一層良好であることが必要である。この厚さの均一性は、上方電極６３の表面のうねり高さに反映される（即ち、上方電極６３の表面のうねり高さが大きい場合には、少なくとも１つの層の厚さ均一性が低い）。そこで、一層高い音響的品質係数（Ｑ値）を得るために、上方電極６３の表面のうねり高さは、圧電体層６２の厚さの２５％以下となるようにするのが好ましい。また、別の観点からは、上方電極６３の表面のうねり高さは、測定長の０．５％以下となるようにする（測定長が１５０μｍの場合には、うねり高さ０．７５μｍ以下）のが好ましい。
【００５０】
以上の実施形態は、ＦＢＡＲに関するものである。しかし、当業者には、以上の説明から、同様なプロセスを用いてＳＢＡＲを作製することが可能であることが明らかであろう。ＳＢＡＲの場合には、もう一つの圧電体層（第２の圧電体層）およびその上の電極（第２の上方電極）を堆積しなければならない。第２の圧電体層は上記実施形態で示されているような「ＦＢＡＲ」の上方電極の上に形成されているから、この上方電極の厚さをも１５０ｎｍ以下に維持して第２の圧電体層を堆積するための適切な表面（第１の圧電体層の下方電極の表面と同様）を与えなければならない。
【００５１】
図１１は、本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの更に別の実施形態を説明するための模式的断面図であり、図１２はその上方電極の平面図である。この実施形態では、上方電極６３の形状のみ、上記図３〜８に関し説明した実施形態と異なる。
【００５２】
本実施形態では、上方電極６３が中央部６３１と該中央部の周囲に枠状に位置し且つ中央部６３１より肉厚の外周部６３２とを有する。中央部６３１と外周部６３２との境界は段差により形成されている。
【００５３】
外周部６３２の厚さは、中央部６３１の厚さの１．１倍以上であるのが好ましい。また、中央部６３１の厚変動は、該中央部の厚さ（平均値）の１％以下であるのが好ましい。上方電極６３の寸法ａは、例えば１００μｍである。外周部６３２は上方電極６３の外縁から距離ｂまでの範囲内に位置しており、距離ｂは例えば４０μｍまでの値である。
【００５４】
このような上方電極構造とすることで、上方電極外周部での横方向の振動発生を抑制し、音響共振器の振動に余分なスプリアス振動が重なることを防止することができる。その結果、音響共振器およびフィルタの共振特性や品質係数が改善される。
【００５５】
本実施形態では、一層高い音響的品質係数（Ｑ値）を得るために、上方電極６３の中央部６３１の表面のうねり高さは、圧電体層６２の厚さの２５％以下となるようにするのが好ましい。また、別の観点からは、上方電極６３の中央部６３１の表面のうねり高さは、測定長の０．５％以下となるようにするのが好ましい。
【００５６】
本発明の上述の実施形態では、ＰＳＧから構成された犠牲層を利用しているが、犠牲層には他の材料をも使用することができる。たとえば、ＢＰＳＧ（Ｂｏｒｏｎ−Ｐｈｏｓｐｈｏｒ−Ｓｉｌｉｃａｔｅ−Ｇｌａｓｓ：ボロン−燐−シリコン−ガラス）または、スピン・ガラスのような他の形態のガラスを利用することもできる。これ以外にも、スピニングにより材料上に堆積できるポリビニール、ポリプロピレン、およびポリスチレンのような、プラスチックがある。堆積したこれら材料の表面は原子的には滑らかでないので、これら材料から犠牲層を構成する場合にも、ＰＳＧ犠牲層の場合のように、研磨による表面平滑化が重要である。これらの犠牲層は、有機除去材あるいはＯ2 プラズマエッチングによって取り去ることもできる。
【００５７】
【実施例】
以下、実施例により本発明を更に詳細に説明する。
【００５８】
［実施例１］
図３〜図８に記載されているようにして、薄膜音響共振器を形成した。
【００５９】
先ず、Ｓｉウェーハ５１の表面をＰｔ／Ｔｉ保護膜により被覆し、エッチングにより該保護膜を窪み形成のための所定のパターン状に形成して、Ｓｉウェーハ５１のエッチングのためのマスクを形成した。その後、Ｐｔ／Ｔｉパターンマスクを用いて湿式エッチングを行い、図３に示されているように、深さ２０μｍで幅１５０μｍの窪みを形成した。このエッチングは、５重量％のＫＯＨ水溶液を用い、液温７０℃で実施した。
【００６０】
その後、Ｐｔ／Ｔｉパターンマスクを除去し、図３に示されているように、熱酸化によりＳｉウェーハ５１の表面に厚さ１μｍのＳｉＯ2 層５３を形成し、Ｓｉウェーハ５１及びＳｉＯ2 層５３からなる基板上に窪み５２の形成されている構造を得た。
【００６１】
次いで、図４に示されているように、窪み５２の形成されているＳｉＯ2 層５３上に、厚さ３０μｍのＰＳＧ犠牲層５５を堆積させた。この堆積は、４５０℃で、シラン及びＰ2 Ｏ5 を原料として用いた熱ＣＶＤ法により行った。
【００６２】
次いで、図５に示されているようにして、ＰＳＧ犠牲層５５の表面を研磨し、窪み５２以外の領域のＰＳＧ犠牲層５５を除去した。続いて、窪み５２内に残留するＰＳＧ犠牲層５５の表面を微細な研磨粒子を含むスラリーを用いて研磨し、その表面粗さを高さのＲＭＳ変動が１０ｎｍとなるようにした。
【００６３】
次いで、図６に示されているように、ＰＳＧ犠牲層５５上に厚さ１００ｎｍで寸法２００×２００μｍのＭｏ膜からなる下部電極６１を形成した。Ｍｏ膜の形成は、スパッタガスとしてＡｒを用い、室温でＤＣマグネトロンスパッタ法により行った。そして、リフトオフ法によりＭｏ膜のパターニングを行った。形成されたＭｏ膜の表面粗さを測定したところ、高さのＲＭＳ変動は１５ｎｍであった。
【００６４】
次いで、下部電極６１上にＺｎＯ膜からなる１．０μｍ厚の圧電体層６２を形成した。ＺｎＯ膜の形成は、スパッタリングターゲットとしてＺｎＯを用い、スパッタガスとしてＡｒとＯ2 との混合ガスを用い、スパッタガス圧を５ｍＴｏｒｒとし、基板温度４００℃でＲＦマグネトロンスパッタ法により行った。形成されたＺｎＯ膜の表面粗さを測定したところ、高さのＲＭＳ変動は膜厚の５％以下の１１ｎｍであった。湿式エッチングによりＺｎＯ膜を所定形状にパターニングして圧電体層６２を得た。
【００６５】
次いで、圧電体層６２上に、厚さ１００ｎｍのＭｏ膜からなる上部電極６３を形成した。Ｍｏ膜の形成及びパターニングは、下部電極６１の形成の際と同様にした。上部電極６３の表面について、測定長さ１５０μｍでうねり高さを調べたところ、圧電体層６２の膜厚の２５％以下で且つ測定長の０．５％以下の０．２μｍであった。
【００６６】
次いで、希釈Ｈ2 Ｏ：ＨＦ溶液でエッチングすることによりＰＳＧ犠牲層５５を除去した。これにより、図８に示されているように、窪み５２の上にＭｏ／ＺｎＯ／Ｍｏの挟み込み構造体６０が橋架けされた形態を形成した。
【００６７】
得られた圧電体層６２の薄膜ＸＲＤ分析を行ったところ、膜のｃ軸は膜面に対して８８．５度の方向であり、ロッキングカーブにより配向度を調べた結果、ピークの半値幅は２．５度であり、良好な配向性を示していた。
【００６８】
以上のようにして得られた音響共振器について、マイクロ波プローバを使用して上部電極６３と下部電極６１との間のインピーダンス特性を測定するとともに、共振周波数ｆｒ及び反共振周波数ｆａを測定し、これらの測定値に基づき電気機械結合係数ｋｔ2 を算出した。電気機械結合係数ｋｔ2 は５．５％で、音響的品質係数は７００であった。
【００６９】
［比較例１］
ＰＳＧ犠牲層５５の表面粗さを高さのＲＭＳ変動が７０ｎｍとなるように研磨を行ったこと以外は、実施例１と同様にして音響共振器を作製した。
【００７０】
下部電極６１のＭｏ膜の表面粗さを測定したところ、高さのＲＭＳ変動は８０ｎｍであった。また、ＺｎＯ膜の表面粗さを測定したところ、高さのＲＭＳ変動は膜厚の５％を越える７５ｎｍであった。上部電極６３の表面について、測定長さ１５０μｍでうねり高さを調べたところ、測定長の０．５％を越える１．０μｍであった。
【００７１】
得られた圧電体層６２の薄膜ＸＲＤ分析を行ったところ、膜のｃ軸は膜面に対して８５．０度と大きく傾いており、ロッキングカーブにより配向度を調べた結果、ピークの半値幅は７．０度であった。
【００７２】
以上のようにして得られた音響共振器の電気機械結合係数ｋｔ2 は３．０％で、音響的品質係数は４００であった。
【００７３】
［実施例２］
圧電体層６２としてＺｎＯ膜に代えてＡｌＮ膜からなるものを用いたこと以外は、実施例１と同様にして音響共振器を作製した。即ち、下部電極６１上にＡｌＮ膜からなる１．２μｍ厚の圧電体層６２を形成した。ＡｌＮ膜の形成は、スパッタリングターゲットとしてＡｌを用い、スパッタガスとしてＡｒとＮ2 との混合ガスを用い、基板温度４００℃でＲＦマグネトロンスパッタ法により行った。形成されたＡｌＮ膜の表面粗さを測定したところ、高さのＲＭＳ変動は膜厚の５％以下の１４ｎｍであった。上部電極６３の表面について、測定長さ１５０μｍでうねり高さを調べたところ、圧電体層６２の膜厚の２５％以下で且つ測定長の０．５％以下の０．２μｍであった。
【００７４】
得られた圧電体層６２の薄膜ＸＲＤ分析を行ったところ、膜のｃ軸は膜面に対して８８．５度の方向であり、ロッキングカーブにより配向度を調べた結果、ピークの半値幅は２．８度であり、良好な配向性を示していた。
【００７５】
以上のようにして得られた音響共振器の電気機械結合係数ｋｔ2 は６．５％で、音響的品質係数は９００であった。
【００７６】
［比較例２］
ＰＳＧ犠牲層５５の表面粗さを高さのＲＭＳ変動が７０ｎｍとなるように研磨を行ったこと以外は、実施例２と同様にして音響共振器を作製した。
【００７７】
下部電極６１のＭｏ膜の表面粗さを測定したところ、高さのＲＭＳ変動は８５ｎｍであった。また、ＡｌＮ膜の表面粗さを測定したところ、高さのＲＭＳ変動は膜厚の５％を越える８０ｎｍであった。上部電極６３の表面について、測定長さ１５０μｍでうねり高さを調べたところ、測定長の０．５％を越える１．２５μｍであった。
【００７８】
得られた圧電体層６２の薄膜ＸＲＤ分析を行ったところ、膜のｃ軸は膜面に対して８３．０度と大きく傾いており、ロッキングカーブにより配向度を調べた結果、ピークの半値幅は８．５度であった。
【００７９】
以上のようにして得られた音響共振器の電気機械結合係数ｋｔ2 は３．５％で、音響的品質係数は４５０であった。
【００８０】
［実施例３］
図３〜図５，図９〜図１０に記載されているようにして、薄膜音響共振器を形成した。
【００８１】
先ず、実施例１と同様にして、図５に示される構造体を得た。但し、窪み５２内に残留するＰＳＧ犠牲層５５の表面を微細な研磨粒子を含むスラリーを用いて研磨し、その表面粗さを高さのＲＭＳ変動が５ｎｍとなるようにした。
【００８２】
次いで、図９に示されているように、ＰＳＧ犠牲層５５の表面をも覆うように基板上にＣＶＤ法により厚さ５００ｎｍのＳｉＯ2 膜からなる絶縁体層５４を形成した。形成された絶縁体層５４の表面粗さを測定したところ、高さのＲＭＳ変動は１０ｎｍであった。
【００８３】
次いで、絶縁体層５４上に、実施例１と同様にして、図１０に示されているように、Ｍｏ膜からなる下部電極６１を形成した。形成されたＭｏ膜の表面粗さを測定したところ、高さのＲＭＳ変動は１５ｎｍであった。
【００８４】
次いで、実施例１と同様にして、下部電極６１上にＺｎＯ膜からなる圧電体層６２を形成した。形成されたＺｎＯ膜の表面粗さを測定したところ、高さのＲＭＳ変動は膜厚の５％以下の１０ｎｍであった。湿式エッチングによりＺｎＯ膜を所定形状にパターニングして圧電体層６２を得た。
【００８５】
次いで、実施例１と同様にして、圧電体層６２上にＭｏ膜からなる上部電極６３を形成した。上部電極６３の表面について、測定長さ１５０μｍでうねり高さを調べたところ、圧電体層６２の膜厚の２５％以下で且つ測定長の０．５％以下の０．２μｍであった。
【００８６】
次いで、絶縁体層５４の露出している部分にＰＳＧ犠牲層５５に達するバイアホールを開口し、該開口を介して希釈Ｈ2 Ｏ：ＨＦ溶液でエッチングすることによりＰＳＧ犠牲層５５を除去した。これにより、図１０に示されているように、窪み５２の上に絶縁体層５４とＭｏ／ＺｎＯ／Ｍｏの挟み込み構造体６０との積層体が橋架けされた形態を形成した。
【００８７】
得られた圧電体層６２の薄膜ＸＲＤ分析を行ったところ、膜のｃ軸は膜面に対して８８．５度の方向であり、ロッキングカーブにより配向度を調べた結果、ピークの半値幅は２．３度であり、良好な配向性を示していた。
【００８８】
以上のようにして得られた音響共振器について、マイクロ波プローバを使用して上部電極６３と下部電極６１との間のインピーダンス特性を測定するとともに、共振周波数ｆｒ及び反共振周波数ｆａを測定し、これらの測定値に基づき電気機械結合係数ｋｔ2 を算出した。電気機械結合係数ｋｔ2 は４．５％で、音響的品質係数は６５０であった。
【００８９】
［比較例３］
ＰＳＧ犠牲層５５の表面粗さを高さのＲＭＳ変動が７０ｎｍとなるように研磨を行ったこと以外は、実施例３と同様にして音響共振器を作製した。
【００９０】
絶縁体層５４のＳｉＯ2 膜の表面粗さを測定したところ、高さのＲＭＳ変動は８５ｎｍであった。また、下部電極６１のＭｏ膜の表面粗さを測定したところ、高さのＲＭＳ変動は９０ｎｍであった。また、ＺｎＯ膜の表面粗さを測定したところ、高さのＲＭＳ変動は膜厚の５％を越える８５ｎｍであった。上部電極６３の表面について、測定長さ１５０μｍでうねり高さを調べたところ、測定長の０．５％を越える１．０μｍであった。
【００９１】
得られた圧電体層６２の薄膜ＸＲＤ分析を行ったところ、膜のｃ軸は膜面に対して８３．０度と大きく傾いており、ロッキングカーブにより配向度を調べた結果、ピークの半値幅は９．５度であった。
【００９２】
以上のようにして得られた音響共振器の電気機械結合係数ｋｔ2 は２．８％で、音響的品質係数は３６０であった。
【００９３】
［実施例４］
上部電極６３の形成以外は、実施例２と同様にして音響共振器を作製した。即ち、実施例２と同様にして圧電体層６２上に厚さ１００ｎｍのＭｏ膜を形成した後に、その外縁から３０μｍの幅の領域において、更にリフトオフ法により厚さ２０ｎｍのＭｏ膜を形成して、図１１に示されているような上部電極６３を形成した。
【００９４】
上部電極６３の中央部６３１の表面について、測定長さ１００μｍでうねり高さを調べたところ、圧電体層６２の膜厚の２５％以下で且つ測定長の０．５％以下の０．１５μｍであった。
【００９５】
以上のようにして得られた音響共振器の電気機械結合係数ｋｔ2 は７．５％で、音響的品質係数は９５０であった。
【００９６】
【発明の効果】
以上説明したように、本発明によれば、高さのＲＭＳ変動が５０ｎｍ以下という原子レベルで見て平滑な犠牲層表面上に直接または絶縁体層を介して第１の電極を形成し、該第１の電極の表面を高さのＲＭＳ変動が５０ｎｍ以下となるようにし、その上に圧電体層を形成するので、第１の電極の結晶性が向上し、これに従って圧電体層の配向性及び結晶品質が著しく改善され、これにより、電気機械結合係数及び音響的品質係数に優れた高性能な薄膜音響共振器が提供される。
【図面の簡単な説明】
【図１】本発明による薄膜音響共振器であるＦＢＡＲの基本構成を説明するための模式的断面図である。
【図２】本発明による薄膜音響共振器であるＳＢＡＲの基本構成を説明するための模式的断面図である。
【図３】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図４】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図５】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図６】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図７】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的平面図である。
【図８】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図９】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図１０】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図１１】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの実施形態を説明するための模式的断面図である。
【図１２】本発明による音響共振器であるＦＢＡＲの製造方法及びそれにより得られたＦＢＡＲの上方電極の平面図である。
【符号の説明】
２０ ＦＢＡＲ
２１ 上方電極
２２ 圧電体層
２３ 下方電極
４０ ＳＢＡＲ
４１，４２ 圧電体層
４３，４４，４５ 電極
５１ シリコンウェーハ
５２ 窪み
５３ 酸化シリコン薄層
５４ 絶縁体層
５５ ＰＳＧ犠牲層
６０ 挟み込み構造体
６１ 下方電極
６２ 圧電体層
６３ 上方電極
６３１ 上方電極中央部
６３２ 上方電極外周部

Claims (15)

  1. 圧電体層と、該圧電体層の第１の表面に接合された第１の電極と、前記圧電体層の前記第１の表面と反対側の第２の表面に接合された第２の電極とを有しており、前記圧電体層の第１の表面は高さのＲＭＳ変動が５０ｎｍ以下であることを特徴とする薄膜音響共振器。
  2. 圧電体層と、該圧電体層の第１の表面に接合された第１の電極と、前記圧電体層の前記第１の表面と反対側の第２の表面に接合された第２の電極とを有しており、前記第１の電極の前記圧電体層の側の表面は高さのＲＭＳ変動が５０ｎｍ以下であることを特徴とする薄膜音響共振器。
  3. 前記圧電体層の前記第２の表面は高さのＲＭＳ変動が前記圧電体層の厚さの５％以下であることを特徴とする、請求項１〜２のいずれかに記載の薄膜音響共振器。
  4. 前記第２の電極の表面のうねり高さは前記圧電体層の厚さの２５％以下であることを特徴とする、請求項１〜３のいずれかに記載の薄膜音響共振器。
  5. 前記第２の電極は中央部と該中央部より厚い外周部とを有することを特徴とする、請求項１〜３のいずれかに記載の薄膜音響共振器。
  6. 前記外周部は前記中央部の周囲に枠状に位置することを特徴とする、請求項５に記載の薄膜音響共振器。
  7. 前記第２の電極は前記中央部の厚さ変動が該中央部の厚さの１％以下であることを特徴とする、請求項５〜６のいずれかに記載の薄膜音響共振器。
  8. 前記外周部の厚さは前記中央部の高さの１．１倍以上であることを特徴とする、請求項５〜７のいずれかに記載の薄膜音響共振器。
  9. 前記外周部は前記第２の電極の外縁から４０μｍまでの距離の範囲内に位置することを特徴とする、請求項５〜８のいずれかに記載の薄膜音響共振器。
  10. 前記中央部の表面のうねり高さは前記圧電体層の厚さの２５％以下であることを特徴とする、請求項５〜９のいずれかに記載の薄膜音響共振器。
  11. 前記圧電体層と前記第１の電極と前記第２の電極とからなる挟み込み構造体は、基板の表面に形成された窪みをまたぐように前記基板により縁部が支持されていることを特徴とする、請求項１〜１０のいずれかに記載の薄膜音響共振器。
  12. 前記基板の表面上には、前記窪みをまたぐように形成された絶縁体層が配置されており、該絶縁体層上に前記挟み込み構造体が形成されていることを特徴とする、請求項１１に記載の薄膜音響共振器。
  13. 圧電体層と、該圧電体層の第１の表面に接合された第１の電極と、前記圧電体層の前記第１の表面と反対側の第２の表面に接合された第２の電極とを有する薄膜音響共振器を製造する方法であって、
    基板の表面に窪みを形成し、該窪み内に犠牲層を充填し、該犠牲層の表面を高さのＲＭＳ変動が５０ｎｍ以下となるように研磨し、前記犠牲層の表面の一部の領域と前記基板の表面の一部の領域とにわたってそれらの上に前記第１の電極を形成し、該第１の電極上に前記圧電体層を形成し、該圧電体層上に前記第２の電極を形成し、前記窪み内から前記犠牲層をエッチング除去することを特徴とする、薄膜音響共振器の製造方法。
  14. 前記第１の電極を厚さ１５０ｎｍ以下に形成し、該第１の電極の上面を高さのＲＭＳ変動が５０ｎｍ以下となるようにすることを特徴とする、請求項１３に記載の薄膜音響共振器の製造方法。
  15. 前記犠牲層の上に前記第１の電極を形成するに先立って絶縁体層を形成することを特徴とする、請求項１３〜１４のいずれかに記載の薄膜音響共振器の製造方法。
JP2001141845A 2001-05-11 2001-05-11 薄膜音響共振器及びその製造方法 Pending JP2005236337A (ja)

Priority Applications (9)

Application Number Priority Date Filing Date Title
JP2001141845A JP2005236337A (ja) 2001-05-11 2001-05-11 薄膜音響共振器及びその製造方法
US10/142,233 US6842088B2 (en) 2001-05-11 2002-05-09 Thin film acoustic resonator and method of producing the same
DE2002196795 DE10296795T5 (de) 2001-05-11 2002-05-10 Akustischer Dünnfilmvolumenresonator und Verfahren zu seiner Herstellung
CNB028096665A CN100498931C (zh) 2001-05-11 2002-05-10 薄膜音响共振器及其制造方法
JP2002590142A JP4345049B2 (ja) 2001-05-11 2002-05-10 薄膜音響共振器及びその製造方法
CNA2007100857005A CN101409536A (zh) 2001-05-11 2002-05-10 薄膜音响共振器及其制造方法
PCT/JP2002/004574 WO2002093549A1 (en) 2001-05-11 2002-05-10 Thin film acoustic resonator and method of manufacturing the resonator
KR1020037014616A KR100799391B1 (ko) 2001-05-11 2002-05-10 박막 음향공진기 및 그 제조방법
US10/995,447 US7140084B2 (en) 2001-05-11 2004-11-23 Method of producing thin film bulk acoustic resonator

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2001141845A JP2005236337A (ja) 2001-05-11 2001-05-11 薄膜音響共振器及びその製造方法
JP2001141848A JP2005236338A (ja) 2001-05-11 2001-05-11 圧電薄膜共振子
JP2001182194A JP3918464B2 (ja) 2001-06-15 2001-06-15 薄膜音響共振器及びその製造方法

Publications (2)

Publication Number Publication Date
JP2005236337A true JP2005236337A (ja) 2005-09-02
JP2005236337A5 JP2005236337A5 (ja) 2006-05-18

Family

ID=27346691

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2001141845A Pending JP2005236337A (ja) 2001-05-11 2001-05-11 薄膜音響共振器及びその製造方法
JP2002590142A Expired - Fee Related JP4345049B2 (ja) 2001-05-11 2002-05-10 薄膜音響共振器及びその製造方法

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2002590142A Expired - Fee Related JP4345049B2 (ja) 2001-05-11 2002-05-10 薄膜音響共振器及びその製造方法

Country Status (6)

Country Link
US (2) US6842088B2 (ja)
JP (2) JP2005236337A (ja)
KR (1) KR100799391B1 (ja)
CN (2) CN101409536A (ja)
DE (1) DE10296795T5 (ja)
WO (1) WO2002093549A1 (ja)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008005186A (ja) * 2006-06-22 2008-01-10 Ube Ind Ltd 薄膜圧電共振器と薄膜圧電フィルタ
JP2008256373A (ja) * 2007-03-30 2008-10-23 Hoya Corp 蒸着膜評価方法およびそれを用いる光学部材の製造方法
JPWO2007052370A1 (ja) * 2005-11-04 2009-04-30 株式会社村田製作所 圧電薄膜共振子
WO2010095640A1 (ja) * 2009-02-20 2010-08-26 宇部興産株式会社 薄膜圧電共振器およびそれを用いた薄膜圧電フィルタ
WO2011002028A1 (ja) * 2009-07-01 2011-01-06 独立行政法人産業技術総合研究所 圧電体薄膜の製造方法および当該製造方法により製造される圧電体薄膜
KR101918031B1 (ko) 2013-01-22 2018-11-13 삼성전자주식회사 스퓨리어스 공진을 감소시키는 공진기 및 공진기 제작 방법
JP2019519932A (ja) * 2016-06-19 2019-07-11 アイキューイー ピーエルシーＩＱＥ ｐｌｃ ＲＦフィルタ用途のためのエピタキシャルＡｌＮ／希土類酸化物構造

Families Citing this family (259)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4434537B2 (ja) * 2001-08-27 2010-03-17 パナソニック株式会社 圧電機能部品
JP2004072715A (ja) * 2002-06-11 2004-03-04 Murata Mfg Co Ltd 圧電薄膜共振子、圧電フィルタ、およびそれを有する電子部品
US7276994B2 (en) * 2002-05-23 2007-10-02 Murata Manufacturing Co., Ltd. Piezoelectric thin-film resonator, piezoelectric filter, and electronic component including the piezoelectric filter
JP4240445B2 (ja) * 2002-05-31 2009-03-18 独立行政法人産業技術総合研究所 超高配向窒化アルミニウム薄膜を用いた圧電素子とその製造方法
WO2004001964A1 (ja) * 2002-06-20 2003-12-31 Ube Industries, Ltd. 薄膜圧電共振器、薄膜圧電デバイスおよびその製造方法
US6944922B2 (en) * 2002-08-13 2005-09-20 Trikon Technologies Limited Method of forming an acoustic resonator
JP4128836B2 (ja) 2002-09-27 2008-07-30 Ｔｄｋ株式会社 薄膜圧電共振子、それを用いたフィルタ及びデュプレクサ
KR100480469B1 (ko) * 2002-10-17 2005-04-07 동부아남반도체 주식회사 반도체 소자내 커패시터 제조방법
US7275292B2 (en) * 2003-03-07 2007-10-02 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Method for fabricating an acoustical resonator on a substrate
WO2004086027A2 (en) * 2003-03-21 2004-10-07 Symyx Technologies, Inc. Mechanical resonator
EP1469599B1 (en) * 2003-04-18 2010-11-03 Samsung Electronics Co., Ltd. Air gap type FBAR, duplexer using the FBAR, and fabricating methods thereof
KR100485703B1 (ko) * 2003-04-21 2005-04-28 삼성전자주식회사 기판으로부터 부양된 에어갭을 갖는 박막 벌크 음향공진기 및 그 제조방법
EP1672091B1 (en) * 2003-05-15 2009-10-28 National Institute of Advanced Industrial Science and Technology Laminate containing wurtzrite crystal layer, and method for production thereof
FR2854993B1 (fr) * 2003-05-15 2005-07-15 Suisse Electronique Microtech Resonateurs integres et base de temps incorporant de tels resonateurs
US6954121B2 (en) * 2003-06-09 2005-10-11 Agilent Technologies, Inc. Method for controlling piezoelectric coupling coefficient in film bulk acoustic resonators and apparatus embodying the method
EP1489740A3 (en) * 2003-06-18 2006-06-28 Matsushita Electric Industrial Co., Ltd. Electronic component and method for manufacturing the same
JP2005033775A (ja) * 2003-06-18 2005-02-03 Matsushita Electric Ind Co Ltd 電子部品及びその製造方法
JP2005033379A (ja) * 2003-07-09 2005-02-03 Tdk Corp 薄膜バルク波振動子およびその製造方法
JP2005094735A (ja) * 2003-08-12 2005-04-07 Murata Mfg Co Ltd 電子部品およびその製造方法
JP4657660B2 (ja) * 2003-09-12 2011-03-23 パナソニック株式会社 薄膜バルク音響共振器、その製造方法、フィルタ、複合電子部品および通信機器
US7358831B2 (en) * 2003-10-30 2008-04-15 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Film bulk acoustic resonator (FBAR) devices with simplified packaging
US7242270B2 (en) * 2003-10-30 2007-07-10 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Decoupled stacked bulk acoustic resonator-based band-pass filter
US6946928B2 (en) * 2003-10-30 2005-09-20 Agilent Technologies, Inc. Thin-film acoustically-coupled transformer
US7019605B2 (en) * 2003-10-30 2006-03-28 Larson Iii John D Stacked bulk acoustic resonator band-pass filter with controllable pass bandwidth
US7362198B2 (en) * 2003-10-30 2008-04-22 Avago Technologies Wireless Ip (Singapore) Pte. Ltd Pass bandwidth control in decoupled stacked bulk acoustic resonator devices
EP1528677B1 (en) 2003-10-30 2006-05-10 Agilent Technologies, Inc. Film acoustically-coupled transformer with two reverse c-axis piezoelectric elements
US7113055B2 (en) * 2003-11-07 2006-09-26 Matsushita Electric Industrial Co., Ltd. Piezoelectric resonator, method of manufacturing piezoelectric resonator, and filter, duplexer, and communication device using piezoelectric resonator
US7212082B2 (en) * 2003-12-19 2007-05-01 Ube Industries, Ltd. Method of manufacturing piezoelectric thin film device and piezoelectric thin film device
US20050148065A1 (en) 2003-12-30 2005-07-07 Intel Corporation Biosensor utilizing a resonator having a functionalized surface
DE102004003760B4 (de) * 2004-01-23 2014-05-22 Forschungszentrum Jülich GmbH Verfahren zur Herstellung einer leitfähigen und transparenten Zinkoxidschicht und Verwendung derselben in einer Dünnschichtsolarzelle
JP2005277454A (ja) * 2004-03-22 2005-10-06 Tdk Corp 圧電共振器およびそれを備えた電子部品
US20050248420A1 (en) * 2004-05-07 2005-11-10 Qing Ma Forming integrated plural frequency band film bulk acoustic resonators
US7161448B2 (en) * 2004-06-14 2007-01-09 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic resonator performance enhancements using recessed region
JP2006050592A (ja) * 2004-07-06 2006-02-16 Matsushita Electric Ind Co Ltd 圧電共振器及びその製造方法
US7615833B2 (en) 2004-07-13 2009-11-10 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Film bulk acoustic resonator package and method of fabricating same
US20060017352A1 (en) * 2004-07-20 2006-01-26 Aram Tanielian Thin device and method of fabrication
DE102004039803B4 (de) * 2004-08-17 2006-12-07 Infineon Technologies Ag Verfahren zur Herstellung einer Leitbahnanordnung mit erhöhter kapazitiver Kopplung sowie zugehörige Leitbahnanordnung
US7388454B2 (en) * 2004-10-01 2008-06-17 Avago Technologies Wireless Ip Pte Ltd Acoustic resonator performance enhancement using alternating frame structure
US7280007B2 (en) * 2004-11-15 2007-10-09 Avago Technologies General Ip (Singapore) Pte. Ltd. Thin film bulk acoustic resonator with a mass loaded perimeter
CN100521819C (zh) * 2004-10-15 2009-07-29 清华大学 硅基铁电微声学传感器畴极化区域控制和电极连接的方法
JP4535841B2 (ja) * 2004-10-28 2010-09-01 富士通メディアデバイス株式会社 圧電薄膜共振子及びこれを用いたフィルタ
JP2006135529A (ja) * 2004-11-04 2006-05-25 Japan Radio Co Ltd 薄膜共振子の製造方法
JP2006166419A (ja) * 2004-11-10 2006-06-22 Murata Mfg Co Ltd 圧電薄膜共振子及びその製造方法
US8981876B2 (en) * 2004-11-15 2015-03-17 Avago Technologies General Ip (Singapore) Pte. Ltd. Piezoelectric resonator structures and electrical filters having frame elements
US7202560B2 (en) * 2004-12-15 2007-04-10 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Wafer bonding of micro-electro mechanical systems to active circuitry
US7791434B2 (en) * 2004-12-22 2010-09-07 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic resonator performance enhancement using selective metal etch and having a trench in the piezoelectric
JP4379475B2 (ja) * 2004-12-24 2009-12-09 株式会社村田製作所 圧電薄膜共振子およびその製造方法
DE102005004435B4 (de) * 2005-01-31 2006-10-19 Infineon Technologies Ag Baw-resonator
US7304412B2 (en) * 2005-01-31 2007-12-04 Avago Technologes Wireless Ip (Singapore) Pte Ltd Apparatus embodying doped substrate portion
JP3933195B2 (ja) * 2005-02-01 2007-06-20 株式会社村田製作所 圧電共振子およびその製造方法
US7427819B2 (en) * 2005-03-04 2008-09-23 Avago Wireless Ip Pte Ltd Film-bulk acoustic wave resonator with motion plate and method
US7248131B2 (en) * 2005-03-14 2007-07-24 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Monolithic vertical integration of an acoustic resonator and electronic circuitry
US7352039B2 (en) * 2005-03-24 2008-04-01 Intel Corporation Methods and apparatuses for microelectronic assembly having a material with a variable viscosity around a MEMS device
US7695681B2 (en) * 2005-03-31 2010-04-13 Intel Corporation Miniature chemical analysis system
US7369013B2 (en) * 2005-04-06 2008-05-06 Avago Technologies Wireless Ip Pte Ltd Acoustic resonator performance enhancement using filled recessed region
US7436269B2 (en) * 2005-04-18 2008-10-14 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustically coupled resonators and method of making the same
US7934884B2 (en) * 2005-04-27 2011-05-03 Lockhart Industries, Inc. Ring binder cover
JPWO2006134744A1 (ja) * 2005-06-17 2009-01-08 株式会社村田製作所 電子部品の製造方法
US7562429B2 (en) * 2005-06-20 2009-07-21 Avago Technologies General Ip (Singapore) Pte. Ltd. Suspended device and method of making
JP4722579B2 (ja) * 2005-06-22 2011-07-13 パナソニック株式会社 共振器およびこれを用いたフィルタ回路の製造方法
JP2007005632A (ja) * 2005-06-24 2007-01-11 Fujifilm Holdings Corp 圧電アクチュエータ、圧電アクチュエータの製造方法及び液体吐出ヘッド
US7443269B2 (en) 2005-07-27 2008-10-28 Avago Technologies General Ip (Singapore) Pte. Ltd. Method and apparatus for selectively blocking radio frequency (RF) signals in a radio frequency (RF) switching circuit
JP4435049B2 (ja) * 2005-08-08 2010-03-17 株式会社東芝 薄膜圧電共振器及びその製造方法
JP4707503B2 (ja) * 2005-08-25 2011-06-22 パナソニック株式会社 薄膜バルク音響共振器
US7868522B2 (en) 2005-09-09 2011-01-11 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Adjusted frequency temperature coefficient resonator
US7391286B2 (en) * 2005-10-06 2008-06-24 Avago Wireless Ip Pte Ltd Impedance matching and parasitic capacitor resonance of FBAR resonators and coupled filters
US7303930B2 (en) * 2005-10-11 2007-12-04 Silverbrook Research Pty Ltd Method of fabricating suspended beam in a MEMS process
US7401405B2 (en) * 2005-10-11 2008-07-22 Silverbrook Research Pty Ltd Method of fabricating inkjet nozzles having associated ink priming features
US7464465B2 (en) * 2005-10-11 2008-12-16 Silverbrook Research Pty Ltd Method of forming low-stiction nozzle plate for an inkjet printhead
US7464466B2 (en) * 2005-10-11 2008-12-16 Silverbrook Research Pty Ltd Method of fabricating inkjet nozzle chambers having filter structures
US7423503B2 (en) * 2005-10-18 2008-09-09 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic galvanic isolator incorporating film acoustically-coupled transformer
US7525398B2 (en) * 2005-10-18 2009-04-28 Avago Technologies General Ip (Singapore) Pte. Ltd. Acoustically communicating data signals across an electrical isolation barrier
US7737807B2 (en) 2005-10-18 2010-06-15 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic galvanic isolator incorporating series-connected decoupled stacked bulk acoustic resonators
US7675390B2 (en) * 2005-10-18 2010-03-09 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic galvanic isolator incorporating single decoupled stacked bulk acoustic resonator
US7425787B2 (en) 2005-10-18 2008-09-16 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic galvanic isolator incorporating single insulated decoupled stacked bulk acoustic resonator with acoustically-resonant electrical insulator
US7463499B2 (en) * 2005-10-31 2008-12-09 Avago Technologies General Ip (Singapore) Pte Ltd. AC-DC power converter
US7561009B2 (en) * 2005-11-30 2009-07-14 Avago Technologies General Ip (Singapore) Pte. Ltd. Film bulk acoustic resonator (FBAR) devices with temperature compensation
FR2895986B1 (fr) * 2006-01-06 2008-09-05 Centre Nat Rech Scient Preparation de microcomposants multicouches par la methode de la couche epaisse sacrificielle
US7612636B2 (en) * 2006-01-30 2009-11-03 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Impedance transforming bulk acoustic wave baluns
KR20070081321A (ko) * 2006-02-10 2007-08-16 삼성전자주식회사 모놀리식 ｒｆ 회로 및 이의 제조 방법
US20070210724A1 (en) * 2006-03-09 2007-09-13 Mark Unkrich Power adapter and DC-DC converter having acoustic transformer
US7746677B2 (en) 2006-03-09 2010-06-29 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. AC-DC converter circuit and power supply
US7479685B2 (en) * 2006-03-10 2009-01-20 Avago Technologies General Ip (Singapore) Pte. Ltd. Electronic device on substrate with cavity and mitigated parasitic leakage path
JP4683226B2 (ja) * 2006-03-28 2011-05-18 セイコーエプソン株式会社 アクチュエータ装置の製造方法及び液体噴射ヘッドの製造方法
JP4428354B2 (ja) * 2006-03-29 2010-03-10 セイコーエプソン株式会社 圧電薄膜共振子
US7760049B2 (en) * 2006-05-30 2010-07-20 Panasonic Corporation Film bulk acoustic resonator, filter, and fabrication method thereof
US7629865B2 (en) 2006-05-31 2009-12-08 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Piezoelectric resonator structures and electrical filters
JP2008011141A (ja) * 2006-06-29 2008-01-17 Toshiba Corp 薄膜圧電共振器
KR101238360B1 (ko) * 2006-08-16 2013-03-04 삼성전자주식회사 공진기 및 그 제조 방법
EP2066027B1 (en) * 2006-08-25 2012-09-05 Ube Industries, Ltd. Thin film piezoelectric resonator and method for manufacturing the same
JP5036435B2 (ja) * 2006-09-01 2012-09-26 太陽誘電株式会社 弾性波デバイス、フィルタおよび分波器
US8925163B2 (en) 2006-09-18 2015-01-06 Teknologian Tutkimuskeskus Vtt Method of manufacturing laterally coupled BAW thin films
FI121722B (fi) * 2006-09-18 2011-03-15 Valtion Teknillinen Levykondensaattori- tai levyresonaattorijärjestely
US7508286B2 (en) * 2006-09-28 2009-03-24 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. HBAR oscillator and method of manufacture
KR100856391B1 (ko) * 2006-12-06 2008-09-04 한국전자통신연구원 미소기전집적시스템 소자의 부양 구조물 제조방법
JP2008182543A (ja) * 2007-01-25 2008-08-07 Ube Ind Ltd 薄膜圧電共振器とそれを用いた薄膜圧電フィルタ
JP2008206139A (ja) * 2007-01-25 2008-09-04 Matsushita Electric Ind Co Ltd 二重モード圧電フィルタ、その製造方法、およびそれを用いた高周波回路部品および通信機器
JP4328981B2 (ja) * 2007-01-25 2009-09-09 セイコーエプソン株式会社 圧電振動子の製造方法
US20080202239A1 (en) * 2007-02-28 2008-08-28 Fazzio R Shane Piezoelectric acceleration sensor
US7935607B2 (en) * 2007-04-09 2011-05-03 Freescale Semiconductor, Inc. Integrated passive device with a high resistivity substrate and method for forming the same
WO2008126473A1 (ja) * 2007-04-11 2008-10-23 Murata Manufacturing Co., Ltd. 圧電薄膜フィルタ
US7812692B2 (en) * 2007-06-01 2010-10-12 Georgia Tech Research Corporation Piezo-on-diamond resonators and resonator systems
US20090079514A1 (en) * 2007-09-24 2009-03-26 Tiberiu Jamneala Hybrid acoustic resonator-based filters
US7741720B2 (en) * 2007-09-25 2010-06-22 Silverbrook Research Pty Ltd Electronic device with wire bonds adhered between integrated circuits dies and printed circuit boards
US7875504B2 (en) * 2007-09-25 2011-01-25 Silverbrook Research Pty Ltd Method of adhering wire bond loops to reduce loop height
US7791435B2 (en) * 2007-09-28 2010-09-07 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Single stack coupled resonators having differential output
JP4730383B2 (ja) * 2008-01-21 2011-07-20 宇部興産株式会社 薄膜音響共振器及びその製造方法
US7732977B2 (en) * 2008-04-30 2010-06-08 Avago Technologies Wireless Ip (Singapore) Transceiver circuit for film bulk acoustic resonator (FBAR) transducers
US7855618B2 (en) * 2008-04-30 2010-12-21 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Bulk acoustic resonator electrical impedance transformers
JP2010045533A (ja) * 2008-08-11 2010-02-25 Fujitsu Ltd 弾性波デバイスの製造方法
US8343806B2 (en) 2009-03-05 2013-01-01 Raytheon Company Hermetic packaging of integrated circuit components
US8248185B2 (en) * 2009-06-24 2012-08-21 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Acoustic resonator structure comprising a bridge
US8902023B2 (en) * 2009-06-24 2014-12-02 Avago Technologies General Ip (Singapore) Pte. Ltd. Acoustic resonator structure having an electrode with a cantilevered portion
US8193877B2 (en) * 2009-11-30 2012-06-05 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Duplexer with negative phase shifting circuit
WO2011142845A2 (en) * 2010-01-20 2011-11-17 Arizona Board Of Regents, A Body Corporate Of The State Of Arizona Acting For And On Behalf Of Arizona State University Film bulk acoustic wave resonator-based high energy radiation detectors and methods using the same
US20140246305A1 (en) * 2010-01-22 2014-09-04 Avago Technologies General Ip (Singapore) Pte. Ltd. Method of fabricating rare-earth element doped piezoelectric material with various amounts of dopants and a selected c-axis orientation
US8673121B2 (en) 2010-01-22 2014-03-18 Avago Technologies General Ip (Singapore) Pte. Ltd. Method of fabricating piezoelectric materials with opposite C-axis orientations
US8796904B2 (en) 2011-10-31 2014-08-05 Avago Technologies General Ip (Singapore) Pte. Ltd. Bulk acoustic resonator comprising piezoelectric layer and inverse piezoelectric layer
US9243316B2 (en) 2010-01-22 2016-01-26 Avago Technologies General Ip (Singapore) Pte. Ltd. Method of fabricating piezoelectric material with selected c-axis orientation
US9679765B2 (en) 2010-01-22 2017-06-13 Avago Technologies General Ip (Singapore) Pte. Ltd. Method of fabricating rare-earth doped piezoelectric material with various amounts of dopants and a selected C-axis orientation
TWI449332B (zh) * 2010-07-29 2014-08-11 Univ Nat Sun Yat Sen 體聲波薄膜共振器及其製造方法
JP5943590B2 (ja) * 2011-01-07 2016-07-05 日本発條株式会社 圧電素子の製造方法、圧電素子、圧電アクチュエータ、及びヘッド・サスペンション
US9038263B2 (en) * 2011-01-13 2015-05-26 Delaware Capital Formation, Inc. Thickness shear mode resonator sensors and methods of forming a plurality of resonator sensors
US8962443B2 (en) 2011-01-31 2015-02-24 Avago Technologies General Ip (Singapore) Pte. Ltd. Semiconductor device having an airbridge and method of fabricating the same
CN102629861A (zh) * 2011-02-02 2012-08-08 精工爱普生株式会社 振动片、振子、振荡器以及电子设备
EP2673768B1 (de) 2011-02-07 2016-11-09 Deutsches Zentrum für Luft- und Raumfahrt e. V. Transparente akustisch wirksame vorrichtung
US9148117B2 (en) 2011-02-28 2015-09-29 Avago Technologies General Ip (Singapore) Pte. Ltd. Coupled resonator filter comprising a bridge and frame elements
US9083302B2 (en) 2011-02-28 2015-07-14 Avago Technologies General Ip (Singapore) Pte. Ltd. Stacked bulk acoustic resonator comprising a bridge and an acoustic reflector along a perimeter of the resonator
US9203374B2 (en) 2011-02-28 2015-12-01 Avago Technologies General Ip (Singapore) Pte. Ltd. Film bulk acoustic resonator comprising a bridge
US9425764B2 (en) 2012-10-25 2016-08-23 Avago Technologies General Ip (Singapore) Pte. Ltd. Accoustic resonator having composite electrodes with integrated lateral features
US9048812B2 (en) 2011-02-28 2015-06-02 Avago Technologies General Ip (Singapore) Pte. Ltd. Bulk acoustic wave resonator comprising bridge formed within piezoelectric layer
US9136818B2 (en) 2011-02-28 2015-09-15 Avago Technologies General Ip (Singapore) Pte. Ltd. Stacked acoustic resonator comprising a bridge
US9154112B2 (en) 2011-02-28 2015-10-06 Avago Technologies General Ip (Singapore) Pte. Ltd. Coupled resonator filter comprising a bridge
US8575820B2 (en) 2011-03-29 2013-11-05 Avago Technologies General Ip (Singapore) Pte. Ltd. Stacked bulk acoustic resonator
US9484882B2 (en) * 2013-02-14 2016-11-01 Avago Technologies General Ip (Singapore) Pte. Ltd. Acoustic resonator having temperature compensation
US9444426B2 (en) 2012-10-25 2016-09-13 Avago Technologies General Ip (Singapore) Pte. Ltd. Accoustic resonator having integrated lateral feature and temperature compensation feature
US9525397B2 (en) 2011-03-29 2016-12-20 Avago Technologies General Ip (Singapore) Pte. Ltd. Acoustic resonator comprising acoustic reflector, frame and collar
JP5921079B2 (ja) 2011-04-06 2016-05-24 キヤノン株式会社 電気機械変換装置及びその作製方法
US8350445B1 (en) 2011-06-16 2013-01-08 Avago Technologies Wireless Ip (Singapore) Pte. Ltd. Bulk acoustic resonator comprising non-piezoelectric layer and bridge
KR101853740B1 (ko) * 2011-07-27 2018-06-14 삼성전자주식회사 체적 음향 공진기 및 체적 음향 공진기를 이용한 듀플렉서
US8922302B2 (en) 2011-08-24 2014-12-30 Avago Technologies General Ip (Singapore) Pte. Ltd. Acoustic resonator formed on a pedestal
US9577603B2 (en) 2011-09-14 2017-02-21 Avago Technologies General Ip (Singapore) Pte. Ltd. Solidly mounted acoustic resonator having multiple lateral features
US8896395B2 (en) 2011-09-14 2014-11-25 Avago Technologies General Ip (Singapore) Pte. Ltd. Accoustic resonator having multiple lateral features
KR101856060B1 (ko) 2011-12-01 2018-05-10 삼성전자주식회사 체적 음향 공진기
GB201121660D0 (en) * 2011-12-15 2012-01-25 Cambridge Entpr Ltd Measurement method using a sensor, sensor system and sensor
JP6116120B2 (ja) * 2012-01-24 2017-04-19 太陽誘電株式会社 弾性波デバイス及び弾性波デバイスの製造方法
US9029963B2 (en) * 2012-09-25 2015-05-12 Sand 9, Inc. MEMS microphone
KR101471770B1 (ko) * 2013-06-17 2014-12-10 광운대학교 산학협력단 압전-자성 마이크로 소자, 이를 포함하는 자기 센서 및 압전-자성 마이크로 소자의 제조 방법
JP6183599B2 (ja) * 2013-08-20 2017-08-23 セイコーエプソン株式会社 圧電素子の製造方法、液体噴射ヘッドの製造方法及び超音波トランスデューサーの製造方法
US9755041B2 (en) * 2014-04-30 2017-09-05 Purdue Research Foundation NEMS devices with series ferroelectric negative capacitor
US10340885B2 (en) 2014-05-08 2019-07-02 Avago Technologies International Sales Pte. Limited Bulk acoustic wave devices with temperature-compensating niobium alloy electrodes
DK3194962T3 (da) * 2014-09-15 2019-07-01 Qorvo Us Inc Massedetektering via redoxkobling
US9621126B2 (en) * 2014-10-22 2017-04-11 Avago Technologies General Ip (Singapore) Pte. Ltd. Bulk acoustic resonator device including temperature compensation structure comprising low acoustic impedance layer
CN107112967B (zh) 2014-12-26 2020-07-07 株式会社村田制作所 谐振器的制造方法
CN106257831B (zh) * 2015-06-16 2019-04-02 三星电机株式会社 体声波谐振器及包括该体声波谐振器的滤波器
US9464487B1 (en) 2015-07-22 2016-10-11 William Harrison Zurn Drill bit and cylinder body device, assemblies, systems and methods
JP2017079347A (ja) * 2015-10-19 2017-04-27 セイコーエプソン株式会社 圧電振動片、圧電振動子、圧電振動子の製造方法、電子機器、および移動体
CN105428518B (zh) * 2015-11-13 2019-01-25 中国科学院上海微系统与信息技术研究所 基于局域共振体的声子晶体结构及其制作方法
DK3377886T3 (da) * 2015-11-20 2020-10-12 Qorvo Us Inc Akustisk resonator med reduceret mekanisk spænding af et aktivt område for forbedret forskydningsmodusrespons
US11411168B2 (en) 2017-10-16 2022-08-09 Akoustis, Inc. Methods of forming group III piezoelectric thin films via sputtering
US11411169B2 (en) 2017-10-16 2022-08-09 Akoustis, Inc. Methods of forming group III piezoelectric thin films via removal of portions of first sputtered material
US11832521B2 (en) 2017-10-16 2023-11-28 Akoustis, Inc. Methods of forming group III-nitride single crystal piezoelectric thin films using ordered deposition and stress neutral template layers
US9837246B1 (en) * 2016-07-22 2017-12-05 Fei Company Reinforced sample for transmission electron microscope
US11895920B2 (en) 2016-08-15 2024-02-06 Akoustis, Inc. Methods of forming group III piezoelectric thin films via removal of portions of first sputtered material
US10734968B2 (en) * 2016-08-26 2020-08-04 Samsung Electro-Mechanics Co., Ltd. Bulk acoustic resonator and filter including the same
WO2018063358A1 (en) * 2016-09-30 2018-04-05 Intel Corporation Fbar devices including highly crystalline metal nitride films
US10601391B2 (en) * 2016-11-15 2020-03-24 Global Communication Semiconductors, Llc. Film bulk acoustic resonator with spurious resonance suppression
US11705882B2 (en) * 2016-12-29 2023-07-18 Intel Corporation Acoustic resonator structure
CN108288960B (zh) * 2017-01-10 2022-02-25 稳懋半导体股份有限公司 调谐共振器的方法、形成共振器的空腔的方法及滤波器
US11558031B2 (en) * 2017-03-08 2023-01-17 Samsung Electro-Mechanics Co., Ltd. Film bulk acoustic resonator and method of manufacturing the same
US10439580B2 (en) * 2017-03-24 2019-10-08 Zhuhai Crystal Resonance Technologies Co., Ltd. Method for fabricating RF resonators and filters
DE102017107391B3 (de) * 2017-04-06 2018-08-23 Infineon Technologies Ag Verfahren zum Herstellen einer Resonatorstruktur und Resonatorstruktur
KR102369434B1 (ko) * 2017-04-19 2022-03-03 삼성전기주식회사 체적 음향 공진기 및 이의 제조방법
US10686425B2 (en) 2017-06-30 2020-06-16 Texas Instruments Incorporated Bulk acoustic wave resonators having convex surfaces, and methods of forming the same
US10615772B2 (en) 2017-06-30 2020-04-07 Texas Instruments Incorporated Acoustic wave resonators having Fresnel surfaces
US10622966B2 (en) 2017-07-26 2020-04-14 Texas Instruments Incorporated Bulk acoustic wave resonators having a phononic crystal acoustic mirror
US10855251B2 (en) 2017-08-08 2020-12-01 Texas Instruments Incorporated Unreleased plane acoustic wave resonators
US10498001B2 (en) 2017-08-21 2019-12-03 Texas Instruments Incorporated Launch structures for a hermetically sealed cavity
US10775422B2 (en) 2017-09-05 2020-09-15 Texas Instruments Incorporated Molecular spectroscopy cell with resonant cavity
US10589986B2 (en) 2017-09-06 2020-03-17 Texas Instruments Incorporated Packaging a sealed cavity in an electronic device
US10131115B1 (en) * 2017-09-07 2018-11-20 Texas Instruments Incorporated Hermetically sealed molecular spectroscopy cell with dual wafer bonding
US10444102B2 (en) 2017-09-07 2019-10-15 Texas Instruments Incorporated Pressure measurement based on electromagnetic signal output of a cavity
US10551265B2 (en) 2017-09-07 2020-02-04 Texas Instruments Incorporated Pressure sensing using quantum molecular rotational state transitions
US10424523B2 (en) 2017-09-07 2019-09-24 Texas Instruments Incorporated Hermetically sealed molecular spectroscopy cell with buried ground plane
US10549986B2 (en) 2017-09-07 2020-02-04 Texas Instruments Incorporated Hermetically sealed molecular spectroscopy cell
US10544039B2 (en) 2017-09-08 2020-01-28 Texas Instruments Incorporated Methods for depositing a measured amount of a species in a sealed cavity
US11856858B2 (en) 2017-10-16 2023-12-26 Akoustis, Inc. Methods of forming doped crystalline piezoelectric thin films via MOCVD and related doped crystalline piezoelectric thin films
CN107979353B (zh) * 2018-01-08 2025-08-22 左蓝微(江苏)电子技术有限公司 Rf mems滤波器及其制备方法
CN110121139B (zh) * 2018-02-06 2020-11-27 中芯国际集成电路制造(上海)有限公司 Mems麦克风的制备方法
JP2019145895A (ja) * 2018-02-16 2019-08-29 株式会社村田製作所 弾性波装置、マルチプレクサ、高周波フロントエンド回路及び通信装置
US10637438B2 (en) 2018-06-15 2020-04-28 Resonant Inc. Transversely-excited film bulk acoustic resonators for high power applications
US12088281B2 (en) 2021-02-03 2024-09-10 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonator with multi-mark interdigital transducer
US11623246B2 (en) 2018-02-26 2023-04-11 Invensense, Inc. Piezoelectric micromachined ultrasound transducer device with piezoelectric barrier layer
US11824511B2 (en) * 2018-03-21 2023-11-21 Qorvo Us, Inc. Method for manufacturing piezoelectric bulk layers with tilted c-axis orientation
US11381212B2 (en) 2018-03-21 2022-07-05 Qorvo Us, Inc. Piezoelectric bulk layers with tilted c-axis orientation and methods for making the same
US12119808B2 (en) 2018-06-15 2024-10-15 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonator package
US12191837B2 (en) 2018-06-15 2025-01-07 Murata Manufacturing Co., Ltd. Solidly-mounted transversely-excited film bulk acoustic device
US12149227B2 (en) 2018-06-15 2024-11-19 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonator package
US12040781B2 (en) 2018-06-15 2024-07-16 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonator package
US12191838B2 (en) 2018-06-15 2025-01-07 Murata Manufacturing Co., Ltd. Solidly-mounted transversely-excited film bulk acoustic device and method
US11764750B2 (en) * 2018-07-20 2023-09-19 Global Communication Semiconductors, Llc Support structure for bulk acoustic wave resonator
US12155368B2 (en) 2018-07-20 2024-11-26 Global Communication Semiconductors, Llc Support structure for bulk acoustic wave resonator
KR102097320B1 (ko) 2018-07-24 2020-04-06 삼성전기주식회사 탄성파 필터 장치
CN113519119B (zh) * 2018-08-20 2025-02-14 D·伍尔西 声谐振器
TWI721315B (zh) * 2018-09-05 2021-03-11 立積電子股份有限公司 體聲波結構、體聲波裝置及其製造方法
CN111431497B (zh) * 2018-12-20 2025-05-13 中国电子科技集团公司第十三研究所 谐振器和滤波器
CN109660227B (zh) * 2018-12-24 2023-08-18 江西省纳米技术研究院 薄膜体声波滤波器及其封装方法
CN111384909B (zh) * 2018-12-27 2025-12-12 天津大学 电极厚度不对称的体声波谐振器、滤波器和电子设备
CN110868169B (zh) * 2019-01-28 2025-05-13 中国电子科技集团公司第十三研究所 谐振器及半导体器件
CN109756201A (zh) * 2019-03-26 2019-05-14 深圳华远微电科技有限公司 薄膜体声波谐振器和滤波器
US11050012B2 (en) * 2019-04-01 2021-06-29 Taiwan Semiconductor Manufacturing Co., Ltd. Method to protect electrodes from oxidation in a MEMS device
CN118316415A (zh) 2019-04-05 2024-07-09 株式会社村田制作所 横向激励薄膜体声波谐振器封装和方法
JP7601791B2 (ja) 2019-05-06 2024-12-17 コーボ ユーエス，インコーポレイティド 音波共振装置
CN110187538B (zh) * 2019-06-04 2022-02-22 武汉华星光电技术有限公司 显示装置
CN112217493B (zh) * 2019-07-10 2024-08-09 开元通信技术（厦门）有限公司 体声波滤波器及其制作方法
CN112039460B (zh) * 2019-07-19 2022-05-10 中芯集成电路（宁波）有限公司 薄膜体声波谐振器及其制作方法
WO2021030289A1 (en) * 2019-08-15 2021-02-18 Akoustis, Inc. Methods of forming group iii piezoelectric thin films via removal of portions of first sputtered material
US10958235B2 (en) * 2019-08-21 2021-03-23 Murata Manufacturing Co., Ltd. Thickness mode resonator
US11401601B2 (en) 2019-09-13 2022-08-02 Qorvo Us, Inc. Piezoelectric bulk layers with tilted c-axis orientation and methods for making the same
US12021498B2 (en) 2019-10-15 2024-06-25 Global Communication Semiconductors, Llc Bulk acoustic wave resonator with multilayer base
KR102776289B1 (ko) * 2019-11-06 2025-03-07 삼성전기주식회사 체적 음향 공진기
CN111182430B (zh) * 2019-12-17 2024-10-08 安徽奥飞声学科技有限公司 一种mems结构
CN111082770A (zh) * 2019-12-23 2020-04-28 河源市众拓光电科技有限公司 一种薄膜体声波谐振器及其制备方法
CN113131896B (zh) * 2019-12-31 2024-04-30 中芯集成电路（宁波）有限公司 一种薄膜压电声波谐振器及其制造方法及滤波器
CN111294007A (zh) * 2020-01-06 2020-06-16 武汉大学 一种超高频压电谐振器及其制备方法
US11618968B2 (en) 2020-02-07 2023-04-04 Akoustis, Inc. Apparatus including horizontal flow reactor with a central injector column having separate conduits for low-vapor pressure metalorganic precursors and other precursors for formation of piezoelectric layers on wafers
TW202133465A (zh) 2020-02-14 2021-09-01 晶元光電股份有限公司 聲波元件及其形成方法
US12102010B2 (en) 2020-03-05 2024-09-24 Akoustis, Inc. Methods of forming films including scandium at low temperatures using chemical vapor deposition to provide piezoelectric resonator devices and/or high electron mobility transistor devices
CN113497593B (zh) * 2020-04-08 2023-05-12 诺思(天津)微系统有限责任公司 单晶体声波谐振器、滤波器及电子设备
CN112117988B (zh) * 2020-06-09 2024-06-18 中芯集成电路（宁波）有限公司上海分公司 体声波谐振器及其制造方法、滤波器、电子设备
CN112039470B (zh) * 2020-06-16 2024-03-15 中芯集成电路（宁波）有限公司上海分公司 薄膜体声波谐振器的制造方法
CN111817680B (zh) * 2020-06-18 2021-06-01 诺思(天津)微系统有限责任公司 滤波器及其制造方法、多工器、通信设备
CN111800716B (zh) * 2020-07-03 2025-01-10 安徽奥飞声学科技有限公司 一种mems结构及其形成方法
CN113938108B (zh) * 2020-07-14 2025-08-12 中芯集成电路（宁波）有限公司 薄膜体声波谐振器及其制造方法
CN111786636B (zh) * 2020-07-24 2026-04-21 苏州汉天下电子有限公司 可调式谐振器及其制造方法
US11658639B2 (en) 2020-10-05 2023-05-23 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonator matrix filters with noncontiguous passband
US11476834B2 (en) 2020-10-05 2022-10-18 Resonant Inc. Transversely-excited film bulk acoustic resonator matrix filters with switches in parallel with sub-filter shunt capacitors
FI129591B (en) 2020-11-06 2022-05-13 Kyocera Tikitin Oy Mems resonator with high quality factor and its use
US12003226B2 (en) 2020-11-11 2024-06-04 Murata Manufacturing Co., Ltd Transversely-excited film bulk acoustic resonator with low thermal impedance
CN112697262B (zh) * 2020-12-08 2023-06-27 联合微电子中心有限责任公司 水听器及其制造方法
CN112543010A (zh) * 2020-12-24 2021-03-23 华南理工大学 一种频率可调的薄膜体声波谐振器及其制备方法
CN113054093B (zh) * 2021-03-04 2024-01-30 苏州汉天下电子有限公司 填充层和包括其的谐振器以及制造方法
CN113098426A (zh) * 2021-03-15 2021-07-09 武汉大学 高频低损耗滤波器、谐振器及制备方法
WO2022240642A1 (en) * 2021-05-12 2022-11-17 Resonant Inc. Transversely-excited film bulk acoustic resonator with low thermal impedance
CN113258899B (zh) * 2021-05-18 2024-06-04 苏州汉天下电子有限公司 一种薄膜体声波谐振器及其制造方法
US12329035B2 (en) 2021-06-29 2025-06-10 Global Communication Semiconductors, Llc Bulk acoustic wave resonator with improved structures
CN113810009B (zh) * 2021-09-22 2023-03-24 武汉敏声新技术有限公司 薄膜体声波谐振器及其制备方法、薄膜体声波滤波器
US12456962B2 (en) 2021-09-24 2025-10-28 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonators wafer-level packaging using a dielectric cover
US12451864B2 (en) 2021-09-29 2025-10-21 Murata Manufacturing Co., Ltd. Transversely-excited film bulk acoustic resonators with curved shaped ends of fingers or opposing busbars
CN113872558B (zh) * 2021-09-29 2025-04-01 苏州汉天下电子有限公司 一种谐振器的制作方法及谐振器
US12334906B2 (en) * 2021-12-30 2025-06-17 Raytheon Company Multi-layer resonator assembly and method for fabricating same
CN114584096A (zh) * 2022-01-27 2022-06-03 河源市艾佛光通科技有限公司 一种高带宽硅反面刻蚀型薄膜体声波谐振器及其制备方法
CN114689698B (zh) * 2022-03-24 2025-05-06 南京航空航天大学 一种压电夹层性能的两级一致性控制方法
CN114900145A (zh) * 2022-04-14 2022-08-12 苏州汉天下电子有限公司 一种体声波谐振器及其制造方法
JPWO2023210309A1 (ja) * 2022-04-27 2023-11-02
CN114744977A (zh) * 2022-05-06 2022-07-12 重庆大学 一种高功率体声波谐振器及制造方法
CN114978083B (zh) * 2022-06-09 2025-05-27 左蓝微(江苏)电子技术有限公司 薄膜体声波谐振器及其制备工艺
WO2025081473A1 (zh) * 2023-10-20 2025-04-24 瑞声科技(新加坡)有限公司 一种声学传感器及其制备方法
CN117861984A (zh) * 2023-12-31 2024-04-12 上海大学 一种双压电薄膜压电超声换能器及其制备方法

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58153412A (ja) 1982-03-08 1983-09-12 Nec Corp 圧電薄膜複合振動子
US4502932A (en) 1983-10-13 1985-03-05 The United States Of America As Represented By The United States Department Of Energy Acoustic resonator and method of making same
JPS60142607A (ja) 1983-12-29 1985-07-27 Nec Corp 圧電薄膜複合振動子
JP2657521B2 (ja) 1988-06-30 1997-09-24 日本無線株式会社 薄膜共振子の製造方法
JPH02309708A (ja) 1989-05-24 1990-12-25 Toshiba Corp 圧電薄膜共振子を用いた回路装置
JP3155639B2 (ja) * 1993-01-29 2001-04-16 株式会社日立製作所 弾性表面波共振子およびその製造方法
US5373268A (en) 1993-02-01 1994-12-13 Motorola, Inc. Thin film resonator having stacked acoustic reflecting impedance matching layers and method
US5605490A (en) * 1994-09-26 1997-02-25 The United States Of America As Represented By The Secretary Of The Army Method of polishing langasite
JPH0983029A (ja) * 1995-09-11 1997-03-28 Mitsubishi Electric Corp 薄膜圧電素子の製造方法
JP3319378B2 (ja) * 1998-03-10 2002-08-26 株式会社村田製作所 圧電共振子の製造方法
US6060818A (en) * 1998-06-02 2000-05-09 Hewlett-Packard Company SBAR structures and method of fabrication of SBAR.FBAR film processing techniques for the manufacturing of SBAR/BAR filters
US6342134B1 (en) * 2000-02-11 2002-01-29 Agere Systems Guardian Corp. Method for producing piezoelectric films with rotating magnetron sputtering system
US6329305B1 (en) * 2000-02-11 2001-12-11 Agere Systems Guardian Corp. Method for producing devices having piezoelectric films
US6384697B1 (en) * 2000-05-08 2002-05-07 Agilent Technologies, Inc. Cavity spanning bottom electrode of a substrate-mounted bulk wave acoustic resonator
US6377137B1 (en) * 2000-09-11 2002-04-23 Agilent Technologies, Inc. Acoustic resonator filter with reduced electromagnetic influence due to die substrate thickness

Cited By (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2007052370A1 (ja) * 2005-11-04 2009-04-30 株式会社村田製作所 圧電薄膜共振子
JP4803183B2 (ja) * 2005-11-04 2011-10-26 株式会社村田製作所 圧電薄膜共振子
JP2008005186A (ja) * 2006-06-22 2008-01-10 Ube Ind Ltd 薄膜圧電共振器と薄膜圧電フィルタ
JP2008256373A (ja) * 2007-03-30 2008-10-23 Hoya Corp 蒸着膜評価方法およびそれを用いる光学部材の製造方法
WO2010095640A1 (ja) * 2009-02-20 2010-08-26 宇部興産株式会社 薄膜圧電共振器およびそれを用いた薄膜圧電フィルタ
JP5246454B2 (ja) * 2009-02-20 2013-07-24 宇部興産株式会社 薄膜圧電共振器およびそれを用いた薄膜圧電フィルタ
US8854156B2 (en) 2009-02-20 2014-10-07 Ube Industries, Ltd. Thin-film piezoelectric resonator and thin-film piezoelectric filter using the same
WO2011002028A1 (ja) * 2009-07-01 2011-01-06 独立行政法人産業技術総合研究所 圧電体薄膜の製造方法および当該製造方法により製造される圧電体薄膜
JP2011015148A (ja) * 2009-07-01 2011-01-20 National Institute Of Advanced Industrial Science & Technology 圧電体薄膜の製造方法および当該製造方法により製造される圧電体薄膜
US9246461B2 (en) 2009-07-01 2016-01-26 Denso Corporation Manufacturing method of piezoelectric-body film, and piezoelectric-body film manufactured by the manufacturing method
KR101918031B1 (ko) 2013-01-22 2018-11-13 삼성전자주식회사 스퓨리어스 공진을 감소시키는 공진기 및 공진기 제작 방법
JP2019519932A (ja) * 2016-06-19 2019-07-11 アイキューイー ピーエルシーＩＱＥ ｐｌｃ ＲＦフィルタ用途のためのエピタキシャルＡｌＮ／希土類酸化物構造

Also Published As

Publication number Publication date
WO2002093549A1 (en) 2002-11-21
DE10296795T5 (de) 2004-04-22
KR20030092142A (ko) 2003-12-03
KR100799391B1 (ko) 2008-01-30
US20050093397A1 (en) 2005-05-05
US6842088B2 (en) 2005-01-11
CN100498931C (zh) 2009-06-10
JPWO2002093549A1 (ja) 2004-12-09
US20020190814A1 (en) 2002-12-19
CN101409536A (zh) 2009-04-15
JP4345049B2 (ja) 2009-10-14
US7140084B2 (en) 2006-11-28
CN1531721A (zh) 2004-09-22

Similar Documents

Publication Publication Date Title
JP4345049B2 (ja) 薄膜音響共振器及びその製造方法
JP4113637B2 (ja) 音響共振器とその製作方法
JP3965026B2 (ja) 基板実装型バルク波音響共鳴器の空洞全体にまたがる下部電極
JP4441843B2 (ja) 薄膜音響共振器
JP3940932B2 (ja) 薄膜圧電共振器、薄膜圧電デバイスおよびその製造方法
US7802349B2 (en) Manufacturing process for thin film bulk acoustic resonator (FBAR) filters
JP2007028669A (ja) 薄膜音響共振器の製造方法
JP4248177B2 (ja) パターン化された音響ミラーを固体的に取り付けられたマルチ共振器バルク音波フィルタ
JP2003505906A (ja) 共振子構造およびその共振子構造を備えるフィルタ
WO2003041273A1 (en) Filter device and method of fabricating a filter device
JP4730383B2 (ja) 薄膜音響共振器及びその製造方法
JP5299676B2 (ja) 圧電薄膜音響共振器およびその製造方法
JP2007129776A (ja) 薄膜圧電共振器、薄膜圧電デバイスおよびその製造方法
CN113193846A (zh) 一种带混合横向结构特征的薄膜体声波谐振器
JP2005303573A (ja) 薄膜圧電共振器及びその製造方法
CN119519640A (zh) 一种基于新型牺牲层工艺的baw器件制备方法
JP5032370B2 (ja) 薄膜共振子の製造方法
JP3918464B2 (ja) 薄膜音響共振器及びその製造方法
CN215222148U (zh) 一种新型fbar滤波器

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20060324

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20060324

A871 Explanation of circumstances concerning accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A871

Effective date: 20060615

A975 Report on accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A971005

Effective date: 20060704

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20060802

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20061002

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20061024

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20061124

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20070223

A912 Re-examination (zenchi) completed and case transferred to appeal board

Free format text: JAPANESE INTERMEDIATE CODE: A912

Effective date: 20070316
