JP2006145656A - 反射防止フィルム、偏光板及び液晶表示装置 - Google Patents

Abstract

【課題】 色再現性、視認性に優れ、量産時のバラツキの影響を受けにくい反射防止フィルム、これを用いた偏光板及び液晶表示装置を提供することにある。
【解決手段】 透明支持体上に中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層を塗設した反射防止フィルムにおいて、少なくとも８０％の面積についてＸＹＺ表色系（ＣＩＥ１９３１表色系）上で反射色相ｘ、ｙが下記条件を満たすことを特徴とする反射防止フィルム。
０．２２≦ｘ≦０．３０
０．１７≦ｙ≦０．２５
【選択図】 なし

Description

本発明は、反射防止フィルム、偏光板及び液晶表示装置に関し、詳しくは色再現性、視認性に優れ、量産時のバラツキの影響を受けにくい反射防止フィルム、これを用いた偏光板及び液晶表示装置に関する。

反射防止フィルムは、液晶表示装置、プラズマディスプレイパネル、エレクトロルミネッセンスディスプレイや陰極管表示装置のようなさまざまな液晶表示装置に設けられている。反射防止フィルムとしては、金属酸化物の透明薄膜を積層させた多層膜が従来から普通に用いられている。複数の透明薄膜を用いるのは、可視域でなるべく広い波長領域での光の反射を防止するためである。金属酸化物の透明薄膜は、化学蒸着（ＣＶＤ）法や物理蒸着（ＰＶＤ）法、特に物理蒸着法の一種である真空蒸着法やスパッタ法により形成されている。金属酸化物の透明薄膜は、反射防止フィルムとして優れた光学的性質を有しているが、蒸着法やスパッタ法による製膜方法は、生産性が低く大量生産に適していない。

蒸着法に代えて、低反射率と低コストを目的として塗布方式により中屈折率層、高屈折率層、低屈折率層の３層構成の反射防止フィルムが提案されている。

例えば、特許文献１では低コストで反射率、反射光の色味の低減を目的とした反射防止フィルム、特許文献２では低コストで十分な反射防止能を有しかつ耐傷性の向上を目的として、塗布方式の中屈折率層、高屈折率層、低屈折率層構成の反射防止層を有する反射防止フィルムについて、特定領域の各層屈折率と膜厚を規定し、反射光の色味を規定し、各種の好ましい形態（使用化合物、層構成、支持体）について記載されている。また、特許文献３ではＸＹＺ表色系（ＣＩＥ１９３１表色系）上で反射色相ｘ、ｙが特定の範囲にある偏光板が色再現性、視認性で好ましいことを開示している。

色再現性がよい液晶表示装置等の液晶表示装置を提供するためには、光の透過率が可視光領域において波長に依存せずバラツキの少ない偏光板が必要である。液晶表示装置において、平行透過率によって白表示時の色相が、直交透過率によって黒表示時の色相が決まる。液晶表示装置の好ましい色相範囲は、白及び黒表示においてＸＹＺ表色系（ＣＩＥ１９３１表色系）上で、０．２７≦ｘ≦０．３１、０．２７≦ｙ≦０．３１である。一般に液晶表示装置等の液晶表示装置に使用されるバックライトは、４４０ｎｍ、５５０ｎｍ、６１０ｎｍの３つの波長に輝線ピークを持つため、これらの３波長での透過率を同じにすることが色再現性をよくするための重要なポイントとなる。

また、偏光板に、反射防止フィルムを用いる等して反射防止（ＡＲ）処理を施すことで、表面反射率を減少させ、映り込みを低減、透過率の向上、コントラストの向上を行うことができる。反射防止処理を施した偏光板表面の反射色相は、反射防止膜の設計上、可視光領域において短波長域や長波長域の反射率が高くなることから、赤や青に色づくことが多い。

反射光の色味は、用途により要望が異なり、ニュートラルな色調はＦＰＤテレビ等の最表面に使用する場合に要望される。この場合、一般に好まれる反射色相範囲は、ＸＹＺ表色系（ＣＩＥ１９３１表色系）上で０．１７≦ｘ≦０．２７、０．０７≦ｙ≦０．１７である。

しかしながら、蒸着法やスパッタ法によって製造されている反射防止フィルムは、４５０〜６５０ｎｍまでの波長領域での平均反射率が０．４％以下のものは反射光の色味が赤紫色から青紫色に強く着色しており、反射光源が背後にある場合、表示品位を悪化させてしまう問題がある。一方、塗布方式によって製造される反射防止フィルムは、反射光の色味はニュートラルに近いものの、平均反射率が１％を超えてしまい、特に外光が直接表示面に入射するような使用状況下では反射防止性能が不足する。平均反射率を上げると、約５００ｎｍ以上の波長領域で反射率が低く、透過率が上昇するため、４４０ｎｍ付近の平行透過率が低下したようになり、平行透過色相（白表示時の色相）が黄色っぽくなってしまうという問題があった。

一方、反射防止フィルムは低コストが求められている。低コスト化のためにはコマーシャルベースでの量産化が必須であり、量産化ではロット内外でバラツキを生じることが多い。ロット内（ハードコート層、中、高、低屈折率層の塗布液単位のバッチであり、塗布長は５００〜３００００ｍの場合が多い）で色相のバラツキがあると色ムラとなり、ロット間で色相のバラツキがあるとそれを用いた液晶表示装置にバラツキがあるとされ大問題となる。特許文献３に記載の上記領域は色再現性、視認性に優れているが、量産化に伴う色相のバラツキが視認性として目立ち問題であった。
特開２００３−１２１６０６号公報 特開２００３−２６２７０２号公報 特開２００４−２１１４５号公報

本発明は上記の事情に鑑みてなされたものであり、本発明の目的は、色再現性、視認性に優れ、量産時のバラツキの影響を受けにくい反射防止フィルム、これを用いた偏光板及び液晶表示装置を提供することにある。

本発明の上記課題は、以下の構成により達成される。

（請求項１）
透明支持体上に中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層を塗設した反射防止フィルムにおいて、少なくとも８０％の面積についてＸＹＺ表色系（ＣＩＥ１９３１表色系）上で反射色相ｘ、ｙが下記条件を満たすことを特徴とする反射防止フィルム。

０．２２≦ｘ≦０．３０
０．１７≦ｙ≦０．２５
（請求項２）
前記中屈折率層、高屈折率層及び低屈折率層は、活性エネルギー線硬化樹脂、金属酸化物微粒子、ポリマー微粒子及び金属アルコキシドの少なくとも１種を含有する塗布液を塗布した後、加熱乾燥または活性エネルギー線照射により硬化することを特徴とする請求項１に記載の反射防止フィルム。

（請求項３）
前記透明支持体は、熱可塑性フィルム上にハードコート層を塗設しており、前記中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層がハードコート層上に積層されていることを特徴とする請求項１または２に記載の反射防止フィルム。

（請求項４）
前記熱可塑性フィルムはセルロースエステルフィルムであり、ハードコート層はバインダー成分としてアクリル系の活性エネルギー線硬化樹脂を主成分とする塗布液、中屈折率層と高屈折率層は金属酸化物微粒子または金属アルコキシドを主成分とする塗布液、低屈折率層はアルコキシシラン化合物またはフッ素系樹脂を主成分とする塗布液を塗設して形成されることを特徴とする請求項３に記載の反射防止フィルム。

（請求項５）
同一ロット内の前記反射色相ｘ、ｙのバラツキが０．０４以上あることを特徴とする請求項１〜４のいずれか１項に記載の反射防止フィルム。

（請求項６）
フィルム幅が１．３ｍ以上で、ロール状に巻かれたフィルムを繰り出して連続塗布することを特徴とする請求項１〜５のいずれか１項に記載の反射防止フィルム。

（請求項７）
請求項１〜６のいずれか１項に記載の反射防止フィルムを有することを特徴とする偏光板。

（請求項８）
請求項１〜６のいずれか１項に記載の反射防止フィルムを最表面に使用し、１７インチ以上であることを特徴とする液晶表示装置。

（請求項９）
前記液晶表示装置が直下式バックライト方式であることを特徴とする請求項８に記載の液晶表示装置。

本発明により、色再現性、視認性に優れ、量産時のバラツキの影響を受けにくい反射防止フィルム、これを用いた偏光板及び液晶表示装置を提供することができる。

本発明者は鋭意研究の結果、色再現性、視認性に優れ、かつ量産時のバラツキの影響を受けにくい反射色相領域が、上記一般に好まれる反射色相範囲（ＸＹＺ表色系（ＣＩＥ１９３１表色系）上で０．１７≦ｘ≦０．２７、０．０７≦ｙ≦０．１７）の近傍にあることを見出し本発明に至ったものである。

具体的には、透明支持体上に中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層を塗設した反射防止フィルムにおいて、少なくとも８０％の面積についてＸＹＺ表色系（ＣＩＥ１９３１表色系）上で反射色相ｘ、ｙが下記条件を満たすことを特徴とする反射防止フィルムにより、色再現性、視認性に優れ、量産時のバラツキの影響を受けにくい反射防止フィルムが得られることを見出した。

０．２２≦ｘ≦０．３０
０．１７≦ｙ≦０．２５
本発明はロット内でバラツキがある場合に有効であり、反射色相ｘ、ｙはバラツキが０．０４以上ある場合に視認されるため、同一ロット内の反射色相ｘ、ｙのバラツキが０．０４以上ある場合に、特に０．０４〜０．０８、さらには０．０４〜０．１２である場合に本発明は有効である。

以下本発明を詳細に説明する。

〔ＸＹＺ表色系（ＣＩＥ１９３１表色系）の反射色相〕
本発明で反射色相はＪＩＳ−Ｚ８７０１の規定により測定できる。測定は、例えば、分光光度計Ｖ−５５０（日本分光（株）製）を用い、標準Ｃ光源にて２度視野で測定し、反射色相ｘ、ｙ値を算出する。

反射色相ｘ、ｙが上記条件を満たすには、中屈折率層、高屈折率層、低屈折率層の材料、膜厚等を調整する。

上記のような層構成とすることで達成される本特許の反射特性は、低反射と反射光の色味の低減を両立することができるため、例えば液晶表示装置の最表面に適用した場合、これまでにない視認性の高さを有する表示装置が得られる。

また、従来の多層反射防止フィルムで問題となっていた赤紫色から青紫色の反射光の色味が大幅に低減され、液晶表示装置に適用した場合、室内の蛍光灯のような、輝度の高い外光が僅かに映り込んだ場合の色味がニュートラルで、気にならない。

さらに、上記のように反射光の色味が大幅に低減されたことで、反射防止層の膜厚ムラに起因する反射光の色味ムラも大幅に低減される。すなわち、膜厚ムラの許容範囲が広がることになり、製造収率が上がり、コストのさらなる低減が可能となる。

なお、反射率は低いほど好ましいが、中屈折率層、高屈折率層及び低屈折率層を有する反射防止フィルムでは０．０５〜０．８の範囲が好ましい。反射率は、分光光度計Ｖ−５５０（日本分光（株）製）にアダプターＡＲＶ−４７４を装着して、３８０〜７８０ｎｍの波長領域において、入射角５°における出射角−５度の反射率を測定する。

〔反射防止フィルムの層構成例〕
本発明の反射防止フィルムの好ましい層構成の例を下記に示す。

透明支持体／ハードコート層／高屈折率層／低屈折率層
透明支持体／ハードコート層／中屈折率層／高屈折率層／低屈折率層
透明支持体／防眩層／中屈折率層／高屈折率層／低屈折率層
透明支持体／帯電防止層／ハードコート層／中屈折率層／高屈折率層／低屈折率層
帯電防止層／透明支持体／ハードコート層／中屈折率層／高屈折率層／低屈折率層
透明支持体／帯電防止層／防眩層／中屈折率層／高屈折率層／低屈折率層
帯電防止層／透明支持体／防眩層／中屈折率層／高屈折率層／低屈折率層
光学干渉により反射率を低減できるものであれば、特にこれらの層構成のみに限定されるものではない。また、帯電防止層は導電性ポリマー粒子または金属酸化物微粒子（例えば、ＳｎＯ₂、ＩＴＯ、Ｚｎ１−ｘＭｘＯ（Ｍは金属もしくはハロゲン元素））を含む層であることが好ましく、塗布または大気圧プラズマ処理等によって設けることができる。帯電防止層はハードコート層や、中、高屈折率層を兼ねることができ、特に中、高屈折率層と兼ねることが、性能上及び生産上好ましい。

〔透明支持体〕
本発明で反射防止フィルムの基材として用いられる透明支持体は特に限定されないが、熱可塑性フィルムが好ましい。熱可塑性フィルムとしては、例えば、ポリエステルフィルム、ポリエチレンフィルム、ポリプロピレンフィルム、セロファン、セルロースジアセテートフィルム、セルロースアセテートブチレートフィルム、セルロースアセテートフタレートフィルム、セルロースアセテートプロピオネートフィルム（ＣＡＰフィルム）、セルローストリアセテート、セルロースナイトレート等のセルロースエステル類またはそれらの誘導体からなるフィルム、ポリ塩化ビニリデンフィルム、ポリビニルアルコールフィルム、エチレンビニルアルコールフィルム、シンジオタクティックポリスチレン系フィルム、ポリカーボネートフィルム、ノルボルネン樹脂系フィルム、ポリメチルペンテンフィルム、ポリエーテルケトンフィルム、ポリエーテルスルホンフィルム、ポリスルホン系フィルム、ポリエーテルケトンイミドフィルム、ポリアミドフィルム、フッ素樹脂フィルム、ナイロンフィルム、ポリメチルメタクリレートフィルム、アクリルフィルム、ポリアリレート系フィルムあるいはポリ乳酸系フィルム等を挙げることができるが、本発明には、セルローストリアセテートフィルム（ＴＡＣフィルム）等のセルロースエステルフィルム、ポリカーボネート（以下ＰＣと略すことがある）フィルム、シンジオタクティックポリスチレン系フィルム、ポリアリレート系フィルム、ノルボルネン樹脂系フィルム及びポリスルホン系フィルムが透明性、機械的性質、光学的異方性がない点等好ましく、それらの中でも、特にセルロースエステルフィルム（ＣＡＰフィルム、ＴＡＣフィルム）が、製膜性が容易で加工性に優れているため好ましく用いられ、特にＴＡＣフィルムを使用するのが好ましい。

セルロースエステルフィルムを用いる場合、本発明の各塗布層塗設前にセルロースエステルフィルムがケン化処理されていてもよい。例えば、製膜後ケン化処理した後、活性エネルギー線硬化樹脂層を塗設し、さらにケン化処理をすることもできる。

次に、ＴＡＣフィルムの製膜法について述べるが、ＣＡＰも同様に製膜することができる。ＴＡＣフィルムは一般的に、ＴＡＣフレーク原料及び可塑剤をメチレンクロライドに溶解して粘稠液とし、これに可塑剤を溶解してドープとなし、エクストルーダーダイスから、エンドレスに回転するステンレス等の金属ベルト（バンドともいう）上に流延して、乾燥させ、生乾きの状態でベルトから剥離し、ロール等の搬送装置により、両面から乾燥させて巻き取り、製造される。ＰＣフィルムについてもＴＡＣフィルムと同様に製膜することができる。

上記可塑剤としては、リン酸エステルまたはカルボン酸エステルが好ましく用いられる。リン酸エステルとしては、トリフェニルフォスフェート（ＴＰＰ）及びトリクレジルホスフェート（ＴＣＰ）、ビフェニル−ジフェニルホスフェート、ジメチルエチルホスフェートが含まれる。カルボン酸エステルとしては、フタル酸エステル及びクエン酸エステルが代表的なものである。フタル酸エステルの例には、ジメチルフタレート（ＤＭＰ）、ジエチルフタレート（ＤＥＰ）、ジブチルフタレート（ＤＢＰ）、ジオクチルフタレート（ＤＯＰ）及びジエチルヘキシルフタレート（ＤＥＨＰ）、エチルフタリルエチルグリコレート等が用いられる。クエン酸エステルとしては、クエン酸アセチルトリエチル（ＯＡＣＴＥ）及びクエン酸アセチルトリブチル（ＯＡＣＴＢ）が用いられる。その他のカルボン酸エステルの例には、オレイン酸ブチル、リシノール酸メチルアセチル、セバシン酸ジブチル、種々のトリメリット酸エステルが含まれる。リン酸エステル系可塑剤（ＴＰＰ、ＴＣＰ、ビフェニル−ジフェニルホスフェート、ジメチルエチルホスフェート）、フタル酸エステル系可塑剤（ＤＭＰ、ＤＥＰ、ＤＢＰ、ＤＯＰ、ＤＥＨＰ）が好ましく用いられる。このほか、ポリ酢酸ビニル共重合体、脂肪族直鎖状ポリエステル、メチルメタクリレート系共重合物等の重量平均分子量１０００〜１０００００の高分子化合物を高分子可塑剤として添加することができる。

この中でもトリフェニルフォスフェート（ＴＰＰ）、エチルフタリルエチルグリコレートが特に好ましく用いられる。可塑剤の添加量はフィルム中に通常２〜１５質量％添加され、より好ましくは４〜８質量％になるよう添加することが望ましい。

また、ＰＣフィルムにも上記可塑剤を添加することができる。

さらに本発明に有用な基材であるＴＡＣまたはＰＣフィルム中に、紫外線吸収剤を含有させることによって、耐光性に優れた偏光板用保護フィルムを得ることができる。本発明に有用な紫外線吸収剤としては、サリチル酸誘導体（ＵＶ−１）、ベンゾフェノン誘導体（ＵＶ−２）、ベンゾトリアゾール誘導体（ＵＶ−３）、アクリロニトリル誘導体（ＵＶ−４）、安息香酸誘導体（ＵＶ−５）または有機金属錯塩（ＵＶ−６）等があり、それぞれ（ＵＶ−１）としては、サリチル酸フェニル、４−ｔ−ブチルフェニルサリチル酸等を、（ＵＶ−２）としては、２−ジヒドロキシベンゾフェノン、２−ヒドロキシ−４−メトキシベンゾフェノン等を、（ＵＶ−３）としては、２−（２′−ヒドロキシ−５′−メチルフェニル）−ベンゾトリアゾール、２−（２′−ヒドロキシ−３′−５′−ジ−ブチルフェニル）−５−クロロベンゾトリアゾール等を、（ＵＶ−４）としては、２−エチルヘキシル−２−シアノ−３，３′−ジフェニルアクリレート、メチル−α−シアノ−β−（ｐ−メトキシフェニル）アクリレート等を、（ＵＶ−５）としては、レゾルシノール−モノベンゾエート、２′，４′−ジ−ｔ−ブチルフェニル−３，５−ｔ−ブチル−４−ヒドロキシベンゾエート等を、（ＵＶ−６）としては、ニッケルビス−オクチルフェニルサルファミド、エチル−３，５−ジ−ｔ−ブチル−４−ヒドロキシベンジルリン酸のニッケル塩等を挙げることができる。

また、すべり性を改善するために、これら基材透明支持体を製造する際のドープ中に、シリカ等の微粒子（平均粒径０．００５〜０．２μｍ）を０．０１〜０．５質量％添加することもできる。例えば日本アエロジル社製アエロジル２００Ｖ、アエロジルＲ９７２Ｖ等を添加することができる。すべり性は鋼球での測定で、動摩擦係数０．４以下好ましくは０．２以下であることが望まれる。

〔ハードコート層〕
本発明の反射防止フィルムは、上記熱可塑性フィルム上にハードコート層を塗設しており、後述する中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層がハードコート層上に積層されていることが好ましい。

ハードコート層はバインダー成分として活性エネルギー線硬化樹脂を主成分とした塗布液を塗布して作製する。従って、以下ハードコート層を活性エネルギー線硬化樹脂層ともいう。活性エネルギー線硬化樹脂層とは紫外線や電子線のような活性エネルギー線照射により架橋反応等を経て硬化する樹脂を主たる成分とする層をいう。

ハードコート層に接する側の透明支持体表面の屈折率に対し、透明支持体に接する側のハードコート層表面の屈折率を±０．０２以内に調整することが好ましい。これを実現する手段としては、活性エネルギー線硬化アクリレート系樹脂の選択、金属酸化物微粒子の添加量の調整、金属酸化物微粒子のハードコート層内の厚さ方向分布の調整等がある。

（活性エネルギー線硬化樹脂）
活性エネルギー線硬化樹脂としては、エチレン性不飽和二重結合を有するモノマーを含む成分が好ましく用いられ、紫外線や電子線のような活性エネルギー線を照射することによって硬化させて活性エネルギー線硬化樹脂層が形成される。本発明ではハードコート層が、バインダーとしてアクリル系の活性エネルギー線硬化樹脂を主成分とすることが好ましい。活性エネルギー線硬化アクリレート系樹脂としては、例えば、アクリルウレタン系樹脂、ポリエステルアクリレート系樹脂、エポキシアクリレート系樹脂、ポリオールアクリレート系樹脂等が挙げられる。

アクリルウレタン系樹脂は、一般にポリエステルポリオールにイソシアネートモノマー、またはプレポリマーを反応させて得られた生成物にさらに２−ヒドロキシエチルアクリレート、２−ヒドロキシエチルメタクリレート（以下アクリレートにはメタクリレートを包含するものとしてアクリレートのみを表示する）、２−ヒドロキシプロピルアクリレート等の水酸基を有するアクリレート系のモノマーを反応させることによって容易に得ることができる。例えば、特開昭５９−１５１１１０号に記載のものを用いることができる。

例えば、ユニディック１７−８０６（大日本インキ（株）製）１００部とコロネートＬ（日本ポリウレタン（株）製）１部との混合物等が好ましく用いられる。

ポリエステルアクリレート系樹脂としては、一般にポリエステルポリオールに２−ヒドロキシエチルアクリレート、２−ヒドロキシアクリレート系のモノマーを反応させると容易に形成されるものを挙げることができ、特開昭５９−１５１１１２号に記載のものを用いることができる。

エポキシアクリレート系樹脂の具体例としては、エポキシアクリレートをオリゴマーとし、これに反応性希釈剤、光反応開始剤を添加し、反応させて生成するものを挙げることができ、特開平１−１０５７３８号に記載のものを用いることができる。

ポリオールアクリレート系樹脂の具体例としては、トリメチロールプロパントリアクリレート、ジトリメチロールプロパンテトラアクリレート、ペンタエリスリトールトリアクリレート、ペンタエリスリトールテトラアクリレート、ジペンタエリスリトールヘキサアクリレート、アルキル変性ジペンタエリスリトールペンタアクリレート等を挙げることができる。

これら活性エネルギー線硬化性樹脂の光反応開始剤としては、具体的には、ベンゾイン及びその誘導体、アセトフェノン、ベンゾフェノン、ヒドロキシベンゾフェノン、ミヒラーズケトン、α−アミロキシムエステル、チオキサントン等及びこれらの誘導体を挙げることができる。光増感剤と共に使用してもよい。上記光反応開始剤も光増感剤として使用できる。また、エポキシアクリレート系の光反応開始剤の使用の際、ｎ−ブチルアミン、トリエチルアミン、トリ−ｎ−ブチルホスフィン等の増感剤を用いることができる。活性エネルギー線硬化樹脂組成物に用いられる光反応開始剤また光増感剤は該組成物１００質量部に対して０．１〜１５質量部であり、好ましくは１〜１０質量部である。

樹脂モノマーとしては、例えば、不飽和二重結合が一つのモノマーとして、メチルアクリレート、エチルアクリレート、ブチルアクリレート、ベンジルアクリレート、シクロヘキシルアクリレート、酢酸ビニル、スチレン等の一般的なモノマーを挙げることができる。また不飽和二重結合を二つ以上持つモノマーとして、エチレングリコールジアクリレート、プロピレングリコールジアクリレート、ジビニルベンゼン、１，４−シクロヘキサンジアクリレート、１，４−シクロヘキシルジメチルアジアクリレート、前出のトリメチロールプロパントリアクリレート、ペンタエリスリトールテトラアクリルエステル等を挙げることができる。

本発明において使用し得る活性エネルギー線硬化樹脂の市販品としては、アデカオプトマーＫＲ・ＢＹシリーズ：ＫＲ−４００、ＫＲ−４１０、ＫＲ−５５０、ＫＲ−５６６、ＫＲ−５６７、ＢＹ−３２０Ｂ（旭電化（株）製）；コーエイハードＡ−１０１−ＫＫ、Ａ−１０１−ＷＳ、Ｃ−３０２、Ｃ−４０１−Ｎ、Ｃ−５０１、Ｍ−１０１、Ｍ−１０２、Ｔ−１０２、Ｄ−１０２、ＮＳ−１０１、ＦＴ−１０２Ｑ８、ＭＡＧ−１−Ｐ２０、ＡＧ−１０６、Ｍ−１０１−Ｃ（広栄化学（株）製）；セイカビームＰＨＣ２２１０（Ｓ）、ＰＨＣ Ｘ−９（Ｋ−３）、ＰＨＣ２２１３、ＤＰ−１０、ＤＰ−２０、ＤＰ−３０、Ｐ１０００、Ｐ１１００、Ｐ１２００、Ｐ１３００、Ｐ１４００、Ｐ１５００、Ｐ１６００、ＳＣＲ９００（大日精化工業（株）製）；ＫＲＭ７０３３、ＫＲＭ７０３９、ＫＲＭ７１３０、ＫＲＭ７１３１、ＵＶＥＣＲＹＬ２９２０１、ＵＶＥＣＲＹＬ２９２０２（ダイセル・ユーシービー（株）製）；ＲＣ−５０１５、ＲＣ−５０１６、ＲＣ−５０２０、ＲＣ−５０３１、ＲＣ−５１００、ＲＣ−５１０２、ＲＣ−５１２０、ＲＣ−５１２２、ＲＣ−５１５２、ＲＣ−５１７１、ＲＣ−５１８０、ＲＣ−５１８１（大日本インキ化学工業（株）製）；オーレックスＮｏ．３４０クリヤ（中国塗料（株）製）；サンラッドＨ−６０１、ＲＣ−７５０、ＲＣ−７００、ＲＣ−６００、ＲＣ−５００、ＲＣ−６１１、ＲＣ−６１２（三洋化成工業（株）製）；ＳＰ−１５０９、ＳＰ−１５０７（昭和高分子（株）製）；ＲＣＣ−１５Ｃ（グレース・ジャパン（株）製）、アロニックスＭ−６１００、Ｍ−８０３０、Ｍ−８０６０（東亞合成（株）製）等を適宜選択して利用できる。

また、具体的化合物例としては、トリメチロールプロパントリアクリレート、ジトリメチロールプロパンテトラアクリレート、ペンタエリスリトールトリアクリレート、ペンタエリスリトールテトラアクリレート、ジペンタエリスリトールヘキサアクリレート、アルキル変性ジペンタエリスリトールペンタアクリレート等を挙げることができる。

ハードコート層は、ＪＩＳ Ｂ ０６０１で規定される中心線平均粗さ（Ｒａ）が０．００１〜０．１μｍのクリアハードコート層であり、Ｒａが０．００２〜０．０５μｍであることが好ましい。中心線平均粗さ（Ｒａ）は光干渉式の表面粗さ測定器で測定することが好ましく、例えばＷＹＫＯ社製非接触表面微細形状計測装置ＷＹＫＯ ＮＴ−２０００を用いて測定することができる。

本発明に係るハードコート層を２層以上の重層構成とし光学干渉反射防止層を積層する場合の反射防止層側の屈折率は、低反射性フィルムを得るための光学設計上から屈折率が１．５７〜２．００であることが好ましい。ハードコート層の屈折率は添加する微粒子あるいは無機バインダーの屈折率や含有量によって調製することができ、高屈折率化には酸化チタン及びＴｉ、Ｚｒ、Ｓｎ、Ｓｂ、Ａｓ、Ｚｎ、Ｎｂ、Ｉｎ、Ａｌから選択される金属酸化物微粒子が好ましい。

ハードコート層の膜厚は、十分な耐久性、耐衝撃性を付与する観点から１〜２０μｍが好ましく、１．５〜１０μｍがより好ましい。

透明支持体とハードコート層の間には、密着層、接着層を設けてもよく、この場合は０．１μｍ以下の膜厚として本発明の効果の障害とならないようにしなくてはならない。支持体上にハードコート層を塗布する前処理として、火炎処理、コロナ放電、プラズマ加工を行ってもよい。これらのハードコート層層はグラビアコーター、ディップコーター、リバースコーター、ワイヤーバーコーター、ダイコーター、インクジェット法等公知の方法で塗設することができる。

代表的な活性エネルギー線硬化性樹脂である紫外線硬化性樹脂を光硬化反応により硬化させ、硬化皮膜層を形成するための光源としては、紫外線を発生する光源であれば制限なく使用できる。例えば、低圧水銀灯、中圧水銀灯、高圧水銀灯、超高圧水銀灯、カーボンアーク灯、メタルハライドランプ、キセノンランプ等を用いることができる。照射条件はそれぞれのランプによって異なるが、活性エネルギー線の照射量は、通常５〜５００ｍＪ／ｃｍ²、好ましくは５〜１００ｍＪ／ｃｍ²であるが、特に好ましくは２０〜８０ｍＪ／ｃｍ²である。

また、活性エネルギー線を照射する際には、フィルムの搬送方向に張力を付与しながら行うことが好ましく、さらに好ましくは幅方向にも張力を付与しながら行うことである。付与する張力は３０〜３００Ｎ／ｍが好ましい。張力を付与する方法は特に限定されず、バックロール上で搬送方向に張力を付与してもよく、テンターにて幅方向、もしくは２軸方向に張力を付与してもよい。これによってさらに平面性優れたフィルムを得ることができる。

活性エネルギー線硬化樹脂層組成物塗布液には溶媒が含まれていてもよく、必要に応じて適宜含有し、希釈されたものであってもよい。塗布液に含有される有機溶媒としては、例えば、炭化水素類（トルエン、キシレン、）、アルコール類（メタノール、エタノール、イソプロパノール、ブタノール、シクロヘキサノール）、ケトン類（アセトン、メチルエチルケトン、メチルイソブチルケトン）、エステル類（酢酸メチル、酢酸エチル、乳酸メチル）、グリコールエーテル類、その他の有機溶媒の中でもから適宜選択し、あるいはこれらを混合し利用できる。プロピレングリコールモノアルキルエーテル（アルキル基の炭素原子数として１〜４）またはプロピレングリコールモノアルキルエーテル酢酸エステル（アルキル基の炭素原子数として１〜４）等を５質量％以上、より好ましくは５〜８０質量％以上含有する上記有機溶媒を用いるのが好ましい。

また、活性エネルギー線硬化樹脂層組成物塗布液には、特にシリコン化合物を添加することが好ましい。例えば、ポリエーテル変性シリコーンオイル等が好ましく添加される。ポリエーテル変性シリコーンオイルの数平均分子量は、例えば、１，０００〜１００，０００、好ましくは、２，０００〜５０，０００が適当であり、数平均分子量が１，０００未満では、塗膜の乾燥性が低下し、逆に、数平均分子量が１００，０００を越えると、塗膜表面にブリードアウトしにくくなる傾向にある。

シリコン化合物の市販品としては、ＤＫＱ８−７７９（ダウコーニング社製商品名）、ＳＦ３７７１、ＳＦ８４１０、ＳＦ８４１１、ＳＦ８４１９、ＳＦ８４２１、ＳＦ８４２８、ＳＨ２００、ＳＨ５１０、ＳＨ１１０７、ＳＨ３７４９、ＳＨ３７７１、ＢＸ１６−０３４、ＳＨ３７４６、ＳＨ３７４９、ＳＨ８４００、ＳＨ３７７１Ｍ、ＳＨ３７７２Ｍ、ＳＨ３７７３Ｍ、ＳＨ３７７５Ｍ、ＢＹ−１６−８３７、ＢＹ−１６−８３９、ＢＹ−１６−８６９、ＢＹ−１６−８７０、ＢＹ−１６−００４、ＢＹ−１６−８９１、ＢＹ−１６−８７２、ＢＹ−１６−８７４、ＢＹ２２−００８Ｍ、ＢＹ２２−０１２Ｍ、ＦＳ−１２６５（以上、東レ・ダウコーニングシリコーン社製商品名）、ＫＦ−１０１、ＫＦ−１００Ｔ、ＫＦ３５１、ＫＦ３５２、ＫＦ３５３、ＫＦ３５４、ＫＦ３５５、ＫＦ６１５、ＫＦ６１８、ＫＦ９４５、ＫＦ６００４、シリコーンＸ−２２−９４５、Ｘ２２−１６０ＡＳ（以上、信越化学工業社製商品名）、ＸＦ３９４０、ＸＦ３９４９（以上、東芝シリコーン社製商品名）、ディスパロンＬＳ−００９（楠本化成社製）、グラノール４１０（共栄社油脂化学工業（株）製）、ＴＳＦ４４４０、ＴＳＦ４４４１、ＴＳＦ４４４５、ＴＳＦ４４４６、ＴＳＦ４４５２、ＴＳＦ４４６０（ＧＥ東芝シリコーン製）、ＢＹＫ−３０６、ＢＹＫ−３３０、ＢＹＫ−３０７、ＢＹＫ−３４１、ＢＹＫ−３４４、ＢＹＫ−３６１（ビックケミ−ジャパン社製）日本ユニカー（株）製のＬシリーズ（例えばＬ７００１、Ｌ−７００６、Ｌ−７６０４、Ｌ−９０００）、Ｙシリーズ、ＦＺシリーズ（ＦＺ−２２０３、ＦＺ−２２０６、ＦＺ−２２０７）等が挙げられ、好ましく用いられる。

これらの成分は基材や下層への塗布性を高める。積層体最表面層に添加した場合には、塗膜の撥水、撥油性、防汚性を高めるばかりでなく、表面の耐擦り傷性にも効果を発揮する。これらの成分は、塗布液中の固形分成分に対し、０．０１〜３質量％の範囲で添加することが好ましい。

活性エネルギー線硬化性樹脂組成物塗布液の塗布量はウェット膜厚として１〜４０μｍが適当で、好ましくは、３〜２０μｍである。また、ドライ膜厚としては前述のように１〜２０μｍ、好ましくは１．５〜１０μｍである。

活性エネルギー線硬化性樹脂組成物は塗布乾燥中または後に、紫外線等の活性エネルギー線を照射するのがよく、必要な活性エネルギー線の照射量を得るための照射時間としては、０．１秒〜１分程度がよく、活性エネルギー線硬化性樹脂の硬化効率または作業効率の観点から０．１〜１０秒がより好ましい。また、これら活性エネルギー線照射部の照度は５０〜１５０ｍＷ／ｍ²であることが好ましい。ハードコート層を２層重層して塗布するときは重層した状態で活性エネルギー線を照射するのが好ましい。

〔バックコート層〕
本発明においては、透明支持体の片側にバックコート層を有することが好ましい。

バックコート層の塗布組成物の一つ（バインダー）としてセルロースエステルを用いることがことが好ましい。セルロースエステルとしては、ニトロセルロース、セルロースアセテートプロピオネート、ジアセチルセルロース、セルロースアセテートブチレート、セルロースアセテートプロピオネート樹脂等のセルロースエステル系樹脂を用いることができる。中でもジアセチルセルロースが特に好ましい。

その他のバインダーとして、例えば塩化ビニル／酢酸ビニル共重合体、塩化ビニル樹脂、酢酸ビニル樹脂、酢酸ビニルとビニルアルコールの共重合体、部分加水分解した塩化ビニル／酢酸ビニル共重合体、塩化ビニル／塩化ビニリデン共重合体、塩化ビニル／アクリロニトリル共重合体、エチレン／ビニルアルコール共重合体、塩素化ポリ塩化ビニル、エチレン／塩化ビニル共重合体、エチレン／酢酸ビニル共重合体等のビニル系重合体あるいは共重合体、マレイン酸及び／またはアクリル酸の共重合体、アクリル酸エステル共重合体、アクリロニトリル／スチレン共重合体、塩素化ポリエチレン、アクリロニトリル／塩素化ポリエチレン／スチレン共重合体、メチルメタクリレート／ブタジエン／スチレン共重合体、アクリル樹脂、ポリビニルアセタール樹脂、ポリビニルブチラール樹脂、ポリエステルポリウレタン樹脂、ポリエーテルポリウレタン樹脂、ポリカーボネートポリウレタン樹脂、ポリエステル樹脂、ポリエーテル樹脂、ポリアミド樹脂、アミノ樹脂、スチレン／ブタジエン樹脂、ブタジエン／アクリロニトリル樹脂等のゴム系樹脂、シリコーン系樹脂、フッ素系樹脂等を用いることができる。

アクリル樹脂としては、アクリペットＭＤ、ＶＨ、ＭＦ、Ｖ（三菱レーヨン社製）、ハイパールＭ−４００３、Ｍ−４００５、Ｍ−４００６、Ｍ−４２０２、Ｍ−５０００、Ｍ−５００１、Ｍ−４５０１（根上工業社製）、ダイヤナールＢＲ−５０、ＢＲ−５２、ＢＲ−５３、ＢＲ−６０、ＢＲ−６４、ＢＲ−７３、ＢＲ−７５、ＢＲ−７７、ＢＲ−７９、ＢＲ−８０、ＢＲ−８２、ＢＲ−８３、ＢＲ−８５、ＢＲ−８７、ＢＲ−８８、ＢＲ−９０、ＢＲ−９３、ＢＲ−９５、ＢＲ−１００、ＢＲ−１０１、ＢＲ−１０２、ＢＲ−１０５、ＢＲ−１０６、ＢＲ−１０７、ＢＲ−１０８、ＢＲ−１１２、ＢＲ−１１３、ＢＲ−１１５、ＢＲ−１１６、ＢＲ−１１７、ＢＲ−１１８等（三菱レーヨン社製）のアクリル及びメタクリル系モノマーを原料として製造した各種ホモポリマー並びにコポリマー等が好ましく用いられる。

バックコート層は、ハードコート層やその他の層を設けることで生じるカールを矯正するために設けられる。即ち、バックコート層を設けた面を内側にして丸まろうとする性質を持たせることにより、カールの度合いをバランスさせることができる。本発明の反射防止フィルムでは、バックコート層は好ましくはブロッキング防止層を兼ねて塗設され、バックコート層塗布組成物には、ブロッキング防止機能を持たせるために微粒子が添加される。バックコート層に添加されるこれらの微粒子としては、無機化合物の例として、二酸化珪素、二酸化チタン、酸化アルミニウム、酸化ジルコニウム、炭酸カルシウム、炭酸カルシウム、タルク、クレイ、焼成カオリン、焼成ケイ酸カルシウム、酸化錫、酸化インジウム、酸化亜鉛、ＩＴＯ、水和ケイ酸カルシウム、ケイ酸アルミニウム、ケイ酸マグネシウム及びリン酸カルシウムを挙げることができる。微粒子は珪素を含むものがヘイズが低くなる点で好ましく、特に二酸化珪素、中でも中空シリカ系微粒子が好ましい。

これらの微粒子は、例えば、アエロジルＲ９７２、Ｒ９７２Ｖ、Ｒ９７４、Ｒ８１２、２００、２００Ｖ、３００、Ｒ２０２、ＯＸ５０、ＴＴ６００（以上日本アエロジル（株）製）の商品名で市販されており、使用することができる。酸化ジルコニウムの微粒子は、例えば、アエロジルＲ９７６及びＲ８１１（以上日本アエロジル（株）製）の商品名で市販されており、使用することができる。ポリマーの微粒子の例として、シリコーン樹脂、フッ素樹脂及びアクリル樹脂を挙げることができる。シリコーン樹脂が好ましく、特に三次元の網状構造を有するものが好ましく、例えば、トスパール１０３、同１０５、同１０８、同１２０、同１４５、同３１２０及び同２４０（以上東芝シリコーン（株）製）の商品名で市販されており、使用することができる。

これらの中でもでアエロジル２００Ｖ、アエロジルＲ９７２Ｖがヘイズを低く保ちながら、ブロッキング防止効果が大きいため特に好ましく用いられる。

バックコート層に含まれる微粒子は、バインダーに対して０．１〜５０質量％好ましくは０．１〜１０質量％であることが好ましい。バックコート層を設けた場合のヘイズの増加は１％以下であることが好ましく０．５％以下であることが好ましく、特に０．０〜０．１％であることが好ましい。

バックコート層の塗布組成物の一つとして可塑剤を用いることが好ましい。可塑剤としては前記透明支持体の項で述べた可塑剤を用いることができる。

バックコート層に用いる有機溶媒は、溶媒としての機能の他に、アンチカール機能の付与がある。アンチカール機能の付与は、具体的には反射防止フィルム基材として用いる透明支持体を溶解させる溶媒または膨潤させる溶媒を含む組成物を塗布することによって行われる。用いる有機溶媒としては、溶解させる溶媒または膨潤させる溶媒の混合物の他、さらに溶解させない溶媒を含む場合もあり、これらを透明支持体のカール度合や樹脂の種類によって適宜の割合で混合した組成物及び塗布量を用いて行う。

カール防止機能を強めたい場合は、用いる溶媒組成を溶解させる溶媒または膨潤させる溶媒の混合比率を大きくし、溶解させない溶媒の比率を小さくするのが効果的である。この混合比率は好ましくは（溶解させる溶媒または膨潤させる溶媒）：（溶解させない溶媒）＝１０：０〜１：９で用いられる。

このような混合組成物に含まれる、透明支持体を溶解または膨潤させる溶媒としては、例えば、ジオキサン、アセトン、メチルエチルケトン、Ｎ，Ｎ−ジメチルホルムアミド、酢酸メチル、酢酸エチル、トリクロロエチレン、メチレンクロライド、エチレンクロライド、テトラクロロエタン、トリクロロエタン、クロロホルム等がある。溶解させない溶媒としては、例えば、メタノール、エタノール、ｎ−プロピルアルコール、ｉ−プロピルアルコール、ｎ−ブタノール、シクロヘキサノールまたは炭化水素類（トルエン、キシレン）等がある。

これらの塗布組成物をグラビアコーター、ディップコーター、リバースコーター、ワイヤーバーコーター、ダイコーター、またはスプレー塗布、インクジェット塗布等を用いて透明支持体の表面にウェット膜厚１〜１００μｍで塗布するのが好ましいが、特に５〜３０μｍであることが好ましい。

バックコート層を塗設する順番は透明支持体のハードコート層を塗設する前でも後でも構わないが、バックコート層がブロッキング防止層を兼ねる場合は先に塗設することが望ましい。また、２回以上に分けてバックコート層を塗布することもできる。

〔低屈折率層〕
本発明の反射防止フィルムは、透明支持体または透明支持体上に設けたハードコート層上に直接または間接に設けた反射防止層（中屈折率層、高屈折率層、低屈折率層の３層または、高屈折率層、中屈折率層の２層）の他に、透明導電層、帯電防止層、防汚層等をさらに形成することができる。

本発明の反射防止フィルムは、透明支持体または透明支持体上に設けたハードコート層上に中屈折率層、高屈折率層等のその他の光学層を介して低屈折率層を有する。

低屈折率層は、活性エネルギー線硬化樹脂、金属酸化物微粒子、ポリマー微粒子及び金属アルコキシドの少なくとも１種を含有する塗布液を塗布した後、加熱乾燥または活性エネルギー線照射により硬化することが好ましい。

（活性エネルギー線硬化樹脂）
低屈折率層に用いられる活性エネルギー線硬化樹脂は、上記ハードコート層に用いられる活性エネルギー線硬化樹脂と同様のものが用いられる。

（金属酸化物微粒子）
低屈折率層に用いられる金属酸化物微粒子としては、Ｔｉ、Ｚｒ、Ｓｎ、Ｓｂ、Ａｓ、Ｚｎ、Ｎｂ、Ｉｎ、Ａｌから選択される金属酸化物微粒子が好ましく、具体的には、酸化珪素、酸化チタン、酸化アルミニウム、酸化スズ、酸化インジウム、ＩＴＯ（インジウムティンオキサイド）、ＡＴＯ（アンチモンドープティンオキサイド）、酸化亜鉛、酸化ジルコニウム、酸化マグネシウム、炭酸カルシウム、炭酸カルシウム、タルク、クレイ、焼成カオリン、焼成ケイ酸カルシウム、水和ケイ酸カルシウム、ケイ酸アルミニウム、ケイ酸マグネシウム及びリン酸カルシウムを挙げることができる。特に、酸化ジルコニウム、ＩＴＯ、ＡＴＯ等が好ましく用いられる。

（ポリマー微粒子）
低屈折率層に用いられるポリマー微粒子としては、ポリメタアクリル酸メチルアクリレート樹脂粉末、アクリルスチレン系樹脂粉末、ポリメチルメタクリレート樹脂粉末、シリコン系樹脂粉末、ポリスチレン系樹脂粉末、ポリカーボネート樹脂粉末、ベンゾグアナミン系樹脂粉末、メラミン系樹脂粉末、ポリオレフィン系樹脂粉末、ポリエステル系樹脂粉末、ポリアミド系樹脂粉末、ポリイミド系樹脂粉末、あるいはポリ弗化エチレン系樹脂粉末等を挙げることができる。これらの微粒子粉末の平均粒径としては、０．００５〜１μｍが好ましく０．０１〜０．１μｍであることが特に好ましい。

活性エネルギー線硬化樹脂とポリマー微粒子との割合は、活性エネルギー線硬化樹脂１００質量部に対して、０．１〜１０質量部となるように配合することが望ましい。

（金属アルコキシド）
低屈折率層に用いられる金属アルコキシドの金属としては、Ａｌ、Ｓｉ、Ｔｉ、Ｖ、Ｎｉ、Ｃｕ、Ｚｎ、Ｙ、Ｇａ、Ｇｅ、Ｚｒ、Ｉｎ、Ｓｎ、Ｓｂ、Ｓｒ、Ｌａ、Ｔａ、Ｔｌ、Ｗ、Ｃｅ及びＮｄを挙げることができる。好ましい金属としては、Ａｌ、Ｓｉ、Ｔｉ、Ｖ、Ｚｎ、Ｙ、Ｚｒ、Ｉｎ、Ｓｎ、Ｓｒ、Ｔａ、Ｔｌ、Ｗ及びＣｅであり、特に屈折率を変化させやすい好ましい金属としてはＴｉ、Ｚｒ、Ｔｌ、Ｉｎ（Ｉｎ−Ｓｎ錯体として）、Ｓｒ（Ｓｒ−ＴｉＯ₂錯体として）である。

本発明に用いられる金属アルコキシドとしては、炭素原子数１〜１０のものがよいが、好ましくは炭素原子数１〜４である。

本発明に用いられる金属アルコキシドの例として；Ａｌのアルコキシドとしては、Ａｌ（Ｏ−ＣＨ₃）₃、Ａｌ（ＯＣ₂Ｈ₅）₃、Ａｌ（Ｏ−ｉ−Ｃ₃Ｈ₇）₃、Ａｌ（Ｏ−ｎ−Ｃ₄Ｈ₉）₃；Ｓｉの例としては、Ｓｉ（ＯＣＨ₃）₄、Ｓｉ（ＯＣ₂Ｈ₅）₄、Ｓｉ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄、Ｓｉ（Ｏ−ｔ−Ｃ₄Ｈ₉）₄；Ｔｉの例としては、Ｔｉ（ＯＣＨ₃）₄、Ｔｉ（ＯＣ₂Ｈ₅）₄、Ｔｉ（Ｏ−ｎ−Ｃ₃Ｈ₇）₄、Ｔｉ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄、Ｔｉ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄、Ｔｉ（Ｏ−ｎ−Ｃ₃Ｈ₇）₄の２〜１０量体、Ｔｉ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄の２〜１０量体、Ｔｉ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄の２〜１０量体、Ｖの例としては、ＶＯ（ＯＣ₂Ｈ₅）₃；Ｚｎの例としては、Ｚｎ（ＯＣ₂Ｈ₅）₂；Ｙの例としてはＹ（ＯＣ₄Ｈ₉）₃；Ｚｒの例としては、Ｚｒ（ＯＣＨ₃）₄、Ｚｒ（ＯＣ₂Ｈ₅）₄、Ｚｒ（Ｏ−ｎ−Ｃ₃Ｈ₇）₄、Ｚｒ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄、Ｚｒ（Ｏ−ｉ−Ｃ₄Ｈ₉）₄、Ｚｒ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄の２〜１０量体；Ｉｎの例としては、Ｉｎ（Ｏ−ｎ−Ｃ₄Ｈ₉）₃；Ｓｎの例としては、Ｓｎ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄、Ｔａの例としてはＴａ（ＯＣＨ₃）₅、Ｔａ（Ｏ−ｎ−Ｃ₃Ｈ₇）₅、Ｔａ（Ｏ−ｉ−Ｃ₃Ｈ₇）₅、Ｔａ（Ｏ−ｎ−Ｃ₄Ｈ₉）₅；Ｗの例としては、Ｗ（ＯＣ₂Ｈ₅）₆；Ｃｅの例としては、Ｃｅ（ＯＣ₃Ｈ₇）₃等が挙げられる。これらを単独でまたは２種以上組み合わせて用いることができる。中でも、Ｔｉ（Ｏ−ｎ−Ｃ₃Ｈ₇）₄、Ｔｉ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄、Ｔｉ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄、Ｔｉ（Ｏ−ｎ−Ｃ₃Ｈ₇）₄の２〜１０量体、Ｔｉ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄の２〜１０量体；Ｚｒ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄、Ｚｒ（Ｏ−ｎ−Ｃ₄Ｈ₉）₄；Ｓｉ（ＯＣ₂Ｈ₅）₄、Ｓｉ（Ｏ−ｉ−Ｃ₃Ｈ₇）₄が特に好ましい。

また、上記金属アルコキシドを加水分解（部分または完全加水分解）させて使用してもよく、酸性触媒または塩基性触媒の存在下に例えば上記の金属アルコキシドを有機溶媒中で加水分解することによって得られる。アルコキシド基が加水分解を受けて−金属原子−酸素原子−金属原子−のように反応し、架橋構造を作り、硬化した層を形成する。この酸性触媒としては、例えば硝酸、塩酸等の鉱酸やシュウ酸、酢酸等の有機酸がよく、また塩基性触媒としては、例えばアンモニア等が挙げられる。

本発明に用いられる上記金属アルコキシド化合物を含む層は、金属アルコキシド自身が自己縮合して架橋し網状結合するものである。その反応を促進するために触媒や硬化剤を使用することができ、それらには、金属キレート化合物、有機カルボン酸塩等の有機金属化合物や、アミノ基を有する有機ケイ素化合物、光酸発生剤等がある。これらの触媒または硬化剤の中で特に好ましいのは、アルミキレート化合物と光による酸発生剤（光酸発生剤）であり、アルミキレート化合物の例としてはエチルアセトアセテートアルミニウムジイソプロピレート、アルミニウムトリスエチルアセトアセテート、アルキルアセトアセテートアルミニウムジイソプロピレート、アルミニウムモノアセチルアセトネートビスエチルアセトアセテート、アルミニウムトリスアセチルアセトネート等であり、他の光酸発生剤の例としてはベンジルトリフェニルホスホニウムヘキサフルオロホスフェートやその他のホスホニウム塩やトリフェニルホスホニウムヘキサフルオロホスフェートの塩等を挙げることができる。

金属アルコキシドまたはその加水分解物を含む塗布組成物には、塗布液の保存安定化のために、β−ジケトンと反応させてキレート化合物を添加することにより、安定な塗布組成物とすることができる。このβ−ジケトンの具体例として、アセト酢酸メチル、アセト酢酸エチル、アセト酢酸−ｎ−プロピル、アセト酢酸−ｉ−プロピル、アセチルアセトン等を挙げることができるが、特に安定性の面から好ましいのは、アセト酢酸エチルである。β−ジケトンは、上記金属アルコキシドまたはその加水分解物に対して、モル比として０．５〜２の範囲で用いられるが、より好ましい範囲は、０．８〜１．２である。

また、低屈折率層は、アルコキシシラン化合物またはフッ素系樹脂を主成分とした塗布液を塗布して作製することが好ましい。

（アルコキシシラン化合物）
低屈折率層用の素材として、各種ゾルゲル素材を用いることもできる。このようなゾルゲル素材としては、金属アルコレート（シラン、チタン、アルミニウム、ジルコニウム等のアルコレート）、オルガノアルコキシ金属化合物及びその加水分解物を用いることができる。アルコキシシラン、オルガノアルコキシシラン及びその加水分解物が好ましい。これらの例としては、テトラアルコキシシラン（テトラメトキシシラン、テトラエトキシシラン等）、アルキルトリアルコキシシラン（メチルトリメトキシシラン、エチルトリメトキシシラン等）、アリールトリアルコキシシラン（フェニルトリメトキシシラン等）、ジアルキルジアルコキシシラン、ジアリールジアルコキシシラン等が挙げられる。また、各種の官能基を有するオルガノアルコキシシラン（ビニルトリアルコキシシラン、メチルビニルジアルコキシシラン、γ−グリシジルオキシプロピルトリアルコキシシラン、γ−グリシジルオキシプロピルメチルジアルコキシシラン、β−（３，４−エポキジシクロヘキシル）エチルトリアルコキシシラン、γ−メタクリロイルオキシプロピルトリアルコキシシラン、γ−アミノプロピルトリアルコキシシラン、γ−メルカプトプロピルトリアルコキシシラン、γ−クロロプロピルトリアルコキシシラン等）、パーフルオロアルキル基含有シラン化合物（例えば、（ヘプタデカフルオロ−１，１，２，２−テトラデシル）トリエトキシシラン、３，３，３−トリフルオロプロピルトリメトキシシラン等）を用いることも好ましい。特にフッ素含有のシラン化合物を用いることは、層の低屈折率化及び撥水・撥油性付与の点で好ましい。本発明においては、アルコキシシラン化合物を主成分とした塗布液を塗布して作製することが好ましい。

（フッ素系樹脂）
低屈折率層に用いられるフッ素系樹脂としては、熱または電離放射線により架橋するフッ素系樹脂（以下、「架橋前のフッ素系樹脂」ともいう）を用いることができる。

架橋前のフッ素系樹脂としては、含フッ素ビニルモノマーと架橋性基付与のためのモノマーから形成される含フッ素共重合体を好ましく挙げることができる。上記含フッ素ビニルモノマー単位の具体例としては、例えばフルオロオレフィン類（例えば、フルオロエチレン、ビニリデンフルオライド、テトラフルオロエチレン、ヘキサフルオロエチレン、ヘキサフルオロプロピレン、パーフルオロ−２，２−ジメチル−１，３−ジオキソール等）、（メタ）アクリル酸の部分または完全フッ素化アルキルエステル誘導体類（例えば、ビスコート６ＦＭ（大阪有機化学製）やＭ−２０２０（ダイキン製）等）、完全または部分フッ素化ビニルエーテル類等が挙げられる。架橋性基付与のためのモノマーとしては、グリシジルメタクリレートや、ビニルトリメトキシシラン、γ−メタクリロイルオキシプロピルトリメトキシシラン、ビニルグリシジルエーテル等のように分子内に予め架橋性官能基を有するビニルモノマーの他、カルボキシル基やヒドロキシル基、アミノ基、スルホン酸基等を有するビニルモノマー（例えば、（メタ）アクリル酸、メチロール（メタ）アクリレート、ヒドロキシアルキル（メタ）アクリレート、アリルアクリレート、ヒドロキシアルキルビニルエーテル、ヒドロキシアルキルアリルエーテル等）が挙げられる。後者は共重合の後、ポリマー中の官能基と反応する基ともう１つ以上の反応性基を持つ化合物を加えることにより、架橋構造を導入できることが特開平１０−２５３８８号、同１０−１４７７３９号に記載されている。架橋性基の例には、アクリロイル、メタクリロイル、イソシアナート、エポキシ、アジリジン、オキサゾリン、アルデヒド、カルボニル、ヒドラジン、カルボキシル、メチロール及び活性メチレン基等が挙げられる。含フッ素共重合体が、加熱により反応する架橋基、もしくは、エチレン性不飽和基と熱ラジカル発生剤もしくはエポキシ基と熱酸発生剤等の相み合わせにより、加熱により架橋する場合、熱硬化型であり、エチレン性不飽和基と光ラジカル発生剤もしくは、エポキシ基と光酸発生剤等の組み合わせにより、光（好ましくは紫外線、電子ビーム等）の照射により架橋する場合、電離放射線硬化型である。

また上記モノマー加えて、含フッ素ビニルモノマー及び架橋性基付与のためのモノマー以外のモノマーを併用して形成された含フッ素共重合体を架橋前のフッ素系樹脂として用いてもよい。併用可能なモノマーには特に限定はなく、例えばオレフィン類（エチレン、プロピレン、イソプレン、塩化ビニル、塩化ビニリデン等）、アクリル酸エステル類（アクリル酸メチル、アクリル酸メチル、アクリル酸エチル、アクリル酸２−エチルヘキシル）、メタクリル酸エステル類（メタクリル酸メチル、メタクリル酸エチル、メタクリル酸ブチル、エチレングリコールジメタクリレート等）、スチレン誘導体（スチレン、ジビニルベンゼン、ビニルトルエン、α−メチルスチレン等）、ビニルエーテル類（メチルビニルエーテル等）、ビニルエステル類（酢酸ビニル、プロピオン酸ビニル、桂皮酸ビニル等）、アクリルアミド類（Ｎ−ｔｅｒｔブチルアクリルアミド、Ｎ−シクロヘキシルアクリルアミド等）、メタクリルアミド類、アクリロニトリル誘導体等を挙げることができる。また、含フッ素共重合体中に、滑り性、防汚性付与のため、ポリオルガノシロキサン骨格や、パーフルオロポリエーテル骨格を導入することも好ましい。これは、例えば末端にアクリル基、メタクリル基、ビニルエーテル基、スチリル基等を持つポリオルガノシロキサンやパーフルオロポリエーテルと上記のモノマーとの重合、末端にラジカル発生基を持つポリオルガノシロキサンやパーフルオロポリエーテルによる上記モノマーの重合、官能基を持つポリオルガノシロキサンやパーフルオロポリエーテルと、含フッ素共重合体との反応等によって得られる。

架橋前の含フッ素共重合体を形成するために用いられる上記各モノマーの使用割合は、含フッ素ビニルモノマーが好ましくは２０〜７０モル％、より好ましくは４０〜７０モル％、架橋性基付与のためのモノマーが好ましくは１〜２０モル％、より好ましくは５〜２０モル％、併用されるその他のモノマーが好ましくは１０〜７０モル％、より好ましくは１０〜５０モル％の割合である。

含フッ素共重合体は、これらモノマーをラジカル重合開始剤の存在下で、溶液重合、塊状重合、乳化重合、懸濁重合法等の手段により重合することにより得ることができる。

架橋前のフッ素系樹脂は、市販されており使用することができる。市販されている架橋前のフッ素系樹脂の例としては、サイトップ（旭硝子製）、テフロン（登録商標）ＡＦ（デュポン製）、ポリフッ化ビニリデン、ルミフロン（旭硝子製）、オプスター（ＪＳＲ製）等が挙げられる。架橋したフッ素系樹脂を構成成分とする低屈折率層は、動摩擦係数が０．０３〜０．１５の範囲、水に対する接触角が９０〜１２０度の範囲にあることが好ましい。

（滑り剤）
また、本発明の低屈折率層あるいは他の屈折率層には滑り剤を添加することが好ましく、滑り性を付与することによって耐傷性を改善することができる。滑り剤としては、シリコンオイルまたはワックス状物質が好ましく用いられる。例えば、下記一般式で表される化合物が好ましい。

一般式 Ｒ₁ＣＯＲ₂
式中、Ｒ₁は炭素原子数が１２以上の飽和または不飽和の脂肪族炭化水素基を表す。アルキル基またはアルケニル基が好ましく、さらに炭素原子数が１６以上のアルキル基またはアルケニル基が好ましい。Ｒ₂は−ＯＭ₁基（Ｍ₁はＮａ、Ｋ等のアルカリ金属を表す）、−ＯＨ基、−ＮＨ₂基、または−ＯＲ₃基（Ｒ₃は炭素原子数が１２以上の飽和または不飽和の脂肪族炭化水素基、好ましくはアルキル基またはアルケニル基を表す）を表し、Ｒ₂としては−ＯＨ基、−ＮＨ₂基または−ＯＲ₃基が好ましい。具体的には、ベヘン酸、ステアリン酸アミド、ペンタコ酸等の高級脂肪酸またはその誘導体、天然物としてこれらの成分を多く含んでいるカルナバワックス、蜜蝋、モンタンワックスも好ましく使用できる。特公昭５３−２９２号公報に開示されているようなポリオルガノシロキサン、米国特許第４，２７５，１４６号明細書に開示されているような高級脂肪酸アミド、特公昭５８−３３５４１号公報、英国特許第９２７，４４６号明細書または特開昭５５−１２６２３８号公報及び同５８−９０６３３号公報に開示されているような高級脂肪酸エステル（炭素数が１０〜２４の脂肪酸と炭素数が１０〜２４のアルコールのエステル）、そして米国特許第３，９３３，５１６号明細書に開示されているような高級脂肪酸金属塩、特開昭５１−３７２１７号公報に開示されているような炭素数１０までのジカルボン酸と脂肪族または環式脂肪族ジオールからなるポリエステル化合物、特開平７−１３２９２号公報に開示されているジカルボン酸とジオールからのオリゴポリエステル等を挙げることができる。

例えば、低屈折率層に使用する滑り剤の添加量は０．０１〜１０ｍｇ／ｍ²が好ましい。

低屈折率層用塗布液に用いられる有機溶媒としては、水混和性の有機溶媒であることが好ましい。水混和性の有機溶媒としては、例えば、アルコール類（例えば、メタノール、エタノール、プロパノール、イソプロパノール、ブタノール、イソブタノール、セカンダリーブタノール、ターシャリーブタノール、ペンタノール、ヘキサノール、シクロヘキサノール、ベンジルアルコール等）、多価アルコール類（例えば、エチレングリコール、ジエチレングリコール、トリエチレングリコール、ポリエチレングリコール、プロピレングリコール、ジプロピレングリコール、ポリプロピレングリコール、ブチレングリコール、ヘキサンジオール、ペンタンジオール、グリセリン、ヘキサントリオール、チオジグリコール等）、多価アルコールエーテル類（例えば、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノブチルエーテル、エチレングリコールモノメチルエーテルアセテート、トリエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、エチレングリコールモノフェニルエーテル、プロピレングリコールモノフェニルエーテル等）、アミン類（例えば、エタノールアミン、ジエタノールアミン、トリエタノールアミン、Ｎ−メチルジエタノールアミン、Ｎ−エチルジエタノールアミン、モルホリン、Ｎ−エチルモルホリン、エチレンジアミン、ジエチレンジアミン、トリエチレンテトラミン、テトラエチレンペンタミン、ポリエチレンイミン、ペンタメチルジエチレントリアミン、テトラメチルプロピレンジアミン等）、アミド類（例えば、ホルムアミド、Ｎ，Ｎ−ジメチルホルムアミド、Ｎ，Ｎ−ジメチルアセトアミド等）、複素環類（例えば、２−ピロリドン、Ｎ−メチル−２−ピロリドン、シクロヘキシルピロリドン、２−オキサゾリドン、１，３−ジメチル−２−イミダゾリジノン等）、スルホキシド類（例えば、ジメチルスルホキシド等）、スルホン類（例えば、スルホラン等）、尿素、アセトニトリル、アセトン等が挙げられるが、特に、アルコール類、多価アルコール類、多価アルコールエーテル類が好ましい。

〔中屈折率層、高屈折率層〕
本発明においては、反射率の低減のために、透明支持体またはハードコート層を付与した透明支持体と低屈折率層との間に、高屈折率層、または中屈折率層と高屈折率層を設けることが好ましい。

中屈折率層、高屈折率層は、低屈折率層の項で述べた活性エネルギー線硬化樹脂、ポリマー微粒子、金属アルコキシド及び下記金属酸化物微粒子の少なくとも１種を含有する塗布液を塗布した後、加熱乾燥または活性エネルギー線照射により硬化することが好ましい。

（金属酸化物微粒子）
高屈折率層及び中屈折率層に用いる金属酸化物粒子は、屈折率が１．８０〜２．８０であることが好ましく、１．９０〜２．８０であることがさらに好ましい。金属酸化物粒子の１次粒子の質量平均径は、１〜１５０ｎｍであることが好ましく、１〜１００ｎｍであることがさらに好ましく、１〜８０ｎｍであることが最も好ましい。層中での金属酸化物粒子の質量平均径は、１〜２００ｎｍであることが好ましく、５〜１５０ｎｍであることがより好ましく、１０〜１００ｎｍであることがさらに好ましく、１０〜８０ｎｍであることが最も好ましい。金属酸化物粒子の平均粒径は、２０〜３０ｎｍ以上であれば光散乱法により、２０〜３０ｎｍ以下であれば電子顕微鏡写真により測定される。金属酸化物粒子の比表面積は、ＢＥＴ法で測定された値として、１０〜４００ｍ²／ｇであることが好ましく、２０〜２００ｍ²／ｇであることがさらに好ましく、３０〜１５０ｍ²／ｇであることが最も好ましい。

金属酸化物粒子の例としては、Ｔｉ、Ｚｒ、Ｓｎ、Ｓｂ、Ｃｕ、Ｆｅ、Ｍｎ、Ｐｂ、Ｃｄ、Ａｓ、Ｃｒ、Ｈｇ、Ｚｎ、Ａｌ、Ｍｇ、Ｓｉ、Ｉｎ、Ｐ及びＳから選択される少なくとも一種の元素を有する金属酸化物であり、具体的には二酸化チタン（例、ルチル、ルチル／アナターゼの混晶、アナターゼ、アモルファス構造）、酸化錫、酸化インジウム、酸化亜鉛、及び酸化ジルコニウムが挙げられる。中屈折率層にはＩＴＯ、酸化アンチモンが好ましい。中屈折率層には酸化チタン微粒子が好ましい。金属酸化物粒子は、これらの金属の酸化物を主成分とし、さらに他の元素を含むことができ、導電性を付与した微粒子も好ましく用いられる。主成分とは、粒子を構成する成分の中で最も含有量（質量％）が多い成分を意味する。他の元素の例としては、Ｔｉ、Ｚｒ、Ｓｎ、Ｓｂ、Ｃｕ、Ｆｅ、Ｍｎ、Ｐｂ、Ｃｄ、Ａｓ、Ｃｒ、Ｈｇ、Ｚｎ、Ａｌ、Ｍｇ、Ｓｉ、Ｐ及びＳ等が挙げられる。

金属酸化物粒子は表面処理されていることが好ましい。表面処理は、無機化合物または有機化合物を用いて実施することができる。表面処理に用いる無機化合物の例としては、アルミナ、シリカ、酸化ジルコニウム及び酸化鉄が挙げられる。中でもアルミナ及びシリカが好ましい。高屈折率層の酸化チタン微粒子は、酸化ジルコニウム、シリカまたはアルミナでコーティングして不活性処理を施したコア／シェル微粒子が好ましい。表面処理に用いる有機化合物の例としては、ポリオール、アルカノールアミン、ステアリン酸、シランカップリング剤及びチタネートカップリング剤が挙げられる。中でも、シランカップリング剤が最も好ましい。

具体的なシランカップリング剤の例としては、メチルトリメトキシシラン、メチルトリエトキシシラン、メチルトリメトキシエトキシシラン、メチルトリアセトキシシラン、メチルトリブトキシシラン、エチルトリメトキシシラン、エチルトリエトキシシラン、ビニルトリメトキシシラン、ビニルトリエトキシシラン、ビニルトリアセトキシシラン、ビニルトリメトキシエトキシシラン、フェニルトリメトキシシラン、フェニルトリエトキシシラン、フェニルトリアセトキシシラン、γ−クロロプロピルトリメトキシシラン、γ−クロロプロピルトリエトキシシラン、γ−クロロプロピルトリアセトキシシラン、３，３，３−トリフルオロプロピルトリメトキシシラン、γ−グリシジルオキシプロピルトリメトキシシラン、γ−グリシジルオキシプロピルトリエトキシシラン、γ−（β−グリシジルオキシエトキシ）プロピルトリメトキシシラン、β−（３，４−エポシシシクロヘキシル）エチルトリメトキシシラン、β−（３，４−エポキシシクロヘキシル）エチルトリエトキシシラン、γ−アクリロイルオキシプロピルトリメトキシシラン、γ−メタクリロイルオキシプロピルトリメトキシシラン、γ−アミノプロピルトリメトキシシラン、γ−アミノプロピルトリエトキシシラン、γ−メルカプトプロピルトリメトキシシラン、γ−メルカプトプロピルトリエトキシシラン、Ｎ−β−（アミノエチル）−γ−アミノプロピルトリメトキシシラン及びβ−シアノエチルトリエトキシシランが挙げられる。

また、珪素に対して２置換のアルキル基を持つシランカップリング剤の例として、ジメチルジメトキシシラン、フェニルメチルジメトキシシラン、ジメチルジエトキシシラン、フェニルメチルジエトキシシラン、γ−グリシジルオキシプロピルメチルジエトキシシラン、γ−グリシジルオキシプロピルメチルジメトキシシラン、γ−グリシジルオキシプロピルフェニルジエトキシシラン、γ−クロロプロピルメチルジエトキシシラン、ジメチルジアセトキシシラン、γ−アクリロイルオキシプロピルメチルジメトキシシラン、γ−アクリロイルオキシプロピルメチルジエトキシシラン、γ−メタクリロイルオキシプロピルメチルジメトキシシラン、γ−メタクリロイルオキシプロピルメチルジエトキシシラン、γ−メルカプトプロピルメチルジメトキシシラン、γ−メルカプトプロピルメチルジエトキシシラン、γ−アミノプロピルメチルジメトキシシラン、γ−アミノプロピルメチルジエトキシシラン、メチルビニルジメトキシシラン及びメチルビニルジエトキシシランが挙げられる。

これらのうち、分子内に二重結合を有するビニルトリメトキシシラン、ビニルトリエトキシシラン、ビニルトリアセトキシシラン、ビニルトリメトキシエトキシシラン、γ−アクリロイルオキシプロピルトリメトキシシラン及びγ−メタクリロイルオキシプロピルトリメトキシシラン、珪素に対して２置換のアルキル基を持つものとしてγ−アクリロイルオキシプロピルメチルジメトキシシラン、γ−アクリロイルオキシプロピルメチルジエトキシシラン、γ−メタクリロイルオキシプロピルメチルジメトキシシラン、γ−メタクリロイルオキシプロピルメチルジエトキシシラン、メチルビニルジメトキシシラン及びメチルビニルジエトキシシランが好ましく、γ−アクリロイルオキシプロピルトリメトキシシラン及びγ−メタクリロイルオキシプロピルトリメトキシシラン、γ−アクリロイルオキシプロピルメチルジメトキシシラン、γ−アクリロイルオキシプロピルメチルジエトキシシラン、γ−メタクリロイルオキシプロピルメチルジメトキシシラン及びγ−メタクリロイルオキシプロピルメチルジエトキシシランが特に好ましい。

２種類以上のカップリング剤を併用してもよい。上記に示されるシランカップリング剤に加えて、他のシランカップリング剤を用いてもよい。他のシランカップリング剤には、オルトケイ酸のアルキルエステル（例えば、オルトケイ酸メチル、オルトケイ酸エチル、オルトケイ酸ｎ−プロピル、オルトケイ酸ｉ−プロピル、オルトケイ酸ｎ−ブチル、オルトケイ酸ｓｅｃ−ブチル、オルトケイ酸ｔ−ブチル）及びその加水分解物が挙げられる。

カップリング剤による表面処理は、微粒子の分散物に、カップリング剤を加え、室温から６０℃までの温度で、数時間から１０日間分散物を放置することにより実施できる。表面処理反応を促進するため、無機酸（例えば、硫酸、塩酸、硝酸、クロム酸、次亜塩素酸、ホウ酸、オルトケイ酸、リン酸、炭酸）、有機酸（例えば、酢酸、ポリアクリル酸、ベンゼンスルホン酸、フェノール、ポリグルタミン酸）、またはこれらの塩（例えば、金属塩、アンモニウム塩）を、分散物に添加してもよい。

これらシランカップリング剤は予め必要量の水で加水分解されていることが好ましい。シランカップリング剤が加水分解されていると、前述の有機チタン化合物及び金属酸化物粒子の表面が反応しやすく、より強固な膜が形成される。また、加水分解されたシランカップリング剤を予め塗布液中に加えることも好ましい。この加水分解に用いた水も有機チタン化合物の加水分解／重合に用いることができる。

本発明では２種類以上の表面処理を組み合わせて処理されていても構わない。金属酸化物粒子の形状は、米粒状、球形状、立方体状、紡錘形状あるいは不定形状であることが好ましい。２種類以上の金属酸化物粒子を高屈折率層あるいは中屈折率層に用いてもよい。

高屈折率層及び中屈折率層中の金属酸化物粒子の割合は、５〜６５体積％であることが好ましく、より好ましくは１０〜６０体積％であり、さらに好ましくは２０〜５５体積％である。

上記金属酸化物粒子は、媒体に分散した分散体の状態で、高屈折率層及び中屈折率層を形成するための塗布液に供される。金属酸化物粒子の分散媒体としては、沸点が６０〜１７０℃の液体を用いることが好ましい。分散溶媒の具体例としては、水、アルコール（例、メタノール、エタノール、イソプロパノール、ブタノール、ベンジルアルコール）、ケトン（例、アセトン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン）、ケトンアルコール（例、ジアセトンアルコール）、エステル（例、酢酸メチル、酢酸エチル、酢酸プロピル、酢酸ブチル、蟻酸メチル、蟻酸エチル、蟻酸プロピル、蟻酸ブチル）、脂肪族炭化水素（例、ヘキサン、シクロヘキサン）、ハロゲン化炭化水素（例、メチレンクロライド、クロロホルム、四塩化炭素）、芳香族炭化水素（例、ベンゼン、トルエン、キシレン）、アミド（例、ジメチルホルムアミド、ジメチルアセトアミド、ｎ−メチルピロリドン）、エーテル（例、ジエチルエーテル、ジオキサン、テトラハイドロフラン）、エーテルアルコール（例、１−メトキシ−２−プロパノール）が挙げられる。中でも、トルエン、キシレン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン及びブタノールが特に好ましい。

また金属酸化物粒子は、分散機を用いて媒体中に分散することができる。分散機の例としては、サンドグラインダーミル（例、ピン付きビーズミル）、高速インペラーミル、ペッブルミル、ローラーミル、アトライター及びコロイドミルが挙げられる。サンドグラインダーミル及び高速インペラーミルが特に好ましい。また、予備分散処理を実施してもよい。予備分散処理に用いる分散機の例としては、ボールミル、三本ロールミル、ニーダー及びエクストルーダーが挙げられる。

高屈折率層の屈折率は、１．７０〜１．８５であることが好ましく、１．７５〜１．８５であることがよりに好ましい。中屈折率層の屈折率は、透明支持体の屈折率と高屈折率層の屈折率との中間の値となるように調整する。中屈折率層の屈折率は、１．５５〜１．８０であることが好ましく、１．５５〜１．７０であることがより好ましい。

高屈折率層の厚さは４０〜７０ｎｍであることが好ましい。中屈折率層の厚さは、５ｎｍ〜１μｍであることが好ましく、１０ｎｍ〜０．２μｍであることがさらに好ましく、３０ｎｍ〜０．１μｍであることが最も好ましい。

高屈折率層及び中屈折率層のヘイズは、５％以下であることが好ましく、３％以下であることがさらに好ましく、１％以下であることが最も好ましい。

高屈折率層及び中屈折率層の強度は、１ｋｇ荷重の鉛筆硬度でＨ以上であることが好ましく、２Ｈ以上であることがさらに好ましく、３Ｈ以上であることが最も好ましい。

高屈折率層及び中屈折率層用塗布液に用いられる有機溶媒としては、前記低屈折率層の項で述べた水混和性の有機溶媒を用いることができる。

高屈折率層及び中屈折率層は、架橋構造を有するポリマー（以下、架橋ポリマーともいう）をバインダーポリマーとして用いることが好ましい。架橋ポリマーの例として、ポリオレフィン等の飽和炭化水素鎖を有するポリマー（以下、ポリオレフィンと総称する）、ポリエーテル、ポリウレア、ポリウレタン、ポリエステル、ポリアミン、ポリアミド及びメラミン樹脂等の架橋物が挙げられる。中でも、ポリオレフィン、ポリエーテル及びポリウレタンの架橋物が好ましく、ポリオレフィン及びポリエーテルの架橋物がさらに好ましく、ポリオレフィンの架橋物が最も好ましい。また、架橋ポリマーがアニオン性基を有することはさらに好ましい。アニオン性基は無機微粒子の分散状態を維持する機能を有し、架橋構造はポリマーに皮膜形成能を付与して皮膜を強化する機能を有する。上記アニオン性基は、ポリマー鎖に直接結合していてもよいし、連結基を介してポリマー鎖に結合していてもよいが、連結基を介して側鎖として主鎖に結合していることが好ましい。

アニオン性基の例としては、カルボン酸基（カルボキシル）、スルホン酸基（スルホ）及びリン酸基（ホスホノ）が挙げられる。中でも、スルホン酸基及びリン酸基が好ましい。ここで、アニオン性基は、塩の状態であってもよい。アニオン性基と塩を形成するカチオンは、アルカリ金属イオンであることが好ましい。また、アニオン性基のプロトンは、解離していてもよい。アニオン性基とポリマー鎖とを結合する連結基は、−ＣＯ−、−Ｏ−、アルキレン基、アリーレン基、及びこれらの組み合わせから選ばれる二価の基であることが好ましい。好ましいバインダーポリマーである架橋ポリマーは、アニオン性基を有する繰り返し単位と、架橋構造を有する繰り返し単位とを有するコポリマーであることが好ましい。この場合、コポリマー中のアニオン性基を有する繰り返し単位の割合は、２〜９６質量％であることが好ましく、４〜９４質量％であることがさらに好ましく、６〜９２質量％であることが最も好ましい。繰り返し単位は、２以上のアニオン性基を有していてもよい。

アニオン性基を有する架橋ポリマーには、その他の繰り返し単位（アニオン性基も架橋構造も有しない繰り返し単位）が含まれていてもよい。その他の繰り返し単位としては、アミノ基または４級アンモニウム基を有する繰り返し単位及びベンゼン環を有する繰り返し単位が好ましい。アミノ基または４級アンモニウム基は、アニオン性基と同様に、無機微粒子の分散状態を維持する機能を有する。ベンゼン環は、高屈折率層の屈折率を高くする機能を有する。なお、アミノ基、４級アンモニウム基及びベンゼン環は、アニオン性基を有する繰り返し単位あるいは架橋構造を有する繰り返し単位に含まれていても、同様の効果が得られる。

上記アミノ基または４級アンモニウム基を有する繰り返し単位を構成単位として含有する架橋ポリマーにおいて、アミノ基または４級アンモニウム基は、ポリマー鎖に直接結合していてもよいし、あるいは連結基を介し側鎖としてポリマー鎖に結合していてもよいが、後者がより好ましい。アミノ基または４級アンモニウム基は、２級アミノ基、３級アミノ基または４級アンモニウム基であることが好ましく、３級アミノ基または４級アンモニウム基であることがさらに好ましい。２級アミノ基、３級アミノ基または４級アンモニウム基の窒素原子に結合している基としては、アルキル基が好ましく、より好ましくは炭素数１〜１２のアルキル基であり、さらに好ましくは炭素数１〜６のアルキル基である。４級アンモニウム基の対イオンは、ハライドイオンであることが好ましい。アミノ基または４級アンモニウム基とポリマー鎖とを結合する連結基は、−ＣＯ−、−ＮＨ−、−Ｏ−、アルキレン基、アリーレン基、及びこれらの組み合わせから選ばれる２価の基であることが好ましい。架橋ポリマーが、アミノ基または４級アンモニウム基を有する繰り返し単位を含む場合、その割合は、０．０６〜３２質量％であることが好ましく、０．０８〜３０質量％であることがさらに好ましく、０．１〜２８質量％であることが最も好ましい。

架橋ポリマーは、架橋ポリマーを生成するためのモノマーを配合して高屈折率層及び中屈折率層形成用の塗布液を調製し、塗布液の塗布と同時または塗布後に、重合反応によって生成させることが好ましい。架橋ポリマーの生成と共に、各層が形成される。アニオン性基を有するモノマーは、塗布液中で無機微粒子の分散剤として機能する。アニオン性基を有するモノマーは、無機微粒子に対して、好ましくは１〜５０質量％、より好ましくは５〜４０質量％、さらに好ましくは１０〜３０質量％使用される。また、アミノ基または４級アンモニウム基を有するモノマーは、塗布液中で分散助剤として機能する。アミノ基または４級アンモニウム基を有するモノマーは、アニオン性基を有するモノマーに対して、好ましくは３〜３３質量％使用される。塗布液の塗布と同時または塗布後に、重合反応によって架橋ポリマーを生成する方法により、塗布液の塗布前にこれらのモノマーを有効に機能させることができる。

本発明に用いられるモノマーとしては、２個以上のエチレン性不飽和基を有するモノマーが最も好ましいが、その例としては、多価アルコールと（メタ）アクリル酸とのエステル（例、エチレングリコールジ（メタ）アクリレート、１，４−ジクロヘキサンジアクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、トリメチロールエタントリ（メタ）アクリレート、ジペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ペンタエリスリトールヘキサ（メタ）アクリレート、１，２，３−シクロヘキサンテトラメタクリレート、ポリウレタンポリアクリレート、ポリエステルポリアクリレート）、ビニルベンゼン及びその誘導体（例、１，４−ジビニルベンゼン、４−ビニル安息香酸−２−アクリロイルエチルエステル、１，４−ジビニルシクロヘキサノン）、ビニルスルホン（例、ジビニルスルホン）、アクリルアミド（例、メチレンビスアクリルアミド）及びメタクリルアミド等が挙げられる。アニオン性基を有するモノマー、及びアミノ基または４級アンモニウム基を有するモノマーは市販のモノマーを用いてもよい。好ましく用いられる市販のアニオン性基を有するモノマーとしては、ＫＡＹＡＭＡＲＰＭ−２１、ＰＭ−２（日本化薬（株）製）、ＡｎｔｏｘＭＳ−６０、ＭＳ−２Ｎ、ＭＳ−ＮＨ４（日本乳化剤（株）製）、アロニックスＭ−５０００、Ｍ−６０００、Ｍ−８０００シリーズ（東亞合成化学工業（株）製）、ビスコート＃２０００シリーズ（大阪有機化学工業（株）製）、ニューフロンティアＧＸ−８２８９（第一工業製薬（株）製）、ＮＫエステルＣＢ−１、Ａ−ＳＡ（新中村化学工業（株）製）、ＡＲ−１００、ＭＲ−１００、ＭＲ−２００（第八化学工業（株）製）等が挙げられる。また、好ましく用いられる市販のアミノ基または４級アンモニウム基を有するモノマーとしてはＤＭＡＡ（大阪有機化学工業（株）製）、ＤＭＡＥＡ，ＤＭＡＰＡＡ（興人（株）製）、ブレンマーＱＡ（日本油脂（株）製）、ニューフロンティアＣ−１６１５（第一工業製薬（株）製）等が挙げられる。

ポリマーの重合反応は、光重合反応または熱重合反応を用いることができる。特に光重合反応が好ましい。重合反応のため、重合開始剤を使用することが好ましい。例えば、ハードコート層のバインダーポリマーを形成するために用いられる後述する熱重合開始剤、及び光重合開始剤が挙げられる。

重合開始剤として市販の重合開始剤を使用してもよい。重合開始剤に加えて、重合促進剤を使用してもよい。重合開始剤と重合促進剤の添加量は、モノマーの全量の０．２〜１０質量％の範囲であることが好ましい。塗布液（モノマーを含む無機微粒子の分散液）を加熱して、モノマー（またはオリゴマー）の重合を促進してもよい。また、塗布後の光重合反応の後に加熱して、形成されたポリマーの熱硬化反応を追加処理してもよい。

中屈折率層及び高屈折率層には、比較的屈折率が高いポリマーを用いることが好ましい。屈折率が高いポリマーの例としては、ポリスチレン、スチレン共重合体、ポリカーボネート、メラミン樹脂、フェノール樹脂、エポキシ樹脂及び環状（脂環式または芳香族）イソシアネートとポリオールとの反応で得られるポリウレタンが挙げられる。その他の環状（芳香族、複素環式、脂環式）基を有するポリマーや、フッ素以外のハロゲン原子を置換基として有するポリマーも、屈折率が高く用いることができる。

透明支持体は前記セルロースエステルフィルムであり、ハードコート層はバインダー成分としてアクリル系の前記活性エネルギー線硬化樹脂を主成分とする塗布液、中屈折率層と高屈折率層は前記金属酸化物微粒子または金属アルコキシドを主成分とする塗布液、低屈折率層は前記アルコキシシラン化合物またはフッ素系樹脂を主成分とする塗布液を塗設して形成されることが好ましい。

反射防止層の各層は、ディップコート法、エアーナイフコート法、カーテンコート法、ローラーコート法、ワイヤーバーコート法、グラビアコート法、マイクログラビアコート法やエクストルージョンコート法により、塗布により形成することができる。塗布に際しては、透明支持体が、幅が１．３ｍ以上、好ましくは１．３〜４ｍ、より好ましくは１．３〜３ｍでロール状に巻き取られた状態から繰り出して、上記連続塗布を行い、乾燥、硬化処理した後、ロール状に巻き取られることが好ましい。

〔偏光板〕
本発明の反射防止フィルムを用いた偏光板について述べる。

偏光板は一般的な方法で作製することができる。本発明の反射防止フィルムの裏面側をアルカリ鹸化処理し、処理した反射防止フィルムを、ヨウ素溶液中に浸漬延伸して作製した偏光膜の少なくとも一方の面に、完全鹸化型ポリビニルアルコール水溶液を用いて貼り合わせることが好ましい。もう一方の面にも該反射防止フィルムを用いても、別の偏光板保護フィルムを用いてもよい。本発明の反射防止フィルムに対して、もう一方の面に用いられる偏光板保護フィルムは面内リターデーションＲｏが５９０ｎｍで、２０〜７０ｎｍ、Ｒｔが７０〜４００ｎｍの位相差を有していることが好ましい。これらは例えば、特開２００２−７１９５７号、特願２００２−１５５３９５号記載の方法で作製することができる。あるいはさらにディスコチック液晶等の液晶化合物を配向させて形成した光学異方層を有している光学補償フィルムを兼ねる偏光板保護フィルムを用いることが好ましい。例えば、特開２００３−９８３４８号記載の方法で光学異方性層を形成することができる。本発明の反射防止フィルムと組み合わせて使用することによって、色再現性、視認性に優れ、量産時のバラツキの影響を受けにくい偏光板を得ることができる。

裏面側に用いられる偏光板保護フィルムとしては、市販の透明支持体として、ＫＣ８ＵＸ２ＭＷ、ＫＣ４ＵＸ、ＫＣ５ＵＸ、ＫＣ４ＵＹ、ＫＣ８ＵＹ、ＫＣ１２ＵＲ、ＫＣ８ＵＣＲ−３（コニカミノルタオプト（株）製）等が好ましく用いられる。

偏光板の主たる構成要素である偏光膜とは、一定方向の偏波面の光だけを通す素子であり、現在知られている代表的な偏光膜は、ポリビニルアルコール系偏光フィルムで、これはポリビニルアルコール系フィルムにヨウ素を染色させたものと二色性染料を染色させたものがある。偏光膜は、ポリビニルアルコール水溶液を製膜し、これを一軸延伸させて染色するか、染色した後一軸延伸してから、好ましくはホウ素化合物で耐久性処理を行ったものが用いられている。該偏光膜の面上に、本発明の反射防止フィルムの片面を貼り合わせて偏光板を形成する。好ましくは完全鹸化ポリビニルアルコール等を主成分とする水系の接着剤によって貼り合わせる。

〔液晶表示装置〕
本発明の偏光板を液晶表示装置に組み込むことによって、干渉ムラの少ない、種々の視認性に優れた液晶表示装置を作製することができる。本発明の反射防止フィルムは反射型、透過型、半透過型ＬＣＤあるいはＴＮ型、ＳＴＮ型、ＯＣＢ型、ＨＡＮ型、ＶＡ型（ＰＶＡ型、ＭＶＡ型）、ＩＰＳ型等の各種駆動方式の液晶表示装置で好ましく用いられる。

液晶表示装置のバックライトは直下式バックライト方式であることが好ましい。具体的な直下式バックライト方式としては、下記のものが挙げられる。

（１）特開２００１−２１５４９７号
蛍光管配置位置決め部及びまたは蛍光管支持部と反射板を一体成型にて形成することで特に大型液晶表示パネルのバックライト装置の蛍光管位置バラツキによる表示画面上の輝度ムラが改善され、バックライト構造の簡略化を図る。

（２）特開２００１−３０５５３５号
透過型液晶表示装置の下部に置いて透過型液晶表示装置に光を照射する直下型バックライトにおいて、該直下型バックライトは少なくとも回路基板と発光素子と角錐状に孔を形成されたホルダーと発光面（拡散シート）で構成され、前記角錐状孔が発光素子から発光面側に広がる形状であり、かつ階段状に広がる構造を有し、拡散シートに対向して拡散シート中央部からの一次反射光を拡散シートの周縁部に反射する曲率を有する反射面を設けた直下型バックライトとし、ＬＥＤ等の点状光源を使用した直下型バックライトの発光面における輝度むらを低減する。

（３）特開２００３−２１５５８５号
直下型バックライト本体を、並置された複数本の蛍光管と、これらの蛍光管を収納するハウジングと、ハウジングの開口部を覆うように配置された拡散板とから構成する。そして、透光性の樹脂から成る拡散板の下面に複数個のリブを一体的に形成する。なお、拡散板の下面に設けられたこれらのリブは、拡散板の長手方向に平行な線条突起とする。これにより、拡散板の長手方向の強度が上がり拡散板の反りを防ぐことができる。

（４）特開２００４−２９０９１号
ポリカーボネート樹脂９９．７〜８０質量％及び平均粒径１〜３０μの透明微粒子０．３〜２０質量％の合計１００質量部と蛍光増白剤０．０００５〜０．１質量部からなる樹脂組成物より形成された厚み０．５〜３．０ｍｍのポリカーボネート樹脂製直下型バックライト用光拡散板により、優れた面発光性を有し、かつ輝度ムラが少なく、その上色調の優れたポリカーボネート樹脂製の光拡散板、特に大型液晶ディスプレイまたは大型液晶テレビの直下型バックライト方式に適したポリカーボネート樹脂製の光拡散板を提供することができる。

（５）特開２００４−１０２１１９号
液晶表示パネルを照明するための複数個の直管型光源の背後に配置されて光源からの光を上記液晶表示パネル側へ反射させる直下型バックライト用反射板であって、厚さが０．６〜１．５ｍｍのポリカーボネート樹脂シートをマッチドダイ成形することにより、複数個の山部を等ピッチで並行に形成すると共に山部と山部の間に底部１２を形成してなり、該底部の中央直上位置に前記光源を配置するようにし、大型化が容易であると共に、大型化しても変形による局部的な輝度むらを生じることがほとんどない反射性能に優れた液晶表示装置の直下型バックライト用反射板を提供することができる。

また、本発明の反射防止フィルムは色再現性、視認性に優れ、プラズマディスプレイ、フィールドエミッションディスプレイ、有機ＥＬディスプレイ、無機ＥＬディスプレイ、電子ペーパー等の各種表示装置にも好ましく用いられる。特に画面が１７インチ（１インチは２．５４ｃｍを表す）以上の大画面の液晶表示装置では、色再現性、視認性に優れ、長時間の鑑賞でも目が疲れないという効果があった。

以下、実施例を挙げて本発明を詳細に説明するが、本発明はこれらに限定されない。なお、特に断りない限り、実施例中の「％」は「質量％」を表す。

実施例１
〔透明支持体の作製〕
下記のようにして透明なセルローストリアセテートの透明支持体を作製した。

（ドープ組成物）
セルローストリアセテート（平均酢化度６１．０％） １００質量部
トリフェニルフォスフェート ８質量部
２−〔５−クロロ（２Ｈ）−ベンゾトリアゾール−２−イル〕−４−メチル−６−（ｔ−ブチル）フェノール １質量部
２−〔（２Ｈ）−ベンゾトリアゾール−２−イル〕−４，６−ジ−ｔ−ペンチルフェノール １質量部
メチレンクロライド ４３０質量部
メタノール ９０質量部
上記組成物を密閉容器に投入し、加圧下で８０℃に保温し撹伴しながら完全に溶解してドープ組成物を得た。

次にこのドープ組成物を濾過し、冷却して３３℃に保ちステンレスバンド上に均一に流延し、剥離が可能になるまで溶媒を蒸発させたところで、ステンレスバンド上から剥離し、多数のロールで搬送させながら乾燥させ、透明支持体（膜厚８０μｍ、幅１３３０ｍｍ）を得た。

ステンレスバンドに接している面をｂ面とし、もう一方の面をａ面とする。

〔ハードコート層の作製〕
下記ハードコート層液を上記透明支持体のｂ面に塗布、乾燥、紫外線照射し、ハードコート層を作製した。ロール幅は１３３０ｍｍ、塗布速度は２０ｍ／分であった。

（ハードコート層液）
下記材料を攪拌、混合しハードコート層液とした。

ＫＡＹＡＲＡＤ ＤＰＨＡ（ジペンタエリスリトールヘキサアクリレート、日本化薬製） ２２６質量部
イルガキュア１８４（チバスペシャリティケミカルズ製） ２５質量部
ＦＺ２２０７（日本ユニカー製、１０％プロピレングリコールモノメチルエーテル溶液） １質量部
プロピレングリコールモノメチルエーテル １０１質量部
酢酸エチル １０１質量部
〔反射防止フィルムの作製〕
上記作製したハードコート層上に下記のようにして中屈折率層、高屈折率層、低屈折率層をこの順に塗設し、反射防止フィルム１〜７を作製した。

ロール幅は１．３ｍ、塗布長さは５００ｍであった。各層の膜厚は表１のように変えた。なお、塗布速度３０、６０ｍ／分は、それぞれ基準の塗布速度２０ｍ／分の１．５、３倍にして製造時のバラツキの影響を受けやすくしたものである。

（中屈折率層の作製）
前記ハードコート層の上に、下記中屈折率層組成物を押し出しコーターで塗布し、８０℃、０．１ｍ／秒の条件で１分間乾燥させた。乾燥後、高圧水銀ランプ（８０Ｗ）を用いて紫外線を、１３０ｍＪ／ｃｍ²照射して硬化させ、中屈折率層を作製した。

〈中屈折率層組成物〉
ＥＬＣＯＭ Ｖ−２５０４（触媒化成工業（株）製、ＩＴＯゾル、固形分２０％）
１００質量部
ジペンタエリスリトールヘキサアクリレート ６．４質量部
イルガキュア１８４（チバスペシャルティケミカルズ（株）製） １．６質量部
テトラブトキシチタン ４．０質量部
ＦＺ２２０７（日本ユニカー製、１０％プロピレングリコールモノメチルエーテル溶液） １質量部
イソプロピルアルコール ５３０質量部
メチルエチルケトン ９０質量部
プロピレングリコールモノメチルエーテル ２６５質量部
なお、この中屈折率層の厚さは７６〜１００ｎｍで、屈折率は１．６０であった。

（高屈折率層の作製）
前記中屈折率層の上に、下記高屈折率層組成物を押し出しコーターで塗布し、８０℃、０．１ｍ／秒の条件で１分間乾燥させた。乾燥後、高圧水銀ランプ（８０Ｗ）を用いて紫外線を１３０ｍＪ／ｃｍ²照射して硬化させ、高屈折率層を作製した。

〈高屈折率層組成物〉
酸化チタン微粒子分散物（ＲＴＳＰＮＢ１５ＷＴ％−Ｇ０、固形分１５％、シーアイ化成工業社製） ５３０質量部
テトラ（ｎ）ブトキシチタンまたはジペンタエリスリトールヘキサアクリレート（ＫＡＹＡＲＡＤ ＤＰＨＡ、日本化薬社製） ５０質量部
γ−メタクリロキシプロピルトリメトキシシシラン（ＫＢＭ５０３、信越化学社製）
１０質量部
直鎖ジメチルシリコーン−ＥＯブロックコポリマー（ＦＺ−２２０７、日本ユニカー社製） １質量部
プロピレングリコールモノメチルエーテル １４７０質量部
イソプロピルアルコール ２４９０質量部
メチルエチルケトン ４９０質量部
なお、この高屈折率層の厚さは５０〜８０ｎｍで、屈折率は１．８２であった。

（低屈折率層の作製）
前記高屈折率層の上に、下記低屈折率層組成物を押し出しコーターで塗布し、８０℃、０．１ｍ／秒の条件で１分間乾燥させた。乾燥後、高圧水銀ランプ（８０Ｗ）を用いて紫外線を１３０ｍＪ／ｃｍ²照射して硬化させ、さらに１２０℃で５分間熱硬化させ、低屈折率層を有する反射防止フィルムを作製した。

〈低屈折率層組成物〉
下記テトラエトキシシラン加水分解物Ａ １０３質量部
γ−メタクリロキシプロピルトリメトキシシラン（信越化学社製、ＫＢＭ５０３）
１０質量部
直鎖ジメチルシリコーン−ＥＯブロックコポリマー（日本ユニカー社製、ＦＺ−２２０７） １質量部
プロピレングリコールモノメチルエーテル ２７０質量部
イソプロピルアルコール ２７０質量部
〈テトラエトキシシラン加水分解物Ａの調製〉
テトラエトキシシラン２５ｇとエタノール２２２ｇを混合し、これにクエン酸一水和物の１．５％水溶液５４ｇを添加した後に、室温にて３時間撹拌して調製した。

なお、この低屈折率層の厚さは１０５〜１２５ｎｍで、屈折率は１．４５であった。

〔反射防止フィルムの測定と評価〕
作製した反射防止フィルムについて、下記のようにして反射色相の測定及び視認性の評価を行った。その結果を表１に示す。

（反射色相の測定）
１ロール内で送り方向で１０分割、幅方向で５分割した５０箇所について、Ａ４サイズの試料を切り出し、分光光度計Ｖ−５５０（日本分光（株）製）を用い、標準Ｃ光源にて２度視野で測定し、反射色相ｘ、ｙ値を算出した。表には５０個のデータの内、中心に近い４０個のデータの最大値と最小値を示す。

（視認性の評価）
上記反射色相の測定で、中心に近い４０個のデータの最大値、中間値、最小値を示した試料と、周辺値の１０個のデータの最大値、最小値を示した試料合計５個について、裏面を黒に塗装し、３色蛍光灯で反射色の差を下記基準で目視により評価した。

◎：ロット内の差が小さく良好
○：ロット内の差が許容レベル内
△：ロット内の差が許容レベルを超える
×：ロット内の差が大きく明確に問題である

表１より本発明の試料は比較例に比べ視認性に優れていることが分かる。

実施例２

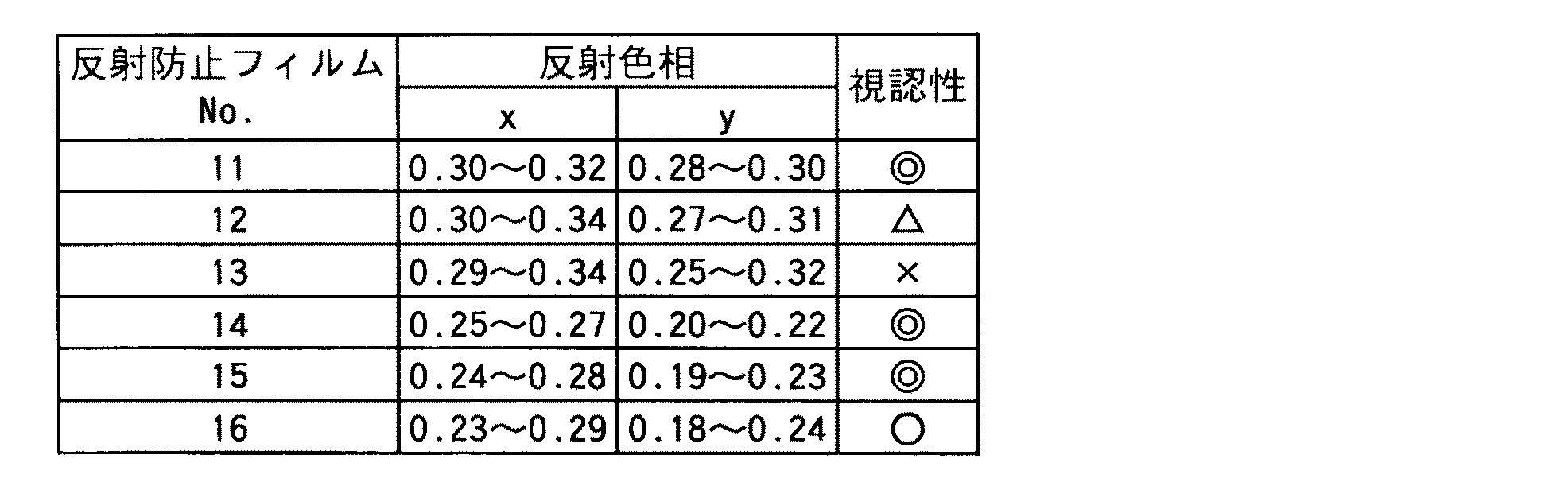

バラツキと視認性を確認するため、実施例１で作製した試料の中から、反射色相ｘ、ｙが表２に記載の値になる試料（反射防止フィルム１１〜１６）を選択して、実施例１と同様にして視認性を評価した。その結果を表２に示す。

表２より、本発明は反射色相ｘ、ｙのバラツキが０．０４以上ある場合に特に有効であることが分かる。

実施例３
実施例１の視認性の評価で、中心に近い４０個のデータの最大値、中間値、最小値を示した試料と、周辺値の１０個のデータの最大値、最小値を示した試料合計５個の反射色相値に近い試料を切り出して、これを偏光板用保護フィルムとして用い、下記のようにして偏光板を作製した。

〔偏光板の作製〕
厚さ１２０μｍのポリビニルアルコールフィルムをヨウ素１質量部、ヨウ化カリウム２質量部、ホウ酸４質量部を含む水溶液に浸漬し５０℃で４倍に延伸し偏光膜を得た。

下記（１）〜（５）の工程で、偏光膜と反射防止フィルム、保護樹脂フィルムとを貼り合わせて偏光板を作製した。

（１）長手方向３０ｃｍ、巾手方向１８ｃｍに切り取った上記反射防止フィルム１枚と樹脂フィルム（トリアセチルセルロースフィルム）１枚を保護フィルムとし、これらを２ｍｏｌ／ｌの水酸化ナトリウム溶液に６０℃で２分間浸漬し、さらに水洗、乾燥した。なお、反射防止フィルムは、あらかじめ反射防止層表面に易接着フィルムを貼り付けておいた。

（２）保護樹脂フィルム試料と同サイズの上記偏光膜を固形分濃度２％のポリビニルアルコール接着剤槽中に１〜２秒間浸漬する。

（３）上記（２）の偏光膜に付着した過剰の接着剤を軽く取り除き、上記（１）で処理された反射防止フィルムのａ面上に乗せ、さらにその上に上記（１）で処理された保護樹脂フィルムのａ面が偏光膜に接するように積層し配置する。

（４）ハンドローラで上記（３）で積層された偏光膜と反射防止フィルム、保護樹脂フィルムとの積層物に圧力をかけ密着させた後、積層物の端部から過剰の接着剤及び気泡を取り除き貼り合わせる。ハンドローラで２０〜３０Ｎ／ｃｍ²の応力をかけて、ローラスピードは約２ｍ／ｍｉｎとした。

（５）８０℃の乾燥器中に（４）で得た試料を２分間放置する。

〔偏光板の評価〕
実施例１と同様にして視認性の評価を行った。その結果、実施例１と同様の結果を得た。

実施例４
実施例３で作製した偏光板を用い、下記のようにしてそれぞれ液晶表示装置を作製し、液晶表示装置として視認性、色調、表示性を評価した。

富士通製１５型ディスプレイＶＬ−１５０ＳＤの予め貼合されていた両面の偏光板を剥がして、上記作製した偏光板をそれぞれ液晶セルのガラス面に貼合した。その際、その偏光板の貼合の向きは、反射防止フィルムの面が、液晶セル側となるように、かつ、予め貼合されていた偏光板と同一の方向に吸収軸が向くように行い、液晶表示装置を作製した。

評価の結果、本発明の液晶表示装置は視認性、色調、表示性ともに良好であり、ロット間の差はわずかに認められるのみで気にならないレベルであった。

Claims (9)

1. 透明支持体上に中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層を塗設した反射防止フィルムにおいて、少なくとも８０％の面積についてＸＹＺ表色系（ＣＩＥ１９３１表色系）上で反射色相ｘ、ｙが下記条件を満たすことを特徴とする反射防止フィルム。
   ０．２２≦ｘ≦０．３０
   ０．１７≦ｙ≦０．２５
2. 前記中屈折率層、高屈折率層及び低屈折率層は、活性エネルギー線硬化樹脂、金属酸化物微粒子、ポリマー微粒子及び金属アルコキシドの少なくとも１種を含有する塗布液を塗布した後、加熱乾燥または活性エネルギー線照射により硬化することを特徴とする請求項１に記載の反射防止フィルム。
3. 前記透明支持体は、熱可塑性フィルム上にハードコート層を塗設しており、前記中屈折率層、高屈折率層及び低屈折率層の３層、または高屈折率層及び低屈折率層の２層がハードコート層上に積層されていることを特徴とする請求項１または２に記載の反射防止フィルム。
4. 前記熱可塑性フィルムはセルロースエステルフィルムであり、ハードコート層はバインダー成分としてアクリル系の活性エネルギー線硬化樹脂を主成分とする塗布液、中屈折率層と高屈折率層は金属酸化物微粒子または金属アルコキシドを主成分とする塗布液、低屈折率層はアルコキシシラン化合物またはフッ素系樹脂を主成分とする塗布液を塗設して形成されることを特徴とする請求項３に記載の反射防止フィルム。
5. 同一ロット内の前記反射色相ｘ、ｙのバラツキが０．０４以上あることを特徴とする請求項１〜４のいずれか１項に記載の反射防止フィルム。
6. フィルム幅が１．３ｍ以上で、ロール状に巻かれたフィルムを繰り出して連続塗布することを特徴とする請求項１〜５のいずれか１項に記載の反射防止フィルム。
7. 請求項１〜６のいずれか１項に記載の反射防止フィルムを有することを特徴とする偏光板。
8. 請求項１〜６のいずれか１項に記載の反射防止フィルムを最表面に使用し、１７インチ以上であることを特徴とする液晶表示装置。
9. 前記液晶表示装置が直下式バックライト方式であることを特徴とする請求項８に記載の液晶表示装置。
