JP2007091908A

JP2007091908A - インクジェットインク

Info

Publication number: JP2007091908A
Application number: JP2005283916A
Authority: JP
Inventors: Atsushi Asatake; 敦朝武; Katsunori Goi; 克典五井; Hirotaka Iijima; 裕隆飯島
Original assignee: Konica Minolta Inc
Current assignee: Konica Minolta Inc
Priority date: 2005-09-29
Filing date: 2005-09-29
Publication date: 2007-04-12

Abstract

【課題】インクジェットプリンタでの出射安定性、デキャップ耐性に優れ、形成画像の文字品質、裏抜け耐性が良好で、かつ印字した記録材料のカール特性、さらに長期間の保存安定性に優れ、擦過性に優れたインクジェットインクを提供する。
【解決手段】少なくとも水、水溶性有機溶剤、顔料及び顔料分散剤を含有し、かつ、水の含有量が全インク質量の１０質量％以上５０質量％未満であるインクジェットインクにおいて、該水溶性有機溶剤のうちＳＰ値が９以上１２未満の水溶性有機溶剤を全インクの３０質量％以上含有し、かつ、該顔料分散剤が酸価が５〜１６０である下記一般式（Ｉ）で表される重合体であることを特徴とするインクジェットインク。
一般式（Ｉ）
−（Ａ）_a−（Ｂ）_b−（Ｃ）_c−（Ｄ）_d−（Ｅ）_e−
【選択図】なし

Description

本発明は、インクジェット記録方式で用いるインクジェットインク（以後単にインクともいう）に関する。

近年、インクジェット記録方式は簡便・安価に画像を作製出来るため、写真、各種印刷、マーキング、カラーフィルター等の特殊印刷など、様々な印刷分野に応用されてきている。特に、微細なドットを出射、制御するインクジェット記録装置や、色再現域、耐久性、出射適性等を改善したインク及びインクの吸収性、色材の発色性、表面光沢などを飛躍的に向上させた専用紙を用い、銀塩写真に匹敵する画質を得ることも可能となっている。

しかしながら、専用紙を必要とするインクジェット画像記録システムでは、用いることのできる記録媒体が制限されること、記録媒体のコストアップ等が問題となる。

一方、オフィスにおいては、記録媒体（例えば、普通紙、コート紙、アート紙）の制約を受けずに高速でフルカラー印字が行えるシステムのニーズが益々高まりつつある。

特に安価であり、また入手が容易である普通紙（例えば、ＰＰＣ用紙、印刷用非塗工紙など）に対して高画質な印刷を高速に行うことが望まれているが、普通紙印刷では水性インクを使用した場合には印刷後のカール、コックリングが大きな課題となっていた。一方、油性インクを使用した場合にはカール、コックリングについては問題ないが、水性インクよりも浸透力が大きく文字画質、にじみ、低い反射濃度等の課題があった。これまで普通紙印刷の課題を解決するためにインクジェットインクの組成を始めとして種々の検討が行われてきたが、カール、コックリング、画像濃度、文字品位の全てを満足するインクは得られていなかった。

水性インクを用いた普通紙記録時のカール、コックリングを防止する方法としては、インク中に特定のジオール類を添加する技術が開示されて（例えば、特許文献１参照。）いる。しかしながら、この方法でもインク打ち込み量の多い画像を印刷する場合には、カールおよびコックリングが発生するという問題があった。あるいは、インク中にカゼイン類を添加することによりカール、コックリングを防止する技術が開示されて（例えば、特許文献２参照。）いる。しかしながら、この方法では顔料を含むインクに対しては分散安定性を劣化させるという問題があった。

一方、油性インクでは５０％留出点が２８０℃以下の溶剤（非極性溶剤）を１０％以上含有し、同３００℃以上の溶剤（極性溶剤、エステル系溶剤）を２０％以上含有することにより、記録後のインク浸透を改良する技術が提案されて（例えば、特許文献３参照。）いる。しかしながら、この方法でも反射濃度について必ずしも十分なレベルにはなかった。

これらの課題を解決するため、特定の有機溶剤を特定の比率で含有する技術が公開されて（例えば、特許文献４〜６参照。）いる。また特定の部分構造を有する顔料分散剤を組み合わせることで、インクの経時保存性を改良する技術も提案されて（例えば、特許文献７〜９参照。）いる。しかしながらこれらの技術を詳細に検討したところ、確かに普通紙記録における反射濃度、裏抜けなど画質の課題とカール、コックリングの課題を両立することはできているが、長期間の経時保存性が未だ満足の行くレベルになく、さらに形成された画像の擦過性に課題が残されていた。
特開平６−１５７９５５号公報（特許請求の範囲、実施例）特開平５−２０８５４７号公報（特許請求の範囲、実施例）特開２００４−２６６６号公報（特許請求の範囲、実施例）特願２００４−３１７３８号公報（特許請求の範囲、実施例）特願２００４−３１７３９号公報（特許請求の範囲、実施例）特願２００４−２３１９８９号公報（特許請求の範囲、実施例）特開２００３−２９２８３８号公報（特許請求の範囲、実施例）特開２００４−１１５６４９号公報（特許請求の範囲、実施例）特開２００４−１１５７０８号公報（特許請求の範囲、実施例）

本発明は、上記課題に鑑みなされたものであり、その目的は、インクジェットプリンタでの出射安定性、デキャップ耐性に優れ、形成画像の文字品質、裏抜け耐性が良好で、かつ印字した記録材料のカール特性、さらに長期間の保存安定性に優れ、擦過性に優れたインクジェットインクを提供することにある。

本発明の上記目的は、以下の構成により達成することができる。

１．少なくとも水、水溶性有機溶剤、顔料及び顔料分散剤を含有し、かつ、水の含有量が全インク質量の１０質量％以上５０質量％未満であるインクジェットインクにおいて、該水溶性有機溶剤のうちＳＰ値が９以上１２未満の水溶性有機溶剤を全インクの３０質量％以上含有し、かつ、該顔料分散剤が酸価が５〜１６０である下記一般式（Ｉ）で表される重合体であることを特徴とするインクジェットインク。

一般式（Ｉ）
−（Ａ）_a−（Ｂ）_b−（Ｃ）_c−（Ｄ）_d−（Ｅ）_e−
（式中、Ａ、Ｂ、Ｃ、Ｄ、Ｅは顔料分散剤を構成する単量体を表し、ａ、ｂ、ｃ、ｄ、ｅはそれぞれの単量体の顔料分散剤中における構成モル比率を表す。Ａはカルボン酸またはスルホン酸の酸性基およびその塩誘導体を含有する単量体であり、Ｂはヒドロキシ基を含有する単量体である。Ｃは炭素数８以上の直鎖または分岐状のアルキル基を含有する単量体であり、Ｄはスチレンおよびその誘導体を表す。Ｅはその他の重合可能な単量体を表す。ａは１〜２４％、ｂは１〜６０％、ｃおよびｄはそれぞれ１〜５０％であり、かつｃ＋ｄは５〜５０％である。ｅは０〜４０％である。）
２．ＳＰ値が９以上１２未満の水溶性有機溶剤の２０℃における蒸気圧が１０〜１３３Ｐａであることを特徴とする前記１に記載のインクジェットインク。

３．前記顔料分散剤が、アクリル−スチレン系高分子分散剤であることを特徴とする前記１または２に記載のインクジェットインク。

４．前記顔料分散剤の重量平均分子量が２０，０００〜２００，０００であることを特徴とする前記１、２又は３に記載のインクジェットインク。

本発明により、インクジェットプリンタでの出射安定性、デキャップ耐性に優れ、形成画像の文字品質、裏抜け耐性が良好で、かつ印字した記録材料のカール特性、さらに長期間の保存安定性に優れ、擦過性に優れたインクジェットインクを提供することができた。

以下、本発明を実施するための最良の形態について詳細に説明する。

本発明者は、上記課題鑑み鋭意検討を行った結果、少なくとも水、水溶性有機溶剤および顔料を含有し、水の含有量が全インク質量の１０質量％以上５０質量％未満であるインクジェットインクにおいて、該水溶性有機溶剤のうちＳＰ値が９以上１２未満の水溶性有機溶剤を全インクの３０質量％以上含有し、かつ顔料分散剤が前記一般式（Ｉ）で表される重合体であり、さらに酸価が５〜１６０であることを特徴とするインクジェット用インクにより、インクジェットプリンタでの出射安定性、デキャップ耐性に優れ、形成画像の文字品質、裏抜け耐性が良好で、かつ印字した記録材料のカール特性に優れ、さらに長期間保存しても上記の性能を維持し、形成された画像の擦過性に優れたインクジェット用インクを実現できることを見出し、本発明に至った次第である。

以下、本発明の詳細に説明する。

本発明のインクジェット用インクにおいては、少なくとも水、水溶性有機溶媒および顔料を含有し、水の含有量が全インク質量の１０質量％以上５０質量％未満であるインクジェットインクにおいて、該水溶性有機溶剤のうちＳＰ値が９以上１２未満の水溶性有機溶剤を全インクの３０質量％以上含有し、かつ顔料分散剤が前記一般式（Ｉ）で表される重合体であり、さらに酸価が５〜１６０であることを特徴とする。

全インク中の水の含有量が５０質量％以上ではカール、コックリングが劣悪になる。また、１０質量％未満では、他の溶剤組成をもってしても顔料の分散安定性が劣悪になる。

全インク中の水の含有量としては、２０質量％以上４０質量％未満であることがさらに好ましい。

本発明のインクはＳＰ値が９以上１２未満の水溶性有機溶剤を全インクの３０質量％以上含有する。この添加量が３０質量％未満であると、普通紙記録時のカール、コックリングが極めて大きくなる。

また、この有機溶剤のＳＰ値も９未満では、水との相溶性が悪くなり分離が生じる。逆にＳＰが１２以上の有機溶剤ではカール抑制効果が不十分である。

この有機溶剤のＳＰ値の範囲は９以上１１未満であることが更に好ましい。

本発明でいう溶剤の溶解度パラメーター（ＳＰ値）とは、分子凝集エネルギーの平方根で表される値で、ＰｏｌｙｍｅｒＨａｎｄＢｏｏｋ（ＳｅｃｏｎｄＥｄｉｔｉｏｎ）第IV章ＳｏｌｕｂｉｌｉｔｙＰａｒａｍｅｔｅｒＶａｌｕｅｓに記載があり、その値を用いた。単位は（４．１８６Ｊ／ｃｍ）^1/2であり、２５℃における値を指す。なお、データの記載がないものについては、Ｒ．Ｆ．Ｆｅｄｏｒｓ，ＰｏｌｙｍｅｒＥｎｇｉｎｅｅｒｉｎｇＳｃｉｅｎｃｅ，１４，ｐ１４７（１９６７）に記載の方法で計算することができる。

以下、ＳＰ値が９以上１２未満に該当する水溶性有機溶剤の例をＳＰ値と共に示す。いうまでもなく本発明はこれに限定されるものではない。

エチレングリコールモノメチルエーテル（ＳＰ値：１１．６）
エチレングリコールモノエチルエーテル（１１．４）
エチレングリコールモノブチルエーテル（９．８）
エチレングリコールモノイソプロピルエーテル（９．２）
ジエチレングリコールモノメチルエーテル（１１．６）
ジエチレングリコールモノエチルエーテル（１１．２）
ジエチレングリコールモノブチルエーテル（９．５）
ジエチレングリコールジメチルエーテル（９．４）
トリエチレングリコールモノメチルエーテル（１０．５）
トリエチレングリコールモノエチルエーテル（１０．４）
トリエチレングリコールモノブチルエーテル（９．６）
プロピレングリコールモノメチルエーテル（１０．４）
プロピレングリコールモノフェニルエーテル（９．４）
ジプロピレングリコールモノメチルエーテル（９．６）
トリプロピレングリコールモノメチルエーテル（９．１）
さらに、ＳＰ値が９以上１２未満に該当する水溶性有機溶剤のうち２０℃における蒸気圧が６６Ｐａ以下の水溶性有機溶剤を全インクの３０質量％以上含有することが好ましい。これに該当する水溶性有機溶剤の一例としては、トリプロピレングリコールモノメチルエーテル、トリエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、トリエチレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル等がある。

本発明ではＳＰ値が９以上１２未満の水溶性有機溶剤に加えて各種水溶性有機溶剤を併用することができる。

好ましく用いられる水溶性有機溶剤の例としては、アルコール類（例えば、メタノール、エタノール、プロパノール、イソプロパノール、ブタノール、イソブタノール、セカンダリーブタノール、ターシャリーブタノール、ペンタノール、ヘキサノール、シクロヘキサノール、ベンジルアルコール等）、多価アルコール類（例えば、エチレングリコール、ジエチレングリコール、トリエチレングリコール、ポリエチレングリコール、プロピレングリコール、ジプロピレングリコール、ポリプロピレングリコール、ブチレングリコール、ヘキサンジオール、ペンタンジオール、グリセリン、ヘキサントリオール、チオジグリコール、１，３−プロパンジオール、１，４−ブタンジオール、１，５−ペンタンジオール、１，２−ペンタンジオール、１，２−ヘキサンジオール、１，２，６−ヘキサントリオール等）、アミン類（例えば、エタノールアミン、ジエタノールアミン、トリエタノールアミン、Ｎ−メチルジエタノールアミン、Ｎ−エチルジエタノールアミン、モルホリン、Ｎ−エチルモルホリン、エチレンジアミン、ジエチレンジアミン、トリエチレンテトラミン、テトラエチレンペンタミン、ポリエチレンイミン、ペンタメチルジエチレントリアミン、テトラメチルプロピレンジアミン等）、アミド類（例えば、ホルムアミド、Ｎ，Ｎ−ジメチルホルムアミド、Ｎ，Ｎ−ジメチルアセトアミド等）、複素環類（例えば、２−ピロリドン、Ｎ−メチル−２−ピロリドン、シクロヘキシルピロリドン、２−オキサゾリドン等）、スルホキシド類（例えば、ジメチルスルホキシド等）、スルホン類（例えば、スルホラン等）、尿素、アセトニトリル、アセトン等が挙げられる。

また、本発明のインクジェットインクは本発明の一般式（Ｉ）で表される重合体を顔料添加量に対して１０〜１００質量％含有する。本発明の一般式（Ｉ）で表される重合体の含有量が１０質量％未満であると、顔料の分散安定化への十分な効果が発揮できない。また１００質量％を超えると、インク粘度が上昇し問題となる。

本発明のインクジェットインクは着色剤として顔料を含有する。この顔料の含有量はインクジェットインク全質量に対して０．１質量％以上１２質量％未満である。

本発明において使用できる顔料としては、従来公知のものを特に制限なく使用でき、水分散性顔料、溶剤分散性顔料等何れも使用可能であり、例えば、不溶性顔料、レーキ顔料等の有機顔料及び、カーボンブラック等の無機顔料を好ましく用いることができる。これの顔料はインクジェットインクの中で分散体として存在させる。この分散体作製の方式としては、自己分散、活性剤分散、ポリマー分散、マイクロカプセル分散の何れでも良いが、ポリマー分散、マイクロカプセル分散が定着性の点から特に好ましい。

不溶性顔料としては、特に限定するものではないが、例えば、アゾ、アゾメチン、メチン、ジフェニルメタン、トリフェニルメタン、キナクリドン、アントラキノン、ペリレン、インジゴ、キノフタロン、イソインドリノン、イソインドリン、アジン、オキサジン、チアジン、ジオキサジン、チアゾール、フタロシアニン、ジケトピロロピロール等が好ましい。

好ましく用いることのできる具体的顔料としては、以下の顔料が挙げられる。

マゼンタまたはレッド用の顔料としては、例えば、Ｃ．Ｉ．ピグメントレッド２、Ｃ．Ｉ．ピグメントレッド３、Ｃ．Ｉ．ピグメントレッド５、Ｃ．Ｉ．ピグメントレッド６、Ｃ．Ｉ．ピグメントレッド７、Ｃ．Ｉ．ピグメントレッド１５、Ｃ．Ｉ．ピグメントレッド１６、Ｃ．Ｉ．ピグメントレッド４８：１、Ｃ．Ｉ．ピグメントレッド５３：１、Ｃ．Ｉ．ピグメントレッド５７：１、Ｃ．Ｉ．ピグメントレッド１２２、Ｃ．Ｉ．ピグメントレッド１２３、Ｃ．Ｉ．ピグメントレッド１３９、Ｃ．Ｉ．ピグメントレッド１４４、Ｃ
．Ｉ．ピグメントレッド１４９、Ｃ．Ｉ．ピグメントレッド１６６、Ｃ．Ｉ．ピグメントレッド１７７、Ｃ．Ｉ．ピグメントレッド１７８、Ｃ．Ｉ．ピグメントレッド２０２、Ｃ．Ｉ．ピグメントレッド２２２、Ｃ．Ｉ．ピグメントバイオレット１９等が挙げられる。

オレンジまたはイエロー用の顔料としては、例えば、Ｃ．Ｉ．ピグメントオレンジ３１、Ｃ．Ｉ．ピグメントオレンジ４３、Ｃ．Ｉ．ピグメントイエロー１２、Ｃ．Ｉ．ピグメントイエロー１３、Ｃ．Ｉ．ピグメントイエロー１４、Ｃ．Ｉ．ピグメントイエロー１５、Ｃ．Ｉ．ピグメントイエロー１５：３、Ｃ．Ｉ．ピグメントイエロー１７、Ｃ．Ｉ．ピグメントイエロー７４、Ｃ．Ｉ．ピグメントイエロー９３、Ｃ．Ｉ．ピグメントイエロー１２８、Ｃ．Ｉ．ピグメントイエロー９４、Ｃ．Ｉ．ピグメントイエロー１３８等が挙げ
られる。

グリーンまたはシアン用の顔料としては、例えば、Ｃ．Ｉ．ピグメントブルー１５、Ｃ．Ｉ．ピグメントブルー１５：２、Ｃ．Ｉ．ピグメントブルー１５：３、Ｃ．Ｉ．ピグメントブルー１６、Ｃ．Ｉ．ピグメントブルー６０、Ｃ．Ｉ．ピグメントグリーン７等が挙げられる。

また、ブラック用の顔料としては、例えば、Ｃ．Ｉ．ピグメントブラック１、Ｃ．Ｉ．ピグメントブラック６、Ｃ．Ｉ．ピグメントブラック７等が挙げられる。

本発明のインクジェットインクに含有する顔料分散体の平均粒子径は、５０ｎｍ以上２００ｎｍ未満であることが好ましい。顔料分散体の平均粒子径が５０ｎｍ未満あるいは２００ｎｍ以上では顔料分散体の安定性が悪くなりやすく、インクジェットインクの保存安定性が劣化しやすくなる。

顔料分散体の粒子径測定は、動的光散乱法、電気泳動法等を用いた市販の粒径測定機器により求めることが出来るが、動的光散乱法による測定が簡便でこの粒子径領域の精度が良く多用される。

本発明で用いられる顔料は、分散剤及びその他所望する諸目的に応じて必要な添加物と共に分散機により分散して用いることが好ましい。分散機としては従来公知のボールミル、サンドミル、ラインミル、高圧ホモジナイザー等が使用できる。中でもサンドミルによる分散により製造されるインクの粒度分布がシャープであり好ましい。また、サンドミル分散に使用するビーズの材質はビーズ破片やイオン成分のコンタミネーションの点から、ジルコニアまたはジルコンが好ましい。さらに、このビーズ径としては０．３ｍｍ〜３ｍｍが好ましい。

本発明で用いられる顔料分散剤は、下記一般式（Ｉ）で表される重合体である。

一般式（Ｉ）
−（Ａ）_a−（Ｂ）_b−（Ｃ）_c−（Ｄ）_d−（Ｅ）_e−
式中、Ａ、Ｂ、Ｃ、Ｄ、Ｅは分散剤を構成する単量体を表し、ａ、ｂ、ｃ、ｄ、ｅはそれぞれの単量体の分散剤中における構成モル比率を表す。

上記一般式（Ｉ）において、Ａはカルボン酸またはスルホン酸の酸性基およびその塩誘導体を含有する単量体を表す。例えばアクリル酸、メタクリル酸、マレイン酸、マレイン酸モノエステル、イタコン酸、イタコン酸モノエステル等が挙げられる。またそれらの塩誘導体であってもよく、例えばナトリウム塩、カリウム塩、リチウム塩、アンモニウム塩、モノエタノールアミン・ジエタノールアミン・ジメチルアミノエタノール・ジアザビシクロオクタン等の１〜３級アミンとの中和体、テトラブチルアンモニウムヒドロキサイド等の水酸化四級アンモニウムとの中和体等が挙げられる。

ａはモル比率で１〜２４％を表す。

本発明の顔料分散剤は、酸価が５〜１６０の範囲内にある特徴を有する。好ましくは５〜１２０であり、さらに５〜８０であることが好ましい。その理由については明確ではないが、本発明の分散媒は有機溶剤の比率が高いため、酸価が高いと分散媒中での溶解性が低くなり、析出しやすくなるものと考えられる。そのため、分散剤の効果が発現されにくくなるのではないかと推定している。ａで表されるモル比率は、この酸価の範囲を超えるような比率にはなり得ない。

前記一般式（Ｉ）において、Ｂはヒドロキシ基を含有する単量体を表す。さらに好ましくは下記一般式（II）で表される単量体が挙げられる。
一般式（II）
Ｒ₁ＣＨ＝Ｃ（Ｒ₂）ＣＯＯ−（Ｒ₃Ｏ）ｎ−Ｈ
式中、Ｒ₁は水素あるいは炭素原子数１〜４の直鎖または分岐状のアルキル基を表し、Ｒ₂は水素またはメチル基を表す。Ｒ₃は炭素原子数２〜４の直鎖または分岐状のアルキレン基を表し、ｎは１〜５０の整数を表す。

Ｂで表される単量体はヒドロキシ基を含有することが特徴であり、このヒドロキシ基が存在することで、前記の特定の有機溶剤を含有する分散媒との親和性が向上しているものと推定している。また本発明のインクが紙上へ記録された後、ヒドロキシ基が紙中のセルロースと強い相互作用を示し、大きな擦過耐性を示すものと推測している。

本発明においてＢで表される単量体を単独で使用しても良いが、二種類以上のＢで表される単量体を併用しても良い。

前記一般式（Ｉ）において、ｂは１〜６０％である。

前記一般式（Ｉ）において、Ｃは炭素数８以上の直鎖または分岐状のアルキル基を含有する単量体を表す。そのようなアルキル基としては、例えばオクチル基、２−エチルヘキシル基、デシル基、ラウリル基、セチル基、ステアリル基、ベヘニル基等が挙げられる。

前記一般式（Ｉ）において、Ｄはスチレンおよびその誘導体を表す。そのような単量体としては、スチレン、α−メチルスチレン、ｐ−メチルスチレン、ビニルナフタレン等が挙げられる。

前記一般式（Ｉ）において、ｃおよびｄはそれぞれ１〜５０％であり、かつｃ＋ｄは５〜５０％である。本発明の分散剤において、ＣおよびＤで表される単量体のどちらも含有する特徴を有する。これらの単量体は顔料に対する吸着性を制御する基であり、それらの構成比率が小さすぎると顔料に対する吸着力が小さくなり、分散安定性が不足してしまう。また構成比率が高くなりすぎると、分散剤自身の分散媒に対する溶解性が不足するため、顔料分散が困難となってしまうためであると推測している。

前記一般式（Ｉ）において、Ｅはその他の重合可能な単量体を表す。前記Ａ〜Ｄで表される単量体と重合可能な単量体であればどのようなものでも良いが、例えば（メタ）アクリル酸誘導体、例えばフェニルメタクリレート、ｐ−トリルメタクリレート、２−フェノキシエチルメタクリレート、ベンジルメタクリレート、フェニルアクリレート、ｐ−トリルアクリレート、２−フェノキシエチルアクリレート、ベンジルアクリレート、メチルメタクリレート（ＭＭＡ）、エチルメタクリレート（ＥＭＡ）、プロピルメタクリレート、ｎ−ブチルメタクリレート（ＢＭＡ）、ヘキシルメタクリレート、シクロヘキシルメタクリレート、メタクリロニトリル、２−トリメチルシロキシエチルメタクリレート、グリシジルメタクリレート（ＧＭＡ）、メチルアクリレート、エチルアクリレート、プロピルアクリレート、ブチルアクリレート、ヘキシルアクリレート、シクロヘキシルアクリレート、アクリロニトリル、２−トリメチルシロキシエチルアクリレート、グリシジルアクリレート、メタクリルアミド、アクリルアミド、ジメチルアクリルアミド等が挙げられるが、これらに限定されるものではない。

前記一般式（Ｉ）において、ｅは０〜４０％である。

本発明の分散剤は、その重量平均分子量が２０，０００〜２００，０００の範囲にあることが特徴であり、３０，０００〜１００，０００の範囲にあることが好ましい。

分散剤の重量平均分子量は、顔料への吸着性に影響し、２０，０００〜２００，０００の範囲にある場合に十分な吸着性を有するため、本発明の効果を示すことが判明した。

これら重合体の構造としては、ランダム重合体あるいはランダム共重合体、ブロック共重合体、枝分かれした重合体あるいは共重合体、グラフト重合体あるいは共重合体が挙げられる。中でもブロック共重合体や、枝分かれした共重合体は親水性部分と疎水性部分の設計・制御が容易であることから、本発明の目的に対しては好ましい。

ブロック重合体は、ＡＢ、ＢＡＢおよびＡＢＣ型構造等（ここで、Ａ、Ｂ、Ｃは互いに構造の異なる高分子ブロックを模式的に示しているものである）が挙げられるが、ブロック部が存在していれば別に構造の制約はない。特に、疎水性のブロックと親水性のブロックとを有し、また、分散安定性に貢献する均衡のとれたブロックサイズを有するブロック重合体が好ましい。官能基を疎水性ブロック（着色剤が結合するブロック）に組み込むことができ、それによって分散安定性を改善するために分散剤と顔料との間の特異的相互作用をより強化される。

これらの重合体は従来公知の方法で合成することができ、例えば、米国特許第５，０８５，６９８号、同第５，２２１，３３４号、同第５，２７２，２０１号、同第５，５１９，０８５号、同第６，１１７，９２１号の各明細書、特開平１０−２７９８７３号、同１１−２６９４１８号、特開２００１−１１５０６５号、同２００１−１３９８４９号、同２００１−２４７７９６号、同２００３−２６０３４８号の各公報、特に実施例において開示されている方法により合成することができる。

ブロック共重合体に用いることができる単量体としては、例えば、前記アクリル−スチレン系高分子分散剤に用いることのできる単量体と同様の単量体を挙げることができる。

枝分かれした重合体あるいは共重合体、およびグラフト重合体あるいは共重合体に用いることのできる単量体としては、前記アクリル−スチレン系高分子分散剤に用いることのできる単量体として挙げられたものを用いることができる。また片末端に重合性官能基を有するマクロマー、例えば、シリコーンマクロマー、スチレン系マクロマー、ポリエステル系マクロマー、ポリウレタン系マクロマー、ポリアルキルエーテルマクロマーを用いることで容易に枝分かれした重合体あるいは共重合体、およびグラフト重合体あるいは共重合体を合成することができる。上記マクロマーの例としては、例えば東亞合成製のスチレンマクロマーＡＳ−６およびＡＮ−６、チッソ製シリコーンマクロマーＦＭ−０７１１およびＦＭ−０７２１、ポリエチレングリコールアクリレートおよびポリエチレングリコールメタクリレート等が挙げられる。

本発明のインクにおいては、上記高分子分散剤と共に、公知の顔料分散剤、例えば、高級脂肪酸塩、アルキル硫酸塩、アルキルエステル硫酸塩、アルキルスルホン酸塩、スルホコハク酸塩、ナフタレンスルホン酸塩、アルキルリン酸塩、ポリオキシアルキレンアルキルエーテルリン酸塩、ポリオキシアルキレンアルキルフェニルエーテル、ポリオキシエチレンポリオキシプロピレングリコール、グリセリンエステル、ソルビタンエステル、ポリオキシエチレン脂肪酸アミド、アミンオキシド等の界面活性剤等の併用を妨げるものではない。

次いで、上記説明した以外の本発明のインクの各構成要素について説明する。

本発明のインクのｐＨは、７．０以上であることが好ましく、より好ましくは８．０５〜１０．０であり、上記のｐＨとすることにより、出射安定性が良好で、かつ高濃度で好ましい光沢を有する画像を得ることができる観点から好ましい。

本発明のインクで用いられるｐＨ調整剤としては、例えば、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン等の各種有機アミン、水酸化ナトリウム、水酸化リチウム、水酸化カリウム等のアルカリ金属の水酸物等の無機アルカリ剤、有機酸や、鉱酸が挙げられる。

また、本発明のインクの表面張力は、２５℃において２５〜５０ｍＮ／ｍであることが好ましい。より好ましくは２５〜４０ｍＮ／ｍであり、さらに好ましくは２５〜３５ｍＮ／ｍである。インクの表面張力が２５ｍＮ／ｍ未満になると、記録媒体への吸収速度が速くなり、顔料粒子同士による凝集を引き起こし、ブロンジングの発生や光沢、耐擦過性の低下を招く結果となる。また、インクの表面張力が５０ｍＮ／ｍを超えると、記録媒体上に着弾したインク液滴が長い間留まることによる色濁りを引き起こし、高精細な画像を得ることができなくなる。

本発明でいう表面張力は、例えば、各種水溶性有機溶媒及び下記の各種界面活性剤を用いて、種類及び添加量を適宜調整することにより、所望の表面張力に調整することができる
また、表面張力の測定方法については、一般的な界面化学、コロイド化学の参考書等において述べられているが、例えば、新実験化学講座第１８巻（界面とコロイド）、日本化学会編、丸善株式会社発行：Ｐ．６８〜１１７を参照することができ、具体的には、輪環法（デュヌーイ法）、垂直板法（ウィルヘルミー法）を用いて求めることができる。

上記表面張力を達成する手段の１つとして、各種の界面活性剤を用いることができる。本発明で用いることのできる各界面活性剤として、特に制限はないが、例えば、ジアルキルスルホコハク酸塩類、アルキルナフタレンスルホン酸塩類、脂肪酸塩類等のアニオン性界面活性剤、ポリオキシエチレンアルキルエーテル類、ポリオキシエチレンアルキルアリルエーテル類、アセチレングリコール類、ポリオキシエチレン・ポリオキシプロピレンブロック共重合体類等のノニオン性界面活性剤、アルキルアミン塩類、第四級アンモニウム塩類等のカチオン性界面活性剤が挙げられる。特にアニオン性界面活性剤およびノニオン性界面活性剤を好ましく用いることができる。

本発明においては、界面活性剤として、アセチレン系界面活性剤を用いることが、出射安定性が良好で、かつ高濃度で好ましい光沢を有し、均一性にすぐれた画像を得ることができる観点から好ましい。

アセチレン系界面活性剤であれば特に制限はないが、例えば、アセチレングリコール類、アセチレンアルコール類等が挙げられ、さらに好ましくは、アセチレン基とアルキレンオキシド鎖とを有する界面活性剤であり、例えば、サーフィノール４６５（日信化学工業社製）を挙げることができる。

また、本発明のインクにおいて、インク粘度としては２５℃で１〜４０ｍＰａ・ｓであることが好ましく、より好ましくは５〜４０ｍＰａ・ｓであり、更に好ましくは５〜１５ｍＰａ・ｓである。また本発明に係るインクにおいて、インク中の溶存酸素濃度は、２５℃で２ｐｐｍ以下であることが好ましく、この溶存酸素濃度条件とすることにより、気泡の形成を抑制することができ、高速印字においても出射安定性に優れたインクジェット記録方法を実現することができる。インク中に溶存している溶存酸素を測定する方法としては、例えば、溶存酸素測定装置ＤＯ−１４Ｐ（東亜電波（株）製）を用いて測定することができる。

また、本発明のインク中には、インクの多価金属イオンであるカルシウムイオン、マグネシウムイオン及び鉄イオンの総含有量が、１０ｐｐｍ以下であることが好ましく、より好ましくは０．１〜５ｐｐｍ、特に好ましくは０．１〜１ｐｐｍである。

インクジェット用インク中の多価金属イオンの含有量を、上記で規定した量とすることにより、高い分散安定性を有するインクを得ることができる。本発明に係る多価金属イオンは、硫酸塩、塩化物、硝酸塩、酢酸塩、有機アンモニウム塩、ＥＤＴＡ塩等に含有されている。

本発明のインクでは、上記説明した以外に、必要に応じて、出射安定性、プリントヘッドやインクカートリッジ適合性、保存安定性、画像保存性、その他の諸性能向上の目的に応じて、公知の各種添加剤、例えば、粘度調整剤、比抵抗調整剤、皮膜形成剤、紫外線吸収剤、酸化防止剤、退色防止剤、防ばい剤、防錆剤等を適宜選択して用いることができ、例えば、流動パラフィン、ジオクチルフタレート、トリクレジルホスフェート、シリコンオイル等の油滴微粒子、特開昭５７−７４１９３号、同５７−８７９８８号及び同６２−２６１４７６号に記載の紫外線吸収剤、特開昭５７−７４１９２号、同５７−８７９８９号、同６０−７２７８５号、同６１−１４６５９１号、特開平１−９５０９１号及び同３−１３３７６号等に記載されている退色防止剤、特開昭５９−４２９９３号、同５９−５２６８９号、同６２−２８００６９号、同６１−２４２８７１号および特開平４−２１９２６６号等に記載されている蛍光増白剤等を挙げることができる。

本発明のインクジェット用インクを用いた画像形成方法においては、例えば、インクジェット用インクを装填したインクジェットプリンタ等により、デジタル信号に基づきインクジェット記録ヘッドよりインクを液滴として吐出させ記録媒体に付着させることでインクジェットプリントが得られる。

本発明のインクを吐出して画像形成を行う際に、使用するインクジェット記録ヘッドはオンデマンド方式でもコンティニュアス方式でも構わない。又吐出方式としては、電気−機械変換方式（例えば、シングルキャビティー型、ダブルキャビティー型、ベンダー型、ピストン型、シェアーモード型、シェアードウォール型等）、電気−熱変換方式（例えば、サーマルインクジェット型、バブルジェット（登録商標）型等）等など何れの吐出方式を用いても構わない。

その中でも、本発明のインクジェットインクを用いる場合には、３０μｍ以下のノズル径を有するピエゾ型インクジェット記録ヘッドから吐出させて、記録材料に記録を行うこと、更に、３０μｍ以下のノズル径を有するラインヘッド方式のピエゾ型インクジェット記録ヘッドから吐出させて、記録材料に記録を行うこと、また、３０μｍ以下のノズル径を有するピエゾ型インクジェット記録ヘッドを用いて、２０ｐｐｍ以上の印字速度で、記録材料に画像記録することが好ましい。

インクジェットプリンタの印字方式として、シャトルヘッド方式の記録ヘッドに対し、ラインヘッド方式の記録ヘッドを用いて印字することにより、本発明のインクの印字特性を十分に引き出すことができ、その結果、インク液滴の記録材料への着弾時の極めて良好なドット形状（真円性）や印字精度を達成することができる。

また、本発明のインクは、出射安定性やデキャップ耐性に優れた特性を有しており、高速印字に優れた特性を持っており、印字速度として、２０ｐｐｍ以上の高速で印字することが好ましく、より好ましくは２０ｐｐｍ以上、１００ｐｐｍ以下であり、より好ましくは２５ｐｐｍ以上、５０ｐｐｍ以下である。なお、本発明でいうｐｐｍとは、Ａ４サイズの記録材料の１分間当たりの印字枚数（ＰａｇｅＰｅｒＭｉｎｕｔｅ）を指す。

本発明のインクジェットインクに対して用いる記録材料としては、印字するインクの吸収性、保持性を有していれば制限なく用いることができ、例えば、非吸収性支持体、あるいは吸収性支持体上のインクを吸収、保持するインク吸収層を設けたインクジェット専用の記録材料や、コート紙、非コート紙等の紙支持体を用いることができるが、記録材料として普通紙を用いて画像印字を行うことが、本発明による裏抜け防止効果や高い文字品質の画像が得られ観点から好ましい。

そのような普通紙としては、特に制限はないが、非塗工紙、特殊印刷用紙、及び情報用紙の一部に属する８０〜２００μｍの非コート紙が望ましい。本発明に係る普通紙の構成は、ＬＢＫＰ及びＮＢＫＰに代表される化学パルプ、サイズ剤及び填料を主体とし、その他の抄紙助剤を必要に応じて用い、常法により抄紙される。本発明に係る普通紙に使用されるパルプ材としては、機械パルプや古紙再生パルプを併用してもよいし、又、これらを主材としても何ら問題はない。

本発明に係る普通紙に内添されるサイズ剤としては、例えば、ロジンサイズ、ＡＫＤ、アルニケル無水コハク酸、石油樹脂系サイズ、エピクロルヒドリン、カチオン澱粉及びアクリルアミド等が挙げられる。

また、本発明に係る普通紙に内添される填料としては、例えば微粉珪酸、珪酸アルミニウム、ケイソウ土、カオリン、カオリナイト、ハロイサイト、ナクライト、ディッカイト、パイロフィライト、セリサイト、二酸化チタン、ベントナイト等が挙げられる。

また、本発明に係る普通紙には、本発明のインクの裏抜けや着色剤の定着性を高める観点から、水溶性多価金属塩を含有していてもよい。

本発明に係る普通紙に用いることのできる水溶性多価金属塩としては、特に制限はないが、例えば、アルミニウム、カルシウム、マグネシウム、亜鉛、鉄、ストロンチウム、バリウム、ニッケル、銅、スカンジウム、ガリウム、インジウム、チタン、ジルコニウム、スズ、鉛などの金属塩、硫酸塩、硝酸塩、ギ酸塩、コハク酸塩、マロン酸塩、クロロ酢酸塩、ｐ−トルエンスルホン酸塩といった塩として添加される。また、水溶性の多価金属イオンの塩として、ポリ塩化アルミニウムのような水溶性無機ポリマーを使用してもよい。水溶性は少なくとも０．１質量％を示すものが好ましく、より好ましくは１質量％を示すものである。中でも、アルミニウム、カルシウム、アルミニウム、マグネシウム、亜鉛からなる水溶性塩はその金属イオンが無色なため好ましい。特に好ましいのは、塩化アルミニウム、硫酸アルミニウム、硝酸アルミニウム、酢酸アルミニウム、塩化カルシウム、硫酸カルシウム、硝酸カルシウム、酢酸カルシウム、塩化マグネシウム、硫酸マグネシウム、硝酸マグネシウム、酢酸マグネシウム、塩化亜鉛、硫酸亜鉛、硝酸亜鉛、酢酸亜鉛である。

以下、実施例を挙げて本発明を具体的に説明するが、本発明はこれらに限定されるものではない。なお、実施例において「部」あるいは「％」の表示を用いるが、特に断りがない限り「質量部」あるいは「質量％」を表す。

実施例１
《顔料分散剤の調製》
１Ｌの四頭フラスコにスリーワンモーター、温度計、窒素導入管、および乾燥管をつけた滴下漏斗を装着した。これに酢酸エチル（２００ｇ）を導入し、さらに表１に示すモル比率でメタクリル酸、単量体＊１、２−ヒドロキシエチルメタクリレート、ラウリルメタクリレート、α−メチルスチレン、メチルメタクリレートを単量体の全体量が１００ｇとなるよう導入し、さらに２，２′−アゾビス（２，４−ジメチルバレロニトリル）（０．５ｇ）を導入し、乾燥窒素ガスを流しながら６時間、加熱還流した。反応終了後、室温まで冷却した後、溶媒を減圧下溜去した。残留物に２−プロパノール（５６０ｇ）を加え溶解し、Ｎ，Ｎ−ジメチルエタノールアミンで中和した後、イオン交換水を加えて全体が１０００ｇとなるよう調製し、目的とする顔料分散剤１の溶液を得た。一部を乾燥して分子量と酸価を測定したところ、それぞれ４２，０００および５６であった。

さらに単量体を表１に示すように変更した以外は同様にして、顔料分散剤２〜１１を合成した。

《インクの調製》
〔顔料分散体１〜１４の調製〕
表２に示す溶媒、顔料、高分子分散剤を混合し、直径０．５ｍｍのジルコニアビーズを体積率で６０％充填した横型ビーズミル（アシザワ社製システムゼータミニ）を用いて分散し、その後ジルコニアビーズを除去して顔料分散体１〜１４を得た。

上記表表２に略称で記載した各添加剤の詳細は、以下の通りである。

〈顔料〉
Ｃ：Ｃ．Ｉ．ピグメントブルー１５：３
Ｍ：Ｃ．Ｉ．ピグメントレッド１２２
〈溶媒〉
ＴＰＧｍＭＥ：トリプロピレンプリコールモノメチルエーテル
〔インク１〜１６の調製〕
上記調製した各顔料分散体に表３に示す添加量となるように溶媒を加えた後、濾過及び中空糸膜を用いた膜脱気処理を行って、インク１〜１６を調製した。

《インクの評価》
〔分散安定性の評価〕
上記調製した各インク１００ｍｌを蒸発が起きないように密閉したサンプル瓶に入れ、長期間の保存性を短期間で評価するため、それらを４０℃の恒温槽で４週間放置した後、粘度を測定した。放置前後の粘度変化率を求め、以下の基準に従い分散安定性の評価を行った。

◎：粘度変化率が３％未満
○：粘度変化率が３％以上、５％未満
△：粘度変化率が５％以上、１０％未満
×：粘度変化率が１０％以上、２０％未満。

〔耐デキャップ性の評価〕
ノズル口径が３２μｍ、吐出インク液滴量が２０ｐｌ、ノズル数２５６のシェアモードピエゾ型インクジェット記録ヘッドを用いて、上記調製した各インクについて、２３℃、２０％ＲＨの環境下で初期状態として、出射間隔５０ミリ秒時のインク液滴速度が８ｍ／ｓｅｃとなるように、インクジェット記録ヘッドに印加する電圧を調整した。次いで、出射間隔時間を変化し、下式にあてはめて、液滴速度の相対比率を測定し、下記の基準に従って耐デキャップ性の評価を行った。

例えば、出射間隔５０マイクロ秒でインク液滴を１００滴出射させ、最初の出射から間隔時間ｔ秒後に、再び出射間隔５０マイクロ秒で１００滴出射させ、間隔時間ｔ秒後の最初のインク液滴の速度を測定して、これを間隔時間ｔ後の液滴速度とする。

液滴速度の相対比率（％）＝（出射間隔ｔ秒後の液滴速度）／（出射間隔５０ミリ秒の液滴速度＝８ｍ／ｓｅｃ）×１００
◎：液滴速度の相対比率が７０％以下となる間隔時間ｔが１０秒以上である
○：液滴速度の相対比率が７０％以下となる間隔時間ｔが１秒以上、１０秒未満である
△：液滴速度の相対比率が７０％以下となる間隔時間ｔが０．３秒以上、１秒未満であ
る
×：液滴速度の相対比率が７０％以下となる間隔時間ｔが０．３秒未満である。

〔間欠出射適性の評価〕
上記調製した各インクを、２３℃、２０％ＲＨの環境下で、インクジェット記録ヘッド中にそれぞれ装填した状態で２４時間放置した。その後インクの出射を行い、インク液滴の飛翔状態を観察し、下記の基準に従って間欠出射適性の評価を行った。

◎：放置後、何もしないで出射した時、２５６ノズル全てが出射した
○：放置後、何もしないで出射した時、１〜５ノズルで飛翔曲がりが発生したが、１回の記録ヘッドのワイピング操作で、正常な出射状態を回復した
△：放置後、何もしないで出射した時、１〜５ノズルで飛翔曲がりが発生したが、１回の記録ヘッドのサクションとワイピング操作で、正常な出射状態を回復した
×：放置後、何もしないで出射した時、６ノズル以上で飛翔曲がりが発生したが、２回の記録ヘッドのサクションとワイピング操作で、正常な出射状態を回復した
以上により得られた各評価結果を、表４に示す。

表４に記載の結果より明らかなように、水の比率が高い溶媒構成の従来型のインクにおいては、本発明で規定する特定の部分構造を有さない顔料分散体を用いても、良好な分散安定性を示している。しかしながら、本発明で規定する有機溶媒の比率が高い溶媒構成となると、これらの分散剤では安定性を付与することができず、分散安定性は大きく劣る結果となる。また、水の比率が高い溶媒構成のインクにおいては、耐デキャップ性、間欠出射適性において大きく劣ることがわかる。

これに対して、本発明で規定する特定の部分構造を有する高分子分散剤を用いて調製した顔料分散体と、特定の有機溶媒比率との組み合わせた本発明のインクは、高い分散安定性と優れた耐デキャップ性、間欠出射適性を有していることがわかる。

実施例２
実施例１において調製したインク１、７、８、１５を使用し、ノズル口径が２５μｍ、を記録材料の幅手方向に１０個並列に配置して、１色当たりのノズル解像度１４４０ｄｐｉ（本発明でいうｄｐｉとは、２．５４ｃｍ当たりのドット数を表す）、ノズル総数が２５６０個のラインヘッド方式のインクジェットプリンタ用い、このインクジェットプリンタに、インク１、７、８、１５をそれぞれ装填し、液滴速度８ｍ／ｓｅｃ、インク液滴量４ｐｌとなるように記録ヘッドの駆動電圧を調整した。

次いで、記録材料として、Ａ４サイズのコニカミノルタビジネステクノロジー社製のビジネスクラス普通紙を用いて、搬送方向のＡサイズの短辺長となるようにして、１０ｐｐｍの条件で連続印字、搬送した。この時、普通紙間の間隔は１０ｍｍとして、画像印字を行い、それぞれ対応する表５に示す画像を４種類作製した。

なお、上記印字速度（普通紙の搬送速度）１０ｐｐｍは、１分間にＡ４サイズの普通紙を１０枚プリントする条件、すなわち分速２２００ｍｍで行った。

〔形成画像の評価〕
（印字後のカール特性の評価）
２３℃、３０％ＲＨの環境下で、上記インクジェットプリンターを用いて、Ａ４サイズの普通紙に、解像度１４４０ｄｐｉ×１４４０ｄｐｉで、２００ｍｍ×２８０ｍｍのベタ画像を印字した。次いで、この印字した普通紙を、２３℃、２０％ＲＨの環境下で平らな台上で印字面を上にして１週間放置し、次いで四隅の浮き上がり高さを測定した。なお、中央部が浮き上がる負カールの試料については、上下を逆にして更に１日放置した後、四隅の浮き上がり高さを測定した。以上のようにして四隅の浮き上がり高さを測定し、下記の基準に従って、カール特性を評価した。

◎：ほとんど平坦で、四隅で最も浮いている箇所でも、浮き上がり高さが５ｍｍ未満である
○：四隅で最も浮いている箇所の浮き上がり高さが５ｍｍ以上、１０ｍｍ未満である
△：四隅で最も浮いている箇所の浮き上がり高さが１０ｍｍ以上、２０ｍｍ未満である
×：四隅で最も浮いている箇所の浮き上がり高さが２０ｍｍ以上、５０ｍｍ未満である
××：四隅で最も浮いている箇所の浮き上がり高さが５０ｍｍ以上、または円筒状に丸まってしまい、測定不可である。

（擦過性の評価−１：耐水性）
上記方法により、解像度１４４０ｄｐｉ×１４４０ｄｐｉで、５０ｍｍ×５０ｍｍのベタ画像を印字した。次いで、この印字した普通紙を、２３℃、２０％ＲＨの環境下で平らな台上で印字面を上にして１時間放置した後、純水を含ませた綿棒により５回画像上をこすった後の画像の状況を目視観察し、下記の評価基準に従って耐水性の評価を行った。

◎：画像の変化は認められない
○：こすった痕をかすかに確認できるが、画像濃度はほとんど変化していない
△：こすった部分の画像濃度が減少しているが、実用上問題ない
×：こすった部分の画像濃度が大きく減少しており、ほとんど色剤が残存していない。

（擦過性の評価−２：マーカー耐性）
上記方法により、記録解像度１４４０×１４４０ｄｐｉで、４ポイント、６ポイント及び８ポイントのＭＳ明朝体で漢字「口、四、日、回、因、困、固、国、目、図、國」の文字を印字した。この印字した普通紙を、２３℃、２０％ＲＨの環境下で平らな台上で印字面を上にして１時間放置した後、市販の蛍光マーカーを用いて文字上をなぞり、その後の文字画像を目視観察し、下記の評価基準に従ってマーカー耐性の評価を行った。

◎：４ポイントの文字画像が、判読可能である
○：４ポイントの文字画像の判読は難しいが、６ポイントの文字画像の判読可能である
△：４、６ポイントの文字画像の判読は難しいが、８ポイントの文字画像の判読可能である
×：８ポイントも文字画像の判読は難しい

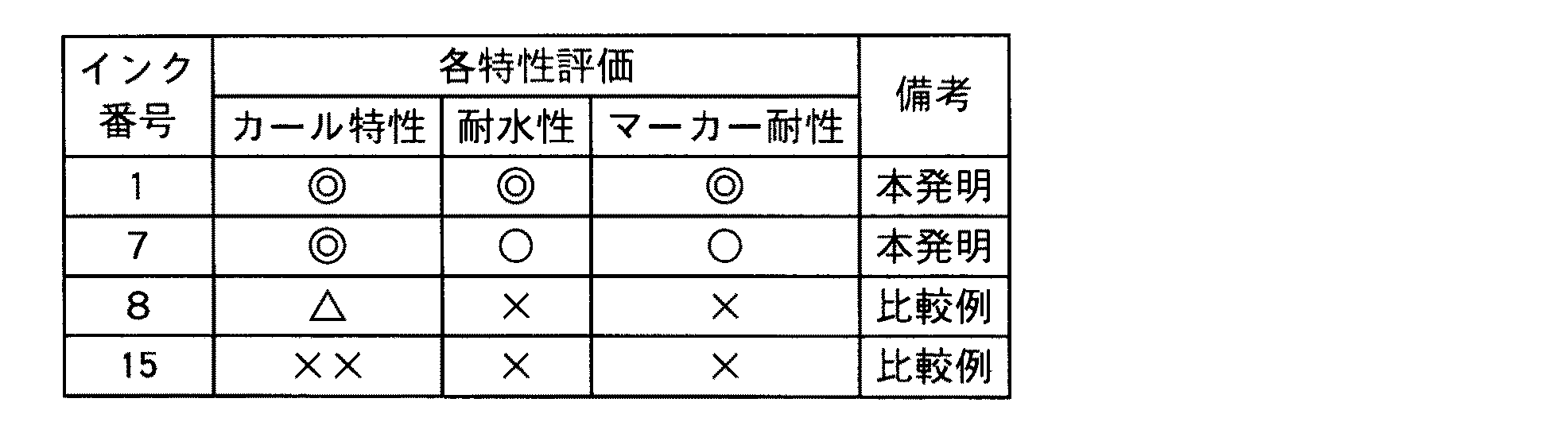

以上により得られた各評価結果を、表５に示す。

表５に記載の結果より明らかなように、本発明のインクを用いて形成した画像は、比較のインクを用いて形成した画像に対し、間欠印字適性、マーカー耐性、及びカール特性に優れていることが分かる。

Claims

少なくとも水、水溶性有機溶剤、顔料及び顔料分散剤を含有し、かつ、水の含有量が全インク質量の１０質量％以上５０質量％未満であるインクジェットインクにおいて、該水溶性有機溶剤のうちＳＰ値が９以上１２未満の水溶性有機溶剤を全インクの３０質量％以上含有し、かつ、該顔料分散剤が酸価が５〜１６０である下記一般式（Ｉ）で表される重合体であることを特徴とするインクジェットインク。
一般式（Ｉ）
−（Ａ）_a−（Ｂ）_b−（Ｃ）_c−（Ｄ）_d−（Ｅ）_e−
（式中、Ａ、Ｂ、Ｃ、Ｄ、Ｅは顔料分散剤を構成する単量体を表し、ａ、ｂ、ｃ、ｄ、ｅはそれぞれの単量体の顔料分散剤中における構成モル比率を表す。Ａはカルボン酸またはスルホン酸の酸性基およびその塩誘導体を含有する単量体であり、Ｂはヒドロキシ基を含有する単量体である。Ｃは炭素数８以上の直鎖または分岐状のアルキル基を含有する単量体であり、Ｄはスチレンおよびその誘導体を表す。Ｅはその他の重合可能な単量体を表す。ａは１〜２４％、ｂは１〜６０％、ｃおよびｄはそれぞれ１〜５０％であり、かつｃ＋ｄは５〜５０％である。ｅは０〜４０％である。）
ＳＰ値が９以上１２未満の水溶性有機溶剤の２０℃における蒸気圧が１０〜１３３Ｐａであることを特徴とする請求項１に記載のインクジェットインク。
前記顔料分散剤が、アクリル−スチレン系高分子分散剤であることを特徴とする請求項１または２に記載のインクジェットインク。
前記顔料分散剤の重量平均分子量が２０，０００〜２００，０００であることを特徴とする請求項１、２又は３に記載のインクジェット用インク。
