JP2008043990A

JP2008043990A - Ａｒ−ＣＯ２混合ガスシールドアーク溶接用銅めっきソリッドワイヤ

Info

Publication number: JP2008043990A
Application number: JP2006223758A
Authority: JP
Inventors: Atsutada Motoe; 敦忠本江; Shinichiro Iwakiri; 伸一郎岩切; Kimihiro Tsuji; 公博辻
Original assignee: Nippon Steel and Sumikin Welding Co Ltd
Current assignee: Nippon Steel Welding and Engineering Co Ltd
Priority date: 2006-08-21
Filing date: 2006-08-21
Publication date: 2008-02-28

Abstract

【課題】低電流域から遷移領域で長時間溶接する場合においても、スパッタ発生量が少なくワイヤ送給性が良好で、さらにチップの摩耗が少なくアークの安定性が良いなど溶接作業性に優れたＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤを提供する。
【解決手段】Ａｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤにおいて、ワイヤ成分としてＣ：０．０２〜０．１０質量％、Ｓｉ：０．４０〜０．９５質量％、Ｍｎ：１．０〜１．９５質量％、Ｔｉ：０．０３〜０．１５質量％を含有し、残部Ｆｅおよび不可避的不純物からなり、かつ、ワイヤ表面にワイヤ１０ｋｇ当たり常温で液体の潤滑油を０．３〜１．５ｇ有し、金属粉の付着量が０．２５ｇ以下、金属粉以外の固形分の付着量が０．１０ｇ以下であることを特徴とする。
【選択図】図１

Description

本発明は、Ａｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤに関し、特に低電流域から遷移領域の溶接電流で長時間溶接する場合においても、スパッタ発生量が少なくワイヤ送給性が良好で、さらにコンタクトチップ（以下、チップという。）の摩耗が少なくアークの安定性が良いなど溶接作業性に優れたＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤに関する。

ガスシールドアーク溶接方法は、全姿勢溶接が可能で、信頼性の高い溶接継手が得られる。したがって、建築、橋梁、化工機を主体とする大型構造物や自動車等の輸送機器の鋼構造物製造に広く使用されている。シールドガスとしては、経済性と耐欠陥性からＣＯ₂ガスを使用する場合が多いが、ＣＯ₂ガスを使用するとスパッタ発生量が多く、溶接箇所周囲の鋼板表面の清掃作業（タガネやグラインダー等によるスパッタの除去作業）や溶接トーチ先端のシールドノズルの清掃作業（スパッタの除去）が必要となる。

したがって、特にロボットを用いて溶接する場合にスパッタの発生を抑制するために、Ａｒに５〜２５体積％のＣＯ₂ガスを混合した混合ガスを使用することが多い。この混合ガスを使用する場合は、高電流域では溶滴の移行形態がスプレー状となり、スパッタ発生量は極めて少ない。しかし、低電流域ではＣＯ₂ガスを用いた溶接の場合と同様にスパッタ発生量が多くなる。また、高電流域と低電流域の中間である遷移領域の溶接電流においても比較的スパッタ発生量が多い。

そのため、低電流域でのパッタ発生量を抑制する技術として、例えば特開平９−９９３９０号公報（特許文献１）や特開２００４−１３６３４２号公報（特許文献２）にパルス電源を用いたＡｒ−ＣＯ₂混合ガスシールドアーク溶接用ワイヤの提案がある。
しかし、これらの技術では低電流域から遷移領域の溶接電流でのスパッタ発生量は少なくなるが、使用するパルス電源が非常に高価であり、一般の溶接電源による溶接でのスパッタ発生量が少ない溶接用ワイヤが求められている。

Ａｒ−ＣＯ₂混合ガスを用いてスパッタ発生量を抑制した技術として、例えば特開平８−１３２２８０号公報（特許文献３）や特開２０００−２４６４８５号公報（特許文献４）にワイヤに微量のＣａ、Ｋを含有させる溶接用ワイヤの提案がある。
しかし、これらの技術は何れも高電流域での溶接、すなわち、溶滴の移行状態がスプレー状でのスパッタの低減を図ったものであって、低電流域での溶接においてはスパッタ抑制に十分ではない。

また、ロボットを用いた場合の溶接作業は、ワイヤ供給装置の送給ローラにより、コンジットケーブルの内部に内包され螺旋状に形成されたコンジットチューブとそれにつながる溶接トーチのチップから連続的にワイヤを送り出しながらＡｒ−ＣＯ₂ガスの雰囲気でアーク溶解する方法で使用される。この場合、コンジットケーブルは溶接トーチの動きを容易にするために長尺でかつ軟質の物が用いられ、ワイヤ送給装置から溶接部までの距離の調整や狭隘部の溶接をするために上下あるいは左右に曲げたり、ループ状に巻きつけて使用されることが多い。

このような状況で使用された場合、前述の溶接用ワイヤでは螺旋状のコンジットチューブ内の表面と接触摩擦によってワイヤ表面の潤滑剤およびワイヤ製造時ワイヤ表面に付着した銅粉や鉄粉がコンジットチューブ内に蓄積され送給抵抗が非常に大きくなり、アークが不安定になって、ついにはアーク切れするという問題が生じて満足できるものではない。

一方、最近ではワイヤ表面に銅めっきが施されていないワイヤについても種々検討されており、例えば、特開平１１−１０４８８３号公報（特許文献５）や特開２００４−１０６１号公報（特許文献６）には、銅めっき無しでスパッタ発生量を少なくした溶接用ワイヤの開示がある。しかし、コンジットチューブに銅めっきの蓄積はないが高電流で長時間溶接しているとチップ摩耗が激しくアークが不安定になるので頻繁にチップを交換する必要がある。
特開平９−９９３９０号公報特開２００４−１３６３４２号公報特開平８−１３２２８０号公報特開２０００−２４６４８５号公報特開平１１−１０４８８３号公報特開２００４−１０６１号公報

本発明は、Ａｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤに関し、特に低電流域から遷移領域の溶接電流で長時間溶接する場合においても、スパッタ発生量が少なくワイヤ送給性が良好で、さらにチップの摩耗が少なくアークの安定性が良いなど溶接作業性に優れたＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤを提供することを目的とする。

本発明の要旨は、Ａｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤにおいて、ワイヤ成分としてＣ：０．０２〜０．１０質量％、Ｓｉ：０．４０〜０．９５質量％、Ｍｎ：１．０〜１．９５質量％、Ｔｉ：０．０３〜０．１５質量％を含有し、残部Ｆｅおよび不可避的不純物からなり、かつ、ワイヤ表面にワイヤ１０ｋｇ当たり常温で液体の潤滑油を０．３〜１．５ｇ有し、金属粉の付着量が０．２５ｇ以下、金属粉以外の固形分の付着量が０．１０ｇ以下であることを特徴とする。また、ワイヤ表面に二硫化モリブデンを０．００５〜０．２５ｇ、リン脂質を０．００８〜０．１０ｇさらに有することも特徴とする。

本発明のＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤによれば、特に低電流域から遷移領域の溶接電流で長時間溶接する場合においても、スパッタ発生量が少なくワイヤ送給性が良好で、さらにチップの摩耗が少なくアークの安定性が良いなど溶接作業性に優れた溶接が可能になる。

本発明者らは、前記課題を解決するために低電流域から遷移領域の溶接電流（例えば、ワイヤ径１．２ｍｍ、シールドガス：Ａｒ−２０％ＣＯ₂の場合１５０〜２８０Ａ程度）で、ワイヤ成分、ワイヤ表面に塗布する送給潤滑剤およびワイヤ表面状態について種々検討した。その結果、ワイヤ成分中Ｃ、Ｓｉ、ＭｎおよびＴｉの含有量を限定することによってアークの安定およびスパッタの発生を抑制し、ワイヤ表面に銅めっきおよび常温で液体である潤滑油を有し、金属粉および金属粉以外の固形分の付着量を少なくすることによって軟質で長尺のコンジットケーブルを使用して長時間溶接する場合においてもワイヤ送給性が良好で、チップ摩耗も極めて少なくなり安定したアークが得られる。さらに、ワイヤ表面の二硫化モリブデンおよびリン脂質を適量有することによって、ワイヤ送給性が良好で安定したアークが得られることを見出した。

ワイヤ成分中のＣは、スパッタ発生量の抑制のために添加する。Ｃが０．０２質量％（以下、％という。）未満であると表面張力が低下するのでスパッタ発生量が多くなる。一方、Ｃが０．１０％を超えると表面張力が高くなりすぎるのとアークが強くなりすぎて大粒のスパッタが発生しやすくなる。

Ｓｉは、アークの安定のために添加する。Ｓｉが０．４０％未満であるとアークが不安定となる。０．９５％を超えると表面張力が高くなりすぎてスパッタ発生量が多くなる。ＭｎもＳｉと同様にアークの安定のために添加する。Ｍｎが１．０％未満であるとアークが不安定となる。１．９５％を超えると表面張力が高くなりすぎてスパッタ発生量が多くなる。

Ｔｉは、特に低電流域の溶接電流で溶滴を小さくしてスパッタ発生を抑制する。Ｔｉが０．０３％未満であるとその効果がなく大粒のスパッタが多発する。一方、Ｔｉが０．１５％を超えると表面張力が高くなりすぎて逆にスパッタ発生量が多くなる。
なお、溶接金属の強度調整としてＮｉ、Ｍｏ、Ｃｒ、Ａｌ、Ｚｒ、ＶおよびＮｂを微量添加できる。

ワイヤ表面の銅めっきは、コンジットチューブ内での摩擦抵抗を低減するとともにチップ先端での通電性を良好にしアークを安定させる。さらに、高電流の溶接条件で長時間溶接してもチップ摩耗が極めて少なく安定したアークを持続させることができる。銅めっきは通電性、潤滑性およびチップの耐摩耗性を向上させるとともに防錆性向上の効果も有する。めっき厚は０．３〜１．２μｍ程度が好ましい。

次に、ワイヤ表面に塗布する潤滑剤は、ワイヤ１０ｋｇ当たり常温で液体である潤滑油を０．３〜１．５ｇ（以下、ｇ／１０ｋｇＷという。）とする。常温で液体である潤滑油は、ワイヤ表面に皮膜を有し、ワイヤ送給時にワイヤ送給性を向上させる。潤滑油が０．３ｇ／１０ｋｇＷ未満であると、コンジットチューブ内で送給抵抗が大きくなりワイヤ送給性が不良となる。逆に、１．５ｇ／１０ｋｇＷを超えると、送給ローラ部でワイヤがスリップしてアークが不安定になる。

潤滑油は、動植物油、鉱物油あるいは合成油の何れでもよい。動植物油としてはパーム油、菜種油、ひまし油、豚油、牛油、魚油等を、鉱物油としてはマシン油、タービン油、スピンドル油等を用いることができる。合成油としては炭化水素系、エステル系、ポリグリコール系、ポリフェノール系、シリコーン系、フロロカーボン系を用いることができる。

ワイヤ表面の銅めっきは、前述のようにチップ先端での通電性を良好にし、チップ摩耗が少なく、さらに防錆性向上という効果がある。しかし、ワイヤ表面への銅めっきはワイヤ素線径（２．５〜３．５ｍｍ程度）で施された後に仕上げ伸線で製品径まで縮径されるが、この過程で銅めっきが剥がれワイヤ表面に多量付着する。また、同時にワイヤ表層部の鉄も削られてワイヤ表面に付着する。これらワイヤ表面に付着した金属粉は、コンジットチューブ内に蓄積されて長時間溶接していると送給抵抗が非常に大きくなりアークが不安定となって、ついにはアーク切れが生じるようになる。しかし、ワイヤ表面の金属粉付着量が０．２５ｇ／１０ｋｇＷ以下であると、コンジットチューブ内への蓄積量が少なく長時間溶接しても送給抵抗を大きくすることがない。

銅粉や鉄粉などの金属粉以外に、ワイヤ表面には残留した固形伸線潤滑剤や湿式伸線潤滑剤中の汚れ、ほこり等が付着してコンジットチューブ内に蓄積されて長時間溶接していると送給抵抗が大きくなりアークが不安定となる。しかし、金属粉以外の固形分（以下、固形不純物という。）の付着量が０．１０ｇ／１０ｋｇＷ以下であると、コンジットチューブ内への蓄積量が少なくなり、コンジットチューブが摩耗して交換するまで送給抵抗を大きくすることがない。

さらに、ワイヤ表面に二硫化モリブデンを有することによって、コンジットチューブ内で送給抵抗を抑制してワイヤ送給性をさらに良好にする。二硫化モリブデンが０．００５ｇ／１０ｋｇＷ未満であると、コンジットチューブ内で送給抵抗が大きくなりワイヤ送給性が不良となる。逆に、二硫化モリブデンが０．２５ｇ／１０ｋｇＷを超えると、アークが不安定になってスパッタ発生量が多くなる。

なお、二硫化モリブデンはコンジットチューブとの接触により長時間溶接しているとコンジットチューブ内に少量蓄積されるが、この蓄積された二硫化モリブデンは送給抵抗を小さくする働きをする。また、二硫化モリブデンの粒径は１．０μｍ以下であることが送給抵抗を低減してワイヤ送給性を良好にするので好ましい。

また、リン脂質をワイヤ表面に有することによって、常温で液体である潤滑油と共存してワイヤ表面の二硫化モリブデンを均一に分散させる作用を有する。リン脂質が０．００８ｇ／１０ｋｇＷ未満であると、ワイヤ表面の二硫化モリブデンが均一に付着せず、コンジットチューブ内で送給抵抗が大きくなる部分がありワイヤ送給性が不良になる。逆に、リン脂質が０．１０ｇ／１０ｋｇＷを超えると、スパッタ発生量が多くなる。

本発明にいうリン脂質とは、レシチン（フォスファチジルコン）、フォスファチジルエタノールアミン、フォスファジルイニシトールなどのリン酸脂質を９５％程度含有する粉末状のもの、リン酸脂質を約６５％および大豆油などの植物油を３５％程度含有するペースト状のものなどあり、いずれも使用することができ、中でも大豆油から得られるレシチンが好ましい。

本発明のＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきワイヤの製造方法は、ワイヤ原線を一次伸線したワイヤ素線を焼鈍してワイヤ表面にめっきを施したのち、製品径まで仕上げ伸線して、ワイヤ表面を例えば洗浄や機械的に浄化し、常温で液体である潤滑油または潤滑油と二硫化モリブデンおよびリン脂質をワイヤ表面に塗布してスプール巻きまたはペールパック入りワイヤとする。

以下、本発明の効果を実施例により具体的に説明する。
表１に示すワイヤ径１．２ｍｍの溶接用ワイヤの成分、ワイヤ表面状態および潤滑剤塗布量を変えたものを試作してスプール巻きワイヤとした。

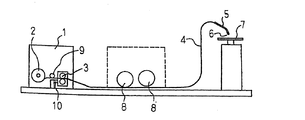

各試作ワイヤにつきワイヤ送給性、チップ摩耗量、アーク状態およびスパッタ発生量を調査した。ワイヤ送給性、チップ摩耗量およびアーク状態の評価は、図１に示す装置を用いて行った。図１において送給機１にセットされたスプール巻きワイヤ２は、送給ローラ３により引き出され、コンジットケーブル４に内包されたコンジットチューブを経てその先端のトーチ５からチップ６まで送給される。そしてチップ６と鋼板７との間でビードオンプレート溶接を行う。コンジットケーブル４は６ｍ長さで、送給抵抗を与えるために１５０ｍｍ径のループを２つ形成した屈曲８を設けた。送給機１には送給ローラの周速度Ｖｒ（設定ワイヤ速度）の検知器（図示せず）およびワイヤの実速度Ｖｗ検出器９を備えている。

ワイヤ送給性評価指標のスリップ率ＳＬは、ＳＬ＝（Ｖｒ−Ｖｗ）／Ｖｒ×１００で表される。また、送給ローラ部分に設けられたロードセル１０によりワイヤ送給時にワイヤがコンジットチューブから受ける反力を送給抵抗Ｒとして検出した。溶接は試作ワイヤ毎に新しいコンジットチューブを用いて表２に示す条件Ｎｏ．１の溶接条件で１００分溶接し、溶接開始後４０分から溶接終了までの２０分間スリップ率ＳＬと送給抵抗Ｒを測定して平均値を求めた。スリップ率ＳＬが１０％以下で送給抵抗Ｒが６ｋｇｆ以下の場合にワイヤ送給性良好と判定した。また、チップの摩耗量は、試作ワイヤ毎に新しいチップ（内径１．４ｍｍ）を用いて溶接終了後最も摩耗の大きい箇所の内径を測定した。チップ摩耗量の評価は、摩耗量が０．１５ｍｍ以下を良好として評価した。

スパッタ発生量は、上記ワイヤ送給性およびチップ摩耗性の試験終了後、コンジットチューブおよびチップを交換せずに銅製の捕集箱を用いて、ビードオンプレート溶接により表２に示す条件Ｎｏ．１およびＮｏ．２の溶接条件で５回溶接（１回の溶接時間１．５ｍｉｎ）して捕集したスパッタを１分間の発生量に換算した。スパッタ発生量は０．５ｇ／ｍｉｎ以下でアークが安定して作業性が良好である。また、スパッタ発生量測定後、コンジットチューブのループ部を切断して、潤滑剤、金属粉および固形不純物の蓄積状態を観察した。それらの結果を表３にまとめて示す。

表１および表３中、ワイヤＮo.１〜９が本発明例、ワイヤＮo.１０〜１８が比較例である。

本発明例であるワイヤＮo.１〜９は、ワイヤ成分範囲が適正で銅めっきを有し、ワイヤ表面の潤滑油量が適正で金属粉量および固形不純物が少ないので、スリップ率ＳＬおよび送給抵抗Ｒが低くワイヤ送給性が良好で、チップ摩耗量および低電流域から遷移領域の溶接電流でのスパッタ発生量も少なくアークが安定して溶接作業性が良好でコンジットチューブ内への蓄積量が少ないなど極めて満足な結果であった。

なお、ワイヤＮo.１はワイヤ表面に二硫化モリブデンおよびリン脂質が付着していないので、ワイヤＮo.２はリン脂質が付着していないので、いずれもワイヤ送給抵抗Ｒが若干高くなった。比較例中ワイヤＮo.１０は、ワイヤ成分のＣが高いので大粒のスパッタが発生した。また、ワイヤ表面の二硫化モリブデンの付着量が少ないので送給抵抗Ｒも高くなった。

ワイヤＮo.１１は、ワイヤ成分のＣが低いのでスパッタ発生量が多かった。また、ワイヤ表面のリン脂質付着量が少ないので送給抵抗Ｒも高くなった。ワイヤＮo.１２は、ワイヤ成分のＳｉが高いのでスパッタ発生量が多かった。また、ワイヤ表面の潤滑油付着量が多いのでアークが不安定でスリップ率ＳＬも高くなった。ワイヤＮo.１３は、ワイヤ成分のＳｉが低いのでアークが不安定であった。また、ワイヤ表面の二硫化モリブデンの付着量が多いのでスパッタ発生量も多くなった。

ワイヤＮo.１４は、ワイヤ成分のＭｎが高いのでスパッタ発生量が多かった。また、ワイヤ表面の潤滑油付着量が少ないので送給抵抗Ｒも高くなった。ワイヤＮo.１５は、ワイヤ成分のＭｎが低いのでアークが不安定であった。また、ワイヤ表面のリン脂質付着量が多いのでスパッタ発生量も多くなった。ワイヤＮo.１６は、ワイヤ成分のＴｉが低いので大粒のスパッタ発生量が多かった。また、ワイヤ表面の金属粉付着量が多いのでコンジットチューブ内の蓄積量が多くなって送給抵抗Ｒが高くアークも不安定であった。

ワイヤＮo.１７は、ワイヤ成分のＴｉが多いのでスパッタ発生量が多かった。また、ワイヤ表面の固形不純物の付着量が多いのでコンジットチューブ内の蓄積量が多くなって送給抵抗Ｒが高くアークも不安定であった。ワイヤＮo.１８は、ワイヤ表面にめっきが施されていないのでチップ摩耗量が多くアークが不安定であった。

本発明の実施例におけるワイヤ送給試験の装置を示す図面である。

符号の説明

１送給機
２スプール巻きワイヤ
３送給ローラ
４コンジットケーブル
５トーチ
６チップ
７鋼板
８コンジットケーブルの屈曲部
９ワイヤの実速度検出器
１０ロードセル

特許出願人日鐵住金溶接工業株式会社
代理人弁理士椎名彊他１

Claims

Ａｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきソリッドワイヤにおいて、ワイヤ成分としてＣ：０．０２〜０．１０質量％、Ｓｉ：０．４０〜０．９５質量％、Ｍｎ：１．０〜１．９５質量％、Ｔｉ：０．０３〜０．１５質量％を含有し、残部Ｆｅおよび不可避的不純物からなり、かつ、ワイヤ表面にワイヤ１０ｋｇ当たり常温で液体の潤滑油を０．３〜１．５ｇ有し、金属粉の付着量が０．２５ｇ以下、金属粉以外の固形分の付着量が０．１０ｇ以下であることを特徴とするＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきワイヤ。
ワイヤ表面に二硫化モリブデンを０．００５〜０．２５ｇ、リン脂質を０．００８〜０．１０ｇさらに有することを特徴とする請求項１記載のＡｒ−ＣＯ₂混合ガスシールドアーク溶接用銅めっきワイヤ。
