JP2009242534A - 耐水性、耐薬品性に優れた塗材 - Google Patents
耐水性、耐薬品性に優れた塗材 Download PDFInfo
- Publication number
- JP2009242534A JP2009242534A JP2008089900A JP2008089900A JP2009242534A JP 2009242534 A JP2009242534 A JP 2009242534A JP 2008089900 A JP2008089900 A JP 2008089900A JP 2008089900 A JP2008089900 A JP 2008089900A JP 2009242534 A JP2009242534 A JP 2009242534A
- Authority
- JP
- Japan
- Prior art keywords
- coating material
- resistance
- water
- chemical resistance
- rubber
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
Landscapes
- Paints Or Removers (AREA)
- Processing Of Solid Wastes (AREA)
Abstract
【課題】金属の表面部分やコンクリートとの接合部は、温度変化による金属の収縮・膨張など物理的変化や、紫外線、水、薬品性の化学物質（酸、アルカリ、塩水）などが浸潤される箇所では劣化が激しく塗膜の剥離が生じ易い。このため、表面強度や収縮膨張、耐水性、耐薬品性の向上を目的とした塗材で耐久性の高い状態を維持することができ、一液性で乾燥硬化する塗材の実現が望まれていた。
【解決手段】この発明は、ゴム系リサイクルカーボンとウレタンプレポリマー樹脂溶剤を主成分とする溶剤に混合させ耐水性、耐薬品性に優れた硬い塗膜を形成する一液性の硬化型塗材である。
【選択図】なし
【解決手段】この発明は、ゴム系リサイクルカーボンとウレタンプレポリマー樹脂溶剤を主成分とする溶剤に混合させ耐水性、耐薬品性に優れた硬い塗膜を形成する一液性の硬化型塗材である。
【選択図】なし
Description
この発明は、耐水性、耐薬品性に優れた一液で硬い塗膜を形成する塗材に関するものである。
水槽タンクや外壁構造物、例えば鋼板金属の表面部分やコンクリートとの接合部など酸化による腐食が生じてくる。酸化を抑えるため、多くは樹脂組成物などによる防食塗膜で表面処理されている。
また、防食塗膜を形成するため樹脂と硬化剤からなる塗膜を形成するなど、工夫が施されている塗材が提案されている（例えば特許文献１参照。）。
塗膜形成の工夫が施されてきているが、温度変化による金属の収縮・膨張など物理的変化や、紫外線、水、薬品性の化学物質（酸、アルカリ、塩水）などが浸潤される箇所では劣化が激しく塗膜の剥離が生じ易い。
このため、表面強度や収縮・膨張にも優れた耐水性、耐薬品性の向上を目的とした塗材で、耐久性の高い状態を維持することができ、一液性で乾燥硬化する塗材の実現が望まれていた。
この発明は、ゴム系リサイクルカーボンとウレタンプレポリマー樹脂を主成分とする溶剤の混合物で硬い塗膜を形成した一液性硬化型の耐水性、耐薬品性に優れた塗材を提供するものである。
この塗材は、ウレタンプレポリマー樹脂を主成分とする溶剤１００重量％に対してゴム系リサイクルカーボンの割合が１０〜２５重量％を混合した耐水性、耐薬品性効果と付着性、防錆効果を特長とする塗材である。
上述したように、本発明の塗材は、一液性の硬化型で、硬い塗膜を形成し付着性が高く剥離が生じにくい。また、耐水性、耐薬品性に優れていることから、腐食を生じる箇所に塗布することにより、酸化を抑制さす塗材が提供される。
ゴム系リサイクルカーボンは、これまでリサイクルが難しかった廃タイヤを非燃焼乾留熱分解して生成したカーボンブラックを微粉砕しフィルターを通したカーボンで真比重１．６、かさ比重０．６でウレタンプレポリマー樹脂を主成分とする溶剤に混入しても凝固することなく混合する。これは、ゴム系リサイクルカーボンは、被膜がないため溶剤となじみやすく分子レベルで変化しやすいことが考えられる。
前記カーボンは、粒子径が３０μｍ以下のものが好ましい。粒子径が３０μｍを超えると粒子径のばらつきや膨張が大きくなり粘度が上昇し付着力が低下することが懸念される
。混合の割合は、前記のとおりウレタンプレポリマー樹脂溶剤１００重量％に対して１０〜２５重量％である。２５重量％を超えると付着性や塗布作業性が悪くなる。該カーボンの分析結果は表１の通りである。
。混合の割合は、前記のとおりウレタンプレポリマー樹脂溶剤１００重量％に対して１０〜２５重量％である。２５重量％を超えると付着性や塗布作業性が悪くなる。該カーボンの分析結果は表１の通りである。
この耐水性、耐薬品性塗材の塗装作業は、一液性の硬化型塗材であり、金属などの下地処理を行い用途に応じて塗布できる。塗布に先立って塗装面の汚れを拭き取り、火気厳禁、静電気などに注意し、保護手袋などの着用するよう注意を払うことが必要である。
本発明の塗材は、温度変化による膨張・収縮性効果と付着性、防錆作用に優れることから、より耐久性を維持することができる。一液性であり乾燥時間も速く、指触乾燥時間は約３０分で十分で、硬化乾燥は約４〜５時間である。塗布方法は、刷毛塗り、ローラー塗り、スプレー塗りなど用途に応じた方法で塗布できる。
本発明の実施例は、ウレタンプレポリマー樹脂を主成分とする溶剤の１００重量％に対して該カーボンを１５重量％の混合物とした塗材である。効果は、表１に示す試験結果のとおり、耐水性、耐薬品性に優れた硬い塗膜を形成する要因に、ゴム系リサイクルカーボンは被膜がないため、粒子が微妙に膨張してウレタンプレポリマー樹脂と結合して強固に固まる性質を持っていることが効果を高めている。
実施例に示すようにこの発明の塗材は、ウレタンプレポリマー樹脂を主成分にしたことによる耐水性・耐薬品性による効果と、ゴム系リサイクルカーボンの特長である温度変化による膨張・収縮性効果と紫外線および防錆作用効果が考えられる。
エコリサイクルカーボンの分析結果を表１に示した。

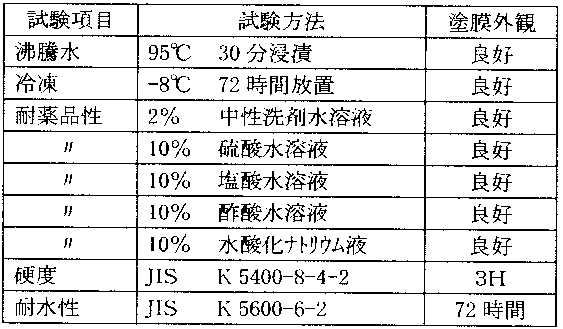

実施例による試験結果を表２示した。
Claims (3)
- 廃タイヤを非燃焼乾留熱分解して生成したゴム系リサイクルカーボンとウレタンプレポリマー樹脂を主成分とする溶剤の混合物からなる塗材
- 総重量に対するゴム系リサイクルカーボンの割合が１０〜２５重量％で混合させた請求項１記載の耐水性、耐薬品性に優れた塗材
- 前記ゴム系リサイクルカーボンの粒子径が３０μｍ以下である請求項１または２記載の塗材
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008089900A JP2009242534A (ja) | 2008-03-31 | 2008-03-31 | 耐水性、耐薬品性に優れた塗材 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008089900A JP2009242534A (ja) | 2008-03-31 | 2008-03-31 | 耐水性、耐薬品性に優れた塗材 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2009242534A true JP2009242534A (ja) | 2009-10-22 |
Family
ID=41304822
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2008089900A Pending JP2009242534A (ja) | 2008-03-31 | 2008-03-31 | 耐水性、耐薬品性に優れた塗材 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP2009242534A (ja) |
-
2008
- 2008-03-31 JP JP2008089900A patent/JP2009242534A/ja active Pending
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Selvaraj et al. | Studies on the evaluation of the performance of organic coatings used for the prevention of corrosion of steel rebars in concrete structures | |
| KR101166340B1 (ko) | 친환경 수성 도료 조성물 및 이를 이용한 콘크리트 구조물 보수공법 | |
| Aggarwal et al. | Anticorrosive properties of the epoxy–cardanol resin based paints | |
| AU2012328817B2 (en) | Corrosion, chip and fuel resistant coating composition | |
| MX2009009558A (es) | Metodo para revestir superficies de metal utilizando un compuesto acuoso que tiene polimeros, el compuesto acuoso y el uso de los sustratos revestidos. | |
| CN101775893B (zh) | 一种环氧地坪材料及其安装施工方法 | |
| JP6153132B2 (ja) | エポキシ樹脂組成物 | |
| Buchheit | Corrosion resistant coatings and paints | |
| JP6458995B2 (ja) | コンクリートの断面修復及び剥落防止工法 | |
| CN104132889B (zh) | 一种耐水环境腐蚀无溶剂高分子涂层使用寿命的测定方法 | |
| KR101049032B1 (ko) | 복합 도막구조를 이용한 콘크리트 구조물 표면 보호 및 수명연장 공법 | |
| CA2665229A1 (en) | Coating compositions | |
| JP2007204768A (ja) | 鋼構造物の耐食性・高耐久性塗膜剥離剤 | |
| US8853303B2 (en) | Recycled crumb rubber coating | |
| KR100631485B1 (ko) | 콘크리트 구조물 및 강 구조물의 내구성 증대 및 중성화와염해방지를 위한 속경화 피막 형성 공법 | |
| KR101559573B1 (ko) | 기능성 강재 도장용 조성물 및 그를 이용한 강재의 도장방법 | |
| WO2010056147A1 (ru) | Атикоррозионное защитное покрытие «бaзaлиt каменная cмoлa» | |
| JP2005334759A (ja) | 旧塗膜の補修塗装方法 | |
| KR102602458B1 (ko) | 다층 코팅용 도료 조성물 | |
| JP5652989B2 (ja) | 旧塗膜の補修塗装法 | |
| KR100721215B1 (ko) | 겔 타입 희생 양극과 고 절연성 방수재를 이용한 철근콘크리트 파손부의 보수 및 보강 방법 | |
| Echeverría et al. | Spent tyre valorisation: new polymer modified asphalts for steel protection in an aggressive marine environment | |
| JP2008229998A (ja) | 重防食被覆鋼材 | |
| KR101127414B1 (ko) | 아크릴우레탄으로 코팅된 파형강관 | |
| WO2012087671A1 (en) | Coating compositions |
