Abstract

【課題】エピタキシャルウェーハとサセプターとの接触部における転位発生を抑制可能なエピタキシャルウェーハの製造装置等を提供する。
【解決手段】実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置に用いられ、前記エピタキシャルウェーハが載置され、転位発生可能な高温にある前記エピタキシャルウェーハ及び当該サセプターを放冷したときに、前記エピタキシャルウェーハの外周部の接触部の温度と、前記接触部と接触して前記エピタキシャルウェーハを支持する当該サセプターの保持部の温度との差が、少なくとも所定の期間、３０℃以下となる熱容量を持つサセプターを提供する。
【選択図】図９

Description

本発明は、半導体の集積回路素子等に使用されるエピタキシャルウェーハの製造に関し、特に、エピタキシャル成長の際にウェーハの温度を制御するエピタキシャルウェーハの製造方法に用いられる冶具に関する。

シリコン半導体による集積回路素子（デバイス）の高密度化傾向は、急速に進行しており、デバイスを形成させるシリコンウェーハの品質への要求は、ますます厳しくなっている。つまり、集積が高密度化するほど回路は繊細となるので、リーク電流の増大やキャリアのライフタイム短縮原因となる、転位などの結晶欠陥は、これまでよりはるかに厳しく制限される。

エピタキシャルウェーハの製造において、一般に、基板となる単結晶シリコンウェーハをサセプターの上に置き、基板となるシリコンウェーハ及び周辺部品を清浄にし、該基板の表面を、シランまたはトリクロロシランのようなシリコン源に約８００℃またはそれ以上で暴露して、前記表面にシリコンのエピタキシャル層を成長させる。所定の厚さのエピタキシャル層を成長させた後、原料ガスの供給を止め、エピタキシャル層を積んだシリコンウェーハの温度を下げて、チャンバー内から取出して、このエピタキシャルウェーハが次の工程に供給されるようにする。この一連の製造工程において、コンタミや、転位などの結晶欠陥を生じさせないように細心の注意が払われる。

エピタキシャル層の成長は、温度に大きく影響されるので、温度制御は重要である。また、シリコンウェーハの主表面／裏面間の温度勾配が急となる場合には、シリコンウェーハに反りを引き起こすおそれがある。たとえ反りが生じない場合であっても、ウェーハ内にスリップ転位という結晶欠陥が発生するおそれがある。このため、シリコンウェーハの主表面にエピタキシャル層を成長させる際に、原料ガスを徐々に加えて急激な温度低下を防止し、サセプターに働きかける高周波誘導加の出力を制御し、サセプターからシリコンウェーハへの熱の移動を制限している（例えば特許文献１）。

ところで、半導体ウェーハをＲＴＡ装置により所定温度で熱処理する工程を有する半導体ウェーハの製造方法において、前記半導体ウェーハの少なくとも半導体ウェーハを支持する支持治具との接触部分の温度が、半導体ウェーハの中心部の温度よりも３〜２０℃低くなる様に制御した状態で熱処理を行い、スリップ転位の発生を抑制する技術が開示されている（特許文献２）。
特開２００２−１６００４号公報 特開２００２−１６４３００号公報

しかしながら、特許文献１の温度制御は、キャリアガス及び／又は原料ガスの流量及び高周波誘導加等の出力を同時に制御する場合に有効な手段であるが、流量が変化しない場合やその他のヒータ（例えば、ハロゲンランプ）による加熱を行う場合には、そのまま適用することができず、また、サセプターからの加熱により半導体ウェーハを加熱するため温度調整の制御が容易ではない。一方、特許文献２では、もっぱら半導体ウェーハの中心部と、支持治具との接触部分（その外周部）との温度差を所定の温度範囲に限ることにより、接触部の転位発生と、中心部と外周部との温度差に起因する転位発生とを抑制することを目的としており、その他の要因で生じ得る転位の発生を有効に抑制することができない。

そこで、本発明者は、基板となるシリコンウェーハの主表面にエピタキシャル層を成長させるエピタキシャルウェーハ製造方法において、外周部、特にサセプターとの接触部近傍を鋭意研究し、転位発生の原因を突き止め、それを防止することにより転位発生を有効に防止し可能な本発明を完成するに至った。即ち、エピタキシャルウェーハとサセプターとの接触部における転位発生を抑制可能なエピタキシャルウェーハの製造方法、製造装置、その部品を提供することを目的とする。

サセプターに載置され、基板となるシリコンウェーハの主表面にエピタキシャル層を成長させるエピタキシャルウェーハ製造方法によって製造されるシリコンウェーハが、外周部、特にサセプターとの接触部を起点とする転位が見つけられた。これは、外周部近傍における応力に起因すると考えられたが、より詳しくは、シリコンウェーハ及びサセプターの接触部（及びその近傍）の高い温度差によることが分かった。この温度差は、該シリコンウェーハの外周部（又はその近傍）で生じるものである。

一般に、エピタキシャルウェーハの製造方法において、基板となるシリコンウェーハの主表面の温度は放射温度計等でモニターされるが、装置の構造上、外周部近傍でのモニターは容易ではない。従って、該シリコンウェーハの中央部の温度によりエピタキシャルウェーハの温度と理解されてきた。ところで、ウェーハ面内における温度分布は、エピタキシャル成長速度等に影響を及ぼすため、中心部と外周部での温度管理は、エピタキシャル成長の際には注意して行われる。つまり、エピタキシャル成長工程では、該シリコンウェーハの中央部の温度管理で十分な処置が取られている。

しかるに、エピタキシャル成長工程で十分な温度管理がなされていても、得られたエピタキシャルウェーハに転位等の欠陥が外周部において発生することがあった。そこで、鋭意研究を続けたところ、エピタキシャル成長後に、エピタキシャルウェーハを冷却する工程で、シリコンウェーハ及びサセプターの接触部における温度差が大きい場合、かかる欠陥が生じることを見出した。即ち、エピタキシャル成長中には、該シリコンウェーハ及びサセプターの温度に差があまりないため接触部の温度差はあまりないところ、該シリコンウェーハ及びサセプターの冷却過程では、該シリコンウェーハとサセプターとの冷え方の違いにより両者に大きな温度差が生じ、それが互いの接触部（及び近傍）における大きな温度差となるのである。

特に、該シリコンウェーハ及びサセプターの中央部は随時モニターされているため、冷却工程でも大きな温度差が生じないような工夫がなされるかもしれないが、該シリコンウェーハの中央部と外周部とでは、冷却工程において比較的大きな温度差がありえる。一方、該サセプターにおいては、中央部と外周部とでは温度差が比較的小さい。そのため、該シリコンウェーハの中央部のみをモニターしただけでは、互いの接触部（及び近傍）における大きな温度差を把握できない。

そこで、エピタキシャル成長後の冷却工程において、シリコンウェーハの外周部の温度をモニターし、この温度と同時にモニターされるサセプターの温度（中央部、周辺部での温度差があまりないとされる。ただし、より望ましくは周辺部の温度）との差を所定の値以下にするように冷却工程を温度管理する。より具体的には、離隔したところから熱を奪うことは難しいので、熱を加えるためのハロゲンランプ等の外部ヒータの出力を適宜制御する。ここで、この冷却工程における該シリコンウェーハの中央部の温度と、外周部の温度との関係は放熱及び加熱環境が同じであれば一定と考えられるので、両者の関係式を予め求めておき、その関係式を用いて該シリコンウェーハの中央部の温度によって外周部の温度を計算して得ることもできる。これにより測定が比較的容易な該シリコンウェーハの中央部の温度をモニターするだけで、外周部の温度をモニターでき、上記外部ヒータの出力の制御を適切に行うことができる。

より具体的には、以下のようなものを提供することができる。
（１）実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置に用いられるサセプターであって、前記エピタキシャルウェーハは当該サセプターに載置され、転位発生可能な高温にある前記エピタキシャルウェーハ及び当該サセプターを放冷したときに、前記エピタキシャルウェーハの外周部の接触部の温度と、前記接触部と接触して前記エピタキシャルウェーハを支持する当該サセプターの保持部の温度との差が、少なくとも所定の期間、３０℃以下となる熱容量を持つサセプターを提供することができる。

ここで、上記所定の期間とは、放冷開始から、前記接触部の温度と前記保持部の温度との差によって転位が実質的に発生しなくなるほど全体の温度が低くなるまでの期間を意味してよい。前記接触部の温度と前記保持部の温度との差は、所定の範囲を超えると、有意な時間（例えば、１秒、１０秒等）で、転位を発生させる。一方、所定の範囲内であれば、現実的な時間（例えば、１０分、１時間等）内で転位は発生しない。このような所定の温度差の範囲として、３０℃が例としてあげられる。この温度差は、種々の環境要因、不純物や欠陥濃度のような材料自体の要因等により決定されてよい。一般的なシリコンウェーハのエピタキシャル製造若しくは同装置における熱処理において、３０℃又はそれ以下であり、より転位が発生しやすい条件では、２０℃又はそれ以下であり、転位の発生を全く生じさせないようにするためには、５℃又はそれ以下が好ましい。上記所定の期間は、装置、放冷条件、ウェーハ形状及び材料に依存するが、現実的には、約３秒又はそれ以上である。安全を考慮すれば、１５秒又はそれ以上がより好ましく、３０秒又はそれ以上が更に好ましい。

（２）実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置に用いられるサセプターであって、前記エピタキシャルウェーハは当該サセプターに載置され、前記エピタキシャルウェーハの熱容量と、当該サセプターの熱容量との差が、３倍以下であることを特徴とするサセプターを提供することができる。

熱容量の差が小さければ、蓄積される熱量に応じて、同様に温度が昇降し、両者の間に温度差が生じにくく、生じたとしても温度差は少ない。特に、温度差が３０℃又はそれ以下となるような熱容量の差が好ましく、転位のより高い抑制のためには、温度差が２０℃又はそれ以下となるような熱容量の差であり、転位の発生を全く生じさせないようにするためには、温度差が５℃又はそれ以下となるような熱容量の差が好ましい。熱容量の差は、３倍以下（一方の部材の熱容量が、他方の部材の熱容量の３倍以下）が好ましく、より好ましくは、２．５倍以下であり、更に好ましくは約１倍（実質的に同じ熱容量）である。

（３）実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置であって、前記エピタキシャルウェーハは、その外周部においてサセプターに接触載置され、前記エピタキシャルウェーハの熱容量、吸熱量、及び放熱量、前記サセプターの熱容量、吸熱量、及び放熱量を基に、前記エピタキシャルウェーハの外周部の接触部の温度と、前記接触部と接触して前記エピタキシャルウェーハを支持する当該サセプターの保持部の温度との差が、少なくとも所定の期間、３０℃以下となるように冷却制御可能な制御装置を備えるエピタキシャルウェーハの製造装置を提供することができる。

（４）前記制御装置は、前記エピタキシャルウェーハが９００℃以上からの冷却において冷却制御することを特徴とする上記（３）に記載のエピタキシャルウェーハの製造装置を提供することができる。

ここで、９００℃以上とあるのは、エピタキシャルウェーハを含むシリコンウェーハにおいて、転位等の結晶欠陥が発生し得る温度以上と考えられるためである。従って、より低い温度で転位等の結晶欠陥が発生し得る場合は、その温度以上からの冷却において、温度制御を行うことが好ましい。また、より高温で移動度が高くなり、転位等の結晶欠陥がより発生し易くなるので、より高温からの冷却において同制御は有効である。しかしながら、シリコンが融解する温度では、このような転位等の結晶欠陥の発生を検討するまでもないので、融点以下の温度からの冷却に意義がある。

（５）更に、熱放射ヒータを、前記エピタキシャルウェーハの上方、及び、前記サセプターの下方に備え、前記制御装置は、少なくとも上方又は下方の出力を制御することを特徴とする上記（３）又は（４）に記載のエピタキシャルウェーハの製造装置を提供することができる。

熱放射ヒータは、暴露面積が大きいと多くの熱量を被加熱体に与えることができる。従って、サセプターにエピタキシャルウェーハを載置する構造では、上方のヒータは主にエピタキシャルウェーハを加熱し、下方のヒータは主にサセプターを加熱する。これらのヒータの出力の制御は、主にこれらの部材への熱出力の制御を意味することができる。

本発明によれば、冷却工程において発生する転位を有効に防止することができ、欠陥の少ない良好なエピタキシャルウェーハを製造することができる。

次に、本発明の実施の形態について、図面を参照しながら説明する。各図面において同一の構成又は機能を有する構成要素及び相当部分には、同一の符号を付し、その説明は省略する。また、以下の説明では、本発明に係る実施の態様の例を示したに過ぎず、当業者の技術常識に基づき、本発明の範囲を超えることなく、適宜変更可能である。従って、本発明の範囲はこれらの具体例に限定されるものではない。また、これらの図面は、説明のために強調されて表されており、実際の寸法とは異なる場合がある。

図１は、本発明の実施形態に関し、エピタキシャルウェーハ製造装置１０の概略図である。ほぼ水平に配置された基板としてのシリコンウェーハ１２は、ウェーハ支持部材であるサセプター１４の接触部１４ａに、その外周部の接触部１２ａにおいて接触し、該サセプター１４に載置される。この接触部１４ａは、サセプター１４の中央の凹部の内周底部に設けられる段差にあり、少ない接触点（又は線若しくは面積）でシリコンウェーハ１２に接触し、サセプター１４からの影響を最小限に抑える工夫がされている。シリコンウェーハ１２の裏面側と、サセプター１４の中央の凹部の底面との間には、狭い空間が設けられ、パージガスがこれら部材間の隙間から流入し充填される。

このエピタキシャルウェーハ製造装置１０のシリコンウェーハ１２及びサセプター１４からなるコア部分は、上面及び下面において透明な石英ガラスが用いられたチャンバー１５１に囲まれ、外部から気密的に隔離されている。本図では、上面及び下面の石英ガラスの上方及び下方に、それぞれ２本のハロゲンランプ１６が描かれているが、上面の上方のハロゲンランプ１６は、シリコンウェーハ１２の中心を通る中心軸を軸として回転対称に複数本（例えば３２本）配置されている。同様に、下面の下方のハロゲンランプ１６は、同じ中心軸を軸として回転対称に複数本（例えば３２本）配置されている。ここでは、図示されないが、それぞれのハロゲンランプ１６の背後（チャンバー１５１から遠い側）には、リフレクターが設けられ、ハロゲンランプの放射熱が無駄なく均一に（例えば、シリコンウェーハ１２の中央部と外周部で同様な熱量を受けるように）与えられるようにされている。

本図において、チャンバー１５１の上面の上方及び下面の下方であって、シリコンウェーハ１２の中央部に相当する位置に、放射熱温度計２００、２１０が設けられ、矢印２０２、２１２によって指し示される中央部の温度が計測される。

図２は、本発明の実施形態に関し、図１と同様なエピタキシャルウェーハ製造装置１０を示す概略図である。図１との違いは、チャンバー１５１の上面の上方及び下面の下方であって、シリコンウェーハ１２の外周部に相当する位置に、放射熱温度計２２０、２３０が設けられ、矢印２２２、２３２によって指し示される外周部の温度が計測されることである。

図１及び２に示すようなエピタキシャルウェーハ製造装置１０によって、基板となる単結晶シリコンウェーハの主表面が、シランまたはトリクロロシランのようなシリコン源に約８００℃またはそれ以上で暴露され、そこにシリコンのエピタキシャル層を成長させた。このときのエピタキシャル成長条件にはキャリアガスとして水素、原料ガスとしてトリクロロシランを用いた。

図３は、図２の製造装置により、エピタキシャル層を成長させた後、エピタキシャルウェーハを実質的に放冷（ハロゲンランプの出力を最小にしたもの。上面側と下面側の出力比は約４：６。）した場合の、該エピタキシャルウェーハの中央部の温度と、それに相当する位置のサセプター１４の温度とを時間の関数として表したグラフである。この図から、エピタキシャルウェーハ１２の温度が若干サセプター１４の温度より低いことがわかる。図４は、図３の温度計測を行っている際に、図２の製造装置の放射熱温度計２２０、２３０で計測した外周部の温度の時間変化を表したものである。冷却開始直前から、エピタキシャルウェーハ１２の温度が若干サセプター１４の温度より若干低く、更に、冷却工程では、更にその温度差が広がっていることがわかる。このように、該エピタキシャルウェーハの中央部の温度と外周部の温度では、外周部の温度の方が低く、冷却工程での転位発生が懸念される外周部の温度差を評価するためには、外周部の温度を直接計測するか、両者の関係式を予備実験等により予め求めておくことが好ましいことがわかる。

図５は、図１の製造装置により、エピタキシャル層を成長させた後、エピタキシャルウェーハを種々の条件で放冷（ハロゲンランプの出力を数段階で変化。上面側と下面側の出力比も数段階で変化させた。）して外周部の温度を直接計測し、その温度と歪の関係を示すグラフである。

このグラフの縦軸は赤外線偏光法（若しくは赤外偏光法）により求めた歪量である。このグラフから明らかなように、外周部での温度差は、プラス／マイナス３０℃（マイナス３０〜プラス３０℃）の範囲内が好ましい。より詳細には、温度差が３０℃以下（図中矢印で示す範囲）では、歪が十分小さく、転位の発生が低く抑えられるため好ましい。温度差が１０℃以下では、更に小さくなり、より好ましい。

図８は、図５に対応するグラフであり、エピタキシャルウェーハ中央部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度差と歪の関係を示すグラフである。このときの冷却条件は、図５の場合と同様である。中央部では温度差がプラス４０℃以下、マイナス２０℃以上（即ち、プラス４０〜マイナス２０℃）であることが好ましい。また、中央部の温度差がプラス３０℃以下、マイナス１０℃以上であることが更に好ましい。

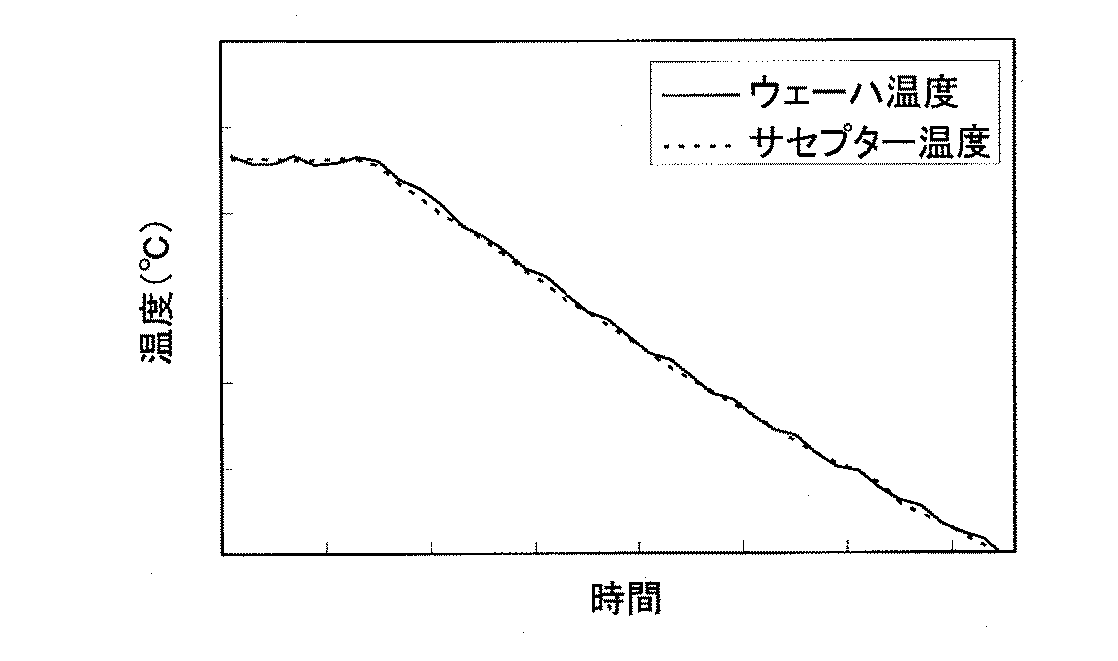

図６は、以上のような実験結果に基づき、ハロゲンランプの制御を適宜行い、上述の温度差が５℃以下と小さくなるようにしたときの該エピタキシャルウェーハの外周部の温度と、それに相当する位置のサセプター１４の温度とを時間の関数として表したグラフである。ハロゲンランプによる加熱をより多く加えるため、冷却速度は若干遅くなるが、温度差は殆どなく、転位が少ない良好なエピタキシャルウェーハを得ることができる。

図７は、エピタキシャルウェーハ外周部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度差を３０℃とした場合、冷却工程を開始するときの温度と歪との関係を示すグラフである。このグラフから明らかなように、冷却工程の開始の温度が、９００℃以下であれば歪は殆どないが、９００℃を超えると歪が大きくなる。特に、１０５０℃以上では、その増加が顕著になっている。これは、転位の発生が高温で起こり易いためであり、低温であれば多少の温度差があっても、転位の発生のおそれは極めて低い。また、転位発生は、温度がまだ高い冷却工程の開始直後の所定の期間に起こることもわかる。この期間は、開始温度によっても異なるが、少なくとも３秒である。或いは、冷却工程において、エピタキシャルウェーハが１０００℃以下、より好ましくは９００℃以下となるまでは、温度差を３０℃以下に抑えることが好ましい。

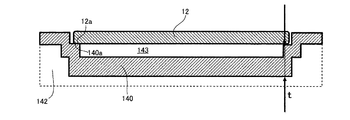

図９は、本発明に使用可能な熱容量を低減させたサセプター１４０の概略断面図である。上述のサセプター１４と同様中央に凹部があり、その内周面の底部に段差が設けられ、その段差に、シリコンウェーハ１２の外周部の接触部１２ａと接触するサセプター１４０の接触部１４０ａを備える。シリコンウェーハ１２の下面とサセプター１４０の底面との間には狭い空間１４３が設けられる。このサセプター１４０では、外周部分１４２が除去され、熱容量が低く抑えられている。尚、図中の厚さｔを変化させることにより、形状の特徴をあまり変えないで、体積を変化させ熱容量を変化させることができる。ここで、熱容量とは、比熱（Ｃｐ）×密度（ρ）×体積（Ｖ）で求めることができ、より具体的には、以下の表１にまとめるシリコン及びグラファイトの物性を用いて試算することができる。

即ち、シリコンからなるウェーハの体積Ｖ（Ｓｉ）が、グラファイトからなるサセプターの体積Ｖ（Ｓｕ）の約７０％となるときに、同じ熱容量となり、単位時間当り同じ量の熱がそれぞれ蓄積されると、同じ速度で昇温することになる。このとき、どちらの材料も１００Ｗ／ｍ・Ｋ以上の高い熱伝導率を持っているので、部材内の温度違いは無視できると仮定している。従って、所定の大きさ（体積）のエピタキシャルシリコンウェーハを製造する場合、サセプターの体積及び／又は材質を変化させることにより、サセプターの熱容量をシリコンウェーハの熱容量の１〜３倍の範囲にコントロールすることができる。例えば、サセプターをシリコンで製造することもできる。このとき、反応性を抑制するため、表面にＳｉＣコーティングを施すことが好ましい。

図１０は、図９の厚みｔを変化させることにより、熱容量を変化させ、その時のシリコンウェーハ外周部の歪み量と、シリコンウェーハに対するサセプターの相対的な熱容量（熱容量比）との関係を示すグラフである。このグラフから明らかなように、熱容量が３倍以下で歪みは極端に小さくなり、２．５倍以下では更に小さくなる。このことより、熱容量比が、３以下が好ましく、より好ましくは２．５以下で、更に好ましくは２．４以下である。下限は、特になくてもよいと思われるが、シリコンウェーハの方が一般にサセプターより体積が小さくなるので、熱容量比が１以上であることが現実的である。以上より、現実的にエピタキシャルの製造条件にてシリコンウェーハを支持するサセプターとシリコンウェーハの熱容量比が１〜３倍である事が製造条件上望ましい。このようにすれば、加熱工程や冷却工程において、同様に温度が変化し易くなる。

図１１は、エピタキシャルウェーハ製造装置１００の概略図である。図中ほぼ中央にシリコンウェーハ１２がほぼ水平に配置され、それを載置して支えるサセプター１４が支持アーム１６１につられて回転するように支持される。支持アーム１６１は、少なくとも３本、回転対称に中心の回転軸１６２に片持ちで支持されて設けられる（図は４本支持の場合を示す）。回転軸１６２を囲う円筒形の上下昇降支持軸１６４には昇降支持アーム１６３が片持に備えられる。これらのチャンバー内部材は、透明な石英ガラスの下部覆い１５８及び上部窓１５０により視認可能に収納される。これらの覆い１５８及び窓１５０は、それぞれベースフレーム１５６及び蓋フレーム１５２によって気密的に支持される。ベースフレーム１５６と本体フレーム１５４の間には、キャリアガス及び原料ガスをチャンバー内に流出させる開口１６８と、チャンバーからの混合ガスを排出する開口１７０とが形成される。下方には、ハロゲンランプ１６が、放射状に配列され、回転対称となる内側ランプ環及び外側ランプ環からなる二重加熱ヒータを構成する。この内側ランプ環及び外側ランプ環の間には、これらを隔離するようにリフレクター１９ａが円筒形状で備えられる。また、外側ランプ環の外側にも同様なリフレクター１９ｂが囲むように円筒形状で備えられる。内側ランプ環の更に内側には、上述の上下昇降支持軸１６４を覆うように上部にテーパー部を持つ円筒形状で備えられたリフレクター２０が配置される。これにより、軸部への放射熱が遮断される。これらのハロゲンランプ１６の下側（底部）にも、板状のリフレクター１８が備えられ、放射熱の有効利用が図られている。

上部窓１５０の上方には、覆い１９０で全体が覆われた中に、ハロゲンランプ１６が同様に放射状に配置されて、回転対称となる二重のランプ環を形成する。ハロゲンランプ１６からの直接の放射熱は、上部窓１５０を通して、シリコンウェーハ１２に照射される。覆い１９０の上部であって、シリコンウェーハ１２の中央部の真上の位置に放射熱温度計２００が設けられ、矢印２０２に示すように、シリコンウェーハ１２の中央部の温度を計測する。一方、サセプター１４の中央部は、放射熱等の光の通り道となる開口を内部に設ける管２１１が回転軸１６２の上方に備えられ、図示しない放射熱温度計によりサセプター１４の中央部の温度が計測される。

図１１に示すような装置においては、各部材の配置及びその表面状態が、ほぼ一定に保たれるので、シリコンウェーハ１２及びサセプター１４の放熱特性は、ほぼ一定となる。従って、約１０００℃という比較的高温からの放冷においては、かなりの熱が放射によりシリコンウェーハ１２及びサセプター１４から放出されると考えられるが、その割合は比較的一定であり、装置毎に実験に基づく放冷特性を予め求めておけば、シリコンウェーハ１２及びサセプター１４の接触部での温度差を小さく保ったまま冷却することができる。そして、そのモニターは、シリコンウェーハ１２の中央部の温度測定で求めた温度を、種々の関係式で換算することにより、各種の温度モニター及びヒータ制御が可能である。

エピタキシャルウェーハ製造装置の概略図である。 温度のモニタリングを外周部にも追加したエピタキシャルウェーハ製造装置の概略図である。 エピタキシャルウェーハ中央部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度の時間変化を示すグラフである。 エピタキシャルウェーハ外周部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度の時間変化を示すグラフである。 エピタキシャルウェーハ外周部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度差と歪の関係を示すグラフである。 エピタキシャルウェーハ外周部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度の差を小さくするようにヒータ制御を行ったときの両温度の時間変化を示すグラフである。 エピタキシャルウェーハ外周部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度差を３０℃とした場合、冷却工程を開始するときの温度と歪との関係を示すグラフである。 エピタキシャルウェーハ中央部におけるエピタキシャルウェーハ及びそれに相当する位置のサセプターの温度差と歪の関係を示すグラフである。 熱容量を低減させたサセプターの概略断面図である。 シリコンウェーハに対するサセプターの熱容量比とシリコンウェーハ外周部の歪との関係を示すグラフである。 エピタキシャルウェーハ製造装置のより詳しい概略図である。

符号の説明

１０、１００ エピタキシャルウェーハ製造装置
１２ シリコンウェーハ
１２ａ サセプターとの接触部
１４、１４０ サセプター
１４ａ シリコンウェーハとの接触部
１６ ハロゲンランプ
１８、１９ａ、１９ｂ、２０ リフレクター
１５１ チャンバー
２００、２１０、２２０、２３０ 放射熱温度計

Claims (5)

1. 実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置に用いられるサセプターであって、
   前記エピタキシャルウェーハは当該サセプターに載置され、
   転位発生可能な高温にある前記エピタキシャルウェーハ及び当該サセプターを放冷したときに、前記エピタキシャルウェーハの外周部の接触部の温度と、前記接触部と接触して前記エピタキシャルウェーハを支持する当該サセプターの保持部の温度との差が、少なくとも所定の期間、３０℃以下となる熱容量を持つサセプター。
2. 実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置に用いられるサセプターであって、
   前記エピタキシャルウェーハは当該サセプターに載置され、
   前記エピタキシャルウェーハの熱容量と、当該サセプターの熱容量との差が、３倍以下であることを特徴とするサセプター。
3. 実質的に水平状態に配されるシリコンウェーハ基板の主表面にエピタキシャル層を成長させるエピタキシャルウェーハの製造装置であって、
   前記エピタキシャルウェーハは、その外周部においてサセプターに接触載置され、
   前記エピタキシャルウェーハの熱容量、吸熱量、及び放熱量、前記サセプターの熱容量、吸熱量、及び放熱量を基に、前記エピタキシャルウェーハの外周部の接触部の温度と、前記接触部と接触して前記エピタキシャルウェーハを支持する当該サセプターの保持部の温度との差が、少なくとも所定の期間、３０℃以下となるように冷却制御可能な制御装置を備えるエピタキシャルウェーハの製造装置。
4. 前記制御装置は、前記エピタキシャルウェーハが９００℃以上からの冷却において冷却制御することを特徴とする請求項３に記載のエピタキシャルウェーハの製造装置。
5. 更に、熱放射ヒータを、前記エピタキシャルウェーハの上方、及び、前記サセプターの下方に備え、前記制御装置は、少なくとも上方又は下方の出力を制御することを特徴とする請求項３又は４に記載のエピタキシャルウェーハの製造装置。
