Abstract

共役ポリマー膜の特性を向上させる改善された処理方法、ならびに前記方法によって製造される向上した共役ポリマー膜を開示する。共役ポリマー膜の形成に使用される溶液に低分子量アルキル含有分子を添加すると、光伝導性が向上するほか、他の電子特性も改善される。向上した共役ポリマー膜は、太陽電池およびフォトダイオードなどの種々の電子デバイスで使用することができる。本発明は、光伝導性、電荷輸送、太陽光変換効率および／または光起電力効率である膜の性能特性を向上させるために、共役ポリマー膜などの有機半導体膜を改良する方法に関する。一実施形態において、本発明は、性能特性を向上させるために、有機半導体膜の内部構造および形態を改良することを包含する。

Description

関連出願への相互参照
本出願は、２００６年１２月１日に出願された米国仮特許出願第６０／８７２，２２１号、２００７年３月２３日に出願された米国仮特許出願第６０／９１９，６０２号、および２００７年５月１６日に出願された米国仮特許出願第６０／９３８，４３３号の優先権利益を主張する。これらの仮特許出願の全体の内容は、ここによって本明細書中に参考として援用される。
政府援助による研究または開発に関する陳述
本発明は、研究過程において部分的に、米国エネルギー省からの奨学金番号ＤＥ−ＦＧ０２−０６ＥＲ４６３２４およびＤＥ−ＦＧ２４−０４ＮＴ４２２７７、米国海軍省のｔｈｅ Ｏｆｆｉｃｅ ｏｆ Ｎａｖａｌ Ｒｅｓｅａｒｃｈからの奨学金番号Ｎ−０００１４−０４−０４１１の下、ならびに米国国防省からのＮＤＳＥＧ特別奨学金の下、なされた。米国政府は本発明における一定の権利を有する。
技術分野
本願は、ポリマー系電子デバイスに関し、具体的には有機光検出器、太陽電池および薄膜トランジスタに使用されるような有機半導体膜の特性を向上させる溶液処理方法に関する。
背景
太陽電池は、広範な地域で実現することができる再生可能エネルギー資源を提供する。しかし、太陽電池は、エネルギー生産のごくわずかな比率を占めるにすぎない（例えば、米国の２００５年の太陽エネルギーは、光起電力エネルギーと太陽熱エネルギーの両方を含めも、エネルギー生産の０．０６５％を占めるにすぎない）。最も一般的な種類の光起電力電池はシリコンから製造されるが、これらの製造に必要となる高純度シリコンを調製することは、経済的な観点からも、シリコンを純化するのに必要となるエネルギー入力の点からも高くつく。従って、シリコン系太陽電池は、主に遠隔地、または環境的持続可能性が無機太陽電池のコストよりも重要である市場で使用される。
ポリマー系太陽電池などの有機薄膜系太陽電池は、高コストの無機太陽電池の代替品として多くの研究の対象とされてきた。これらの太陽電池は、典型的には、光子によって生成された電子正孔対（励起子）が分離し、電流を生成することを可能にする電子供与体物質および電子受容体物質で作製される。一方の物質（例えば、供与体）の層を他方の物質（例えば、受容体）の上に形成して、二層間に平面ヘテロ接合を形成することによって、供与体と受容体の間に接合を作ることができる。平面二層ヘテロ接合は、電荷分離が生じるための面積を比較的小さくするため、種々の形態が調査されてきた。供与体物質と受容体物質の相互浸入網を使用することができるが、これらは、二層ヘテロ接合における拡散界面からバルク接合にまで及び、供与体物質と受容体物質とが混合されて、多成分活性層を形成する。
バルクヘテロ接合（ＢＨＪ）太陽電池は、共役ポリマーとフラーレン誘導体とを含有する混合物から作製することができ、光検出器や太陽電池などの安価な軟質光伝導デバイスを生成して、シリコン系デバイスのコスト制限を回避する可能性を有する。このようなプラスチック太陽電池の大きな利点には、溶液から処理できることがあり、この特徴により、ポリマー系デバイスは小分子系有機光起電力電池よりも経済的存続可能性の高いものになると考えられる。
発明の開示
本発明は、光伝導性、電荷輸送、太陽光変換効率および／または光起電力効率である膜の性能特性を向上させるために、共役ポリマー膜などの有機半導体膜を改良する方法に関する。一実施形態において、本発明は、性能特性を向上させるために、有機半導体膜の内部構造および形態を改良することを包含する。一実施形態において、共役ポリマー膜は、バルクヘテロ接合（ＢＨＪ）膜であり、本発明は、ＢＨＪ膜、またはＢＨＪ膜から作製されるデバイスの光伝導性、電荷輸送、太陽光変換効率および／または光起電力効率を向上または増大させる方法に関する。別の実施形態において、本発明は、光伝導性、電荷輸送、太陽光変換効率および／または光起電力効率が向上または増大した膜を包含する。本発明はまた、本明細書に開示される方法に従って処理される有機半導体膜、共役ポリマー膜および／またはバルクヘテロ接合膜を組み込む電子デバイスにも関する。
別の実施形態において、本発明は、膜の形成前に、膜の形成に使用される溶液に処理添加剤を添加することによって、有機半導体膜、共役ポリマー膜および／またはバルクヘテロ接合膜を改良する方法を包含する。
一実施形態において、本発明は、有機半導体膜の光伝導性、電荷輸送、太陽光変換効率または光起電力効率を増大させる方法であって、一定量の１つ以上の低分子量アルキル含有分子を１つ以上の有機半導体の溶液に添加するステップと、該溶液から有機半導体膜を形成するステップとを含む方法に関する。
一実施形態において、１つ以上の低分子量アルキル含有分子は、アルカン、アルコールおよびアルキルチオールから選択される。別の実施形態において、低分子量アルキル含有分子は、Ｃ１〜Ｃ２０アルカンから選択される。別の実施形態において、低分子量アルキル含有分子は、Ｃ１〜Ｃ２０アルコールから選択される。別の実施形態において、低分子量アルキル含有分子は、Ｃ１〜Ｃ２０アルカンチオールから選択される。
一実施形態において、１つ以上の低分子量アルキル含有分子は、約０．１％ｖ／ｖ〜約１０％ｖ／ｖの量で、共役ポリマー膜の形成に使用される溶液中に存在する。
有機半導体膜は共役ポリマー膜を含むことができる。共役ポリマー膜は電子供与体の役割を果たすこともできれば、あるいは共役ポリマー膜は電子受容体の役割を果たすこともできる。共役ポリマー膜が電子供与体の役割を果たす場合、有機半導体膜はさらに有機電子受容体も含むことができ、共役ポリマー膜が電子受容体の役割を果たす場合、有機半導体膜はさらに有機電子供与体も含むことができる。有機電子供与体および／または有機電子受容体は、第２の共役ポリマー膜であってよい。
一実施形態において、共役ポリマー膜の電子供与体は、ポリアセチレン、ポリフェニレン、アルキルが６〜１６個の炭素であるポリ（３−アルキルチオフェン）（Ｐ３ＡＴ）、ポリ−（３−ヘキシルチオフェン）（Ｐ３ＨＴ）、ポリ［２，６−（４，４−ビス−（２−エチルヘキシル）−４Ｈ−シクロペンタ［２，１−ｂ；３，４−ｂ’］−ジチオフェン）−ａｌｔ−４，７−（２，１，３−ベンゾチアジアゾール）］（ＰＣＰＤＴＢＴ）、ポリフェニルアセチレン、ポリジフェニルアセチレン、ポリアニリン、ポリ（ｐ−フェニレンビニレン）（ＰＰＶ）およびこれらのアルコキシ誘導体、ポリ（２−メトキシ，５−（２’−エチル−ヘキシルオキシ）−ｐ−フェニレンビニレン）（ＭＥＨ−ＰＰＶ）、ポリ（２，５−ジメトキシ−ｐ−フェニレンビニレン）（ＰＤＭＰＶ）、ポリチオフェン、ポリ（チエニレンビニレン）、ポリ（２，５−チエニレンビニレン）、ポリポルフィリン、大環状ポルフィリン、チオール誘導ポリポルフィリン、ポリメタロセン、ポリフェロセン、ポリフタロシアニン、ポリビニレン、ポリフェニルビニレン、ポリシラン、ポリイソチアナフタレンまたはポリチエニルビニレンからなる群から選択されるポリマーを含む。別の実施形態において、共役ポリマー膜の電子供与体は、前述の物質の１つ以上の誘導体を含むことができる。別の実施形態において、共役ポリマー膜の電子供与体は、前述の物質の２つ以上の混合物または組み合わせを任意の割合で含むことができる。
有機電子受容体は、式：
Figure 2010512005
 （式中、「フラーレン」として示される円は、Ｃ６０、Ｃ７０またはＣ８４フラーレン成分から独立して選択され、Ａｒは独立して、場合により置換され得るフェニルまたはチエニルであり、Ｒ１は独立してＣ１〜Ｃ１２アルキルであり、Ｒ２は独立して−Ｏ−Ｃ１〜Ｃ１２アルキルまたは−Ｏ−Ｃ１〜Ｃ１２アルキル−ＳＨである）
の化合物から選択されるフラーレン誘導体などのフラーレン誘導体であってよい。一実施形態において、フラーレン誘導体はＣ６１−ＰＣＢＭである。別の実施形態において、フラーレン誘導体はＣ７１−ＰＣＢＭである。
有機半導体膜が共役ポリマー電子供与体／フラーレン誘導体電子受容体を含む一実施形態において、ポリマーとフラーレン誘導体の比率は、約５：１〜１：１０、約２：１〜１：５、好ましくは約１：１〜１：５、より好ましくは約１：２〜１：４または約１：２〜１：３の範囲であってよい。他の実施形態において、ポリマー濃度は、約０．０１重量％〜１０重量％の溶液、約０．１重量％〜１０重量％の溶液、約０．１重量％〜５重量％の溶液、約０．５重量％〜５重量％の溶液、約０．５重量％〜３重量％の溶液、約０．１重量％〜３重量％の溶液、約０．５重量％〜２重量％の溶液、約０．５重量％〜１重量％の溶液、または約０．８重量％〜１重量％の溶液であってよい。
有機半導体膜は、電子正孔対を分離させるいずれかの形態で作製することができる。一実施形態において、有機半導体膜は、平面二層の形態で共役ポリマー膜の電子供与体および有機電子受容体から作製される。別の実施形態において、有機半導体膜は、拡散界面を有する二層の形態で共役ポリマー膜の電子供与体および有機電子受容体から作製される。別の実施形態において、有機半導体膜は、バルクヘテロ接合の形態で共役ポリマー膜の電子供与体および有機電子受容体から作製される。
任意の形態の有機半導体膜、または共役ポリマー膜は、回転成形法（ｓｐｉｎ−ｃａｓｔｉｎｇ）、ドクターブレード法、ドロップキャスティング法、逐次回転成形法、ラングミュア−ブロジェット膜の形成、静電気吸着法、および／または溶液への基材の浸漬によって形成することができる。その後の処理ステップは、場合により減圧および／または高温下で溶媒を蒸発させて膜を形成すること、ならびに堆積した膜を熱焼鈍することを含むことができる。一実施形態において、膜が回転成形法によって形成される場合、回転速度は、約５００〜２０００ＲＰＭ、または約１２００ＲＰＭ〜１６００ＲＰＭの範囲であってよい。
有機半導体膜の形成に使用される溶媒は、クロロベンゼン、ジクロロベンゼン、トリクロロベンゼン、ベンゼン、トルエン、クロロホルム、ジクロロメタン、ジクロロエタン、キシレン、α，α，α−トリクロロトルエン、メチルナフタレン、クロロナフタレンまたはこれらの混合物から選択することができる。ジクロロベンゼンは、ｏ−ジクロロベンゼン、ｍ−ジクロロベンゼン、ｐ−ジクロロベンゼン、または任意の割合のこれらの混合物を含むことができる。メチルナフタレンは、１−メチルナフタレン、２−メチルナフタレン、または任意の割合のこれらの混合物を含むことができる。クロロナフタレンは、１−クロロナフタレン、２−クロロナフタレン、または任意の割合のこれらの混合物を含むことができる。
一実施形態において、本発明は、本発明の方法に従って作製される有機半導体膜を包含する。別の実施形態において、本発明は、本発明の方法に従って作製される有機半導体膜から形成される電子デバイスを包含する。これらのデバイスには、太陽電池、光起電力電池、光検出器、フォトダイオードまたはフォトトランジスタが含まれるが、これらに限定されない。本発明による電子デバイスは、第１の電極と、第１の面および第２の面を有する有機半導体膜であって、有機半導体膜の第１の面が第１の電極と接触し、一定量の１つ以上の低分子量アルキル含有分子を、有機半導体膜の形成に使用される溶液に添加することによって膜が形成される有機半導体膜と、有機半導体膜の第２の面と接触する第２の電極とを含むことができる。該デバイスの有機半導体膜は、共役ポリマー膜を含むことができる。第１の電極および第２の電極は、異なる仕事関数を有することができる。一実施形態において、第１の電極は高仕事関数の物質であってよく、第２の電極は低仕事関数の物質であってよい。
別の実施形態において、本発明は、有機半導体膜の光伝導性、電荷輸送、太陽エネルギー変換効率または光起電力効率を増大させる方法であって、一定量の１つ以上の低分子量アルキル含有分子を１つ以上の有機半導体の溶液に添加するステップと、該溶液から有機半導体膜を形成するステップと、該溶液から有機半導体膜を形成するステップとを含み、低分子量アルキル含有分子が、アルデヒド基、ジオキソ基、ヒドロキシ基、アルコキシ基、チオール基、チオアルキル基、カルボン酸基、エステル基、アミン基、アミド基、エーテル基、チオエーテル基、ハロゲン化物基、フッ化物基、塩化物基、臭化物基、ヨウ化物基、ニトリル基、エポキシド基、芳香族基およびアリールアルキル基から選択される１つ以上の置換基で置換されるＣ１〜Ｃ２０アルカンからなる群から選択されるが、但し、チオール基またはヒドロキシ基の置換基が存在する場合は、少なくとも１つの独立して選択されるさらなる置換基も存在しなければならず、かつジ−ハロ置換化合物が低分子量アルキル含有分子から除外されることを条件とする、方法を包含する。別の実施形態において、ポリ−ハロ置換化合物は、低分子量アルキル含有分子から除外される。別の実施形態において、モノ−ハロ置換化合物は、低分子量アルキル含有分子から除外される。
一実施形態において、低分子量アルキル含有分子は、少なくとも１つのヒドロキシ基および少なくとも１つのチオール基で置換されるＣ１〜Ｃ２０アルカンから選択される。別の実施形態において、１つ以上の低分子量アルキル含有分子は、Ｃ１〜Ｃ２０ジチオアルカンから選択され、Ｃ１〜Ｃ２０ジチオアルカンは、アルファ，オメガ置換されてもよい。別の実施形態において、低分子量アルキル含有分子は、Ｃ１〜Ｃ２０ヨードアルカンから選択される。
一実施形態において、１つ以上の低分子量アルキル含有分子は、約０．１％ｖ／ｖ〜約１０％ｖ／ｖの量で、共役ポリマー膜の形成に使用される溶液中に存在する。
有機半導体膜は共役ポリマー膜を含むことができる。共役ポリマー膜は電子供与体の役割を果たすこともできれば、あるいは共役ポリマー膜は電子受容体の役割を果たすこともできる。共役ポリマー膜が電子供与体の役割を果たす場合、有機半導体膜はさらに有機電子受容体も含むことができ、共役ポリマー膜が電子受容体の役割を果たす場合、有機半導体膜はさらに有機電子供与体も含むことができる。有機電子供与体および／または有機電子受容体は、第２の共役ポリマー膜であってよい。
一実施形態において、共役ポリマー膜の電子供与体は、ポリアセチレン、ポリフェニレン、アルキルが６〜１６個の炭素であるポリ（３−アルキルチオフェン）（Ｐ３ＡＴ）、ポリ−（３−ヘキシルチオフェン）（Ｐ３ＨＴ）、ポリ［２，６−（４，４−ビス−（２−エチルヘキシル）−４Ｈ−シクロペンタ［２，１−ｂ；３，４−ｂ’］−ジチオフェン）−ａｌｔ−４，７−（２，１，３−ベンゾチアジアゾール）］（ＰＣＰＤＴＢＴ）、ポリフェニルアセチレン、ポリジフェニルアセチレン、ポリアニリン、ポリ（ｐ−フェニレンビニレン）（ＰＰＶ）およびこれらのアルコキシ誘導体、ポリ（２−メトキシ，５−（２’−エチル−ヘキシルオキシ）−ｐ−フェニレンビニレン）（ＭＥＨ−ＰＰＶ）、ポリ（２，５−ジメトキシ−ｐ−フェニレンビニレン）（ＰＤＭＰＶ）、ポリチオフェン、ポリ（チエニレンビニレン）、ポリ（２，５−チエニレンビニレン）、ポリポルフィリン、大環状ポルフィリン、チオール誘導ポリポルフィリン、ポリメタロセン、ポリフェロセン、ポリフタロシアニン、ポリビニレン、ポリフェニルビニレン、ポリシラン、ポリイソチアナフタレンまたはポリチエニルビニレンを含む。別の実施形態において、共役ポリマー膜の電子供与体は、前述の物質の１つ以上の誘導体を含むことができる。別の実施形態において、共役ポリマー膜の電子供与体は、前述の物質の２つ以上のブレンドまたは組み合わせを任意の割合で含むことができる。
有機電子受容体は、式：
Figure 2010512005
 （式中、「フラーレン」として示される円は、Ｃ６０、Ｃ７０またはＣ８４フラーレン成分から独立して選択され、Ａｒは独立して、場合により置換されてよいフェニルまたはチエニルであり、Ｒ１は独立してＣ１〜Ｃ１２アルキルであり、Ｒ２は独立して−Ｏ−Ｃ１〜Ｃ１２アルキルまたは−Ｏ−Ｃ１〜Ｃ１２アルキル−ＳＨである）
の化合物から選択されるフラーレン誘導体などのフラーレン誘導体であってよい。一実施形態において、フラーレン誘導体はＣ６１−ＰＣＢＭである。別の実施形態において、フラーレン誘導体はＣ７１−ＰＣＢＭである。
有機半導体膜が共役ポリマー電子供与体／フラーレン誘導体電子受容体を含む一実施形態において、ポリマーとフラーレン誘導体の比率は、約５：１〜１：１０、約２：１〜１：５、好ましくは約１：１〜１：５、より好ましくは約１：２〜１：４または約１：２〜１：３であってよい。他の実施形態において、ポリマー濃度は、約０．０１重量％〜１０重量％の溶液、約０．１重量％〜１０重量％の溶液、約０．１重量％〜５重量％の溶液、約０．５重量％〜５重量％の溶液、約０．５重量％〜３重量％の溶液、約０．１重量％〜３重量％の溶液、約０．５重量％〜２重量％の溶液、約０．５重量％〜１重量％の溶液、または約０．８重量％〜１重量％の溶液であってよい。
有機半導体膜は、電子正孔対を分離させるいずれかの形態で作製することができる。一実施形態において、有機半導体膜は、平面二層の形態で共役ポリマー膜の電子供与体および有機電子受容体から作製される。別の実施形態において、有機半導体膜は、拡散界面を有する二層の形態で共役ポリマー膜の電子供与体および有機電子受容体から作製される。別の実施形態において、有機半導体膜は、バルクヘテロ接合の形態で共役ポリマー膜の電子供与体および有機電子受容体から作製される。
任意の形態の有機半導体膜、または共役ポリマー膜は、回転成形法、ドクターブレード法、ドロップキャスティング法、逐次回転成形法、ラングミュア−ブロジェット膜の形成、静電気吸着法および／または溶液への基材の浸漬によって形成することができる。その後の処理ステップは、場合により減圧および／または高温下で溶媒を蒸発させて膜を形成すること、ならびに堆積した膜を熱焼鈍することを含むことができる。一実施形態において、膜が回転成形法によって形成される場合、回転速度は、約５００〜２０００ＲＰＭ、または約１２００ＲＰＭ〜１６００ＲＰＭの範囲であってよい。
有機半導体膜の形成に使用される溶媒は、クロロベンゼン、ジクロロベンゼン、トリクロロベンゼン、ベンゼン、トルエン、クロロホルム、ジクロロメタン、ジクロロエタン、キシレン、α，α，α−トリクロロトルエン、メチルナフタレン、クロロナフタレンまたはこれらの混合物から選択することができる。ジクロロベンゼンは、ｏ−ジクロロベンゼン、ｍ−ジクロロベンゼン、ｐ−ジクロロベンゼン、または任意の割合のこれらの混合物を含むことができる。メチルナフタレンは、１−メチルナフタレン、２−メチルナフタレン、または任意の割合のこれらの混合物を含むことができる。クロロナフタレンは、１−クロロナフタレン、２−クロロナフタレン、または任意の割合のこれらの混合物を含むことができる。
一実施形態において、本発明は、本発明の方法に従って作製される有機半導体膜を包含する。別の実施形態において、本発明は、本発明の方法に従って作製される有機半導体膜から形成される電子デバイスを包含する。これらのデバイスには、太陽電池、光起電力電池、光検出器、フォトダイオードまたはフォトトランジスタが含まれるが、これらに限定されない。本発明による電子デバイスは、第１の電極と、第１の面および第２の面を有する有機半導体膜であって、有機半導体膜の第１の面が第１の電極と接触し、一定量の１つ以上の低分子量アルキル含有分子を、有機半導体膜の形成に使用される溶液に添加することによって膜が形成される有機半導体膜と、有機半導体膜の第２の面と接触する第２の電極とを含み、低分子量アルキル含有分子は、アルデヒド基、ジオキソ基、ヒドロキシ基、アルコキシ基、チオール基、チオアルキル基、カルボン酸基、エステル基、アミン基、アミド基、エーテル基、チオエーテル基、ハロゲン化物基、フッ化物基、塩化物基、臭化物基、ヨウ化物基、ニトリル基、エポキシド基、芳香族基およびアリールアルキル基からなる群から選択される１つ以上の置換基で置換されるＣ１〜Ｃ２０アルカンからなる群から選択されるが、但し、チオール基またはヒドロキシ基の置換基が存在する場合は、少なくとも１つの独立して選択されるさらなる置換基も存在しなければならないことを条件とする。該デバイスの有機半導体は共役ポリマー膜を含むことができる。第１の電極および第２の電極は、種々の仕事関数を有することができる。一実施形態において、第１の電極は高仕事関数の物質であってよく、第２の電極は低仕事関数の物質であってよい。
本発明の一実施形態において、ジ−ハロ置換化合物は、低分子量アルキル含有分子から除外される。別の実施形態において、ポリ−ハロ置換化合物は、低分子量アルキル含有分子から除外される。別の実施形態において、モノ−ハロ置換化合物は、低分子量アルキル含有分子から除外される。別の実施形態において、任意のハロ置換化合物が、低分子量アルキル含有分子から除外される。
ガラス基材上の膜（ＢＨＪ−ＮＡ（×印、×）、ＢＨＪ−Ａ（アスタリスク、＊）、ＢＨＪ−１％Ｃ８−ＮＡ（黒塗りの菱形、◆）およびＢＨＪ−１％Ｃ８−Ａ（白塗りの菱形、◇））の膜透過率を示す図である。 光伝導性に対して及ぼす、焼鈍および５％ｎ−オクタンチオールによる濃縮（図２ａ）、アルキルチオール鎖長（図２ｂ）、ならびにｎ−オクタンチオール濃度（図２ｃ）の影響を示す図である。試料はアルミナ基材上のものであり、×印（×）で示されるＢＨＪ−ＮＡ、アスタリスク（＊）で示されるＢＨＪ−Ａ、白塗りの円（○）で示されるＢＨＪ−５％Ｃ８−Ａ、黒塗りの円（●）で示されるＢＨＪ−５％Ｃ８−ＮＡ、黒塗りの正方形（■）で示されるＢＨＪ−５％Ｃ１２−Ａ、白塗りの正方形（□）で示されるＢＨＪ−５％Ｃ６−Ａ、白塗りの逆三角形（▽）で示されるＢＨＪ−０．１％Ｃ８−Ａ、黒塗りの菱形（◆）で示されるＢＨＪ−０．７５％Ｃ８−ＮＡ、白塗りの菱形（◇）で示されるＢＨＪ−０．７５％Ｃ８−Ａ、白塗りの三角形（△）で示されるＢＨＪ−１％Ｃ８−Ａ、および黒塗りの三角形（▲）で示されるＢＨＪ−１０％Ｃ８−Ａからなる。 ＢＨＪ−Ｃ８−ＮＡシリーズ（黒塗りの正方形（■）および実線）とＢＨＪ−Ｃ８−Ａシリーズ（白塗りの正方形（□）および点線）のデバイス効率の比較を示す図である。水平線は、ＢＨＪ−ＮＡおよびＢＨＪ−Ａを使用して得られる効率である（Ｃ８は１−オクタンチオールを示す）。 ０ボルト、−７．５ボルト、−１５ボルト、−２２．５ボルトおよび−３０ボルトのゲート電圧における膜（ＢＨＪ−ＮＡ（点線）およびＢＨＪ−５％Ｃ８−ＮＡ（実線））のトランジスタ挙動を対数スケールで示す図である。 トルエンからキャストしたＰ３ＨＴ／ＰＣＢＭ膜（ＢＨＪ−ＮＡ（×印、×）、ＢＨＪ−Ａ（アスタリスク、＊）、ＢＨＪ−０．７５％Ｃ８−ＮＡ（黒塗りの菱形、◆）およびＢＨＪ−０．７５％Ｃ８−Ａ（白塗りの菱形、◇））におけるＰ３ＨＴの＜１００＞回折ピークを強調したＸ線回折結果を示す図である。 膜（ＢＨＪ−ＮＡ（点線）およびＢＨＪ−１％Ｃ８−ＮＡ（実線））の（ピーク時における）正規化した過渡光電流波形を示す図である。 クロロベンゼンからキャストしたＰＣＰＤＴＢＴおよびフェニル−Ｃ６０酪酸メチルエステル（１４：１４ｍｇ／ｍＬ）から作製される太陽電池の電力変換率に対して及ぼす、ドデカンチオール添加剤（０％ｖ／ｖ、または対照の１％ｖ／ｖ、１．５％ｖ／ｖ）の影響を示す図である。 クロロベンゼンからキャストしたＰＣＰＤＴＢＴおよびフェニル−Ｃ７０酪酸メチルエステル（１０：２０ｍｇ／ｍＬ）から作製される太陽電池の電力変換率に対して及ぼす、ドデカンチオール添加剤（０％ｖ／ｖ、または対照の０．５％ｖ／ｖ、１％ｖ／ｖ、２％ｖ／ｖ）の影響を示す図である。 クロロベンゼンからキャストしたＰＣＰＤＴＢＴおよびフェニル−Ｃ７０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して及ぼす、１％の種々の添加剤（ブタンチオール、オクタンチオール、１，８−オクタンジチオール、シアン化ヘプチル、１，８−ジシアノオクタン、スベリン酸１，８−ジメチル）、ならびに添加剤を含まない溶媒の影響を示す図である。 クロロベンゼンからキャストしたＰＣＰＤＴＢＴおよびフェニル−Ｃ７０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して及ぼす、種々のジチオール添加剤（１，４−ブタンジチオール、１，６−ヘキサンジチオール、１，８−オクタンジチオール、１，９−ノナンジチオール）、ならびに添加剤を含まない溶媒の影響を示す図である。 クロロホルムからキャストしたＰＣＰＤＴＢＴおよびフェニル−Ｃ７０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して及ぼす、２％ジチオール溶液、ならびに添加剤を含まない溶媒の回転成形法の種々の回転速度の影響を示す図である。 ２％オクタンジチオールを含むクロロベンゼンと含まないクロロベンゼンからキャストしたＰＣＰＤＴＢＴを使用して作製される太陽電池の電力変換効率に対して及ぼす、種々のフラーレン受容体の影響を示す図である。 キシレンからキャストしたＰＣＰＤＴＢＴおよびフェニル−Ｃ７０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して及ぼす、２％１，８−オクタンジチオール、ならびに添加剤を含まない溶媒の影響を示す図である。 トルエンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（ヘキサンチオールおよびオクタンジチオール）、ならびに添加剤を含まない溶媒の影響を示す図である。 トルエンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（ヘキサンチオールおよびオクタノール）、ならびに添加剤を含まない溶媒の影響を示す図である。 トルエンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（ドデカンチオールおよびオクタンチオール）、ならびに添加剤を含まない溶媒の影響を示す図である。 トルエンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（オクタンチオールおよびウンデカン）、ならびに添加剤を含まない溶媒の影響を示す図である。 トルエンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（オクタンチオールおよびウンデカン）、ならびに添加剤を含まない溶媒の影響を示し、ウンデカンがデバイス性能に対して良い影響を及ぼすことを示す図である。 クロロベンゼンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（オクタンチオールおよびブタンチオール）、ならびに添加剤を含まない溶媒の影響を示す図である。 クロロベンゼンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（それぞれ１％のオクタノール、オクタンおよびオクタンチオール。比較のため、添加剤を含まない溶媒のみのものを左側に示す）の影響を示し、オクタノールがデバイス性能に対して良い影響を及ぼすことを示す図である。 クロロホルムからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、１％、２％および３％のドデカンチオール（比較対照として、添加剤を含まない溶媒のみのものを左側に示す）の影響を示す図である。 クロロベンゼンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、１％、２％および３％のフェニルヘキサン（比較対照として、添加剤を含まない溶媒のみのものを左側に示す）の影響を示す図である。 １，２−ジクロロベンゼンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、１％、２％および３％のドデカンチオール（比較対照として、添加剤を含まない溶媒のみのものを左側に示す）の影響を示す図である。 クロロベンゼンからキャストしたＰ３ＨＴまたはポリ［３−（エチル−４−ブタノエート）チオフェン−２，５−ジイル］およびフェニル−Ｃ６０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（それぞれ１％のオクタンチオールおよびオクタンジチオール。比較対照として、添加剤を含まない溶媒のみのものを左側に示す）の影響を示す図である。 クロロベンゼンからキャストしたＰ３ＨＴおよびフェニル−Ｃ６０酪酸メチルエステルまたはフェニル−Ｃ６０酪酸ドデシルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、種々の添加剤（それぞれ１％のオクタンチオールおよびオクタンジチオール。比較対照として、添加剤を含まない溶媒のみのものを左側に示す）の影響を示す図である。 クロロベンゼンからキャストしたＰ３ＨＴおよびフェニル−Ｃ７０酪酸メチルエステルから作製される太陽電池の電力変換効率に対して焼鈍の前後に及ぼす、（添加剤を含まない場合と比較した）２％オクタンジチオールの影響を示す図である。 １２０ｎｍ（正方形）および２２０ｎｍ（円）にてトルエンからキャストしたＰ３ＨＴ：Ｃ６０−ＰＣＢＭ膜の、焼鈍前（黒塗り）と焼鈍後（白塗り）における電力変換効率対オクタンチオール濃度の変化を示す図である。 ＣＢ（正方形）およびＣＢ／２．５％オクタンチオール（円）からキャストしたＰ３ＨＴ／ＰＣＢＭを有する太陽電池の、熱焼鈍前（黒塗り）と熱焼鈍後（白塗り）における電流電圧特性を示す図である。 Ｐ３ＨＴ：Ｃ６０−ＰＣＢＭデバイスの外部量子効率スペクトルに対して及ぼす、１％フェニルヘキサン（細線）および焼鈍（点線が焼鈍）の影響を示す図である。 クロロベンゼン（正方形）または２．５％オクタンチオールを含有するクロロベンゼン（円）からキャストしたＰ３ＨＴ／Ｃ−６０ＰＣＢＭ膜におけるＰ３ＨＴの、焼鈍前（黒塗り）または焼鈍後（白塗り）のいずれかにおける＜１００＞回折ピークを強調したＸ線回折結果を示す図である。 １％チオール添加剤で処理した膜の電荷担体移動度が増加することを示す図である。左から右へ順に、Ａｕ、無添加、正孔；Ａｕ、オクタンチオール、正孔；Ａｌ、無添加、正孔；Ａｌ、ドデカンチオール、正孔；Ａｌ、無添加、電子；Ａｌ、ドデカンチオール、電子である。 （１％の）種々の添加剤を用いてキャストした膜の、焼鈍前（黒色棒）と後（陰影棒）における、対照と比較したピーク吸収変化を示す図である。左から右へ順に、棒の対は、対照、１−オクタンチオール、１，８−オクタンジチオール、１−オクタノール、カプリル酸メチル、スベリン酸ジメチル、シアン化ヘプチル、１，６−ジシアノヘキサンである。 （１％の）種々の添加剤を用いてキャストした膜の、焼鈍前（黒色棒）と焼鈍後（陰影棒）における、対照と比較した６００ｎｍの吸収変化を示す図である。左から右へ順に、棒の対は、対照、１−オクタンチオール、１，８−オクタンジチオール、１−オクタノール、カプリル酸メチル、スベリン酸ジメチル、シアン化ヘプチル、１，６−ジシアノヘキサンである。 クロロベンゼン（黒塗り）および１，８−オクタンジチオール（白塗り）により処理したＰ３ＨＴ：Ｃ６０−ＰＣＢＭ（円）およびＰＣＰＤＴＢＴ：Ｃ７０−ＰＣＢＭ（正方形）の定常状態の光伝導性を示す図である。 種々の溶液添加剤を使用してキャストしたＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ膜のＵＶ−ＶＩＳ吸収スペクトルを示す図である。スペクトル応答は、純粋なＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ膜（正方形）から、２．４ｍｇ／ｍＬの１，３−プロパンジチオール（菱形）、１，４−ブタンジチオール（三角形）、１，６−ヘキサンジチオール（アスタリスク）および１，８−オクタンジチオール（円）を含むクロロベンゼンからキャストした膜へのレッドシフトを示す。 一連のＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ太陽電池のデバイスＩＶ特性を、（８０ｍＷ／ｃｍ２にてシミュレートしたＡＭ１．５Ｇ放射下における）電流密度体電圧曲線として示す図である。ＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ膜は、添加剤を含まないクロロベンゼン（正方形）、ならびに２．４ｍｇ／ｍＬのブタンジチオール（三角形）、ヘキサンジチオール（アスタリスク）またはオクタンジチオール（円）を含有するクロロベンゼンから１２００ＲＰＭにてキャストした。 種々の太陽電池の入射光子変換効率を示す図である。上図（図３７Ａ）は、焼鈍前（黒塗りの正方形）と焼鈍後（白塗りの正方形）のＰ３ＨＴ：Ｃ６１−ＰＣＢＭ、ならびに１，８−オクタンジチオールを含む（白塗りの円）ＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭと含むまない（黒塗りの円）ＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭで構成されたポリマーバルクヘテロ接合太陽電池のＩＰＣＥスペクトルを示す。参考としてＡＭ１．５グローバル基準スペクトルを示す（線）。下図（図３７Ｂ）は、１，８−オクタンジチオールで処理したもの（実線）と処理しなかったもの（点線）からなる、ＩＰＣＥ測定に使用した同じＰＣＰＤＴＢＴデバイスの、１００ｍＷ／ｃｍ２にてシミュレートしたＡＭ１．５Ｇ照明下における電流電圧特性を示す（Ｉｓｃ＝１６．２ｍＡ／ｃｍ２、ＦＦ＝０．５５、およびＶｏｃ＝０．６２Ｖ）。
本発明の種々の実施形態を以下に記載する。本発明の特定の実施形態に関連して記載される態様は、その実施形態に必ずしも限定されるわけではなく、本発明のその他いずれの実施形態でも実践できることに留意する必要がある。例えば、以下の説明において、本発明のいくつかの実施形態は、Ｐ３ＨＴ／Ｃ６１−ＰＣＢＭおよびＰＣＰＤＴＢＴ−Ｃ７１−ＰＣＢＭなどのポリマーブレンドの実施形態を用いて記載される。また、請求される発明が他のポリマーブレンドとともに使用される場合もあることが理解されるであろう。
高い電荷分離効率と、溶液処理に伴う作製コストの低減および軟質基材上での実装可能性とを組み合わせることにより、「プラスチック」太陽電池の有望な可能性に光が当たる。しかし、高い電力変換効率を達成するために必要とされるバルクヘテロ接合物質における供与体／受容体形態を制御する試みは、限られた成果しかあげていない。低バンドギャップポリマーとフラーレン誘導体とを含む膜を回転成形するのに使用される溶液にアルカンジチオールなどの添加剤を含めることによって、光起電力電池の電力変換効率（ＡＭ１．５Ｇ条件）が高められる。例えば、アルカンジチオールを用いると、バルクヘテロ接合形態を変化させることにより、電力変換効率が２．８％〜５．５％に高められる。
本発明のいくつかの実施形態は、ポリマー半導体とフラーレン誘導体の相分離ブレンドを主材料とする改善されたバルクヘテロ接合「プラスチック」太陽電池を包含する。ナノメートル長スケールの自己集合により、太陽放射線の吸収後に形成される移動性の担体と励起子は、再結合前にヘテロ接合に拡散し、ポリマーとフラーレンの界面で解離される。半導体ポリマーからフラーレンへの超高速電荷輸送は、電子がフラーレン網上に存在し、正孔がポリマー網上に存在する状態で、界面における電荷輸送（ＣＴ）の量子効率を１に近づける。２つの電極に異なる金属を使用することによって対称性を破壊した後、電子はより低い仕事関数の金属の方へと移動し、正孔はより高い仕事関数の金属の方へと移動する。高い電荷分離効率にもかかわらず、本質的にランダムな相互浸入網が回転成形後に形成されることに一部起因して、担体の大部分が、デバイスから抽出する前に、供与体と受容体の界面において再結合する。電極に到達する前に担体が再結合し、移動性が低いために、最適な活性層の厚さを減少させることによって、デバイス充填率（ＦＦ）と全光子集光の両方が制限される。担体の寿命は、大部分が供与体物質と受容体物質の間の相形態によって制御される。過去数年の間にポリマー系光起電力デバイスの性能が格段に進歩したものの、供与体／受容体網の形態を制御する能力が、効率の最適化に不可欠である。
バルクヘテロ接合膜などの有機半導体膜をキャストする元となる溶液に特定の化合物を添加することによって、膜の相分離と相形態を改良できることが発見された。この手法により、後続の熱焼鈍を必要とすることなく、デバイス作製時に形態制御をバルクヘテロ接合物質に導入するできる可能性がもたらされる。
今日までで最も効率的なバルクヘテロ接合デバイスは、高移動性半導体ポリマーであるＰ３ＨＴを光供与体として利用し、可溶性フラーレン誘導体である［６，６］−フェニルＣ６１酪酸メチルエステル（Ｃ６１−ＰＣＢＭ）を受容体として利用していた。しかし、多大な努力が払われているにもかかわらず、主にＰ３ＨＴ吸収スペクトルと太陽光放射スペクトルとの重なりが不十分であるため、Ｐ３ＨＴ：Ｃ６１−ＰＣＢＭ太陽電池から得られる電力変換効率は、約５％の値に制限されている。ポリ［２，６−（４，４−ビス−（２−エチルヘキシル）−４Ｈ−シクロペンタ［２，１−ｂ；３，４−ｂ’］−ジチオフェン）−ａｌｔ−４，７−（２，１，３−ベンゾチアジアゾール）］（ＰＣＰＤＴＢＴ）などの低バンドギャップポリマーによる近赤外（ＮＩＲ）での集光性が向上すれば、より高い電力変換効率が得られるはずである。ＰＣＰＤＴＢＴのエネルギーギャップ（Ｅｇ＝１．４６ｅＶ）は、太陽光起電力用途にとってほぼ理想的なものである。ＰＣＰＤＴＢＴの分子構造は、以下の通りである：
Figure 2010512005
 可視領域における吸収が大きいため、太陽光スペクトルとの重なりがＣ６１類似体により得られるものよりも良くなることから、非対称Ｃ７０フラーレンがいくつかの実施形態に選択されている。膜キャスティング後に行われる熱焼鈍または制御下の溶媒蒸発は、バルクヘテロ接合形態内における電荷分離と輸送を最適化するのに望ましいことが証明されている。しかし残念なことに、類似の方法によりＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ太陽電池の性能を向上させる試みは、成功に至っていない。本発明は、このような電池の性能を向上させる簡単かつコスト効率の高い方法を提供する。
アルキル含有分子
本発明では種々のアルキル含有分子を使用することができる。「アルキル含有分子」は、少なくとも１つのｓｐ３混成炭素を含有し、その少なくとも１つのｓｐ３混成炭素が少なくとも２つの水素原子と結合する分子として定義される。従って、−ＣＨ２−または−ＣＨ３を含有する分子は、メタン（ＣＨ４）と同様に、アルキル含有分子の定義の範囲内に含まれる。低分子量アルキル含有分子は、分子量が１０００ダルトン以下のアルキル含有分子である。アルキル含有分子はまた、ポリマー膜を形成または堆積させるのに使用される溶液に含められなければならない。アルキル含有分子が液体である場合は、それを溶液中に混合することができ、気体である場合は、溶液中に吹き込むか、またはその他の方法で分散させることができ、固体である場合は、溶液中に溶解もしくは融解させるか、または懸濁物として含めることができる。最後に、アルキル含有分子は、堆積プロセスに適するよう程度の安定性を有し、それらが接触する場合があるデバイスの有機半導体層や他の構成要素における物質と反応しないことが必要となる。
アルキル含有分子は、アルデヒド基（−Ｃ（＝Ｏ）−Ｈ）、ジオキソ基（すなわち、炭素原子上で２つの価を占有してケトン−Ｃ（＝Ｏ）−を形成するｓｐ２混成酸素分子）、ヒドロキシ基（−ＯＨ）、アルコキシ基（−Ｏ−Ｃ１〜Ｃ１２アルキル）、チオール基（−ＳＨ）、チオアルキル基（−Ｓ−Ｃ１〜Ｃ１２アルキル）、カルボン酸基（−ＣＯＯＨ）、エステル基（−Ｃ（＝Ｏ）−Ｏ−Ｃ１〜Ｃ１２アルキル）、アミン基（−ＮＨ２、−ＮＨ（Ｃ１〜Ｃ１２アルキル）または−Ｎ（Ｃ１〜Ｃ１２アルキル）２）、アミド基（−Ｃ（＝Ｏ）−ＮＨ２、−Ｃ（＝Ｏ）−ＮＨ（Ｃ１〜Ｃ１２アルキル）または−Ｃ（＝Ｏ）−Ｎ（Ｃ１〜Ｃ１２アルキル）２）、エーテル基（−Ｏ−）、チオエーテル基（硫化物）（−Ｓ−）、ハロゲン化物基（例えば、フッ化物、塩化物、臭化物およびヨウ化物）、ニトリル基（−ＣＮ）、エポキシド基、芳香族基（例えば、Ｃ６〜Ｃ１０アリール）、およびアリールアルキル基から選択される官能基で置換することができる。芳香族基には、フェニル基、ベンジル基およびナフチル基などのＣ６〜Ｃ１０アリール基が含まれるが、これらに限定されない。アリールアルキル（またはアラルキル）基には、Ｃ０〜Ｃ６アルキル−Ｃ６〜Ｃ１０アリール−Ｃ０〜Ｃ６アルキル基が含まれるが、これに限定されない。
アルデヒドの例には、Ｃ１〜Ｃ１２アルキル−Ｃ（＝Ｏ）−Ｈが含まれるが、これに限定されず、ケトンの例には、Ｃ１〜Ｃ１２ケトンが含まれるが、これに限定されず、ヒドロキシ置換化合物（アルコール）の例には、Ｃ１〜Ｃ１２アルキル−ＯＨが含まれるが、これに限定されず、アルコキシ化合物の例には、−Ｏ−Ｃ１〜Ｃ１２アルキルで置換されるＣ１〜Ｃ１２アルキルが含まれるが、これに限定されず、チオール化合物の例には、Ｃ１〜Ｃ１２アルキル−ＳＨが含まれるが、これに限定されず、チオールアルキル化合物の例には、−Ｓ−Ｃ１〜Ｃ１２アルキルで置換されるＣ１〜Ｃ１２アルキルが含まれるが、これに限定されず、カルボン酸化合物の例には、Ｃ１〜Ｃ１２アルキル−ＣＯＯＨが含まれるが、これに限定されず、エステル化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｃ（＝Ｏ）−Ｏ−Ｃ１〜Ｃ１２アルキルが含まれるが、これに限定されず、アミン化合物の例には、Ｃ１〜Ｃ１２アルキル−ＮＨ２、Ｃ１〜Ｃ１２アルキル−ＮＨ（Ｃ１〜Ｃ１２アルキル）、またはＣ１〜Ｃ１２アルキル−Ｎ（Ｃ１〜Ｃ１２アルキル）２が含まれるが、これらに限定されず、アミド化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｃ（＝Ｏ）−ＮＨ２、Ｃ１〜Ｃ１２アルキル−Ｃ（＝Ｏ）−ＮＨ（Ｃ１〜Ｃ１２アルキル）、またはＣ１〜Ｃ１２アルキル−Ｃ（＝Ｏ）−Ｎ（Ｃ１〜Ｃ１２アルキル）２が含まれるが、これらに限定されず、エーテル化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｏ−Ｃ１〜Ｃ１２アルキルが含まれるが、これに限定されず、チオエーテル化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｓ−Ｃ１〜Ｃ１２アルキルが含まれるが、これに限定されず、ハロゲン化物化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｘ（式中、ＸはＦ、Ｃｌ、ＢｒまたはＩである）が含まれるが、これに限定されず、ニトリル化合物の例には、Ｃ１〜Ｃ１２アルキル−ＣＮが含まれるが、これに限定されず、エポキシド化合物の例には、２つの隣接する炭素原子が酸素原子によって架橋されて３員エポキシド環を形成する、Ｃ１〜Ｃ１２アルキルが含まれるが、これに限定されず、またＣ１〜Ｃ１２アルキル−（Ｃ２Ｈ３Ｏ）も含まれるが、これに限定されず、芳香族置換アルキル化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｃ６〜Ｃ１０アリールが含まれるが、これに限定されず、アリールアルキル置換アルキル化合物の例には、Ｃ１〜Ｃ１２アルキル−Ｃ６〜Ｃ１０アリール−Ｃ０〜Ｃ１２アルキルが含まれるが、これに限定されない。すべての化合物上のすべての基を独立して選択することができ、例えば、アミド化合物Ｃ１〜Ｃ１２アルキル−Ｃ（＝Ｏ）−Ｎ（Ｃ１〜Ｃ１２アルキル）２では、ＣＨ３ＣＨ２ＣＨ２ＣＨ２−（Ｃ＝Ｏ）−Ｎ（ＣＨ３）（ＣＨ２ＣＨ３）化合物の如く３つのＣ１〜Ｃ１２アルキル基を独立して選択することができる。置換基が置換するアルキルのいずれの炭素にも置換基を結合させることができ、例えば、Ｃ３アルキル−ＯＨは、１−プロパノール（ＨＯ−ＣＨ２ＣＨ２ＣＨ３）または２−プロパノール（ＣＨ３ＣＨ（ＯＨ）ＣＨ３）を示すことができる。
一実施形態において、アルキル含有分子は、アルカン、アルコールおよびチオールから選択される。
アルカンには、メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン、ノナン、デカン、ウンデカン、ドデカン、トリデカン、テトラデカン、ペンタデカン、ヘキサデカン、オクタデカン、ノナデカンおよびエイコサン（イコサン）などのＣ１〜Ｃ２０アルカンが含まれるが、これらに限定されない。アルキルは、直鎖（ｎ−アルキル）、分枝鎖または環式であってよく、環式アルカンをｎ−アルキル基および／または分枝鎖アルキル基で置換することができる。別の実施形態において、アルカンは、ヘキサン、ヘプタン、オクタン、ノナン、デカン、ウンデカンおよびドデカンなどのＣ６〜Ｃ１２アルカンから選択される。他の実施形態において、アルカンは、Ｃ４〜Ｃ２０アルカン、Ｃ４〜Ｃ１６アルカン、Ｃ５〜Ｃ２０アルカンまたはＣ５〜Ｃ１６アルカンから選択される。他の実施形態において、アルカンは、Ｃ１〜Ｃ２０ｎ−アルカン（メタン、エタン、プロパン、ｎ−ブタン、ｎ−ペンタン、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、ｎ−ノナン、ｎ−デカン、ｎ−ウンデカン、ｎ−ドデカン、ｎ−トリデカン、ｎ−テトラデカン、ｎ−ペンタデカン、ｎ−ヘキサデカン、ｎ−オクタデカン、ｎ−ノナデカンおよびｎ−エイコサン）、Ｃ４〜Ｃ２０ｎ−アルカン、Ｃ４〜Ｃ１６ｎ−アルカン、Ｃ５〜Ｃ２０ｎ−アルカン、Ｃ５〜Ｃ１６ｎ−アルカンまたはＣ６〜Ｃ１２ｎ−アルカンから選択される。
アルコールは、アルカンの１つの水素の代わりに１つのヒドロキシ（−ＯＨ）基が置換されるアルカンである。アルコールには、ヒドロキシ基が３個以下の他の炭素原子に結合するいずれかの炭素原子に位置することができる、メタノール、エタノール、プロパノール、ブタノール、ペンタノール、ヘキサノール、ヘプタノール、オクタノール、ノナノール、デカノール、ウンデカノール、ドデカノール、トリデカノール、テトラデカノール、ペンタデカノール、ヘキサデカノール、ヘプタデカノール、オクタデカノール、ノナデカノールおよびエイコサノールなどのＣ１〜Ｃ２０アルコールが含まれるが、これらに限定されない。アルコールは、直鎖（例えば、ｎ−デカノール）、分枝鎖（例えば、ｔ−ブタノール）または環式（例えば、シクロヘキサノール）であってよく、環式アルコールは、ｎ−アルキル基および／または分枝鎖アルキル基で置換することができ、環式アルカンは、１つの直鎖アルコールまたは１つの分枝鎖アルコールのほか、さらなるｎ−アルキル基および／または分枝鎖アルキル基で置換することができる。別の実施形態において、アルカノールは、Ｃ４〜Ｃ１６アルカノールまたはＣ６〜Ｃ１２アルカノールから選択される。他の実施形態において、アルカノールは、Ｃ１〜Ｃ２０ｎ−アルカノール（メタノール、エタノール、プロパノール、ｎ−ブタノール、ｎ−ペンタノール、ｎ−ヘキサノール、ｎ−ヘプタノール、ｎ−オクタノール、ｎ−ノナノール、ｎ−デカノール、ｎ−ウンデカノール、ｎ−ドデカノール、ｎ−トリデカノール、ｎ−テトラデカノール、ｎ−ペンタデカノール、ｎ−ヘキサデカノール、ｎ−ヘプタデカノール、ｎ−オクタデカノール、ｎ−ノナデカノールおよびｎ−エイコサノール）、Ｃ４〜Ｃ１６ｎ−アルカノール、またはＣ６〜Ｃ１２ｎ−アルカノールから選択される。別の実施形態において、前述のアルコール群は１−オールであり、すなわち、アルコール基が、分子の１−炭素またはアルファ−炭素上に存在する（メタノール、エタノール、１−プロパノール、１−ブタノール、１−ペンタノール、１−ヘキサノール、１−ヘプタノール、１−オクタノール、１−ノナノール、１−デカノール、１−ウンデカノール、１−ドデカノール、１−トリデカノール、１−テトラデカノール、１−ペンタデカノール、１−ヘキサデカノール、１−ヘプタデカノール、１−オクタデカノール、１−ノナデカノールおよび１−エイコサノール）。別の実施形態において、アルカノールは、Ｃ１〜Ｃ２０ｎ−アルカン−１−オールから選択される。
別の実施形態において、アルキル含有分子はアルカンチオールから選択される。アルカンチオール（またはアルキルチオール）は、アルカンの１つの水素の代わりに１つのチオール（スルフィドリル）基（−ＳＨ）が置換されるアルカンである。アルカンチオールには、チオール基が３個以下の他の炭素原子に結合するいずれかの炭素原子に位置することができる、メタンチオール、エタンチオール、プロパンチオール、ブタンチオール、ペンタンチオール、ヘキサンチオール、ヘプタンチオール、オクタンチオール、ノナンチオール、デカンチオール、ウンデカンチオール、ドデカンチオール、トリデカンチオール、テトラデカンチオール、ペンタデカンチオール、ヘキサデカンチオール、ヘプタデカンチオール、オクタデカンチオール、ノナデカンチオールおよびエイコサンチオールなどのＣ１〜Ｃ２０アルカンチオールが含まれるが、これらに限定されない。アルカンチオールは、直鎖（例えば、ｎ−デカンチオール）、分枝鎖（例えば、ｔ−ブタンチオール）または環式（例えば、シクロヘキサンチオール）であってよく、環式アルカンチオールは、ｎ−アルキル基および／または分枝鎖アルキル基で置換することができ、環式アルカンは、１つの直鎖アルカンチオールまたは１つの分枝鎖アルカンチオールのほかに、さらなるｎ−アルキル基および／または分枝鎖アルキル基で置換することができる。別の実施形態において、アルカンチオールは、Ｃ４〜Ｃ１６アルカンチオールまたはＣ６〜Ｃ１２アルカンチオールから選択される。他の実施形態において、アルカンチオールは、Ｃ１〜Ｃ２０ｎ−アルカンチオール（メタンチオール、エタンチオール、プロパンチオール、ｎ−ブタンチオール、ｎ−ペンタンチオール、ｎ−ヘキサンチオール、ｎ−ヘプタンチオール、ｎ−オクタンチオール、ｎ−ノナンチオール、ｎ−デカンチオール、ｎ−ウンデカンチオール、ｎ−ドデカンチオール、ｎ−トリデカンチオール、ｎ−テトラデカンチオール、ｎ−ペンタデカンチオール、ｎ−ヘキサデカンチオール、ｎ−ヘプタデカンチオール、ｎ−オクタデカンチオール、ｎ−ノナデカンチオールおよびｎ−エイコサンチオール）、Ｃ４〜Ｃ１６ｎ−アルカンチオール、またはＣ６〜Ｃ１２ｎ−アルカンチオールから選択される。別の実施形態において、前述のチオール群は１−チオールであり、すなわち、チオール基が、分子の１−炭素またはアルファ−炭素上に存在する（メタンチオール、エタンチオール、１−プロパンチオール、１−ブタンチオール、１−ペンタンチオール、１−ヘキサンチオール、１−ヘプタンチオール、１−オクタンチオール、１−ノナンチオール、１−デカンチオール、１−ウンデカンチオール、１−ドデカンチオール、１−トリデカンチオール、１−テトラデカンチオール、１−ペンタデカンチオール、１−ヘキサデカンチオール、１−ヘプタデカンチオール、１−オクタデカンチオール、１−ノナデカンチオールおよび１−エイコサンチオール）。別の実施形態において、アルカンチオールは、Ｃ１〜Ｃ２０ｎ−アルカン−１−チオールから選択される。
別の実施形態において、アルキル含有分子は、ハロゲン化アルキルから選択される。ハロゲン化アルキルは、アルカンの１つの水素の代わりに１つのハロゲン化物基（−Ｆ、−Ｃｌ、−Ｂｒ、−Ｉ）が置換されるアルカンである。ハロゲン化アルキルには、ハロゲン化物基が３個以下の炭素原子に結合するいずれかの炭素原子に位置することができる、ハロメタン、ハロエタン、ハロプロパン、ハロブタン、ハロペンタン、ハロヘキサン、ハロヘプタン、ハロオクタン、ハロノナン、ハロデカン、ハロウンデカン、ハロドデカン、ハロトリデカン、ハロテトラデカン、ハロペンタデカン、ハロヘキサデカン、ハロヘプタデカン、ハロオクタデカン、ハロノナデカンおよびハロエイコサンなどのＣ１〜Ｃ２０ハロゲン化アルキルが含まれるが、これらに限定されない。ハロゲン化アルキルは、直鎖（例えば、ハロゲン化ｎ−デシル）、分枝鎖（例えば、ハロゲン化ｔ−ブチル）または環式（例えば、ハロゲン化シクロヘキシル）であってよく、環式ハロゲン化アルキルは、ｎ−アルキル基および／または分枝鎖アルキル基で置換することができ、環式アルカンは、１つの直鎖ハロゲン化アルキルまたは１つの分枝鎖ハロゲン化アルキルのほかに、さらなるｎ−アルキル基および／または分枝鎖アルキル基で置換することができる。別の実施形態において、ハロゲン化アルキルは、Ｃ４〜Ｃ１６ハロゲン化アルキルまたはＣ６〜Ｃ１２ハロゲン化アルキルから選択される。他の実施形態において、ハロゲン化アルキルは、Ｃ１〜Ｃ２０ハロゲン化ｎ−アルキル（ハロメタン、ハロエタン、ハロプロパン、ｎ−ハロブタン、ｎ−ハロペンタン、ｎ−ハロヘキサン、ｎ−ハロヘプタン、ｎ−ハロオクタン、ｎ−ハロノナン、ｎ−ハロデカン、ｎ−ハロウンデカン、ｎ−ハロドデカン、ｎ−ハロトリデカン、ｎ−ハロテトラデカン、ｎ−ハロペンタデカン、ｎ−ハロヘキサデカン、ｎ−ハロヘプタデカン、ｎ−ハロオクタデカン、ｎ−ハロノナデカンおよびｎ−ハロエイコサン）、Ｃ４〜Ｃ１６ハロゲン化ｎ−アルキル、またはＣ６〜Ｃ１２ハロゲン化ｎ−アルキルから選択される。別の実施形態において、前述のハロゲン化アルキル群は１−ハロ化合物であり、すなわち、ハロゲン化物基が、分子の１−炭素またはアルファ−炭素上に存在する（ハロメタン、ハロエタン、ハロプロパン、１−ハロブタン、１−ハロペンタン、１−ハロヘキサン、１−ハロヘプタン、１−ハロオクタン、１−ハロノナン、１−ハロデカン、１−ハロウンデカン、１−ハロドデカン、１−ハロトリデカン、１−ハロテトラデカン、１−ハロペンタデカン、１−ハロヘキサデカン、１−ハロヘプタデカン、１−ハロオクタデカン、１−ハロノナデカンおよび１−ハロエイコサン）。別の実施形態において、ハロゲン化アルキルは、Ｃ１〜Ｃ２０ｎ−アルカン−１−ハロ化合物から選択される。一実施形態において、前述の化合物のハロゲン化物基はフッ化物である。一実施形態において、前述の化合物のハロゲン化物基は塩化物である。一実施形態において、前述の化合物のハロゲン化物基は臭化物である。一実施形態において、前述の化合物のハロゲン化物基はヨウ化物である。
アルキル含有分子を、約０．１％〜約２５％、例えば、約０．１％〜約２０％、約０．１％〜約１５％、約０．１％〜約１０％、約０．１％〜約７．５％、約０．１％〜約７％、約０．１％〜約６％、約０．５％〜約１５％、約１％〜約１５％、約１％〜約１０％、約１％〜約７．５％、約２％〜約７．５％、約３％〜約７％、もしくは約４％〜約６％の範囲の量で、または約０．１％、約０．５％、約１％、約２％、約３％、約４％、約５％、約６％、約７％、約８％、約９％、約１２．５％、約１５％、約１７．５％、約２０％、約２２．５％もしくは約２５％の量で、または最高約０．１％、最高約０．２％、最高約０．５％、最高約１％、最高約２％、最高約３％、最高約４％、最高約５％、最高約６％、最高約７％、最高約８％、最高約９％、最高約１２．５％、最高約１５％、最高約１７．５％、最高約２０％、最高約２２．５％もしくは最高約２５％の量で溶液に添加することができる。百分率は、好ましくは容積／容積として計算され、重量／重量、重量／容積、または容積／重量を使用することもできる。
多官能性アルキル含有化合物
本発明では多官能性アルキル含有化合物も使用することができる。一実施形態において、多官能性アルキル含有化合物にはジ−ハロ置換化合物が含まれない。
一実施形態において、アルキル含有分子は、アルデヒド基（−Ｃ（＝Ｏ）−Ｈ）、ジオキソ基（すなわち、炭素原子上で２つの価を占有してケトン−Ｃ（＝Ｏ）−を形成するｓｐ２混成酸素分子）、ヒドロキシ基（−ＯＨ）、アルコキシ基（−Ｏ−Ｃ１〜Ｃ１２アルキル）、チオール基（−ＳＨ）、チオアルキル基（−Ｓ−Ｃ１〜Ｃ１２アルキル）、カルボン酸基（−ＣＯＯＨ）、エステル基（−Ｃ（＝Ｏ）−Ｏ−Ｃ１〜Ｃ１２アルキル）、アミン基（−ＮＨ２、−ＮＨ（Ｃ１〜Ｃ１２アルキル）または−Ｎ（Ｃ１〜Ｃ１２アルキル）２）、アミド基（−Ｃ（＝Ｏ）−ＮＨ２、−Ｃ（＝Ｏ）−ＮＨ（Ｃ１〜Ｃ１２アルキル）または−Ｃ（＝Ｏ）−Ｎ（Ｃ１〜Ｃ１２アルキル）２）、エーテル基（−Ｏ−）、チオエーテル基（硫化物）（−Ｓ−）、ハロゲン化物基（例えば、フッ化物、塩化物、臭化物およびヨウ化物）、ニトリル基（−ＣＮ）、エポキシド基、芳香族基、およびアリールアルキル基から選択される少なくとも２つの官能基で置換することができる。芳香族基には、フェニル基、ベンジル基およびナフチル基などのＣ６〜Ｃ１０アリール基が含まれるが、これらに限定されない。アリールアルキル（またはアラルキル）基には、Ｃ０〜Ｃ６アルキル−Ｃ６〜Ｃ１０アリール−Ｃ０〜Ｃ６アルキル基が含まれるが、これに限定されない。一実施形態において、多官能性アルキル含有化合物は、ジ−ハロ置換化合物を含まない。
一実施形態において、多官能性アルキル含有化合物は、ジオール、ポリオール、ジチオール、ポリチオールおよび混合アルコール−チオール化合物から選択される。これらの多官能性アルキル含有化合物には、少なくとも２つの官能基がそれぞれ独立して−ＳＨおよび−ＯＨから選択される少なくとも２つの官能基で置換されるＣ１〜Ｃ２０アルキル分子が含まれるが、これに限定されない。少なくとも２つの官能基で置換されるＣ１〜Ｃ２０アルキルは、直鎖アルキル、分枝鎖アルキルもしくは環式アルキル、または直鎖アルキル成分と分枝鎖アルキル成分と環式アルキル成分との組み合わせであってよい。−ＳＨおよび−ＯＨから選択される少なくとも２つの官能基は、アルキル成分におけるいずれかの炭素原子上で置換されてよい。一実施形態において、−ＳＨおよび−ＯＨから選択される少なくとも２つの官能基は異なる炭素原子上で置換され、この実施形態では、分子内に存在する全−ＳＨ基および−ＯＨ基と少なくとも同数の炭素原子が存在しなければならない。別の実施形態において、多官能性アルキル含有化合物は、式Ｃ（ｉ＋ｊ）（式中、ｉはゼロまたは正の整数であり、ヒドロキシ基の数を表し、ｊはゼロまたは正の整数であり、チオール基の数を表し、（ｉ＋ｊ）は２〜２０、２〜１０、２〜６または２〜４の整数である）のアルキルからＣ２０アルキルの化合物から選択される。
一実施形態において、多官能性アルキル含有化合物は、ジオール（ｉ＝２およびｊ＝０である直前の実施形態に対応）、ジ−チオール（ｉ＝０およびｊ＝２である直前の実施形態に対応）、または１つの−ＯＨ基と１つの−ＳＨ基とを有するアルキル含有化合物（ｉ＝１およびｊ＝１である直前の実施形態に対応）などの如く、各置換基が異なる炭素原子上に存在する二置換化合物である。これらの二置換化合物の一実施形態において、アルキル含有化合物は、ｎ−アルキル化合物であり、すなわち、２つの−ＯＨ基と、２つの−ＳＨ基と、または１つの−ＯＨ基および１つの−ＳＨ基で置換されるＣ２〜Ｃ２０ｎ−アルキルである。二置換ｎ−アルキル化合物の一実施形態において、置換基は、アルファ位およびオメガ位、すなわち、ｎ−アルキル鎖の最初と最後（すなわち、末端）の原子上に存在し、すなわち、アルファ，オメガ置換−ＯＨ基を有するＣ２〜Ｃ２０ｎ−アルキル、またはアルファ，オメガ置換−ＳＨ基を有するＣ２〜Ｃ２０ｎ−アルキル、またはアルファ−ＯＨ基とオメガ−ＳＨ基とを有するＣ２〜Ｃ２０ｎ−アルキル（ｎ−アルキル基は対称性であるため、アルファ−ＯＨ基とオメガ−ＳＨ基とを有するｎ−アルキル基は、オメガ−ＯＨ基とアルファ−ＳＨ基とを有するｎ−アルキルと同等である）。別の実施形態において、アルファ，オメガ置換−ＳＨ基を有するＣ２〜Ｃ２０ｎ−アルキルは、１，３−プロパンジチオール、１，４−ブタンジチオール、１，５−ペンタンジチオール、１，６−ヘキサンジチオール、１，７−ヘプタンジチオール、１，８−オクタンジチオール、および１，９−ノナンジチオールから選択される。
多官能性アルキル含有分子は、約０．１％〜約２５％、例えば、約０．１％〜約２０％、約０．１％〜約１５％、約０．１％〜約１０％、約０．１％〜約７．５％、約０．１％〜約７．５％、約０．１％〜約７％、約０．１％〜約６％、約０．５％〜約１５％、約１％〜約１５％、約１％〜約１０％、約１％〜約７．５％、約２％〜約７．５％、約３％〜約７％、もしくは約４％〜約６％の範囲の量で、または約０．１％、約０．５％、約１％、約２％、約３％、約４％、約５％、約６％、約７％、約８％、約９％、約１２．５％、約１５％、約１７．５％、約２０％、約２２．５％もしくは約２５％の量で、または最高約０．１％、最高約０．２％、最高約０．５％、最高約１％、最高約２％、最高約３％、最高約４％、最高約５％、最高約６％、最高約７％、最高約８％、最高約９％、最高約１２．５％、最高約１５％、最高約１７．５％、最高約２０％、最高約２２．５％もしくは最高約２５％の量で溶液に添加することができる。百分率は、好ましくは容積／容積として計算され、重量／重量、重量／容積、または容積／重量を使用することもできる。
有機半導体膜
有機半導体膜は、典型的には、光子によって生成された電子正孔対（励起子）が分離し、電流を生成することを可能にする電子供与体物質および電子受容体物質で作製される。一方の物質（例えば、供与体）の層を他方の物質（例えば、受容体）の上に形成して、二層間に平面ヘテロ接合を形成することによって、供与体と受容体の間に接合を作ることができる。ヘテロ接合の表面積を増加させながら、電子または正孔が再結合せずに移動するための経路を提供する、供与体物質と受容体物質の相互浸入網を使用することができる。相互浸入網は、供与体物質と受容体物質の一部が二層接合付近の他の物質内に拡がる二層ヘテロ接合の拡散界面によって形成することができる。バルクヘテロ接合は、供与体物質と受容体物質とを混合して多成分活性層を形成する際に形成することができる。一実施形態において、本発明の有機半導体膜は、バルクヘテロ接合として形成される。
一実施形態において、半導体膜の形成に使用される溶液中の添加剤の当初の量にくらべると、わずか約１０％以下、約５％以下、約２％以下、約１％以下、約０．５％以下、約０．１％以下、約０．０５％以下、約０．０１％以下、約０．００５％以下、約０．００１％以下のアルキル含有分子添加剤しか、作製後の有機半導体膜に残留しない。別の実施形態において、アルキル含有分子は、最終有機半導体膜のわずか約１０重量％以下、約５重量％以下、約２重量％以下、約１重量％以下、約０．５重量％以下、約０．１重量％以下、約０．０５重量％以下、約０．０１重量％以下、約０．００５重量％以下、または約０．００１％重量以下を占めるにすぎない。
供与体物質
１）共役有機ポリマー
共役有機ポリマーは、典型的には、バルクヘテロ接合膜などの有機半導体膜における電子供与物質として機能する。使用できる適切な共役有機ポリマーの例は、全体が（特に共役有機ポリマーの考察に関して）参考として本明細書で援用される、米国特許出願公開第２００５／０２７９３９９号に示されている。このような共役ポリマーの例には、ポリアセチレン、ポリフェニレン、アルキルが６〜１６個の炭素であるポリ（３−アルキルチオフェン）（Ｐ３ＡＴ）（例えば、ポリ−（３−ヘキシルチオフェン）（Ｐ３ＨＴ））、ポリ［２，６−（４，４−ビス−（２−エチルヘキシル）−４Ｈ−シクロペンタ［２，１−ｂ；３，４−ｂ’］−ジチオフェン）−ａｌｔ−４，７−（２，１，３−ベンゾチアジアゾール）］（ＰＣＰＤＴＢＴ）、ポリフェニルアセチレン、ポリジフェニルアセチレン、ポリアニリン、ポリ（ｐ−フェニレンビニレン）（ＰＰＶ）およびそのアルコキシ誘導体（例えば、ポリ（２−メトキシ，５−（２’−エチル−ヘキシルオキシ）−ｐ−フェニレンビニレン）（ＭＥＨ−ＰＰＶ）およびポリ（２，５−ジメトキシ−ｐ−フェニレンビニレン）（ＰＤＭＰＶ））、ポリチオフェン、ポリ（チエニレンビニレン）（例えば、ポリ（２，５−チエニレンビニレン））、ポリフルオレン、ポリポルフィリン、大環状ポルフィリン、チオール誘導ポリポルフィリン、ポリメタロセン（例えば、ポリフェロセン）、ポリフタロシアニン、ポリビニレン、ポリフェニルビニレン、ポリシラン、ポリイソチアナフタレン、ポリチエニルビニレン、これらの内のいずれかの物質の誘導体、ならびに任意の割合のこれらの混合物または組み合わせの内の１つ以上が含まれる。これらの物質の誘導体の例には、側基（例えば、エポキシ、オキセタン、フランまたは酸化シクロヘキセンなどの環式エーテル）を有する誘導体が含まれる。これらの物質の誘導体は、他の置換基を代わりにまたはさらに含む場合もある。例えば、電子供与体のチオフェン成分は、各チオフェン成分の３位などにフェニル基またはアルキル基を含む場合がある。このようなチオフェンの例には、例えば：
Figure 2010512005
 （ポリ［３−（エチル−４−ブタノエート）チオフェン−２，５−ジイル］）など、以下の形態：
Figure 2010512005
 （式中、Ｒ３は、Ｃ１〜Ｃ８アルキルまたはＣ１〜Ｃ６アルキル−Ｃ（＝Ｏ）−Ｏ−Ｃ１〜Ｃ６アルキルである）のチオフェンがある。別の例としては、アルキル置換基、アルコキシ置換基、シアノ置換基、アミノ置換基および／またはヒドロキシ置換基が、ポリフェニルアセチレン共役ポリマー、ポリジフェニルアセチレン共役ポリマー、ポリチオフェン共役ポリマーおよびポリ（ｐ−フェニレンビニレン）共役ポリマーのいずれかに存在する場合もある。
受容体物質
１）フラーレン

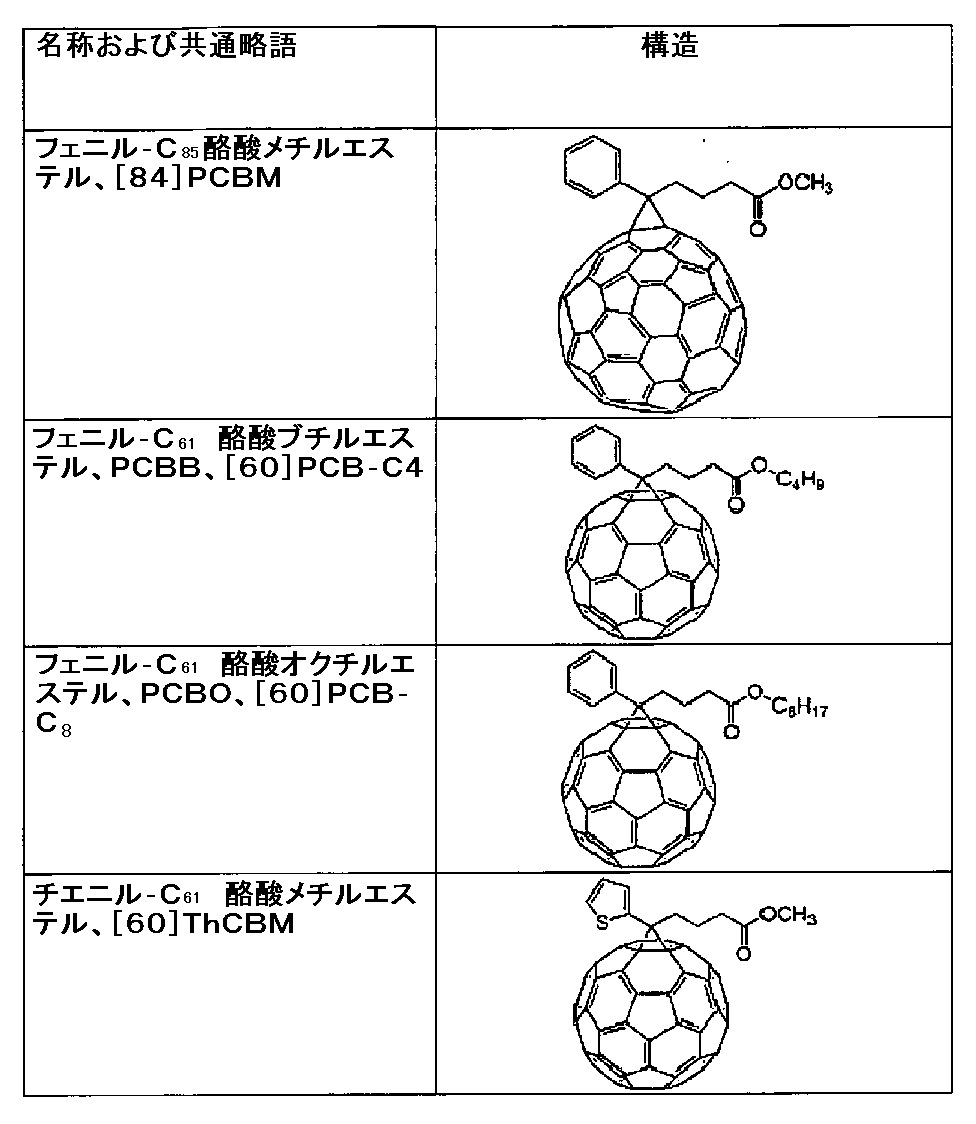

フラーレン化合物は、典型的には、ヘテロ接合における電子受容物質として機能する。本発明で使用されるフラーレン誘導体の例には、［６，６］−フェニルＣ６１酪酸メチルエステル（ＰＣＢＭ）およびＣ７１−ＰＣＢＭが含まれる。本発明で使用できるさらなる市販のフラーレンを、以下の表に示す。
Figure 2010512005
Figure 2010512005
 一般的に、本発明で使用できるフラーレンは、以下に図示する、Ａｒ−Ｃ（＝フラーレン）−Ｒ１−Ｃ（＝Ｏ）−Ｒ２（式中、Ａｒは、場合により置換されてもよいフェニルまたはチエニルであり、Ｒ１は、Ｃ１〜Ｃ１２アルキル（好ましくはＣ４アルキル）であり、Ｒ２は、−Ｏ−Ｃ１〜Ｃ１２アルキルまたは−Ｏ−Ｃ１〜Ｃ１２アルキル−ＳＨである）の形態のものである。Ａｒ上の任意の置換基には、Ｃ１〜Ｃ１２アルキル、Ｆ、Ｃｌ、Ｂｒ、Ｉ、−Ｏ−Ｃ１〜Ｃ１２アルキル、および、化学的に適切である場合は、低分子量アルキル化合物について上に記載した他の置換基が含まれるが、これらに限定されない。「フラーレン」は、Ｃ６０、Ｃ７０またはＣ８４フラーレン成分から選択される。
Figure 2010512005
 。
２）炭素ナノチューブ
本明細書に開示される有機半導体膜で作製されるデバイスでは、炭素ナノチューブも電子受容体として使用することができる。例えば、Ｈａｒｒｉｓ，Ｐ．Ｊ．Ｆ．，“Ｃａｒｂｏｎ Ｎａｎｏｔｕｂｅｓ ａｎｄ Ｒｅｌａｔｅｄ Ｓｔｒｕｃｔｕｒｅｓ，”Ｃａｍｂｒｉｄｇｅ Ｕｎｉｖｅｒｓｉｔｙ Ｐｒｅｓｓ，２００２、Ｄｒｅｓｓｅｌｈａｕｓ，Ｍ．Ｓ．ｅｔ ａｌ．，“Ｃａｒｂｏｎ Ｎａｎｏｔｕｂｅｓ，”Ｓｐｒｉｎｇｅｒ−Ｖｅｒｌａｇ，２０００、米国特許第４６６３２３０号、Ｇｕｌｄｉ，Ｄ．ｅｔ ａｌ．，Ｃｈｅｍｉｃａｌ Ｓｏｃｉｅｔｙ Ｒｅｖｉｅｗｓ（２００６），３５（５），４７１−４８７、Ｋｙｍａｋｉｓ，Ｅ．ｅｔ ａｌ．，Ｏｐｔｉｃａｌ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ（２００５），９９（Ｏｒｇａｎｉｃ Ｐｈｏｔｏｖｏｌｔａｉｃｓ），３５１−４６５、およびＧｕｌｄｉ，Ｄ．ｅｔ．ａｌ．，Ａｃｃｏｕｎｔｓ ｏｆ Ｃｈｅｍｉｃａｌ Ｒｅｓｅａｒｃｈ（２００５），３８（１１），８７１−８７８を参照されたい。単壁炭素ナノチューブおよび多壁炭素ナノチューブは、米国カリフォルニア州リバーサイドのＣａｒｂｏｎ Ｓｏｌｕｔｉｏｎｓ，Ｉｎｃ．、および米国テキサス州リチャードソンのＨｅｌｉｘ Ｍａｔｅｒｉａｌ Ｓｏｌｕｔｉｏｎｓなどの種々の製造業者から市販されている。
３）他の受容体物質
電子不足ポリマーおよび電子不足分子などの他の物質も電子受容体として使用することができる。このような物質の例には、２，７−ポリ−（９−フルオレノン）（２，７−ＰＦＯ）、π共役有機ホウ素ポリマー（米国特許出願公開第２００７／０２１５８６４号）、シアノ基で修飾されるポリ（パラ−フェニレンビニレン）（Ｇｒａｎｓｔｒｏｍ ｅｔ ａｌ．Ｎａｔｕｒｅ ３９５，２５７−２６０，１９９８）、π共役オキサジアゾール含有ポリマー（Ｌｉ ｅｔ ａｌ．Ｊ．Ｃｈｅｍ．Ｓｏｃ．Ｃｈｅｍ．Ｃｏｍｍｕｎ．２２１１−２２１２，１９９５）、π共役キノキサリン含有ポリマー、ならびにポリマーの骨格にレジオレギュラージオクチルビチオフェンおよびビス（フェニルキノリン）単位を組み込むπ共役ポリマー（Ｂａｂｅｌ，Ａ．，Ｊｅｎｅｋｈｅ，Ｓ．Ａ．Ａｄｖ．Ｍａｔｅｒ．，１４，３７１−３７４，２００２）が含まれるが、これらに限定されない。
溶媒
共役ポリマー膜の形成に使用される溶液には、いずれの適切な溶媒も使用することができる。適切な溶媒とは、共役ポリマー、フラーレン誘導体およびアルキル含有分子などの膜成分を溶解、分散または懸濁させることができ、かつ所望の光伝導特性を有する共役ポリマー膜を形成することができる溶媒である。ハロゲン化アルカンならびに芳香族およびハロゲン化芳香族化合物（例えば、クロロアルカンおよび塩素含有芳香族化合物）を含むがこれらに限定されない溶媒を、本発明で使用することができる。適切な溶媒の例には、クロロベンゼン、ジクロロベンゼン、トリクロロベンゼン、ベンゼン、トルエン、クロロホルム、ジクロロメタン、ジクロロエタン、キシレン（例えば、ｏ−キシレン、ｍ−キシレン、ｐ−キシレンおよびこれらの混合物）、α，α，α−トリクロロトルエン、メチルナフタレン、クロロナフタレン、ならびにこれらの混合物が含まれるが、これらに限定されない。
有機半導体膜の形成
共役ポリマー膜などの有機半導体膜の形成に使用される溶液は、種々の方法により、透明支持体または電極などの基材上に堆積させることができる。このような方法には、回転成形法、「ドクターブレード法」、ドロップキャスティング法、逐次回転成形法、ラングミュア−ブロジェット膜の形成、静電気吸着法、および／または溶液中への基材の浸漬によって形成することができる。その後の処理ステップは、場合により減圧および／または高温下で溶媒を蒸発させて膜を形成すること、ならびに堆積した膜を熱焼鈍することを含むことができる。
有機半導体膜を使用して形成されるデバイス
本発明の方法で製造される共役ポリマー膜などの有機半導体膜を使用して、種々のデバイスを形成することができる。このようなデバイスには、太陽電池、光起電力電池、光検出器、フォトダイオード、フォトトランジスタおよび薄膜トランジスタが含まれる。
一実施形態において、該デバイスは、第１の電極、第２の電極、および第１の電極と第２の電極との間の有機半導体膜を含む。第１の電極および第２の電極は、異なる仕事関数を有さなければならず、より高い仕事関数を有する電極は、高仕事関数電極と呼ばれ、より低い仕事関数を有する電極は、低仕事関数電極と呼ばれる。該デバイスは、ガラス上に堆積した透明インジウム錫酸化物（ＩＴＯ）などの材料でできた電極（ＩＴＯが高仕事関数電極または正孔注入電極の役割を果たす）と、有機半導体膜と、アルミニウムなどの材料でできた電極（Ａｌが低仕事関数電極または電子注入電極の役割を果たす）とを含むことができる。
一実施形態において、高仕事関数電極は、約４．５電子ボルト以上の仕事関数を有する。高仕事関数電極は、典型的には、２０オーム／スクエア以下の抵抗率および５５０ｎｍにて８９％以上の透過率を有するインジウム錫酸化物（ＩＴＯ）などの透明導電性金属金属酸化物または硫化物材料である。金または銀の薄い透明層などの他の材料も利用可能である。通常、この電極は、熱蒸着、電子ビーム蒸着、ＲＦもしくはマグネトロンスパッタリング、または化学蒸着などにより固体支持体上に堆積させる（これらの同じプロセスを、低仕事関数電極の堆積にも使用することができる）。高仕事関数電極の主な要件は、適切な仕事関数と、低い抵抗率と、高い透明度とを兼ね備えることである。別の実施形態において、低仕事関数電極は、約４．３ｅＶ以下の仕事関数を有し、このような材料の例には、アルミニウム、インジウム、カルシウム、バリウムおよびマグネシウムが含まれる。いずれの電極も支持体（例えば、ガラスまたはプラスチック基材上に堆積させたインジウム錫酸化物）上に堆積させることによって作製することもできれば、あるいは支持体を使用せずに作製することもできる。
本発明は、以下の非限定的な実施例によってさらに理解が深まるであろう。
（実施例１） 電池の作製および評価
ＰＣＢＭは、文献（Ｊ．Ｃ．Ｈｕｍｍｅｌｅｎ，Ｂ．Ｗ．Ｋｎｉｇｈｔ，Ｆ．ＬｅＰｅｑ，Ｆ．Ｗｕｄｌ，Ｊ．Ｏｒｇ．Ｃｈｅｍ．１９９５，６０，５３２）に記載の通りに合成し、Ｐ３ＨＴはＲｉｅｋｅ ｍｅｔａｌｓから購入し、バイトロンＰはＨ．Ｃ．Ｓｔａｒｃｋから購入し、その他すべての化学物質はＳｉｇｍａ／Ａｌｄｒｉｃｈから購入し、入手したままの状態で使用した。インジウム錫酸化物をコーティングしたガラススライドを石鹸および水で濯ぎ、１０分間にわたり、石鹸水中で１回、脱イオン水中で３回、イソプロピルアルコールとアセトンのそれぞれの中で１回超音波処理してから、窒素ガンで埃を除去し、一晩乾燥させた。スピンコーティングを行う前に、試料をＵＶ／オゾン下で３０分間洗浄し、再度窒素で埃を除去した。バイトロンＰポリ（エチレンジオキシチオフェン）：ポリ（スルホン酸スチレン）の層を５０００ＲＰＭの雰囲気下で室温にて１分間スピンコーティングした後、１２０℃にて１５分間乾燥させた。次いで、５ｐｐｍ未満のＯ２濃度に維持したグローブボックスにデバイスを移した。１重量％のＰ３ＨＴと０．８重量％のＰＣＢＭとをトルエンに溶解し、溶液を７０℃にて一晩撹拌させることにより、活性層溶液を調製した。Ｐ３ＨＴとＰＣＢＭを溶解する前に、適切な容量のアルカリチオールを溶媒に添加することによって、アルキルチオール溶液を調製した。７００ＲＰＭにて１分間スピンコーティングすることにより、活性層を塗布した。次いで、１ｐｐｍ未満の酸素濃度を維持した第２のグローブボックスにデバイスを移し、このボックスで、アルミニウム陰極を１×１０−６ｔｏｒｒ未満の圧力にて、０．１５ｎｍ／秒以下の初期速度で少なくとも１２０ｎｍの全厚まで堆積させた。デバイスをホットプレート上に配置することにより、１５０℃にて１５分間焼鈍を実施した。成分には各実施例に記載の通り差があるものの、他の実施例でも同じ一般的技法を使用して電池を作製した。
効率性試験は、既述の通りに実施した（Ｕ．Ｚｈｏｋｈａｖｅｔｓ，Ｔ．Ｅｒｂ，Ｈ．Ｈｏｐｐｅ，Ｇ．Ｇｏｂｓｃｈ，Ｎ．Ｓ．Ｓａｒｉｃｉｆｔｃｉ，Ｔｈｉｎ Ｓｏｌｉｄ Ｆｉｌｍｓ ２００６，４９６，６７９）。上述の通りに調製した試料のＴＥＭ画像を、Ｔｅｄ Ｐｅｌｌａ Ｉｎｃ．より仕入れた銅極板を使用して、Ｐｈｉｌｉｐｓ ＣＭ１０により８０ｋＶにて得た。デバイス活性層をガラス上にスピンコーティングし、Ｓｈｉｍａｄｚｕ ＵＶ−２４０１ＰＣ ＵＶ可視分光光度計で走査することにより、光透過試験を実施した。厚さをスクラッチ法で測定するタッピングモードのＶｅｅｃｏマルチモードＡＦＭで、原子間力顕微鏡測定を実施した。
定常状態および過渡の光伝導性測定に使用する試料をアルミナ基材上に回転成形し、電極を表面接触オーストンスイッチ構成で堆積させた（Ｄ．Ｈ．Ａｕｓｔｏｎ，ＩＥＥＥ Ｊｏｕｒｎａｌ ｏｆ Ｑｕａｎｔｕｍ Ｅｌｅｃｔｒｏｎｉｃｓ １９８３，１９，６３９）。キセノンランプにより励起を行い、変調周波数を１６６Ｈｚとし、印加電場をＥ＝５ＫＶ／ｃｍとした標準的な変調法（Ｃ．Ｈ．Ｌｅｅ，Ｇ．Ｙｕ，Ｄ．Ｍｏｓｅｓ，Ｋ．Ｐａｋｂａｚ，Ｃ．Ｚｈａｎｇ，Ｎ．Ｓ．Ｓａｒｉｃｉｆｔｃｉ，Ａ．Ｊ．Ｈｅｅｇｅｒ，Ｆ．Ｗｕｄｌ，Ｐｈｙｓ．Ｒｅｖ．Ｂ １９９３，４８（２０）１５４２５）により、定常状態の光伝導性を測定した。いずれの測定も、試料を真空（Ｐ＜１０−４Ｔｏｒｒ）に維持した状態で行った。
便宜上、試料は組成と熱履歴によって示す。試料は、７００ＲＰＭにてトルエンから回転成形したＰ３ＨＴとＰＣＢＭの比率が１０：８を示すバルクヘテロ接合（すなわちＢＨＪ）と示す。ＢＨＪの後には、濃度値とアルキルチオール鎖長が続き、例えば、ＢＨＪ−５％Ｃ８とは、５容積％のオクタンチオールを含有するトルエン溶液から回転成形した１０：８の比率のＰ３ＨＴ：ＰＣＢＭ膜である。溶媒混合物の組成の後には、それぞれ試料が焼鈍されたか否かを示すＡまたはＮＡが続くことになる。この作業では、トルエンを溶媒として使用した点を除き、Ｗ．Ｍａ ｅｔ ａｌ．，Ａｄｖ．Ｆｕｎｃ．Ｍａｔｅｒ．２００５，１５，１６１７に記載されるデバイス作製方法を使用した。デバイスは、原子間力顕微鏡法（ＡＦＭ）による測定で、活性層の厚さが約１００ｎｍであった。較正したＡＭ１．５の太陽光照明源下で、対照デバイスの焼鈍前（ＢＨＪ−ＮＡ）の効率は平均２％であり、１５０℃にて１５分間焼鈍した後（ＢＨＪ−Ａ）の効率は平均３．３％であった。
図１は、ＢＨＪ−ＮＡおよびＢＨＪ−Ａと比較したＢＨＪ−０．７５％Ｃ８−ＮＡおよびＢＨＪ−０．７５％Ｃ８−Ａの透過度の差を示す。ｎ−オクタンチオールをＰ３ＨＴ／ＰＣＢＭ／トルエン溶液に（０．１容積％〜１０容積％）含めると、熱処理後（ＢＨＪ−Ａ）に認められるのと同様の透過度の低下がもたらされる（Ｗ．Ｍａ ｅｔ ａｌ．，Ａｄｖ．Ｆｕｎｃ．Ｍａｔｅｒ．２００５，１５，１６１７、Ｄ．Ｃｈｉｒｖａｓｅ ｅｔ ａｌ．，Ｎａｎｏｔｅｃｈｎｏｌｏｇｙ ２００４，１５，１３１７）。ＢＨＪ−ＮＡと比較したＢＨＪ−０．７５％Ｃ８−ＮＡの透過率の向上は、基材に対して垂直の入射光の吸収をもたらすより著しい鎖間相互作用による光吸収の増加、または膜における光散乱の増大により生じる場合がある。後者のプロセスは、活性層における多重散乱による吸収の増加に寄与する場合もある（Ｔ．Ｑ．Ｎｇｕｙｅｎ ｅｔ ａｌ．，Ｊ．Ｐｈｙｓ．Ｃｈｅｍ．Ｂ．２０００，１０４，２３７）。回転成形の前にオクタンまたはウンデカンをトルエン溶液に混入することによっても、同様の透過性の低下が認められる。無極性添加剤と極性添加剤の両方に同様の効果が認められることから、透過度の変化が残留溶媒分子に起因するソルバトクロミック効果によるものとは考えがたい。
焼鈍（図２ａ）、アルキル鎖長（図２ｂ）およびアルキルチオール濃度（図２ｃ）を関数として、定常状態の光伝導性測定を行った。光伝導応答は、試料応答度（Ｒ）、すなわち、Ｆ＝５ＫＶ／ｃｍの外部場を使用して測定される光電流／入射光出力（ｍＡ／Ｗ）で示される。図２（ａ）は、焼鈍によりＢＨＪ−ＮＡ試料の応答度は６倍増加するのに対して、焼鈍と併用して５％のｎ−オクタンチオールを溶液に含めると、ＢＨＪ−ＮＡ試料の応答度は６０倍増加することを示している。図２（ｂ）は、ｎ−オクタンチオールを使用する方が、ｎ−ドデカンチオールまたはｎ−ヘキサンチオールを使用するよりも高い応答度が得られることを示し、図２（ｃ）は、試験したｎ−オクタンチオールの濃度の中で、５容積％の溶液から得た試料が最大の応答性を生じたことを示している。
定常状態の光伝導性は、式３（式中、ｅは電子の電荷であり、ｎは電子または正孔の数であり、μは担体移動度であり、τは担体寿命である）で示される（Ｃ．Ｈ．Ｌｅｅ ｅｔ ａｌ．，Ｓｙｎｔ．Ｍｅｔ．，１９９５，７０，１３５３、Ｄ．Ｍｏｓｅｓ ｅｔ ａｌ．，Ｓｙｎｔ．Ｍｅｔ．，１９９７，８４，５３９、Ｃ．Ｙ．Ｙａｎｇ ｅｔ ａｌ．，Ｓｙｎｔ．Ｍｅｔ．，２００５，１５５，６３９）。
Figure 2010512005
 分離した担体数（ｎ）を増加させ、担体寿命を延長する、光励起電子のＰ３ＨＴへの超高速輸送により、フラーレンを添加すると、本来のＰ３ＨＴの光伝導性が二桁超増大することがすでに明らかにされている。焼鈍すると、光伝導性がさらに６倍増加することが認められている。
ＢＨＪ−５％Ｃ８−Ａにおいて５９０ｎｍで測定した最大応答度から、かつ６×１０−７ｃｍ２のデバイス断面積を考慮の上、Ｊ＝４×１０５Ａ／ｃｍ２の入射放射線の１ワット当たりの光電流密度を推定した。このＪの大きさは、Ｅ＝５ＫＶ／ｃｍにおけるσ＝２００Ｓ／ｃｍの入射放射線の１ワット当たりの光伝導性に対応する。担体数が光吸収に比例すると仮定し、ＢＨＪ−Ａ試料の透過スペクトルがチオール改質試料と類似すると仮定すると、アルキルチオールによる処理が担体移動度と担体寿命の積を改変することが式３から分かる。
電荷担体移動度および担体寿命に及ぼすアルキルチオールの影響を解明するため、高速（ｔ≧１００ｐｓ）過渡光伝導性測定を実施し、これより寿命を直接測定した。測定した担体寿命は、ＢＨＪ−ＮＡにおける３６ｎｓからＢＨＪ−Ａにおける６５ｎｓにまで増加する。これは、焼鈍による担体寿命の１．８倍の向上に対応するのに対して、アルカリチオールを溶液に添加することによる寿命の増加はわずか１．３倍にすぎなかった。過渡光電流波形の大きさと光電流減衰率はいずれも、定常状態の光電流の大きさと一致する。従って、焼鈍と、アルキルチオールを用いた処理は、同程度の担体寿命の延長をもたらすが、ＢＨＪ−Ｃ８−ＮＡで測定された光電流は、ＢＨＪ−Ａ試料で測定された光電流よりも有意に大きかったため、担体移動度はアルキルチオールを用いた処理によって増加すると結論付けることができる。
太陽電池デバイス性能に及ぼすチオール溶液の影響を特徴づけるために、光起電力デバイス効率の測定を実施した。図３は、ＢＨＪ−ＮＡ試料およびＢＨＪ−Ａ試料と比較して、電力変換効率（ηｅ）が、アルキル−チオール分子を含めることによってどのような影響を受けるかを示している。効率の増大が最大になったのは、０．７５容積％のアルキルチオール濃度であった。この濃度において、効率は、対照デバイスと比べて熱焼鈍前に５０％増加し、熱焼鈍後は２０％増加した。図３に示す対照試料と比較した向上は、図２の光伝導性の測定で認められる向上よりも小さいことに留意されたい。
光伝導性の向上が必ずしも太陽電池の効率の向上に直接つながるとは限らないことは興味深い点である。この差を説明する１つの考えられる理由は、チオール含有溶液からのスピニングにより、基材に対して垂直の方向でなく、基材と平行方向の電荷輸送特性が大幅に向上した膜が得られることが挙げられる。光伝導性試験は表面電極を用いて実施されたのに対して、太陽電池デバイスは膜厚を介して使用されることから、電荷輸送特性の異方性により、光伝導性の向上とデバイス効率の向上との差が生じると考えられる。別の考えられる説明としては、この太陽電池デバイスの構造が、厚さと担体拡散距離とが同等になるように最適化されたため、デバイス効率が担体移動度による制限をほとんど受けていないことが挙げられる。
担体拡散距離が効率にどの程度の影響を及ぼすかを試験するため、より厚いデバイス活性層を生成するように２倍の濃度のＰ３ＨＴおよびＰＣＢＭと１容積％のｎ−オクタンチオールとを用いてデバイスを調製した（Ｗ．Ｍａ ｅｔ ａｌ．，Ａｄｖ．Ｆｕｎｃ．Ｍａｔｅｒ．２００５，１５，１６１７、Ｇ．Ｌｉ ｅｔ ａｌ．，Ｊ．Ａｐｐｌ．Ｐｈｙｓ．，２００５，９８，０４３７０４）。デバイスは厚さが約２００ｎｍであり、吸収の増加により短絡電流の増加を示した。デバイス効率は、焼鈍前が３．５％であり、焼鈍後は４．０％であった。これらの値を、焼鈍前の効率が２．０％であり、焼鈍後の効率が３．３％であった厚さ１００ｎｍの対照と比較する。但し、内蔵電界の低下により、ＶＯＣは０．６１Ｖから０．５８Ｖに低下し、充填率は６５％から５９％に低下した。
上記の通り、厚さ１００ｎｍのデバイスでは、溶液中のアルキルチオールが１容積％をわずかに下回る濃度でデバイス効率が最大になる。効率測定と光伝導性測定との間に最適アルキルチオール濃度の差が生じるのは、より高濃度の試料において過剰なアルキルチオールが表面に押し出されることによるものであると考えられる。ＡＦＭによる膜の調査により、アルキルチオール濃度が１容積パーセントを超えると、溶液から膜の表面に液滴が生じることが示された。光伝導性の設定に使用される表面接触幾何構造は、堆積した電極と活性層との間の低伝導性の島の影響を受けにくい。
観察された効果に対する１つの考えられる説明としては、きわめて動的で動力学的に制限されたスピンコーティングプロセス時にＰ３ＨＴ鎖を潤滑することによって、アルキル鎖が相溶化剤の役割を果たすことが挙げられる。Ｐ３ＨＴ相における鎖間秩序、およびＰ３ＨＴとＰＣＢＭの混合物のブレンド形態に影響を及ぼす要因を解明するツールとして、この処理法を使用することができる。
以下の表は、溶媒添加剤を使用した場合と使用しなかった場合における、クロロベンゼンからキャストしたレジオレギュラーポリチオフェン（Ｐ３ＨＴ）／ＰＣＢＭから作製される太陽電池の電流電圧特性をまとめたものである。
Figure 2010512005
 。
（実施例２） 薄膜トランジスタ
図４は、半導体膜（ＢＨＪ−ＮＡ（点線）およびＢＨＪ−５％Ｃ８−ＮＡ（実線））から作製されるトランジスタの挙動を示している。ＴＦＴデバイスを、オクチルトリクロロシランで処理した２００ｎｍのシリカ誘電層をコーティングした高濃度ドープｎ型Ｓｉ上において２０００ｒｐｍで回転させた。ソース電極およびドレイン電極は、底部接触幾何構造において厚さ５ｎｍのＴｉ接着層上に堆積した厚さ５０ｎｍのＡｕで構成されており、ＴＦＴチャネル長は５μｍまたは１０μｍで、チャネル幅は１ｍｍであった。５％のオクタンチオールを添加して作製した膜は、各試験電圧で著しい電流の増加を示す。
（実施例３） Ｘ線回折結果
図５および図３０は、添加剤を使用して処理した場合と使用せずに処理した場合、ならびに焼鈍を行って処理した場合または焼鈍を行わずに処理した場合の膜に対するＸ線回折試験の結果を示している。Ｘ線回折に使用する膜をガラス基材上で回転させた。焼鈍を行った場合も添加剤を使用した場合も、添加剤を使用せずにキャストした非焼鈍膜に比べて、膜構造の根本的な変化を示す、Ｘ線回折パターンの有意な変化が誘発される。図５は、トルエンからキャストしたＰ３ＨＴ／ＰＣＢＭ膜（ＢＨＪ−ＮＡ（×印、×）、ＢＨＪ−Ａ（アスタリスク、＊）、ＢＨＪ−０．７５％Ｃ８−ＮＡ（黒塗りの菱形、◆）、およびＢＨＪ−０．７５％Ｃ８−Ａ（白塗りの菱形、◇））におけるＰ３ＨＴの＜１００＞回折ピークを強調したＸ線回折結果を示している。図３０は、クロロベンゼン（正方形）または２．５％のオクタンチオールを含有するクロロベンゼンからキャストしたＰ３ＨＴ／Ｃ−６０ＰＣＢＭ膜におけるＰ３ＨＴの、焼鈍前（黒塗り）または焼鈍後（白塗り）のいずれかにおける＜１００＞回折ピークを強調したＸ線回折結果を示している。トルエン（図５）およびクロロベンゼン（図３０）を使用して膜をキャストしたところ、膜をキャストする元となる溶媒も膜の構造に影響を及ぼすことが示される。
（実施例４） 光電流トランジェント
図６は、添加剤を使用して処理した場合と使用せずに処理した場合の膜に誘発される過渡光電流を示している。添加剤処理膜は、初期ピークからの減衰後により高い過渡光電流を示す。入射光出力当たりの光電流（Ａ／Ｗ）で示される光伝導応答（Ｒ）を、Ｆ＝５ＫＶ／ｃｍの外部場を使用して測定した。過渡光伝導性の測定では、オーストンスイッチ試料構成を採用した（Ｄ．Ｈ．Ａｕｓｔｏｎ，ＩＥＥＥ Ｊｏｕｒｎａｌ ｏｆ Ｑｕａｎｔｕｍ Ｅｌｅｃｔｒｏｎｉｃｓ １９，６３９（１９８３））。
（実施例５） 電力変換効率
図７、図８、図９、図１０、図１１、図１２、図１３、図１４、図１５、図１６、図１７、図１８、図１９、図２０、図２１、図２２、図２３、図２４、図２５、図２６および図２７は、太陽電池電力変換効率に対して及ぼす、本発明に基づく種々の添加剤の使用の影響を示している。これらの図に示されるように、電力変換効率は、添加剤の化学的性質、キャスティング溶液における添加剤の割合、キャスティングに使用する溶媒、膜を焼鈍するかしないか、使用する供与体半導体または受容体半導体の種類、さらには回転成形時に使用する回転速度の影響を受ける可能性がある。
（実施例６） 太陽電池の電流密度
図２８は、２．５％のオクタンチオールを使用した場合と使用しなかった場合における、クロロベンゼンからキャストしたＰ３ＨＴ／ＰＣＢＭ膜の種々の電圧における電流密度の増加を示している。添加剤を使用すると、焼鈍を行った場合に認められるのと同様の電流密度の増加が示される。
（実施例７） 外部量子効率
図２９は、Ｐ３ＨＴ：Ｃ６０−ＰＣＢＭデバイスの外部量子効率（ＥＱＥ）に及ぼす、フェニルヘキサンによる処理の影響を示している。太い実線は、添加剤を使用せずにキャストした膜に対応しており、太い点線は焼鈍後のＥＱＥを示している。細い実線は、１％のフェニルヘキサンを使用してキャストした膜に対応しており、細い点線は焼鈍後の添加剤処理膜のＥＱＥを示している。
（実施例８） 担体移動度
図３１は、デバイスに種々の接触金属を使用した場合に添加剤が正孔移動度と電子移動度とに及ぼす影響を示している。金とアルミニウムの両方に接触した膜は、本発明に基づく添加剤で処理した場合に、著しい正孔移動度の増大を示す。また添加剤は、アルミニウム接触金属を使用した場合に示すように、電子移動度をも増大させる。
（実施例９） 吸収に対する影響
図３２および図３３はそれぞれ、最大ピーク吸光度値と６００ｎｍにおける吸収値に及ぼす添加剤の影響を示している。光透過に使用する膜をガラス基材上で回転させた。一般的に、種々の添加剤が、対照（非添加剤処理膜）と比べて非焼鈍膜の吸光度を増加させ、添加剤の中には、対照と比べて焼鈍膜の吸光度をも増加させるものもある。吸収の増加により、太陽光の単位入力当たりの電力出力の増加がもたらされる可能性がある。
（実施例１０） 定常状態の光伝導性に対する影響
図３４は、クロロベンゼン（黒塗り）およびチオール（白塗り）により処理したＰ３ＨＴ：Ｃ６０−ＰＣＢＭ（円）およびＰＣＰＤＴＢＴ：Ｃ７０−ＰＣＢＭ（正方形）の定常状態の光伝導性を示している。添加剤処理膜は、添加剤を使用せずに処理した膜と比べて、６００ｎｍ未満の波長における光応答度の著しい増加を示す。入射光出力当たりの光電流（Ａ／Ｗ）で示される光伝導応答（Ｒ）を、Ｆ＝５ＫＶ／ｃｍの外部場を使用して測定した。定常状態の光伝導性の測定では、標準的な変調法を採用した（Ｃ．Ｈ．Ｌｅｅ ｅｔ ａｌ．，Ｐｈｙｓ．Ｒｅｖ．Ｂ４８（２０）１５４２５（１９９３））。
（実施例１１） アルキルジチオール実験のための電池の作製および評価
Ｔｈｉｎ Ｆｉｌｍ Ｄｅｖｉｃｅｓ Ｉｎｃ．により１４０ｎｍのインジウム錫酸化物（ＩＴＯ）でパターン化したＣｏｒｎｉｎｇ １７３７ ＡＭＬＣＤガラス上で、活性バルクヘテロ接合層をＨ．Ｃ．Ｓｔａｒｋ Ｂａｙｔｒｏｎ Ｐ ＰＥＤＯＴ：ＰＳＳの６０ｎｍ層の上に回転成形することにより、光起電力電池を作製した。堆積前後に試料を加熱することなく、熱蒸発により厚さ１００ｎｍのアルミニウム陰極を堆積させた（面積１７ｍｍ２）。特に記載がない限り、１０ｍｇ／ｍＬのＰＣＰＤＴＢＴおよび２０ｍｇ／ｍＬのＣ７１−ＰＣＢＭを含有するＣＢに２．４ｍｇ／ｍＬのオクタンジチオールを溶解した溶液から、１２００ＰＰＭにてバルクヘテロ接合層を回転成形した。ＰＣＰＤＴＢＴはＫｏｎａｒｋａ Ｉｎｃ．から入手し、Ｃ７１−ＰＣＢＭはＮａｎｏ−Ｃ Ｉｎｃ．から購入した。活性層は、溶液中のアルカンジチオール濃度にかかわらず、厚さが約１１０ｎｍであることが、原子間力顕微鏡法（ＡＦＭ）により示された。
デバイス効率を、８０ｍＷ／ｃｍ２で動作する１５０ワットのＮｅｗｐｏｒｔ−Ｏｒｉｅｌ ＡＭ１．５Ｇ光源で測定し、検証のため１００ｍＷ／ｃｍ２で動作する３００ワットのＡＭ１．５Ｇ光源を使用して独立したクロスチェックを行った。Ｎａｔｉｏｎａｌ Ｒｅｎｅｗａｂｌｅ Ｅｎｅｒｇｙ Ｌａｂｏｒａｔｏｒｙ（ＮＲＥＬ）により較正したＫＧ５保護フィルタを有する標準的なシリコン光起電力電池を使用して、人工太陽照明強度を測定した。最も効率的なデバイスの多くは、２つの別個の研究所で異なる個人により独立して作製されており、２つの異なる照明光源下でクロスチェックを行った。入射光子変換効率（ＩＰＣＥ）のスペクトル測定は、２５０ＷのＸｅ光源、ＭｃＰｈｅｒｓｏｎ ＥＵ−７００−５６モノクロメータ、光チョッパーおよびロックイン増幅器、ならびに単色出力密度較正用のＮＩＳＴ追跡型シリコンフォトダイオードを使用して実施した。
光伝導デバイスは、既述の通りアルミナ基材上に回転成形することによって作製した。定常状態の光伝導性の測定には標準的な変調法を使用し、過渡光伝導性の測定にはオーストンスイッチ構成を使用した。ＴＦＴデバイスは、作製後、既述の通り、金電極を含む底部接触幾何構造で試験を行った。ナノスコープＩＩＩａコントローラを備えたＶｅｅｃｏマルチモードＡＦＭで、ＡＦＭ画像を撮影した。ＵＶ−Ｖｉｓ吸収分光測定では、Ｓｈｉｍａｄｚｕ ２４０１ダイオードアレイ分光計を使用した。単色Ａｌ ＫαＸ線源を使用して、基底圧を１×１０−１０ｍｂａｒとし、Ｋｒａｔｏｓ Ａｘｉｓ Ｕｌｔｒａ ＸＰＳシステムでＸＰＳスペクトルを記録した。ＸＰＳサーベイスキャンは１６０パスエネルギーで行い、高分解能スキャンは１０パスエネルギーで行った。データ解析はＣＡＳＡ ＸＰＳソフトウェアパッケージを使用して行った。
（実施例１２） アルキルジチオール実験の結果
図３５は、回転成形前に種々のアルカンジチオールをＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭのクロロベンゼン（ＣＢ）溶液に添加することによって生じた膜吸収のシフトを示している。２．４ｍｇ／ｍＬの１，８−オクタンジチオールをＣＢに添加した時に、最大の変化が認められ、膜吸収ピークは４１ｎｍから８００ｎｍにレッドシフトする。このような低エネルギーへのシフトと、膜をアルカンジチオールで処理した場合のπ−π＊遷移に伴う吸収ピーク上の構造の出現は、ＰＣＰＤＴＢＴ鎖がより強く相互作用し、かつ純粋なＣＢにより処理した膜に比べて局部構造秩序が向上することを示している。フーリエ変換赤外（ＦＴＩＲ）およびラマン分光法による分析により、室温にて１０分間にわたり低真空（約１０−３ｔｏｒｒ）中で乾燥させた後に分解性チオールシグナルが存在しないことが判明した（真空曝露前に湿潤膜でＦＴＩＲを測定した場合は、小さなチオールピークが認められる）。試料毎に多重走査していくつかの試料の平均を取ったＸ線光電子分光法（ＸＰＳ）では、真空中で十分に乾燥させた後に有意な量のジチオールが認められず、おそらくＰＣＰＤＴＢＴ反復単位当たりのジチオール量は０．１未満であることが示されている。
ＣＢと、鎖長の異なる２．４ｍｇ／ｍＬ容積のアルカンジチオールを含むＣＢにより処理したデバイスについて８０ｍＷ／ｃｍ２下で得た電流電圧特性を、図３６に示す。図３６の電流電圧曲線から、１，８−オクタンジチオールで処理することによりＩＳＣとＦＦの両方が増加することが明らかである。
デバイスの最適化では、２５０個を超える独立して調製したＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ膜から１０００個を超えるデバイスを作製し、５．２％〜５．８％の最適光起電力効率が得られた。最も効率的なデバイスは、１：２〜１：３のポリマー／フラーレン比と、１２００〜１６００ＲＰＭの回転速度と、０．８重量％〜１重量％のポリマー濃度と、１．７５〜２．５ｍｇ／ｍＬの１，８−オクタンジチオール濃度で構成されていた。最も反復性の高い系列の高効率デバイスは、短絡電流ＩＳＣ＝１６．２ｍＡ／ｃｍ２、ＦＦ＝０．５５、および回路電圧ＶＯＣ＝０．６２Ｖで、１００ｍＷ／ｃｍ２下における電力変換効率が平均５．５％であった。しかし、測定したＦＦ＝０．５５からも示唆されるように、より効率的な太陽エネルギー変換をもたらす可能性がある有意な改善が成されるべきである。
図３７に示す通り、ＣＢからキャストした膜で作製される光起電力電池のＩＰＣＥスペクトルは、オルト−ジクロロベンゼンから「ドクターブレード」堆積法により形成したＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭ膜で既に報告されているスペクトルときわめて類似する。１，８−オクタンジチオールで処理したデバイスは、添加剤を使用せずに処理したデバイスに比べて、４００ｎｍから８００ｎｍの間で約１．６倍ＩＰＣＥが増加した。同様に図３７に示す通り、同じデバイスで測定した積分ＩＰＣＥとＩＳＣは、約５％以内で一致する。Ｐ３ＨＴ：Ｃ６１−ＰＣＢＭのＩＰＣＥは、太陽スペクトルのより狭い部分に限定されるため、ＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭデバイスの方がより高い効率が期待される。
アルカンジチオールによる処理が担体輸送に及ぼす影響を測定するため、アルカンジチオールで処理して作製した場合と処理せずに作製した場合の膜で、定常状態の光伝導性と過渡の光伝導性を測定した。１，８−オクタンジチオールを使用して処理した膜のＥ＝２０ＫＶ／ｃｍ（Ｅは印加電場）における定常状態の応答度と、過渡光伝導性における電流応答の大きさはそれぞれ、ジチオールを使用せずに処理した膜から得られる値よりも約２倍大きい。過渡データで測定された電流は、抽出した移動性担体の数の増加を示し、波形は担体寿命のさらなる増加を示す。吸収の場合と同じように、アルカンジチオールを使用すると、７６５ｎｍから８２５ｎｍへのピーク光伝導性のレッドシフトが見られる。
純粋なクロロベンゼン（ＣＢ）と、２．４ｍｇ／ｍＬのアルカンジチオールを含むＣＢからキャストした膜の表面微細構造の変化をＡＦＭにより調べた。１，４−ブタンジチオール、１，６−ヘキサンジチオール、１，８−オクタンジチオールまたは１，９−ノナンジチオールで処理した膜から得たデータ（図示なし）を比較すると、アルカンジチオールが形態に相当の影響を及ぼすには、約６個のメチレン単位が必要であることが分かる。但し、図３６に示すように、１，４−ブタンジチオールを使用してキャストした膜から作製されるデバイスは、電流電圧特性の向上を示した。また、これに対応する内部ナノ構造の変化も、透過型電子顕微鏡法（ＴＥＭ）により認められた。吸収、形態およびデバイス性能に見られるアルキル鎖長への著しい依存性は、ジチオールによる処理が、ポリマー鎖間および／またはポリマー−フラーレン間の物理的相互作用に影響を及ぼすことを示唆している。
本明細書に記載する新規の方法は、熱焼鈍が有効でないシステムでヘテロ接合太陽電池形態を作製するための動作的に簡単で汎用性のあるツールを提供する。この手法は、ポリマーの結晶性が認められないシステムでも機能する。ＰＣＰＤＴＢＴ：Ｃ７１−ＰＣＢＭから作製される光起電力電池についてＢｒａｂｅｃ等が行った計算によれば、形態のさらなる最適化と両極性輸送の均等化によって、電力変換効率はさらに向上させることができるとされている。この予測は、図３７に示す入射光子変換効率データと十分に一致しており、ＩＰＣＥを向上させる可能性を明確に示している。
識別のための引用として本明細書で言及されるすべての刊行物、特許、特許出願および公開特許出願は、開示内容全体が参考として本明細書で援用される。
上記の通り、本発明を、理解を明確にする目的から例示および一例としてある程度詳細に説明してきたが、一定の変更および修正が加えられることは当業者に明らかである。そのため、以上の説明および実施例は、本発明の適用範囲を限定するものと見なしてはならない。

Claims (20)

  1. 有機半導体膜の光伝導性、電荷輸送、太陽エネルギー変換効率または光起電力効率を向上させる方法であって、一定量の１つ以上の低分子量アルキル含有分子を１つ以上の有機半導体の溶液に添加するステップと、該溶液から有機半導体膜を形成するステップとを含み、低分子量アルキル含有分子が、アルデヒド基、ジオキソ基、ヒドロキシ基、アルコキシ基、チオール基、チオアルキル基、カルボン酸基、エステル基、アミン基、アミド基、エーテル基、チオエーテル基、ハロゲン化物基、フッ化物基、塩化物基、臭化物基、ヨウ化物基、ニトリル基、エポキシド基、芳香族基およびアリールアルキル基から選択される１つ以上の置換基で置換されるＣ１〜Ｃ２０アルカンからなる群から選択されるが、但し、チオールまたはヒドロキシ基の置換基が存在する場合は、少なくとも１つの独立して選択されるさらなる置換基も存在しなければならず、かつジ−ハロ置換化合物が低分子量アルキル含有分子から除外されることを条件とする、方法。
  2. 有機半導体膜が共役ポリマー膜を含む、請求項１に記載の方法。
  3. 低分子量アルキル含有分子が、少なくとも１つのヒドロキシ基および少なくとも１つのチオール基で置換されるＣ１〜Ｃ２０アルカンから選択される、請求項１に記載の方法。
  4. １つ以上の低分子量アルキル含有分子がＣ１〜Ｃ２０ジチオアルカンから選択される、請求項３に記載の方法。
  5. Ｃ１〜Ｃ２０ジチオアルカンが、アルファ，オメガ置換される、請求項４に記載の方法。
  6. 低分子量アルキル含有分子がＣ１〜Ｃ２０ヨードアルカンから選択される、請求項１に記載の方法。
  7. 溶液からの共役ポリマー膜の形成が回転成形法により実施される、請求項２に記載の方法。
  8. １つ以上の低分子量アルキル含有分子が、共役ポリマー膜の形成に使用される溶液中に、約０．１％ｖ／ｖ〜約１０％ｖ／ｖの量で存在する、請求項１に記載の方法。
  9. 有機半導体膜が共役ポリマー膜の電子供与体と有機電子受容体とを含む、請求項１に記載の方法。
  10. 共役ポリマー膜の電子供与体と有機電子受容体がバルクヘテロ接合を形成する、請求項９に記載の方法。
  11. 共役ポリマー膜の電子供与体が、ポリアセチレン、ポリフェニレン、アルキルが６〜１６個の炭素であるポリ（３−アルキルチオフェン）（Ｐ３ＡＴ）、ポリ−（３−ヘキシルチオフェン）（Ｐ３ＨＴ）、ポリ［２，６−（４，４−ビス−（２−エチルヘキシル）−４Ｈ−シクロペンタ［２，１−ｂ；３，４−ｂ’］−ジチオフェン）−ａｌｔ−４，７−（２，１，３−ベンゾチアジアゾール）］（ＰＣＰＤＴＢＴ）、ポリフェニルアセチレン、ポリジフェニルアセチレン、ポリアニリン、ポリ（ｐ−フェニレンビニレン）（ＰＰＶ）およびこれらのアルコキシ誘導体、ポリ（２−メトキシ，５−（２’−エチル−ヘキシルオキシ）−ｐ−フェニレンビニレン）（ＭＥＨ−ＰＰＶ）、ポリ（２，５−ジメトキシ−ｐ−フェニレンビニレン）（ＰＤＭＰＶ）、ポリチオフェン、ポリ（チエニレンビニレン）、ポリ（２，５−チエニレンビニレン）、ポリポルフィリン、大環状ポルフィリン、チオール誘導ポリポルフィリン、ポリメタロセン、ポリフェロセン、ポリフタロシアニン、ポリビニレン、ポリフェニルビニレン、ポリシラン、ポリイソチアナフタレンまたはポリチエニルビニレン、あるいは前述の物質の１つ以上の誘導体、あるいは任意の割合の前述の物質の２つ以上のブレンドまたは組み合わせから選択されるポリマーを含む、請求項９に記載の方法。
  12. 有機電子供与体がフラーレン誘導体を含む、請求項９に記載の方法。
  13. フラーレン誘導体が、式：
    Figure 2010512005
     （式中、
    「フラーレン」は、Ｃ６０、Ｃ７０またはＣ８４フラーレン成分から独立して選択され、
    Ａｒは独立して、非置換であっても置換されてもよいフェニルまたはチエニルであり、
    Ｒ１は独立してＣ１〜Ｃ１２アルキルであり、
    Ｒ２は独立して−Ｏ−Ｃ１〜Ｃ１２アルキルまたは−Ｏ−Ｃ１〜Ｃ１２アルキル−ＳＨである）
    の化合物から選択される、請求項１２に記載の方法。
  14. フラーレン誘導体がＣ６１−ＰＣＢＭまたはＣ７１−ＰＣＢＭから選択される、請求項１３に記載の方法。
  15. 溶液中で使用される溶媒が、クロロベンゼン、ジクロロベンゼン、トリクロロベンゼン、ベンゼン、トルエン、クロロホルム、ジクロロメタン、ジクロロエタン、キシレン、α，α，α−トリクロロトルエン、メチルナフタレン、クロロナフタレン、またはこれらの混合物である、請求項１に記載の方法。
  16. 第１の電極と、第１の面および第２の面を有する有機半導体膜であって、有機半導体膜の第１の面が第１の電極と接触し、一定量の１つ以上の低分子量アルキル含有分子を、有機半導体膜の形成に使用される溶液に添加することによって膜が形成される有機半導体膜と、有機半導体膜の第２の面と接触する第２の電極とを含む、電子デバイスであって、低分子量アルキル含有分子が、アルデヒド基、ジオキソ基、ヒドロキシ基、アルコキシ基、チオール基、チオアルキル基、カルボン酸基、エステル基、アミン基、アミド基、エーテル基、チオエーテル基、ハロゲン化物基、フッ化物基、塩化物基、臭化物基、ヨウ化物基、ニトリル基、エポキシド基、芳香族基およびアリールアルキル基から選択される１つ以上の置換基で置換されるＣ１〜Ｃ２０アルカンからなる群から選択されるが、但し、チオール基またはヒドロキシ基の置換基が存在する場合は、少なくとも１つの独立して選択されるさらなる置換基も存在しなければならず、かつジ−ハロ置換化合物が低分子量アルキル含有分子から除外されることを条件とする、電子デバイス。
  17. 有機半導体膜が共役ポリマー膜を含む、請求項１６に記載のデバイス。
  18. 電子デバイスが、太陽電池、光起電力電池、光検出器、フォトダイオードまたはフォトトランジスタである、請求項１６に記載のデバイス。
  19. 第１の電極が高仕事関数物質である、請求項１６に記載のデバイス。
  20. 第２の電極が低仕事関数物質である、請求項１６に記載のデバイス。
JP2009539367A 2006-12-01 2007-12-03 改善された溶液処理方法による有機半導体膜の性能特性の向上 Pending JP2010512005A (ja)

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
US87222106P 2006-12-01 2006-12-01
US91960207P 2007-03-23 2007-03-23
US93843307P 2007-05-16 2007-05-16
PCT/US2007/024792 WO2008066933A2 (en) 2006-12-01 2007-12-03 Enhancing performance characteristics of organic semiconducting films by improved solution processing

Publications (1)

Publication Number Publication Date
JP2010512005A true JP2010512005A (ja) 2010-04-15

Family

ID=39313577

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2009539367A Pending JP2010512005A (ja) 2006-12-01 2007-12-03 改善された溶液処理方法による有機半導体膜の性能特性の向上

Country Status (5)

Country Link
US (3) US8318532B2 (ja)
EP (1) EP2087537B1 (ja)
JP (1) JP2010512005A (ja)
ES (1) ES2885674T3 (ja)
WO (1) WO2008066933A2 (ja)

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012142407A (ja) * 2010-12-28 2012-07-26 Mitsubishi Chemicals Corp 光電変換素子及びその製造方法、並びにインク
WO2013021971A1 (ja) 2011-08-09 2013-02-14 コニカミノルタホールディングス株式会社 有機光電変換素子、およびそれを用いた有機太陽電池
JP2013042085A (ja) * 2011-08-19 2013-02-28 Kuraray Co Ltd 有機半導体用組成物及びそれを用いた光電変換素子
WO2013176180A1 (ja) * 2012-05-23 2013-11-28 東レ株式会社 光起電力素子および光起電力素子の製造方法
WO2014061128A1 (ja) * 2012-10-18 2014-04-24 富士通株式会社 光電変換素子及びその製造方法
JP2014088559A (ja) * 2007-10-31 2014-05-15 Merck Patent Gmbh 有機光電池を製造するための処理添加剤
JP2014534606A (ja) * 2011-08-26 2014-12-18 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ Ｇｅｓｅｌｌｓｃｈａｆｔ ｍｉｔ ｂｅｓｃｈｒａｅｎｋｔｅｒ Ｈａｆｔｕｎｇ 有機半導体配合物
WO2015037200A1 (ja) * 2013-09-13 2015-03-19 Ｊｘ日鉱日石エネルギー株式会社 光電変換素子の製造方法及び光電変換素子
US9660193B2 (en) 2011-01-25 2017-05-23 Konica Minolta, Inc. Material composition for organic photoelectric conversion layer, organic photoelectric conversion element, method for producing organic photoelectric conversion element, and solar cell
KR101829465B1 (ko) * 2010-10-26 2018-03-29 후지필름 가부시키가이샤 광전 변환 소자 및 고체 촬상 소자

Families Citing this family (64)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102004036793A1 (de) * 2004-07-29 2006-03-23 Konarka Technologies, Inc., Lowell Nanoporöse Fullerenschichten und deren Verwendung in der organischen Photovoltaik
WO2008066933A2 (en) 2006-12-01 2008-06-05 The Regents Of The University Of California Enhancing performance characteristics of organic semiconducting films by improved solution processing
JP2008243841A (ja) * 2007-03-23 2008-10-09 Univ Of Yamanashi 組成物、光導電体薄膜及び光導電体素子
US20090194167A1 (en) * 2008-02-05 2009-08-06 Konarka Technologies, Inc. Methods of Forming Photoactive Layer
DE102008039337A1 (de) * 2008-03-20 2009-09-24 Siemens Aktiengesellschaft Vorrichtung zum Besprühen, Verfahren dazu sowie organisches elektronisches Bauelement
JP5406284B2 (ja) 2008-06-11 2014-02-05 スリーエム イノベイティブ プロパティズ カンパニー 有機半導体の堆積のための混合溶媒系
US20100043876A1 (en) * 2008-08-20 2010-02-25 Plextronics, Inc. Solvent system
EP2404333A2 (en) * 2009-03-05 2012-01-11 Konarka Technologies, Inc. Photovoltaic cell having multiple electron donors
US20100326525A1 (en) * 2009-03-26 2010-12-30 Thuc-Quyen Nguyen Molecular semiconductors containing diketopyrrolopyrrole and dithioketopyrrolopyrrole chromophores for small molecule or vapor processed solar cells
GB0907445D0 (en) * 2009-04-30 2009-06-10 Cambridge Entpr Ltd Photoresponsive devices
JP5332934B2 (ja) * 2009-06-18 2013-11-06 住友化学株式会社 有機光電変換素子
EP2449561A2 (en) * 2009-06-30 2012-05-09 Plextronics, Inc. Polymers comprising at least one bithiophene repeat unit, methods synthetising said polymers and compositions comprising the same
EP2470584A4 (en) 2009-08-28 2014-01-22 Agency Science Tech & Res POLYMAL SEMICONDUCTORS AND DEVICES THEREFOR AND METHOD THEREFOR
CN102549791B (zh) 2009-08-28 2015-01-07 新加坡科技研究局 双极性聚合物半导体材料及有机电子器件
JP5435035B2 (ja) * 2009-09-18 2014-03-05 コニカミノルタ株式会社 有機光電変換素子、および太陽電池
JP5573841B2 (ja) * 2009-09-18 2014-08-20 コニカミノルタ株式会社 タンデム型有機光電変換素子、および太陽電池
FR2950736B1 (fr) * 2009-09-25 2011-12-09 Rhodia Chimie Sa Revetements photovoltaiques organiques de morphologie controlee
IT1396026B1 (it) * 2009-10-19 2012-11-09 Eni Spa Composizioni fotoluminescenti per convertitori di spettro a migliorata efficienza
JP5590041B2 (ja) * 2009-11-02 2014-09-17 コニカミノルタ株式会社 有機光電変換素子、太陽電池及び光センサアレイ
WO2011148717A1 (ja) * 2010-05-28 2011-12-01 コニカミノルタホールディングス株式会社 有機光電変換素子、太陽電池及び光センサアレイ
US9062152B2 (en) * 2010-09-01 2015-06-23 Solvay Usa, Inc. Organic electronic devices, including organic photovoltaic devices, polymers, and monomers
US8778724B2 (en) 2010-09-24 2014-07-15 Ut-Battelle, Llc High volume method of making low-cost, lightweight solar materials
US9893294B2 (en) 2010-11-22 2018-02-13 The Regents Of The University Of California Organic small molecule semiconducting chromophores for use in organic electronic devices
US20140147996A1 (en) * 2010-11-29 2014-05-29 Arizon Board of Regents Acting for and on Behalf Arizona State University Methods for fabricating bulk heterojunctions using solution processing techniques
WO2012122387A1 (en) * 2011-03-10 2012-09-13 Marshall Cox Graphene electrodes for electronic devices
US11309499B2 (en) 2012-02-14 2022-04-19 Next Energy Technologies, Inc. Electronic devices using organic small molecule semiconducting compounds
WO2013123508A2 (en) 2012-02-17 2013-08-22 Next Energy Technologies, Inc. Organic semiconducting compounds for use in organic electronic devices
CN102623642B (zh) * 2012-03-22 2014-04-16 中国科学院长春应用化学研究所 聚合物太阳能电池的制备方法
US20130247989A1 (en) 2012-03-23 2013-09-26 The Regents Of The University Of California Inert solution-processable molecular chromophores for organic electronic devices
FR2989834A1 (fr) 2012-04-20 2013-10-25 Rhodia Operations Accepteurs quinones pour application photovoltaique
KR20150017718A (ko) 2012-05-31 2015-02-17 미쓰비시 가가꾸 가부시키가이샤 코폴리머, 유기 반도체 재료, 유기 전자 디바이스 및 태양 전지 모듈
WO2014031977A1 (en) 2012-08-24 2014-02-27 Arizona Board Of Regents For And On Behalf Of Arizona State University Metal compounds and methods and uses thereof
US9882150B2 (en) 2012-09-24 2018-01-30 Arizona Board Of Regents For And On Behalf Of Arizona State University Metal compounds, methods, and uses thereof
WO2014109814A2 (en) 2012-10-26 2014-07-17 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Metal complexes, methods, and uses thereof
EP2915831A4 (en) 2012-11-01 2016-08-17 Toshiba Kk POLYMER, ORGANIC THIN-FILM SOLAR CELL WITH IT AND ELECTRONIC DEVICE WITH THIS SOLAR CELL
JP6804823B2 (ja) 2013-10-14 2020-12-23 アリゾナ・ボード・オブ・リージェンツ・オン・ビハーフ・オブ・アリゾナ・ステイト・ユニバーシティーＡｒｉｚｏｎａ Ｂｏａｒｄ ｏｆ Ｒｅｇｅｎｔｓ ｏｎ ｂｅｈａｌｆ ｏｆ Ａｒｉｚｏｎａ Ｓｔａｔｅ Ｕｎｉｖｅｒｓｉｔｙ 白金錯体およびデバイス
US10020455B2 (en) 2014-01-07 2018-07-10 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complex emitters containing phenyl-pyrazole and its analogues
WO2015105354A1 (ko) * 2014-01-08 2015-07-16 주식회사 엘지화학 플러렌 유도체 및 플러렌 유도체를 포함하는 유기 전자 소자
KR20150083006A (ko) 2014-01-08 2015-07-16 주식회사 엘지화학 플러렌 유도체 및 플러렌 유도체를 포함하는 유기 전자 소자
US9941479B2 (en) 2014-06-02 2018-04-10 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate cyclometalated platinum complexes containing 9,10-dihydroacridine and its analogues
US9923155B2 (en) 2014-07-24 2018-03-20 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum (II) complexes cyclometalated with functionalized phenyl carbene ligands and their analogues
WO2016025921A1 (en) 2014-08-15 2016-02-18 Arizona Board Of Regents On Behalf Of Arizona State University Non-platinum metal complexes for excimer based single dopant white organic light emitting diodes
US11329244B2 (en) 2014-08-22 2022-05-10 Arizona Board Of Regents On Behalf Of Arizona State University Organic light-emitting diodes with fluorescent and phosphorescent emitters
US10033003B2 (en) 2014-11-10 2018-07-24 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate metal complexes with carbon group bridging ligands
EP3275026B1 (en) 2015-03-26 2022-02-16 Next Energy Technologies, Inc. Fluorinated dye compounds for organic solar cells
JP6104973B2 (ja) * 2015-03-30 2017-03-29 株式会社東芝 光電変換素子およびその製造方法
FR3034522B1 (fr) * 2015-04-02 2017-04-21 Commissariat Energie Atomique Procede de determination de la duree de vie des porteurs
US9879039B2 (en) 2015-06-03 2018-01-30 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate and octahedral metal complexes containing naphthyridinocarbazole and its analogues
US11335865B2 (en) 2016-04-15 2022-05-17 Arizona Board Of Regents On Behalf Of Arizona State University OLED with multi-emissive material layer
KR102888327B1 (ko) 2016-10-12 2025-11-18 아리조나 보드 오브 리젠츠 온 비하프 오브 아리조나 스테이트 유니버시티 협대역 적색 인광성 4좌 백금(ii) 착물
US11183670B2 (en) 2016-12-16 2021-11-23 Arizona Board Of Regents On Behalf Of Arizona State University Organic light emitting diode with split emissive layer
WO2018140765A1 (en) 2017-01-27 2018-08-02 Jian Li Metal-assisted delayed fluorescent emitters employing pyrido-pyrrolo-acridine and analogues
US11101435B2 (en) 2017-05-19 2021-08-24 Arizona Board Of Regents On Behalf Of Arizona State University Tetradentate platinum and palladium complexes based on biscarbazole and analogues
US10516117B2 (en) 2017-05-19 2019-12-24 Arizona Board Of Regents On Behalf Of Arizona State University Metal-assisted delayed fluorescent emttters employing benzo-imidazo-phenanthridine and analogues
US11647643B2 (en) 2017-10-17 2023-05-09 Arizona Board Of Regents On Behalf Of Arizona State University Hole-blocking materials for organic light emitting diodes
WO2019079508A2 (en) 2017-10-17 2019-04-25 Jian Li PREFERRED MOLECULAR ORIENTATED PHOSPHORESCENT EXCIMERS AS MONOCHROMATIC TRANSMITTERS FOR DISPLAY AND LIGHTING APPLICATIONS
US12037348B2 (en) 2018-03-09 2024-07-16 Arizona Board Of Regents On Behalf Of Arizona State University Blue and narrow band green and red emitting metal complexes
US11878988B2 (en) 2019-01-24 2024-01-23 Arizona Board Of Regents On Behalf Of Arizona State University Blue phosphorescent emitters employing functionalized imidazophenthridine and analogues
US11594691B2 (en) 2019-01-25 2023-02-28 Arizona Board Of Regents On Behalf Of Arizona State University Light outcoupling efficiency of phosphorescent OLEDs by mixing horizontally aligned fluorescent emitters
US11785838B2 (en) 2019-10-02 2023-10-10 Arizona Board Of Regents On Behalf Of Arizona State University Green and red organic light-emitting diodes employing excimer emitters
US11945985B2 (en) 2020-05-19 2024-04-02 Arizona Board Of Regents On Behalf Of Arizona State University Metal assisted delayed fluorescent emitters for organic light-emitting diodes
CN113683625B (zh) 2020-05-19 2025-06-10 亚利桑那州立大学董事会 用于有机发光二极管的金属辅助延迟荧光发射体
CN115172596B (zh) * 2022-06-23 2025-03-07 电子科技大学长三角研究院(湖州) 一种基于有机半导体的柔性光电探测器及其制备方法
CN115058030B (zh) * 2022-07-12 2024-07-09 中南大学 一种多形态各向异性半导体聚合物纳米结构的制备方法

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005112145A1 (de) * 2004-05-11 2005-11-24 Merck Patent Gmbh Lösungen organischer halbleiter

Family Cites Families (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5514878A (en) * 1994-03-18 1996-05-07 Holmes; Andrew B. Polymers for electroluminescent devices
WO1996033594A1 (en) 1995-04-18 1996-10-24 Cambridge Display Technology Limited Electroluminescent device
US5986206A (en) * 1997-12-10 1999-11-16 Nanogram Corporation Solar cell
US7239709B1 (en) * 1998-01-26 2007-07-03 Matsushita Electric Industrial Co., Ltd. Data recording/reproducing method, data recording/reproducing system, recording apparatus
DE19905694A1 (de) * 1998-11-27 2000-08-17 Forschungszentrum Juelich Gmbh Bauelement
AT410859B (de) 2000-04-27 2003-08-25 Qsel Quantum Solar Energy Linz Verfahren zum herstellen einer photovoltaischen zelle mit einer photoaktiven schicht aus zwei organischen komponenten
KR100379810B1 (ko) 2000-11-07 2003-04-11 삼성에스디아이 주식회사 전하공급 균형을 높인 전기발광 고분자 및 그를 이용한전기발광 소자
JP4461656B2 (ja) 2000-12-07 2010-05-12 セイコーエプソン株式会社 光電変換素子
EP1244168A1 (en) * 2001-03-20 2002-09-25 Francois Sugnaux Mesoporous network electrode for electrochemical cell
EP1306909A1 (en) * 2001-10-24 2003-05-02 Interuniversitair Micro-Elektronica Centrum Ambipolar organic transistors
AU2002352967A1 (en) 2001-11-29 2003-06-10 The Trustees Of Princeton University Increased emission efficiency in organic light-emitting devices on high-index substrates
JPWO2003103085A1 (ja) 2002-06-04 2005-10-06 新日本石油株式会社 光電変換素子
US7291782B2 (en) 2002-06-22 2007-11-06 Nanosolar, Inc. Optoelectronic device and fabrication method
US6946597B2 (en) 2002-06-22 2005-09-20 Nanosular, Inc. Photovoltaic devices fabricated by growth from porous template
JP3873149B2 (ja) * 2002-12-11 2007-01-24 株式会社日立製作所 表示装置
US7317048B2 (en) * 2003-01-06 2008-01-08 E.I. Du Pont De Nemours And Company Variable resistance poly(3,4-ethylenedioxythiophene)/poly(styrene sulfonate) for use in electronic devices
EP1447860A1 (en) 2003-02-17 2004-08-18 Rijksuniversiteit Groningen Organic material photodiode
US7521113B2 (en) * 2003-04-28 2009-04-21 Zheng-Hong Lu Light-emitting devices with fullerene layer
WO2004105150A1 (en) 2003-05-19 2004-12-02 E.I. Dupont De Nemours And Company Hole transport composition
DE10337648B4 (de) * 2003-08-16 2013-06-06 Adolf Friedrich Rinne Vorrichtung für intraorale Absaugung
US6891191B2 (en) * 2003-09-02 2005-05-10 Organic Vision Inc. Organic semiconductor devices and methods of fabrication
US7045205B1 (en) * 2004-02-19 2006-05-16 Nanosolar, Inc. Device based on coated nanoporous structure
KR100964217B1 (ko) * 2004-02-21 2010-06-17 삼성에스디아이 주식회사 태양전지 일체형 표시소자 및 그 제조 방법
US7329709B2 (en) * 2004-06-02 2008-02-12 Konarka Technologies, Inc. Photoactive materials and related compounds, devices, and methods
DE102004036793A1 (de) 2004-07-29 2006-03-23 Konarka Technologies, Inc., Lowell Nanoporöse Fullerenschichten und deren Verwendung in der organischen Photovoltaik
KR20070102661A (ko) * 2004-09-24 2007-10-19 플렉스트로닉스, 인크 광기전 전지에서의 헤테로 원자를 갖는 위치 규칙적폴리(3-치환 티오펜)
US20060242429A1 (en) * 2004-12-21 2006-10-26 Michael Holtzman In stream data encryption / decryption method
US20060174937A1 (en) * 2005-02-09 2006-08-10 Zhang-Lin Zhou High performance organic materials for solar cells
US20060211272A1 (en) * 2005-03-17 2006-09-21 The Regents Of The University Of California Architecture for high efficiency polymer photovoltaic cells using an optical spacer
US20060292736A1 (en) * 2005-03-17 2006-12-28 The Regents Of The University Of California Architecture for high efficiency polymer photovoltaic cells using an optical spacer
GB0510382D0 (en) 2005-05-20 2005-06-29 Cambridge Display Tech Ltd Ink jet printing compositions in opto-electrical devices
JP2009502028A (ja) 2005-07-14 2009-01-22 コナルカ テクノロジーズ インコーポレイテッド 安定な有機装置
US8158881B2 (en) * 2005-07-14 2012-04-17 Konarka Technologies, Inc. Tandem photovoltaic cells
EP1920468B1 (en) 2005-09-01 2014-02-26 Merck Patent GmbH Photovoltaic cells integrated with bypass diode
ATE480870T1 (de) 2005-12-21 2010-09-15 Konarka Technologies Inc Photovoltaische tandemzellen
JP4888043B2 (ja) 2005-12-27 2012-02-29 セイコーエプソン株式会社 有機半導体用組成物、トランジスタの製造方法、アクティブマトリクス装置の製造方法、電気光学装置の製造方法および電子機器の製造方法
EP1816491A1 (en) 2006-02-01 2007-08-08 Varioptic Electrowetting device
US20070215864A1 (en) * 2006-03-17 2007-09-20 Luebben Silvia D Use of pi-conjugated organoboron polymers in thin-film organic polymer electronic devices
WO2008066933A2 (en) 2006-12-01 2008-06-05 The Regents Of The University Of California Enhancing performance characteristics of organic semiconducting films by improved solution processing
US8227691B2 (en) * 2007-10-31 2012-07-24 The Regents Of The University Of California Processing additives for fabricating organic photovoltaic cells
WO2009058838A1 (en) * 2007-11-02 2009-05-07 Konarka Technologies, Inc. Organic photovoltaic cells
US20090194167A1 (en) 2008-02-05 2009-08-06 Konarka Technologies, Inc. Methods of Forming Photoactive Layer

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005112145A1 (de) * 2004-05-11 2005-11-24 Merck Patent Gmbh Lösungen organischer halbleiter

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
JPN5009018660; ＣＨＩＲＶＡＳＥ　Ｄ: ＪＯＵＲＮＡＬ　ＯＦ　ＡＰＰＬＩＥＤ　ＰＨＹＳＩＣＳ． Ｖ９３　Ｎ６, 20030315, Ｐ３３７６-３３８３, ＡＭＥＲＩＣＡＮ　ＩＮＳＴＩＴＵＴＥ　ＯＦ　ＰＨＹＳＩＣＳ． *

Cited By (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014088559A (ja) * 2007-10-31 2014-05-15 Merck Patent Gmbh 有機光電池を製造するための処理添加剤
KR101829465B1 (ko) * 2010-10-26 2018-03-29 후지필름 가부시키가이샤 광전 변환 소자 및 고체 촬상 소자
JP2012142407A (ja) * 2010-12-28 2012-07-26 Mitsubishi Chemicals Corp 光電変換素子及びその製造方法、並びにインク
US9660193B2 (en) 2011-01-25 2017-05-23 Konica Minolta, Inc. Material composition for organic photoelectric conversion layer, organic photoelectric conversion element, method for producing organic photoelectric conversion element, and solar cell
WO2013021971A1 (ja) 2011-08-09 2013-02-14 コニカミノルタホールディングス株式会社 有機光電変換素子、およびそれを用いた有機太陽電池
US9871216B2 (en) 2011-08-09 2018-01-16 Konica Minolta, Inc. Organic photoelectric conversion element and organic solar cell using the same
JP2013042085A (ja) * 2011-08-19 2013-02-28 Kuraray Co Ltd 有機半導体用組成物及びそれを用いた光電変換素子
JP2014534606A (ja) * 2011-08-26 2014-12-18 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ Ｇｅｓｅｌｌｓｃｈａｆｔ ｍｉｔ ｂｅｓｃｈｒａｅｎｋｔｅｒ Ｈａｆｔｕｎｇ 有機半導体配合物
WO2013176180A1 (ja) * 2012-05-23 2013-11-28 東レ株式会社 光起電力素子および光起電力素子の製造方法
CN104737319A (zh) * 2012-10-18 2015-06-24 富士通株式会社 光电转换元件及其制造方法
JPWO2014061128A1 (ja) * 2012-10-18 2016-09-05 富士通株式会社 光電変換素子及びその製造方法
CN104737319B (zh) * 2012-10-18 2017-12-19 富士通株式会社 光电转换元件及其制造方法
WO2014061128A1 (ja) * 2012-10-18 2014-04-24 富士通株式会社 光電変換素子及びその製造方法
JP2015056645A (ja) * 2013-09-13 2015-03-23 Ｊｘ日鉱日石エネルギー株式会社 光電変換素子の製造方法及び光電変換素子
WO2015037200A1 (ja) * 2013-09-13 2015-03-19 Ｊｘ日鉱日石エネルギー株式会社 光電変換素子の製造方法及び光電変換素子

Also Published As

Publication number Publication date
US8723169B2 (en) 2014-05-13
US20090032808A1 (en) 2009-02-05
EP2087537A2 (en) 2009-08-12
WO2008066933A3 (en) 2008-08-07
US8273599B2 (en) 2012-09-25
ES2885674T3 (es) 2021-12-15
EP2087537B1 (en) 2021-06-23
US20130240845A1 (en) 2013-09-19
WO2008066933A2 (en) 2008-06-05
US8318532B2 (en) 2012-11-27
US20080315187A1 (en) 2008-12-25

Similar Documents

Publication Publication Date Title
US8723169B2 (en) Enhancing performing characteristics of organic semiconducting films by improved solution processing
Ghosekar et al. Review on performance analysis of P3HT: PCBM-based bulk heterojunction organic solar cells
Eom et al. High efficiency polymer solar cells via sequential inkjet-printing of PEDOT: PSS and P3HT: PCBM inks with additives
US8003881B2 (en) Polymeric nanofibril network for photovoltaic cells
Suzuki et al. Fabrication and characterization of perovskite type solar cells using phthalocyanine complexes
Park et al. Locking-in optimal nanoscale structure induced by naphthalenediimide-based polymeric additive enables efficient and stable inverted polymer solar cells
Grant et al. High Voc solution-processed organic solar cells containing silicon phthalocyanine as a non-fullerene electron acceptor
Reshma et al. Non-fullerene organic solar cells with 7% efficiency and excellent air stability through morphological and interfacial engineering
Mahdy et al. Effect of solvent and thermal annealing on D18/Y6 polymer solar cells
Noh et al. Enhanced efficiency and ambient stability of planar heterojunction perovskite solar cells by using organic-inorganic double layer electron transporting material
Wong et al. Performance optimization of organic solar cells
Khan et al. Fabrication and characterization of ZnTPP: PCBM bulk heterojunction (BHJ) solar cells
Huang et al. Enhanced spectral response in polymer bulk heterojunction solar cells by using active materials with complementary spectra
Khatiwada et al. Morphological evolution and its impacts on performance of polymer solar cells
Han et al. Strong addition effect of n-type polymer with mid-energy level in polymer: fullerene solar cells with power conversion efficiency exceeding 10%
Nam et al. Thickness effect of bulk heterojunction layers on the performance and stability of polymer: fullerene solar cells with alkylthiothiophene-containing polymer
Raïssi et al. Enhanced photocurrent and stability of organic solar cells using solution-based TS-CuPc interfacial layer
KR101867018B1 (ko) 장기간에 걸쳐 높은 효율을 나타내는 활성층용 조성물 및 이를 포함하는 유기태양전지
Liu et al. Integrated solar cells with non‐toxic inorganic nanocrystals and polymer bulk heterojunction
DeLongchamp Organic photovoltaics
Socol et al. Hybrid Nanocomposite Thin Films for Photovoltaic Applications: A Review. Nanomaterials 2021, 11, 1117
Anjum et al. Hybrid organic solar cells based on polymer/metal oxide nanocrystals
Morana Nano-morphology characterization of organic bulk heterojunctions based on mono and bis-adduct fullerenes
TARIQUE Improving the Performance of Organic Solar Cells by Interface Engineering and Active Layer Modification
Hussein et al. Various Solvents’ Effect on the Performance of P3HT: ZnONPs: PC70BM Solar Cell

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20101105

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20111025

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20120912

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20130222

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20130520

A602 Written permission of extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A602

Effective date: 20130527

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20131025
