JP2011041237A

JP2011041237A - 移動通信方法及び無線基地局

Info

Publication number: JP2011041237A
Application number: JP2009189599A
Authority: JP
Inventors: Hideaki Takahashi; 秀明高橋; Wuri A Hapsari; Ａ．ハプサリウリ; Kenji Okamoto; 健志岡本; Hiroyuki Hosono; 博之細野; Minami Ishii; 美波石井
Original assignee: NTT Docomo Inc
Current assignee: NTT Docomo Inc
Priority date: 2009-08-18
Filing date: 2009-08-18
Publication date: 2011-02-24
Anticipated expiration: 2029-08-18
Also published as: US20120182969A1; JP5111465B2; EP2469927A1; WO2011021602A1

Abstract

【課題】移動局ＵＥが、無線基地局ＨｅＮＢ間でハンドオーバを行う際の交換局ＭＭＥの処理負荷を軽減する。
【解決手段】本発明に係る移動通信方法は、移動局ＵＥが、無線基地局ｅＮＢに対して、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」及び位置登録エリア情報「ＴＡＩ」を含む「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を送信する工程と、無線基地局ｅＮＢが、位置登録エリア情報「ＴＡＩ」に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信する工程と、ゲートウェイ装置ＨｅＮＢ-ＧＷが、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」に対応するＩＰアドレス宛てに、「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を転送する工程とを有することを要旨とする。
【選択図】図７

Description

本発明は、移動通信方法及び無線基地局に関する。

Ｅ-ＵＴＲＡＮ方式の移動通信システムでは、多くの無線基地局ＨｅＮＢ（ＨｏｍｅｅＮＢ）をネットワークに収容できるようにするために、交換局ＭＭＥと無線基地局ＨｅＮＢとの間に、ゲートウェイ装置ＨｅＮＢ-ＧＷ（ＨｅＮＢＧａｔｅｗａｙ）を設けることができるように構成されている。

交換局ＭＭＥとゲートウェイ装置ＨｅＮＢ-ＧＷとの間、及び、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ＨｅＮＢとの間には、Ｓ１インターフェイス、具体的には、Ｓ１Ｃ-ｐｌａｎｅ（Ｓ１-Ｃ）及びＳ１Ｕ-ｐｌａｎｅ（Ｓ１-Ｕ）が規定されている。

ここで、移動局ＵＥに個別のＳ１Ｃ-ｐｌａｎｅシグナリング（Ｓ１-ＡＰメッセージ）は、ゲートウェイ装置ＨｅＮＢ-ＧＷで終端されることなく中継されるように構成されている。

また、移動局ＵＥに個別ではないＳ１Ｃ-ｐｌａｎｅシグナリングは、ゲートウェイ装置ＨｅＮＢ-ＧＷで終端されるように構成されている。

なお、Ｓ１Ｕ-ｐｌａｎｅデータは、ゲートウェイ装置ＨｅＮＢ-ＧＷで中継されるように構成されていてもよいし、ゲートウェイ装置ＨｅＮＢ-ＧＷで終端されるように構成されていてもよい。

３ＧＰＰＴＳ３６.３００（Ｖ９.０.０）、「ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ-ＵＴＲＡ）ａｎｄＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｅ-ＵＴＲＡＮ）ＰｈｙｓｉｃａｌＣｈａｎｎｅｌｓ」、２００９年６月３ＧＰＰＴＲ３.０２０（Ｖ０.９.０）、「Ｈｏｍｅ（ｅ）ＮｏｄｅＢ；Ｎｅｔｗｏｒｋａｓｐｅｃｔｓ」、２００８年９月３ＧＰＰＴＳ３６.４２３（Ｖ８.６.０）、「ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｅ-ＵＴＲＡＮ）；Ｘ２ａｐｐｌｉｃａｔｉｏｎｐｒｏｔｏｃｏｌ（Ｘ２ＡＰ）」、２００９年６月

しかしながら、従来のＥ-ＵＴＲＡＮ方式の移動通信システムでは、移動局ＵＥに個別のＳ１Ｃ-ｐｌａｎｅシグナリングは、ゲートウェイ装置ＨｅＮＢ-ＧＷで終端されることなく中継されるように構成されており、ハンドオーバメッセージは、移動局ＵＥに個別のＳ１Ｃ-ｐｌａｎｅシグナリングであるため、移動局ＵＥが、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルへハンドオーバを行う度に、交換局ＭＭＥが、所定の処理を行う必要があり、交換局ＭＭＥの処理負荷が増大してしまうという問題点があった。

そこで、本発明は、上述の課題に鑑みてなされたものであり、移動局ＵＥが、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルへハンドオーバを行う際の交換局ＭＭＥの処理負荷を軽減することができる移動通信方法及び無線基地局を提供することを目的とする。

本発明の第１の特徴は、移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバする移動通信方法であって、前記移動局が、前記第１無線基地局に対して、前記第２無線基地局配下のセルの識別情報及び位置登録エリア情報を含む測定報告を送信する工程と、前記第１無線基地局が、前記位置登録エリア情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、前記第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信する工程と、前記ゲートウェイ装置が、前記第２無線基地局配下のセルの識別情報に対応するＩＰアドレス宛てに、前記ハンドオーバメッセージを転送する工程とを有することを要旨とする。

本発明の第２の特徴は、移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバする移動通信方法であって、前記移動局が、前記第１無線基地局に対して、前記第２無線基地局配下のセルの識別情報を含む測定報告を送信する工程と、前記第１無線基地局が、前記第２無線基地局配下のセルの識別情報のサブネット情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、該第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信する工程と、前記ゲートウェイ装置が、前記第２無線基地局配下のセルの識別情報に対応するＩＰアドレス宛てに、前記ハンドオーバメッセージを転送する工程とを有することを要旨とする。

本発明の第３の特徴は、移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバすることができる移動通信システムにおいて、該第１無線基地局として動作可能な無線基地局であって、位置登録エリア情報と前記ゲートウェイ装置のＩＰアドレスとを対応付けて管理するように構成されている管理部と、前記移動局から、前記第２無線基地局配下のセルの識別情報及び位置登録エリア情報を含む測定報告を受信した場合に、該位置登録エリア情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、該第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信するように構成されている送信部とを具備することを要旨とする。

本発明の第４の特徴は、移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバすることができる移動通信システムにおいて、該第１無線基地局として動作可能な無線基地局であって、サブネット情報と前記ゲートウェイ装置のＩＰアドレスとを対応付けて管理するように構成されている管理部と、前記移動局から、前記第２無線基地局配下のセルの識別情報を含む測定報告を受信した場合に、該第２無線基地局配下のセルの識別情報のサブネット情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、該第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信するように構成されている送信部とを具備することを要旨とする。

以上説明したように、本発明によれば、移動局ＵＥが、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルへハンドオーバを行う際の交換局ＭＭＥの処理負荷を軽減することができる移動通信方法及び無線基地局を提供することができる。

本発明の第１の実施形態に係る移動通信システムの全体構成図である。本発明の第１の実施形態に係る移動通信システムのプロトコルスタック図である。本発明の第１の実施形態に係る無線基地局の機能ブロック図である。本発明の第１の実施形態に係る無線基地局で管理されているＮＲＴの一例を示す図である。本発明の第１の実施形態に係るゲートウェイ装置の機能ブロック図である。本発明の第１の実施形態に係るゲートウェイ装置で管理されているＮＲＴの一例を示す図である。本発明の第１の実施形態に係る移動通信システムの動作を示すシーケンス図である。本発明の変更例１に係る無線基地局で管理されているＮＲＴの一例を示す図である。本発明の変更例１に係る移動通信システムの動作を示すシーケンス図である。

（本発明の第１の実施形態に係る移動通信システムの構成）
図１乃至図６を参照して、本発明の第１の実施形態に係る移動通信システムの構成について説明する。

本実施形態に係る移動通信システムは、Ｅ-ＵＴＲＡＮ方式の移動通信システムであって、図１に示すように、交換局ＭＭＥと、ゲートウェイ装置ＨｅＮＢ-ＧＷと、無線基地局ｅＮＢと、無線基地局ＨｅＮＢとを具備している。

また、本実施形態に係る移動通信システムでは、交換局ＭＭＥと無線基地局ｅＮＢとの間、交換局ＭＭＥとゲートウェイ装置ＨｅＮＢ-ＧＷとの間、及び、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ＨｅＮＢとの間には、Ｓ１インターフェイスが規定されている。

また、本実施形態に係る移動通信システムでは、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ｅＮＢとの間、及び、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ＨｅＮＢとの間には、Ｘ２インターフェイスが規定されている。

具体的には、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ｅＮＢとの間、及び、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ＨｅＮＢとの間には、図２（ａ）に示すように、Ｘ２Ｃ-ｐｌａｎｅ（Ｘ２-Ｃ）が規定されていると共に、図２（ｂ）に示すように、Ｘ２Ｕ-ｐｌａｎｅ（Ｘ２-Ｕ）が規定されている。

ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ｅＮＢとの間、及び、ゲートウェイ装置ＨｅＮＢ-ＧＷと無線基地局ＨｅＮＢとの間に規定されているプロトコルスタックは、図２（ａ）及び図２（ｂ）に示す通りである。

図３に示すように、無線基地局ｅＮＢは、Ｘ２ハンドオーバメッセージ受信部１１と、ＮＲＴ（ＮｅｉｇｈｂｏｒＲｅｌａｔｉｏｎＴａｂｌｅ）管理部１２と、Ｘ２ハンドオーバメッセージ送信部１３とを具備している。なお、無線基地局ＨｅＮＢの構成も、無線基地局ｅＮＢの構成と基本的に同一であるため、本明細書では、代表して無線基地局ｅＮＢの構成として説明する。

Ｘ２ハンドオーバメッセージ受信部１１は、移動局ＵＥから、Ｘ２ハンドオーバメッセージ、例えば、「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ（測定報告）」を受信するように構成されている。

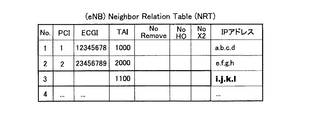

ＮＲＴ管理部１２は、ＮＲＴを管理するように構成されている。例えば、図４に示すように、隣接セルについての「ＰＣＩ（ＰｈｙｓｉｃａｌＣｅｌｌＩＤ）」や「ＥＣＧＩ（Ｅ-ＵＴＲＡＮＣｅｌｌＧｌｏｂａｌＩＤ）」や「ＴＡＩ（ＴｒａｃｋｉｎｇＡｒｅａＩＤ）」や「ＩＰアドレス」等を対応付けるＮＲＴを管理するように構成されている。

ここで、ＮＲＴ管理部１２が、ＮＲＴにおいて、近隣の無線基地局ＨｅＮＢ配下のセルについての情報を全て管理し、無線基地局ｅＮＢが、近隣の全ての無線基地局ＨｅＮＢとの間でＸ２インターフェイスを確立するのは、無線基地局ｅＮＢの装置能力（例えば、ＳＣＴＰの最大セッション数）等の制約により困難である場合がある。

また、無線基地局ＨｅＮＢは、頻繁に起動及び停止することがあり、その度に、ＮＲＴ管理部１２が、ＮＲＴを更新するのは、効率的ではない。

したがって、ＮＲＴ管理部１２は、無線基地局ＨｅＮＢ配下のセルについて全て管理する代わりに、同一のゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢに対して、共通のＩＤとして位置登録エリア情報「ＴＡＩ」を付与し、ＮＲＴにおいて、図４における「Ｎｏ.３」に示すように、かかる位置登録エリア情報「ＴＡＩ」とゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレスと対応付けるように構成されている。

Ｘ２ハンドオーバメッセージ送信部１３は、移動局ＵＥから、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」及び位置登録エリア情報「ＴＡＩ」を含む測定報告「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を受信した場合に、ＮＲＴ管理部１２によって管理されているＮＲＴを参照して、かかる位置登録エリア情報「ＴＡＩ」に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信するように構成されている。

図４に示すように、ゲートウェイ装置ＨｅＮＢ-ＧＷは、Ｘ２ハンドオーバメッセージ受信部２１と、ＮＲＴ管理部２２と、Ｘ２ハンドオーバメッセージ送信部２３とを具備している。

Ｘ２ハンドオーバメッセージ受信部２１は、ハンドオーバ元の無線基地局ｅＮＢ/ＨｅＮＢから、Ｘ２ハンドオーバメッセージ、例えば、「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を受信するように構成されている。

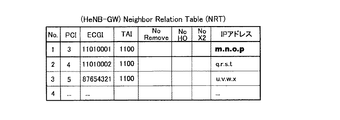

ＮＲＴ管理部２２は、ＮＲＴを管理するように構成されている。例えば、図６に示すように、隣接セルについての「ＰＣＩ」や「ＥＣＧＩ」や「ＴＡＩ」や「ＩＰアドレス」等を対応付けるＮＲＴを管理するように構成されている。

ここで、ＮＲＴ管理部２２は、ＮＲＴにおいて、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルについての情報も管理するように構成されている。

Ｘ２ハンドオーバメッセージ送信部２３は、無線基地局ｅＮＢから、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を受信した場合に、ＮＲＴ管理部２２によって管理されているＮＲＴを参照して、かかる無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」に対応するＩＰアドレス宛てに、かかるハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を転送するように構成されている。

（本発明の第１の実施形態に係る移動通信システムの動作）
図７を参照して、本発明の第１の実施形態に係る移動通信システムにおいて、移動局ＵＥが、無線基地局ｅＮＢ配下のセルから、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルにハンドオーバする際の動作について説明する。

図７に示すように、ステップＳ１００１において、移動局ＵＥは、無線基地局宛てに、「ＥＣＧＩ＝１１０１０００１」及び「ＴＡＩ＝１１００」を含む「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を送信する。

ここで、「ＥＣＧＩ＝１１０１０００１」は、無線基地局ＨｅＮＢの「ＥＣＧＩ」であり、「ＴＡＩ＝１１００」は、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢに対して付与された「ＴＡＩ」である。

ステップＳ１００２において、無線基地局ｅＮＢは、移動局ＵＥの無線基地局ｅＮＢ配下のセルから無線基地局ＨｅＮＢ配下のセルへのＸ２ハンドオーバを行うことを決定すると、図４に示すＮＲＴを参照して、「ＴＡＩ＝１１００」に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス「ｉ.ｊ.ｋ.ｌ」を抽出し、かかるＩＰアドレス「ｉ.ｊ.ｋ.ｌ」宛てに、「ＥＣＧＩ＝１１０１０００１」及び「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信する。

ここで、「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」は、ハンドオーバ元の無線基地局（本実施形態では、無線基地局ｅＮＢ）で移動局ＵＥをＸ２インターフェイス上で識別するためのＩＤである。

ステップＳ１００３において、ゲートウェイ装置ＨｅＮＢ-ＧＷは、図６に示すＮＲＴを参照して、「ＥＣＧＩ＝１１０１０００１」に対応する無線基地局ＨｅＮＢのＩＰアドレス「ｍ.ｎ.ｏ.ｐ」を抽出し、かかるＩＰアドレス「ｍ.ｎ.ｏ.ｐ」宛てに、「ＥＣＧＩ＝１１０１０００１」及び「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を転送する。

ここで、ゲートウェイ装置ＨｅＮＢ-ＧＷは、「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」と無線基地局ｅＮＢのＩＰアドレス「ａａ.ｂｂ.ｃｃ.ｄｄ」とを対応付けて記憶しておく。

ステップＳ１００４において、無線基地局ＨｅＮＢは、ステップＳ１００３において受信した「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」の送信元ＩＰアドレス「ｉ.ｊ.ｋ.ｌ」宛てに、「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」及び「ＮｅｗｅＮＢＵＥＸ２ＡＰＩＤ＝ＨｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔＡＣＫ」を送信する。

ステップＳ１００５において、ゲートウェイ装置ＨｅＮＢ-ＧＷは、ステップＳ１００４において受信した「（Ｘ２）ＨＯＲｅｑｕｅｓｔＡＣＫ」に含まれる「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」に対応する無線基地局ｅＮＢのＩＰアドレス「ａａ.ｂｂ.ｃｃ.ｄｄ」宛てに、「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」及び「ＮｅｗｅＮＢＵＥＸ２ＡＰＩＤ＝ＨｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔＡＣＫ」を送信する。

ここで、ゲートウェイ装置ＨｅＮＢ-ＧＷは、「ＮｅｗｅＮＢＵＥＸ２ＡＰＩＤ＝ＨｅＮＢ（ＵＥ）」と無線基地局ＨｅＮＢのＩＰアドレス「ｍ.ｎ.ｏ.ｐ」とを対応付けて記憶しておく。

ステップＳ１００６において、無線基地局ｅＮＢは、移動局ＵＥに対して、「ＲＲＣＣｏｎｎｅｃｔｉｏｎＲｅｃｏｎｆｉｇｕｒａｔｉｏｎ」を送信する。

ステップＳ１００７において、移動局ＵＥは、ハンドオーバ元のセル（無線基地局ｅＮＢ配下のセル）からデタッチし、ハンドオーバ先のセル（無線基地局ＨｅＮＢ配下のセル）に同期する。

ステップＳ１００８において、無線基地局ｅＮＢは、ステップＳ１００５において受信した「（Ｘ２）ＨＯＲｅｑｕｅｓｔＡＣＫ」の送信元ＩＰアドレス「ｉ.ｊ.ｋ.ｌ」宛てに、「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」及び「ＮｅｗｅＮＢＵＥＸ２ＡＰＩＤ＝ＨｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＳＮＳｔａｔｕｓＴｒａｎｓｆｅｒ」を送信する。

ステップＳ１００９において、ゲートウェイ装置ＨｅＮＢ-ＧＷは、ステップＳ１００８において受信した「（Ｘ２）ＳＮＳｔａｔｕｓＴｒａｎｓｆｅｒ」に含まれている「ＮｅｗｅＮＢＵＥＸ２ＡＰＩＤ＝ＨｅＮＢ（ＵＥ）」に対応するＩＰアドレス「ｍ.ｎ.ｏ.ｐ」宛てに、「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」及び「ＮｅｗｅＮＢＵＥＸ２ＡＰＩＤ＝ＨｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＳＮＳｔａｔｕｓＴｒａｎｓｆｅｒ」を送信する。

ステップＳ１０１０において、移動局ＵＥは、無線基地局ＨｅＮＢに対して、移動局ＵＥに固有に割り当てた「ＲａｎｄｏｍＡｃｃｅｓｓＣＨａｎｎｅｌＰｒｅａｍｂｌｅ（ＲＡＣＨＰｒｅａｍｂｌｅ）」を送信し、ステップＳ１０１１において、無線基地局ＨｅＮＢは、移動局ＵＥに対して、「ＵＬａｌｌｏｃａｔｉｏｎ＋ＴｉｍｉｎｇＡｄｖａｎｃｅｆｏｒＵＥ」を送信し、ステップＳ１０１２において、無線基地局ＨｅＮＢに対して、「ＲＲＣＣｏｎｎｅｃｔｉｏｎＲｅｃｏｎｆｉｇｕｒａｔｉｏｎＣｏｍｐｌｅｔｅ」を送信する。

ステップＳ１０１３において、無線基地局ＨｅＮＢは、ゲートウェイ装置ＨｅＮＢ-ＧＷを介して、交換局ＭＭＥに対して、「（Ｓ１）ＰａｔｈＳｗｉｔｃｈＲｅｑｕｅｓｔ」を送信し、交換局ＭＭＥは、ゲートウェイ装置ＨｅＮＢ-ＧＷを介して、無線基地局ＨｅＮＢに対して、「（Ｓ１）ＰａｔｈＳｗｉｔｃｈＲｅｑｕｅｓｔＡＣＫ」を送信する。

ステップＳ１０１５において、無線基地局ＨｅＮＢは、ゲートウェイ装置ＨｅＮＢ-ＧＷに対して、「（Ｘ２）ＵＥＣｏｎｔｅｘｔＲｅｌｅａｓｅ」を送信し、ステップＳ１０１６において、ゲートウェイ装置ＨｅＮＢ-ＧＷは、無線基地局ｅＮＢに対して、「（Ｘ２）ＵＥＣｏｎｔｅｘｔＲｅｌｅａｓｅ」を送信する。

（本発明の第１の実施形態に係る移動通信システムの作用・効果）
本発明の第１の実施形態に係る移動通信システムによれば、Ｘ２インターフェイスを用いて、移動局ＵＥの無線基地局ＨｅＮＢ間のハンドオーバについての処理を行うため、交換局ＭＭＥの処理負荷を軽減することができる。

（変更例１）
図８及び図９を参照して、本発明の変更例１に係る移動通信システムについて説明する。以下、本変更例１に係る移動通信システムについて、上述の第１の実施形態に係る移動通信システムとの相違点に着目して説明する。

本変更例１に係る移動通信システムでは、図８に示すように、無線基地局ｅＮＢのＮＲＴ管理部１２は、無線基地局ＨｅＮＢ配下のセルについて全て管理する代わりに、同一のゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢに対して、共通のＩＤとしてサブネット情報（例えば、１１０１::/４、「１１０１」は、同一ゲートウェイ装置ＨｅＮＢに収容されている無線基地局ＨｅＮＢに共通のサブネット識別子を示し、「/４」は、サブネット識別子の長さ（本例の場合４ビット）を示す）を付与し、ＮＲＴにおいて、図８における「Ｎｏ.３」に示すように、かかるサブネット情報とゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレスと対応付けるように構成されている。

また、無線基地局ｅＮＢのＸ２ハンドオーバメッセージ送信部１３は、移動局ＵＥから、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含む測定報告「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を受信した場合に、ＮＲＴ管理部１２によって管理されているＮＲＴを参照して、かかる無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」のサブネット情報に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信するように構成されている。

図９を参照して、本発明の第１の実施形態に係る移動通信システムにおいて、移動局ＵＥが、無線基地局ｅＮＢ配下のセルから、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルにハンドオーバする際の動作について説明する。

図９に示すように、ステップＳ２００１において、移動局ＵＥは、無線基地局ｅＮＢ宛てに、「ＥＣＧＩ＝１１０１０００１」を含む「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を送信する。

ここで、「ＥＣＧＩ＝１１０１０００１」は、無線基地局ＨｅＮＢの「ＥＣＧＩ」である。

ステップＳ２００２において、無線基地局ｅＮＢは、移動局ＵＥの無線基地局ｅＮＢ配下のセルから無線基地局ＨｅＮＢ配下のセルへのＸ２ハンドオーバを行うことを決定すると、図８に示すＮＲＴを参照して、「ＥＣＧＩ＝１１０１０００１」のサブネット情報「１１０１」に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス「ｉ.ｊ.ｋ.ｌ」を抽出し、かかるＩＰアドレス「ｉ.ｊ.ｋ.ｌ」宛てに、「ＥＣＧＩ＝１１０１０００１」及び「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信する。

ステップＳ２００３において、ゲートウェイ装置ＨｅＮＢ-ＧＷは、図６に示すＮＲＴを参照して、「ＥＣＧＩ＝１１０１０００１」に対応する無線基地局ＨｅＮＢのＩＰアドレス「ｍ.ｎ.ｏ.ｐ」を抽出し、かかるＩＰアドレス「ｍ.ｎ.ｏ.ｐ」宛てに、「ＥＣＧＩ＝１１０１０００１」及び「ＯｌｄｅＮＢＵＥＸ２ＡＰＩＤ＝ｅＮＢ（ＵＥ）」を含む「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を転送する。

以下、ステップＳ２００４乃至Ｓ２０１６の動作は、図７に示すステップＳ１００４乃至Ｓ１０１６の動作と同一である。

以上に述べた本実施形態の特徴は、以下のように表現されていてもよい。

本実施形態の第１の特徴は、移動局ＵＥが、無線基地局ｅＮＢ（第１無線基地局）配下のセルから、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ（第２無線基地局）配下のセルにハンドオーバする移動通信方法であって、移動局ＵＥが、無線基地局ｅＮＢに対して、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」及び位置登録エリア情報「ＴＡＩ」を含む測定報告「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を送信する工程と、無線基地局ｅＮＢが、位置登録エリア情報「ＴＡＩ」に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信する工程と、ゲートウェイ装置ＨｅＮＢ-ＧＷが、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」に対応するＩＰアドレス宛てに、ハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を転送する工程とを有することを要旨とする。

本実施形態の第２の特徴は、移動局ＵＥが、無線基地局ｅＮＢ配下のセルから、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルにハンドオーバする移動通信方法であって、移動局ＵＥが、無線基地局ｅＮＢに対して、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含む測定報告「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を送信する工程と、無線基地局ｅＮＢが、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」のサブネット情報に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信する工程と、ゲートウェイ装置ＨｅＮＢ-ＧＷが、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」に対応するＩＰアドレス宛てに、ハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を転送する工程とを有することを要旨とする。

本実施形態の第３の特徴は、移動局ＵＥが、無線基地局ｅＮＢ配下のセルから、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルにハンドオーバすることができる移動通信システムにおける無線基地局ｅＮＢであって、位置登録エリア情報「ＴＡＩ」とゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレスとを対応付けて管理するように構成されているＮＲＴ管理部１２と、移動局ＵＥから、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」及び位置登録エリア情報「ＴＡＩ」を含む測定報告「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を受信した場合に、位置登録エリア情報「ＴＡＩ」に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ「（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信するように構成されているＸ２ハンドオーバメッセージ送信部送信部１３とを具備することを要旨とする。

本実施形態の第４の特徴は、移動局ＵＥが、無線基地局ｅＮＢ配下のセルから、ゲートウェイ装置ＨｅＮＢ-ＧＷに収容されている無線基地局ＨｅＮＢ配下のセルにハンドオーバすることができる移動通信システムにおける無線基地局ｅＮＢであって、サブネット情報とゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレスとを対応付けて管理するように構成されているＮＲＴ管理部１２と、移動局ＵＥから、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」及び位置登録エリア情報「ＴＡＩ」を含む測定報告「ＭｅａｓｕｒｅｍｅｎｔＲｅｐｏｒｔ」を受信した場合に、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」のサブネット情報に対応するゲートウェイ装置ＨｅＮＢ-ＧＷのＩＰアドレス宛てに、無線基地局ＨｅＮＢ配下のセルの識別情報「ＥＣＧＩ」を含むハンドオーバメッセージ（Ｘ２）ＨＯＲｅｑｕｅｓｔ」を送信するように構成されているＸ２ハンドオーバメッセージ送信部送信部１３とを具備することを要旨とする。

なお、上述の無線基地局ｅＮＢ/ＨｅＮＢや移動局ＵＥやゲートウェイ装置ＨｅＮＢ-ＧＷや交換局ＭＭＥの動作は、ハードウェアによって実施されてもよいし、プロセッサによって実行されるソフトウェアモジュールによって実施されてもよいし、両者の組み合わせによって実施されてもよい。

ソフトウェアモジュールは、ＲＡＭ（ＲａｎｄｏｍＡｃｃｅｓｓＭｅｍｏｒｙ）や、フラッシュメモリや、ＲＯＭ（ＲｅａｄＯｎｌｙＭｅｍｏｒｙ）や、ＥＰＲＯＭ（ＥｒａｓａｂｌｅＰｒｏｇｒａｍｍａｂｌｅＲＯＭ）や、ＥＥＰＲＯＭ（ＥｌｅｃｔｒｏｎｉｃａｌｌｙＥｒａｓａｂｌｅａｎｄＰｒｏｇｒａｍｍａｂｌｅＲＯＭ）や、レジスタや、ハードディスクや、リムーバブルディスクや、ＣＤ-ＲＯＭといった任意形式の記憶媒体内に設けられていてもよい。

かかる記憶媒体は、プロセッサが当該記憶媒体に情報を読み書きできるように、当該プロセッサに接続されている。また、かかる記憶媒体は、プロセッサに集積されていてもよい。また、かかる記憶媒体及びプロセッサは、ＡＳＩＣ内に設けられていてもよい。かかるＡＳＩＣは、無線基地局ｅＮＢ/ＨｅＮＢや移動局ＵＥやゲートウェイ装置ＨｅＮＢ-ＧＷや交換局ＭＭＥ内に設けられていてもよい。また、かかる記憶媒体及びプロセッサは、ディスクリートコンポーネントとして無線基地局ｅＮＢ/ＨｅＮＢや移動局ＵＥやゲートウェイ装置ＨｅＮＢ-ＧＷや交換局ＭＭＥ内に設けられていてもよい。

以上、上述の実施形態を用いて本発明について詳細に説明したが、当業者にとっては、本発明が本明細書中に説明した実施形態に限定されるものではないということは明らかである。本発明は、特許請求の範囲の記載により定まる本発明の趣旨及び範囲を逸脱することなく修正及び変更態様として実施することができる。従って、本明細書の記載は、例示説明を目的とするものであり、本発明に対して何ら制限的な意味を有するものではない。

ｅＮＢ、ＨｅＮＢ…無線基地局
ＨｅＮＢ-ＧＷ…ゲートウェイ装置
１１、１２…Ｘ２ハンドオーバメッセージ受信部
１２、２２…ＮＲＴ管理部
１３、２３…Ｘ２ハンドオーバメッセージ送信部

Claims

移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバする移動通信方法であって、
前記移動局が、前記第１無線基地局に対して、前記第２無線基地局配下のセルの識別情報及び位置登録エリア情報を含む測定報告を送信する工程と、
前記第１無線基地局が、前記位置登録エリア情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、前記第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信する工程と、
前記ゲートウェイ装置が、前記第２無線基地局配下のセルの識別情報に対応するＩＰアドレス宛てに、前記ハンドオーバメッセージを転送する工程とを有することを特徴とする移動通信方法。
移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバする移動通信方法であって、
前記移動局が、前記第１無線基地局に対して、前記第２無線基地局配下のセルの識別情報を含む測定報告を送信する工程と、
前記第１無線基地局が、前記第２無線基地局配下のセルの識別情報のサブネット情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、該第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信する工程と、
前記ゲートウェイ装置が、前記第２無線基地局配下のセルの識別情報に対応するＩＰアドレス宛てに、前記ハンドオーバメッセージを転送する工程とを有することを特徴とする移動通信方法。
移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバすることができる移動通信システムにおいて、該第１無線基地局として動作可能な無線基地局であって、
位置登録エリア情報と前記ゲートウェイ装置のＩＰアドレスとを対応付けて管理するように構成されている管理部と、
前記移動局から、前記第２無線基地局配下のセルの識別情報及び位置登録エリア情報を含む測定報告を受信した場合に、該位置登録エリア情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、該第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信するように構成されている送信部とを具備することを特徴とする無線基地局。
移動局が、第１無線基地局配下のセルから、ゲートウェイ装置に収容されている第２無線基地局配下のセルにハンドオーバすることができる移動通信システムにおいて、該第１無線基地局として動作可能な無線基地局であって、
サブネット情報と前記ゲートウェイ装置のＩＰアドレスとを対応付けて管理するように構成されている管理部と、
前記移動局から、前記第２無線基地局配下のセルの識別情報を含む測定報告を受信した場合に、該第２無線基地局配下のセルの識別情報のサブネット情報に対応する前記ゲートウェイ装置のＩＰアドレス宛てに、該第２無線基地局配下のセルの識別情報を含むハンドオーバメッセージを送信するように構成されている送信部とを具備することを特徴とする無線基地局。
