Abstract

【課題】 安定性に優れるとともに透明で、割れが無く、強靭でしかも粘り強いフィルムが得られる有機無機複合組成物乳化分散体を提供すること。
【解決手段】 ラジカル重合性単量体を重合して得られる重合体と水性媒体とを含有するソープフリーの乳化分散体（Ａ）と無機水分散体とを含有する有機・無機複合組成物乳化分散体であって、前記乳化分散体（Ａ）中に含有する単分散微粒子の粒径が５０〜３００ｎｍであり、且つ、分散安定剤と界面活性剤とを含まないことを特徴とする有機無機複合組成物乳化分散体を提供する。
【選択図】 図１

Description

本発明は、分散安定剤や界面活性剤を含まない３００ｎｍ以下の単分散微粒子を含むソープフリー乳化分散体と無機成分からなる組成物乳化分散体に関する。

有機・無機の複合体としてはコロイダルシリカ、層状珪酸塩等の無機成分を有機アクリルエマルジョンポリマー等とブレンドして用いる例が数多く知られており、また、直接のブレンド法ではなく、あらかじめコロイダルシリカ粒子の存在下で乳化重合等を行ってコロイダルシリカによって表面を覆われたりした複合エマルジョンが知られている。（例えば特許文献１、特許文献２、非特許文献１）しかし、アクリルエマルジョンと無機成分をブレンドした場合、しばしば系が分離しやすい等安定性が悪いといった問題があると共に、フィルムの造膜性や柔軟性といった物性が損なわれる等の問題があった。

近年、石油エネルギーの高騰から化学製品の製造方法の抜本的な見直しが迫られてきている。その中で、マイクロリアクターに対する関心が高まってきている。マイクロリアクターは狭い空間で反応を行う装置であり大掛かりな装置の導入も不必要で、投資コスト、製造コストの削減も期待される。また、マイクロリアクターは狭い空間で反応を行うため単位体積あたりの比表面積が大きく、このため反応温度の制御が容易であるという特長を有することが知られている。

特表２００５−２８１６２６号公報 特開２００７−２１１０７５号公報

堀江美也子、坂口真哉、青木隆一、ＤＮＴコーティング技報、８巻、９〜１７項、２００８年

本発明の目的は、安定性に優れるとともに透明で、割れが無く、強靭でしかも粘り強いフィルムが得られる有機無機複合組成物乳化分散体を提供することにある。

本発明者は、上記課題を解決すべく鋭意検討を重ねた結果、微小管状流路内において、水溶性ラジカル開始剤の存在下、ラジカル重合性単量体を反応率０．１〜５０％まで乳化重合させた後、得られた乳化重合液を、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより得られる、含有する微粒子の粒径が３００ｎｍ以下で、分散安定剤や界面活性剤を含まなくとも安定である単分散微粒子を含む乳化分散体と無機水分散体からなることを特徴とする水分散体により安定性に優れるとともに透明で、割れが無く、強靭でしかも粘り強いフィルムが得られることを見出し、本発明を完成するに至った。

すなわち、本発明は、ラジカル重合性単量体を重合して得られる重合体と水性媒体とを含有するソープフリーの乳化分散体（Ａ）と無機水分散体とを含有する有機・無機複合組成物乳化分散体であって、前記乳化分散体（Ａ）中に含有する単分散微粒子の粒径が５０〜３００ｎｍであることを特徴とする有機無機複合組成物乳化分散体を提供する。

本発明の有機無機複合組成物乳化分散体によれば、マイクロリアクターとバッチ反応釜を組み合わせ利用することにより得られる、水溶性高分子等の保護コロイドや界面活性剤を含まなくとも安定である乳化分散体と無機水分散体による有機・無機複合組成物乳化分散体は、高い生産効率で製造でき、安定性に優れる。さらに、乳化分散体は単分散微粒子から構成され、乳化分散体の調製時に乳化剤や安定剤を用いないので、乾燥して重合体粒子と無機粒子が互いに融着しフィルムを形成する際に、粒径が揃っており、乳化剤や安定剤等の影響を受けないので、得られるフィルムや得られる塗膜が均質で透明になりやすく、割れが無く、強靭でしかも粘り強いフィルムが得ることが可能になる。

本発明に用いる化学反応デバイス１の３種類のプレート構造を示す分解斜視図である。 図１における化学反応デバイス１のプレート構造を示す斜視図である。 本発明に用いる化学反応デバイス１の継手部を含めた概略図全体構成を示す水平断面図である。 本発明の製造方法に用いる化学反応デバイス２の２種類のプレート構造を示す分解斜視図である。 図４における化学反応デバイス２のプレート構造を示す斜視図である。 本発明に用いる化学反応デバイス２の継手部を含めた概略図全体構成を示す水平断面図である。 本発明に用いる化学反応デバイス３のプレート構造を示す斜視図である。 本発明に用いる化学反応デバイス３の継手部を含めた概略図全体構成を示す水平断面図である。 図７における化学反応デバイス１の２種類のプレート構造を示す分解斜視図である。 実施例で用いた製造装置を模式的に示す概略構成図である。 実施例４−６で作成したキャストフィルムの透明性を示す図 比較例２−４で作成したキャストフィルムの割れを示す図

次いで、本発明を実施するにあたり、必要な事項を具体的に述べる。
本発明における無機水分散体としては、無機コロイドの分散体が好ましく用いられる。
無機コロイドの分散体としては、Ｌｉ、Ｎａ、Ｃｕ、Ｃａ、Ｓｒ、Ｂａ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｙ、Ｓｉ、Ｇｅ、Ｐｂ、Ｐ、Ｓｂ、Ｖ、Ｔａ、Ｗ、Ｌａ、Ｎｄ、Ｓｉ、Ｔｉ、Ｚｒといった金属、ガラス粉末、雲母、タルク、クレー、アロフェン等の非晶物質コロイドなどのコロイド分散体が挙げられる。

このうち、金属コロイドとしては金属酸化物のコロイドが挙げられ具体的には、工業的に入手可能な範囲で、シリカ（Ｓｉ）コロイド、アルミニウム（Ａｌ）コロイド、チタン（Ｔｉ）コロイド、ジルコニウム（Ｚｒ）コロイドなどが挙げられる。
ここで、金属酸化物のコロイドとしては、ゾル−ゲル法によって合成された金属酸化物微粒子を分散質とするものであって、平均一次粒子径が１０ｎｍ〜１μｍの金属酸化物コロイドが好ましい。このような金属酸化物コロイドのうち、シリカコロイド（コロイダルシリカ）としては、日本化学工業（株）製のシリカドール（登録商標）、（株）ＡＤＥＫＡ製のアデライト（登録商標）ＡＴ、触媒化成工業（株）製のカタロイド（登録商標）、日産化学工業（株）製のスノーテックス（登録商標）等を挙げることができる。チタンコロイドとしては、石原産業（株）製酸化チタン、テイカ（株）製酸化チタン等を挙げることができる。さらに、アルミニウムコロイドとしては、川研ファインケミカル（株）製アルミナゾル、日産化学工業（株）製のアルミナゾル等を挙げることができる。また、ジルコニアコロイドとしては日産化学工業（株）製のナノユース（登録商標）等を挙げることができる。

粘土鉱物としては、水に分散性を有するものであり、好ましくは水によって層間が膨潤する性質を有するものが用いられる。より好ましくは少なくとも一部が水中で層状に剥離して分散できるものであり、特に好ましくは水中で１ないし１０層以内の厚みの層状に剥離して均一分散できる層状粘土鉱物である。例えば、水膨潤性スメクタイトや水膨潤性雲母などが用いられ、より具体的には、ナトリウムを層間イオンとして含む水膨潤性ヘクトライト、水膨潤性モンモリロナイト、水膨潤性サポナイト、水膨潤性合成雲母などが挙げられる。

本発明に用いる乳化分散体（Ａ）は、ソープフリーの乳化分散体であって、分散安定剤と界面活性剤とを含まないものであり、例えば、微小管状内において、水溶性ラジカル開始剤の存在下、ラジカル重合性単量体を反応率０．１〜５０％まで乳化重合させた後、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより製造することができる。

本発明において使用される水溶性ラジカル開始剤としては特に制限はなく、従来ラジカル重合において使用されている種々の水溶性ラジカル重合開始剤の中から、原料のラジカル重合性単量体の種類などに応じて適宣選択して用いることができる。このような水溶性開始剤としては、例えば水溶性有機過酸化物、水溶性アゾ化合物、レドックス系開始剤、過硫酸塩などが好ましく用いられる。

上記水溶性有機過酸化物の例としては、ｔ−ブチルヒドロペルオキシド、クメンヒドロペルオキシド、ジイソプロピルベンゼンヒドロペルオキシド、ｐ−メンタンヒドロペルオキシド、２，５−ジメチルヘキサン−２，５−ジヒドロペルオキシド、１，１，３，３−テトラメチルヒドロペルオキシドなどが挙げられる。また、水溶性アゾ化合物の例としては、２，２’−ジアミジニル−２，２’−アゾプロパン・一塩酸塩、２，２’−ジアミジニル−２，２’−アゾブタン・一塩酸塩、２，２’−ジアミジニル−２，２’−アゾペンタン・一塩酸塩、２，２’−アゾビス（２−メチル−４−ジエチルアミノ）ブチロニトリル・塩酸塩などが挙げられる。

さらに、レドックス系開始剤としては、例えば過酸化水素と還元剤との組み合わせなどを挙げることができる。この場合、還元剤としては、二価の鉄イオンや銅イオン、亜鉛イオン、コバルトイオン、バナジウムイオンなどの金属イオン、アスコルビン酸、還元糖などが用いられる。過硫酸塩としては、例えば過硫酸アンモニウム、過硫酸カリウムなどが挙げられる。

これらの水溶性ラジカル重合開始剤は一種を単独で用いてもよく、二種以上を組み合わせて用いてもよい。

本発明に用いる乳化分散体の製造方法で使用されるラジカル重合性単量体としては、ラジカル重合性不飽和基を持つ化合物であれば特に限定されるものではないが、例えば、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ブチル（メタ）アクリレート、ヘキシル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、２−エチルヘキシル（メタ）アクリレート、オクチル（メタ）アクリレート、ノニル（メタ）アクリレート、ラウリル（メタ）アクリレート、ステアリル（メタ）アクリレート等の炭素数１〜３０のアルキル（メタ）アクリレート類のアクリル系不飽和単量体；
例えば、スチレン，メチルスチレン，ジメチルスチレン，トリメチルスチレン，エチルスチレン，ジエチルスチレン，トリエチルスチレン，プロピルスチレン，ブチルスチレン，ヘキシルスチレン，ヘプチルスチレン及びオクチルスチレン等のアルキルスチレン；フロロスチレン，クロルスチレン，ブロモスチレン，ジブロモスチレン，クロルメチルスチレン等のハロゲン化スチレン；ニトロスチレン，アセチルスチレン，メトキシスチレン、α−メチルスチレン，ビニルトルエン等のスチレン系不飽和単量体；
（メタ）アクリル酸、イタコン酸またはそのモノエステル、マレイン酸またはそのモノエステル、フマル酸またはそのモノエステル、イタコン酸またはそのモノエステル、クロトン酸、ｐ−ビニル安息香酸などのカルボン酸基含有不飽和単量体およびこれらの塩；２−（メタ）アクリルアミド−２−メチルプロパンスルホン酸、ビニルスルホン酸、スチレンスルホン酸、（メタ）アリルスルホン酸、スルホエチル（メタ）アクリレート、スルホプロピル（メタ）アクリレート、α−メチルスチレンスルホン酸などのスルホン酸基含有不飽和単量体およびこれらの塩；

ジメチルアミノエチル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート、ビニルピロリドン、Ｎ−メチルビニルピリジウムクロライド、（メタ）アリルトリエチルアンモニウムクロライド、２−ヒドロキシ−３−（メタ）アクリロイルオキシプロピルトリメチルアンモニウムクロライド等の第３級または第４級アミノ基含有不飽和単量体；ヒドロキシエチル（メタ）アクリレート、ヒドロキシプロピル（メタ）アクリレート、ポリエチレングリコールモノ（メタ）アクリレート等の水酸基含有不飽和単量体；（メタ）アクリルアミド、Ｎ−ヒドロキシアルキル（メタ）アクリルアミド、Ｎ−アルキル（メタ）アクリルアミド、Ｎ、Ｎ−ジアルキル（メタ）アクリルアミド、ビニルラクタム類などアミド基含有不飽和単量体；
マレイン酸、フマル酸、イタコン酸等の不飽和二塩基酸のジエステル類、スチレン、ｐ−メチルスチレン、α−メチルスチレン、ｐ−クロロスチレン、クロルメチルスチレン、ビニルトルエン等の芳香族不飽和単量体、アクリロニトリル、メタクリロニトリル等のニトリル系不飽和単量体；ブタジエン、イソプレン等の共役ジオレフィン不飽和単量体；
ジビニルベンゼン、エチレングリコールジアクリレート、エチレングリコールジメタクリレート、ジエチレングリコールジメタクリレート、メタクリル酸アリル、フタル酸ジアリル、トリメチロールプロパントリアクリレート、グリセリンジアリルエーテル、ポリエチレングリコールジメタクリレート、ポリエチレングリコールジアクリレート等の多官能不飽和単量体；

エチレン、プロピレン、イソブチレン等のビニル系不飽和単量体；
酢酸ビニル、プロピオン酸ビニル、オクチルビニルエステル、ベオバ９、ベオバ１０、ベオバ１１〔ベオバ：シェルケミカルカンパニー（株）商標〕等のビニルエステル不飽和単量体；エチルビニルエーテル、プロピルビニルエーテル、ブチルビニルエーテル、シクロヘキシルビニルエーテル等のビニルエーテル不飽和単量体；エチルアリルエーテル等のアリルエーテル不飽和単量体；
塩化ビニル、臭化ビニル、塩化ビニリデン、フッ化ビニリデン、クロロトリフルオロエチレン、テトラフルオロエチレン、ヘキサフルオロプロピレン、ペンタフルオロプロピレン、パーフルオロ（プロピルビニルエーテル）、パーフルオロアルキルアクリレート、フルオロメタクリレート等のハロゲン含有不飽和単量体等；
（メタ）アクリル酸グリシジル、メタクリル酸グリシジルなどのエポキシ基含有不飽和単量体；ビニルトリクロロシラン、ビニルトリエトキシシラン、ビニルトリス（β−メトキシエトキシ）シラン、γ−メタクリロキシプロピルトリメトキシシラン等のビニルシラン系不飽和単量体；

アクロレイン、ダイアセトンアクリルアミド、ビニルメチルケトン、ビニルブチルケトン、ダイアセトンアクリレート、アセトニトリルアクリレート、アセトアセトキシエチル（メタ）アクリレート、ビニルアセトフェノン、ビニルベンゾフェノン等のカルボニル基含有不飽和単量体等が挙げられる。
ここで、乳化分散体と無機水分散体の固形分重量比は、９９／１〜５０／５０の範囲内であることが好ましい。粘土鉱物などは低い添加率であっても特性が得られることより９９／１〜５０／５０の範囲内であれば安定性に優れるとともに透明で、割れが無く、強靭でしかも粘り強いフィルムが得られる水分散体を提供することが可能になる。

本発明に用いる乳化分散体は、微小管状内において、水溶性開始剤の存在下、ラジカル重合性単量体を反応率０．１〜５０％まで乳化重合させた後、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより製造することができる。
より具体的には、本発明に用いる乳化分散体は、内部に微小管状流路が形成されたマイクロミキサーと内部に微小管状流路が形成された反応容器を用い、水溶性ラジカル開始剤の存在下、ラジカル重合性単量体の反応率０．１〜５０％まで乳化重合させた後、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより製造することができる。

さらに具体的には、本発明に用いる乳化分散体は、内部に微小管状流路が形成されたマイクロミキサーと内部に微小管状流路が形成された反応容器を用い、最初に内部に微小管状流路が形成されたマイクロミキサーにより水溶性ラジカル開始剤を含む水媒体とラジカル重合性単量体を含む媒体の流体を混合することにより、ラジカル重合性単量体の油滴を、水溶性ラジカル開始剤を含む水媒体中に形成させた後、内部に微小管状流路が形成された反応容器中で水溶性ラジカル開始剤の分解により、水媒体に一部溶解したラジカル重合性単量体が重合を開始し、鎖長が長くなることによる疎水性の増加により析出凝集がおこり微粒子の核が形成され、水相に微分散したラジカル重合性単量体の油滴から粒子核表面にラジカル重合性単量体が供給されることにより重合が進行し、ラジカル重合性単量体の反応率０．１〜５０％まで乳化重合させた後、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより製造することができる。

一般に、上記したようなソープフリー乳化重合により得られる重合体粒子は、ラジカル開始剤切片の電荷による反発と副生するオリゴソープの粒子表面への吸着により安定化するとされているが、マイクロミキサーにおいて均一な油滴を形成し、さらに内部に微小管状流路が形成された反応容器においてラジカル開始剤を通常より多く分解させることにより、微粒子核の発生と安定化が促進され、均一で通常バッチ反応で得られるより小さな粒径の単分散微粒子の核形成と成長を実現することができる。

内部に微小管状流路が形成されたマイクロミキサーとしては市販されているマイクロミキサーを用いることが可能であり、例えばインターディジタルチャンネル構造体を備えるマイクロリアクター、インスティチュート・フュール・マイクロテクニック・マインツ（ＩＭＭ）社製シングルミキサーおよびキャタピラーミキサー；ミクログラス社製ミクログラスリアクター；ＣＰＣシステムス社製サイトス；山武社製ＹＭ−１、ＹＭ−２型ミキサー；島津ＧＬＣ社製ミキシングティーおよびティー（Ｔ字コネクタ）；マイクロ化学技研社製ＩＭＴチップリアクター；東レエンジニアリング開発品マイクロ・ハイ・ミキサー等が挙げられ、いずれも本発明で使用することができる。

さらに、好ましい形態のマイクロミキサーシステムとして、水溶性ラジカル開始剤を含む水媒体とラジカル重合性単量体とをそれぞれ別々の流路に流通させ、前記両方の流路の出口で混合するものであるマイクロミキサーを用いて混合した後、さらに、流れ方向で流路断面積が縮小された流路に供給しながら流通させることで混合を促進するものであるマイクロミキサーが好ましい。流路をさらに縮流することによる乱流効果により混合をさらに促進することができる。

前記両方の流路の出口で混合するものであるマイクロミキサーを用いて混合した後、流れ方向で流路断面積が縮小された流路に供給しながら流通させることにより混合を促進するものであるマイクロミキサーを用いることで、ラジカル重合性単量体の水溶性ラジカル開始剤を含む水媒体中への分散を促進することが可能になる。

上記前記両方の流路の出口で混合するものであるマイクロミキサーを用いて混合した後、流れ方向で流路断面積が縮小された流路に供給しながら流通させることで混合を促進するものであるマイクロミキサー微小管状流路は、少なくとも２つの部材を組み合わせて、部材間に形成された空間を流路とするものであるであっても、またそれ以外にも単なる管やパイプ形状のものを流路として用いても構わない。
以下、本発明に用いる乳化分散体の製造方法として用いる好ましい形態の流路が設けられてなる化学反応用デバイス１、および、化学反応用デバイス２について具体的に説明する。図１は、ラジカル重合性単量体含む流体が通る微小管状流路を配置したプレートと、水溶性ラジカル開始剤を含む流体が通る微小管状流路を配置したプレート、および、熱交換が行われる流体を流す流路を設置したプレートが積層してなる反応装置の概略構成例である。図２は、図１のデバイスにて合一した混合液を流す微小管状流路を配置したプレートと熱交換が行われる流体を流す流路を設置したプレートが積層してなる化学反応用デバイス１の概略構成例である。
前記化学反応用デバイス１は、例えば前記図１において同一の長方形板状からなる第１プレート（前記図１中の５）と第２プレート（前記図１中の８）とが複数交互に積層されて構成されている。さらに必要に応じ第３プレート（前記図１中の３）が図２に示すように積層されて構成されている。各１枚の第１プレートにはラジカル重合性単量体含む流体が通る流路が設けられている。また第２プレートには水溶性ラジカル開始剤を含む流体が通る流路（以下、反応流路という）が設けられている（以下、反応流路が設けられたプレートをプロセスプレートという）。また、第３プレートには温調流体用の流路（以下、温調流路という）が設けられている（以下、温調流路が設けられたプレートを温調プレートという）。

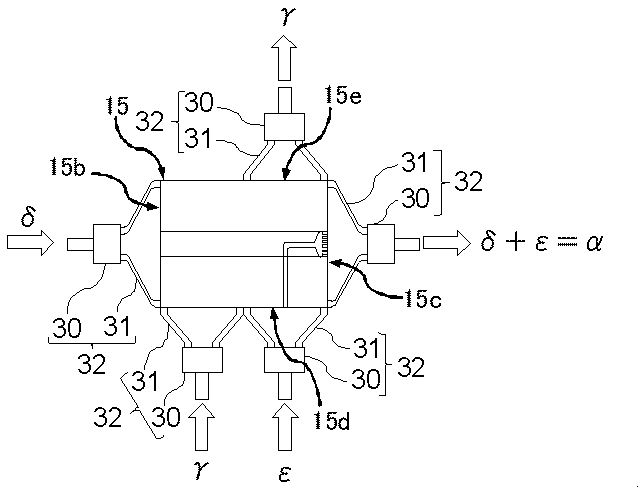

図３に示すようにそれらの供給口および排出口が、化学反応用デバイス１の端面１５ｂ、１５ｃ、側面１５ｄ、１５ｅの各領域に分散して配置され、それら領域に、水溶性ラジカル開始剤を含む流体（図２においてδが水溶性ラジカル開始剤を含む流体の液流れを示す）、ラジカル重合性単量体を含む流体（図２においてεがラジカル重合性単量体を含む流体の液流れを示す）、温調流体（図２においてγが温調流体の流れを示す）を流すためのコネクタ３０とジョイント部３１とからなる継手部３２がそれぞれ連結されている。また、前記出口混合は化学反応デバイス１の端面１５ｃとコネクタ３０によって形成される空間３３にてラジカル重合性単量体を含む流体と水溶性ラジカル開始剤を含む流体が合流することより達成される。

これらの継手部を介して、ラジカル重合性単量体を含む流体、水溶性ラジカル開始剤を含む流体が端面１５ｂから供給されて、端面１５ｃに排出され、温調流体が側面１５ｄから供給されて側面１５ｅに排出されるようになっている。
化学反応用デバイス１の平面視形状は図示のような長方形とは限定されず、正方形状、または端面１５ｂ、１５ｃ間よりも側面１５ｄ、１５ｅ間が長い長方形状としてもよいが、以下では簡単のために図示形状に即して、端面１５ｂから端面１５ｃに向かう方向を、化学反応用デバイス１のプロセスプレートと温調プレートの長手方向と称し、側面１５ｄから側面１５ｅに向かう方向を化学反応用デバイス１のプロセスプレートと温調プレートの短手方向と称することにする。
前記化学反応用デバイス２は、例えば前記図４において同一の長方形板状からなる第４プレート（前記図４中の１４）、必要に応じ温調プレート（前記図４中の３）が図５に示すように積層されて構成されている。各１枚の第４プレートには化学反応用デバイス１にて混合された流体が通る流路が設けられている。
そして、図６に示すようにそれらの供給口および排出口が、化学反応用デバイス２の端面１６ｂ、１６ｃ、側面１６ｄ、１６ｅの各領域に分散して配置され、それら領域に、ラジカル重合性単量体を含む流体と水溶性ラジカル開始剤を含む流体（図５においてαが液流体を示す）、さらに必要に応じて温調流体（図５においてγが温調流体を示す）を流すためのコネクタ３０とジョイント部３１とからなる継手部３２がそれぞれ連結されている。

これらの継手部を介して、ラジカル重合性単量体を含む流体と水溶性ラジカル開始剤を含む流体を含む流体が端面１６ｂから供給されて、端面１６ｃに排出され、温調流体が側面１６ｅから供給されて側面１６ｄに排出されるようになっている。
化学反応用デバイス２の平面視形状は図示のような長方形とは限定されず、正方形状、または端面１６ｂ、１６ｃ間よりも側面１６ｄ、１６ｅ間が長い長方形状としてもよいが、以下では簡単のために図示形状に即して、端面１６ｂから端面１６ｃに向かう方向を、化学反応用デバイス２のプロセスプレートと温調プレートの長手方向と称し、側面１６ｄから側面１６ｅに向かう方向を化学反応用デバイス２のプロセスプレートと温調プレートの短手方向と称することにする。

温調プレートは、図１に示すように、一方の面３ａに断面凹溝形状の温調流路６が所定の間隔だけ離れて設けられている。温調流路６の断面積は、反応流路に対して熱を伝えることができれば特に限定されるものではないが概ね１×１０−２〜２．５×１０２（ｍｍ２）の範囲である。更に好ましくは０．３２〜４．０（ｍｍ２）である。温調流路６の本数は、熱交換効率を考慮して適宜の本数を採用することができ、特に限定されるものではないが、プレート当たり、例えば１〜１０００本、好ましくは１０〜１００本である。

温調流路６は、図１及び図４に示す様に、温調プレートの長手方向に沿って複数本配列された主流路６ａと、主流路６ａの上流側及び下流側端部でそれぞれ流路２０と略直交に配置されて各主流路６ａに連通する供給側流路６ｂおよび排出側流路６ｃとを備えていてもよい。図１及び図４では供給側流路６ｂと排出側流路６ｃは２回直角に屈曲して温調プレートの側面３ｄ、３ｅからそれぞれ外部に開口している。温調流路６の各流路の本数は、温調流路６の主流路６ａ部分のみが複数本配列され、供給側流路６ｂおよび排出側流路６ｃはそれぞれ１本で構成されている。
本発明に用いる乳化分散体は、前記マイクロミキサーによりラジカル重合性単量体を、水溶性ラジカル開始剤を含む水媒体中に微分散させた後、内部に微小管状流路が形成された反応容器中でラジカル重合性単量体の反応率０．１〜５０％まで乳化重合させた後、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより製造することができる。

本発明に用いる乳化分散体の製造方法として用いる流路としては微小管状流路であれば用いることができその他の要件については特に制限はない。単なる管やパイプ形状のものを反応流路として用いても構わない。また、少なくとも２つの部材を組み合わせて、部材間に形成された空間を反応流路とすることもできる。
本発明に用いる乳化分散体は、微小管状流路において、ラジカル重合性単量体を温度７０℃〜２００℃の範囲において乳化重合することにより、微粒子核の発生と安定化を促進し、均一で通常バッチ反応で得られるより小さな粒径の単分散微粒子の核形成と成長を実現することができる。

通常、バッチ反応釜のみでポリマー微粒子を含む乳化分散体を調製する場合には反応温度は５０℃〜９０℃に設定される。これはソープフリー乳化重合で通常使用される、過硫酸カリウム、過硫酸ナトリウム、過硫酸アンモニウムといった過硫酸塩の１０時間半減期温度に併せ設定されているものであり、これ以上温度を上げることは反応の暴走に繋がる可能性があり、水の沸点１００℃を超える可能性があるため、耐圧設定等特別な対策を施したバッチ反応釜以外では非常に危険である。一方、マイクロリアクターでは流路出口に圧力調整弁を設けるなどして、安全に、簡単に温度および圧力を高めることが可能になる。このため水媒体の温度が１００℃を超えても何ら問題が発生しない。

一般に、ラジカル重合開始剤のラジカル分解速度定数は下記計算式により求められる。

ｋ：重合開始剤のラジカル分解速度定数（ｈ−１）、Ａ：頻度因子（ｈ−１）、
Ｅ：活性化エネルギー（Ｊ／ｍｏｌ）、Ｒ：気体定数（＝８．３１４Ｊ／ｍｏｌ・Ｋ）
Ｔ：絶対温度（Ｋ）

上記、計算式でも明らかなように、温度を高めるとラジカルの分解が指数関数的に増大する。内部に微小管状流路が形成された反応容器中で、流体温度を７０℃〜２００℃の範囲に高めることにより微粒子の核生成と安定性に寄与する開始剤切片の生成量を急激に増大させることができる。通常のバッチ反応釜と比較して、安全に、簡便に、効率よく、分散安定性が極めて高く粒径の小さい単分散微粒子を水溶性高分子等の保護コロイドや界面活性剤を添加しなくても生成することが可能になる。
反応温度は７０℃〜２００℃であることが好ましく、９０℃〜１８０℃であることがさらに好ましく、１１０℃〜１６０℃であることが最も好ましい。７０℃以下である場合バッチとの差がなくなり、２００℃以上の高温域の場合開始剤の分解が速すぎるため、効果に差が殆ど無くなる。７０℃〜２００℃において上記した効果を最も得ることが可能になる。

微小管状内における、水溶性ラジカル開始剤を含む流体と、ラジカル重合性単量体を含む流体の比率は目的とする乳化分散体のポリマー微粒子濃度によるが、本発明では上記したように、微小管状流路内において微粒子核の発生と安定化を促進するため、通常のバッチ反応より小粒径で高い固形分濃度の乳化分散体を得ることができる。微小管状内における、水溶性ラジカル開始剤を含む流体中でのラジカル重合性単量体を含む流体の比率は、通常５−６０％、好ましくは１０−５０％、さらに好ましくは１５−４０％である。６０％を超えると本発明に用いる乳化重合体の方法によっても粒子が凝集沈降する恐れが高くなる。水溶性ラジカル開始剤を含む流体中でのラジカル重合性単量体を含む流体の比率を５−６０％に設定することによる安定な乳化分散体を得ることが可能になる。
本発明に用いる乳化分散体の製造方法として用いる反応装置としては、流路が伝熱性反応容器に設置された反応装置が好ましく、前記流路としては、微小管状であるものが加熱の迅速な制御が可能なことから好ましい。微小管状流路としては、重合反応温度までに到達する時間を短時間に調整することが可能で、かつ閉塞が起こりにくい充分な大きさであることが好ましく、流体断面積が０．１〜４．０ｍｍ２となる空隙サイズを有する流路が、重合反応温度までに到達する時間を短時間に調整することが容易で閉塞が起こりにくい充分な大きさであることから好ましい。なお、本発明において「断面」とは、流路中の流れ方向に対して垂直方向の断面を意味し、「断面積」はその断面を意味する。

流路の、断面形状は、正方形、長方形を含む矩形、台形や平行四辺形、三角形、五角形などを含む多角形状（これらの角が丸められた形状、アスペクト比の高い、すなわちスリット形状を含む）、星形状、半円、楕円状を含む円状などであってもよい。流路の断面形状は一定である必要はない。

前記反応流路の形成方法は特に限定されるものではないが、一般的には、表面に溝を有する部材（Ｘ）の、溝を有する面に他の部材（Ｙ）が積層、接合等により固着され、部材（Ｘ）と部材（Ｙ）との間に空間として形成される。

前記流路には、さらに熱交換機能が設けられても良い。その場合には、例えば、部材（Ｘ）表面に温調流体が流れるための溝を設け、該温調流体が流れる為の溝を設けた面に他の部材を接着ないし積層するなどの方法により固着すればよい。一般的には、表面に溝を有する部材（Ｘ）と温調流体が流れるための溝を設けた部材（Ｙ）とが、溝を設けた面と、他の部材の溝を設けた面と逆側の面とを固着することによって流路を形成し、これら部材（Ｘ）と部材（Ｙ）とを複数交互に固着すればよい。

この際、部材表面に形成された溝は、その周辺部より低い、いわゆる溝として形成されていても良いし、部材表面に立つ壁の間として形成されていても良い。部材の表面に溝を設ける方法は任意であり、例えば、射出成型、溶剤キャスト法、溶融レプリカ法、切削、エッチング、フォトリソグラフィー（エネルギー線リソグラフィーを含む）、レーザーアブレーションなどの方法を利用できる。

部材中の流路のレイアウトは、用途目的に応じて直線、分岐、櫛型、曲線、渦巻き、ジグザグ、その他任意の配置の形をしていてもよい。

部材の外形は、特に限定する必要はなく、用途目的に応じた形状を採りうる。部材の形状としては、例えば、プレート状、シート状（フィルム状、リボン状などを含む。）、塗膜状、棒状、チューブ状、その他複雑な形状の成型物などであってよい。厚みなどの外形的寸法は一定であることが好ましい。部材の素材は任意であり、例えば、重合体、ガラス、セラミック、金属、半導体などであって良い。
本発明に用いる乳化分散体を得るための、内部に微小管状流路が形成された反応容器としては、表面に複数の溝部が形成された伝熱性プレート状構造体を積層してなる構造を有する反応装置を用いることができる。
内部に微小管状流路が形成された反応容器としては、熱交換機能を有し、且つ、微小管状流路内を液密状に流通する流体断面積が０．１〜４．０ｍｍ２となる空隙サイズを有する微小管状流路を有するものが好ましく、その他の要件については特に制限はない。このような反応容器としては、例えば、化学反応用デバイスとして用いられる部材中に前記流路（以下、単に「微小流路」ということがある）が設けられた反応容器等が挙げられる。
以下、本発明で用いる内部に微小管状流路が形成された反応容器について、具体的に説明する。図７は、混合液を流す微小管状流路を配設したプレートと、混合液との間で熱交換が行われる流体を流す流路を配設したプレートが交互に積層してなる反応容器で、微小管状流路内を液密状に流通する流体断面積が０．１〜４．０ｍｍ２となる空隙サイズを有する微小管状流路を有する反応容器（化学反応用デバイス３）の概略構成例である。

前記化学反応用デバイス３は、例えば前記図７において同一の長方形板状からなる第１プレート（プロセスプレート）（前記図７中の２）と第２プレート（温調プレート）（前記図７中の３）とが複数交互に積層されて構成されている。各１枚の第１プレートには反応流路が設けられている。また第２プレートには温調流路が設けられている。

図８に示すようにそれらの供給口および排出口が、化学反応用デバイス３の端面１ｂ、１ｃ、側面１ｄ、１ｅの各領域に分散して配置され、それら領域に、ラジカル重合性単量体、水溶性ラジカル開始剤を含む流体と、温調流体を流すためのコネクタ３０とジョイント部３１とからなる継手部３２がそれぞれ連結されている。

これらの継手部を介して、ラジカル重合性単量体、水溶性ラジカル開始剤を含む流体が端面１ｂから供給されて、端面１ｃに排出され、温調流体が側面１ｅから供給されて側面１ｄに排出されるようになっている。

化学反応用デバイス３の平面視形状は図示のような長方形とは限定されず、正方形状、または端面１ｂ、１ｃ間よりも側面１ｄ、１ｅ間が長い長方形状としてもよいが、以下では簡単のために図示形状に即して、端面１ｂから端面１ｃに向かう方向を、化学反応用デバイス１のプロセスプレートと温調プレートの長手方向と称し、側面１ｄから側面１ｅに向かう方向を化学反応用デバイス３のプロセスプレートと温調プレートの短手方向と称することにする。

プロセスプレートは、図９に示すように、一方の面２ａに断面凹溝形状の流路４をプロセスプレートの長手方向に貫通して延し、短手方向に所定間隔ｐ０で複数本配列したものである。流路４の長さをＬとする。断面形状は、幅ｗ０、深さｄ０とする。

流路４の断面形状は、ラジカル重合性単量体、水溶性ラジカル開始剤を含む流体の種類、流量や流路長さＬに応じて適宜設定することができるが、断面内の温度分布の均一性を確保するために、幅ｗ０、深さｄ０は、それぞれ０．１〜５００〔ｍｍ〕、０．１〜５〔ｍｍ〕の範囲に設定している。なお、幅、深さの記載は図面を参照した場合であって、この値は熱伝面に対して広い値となる様に適宜解釈しうる。特に限定されるものではないが、プレート当たり、例えば１〜１０００本、好ましくは１０〜１００本である。

前記、ラジカル重合性単量体、水溶性ラジカル開始剤を含む流体は各流路４内に流され、図７ないし図９に矢印で示すように、一方の端面２ｂ側から供給されて他方の端面２ｃ側へ排出される。

各複数のプロセスプレート、温調プレートは、プロセスプレート、温調プレートを同一方向に交互に重ねて積層され、互いに固着、積層されている。

そのため、化学反応用デバイス３の形態において、各流路４、温調流路６は、凹溝の開口面が上に積層されるプレートの下面により覆われ、両端が開口する長方形断面のトンネル形状とされる。

このような各プロセスプレート、温調プレートは、適宜の金属材料を用いることができるが、例えばステンレス鋼板にエッチング加工を施すことにより流路４、温調流路６などを形成し、流路面を電解研磨仕上げするなどして製作することができる。

前記本発明に用いる乳化分散体の製造方法として用いる流路が設けられてなる化学反応用デバイスを有する装置としては、例えば、図１０に記載のある製造装置を例示できる。

図１０において、ラジカル重合性単量体を含む流体（６１）を入れるタンク６２（第１のタンク）の流出口とプランジャーポンプ６５の流入口とが、ラジカル重合性単量体を含む流体が通る配管を介して接続されており、また、水溶性ラジカル開始剤を含む流体を入れるタンク６４（第１のタンク）の流出口とプランジャーポンプ６６の流入口とが、水溶性ラジカル開始剤を含む流体（６３）が通る配管を介して接続されている。プランジャーポンプ６５の流出口及びプランジャーポンプ６６の流出口からは、それぞれプランジャーポンプ６５またはプランジャーポンプ６６を通してラジカル重合性単量体を含む流体又は水溶性ラジカル開始剤を含む流体が通る配管が伸びており、これらの配管は図１、および図２、３に記載の化学デバイス１として例示される流路の出口に設けられた合流部で混合するものであるマイクロミキサー６７の流入口に接続されている。

このマイクロミキサー６７でラジカル重合性単量体を含む流体（６１）と水溶性ラジカル開始剤を含む流体（６３）とが混合され、さらに図４、および図５、６に記載の化学デバイス２として例示される流れ方向で流路断面積が縮小された流路により混合を促進するものであるマイクロミキサー７３に導かれラジカル重合性単量体と水溶性ラジカル開始剤とが混合された流体となる。この流体はマイクロミキサー７３の流出口に接続された配管を通して、図７、および図８、９に記載の化学デバイス３として例示される反応容器４０の流入口１ｂへと移動する。反応容器４０には温調装置６８が接続されている。前記反応容器４０中の微小流路を移動していくことによりラジカル重合性単量体が水溶性ラジカル開始剤を含む水媒体中に微分散され、水溶性ラジカル開始剤の分解により水媒体に溶解したラジカル重合性単量体の重合析出により微粒子の核が形成され、水相に微分散したラジカル重合性単量体の油滴から粒子核表面にラジカル重合性単量体が供給されることにより重合が進行し、反応容器４０中の微小流路を移動し反応容器４０の流出口１ｃと到達する。その後、流出口に接続された配管を通して冷却用熱交換器７０の流入口へと移動する。図１０の製造装置の反応容器４０において、図７、および図８、９に記載の化学デバイス３を反応容器の一部として流路を介しいくつか接続することにより滞留時間を制御することができる。

滞留時間は反応温度や流速により適宜反応容器の出口における反応率が０．１〜５０％であることが好ましく、さらに好ましくは０．５〜３０％であることがより好ましい。反応率が０．１％より低い場合には粒子の単分散性が得られず、また５０％以上反応させるには流路を長くする必要があることから生産性が落ちるばかりか、流路へのポリマー成分の付着により流路が閉塞する危険性がある。０．１〜５０％にコントロールすることにより単分散性が高い微粒子を含む乳化分散体が得られるとともに、流路の閉塞が起こらず、安定的に生産することができる。

そのような滞留時間としては反応温度や流速さらには使用する水溶性ラジカル開始剤の種類にもよるが、水溶性ラジカル開始剤として過硫酸塩を用いる場合には０．１分〜３０分、好ましくは０．２分〜２０分、さらに好ましくは、０．５分〜１５分である。

流路出口から得られた乳化分散体は必要に応じ水溶性ラジカル開始剤を追加し攪拌機を備えた通常のバッチ反応釜で反応率９５％以上まで重合を進めることが可能になる。

追加する水溶性ラジカル開始剤としては前記した水溶性有機過酸化物、水溶性アゾ化合物、レドックス系開始剤、過硫酸塩などが好ましく用いられる。

また、この際粒子表面に無機材料と相互作用を及ぼすような官能基を入れる目的でラジカル重合性単量体を追加することもできる。
これらの官能基を有するラジカル重合性単量体としては、具体的には、アミド基、アミノ基、水酸基、テトラメチルアンモニウム基、シラノール基、エポキシ基などを有するラジカル重合性単量体が挙げられ、なかでもアミド基を有するラジカル重合性単量体が好ましい。
アミド基を有するラジカル重合性単量体の具体例としては、Ｎ−アルキルアクリルアミド、Ｎ，Ｎ−ジアルキルアクリルアミド、アクリルアミド等のアクリルアミド類、または、Ｎ−アルキルメタクリルアミド、Ｎ，Ｎ−ジアルキルメタクリルアミド、メタクリルアミド等のメタクリルアミド類が挙げられる。
シラノール基を有するラジカル重合性単量体の具体例としては、γ−メタクリロキシプロピルトリメトキシシラン、γ−メタクリロキシプロピルメチルジメトキシシランをアルコキシル基が水による加水分解によりシラノール基に変化することにより用いることができる。
さらに、（メタ）アクリル酸グリシジル、メタクリル酸グリシジルなどのエポキシ基含有不飽和単量体；ジメチルアミノエチル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート、ビニルピロリドン、Ｎ−メチルビニルピリジウムクロライド、（メタ）アリルトリエチルアンモニウムクロライド、２−ヒドロキシ−３−（メタ）アクリロイルオキシプロピルトリメチルアンモニウムクロライド等の第３級または第４級アミノ基含有不飽和単量体；ヒドロキシエチル（メタ）アクリレート、ヒドロキシプロピル（メタ）アクリレート、ポリエチレングリコールモノ（メタ）アクリレート等の水酸基含有不飽和単量体が挙げられる。

反応温度には特に制限は無いが、水溶性ラジカル開始剤として過硫酸塩を用い、通常の大気圧下で用いるバッチ反応釜を使用する場合には５０−９０℃、さらに好ましくは６０℃―８５℃が好ましい。

反応時間は温度にもよるが、通常０．５時間〜１０時間である。本発明では上記したように、微小管状流路内において、水溶性ラジカル開始剤の存在下、ラジカル重合性単量体を反応率０．１〜５０％まで乳化重合させた後、攪拌羽根を備えた反応釜において反応率９５％以上まで反応させることにより、含有する単分散微粒子の粒径が３００ｎｍ以下であり、粒径分布の変動係数ＣＶが１５％以下であり、単分散微粒子の固形分が１５％以上で、残存モノマー量が５００ｐｐｍ以下で、分散安定剤や界面活性剤を含まない乳化分散体を得ることができる。

一般に、上記したようなソープフリー乳化重合により得られる重合体粒子は、ラジカル開始剤切片の電荷による反発と副生するオリゴソープの粒子表面への吸着により安定化するとされているが、通常のバッチ反応では３００ｎｍ以下の微粒子を得るためにはかなり希薄な条件で行う必要があったり系が不安定になったりしたが、本発明における乳化分散体は上記したように、微小管状流路内において微粒子核の発生と安定化を促進するため、通常のバッチ反応より小粒径で高い固形分濃度の分散安定剤や界面活性剤を含まない乳化分散体を使用することができる。

上記したようなソープフリー乳化重合により得られる重合体粒子は、上記したようにラジカル開始剤切片の電荷による反発と副生するオリゴソープの粒子表面への吸着によりコロイド分散しており、無機成分とのブレンドにより影響を受けにくく、一般的なアクリルエマルジョンやディスパージョンと無機成分のブレンドと比較して両者がより均一混合されやすいと考えられる。このため、乾燥して重合体粒子と無機粒子が互いに融着しフィルムを形成する際に、粒径が揃っており、乳化剤や安定剤等の影響を受けないことも相俟って、得られるフィルムや得られる塗膜が均質で透明になりやすく、割れが無く、強靭でしかも粘り強いフィルムが得ることが可能になる。

本発明の有機無機複合組成物乳化分散体は、前述の乳化重合体に、前記無機水分散体を混合したものであり、乳化重合体と無機水分散体とを混合する際にも、特殊な混合装置なしに混合でき、安定性良好な組成物を調製することが可能である。

以下、実施例によって本発明を更に詳細に述べる。例中、％、重量は特に断りがない限り重量基準である。
＜実施例用いた乳化分散体の製造のため使用したマイクロミキサー＞
本実施例では流路の出口に設けられた合流部で混合するものであるマイクロミキサーとして図１に示す構造のプロセスプレート５、８をマイクロミキサーとして用いた。また、流れ方向で流路断面積が縮小された流路により混合を促進するものであるマイクロミキサーとしては図４に示す構造のプロセスプレート１４をマイクロミキサーとして用いた。マイクロミキサーの構造としては、プレート８の上にプレート５を積層したマイクロミキサー積層体の上下に温調プレート３を積層した化学反応用デバイスと、プレート１４の上下に温調プレート３を積層した化学反応用デバイスとを直列につないだ構造を用いた。具体的には、水溶性ラジカル開始剤を溶解した水流体をプレート５の流路２０にラジカル重合性単量体プレート８の流路２１に導入しそれぞれの流体をプレート出口で合一させた。その後、更に、プレート１４の流路２２を通過させることでラジカル重合性単量体を水溶性ラジカル開始剤を溶解した水流体中に微分散させた。プロセスプレート５，８，１４、温調プレート３の材質はＳＵＳ３０４であり、板厚はプレート５、１４が０．４ｍｍ、プレート８が１ｍｍである。反応流路２１の断面寸法は幅１．０ｍｍ×深さ０．５ｍｍ、温調流路６の断面寸法は幅１．２ｍｍ×深さ０．５ｍｍ、反応流路２０の断面寸法は幅６ｍｍ×深さ０．２ｍｍ、反応流路２２の断面寸法は幅広部で幅４ｍｍ×深さ０．２ｍｍ、縮流部で幅０．２ｍｍ×深さ０．２ｍｍである。
＜実施例用いた乳化分散体の製造のため使用した反応容器用デバイス＞
本実施例では図７に示す構造の反応容器用デバイスを用いた。構造としては、プロセスプレート２と温調プレート３とを交互に積層した構造である。プロセスプレートには流路４が形成されており、また、温調プレートには温調流路６が形成されている。
反応容器用デバイスはドライエッチング加工により反応流路４が５本形成されたプロセスプレート２枚と同じくエッチング加工により温調流路６が５本形成された温調プレート３枚が交互に積層されている。プロセスプレート２と温調プレート３の材質はＳＵＳ３０４であり、板厚は１ｍｍである。反応流路４と温調流路６の断面寸法はともに幅１．２ｍｍ×深さ０．５ｍｍである。
＜乳化分散体ポリマー固形分の測定方法＞
金属シャーレに乳化分散液１ｇを精密天秤にて秤量し、イオン交換水１ｇにて希釈した後、１１０℃に設定した乾燥機において２時間乾燥を行った。乾燥後シャーレに残存した樹脂固形分と最初に秤量した乳化分散液の量から、乳化分散体中のポリマー固形分の測定を行った。
＜粒径の測定方法＞
日機装株式会社製マイクロトラック粒度分布計ＵＰＡ−ＳＴ１５０を用い測定を行った。乳化分散体と無機材料の配合液を１００倍程度希釈しセルに入れ測定を行った。なお、本発明に係る単分散微粒子の粒径分布の変動係数（ＣＶ）は、測定により求められる粒子の平均粒子径（ｄ）と粒径分布の標準偏差（ＳＤ）において、下記式で定義されるものであり、例えば、上記の粒度分布計の測定によって得られる。

＜フィルム状態、フィルム強度の測定方法＞
ＮＶ１０％の乳化分散体と無機材料の配合液１８ｇを基板（膜厚３５０μｍのＰＥＴフィルムを貼り付け、その上に縦１０ｃｍ、横６ｃｍの枠を設けたガラス板）上に流し込み、２日間室温乾燥、その後１４０℃で１分間熱乾燥することにより、膜厚１００−２００μｍのキャストフィルムを作成した。フィルム状態はキャストフィルムを基板から剥がし目視により透明性と、割れを判断した。
割れが無い場合フィルム強度の測定を行った。フィルム強度はキャストフィルムを幅５ｍｍ、長さ７ｃｍに加工し、株式会社島津製作所製オートグラフＡＧＳ−１ｋＮＧにより測定を行った。
＜フィルム酸素透過性の測定方法＞
ＮＶ１０％の乳化分散体と無機材料の配合液をコロナ処理をした膜厚５０μｍのＰＥＴフィルムに１０番バーコーターで塗布し、８０℃で５分間乾燥することにより、計算膜厚１．２μｍのフィルムを作成した。酸素透過性（ｃｃ／ｍ^２・ｄａｙ・ａｔｍ）はフィルムバリア性評価装置（ＤＥＬＴＡＰＥＲＭ）を用い、温度３０℃、湿度０％の条件で測定を行った。
＜実施例で用いたソープフリー乳化分散体の製造例１＞
シリンジポンプ２台、各シリンジの出口に圧力計、安全弁、フィルター、逆止弁を介し２．１７ｍｍのチューブの接続を行った。それぞれのチューブを同じく図１に示す出口に設けられた合流部で混合するものであるマイクロミキサー、図４に示す流路断面積が縮小された流路を介し、図７に示す反応容器用デバイスを１０個連結した反応容器に接続した。反応容器用デバイスには１５０℃の熱媒を送り込み温調を行った。さらに冷却用デバイスを接続した。冷却用デバイスの温調プレートには水を送り込み冷却できるようにした。最後に、背圧弁を接続し、吐出された反応混合物を受け容器にて受け取ることができるようにした。

一方のシリンジに過硫酸ナトリウム０．０７５ｇをイオン交換水１００ｇに溶解させた水溶液を調製し仕込んだ。もう一方のシリンジにメタクリル酸メチル（ＭＭＡ）、アクリル酸ブチル（ＢＡ）（５０／５０）混合モノマー溶液を仕込んだ。反応混合物を流速２０ｇ／分（以下、ｇ／ｍｉｎと記す。）になるように、反応容器用デバイスに導入した。吐出された液を受け容器にて受け取ることにより乳化分散液の製造を行った。このとき、管内の圧力は排圧弁にて２．０ＭＰａに調整した。

得られた乳化分散液を、攪拌機、窒素導入管、反応釜内温度を測定するための温度センサーを備えた０．５リットル反応釜に窒素を導入しつつ仕込んだ後、過硫酸ナトリウム０．０２ｇをイオン交換水２ｇに溶解させた水溶液を添加した後、反応釜の内温を８０℃で２時間保持した。
得られた乳化分散液の分析を行ったところ粒径１６０ｎｍ、固形分１８．６％、ＣＶ＝８．０％であった。
＜実施例で用いたソープフリー乳化分散体の製造例２＞
製造例１と同様の装置を用い乳化分散体の製造を行った。一方のシリンジに過硫酸ナトリウム０．０７５ｇをイオン交換水１００ｇに溶解させた水溶液を調製し仕込んだ。もう一方のシリンジにメタクリル酸メチル（ＭＭＡ）、アクリル酸ブチル（ＢＡ）（５０／５０）混合モノマー溶液を仕込んだ。反応混合物を流速２０ｇ／分（以下、ｇ／ｍｉｎと記す。）になるように、反応容器用デバイスに導入した。吐出された液を受け容器にて受け取ることにより乳化分散液の製造を行った。このとき、管内の圧力は排圧弁にて２．０ＭＰａに調整した。

得られた乳化分散液１００ｇを、攪拌機、窒素導入管、反応釜内温度を測定するための温度センサーを備えた０．５リットル反応釜に窒素を導入しつつ仕込んだ後、ジメチルアクリルアミド０．１ｇをイオン交換水１ｇに溶解させた水溶液、過硫酸ナトリウム０．０２ｇをイオン交換水１ｇにそれぞれ溶解させた水溶液を添加した後、反応釜の内温を８０℃で２時間保持した。
得られた乳化分散液の分析を行ったところ粒径１６２ｎｍ、固形分１７．８％、ＣＶ＝８．５％であった。
（実施例１−３）
製造例１で得られた乳化分散液に水分散性クレー水溶液（ラポナイトＸＬＳ（ウイルバー・エリス株式会社）６％水溶液）を添加することにより、ポリマー／クレー＝９０／１０、８０／２０、７０／３０（固形分比）からなる固形分１０％の乳化分散液を調整した。それぞれの乳化分散液の粒径の測定を行ったところ、１５７ｎｍ、１５８ｎｍ、１６５ｎｍと殆ど変化が無かった。

さらに、乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは透明に近く、割れが殆ど無かった。

それぞれのフィルムの降伏点応力は６．７ＭＰａ、１４．０ＭＰａ、１６．３ＭＰａであり、伸びは１８９％、２９４％、１６３％と強靭でしかも伸びのあるフィルムが得られた。
（実施例４−６）
製造例２で得られた乳化分散液に水分散性クレー水溶液（ラポナイトＸＬＳ（ウイルバー・エリス株式会社製）６％水溶液、粒径＝９．３ｎｍ）を添加することにより、ポリマー／クレー＝９０／１０、８０／２０、７０／３０（固形分比）からなる固形分１０％の乳化分散液を調整した。それぞれの乳化分散液の粒径の測定を行ったところ、１７６ｎｍ、１８９ｎｍ、２０５ｎｍと変化は小さかった。

さらに、乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは非常に透明に近く、割れが殆ど無かった。図１１にフィルムの透明性を示す図を示す。

それぞれのフィルムの降伏点応力は８．１ＭＰａ、１２．７ＭＰａ、１４．５ＭＰａであり、伸びは４１４％、３７９％、１８７％と強靭でしかも伸びのあるフィルムが得られた。
また、コロナ処理をした膜厚５０μｍのＰＥＴフィルムに１０番バーコーターで塗布した計算膜厚１．２μｍのフィルムの酸素透過性はそれぞれ５６．４％、５４．８％、５１．９％とクレー配合量を増加させるに伴って低下した。クレー配合によりフィルムバリア性の発現が確認できた。
（実施例７−９）
製造例２で得られた乳化分散液にコロイダルシリカ（スノーテックス２０（日産化学工業株式会社製）、粒径＝８．５ｎｍ）を添加することにより、ポリマー／シリカ＝９０／１０、８０／２０、７０／３０（固形分比）からなる固形分１０％の乳化分散液を調整した。それぞれの乳化分散液の粒径の測定を行ったところ、１６０ｎｍ、１５６ｎｍ、１６６ｎｍと殆ど変化が無かった。

さらに、乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは透明に近く、割れが殆ど無かった。

それぞれのフィルムの降伏点応力は５．８ＭＰａ、７．９ＭＰａ、１４．１ＭＰａであり、伸びは２１８％、２７５％、２３３％と強靭でしかも伸びのあるフィルムが得られた。
（実施例１０−１２）
製造例１で得られた乳化分散液に酸化チタン水分散液（ＳＴＳ−２１（石原産業株式会社製）、粒径＝３８２ｎｍ）を添加することにより、ポリマー／酸化チタン＝９５／５、９０／１０、８０／２０（固形分比）からなる固形分１０％の乳化分散液を調整した。それぞれの乳化分散液の粒径の測定を行ったところ、１５８ｎｍ、１６４ｎｍ、１６０ｎｍと殆ど変化が無かった。

さらに、乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは割れが殆ど無かった。

それぞれのフィルムの降伏点応力は５．２ＭＰａ、６．０ＭＰａ、６．０ＭＰａであり、伸びは３１１％、３３７％、３２０％と強靭でしかも伸びのあるフィルムが得られた。
（比較例１）
製造例２で得られた乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは非常に透明に近く、割れが殆ど無かった。

フィルムの降伏点応力は２．８ＭＰａであり、伸びは６０％と強度は弱く伸度も小さいフィルムであった。
また、コロナ処理をした膜厚５０μｍのＰＥＴフィルムに１０番バーコーターで塗布した計算膜厚１．２μｍのフィルムの酸素透過性は５８．１％であった。
（比較例で用いたアクリルエマルジョンの製造例３）
攪拌機、窒素導入管、反応釜内温度を測定するための温度センサーを備えた２リットル反応容器フラスコに、窒素を導入しつつ、イオン交換水３２７ｇとニューコール７０７ＳＦ〔日本乳化剤（株）製の固形分３０％のアニオン乳化剤〕４．０ｇを仕込んだ。窒素ガスを流しながら、反応容器内の水性媒体の温度を８０℃まで昇温した。

一方、２リットルビーカーにイオン交換水７５．０ｇ、ニューコール７０７ＳＦ２１．０ｇ、ブチルアクリレート２４２．５ｇ、メチルメタクリレート２４２．５ｇおよびアクリル酸１５．０ｇを仕込み、攪拌乳化することにより単量体乳化プレミックスの調製を行った。２リットルビーカーから調製した単量体乳化プレミックス２９．８ｇを抜き取り、水性媒体の温度を８０℃に保持した反応容器内に添加した。

反応容器内に、イオン交換水１０．０ｇに過硫酸カリウム０．２５ｇを溶解することにより調製した熱重合開始剤水溶液を圧入することにより初期重合を開始した。初期重合を８０℃で２０分間継続した後、残りの単量体乳化プレミックスを８０℃の一定温度に制御して３時間かけて滴下することにより乳化重合を行った。滴下終了後８０℃に冷却し、同温度で２時間保持した後、室温まで冷却した。

得られた乳化重合体水分散液の平均粒径を測定したところ１３５ｎｍ、固形分は４３．６％であった。
（比較例２−４）
製造例３で得られたアクリルエマルジョンに水分散性クレー水溶液を添加することにより、ポリマー／クレー＝９０．９／９．１、８７／１３．０、８３．３／１６．７（固形分比）からなる固形分１０％の乳化分散液を調整した。それぞれの乳化分散液の粒径の測定を行ったところ、１９３ｎｍ、３７７ｎｍ、４８３ｎｍとクレー添加によりアクリルエマルジョンの粒径が増大した。

さらに、乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは亀裂が多く入ったフィルムしか得られなかった。図１２にフィルムの割れを示す図を示す。
（比較例で用いたアクリルディスパージョンの製造例４）
参考例１と同様の４つ口のフラスコに、ジエチレングリコールジエチルエーテル６０部を仕込み、窒素気流下に１２５℃に昇温した後、ＢＡ８０部、ＭＭＡ８７部、ＡＡ４部および２−ＨＥＭＡ１４部からなる混合液と、ｔ−ブチルパーオキシ−２−エチルヘキサノエート２０部およびｔ−ブチルパーオキシベンゾエート１部からなる混合液を５時間かけて滴下した。滴下後、１２５℃で５時間反応させた後、６０℃まで降温し、トリエチルアミン５．６部を加え、６０℃で３０分間混合した。そして、イオン交換水４６１部を２時間かけて滴下した後、２５℃まで冷却し、不揮発分３０％、粒径９６ｎｍのアクリルディスパージョンを得た。
（比較例４−６）
アクリルディスパージョンに水分散性クレー水溶液を添加することにより、ポリマー／クレー＝９０／１０、８０／２０、７０／３０（固形分比）からなる固形分１０％の乳化分散液を調整した。それぞれの乳化分散液の粒径の測定を行ったところ、１１５ｎｍ、１３２ｎｍ、１９２ｎｍとクレー添加によりアクリルディスパージョンの粒径が増大した。

さらに、乳化分散液をキャストすることにより膜厚１００−２００μｍのフィルムを作成した。得られたフィルムは透明に近いものであったが、クレー配合量２０％、３０％のフィルムは非常に脆いものであった。

それぞれのフィルムの降伏点応力は２．０ＭＰａ、５．２ＭＰａ、４．５ＭＰａであり、伸びは３７２％、８％、２％と強度が弱く伸びもないフィルムであった。
