JP2012140264A - 建築下地用セメントモルタル - Google Patents
建築下地用セメントモルタル Download PDFInfo
- Publication number
- JP2012140264A JP2012140264A JP2010292990A JP2010292990A JP2012140264A JP 2012140264 A JP2012140264 A JP 2012140264A JP 2010292990 A JP2010292990 A JP 2010292990A JP 2010292990 A JP2010292990 A JP 2010292990A JP 2012140264 A JP2012140264 A JP 2012140264A
- Authority
- JP
- Japan
- Prior art keywords
- mass
- cement mortar
- fibers
- component
- cement
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000011083 cement mortar Substances 0.000 title claims abstract description 47
- 239000000758 substrate Substances 0.000 title claims abstract 4
- 238000010276 construction Methods 0.000 title abstract description 16
- 229920002972 Acrylic fiber Polymers 0.000 claims abstract description 33
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 32
- 239000000835 fiber Substances 0.000 claims abstract description 22
- 239000003365 glass fiber Substances 0.000 claims abstract description 20
- 239000000843 powder Substances 0.000 claims abstract description 17
- 239000004568 cement Substances 0.000 claims abstract description 14
- 239000000463 material Substances 0.000 claims abstract description 14
- 239000003795 chemical substances by application Substances 0.000 claims abstract description 12
- 239000003638 chemical reducing agent Substances 0.000 claims description 20
- 229920000642 polymer Polymers 0.000 claims description 7
- 230000002940 repellent Effects 0.000 claims description 5
- 239000005871 repellent Substances 0.000 claims description 5
- 239000002518 antifoaming agent Substances 0.000 claims description 4
- 238000002156 mixing Methods 0.000 abstract description 17
- 239000002184 metal Substances 0.000 abstract description 8
- 229910052751 metal Inorganic materials 0.000 abstract description 8
- 238000004898 kneading Methods 0.000 description 11
- 206010016807 Fluid retention Diseases 0.000 description 9
- 238000011156 evaluation Methods 0.000 description 9
- 150000001875 compounds Chemical class 0.000 description 8
- 238000000034 method Methods 0.000 description 8
- 238000007665 sagging Methods 0.000 description 8
- 239000004570 mortar (masonry) Substances 0.000 description 7
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 6
- 238000005452 bending Methods 0.000 description 5
- NPEWZDADCAZMNF-UHFFFAOYSA-N gold iron Chemical compound [Fe].[Au] NPEWZDADCAZMNF-UHFFFAOYSA-N 0.000 description 5
- 239000011398 Portland cement Substances 0.000 description 4
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 3
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 3
- 239000011248 coating agent Substances 0.000 description 3
- 238000000576 coating method Methods 0.000 description 3
- 229910052742 iron Inorganic materials 0.000 description 3
- 229910001562 pearlite Inorganic materials 0.000 description 3
- 239000011120 plywood Substances 0.000 description 3
- 229920005989 resin Polymers 0.000 description 3
- 239000011347 resin Substances 0.000 description 3
- LSNNMFCWUKXFEE-UHFFFAOYSA-M Bisulfite Chemical compound OS([O-])=O LSNNMFCWUKXFEE-UHFFFAOYSA-M 0.000 description 2
- 235000008733 Citrus aurantifolia Nutrition 0.000 description 2
- 239000004721 Polyphenylene oxide Chemical class 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- 235000011941 Tilia x europaea Nutrition 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 125000002947 alkylene group Chemical group 0.000 description 2
- CJZGTCYPCWQAJB-UHFFFAOYSA-L calcium stearate Chemical compound [Ca+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O CJZGTCYPCWQAJB-UHFFFAOYSA-L 0.000 description 2
- 235000013539 calcium stearate Nutrition 0.000 description 2
- 239000008116 calcium stearate Substances 0.000 description 2
- 239000001913 cellulose Substances 0.000 description 2
- 229920002678 cellulose Polymers 0.000 description 2
- 235000010980 cellulose Nutrition 0.000 description 2
- 239000010881 fly ash Substances 0.000 description 2
- 238000006703 hydration reaction Methods 0.000 description 2
- 239000004571 lime Substances 0.000 description 2
- 229920000570 polyether Chemical class 0.000 description 2
- -1 polypropylene Polymers 0.000 description 2
- 230000001629 suppression Effects 0.000 description 2
- 239000008399 tap water Substances 0.000 description 2
- 235000020679 tap water Nutrition 0.000 description 2
- 238000012360 testing method Methods 0.000 description 2
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 2
- 229920002554 vinyl polymer Polymers 0.000 description 2
- LNAZSHAWQACDHT-XIYTZBAFSA-N (2r,3r,4s,5r,6s)-4,5-dimethoxy-2-(methoxymethyl)-3-[(2s,3r,4s,5r,6r)-3,4,5-trimethoxy-6-(methoxymethyl)oxan-2-yl]oxy-6-[(2r,3r,4s,5r,6r)-4,5,6-trimethoxy-2-(methoxymethyl)oxan-3-yl]oxyoxane Chemical compound CO[C@@H]1[C@@H](OC)[C@H](OC)[C@@H](COC)O[C@H]1O[C@H]1[C@H](OC)[C@@H](OC)[C@H](O[C@H]2[C@@H]([C@@H](OC)[C@H](OC)O[C@@H]2COC)OC)O[C@@H]1COC LNAZSHAWQACDHT-XIYTZBAFSA-N 0.000 description 1
- RNFJDJUURJAICM-UHFFFAOYSA-N 2,2,4,4,6,6-hexaphenoxy-1,3,5-triaza-2$l^{5},4$l^{5},6$l^{5}-triphosphacyclohexa-1,3,5-triene Chemical compound N=1P(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP=1(OC=1C=CC=CC=1)OC1=CC=CC=C1 RNFJDJUURJAICM-UHFFFAOYSA-N 0.000 description 1
- 244000025254 Cannabis sativa Species 0.000 description 1
- 235000012766 Cannabis sativa ssp. sativa var. sativa Nutrition 0.000 description 1
- 235000012765 Cannabis sativa ssp. sativa var. spontanea Nutrition 0.000 description 1
- 229920002134 Carboxymethyl cellulose Polymers 0.000 description 1
- 229920000742 Cotton Polymers 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- 229920001479 Hydroxyethyl methyl cellulose Polymers 0.000 description 1
- 235000019738 Limestone Nutrition 0.000 description 1
- 229920000877 Melamine resin Polymers 0.000 description 1
- 239000004743 Polypropylene Substances 0.000 description 1
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 1
- 229920004482 WACKER® Polymers 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 239000011230 binding agent Substances 0.000 description 1
- 239000011400 blast furnace cement Substances 0.000 description 1
- 210000004556 brain Anatomy 0.000 description 1
- 230000003139 buffering effect Effects 0.000 description 1
- 235000009120 camo Nutrition 0.000 description 1
- 239000001768 carboxy methyl cellulose Substances 0.000 description 1
- 235000010948 carboxy methyl cellulose Nutrition 0.000 description 1
- 239000008112 carboxymethyl-cellulose Substances 0.000 description 1
- 235000005607 chanvre indien Nutrition 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 238000005336 cracking Methods 0.000 description 1
- 238000005520 cutting process Methods 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 239000004815 dispersion polymer Substances 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 239000003063 flame retardant Substances 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 239000008187 granular material Substances 0.000 description 1
- 239000011487 hemp Substances 0.000 description 1
- 230000036571 hydration Effects 0.000 description 1
- 239000011396 hydraulic cement Substances 0.000 description 1
- 239000001866 hydroxypropyl methyl cellulose Substances 0.000 description 1
- 229920003088 hydroxypropyl methyl cellulose Polymers 0.000 description 1
- 235000010979 hydroxypropyl methyl cellulose Nutrition 0.000 description 1
- UFVKGYZPFZQRLF-UHFFFAOYSA-N hydroxypropyl methyl cellulose Chemical compound OC1C(O)C(OC)OC(CO)C1OC1C(O)C(O)C(OC2C(C(O)C(OC3C(C(O)C(O)C(CO)O3)O)C(CO)O2)O)C(CO)O1 UFVKGYZPFZQRLF-UHFFFAOYSA-N 0.000 description 1
- 229920005610 lignin Polymers 0.000 description 1
- 239000006028 limestone Substances 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- JDSHMPZPIAZGSV-UHFFFAOYSA-N melamine Chemical compound NC1=NC(N)=NC(N)=N1 JDSHMPZPIAZGSV-UHFFFAOYSA-N 0.000 description 1
- 229920000609 methyl cellulose Polymers 0.000 description 1
- 239000001923 methylcellulose Substances 0.000 description 1
- 235000010981 methylcellulose Nutrition 0.000 description 1
- PSZYNBSKGUBXEH-UHFFFAOYSA-N naphthalene-1-sulfonic acid Chemical compound C1=CC=C2C(S(=O)(=O)O)=CC=CC2=C1 PSZYNBSKGUBXEH-UHFFFAOYSA-N 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 230000008961 swelling Effects 0.000 description 1
- 229920002994 synthetic fiber Polymers 0.000 description 1
- 239000012209 synthetic fiber Substances 0.000 description 1
Classifications
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
- Y02W30/00—Technologies for solid waste management
- Y02W30/50—Reuse, recycling or recovery technologies
- Y02W30/91—Use of waste materials as fillers for mortars or concrete
Landscapes
- Curing Cements, Concrete, And Artificial Stone (AREA)
Abstract
【課題】短時間の混合で得ても左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れた建築下地用セメントモルタルの提供。
【解決手段】下記成分（Ａ）〜（Ｆ）を含有し、アクリル繊維及びガラス繊維の含有量が、成分（Ｂ）１００質量部に対し、アクリル繊維は０．０６質量部以上、ガラス繊維は０．０２質量部以上である建築下地用セメントモルタル。
（Ａ）繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含み、アクリル繊維及びガラス繊維の合計含有量が、成分（Ｂ）１００質量部に対し、０．０８〜０．３質量部である繊維
（Ｂ）セメント
（Ｃ）膨張材
（Ｄ）無機質微粉
（Ｅ）細骨材、及び
（Ｆ）保水剤
【選択図】なし
【解決手段】下記成分（Ａ）〜（Ｆ）を含有し、アクリル繊維及びガラス繊維の含有量が、成分（Ｂ）１００質量部に対し、アクリル繊維は０．０６質量部以上、ガラス繊維は０．０２質量部以上である建築下地用セメントモルタル。
（Ａ）繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含み、アクリル繊維及びガラス繊維の合計含有量が、成分（Ｂ）１００質量部に対し、０．０８〜０．３質量部である繊維
（Ｂ）セメント
（Ｃ）膨張材
（Ｄ）無機質微粉
（Ｅ）細骨材、及び
（Ｆ）保水剤
【選択図】なし
Description
本発明は、建築構造物の下地の施工に用いられるセメントモルタルに関する。
建築構造物の下地は、一般に、普通ポルトランドセメント、骨材、混和剤等を主成分とするセメントモルタルをコテ塗りすることで左官施工されている。
近年では、左官施工時に適した軟度をもつセメントモルタルを、３〜５分程度という短い混合時間で得ることが求められており、このような要求に寄与すべく、通常、セメントモルタルには多量の練り水が配合されている。
しかしながら、多量の練り水を使用すると、施工した後、乾燥する過程でひび割れが生じやすくなるという問題があった。
近年では、左官施工時に適した軟度をもつセメントモルタルを、３〜５分程度という短い混合時間で得ることが求められており、このような要求に寄与すべく、通常、セメントモルタルには多量の練り水が配合されている。
しかしながら、多量の練り水を使用すると、施工した後、乾燥する過程でひび割れが生じやすくなるという問題があった。
これに対し、３種の特定の細骨材を含むセメントモルタル（特許文献１）、発泡させたポリオレフィン系難燃性樹脂の粉砕粒及び無機質発泡状粒子等からなるモルタル（特許文献２）、並びにポリマーディスパージョン、保水剤及びガラス繊維等を含有するセメントモルタル（特許文献３）が提案されている。
しかしながら、特許文献１〜３のモルタルでは、上述のような軟度を得るためには、配合処方に応じて練り水の量を調整する必要があった。
一方、建築構造物の壁等の下地の施工に用いられるセメントモルタルには、施工時におけるダレの少なさ及び接着性が要求され、特に、メタルラスに対する接着性が改善されたセメントモルタルの開発が望まれている。
したがって、本発明の課題は、短時間の混合で得ても左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れた建築下地用セメントモルタルの提供にある。
一方、建築構造物の壁等の下地の施工に用いられるセメントモルタルには、施工時におけるダレの少なさ及び接着性が要求され、特に、メタルラスに対する接着性が改善されたセメントモルタルの開発が望まれている。
したがって、本発明の課題は、短時間の混合で得ても左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れた建築下地用セメントモルタルの提供にある。
そこで、本発明者らは、鋭意検討した結果、セメント、膨張材、無機質微粉、細骨材、及び保水剤に、繊維長４〜２７ｍｍのアクリル繊維と、ガラス繊維とを、特定量配合することにより、短時間で混合して得た場合でも左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れた建築下地用セメントモルタルが得られることを見出した。
すなわち、本発明は、下記成分（Ａ）〜（Ｆ）を含有し、アクリル繊維及びガラス繊維の含有量が、成分（Ｂ）１００質量部に対し、アクリル繊維は０．０６質量部以上、ガラス繊維は０．０２質量部以上である建築下地用セメントモルタルを提供するものである。
（Ａ）繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含み、アクリル繊維及びガラス繊維の合計含有量が、成分（Ｂ）１００質量部に対し、０．０８〜０．３質量部である繊維
（Ｂ）セメント
（Ｃ）膨張材
（Ｄ）無機質微粉
（Ｅ）細骨材、及び
（Ｆ）保水剤
（Ａ）繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含み、アクリル繊維及びガラス繊維の合計含有量が、成分（Ｂ）１００質量部に対し、０．０８〜０．３質量部である繊維
（Ｂ）セメント
（Ｃ）膨張材
（Ｄ）無機質微粉
（Ｅ）細骨材、及び
（Ｆ）保水剤
本発明の建築下地用セメントモルタルは、短時間の混合で得ても左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れる。
本発明のセメントモルタルは、上記成分（Ａ）〜（Ｆ）を含有する。まず、これら成分について詳細に説明する。
＜（Ａ）繊維＞
成分（Ａ）の繊維は、繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含む。
アクリル繊維の繊維長は、４〜２７ｍｍであるが、軟度、左官施工性の点から、５〜２４ｍｍが好ましく、８〜１８ｍｍがより好ましい。
一方、ガラス繊維の繊維長としては、左官施工性の向上及び施工後のひび割れ抑制の点から、５〜３０ｍｍが好ましく、８〜１３ｍｍがより好ましく、１２ｍｍが特に好ましい。
成分（Ａ）の繊維は、繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含む。
アクリル繊維の繊維長は、４〜２７ｍｍであるが、軟度、左官施工性の点から、５〜２４ｍｍが好ましく、８〜１８ｍｍがより好ましい。
一方、ガラス繊維の繊維長としては、左官施工性の向上及び施工後のひび割れ抑制の点から、５〜３０ｍｍが好ましく、８〜１３ｍｍがより好ましく、１２ｍｍが特に好ましい。
また、アクリル繊維及びガラス繊維の合計含有量は、上記成分（Ｂ）１００質量部に対し、０．０８〜０．３質量部である。この含有量の上限としては、軟度及び左官施工性の点から、０．２８質量部が好ましく、０．２４質量部がより好ましく、０．２質量部がさらに好ましく、０．１８質量部が特に好ましい。また、０．０８質量部未満では、接着性等の左官施工性が低下し、一方、０．３質量部を超えると、軟度が小さくなり、コテ伸び等の左官施工性が著しく低下する。
また、アクリル繊維の含有量は、成分（Ｂ）１００質量部に対し、０．０６質量部以上である。この含有量の上限としては、軟度及び左官施工性の点から、０．３質量部が好ましく、０．１５質量部がより好ましい。
一方、ガラス繊維の含有量は、成分（Ｂ）１００質量部に対し、０．０２質量部以上である。この含有量の上限としては、軟度及び左官施工性の点から、０．１２質量部が好ましい。
一方、ガラス繊維の含有量は、成分（Ｂ）１００質量部に対し、０．０２質量部以上である。この含有量の上限としては、軟度及び左官施工性の点から、０．１２質量部が好ましい。
また、アクリル繊維とガラス繊維との質量比〔アクリル繊維／ガラス繊維〕としては、軟度、左官施工性及びひびわれ抑制の点から、０．２〜１２が好ましく、０．４〜８がより好ましく、０．４〜６が特に好ましい。
また、上記繊維は、上記アクリル繊維及びガラス繊維以外の、建築下地用セメントモルタルのつなぎ材として使用されている繊維を含んでいてもよい。このような繊維としては、麻繊維、絹繊維、綿繊維等の天然繊維；ポリエステル繊維、ポリプロピレン繊維等の合成繊維等が挙げられる。
＜（Ｂ）セメント＞
成分（Ｂ）のセメントは、水硬性のセメントであれば特に限定されない。このようなセメントとしては、例えば、普通、早強、超早強、中庸、低熱等の各種ポルトランドセメント；高炉セメント、フライアッシュセメント、シリカセメント等の各種混合セメント；白色セメント、エコセメント、アルミナセメント等の特殊セメントが挙げられ、これらを単独で又は２種以上を組み合わせて使用できる。これらの中でも、ポルトランドセメントが特に好ましい。
成分（Ｂ）のセメントは、水硬性のセメントであれば特に限定されない。このようなセメントとしては、例えば、普通、早強、超早強、中庸、低熱等の各種ポルトランドセメント；高炉セメント、フライアッシュセメント、シリカセメント等の各種混合セメント；白色セメント、エコセメント、アルミナセメント等の特殊セメントが挙げられ、これらを単独で又は２種以上を組み合わせて使用できる。これらの中でも、ポルトランドセメントが特に好ましい。
＜（Ｃ）膨張材＞
成分（Ｃ）の膨張材は、水和膨張反応をするものであれば特に限定されないが、石灰系の膨張材が好ましい。
上記膨張材の含有量としては、長さ変化及び曲げ強度等の点から、成分（Ｂ）１００質量部に対し、２〜８質量部が好ましく、３〜６質量部がより好ましく、３〜５質量部が特に好ましい。
成分（Ｃ）の膨張材は、水和膨張反応をするものであれば特に限定されないが、石灰系の膨張材が好ましい。
上記膨張材の含有量としては、長さ変化及び曲げ強度等の点から、成分（Ｂ）１００質量部に対し、２〜８質量部が好ましく、３〜６質量部がより好ましく、３〜５質量部が特に好ましい。
＜（Ｄ）無機質微粉＞
成分（Ｄ）の無機質微粉としては、平滑性等の左官施工性の点から、ブレーン比表面積（粉末度）が２５００ｃｍ2／g以上であり、水和反応活性のないものが好ましく、ＪＩＳ Ａ ６２０１に規定の石炭灰（フライアッシュII種以上）、ブレーン比表面積２５００ｃｍ2／g以上の石灰粉がより好ましく、斯かる２種類の無機質微粉の組み合わせが特に好ましい。
上記無機質微粉の含有量としては、左官施工性等の点から、成分（Ｂ）１００質量部に対し、５０〜９０質量部が好ましく、５６〜８０質量部がより好ましい。
成分（Ｄ）の無機質微粉としては、平滑性等の左官施工性の点から、ブレーン比表面積（粉末度）が２５００ｃｍ2／g以上であり、水和反応活性のないものが好ましく、ＪＩＳ Ａ ６２０１に規定の石炭灰（フライアッシュII種以上）、ブレーン比表面積２５００ｃｍ2／g以上の石灰粉がより好ましく、斯かる２種類の無機質微粉の組み合わせが特に好ましい。
上記無機質微粉の含有量としては、左官施工性等の点から、成分（Ｂ）１００質量部に対し、５０〜９０質量部が好ましく、５６〜８０質量部がより好ましい。
＜（Ｅ）細骨材＞
成分（Ｅ）の細骨材としては、水和反応しにくいものが好ましく、密度０．１６〜０．２１ｋｇ／Ｌの軽量骨材がより好ましい。この中でも、無機系軽量骨材のパーライト、有機系細骨材のスチロール、ゴムチップが好ましく、モルタルの密度及び緩衝性の点から、これら３種の組み合わせがより好ましい。
上記細骨材の含有量としては、軟度、左官施工性及び緩衝性の点から、成分（Ｂ）１００質量部に対し、２０〜３５質量部が好ましく、２３〜３５質量部がより好ましく、２３〜３０質量部が特に好ましい。
成分（Ｅ）の細骨材としては、水和反応しにくいものが好ましく、密度０．１６〜０．２１ｋｇ／Ｌの軽量骨材がより好ましい。この中でも、無機系軽量骨材のパーライト、有機系細骨材のスチロール、ゴムチップが好ましく、モルタルの密度及び緩衝性の点から、これら３種の組み合わせがより好ましい。
上記細骨材の含有量としては、軟度、左官施工性及び緩衝性の点から、成分（Ｂ）１００質量部に対し、２０〜３５質量部が好ましく、２３〜３５質量部がより好ましく、２３〜３０質量部が特に好ましい。
＜（Ｆ）保水剤＞
成分（Ｆ）の保水剤としては、セメントモルタルの保水維持の点から、適度な増粘性を示すものが好ましい。このような保水剤としては、メチルセルロース、ヒドロキシプロピルメチルセルロース、ヒドロキシエチルメチルセルロース、カルボキシメチルセルロース、セルロース硫酸エステル等の水溶性セルロース系の保水剤が挙げられる。
上記保水剤の含有量としては、左官施工性等の点から、成分（Ｂ）１００質量部に対し、０．０５〜１．０質量部が好ましく、０．１〜０．６質量部がより好ましく、０．１〜０．４質量部が特に好ましい。
成分（Ｆ）の保水剤としては、セメントモルタルの保水維持の点から、適度な増粘性を示すものが好ましい。このような保水剤としては、メチルセルロース、ヒドロキシプロピルメチルセルロース、ヒドロキシエチルメチルセルロース、カルボキシメチルセルロース、セルロース硫酸エステル等の水溶性セルロース系の保水剤が挙げられる。
上記保水剤の含有量としては、左官施工性等の点から、成分（Ｂ）１００質量部に対し、０．０５〜１．０質量部が好ましく、０．１〜０．６質量部がより好ましく、０．１〜０．４質量部が特に好ましい。
本発明のセメントモルタルとしては、上記成分（Ａ）〜（Ｆ）に加えて、（Ｇ）減水剤を含有するものが好ましい。
＜（Ｇ）減水剤＞
成分（Ｇ）の減水剤は、モルタルやコンクリートに使用できるものであれば、特に限定されない。このような減水剤としては、高性能減水剤、ＡＥ減水剤、高性能ＡＥ減水剤、分散剤、流動化剤が挙げられる。
これらの中でも、ポリカルボン酸系減水剤、ナフタレンスルホン酸系減水剤、メラミンスルホン酸系減水剤、リグニンスルホン酸系減水剤が好ましく、混合性の点から、ポリカルボン酸系減水剤が特に好ましい。
上記減水剤の含有量としては、左官施工性向上及び材料分離抑制等の点から、成分（Ｂ）１００質量部に対し、０．００５〜０．１質量部が好ましく、０．０１〜０．０６質量部が好ましく、０．０１〜０．０４質量部が特に好ましい。
＜（Ｇ）減水剤＞
成分（Ｇ）の減水剤は、モルタルやコンクリートに使用できるものであれば、特に限定されない。このような減水剤としては、高性能減水剤、ＡＥ減水剤、高性能ＡＥ減水剤、分散剤、流動化剤が挙げられる。
これらの中でも、ポリカルボン酸系減水剤、ナフタレンスルホン酸系減水剤、メラミンスルホン酸系減水剤、リグニンスルホン酸系減水剤が好ましく、混合性の点から、ポリカルボン酸系減水剤が特に好ましい。
上記減水剤の含有量としては、左官施工性向上及び材料分離抑制等の点から、成分（Ｂ）１００質量部に対し、０．００５〜０．１質量部が好ましく、０．０１〜０．０６質量部が好ましく、０．０１〜０．０４質量部が特に好ましい。
また、本発明のセメントモルタルは、上記成分（Ａ）〜（Ｇ）の他に、モルタルやコンクリートに通常使用されるもの、例えば、（Ｈ）消泡剤、（Ｉ）撥水剤、（Ｊ）粉末ポリマー、（Ｋ）収縮低減剤、（Ｌ）水、（Ｍ）凝結遅延剤等を含んでいてもよい。
成分（Ｈ）の消泡剤としては、例えば、ポリオキシアルキレン系化合物、ポリエーテル系化合物、アルキレンオキシド系化合物等の高分子化合物が挙げられる。消泡剤の含有量は、成分（Ｂ）１００質量部に対し、通常、０．００５〜０．１質量部程度である。
成分（Ｉ）の撥水剤としては、例えば、カルシウムステアレートが挙げられる。撥水剤の含有量は、成分（Ｂ）１００質量部に対し、通常、０．０５〜１．５質量部程度である。
成分（Ｊ）の粉末ポリマーとしては、ＪＩＳ Ａ６２０３で規定された再乳化形粉末樹脂が好ましい。このような樹脂としては、例えば、エチレン／酢酸ビニル、酢酸ビニル／バーサチック酸ビニルエステル、酢酸ビニル／バーサチック酸ビニル／アクリル酸エステルが挙げられる。粉末ポリマーの含有量は、成分（Ｂ）１００質量部に対し、通常、０．０５〜１質量部程度である。
成分（Ｋ）の収縮低減剤としては、例えば、ポリオキシアルキレン化合物、ポリエーテル系化合物、アルキレンオキシド化合物等の高分子化合物が挙げられる。収縮低減剤の含有量は、成分（Ｂ）１００質量部に対し、通常、０．０５〜１質量部程度である。
成分（Ｉ）の撥水剤としては、例えば、カルシウムステアレートが挙げられる。撥水剤の含有量は、成分（Ｂ）１００質量部に対し、通常、０．０５〜１．５質量部程度である。
成分（Ｊ）の粉末ポリマーとしては、ＪＩＳ Ａ６２０３で規定された再乳化形粉末樹脂が好ましい。このような樹脂としては、例えば、エチレン／酢酸ビニル、酢酸ビニル／バーサチック酸ビニルエステル、酢酸ビニル／バーサチック酸ビニル／アクリル酸エステルが挙げられる。粉末ポリマーの含有量は、成分（Ｂ）１００質量部に対し、通常、０．０５〜１質量部程度である。
成分（Ｋ）の収縮低減剤としては、例えば、ポリオキシアルキレン化合物、ポリエーテル系化合物、アルキレンオキシド化合物等の高分子化合物が挙げられる。収縮低減剤の含有量は、成分（Ｂ）１００質量部に対し、通常、０．０５〜１質量部程度である。
成分（Ｌ）の水は、水道水等の練り水として使用できるものであればよい。水の含有量は、施工後の耐久性等の点から、成分（Ｂ）１００質量部に対し、通常、８０〜９０質量部程度であるが、８０〜８７質量部が好ましい。
本発明の建築下地用セメントモルタルは、常法にしたがい製造できる。
そして、本発明の建築下地用セメントモルタルは、短時間の混合で得た場合や、練り水の量を処方に応じて調整せずに得た場合にも、左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れる。また、左官施工に適した密度や混合性を有する。
したがって、本発明のセメントモルタルは、建築構造物の中でも、壁の下地の施工（特に、コテ塗りによる施工）に有用である。
そして、本発明の建築下地用セメントモルタルは、短時間の混合で得た場合や、練り水の量を処方に応じて調整せずに得た場合にも、左官施工に適した軟度を有し、コテで容易に伸ばすことができ、ダレが少なく、メタルラスに対する接着性が改善され、施工後の耐久性に優れる。また、左官施工に適した密度や混合性を有する。
したがって、本発明のセメントモルタルは、建築構造物の中でも、壁の下地の施工（特に、コテ塗りによる施工）に有用である。
以下、実施例を挙げて本発明を詳細に説明するが、本発明はこれら実施例に限定されるものではない。
＜セメントモルタルの作製＞
以下に示すＡ−１〜Ｋ−１から選定される材料合計５０ｋｇと、全使用量のうち８５％の練り水とを、練り容量１００Ｌの左官ミキサーに投入し、２０℃にて、１分間一次混合をした。次いで、残りの１５％の練り水を、上記ミキサーに投入し、２分間又は４分間二次混合をして、表１に示す配合割合のセメントモルタルを得た。
以下に示すＡ−１〜Ｋ−１から選定される材料合計５０ｋｇと、全使用量のうち８５％の練り水とを、練り容量１００Ｌの左官ミキサーに投入し、２０℃にて、１分間一次混合をした。次いで、残りの１５％の練り水を、上記ミキサーに投入し、２分間又は４分間二次混合をして、表１に示す配合割合のセメントモルタルを得た。
＜使用した材料＞
Ａ−１：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維３、アクリル繊維長：３ｍｍ）
Ａ−２：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維５、アクリル繊維長：５ｍｍ）
Ａ−３：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維１２、アクリル繊維長：１２ｍｍ）
Ａ−４：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維２４、アクリル繊維長：２４ｍｍ）
Ａ−５：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維３０、アクリル繊維長：３０ｍｍ）
Ａ−６：ガラス繊維（太平洋マテリアル（株）、商品名：アンチクラックＨＤ、繊維長：１２ｍｍ）
Ａ−１：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維３、アクリル繊維長：３ｍｍ）
Ａ−２：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維５、アクリル繊維長：５ｍｍ）
Ａ−３：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維１２、アクリル繊維長：１２ｍｍ）
Ａ−４：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維２４、アクリル繊維長：２４ｍｍ）
Ａ−５：アクリル繊維（太平洋マテリアル（株）、商品名：アクリル繊維３０、アクリル繊維長：３０ｍｍ）
Ａ−６：ガラス繊維（太平洋マテリアル（株）、商品名：アンチクラックＨＤ、繊維長：１２ｍｍ）
Ｂ−１：普通セメント（太平洋セメント（株）、商品名：普通ポルトランドセメント）
Ｃ−１：膨張材（太平洋マテリアル（株）、商品名：太平洋エクスパンＥＸ−Ｋ）
Ｄ−１：無機質微粉（常磐火力産業（株）、商品名：常磐フライアッシュ（ＪＩＳ Ａ ６２０１相当品））
Ｄ−２：無機質微粉（ニッチツ資源開発（株）、商品名：石灰石ＳＰ３０（ＢＬ２５００ｃｍ2／ｇ）
Ｃ−１：膨張材（太平洋マテリアル（株）、商品名：太平洋エクスパンＥＸ−Ｋ）
Ｄ−１：無機質微粉（常磐火力産業（株）、商品名：常磐フライアッシュ（ＪＩＳ Ａ ６２０１相当品））
Ｄ−２：無機質微粉（ニッチツ資源開発（株）、商品名：石灰石ＳＰ３０（ＢＬ２５００ｃｍ2／ｇ）
Ｅ−１：細骨材（無機系）（太平洋マテリアル（株）、商品名：太平洋パーライト４Ｂ）
Ｅ−２：細骨材（無機系）（太平洋マテリアル（株）、商品名：太平洋パーライトＰ１Ｂ）
Ｅ−３：細骨材（有機系）（（株）トーメン、商品名：スバル細目（スチロール））
Ｅ−４：細骨材（有機系）（三福産業（株）、商品名：三福２ｍｍ（ＥＶＡ））
Ｅ−５：細骨材（有機系）（吉岡産業（株）、商品名：吉岡１ｍｍ）
Ｆ−１：保水剤（ＳＥタイロース（株）、商品名：チローゼＭＨ６００２Ｐ４）
Ｅ−２：細骨材（無機系）（太平洋マテリアル（株）、商品名：太平洋パーライトＰ１Ｂ）
Ｅ−３：細骨材（有機系）（（株）トーメン、商品名：スバル細目（スチロール））
Ｅ−４：細骨材（有機系）（三福産業（株）、商品名：三福２ｍｍ（ＥＶＡ））
Ｅ−５：細骨材（有機系）（吉岡産業（株）、商品名：吉岡１ｍｍ）
Ｆ−１：保水剤（ＳＥタイロース（株）、商品名：チローゼＭＨ６００２Ｐ４）
Ｇ−１：減水剤（太平洋マテリアル（株）、商品名：コアフローＮＦ２００）
Ｈ−１：消泡剤（サンノプコ（株）、商品名：ＳＮＤ−ＡＨＰ）
Ｉ−１：撥水剤（日本油脂（株）、商品名：カルシウムステアレート）
Ｊ−１：粉末ポリマー（ＷＡＣＫＥＲ社、商品名：ビナパス７０５５Ｎ）
Ｋ−１：収縮低減剤（太平洋マテリアル（株）、商品名 テトラガードＰＷ）
Ｌ−１：練り水（水道水）
Ｈ−１：消泡剤（サンノプコ（株）、商品名：ＳＮＤ−ＡＨＰ）
Ｉ−１：撥水剤（日本油脂（株）、商品名：カルシウムステアレート）
Ｊ−１：粉末ポリマー（ＷＡＣＫＥＲ社、商品名：ビナパス７０５５Ｎ）
Ｋ−１：収縮低減剤（太平洋マテリアル（株）、商品名 テトラガードＰＷ）
Ｌ−１：練り水（水道水）
＜セメントモルタルの評価＞
前記の操作で得られた各セメントモルタルについて、以下に示す評価及び試験を行った。密度、軟度及び混合性は、合計で３分間混合したセメントモルタルと、合計で５分間混合したセメントモルタルについて、それぞれ評価を行い、左官施工性、長さ変化及び曲げ強度は、合計で５分間混合したセメントモルタルについて、評価又は試験を行った。結果を表２に示す。
前記の操作で得られた各セメントモルタルについて、以下に示す評価及び試験を行った。密度、軟度及び混合性は、合計で３分間混合したセメントモルタルと、合計で５分間混合したセメントモルタルについて、それぞれ評価を行い、左官施工性、長さ変化及び曲げ強度は、合計で５分間混合したセメントモルタルについて、評価又は試験を行った。結果を表２に示す。
（密度評価）
容積２Ｌのマスを用いてセメントモルタルの単位体積重量を測定し、左官施工に適した密度が得られているか否かの評価指標とした。単位体積重量が１．０５〜１．２５ｋｇ／Ｌであれば、左官施工に適した密度が得られていると判断した。
容積２Ｌのマスを用いてセメントモルタルの単位体積重量を測定し、左官施工に適した密度が得られているか否かの評価指標とした。単位体積重量が１．０５〜１．２５ｋｇ／Ｌであれば、左官施工に適した密度が得られていると判断した。
（軟度の評価）
ＪＩＳ Ｒ ５２０１に準じた方法で、練り上がり直後のセメントモルタルのフロー値を測定し、左官施工に適した軟度（コンシステンシー）が得られているか否かの評価指標とした。
フロー値が１５５〜１８５ｍｍであれば、左官施工に適した軟度（コンシステンシー）が得られている（○）と判断した。
また、３分混合、５分混合のどちらで得ても、フロー値が１６０〜１８５ｍｍとなるセメントモルタルを、左官施工に非常に適した軟度をもつもの（◎）と判断した。
ＪＩＳ Ｒ ５２０１に準じた方法で、練り上がり直後のセメントモルタルのフロー値を測定し、左官施工に適した軟度（コンシステンシー）が得られているか否かの評価指標とした。
フロー値が１５５〜１８５ｍｍであれば、左官施工に適した軟度（コンシステンシー）が得られている（○）と判断した。
また、３分混合、５分混合のどちらで得ても、フロー値が１６０〜１８５ｍｍとなるセメントモルタルを、左官施工に非常に適した軟度をもつもの（◎）と判断した。
（混合性の評価）
混合終了後、左官ミキサー内の練り上がり性状を目視で観察した。次いで、セメントモルタルを採取してＪＩＳ Ｒ ５２０１に準じた方法でモルタルフロー値を測定した。練り上がり性状として練り残しが無く、且つフロー値が１５５ｍｍ以上であれば混合性が「良好」と判断した。練り上がり性状として練り残しが有り、フロー値が１５５ｍｍ未満であれば混合性が「不良」と判断した。
混合終了後、左官ミキサー内の練り上がり性状を目視で観察した。次いで、セメントモルタルを採取してＪＩＳ Ｒ ５２０１に準じた方法でモルタルフロー値を測定した。練り上がり性状として練り残しが無く、且つフロー値が１５５ｍｍ以上であれば混合性が「良好」と判断した。練り上がり性状として練り残しが有り、フロー値が１５５ｍｍ未満であれば混合性が「不良」と判断した。
（左官施工性の評価）
戸建住宅の外壁下地を模擬し、４５０×９００×１２ｍｍの合板を地面に垂直に設置し、これに、防水シートと、網目１ｃｍ幅のメタルラスとをステーブルで留め、施工性の確認を行うための下地とした。この合板の平板面に対するコテ塗りによる施工性を、次の（ａ）〜（ｄ）の４種の方法で評価した。
戸建住宅の外壁下地を模擬し、４５０×９００×１２ｍｍの合板を地面に垂直に設置し、これに、防水シートと、網目１ｃｍ幅のメタルラスとをステーブルで留め、施工性の確認を行うための下地とした。この合板の平板面に対するコテ塗りによる施工性を、次の（ａ）〜（ｄ）の４種の方法で評価した。
（ａ）コテ伸び性：市販の金コテを用いて、設置した平板面にセメントモルタルを塗り付け、塗り斑無くセメントモルタルを広く伸ばし、５分以内に塗り付けできたものをコテ伸び性「良好」と判断した。また、それ以外の状況となったものは「不良」と判断した。
（ｂ）コテ切れ性：塗り付け後の金コテにセメントモルタルが付着残存していないものをコテ切れ性「良好」と判断した。また、それ以外の状況となったものは「不良」と判断した。
（ｃ）平滑性：市販の金コテを用いて、設置した平板面にセメントモルタルを塗り付け、塗り付けたセメントモルタルに、金コテを数回当てて整えたときに、概ね平滑な面が得られるものを平滑性「良好」と判断した。また、それ以外の状況となったものは「不良」と判断した。
（ｄ）ダレ・接着性：セメントモルタルを金コテで塗り付けた後、モルタルのダレが無く、合板のメタルラスに接着しているものを、ダレ・接着性が「良好」と判断した。また、それ以外の状況となったものは「不良」と判断した。
（長さ変化の評価）
ＪＡＳＳ １５Ｍ−１０２に準拠した方法で作製した長さ変化試験用の４×４×１６ｃｍの供試体を用い、ＪＩＳ Ｒ １１２９に準じた方法で、セメントモルタルの長さ変化を測定した。目標値は、ＪＡＳＳ １５Ｍ−１０２の既調合軽量セメントモルタルの品質基準の材齢２８日で長さ変化率が０．１５％以下であれば「良好」と判断した。
ＪＡＳＳ １５Ｍ−１０２に準拠した方法で作製した長さ変化試験用の４×４×１６ｃｍの供試体を用い、ＪＩＳ Ｒ １１２９に準じた方法で、セメントモルタルの長さ変化を測定した。目標値は、ＪＡＳＳ １５Ｍ−１０２の既調合軽量セメントモルタルの品質基準の材齢２８日で長さ変化率が０．１５％以下であれば「良好」と判断した。
（曲げ強度の評価）
ＪＡＳＳ １５Ｍ−１０２に準拠した方法で作製した長さ変化試験用の４×４×１６ｃｍの供試体を用い、ＪＩＳ Ｒ ５２０１に準じた方法で、セメントモルタルの曲げ強度を測定した。目標値は、ＪＡＳＳ １５Ｍ−１０２の既調合軽量セメントモルタルの品質基準の材齢２８日で曲げ強度２．０Ｎ／ｍｍ2以上であれば「良好」と判断した。
ＪＡＳＳ １５Ｍ−１０２に準拠した方法で作製した長さ変化試験用の４×４×１６ｃｍの供試体を用い、ＪＩＳ Ｒ ５２０１に準じた方法で、セメントモルタルの曲げ強度を測定した。目標値は、ＪＡＳＳ １５Ｍ−１０２の既調合軽量セメントモルタルの品質基準の材齢２８日で曲げ強度２．０Ｎ／ｍｍ2以上であれば「良好」と判断した。

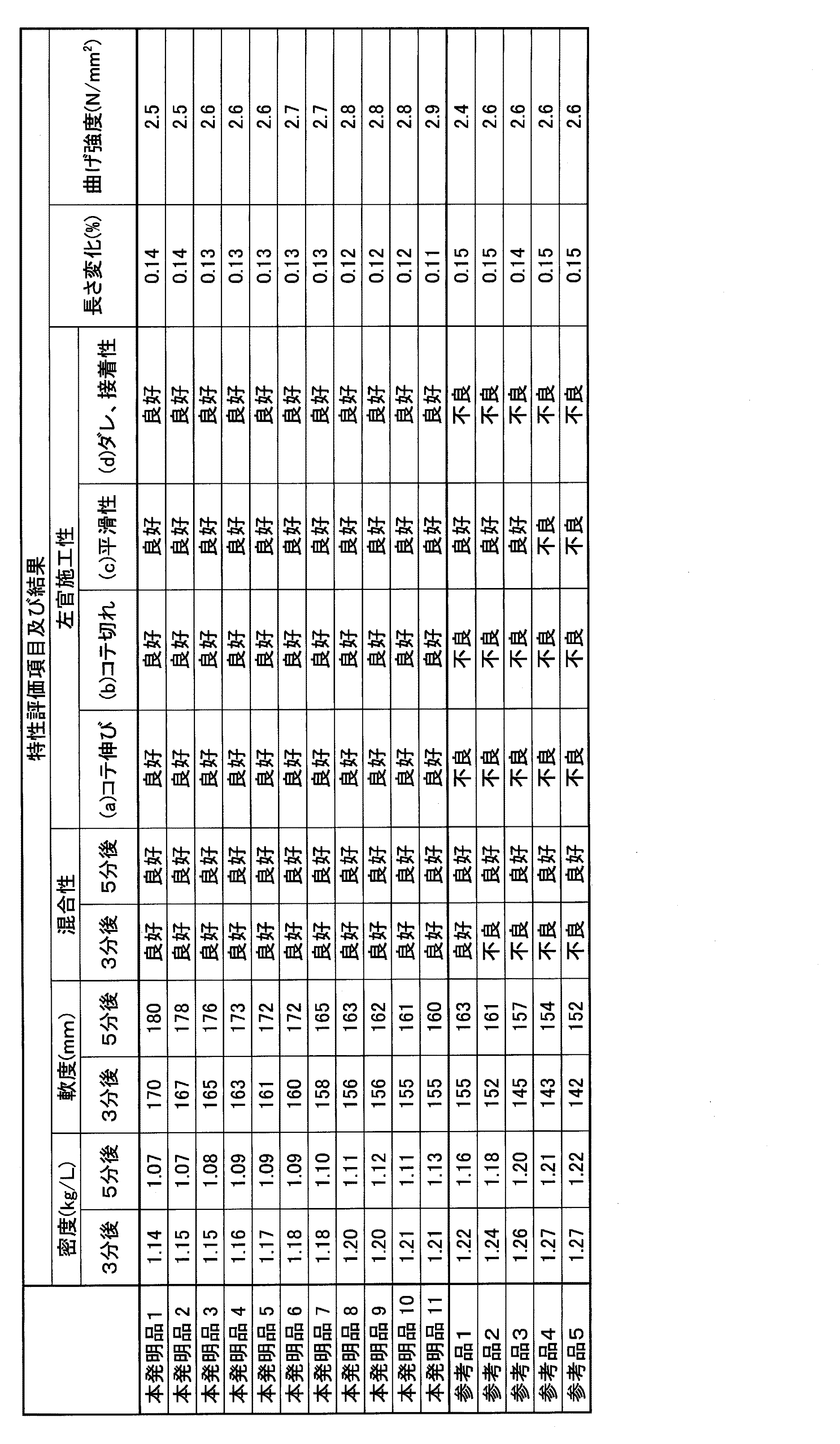

表２の結果より、本発明品１〜１１は、建築下地材として良好な軟度と混合性を有し、左官施工性として良好な「コテ伸び性」、「コテ切れ性」、「平滑性」、「ダレ・接着性」が有り、且つ目標値はＪＡＳＳ １５Ｍ−１０２の既調合軽量セメントモルタルの品質基準の長さ変化と曲げ強度を有していることがわかる。
Claims (4)
- 下記成分（Ａ）〜（Ｆ）を含有し、アクリル繊維及びガラス繊維の含有量が、成分（Ｂ）１００質量部に対し、アクリル繊維は０．０６質量部以上、ガラス繊維は０．０２質量部以上である建築下地用セメントモルタル。
（Ａ）繊維長４〜２７ｍｍのアクリル繊維及びガラス繊維を含み、アクリル繊維及びガラス繊維の合計含有量が、成分（Ｂ）１００質量部に対し、０．０８〜０．３質量部である繊維
（Ｂ）セメント
（Ｃ）膨張材
（Ｄ）無機質微粉
（Ｅ）細骨材、及び
（Ｆ）保水剤 - さらに、成分（Ｇ）減水剤を含有する請求項１記載のセメントモルタル。
- さらに、下記成分（Ｈ）〜（Ｋ）から選ばれる１種以上を含有する請求項１又は２記載のセメントモルタル。
（Ｈ）消泡剤
（Ｉ）撥水剤
（Ｊ）粉末ポリマー、及び
（Ｋ）収縮低減剤 - 壁下地用である請求項１〜３のいずれか１項に記載のセメントモルタル。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2010292990A JP5746504B2 (ja) | 2010-12-28 | 2010-12-28 | 建築下地用セメントモルタル |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2010292990A JP5746504B2 (ja) | 2010-12-28 | 2010-12-28 | 建築下地用セメントモルタル |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2012140264A true JP2012140264A (ja) | 2012-07-26 |
| JP5746504B2 JP5746504B2 (ja) | 2015-07-08 |
Family
ID=46676976
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2010292990A Expired - Fee Related JP5746504B2 (ja) | 2010-12-28 | 2010-12-28 | 建築下地用セメントモルタル |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5746504B2 (ja) |
Cited By (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN105272127A (zh) * | 2015-10-23 | 2016-01-27 | 文登蓝岛建筑工程有限公司 | 一种防水建筑材料 |
| JP2017007898A (ja) * | 2015-06-23 | 2017-01-12 | 宇部興産株式会社 | 水硬性組成物、モルタル組成物及びモルタル硬化体 |
| CN114804772A (zh) * | 2022-05-10 | 2022-07-29 | 北京建筑材料科学研究总院有限公司 | 一种轻质抹灰砂浆及其使用方法 |
| JP2022148481A (ja) * | 2021-03-24 | 2022-10-06 | 宇部興産建材株式会社 | 水硬性組成物、モルタル組成物及びモルタル硬化体 |
| CN120607393A (zh) * | 2025-08-07 | 2025-09-09 | 浙江益森科技股份有限公司 | 一种高强度抗裂干混抹灰砂浆及其制备工艺 |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2007320783A (ja) * | 2006-05-30 | 2007-12-13 | Taiheiyo Material Kk | 厚付けモルタル |
-
2010
- 2010-12-28 JP JP2010292990A patent/JP5746504B2/ja not_active Expired - Fee Related
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2007320783A (ja) * | 2006-05-30 | 2007-12-13 | Taiheiyo Material Kk | 厚付けモルタル |
Cited By (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2017007898A (ja) * | 2015-06-23 | 2017-01-12 | 宇部興産株式会社 | 水硬性組成物、モルタル組成物及びモルタル硬化体 |
| CN105272127A (zh) * | 2015-10-23 | 2016-01-27 | 文登蓝岛建筑工程有限公司 | 一种防水建筑材料 |
| JP2022148481A (ja) * | 2021-03-24 | 2022-10-06 | 宇部興産建材株式会社 | 水硬性組成物、モルタル組成物及びモルタル硬化体 |
| CN114804772A (zh) * | 2022-05-10 | 2022-07-29 | 北京建筑材料科学研究总院有限公司 | 一种轻质抹灰砂浆及其使用方法 |
| CN114804772B (zh) * | 2022-05-10 | 2022-12-13 | 北京建筑材料科学研究总院有限公司 | 一种轻质抹灰砂浆及其使用方法 |
| CN120607393A (zh) * | 2025-08-07 | 2025-09-09 | 浙江益森科技股份有限公司 | 一种高强度抗裂干混抹灰砂浆及其制备工艺 |
| CN120607393B (zh) * | 2025-08-07 | 2025-10-28 | 浙江益森科技股份有限公司 | 一种高强度抗裂干混抹灰砂浆及其制备工艺 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP5746504B2 (ja) | 2015-07-08 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5276974B2 (ja) | 大型タイル接着材 | |
| CN101549978A (zh) | 海泡石纤维改性玻化微珠保温砂浆 | |
| JP2019085304A (ja) | 無収縮グラウト組成物、及び無収縮グラウト材 | |
| CN102503318A (zh) | 高抗折水泥基灌浆料 | |
| JP5746504B2 (ja) | 建築下地用セメントモルタル | |
| KR101674535B1 (ko) | 타일시멘트 모르타르용 혼화제 조성물 및 이를 포함하는 타일시멘트 모르타르 조성물 | |
| US20120315489A1 (en) | Cellulose ether compounds for improved hot temperature performance in external insulation finishing systems (eifs) mortars | |
| JP2009132557A (ja) | ポリマーセメントグラウト用混和材 | |
| JP2013129570A (ja) | 重量ポリマーセメントモルタル | |
| JP2009096657A (ja) | 左官用セメントモルタル | |
| KR20180060672A (ko) | 건축재료용 조성물 및 이를 포함하는 건축재료 | |
| JP2016166108A (ja) | 超速硬型高靱性繊維補強コンクリート | |
| JP2015127284A (ja) | 吹付け用モルタル | |
| EP3385241A1 (en) | Hydraulic binder composition with very low shrinkage | |
| JP2008120611A (ja) | グラウト組成物、グラウトモルタル及びグラウト工法 | |
| JP6170383B2 (ja) | タイル接着材 | |
| JP2008297170A (ja) | 高強度修復材 | |
| JP2009084092A (ja) | モルタル質修復材 | |
| JP2021119115A (ja) | 速硬性ポリマーセメント組成物及び速硬性ポリマーセメントモルタル | |
| JP4985937B2 (ja) | 床用ポリマーセメントモルタル | |
| JP2007320783A (ja) | 厚付けモルタル | |
| JP5723593B2 (ja) | 建築用目地材 | |
| JP6438738B2 (ja) | タイル接着材 | |
| JP2010132477A (ja) | タイル接着材 | |
| US20230081285A1 (en) | Preparation comprising a hydraulic binding agent and a cellulose ether |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20131025 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20140710 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20140826 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20150428 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20150508 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 5746504 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
