JP2012155192A - 光ファイバコネクタ及びその製造方法 - Google Patents

Abstract

【課題】光ファイバと光導波路コアとの位置合わせが容易で、基板によらずに光ファイバの位置ずれがしにくい光ファイバコネクタ及びその製造方法を提供する。
【解決手段】基板上に、光ファイバを固定するための溝を有するファイバガイド用コアパターンが形成された光ファイバガイド部材と、第１下部クラッド層上に光信号伝達用コアパターンが形成され、該光信号伝達用コアパターン上に上部クラッド層が形成された光導波路とが並設された光ファイバコネクタであって、前記光ファイバガイド部材が接着剤導入スリットを有し、かつ前記光ファイバが、前記光導波路の光信号伝達用コアパターンに光信号を伝達可能な位置に接合するように、前記光ファイバガイド部材と前記光導波路が並設されてなる光ファイバコネクタである。
【選択図】図３

Description

本発明は光ファイバコネクタ及びその製造方法に関し、特に、基板によらずに光ファイバと光導波路コアとの位置合わせが容易で、光ファイバの位置ずれがしにくい光ファイバコネクタ及びその製造方法に関する。

一般的に光ケーブル（光ファイバケーブルともいう）は、多量の情報の高速通信が可能であることから、家庭用、産業用の情報通信に広く利用されている。また、例えば自動車には、各種電装品（例えば、カーナビゲーションシステム等）が装備されているが、それらの電装品の光通信にも採用されている。このような光ケーブルが有する光ファイバの端末同士を突き合わせて接続する光ケーブルコネクタとして、特許文献１に開示されるものがある。
また、情報容量の増大に伴い、幹線やアクセス系といった通信分野のみならず、ルータやサーバ内の情報処理にも光信号を用いる光インターコネクション技術の開発が進められている。具体的には、ルータやサーバ装置内のボード間あるいはボード内の短距離信号伝送に光を用いるために、光伝送路として、光ファイバに比べ、配線の自由度が高く、かつ高密度化が可能な光導波路が用いられている。
そして、この光導波路と光ファイバとを接合する方法として、例えば、特許文献２に記載されるような光ファイバコネクタが挙げられる。
しかしながら、このような、光ファイバコネクタにおいては、光ファイバ搭載溝をダイシングによって切削加工する必要があるため作業効率が悪く、また、光導波路コアは溝の切削工程とは別の工程においてフォトリソグラフィ及びエッチングで作製するため、光ファイバの位置ずれが生じることがあった。さらに、上記の方法ではシリコンウエハなどの寸法安定性の良い硬い基板上に形成しないと、より大きな光ファイバの位置ずれが生じた。
また、特許文献３に記載の光導波路が形成された導波路基板と、光ファイバがキャリアされた光コネクタをそれぞれ別のホルダに装着し、各ホルダの端面同志を固着するような光ファイバと光導波路の接続方法があるが、接続までの工程数が多く煩雑であった。

特開２０１０−４８９２５ 特開２００１−２０１６４６ 特開平７−１３０４０

本発明は、前記の課題を解決するためになされたもので、光ファイバと光導波路コアとの位置合わせが容易で、基板によらずに光ファイバの位置ずれがしにくい光ファイバコネクタ及びその製造方法を提供することを目的とする。

本発明者らは、上記課題に対して、光ファイバを固定するための溝及び接着剤導入スリットを有する光ファイバガイド部材を用い、これと光導波路とを並設した光ファイバコネクタにより、前記課題を解決し得ることを見出した。本発明はかかる知見に基づいて完成したものである。
すなわち、本発明は、
（１）基板上に、光ファイバを固定するための溝を有するファイバガイド用コアパターンが形成された光ファイバガイド部材と、
第１下部クラッド層上に光信号伝達用コアパターンが形成され、該光信号伝達用コアパターン上に上部クラッド層が形成された光導波路とが並設された光ファイバコネクタであって、
前記光ファイバガイド部材が接着剤導入スリットを有し、かつ前記光ファイバが、前記光導波路の光信号伝達用コアパターンに光信号を伝達可能な位置に接合するように、前記光ファイバガイド部材と前記光導波路が並設されてなる光ファイバコネクタ、
（２）前記接着剤導入スリットが基板側から設けられる（１）に記載の光ファイバコネクタ、
（３）前記光ファイバガイド部材が、ファイバガイド用コアパターンを覆う蓋材を有し、該蓋材側から前記接着剤導入スリットが設けられる（１）に記載の光ファイバコネクタ、
（４）前記光信号伝達用コアパターンが、前記基板上に形成された第１下部クラッド層上に形成され、前記ファイバガイド用コアパターンが、前記基板上に形成された（１）〜（３）のいずれかに記載の光ファイバコネクタ、
（５）前記基板が接着層を有し、該接着層上に第１下部クラッド層及び前記ファイバガイド用コアパターンが形成された（１）〜（４）のいずれかに記載の光ファイバコネクタ、
（６）前記接着層が、第２下部クラッド層である（１）〜（５）のいずれかに記載の光ファイバコネクタ、
（７）前記光ファイバコネクタの前記光導波路が、光路変換ミラー付きの光導波路であり、前記蓋材が光路変換ミラーの補強材としての機能を有する（１）〜（６）のいずれかに記載の光ファイバコネクタ、
（８）前記基板が、電気配線板である（１）〜（７）のいずれかに記載の光ファイバコネクタ、
（９）基板上に第１下部クラッド層形成用フィルムを積層し、該第１下部クラッド層形成用フィルムをエッチングによって、光ファイバを固定するための溝を形成する部位の第１下部クラッド層形成用フィルムを除去する工程、該第１下部クラッド層及び前工程によって第１下部クラッド層形成用フィルムが除去された基板上に、コア形成用フィルムを積層し、エッチングによって、ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程、及び光ファイバガイド部材の基板側から接着剤導入スリットを設ける工程を順に有する光ファイバコネクタの製造方法、
（１０）基板上に第１下部クラッド層形成用フィルムを積層し、該第１下部クラッド層形成用フィルムをエッチングによって、光ファイバを固定するための溝を形成する部位の第１下部クラッド層形成用フィルムを除去する工程、該第１下部クラッド層及び前工程によって第１下部クラッド層形成用フィルムが除去された基板上に、コア形成用フィルムを積層し、エッチングによって、ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程、少なくとも該ファイバガイド用コアパターンを覆う蓋材を形成する工程、及び該蓋材側から接着剤導入スリットを設ける工程を有する光ファイバコネクタの製造方法、
（１１）前記ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程の後に、前記ファイバガイド用コアパターンと前記光信号伝達用コアパターン形成面側から、上部クラッド層形成用フィルムを積層し、エッチングによって、光ファイバを固定するための溝部分の上部クラッド層形成用フィルムを除去する工程を有する（９）又は（１０）に記載の光ファイバコネクタの製造方法、及び
（１２）前記接着剤導入スリットをダイシングソーによって形成する（９）〜（１１）のいずれかに記載の光ファイバコネクタの製造方法、
を提供するものである。

本発明の光ファイバコネクタは、基板によらずに光ファイバと光導波路コアとの位置合わせが容易で、光ファイバの位置ずれがしにくい上に、光ファイバと光導波路の接着をするための接着剤の導入が容易であるため、確実かつ簡便に光ファイバと光導波路を接着することができる。

本発明の光ファイバコネクタ及びその製造過程を示す図である。（ａ）はファイバガイド用コアパターンの平行方向断面図、（ｂ）は光信号伝達用コアパターン及び溝の平行方向断面図をそれぞれ示す。 本発明の光ファイバコネクタ及びその製造過程を示す図である。（ｃ）は光信号伝達用コアパターン及び溝の垂直方向断面図、（ｄ）はファイバガイド用コアパターンの垂直方向断面図、（ｅ）は平面図をそれぞれ示す。 本発明の光ファイバコネクタの斜視図である。 本発明の光ファイバコネクタの一例を示す図である。（ａ）はファイバガイド用コアパターンの平行方向断面図、（ｂ）は光信号伝達用コアパターン及び溝の平行方向断面図をそれぞれ示す。 本発明の光ファイバコネクタの他の一例を示す図である。（ａ）はファイバガイド用コアパターンの平行方向断面図、（ｂ）は光信号伝達用コアパターン及び溝の平行方向断面図をそれぞれ示す。 本発明の光ファイバコネクタの他の一例を示す図である。（ａ）はファイバガイド用コアパターンの平行方向断面図、（ｂ）は光信号伝達用コアパターン及び溝の平行方向断面図をそれぞれ示す。

本発明の光ファイバコネクタを、図１〜図６を用いて説明する。
本発明の光ファイバコネクタは、基板１上に光ファイバを固定するための溝８（以下「ファイバ溝」と記載する場合がある。）を有するファイバガイド用コアパターン５が形成された光ファイバガイド部材１０と、第１下部クラッド層３上に光信号伝達用コアパターン４が形成され、該光信号伝達用コアパターン上に上部クラッド層６が形成された光導波路２０とが並設された構造を有する（図３（ｆ）参照）。

上記光ファイバガイド部材１０は、基板１の一部である第２下部クラッド層２０１上に、ファイバガイド用コアパターン５が形成されることが好ましい。
なお、本発明において、ファイバガイド用コアパターン５は、光ファイバ３０を固定するためのものであって、光信号伝達用のコアとして機能するものではない。
また、使用する光ファイバに制限はないが、以下「光ファイバの直径」と表記した場合、光ファイバのクラッド外径もしくは光ファイバの被覆外径を表すこととする。
さらに、上記光ファイバガイド部材１０におけるファイバガイド用コアパターン５上には、上部クラッド層を有することが好ましい。該上部クラッド層を有することで、本発明の光ファイバコネクタの平坦性が向上する。

本発明において、光ファイバ３０は溝８と蓋材７により形成される空間部に差し込まれ、接着剤で固定されるが、このように光ファイバを差し込むだけで光ファイバと光導波路の位置合わせが可能である。
この際、図２に示すＸ方向の位置合わせはファイバガイド用コアパターン５により行い、図１及び２に示すＺ方向の位置合わせは、蓋材７を有する場合には、基板１及び蓋材７の相対的位置を調整することにより行うことができる。また、蓋材７を用いない場合、例えば、ガラスブロック等でファイバを押し込む場合には、基板１とガラスブロック等との相対的位置を調整することにより行うことができる。

本発明において、光ファイバの直径は２００μｍ以下であることが、コア層形成用樹脂フィルムの膜厚が制御しやすいという観点から好ましく、１２５μｍ径や８０μｍ径の光ファイバを用いることがさらに好ましい。ファイバガイド用コアパターン５の溝８の横幅としては、光ファイバの直径以上の幅であればよいが、光ファイバの実装性及びトレランスの観点から、光ファイバの直径より０．１〜１０μｍ広い幅であることが好ましい。

本発明の特徴は、光ファイバガイド部材に接着剤導入スリット１３を設けた点である。該接着剤導入スリットによって、光ファイバ３０を光ファイバガイド部材１０に容易に固定することができ、基板によらずに光ファイバと光導波路コアとの位置合わせが容易となり、光ファイバの位置ずれがしにくい上に、確実かつ簡便に光ファイバと光導波路を接続することができる

接着剤導入スリット１３は、本発明の効果を奏する範囲で種々の場所に設けることができる。いくつかの態様について、以下具体例を示しながら説明する。なお、以下に説明する態様では、光ファイバガイド部材１０が、ファイバガイド用コアパターン５を覆う蓋材７を有しているため、光ファイバは、各図の左側から差し込まれる形で挿入され、接着剤導入スリット１３から接着剤が導入されて、光ファイバを光ファイバガイド部材に固着させるものである。但し、本発明はこのような蓋材付きのものに限定されるものではなく、蓋材のないもので、ガラスブロックでファイバを抑えて溝８に押し込み、光信号伝達用コアパターン４の中心と光ファイバ３０の中心を位置合わせして、接着剤により固定する態様も包含するものである。

図１（ａ）−１０及び（ｂ）−１０は、それぞれ光ファイバを固定するための溝部分の断面図及び光ファイバガイド用コア部分の断面図である。この態様（以下「第１の態様」と称する。）では、接着剤導入スリット１３を、光導波路端面を切削するように基板１側から設けるものである。

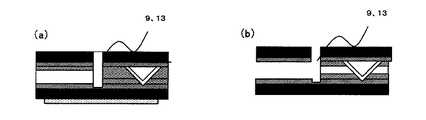

次に、図４に示す態様（以下「第２の態様」と称する。）では、接着剤導入スリット１３を、光導波路端面を切削するように蓋材７側から設けるものである。

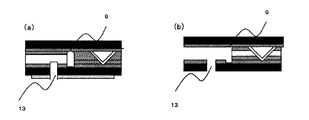

また、図５に示す態様（以下「第３の態様」と称する。）では、接着剤導入スリット１３を、光導波路端面から離れた位置に、基板１側から設けるものである。
さらに、図６に示す態様（以下「第４の態様」と称する。）では、接着剤導入スリット１３を、光導波路端面から離れた位置に、蓋材７側から設けるものである。
なお、スリットを設ける方法としては特に限定されず、例えばダイシングソーによって切削することで形成することができる。

上記４態様のうち、第１の態様及び第２の態様では、接着剤導入スリット１３は、後に詳述するスリット溝９の役割を兼ね備えるものであり、光導波路端面を平滑化しつつ、接着剤導入路を確保できる点で好ましい。また、製造工程としても２つの工程を兼ね備えることができ好ましい。
また、第１の態様及び第４の態様では、接着剤導入スリット１３が電気配線板１０３側にあるために、光ファイバの接着と素子の実装とが同一面側で行えるという利点があり好ましい。
また、第２の態様及び第３の態様では、接着剤導入スリット１３が蓋材７側にあるために、溢れた接着剤が、素子の実装端子を侵すことがないため、作業性が良く行えるという利点があり好ましい。

以下、本発明の光ファイバコネクタを構成する各層について説明する。
（下部クラッド層及び上部クラッド層）
以下、本発明で使用される下部クラッド層（第１下部クラッド層、第２下部クラッド層）２０１、３及び上部クラッド層６について説明する。下部クラッド層２０１、３及び上部クラッド層６としては、クラッド層形成用樹脂又はクラッド層形成用樹脂フィルムを用いることができる。

本発明で用いるクラッド層形成用樹脂としては、光信号伝達用コアパターン４より低屈折率で、光又は熱により硬化する樹脂組成物であれば特に限定されず、熱硬化性樹脂組成物や感光性樹脂組成物を好適に使用することができる。クラッド層形成用樹脂に用いる樹脂組成物は、下部クラッド層２０１、３及び上部クラッド層６において、該樹脂組成物に含有する成分が同一であっても異なっていてもよく、該樹脂組成物の屈折率が同一であっても異なっていてもよい。また、第２下部クラッド層２０１については、接着層２としての機能があれば、屈折率や光硬化性の性質は必要なく、後述の接着剤やコア形成用樹脂フィルムを用いてもよい。

本発明においては、クラッド層の形成方法は特に限定されず、例えば、クラッド層形成用樹脂の塗布又はクラッド層形成用樹脂フィルムのラミネートにより形成すればよい。
塗布による場合には、その方法は限定されず、クラッド層形成用樹脂組成物を常法により塗布すればよい。
また、ラミネートに用いるクラッド層形成用樹脂フィルムは、例えば、クラッド層形成用樹脂組成物を溶媒に溶解して、キャリアフィルムに塗布し、溶媒を除去することにより容易に製造することができる。

下部クラッド層２０１、３及び上部クラッド層６の厚さに関しては、特に限定するものではないが、乾燥後の厚さで、５〜５００μｍの範囲が好ましい。５μｍ以上であると、光の閉じ込めに必要なクラッド厚さが確保でき、５００μｍ以下であると、膜厚を均一に制御することが容易である。以上の観点から、下部クラッド層２０１、３及び上部クラッド層６の厚さは、さらに１０〜１００μｍの範囲であることがより好ましい。また、第１下部クラッド層３は、光ファイバの中心と光信号伝達用コアパターンとの中心合わせのため、硬化後のフィルム厚みが、[（光ファイバの半径）−（第１下部クラッド層３上に形成された光信号伝達用コアパターン厚み）／２]の厚みのフィルムを用いることがさらに好ましい。
具体例として、光ファイバの直径８０μｍ、光ファイバのコア径５０μｍの光ファイバを用いたときの好ましい下部クラッド層３の厚みを示す。まず、光導波路のコア径は、光ファイバから光信号伝達用コアパターンへ光信号が伝搬してくる場合、光ファイバのコア径に外接する正方形が光損失なく伝搬できる。この場合、光導波路のコアは５０μｍ×５０μｍ（コア高さ；５０μｍ）となる。上記の式に当てはめると最適な下部クラッド層３の厚みは１５μｍとなる。また、上記と同一の光ファイバを用いて、光ファイバから光信号伝達用コアパターンへ光信号が伝搬してくる場合、光ファイバのコア径に内接する正方形が光損失なく伝搬できる。この場合、光導波路のコアは４０μｍ×４０μｍ（コア高さ；４０μｍ）となる。上記の式に当てはめると最適な下部クラッド層３の厚みは２０μｍとなる。
また、光導波路２０において、光信号伝達用コアパターン４を埋め込むための上部クラッド層６の厚みは、コアパターン４の厚さ以上にすることが好ましいが、基板１表面から上部クラッド層上面までの高さが光ファイバの直径以下になるように適宜調整すればよい。

（コア層形成用樹脂及びコア層形成用樹脂フィルム）
本発明においては、下部クラッド層２０１、３に積層するコア層、光信号伝達用コアパターン４、及びファイバガイド用コアパターン５の形成方法は特に限定されず、例えば、コア層形成用樹脂の塗布又はコア層形成用樹脂フィルムのラミネートによりコア層を形成し、エッチングによりコアパターンを形成すればよい。
本発明においては、光導波路２０と光ファイバガイド部材１０において、それぞれコア層を形成した後、同時にエッチングして光信号伝達用コアパターン４とファイバガイド用コアパターン５を同時に形成することにより、効率よく光ファイバコネクタを製造することができる。

コア層形成用樹脂、特に光信号伝達用コアパターン４に用いるコア層形成用樹脂は、クラッド層３より高屈折率であるように設計され、活性光線によりコアバターンを形成し得る樹脂組成物を用いることが好ましい。パターン化する前のコア層の形成方法は限定されず、前記コア層形成用樹脂組成物を常法により塗布する方法等が挙げられる。

コア層形成用樹脂フィルムの厚さについては特に限定されず、乾燥後のコア層の厚さが、通常は１０〜１００μｍとなるように調整される。該フィルムの仕上がり後の光信号伝達用コアパターン４の厚さが１０μｍ以上であると、光導波路形成後の受発光素子又は光ファイバとの結合において位置合わせトレランスが拡大できるという利点があり、１００μｍ以下であると、光導波路形成後の受発光素子又は光ファイバとの結合において、結合効率が向上するという利点がある。以上の観点から、該フィルムの厚さは、さらに３０〜９０μｍの範囲であることが好ましく、該厚みを得るために適宜フィルム厚みを調整すればよい。
また、光信号伝達用コアパターンの硬化後の厚みは、光ファイバから光信号伝達用コアパターンへ光を伝達する場合は、光ファイバのコア径以上になれば光の損失が少なく、光信号伝達用コアパターンから光ファイバへ光を伝達する場合は、光信号伝達用コアパターンの厚さと幅からなる矩形が、光ファイバのコア径の内側になるように調整するとさらによい。

（基板）
基板１の材質としては、特に制限はなく、例えば、ガラスエポキシ樹脂基板、セラミック基板、ガラス基板、シリコン基板、プラスチック基板、金属基板、樹脂層付き基板、金属層付き基板、プラスチックフィルム、樹脂層付きプラスチックフィルム、金属層付きプラスチックフィルム、電気配線板などが挙げられる。
基板１として柔軟性及び強靭性のある基材、例えば、前記クラッド層形成用樹脂フィルム及びコア層形成用樹脂フィルムのキャリアフィルムを基板として用いることで、フレキシブルな光ファイバコネクタとしてもよい。
また、電気配線板は特に限定されるものではないが、金属配線１０３がＦＲ−４上に形成された電気配線板でもよく、金属配線１０３がポリイミドやポリアミドフィルム上に形成されたフレキシブル配線板であってもよい。なお、金属配線１０３は金属層１０２から形成することができる。

（蓋材）
本発明の光ファイバコネクタは、その好ましい態様として、上記図１〜６に示すように、蓋材７を有する。このような、蓋材７を有する態様では、溝８の深さ及び幅のいずれもが、光ファイバガイド部材の溝に固定される光ファイバ３０の直径以上であることが肝要である。すなわち、溝の深さが光ファイバの直径よりも大きく、かつ溝の幅が光ファイバの直径よりも大きいことを要する。この条件を満足することにより、光ファイバを溝と蓋材により形成される空間に容易に差し込むことができる。そして、このように光ファイバを差し込んだ状態で、該光ファイバが、光導波路の光信号伝達用コアパターン４に光信号を伝達可能な位置に接合するように、光ファイバガイド部材１０と光導波路２０が並設されている。

上記光ファイバガイド部材１０における蓋材７の材質としては、特に限定されないが、上部クラッド層６に接着性がある場合、ガラスエポキシ樹脂基板、セラミック基板、ガラス基板、シリコン基板、プラスチック基板、金属基板、プラスチックフィルムが挙げられ、これらの基板には、樹脂層、金属層などが設けられていてもよい。また、蓋材７として、電気配線板を用いることもできる。
特に、柔軟性及び強靭性のある蓋材７として、例えば、ポリエチレンテレフタレート、ポリブチレンテレフタレート、ポリエチレンナフタレート等のポリエステル、ポリエチレン、ポリプロピレン、ポリアミド、ポリカーボネート、ポリフェニレンエーテル、ポリエーテルサルファイド、ポリアリレート、液晶ポリマー、ポリスルホン、ポリエーテルスルホン、ポリエーテルエーテルケトン、ポリエーテルイミド、ポリアミドイミド、ポリイミドなどが好適に挙げられる。これらのうち、耐熱性、寸法安定性の観点から、ポリアミドイミド、ポリイミドが特に好ましい。

また、上部クラッド層６に接着性が無い場合、上記に列挙した蓋材７に接着層を設け、接着層付きの蓋材７とすることが好ましい。
蓋材７の厚さとしては、板の反りや寸法安定性により、適宜変更し得るが、好ましくは１０μｍ〜１０．０ｍｍである。また、蓋材７に形成する接着層の厚さとしては、通常、０．１μｍ〜５０μｍが好適な範囲であるが、０．１μｍ〜２０μｍがより好ましい。接着層の厚さが２０μｍ以下であると、溝８への接着剤の流れ込みが抑制されるためである。
さらに、本発明における光導波路は光路変換ミラー１１を有することが好ましく、その場合には、該蓋材７が光路変換ミラー１１の補強板を兼ね備えていることが好ましい。

（接着剤）
上記接着剤導入スリットに用いられる接着剤としては、光ファイバと光ファイバガイド部材を接着し得るものであれば特に制限はないが、光学用接着剤、光路結合用接着剤、光学部品用シール材、透明接着剤、屈折率整合材兼接着剤、クラッド層形成用樹脂ワニス、コア層形成用樹脂ワニスなどの光硬化型接着剤、熱硬化型接着剤、光熱硬化型の接着剤、２液混合硬化型の接着剤が挙げられ、これらのうち、基板１や蓋材７が、硬化させるための電磁波を透過しない場合には、熱硬化型の接着剤又は、２液混合硬化型の接着剤が好ましい。

（本発明の光ファイバコネクタの製造方法）
本発明の製造方法は、以下の３つの工程を順に有することを特徴とする。すなわち、
（１）基板上に第１下部クラッド層形成用フィルムを積層し、該第１下部クラッド層形成用フィルムをエッチングによって、光ファイバを固定するための溝を形成する部位の第１下部クラッド層形成用フィルムを除去する工程、
（２）該第１下部クラッド層及び上記（１）の工程によって第１下部クラッド層形成用フィルムが除去された基板上に、コア形成用フィルムを積層し、エッチングによって、ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程、及び
（３）光ファイバガイド部材の基板側から接着剤導入スリットを設ける工程を順に有する光ファイバコネクタの製造方法である。

上記（１）の工程は、光ファイバコネクタ中の、光導波路の部分のみ第１下部クラッド層を形成し、光ファイバガイド部材の部位からは第１下部クラッド層を除去するものである。このことにより、光導波路においては、光伝送のための下部クラッドを形成するとともに、光導波路と光ファイバのＺ方向の位置合わせを行うものである。したがって、第１下部クラッド層の厚さは、用いる光ファイバの径に応じて適宜設定されるものであり、好適な厚さは上述の通りである。
次に（２）の工程によって、光導波路においては、第１下部クラッド層上に光信号伝達用コアパターンを形成し、光ファイバガイド部材においては、基板上に光ファイバを固定するためのファイバガイド用コアパターンを形成する。
最後に、（３）の工程によって、光ファイバガイド部材の基板側から接着剤導入スリットを設けるものである。スリットを設ける方法としては特に制限はないが、ダイシングソーによって切削する方法が簡便で好ましい。

また、次のような工程からなる製造方法も本発明の方法である。すなわち、上記（１）の工程及び（２）の工程に次いで、
（４）少なくとも該ファイバガイド用コアパターンを覆う蓋材を形成する工程、及び（５）該蓋材側から接着剤導入スリットを設ける工程を有する光ファイバコネクタの製造方法である。
上記（４）の工程において、蓋材の形成方法は蓋材の材質に応じて適宜決定されるが、ロールラミネータ、真空ラミネータなどを用いて形成することが好ましい。
また、（５）の工程は、上記（３）の工程と同様である。

また、上述の本発明の製造方法では、前記（２）の工程、すなわち、ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程の後に、ファイバガイド用コアパターンと光信号伝達用コアパターン形成面側から、上部クラッド層形成用フィルムを積層し、エッチングによって、光ファイバを固定するための溝部分の上部クラッド層形成用フィルムを除去する工程を有することが好ましい。
この工程によって、光導波路においては、上部クラッド層が形成され、高い光伝達効率が達成される。一方、光ファイバガイド部材においては、溝を確保するために、その部分のクラッド層がエッチングによって除去されるものである。ここで、ファイバガイド用コアパターン上の上部クラッド層は、エッチングによって除去してもよいし、残してもよいが、平坦性を確保するために、ファイバガイド用コアパターン上の上部クラッド層は残すことが好ましい。なお、溝８部分の上部クラッド層形成用樹脂フィルムをエッチング除去する工程において、除去部分が、ファイバガイド用コアパターン上にかかっていてもよい。

なお、本発明の製造方法では、接着剤導入スリット１３がスリット溝９を兼用する場合には、スリット溝９を別途設ける必要はないが、スリット溝９と異なる位置に接着剤層導入スリット１３を設ける場合には、スリット溝９を設けることが好ましい。この場合のスリット溝９の形成方法としては特に制限はなく、ダイシングソーによってスリット溝を形成することが好適に行われる。なお、スリット溝９の深さは、第１下部クラッド層表面以下であることが好ましい。
スリット溝９を設ける工程によって、後述するように、光ファイバと光導波路を接続する光導波路端面が平滑化される。また、スリットの深さを上記のようにすることによって、光ファイバが良好に実装できる。

また、光信号伝達用コアパターン４、ファイバガイド用コアパターン５が、特に基板１に密着性が無い場合には、接着層２付きの基板１を用いてもよく、接着層が第２下部クラッド層２０１を兼用していてもよい。
接着層２の種類としては特に限定されないが、両面テープ、ＵＶまたは熱硬化性接着剤、プリプレグ、ビルドアップ材、電気配線板製造用途に使用される種々の接着剤が好適に挙げられる。光信号が基板１を透過する場合には、光信号波長において透明であればよくその際には、基板１と接着力のあるクラッド層形成用樹脂フィルムやコア層形成用樹脂フィルムを用いて接着層２とするのが好ましい。

光ファイバと光導波路を接続する光導波路端面の平滑化方法としては、特に限定するものではないが、例えば、ダイシングソーを用いて光導波路端面を切削し、スリット溝９を形成すると共に平滑化すればよい。この際のダイシングブレードの切削深さは、基板１表面以下にすると光ファイバ３０が良好に実装できるため好ましい。

以下、本発明を実施例によりさらに詳細に説明するが、本発明はその要旨を越えない限り、以下の実施例に限定されない。
実施例１
［クラッド層形成用樹脂フィルムの作製］
［（A）ベースポリマー；（メタ）アクリルポリマー（Ａ−１）の作製］
撹拌機、冷却管、ガス導入管、滴下ろうと、及び温度計を備えたフラスコに、プロピレングリコールモノメチルエーテルアセテート４６質量部及び乳酸メチル２３質量部を秤量し、窒素ガスを導入しながら撹拌を行った。液温を６５℃に上昇させ、メチルメタクリレート４７質量部、ブチルアクリレート３３質量部、２−ヒドロキシエチルメタクリレート１６質量部、メタクリル酸１４質量部、２，２’−アゾビス（２，４−ジメチルバレロニトリル）３質量部、プロピレングリコールモノメチルエーテルアセテート４６質量部、及び乳酸メチル２３質量部の混合物を３時間かけて滴下後、６５℃で３時間撹拌し、さらに９５℃で１時間撹拌を続けて、（メタ）アクリルポリマー（A−１）溶液（固形分４５質量％）を得た。
[重量平均分子量の測定］
（A−１）の重量平均分子量（標準ポリスチレン換算）をＧＰＣ（東ソー（株）製「ＳＤ−８０２２」、「ＤＰ−８０２０」、及び「ＲＩ−８０２０」）を用いて測定した結果、３．９×１０⁴であった。なお、カラムは日立化成工業（株）製「Ｇｅｌｐａｃｋ ＧＬ−Ａ１５０−Ｓ」及び「Ｇｅｌｐａｃｋ ＧＬ−Ａ１６０−Ｓ」を使用した。
［酸価の測定］
（Ａ−１）の酸価を測定した結果、７９ｍｇＫＯＨ／ｇであった。なお、酸価は（A−１）溶液を中和するのに要した０．１ｍｏｌ／Ｌ水酸化カリウム水溶液量から算出した。このとき、指示薬として添加したフェノールフタレインが無色からピンク色に変色した点を中和点とした。
［クラッド層形成用樹脂ワニスＡの調合］
（Ａ）ベースポリマーとして、前記Ａ−１溶液（固形分４５質量％）８４質量部（固形分３８質量部）、（Ｂ）光硬化成分として、ポリエステル骨格を有するウレタン（メタ）アクリレート（新中村化学工業（株）製「Ｕ−２００ＡＸ」）３３質量部、及びポリプロピレングリコール骨格を有するウレタン（メタ）アクリレート（新中村化学工業（株）製「ＵＡ−４２００」）１５質量部、（Ｃ）熱硬化成分として、ヘキサメチレンジイソシアネートのイソシアヌレート型三量体をメチルエチルケトンオキシムで保護した多官能ブロックイソシアネート溶液（固形分７５質量％）（住化バイエルウレタン（株）製「スミジュールＢＬ３１７５」）２０質量部（固形分１５質量部）、（Ｄ）光重合開始剤として、１−［４−（２−ヒドロキシエトキシ）フェニル］−２−ヒドロキシ−２−メチル−１−プロパン−１−オン（チバ・ジャパン（株）製「イルガキュア２９５９」）１質量部、ビス（２，４，６−トリメチルベンゾイル）フェニルホスフィンオキシド（チバ・ジャパン（株）製「イルガキュア８１９」）１質量部、及び希釈用有機溶剤としてプロピレングリコールモノメチルエーテルアセテート２３質量部を攪拌しながら混合した。孔径２μｍのポリフロンフィルタ（アドバンテック東洋（株）製「ＰＦ０２０」）を用いて加圧濾過後、減圧脱泡し、クラッド層形成用樹脂ワニスを得た。
上記で得られたクラッド層形成用樹脂ワニスＡを、ＰＥＴフィルム（東洋紡績（株）製「コスモシャインＡ４１００」、厚み５０μｍ）の非処理面上に、塗工機（マルチコーターＴＭ−ＭＣ、株式会社ヒラノテクシード製）を用いて塗布し、１００℃で２０分乾燥後、保護フィルムとして表面離型処理ＰＥＴフィルム（帝人デュポンフィルム（株）製「ピューレックスＡ３１」、厚み２５μｍ）を貼付け、クラッド層形成用樹脂フィルムを得た。このとき樹脂層の厚みは、塗工機のギャップを調節することで任意に調整可能であり、本実施例では使用した第１下部クラッド層及び第２下部クラッド層（接着層）の厚みに付いては、実施例中に記載する。また、第１下部クラッド層及び第２下部クラッド層の硬化後の膜厚と塗工後の膜厚は同一であった。本実施例で用いた上部クラッド層形成用樹脂フィルムの膜厚についても実施例中に記載する。実施例中に記載する上部クラッド層形成用樹脂フィルムの膜厚は塗工後の膜厚とする。

［コア層形成用樹脂フィルムの作製］
（Ａ）ベースポリマーとして、フェノキシ樹脂（商品名：フェノトートＹＰ−７０、東都化成（株）製）２６質量部、（Ｂ）光重合性化合物として、９，９−ビス［４−（２−アクリロイルオキシエトキシ）フェニル］フルオレン（商品名：Ａ−ＢＰＥＦ、新中村化学工業（株）製）３６質量部、及びビスフェノールＡ型エポキシアクリレート（商品名：ＥＡ−１０２０、新中村化学工業（株）製）３６質量部、（Ｃ）光重合開始剤として、ビス（２，４，６−トリメチルベンゾイル）フェニルフォスフィンオキサイド（商品名：イルガキュア８１９、チバ・ジャパン（株）製）１質量部、及び１−［４−（２−ヒドロキシエトキシ）フェニル］−２−ヒドロキシ−２−メチル−１−プロパン−１−オン（商品名：イルガキュア２９５９、チバ・ジャパン（株）社製）１質量部、有機溶剤としてプロピレングリコールモノメチルエーテルアセテート４０質量部を用いたこと以外は上記クラッド層形成用樹脂ワニスＡの製造例と同様の方法及び条件でコア層形成用樹脂ワニスＢを調合した。その後、上記クラッド層形成用樹脂ワニスＡの製造例と同様の方法及び条件で加圧濾過し、さらに減圧脱泡した。
上記で得られたコア層形成用樹脂ワニスＢを、ＰＥＴフィルム（商品名：コスモシャインＡ１５１７、東洋紡績（株）製、厚さ：１６μｍ）の非処理面上に、上記製造例と同様な方法で塗布乾燥し、次いで保護フィルムとして離型ＰＥＴフィルム（商品名：ピューレックスＡ３１、帝人デュポンフィルム（株）製、厚さ：２５μｍ）を離型面が樹脂側になるように貼り付け、コア層形成用樹脂フィルムを得た。このとき樹脂層の厚みは、塗工機のギャップを調節することで任意に調整可能であり、本実施例では使用したコア層形成用樹脂フィルム厚みに付いては、以下の各実施例中に記載する。実施例中に記載するコア層形成用樹脂フィルムの膜厚は塗工後の膜厚とする。

［基板の作製］
（サブトラクティブ法による電気配線形成）
金属層１０２として片面銅箔付きのポリイミドフィルム１０１（（ポリイミド；ユーピレックスＶＴ（宇部日東化成（株）製）、厚み；２５μｍ）、（銅箔；ＮＡ−ＤＦＦ（三井金属鉱業（株）製））、厚み；９μｍ）（図１（ａ）−１、図２（ｃ）−１参照）の銅箔面に感光性ドライフィルムレジスト（商品名：フォテック、日立化成工業（株）製、厚さ：２５μｍ）をロールラミネータ（日立化成テクノプラント（株）製、ＨＬＭ−１５００）を用い圧力０．４ＭＰａ、温度１１０℃、ラミネート速度０．４ｍ／ｍｉｎの条件で貼り、次いで紫外線露光機（（株）オーク製作所製、ＥＸＭ−１１７２）にて感光性ドライフィルムレジスト側から幅５０μｍのネガ型フォトマスクを介し、紫外線（波長３６５ｎｍ）を１２０ｍＪ／ｃｍ²照射し、未露光部分の感光性ドライフィルムレジストを３５℃の０．１〜５重量％炭酸ナトリウムの希薄溶液で除去した。その後、塩化第二鉄溶液を用いて、感光性ドライフィルムレジストが除去されむき出しになった部分の銅箔をエッチングにより除去し、３５℃の１〜１０重量％水酸化ナトリウム水溶液を用いて、露光部分の感光性ドライフィルムレジストを除去し、L（ライン幅）／S（間隙幅）＝６０／６５μｍの電気配線１０３を形成しフレキシブル配線板を得た。

（Ｎｉ／Ａｕめっきの形成）
その後、フレキシブル配線板を、脱脂、ソフトエッチング、酸洗浄し、無電解Ｎｉめっき用増感剤（商品名：ＳＡ−１００、日立化成工業（株）製）に２５℃で５分間浸漬後水洗し、８３℃の無電解Ｎｉめっき液（奥野製薬（株）製、ＩＣＰニコロンＧＭ−ＳＤ溶液、ｐＨ４．６）に８分間浸漬して３μｍのＮｉ被膜を形成し、その後、純水にて洗浄を実施した。
次に、置換金めっき液（１００ｍＬ；ＨＧＳ−５００及び１．５ｇ；シアン化金カリウム／Ｌで建浴）（商品名：ＨＧＳ−５００、日立化成工業（株）製、）に８５℃で８分間浸漬し、Ｎｉ被膜上に０．０６μｍの置換金被膜を形成した。これにより、カバーレイフィルムのない電気配線１０３部分が、Ｎｉ及びＡｕのめっきに被覆されたフレキシブル配線板を得た（図１（ａ）−２、図２（ｃ）−２参照）。
接着層２として上記で得られた１０μｍ厚のクラッド層形成用樹脂フィルムを大きさ１００×１００ｍｍに裁断し、保護フィルムである離型ＰＥＴフィルム（ピューレックスＡ３１）を剥離し、上記で形成したフレキシブル配線板のポリイミド面に、平板型ラミネータとして真空加圧式ラミネータ（（株）名機製作所製、ＭＶＬＰ−５００）を用い、５００Pａ以下に真空引きした後、圧力０．４ＭＰａ、温度１００℃、加圧時間３０秒の条件にて加熱圧着して、第２下部クラッド層２０１付きの電気配線板を形成した。紫外線露光機（（株）オーク製作所製、ＥＸＭ−１１７２）にてキャリアフィルム側から紫外線（波長３６５ｎｍ）を４Ｊ／ｃｍ²照射し、次いでキャリアフィルムを剥離し、１７０℃で１時間加熱処理することにより、厚さ１０μｍの第２下部クラッド層２０１付きの基板１を形成した（図１（ａ）−３、図２（ｃ）−３参照）。

［光ファイバコネクタの作製］
上記で得られた１５μｍ厚の下部クラッド層形成用樹脂フィルムを大きさ１００×１００μｍに裁断し、保護フィルムを剥離して、第２下部クラッド層２０１面側に上記と同様の条件で、真空ラミネータによって積層した。９５μｍ×３．０ｍｍ×４本の非露光部を有したネガ型フォトマスクを介し、紫外線露光機（（株）オーク製作所製、ＥＸＭ−１１７２）にてキャリアフィルム側から紫外線（波長３６５ｎｍ）を２５０ｍＪ／ｃｍ²照射した。その後、キャリアフィルムを剥離し、現像液（１％炭酸カリウム水溶液）を用いて、第１下部クラッド層３をエッチングした。続いて、水洗浄し、１７０℃で１時間加熱乾燥及び硬化し、光ファイバ溝形成部分に９５μｍ×３．０ｍｍの開口部を形成した第１下部クラッド層３付きの基板１を作製した（図１（ａ）−４、図２（ｃ）−４、図２（ｄ）−４参照）。これにより、光導波路２０形成部分には、第１下部クラッド層３が形成され、光ファイバを搭載する溝８部分には、第１下部クラッド層３が無い状態となっている。
次に、上記の第１下部クラッド層３面にロールラミネータ（日立化成テクノプラント（株）製、ＨＬＭ−１５００）を用い圧力０．４ＭＰａ、温度５０℃、ラミネート速度０．２ｍ／ｍｉｎの条件で、保護フィルムを剥離した５０μｍ厚の上記コア層形成用樹脂フィルムをラミネートし、次いで上記の真空加圧式ラミネータ（株式会社名機製作所製、ＭＶＬＰ−５００）を用い、５００Pａ以下に真空引きした後、圧力０．４ＭＰａ、温度７０℃、加圧時間３０秒の条件にて加熱圧着した。その後、光信号伝達用コアパターン幅５０μｍ（光ファイバ接続部分のパターンピッチ；１２５μｍ、光路変換ミラー形成部（光ファイバ接続部分より５ｍｍ地点）のパターンピッチ；２５０μｍ、４本）、ファイバガイド用コアパターン幅４０μｍ（ファイバ溝ピッチ；１２５μｍ、４本、両端のファイバガイド用コアパターンのみ１５０μｍ）のネガ型フォトマスクを介し、光信号伝達用コアパターン４が第１下部クラッド層３上に、ファイバガイド用コアパターン５によって形成される溝８が基板１（第２下部クラッド層２０１）上に形成されるように位置合わせをし、上記紫外線露光機にて紫外線（波長３６５ｎｍ）を７００ｍＪ／ｃｍ²照射し、次いで８０℃で５分間露光後加熱を行った。その後、キャリアフィルムであるＰＥＴフィルムを剥離し、現像液（プロピレングリコールモノメチルエーテルアセテート／Ｎ，Ｎ−ジメチルアセトアミド＝８／２、質量比）を用いて、コアパターンをエッチングした。続いて、洗浄液（イソプロパノール）を用いて洗浄し、１００℃で１０分間加熱乾燥し、光信号伝達用コアパターン４及びファイバガイド用コアパターン５を形成し、同時に８５μｍ幅の溝８が形成された。なお、ファイバガイド用コアパターン５における各パターンの大きさは、光ファイバを溝８に固定した際に、光ファイバが光信号伝達用コアパターン４に光信号を送受可能な位置に接合するように設計されている（図１（ａ）−５、図１（ｂ）−５、図２（ｃ）−５、図２（ｄ）−５、図２（ｅ）参照）。

次いで、保護フィルムを剥離した８５μｍ厚の上部クラッド層樹脂フィルムをコアパターン形成面側から上記の真空加圧式ラミネータ（（株）名機製作所製、ＭＶＬＰ−５００）を用い、５００Pａ以下に真空引きした後、圧力０．４ＭＰａ、温度１１０℃、加圧時間３０秒の条件にて加熱圧着して、ラミネートした。さらに、第１下部クラッド層３形成の際に使用したネガ型フォトマスクを使用して紫外線（波長３６５ｎｍ）を１５０ｍＪ／ｃｍ²照射後、キャリアフィルムを剥離し、現像液（１％炭酸カリウム水溶液）を用いて、溝８部分の上部クラッド層形成用樹脂フィルムをエッチングした。続いて、水洗浄し、１７０℃で１時間加熱乾燥及び硬化した。
以上のようにして、１２５μｍピッチ、ファイバ径８０μｍ、４チャンネル用の光ファイバコネクタを作製した。
得られた光ファイバコネクタにおいて、ファイバガイド用コアパターン５の溝８の横幅は８５μｍ、ファイバガイド用コアパターン５の高さ（第２下部クラッド層２０１表面からの高さ）は６４μｍ、基板面から上部クラッド層上面までの高さは８５．５μｍ、光信号伝達用コアパターン４の厚みは５０μｍであった（図１（ａ）−６、図１（ｂ）−６、図２（ｃ）−６、図２（ｄ）−６、図３（ｆ）参照）。

（光路変換ミラーの形成）
得られた光導波路２０の上部クラッド層６側からダイシングソー（ＤＡＣ５５２、（株）ディスコ社製）を用いて４５°の光路変換ミラー１１を形成した（図１（ａ）−７、図１（ｂ）−７参照）。次いでミラー形成部分を開口させたメタルマスクをミラー付きの光ファイバコネクタに設置し、蒸着装置（ＲＥ−００２５、ファースト技研製）を用いて蒸着金属層１２としてＡｕを０．５μｍ蒸着させた（図１（ａ）−８、図１（ｂ）−８、参照）。

（蓋材の形成）
ポリイミドフィルム（ユーピレックスＲＮ（宇部日東化成（株）製）、厚み；２５μｍ）上に蓋材の接着層７０１として上記で得られた１０μｍ厚のクラッド層形成用樹脂フィルムの保護フィルムを剥離して、上記と同様の条件で、真空ラミネータによって積層し、接着層７０１付きの蓋材７を形成した。次に、蓋材７に積層したクラッド層形成用樹脂フィルムのキャリアフィルムを剥離し、上記の光ファイバコネクタの上部クラッド層６形成面側から、上記と同様の条件で、真空ラミネータによって加熱圧着した。次いで、１８０℃、１時間加熱硬化し、蓋材７付きの光ファイバコネクタを形成した。
光ファイバ搭載用の溝８の基板１（第２下部クラッド層２０１）表面から蓋材７の底面（蓋材の接着層７０１の底面）までの高さは、８２μｍであった（図１（ａ）−９、（ｂ）−９、（ｃ）−７及び（ｄ）−７参照）。

（接着剤導入スリットの形成）
得られた光導波路２０の光ファイバ接続端面を平滑化するためにダイシングソー（ＤＡＣ５５２、（株）ディスコ社製）を用いて４０μｍ幅のスリット溝９を兼用する接着剤導入スリット１３を形成した（図１（ａ）−１０、図１（ｂ）−１０参照）。併せて、ファイバーガイドコアに対して平行に基板を切断し（光導波路端面から３ｍｍ地点）、基板端面にファイバ溝が現れるように外形加工を行った。
以上のようにして得られた光ファイバコネクタの接着剤導入スリット１３から上記のコア層形成用樹脂ワニスを滴下し、溝８及び蓋材７で形成された空間部に、１２５μｍピッチ、４チャンネルの光ファイバ３０（コア径；５０μｍ、クラッド径；８０μｍ）を差し込み、１８０℃、１時間加熱硬化したところ、光導波路２０の光信号伝達用コアパターン５の光伝達面に接合し、光ファイバ３０から光信号を伝達することが可能であり、かつ、光ファイバ３０が位置ずれすることもなかった。

実施例２
実施例１において、蓋材７側からスリット溝９を兼用する接着剤導入スリット１３を形成した以外は同様の方法で光ファイバコネクタを作製した（図４（ａ）、図４（ｂ）参照）。
以上のようにして得られた光ファイバコネクタの接着剤導入スリット１３から上記のコア層形成用樹脂ワニスを滴下し、溝８及び蓋材７で形成された空間部に、１２５μｍピッチ、４チャンネルの光ファイバ３０（コア径；５０μｍ、クラッド径；８０μｍ）を差し込み、１８０℃、１時間加熱硬化したところ、光導波路２０の光信号伝達用コアパターン５の光伝達面に接合し、光ファイバ３０から光信号を伝達することが可能であり、かつ、光ファイバ３０が位置ずれすることもなかった。

実施例３
実施例１において光路変換ミラー１１及び蒸着金属層１２形成後、光ファイバ接続端面を平滑化するためにダイシングソー（ＤＡＣ５５２、株式会社ディスコ社製）を用いて４０μｍ幅のスリット溝９を形成した。その後、実施例１と同様に蓋材７を形成し、スリット溝９より、２００μｍ離れた溝８に基板１側から上記のダイシングソーを用いて接着剤導入スリット１３を形成した。併せて、ファイバーガイドコアに対して平行に基板を切断し（光導波路端面から３ｍｍ地点）、基板端面にファイバ溝が現れるように外形加工を行った（図５（ａ）、図５（ｂ）参照）。
以上のようにして得られた光ファイバコネクタの接着剤導入スリット１３から上記のコア層形成用樹脂ワニスを滴下し、溝８及び蓋材７で形成された空間部に、１２５μｍピッチ、４チャンネルの光ファイバ３０（コア径；５０μｍ、クラッド径；８０μｍ）を差し込み、１８０℃、１時間加熱硬化したところ、光導波路２０の光信号伝達用コアパターン５の光伝達面に接合し、光ファイバ３０から光信号を伝達することが可能であり、かつ、光ファイバ３０が位置ずれすることもなかった。

実施例４
実施例３において接着剤導入スリット１３を蓋材７側から形成したこと以外は同様の方法で、光ファイバコネクタを作製した（図６（ａ）、図６（ｂ）参照）。
以上のようにして得られた光ファイバコネクタの接着剤導入スリット１３から上記のコア層形成用樹脂ワニスを滴下し、溝８及び蓋材７で形成された空間部に、１２５μｍピッチ、４チャンネルの光ファイバ３０（コア径；５０μｍ、クラッド径；８０μｍ）を差し込み、１８０℃、１時間加熱硬化したところ、光導波路２０の光信号伝達用コアパターン５の光伝達面に接合し、光ファイバ３０から光信号を伝達することが可能であり、かつ、光ファイバ３０が位置ずれすることもなかった。

以上詳細に説明したように、本発明の光ファイバコネクタは、基板によらずに光ファイバと光導波路コアとの位置合わせが容易で、光ファイバの位置ずれがしにくい。しかも、光ファイバを溝と蓋材により形成される空間に差し込むだけで光ファイバと光導波路を簡易に結合させることができる。
このため、光ファイバ用の光電気変換基板等として有用である。

１．基板
１０１．ポリイミドフィルム
１０２．金属層
１０３．金属配線，電気配線
２．接着層
２０１．下部クラッド層（第２下部クラッド層）
３．下部クラッド層（第１下部クラッド層）
４．光信号伝達用コアパターン
５．ファイバガイド用コアパターン
６．上部クラッド層
７．蓋材
８．溝（ファイバ溝）
９．スリット溝
１０．光ファイバガイド部材
１１．光路変換ミラー
１２．蒸着金属層
１３．接着剤導入スリット
２０．光導波路
３０．光ファイバ

Claims (12)

1. 基板上に、光ファイバを固定するための溝を有するファイバガイド用コアパターンが形成された光ファイバガイド部材と、
   第１下部クラッド層上に光信号伝達用コアパターンが形成され、該光信号伝達用コアパターン上に上部クラッド層が形成された光導波路とが並設された光ファイバコネクタであって、
   前記光ファイバガイド部材が接着剤導入スリットを有し、かつ前記光ファイバが、前記光導波路の光信号伝達用コアパターンに光信号を伝達可能な位置に接合するように、前記光ファイバガイド部材と前記光導波路が並設されてなる光ファイバコネクタ。
2. 前記接着剤導入スリットが基板側から設けられる請求項１に記載の光ファイバコネクタ。
3. 前記光ファイバガイド部材が、ファイバガイド用コアパターンを覆う蓋材を有し、該蓋材側から前記接着剤導入スリットが設けられる請求項１に記載の光ファイバコネクタ。
4. 前記光信号伝達用コアパターンが、前記基板上に形成された第１下部クラッド層上に形成され、前記ファイバガイド用コアパターンが、前記基板上に形成された請求項１〜３のいずれかに記載の光ファイバコネクタ。
5. 前記基板が接着層を有し、該接着層上に第１下部クラッド層及び前記ファイバガイド用コアパターンが形成された請求項１〜４のいずれかに記載の光ファイバコネクタ。
6. 前記接着層が、第２下部クラッド層である請求項１〜５のいずれかに記載の光ファイバコネクタ。
7. 前記光ファイバコネクタの前記光導波路が、光路変換ミラー付きの光導波路であり、前記蓋材が光路変換ミラーの補強材としての機能を有する請求項１〜６のいずれかに記載の光ファイバコネクタ。
8. 前記基板が、電気配線板である請求項１〜７のいずれかに記載の光ファイバコネクタ。
9. 基板上に第１下部クラッド層形成用フィルムを積層し、該第１下部クラッド層形成用フィルムをエッチングによって、光ファイバを固定するための溝を形成する部位の第１下部クラッド層形成用フィルムを除去する工程、該第１下部クラッド層及び前工程によって第１下部クラッド層形成用フィルムが除去された基板上に、コア形成用フィルムを積層し、エッチングによって、ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程、及び光ファイバガイド部材の基板側から接着剤導入スリットを設ける工程を順に有する光ファイバコネクタの製造方法。
10. 基板上に第１下部クラッド層形成用フィルムを積層し、該第１下部クラッド層形成用フィルムをエッチングによって、光ファイバを固定するための溝を形成する部位の第１下部クラッド層形成用フィルムを除去する工程、該第１下部クラッド層及び前工程によって第１下部クラッド層形成用フィルムが除去された基板上に、コア形成用フィルムを積層し、エッチングによって、ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程、少なくとも該ファイバガイド用コアパターンを覆う蓋材を形成する工程、及び該蓋材側から接着剤導入スリットを設ける工程を有する光ファイバコネクタの製造方法。
11. 前記ファイバガイド用コアパターンと光信号伝達用コアパターンを一括形成する工程の後に、前記ファイバガイド用コアパターンと前記光信号伝達用コアパターン形成面側から、上部クラッド層形成用フィルムを積層し、エッチングによって、光ファイバを固定するための溝部分の上部クラッド層形成用フィルムを除去する工程を有する請求項９又は１０に記載の光ファイバコネクタの製造方法。
12. 前記接着剤導入スリットをダイシングソーによって形成する請求項９〜１１のいずれかに記載の光ファイバコネクタの製造方法。
