Abstract

【課題】熱媒流体を用いて対象物の温度を調節する場合、対象物の時定数や熱媒流体配管の無駄時間が大きくても、対象物温度を良好に目標温度に制御する。
【解決手段】 対象物温度（Ｔｓ）が目標温度（ＳＶ）に整定した時（ステップＳ１４、Ｙｅｓ）、対象物温度と熱媒体温度（Ｔ１）の温度差（Ｄ）を測定し、その時の温度差（Ｄ）と目標温度（ＳＶ）の加算値を、熱媒体温度用の目標温度（ＳＳＶ）として固定する（Ｓ２０−Ｓ２１）以後、目標温度（ＳＳＶｆｉｘ）を変更すべき事象（例えば継続的な外乱）が発生する（Ｓ２７、Ｙｅｓ）まで、その固定の目標温度（ＳＳＶｆｉｘ）を用いて熱媒体温度を制御し続ける（Ｓ２１）。
【選択図】図５ａ

Description

本発明は、熱媒流体を用いて対象物の温度を調節するための装置と方法に関する。

例えば、半導体ウェハをプラズマ雰囲気中で処理するためのプロセスチャンバでは、半導体ウェハが載せられるテーブル（以下、「サセプタ」と呼ぶ）の温度を制御するために、制御された温度をもった熱媒流体が用いられる。熱媒流体は、チャンバから離れた場所に設置された温度調節装置（例えば、チャンバから戻ってくる熱媒流体を冷却又は加熱する冷却／加熱器）で適当温度にされてそこから送り出され、チャンバ内に入ってサセプタ内を巡り、そして、チャンバ外へ出て温度調節装置に戻る。

この種の温度調節装置は、この装置から吐出されたばかりの熱媒体流体の温度（以下、「熱媒体温度」という）Ｔ１を計測し、熱媒体流体への冷却量又は加熱量を操作することで計測された熱媒体温度Ｔ１を調節して、サセプタ温度Ｔｓが予め設定された目標温度ＳＶになるようにしている。

例えば、特許文献１又は２に開示された発明（以後「従来技術」）では、下記の制御によって、サセプタの温度を制御している。

図１は、従来技術に従う温度調節装置の一例を示すブロック図である。

図１に示すように、温度調節装置２０は加熱／冷却器１とコントローラ９を有する。コントローラ９が、加熱／冷却器１からサセプタ５に供給される熱媒流体を冷却する熱電変換デバイス６のパワーを制御する。コントローラ９は、熱電変換デバイス６から出た熱媒流体の温度と、サセプタ５の温度とを用いてフィードバック制御動作を行なう。このフィードバック制御動作では、まず、サセプタ５に外部から熱負荷が加わる前に、熱媒流体の温度のみに基づいて立ち上げ制御が行われて、間接的にサセプタ５の温度が目標温度（ＳＶ）に整定させられる。その後、サセプタ５に外部から熱負荷が加わるようになると、現在の熱媒流体の温度とサセプタ５の温度との温度差に応じて動的に、熱媒体温度Ｔ１の目標温度が決定され、その目標温度に熱媒流体の温度を制御するように追値制御が行われる。

特開２００３−１９５９５２号公報 特開２００３−１９５９５３号公報

プロセスチャンバ内のサセプタや液体層などの制御対象またはそれを取り巻く環境の熱容量がかなり大きいことにより、あるいは、温度調節装置とプロセスチャンバとの間の熱媒流体を運ぶ配管が長大であることにより、温度制御の時定数及び／又は無駄時間がかなり大きい場合がある。以下、プロセスチャンバや配管やそれを取り巻く環境など、温度調節装置の外部に存在するシステムを、温度調節装置の「上位システム」と呼ぶ。そして、上記のように上位システムの時定数及び／又は無駄時間が大きい場合を、上位システムの「応答性が悪い」場合という。

さて、特許文献１又は２に記載の温度調節装置では、上位システムの応答性がかなり悪い場合、例えば、下記のような課題が発生し、対象物の温度（サセプタ温度Ｔｓ）を目標温度ＳＶに安定して整定させることが難しくなることがある。

すなわち、温度調節装置が熱媒流体の温度を操作しても、その成果がサセプタの温度に応答性良く現れてこないため、温度調節装置による熱媒流体の温度の過剰な操作（上げすぎ又は下げすぎ）が生じることがある。その結果、サセプタ温度Ｔｓが目標温度ＳＶから大きく乖離したり、あるいは目標温度ＳＶに整定せずに変動したり、最悪の場合には制御がハンチングを起こしてハンチングの状態が継続することがある。例えば、外乱が発生したときに、外乱を抑制しようとして温度調節装置が過剰に熱媒流体の温度を操作して、ハンチングを起こすことがある。あるいは、温度制御の開始当初に、低すぎる又は高すぎるサセプタ温度を目標温度へ近づけようとして温度調節装置が熱媒流体の温度を過剰に上げ又は下げて、ハンチングを起こすこともある。図２は上位システムの応答性が非常に悪い場合に、従来の温度制御を行ったときにハンチングを起こした温度変化の一例を示すグラフである。同図から、熱媒体温度Ｔ１とサセプタ温度Ｔｓがハンチングを起こして安定しないことがわかる。

この課題に対しては、例えば、予め上位システムの温度特性を正確に計測しておき、その温度特性に基づいて温度調節装置の制御機能を最適に設計するという解決方法が一般的である。

しかし、現実には、温度調節装置の製造者は、上位システムの温度特性を予め正確に把握することは難しい。なぜなら、上位システムの仕様は、温度調節装置を購入した利用者が自由に決めるものであるからである。そして、温度調節装置の利用者又は利用目的又は利用場所が異なれば、上位システムの仕様は異なる。

以上の問題は、半導体ウェハのプラズマ加工用のプロセスチャンバ内のサセプタに限らず、他の制御対象、例えば、熱電変換デバイス半導体ウェハの洗浄用の液体槽などに関しても存在する。

そこで、本発明の目的は、熱媒流体を用いて対象物の温度を調節するための装置または方法において、温度調節能力を向上させることである。

また、本発明の別の目的は、同装置または方法において、上位システムの応答性が悪い場合の温度調節能力を向上させることである。

また、本発明の別の目的は、同装置または方法において、外乱が発生した場合の温度調節能力を向上させることである。

本発明の一つの側面に従えば、熱媒流体を用いて対象物の温度を調節するための温度調節装置において、
前記熱媒流体を冷却又は加熱する冷却／加熱器（冷却と加熱の一方のみの機能を持つものでも、双方の機能を持つものでもよい）と、
前記熱媒流体から検出される熱媒体温度と前記対象物から検出される対象物温度とを入力し、前記冷却／加熱器を制御するコントローラとを備え、
前記コントローラが、
Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度を第１の目標温度に制御し、
Ｂ） 前記第１の制御動作を行なっている間、前記熱媒体温度が前記第１の目標温度に整定したかを判定し、
Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度と前記対象物温度との間の温度差を周期的に求め、各現在時刻での前記温度差を、可変のオフセット値として採用し、各現在時点での前記可変のオフセット値と前記第１の目標温度とを用いて第２の目標温度を周期的に決定し、そして、前記熱媒体温度を前記第２の目標温度に制御し、
Ｄ） 前記第２の制御動作を行なっている間、前記対象物温度が前記第１の目標温度に整定したかを判定し、
Ｅ） 前記Ｄ）ステップの判定結果が真になった第２の時点以降、第３の制御動作を行ない、前記第３の制御動作では、前記第２の時点での前記熱媒体温度と前記対象物温度との間の温度差を求め、前記第２の時点での前記温度差を、固定のオフセット値として採用し、前記固定のオフセット値と前記第１の目標温度とを用いて第３の目標温度を決定し、そして、前記熱媒体温度を前記第３の目標温度に制御し、
Ｆ） 前記第３の制御動作を行なっている間、前記第３の目標温度を変更すべき所定の事象が生じたか判定し、
Ｇ） 前記Ｆ）ステップの判定結果が真になった第３の時点以降、前記第２の制御動作を行う
ように構成された温度調節装置が、提供される。

この温度調節装置によれば、前記Ｅ）ステップで、対象物温度が第１の目標温度に整定した時点での熱媒体温度と対象物温度との温度差を、固定のオフセット値として採用し、その固定のオフセット値と前記第１の目標温度とを用いて、熱媒体温度用の目標温度（第３の目標温度）を固定的に決定する（つまり、その後に温度差が多少変動しても、目標温度は一定に保たれる）。この結果、温度調整装置の上位システムの応答性が悪い場合（例えば、サセプタの熱容量が大きい、及び／又は、熱媒流体を運ぶ配管が長大であるなどの場合）、温度調節中に一時的な外乱（例えば、プロセスチャンバ内でのプラズマ発生によるサセプタへの一時的な入熱）が発生しても、制御が不安定になったり、ハンチングを起こしたりする不具合が抑制される。

さらに、前記Ｆ）ステップで、継続的な外乱が発生した場合のように、熱媒体温度用の目標温度を変更すべき事象が発生した場合には、前記Ｇ）ステップで、上述した目標温度の固定が解除される。したがって、継続的な外乱が発生した場合にも、制御は適応できる。

前記Ｄ）ステップでの判定には、次のような方法を採用することができる。すなわち、各現在時刻の前記温度差とその前の各時刻との前記温度差との間の時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記対象物温度が前記第１の目標温度に整定したかを判定する。例えば、前記時間的変化量を所定の第１の閾値と比較して、前者が後者より小さければ、前記対象物温度が前記第１の目標温度に整定したと判断することができる。

あるいは、前記Ｄ）ステップで、次のような方法を採用することもできる。すなわち、上述した時間的変化量を求めるとともに、各現在時刻の前記対象物温度（Ｔｓ）が前記第１の目標温度の所定近傍範囲に所定時間継続しているかのチェックを行い、そして、前記時間的変化量と、前記チェックの結果の双方に基づいて、前記対象物温度が前記第１の目標温度に整定したかを判定する。

また、前記Ｂ）ステップには、次のような方法が採用できる。すなわち、各現在時刻とその前の各時刻との前記温度差の時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記熱媒体温度が前記第１の目標温度に整定したかを判定する。例えば、前記時間的変化量を所定の第２の閾値と比較して、前者が後者より小さければ、前記熱媒体温度が前記第１の目標温度に整定したと判断することができる。

また、前記Ｆ）ステップでは、次の方法を採用することができる。すなわち、各現在時刻と前記固定のオフセット値との時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記所定の事象が発生したかを判定する。例えば、前記時間的変化量を所定の第３の閾値と比較して、前者が後者より大きければ、前記所定の事象が発生したと判断することができる。

本発明の別の側面に従えば、熱媒流体を用いて対象物の温度を調節するための温度調節装置において、
前記熱媒流体を冷却又は加熱する冷却／加熱器と、
前記熱媒流体から検出される熱媒体温度と前記対象物から検出される対象物温度とを入力し、前記冷却／加熱器を制御するコントローラとを備え、
前記コントローラが、
Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度を第１の目標温度に制御し、
Ｂ） 前記第１の制御動作を行なっている間、各現在時刻とその前の各時刻との前記温度差の時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記熱媒体温度が前記第１の目標温度に整定したかを判定し、
Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度と前記対象物温度との間の温度差を周期的に求め、各現在時刻での前記温度差を、可変のオフセット値として採用し、各現在時点での前記可変のオフセット値と前記第１の目標温度とを用いて第２の目標温度を周期的に決定し、そして、前記熱媒体温度を前記第２の目標温度に制御する、
ように構成された温度調節装置が、提供される。

この温度調節装置によれば、前記Ｂ）ステップで、各現在時刻とその前の各時刻との前記温度差の時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記熱媒体温度が前記第１の目標温度に整定したかを判定する。その結果、温度調節装置の上位システムの応答性が悪い場合であっても、前記Ａ）ステップの第１の制御動作から、前記Ｃ）ステップの第２の制御動作へ移行するときに、制御が不安定になったり、ハンチングを起こしたりする不具合が抑制される。すなわち、温度調節装置の上位システムの応答性が悪い場合、熱媒体温度が第１の目標温度で整定していても、対象物温度がまだ変化している最中であって、しばらくは定常状態にならないということがある。このような時にも、前記Ｂ）ステップでの判定方法を用いれば、熱媒体温度が第１の目標温度で整定しているとともに、対象物温度もほぼ定常状態で安定している時を検出できる。その後に、前記Ｃ）ステップの第２の制御動作へ移行できるので、制御が不安定になったり、ハンチングを起こしたりする不具合が抑制される。

この温度調節装置は、さらに、
Ｄ） 前記第２の制御動作を行なっている間、前記対象物温度が前記第１の目標温度に整定したかを判定し、
Ｅ） 前記Ｄ）ステップの判定結果が真になった第２の時点以降、再び前記第２の制御動作を行う
ように構成されてもよい。このように構成された温度調節装置によれば、前記Ｄ）ステップで対象物温度が目標温度で整定したかを判定することで、外乱が生じ得るような動作（例えば、プロセスチャンバでのウェハの加工）を開始するタイミングを、上記判定結果が真になった後にその動作を開始するというように、制御することができる。その結果、対象物温度が目標温度に整定する前に、外乱が生じ得る動作が開始することによって、制御が不安定になったりハンチングを起こしたりすることが抑制される。特に、上位システムの応答性が悪い時には、対象物温度が目標温度で整定するまでにかなりの時間がかかり、かつ、既に述べたように温度調節装置の製造者にはその時間を事前に推定することができないため、対象物温度の目標温度での整定を判定する機能は、制御を不安定にさせないことを保証するために、有用である。

対象物温度が目標温度で整定したことを判定する方法としては、各現在時刻とその前の各時刻との前記温度差の時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記対象物温度が前記第１の目標温度に整定したかを判定する、とい方法を採用することができる。この方法によれば、偶然に対象物温度が目標温度に一時的に一致している時を誤って整定と判断する危険性が減る。

本発明のまた別の側面に従えば、熱媒流体を用いて対象物の温度を調節するために、前記熱媒流体から検出される熱媒体温度と前記対象物から検出される対象物温度とを入力し、前記熱媒流体の冷却又は加熱を制御するコントローラによって行われる温度調節方法において、以下のＡ）からＧ）のステップ
Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度を第１の目標温度に制御し、
Ｂ） 前記第１の制御動作を行なっている間、前記熱媒体温度が前記第１の目標温度に整定したかを判定し、
Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度と前記対象物温度との間の温度差を周期的に求め、各現在時刻での前記温度差を、可変のオフセット値として採用し、各現在時点での前記可変のオフセット値と前記第１の目標温度とを用いて第２の目標温度を周期的に決定し、そして、前記熱媒体温度を前記第２の目標温度に制御し、
Ｄ） 前記第２の制御動作を行なっている間、前記対象物温度が前記第１の目標温度に整定したかを判定し、
Ｅ） 前記Ｄ）ステップの判定結果が真になった第２の時点以降、第３の制御動作を行ない、前記第３の制御動作では、前記第２の時点での前記熱媒体温度と前記対象物温度との間の温度差を求め、前記第２の時点での前記温度差を、固定のオフセット値として採用し、前記固定のオフセット値と前記第１の標温度とを用いて第３の目標温度を決定し、そして、前記熱媒体温度を前記第３の目標温度に制御し、
Ｆ） 前記第３の制御動作を行なっている間、前記第３の目標温度を変更すべき所定の事象が生じたか判定し、
Ｇ） 前記Ｆ）ステップの判定結果が真になった第３の時点以降、前記第２の制御動作を行う
を有する温度調節方法が、提供される。

本発明のさらにまた別の側面に従えば、熱媒流体を用いて対象物の温度を調節するために、前記熱媒流体から検出される熱媒体温度と前記対象物から検出される対象物温度とを入力し、前記熱媒流体の冷却又は加熱を制御するコントローラによって行われる温度調節方法において、以下のＡ）からＣ）のステップ
Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度を第１の目標温度に制御し、
Ｂ） 前記第１の制御動作を行なっている間、各現在時刻とその前の各時刻との前記温度差の時間変的変化量を周期的に求め、前記時間的変化量に基づいて、前記熱媒体温度が前記対象物温度用の目標温度に整定したかを判定し、
Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度と前記対象物温度との間の温度差を周期的に求め、各現在時刻での前記温度差を、可変のオフセット値として採用し、各現在時点での前記可変のオフセット値と前記第１の目標温度とを用いて第２の目標温度を周期的に決定し、そして、前記熱媒体温度を前記第２の目標温度に制御する、
を有する温度調節方法が、提供される。

本発明によれば、熱媒流体を用いて対象物の温度を調節するための装置または方法の温度調節能力が向上する。

本発明の一つの側面によれば、上位システムの応答性が悪い場合の温度調節能力が向上する。

本発明の別の側面によれば、外乱が発生した場合の温度調節能力が向上する。

従来技術に従う温度調節装置の一例を示すブロック図である。 上位システムの応答性が非常に悪い場合に、従来の温度制御を行ったときにハンチングを起こした温度変化の一例を示すグラフである。 本発明の一実施形態に係る温度調節装置の構成を示すブロック図である。 コントローラ１００が行う全体的な制御動作の一例のフローチャートである。 第１の実施形態に係る温度制御アルゴリズムの立ち上げ制御のフローチャートの一例である。 第１の実施形態に係る温度制御アルゴリズムの稼働中制御のフローチャートの一例である。 第１の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。 第１の実施形態に係る温調の実験を行ったときの熱媒体温度Ｔ１とサセプタ温度Ｔｓの変化を示すグラフである。 第２の実施形態に係る温度制御アルゴリズムの立ち上げ制御のフローチャートの一例である。 第２の実施形態に係る温度制御アルゴリズムの稼働中制御のフローチャートの一例である。 第２の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。 第２の実施形態に係る温調の実験を行ったときの熱媒体温度Ｔ１とサセプタ温度Ｔｓの変化を示すグラフである。 第３の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。 第４の実施形態に係る温度制御アルゴリズムの立ち上げ制御のフローチャートである。 第４の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である

以下、本発明の一実施形態を説明する。以下の実施形態は、半導体ウェアをプラズマ雰囲気中で処理するプロセスチャンバ内の、半導体ウェハを保持するためのサセプタの温度を一定に制御する用途で本発明を実施した場合の一例であるが、本発明の適用対象はこれのみに限られるものではなく、本発明は他の様々な用途で実施することができる。

図３は、本発明の一実施形態に係る温度調節装置の構成を示すブロック図である。

温度調節装置２００は、熱媒流体を加熱及び／又は冷却するための加熱／冷却器１（これは、冷却と加熱の一方のみの機能を持つものでも、双方の機能を持つものでもよいが、この実施形態では、一例として双方の機能をもつ）と、加熱／冷却器１から吐出される熱媒流体の温度を制御するために加熱／冷却器１の加熱／冷却パワーを制御するコントローラ１００を有する。加熱／冷却器１は、プロセスチャンバ４から離れた場所に配置される。加熱／冷却器１によって温度が制御された熱媒流体が加熱／冷却器１から吐出され、配管２を通じてプロセスチャンバ４に供給される。熱媒流体には、例えば、水、エチレングリコール又はフロリナート（登録商標）等を用いることができる。プロセスチャンバ４内に入った熱媒流体は、制御対象であるサセプタ５下を巡って、サセプタ５の温度を調節する。プロセスチャンバ４内では、サセプタ５上に置かれた半導体ウェハを処理するとき、プラズマが発生され、そのプラズマから熱がサセプタ５に加えられる。そのとき、熱媒流体はサセプタ５から熱を奪ってこれを冷却し、高温になってプロセスチャンバ４から出る。その高温の熱媒流体は、配管３を通じて加熱／冷却器１に戻る。

加熱／冷却器１内は、例えば、半導体のペルチェ効果を利用したヒートポンプである熱電変換デバイス６を有し（しかし、必ずしもそうでなければならないわけではない）、熱電変換デバイス６が、戻って来た熱媒流体を冷却又は加熱する。熱電変換デバイス６は、π形状に電気接続されたｎ型半導体チップとｐ型半導体チップのペアの多数から構成されている。この熱電変換デバイス６は、その多数のペアが電気的に直接接続され且つ２次元平面上に配列されて成るプレート形状のデバイスであり、熱電変換デバイス６に電流を流すと、一方の側の主面で熱を吸収し反対側の主面で熱を放出するよう動作する。熱電変換デバイス６に流す電流の向きを反転させると、熱電変換デバイス６が熱を移動させる方向も反転する。

熱電変換デバイス６は、その一方の側の主面にて、配管３から配管２へと流れる熱媒流体から熱を吸収し、且つ、反対側の主面にて、配管８から来て配管７へ出て行く冷却水へ熱を放出するか、または、それとは逆の方向へ熱を移動させる。

上述したような熱電変換デバイス６を用いて加熱／冷却器１を構成した場合、一般的なコンプレッサをもつ冷媒回路で加熱／冷却器１を構成した場合に比較し、加熱／冷却器１のサイズはかなり小さくでき、加熱／冷却器１とプロセスチャンバ４との距離も短くして熱媒流体の量も減らすことができ、さらに、加熱／冷却器１自体の応答速度や温度制御精度も向上するため、より性能の良い制御が可能になる。

加熱／冷却器１を制御するコントローラ１００は、主として熱電変換デバイス６の熱電変換デバイス６に流す電流を制御することで、熱電変換デバイス６の冷却能力を制御し、それにより、熱電変換デバイス６から出る熱媒体流体の温度を適正値に制御する。コントローラ１００は、加熱／冷却器１の熱媒流体吐出口近傍に配置された熱媒体温度センサ１０から、加熱／冷却器１から吐出されるときの熱媒流体の現在温度（熱媒体温度）Ｔ１を示した検出信号１１を入力する。また、コントローラ１００は、プロセスチャンバ４内のサセプタ５の温度を検出するサセプタ温度センサ１２から、現在のサセプタ温度Ｔｓを示した検出信号１３を入力する。さらに、コントローラ１００は、プロセスチャンバ４内に高周波プラズマを発生させるための高周波（ＲＦ）電源装置１４から、そのメインスイッチのオン／オフ信号やその出力パワーレベルなどを示す運転信号１５を入力する。これらの入力に基づいて、コントローラ１００は、以下に説明するような制御動作を行う。コントローラ１００は、例えば、プログラムされたコンピュータにより構成される。

なお、後述するように、制御動作を行うための設定値には、サセプタ温度Ｔｓ用の目標温度ＳＶ、定常状態判定値ＧＦＰ、及び非定常状態判定値ＧＳＰ等があるが、それらの設定値は、コントローラ１００に予め入力及び設定される。入力方法は、キーボード等の入力デバイスを介してもよいし、通信ネットワークを介してもよいし、Ｉ／Ｏポートで接続された他の装置を介してもよい。

図４は、コントローラ１００が行う全体的な制御動作の一例のフローチャートである。

図４に示すように、ステップＳ１でコントローラ１００は制御動作を開始するが、この初期的な時点では、プロセスチャンバ４では、ＲＦ電源装置１４のメインスイッチはオフ状態にありプロセスチャンバ４でのプロセスは開始されていない（以下、これを「アイドル状態」という）。この初期的なアイドル状態において、コントローラ１００は、まず、ステップＳ２で、サセプタ温度Ｔｓ用の目標温度ＳＶの変更に対処するための立ち上げ制御を行う（Ｓ２）。この立ち上げ制御の結果として、サセプタ温度Ｔｓが目標温度ＳＶに整定した定常状態が確立される。立ち上げ制御でサセプタ温度Ｔｓの定常状態が確立された後、コントローラ１００は、ステップＳ３に進んで稼働中制御に入り、プロセスチャンバ４内でのプラズマ発生による熱負荷などの外乱を克服してサセプタ温度Ｔｓを一定に制御するように動作する。

ところで、チャンバプロセスにおいては、次のような動作が、それを１周期として、多数回繰り返し実行されていく。その１周期の動作の開始時には、ＲＦ電源装置１４の出力パワーレベルは実質的にゼロであってプラズマが発生していない状態（以下、「ＲＦ−ＯＦＦ」状態という）にある。この「ＲＦ−ＯＦＦ」状態において、新しい半導体ウェハがプロセスチャンバ４内に入れられてサセプタ５上に置かれる。次に、ＲＦ電源装置１４の出力パワーレベルが規定の出力値まで増大されて、プロセスチャンバ４内にプラズマが発生し（以下、これを「ＲＦ−ＯＮ」状態という）、それによりプロセスチャンバ４内の半導体ウェハに所定の加工が施される。この「ＲＦ−ＯＮ」状態が一定時間の間継続した後、チャンバ４内の状態は再び「ＲＦ−ＯＦＦ」状態に切り替わり、そして、加工の終えた半導体ウェハがプロセスチャンバ４外へ搬出される。これで、この１周期の動作が終わる。１回のチャンバプロセスの間に、上記のような動作が多数回繰り返され、それにより、多数枚の半導体ウェハが順次にプロセスチャンバ４内で加工される。

上記のチャンバプロセスが継続している間、コントローラ１００は、ステップＳ３の稼働中制御を継続する。途中で目標温度ＳＶの変更が行われた場合には（このとき、チャンバプロセスは一旦終了する）（Ｓ４：ＹＥＳ）、コントローラ１００は稼働中制御を止め、再びステップＳ２に戻って上述した立ち上げ制御から制御をやり直し、その後にチャンバプロセスが再開すると再び稼働中制御を行う。

以下では、コントローラ１００が行う制御動作に関して、いくつかの異なる実施形態を説明する。

（第１の実施形態）
まず、第１の実施形態について説明する。

図５ａは、第１の実施形態に係る温度制御アルゴリズムの立ち上げ制御のフローチャートの一例である。

図６は、第１の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。

以下、図５ａ及び図６を用いて、第１の実施形態に係る温度制御の立ち上げ制御について説明する。ちなみに、図６において、Ｇ１０区間が立ち上げ制御の区間である。

コントローラ１００は、熱媒体温度センサ１０を介して熱媒体温度Ｔ１を周期的に（例えば０．１秒間隔で）計測し、計測された熱媒体温度Ｔ１が、予め設定されたサセプタ温度Ｔｓ用の目標温度ＳＶに一致するように、例えば、熱媒体温度Ｔ１と目標温度ＳＶとの偏差に対して所定のＩ−ＰＤ演算を行ない、その演算結果に従って加熱／冷却器１の熱電変換デバイス６を制御して熱媒流体の温度を調節する（Ｓ１０）。〈図６のＧ１〉
コントローラ１００は、熱媒体温度Ｔ１が、サセプタ温度Ｔｓ用の目標温度ＳＶの所定近傍（例えば、目標温度ＳＶ±０．１℃）の範囲内に所定時間（例えば、９０秒間）以上収まっているか否かを判定する（Ｓ１１）。すなわち、熱媒体温度Ｔ１が目標温度ＳＶに整定したか（定常状態になったか）否かを判定する。

ここで、ステップＳ１１の判定が偽のとき（Ｓ１１：ＮＯ）、すなわち、熱媒体温度Ｔ１が目標温度ＳＶにおいて定常状態になっていないとき（例えば、図６のＧ１）、コントローラ１００は、ステップＳ１０に戻る。そして、熱媒体温度Ｔ１が目標温度ＳＶに整定するまでステップS１０の温調を続ける。

一方、ステップＳ１１の判定が真のとき（Ｓ１１：ＹＥＳ）、すなわち、熱媒体温度Ｔ１が目標温度ＳＶに整定したとき（例えば、図６のＧ２）、次にコントローラ１００は、サセプタ温度Ｔｓが目標温度ＳＶに一致するように、熱媒流体の温調を行う。以下、その制御について説明する。

コントローラ１００は、熱媒体温度センサ１０とサセプタ温度センサ１２を介して熱媒体温度Ｔ１とサセプタ温度Ｔｓを周期的に（例えば０．１秒間隔で）計測し、現在時刻ｔ１における熱媒体温度Ｔ１（ｔ１）とサセプタ温度Ｔｓ（ｔ１）の温度差Ｄ（ｔ１）（＝Ｔ１（ｔ１）−Ｔｓ（ｔ１））を計測する（Ｓ１２）。ここで、温度差Ｄは、現在時刻ｔ１の一回だけに計測した両温度間の差であってもよいし、現在時刻ｔ１を含む最近過去の所定の時間区間に複数回計測した両温度の平均値間の差であってもよい。

温度差Ｄ（ｔ１）を、熱媒体温度Ｔ１用の目標温度ＳＳＶがもつべき、サセプタ温度Ｔｓ用の目標温度ＳＶからの可変のオフセット値として採用する。すなわち、コントローラ１００は、サセプタ温度Ｔｓ用の目標温度ＳＶに上記可変のオフセット値（つまり温度差Ｄ（ｔ１））を加えた値（＝ＳＶ＋Ｄ（ｔ１））を求め、熱媒体温度Ｔ１の目標温度ＳＳＶをその加算値（＝ＳＶ＋Ｄ（ｔ１））に設定する。〈図６のＧ３〉そして、熱媒体温度Ｔ１が目標温度ＳＳＶに一致するように、例えば、熱媒体温度Ｔ１と目標温度ＳＳＶとの偏差に対して所定のＩ−ＰＤ演算を行ない、その演算結果に従って熱媒流体の温調を行う（Ｓ１３）。すなわち、サセプタ温度Ｔｓが目標温度ＳＶに一致するように温調を行う。〈図６のＧ４〉
コントローラ１００は、今回計測時（つまり現在時刻ｔ１）の温度差Ｄ（ｔ１）と前回計測時の温度差Ｄ（ｔ０）の時間的変化量ΔＤ（＝｜Ｄ（ｔ１）−Ｄ（ｔ０）｜）を算出する。そして、この時間的変化量ΔＤが、予め設定された定常状態判定値ＧＦＰ未満（ΔＤ＜ＧＦＰ）であるか否かを判定する（Ｓ１４）。〈図６のＧ５〉ここで、定常状態判定値ＧＦＰとは、熱媒体温度Ｔ１とサセプタ温度Ｔｓの温度差Ｄが時間的に殆ど変化していないこと（すなわち、定常状態であること）を判定するための設定値である。したがって、定常状態判定値ＧＦＰは、比較的小さな値である。ちなみに、前回計測時の温度差Ｄ（ｔ０）が存在しないとき、ステップＳ１４の判定を必ず偽とする。

ここで、ステップＳ１４の判定が偽のとき（Ｓ１４：ＮＯ）、すなわち、温度差Ｄが変化しているときは（例えば、図６のＧ３とＧ４）、まだサセプタ温度Ｔｓが目標温度ＳＶに整定していないと判断し、今回計測時の温度差Ｄ（ｔ１）を前回計測時の温度差Ｄ（ｔ０）に代入して（Ｓ１５）、ステップＳ１２に戻る。そして、温度差Ｄが実質的に変化しなくなるまで繰り返す。

一方、ステップＳ１４の判定が真のとき（Ｓ１４：ＹＥＳ）、すなわち、温度差Ｄが実質的に変化していないときは〈図６のＧ４とＧ５〉、サセプタ温度Ｔｓが目標温度ＳＶに整定したと判断し、コントローラ１００は、稼働中制御に移行する。

図５ｂは、第１の実施形態に係る温度制御アルゴリズムの稼働中制御のフローチャートの一例である。

以下、図５ｂ及び図６を用いて、第１の実施形態に係る温度制御の稼働中制御について説明する。ちなみに、図６において、Ｇ１１区間が稼働中制御の区間である。

コントローラ１００は、現在時刻ｔ１での温度差Ｄ（ｔ１）を、固定された（つまり、変化しない）オフセット値Ｄｆｉｘ（＝Ｄ（ｔ１））として採用する（Ｓ２０）。すなわち、サセプタ温度Ｔｓが目標温度ＳＶに整定した時の温度差Ｄ（例えば、図６のＧ５）を、熱媒体温度Ｔ１用の目標温度ＳＳＶが持つべき、サセプタ温度Ｔｓ用の目標温度ＳＶからのオフセット値として固定する（ＳＳＶｆｉｘ）。

コントローラ１００は、サセプタ温度Ｔｓ用の目標温度ＳＶに上記固定のオフセット値Ｄｆｉｘを加えた値（＝ＳＶ＋Ｄｆｉｘ）を求め、熱媒体温度Ｔ１の目標温度ＳＳＶｆｉｘをその加算値（目標温度ＳＶ＋Ｄｆｉｘ）に設定し、そして、熱媒体温度Ｔ１が目標温度ＳＳＶｆｉｘに一致するように熱媒流体の温調を行う（Ｓ２１）。

コントローラ１００は、ステップＳ１２と同様に周期的に現在時刻ｔ１での熱媒体温度Ｔ１（ｔ１）とサセプタ温度Ｔｓ（ｔ１）の温度差Ｄ（ｔ１）を計測する（Ｓ２２）。

コントローラ１００は、今回計測時の温度差Ｄ（ｔ１）と固定のオフセット値Ｄｆｉｘとの間の差、つまり温度差Ｄの時間的変化量ΔＤｆｉｘ（＝｜Ｄ（ｔ１）−Ｄｆｉｘ｜）を算出し、ΔＤｆｉｘが非定常状態判定値ＧＳＰより大きい（ΔＤｆｉｘ＞ＧＳＰ）か否かを判定する（Ｓ２３）。ここで、非定常状態判定値ＧＳＰとは、サセプタ温度Ｔｓが設定温度ＳＶにおける定常状態から外れていないか否かを判定するための値である。例えば、対象物の近傍や周囲で何らかの熱的外乱が長時間続く場合、外乱発生前とは異なる熱量が対象物に入力（又は対象物から出力）され続けるため、熱媒体温度Ｔ１の目標温度ＳＳＶを固定（ＳＳＶｆｉｘ）したままでは、サセプタ温度Ｔｓを目標温度ＳＶに整定し続けられなくなってしまうことがある。このように、サセプタ温度Ｔｓを目標温度ＳＶに整定させるために熱媒体温度Ｔ１用の目標温度ＳＳＶｆｉｘを変える必要があるか否かを判定するために設定された判定値が、非定常状態判定値ＧＳＰである。すなわち、熱媒体温度Ｔ１用の目標温度ＳＳＶを変える必要を引き起こさないような外乱（典型的には、単発的な又は短時間の外乱であり、以下「一時的外乱」という）が発生した場合には、上記温度差Ｄの時間的変化量ΔＤが非定常状態判定値ＧＳＰ以下であるが、熱媒体温度Ｔ１用の目標温度ＳＳＶｆｉｘを変える必要を引き起こすような外乱（典型的には、ある程度長時間続く外乱であり、以下「継続的外乱」という）が発生した場合には、上記温度差Ｄの時間的変化量ΔＤが非定常状態判定値ＧＳＰより大きくなるように、非定常状態判定値ＧＳＰの値が予め設定されている。

ここで、ステップＳ２３の判定が偽のとき（Ｓ２３：ＮＯ）、すなわち、外乱が発生していない、もしくは、上記一時的な外乱が発生したにすぎないと判断できるときは（例えば、図６のＧ６）、そのままステップＳ２１に戻り、今まで用いられていた固定のオフセット値Ｄｆｉｘを用いて温調を続ける。

一方、この判定が真のとき（Ｓ２３：ＹＥＳ）、すなわち、上記継続的外乱が発生したときは〈例えば、図６のＧ７〉、今まで用いられていた固定のオフセット値Ｄｆｉｘではなく、新たな可変のオフセット値Ｄ（ｔ１）を用いて、熱媒体温度Ｔ１用の目標温度ＳＳＶｆｉｘを設定し直す（Ｓ２４）。以下、その制御について説明する。

コントローラ１００は、ステップＳ１２と同様に現在時刻ｔ１における熱媒体温度Ｔ１（ｔ１）とサセプタ温度Ｔｓ（ｔ１）の温度差Ｄ（ｔ１）を改めて計測し、その温度差Ｄ（ｔ１）を、熱媒体温度Ｔ１の目標温度ＳＳＶが持つべき、目標温度からの可変のオフセット値として採用する。つまり、コントローラ１００は、サセプタ温度Ｔｓの目標温度ＳＶに上記可変のオフセット値Ｄ（ｔ１）を加算した値（＝ＳＶ＋Ｄ（ｔ１））を求め、熱媒体温度Ｔ１の目標温度ＳＳＶをその加算値（ＳＶ＋Ｄ（ｔ１））に設定し、温度調節を行う（Ｓ２５）。その結果、継続的外乱によってサセプタ温度Ｔｓが目標温度ＳＶから一時的に外れてしまっても、その継続的外乱の影響の大きさに応じて熱媒体温度Ｔ１の目標温度ＳＳＶが修正され、再度、サセプタ温度Ｔｓは目標温度ＳＶに整定するように制御される。

コントローラ１００は、ステップＳ１２と同様に所定の周期で現在時刻ｔ１における温度差Ｄ（ｔ１）を計測し、今回計測時の温度差Ｄ（ｔ１）と前回計測時の温度差Ｄ（ｔ０）の時間的変化量ΔＤを算出する（Ｓ２６）。そして、ステップＳ１４と同様にその時間的変化量ΔＤが定常状態判定値ＧＦＰ未満（ΔＤ＜ＧＦＰ）であるか否かを判定する（Ｓ２７）。

ここで、ステップＳ２７の判定が偽のとき（Ｓ２７：ＮＯ）、すなわち、温度差Ｄが変化しているときは、まだサセプタ温度Ｔｓが目標温度ＳＶに整定していないと判断し、今回計測時の温度差Ｄ（ｔ１）を前回計測時の温度差Ｄ（ｔ０）に代入し（Ｓ２８）、ステップＳ２５に戻る。そして、温度差Ｄが殆ど変化しなくなるまで繰り返す。

一方、ステップＳ２７の判定が真のとき（Ｓ２７：ＹＥＳ）、すなわち、温度差Ｄが殆ど変化しなくなったとき、サセプタ温度Ｔｓが目標温度ＳＶに整定したと判断し、ステップＳ２０に戻る。そしてまた、ステップＳ２０にて固定のオフセット値Ｄｆｉｘを用いて熱媒体温度Ｔ１の目標温度ＳＳＶを設定する（ＳＳＶｆｉｘ）。

第１の実施形態に係る温度制御によると、前述の従来技術と比較して、以下のような優れた効果を奏することができる。

第１に、温度調節装置２００の上位システム（プロセスチャンバ４や配管２，３などの温度調節装置２００の外部に存在し、温度制御に影響を与えるシステム）の応答性が悪い場合（例えば、熱媒体温度Ｔ１の変化がサセプタ温度Ｔｓの変化に現れるまでの時間が長い場合であり、より具体的には、配管２が長いために無駄時間が大きい、及び／又は、プロセスチャンバ４内のサセプタ５の熱容量が大きいために時定数が大きい場合など）、稼働中制御中に一時的な外乱によってサセプタ温度Ｔｓが一時的に上昇又は下降したときに、コントローラ１００が熱媒体温度Ｔ１を過剰に制御してしまうことを抑止できる。すなわち、チャンバ内に一時的外乱が発生したとき、サセプタ温度Ｔｓが目標温度ＳＶから外れる振れ幅を小さくすることができる。これは、サセプタ温度Ｔｓが目標温度ＳＶに一度整定したとき（つまり、ΔＤ＝｜Ｄ（ｔ１）−Ｄ（ｔ０）｜＜ＧＦＰのとき）、その時の温度差Ｄを固定されたオフセット値Ｄｆｉｘとして用いて、熱媒体温度Ｔ１の目標温度ＳＳＶを固定することによる（ＳＳＶｆｉｘ）。なお、一時的外乱が発生する場合とは、例えば、プロセスチャンバ（エッチャー等）内でのプラズマ発生によるサセプタへの一時的な入熱などである。

第２に、稼働中制御中に継続的な外乱が生じた場合には、熱媒体温度Ｔ１の目標値ＳＳＶｆｉｘを変更することで、サセプタ温度Ｔｓを目標温度ＳＶに制御することができる。それは、上記のように熱媒体温度Ｔ１の目標温度ＳＳＶを一旦固定した後、継続的外乱が生じるなどにより、固定された目標温度ＳＳＶが不適切になったとき（つまり、ΔＤｆｉｘ＝｜Ｄ（ｔ１）−Ｄｆｉｘ｜＞ＧＳＰのとき）には、目標温度ＳＳＶｆｉｘの固定を解除して、上記温度差Ｄを再度計測して、それに基づき目標温度ＳＳＶｆｉｘを変更するからである。

図７は、第１の実施形態に係る温調の実験を行ったときの熱媒体温度Ｔ１とサセプタ温度Ｔｓの変化を示すグラフである。

ここで、図７のグラフでは、図６のグラフとは反対に、サセプタ温度Ｔｓが熱媒体温度Ｔ１よりも高くなっているが、これは、例えばチャンバ内部に熱源が存在するなどの事情があるためである。第１の実施形態に係る温度制御は、熱媒体温度Ｔ１とサセプタ温度Ｔｓのど加熱／冷却器の温度が高いか又は低いかに関わらず適用可能である。なお、以降に説明する他の実施形態も同様である。

図７に示すように、第１の実施形態による温度制御によれば、時点Ｇ２０において一時的な外乱が発生したとき、サセプタ温度Ｔｓと目標温度ＳＶとの乖離が一時的に大きくなっている。しかし、最終的にはＧ２１区間に示すように、サセプタ温度Ｔｓと目標温度ＳＶとの乖離は小さくなり、かつ、その状態が安定して長時間続いていることがわかる。

（第２の実施形態）
次に、第２の実施形態について説明する。第２の実施形態は、第１の実施形態と比較して、立ち上げ制御における定常状態の判定方法と、稼働中制御の方法が異なる。

図８ａは、第２の実施形態に係る温度制御アルゴリズムの立ち上げ制御のフローチャートの一例である。

図９は、第２の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。

以下、図８ａ及び図９を用いて、第２の実施形態に係る温度制御の立ち上げ制御について説明する。ちなみに、図９において、Ｇ３５区間が立ち上げ制御の区間である。

コントローラ１００は、熱電変換デバイス６を制御して、熱媒体温度Ｔ１が目標温度ＳＶに整定するように温調を開始する（Ｓ４０）。〈図９のＧ３７〉
コントローラ１００は、熱媒体温度センサ１０とサセプタ温度センサ１２を介して、現在時刻ｔ１における熱媒体温度Ｔ１（ｔ１）とサセプタ温度Ｔｓ（ｔ１）の温度差Ｄ（ｔ１）（＝Ｔ１（ｔ１）−Ｔｓ（ｔ１））を周期的に計測する（Ｓ４１）。

コントローラ１００は、今回計測時の温度差Ｄ（ｔ１）と前回計測時の温度差Ｄ（ｔ０）の時間的変化量ΔＤ（＝｜Ｄ（ｔ０）−Ｄ（ｔ１）｜）を算出する。そして、この時間的変化量ΔＤが定常状態判定値ＧＦＰ未満（ΔＤ＜ＧＦＰ）であるか否かを判定する（Ｓ４２）。ちなみに、前回計測時の温度差Ｄ（ｔ０）が存在しないときは、ステップＳ４２の判定を必ず偽とする。〈図９のＧ３０〉
ここで、ステップＳ４２の判定が偽のとき（Ｓ４２：ＮＯ）、すなわち、時間的変化量ΔＤが実質的に変化しているときは〈図９のＧ３７〉、まだ熱媒体温度Ｔ１が目標温度ＳＶに整定していないと判断し、今回計測時の温度差Ｄ（ｔ１）を前回計測時の温度差Ｄ（ｔ０）に代入し（Ｓ４６）、ステップＳ４０に戻る。そして、時間的変化量分ΔＤがほぼ変化しなくなるまで繰り返す。

一方、ステップＳ４２の判定が真のとき（Ｓ４２：ＹＥＳ）、すなわち、時間的変化量ΔＤが殆ど変化していないときは（例えば、図９のＧ３０とＧ３１との間で）、熱媒体温度Ｔ１が目標温度ＳＶに整定したと判断し、コントローラ１００は、次に、サセプタ温度Ｔｓが目標温度ＳＶに整定するように温調を行う。以下、その制御について説明する。

コントローラ１００は、現在時刻ｔ１での温度差Ｄ（ｔ１）を、サセプタ温度Ｔｓ用の目標温度ＳＶからの可変のオフセット値として採用して、熱媒体温度Ｔ１用の目標温度ＳＳＶを、サセプタ温度Ｔｓ用の目標温度ＳＶに可変オフセット値Ｄ（ｔ１）を加えた値（＝ＳＶ＋Ｄ（ｔ１））に設定し、温調を行う（Ｓ４３）。すなわち、サセプタ温度Ｔｓが目標温度ＳＶに一致するように温調制御を行う。〈図９のＧ３２〉
コントローラ１００は、現在時刻ｔ１における熱媒体温度Ｔ１（ｔ１）とサセプタ温度Ｔｓ（ｔ１）の温度差Ｄ（ｔ１）を周期的に計測する（Ｓ４４）。〈図９のＧ３３〉
コントローラ１００は、今回計測時の温度差Ｄ（ｔ１）と前回計測時の温度差Ｄ（ｔ０）との時間的変化量ΔＤ（＝｜Ｄ（ｔ１）−Ｄ（ｔ０）｜）を算出する。そして、この時間的変化量ΔＤが定常状態判定値ＧＦＰ未満（ΔＤ＜ＧＦＰ）であるか否かを判定する（Ｓ４５）。

ここで、ステップＳ４５の判定が偽のとき（Ｓ４５：ＮＯ）、すなわち、時間的変化量ΔＤが実質的に変化しているときは（例えば、図９のＧ３２とＧ３３との間で）、まだサセプタ温度Ｔｓが目標温度ＳＶに整定していないと判断し、今回計測時の温度差Ｄ（ｔ１）を前回計測時の温度差（ｔ０）に代入し（Ｓ４７）、ステップＳ４３に戻る。そして、時間的変化量ΔＤがほぼ変化しなくなるまで繰り返す。

一方、ステップＳ４５の判定が真のとき（Ｓ４５：ＹＥＳ）、すなわち、時間的変化量ΔＤが殆ど変化していないときは（例えば、図９のＧ３３とＧ３４との間で）、サセプタ温度Ｔｓが目標温度ＳＶに整定したと判断し、稼働中制御に移行する。

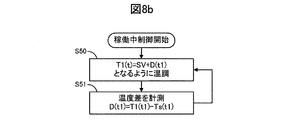

図８ｂは、第２の実施形態に係る温度制御アルゴリズムの稼働中制御のフローチャートの一例である。

以下、図８ｂ及び図９を用いて、第２の実施形態に係る温度制御の稼働中制御について説明する。ちなみに、図９において、Ｇ３６区間が稼働中制御の区間である。

コントローラ１００は、時刻ｔ１のときの温度差Ｄ（ｔ１）を、サセプタ温度Ｔｓ用の目標温度ＳＶからの可変のオフセット値として採用し、熱媒体温度Ｔ１の目標温度ＳＳＶを、ＳＶ＋Ｄ（ｔ１）に設定し、温調を行う（Ｓ５０）。すなわち、サセプタ温度Ｔｓが目標温度ＳＶを維持するように温調を行う。

コントローラ１００は、周期的に現在時刻ｔ１における熱媒体温度Ｔ１（ｔ１）とサセプタ温度Ｔｓ（ｔ１）の温度差Ｄ（ｔ１）（＝Ｔ１（ｔ１）−Ｔｓ（ｔ１））を計測する（Ｓ５１）。そして、ステップＳ５０に戻る。すなわち、温度差Ｄ（ｔ１）を周期的に計測し、その時々の温度差Ｄ（ｔ１）で熱媒体温度Ｔ１の目標温度ＳＳＶを再設定することを繰り返す。

上記の第２の実施形態は、立ち上げ制御において、前述の従来技術に対して以下の優れた効果を奏する。

従来技術では、熱媒体温度Ｔ１のみに基づいて熱媒体温度Ｔ１が目標温度SVに整定したことを判定している。しかし、上位システムの応答性が悪い場合、立ち上げ制御で熱媒体温度Ｔ１が目標温度ＳＶで定常状態になっても、サセプタ温度Ｔｓがまだ定常状態になっておらず変化している最中であることがある（例えば、図９の時点Ｇ３７）。この時の熱媒体温度Ｔ１とサセプタ温度Ｔとの温度差Ｄ（不適切な値）を用いて、熱媒体温度Ｔ１の目標温度ＳＳＶをＳＶ＋Ｄ（ｔ１）に設定すると、目標温度ＳＳＶが不適切であるために、サセプタ温度Ｔｓが目標温度ＳＶにて定常状態にならず、最悪、図２の様なハンチングを起こしてしまうことがある。これに対し、上述した第２の実施形態では、熱媒体温度Ｔ１とサセプタ温度Ｔｓとの温度差Ｄの時間的変化量ΔＤに基づいて、熱媒体温度Ｔ１が目標温度ＳＶにて定常状態になったことを判定しているため、例えば、図９の時点Ｇ３０からＧ３１の間の時点で熱媒体温度Ｔ１の定常状態を検出して、その時の適切な温度差Ｄを取得して適切に熱媒体温度Ｔ１の目標温度ＳＳＶを設定できるので、上記の従来技術のような問題が発生しにくい。

図１０は、第２の実施形態に係る温調の実験を行ったときの熱媒体温度Ｔ１とサセプタ温度Ｔｓの変化を示すグラフである。

図１０のＧ４０が図９のＧ３５に対応する立ち上げ制御の区間であり、サセプタ温度Ｔｓが不安定になったりハンチングを起こしたりせずに目標温度ＳＶへ到達して定常状態になることがわかる。

前述の第１の実施形態と比較した場合、第２の実施形態は次のような長所と短所があり得る。

第１に、第２の実施形態は、立ち上げ制御において、上述した従来技術に対して優れた点と同じ点で、第１の実施形態より優れている。

第２に、稼働中制御において、継続的外乱に対する応答性が良い。熱媒体温度T１用の目標温度ＳＳＶ（＝ＳＶ＋Ｄ（ｔ１））がもつオフセット値Ｄを固定することがないからである。

第３に、立ち上げ制御により長い時間がかかることがある。熱媒体温度Ｔ１とサセプタ温度Ｔｓとの温度差Ｄの時間的変化量ΔＤに基づいて、熱媒体温度Ｔ１の定常状態を判定するからである。

第４に、稼働中制御において、一時的外乱が生じたときに、サセプタ温度Ｔｓが目標温度ＳＶから大きく振れることがある。熱媒体温度Ｔ１用の目標温度ＳＳＶ（＝ＳＶ＋Ｄ（ｔ１））がもつオフセット値Ｄを固定することがないからである。

（第３の実施形態）
次に、第３の実施形態について説明する。第３の実施形態は、立ち上げ制御を第２の実施形態と同様に行い、稼働中制御を第１の実施形態と同様に行う。したがって、フローチャートの説明は省略する。

図１１は、第３の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。図１１中、時点Ｇ５０は一時的外乱が発生したときであり、時点Ｇ５１は継続的外乱が発生したときである。

第３の実施形態に係る温度制御アルゴリズムによれば、前述の従来技術に比較して、第１の実施形態と同様な優れた効果を奏することができる。

また、第１の実施形態と比較した場合、第３の実施形態には以下の長所と短所があり得る。

長所として、上位システムの応答性が悪い場合(例えば、熱媒体温度Ｔ１の変化がサセプタ温度Ｔｓの変化に現れるまでの時間が長いとき)、立ち上げ制御において、制御が安定しやすくハンチングを起こしにくい。

短所として、上位システムの応答性が悪い場合、立ち上げ制御において、制御開始からサセプタ温度Ｔｓが目標温度ＳＶに整定までの時間がより長いことがある。

（第４の実施形態）
次に、第４の実施形態について説明する。第４の実施形態は、立ち上げ制御を第１の実施形態のそれを変形したやり方で行い、稼働中制御を第１の実施形態と同様に行う。したがって、稼働中制御のフローチャートは省略する。

図１２は、第４の実施形態に係る温度制御アルゴリズムの立ち上げ制御のフローチャートである。

図１３は、第４の実施形態に係る温調を行ったときの温度変化を示すグラフのモデル図である。

以下、図１２及び図１３を用いて、第４の実施形態に係る温度制御アルゴリズムについて説明する。

図１２を用いて、立ち上げ制御について説明する。ちなみに、図１３において、Ｇ６４区間が立ち上げ制御の区間である。

コントローラ１００は、熱電変換デバイス６を制御して、熱媒体温度Ｔ１が、サセプタ温度Ｔｓ用の目標温度ＳＶに一致するように、熱媒流体の温調制御を行う。そして、コントローラ１００は、熱媒体温度Ｔ１が目標温度ＳＶに整定した場合、次に、サセプタ温度Ｔｓが目標温度ＳＶに一致するように、熱媒流体の温調を行う（Ｓ６０〜Ｓ６３）。なお、この制御は、第１の実施形態のステップＳ１０〜Ｓ１３と同じなので、詳細な説明を省略する。

次に、コントローラ１００は、サセプタ温度Ｔｓが目標温度ＳＶの所定近傍(例えば、ＳＶ±０．１℃)の範囲内に所定時間（例えば、ステップＳ６１の判定時間より長い時間である１２０秒間）以上収まっているか否かを判定する（Ｓ６４）。すなわち、サセプタ温度Ｔｓが目標温度ＳＶに整定したか否かを判定する。

ここで、ステップＳ６４の判定が偽のとき（Ｓ６４：ＮＯ）、すなわち、サセプタ温度Ｔｓが目標温度ＳＶに整定していないとき、コントローラ１００は、ステップＳ６２に戻る。そして、サセプタ温度Ｔｓが目標温度ＳＶに整定するまで温調を続ける。

一方、ステップＳ６４の判定が真のとき（Ｓ６４：ＹＥＳ）、すなわち、サセプタ温度Ｔｓが目標温度ＳＶに整定したと推定されるとき、コントローラ１００は、次に、温度差の時間的変化量でさらに、その整定が確実かどうかを判定する。以下、その制御について説明する。

コントローラ１００は、今回計測時の温度差Ｄ（ｔ１）と前回計測時の温度差Ｄ（ｔ０）の時間的変化量ΔＤ（＝｜Ｄ（ｔ１）−Ｄ（ｔ０）｜）を算出する。そして、時間的変化量ΔＤが定常状態判定値ＧＦＰ未満（ΔＤ＜ＧＦＰ）であるか否かを判定する（Ｓ６５）。ちなみに、前回計測時の温度差Ｄ（ｔ０）が存在しないときは、ステップＳ６５の判定を必ず偽とする。

ここで、ステップＳ６５の判定が偽のとき（Ｓ６５：ＮＯ）、すなわち、温度差Ｄが実質的に変化しているときは、まだサセプタ温度Ｔｓが目標温度ＳＶに整定していないと判断し、今回計測時の温度差Ｄ（ｔ１）を前回計測時の温度差Ｄ（ｔ０）に代入し（Ｓ６６）、ステップＳ６２に戻る。

一方、ステップＳ６５の判定が真のとき（Ｓ６５：ＹＥＳ）、すなわち、温度差Ｄが実質的に変化していないときは、サセプタ温度Ｔｓが目標温度ＳＶに整定したと判断し、稼働中制御に移る。

以上の通り、第４の実施形態の立ち上げ制御には、第１の実施形態の立ち上げ制御と比較して、ステップＳ６４の判定が追加されている。すなわち、第４の実施形態では、ステップＳ６４とステップＳ６５の二段階でサセプタ温度Ｔｓの整定を判定している。

例えば、図１３の時点Ｇ６０からＧ６１の間のように、単に偶然に熱媒体温度Ｔ１とサセプタ温度Ｔｓとの温度差Ｄが殆ど変化していないとき、第１の実施形態では、誤ってサセプタ温度Ｔｓが整定したと判定するおそれがある。これを防止するために、第４の実施形態では、ステップＳ６４とステップＳ６５の二重の判定を行うのである。第４の実施形態では、例えば、図１３の時点Ｇ６２からＧ６３の区間のように、サセプタ温度Ｔｓが目標温度ＳＶに実質的に一致し、かつ、熱媒体温度Ｔ１とサセプタ温度Ｔｓ間の温度差Ｄの時間的変化量がほぼゼロである状態が所定時間継続して初めて、サセプタ温度Ｔｓが目標温度ＳＶに整定したと、正しい判定をすることができる。

そして、正しい整定判定を行うことで、その後の稼働中制御における固定的なオフセット値Ｄｆｉｘも、正しい値をセットすることができる。

第４の実施形態に係る温度制御によれば、前述の従来技術に比較して、第１の実施形態と同様な優れた効果を奏することができる。

また、第１の実施形態と比較した場合、第４の実施形態に係る温度制御には、以下の長所と短所があり得る。

第１に、誤った固定のオフセット値が設定される（つまり、熱媒体温度Ｔ１の目標温度ＳＳＶが不適切な値で固定される）可能性を減らすことができる。

第２に、立ち上げ制御にかかる時間が比較的長いことがある。これは、サセプタ温度Ｔｓの整定の判定を二段階で行っているためである。

以上説明したように、各実施形態はそれぞれ異なる長所と短所とがある。したがって、温度調節装置を利用するユーザは、対象物の時定数又は熱容量等の温度特性、装置の設置状態、又は外乱の種類等によって、適宜、最適な実施形態を選択することによって、所望の効果を得ることができる。

上述した本発明の実施形態は、本発明の説明のための例示であり、本発明の範囲をそれらの実施形態にのみ限定する趣旨ではない。当業者は、本発明の要旨を逸脱することなしに、他の様々な態様で本発明を実施することができる。

２００ 温度調節装置
１ 加熱／冷却器
２，３ 熱媒流体を循環させる配管
４ プロセスチャンバ
５ サセプタ
６ 熱電変換デバイス
７，８ 冷却水を循環させる配管
１００ コントローラ
１０ 熱媒体温度Ｔ１を検出する温度センサ
１１ 熱媒体温度Ｔ１の検出信号
１２ サセプタ温度Ｔｓを検出する温度センサ
１３ サセプタ温度Ｔｓの検出信号
１４ 高周波（ＲＦ）電源装置
１５ 高周波電源装置の運転信号

Claims (10)

1. 熱媒流体を用いて対象物（５）の温度を調節するための温度調節装置において、
   前記熱媒流体を冷却又は加熱する冷却／加熱器（６）と、
   前記熱媒流体から検出される熱媒体温度（Ｔ１）と前記対象物から検出される対象物温度（Ｔｓ）とを入力し、前記冷却／加熱器（６）を制御するコントローラ（１００）とを備え、
   前記コントローラ（１００）が、
   Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度（Ｔ１）を第１の目標温度（ＳＶ）に制御し、
   Ｂ） 前記第１の制御動作を行なっている間、前記熱媒体温度（Ｔ１）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
   Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度（Ｔ１）と前記対象物温度（Ｔｓ）との間の温度差（Ｄ）を周期的に求め、各現在時刻での前記温度差（Ｄ）を、可変のオフセット値（Ｄ）として採用し、各現在時点での前記可変のオフセット値（Ｄ）と前記第１の目標温度（ＳＶ）とを用いて第２の目標温度（ＳＳＶ）を周期的に決定し、そして、前記熱媒体温度（Ｔ１）を前記第２の目標温度（ＳＳＶ）に制御し、
   Ｄ） 前記第２の制御動作を行なっている間、前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
   Ｅ） 前記Ｄ）ステップの判定結果が真になった第２の時点以降、第３の制御動作を行ない、前記第３の制御動作では、前記第２の時点での前記熱媒体温度（Ｔ１）と前記対象物温度（Ｔｓ）との間の温度差（Ｄ）を求め、前記第２の時点での前記温度差（Ｄ）を、固定のオフセット値（Ｄｆｉｘ）として採用し、前記固定のオフセット値と前記第１の標温度（ＳＶ）とを用いて第３の目標温度（ＳＳＶｆｉｘ）を決定し、そして、前記熱媒体温度（Ｔ１）を前記第３の目標温度（ＳＳＶｆｉｘ）に制御し、
   Ｆ） 前記第３の制御動作を行なっている間、前記第３の目標温度（ＳＳＶｆｉｘ）を変更すべき所定の事象が生じたか判定し、
   Ｇ） 前記Ｆ）ステップの判定結果が真になった第３の時点以降、前記第２の制御動作を行う
   ように構成された、温度調節装置。
2. 請求項１記載の温度調節装置において、
   前記コントローラ（１００）が、前記Ｄ）ステップで、
   各現在時刻とその前の各時刻との前記温度差（Ｄ）の時間変的変化量（ΔＤ）を周期的に求め、前記時間的変化量（ΔＤ）に基づいて、前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）に整定したかを判定する、
   ように構成された、温度調節装置。
3. 請求項２記載の温度調節装置において、
   前記コントローラ（１００）が、前記Ｄ）ステップで、
   各現在時刻の前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）の所定範囲内に所定時間継続しているかのチェックを行い、
   前記時間的変化量（ΔＤ）と、前記チェックの結果の双方に基づいて、前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）に整定したかを判定する、
   ように構成された、温度調節装置。
4. 請求項１〜３のいずれか一項記載の温度調節装置において、
   前記コントローラ（１００）が、前記Ｂ）ステップで、
   各現在時刻とその前の各時刻との前記温度差（Ｄ）の時間変的変化量（ΔＤ）を周期的に求め、前記時間的変化量（ΔＤ）に基づいて、前記熱媒体温度（Ｔ１）が前記第１の目標温度（ＳＶ）に整定したかを判定する、
   ように構成された、温度調節装置。
5. 請求項１〜４のいずれか一項記載の温度調節装置において、
   前記コントローラ（１００）が、前記Ｆ）ステップで、
   各現在時刻と固定のオフセット値（Ｄｆｉｘ）との時間変的変化量（ΔＤｆｉｘ）を周期的に求め、前記時間的変化量（ΔＤｆｉｘ）に基づいて、前記所定の事象が発生したかを判定する、
   ように構成された、温度調節装置。
6. 熱媒流体を用いて対象物（５）の温度を調節するための温度調節装置において、
   前記熱媒流体を冷却又は加熱する冷却／加熱器（６）と、
   前記熱媒流体から検出される熱媒体温度（Ｔ１）と前記対象物から検出される対象物温度（Ｔｓ）とを入力し、前記冷却／加熱器（６）を制御するコントローラ（１００）とを備え、
   前記コントローラ（１００）が、
   Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度（Ｔ１）を第１の目標温度（ＳＶ）に制御し、
   Ｂ） 前記第１の制御動作を行なっている間、各現在時刻とその前の各時刻との前記温度差（Ｄ）の時間変的変化量（ΔＤ）を周期的に求め、前記時間的変化量（ΔＤ）に基づいて、前記熱媒体温度（Ｔ１）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
   Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度（Ｔ１）と前記対象物温度（Ｔｓ）との間の温度差（Ｄ）を周期的に求め、各現在時刻での前記温度差（Ｄ）を、可変のオフセット値（Ｄ）として採用し、各現在時点での前記可変のオフセット値（Ｄ）と前記第１の目標温度（ＳＶ）とを用いて第２の目標温度（ＳＳＶ）を周期的に決定し、そして、前記熱媒体温度（Ｔ１）を前記第２の目標温度（ＳＳＶ）に制御する、
   ように構成された、温度調節装置。
7. 請求項６記載の温度調節装置において、
   Ｄ） 前記第２の制御動作を行なっている間、前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
   Ｅ） 前記Ｄ）ステップの判定結果が真になった第２の時点以降、再び前記第２の制御動作を行う
   ように構成された、温度調節装置。
8. 請求項７項記載の温度調節装置において、
   前記コントローラ（１００）が、前記Ｄ）ステップで、
   各現在時刻とその前の各時刻との前記温度差（Ｄ）の時間変的変化量（ΔＤ）を周期的に求め、前記時間的変化量（ΔＤ）に基づいて、前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）に整定したかを判定する、
   ように構成された、温度調節装置。
9. 熱媒流体を用いて対象物（５）の温度を調節するために、前記熱媒流体から検出される熱媒体温度（Ｔ１）と前記対象物から検出される対象物温度（Ｔｓ）とを入力し、前記熱媒流体の冷却又は加熱を制御するコントローラ（１００）によって行われる温度調節方法において、以下のＡ）からＧ）のステップ
   Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度（Ｔ１）を第１の目標温度（ＳＶ）に制御し、
   Ｂ） 前記第１の制御動作を行なっている間、前記熱媒体温度（Ｔ１）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
   Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度（Ｔ１）と前記対象物温度（Ｔｓ）との間の温度差（Ｄ）を周期的に求め、各現在時刻での前記温度差（Ｄ）を、可変のオフセット値（Ｄ）として採用し、各現在時点での前記可変のオフセット値（Ｄ）と前記第１の目標温度（ＳＶ）とを用いて第２の目標温度（ＳＳＶ）を周期的に決定し、そして、前記熱媒体温度（Ｔ１）を前記第２の目標温度（ＳＳＶ）に制御し、
   Ｄ） 前記第２の制御動作を行なっている間、前記対象物温度（Ｔｓ）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
   Ｅ） 前記Ｄ）ステップの判定結果が真になった第２の時点以降、第３の制御動作を行ない、前記第３の制御動作では、前記第２の時点での前記熱媒体温度（Ｔ１）と前記対象物温度（Ｔｓ）との間の温度差（Ｄ）を求め、前記第２の時点での前記温度差（Ｄ）を、固定のオフセット値（Ｄｆｉｘ）として採用し、前記固定のオフセット値と前記第１の標温度（ＳＶ）とを用いて第３の目標温度（ＳＳＶｆｉｘ）を決定し、そして、前記熱媒体温度（Ｔ１）を前記第３の目標温度（ＳＳＶｆｉｘ）に制御し、
   Ｆ） 前記第３の制御動作を行なっている間、前記第３の目標温度（ＳＳＶｆｉｘ）を変更すべき所定の事象が生じたか判定し、
   Ｇ） 前記Ｆ）ステップの判定結果が真になった第３の時点以降、前記第２の制御動作を行う
   を有する温度調節方法。
10. 熱媒流体を用いて対象物（５）の温度を調節するために、前記熱媒流体から検出される熱媒体温度（Ｔ１）と前記対象物から検出される対象物温度（Ｔｓ）とを入力し、前記熱媒流体の冷却又は加熱を制御するコントローラ（１００）によって行われる温度調節方法において、以下のＡ）からＣ）のステップ
    Ａ） 第１の制御動作を行い、前記第１の制御動作では、前記熱媒体温度（Ｔ１）を第１の目標温度（ＳＶ）に制御し、
    Ｂ） 前記第１の制御動作を行なっている間、各現在時刻とその前の各時刻との前記温度差（Ｄ）の時間変的変化量（ΔＤ）を周期的に求め、前記時間的変化量（ΔＤ）に基づいて、前記熱媒体温度（Ｔ１）が前記第１の目標温度（ＳＶ）に整定したかを判定し、
    Ｃ） 前記Ｂ）ステップの判定結果が真になった第１の時点以降、第２の制御動作を行ない、前記第２の制御動作では、各現在時刻での前記熱媒体温度（Ｔ１）と前記対象物温度（Ｔｓ）との間の温度差（Ｄ）を周期的に求め、各現在時刻での前記温度差（Ｄ）を、可変のオフセット値（Ｄ）として採用し、各現在時点での前記可変のオフセット値（Ｄ）と前記第１の目標温度（ＳＶ）とを用いて第２の目標温度（ＳＳＶ）を周期的に決定し、そして、前記熱媒体温度（Ｔ１）を前記第２の目標温度（ＳＳＶ）に制御する、
    を有する温度調節方法。


Images
