【課題】金属材料を無駄なく用いてコストの上昇を抑えつつも、金属ナノワイヤー表面での光の乱反射を防止可能な透明導電膜を提供する。
【解決手段】金属ナノワイヤーとこれに吸着された有色化合物とを含む透明導電膜である。有色化合物は、可視光領域の光を吸収する材料であり、さらに金属ナノワイヤーを構成する金属に結合する官能基を有する。
【選択図】図１

Description

本開示は、透明導電膜、情報入力装置、および電子機器に関し、特には金属ナノワイヤーを導電材料として用いた透明導電膜と、この透明導電膜を用いた情報入力装置、およびこの透明導電膜を表示パネルに設けた電子機器に関する。
表示パネルの表示面に設けられる透明導電膜、さらには表示パネルの表示面側に配置される情報入力装置の透明導電膜等、光透過性が要求される透明導電膜には、インジウムスズ酸化物（ＩＴＯ）のような金属酸化物が用いられてきた。しかしながら、金属酸化物を用いた透明導電膜は、真空環境下においてスパッタ成膜されるため製造コストがかかるものであり、また曲げやたわみなどの変形によって割れや剥離が発生し易いものであった。
そこで金属酸化物を用いた透明導電膜に換えて、塗布や印刷による成膜が可能で、しかも曲げやたわみに対する耐性も高い金属ナノワイヤーを用いた透明導電膜が検討されている。金属ナノワイヤーを用いた透明導電膜は、レアメタルであるインジウムを使わない次世代の透明導電膜としても注目されている（例えば下記特許文献１，２、および非特許文献１参照）。
ところが、金属ナノワイヤーを用いた透明導電膜を表示パネルの表示面側に設けた場合、金属ナノワイヤーの表面で外光が乱反射することにより、表示パネルの黒表示がほのかに明るく表示される、いわゆる黒浮き現象が発生する。黒浮き現象は、コントラスト低下による表示特性の劣化を招く要因になる。
このような黒浮きの発生を防止することを目的として、光の乱反射が発生し難い金（Ａｕ）を用いた金ナノチューブが提案されている。金ナノチューブの形成は、先ず、光を乱反射しやすい銀ナノワイヤーをテンプレートとして用い、これに金メッキを施す。その後、テンプレートとして用いた銀ナノワイヤー部分をエッチングもしくは酸化して金ナノチューブに変換する（例えば下記特許文献３参照）。
また、金属ナノワイヤーと二次導電性媒体（ＣＮＴ（カーボンナノチューブ）、導電性ポリマー、ＩＴＯ等）とを併用して、光散乱を防止する手法が提案されている（例えば下記特許文献２参照）。
特表２０１０−５０７１９９号公報 特表２０１０−５２５５２６号公報 特表２０１０−５２５５２７号公報
「ＡＣＳ Ｎａｎｏ」２０１０年，ＶＯＬ．４，ＮＯ．５，p.2955-2963
しかしながら、前者の方法で得られる金ナノチューブは、テンプレートとして用いた銀ナノワイヤーが材料として無駄になってしまうのみならず、さらに金メッキを施すための金属材料も必要となってしまう。そのため材料費が高くなり、また工程も煩雑になるため製造コストが高くなる。
また、後者の方法では、ＣＮＴ、導電性ポリマー、ＩＴＯ等の二次導電性媒体（着色材料）を併用するため、透明性が損なわれる虞がある。
そこで本開示は、金属材料を無駄なく用いてコストの上昇を抑えつつも、金属ナノワイヤー表面での光の乱反射を防止可能な透明導電膜を提供することを目的とする。また本開示は、金属ナノワイヤー表面での光の乱反射を防止しつつ、透明性を維持することができる透明導電膜を提供することを目的とする。また本開示は、このような透明導電膜を電極として用いたことにより、光の乱反射による黒浮きを防止可能とした情報入力装置を提供すること、さらにはコントラストの良好な表示が可能な電子機器を提供することを目的とする。
このような目的を達成するための本開示の透明導電膜は、金属ナノワイヤーと、この金属ナノワイヤーに吸着された有色化合物とを含むことを特徴としている。このような透明導電膜においては、金属ナノワイヤーに吸着された有色化合物に可視光が吸収されることにより、金属ナノワイヤーの表面での光の乱反射が防止される。また、有色化合物を金属ナノワイヤーに吸着させているので、有色化合物の添加による透明性の低下を抑制することができる。
また本開示の透明導電膜は、表面を有する金属ナノワイヤーと、表面の少なくとも一部に被覆された有色化合物とを含むことを特徴としている。このような透明導電膜においては、金属ナノワイヤー表面の少なくとも一部に被覆された有色化合物に可視光が吸収されることにより、金属ナノワイヤー表面での光の乱反射が防止される。また、有色化合物を金属ナノワイヤーの表面に偏在させているので、有色化合物の添加による透明性の低下を抑制することができる。
また本開示の情報入力装置は、有色化合物を吸着させた金属ナノワイヤーを含んで構成された透明導電膜を、透明基板上に設けた構成を有する。このような情報入力装置は、上述のように金属ナノワイヤー表面での光の乱反射が防止された透明導電膜を用いたことにより、透明導電膜の黒浮きが防止されたものとなる。
さらに本開示の電子機器は、有色化合物を吸着させた金属ナノワイヤーを含んで構成された透明導電膜を、表示パネルの表示面側に設けた構成を有する。このような電子機器は、上述のように金属ナノワイヤー表面での光の乱反射が防止された透明導電膜を用いたことにより、透明導電膜の黒浮きが防止されてコントラストの高い表示が可能になる。
以上説明したように本開示によれば、金属ナノワイヤーに有色化合物を吸着させて光の乱反射を防止したことにより、金属材料を無駄なく用いてコスト上昇を抑えつつも、金属ナノワイヤーを用いた透明導電膜における黒浮きの防止が可能になる。また、表示パネルの表示面側に透明導電膜を設けた電子機器において、表示面側の透明導電膜においての黒浮きを防止したことによってコントラストの向上を図ることが可能になる。
図１は、第１実施形態の透明導電膜の構成を説明する断面模式図である。 図２は、変形例１の透明導電膜の構成を説明する断面模式図である。 図３は、変形例２の透明導電膜の構成を説明する断面模式図である。 図４は、変形例３の透明導電膜の構成を説明する断面模式図である。 図５Ａ〜図５Ｅは、第２実施形態の透明導電膜の製造方法を示す工程図である。 図６Ａ，図６Ｂは、第３実施形態の透明導電膜の製造方法を示す工程図である。 図７は、第４実施形態の情報入力装置の要部構成図である。 図８は、第５実施形態の情報入力装置を備えた表示装置（電子機器）の構成を説明する斜視図である。 図９は、第６実施形態の透明導電膜を用いた表示装置（電子機器）の要部断面図である。 図１０は、第７実施形態の表示部を備えたテレビ（電子機器）を示す斜視図である。 図１１Ａ，図１１Ｂは、第７実施形態の表示部を備えたデジタルカメラ（電子機器）を示す斜視図である。 図１２は、第７実施形態の表示部を備えたノート型パーソナルコンピュータ（電子機器）を示す斜視図である。 図１３は、第７実施形態の表示部を備えたビデオカメラ（電子機器）を示す斜視図である。 図１４は、第７実施形態の表示部を備えた携帯端末装置（電子機器）の正面図である。 図１５は、変形例４の透明導電膜の構成を説明する断面模式図である。 図１６は、変形例５の透明導電膜の構成を説明する断面模式図である。
以下、本開示の実施の形態を、図面に基づいて次に示す順に説明する。
１．第１実施形態（透明導電膜の構成例）
２．変形例１（オーバーコート層を設けた透明導電膜の構成例）
３．変形例２（アンカー層を設けた透明導電膜の構成例）
４．変形例３（樹脂に分散させずに金属ナノワイヤーを集積させた透明導電膜の構成例）
５．変形例４（基材の一主面にハードコート層を設けた透明導電膜の構成例）
６．変形例５（基材の両主面にハードコート層を設けた透明導電膜の構成例）

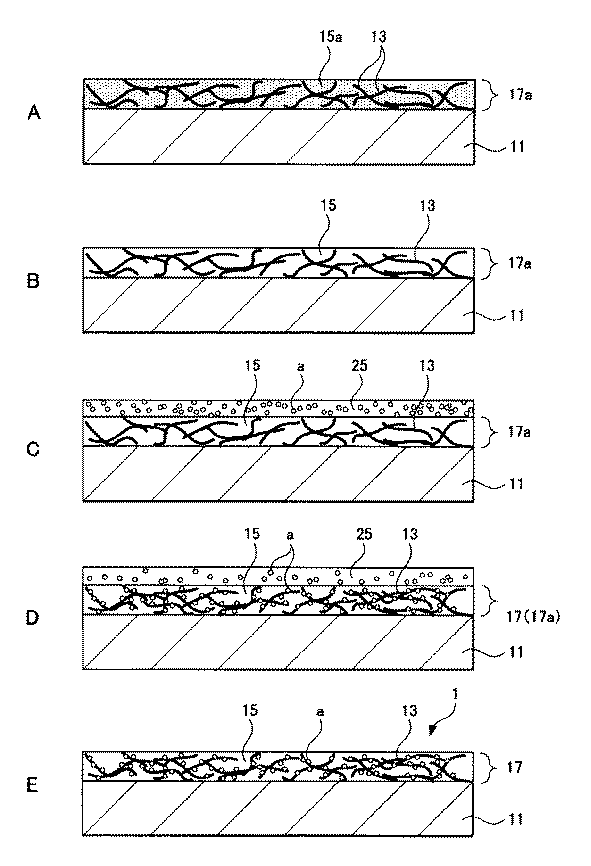

７．第２実施形態（成膜後に有色化合物の吸着処理を行う透明導電膜の製造方法）
８．第３実施形態（有色化合物の吸着後に成膜を行う透明導電膜の製造方法）
９．第４実施形態（透明導電膜を用いた情報入力装置の構成例）
１０．第５実施形態（情報入力装置を備えた表示装置の構成例）
１１．第６実施形態（透明導電膜を用いた表示装置の構成例）
１２．第７実施形態（表示部を備えた電子機器の構成例）
≪１．第１実施形態（透明導電膜の構成例）≫
図１は、透明導電膜の構成を説明するための断面模式図である。図１に示すように、第１実施形態の透明導電膜１は、例えば透明基材１１上に、金属ナノワイヤー１３を集積させたものであり、金属ナノワイヤー１３に有色化合物ａを吸着させたところが特徴的である。ここでは一例として、金属ナノワイヤー１３を透明樹脂材料１５に分散させて吸着ワイヤー層（透明導電膜）１７とし、この吸着ワイヤー層１７を透明基材１１上に設けたことにより、透明基材１１上に金属ナノワイヤー１３を集積させた構成としている。以下、これらの構成要素の詳細を順に説明する。
＜透明基材１１＞
透明基材１１は、可視光に対して透過性を有する材料で構成されたもので、例えば無機材料またはプラスチック材料で構成される。このような透明基材１１は、透明導電膜１に必要とされる膜厚を有しており、例えばフレキシブルな屈曲性を実現できる程度に薄膜化されたフィルム状（シート状）、または適度の屈曲性と剛性を実現できる程度の膜厚を有する基板状であることとする。
このような透明基材１１を構成する無機材料としては、例えば、石英、サファイア、ガラスなどが挙げられる。
またこのような透明基材１１を構成するプラスチック材料としては、例えば、公知の高分子材料を用いることができる。公知の高分子材料としては、例えば、トリアセチルセルロース（ＴＡＣ）、ポリエステル（ＴＰＥＥ）、ポリエチレンテレフタレート（ＰＥＴ）、ポリエチレンナフタレート（ＰＥＮ）、ポリイミド（ＰＩ）、ポリアミド（ＰＡ）、アラミド、ポリエチレン（ＰＥ）、ポリアクリレート、ポリエーテルスルフォン、ポリスルフォン、ポリプロピレン（ＰＰ）、ジアセチルセルロース、ポリ塩化ビニル、アクリル樹脂（ＰＭＭＡ）、ポリカーボネート（ＰＣ）、エポキシ樹脂、尿素樹脂、ウレタン樹脂、メラミン樹脂、シクロオレフィンポリマー（ＣＯＰ）などがあげられる。このようなプラスチック材料を用いて透明基材１１を構成した場合、生産性の観点から透明基材１１の膜厚を５〜５００μｍとすることが好ましいが、この範囲に特に限定されるものではない。
＜金属ナノワイヤー１３＞
金属ナノワイヤー１３の表面の少なくとも一部は、有色化合物ａにより被覆されている。これにより、金属ナノワイヤー表面の少なくとも一部に被覆された有色化合物ａに可視光が吸収され、金属ナノワイヤー表面での光の乱反射が防止される。
金属ナノワイヤー１３は、金属を用いて構成されたものであって、ｎｍオーダーの径を有する微細なワイヤーである。このような金属ナノワイヤー１３は、構成元素としてＡｇ、Ａｕ、Ｎｉ、Ｃｕ、Ｐｄ、Ｐｔ、Ｒｈ、Ｉｒ、Ｒｕ、Ｏｓ、Ｆｅ、Ｃｏ、Ｓｎより選択された１種類以上の元素で構成される。
また金属ナノワイヤー１３の好ましい形状は、平均短軸径が１ｎｍよりも大きく５００ｎｍ以下であり、平均長軸長が１μｍよりも大きく１０００μｍ以下である。平均短軸径が１ｎｍ以下の場合、金属ナノワイヤー１３の導電率が劣化して塗布後に導電膜として機能しにくい。一方、平均短軸径が５００ｎｍよりも大きい場合、透明導電膜１の全光線透過率が劣化する。また平均長軸長が１μｍ以下の場合、金属ナノワイヤー同士がつながりにくく、透明導電膜１が導電膜として機能しにくい。一方、平均長軸長が１０００μｍよりも長い場合、透明導電膜１の全光線透過率が劣化すると共に、透明導電膜１を形成する際に用いる分散液においての金属ナノワイヤー１３の分散性が劣化する傾向にある。さらには金属ナノ粒子が数珠状に繋がってワイヤー形状を有しているものでも良い。この場合、長さは限定されない。
このような金属ナノワイヤー１３の目付量は、０．００１〜１．０００［ｇ／ｍ2］であることが好ましい。目付量が０．００１［ｇ／ｍ2］未満である場合、金属ナノワイヤー１３が十分に吸着ワイヤー層１７中に存在せず、透明導電膜１の導電性が劣化する。一方、金属ナノワイヤー１３の目付量が多いほどシート抵抗値は下がるが、目付量が１．０００［ｇ／ｍ2］より多い場合、透明導電膜１の全光線透過率が劣化する。
＜透明樹脂材料１５＞
透明樹脂材料１５は、金属ナノワイヤー１３を分散させるものであって、いわゆるバインダー材料である。ここで用いる透明樹脂材料１５は、既知の透明な天然高分子樹脂または合成高分子樹脂から広く選択して使用することができ、熱可塑性樹脂であっても熱硬化性樹脂や光硬化性樹脂であっても良い。熱可塑性樹脂としては、ポリ塩化ビニル、塩化ビニル−酢酸ビニル共重合体、ポリメチルメタクリレート、ニトロセルロース、塩素化ポリエチレン、塩素化ポリプロピレン、フッ化ビニリデン、エチルセルロース、ヒドロキシプロピルメチルセルロースが例示される。熱、光、電子線、放射線で硬化する熱（光）硬化性樹脂としては、メラミンアクリレート、ウレタンアクリレート、イソシアネート、エポキシ樹脂、ポリイミド樹脂、アクリル変性シリケート等のシリコン樹脂が例示される。
またこの透明樹脂材料１５には、添加剤として、界面活性剤、粘度調整剤、分散剤、硬化促進触媒、可塑剤、さらには酸化防止剤や硫化防止剤などの安定剤が、必要に応じて添加されていることとする。
＜有色化合物ａ＞
有色化合物ａは、可視光領域に吸収を持ち、かつ金属ナノワイヤー１３に吸着する物質である。ここで、可視光領域とは、およそ３６０ｎｍ以上８３０ｎｍ以下の波長帯域である。このような有色化合物ａは、可視光領域に吸収を持つ発色団Ｒと共に、金属ナノワイヤー１３を構成する金属に結合する官能基Ｘを有し、一般式［Ｒ−Ｘ］で表される。
このうち発色団［Ｒ］は、不飽和アルキル基、芳香環、複素環、金属イオンの少なくとも一つ以上を含む。このような発色団［Ｒ］の具体例としては、ニトロソ基、ニトロ基、アゾ基、メチン基、アミノ基、ケトン基、チアゾリル基、ナフトキノン基、スチルベン誘導体、インドフェノール誘導体、ジフェニルメタン誘導体、アントラキノン誘導体、トリアリールメタン誘導体、ジアジン誘導体、インジゴイド誘導体、キサンテン誘導体、オキサジン誘導体、フタロシアニン誘導体、アクリジン誘導体、チアジン誘導体、硫黄原子含有化合物、金属イオン含有化合物などが例示される。また、発色団［Ｒ］としては、上述の例示した発色団およびそれを含む化合物からなる群より選ばれる少なくとも１種以上を用いることができる。透明導電膜１の透明性の向上の観点からすると、発色団［Ｒ］としては、Ｃｒ錯体、Ｃｕ錯体、アゾ基、インドリン基、およびそれを含む化合物からなる群より選ばれる少なくとも１種以上を用いることができる。
金属ナノワイヤー１３を構成する金属に結合する官能基［Ｘ］は、スルホ基（スルホン酸塩含む）、スルホニル基、スルホンアミド基、カルボン酸基（カルボン酸塩含む）、アミノ基、アミド基、リン酸基（リン酸塩、リン酸エステル含む）、フォスフィノ基、シラノール基、エポキシ基、イソシアネート基、シアノ基、ビニル基、チオール基、カルビノール基などである。このような官能基［Ｘ］は、有色化合物ａ中に少なくとも１つ存在していれば良い。有色化合物ａの吸着による導電性低下を抑制する観点からすると、官能基［Ｘ］としては、カルボン酸基、リン酸基等が好ましく、カルボン酸基がより好ましい。
また官能基［Ｘ］は、金属ナノワイヤー１３を構成する金属に配位可能な原子であっても良い。このような原子は、例えば、Ｎ（窒素）、Ｓ（イオウ）、Ｏ（酸素）等である。官能基［Ｘ］がこれらの原子の場合は、官能基［Ｘ］は、発色団［Ｒ］の一部を構成するものであっても良く、有色化合物ａは複素環を有する化合物となる。
以上のような有色化合物ａとしては、酸性染料、直接染料などが例示される。より具体的な染料の一例としては、スルホ基を有する染料として、日本化薬製Kayakalan BordeauxBL、Kayakalan Brown GL、Kayakalan Gray BL167、Kayakalan Yellow GL143、KayakalanBlack 2RL、Kayakalan Black BGL、Kayakalan Orange RL、Kayarus Cupro Green G、Kayarus Supra Blue MRG、Kayarus Supra Scarlet BNL200、田岡化学工業製Lanyl Olive BGなどが例示される。その他には、日本化薬製Kayalon Polyester Blue 2R-SF、Kayalon Microester Red AQ-LE、Kayalon Polyester Black ECX300、Kayalon Microester Blue AQ-LE等が例示される。また、カルボキシル基を有する染料としては色素増感太陽電池用色素が挙げられ、Ru錯体のN3、N621、N712、N719、N749、N773、N790、N820、N823、N845、N886、N945、K9、K19、K23、K27、K29、K51、K60、K66、K69、K73、K77、Z235、Z316、Z907、Z907Na、Z910、Z991、CYC-B1、HRS-1、有機色素系としてAnthocyanine、WMC234、WMC236、WMC239、WMC273、PPDCA、PTCA、BBAPDC、NKX-2311、NKX-2510、NKX-2553（林原生物化学製）、NKX-2554（林原生物化学製）、NKX-2569、NKX-2586、NKX-2587（林原生物化学製）、NKX-2677(林原生物化学製)、NKX-2697、NKX-2753、NKX-2883、NK‐5958(林原生物化学製)、NK‐2684（林原生物化学製）、Eosin Y、Mercurochrome、MK-2（総研化学製）、D77、D102（三菱製紙化学製）、D120、D131（三菱製紙化学製）、D149（三菱製紙化学製）、D150、D190、D205（三菱製紙化学製）、D358（三菱製紙化学製）、JK-1、JK-2、5、ZnTPP、H2TC1PP、H2TC4PP、Phthalocyanine Dye(Zinc phtalocyanine-2,9,16,23-tetra-carboxylic acid、2-[2’-(zinc9’,16’,23’-tri-tert-butyl-29H,31H-phthalocyanyl)] succinic acid、Polythiohene Dye(TT-1)、Pendant type polymer、Cyanine Dye(P3TTA、C1-D、SQ-3、B1)等が挙げられる。
また透明導電膜１を構成する有色化合物ａは、上述の一般式［Ｒ−Ｘ］で表される化合物中から、金属ナノワイヤー１３を構成する金属毎に、その金属に吸着可能で、かつ透明導電膜１の製造工程で用いる溶剤に所定濃度で溶解可能な化合物が選択して用いられる。
＜その他＞
金属ナノワイヤー１３の分散性向上のため、金属ナノワイヤー１３に分散剤を吸着させても良い。分散剤としては、ポリビニルピロリドン（ＰＶＰ）、またはポリエチレンイミンのようなアミノ基含有化合物が用いられる。この他にも、スルホ基（スルホン酸塩含む）、スルホニル基、スルホンアミド基、カルボン酸基（カルボン酸塩含む）、アミド基、リン酸基（リン酸塩、リン酸エステル含む）、フォスフィノ基、シラノール基、エポキシ基、イソシアネート基、シアノ基、ビニル基、チオール基、カルビノール基などの官能基を有する化合物で金属に吸着可能なものが用いられる。
これらの分散剤は、透明導電膜１の導電性が劣化しない程度の量で金属ナノワイヤー１３に吸着されていることとする。
また分散剤の他にも、必要に応じて、金属ナノワイヤー１３同士および透明基材１１との密着性や耐久性を向上させるため添加剤が含まれていても良い。
また有色化合物ａは、金属ナノワイヤー表面を単分子レベルで被覆していることが好ましい。これにより、可視光に対する透明性の低下を抑制することができる。また、有色化合物ａの使用量を最小限に抑えることもできる。
金属ナノワイヤー表面にのみ有色化合物ａを偏在させることが好ましい。これにより、可視光に対する透明性の低下を抑制することができる。また、有色化合物ａの使用量を最小限に抑えることもできる。
以上のような構成の透明導電膜１は、以降の実施例にて記載した反射Ｌ評価方法にて、反射Ｌ値が８以下であることが好ましい。このようであると、黒浮き現象が改善され、表示パネルの表示面側に配置する用途に好適に適用できる。尚、反射Ｌ値は、金属ナノワイヤー１３に対する有色化合物ａの吸着量によって制御される。
＜第１実施形態の効果＞
以上説明した第１実施形態の透明導電膜１では、次のような効果を奏することが可能である。すなわち、金属ナノワイヤー１３に有色化合物ａを吸着させたことにより、金属ナノワイヤー１３の表面での光の乱反射を防止することが可能になる。特に、有色化合物ａが、可視光領域の光を吸収する発色団Ｒを持つものであるため、この有色化合物ａで外光が吸収されて乱反射を防止する効果を高く得ることができる。
またこの透明導電膜１は、金属ナノワイヤー１３に有色化合物ａを吸着させた構成であるため、金属材料を無駄なく用いて製造コストの上昇を抑えることも可能である。
尚、以上の第１実施形態においては、透明導電膜１として、透明基材１１上に吸着ワイヤー層１７を設けた構成を説明した。しかしながら、透明導電膜１は、透明基材１１を除去して吸着ワイヤー層１７のみで構成されていても良い。
金属ナノワイヤー表面にあたり、黒浮きの原因となる入射光は、そもそも透明導電フィルム等を透過しない光である。第１実施形態の透明導電膜１で使用する有色化合物ａは、金属ナノワイヤー表面にあたり、黒浮きの原因となる入射光を吸収する機能を有している。そのため、第１の実施形態の透明導電膜１では、有色化合物ａを使用するが、透明性の低下は抑制できる。
尚、金属ナノワイヤー１３に有色化合物ａが吸着しているか否かは、次の方法によって確認することが可能である。まず、確認対象となる金属ナノワイヤー１３を含む透明導電膜を、既知の金属をエッチングできる溶液に数時間から十数時間程度浸漬し、吸着化合物を金属ナノワイヤー１３と共に抽出する。続いて、加熱もしくは減圧によって、抽出液から溶剤を除去することにより、抽出成分を濃縮する。この際、必要に応じてクロマトグラフィーによる分離を行っても良い。次に、上述の濃縮した抽出成分のガスクロマトグラフ（ＧＣ）分析を行い、吸着化合物の分子およびそのフラグメントを確認することによって、吸着化合物を同定することができる。また、吸着化合物の抽出に重水素置換溶剤を用いることで、ＮＭＲ分析によって吸着化合物を同定することもできる。
同定された吸着化合物が発色団［Ｒ］を有するものであれば、金属ナノワイヤー１３に有色化合物ａが吸着されていたことになるため、上述した第１実施形態の効果を得ることが可能である。
≪２．変形例１（オーバーコート層を設けた透明導電膜の構成例）≫
図２には、透明導電膜の変形例１として、第１実施形態の透明導電膜にオーバーコート層２１を設けた透明導電膜１−１の構成を示す。オーバーコート層２１は、金属ナノワイヤー１３を用いて構成された吸着ワイヤー層１７を保護するためのものであり、吸着ワイヤー層１７の上部に設けられている。
このオーバーコート層２１は、可視光に対して光透過性を有していることが重要であり、ポリアクリル系樹脂、ポリアミド系樹脂、ポリエステル系樹脂、またはセルロース系樹脂で構成されるか、あるいは金属アルコキシドの加水分解、脱水縮合物などで構成される。またこのようなオーバーコート層２１は、可視光に対する光透過性が阻害されることのない膜厚で構成されていることとする。オーバーコート層２１が、ハードコート機能、防眩機能、反射防止機能、アンチニュートンリング機能、およびアンチブロッキング機能などからなる機能群より選ばれる少なくとも１種の機能を有していてもよい。
≪３．変形例２（アンカー層を設けた透明導電膜の構成例）≫
図３には、透明導電膜の変形例２として、第１実施形態の透明導電膜にアンカー層２３を設けた透明導電膜１−２の構成を示す。アンカー層２３は、金属ナノワイヤー１３を用いて構成された吸着ワイヤー層１７−透明基材１１間の密着性を確保するためのものであり、吸着ワイヤー層１７−透明基材１１との間に挟持されている。
このアンカー層２３は、可視光に対して光透過性を有していることが重要であり、ポリアクリル系樹脂、ポリアミド系樹脂、ポリエステル系樹脂、またはセルロース系樹脂で構成されるか、あるいは金属アルコキシドの加水分解、脱水縮合物などで構成される。またこのようなアンカー層２３は、可視光に対する光透過性が阻害されることのない膜厚で構成されていることとする。
尚、本変形例２は、変形例１と組み合わせることも可能である。組み合わせた場合、アンカー層２３−オーバーコート層２１間に、金属ナノワイヤー１３を用いて構成された吸着ワイヤー層１７を挟持させた構成となる。
≪４．変形例３（樹脂に分散させずに金属ナノワイヤーを集積させた透明導電膜の構成例）≫
図４には、透明導電膜の変形例３として、第１実施形態の透明導電膜から透明樹脂材料を除去した透明導電膜１−３の構成を示す。透明基材１１上には、有色化合物ａを吸着させた金属ナノワイヤー１３が、透明樹脂材料に分散されることなく集積されている。そして、有色化合物ａを吸着させた金属ナノワイヤー１３の集積によって構成された吸着ワイヤー層１７’が、透明基材１１の表面との密着性を保って透明基材１１上に配置されている。このような構成は、金属ナノワイヤー１３同士および金属ナノワイヤー１３と透明基材１１との密着性が良好である場合に適用される。
尚、このような変形例３は、変形例１および変形例２の少なくとも一方と組み合わせることが可能である。すなわち変形例１と組み合わせて吸着ワイヤー層１７’の上方にオーバーコート層を設けても良く、変形例２と組み合わせて透明基材１１と吸着ワイヤー層１７’との間にアンカー層を設けても良い。
このような構成の透明導電膜１−３であっても、金属ナノワイヤー１３に有色化合物ａを吸着させているため、第１実施形態で説明した構成の透明導電膜と同様の効果を得ることが可能である。
≪５．変形例４（基材の一主面にハードコート層を設けた透明導電膜の構成例）≫
図１５には、透明導電膜の変形例４として、第１実施形態の透明導電膜にハードコート層１８を設けた透明導電膜１−４の構成を示す。ハードコート層１８は、基材１１を保護するためのものであり、基材１１の下部に設けられている。
このハードコート層１８は、可視光に対して光透過性を有していることが重要であり、有機系ハードコート剤、無機系ハードコート剤、有機−無機系ハードコート剤などで構成される。またこのようなハードコート層１８は、可視光に対する光透過性が阻害されることのない膜厚で構成されていることとする。
尚、このような変形例４は、変形例１〜３のうちの少なくとも１つと組み合わせることが可能である。例えば、オーバーコート層やアンカー層などをさらに設けるようにしてもよい。アンカー層は、例えば、基材１１と吸着ワイヤー層１７との間、および基材１１とハードコート層１８との間の少なくとも一方に設けられる。オーバーコート層は、例えば、吸着ワイヤー層１７の上部、およびハードコート層１８の上部の少なくとも一方に設けられる。
≪６．変形例５（基材の両主面にハードコート層を設けた透明導電膜の構成例）≫
図１６には、透明導電膜の変形例５として、第１実施形態の透明導電膜にハードコート層１８、１９を設けた透明導電膜１−５の構成を示す。ハードコート層１８は、基材１１を保護するためのものであり、基材１１の下部に設けられている。ハードコート層１９は、基材１１を保護するためのものであり、基材１１の上部に設けられている。吸着ワイヤー層１７は、ハードコート層１９の上部に設けられている。
このハードコート層１８、１９は、可視光に対して光透過性を有していることが重要であり、有機系ハードコート剤、無機系ハードコート剤、有機−無機系ハードコート剤などで構成される。またこのようなハードコート層１８、１９は、可視光に対する光透過性が阻害されることのない膜厚で構成されていることとする。
尚、このような変形例５は、変形例１〜３のうちの少なくとも１つと組み合わせることが可能である。例えば、オーバーコート層やアンカー層などをさらに設けるようにしてもよい。アンカー層は、例えば、基材１１とハードコート層１９との間、ハードコート層１９と吸着ワイヤー層１７との間、および基材１１とハードコート層１８との間のうちの少なくとも一箇所に設けられる。オーバーコート層は、例えば、吸着ワイヤー層１７の上部、およびハードコート層１８の上部の少なくとも一方に設けられる。
≪７．第２実施形態（成膜後に有色化合物の吸着処理を行う透明導電膜の製造方法）≫
次に、図５を参照し、透明導電膜の製造方法の第１例として、金属ナノワイヤーの分散膜を成膜後に、有色化合物の吸着処理を行う方法を説明する。
［分散液の作製］
先ず、金属ナノワイヤーを溶剤に分散させた分散液を作製する。ここでは、溶剤に対して、金属ナノワイヤーと共に透明樹脂材料（バインダー）を添加する。また必要に応じて、金属ナノワイヤーの分散性を向上させるための分散剤や、密着性や耐久性を向上させるためのその他の添加剤を混合する。
分散手法としては、攪拌、超音波分散、ビーズ分散、混錬、ホモジナイザー処理等が好ましく適用できる。
分散液の重量を１００重量部とした場合、分散液における金属ナノワイヤーの配合量は０．０１〜１０．００重量部とする。０．０１重量部未満である場合、最終的に得られる透明導電膜において金属ナノワイヤーに十分な目付量（０．００１〜１．０００［ｇ／ｍ2］）が得られない。一方、１０重量部よりも大きい場合、金属ナノワイヤーの分散性が劣化する傾向にある。また分散液に対して分散剤を添加する場合は、最終的に得られる透明導電膜の導電性が劣化しない程度の添加量にすることが好ましい。
＜溶剤＞
ここで、以上の分散液の作製に用いる溶剤としては、金属ナノワイヤーが分散するものを使用する。例えば、水、アルコール（例えばメタノール、エタノール、n-プロパノール、i-プロパノール、n-ブタノール、i-ブタノール、sec-ブタノール、tert-ブタノール等）、アノン（例えばシクロヘキサノン、シクロペンタノン）、アミド（例えばN,N-ジメチルホルムアミド：ＤＭＦ）、スルフィド（例えばジメチルスルホキシド：ＤＭＳＯ）等から選択される少なくとも１種類以上が使用される。
分散液を用いて形成される分散膜の乾燥ムラやクラックを抑えるため、分散液には、さらに高沸点溶剤を添加し、分散液からの溶剤の蒸発速度をコントロールすることもできる。高沸点溶剤としては、例えば、ブチルセロソルブ、ジアセトンアルコール、ブチルトリグリコール、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノプロピルエーテル、エチレングリコールモノイソプロピルエーテル、ジエチレングリコールモノブチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノメチルエーテルジエチレングリコールジエチルエーテル、ジプロピレングリコールモノメチルエーテル、トリプロピレングリコールモノメチルエーテル、プロピレングリコールモノブチルエーテル、プロピレングリコールイソプロピルエーテル、ジプロピレングリコールイソプロピルエーテル、トリプロピレングリコールイソプロピルエーテル、メチルグリコールが挙げられる。これらの高沸点溶剤は単独で用いられてもよく、また複数を組み合わせてもよい。
［分散膜の形成］
次に、図５Ａに示すように、上述したようにして作製した分散液を用いて、透明基材１１上に金属ナノワイヤー１３を分散させた分散膜１７ａを形成する。分散膜１７ａの形成方法が限定されることはないが、物性、利便性、製造コストなどを考慮すると湿式製膜法が好ましい。湿式製膜法としては、塗布法、スプレー法、印刷法などの公知の方法が適用される。塗布法であれば、特に限定されるものではなく、公知の塗布法を用いることができる。公知の塗布法としては、例えば、マイクログラビアコート法、ワイヤーバーコート法、ダイレクトグラビアコート法、ダイコート法、ディップ法、スプレーコート法、リバースロールコート法、カーテンコート法、コンマコート法、ナイフコート法、スピンコート法などが挙げられる。印刷法であれば、例えば、凸版、オフセット、グラビア、凹版、ゴム版、スクリーン、インクジェット印刷などが挙げられる。
この状態においては、未硬化の透明樹脂材料（バインダー）１５ａを含む溶剤中に、金属ナノワイヤー１３が分散された分散膜１７ａが形成される。
［分散膜の乾燥と硬化］
次いで、図５Ｂに示すように、透明基材１１上に形成された分散膜１７ａ中の溶剤を乾燥させて除去する。乾燥による溶剤の除去は、自然乾燥であっても加熱乾燥であっても良い。その後、未硬化の透明樹脂材料（１５ａ）の硬化処理を行い、硬化させた透明樹脂材料１５中に金属ナノワイヤー１３を分散させた状態とする。以上の後には、得られる透明導電膜のシート抵抗値を下げるために、必要に応じてカレンダーによる加圧処理を施す。
［処理溶液の作製］
有色化合物を含有する処理溶液を作製する。ここでは、例えば有色化合物を溶剤に溶解させて処理溶液を作製することとする。このような処理溶液は、この処理溶液を用いた吸着処理においての、金属ナノワイヤーに対する有色化合物の吸着速度を向上させる観点から、有色化合物の濃度が大きいほうが好ましい。具体的には、処理溶液中における有色化合物の濃度は、０．０１重量％以上が好ましい。尚、有色化合物が常温で液体、もしくはプロセス上可能な温度で加熱した場合に液体状態となり得る場合には、液体状の有色化合物をそのまま処理溶液として用いても良い。
＜溶剤＞
このような処理溶液の作製に用いる溶剤は、有色化合物を所定濃度に溶解可能な材料を適宜選択すれば良い。具体的には、例えば、水、アセトニトリル、3-メトキシプロピオニトリル、3,3-ジメトキシプロピオニトリルエトキシプロピオニトリル、3-エトキシプロピオニトリル、3,3≡-オキシジプロピオニトリル、3-アミノプロピオニトリル、プロピオニトリル、シアノ酢酸プロピル、イソチオシアン酸3-メトキシプロピル、3-フェノキシプロピオニトリル、p-アニシジン3-（フェニルメトキシ）プロパンニトリル、メタノール、エタノール、プロパノール、イソプロピルアルコール、n-ブタノール、2-ブタノール、イソブタノール、t-ブタノール、エチレングリコール、トリエチレングリコール、1-メトキシ-エタノール、1,1-ジメチル-2-メトキシエタノール、3-メトキシ-1-プロパノール、ジメチルスルホキシド、ベンゼン、トルエン、o-キシレン、m-キシレン、p-キシレン、クロロベンゼン、ジクロロベンゼン、酢酸ブチル、酢酸エチル、シクロヘキサン、シクロヘキサノン、エチルメチルケトン、アセトン、ジメチルホルムアミド等が挙げられる。これらの溶剤は単独で用いられてもよく、また複数を組み合わせてもよい。
［有色化合物の吸着処理］
次に図５Ｃに示すように、硬化させた透明樹脂材料１５中に金属ナノワイヤー１３を分散させてなる分散膜１７ａを、有色化合物ａを溶解させた処理溶液２５に接触させる。
これにより図５Ｄに示すように、分散膜１７ａ中の金属ナノワイヤー１３に、処理溶液２５中の有色化合物ａを吸着させて吸着ワイヤー層１７を形成する。このような吸着処理においては、処理溶液２５中の有色化合物ａと金属ナノワイヤー１３を構成する金属材料とを、共有結合あるいは配位結合させる。
このような吸着処理の具体例としては、金属ナノワイヤー１３が分散された分散膜１７ａを処理溶液２５に浸漬させる浸漬方式、または分散膜１７ａ上に処理溶液２５の液膜を形成する塗布方式または印刷方式が例示される。
浸漬方式を適用する場合、分散膜１７ａが十分に浸る量の処理溶液２５を準備し、分散膜１７ａを処理溶液２５中に０．１秒〜４８時間浸漬する。この間、加熱および超音波処理の少なくとも一方を行うことで、金属ナノワイヤー１３への有色化合物ａの吸着速度を速めることができる。浸漬後、必要に応じて分散膜１７ａを有色化合物の良溶剤で洗浄し、分散膜１７ａに残った未吸着の有色化合物ａを除去する工程を行う。
塗布方式を適用する場合、例えば、マイクログラビアコート法、ワイヤーバーコート法、ダイレクトグラビアコート法、ダイコート法、ディップ法、スプレーコート法、リバースロールコート法、カーテンコート法、コンマコート法、ナイフコート法、スピンコート法などから適宜の方法を選択し、分散膜１７ａ上に処理溶液２５の液膜を形成する。
印刷方式を適用する場合、例えば、凸版印刷法、オフセット印刷法、グラビア印刷法、凹版印刷法、ゴム版印刷法、インクジェット法、およびスクリーン印刷法などから適宜の方法を選択し、分散膜１７ａ上に処理溶液２５の液膜を形成する。
塗布方式または印刷方式を適用した場合には、分散膜１７ａ上に一定量の処理溶液２５の液膜を形成した状態で、加熱および超音波処理の少なくとも一方を行うことで、金属ナノワイヤー１３に対する有色化合物ａの吸着速度を速めることができる。また、処理溶液２５の液膜を形成してから一定時間が経過した後、必要に応じて分散膜１７ａを有色化合物ａの良溶剤で洗浄し、分散膜１７ａに残った未吸着の有色化合物ａを除去する工程を行う。
尚、一定量の処理溶液２５の液膜の形成は、１回の液膜の形成によって達成される必要は無く、前述の液膜の形成工程と洗浄工程とを複数回繰り返すことによって達成されても良い。
［乾燥処理］
以上のような吸着処理の後、図５Ｅに示すように、吸着ワイヤー層１７の乾燥処理を行う。ここでの乾燥処理は、自然乾燥であっても良く、加熱装置中での加熱乾燥であっても良い。これにより、透明基材１１上に吸着ワイヤー層１７を設けた透明導電膜１の製造を完了する。
［パターニングについて］
本第２実施形態の製造方法を適用し、吸着ワイヤー層１７からなる電極パターンを有する透明導電膜を作製する場合、図５Ａを用いて説明した分散膜１７ａの形成工程において、予めパターニングされた分散膜１７ａを形成すれば良い。分散膜１７ａのパターン形成は、例えば印刷法によって行うことができる。また別の方法として、図５Ａで形成した分散膜１７ａを硬化させた以降の工程で、分散膜１７ａまたは吸着ワイヤー層１７をパターンエッチングする。この場合、分散膜１７ａまたは吸着ワイヤー層１７における電極パターン以外の領域において、少なくとも金属ナノワイヤー１３が分断されて絶縁状態となるようにパターンエッチングを行えば良い。
［その他］
尚、図２を用いて説明した変形例１のように、吸着ワイヤー層１７の上部にオーバーコート層２１を設けた透明導電膜１−１を作製する場合には、さらに吸着ワイヤー層１７の上部にオーバーコート層２１を形成する工程を行えば良い。また、図３を用いて説明した変形例２のように、透明基材１１と吸着ワイヤー層１７との間にアンカー層２３を設けた透明導電膜１−２を作製する場合には、分散膜１７ａを形成する前の透明基材１１上にアンカー層２３を形成する。その後、このアンカー層２３上に分散膜１７ａを形成する工程と、これに続く工程を行えば良い。
さらに、図４を用いて説明した変形例３のように、透明樹脂材料を用いずに構成された吸着ワイヤー層１７’を作製する場合、透明導電性材料を用いることなく分散膜１７ａを構成する分散液を形成する。これにより、透明基材１１上に形成した分散膜１７ａから溶剤を除去した場合に、透明基材１１上に金属ナノワイヤー１３が集積された状態で残される。この状態において、透明基材１１上には分散膜１７ａが形成されていた部分に、金属ナノワイヤー１３が均等に分散した状態で集積され、金属ナノワイヤー１３で構成された分散膜が形成されることになる。その後は、上述した手順と同様の手順で、この分散膜に対して、有色化合物ａを溶解させた処理溶液２５を接触させることにより、吸着処理を行えば良い。
＜第２実施形態の効果＞
以上説明した第２実施形態の製造方法により、金属ナノワイヤー１３そのものに有色化合物ａを吸着させた構成を有する透明導電膜１を、真空プロセスを用いることのない簡便な方法により、安価に製造することが可能になる。
≪８．第３実施形態（有色化合物の吸着後に成膜を行う透明導電膜の製造方法）≫
次に、図６を参照し、透明導電膜の製造方法の第２例として、金属ナノワイヤーに有色化合物を吸着させた後に、金属ナノワイヤーの分散膜を成膜する方法を説明する。尚、図５を用いて説明した第２実施形態の手順と同様の手順についての重複する説明は省略する。
［分散液の作製］
金属ナノワイヤーを溶剤に分散させた分散液を作製する。ここで作製する分散液が、第１例で作製した分散液と異なるところは、有色化合物が添加されているところにあり、他の構成は第１例と同様である。このような分散液を作製することにより、分散液中の金属ナノワイヤーを構成する金属に有色化合物を結合させ、予め金属ナノワイヤーに有色化合物を吸着させておく。
分散液に対する有色化合物の添加量は、多いほうが反射Ｌ値の低減効果が大きくなるため好ましい。しかしながら、分散液に対する有色化合物の添加量が多すぎると、分散液中で金属ナノワイヤーが凝集する傾向にあり、作製される透明導電膜におけるシート抵抗値や全光線透過率の劣化が引き起こされる。このため、分散液に対する有色化合物の添加量は、０．０００１〜０．１重量％が好ましい。
［分散膜の形成］
次に、図６Ａに示すように、上述したようにして作製した有色化合物ａを含有する分散液を用いて、透明基材１１上に分散膜１７ｂを形成する。この分散膜１７ｂは、有色化合物ａが吸着した金属ナノワイヤー１３を溶剤に分散させた膜であり、未硬化の透明樹脂材料１５ａも含まれていることとする。このような分散膜１７ｂの形成方法が限定されることはなく、図５を用いて説明した第１例の方法と同様の浸漬法や塗布法などが適用される。
［分散膜の乾燥と硬化］
次に、図６Ｂに示すように、透明基材１１上に形成された分散膜１７ｂ中の溶剤を乾燥させて除去する。その後、未硬化の透明樹脂材料（１５ａ）の硬化処理を行い、硬化させた透明樹脂材料１５中に、有色化合物ａが吸着した金属ナノワイヤー１３を分散させてなる吸着ワイヤー層１７を形成する。以上の、溶剤の乾燥による除去、および未硬化の透明樹脂材料の硬化処理は、第１例で説明した方法と同様の方法で行われる。その後、得られる透明導電膜のシート抵抗値を下げるために、必要に応じてカレンダーによる加圧処理を施すことも、第１例と同様である。
以上により、透明導電膜１の製造を完了する。
［パターニングについて］
尚、本第３実施形態の製造方法を適用し、吸着ワイヤー層１７からなる電極パターンを有する透明導電膜を作製する場合、図６Ａを用いて説明した分散膜１７ｂの形成工程において、予めパターニングされた分散膜１７ｂを形成すれば良い。分散膜１７ｂのパターン形成は、例えば印刷法によって行うことができる。また別の方法として、図６Ａで形成した分散膜１７ｂを硬化させた以降の工程で、分散膜１７ｂ（吸着ワイヤー層１７）をパターンエッチングしても良い。この場合、分散膜１７ｂ（吸着ワイヤー層１７）における電極パターン以外の領域において、少なくとも金属ナノワイヤー１３が分断されて絶縁状態となるようにパターンエッチングを行えば良い。
［その他］
尚、図２を用いて説明した変形例１のように、吸着ワイヤー層１７の上部にオーバーコート層２１を設けた透明導電膜１−１を作製する場合には、さらに吸着ワイヤー層１７の上部にオーバーコート層２１を形成する工程を行えば良い。また、図３を用いて説明した変形例２のように、透明基材１１と吸着ワイヤー層１７との間にアンカー層２３を設けた透明導電膜１−２を作製する場合には、分散膜１７ｂを形成する前の透明基材１１上にアンカー層２３を形成する。その後、このアンカー層２３上に分散膜１７ｂを形成する工程と、これに続く工程を行えば良い。
さらに、図４を用いて説明した変形例３のように、透明樹脂材料を用いずに構成された吸着ワイヤー層１７’を作製する場合、透明導電性材料を用いることなく分散膜１７ｂを構成する分散液を形成する。これにより、透明基材１１上に形成した分散膜１７ｂから溶剤を除去した場合に、有色化合物ａが吸着した金属ナノワイヤー１３が、透明基材１１上に集積された状態で残される。この状態において、透明基材１１上には分散膜１７ｂが形成されていた部分に、有色化合物ａが吸着した金属ナノワイヤー１３が均等に分散した状態で集積された吸着ワイヤー層１７’が形成される。
＜第３実施形態の効果＞
以上説明した第３実施形態の製造方法であっても、第２実施形態の製造方法と同様に、金属ナノワイヤー１３そのものに有色化合物ａを吸着させた構成を有する透明導電膜１を、真空プロセスを用いることのない簡便な方法により、安価に製造することが可能になる。また特に本第３実施形態の製造方法は、第２実施形態の製造方法と比較して製造手順も少なく、より簡便に透明導電膜１を得ることが可能である。
≪９．第４実施形態（透明導電膜を用いた情報入力装置の構成例）≫
図７には、透明導電膜を用いた情報入力装置の要部構成図を示す。この図に示す情報入力装置３１は、例えば表示パネルの表示面上に配置される静電容量方式のタッチパネルであり、２枚の透明導電膜１ｘ，１ｙを用いて構成されている。各透明導電膜１ｘ，１ｙは、第１実施形態や変形例１〜３で説明した吸着ワイヤー層からなる電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…を、透明基材１１上にそれぞれ並列配置させている。これらの透明導電膜１ｘ，１ｙは、電極パターン１７ｘ１，１７ｘ２，…と電極パターン１７ｙ１，１７ｙ２，…とを、ｘ−ｙ方向に直交させた状態で対向配置し、接着性の絶縁性膜３３を介して貼り合わせられている。
またここでの図示は省略するが、この情報入力装置３１には、透明導電膜１ｘ，１ｙの各電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…に対して、個別に測定電圧を印加するための複数の端子が配線されていることとする。
このような情報入力装置３１は、透明導電膜１ｘに設けられた電極パターン１７ｘ１，１７ｘ２，…と、透明導電膜１ｙに設けられた電極パターン１７ｙ１，１７ｙ２，…とに対して、交互に測定電圧を印加する。この状態で、透明基材１１の表面に指またはタッチペンが触れると、情報入力装置３１内に存在する各部の容量が変化し、各電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…の測定電圧の変化となって現れる。この変化は、指またはタッチペンが触れた位置からの距離によって異なり、指またはタッチペンが触れた位置で最も大きくなる。このため、測定電圧の変化が最大となる、電極パターン１７ｘｎ，１７ｙｎでアドレスされた位置が、指またはタッチペンが触れた位置として検出される。
＜第４実施形態の効果＞
以上説明した第４実施形態の情報入力装置３１では、電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…として、第１実施形態またはその変形例１〜３で説明した光の乱反射が防止された吸着ワイヤー層１７，１７’を用いている。これにより、パターン形成された電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…が外光の乱反射によって視認されることを防止できる。またこのような情報入力装置３１を表示パネルの表示面上に配置した場合、情報入力装置３１に設けた電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…で外光が乱反射することによる、黒表示の際の黒浮きを防止した表示が可能である。
尚、本開示の情報入力装置は、ここで説明した構成の情報入力装置３１に限定されることはなく、透明導電膜を備えた構成の情報入力装置に広く適用可能であり、例えば抵抗膜方式のタッチパネルであっても良い。このような構成であっても、第４実施形態の情報入力装置３１と同様の効果を得ることができる。
≪１０．第５実施形態（情報入力装置を備えた表示装置の構成例）≫
図８には、本開示の電子機器の一例として情報入力装置を備えた表示装置の斜視図を示す。この図に示す表示装置４１は、表示パネル４３における表示面上に、例えば第４実施形態で説明した構成の情報入力装置３１を配置したものである。
表示パネル４３は、例えば液晶表示パネルであり、反射型、透過型、または半透過反射型の何れであっても良く、少なくとも表示面側には偏向板が設けられている。またこの表示パネル４３には、フレキシブルプリント基板４５が接続されており、表示画像の信号が入力される構成となっている。
このような表示パネル４３における画像の表示面上に、表示面を覆う状態で情報入力装置３１が重ねて配置されている。この情報入力装置３１には、フレキシブルプリント基板３５が接続されており、ここから情報入力装置３１の各電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…に、上述した測定電圧が印加される。
これにより、ユーザは、表示パネル４３で表示された表示画像の一部に指やタッチペンを接触させることにより、接触部分の位置情報を情報入力装置３１に入力することができる。
＜第５実施形態の効果＞
以上説明した第５実施形態の表示装置４１では、第４実施形態で説明した構成の情報入力装置３１を表示パネル４３の表示面上に配置している。このため、表示パネル４３の表示が黒表示であっても、情報入力装置３１を構成する電極パターン１７ｘ１，１７ｘ２，…、１７ｙ１，１７ｙ２，…表面での外光の乱反射による黒浮きが防止され、情報入力装置３１を有しつつもコントラストの高い表示が可能になる。
尚、本第５実施形態においては、表示パネル４３が液晶表示パネルである場合を例示したが、表示パネル４３はこれに限定されるものではない。例えば有機ＥＬ表示装置やプラズマ表示パネルなど、ほとんど全ての表示パネルを適用することができ、同様の効果を得ることができる。
≪１１．第６実施形態（透明導電膜を用いた表示装置の構成例）≫
図９には、透明導電膜を用いた表示装置の要部断面図を示す。この図に示す表示装置５１は、有機電界発光素子ＥＬを用いたアクティブマトリックス型の有機ＥＬ表示装置である。
この図に示すように、表示装置５１は、基板５０上の各画素Ｐに、薄膜トランジスタＴｒを用いた画素回路と、これに接続された有機電界発光素子ＥＬとが配列されたアクティブマトリックス型の表示装置５１である。
薄膜トランジスタＴｒが配列された基板５０上は平坦化絶縁膜５３で覆われ、この上部には平坦化絶縁膜５３に設けた接続孔を介して薄膜トランジスタＴｒに接続された画素電極５５が配列形成されている。画素電極５５は、陽極（または陰極）を構成している。
各画素電極５５の周縁はウインドウ絶縁膜５７で覆われて素子分離されている。素子分離された各画素電極５５上は、各色の有機発光機能層５９ｒ，５９ｇ，５９ｂで覆われ、さらにこれらを覆う共通電極６１が設けられている。各有機発光機能層５９ｒ，５９ｇ，５９ｂは、少なくとも有機発光層を備えた積層構造からなる。これらを覆う共通電極６１は、各有機発光機能層５９ｒ，５９ｇ，５９ｂに接する層が、例えば陰極（または陽極）として形成されている。また共通電極６１は、全体としては各有機発光機能層５９ｒ，５９ｇ，５９ｂで発生した発光光を取り出す光透過電極として形成されていることとする。このような共通電極６１の少なくとも一部の層に、第１実施形態およびその変形例１〜３で説明した吸着ワイヤー層１７，１７’からなる透明電極が用いられていることとする。
以上により、画素電極５５と共通電極６１との間に有機発光機能層５９ｒ，５９ｇ，５９ｂが挟持された各画素Ｐ部分に、有機電界発光素子ＥＬが形成される。尚、ここでの図示は省略したが、これらの有機電界発光素子ＥＬが形成された基板５０上には、さらに保護層が設けられ、接着剤を介して封止基板が貼り合わされて表示装置５１が構成されている。
＜第６実施形態の効果＞
以上説明した第６実施形態の表示装置５１では、発光光の取り出し側である表示面側に設けた共通電極６１として、第１実施形態およびその変形例１〜３で説明した、吸着ワイヤー層（透明電極膜）１７，１７’が用いられている。これにより、各有機発光機能層５９ｒ，５９ｇ，５９ｂで発生させた発光光を、共通電極６１側から取り出す場合に、共通電極６１での外光の乱反射による黒浮きが防止され、外光環境下においてもコントラストの高い表示が可能になる。
尚、この表示装置５１における表示面側には、第５実施形態と同様に情報入力装置３１を配置しても良く、この場合であっても第５実施形態においてと同様の効果を得ることができる。
≪１２．第７実施形態（表示部を備えた電子機器の構成例）≫
図１０〜図１４には、図８を用いて説明した第５実施形態の情報入力装置を備えた表示装置、または図９を用いて説明した第６実施形態の表示装置を、表示部に適用した電子機器の一例を示す。以下に、本開示の電子機器の適用例について説明する。
図１０は、本開示が適用されるテレビを示す斜視図である。本適用例に係るテレビ１００は、フロントパネル１０２やフィルターガラス１０３等から構成される表示部１０１を含み、その表示部１０１として先に説明した表示装置を適用する。
図１１は、本開示が適用されるデジタルカメラを示す図であり、図１１Ａは表側から見た斜視図、図１１Ｂは裏側から見た斜視図である。本適用例に係るデジタルカメラ１１０は、フラッシュ用の発光部１１１、表示部１１２、メニュースイッチ１１３、シャッターボタン１１４等を含み、その表示部１１２として先に説明した表示装置を適用する。
図１２は、本開示が適用されるノート型パーソナルコンピュータを示す斜視図である。本適用例に係るノート型パーソナルコンピュータ１２０は、本体１２１に、文字等を入力するとき操作されるキーボード１２２、画像を表示する表示部１２３等を含み、その表示部１２３として先に説明した表示装置を適用する。
図１３は、本開示が適用されるビデオカメラを示す斜視図である。本適用例に係るビデオカメラ１３０は、本体部１３１、前方を向いた側面に被写体撮影用のレンズ１３２、撮影時のスタート／ストップスイッチ１３３、表示部１３４等を含み、その表示部１３４として先に説明した表示装置を適用する。
図１４は、本開示が適用される携帯端末装置、例えば携帯電話機を示す正面図である。本適用例に係る携帯電話機１４０は、上側筐体１４１、下側筐体１４２、連結部（ここではヒンジ部）１４３、表示部１４４を含み、その表示部１４４として先に説明した表示装置を適用する。
以上のような各電子機器であっても、表示部に第５実施形態または第６実施形態の表示装置を用いたことにより、外光環境下においてもコントラストの高い表示が可能になる。
≪実施例１〜４≫
図５を用いて説明した第２実施形態の手順を適用し、以下のようにして実施例１〜４の透明導電膜を作製した（以降に示す表１参照）。
先ず、金属ナノワイヤーとして、銀ナノワイヤーを作製した。ここでは、文献（「ＡＣＳ Ｎａｎｏ」２０１０年，ＶＯＬ．４，ＮＯ．５，p.2955-2963）を参照した既存の方法により、直径３０ｎｍ、長さ１０μｍの銀ナノワイヤー［表１中ではＡｇ（１）］を作製した。
次に、作製した銀ナノワイヤーと共に下記の材料をエタノールに投入し、超音波を用いて銀ナノワイヤーをエタノールに分散させることで分散液を作製した。
銀ナノワイヤー［Ａｇ（１）］：０．２８重量％
アルドリッチ製ヒドロキシプロピルメチルセルロース（透明樹脂材料）：０．８３重量％
旭化成製デュラネートＤ１０１（樹脂硬化剤）：０．０８３重量％
日東化成製ネオスタンＵ１００（硬化促進触媒）：０．００２５重量％
エタノール（溶剤）：９８．８０４５重量％
作製した分散液を、番手８のコイルバーで透明基材上に塗布して分散膜を形成した。銀ナノワイヤーの目付量は約０．０５ｇ／ｍ2とした。透明基材としては、膜厚１２５μｍのＰＥＴ（三菱樹脂化学製Ｏ３００Ｅ）を用いた。次いで、大気中において８５℃で２分間の加熱処理を行い、分散膜中の溶剤を乾燥除去した。さらに続けて大気中において１５０℃で３０分間の加熱処理を行い、分散膜中の透明樹脂材料を硬化させた。
次に、有色化合物として黒色染料（日本化薬製Kayakalan Black 2RL）を用い、これをジメチルスルホキシドに０．２５重量％になるように溶解させ、有色化合物を含有する処理溶液を作製した。この有色化合物の処理溶液を８５℃に加熱した中に、銀ナノワイヤーの分散膜を浸漬させ、処理溶液中の有色化合物を分散膜中の銀ナノワイヤーに吸着させる吸着処理を行うことにより透明導電膜を得た。吸着処理時間（浸漬時間）は、実施例１では１０分、実施例２では７．５分、実施例３では５．０分、実施例４では２．５分とした。尚、この有色化合物は、官能基［Ｘ］としてスルホ基を有する。
≪実施例５≫
有色化合物として黒色染料（日本化薬製Kayakalan Black BGL）を用いたこと、および吸着処理時間（浸漬時間）を２分としたこと以外は、上述した実施例１〜４の手順と同様の手順で透明導電膜を作製した。尚、この有色化合物は、官能基［Ｘ］としてスルホ基を有する。
≪実施例６〜９≫
有色化合物として各色化合物を用いたこと、および吸着処理時間（浸漬時間）を１０分としたこと以外は、上述した実施例１〜４の手順と同様の手順で透明導電膜を作製した。
各色化合物は、実施例６では日本化薬製Kayarus Cupro Green G、実施例７では日本化薬製Kayarus Supra Blue MRG、実施例８では日本化薬製Kayarus Supra Scarlet BNL200、実施例９では田岡化学工業製Lanyl Olive BG50%を用いた。尚、これらの各色化合物は、官能基［Ｘ］としてスルホ基を有する。
≪実施例１０≫
金属ナノワイヤーとしてＢｌｕｅ ｎａｎｏ社製の銀ナノワイヤー（製品名：SLV-NW-60、直径６０ｎｍ）のＩＰＡ分散液を用いたこと、および吸着処理時間（浸漬時間）を１０分としたこと以外は、実施例１〜４の手順と同様の手順で透明導電膜を作製した。
銀ナノワイヤー［Ａｇ（２）］：０．２８重量％
アルドリッチ製ヒドロキシプロピルメチルセルロース（透明樹脂材料）：０．８３重量％
旭化成製デュラネートＤ１０１（樹脂硬化剤）：０．０８３重量％
日東化成製ネオスタンＵ１００（硬化促進触媒）：０．００２５重量％
エタノール＋ＩＰＡ（溶剤）：９８．８０４５重量％
≪実施例１１≫
図６を用いて説明した第３実施形態の手順を適用し、以下のようにして図４の変形例３を適用した実施例１１の透明導電膜を作製した。
実施例１０で用いたと同様の銀ナノワイヤーのＩＰＡ分散液を用い、銀ナノワイヤー［Ａｇ（２）］と共に有色化合物を含む分散液を作製した。分散液の組成は次のようである。
銀ナノワイヤー［Ａｇ（２）］：０．２８重量％
日本化薬製Kayakalan Black BGL（有色化合物）：０．００１６重量％
純正化学製ＰＶＰ Ｋ−３０（分散剤）：０．２重量％
エタノール＋ＩＰＡ（溶剤）：９９．５１８４重量％
作製した分散液を、番手８のコイルバーで透明基材上に塗布して分散膜を形成した。銀ナノワイヤーの目付量は約０．０５ｇ／ｍ2とした。透明基材としては、膜厚１２５μｍのＰＥＴ（三菱樹脂化学製Ｏ３００Ｅ）を用いた。次いで、大気中において８５℃で２分間の加熱処理を行い、分散膜中の溶剤を乾燥除去した。これにより、有色化合物を吸着させた銀ナノワイヤーを、透明樹脂材料に分散させることなく透明基材上に集積させた透明導電膜を作製した。
≪実施例１２≫
有色化合物としてカルボキシル基を有する化合物（三菱製紙製Ｄ３５８）を用いたこと、および吸着処理時間（浸漬時間）を２０分としたこと以外は、上述した実施例１〜４の手順と同様の手順で透明導電膜を作製した。
≪比較例１≫
有色化合物に換えて無色のドデシルベンゼンスルホン酸（ＤＢＳ：官能基−スルホ基）を用いたこと、および吸着処理時間（浸漬時間）を１０分としたこと以外は、上述した実施例１〜４の手順と同様の手順で透明導電膜を作製した。
≪比較例２≫
実施例１の手順と同様の手順で分散膜中の透明樹脂材料を硬化させるまでを行い、吸着処理を行わずに有色化合物を含まない透明導電膜を作製した。
≪比較例３≫
実施例１０の手順と同様の手順で分散膜中の透明樹脂材料を硬化させるまでを行い、吸着処理を行わずに有色化合物を含まない透明導電膜を作製した。
≪比較例４≫
有色化合物に換えて無色のドデカン酸（ＤＡ：官能基-カルボキシル基）を用いたこと、および吸着処理時間（浸漬時間）を１０分としたこと以外は、上述した実施例１〜４の手順と同様の手順で透明導電膜を作製した。
≪比較例５≫
有色化合物に換えて無色のドデシルホスホン酸（ＤＰＡ：官能基−リン酸基）を用いたこと、および吸着処理時間（浸漬時間）を１０分としたこと以外は、上述した実施例１〜４の手順と同様の手順で透明導電膜を作製した。
≪評価−１≫
以上の実施例１〜１２及び比較例１〜５で作製した透明導電膜について、Ａ）全光線透過率［％］、Ｂ）黒浮き、Ｃ）シート抵抗値［Ω／□］、Ｄ）反射Ｌ値を評価した。各評価は、次のように行った。
＜Ａ）全光線透過率の評価＞
ＨＭ−１５０（商品名；（株）村上色彩技術研究所製）を用いてＪＩＳ Ｋ７１３６に従って評価した。
＜Ｂ）黒浮きの評価＞
実施例１〜１０，１２，比較例１，４，５については、吸着処理を施した部分（処理部）に隣接して、吸着処理を施していない部分（未処理部）を形成した。処理部と未処理部が形成された分散膜（ワイヤー層）側に黒テープを貼った状態で透明基材側からの目視し、黒浮きの発生を以下の○、△、×の三段階で評価した。
○：処理部と非処理部の境目がすぐに判断でき、処理部は黒浮き低減
△：処理部と非処理部の境目がわかりにくいが、処理部は黒浮き低減
×：処理部と非処理部の境目がわからず、処理部は黒浮きあり
尚、比較例２は実施例１〜９の未処理部と同等であり、比較例３は実施例１０の未処理部と同等である。すなわち、実施例１〜９，１２，比較例１，２、４，５についての三段階評価は、比較例２を基準とした評価であり、実施例１０，１１についての三段階評価は、比較例３を基準とした評価である。
＜Ｃ）シート抵抗値の評価＞
ＭＣＰ―Ｔ３６０（商品名；（株） 三菱化学アナリテック製）を用いて評価した。
＜Ｄ）反射Ｌ値の評価＞
反射Ｌ値は、黒浮き評価で使用したサンプルを用いて、ＪＩＳ Ｚ８７２２に従い、エックスライト社製カラーｉ５で評価した。
各評価結果を下記表１に示す。
Figure 2012190777
表１に示す結果から、以下のことが確認された。
先ず、吸着処理を行った実施例１〜１２の何れの実施例でも、Ａ）全光線透過率は劣化していないため、有色化合物は銀ナノワイヤーにのみ吸着していることが確認された。透明基材または透明樹脂材料にも有色化合物が吸着している場合であれば、Ａ）全光線透過率が劣化する。このため、有色化合物は、官能基［Ｘ］によって、銀ナノワイヤーに直接、または銀ナノワイヤーの表面に存在するＰＶＰなどの分散剤と結合していることが示唆される。
実施例１〜４についてのＢ）黒浮きの結果から、同一の有色化合物を用いた場合であれば、吸着処理時間が長いほどＢ）黒浮きの低減効果が高く、有色化合物の吸着量が増加することが確認された。
また、異なる黒色染料を有色化合物として用いた実施例１〜４と実施例５についてのＢ）黒浮きの結果の対比から、黒浮きの低減効果を得るには、それぞれの有色化合物に適する吸着処理時間が設定されることが好ましいことが確認された。
さらに各色の有色化合物を用いて吸着処理時間が１０分に統一された実施例１，６〜９で、同様に高い黒浮きの低減効果が得られていることから、有色化合物の色が限定されないことが確認された。だだし、それぞれの有色化合物毎に、吸着処理時間が適切に設定されることが好ましいことは、前述の通りである。
また、初期混合によって有色化合物を銀ナノワイヤーに吸着させた後、分散膜を形成した実施例１１においても、高い黒浮きの低減効果が得られており、銀ナノワイヤーへの有色化合物の吸着手順が限定されないことが確認された。
さらに、無色化合物を吸着させた比較例１，４，５では、黒浮きの低減効果は得られていないことから、金属ナノワイヤーに吸着させる化合物は有色化合物であることが必須であると確認された。
また実施例１〜４の結果から、吸着処理時間が長いほど、Ｂ）黒浮きの低減効果が高いが、Ｃ）シート抵抗値も高いことが分かった。これにより、黒浮きを防止できる範囲で有色化合物の吸着量を低く抑えることで、シート抵抗値も低く抑えられることが確認された。
一方、実施例１２、比較例４では、シート抵抗が増加しないことが確認された。比較例５では、シート抵抗増加は低く抑えられていた。有色化合物における官能基［Ｘ］種の選択により、シート抵抗値が低く抑えられることが確認された。官能基［Ｘ］種により、銀ナノワイヤー表面への有色化合物の吸着形態が異なることに起因するものと考えられる。したがって、シート抵抗増加を抑制する観点からすると、官能基［Ｘ］としては、カルボキシル基、リン酸基が好ましく、カルボキシル基が特に好ましい。
実施例１〜９，１２，比較例２についてのＡ）全光線透過率の評価結果から、有色化合物で金属ワイヤーを被覆することで、透明導電膜の透明性を維持または向上できていることがわかる。実施例１０、１１、比較例３についてのＡ）全光線透過率の評価結果からも、有色化合物で金属ワイヤーを被覆することで、透明導電膜の透明性を維持または向上できていることがわかる。このように優れた透明性が得られているのは、有色化合物ａが金属ナノワイヤー表面を単分子レベルで被覆しているためであると考えられる。また、透明導電膜の透明性を向上するためには、有色化合物が、発色団［Ｒ］として、Ｃｒ錯体、Ｃｕ錯体、アゾ基、インドリン基、それを含む化合物などを有していることが好ましい。
≪評価−２≫
実施例１で作製した透明導電膜に対して、８５℃ドライ雰囲気、および６０℃湿度９０％雰囲気の環境に一定時間保存する環境試験を行い、試験後の透明導電膜についてＢ）黒浮き、およびＣ）シート抵抗値（Ω／□）の変化の有無を評価した。
その評価結果を下記表２に示す。
Figure 2012190777
表２に示した結果から、環境試験前後でＢ）黒浮き、およびＣ）シート抵抗値等の特性に変化はなく、有色化合物を銀ナノワイヤーに吸着させたことによる効果は永続的あることが確認された。
尚、本開示は以下のような構成も取ることができる。
（１）
金属ナノワイヤーと、
前記金属ナノワイヤーに吸着された有色化合物と
を含む透明導電膜。
（２）
前記有色化合物は、可視光領域の光を吸収する（１）記載の透明導電膜。
（３）
前記有色化合物は、
前記金属ナノワイヤーを構成する金属に結合する官能基を有する（１）または（２）に記載の透明導電膜。
（４）
前記有色化合物を吸着させた前記金属ナノワイヤーが、透明樹脂材料に分散されている（１）〜（３）の何れかに記載の透明導電膜。
（５）
前記有色化合物は、可視光領域に吸収を持つ発色団と、前記金属ナノワイヤーを構成する金属に結合する基とを有する（１）〜（３）の何れかに記載の透明導電膜。
（６）
前記有色化合物は、下記の一般式（１）で表される（１）〜（３）の何れかに記載の透明導電膜。
Ｒ−Ｘ ・・・（１）
（但し、Ｒは、可視光領域に吸収を持つ発色団であり、Ｘは、前記金属ナノワイヤーを構成する金属に結合する基である。）
（７）
反射Ｌ値が、８以下である（１）〜（６）の何れかに記載の透明導電膜。
（８）
バインダーをさらに含み、
前記金属ナノワイヤーは、前記バインダーに分散されている（１）〜（８）の何れかに記載の透明導電膜。
（９）
前記金属ナノワイヤーが透明基材の上部に集積されている（１）〜（４）の何れかに記載の透明導電膜。
（１０）
金属ナノワイヤーと、
前記金属ナノワイヤーに吸着された有色化合物と
を含む分散液。
（１１）
透明基材と、
有色化合物を吸着させた金属ナノワイヤーを含んで前記透明基材上に設けられた透明導電膜と
を備えた情報入力装置。
（１２）
表示パネルと、
有色化合物を吸着させた金属ナノワイヤーを含んで前記表示パネルの表示面側に設けられた透明導電膜と
を備えた電子機器。
さらに、本開示は以下のような構成も取ることもできる。
（１）
表面を有する金属ナノワイヤーと、
前記表面の少なくとも一部に被覆された有色化合物と
を含む透明導電膜。
（２）
前記有色化合物は、可視光領域の光を吸収する（１）記載の透明導電膜。
（３）
前記有色化合物は、
前記金属ナノワイヤーを構成する金属に結合する官能基を有する（１）または（２）に記載の透明導電膜。
（４）
前記有色化合物を吸着させた前記金属ナノワイヤーが、透明樹脂材料に分散されている（１）〜（３）の何れかに記載の透明導電膜。
（５）
前記有色化合物は、可視光領域に吸収を持つ発色団と、前記金属ナノワイヤーを構成する金属に結合する基とを有する（１）〜（３）の何れかに記載の透明導電膜。
（６）
前記有色化合物は、下記の一般式（１）で表される（１）〜（３）の何れかに記載の透明導電膜。
Ｒ−Ｘ ・・・（１）
（但し、Ｒは、可視光領域に吸収を持つ発色団であり、Ｘは、前記金属ナノワイヤーを構成する金属に結合する基である。）
（７）
反射Ｌ値が、８以下である（１）〜（６）の何れかに記載の透明導電膜。
（８）
バインダーをさらに含み、
前記金属ナノワイヤーは、前記バインダーに分散されている（１）〜（３）の何れかに記載の透明導電膜。
（９）
前記金属ナノワイヤーが透明基材の上部に集積されている（１）〜（８）の何れかに記載の透明導電膜。
（１０）
表面を有する金属ナノワイヤーと、
前記表面の少なくとも一部に被覆された有色化合物と
を含む分散液。
（１１）
透明基材と、
表面の少なくとも一部が有色化合物により被覆された金属ナノワイヤーを含んで前記透明基材上に設けられた透明導電膜と
を備えた情報入力装置。
（１２）
表示パネルと、
表面の少なくとも一部が有色化合物により被覆された金属ナノワイヤーを含んで前記表示パネルの表示面側に設けられた透明導電膜と
を備えた電子機器。
１，１−１，１−２，１−３…透明導電膜、１１…透明基材、１３…金属ナノワイヤー、１５…透明樹脂材料、１７，１７’…吸着ワイヤー層（透明導電膜）、３１…情報入力装置、４１…表示装置（電子機器）、４３…表示パネル、５１…表示装置（電子機器）、ａ…有色化合物
本開示は、透明導電膜、分散液、情報入力装置、および電子機器に関し、特には金属ナノワイヤーを導電材料として用いた透明導電膜と、この透明導電膜の成膜に用いる分散液、この透明導電膜を用いた情報入力装置、およびこの透明導電膜を表示パネルに設けた電子機器に関する。
そこで本開示は、金属材料を無駄なく用いてコストの上昇を抑えつつも、金属ナノワイヤー表面での光の乱反射を防止可能な透明導電膜およびその成膜に用いる分散液を提供することを目的とする。また本開示は、金属ナノワイヤー表面での光の乱反射を防止しつつ、透明性を維持することができる透明導電膜およびその成膜に用いる分散液を提供することを目的とする。また本開示は、このような透明導電膜を電極として用いたことにより、光の乱反射による黒浮きを防止可能とした情報入力装置を提供すること、さらにはコントラストの良好な表示が可能な電子機器を提供することを目的とする。
このような目的を達成するための本開示の透明導電膜は、金属ナノワイヤーと、この金属ナノワイヤーに吸着された有色化合物とを含み、有色化合物は、染料であることを特徴としている。
また本開示の透明導電膜は、金属ナノワイヤーと、金属ナノワイヤーに吸着された有色化合物とを含み、有色化合物は、可視光領域に吸収を持つ発色団と、金属ナノワイヤーを構成する金属に結合する基とを有することを特徴としている。
このような透明導電膜においては、金属ナノワイヤーに吸着された有色化合物に可視光が吸収されることにより、金属ナノワイヤーの表面での光の乱反射が防止される。また、有色化合物を金属ナノワイヤーに吸着させているので、有色化合物の添加による透明性の低下を抑制することができる。
また本開示の透明導電膜は、表面を有する金属ナノワイヤーと、表面の少なくとも一部に被覆された有色化合物とを含み、有色化合物は、染料であることを特徴としている。
また本開示の透明導電膜は、表面を有する金属ナノワイヤーと、表面の少なくとも一部に被覆された有色化合物とを含み、有色化合物は、可視光領域に吸収を持つ発色団と、金属ナノワイヤーを構成する金属に結合する基とを有することを特徴としている。
このような透明導電膜においては、金属ナノワイヤー表面の少なくとも一部に被覆された有色化合物に可視光が吸収されることにより、金属ナノワイヤー表面での光の乱反射が防止される。また、有色化合物を金属ナノワイヤーの表面に偏在させているので、有色化合物の添加による透明性の低下を抑制することができる。
また本開示の分散液は、金属ナノワイヤーと、金属ナノワイヤーに吸着された有色化合物とを含み、有色化合物は、染料であることを特徴としている。
また本開示の分散液は、金属ナノワイヤーと、金属ナノワイヤーに吸着された有色化合物とを含み、有色化合物は、可視光領域に吸収を持つ発色団と、金属ナノワイヤーを構成する金属に結合する基とを有することを特徴としている。
また本開示の分散液は、表面を有する金属ナノワイヤーと、表面の少なくとも一部に被覆された有色化合物とを含み、有色化合物は、染料であることを特徴としている。
また本開示の分散液は、表面を有する金属ナノワイヤーと、表面の少なくとも一部に被覆された有色化合物とを含み、有色化合物は、可視光領域に吸収を持つ発色団と、金属ナノワイヤーを構成する金属に結合する基とを有することを特徴としている。
また本開示の情報入力装置は、有色化合物を吸着させた金属ナノワイヤーを含んで構成された透明導電膜を、透明基板上に設けた構成を有する。
また本開示の情報入力装置は、有色化合物を被覆させた金属ナノワイヤーを含んで構成された透明導電膜を、透明基板上に設けた構成を有する。
このような情報入力装置は、上述のように金属ナノワイヤー表面での光の乱反射が防止された透明導電膜を用いたことにより、透明導電膜の黒浮きが防止されたものとなる。
また本開示の電子機器は、有色化合物を吸着させた金属ナノワイヤーを含んで構成された透明導電膜を、表示パネルの表示面側に設けた構成を有する。
また本開示の電子機器は、有色化合物を被覆させた金属ナノワイヤーを含んで構成された透明導電膜を、表示パネルの表示面側に設けた構成を有する。
このような電子機器は、上述のように金属ナノワイヤー表面での光の乱反射が防止された透明導電膜を用いたことにより、透明導電膜の黒浮きが防止されてコントラストの高い表示が可能になる。

Claims (13)

  1. 金属ナノワイヤーと、
    前記金属ナノワイヤーに吸着された有色化合物と
    を含む透明導電膜。
  2. 前記有色化合物は、可視光領域の光を吸収する請求項１に記載の透明導電膜。
  3. 前記有色化合物は、前記金属ナノワイヤーを構成する金属に結合する官能基を有する請求項２に記載の透明導電膜。
  4. 前記有色化合物を吸着させた前記金属ナノワイヤーが、透明樹脂材料に分散されている請求項１〜３の何れかに記載の透明導電膜。
  5. 前記有色化合物は、可視光領域に吸収を持つ発色団と、前記金属ナノワイヤーを構成する金属に結合する基とを有する請求項１〜３の何れかに記載の透明導電膜。
  6. 前記有色化合物は、下記の一般式（１）で表される請求項１〜３の何れかに記載の透明導電膜。
    Ｒ−Ｘ ・・・（１）
    （但し、Ｒは、可視光領域に吸収を持つ発色団であり、Ｘは、前記金属ナノワイヤーを構成する金属に結合する基である。）
  7. 反射Ｌ値が、８以下である請求項１〜３の何れかに記載の透明導電膜。
  8. バインダーをさらに含み、
    前記金属ナノワイヤーは、前記バインダーに分散されている請求項１〜３の何れかに記載の透明導電膜。
  9. 前記金属ナノワイヤーが透明基材の上部に集積されている請求項１〜３の何れかに記載の透明導電膜。
  10. 表面を有する金属ナノワイヤーと、
    前記表面の少なくとも一部に被覆された有色化合物と
    を含む透明導電膜。
  11. 金属ナノワイヤーと、
    前記金属ナノワイヤーに吸着された有色化合物と
    を含む分散液。
  12. 透明基材と、
    有色化合物を吸着させた金属ナノワイヤーを含んで前記透明基材上に設けられた透明導電膜と
    を備えた情報入力装置。
  13. 表示パネルと、
    有色化合物を吸着させた金属ナノワイヤーを含んで前記表示パネルの表示面側に設けられた透明導電膜と
    を備えた電子機器。
JP2011154362A 2011-02-23 2011-07-12 透明導電膜、分散液、情報入力装置、および電子機器 Active JP4893867B1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2011154362A JP4893867B1 (ja) 2011-02-23 2011-07-12 透明導電膜、分散液、情報入力装置、および電子機器

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2011037418 2011-02-23
JP2011037418 2011-02-23
JP2011154362A JP4893867B1 (ja) 2011-02-23 2011-07-12 透明導電膜、分散液、情報入力装置、および電子機器

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2011257800A Division JP5174229B2 (ja) 2011-02-23 2011-11-25 透明導電体およびその製造方法

Publications (2)

Publication Number Publication Date
JP4893867B1 JP4893867B1 (ja) 2012-03-07
JP2012190777A true JP2012190777A (ja) 2012-10-04

Family

ID=45907937

Family Applications (3)

Application Number Title Priority Date Filing Date
JP2011154362A Active JP4893867B1 (ja) 2011-02-23 2011-07-12 透明導電膜、分散液、情報入力装置、および電子機器
JP2011257800A Active JP5174229B2 (ja) 2011-02-23 2011-11-25 透明導電体およびその製造方法
JP2012284533A Active JP5447640B2 (ja) 2011-02-23 2012-12-27 分散液および金属ナノワイヤー

Family Applications After (2)

Application Number Title Priority Date Filing Date
JP2011257800A Active JP5174229B2 (ja) 2011-02-23 2011-11-25 透明導電体およびその製造方法
JP2012284533A Active JP5447640B2 (ja) 2011-02-23 2012-12-27 分散液および金属ナノワイヤー

Country Status (6)

Country Link
US (3) US10196526B2 (ja)
EP (1) EP2613328B1 (ja)
JP (3) JP4893867B1 (ja)
KR (1) KR101849816B1 (ja)
CN (2) CN108762575A (ja)
WO (1) WO2012114552A1 (ja)

Cited By (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013133272A1 (ja) * 2012-03-06 2013-09-12 デクセリアルズ株式会社 透明導電膜、導電性素子、組成物、入力装置、表示装置および電子機器
WO2013133285A1 (ja) * 2012-03-06 2013-09-12 デクセリアルズ株式会社 透明導電膜、導電性素子、組成物、有色自己組織化材料、入力装置、表示装置および電子機器
KR20140053628A (ko) * 2012-10-26 2014-05-08 삼성디스플레이 주식회사 터치 패널, 터치 패널 제조 방법 및 디스플레이 장치
WO2014103747A1 (ja) * 2012-12-26 2014-07-03 コニカミノルタ株式会社 タッチパネル用透明電極、タッチパネル、表示装置、およびタッチパネル用透明電極の製造方法
WO2014168158A1 (ja) * 2013-04-10 2014-10-16 デクセリアルズ株式会社 透明導電膜形成用インク組成物、透明導電膜、透明電極の製造方法、及び画像表示装置
KR20140147388A (ko) * 2013-06-19 2014-12-30 엘지이노텍 주식회사 터치 윈도우
WO2015029360A1 (ja) 2013-08-26 2015-03-05 デクセリアルズ株式会社 チオール基含有有色化合物、金属ナノワイヤー、分散液、透明導電膜、情報入力装置、及び、電子機器
KR20150060049A (ko) * 2013-11-25 2015-06-03 엘지디스플레이 주식회사 터치스크린패널의 제조방법
JP2015135741A (ja) * 2014-01-16 2015-07-27 デクセリアルズ株式会社 透明導電膜、分散液、情報入力装置、及び電子機器
WO2015115630A1 (ja) * 2014-02-03 2015-08-06 デクセリアルズ株式会社 透明導電膜及びその製造方法、情報入力装置、並びに、電子機器
JP2015532487A (ja) * 2012-11-30 2015-11-09 エルジー・ケム・リミテッド タッチスクリーンおよびその製造方法
JP2016048688A (ja) * 2013-10-16 2016-04-07 日立化成株式会社 金属繊維の劣化抑制方法、膜、及び膜の製造方法
JP2016076241A (ja) * 2015-11-26 2016-05-12 デクセリアルズ株式会社 透明導電膜及びその製造方法、情報入力装置、並びに、電子機器
JP2016104908A (ja) * 2015-11-26 2016-06-09 デクセリアルズ株式会社 金属ナノワイヤー、透明導電膜及びその製造方法、分散液、情報入力装置、並びに、電子機器
JP2016153460A (ja) * 2015-02-20 2016-08-25 デクセリアルズ株式会社 フタロシアニン系錯体化合物
KR20160113134A (ko) 2014-01-29 2016-09-28 데쿠세리아루즈 가부시키가이샤 금속 나노와이어, 투명 도전막 및 그 제조 방법, 분산액, 정보 입력 장치, 그리고 전자 기기
US9963598B2 (en) 2011-02-23 2018-05-08 Dexerials Corporation Transparent conductive film, information input device, and electronic device
JP2021063251A (ja) * 2019-10-11 2021-04-22 国立大学法人横浜国立大学 色素含有保護層付着銀ナノワイヤ、その分散液、前記銀ナノワイヤの製造方法および透光性導電膜

Families Citing this family (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013196252A (ja) * 2012-03-19 2013-09-30 Panasonic Corp タッチパネル
US9441117B2 (en) 2012-03-20 2016-09-13 Basf Se Mixtures, methods and compositions pertaining to conductive materials
US20160055937A1 (en) * 2012-07-11 2016-02-25 Konica Minolta, Inc. Transparent electrode for touch panel, touch panel, and display device
JP2014046622A (ja) * 2012-08-31 2014-03-17 Dexerials Corp 透明導電体、入力装置および電子機器
US20140072826A1 (en) * 2012-09-13 2014-03-13 Carestream Health, Inc. Anticorrosion agents for transparent conductive film
JP2014063444A (ja) * 2012-09-24 2014-04-10 Toppan Printing Co Ltd 透明導電性フィルム、タッチパネル、及び透明導電性フィルムの製造方法
KR20140046923A (ko) * 2012-10-11 2014-04-21 제일모직주식회사 투명 도전체, 이를 제조하기 위한 조성물 및 이를 포함하는 광학표시 장치
CN103777793B (zh) * 2012-10-17 2017-05-31 宸鸿光电科技股份有限公司 触控面板及其制备方法
CN104423677B (zh) * 2013-09-10 2019-01-22 宸鸿光电科技股份有限公司 触控显示器及其制备方法
DE102014115156B4 (de) 2013-10-17 2021-09-16 Samsung Sdi Co., Ltd. Transparenter Leiter und damit ausgestattetes optisches Display
EP2881197A1 (en) * 2013-12-03 2015-06-10 Nanogap Sub NM Powder, S.A. Process for preparing anisotropic metal nanoparticles and agent for controlling growth thereof
CN103730195B (zh) * 2013-12-13 2016-03-30 中国科学院宁波材料技术与工程研究所 一种铜纳米线基多层结构的复合透明导电薄膜及其制备方法
KR102384751B1 (ko) * 2014-01-14 2022-04-08 주식회사 동진쎄미켐 금속 나노와이어, 그 제조방법 및 이를 포함하는 투명 도전성 필름
CN104915077B (zh) * 2014-03-13 2017-11-28 乐金显示有限公司 触摸感应显示装置
CN109976596A (zh) * 2014-06-27 2019-07-05 宸盛光电有限公司 触控感应单元
KR102299875B1 (ko) * 2014-11-07 2021-09-07 엘지디스플레이 주식회사 터치 패널, 이의 제조 방법 및 터치 패널 일체형 유기 발광 표시 장치
KR102264037B1 (ko) * 2014-12-11 2021-06-11 삼성디스플레이 주식회사 투명 전극 패턴, 그 제조 방법 및 이를 포함한 터치 센서
US9468989B2 (en) * 2015-02-26 2016-10-18 Northrop Grumman Systems Corporation High-conductivity bonding of metal nanowire arrays
WO2016172315A1 (en) * 2015-04-21 2016-10-27 Chasm Technologies, Inc. Transparent conductive film
JP6654834B2 (ja) * 2015-09-04 2020-02-26 デクセリアルズ株式会社 分散液、透明導電膜、入力装置及び有機ｅｌ照明装置
ES2625024B1 (es) * 2015-12-18 2018-05-10 Consejo Superior De Investigaciones Cientificas Material que comprende tectómeros de oligoglicina y nanohilos
CN106200996A (zh) * 2016-07-02 2016-12-07 烟台正海科技股份有限公司 一种电容触摸柔性键盘
KR20180044618A (ko) * 2016-10-24 2018-05-03 현대자동차주식회사 투명 전극 필름 및 이를 포함하는 터치 패널
JP6995527B2 (ja) 2017-08-09 2022-01-14 日東電工株式会社 転写用導電性フィルム
JP2019031040A (ja) 2017-08-09 2019-02-28 日東電工株式会社 転写用導電性フィルム
CN108417294A (zh) * 2017-12-07 2018-08-17 浙江欧仁新材料有限公司 柔性透明导电电极
CN110069152A (zh) * 2018-01-24 2019-07-30 祥达光学（厦门）有限公司 触控面板与触控传感器卷带
WO2020222301A1 (ja) * 2019-05-01 2020-11-05 デクセリアルズ株式会社 接続構造体、接続構造体の製造方法、接続材料、及び被覆導電粒子
CN110429202A (zh) * 2019-07-18 2019-11-08 武汉华星光电半导体显示技术有限公司 一种柔性oled显示面板、制作方法及智能穿戴设备
TWI766372B (zh) * 2020-09-22 2022-06-01 大陸商宸鴻科技（廈門）有限公司 可噴塗導電油墨與導電元件

Family Cites Families (73)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0312465A (ja) 1989-06-09 1991-01-21 Sharp Corp 透光性着色材料
JPH05295283A (ja) 1991-06-19 1993-11-09 Mitsui Toatsu Chem Inc フィルター用色素及びこれを含有するカラーフィルター
US5684069A (en) * 1994-01-12 1997-11-04 Pitney Bowes Inc. Composition for invisible ink responsive to infrared light
DE69734431T2 (de) 1996-06-11 2006-05-24 Sumitomo Osaka Cement Co., Ltd. Transparante leitfolie, schwach reflektierende transparante leitfolie, und anzeige
JPH11305375A (ja) 1998-04-27 1999-11-05 Fuji Photo Film Co Ltd メチン化合物及び該化合物を含むハロゲン化銀感光材料
US7141735B2 (en) 2000-07-27 2006-11-28 Nippon Kayaku Kabushiki Kaisha Dye-sensitized photoelectric conversion device
HK1047653A1 (en) 2000-08-11 2003-02-28 Sumitomo Osaka Cement Co., Ltd. Transparent electrically conductive film and display
JP2003071799A (ja) * 2001-09-04 2003-03-12 Mitsubishi Chemicals Corp ナノワイヤ及びその製造方法
US20030100235A1 (en) * 2001-11-29 2003-05-29 N.V. Bekaert S.A. Articles having low reflectance conductive coatings with conductive component outermost
EP1336871B1 (en) 2002-02-19 2006-11-22 Canon Kabushiki Kaisha Production process of a graded neutral density filter, diaphragm with graded neutral density filter and photographing apparatus comprising the diaphragm
JP4556204B2 (ja) * 2003-02-06 2010-10-06 三菱マテリアル株式会社 金属ナノ繊維含有組成物およびその用途
JP4036440B2 (ja) 2002-03-29 2008-01-23 東洋合成工業株式会社 新規な感光性化合物及び感光性樹脂並びに感光性組成物
CN1208848C (zh) 2002-09-13 2005-06-29 中国科学院化学研究所 一种有机发光二极管阳极及其制备方法
JP4332610B2 (ja) * 2003-07-15 2009-09-16 三菱マテリアル株式会社 金属ナノロッドおよび金属酸化物粉末を含有する組成物とその用途
US7588827B2 (en) 2003-08-18 2009-09-15 Emory University Surface enhanced Raman spectroscopy (SERS)-active composite nanoparticles, methods of fabrication thereof, and methods of use thereof
FR2873493B1 (fr) * 2004-07-20 2007-04-20 Commissariat Energie Atomique Dispositif semiconducteur a nanotube ou nanofil, configurable optiquement
US7738096B2 (en) 2004-10-21 2010-06-15 University Of Georgia Research Foundation, Inc. Surface enhanced Raman spectroscopy (SERS) systems, substrates, fabrication thereof, and methods of use thereof
JP2006127929A (ja) * 2004-10-29 2006-05-18 Mitsubishi Chemicals Corp 透明導電膜付き基板、塗布液及びその製造方法
US7489432B2 (en) 2005-03-25 2009-02-10 Ricoh Company, Ltd. Electrochromic display device and display apparatus
JP5117679B2 (ja) * 2005-04-27 2013-01-16 株式会社リコー 多光子吸収材料を用いた色素材料、色素材料の製造方法、多光子吸収反応材料、多光子吸収反応材料の反応生成物、多光子吸収反応助剤、および色素溶液
CN1709171A (zh) 2005-07-06 2005-12-21 南京师范大学 酞菁类化合物作为卷烟降害剂的应用
ATE532217T1 (de) 2005-08-12 2011-11-15 Cambrios Technologies Corp Verfahren zur herstellung von transparente leiter auf nanodrahtbasis
KR101156529B1 (ko) * 2005-10-18 2012-06-20 삼성에스디아이 주식회사 신규한 홀 전달물질 및 이를 이용한 고체전해질 및광전변환소자
US20070089783A1 (en) * 2005-10-21 2007-04-26 Jung Won C Semiconductor electrode, fabrication method thereof and solar cell comprising the same
JP5431916B2 (ja) 2006-03-24 2014-03-05 ロレアル 外部カチオン電荷を含むチオール／ジスルフィド蛍光着色剤を含有する染色用組成物、および前記着色剤を使用してケラチン物質を明色化する方法
EP2004757B1 (fr) 2006-03-24 2011-05-04 L'Oréal Composition de teinture comprenant un colorant fluorescent thiol/disulfure a groupes amines et a charge cationique interne, procede d'eclaircissement des matieres keratiniques a partir de ce colorant
US8018568B2 (en) 2006-10-12 2011-09-13 Cambrios Technologies Corporation Nanowire-based transparent conductors and applications thereof
WO2008147431A2 (en) 2006-10-12 2008-12-04 Cambrios Technologies Corporation Functional films formed by highly oriented deposition of nanowires
TWI426531B (zh) 2006-10-12 2014-02-11 坎畢歐科技公司 以奈米線為主之透明導體及其應用
KR101146668B1 (ko) 2006-11-15 2012-05-23 삼성에스디아이 주식회사 광전 소자용 염료 및 이를 포함하는 광전 소자
US8013506B2 (en) * 2006-12-12 2011-09-06 Prysm, Inc. Organic compounds for adjusting phosphor chromaticity
US20090321113A1 (en) 2007-04-20 2009-12-31 Cambrios Technologies Corporation High contrast transparent conductors and methods of forming the same
CN103777417B (zh) * 2007-04-20 2017-01-18 凯姆控股有限公司 复合透明导体及其形成方法
EP2169724B1 (en) 2007-06-04 2018-12-19 Kaneka Corporation Integrated thin film solar cell and method for fabricating the same
US20090056589A1 (en) 2007-08-29 2009-03-05 Honeywell International, Inc. Transparent conductors having stretched transparent conductive coatings and methods for fabricating the same
FR2920778B1 (fr) 2007-09-11 2009-10-30 Oreal Composes quinoliniums azoiques a motif disulfure/thiol, compositions les comprenant, procede de coloration de fibres keratiniques et dispositif.
DE102007044146A1 (de) 2007-09-12 2009-03-19 Bayer Materialscience Ag Thermoplast mit Metallkennzeichnungsplättchen
FR2921382B1 (fr) 2007-09-21 2009-10-30 Oreal Colorant derive de phenyl-pyridol[1,2-a]indolium thiol-disulfure, composition tinctoriale comprenant ce colorant, procede d'eclaircissement des matieres keratiniques a partir de ce colorant
US8440840B2 (en) 2007-10-25 2013-05-14 Sony Corporation Dye including an anchoring group in its molecular structure
JP5353705B2 (ja) 2007-10-26 2013-11-27 コニカミノルタ株式会社 透明導電性フィルム及びその製造方法
JP5570094B2 (ja) * 2007-11-12 2014-08-13 コニカミノルタ株式会社 金属ナノワイヤ、金属ナノワイヤの製造方法及び金属ナノワイヤを含む透明導電体
WO2009063744A1 (ja) 2007-11-16 2009-05-22 Konica Minolta Holdings, Inc. 金属ナノワイヤの製造方法、金属ナノワイヤ及び透明導電体
JP5472889B2 (ja) * 2007-11-26 2014-04-16 コニカミノルタ株式会社 金属ナノワイヤ、及び金属ナノワイヤを含む透明導電体
JP5332186B2 (ja) 2007-11-26 2013-11-06 コニカミノルタ株式会社 金属ナノワイヤを用いた透明導電膜の製造方法及びそれを用いて製造された透明導電膜
JP5382690B2 (ja) * 2007-12-14 2014-01-08 独立行政法人物質・材料研究機構 ナノスケールｐＨセンサー
JP5245113B2 (ja) 2007-12-14 2013-07-24 コニカミノルタ株式会社 透明補助電極フィルム及び透明補助電極フィルムの製造方法と、透明導電性フィルム及び透明導電性フィルムの製造方法
US7727578B2 (en) 2007-12-27 2010-06-01 Honeywell International Inc. Transparent conductors and methods for fabricating transparent conductors
WO2009087848A1 (ja) * 2008-01-08 2009-07-16 Konica Minolta Holdings, Inc. 色素増感型太陽電池
US7960027B2 (en) 2008-01-28 2011-06-14 Honeywell International Inc. Transparent conductors and methods for fabricating transparent conductors
JP2009181856A (ja) * 2008-01-31 2009-08-13 Sumitomo Chemical Co Ltd 透明導電膜付き透明板および有機エレクトロルミネッセンス素子
JP5507440B2 (ja) 2008-02-27 2014-05-28 株式会社クラレ 金属ナノワイヤの製造方法並びに得られた金属ナノワイヤよりなる分散液および透明導電膜
JP5077950B2 (ja) * 2008-03-19 2012-11-21 大日本塗料株式会社 分散液、透明導電膜形成用組成物、透明導電膜及びディスプレイ
GB0908300D0 (en) 2009-05-14 2009-06-24 Dupont Teijin Films Us Ltd Polyester films
JP2011029038A (ja) * 2009-07-27 2011-02-10 Panasonic Electric Works Co Ltd 透明導電膜付き基材の製造方法
JP2011070820A (ja) 2009-09-24 2011-04-07 Panasonic Electric Works Co Ltd 透明導電膜付き基材及びその製造方法
JP2011090878A (ja) 2009-10-22 2011-05-06 Fujifilm Corp 透明導電体の製造方法
JP2011108425A (ja) 2009-11-13 2011-06-02 Japan Aviation Electronics Industry Ltd 透明電極構造体およびそれを用いたタッチパネル
WO2011078170A1 (ja) * 2009-12-25 2011-06-30 富士フイルム株式会社 導電性組成物、並びに、それを用いた透明導電体、タッチパネル及び太陽電池
WO2011097470A2 (en) 2010-02-05 2011-08-11 Cambrios Technologies Corporation Photosensitive ink compositions and transparent conductors and method of using the same
WO2011114846A1 (ja) 2010-03-18 2011-09-22 東レ株式会社 感光性導電ペーストおよび導電パターンの製造方法
JP5163687B2 (ja) 2010-04-30 2013-03-13 株式会社村田製作所 感光性導電ペースト、それを用いた積層型電子部品の製造方法、および積層型電子部品
JP5563386B2 (ja) 2010-06-23 2014-07-30 富士フイルム株式会社 偏光板及びタッチパネル機能付き表示装置
JP2012009383A (ja) 2010-06-28 2012-01-12 Jnc Corp 塗膜形成用組成物、該組成物から得られるパターニングされた透明導電膜を有する基板の製造方法および該製造物の用途
US20120103660A1 (en) 2010-11-02 2012-05-03 Cambrios Technologies Corporation Grid and nanostructure transparent conductor for low sheet resistance applications
JP4862969B1 (ja) 2011-02-07 2012-01-25 ソニー株式会社 透明導電性素子、入力装置、電子機器および透明導電性素子作製用原盤
WO2012114552A1 (ja) 2011-02-23 2012-08-30 ソニー株式会社 透明導電膜、情報入力装置、および電子機器
JP2012185770A (ja) 2011-03-08 2012-09-27 Sony Corp 透明電極素子、情報入力装置、および電子機器
JP2013008231A (ja) 2011-06-24 2013-01-10 Nissha Printing Co Ltd 静電容量方式にも抵抗膜方式にも対応可能な押圧検出機能を有するタッチパネル
JP2013054609A (ja) 2011-09-05 2013-03-21 Tamagawa Seiki Co Ltd タッチパネルにおける押し込み感触発生構造、タッチパネル、情報端末装置および感触発生用シート
JP2013084571A (ja) 2011-09-29 2013-05-09 Fujifilm Corp 透明導電性塗布膜、透明導電性インク、及びそれらを用いたタッチパネル
JP6094270B2 (ja) 2012-03-06 2017-03-15 デクセリアルズ株式会社 透明導電膜、導電性素子、組成物、入力装置、表示装置および電子機器
JP2013211130A (ja) 2012-03-30 2013-10-10 Toray Ind Inc 導電積層体の製造方法、導電積層体、および、それを用いた表示体
JP6239283B2 (ja) * 2013-07-05 2017-11-29 コンビ株式会社 キャスター及び乳母車

Cited By (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10196526B2 (en) 2011-02-23 2019-02-05 Dexerials Corporation Transparent conductive film, information input device, and electronic device
US9963598B2 (en) 2011-02-23 2018-05-08 Dexerials Corporation Transparent conductive film, information input device, and electronic device
US10100208B2 (en) 2011-02-23 2018-10-16 Dexerials Corporation Method of manufacturing a transparent conductive film
WO2013133285A1 (ja) * 2012-03-06 2013-09-12 デクセリアルズ株式会社 透明導電膜、導電性素子、組成物、有色自己組織化材料、入力装置、表示装置および電子機器
JP2013214506A (ja) * 2012-03-06 2013-10-17 Dexerials Corp 透明導電膜、導電性素子、組成物、有色自己組織化材料、入力装置、表示装置および電子機器
WO2013133272A1 (ja) * 2012-03-06 2013-09-12 デクセリアルズ株式会社 透明導電膜、導電性素子、組成物、入力装置、表示装置および電子機器
KR20140053628A (ko) * 2012-10-26 2014-05-08 삼성디스플레이 주식회사 터치 패널, 터치 패널 제조 방법 및 디스플레이 장치
KR102029106B1 (ko) * 2012-10-26 2019-10-08 삼성디스플레이 주식회사 터치 패널, 터치 패널 제조 방법 및 디스플레이 장치
US10019084B2 (en) 2012-11-30 2018-07-10 Lg Chem, Ltd. Touchscreen and method for manufacturing same
JP2015532487A (ja) * 2012-11-30 2015-11-09 エルジー・ケム・リミテッド タッチスクリーンおよびその製造方法
WO2014103747A1 (ja) * 2012-12-26 2014-07-03 コニカミノルタ株式会社 タッチパネル用透明電極、タッチパネル、表示装置、およびタッチパネル用透明電極の製造方法
WO2014168158A1 (ja) * 2013-04-10 2014-10-16 デクセリアルズ株式会社 透明導電膜形成用インク組成物、透明導電膜、透明電極の製造方法、及び画像表示装置
KR102108843B1 (ko) * 2013-06-19 2020-05-11 엘지이노텍 주식회사 터치 윈도우
KR20140147388A (ko) * 2013-06-19 2014-12-30 엘지이노텍 주식회사 터치 윈도우
CN105473667A (zh) * 2013-08-26 2016-04-06 迪睿合电子材料有限公司 含有巯基的有色化合物、金属纳米线、分散液、透明导电膜、信息输入装置及电子设备
WO2015029360A1 (ja) 2013-08-26 2015-03-05 デクセリアルズ株式会社 チオール基含有有色化合物、金属ナノワイヤー、分散液、透明導電膜、情報入力装置、及び、電子機器
JP2015042717A (ja) * 2013-08-26 2015-03-05 デクセリアルズ株式会社 チオール基含有有色化合物、金属ナノワイヤー、分散液、透明導電膜、情報入力装置、及び、電子機器
US9988535B2 (en) 2013-08-26 2018-06-05 Dexerials Corporation Thiol group-containing colored compound, metal nanowire, dispersion liquid, transparent conductive film, information input device, and electronic apparatus
JP2016048688A (ja) * 2013-10-16 2016-04-07 日立化成株式会社 金属繊維の劣化抑制方法、膜、及び膜の製造方法
US10795469B2 (en) 2013-10-16 2020-10-06 Hitachi Chemical Company, Ltd. Laminate containing conductive fiber, photosensitive conductive film, method for producing conductive pattern, conductive pattern substrate, and touch panel
KR102106557B1 (ko) * 2013-11-25 2020-05-06 엘지디스플레이 주식회사 터치스크린패널의 제조방법
KR20150060049A (ko) * 2013-11-25 2015-06-03 엘지디스플레이 주식회사 터치스크린패널의 제조방법
JP2015135741A (ja) * 2014-01-16 2015-07-27 デクセリアルズ株式会社 透明導電膜、分散液、情報入力装置、及び電子機器
KR20160113134A (ko) 2014-01-29 2016-09-28 데쿠세리아루즈 가부시키가이샤 금속 나노와이어, 투명 도전막 및 그 제조 방법, 분산액, 정보 입력 장치, 그리고 전자 기기
WO2015115630A1 (ja) * 2014-02-03 2015-08-06 デクセリアルズ株式会社 透明導電膜及びその製造方法、情報入力装置、並びに、電子機器
JP2015146127A (ja) * 2014-02-03 2015-08-13 デクセリアルズ株式会社 透明導電膜及びその製造方法、情報入力装置、並びに、電子機器
US10365750B2 (en) 2014-02-03 2019-07-30 Dexerials Corporation Transparent conductive film and method for producing same, information input device, and electronic device
JP2016153460A (ja) * 2015-02-20 2016-08-25 デクセリアルズ株式会社 フタロシアニン系錯体化合物
JP2016104908A (ja) * 2015-11-26 2016-06-09 デクセリアルズ株式会社 金属ナノワイヤー、透明導電膜及びその製造方法、分散液、情報入力装置、並びに、電子機器
JP2016076241A (ja) * 2015-11-26 2016-05-12 デクセリアルズ株式会社 透明導電膜及びその製造方法、情報入力装置、並びに、電子機器
JP2021063251A (ja) * 2019-10-11 2021-04-22 国立大学法人横浜国立大学 色素含有保護層付着銀ナノワイヤ、その分散液、前記銀ナノワイヤの製造方法および透光性導電膜

Also Published As

Publication number Publication date
JP2013122053A (ja) 2013-06-20
JP2012190780A (ja) 2012-10-04
US10196526B2 (en) 2019-02-05
US9963598B2 (en) 2018-05-08
KR20140045317A (ko) 2014-04-16
WO2012114552A1 (ja) 2012-08-30
US20150166798A1 (en) 2015-06-18
EP2613328B1 (en) 2016-12-14
JP5447640B2 (ja) 2014-03-19
CN108762575A (zh) 2018-11-06
EP2613328A4 (en) 2013-09-11
CN103493151A (zh) 2014-01-01
EP2613328A1 (en) 2013-07-10
KR101849816B1 (ko) 2018-04-17
US20150166797A1 (en) 2015-06-18
US10100208B2 (en) 2018-10-16
JP4893867B1 (ja) 2012-03-07
US20130258568A1 (en) 2013-10-03
JP5174229B2 (ja) 2013-04-03

Similar Documents

Publication Publication Date Title
JP4893867B1 (ja) 透明導電膜、分散液、情報入力装置、および電子機器
JP6094270B2 (ja) 透明導電膜、導電性素子、組成物、入力装置、表示装置および電子機器
JP6327870B2 (ja) 金属ナノワイヤー、透明導電膜及びその製造方法、分散液、情報入力装置、並びに、電子機器
JP6255679B2 (ja) 透明導電膜、導電性素子、組成物、有色自己組織化材料、入力装置、表示装置および電子機器
US10365750B2 (en) Transparent conductive film and method for producing same, information input device, and electronic device
HK1189088A (en) Transparent electroconductive film, information input device, and electronic instrument
JP6320365B2 (ja) 金属ナノワイヤー、透明導電膜及びその製造方法、分散液、情報入力装置、並びに、電子機器

Legal Events

Date Code Title Description
TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20111122

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20111205

R151 Written notification of patent or utility model registration

Ref document number: 4893867

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313113

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

R360 Written notification for declining of transfer of rights

Free format text: JAPANESE INTERMEDIATE CODE: R360

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

R370 Written measure of declining of transfer procedure

Free format text: JAPANESE INTERMEDIATE CODE: R370

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313113

R360 Written notification for declining of transfer of rights

Free format text: JAPANESE INTERMEDIATE CODE: R360

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

R370 Written measure of declining of transfer procedure

Free format text: JAPANESE INTERMEDIATE CODE: R370

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313113

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150106

Year of fee payment: 3

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
