Abstract

【課題】有機ＥＬ素子において、表面プラズモンによる光の損失を低減し、且つ素子内部での短絡を抑制する。
【解決手段】有機ＥＬ素子１は、一面にナノオーダーサイズの凹凸２’が設けられた金属層２と、金属層２の一面側に設けられた発光層３１を含む複数の有機層３と、を備え、有機層３の各界面における凹凸の高さが、金属層２に設けられた凹凸２’より小さくなるように構成されている。この構成によれば、金属層２の一方面の凹凸２’により、表面プラズモンを伝搬光に変えて、光の損失を低減することができ、また、各有機層３の各界面の凹凸を、金属層２面上の凹凸２’より小さくすることにより、素子内部での短絡を抑制することができる。
【選択図】図１

Description

本発明は、有機エレクトロルミネッセンス素子の光取出し効率の向上に関する。

エレクトロルミネッセンス（ＥＬ）素子は、陽極及び陰極で挟持させた発光層が透明基板上に形成されたものであり、電極間に電圧印加されたとき、発光層にキャリアとして注入された電子及びホールの再結合により生成された励起子によって発光する。ＥＬ素子は、発光層の蛍光物質に有機物を用いた有機ＥＬ素子と、無機物を用いた無機ＥＬ素子に大別される。特に、有機ＥＬ素子は、低電圧で高輝度の発光が可能であり、蛍光物質の種類によって様々な発光色が得られ、また、平面状の発光パネルとしての製造が容易であることから、各種表示装置やバックライトとして用いられる。更に、近年では、高輝度に対応したものが実現され、これを照明器具に用いることが注目されている。

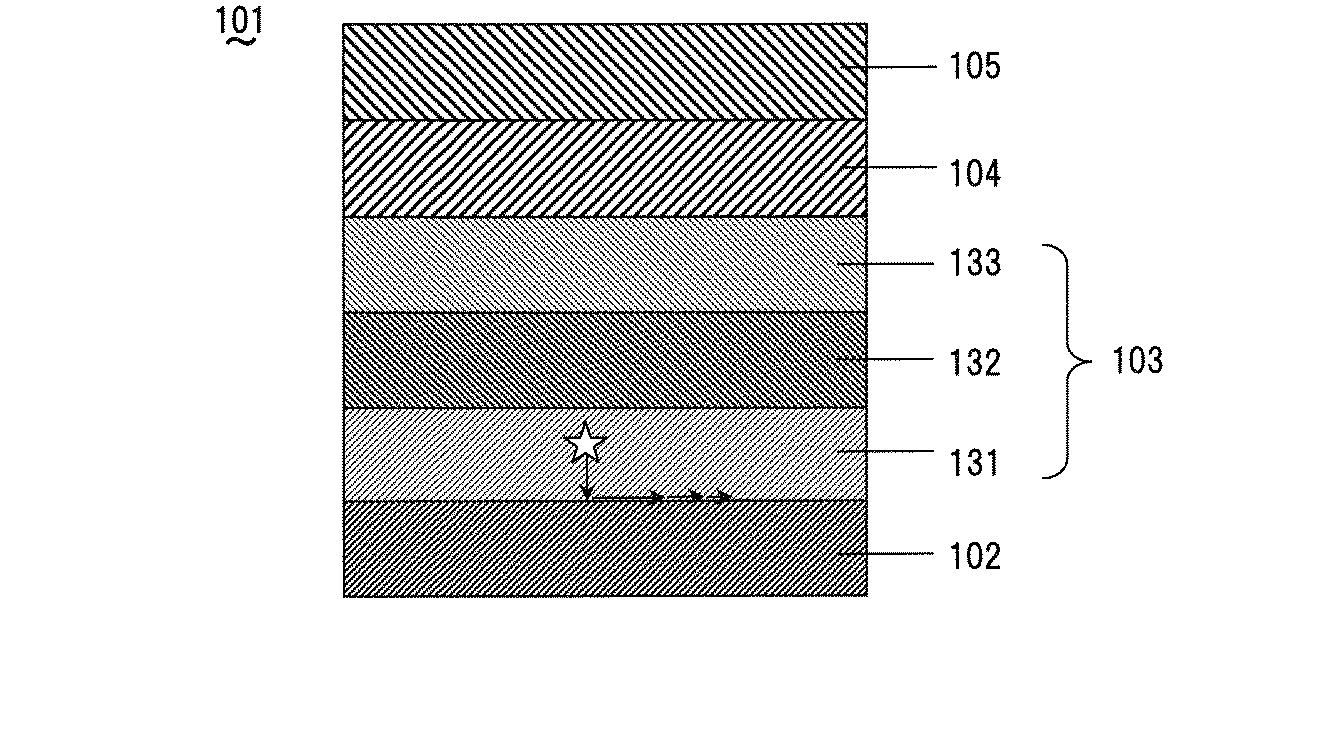

図４に一般的な有機ＥＬ素子の断面構成を示す。有機ＥＬ素子１０１は、透光性を有する基板１０５上に、透光性を有する陽極層１０４が設けられ、この陽極層１０４の上に、ホール注入層１３３、ホール輸送層１３２と及び発光層１３１から成る有機層１０３が設けられる。また、有機層１０３上に、光反射性を有する陰極層１０２が設けられる。そして、陽極層１０４と陰極層１０２との間に電圧が印加されることによって、有機層１０３で発光した光は、陽極層１０４及び基板１０５を透過して取り出される。このような有機ＥＬ素子１０１において、陰極層１０２には、一般的に、高い光反射性及び導電性を有するアルミニウム（Ａｌ）や銀（Ａｇ）等の金属材料が用いられる。

ところが、高い導電性を有する金属材料は、金属中の自由電子が集団的に振動して、擬似的な粒子として振る舞うプラズモンと呼ばれる状態となることが知られている。すなわち、金属材料の表面に対して、所定波長の光が入射すると、電子密度の疎密のパターンの波、すなわち表面プラズモンが励起され、この表面プラズモンが金属表面を伝搬して失活することが知られている（例えば、非特許文献１参照）。つまり、図４に示した有機ＥＬ素子１０１においては、発光層１３１で発光した光（星印で示す）のうち、陰極層１０２に入射した光の一部は、陰極層１０２の表面を伝搬して失活してしまい（矢印で示す）、有効光として取出されず、光取出し効率が低下してしまうことがある。

表面プラズモンによる光の損失を抑制するためには、基板上にナノオーダーの凹凸を設け、その上に陽極層及び発光層を含む有機層、及び金属で形成される陰極層を積層し、各界面に凹凸状のコルゲート構造を形成することが考えられる（例えば、特許文献１参照）。この構成によれば、金属表面で発生した表面プラズモンが、凹凸状のコルゲート構造によって伝搬光に変わるので、表面プラズモンによる光の損失を抑制することができる。

有機ＥＬ討論会第１０回例会予稿集Ｓ９−２

特開２００９−９８６１号公報

しかしながら、上記特許文献１に示される凹凸状のコルゲート構造においては、全層の界面に凹凸が形成されているので、膜厚が不均一となり、短絡が発生し易く、この有機ＥＬ素子を組み込んだデバイスの信頼性を低下させる虞がある。

本発明は、上記課題を解決するものであり、金属表面で発生する表面プラズモンによる光の損失を抑制し、素子外への光取出し効率を向上させることができ、しかも素子内における短絡が発生し難く、信頼性の高い有機ＥＬ素子を提供することを目的とする。

上記課題を解決するため、本発明に係る有機エレクトロルミネッセンス素子は、一面にナノオーダーサイズの凹凸が設けられた金属層と、前記金属層の前記一面側に設けられた発光層を含む複数の有機層と、を備え、前記有機層の各界面における凹凸の高さが、前記金属層に設けられた凹凸より小さくなるように構成されていることを特徴とする。

上記有機エレクトロルミネッセンス素子において、前記金属層の凹凸は、その高さが１０〜２００ｎｍであり、その幅が該凹凸の高さ以上になるように形成されていることが好ましい。

上記有機エレクトロルミネッセンス素子において、前記金属層は、前記有機層に電圧を印加する第１の電極層と成り、前記有機層を介して前記第１の電極層と対になる第２の電極層が形成されていることが好ましい。

上記有機エレクトロルミネッセンス素子において、前記金属層は、前記有機層を形成するための基板と成ることが好ましい。

上記有機エレクトロルミネッセンス素子において、前記有機層は、前記金属層の前記一面側に、絶縁層と、前記有機層に電圧を印加する第１の電極層とを介して設けられ、前記有機層の前記第１の電極層側とは反対側に、第２の電極層が設けられていることが好ましい。

上記有機エレクトロルミネッセンス素子において、前記金属層は光反射性を有し、前記第１の電極層は透光性を有することが好ましい。

上記有機エレクトロルミネッセンス素子において、前記有機層の各界面における凹凸の高さが、前記第２の電極層に近接するに従って小さくなるように形成されていることが好ましい。

上記有機エレクトロルミネッセンス素子において、前記有機層又は前記第２の電極層は、塗布型材料で形成されることが好ましい。

本発明によれば、金属層の一方面の凹凸により、表面プラズモンを伝搬光に変えて、光の損失を抑制し、また、各有機層の各界面の凹凸を、金属層上の凹凸より小さくすることにより、素子内部での短絡を抑制することができる。

本発明の第１の実施形態に係る有機エレクトロルミネッセンス素子の側断面図。 本発明の第２の実施形態に係る有機エレクトロルミネッセンス素子の側断面図。 本発明の第３の実施形態に係る有機エレクトロルミネッセンス素子の側断面図。 従来の有機エレクトロルミネッセンス素子の側断面図。

本発明の第１の実施形態に係る有機エレクトロルミネッセンス素子（以下、有機ＥＬ素子）について、図１を参照して説明する。本実施形態の有機ＥＬ素子１は、一面にナノオーダーサイズの凹凸２’が設けられた金属層２と、この金属層２の一面側に設けられた複数の有機層３１，３２，３３（これらを総称して有機層３という）と、を備える。これら有機層３には、発光層となる層（以下、発光層３１）を含む。

有機ＥＬ素子１は、有機層３の各界面における凹凸３１’，３２’の高さが、金属層２に設けられた凹凸２’より小さくなるように構成されている。本実施形態において、金属層２は、有機層３に電圧を印加する第１の電極層と成り、有機層３を介して金属層２（第１の電極層）と対になる第２の電極層４が形成されている。また、これら金属層２、有機層３及び第２の電極層４は、基板５上に形成されている。有機層３は、発光層３１、ホール輸送層３２及びホール注入層３３を備え、これらは上記の順で金属層２上に設けられている。この構成において、金属層２（第１の電極層）は、有機層３に電子を注入する陰極として、第２の電極層４は、ホール注入層３３に正孔を注入する陽極として機能する。

本実施形態において、先ず基板５上に凹凸６（詳細は後述する）が形成され、凹凸６が形成された基板５上に、金属層２を構成する金属材料を蒸着等することにより、基板５の表面に膜厚が略均一な層が形成される。これにより、金属層２には、基板５と接する面とは反対側の面において、基板５上に形成された凹凸６と略同形状の凹凸２’が形成される。

基板５としては、例えば、ソーダガラスや無アルカリガラス等のリジッドな透明ガラス板が用いられるが、これらに限定されるものではない。例えば、ポリカーボネートやポリエチレンテレフタレート等のフレキシブルな透明プラスチック板、Ａｌ・銅（Ｃｕ）・ステンレス等から成る金属フィルム等、任意のものを用いることができる。

凹凸６を基板５上に形成する方法としては、例えば、基板５に予めＵＶ硬化樹脂や熱可塑性樹脂を塗布しておき、ＵＶナノインプリントや熱ナノインプリントによってナノオーダーサイズの凹凸６を設ける方法が挙げられる。また、例えば、基板５にシリカやフッ化マグネシウム等のナノ粒子を塗布する方法を用いることができる。なお、これらの方法によれば、凹凸６と基板５とが別部材として構成されるが、基板５が例えば、樹脂材料のような、表面加工を行える材料から形成されたものでれば、基板５自体に凹凸６を形成することができ、この場合、凹凸６と基板５とは一体として構成される。また、所望の形状の凹凸６を形成できる方法であれば、上述した方法に限られない。

凹凸６の高さや幅は、有機ＥＬ素子１を組み込むデバイスにおいて、特異的な波長依存性や出射角度依存性が要求される場合、均一又は周期的に設定されることが好ましい。一方、ブロードな波長及び全出射角度で、可能な限り均等に光取出し効率を向上させる場合、凹凸６の高さや幅は、ランダムに設定されることが好ましい。また、凹凸６の高さは、一般的な有機層３の膜厚１０〜２００ｎｍより小さいことが好ましく、特に１０〜１００ｎｍ以下であることが好ましい。凹凸６の幅は、凹凸６の高さ以上であることが好ましい。

このように設定された、凹凸６の高さや幅は、基板５上に金属層２が略均一に設けられることにより、金属層２の有機層３（発光層３１）と接する界面における凹凸２’に反映される。つまり、金属層２の凹凸２は、高さが１０〜２００ｎｍで、幅が凹凸２’の高さ以上になるように形成されることになる。凹凸２の高さが１０ｎｍ未満では、表面プラズモンによる光の損失を低減する効果を期待できず、また、凹凸２の高さが２００ｎｍを越えると、有機層の膜厚よりも高くなり、素子内における短絡が発生し易くなる。また、凹凸２の幅が、高さよりも短いと、やはり、素子内における短絡が発生し易くなる。従って、金属層２の凹凸２は、高さが１０〜２００ｎｍで、幅が凹凸２’の高さ以上になるように形成されることによって、光の損失を低減し、且つ短絡を抑制することができる。

金属層２（第１の電極（陰極））を構成する材料としては、ＡｌやＡｇ、又はこれら金属を含む化合物を用いることができる。また、Ａｌと他の電極材料を組み合わせて積層構造等として構成するものであってもよい。このような電極材料の組み合わせとしては、アルカリ金属とＡｌとの積層体、アルカリ金属と銀との積層体、アルカリ金属のハロゲン化物とＡｌとの積層体、アルカリ金属の酸化物とＡｌとの積層体、アルカリ土類金属や希土類金属とＡｌとの積層体、これらの金属種と他の金属との合金等が挙げられる。具体的には、ナトリウム（Ｎａ）、Ｎａ−カリウム（Ｋ）合金、リチウム（Ｌｉ）、マグネシウム（Ｍｇ）等とＡｌとの積層体、Ｍｇ−Ａｇ混合物、Ｍｇ−インジウム混合物、Ａｌ−Ｌｉ合金、ＬｉＦ／Ａｌ混合物／積層体、Ａｌ／Ａｌ_２Ｏ_３混合物等が挙げられる。また、上記に列挙したもの以外についても、金属層２（陰極）から発光層３１への電子注入を促進させる層、すなわち電子注入層（不図示）を陰極と発光層の間に挿入させることが好ましい。電子注入層を構成する材料としては、上記の金属層２を構成する材料と共通のもの、酸化チタン、酸化亜鉛等の金属酸化物、上記材料を含めて、電子注入を促進させるドーパントを混合した有機半導体材料等が挙げられるが、これらに限定されるものではない。

また、基板５上に凹凸６を形成しなくても、基板５上に金属層２を形成した後に、金属層２の表面にナノオーダーサイズの凹凸を形成してもよい。例えば、金属層２にＡｇを用いて熱により凝集させたり、ＡｌやＡｇといった金属表面にモールドを押し付けて凹凸構造を転写してもよい。

本実施形態においては、基板５上に金属層２を設け、この金属層２（第１の電極層（陰極））上に発光層３１等を含む有機層３と、第２の電極層４（陽極）とを順次積層させる。また、第２の電極層４は透光性を有する導電性材によって形成され、また、金属層２（第１の電極層）は、光反射性を有する材料によって形成される。この構成においては、有機層３（発光層３１）直接又は金属層２で反射されて、第２の電極層４を透過して、有機ＥＬ素子１外へ取出される。

ここで、有機層３及び第２の電極層４は、塗布型材料で形成されることが好ましい。こうすれば、スピンコート、スプレーコート、ダイコート、グラビア印刷等の塗布によって有機層３及び第２の電極層４を成膜することができ、効率的に複数の層を形成することができる。また、塗布によれば、有機層３の各界面における凹凸３１’，３２’の高さが、金属層２の凹凸２’の高さよりも小さく、第２の電極層４に近接するに従って小さくなるように形成することができる。すなわち、金属層２の凹凸２’となった面上に、発光層３１を構成する有機材料を塗布したとき、金属層２の凹状となった部分に、有機材料が溜まるので、発光層３１の膜厚が、金属層２の凸状となった部分よりも、若干ながら厚くなり、その結果、発光層３１の凹凸３１’の表面は、金属層２の凹凸２’の表面よりも凹凸が小さくなる。同様に、ホール輸送層３２の凹凸３２’の表面は、発光層３１の凹凸３１’の表面よりも平滑になり、第２の電極層４に近接する層ほど、その表面が平滑になる。こうすれば、第２の電極層４と、有機層３における第２の電極層４と接する層（本例ではホール注入層３３）との界面は、平坦になり、この界面における短絡を効果的に抑制することができる。

発光層３１を構成する有機ＥＬ材料としては、例えば、ポリパラフェニレンビニレン誘導体、ポリチオフェン誘導体、ポリパラフェニレン誘導体、ポリシラン誘導体、ポリアセチレン誘導体等、ポリフルオレン誘導体、ポリビニルカルバゾール誘導体、上記色素体、金属錯体系発光材料を高分子化したもの等や、アントラセン、ナフタレン、ピレン、テトラセン、コロネン、ペリレン、フタロペリレン、ナフタロペリレン、ジフェニルブタジエン、テトラフェニルブタジエン、クマリン、オキサジアゾール、ビスベンゾキサゾリン、ビススチリル、シクロペンタジエン、クマリン、オキサジアゾール、ビスベンゾキサゾリン、ビススチリル、シクロペンタジエン、キノリン金属錯体、トリス（８−ヒドロキシキノリナート）アルミニウム錯体、トリス（４−メチル−８−キノリナート）アルミニウム錯体、トリス（５−フェニル−８−キノリナート）アルミニウム錯体、アミノキノリン金属錯体、ベンゾキノリン金属錯体、トリ−（ｐ−ターフェニル−４−イル）アミン、ピラン、キナクリドン、ルブレン、及びこれらの誘導体、又は、１−アリール−２，５−ジ（２−チエニル）ピロール誘導体、ジスチリルベンゼン誘導体、スチリルアリーレン誘導体、スチリルアミン誘導体、及びこれらの発光性化合物から成る基を分子の一部分に有する化合物等が挙げられる。また、上記化合物に代表される蛍光色素由来の化合物のみならず、いわゆる燐光発光材料、例えば、Ｉｒ錯体、Ｏｓ錯体、Ｐｔ錯体、ユーロピウム錯体等々の発光材料、又はそれらを分子内に有する化合物若しくは高分子も好適に用いることができる。これらの材料は、必要に応じて、適宜選択して用いることができる。

ホール輸送層３２を構成する材料としては、ＬＵＭＯが小さい低分子〜高分子材料を用いることができる。このものとしては、例えば、ポリビニルカルバゾール（ＰＶＣｚ）や、ポリピリジン、ポリアニリン等の側鎖や主鎖に芳香族アミンを有するポリアリーレン誘導体等の芳香族アミンを含むポリマー等が挙げられるが、これらに限定されるものではない。

ホール注入層３３を構成する材料としては、チオフェン、トリフェニルメタン、ヒドラゾリン、アリールアミン、ヒドラゾン、スチルベン、トリフェニルアミン等を含む有機材料が挙げられる。具体的には、ポリビニルカルバゾール（ＰＶＣｚ）、ポリエチレンジオキシチオフェン：ポリスチレンスルホネート（ＰＥＤＯＴ：ＰＳＳ）、ＴＰＤ等の芳香族アミン誘導体等で、上記材料を単独で用いてもよく、また二種類以上の材料を組み合わせて用いてもよい。

第２の電極層４（陽極）を構成する導電性物質としては、Ａｇ、インジウム−錫酸化物（ＩＴＯ）、インジウム−亜鉛酸化物（ＩＺＯ）、錫酸化物、Ａｕ等の金属の微粒子、導電性高分子、導電性の有機材料、ドーパント（ドナー又はアクセプタ）含有有機層、導電体と導電性有機材料（高分子含む）の混合物、これら導電性材料と非導電性材料の混合物を挙げることができるが、これらに限定されるものではない。また、非導電性材料としては、アクリル樹脂、ポリエチレン、ポリプロピレン、ポリエチレンテレフタレート、ポリメチルメタクリレート、ポリスチレン、ポリエーテルスルホン、ポリアリレート、ポリカーボネート樹脂、ポリウレタン、ポリアクリルニトリル、ポリビニルアセタール、ポリアミド、ポリイミド、ジアクリルフタレート樹脂、セルロース系樹脂、ポリ塩化ビニル、ポリ塩化ビニリデン、ポリ酢酸ビニル、その他の熱可塑性樹脂や、これらの樹脂を構成する単量体の２種以上の共重合体が挙げられるが、これらに限定されるものではない。また、導電性を高めるために、スルホン酸、ルイス酸、プロトン酸、アルカリ金属、アルカリ土類金属等のドーパントを用いたドーピングを行ってもよい。なお、ドーパントについても、これらに限定されるものではない。

また、上記のような導電性材料に加えて、ＡｇやＣｕ等の金属材料やカーボン等の導電性材料を細線形成したグリッド構造（メッシュ構造）のものを用いてもよい。細線幅のサイズとしては、導電性及び透光性の観点から、１〜１００μｍ程度であることが好ましい。なお、細線幅間隔、細線アスペクト比についても任意のものを用いることができる。これらのグリッド構造は上記を含む導電性ペーストをスクリーン印刷等を用いて形成することができるが、これらに限定されるものではない。

本実施形態によれば、金属層２（第１の電極層）の表面にナノオーダーサイズの凹凸２’を設けたので、金属表面で発生する表面プラズモンを伝搬光に変えて表面プラズモンによる光の損失を抑制し、素子外への光取出し効率を向上させることができる。また、有機層３の各層の界面での凹凸が、金属層２の凹凸２’よりも小さいので、素子内部での短絡を抑制することができる。更に、有機層３又は第２の電極層４に塗布材料を用いて、塗布プロセスを実施することにより、金属層２の凹凸２’よりも各有機層３界面での凹凸を小さくすることができる。

図４に示したような、一般的な有機ＥＬ素子１０１は、基板１０５上に、透光性を有する陽極層１０４を形成し、この上に有機層１０３等を形成することにより作成される。この場合、陽極層１０４上に有機層１０３を形成する工程において、短絡を抑制するため、陽極層１０４上の表面粗さを低減する必要がある。一般的に、陽極部分は発光エリアを規定するため、及び陰極層１０２との短絡を防ぐために、パターニング形成される。このパターニングには、膜形成後のバンク形成やエッチング、スクリーン印刷等による印刷パターニングの方法がある。通常、バンク形成やエッチングには、レジスト塗布、現像液、レジスト剥離液への浸漬の工程があり、ウェットプロセスで形成された陽極はダメージを受け易く、陽極としての特性が低下する虞がある。これに対して、印刷によるパターニングでは、例えば、スクリーン印刷を用いた場合は、版メッシュに起因する表面凹凸が発生することがある。また、グラビア印刷やスリットダイコート等を用いた場合は、塗り始めと塗り終わりに膜厚段差が発生することがある。これらの表面粗さや膜厚段差は、陽極層１０４の上部に有機層１０３を積層して有機ＥＬ素子１０１を形成した場合に、短絡を発生させる原因となる。

上述した何れの印刷においても、印刷インクの粘度を低下させれば、塗布後のレベリング性を改善することができる。しかしながら、粘度を低下させれば、厚膜化が困難になる。一般に、ウェットプロセスで形成する電極材料として、頻用される高導電タイプＰＥＤＯＴ：ＰＳＳ等の導電性高分子材料を用いた場合、膜厚１００〜２００ｎｍ程度のＩＴＯ等の透明酸化物導電膜と同等の導電性を得ようとすると、５００〜１０００ｎｍ程度の膜厚が必要となる。従って、この種の導電性高分子材料を用いた場合、印刷インクの粘度を安易に低くできないことがある。また、導電性の高い材料の場合、比較的薄膜化が容易なので、印刷インクの粘度を低くすることができるが、この場合、下地との濡れ性の問題やにじみ等の問題があり、安定的に陽極層１０４を形成することが容易ではない。

これに対して、本実施形態の有機ＥＬ素子１は、図１に示したように、基板５に陰極及び光反射層として機能する金属層２から形成するものであり、通常の素子形成順序とは逆の積層構造になっている。つまり、陽極として機能する第２の電極４を、有機層３を形成した後に形成する。こうすれば、第２の電極層４の表面粗さによって、有機層３がダメージ等を受ける虞がなく、効果的に短絡を抑制することができる。また、この有機ＥＬ素子１を組み込んだデバイスの信頼性を向上させることができる。

また、基板５として、フレキシブルな材料から構成され、ロール状に巻かれた状態で供給される帯状のシート材を用いることもできる。この場合、帯状の基板５上に金属層２を形成し、その上に、有機層３をスリットコータ等によって連続的に形成し、更に、第２の電極層４を夫々スクリーン印刷等によって定間隔で形成し、形成後、再びロール状に巻き取り回収する。こうすれば、いわゆるロールツーロール方式により、複数の有機ＥＬ素子１が連続的に形成された発光シートロール（不図示）を作成することができる。そして、この発光ロールシートを所定隔で裁断すれば、複数の有機ＥＬ素子１を、短時間で数多く製造することができる。特に、近年では、発光層３１の複層化や、それらの間に電荷調整層を配置する等、有機層３が多層化される傾向にあり、ロールツーロール方式による有機層３の形成は、上述したような多数層から成る有機層を、同時に数多く製造することができ、プロセスコストを低減させることができる。

ところで、上述したような塗布プロセスで各有機層３を積層した場合、上層に形成された有機層３（例えばホール輸送層３２）が、下地の有機層３（例えば発光層３１）を溶解させてしまうことがある。また、有機層３の濡れ性が悪い等により、ある有機層３上に次層の塗布溶液が均一に広がらないことがある。そこで、本実施形態においては、例えば、膜厚について、次層の形成により溶解する分量を予め考慮に入れて、先層の膜厚を狙いの膜厚以上に形成することが好ましい。また、濡れ性の改善するため、塗布溶液に濡れ性を向上させる溶媒（アルコール等）を添加することが好ましい。

次に、本発明の第２の実施形態に係る有機エレクトロルミネッセンス素子（以下、有機ＥＬ素子）について、図２を参照して説明する。本実施形態の有機ＥＬ素子１は、有機層３を形成するための基板として、金属層２を有するものである。つまり、上記第１の実施形態における基板５の機能が、金属層２に組み込まれている。また、金属層２の一面には、上記第１の実施形態と同様の手法により、凹凸２’が形成されている。他の構成は、上記第１の実施形態と同様である。

この構成によれば、第１の電極層（陰極）として機能する金属層２が露出しているので、給電用の配線等を接続するための電極取出し部を、金属層２のいずれの箇所にも設けることができる。また、金属層２（基板）に、金属箔のような、フレキシブルな金属を使用すれば、バリアフィルムよりも安価で同等の封止をすることができ、製造コストを大幅に削減することができる。なお、金属層２（基板）にフレキシブルな金属を用いた場合、金属層２の表面に凹凸２’を形成する方法としては、例えば、巻き取りロールにナノオーダーサイズの凹凸構造を形成し、そこにフレキシブルな金属層２を通過させればよい。こうすれば、金属層２の表面に凹凸２’を簡易に形成することができる。

次に、本発明の第３の実施形態に係る有機エレクトロルミネッセンス素子（以下、有機ＥＬ素子）について、図３を参照して説明する。本実施形態の有機ＥＬ素子１は、金属層２の一面側に、絶縁層８と、第１の電極層９とを介して設けられ、金属層２は基板５上に設けられている。有機層３の、第１の電極層９側とは反対側に、第２の電極層４が設けられる。また、金属層２は光反射性を有し、第１の電極層９は透光性を有する。すなわち、本実施形態においては、金属層２は、光反射層として機能し、第１の電極層９が、有機層３に電圧を印加する陰極としての機能する。また、上記第１の実施形態と同様に、金属層２の一面には、凹凸２’が形成されているが、第１の電極層９は、絶縁層８を介して設けられているので、第１の電極層９の凹凸９’の高さは、金属層２の凹凸２’よりも小さくなっている。他の構成は、上記第１の実施形態と同様である。

この構成によれば、第１の電極層９の凹凸９’の高さが、金属層２の凹凸２’よりも小さくなっているので、より確実に短絡を抑制することができる。また、第１の電極層９が透光性を有するので、発光層３１で発光した光のうち、第１の電極層９側へ出射された光は、第１の電極層９を透過して、金属層２に入射する。このとき、金属層２には、ナノオーダーの凹凸２’が設けているので、金属表面で発生する表面プラズモンを伝搬光に変えて表面プラズモンによる光の損失を抑制し、素子外への光取出し効率を向上させることができる。

次に、上述した実施形態の実施例について、比較例と対比しながら具体的に説明する。

（実施例１）
実施例１は、図１に示した第１の実施形態に係る有機ＥＬ素子１に対応するものである。基板５として、厚み０.７ｍｍの無アルカリガラス板（Ｎｏ．１７３７；コーニング製）を用い、その上に熱可塑性樹脂であるポリメタクリル酸メチル（ＰＭＭＡ）を塗布した。その後、深さ５０ｎｍ、ピッチ２００ｎｍの三角溝が形成されたモールドを用い、ＰＭＭＡのガラス転移温度である１０５℃以上に昇温してモールドをプレスし、冷却後モールドと基板５と引き離すことによりモールドのパターンを樹脂に転写することで、基板５上に、高さ５０ｎｍ、ピッチ２００ｎｍの三角溝形状の微細な凹凸６を形成した。

真空蒸着法により、凹凸６が形成された基板５上に、金属層２として、アルミニウムを８０ｎｍの厚みで成膜して、これを陰極とした。このとき、原子間力顕微鏡（ＡＦＭ）により陰極表面を確認したところ、高さ５０ｎｍ、ピッチ２００ｎｍの三角溝形状の微細な凹凸２’が形成されていることが確認された。

次に、赤色高分子（アメリカンダイソース社製「Light Emitting polymer ADS111RE」）をテトラヒドロフタン（ＴＨＦ）溶媒に１ｗｔ％になるよう溶解した溶液を、金属層２（陰極）上に膜厚が約２００ｎｍになるようにスピンコータで塗布し、１００℃で１０分間焼成することによって発光層３１を得た。次に、ＴＦＢ（Poly[(9,9-dioctylfluorenyl-2,7-diyl)-co-(4,4’-(N-(4-sec-butylphenyl))diphenyl amine)；アメリカンダイソース社製「Hole Transport Polymer ADS259BE」）をＴＨＦ溶媒に１ｗｔ％になるよう溶解した溶液を、発光層３１の上に、膜厚約１２ｎｍになるようにスピンコータで塗布して、ＴＦＢ被膜を作製し、これを２００℃で１０分間焼成することによって、ホール輸送層３２を得た。このホール輸送層３２上に、ポリエチレンジオキシチオフェン／ポリスチレンスルホン酸（ＰＥＤＯＴ−ＰＳＳ；スタルクヴィテック社製「Baytron P AI 4083」、ＰＥＤＯＴ：ＰＳＳ＝１：６）とイソプロピルアルコールを１：１で混合した溶液を、ＰＥＤＯＴ−ＰＳＳの膜厚が３０ｎｍになるようにスピンコータで塗布し、１５０℃で１０分間焼成することにより、ホール注入層３３を得た。更に、ホール注入層３３上に、ＩＴＯナノ粒子（粒子径約４０ｎｍ；シーアイ化成社製ITCW１５ｗｔ％-Ｇ３０）にメチルセルロース（信越化学社製６０ＳＨ）を５ｗｔ％混合した溶液を、スクリーン印刷機を用いて膜厚が３００ｎｍ程度になるようパターン形成し、１２０℃１５分間乾燥することにより第２の電極層４（陽極）を形成して、有機ＥＬ素子１を作製した。

（実施例２）
実施例２は、図２に示した第２の実施形態に係る有機ＥＬ素子１に対応するものである。金属層２（基板）としてアルミ箔（約３０μｍ厚）を用いて、平滑面側に、実施例１と同じモールドをプレスすることで、実施例１と同一の三角溝形状の微細な凹凸２’をアルミ箔上に形成し、そのアルミ箔上に発光層３１を実施例１と同一の方法で形成した。これ以外は、実施例１と同様にして有機ＥＬ素子１を作製した。

（実施例３）
実施例３は、図３に示した第３の実施形態に係る有機ＥＬ素子１に対応するものである。基板５として、厚み０.７ｍｍの無アルカリガラス板（Ｎｏ．１７３７；コーニング製）を用い、その上に熱可塑性樹脂であるポリメタクリル酸メチル（ＰＭＭＡ）を塗布した。その後、深さ５０ｎｍ、ピッチ２００ｎｍの三角溝が形成されたモールドを用い、ＰＭＭＡのガラス転移温度である１０５℃以上に昇温してモールドをプレスし、冷却後モールドと基板５と引き離すことによりモールドのパターンを樹脂に転写することで、基板５上に高さ５０ｎｍ、ピッチ２００ｎｍの三角溝形状の微細な凹凸６を形成した。次に、真空蒸着法により、凹凸６が形成された基板５上に、アルミニウムを８０ｎｍの厚みで成膜し金属層２を反射層として形成し、その上に、ＰＭＭＡを１００ｎｍ塗布してこれを硬化させて絶縁層８を形成した。更に、この上にＩＺＯをスパッタ法で１００ｎｍ形成して、これを第１の電極層９（第１の電極層）とした。有機層３及び第２の電極層４は、実施例１と同様にして作成し、これにより有機ＥＬ素子１を作製した。

（比較例１）
基板として厚み０.７ｍｍの無アルカリガラス板（Ｎｏ．１７３７；コーニング製）を用い、三角溝形状の微細な凹凸６を形成することなく、真空蒸着法により、基板上にアルミニウムを８０ｎｍの厚みで成膜して陰極とした。これ以外は、実施例１と同様にして有機ＥＬ素子を作製した。

（比較例２）
基板としてアルミ箔（約３０μｍ厚）を用い、これにモールドのプレスをすることなく、平滑な面に、発光層３１を形成した。これ以外は、実施例２と同様にして有機ＥＬ素子を作製した。

（比較例３）
基板として厚み０.７ｍｍの無アルカリガラス板（Ｎｏ．１７３７；コーニング製）を用い、三角溝形状の微細な凹凸６を形成することなく、真空蒸着法により、基板上にアルミニウムを８０ｎｍの厚みで成膜して陰極とした。これ以外は、実施例３と同様にして有機ＥＬ素子を作製した。

（評価）
各実施例及び比較例として作成された有機ＥＬ素子において、電極間に電流密度が１０ｍＡ／ｃｍ^２となるように電流を流し、大気放射光を積分球によって計測した。そして、これらの計測結果に基づいて大気放射光の外部量子効率を算出した。外部量子効率は、発光層３１内に注入され再結合した電子の数に対して放射される光子の割合であり、大気放射光の外部量子効率は有機ＥＬ素子の印加電流と大気放射光量から算出される。実施例１〜３、及び比較例１〜３の外部量子効率を算出し、実施例１と比較例１、実施例２と比較例２、実施例３と比較例３の夫々の比を下記の表１に示す。

表１に示したように、実施例１〜３は、夫々比較例１〜３と比較して、外部量子効率比において優れていることが確認された。また、電圧２Ｖ印加時の電流値は、実施例１と比較例１、実施例２と比較例２、実施例３と比較例３において、夫々ほぼ同等の電流値であり、実施例１〜３は、金属層２の表面に凹凸２’が形成されているにも拘わらず、短絡が抑制されていることが確認された。

つまり、金属層２の一方面にナノオーダーサイズの凹凸２’を設け、この上に有機層３等を積層することにより、金属層２の表面で発生する表面プラズモンを伝搬光に変えて、表面プラズモンによる光の損失を抑制することができる。すなわち、電極層又は光反射層に、金属材料を用いた場合においても、その金属材料の表面に入射した光は、表面プラズモンによって損失され難く、その多くが他方側へ反射されて、素子外へ取出されるので、光取出し効率が向上する。また、各有機層３の各界面の凹凸を、金属層２面上の凹凸２’より小さくすることにより、素子内部での短絡を抑制することができる。

なお、本発明は、一面にナノオーダーサイズの凹凸２’が設けられた金属層２の一面側に、複数の有機層３が設けられ、有機層３の各界面における凹凸の高さが、金属層２に設けられた凹凸２’より小さくなるように構成されていれば、上述した構成に限られない。例えば、発光層３１の光取出し方向に、光取出し効率を向上させるための粒子を分散させた光取出し層が形成されていてもよい。

１ 有機ＥＬ素子
２ 第１の電極層（又は反射層）
２’ 凹凸
３ 有機層
３１ 発光層
３１’ 凹凸
３２ 有機層（ホール輸送層）
３２’ 凹凸
３３ 有機層（ホール注入層）
４ 第２の電極層
５ 基板
６ 凹凸
８ 絶縁層
９ 第１の電極層
９’ 凹凸

Claims (8)

1. 一面にナノオーダーサイズの凹凸が設けられた金属層と、前記金属層の前記一面側に設けられた発光層を含む複数の有機層と、を備え、
   前記有機層の各界面における凹凸の高さが、前記金属層に設けられた凹凸より小さくなるように構成されていることを特徴とする有機エレクトロルミネッセンス素子。
2. 前記金属層の凹凸は、その高さが１０〜２００ｎｍであり、その幅が該凹凸の高さ以上になるように形成されていることを特徴とする請求項１に記載の有機エレクトロルミネッセンス素子。
3. 前記金属層は、前記有機層に電圧を印加する第１の電極層と成り、前記有機層を介して前記第１の電極層と対になる第２の電極層が形成されていることを特徴とする請求項１又は請求項２に記載の有機エレクトロルミネッセンス素子。
4. 前記金属層は、前記有機層を形成するための基板と成ることを特徴とする請求項１乃至請求項３のいずれか一項に記載の有機エレクトロルミネッセンス素子。
5. 前記有機層は、前記金属層の前記一面側に、絶縁層と、前記有機層に電圧を印加する第１の電極層とを介して設けられ、
   前記有機層の前記第１の電極層側とは反対側に、第２の電極層が設けられていることを特徴とする請求項１又は請求項２に記載の有機エレクトロルミネッセンス素子。
6. 前記金属層は光反射性を有し、前記第１の電極層は透光性を有することを特徴とする請求項５に記載の有機エレクトロルミネッセンス素子。
7. 前記有機層の各界面における凹凸の高さが、前記第２の電極層に近接するに従って小さくなるように形成されていることを特徴とする請求項３又は請求項５に記載の有機エレクトロルミネッセンス素子。
8. 前記有機層又は前記第２の電極層は、塗布型材料で形成されることを特徴とする請求項３又は請求項５に記載の有機エレクトロルミネッセンス素子。
