Abstract

【課題】 発電電気エネルギーの電圧を高め、その電力を貯蔵可能な蓄電装置を提供する。
【解決手段】 本発明は円柱形かつ軸方向に異なる極性である磁極の柱形磁石を備え、及びその外部の外側導磁体に覆われ、両者をモーションブロックアセンブリ（１０６）に結合し、かつ同軸心に隣り合って配置し、磁路を構成することにより、同期に軸方向に変位させ、柱形磁石の外径は外側導磁体の内径より小さく、また一つの環状隙間を持ち、環状の発電コイルを通過させ、二者が軸方向に往復する相対的に軸方向に変位振動するとき、レンツの法則の効果により、環状の発電コイルが電気エネルギーを作り、更に整流充電回路を経て電気エネルギーを蓄電装置に貯蔵し、また電気エネルギーの入出力インタフェースとする蓄電装置の正極の入出力端及び負極の入出力端を設置する。
【選択図】 図２

Description

本革新的発明は軸方向に往復振動して発電可能な蓄電装置の一種であって、柱形磁石が環状の発電コイルを通過する外側に外側導磁体を設置することにより、柱形磁石の磁極間が環状の発電コイルを通過する磁気抵抗を減らし、柱形磁石と外側導磁体を一緒にモーションブロックアセンブリ（１０６）に結合し、かつ同期に軸方向に移動することにより、環状の発電コイルを通過し、更にレンツの法則の効果により、環状の発電コイルにより電気エネルギーを作り、及び整流充電回路を経て、電気エネルギーを蓄電装置に貯蔵し、また電気エネルギーの入出力インタフェースとする蓄電装置の正極の入出力端及び負極の入出力端を設置する。
従来の軸方向に往復振動する振動発電装置は、円柱形磁石が軸方向に環状の発電コイルとカップリングすることを通して、軸方向に振動変位させることにより、発電用コイルがレンツの法則の効果を通して、電気エネルギーを作る。
特開２００５−２７３４９７
しかし、その円柱形磁石と環状の発電コイルの結合磁力線は、空気によって伝導すると、磁気抵抗が大きいために、相対的に発電電気エネルギーの電圧が低くなり、貯蔵し難いことはその欠点である。
本発明は円柱形かつ軸方向に異なる極性である磁極の柱形磁石を備え、及びその外部の外側導磁体に覆われ、両者をモーションブロックアセンブリ（１０６）に結合し、かつ同軸心に隣り合って配置し、磁路を構成することにより、同期に軸方向に変位させ、柱形磁石の外径は外側導磁体の内径より小さく、また一つの環状隙間を持ち、環状の発電コイルを通過させ、二者が軸方向に往復する相対的に軸方向に変位振動するとき、レンツの法則の効果により、環状の発電コイルが電気エネルギーを作り、更に整流充電回路を経て電気エネルギーを蓄電装置に貯蔵し、また電気エネルギーの入出力インタフェースとする蓄電装置の正極の入出力端及び負極の入出力端を設置する。
本発明の環状の発電コイル（１０４）の内部で柱形磁石（１０７）とカップリングし、外部で外側導磁体（１０８）とカップリングする蓄電装置の実施例の構造模式図を示す。 図１のＩＩ−ＩＩ線の断面図を示す。 本発明の環状の発電コイル（１０４）内部で柱形磁石（１０７）とカップリングし、外部で柱形磁石（１０７）と相対的に同じ極性である外側磁石（１１７）の蓄電装置とカップリングする実施例の構造模式図を示す。 本発明の環状の発電コイル（１０４）の内部で柱形磁石（１０７）とカップリングし、外部で柱形磁石（１０７）と相対的に異なる極性である外側磁石（１１７）の蓄電装置とカップリングする実施例の構造模式図を示す。 本発明は複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で外側導磁体（１０８）、（２０８）とカップリングする蓄電装置の実施例の構造模式図を示す。 本発明は複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で複数段の柱形磁石（１０７）と相対的に同じ極性である外側磁石（１１７）、（２１７）とカップリングする蓄電装置の実施例の構造模式図を示す。 本発明は複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で複数段の柱形磁石（１０７）に相対して異なる極性の外側磁石（１１７）、（２１７）の蓄電装置とカップリングする実施例の構造模式図を示す。
以下、本発明の実施形態を図面に基づいて説明する。
（第１実施形態）
本発明の第１実施形態は、円柱形かつ軸方向に異なる極性である磁極の柱形磁石を備え、及びその外部の外側導磁体に覆われ、両者をモーションブロックアセンブリ（１０６）に結合し、かつ同軸心に隣り合って配置し、磁路を構成することにより、同期に軸方向に変位させ、柱形磁石の外径は外側導磁体の内径より小さく、また一つの環状隙間を持ち、環状の発電コイルを通過させ、二者が軸方向に往復する相対的に軸方向に変位振動するとき、レンツの法則の効果により、環状の発電コイルが電気エネルギーを作り、更に整流充電回路を経て電気エネルギーを蓄電装置に貯蔵し、また電気エネルギーの入出力インタフェースとする蓄電装置の正極の入出力端及び負極の入出力端を設置する。
本実施形態は軸方向に振動発電する蓄電装置の一種であって、柱形磁石が環状の発電コイルを通過する外側に外側導磁体を設置することにより、柱形磁石の磁極間が環状の発電コイルを通過する磁気抵抗を減らし、柱形磁石と外側導磁体を一緒にモーションブロックアセンブリ（１０６）に結合し、かつ同期に軸方向に移動することにより、環状の発電コイルを通過し、更にレンツの法則の効果により、環状の発電コイルにより電気エネルギーを作り、及び整流充電回路を経て、電気エネルギーを蓄電装置に貯蔵し、また電気エネルギーの入出力インタフェースとする蓄電装置の正極の入出力端及び負極の入出力端を設置する。
図１に本発明の環状の発電コイル（１０４）の内部で柱形磁石（１０７）とカップリングし、外部で外側導磁体（１０８）とカップリングする蓄電装置の実施例の構造模式図を示す。

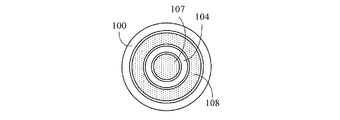

図２に図１の断面図を示す。
図１、図２の主な構成は下記の通りである。
ハウジング（１００）：弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と連結し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状巻線コネクタ（１０１）の中心に円孔状空間（１０２）を備え、環状の発電コイル（１０４）に出力導線（１０５）を設けることにより、環状の発電コイル（１０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送する。
モーションブロックアセンブリ（１０６）：弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側導磁体（１０８）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）の円孔状空間（１０２）と柱形磁石（１０７）、モーションブロックの中柱（１０９）を相対的に軸方向に変位させる。
環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックアセンブリ（１０６）の中心柱体（１０９）と柱形磁石（１０７）と外側導磁体（１０８）が軸方向に変位するとき、緩衝する。
上述した柱形磁石（１０７）は外側導磁体（１０８）が軸方向に往復振動し、環状の発電コイル（１０４）を通過するとき、環状の発電コイル（１０４）が発電効果を発揮する。
整流充電回路（３００）：環状の発電コイル（１０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成される。
蓄電装置（３１０）：充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力する。
正極の入出力端（４１０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
負極の入出力端（４２０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝する。
（第２実施形態）
図３に本発明の環状の発電コイル（１０４）内部で柱形磁石（１０７）とカップリングし、外部で柱形磁石（１０７）と相対的に同じ極性である外側磁石（１１７）の蓄電装置とカップリングする実施例の構造模式図を示す。
図３の断面図は図２と同じである。
図３の主な構成は下記の通りである。
ハウジング（１００）：弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と連結し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状巻線コネクタ（１０１）の中心に円孔状空間（１０２）を備え、環状の発電コイル（１０４）に出力導線（１０５）を設けることにより、環状の発電コイル（１０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送する。
モーションブロックアセンブリ（１０６）：弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側磁石（１１７）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）の円孔状空間（１０２）と柱形磁石（１０７）とモーションブロックの中柱（１０９）を相対的に軸方向に変位させる。
環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックの中柱（１０９）と柱形磁石（１０７）と外側導磁体（１０８）が軸方向に変位するとき、緩衝する。
上述した柱形磁石（１０７）は外側磁石（１１７）が軸方向に往復振動し、環状の発電コイル（１０４）を通過するとき、環状の発電コイル（１０４）が発電効果を発揮する。
整流充電回路（３００）：環状の発電コイル（１０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成される。
蓄電装置（３１０）：充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力する。
正極の入出力端（４１０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
負極の入出力端（４２０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝する。
柱形磁石（１０７）と柱形磁石（２０７）は、環状の発電コイル（１０４）の磁極面に相対して同極性であることを含む。または図４に示す通りである。
柱形磁石（１０７）と柱形磁石（２０７）は、環状の発電コイル（１０４）の磁極面と相対的に異なる極性であることを含む。図４に本発明の環状の発電コイル（１０４）の内部で柱形磁石（１０７）とカップリングし、外部で柱形磁石（１０７）と相対的に異なる極性である外側磁石（１１７）の蓄電装置とカップリングする実施例の構造模式図を示す。図４の断面図は図２と同じである。
（第３実施形態）
図５に本発明は複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で外側導磁体（１０８）、（２０８）とカップリングする蓄電装置の実施例の構造模式図を示す。
図５の断面図は図２と同じである。
図５の主な構成は下記の通りである。
ハウジング（１００）：弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と結合し、更に環状巻線コネクタ（２０１）と結合し、また延伸して環状の発電コイル（２０４）と結合し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状の発電コイル（１０４）、（２０４）を同極になるように並列接続し、または直列接続することにより発電電圧を加え、出力導線（１０５）を設けることにより、環状の発電コイル（１０４）、（２０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送する。
モーションブロックアセンブリ（２０６）：弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側導磁体（１０８）と結合し、またカップ構造の分割リング（２１０）と再結合し、更に延伸して外側導磁体（２０８）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（２０９）と結合し、更に延伸して柱形磁石（２０７）と結合し、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）、（２０４）と環状巻線コネクタ（２０１）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）と環状巻線コネクタ（２０１）の円孔状空間（１０２）と柱形磁石（１０７）、（２０７）、モーションブロックの中柱（１０９）、（２０９）を相対的に軸方向に変位させる。
環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックの中柱（１０９）、（２０９）と柱形磁石（１０７）、（２０７）と外側導磁体（１０８）、（２０８）が軸方向に変位するとき、緩衝する。
上述した柱形磁石（１０７）と柱形磁石（２０７）を通してモーションブロックの中柱（２０９）を隔てる間隔と環状の発電コイル（１０４）と環状の発電コイル（２０４）を通して環状巻線コネクタ（２０１）を隔てる間隔は、柱形磁石（１０７）と柱形磁石（２０７）と外側導磁体（１０８）と外側導磁体（２０８）が軸方向に往復振動し、環状の発電コイル（１０４）と環状の発電コイル（２０４）を通過するとき、環状の発電コイル（１０４）と環状の発電コイル（２０４）が同位相の電圧を作る。
整流充電回路（３００）：環状の発電コイル（１０４）と環状の発電コイル（２０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成される。
蓄電装置（３１０）：充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力する。
正極の入出力端（４１０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
負極の入出力端（４２０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝する。
（第４実施形態）
図６に本発明は複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で複数段の柱形磁石（１０７）と相対的に同じ極性である外側磁石（１１７）、（２１７）とカップリングする蓄電装置の実施例の構造模式図を示す。
図６の断面図と図２と同じである。
図６の主な構成は下記の通りである。
ハウジング（１００）：弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と結合し、更に環状巻線コネクタ（２０１）と結合し、また延伸して環状の発電コイル（２０４）と結合し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状巻線コネクタ（１０１）の中心に円孔状空間（１０２）を備え、環状の発電コイル（１０４）、（２０４）を同極になるように並列接続し、または直列接続することにより発電電圧を加え、出力導線（１０５）を設けることにより、環状の発電コイル（１０４）、（２０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送する。
モーションブロックアセンブリ（２０６）：弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側磁石（１１７）と結合し、またカップ構造の分割リング（２１０）と再結合し、更に延伸して外側磁石（２１７）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（２０９）と結合し、更に延伸して柱形磁石（２０７）と結合し、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）、（２０４）と環状巻線コネクタ（２０１）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）と環状巻線コネクタ（２０１）の円孔状空間（１０２）と柱形磁石（１０７）、（２０７）、モーションブロックの中柱（１０９）、（２０９）を相対的に軸方向に変位させる。
環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックの中柱（１０９）、（２０９）と柱形磁石（１０７）、（２０７）と外側磁石（１１７）、（２１７）が軸方向に変位するとき、緩衝する。
上述した柱形磁石（１０７）と柱形磁石（２０７）と外側磁石（１１７）と外側磁石（２１７）を通してモーションブロックの中柱（２０９）を隔てる間隔と環状の発電コイル（１０４）と環状の発電コイル（２０４）を通して環状巻線コネクタ（２０１）を隔てる間隔は、柱形磁石（１０７）と柱形磁石（２０７）と外側磁石（１１７）と外側磁石（２１７）が軸方向に往復振動し、環状の発電コイル（１０４）と環状の発電コイル（２０４）を通過するとき、環状の発電コイル（１０４）と環状の発電コイル（２０４）が同位相の電圧を作る。
整流充電回路（３００）：環状の発電コイル（１０４）及び環状の発電コイル（２０４）の発電電気エネルギーを整流し、に対して蓄電装置（３１０）を注入する電気エネルギーの回路装置、電気機械及び固体電子素子及び整流装置により構成される。
整流充電回路（３００）：環状の発電コイル（１０４）と環状の発電コイル（２０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成される。
蓄電装置（３１０）：充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力する。
正極の入出力端（４１０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
負極の入出力端（４２０）：ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力する。
ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝する。
柱形磁石（１０７）と柱形磁石（２０７）の二者は、環状の発電コイル（１０４）の磁極面に相対して、外側磁石（１１７）と外側磁石（２１７）に相対的に環状の発電コイル（２０４）の磁極面に相対して同極性であることを含む。または図７に示す通りである。
柱形磁石（１０７）と柱形磁石（２０７）は、環状の発電コイル（１０４）の磁極面に相対して、及び外側磁石（１１７）と外側磁石（２１７）が環状の発電コイル（２０４）の磁極面に相対して異なる極性であることを含む。図７に本発明は複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で複数段の柱形磁石（１０７）に相対して異なる極性の外側磁石（１１７）、（２１７）の蓄電装置とカップリングする実施例の構造模式図を示す。図７の断面図と図２と同じである。
前述した図５の実施例に設置される柱形磁石（１０７）、柱形磁石（２０７）、環状の発電コイル（１０４）、環状の発電コイル（２０４）、外側導磁体（１０８）、外側導磁体（２０８）は、全て２個以上により構成される。
前述した図６、７の実施例に設置される柱形磁石（１０７）、柱形磁石（２０７）、環状の発電コイル（１０４）、環状の発電コイル（２０４）、外側磁石（１１７）、外側磁石（２１７）は、全て２個以上により構成される。
前述した図５の実施例に設置される柱形磁石（１０７）、柱形磁石（２０７）、外側導磁体（１０８）、外側導磁体（２０８）、全て２個以上により構成され、かつ環状の発電コイル（１０４）は１個により構成される。
前述した図６、７の実施例に設置される柱形磁石（１０７）、柱形磁石（２０７）、外側磁石（１１７）、外側磁石（２１７）は、全て２個以上により構成され、かつ環状の発電コイル（１０４）は１個により構成される。
本実施例のインナーポストと外環状磁気モーションブロックを備える振動発電する蓄電装置のハウジング（１００）と正極の入出力端（４１０）と負極の入出力端（４２０）は、従来のバッテリーと相容れる出力導電インタフェース及び形状および構造に製造され、またはニーズによって製造される各種構造を含む。
（１００）：ハウジング
（１０１）：環状巻線コネクタ
（１０２）：円孔状空間
（１０３）：環状空間
（１０４）、（２０４）：環状の発電コイル
（１０５）：出力導線
（１０６）、（２０６）：モーションブロックアセンブリ
（１０７）、（２０７）：柱形磁石
（１０８）、（２０８）：外側導磁体
（１０９）、（２０９）：モーションブロックの中柱
（１１０）：モーションブロックのカップ構造
（１１１）：モーションブロック内部の環状空間
（１１２）：第一バッファー体
（１１３）：第二バッファー体
（１１４）：ハウジング内部の円筒空間
（１１７）、（２１７）：外側磁石
（２０１）：環状巻線コネクタ
（２１０）：カップ構造の分割リング
（３００）：整流充電回路
（３１０）：蓄電装置
（４１０）：正極の入出力端
（４２０）：負極の入出力端

Claims (12)

  1. 円柱形かつ軸方向に異なる極性である磁極の柱形磁石を備え、及びその外部の外側導磁体に覆われ、両者をモーションブロックアセンブリ（１０６）に結合し、かつ同軸心に隣り合って配置し、磁路を構成することにより、同期に軸方向に変位させ、柱形磁石の外径は外側導磁体の内径より小さく、また一つの環状隙間を持ち、環状の発電コイルを通過させ、二者が軸方向に往復する相対的に軸方向に変位振動するとき、レンツの法則の効果により、環状の発電コイルが電気エネルギーを作り、更に整流充電回路を経て電気エネルギーを蓄電装置に貯蔵し、また電気エネルギーの入出力インタフェースとする蓄電装置の正極の入出力端及び負極の入出力端を設置し、
    ハウジング（１００）は、弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と連結し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状巻線コネクタ（１０１）の中心に円孔状空間（１０２）を備え、環状の発電コイル（１０４）に出力導線（１０５）を設けることにより、環状の発電コイル（１０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送し、
    モーションブロックアセンブリ（１０６）は、弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側導磁体（１０８）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）の円孔状空間（１０２）と柱形磁石（１０７）、モーションブロックの中柱（１０９）を相対的に軸方向に変位させ、
    環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックアセンブリ（１０６）の中心柱体（１０９）と柱形磁石（１０７）と外側導磁体（１０８）が軸方向に変位するとき、緩衝し、
    上述した柱形磁石（１０７）は外側導磁体（１０８）が軸方向に往復振動し、環状の発電コイル（１０４）を通過するとき、環状の発電コイル（１０４）が発電効果を発揮し、
    整流充電回路（３００）は、環状の発電コイル（１０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成され、
    蓄電装置（３１０）は、充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力し、
    正極の入出力端（４１０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    負極の入出力端（４２０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝することを特徴とするインナーポストと外環状磁気モーションブロックを備える振動発電可能な蓄電装置。
  2. 環状の発電コイル（１０４）内部で柱形磁石（１０７）とカップリングし、外部で柱形磁石（１０７）と相対的に同じ極性である外側磁石（１１７）の蓄電装置とカップリングし、
    ハウジング（１００）は、弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と連結し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状巻線コネクタ（１０１）の中心に円孔状空間（１０２）を備え、環状の発電コイル（１０４）に出力導線（１０５）を設けることにより、環状の発電コイル（１０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送し、
    モーションブロックアセンブリ（１０６）は、弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側磁石（１１７）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）の円孔状空間（１０２）と柱形磁石（１０７）とモーションブロックの中柱（１０９）を相対的に軸方向に変位させ、
    環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックの中柱（１０９）と柱形磁石（１０７）と外側導磁体（１０８）が軸方向に変位するとき、緩衝し、
    上述した柱形磁石（１０７）は外側磁石（１１７）が軸方向に往復振動し、環状の発電コイル（１０４）を通過するとき、環状の発電コイル（１０４）が発電効果を発揮し、
    整流充電回路（３００）は、環状の発電コイル（１０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成され、
    蓄電装置（３１０）は、充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力し、
    正極の入出力端（４１０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    負極の入出力端（４２０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝し、
    柱形磁石（１０７）と柱形磁石（２０７）は、環状の発電コイル（１０４）の磁極面に相対して同極性であることを含むことを特徴とする請求項１に記載の振動発電可能な蓄電装置。
  3. 柱形磁石（１０７）と柱形磁石（２０７）は、環状の発電コイル（１０４）の磁極面と相対的に異なる極性であることを含むことを特徴とする請求項２に記載の振動発電可能な蓄電装置。
  4. 複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で外側導磁体（１０８）、（２０８）とカップリングし、
    ハウジング（１００）は、弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と結合し、更に環状巻線コネクタ（２０１）と結合し、また延伸して環状の発電コイル（２０４）と結合し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状の発電コイル（１０４）、（２０４）を同極になるように並列接続し、または直列接続することにより発電電圧を加え、出力導線（１０５）を設けることにより、環状の発電コイル（１０４）、（２０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送し、
    モーションブロックアセンブリ（２０６）は、弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側導磁体（１０８）と結合し、またカップ構造の分割リング（２１０）と再結合し、更に延伸して外側導磁体（２０８）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（２０９）と結合し、更に延伸して柱形磁石（２０７）と結合し、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）、（２０４）と環状巻線コネクタ（２０１）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）と環状巻線コネクタ（２０１）の円孔状空間（１０２）と柱形磁石（１０７）、（２０７）、モーションブロックの中柱（１０９）、（２０９）を相対的に軸方向に変位させ、
    環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックの中柱（１０９）、（２０９）と柱形磁石（１０７）、（２０７）と外側導磁体（１０８）、（２０８）が軸方向に変位するとき、緩衝し、
    上述した柱形磁石（１０７）と柱形磁石（２０７）を通してモーションブロックの中柱（２０９）を隔てる間隔と環状の発電コイル（１０４）と環状の発電コイル（２０４）を通して環状巻線コネクタ（２０１）を隔てる間隔は、柱形磁石（１０７）と柱形磁石（２０７）と外側導磁体（１０８）と外側導磁体（２０８）が軸方向に往復振動し、環状の発電コイル（１０４）と環状の発電コイル（２０４）を通過するとき、環状の発電コイル（１０４）と環状の発電コイル（２０４）が同位相の電圧を作り、
    整流充電回路（３００）は、環状の発電コイル（１０４）と環状の発電コイル（２０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成され、
    蓄電装置（３１０）は、充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力し、
    正極の入出力端（４１０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    負極の入出力端（４２０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝することを特徴とする請求項１に記載の振動発電可能な蓄電装置。
  5. 複数段の環状の発電コイル（１０４）、（２０４）により構成され、環状の発電コイル（１０４）、（２０４）の内部で柱形磁石（１０７）、（２０７）とカップリングし、外部で複数段の柱形磁石（１０７）と相対的に同じ極性である外側磁石（１１７）、（２１７）とカップリングし、
    ハウジング（１００）は、弱導磁性および弱導電性材料により構成され、中空の円筒形を呈し、かつ内部の一端は内部に向かって一つの環状巻線コネクタ（１０１）を延伸し、その末端は延伸して環状の発電コイル（１０４）と結合し、更に環状巻線コネクタ（２０１）と結合し、また延伸して環状の発電コイル（２０４）と結合し、その環状巻線コネクタ（１０１）とハウジング（１００）の内孔との間に環状空間（１０３）を備え、環状巻線コネクタ（１０１）の中心に円孔状空間（１０２）を備え、環状の発電コイル（１０４）、（２０４）を同極になるように並列接続し、または直列接続することにより発電電圧を加え、出力導線（１０５）を設けることにより、環状の発電コイル（１０４）、（２０４）の発電電気エネルギーを整流充電回路（３００）へ伝送し、更に整流充電回路（３００）の出力端により蓄電装置（３１０）の陽極端へ伝送し、また蓄電装置（３１０）の正極端によりハウジング（１００）に設置される正極の入出力端（４１０）と負極の入出力端（４２０）へ伝送し、
    モーションブロックアセンブリ（２０６）は、弱導磁性および弱導電性材料により構成され、モーションブロックのカップ構造（１１０）を備え、外側磁石（１１７）と結合し、またカップ構造の分割リング（２１０）と再結合し、更に延伸して外側磁石（２１７）と結合し、モーションブロックのカップ構造（１１０）の中にモーションブロックの中柱（１０９）と結合する柱形磁石（１０７）を設け、かつモーションブロックの中柱（２０９）と結合し、更に延伸して柱形磁石（２０７）と結合し、かつモーションブロックの中柱（１０９）の周りはモーションブロックのカップ構造（１１０）とモーションブロック内部の環状空間（１１１）を形成することにより、環状の発電コイル（１０４）、（２０４）と環状巻線コネクタ（２０１）と環状巻線コネクタ（１０１）を相対的に軸方向に変位させ、かつ環状巻線コネクタ（１０１）と環状巻線コネクタ（２０１）の円孔状空間（１０２）と柱形磁石（１０７）、（２０７）、モーションブロックの中柱（１０９）、（２０９）を相対的に軸方向に変位させ、
    環状巻線コネクタ（１０１）の円孔状空間（１０２）とハウジング（１００）内壁との間に第一バッファー体（１１２）を設置し、モーションブロックの中柱（１０９）、（２０９）と柱形磁石（１０７）、（２０７）と外側磁石（１１７）、（２１７）が軸方向に変位するとき、緩衝し、
    上述した柱形磁石（１０７）と柱形磁石（２０７）と外側磁石（１１７）と外側磁石（２１７）を通してモーションブロックの中柱（２０９）を隔てる間隔と環状の発電コイル（１０４）と環状の発電コイル（２０４）を通して環状巻線コネクタ（２０１）を隔てる間隔は、柱形磁石（１０７）と柱形磁石（２０７）と外側磁石（１１７）と外側磁石（２１７）が軸方向に往復振動し、環状の発電コイル（１０４）と環状の発電コイル（２０４）を通過するとき、環状の発電コイル（１０４）と環状の発電コイル（２０４）が同位相の電圧を作り、
    整流充電回路（３００）は、環状の発電コイル（１０４）及び環状の発電コイル（２０４）の発電電気エネルギーを整流し、に対して蓄電装置（３１０）を注入する電気エネルギーの回路装置、電気機械及び固体電子素子及び整流装置により構成され、
    整流充電回路（３００）は、環状の発電コイル（１０４）と環状の発電コイル（２０４）の発電電気エネルギーを整流し、蓄電装置（３１０）に対して電気エネルギーを注入する回路装置であり、電気機械や固体電子素子や整流装置により構成され、
    蓄電装置（３１０）は、充放電可能な二次電池またはスパーキャパシタまたはコンデンサにより構成され、整流充電回路（３００）から来る電気エネルギーを貯蔵し、または正極の入出力端（４１０）や負極の入出力端（４２０）により電気エネルギーを入力し、
    正極の入出力端（４１０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の正極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    負極の入出力端（４２０）は、ターミナルヘッド、端子、プラグ、または、ソケットにより構成され、ハウジング（１００）に設置され、整流充電回路（３００）の負極端に接続され、外部に対して出力し、または電気エネルギーを入力し、
    ハウジング（１００）のハウジング内部の円筒空間（１１４）とモーションブロックアセンブリ（１０６）の周辺を相対的に軸方向に変位させ、かつモーションブロックアセンブリ（１０６）とハウジング（１００）の内部にある円筒空間（１１４）に内壁との間に第二バッファー体（１１３）を設置し、モーションブロックアセンブリ（１０６）が軸方向に変位するとき、緩衝し、
    柱形磁石（１０７）と柱形磁石（２０７）の二者は、環状の発電コイル（１０４）の磁極面に相対して、外側磁石（１１７）と外側磁石（２１７）に相対的に環状の発電コイル（２０４）の磁極面に相対して同極性であることを含むことを特徴とする請求項２に記載の振動発電可能な蓄電装置。
  6. 柱形磁石（１０７）と柱形磁石（２０７）は、環状の発電コイル（１０４）の磁極面に相対して、及び外側磁石（１１７）と外側磁石（２１７）が環状の発電コイル（２０４）の磁極面に相対して異なる極性であることを含むことを特徴とする請求項５に記載の振動発電可能な蓄電装置。
  7. 設置される柱形磁石（１０７）、柱形磁石（２０７）、環状の発電コイル（１０４）、環状の発電コイル（２０４）、外側導磁体（１０８）、外側導磁体（２０８）は、全て２個以上により構成されることを特徴とする請求項４に記載の振動発電可能な蓄電装置。
  8. 設置される柱形磁石（１０７）、柱形磁石（２０７）、環状の発電コイル（１０４）、環状の発電コイル（２０４）、外側磁石（１１７）、外側磁石（２１７）は、全て２個以上により構成されることを特徴とする請求項５に記載の振動発電可能な蓄電装置。
  9. 設置される柱形磁石（１０７）、柱形磁石（２０７）、環状の発電コイル（１０４）、環状の発電コイル（２０４）、外側磁石（１１７）、外側磁石（２１７）は、全て２個以上により構成されることを特徴とする請求項６に記載の振動発電可能な蓄電装置。
  10. 設置される柱形磁石（１０７）、柱形磁石（２０７）、外側導磁体（１０８）、外側導磁体（２０８）、全て２個以上により構成され、かつ環状の発電コイル（１０４）は１個により構成されることを特徴とする請求項４に記載の振動発電可能な蓄電装置。
  11. 設置される柱形磁石（１０７）、柱形磁石（２０７）、外側磁石（１１７）、外側磁石（２１７）は、全て２個以上により構成され、かつ環状の発電コイル（１０４）は１個により構成されることを特徴とする請求項５に記載の振動発電可能な蓄電装置。
  12. 設置される柱形磁石（１０７）、柱形磁石（２０７）、外側磁石（１１７）、外側磁石（２１７）は、全て２個以上により構成され、かつ環状の発電コイル（１０４）は１個により構成されることを特徴とする請求項６に記載の振動発電可能な蓄電装置。
JP2012063491A 2011-03-25 2012-03-21 振動発電可能な蓄電装置 Active JP5923352B2 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US13/071,627 2011-03-25
US13/071,627 US8736086B2 (en) 2011-03-25 2011-03-25 Reciprocal vibration type power generator equipped with inner columnar and outer annular magnetic members, a power storage device, a rectifying circuit, and a charging circuit

Publications (3)

Publication Number Publication Date
JP2012205497A true JP2012205497A (ja) 2012-10-22
JP2012205497A5 JP2012205497A5 (ja) 2015-05-07
JP5923352B2 JP5923352B2 (ja) 2016-05-24

Family

ID=46025338

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2012063491A Active JP5923352B2 (ja) 2011-03-25 2012-03-21 振動発電可能な蓄電装置

Country Status (6)

Country Link
US (1) US8736086B2 (ja)
EP (1) EP2503678B1 (ja)
JP (1) JP5923352B2 (ja)
KR (3) KR20120109406A (ja)
CN (2) CN102780260B (ja)
TW (2) TWM455289U (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20120242175A1 (en) * 2011-03-25 2012-09-27 Tai-Her Yang Reciprocal vibration type power generator equipped with inner post and outer annular magnetic motion block
US10811949B2 (en) 2016-06-20 2020-10-20 Kabushiki Kaisha Toshiba Vibration power generator with elastic members fixed to a housing and coils poistioned between magnets

Families Citing this family (34)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5926017B2 (ja) * 2010-09-29 2016-05-25 日亜化学工業株式会社 円柱状ボンド磁石
US8736086B2 (en) * 2011-03-25 2014-05-27 Tai-Her Yang Reciprocal vibration type power generator equipped with inner columnar and outer annular magnetic members, a power storage device, a rectifying circuit, and a charging circuit
CN102969864B (zh) * 2012-10-26 2016-06-08 安徽工程大学 一种利用直线往复运动发电的发电装置
US9647522B2 (en) 2014-04-29 2017-05-09 Ishwar Ram Singh Linear induction generator using magnetic repulsion
US9853529B2 (en) 2014-04-29 2017-12-26 Ishwar Ram Singh Linear induction generator using magnetic repulsion
CN105433499B (zh) * 2016-01-18 2017-06-16 倪佳怡 一种运动发电的鞋底
CN105449813A (zh) * 2016-01-19 2016-03-30 京东方科技集团股份有限公司 一种移动终端
US20180294708A1 (en) * 2017-04-06 2018-10-11 Bryan Healey Sample Power source for portable electronic device
CN108105730B (zh) * 2017-12-16 2020-09-04 新沂市时集建设发展有限公司 一种灯用镇流器
CN108131649B (zh) * 2017-12-16 2020-09-08 新沂市时集建设发展有限公司 改进连接结构的灯用镇流器
CN108105731B (zh) * 2017-12-16 2020-10-20 宁波禹瑞科技咨询有限公司 电子镇流器安装结构
GB2572349B (en) * 2018-03-27 2021-08-11 Perpetuum Ltd An electromechanical generator for converting mechanical vibrational energy into electrical energy
GB2572350B (en) * 2018-03-27 2023-01-25 Hitachi Rail Ltd An electromechanical generator for converting mechanical vibrational energy into electrical energy
JP7063691B2 (ja) * 2018-04-06 2022-05-09 フォスター電機株式会社 振動アクチュエータ
EP4631630A3 (en) * 2018-08-28 2025-11-05 Minebea Mitsumi Inc. Vibration actuator and electronic equipment
JP7291246B2 (ja) 2019-04-11 2023-06-14 コンチネンタル・エンジニアリング・サーヴィシズ・ゲゼルシャフト・ミト・ベシュレンクテル・ハフツング 自動車内での高性能低音再生のための剛構造体用の振動アクチュエータ
US20210013786A1 (en) * 2019-07-08 2021-01-14 West Virginia University High frequency resonant linear machines
US20210067023A1 (en) * 2019-08-30 2021-03-04 Apple Inc. Haptic actuator including shaft coupled field member and related methods
KR20210047576A (ko) * 2019-10-22 2021-04-30 주식회사 씨케이머티리얼즈랩 래디얼 마그넷 액추에이터
CN111082630B (zh) * 2019-12-19 2021-03-30 歌尔股份有限公司 一种振动装置
CN113572333B (zh) * 2020-04-28 2024-03-29 日本电产三协株式会社 致动器
JP7410791B2 (ja) * 2020-04-28 2024-01-10 ニデックインスツルメンツ株式会社 アクチュエータ
JP2022049071A (ja) * 2020-09-16 2022-03-29 株式会社東芝 振動発電機
DE102020213768A1 (de) * 2020-11-02 2022-05-05 Continental Engineering Services Gmbh Aktuator zur Anregung von Schwingungen umfassend einen Antrieb mit verbesserter Dämpfung
CN112350543A (zh) * 2020-11-26 2021-02-09 湘潭大学 一种自发电装置
JP7441977B2 (ja) * 2020-12-25 2024-03-01 アルプスアルパイン株式会社 振動発生装置
CN116457108B (zh) * 2020-12-25 2025-04-25 阿尔卑斯阿尔派株式会社 振动产生装置
JP7827258B2 (ja) * 2021-06-30 2026-03-10 ミネベアミツミ株式会社 振動アクチュエータ及び電気機器
FR3130091B1 (fr) * 2021-12-02 2025-02-14 Commissariat Energie Atomique Transducteur électromagnétique pour la récupération d’énergie vibratoire
US11716003B1 (en) * 2022-03-08 2023-08-01 The United States Of America, As Represented By The Secretary Of The Navy Electromagnetic arrays
US20240072625A1 (en) * 2022-08-31 2024-02-29 Nidec Corporation Vibration motor
CN116073624B (zh) * 2023-03-05 2025-08-01 东北石油大学 一种井下多级湍流振动式磁力发电装置
CN221305610U (zh) * 2023-11-03 2024-07-09 湖北省钻马智控科技有限公司 一种振动马达
CN119231867B (zh) * 2024-11-28 2025-03-14 克瑞科技(东莞)有限公司 一种小家电用的直线电机

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09205763A (ja) * 1996-01-24 1997-08-05 Matsushita Electric Ind Co Ltd 振動発生装置
JPH1132470A (ja) * 1997-07-10 1999-02-02 Yamatake Honeywell Co Ltd 現場型機器
JP2003145044A (ja) * 2001-11-06 2003-05-20 Citizen Electronics Co Ltd 軸方向駆動の振動体
JP2004514393A (ja) * 2000-11-14 2004-05-13 ラウシユ，ヘルムート 可動コイル装置により動作するアクチュエータ
JP2005094832A (ja) * 2003-09-12 2005-04-07 Sony Corp 発電装置
JP2006296144A (ja) * 2005-04-14 2006-10-26 Shinichi Hayashizaki 振動発電機
JP2008237004A (ja) * 2007-02-23 2008-10-02 Toshiba Corp リニアアクチュエータおよびリニアアクチュエータを利用した装置
CN101510717A (zh) * 2008-02-13 2009-08-19 叶建国 一种电机装置
JP2010115076A (ja) * 2008-11-10 2010-05-20 Sony Corp 発電装置
JP2012039824A (ja) * 2010-08-10 2012-02-23 Brother Ind Ltd 振動発電機
JP2012205496A (ja) * 2011-03-25 2012-10-22 Tai-Her Yang 往復振動式発電装置

Family Cites Families (28)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58165657A (ja) * 1982-03-25 1983-09-30 Matsushita Electric Ind Co Ltd ブラシ付きリニアモ−タ
JPS614456A (ja) * 1984-06-14 1986-01-10 Mitsubishi Electric Corp アクチユエ−タ
US6220719B1 (en) * 1998-02-11 2001-04-24 Applied Innovative Technologies, Inc. Renewable energy flashlight
US6768230B2 (en) * 2002-02-19 2004-07-27 Rockwell Scientific Licensing, Llc Multiple magnet transducer
US6812583B2 (en) * 2002-02-19 2004-11-02 Rockwell Scientific Licensing, Llc Electrical generator with ferrofluid bearings
US6729744B2 (en) * 2002-03-29 2004-05-04 Pat Y. Mah Faraday flashlight
US6936937B2 (en) * 2002-06-14 2005-08-30 Sunyen Co., Ltd. Linear electric generator having an improved magnet and coil structure, and method of manufacture
EP1378986A1 (de) * 2002-07-02 2004-01-07 Nti Ag Konstantkraftgeber
US6741151B1 (en) * 2002-11-27 2004-05-25 Levram Medical Systems, Ltd. Moving coil linear actuator
JP2007504789A (ja) * 2003-08-28 2007-03-01 ユニバーシティ、オブ、サウサンプトン 機械振動エネルギーを電気エネルギーに変換する電磁気装置およびその製造方法
JP2005318708A (ja) 2004-04-28 2005-11-10 Shikoku Res Inst Inc フリーピストン発電装置
EP1803170B1 (en) * 2004-10-21 2011-06-22 Société de Technologie Michelin Energy harvester with adjustable resonant frequency
US7205677B2 (en) * 2005-05-19 2007-04-17 Incelex, Llc Automated motion provider for self powered cell phones
US7501834B2 (en) * 2005-06-21 2009-03-10 Custom Sensors & Technologies, Inc. Voice coil actuator with embedded capacitive sensor for motion, position and/or acceleration detection
US7148583B1 (en) * 2005-09-05 2006-12-12 Jeng-Jye Shau Electrical power generators
US7688036B2 (en) * 2006-06-26 2010-03-30 Battelle Energy Alliance, Llc System and method for storing energy
US20080001484A1 (en) * 2006-07-03 2008-01-03 Chris Fuller Linear Electromechanical Vibrator with Axially Movable Magnet
RU2421629C2 (ru) * 2006-08-14 2011-06-20 Роузмаунт, Инк. Демпфер машины (варианты) и система для использования энергии вибрации, содержащая такой демпфер
US20080296984A1 (en) * 2007-05-29 2008-12-04 Sanyo Electric Co., Ltd. Energy converter
US7675202B1 (en) * 2007-07-18 2010-03-09 Benjamin Huang Isotropic ring magnet linear voice coil motor
JP2009112069A (ja) * 2007-10-26 2009-05-21 Sanyo Electric Co Ltd 電子機器
KR20090086650A (ko) * 2008-02-11 2009-08-14 박계정 리니어발전기
CN201656734U (zh) * 2010-01-21 2010-11-24 浙江工业大学 环绕式振动发电装置
JP5537984B2 (ja) * 2010-02-16 2014-07-02 日本電産セイミツ株式会社 往復振動発生器
CN201690339U (zh) * 2010-04-13 2010-12-29 北汽福田汽车股份有限公司 一种减振器
US8736086B2 (en) * 2011-03-25 2014-05-27 Tai-Her Yang Reciprocal vibration type power generator equipped with inner columnar and outer annular magnetic members, a power storage device, a rectifying circuit, and a charging circuit
US8907506B2 (en) * 2012-02-01 2014-12-09 Virginia Tech Intellectual Properties, Inc. Multimodal vibration harvester combining inductive and magnetostrictive mechanisms
JP2013247770A (ja) * 2012-05-25 2013-12-09 Nippon Piston Ring Co Ltd リニアモータ、リニア発電機、リニアモータを動力としたレシプロ式コンプレッサー駆動システム、およびリニア発電機を用いた充電システム

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09205763A (ja) * 1996-01-24 1997-08-05 Matsushita Electric Ind Co Ltd 振動発生装置
JPH1132470A (ja) * 1997-07-10 1999-02-02 Yamatake Honeywell Co Ltd 現場型機器
JP2004514393A (ja) * 2000-11-14 2004-05-13 ラウシユ，ヘルムート 可動コイル装置により動作するアクチュエータ
JP2003145044A (ja) * 2001-11-06 2003-05-20 Citizen Electronics Co Ltd 軸方向駆動の振動体
JP2005094832A (ja) * 2003-09-12 2005-04-07 Sony Corp 発電装置
JP2006296144A (ja) * 2005-04-14 2006-10-26 Shinichi Hayashizaki 振動発電機
JP2008237004A (ja) * 2007-02-23 2008-10-02 Toshiba Corp リニアアクチュエータおよびリニアアクチュエータを利用した装置
CN101510717A (zh) * 2008-02-13 2009-08-19 叶建国 一种电机装置
JP2010115076A (ja) * 2008-11-10 2010-05-20 Sony Corp 発電装置
JP2012039824A (ja) * 2010-08-10 2012-02-23 Brother Ind Ltd 振動発電機
JP2012205496A (ja) * 2011-03-25 2012-10-22 Tai-Her Yang 往復振動式発電装置

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20120242175A1 (en) * 2011-03-25 2012-09-27 Tai-Her Yang Reciprocal vibration type power generator equipped with inner post and outer annular magnetic motion block
JP2012205496A (ja) * 2011-03-25 2012-10-22 Tai-Her Yang 往復振動式発電装置
US8546964B2 (en) * 2011-03-25 2013-10-01 Tai-Her Yang Reciprocal vibration type power generator equipped with a moving inner columnar magnetic block surrounded by at least one coil set, and a moving outer annular magnetic block that surrounds the at least one coil set
US10811949B2 (en) 2016-06-20 2020-10-20 Kabushiki Kaisha Toshiba Vibration power generator with elastic members fixed to a housing and coils poistioned between magnets

Also Published As

Publication number Publication date
KR102192018B1 (ko) 2020-12-17
KR20120109406A (ko) 2012-10-08
KR20200010548A (ko) 2020-01-30
CN102780260B (zh) 2017-04-12
EP2503678A2 (en) 2012-09-26
CN102780260A (zh) 2012-11-14
US8736086B2 (en) 2014-05-27
US20120242086A1 (en) 2012-09-27
TW201304361A (zh) 2013-01-16
TWM455289U (zh) 2013-06-11
EP2503678A3 (en) 2013-10-16
EP2503678B1 (en) 2014-12-03
JP5923352B2 (ja) 2016-05-24
TWI535149B (zh) 2016-05-21
KR20190017829A (ko) 2019-02-20
CN202602349U (zh) 2012-12-12

Similar Documents

Publication Publication Date Title
JP5923352B2 (ja) 振動発電可能な蓄電装置
JP2012205497A5 (ja)
JP5988637B2 (ja) 往復振動式発電装置
JP2012205496A5 (ja)
RU2009109195A (ru) Вибрационное генерирование энергии
JP2011160507A (ja) 発光部付き振動発電機
EP2541743B1 (en) Oscillating power generator
US20130162057A1 (en) Hollow ring torus magnet generator
JP5375658B2 (ja) 振動発電機
CN105743234B (zh) 永磁旋转振荡电机及电动设备
CN204334097U (zh) 微型人体运动发电器
JP2013090503A (ja) 振動発電ユニット、振動発電装置、及び、振動発電機
KR20170059386A (ko) 진동 에너지 하베스팅 장치 및 그 동작 방법
CN106357083A (zh) 自平衡型直线电磁式振动能量采集器
CN104467344A (zh) 一种通过线圈振动的发电模块
TWM578045U (zh) Magnetic energy cutting power generation device
SK332024A3 (sk) Systém vibračnej výroby elektrickej energie, najmä pre aplikácie v leteckom priemysle
Cho et al. High Efficiency Energy Harvester by Precision Tuning
CN103683452A (zh) 自发电手机充电器

Legal Events

Date Code Title Description
A521 Written amendment

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20150320

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20150320

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20160224

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20160331

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20160418

R150 Certificate of patent or registration of utility model

Ref document number: 5923352

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
