Abstract

【課題】アモルファス−結晶の相転移を抑えてサイクル寿命を向上させることができ、高容量でサイクル耐久性に優れた電気デバイス用負極活物質、このような負極活物質を適用した負極、電気デバイス、さらには電気デバイスの代表例であるリチウムイオン二次電池を提供する。
【解決手段】３３〜５０質量％のＳｉ（好ましくは３３〜４７質量％）と、０を超え４６質量％以下のＺｎ（好ましくは１１〜２７質量％）と、２１〜６７質量％のＶ（好ましくは３３〜５６質量％）を含有し、残部が不可避不純物である合金を負極活物質として用いる。
【選択図】なし

Description

本発明は、電気自動車（ＥＶ）やハイブリッド電気自動車（ＨＥＶ）などのモータ駆動用電源に好適に用いられる二次電池や、キャパシタなどに代表される電気デバイスに用いられる負極活物質と、これを用いた負極、さらには電気デバイスに関するものである。

近年、大気汚染や地球温暖化への対策として、ＣＯ_２排出量の低減に向けた種々の対策がなされており、自動車業界においては、電気自動車やハイブリッド電気自動車の導入によるＣＯ_２排出量の削減が期待されている。そして、これら車両のモータ駆動用電源として、高性能な二次電池の開発が進められている。
上記したような自動車用モータの駆動に用いられる二次電池としては、特に高容量であることやサイクル特性に優れていることが求められることから、各種二次電池の中でも、高い理論エネルギーを有するリチウムイオン二次電池が注目されている。

このようなリチウムイオン二次電池におけるエネルギー密度を高めるためには、正極と負極の単位質量当たりに蓄えられる電気量を高める必要があり、このような要求を満たすためには、それぞれの活物質の選定が極めて重要なものとなる。

例えば、特許文献１には、体積当たりの放電容量が大きく、しかも充放電サイクル特性の優れたリチウムイオン二次電池用電極材料の製造方法が提案されている。
すなわち、Ｓｉを主成分とする粉末を湿式メディアミルで粉砕して得られた所定の平均粒径と比表面積を有するＳｉ微粒子と、Ｓｎ、Ａｌなど所定の元素を含む金属粉末と、炭素粉末とをボールミルで乾式粉砕することによって、所定の平均粒径と比表面積を備えた複合粒子とする製造方法が開示されている。さらに、このようにして得られた電極をリチウムイオン二次電池の負極として用いることが記載されている。

特開２００６−２１６２７７号公報

しかしながら、上記特許文献１に記載の電極材料を負極として用いたリチウムイオン二次電池においては、ＳｉとＬｉが合金化する際、アモルファス状態から結晶状態へ転移し、これに伴って大きな体積変化が生ずることから、電極のサイクル寿命が低下するという問題がある。また、このようなＳｉ系活物質の場合、容量とサイクル耐久性とはトレードオフの関係にあり、高容量を保持しつつ耐久性を向上させることのできる活物質の開発が課題となっていた。

本発明は、従来の負極材料における上記課題を解決すべくなされたものであって、その目的とするところは、アモルファス−結晶の相転移を抑えてサイクル寿命を向上させることができ、高容量でサイクル耐久性にも優れた電気デバイス用の負極活物質を提供することにある。さらに、このような負極活物質を適用した負極や、電気デバイス、例えばリチウムイオン二次電池を提供することにある。

本発明者らは、上記目的を達成すべく鋭意検討を繰り返した結果、Ｓｉに添加すべき第１及び第２の添加元素として、それぞれＺｎ及びＶを選択し、これらの組成範囲をそれぞれ最適化することによって、上記目的が達成できることを見出し、本発明を完成するに至った。

すなわち、本発明は上記知見に基づくものであって、本発明の電気デバイス用負極活物質は、３３〜５０質量％のＳｉ（ケイ素）と、０を超え６７質量％以下のＺｎ（亜鉛）と、２１〜６７質量％のＶ（バナジウム）を含有し、残部が不可避不純物である合金から成ることを特徴とする。

さらに、本発明の電気デバイス用負極は、本発明の上記負極活物質を用いて成ることを特徴とし、本発明の電気デバイスは、本発明の上記負極活物質、又は負極を用いて成ることを特徴としており、代表例としてリチウムイオン二次電池とすることができる。

本発明によれば、電気デバイス用の負極活物質として、上記組成範囲のＳｉ−Ｚｎ−Ｖ系３元合金を用いるようにしたため、このような負極活物質を電気デバイス、例えばリチウムイオン二次電池に適用することによって、当該電池もサイクル寿命を向上させ、容量及びサイクル耐久性に優れたものとすることができる。

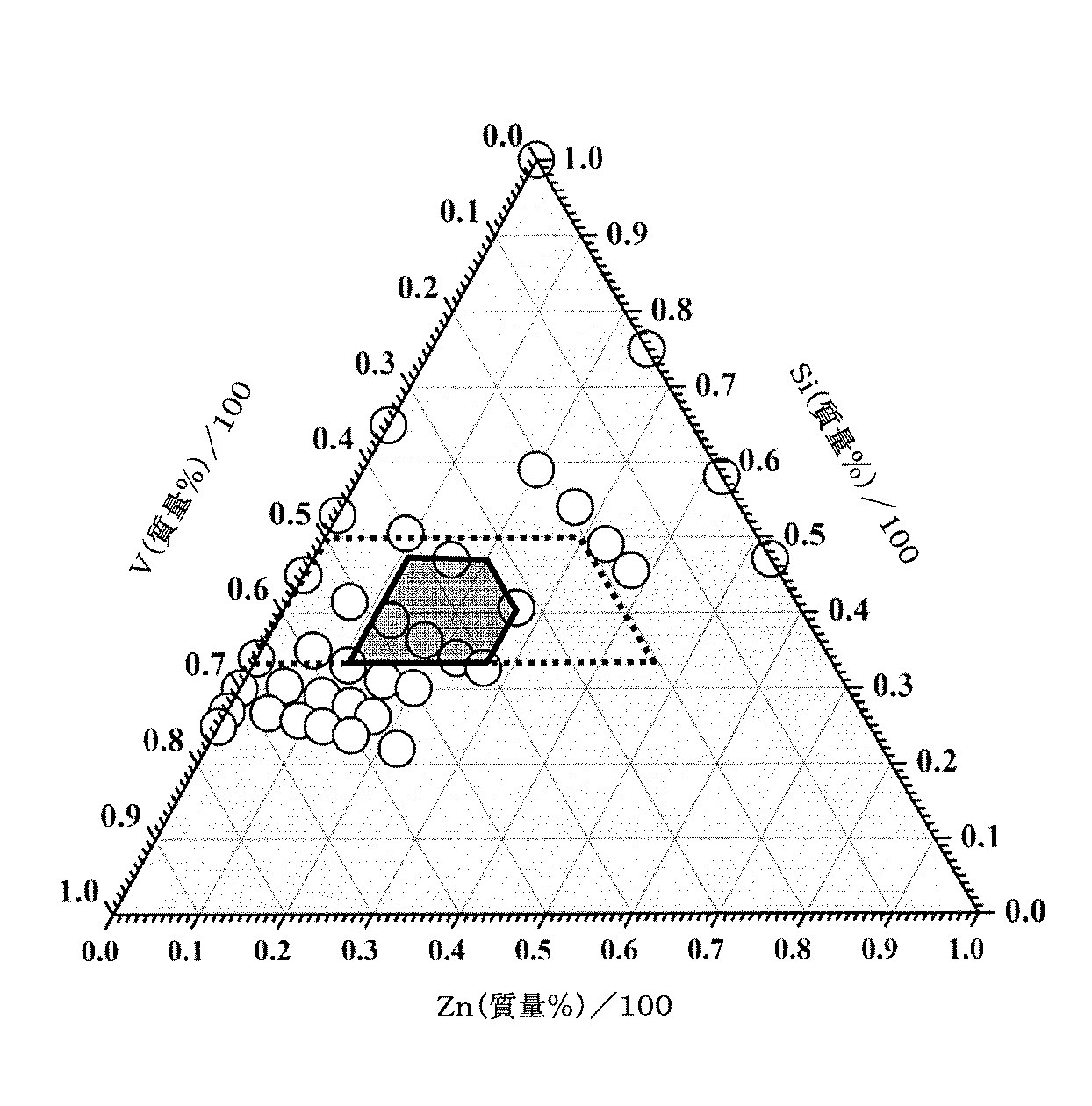

本発明の電気デバイス用負極活物質を構成するＳｉ−Ｚｎ−Ｖ系合金の組成範囲と共に、実施例で成膜した合金成分をプロットして示す３元組成図である。 本発明の電気デバイス用負極活物質を構成するＳｉ−Ｚｎ−Ｖ系合金のより好適な組成範囲を示す３元組成図である。

以下に、本発明の電気デバイス用負極活物質について、これを用いたリチウムイオン二次電池を例に挙げて、詳細に説明する。なお、本明細書において、「％」は特記しない限り質量百分率を意味するものとする。

本発明の電気デバイス用負極活物質は、上記したように、３３％〜５０％のＳｉと、４６％以下（０は含まず）のＺｎと、２１〜６７％のＶを含有し（図１参照）、残部が不可避不純物である合金から成るものであり、電気デバイスの負極、例えばリチウムイオン二次電池の負極に用いられる。

すなわち、上記負極活物質は、第１添加元素であるＺｎと、第２添加元素であるＶを適切に選択したことによって、Ｌｉ合金化の際に、アモルファス−結晶の相転移を抑制してサイクル寿命を向上させることができる。また、これによって、炭素系負極活物質よりも高容量のものとなる。
そして、第１及び第２添加元素であるＺｎとＶの組成範囲をそれぞれ最適化することにより、５０サイクル後にも良好なサイクル寿命を備えたＳｉ（Ｓｉ−Ｚｎ−Ｖ系）合金負極活物質となる。

このとき、Ｓｉ−Ｚｎ−Ｖ系合金から成る本発明の負極活物質におけるＳｉ含有量が３３％未満で、Ｖが４６％を超え、Ｚｎを含まない場合には、初期容量を確保することができず、Ｓｉが５０％を超え、Ｖが２１％に満たない場合には、良好なサイクル寿命を示さない。

なお、当該負極活物質の上記特性をさらに良好なものとする観点から、Ｓｉ含有量を３３〜４７％の範囲、Ｚｎ含有量については１１〜２７％以下の範囲、Ｖ含有量に関しては３３〜５６％以上の範囲とすることがさらに望ましい（図２参照）。

また、本発明の負極活物質として、上記合金は、上記３成分の他に、原料や製法に由来する不純物の含有を避けることはできず、このような不可避不純物の含有量としては、０．５質量％未満であることが好ましく、０．１質量％未満であることがより好ましい。

本発明の負極活物質、すなわち上記組成のＳｉ−Ｚｎ−Ｖ系合金の製造方法としては、特に制限されるものではなく、従来公知の各種の製造を利用して製造することができる。つまり、作製方法による合金状態や特性の違いはほとんどないことから、従来公知の作製方法をいずれも支障なく適用することができる。

具体的には、例えば、多元ＰＶＤ法（スパッタ法、抵抗加熱法、レーザーアブレーション法）、多元ＣＶＤ法（化学気相成長法）等を利用することによって、上記組成を有する薄膜形態の合金を得ることができる。
このような合金薄膜は、集電体上に直接形成（成膜）することによって負極電極とすることができ、工程の簡略化・簡素化が図れる点で優れている。さらには、合金（負極活物質）以外のバインダや導電助剤など、他の負極活物質層を構成する成分を用いる必要がなく、負極活物質としての合金薄膜をそのまま負極とすることができるため、車両用途の実用化レベルを満足する高容量及び高エネルギー密度化が図れる点で優れている。また、活物質の電気化学特性を調べるのに適している。

上記した合金薄膜の製造に際しては、多元ＤＣマグネトロンスパッタ装置として、例えば、独立制御の３元ＤＣマグネトロンスパッタ装置を用いることによって、基板（集電体）表面に種々の合金組成及び厚さのＳｉ−Ｚｎ−Ｖ系合金薄膜を自在に形成することができる。
例えば、ターゲット１（Ｓｉ）、ターゲット２（Ｚｎ）、ターゲット３（Ｖ）を使用し、スパッタ時間を固定し、例えば、ＤＣ電源のパワーをそれぞれＳｉ：１８５Ｗ、Ｚｎ：０〜５０Ｗ、Ｖ：０〜１５０Ｗのようにそれぞれ変化させることによって、種々の組成式を有する３元系の合金サンプルを得ることができる。ただし、スパッタ条件はスパッタ装置ごとに違うため、スパッタ装置ごとに適宜、予備実験などを通じて好適な範囲を把握しておくことが望ましい。

一方、上記組成を有する粒子形態の合金の製造方法としては、例えば、メカニカルアロイ法、アークプラズマ溶融法等を利用することができる。
このような粒子形態の合金を負極活物質として使用する場合には、当該合金粒子にバインダ、導電助剤、粘度調整溶剤などを加えたスラリーを調整し、このスラリーを用いて集電体上に負極活物質層を形成することによって負極が得られる。したがって、量産化し易く、実際の電池用電極として実用化しやすい点で優れている。

なお、負極活物質として、粒子形態の合金を用いる場合には、その平均粒子径は、従来の負極活物質と同程度であれば、特に制限されることはない。但し、高出力化の観点からは、１〜２０μｍの範囲であることが好ましいが、上記した作用効果が有効に発現できるものであれば、上記範囲を外れていてもよいことは言うまでもない。

本発明の電気デバイス用負極は、上記Ｓｉ−Ｚｎ−Ｖ系合金から成る負極活物質を用いたものであり、このような電気デバイスとして代表的なリチウムイオン二次電池は、上記負極活物質を含む負極活物質層を集電体表面に備えた負極を電解質層及び正極と共に備えた少なくとも１つの単電池を有するものである。
以下に、このようなリチウムイオン二次電池の構成やその材料などについてそれぞれ説明する。

リチウムイオン二次電池は、一般に、正極集電体に正極活物質等を塗布した正極と、負極集電体に負極活物質等を塗布した負極とが、電解質層を介して接続され、電池ケース内に収納された構造を有している。

〔正極〕
リチウムイオン二次電池において、正極は、アルミニウム箔、銅箔、ニッケル箔、ステンレス箔などの導電性材料から成る集電体（正極集電体）の片面又は両面に、正極活物質層、すなわち正極活物質と共に、必要に応じて導電助剤やバインダを含む正極活物質層を形成した構造を備えている。

上記集電体の厚さとしては、特に限定されず、一般には１〜３０μｍ程度であることが好ましい。また、正極活物質層中におけるこれら正極活物質、導電助剤、バインダの配合比としては、特に限定されない。

上記正極活物質としては、例えば、リチウム−遷移金属複合酸化物、リチウム−遷移金属リン酸化合物、リチウム−遷移金属硫酸化合物、固溶体系、３元系、ＮｉＭｎ系、ＮｉＣｏ系、スピネルＭｎ系などが挙げられる。

リチウム−遷移金属複合酸化物としては、例えば、ＬｉＭｎ_２Ｏ_４、ＬｉＣｏＯ_２、ＬｉＮｉＯ_２、Ｌｉ（Ｎｉ、Ｍｎ、Ｃｏ）Ｏ_２、Ｌｉ（Ｌｉ、Ｎｉ、Ｍｎ、Ｃｏ）Ｏ_２、ＬｉＦｅＰＯ_４及びこれらの遷移金属の一部が他の元素により置換されたもの等を挙げることができる。
固溶体系としては、ｘＬｉＭＯ_２・（１−ｘ）Ｌｉ_２ＮＯ_３（０＜ｘ＜１、Ｍは平均酸化状態が３＋、Ｎは平均酸化状態が４＋である１種類以上の遷移金属）、ＬｉＲＯ_２−ＬｉＭｎ_２Ｏ_４（Ｒ＝Ｎｉ、Ｍｎ、Ｃｏ、Ｆｅ等の遷移金属元素）等が挙げられる。

３元系としては、ニッケル・コバルト・マンガン系（複合）正極材等が挙げられる。スピネルＭｎ系としてはＬｉＭｎ_２Ｏ_４等が挙げられる。また、ＮｉＭｎ系としては、ＬｉＮｉ_０．５Ｍｎ_１．５Ｏ_４等が挙げられる。ＮｉＣｏ系としては、Ｌｉ（ＮｉＣｏ）Ｏ_２等が挙げられる。
場合によっては、２種以上の正極活物質が併用されてもよい。好ましくは、容量、出力特性の観点から、リチウム−遷移金属複合酸化物が、正極活物質として用いられる。

なお、上記正極活物質の粒径としては、特に限定するものではないが、一般には細かいほど望ましく、作業能率や取り扱いの容易さなどを考慮すると、平均粒径で、１〜３０μｍ程度であればよく、５〜２０μｍ程度であることがより好ましい。
また、上記以外の正極活物質が用いられてもよいことは言うまでもなく、活物質それぞれの固有の効果を発現する上で最適な粒径が異なる場合には、それぞれの固有の効果を発現する上で最適な粒径同士をブレンドして用いればよく、全ての活物質の粒径を必ずしも均一化させる必要はない。

上記バインダは、活物質同士又は活物質と集電体とを結着させて電極構造を維持する目的で添加される。
このようなバインダとしては、ポリフッ化ビニリデン（ＰＶＤＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリ酢酸ビニル、ポリイミド（ＰＩ）、ポリアミド（ＰＡ）、ポリ塩化ビニル（ＰＶＣ）、ポリメチルアクリレート（ＰＭＡ）、ポリメチルメタクリレート（ＰＭＭＡ）、ポリエーテルニトリル（ＰＥＮ）、ポリエチレン（ＰＥ）、ポリプロピレン（ＰＰ）およびポリアクリロニトリル（ＰＡＮ）などの熱可塑性樹脂、エポキシ樹脂、ポリウレタン樹脂、およびユリア樹脂などの熱硬化性樹脂、ならびにスチレンブタジエンゴム（ＳＢＲ）などのゴム系材料を用いることができる。

導電助剤は、導電剤とも称し、導電性を向上させるために配合される導電性の添加物を意味する。本発明に使用する導電助剤としては、特に制限されず、従来公知のものを利用することができ、例えば、アセチレンブラック等のカーボンブラック、グラファイト、炭素繊維などの炭素材料を挙げることができる。
導電助剤を含有させることによって、活物質層の内部における電子ネットワークが効果的に形成され、電池の出力特性の向上、電解液の保液性の向上による信頼性向上に寄与する。

〔負極〕
一方、負極は、正極と同様に、上記したような導電性材料から成る集電体（負極集電体）の片面又は両面に、負極活物質と共に、必要に応じて、上記した正極活物質の場合と同様の導電助剤やバインダを含有させて成る負極極活物質層を形成した構造を備えたものとすることができる。

本発明の電気デバイスとしてのリチウムイオン二次電池においては、上記した組成を備えたＳｉ−Ｚｎ−Ｖ系合金から成る負極活物質が用いられるが、このような合金から成る負極活物質が必須成分として含有されてさえいれば、リチウムを可逆的に吸蔵及び放出できる従来公知の負極活物質を併用することに支障はない。
このような負極活物質としては、例えば、高結晶性カーボンであるグラファイト（天然グラファイト、人造グラファイト等），低結晶性カーボン（ソフトカーボン，ハードカーボン），カーボンブラック（ケッチェンブラック，アセチレンブラック，チャンネルブラック，ランプブラック，オイルファーネスブラック，サーマルブラック等），フラーレン，カーボンナノチューブ，カーボンナノファイバー，カーボンナノホーン，カーボンフィブリルなどの炭素材料、Ｓｉ，Ｇｅ，Ｓｎ，Ｐｂ，Ａｌ，Ｉｎ，Ｚｎ，Ｈ，Ｃａ，Ｓｒ，Ｂａ，Ｒｕ，Ｒｈ，Ｉｒ，Ｐｄ，Ｐｔ，Ａｇ，Ａｕ，Ｃｄ，Ｈｇ，Ｇａ，Ｔｌ，Ｃ，Ｎ，Ｓｂ，Ｂｉ，Ｏ，Ｓ，Ｓｅ，Ｔｅ，Ｃｌ等のリチウムと合金化する元素の単体、及びこれらの元素を含む酸化物（一酸化ケイ素（ＳｉＯ），ＳｉＯｘ（０＜ｘ＜２），二酸化スズ（ＳｎＯ_２），ＳｎＯ_ｘ（０＜ｘ＜２），ＳｎＳｉＯ_３など）及び炭化物（炭化ケイ素（ＳｉＣ）など）等、リチウム金属等の金属材料、リチウム−チタン複合酸化物（チタン酸リチウム：Ｌｉ_４Ｔｉ_５Ｏ_１２）等のリチウム−遷移金属複合酸化物を挙げることができる。

負極としては、上記したように、負極活物質と共に導電助剤やバインダを含むスラリーを集電体表面に塗布することによって負極極活物質層を形成したもののみならず、多元ＰＶＤ法やＣＶＤ法等によって負極活物質合金の薄膜を集電体表面に直接成膜したものを用いることも可能である。

なお、上記においては、正極活物質層及び負極活物質層をそれぞれの集電体の片面又は両面上に形成するものとして説明したが、１枚の集電体の一方の面に正極活物質層、他方の面に負極活物質層をそれぞれに形成することもでき、このような電極は、双極型電池に適用される。

〔電解質層〕
電解質層は、非水電解質を含む層であって、電解質層に含まれる非水電解質は、充放電時に正負極間を移動するリチウムイオンのキャリアーとしての機能を有する。
なお、電解質層の厚さとしては、内部抵抗を低減させる観点から薄ければ薄いほどよく、通常１〜１００μｍ程度、好ましくは５〜５０μｍの範囲とする。

非水電解質としては、このような機能を発揮できるものであれば特に限定されず、液体電解質又はポリマー電解質を用いることができる。

液体電解質は、有機溶媒にリチウム塩（電解質塩）が溶解した形態を有する。有機溶媒としては、例えば、エチレンカーボネート（ＥＣ）、プロピレンカーボネート（ＰＣ）、ブチレンカーボネート（ＢＣ）、ビニレンカーボネート（ＶＣ）、ジメチルカーボネート（ＤＭＣ）、ジエチルカーボネート（ＤＥＣ）、エチルメチルカーボネート（ＥＭＣ）、メチルプロピルカーボネート（ＭＰＣ）等のカーボネート類が例示される。
また、リチウム塩としては、Ｌｉ（ＣＦ_３ＳＯ_２）_２Ｎ、Ｌｉ（Ｃ_２Ｆ_５ＳＯ_２）_２Ｎ、ＬｉＰＦ_６、ＬｉＢＦ_４、ＬｉＡｓＦ_６、ＬｉＴａＦ_６、ＬｉＣｌＯ_４、ＬｉＣＦ_３ＳＯ_３等の電極の活物質層に添加され得る化合物を採用することができる。

一方、ポリマー電解質は、電解液を含むゲルポリマー電解質（ゲル電解質）と、電解液を含まない真性ポリマー電解質に分類される。
ゲルポリマー電解質は、好ましくはイオン伝導性ポリマーからなるマトリックスポリマー（ホストポリマー）に、上記の液体電解質が注入されて成る構成を有する。電解質としてゲルポリマー電解質を用いることで電解質の流動性がなくなり、各層間のイオン伝導を遮断することが容易になる点で優れている。

マトリックスポリマー（ホストポリマー）として用いられるイオン伝導性ポリマーとしては、特に限定されず、例えば、ポリエチレンオキシド（ＰＥＯ）、ポリプロピレンオキシド（ＰＰＯ）、ポリフッ化ビニリデン（ＰＶＤＦ）、ポリフッ化ビニリデンとヘキサフルオロプロピレンの共重合体（ＰＶＤＦ−ＨＦＰ）、ポリエチレングリコール（ＰＥＧ）、ポリアクリロニトリル（ＰＡＮ）、ポリメチルメタクリレート（ＰＭＭＡ）及びこれらの共重合体等が挙げられる。
ここで、上記のイオン伝導性ポリマーは、活物質層において電解質として用いられるイオン伝導性ポリマーと同じであってもよく、異なっていてもよいが、同じであることが好ましい。電解液（リチウム塩及び有機溶媒）の種類は特に制限されず、上記で例示したリチウム塩などの電解質塩及びカーボネート類などの有機溶媒が用いられる。

真性ポリマー電解質は、上記のマトリックスポリマーにリチウム塩が溶解して成るものであって、有機溶媒を含まない。したがって、電解質として真性ポリマー電解質を用いることによって電池からの液漏れの心配がなくなり、電池の信頼性が向上することになる。

ゲルポリマー電解質や真性ポリマー電解質のマトリックスポリマーは、架橋構造を形成することによって、優れた機械的強度を発現することができる。このような架橋構造を形成させるには、適当な重合開始剤を用いて、高分子電解質形成用の重合性ポリマー（例えば、ＰＥＯやＰＰＯ）に対して熱重合、紫外線重合、放射線重合、電子線重合等の重合処理を施せばよい。
これらの電解質層に含まれる非水電解質は、１種のみから成る単独のものでも、２種以上を混合したものであっても差し支えない。

なお、電解質層が液体電解質やゲルポリマー電解質から構成される場合には、電解質層にセパレータを用いる。
セパレータの具体的な形態としては、例えば、ポリエチレンやポリプロピレン等のポリオレフィンから成る微多孔膜が挙げられる。

〔電池の形状〕
リチウムイオン二次電池は、上述のような正極と負極とが電解質層を介して接続された電池素子（電極構造体）を有しており、かかる電池素子を缶体やラミネート容器（包装体）などの電池ケースに収容した構造を有している。
なお、電池素子が正極、電解質層及び負極を巻回した構造を有する巻回型の電池と、正極、電解質層及び負極を積層型の電池に大別され、上述の双極型電池は積層型の構造を有する。また、電池ケースの形状や構造に応じて、いわゆるコインセル、ボタン電池、ラミネート電池などと称されることもある。

以下、本発明を実施例に基づいて詳細に説明する。なお、本発明はこれら実施例に限定されるものではない。

〔１〕負極の作製
スパッタ装置として、独立制御方式の３元ＤＣマグネトロンスパッタ装置（大和機器工業株式会社製、コンビナトリアルスパッタコーティング装置、ガン−サンプル間距離：約１００ｍｍ）を使用し、厚さ２０μｍのニッケル箔から成る基板（集電体）上に、以下の条件のもとで、各組成を有する負極活物質合金の薄膜をそれぞれ成膜することによって、都合３１種の負極サンプルを得た。

（１）ターゲット（株式会社高純度化学研究所製、純度：４Ｎ）
Ｓｉ：５０．８ｍｍ径、３ｍｍ厚さ（厚さ２ｍｍの無酸素銅製バッキングプレート付）
Ｚｎ：５０．８ｍｍ径、５ｍｍ厚さ
Ｖ：５０．８ｍｍ径、５ｍｍ厚さ
（２）成膜条件
ベース圧力：〜７×１０^−６
スパッタガス種：Ａｒ（９９．９９９９％以上）
スパッタガス導入量：１０ｓｃｃｍ
スパッタ圧力：３０ｍＴｏｒｒ
ＤＣ電源：Ｓｉ（１８５Ｗ）、Ｚｎ（０〜５０Ｗ）、Ｖ（０〜１５０Ｗ）
プレスパッタ時間：１ｍｉｎ．
スパッタ時間：１０ｍｉｎ．
基板温度：室温

すなわち、上記のようなＳｉターゲット、Ｚｎターゲット及びＶターゲットを使用し、スパッタ時間は１０分に固定し、ＤＣ電源のパワーを上記の範囲でそれぞれ変化させることによって、Ｎｉ基板上にアモルファス状態の合金薄膜を成膜し、種々の組成の合金薄膜を備えた負極サンプルを得た。これら合金薄膜の成分組成を表１及び図１に示す。
ここで、サンプル作製の数例を示せば、サンプルＮｏ．２２（実施例）では、ＤＣ電源１（Ｓｉターゲット）：１８５Ｗ、ＤＣ電源２（Ｚｎターゲット）：４０Ｗ、ＤＣ電源３（Ｖターゲット）：７５Ｗとした。また、サンプルＮｏ．３０（比較例）では、ＤＣ電源１（Ｓｉターゲット）：１８５Ｗ、ＤＣ電源２（Ｚｎターゲット）：０Ｗ、ＤＣ電源３（Ｖターゲット）：８０Ｗとした。さらに、サンプルＮｏ．３５（比較例）では、ＤＣ電源１（Ｓｉターゲット）：１８５Ｗ、ＤＣ電源２（Ｚｎターゲット）：４２Ｗ、ＤＣ電源３（Ｖターゲット）：０Ｗとした。

なお、得られた合金薄膜の分析は、下記の分析法、分析装置によった。

（３）分析方法
組成分析：ＳＥＭ・ＥＤＸ分析（ＪＥＯＬ社）、ＥＰＭＡ分析（ＪＥＯＬ社）
膜厚測定（スパッタレート算出のため）：膜厚計（東京インスツルメンツ）
膜状態分析：ラマン分光測定（ブルカー社）

〔２〕電池の作製
上記により得られた各負極サンプルとリチウム箔（本城金属株式会社製、直径１５ｍｍ、厚さ２００μｍ）から成る対極とをセパレータ（セルガード社製セルガード２４００）を介して対向させたのち、電解液を注入することによってＣＲ２０３２型コインセルをそれぞれ作製した。
なお、上記電解液としては、エチレンカーボネート（ＥＣ）とジエチルカーボネート（ＤＥＣ）を１：１の容積比で混合した混合非水溶媒中に、ＬｉＰＦ_６（六フッ化リン酸リチウム）を１Ｍの濃度となるように溶解させたものを用いた。

〔３〕電池の充放電試験
上記により得られたそれぞれの電池に対して以下の充放電試験を実施した。
すなわち、充放電試験機（北斗電工株式会社製ＨＪ０５０１ＳＭ８Ａ）を使用し、３００Ｋ（２７℃）の温度に設定された恒温槽（エスペック株式会社製ＰＦＵ−３Ｋ）中にて、充電過程（評価対象である負極へのＬｉ挿入過程）では、定電流・定電圧モードとして、０．１ｍＡにて２Ｖから１０ｍＶまで充電した。その後、放電過程（上記負極からのＬｉ脱離過程）では、定電流モードとし、０．１ｍＡ、１０ｍＶから２Ｖまで放電した。以上の充放電サイクルを１サイクルとして、これを５０回繰り返した。
そして、５０サイクル目の放電容量を求め、１サイクル目の放電容量に対する維持率を算出した。この結果を表１に併せて示す。なお、放電容量は、合金重量当りで算出した値を示している。

以上の結果、各成分が特定範囲内にあるＳｉ−Ｚｎ−Ｖ系合金を負極活物質として用いた実施例電池においては、８００ｍＡｈ／ｇを超える初期容量と、８９％以上の放電容量維持率を示し、初期容量とサイクル特性のバランスに優れていることが確認された。
