Abstract

【課題】自動車衝突時における衝突初期のピーク荷重が小さく、かつ部材単位質量当りの衝撃吸収能が高く、しかも製造費が安価で簡素な構造の鋼板製クラッシュボックスを提供する。
【解決手段】軸長方向（長手方向）に衝撃荷重を受けて蛇腹状に座屈することで衝撃エネルギーを吸収する鋼板製クラッシュボックスであって、平行して向かい合う二枚の鋼板のフランジ部と、当該フランジ部と直交した鋼板のウェブ部とから構成され、軸長方向と直交する断面形状がＨ形断面を有するように接合されており、相当塑性ひずみ速度10^３（／s）の引張試験で得られた鋼板の動的降伏強さ（YS，_d）と、Ｈ形断面構造の断面積（A）との積である耐座屈強さ（YS，_d×A）が220kN以下である鋼板製クラッシュボックス。
【選択図】図１

Description

本発明は、自動車フレーム、特にフロントフレームやリアフレームの先端に配置された、衝突時のエネルギーを安定的に効率良く吸収するための鋼板製クラッシュボックスに関する。

低速での衝突に際しては、クラッシュボックスのみが変形してエネルギーを吸収することにより、車体やその他の車輌部品に損傷を与えず、クラッシュボックスとバンパー補強部材の交換のみで補修が完了して修理費を軽減させることを目的として設置した緩衝部材が、クラッシュボックスである。したがって、クラッシュボックスとしては、それを構成する構造部材で衝撃エネルギーをいかに有効に吸収させるかが重要になる。
クラッシュボックスは、一般にモナカ構造の閉断面を有する鋼板プレス品が主流であり、軸長方向（長手方向）に衝撃荷重を受けたとき、蛇腹状に座屈変形することで衝撃エネルギーを吸収するように設計されている。この際、衝撃吸収特性を高めるため、第一番目の座屈の起りにくさに直結するピーク荷重を下げるとともに、外乱となる変動要因に左右されず、規則正しく蛇腹状に座屈変形を生じさせて衝撃エネルギーを安定的に効率良く吸収することが重要である。

例えば、自動車の先頭に配置されたクラッシュボックスは基端部をフロントフレームと、また先端部はバンパー補強部材と、ボルト等で固着させた状態でフェンダーパネルと平行して配置されている。衝突事故時に自動車が正面衝突した場合、このクラッシュボックスの先端部に衝撃荷重が加わって軸長方向に座屈変形を起こすが、衝突初期の荷重は比較的大きくなる傾向がある。また正面衝突時は運転手が身の危険性を感じて反射的にハンドルをきるため、衝突角度は斜めになる可能性が高い。

そこで、15km／h以下の軽衝突時には、座屈初期のピーク荷重を下げてフロントフレームを含むキャビン等の後方に配置された別の構造部材が最初に損傷することを防止し（以下、本明細書ではこの要求性能を「ダメージャビリティ」と記す）、さらには±10°以内の衝突角度変動を生じた場合でも、衝突面側からフロントフレーム側に向けて順次に塑性変形が進行するよう規則正しく蛇腹状に座屈変形させ（この性能は「ロバスト性」と呼ばれる）、衝突に伴う衝撃エネルギーのほぼすべてをクラッシュボックスのみで吸収できる（以下、本明細書ではこの要求性能を「衝撃吸収能」と記す）ようにすることが要求される。言い換えれば、クラッシュボックスは、車輌損傷を最小限に抑えるため、変動要因も考慮に入れて緩衝部材として衝突性能が発現できるよう設計する必要がある。

従来、上記課題を解決するため、例えば特許文献１に見られるように、潰れビードと呼ばれる変形の起点を与える窪みを配置する対策が取られてきた。特許文献１で提案された構造部材は、構造面で弱い潰れビードを、部材の軸長方向に対して等間隔に、かつ、その向きが軸長方向に対して直交するよう複数配置することにより、その部位を優先的に塑性変形させ、より低い荷重で対象とする部材の初期座屈を誘発させて、かつ、衝突面側から規則正しく蛇腹状に座屈変形させるように設計されたものである。

また特許文献２にみられるように、衝突面側である前方から後方に向かって肉厚を漸増させることにより衝突初期のピーク荷重の低減を図るとともに、鋼板に比べて比強度（材料の単位密度に対する引張強さの比率）が高い繊維強化樹脂を材料として使用することで、部材単位質量当りの衝撃吸収能の大幅な向上を図ることを可能にした円筒状の構造部材も提案されている。

特開昭５５−１３６６６０号公報 特開平６−２６４９４９号公報

しかしながら、特許文献１で提案された、いわゆる潰れビードを配置する対策では、座屈変形の再現性や安定化には非常に有効である反面、部材全体で吸収できる衝撃エネルギーを、潰れビードを配置しない場合に比べて大きく低下させてしまう。そのため、所望の衝撃吸収能が得られない場合は、部材板厚を上げて対処する必要があり、部材の質量増加を招くといった欠点がある。また衝撃吸収能を確保するには、高張力普通鋼板への材料置換という手段もあるが、鋼板が高強度化すると材料費の上昇に繋がる。

一方、特許文献２に開示された肉厚を漸増させ、かつ繊維強化樹脂を材料に使用した構造部材は、鋼板の単純な薄肉高強度化では難しい、ダメージャビリティと部材単位質量当りの衝撃吸収能といった二つの衝突性能の向上の両立が比較的容易に達成できる点で非常に優れているが、材料費や製造に要する時間等の面で課題も多く、その適用はスポーツカー等、少量生産の高級車種に限定されるといった点で問題がある。
本発明は、これらの現状に鑑みて発明されたものであり、自動車衝突時における衝突初期のピーク荷重が小さく、かつ部材単位質量当りの衝撃吸収能が高く、しかも製造費が安価で簡素な構造の鋼板製クラッシュボックスを提供することを目的とするものである。

本発明の鋼板製クラッシュボックスは、その目的を達成するため、軸長方向（長手方向）に衝撃荷重を受けて蛇腹状に座屈することで衝撃エネルギーを吸収する鋼板製クラッシュボックスであって、平行して向かい合う二枚の鋼板のフランジ部と、当該フランジ部と直交した鋼板のウェブ部とから構成され、軸長方向と直交する断面形状がＨ形断面を有するように接合されており、相当塑性ひずみ速度10^３（／s）の引張試験で得られた鋼板の動的降伏強さ（YS，_d）と、Ｈ形断面構造の断面積（A）との積である耐座屈強さ（YS，_d×A）が220kN以下であることを特徴とする。
フランジ部とウェブ部の突合せ部は連続溶接されているものが好ましい。
また、ウェブ部に配置する鋼板としては、フランジ部に配置する鋼板よりも動的降伏強さが大きい鋼板としたものが好ましい。

本発明によれば、素材板厚を薄くすること、或いは強度の低い材料の使用により初期ピーク荷重を低減したクラッシュボックスであっても、二枚のフランジ部と当該フランジ部と直交したウェブ部とを、軸長方向と直交する断面形状がＨ形断面を有するように接合されたものとすることにより、衝撃エネルギーの吸収性能を大幅に向上させることができる鋼板製クラッシュボックスを低コストで提供できる。

ハット型閉断面及びＨ形断面を有するクラッシュボックスの構造説明図 落錘試験の方法を説明する概念図 落錘試験で得られた荷重−変位曲線を概念的に示す図 供試体ごとの衝突性能を比較した図 供試体断面の動的な耐座屈強さと衝突性能の関係を示した図 FEM解析で得られた変位70mm時点の座屈状況と塑性ひずみ分布の一例を示す図

本発明者等は、高い衝撃吸収特性等が要求されるクラッシュボックスの高性能化について種々検討を重ねてきた。その過程で、その断面形状をいわゆるハット型閉断面にするとともに、その断面形状や部分焼入れ方法に工夫を凝らすことにより、軸圧潰強度を高めて衝撃吸収特性を向上させたクラッシュボックスが低コストで得られることがわかった。これらの知見は特開２０１１−１７８１７９号公報で提案している。

ところで、自動車が他の物体に衝突する場合、クラッシュボックスの軸長方向に真っ直ぐに衝撃荷重が加わることは少ない。すなわち、正面衝突して自動車の先頭に配置された両サイドのクラッシュボックスが同時に潰れる場合よりも、部分的に衝突して片方のクラッシュボックスから潰れ始めて、さらにもう片方も時間差をもって順次潰れる場合の方が多い。この場合には、クラッシュボックスは軸長方向に真っ直ぐに衝撃荷重を受けるのではなく、わずかな角度が付加された向きに対して衝撃荷重を受けることになる。このような場合、必ずしもハット型閉断面のクラッシュボックスが有効であるとも限らない。
そこで、ハット型閉断面のクラッシュボックス及びＨ形断面のクラッシュボックスについて、衝突角度を種々変更して衝撃吸収能を調べてみた。

詳細は後記の実施例に譲るが、軸長方向（長手方向）に衝撃荷重を受けて蛇腹状に座屈することで衝撃エネルギーを吸収する鋼板製クラッシュボックスであっては、平行して向かい合う二枚の鋼板のフランジ部と、当該フランジ部と直交した鋼板のウェブ部とを、軸長方向と直交する断面形状がＨ形断面となるように接合された形状とすることにより、初期ピーク荷重を低減しつつ、衝撃吸収能が安定的に向上したことがわかり、本発明に到達したものである。すなわち、本発明により、優れたダメージャビリティの他に、高いロバスト性と高い衝撃吸収能を有する鋼板製クラッシュボックスを提供することができたものである。

殊に、フランジ部とウェブ部の突合せ部をレーザー溶接等で連続溶接されているものが衝撃吸収能に優れていた。
断面形状をＨ形としたクラッシュボックスが衝撃吸収能に優れる理由としては、次のように考えられる。
Ｈ形断面の構造部材は、衝撃エネルギーを主に吸収する部位、すなわち大きな塑性変形を生じる部位が、ハット型閉断面の場合に比べると、接合部の軸長方向で一様であり、かつ高レベル状態となる。この特異な現象により、断面形状が衝撃吸収能に大きな影響をおよぼし、Ｈ形断面の構造部材の衝撃吸収能を大幅に向上させることに繋がったものと考える。

ところで、ダメージャビリティなる性能に直結する座屈の初期ピーク荷重は、クラッシュボックス断面のサイズ・板厚（すなわち断面積）と材料特性によって決まってくる。ダメージャビリティを向上させるためには初期ピーク荷重を低減させることが有効である。すなわち、素材板厚を薄くすること、或いは強度の低い材料の使用が有効である。
しかし、素材板厚を薄くすること、或いは強度の低い材料の使用は衝撃吸収エネルギーを低下させることになる。そこで、本発明では、素材板厚を薄くすること、或いは強度の低い材料の使用により初期ピーク荷重を低減したクラッシュボックスであっても、高い衝撃吸収エネルギーを得るために、前記のように断面形状をＨ形としたものである。

具体的には、相当塑性ひずみ速度10^３（／s）の引張試験で得られた鋼板の動的降伏強さ（YS，_d）と、Ｈ形断面構造の断面積（A）との積である耐座屈強さ（YS，_d×A）が220kN以下となるように、素材鋼板の板厚、強度とＨ形断面構造の断面積を調整している。この数値は、後記の実施例で確認したものである。
前記耐座屈強さ（YS，_d×A）が220kNを超える程に大きくなると、フロントフレームを含むキャビン等の後方に配置された別の構造部材が最初に損傷してしまうため、事故車輌の補修は、クラッシュボックスとバンパー補強部材の交換のみでは完了せず車体やその他の車輌部品にも及ぶため、修理費の大幅な増大に繋がってしまう。

従来のハット型閉断面（以下、「□形断面」と記す。）のクラッシュボックスとして図１（ａ）に示す形状のものを、また本発明のＨ形断面のクラッシュボックスとして図１（ｂ）に示す形状のものを供試材として用い、落錘試験を行うことにより、両者の衝突性能の評価を行った。
なお、□形断面の供試材（ａ）では、あらかじめハット形状に曲げ加工したハット型部材３１とクロージングプレート３２との二つの部品を、25mm間隔ごとにスポット溶接でフランジ部を点接合した。また、Ｈ形断面の供試材（ｂ）では３枚の鋼板をＨ断面となるようにあらかじめ組んで、レーザー溶接で連続接合した。

各供試材を製造した素材鋼板としては、板厚1.0mm、板厚1.4mm、或いは1.8mmであって、440MPa級及び980MPa級の引張強さを有する自動車用加工性冷間圧延高張力鋼板を用いた。前述の素材鋼板を、表１に示す仕様で供試用のクラッシュボックスを作製し、落錘試験を行ってみた。
表１中には高速引張試験機とJIS7号試験片を用いて引張試験を実施して得られた材料の動的降伏強さを示す。引張試験条件は、自動車衝突時のひずみ速度と同等レベルを想定し、試験速度は２４．６ｍ／ｓ（相当塑性ひずみ速度≒１０^−３／ｓ）とした。

また、落錘試験で得られる初期ピーク荷重の大略の値をあらかじめ把握するため、供試体の動的な耐座屈強さ（ＢＳ_ｄ）を算出したので、この値も表中に併記する。
先ず初めに、条件１〜条件５のように、同一の引張強さの鋼板のみで供試体が製作された場合、供試体の動的な耐座屈強さ（ＢＳ_ｄ）は（１）式をもとに算出できる。
ＢＳ_ｄ＝（ＹＳ_ｄ÷１０００）×Ａ＝（ＹＳ_ｄ÷１０００）×｛Ｗ÷（ρ×Ｈ）｝…（１）
ここで、 ＹＳ_ｄ：材料の動的降伏強さ（MPa）、Ａ：供試体断面の断面積（ｍｍ^３）、Ｗ：供試体の質量（ｋｇ）、ρ：鋼の密度（＝７．８４×１０^−６ｋｇ／ｍｍ^３）、Ｈ：供試体の軸長方向の長さ（ｍｍ）である。

一方、異強度材を接合したハイブリッドＨ形断面の条件６と条件７の場合には、供試体の動的な耐座屈強さ（ＢＳ_ｄ）は（２）式をもとに算出できる。
ＢＳ_ｄ＝｛（ＹＳ_ｄ，ｗ÷１０００）×Ａ_Ｗ｝＋｛（ＹＳ_ｄ，Ｆ÷１０００）×Ａ_Ｆ｝…（２）
Ａｗ＝｛Ｗ×（８０／（２×１００＋８０）｝÷（ρ×Ｈ） …（３）
Ａ_Ｆ＝｛Ｗ×（（２×１００）／（２×１００＋８０）｝÷（ρ×Ｈ） …（４）
ここで、 ＹＳ_ｄ，ｗ：ウェブ部を構成する材料の動的降伏強さ（MPa）、ＹＳ_ｄ，Ｆ：フランジ部を構成する材料の動的降伏強さ（MPa）、Ａ_Ｗ：供試体断面のウェブ部が占める断面積（ｍｍ^３）、Ａ_Ｆ：供試体断面のフランジ部が占める断面積（ｍｍ^３）である。

落錘試験は、図２に示すような態様で行った。なお、図２に示す落錘試験方法における、供試体１１と上下２個のくさび状当て板１４は、アーク溶接により連続接合している。
落錘試験は、角度−10°、0°、＋10°で衝突した場合を想定して、頂角を調整したくさび状当て板１４を用いて３態様で行った。落錘条件は、錘の質量を640kgとし、供試体への衝突初速度が15km／hとなるように錘の落下高さを調整した。
このような落錘試験を行い、各種供試体ごとに、図３に示すような荷重−変位曲線を得るとともに、高速ビデオを用いて座屈の発生状況を観察した。

荷重−変位曲線をもとに各供試体の初期ピーク値と衝撃吸収エネルギーを算出した。ここで、任意の変位ごとに荷重を積分して得られる図３中に記載の荷重−変位曲線内に囲まれた面積が、７０ｍｍまでに圧潰した際に供試体が吸収した衝撃エネルギー（すなわち衝撃吸収能）であると定義した。その結果を表２に示す。
座屈変形に関しては、条件１と条件２（□形断面の供試体（ａ））の場合、綺麗な蛇腹状の座屈が途中で崩れたり、衝突面とは反対側から座屈し始めたりと安定性に欠ける状況であったが、Ｈ形断面の供試体（ｂ）の場合（条件４〜７）には、衝突面側から順次蛇腹状に塑性変形が進行するといったように、再現性をもって蛇腹状の座屈変形が進行していた。

ここで、上記落錘試験の結果である表１，２から、供試体ごとの衝突性能の比較、すなわち供試体の質量、及び材料の動的降伏強さ×供試体閉断面の断面積で表される供試体の動的な座屈強さと、衝撃吸収エネルギー及び初期ピーク荷重の関係をみると、図４，５に示す通りとなっている。
図４（ａ）からは、Ｈ形断面の供試体（条件４＆５）は、同一の引張強さの材料で構成される□形断面の供試体（条件１＆２）に比べて衝撃吸収能が非常に優れることがわかる。一方、図４（ｂ）中に記載された同一の引張強さの材料のみで構成される供試材（条件１，２，４，５）は、初期ピーク荷重のデータが、断面形状の違いに依存せず、ほぼ一直線上に存在する。すなわち、供試体の断面形状は、衝撃吸収能に大きな影響を与えるが、ダメージャビリティに対しては影響を及ぼさないことがわかる。

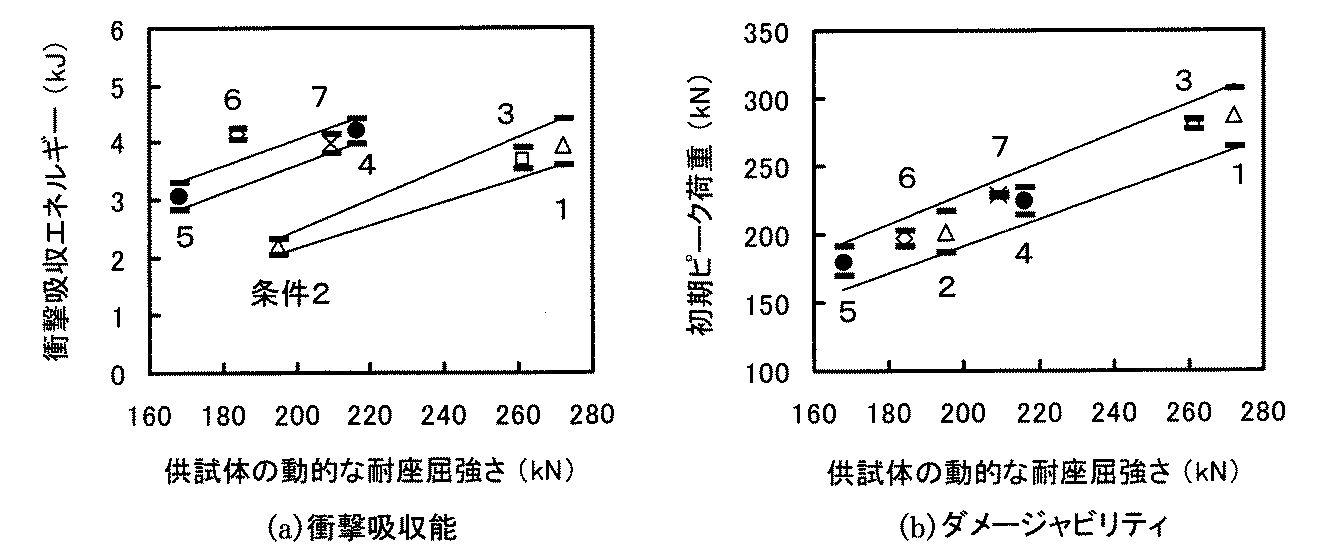

また図５（ｂ）からは、初期ピーク荷重は、供試体閉断面の動的な耐座屈強さの値（材料の動的降伏強さ×断面積）と概ね一致する。すなわち、初期ピーク荷重は、自動車衝突に相当する速度で供試体を軸圧潰した際、塑性変形を生じさせるために最低必要な力と概ね一致することがわかる。初期ピーク荷重を２３０ｋＮ以下にするには、供試体の動的な耐座屈強さは２２０ｋＮ以下にする必要がある。言い換えれば、条件３の供試体から明らかなように、衝撃吸収能の向上と軽量化の常套手段として多用されてきた材料の単純な薄肉高強度化は、緩衝部材の役割が要求されるクラッシュボックスに対しては、初期ピーク荷重の上昇が避けられないので必ずしも有効な手段ではないことがわかる。
一方、図５（ａ）から明らかなように、衝撃吸収エネルギーは供試体閉断面の動的な耐座屈強さと断面形状の両方に支配されることもわかる。

上述した関係を踏まえて異強度材を接合したハイブリッドＨ形断面を適用する場合は、条件６と条件７の供試体で得られた試験結果を比較して明らかなように、動的降伏強さが大きい（すなわち引張強さが大きい）鋼板を使用する場合、フランジ部に配置するよりも、断面積に占める割合（本実施例は２８％強）が少ないウェブ部に配置する方が好ましい。つまり、条件６は衝撃吸収能やダメージャビリティといった衝突性能と軽量化の両面から最もトータルバランスに優れると言える。

次に、条件１と条件６の供試体について、変位70mm時点の座屈状況と塑性ひずみ分布の様子を把握するためにFEM解析を行った。得られた結果は図６に示す通りである。
Ｈ形断面の構造部材は、衝撃エネルギーを主に吸収する部位、すなわち大きな塑性変形を生じる部位が、□形断面の場合に比べると、接合部の軸長方向で一様であり、かつ高レベルな状態となっていることがわかる。
この特異な現象により、断面形状が衝撃吸収能に大きな影響をおよぼし、Ｈ形断面の構造部材の衝撃吸収能を大幅に向上させることに繋がったものと考えられる。

Claims (3)

1. 軸長方向（長手方向）に衝撃荷重を受けて蛇腹状に座屈することで衝撃エネルギーを吸収する鋼板製クラッシュボックスであって、平行して向かい合う二枚の鋼板のフランジ部と、当該フランジ部と直交した鋼板のウェブ部とから構成され、軸長方向と直交する断面形状がＨ形断面を有するように接合されており、相当塑性ひずみ速度10^３（／s）の引張試験で得られた鋼板の動的降伏強さ（YS，_d）と、Ｈ形断面構造の断面積（A）との積である耐座屈強さ（YS，_d×A）が220kN以下であることを特徴とする鋼板製クラッシュボックス。
2. フランジ部とウェブ部の突合せ部が連続溶接されている請求項１に記載の鋼板製クラッシュボックス。
3. ウェブ部に配置する鋼板として、フランジ部に配置する鋼板よりも動的降伏強さが大きい鋼板が用いられている請求項１または２に記載の鋼板製クラッシュボックス。
