JP2014200722A - フェロシアン化物の凝集沈殿方法および可溶性セシウムの除去方法 - Google Patents
フェロシアン化物の凝集沈殿方法および可溶性セシウムの除去方法 Download PDFInfo
- Publication number
- JP2014200722A JP2014200722A JP2013077446A JP2013077446A JP2014200722A JP 2014200722 A JP2014200722 A JP 2014200722A JP 2013077446 A JP2013077446 A JP 2013077446A JP 2013077446 A JP2013077446 A JP 2013077446A JP 2014200722 A JP2014200722 A JP 2014200722A
- Authority
- JP
- Japan
- Prior art keywords
- ferrocyanide
- aqueous solution
- soluble
- particles
- precipitating
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 229910052792 caesium Inorganic materials 0.000 title claims abstract description 24
- TVFDJXOCXUVLDH-UHFFFAOYSA-N caesium atom Chemical compound [Cs] TVFDJXOCXUVLDH-UHFFFAOYSA-N 0.000 title claims abstract description 24
- 230000002776 aggregation Effects 0.000 title claims abstract description 9
- 238000000034 method Methods 0.000 title claims description 48
- 238000005054 agglomeration Methods 0.000 title abstract 3
- 238000000151 deposition Methods 0.000 title 1
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 claims abstract description 36
- 239000002245 particle Substances 0.000 claims abstract description 23
- 239000000701 coagulant Substances 0.000 claims abstract description 20
- 229920000642 polymer Polymers 0.000 claims abstract description 12
- 239000007864 aqueous solution Substances 0.000 claims description 36
- 230000001376 precipitating effect Effects 0.000 claims description 19
- 150000002500 ions Chemical class 0.000 claims description 18
- 230000001112 coagulating effect Effects 0.000 claims description 16
- VSCWAEJMTAWNJL-UHFFFAOYSA-K aluminium trichloride Chemical compound Cl[Al](Cl)Cl VSCWAEJMTAWNJL-UHFFFAOYSA-K 0.000 claims description 14
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 claims description 10
- 229910052802 copper Inorganic materials 0.000 claims description 10
- 239000010949 copper Substances 0.000 claims description 10
- -1 aluminum compound Chemical class 0.000 claims description 9
- 229910052782 aluminium Inorganic materials 0.000 claims description 8
- 238000005345 coagulation Methods 0.000 claims description 7
- 230000015271 coagulation Effects 0.000 claims description 7
- 238000001556 precipitation Methods 0.000 claims description 7
- 238000004220 aggregation Methods 0.000 claims description 6
- 229910021645 metal ion Inorganic materials 0.000 claims description 6
- UETZVSHORCDDTH-UHFFFAOYSA-N iron(2+);hexacyanide Chemical compound [Fe+2].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-] UETZVSHORCDDTH-UHFFFAOYSA-N 0.000 claims description 5
- 125000000129 anionic group Chemical group 0.000 claims description 4
- 238000006243 chemical reaction Methods 0.000 claims description 4
- 238000010979 pH adjustment Methods 0.000 claims description 2
- 229910001510 metal chloride Inorganic materials 0.000 claims 1
- 239000013078 crystal Substances 0.000 abstract description 18
- 239000002351 wastewater Substances 0.000 abstract description 17
- 239000003795 chemical substances by application Substances 0.000 abstract description 4
- 239000010802 sludge Substances 0.000 abstract description 4
- 238000004065 wastewater treatment Methods 0.000 abstract description 4
- NCMHKCKGHRPLCM-UHFFFAOYSA-N caesium(1+) Chemical compound [Cs+] NCMHKCKGHRPLCM-UHFFFAOYSA-N 0.000 abstract description 2
- 150000001399 aluminium compounds Chemical class 0.000 abstract 1
- 230000008021 deposition Effects 0.000 abstract 1
- 239000007788 liquid Substances 0.000 description 29
- 239000002244 precipitate Substances 0.000 description 12
- 229910001385 heavy metal Inorganic materials 0.000 description 11
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 10
- 239000000276 potassium ferrocyanide Substances 0.000 description 8
- XOGGUFAVLNCTRS-UHFFFAOYSA-N tetrapotassium;iron(2+);hexacyanide Chemical compound [K+].[K+].[K+].[K+].[Fe+2].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-] XOGGUFAVLNCTRS-UHFFFAOYSA-N 0.000 description 8
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 6
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 6
- 230000000052 comparative effect Effects 0.000 description 6
- 238000005259 measurement Methods 0.000 description 6
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 5
- 229910021536 Zeolite Inorganic materials 0.000 description 5
- 239000010419 fine particle Substances 0.000 description 5
- 229910052759 nickel Inorganic materials 0.000 description 5
- 239000010457 zeolite Substances 0.000 description 5
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 description 4
- LGQLOGILCSXPEA-UHFFFAOYSA-L nickel sulfate Chemical compound [Ni+2].[O-]S([O-])(=O)=O LGQLOGILCSXPEA-UHFFFAOYSA-L 0.000 description 4
- 229910000363 nickel(II) sulfate Inorganic materials 0.000 description 4
- 238000012545 processing Methods 0.000 description 4
- 239000000243 solution Substances 0.000 description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 4
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 3
- 230000004931 aggregating effect Effects 0.000 description 3
- 230000015572 biosynthetic process Effects 0.000 description 3
- 229910000365 copper sulfate Inorganic materials 0.000 description 3
- ARUVKPQLZAKDPS-UHFFFAOYSA-L copper(II) sulfate Chemical compound [Cu+2].[O-][S+2]([O-])([O-])[O-] ARUVKPQLZAKDPS-UHFFFAOYSA-L 0.000 description 3
- 239000006185 dispersion Substances 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 3
- 229910052742 iron Inorganic materials 0.000 description 3
- 239000012528 membrane Substances 0.000 description 3
- 239000000843 powder Substances 0.000 description 3
- 150000003839 salts Chemical class 0.000 description 3
- 238000000926 separation method Methods 0.000 description 3
- 238000001179 sorption measurement Methods 0.000 description 3
- 239000000126 substance Substances 0.000 description 3
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 239000003463 adsorbent Substances 0.000 description 2
- 229920006318 anionic polymer Polymers 0.000 description 2
- 150000001450 anions Chemical class 0.000 description 2
- XQPRBTXUXXVTKB-UHFFFAOYSA-M caesium iodide Chemical compound [I-].[Cs+] XQPRBTXUXXVTKB-UHFFFAOYSA-M 0.000 description 2
- AXCZMVOFGPJBDE-UHFFFAOYSA-L calcium dihydroxide Chemical compound [OH-].[OH-].[Ca+2] AXCZMVOFGPJBDE-UHFFFAOYSA-L 0.000 description 2
- 239000000920 calcium hydroxide Substances 0.000 description 2
- 229910001861 calcium hydroxide Inorganic materials 0.000 description 2
- 125000002091 cationic group Chemical group 0.000 description 2
- 229910017052 cobalt Inorganic materials 0.000 description 2
- 239000010941 cobalt Substances 0.000 description 2
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 2
- 239000008367 deionised water Substances 0.000 description 2
- 229910021641 deionized water Inorganic materials 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 229920002401 polyacrylamide Polymers 0.000 description 2
- 238000003672 processing method Methods 0.000 description 2
- 230000002285 radioactive effect Effects 0.000 description 2
- 239000000941 radioactive substance Substances 0.000 description 2
- 239000013535 sea water Substances 0.000 description 2
- 239000007787 solid Substances 0.000 description 2
- 239000007790 solid phase Substances 0.000 description 2
- CWYNVVGOOAEACU-UHFFFAOYSA-N Fe2+ Chemical compound [Fe+2] CWYNVVGOOAEACU-UHFFFAOYSA-N 0.000 description 1
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical compound [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 description 1
- 229910002651 NO3 Inorganic materials 0.000 description 1
- NHNBFGGVMKEFGY-UHFFFAOYSA-N Nitrate Chemical compound [O-][N+]([O-])=O NHNBFGGVMKEFGY-UHFFFAOYSA-N 0.000 description 1
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 description 1
- BQCADISMDOOEFD-UHFFFAOYSA-N Silver Chemical compound [Ag] BQCADISMDOOEFD-UHFFFAOYSA-N 0.000 description 1
- 229910000831 Steel Inorganic materials 0.000 description 1
- 238000009825 accumulation Methods 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 150000004645 aluminates Chemical class 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 238000011001 backwashing Methods 0.000 description 1
- 238000005119 centrifugation Methods 0.000 description 1
- 239000007795 chemical reaction product Substances 0.000 description 1
- 239000000084 colloidal system Substances 0.000 description 1
- 239000008139 complexing agent Substances 0.000 description 1
- 238000012790 confirmation Methods 0.000 description 1
- BUACSMWVFUNQET-UHFFFAOYSA-H dialuminum;trisulfate;hydrate Chemical compound O.[Al+3].[Al+3].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O BUACSMWVFUNQET-UHFFFAOYSA-H 0.000 description 1
- 238000004993 emission spectroscopy Methods 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 239000008394 flocculating agent Substances 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 238000009616 inductively coupled plasma Methods 0.000 description 1
- 230000005764 inhibitory process Effects 0.000 description 1
- 229920000592 inorganic polymer Polymers 0.000 description 1
- 238000004255 ion exchange chromatography Methods 0.000 description 1
- DCYOBGZUOMKFPA-UHFFFAOYSA-N iron(2+);iron(3+);octadecacyanide Chemical compound [Fe+2].[Fe+2].[Fe+2].[Fe+3].[Fe+3].[Fe+3].[Fe+3].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-] DCYOBGZUOMKFPA-UHFFFAOYSA-N 0.000 description 1
- RUTXIHLAWFEWGM-UHFFFAOYSA-H iron(3+) sulfate Chemical compound [Fe+3].[Fe+3].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O RUTXIHLAWFEWGM-UHFFFAOYSA-H 0.000 description 1
- 229910000360 iron(III) sulfate Inorganic materials 0.000 description 1
- 238000005339 levitation Methods 0.000 description 1
- 239000010808 liquid waste Substances 0.000 description 1
- 229910052748 manganese Inorganic materials 0.000 description 1
- 239000011572 manganese Substances 0.000 description 1
- WPBNNNQJVZRUHP-UHFFFAOYSA-L manganese(2+);methyl n-[[2-(methoxycarbonylcarbamothioylamino)phenyl]carbamothioyl]carbamate;n-[2-(sulfidocarbothioylamino)ethyl]carbamodithioate Chemical compound [Mn+2].[S-]C(=S)NCCNC([S-])=S.COC(=O)NC(=S)NC1=CC=CC=C1NC(=S)NC(=O)OC WPBNNNQJVZRUHP-UHFFFAOYSA-L 0.000 description 1
- 239000000203 mixture Substances 0.000 description 1
- 229910017604 nitric acid Inorganic materials 0.000 description 1
- 229920000620 organic polymer Polymers 0.000 description 1
- 239000003002 pH adjusting agent Substances 0.000 description 1
- 238000001139 pH measurement Methods 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 239000000047 product Substances 0.000 description 1
- 239000012857 radioactive material Substances 0.000 description 1
- 239000013049 sediment Substances 0.000 description 1
- 229910052709 silver Inorganic materials 0.000 description 1
- 239000004332 silver Substances 0.000 description 1
- 239000010959 steel Substances 0.000 description 1
- 238000012360 testing method Methods 0.000 description 1
- 238000004448 titration Methods 0.000 description 1
- 239000002699 waste material Substances 0.000 description 1
Landscapes
- Water Treatment By Sorption (AREA)
- Solid-Sorbent Or Filter-Aiding Compositions (AREA)
- Separation Of Suspended Particles By Flocculating Agents (AREA)
- Removal Of Specific Substances (AREA)
Abstract
【課題】高濃度の塩化物イオンを含有する排水中から、少ないスラッジ量で可溶性セシウムを分離・除去する排水処理方法を提供する。
【解決手段】可溶性セシウムを含有する排水中に、難溶性のフェロシアン化物の微細な結晶粒子を添加し、排水のｐＨを５〜７として、その表面にセシウムイオンを吸着させた後、アルミニウム化合物を含む凝結剤と高分子凝集剤とを添加して、フェロシアン化物結晶を凝集沈殿させることにより、可溶性セシウムを分離・除去する。
【選択図】なし
【解決手段】可溶性セシウムを含有する排水中に、難溶性のフェロシアン化物の微細な結晶粒子を添加し、排水のｐＨを５〜７として、その表面にセシウムイオンを吸着させた後、アルミニウム化合物を含む凝結剤と高分子凝集剤とを添加して、フェロシアン化物結晶を凝集沈殿させることにより、可溶性セシウムを分離・除去する。
【選択図】なし
Description
本発明は、排水処理におけるフェロシアン化物の凝集沈殿方法、および、それを用いた可溶性セシウムの除去方法に関する。
フェロシアン化物イオン（ヘキサシアノ鉄（II）酸イオン）は、鉄、ニッケル、コバルト、銅、マンガン等の重金属イオンと難溶性の塩を形成する性質を利用して、例えば特許文献１に示す様に、重金属イオンを含む排水の処理に利用されてきた。なお、これらの難溶性のフェロシアン化物は、その表面にセシウム等を特別に吸着することが知られている。
近年、原子力発電所の事故に伴う、可溶性の放射性セシウム等の放射性物質の飛散、蓄積が社会問題化している。フェロシアン化物を利用した放射性廃液の処理方法としては、従来から、例えば特許文献２に開示された方法がある。この方法は、放射性物質を含む廃液に硫酸ニッケル、フェロシアン化カリウム、硫酸第二鉄、高分子系凝集剤および水酸化ナトリウムを順次加えるものであり、基本的には遊離のフェロシアン化物イオンと重金属イオンとの反応による難溶性塩の形成、および、付随的にはｐＨ上昇に伴う難溶性水酸化物沈殿の形成を利用したものである。
しかし、特許文献２に記載の処理方法には、以下に述べる問題があった。先ず、当該処理方法の場合、処理液が海水等の様に塩化物イオンを多量に含む場合には、排水処理で通常使用されている凝結剤では効果が十分ではなく、フェロシアン化物粒子の凝集沈殿が困難であるという問題が挙げられる。その場合、処理により生成した難溶性のフェロシアン化物は微粒子のままであるため、固液分離が困難であり、例えばフィルタプレスを用いた場合には目詰まりを起こし易く、頻繁な逆洗が必要なため、処理が煩雑になるという問題があった。
なお、塩化物イオンが高濃度の水溶液中で、フェロシアン化物が凝集沈殿し難いのは、フェロシアン化物結晶の微粒子の表面に塩化物イオンが多量に吸着するため、凝結剤を添加しても、表面電荷が中和されないためと考えられる。
また、放射性物質の付着した物質を焼却することにより発生する焼却灰を処理する場合には、塩化物イオンによる凝集沈殿の阻害の問題以外に、重金属イオンによる問題も発生する。すなわち、焼却灰の処理に当たっては、先ず焼却灰を水に溶かした後に処理することになるが、焼却灰には重金属イオンが含まれる場合が多く、その場合には、当該重金属イオンを起源とする難溶性フェロシアン化物がスラッジとして多量に発生してしまうという問題があった。
以上はフェロシアン化物粒子の凝集に関する問題点であるが、さらに、特許文献２には、フェロシアン化物を用いたセシウムの除去について、開示するところはない。
本発明は、この様な現状に鑑み、塩化物イオンを多量に含む水溶液中におけるフェロシアン化物の凝集沈殿方法、および、その沈殿形成を利用したセシウムの除去方法を提供することを目的とする。
上記目的を達成するために、本発明は、以下を提供する。すなわち、
［１］難溶性のフェロシアン化物粒子と０〜２５００００ｍｇ／Ｌの塩化物イオンとを含む水溶液を準備する工程と、前記水溶液のｐＨを５〜７に調整する工程と、ｐＨ調整後の水溶液に、アルミニウム化合物を含む凝結剤と高分子凝集剤とを添加する工程、とを含む、フェロシアン化物の凝集沈殿方法。
［２］前記難溶性のフェロシアン化物粒子と塩化物イオンとを含む水溶液を準備する工程が、可溶性フェロシアン化物イオンと金属イオンとの反応により予め生成した難溶性のフェロシアン化物粒子を、塩化物を含む水溶液に添加するものであるフェロシアン化物の凝集沈殿方法。
［３］前記難溶性のフェロシアン化物粒子と塩化物イオンとを含む水溶液を準備する工程が、塩化物イオンを含む水溶液中に存在する金属イオンと可溶性フェロシアン化物イオンとを反応させて、難溶性のフェロシアン化物粒子を生成させるものであるフェロシアン化物の凝集沈殿方法。
［４］前記難溶性のフェロシアン化物粒子が、フェロシアン化銅であるフェロシアン化物の凝集沈殿方法。
［５］前記アルミニウム化合物を含む凝結剤が塩化アルミニウムであるフェロシアン化物の凝集沈殿方法。
［６］前記高分子系凝集剤がアニオン性凝集剤であるフェロシアン化物の凝集沈殿方法。
［７］前記１〜６のフェロシアン化物の凝集沈殿方法を用いた、可溶性セシウムの除去方法である。
［１］難溶性のフェロシアン化物粒子と０〜２５００００ｍｇ／Ｌの塩化物イオンとを含む水溶液を準備する工程と、前記水溶液のｐＨを５〜７に調整する工程と、ｐＨ調整後の水溶液に、アルミニウム化合物を含む凝結剤と高分子凝集剤とを添加する工程、とを含む、フェロシアン化物の凝集沈殿方法。
［２］前記難溶性のフェロシアン化物粒子と塩化物イオンとを含む水溶液を準備する工程が、可溶性フェロシアン化物イオンと金属イオンとの反応により予め生成した難溶性のフェロシアン化物粒子を、塩化物を含む水溶液に添加するものであるフェロシアン化物の凝集沈殿方法。
［３］前記難溶性のフェロシアン化物粒子と塩化物イオンとを含む水溶液を準備する工程が、塩化物イオンを含む水溶液中に存在する金属イオンと可溶性フェロシアン化物イオンとを反応させて、難溶性のフェロシアン化物粒子を生成させるものであるフェロシアン化物の凝集沈殿方法。
［４］前記難溶性のフェロシアン化物粒子が、フェロシアン化銅であるフェロシアン化物の凝集沈殿方法。
［５］前記アルミニウム化合物を含む凝結剤が塩化アルミニウムであるフェロシアン化物の凝集沈殿方法。
［６］前記高分子系凝集剤がアニオン性凝集剤であるフェロシアン化物の凝集沈殿方法。
［７］前記１〜６のフェロシアン化物の凝集沈殿方法を用いた、可溶性セシウムの除去方法である。
本発明の方法によれば、従来困難であった、高濃度の塩化物イオンを含有する水溶液中で、難溶性のフェロシアン化物を凝集沈殿させる方法が提供されるとともに、当該凝集沈殿物に吸着させることにより、セシウムを効率良く分離・除去する方法が提供される。
［難溶性のフェロシアン化物］
本発明で用いられる難溶性のフェロシアン化物としては、フェロシアン化銅、フェロシアン化ニッケル、フェロシアン化鉄（II）、フェロシアン化鉄（III）、フェロシアン化コバルト、フェロシアン化マンガン等が挙げられる。これらの難溶性塩はいずれを用いてもかまわないが、後述する水に分散した状態でフェロシアン化物を供給する場合、反応物のｐＨが弱酸性域になるフェロシアン化銅を使用することが、操作上好ましい。
本発明で用いられる難溶性のフェロシアン化物としては、フェロシアン化銅、フェロシアン化ニッケル、フェロシアン化鉄（II）、フェロシアン化鉄（III）、フェロシアン化コバルト、フェロシアン化マンガン等が挙げられる。これらの難溶性塩はいずれを用いてもかまわないが、後述する水に分散した状態でフェロシアン化物を供給する場合、反応物のｐＨが弱酸性域になるフェロシアン化銅を使用することが、操作上好ましい。
難溶性フェロシアン化物の処理液中への添加量は、処理すべき可溶性セシウム等の濃度により決定されるものであるが、通常は、凝集沈殿操作に入る時点での濃度で１.５〜１５ｍｍｏｌ／Ｌ程度とすることが好ましい。１.５ｍｍｏｌ／Ｌ以下では、凝集沈殿物を除去する操作の効率が悪く、１５ｍｍｏｌ／Ｌ以上では、スラッジの量が増加するので好ましくない。
［塩化物イオン濃度］
本発明のフェロシアン化物の凝集沈殿方法は、処理液中の塩化物イオン濃度が２５００００ｍｇ／Ｌ以下で好適にその効果を発揮する。２５００００ｍｇ／Ｌを超えてもフェロシアン化物を凝集沈殿させることは可能であるが、凝結に必要な凝結剤の量が増加し、結果として最終的なスラッジの量が増加するので、好ましくない。本発明のフェロシアン化物の凝集沈殿方法は、当然ながら、塩化物イオンを含有していない処理液、すなわち、塩化物イオン濃度が０ｍｇ／Ｌの場合でもその効果を有するが、本発明の趣旨を考慮すると、好ましくは塩化物イオン濃度が２５０００ｍｇ／Ｌ以上、より好ましくは、塩化物イオン濃度が５００００ｍｇ／Ｌ以上の処理液に適用するのが良い。なお、ここで言う塩化物イオン濃度とは、処理液にフェロシアン化物およびｐＨ調整剤を添加した後の処理液の塩化物イオン濃度を意味する。
本発明のフェロシアン化物の凝集沈殿方法は、処理液中の塩化物イオン濃度が２５００００ｍｇ／Ｌ以下で好適にその効果を発揮する。２５００００ｍｇ／Ｌを超えてもフェロシアン化物を凝集沈殿させることは可能であるが、凝結に必要な凝結剤の量が増加し、結果として最終的なスラッジの量が増加するので、好ましくない。本発明のフェロシアン化物の凝集沈殿方法は、当然ながら、塩化物イオンを含有していない処理液、すなわち、塩化物イオン濃度が０ｍｇ／Ｌの場合でもその効果を有するが、本発明の趣旨を考慮すると、好ましくは塩化物イオン濃度が２５０００ｍｇ／Ｌ以上、より好ましくは、塩化物イオン濃度が５００００ｍｇ／Ｌ以上の処理液に適用するのが良い。なお、ここで言う塩化物イオン濃度とは、処理液にフェロシアン化物およびｐＨ調整剤を添加した後の処理液の塩化物イオン濃度を意味する。
［難溶性フェロシアン化物の添加方法］
本発明において、処理液中に難溶性フェロシアン化物粒子を添加する方法には、幾通りかの方法がある。
第一の方法は、フェロシアン化カリウム等の可溶性のフェロシアン化物イオンを含む水溶液と、前記の重金属の可溶性イオンを含む塩化物、硝酸塩、硫酸塩等の水溶液とを予め反応させて難溶性フェロシアン化物結晶の微細な粒子を析出させ、その微細粒子が分散した水溶液を処理液に添加するものである。この方法は、反応後のフェロシアン化物の良好な分散状態が、処理液中にそのまま持ち込まれるので、最も好ましい。
本発明において、処理液中に難溶性フェロシアン化物粒子を添加する方法には、幾通りかの方法がある。
第一の方法は、フェロシアン化カリウム等の可溶性のフェロシアン化物イオンを含む水溶液と、前記の重金属の可溶性イオンを含む塩化物、硝酸塩、硫酸塩等の水溶液とを予め反応させて難溶性フェロシアン化物結晶の微細な粒子を析出させ、その微細粒子が分散した水溶液を処理液に添加するものである。この方法は、反応後のフェロシアン化物の良好な分散状態が、処理液中にそのまま持ち込まれるので、最も好ましい。
第二の方法は、上記の方法で予め生成したフェロシアン化物結晶の微細粒子を、一度乾燥させて粉末状態とした後、その粉末を直接処理液に添加するか、または、粉末を再度水溶液に分散させた後に添加するものである、この方法の場合、処理液中でフェロシアン化物の良好な分散状態を得るのに、第一の方法よりも時間を要する。
第三の方法は、処理液が前記の重金属の可溶性イオンを含む場合に、処理液に可溶性のフェロシアン化物を直接、またはその水溶液を添加し、処理液中で難溶性のフェロシアン化物を生成させるものである。この場合、処理液中で生成された難溶性フェロシアン化物の微細結晶を、可溶性セシウム等の吸着剤として利用することになる。ただし、この方法を使用する場合、実際の排水においては、そのｐＨによっては、重金属イオンが水酸化物コロイドになっていたり、また錯化剤の存在によりキレート化し、フェロシアン化物イオンとの反応性に乏しいものに変化している可能性もあるので、処理液の状態を事前に把握しておく必要がある。
［処理液のｐＨ］
本発明においては、難溶性フェロシアン化物の微細結晶粒子を添加した後の処理液のｐＨを５〜７に調整する。これは、フェロシアン化物粒子の等電点がこの範囲内に存在するためである。また、処理液のｐＨが５未満になると、フェロシアン化物が一部解離し、解離してしまうと、シアンが溶け出すので、排水基準を超えてしまう可能性がある。ｐＨが７を超えると、やはり凝結剤を添加しても凝結が起こり難くなる。ｐＨの調整は、硫酸、塩酸、硝酸等の酸の水溶液、または水酸化ナトリウム、水酸化カルシウム、水酸化カルシウム等のアルカリ性物質の水溶液を添加することにより、適宜行う。
本発明においては、難溶性フェロシアン化物の微細結晶粒子を添加した後の処理液のｐＨを５〜７に調整する。これは、フェロシアン化物粒子の等電点がこの範囲内に存在するためである。また、処理液のｐＨが５未満になると、フェロシアン化物が一部解離し、解離してしまうと、シアンが溶け出すので、排水基準を超えてしまう可能性がある。ｐＨが７を超えると、やはり凝結剤を添加しても凝結が起こり難くなる。ｐＨの調整は、硫酸、塩酸、硝酸等の酸の水溶液、または水酸化ナトリウム、水酸化カルシウム、水酸化カルシウム等のアルカリ性物質の水溶液を添加することにより、適宜行う。
［凝結剤］
本発明においては、凝結剤として、アルミニウム化合物を含む凝結剤を使用する。その様な凝結剤の例としては、硫酸バンド（硫酸アルミニウム水和物）、塩化アルミニウム、ポリ塩化アルミニウム、アルミン酸塩等が挙げられる。アルミニウムイオンは、前記のｐＨの範囲内では、カチオン性の水酸基含有無機ポリマーとして安定に存在するため、表面にアニオンである塩化物イオンを吸着し、マイナスに帯電したフェロシアン化物に対して良好な凝結作用を示すものと考えられる。これらの凝結剤はいずれを用いても構わないが、その中で、生成する殿物量の少ない塩化アルミニウムの使用が好ましい。なお、アルミニウム系の凝結剤は、ｐＨが６〜７でより良好な凝結作用を示すので、フェロシアン化物粒子を添加し、ｐＨ調整した排水に凝結剤を添加した後、そのｐＨを６〜７に調整することが、プロセス的により好ましい。
本発明においては、凝結剤として、アルミニウム化合物を含む凝結剤を使用する。その様な凝結剤の例としては、硫酸バンド（硫酸アルミニウム水和物）、塩化アルミニウム、ポリ塩化アルミニウム、アルミン酸塩等が挙げられる。アルミニウムイオンは、前記のｐＨの範囲内では、カチオン性の水酸基含有無機ポリマーとして安定に存在するため、表面にアニオンである塩化物イオンを吸着し、マイナスに帯電したフェロシアン化物に対して良好な凝結作用を示すものと考えられる。これらの凝結剤はいずれを用いても構わないが、その中で、生成する殿物量の少ない塩化アルミニウムの使用が好ましい。なお、アルミニウム系の凝結剤は、ｐＨが６〜７でより良好な凝結作用を示すので、フェロシアン化物粒子を添加し、ｐＨ調整した排水に凝結剤を添加した後、そのｐＨを６〜７に調整することが、プロセス的により好ましい。
なお、排水処理で通常使用されるポリ硫酸第二鉄等の鉄系の凝結剤は、高濃度の塩化物イオンを含む排水中では、良好な凝結作用を示さない。これは、前記のｐＨの範囲内では、水酸化物に近い形態を取り、鉄１原子あたりの電荷の量が減少するため、高濃度の塩化物イオンの存在下では、良好な凝結作用を示さないものと考えられる。
［高分子凝集剤］
本発明においては、凝集剤として、有機系の高分子凝集剤を用いる。高分子凝集剤は、そのイオン性によりアニオン性、ノニオン性、カチオン性、両性のものがあり、いずれを用いても良いが、凝集沈殿性および加圧浮上性に優れたアニオン性の高分子凝集剤を使用することが好ましい。アニオン性の高分子凝集剤としては、例えばＭＴアクアポリマー社製、アコフロックＡ−９５（イオン性：弱アニオン）等が挙げられる。なお、処理液中へのアルミニウム化合物含有凝結剤と高分子凝集剤との添加の順序は、どちらを先にしても構わない。
本発明においては、凝集剤として、有機系の高分子凝集剤を用いる。高分子凝集剤は、そのイオン性によりアニオン性、ノニオン性、カチオン性、両性のものがあり、いずれを用いても良いが、凝集沈殿性および加圧浮上性に優れたアニオン性の高分子凝集剤を使用することが好ましい。アニオン性の高分子凝集剤としては、例えばＭＴアクアポリマー社製、アコフロックＡ−９５（イオン性：弱アニオン）等が挙げられる。なお、処理液中へのアルミニウム化合物含有凝結剤と高分子凝集剤との添加の順序は、どちらを先にしても構わない。
［可溶性セシウムの除去］
排水中に含まれる可溶性のセシウムは、難溶性のフェロシアン化物粒子の表面に、特異的に吸着するので、セシウムを吸着したフェロシアン化物粒子を以上述べた方法で凝集沈殿させ、生成した凝集沈殿物を分離・回収することにより、排水から除去することができる。凝集沈殿物の分離・回収方法としては、フィルター・プレス、遠心分離、膜分離等の公知の方法を用いることができる。なお、本発明のフェロシアン化物の凝集沈殿方法は、可溶性セシウムの除去のみならず、難溶性のフェロシアン化物粒子に吸着する性質を有する物質であれば何れのものについても、分離・除去に用いることが可能である。
排水中に含まれる可溶性のセシウムは、難溶性のフェロシアン化物粒子の表面に、特異的に吸着するので、セシウムを吸着したフェロシアン化物粒子を以上述べた方法で凝集沈殿させ、生成した凝集沈殿物を分離・回収することにより、排水から除去することができる。凝集沈殿物の分離・回収方法としては、フィルター・プレス、遠心分離、膜分離等の公知の方法を用いることができる。なお、本発明のフェロシアン化物の凝集沈殿方法は、可溶性セシウムの除去のみならず、難溶性のフェロシアン化物粒子に吸着する性質を有する物質であれば何れのものについても、分離・除去に用いることが可能である。
［凝集沈殿の確認方法］
容量が外から見てわかる容器１Ｌのメスシリンダーに処理液を１Ｌ入れ３０分静置した後の沈殿容積の割合（ＳＶ値）を読み取った。例えば３０分後、界面が４０ｍＬの位置にあったらＳＶ３０は４％となる。
容量が外から見てわかる容器１Ｌのメスシリンダーに処理液を１Ｌ入れ３０分静置した後の沈殿容積の割合（ＳＶ値）を読み取った。例えば３０分後、界面が４０ｍＬの位置にあったらＳＶ３０は４％となる。
［塩化物イオン濃度の測定］
処理液中の塩化物イオン濃度は、銀滴定法により測定した。なお、塩化物イオン濃度が低い場合には、イオンクロマト法による測定も併用した。
［ｐＨの測定］
処理液のｐＨは、ガラス電極法により測定した。
［可溶性セシウムおよび重金属イオン濃度の測定］
処理液中の金属イオン濃度の測定には、誘導結合プラズマ（ＩＣＰ）発光分光分析法を用いた。処理液中に凝集沈殿物等の固相が存在する場合には、メンブレンフィルター（ミリポア社製）により前記の固相を濾別した後に、濾液中の金属イオン濃度を測定した。
処理液中の塩化物イオン濃度は、銀滴定法により測定した。なお、塩化物イオン濃度が低い場合には、イオンクロマト法による測定も併用した。
［ｐＨの測定］
処理液のｐＨは、ガラス電極法により測定した。
［可溶性セシウムおよび重金属イオン濃度の測定］
処理液中の金属イオン濃度の測定には、誘導結合プラズマ（ＩＣＰ）発光分光分析法を用いた。処理液中に凝集沈殿物等の固相が存在する場合には、メンブレンフィルター（ミリポア社製）により前記の固相を濾別した後に、濾液中の金属イオン濃度を測定した。
［処理液］
処理液としては、以下の組成の実排水を用いた。可溶性セシウムの除去に関する検討においては、この排水に、所定量のヨウ化セシウム結晶を秤量して添加して用いた。
塩化物イオン濃度：１３０００ｍｇ／Ｌ
ｐＨ：９.５
重金属イオン濃度：Ｃｄ ０.０１ｍｇ／Ｌ以下
Ｐｂ ０.０１ｍｇ／Ｌ以下
Ａｓ ０.１ｍｇ／Ｌ以下
処理液としては、以下の組成の実排水を用いた。可溶性セシウムの除去に関する検討においては、この排水に、所定量のヨウ化セシウム結晶を秤量して添加して用いた。
塩化物イオン濃度：１３０００ｍｇ／Ｌ
ｐＨ：９.５
重金属イオン濃度：Ｃｄ ０.０１ｍｇ／Ｌ以下
Ｐｂ ０.０１ｍｇ／Ｌ以下
Ａｓ ０.１ｍｇ／Ｌ以下
［実施例１］
予め、０.０４ｍｍｏｌの硫酸銅を脱イオン水に溶解して５００ｍＬとした水溶液と、０.０２ｍｍｏｌのフェロシアン化カリウムを脱イオン水に溶解して５００ｍＬとした水溶液とを混合し、フェロシアン化銅の微細な結晶が分散した水溶液１Ｌを得た。この水溶液は、実質的に、遊離のフェロシアン化物イオンを含まないものである。この水溶液に、塩化物イオン濃度が１３０００ｍｇ／Ｌの実排水１Ｌを混合し、１０分間かき混ぜた後、硫酸の水溶液でｐＨを５.５に調整し、引き続き凝結剤として塩化アルミニウムの水溶液（東京精工社製（濃度２５％））２００μＬと、凝集剤としてポリアクリルアミド系高分子凝集剤（ＭＴアクアポリマー社製 商品名アコフロックＡ−９５）４００μＬとを添加した。その結果、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：１％）。なお、本実施例で使用した高分子凝集剤は、アニオン性のものである。
予め、０.０４ｍｍｏｌの硫酸銅を脱イオン水に溶解して５００ｍＬとした水溶液と、０.０２ｍｍｏｌのフェロシアン化カリウムを脱イオン水に溶解して５００ｍＬとした水溶液とを混合し、フェロシアン化銅の微細な結晶が分散した水溶液１Ｌを得た。この水溶液は、実質的に、遊離のフェロシアン化物イオンを含まないものである。この水溶液に、塩化物イオン濃度が１３０００ｍｇ／Ｌの実排水１Ｌを混合し、１０分間かき混ぜた後、硫酸の水溶液でｐＨを５.５に調整し、引き続き凝結剤として塩化アルミニウムの水溶液（東京精工社製（濃度２５％））２００μＬと、凝集剤としてポリアクリルアミド系高分子凝集剤（ＭＴアクアポリマー社製 商品名アコフロックＡ−９５）４００μＬとを添加した。その結果、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：１％）。なお、本実施例で使用した高分子凝集剤は、アニオン性のものである。
［比較例１］
凝結剤をポリ硫酸第二鉄の水溶液（日鉄鉱業社製）２００μＬとした以外は、実施例１と同じ操作をしたところ、フェロシアン化銅の微細結晶は凝集沈殿しなかった。
凝結剤をポリ硫酸第二鉄の水溶液（日鉄鉱業社製）２００μＬとした以外は、実施例１と同じ操作をしたところ、フェロシアン化銅の微細結晶は凝集沈殿しなかった。
［実施例２］
硫酸銅を０.２ｍｍｏｌ、フェロシアン化カリウムを０.１ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：５％）。
硫酸銅を０.２ｍｍｏｌ、フェロシアン化カリウムを０.１ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：５％）。
［実施例３］
硫酸銅を２ｍｍｏｌ、フェロシアン化カリウムを１ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：１０％）。
硫酸銅を２ｍｍｏｌ、フェロシアン化カリウムを１ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：１０％）。
［実施例４］
実排水１Ｌに硫酸ニッケル０.２ｍｍｏｌを溶解した水溶液５００ｍＬを混合してモデル排水とし、それにフェロシアン化カリウムを０.５ｍｍｏｌを溶解した水溶液５００ｍＬを添加した後、ｐＨを５.５に調整し、引き続き凝結剤として塩化アルミニウムの水溶液（東京精工社製（濃度２５％））２００μＬと、凝集剤としてポリアクリルアミド系高分子凝集剤（ＭＴアクアポリマー社製 商品名アコフロックＡ−９５）４００μＬとを添加したところ、フェロシアン化ニッケルの微細結晶が凝集沈殿することが確認された（ＳＶ３０：５％）。
実排水１Ｌに硫酸ニッケル０.２ｍｍｏｌを溶解した水溶液５００ｍＬを混合してモデル排水とし、それにフェロシアン化カリウムを０.５ｍｍｏｌを溶解した水溶液５００ｍＬを添加した後、ｐＨを５.５に調整し、引き続き凝結剤として塩化アルミニウムの水溶液（東京精工社製（濃度２５％））２００μＬと、凝集剤としてポリアクリルアミド系高分子凝集剤（ＭＴアクアポリマー社製 商品名アコフロックＡ−９５）４００μＬとを添加したところ、フェロシアン化ニッケルの微細結晶が凝集沈殿することが確認された（ＳＶ３０：５％）。
［実施例５］
硫酸ニッケルを０.０２ｍｍｏｌ、フェロシアン化カリウムを０.０５ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化ニッケルの微細結晶が凝集沈殿することが確認された（ＳＶ３０：１％）。
硫酸ニッケルを０.０２ｍｍｏｌ、フェロシアン化カリウムを０.０５ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化ニッケルの微細結晶が凝集沈殿することが確認された（ＳＶ３０：１％）。
［実施例６］
硫酸ニッケルを２ｍｍｏｌ、フェロシアン化カリウムを５ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化ニッケルの微細結晶が凝集沈殿することが確認された（ＳＶ３０：１０％）。
硫酸ニッケルを２ｍｍｏｌ、フェロシアン化カリウムを５ｍｍｏｌとした以外は、実施例１と同じ操作をしたところ、実施例１と同様に、フェロシアン化ニッケルの微細結晶が凝集沈殿することが確認された（ＳＶ３０：１０％）。
［実施例７］
実排水１Ｌを人工海水（塩化物イオン濃度３００００ｍｇ／Ｌ）に変更し、実施例３と同じ操作をしたところ、実施例１と同様に、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：１０％）。
実排水１Ｌを人工海水（塩化物イオン濃度３００００ｍｇ／Ｌ）に変更し、実施例３と同じ操作をしたところ、実施例１と同様に、フェロシアン化銅の微細結晶が凝集沈殿することが確認された（ＳＶ３０：１０％）。
［実施例８〜１４］、［比較例２〜１０］
［吸着率の測定］
実施例１で用いた実排水にヨウ化セシウム結晶３.９０ｍｇ（セシウムとして２ｍｇ）と表１に示す各種の吸着剤０.０２〜２ｇ（固形分量）を添加し、２００ｍＬ定容としたものをプラスチック製の瓶に入れ、蓋をした後、室温で３６０分間振とうした。振とう後の処理液のｐＨを５.５に調整し、引き続き凝結剤として塩化アルミニウムの水溶液（東京精工社製（濃度２５％））２００μＬを添加し静置した後、メンブレンフィルター（ミリポア社製）で処理液を濾過し固液分離して、セシウムを固体側に回収した。なお、本試験では、凝集材は添加していない。
［吸着率の測定］
実施例１で用いた実排水にヨウ化セシウム結晶３.９０ｍｇ（セシウムとして２ｍｇ）と表１に示す各種の吸着剤０.０２〜２ｇ（固形分量）を添加し、２００ｍＬ定容としたものをプラスチック製の瓶に入れ、蓋をした後、室温で３６０分間振とうした。振とう後の処理液のｐＨを５.５に調整し、引き続き凝結剤として塩化アルミニウムの水溶液（東京精工社製（濃度２５％））２００μＬを添加し静置した後、メンブレンフィルター（ミリポア社製）で処理液を濾過し固液分離して、セシウムを固体側に回収した。なお、本試験では、凝集材は添加していない。
なお、実施例８〜１４では、実施例１〜７で得たフェロシアン化物を使用した。また、比較例２〜１０では、以下のゼオライトを使用した。
（比較例２〜４）二ツ井ゼオライト：サンゼオライト工業社製
（比較例５〜７）日東ゼオライト：日東ゼオライト社製
（比較例８〜１０）人工ゼオライトＡＷ−３００：Ｓｉｇｍａ Ａｌｄｒｉｃｈ社製

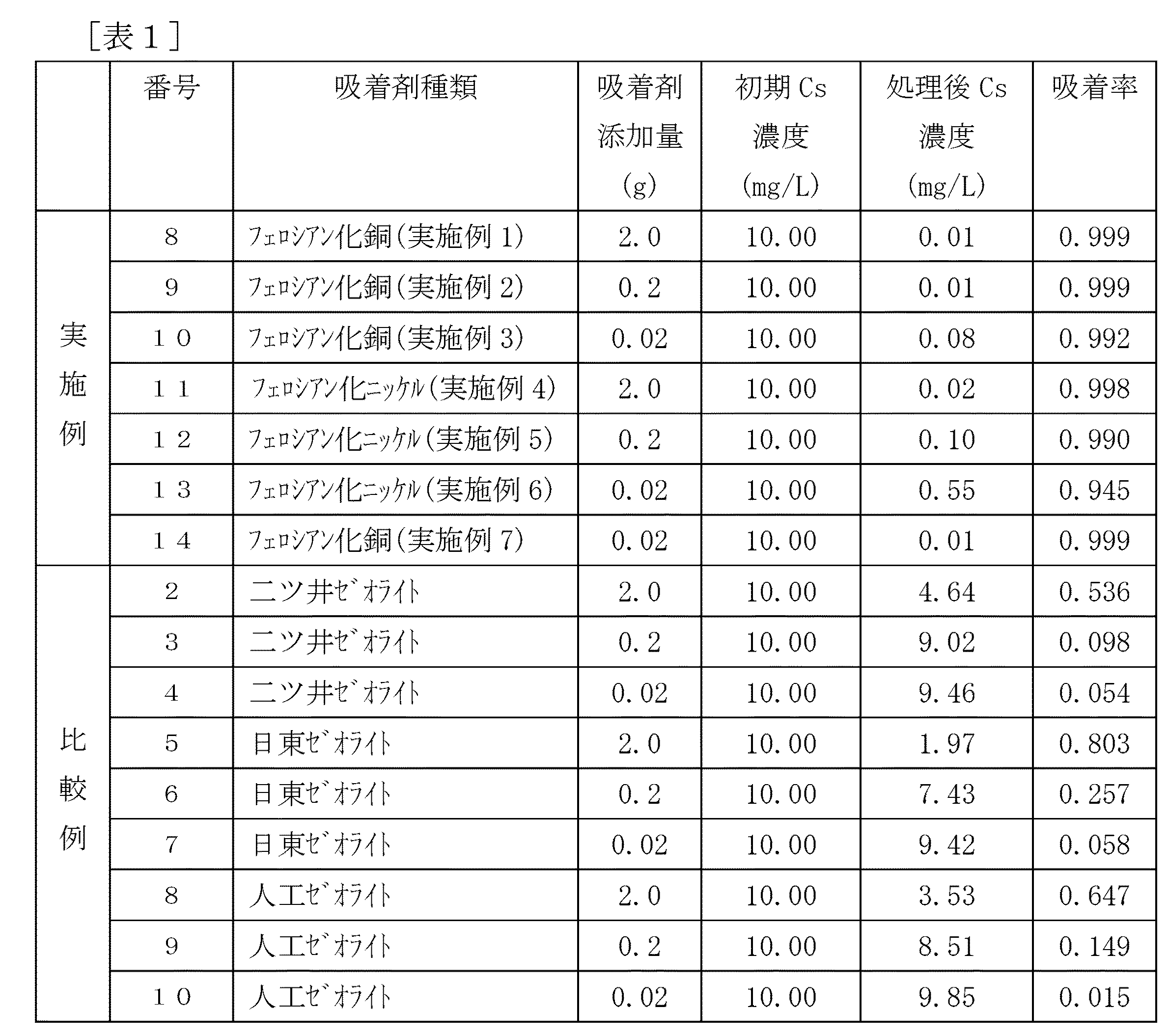

また、各種吸着剤による可溶性セシウムの吸着率は、吸着前後のセシウムイオン濃度から、計算により求めた。測定結果を表１に示す。
（比較例２〜４）二ツ井ゼオライト：サンゼオライト工業社製
（比較例５〜７）日東ゼオライト：日東ゼオライト社製
（比較例８〜１０）人工ゼオライトＡＷ−３００：Ｓｉｇｍａ Ａｌｄｒｉｃｈ社製
また、各種吸着剤による可溶性セシウムの吸着率は、吸着前後のセシウムイオン濃度から、計算により求めた。測定結果を表１に示す。
表１から明らかな様に、本発明のフェロシアン化物の凝集沈殿方法を用いると、高濃度の塩化物イオンを含む排水中から、可溶性セシウムを効率よく分離・除去することが可能になる。
Claims (7)
- 難溶性のフェロシアン化物粒子と０〜２５００００ｍｇ／Ｌの塩化物イオンとを含む水溶液を準備する工程、
前記水溶液のｐＨを５〜７に調整する工程、
前記ｐＨ調整後の水溶液に、アルミニウム化合物を含む凝結剤と高分子凝集剤とを添加する工程、
を有するフェロシアン化物の凝集沈殿方法。 - 前記難溶性のフェロシアン化物粒子と塩化物イオンとを含む水溶液を準備する工程は、可溶性フェロシアン化物イオンと金属イオンとの反応により予め生成した難溶性のフェロシアン化物粒子を、塩化物を含む水溶液に添加するものである、請求項１に記載のフェロシアン化物の凝集沈殿方法。
- 前記難溶性のフェロシアン化物粒子と塩化物イオンとを含む水溶液を準備する工程は、塩化物イオンを含む水溶液中に存在する金属イオンと可溶性フェロシアン化物イオンとを反応させて、難溶性のフェロシアン化物粒子を生成させるものである、請求項１に記載のフェロシアン化物の凝集沈殿方法。
- 前記難溶性のフェロシアン化物粒子がフェロシアン化銅粒子である、請求項１〜３のいずれかに記載のフェロシアン化物の凝集沈殿方法。
- 前記アルミニウム化合物を含む凝結剤が塩化アルミニウムである、請求項１〜４のいずれかに記載のフェロシアン化物の凝集沈殿方法。
- 前記高分子凝集剤がアニオン性凝集剤である、請求項１〜５のいずれかに記載のフェロシアン化物の凝集沈殿方法。
- 請求項１〜６のいずれかに記載のフェロシアン化物の凝集沈殿方法を用いた、可溶性セシウムの除去方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2013077446A JP2014200722A (ja) | 2013-04-03 | 2013-04-03 | フェロシアン化物の凝集沈殿方法および可溶性セシウムの除去方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2013077446A JP2014200722A (ja) | 2013-04-03 | 2013-04-03 | フェロシアン化物の凝集沈殿方法および可溶性セシウムの除去方法 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2014200722A true JP2014200722A (ja) | 2014-10-27 |
Family
ID=52351679
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2013077446A Pending JP2014200722A (ja) | 2013-04-03 | 2013-04-03 | フェロシアン化物の凝集沈殿方法および可溶性セシウムの除去方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP2014200722A (ja) |
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN105551555A (zh) * | 2015-12-12 | 2016-05-04 | 常州大学 | 一种动植物提取结合硅藻土处理放射性废水的方法 |
| CN111589411A (zh) * | 2020-05-19 | 2020-08-28 | 兴核科学研究(福建)有限责任公司 | 一种铯锶元素吸附剂颗粒的制备方法 |
| CN115043475A (zh) * | 2022-05-31 | 2022-09-13 | 广东邦普循环科技有限公司 | 含铁氰络合物和草酸盐废水的处理方法 |
-
2013
- 2013-04-03 JP JP2013077446A patent/JP2014200722A/ja active Pending
Cited By (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN105551555A (zh) * | 2015-12-12 | 2016-05-04 | 常州大学 | 一种动植物提取结合硅藻土处理放射性废水的方法 |
| CN111589411A (zh) * | 2020-05-19 | 2020-08-28 | 兴核科学研究(福建)有限责任公司 | 一种铯锶元素吸附剂颗粒的制备方法 |
| CN115043475A (zh) * | 2022-05-31 | 2022-09-13 | 广东邦普循环科技有限公司 | 含铁氰络合物和草酸盐废水的处理方法 |
| CN115043475B (zh) * | 2022-05-31 | 2023-06-13 | 广东邦普循环科技有限公司 | 含铁氰络合物和草酸盐废水的处理方法 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP2036866B1 (en) | Method and apparatus for treating selenium-containing wastewater | |
| CN103601315B (zh) | 一种利用废茶屑处理矿冶重金属废水的方法 | |
| EP2792645B1 (en) | Process for removing fluorides from water | |
| CN108455717A (zh) | 含锑水的处理方法和含锑水的处理装置 | |
| JP2014200722A (ja) | フェロシアン化物の凝集沈殿方法および可溶性セシウムの除去方法 | |
| CN102145946B (zh) | 一种螯合-聚沉-超滤组合处理废水中微量镉的方法 | |
| CN106517570B (zh) | 净化处理方法和净化处理剂 | |
| TWI672273B (zh) | 吸附方法 | |
| JPH10128313A (ja) | 写真排出液からの重金属の除去方法 | |
| CN103332773A (zh) | 一种去除废水中汞的方法 | |
| JP4086297B2 (ja) | ホウ素含有排水の処理方法及びそれに使用する薬剤 | |
| JP2003320376A (ja) | フッ素含有排水の処理方法及びそれに使用する薬剤 | |
| JP6786033B2 (ja) | 汚染土壌の処理方法 | |
| JP2006341139A (ja) | 有害な無機性陰イオンの固定化除去方法及びそれに使用する固定化薬剤 | |
| JP2000167571A (ja) | セレン含有水の処理方法 | |
| JP4808093B2 (ja) | ヒ素除去用鉄粉の再生方法 | |
| WO2020160539A1 (en) | Methods for removing anions from water | |
| JP2005185904A (ja) | ニッケルカドミウム電池の製造廃水の浄化方法 | |
| Fu et al. | Removal of micro complex copper in aqueous solution with a dithiocarbamate compound | |
| JP7790948B2 (ja) | 陰イオン吸着剤の製造方法 | |
| JP6853629B2 (ja) | 無機オキソ酸イオンの吸着方法 | |
| JP2899697B1 (ja) | モリブデン化合物及び／又はアンチモン化合物を含有する廃水の処理方法 | |
| JP6738534B2 (ja) | アカガネイトの製造方法、及び陰イオン吸着方法 | |
| JP2009262109A (ja) | クロム及び砒素の処理剤およびそれを用いた処理方法 | |
| JP4771284B2 (ja) | セレン含有排水の処理方法及び処理装置 |
