Abstract

【課題】遊技の間延びを抑制することで、遊技の興趣低下を防止する。
【解決手段】進入領域への遊技球の進入を条件として、可変始動口を開状態に変移させるか否かの抽選処理（００Ｈ）を行い、抽選処理によって可変始動口を開状態に変移させる抽選結果が確定すると、可変始動口を開閉制御する開閉処理（０４Ｈ）を行い、開閉処理において可変始動口が最終的に開状態から閉状態に変移すると、普電終了ウェイト時間に亘って待機するウェイト処理（０５Ｈ）を行い、ウェイト処理が終了すると、抽選処理が再開可能となる普通遊技管理処理を実行する。開閉処理の終了時に、可変始動口への遊技球の入球を有効とみなす普通電動役物入賞口閉鎖有効時間の計時を開始する。普通電動役物入賞口閉鎖有効時間は、普電終了ウェイト時間と、ウェイト処理の終了後、抽選処理が最短で再開されるまでの時間との合計時間よりも長い。
【選択図】図４２

Description

本発明は、開状態または閉状態に変移する可変始動口が設けられた遊技機に関する。

従来、例えば特許文献１に示されるように、遊技領域に設けられたゲートを遊技球が通過したことを条件として普通図柄の抽選が行われ、この抽選によって当たりに当選すると、可変始動口が閉状態から開状態に変移する遊技機が広く普及している。こうした遊技機では、例えば、可変始動口が殆ど開状態に変移することのない初期状態や、可変始動口が開状態に変移しやすい遊技状態（所謂「時短遊技状態」）等、さまざまな遊技状態にて遊技が進行するように設計されており、遊技の興趣向上が図られている。

特開２００９−２７９１５３号公報

上記の遊技機においては、一般的に可変始動口の開閉にかかる処理として、普通図柄の変動処理、可変始動口の開閉制御処理が繰り返し行われる。この開閉制御処理においては、通常、可変始動口が最終的に開状態から閉状態に変移した後に、一定の時間が経過するまで待機状態となる。このように、待機時間を設けるとともに、待機時間の経過後に普通図柄の変動処理を再開することで、可変始動口が閉鎖する直前に遊技球が入球したり、あるいは、球噛みによって遊技球の入球検知が遅れたりした場合にも、当該入球を有効とみなすようにしている。

ところが、上記のように待機時間を長時間に設定してしまうと、普通図柄の変動処理が再開されるまでの時間が長くなってしまい、遊技が間延びして遊技の興趣が低下するおそれがある。

本発明は、遊技の間延びを抑制することで、遊技の興趣低下を防止することができる遊技機の提供を目的とする。

上記課題を解決するために、本発明の遊技機は、遊技球が流下する遊技領域が形成された遊技盤と、前記遊技領域に設けられ、遊技球が入球可能な開状態、または、遊技球の入球が不可能もしくは該開状態よりも遊技球の入球が困難な閉状態に可変する可変始動口と、前記可変始動口に入球した遊技球を検知する検知手段と、少なくとも前記検知手段によって遊技球が検知されたことを条件として、予め設定された特別遊技を実行制御する特別遊技管理手段と、前記遊技領域に設けられ、遊技球が進入可能な進入領域と、前記進入領域への遊技球の進入を条件として、前記可変始動口を前記開状態に変移させるか否かの抽選処理を行い、該抽選処理によって該可変始動口を開状態に変移させる抽選結果が確定すると、該可変始動口を開閉制御する開閉処理を行い、該開閉処理において該可変始動口が最終的に開状態から閉状態に変移すると、予め設定された待機時間に亘って待機するウェイト処理を行い、該ウェイト処理が終了すると、該抽選処理が再開可能となる普通遊技を実行制御する普通遊技管理手段と、前記開閉処理によって前記可変始動口が開閉制御される場合に、該可変始動口への遊技球の入球を有効とみなす有効時間を計時する有効時間計時手段と、少なくとも前記開閉処理の終了後に前記検知手段によって遊技球の入球が検知された場合に、前記有効時間内であるか否かを判定し、該有効時間内ではないと判定した場合に、予め設定された異常検出処理を実行する異常検出手段と、を備え、前記開閉処理において前記可変始動口が最終的に開状態から閉状態に変移してからの経過時間であって、該可変始動口への遊技球の入球を有効とみなす時間は、前記待機時間と、前記ウェイト処理の終了後、前記抽選処理が最短で再開されるまでの時間との合計時間よりも長いことを特徴とする。

また、前記有効時間計時手段は、前記可変始動口が最終的に開状態から閉状態に変移してからの経過時間を前記有効時間として計時し、前記異常検出手段は、前記開閉処理中に前記検知手段によって遊技球の入球が検知された場合には、該入球を有効と判定し、該開閉処理の終了後に前記検知手段によって遊技球の入球が検知された場合に、前記有効時間内であるか否かを判定するとよい。

本発明によれば、遊技の間延びを抑制して、遊技の興趣低下を防止することができる。

扉が開放された状態を示す遊技機の斜視図である。 遊技機の正面図である。 遊技機のブロック図である。 大当たり決定乱数判定テーブルを説明する図である。 当たり図柄乱数判定テーブルを説明する図である。 リーチグループ決定乱数判定テーブルを説明する図である。 リーチモード決定乱数判定テーブルを説明する図である。 変動パターン乱数判定テーブルを説明する図である。 変動時間決定テーブルを説明する図である。 特別電動役物作動ラムセットテーブルを説明する図である。 遊技状態設定テーブルを説明する図である。 当たり決定乱数判定テーブルを説明する図である。 （ａ）は普通図柄変動時間データテーブルを説明する図であり、（ｂ）は開閉制御パターンテーブルを説明する図である。 主制御基板におけるＣＰＵ初期化処理を説明するフローチャートである。 主制御基板における電源断時退避処理を説明するフローチャートである。 主制御基板におけるタイマ割込み処理を説明するフローチャートである。 主制御基板におけるスイッチ管理処理を説明するフローチャートである。 主制御基板におけるゲート通過処理を説明するフローチャートである。 主制御基板における第１始動口通過処理を説明するフローチャートである。 主制御基板における第２始動口通過処理を説明するフローチャートである。 主制御基板における特別図柄乱数取得処理を説明するフローチャートである。 特別遊技管理フェーズを説明する図である。 主制御基板における特別遊技管理処理を説明するフローチャートである。 主制御基板における特別図柄変動待ち処理を説明するフローチャートである。 主制御基板における特別図柄変動番号決定処理を説明するフローチャートである。 主制御基板における特別図柄変動中処理を説明するフローチャートである。 主制御基板における特別図柄停止図柄表示処理を説明するフローチャートである。 主制御基板における大入賞口開放前処理を説明するフローチャートである。 主制御基板における大入賞口開閉切替処理を説明するフローチャートである。 主制御基板における大入賞口開放制御処理を説明するフローチャートである。 主制御基板における大入賞口閉鎖有効処理を説明するフローチャートである。 主制御基板における大入賞口終了ウェイト処理を説明するフローチャートである。 普通遊技管理フェーズを説明する図である。 主制御基板における普通遊技管理処理を説明するフローチャートである。 主制御基板における普通図柄変動待ち処理を説明するフローチャートである。 主制御基板における普通図柄変動中処理を説明するフローチャートである。 主制御基板における普通図柄停止図柄表示処理を説明するフローチャートである。 主制御基板における普通電動役物入賞口開放前処理を説明するフローチャートである。 主制御基板における普通電動役物入賞口開閉切替処理を説明するフローチャートである。 主制御基板における普通電動役物入賞口開放制御処理を説明するフローチャートである。 主制御基板における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。 普通遊技管理フェーズの遷移について説明する図である。

以下に添付図面を参照しながら、本発明の好適な実施形態について詳細に説明する。かかる実施形態に示す寸法、材料、その他具体的な数値等は、発明の理解を容易とするための例示にすぎず、特に断る場合を除き、本発明を限定するものではない。なお、本明細書および図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。

本発明の実施形態の理解を容易にするため、まず、遊技機の機械的構成および電気的構成を簡単に説明し、その後、各基板における具体的な処理を説明する。

図１は、本実施形態の遊技機１００の斜視図であり、扉が開放された状態を示している。図示のように、遊技機１００は、略矩形状に組まれた四辺によって囲繞空間が形成される外枠１０２と、この外枠１０２にヒンジ機構によって開閉自在に取り付けられた中枠１０４と、この中枠１０４に、ヒンジ機構によって開閉自在に取り付けられた前枠１０６と、を備えている。

中枠１０４は、外枠１０２と同様に、略矩形状に組まれた四辺によって囲繞空間が形成されており、この囲繞空間に遊技盤１０８が保持されている。また、前枠１０６には、ガラス製または樹脂製の透過板１１０が保持されている。そして、これら中枠１０４および前枠１０６を外枠１０２に対して閉じると、遊技盤１０８と透過板１１０とが所定の間隔を維持して略平行に対面するとともに、遊技機１００の正面側から、透過板１１０を介して遊技盤１０８が視認可能となる。

図２は、遊技機１００の正面図である。この図に示すように、前枠１０６の下部には、遊技機１００の正面側に突出する操作ハンドル１１２が設けられている。この操作ハンドル１１２は、遊技者が回転操作可能に設けられており、遊技者が操作ハンドル１１２を回転させて発射操作を行うと、当該操作ハンドル１１２の回転角度に応じた強度で、不図示の発射機構によって遊技球が発射される。このようにして発射された遊技球は、遊技盤１０８に設けられたレール１１４ａ、１１４ｂ間を上昇して遊技領域１１６に導かれることとなる。

遊技領域１１６は、遊技盤１０８と透過板１１０との間隔に形成される空間であって、遊技球が流下または転動可能な領域である。遊技盤１０８には、多数の釘や風車が設けられており、遊技領域１１６に導かれた遊技球が釘や風車に衝突して、不規則な方向に流下、転動するようにしている。

遊技領域１１６は、発射機構の発射強度に応じて遊技球の進入度合いを互いに異にする第１遊技領域１１６ａおよび第２遊技領域１１６ｂを備えている。第１遊技領域１１６ａは、遊技機１００に正対した遊技者から見て遊技領域１１６の左側に位置し、第２遊技領域１１６ｂは、遊技機１００に正対した遊技者から見て遊技領域１１６の右側に位置している。レール１１４ａ、１１４ｂが遊技領域１１６の左側にあることから、発射機構によって所定の強度未満の発射強度で発射された遊技球は第１遊技領域１１６ａに進入し、所定の強度以上の発射強度で発射された遊技球は第２遊技領域１１６ｂに進入することとなる。

また、遊技領域１１６には、遊技球が入球可能な一般入賞口１１８、第１始動口１２０、第２始動口１２２が設けられており、これら一般入賞口１１８、第１始動口１２０、第２始動口１２２に遊技球が入球すると、それぞれ所定の賞球が遊技者に払い出される。

なお、詳しくは後述するが、第１始動口１２０内には第１始動領域が設けられ、また、第２始動口１２２内には第２始動領域が設けられている。そして、第１始動口１２０または第２始動口１２２に遊技球が入球して第１始動領域または第２始動領域に遊技球が進入すると、予め設けられた複数の特別図柄の中からいずれか１の特別図柄を決定するための抽選が行われる。各特別図柄には、遊技者にとって有利な大役遊技の実行可否や、以後の遊技状態をどのような遊技状態にするかといった種々の遊技利益が対応付けられている。したがって、遊技者は、第１始動口１２０または第２始動口１２２に遊技球が入球すると、所定の賞球を獲得するのと同時に、種々の遊技利益を受ける権利獲得の機会を獲得することとなる。

また、第２始動口１２２には、可動片１２２ｂが開閉可能に設けられており、この可動片１２２ｂの状態に応じて、第２始動口１２２への遊技球の進入容易性が変化するようになっている。具体的には、可動片１２２ｂが閉状態にあるときには、第２始動口１２２に対して、鉛直真上から流下する遊技球のみが入球可能となっている。これに対して、遊技領域１１６に設けられたゲート１２４を遊技球が通過すると、後述する普通図柄の抽選が行われ、この抽選によって当たりに当選すると、可動片１２２ｂが所定時間、開状態に制御される。このように、可動片１２２ｂが開状態になると、当該可動片１２２ｂが遊技球を第２始動口１２２に導く受け皿として機能し、第２始動口１２２への遊技球の入球が容易となる。

さらに、遊技領域１１６には、遊技球が入球可能な大入賞口１２８が設けられている。この大入賞口１２８には、開閉扉１２８ｂが開閉可能に設けられており、通常、開閉扉１２８ｂが大入賞口１２８を閉鎖して、大入賞口１２８への遊技球の入球が不可能となっている。これに対して、前述の大役遊技が実行されると、開閉扉１２８ｂが開放されて、大入賞口１２８への遊技球の入球が可能となる。そして、大入賞口１２８に遊技球が入球すると、所定の賞球が遊技者に払い出される。

なお、遊技領域１１６の最下部には、一般入賞口１１８、第１始動口１２０、第２始動口１２２、大入賞口１２８のいずれにも入球しなかった遊技球を、遊技領域１１６から遊技盤１０８の背面側に排出する排出口１３０が設けられている。

ここで、本実施形態においては、第１始動口１２０および第２始動口１２２の鉛直上方に、これら第１始動口１２０および第２始動口１２２に交互に遊技球を振り分ける振分装置１５０が設けられている。この振分装置１５０は、遊技領域１１６を流下する遊技球が進入可能な導入路１５２を鉛直上方に開口させている。この導入路１５２は、その幅を遊技球の直径よりも僅かに大きくしており、当該導入路１５２に導かれた遊技球が、必ず揺動部材１５４に向けて落下するようにしている。

この揺動部材１５４は、底板１５６ａと、この底板１５６ａの長手方向中心部から直角に起立する振分板１５６ｂと、によって構成される逆Ｔ字形の部材からなり、振分板１５６ｂを境に線対称に構成されている。そして、揺動部材１５４は、底板１５６ａと振分板１５６ｂとが交差する揺動支点１５６ｃにおいて、遊技盤１０８に揺動自在に取り付けられている。

そして、底板１５６ａの長手方向両端には不図示の重りが設けられており、通常、図示のように、底板１５６ａの一端（図中左端）がストッパー１５８ａに接触した状態で静止しているか、もしくは、図示の状態から時計回り方向に揺動して、底板１５６ａの他端（図中右端）がストッパー１５８ｂに接触した状態で静止することとなる。このような静止状態においては、振分板１５６ｂよりも図中反時計回り方向に区画形成される揺動部材１５４の第１空間１５６ｄ、または、振分板１５６ｂよりも図中時計回り方向に区画形成される揺動部材１５４の第２空間１５６ｅのいずれかが導入路１５２に臨むこととなる。

上記の構成からなる振分装置１５０によれば、図示のように、第２空間１５６ｅが導入路１５２に臨んで静止している状態で、遊技球が導入路１５２に進入すると、第２空間１５６ｅに遊技球が落下するとともに、当該遊技球の自重によって、揺動部材１５４が時計回り方向に揺動する。これにより、導入路１５２から振分装置１５０内に進入した遊技球は、第２始動口１２２に向けて振分装置１５０内を落下するとともに、揺動部材１５４が時計回り方向に揺動して、底板１５６ａの他端（図中右端）がストッパー１５８ｂに接触した状態で静止する。

そして、第１空間１５６ｄが導入路１５２に臨んで静止している状態で、次なる遊技球が導入路１５２に進入すると、今度は第１空間１５６ｄに遊技球が落下するとともに、当該遊技球の自重によって、揺動部材１５４が反時計回り方向に揺動する。これにより、導入路１５２から振分装置１５０内に進入した遊技球は、第１始動口１２０に向けて振分装置１５０内を落下するとともに、揺動部材１５４が、再び、図示の状態で静止することとなる。このように、振分装置１５０内に進入した遊技球は、揺動部材１５４によって第１始動口１２０と第２始動口１２２とに交互に振り分けられることとなる。

なお、第２始動口１２２の可動片１２２ｂが開状態にあるときには、揺動部材１５４によって第２始動口１２２の鉛直上方に振り分けられた遊技球のみならず、振分装置１５０の外方を流下する遊技球も、第２始動口１２２に導かれることとなる。ただし、第１始動口１２０や第２始動口１２２の配置は一例にすぎず、具体的な盤面構成は特に限定されるものではなく、また、振分装置１５０も必須の構成ではない。

そして、遊技機１００には、遊技の進行中等に演出を行う演出装置として、液晶表示装置からなる演出表示装置２００、可動装置からなる演出役物装置２０２、さまざまな点灯態様や発光色に制御されるランプからなる演出照明装置２０４、スピーカからなる音声出力装置２０６、遊技者の操作を受け付ける演出操作装置２０８が設けられている。

演出表示装置２００は、画像を表示する画像表示部からなる演出表示部２００ａを備えており、この演出表示部２００ａを、遊技盤１０８の略中央部分において、遊技機１００の正面側から視認可能に配置している。この演出表示部２００ａには、図示のように演出図柄２１０ａ、２１０ｂ、２１０ｃが変動表示され、これら各演出図柄２１０ａ、２１０ｂ、２１０ｃの停止表示態様によって大役抽選結果が遊技者に報知される変動演出が実行されることとなる。

演出役物装置２０２は、演出表示部２００ａよりも前面に配置され、通常、遊技盤１０８の背面側に退避しているが、上記の演出図柄２１０ａ、２１０ｂ、２１０ｃの変動表示中などに、演出表示部２００ａの前面まで可動して、遊技者に大当たりの期待感を付与するものである。

演出照明装置２０４は、演出役物装置２０２や遊技盤１０８等に設けられており、演出表示部２００ａに表示される画像等に合わせて、さまざまに点灯制御される。

音声出力装置２０６は、前枠１０６の上部位置や外枠１０２の最下部位置に設けられ、演出表示部２００ａに表示される画像等に合わせて、遊技機１００の正面側に向けてさまざまな音声を出力する。

演出操作装置２０８は、遊技者の押下操作を受け付ける押下ボタンと、遊技者の回転操作を受け付ける回転操作部とで構成され、遊技機１００の幅方向略中央位置であって、かつ、透過板１１０よりも下方位置に設けられている。この演出操作装置２０８は、演出表示部２００ａに表示される画像等に合わせて有効化されるものであり、操作有効時間内に遊技者の操作を受け付けると、当該操作に応じて、さまざまな演出が実行される。

なお、図中符号１３２は、遊技機１００から払い出される賞球や、遊技球貸出装置から貸し出される遊技球が導かれる上皿であり、この上皿１３２が遊技球で一杯になると、遊技球は下皿１３４に導かれることとなる。また、この下皿１３４の底面には、当該下皿１３４から遊技球を排出するための球抜き孔（不図示）が形成されている。この球抜き孔は、通常、開閉板（不図示）によって閉じられているが、球抜きつまみ１３４ａを図中左右方向にスライドさせることにより、当該球抜きつまみ１３４ａと一体となって開閉板がスライドし、球抜き孔から下皿１３４の下方に遊技球を排出することが可能となっている。

また、遊技盤１０８には、遊技領域１１６の外方であって、かつ、遊技者が視認可能な位置に、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２が設けられている。これら各表示器１６０〜１７２は、遊技に係る種々の状況を表示するための装置であるが、その詳細については後述する。

（制御手段の内部構成）
図３は、遊技の進行を制御する制御手段の内部構成を示すブロック図である。

主制御基板３００は遊技の基本動作を制御する。この主制御基板３００は、メインＣＰＵ３００ａ、メインＲＯＭ３００ｂ、メインＲＡＭ３００ｃを備えている。メインＣＰＵ３００ａは、各検出スイッチやタイマからの入力信号に基づいて、メインＲＯＭ３００ｂに格納されたプログラムを読み出して演算処理を行うとともに、各装置や表示器を直接制御したり、あるいは演算処理の結果に応じて他の基板にコマンドを送信したりする。メインＲＡＭ３００ｃは、メインＣＰＵ３００ａの演算処理時におけるデータのワークエリアとして機能する。

本実施形態の遊技機１００は、主に第１始動口１２０または第２始動口１２２への遊技球の入球によって開始される特別遊技と、ゲート１２４を遊技球が通過することによって開始される普通遊技とに大別される。そして、主制御基板３００のメインＲＯＭ３００ｂには、特別遊技および普通遊技を進行するための種々のプログラムや、各種の遊技に必要なデータ、テーブルが記憶されている。

上記主制御基板３００には、一般入賞口１１８に遊技球が入球したことを検出する一般入賞口検出スイッチ１１８ｓ、第１始動口１２０に遊技球が入球したことを検出する第１始動口検出スイッチ１２０ｓ、第２始動口１２２に遊技球が入球したことを検出する第２始動口検出スイッチ１２２ｓ、ゲート１２４を遊技球が通過したことを検出するゲート検出スイッチ１２４ｓ、大入賞口１２８に遊技球が入球したことを検出する大入賞口検出スイッチ１２８ｓが接続されており、これら各検出スイッチから主制御基板３００に検出信号が入力されるようになっている。

また、主制御基板３００には、第２始動口１２２の可動片１２２ｂを作動する普通電動役物ソレノイド１２２ｃと、大入賞口１２８を開閉する開閉扉１２８ｂを作動する大入賞口ソレノイド１２８ｃと、が接続されており、主制御基板３００によって、第２始動口１２２および大入賞口１２８の開閉制御がなされるようになっている。

さらに、主制御基板３００には、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２が接続されており、主制御基板３００によって、これら各表示器の表示制御がなされるようになっている。

また、遊技機１００には、電波を検知する電波検知センサ、磁気を検知する磁気検知センサ、中枠１０４や前枠１０６の開放状態を検知する扉開放センサ等、異常または不正の可能性があることを検知する異常検知センサ１７４が複数設けられており、各異常検知センサ１７４から主制御基板３００に異常検知信号が入力されるように構成されている。

そして、主制御基板３００には、払出制御基板３１０および副制御基板３３０が接続されている。

払出制御基板３１０は、遊技球を発射させるための制御、および、賞球を払い出すための制御を行う。この払出制御基板３１０も、ＣＰＵ、ＲＯＭ、ＲＡＭを備えており、主制御基板３００に対して双方向に通信可能に接続されている。この払出制御基板３１０には遊技情報出力端子板３１２が接続されており、主制御基板３００から出力される遊技進行上の種々の情報が、払出制御基板３１０および遊技情報出力端子板３１２を介して、遊技店のホールコンピュータ等に出力されることとなる。

また、払出制御基板３１０には、貯留部に貯留された遊技球を賞球として遊技者に払い出すための払出モータ３１４が接続されている。払出制御基板３１０は、主制御基板３００から送信された払出個数指定コマンドに基づいて払出モータ３１４を制御して所定の賞球を遊技者に払い出すように制御する。このとき、払い出された遊技球数が払出球計数スイッチ３１６ｓによって検出され、払い出すべき賞球が遊技者に払い出されたかが把握されるようになっている。

また、払出制御基板３１０には、下皿１３４の満タン状態を検出する皿満タン検出スイッチ３１８ｓが接続されている。この皿満タン検出スイッチ３１８ｓは、賞球として払い出される遊技球を下皿１３４に導く通路に設けられており、当該通路を遊技球が通過するたびに、遊技球検出信号が払出制御基板３１０に入力されるようになっている。

そして、下皿１３４に所定量以上の遊技球が貯留されて満タン状態になると、下皿１３４に向かう通路内に遊技球が滞留し、皿満タン検出スイッチ３１８ｓから払出制御基板３１０に向けて、遊技球検出信号が連続的に入力される。払出制御基板３１０は、遊技球検出信号が所定時間連続して入力された場合に、下皿１３４が満タン状態であると判断し、皿満タンコマンドを主制御基板３００に送信する。一方、皿満タンコマンドを送信した後、遊技球検出信号の連続入力が途絶えた場合には、満タン状態が解除されたと判断し、皿満タン解除コマンドを主制御基板３００に送信する。

また、払出制御基板３１０には、発射制御基板３２０が双方向に通信可能に接続されている。この発射制御基板３２０は、払出制御基板３１０から発射制御データを受信すると発射の許可を行う。この発射制御基板３２０には、操作ハンドル１１２に設けられ、当該操作ハンドル１１２に遊技者が触れたことを検出するタッチセンサ１１２ｓと、操作ハンドル１１２の操作角度を検出する操作ボリューム１１２ａと、が接続されている。そして、タッチセンサ１１２ｓおよび操作ボリューム１１２ａから信号が入力されると、発射制御基板３２０において、遊技球発射装置に設けられた発射用ソレノイド１１２ｃを通電して遊技球を発射させる制御がなされる。

副制御基板３３０は、主に遊技中や待機中等の各演出を制御する。この副制御基板３３０は、サブＣＰＵ３３０ａ、サブＲＯＭ３３０ｂ、サブＲＡＭ３３０ｃを備えており、主制御基板３００に対して、当該主制御基板３００から副制御基板３３０への一方向に通信可能に接続されている。サブＣＰＵ３３０ａは、主制御基板３００から送信されたコマンドやタイマからの入力信号等に基づいて、サブＲＯＭ３３０ｂに格納されたプログラムを読み出して演算処理を行うとともに、演出を実行するためのコマンドを、画像制御基板３４０または電飾制御基板３５０に送信する。このとき、サブＲＡＭ３３０ｃは、サブＣＰＵ３３０ａの演算処理時におけるデータのワークエリアとして機能する。

画像制御基板３４０は、上記演出表示部２００ａに画像を表示させる画像表示制御を行うものであり、ＣＰＵ、ＲＯＭ、ＲＡＭ、ＶＲＡＭを備えている。この画像制御基板３４０のＲＯＭには、演出表示部２００ａに表示される図柄や背景等の画像データが多数格納されており、副制御基板３３０から送信されたコマンドに基づいて、ＣＰＵが、画像データをＲＯＭからＶＲＡＭに読み出して、演出表示部２００ａの画像表示を制御する。

電飾制御基板３５０は、副制御基板３３０から送信されたコマンドに基づいて、音声出力装置２０６から音声を出力させる音声出力制御を行う。また、電飾制御基板３５０は、副制御基板３３０から送信されるコマンドに基づいて、演出役物装置２０２を可動したり演出照明装置２０４を点灯制御したりする。さらには、演出操作装置２０８の押下ボタンが押下操作されたことを検出する押下操作検出スイッチ２０８ｓ_１、および、回転操作部が回転操作されたことを検出する回転操作検出スイッチ２０８ｓ_２から操作検出信号が入力された際に、所定のコマンドを副制御基板３３０に送信する。

上記の各基板は、遊技盤１０８の背面に固定されており、通常、遊技者が接触不可能となっている。また、遊技盤１０８の背面には、音声出力装置２０６から出力される出力音声の初期音量を設定する初期音量設定スイッチ２１０ｓが設けられている。詳しい説明は省略するが、初期音量設定スイッチ２１０ｓは、音量スイッチＳＷ０〜７を備えており、これら音量スイッチＳＷ０〜７それぞれから出力されるオンオフ信号が副制御基板３３０に入力される。

副制御基板３３０では、音量スイッチＳＷ０がオンしている場合には出力音声を消音し、以降、音量スイッチＳＷ１から音量スイッチＳＷ７まで、オンしている音量スイッチＳＷの序数が大きくなるにしたがって、出力音声が大きくなるように制御する。したがって、本実施形態では、音声出力装置２０６から出力される出力音声の初期音量が、８段階で設定されることとなる。

なお、各基板には、不図示の電源基板が接続されており、電源基板を介して商用電源から各基板に電力供給がなされている。また、電源基板にはコンデンサからなるバックアップ電源が設けられている。

次に、本実施形態の遊技機１００における遊技について、メインＲＯＭ３００ｂに記憶されている各種テーブルと併せて説明する。

前述したように、本実施形態の遊技機１００は、特別遊技と普通遊技の２種類の遊技が並行して進行するものであり、これら両遊技を進行する際の遊技状態として、低確率遊技状態または高確率遊技状態のいずれかの遊技状態と、非時短遊技状態または時短遊技状態のいずれかの遊技状態と、が組み合わされたいずれかの遊技状態にて遊技が進行する。

各遊技状態の詳細については後述するが、低確率遊技状態というのは、大入賞口１２８が開放される大役遊技を実行する権利獲得の確率が低く設定された遊技状態であり、高確率遊技状態というのは、大役遊技を実行する権利獲得の確率が高く設定された遊技状態である。

また、非時短遊技状態というのは、可動片１２２ｂが開状態になりにくく、第２始動口１２２に遊技球が入球しにくい遊技状態であり、時短遊技状態というのは、非時短遊技状態よりも可動片１２２ｂが開状態になりやすく、第２始動口１２２に遊技球が入球しやすい遊技状態である。なお、遊技機１００の初期状態は、低確率遊技状態および非時短遊技状態に設定され、この遊技状態を本実施形態では通常遊技状態と称する。

遊技者が操作ハンドル１１２を操作して遊技領域１１６に遊技球を発射させるとともに、遊技領域１１６を流下する遊技球が第１始動口１２０または第２始動口１２２に入球すると、遊技者に遊技利益を付与するか否かの抽選（以下、「大役抽選」という）が行われる。この大役抽選において、大当たりに当選すると、大入賞口１２８が開放されるとともに当該大入賞口１２８への遊技球の入球が可能となる大役遊技が実行され、また、当該大役遊技の終了後の遊技状態が、上記のいずれかの遊技状態に設定される。以下では、大役抽選方法について説明する。

なお、詳しくは後述するが、第１始動口１２０または第２始動口１２２に遊技球が入球すると、大役抽選に係る種々の乱数値（大当たり決定乱数、当たり図柄乱数、リーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数）が取得されるとともに、これら各乱数値がメインＲＡＭ３００ｃの特図保留記憶領域に記憶される。以下では、第１始動口１２０に遊技球が入球して特図保留記憶領域に記憶された種々の乱数を総称して特１保留とよび、第２始動口１２２に遊技球が入球して特図保留記憶領域に記憶された種々の乱数を総称して特２保留とよぶ。

メインＲＡＭ３００ｃの特図保留記憶領域は、８つの記憶部（第１〜第８記憶部）を有している。そして、第１始動口１２０に遊技球が入球すると、特１保留を特図保留記憶領域の第１記憶部から順に記憶し、第２始動口１２２に遊技球が入球すると、特２保留を特図保留記憶領域の第１記憶部から順に記憶する。例えば、第１始動口１２０に遊技球が入球したとき、特図保留記憶領域の第１〜第８記憶部のいずれにも保留が記憶されていない場合には、第１記憶部に特１保留を記憶する。また、例えば、第１記憶部〜第３記憶部に特１保留または特２保留が記憶されている状態で、第１始動口１２０に遊技球が入球した場合には、特１保留を第４記憶部に記憶する。なお、第２始動口１２２に遊技球が入球した場合にも、上記と同様に、第１記憶部〜第８記憶部の中で、特１保留および特２保留が記憶されていない、最も番号（序数）の小さい記憶部に特２保留が記憶される。

ただし、特図保留記憶領域に記憶可能な特１保留数（Ｘ１）および特２保留数（Ｘ２）は、それぞれ４つに設定されている。したがって、例えば、第１始動口１２０に遊技球が入球したときに、特図保留記憶領域に既に４つの特１保留が記憶されている場合には、当該第１始動口１２０への遊技球の入球によって新たに特１保留が記憶されることはない。同様に、第２始動口１２２に遊技球が入球したときに、特図保留記憶領域に既に４つの特２保留が記憶されている場合には、当該第２始動口１２２への遊技球の入球によって新たに特２保留が記憶されることはない。

図４は、大当たり決定乱数判定テーブルを説明する図である。第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜６５５３５の範囲内から１つの大当たり決定乱数が取得される。そして、大役抽選を開始するとき、すなわち、大当たりの判定を行うときの遊技状態に応じて大当たり決定乱数判定テーブルが選択され、当該選択された大当たり決定乱数判定テーブルと取得された大当たり決定乱数とによって大役抽選が行われる。

低確率遊技状態において、特１保留および特２保留について大役抽選を開始する場合には、図４（ａ）に示すように、低確時大当たり決定乱数判定テーブルが参照される。この低確時大当たり決定乱数判定テーブルによれば、大当たり決定乱数が１０００１〜１０１６４であった場合に大当たりと判定し、その他の大当たり決定乱数であった場合にはハズレと判定する。したがって、この場合の大当たり確率は約１／３９９．６となる。

また、高確率遊技状態において、特１保留および特２保留について大役抽選を開始する場合には、図４（ｂ）に示すように、高確時大当たり決定乱数判定テーブルが参照される。この高確時大当たり決定乱数判定テーブルによれば、大当たり決定乱数が１０００１〜１１６４０であった場合に大当たりと判定し、その他の大当たり決定乱数であった場合にはハズレと判定する。したがって、この場合の大当たり確率は約１／３９．９６となる。このように、高確率遊技状態である場合には、低確率遊技状態である場合に比べて、大当たり確率が１０倍となる。なお、低確率遊技状態において「大当たり」となる大当たり決定乱数（１０００１〜１０１６４）は、高確率遊技状態においても「大当たり」となる。

図５は、当たり図柄乱数判定テーブルを説明する図である。第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜９９の範囲内から１つの当たり図柄乱数が取得される。そして、上記の大役抽選により「大当たり」の判定結果が導出された場合に、取得している当たり図柄乱数と当たり図柄乱数判定テーブルとによって、特別図柄の種別が決定される。このとき、特１保留によって「大当たり」に当選した場合には、図５（ａ）に示すように、特１用当たり図柄乱数判定テーブルが選択され、特２保留によって「大当たり」に当選した場合には、図５（ｂ）に示すように、特２用当たり図柄乱数判定テーブルが選択される。以下では、当たり図柄乱数によって決定される特別図柄、すなわち、大当たりの判定結果が得られた場合に決定される特別図柄を大当たり図柄とよび、ハズレの判定結果が得られた場合に決定される特別図柄をハズレ図柄とよぶ。

図５（ａ）に示す特１用当たり図柄乱数判定テーブル、および、図５（ｂ）に示す特２用当たり図柄乱数判定テーブルによれば、取得した当たり図柄乱数の値に応じて、図示のとおり、特別図柄の種別（大当たり図柄）が決定される。なお、ここでは、特１用当たり図柄乱数判定テーブル、および、特２用当たり図柄乱数判定テーブルにおいて、同一の大当たり図柄がそれぞれ異なる確率で決定されることとした。しかしながら、両テーブルにおいて異なる大当たり図柄が決定されるようにしてもよいし、保留種別を問わず、１の当たり図柄乱数判定テーブルを参照して特別図柄の種別（大当たり図柄）を決定してもよい。

また、大役抽選結果が「ハズレ」であった場合に、当該抽選結果が特１保留によって導出されたときは、抽選を行うことなくハズレ図柄として特別図柄Ｘが決定され、当該抽選結果が特２保留によって導出されたときは、抽選を行うことなくハズレ図柄として特別図柄Ｙが決定される。つまり、当たり図柄乱数判定テーブルは、大役抽選結果が「大当たり」であった場合にのみ参照され、大役抽選結果が「ハズレ」であった場合に参照されることはない。

図６は、リーチグループ決定乱数判定テーブルを説明する図である。このリーチグループ決定乱数判定テーブルは複数設けられており、保留種別や保留数、さらには遊技状態等に応じて、予め設定されたテーブルが選択される。第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜１０００６の範囲内から１つのリーチグループ決定乱数が取得される。上記のように、大役抽選結果が導出されると、当該大役抽選結果を報知する変動演出パターンを決定する処理が行われる。本実施形態では、大役抽選結果が「ハズレ」であった場合に、変動演出パターンを決定するにあたって、まず、リーチグループ決定乱数とリーチグループ決定乱数判定テーブルとによってグループ種別が決定される。

例えば、通常遊技状態に設定されているときに、特１保留に基づいて「ハズレ」の大役抽選結果が導出された場合において、大役抽選を行うときの特１保留および特２保留の合計数（以下、単に「保留数」という）が０〜２個であれば、図６（ａ）に示すように、リーチグループ決定乱数判定テーブル１が選択される。同様に、通常遊技状態に設定されているときに、特１保留に基づいて「ハズレ」の大役抽選結果が導出された場合において、大役抽選を行うときの保留数が３〜４個であれば、図６（ｂ）に示すように、リーチグループ決定乱数判定テーブル２が選択され、保留数が５〜７個であれば、図６（ｃ）に示すように、リーチグループ決定乱数判定テーブル３が選択される。なお、図６において、グループ種別の欄に記載しているグループｘは、任意のグループ番号を示している。したがって、取得したリーチグループ決定乱数と、参照するリーチグループ決定乱数判定テーブルの種類とに応じて、グループ種別として種々のグループ番号が決定されることとなる。

なお、ここでは、通常遊技状態において、特１保留に基づいて「ハズレ」の大役抽選結果が導出されたときに参照されるリーチグループ決定乱数判定テーブルについて説明したが、メインＲＯＭ３００ｂには、この他にも多数のリーチグループ決定乱数判定テーブルが記憶されている。

また、大役抽選結果が「大当たり」であった場合には、変動演出パターンを決定するにあたってグループ種別を決定することはない。つまり、リーチグループ決定乱数判定テーブルは、大役抽選結果が「ハズレ」であった場合にのみ参照され、大役抽選結果が「大当たり」であった場合に参照されることはない。

図７は、リーチモード決定乱数判定テーブルを説明する図である。このリーチモード決定乱数判定テーブルは、大役抽選結果が「ハズレ」であった場合に選択されるハズレ時リーチモード決定乱数判定テーブルと、大役抽選結果が「大当たり」であった場合に選択される大当たり時リーチモード決定乱数判定テーブルとに大別される。なお、ハズレ時リーチモード決定乱数判定テーブルは、上記のように決定されたグループ種別ごとに設けられており、大当たり時リーチモード決定乱数判定テーブルは、保留種別ごとに設けられている。また、各リーチモード決定乱数判定テーブルは、遊技状態や図柄の種別ごとにも設けられている。ここでは、所定の遊技状態および図柄種別において参照されるグループｘ用ハズレ時リーチモード決定乱数判定テーブルの一例を図７（ａ）に示し、特１用大当たり時リーチモード決定乱数判定テーブルの一例を図７（ｂ）に示し、特２用大当たり時リーチモード決定乱数判定テーブルの一例を図７（ｃ）に示す。

第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜２５０の範囲内から１つのリーチモード決定乱数が取得される。そして、上記の大役抽選の結果が「ハズレ」であった場合には、図７（ａ）に示すように、上記のグループ種別の抽選により決定されたグループ種別に対応するハズレ時リーチモード決定乱数判定テーブルが選択され、選択されたハズレ時リーチモード決定乱数判定テーブルとリーチモード決定乱数とに基づいて、変動モード番号が決定される。また、上記の大役抽選の結果が「大当たり」であった場合には、図７（ｂ）、（ｃ）に示すように、読み出された保留種別に対応する大当たり時リーチモード決定乱数判定テーブルが選択され、選択された大当たり時リーチモード決定乱数判定テーブルとリーチモード決定乱数とに基づいて、変動モード番号が決定される。

また、各リーチモード決定乱数判定テーブルにおいては、リーチモード決定乱数に、変動モード番号とともに、後述する変動パターン乱数判定テーブルが対応付けられており、変動モード番号が決定されるのと同時に、変動パターン乱数判定テーブルが決定される。なお、図７において、変動パターン乱数判定テーブルの欄に記載しているテーブルｘは、任意のテーブル番号を示している。したがって、取得したリーチグループ決定乱数と、参照するリーチモード決定乱数判定テーブルの種類とに応じて、変動モード番号と、変動パターン乱数判定テーブルのテーブル番号とが決定されることとなる。また、本実施形態において、変動モード番号および後述する変動パターン番号は、１６進数で設定されている。以下において、１６進数を示す場合には「Ｈ」を付するが、図７〜図９に○○Ｈと記載しているのは、１６進数で示される任意の値を示すものである。

以上のように、大役抽選結果が「ハズレ」であった場合には、まず、図６に示すリーチグループ決定乱数判定テーブルとリーチグループ決定乱数とによってグループ種別が決定される。そして、決定されたグループ種別と遊技状態に応じ、図７に示すハズレ時リーチモード決定乱数判定テーブルとリーチモード決定乱数とによって、変動モード番号および変動パターン乱数判定テーブルが決定される。

一方、大役抽選結果が「大当たり」であった場合には、決定された大当たり図柄（特別図柄の種別）、大当たり当選時の遊技状態等に応じ、図７に示す大当たり時リーチモード決定乱数判定テーブルとリーチモード決定乱数とによって、変動モード番号、変動パターン乱数判定テーブルが決定されることとなる。

図８は、変動パターン乱数判定テーブルを説明する図である。ここでは、所定のテーブル番号ｘの変動パターン乱数判定テーブルｘを示すが、変動パターン乱数判定テーブルは、この他にも、テーブル番号ごとに多数設けられている。

第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜２３８の範囲内から１つの変動パターン乱数が取得される。そして、上記の変動モード番号と同時に決定された変動パターン乱数判定テーブルと、取得した変動パターン乱数とに基づいて、図示のように変動パターン番号が決定される。

このように、大役抽選が行われると、大役抽選結果、決定された図柄種別、遊技状態、保留数、保留種別等に応じて、変動モード番号、変動パターン番号が決定される。これら変動モード番号、変動パターン番号は、変動演出パターンを特定するものであり、そのそれぞれに、変動演出の態様および時間が対応付けられている。

図９は、変動時間決定テーブルを説明する図である。上記のように、変動モード番号が決定されると、図９（ａ）に示す変動時間１決定テーブルにしたがって変動時間１が決定される。この変動時間１決定テーブルによれば、変動モード番号ごとに変動時間１が対応付けられており、決定された変動モード番号に応じて、対応する変動時間１が決定される。

また、上記のように、変動パターン番号が決定されると、図９（ｂ）に示す変動時間２決定テーブルにしたがって変動時間２が決定される。この変動時間２決定テーブルによれば、変動パターン番号ごとに変動時間２が対応付けられており、決定された変動パターン番号に応じて、対応する変動時間２が決定される。このようにして決定された変動時間１、２の合計時間が、大役抽選結果を報知する変動演出の時間、すなわち、変動時間となる。

以上のようにして変動モード番号が決定されると、当該決定された変動モード番号に対応する変動モードコマンドが副制御基板３３０に送信され、変動パターン番号が決定されると、当該決定された変動パターン番号に対応する変動パターンコマンドが副制御基板３３０に送信される。副制御基板３３０においては、受信した変動モードコマンドに基づいて、主に変動演出の前半の態様が決定され、受信した変動パターンコマンドに基づいて、主に変動演出の後半の態様が決定されることとなるが、その詳細については後述する。

図１０は、特別電動役物作動ラムセットテーブルを説明する図である。この特別電動役物作動ラムセットテーブルは、大役遊技を制御するための各種データが記憶されたものであり、大役遊技中は、この特別電動役物作動ラムセットテーブルを参照して、大入賞口ソレノイド１２８ｃが通電制御される。なお、実際は、特別電動役物作動ラムセットテーブルは、大当たり図柄の種別ごとに複数設けられており、決定された大当たり図柄の種別に応じて、対応するテーブルが大役遊技の開始時にセットされるが、ここでは、説明の都合上、１つのテーブルに全ての大当たり図柄の制御データを示す。

特別図柄Ａ〜Ｅが決定されると、図１０に示すように、特別電動役物作動ラムセットテーブルを参照して大役遊技が実行される。大役遊技は、大入賞口１２８が所定回数開閉される複数回のラウンド遊技で構成されている。この特別電動役物作動ラムセットテーブルによれば、オープニング時間（最初のラウンド遊技が開始されるまでの待機時間）、特別電動役物最大作動回数（１回の大役遊技中に実行されるラウンド遊技の回数）、特別電動役物開閉切替回数（１ラウンド中の大入賞口１２８の開放回数）、ソレノイド通電時間（大入賞口１２８の開放回数ごとの大入賞口ソレノイド１２８ｃの通電時間、すなわち、１回の大入賞口１２８の開放時間）、規定数（１回のラウンド遊技における大入賞口１２８への最大入賞可能数）、大入賞口閉鎖有効時間（ラウンド遊技間の大入賞口１２８の閉鎖時間、すなわち、インターバル時間）、エンディング時間（最後のラウンド遊技が終了してから、通常の特別遊技（後述する特別図柄の変動表示）が再開されるまでの待機時間）が、大役遊技の制御データとして、大当たり図柄の種別ごとに、図示のように予め記憶されている。

図１１は、大役遊技の終了後の遊技状態を設定するための遊技状態設定テーブルを説明する図である。図１１に示すとおり、特別図柄Ａ〜Ｅが決定された場合には、大役遊技の終了後に高確率遊技状態に設定され、高確率遊技状態の継続回数（以下、「高確回数」という）は７０回に設定される。これは、高確率遊技状態が、大役抽選結果が７０回確定するまで継続することを意味している。ただし、上記した高確回数は１の高確率遊技状態における最大継続回数を示すものであり、上記の継続回数に到達するまでの間に大当たりに当選した場合には、再度、高確回数の設定が行われることとなる。したがって、特別遊技の終了後に高確率遊技状態に設定された場合に、当該高確率遊技状態において大当たりの抽選結果が導出されることなく、ハズレの抽選結果が７０回導出されると、低確率遊技状態に遊技状態が変更されることとなる。

また、特別図柄Ａが決定された場合には、大役遊技の終了後に非時短遊技状態に設定され、特別図柄Ｂ〜Ｅが決定された場合には、大役遊技の終了後に時短遊技状態に設定される。このとき、時短遊技状態の継続回数（以下、「時短回数」という）は７０回に設定される。これは、時短遊技状態が、大役抽選結果が７０回確定するまで継続することを意味している。ただし、上記した時短回数は１の時短遊技状態における最大継続回数を示すものであり、上記の継続回数に到達するまでの間に大当たりに当選した場合には、再度、時短回数の設定が行われることとなる。なお、ここでは、大役遊技の終了後の遊技状態や高確回数、時短回数が、特別図柄の種別に応じて決定されることとしたが、特別図柄の種別と大当たり当選時の遊技状態との双方に基づいて、大役遊技の終了後の遊技状態を決定することとしてもよい。

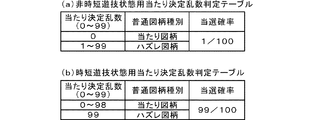

図１２は、当たり決定乱数判定テーブルを説明する図である。遊技領域１１６を流下する遊技球がゲート１２４を通過すると、第２始動口１２２の可動片１２２ｂを通電制御するか否かが対応付けられた普通図柄の判定処理（以下、「普図抽選」という）が行われる。

なお、詳しくは後述するが、遊技球がゲート１２４を通過すると、０〜９９の範囲内から１つの当たり決定乱数が取得されるとともに、この乱数値がメインＲＡＭ３００ｃの普図保留記憶領域に４つを上限として記憶される。つまり、普図保留記憶領域は、当たり決定乱数をセーブする４つの記憶部を備えている。したがって、普図保留記憶領域の４つの記憶部全てに当たり決定乱数が記憶された状態で、遊技球がゲート１２４を通過した場合には、当該遊技球の通過に基づいて当たり決定乱数が記憶されることはない。以下では、ゲート１２４を遊技球が通過して普図保留記憶領域に記憶された当たり決定乱数を普図保留とよぶ。

非時短遊技状態において普図抽選を開始する場合には、図１２（ａ）に示すように、非時短遊技状態用当たり決定乱数判定テーブルが参照される。この非時短遊技状態用当たり決定乱数判定テーブルによれば、当たり決定乱数が０であった場合に、普通図柄の種別として当たり図柄が決定され、当たり決定乱数が１〜９９であった場合に、普通図柄の種別としてハズレ図柄が決定される。したがって、非時短遊技状態において当たり図柄が決定される確率、すなわち、当選確率は１／１００となる。詳しくは後述するが、この普図抽選において当たり図柄が決定されると、第２始動口１２２の可動片１２２ｂが開状態に制御され、ハズレ図柄が決定された場合には、第２始動口１２２の可動片１２２ｂが閉状態に維持される。

また、時短遊技状態において普図抽選を開始する場合には、図１２（ｂ）に示すように、時短遊技状態用当たり決定乱数判定テーブルが参照される。この時短遊技状態用当たり決定乱数判定テーブルによれば、当たり決定乱数が０〜９８であった場合に、普通図柄の種別として当たり図柄が決定され、当たり決定乱数が９９であった場合に、普通図柄の種別としてハズレ図柄が決定される。したがって、時短遊技状態において当たり図柄が決定される確率、すなわち、当選確率は９９／１００となる。

図１３（ａ）は、普通図柄変動時間データテーブルを説明する図であり、図１３（ｂ）は、開閉制御パターンテーブルを説明する図である。上記のように、普図抽選が行われると、普通図柄の変動時間が決定される。普通図柄変動時間データテーブルは、普図抽選によって当たり図柄もしくはハズレ図柄が決定されたときに、当該普通図柄の変動時間を決定する際に参照されるものである。この普通図柄変動時間データテーブルによれば、遊技状態が非時短遊技状態に設定されている場合には変動時間が１０秒に決定され、遊技状態が時短遊技状態に設定されている場合には変動時間が１秒に決定される。このようにして変動時間が決定されると、当該決定された時間にわたって普通図柄表示器１６８が変動表示（点滅表示）される。そして、当たり図柄が決定された場合には普通図柄表示器１６８が点灯し、ハズレ図柄が決定された場合には普通図柄表示器１６８が消灯する。

そして、普図抽選によって当たり図柄が決定されるとともに、普通図柄表示器１６８が点灯した場合には、第２始動口１２２の可動片１２２ｂが、図１３（ｂ）に示すように、開閉制御パターンテーブルを参照して通電制御される。なお、実際は、開閉制御パターンテーブルは、遊技状態ごとに設けられており、普通図柄が決定されたときの遊技状態に応じて、対応するテーブルが普通電動役物ソレノイド１２２ｃの通電開始時にセットされるが、ここでは、説明の都合上、１つのテーブルに各遊技状態に対応する制御データを示す。

当たり図柄が決定されると、図１３（ｂ）に示すように、開閉制御パターンテーブルを参照して第２始動口１２２の可動片１２２ｂが開閉制御される。この開閉制御パターンテーブルによれば、普電開放前時間（第２始動口１２２の開放が開始されるまでの待機時間）、普通電動役物最大開閉切替回数（第２始動口１２２の開放回数）、ソレノイド通電時間（第２始動口１２２の開放回数ごとの普通電動役物ソレノイド１２２ｃの通電時間、すなわち、１回の第２始動口１２２の開放時間）、規定数（第２始動口１２２の全開放中における第２始動口１２２への最大入賞可能数）、休止時間（第２始動口１２２の各開放間の閉鎖時間）、普電終了ウェイト時間（普電有効状態時間の経過後、後述する普通図柄の変動表示が再開されるまでの待機時間）が、第２始動口１２２の制御データとして、遊技状態ごとに、図示のように予め記憶されている。

なお、詳しくは後述するが、普通遊技は普通遊技管理処理によって進行制御されており、上記の普電開放前時間、ソレノイド通電時間、休止時間、普電終了ウェイト時間は、いずれも普通遊技管理処理内で設定、管理されている。つまり、普通遊技管理処理は、一連の普通遊技を実行するための処理が複数段階に分けられており、上記の各時間の設定および監視を行い、設定された時間が経過すると、処理を次の段階に進める。

一方で、主制御基板３００においては、普通遊技を実行するための普通遊技管理処理とは別の処理において、図１３（ｂ）に示す普通電動役物入賞口閉鎖有効時間を管理している。この普通電動役物入賞口閉鎖有効時間は、１の普通遊技で可動片１２２ｂが最終的に開状態から閉状態に変移した後も、第２始動口１２２への遊技球の入球を有効とみなす時間である。したがって、本実施形態では、可動片１２２ｂの２回目の開放が終了してから、０．９秒が経過するまでの間に、第２始動口検出スイッチ１２２ｓによって遊技球の入球が検出された場合には、当該入球が有効なものと判定されることとなる。このように、普通電動役物入賞口閉鎖有効時間を設けることで、可動片１２２ｂが閉鎖する直前に第２始動口１２２に遊技球が入球した場合であっても、当該遊技球の入球を有効なものとして扱うことができる。

このように、非時短遊技状態および時短遊技状態には、それぞれ、第２始動口１２２を開閉するための開閉制御条件が、遊技進行条件として対応付けられており、時短遊技状態においては、非時短遊技状態よりも第２始動口１２２に遊技球が入球しやすくなる。つまり、時短遊技状態においては、ゲート１２４を遊技球が通過する限りにおいて、次々と普図抽選がなされるとともに、第２始動口１２２が頻繁に開放状態となるため、遊技者は遊技球の費消を低減しながら、大役抽選を行うことが可能となる。

なお、第２始動口１２２の開閉条件は、普通図柄の当選確率、普通図柄の変動表示の時間、第２始動口１２２の開放時間の３つの要素を規定するものである。そして、本実施形態では、この３つの要素の全てにおいて、非時短遊技状態よりも時短遊技状態の方を有利に設定することで、時短遊技状態の方が、非時短遊技状態よりも、第２始動口１２２に遊技球が入球しやすくなるように設定した。しかしながら、上記３つの要素のうち、１つまたは２つの要素のみについて、時短遊技状態の方が、非時短遊技状態よりも有利に設定してもよい。いずれにしても、時短遊技状態の方が非時短遊技状態に比べて、少なくとも１つの要素について有利となることで、総合的に時短遊技状態の方が、非時短遊技状態よりも第２始動口１２２に遊技球が容易に入球するようにすればよい。つまり、遊技状態が非時短遊技状態に設定されている場合に、第１の条件にしたがって可動片１２２ｂが開閉制御され、遊技状態が時短遊技状態に設定されている場合に、第１の条件よりも開状態になりやすい第２の条件にしたがって可動片１２２ｂが開閉制御されればよい。

次に、遊技機１００における遊技の進行に伴う主制御基板３００の主な処理について、フローチャートを用いて説明する。

（主制御基板３００のＣＰＵ初期化処理）
図１４は、主制御基板３００におけるＣＰＵ初期化処理（Ｓ１００）を説明するフローチャートである。

電源基板より電源が供給されると、メインＣＰＵ３００ａにシステムリセットが発生し、メインＣＰＵ３００ａは、以下のＣＰＵ初期化処理（Ｓ１００）を行う。

（ステップＳ１００−１）
メインＣＰＵ３００ａは、電源投入に応じて、初期設定処理として、メインＲＯＭ３００ｂから起動プログラムを読み込むとともに、各種処理を実行するために必要な設定処理を行う。

（ステップＳ１００−３）
メインＣＰＵ３００ａは、タイマカウンタにウェイト処理時間を設定する。

（ステップＳ１００−５）
メインＣＰＵ３００ａは、電源断予告信号を検出しているかを判定する。なお、主制御基板３００には、電源断検知回路が設けられており、電源電圧が所定値以下になると、電源検知回路から電源断予告信号が出力される。電源断予告信号を検出している場合には、上記ステップＳ１００−３に処理を移し、電源断予告信号を検出していない場合には、ステップＳ１００−７に処理を移す。

（ステップＳ１００−７）
メインＣＰＵ３００ａは、上記ステップＳ１００−３で設定したウェイト時間が経過したか否かを判定する。その結果、ウェイト時間が経過したと判定した場合にはステップＳ１００−９に処理を移し、ウェイト時間は経過していないと判定した場合には上記ステップＳ１００−５に処理を移す。

（ステップＳ１００−９）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃへのアクセスを許可するために必要な処理を実行する。

（ステップＳ１００−１１）
メインＣＰＵ３００ａは、ＲＡＭクリア信号がオンしているか否かを判定する。なお、遊技盤１０８の背面には不図示のＲＡＭクリアボタンが設けられており、このＲＡＭクリアボタンが押圧操作されると、ＲＡＭクリア検出スイッチがＲＡＭクリアボタンの押圧操作を検出して、主制御基板３００にＲＡＭクリア信号が出力される。ここでは、ＲＡＭクリアボタンが押圧操作された状態で電源が投入された場合に、ＲＡＭクリア信号がオンしていると判定される。そして、ＲＡＭクリア信号がオンしていると判定した場合にはステップＳ１００−１３に処理を移し、ＲＡＭクリア信号はオンしていないと判定した場合にはステップＳ１００−１９に処理を移す。

（ステップＳ１００−１３）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃのうち、電源投入時（メインＲＡＭ３００ｃをクリアするリセット時）にクリアすべきクリア対象のデータをクリアする初期化処理を行う。

（ステップＳ１００−１５）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃがクリアされたことを副制御基板３３０に伝達するためのサブコマンド（ＲＡＭクリア指定コマンド）の送信処理を行う。

（ステップＳ１００−１７）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃがクリアされたことを払出制御基板３１０に伝達するための払出コマンド（ＲＡＭクリア指定コマンド）の送信処理を行う。

（ステップＳ１００−１９）
メインＣＰＵ３００ａは、チェックサムを算出するために必要な処理を実行する。

（ステップＳ１００−２１）
メインＣＰＵ３００ａは、上記ステップＳ１００−１９で算出したチェックサムが、電源断時に保存されたチェックサムと不一致であるかを判定する。その結果、両者が不一致であると判定した場合にはステップＳ１００−１３に処理を移し、両者が不一致ではない（一致する）と判定した場合にはステップＳ１００−２３に処理を移す。

（ステップＳ１００−２３）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃのうち、電源復帰時（メインＲＡＭ３００ｃをクリアせずに、電源断前のデータを維持するとき）にクリアすべきクリア対象のデータをクリアする初期化処理を行う。

（ステップＳ１００−２５）
メインＣＰＵ３００ａは、電源断から復帰したことを副制御基板３３０に伝達するためのサブコマンド（電源復帰指定コマンド）の送信処理を行う。

（ステップＳ１００−２７）
メインＣＰＵ３００ａは、電源断から復帰したことを払出制御基板３１０に伝達するための払出コマンド（電源復帰指定コマンド）の送信処理を行う。

（ステップＳ１００−２９）
メインＣＰＵ３００ａは、特別図柄の種別を示す電源投入時特図図柄種別指定コマンド、特１保留数（Ｘ１）を示す特１保留指定コマンド、特２保留数（Ｘ２）を示す特２保留指定コマンド、記憶されている特１保留および特２保留の入賞順序を示す特別図柄入賞順序コマンドを送信するための電源投入時サブコマンドセット処理を実行する。

（ステップＳ１００−３１）
メインＣＰＵ３００ａは、タイマ割込みの周期を設定する。

（ステップＳ１００−３３）
メインＣＰＵ３００ａは、割込みを禁止するための処理を行う。

（ステップＳ１００−３５）
メインＣＰＵ３００ａは、当たり図柄乱数用初期値更新乱数を更新する。なお、当たり図柄乱数用初期値更新乱数は、当たり図柄乱数の初期値および終了値を決定するためのものである。つまり、後述する当たり図柄乱数の更新処理によって当たり図柄乱数が、当たり図柄乱数用初期値更新乱数から、当該当たり図柄乱数用初期値更新乱数−１まで１周すると、当たり図柄乱数は、そのときの当たり図柄乱数用初期値更新乱数に更新されることとなる。

（ステップＳ１００−３７）
メインＣＰＵ３００ａは、払出制御基板３１０から受信した受信データ（主コマンド）を解析し、受信データに応じた種々の処理を実行する。

（ステップＳ１００−３９）
メインＣＰＵ３００ａは、送信バッファに格納されているサブコマンドを副制御基板３３０に送信するための処理を行う。

（ステップＳ１００−４１）
メインＣＰＵ３００ａは、割込みを許可するための処理を行う。

（ステップＳ１００−４３）
メインＣＰＵ３００ａは、リーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数を更新し、以後、上記ステップＳ１００−３３から処理を繰り返す。なお、以下では、変動演出パターンを決定するためのリーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数を総称して変動演出用乱数と呼ぶ。

次に、主制御基板３００における割込み処理について説明する。ここでは、電源断時退避処理（ＸＩＮＴ割込み処理）およびタイマ割込み処理について説明する。

（主制御基板３００の電源断時退避処理（ＸＩＮＴ割込み処理））
図１５は、主制御基板３００における電源断時退避処理（ＸＩＮＴ割込み処理）を説明するフローチャートである。メインＣＰＵ３００ａは、電源断検知回路を監視しており、電源電圧が所定値以下になると、ＣＰＵ初期化処理に割り込んで電源断時退避処理を実行する。

（ステップＳ３００−１）
電源断予告信号が入力されると、メインＣＰＵ３００ａは、レジスタを退避する。

（ステップＳ３００−３）
メインＣＰＵ３００ａは、電源断予告信号をチェックする。

（ステップＳ３００−５）
メインＣＰＵ３００ａは、電源断予告信号を検出しているかを判定する。その結果、電源断予告信号を検出していると判定した場合にはステップＳ３００−１１に処理を移し、電源断予告信号を検出していないと判定した場合にはステップＳ３００−７に処理を移す。

（ステップＳ３００−７）
メインＣＰＵ３００ａは、レジスタを復帰させる。

（ステップＳ３００−９）
メインＣＰＵ３００ａは、割込みを許可するための処理を行い、当該電源断時退避処理を終了する。

（ステップＳ３００−１１）
メインＣＰＵ３００ａは、出力ポートの出力を停止する出力ポートクリア処理を実行する。

（ステップＳ３００−１３）
メインＣＰＵ３００ａは、チェックサムを算出して保存するチェックサム設定処理を実行する。

（ステップＳ３００−１５）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃへのアクセスを禁止するために必要なＲＡＭプロテクト設定処理を実行する。

（ステップＳ３００−１７）
メインＣＰＵ３００ａは、電源断発生監視時間を設定すべく、ループカウンタのカウンタ値に所定の電源断検出信号検出回数をセットする。

（ステップＳ３００−１９）
メインＣＰＵ３００ａは、電源断予告信号をチェックする。

（ステップＳ３００−２１）
メインＣＰＵ３００ａは、電源断予告信号を検出しているかを判定する。その結果、電源断予告信号を検出していると判定した場合にはステップＳ３００−１７に処理を移し、電源断予告信号を検出していないと判定した場合にはステップＳ３００−２３に処理を移す。

（ステップＳ３００−２３）
メインＣＰＵ３００ａは、上記ステップＳ３００−１７でセットしたループカウンタの値を１減算する。

（ステップＳ３００−２５）
メインＣＰＵ３００ａは、ループカウンタのカウンタ値が０でないかを判定する。その結果、カウンタ値が０ではないと判定した場合にはステップＳ３００−１９に処理を移し、カウンタ値が０であると判定した場合には上記したＣＰＵ初期化処理（ステップＳ１００）に移行する。

なお、実際に電源断が生じた場合には、ステップＳ３００−１７〜ステップＳ３００−２５をループしている間に遊技機１００の稼働が停止する。

（主制御基板３００のタイマ割込み処理）
図１６は、主制御基板３００におけるタイマ割込み処理を説明するフローチャートである。主制御基板３００には、所定の周期（本実施形態では４ミリ秒、以下「４ｍｓ」という）毎にクロックパルスを発生させるリセット用クロックパルス発生回路が設けられている。そして、リセット用クロックパルス発生回路によって、クロックパルスが発生すると、ＣＰＵ初期化処理（ステップＳ１００）に割り込んで、以下のタイマ割込み処理が実行される。

（ステップＳ４００−１）
メインＣＰＵ３００ａは、レジスタを退避する。

（ステップＳ４００−３）
メインＣＰＵ３００ａは、割込みを許可するための処理を行う。

（ステップＳ４００−５）
メインＣＰＵ３００ａは、コモン出力バッファにセットされたコモンデータを出力ポートに出力し、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２を点灯制御するダイナミックポート出力処理を実行する。

（ステップＳ４００−７）
メインＣＰＵ３００ａは、各種の入力ポート情報を読み込み、最新のスイッチ状態を正確に取得するためのポート入力処理を実行する。

（ステップＳ４００−９）
メインＣＰＵ３００ａは、各種タイマカウンタを更新するタイマ更新処理を行う。ここで、各種タイマカウンタは、特に断る場合を除き、当該主制御基板３００のタイマ割込み処理の度に減算され、０になると減算を停止する。

（ステップＳ４００−１１）
メインＣＰＵ３００ａは、上記ステップＳ１００−３５と同様、当たり図柄乱数用初期値更新乱数の更新処理を実行する。

（ステップＳ４００−１３）
メインＣＰＵ３００ａは、当たり図柄乱数を更新する処理を行う。具体的には、乱数カウンタを１加算して更新し、加算した結果が乱数範囲の最大値を超えた場合には、乱数カウンタを０に戻し、乱数カウンタが１周した場合には、その時の当たり図柄乱数用初期値更新乱数の値から乱数を更新する。

なお、詳しい説明は省略するが、本実施形態では、大当たり決定乱数および当たり決定乱数は、主制御基板３００に内蔵されたハードウェア乱数生成部によって更新されるハードウェア乱数を用いている。ハードウェア乱数生成部は、大当たり決定乱数および当たり決定乱数を、いずれも一定の規則にしたがって更新し、乱数列が一巡するごとに自動的に乱数列を変更するとともに、システムリセット毎にスタート値を変更している。

（ステップＳ５００）
メインＣＰＵ３００ａは、第１始動口検出スイッチ１２０ｓ、第２始動口検出スイッチ１２２ｓ、ゲート検出スイッチ１２４ｓから信号の入力があったか否か判定するスイッチ管理処理を実行する。なお、このスイッチ管理処理の詳細については後述する。

（ステップＳ６００）
メインＣＰＵ３００ａは、上記の特別遊技を進行制御するための特別遊技管理処理を実行する。なお、この特別遊技管理処理の詳細については後述する。

（ステップＳ７００）
メインＣＰＵ３００ａは、上記の普通遊技を進行制御するための普通遊技管理処理を実行する。なお、この普通遊技管理処理の詳細については後述する。

（ステップＳ４００−１５）
メインＣＰＵ３００ａは、各種エラーや異常の判定および判定結果に応じた設定を行うためのエラー管理処理を実行する。

（ステップＳ４００−１７）
メインＣＰＵ３００ａは、一般入賞口検出スイッチ１１８ｓ、第１始動口検出スイッチ１２０ｓ、第２始動口検出スイッチ１２２ｓ、大入賞口検出スイッチ１２８ｓのチェックを行い、該当する賞球制御用のカウンタ等を加算するための入賞口スイッチ処理を実行する。

（ステップＳ４００−１９）
メインＣＰＵ３００ａは、上記ステップＳ４００−１７でセットされた賞球制御用のカウンタのカウンタ値等に基づく払出コマンドの作成および送信を行うための払出制御管理処理を実行する。

（ステップＳ４００−２１）
メインＣＰＵ３００ａは、遊技情報出力端子板３１２から外部へ出力する外部情報用の出力データをセットするための外部情報管理処理を実行する。

（ステップＳ４００−２３）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２等の各種表示器（ＬＥＤ）を点灯制御するためのコモンデータをコモン出力バッファにセットするＬＥＤ表示設定処理を実行する。

（ステップＳ４００−２５）
メインＣＰＵ３００ａは、普通電動役物ソレノイド１２２ｃおよび大入賞口ソレノイド１２８ｃのソレノイド出力イメージを合成し、出力ポートバッファに格納するためのソレノイド出力イメージ合成処理を実行する。

（ステップＳ４００−２７）
メインＣＰＵ３００ａは、各出力ポートバッファに格納されたコモン出力バッファの値を出力ポートに出力するためのポート出力処理を実行する。

（ステップＳ４００−２９）
メインＣＰＵ３００ａは、レジスタを復帰してタイマ割込み処理を終了する。

以下に、上記したタイマ割込み処理のうち、ステップＳ５００のスイッチ管理処理、ステップＳ６００の特別遊技管理処理、ステップＳ７００の普通遊技管理処理について、詳細に説明する。

図１７は、主制御基板３００におけるスイッチ管理処理（ステップＳ５００）を説明するフローチャートである。

（ステップＳ５００−１）
メインＣＰＵ３００ａは、ゲート検出スイッチオン検出時であるか、すなわち、ゲート１２４を遊技球が通過してゲート検出スイッチ１２４ｓからの検出信号がオンされたかを判定する。その結果、ゲート検出スイッチオン検出時であると判定した場合にはステップＳ５１０に処理を移し、ゲート検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−３に処理を移す。

（ステップＳ５１０）
メインＣＰＵ３００ａは、ゲート１２４への遊技球の通過に基づいてゲート通過処理を実行する。なお、このゲート通過処理の詳細については後述する。

（ステップＳ５００−３）
メインＣＰＵ３００ａは、第１始動口検出スイッチオン検出時であるか、すなわち、第１始動口１２０に遊技球が入球して第１始動口検出スイッチ１２０ｓから検出信号が入力されたかを判定する。その結果、第１始動口検出スイッチオン検出時であると判定した場合にはステップＳ５２０に処理を移し、第１始動口検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−５に処理を移す。

（ステップＳ５２０）
メインＣＰＵ３００ａは、第１始動口１２０への遊技球の入球に基づいて第１始動口通過処理を実行する。なお、この第１始動口通過処理の詳細については後述する。

（ステップＳ５００−５）
メインＣＰＵ３００ａは、第２始動口検出スイッチオン検出時であるか、すなわち、第２始動口１２２に遊技球が入球して第２始動口検出スイッチ１２２ｓから検出信号が入力されたかを判定する。その結果、第２始動口検出スイッチオン検出時であると判定した場合にはステップＳ５３０に処理を移し、第２始動口検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−７に処理を移す。

（ステップＳ５３０）
メインＣＰＵ３００ａは、第２始動口１２２への遊技球の入球に基づいて第２始動口通過処理を実行する。なお、この第２始動口通過処理の詳細については後述する。

（ステップＳ５００−７）
メインＣＰＵ３００ａは、大入賞口検出スイッチオン検出時であるか、すなわち、大入賞口１２８に遊技球が入球して大入賞口検出スイッチ１２８ｓから検出信号が入力されたかを判定する。その結果、大入賞口検出スイッチオン検出時であると判定した場合にはステップＳ５００−９に処理を移し、大入賞口検出スイッチオン検出時ではないと判定した場合には当該スイッチ管理処理を終了する。

（ステップＳ５００−９）
メインＣＰＵ３００ａは、現在、大役遊技中であるか否かを判定し、大入賞口１２８への遊技球の入球が適正になされたものであるかを判定する。ここでは、大役遊技中ではないと判定した場合には、所定の不正検出処理を実行し、大役遊技中であり、大入賞口１２８への遊技球の入球が適正になされたと判定した場合には、大入賞口入賞球数カウンタを１加算して、当該スイッチ管理処理（ステップＳ５００）を終了する。

図１８は、主制御基板３００におけるゲート通過処理（ステップＳ５１０）を説明するフローチャートである。

（ステップＳ５１０−１）
メインＣＰＵ３００ａは、ハードウェア乱数生成部によって更新された当たり決定乱数をロードする。

（ステップＳ５１０−３）
メインＣＰＵ３００ａは、普通図柄保留球数カウンタのカウンタ値が最大値以上であるか、つまり、普通図柄保留球数カウンタのカウンタ値が４以上であるかを判定する。その結果、普通図柄保留球数カウンタのカウンタ値が最大値以上であると判定した場合には当該ゲート通過処理を終了し、普通図柄保留球数カウンタは最大値以上ではないと判定した場合にはステップＳ５１０−５に処理を移す。

（ステップＳ５１０−５）
メインＣＰＵ３００ａは、普通図柄保留球数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

（ステップＳ５１０−７）
メインＣＰＵ３００ａは、普図保留記憶領域の４つの記憶部のうち、取得した当たり決定乱数をセーブする対象となる対象記憶部を算定する。

（ステップＳ５１０−９）
メインＣＰＵ３００ａは、上記ステップＳ５１０−１で取得した当たり決定乱数を、上記ステップＳ５１０−７で算定した対象記憶部にセーブする。

（ステップＳ５１０−１１）
メインＣＰＵ３００ａは、普図保留記憶領域に記憶されている普図保留数を示す普図保留指定コマンドを送信バッファにセットし、当該ゲート通過処理を終了する。

図１９は、主制御基板３００における第１始動口通過処理（ステップＳ５２０）を説明するフローチャートである。

（ステップＳ５２０−１）
メインＣＰＵ３００ａは、特別図柄識別値として「００Ｈ」をセットする。なお、特別図柄識別値は、保留種別として特１保留および特２保留のいずれであるかを識別するためのもので、特別図柄識別値（００Ｈ）は特１保留を示し、特別図柄識別値（０１Ｈ）は特２保留を示す。

（ステップＳ５２０−３）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタのアドレスをセットする。

（ステップＳ５３５）
メインＣＰＵ３００ａは、特別図柄乱数取得処理を実行して、当該第１始動口通過処理を終了する。なお、この特別図柄乱数取得処理は、第２始動口通過処理（ステップＳ５３０）と共通のモジュールを利用して実行される。したがって、特別図柄乱数取得処理の詳細は、第２始動口通過処理の説明後に説明する。

図２０は、主制御基板３００における第２始動口通過処理（ステップＳ５３０）を説明するフローチャートである。

（ステップＳ５３０−１）
メインＣＰＵ３００ａは、特別図柄識別値として「０１Ｈ」をセットする。

（ステップＳ５３０−３）
メインＣＰＵ３００ａは、特別図柄２保留球数カウンタのアドレスをセットする。

（ステップＳ５３５）
メインＣＰＵ３００ａは、後述する特別図柄乱数取得処理を実行する。

（ステップＳ５３０−５）
メインＣＰＵ３００ａは、普通遊技管理フェーズをロードする。なお、詳しくは後述するが、普通遊技管理フェーズは、普通遊技の実行処理の段階、すなわち、普通遊技の進行状況を示すものであり、普通遊技の実行処理の段階に応じて更新される。

（ステップＳ５３０−７）
メインＣＰＵ３００ａは、上記ステップＳ５３０−５でロードした普通遊技管理フェーズが「０４Ｈ」ではないかを判定する。なお、普通遊技管理フェーズの「０４Ｈ」は、普通電動役物入賞口開放制御処理中であることを示すものである。この普通電動役物入賞口開放制御処理においては、普通電動役物ソレノイド１２２ｃが通電されて可動片１２２ｂが開状態に制御されることから、ここでは、第２始動口１２２が適正に開放され得る状態にあるかを判定することとなる。その結果、普通遊技管理フェーズが「０４Ｈ」ではないと判定した場合には当該第２始動口通過処理を終了し、普通遊技管理フェーズが「０４Ｈ」であると判定した場合にはステップＳ５３０−９に処理を移す。

（ステップＳ５３０−９）
メインＣＰＵ３００ａは、普通電動役物入賞球数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新し、当該第２始動口通過処理を終了する。

図２１は、主制御基板３００における特別図柄乱数取得処理（ステップＳ５３５）を説明するフローチャートである。この特別図柄乱数取得処理は、上記した第１始動口通過処理（ステップＳ５２０）および第２始動口通過処理（ステップＳ５３０）において、共通のモジュールを用いて実行される。

（ステップＳ５３５−１）
メインＣＰＵ３００ａは、上記ステップＳ５２０−１またはステップＳ５３０−１でセットした特別図柄識別値をロードする。

（ステップＳ５３５−３）
メインＣＰＵ３００ａは、対象特別図柄保留球数をロードする。ここでは、上記ステップＳ５３５−１でロードした特別図柄識別値が「００Ｈ」であれば、特別図柄１保留球数カウンタのカウンタ値、すなわち、特１保留数をロードする。また、上記ステップＳ５３５−１でロードした特別図柄識別値が「０１Ｈ」であれば、特別図柄２保留球数カウンタのカウンタ値、すなわち、特２保留数をロードする。

（ステップＳ５３５−５）
メインＣＰＵ３００ａは、ハードウェア乱数生成部によって更新された大当たり決定乱数をロードする。

（ステップＳ５３５−７）
メインＣＰＵ３００ａは、上記ステップＳ５３５−３でロードした対象特別図柄保留球数が上限値以上であるかを判定する。その結果、上限値以上であると判定した場合には、ステップＳ５３５−２３に処理を移し、上限値以上ではないと判定した場合には、ステップＳ５３５−９に処理を移す。

（ステップＳ５３５−９）
メインＣＰＵ３００ａは、対象特別図柄保留球数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

（ステップＳ５３５−１１）
メインＣＰＵ３００ａは、特図保留記憶領域の８つの記憶部のうち、取得した大当たり決定乱数をセーブする対象となる対象記憶部を算定する。

（ステップＳ５３５−１３）
メインＣＰＵ３００ａは、上記ステップＳ５３５−５でロードした大当たり決定乱数、上記ステップＳ４００−１３で更新された当たり図柄乱数、上記ステップＳ１００−４３で更新されたリーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数を取得し、上記ステップＳ５３５−１１で算定した対象記憶部に格納する。

（ステップＳ５３５−１５）
メインＣＰＵ３００ａは、特図保留記憶領域に記憶されている特１保留および特２保留の入賞順序を更新して記憶する特別図柄保留球入賞順序設定処理を行う。

（ステップＳ５３６）
メインＣＰＵ３００ａは、上記ステップＳ５３５−１３で対象記憶部に格納した各種の乱数に基づいて、大役仮抽選、当たり図柄仮決定、変動演出パターン仮決定をする取得時演出判定処理を実行する。

（ステップＳ５３５−１７）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値をロードする。

（ステップＳ５３５−１９）
メインＣＰＵ３００ａは、上記ステップＳ５３５−１７でロードしたカウンタ値に基づいて、特図保留指定コマンドを送信バッファにセットする。ここでは、特別図柄１保留球数カウンタのカウンタ値（特１保留数）に基づいて特図１保留指定コマンドをセットし、特別図柄２保留球数カウンタのカウンタ値（特２保留数）に基づいて特図２保留指定コマンドをセットする。これにより、特１保留または特２保留が記憶されるたびに、特１保留数および特２保留数が副制御基板３３０に伝達されることとなる。

（ステップＳ５３５−２１）
メインＣＰＵ３００ａは、上記ステップＳ５３５−１５で記憶した特１保留および特２保留の入賞順序に対応する特別図柄入賞順序コマンドを送信バッファにセットする。

（ステップＳ５３５−２３）
メインＣＰＵ３００ａは、普通遊技管理フェーズをロードする。

（ステップＳ５３５−２５）
メインＣＰＵ３００ａは、上記ステップＳ５３５−２３でロードした普通遊技管理フェーズを確認し、当該普通遊技管理フェーズとしての識別値が、後述する普通電動役物入賞口開放制御状態を示す「０４Ｈ」未満、すなわち、「００Ｈ」〜「０３Ｈ」であるかを判定する。その結果、「００Ｈ」〜「０３Ｈ」であると判定した場合にはステップＳ５３５−２７に処理を移し、「００Ｈ」〜「０３Ｈ」ではないと判定した場合には当該特別図柄乱数取得処理を終了する。

（ステップＳ５３５−２７）
メインＣＰＵ３００ａは、専用タイマのタイマ値をロードする。ここで、専用タイマとは、上記の普通電動役物入賞口閉鎖有効時間をカウント（計時）するものである。なお、普通電動役物入賞口閉鎖有効時間は、後述する図４０のステップＳ７５０−１１で専用タイマにセーブされた後、上記ステップＳ４００−９においてタイマ値が０になるまで減算される。

（ステップＳ５３５−２９）
メインＣＰＵ３００ａは、上記ステップＳ５３５−２７でロードしたタイマ値が０であるか、すなわち、普通電動役物入賞口閉鎖有効時間が終了しているかを判定する。その結果、タイマ値が０である（普通電動役物入賞口閉鎖有効時間外である）と判定した場合にはステップＳ５３５−３１に処理を移し、タイマ値は０ではない（普通電動役物入賞口閉鎖有効時間内である）と判定した場合には当該特別図柄乱数取得処理を終了する。

（ステップＳ５３５−３１）
メインＣＰＵ３００ａは、上記ステップＳ５３５−２９においてタイマ値が０であると判定した場合に、第１始動口１２０または第２始動口１２２への遊技球の入球が、異常なものであるか否かを判定する。詳しい説明は省略しているが、第１始動口１２０または第２始動口１２２に遊技球が入球すると、第１始動口１２０への遊技球の入球数と、第２始動口１２２への遊技球の入球数の差分を算出し、この算出値に基づいて差分カウンタを更新する処理が行われている。

そして、当該ステップＳ５３５−３１においては、差分カウンタのカウンタ値すなわち差分が所定値以上であるか否かを判定し、差分が所定値以上であると判定した場合に、異常入賞があったと判定し、例えば異常検知コマンドを副制御基板３３０に送信するための処理や、入賞を無効とする所定の処理等を行う始動口異常入賞エラー処理を実行し、当該特別図柄乱数取得処理（ステップＳ５３５）を終了する。

ただし、本実施形態においては、第２始動口１２２の可動片１２２ｂが開状態に制御されると、振分装置１５０の外方からも第２始動口１２２に遊技球が入球するため、第１始動口１２０への遊技球の入球数と、第２始動口１２２への遊技球の入球数との差分が大きくなり、正規に遊技球が入球しているにも拘わらず、異常入賞があったと判定してしまうおそれがある。そこで、第２始動口１２２の可動片１２２ｂが開状態から閉状態に移行したときに、差分カウンタのカウンタ値をクリアし、誤ったエラー判定がなされないようにしている。

図２２は、特別遊技管理フェーズを説明する図である。既に説明したとおり、本実施形態では、第１始動口１２０または第２始動口１２２への遊技球の入球を契機とする特別遊技と、ゲート１２４への遊技球の通過を契機とする普通遊技とが、同時並行して進行する。特別遊技に係る処理は、段階的に、かつ、繰り返し実行されるが、主制御基板３００では、こうした特別遊技に係る各処理を特別遊技管理フェーズによって管理している。

図２２に示すように、メインＲＯＭ３００ｂには、特別遊技を実行制御するための複数の特別遊技制御モジュールが格納されており、これら特別遊技制御モジュールごとに、特別遊技管理フェーズが対応付けられている。具体的には、特別遊技管理フェーズが「００Ｈ」である場合には、「特別図柄変動待ち処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０１Ｈ」である場合には、「特別図柄変動中処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０２Ｈ」である場合には、「特別図柄停止図柄表示処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０３Ｈ」である場合には、「大入賞口開放前処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０４Ｈ」である場合には、「大入賞口開放制御処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０５Ｈ」である場合には、「大入賞口閉鎖有効処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０６Ｈ」である場合には、「大入賞口終了ウェイト処理」を実行するためのモジュールがコールされる。

図２３は、主制御基板３００における特別遊技管理処理（ステップＳ６００）を説明するフローチャートである。

（ステップＳ６００−１）
メインＣＰＵ３００ａは、特別遊技管理フェーズをロードする。

（ステップＳ６００−３）
メインＣＰＵ３００ａは、上記ステップＳ６００−１でロードした特別遊技管理フェーズに対応する特別遊技制御モジュールを選択する。

（ステップＳ６００−５）
メインＣＰＵ３００ａは、上記ステップＳ６００−３で選択した特別遊技制御モジュールをコールして処理を開始する。

（ステップＳ６００−７）
メインＣＰＵ３００ａは、特別遊技の制御時間を管理する特別遊技タイマをロードし、当該特別遊技管理処理を終了する。

図２４は、主制御基板３００における特別図柄変動待ち処理を説明するフローチャートである。この特別図柄変動待ち処理は、特別遊技管理フェーズが「００Ｈ」であった場合に実行される。

（ステップＳ６１０−１）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値の合計、すなわち、特１保留数（Ｘ１）および特２保留数（Ｘ２）の合計値を確認する。

（ステップＳ６１０−３）
メインＣＰＵ３００ａは、上記ステップＳ６１０−１で確認した合計値が「０」でないかを判定する。その結果、合計値が「０」ではないと判定した場合にはステップＳ６１０−７に処理を移し、合計値は「０」であると判定した場合にはステップＳ６１０−５に処理を移す。

（ステップＳ６１０−５）
メインＣＰＵ３００ａは、保留が途切れると客待ちコマンドを送信バッファにセットするとともに、客待ち状態に設定するための客待ち設定処理を実行し、当該特別図柄変動待ち処理を終了する。なお、客待ちコマンドは、保留が途切れた際に１度だけ送信される。

（ステップＳ６１０−７）
メインＣＰＵ３００ａは、特図保留記憶領域の第１記憶部〜第８記憶部に記憶されている特１保留および特２保留を、１つ序数の小さい記憶部にブロック転送する。具体的には、第２記憶部〜第８記憶部に記憶されている特１保留および特２保留を、第１記憶部〜第７記憶部に転送する。また、メインＲＡＭ３００ｃには、処理対象となる第０記憶部が設けられており、第１記憶部に記憶されている特１保留および特２保留を、第０記憶部にブロック転送する。なお、この特別図柄記憶エリアシフト処理においては、第０記憶部に転送された保留種別に対応する対象特別図柄保留球数カウンタのカウンタ値を「１」減算するとともに、特１保留または特２保留が「１」減算したことを示す、保留減指定コマンドを送信バッファにセットする。さらに、ここでは、特図保留記憶領域に記憶されている特１保留および特２保留の入賞順序を更新して記憶する。

（ステップＳ６１０−９）
メインＣＰＵ３００ａは、第０記憶部に転送された大当たり決定乱数、保留種別、高確率遊技状態であるか低確率遊技状態であるかを識別する特別図柄確率状態フラグをロードし、対応する大当たり決定乱数判定テーブルを選択して大役抽選を行い、その抽選結果を記憶する特別図柄当たり判定処理を実行する。

（ステップＳ６１０−１１）
メインＣＰＵ３００ａは、特別図柄を決定するための特別図柄図柄判定処理を実行する。ここでは、上記ステップＳ６１０−９の大役抽選の結果が大当たりであった場合には、第０記憶部に転送された当たり図柄乱数、保留種別をロードし、対応する当たり図柄乱数判定テーブルを選択して特別図柄判定データを抽出し、抽出した特別図柄判定データ（大当たり図柄の種別）をセーブする。また、上記ステップＳ６１０−９の大役抽選の結果がハズレであった場合には、保留種別に対応するハズレ用の特別図柄判定データ（ハズレ図柄の種別）をセーブする。このようにして、特別図柄判定データをセーブしたら、当該特別図柄判定データに対応する図柄種別指定コマンドを送信バッファにセットする。

（ステップＳ６１０−１３）
メインＣＰＵ３００ａは、上記ステップＳ６１０−１１で抽出した特別図柄判定データに対応する特別図柄停止図柄番号をセーブする。なお、第１特別図柄表示器１６０および第２特別図柄表示器１６２は、それぞれ７セグで構成されており、７セグを構成する各セグメントには番号（カウンタ値）が対応付けられている。ここで決定する特別図柄停止図柄番号は、最終的に点灯するセグメントの番号（カウンタ値）を示すものである。

（ステップＳ６１１）
メインＣＰＵ３００ａは、変動モード番号および変動パターン番号を決定する特別図柄変動番号決定処理を実行する。この特別図柄変動番号決定処理の詳細は後述する。

（ステップＳ６１０−１５）
メインＣＰＵ３００ａは、上記ステップＳ６１１で決定された変動モード番号および変動パターン番号をロードするとともに、変動時間決定テーブルを参照して、変動時間１および変動時間２を決定する。そして、決定した変動時間１、２の合計時間を、特別図柄変動タイマにセットする。

（ステップＳ６１０−１７）
メインＣＰＵ３００ａは、上記ステップＳ６１０−９における大役抽選の結果が大当たりであるか否かを判定し、大当たりであった場合には、上記ステップＳ６１０−１１でセーブした特別図柄判定データをロードして、大当たり図柄の種別を確認する。そして、遊技状態設定テーブルを参照して、大役遊技終了後に設定される遊技状態および高確回数を判定し、その判定結果を特別図柄確率状態予備フラグおよび高確回数切り予備カウンタにセーブする。

（ステップＳ６１０−１９）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０または第２特別図柄表示器１６２において、特別図柄の変動表示を開始するために、特別図柄表示図柄カウンタを設定する処理を実行する。第１特別図柄表示器１６０および第２特別図柄表示器１６２を構成する７セグの各セグメントにはカウンタ値が対応付けられており、特別図柄表示図柄カウンタに設定されたカウンタ値に対応するセグメントが点灯制御される。ここでは、特別図柄の変動表示の開始時に点灯させるセグメントに対応するカウンタ値が特別図柄表示図柄カウンタに設定されることとなる。なお、特別図柄表示図柄カウンタは、第１特別図柄表示器１６０に対応する特別図柄１表示図柄カウンタと、第２特別図柄表示器１６２に対応する特別図柄２表示図柄カウンタとが別個に設けられており、ここでは、保留種別に対応するカウンタにカウンタ値が設定される。

（ステップＳ６１０−２１）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値をロードし、特図保留指定コマンドを送信バッファにセットする。ここでは、特別図柄１保留球数カウンタのカウンタ値（特１保留数）に基づいて特図１保留指定コマンドをセットし、特別図柄２保留球数カウンタのカウンタ値（特２保留数）に基づいて特図２保留指定コマンドをセットする。また、ここでは、上記ステップＳ６１０−７で記憶した特１保留および特２保留の入賞順序に対応する特別図柄入賞順序コマンドを送信バッファにセットする。これにより、特１保留または特２保留が消化されるたびに、特１保留数および特２保留数、ならびに、これら各保留の入賞順序が副制御基板３３０に伝達されることとなる。

（ステップＳ６１０−２３）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０１Ｈ」に更新し、当該特別図柄変動待ち処理を終了する。

図２５は、主制御基板３００における特別図柄変動番号決定処理を説明するフローチャートである。

（ステップＳ６１１−１）
メインＣＰＵ３００ａは、上記ステップＳ６１０−９における大役抽選の結果が大当たりであるかを判定する。その結果、大当たりであると判定した場合にはステップＳ６１１−３に処理を移し、大当たりではない（ハズレである）と判定した場合にはステップＳ６１１−５に処理を移す。

（ステップＳ６１１−３）
メインＣＰＵ３００ａは、リーチモード決定乱数判定テーブルをセットする。

（ステップＳ６１１−５）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値の合計、すなわち、特１保留数（Ｘ１）および特２保留数（Ｘ２）の合計値を確認する。

（ステップＳ６１１−７）
メインＣＰＵ３００ａは、現在の遊技状態、上記ステップＳ６１１−５で確認した合計値、保留種別に基づいて、対応するリーチグループ決定乱数判定テーブルをセットする。そして、セットしたリーチグループ決定乱数判定テーブルと、上記ステップＳ６１０−７で第０記憶部に転送したリーチグループ決定乱数とに基づいて、リーチグループ（グループ種別）を決定する。

（ステップＳ６１１−９）
メインＣＰＵ３００ａは、上記ステップＳ６１１−７で決定されたリーチグループに対応するリーチモード決定乱数判定テーブルをセットする。

（ステップＳ６１１−１１）
メインＣＰＵ３００ａは、上記ステップＳ６１１−３または上記ステップＳ６１１−９でセットしたリーチモード決定乱数判定テーブルと、上記ステップＳ６１０−７で第０記憶部に転送したリーチモード決定乱数とに基づいて、変動モード番号を決定する。また、ここでは、変動モード番号とともに、変動パターン乱数判定テーブルが決定される。

（ステップＳ６１１−１３）
メインＣＰＵ３００ａは、上記ステップＳ６１１−１３で決定した変動モード番号に対応する変動モードコマンドを送信バッファにセットする。

（ステップＳ６１１−１５）
メインＣＰＵ３００ａは、上記ステップＳ６１１−１１で決定した変動パターン乱数判定テーブルと、上記ステップＳ６１０−７で第０記憶部に転送した変動パターン乱数とに基づいて、変動パターン番号を決定する。

（ステップＳ６１１−１７）
メインＣＰＵ３００ａは、上記ステップＳ６１１−１５で決定した変動パターン番号に対応する変動パターンコマンドを送信バッファにセットして、当該特別図柄変動番号決定処理を終了する。

図２６は、主制御基板３００における特別図柄変動中処理を説明するフローチャートである。この特別図柄変動中処理は、特別遊技管理フェーズが「０１Ｈ」であった場合に実行される。

（ステップＳ６２０−１）
メインＣＰＵ３００ａは、特別図柄変動ベースカウンタを更新する処理を実行する。なお、特別図柄変動ベースカウンタは、所定周期（例えば１００ｍｓ）で１周するようにカウンタ値が設定される。具体的には、特別図柄変動ベースカウンタのカウンタ値が「０」であった場合には、所定のカウンタ値（例えば２５）がセットされ、カウンタ値が「１」以上であった場合には、現在のカウンタ値から「１」減算した値にカウンタ値を更新する。

（ステップＳ６２０−３）
メインＣＰＵ３００ａは、上記ステップＳ６２０−１で更新した特別図柄変動ベースカウンタのカウンタ値が「０」であるかを判定する。その結果、カウンタ値が「０」であった場合にはステップＳ６２０−５に処理を移し、カウンタ値が「０」ではなかった場合にはステップＳ６２０−９に処理を移す。

（ステップＳ６２０−５）
メインＣＰＵ３００ａは、上記ステップＳ６１０−１５で設定された特別図柄変動タイマのタイマ値を所定値減算する特別図柄変動タイマ更新処理を行う。

（ステップＳ６２０−７）
メインＣＰＵ３００ａは、上記ステップＳ６２０−５で更新した特別図柄変動タイマのタイマ値が「０」であるかを判定する。その結果、タイマ値が「０」であった場合にはステップＳ６２０−１５に処理を移し、タイマ値が「０」ではなかった場合にはステップＳ６２０−９に処理を移す。

（ステップＳ６２０−９）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０および第２特別図柄表示器１６２を構成する７セグの各セグメントの点灯時間を計時する特別図柄表示タイマを更新する。具体的には、特別図柄表示タイマのタイマ値が「０」であった場合には、所定のタイマ値がセットされ、タイマ値が「１」以上であった場合には、現在のタイマ値から「１」減算した値にタイマ値を更新する。

（ステップＳ６２０−１１）
メインＣＰＵ３００ａは、特別図柄表示タイマのタイマ値が「０」であるかを判定する。その結果、特別図柄表示タイマのタイマ値が「０」であると判定した場合にはステップＳ６２０−１３に処理を移し、特別図柄表示タイマのタイマ値が「０」でないと判定した場合には当該特別図柄変動中処理を終了する。

（ステップＳ６２０−１３）
メインＣＰＵ３００ａは、更新対象の特別図柄表示図柄カウンタのカウンタ値を更新し、当該特別図柄変動中処理を終了する。これにより、７セグを構成する各セグメントが、所定時間おきに順次点灯することとなる。

（ステップＳ６２０−１５）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０２Ｈ」に更新する。

（ステップＳ６２０−１７）
メインＣＰＵ３００ａは、対象の特別図柄表示図柄カウンタに、上記ステップＳ６１０−１３で決定した特別図柄停止図柄番号（カウンタ値）をセーブする。これにより、第１特別図柄表示器１６０または第２特別図柄表示器１６２に、決定された特別図柄が停止表示されることとなる。

（ステップＳ６２０−１９）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０または第２特別図柄表示器１６２に特別図柄が停止表示されたことを示す特図停止指定コマンドを送信バッファにセットする。

（ステップＳ６２０−２１）
メインＣＰＵ３００ａは、特別図柄を停止表示する時間である特別図柄変動停止時間を特別遊技タイマにセットし、当該特別図柄変動中処理を終了する。

図２７は、主制御基板３００における特別図柄停止図柄表示処理を説明するフローチャートである。この特別図柄停止図柄表示処理は、特別遊技管理フェーズが「０２Ｈ」であった場合に実行される。

（ステップＳ６３０−１）
メインＣＰＵ３００ａは、上記ステップＳ６２０−２１でセットした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合には当該特別図柄停止図柄表示処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６３０−３に処理を移す。

（ステップＳ６３０−３）
メインＣＰＵ３００ａは、大役抽選の結果を確認する。

（ステップＳ６３０−５）
メインＣＰＵ３００ａは、大役抽選の結果が大当たりであるかを判定する。その結果、大当たりであると判定した場合にはステップＳ６３０−１５に処理を移し、大当たりではないと判定した場合にはステップＳ６３０−７に処理を移す。

（ステップＳ６３０−７）
メインＣＰＵ３００ａは、回数切り管理処理を実行する。ここでは、特別図柄確率状態フラグをロードして、現在の遊技状態が低確率遊技状態であるか高確率遊技状態であるかを確認する。そして、遊技状態が高確率遊技状態であった場合には、高確回数切りカウンタのカウンタ値を、現在のカウンタ値から「１」減算した値に更新する。なお、高確回数切りカウンタを更新した結果、カウンタ値が「０」になった場合には、低確率遊技状態に対応する特別図柄確率状態フラグをセットする。これにより、高確率遊技状態において、大当たりに当選することなく、特別図柄が所定回数確定したところで、遊技状態が低確率遊技状態に移行することとなる。

また、ここでは、遊技状態が非時短遊技状態であるか時短遊技状態であるかを識別するための普通図柄時短状態フラグをロードして、現在の遊技状態が非時短遊技状態であるか時短遊技状態であるかを確認する。そして、遊技状態が時短遊技状態であった場合には、時短回数切りカウンタのカウンタ値を、現在のカウンタ値から「１」減算した値に更新する。なお、時短回数切りカウンタを更新した結果、カウンタ値が「０」になった場合には、非時短遊技状態に対応する普通図柄時短状態フラグをセットする。これにより、時短遊技状態において、大当たりに当選することなく、特別図柄が所定回数確定したところで、遊技状態が非時短遊技状態に移行することとなる。

（ステップＳ６３０−９）
メインＣＰＵ３００ａは、特別図柄が確定したときの遊技状態を示す特図確定時遊技状態確認指定コマンドを送信バッファにセットする。

（ステップＳ６３０−１１）
メインＣＰＵ３００ａは、上記ステップＳ６３０−７で更新した高確回数および時短回数を副制御基板３３０に伝達するための回数コマンドを送信バッファにセットする。

（ステップＳ６３０−１３）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「００Ｈ」に更新し、当該特別図柄停止図柄表示処理を終了する。これにより、１の保留に基づく特別遊技管理処理が終了し、特１保留または特２保留が記憶されている場合には、次の保留に基づく特別図柄の変動表示を開始するための処理が行われることとなる。

（ステップＳ６３０−１５）
メインＣＰＵ３００ａは、確定した特別図柄の種別に応じて、特別電動役物作動ラムセットテーブルのデータをセットする。

（ステップＳ６３０−１７）
メインＣＰＵ３００ａは、特別電動役物最大作動回数設定処理を行う。具体的には、上記ステップＳ６３０−１５でセットしたデータを参照し、特別電動役物最大作動回数カウンタに、カウンタ値として所定数（特別図柄の種別に対応するカウンタ値＝ラウンド数）をセットする。なお、この特別電動役物最大作動回数カウンタは、これから開始する大役遊技において実行可能なラウンド数を示すものである。一方、メインＲＡＭ３００ｃには、特別電動役物連続作動回数カウンタが設けられており、各ラウンド遊技の開始時に、特別電動役物連続作動回数カウンタのカウンタ値を「１」加算することで、現在のラウンド遊技数が管理される。ここでは、大役遊技の開始に伴って、この特別電動役物連続作動回数カウンタのカウンタ値をリセット（「０」に更新）する処理が併せて実行される。

（ステップＳ６３０−１９）
メインＣＰＵ３００ａは、上記ステップＳ６３０−１５でセットしたデータを参照し、特別遊技タイマに、タイマ値として所定のオープニング時間をセーブする。

（ステップＳ６３０−２１）
メインＣＰＵ３００ａは、大役遊技の開始を副制御基板３３０に伝達するためのオープニング指定コマンドを送信バッファにセットする。

（ステップＳ６３０−２３）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０３Ｈ」に更新し、当該特別図柄停止図柄表示処理を終了する。これにより、大役遊技が開始されることとなる。

図２８は、主制御基板３００における大入賞口開放前処理を説明するフローチャートである。この大入賞口開放前処理は、特別遊技管理フェーズが「０３Ｈ」であった場合に実行される。

（ステップＳ６４０−１）
メインＣＰＵ３００ａは、特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合には当該大入賞口開放前処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６４０−３に処理を移す。

（ステップＳ６４０−３）
メインＣＰＵ３００ａは、特別電動役物連続作動回数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

（ステップＳ６４０−５）
メインＣＰＵ３００ａは、大入賞口１２８の開放開始（ラウンド遊技の開始）を副制御基板３３０に伝達するための大入賞口開放指定コマンドを送信バッファにセットする。

（ステップＳ６４１）
メインＣＰＵ３００ａは、大入賞口開閉切替処理を実行する。この大入賞口開閉切替処理については後述する。

（ステップＳ６４０−７）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０４Ｈ」に更新し、当該大入賞口開放前処理を終了する。

図２９は、主制御基板３００における大入賞口開閉切替処理を説明するフローチャートである。

（ステップＳ６４１−１）
メインＣＰＵ３００ａは、特別電動役物開閉切替回数カウンタのカウンタ値が、特別電動役物開閉切替回数（１回のラウンド遊技中における大入賞口１２８の開閉回数）の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合には当該大入賞口開閉切替処理を終了し、カウンタ値は上限値ではないと判定した場合にはステップＳ６４１−３に処理を移す。

（ステップＳ６４１−３）
メインＣＰＵ３００ａは、特別電動役物作動ラムセットテーブルのデータを参照し、特別電動役物開閉切替回数カウンタのカウンタ値に基づいて、大入賞口ソレノイド１２８ｃを通電制御するためのソレノイド制御データ、および、大入賞口ソレノイド１２８ｃの通電時間もしくは通電停止時間であるタイマデータを抽出する。

（ステップＳ６４１−５）
メインＣＰＵ３００ａは、上記ステップＳ６４１−３で抽出したソレノイド制御データに基づいて、大入賞口ソレノイド１２８ｃの通電を開始するか、もしくは、大入賞口ソレノイド１２８ｃの通電を停止するための大入賞口ソレノイド通電制御処理を実行する。この大入賞口ソレノイド通電制御処理の実行により、上記ステップＳ４００−２５およびステップＳ４００−２７において、大入賞口ソレノイド１２８ｃの通電開始もしくは通電停止の制御がなされることとなる。

（ステップＳ６４１−７）
メインＣＰＵ３００ａは、上記ステップＳ６４１−３で抽出したタイマデータに基づくタイマ値を、特別遊技タイマにセーブする。なお、ここで特別遊技タイマにセーブされるタイマ値は、大入賞口１２８の１回の最大開放時間となる。

（ステップＳ６４１−９）
メインＣＰＵ３００ａは、大入賞口ソレノイド１２８ｃの通電開始状態か、すなわち、上記ステップＳ６４１−５において、大入賞口ソレノイド１２８ｃの通電を開始する制御処理がなされたかを判定する。その結果、通電開始状態であると判定した場合にはステップＳ６４１−１１に処理を移し、通電開始状態ではないと判定した場合には当該大入賞口開閉切替処理を終了する。

（ステップＳ６４１−１１）
メインＣＰＵ３００ａは、特別電動役物開閉切替回数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新し、当該大入賞口開閉切替処理を終了する。

図３０は、主制御基板３００における大入賞口開放制御処理を説明するフローチャートである。この大入賞口開放制御処理は、特別遊技管理フェーズが「０４Ｈ」であった場合に実行される。

（ステップＳ６５０−１）
メインＣＰＵ３００ａは、上記ステップＳ６４１−７でセーブした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合にはステップＳ６５０−５に処理を移し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６５０−３に処理を移す。

（ステップＳ６５０−３）
メインＣＰＵ３００ａは、特別電動役物開閉切替回数カウンタのカウンタ値が、特別電動役物開閉切替回数の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合にはステップＳ６５０−７に処理を移し、カウンタ値は上限値ではないと判定した場合にはステップＳ６４１に処理を移す。

（ステップＳ６４１）
上記ステップＳ６５０−３において、特別電動役物開閉切替回数カウンタのカウンタ値が、特別電動役物開閉切替回数の上限値ではないと判定した場合には、メインＣＰＵ３００ａは、上記ステップＳ６４１の処理を実行する。

（ステップＳ６５０−５）
メインＣＰＵ３００ａは、上記ステップＳ５００−９で更新された大入賞口入賞球数カウンタのカウンタ値が規定数に到達していないか、すなわち、大入賞口１２８に、１ラウンド中の最大入賞可能数と同数の遊技球が入球していないかを判定する。その結果、規定数に到達していないと判定した場合には当該大入賞口開放制御処理を終了し、規定数に到達したと判定した場合にはステップＳ６５０−７に処理を移す。

（ステップＳ６５０−７）
メインＣＰＵ３００ａは、大入賞口ソレノイド１２８ｃの通電を停止して大入賞口１２８を閉鎖するために必要な大入賞口閉鎖処理を実行する。これにより、大入賞口１２８が閉鎖状態となる。

（ステップＳ６５０−９）
メインＣＰＵ３００ａは、大入賞口閉鎖有効時間（インターバル時間）を特別遊技タイマにセーブする。

（ステップＳ６５０−１１）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０５Ｈ」に更新する。

（ステップＳ６５０−１３）
メインＣＰＵ３００ａは、大入賞口１２８が閉鎖されたことを示す大入賞口閉鎖指定コマンドを送信バッファにセットし、当該大入賞口開放制御処理を終了する。

図３１は、主制御基板３００における大入賞口閉鎖有効処理を説明するフローチャートである。この大入賞口閉鎖有効処理は、特別遊技管理フェーズが「０５Ｈ」であった場合に実行される。

（ステップＳ６６０−１）
メインＣＰＵ３００ａは、上記ステップＳ６５０−９でセーブした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合には当該大入賞口閉鎖有効処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６６０−３に処理を移す。

（ステップＳ６６０−３）
メインＣＰＵ３００ａは、特別電動役物連続作動回数カウンタのカウンタ値が、特別電動役物最大作動回数カウンタのカウンタ値と一致するか、すなわち、予め設定された回数のラウンド遊技が終了したかを判定する。その結果、特別電動役物連続作動回数カウンタのカウンタ値が、特別電動役物最大作動回数カウンタのカウンタ値と一致すると判定した場合にはステップＳ６６０−９に処理を移し、一致しないと判定した場合にはステップＳ６６０−５に処理を移す。

（ステップＳ６６０−５）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０３Ｈ」に更新する。

（ステップＳ６６０−７）
メインＣＰＵ３００ａは、所定の大入賞口閉鎖時間を特別遊技タイマにセーブし、当該大入賞口閉鎖有効処理を終了する。これにより、次のラウンド遊技が開始されることとなる。

（ステップＳ６６０−９）
メインＣＰＵ３００ａは、エンディング時間を特別遊技タイマにセーブするエンディング時間設定処理を実行する。

（ステップＳ６６０−１１）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０６Ｈ」に更新する。

（ステップＳ６６０−１３）
メインＣＰＵ３００ａは、エンディングの開始を示すエンディング指定コマンドを送信バッファにセットし、当該大入賞口閉鎖有効処理を終了する。

図３２は、主制御基板３００における大入賞口終了ウェイト処理を説明するフローチャートである。この大入賞口終了ウェイト処理は、特別遊技管理フェーズが「０６Ｈ」であった場合に実行される。

（ステップＳ６７０−１）
メインＣＰＵ３００ａは、上記ステップＳ６６０−９でセーブした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」でないと判定した場合には当該大入賞口終了ウェイト処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６７０−３に処理を移す。

（ステップＳ６７０−３）
メインＣＰＵ３００ａは、大役遊技終了後の遊技状態を設定するための状態設定処理を実行する。ここでは、上記ステップＳ６１０−１７でセーブした特別図柄確率状態予備フラグおよび高確回数切り予備カウンタをロードして、状態データをセーブする。また、ここでは、特別図柄（大当たり図柄）の種別に応じて、普通図柄時短状態フラグおよび時短回数切りカウンタに所定の状態データをセーブする。

（ステップＳ６７０−５）
メインＣＰＵ３００ａは、大役遊技の終了後に設定される遊技状態を伝達するための遊技状態変化指定コマンドを送信バッファにセットする。

（ステップＳ６７０−７）
メインＣＰＵ３００ａは、上記ステップＳ６７０−３でセーブした高確回数および時短回数に対応する回数コマンドを送信バッファにセットする。

（ステップＳ６７０−９）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「００Ｈ」に更新し、当該大入賞口終了ウェイト処理を終了する。これにより、特１保留または特２保留が記憶されている場合には、特別図柄の変動表示が再開されることとなる。

図３３は、普通遊技管理フェーズを説明する図である。既に説明したとおり、本実施形態では、ゲート１２４への遊技球の通過を契機とする普通遊技に係る処理が、段階的に、かつ、繰り返し実行されるが、主制御基板３００では、こうした普通遊技に係る各処理を普通遊技管理フェーズによって管理している。

図３３に示すように、メインＲＯＭ３００ｂには、普通遊技を実行制御するための複数の普通遊技制御モジュールが格納されており、これら普通遊技制御モジュールごとに、普通遊技管理フェーズが対応付けられている。具体的には、普通遊技管理フェーズが「００Ｈ」である場合には、「普通図柄変動待ち処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０１Ｈ」である場合には、「普通図柄変動中処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０２Ｈ」である場合には、「普通図柄停止図柄表示処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０３Ｈ」である場合には、「普通電動役物入賞口開放前処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０４Ｈ」である場合には、「普通電動役物入賞口開放制御処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０５Ｈ」である場合には、「普通電動役物入賞口終了ウェイト処理」を実行するためのモジュールがコールされる。

図３４は、主制御基板３００における普通遊技管理処理（ステップＳ７００）を説明するフローチャートである。

（ステップＳ７００−１）
メインＣＰＵ３００ａは、普通遊技管理フェーズをロードする。

（ステップＳ７００−３）
メインＣＰＵ３００ａは、上記ステップＳ７００−１でロードした普通遊技管理フェーズに対応する普通遊技制御モジュールを選択する。

（ステップＳ７００−５）
メインＣＰＵ３００ａは、上記ステップＳ７００−３で選択した普通遊技制御モジュールをコールして処理を開始する。

（ステップＳ７００−７）
メインＣＰＵ３００ａは、普通遊技の制御時間を管理する普通遊技タイマをロードする。

図３５は、主制御基板３００における普通図柄変動待ち処理を説明するフローチャートである。この普通図柄変動待ち処理は、普通遊技管理フェーズが「００Ｈ」であった場合に実行される。

（ステップＳ７１０−１）
メインＣＰＵ３００ａは、普通図柄保留球数カウンタのカウンタ値をロードし、カウンタ値が「０」であるか、すなわち、普図保留が「０」であるかを判定する。その結果、カウンタ値が「０」であると判定した場合には当該普通図柄変動待ち処理を終了し、カウンタ値は「０」ではないと判定した場合にはステップＳ７１０−３に処理を移す。

（ステップＳ７１０−３）
メインＣＰＵ３００ａは、普図保留記憶領域の第１記憶部〜第４記憶部に記憶されている普図保留（当たり決定乱数）を、１つ序数の小さい記憶部にブロック転送する。具体的には、第２記憶部〜第４記憶部に記憶されている普図保留を、第１記憶部〜第３記憶部に転送する。また、メインＲＡＭ３００ｃには、処理対象となる第０記憶部が設けられており、第１記憶部に記憶されている普図保留を、第０記憶部に転送する。なお、この普通図柄記憶エリアシフト処理においては、普通図柄保留球数カウンタのカウンタ値を「１」減算するとともに、普図保留が「１」減算したことを示す、普図保留減指定コマンドを送信バッファにセットする。

（ステップＳ７１０−５）
メインＣＰＵ３００ａは、第０記憶部に転送された当たり決定乱数をロードし、現在の遊技状態に対応する当たり決定乱数判定テーブルを選択して普図抽選を行い、その抽選結果を記憶する普通図柄当たり判定処理を実行する。

（ステップＳ７１０−７）
メインＣＰＵ３００ａは、上記ステップＳ７１０−５の普図抽選の結果に対応する普通図柄停止図柄番号をセーブする。なお、本実施形態では、普通図柄表示器１６８は１つのＬＥＤランプで構成されており、当たりの場合には普通図柄表示器１６８を点灯させ、ハズレの場合には普通図柄表示器１６８を消灯させる。ここで決定する普通図柄停止図柄番号は、最終的に普通図柄表示器１６８を点灯するか否かを示すものであり、例えば、当たりに当選した場合には、普通図柄停止図柄番号として「０」が決定され、ハズレの場合には、普通図柄停止図柄番号として「１」が決定される。

（ステップＳ７１０−９）
メインＣＰＵ３００ａは、現在の遊技状態を確認し、対応する普通図柄変動時間データテーブルを選択してセットする。

（ステップＳ７１０−１１）
メインＣＰＵ３００ａは、上記ステップＳ７１０−３で第０記憶部に転送した当たり決定乱数と、上記ステップＳ７１０−９でセットした普通図柄変動時間データテーブルとに基づいて、普通図柄変動時間を決定する。

（ステップＳ７１０−１３）
メインＣＰＵ３００ａは、上記ステップＳ７１０−１１で決定した普通図柄変動時間を普通遊技タイマにセーブする。

（ステップＳ７１０−１５）
メインＣＰＵ３００ａは、普通図柄表示器１６８において、普通図柄の変動表示を開始するために、普通図柄表示図柄カウンタを設定する処理を実行する。この普通図柄表示図柄カウンタに、カウンタ値として例えば「０」が設定されている場合には普通図柄表示器１６８が点灯制御され、カウンタ値として「１」が設定されている場合には普通図柄表示器１６８が消灯制御される。ここでは、普通図柄の変動表示の開始時に所定のカウンタ値が普通図柄表示図柄カウンタに設定されることとなる。

（ステップＳ７１０−１７）
メインＣＰＵ３００ａは、普図保留記憶領域に記憶されている普図保留数を示す普図保留指定コマンドを送信バッファにセットする。

（ステップＳ７１０−１９）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０１Ｈ」に更新し、当該普通図柄変動待ち処理を終了する。

図３６は、主制御基板３００における普通図柄変動中処理を説明するフローチャートである。この普通図柄変動中処理は、普通遊技管理フェーズが「０１Ｈ」であった場合に実行される。

（ステップＳ７２０−１）
メインＣＰＵ３００ａは、上記ステップＳ７１０−１３でセーブした普通遊技タイマのタイマ値が「０」であるかを判定する。その結果、タイマ値が「０」であった場合にはステップＳ７２０−９に処理を移し、タイマ値が「０」でなかった場合にはステップＳ７２０−３に処理を移す。

（ステップＳ７２０−３）
メインＣＰＵ３００ａは、普通図柄表示器１６８の点灯時間および消灯時間を計時する普通図柄表示タイマを更新する。具体的には、普通図柄表示タイマのタイマ値が「０」であった場合には、所定のタイマ値がセットされ、タイマ値が「１」以上であった場合には、現在のタイマ値から「１」減算した値にタイマ値を更新する。

（ステップＳ７２０−５）
メインＣＰＵ３００ａは、普通図柄表示タイマのタイマ値が「０」であるかを判定する。その結果、普通図柄表示タイマのタイマ値が「０」であると判定した場合にはステップＳ７２０−７に処理を移し、普通図柄表示タイマのタイマ値が「０」でないと判定した場合には当該普通図柄変動中処理を終了する。

（ステップＳ７２０−７）
メインＣＰＵ３００ａは、普通図柄表示図柄カウンタのカウンタ値を更新する。ここでは、普通図柄表示図柄カウンタのカウンタ値が、普通図柄表示器１６８の消灯を示すカウンタ値であった場合には点灯を示すカウンタ値に更新し、普通図柄表示器１６８の点灯を示すカウンタ値であった場合には消灯を示すカウンタ値に更新し、当該普通図柄変動中処理を終了する。これにより、普通図柄表示器１６８は、普通図柄変動時間にわたって、所定時間おきに点灯、消灯を繰り返す（点滅する）こととなる。

（ステップＳ７２０−９）
メインＣＰＵ３００ａは、普通図柄表示図柄カウンタに、上記ステップＳ７１０−７で決定した普通図柄停止図柄番号（カウンタ値）をセーブする。これにより、普通図柄表示器１６８が最終的に点灯もしくは消灯制御され、普図抽選の結果が報知されることとなる。

（ステップＳ７２０−１１）
メインＣＰＵ３００ａは、普通図柄を停止表示する時間である普通図柄変動停止時間を普通遊技タイマにセットする。

（ステップＳ７２０−１３）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０２Ｈ」に更新し、当該普通図柄変動中処理を終了する。

図３７は、主制御基板３００における普通図柄停止図柄表示処理を説明するフローチャートである。この普通図柄停止図柄表示処理は、普通遊技管理フェーズが「０２Ｈ」であった場合に実行される。

（ステップＳ７３０−１）
メインＣＰＵ３００ａは、上記ステップＳ７２０−１１でセットした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」でないと判定した場合には当該普通図柄停止図柄表示処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７３０−３に処理を移す。

（ステップＳ７３０−３）
メインＣＰＵ３００ａは、普図抽選の結果を確認する。

（ステップＳ７３０−５）
メインＣＰＵ３００ａは、普図抽選の結果が当たりであるかを判定する。その結果、当たりであると判定した場合にはステップＳ７３０−９に処理を移し、当たりではない（ハズレである）と判定した場合にはステップＳ７３０−７に処理を移す。

（ステップＳ７３０−７）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「００Ｈ」に更新し、当該普通図柄停止図柄表示処理を終了する。これにより、１の普図保留に基づく普通遊技管理処理が終了し、普図保留が記憶されている場合には、次の保留に基づく普通図柄の変動表示を開始するための処理が行われることとなる。

（ステップＳ７３０−９）
メインＣＰＵ３００ａは、開閉制御パターンテーブルのデータを参照し、普通遊技タイマに、タイマ値として普電開放前時間をセーブする。

（ステップＳ７３０−１１）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０３Ｈ」に更新し、当該普通図柄停止図柄表示処理を終了する。これにより、第２始動口１２２の開閉制御が開始されることとなる。

図３８は、主制御基板３００における普通電動役物入賞口開放前処理を説明するフローチャートである。この普通電動役物入賞口開放前処理は、普通遊技管理フェーズが「０３Ｈ」であった場合に実行される。

（ステップＳ７４０−１）
メインＣＰＵ３００ａは、普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」でないと判定した場合には当該普通電動役物入賞口開放前処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７４１に処理を移す。

（ステップＳ７４１）
メインＣＰＵ３００ａは、普通電動役物入賞口開閉切替処理を実行する。この普通電動役物入賞口開閉切替処理については後述する。

（ステップＳ７４０−３）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０４Ｈ」に更新し、当該普通電動役物入賞口開放前処理を終了する。

図３９は、主制御基板３００における普通電動役物入賞口開閉切替処理を説明するフローチャートである。

（ステップＳ７４１−１）
メインＣＰＵ３００ａは、普通電動役物開閉切替回数カウンタのカウンタ値が、普通電動役物開閉切替回数（１回の開閉制御中における可動片１２２ｂの開閉回数）の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合には当該普通電動役物入賞口開閉切替処理を終了し、カウンタ値は上限値ではないと判定した場合にはステップＳ７４１−３に処理を移す。

（ステップＳ７４１−３）
メインＣＰＵ３００ａは、開閉制御パターンテーブルのデータを参照し、普通電動役物開閉切替回数カウンタのカウンタ値に基づいて、普通電動役物ソレノイド１２２ｃを通電制御するためのソレノイド制御データ（通電制御データまたは通電停止制御データ）、および、普通電動役物ソレノイド１２２ｃの通電時間（ソレノイド通電時間）もしくは通電停止時間（休止時間）であるタイマデータを抽出する。

（ステップＳ７４１−５）
メインＣＰＵ３００ａは、上記ステップＳ７４１−３で抽出したソレノイド制御データに基づいて、普通電動役物ソレノイド１２２ｃの通電を開始するか、もしくは、普通電動役物ソレノイド１２２ｃの通電を停止するための普通電動役物ソレノイド通電制御処理を実行する。この普通電動役物ソレノイド通電制御処理の実行により、上記ステップＳ４００−２５およびステップＳ４００−２７において、普通電動役物ソレノイド１２２ｃの通電開始もしくは通電停止の制御がなされることとなる。

（ステップＳ７４１−７）
メインＣＰＵ３００ａは、上記ステップＳ７４１−３で抽出したタイマデータに基づくタイマ値を、普通遊技タイマにセーブする。なお、ここで普通遊技タイマにセーブされるタイマ値は、第２始動口１２２の１回の最大開放時間となる。

（ステップＳ７４１−９）
メインＣＰＵ３００ａは、普通電動役物ソレノイド１２２ｃの通電開始状態か、すなわち、上記ステップＳ７４１−５において、普通電動役物ソレノイド１２２ｃの通電を開始する制御処理がなされたかを判定する。その結果、通電開始状態であると判定した場合にはステップＳ７４１−１１に処理を移し、通電開始状態ではないと判定した場合には当該普通電動役物入賞口開閉切替処理を終了する。

（ステップＳ７４１−１１）
メインＣＰＵ３００ａは、普通電動役物開閉切替回数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

図４０は、主制御基板３００における普通電動役物入賞口開放制御処理を説明するフローチャートである。この普通電動役物入賞口開放制御処理は、普通遊技管理フェーズが「０４Ｈ」であった場合に実行される。

（ステップＳ７５０−１）
メインＣＰＵ３００ａは、上記ステップＳ７４１−７でセーブした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」でないと判定した場合にはステップＳ７５０−５に処理を移し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７５０−３に処理を移す。

（ステップＳ７５０−３）
メインＣＰＵ３００ａは、普通電動役物開閉切替回数カウンタのカウンタ値が、普通電動役物開閉切替回数の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合にはステップＳ７５０−７に処理を移し、カウンタ値は上限値ではないと判定した場合にはステップＳ７４１に処理を移す。

（ステップＳ７４１）
上記ステップＳ７５０−３において、普通電動役物開閉切替回数カウンタのカウンタ値が、普通電動役物開閉切替回数の上限値ではないと判定した場合には、メインＣＰＵ３００ａは、上記ステップＳ７４１の処理を実行する。

（ステップＳ７５０−５）
メインＣＰＵ３００ａは、上記ステップＳ５３０−９で更新された普通電動役物入賞球数カウンタのカウンタ値が規定数に到達していないか、すなわち、第２始動口１２２に、１回の開閉制御中の最大入賞可能数と同数の遊技球が入球していないかを判定する。その結果、規定数に到達していないと判定した場合には当該普通電動役物入賞口開放制御処理を終了し、規定数に到達したと判定した場合にはステップＳ７５０−７に処理を移す。

（ステップＳ７５０−７）
メインＣＰＵ３００ａは、普通電動役物ソレノイド１２２ｃの通電を停止して第２始動口１２２を閉鎖するために必要な普通電動役物閉鎖処理を実行する。これにより、第２始動口１２２が閉鎖状態となる。

（ステップＳ７５０−９）
メインＣＰＵ３００ａは、普電終了ウェイト時間を普通遊技タイマにセーブする。

（ステップＳ７５０−１１）
メインＣＰＵ３００ａは、普通電動役物入賞口閉鎖有効時間を専用タイマにセーブする。

（ステップＳ７５０−１３）
メインＣＰＵ３００ａは、第１始動口１２０への遊技球の入球数と、第２始動口１２２への遊技球の入球数との差分を示す差分カウンタをクリアする。

（ステップＳ７５０−１５）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０５Ｈ」に更新し、当該普通電動役物入賞口開放制御処理を終了する。

図４１は、主制御基板３００における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。この普通電動役物入賞口終了ウェイト処理は、普通遊技管理フェーズが「０５Ｈ」であった場合に実行される。

（ステップＳ７６０−１）
メインＣＰＵ３００ａは、上記ステップＳ７５０−９でセーブした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」でないと判定した場合には当該普通電動役物入賞口終了ウェイト処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７６０−３に処理を移す。

（ステップＳ７６０−３）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「００Ｈ」に更新し、当該普通電動役物入賞口終了ウェイト処理を終了する。これにより、普図保留が記憶されている場合には、普通図柄の変動表示が再開されることとなる。

図４２は、普通遊技管理フェーズの遷移について説明する図である。ここでは、（ａ）に本実施形態の普通遊技管理フェーズの遷移を示し、（ｂ）に比較例の普通遊技管理フェーズの遷移を示している。図４２（ａ）に示すように、普通図柄の変動表示が停止されている状態では、普通遊技管理フェーズが００Ｈにセットされている。この状態で普図保留が記憶されると、普通図柄の変動表示が開始され、普通遊技管理フェーズが０１Ｈにセットされる。普通遊技管理フェーズが０１Ｈにセットされている間、普通図柄変動時間が監視されており、普通図柄変動時間が経過すると、普通遊技管理フェーズが０２Ｈにセットされるとともに、普通図柄の変動表示が停止され、普通図柄が普通図柄表示器１６８に停止表示される。

普通遊技管理フェーズが０２Ｈにセットされている間、普通図柄変動停止時間が監視されており、普通図柄変動停止時間が経過すると、普通遊技管理フェーズが０３Ｈにセットされる。普通遊技管理フェーズが０３Ｈにセットされている間、普電開放前時間が監視されており、普電開放前時間が経過すると、普通遊技管理フェーズが０４Ｈにセットされるとともに、普通電動役物ソレノイド１２２ｃの通電制御が開始される。

そして、普通遊技管理フェーズが０４Ｈにセットされている間、ソレノイド通電時間および休止時間が監視されており、最後（本実施形態では２回目）のソレノイド通電時間が経過すると、普通遊技管理フェーズが０５Ｈにセットされる。普通遊技管理フェーズが０５Ｈにセットされている間、普電終了ウェイト時間が監視されており、普電終了ウェイト時間が経過すると、普通遊技管理フェーズが００Ｈにセットされる。このとき、普図保留が記憶されていれば、次のタイマ割込み処理、すなわち、４ｍｓ後に、次の普図抽選つまり普通遊技が再開されることとなる。

ここで、上記の普通遊技管理処理によれば、普通遊技管理フェーズが０４Ｈから０５Ｈに遷移する際、すなわち、普通電動役物入賞口開放制御処理（０４Ｈ）において第２始動口１２２の可動片１２２ｂが最終的に開状態から閉状態に変移する際に、普通電動役物入賞口閉鎖有効時間がセットされる。上記したように、この普通電動役物入賞口閉鎖有効時間は、普通遊技管理処理とは別に管理されており、普通遊技管理フェーズの遷移に影響を及ぼすものではない。つまり、図４２（ａ）に示すように、普通電動役物入賞口閉鎖有効時間が経過する前に、普通遊技管理フェーズが０５Ｈから００Ｈに遷移することとなる。

このように、普通電動役物入賞口閉鎖有効時間、すなわち、第２始動口１２２の可動片１２２ｂが最終的に開状態から閉状態に変移してからの経過時間であって、第２始動口１２２への遊技球の入球を有効とみなす時間は、普電終了ウェイト時間と、ウェイト処理の終了後、普図抽選の処理が最短で再開されるまでの時間（４ｍｓ）との合計時間よりも長い。したがって、普通遊技管理フェーズが０５Ｈから００Ｈに遷移した後、即座に次の普通図柄の変動表示が開始された場合には、当該普通図柄の変動表示の開始から一定の期間は、第２始動口１２２への遊技球の入球が有効なものとして扱われることとなる。

これに対して、図４２（ｂ）に示す比較例においては、上記の普通電動役物入賞口終了ウェイト処理を、普通遊技管理フェーズ＝０６Ｈとし、普通電動役物入賞口開放制御処理（０４Ｈ）と、普通電動役物入賞口終了ウェイト処理（０６Ｈ）との間に、普通遊技管理フェーズ＝０５Ｈとして、普通電動役物入賞口閉鎖有効時間を監視する処理を入れている。この場合には、普通電動役物入賞口閉鎖有効時間が経過するまで普通遊技管理フェーズが０５Ｈにセットされることとなり、第２始動口１２２への遊技球の入球を有効なものとみなす時間が経過するまで、次の普図抽選を行うことができない。その結果、比較例では、本実施形態に比べて、普通図柄の変動表示が行われておらず、かつ、第２始動口１２２が閉状態に維持されている時間がＸ時間も長くなっている。

換言すれば、本実施形態のように、普通電動役物入賞口閉鎖有効時間を、普通遊技管理処理とは別処理で管理することで、普通図柄の変動表示が行われておらず、かつ、第２始動口１２２が閉状態に維持されている時間を、比較例に比べてＸ時間も短縮することができる。これにより、本実施形態の遊技機１００によれば、普通遊技の間延びを抑制して、遊技の興趣低下を低減することができる。

以上、添付図面を参照しながら本発明の好適な実施形態について説明したが、本発明はかかる実施形態に限定されないことは言うまでもない。当業者であれば、特許請求の範囲に記載された範疇において、各種の変更例または修正例に想到し得ることは明らかであり、それらについても当然に本発明の技術的範囲に属するものと了解される。

例えば、上記実施形態においては、遊技の進行を制御する主制御基板３００と、主制御基板３００から送信されるコマンドに基づいて演出を実行制御する副制御基板３３０とにおいて、上記のとおりに協働することで各種の演出が実行されることとした。しかしながら、主制御基板３００および副制御基板３３０において、上記の各機能をどのように分担するかは適宜設計することが可能である。

また、上記実施形態では、大役遊技の実行可否と、大役遊技が実行された場合における当該大役遊技の終了後の遊技状態とを、遊技者に付与する遊技利益として、保留情報に基づいて決定することとしたが、保留情報に基づいて決定する遊技利益はこれに限らず、適宜設定可能である。したがって、上記実施形態では、大当たりの当選確率を異にする２つの遊技状態と、第２始動口１２２への遊技球の入球容易性を異にする２つの遊技状態とを組み合わせた４つの遊技状態が設けられているが、遊技状態の内容や種類はこれに限定されるものではない。いずれにしても、予め設定された条件で遊技が進行するものであれば、具体的な遊技の内容等は特に限定されるものではない。

また、上記実施形態における特別遊技の内容や盤面構成は一例に過ぎない。例えば、上記実施形態では、固定始動口としての第１始動口１２０と、可変始動口としての第２始動口１２２とを設けることとしたが、可変始動口を１つのみ設けてもよい。いずれにしても、少なくとも可変始動口への遊技球の入球が検知されたことを条件として、予め設定された特別遊技を実行制御するものであればよい。

なお、上記実施形態では、可変始動口である第２始動口１２２が、遊技球が入球可能な開状態、または、遊技球の入球が開状態よりも困難な閉状態に変移することとしたが、可変始動口は、閉状態において遊技球の入球を不可能とする構成でもよい。

また、上記実施形態では、普通遊技管理フェーズを００Ｈ〜０５Ｈの６段階としたが、これは一例に過ぎない。いずれにしても、普通遊技は、ゲート１２４のように予め設定された進入領域への遊技球の進入を条件として、可変始動口を開状態に変移させるか否かの抽選処理を行い、抽選処理によって可変始動口を開状態に変移させる抽選結果が確定すると、可変始動口を開閉制御する開閉処理を行い、開閉処理において可変始動口が最終的に開状態から閉状態に変移すると、予め設定された待機時間に亘って待機するウェイト処理を行い、ウェイト処理が終了すると、抽選処理が再開可能となるものであればよい。したがって、例えば、普通図柄の変動表示の時間は必須ではなく、普図抽選によって抽選結果が導出された場合には、当該抽選結果を即座に確定させてもよい。

また、上記実施形態では、可変始動口が最終的に開状態から閉状態に変移してからの経過時間のみを有効時間（普通電動役物入賞口閉鎖有効時間）として設定することとした。しかしながら、例えば、図４２（ａ）において、普通遊技管理フェーズが０３Ｈから０４Ｈに遷移するとき、すなわち、最初に可変始動口が開状態に変移するときに、ソレノイド通電時間および休止時間と、普通電動役物入賞口閉鎖有効時間とを合計した時間を有効時間として設定してもよい。この場合には、普通遊技管理フェーズの値に拘わらず、常に、有効時間内であるか否かのみによって、遊技球の入球を有効なものとして扱うか否か判定することができる。いずれにしても、第２始動口１２２への遊技球の入球を有効なものとして扱う有効時間の開始時期や計時開始タイミングは限定されるものではない。

また、可変始動口の開閉制御の終了後に遊技球の入球が検知され、有効時間内ではないと判定した場合の処理の内容は特に限定されるものではない。例えば、異常入賞を報知してもよいし、異常入賞があったことを知らせるコマンドや信号を、遊技機１００の外部や副制御基板３３０に送出するとしてもよい。

なお、上記実施形態における第２始動口１２２、可動片１２２ｂが本発明の可変始動口に相当する。

また、上記実施形態における第２始動口検出スイッチ１２２ｓが、本発明の検知手段に相当する。

また、上記実施形態において、図２３〜図３２の特別遊技管理処理を実行するメインＣＰＵ３００ａが、本発明の特別遊技管理手段に相当する。

また、上記実施形態におけるゲート１２４内の領域が、本発明の進入領域に相当する。

また、上記実施形態における普通図柄変動待ち処理（００Ｈ）が、本発明の抽選処理に相当し、普通電動役物入賞口開放制御処理（０４Ｈ）が、本発明の開閉処理に相当し、普通電動役物入賞口終了ウェイト処理（０５Ｈ）が、本発明のウェイト処理に相当し、図３４〜図４１の普通遊技管理処理を実行するメインＣＰＵ３００ａが、本発明の普通遊技管理手段に相当する。

また、上記実施形態における普電終了ウェイト時間が、本発明の待機時間に相当する。

また、上記実施形態において、図１６のステップＳ４００−９に示す処理を実行するメインＣＰＵ３００ａが、本発明の有効時間計時手段に相当する。

また、上記実施形態において、図２１のステップＳ５３５−２５〜ステップＳ５３５−３１に示す処理を実行するメインＣＰＵ３００ａが、本発明の異常検出手段に相当し、ステップＳ５３５−３１の始動口異常入賞エラー処理が、本発明の異常検出処理に相当する。

１００ …遊技機
１０８ …遊技盤
１１６ …遊技領域
１２２ …第２始動口（可変始動口）
１２２ｂ …可動片（可変始動口）
１２２ｓ …第２始動口検出スイッチ（検知手段）
１２４ …ゲート（進入領域）
３００ …主制御基板
３００ａ …メインＣＰＵ
３００ｂ …メインＲＯＭ
３００ｃ …メインＲＡＭ

Claims (2)

1. 遊技球が流下する遊技領域が形成された遊技盤と、
   前記遊技領域に設けられ、遊技球が入球可能な開状態、または、遊技球の入球が不可能もしくは該開状態よりも遊技球の入球が困難な閉状態に可変する可変始動口と、
   前記可変始動口に入球した遊技球を検知する検知手段と、
   少なくとも前記検知手段によって遊技球が検知されたことを条件として、予め設定された特別遊技を実行制御する特別遊技管理手段と、
   前記遊技領域に設けられ、遊技球が進入可能な進入領域と、
   前記進入領域への遊技球の進入を条件として、前記可変始動口を前記開状態に変移させるか否かの抽選処理を行い、該抽選処理によって該可変始動口を開状態に変移させる抽選結果が確定すると、該可変始動口を開閉制御する開閉処理を行い、該開閉処理において該可変始動口が最終的に開状態から閉状態に変移すると、予め設定された待機時間に亘って待機するウェイト処理を行い、該ウェイト処理が終了すると、該抽選処理が再開可能となる普通遊技を実行制御する普通遊技管理手段と、
   前記開閉処理によって前記可変始動口が開閉制御される場合に、該可変始動口への遊技球の入球を有効とみなす有効時間を計時する有効時間計時手段と、
   少なくとも前記開閉処理の終了後に前記検知手段によって遊技球の入球が検知された場合に、前記有効時間内であるか否かを判定し、該有効時間内ではないと判定した場合に、予め設定された異常検出処理を実行する異常検出手段と、
   を備え、
   前記開閉処理において前記可変始動口が最終的に開状態から閉状態に変移してからの経過時間であって、該可変始動口への遊技球の入球を有効とみなす時間は、前記待機時間と、前記ウェイト処理の終了後、前記抽選処理が最短で再開されるまでの時間との合計時間よりも長いことを特徴とする遊技機。
2. 前記有効時間計時手段は、
   前記可変始動口が最終的に開状態から閉状態に変移してからの経過時間を前記有効時間として計時し、
   前記異常検出手段は、
   前記開閉処理中に前記検知手段によって遊技球の入球が検知された場合には、該入球を有効と判定し、該開閉処理の終了後に前記検知手段によって遊技球の入球が検知された場合に、前記有効時間内であるか否かを判定することを特徴とする請求項１に記載の遊技機。

Images
