【課題】コインシデンス現象による高周波域での遮音性能の低下を抑制した、遮音性に優れる積層体を提供することを目的とする。【解決手段】ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０〜３０℃の範囲に有する樹脂組成物からなるＡ層と、複数のＢ層とを有する積層体であって、少なくとも二つのＢ層の間にＡ層が積層され、縦３００ｍｍ、横２５ｍｍ、厚さ１．９ｍｍのフロートガラス２枚で該積層体を挟んだ際に、２０℃で中央加振法により測定される４次共振周波数での損失係数が０．２以上かつＩＳＯ１６９４０（２００８）に準じて算出される該４次共振周波数での曲げ剛性が１５０Ｎ・ｍ以上である積層体。【選択図】図１

Description

本発明は、コインシデンス現象による高周波域での遮音性能の低下を抑制した、遮音性に優れる積層体及び合わせガラスに関する。

ポリビニルブチラールに代表されるポリビニルアセタールは、さまざまな有機・無機基材に対する接着性や相溶性、有機溶剤への溶解性に優れており、種々の接着剤やセラミック用バインダー、各種インク、塗料等や、安全ガラス中間膜として広範に利用されている。

このうち、ポリビニルアセタール及び可塑剤を含むフィルムはガラスとの接着性や透明性、また、力学強度および柔軟性に優れることから合わせガラス用中間膜として広範に利用されている（以下、合わせガラス用中間膜を単に「中間膜」とすることがある）。

ところで、窓ガラスなどに使用されているガラス板は耐久性及び採光性に優れているが、ダンピング性能（屈曲振動に対するｔａｎδ）が非常に小さいことで知られている。このためガラスの振動と入射音波とで起こる共振状態、つまりコインシデンス効果による遮音性の低下は顕著である。

従来、窓など遮音が求められる場所でガラスを施工する場合には、ガラスの厚さを厚くすることで重量により遮音効果を高めるか、２枚以上のガラス板と中間膜とを積層してなる合わせガラスを用いて遮音効果を高めるという方法が行われてきた。後者の中間膜を用いる方法ではダンピング性能を有する中間膜を使用して窓ガラスの遮音性を向上させており、中間膜は、振動のエネルギーを熱エネルギーに変換することで、振動エネルギーを吸収する能力を兼ね備えている。

遮音性を改善させる方法としては、例えば、ポリスチレンとゴム系樹脂の共重合体を可塑化されたポリビニルアセタール系樹脂で積層した中間膜が提案されている（例えば、特許文献１参照）。しかしながら、本提案では曲げ強度が充分でなく、建築用ガラス建材や自動車用サンルーフ、リアガラスといった外部荷重の影響がある場所で適用するためには更なる改善の余地があった。

また、ポリビニルブチラールからなり、一定の耐衝撃性および遮音性を有する合わせガラス用中間膜および合わせガラスが提案されている（例えば、特許文献２参照）。しかしながら、本提案では、曲げ強度が充分でなく、建築用ガラス建材や自動車用サンルーフ、リアガラスといった外部荷重の影響がある場所で適用するためには更なる改善の余地があった。

ところで、自動車分野においては、車両を軽量化して燃費を向上させることを目的として、近年、ガラスの薄板化が進んでいる。ただし、ガラスが薄板化すると、コインシデンス限界周波数（質量則により予測されるものに比べて、高周波数域において遮音性能が落ち込むコインシデンス効果が生じる周波数域のうち最低周波数をコインシデンス限界周波数という）が高周波数側にシフトし、高周波数域での遮音性能は低下してしまう。従来の遮音性を有する中間膜を用いた合わせガラスでは上記現象が起こりやすく、改善が求められていた。このような中、高周波数域での遮音性を改善した合わせガラス用中間膜として、積層体の各層の厚さとポリビニルアセタール樹脂の水酸基量を調整する方法（例えば、特許文献３参照）、積層体の各層を構成するポリビニルアセタール樹脂と可塑剤から得られる可塑剤溶液の曇点が所定の関係となるように、各層のポリビニルアセタール樹脂と可塑剤を選択する方法（例えば、特許文献４参照）、遮音層を架橋する方法（例えば、特許文献５参照）、ポリビニルアセタール樹脂とのＳＰ値の差が所定の値以上となるような可塑剤を用いる方法（例えば、特許文献６参照）などが提案されているが、いずれの方法でも、高周波数域での遮音性の改善は十分なものではなかった。

特開２００７−９１４９１号公報 国際公開第２００５／０１８９６９号公報 特開２０１３−１０７８２１号公報 特開２０１３−０３２２６０号公報 特開２０１２−２１４３０５号公報 国際公開第２０１２／０４３８１７号公報

本発明は、上記課題を解決するものであり、コインシデンス現象による高周波域での遮音性能の低下を抑制した、遮音性に優れる積層体及び合わせガラスを提供することを目的とする。

本発明は、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０〜３０℃の範囲に有する樹脂組成物からなるＡ層と、複数のＢ層とを有する積層体であって、少なくとも二つのＢ層の間にＡ層が積層され、縦３００ｍｍ、横２５ｍｍ、厚さ１．９ｍｍのフロートガラス２枚で該積層体を挟んだ際に、２０℃で中央加振法により測定される４次共振周波数での損失係数が０．２以上かつＩＳＯ１６９４０（２００８）に準じて算出される該４次共振周波数での曲げ剛性が１５０Ｎ・ｍ以上である積層体に関する。

Ｂ層のＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚで複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率は、１０.０ＭＰａ以上であることが好ましい。

Ａ層のＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚで複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率は、０．６〜３．０ＭＰａであることが好ましい。

Ｂ層の厚さの合計に対するＡ層の厚さの合計の比が、１／３０〜１／１の範囲にあることが好ましい。

Ｂ層がポリビニルアセタール樹脂またはアイオノマー樹脂を含有する層からなることが好ましい。

Ｂ層中の可塑剤の含有量は、ポリビニルアセタール樹脂１００質量部に対して５０質量部以下であることが好ましい。

Ａ層を構成する前記樹脂組成物が、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０〜３０℃の範囲に有する樹脂を含有することが好ましい。

前記樹脂組成物に含有される前記樹脂は、熱可塑性エラストマーであることが好ましい。

前記熱可塑性エラストマーは、ブロック共重合体であることが好ましい。

前記ブロック共重合体は、少なくとも一つのハードセグメントおよび少なくとも一つのソフトセグメントを有するものであり、ブロック共重合体におけるハードセグメントの含有量が、ブロック共重合体の全量に対して５〜４０質量％であることが好ましい。

前記ブロック共重合体は、少なくとも一つの芳香族ビニル重合体ブロックおよび少なくとも一つの脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体であることが好ましい。

前記ブロック共重合体における芳香族ビニル単量体単位の含有量は、ブロック共重合体中の全単量体単位に対して５〜４０質量％であることが好ましい。

前記樹脂組成物のｔａｎδが最大となるピークの高さが０．５以上であるＡ層を有することが好ましい。

遮熱材料を含み、合わせガラスを作製したときに、波長１５００ｎｍにおける透過率は５０％以下となることが好ましい。

前記遮熱材料をＡ層又はＢ層に含むことが好ましい。

前記遮熱材料として、錫ドープ酸化インジウム微粒子、アンチモンドープ酸化錫微粒子、アンチモン酸亜鉛微粒子、六ホウ化ランタン微粒子、金属元素複合酸化タングステン微粒子、フタロシアニン化合物、およびナフタロシアニン化合物からなる群より選ばれる一種以上を含むことが好ましい。

本発明は、前記積層体の構成を内部に有する合わせガラスに関する。

合わせガラスは、自動車用フロントガラス、自動車用サイドガラス、自動車用サンルーフ、自動車用リアガラス又はヘッドアップディスプレイ用ガラスであることが好ましい。

本発明によれば、コインシデンス現象による高周波域での遮音性能の低下を抑制した、遮音性に優れる積層体及び合わせガラスを作製することができる。

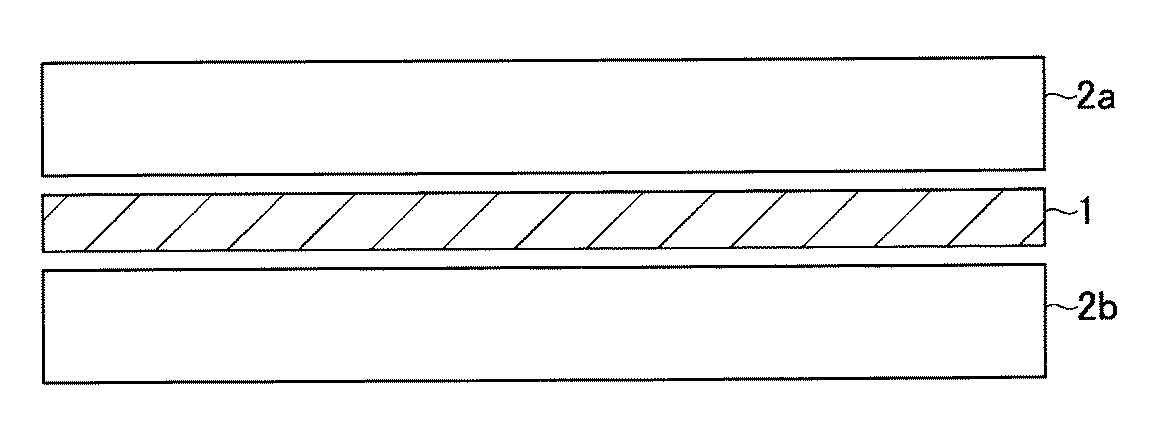

積層体の構成の断面図の一例である。

以下、本発明の実施形態について説明するが、本発明は本実施形態に限定されるものではない。

本発明の積層体は、少なくともＡ層と、複数のＢ層から構成される。

（Ａ層）
粘弾性体に正弦波形のひずみを印加したときの応力の応答は、複素弾性率として定義される。このとき、印加するひずみの正弦波と応答として得られる応力の正弦波の間には、位相のずれが生じ、この位相差はδで表される。また、複素弾性率は、複素数を用いた等式で表され、複素弾性率の実部は貯蔵弾性率、虚部は損失弾性率と呼ばれる。特に、せん断モードで粘弾性体の動的粘弾性特性を測定する場合は、それぞれを、複素せん断弾性率、せん断貯蔵弾性率、せん断損失弾性率と呼ぶ。損失弾性率を貯蔵弾性率で除したものは、損失正接と呼ばれ、ｔａｎδで表される。

本発明で使用されるＡ層を構成する樹脂組成物は、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０℃以上で有し、−３０℃以上で有することがより好ましく、−２０℃以上で有することがさらに好ましい。また、上記条件下でｔａｎδが最大となるピークを３０℃以下で有し、１０℃以下で有することがより好ましく、０℃以下で有することがさらに好ましい。上記条件下でｔａｎδが最大となるピークが３０℃以下であると、合わせガラスとして使用される温度領域において優れた遮音性が発揮される。ｔａｎδが最大となるピークが−４０℃以上であると、Ａ層のせん断貯蔵弾性率が好適な値となり、高周波数域での遮音性に優れる。上記ｔａｎδは、具体的には後述する実施例に記載の方法により測定される。ｔａｎδが最大となるピークを−４０〜３０℃に調整する方法としては、例えば、樹脂組成物中に含有される樹脂として、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０〜３０℃に有するものを用いることなどが挙げられる。

前記樹脂組成物は、特定の樹脂のみからなっていてもよいし、樹脂とその他の成分を含むものであってもよい。該樹脂組成物に含有される樹脂は、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０℃以上で有することが好ましく、−３０℃以上で有することがより好ましく、−２０℃以上で有することがさらに好ましい。また、ｔａｎδが最大となるピークを３０℃以下で有することが好ましく、１０℃以下で有することがより好ましく、０℃以下で有することがさらに好ましい。上記条件下でｔａｎδが最大となるピークが３０℃以下であると、合わせガラスとして使用される温度領域において優れた遮音性が発揮されやすい。ｔａｎδが最大となるピークが−４０℃以上であると、Ａ層のせん断貯蔵弾性率が好適な値となり、合わせガラスとしたときの高周波数域での遮音性に優れる傾向にある。上記ｔａｎδは、具体的には後述する実施例に記載の方法により測定される。ｔａｎδが最大となるピークが−４０〜３０℃に調整する方法としては、例えば、樹脂として熱可塑性エラストマーを用いる場合、ブロック共重合体（例えば、芳香族ビニル重合体ブロックおよび脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体）の全量に対して、ハードセグメント（例えば、芳香族ビニル重合体ブロック）の含有量を調整したり、ハードセグメントやソフトセグメントを構成する単量体の種類、結合形態、各セグメント自体のガラス転移温度などを調整したりする方法などが挙げられる。

遮音性をより一層向上させる観点から、前記樹脂のガラス転移温度は１０℃以下であることが好ましく、−５℃以下であることがより好ましい。前記樹脂のガラス転移温度の下限は特に限定されないが、前記樹脂のガラス転移温度は、−５０℃以上であることが好ましく、−４０℃以上であることが好ましい。ガラス転移温度の測定方法には、示差走査熱量測定（ＤＳＣ）を用いてもよい。

前記樹脂組成物は、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークの高さが０．５以上であることが好ましく、０．７５以上であることがより好ましく、０．８以上であることがさらに好ましい。また、さらに遮音性を向上させる観点からは、前記ｔａｎδが最大となるピークの高さが１．０以上であることが好ましく、１．３以上であることがより好ましく、１．５以上であることがさらに好ましい。上記条件下のｔａｎδのピークの高さが０．５未満であると、得られる積層体の遮音性が低くなる傾向にある。ｔａｎδのピークの高さを０．５以上に調整する方法としては、例えば、樹脂組成物中に含有される樹脂として、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークの高さが０．５以上のものを用いることなどが挙げられる。

前記樹脂組成物に含有される樹脂は、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定される少なくとも一つのｔａｎδのピークの高さが０．５以上であることが好ましく、０．７５以上であることがより好ましく、０．８以上であることがさらに好ましい。さらに遮音性を向上させる観点からは、前記ｔａｎδが最大となるピークの高さが１．０以上であることが好ましく、１．３以上であることがより好ましく、１．５以上であることがさらに好ましい。上記条件下のｔａｎδのピークの高さが０．５未満であると、得られる積層体の遮音性が低くなる傾向にある。ｔａｎδのピークの高さを０．５以上に調整する方法としては、例えば、ブロック共重合体（例えば、芳香族ビニル重合体ブロックおよび脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体）の全量に対して、ハードセグメント（例えば、芳香族ビニル重合体ブロック）の含有量を調整したり、ハードセグメントやソフトセグメントを構成する単量体の種類、結合形態、各セグメント自体のガラス転移温度などを調整したりする方法などが挙げられる。

本発明で使用されるＡ層のＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚで複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率は、０．６ＭＰａ以上であることが好ましく、０．８ＭＰａ以上であることがより好ましく、１．０ＭＰａ以上であることがさらに好ましい。前記樹脂のせん断貯蔵弾性率は、３．０ＭＰａ以下であることが好ましく、２．０ＭＰａ以下であることがより好ましく、１．５ＭＰａ以下であることがさらに好ましい。前記樹脂のせん断貯蔵弾性率が０．６ＭＰａ未満となると、積層体の剛性が低下する傾向にあり、前記樹脂のせん断貯蔵弾性率が３．０ＭＰａを超えると、成形性や取り扱い性が低下する傾向にある。せん断貯蔵弾性率が０．６ＭＰａ以上、３．０ＭＰａ以下のＡ層は、例えば、Ａ層を構成する樹脂組成物中に含有される樹脂としてブロック共重合体（例えば、芳香族ビニル重合体ブロックおよび脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体）を用い、この全量に対して、ハードセグメント（例えば、芳香族ビニル重合体ブロック）の含有量が１４質量％以上、４０質量％以下の熱可塑性エラストマーを用いる方法などで得ることができる。

なお、前記樹脂組成物中に含有される前記樹脂の量は、６０質量％以上が好ましく、７０質量％以上がより好ましく、８０質量％以上がさらに好ましく、９０質量％以上が特に好ましく、１００質量％であってもよい。

（熱可塑性エラストマー）
前記樹脂としては特に限定されないが、例えば、成形性と遮音性を両立させる観点からは、熱可塑性エラストマーを用いることが好ましい。熱可塑性エラストマーとしては、特に制限はないが、例えば、ポリスチレン系エラストマー（ソフトセグメント；ポリブタジエン、ポリイソプレンなど／ハードセグメント；ポリスチレン）、ポリオレフィン系エラストマー（ソフトセグメント；エチレンプロピレンゴム／ハードセグメント；ポリプロピレン）、ポリ塩化ビニル系エラストマー（ソフトセグメント；ポリ塩化ビニル／ハードセグメント；ポリ塩化ビニル）、ポリウレタン系エラストマー（ソフトセグメント；ポリエーテル、ポリエステル／ハードセグメント；ポリウレタン）、ポリエステル系エラストマー（ソフトセグメント；ポリエーテル／ハードセグメント；ポリエステル）、ポリアミド系エラストマー（ソフトセグメント；ポリプロピレングリコール、ポリテトラメチレンエーテルグリコールもしくはポリエステル系、ポリエーテル系／ハードセグメント；ポリアミド＜ナイロン樹脂＞）、ポリブタジエン系エラストマー（ソフトセグメント；非晶性ブチルゴム／ハードセグメント；シンジオタクチック１、２−ポリブタジエン樹脂）、アクリル系エラストマー（ソフトセグメント；ポリアクリル酸エステル／ハードセグメント；ポリメタクリル酸メチル）などの熱可塑性エラストマーが挙げられる。これらの熱可塑性エラストマーは単独で用いてもよいし、２種以上を併用してもよい。

熱可塑性エラストマー中のハードセグメントの含有量は、熱可塑性エラストマーの全量に対して５質量％以上であることが好ましく、１４質量％以上であることが好ましく、１６質量％以上であることがより好ましく、１８質量％以上であることがさらに好ましい。ハードセグメントの含有量は、熱可塑性エラストマーの全量に対して、４０質量％以下であることが好ましく、３０質量％以下であることがより好ましく、２０質量％以下であることがさらに好ましい。ハードセグメントの含有量が５質量％未満になると、Ａ層の成形が困難になったり、ｔａｎδのピークの高さが小さくなり、また、積層体の曲げ剛性が小さくなり、高周波域での遮音性が低下したりする傾向にある。ハードセグメントの含有量が４０質量％を超えると、熱可塑性エラストマーとしての特性が発揮されにくくなる傾向にある。

熱可塑性エラストマー中のソフトセグメントの含有量は、熱可塑性エラストマーの全量に対して６０質量％以上であることが好ましく、７０質量％以上であることがより好ましく、８０質量％以上であることがさらに好ましい。ソフトセグメントの含有量は、熱可塑性エラストマーの全量に対して、９５質量％以下であることが好ましく、８６質量％以下であることが好ましく、８４質量％以下であることがより好ましく、８２質量％以下であることがさらに好ましい。ソフトセグメントの含有量が６０質量％未満になると、熱可塑性エラストマーとしての特性が発揮されにくくなる傾向にある。ソフトセグメントの含有量が９５質量％を超えると、Ａ層の成形が困難になったり、ｔａｎδのピークの高さが小さくなり、また、積層体の曲げ剛性が小さくなり、高周波域での遮音性が低下したりする傾向にある。ここで、熱可塑性エラストマー中のハードセグメントやソフトセグメントの含有量は、熱可塑性エラストマーが複数混合されている場合には、混合物の平均値として考慮される。

熱可塑性エラストマーとしては、成形性と遮音性を両立させる観点から、ハードセグメントとソフトセグメントを有するブロック共重合体を使用することがより好ましい。さらに、より一層遮音性を向上させる観点からは、ポリスチレン系エラストマーを使用することが好ましい。

また、熱可塑性エラストマーとしては、天然ゴム、イソプレンゴム、ブダジエンゴム、クロロプレンゴム、ニトリルゴム、ブチルゴム、エチレンプロピレンゴム、ウレタンゴム、シリコーンゴム、クロロスルホン化ポリエチレンゴム、アクリルゴム、フッ素ゴムなどの架橋ゴムを用いてもよい。

熱可塑性エラストマーとしては、芳香族ビニル単量体と、ビニル単量体又は共役ジエン単量体との共重合体又は該共重合物の水添物であることが好ましい。該共重合体としては、芳香族ビニル重合体ブロックおよび脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体、例えば、ポリスチレン系エラストマーであることが、遮音性を発揮するゴムとしての機能とプラスチックとしての機能を両立させるという観点から好ましい。

熱可塑性エラストマーとして、芳香族ビニル重合体ブロックと、ビニル重合体ブロック又は共役ジエン重合体ブロックとの共重合体、例えば、芳香族ビニル重合体ブロックおよび脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体を用いる場合、これらの重合体ブロックの結合形態は特に制限されず、直鎖状、分岐状、放射状、またはこれらの２つ以上が組み合わさった結合形態のいずれであってもよいが、直鎖状の結合形態であることが好ましい。

直鎖状の結合形態の例としては、芳香族ビニル重合体ブロックをａで、脂肪族不飽和炭化水素重合体ブロックをｂで表したとき、ａ−ｂで表されるジブロック共重合体、ａ−ｂ−ａまたはｂ−а−ｂで表されるトリブロック共重合体、ａ−ｂ−ａ−ｂで表されるテトラブロック共重合体、ａ−ｂ−ａ−ｂ−ａまたはｂ−ａ−ｂ−ａ−ｂで表されるペンタブロック共重合体、（а−ｂ）ｎＸ型共重合体（Ｘはカップリング残基を表し、ｎは２以上の整数を表す）、およびこれらの混合物が挙げられる。これらの中でも、ジブロック共重合体またはトリブロック共重合体が好ましく、トリブロック共重合体としては、ａ−ｂ−ａで表されるトリブロック共重合体であることがより好ましい。

ブロック共重合体における芳香族ビニル単量体単位および脂肪族不飽和炭化水素単量体単位の合計量は、全単量体単位に対して８０質量％以上であることが好ましく、９５質量％以上であることがより好ましく、９８質量％以上であることがさらに好ましい。なお、前記ブロック共重合体中の脂肪族不飽和炭化水素重合体ブロックは、一部またはすべてが水素添加されたものでもよい。

ブロック共重合体における芳香族ビニル単量体単位の含有量は、ブロック共重合体の全単量体単位に対して５質量％以上であることが好ましく、１４質量％以上であることが好ましく、１６質量％以上であることがより好ましく、１８質量％以上であることがさらに好ましい。芳香族ビニル単量体単位の含有量は、ブロック共重合体の全単量体単位に対して、４０質量％以下であることが好ましく、３０質量％以下であることがより好ましく、２０質量％以下であることがさらに好ましい。ブロック共重合体における芳香族ビニル単量体単位の含有量が５質量％未満になると、Ａ層の成形が困難になったり、ｔａｎδのピークの高さが小さくなり、また、積層体の曲げ剛性が小さくなり、高周波域での遮音性が低下したりする傾向にある。ブロック共重合体における芳香族ビニル単量体単位の含有量が４０質量％を超えると、熱可塑性エラストマーとしての特性が発揮されにくくなる傾向にある。ブロック共重合体における芳香族ビニル単量体単位の含有量は、ブロック共重合体を合成する際の各単量体の仕込み比や、ブロック共重合体の¹Ｈ−ＮＭＲ等の測定結果から求めることができる。本明細書の実施例においては、単量体種の割合を¹Ｈ−ＮＭＲの測定結果から求め、各単量体の割合を質量％として記載した。ここで、前記ブロック共重合体が複数混合されている場合には、ブロック共重合体における芳香族ビニル単量体単位の含有量は、混合物の平均値として考慮される。

芳香族ビニル重合体ブロック中には、少量であれば、芳香族ビニル単量体以外の単量体が共重合されていてもよい。芳香族ビニル重合体ブロック中の芳香族ビニル単量体単位の割合は、芳香族ビニル重合体ブロック中の全単量体単位に対して、８０質量％以上であることが好ましく、９５質量％以上であることがより好ましく、９８質量％以上であることがさらに好ましい。

芳香族ビニル重合体ブロックを構成する芳香族ビニル単量体としては、スチレン；α−メチルスチレン、２−メチルスチレン、３−メチルスチレン、４−メチルスチレン、４−プロピルスチレン、４−シクロヘキシルスチレン、４−ドデシルスチレンなどのアルキルスチレン；２−エチル−４−ベンジルスチレン、４−（フェニルブチル）スチレン、１−ビニルナフタレン、２−ビニルナフタレンなどのアリールスチレン；ハロゲン化スチレン；アルコキシスチレン；ビニル安息香酸エステルなどが挙げられる。これらは単独で用いてもよいし、２種以上を併用してもよい。

ブロック共重合体における脂肪族不飽和炭化水素単量体単位の含有量は、ブロック共重合体の全単量体単位に対して６０質量％以上であることが好ましく、７０質量％以上であることがより好ましく、８０質量％以上であることがさらに好ましい。ブロック共重合体における脂肪族不飽和炭化水素単量体単位の含有量は、ブロック共重合体の全単量体単位に対して９５質量％以下であることが好ましく、８６質量％以下であることが好ましく、８４質量％以下であることがより好ましく、８２質量％以下であることがさらに好ましい。ブロック共重合体における脂肪族不飽和炭化水素単量体単位の含有量が６０質量％未満になると、熱可塑性エラストマーとしての特性が発揮されにくくなる傾向にある。ブロック共重合体における脂肪族不飽和炭化水素単量体単位の含有量が９５質量％を超えると、Ａ層の成形が困難になったり、ｔａｎδのピークの高さが小さくなり、また、積層体の曲げ剛性が小さくなり、高周波域での遮音性が低下したりする傾向にある。ブロック共重合体における脂肪族不飽和炭化水素単量体単位の含有量は、ブロック共重合体を合成する際の各単量体の仕込み比や、ブロック共重合体の¹Ｈ−ＮＭＲ等の測定結果から求めることができる。本明細書の実施例においては、単量体種の割合を¹Ｈ−ＮＭＲの測定結果から求め、各単量体の割合を質量％として記載した。ここで、前記ブロック共重合体が複数混合されている場合には、ブロック共重合体における脂肪族不飽和炭化水素単量体単位の含有量は、混合物の平均値として考慮される。

脂肪族不飽和炭化水素重合体ブロック中には、少量であれば、脂肪族不飽和炭化水素単量体以外の単量体が共重合されていてもよい。脂肪族不飽和炭化水素重合体ブロック中の脂肪族不飽和炭化水素単量体単位の割合は、脂肪族不飽和炭化水素重合体ブロック中の全単量単位に対して、８０質量％以上であることが好ましく、９５質量％以上であることがより好ましく、９８質量％以上であることがさらに好ましい。

脂肪族不飽和炭化水素重合体ブロックを構成する脂肪族不飽和炭化水素単量体としては、エチレン、プロピレン、１−ブテン、１−ペンテン、１−ヘキセン、１−ヘプテン、１−オクテン、１−ノネン、１−デセン、４−フェニル−１−ブテン、６−フェニル−１−ヘキセン、３−メチル−１−ブテン、４−メチル−１−ブテン、３−メチル−１−ペンテン、４−メチル−１−ペンテン、３−メチル−１−ヘキセン、４−メチル−１−ヘキセン、５−メチル−１−ヘキセン、３，３−ジメチル−１−ペンテン、３，４−ジメチル−１−ペンテン、４，４−ジメチル−１−ペンテン、ビニルシクロヘキサン、ヘキサフルオロプロペン、テトラフルオロエチレン、２−フルオロプロペン、フルオロエチレン、１，１−ジフルオロエチレン、３−フルオロプロペン、トリフルオロエチレン、３，４−ジクロロ−１−ブテン、ブタジエン、イソプレン、ジシクロペンタジエン、ノルボルネン、アセチレン等が挙げられる。これらは単独で用いてもよいし、２種以上を併用してもよい。

脂肪族不飽和炭化水素単量体は、入手容易性や取り扱い性の観点から、炭素数２以上の脂肪族不飽和炭化水素が好ましく、炭素数４以上の脂肪族炭化水素がより好ましく、また、炭素数１２以下の脂肪族不飽和炭化水素が好ましく、炭素数８以下の脂肪族炭化水素がより好ましい。中でも、ブタジエン、イソプレンならびにブタジエンおよびイソプレンの併用が好ましい。

また、脂肪族不飽和炭化水素単量体は、入手容易性や取り扱い性、合成のしやすさの観点から、共役ジエンが好ましい。熱安定性を向上させる観点から、脂肪族不飽和炭化水素重合体ブロックの構成単位として共役ジエンを用いる場合は、その一部または全部が水素添加（以下、「水添」と略称することがある）された水添物であることが好ましい。その際の水添率は、好ましくは８０％以上、より好ましくは９０％以上である。ここで、水添率とは、水素添加反応前後のブロック共重合体のヨウ素価を測定して得られる値である。

ブロック共重合体の重量平均分子量は、その力学特性、成形加工性の観点から、３０，０００以上であることが好ましく、５０，０００以上であることがより好ましい。ブロック共重合体の重量平均分子量は、その力学特性、成形加工性の観点から、４００，０００以下であることが好ましく、３００，０００以下であることがより好ましい。ブロック共重合体の重量平均分子量と数平均分子量の比（Ｍｗ／Ｍｎ）は、１．０以上であることが好ましい。ブロック共重合体の重量平均分子量と数平均分子量の比（Ｍｗ／Ｍｎ）は、２．０以下であることが好ましく、１．５以下であることがより好ましい。ここで、重量平均分子量とは、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）測定によって求めたポリスチレン換算の重量平均分子量であり、数平均分子量とは、ＧＰＣ測定によって求めたポリスチレン換算の数平均分子量である。

ブロック共重合体の製造方法は、特に限定されないが、例えばアニオン重合法、カチオン重合法、ラジカル重合法などにより製造することができる。例えばアニオン重合の場合、具体的には、
（ｉ）アルキルリチウム化合物を開始剤として用い、芳香族ビニル単量体、共役ジエン単量体、次いで芳香族ビニル単量体を逐次重合させる方法；
（ii）アルキルリチウム化合物を開始剤として用い、芳香族ビニル単量体、共役ジエン単量体を逐次重合させ、次いでカップリング剤を加えてカップリングする方法；
（iii）ジリチウム化合物を開始剤として用い、共役ジエン単量体、次いで芳香族ビニル単量体を逐次重合させる方法などが挙げられる。

脂肪族不飽和炭化水素単量体として共役ジエンを用いる場合、アニオン重合の際に有機ルイス塩基を添加することによって、熱可塑性エラストマーの１，２−結合量および３，４−結合量を増やすことができ、該有機ルイス塩基の添加量によって、熱可塑性エラストマーの１，２−結合量および３，４−結合量を容易に制御することができる。これらを制御することによっても、ｔａｎδのピーク温度や高さを調整できる。

該有機ルイス塩基としては、例えば、酢酸エチルなどのエステル；トリエチルアミン、Ｎ，Ｎ，Ｎ’，Ｎ’−テトラメチルエチレンジアミン（ＴＭＥＤＡ）、Ｎ−メチルモルホリンなどのアミン；ピリジンなどの含窒素複素環式芳香族化合物；ジメチルアセトアミドなどのアミド；ジメチルエーテル、ジエチルエーテル、テトラヒドロフラン（ＴＨＦ）、ジオキサンなどのエーテル；エチレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテルなどのグリコールエーテル；ジメチルスルホキシドなどのスルホキシド；アセトン、メチルエチルケトンなどのケトンなどが挙げられる。

未水添のポリスチレン系エラストマーを水素添加反応に付す場合、水素添加触媒に対して不活性な溶媒に得られた未水添のポリスチレン系エラストマーを溶解させるか、または、未水添のポリスチレン系エラストマーを反応液から単離せずにそのまま用い、水素添加触媒の存在下、水素と反応させることにより行うことができる。水添率は６０％以上が好ましく、８０％以上が好ましく、９０％以上がより好ましい。

水素添加触媒としては、例えばラネーニッケル；Ｐｔ、Ｐｄ、Ｒｕ、Ｒｈ、Ｎｉなどの金属をカーボン、アルミナ、珪藻土などの単体に担持させた不均一系触媒；遷移金属化合物とアルキルアルミニウム化合物、アルキルリチウム化合物などとの組み合わせからなるチーグラー系触媒；メタロセン系触媒などが挙げられる。水素添加反応は、通常、水素圧力０．１ＭＰａ以上、２０ＭＰａ以下で、反応温度２０℃以上、２５０℃以下で、反応時間０．１時間以上、１００時間以下の条件で行なうことができる。

（その他の添加成分）
Ａ層には、その他の成分として、酸化防止剤、紫外線吸収剤、光安定剤、ブロッキング防止剤、顔料、染料、遮熱材料等が、必要に応じて添加されていてもよい。酸化防止剤、紫外線吸収剤、光安定剤としては、後述するＢ層に含有されるものが挙げられる。

Ａ層に、遮熱材料として、例えば、無機遮熱性微粒子、又は遮熱性化合物を含有させることで、積層体に遮熱機能を付与し、合わせガラスとしたときに、波長１５００ｎｍにおける透過率を５０％以下とすることができる。遮熱材料については詳細を後述する。

（Ｂ層）
本発明のＢ層は、本発明の積層体が、縦３００ｍｍ、横２５ｍｍ、厚さ１．９ｍｍのフロートガラス２枚で該積層体を挟んだ際に、２０℃で中央加振法により測定される４次共振周波数での損失係数が０．２以上かつＩＳＯ１６９４０（２００８）に準じて算出される該４次共振周波数での曲げ剛性が１５０Ｎ・ｍ以上であるように選択される。例えば、Ｂ層は前記規定を満たすような樹脂組成物からなるものが挙げられる。樹脂組成物の例としては、限定されるものではないが、ポリビニルアセタール樹脂若しくはアイオノマー樹脂やこれらを含有する組成物などが挙げられる。

本発明に使用されるＢ層は、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚで複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率が、１０.０ＭＰａ以上であることが好ましく、１２.０ＭＰａ以上であることが好ましく、２０.０ＭＰａ以上であることがより好ましく、４０.０ＭＰａ以上であることがさらに好ましく、６０.０ＭＰａ以上であることが特に好ましく、８０.０ＭＰａ以上であることが最も好ましい。上記条件下のせん断貯蔵弾性率が１０.０ＭＰａ未満であると、好適なせん断貯蔵弾性率及び最大損失係数を保持することができず、合わせガラス用中間膜の遮音性または曲げ剛性が低下する傾向にある。せん断貯蔵弾性率が１０.０ＭＰａ以上のＢ層は、例えば、ポリビニルアセタール樹脂１００質量部に対して、可塑剤の量を５０質量部以下とすることで得ることができる。また、前記２５℃におけるせん断貯蔵弾性率の上限は特に限定されないが、積層体の成形性、取り扱い性の観点から、９００ＭＰａ以下であることが好ましい。

せん断貯蔵弾性率は物体に対する外力とひずみにより生じたエネルギーのうち、物体の内部に保存される成分の指標であり、ひずみ制御型動的粘弾性装置における測定温度等速昇温のもと動的弾性率と温度の関係から求められる。

せん断貯蔵弾性率の測定条件は適宜、設定することができるが、例えば、周波数１Ｈｚおよび温度−４０〜１００℃という設定により測定することができる。ＪＩＳ Ｋ ７２４４−１０における試験方式には、応力制御方式とひずみ制御方式があり、本実施形態においては、ひずみ制御方式を採用している。

ＪＩＳ Ｋ ７２４４−１０における試験装置には、平行平板振動レオメータを用いる。平行平板振動レオメータは、２枚の同軸で剛直な平行円板で構成される。試験シートを円板の間に置き、円板の一方を固定し、他方を一定周波数で振動させることにより、せん断損失弾性率やせん断貯蔵弾性率などの動的粘弾性特性を測定できる。

円板の直径は一般に２０ｍｍ以上、５０ｍｍ以下であり、試験シートの厚さは、円板間の距離として定義される。測定誤差を最小にするためには、３ｇ以上、５ｇ以下程度の試験シートを用い、試験シートの厚さが０．５ｍｍ以上、３ｍｍ以下の範囲になることが望ましい。また、円板の直径と試験シートの厚さとの比が１０以上、５０以下の範囲にあることが望ましい。試験シートは、射出成形、圧縮成形、又はシートからの切り出しによって円板形状にする。それ以外に、円板の間にペレット、液体又は溶融高分子を充填してもよい。また、試験シートで２枚の平板間の隙間を完全に充填させる。

ひずみ制御方式では、一定角周波数の正弦波変位を印加し、その結果発生する正弦波トルクとトルク−角度変位間の位相差を測定する。トルク測定装置は、一方の平板に接続し、試験シートを変形させるのに必要なトルクを測定する。角度変位測定装置は、可動側の平板に接続して、角度変位及び周波数を測定する。試験シートに一定周波数で正弦波のトルク又は角度変位のいずれかを与え、測定したトルク、変位及び試験シート寸法から、せん断損失弾性率及びせん断貯蔵弾性率を決定する。

また、試験装置を試験温度まで加熱して、熱平衡状態にさせる必要がある。試験温度は、温度計を固定側の円板に接触させるか、又は埋め込んで測定することが望ましい。加熱は、強制対流、高周波加熱又は適切な方法によって行う。せん断損失弾性率及びせん断貯蔵弾性率の測定値に変化がなくなるまで、試験シートと円板とを試験温度で熱平衡状態に達するまで十分に保持する。平衡時間は１５分以上、３０分以下であることが望ましい。

Ｂ層は、ポリビニルアセタール樹脂、エチレン・酢酸ビニル共重合体及びアイオノマーからなる群から選ばれる少なくとも一種を含有する組成物から構成されていることが好ましく、例えば、合わせガラス用中間膜として実用化したときに、破損時のガラス飛散性が低い安全ガラスを作製できる等の観点から、ポリビニルアセタール樹脂を含有する組成物からなるポリビニルアセタール層とすることが好ましい。

Ｂ層に用いる樹脂としては、ポリビニルアセタール樹脂の代わりに、エチレン・酢酸ビニル共重合体、アイオノマーなどを用いることもできる。

アイオノマーとしては、特に限定されないが、エチレン由来の構成単位、及びα，β−不飽和カルボン酸に由来の構成単位を有し、α，β−不飽和カルボン酸の少なくとも一部が金属イオンによって中和された樹脂が挙げられる。金属イオンとしては、例えばナトリウムイオンが挙げられる。ベースポリマーとなるエチレン・α，β−不飽和カルボン酸共重合体において、α，β−不飽和カルボン酸の構成単位の含有割合は、２質量％以上であることが好ましく、５質量％以上であることがより好ましい。また、α，β−不飽和カルボン酸の構成単位の含有割合は、３０質量％以下であることが好ましく、２０質量％以下であることがより好ましい。本発明においては、入手のしやすさの点から、エチレン・アクリル酸共重合体のアイオノマー、及びエチレン・メタクリル酸共重合体のアイオノマーが好ましい。エチレン系アイオノマーの例としては、エチレン・アクリル酸共重合体のナトリウムアイオノマー、エチレン・メタクリル酸共重合体のナトリウムアイオノマーを、特に好ましい例として挙げることができる。

アイオノマーを構成するα，β−不飽和カルボン酸としては、例えばアクリル酸、メタクリル酸、マレイン酸、マレイン酸モノメチル、マレイン酸モノエチル、無水マレイン酸などが挙げられるが、アクリル酸またはメタクリル酸が特に好ましい。

ポリビニルアセタール樹脂あるいは上記代替の樹脂（エチレン・酢酸ビニル共重合体又はアイオノマー）を含有する組成物をＢ層として用いる場合には、Ｂ層がポリビニルアセタール樹脂あるいは上記代替の樹脂を４０質量％以上含むことが好ましく、５０質量％以上含むことがより好ましく、６０質量％以上含むことがさらに好ましく、８０質量％以上含むことが特に好ましく、９０質量％以上含むことがより一層好ましく、ポリビニルアセタール樹脂あるいは上記代替の樹脂のみからＢ層が構成されていても良い。

（ポリビニルアセタール樹脂）
ポリビニルアセタール樹脂の平均アセタール化度は４０モル％以上であることが好ましく、９０モル％以下であることが好ましい。平均アセタール化度が４０モル％未満であると可塑剤などの溶剤との相溶性が好ましくない。平均アセタール化度が９０モル％を超えると、ポリビニルアセタール樹脂を得るための反応に長時間を要し、プロセス上好ましくないことがある。平均アセタール化度は６０モル％以上であることがより好ましく、耐水性の観点から、６５モル％以上であることがさらに好ましい。また、平均アセタール化度は８５モル％以下であることが好ましく、８０モル％以下であることがさらに好ましい。

ポリビニルアセタール樹脂のビニルアセテート単位の含有量は３０モル％以下であることが好ましい。ビニルアセテート単位の含有量が３０モル％を超えると、ポリビニルアセタール樹脂の製造時にブロッキングを起こしやすくなるため、製造しにくくなる。ビニルアセテート単位の含有量は、２０モル％以下であることが好ましい。

ポリビニルアセタール樹脂のビニルアルコール単位の含有量は、１５モル％以上であることが好ましく、２０モル％以上であることがより好ましく、２５モル％以上であることがさらに好ましい。ポリビニルアセタール樹脂のビニルアルコール単位の含有量は、５０モル％以下であることが好ましく、４５モル％以下であることがより好ましく、４０モル％以下であることがさらに好ましい。ビニルアルコール単位の含有量が１５モル％より少なくなると、ガラスとの接着性が低下する傾向にあり、ビニルアルコール単位の含有量が５０モル％より多くなると、耐水性が低下する傾向にある。

ポリビニルアセタール樹脂は、通常、ビニルアセタール単位、ビニルアルコール単位及びビニルアセテート単位から構成されており、これらの各単位量は、例えば、ＪＩＳ Ｋ ６７２８「ポリビニルブチラール試験方法」や核磁気共鳴法（ＮＭＲ）によって測定することができる。

ポリビニルアセタール樹脂が、ビニルアセタール単位以外の単位を含む場合は、ビニルアルコールの単位量とビニルアセテートの単位量を測定し、これらの両単位量をビニルアセタール単位以外の単位を含まない場合のビニルアセタール単位量から差し引くことで、残りのビニルアセタール単位量を算出することができる。

ポリビニルアセタール樹脂は、従来公知の方法により製造することができ、代表的には、ポリビニルアルコールにアルデヒド類を用いてアセタール化することにより製造することができる。具体的には、ポリビニルアルコールを温水に溶解し、得られた水溶液を所定の温度、例えば、０℃以上、好ましくは１０℃以上、９０℃以下、好ましくは２０℃以下に保持しておいて、所要の酸触媒及びアルデヒド類を加え、撹拌しながらアセタール化反応を進行させ、次いで、反応温度を７０℃に上げて熟成して、反応を完結させ、その後、中和、水洗及び乾燥を行って、ポリビニルアセタール樹脂の粉末を得る方法等が挙げられる。

ポリビニルアセタール樹脂の原料となるポリビニルアルコールの粘度平均重合度は、１００以上であることが好ましく、３００以上であることがより好ましく、４００以上であることがより好ましく、６００以上であることがさらに好ましく、７００以上であることが特に好ましく、７５０以上であることが最も好ましい。ポリビニルアルコールの粘度平均重合度が低すぎると、耐貫通性、耐クリープ物性、特に８５℃、８５％ＲＨのような高温高湿条件下での耐クリープ物性が低下することがある。また、ポリビニルアルコールの粘度平均重合度は、５０００以下であることが好ましく、３０００以下であることがより好ましく、２５００以下であることがさらに好ましく、２３００以下であることが特に好ましく、２０００以下であることが最も好ましい。ポリビニルアルコールの粘度平均重合度が５０００を超えると樹脂膜の成形が難しくなることがある。

さらに、得られる合わせガラス用中間膜のラミネート適性を向上させ、外観に一層優れた合わせガラスを得るためには、ポリビニルアルコールの粘度平均重合度が１８００以下であることが好ましい。

なお、ポリビニルアセタール樹脂の粘度平均重合度は、原料となるポリビニルアルコールの粘度平均重合度と一致するため、上記したポリビニルアルコールの好ましい粘度平均重合度はポリビニルアセタール樹脂の好ましい粘度平均重合度と一致する。

得られるポリビニルアセタール樹脂のビニルアセテート単位は３０モル％以下に設定することが好ましいため、ケン化度が７０モル％以上のポリビニルアルコールを使用することが好ましい。ポリビニルアルコールのケン化度が７０モル％未満となると、樹脂の透明性や耐熱性が低下することがあり、またアルデヒド類との反応性も低下することがある。ケン化度は、より好ましくは９５モル％以上のものである。

ポリビニルアルコールの粘度平均重合度及びケン化度は、例えば、ＪＩＳ Ｋ ６７２６「ポリビニルアルコール試験方法」に基づいて測定することができる。

ポリビニルアルコールのアセタール化に用いるアルデヒド類としては、炭素数１以上で、１２以下のアルデヒドが好ましい。アルデヒドの炭素数が１２を超えるとアセタール化の反応性が低下し、しかも反応中に樹脂のブロックが発生しやすくなり、ポリビニルアセタール樹脂の合成に困難を伴い易くなる。

アルデヒド類としては特に限定されず、例えば、ホルムアルデヒド、アセトアルデヒド、プロピオンアルデヒド、ｎ−ブチルアルデヒド、イソブチルアルデヒド、バレルアルデヒド、ｎ−ヘキシルアルデヒド、２−エチルブチルアルデヒド、ｎ−ヘプチルアルデヒド、ｎ−オクチルアルデヒド、ｎ−ノニルアルデヒド、ｎ−デシルアルデヒド、ベンズアルデヒド、シンナムアルデヒド等の脂肪族、芳香族、脂環式アルデヒドが挙げられる。これらのうちでも炭素数２以上で、６以下の脂肪族アルデヒドが好ましく、中でもブチルアルデヒドが特に好ましい。また、上記アルデヒド類は単独で用いてもよいし、２種以上を併用してもよい。更に、多官能アルデヒド類やその他の官能基を有するアルデヒド類などを全アルデヒド類の２０質量％以下の範囲で少量併用してもよい。

Ｂ層には、ポリビニルアセタール樹脂や上記代替の樹脂以外の成分として、さらに可塑剤、酸化防止剤、紫外線吸収剤、光安定剤、接着力調整剤、ブロッキング防止剤、顔料、染料、遮熱材料（例えば、赤外線吸収能を有する、無機遮熱性微粒子または有機遮熱性材料）等が、必要に応じて添加されていてもよい。

（可塑剤）
本発明のＢ層で用いられる可塑剤としては、特に制限はないが、一価カルボン酸エステル系、多価カルボン酸エステル系などのカルボン酸エステル系可塑剤；リン酸エステル系可塑剤、有機亜リン酸エステル系可塑剤などのほか、カルボン酸ポリエステル系、炭酸ポリエステル系、また、ポリアルキレングリコール系などの高分子可塑剤や、ひまし油などのヒドロキシカルボン酸と多価アルコールのエステル化合物；ヒドロキシカルボン酸と一価アルコールのエステル化合物などのヒドロキシカルボン酸エステル系可塑剤も使用することができる。

一価カルボン酸エステル系可塑剤としては、ブタン酸、イソブタン酸、へキサン酸、２−エチルブタン酸、へプタン酸、オクチル酸、２−エチルヘキサン酸、ラウリル酸などの一価カルボン酸と、エチレングリコール、ジエチレングリコール、トリエチレングリコール、テトラエチレングリコール、ポリエチレングリコール、ポリプロピレングリコール、グリセリンなどの多価アルコールとの縮合反応により得られる化合物であり、具体的な化合物を例示すると、トリエチレングリコールジ２−ジエチルブタノエート、トリエチレングリコールジヘプタノエート、トリエチレングリコールジ２−エチルヘキサノエート、トリエチレングリコールジオクタノエート、テトラエチレングリコールジ２−エチルブタノエート、テトラエチレングリコールジヘプタノエート、テトラエチレングリコールジ２−エチルヘキサノエート、テトラエチレングリコールジオクタノエート、ジエチレングリコールジ２−エチルヘキサノエート、ＰＥＧ＃４００ジ２−エチルヘキサノエート、トリエチレングリコールモノ２−エチルヘキサノエート、グリセリンまたはジグリセリンの２−エチルヘキサン酸との完全または部分エステル化物などが挙げられる。ここでＰＥＧ＃４００とは、平均分子量が３５０〜４５０であるポリエチレングリコールを表す。

多価カルボン酸エステル系可塑剤としては、アジピン酸、コハク酸、アゼライン酸、セバシン酸、フタル酸、イソフタル酸、テレフタル酸、トリメット酸などの多価カルボン酸と、メタノール、エタノール、ブタノール、ヘキサノール、２−エチルブタノール、ヘプタノール、オクタノール、２−エチルヘキサノール、デカノール、ドデカノール、ブトキシエタノール、ブトキシエトキシエタノール、ベンジルアルコールなどの炭素数１〜１２のアルコールとの縮合反応により得られる化合物が挙げられる。具体的な化合物を例示すると、アジピン酸ジヘキシル、アジピン酸ジ−２−エチルブチル、アジピン酸ジヘプチル、アジピン酸ジオクチル、アジピン酸ジ２−エチルヘキシル、アジピン酸ジ（ブトキシエチル）、アジピン酸ジ（ブトキシエトキシエチル）、アジピン酸モノ（２−エチルヘキシル）、セバシン酸ジブチル、セバシン酸ジヘキシル、セバシン酸ジ２−エチルブチル、フタル酸ジブチル、フタル酸ジヘキシル、フタル酸ジ（２−エチルブチル）、フタル酸ジオクチル、フタル酸ジ（２−エチルヘキシル）、フタル酸ベンジルブチル、フタル酸ジドデシルなどが挙げられる。

リン酸系可塑剤、または、亜リン酸系可塑剤としては、リン酸または亜リン酸とメタノール、エタノール、ブタノール、ヘキサノール、２−エチルブタノール、ヘプタノール、オクタノール、２−エチルヘキサノール、デカノール、ドデカノール、ブトキシエタノール、ブトキシエトキシエタノール、ベンジルアルコールなどの炭素数１〜１２のアルコールとの縮合反応により得られる化合物が挙げられる。具体的な化合物を例示すると、リン酸トリメチル、リン酸トリエチル、リン酸トリプロピル、リン酸トリブチル、リン酸トリ（２−エチルヘキシル）、リン酸トリ（ブトキシエチル）、亜リン酸トリ（２−エチルヘキシル）などが挙げられる。

カルボン酸ポリエステル系可塑剤としては、シュウ酸、マロン酸、コハク酸、アジピン酸、スベリン酸、セバシン酸、ドデカン二酸、１，２−シクロヘキサンジカルボン酸、１，３−シクロヘキサンジカルボン酸、１，４−シクロヘキサンジカルボン酸などの多価カルボン酸と、エチレングリコール、ジエチレングリコール、トリエチレングリコール、テトラエチレングリコール、１，２−プロピレングリコール、１，３−プロピレングリコール、１，２−ブチレングリコール、１，３−ブチレングリコール、１，４−ブチレングリコール、１，２−ペンタンジオール、１，５−ペンタンジオール、２，４−ペンタンジオール、１，２−ヘキサンジオール、１，６−ヘキサンジオール、３−メチル−１，５−ペンタンジオール、３−メチル−２，４−ペンタンジオール、１，２−ヘプタンジオール、１，７−ヘプタンジオール、１，２−オクタンジオール、１，８−オクタンジオール、１，２−ノナンジオール、１，９−ノナンジオール、２−メチル−１，８−オクタンジオール、１，２−デカンジオール、１，１０−デカンジオール、１，２−ドデカンジオール、１，１２−ドデカンジオール、１，２−シクロヘキサンジオール、１，３−シクロヘキサンジオール、１，４−シクロヘキサンジオール、１，２−ビス（ヒドロキシメチル）シクロヘキサン、１，３−ビス（ヒドロキシメチル）シクロヘキサン、１，４−ビス（ヒドロキシメチル）シクロヘキサンなどの多価アルコールを交互共重合して得られるカルボン酸ポリエステルや、脂肪族ヒドロキシカルボン酸；グリコール酸、乳酸、２−ヒドロキシ酪酸、３−ヒドロキシ酪酸、４−ヒドロキシ酪酸、６−ヒドロキシへキサン酸、８−ヒドロキシへキサン酸、１０−ヒドロキシデカン酸、１２−ヒドロキシドデカン酸、芳香環を有するヒドロキシカルボン酸；４−ヒドロキシ安息香酸、４−（２−ヒドロキシエチル）安息香酸などのヒドロキシカルボン酸の重合体（ヒドロキシカルボン酸ポリエステル）、脂肪族ラクトン化合物；γ−ブチロラクトン、γ−バレロラクトン、δ−バレロラクトン、β−メチル−δ−バレロラクトン、δ−ヘキサノラクトン、ε−カプロラクトン、ラクチドなど、芳香環を有するラクトン化合物；フタリドなどのラクトン化合物を開環重合して得られるカルボン酸ポリエステルでも良い。これらカルボン酸ポリエステルの末端構造は特に限定されず、水酸基やカルボキシル基でも良いし、また、末端水酸基や末端カルボキシル基を１価カルボン酸あるいは１価アルコールと反応させてエステル結合としたものでも良い。

炭酸ポリエステル系可塑剤としては、エチレングリコール、ジエチレングリコール、トリエチレングリコール、テトラエチレングリコール、１，２−プロピレングリコール、１，３−プロピレングリコール、１，２−ブチレングリコール、１，３−ブチレングリコール、１，４−ブチレングリコール、１，２−ペンタンジオール、１，５−ペンタンジオール、２，４−ペンタンジオール、１，２−ヘキサンジオール、１，６−ヘキサンジオール、３−メチル−１，５−ペンタンジオール、３−メチル２，４−ペンタンジオール、１，２−ヘプタンジオール、１，７−ヘプタンジオール、１，２−オクタンジオール、１，８−オクタンジオール、１，２−ノナンジオール、１，９−ノナンジオール、２−メチル−１，８−オクタンジオール、１，２−デカンジオール、１，１０−デカンジオール、１，２−ドデカンジオール、１，１２−ドデカンジオール、１，２−シクロヘキサンジオール、１，３−シクロヘキサンジオール、１，４−シクロヘキサンジオール、１，２−ビス（ヒドロキシメチル）シクロヘキサン、１，３−ビス（ヒドロキシメチル）シクロヘキサン、１，４−ビス（ヒドロキシメチル）シクロヘキサンなどの多価アルコールと、炭酸ジメチル、炭酸ジエチルなどの炭酸エステルをエステル交換反応により交互共重合して得られる炭酸ポリエステルが挙げられる。これら炭酸ポリエステル化合物の末端構造は特に限定されないが、炭酸エステル基、または水酸基などであるとよい。

ポリアルキレングリコール系可塑剤としては、エチレンオキシド、プロピレンオキシド、ブチレンオキシド、オキセタンなどのアルキレンオキシドを、一価アルコール、多価アルコール、一価カルボン酸および多価カルボン酸を開始剤として開環重合させて得られる重合体が挙げられる。

ヒドロキシカルボン酸エステル系可塑剤としては、ヒドロキシカルボン酸の１価アルコールエステル；リシノール酸メチル、リシノール酸エチル、リシノール酸ブチル、６−ヒドロキシヘキサン酸メチル、６−ヒドロキシヘキサン酸エチル、６−ヒドロキシヘキサン酸ブチル、ヒドロキシカルボン酸の多価アルコールエステル；エチレングリコールジ（６−ヒドロキシヘキサン酸）エステル、ジエチレングリコールジ（６−ヒドロキシヘキサン酸）エステル、トリエチレングリコールジ（６−ヒドロキシヘキサン酸）エステル、３−メチル−１，５−ペンタンジオールジ（６−ヒドロキシヘキサン酸）エステル、３−メチル−１，５−ペンタンジオールジ（２−ヒドロキシ酪酸）エステル、３−メチル−１，５−ペンタンジオールジ（３−ヒドロキシ酪酸）エステル、３−メチル−１，５−ペンタンジオールジ（４−ヒドロキシ酪酸）エステル、トリエチレングリコールジ（２−ヒドロキシ酪酸）エステル、グリセリントリ（リシノール酸）エステル、Ｌ−酒石酸ジ（１−（２−エチルヘキシル））、ひまし油の他、ヒドロキシカルボン酸の多価アルコールエステルのｋ個のヒドロキシカルボン酸由来の基を、水酸基を含まないカルボン酸由来の基または水素原子に置き換えた化合物も使用可能であり、これらヒドロキシカルボン酸エステルは従来公知の方法で得られるものを使用することができる。

本発明において、これら可塑剤は単独で使用してもよいし、２種以上を併用してもよい。

可塑剤がＢ層に含有される場合、可塑剤とＢ層に用いられる樹脂（特にポリビニルアセタール樹脂）との相溶性、他の層への低移行性、非移行性を高める観点からは、融点が３０℃以下であり、水酸基価が１５ｍｇＫＯＨ／ｇ以上、４５０ｍｇＫＯＨ／ｇ以下であるエステル系可塑剤又はエーテル系可塑剤、または、非結晶性であり、水酸基価が１５ｍｇＫＯＨ／ｇ以上、４５０ｍｇＫＯＨ／ｇ以下であるエステル系可塑剤又はエーテル系可塑剤を使用することが好ましい。ここで非結晶性とは、−２０℃以上の温度において融点が観測されないことを指す。前記水酸基価は、１５ｍｇＫＯＨ／ｇ以上であることが好ましく、３０ｍｇＫＯＨ／ｇ以上であることがより好ましく、４５ｍｇＫＯＨ／ｇ以上であることが最適である。また、前記水酸基価が４５０ｍｇＫＯＨ／ｇ以下であることが好ましく、３６０ｍｇＫＯＨ／ｇ以下であることがより好ましく、２８０ｍｇＫＯＨ／ｇ以下であることが最適である。前記エステル系可塑剤としては、上記規定を満たすポリエステル（前述したカルボン酸ポリエステル系可塑剤、炭酸ポリエステル系可塑剤など）や、ヒドロキシカルボン酸エステル化合物（前述したヒドロキシカルボン酸エステル系可塑剤など）が挙げられ、エーテル系可塑剤としては、前記規定を満たすポリエーテル化合物（前述したポリアルキレングリコール系可塑剤など）が挙げられる。

可塑剤の含有量は、ポリビニルアセタール樹脂１００質量部に対して、５０質量部以下であることが好ましく、４０質量部以下であることがより好ましく、３０質量部以下であることがさらに好ましく、２０質量部以下であることが特に好ましい。可塑剤の含有量が、ポリビニルアセタール樹脂１００質量部に対して５０質量部を超えると、せん断貯蔵弾性率が低くなる傾向にある。また、２種以上の可塑剤を併用してもよい。

可塑剤としては、水酸基を有する化合物を用いることができるが、Ｂ層中に用いられる可塑剤の全量に対する水酸基を有する化合物の含有量の割合は、５０質量％以上であることが好ましく、７０質量％以上であることがより好ましく、９０質量％以上であることがさらに好ましい。水酸基を有する化合物は、ポリビニルアセタール樹脂と高い相溶性を有し、他の樹脂層への移行性が低いため、水酸基を有する化合物を好適に用いることができる。

（その他の添加成分）
酸化防止剤としては、例えば、フェノール系酸化防止剤、リン系酸化防止剤、硫黄系酸化防止剤などが挙げられ、これらの中でもフェノール系酸化防止剤が好ましく、アルキル置換フェノール系酸化防止剤が特に好ましい。

フェノール系酸化防止剤の例としては、２−ｔ−ブチル−６−（３−ｔ−ブチル−２−ヒドロキシ−５−メチルベンジル）−４−メチルフェニルアクリレート、２，４−ジ−ｔ−アミル−６−（１−（３，５−ジ−ｔ−アミル−２−ヒドロキシフェニル）エチル）フェニルアクリレートなどのアクリレート系化合物、２，６−ジ−ｔ−ブチル−４−メチルフェノール、２，６−ジ−ｔ−ブチル−４−エチルフェノール、オクタデシル−３−（３，５−）ジ−ｔ−ブチル−４−ヒドロキシフェニル）プロピオネート、２，２’−メチレン−ビス（４−メチル−６−ｔ−ブチルフェノール）、４，４’−ブチリデン−ビス（４−メチル−６−ｔ−ブチルフェノール）、４，４’−ブチリデン−ビス（６−ｔ−ブチル−ｍ−クレゾール）、４，４’−チオビス（３−メチル−６−ｔ−ブチルフェノール）、ビス（３−シクロヘキシル−２−ヒドロキシ−５−メチルフェニル）メタン、３，９−ビス（２−（３−（３−ｔ−ブチル−４−ヒドロキシ−５−メチルフェニル）プロピオニルオキシ）−１，１−ジメチルエチル）−２，４，８，１０−テトラオキサスピロ［５．５］ウンデカン、１，１，３−トリス（２−メチル−４−ヒドロキシ−５−ｔ−ブチルフェニル）ブタン、１，３，５−トリメチル−２，４，６−トリス（３，５−ジ−ｔ−ブチル−４−ヒドロキシベンジル）ベンゼン、テトラキス（メチレン−３−（３’，５’−ジ−ｔ−ブチル−４’−ヒドロキシフェニル）プロピオネート）メタン、又はトリエチレングリコールビス（３−（３−ｔ−ブチル−４−ヒドロキシ−５−メチルフェニル）プロピオネート）などのアルキル置換フェノール系化合物、１，３，５−トリス（２，６−ジメチル−３−ヒドロキシ−４−ｔ−ブチルベンジル）−１，３，５−トリアジン−２，４，６（１Ｈ，３Ｈ，５Ｈ）−トリオン、６−（４−ヒドロキシ−３，５−ジ−ｔ−ブチルアニリノ）−２，４−ビス−オクチルチオ−１，３，５−トリアジン、６−（４−ヒドロキシ−３，５−ジメチルアニリノ）−２，４−ビス−オクチルチオ−１，３，５−トリアジン、６−（４−ヒドロキシ−３−メチル−５−ｔ−ブチルアニリノ）−２，４−ビス−オクチルチオ−１，３，５−トリアジン、又は２−オクチルチオ−４，６−ビス−（３，５−ジ−ｔ−ブチル−４−オキシアニリノ）−１，３，５−トリアジンなどのトリアジン基含有フェノール系化合物などが挙げられる。

リン系酸化防止剤としては、例えば、トリフェニルホスファイト、ジフェニルイソデシルホスファイト、フェニルジイソデシルホスファイト、トリス（ノニルフェニル）ホスファイト、トリス（ジノニルフェニル）ホスファイト、トリス（２−ｔ−ブチル−４−メチルフェニル）ホスファイト、トリス（２，４−ジ−ｔ−ブチル）ホスファイト、トリス（シクロヘキシルフェニル）ホスファイト、２，２−メチレンビス（４，６−ジ−ｔ−ブチルフェニル）オクチルホスファイト、９，１０−ジヒドロ−９−オキサ−１０−ホスファフェナントレン−１０−オキサイド、１０−（３，５−ジ−ｔ−ブチル−４−ヒドロキシベンジル）−９，１０−ジヒドロ−９−オキサ−１０−ホスファフェナントレン−１０−オキサイド、又は１０−デシロキシ−９，１０−ジヒドロ−９−オキサ−１０−ホスファフェナントレンなどのモノホスファイト系化合物、４，４’−ブチリデン−ビス（３−メチル−６−ｔ−ブチルフェニル−ジ−トリデシルホスファイト）、４，４’−イソプロピリデン−ビス（フェニル−ジ−アルキル（Ｃ１２〜Ｃ１５）ホスファイト）４，４’−イソプロピリデン−ビス（ジフェニルモノアルキル（Ｃ１２〜Ｃ１５）ホスファイト）、１，１，３−トリス（２−メチル−４−ジ−トリデシルホスファイト−５−ｔ−ブチルフェニル）ブタン、又はテトラキス（２，４−ジ−ｔブチルフェニル）−４，４’−ビフェニレンホスファイトなどのジホスファイト系化合物などが挙げられる。これらの中でもモノホスファイト系化合物が好ましい。

硫黄系酸化防止剤としては、例えば、ジラウリル３，３’−チオジプロピオネート、ジステアリル３，３−チオジプロピオネート、ラウリルステアリル３，３’−チオジプロピオネート、ペンタエリスリトール−テトラキス−（β−ラウリル−チオプロピオネート）、３，９−ビス（２−ドデシルチオエチル）−２，４，８，１０−テトラオキサスピロ［５．５］ウンデカンなどが挙げられる。

これらの酸化防止剤は単独で、あるいは２種以上を組み合わせて用いることができる。酸化防止剤の配合量は、ポリビニルアセタール樹脂１００質量部に対して０．００１質量部以上であることが好ましく、０．０１質量部以上であることがより好ましい。また、酸化防止剤の配合量は、ポリビニルアセタール樹脂１００質量部に対して５質量部以下であることが好ましく、１質量部以下であることがより好ましい。酸化防止剤の量が０．００１質量部より少ないと充分な効果が発揮されにくくなることがあり、また５質量部より多くしても格段の効果は望めない。

また、紫外線吸収剤としては、２−（５−メチル−２−ヒドロキシフェニル）ベンゾトリアゾール、２−［２−ヒドロキシ−３，５−ビス（α，α’−ジメチルベンジル）フェニル］−２Ｈ−ベンゾトリアゾール、２−（３，５−ジ−ｔ−ブチル−２−ヒドロキシフェニル）ベンゾトリアゾール、２−（３−ｔ−ブチル−５−メチル−２−ヒドロキシフェニル）−５−クロロベンゾトリアゾール、２−（３，５−ジ−ｔ−ブチル−５−メチル−２−ヒドロキシフェニル）−５−クロロベンゾトリアゾール、２−（３，５−ジ−ｔ−アミル−２−ヒドロキシフェニル）ベンゾトリアゾール又は２−（２’−ヒドロキシ−５’−ｔ−オクチルフェニル）ベンゾトリアゾール等のベンゾトリアゾール系紫外線吸収剤、２，２，６，６−テトラメチル−４−ピペリジルベンゾエート、ビス（２，２，６，６−テトラメチル−４−ピペリジル）セバケート、ビス（１，２，２，６，６−ペンタメチル−４−ピペリジル）−２−（３，５−ジ−ｔ−ブチル−４−ヒドロキシベンジル）−２−ｎ−ブチルマロネート、又は４−（３−（３，５−ジ−ｔ−ブチル−４−ヒドロキシフェニル）プロピオニルオキシ）−１−（２−（３−（３，５−ジ−ｔ−ブチル−４−ヒドロキシフェニル）プロピオニルオキシ）エチル）−２，２，６，６−テトラメチルピペリジンなどのヒンダードアミン系紫外線吸収剤、２，４−ジ−ｔ−ブチルフェニル−３，５−ジ−ｔ−ブチル−４−ヒドロキシベンゾエート、又はヘキサデシル−３，５−ジ−ｔ−ブチル−４−ヒドロキシベンゾエートなどのベンゾエート系紫外線吸収剤などが挙げられる。これらの紫外線吸収剤の添加量は、ポリビニルアセタール樹脂に対して質量基準で１０ｐｐｍ以上であることが好ましく、１００ｐｐｍ以上であることがより好ましい。また、紫外線吸収剤の添加量は、ポリビニルアセタール樹脂に対して質量基準で５０，０００ｐｐｍ以下であることが好ましく、１０，０００ｐｐｍ以下であることがより好ましい。紫外線吸収剤の添加量が１０ｐｐｍより少ないと充分な効果が発揮されにくくなることがあり、また、紫外線吸収剤の添加量を５０，０００ｐｐｍより多くしても格段の効果は望めない。これら紫外線吸収剤は２種以上組み合わせて用いることもできる。

光安定剤としてはヒンダードアミン系のもの、例えば、株式会社ＡＤＥＫＡ製「アデカスタブＬＡ−５７（商品名）」、チバ・スペシャルティ・ケミカルズ株式会社製「チヌビン６２２（商品名）」が挙げられる。

また必要に応じて、得られる積層体のガラス等への接着性を制御することも可能である。接着性を制御する方法としては、通常、合わせガラスの接着性調整剤として使用される添加剤を添加する方法、接着性を調整するための各種添加剤を添加する方法等が挙げられる。このような方法によって、接着性調整剤および／または接着性を調整するための各種添加剤を含む合わせガラス用中間膜が得られる。

接着性調整剤としては、例えば、国際公開第０３／０３３５８３号に開示されているものを使用することができ、アルカリ金属塩、アルカリ土類金属塩が好ましく使用され、例えば、カリウム、ナトリウム、マグネシウム等の塩が挙げられる。上記塩としてはオクタン酸、ヘキサン酸、酪酸、酢酸、蟻酸等のカルボン酸等の有機酸；塩酸、硝酸等の無機酸の塩などが挙げられる。

接着性調整剤の最適な添加量は、使用する添加剤により異なるが、得られる積層体のガラスへの接着力が、パンメル試験（Ｐｕｍｍｅｌｔｅｓｔ；国際公開第０３／０３３５８３号等に記載）において、一般には３以上、１０以下になるように調整することが好ましく、特に高い耐貫通性を必要とする場合は３以上、６以下になるように調整することがより好ましく、高いガラス飛散防止性を必要とする場合は７以上、１０以下になるように調整することがより好ましい。高いガラス飛散防止性が求められる場合は、接着性調整剤を添加しないことも有用な方法である。

（積層体）
本発明の積層体の製造方法は特に限定されるものではなく、Ｂ層を構成する樹脂組成物を均一に混練した後、押出し法、カレンダー法、プレス法、キャスティング法、インフレーション法等、公知の製膜方法によりＢ層を作製し、また、同様の方法で、熱可塑性樹脂によりＡ層を作製し、これらをプレス成形等で積層させてもよいし、Ｂ層、Ａ層およびその他必要な層を共押出法により成形してもよい。

公知の製膜方法の中でも特に押出機を用いて積層体を製造する方法が好適に採用される。押出し時の樹脂温度は１５０℃以上が好ましく、１７０℃以上がより好ましい。また、押出し時の樹脂温度は２５０℃以下が好ましく、２３０℃以下がより好ましい。樹脂温度が高くなりすぎると、用いる樹脂が分解を起こし、樹脂の劣化が懸念される。逆に温度が低すぎると、押出機からの吐出が安定せず、機械的トラブルの要因になる。揮発性物質を効率的に除去するためには、押出機のベント口から減圧により、揮発性物質を除去することが好ましい。

Ａ層の膜厚は、２０μｍ以上であることが好ましく、３０μｍ以上であることがより好ましく、５０μｍ以上であることがさらに好ましい。また、Ａ層の膜厚は、４００μｍ以下であることが好ましく、３００μｍ以下であることがより好ましい。Ａ層の膜厚が２０μｍ未満になると、遮音性が低下する傾向にあり、Ａ層の膜厚が４００μｍを超えると、合わせガラスを作製したときに耐貫通性などの機械特性が悪化し、合わせガラスとしての安全性能が損なわれる傾向にある。本発明の積層体中にＡ層が複数含まれる場合には、Ａ層全体の合計の厚さが上記範囲を満たしていることが好ましい。

Ｂ層の膜厚は、１００μｍ以上であることが好ましく、１５０μｍ以上であることがより好ましく、２００μｍ以上であることがさらに好ましい。Ｂ層の膜厚は、６５０μｍ以下であることが好ましく、５００μｍ以下であることがより好ましく、３５０μｍ以下であることがさらに好ましく、３００μｍ以下であることがさらに好ましい。Ｂ層の膜厚が１００μｍ未満になると、積層体の曲げ剛性が小さくなり、高周波域での遮音性が低下する傾向にあり、Ｂ層の膜厚が６５０μｍを超えると、周波数域にかかわらず遮音性が低下する傾向にある。

Ｂ層の厚さの合計に対するＡ層の厚さの合計の比（Ａ層の厚さの合計／Ｂ層の厚さの合計）は、１／１以下であることが好ましく、１／２以下であることがより好ましい。Ｂ層の厚さの合計に対するＡ層の厚さの合計の比は、１／３０以上であることが好ましく、１／１５以上であることがより好ましく、１／６．５以上であることがさらに好ましい。上記比率が１／３０より小さいと、積層体の遮音効果が小さくなる傾向にある。一方、上記比率が１／１より大きいと、積層体の曲げ剛性が小さくなり、高周波域での遮音性が低下する傾向にある。

本実施形態の積層体において、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率は、好ましくは１．３０ＭＰａ以上であり、より好ましくは２．００ＭＰａ以上であり、さらに好ましくは３．００ＭＰａ以上である。上記条件下のせん断貯蔵弾性率が１．３０ＭＰａ以上の場合、積層体を合わせガラスに用いた際に、曲げ強度が向上する。一方、合わせガラス用中間膜の外観をより良好なものとしたり、合わせガラスを製造しやすくしたりする観点から、積層体において上記条件下のせん断貯蔵弾性率は、１０.０ＭＰａ以下であることが好ましく、８．００ＭＰａ以下であることがより好ましく、６．００ＭＰａ以下であることがさらに好ましい。上記条件下で測定される温度２５℃におけるせん断貯蔵弾性率が１．３０ＭＰａ以上となる積層体は、例えば、ｔａｎδが最大となるピークを−４０〜３０℃の範囲に有するエラストマーを含有する組成物を含むＡ層と、温度２５℃におけるせん断貯蔵弾性率が１０.０ＭＰａ以上である複数のＢ層とを、少なくとも２つのＢ層の間にＡ層を積層することで得ることができる。

本実施形態の積層体（合わせガラス用中間膜）において、ＪＩＳ Ｋ ７２４４−１０により周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定される温度５０℃におけるせん断貯蔵弾性率は、１．３０ＭＰａ以上であることが好ましく、１．５０ＭＰａ以上であることがより好ましく、２．００ＭＰａ以上であることがさらに好ましい。上記のせん断貯蔵弾性率が１．３０ＭＰａ以上の場合は、特に積層体の温度が５０℃以上に上がった場合においても積層体を合わせガラスに用いた際の曲げ強度が向上する。一方、外観をより良好なものとしたり、合わせガラスを製造しやすくしたりする観点から、積層体において上記条件下のせん断貯蔵弾性率は、６．００ＭＰａ以下であることが好ましく、４．００ＭＰａ以下であることがより好ましく、３．００ＭＰａ以下であることがさらに好ましい。上記条件下で測定される温度５０℃におけるせん断貯蔵弾性率が１．３０ＭＰａ以上となる積層体は例えば、ｔａｎδが最大となるピークを−４０〜３０℃の範囲に有するエラストマーを含有する組成物を含むＡ層と、温度２５℃におけるせん断貯蔵弾性率が１０.０ＭＰａ以上である複数のＢ層とを、少なくとも２つのＢ層の間にＡ層を積層することで得ることができる。

本実施形態における積層体は、図１に示すように、Ａ層１がＢ層２ａおよびＢ層２ｂによって挟まれた積層構成になっている。積層体における積層構成は目的によって決められるが、Ｂ層／Ａ層／Ｂ層という積層構成の他、Ｂ層／Ａ層／Ｂ層／Ａ層、Ｂ層／Ａ層／Ｂ層／Ａ層／Ｂ層という積層構成であってもよい。Ａ層／Ｂ層という二層構成であると、合わせガラス用中間膜の遮音性または曲げ強度が低下する傾向にある。

また、Ａ層、Ｂ層以外の層（Ｃ層とする）を１層以上含んでいても構わず、例えば、Ｂ層／Ａ層／Ｃ層／Ｂ層、Ｂ層／Ａ層／Ｂ層／Ｃ層、Ｂ層／Ｃ層／Ａ層／Ｃ層／Ｂ層、Ｂ層／Ｃ層／Ａ層／Ｂ層／Ｃ層、Ｂ層／Ａ層／Ｃ層／Ｂ層／Ｃ層、Ｃ層／Ｂ層／Ａ層／Ｂ層／Ｃ層、Ｃ層／Ｂ層／Ａ層／Ｃ層／Ｂ層／Ｃ層、Ｃ層／Ｂ層／Ｃ層／Ａ層／Ｃ層／Ｂ層／Ｃ層などの積層構成でも構わない。また上記積層構成において、Ｃ層中の成分は、同一であっても異なっていてもよい。これはＡ層またはＢ層中の成分についても同様である。

なお、Ｃ層としては公知の樹脂からなる層が使用可能であり、例えば、ポリエチレン、ポリプロピレン、ポリ塩化ビニル、ポリスチレン、ポリ酢酸ビニル、ポリウレタン、ポリテトラフルオロエチレン、アクリル樹脂、ポリアミド、ポリアセタール、ポリカーボネート、ポリエステルのうちポリエチレンテレフタレート、ポリブチレンテレフタレート、環状ポリオレフィン、ポリフェニレンスルファイド、ポリテトラフロロエチレン、ポリサルフォン、ポリエーテルサルフォン、ポリアリレート、液晶ポリマー、ポリイミドなどを用いることができる。また、Ｃ層にも、必要に応じ、可塑剤、酸化防止剤、紫外線吸収剤、光安定剤、ブロッキング防止剤、顔料、染料、遮熱材料（例えば、赤外線吸収能を有する、無機遮熱性微粒子または有機遮熱性材料）などの添加剤を添加してよい。

本発明の積層体に、遮熱材料として、例えば、遮熱性微粒子、又は遮熱性化合物を含有させることで、積層体に遮熱機能を付与し、合わせガラスとしたときに、波長１５００ｎｍにおける透過率を５０％以下とすることができる。

遮熱性微粒子は、Ａ層、Ｂ層、必要に応じて含まれるＣ層のいずれに含まれていてもよい。いずれか一層に含有されているのみでも、複数の層に含有されていてもよい。遮熱性微粒子を含有させる場合、光学ムラを抑える観点からは、少なくとも一つのＡ層に含有されていることが好ましい。

遮熱性微粒子としては、錫ドープ酸化インジウム（ＩＴＯ）などの金属ドープ酸化インジウム、アンチモンドープ酸化錫（ＡＴＯ）などの金属ドープ酸化錫、アルミニウムドープ酸化亜鉛（ＡＺＯ）などの金属ドープ酸化亜鉛、一般式Ｍ_mＷＯ_n（Ｍは金属元素を表し、ｍは０．０１以上、１．０以下、ｎは２．２以上、３．０以下である）で表される金属元素複合酸化タングステン、アンチモン酸亜鉛（ＺｎＳｂ₂Ｏ₅）、六ホウ化ランタンなどが挙げられる。中でも、ＩＴＯやＡＴＯ、金属元素複合酸化タングステンが好ましく、金属元素複合酸化タングステンがより好ましい。前記金属元素複合酸化タングステン中のＭで表される金属元素としては、例えばＣｓ、Ｔｌ、Ｒｂ、Ｎａ、Ｋなどが挙げられ、特にＣｓが好ましい。遮熱性の観点から上記ｍは、０．２以上であることが好ましく、０．３以上であることがより好ましく、また、０．５以下であることが好ましく、０．４以下であることがより好ましい。

遮熱性微粒子の含有量は、積層体を構成する層に用いた樹脂全体に対して０．０１質量％以上であることが好ましく、０．０５質量％以上であることがより好ましく、０．１質量％以上であることがさらに好ましく、０．２質量％以上であることが特に好ましい。また、５質量％以下であることが好ましく、３質量％以下であることがより好ましい。遮熱性微粒子の含有量が５質量％より多くなると、可視光線の透過率に影響が出ることがある。積層体の透明性の観点から、遮熱性微粒子の平均粒子径は、１００ｎｍ以下であることが好ましく、５０ｎｍ以下であることがより好ましい。なお、ここでいう遮熱性微粒子の平均粒子径は、レーザー回折装置で測定されるものをいう。

遮熱性化合物としては、フタロシアニン化合物、ナフタロシアニン化合物などが挙げられる。前記遮熱性化合物はさらに遮熱性を向上させる観点から、金属を含有することが好ましい。前記金属としては、例えばＮａ、Ｋ、Ｌｉ、Ｃｕ、Ｚｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｒｕ、Ｒｈ、Ｐｄ、Ｐｔ、Ｍｎ、Ｓｎ、Ｖ、Ｃａ、Ａｌなどが挙げられ、特にＮｉが好ましい。

遮熱性化合物の含有量は、積層体を構成する層に用いた樹脂全体に対して０．００１質量％以上であることが好ましく、０．００５質量％以上であることがより好ましく、０．０１質量％以上であることがさらに好ましい。また、１質量％以下であることが好ましく、０．５質量％以下であることがより好ましい。遮熱性化合物の含有量が１質量％より多くなると、可視光線の透過率に影響が出ることがある。

また、本発明の積層体は表面にメルトフラクチャー、エンボスなど、従来公知の方法で凹凸構造を形成することが好ましい。メルトフラクチャー、エンボスの形状は特に限定されず、従来公知のものを採用することができる。

また、積層体の膜厚の合計は、２０μｍ以上であることが好ましく、１００μｍ以上であることがより好ましい。また、積層体の膜厚の合計は、１０，０００μｍ以下であることが好ましく、３，０００μｍ以下であることがより好ましい。積層体の膜厚が薄すぎると、合わせガラスを作製する際にうまくラミネートできないことがあり、積層体の膜厚が厚すぎるとコスト高に繋がるため好ましくない。

（合わせガラス）
本発明の積層体を合わせガラス用中間膜として用いることにより、遮音性、特に高周波領域での遮音性に優れる合わせガラスを得ることができる。そのため、本発明の合わせガラス用中間膜は、自動車用フロントガラス、自動車用サイドガラス、自動車用サンルーフ、自動車用リアガラス又はヘッドアップディスプレイ用ガラスなどに好適に用いることができる。本発明の積層体の構成を内部に有する合わせガラスが、ヘッドアップディスプレイ用ガラスに適用される場合、用いられる該積層体の断面形状は、一方の端面側が厚く、他方の端面側が薄い形状であることが好ましい。その場合、断面形状は、一方の端面側から他方の端面側に漸次的に薄くなるような、全体が楔形である形状であってもよいし、一方の端面から該端面と他方の端面の間の任意の位置までは同一の厚さで、該任意の位置から他方の端面まで漸次的に薄くなるような、断面の一部が楔形のものであってもよい。

本発明の合わせガラスには、通常、ガラスを２枚使用する。本発明の合わせガラスを構成するガラスの厚さは特に限定されないが、１００ｍｍ以下であることが好ましい。また、本発明の積層体は、曲げ強度に優れることから、厚さ２．８ｍｍ以下の薄板ガラスを用いて合わせガラスを作製しても、合わせガラスの強度を損なうことなく、合わせガラスの軽量化を実現することができる。ガラスの厚さは、軽量化の観点からは、少なくとも一枚が２．８ｍｍ以下であることが好ましく、２．５ｍｍ以下であることがより好ましく、２．０ｍｍ以下であることがさらに好ましく、１．８ｍｍ以下であることが特に好ましい。特に、一方のガラスの厚さを１．８ｍｍ以上、他方のガラスの厚さを１．８ｍｍ以下、各ガラスの厚さの差を０．２ｍｍ以上とすることにより、曲げ強度を損なうことなく、薄膜化と軽量化を実現した合わせガラスを作製することができる。上記各ガラスの厚さの差は、０．５ｍｍ以上が好ましい。

本発明の積層体は、縦３００ｍｍ、横２５ｍｍ、厚さ１．９ｍｍのフロートガラス２枚で該積層体を挟んで合わせガラスとした際に、２０℃で中央加振法により測定される４次共振周波数での損失係数が０．２以上であり、０．４以上であることが好ましく、０．６以上であることがより好ましい。４次共振周波数での損失係数が０．２未満となると、遮音性が十分でなくなる。４次共振周波数での損失係数を０．２以上とするためには、例えば、遮音層を構成する熱可塑性エラストマーに対するハードセグメントの含有量が所定の割合以上（例えば、１４質量％以上）のものを用い、積層体の保護層の厚さの合計に対する遮音層の厚さの合計の比を所定の割合以上（例えば、１／６．５以上）とする方法などで達成が可能である。

４次共振周波数での損失係数は、例えば、以下の方法により測定できる。市販のフロートガラス（縦３００ｍｍ×横２５ｍｍ×厚さ１．９ｍｍ）２枚に積層体を挟み、真空バック法（条件：３０℃から１６０℃に６０分間で昇温し、その後１６０℃で３０分間保持）によって、合わせガラスを作製する。その後、機械インピーダンス装置における加振器のインピーダンスヘッドに内蔵された加振力検出器の先端部に、合わせガラスの中央部を固定し、２０℃において、周波数０〜１００００Ｈｚの範囲で合わせガラスの中央部に振動を与え、この点の加振力と加速度波形を検出することで、中央加振法による合わせガラスのダンピング試験を行う。得られた加振力と、加速度信号を積分して得られた速度信号を基に、加振点（振動を加えた合わせガラスの中央部）の機械インピーダンスを求め、横軸を周波数、縦軸を機械インピーダンスとして得られるインピーダンス曲線において、４次モードのピークを示す周波数と半値幅から、合わせガラスの４次共振周波数での損失係数を求めることができる。

また、本発明の積層体は、縦３００ｍｍ、横２５ｍｍ、厚さ１．９ｍｍのフロートガラス２枚で該積層体を挟んで合わせガラスとした際に、ＩＳＯ１６９４０（２００８）に準じて算出される該４次共振周波数での曲げ剛性は１５０Ｎ・ｍ以上であり、２００Ｎ・ｍ以上であることが好ましい。４次共振周波数での曲げ剛性が１５０Ｎ・ｍ未満となると、コインシデンス現象が発生しやすく、高周波数域での遮音性が低下する。４次共振周波数での曲げ剛性を１５０Ｎ・ｍ以上とするためには、例えば、遮音層を構成する熱可塑性エラストマーに対するハードセグメントの含有量が所定の割合以上（例えば、１４質量％以上）のものを用い、積層体の保護層の厚さの合計に対する遮音層の厚さの合計の比を所定の割合以下（例えば、１／１以下）とする方法などで達成が可能である。

また、４次共振周波数における損失係数および曲げ剛性を用い、ＩＳＯ１６９４０（２００８）に準じて算出される、６３００Ｈｚにおける音響透過損失は、４３ｄＢ以上であることが好ましく、４５ｄＢ以上であることがより好ましい。８０００Ｈｚにおける音響透過損失は、５０ｄＢ以上であることが好ましく、５３ｄＢ以上であることがより好ましい。１００００Ｈｚにおける音響透過損失は、５６ｄＢ以上であることが好ましく、６０ｄＢ以上であることがより好ましい。

本発明の合わせガラスは、遮熱材料を含む場合、波長１５００ｎｍにおける透過率が５０％以下であることが好ましく、２０％以下であることがより好ましい。波長１５００ｎｍにおける透過率が５０％を以下であると、赤外光線の遮蔽率が高くなり、合わせガラスの遮熱性能が向上する傾向にある。

本発明の合わせガラスは、厚さ０．７５ｍｍの積層体に、厚さ２ｍｍの２枚のフロートガラスの間に積層したときのヘイズが５未満であり、３未満であることが好ましく、１未満であることがより好ましい。

（合わせガラスの製造方法）
本発明の合わせガラスは、従来から公知の方法で製造することが可能であり、例えば、真空ラミネータ装置を用いる方法、真空バッグを用いる方法、真空リングを用いる方法、ニップロールを用いる方法等が挙げられる。また、仮圧着後に、オートクレーブ工程に投入する方法も付加的に行なうことができる。

真空ラミネータ装置を用いる場合、例えば、太陽電池の製造に用いられる公知の装置を使用し、１×１０^-6ＭＰａ以上、３×１０^-2ＭＰａ以下の減圧下、１００℃以上、２００℃以下で、特に１３０℃以上、１７０℃以下の温度でラミネートされる。真空バッグまたは真空リングを用いる方法は、例えば、欧州特許第１２３５６８３号明細書に記載されており、例えば約２×１０^-2ＭＰａの圧力下、１３０℃以上、１４５℃以下でラミネートされる。

合わせガラスの作製方法については、ニップロールを用いる場合、例えば、ポリビニルアセタール樹脂の流動開始温度以下の温度で１回目の仮圧着をした後、さらに流動開始温度に近い条件で仮圧着する方法が挙げられる。具体的には、例えば、赤外線ヒーターなどで３０℃以上、１００℃以下に加熱した後、ロールで脱気し、さらに５０℃以上、１５０℃以下に加熱した後ロールで圧着して接着又は仮接着させる方法が挙げられる。

また、本発明の積層体の構成を合わせガラス内部に有するように、Ａ層の両面に、Ｂ層を塗布したガラスを合わせて積層し、合わせガラスとしてもよい。

仮圧着後に付加的に行われるオートクレーブ工程は、モジュールの厚さや構成にもよるが、例えば、１ＭＰａ以上、１５ＭＰａ以下の圧力下、１２０℃以上、１６０℃以下の温度で０．５時間以上、２時間以下で実施される。

合わせガラスを作製する際に使用するガラスは特に限定されず、フロート板ガラス、磨き板ガラス、型板ガラス、網入り板ガラス、熱線吸収板ガラスなどの無機ガラスのほか、ポリメタクリル酸メチル、ポリカーボネートなどの従来公知の有機ガラス等が使用でき、これらは無色、有色、あるいは透明、非透明のいずれであってもよい。これらは単独で使用してもよく、２種以上を併用してもよい。

以下、実施例及び比較例により本発明を具体的に説明するが、本発明はこれらの実施例に限定されるものではない。なお、以下の実施例において「％」は特に断りのない限り、「質量％」を意味する。

なお、以下の実施例及び比較例において、使用されたポリビニルブチラール樹脂（ＰＶＢ）としては、目的とする粘度平均重合度と同じ粘度平均重合度（ＪＩＳ Ｋ ６７２６「ポリビニルアルコール試験方法」に基づいて測定した粘度平均重合度）を有するポリビニルアルコールを塩酸触媒下にｎ−ブチルアルデヒドでアセタール化したものを用いた。

また下記の試験シートは温度２０℃、湿度６０％ＲＨで２４時間以上保管したものを用いた。

１．物性評価（Ｂ層のせん断貯蔵弾性率、Ａ層（Ａ層を構成する樹脂組成物）のせん断貯蔵弾性率およびｔａｎδのピーク高さおよびピーク温度、積層体のせん断貯蔵弾性率）
ＪＩＳ Ｋ７２４４−１０に基づいて、平行平板振動レオメータとして、円板の直径が８ｍｍであるゆがみ制御型動的粘弾性装置（レオミックス社製、ＡＲＥＳ）を用いた。下記の実施例・比較例で得られた積層体、Ａ層の単層シート（厚さ０．７６ｍｍ）およびＢ層の単層シート（厚さ０．７６ｍｍ）をそれぞれ円板形状の試験シートとして用い、上記試験シートで２枚の平板間の隙間を完全に充填した。歪み量１．０％で、上記試験シートに１Ｈｚの周波数で振動を与え、測定温度を−４０〜１００℃まで１℃／ｍｉｎの定速で昇温した。せん断損失弾性率及びせん断貯蔵弾性率の測定値に変化がなくなるまで、上記試験シートと円板の温度を保持した。測定された積層体、Ａ層及びＢ層のせん断貯蔵弾性率、Ａ層を構成する樹脂組成物（Ａ層中のエラストマー）のｔａｎδのピーク高さおよびピーク温度の結果を表１及び表２に示す。

２．物性評価（合わせガラスの４次共振周波数、４次共振周波数における損失係数および曲げ剛性、６３００Ｈｚ、８０００Ｈｚ、１００００Ｈｚにおける音響透過損失）
市販のフロートガラス（縦３００ｍｍ×横２５ｍｍ×厚さ１．９ｍｍ）２枚に実施例・比較例で得られた各積層体を挟み、真空バック法（条件：３０℃から１６０℃に６０分間で昇温し、その後１６０℃で３０分間保持）によって、合わせガラスを作製した。その後、機械インピーダンス装置（株式会社小野測器製；マスキャンセルアンプ：ｍａｓｓｃａｎｃｅｌａｍｐｌｉｆｉｅｒＭＡ−５５００；チャンネルデータステーション：ＤＳ−２１００）における加振器（ｐｏｗｅｒａｍｐｌｉｆｉｅｒ／ｍｏｄｅｌ３７１−Ａ）のインピーダンスヘッドに内蔵された加振力検出器の先端部に、上記合わせガラスの中央部を固定した。２０℃において、周波数０〜１００００Ｈｚの範囲で上記合わせガラスの中央部に振動を与え、この点の加振力と加速度波形を検出することで、中央加振法による合わせガラスのダンピング試験を行った。得られた加振力と、加速度信号を積分して得られた速度信号を基に、加振点（振動を加えた合わせガラスの中央部）の機械インピーダンスを求め、横軸を周波数、縦軸を機械インピーダンスとして得られるインピーダンス曲線において、ピークを示す周波数と半値幅から、合わせガラスの損失係数を求めた。さらに４次共振周波数および該４次共振周波数における損失係数を用い、ＩＳＯ１６９４０（２００８）に準じて該４次共振周波数における曲げ剛性を算出した。また４次共振周波数における損失係数および曲げ剛性を用い、ＩＳＯ１６９４０（２００８）に準じて６３００Ｈｚ、８０００Ｈｚ、１００００Ｈｚにおける音響透過損失を算出した。４次共振周波数および４次共振周波数における損失係数の測定結果、４次共振周波数における曲げ剛性、および６３００Ｈｚ、８０００Ｈｚ、１００００Ｈｚにおける音響透過損失の計算結果を表１及び表２に示す。

３．物性評価（合わせガラスの遮熱性能評価）
市販のフロートガラス（縦２６ｍｍ×横７６ｍｍ×厚さ２．８ｍｍ）２枚に実施例・比較例で得られた各積層体を挟み、真空バック法（条件：３０℃から１６０℃に６０分間で昇温し、その後１６０℃で３０分間保持）によって、合わせガラスを作製した。その後、分光光度計Ｕ−４１００（株式会社日立ハイテクサイエンス製）を用いて、紫外可視近赤外領域の波長透過率を測定した。なお、測定温度は２０℃で行った。波長１５００ｎｍにおける透過率の測定結果は表１及び表２に示す。

４．物性評価（積層体のラミネート適性）
市販のフロートガラス（縦１１００ｍｍ×横１３００ｍｍ×厚さ３．２ｍｍ）２枚に実施例・比較例で得られた各積層体を挟み、真空ラミネータ（日清紡メカトロニクス株式会社製１５２２Ｎ）を用いて以下の条件で合わせガラスを作製した。用いた積層体のラミネート適性を以下の基準により判定した。ラミネート適性の評価結果は表１及び表２に示す。
＜条件＞熱板温度：１６５℃真空引き時間：１２分プレス圧力：５０ｋＰａプレス時間：１７分
＜判断基準＞
Ａ：気泡などの外観上の欠点はなく、密着良好
Ｂ：気泡などの外観上の欠点がわずかに見られるが、密着性に問題がない
Ｃ：気泡などの外観上の欠点が見られるが、密着性に問題がない
Ｄ：気泡などの外観上の欠点が見られ、密着不良
Ｅ：気泡などの外観上の欠点が合わせガラス全体にみられ、密着不良

５．物性評価（合わせガラスの最大損失係数）
市販のフロートガラス（縦５０ｍｍ×横３００ｍｍ×厚さ２．８ｍｍ）２枚に実施例・比較例で得られた各積層体を挟み、真空バック法（条件：３０℃から１６０℃に６０分間で昇温し、その後１６０℃で３０分間保持）によって、合わせガラスを作製した。その後、機械インピーダンス装置（株式会社小野測器製；マスキャンセルアンプ：ｍａｓｓｃａｎｃｅｌａｍｐｌｉｆｉｅｒＭＡ−５５００；チャンネルデータステーション：ＤＳ−２１００）における加振器（ｐｏｗｅｒａｍｐｌｉｆｉｅｒ／ｍｏｄｅｌ３７１−Ａ）のインピーダンスヘッドに内蔵された加振力検出器の先端部に、上記合わせガラスの中央部を固定した。周波数０〜８０００Ｈｚの範囲で上記合わせガラスの中央部に振動を与え、この点の加振力と加速度波形を検出することで、中央加振法による合わせガラスのダンピング試験を行った。得られた加振力と、加速度信号を積分して得られた速度信号を基に、加振点（振動を加えた合わせガラスの中央部）の機械インピーダンスを求め、横軸を周波数、縦軸を機械インピーダンスとして得られるインピーダンス曲線において、ピークを示す周波数と半値幅から、合わせガラスの損失係数を求めた。中央加振法によるダンピング測定では一定温度下での周波数に対する損失係数の値が得られる。最大損失係数を得るためには温度を０℃、１０℃、２０℃、３０℃、４０℃、５０℃と振った測定を実施し、得られた値から周波数一定下での温度に対する損失係数の線形を得て、この線形のうち、最大となる点を最大損失係数とした。最大損失係数の測定結果は表１及び表２に示す。

６．物性評価（合わせガラスの破断強度）
市販のフロートガラス（縦２６ｍｍ×横７６ｍｍ×厚さ２．８ｍｍ）２枚に実施例・比較例で得られた各積層体を挟み、真空バック法（条件：３０℃から１６０℃に６０分間で昇温し、その後１６０℃で３０分間保持）によって、合わせガラスを作製した。その後、オ−トグラフＡＧ−５０００Ｂを用いて合わせガラスの３点曲げ試験を実施し、温度２０℃、フィルム支点間距離５５ｍｍでの合わせガラスの破断強度を測定した。なお、試験速度は０．２５ｍｍ／ｍｉｎで行った。破断強度の測定結果は表１及び表２に示す。

（実施例１）
Ａ層にはスチレン単位２０質量％、イソプレン単位８０質量％を含有する、ｔａｎδのピーク高さが最大となるピークの温度が−５．２℃（１Ｈｚの周波数で振動を与え、測定温度を−４０〜１００℃まで１℃／ｍｉｎの定速で昇温した場合の値）の直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体（水添率８８％、重量平均分子量１１２，０００）を、Ｂ層には粘度平均重合度約１７００、アセタール化度７０モル％、ビニルアセテート単位の含有量０．９モル％のポリビニルブチラール樹脂１００質量部に対して、可塑剤として株式会社クラレ製のポリエステルポリオール「クラレポリオールＰ−５１０」１５質量部からなる組成物を用いた。

これら樹脂（または樹脂組成物）のそれぞれを押出成形法により厚さ０．７６ｍｍのＢ層、及び、厚さ０．７６ｍｍのＡ層に成形した。得られたＡ層及びＢ層の単層シートを用いて、上記の評価方法にしたがって、Ｂ層のせん断貯蔵弾性率、Ａ層のせん断貯蔵弾性率、ｔａｎδのピーク高さおよびピーク温度を測定した。

また、これら樹脂（または樹脂組成物）のそれぞれを押出成形法により厚さ２５０μｍのＢ層、厚さ２５０μｍのＡ層を成形した。２層のＢ層の間にＡ層を挟み、１５０℃でプレス成形をして３層構成の複合膜でなる厚さ０．７５ｍｍの積層体を作製した。得られた積層体を用いて、上記の評価方法にしたがって、合わせガラスの４次共振周波数、４次共振周波数における損失係数および曲げ剛性、および６３００Ｈｚ、８０００Ｈｚ、１００００Ｈｚにおける音響透過損失を算出した。また、得られた積層体を用いて、合わせガラスの遮熱性能評価を行った。上記物性評価の結果は表１に示す。なお、表１〜表２中のＢ層の可塑剤含有量は、Ｂ層中の樹脂１００質量部に対する量を表わす。

（実施例２、３）
Ｂ層の可塑剤「クラレポリオールＰ−５１０」の含有量を表１に示す量に変更したこと以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例４）
Ａ層の膜厚を１００μｍとし、Ｂ層の膜厚を３２５μｍとしたこと以外は、実施例１と同様の方法を用いて積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例５）
Ａ層の膜厚を３８０μｍとし、Ｂ層の膜厚を１９０μｍとしたこと以外は、実施例１と同様の方法を用いて積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例６）
Ａ層において、実施例１で用いた直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体の代わりに、スチレン単位１８質量％、イソプレン単位およびブタジエン単位（イソプレン：ブタジエン（質量比）＝８９：１１）８２質量％を含有する、ｔａｎδのピーク高さが最大となるピークの温度が−１０．３℃（１Ｈｚの周波数で振動を与え、測定温度を−４０〜１００℃まで１℃／ｍｉｎの定速で昇温した場合の値）の直鎖状水添スチレン・イソプレン／ブタジエン・スチレントリブロック共重合体（水添率８９％、重量平均分子量１２１，５００）をエラストマーとして用いた以外は、実施例１と同様の方法を用いて、単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例７）
Ａ層において、実施例１で用いた直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体の代わりに、スチレン単位１６質量％、イソプレン単位およびブタジエン単位（イソプレン：ブタジエン（質量比）＝７８：２２）を含有するｔａｎδのピーク高さが最大となるピークの温度が−１５．２℃（１Ｈｚの周波数で振動を与え、測定温度を−４０〜１００℃まで１℃／ｍｉｎの定速で昇温した場合の値）の直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体（水添率９０％、重量平均分子量１３１，０００）をエラストマーとして用いた以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例８、９）
Ｂ層の可塑剤「クラレポリオールＰ−５１０」の含有量を表１に示す量に変更し、Ａ層の膜厚を１００μｍとし、Ｂ層の膜厚を３２５μｍとしたこと以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例１０）
Ｂ層として、アイオノマーフィルム（デュポン社製、ＳｅｎｔｒｙＧｌａｓ（Ｒ） Ｉｎｔｅｒｌａｙｅｒ）を用い、Ａ層の膜厚を１００μｍとし、Ｂ層の膜厚を３２５μｍとしたこと以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。

（実施例１１）
直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体１００質量部に対してセシウム含有複合酸化タングステン０．７５質量部を添加してＡ層を成形した以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表１に示す。なお、セシウム含有複合酸化タングステンは、住友金属鉱山株式会社製、ＹＭＤＳ−８７４を用いた。

（比較例１）
Ａ層において、実施例１で用いた直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体の代わりに、スチレン単位１２質量％、イソプレン単位及びブタジエン単位（イソプレン：ブタジエン（モル比）＝５５：４５）８８質量％を含有するｔａｎδのピーク高さが最大となるピークの温度が−２２．６℃（１Ｈｚの周波数で振動を与え、測定温度を−４０〜１００℃まで１℃／ｍｉｎの定速で昇温した場合の値）の直鎖状水添スチレン・イソプレン／ブタジエン・スチレントリブロック共重合体（水添率９２％、重量平均分子量１５０，０００）をエラストマーとして用いた以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表２に示す。

（比較例２）
Ａ層において、実施例１で用いた直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体の代わりに、スチレン単位１２質量％、イソプレン単位及びブタジエン単位（イソプレン：ブタジエン（モル比）＝５５：４５）８８質量％を含有するｔａｎδのピーク高さが最大となるピークの温度が−２２．６℃（１Ｈｚの周波数で振動を与え、測定温度を−４０〜１００℃まで１℃／ｍｉｎの定速で昇温した場合の値）の直鎖状水添スチレン・イソプレン・スチレントリブロック共重合体（水添率９２％、重量平均分子量１５０，０００）をエラストマーとして用い、また、Ａ層の膜厚を１００μｍとし、Ｂ層の膜厚を３２５μｍとしたこと以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表２に示す。

（比較例３）
Ａ層として、直鎖状水添スチレン・イソプレンブロック共重合体に代えて、粘度平均重合度１７００、アセタール化度７０モル％、ビニルアセテート単位の含有量０．９モル％のポリビニルブチラール樹脂と、該ポリビニルブチラール樹脂１００質量部に対して６０質量部の「クラレポリオールＰ−５１０」を含有する組成物からなる層を用い、Ｂ層として、粘度平均重合度１７００、アセタール化度７０モル％、ビニルアセテート単位の含有量０．９モル％のポリビニルブチラール樹脂と、該ポリビニルブチラール樹脂１００質量部に対して６０質量部の「クラレポリオールＰ−５１０」を含有する組成物からなる層を用いた以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表２に示す。

（比較例４）
Ａ層として、直鎖状水添スチレン・イソプレンブロック共重合体に代えて、粘度平均重合度１７００、アセタール化度７０モル％、ビニルアセテート単位の含有量０．９モル％のポリビニルブチラール樹脂と、該ポリビニルブチラール樹脂１００質量部に対して１５質量部の「クラレポリオールＰ−５１０」を含有する組成物からなる層を用い、Ｂ層として、粘度平均重合度１７００、アセタール化度７０モル％、ビニルアセテート単位の含有量０．９モル％のポリビニルブチラール樹脂と、該ポリビニルブチラール樹脂１００質量部に対して１５質量部の「クラレポリオールＰ−５１０」を含有する組成物からなる層を用いた以外は、実施例１と同様の方法を用いて単層シート及び積層体を作製し、物性評価を行った。物性評価の結果は表２に示す。

１ Ａ層
２ａ Ｂ層
２ｂ Ｂ層

Claims (19)

1. ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０〜３０℃の範囲に有する樹脂組成物からなるＡ層と、複数のＢ層とを有する積層体であって、少なくとも二つのＢ層の間にＡ層が積層され、縦３００ｍｍ、横２５ｍｍ、厚さ１．９ｍｍのフロートガラス２枚で該積層体を挟んだ際に、２０℃で中央加振法により測定される４次共振周波数での損失係数が０．２以上かつＩＳＯ１６９４０（２００８）に準じて算出される該４次共振周波数での曲げ剛性が１５０Ｎ・ｍ以上である積層体。
2. Ｂ層のＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚで複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率が、１０.０ＭＰａ以上である、請求項１に記載の積層体。
3. Ａ層のＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚで複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率が、０．６〜３．０ＭＰａである、請求項１又は２に記載の積層体。
4. Ｂ層の厚さの合計に対するＡ層の厚さの合計の比（Ａ層の厚さの合計／Ｂ層の厚さの合計）が、１／３０〜１／１の範囲にある、請求項１〜３のいずれかに記載の積層体。
5. Ｂ層がポリビニルアセタール樹脂またはアイオノマー樹脂を含有する層からなる、請求項１〜４のいずれかに記載の積層体。
6. Ｂ層中の可塑剤の含有量が、ポリビニルアセタール樹脂１００質量部に対して５０質量部以下である、請求項５に記載の積層体。
7. Ａ層を構成する前記樹脂組成物が、ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定されるｔａｎδが最大となるピークを−４０〜３０℃の範囲に有する樹脂を含有する、請求項１〜６のいずれかに記載の積層体。
8. 前記樹脂組成物に含有される前記樹脂が熱可塑性エラストマーである、請求項７に記載の積層体。
9. 前記熱可塑性エラストマーがブロック共重合体である、請求項８に記載の積層体。
10. 前記ブロック共重合体が少なくとも一つのハードセグメントおよび少なくとも一つのソフトセグメントを有するものであり、ブロック共重合体におけるハードセグメントの含有量が、ブロック共重合体の全量に対して５〜４０質量％である、請求項９に記載の積層体。
11. 前記ブロック共重合体が少なくとも一つの芳香族ビニル重合体ブロックおよび少なくとも一つの脂肪族不飽和炭化水素重合体ブロックを有するブロック共重合体である、請求項９又は１０に記載の積層体。
12. 前記ブロック共重合体における芳香族ビニル単量体単位の含有量が、ブロック共重合体中の全単量体単位に対して５〜４０質量％である、請求項１１に記載の積層体。
13. 前記樹脂組成物のｔａｎδが最大となるピークの高さが０．５以上であるＡ層を有する、請求項１〜１２のいずれかに記載の積層体。
14. 遮熱材料を含み、合わせガラスを作製したときに、波長１５００ｎｍにおける透過率が５０％以下となる、請求項１〜１３のいずれかに記載の積層体。
15. 前記遮熱材料をＡ層又はＢ層の少なくともいずれか一層に含む、請求項１４に記載の積層体。
16. 前記遮熱材料として、錫ドープ酸化インジウム微粒子、アンチモンドープ酸化錫微粒子、アンチモン酸亜鉛微粒子、六ホウ化ランタン微粒子、金属元素複合酸化タングステン微粒子、フタロシアニン化合物、およびナフタロシアニン化合物からなる群より選ばれる一種以上を含む、請求項１４又は１５に記載の積層体。
17. ＪＩＳ Ｋ ７２４４−１０に準じて周波数１Ｈｚの条件で複素せん断粘度試験を行うことで測定される温度２５℃におけるせん断貯蔵弾性率が１．３０ＭＰａ以上となる、請求項１〜１６のいずれかに記載の積層体。
18. 請求項１〜１７のいずれかに記載の積層体の構成を内部に有する合わせガラス。
19. 自動車用フロントガラス、自動車用サイドガラス、自動車用サンルーフ、自動車用リアガラス又はヘッドアップディスプレイ用ガラスである、請求項１８に記載の合わせガラス。

Images
