JP2016216640A

JP2016216640A - 硬化性樹脂組成物

Info

Publication number: JP2016216640A
Application number: JP2015104325A
Authority: JP
Inventors: 一洋幸田; Kazuhiro Koda; 寛田代; Hiroshi Tashiro; 俊伸藤村; Toshinobu Fujimura
Original assignee: NOF Corp
Current assignee: NOF Corp
Priority date: 2015-05-22
Filing date: 2015-05-22
Publication date: 2016-12-22
Anticipated expiration: 2035-05-22
Also published as: CN106687505B; JP6609993B2; TW201641560A; KR20170036716A; TWI585137B; KR101869663B1; WO2016190158A1; CN106687505A

Abstract

【課題】寒冷地においても基材に対する密着性が優れ、且つ、得られた硬化膜が柔軟性を有する材料を提供する。【解決手段】（Ａ）特定構造のチオエーテル含有（メタ）アクリレート誘導体と、（Ｂ）重量平均分子量が２００〜５００００である多官能（メタ）アクリレートと、を含有する硬化性樹脂組成物である。（Ａ）成分と（Ｂ）成分との質量比（（Ａ）／（Ｂ））は０．０５〜３０である。【選択図】なし

Description

本発明は、寒冷地においても基材に対する密着性及び柔軟性に優れる硬化膜を得ることができる硬化性樹脂組成物に関するものである。

従来、エポキシ樹脂を主成分とする塗料等の無機基材に対する密着性を向上させるために、シランカップリング剤を添加する技術がある（例えば特許文献１）。しかしながら、シランカップリング剤の多くは沸点が低く、熱硬化樹脂に対しては多量に添加する必要があった。また、シランカップリング剤の添加による密着性向上効果は充分とは言えず、例えばチタン・ジルコニウム等の塩や、リン酸エステル、ウレタン樹脂等の密着性助剤も同時に添加することによって初めて実用レベルで求められる密着性を達成できる場合も多かった。この場合、これら密着性助剤の配合は工程数が増加するだけでなく、塗料特性を損なわないような密着性助剤の選定や、その添加量の厳密な最適化作業も必要であるという問題点があった。

そこで、特許文献２には、多官能チオール化合物と特定のチオエーテル含有アルコキシシラン誘導体を、エポキシ樹脂組成物、及び、二重結合を複数個有する多官能ポリエンと混合した硬化性樹脂組成物が提案されている。この硬化性樹脂組成物は、シランカップリング剤を使用する場合のようにその他の密着性助剤等を添加する必要が無く、無機基材に対して優れた密着性を発揮することができる。

特開平７−３００４９１号公報特開２０１２−２４６４６４号公報

しかしながら、特許文献２のように多官能チオール化合物及び特定のチオエーテル含有アルコキシシラン誘導体を、エポキシ樹脂組成物、及び、二重結合を複数個有する多官能ポリエンと混合した硬化性樹脂組成物は、無機基材に対する密着性に優れ、樹脂組成物の貯蔵安定性に優れるものの、寒冷地においては硬化膜が柔軟性に乏しいため、硬化膜の屈曲時にクラックが生じやすく、更に、密着性に乏しいといった課題があることが判明した。

本発明は上記実状に鑑みて成し遂げられたものであり、その目的は、寒冷地においても基材に対する密着性が優れ、且つ、得られた硬化膜が柔軟性を有する材料を提供することにある。

上記課題を解決するための本発明の硬化性樹脂組成物は、（Ａ）下記一般式１で表されるチオエーテル含有（メタ）アクリレート誘導体と、（Ｂ）重量平均分子量が２００〜５００００である多官能（メタ）アクリレートと、を含有し、前記（Ａ）成分と前記（Ｂ）成分との質量比（（Ａ）／（Ｂ））が０．０５〜３０である。

（式中のａは１〜３の整数であり、ｂは０または１であり、ｃは１〜３の整数であり、ａとｂとｃの和は４である。Ｒ^１は、メチレン基、エチレン基またはイソプロピレン基である。Ｒ^２は、下記式２または下記式３で表される２価の官能基である。Ｒ^３は、メチル基またはエチル基である。Ｒ^４は、炭素数が１〜１２の炭化水素基である。）

（Ｒ^５は水素原子またはメチル基である。）

（Ｒ^５は水素原子またはメチル基である。）
なお、本発明において、分子量とは別途記載が無い限り重量平均分子量のことである。

本発明の硬化性樹脂組成物は、前記（Ａ）〜（Ｂ）成分に加えて、さらに（Ｃ）光重合開始剤を含有させることができる。当該（Ｃ）成分は、前記（Ａ）成分と前記（Ｂ）成分との合計質量１００質量部に対し、０．０１〜１０質量部配合する。

本発明の硬化性樹脂組成物は、前記（Ａ）〜（Ｂ）成分、または、（Ａ）〜（Ｃ）成分に加えて、さらに（Ｄ）重量平均分子量が９０〜７００であるアミン化合物を含有させることができる。当該（Ｄ）成分は、前記（Ａ）成分と前記（Ｂ）成分との合計質量１００質量部に対し、０．０１〜５０質量部配合する。

なお、本発明において「（メタ）アクリレート」とは、アクリレートとメタクリレートの双方を含む総称を意味する。同様に、「（メタ）アクリロキシ基」とは、アクリロキシ基とメタクリロキシ基の双方を含む総称を意味し、「（メタ）アクリル」とは、アクリルとメタクリルの双方を含む総称を意味する。また、本発明において数値範囲を示す「○○〜××」とは、別途記載が無い限り、その下限値（「○○」）や上限値（「××」）を含む概念である。すなわち、正確には「○○以上××以下」を意味する。

本発明の硬化性樹脂組成物によれば、特定の（Ａ）チオエーテル含有（メタ）アクリレート誘導体を密着性向上作用の有効成分としながら、特定の分子量の（Ｂ）多官能（メタ）アクリレートがバランス良く配合されている。それにより、従来のシランカップリング剤を使用する場合のようにその他の密着性助剤等を添加することなく、基材に対する優れた密着性を実現できる。特に、寒冷地においても、得られた硬化膜が基材に対する優れた密着性及び柔軟性を発揮する。

以下に、本発明について詳しく説明する。本発明の硬化性樹脂組成物は、下記（Ａ）及び（Ｂ）成分を必須成分とし、任意に（Ｃ）及び（Ｄ）成分の少なくとも一方をさらに含有する硬化性樹脂組成物である。

＜チオエーテル含有（メタ）アクリレート誘導体（（Ａ）成分）＞
（Ａ）成分であるチオエーテル含有（メタ）アクリレート誘導体とは、下記式１で表される化合物である。

（Ｒ^５は水素原子またはメチル基である。）

（Ｒ^５は水素原子またはメチル基である。）
上記式１中のＲ^４である炭素数が１〜１２の炭化水素基としては、直鎖のアルキル基、側鎖を持つアルキル基、環状のアルキル基が挙げられる。上記式１中のＲ^１は、メチレン基、エチレン基、イソプロピレン基であり、密着性向上効果が高くなることから、エチレン基、イソプロピレン基が特に好ましい。

＜多官能（メタ）アクリレート（（Ｂ）成分）＞
（Ｂ）成分である多官能（メタ）アクリレートは末端に（メタ）アクリロキシ基を有しており、その好ましい例として下記一般式４で表される化合物が挙げられる。なお、（Ｂ）成分である多官能（メタ）アクリレートは、１種のみを単独で使用することもできるし、２種以上を混合使用することもできる。

（式中のｄは２〜３０の整数であり、Ｒ^６は炭素数２〜２００の炭化水素基、炭素数２〜３００のエーテル酸素（−Ｏ−）と炭化水素基のみからなる基、またはイソシアヌレート環若しくはイソシアヌレート環と炭化水素基のみからなる基であり、Ｒ^７は水素原子またはメチル基である。）

また、（Ｂ）多官能（メタ）アクリレートとしては、ポリマータイプのものも好適に用いることができる。ポリマータイプの多官能（メタ）アクリレートとしては、グリシジル（メタ）アクリレート等のエポキシ基を有する（メタ）アクリレート単独あるいは共重合体に、（メタ）アクリル酸のようにエポキシ基と反応する基を有する（メタ）アクリレートを反応させて得られるポリマー、ヒドロキシエチル（メタ）アクリレート等の水酸基を有する（メタ）アクリレート単独あるいは共重合体に、２−メチルプロペン酸２−イソシアナートエチルのように水酸基と反応する基を有する（メタ）アクリレートを反応させて得られるポリマー、（メタ）アクリル酸等のカルボキシル基を有する（メタ）アクリレート単独あるいは共重合体に、グリシジル（メタ）アクリレートのようにカルボキシル基と反応する基を有する（メタ）アクリレートを反応させて得られるポリマー等が挙げられる。

（Ｂ）多官能（メタ）アクリレートの重量平均分子量は２００〜５００００である。（Ｂ）多官能（メタ）アクリレートの重量平均分子量が２００より小さくても密着性に関しては問題ないが、揮発性が高くなり臭気が強くなる傾向があるため好ましくない。一方、重量平均分子量が５００００より大きいと、密着性に関しては問題ないが、他の成分に対する溶解性が低くなる可能性があるため好ましくない。

また、（Ｂ）多官能（メタ）アクリレートの（メタ）アクリレート当量は８０〜６０００ｇ／ｍｏｌである。（メタ）アクリレート当量が８０ｇ／ｍｏｌより小さいと、単位体積あたりの（メタ）アクリロキシ基が過剰になって（Ａ）チオエーテル含有（メタ）アクリレート誘導体のチオール基と未反応の（メタ）アクリロキシ基が多量に残存することで、硬化性樹脂組成物からなる硬化膜の靭性が低下し、密着性が低下するおそれがある。一方、（メタ）アクリレート当量が６０００ｇ／ｍｏｌより大きくなると、（メタ）アクリロキシ基濃度が著しく低いことから（Ａ）チオエーテル含有（メタ）アクリレート誘導体のチオール基との反応効率が低下することで、硬化性樹脂組成物からなる硬化膜の靭性が低下し、密着性が低下するおそれがある。

＜光重合開始剤（（Ｃ）成分）＞
（Ｃ）成分である光重合開始剤は、チオール基と（メタ）アクリロキシ基との反応を促進するために添加され、硬化性樹脂組成物の硬化に必要な光照射を少なくすることができる。光重合開始剤としては、光ラジカル重合開始剤、光カチオン重合開始剤、光アニオン重合開始剤等があげられる。光ラジカル重合開始剤は、反応時間を短縮する際に用いることが好ましく、光カチオン重合開始剤は、硬化収縮を小さくする際に用いることが好ましく、光アニオン重合開始剤は、電子回路等の分野での接着性を付与する際に用いることが好ましい。

光ラジカル重合開始剤としては、例えば、２，２−ジメトキシ−１，２−ジフェニルエタン−１−オン、１−ヒドロキシ−シクロヘキシル−フェニル−ケトン、２−ヒドロキシ−２−メチル−１−フェニル−プロパン−１−オン、１−[４−（２−ヒドロキシエトキシ）−フェニル]−２−ヒドロキシ−２−メチル−１−プロパン−１−オン、２−ヒドロキシ−１−{４−[４−（２−ヒドロキシ−２−メチル−プロピオニル）−ベンジル]−フェニル}−２−メチル−プロパン−１−オン、２−メチル−１−[４−（メチルチオ）フェニル]−２−モルフォリノプロパン−１−オン、ビス（２，４，６−トリメチルベンゾイル）−フェニルフォスフィンオキサイド、２，４，６−トリメチルベンゾイル−ジフェニル−フォスフィンオキサイド等が挙げられる。

光カチオン重合開始剤としては、例えば、ビス(４−ｔｅｒｔ−ブチルフェニル)ヨードニウムヘキサフルオロホスファート、ビス(４−ｔｅｒｔ−ブチルフェニル)ヨードニウムトリフルオロメタンスルホナート、シクロプロピルジフェニルスルホニウムテトラフルオロボラート、ジフェニルヨードニウムヘキサフルオロホスファート、ジフェニルヨードニウムヘキサフルオロアルセナート、２−（３，４−ジメトキシスチリル）−４，６−ビス(トリクロロメチル)−１，３，５−トリアジン、トリフェニルスルホニウムテトラフルオロボラート、トリフェニルスルホニウムブロミド、トリ−ｐ−トリルスルホニウムヘキサフルオロホスファート、トリ−ｐ−トリルスルホニウムトリフルオロメタンスルホナート等が挙げられる。

光アニオン重合開始剤としては、例えば、アセトフェノンｏ−ベンゾイルオキシム、ニフェジピン、２−（９−オキソキサンテン−２−イル）プロピオン酸１，５，７−トリアザビシクロ[４，４，０]デカ−５−エン、２−ニトロフェニルメチル４−メタクリロイルオキシピペリジン−１−カルボキシラート、１，２−ジイソプロピル−３−〔ビス（ジメチルアミノ）メチレン〕グアニジウム２−（３−ベンゾイルフェニル）プロピオナート、１，２−ジシクロヘキシル−４，４，５，５−テトラメチルビグアニジウムｎ-ブチルトリフェニルボラート等が挙げられる。

＜アミン化合物（（Ｄ）成分）＞
（Ｄ）成分であるアミン化合物は、チオール基と（メタ）アクリロキシ基との反応を促進（触媒）するために添加される。具体的には、（Ｄ）成分を含有することによって、チオール基と（メタ）アクリロキシ基とを低温で反応させることができるため、（Ａ）成分と（Ｂ）成分とを含む硬化性樹脂組成物を低温硬化することが可能となる。（Ｄ）成分であるアミン化合物としては、重量平均分子量が９０〜７００の単官能アミンや複数個のアミノ基とを有するポリアミンが挙げられる。アミン化合物の重量平均分子量が９０未満では、アミンの揮発性が高くなり、臭気やボイドの原因となるだけではなく、加熱硬化時のアミン濃度が低くなるため架橋反応が進行し難くなり密着性が低下し易くなる。アミン化合物の重量平均分子量が７００を超えると、耐水性が低くなり密着性が低下し易くなる。

単官能アミンとしては、１級アミン、２級アミン、又は３級アミンが挙げられる。ポリアミンとしては、１級アミン、２級アミン、３級アミン、複合アミンが挙げられる。複合アミンとは、１級アミノ基、２級アミノ基、３級アミノ基のうち２種以上を有するアミンのことである。このような複合アミンとしては、イミダゾリン化合物、イミダゾール化合物、Ｎ置換ピペラジン化合物、Ｎ，Ｎ−ジメチル尿素誘導体等が挙げられる。なお、アミン化合物は、１種のみを単独で使用することもできるし、２種以上を混合使用することもできる。

また、アミン化合物は、触媒活性を調整するために予め有機酸との塩を形成していても良い。アミン化合物と予め反応させる有機酸としては、炭素数１〜２０でカルボキシル基を分子中に１〜５個有する脂肪族カルボン酸、炭素数７〜２０でカルボキシル基を分子中に１〜１０個有する芳香族カルボン酸、又はイソシアヌル酸が挙げられる。

アミン化合物の中でも、塩基性が高いイミダゾール化合物が最も低温における硬化に適している。また、フェノール樹脂等でコーティングしたイミダゾール化合物も用いることができる。

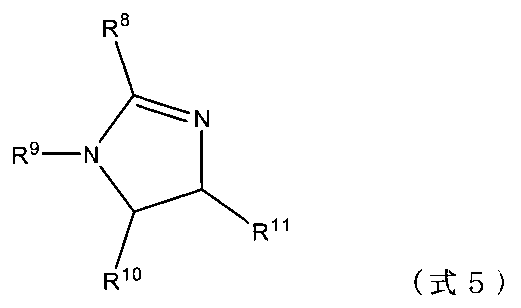

当該イミダゾール化合物は、下記式５で表される化合物である。

（Ｒ⁹はシアノ基、炭素数１〜１０の炭化水素基、２,３−ジアミノトリアジンで置換された炭素数１〜１０の炭化水素基、炭素数１〜４のアルコキシ基、又は水素原子であり、Ｒ⁸、Ｒ¹⁰、Ｒ¹¹は炭素数１〜２０の炭化水素基、炭素数１〜４のアルコキシ基、又は水素原子であり、Ｒ⁸〜Ｒ¹¹が結合して環を形成している場合には炭素数２〜８の炭化水素基である。）
具体的には、２−メチルイミダゾール、２−ウンデシルイミダゾール、２−ヘプタデシルイミダゾール、２−フェニルイミダゾール、１,２−ジメチルイミダゾール、２−フェニル−４−メチルイミダゾール、１−ベンジル−２−メチルイミダゾール、１−ベンジル−２−フェニルイミダゾール、２−エチル−４−メチルイミダゾール、１−（２−シアノエチル）−２−メチルイミダゾール、１−（２−シアノエチル）−２−ウンデシルイミダゾール、１−（２−シアノエチル）−２−エチル−４−メチルイミダゾール、１−（２−シアノエチル−２−フェニルイミダゾール、１−（２−シアノエチル）−２−エチル−４−メチルイミダゾール、２,３−ジヒドロ−１Ｈ−ピロロ［１,２−ａ］ベンズイミダゾール、２,４−ジアミノ−６−［２−メチルイミダゾリル−（１）］エチル−ｓ−トリアジン、２,４−ジアミノ−６−[２’−ウンデシルイミダゾリル−（１’）]−エチル−ｓ−トリアジン、２,４−ジアミノ−６−[２’−エチル−４'−メチルイミダゾリル−（１'）]−エチル−ｓ−トリアジン、２−フェニル−４,５−ジヒドロキシメチルイミダゾール、２−フェニル−４−メチル−５−ヒドロキシメチルイミダゾールが挙げられる。

＜組成比（配合バランス）＞
本発明の硬化性樹脂組成物は、（Ａ）チオエーテル含有（メタ）アクリレート誘導体と（Ｂ）多官能（メタ）アクリレートとの質量比（（Ａ）／（Ｂ））が０．０５〜３０となるように配合する。ここで、「（Ａ）／（Ｂ）」とは、（Ａ）チオエーテル含有（メタ）アクリレート誘導体の質量を（Ｂ）多官能（メタ）アクリレートの質量で除した値である。（Ａ）／（Ｂ）が０．０５未満又は３０を超える場合は、密着性が低下する傾向がある。最適な（Ａ）／（Ｂ）の値は、硬化性樹脂組成物に求められる特性や、（Ａ）チオエーテル含有（メタ）アクリレート誘導体や（Ｂ）多官能（メタ）アクリレートの種類によって異なる。硬化性樹脂組成物を硬化した後の特性は、厳密には硬化性樹脂組成物単位重量中の（チオール基数）／（（メタ）アクリロキシ基数）（以下、チオール／エン比と称す）の値に影響を受ける。例えば、チオール／エン比が０．５〜１．５の範囲にあれば、密な架橋を形成し易く、且つ強靭な硬化物になり易い。一方、チオール／エン比が０．１以上０．５未満、あるいは１．５を超え２．０以下であれば、柔軟で粘着質な硬化物を得ることができる。チオール／エン比が０．１未満、あるいは２.０を超えるとゲル化し難くなり、密着性が低下する傾向がある。

また、本発明の硬化性樹脂組成物に対して（Ｃ）光重合開始剤を配合する場合は、（Ａ）チオエーテル含有（メタ）アクリレート誘導体と（Ｂ）多官能（メタ）アクリレートとの合計質量（（Ａ）＋（Ｂ））１００質量部に対し、（Ｃ）光重合開始剤が０．０１〜１０質量部となるように配合する。（（Ａ）＋（Ｂ））１００質量部に対して（Ｃ）成分の配合量が０．０１質量部未満では、チオール基と（メタ）アクリロキシ基の反応が進行するのに多くの積算光量が必要となり、１０質量部を超えると架橋密度が低くなり密着性が低下する場合がある。

また、本発明の硬化性樹脂組成物に対して（Ｄ）アミン化合物も配合する場合は、（Ａ）チオエーテル含有（メタ）アクリレート誘導体と（Ｂ）多官能（メタ）アクリレートとの合計質量（（Ａ）＋（Ｂ））１００質量部に対し、（Ｄ）アミン化合物が０．０１〜５０質量部となるように配合する。（（Ａ）＋（Ｂ））に対して（Ｄ）成分の配合量が０．０１未満では、触媒としての機能が不十分となり、加熱による硬化促進には至らず、５０質量部を超えると、硬化性樹脂組成物の保存安定性が低下する。

＜硬化膜の形成＞
本発明の硬化性樹脂組成物は、基材上に塗工し、硬化させることで、硬化膜を形成することができる。本発明の硬化性樹脂組成物は、（Ａ）チオエーテル含有（メタ）アクリレート誘導体のチオエーテル基に起因して基材に対して密着性を発揮する。したがって、チオエーテル基と化学的な結合を形成する（化学的な親和力の高い）基材、例えば、遷移金属あるいはその合金や珪素化合物、リン化合物、硫黄化合物、又はホウ素化合物等の無機基材、不飽和結合（芳香環を含む）を有する有機物、水酸基やカルボキシル基を有する有機物、又はプラズマやＵＶオゾン処理された有機物等の有機基材への密着性向上効果に優れる。具体的には、無機基材としては、ガラス、シリコン、各種金属などが挙げられる。有機基材として、ポリ（メタ）アクリル系樹脂、トリアセテートセルロース（ＴＡＣ）系樹脂、ポリエチレンテレフタレート（ＰＥＴ）やポリブチレンテレフタレート等のポリエステル系樹脂、ポリカーボネート系樹脂、ポリイミド系樹脂、ポリエチレンやポリプロピレン等のポリオレフィン系樹脂、ポリカーボネート、ポリイミド、ＡＢＳ樹脂、ポリビニルアルコール、塩化ビニル系樹脂、ポリアセタールなどが挙げられる。また、本発明の硬化性樹脂組成物は、（Ａ）チオエーテル含有（メタ）アクリレート誘導体が特定の炭化水素基を有することで、硬化膜が柔軟性に優れる。そのため、寒冷条件下でも硬化膜が基材に追従しやすく、基材に対する密着性に優れる。したがって、特に、寒冷条件下で使用され得るフレキシブルな基材のコーティングに特に好適に使用することができる。

硬化性樹脂組成物は、光を照射することにより硬化させることができる。照射する光としては、ＵＶ（紫外線）やＥＢ（電子線）などの活性エネルギー線等が挙げられる。また、硬化性樹脂組成物が（Ｃ）成分を含む場合は、通常２５００ｍＪ／ｃｍ^２程度必要となる光照射量を１００ｍＪ／ｃｍ^２程度まで少なくすることが可能となる。また、硬化性樹脂組成物が（Ｄ）成分を含む場合には、８０℃程度の低温で硬化が可能となり、光の照射による硬化工程と、加熱による硬化工程との二段階の工程を経て硬化させることもできる。

本発明の硬化性樹脂組成物は、反応系を均一にし、塗工を容易にするために有機溶媒で希釈して使用してもよい。そのような有機溶媒としては、アルコール系溶剤、芳香族炭化水素系溶剤、エーテル系溶剤、エステル系溶剤、エーテルエステル系溶剤、ケトン系溶剤、及びリン酸エステル系溶剤が挙げられる。これらの有機溶媒は硬化性樹脂組成物１００質量部に対して、１００００質量部未満の配合量に抑えることが好ましいが、基本的に溶剤は硬化膜になる時点では揮発しているため、硬化膜の物性に大きな影響は与えない。

また、本発明の硬化性樹脂組成物は、粘度を調整する目的でシリカ粉末等の粘度調整剤を配合しても良い。これらの粘度調整剤は、硬化性樹脂組成物１００質量部に対して、３００質量部未満の配合量に抑えることが好ましい。粘度調整剤の配合量が３００質量部を超えると、密着性が低下する可能性がある。

また、本発明の硬化性樹脂組成物は、通常の塗料や接着剤に用いられるような各種添加剤を添加しても良い。このような添加剤としては、塗工面を平滑にするための界面活性剤、可使用時間を長くするためのアルミニウム塩等が挙げられる。これらの添加剤は、硬化性樹脂組成物１００質量部に対して、８０質量部未満の配合量に抑えることが好ましい。これらの添加剤の配合量が８０質量部を超えると、密着性が低下する可能性がある。

次に、実施例及び比較例を挙げて、本発明をさらに具体的に説明するが、本発明はこれに限られるものではない。本実施例及び比較例で用いた各成分は、次のとおりである。なお、Ｍｗは重量平均分子量を示す。

＜（Ａ）成分＞
（Ａ−１：チオエーテル含有（メタ）アクリレート誘導体）

（Ａ−２：チオエーテル含有（メタ）アクリレート誘導体）

（Ａ−３：チオエーテル含有（メタ）アクリレート誘導体）

（Ａ−４：チオエーテル含有（メタ）アクリレート誘導体）

（Ａ’−５：多価チオール化合物）

（Ａ’−６：多価チオール化合物）

（Ａ’−７：チオエーテル含有アルコキシシラン誘導体）

（Ａ’−８：チオエーテル含有アルコキシシラン誘導体）

（Ａ’−９：チオエーテル含有（メタ）アクリレート誘導体）

＜（Ｂ）成分：多官能（メタ）アクリレート＞

（Ｂ−１、Ｍｗ：５０００）
（ｎは平均１３）
（Ｂ−２、Ｍｗ：２４６）

（Ｂ−３、Ｍｗ：３５２）

（Ｂ−４、Ｍｗ：２２０００）
グリシジルメタクリレートとシクロヘキシルメタクリレートの共重合体に下記Ｄ−３を触媒としメタクリル酸を当モル付加したポリマー（５０ｗｔ％メチルイソブチルケトン溶液をヘキサンで再沈した白色固体）。
（Ｂ−５、Ｍｗ：４５０００）
グリシジルメタクリレートとシクロヘキシルメタクリレートの共重合体に下記Ｄ−３を触媒としメタクリル酸を当モル付加したポリマー（５０ｗｔ％メチルイソブチルケトン溶液をヘキサンで再沈した白色固体）。

＜（Ｃ）成分：光重合開始剤＞
（Ｃ−１、Ｍｗ：２０４）
１−ヒドロキシ−シクロヘキシル−フェニル−ケトン
（Ｃ−２、Ｍｗ：３４８）
２，４，６−トリメチルベンゾイル−ジフェニル−フォスフィンオキサイド
（Ｃ−３、Ｍｗ：４０７）
２−（９−オキソキサンテン−２−イル）プロピオン酸１，５，７−トリアザビシクロ[４．４．０]デカ−５−エン

＜（Ｄ）成分：アミン化合物＞
（Ｄ−１、Ｍｗ：１１０）

（Ｄ−２、Ｍｗ：１０２）
Ｎ，Ｎ−ジメチル−１，３−プロパンジアミン
（Ｄ−３、Ｍｗ：６８０）

（ｎ１、ｎ２、ｎ３は１〜５の整数であり、平均が３．５である混合物）

表１〜表４に示す配合比で（Ａ）〜（Ｄ）成分をそれぞれ混合し、スパチュラで均一になるまで撹拌し、実施例及び比較例の硬化性樹脂組成物のサンプルを得た。得られた実施例及び比較例の各硬化性樹脂組成物のサンプルに対して以下の密着性１（室温密着性）、密着性２（寒冷地密着性）、柔軟性及び保存安定性の評価を行った。その結果を表１〜表４に示す。

[評価用試験片の作製]
密着性１、密着性２、及び柔軟性の評価用試験片は、次のように得た。硬化性樹脂組成物の各サンプルを、２５ｍｍ幅のＰＥＴフィルム上にダイコーターで１００ミクロンの厚みに塗布し、その上に別のＰＥＴフィルムを重ねた後、表１〜表４に示す硬化条件で硬化させ評価用試験片を得た。なお、ＰＥＴフィルムとしては、東レ（株）製、ルミラーＵ４６−１００を用いた。光照射には、ヘレウス・ノーブルライト・フュージョン・ユーブイ株式会社製ＵＶランプシステム「ライトハンマー６」を用い、ランプバルブは、Ｈバルブを使用した。

［密着性１（室温密着性）］
上記評価用試験片を、２５℃で２４時間静置した後、ＪＩＳＫ６８５４−３に準じたＴ型はく離法で測定し、以下の通り評価した。
◎：引っ張り強度が５Ｎ／２５ｍｍ以上（ＰＥＴフィルムが破断）
○：引っ張り強度が５Ｎ／２５ｍｍ以上（ＰＥＴフィルムは破断せず）
×：５Ｎ／２５ｍｍ未満

［密着性２（寒冷地密着性）］
上記評価用試験片を、−１０℃で２４時間静置した後、ＪＩＳＫ６８５４−３に準じたＴ型はく離法で測定し、以下の通り評価した。
◎：引っ張り強度が５Ｎ／２５ｍｍ以上（ＰＥＴフィルムが破断）
○：引っ張り強度が５Ｎ／２５ｍｍ以上（ＰＥＴフィルムは破断せず）
×：５Ｎ／２５ｍｍ未満

［柔軟性］
上記評価用試験片を、−１０℃で２４時間静置した後、直径８ｍｍの棒に１分間巻きつけ、目視にて観察し、以下の通り評価した。
○：クラック無し
×：クラック有り

[保存安定性]
各実施例及び比較例の硬化性樹脂組成物のサンプルについて、混合した直後に２５℃における粘度（混合直後の粘度）を測定するとともに、４０℃で１２時間加熱した後再度粘度（加熱後の粘度）を測定し、加熱後の粘度を混合直後の粘度で除して増粘率を算出し、以下の通り評価した。なお、粘度は、東機産業株式会社製のＲ型粘度計を用い、下記条件にて測定した。
使用ロータ：１°３４′×Ｒ２４
測定範囲：０．５１８３〜１０３．７Ｐａ・ｓ
◎：増粘率１．０〜１．８
○：増粘率１．８〜１０
×：増粘率上記範囲外

実施例１−１〜１−１２の硬化性樹脂組成物は、室温及び寒冷条件下における高い密着性、良好な柔軟性、及び優れた保存安定性が確認された。実施例２−１〜２−５の硬化性樹脂組成物は、少ない光照射で硬化し、室温及び寒冷条件下における高い密着性、良好な柔軟性、及び優れた保存安定性が確認された。実施例３−１〜３−６の硬化性樹脂組成物は、少ない光照射と低温加熱により硬化し、室温及び寒冷条件下における高い密着性、良好な柔軟性、及び優れた保存安定性が確認された。一方、（Ｂ）成分に対して（Ａ）成分が少なすぎる比較例１−１、及び（Ｂ）成分に対して（Ａ）成分が多すぎる比較例１−２では、寒冷条件下のみならず常温でも密着性が劣っていた。上記式１の構造を有しない化合物を（Ａ）成分として用いた比較例１−３〜１−７では、寒冷条件下における密着性が劣っていた。

Claims

（Ａ）下記式１で表されるチオエーテル含有（メタ）アクリレート誘導体と、
（Ｂ）重量平均分子量が２００〜５００００である多官能（メタ）アクリレートと、を含有し、
前記（Ａ）成分と前記（Ｂ）成分との質量比（（Ａ）／（Ｂ））が０．０５〜３０である硬化性樹脂組成物。

（式中のａは１〜３の整数であり、ｂは０または１であり、ｃは１〜３の整数であり、ａとｂとｃの和は４である。Ｒ^１は、メチレン基、エチレン基またはイソプロピレン基である。Ｒ^２は、下記式２または下記式３で表される２価の官能基である。Ｒ^３は、メチル基またはエチル基である。Ｒ^４は、炭素数が１〜１２の炭化水素基である。）

（Ｒ^５は水素原子またはメチル基である。）

（Ｒ^５は水素原子またはメチル基である。）
（Ｃ）光重合開始剤を、前記（Ａ）成分と前記（Ｂ）成分との合計質量１００質量部に対し、０．０１〜１０質量部配合してなる、請求項１に記載の硬化性樹脂組成物。
（Ｄ）重量平均分子量が９０〜７００であるアミン化合物を、前記（Ａ）成分と前記（Ｂ）成分との合計質量１００質量部に対して０．０１〜５０質量部配合してなる、請求項１または請求項２に記載の硬化性樹脂組成物。
