JP2017014357A

JP2017014357A - 電子部品用液晶ポリマー

Info

Publication number: JP2017014357A
Application number: JP2015130813A
Authority: JP
Inventors: 忍石津; Shinobu Ishizu; 久成藤原; Hisanari Fujiwara; 晃仁太田; Akihito Ota
Original assignee: Ueno Fine Chemicals Industry Ltd
Current assignee: Ueno Fine Chemicals Industry Ltd
Priority date: 2015-06-30
Filing date: 2015-06-30
Publication date: 2017-01-19

Abstract

【課題】本発明は、疎水性シリカや硫酸バリウム等のブリードアウトする物質を含まず、樹脂自体にフィブリル化を抑制する効果を有する電子部品用液晶ポリマーを提供すること。【解決手段】式（Ｉ）で表されるピロメリット酸、または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）を、他の重合性単量体（Ｂ）と共重合させて成る電子部品用液晶ポリマーを提供する。【選択図】なし

Description

本発明は、成形品のフィブリル化が抑制された電子部品用液晶ポリマーに関する。

液晶ポリマーは、機械特性、成形性、耐薬品性、ガス遮断性、耐湿性、電気特性などに優れるため、多種多様な分野の部品に用いられている。特に、耐熱性、薄肉成形性に優れることから、精密機器等の電子部品への使用が拡大しつつある。

一方、液晶ポリマーの成形品は、超音波洗浄や他部材との摺動によって、樹脂表面が剥離し、毛羽立つ現象（以下、「フィブリル化」と称する）が生じることが知られている。
精密機器、特にレンズがあるような光学機器の場合、わずかなゴミや埃が機器性能に影響を与える。例えば、カメラモジュールのような光学機器に用いられる部品においては、小さなゴミ、油分、埃などがレンズに付着すると、カメラモジュールの光学特性を著しく低下させる原因となる。

このような光学特性の低下を防ぐ目的で、通常、カメラモジュールを構成する部品は、組み立て前に超音波洗浄され、表面に付着している小さなゴミや埃等が除去される。
しかしながら、上述したように超音波洗浄によって、液晶ポリマー成形品表面のフィブリル化によって生じる粉が、カメラモジュール組立時およびカメラ使用時に異物となり、カメラモジュールの光学特性を著しく低下させるという問題があった。

フィブリル化を抑える方法として、疎水性シリカ等の無機粒子を樹脂に添加することが知られている。しかし、シリカ等の無機粒子は樹脂との吸着力が弱く、ブリードアウトするという問題があった。ブリードアウトした微粒子は、ごく微小かつ微量であっても、カメラモジュールの光学特性を低下させる異物となり得る。

また、粒子径１μｍ以下の硫酸バリウムを含有させることにより、フィブリル化が抑制された液晶ポリエステル樹脂組成物が提案されている（特許文献１）。しかし、この樹脂組成物は５〜４０容量部もの大量の硫酸バリウムを含有させるものであり、やはり硫酸バリウムがブリードアウトするという問題が避けられないものであった。

したがって、ブリードアウトする物質を含有させることなく、樹脂自体がフィブリル化抑制効果を有する液晶ポリマーが求められていた。

特許第５６９５３８９号公報

本発明は、疎水性シリカや硫酸バリウム等のブリードアウトする物質を含まず、樹脂自体にフィブリル化を抑制する効果を有する電子部品用液晶ポリマーを提供することを目的とする。

本発明者らは、液晶ポリマー成形品のフィブリル化抑制について鋭意検討した結果、ピロメリット酸を他の重合性単量体と共重合させることによって、フィブリル化が抑制された液晶ポリマーが得られることを見出し、本発明を完成させるに至った。

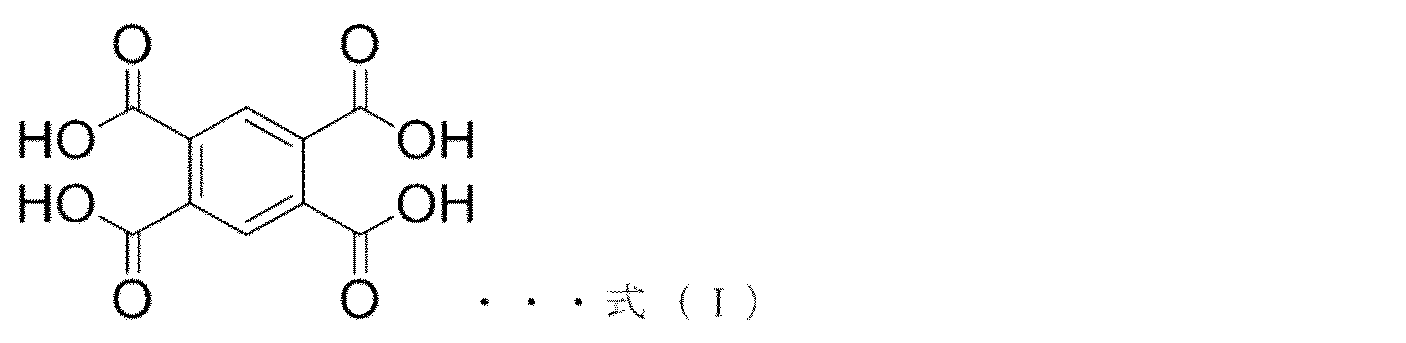

すなわち、本発明は、式（Ｉ）で表されるピロメリット酸、または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）を、他の重合性単量体（Ｂ）と共重合させて成る電子部品用液晶ポリマーを提供する。

本発明の電子部品用液晶ポリマーは、成形品表面のフィブリル化が抑制されるという効果を有するため、超音波洗浄を必要とする部品や、他の部材との摺動を伴う摺動部材などの電子部品の成形用樹脂として好適に用いることができる。

本発明の電子部品用液晶ポリマー（以下、「本発明の液晶ポリマー」と称する場合もある）は、異方性溶融相を形成するポリエステルまたはポリエステルアミドであり、当該技術分野においてサーモトロピック液晶ポリエステルまたはサーモトロピック液晶ポリエステルアミドと呼ばれるものであれば特に限定されない。

本明細書において、重合性単量体の「反応性誘導体」とは、目的とする構成単位を導入できる反応性を有する単量体の誘導体を言うものとする。本発明において用い得る好適なピロメリット酸の反応性誘導体としては、ピロメリット酸のアルキル、アルコキシまたはハロゲン置換体、アシル化物、エステル誘導体、酸ハロゲン化物などのエステル形成性誘導体、ならびにこれら置換体のアシル化物、エステル誘導体、酸ハロゲン化物などのエステル形成性誘導体が例示される。置換基としてのアルキル基またはアルコキシ基としては、炭素数６までのものが好適に用いられる。式（Ｉ）で表されるピロメリット酸、または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）として、１種のみの化合物を用いてもよく、２種以上の化合物を組み合わせて用いてもよい。

本明細書において、「芳香族」とは縮合環数が４までの芳香族基を含む化合物を意味するものとする。また、「脂肪族」とは、炭素原子数２〜１２の、分岐を有していても良い飽和または不飽和炭素鎖を含む化合物を示すものとする。

本発明の液晶ポリマーに用いる、式（Ｉ）で表されるピロメリット酸、または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）の合計量は、他の重合性単量体（Ｂ）の合計量１００モル部に対して、０．０１〜１０モル部であることが好ましく、０．１〜５モル部であることがより好ましく、０．２〜３モル部であることがさらに好ましく、０．３５〜２．５モル部であることが特に好ましい。重合性単量体（Ａ）の合計量が他の重合性単量体（Ｂ）の合計量１００モル部に対して１０モル部を超えると、生成するポリマーが架橋しやすくなり、液晶性が損なわれる傾向がある。重合性単量体（Ａ）の合計量が他の重合性単量体（Ｂ）の合計量１００モル部に対して０．０１モル部未満であると、生成するポリマーのフィブリル化が抑制されない傾向がある。

本発明の液晶ポリマーに用いる他の重合性単量体（Ｂ）としては、従来の液晶ポリマーに用いられる単量体、例えば芳香族ヒドロキシカルボン酸、芳香族ジカルボン酸、芳香族ジオール、芳香族アミノカルボン酸、芳香族ヒドロキシアミン、芳香族ジアミン、脂肪族ジオールおよび脂肪族ジカルボン酸が挙げられる。これら化合物は１種のみを用いてもよく、２種以上を組み合わせて用いてもよいが、ヒドロキシ基またはアミノ基を有する単量体を少なくとも１種用いることが望ましい。

本発明の液晶ポリマーに用いる他の重合性単量体（Ｂ）として、前記化合物の１種以上が結合してなるオリゴマーを、式（Ｉ）で表されるピロメリット酸、または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）との共重合に供してもよい。なお、本明細書および特許請求の範囲における、他の重合性単量体（Ｂ）の量については、「重合性単量体」をオリゴマーとして用いる場合であっても、当該オリゴマーを構成する単量体ユニット毎にカウントするものとする。

芳香族ヒドロキシカルボン酸の具体例としては、４−ヒドロキシ安息香酸、３−ヒドロキシ安息香酸、２−ヒドロキシ安息香酸、２−ヒドロキシ−６−ナフトエ酸、２−ヒドロキシ−５−ナフトエ酸、２−ヒドロキシ−７−ナフトエ酸、２−ヒドロキシ−３−ナフトエ酸、４’−ヒドロキシフェニル−４−安息香酸、３’−ヒドロキシフェニル−４−安息香酸、４’−ヒドロキシフェニル−３−安息香酸およびそれらのアルキル、アルコキシまたはハロゲン置換体ならびにこれらのアシル化物、エステル誘導体、酸ハロゲン化物などのエステル形成性誘導体が挙げられる。これらの中でも、４−ヒドロキシ安息香酸または２−ヒドロキシ−６−ナフトエ酸を単独で、あるいは両者を組み合わせて用いることが得られる液晶ポリマーの耐熱性および機械強度ならびに融点を調節し易いという点でより好ましい。

芳香族ジカルボン酸の具体例としては、テレフタル酸、イソフタル酸、２，６−ナフタレンジカルボン酸、１，６−ナフタレンジカルボン酸、２，７−ナフタレンジカルボン酸、４，４’−ジカルボキシビフェニル、３，４’−ジカルボキシビフェニル、４，４’’−ジカルボキシターフェニル、ビス（４−カルボキシフェニル）エーテル、ビス（４−カルボキシフェノキシ）ブタン、ビス（４−カルボンキシフェニル）エタン、ビス（３−カルボキシフェニル）エーテルおよびビス（３−カルボキシフェニル）エタン、これらのアルキル、アルコキシまたはハロゲン置換体ならびにそれらのエステル誘導体、酸ハロゲン化物などのエステル形成性誘導体が挙げられる。
これらの中でも、テレフタル酸、イソフタル酸および２，６−ナフタレンジカルボン酸が好適に用いられ、特に得られる液晶ポリマーの耐熱性を効果的に高められる点で、テレフタル酸が好ましい。

芳香族ジオールの具体例としては、ハイドロキノン、レゾルシン、２，６−ジヒドロキシナフタレン、２，７−ジヒドロキシナフタレン、１，６−ジヒドロキシナフタレン、３，３’−ジヒドロキシビフェニル、３，４’−ジヒドロキシビフェニル、４，４’−ジヒドロキシビフェニル、４，４’−ジヒドロキシビフェノールエーテル、ビス（４−ヒドロキシフェニル）エタンおよび２，２’−ジヒドロキシビナフチル、およびこれらのアルキル、アルコキシまたはハロゲン置換体ならびにそれらのアシル化物などのエステル形成性誘導体が挙げられる。

これらの中でも、ハイドロキノン、レゾルシン、４，４’−ジヒドロキシビフェニル、２，６−ジヒドロキシナフタレンが好適に用いられ、特に重合時の反応性に優れる点において、ハイドロキノン、４，４’−ジヒドロキシビフェニルまたは２，６−ジヒドロキシナフタレンが好ましい。

芳香族アミノカルボン酸の具体例としては、４−アミノ安息香酸、３−アミノ安息香酸、６−アミノ−２−ナフトエ酸、これらのアルキル、アルコキシまたはハロゲン置換体、ならびにそれらのアシル化物、エステル誘導体、酸ハロゲン化物などのエステル形成性誘導体が挙げられる。

芳香族ヒドロキシアミンの具体例としては、４−アミノフェノール、Ｎ−メチル−４−アミノフェノール、３−アミノフェノール、３−メチル−４−アミノフェノール、４−アミノ−１−ナフトール、４−アミノ−４’−ヒドロキシビフェニル、４−アミノ−４’−ヒドロキシビフェニルエーテル、４−アミノ−４’−ヒドロキシビフェニルメタン、４−アミノ−４’−ヒドロキシビフェニルスルフィドおよび２，２’−ジアミノビナフチル、これらのアルキル、アルコキシまたはハロゲン置換体、ならびにそれらのアシル化物などのエステル形成性誘導体が挙げられる。これらの中でも、４−アミノフェノールが得られる液晶ポリマーの耐熱性および機械強度のバランスをとりやすいことから好ましく用いられる。

芳香族ジアミンの具体例としては、１，４−フェニレンジアミン、１，３−フェニレンジアミン、１，５−ジアミノナフタレン、１，８−ジアミノナフタレン、これらのアルキル、アルコキシまたはハロゲン置換体、ならびにそれらのアシル化物などのアミド形成性誘導体が挙げられる。

脂肪族ジオールの具体例としては、エチレングリコール、１，４−ブタンジオール、１，６−ヘキサンジオール、ならびにそれらのアシル化物が挙げられる。また、ポリエチレンテレフタレートやポリブチレンテレフタレートなどの脂肪族ジオールを含有するポリマーを、前記の芳香族オキシカルボン酸、芳香族ジカルボン酸、芳香族ジオールおよびそれらのアシル化物、エステル誘導体、酸ハロゲン化物などと反応させてもよい。

脂肪族ジカルボン酸の具体例としては、シュウ酸、マロン酸、コハク酸、グルタル酸、アジピン酸、ピメリン酸、スベリン酸、アゼライン酸、セバシン酸、ドデカン二酸が挙げられる。これらの中でも、シュウ酸、コハク酸、アジピン酸、スベリン酸、セバシン酸、ドデカン二酸が重合時の反応性に優れることから好ましく用いられる。

本発明の液晶ポリマーは、本発明の目的を損なわない範囲で、チオエステル結合を含むものであってもよい。このような結合を与える単量体としては、メルカプト芳香族カルボン酸、芳香族ジチオールおよびヒドロキシ芳香族チオールなどが挙げられる。これらの単量体の使用量は、他の重合性単量体（Ｂ）の合計量に対して１０モル％以下であるのが好ましい。

他の重合性単量体（Ｂ）として、芳香族ヒドロキシカルボン酸、芳香族ジカルボン酸、芳香族ジオール、芳香族アミノカルボン酸、芳香族ヒドロキシアミン、芳香族ジアミン、脂肪族ジオールおよび脂肪族ジカルボン酸からなる群から選択される２種以上の化合物を併用することは、本発明の好ましい態様の一つである。
これら重合性単量体のうち、芳香族ヒドロキシカルボン酸を含む組合せがより好適に用いられ、芳香族ヒドロキシカルボン酸、芳香族ジカルボン酸および芳香族ジオールを含む組合せがさらに好適に用いられる。

本発明の液晶ポリマーに用いる他の重合性単量体（Ｂ）の具体例としては、例えば下記の組み合わせからなるものが挙げられる：
１）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸
２）４−ヒドロキシ安息香酸／テレフタル酸／４，４’−ジヒドロキシビフェニル
３）４−ヒドロキシ安息香酸／テレフタル酸／イソフタル酸／４，４’−ジヒドロキシビフェニル
４）４−ヒドロキシ安息香酸／テレフタル酸／イソフタル酸／４，４’−ジヒドロキシビフェニル／ハイドロキノン
５）４−ヒドロキシ安息香酸／テレフタル酸／ハイドロキノン
６）２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／ハイドロキノン
７）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／４，４’−ジヒドロキシビフェニル
８）２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／４，４’−ジヒドロキシビフェニル
９）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／ハイドロキノン
１０）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／ハイドロキノン／４，４’−ジヒドロキシビフェニル
１１）４−ヒドロキシ安息香酸／２，６−ナフタレンジカルボン酸／４，４’−ジヒドロキシビフェニル
１２）４−ヒドロキシ安息香酸／テレフタル酸／２，６−ナフタレンジカルボン酸／ハイドロキノン
１３）４−ヒドロキシ安息香酸／２，６−ナフタレンジカルボン酸／ハイドロキノン
１４）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／２，６−ナフタレンジカルボン酸／ハイドロキノン
１５）４−ヒドロキシ安息香酸／テレフタル酸／２，６−ナフタレンジカルボン酸／ハイドロキノン／４，４’−ジヒドロキシビフェニル
１６）４−ヒドロキシ安息香酸／テレフタル酸／４−アミノフェノール
１７）２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／４−アミノフェノール
１８）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／４−アミノフェノール
１９）４−ヒドロキシ安息香酸／テレフタル酸／４，４’−ジヒドロキシビフェニル／４−アミノフェノール
２０）４−ヒドロキシ安息香酸／テレフタル酸／エチレングリコール
２１）４−ヒドロキシ安息香酸／テレフタル酸／４，４’−ジヒドロキシビフェニル／エチレングリコール
２２）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／エチレングリコール
２３）４−ヒドロキシ安息香酸／２−ヒドロキシ−６−ナフトエ酸／テレフタル酸／４，４’−ジヒドロキシビフェニル／エチレングリコール
２４）４−ヒドロキシ安息香酸／テレフタル酸／２，６−ナフタレンジカルボン酸／４，４’−ジヒドロキシビフェニル。

以下、本発明の液晶ポリマーの製造方法について説明する。

本発明の液晶ポリマーを製造する方法に特に制限はなく、式（Ｉ）で表されるピロメリット酸、または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）ならびに他の重合性単量体（Ｂ）を、エステル結合またはアミド結合を形成させる公知の縮重合方法、たとえば溶融アシドリシス法、スラリー重合法などに供することにより本発明の液晶ポリマーを得ることができる。

溶融アシドリシス法は、本発明の液晶ポリマーを製造するのに好ましい方法である。この方法は、最初に重合性単量体を加熱して反応物質の溶融溶液を形成し、次いで縮重合反応を続けて溶融ポリマーを得るものである。なお、縮合の最終段階で副生する揮発物（たとえば酢酸、水など）の除去を容易にするために真空を適用してもよい。

スラリー重合法とは、熱交換流体の存在下で重合性単量体を反応させる方法であって、固体生成物は熱交換媒質中に懸濁した状態で得られる。

溶融アシドリシス法およびスラリー重合法のいずれの場合においても、液晶ポリマーを製造する際に使用される重合性単量体（Ａ）ならびに他の重合性単量体（Ｂ）は、いずれも、常温において、ヒドロキシル基および／またはアミノ基をアシル化した変性形態、すなわち低級アシル化物として反応に供することもできる。

低級アシル基は炭素原子数２〜５のものが好ましく、炭素原子数２または３のものがより好ましい。特に好ましくは前記重合性単量体のアセチル化物を反応に用いる方法が挙げられる。

重合性単量体の低級アシル化物は、別途アシル化して予め合成したものを用いてもよいし、液晶ポリマーの製造時に重合性単量体に無水酢酸等のアシル化剤を加えて反応系内で生成せしめることもできる。

溶融アシドリシス法またはスラリー重合法のいずれの場合においても、重合反応は、温度１５０〜４００℃、好ましくは２５０〜３７０℃で、常圧および／または減圧下で行うのがよく、必要に応じて触媒を用いてもよい。

触媒の具体例としては、ジアルキルスズオキシド（たとえばジブチルスズオキシド）、ジアリールスズオキシドなどの有機スズ化合物；二酸化チタン；三酸化アンチモン；アルコキシチタンシリケート、チタンアルコキシドなどの有機チタン化合物；カルボン酸のアルカリおよびアルカリ土類金属塩（たとえば酢酸カリウム）；ルイス酸（たとえば三フッ化硼素）、ハロゲン化水素（たとえば塩化水素）などの気体状酸触媒などが挙げられる。

触媒を使用する場合、該触媒の量は他の重合性単量体（Ｂ）全量に対し、好ましくは１〜１０００ｐｐｍ、より好ましくは２〜１００ｐｐｍである。

また、本発明の液晶ポリマーの溶融粘度は、キャピラリーレオメーターを用いて温度３２０℃、せん断速度１０００ｓ^−１の条件で測定した場合、好ましくは１〜１０００Ｐａ・ｓ、より好ましくは５〜３００Ｐａ・ｓである。

このようにして重縮合反応されて得られた本発明の液晶ポリマーは、通常、溶融状態で重合反応槽より抜き出された後に、ペレット状、フレーク状、または粉末状に加工される。

ペレット状、フレーク状、または粉末状の液晶ポリマーは、分子量を高め耐熱性を向上させる目的などで、減圧下、真空下、または窒素、ヘリウムなどの不活性ガス雰囲気下において、実質的に固相状態で熱処理を行ってもよい。

固相状態において行う熱処理の温度は、液晶ポリマーが溶融しない限り特に限定されないが、好ましくは２６０〜３５０℃、より好ましくは２８０〜３２０℃である。

上記のようにして得られた、本発明の液晶ポリマーには、無機または有機充填材、以下に説明する他の添加剤、および他の樹脂成分から選択される一種以上を配合して、液晶ポリマー組成物としてもよい。液晶ポリマー組成物の例としては、本発明の液晶ポリマーと、無機または有機充填剤とを含む電子部品用液晶ポリマー組成物等が挙げられる。

本発明の液晶ポリマーに配合してもよい無機または有機充填材は、繊維状、板状または粒状のものであってよく、たとえばガラス繊維、ミルドガラス、シリカアルミナ繊維、アルミナ繊維、炭素繊維、アラミド繊維、チタン酸カリウムウイスカ、ホウ酸アルミニウムウイスカ、ウォラストナイト、タルク、マイカ、グラファイト、炭酸カルシウム、ドロマイト、クレイ、ガラスフレーク、ガラスビーズ、硫酸バリウム、および酸化チタンが挙げられる。これらの中では、ガラス繊維が物性とコストのバランスが優れている点で好ましい。これらの充填材は、２種以上を併用してもよい。

本発明の液晶ポリマー組成物における、無機または有機充填材の合計量は、液晶ポリマー１００重量部に対して、好ましくは１〜２００重量部、より好ましくは５〜１００重量部である。前記の無機または有機充填材の合計量が液晶ポリマー１００重量部に対して２００重量部を超える場合には、液晶ポリマー組成物の成形加工性が低下する傾向や、成形機のシリンダーや金型の磨耗が大きくなる傾向がある。

本発明の液晶ポリマーには、本発明の効果を損なわない範囲で、他の添加剤、例えば高級脂肪酸、高級脂肪酸エステル、高級脂肪酸アミド、高級脂肪酸金属塩（ここで高級脂肪酸とは、炭素原子数１０〜２５のものをいう）、ポリシロキサン、フッ素樹脂などの離型改良剤；染料、顔料、カーボンブラックなどの着色剤；酸化防止剤；熱安定剤；紫外線吸収剤；帯電防止剤；界面活性剤などを配合しても良い。これらの添加剤は１種のみを配合してもよく、または２種以上を組み合わせて配合してもよい。

本発明の液晶ポリマー組成物における他の添加剤の合計量は、液晶ポリマー１００重量部に対して、好ましくは０．１〜１０重量部、より好ましくは０．５〜５重量部である。他の添加剤の合計量が液晶ポリマー１００重量部に対して１０重量部を超える場合には、液晶ポリマー組成物の成形加工性が低下する傾向や、熱安定性が悪くなる傾向がある。

また、本発明の液晶ポリマーもしくは液晶ポリマー組成物を成形するに際し、上記他の添加剤のうち高級脂肪酸、高級脂肪酸エステル、高級脂肪酸金属塩、フルオロカーボン系界面活性剤等の外部滑剤効果を有する添加剤を、予め、液晶ポリマーのペレット表面に付着せしめてもよい。

本発明の液晶ポリマーには、他の樹脂成分を添加してもよい。他の樹脂成分としては、たとえばポリアミド、ポリエステル、ポリアセタール、ポリフェニレンエーテル、およびその変性物、ならびにポリスルホン、ポリエーテルスルホン、ポリエーテルイミド、ポリアミドイミドなどの熱可塑性樹脂や、フェノール樹脂、エポキシ樹脂、ポリイミド樹脂などの熱硬化性樹脂が挙げられる。他の樹脂成分は、単独で、あるいは２種以上を組み合わせて配合することができる。他の樹脂成分の配合量は特に限定的ではなく、液晶ポリマーの用途や目的に応じて適宜定めればよい。一つの典型的な例において、他の樹脂成分の合計量は、液晶ポリマー１００重量部に対して０．１〜１００重量部、特に０．１〜８０重量部である。

本発明の液晶ポリマー組成物は、無機または有機充填剤、他の添加剤および他の樹脂成分等を液晶ポリマー中に添加し、これをバンバリーミキサー、ニーダー、一軸もしくは二軸押出機などを用いて、液晶ポリマーの結晶融解温度近傍から結晶融解温度プラス１００℃までの温度範囲で溶融混練して得ることができる。

このようにして得られた本発明の液晶ポリマーまたは液晶ポリマー組成物は、射出成形、圧縮成形、押出成形、ブロー成形など公知の加工方法によって成形品に加工することができる。

本発明の液晶ポリマーはフィブリル化が抑制されるため、精密機器等の電子部品として使用される。特に、超音波洗浄を必要とする電子部品や、他の部材との摺動を伴う摺動部材用電子部品として好適に使用される。

このような本発明の液晶ポリマーを含む電子部品としては、コネクタ、スイッチ、リレー、コンデンサ、コイル、トランス、カメラモジュール、アンテナおよびチップアンテナからなる群から選択される部品が挙げられる。
これらの中でも、本発明の液晶ポリマーは、成形品表面のフィブリル化に起因する光学特性の低下を阻止することから、カメラモジュールの部品として特に好適に使用される。カメラモジュールの部品としては、レンズバレル部（レンズが載る部分）、マウントホルダー部（バレルを装着し、基板に固定する部分）、ＣＭＯＳ（イメージセンサー）の枠、シャッターおよびシャッターボビン部、絞りのリング、ストッパー（レンズを押さえる部分）などが挙げられる。

以下、実施例により本発明を詳細に説明するが、本発明はこれらに限定されるものではない。

なお、実施例における特性値は以下の方法によって測定した。

〈溶融粘度〉
溶融粘度測定装置（東洋精機（株）製キャピログラフ１Ｄ）により、０．７ｍｍφ×１０ｍｍのキャピラリーを用いて、測定温度３５０℃、せん断速度１０００ｓ^−１の条件で溶融粘度を測定した。

〈荷重たわみ温度〉
射出成形機（日精樹脂工業（株）製ＵＨ１０００−１１０）を用いて、短冊状試験片（長さ１２７ｍｍ×幅１２．７ｍｍ×厚さ３．２ｍｍ）を成形し、これを用いてＡＳＴＭＤ６４８に準拠し、荷重１．８２ＭＰａ、昇温速度２℃／分で所定たわみ量（２．５４ｍｍ）になる温度を測定した。

〈結晶融解温度〉
示差走査熱量計（セイコーインスツルメンツ（株）製Ｅｘｓｔａｒ６０００）を用いて、試料を室温から２０℃／分の昇温条件で測定した際に観測される吸熱ピーク温度（Ｔｍ１）を測定した後、Ｔｍ１より２０〜５０℃高い温度で１０分間保持した。次いで、２０℃／分の降温条件で室温まで試料を冷却し、さらに再度２０℃／分の昇温条件で測定した際の吸熱ピークを観測し、そのピークトップを示す温度を結晶融解温度（Ｔｍ）とした。

〈引張強度および伸び〉
型締め圧１５ｔの射出成形機（住友重機械工業（株）製ＭＩＮＩＭＡＴＭ２６／１５）を用いて融点＋２０〜４０℃のシリンダー温度、金型温度７０℃で射出成形し、ダンベル状引張試験片（長さ６３．５ｍｍ×幅３．５ｍｍ×厚さ２．０ｍｍ）を作製した。ＩＮＳＴＲＯＮ５５６７（インストロンジャパンカンパニイリミテッド社製万能試験機）を用いて、スパン間距離２５．４ｍｍ、引張速度５ｍｍ／ｍｉｎで測定した。また、スパン間距離に対する試験片の伸び（％）を算出した。

〈曲げ強度、曲げ弾性率〉
引張強度測定に用いた成形片と同条件にし、短冊状曲げ試験片（長さ６５ｍｍ×幅１２．７ｍｍ×厚さ２．０ｍｍ）を作製した。曲げ試験は、３点曲げ試験をＩＮＳＴＲＯＮ５５６７（インストロンジャパンカンパニイリミティッド社製万能試験機）を用いて、スパン間距離４０．０ｍｍ、圧縮速度１．３ｍｍ／ｍｉｎで行った。

〈消しゴムを用いたフィブリル化の評価〉
曲げ強度測定に用いた成形片の表面を、ＪＩＳＳ６０５０に規定の消しゴムでＭＤ方向に３０往復擦り、目視によって、フィブリルの有無を確認した。
フィブリルが確認されれば×、確認されなければ○とした。

〈超音波を用いたフィブリル化の評価〉
蒸留水を入れた超音波洗浄機（株式会社エスエヌディ社製超音波洗浄機ＵＳ−１０２）に曲げ強度測定に用いた試験片を沈め、発信周波数３８ｋＨｚ、１００Ｗの出力で５分間、超音波洗浄を行った。洗浄後の樹脂表面を、目視およびマイクロスコープによって、フィブリルの有無を確認した。フィブリルが目視により確認されれば×、目視では確認されないがマイクロスコープにより確認されれば△、マイクロスコープでも確認されなければ○とした。

実施例１
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、窒素ガス雰囲気下に４０〜１７０℃の間を１時間かけて昇温し、１７０℃で３０分保った後、３５０℃まで７時間かけて昇温し、さらに３５０℃で１０分反応させた後、３５０℃で減圧を行った。次いで１．５時間かけて１０ｔｏｒｒまで減圧し、所定の撹拌トルクに達した時点で重縮合を完結させた。反応容器から内容物を取り出し、粉砕機により液晶ポリマーのペレットを得た。
４−ヒドロキシ安息香酸：７０モル部
２−ヒドロキシ−６−ナフトエ酸：２モル部
ハイドロキノン：１４モル部
２，６−ナフタレンジカルボン酸：１４モル部
ピロメリット酸：０．３モル部
無水酢酸：１０５モル部

得られたペレットを成形し、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表１に示した。

実施例２
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、実施例１と同様の手順で重縮合、成形を行い、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表１に示した。
４−ヒドロキシ安息香酸：７０モル部
２−ヒドロキシ−６−ナフトエ酸：２モル部
ハイドロキノン：１４モル部
２，６−ナフタレンジカルボン酸：１４モル部
ピロメリット酸：０．５モル部
無水酢酸：１０５モル部

実施例３
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、実施例１と同様の手順で重縮合、成形を行い、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表１に示した。
４−ヒドロキシ安息香酸：７０モル部
２−ヒドロキシ−６−ナフトエ酸：２モル部
ハイドロキノン：１４モル部
２，６−ナフタレンジカルボン酸：１４モル部
ピロメリット酸：１．０モル部
無水酢酸：１０５モル部

比較例１
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、実施例１と同様の手順で重縮合、成形を行い、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表１に示した。
４−ヒドロキシ安息香酸：７０モル部
２−ヒドロキシ−６−ナフトエ酸：２モル部
ハイドロキノン：１４モル部
２，６−ナフタレンジカルボン酸：１４モル部
無水酢酸：１０５モル部

表１に示される通り、ピロメリット酸をモノマー成分として用いた実施例１〜３の液晶ポリマーは、ピロメリット酸をモノマー成分として用いなかった比較例１の液晶ポリマーと比べてフィブリル化が抑制されると共に、電子部品等の成形品に用いるために十分な溶融粘度、結晶融解温度、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率を有することが分かる。

実施例４
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、窒素ガス雰囲気下に４０〜１７０℃の間を１時間かけて昇温し、１７０℃で３０分保った後、３５０℃まで７．５時間かけて昇温し、さらに３５０℃で１０分反応させた後、３５０℃で減圧を行った。次いで１．５時間かけて１０ｔｏｒｒまで減圧し、所定の撹拌トルクに達した時点で重縮合を完結させた。反応容器から内容物を取り出し、粉砕機により液晶ポリマーのペレットを得た。
４−ヒドロキシ安息香酸：４２モル部
２−ヒドロキシ−６−ナフトエ酸：１６モル部
ハイドロキノン：２１モル部
テレフタル酸：２１モル部
ピロメリット酸：１モル部
無水酢酸：１０３モル部

得られたペレットを成形し、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表２に示した。

比較例２
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、実施例４と同様の手順で重縮合、成形を行い、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表２に示した。
４−ヒドロキシ安息香酸：４２モル部
２−ヒドロキシ−６−ナフトエ酸：１６モル部
ハイドロキノン：２１モル部
テレフタル酸：２１モル部
無水酢酸：１０３モル部

表２に示される通り、ピロメリット酸をモノマー成分として用いた実施例４の液晶ポリマーは、ピロメリット酸をモノマー成分として用いなかった比較例２の液晶ポリマーと比べてフィブリル化が抑制されると共に、電子部品等の成形品に用いるために十分な溶融粘度、結晶融解温度、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率を有することが分かる。

実施例５
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、窒素ガス雰囲気下に４０〜１７０℃の間を１時間かけて昇温し、１７０℃で３０分保った後、３５０℃まで７．５時間かけて昇温し、さらに３３０℃で１０分反応させた後、３５０℃で減圧を行った。次いで１．５時間かけて５ｔｏｒｒまで減圧し、所定の撹拌トルクに達した時点で重縮合を完結させた。反応容器から内容物を取り出し、粉砕機により液晶ポリマーのペレットを得た。
４−ヒドロキシ安息香酸：３５モル部
２−ヒドロキシ−６−ナフトエ酸：５モル部
ハイドロキノン：１６モル部
４，４’−ビフェノール：１４モル部
テレフタル酸：３０モル部
ピロメリット酸：２モル部
無水酢酸：１０３モル部

得られたペレットを成形し、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表３に示した。

比較例３
下記化合物を撹拌翼、留出管を備えた反応容器に仕込み、実施例５と同様の手順で重縮合、成形を行い、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率ならびにフィブリル化の評価を行った。その結果を得られた樹脂の溶融粘度および結晶融解温度とともに表３に示した。
４−ヒドロキシ安息香酸：３５モル部
２−ヒドロキシ−６−ナフトエ酸：５モル部
ハイドロキノン：１６モル部
４，４’−ビフェノール：１４モル部
テレフタル酸：３０モル部
無水酢酸：１０３モル部

表３に示される通り、ピロメリット酸をモノマー成分として用いた実施例５の液晶ポリマーは、ピロメリット酸をモノマー成分として用いなかった比較例３の液晶ポリマーと比べてフィブリル化が抑制されると共に、電子部品等の成形品に用いるために十分な溶融粘度、結晶融解温度、荷重たわみ温度、伸び、引張強度、曲げ強度および曲げ弾性率を有することが分かる。

Claims

式（Ｉ）で表されるピロメリット酸または式（ＩＩ）で表されるピロメリット酸無水物、およびそれらの反応性誘導体からなる群より選択される重合性単量体（Ａ）を、他の重合性単量体（Ｂ）と共重合させて成る、電子部品用液晶ポリマー。
電子部品が摺動部材用電子部品である、請求項１に記載の液晶ポリマー。
電子部品が、コネクタ、スイッチ、リレー、コンデンサ、コイル、トランス、カメラモジュール、アンテナおよびチップアンテナからなる群から選択されるものである、請求項１または２に記載の液晶ポリマー。
電子部品がカメラモジュールである、請求項１〜３のいずれかに記載の液晶ポリマー。
重合性単量体（Ａ）の合計量が、他の重合性単量体（Ｂ）の合計量１００モル部に対して０．０１〜１０モル部である、請求項１〜４のいずれかに記載の液晶ポリマー。
他の重合性単量体（Ｂ）が、芳香族ヒドロキシカルボン酸、芳香族ジカルボン酸および芳香族ジオールである、請求項１〜５のいずれかに記載の液晶ポリマー。
請求項１〜６のいずれかに記載の液晶ポリマーを含む電子部品。
