JP2017155238A5 - 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 - Google Patents
耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 Download PDFInfo
- Publication number
- JP2017155238A5 JP2017155238A5 JP2017059372A JP2017059372A JP2017155238A5 JP 2017155238 A5 JP2017155238 A5 JP 2017155238A5 JP 2017059372 A JP2017059372 A JP 2017059372A JP 2017059372 A JP2017059372 A JP 2017059372A JP 2017155238 A5 JP2017155238 A5 JP 2017155238A5
- Authority
- JP
- Japan
- Prior art keywords
- heat
- resin
- silane
- resistant
- inorganic filler
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000011347 resin Substances 0.000 title claims description 87
- 229920005989 resin Polymers 0.000 title claims description 87
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 title claims description 69
- 229910000077 silane Inorganic materials 0.000 title claims description 69
- 238000004519 manufacturing process Methods 0.000 title claims description 28
- 239000011342 resin composition Substances 0.000 title claims description 21
- 239000011256 inorganic filler Substances 0.000 claims description 42
- 229910003475 inorganic filler Inorganic materials 0.000 claims description 42
- 239000004594 Masterbatch (MB) Substances 0.000 claims description 36
- 239000003054 catalyst Substances 0.000 claims description 33
- 150000001451 organic peroxides Chemical class 0.000 claims description 29
- 239000006087 Silane Coupling Agent Substances 0.000 claims description 18
- 235000014113 dietary fatty acids Nutrition 0.000 claims description 16
- 239000000194 fatty acid Substances 0.000 claims description 16
- 229930195729 fatty acid Natural products 0.000 claims description 16
- 238000002156 mixing Methods 0.000 claims description 15
- 238000009833 condensation Methods 0.000 claims description 14
- 230000005494 condensation Effects 0.000 claims description 14
- SCPYDCQAZCOKTP-UHFFFAOYSA-N silanol Chemical compound [SiH3]O SCPYDCQAZCOKTP-UHFFFAOYSA-N 0.000 claims description 14
- 150000004665 fatty acids Chemical class 0.000 claims description 10
- 238000000354 decomposition reaction Methods 0.000 claims description 9
- 238000000465 moulding Methods 0.000 claims description 9
- 239000000203 mixture Substances 0.000 claims description 8
- 238000006243 chemical reaction Methods 0.000 claims description 7
- 239000011248 coating agent Substances 0.000 claims description 7
- 238000000576 coating method Methods 0.000 claims description 7
- 125000005313 fatty acid group Chemical group 0.000 claims description 6
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 claims description 4
- 238000002844 melting Methods 0.000 claims description 4
- 230000008018 melting Effects 0.000 claims description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 3
- 229910000019 calcium carbonate Inorganic materials 0.000 claims description 2
- VTHJTEIRLNZDEV-UHFFFAOYSA-L magnesium dihydroxide Chemical compound [OH-].[OH-].[Mg+2] VTHJTEIRLNZDEV-UHFFFAOYSA-L 0.000 claims description 2
- 239000000347 magnesium hydroxide Substances 0.000 claims description 2
- 229910001862 magnesium hydroxide Inorganic materials 0.000 claims description 2
- 229910052751 metal Inorganic materials 0.000 claims description 2
- 239000002184 metal Substances 0.000 claims description 2
- 238000000034 method Methods 0.000 claims description 2
- 239000013307 optical fiber Substances 0.000 claims description 2
- 239000003795 chemical substances by application Substances 0.000 claims 2
- 230000008878 coupling Effects 0.000 claims 2
- 238000010168 coupling process Methods 0.000 claims 2
- 238000005859 coupling reaction Methods 0.000 claims 2
- 230000000052 comparative effect Effects 0.000 description 9
- 239000004020 conductor Substances 0.000 description 3
- 238000011156 evaluation Methods 0.000 description 3
- 238000001125 extrusion Methods 0.000 description 3
- 230000007774 longterm Effects 0.000 description 3
- 238000003860 storage Methods 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 238000006482 condensation reaction Methods 0.000 description 1
- 239000012212 insulator Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
Description
本発明は、耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品に関する。
本発明は、特に、機械特性、難燃性及び外観に優れた耐熱性シラン架橋樹脂成形体及びその製造方法、この耐熱性シラン架橋樹脂成形体を形成可能な耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を電線の絶縁体やシース等として用いた耐熱性製品に関する。
本発明は、特に、機械特性、難燃性及び外観に優れた耐熱性シラン架橋樹脂成形体及びその製造方法、この耐熱性シラン架橋樹脂成形体を形成可能な耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を電線の絶縁体やシース等として用いた耐熱性製品に関する。
すなわち、本発明の課題は以下の手段によって達成された。
＜１＞樹脂（Ｒ）１００質量部と、有機過酸化物（Ｐ）０．０１〜０．６質量部と、ＢＥＴ比表面積が１４ｍ２／ｇ以下の無機フィラー（Ｂ）１０〜４００質量部と、該無機フィラー（Ｂ）１００質量部に対して、前記無機フィラー（Ｂ）と化学結合しうる基、及びラジカルの存在下で前記樹脂（Ｒ）にグラフト反応しうる基を有する加水分解性シランカップリング剤（Ｓ）０．５〜１５．０質量部と、シラノール縮合触媒（Ｃ）とを溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含む耐熱性シラン架橋性樹脂組成物を得る工程（ａ）と、
前記耐熱性シラン架橋性樹脂組成物を成形する工程（ｂ）と、
得られた成形体を水と接触させて、耐熱性シラン架橋樹脂成形体を得る工程（ｃ）と
を有し、
前記工程（ａ）が、下記工程（１）及び工程（３）を有し、ただし、下記工程（１）で樹脂（Ｒ）の一部を溶融混合する場合にさらに下記工程（２）を有し、
工程（１）：前記樹脂（Ｒ）の全部又は一部と前記有機過酸化物（Ｐ）と前記無機フ
ィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを前記有機過酸化物（
Ｐ）の分解温度以上で溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含むシランマスターバッチを調製する工程
工程（２）：前記樹脂（Ｒ）の残部と前記シラノール縮合触媒（Ｃ）とを溶融混合し
て、触媒マスターバッチを調製する工程
工程（３）：前記シランマスターバッチと前記シラノール縮合触媒（Ｃ）又は前記触
媒マスターバッチとを混合して、耐熱性シラン架橋性樹脂組成物を得る工程
前記無機フィラー（Ｂ）の少なくとも１種が、脂肪酸表面処理無機フィラーである、
ことを特徴とする耐熱性シラン架橋樹脂成形体の製造方法。
＜２＞前記工程（１）は、前記有機過酸化物（Ｐ）の分解温度未満の温度で、前記有機過酸化物（Ｐ）と前記無機フィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを混合し、次いで、得られた混合物と前記樹脂（Ｒ）の全部又は一部とを前記有機過酸化物（Ｐ）の分解温度以上で溶融混合する＜１＞に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜３＞前記無機フィラー（Ｂ）が、５μｍ以下の体積平均径を有する＜１＞又は＜２＞に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜４＞前記樹脂（Ｒ）が、前記工程（１）と前記工程（２）の両工程において混合される＜１＞〜＜３＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜５＞前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理金属水和物である＜１＞〜＜４＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜６＞前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理水酸化マグネシウムである＜１＞〜＜５＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜７＞前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理炭酸カルシウムである＜１＞〜＜５＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜８＞前記工程（１）が、密閉型のミキサーで行われる＜１＞〜＜７＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜９＞樹脂（Ｒ）１００質量部と、有機過酸化物（Ｐ）０．０１〜０．６質量部と、ＢＥＴ比表面積が１４ｍ２／ｇ以下の無機フィラー（Ｂ）１０〜４００質量部と、該無機フィラー（Ｂ）１００質量部に対して、前記無機フィラー（Ｂ）と化学結合しうる基、及びラジカルの存在下で前記樹脂（Ｒ）にグラフト反応しうる基を有する加水分解性シランカップリング剤（Ｓ）０．５〜１５．０質量部と、シラノール縮合触媒（Ｃ）とを溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含む耐熱性シラン架橋性樹脂組成物を得る工程（ａ）を有し、
前記工程（ａ）が、下記工程（１）及び工程（３）を有し、ただし、下記工程（１）で樹脂（Ｒ）の一部を溶融混合する場合にさらに下記工程（２）を有し、
工程（１）：前記樹脂（Ｒ）の全部又は一部と前記有機過酸化物（Ｐ）と前記無機フ
ィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを前記有機過酸化物（
Ｐ）の分解温度以上で溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含むシランマスターバッチを調製する工程
工程（２）：前記樹脂（Ｒ）の残部と前記シラノール縮合触媒（Ｃ）とを溶融混合し
て、触媒マスターバッチを調製する工程
工程（３）：前記シランマスターバッチと前記シラノール縮合触媒（Ｃ）又は前記触
媒マスターバッチとを混合して、耐熱性シラン架橋性樹脂組成物を得る工程
前記無機フィラー（Ｂ）の少なくとも１種が、脂肪酸表面処理無機フィラーである、
ことを特徴とする耐熱性シラン架橋性樹脂組成物の製造方法。
＜１＞樹脂（Ｒ）１００質量部と、有機過酸化物（Ｐ）０．０１〜０．６質量部と、ＢＥＴ比表面積が１４ｍ２／ｇ以下の無機フィラー（Ｂ）１０〜４００質量部と、該無機フィラー（Ｂ）１００質量部に対して、前記無機フィラー（Ｂ）と化学結合しうる基、及びラジカルの存在下で前記樹脂（Ｒ）にグラフト反応しうる基を有する加水分解性シランカップリング剤（Ｓ）０．５〜１５．０質量部と、シラノール縮合触媒（Ｃ）とを溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含む耐熱性シラン架橋性樹脂組成物を得る工程（ａ）と、
前記耐熱性シラン架橋性樹脂組成物を成形する工程（ｂ）と、
得られた成形体を水と接触させて、耐熱性シラン架橋樹脂成形体を得る工程（ｃ）と
を有し、
前記工程（ａ）が、下記工程（１）及び工程（３）を有し、ただし、下記工程（１）で樹脂（Ｒ）の一部を溶融混合する場合にさらに下記工程（２）を有し、
工程（１）：前記樹脂（Ｒ）の全部又は一部と前記有機過酸化物（Ｐ）と前記無機フ
ィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを前記有機過酸化物（
Ｐ）の分解温度以上で溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含むシランマスターバッチを調製する工程
工程（２）：前記樹脂（Ｒ）の残部と前記シラノール縮合触媒（Ｃ）とを溶融混合し
て、触媒マスターバッチを調製する工程
工程（３）：前記シランマスターバッチと前記シラノール縮合触媒（Ｃ）又は前記触
媒マスターバッチとを混合して、耐熱性シラン架橋性樹脂組成物を得る工程
前記無機フィラー（Ｂ）の少なくとも１種が、脂肪酸表面処理無機フィラーである、
ことを特徴とする耐熱性シラン架橋樹脂成形体の製造方法。
＜２＞前記工程（１）は、前記有機過酸化物（Ｐ）の分解温度未満の温度で、前記有機過酸化物（Ｐ）と前記無機フィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを混合し、次いで、得られた混合物と前記樹脂（Ｒ）の全部又は一部とを前記有機過酸化物（Ｐ）の分解温度以上で溶融混合する＜１＞に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜３＞前記無機フィラー（Ｂ）が、５μｍ以下の体積平均径を有する＜１＞又は＜２＞に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜４＞前記樹脂（Ｒ）が、前記工程（１）と前記工程（２）の両工程において混合される＜１＞〜＜３＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜５＞前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理金属水和物である＜１＞〜＜４＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜６＞前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理水酸化マグネシウムである＜１＞〜＜５＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜７＞前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理炭酸カルシウムである＜１＞〜＜５＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜８＞前記工程（１）が、密閉型のミキサーで行われる＜１＞〜＜７＞のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
＜９＞樹脂（Ｒ）１００質量部と、有機過酸化物（Ｐ）０．０１〜０．６質量部と、ＢＥＴ比表面積が１４ｍ２／ｇ以下の無機フィラー（Ｂ）１０〜４００質量部と、該無機フィラー（Ｂ）１００質量部に対して、前記無機フィラー（Ｂ）と化学結合しうる基、及びラジカルの存在下で前記樹脂（Ｒ）にグラフト反応しうる基を有する加水分解性シランカップリング剤（Ｓ）０．５〜１５．０質量部と、シラノール縮合触媒（Ｃ）とを溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含む耐熱性シラン架橋性樹脂組成物を得る工程（ａ）を有し、
前記工程（ａ）が、下記工程（１）及び工程（３）を有し、ただし、下記工程（１）で樹脂（Ｒ）の一部を溶融混合する場合にさらに下記工程（２）を有し、
工程（１）：前記樹脂（Ｒ）の全部又は一部と前記有機過酸化物（Ｐ）と前記無機フ
ィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを前記有機過酸化物（
Ｐ）の分解温度以上で溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含むシランマスターバッチを調製する工程
工程（２）：前記樹脂（Ｒ）の残部と前記シラノール縮合触媒（Ｃ）とを溶融混合し
て、触媒マスターバッチを調製する工程
工程（３）：前記シランマスターバッチと前記シラノール縮合触媒（Ｃ）又は前記触
媒マスターバッチとを混合して、耐熱性シラン架橋性樹脂組成物を得る工程
前記無機フィラー（Ｂ）の少なくとも１種が、脂肪酸表面処理無機フィラーである、
ことを特徴とする耐熱性シラン架橋性樹脂組成物の製造方法。
＜１０＞＜９＞に記載の製造方法により製造されてなる耐熱性シラン架橋性樹脂組成物。
＜１１＞＜１＞〜＜８＞のいずれか１項に記載の製造方法により製造されてなる耐熱性シラン架橋樹脂成形体。
＜１２＞＜１１＞に記載の耐熱性シラン架橋樹脂成形体を含む耐熱性製品。
＜１３＞前記耐熱性シラン架橋樹脂成形体が、電線又は光ファイバケーブルの被覆として設けられている＜１２＞に記載の耐熱性製品。
＜１１＞＜１＞〜＜８＞のいずれか１項に記載の製造方法により製造されてなる耐熱性シラン架橋樹脂成形体。
＜１２＞＜１１＞に記載の耐熱性シラン架橋樹脂成形体を含む耐熱性製品。
＜１３＞前記耐熱性シラン架橋樹脂成形体が、電線又は光ファイバケーブルの被覆として設けられている＜１２＞に記載の耐熱性製品。

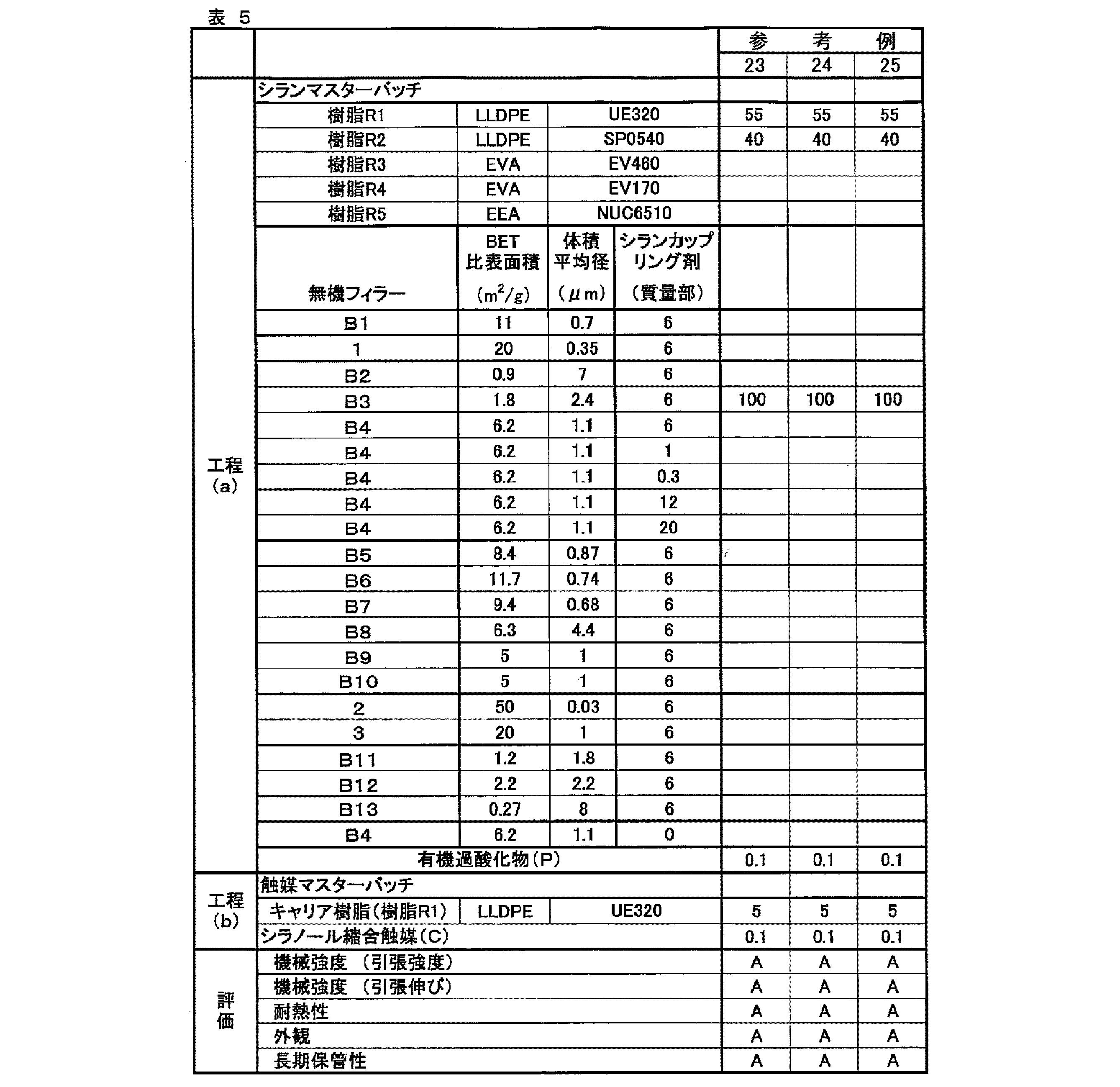

以下、本発明を実施例に基づき、さらに詳細に説明するが、本発明はこれらに限定されるものではない。なお、表３〜表５において、各実施例、参考例及び比較例における数値は特に断らない限り質量部を表す。
実施例１〜３、参考例１〜２５及び比較例１〜９は、表１〜表５に記載した各成分を用いて、それぞれの諸元又は製造条件等を変更して、それぞれ実施した。
実施例、参考例及び比較例においては、樹脂（Ｒ）の１００質量部のうち５質量部を触媒マスターバッチのキャリア樹脂として用いた。
（実施例１〜３、参考例１〜２２及び比較例１〜９）
まず、表３及び表４に記載の無機フィラー（Ｂ１〜Ｂ１３及び１〜３）と、この無機フィラー１００質量部に対して表３及び表４の「シランカップリング剤」欄に示す質量割合（質量部）で加水分解性シランカップリング剤（Ｓ）「ＫＢＭ１００３」とを東洋精機製１０Ｌリボンブレンダーに投入して混合し（これにより、シランカップリング剤混合無機フィラー（ＳＦ）が得られた）、次いで有機過酸化物（Ｐ）の分解温度以下の温度、具体的には室温（２５℃）で、用いる樹脂（Ｒ）１００質量部に対して表３及び表４の「有機過酸化物（Ｐ）」に示す質量割合（質量部）の有機過酸化物（Ｐ）を密閉型のリボンブレンダーに投入して、室温（２５℃）で５分混合して混合物を得た。
まず、表３及び表４に記載の無機フィラー（Ｂ１〜Ｂ１３及び１〜３）と、この無機フィラー１００質量部に対して表３及び表４の「シランカップリング剤」欄に示す質量割合（質量部）で加水分解性シランカップリング剤（Ｓ）「ＫＢＭ１００３」とを東洋精機製１０Ｌリボンブレンダーに投入して混合し（これにより、シランカップリング剤混合無機フィラー（ＳＦ）が得られた）、次いで有機過酸化物（Ｐ）の分解温度以下の温度、具体的には室温（２５℃）で、用いる樹脂（Ｒ）１００質量部に対して表３及び表４の「有機過酸化物（Ｐ）」に示す質量割合（質量部）の有機過酸化物（Ｐ）を密閉型のリボンブレンダーに投入して、室温（２５℃）で５分混合して混合物を得た。
（参考例２３）
表５に示す各成分を同表に示す質量割合（質量部）で用いた以外は上記実施例１と同様にして、シランマスターバッチ及び触媒マスターバッチをそれぞれ調製した（工程（１）及び工程（２））。
次いで、得られたシランマスターバッチ及び触媒マスターバッチを密閉型のリボンブレンダーに投入して、室温（２５℃）で５分ドライドブレンドしてドライドブレンド物を得た。このとき、シランマスターバッチと触媒マスターバッチとの混合割合は、シランマスターバッチ中の樹脂（Ｒ）が９５質量部で、触媒マスターバッチのキャリア樹脂が５質量部となる割合（表５参照）とした。次いで、このドライドブレンド物を、Ｌ／Ｄ＝２４の４０ｍｍ押出機（圧縮部スクリュー温度１９０℃、ヘッド温度２００℃）に投入し、押出機スクリュー内にて溶融混合を行いながら１／０．８ＴＡ導体の外側に肉厚１ｍｍで被覆し、外径２．８ｍｍの電線を得た（工程（３）及び工程（ｂ））。
得られた電線を温度８０℃、湿度９５％の雰囲気に２４時間放置した（工程（ｃ））。
このようにして、耐熱性シラン架橋樹脂成形体からなる被覆を有する電線を製造した。
表５に示す各成分を同表に示す質量割合（質量部）で用いた以外は上記実施例１と同様にして、シランマスターバッチ及び触媒マスターバッチをそれぞれ調製した（工程（１）及び工程（２））。
次いで、得られたシランマスターバッチ及び触媒マスターバッチを密閉型のリボンブレンダーに投入して、室温（２５℃）で５分ドライドブレンドしてドライドブレンド物を得た。このとき、シランマスターバッチと触媒マスターバッチとの混合割合は、シランマスターバッチ中の樹脂（Ｒ）が９５質量部で、触媒マスターバッチのキャリア樹脂が５質量部となる割合（表５参照）とした。次いで、このドライドブレンド物を、Ｌ／Ｄ＝２４の４０ｍｍ押出機（圧縮部スクリュー温度１９０℃、ヘッド温度２００℃）に投入し、押出機スクリュー内にて溶融混合を行いながら１／０．８ＴＡ導体の外側に肉厚１ｍｍで被覆し、外径２．８ｍｍの電線を得た（工程（３）及び工程（ｂ））。
得られた電線を温度８０℃、湿度９５％の雰囲気に２４時間放置した（工程（ｃ））。
このようにして、耐熱性シラン架橋樹脂成形体からなる被覆を有する電線を製造した。
（参考例２４）
表５に示す各成分を同表に示す質量割合（質量部）で用いた以外は上記実施例１と同様にして、導体の外周を耐熱性シラン架橋性樹脂組成物で被覆した電線（外径２．８ｍｍ）を得た（工程（ａ）及び工程（ｂ））。
得られた電線を温度２３℃、湿度５０％の雰囲気に７２時間放置した（工程（ｃ））。
このようにして、耐熱性シラン架橋樹脂成形体からなる被覆を有する電線を製造した。
表５に示す各成分を同表に示す質量割合（質量部）で用いた以外は上記実施例１と同様にして、導体の外周を耐熱性シラン架橋性樹脂組成物で被覆した電線（外径２．８ｍｍ）を得た（工程（ａ）及び工程（ｂ））。
得られた電線を温度２３℃、湿度５０％の雰囲気に７２時間放置した（工程（ｃ））。
このようにして、耐熱性シラン架橋樹脂成形体からなる被覆を有する電線を製造した。
（参考例２５）
表５に記載に示す各成分を同表に示す質量割合（質量部）で用いた以外は上記実施例１と同様にして、シランマスターバッチを調製した（工程（１））。
一方、キャリア樹脂「ＵＥ３２０」５質量部と、シラノール縮合触媒（Ｃ）０．１質量部とを２軸押出機にて溶融混合し、触媒マスターバッチを得た（工程（２））。２軸押出機のスクリュー径は３５ｍｍ、シリンダー温度を１８０〜１９０℃に設定した。得られた触媒マスターバッチは、キャリア樹脂（Ｅ）及びシラノール縮合触媒（Ｃ）の混合物である。
次いで、得られたシランマスターバッチ及び触媒マスターバッチをバンバリーミキサーによって１８０℃で溶融混合して混合物を得た（工程（３））。シランマスターバッチと触媒マスターバッチとの混合割合は、シランマスターバッチ中の樹脂（Ｒ）が９５質量部で、触媒マスターバッチのキャリア樹脂が５質量部となる割合（表５参照）とした。このようにして工程（ａ）を行い、耐熱性シラン架橋性樹脂組成物を調製した。この耐熱性シラン架橋性樹脂組成物は、シランマスターバッチと触媒マスターバッチとの混合物であって、上述の少なくとも２種のシラン架橋性樹脂を含有している。
次いで、この耐熱性シラン架橋性樹脂組成物を、Ｌ／Ｄ＝２４の４０ｍｍ押出機（圧縮部スクリュー温度１９０℃、ヘッド温度２００℃）に導入し、１／０．８ＴＡ導体の外側に肉厚１ｍｍで被覆し、外径２．８ｍｍの電線を得た（工程（ｂ））。
得られた電線を温度５０℃の温水に１０時間浸漬した状態に放置した（工程（ｃ））。
このようにして、耐熱性シラン架橋樹脂成形体からなる被覆を有する電線を製造した。
表５に記載に示す各成分を同表に示す質量割合（質量部）で用いた以外は上記実施例１と同様にして、シランマスターバッチを調製した（工程（１））。
一方、キャリア樹脂「ＵＥ３２０」５質量部と、シラノール縮合触媒（Ｃ）０．１質量部とを２軸押出機にて溶融混合し、触媒マスターバッチを得た（工程（２））。２軸押出機のスクリュー径は３５ｍｍ、シリンダー温度を１８０〜１９０℃に設定した。得られた触媒マスターバッチは、キャリア樹脂（Ｅ）及びシラノール縮合触媒（Ｃ）の混合物である。
次いで、得られたシランマスターバッチ及び触媒マスターバッチをバンバリーミキサーによって１８０℃で溶融混合して混合物を得た（工程（３））。シランマスターバッチと触媒マスターバッチとの混合割合は、シランマスターバッチ中の樹脂（Ｒ）が９５質量部で、触媒マスターバッチのキャリア樹脂が５質量部となる割合（表５参照）とした。このようにして工程（ａ）を行い、耐熱性シラン架橋性樹脂組成物を調製した。この耐熱性シラン架橋性樹脂組成物は、シランマスターバッチと触媒マスターバッチとの混合物であって、上述の少なくとも２種のシラン架橋性樹脂を含有している。
次いで、この耐熱性シラン架橋性樹脂組成物を、Ｌ／Ｄ＝２４の４０ｍｍ押出機（圧縮部スクリュー温度１９０℃、ヘッド温度２００℃）に導入し、１／０．８ＴＡ導体の外側に肉厚１ｍｍで被覆し、外径２．８ｍｍの電線を得た（工程（ｂ））。
得られた電線を温度５０℃の温水に１０時間浸漬した状態に放置した（工程（ｃ））。
このようにして、耐熱性シラン架橋樹脂成形体からなる被覆を有する電線を製造した。
上記実施例及び参考例で得られた耐熱性シラン架橋樹脂成形体は、いずれも、上述のように、シラン架橋性樹脂が加水分解性シランカップリング剤の加水分解しうる基の縮合反応によって架橋した上述のシラン架橋樹脂を含有している。
＜シランカップリング剤混合無機フィラー（ＳＦ）の長期保管性＞
シランカップリング剤混合無機フィラー（ＳＦ）の長期保管性として、実施例、参考例及び比較例それぞれにおける工程（ａ）で調製した各シランカップリング剤混合無機フィラーを長期保管した後に、実施例、参考例及び比較例と同様にして、工程（ａ）、工程（ｂ）及び工程（ｃ）を行って電線を製造し、このときの電線の押出外観試験を行った。シランカップリング剤混合無機フィラーの保管は４０℃で６ヶ月間とし、調製後にアルミニウム製の袋中に梱包した。また、上述の実施例、参考例及び比較例と同様にして、機械特性及び耐熱性を評価した。
評価基準は、２５ｍｍ押出機にて線速１０ｍで作製した際に外観が良好であり、かつ機械特性及び耐熱性の評価に変化がなかったものを「Ａ」、外観が多少悪化したが、製品上問題がなかったものを「Ｂ」、外観が著しく悪かったもの、又は、機械特性及び耐熱性の少なくとも一方の評価が低下したものを「Ｃ」とし、「Ａ」及び「Ｂ」を合格とした。
シランカップリング剤混合無機フィラー（ＳＦ）の長期保管性として、実施例、参考例及び比較例それぞれにおける工程（ａ）で調製した各シランカップリング剤混合無機フィラーを長期保管した後に、実施例、参考例及び比較例と同様にして、工程（ａ）、工程（ｂ）及び工程（ｃ）を行って電線を製造し、このときの電線の押出外観試験を行った。シランカップリング剤混合無機フィラーの保管は４０℃で６ヶ月間とし、調製後にアルミニウム製の袋中に梱包した。また、上述の実施例、参考例及び比較例と同様にして、機械特性及び耐熱性を評価した。
評価基準は、２５ｍｍ押出機にて線速１０ｍで作製した際に外観が良好であり、かつ機械特性及び耐熱性の評価に変化がなかったものを「Ａ」、外観が多少悪化したが、製品上問題がなかったものを「Ｂ」、外観が著しく悪かったもの、又は、機械特性及び耐熱性の少なくとも一方の評価が低下したものを「Ｃ」とし、「Ａ」及び「Ｂ」を合格とした。
表３〜表５の結果から明らかなように、実施例１〜３及び参考例１〜２５は、いずれも、機械特性、耐熱性及び押出外観のいずれも合格した。すなわち、実施例１〜３及び参考例１〜２５の電線の被覆として設けられた本発明の耐熱性シラン架橋樹脂成形体は、機械特性、耐熱性及び外観のいずれにも優れていることが分かった。なお、難燃性は無機フィラー（Ｂ）の混合量から優れていることが容易に推定できる。
このように、本発明により、工程（１）において加水分解性シランカップリング剤をリボンブレンダーで溶融混合しても加水分解性シランカップリング剤の揮発を抑えることができ、優れた、機械特性、難燃性及び外観を有する耐熱性シラン架橋樹脂成形体を製造できることが分かった。
一方、比較例１〜９は、機械特性、耐熱性及び外観の少なくともいずれか１つが劣り、これらすべてを満足させることができなかった。特に、比較例５は押出外観特性及び長期保管性において発泡し、外観に劣っていた。
このように、本発明により、工程（１）において加水分解性シランカップリング剤をリボンブレンダーで溶融混合しても加水分解性シランカップリング剤の揮発を抑えることができ、優れた、機械特性、難燃性及び外観を有する耐熱性シラン架橋樹脂成形体を製造できることが分かった。
一方、比較例１〜９は、機械特性、耐熱性及び外観の少なくともいずれか１つが劣り、これらすべてを満足させることができなかった。特に、比較例５は押出外観特性及び長期保管性において発泡し、外観に劣っていた。
Claims (13)
- 樹脂（Ｒ）１００質量部と、有機過酸化物（Ｐ）０．０１〜０．６質量部と、ＢＥＴ比表面積が１４ｍ２／ｇ以下の無機フィラー（Ｂ）１０〜４００質量部と、該無機フィラー（Ｂ）１００質量部に対して、前記無機フィラー（Ｂ）と化学結合しうる基、及びラジカルの存在下で前記樹脂（Ｒ）にグラフト反応しうる基を有する加水分解性シランカップリング剤（Ｓ）０．５〜１５．０質量部と、シラノール縮合触媒（Ｃ）とを溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含む耐熱性シラン架橋性樹脂組成物を得る工程（ａ）と、
前記耐熱性シラン架橋性樹脂組成物を成形する工程（ｂ）と、
得られた成形体を水と接触させて、耐熱性シラン架橋樹脂成形体を得る工程（ｃ）と
を有し、
前記工程（ａ）が、下記工程（１）及び工程（３）を有し、ただし、下記工程（１）で樹脂（Ｒ）の一部を溶融混合する場合にさらに下記工程（２）を有し、
工程（１）：前記樹脂（Ｒ）の全部又は一部と前記有機過酸化物（Ｐ）と前記無機フ
ィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを前記有機過酸化物（
Ｐ）の分解温度以上で溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含むシランマスターバッチを調製する工程
工程（２）：前記樹脂（Ｒ）の残部と前記シラノール縮合触媒（Ｃ）とを溶融混合し
て、触媒マスターバッチを調製する工程
工程（３）：前記シランマスターバッチと前記シラノール縮合触媒（Ｃ）又は前記触
媒マスターバッチとを混合して、耐熱性シラン架橋性樹脂組成物を得る工程
前記無機フィラー（Ｂ）の少なくとも１種が、脂肪酸表面処理無機フィラーである、
ことを特徴とする耐熱性シラン架橋樹脂成形体の製造方法。 - 前記工程（１）は、前記有機過酸化物（Ｐ）の分解温度未満の温度で、前記有機過酸化物（Ｐ）と前記無機フィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを混合し、次いで、得られた混合物と前記樹脂（Ｒ）の全部又は一部とを前記有機過酸化物（Ｐ）の分解温度以上で溶融混合する請求項１に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 前記無機フィラー（Ｂ）が、５μｍ以下の体積平均径を有する請求項１又は２に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 前記樹脂（Ｒ）が、前記工程（１）と前記工程（２）の両工程において混合される請求項１〜３のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理金属水和物である請求項１〜４のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理水酸化マグネシウムである請求項１〜５のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 前記脂肪酸表面処理無機フィラーが、脂肪酸表面処理炭酸カルシウムである請求項１〜５のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 前記工程（１）が、密閉型のミキサーで行われる請求項１〜７のいずれか１項に記載の耐熱性シラン架橋樹脂成形体の製造方法。
- 樹脂（Ｒ）１００質量部と、有機過酸化物（Ｐ）０．０１〜０．６質量部と、ＢＥＴ比表面積が１４ｍ２／ｇ以下の無機フィラー（Ｂ）１０〜４００質量部と、該無機フィラー（Ｂ）１００質量部に対して、前記無機フィラー（Ｂ）と化学結合しうる基、及びラジカルの存在下で前記樹脂（Ｒ）にグラフト反応しうる基を有する加水分解性シランカップリング剤（Ｓ）０．５〜１５．０質量部と、シラノール縮合触媒（Ｃ）とを溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含む耐熱性シラン架橋性樹脂組成物を得る工程（ａ）を有し、
前記工程（ａ）が、下記工程（１）及び工程（３）を有し、ただし、下記工程（１）で樹脂（Ｒ）の一部を溶融混合する場合にさらに下記工程（２）を有し、
工程（１）：前記樹脂（Ｒ）の全部又は一部と前記有機過酸化物（Ｐ）と前記無機フ
ィラー（Ｂ）と前記加水分解性シランカップリング剤（Ｓ）とを前記有機過酸化物（
Ｐ）の分解温度以上で溶融混合して、前記有機過酸化物から発生したラジカルによって前記グラフト反応しうる基を前記樹脂（Ｒ）にグラフト反応させることにより、シラン架橋性樹脂を含むシランマスターバッチを調製する工程
工程（２）：前記樹脂（Ｒ）の残部と前記シラノール縮合触媒（Ｃ）とを溶融混合し
て、触媒マスターバッチを調製する工程
工程（３）：前記シランマスターバッチと前記シラノール縮合触媒（Ｃ）又は前記触
媒マスターバッチとを混合して、耐熱性シラン架橋性樹脂組成物を得る工程
前記無機フィラー（Ｂ）の少なくとも１種が、脂肪酸表面処理無機フィラーである、
ことを特徴とする耐熱性シラン架橋性樹脂組成物の製造方法。 - 請求項９に記載の製造方法により製造されてなる耐熱性シラン架橋性樹脂組成物。
- 請求項１〜８のいずれか１項に記載の製造方法により製造されてなる耐熱性シラン架橋樹脂成形体。
- 請求項１１に記載の耐熱性シラン架橋樹脂成形体を含む耐熱性製品。
- 前記耐熱性シラン架橋樹脂成形体が、電線又は光ファイバケーブルの被覆として設けられている請求項１２に記載の耐熱性製品。
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2013163925 | 2013-08-07 | ||
| JP2013163925 | 2013-08-07 |
Related Parent Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2014161922A Division JP6200386B2 (ja) | 2013-08-07 | 2014-08-07 | 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| JP2017155238A JP2017155238A (ja) | 2017-09-07 |
| JP2017155238A5 true JP2017155238A5 (ja) | 2018-03-22 |
| JP6407339B2 JP6407339B2 (ja) | 2018-10-17 |
Family
ID=52701349
Family Applications (2)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2014161922A Active JP6200386B2 (ja) | 2013-08-07 | 2014-08-07 | 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 |
| JP2017059372A Active JP6407339B2 (ja) | 2013-08-07 | 2017-03-24 | 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 |
Family Applications Before (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2014161922A Active JP6200386B2 (ja) | 2013-08-07 | 2014-08-07 | 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 |
Country Status (1)
| Country | Link |
|---|---|
| JP (2) | JP6200386B2 (ja) |
Families Citing this family (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP6325413B2 (ja) * | 2014-10-08 | 2018-05-16 | 古河電気工業株式会社 | 架橋樹脂成形体及び架橋性樹脂組成物とそれらの製造方法、シランマスターバッチ、並びに、成形品 |
| JP6559996B2 (ja) * | 2015-03-30 | 2019-08-14 | 古河電気工業株式会社 | 耐熱性シラン架橋樹脂成形体及び耐熱性シラン架橋性樹脂組成物とそれらの製造方法、シランマスターバッチ、並びに、耐熱性製品 |
| JP6523012B2 (ja) * | 2015-03-30 | 2019-05-29 | 古河電気工業株式会社 | 耐熱性シラン架橋樹脂成形体及び耐熱性シラン架橋性樹脂組成物とそれらの製造方法、シランマスターバッチ、並びに、耐熱性製品 |
| JP6567311B2 (ja) * | 2015-03-30 | 2019-08-28 | 古河電気工業株式会社 | 耐熱性シラン架橋樹脂成形体及び耐熱性シラン架橋性樹脂組成物とそれらの製造方法、シランマスターバッチ、並びに、耐熱性製品 |
| JP6490618B2 (ja) * | 2016-03-31 | 2019-03-27 | 古河電気工業株式会社 | 難燃性架橋樹脂成形体及び難燃性架橋性樹脂組成物とそれらの製造方法、難燃性シランマスターバッチ、並びに、難燃性成形品 |
| JP6895920B2 (ja) * | 2018-03-30 | 2021-06-30 | 古河電気工業株式会社 | 耐熱性シラン架橋ポリオレフィン樹脂成形体の製造方法、シラン架橋性ポリオレフィン樹脂組成物、耐熱性シラン架橋ポリオレフィン樹脂成形体、耐熱性製品、電線及び光ファイバケーブル |
| CN114570422B (zh) * | 2021-10-12 | 2024-03-29 | 浙江衢州硅宝化工有限公司 | 一种生产酮肟基硅烷的催化剂填料及其制备方法 |
| CN116120841B (zh) * | 2023-03-22 | 2023-10-10 | 深圳市东升塑胶制品有限公司 | 一种金属与pvc塑料复合用热熔胶膜及其制备方法 |
Family Cites Families (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS53134044A (en) * | 1977-04-28 | 1978-11-22 | Showa Electric Wire & Cable Co Ltd | Production of corsslinked moldings |
| JPS58118828A (ja) * | 1982-01-06 | 1983-07-15 | Showa Electric Wire & Cable Co Ltd | 難燃性架橋ポリオレフイン成形品の製造方法 |
| JP3776325B2 (ja) * | 2001-03-06 | 2006-05-17 | 神島化学工業株式会社 | シランカップリング剤被覆の水酸化マグネシウム系難燃剤の製造方法 |
| JP4609833B2 (ja) * | 2003-08-28 | 2011-01-12 | 古河電気工業株式会社 | 樹脂組成物および絶縁電線 |
| JP4953421B2 (ja) * | 2006-02-14 | 2012-06-13 | 協和化学工業株式会社 | 複合水酸化マグネシウム粒子の製造方法 |
| JP5275547B2 (ja) * | 2006-03-16 | 2013-08-28 | 古河電気工業株式会社 | 難燃性樹脂組成物の製造方法 |
| WO2012141236A1 (ja) * | 2011-04-13 | 2012-10-18 | 丸尾カルシウム株式会社 | 樹脂用炭酸カルシウム填料、その製造方法、及び該填料を含む樹脂組成物 |
| JP5896626B2 (ja) * | 2011-06-08 | 2016-03-30 | リケンテクノス株式会社 | シラン架橋性難燃ポリオレフィンとシラノール触媒樹脂組成物からなる電線成形体の製造方法 |
-
2014
- 2014-08-07 JP JP2014161922A patent/JP6200386B2/ja active Active
-
2017
- 2017-03-24 JP JP2017059372A patent/JP6407339B2/ja active Active
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP2017155238A5 (ja) | 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 | |
| JP5343327B2 (ja) | 難燃性シラン架橋オレフィン系樹脂の製造方法および絶縁電線ならびに絶縁電線の製造方法 | |
| JP2018172701A5 (ja) | ||
| JP6523405B2 (ja) | 耐熱性シラン架橋性樹脂組成物及びその製造方法、耐熱性シラン架橋樹脂成形体及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 | |
| CN101977980A (zh) | 难燃性合成物和绝缘电线以及用于制造难燃性合成物的方法 | |
| JP6858139B2 (ja) | 耐熱性架橋フッ素ゴム成形体及びその製造方法、シランマスターバッチ、マスターバッチ混合物及びその成形体、並びに、耐熱性製品 | |
| JP7470552B2 (ja) | 架橋フッ素ゴム組成物、これを用いた配線材及びその製造方法、並びにシラン架橋用触媒組成物 | |
| JP6407339B2 (ja) | 耐熱性シラン架橋樹脂成形体及びその製造方法、耐熱性シラン架橋性樹脂組成物及びその製造方法、並びに、耐熱性シラン架橋樹脂成形体を用いた耐熱性製品 | |
| JP6762341B2 (ja) | 耐熱性架橋フッ素ゴム成形体及びその製造方法、シランマスターバッチ、マスターバッチ混合物、並びに、耐熱性製品 | |
| JP6706854B2 (ja) | 耐熱性架橋樹脂成形体及びその製造方法、並びに、耐熱性製品 | |
| WO2019009294A1 (ja) | 樹脂組成物、樹脂被覆材、自動車用ワイヤーハーネス及び自動車用ワイヤーハーネスの製造方法 | |
| JPWO2018180690A1 (ja) | 耐熱性塩素含有架橋樹脂成形体及びその製造方法、シランマスターバッチ及びマスターバッチ混合物、並びに、耐熱性製品 | |
| JP6961546B2 (ja) | 耐熱性架橋フッ素ゴム成形体及びその製造方法、並びに、耐熱性製品 | |
| JP6706858B2 (ja) | 耐熱性塩素含有架橋樹脂成形体及びその製造方法、シランマスターバッチ、マスターバッチ混合物及びその成形体、並びに、耐熱性製品 | |
| JP2021155592A (ja) | 耐熱性難燃架橋フッ素ゴム成形体及びその製造方法、並びに耐熱性製品 | |
| CN105153621A (zh) | 抗预交联快速固化低烟无卤阻燃硅烷交联纳米改性聚烯烃组合物 | |
| CN107189319B (zh) | 电线电缆用高磨砂全雾面柔性无卤阻燃热塑性弹性体专用料及其制备方法 | |
| JP6706855B2 (ja) | 耐熱性塩素含有架橋樹脂成形体及びその製造方法、並びに、耐熱性製品 | |
| JP6219307B2 (ja) | 耐熱性シラン架橋性樹脂組成物を用いた成形体の製造方法 | |
| JP2001031831A (ja) | 架橋性難燃樹脂組成物 | |
| US6264865B1 (en) | Silicone rubber base compound for electrical wire coating, silicone composition for electrical wire coating, and process for the production of silicone rubber coated electrical wire | |
| JP7630328B2 (ja) | 塩素含有架橋樹脂成形体及びその製造方法 | |
| JP6490391B2 (ja) | 水酸化マグネシウムとポリオレフィンとを含むナノ複合体およびその製造方法 | |
| JP7797905B2 (ja) | シラングラフトゴム組成物、シラン架橋ゴム組成物、電線・ケーブルおよびシラン架橋ゴム組成物の製造方法 | |
| JP7426876B2 (ja) | 架橋フッ素ゴム組成物、並びに、これを用いた配線材及びその製造方法 |
