Abstract

【課題】高い短絡電流密度が得ることができる２種の溶媒を含むインク組成物を提供する。【解決手段】P型半導体材料と、N型半導体材料と、第一溶媒及び第二溶媒を含む２種以上の溶媒とを含むインク組成物であって、第一溶媒及び第二溶媒の重量の合計が、該インク組成物が含む全溶媒を１００重量％として７０重量％以上であり；第一溶媒の沸点が第二溶媒の沸点より低く；第一溶媒の沸点が120℃以上400℃以下であり；かつ第一溶媒の水素結合ハンセン溶解度パラメータH1(MPa0.5)と第二溶媒の水素結合ハンセン溶解度パラメータH2（MPa0.5）が、0.5≦(H2-H1)≦5.0の関係にあるインク組成物。【選択図】なし

Description

本発明は、インク組成物およびそれを用いて製造した光電変換素子に関する。
有機薄膜太陽電池は、塗布プロセスのみで安価に製造できる可能性があり、近年注目されている。塗布プロセスで有機薄膜太陽電池を作製する場合、それが有する活性層は一般的に活性層の構成材料と溶媒とを含むインク組成物を用いて成膜することで形成されることが知られている。（特許文献１及び特許文献２）
特表２０１３−５３３６０６号公報 特表２０１１−５００５００号公報
有機薄膜太陽電池において、その短絡電流密度を高めることは、その光電変換効率を高める上で重要である。しかしながら、P型半導体材料とN型半導体材料と溶媒とを含む従来のインク組成物を用いて成膜した薄膜を活性層として用いても、必ずしも高い短絡電流密度を得ることができなかった。
本発明は、高い短絡電流密度が得ることができる複数の溶媒を含むインク組成物を提供することを目的とする。本発明はまた、前記インク組成物を用いて製造した光電変換素子を提供することを目的とする。
本発明は以下のとおりである。
〔１〕P型半導体材料と、N型半導体材料と、第一溶媒及び第二溶媒を含む２種以上の溶媒とを含むインク組成物であって、
第一溶媒及び第二溶媒の重量の合計が、該インク組成物が含む全溶媒を１００重量％として７０重量％以上であり；
第一溶媒の沸点が第二溶媒の沸点より低く；
第一溶媒の沸点が120℃以上400℃以下であり；かつ
第一溶媒の水素結合ハンセン溶解度パラメータH1(MPa0.5)と第二溶媒の水素結合ハンセン溶解度パラメータH2（MPa0.5）が、0.5≦(H2-H1)≦5.0の関係にあるインク組成物。
〔２〕第一溶媒の重量が、全溶媒中最大である、前記〔１〕に記載のインク組成物。
〔３〕第二溶媒の重量が、第一溶媒の重量と同量又は全溶媒中二番目に大きい、前記〔２〕に記載のインク組成物。
〔４〕第一溶媒の極性ハンセン溶解度パラメータP1(MPa0.5)と第二溶媒の極性ハンセン溶解度パラメータP2（MPa0.5）が、1.0≦(P2-P1)≦9.0の関係にある前記〔１〕〜〔３〕のいずれかに記載のインク組成物。
〔５〕第一溶媒が芳香族炭化水素溶媒である前記〔１〕〜〔４〕のいずれかに記載のインク組成物。
〔６〕第二溶媒がエーテル溶媒、芳香族炭化水素溶媒、ケトン溶媒またはエステル溶媒である前記〔１〕〜〔５〕のいずれかに記載のインク組成物。
〔７〕P型半導体材料が高分子化合物である前記〔１〕〜〔６〕のいずれかに記載のインク組成物。
〔８〕N型半導体材料がフラーレン又はフラーレン誘導体である前記〔１〕〜〔７〕のいずれかに記載のインク組成物。
〔９〕前記〔１〕〜〔８〕のいずれかに記載のインク組成物を用いて成膜した薄膜。
〔１０〕第１の電極と第２の電極とを有し、前記第１の電極及び前記第２の電極の間に活性層として前記薄膜を有する有機光電変換素子。
〔１１〕前記〔１０〕記載の有機光電変換素子を有する太陽電池モジュール。
〔１２〕前記〔１０〕記載の有機光電変換素子を有するセンサー。
＜共通する用語の説明＞
「高分子化合物」とは、分子量分布を有し、ポリスチレン換算の数平均分子量が、１×103〜１×108である重合体を意味する。高分子化合物に含まれる構成単位は、合計100モル％である。
「低分子化合物」とは、分子量分布を有さず、分子量が１×104以下の化合物を意味する。
「構成単位」とは、高分子化合物中に１個以上存在する単位を意味する。
「水素原子」は、軽水素原子であっても重水素原子であってもよい。
「ハロゲン原子」は、フッ素原子、塩素原子、臭素原子及びヨウ素原子が挙げられる。
「アルキル基」は、直鎖、分岐および環状のいずれでもよい。直鎖のアルキル基の炭素原子数は、置換基の炭素原子数を含まないで、通常１〜50であり、好ましくは３〜30であり、より好ましくは４〜20である。分岐および環状のアルキル基の炭素原子数は、置換基の炭素原子数を含まないで、通常３〜50であり、好ましくは３〜30であり、より好ましくは４〜20である。
アルキル基は、置換基を有していてもよく、アルキル基の例としては、メチル基、エチル基、n-プロピル基、イソプロピル基、n-ブチル基、イソブチル基、tert-ブチル基、n-ペンチル基、イソアミル基、2-エチルブチル基、n-ヘキシル基、シクロヘキシル基、n-ヘプチル基、シクロヘキシルメチル基、シクロヘキシルエチル基、n-オクチル基、2-エチルヘキシル基、3-n-プロピルヘプチル基、アダマンチル基、n-デシル基、3,7-ジメチルオクチル基、2-エチルオクチル基、2-n-ヘキシル-デシル基、n-ドデシル基、テトラデシル基、ヘキサデシル墓、オクタデシル基、エイコシル基等の非置換アルキル基；トリフルオロメチル基、ペンタフルオロエチル基、パーフルオロブチル基、パーフルオロヘキシル基、パーフルオロオクチル基、3-フェニルプロピル基、3-(4-メチルフェニル）プロピル基、3-(3,5-ジ-n-ヘキシルフェニル)プロピル基、6-エチルオキシヘキシル基等の置換アルキル基が挙げられる。
原子１個を除いた残りの原子団を意味する。アリール基の炭素原子数は、置換基の炭素原子数を含まないで、通常６〜60であり、好ましくは６〜20であり、より好ましくは６〜10である。
アリール基は、置換基を有していてもよく、アリール基の例としては、フェニル基、1-ナフチル基、2-ナフチル基、1-アントラセニル基、2-アントラセニル基、9-アントラセニル基、1-ピレニル基、2-ピレニル基、4-ピレニル基、2-フルオレニル基、3-フルオレニル基、4-フルオレニル基、2-フェニルフェニル基、3-フェニルフェニル基、4-フェニルフェニル基、および、これらの基における水素原子が、アルキル基、アルコキシ基、アリール基、フッ素原子等で置換された基が挙げられる。
「アルコキシ基」は、直鎖、分岐および環状のいずれでもよい。直鎖のアルコキシ基の炭素原子数は、置換基の炭素原子数を含まないで、通常１〜40であり、好ましくは４〜10である。分岐および環状のアルコキシ基の炭素原子数は、置換基の炭素原子数を含まないで、通常３〜40であり、好ましくは４〜10である。
アルコキシ基は、置換基を有していてもよく、アルコキシ基の例としては、メトキシ基、エトキシ基、n-プロピルオキシ基、イソプロピルオキシ基、n-ブチルオキシ基、イソブチルオキシ基、tert-ブチルオキシ基、n-ペンチルオキシ基、n-ヘキシルオキシ基、シクロヘキシルオキシ基、n-ヘプチルオキシ基、n-オクチルオキシ基、2-エチルヘキシルオキシ基、n-ノニルオキシ基、n-デシルオキシ基、3,7-ジメチルオクチルオキシ基、ラウリルオキシ基が挙げられる。
「アリールオキシ基」の炭素原子数は、置換基の炭素原子数を含まないで、通常６〜60であり、好ましくは７〜48である。
アリールオキシ基は、置換基を有していてもよく、アルキル基の例としては、フェノキシ基、1-ナフチルオキシ基、2-ナフチルオキシ基、1-アントラセニルオキシ基、9-アントラセニルオキシ基、1-ピレニルオキシ基、および、これらの基における水素原子が、アルキル基、アルコキシ基、フッ素原子等で置換された基が挙げられる。
「アルキルチオ基」は、直鎖、分岐および環状のいずれでもよい。直鎖のアルコキシ基の炭素原子数は、置換基の炭素原子数を含まないで、通常１〜40であり、好ましくは４〜10である。分岐および環状のアルコキシ基の炭素原子数は、置換基の炭素原子数を含まないで、通常３〜40であり、好ましくは４〜10である。
アルキルチオ基は、置換基を有していてもよく、アルキルチオ基の例としては、メチルチオ基、エチルチオ基、プロピルチオ基、イソプロピルチオ基、ブチルチオ基、イソブチルチオ基、ｔｅｒｔ−ブチルチオ基、ペンチルチオ基、ヘキシルチオ基、シクロヘキシルチオ基、ヘプチルチオ基、オクチルチオ基、２−エチルヘキシルチオ基、ノニルチオ基、デシルチオ基、３，７−ジメチルオクチルチオ基、ラウリルチオ基及びトリフルオロメチルチオ基が挙げられる。
「アリールチオ基」の炭素原子数は、置換基の炭素原子数を含まないで、通常６〜60であり、好ましくは７〜48である。
アリールチオ基は、置換基を有していてもよく、アリールチオ基の例としては、フェニルチオ基、Ｃ１〜Ｃ１２アルキルオキシフェニルチオ基（Ｃ１〜Ｃ１２は、炭素数１〜１２であることを示す。以下も同様である。）、Ｃ１〜Ｃ１２アルキルフェニルチオ基、１−ナフチルチオ基、２−ナフチルチオ基及びペンタフルオロフェニルチオ基が挙げられる。
「ｐ価の複素環基」（ｐは、１以上の整数を表す。）とは、複素環式化合物から、環を構成する炭素原子またはヘテロ原子に直接結合している水素原子のうちｐ個の水素原子を除いた残りの原子団を意味する。ｐ価の複素環基の中でも、芳香族複素環式化合物から、環を構成する炭素原子またはヘテロ原子に直接結合している水素原子のうちｐ個の水素原子を除いた残りの原子団である「ｐ価の芳香族複素環基」が好ましい。
「芳香族複素環式化合物」は、オキサジアゾール、チアジアゾール、チアゾール、オキサゾール、チオフェン、ピロール、ホスホール、フラン、ピリジン、ピラジン、ピリミジン、トリアジン、ピリダジン、キノリン、イソキノリン、カルバゾール、ジベンゾシロール、ジベンゾホスホール等の複素環自体が芳香族性を示す化合物；および、フェノキサジン、フェノチアジン、ジベンゾボロール、ジベンゾシロール、ベンゾピラン等の複素環自体は芳香族性を示さなくとも、複素環に芳香環が縮環されている化合物を意味する。
１価の複素環基の炭素原子数は、置換基の炭素原子数を含まないで、通常、２〜60であり、好ましくは４〜20である。
１価の複素環基は、置換基を有していてもよく、１価の複素環基の例としては、例えば、チエニル基、ピロリル基、フリル基、ピリジル基、ピペリジル基、キノリル基、イソキノリル基、ピリミジニル基、トリアジニル基、および、これらの基における水素原子が、アルキル基、アルコキシ基等で置換された基が挙げられる。
「置換アミノ基」は、２つの置換基を有するアミノ基である。アミノ基が有する置換基の例としては、アルキル基、アリール基または１価の複素環基が好ましい。
置換アミノ基の炭素原子数は、通常２〜３０である。
置換アミノ基の例としては、例えば、ジメチルアミノ基、ジエチルアミノ基のジアルキルアミノ基；ジフェニルアミノ基、ビス(4-メチルフェニル）アミノ基、ビス(4-tert-ブチルフェニル）アミノ基、ビス(3,5-ジ-tert-ブチルフェニル）アミノ基等のジアリールアミノ基が挙げられる。
「アシル基」は、炭素数が通常２〜２０程度であり、好ましくは炭素数２〜１８であり、その例としては、アセチル基、プロピオニル基、ブチリル基、イソブチリル基、ピバロイル基、ベンゾイル基、トリフルオロアセチル基、ペンタフルオロベンゾイル基などが例示される。
「イミン残基」は、イミン化合物（分子内に、−Ｎ＝Ｃ-を持つ有機化合物のことをいう。その例として、アルジミン、ケチミン及びこれらのＮ上の水素原子が、アルキル基等で置換された化合物があげられる）から水素原子１個を除いた残基があげられ、通常炭素数２〜２０程度であり、好ましくは炭素数２〜１８である。イミン残基の例としては、以下の構造式で示される基などが挙げられる。

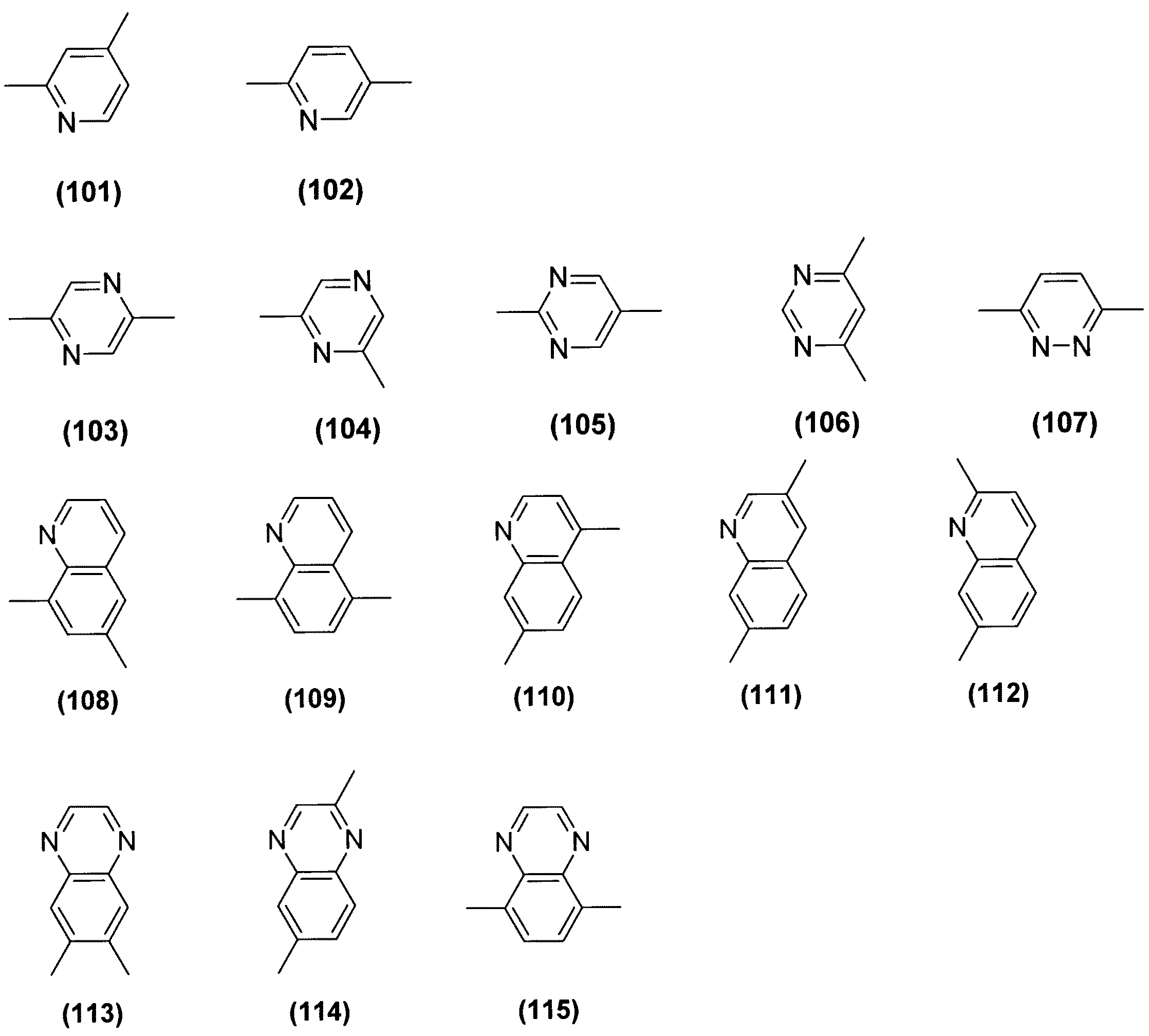

Figure 2017197765
「置換アミド基」は、炭素数が通常２〜２０程度であり、好ましくは炭素数２〜１８であり、置換アミド基の例としては、ホルムアミド基、アセトアミド基、プロピオアミド基、ブチロアミド基、ベンズアミド基、トリフルオロアセトアミド基、ペンタフルオロベンズアミド基、ジホルムアミド基、ジアセトアミド基、ジプロピオアミド基、ジブチロアミド基、ジベンズアミド基、ジトリフルオロアセトアミド基、ジペンタフルオロベンズアミド基などがあげられる。
「酸イミド基」としては、酸イミドからその窒素原子に結合した水素原子を除いて得られる残基が挙げられ、炭素数が４〜２０程度であり、酸イミド基の例としては、以下に示す基などがあげられる。
Figure 2017197765
「置換カルボキシル基」は、アルキル基、アリール基、アリールアルキル基又は１価の複素環基で置換されたカルボキシル基をいい、炭素数が通常２〜６０程度であり、好ましくは炭素数２〜４８である。
「置換カルボキシル基」の例としては、メトキシカルボニル基、エトキシカルボニル基、プロポキシカルボニル基、イソプロポキシカルボニル基、ブトキシカルボニル基、イソブトキシカルボニル基、ｔ−ブトキシカルボニル基、ペンチルオキシカルボニル基、ヘキシロキシカルボニル基、シクロヘキシロキシカルボニル基、ヘプチルオキシカルボニル基、オクチルオキシカルボニル基、２−エチルヘキシロキシカルボニル基、ノニルオキシカルボニル基、デシロキシカルボニル基、３，７−ジメチルオクチルオキシカルボニル基、ドデシルオキシカルボニル基、トリフルオロメトキシカルボニル基、ペンタフルオロエトキシカルボニル基、パーフルオロブトキシカルボニル基、パーフルオロヘキシルオキシカルボニル基、パーフルオロオクチルオキシカルボニル基、フェノキシカルボニル基、ナフトキシカルボニル基、ピリジルオキシカルボニル基、などが挙げられる。
「アルケニル基」は、直鎖、分岐または環状のいずれでもよい。直鎖のアルケニル基の炭素原子数は、置換基の炭素原子数を含まないで、通常２〜３０であり、好ましくは３〜２０である。分岐および環状のアルケニル基の炭素原子数は、置換基の炭素原子数を含まないで、通常３〜３０であり、好ましくは４〜２０である。
アルケニル基は、置換基を有していてもよく、アルケニル基の例としては、ビニル基、１−プロペニル基、２−プロペニル基、２−ブテニル基、３−ブテニル基、３−ペンテニル基、４−ペンテニル基、１−ヘキセニル基、５−ヘキセニル基、７−オクテニル基、および、これらの基が置換基を有する基が挙げられる。
「アルキニル基」は、直鎖、分岐または環状のいずれでもよい。アルキニル基の炭素原子数は、置換基の炭素原子を含まないで、通常２〜２０であり、好ましくは３〜２０である。分岐および環状のアルキニル基の炭素原子数は、置換基の炭素原子を含まないで、通常４〜３０であり、好ましくは４〜２０である。
アルキニル基は、置換基を有していてもよく、アルキニル基の例としては、エチニル基、１−プロピニル基、２−プロピニル基、２−ブチニル基、３−ブチニル基、３−ペンチニル基、４−ペンチニル基、１−ヘキシニル基、５−ヘキシニル基、および、これらの基が置換基を有する基が挙げられる。
＜インク組成物＞
本発明のインク組成物は、P型半導体材料と、N型半導体材料と、重量の合計が全溶媒を１００重量％として７０重量％以上である２種の溶媒とを含むインク組成物であって、前記２種の溶媒のうち、沸点が低い方を第一溶媒とし、沸点が高い方を第二溶媒としたとき、第一溶媒の水素結合ハンセン溶解度パラメータH1(MPa0.5)と第二溶媒の水素結合ハンセン溶解度パラメータH2（MPa0.5）が、0.5≦(H2-H1)≦5.0の関係にある、インク組成物である。
即ち、本発明のインク組成物は、P型半導体材料と、N型半導体材料と、第一溶媒及び第二溶媒を含む２種以上の溶媒とを含むインク組成物であって、第一溶媒及び第二溶媒の重量の合計が該インク組成物が含む全溶媒を１００重量％として７０重量％以上であり；
第一溶媒の沸点が第二溶媒の沸点より低く；かつ
第一溶媒の水素結合ハンセン溶解度パラメータH1(MPa0.5)と第二溶媒の水素結合ハンセン溶解度パラメータH2（MPa0.5）が、0.5≦(H2-H1)≦5.0の関係にあるインク組成物である。
尚、第一溶媒及び第二溶媒の重量の合計の上限は全溶媒を１００重量％として１００重量％である。
また、本発明のインク組成物における第一溶媒の沸点は120℃以上400℃以下である。
本発明のインク組成物には、第一の溶媒及び第二の溶媒以外に、さらに他の溶媒が１種以上含まれていてもよい。第一の溶媒の重量は、インク組成物に含まれる全溶媒中、最大であることが好ましい。すなわち、第一の溶媒の重量は、全溶媒１００重量％中、３５重量％以上であることが好ましく、５０重量％以上であることがより好ましい。また、第一の溶媒の重量が全溶媒中最大のとき、第二溶媒の重量は、第一溶媒の重量と同量又は全溶媒中二番目に大きいことが好ましい。なお、第一溶媒と第二溶媒の重量が同じである場合は、たとえば全溶媒１００重量％中、第一の溶媒と第二溶媒がともに３５重量％である場合や、ともに５０重量％である場合が挙げられる。
［ハンセン溶解度パラメータ］
本発明で用いる水素結合ハンセン溶解度パラメータおよび極性ハンセン溶解度パラメータは、「Hansen solubility parameters in practice 4th edition」の値を使用する。
本発明のインク組成物は、通常第一溶媒の水素結合ハンセン溶解度パラメータH1（MPa0.5）と第二溶媒の水素結合ハンセン溶解度パラメータH2（MPa0.5）の差が、0.5≦(H2-H1)≦5.0の範囲にあり、高い短絡電流密度を得る観点から、1.0≦(H2-H1)≦5.0であることが好ましく、1.7≦(H2-H1)≦5.0であることがより好ましく、2.1≦(H2-H1)≦5.0であることがさらに好ましく、2.4≦(H2-H1)≦5.0であることがさらにより好ましく、2.4≦(H2-H1)≦4.6であることがさらにより好ましい。
さらに高い短絡電流密度を得る観点から、第一溶媒の極性ハンセン溶解度パラメータP1（MPa0.5）と第二溶媒の極性ハンセン溶解度パラメータP2（MPa0.5）の差が、1.0≦(P2-P1)≦9.0の範囲にあることが好ましく、2.0≦(P2-P1)≦9.0であることがより好ましく、3.5≦(P2-P1)≦9.0であることがさらに好ましく、3.5≦(P2-P1)≦7.5であることがさらに好ましい。
［沸点］
本発明のインク組成物が含む、第一溶媒の沸点は第二溶媒の沸点よりも低い。高い電流密度を得る観点から第一溶媒と第二溶媒の沸点差が、5℃以上200℃以下であることが好ましく、10℃以上180℃以下であることがより好ましい。
第一溶媒の沸点は、140℃以上であることが好ましく、150℃以上であることがより好ましい。また、第一溶媒の沸点は、350℃以下であることが好ましく、300℃以下であることがより好ましい。
［第一溶媒］
本発明のインク組成物が含む第一溶媒は、インク組成物中のP型半導体材料に対して溶解性を有する溶媒であることが好ましく、P型半導体材料及びN型半導体材料の両方に対して溶解性を有する溶媒であることがより好ましい。
第一溶媒の例、1,2-ジクロロエタン、1,1,2-トリクロロエタン、クロロベンゼン、o-ジクロロベンゼン、1,2,4-トリクロロベンゼン、1-クロロナフタレン等の塩素溶媒；テトラヒドロフラン、ジオキサン、アニソール、4-メチルアニソール、ジフェニルエーテル、ジベンジルエーテル等のエーテル溶媒；トルエン、o-キシレン、m-キシレン、p-キシレン、メシチレン、プソイドクメン、1,2,3,5-テトラメチルベンゼン、エチルベンゼン、n-ヘキシルベンゼン、シクロヘキシルベンゼン、1-メチルナフタレン等の芳香族炭化水素溶媒；シクロヘキサン、メチルシクロヘキサン、n-ペンタン、n-ヘキサン、n-へプタン、n-オクタン、n-ノナン、n-デカン、n-デカン、ビシクロヘキシル等の脂肪族炭化水素溶媒；アセトン、メチルエチルケトン、シクロヘキサノン、アセトフェノン、プロピオフェノン等のケトン溶媒；酢酸エチル、酢酸ブチル、酢酸フェニル、エチルセルソルブアセテート、安息香酸メチル、安息香酸ブチル、安息香酸ベンジル等のエステル溶媒；エチレングリコール、グリセリン、1,2-ヘキサンジオール等の多価アルコール溶媒；イソプロピルアルコール、シクロヘキサノール等のアルコール系溶媒；ジメチルスルホキシド等のスルホキシド溶媒；N-メチル-2-ピロリドン、N,N-ジメチルホルムアミド等のアミド溶媒が挙げられる。
第一溶媒は、P型半導体材料の溶解性の観点から塩素溶媒または芳香族炭化水素溶媒であることが好ましく、芳香族炭化水素溶媒であることがさらに好ましい。
第一溶媒は、P型半導体材料の溶解性の観点から芳香族炭化水素溶媒の中では、アルキル基を置換基として有している化合物であることが好ましくメチル基を置換基として有している化合物であることが好ましい。
第一溶媒は、良好な薄膜を得る観点から芳香族炭化水素溶媒の中では、アルキル基で置換されたベンゼンであることが好ましく、トルエン、o-キシレン、m-キシレン、p-キシレン、メシチレン、プソイドクメン、1,2,3,5-テトラメチルベンゼン、エチルベンゼン、n-ヘキシルベンゼンまたはシクロヘキシルベンゼンであることがより好ましく、トルエン、o-キシレン、m-キシレン、p-キシレン、メシチレン、プソイドクメンまたは1,2,3,5-テトラメチルベンゼンであることがさらに好ましく、メシチレン、プソイドクメンまたは1,2,3,5-テトラメチルベンゼンであることがさらにより好ましい。
［第二溶媒］
本発明のインク組成物が含む第二溶媒は、インク組成物中のN型半導体材料に対して溶解性を有する溶媒であることが好ましい。第二溶媒としては、例えば、1,2-ジクロロエタン、1,1,2-トリクロロエタン、クロロベンゼン、o-ジクロロベンゼン、1,2,4-トリクロロベンゼン、1-クロロナフタレン等の塩素溶媒；テトラヒドロフラン、ジオキサン、アニソール、4-メチルアニソール、ジフェニルエーテル、ジベンジルエーテル等のエーテル溶媒；トルエン、o-キシレン、m-キシレン、p-キシレン、メシチレン、プソイドクメン、1,2,3,5-テトラメチルベンゼン、エチルベンゼン、n-ヘキシルベンゼン、シクロヘキシルベンゼン、1-メチルナフタレン等の芳香族炭化水素溶媒；シクロヘキサン、メチルシクロヘキサン、n-ペンタン、n-ヘキサン、n-へプタン、n-オクタン、n-ノナン、n-デカン、n-デカン、ビシクロヘキシル等の脂肪族炭化水素溶媒；アセトン、メチルエチルケトン、シクロヘキサノン、アセトフェノン、プロピオフェノン等のケトン溶媒；酢酸エチル、酢酸ブチル、酢酸フェニル、エチルセルソルブアセテート、安息香酸メチル、安息香酸ブチル、安息香酸ベンジル等のエステル溶媒；エチレングリコール、グリセリン、1,2-ヘキサンジオール等の多価アルコール溶媒；イソプロピルアルコール、シクロヘキサノール等のアルコール溶媒；ジメチルスルホキシド等のスルホキシド溶媒；N-メチル-2-ピロリドン、N,N-ジメチルホルムアミド等のアミド溶媒が挙げられる。
第二溶媒は、良好な薄膜を得る観点から芳香族炭化水素環を有していることが好ましく、塩素溶媒としては、クロロベンゼン、o-ジクロロベンゼン、1,2,4-トリクロロベンゼン、1-クロロナフタレン等；エーテル溶媒としてはアニソール、4-メチルアニソール、ジフェニルエーテル、ジベンジルエーテル等；芳香族炭化水素溶媒としてはトルエン、o-キシレン、m-キシレン、p-キシレン、メシチレン、プソイドクメン、1,2,3,5-テトラメチルベンゼン、エチルベンゼン、n-ヘキシルベンゼン、シクロヘキシルベンゼン、1-メチルナフタレン等；ケトン溶媒としてはアセトフェノン、プロピオフェノン等；エステル溶媒としては酢酸フェニル、安息香酸メチル、安息香酸ブチル、安息香酸ベンジル等が好ましく、塩素溶媒としては、クロロベンゼン、o-ジクロロベンゼン、1,2,4-トリクロロベンゼン；エーテル溶媒としては4-メチルアニソール、ジフェニルエーテル、ジベンジルエーテル；芳香族炭化水素溶媒としては1,2,3,5-テトラメチルベンゼン、エチルベンゼン、n-ヘキシルベンゼン、シクロヘキシルベンゼン；ケトン溶媒としてはアセトフェノン、プロピオフェノン；エステル溶媒としては安息香酸メチル、安息香酸ブチル、安息香酸ベンジルがさらに好ましい。
第二溶媒は、N型半導体材料の溶解性の観点からエーテル溶媒、芳香族炭化水素溶媒、ケトン溶媒またはエステル溶媒であることが好ましく、エーテル溶媒、ケトン溶媒またはエステル溶媒であることがさらに好ましく、ケトン溶媒またはエステル溶媒であることがさらにより好ましい。
［第一溶媒および第二溶媒以外の溶媒］
本発明のインク組成物は、第一溶媒および第二溶媒以外に他の溶媒を含んでいてもよい。他の溶媒が含まれる場合、他の溶媒としては、第一溶媒より沸点が高い溶媒が好ましく、第一溶媒と他の溶媒とのハンセン溶解度パラメータの差が、上記に記載した第一溶媒と第二溶媒のハンセン溶解度パラメータの差の好ましい範囲に入る溶媒であることが好ましい。即ち、第一溶媒の水素結合ハンセン溶解度パラメータH1(MPa0.5)と他の溶媒の水素結合ハンセン溶解度パラメータH3（MPa0.5）が1.0≦(H3-H1)≦5.0であることが好ましく、1.7≦(H3-H1)≦5.0であることがより好ましく、2.1≦(H3-H1)≦5.0であることがさらに好ましく、2.4≦(Ｈ3-H1)≦5.0であることがさらにより好ましく、2.4≦(H3-H1)≦4.6であることがさらにより好ましい。他の溶媒は、例えば、第二溶媒の例から選ばれる。
他の溶媒としては、第二溶媒より沸点が高い溶媒が好ましい。
［第一溶媒と第二溶媒の組み合わせ］
本発明のインク組成物に含まれる第一溶媒と第二溶媒の重量の合計は、全溶媒を１００重量％として７０重量％以上であり、P型半導体材料および/またはN型半導体材料の溶解性の観点から、８０重量％以上であることが好ましく、９０重量％以上であることがより好ましい。本発明のインク組成物の第一溶媒と第二溶媒の比率は、P型半導体材料とN型半導体材料の溶解性の観点から、重量比（第一溶媒の重量：第二溶媒の重量）で５０：５０〜９９．９：０．１の範囲であることが好ましく、５０：５０〜９９：１であることがより好ましく、７０：３０〜９９：１であることがさらに好ましく、９０：１０〜９９：１であることがさらにより好ましい。
第一溶媒と第二溶媒の組み合わせ（第一溶媒/第二溶媒）の例としては、トルエン／ジフェニルエーテル、トルエン／ジベンジルエーテル、トルエン／1,2,3,5-テトラメチルベンゼン、トルエン／アセトフェノン、トルエン／プロピオフェノン、トルエン／安息香酸メチル、トルエン／安息香酸ブチル、トルエン／安息香酸ベンジル、o-キシレン／ジフェニルエーテル、o-キシレン／ジベンジルエーテル、o-キシレン／1,2,3,5-テトラメチルベンゼン、o-キシレン／アセトフェノン、o-キシレン／プロピオフェノン、o-キシレン／安息香酸メチル、o-キシレン／安息香酸ブチル、o-キシレン／安息香酸ベンジル、m-キシレン／ジフェニルエーテル、m-キシレン／ジベンジルエーテル、m-キシレン／1,2,3,5-テトラメチルベンゼン、m-キシレン／アセトフェノン、m-キシレン／プロピオフェノン、m-キシレン／安息香酸メチル、m-キシレン／安息香酸ブチル、m-キシレン／安息香酸ベンジル、p-キシレン／ジフェニルエーテル、p-キシレン／ジベンジルエーテル、p-キシレン／1,2,3,5-テトラメチルベンゼン、p-キシレン／アセトフェノン、p-キシレン／プロピオフェノン、p-キシレン／安息香酸メチル、p-キシレン／安息香酸ブチル、p-キシレン／安息香酸ベンジル、メシチレン／ジフェニルエーテル、メシチレン／ジベンジルエーテル、メシチレン／1,2,3,5-テトラメチルベンゼン、メシチレン／アセトフェノン、メシチレン／プロピオフェノン、メシチレン／安息香酸メチル、メシチレン／安息香酸ブチル、メシチレン／安息香酸ベンジル、プソイドクメン／ジフェニルエーテル、プソイドクメン／ジベンジルエーテル、プソイドクメン／1,2,3,5-テトラメチルベンゼン、プソイドクメン／アセトフェノン、プソイドクメン／プロピオフェノン、プソイドクメン／安息香酸メチル、プソイドクメン／安息香酸ブチル、プソイドクメン／安息香酸ベンジル、が挙げられる。
第一溶媒と第二溶媒の組み合わせとしては、インク組成物の安定性の観点から、o-キシレン／ジフェニルエーテル、o-キシレン／ジベンジルエーテル、o-キシレン／1,2,3,5-テトラメチルベンゼン、o-キシレン／アセトフェノン、o-キシレン／プロピオフェノン、o-キシレン／安息香酸メチル、o-キシレン／安息香酸ブチル、o-キシレン／安息香酸ベンジル、m-キシレン／ジフェニルエーテル、m-キシレン／ジベンジルエーテル、m-キシレン／1,2,3,5-テトラメチルベンゼン、m-キシレン／アセトフェノン、m-キシレン／プロピオフェノン、m-キシレン／安息香酸メチル、m-キシレン／安息香酸ブチル、m-キシレン／安息香酸ベンジル、p-キシレン／ジフェニルエーテル、p-キシレン／ジベンジルエーテル、p-キシレン／1,2,3,5-テトラメチルベンゼン、p-キシレン／アセトフェノン、p-キシレン／プロピオフェノン、p-キシレン／安息香酸メチル、p-キシレン／安息香酸ブチル、p-キシレン／安息香酸ベンジル、メシチレン／ジフェニルエーテル、メシチレン／ジベンジルエーテル、メシチレン／1,2,3,5-テトラメチルベンゼン、メシチレン／アセトフェノン、メシチレン／プロピオフェノン、メシチレン／安息香酸メチル、メシチレン／安息香酸ブチル、メシチレン／安息香酸ベンジル、プソイドクメン／ジフェニルエーテル、プソイドクメン／ジベンジルエーテル、プソイドクメン／1,2,3,5-テトラメチルベンゼン、プソイドクメン／アセトフェノン、プソイドクメン／プロピオフェノン、プソイドクメン／安息香酸メチル、プソイドクメン／安息香酸ブチル、プソイドクメン／安息香酸ベンジルであることが好ましく、メシチレン／ジフェニルエーテル、メシチレン／ジベンジルエーテル、メシチレン／1,2,3,5-テトラメチルベンゼン、メシチレン／アセトフェノン、メシチレン／プロピオフェノン、メシチレン／安息香酸メチル、メシチレン／安息香酸ブチル、メシチレン／安息香酸ベンジル、プソイドクメン／ジフェニルエーテル、プソイドクメン／ジベンジルエーテル、プソイドクメン／1,2,3,5-テトラメチルベンゼン、プソイドクメン／アセトフェノン、プソイドクメン／プロピオフェノン、プソイドクメン／安息香酸メチル、プソイドクメン／安息香酸ブチル、プソイドクメン／安息香酸ベンジルであることがより好ましい。
［P型半導体材料］
本発明に使用されるP型半導体材料は、低分子化合物であっても高分子化合物であってもよい。
低分子化合物のP型半導体材料の例としては、フタロシアニン、金属フタロシアニン、ポルフィリン、金属ポルフィリン、オリゴチオフェン、テトラセン、ペンタセン、ルブレン等が挙げられる。
高分子化合物のP型半導体材料の例としては、ポリビニルカルバゾール及びその誘導体、ポリシラン及びその誘導体、側鎖又は主鎖に芳香族アミンを有するポリシロキサン誘導体、ポリアニリン及びその誘導体、ポリチオフェン及びその誘導体、ベンゾジチオフェン及びその誘導体、ポリピロール及びその誘導体、ポリフェニレンビニレン及びその誘導体、ポリチエニレンビニレン及びその誘導体、ポリフルオレン及びその誘導体等が挙げられる。
P型半導体材料は、インク組成物の安定性の観点から高分子化合物であることが好ましい。
本発明のインク組成物を用いて、光電変換素子を作製した際の光電変換効率の観点から、前記高分子化合物が下記式（Ｉ）および／または下記式（ＩＩ）で示される繰り返し単位を含む高分子化合物であることが好ましい。
Figure 2017197765
 〔式（Ｉ）中、Ａｒ１及びＡｒ２は３価の芳香族複素環基を表し、Ｚは（Ｚ−１）〜（Ｚ−７）で示される２価の基を表す。〕
Figure 2017197765
 〔式（ＩＩ）中、Ａｒ３は２価の芳香族複素環基を表す。〕
式（Ｉ）中、Ｚは下記式（Ｚ−１）〜式（Ｚ−７）のうちのいずれか１つで表される基を表す。
Figure 2017197765
式（Ｚ−１）〜式（Ｚ−７）中、Ｒは、水素原子、ハロゲン原子、アルキル基、アリール基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基、１価の複素環基、置換アミノ基、アシル基、イミン残基、置換アミド基、酸イミド基、置換カルボキシル基、アルケニル基、アルキニル基、シアノ基またはニトロ基を表す。式（Ｚ−１）〜式（Ｚ−７）のそれぞれにおいて、Ｒが２つある場合、それらは同一でも相異なってもよい。
式（Ｉ）中、Ａｒ１及びＡｒ２で表される３価の芳香族複素環基とは、置換されていてもよい芳香族性を有する複素環式化合物から、芳香環上の水素原子３個を除いた残りの原子団をいう。３価の芳香族複素環基が有する炭素数は、通常２〜６０であり、好ましくは４〜６０であり、より好ましくは４〜２０である。
芳香族性を有する複素環式化合物が有していてもよい置換基の例としては、ハロゲン原子、アルキル基、アリール基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基、１価の複素環基、置換アミノ基、アルケニル基、アルキニル基またはシアノ基があげられる。
前記式（Ｉ）で表される構成単位は、下記式（Ｉ−１）で表される構成単位であることが好ましい。
Figure 2017197765
 〔式（Ｉ−１）中、Ｚは前述と同様の意味を表す。〕
式（Ｉ−１）で表される構成単位の例としては、式（５０１）〜式（５０５）で表される構成単位が挙げられる。
Figure 2017197765
 〔式中、Ｒは、前述と同じ意味を表わす。Ｒが２つある場合、それらは同一でも異なっていてもよい。〕
上記の式（５０１）〜式（５０５）で表される構成単位の中でも、本発明の高効率な光電変換素子を得る観点からは、式（５０１）、式（５０２）、式（５０３）、式（５０４）で表される構成単位が好ましく、式（５０１）、式（５０４）で表される構成単位がより好ましく、式（５０１）で表される構成単位が特に好ましい。
式（ＩＩ）中、Ａｒ３で表される２価の芳香族複素環基とは、置換されていてもよい芳香族性を有する複素環式化合物から、芳香環上の水素原子２個を除いた残りの原子団をいう。２価の芳香族複素環基が有する炭素数は、通常２〜６０であり、好ましくは４〜６０であり、より好ましくは４〜２０である。
芳香族性を有する複素環式化合物が有していてもよい置換基の例、ハロゲン原子、アルキル基、アリール基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基、１価の複素環基、置換アミノ基、アシル基、イミン残基、置換アミド基、酸イミド基、置換カルボキシル基、アルケニル基、アルキニル基、シアノ基またはニトロ基があげられる。
Ａｒ３で表される２価の芳香族複素環基の例としては、下記式（１０１）〜式（１８５）が挙げられる。
Figure 2017197765
Figure 2017197765
Figure 2017197765
Figure 2017197765
 （式中、Ｒは前述と同じ意味を表す。Ｒが複数ある場合、それらは同一でも異なっていてもよい。）
式（１０１）〜式（１８１）で表される基の中でも、本発明のインク組成物が含有する高分子化合物の合成の容易さの観点からは、式（１０２）、式（１０３）、式（１０５）、式（１０９）、式（１１１）、式（１１３）、式（１１５）、式（１２０）、式（１２１）、式（１２４）、式（１２５）、式（１２８）、式（１２９）、式（１３２）、式（１３６）、式（１４０）、式（１４２）、式（１４６）、式（１４８）、式（１５２）、式（１５４）、式（１５６）、式（１５９）、式（１６０）、式（１６３）、式（１７３）、式（１７５）、式（１７６）、式（１７７）、式（１８２）、式（１８３）、式（１８４）、および式（１８５）で表される基が好ましく、式（１２０）、式（１２１）、式（１２４）、式（１２５）、式（１３２）、式（１３６）、式（１４０）、式（１４２）、式（１４６）、式（１４８）、式（１５６））、式（１５９）、式（１６０）、式（１６３）、式（１７３）、式（１７５）、式（１７６）、式（１８２）および式（１８４）で表される基がより好ましく、式（１３６）、式（１４０）、式（１４２）、式（１４６）、式（１４８）、式（１６０）、式（１６３）、式（１７３）、式（１７６）、式（１８２）および式（１８４）で表される基がさらに好ましい。
前記式（ＩＩ）で表される構成単位としては、下記式（ＩＩ−１）〜（ＩＩ−６）で表される構成単位であることが好ましい。
Figure 2017197765
 （式中、X１及びＸ２は、それぞれ独立に、酸素原子または硫黄原子を表し、Ｒは前述と同じ意味を表す。Ｒが複数ある場合、それらは同一でも異なっていてもよい。）
原料化合物の入手性の観点から、前記式（ＩＩ−２）〜（ＩＩ−６）中、X１及びＸ２は、いずれも硫黄原子であることが好ましい。
前記P型半導体材料は、２種以上の式（Ｉ）の構成単位を有していてもよく、２種以上の式（ＩＩ）の構成単位を有していてもよい。
インク溶媒に対する溶解性の観点から、前記高分子化合物は下記式（ＩＩＩ）で示される繰り返し単位を含んでいてもよい。
Figure 2017197765
 〔式（ＩＩＩ）中、Ａｒ４はアリーレン基を表す。〕
アリーレン基とは、芳香族炭化水素から、水素原子２個を除いた原子団であり、縮合環を持つもの、独立したベンゼン環又は縮合環２個以上が直接又はビニレン等の基を介して結合したものも含まれる。アリーレン基は置換基を有していてもよい。置換基の前記の例示と同様の置換基である。
アリーレン基における置換基を除いた部分の炭素数は通常６〜６０程度であり、好ましくは６〜２０である。アリーレン基の置換基を含めた全炭素数は、通常６〜１００程度である。
アリーレン基の例としては、フェニレン基（例えば、下式１〜３）、ナフタレンジイル基（下式４〜１３）、アントラセン−ジイル基（下式１４〜１９）、ビフェニル−ジイル基（下式２０〜２５）、ターフェニル−ジイル基（下式２６〜２８）、縮合環化合物基（下式２９〜３５）、フルオレン−ジイル基（下式３６〜３８）、ベンゾフルオレン−ジイル（下式３９〜４６）などがあげられる。
Figure 2017197765
Figure 2017197765
Figure 2017197765
Figure 2017197765
Figure 2017197765
Figure 2017197765
Figure 2017197765
Figure 2017197765
本発明のインク組成物が含有する高分子化合物が、式（Ｉ）の構成単位および/または式（ＩＩ）の構成単位を含む場合、式（Ｉ）の構成単位および式（ＩＩ）の構成単位の合計量は、高分子化合物が含む全ての構成単位の量を１００モル%として、通常２０〜１００モル%であり、p型半導体としての電荷輸送性の観点から４０〜１００モル％であることが好ましく、５０〜１００モル％であることがより好ましい。
本発明のインク組成物が含有する高分子化合物が、式（Ｉ）の構成単位および式（ＩＩ）の構成単位を含む場合、式（Ｉ）の構成単位の量は、式（Ｉ）の構成単位および式（ＩＩ）の構成単位の合計量を１００モル％として、通常２０〜８０モル％であり、高分子化合物の溶媒に対する溶解性の観点から３０〜８０モル%であることが好ましく、４０〜８０モル％であることがより好ましい。
本発明のインク組成物が含有する高分子化合物のポリスチレン換算の重量平均分子量は、通常１×103〜１×108であり、溶媒への溶解性の観点から、１×103〜１×106であることが好ましい。
本発明のインク組成物中に、P型半導体材料は1種類含んでいてもよく2種類以上含んでいてもよい。
［N型半導体材料］
本発明に使用されるN型半導体材料は、低分子化合物であっても高分子化合物であってもよい。低分子のN型半導体材料（電子受容性化合物）の例としては、オキサジアゾール誘導体、アントラキノジメタン及びその誘導体、ベンゾキノン及びその誘導体、ナフトキノン及びその誘導体、アントラキノン及びその誘導体、テトラシアノアントラキノジメタン及びその誘導体、フルオレノン誘導体、ジフェニルジシアノエチレン及びその誘導体、ジフェノキノン誘導体、８−ヒドロキシキノリン及びその誘導体の金属錯体、ポリキノリン及びその誘導体、ポリキノキサリン及びその誘導体、ポリフルオレン及びその誘導体、Ｃ60等のフラーレン類及びその誘導体、バソクプロイン等のフェナントレン誘導体等が挙げられる。
高分子のN型半導体材料（電子受容性化合物）としては、ポリビニルカルバゾール及びその誘導体、ポリシラン及びその誘導体、側鎖又は主鎖に芳香族アミンを有するポリシロキサン誘導体、ポリアニリン及びその誘導体、ポリチオフェン及びその誘導体、ポリピロール及びその誘導体、ポリフェニレンビニレン及びその誘導体、ポリチエニレンビニレン及びその誘導体、ポリフルオレン及びその誘導体等が挙げられる。なかでも、フラーレン及びその誘導体が好ましい。
フラーレン及びフラーレン誘導体としてはＣ60、Ｃ70、Ｃ7６、Ｃ7８、Ｃ84及びその誘導体が挙げられる。フラーレン誘導体とは、フラーレンの少なくとも一部が修飾された化合物を表す。
フラーレン誘導体の例としては、式（N-1）で表される化合物、式（N-2）で表される化合物、式（N-3）で表される化合物、式（N-4）で表される化合物が挙げられる。
Figure 2017197765
 （式（N-1）〜（N-4）中、Ｒａは、置換されていてもよいアルキル基、アリール基、１価の複素環基又はエステル構造を有する基である。複数個あるＲａは、同一であっても相異なってもよい。Ｒｂはアルキル基又はアリール基を表す。複数個あるＲｂは、同一であっても相異なってもよい。）
Ｒａで表されるエステル構造を有する基は、例えば、式（１９）で表される基が挙げられる。
Figure 2017197765
 （式中、ｕ１は、１〜６の整数を表す、ｕ２は、０〜６の整数を表す、Ｒｃは、アルキル基、アリール基又は１価の複素環基を表す。）
Ｃ６０フラーレンの誘導体の例としては、以下の化合物が挙げられる。
Figure 2017197765
Ｃ７０フラーレンの誘導体の例としては、以下の化合物が挙げられる。
Figure 2017197765
フラーレン誘導体の例としては、[６，６]フェニル−Ｃ６１酪酸メチルエステル（Ｃ６０ＰＣＢＭ、[6,6]-Phenyl C61 butyric acid methyl ester）、[６，６]フェニル−Ｃ７１酪酸メチルエステル（Ｃ７０ＰＣＢＭ、[6,6]-Phenyl C71 butyric acid methyl ester）、[６，６]フェニル−Ｃ８５酪酸メチルエステル（Ｃ８４ＰＣＢＭ、[6,6]-Phenyl C85 butyric acid methyl ester）、[６，６]チエニル−Ｃ６１酪酸メチルエステル（[6,6]-Thienyl C61 butyric acid methyl ester）が挙げられる。
本発明のインク組成物中に、N型半導体材料は1種類含んでいてもよく2種類以上含んでいてもよい。
［P型半導体材料とN型半導体材料の組成］
本発明のインク組成物中のP型半導体材料とN型半導体材料の重量比率は、光電変換効率の観点から９：１〜１：９であることが好ましく、２：１〜１：９であることがより好ましく、１：１〜１：９であることがさらに好ましく、１：１〜１：５であることが特に好ましい。
［インク組成物中の固形分濃度］
インク組成物中のP型半導体材料およびN型半導体材料を含む固形分濃度の重量比率は、光電変換効率の観点から0.01wt%〜20wt%であることが好ましく、0.01wt%〜10%であることがより好ましく、0.01wt%〜5%であることがさらに好ましく、0.1%〜5%であることが特に好ましい。固形分は溶解していても分散していてもよいが、溶解していることが好ましく、完全に溶解していることがより好ましい。
＜薄膜＞
本発明のインク組成物を用いて薄膜を成膜することができる。本発明の薄膜の好ましい成膜方法は、本発明のインク組成物を用いて塗布法により塗膜を形成する工程と、前記塗膜から溶媒を除去する乾燥工程とを含む成膜方法である。
塗膜の形成には、スリットコート法、ナイフコート法、スピンコート法、キャスティング法、マイクログラビアコート法、グラビアコート法、バーコート法、ロールコート法、ワイアーバーコート法、ディップコート法、スプレーコート法、スクリーン印刷法、グラビア印刷法、フレキソ印刷法、オフセット印刷法、インクジェットコート法、ディスペンサー印刷法、ノズルコート法、キャピラリーコート法等の塗布法を用いることができ、スリットコート法、キャピラリーコート法、グラビアコート法、マイクログラビアコート法、バーコート法、ナイフコート法、ノズルコート法、インクジェットコート法、スピンコート法が好ましい。
成膜性の観点からは、２５℃におけるインク組成物中の混合溶媒の表面張力が１０ｍＮ／ｍより大きいことが好ましく、１０ｍＮ／ｍより大きく１００ｍＮ／ｍよりも小さいことがより好ましく、１５ｍＮ／ｍより大きく６０ｍＮ／ｍよりも小さいことがさらに好ましい。
溶媒を除去する方法としては、熱風乾燥法、赤外線加熱乾燥法、フラッシュランプアニール乾燥法、減圧乾燥法等の乾燥方法が挙げられる。
＜電子素子＞
本発明の電子素子は、第１の電極と第２の電極とを有し、第１の電極と該第２の電極との間に有機半導体層を有し、該有機半導体層に本発明の薄膜を含有する電子素子である。
本発明の薄膜は、高い電子及び／又はホール輸送性を発揮し得ることから、該薄膜を素子に用いた場合、電極から注入された電子やホール、或いは、光吸収によって発生した電荷を輸送することができる。これらの特性を活かして光電変換素子、有機薄膜トランジスタ等の種々の電子素子に好適に用いることができる。以下、これらの素子について個々に説明する。
＜光電変換素子＞
本発明の光電変換素子は、第１の電極と第２の電極とを有し、前記第１の電極及び前記第２の電極の間に活性層として本発明のインク組成物を用いて作製された薄膜を有する光電変換素子である。第１の電極および第２の電極の少なくとも一方が透明又は半透明であることが好ましい。
本発明の光電変換素子の一形態としては、第１の電極と第２の電極とを有し、前記第１の電極及び前記第２の電極の間に２層以上の活性層を有し、活性層のうち少なくとも１層が本発明のインク組成物を用いて作製された薄膜である光電変換素子である。
本発明の光電変換素子の他の態様は、第１の電極と第２の電極とを有し、前記第１の電極及び前記第２の電極の間に本発明のインク組成物を用いて作製された薄膜を含む第１の活性層と、該第１の活性層に隣接して、フラーレン誘導体等の電子受容性化合物を含む第２の活性層とを有する光電変換素子である。
本発明の光電変換素子は、通常、基板上に形成される。この基板は、電極を形成し、有機物の層を形成する際に化学的に変化しないものであればよい。基板の材料としては、例えば、ガラス、プラスチック、高分子フィルム、シリコンが挙げられる。不透明な基板の場合には、反対の電極（即ち、基板から遠い方の電極）が透明又は半透明であることが好ましい。
透明又は半透明の電極材料としては、導電性の金属酸化物膜、半透明の金属薄膜等が挙げられる。具体的には、酸化インジウム、酸化亜鉛、酸化スズ、及びそれらの複合体であるインジウム・スズ・オキサイド（ＩＴＯ）、インジウム・亜鉛・オキサイド等からなる導電性材料、ＮＥＳＡ、金、白金、銀、銅が用いられ、ＩＴＯ、インジウム・亜鉛・オキサイド、酸化スズが好ましい。電極の作製方法としては、真空蒸着法、スパッタリング法、イオンプレーティング法、メッキ法等が挙げられる。
電極材料として、ポリアニリン及びその誘導体、ポリチオフェン及びその誘導体等の有機の透明導電膜を用いてもよい。
一方の電極は透明又は半透明でなくてもよく、該電極の電極材料としては、金属、導電性高分子等を用いることができる。電極材料の具体例としては、リチウム、ナトリウム、カリウム、ルビジウム、セシウム、マグネシウム、カルシウム、ストロンチウム、バリウム、アルミニウム、スカンジウム、バナジウム、亜鉛、イットリウム、インジウム、セリウム、サマリウム、ユーロピウム、テルビウム、イッテルビウム等の金属、及びそれらのうち２つ以上の合金、又は、１種以上の前記金属と、金、銀、白金、銅、マンガン、チタン、コバルト、ニッケル、タングステン及び錫からなる群から選ばれる１種以上の金属との合金、グラファイト、グラファイト層間化合物、ポリアニリン及びその誘導体、ポリチオフェン及びその誘導体が挙げられる。合金としては、マグネシウム−銀合金、マグネシウム−インジウム合金、マグネシウム−アルミニウム合金、インジウム−銀合金、リチウム−アルミニウム合金、リチウム−マグネシウム合金、リチウム−インジウム合金、カルシウム−アルミニウム合金等が挙げられる。
光電変換効率を向上させるための手段として活性層以外の付加的な中間層を使用してもよい。中間層の材料としては、フッ化リチウム等のアルカリ金属、アルカリ土類金属のハロゲン化物、酸化チタン等の酸化物、ＰＥＤＯＴ（ポリ−３，４−エチレンジオキシチオフェン）などが挙げられる。
＜光電変換素子の製造方法＞
光電変換素子の好ましい製造方法は、第１の電極と第２の電極とを有し、該第１の電極と該第２の電極との間に活性層を有する光電変換素子の製造方法であって、該第１の電極上に本発明のインク組成物を塗布法により塗布して活性層を形成する工程、該活性層上に第２の電極を形成する工程を有する素子の製造方法である。
＜有機トランジスタ＞
本発明のインク組成物を用いて作製した薄膜は、有機薄膜トランジスタにも用いることができる。有機薄膜トランジスタとしては、ソース電極及びドレイン電極と、これらの電極間の電流経路となる有機半導体層（活性層）と、この電流経路を通る電流量を制御するゲート電極とを備えた構成を有するものが挙げられ、有機半導体層が上述した薄膜（有機薄膜）によって構成されるものである。このような有機薄膜トランジスタとしては、電界効果型、静電誘導型等が挙げられる。
電界効果型有機薄膜トランジスタは、ソース電極及びドレイン電極、これらの間の電流経路となる有機半導体層（活性層）、この電流経路を通る電流量を制御するゲート電極、並びに、有機半導体層とゲート電極との間に配置される絶縁層を備えることが好ましい。
特に、ソース電極及びドレイン電極が、有機半導体層（活性層）に接して設けられており、さらに有機半導体層に接した絶縁層を挟んでゲート電極が設けられていることが好ましい。電界効果型有機薄膜トランジスタにおいては、有機半導体層が、本発明のインク組成物を用いて作製した薄膜を含む有機薄膜によって構成される。
静電誘導型有機薄膜トランジスタは、ソース電極及びドレイン電極、これらの間の電流経路となる有機半導体層（活性層）、並びに電流経路を通る電流量を制御するゲート電極を有し、このゲート電極が有機半導体層中に設けられていることが好ましい。特に、ソース電極、ドレイン電極及び有機半導体層中に設けられたゲート電極が、有機半導体層に接して設けられていることが好ましい。ここで、ゲート電極の構造としては、ソース電極からドレイン電極へ流れる電流経路が形成され、且つゲート電極に印加した電圧で電流経路を流れる電流量が制御できる構造であればよく、例えば、くし形電極が挙げられる。静電誘導型有機薄膜トランジスタにおいても、有機半導体層が、本発明の化合物を含む有機薄膜によって構成される。
＜素子の用途＞
本発明の光電変換素子は、透明又は半透明の電極から太陽光等の光を照射することにより、電極間に光起電力が発生し、有機薄膜太陽電池として動作させることができる。有機薄膜太陽電池を複数集積することにより有機薄膜太陽電池モジュールとして用いることもできる。
電極間に電圧を印加した状態、あるいは無印加の状態で、透明又は半透明の電極から光を照射することにより、光電流が流れ、有機光センサーとして動作させることができる。有機光センサーを複数集積することにより有機イメージセンサーとして用いることもできる。
上述の有機薄膜トランジスタは、例えば電気泳動ディスプレイ、液晶ディスプレイ、有機エレクトロルミネッセンスディスプレイ等の画素の制御や、画面輝度の均一性や画面書き換え速度を制御のために用いられる画素駆動素子等として用いることができる。
＜太陽電池モジュール＞
有機薄膜太陽電池は、従来の太陽電池モジュールと基本的には同様のモジュール構造をとりうる。太陽電池モジュールは、一般的には金属、セラミック等の支持基板の上にセルが構成され、その上を充填樹脂や保護ガラス等で覆い、支持基板の反対側から光を取り込む構造をとるが、支持基板に強化ガラス等の透明材料を用い、その上にセルを構成してその透明の支持基板側から光を取り込む構造とすることも可能である。具体的には、スーパーストレートタイプ、サブストレートタイプ、ポッティングタイプと呼ばれるモジュール構造、アモルファスシリコン太陽電池などで用いられる基板一体型モジュール構造等が知られている。本発明の化合物を用いて製造される有機薄膜太陽電池も使用目的や使用場所及び環境により、適宜これらのモジュール構造を選択できる。
代表的なスーパーストレートタイプあるいはサブストレートタイプのモジュールは、片側又は両側が透明で反射防止処理を施された支持基板の間に一定間隔にセルが配置され、隣り合うセル同士が金属リード又はフレキシブル配線等によって接続され、外縁部に集電電極が配置されており、発生した電力を外部に取り出される構造となっている。基板とセルの間には、セルの保護や集電効率向上のため、目的に応じエチレンビニルアセテート（EVA）等様々な種類のプラスチック材料をフィルム又は充填樹脂の形で用いてもよい。
また、外部からの衝撃が少ないところなど表面を硬い素材で覆う必要のない場所において使用する場合には、表面保護層を透明プラスチックフィルムで構成し、又は上記充填樹脂を硬化させることによって保護機能を付与し、片側の支持基板をなくすことが可能である。支持基板の周囲は、内部の密封及びモジュールの剛性を確保するため金属製のフレームでサンドイッチ状に固定し、支持基板とフレームの間は封止材料で密封シールする。また、セルそのものや支持基板、充填材料及び封止材料に可撓性の素材を用いれば、曲面の上に太陽電池を構成することもできる。ポリマーフィルム等のフレキシブル支持体を用いた太陽電池の場合、ロール状の支持体を送り出しながら順次セルを形成し、所望のサイズに切断した後、周縁部をフレキシブルで防湿性のある素材でシールすることにより電池本体を作製できる。また、Solar Energy Materials and Solar Cells, 48,p383-391記載の「SCAF」とよばれるモジュール構造とすることもできる。更に、フレキシブル支持体を用いた太陽電池は曲面ガラス等に接着固定して使用することもできる。
以下、本発明をさらに詳細に説明するために実施例を示すが、本発明はこれらに限定されるものではない。
本実施例では、下表に記載したP型半導体材料およびN型半導体材料を使用した。
Figure 2017197765
Figure 2017197765
P-1は、ＷＯ２０１３０５１６７６に記載の方法を参考に合成した。
P-2は、特開２０１０−７４１２７号公報に記載の方法を参考に合成した。
P-3は、１−material社製、商品名：PTB7（lot.YY6156）を使用した。
P-4は、１−material社製、商品名：PCE10（lot.YY7132）を使用した。
P-5は、Lumtec社製、商品名：PSBTBT（lot. S9066-140930002）を使用した。
P-6は、ＷＯ２０１１０５２７０９に記載の方法を参考に合成した。
P-7は、特開２０１４−３１３６２号公報に記載の方法を参考に合成した。
N-1は、フロンティアカーボン社製、商品名：E100（lot.11A0082-A）を使用した。
N-2は、アメリカンダイソース社製、商品名：ADS71BFA（lot.11F034E）を使用した。
本実施例で使用した溶媒の水素結合ハンセンパラメーター（H）、極性ハンセンパラメーター（P）、分散ハンセンパラメーター（D）および沸点（bp）は、下表のとおりである。
Figure 2017197765
＜実施例１＞
（インク組成物の調製）
第一溶媒としてo-キシレン、第二溶媒としてアセトフェノンを用い、第一溶媒と第二溶媒の重量比を97:3として混合溶媒を作製した。前記混合溶媒にP型半導体材料としてP-1を組成物全体重量に対し0.5重量％、N型半導体としてN-1を組成物全体重量に対し1.0重量％を混合し、85℃で3時間撹拌を行った後、孔径5μmのPTFEフィルターにて濾過を行い、インク組成物（Ｉ−１）を得た。
＜実施例２〜１５および調製例１〜３＞
第一溶媒、第二溶媒および第三溶媒を下表で用いた溶媒を使用した以外は、実施例１と同量のP型半導体材料およびN型半導体材料を使用して、インク組成物（Ｉ−２）〜（Ｉ−１５）および（Ｃ−１）〜（Ｃ−５）の作製を行った。
Figure 2017197765
表中ｄHは、第一溶媒の水素結合ハンセンパラメーター（H1）と第二溶媒の水素結合ハンセンパラメーター（H2）との差（H2-H1）を表す。
ｄPは、第一溶媒の極性ハンセンパラメーター（P1）と第二溶媒の極性ハンセンパラメーター（P2）との差（P2-P1）を表す。
ｄbpは、第一溶媒の沸点（bp1）と第二溶媒の沸点（bp2）との差（bp2-bp1）を表す。
＜実施例１６＞
（光電変換素子の作製と評価）
スパッタ法により150nmの厚みでITO膜を付けたガラス基板をオゾンUV処理して表面処理を行った。ポリ（3,4）エチレンジオキシチオフェン／ポリスチレンスルフォン酸を水に溶解させた懸濁液（HCスタルクビーテック社製、Bytron P TP AI4083）を孔径0.5μmのフィルターでろ過した。ろ過後の懸濁液を、基板のＩＴＯ側にスピンコートして70nmの厚みで成膜した。次いで、大気中において、ホットプレート上で200℃で10分間乾燥させ、有機層を形成した。次に、インク組成物（Ｉ−１）を、該有機層上にスピンコートした後、窒素雰囲気中で乾燥を行い、活性層を形成した。乾燥後の膜厚は約100nmであった。その後、抵抗加熱蒸着装置内にて、活性層の上部にCaを約4nmの膜厚で成膜し、続いてＡｌを約70nmの膜厚で成膜し、電極を形成した。次いで、エポキシ樹脂（急速硬化型アラルダイト）を封止剤として用いてガラス基板を接着することで封止処理を施し、光電変換素子を得た。得られた光電変換素子の形状は2mm×2mmの正方形であった。得られた光電変換素子にソーラシミュレーター（分光計器製、商品名：CEP−2000型、放射照度100mW/cm2）を用いて一定の光を照射し、発生する電流と電圧を測定し、Jsc（短絡電流密度）を求めた。
短絡電流密度（Jsc）は14.67mA/cm2であった。
＜実施例１７〜３０および比較例１〜５＞
インク組成物（Ｉ−２）〜（Ｉ−１５）および（Ｃ−１）〜（Ｃ−５）を用いた以外は、実施例６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例１６〜３０の光電変換素子は、比較例１〜５の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例３１〜３３および調製例６〜７＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-1（組成物全体重量に対し0.5重量％）、N型半導体材料としてN-2(組成物全体重量に対し1.0重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−１６）〜（Ｉ−１８）および（Ｃ−６）〜（Ｃ−７）の作製を行った。
Figure 2017197765
＜実施例３４〜３６および比較例６〜７＞
インク組成物（Ｉ−３１）〜（Ｉ−３３）および（Ｃ−６）〜（Ｃ−７）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例３４〜３６の光電変換素子は、比較例６〜７の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例３７〜３８および調製例８＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-2（組成物全体重量に対し0.5重量％）、N型半導体材料としてN-1(組成物全体重量に対し1.0重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−１９）〜（Ｉ−２０）および（Ｃ−８）の作製を行った。
Figure 2017197765
＜実施例３９〜４０および比較例６＞
インク組成物（Ｉ−３７）〜（Ｉ−３８）および（Ｃ−８）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例３９〜４０の光電変換素子は、比較例８の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例４１および調製例９〜１１＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-2（組成物全体重量に対し0.5重量％）、N型半導体材料としてN-1(組成物全体重量に対し1.5重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−２１）および（Ｃ−９）〜（Ｃ−１１）の作製を行った。
Figure 2017197765
＜実施例４２および比較例９〜１１＞
インク組成物（Ｉ−２１）および（Ｃ−９）〜（Ｃ−１１）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例４２の光電変換素子は、比較例９〜１１の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例４３〜４４および調製例１２＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-3（組成物全体重量に対し0.5重量％）、N型半導体材料としてN-2(組成物全体重量に対し0.75重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−２２）〜（Ｉ−２３）および（Ｃ−１２）の作製を行った。
Figure 2017197765
＜実施例４５〜４６および比較例１２＞
インク組成物（Ｉ−２２）〜（Ｉ−２３）および（Ｃ−１２）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例４５〜４６の光電変換素子は、比較例１２の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例４７〜４８および調製例１３＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-4（組成物全体重量に対し0.5重量％）、N型半導体材料としてN-1(組成物全体重量に対し1.0重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−２４）〜（Ｉ−２５）および（Ｃ−１３）の作製を行った。
Figure 2017197765
＜実施例４９〜５０および比較例１３＞
インク組成物（Ｉ−２４）〜（Ｉ−２５）および（Ｃ−１３）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例４９〜５０の光電変換素子は、比較例１３の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例５１および調製例１４＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-5（成物全体重量に対し1.0重量％）、N型半導体材料としてN-1(組成物全体重量に対し1.0重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−２７）および（Ｃ−１４）の作製を行った。
Figure 2017197765
＜実施例５２および比較例１４＞
インク組成物（Ｉ−２６）および（Ｃ−１４）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例５２の光電変換素子は、比較例１４の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例５３〜５４および調製例１５＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-6（組成物全体重量に対し1.0重量％）、N型半導体材料としてN-1(組成物全体重量に対し2.0重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−２７）〜（Ｉ−２８）および（Ｃ−１５）の作製を行った。
Figure 2017197765
＜実施例５５〜５６および比較例１５＞
インク組成物（Ｉ−２７）〜（Ｉ−２８）および（Ｃ−１５）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例５５〜５６の光電変換素子は、比較例１５の光電変換素子と比較して、短絡電流密度が高かった。
＜実施例５７および調製例１６＞
第一溶媒および第二溶媒を下表に記載した溶媒を使用し、P型半導体材料としてP-7（組成物全体重量に対し1.0重量％）、N型半導体材料としてN-1(組成物全体重量に対し2.0重量％)を使用して、実施例１と同様の方法でインク組成物（Ｉ−２９）および（Ｃ−１６）の作製を行った。
Figure 2017197765
＜実施例５８および比較例１６＞
インク組成物（Ｉ−２９）および（Ｃ−１６）を用いた以外は、実施例１６と同様の方法で光電変換素子の作製と評価を行った。結果を下表に示す。
Figure 2017197765
実施例５８の光電変換素子は、比較例１６の光電変換素子と比較して、短絡電流密度が高かった。
本発明によれば、沸点及び水素結合ハンセン溶解度パラメータで規定した２種の溶媒を含むことにより、高い短絡電流密度が得られる光電変換素子を作製することができるインク組成物を提供することができる。

Claims (12)

  1. P型半導体材料と、N型半導体材料と、第一溶媒及び第二溶媒を含む２種以上の溶媒とを含むインク組成物であって、
    第一溶媒及び第二溶媒の重量の合計が該インク組成物が含む全溶媒を１００重量％として７０重量％以上であり；
    第一溶媒の沸点が第二溶媒の沸点より低く；
    第一溶媒の沸点が120℃以上400℃以下であり；かつ
    第一溶媒の水素結合ハンセン溶解度パラメータH1(MPa0.5)と第二溶媒の水素結合ハンセン溶解度パラメータH2（MPa0.5）が、0.5≦(H2-H1)≦5.0の関係にあるインク組成物。
  2. 第一溶媒の重量が、全溶媒中最大である、請求項１に記載のインク組成物。
  3. 第二溶媒の重量が、第一溶媒の重量と同量又は全溶媒中二番目に大きい、請求項２に記載のインク組成物。
  4. 第一溶媒の極性ハンセン溶解度パラメータP1(MPa0.5)と第二溶媒の極性ハンセン溶解度パラメータP2（MPa0.5）が、1.0≦(P2-P1)≦9.0の関係にある請求項１〜３のいずれか一項に記載のインク組成物。
  5. 第一溶媒が芳香族炭化水素溶媒である請求項１〜４のいずれか一項に記載のインク組成物。
  6. 第二溶媒がエーテル溶媒、芳香族炭化水素溶媒、ケトン溶媒またはエステル溶媒である請求項１〜５のいずれか一項に記載のインク組成物。
  7. P型半導体材料が高分子化合物である請求項１〜６のいずれか一項に記載のインク組成物。
  8. N型半導体材料がフラーレン又はフラーレン誘導体である請求項１〜７のいずれか一項に記載のインク組成物。
  9. 請求項１〜８のいずれか一項に記載のインク組成物を用いて成膜した薄膜。
  10. 第１の電極と第２の電極とを有し、前記第１の電極及び前記第２の電極の間に活性層として請求項９に記載の薄膜を有する有機光電変換素子。
  11. 請求項１０に記載の有機光電変換素子を有する太陽電池モジュール。
  12. 請求項１０に記載の有機光電変換素子を有するセンサー。
JP2017113030A 2014-11-13 2017-06-07 インク組成物およびそれを用いて製造した光電変換素子 Active JP6718412B2 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014230429 2014-11-13
JP2014230429 2014-11-13

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
JP2016559014A Division JP6159034B2 (ja) 2014-11-13 2015-11-06 インク組成物およびそれを用いて製造した光電変換素子

Publications (3)

Publication Number Publication Date
JP2017197765A true JP2017197765A (ja) 2017-11-02
JP2017197765A5 JP2017197765A5 (ja) 2018-12-27
JP6718412B2 JP6718412B2 (ja) 2020-07-08

Family

ID=55954301

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2016559014A Active JP6159034B2 (ja) 2014-11-13 2015-11-06 インク組成物およびそれを用いて製造した光電変換素子
JP2017113030A Active JP6718412B2 (ja) 2014-11-13 2017-06-07 インク組成物およびそれを用いて製造した光電変換素子

Family Applications Before (1)

Application Number Title Priority Date Filing Date
JP2016559014A Active JP6159034B2 (ja) 2014-11-13 2015-11-06 インク組成物およびそれを用いて製造した光電変換素子

Country Status (6)

Country Link
US (1) US20170237012A1 (ja)
EP (2) EP3496174B1 (ja)
JP (2) JP6159034B2 (ja)
KR (2) KR102341244B1 (ja)
CN (1) CN107109090B (ja)
WO (1) WO2016076213A1 (ja)

Families Citing this family (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180095028A (ko) * 2015-12-16 2018-08-24 메르크 파텐트 게엠베하 둘 이상의 상이한 용매의 혼합물을 함유하는 제형
GB2551585A (en) * 2016-06-24 2017-12-27 Sumitomo Chemical Co Solvent blends for improved jetting and ink stability for inkjet printing of photoactive layers
GB2554404A (en) * 2016-09-26 2018-04-04 Sumitomo Chemical Co Solvent systems for preparation of photosensitive organic electronic devices
KR101930284B1 (ko) * 2016-11-01 2018-12-19 엘에스니꼬동제련 주식회사 태양전지 전극용 도전성 페이스트 및 이를 사용하여 제조된 태양전지
US11248138B2 (en) 2016-11-23 2022-02-15 Guangzhou Chinaray Optoelectronic Materials Ltd. Printing ink formulations, preparation methods and uses thereof
GB2560934A (en) * 2017-03-28 2018-10-03 Sumitomo Chemical Co Solvent systems for the preparation of photosensitive organic electronic devices
WO2019082844A1 (ja) * 2017-10-23 2019-05-02 住友化学株式会社 インク、インクの固化膜、及び光電変換素子
JP6411686B1 (ja) * 2018-02-09 2018-10-24 住友化学株式会社 高分子化合物の製造方法
KR102760004B1 (ko) 2018-09-19 2025-02-03 주식회사 다이셀 유기 반도체 디바이스 제조용 잉크 조성물
JP7145058B2 (ja) 2018-12-07 2022-09-30 花王株式会社 塗膜の形成方法
US12245492B2 (en) * 2019-03-28 2025-03-04 Raynergy Tek Incorporation Organic semiconductor formulation
FR3097686B1 (fr) * 2019-06-24 2022-10-28 Isorg Formulation comprenant un matériau semiconducteur organique de type p et un matériau semiconducteur de type n
JP2021136402A (ja) * 2020-02-28 2021-09-13 三菱ケミカル株式会社 光電変換層作成用インク、光電変換素子の製造方法、光電変換素子、及び光センサー
JP7284128B2 (ja) * 2020-07-17 2023-05-30 住友化学株式会社 光電変換素子及びその製造方法
WO2022071127A1 (ja) * 2020-10-02 2022-04-07 パナソニックＩｐマネジメント株式会社 電極触媒インク、電極触媒、水電解セル、及び水電解装置
JP6932279B1 (ja) 2021-03-24 2021-09-08 住友化学株式会社 インク組成物の製造方法
TWI849311B (zh) * 2021-04-29 2024-07-21 天光材料科技股份有限公司 有機半導體裝置
JP2023107154A (ja) * 2022-01-21 2023-08-02 住友化学株式会社 インク組成物及び当該インク組成物を用いた光電変換素子
JP7250982B1 (ja) * 2022-06-08 2023-04-03 住友化学株式会社 光検出素子の活性層形成用インク組成物、膜、及び光検出素子

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012074909A1 (en) * 2010-11-29 2012-06-07 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Methods for fabricating bulk heterojunctions using solution processing techniques
WO2013029733A1 (en) * 2011-08-26 2013-03-07 Merck Patent Gmbh Organic semiconductor formulation

Family Cites Families (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20080110928A (ko) 2001-03-10 2008-12-19 메르크 파텐트 게엠베하 유기 반도체 용액 및 분산액
CN100516108C (zh) * 2004-02-26 2009-07-22 住友化学株式会社 高分子化合物以及使用该高分子化合物的高分子发光元件
US7329709B2 (en) * 2004-06-02 2008-02-12 Konarka Technologies, Inc. Photoactive materials and related compounds, devices, and methods
JP5054305B2 (ja) * 2005-12-22 2012-10-24 パナソニック株式会社 有機太陽電池の製造方法
JP2008053252A (ja) * 2006-08-22 2008-03-06 Matsushita Electric Ind Co Ltd 有機光電変換素子アレイおよびこれを用いたイメージセンサ
US20080299293A1 (en) * 2007-05-02 2008-12-04 Plextronics, Inc. Solvent system for conjugated polymers
US20090104473A1 (en) 2007-10-19 2009-04-23 John D. Jarrell Novel compositions and related methods, coatings, and articles
CN101945922A (zh) 2008-02-18 2011-01-12 住友化学株式会社 组合物及使用其的有机光电转换元件
US8871847B2 (en) * 2008-03-25 2014-10-28 Sumitomo Chemical Company, Limited Composition and photo-electric converting element obtained using the same
US20100043876A1 (en) * 2008-08-20 2010-02-25 Plextronics, Inc. Solvent system
EP2463929A4 (en) * 2009-08-04 2013-10-02 Mitsubishi Chem Corp PHOTOELECTRIC CONVERTER ELEMENT AND SOLAR CELL THEREWITH
JP5720178B2 (ja) 2009-10-29 2015-05-20 住友化学株式会社 高分子化合物
KR20120123361A (ko) * 2009-12-23 2012-11-08 메르크 파텐트 게엠베하 유기 반도성 화합물을 포함하는 조성물
CN102668152A (zh) * 2009-12-23 2012-09-12 默克专利有限公司 包括聚合粘结剂的组合物
CN102844902B (zh) * 2010-04-12 2016-06-08 默克专利有限公司 用于制备有机电子器件的组合物和方法
WO2011128034A1 (en) * 2010-04-12 2011-10-20 Merck Patent Gmbh Composition having improved performance
KR20130058658A (ko) * 2010-04-16 2013-06-04 아사히 가라스 가부시키가이샤 함불소 공중합체 조성물 및 그 제조 방법
WO2011147523A1 (en) 2010-05-27 2011-12-01 Merck Patent Gmbh Formulation and method for preparation of organic electronic devices
TW201238994A (en) * 2011-02-14 2012-10-01 Sumitomo Chemical Co Method for producing photoelectric transducering element
TW201307427A (zh) * 2011-02-14 2013-02-16 Sumitomo Chemical Co 有機光電變換元件的製造方法
WO2012147564A1 (ja) * 2011-04-25 2012-11-01 住友化学株式会社 高分子化合物及びそれを用いた電子素子
US9871216B2 (en) * 2011-08-09 2018-01-16 Konica Minolta, Inc. Organic photoelectric conversion element and organic solar cell using the same
EP2767553B1 (en) 2011-10-07 2017-03-15 Sumitomo Chemical Company Limited Polymer compound and electronic element
US8598299B2 (en) * 2011-12-06 2013-12-03 Xerox Corporation Semiconductor composition
JP5915969B2 (ja) * 2012-03-09 2016-05-11 三菱化学株式会社 光電変換素子及び太陽電池モジュール
JP6018488B2 (ja) 2012-07-12 2016-11-02 大日本除蟲菊株式会社 薬剤揮散体、及びこれを用いた飛翔害虫の防虫方法
SG11201504345QA (en) * 2012-12-28 2015-07-30 Agency Science Tech & Res P-type semiconducting polymers and related methods
JP2014189666A (ja) * 2013-03-27 2014-10-06 Mitsubishi Chemicals Corp 半導体層形成用組成物及びそれを用いた太陽電池素子
WO2015018480A1 (en) * 2013-08-07 2015-02-12 Merck Patent Gmbh Formulation for the preparation of organic electronic (oe) devices comprising a polymeric binder
FR3022692B1 (fr) * 2014-06-24 2016-07-15 Armor Procede de realisation d'un film organique semi-conducteur

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012074909A1 (en) * 2010-11-29 2012-06-07 Arizona Board Of Regents Acting For And On Behalf Of Arizona State University Methods for fabricating bulk heterojunctions using solution processing techniques
WO2013029733A1 (en) * 2011-08-26 2013-03-07 Merck Patent Gmbh Organic semiconductor formulation

Also Published As

Publication number Publication date
WO2016076213A1 (ja) 2016-05-19
JP6718412B2 (ja) 2020-07-08
EP3496174B1 (en) 2024-06-12
US20170237012A1 (en) 2017-08-17
KR20170070252A (ko) 2017-06-21
EP3496174A1 (en) 2019-06-12
EP3219765B1 (en) 2019-01-30
CN107109090B (zh) 2021-10-08
EP3219765A4 (en) 2017-11-08
CN107109090A (zh) 2017-08-29
EP3219765A1 (en) 2017-09-20
KR102341244B1 (ko) 2021-12-20
KR20180004301A (ko) 2018-01-10
KR101815432B1 (ko) 2018-01-04
JPWO2016076213A1 (ja) 2017-06-29
JP6159034B2 (ja) 2017-07-05

Similar Documents

Publication Publication Date Title
JP6159034B2 (ja) インク組成物およびそれを用いて製造した光電変換素子
JP5620255B2 (ja) 高分子化合物、これを含む薄膜及びインク組成物
JP7315531B2 (ja) 光検出素子
TW202214657A (zh) 化合物、使用其的光電轉換元件、組成物、油墨、圖像感測器、指紋認證裝置及靜脈認證裝置
JP2023135668A (ja) π共役系ポリマーの製造方法
WO2020071223A1 (ja) 光電変換素子及びその製造方法
WO2019082852A1 (ja) 光電変換素子およびその製造方法
JP7284128B2 (ja) 光電変換素子及びその製造方法
JP2013237828A (ja) 含窒素化合物の製造方法
TW202206489A (zh) 光電轉換元件及其製造方法、圖像感測器、生物體認證裝置、組成物及油墨
WO2023008376A1 (ja) 化合物、組成物及び光電変換素子
JP2017092096A (ja) 有機光電変換素子
JPWO2019082848A1 (ja) 光電変換素子
TW202115063A (zh) 光電轉換元件、影像感測器、生物體認證裝置、光電轉換元件的製造方法、化合物、組成物、以及油墨
JP7129995B2 (ja) インク、インクの固化膜、及び光電変換素子
JP2020092262A (ja) 有機光電変換素子の製造方法
JP2023057054A (ja) 組成物及びインク組成物
WO2023120359A1 (ja) 化合物及びこれを用いた光電変換素子
JP6470560B2 (ja) 組成物およびそれを用いた有機半導体素子
JP2020088170A (ja) 有機光電変換素子

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20181106

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20181106

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20181114

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20191008

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20191206

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20200609

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20200612

R150 Certificate of patent or registration of utility model

Ref document number: 6718412

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S531 Written request for registration of change of domicile

Free format text: JAPANESE INTERMEDIATE CODE: R313531

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350
