JP2017201009A5 - - Google Patents

Description

Ｚ^f1で表されるシロキサン骨格含有基、炭化水素鎖含有基及びＲ^f1で表されるフッ化炭素含有基の原子数は、有機化合物（ａ）における分子鎖（好ましくはトリアルキルシリル基と加水分解性ケイ素基をつなぐ鎖状或いは環状の炭化水素及び／又は鎖状或いは環状のジアルキルシロキサン）の原子数よりも少ないことが好ましい。また、Ｚ^f1におけるシロキサン骨格含有基、炭化水素鎖含有基又はＲ^f1で表されるフッ化炭素含有基に含まれる最長直鎖の炭素数は、トリアルキルシリル基含有分子鎖の原子数よりも少ないものであることが好ましい。これにより、本発明の組成物から形成される皮膜において、金属アルコキシド（ｂ）に由来する構造がスペーサーとして作用することが可能となる。
Ｚ^f1で表されるシロキサン骨格含有基、炭化水素鎖含有基としては、Ｚ ^a1 で表されるシロキサン骨格含有基、炭化水素鎖含有基とそれぞれ同様の基が挙げられる。

Ｚ^f2で表されるシロキサン骨格含有基又は炭化水素鎖含有基としては、Ｚ ^a1 で表されるシロキサン骨格含有基、炭化水素鎖含有基とそれぞれ同様の基が挙げられる。

前記顔料としては、カーボンブラック、酸化チタン、フタロシアニン系顔料、キナクリドン系顔料、イソインドリノン系顔料、ペリレン又はペリノン系顔料、キノフタロン系顔料、ジケトピロロ−ピロール系顔料、ジオキサジン系顔料、ジスアゾ縮合系顔料やベンズイミダゾロン系顔料等が挙げられる。

また、有機ケイ素化合物（ａ）、金属アルコキシド（ｂ）及び含フッ素有機ケイ素化合物（ｆ）の合計（溶剤（ｃ）を含む場合、有機ケイ素化合物（ａ）と金属アルコキシド（ｂ）と含フッ素有機ケイ素化合物（ｆ）と溶剤（ｃ）の合計）の含有量は、組成物中、通常６０質量％以上であり、好ましくは７５質量％以上、より好ましくは８５質量％以上、さらに好ましくは９５質量％以上である。

プライマー層形成用組成物に含まれる（Ｐ１）成分は、化合物（Ｐａ）の部分加水分解縮合物であってもよい。化合物（Ｐａ）の部分加水分解縮合物は、酸触媒や塩基触媒を用い、一般的な加水分解縮合方法により製造することができる。部分加水分解縮合物の縮合度（多量化度）は、生成物が溶媒に溶解する程度であることが好ましい。（Ｐ１）成分としては、化合物（Ｐａ）であっても、化合物（Ｐａ）の部分加水分解縮合物であってもよく、化合物（Ｐａ）とその部分加水分解縮合物との混合物、例えば、未反応の化合物（Ｐａ）が含まれる化合物（Ｐａ）の部分加水分解縮合物であってもよい。化合物（Ｐａ）やその部分加水分解縮合物としては市販品を用いることもできる。

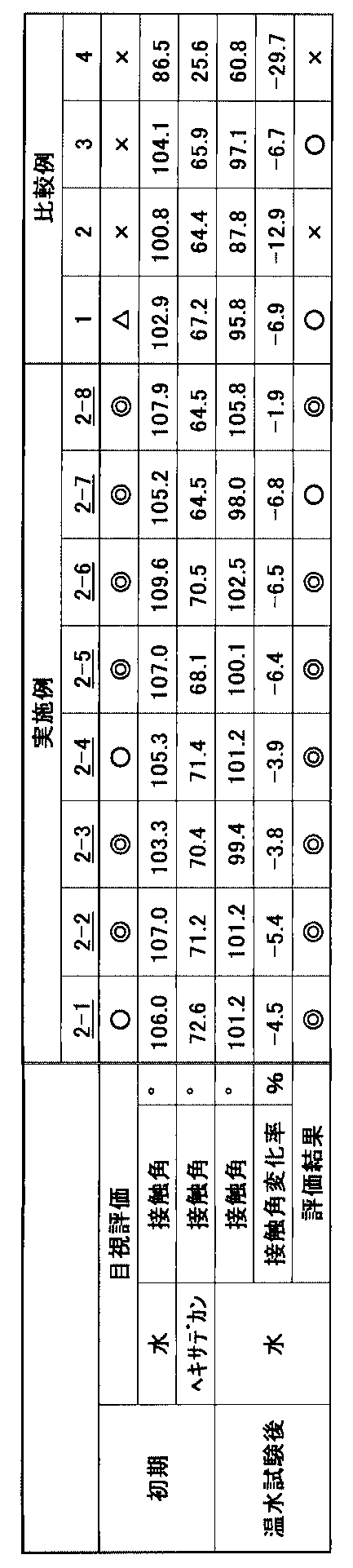

実施例２−１
有機ケイ素化合物（ａ）としての化合物１、金属アルコキシド（ｂ）としてのテトラエトキシシラン（ＴＥＯＳ）、含フッ素有機ケイ素化合物（ｆ）としてのトリエトキシ（１Ｈ，１Ｈ，２Ｈ，２Ｈ−ノナフルオロヘキシル)シラン（Ｃ₄Ｆ₉−Ｃ₂Ｈ₄−Ｓｉ−（ＯＣ₂Ｈ₅）₃）、触媒（ｄ）としての０．０１Ｍ塩酸、及び溶剤（ｃ）としてのメチルエチルケトン（ＭＥＫ）を表９に示す組成比で混合し、２４ｈ撹拌して塗布液を得た。アルカリ洗浄したガラス基板（ＥＡＧＬＥ ＸＧ、Ｃｏｒｎｉｎｇ社）にスピンコーター（ＭＩＫＡＳＡ社製）を用いて得られた塗布液を３０００ｒｐｍ、２０ｓでコーティングし、１日室温で静置した後、さらに所定の温度で硬化させて、皮膜を得た。
