Abstract

【課題】基地局装置と端末装置が通信する通信システムにおいて、システム全体の伝送効率をより向上させることを可能とする。【解決手段】無線通信を行う通信部と、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てる制御部と、を備え、前記制御部は、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算し、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算する、端末装置。【選択図】図１

Description

本開示は、端末装置、基地局装置、通信方法、及びプログラムに関する。
セルラー移動通信の無線アクセス方式および無線ネットワーク（以下、「Long Term Evolution（LTE）」、「LTE-Advanced（LTE-A）」、「LTE-Advanced Pro（LTE-A Pro）」、「New Radio（NR）」、「New Radio Access Technology（NRAT）」、「Evolved Universal Terrestrial Radio Access（EUTRA）」、または「Further EUTRA（FEUTRA）」とも称する。）が、第三世代パートナーシッププロジェクト（3rd Generation Partnership Project: 3GPP）において検討されている。なお、以下の説明において、ＬＴＥは、LTE-A、LTE-A Pro、およびEUTRAを含み、ＮＲは、NRAT、およびFEUTRAを含む。ＬＴＥおよびＮＲでは、基地局装置（基地局）はｅＮｏｄｅＢ（evolved NodeB）、端末装置（移動局、移動局装置、端末）はＵＥ（User Equipment）とも称する。ＬＴＥおよびＮＲは、基地局装置がカバーするエリアをセル状に複数配置するセルラー通信システムである。単一の基地局装置は複数のセルを管理してもよい。
ＮＲは、ＬＴＥに対する次世代の無線アクセス方式として、ＬＴＥとは異なるＲＡＴ（Radio Access Technology）である。ＮＲは、ｅＭＢＢ（Enhanced mobile broadband）、ｍＭＴＣ（Massive machine type communications）およびＵＲＬＬＣ（Ultra reliable and low latency communications）を含む様々なユースケースに対応できるアクセス技術である。ＮＲは、それらのユースケースにおける利用シナリオ、要求条件、および配置シナリオなどに対応する技術フレームワークを目指して検討される。ＮＲのシナリオや要求条件の詳細は、非特許文献１に開示されている。
3rd Generation Partnership Project; Technical Specification Group Radio Access Network; Study on Scenarios and Requirements for Next Generation Access Technologies; (Release 14), 3GPP TR 38.913 V0.2.0 (2016-02).<http://www.3gpp.org/ftp//Specs/archive/38_series/38.913/38913-020.zip>
無線アクセス技術において、サブキャリア間隔やシンボル長のような送信信号や下りリンク物理チャネルや上りリンク物理チャネルをマップする無線フレームの定義などのパラメータ（物理パラメータ）は、ユースケースに応じて柔軟に設計されることが好ましい。そして、周波数利用効率の観点から、その柔軟に設計された複数の無線アクセス技術の多重を行うことが重要である。従来は、同一の無線リソースの定義による無線アクセス技術の多重のみ検討されていた。しかしながら、異なる無線リソースの定義による無線アクセス技術の多重は想定されていないため、異なる無線リソースの定義の無線アクセス技術を多重することが困難である。
そこで、本開示では、基地局装置と端末装置が通信する通信システムにおいて、システム全体の伝送効率をより向上させることが可能な、基端末装置、基地局装置、通信方法、及びプログラムを提案する。
本開示によれば、無線通信を行う通信部と、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てる制御部と、を備え、前記制御部は、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算し、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算する、端末装置が提供される。
また、本開示によれば、無線通信を行う通信部と、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定する制御部と、を備え、前記制御部は、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定し、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定する、基地局装置が提供される。
また、本開示によれば、無線通信を行うことと、プロセッサが、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てることと、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算することと、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算することと、を含む、通信方法が提供される。
また、本開示によれば、無線通信を行うことと、プロセッサが、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定することと、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定することと、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定することと、を含む、通信方法が提供される。
また、本開示によれば、コンピュータに、無線通信を行うことと、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てることと、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算することと、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算することと、を実行させる、プログラムが提供される。
また、本開示によれば、コンピュータに、無線通信を行うことと、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定することと、前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定することと、前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定することと、を実行させる、プログラムが提供される。
以上説明したように本開示によれば、基地局装置と端末装置が通信する通信システムにおいて、システム全体の伝送効率をより向上させることが可能な、基端末装置、基地局装置、通信方法、及びプログラムが提供される。
なお、上記の効果は必ずしも限定的なものではなく、上記の効果とともに、または上記の効果に代えて、本明細書に示されたいずれかの効果、または本明細書から把握され得る他の効果が奏されてもよい。
本開示の一実施形態におけるコンポーネントキャリアの設定の一例を示す図である。 同実施形態におけるコンポーネントキャリアの設定の一例を示す図である。 同実施形態におけるＬＴＥの下りリンクサブフレームの一例を示す図である。 同実施形態におけるＬＴＥの上りリンクサブフレームの一例を示す図である。 ＮＲセルにおける送信信号に関するパラメータセットの一例を示す図である。 同実施形態におけるＮＲの下りリンクサブフレームの一例を示す図である。 同実施形態におけるＮＲの上りリンクサブフレームの一例を示す図である。 同実施形態の基地局装置の構成を示す概略ブロック図である。 同実施形態の端末装置２の構成を示す概略ブロック図である。 同実施形態におけるＬＴＥの下りリンクリソースエレメントマッピングの一例を示す図である。 同実施形態におけるＮＲの下りリンクリソースエレメントマッピングの一例を示す図である。 同実施形態におけるＮＲの下りリンクリソースエレメントマッピングの一例を示す図である。 同実施形態におけるＮＲの下りリンクリソースエレメントマッピングの一例を示す図である。 同実施形態における自己完結型送信のフレーム構成の一例を示す図である。 上りリンク物理チャネルがＰＵＳＣＨである場合の一例を示す図である。 上りリンク物理チャネルがＰＵＳＣＨである場合の一例を示す図である。 上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第一の例について説明するための図である。 上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第一の例について説明するための図である。 上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第二の例について説明するための図である。 上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第三の例について説明するための図である。 上りリンク時間単位が異なる複数のセルグループが同期デュアルコネクティビティよって運用される場合の一例について説明するための図である。 上りリンク時間単位が異なる複数のセルグループが非同期デュアルコネクティビティよって運用される場合の一例について説明するための図である。 ｅＮＢの概略的な構成の第１の例を示すブロック図である。 ｅＮＢの概略的な構成の第２の例を示すブロック図である。 スマートフォンの概略的な構成の一例を示すブロック図である。 カーナビゲーション装置の概略的な構成の一例を示すブロック図である。
以下に添付図面を参照しながら、本開示の好適な実施の形態について詳細に説明する。なお、本明細書及び図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複説明を省略する。また、特に明記されない限り、以下で説明される技術、機能、方法、構成、手順、およびその他全ての記載は、ＬＴＥおよびＮＲに適用できる。
なお、説明は以下の順序で行うものとする。
１．実施形態
１．１．概要
１．２．無線フレーム構成
１．３．チャネルおよび信号
１．４．構成
１．５．制御情報および制御チャネル
１．６．技術的特徴
２．応用例
２．１．基地局に関する応用例
２．２．端末装置に関する応用例
３．むすび
＜＜１．実施形態＞＞
＜１．１．概要＞
＜本実施形態における無線通信システム＞
本実施形態において、無線通信システムは、基地局装置１および端末装置２を少なくとも具備する。基地局装置１は複数の端末装置を収容できる。基地局装置１は、他の基地局装置とＸ２インターフェースの手段によって互いに接続できる。また、基地局装置１は、Ｓ１インターフェースの手段によってＥＰＣ（Evolved Packet Core）に接続できる。さらに、基地局装置１は、Ｓ１−ＭＭＥインターフェースの手段によってＭＭＥ（Mobility Management Entity）に接続でき、Ｓ１−Ｕインターフェースの手段によってＳ−ＧＷ（Serving Gateway）に接続できる。Ｓ１インターフェースは、ＭＭＥおよび／またはＳ−ＧＷと基地局装置１との間で、多対多の接続をサポートしている。また、本実施形態において、基地局装置１および端末装置２は、それぞれＬＴＥおよび／またはＮＲをサポートする。
＜本実施形態における無線アクセス技術＞
本実施形態において、基地局装置１および端末装置２は、それぞれ１つ以上の無線アクセス技術（ＲＡＴ）をサポートする。例えば、ＲＡＴは、ＬＴＥおよびＮＲを含む。１つのＲＡＴは、１つのセル（コンポーネントキャリア）に対応する。すなわち、複数のＲＡＴがサポートされる場合、それらのＲＡＴは、それぞれ異なるセルに対応する。本実施形態において、セルは、下りリンクリソース、上りリンクリソース、および／または、サイドリンクの組み合わせである。また、以下の説明において、ＬＴＥに対応するセルはＬＴＥセルと呼称され、ＮＲに対応するセルはＮＲセルと呼称される。
下りリンクの通信は、基地局装置１から端末装置２に対する通信である。下りリンク送信は、基地局装置１から端末装置２に対する送信であり、下りリンク物理チャネルおよび／または下りリンク物理信号の送信である。上りリンクの通信は、端末装置２から基地局装置１に対する通信である。上りリンク送信は、端末装置２から基地局装置１に対する送信であり、上りリンク物理チャネルおよび／または上りリンク物理信号の送信である。サイドリンクの通信は、端末装置２から別の端末装置２に対する通信である。サイドリンク送信は、端末装置２から別の端末装置２に対する送信であり、サイドリンク物理チャネルおよび／またはサイドリンク物理信号の送信である。
サイドリンクの通信は、端末装置間の近接直接検出および近接直接通信のために定義される。サイドリンクの通信は、上りリンクおよび下りリンクと同様なフレーム構成を用いることができる。また、サイドリンクの通信は、上りリンクリソースおよび／または下りリンクリソースの一部（サブセット）に制限されうる。
基地局装置１および端末装置２は、下りリンク、上りリンクおよび／またはサイドリンクにおいて、１つ以上のセルの集合を用いる通信をサポートできる。複数のセルの集合による通信は、キャリアアグリゲーションまたはデュアルコネクティビティとも呼称される。キャリアアグリゲーションとデュアルコネクティビティの詳細は後述される。また、それぞれのセルは、所定の周波数帯域幅を用いる。所定の周波数帯域幅における最大値、最小値および設定可能な値は、予め規定できる。
図１は、本実施形態におけるコンポーネントキャリアの設定の一例を示す図である。図１の例では、１つのＬＴＥセルと２つのＮＲセルが設定される。１つのＬＴＥセルは、プライマリーセルとして設定される。２つのＮＲセルは、それぞれプライマリーセカンダリーセルおよびセカンダリーセルとして設定される。２つのＮＲセルは、キャリアアグリゲーションにより統合される。また、ＬＴＥセルとＮＲセルは、デュアルコネクティビティにより統合される。なお、ＬＴＥセルとＮＲセルは、キャリアアグリゲーションにより統合されてもよい。図１の例では、ＮＲは、プライマリーセルであるＬＴＥセルにより接続をアシストされることが可能であるため、スタンドアロンで通信するための機能のような一部の機能をサポートしなくてもよい。スタンドアロンで通信するための機能は、初期接続に必要な機能を含む。

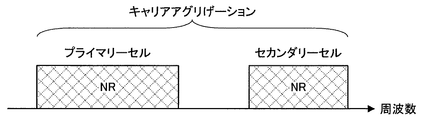

図２は、本実施形態におけるコンポーネントキャリアの設定の一例を示す図である。図２の例では、２つのＮＲセルが設定される。２つのＮＲセルは、それぞれプライマリーセルおよびセカンダリーセルとして設定され、キャリアアグリゲーションにより統合される。この場合、ＮＲセルがスタンドアロンで通信するための機能をサポートすることにより、ＬＴＥセルのアシストが不要になる。なお、２つのＮＲセルは、デュアルコネクティビティにより統合されてもよい。
＜１．２．無線フレーム構成＞
＜本実施形態における無線フレーム構成＞
本実施形態において、１０ｍｓ（ミリ秒）で構成される無線フレーム（radio frame）が規定される。無線フレームのそれぞれは２つのハーフフレームから構成される。ハーフフレームの時間間隔は、５ｍｓである。ハーフフレームのそれぞれは、５つのサブフレームから構成される。サブフレームの時間間隔は、１ｍｓであり、２つの連続するスロットによって定義される。スロットの時間間隔は、０．５ｍｓである。無線フレーム内のｉ番目のサブフレームは、（２×ｉ）番目のスロットと（２×ｉ＋１）番目のスロットとから構成される。つまり、無線フレームのそれぞれにおいて、１０個のサブフレームが規定される。
サブフレームは、下りリンクサブフレーム、上りリンクサブフレーム、スペシャルサブフレームおよびサイドリンクサブフレームなどを含む。
下りリンクサブフレームは下りリンク送信のために予約されるサブフレームである。上りリンクサブフレームは上りリンク送信のために予約されるサブフレームである。スペシャルサブフレームは３つのフィールドから構成される。３つのフィールドは、ＤｗＰＴＳ（Downlink Pilot Time Slot）、ＧＰ（Guard Period）、およびＵｐＰＴＳ（Uplink Pilot Time Slot）を含む。ＤｗＰＴＳ、ＧＰ、およびＵｐＰＴＳの合計の長さは１ｍｓである。ＤｗＰＴＳは下りリンク送信のために予約されるフィールドである。ＵｐＰＴＳは上りリンク送信のために予約されるフィールドである。ＧＰは下りリンク送信および上りリンク送信が行われないフィールドである。なお、スペシャルサブフレームは、ＤｗＰＴＳおよびＧＰのみによって構成されてもよいし、ＧＰおよびＵｐＰＴＳのみによって構成されてもよい。スペシャルサブフレームは、ＴＤＤにおいて下りリンクサブフレームと上りリンクサブフレームとの間に配置され、下りリンクサブフレームから上りリンクサブフレームに切り替えるために用いられる。サイドリンクサブフレームは、サイドリンク通信のために予約または設定されるサブフレームである。サイドリンクは、端末装置間の近接直接通信および近接直接検出のために用いられる。
単一の無線フレームは、下りリンクサブフレーム、上りリンクサブフレーム、スペシャルサブフレームおよび／またはサイドリンクサブフレームから構成される。また、単一の無線フレームは、下りリンクサブフレーム、上りリンクサブフレーム、スペシャルサブフレームまたはサイドリンクサブフレームのみで構成されてもよい。
複数の無線フレーム構成がサポートされる。無線フレーム構成は、フレーム構成タイプで規定される。フレーム構成タイプ１は、ＦＤＤのみに適用できる。フレーム構成タイプ２は、ＴＤＤのみに適用できる。フレーム構成タイプ３は、ＬＡＡ（Licensed Assisted Access）セカンダリーセルの運用のみに適用できる。
フレーム構成タイプ２において、複数の上りリンク−下りリンク構成が規定される。上りリンク−下りリンク構成において、１つの無線フレームにおける１０のサブフレームのそれぞれは、下りリンクサブフレーム、上りリンクサブフレーム、およびスペシャルサブフレームのいずれかに対応する。サブフレーム０、サブフレーム５およびＤｗＰＴＳは常に下りリンク送信のために予約される。ＵｐＰＴＳおよびそのスペシャルサブフレームの直後のサブフレームは常に上りリンク送信のために予約される。
フレーム構成タイプ３において、１つの無線フレーム内の１０のサブフレームが下りリンク送信のために予約される。端末装置２は、ＰＤＳＣＨまたは検出信号が送信されないサブフレームを空のサブフレームとして扱うことができる。端末装置２は、所定の信号、チャネルおよび／または下りリンク送信があるサブフレームで検出されない限り、そのサブフレームにいかなる信号および／またはチャネルも存在しないと想定する。下りリンク送信は、１つまたは複数の連続したサブフレームで専有される。その下りリンク送信の最初のサブフレームは、そのサブフレーム内のどこからでも開始されてもよい。その下りリンク送信の最後のサブフレームは、完全に専有されるか、ＤｗＰＴＳで規定される時間間隔で専有されるか、のいずれかであってもよい。
なお、フレーム構成タイプ３において、１つの無線フレーム内の１０のサブフレームが上りリンク送信のために予約されてもよい。また、１つの無線フレーム内の１０のサブフレームのそれぞれが、下りリンクサブフレーム、上りリンクサブフレーム、スペシャルサブフレームおよびサイドリンクサブフレームのいずれかに対応するようにしてもよい。
基地局装置１は、スペシャルサブフレームのＤｗＰＴＳにおいて、下りリンク物理チャネルおよび下りリンク物理信号を送信してもよい。基地局装置１は、スペシャルサブフレームのＤｗＰＴＳにおいて、ＰＢＣＨ（Physical Broadcast Channel）の送信を制限できる。端末装置２は、スペシャルサブフレームのＵｐＰＴＳにおいて、上りリンク物理チャネルおよび上りリンク物理信号を送信してもよい。端末装置２は、スペシャルサブフレームのＵｐＰＴＳにおいて、一部の上りリンク物理チャネルおよび上りリンク物理信号の送信を制限できる。
なお、１つの送信における時間間隔はＴＴＩ（Transmission Time Interval）と呼称され、ＬＴＥにおいて、１ｍｓ（１サブフレーム）を１ＴＴＩと定義される。
＜本実施形態におけるＬＴＥのフレーム構成＞
図３は、本実施形態におけるＬＴＥの下りリンクサブフレームの一例を示す図である。図３に示される図は、ＬＴＥの下りリンクリソースグリッドとも呼称される。基地局装置１は、端末装置２への下りリンクサブフレームにおいて、ＬＴＥの下りリンク物理チャネルおよび／またはＬＴＥの下りリンク物理信号を送信できる。端末装置２は、基地局装置１からの下りリンクサブフレームにおいて、ＬＴＥの下りリンク物理チャネルおよび／またはＬＴＥの下りリンク物理信号を受信できる。
図４は、本実施形態におけるＬＴＥの上りリンクサブフレームの一例を示す図である。図４に示される図は、ＬＴＥの上りリンクリソースグリッドとも呼称される。端末装置２は、基地局装置１への上りリンクサブフレームにおいて、ＬＴＥの上りリンク物理チャネルおよび／またはＬＴＥの上りリンク物理信号を送信できる。基地局装置１は、端末装置２からの上りリンクサブフレームにおいて、ＬＴＥの上りリンク物理チャネルおよび／またはＬＴＥの上りリンク物理信号を受信できる。
本実施形態において、ＬＴＥの物理リソースは以下のように定義されうる。１つのスロットは複数のシンボルによって定義される。スロットのそれぞれにおいて送信される物理信号または物理チャネルは、リソースグリッドによって表現される。下りリンクにおいて、リソースグリッドは、周波数方向に対する複数のサブキャリアと、時間方向に対する複数のＯＦＤＭシンボルによって定義される。上りリンクにおいて、リソースグリッドは、周波数方向に対する複数のサブキャリアと、時間方向に対する複数のＳＣ−ＦＤＭＡシンボルによって定義される。サブキャリアまたはリソースブロックの数は、セルの帯域幅に依存して決まるようにしてもよい。１つのスロットにおけるシンボルの数は、ＣＰ（Cyclic Prefix）のタイプによって決まる。ＣＰのタイプは、ノーマルＣＰまたは拡張ＣＰである。ノーマルＣＰにおいて、１つのスロットを構成するＯＦＤＭシンボルまたはＳＣ−ＦＤＭＡシンボルの数は７である。拡張ＣＰにおいて、１つのスロットを構成するＯＦＤＭシンボルまたはＳＣ−ＦＤＭＡシンボルの数は６である。リソースグリッド内のエレメントのそれぞれはリソースエレメントと称される。リソースエレメントは、サブキャリアのインデックス（番号）とシンボルのインデックス（番号）とを用いて識別される。なお、本実施形態の説明において、ＯＦＤＭシンボルまたはＳＣ−ＦＤＭＡシンボルは単にシンボルとも呼称される。
リソースブロックは、ある物理チャネル（ＰＤＳＣＨまたはＰＵＳＣＨなど）をリソースエレメントにマッピングするために用いられる。リソースブロックは、仮想リソースブロックと物理リソースブロックを含む。ある物理チャネルは、仮想リソースブロックにマッピングされる。仮想リソースブロックは、物理リソースブロックにマッピングされる。１つの物理リソースブロックは、時間領域において所定数の連続するシンボルで定義される。１つの物理リソースブロックは、周波数領域において所定数の連続するサブキャリアとから定義される。１つの物理リソースブロックにおけるシンボル数およびサブキャリア数は、そのセルにおけるＣＰのタイプ、サブキャリア間隔および／または上位層によって設定されるパラメータなどに基づいて決まる。例えば、ＣＰのタイプがノーマルＣＰであり、サブキャリア間隔が１５ｋＨｚである場合、１つの物理リソースブロックにおけるシンボル数は７であり、サブキャリア数は１２である。その場合、１つの物理リソースブロックは（７×１２）個のリソースエレメントから構成される。物理リソースブロックは周波数領域において０から番号が付けられる。また、同一の物理リソースブロック番号が対応する、１つのサブフレーム内の２つのリソースブロックは、物理リソースブロックペア（ＰＲＢペア、ＲＢペア）として定義される。
ＬＴＥセルのそれぞれにおいて、あるサブフレームでは、１つの所定のパラメータが用いられる。例えば、その所定のパラメータは、送信信号に関するパラメータ（物理パラメータ）である。送信信号に関するパラメータは、ＣＰ長、サブキャリア間隔、１つのサブフレーム（所定の時間長）におけるシンボル数、１つのリソースブロック（所定の周波数帯域）のおけるサブキャリア数、多元接続方式、および、信号波形などを含む。
すなわち、ＬＴＥセルでは、下りリンク信号および上りリンク信号は、それぞれ所定の時間長（例えば、サブフレーム）において、１つの所定のパラメータを用いて生成される。換言すると、端末装置２は、基地局装置１から送信される下りリンク信号、および、基地局装置１に送信する上りリンク信号が、それぞれ所定の時間長において、１つの所定のパラメータで生成される、と想定する。また、基地局装置１は、端末装置２に送信する下りリンク信号、および、端末装置２から送信される上りリンク信号が、それぞれ所定の時間長において、１つの所定のパラメータで生成されるように設定する。
＜本実施形態におけるＮＲのフレーム構成＞
ＮＲセルのそれぞれにおいて、ある所定の時間長（例えば、サブフレーム）では、１つ以上の所定のパラメータが用いられる。すなわち、ＮＲセルでは、下りリンク信号および上りリンク信号は、それぞれ所定の時間長において、１つ以上の所定のパラメータを用いて生成される。換言すると、端末装置２は、基地局装置１から送信される下りリンク信号、および、基地局装置１に送信する上りリンク信号が、それぞれ所定の時間長において、１つ以上の所定のパラメータで生成される、と想定する。また、基地局装置１は、端末装置２に送信する下りリンク信号、および、端末装置２から送信される上りリンク信号が、それぞれ所定の時間長において、１つ以上の所定のパラメータで生成されるように設定できる。複数の所定のパラメータが用いられる場合、それらの所定のパラメータが用いられて生成される信号は、所定の方法により多重される。例えば、所定の方法は、ＦＤＭ（Frequency Division Multiplexing）、ＴＤＭ（Time Division Multiplexing）、ＣＤＭ（Code Division Multiplexing）および／またはＳＤＭ（Spatial Division Multiplexing）などを含む。
ＮＲセルに設定される所定のパラメータの組み合わせは、パラメータセットとして、複数種類を予め規定できる。
図５は、ＮＲセルにおける送信信号に関するパラメータセットの一例を示す図である。図５の例では、パラメータセットに含まれる送信信号に関するパラメータは、サブキャリア間隔、ＮＲセルにおけるリソースブロックあたりのサブキャリア数、サブフレームあたりのシンボル数、および、ＣＰ長タイプである。ＣＰ長タイプは、ＮＲセルで用いられるＣＰ長のタイプである。例えば、ＣＰ長タイプ１はＬＴＥにおけるノーマルＣＰに相当し、ＣＰ長タイプ２はＬＴＥにおける拡張ＣＰに相当する。
ＮＲセルにおける送信信号に関するパラメータセットは、下りリンクおよび上りリンクでそれぞれ個別に規定することができる。また、ＮＲセルにおける送信信号に関するパラメータセットは、下りリンクおよび上りリンクでそれぞれ独立に設定できる。
図６は、本実施形態におけるＮＲの下りリンクサブフレームの一例を示す図である。図６の例では、パラメータセット１、パラメータセット０およびパラメータセット２を用いて生成される信号が、セル（システム帯域幅）において、ＦＤＭされる。図６に示される図は、ＮＲの下りリンクリソースグリッドとも呼称される。基地局装置１は、端末装置２への下りリンクサブフレームにおいて、ＮＲの下りリンク物理チャネルおよび／またはＮＲの下りリンク物理信号を送信できる。端末装置２は、基地局装置１からの下りリンクサブフレームにおいて、ＮＲの下りリンク物理チャネルおよび／またはＮＲの下りリンク物理信号を受信できる。
図７は、本実施形態におけるＮＲの上りリンクサブフレームの一例を示す図である。図７の例では、パラメータセット１、パラメータセット０およびパラメータセット２を用いて生成される信号が、セル（システム帯域幅）において、ＦＤＭされる。図６に示される図は、ＮＲの上りリンクリソースグリッドとも呼称される。基地局装置１は、端末装置２への上りリンクサブフレームにおいて、ＮＲの上りリンク物理チャネルおよび／またはＮＲの上りリンク物理信号を送信できる。端末装置２は、基地局装置１からの上りリンクサブフレームにおいて、ＮＲの上りリンク物理チャネルおよび／またはＮＲの上りリンク物理信号を受信できる。
このように、ＮＲでは、サブキャリア間隔及びシンボル長を状況に応じて選択的に制御することが可能である（即ち、サブキャリア間隔及びシンボル長が可変である）。このような構成により、ＮＲでは、例えば、所謂Ｖ２Ｘ（Vehicular−to−X（Something））と呼ばれる技術のように、信頼性が求められるような状況下においては、シンボル長を短くすることでより低遅延の通信を実現することも可能となる。
＜本実施形態におけるアンテナポート＞
アンテナポートは、あるシンボルを運ぶ伝搬チャネルが、同一のアンテナポートにおける別のシンボルを運ぶ伝搬チャネルから推測できるようにするために定義される。例えば、同一のアンテナポートにおける異なる物理リソースは、同一の伝搬チャネルで送信されていると想定できる。すなわち、あるアンテナポートにおけるシンボルは、そのアンテナポートにおける参照信号により伝搬チャネルを推定し、復調することができる。また、アンテナポート毎に１つのリソースグリッドがある。アンテナポートは、参照信号によって定義される。また、それぞれの参照信号は、複数のアンテナポートを定義できる。
アンテナポートはアンテナポート番号によって特定または識別される。例えば、アンテナポート０〜３は、ＣＲＳが送信されるアンテナポートである。すなわち、アンテナポート０〜３で送信されるＰＤＳＣＨは、アンテナポート０〜３に対応するＣＲＳで復調できる。
２つのアンテナポートは所定の条件を満たす場合、準同一位置（ＱＣＬ：Quasi co-location）であると表すことができる。その所定の条件は、あるアンテナポートにおけるシンボルを運ぶ伝搬チャネルの広域的特性が、別のアンテナポートにおけるシンボルを運ぶ伝搬チャネルから推測できることである。広域的特性は、遅延分散、ドップラースプレッド、ドップラーシフト、平均利得および／または平均遅延を含む。
本実施形態において、アンテナポート番号は、ＲＡＴ毎に異なって定義されてもよいし、ＲＡＴ間で共通に定義されてもよい。例えば、ＬＴＥにおけるアンテナポート０〜３は、ＣＲＳが送信されるアンテナポートである。ＮＲにおいて、アンテナポート０〜３は、ＬＴＥと同様のＣＲＳが送信されるアンテナポートとすることができる。また、ＮＲにおいて、ＬＴＥと同様のＣＲＳが送信されるアンテナポートは、アンテナポート０〜３とは異なるアンテナポート番号とすることができる。本実施形態の説明において、所定のアンテナポート番号は、ＬＴＥおよび／またはＮＲに対して適用できる。
＜１．３．チャネルおよび信号＞
＜本実施形態における物理チャネルおよび物理信号＞
本実施形態において、物理チャネルおよび物理信号が用いられる。物理チャネルは、下りリンク物理チャネル、上りリンク物理チャネルおよびサイドリンク物理チャネルを含む。物理信号は、下りリンク物理信号、上りリンク物理信号およびサイドリンク物理信号を含む。
ＬＴＥにおける物理チャネルおよび物理信号は、それぞれＬＴＥ物理チャネルおよびＬＴＥ物理信号とも呼称される。ＮＲにおける物理チャネルおよび物理信号は、それぞれＮＲ物理チャネルおよびＮＲ物理信号とも呼称される。ＬＴＥ物理チャネルおよびＮＲ物理チャネルは、それぞれ異なる物理チャネルとして定義できる。ＬＴＥ物理信号およびＮＲ物理信号は、それぞれ異なる物理信号として定義できる。本実施形態の説明において、ＬＴＥ物理チャネルおよびＮＲ物理チャネルは単に物理チャネルとも呼称され、ＬＴＥ物理信号およびＮＲ物理信号は単に物理信号とも呼称される。すなわち、物理チャネルに対する説明は、ＬＴＥ物理チャネルおよびＮＲ物理チャネルのいずれに対しても適用できる。物理信号に対する説明は、ＬＴＥ物理信号およびＮＲ物理信号のいずれに対しても適用できる。
＜本実施形態におけるＮＲ物理チャネルおよびＮＲ物理信号＞
既に説明したように、物理チャネルおよび物理信号に対する説明は、それぞれＮＲ物理チャネルおよびＮＲ物理信号に対しても適用できる。ＮＲ物理チャネルおよびＮＲ物理信号は、以下のように呼称される。
ＮＲ下りリンク物理チャネルは、ＮＲ−ＰＢＣＨ、ＮＲ−ＰＣＦＩＣＨ（Physical Control Format Indicator Channel）、ＮＲ−ＰＨＩＣＨ（Physical Hybrid automatic repeat request Indicator Channel）、ＮＲ−ＰＤＣＣＨ（Physical Downlink Control Channel）、ＮＲ−ＥＰＤＣＣＨ（Enhanced PDCCH）、ＮＲ−ＭＰＤＣＣＨ（MTC PDCCH）、ＮＲ−Ｒ−ＰＤＣＣＨ（Relay PDCCH）、ＮＲ−ＰＤＳＣＨ（Physical Downlink Shared Channel）、および、ＮＲ−ＰＭＣＨ（Physical Multicast Channel）などを含む。
ＮＲ下りリンク物理信号は、ＮＲ−ＳＳ（Synchronization signal）、ＮＲ−ＤＬ−ＲＳ（Downlink Reference Signal）およびＮＲ−ＤＳ（Discovery signal）などを含む。ＮＲ−ＳＳは、ＮＲ−ＰＳＳ（Primary synchronization signal）およびＮＲ−ＳＳＳ（Secondary synchronization signal）などを含む。ＮＲ−ＲＳは、ＮＲ−ＣＲＳ（Cell-specific reference signal）、ＮＲ−ＰＤＳＣＨ−ＤＭＲＳ（UE-specific reference signal associated with PDSCH）、ＮＲ−ＥＰＤＣＣＨ−ＤＭＲＳ（Demodulation reference signal associated with EPDCCH）、ＮＲ−ＰＲＳ（Positioning Reference Signal）、ＮＲ−ＣＳＩ−ＲＳ（Channel State Information - reference signal）、およびＮＲ−ＴＲＳ（Tracking reference signal）などを含む。
ＮＲ上りリンク物理チャネルは、ＮＲ−ＰＵＳＣＨ（Physical Uplink Shared Channel）、ＮＲ−ＰＵＣＣＨ（Physical Uplink Control Channel）、およびＮＲ−ＰＲＡＣＨ（Physical Random Access Channel）などを含む。
ＮＲ上りリンク物理信号は、ＮＲ−ＵＬ−ＲＳ（Uplink Reference Signal）を含む。ＮＲ−ＵＬ−ＲＳは、ＮＲ−ＵＬ−ＤＭＲＳ（Uplink demodulation signal）およびＮＲ−ＳＲＳ（Sounding reference signal）などを含む。
ＮＲサイドリンク物理チャネルは、ＮＲ−ＰＳＢＣＨ（Physical Sidelink Broadcast Channel）、ＮＲ−ＰＳＣＣＨ（Physical Sidelink Control Channel）、ＮＲ−ＰＳＤＣＨ（Physical Sidelink Discovery Channel）、およびＮＲ−ＰＳＳＣＨ（Physical Sidelink Shared Channel）などを含む。
＜本実施形態における下りリンク物理チャネル＞
ＰＢＣＨは、基地局装置１のサービングセルに固有の報知情報であるＭＩＢ（Master Information Block）を報知するために用いられる。ＰＢＣＨは無線フレーム内のサブフレーム０のみで送信される。ＭＩＢは、４０ｍｓ間隔で更新できる。ＰＢＣＨは１０ｍｓ周期で繰り返し送信される。具体的には、ＳＦＮ（System Frame Number）を４で割った余りが０である条件を満たす無線フレームにおけるサブフレーム０においてＭＩＢの初期送信が行なわれ、他の全ての無線フレームにおけるサブフレーム０においてＭＩＢの再送信（repetition）が行われる。ＳＦＮは無線フレームの番号（システムフレーム番号）である。ＭＩＢはシステム情報である。例えば、ＭＩＢは、ＳＦＮを示す情報を含む。
ＰＣＦＩＣＨは、ＰＤＣＣＨの送信に用いられるＯＦＤＭシンボルの数に関する情報を送信するために用いられる。ＰＣＦＩＣＨで示される領域は、ＰＤＣＣＨ領域とも呼称される。ＰＣＦＩＣＨで送信される情報は、ＣＦＩ（Control Format Indicator）とも呼称される。
ＰＨＩＣＨは、基地局装置１が受信した上りリンクデータ（Uplink Shared Channel: UL-SCH）に対するＡＣＫ（ACKnowledgement）またはＮＡＣＫ（Negative ACKnowledgement）を示すＨＡＲＱ−ＡＣＫ（ＨＡＲＱインディケータ、ＨＡＲＱフィードバック、応答情報、ＨＡＲＱ：Hybrid Automatic Repeat reQuest）を送信するために用いられる。例えば、端末装置２がＡＣＫを示すＨＡＲＱ−ＡＣＫを受信した場合は、対応する上りリンクデータを再送しない。例えば、端末装置２がＮＡＣＫを示すＨＡＲＱ−ＡＣＫを受信した場合は、端末装置２は対応する上りリンクデータを所定の上りリンクサブフレームで再送する。あるＰＨＩＣＨは、ある上りリンクデータに対するＨＡＲＱ−ＡＣＫを送信する。基地局装置１は、同一のＰＵＳＣＨに含まれる複数の上りリンクデータに対するＨＡＲＱ−ＡＣＫのそれぞれを複数のＰＨＩＣＨを用いて送信する。
ＰＤＣＣＨおよびＥＰＤＣＣＨは、下りリンク制御情報（Downlink Control Information: DCI）を送信するために用いられる。下りリンク制御情報の情報ビットのマッピングが、ＤＣＩフォーマットとして定義される。下りリンク制御情報は、下りリンクグラント（downlink grant）および上りリンクグラント（uplink grant）を含む。下りリンクグラントは、下りリンクアサインメント（downlink assignment）または下りリンク割り当て（downlink allocation）とも称する。
ＰＤＣＣＨは、連続する１つまたは複数のＣＣＥ（Control Channel Element）の集合によって送信される。ＣＣＥは、９つのＲＥＧ（Resource Element Group）で構成される。ＲＥＧは、４つのリソースエレメントで構成される。ＰＤＣＣＨがｎ個の連続するＣＣＥで構成される場合、そのＰＤＣＣＨは、ＣＣＥのインデックス（番号）であるｉをｎで割った余りが０である条件を満たすＣＣＥから始まる。
ＥＰＤＣＣＨは、連続する１つまたは複数のＥＣＣＥ（Enhanced Control Channel Element）の集合によって送信される。ＥＣＣＥは、複数のＥＲＥＧ（Enhanced Resource Element Group）で構成される。
下りリンクグラントは、あるセル内のＰＤＳＣＨのスケジューリングに用いられる。下りリンクグラントは、その下りリンクグラントが送信されたサブフレームと同じサブフレーム内のＰＤＳＣＨのスケジューリングに用いられる。上りリンクグラントは、あるセル内のＰＵＳＣＨのスケジューリングに用いられる。上りリンクグラントは、その上りリンクグラントが送信されたサブフレームより４つ以上後のサブフレーム内の単一のＰＵＳＣＨのスケジューリングに用いられる。
ＤＣＩには、ＣＲＣ（Cyclic Redundancy Check）パリティビットが付加される。ＣＲＣパリティビットは、ＲＮＴＩ（Radio Network Temporary Identifier）でスクランブルされる。ＲＮＴＩは、ＤＣＩの目的などに応じて、規定または設定できる識別子である。ＲＮＴＩは、仕様で予め規定される識別子、セルに固有の情報として設定される識別子、端末装置２に固有の情報として設定される識別子、または、端末装置２に属するグループに固有の情報として設定される識別子である。例えば、端末装置２は、ＰＤＣＣＨまたはＥＰＤＣＣＨのモニタリングにおいて、ＤＣＩに付加されたＣＲＣパリティビットに所定のＲＮＴＩでデスクランブルし、ＣＲＣが正しいかどうかを識別する。ＣＲＣが正しい場合、そのＤＣＩは端末装置２のためのＤＣＩであることが分かる。
ＰＤＳＣＨは、下りリンクデータ（Downlink Shared Channel: DL-SCH）を送信するために用いられる。また、ＰＤＳＣＨは、上位層の制御情報を送信するためにも用いられる。
ＰＭＣＨは、マルチキャストデータ（Multicast Channel: MCH）を送信するために用いられる。
ＰＤＣＣＨ領域において、複数のＰＤＣＣＨが周波数、時間、および／または、空間多重されてもよい。ＥＰＤＣＣＨ領域において、複数のＥＰＤＣＣＨが周波数、時間、および／または、空間多重されてもよい。ＰＤＳＣＨ領域において、複数のＰＤＳＣＨが周波数、時間、および／または、空間多重されてもよい。ＰＤＣＣＨ、ＰＤＳＣＨおよび／またはＥＰＤＣＣＨは周波数、時間、および／または、空間多重されてもよい。
＜本実施形態における下りリンク物理信号＞
同期信号は、端末装置２が下りリンクの周波数領域および／または時間領域の同期をとるために用いられる。同期信号は、ＰＳＳ（Primary Synchronization Signal）およびＳＳＳ（Secondary Synchronization Signal）を含む。同期信号は無線フレーム内の所定のサブフレームに配置される。例えば、ＴＤＤ方式において、同期信号は無線フレーム内のサブフレーム０、１、５、および６に配置される。ＦＤＤ方式において、同期信号は無線フレーム内のサブフレーム０および５に配置される。
ＰＳＳは、粗いフレーム／シンボルタイミング同期（時間領域の同期）やセル識別グループの識別に用いられてもよい。ＳＳＳは、より正確なフレームタイミング同期やセルの識別、ＣＰ長の検出に用いられてもよい。つまり、ＰＳＳとＳＳＳを用いることによって、フレームタイミング同期とセル識別を行うことができる。
下りリンク参照信号は、端末装置２が下りリンク物理チャネルの伝搬路推定、伝搬路補正、下りリンクのＣＳＩ（Channel State Information、チャネル状態情報）の算出、および／または、端末装置２のポジショニングの測定を行うために用いられる。
ＣＲＳは、サブフレームの全帯域で送信される。ＣＲＳは、ＰＢＣＨ、ＰＤＣＣＨ、ＰＨＩＣＨ、ＰＣＦＩＣＨ、およびＰＤＳＣＨの受信（復調）を行うために用いられる。ＣＲＳは、端末装置２が下りリンクのチャネル状態情報を算出するために用いられてもよい。ＰＢＣＨ、ＰＤＣＣＨ、ＰＨＩＣＨ、およびＰＣＦＩＣＨは、ＣＲＳの送信に用いられるアンテナポートで送信される。ＣＲＳは、１、２または４のアンテナポートの構成をサポートする。ＣＲＳは、アンテナポート０〜３の１つまたは複数で送信される。
ＰＤＳＣＨに関連するＵＲＳは、ＵＲＳが関連するＰＤＳＣＨの送信に用いられるサブフレームおよび帯域で送信される。ＵＲＳは、ＵＲＳが関連するＰＤＳＣＨの復調を行なうために用いられる。ＰＤＳＣＨに関連するＵＲＳは、アンテナポート５、７〜１４の１つまたは複数で送信される。
ＰＤＳＣＨは、送信モードおよびＤＣＩフォーマットに基づいて、ＣＲＳまたはＵＲＳの送信に用いられるアンテナポートで送信される。ＤＣＩフォーマット１Ａは、ＣＲＳの送信に用いられるアンテナポートで送信されるＰＤＳＣＨのスケジューリングに用いられる。ＤＣＩフォーマット２Ｄは、ＵＲＳの送信に用いられるアンテナポートで送信されるＰＤＳＣＨのスケジューリングに用いられる。
ＥＰＤＣＣＨに関連するＤＭＲＳは、ＤＭＲＳが関連するＥＰＤＣＣＨの送信に用いられるサブフレームおよび帯域で送信される。ＤＭＲＳは、ＤＭＲＳが関連するＥＰＤＣＣＨの復調を行なうために用いられる。ＥＰＤＣＣＨは、ＤＭＲＳの送信に用いられるアンテナポートで送信される。ＥＰＤＣＣＨに関連するＤＭＲＳは、アンテナポート１０７〜１１４の１つまたは複数で送信される。
ＣＳＩ−ＲＳは、設定されたサブフレームで送信される。ＣＳＩ−ＲＳが送信されるリソースは、基地局装置１によって設定される。ＣＳＩ−ＲＳは、端末装置２が下りリンクのチャネル状態情報を算出するために用いられる。端末装置２は、ＣＳＩ−ＲＳを用いて信号測定（チャネル測定）を行う。ＣＳＩ−ＲＳは、１、２、４、８、１２、１６、２４および３２の一部または全部のアンテナポートの設定をサポートする。ＣＳＩ−ＲＳは、アンテナポート１５〜４６の１つまたは複数で送信される。なお、サポートされるアンテナポートは、端末装置２の端末装置ケイパビリティ、ＲＲＣパラメータの設定、および／または設定される送信モードなどに基づいて決定されてもよい。
ＺＰ ＣＳＩ−ＲＳのリソースは、上位層によって設定される。ＺＰ ＣＳＩ−ＲＳのリソースはゼロ出力の電力で送信されてもよい。すなわち、ＺＰ ＣＳＩ−ＲＳのリソースは何も送信しなくてもよい。ＺＰ ＣＳＩ−ＲＳの設定したリソースにおいて、ＰＤＳＣＨおよびＥＰＤＣＣＨは送信されない。例えば、ＺＰ ＣＳＩ−ＲＳのリソースは隣接セルがＮＺＰ ＣＳＩ−ＲＳ（Non-Zero Power CSI-RS）の送信を行うために用いられる。また、例えば、ＺＰ ＣＳＩ−ＲＳ（Zero Power CSI-RS）のリソースはＣＳＩ−ＩＭ（Channel State Information − Interference Measurement）を測定するために用いられる。また、例えば、ＺＰ ＣＳＩ−ＲＳのリソースはＰＤＳＣＨなどの所定のチャネルが送信されないリソースである。換言すると、所定のチャネルは、ＺＰ ＣＳＩ−ＲＳのリソースを除いて（レートマッチングして、パンクチャして）マッピングされる。
＜本実施形態における上りリンク物理チャネル＞
ＰＵＣＣＨは、上りリンク制御情報（Uplink Control Information: UCI）を送信するために用いられる物理チャネルである。上りリンク制御情報は、下りリンクのチャネル状態情報（Channel State Information: CSI）、ＰＵＳＣＨリソースの要求を示すスケジューリング要求（Scheduling Request: SR）、下りリンクデータ（Transport block: TB, Downlink-Shared Channel: DL-SCH）に対するＨＡＲＱ−ＡＣＫを含む。ＨＡＲＱ−ＡＣＫは、ＡＣＫ／ＮＡＣＫ、ＨＡＲＱフィードバック、または、応答情報とも称される。また、下りリンクデータに対するＨＡＲＱ−ＡＣＫは、ＡＣＫ、ＮＡＣＫ、またはＤＴＸを示す。
ＰＵＳＣＨは、上りリンクデータ（Uplink-Shared Channel: UL-SCH）を送信するために用いられる物理チャネルである。また、ＰＵＳＣＨは、上りリンクデータと共にＨＡＲＱ−ＡＣＫおよび／またはチャネル状態情報を送信するために用いられてもよい。また、ＰＵＳＣＨは、チャネル状態情報のみ、または、ＨＡＲＱ−ＡＣＫおよびチャネル状態情報のみを送信するために用いられてもよい。
ＰＲＡＣＨは、ランダムアクセスプリアンブルを送信するために用いられる物理チャネルである。ＰＲＡＣＨは、端末装置２が基地局装置１と時間領域の同期をとるために用いられることができる。また、ＰＲＡＣＨは、初期コネクション構築（initial connection establishment）手続き（処理）、ハンドオーバ手続き、コネクション再構築（connection re-establishment）手続き、上りリンク送信に対する同期（タイミング調整）、および／または、ＰＵＳＣＨリソースの要求を示すためにも用いられる。
ＰＵＣＣＨ領域において、複数のＰＵＣＣＨが周波数、時間、空間および／またはコード多重される。ＰＵＳＣＨ領域において、複数のＰＵＳＣＨが周波数、時間、空間および／またはコード多重されてもよい。ＰＵＣＣＨおよびＰＵＳＣＨは周波数、時間、空間および／またはコード多重されてもよい。ＰＲＡＣＨは単一のサブフレームまたは２つのサブフレームにわたって配置されてもよい。複数のＰＲＡＣＨが符号多重されてもよい。
＜本実施形態における上りリンク物理信号＞
ＵＬ−ＤＭＲＳは、ＰＵＳＣＨまたはＰＵＣＣＨの送信に関連する。ＵＬ−ＤＭＲＳは、ＰＵＳＣＨまたはＰＵＣＣＨと時間多重される。基地局装置１は、ＰＵＳＣＨまたはＰＵＣＣＨの伝搬路補正を行うためにＵＬ−ＤＭＲＳを用いてもよい。本実施形態の説明において、ＰＵＳＣＨの送信は、ＰＵＳＣＨとＵＬ−ＤＭＲＳを多重して送信することも含む。本実施形態の説明において、ＰＵＣＣＨの送信は、ＰＵＣＣＨとＵＬ−ＤＭＲＳを多重して送信することも含む。
ＳＲＳは、ＰＵＳＣＨまたはＰＵＣＣＨの送信に関連しない。基地局装置１は、上りリンクのチャネル状態を測定するためにＳＲＳを用いてもよい。
ＳＲＳは上りリンクサブフレーム内の最後のＳＣ−ＦＤＭＡシンボルを用いて送信される。つまり、ＳＲＳは上りリンクサブフレーム内の最後のＳＣ−ＦＤＭＡシンボルに配置される。端末装置２は、あるセルのあるＳＣ−ＦＤＭＡシンボルにおいて、ＳＲＳと、ＰＵＣＣＨ、ＰＵＳＣＨおよび／またはＰＲＡＣＨとの同時送信を制限できる。端末装置２は、あるセルのある上りリンクサブフレームにおいて、その上りリンクサブフレーム内の最後のＳＣ−ＦＤＭＡシンボルを除くＳＣ−ＦＤＭＡシンボルを用いてＰＵＳＣＨおよび／またはＰＵＣＣＨを送信し、その上りリンクサブフレーム内の最後のＳＣ−ＦＤＭＡシンボルを用いてＳＲＳを送信することができる。つまり、あるセルのある上りリンクサブフレームにおいて、端末装置２は、ＳＲＳと、ＰＵＳＣＨおよびＰＵＣＣＨと、を送信することができる。
ＳＲＳにおいて、トリガータイプの異なるＳＲＳとして、トリガータイプ０ＳＲＳおよびトリガータイプ１ＳＲＳが定義される。トリガータイプ０ＳＲＳは、上位層シグナリングによって、トリガータイプ０ＳＲＳに関するパラメータが設定される場合に送信される。トリガータイプ１ＳＲＳは、上位層シグナリングによって、トリガータイプ１ＳＲＳに関するパラメータが設定され、ＤＣＩフォーマット０、１Ａ、２Ｂ、２Ｃ、２Ｄ、または４に含まれるＳＲＳリクエストによって送信が要求された場合に送信される。なお、ＳＲＳリクエストは、ＤＣＩフォーマット０、１Ａ、または４についてはＦＤＤとＴＤＤの両方に含まれ、ＤＣＩフォーマット２Ｂ、２Ｃ、または２ＤについてはＴＤＤにのみ含まれる。同じサービングセルの同じサブフレームでトリガータイプ０ＳＲＳの送信とトリガータイプ１ＳＲＳの送信が生じる場合、トリガータイプ１ＳＲＳの送信が優先される。
＜本実施形態における制御チャネルのための物理リソース＞
リソースエレメントグループ（ＲＥＧ：Resource Element Group）は、リソースエレメントと制御チャネルのマッピングを定義するために用いられる。例えば、ＲＥＧは、ＰＤＣＣＨ、ＰＨＩＣＨ、またはＰＣＦＩＣＨのマッピングに用いられる。ＲＥＧは、同一のＯＦＤＭシンボル内であり、同一のリソースブロック内において、ＣＲＳのために用いられない４つの連続したリソースエレメントで構成される。また、ＲＥＧは、あるサブフレーム内の１番目のスロットにおける１番目のＯＦＤＭシンボルから４番目のＯＦＤＭシンボルの中で構成される。
拡張リソースエレメントグループ（ＥＲＥＧ：Enhanced Resource Element Group）は、リソースエレメントと拡張制御チャネルのマッピングを定義するために用いられる。例えば、ＥＲＥＧは、ＥＰＤＣＣＨのマッピングに用いられる。１つのリソースブロックペアは１６のＥＲＥＧで構成される。それぞれのＥＲＥＧはリソースブロックペア毎に０から１５の番号が付される。それぞれのＥＲＥＧは、１つのリソースブロックペアにおいて、ＥＰＤＣＣＨに関連付けられたＤＭ−ＲＳのために用いられるリソースエレメントを除いた９つのリソースエレメントで構成される。
＜１．４．構成＞
＜本実施形態における基地局装置１の構成例＞
図８は、本実施形態の基地局装置１の構成を示す概略ブロック図である。図示するように、基地局装置１は、上位層処理部１０１、制御部１０３、受信部１０５、送信部１０７、および、送受信アンテナ１０９、を含んで構成される。また、受信部１０５は、復号化部１０５１、復調部１０５３、多重分離部１０５５、無線受信部１０５７、およびチャネル測定部１０５９を含んで構成される。また、送信部１０７は、符号化部１０７１、変調部１０７３、多重部１０７５、無線送信部１０７７、および下りリンク参照信号生成部１０７９を含んで構成される。
既に説明したように、基地局装置１は、１つ以上のＲＡＴをサポートできる。図８に示す基地局装置１に含まれる各部の一部または全部は、ＲＡＴに応じて個別に構成されうる。例えば、受信部１０５および送信部１０７は、ＬＴＥとＮＲとで個別に構成される。また、ＮＲセルにおいて、図８に示す基地局装置１に含まれる各部の一部または全部は、送信信号に関するパラメータセットに応じて個別に構成されうる。例えば、あるＮＲセルにおいて、無線受信部１０５７および無線送信部１０７７は、送信信号に関するパラメータセットに応じて個別に構成されうる。
上位層処理部１０１は、媒体アクセス制御（MAC: Medium Access Control）層、パケットデータ統合プロトコル（Packet Data Convergence Protocol: PDCP）層、無線リンク制御（Radio Link Control: RLC）層、無線リソース制御（Radio Resource Control: RRC）層の処理を行う。また、上位層処理部１０１は、受信部１０５、および送信部１０７の制御を行うために制御情報を生成し、制御部１０３に出力する。
制御部１０３は、上位層処理部１０１からの制御情報に基づいて、受信部１０５および送信部１０７の制御を行う。制御部１０３は、上位層処理部１０１への制御情報を生成し、上位層処理部１０１に出力する。制御部１０３は、復号化部１０５１からの復号化された信号およびチャネル測定部１０５９からのチャネル推定結果を入力する。制御部１０３は、符号化する信号を符号化部１０７１へ出力する。また、制御部１０３は、基地局装置１の全体または一部を制御するために用いられる。
上位層処理部１０１は、ＲＡＴ制御、無線リソース制御、サブフレーム設定、スケジューリング制御、および／または、ＣＳＩ報告制御に関する処理および管理を行う。上位層処理部１０１における処理および管理は、端末装置毎、または基地局装置に接続している端末装置共通に行われる。上位層処理部１０１における処理および管理は、上位層処理部１０１のみで行われてもよいし、上位ノードまたは他の基地局装置から取得してもよい。また、上位層処理部１０１における処理および管理は、ＲＡＴに応じて個別に行われてもよい。例えば、上位層処理部１０１は、ＬＴＥにおける処理および管理と、ＮＲにおける処理および管理とを個別に行う。
上位層処理部１０１におけるＲＡＴ制御では、ＲＡＴに関する管理が行われる。例えば、ＲＡＴ制御では、ＬＴＥに関する管理および／またはＮＲに関する管理が行われる。ＮＲに関する管理は、ＮＲセルにおける送信信号に関するパラメータセットの設定および処理を含む。
上位層処理部１０１における無線リソース制御では、下りリンクデータ（トランスポートブロック）、システムインフォメーション、ＲＲＣメッセージ（ＲＲＣパラメータ）、および／または、ＭＡＣ制御エレメント（ＣＥ：Control Element）の生成および／または管理が行われる。
上位層処理部１０１におけるサブフレーム設定では、サブフレーム設定、サブフレームパターン設定、上りリンク−下りリンク設定、上りリンク参照ＵＬ−ＤＬ設定、および／または、下りリンク参照ＵＬ−ＤＬ設定の管理が行われる。なお、上位層処理部１０１におけるサブフレーム設定は、基地局サブフレーム設定とも呼称される。また、上位層処理部１０１におけるサブフレーム設定は、上りリンクのトラフィック量および下りリンクのトラフィック量に基づいて決定できる。また、上位層処理部１０１におけるサブフレーム設定は、上位層処理部１０１におけるスケジューリング制御のスケジューリング結果に基づいて決定できる。
上位層処理部１０１におけるスケジューリング制御では、受信したチャネル状態情報およびチャネル測定部１０５９から入力された伝搬路の推定値やチャネルの品質などに基づいて、物理チャネルを割り当てる周波数およびサブフレーム、物理チャネルの符号化率および変調方式および送信電力などが決定される。例えば、制御部１０３は、上位層処理部１０１におけるスケジューリング制御のスケジューリング結果に基づいて、制御情報（ＤＣＩフォーマット）を生成する。
上位層処理部１０１におけるＣＳＩ報告制御では、端末装置２のＣＳＩ報告が制御される。例えば、端末装置２においてＣＳＩを算出するために想定するためのＣＳＩ参照リソースに関する設定が制御される。
受信部１０５は、制御部１０３からの制御に従って、送受信アンテナ１０９を介して端末装置２から送信された信号を受信し、さらに分離、復調、復号などの受信処理を行い、受信処理された情報を制御部１０３に出力する。なお、受信部１０５における受信処理は、あらかじめ規定された設定、または基地局装置１が端末装置２に通知した設定に基づいて行われる。
無線受信部１０５７は、送受信アンテナ１０９を介して受信された上りリンクの信号に対して、中間周波数への変換（ダウンコンバート）、不要な周波数成分の除去、信号レベルが適切に維持されるように増幅レベルの制御、受信された信号の同相成分および直交成分に基づく直交復調、アナログ信号からディジタル信号への変換、ガードインターバル（Guard Interval: GI）の除去、および／または、高速フーリエ変換（Fast Fourier Transform: FFT）による周波数領域信号の抽出を行う。
多重分離部１０５５は、無線受信部１０５７から入力された信号から、ＰＵＣＣＨまたはＰＵＳＣＨなどの上りリンクチャネルおよび／または上りリンク参照信号を分離する。多重分離部１０５５は、上りリンク参照信号をチャネル測定部１０５９に出力する。多重分離部１０５５は、チャネル測定部１０５９から入力された伝搬路の推定値から、上りリンクチャネルに対する伝搬路の補償を行う。
復調部１０５３は、上りリンクチャネルの変調シンボルに対して、ＢＰＳＫ（Binary Phase Shift Keying）、ＱＰＳＫ（Quadrature Phase shift Keying）、１６ＱＡＭ（Quadrature Amplitude Modulation）、６４ＱＡＭ、２５６ＱＡＭ等の変調方式を用いて受信信号の復調を行う。復調部１０５３は、ＭＩＭＯ多重された上りリンクチャネルの分離および復調を行う。
復号化部１０５１は、復調された上りリンクチャネルの符号化ビットに対して、復号処理を行う。復号された上りリンクデータおよび／または上りリンク制御情報は制御部１０３へ出力される。復号化部１０５１は、ＰＵＳＣＨに対しては、トランスポートブロック毎に復号処理を行う。
チャネル測定部１０５９は、多重分離部１０５５から入力された上りリンク参照信号から伝搬路の推定値および／またはチャネルの品質などを測定し、多重分離部１０５５および／または制御部１０３に出力する。例えば、チャネル測定部１０５９は、ＵＬ−ＤＭＲＳを用いてＰＵＣＣＨまたはＰＵＳＣＨに対する伝搬路補償を行うための伝搬路の推定値を測定し、ＳＲＳを用いて上りリンクにおけるチャネルの品質を測定する。
送信部１０７は、制御部１０３からの制御に従って、上位層処理部１０１から入力された下りリンク制御情報および下りリンクデータに対して、符号化、変調および多重などの送信処理を行う。例えば、送信部１０７は、ＰＨＩＣＨ、ＰＤＣＣＨ、ＥＰＤＣＣＨ、ＰＤＳＣＨ、および下りリンク参照信号を生成および多重し、送信信号を生成する。なお、送信部１０７における送信処理は、あらかじめ規定された設定、基地局装置１が端末装置２に通知した設定、または、同一のサブフレームで送信されるＰＤＣＣＨまたはＥＰＤＣＣＨを通じて通知される設定に基づいて行われる。
符号化部１０７１は、制御部１０３から入力されたＨＡＲＱインディケータ（ＨＡＲＱ−ＡＣＫ）、下りリンク制御情報、および下りリンクデータを、ブロック符号化、畳込み符号化、ターボ符号化等の所定の符号化方式を用いて符号化を行う。変調部１０７３は、符号化部１０７１から入力された符号化ビットをＢＰＳＫ、ＱＰＳＫ、１６ＱＡＭ、６４ＱＡＭ、２５６ＱＡＭ等の所定の変調方式で変調する。下りリンク参照信号生成部１０７９は、物理セル識別子（ＰＣＩ：Physical cell identification）、端末装置２に設定されたＲＲＣパラメータなどに基づいて、下りリンク参照信号を生成する。多重部１０７５は、各チャネルの変調シンボルと下りリンク参照信号を多重し、所定のリソースエレメントに配置する。
無線送信部１０７７は、多重部１０７５からの信号に対して、逆高速フーリエ変換（Inverse Fast Fourier Transform: IFFT）による時間領域の信号への変換、ガードインターバルの付加、ベースバンドのディジタル信号の生成、アナログ信号への変換、直交変調、中間周波数の信号から高周波数の信号への変換（アップコンバート: up convert）、余分な周波数成分の除去、電力の増幅などの処理を行い、送信信号を生成する。無線送信部１０７７が出力した送信信号は、送受信アンテナ１０９から送信される。
＜本実施形態における端末装置２の構成例＞
図９は、本実施形態の端末装置２の構成を示す概略ブロック図である。図示するように、端末装置２は、上位層処理部２０１、制御部２０３、受信部２０５、送信部２０７、および送受信アンテナ２０９を含んで構成される。また、受信部２０５は、復号化部２０５１、復調部２０５３、多重分離部２０５５、無線受信部２０５７、およびチャネル測定部２０５９を含んで構成される。また、送信部２０７は、符号化部２０７１、変調部２０７３、多重部２０７５、無線送信部２０７７、および上りリンク参照信号生成部２０７９を含んで構成される。
既に説明したように、端末装置２は、１つ以上のＲＡＴをサポートできる。図９に示す端末装置２に含まれる各部の一部または全部は、ＲＡＴに応じて個別に構成されうる。例えば、受信部２０５および送信部２０７は、ＬＴＥとＮＲとで個別に構成される。また、ＮＲセルにおいて、図９に示す端末装置２に含まれる各部の一部または全部は、送信信号に関するパラメータセットに応じて個別に構成されうる。例えば、あるＮＲセルにおいて、無線受信部２０５７および無線送信部２０７７は、送信信号に関するパラメータセットに応じて個別に構成されうる。
上位層処理部２０１は、上りリンクデータ（トランスポートブロック）を、制御部２０３に出力する。上位層処理部２０１は、媒体アクセス制御（MAC: Medium Access Control）層、パケットデータ統合プロトコル（Packet Data Convergence Protocol: PDCP）層、無線リンク制御（Radio Link Control: RLC）層、無線リソース制御（Radio Resource Control: RRC）層の処理を行なう。また、上位層処理部２０１は、受信部２０５、および送信部２０７の制御を行うために制御情報を生成し、制御部２０３に出力する。
制御部２０３は、上位層処理部２０１からの制御情報に基づいて、受信部２０５および送信部２０７の制御を行う。制御部２０３は、上位層処理部２０１への制御情報を生成し、上位層処理部２０１に出力する。制御部２０３は、復号化部２０５１からの復号化された信号およびチャネル測定部２０５９からのチャネル推定結果を入力する。制御部２０３は、符号化する信号を符号化部２０７１へ出力する。また、制御部２０３は、端末装置２の全体または一部を制御するために用いられてもよい。
上位層処理部２０１は、ＲＡＴ制御、無線リソース制御、サブフレーム設定、スケジューリング制御、および／または、ＣＳＩ報告制御に関する処理および管理を行う。上位層処理部２０１における処理および管理は、あらかじめ規定される設定、および／または、基地局装置１から設定または通知される制御情報に基づく設定に基づいて行われる。例えば、基地局装置１からの制御情報は、ＲＲＣパラメータ、ＭＡＣ制御エレメントまたはＤＣＩを含む。また、上位層処理部２０１における処理および管理は、ＲＡＴに応じて個別に行われてもよい。例えば、上位層処理部２０１は、ＬＴＥにおける処理および管理と、ＮＲにおける処理および管理とを個別に行う。
上位層処理部２０１におけるＲＡＴ制御では、ＲＡＴに関する管理が行われる。例えば、ＲＡＴ制御では、ＬＴＥに関する管理および／またはＮＲに関する管理が行われる。ＮＲに関する管理は、ＮＲセルにおける送信信号に関するパラメータセットの設定および処理を含む。
上位層処理部２０１における無線リソース制御では、自装置における設定情報の管理が行われる。上位層処理部２０１における無線リソース制御では、上りリンクデータ（トランスポートブロック）、システムインフォメーション、ＲＲＣメッセージ（ＲＲＣパラメータ）、および／または、ＭＡＣ制御エレメント（ＣＥ：Control Element）の生成および／または管理が行われる。
上位層処理部２０１におけるサブフレーム設定では、基地局装置１および／または基地局装置１とは異なる基地局装置におけるサブフレーム設定が管理される。サブフレーム設定は、サブフレームに対する上りリンクまたは下りリンクの設定、サブフレームパターン設定、上りリンク−下りリンク設定、上りリンク参照ＵＬ−ＤＬ設定、および／または、下りリンク参照ＵＬ−ＤＬ設定を含む。なお、上位層処理部２０１におけるサブフレーム設定は、端末サブフレーム設定とも呼称される。
上位層処理部２０１におけるスケジューリング制御では、基地局装置１からのＤＣＩ（スケジューリング情報）に基づいて、受信部２０５および送信部２０７に対するスケジューリングに関する制御を行うための制御情報が生成される。
上位層処理部２０１におけるＣＳＩ報告制御では、基地局装置１に対するＣＳＩの報告に関する制御が行われる。例えば、ＣＳＩ報告制御では、チャネル測定部２０５９でＣＳＩを算出するために想定するためのＣＳＩ参照リソースに関する設定が制御される。ＣＳＩ報告制御では、ＤＣＩおよび／またはＲＲＣパラメータに基づいて、ＣＳＩを報告するために用いられるリソース（タイミング）を制御する。
受信部２０５は、制御部２０３からの制御に従って、送受信アンテナ２０９を介して基地局装置１から送信された信号を受信し、さらに分離、復調、復号などの受信処理を行い、受信処理された情報を制御部２０３に出力する。なお、受信部２０５における受信処理は、あらかじめ規定された設定、または基地局装置１からの通知または設定に基づいて行われる。
無線受信部２０５７は、送受信アンテナ２０９を介して受信された上りリンクの信号に対して、中間周波数への変換（ダウンコンバート）、不要な周波数成分の除去、信号レベルが適切に維持されるように増幅レベルの制御、受信された信号の同相成分および直交成分に基づく直交復調、アナログ信号からディジタル信号への変換、ガードインターバル（Guard Interval: GI）の除去、および／または、高速フーリエ変換（Fast Fourier Transform: FFT）による周波数領域の信号の抽出を行う。
多重分離部２０５５は、無線受信部２０５７から入力された信号から、ＰＨＩＣＨ、ＰＤＣＣＨ、ＥＰＤＣＣＨまたはＰＤＳＣＨなどの下りリンクチャネル、下りリンク同期信号および／または下りリンク参照信号を分離する。多重分離部２０５５は、下りリンク参照信号をチャネル測定部２０５９に出力する。多重分離部２０５５は、チャネル測定部２０５９から入力された伝搬路の推定値から、下りリンクチャネルに対する伝搬路の補償を行う。
復調部２０５３は、下りリンクチャネルの変調シンボルに対して、ＢＰＳＫ、ＱＰＳＫ、１６ＱＡＭ、６４ＱＡＭ、２５６ＱＡＭ等の変調方式を用いて受信信号の復調を行う。復調部２０５３は、ＭＩＭＯ多重された下りリンクチャネルの分離および復調を行う。
復号化部２０５１は、復調された下りリンクチャネルの符号化ビットに対して、復号処理を行う。復号された下りリンクデータおよび／または下りリンク制御情報は制御部２０３へ出力される。復号化部２０５１は、ＰＤＳＣＨに対しては、トランスポートブロック毎に復号処理を行う。
チャネル測定部２０５９は、多重分離部２０５５から入力された下りリンク参照信号から伝搬路の推定値および／またはチャネルの品質などを測定し、多重分離部２０５５および／または制御部２０３に出力する。チャネル測定部２０５９が測定に用いる下りリンク参照信号は、少なくともＲＲＣパラメータによって設定される送信モードおよび／または他のＲＲＣパラメータに基づいて決定されてもよい。例えば、ＤＬ−ＤＭＲＳはＰＤＳＣＨまたはＥＰＤＣＣＨに対する伝搬路補償を行うための伝搬路の推定値を測定する。ＣＲＳはＰＤＣＣＨまたはＰＤＳＣＨに対する伝搬路補償を行うための伝搬路の推定値、および／または、ＣＳＩを報告するための下りリンクにおけるチャネルを測定する。ＣＳＩ−ＲＳは、ＣＳＩを報告するための下りリンクにおけるチャネルを測定する。チャネル測定部２０５９は、ＣＲＳ、ＣＳＩ−ＲＳまたは検出信号に基づいて、ＲＳＲＰ（Reference Signal Received Power）および／またはＲＳＲＱ（Reference Signal Received Quality）を算出し、上位層処理部２０１へ出力する。
送信部２０７は、制御部２０３からの制御に従って、上位層処理部２０１から入力された上りリンク制御情報および上りリンクデータに対して、符号化、変調および多重などの送信処理を行う。例えば、送信部２０７は、ＰＵＳＣＨまたはＰＵＣＣＨなどの上りリンクチャネルおよび／または上りリンク参照信号を生成および多重し、送信信号を生成する。なお、送信部２０７における送信処理は、あらかじめ規定された設定、または、基地局装置１から設定または通知に基づいて行われる。
符号化部２０７１は、制御部２０３から入力されたＨＡＲＱインディケータ（ＨＡＲＱ−ＡＣＫ）、上りリンク制御情報、および上りリンクデータを、ブロック符号化、畳込み符号化、ターボ符号化等の所定の符号化方式を用いて符号化を行う。変調部２０７３は、符号化部２０７１から入力された符号化ビットをＢＰＳＫ、ＱＰＳＫ、１６ＱＡＭ、６４ＱＡＭ、２５６ＱＡＭ等の所定の変調方式で変調する。上りリンク参照信号生成部２０７９は、端末装置２に設定されたＲＲＣパラメータなどに基づいて、上りリンク参照信号を生成する。多重部２０７５は、各チャネルの変調シンボルと上りリンク参照信号を多重し、所定のリソースエレメントに配置する。
無線送信部２０７７は、多重部２０７５からの信号に対して、逆高速フーリエ変換（Inverse Fast Fourier Transform: IFFT）による時間領域の信号への変換、ガードインターバルの付加、ベースバンドのディジタル信号の生成、アナログ信号への変換、直交変調、中間周波数の信号から高周波数の信号への変換（アップコンバート: up convert）、余分な周波数成分の除去、電力の増幅などの処理を行い、送信信号を生成する。無線送信部２０７７が出力した送信信号は、送受信アンテナ２０９から送信される。
＜１．５．制御情報および制御チャネル＞
＜本実施形態における制御情報のシグナリング＞
基地局装置１および端末装置２は、それぞれ制御情報のシグナリング（通知、報知、設定）のために、様々な方法を用いることができる。制御情報のシグナリングは、様々な層（レイヤー）で行うことができる。制御情報のシグナリングは、物理層（レイヤー）を通じたシグナリングである物理層シグナリング、ＲＲＣ層を通じたシグナリングであるＲＲＣシグナリング、および、ＭＡＣ層を通じたシグナリングであるＭＡＣシグナリングなどを含む。ＲＲＣシグナリングは、端末装置２に固有の制御情報を通知する専用のＲＲＣシグナリング（Dedicated RRC signaling）、または、基地局装置１に固有の制御情報を通知する共通のＲＲＣシグナリング（Common RRC signaling）である。ＲＲＣシグナリングやＭＡＣシグナリングなど、物理層から見て上位の層が用いるシグナリングは上位層シグナリングとも呼称される。
ＲＲＣシグナリングは、ＲＲＣパラメータをシグナリングすることにより実現される。ＭＡＣシグナリングは、ＭＡＣ制御エレメントをシグナリングすることにより実現される。物理層シグナリングは、下りリンク制御情報（ＤＣＩ：Downlink Control Information）または上りリンクリンク制御情報（ＵＣＩ：Uplink Control Information）をシグナリングすることにより実現される。ＲＲＣパラメータおよびＭＡＣ制御エレメントは、ＰＤＳＣＨまたはＰＵＳＣＨを用いて送信される。ＤＣＩは、ＰＤＣＣＨまたはＥＰＤＣＣＨを用いて送信される。ＵＣＩは、ＰＵＣＣＨまたはＰＵＳＣＨを用いて送信される。ＲＲＣシグナリングおよびＭＡＣシグナリングは、準静的（semi-static）な制御情報をシグナリングするために用いられ、準静的シグナリングとも呼称される。物理層シグナリングは、動的（dynamic）な制御情報をシグナリングするために用いられ、動的シグナリングとも呼称される。ＤＣＩは、ＰＤＳＣＨのスケジューリングまたはＰＵＳＣＨのスケジューリングなどのために用いられる。ＵＣＩは、ＣＳＩ報告、ＨＡＲＱ−ＡＣＫ報告、および／またはスケジューリング要求（ＳＲ：Scheduling Request）などのために用いられる。
＜本実施形態における下りリンク制御情報の詳細＞
ＤＣＩはあらかじめ規定されるフィールドを有するＤＣＩフォーマットを用いて通知される。ＤＣＩフォーマットに規定されるフィールドは、所定の情報ビットがマッピングされる。ＤＣＩは、下りリンクスケジューリング情報、上りリンクスケジューリング情報、サイドリンクスケジューリング情報、非周期的ＣＳＩ報告の要求、または、上りリンク送信電力コマンドを通知する。
端末装置２がモニタするＤＣＩフォーマットは、サービングセル毎に設定された送信モードによって決まる。すなわち、端末装置２がモニタするＤＣＩフォーマットの一部は、送信モードによって異なることができる。例えば、下りリンク送信モード１が設定された端末装置２は、ＤＣＩフォーマット１ＡとＤＣＩフォーマット１をモニタする。例えば、下りリンク送信モード４が設定された端末装置２は、ＤＣＩフォーマット１ＡとＤＣＩフォーマット２をモニタする。例えば、上りリンク送信モード１が設定された端末装置２は、ＤＣＩフォーマット０をモニタする。例えば、上りリンク送信モード２が設定された端末装置２は、ＤＣＩフォーマット０とＤＣＩフォーマット４をモニタする。
端末装置２に対するＤＣＩを通知するＰＤＣＣＨが配置される制御領域は通知されず、端末装置２は端末装置２に対するＤＣＩをブラインドデコーディング（ブラインド検出）により検出する。具体的には、端末装置２は、サービングセルにおいて、ＰＤＣＣＨ候補のセットをモニタする。モニタリングは、そのセットの中のＰＤＣＣＨのそれぞれに対して、全てのモニタされるＤＣＩフォーマットによって復号を試みることを意味する。例えば、端末装置２は、端末装置２宛に送信される可能性がある全てのアグリゲーションレベル、ＰＤＣＣＨ候補、および、ＤＣＩフォーマットについてデコードを試みる。端末装置２は、デコード（検出）が成功したＤＣＩ（ＰＤＣＣＨ）を端末装置２に対するＤＣＩ（ＰＤＣＣＨ）として認識する。
ＤＣＩに対して、巡回冗長検査（ＣＲＣ: Cyclic Redundancy Check）が付加される。ＣＲＣは、ＤＣＩのエラー検出およびＤＣＩのブラインド検出のために用いられる。ＣＲＣ（ＣＲＣパリティビット）は、ＲＮＴＩ（Radio Network Temporary Identifier）によってスクランブルされる。端末装置２は、ＲＮＴＩに基づいて、端末装置２に対するＤＣＩかどうかを検出する。具体的には、端末装置２は、ＣＲＣに対応するビットに対して、所定のＲＮＴＩでデスクランブルを行い、ＣＲＣを抽出し、対応するＤＣＩが正しいかどうかを検出する。
ＲＮＴＩは、ＤＣＩの目的や用途に応じて規定または設定される。ＲＮＴＩは、Ｃ−ＲＮＴＩ（Cell-RNTI）、ＳＰＳ Ｃ−ＲＮＴＩ（Semi Persistent Scheduling C-RNTI）、ＳＩ−ＲＮＴＩ（System Information-RNTI）、Ｐ−ＲＮＴＩ（Paging-RNTI）、ＲＡ−ＲＮＴＩ（Random Access-RNTI）、ＴＰＣ−ＰＵＣＣＨ−ＲＮＴＩ（Transmit Power Control-PUCCH-RNTI）、ＴＰＣ−ＰＵＳＣＨ−ＲＮＴＩ（Transmit Power Control-PUSCH-RNTI）、一時的Ｃ−ＲＮＴＩ、Ｍ−ＲＮＴＩ（MBMS (Multimedia Broadcast Multicast Services) -RNTI）、および、ｅＩＭＴＡ−ＲＮＴＩ、ＣＣ−ＲＮＴＩを含む。
Ｃ−ＲＮＴＩおよびＳＰＳ Ｃ−ＲＮＴＩは、基地局装置１（セル）内において端末装置２に固有のＲＮＴＩであり、端末装置２を識別するための識別子である。Ｃ−ＲＮＴＩは、あるサブフレームにおけるＰＤＳＣＨまたはＰＵＳＣＨをスケジューリングするために用いられる。ＳＰＳ Ｃ−ＲＮＴＩは、ＰＤＳＣＨまたはＰＵＳＣＨのためのリソースの周期的なスケジューリングをアクティベーションまたはリリースするために用いられる。ＳＩ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、ＳＩＢ（System Information Block）をスケジューリングするために用いられる。Ｐ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、ページングを制御するために用いられる。ＲＡ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、ＲＡＣＨに対するレスポンスをスケジューリングするために用いられる。ＴＰＣ−ＰＵＣＣＨ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、ＰＵＣＣＨの電力制御を行うために用いられる。ＴＰＣ−ＰＵＳＣＨ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、ＰＵＳＣＨの電力制御を行うために用いられる。Ｔｅｍｐｏｒａｒｙ Ｃ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、Ｃ−ＲＮＴＩが設定または認識されていない移動局装置によって用いられる。Ｍ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、ＭＢＭＳをスケジューリングするために用いられる。ｅＩＭＴＡ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネルは、動的ＴＤＤ（ｅＩＭＴＡ）において、ＴＤＤサービングセルのＴＤＤ ＵＬ／ＤＬ設定に関する情報を通知するために用いられる。ＣＣ−ＲＮＴＩでスクランブルされたＣＲＣを有する制御チャネル（ＤＣＩ）は、ＬＡＡセカンダリーセルにおいて、専有ＯＦＤＭシンボルの設定を通知するために用いられる。なお、上記のＲＮＴＩに限らず、新たなＲＮＴＩによってＤＣＩフォーマットがスクランブルされてもよい。
スケジューリング情報（下りリンクスケジューリング情報、上りリンクスケジューリング情報、サイドリンクスケジューリング情報）は、周波数領域のスケジューリングとして、リソースブロックまたはリソースブロックグループを単位にスケジューリングを行うための情報を含む。リソースブロックグループは、連続するリソースブロックのセットであり、スケジューリングされる端末装置に対する割り当てられるリソースを示す。リソースブロックグループのサイズは、システム帯域幅に応じて決まる。
＜本実施形態における下りリンク制御チャネルの詳細＞
ＤＣＩはＰＤＣＣＨまたはＥＰＤＣＣＨなどの制御チャネルを用いて送信される。端末装置２は、ＲＲＣシグナリングによって設定された１つまたは複数のアクティベートされたサービングセルのＰＤＣＣＨ候補のセットおよび／またはＥＰＤＣＣＨ候補のセットをモニタする。ここで、モニタリングとは、全てのモニタされるＤＣＩフォーマットに対応するセット内のＰＤＣＣＨおよび／またはＥＰＤＣＣＨのデコードを試みることである。
ＰＤＣＣＨ候補のセットまたはＥＰＤＣＣＨ候補のセットは、サーチスペースとも呼称される。サーチスペースには、共有サーチスペース（ＣＳＳ）と端末固有サーチスペース（ＵＳＳ）が定義される。ＣＳＳは、ＰＤＣＣＨに関するサーチスペースのみに対して定義されてもよい。
ＣＳＳ（Common Search Space）は、基地局装置１に固有のパラメータおよび／または予め規定されたパラメータに基づいて設定されるサーチスペースである。例えば、ＣＳＳは、複数の端末装置で共通に用いられるサーチスペースである。そのため、基地局装置１が複数の端末装置で共通の制御チャネルをＣＳＳにマッピングすることにより、制御チャネルを送信するためのリソースが低減される。
ＵＳＳ（UE-specific Search Space）は、少なくとも端末装置２に固有のパラメータを用いて設定されるサーチスペースである。そのため、ＵＳＳは、端末装置２に固有のサーチスペースであり、基地局装置１はＵＳＳによって端末装置２に固有の制御チャネルを個別に送信することができる。そのため、基地局装置１は複数の端末装置に固有の制御チャネルを効率的にマッピングできる。
ＵＳＳは、複数の端末装置に共通に用いられるように設定されてもよい。複数の端末装置に対して共通のＵＳＳが設定されるために、端末装置２に固有のパラメータは、複数の端末装置の間で同じ値になるように設定される。例えば、複数の端末装置の間で同じパラメータに設定される単位は、セル、送信点、または所定の端末装置のグループなどである。
アグリゲーションレベル毎のサーチスペースはＰＤＣＣＨ候補のセットによって定義される。ＰＤＣＣＨのそれぞれは、１つ以上のＣＣＥ（Control Channel Element）の集合を用いて送信される。１つのＰＤＣＣＨに用いられるＣＣＥの数は、アグリゲーションレベルとも呼称される。例えば、１つのＰＤＣＣＨに用いられるＣＣＥの数は、１、２、４または８である。
アグリゲーションレベル毎のサーチスペースはＥＰＤＣＣＨ候補のセットによって定義される。ＥＰＤＣＣＨのそれぞれは、１つ以上のＥＣＣＥ（Enhanced Control Channel Element）の集合を用いて送信される。１つのＥＰＤＣＣＨに用いられるＥＣＣＥの数は、アグリゲーションレベルとも呼称される。例えば、１つのＥＰＤＣＣＨに用いられるＥＣＣＥの数は、１、２、４、８、１６または３２である。
ＰＤＣＣＨ候補の数またはＥＰＤＣＣＨ候補の数は、少なくともサーチスペースおよびアグリゲーションレベルに基づいて決まる。例えば、ＣＳＳにおいて、アグリゲーションレベル４および８におけるＰＤＣＣＨ候補の数はそれぞれ４および２である。例えば、ＵＳＳにおいて、アグリゲーション１、２、４および８におけるＰＤＣＣＨ候補の数はそれぞれ６、６、２および２である。
それぞれのＥＣＣＥは、複数のＥＲＥＧ（Enhanced resource element group）で構成される。ＥＲＥＧは、ＥＰＤＣＣＨのリソースエレメントに対するマッピングを定義するために用いられる。各ＲＢペアにおいて、０から１５に番号付けされる、１６個のＥＲＥＧが定義される。すなわち、各ＲＢペアにおいて、ＥＲＥＧ０〜ＥＲＥＧ１５が定義される。各ＲＢペアにおいて、ＥＲＥＧ０〜ＥＲＥＧ１５は、所定の信号および／またはチャネルがマッピングされるリソースエレメント以外のリソースエレメントに対して、周波数方向を優先して、周期的に定義される。例えば、アンテナポート１０７〜１１０で送信されるＥＰＤＣＣＨに関連付けられる復調用参照信号がマッピングされるリソースエレメントは、ＥＲＥＧとして定義されない。
１つのＥＰＤＣＣＨに用いられるＥＣＣＥの数は、ＥＰＤＣＣＨフォーマットに依存し、他のパラメータに基づいて決定される。１つのＥＰＤＣＣＨに用いられるＥＣＣＥの数は、アグリゲーションレベルとも呼称される。例えば、１つのＥＰＤＣＣＨに用いられるＥＣＣＥの数は、１つのＲＢペアにおけるＥＰＤＣＣＨ送信に用いることができるリソースエレメントの数、ＥＰＤＣＣＨの送信方法などに基づいて、決定される。例えば、１つのＥＰＤＣＣＨに用いられるＥＣＣＥの数は、１、２、４、８、１６または３２である。また、１つのＥＣＣＥに用いられるＥＲＥＧの数は、サブフレームの種類およびサイクリックプレフィックスの種類に基づいて決定され、４または８である。ＥＰＤＣＣＨの送信方法として、分散送信（Distributed transmission）および局所送信（Localized transmission）がサポートされる。
ＥＰＤＣＣＨは、分散送信または局所送信を用いることができる。分散送信および局所送信は、ＥＲＥＧおよびＲＢペアに対するＥＣＣＥのマッピングが異なる。例えば、分散送信において、１つのＥＣＣＥは、複数のＲＢペアのＥＲＥＧを用いて構成される。局所送信において、１つのＥＣＣＥは、１つのＲＢペアのＥＲＥＧを用いて構成される。
基地局装置１は、端末装置２に対して、ＥＰＤＣＣＨに関する設定を行う。端末装置２は、基地局装置１からの設定に基づいて、複数のＥＰＤＣＣＨをモニタリングする。端末装置２がＥＰＤＣＣＨをモニタリングするＲＢペアのセットが、設定されうる。そのＲＢペアのセットは、ＥＰＤＣＣＨセットまたはＥＰＤＣＣＨ−ＰＲＢセットとも呼称される。１つの端末装置２に対して、１つ以上のＥＰＤＣＣＨセットが設定できる。各ＥＰＤＣＣＨセットは、１つ以上のＲＢペアで構成される。また、ＥＰＤＣＣＨに関する設定は、ＥＰＤＣＣＨセット毎に個別に行うことができる。
基地局装置１は、端末装置２に対して、所定数のＥＰＤＣＣＨセットを設定できる。例えば、２つまでのＥＰＤＣＣＨセットが、ＥＰＤＣＣＨセット０および／またはＥＰＤＣＣＨセット１として、設定できる。ＥＰＤＣＣＨセットのそれぞれは、所定数のＲＢペアで構成できる。各ＥＰＤＣＣＨセットは、複数のＥＣＣＥの１つのセットを構成する。１つのＥＰＤＣＣＨセットに構成されるＥＣＣＥの数は、そのＥＰＤＣＣＨセットとして設定されるＲＢペアの数、および、１つのＥＣＣＥに用いられるＥＲＥＧの数に基づいて、決定される。１つのＥＰＤＣＣＨセットに構成されるＥＣＣＥの数がＮである場合、各ＥＰＤＣＣＨセットは、０〜Ｎ−１で番号付けされたＥＣＣＥを構成する。例えば、１つのＥＣＣＥに用いられるＥＲＥＧの数が４である場合、４つのＲＢペアで構成されるＥＰＤＣＣＨセットは１６個のＥＣＣＥを構成する。
＜１．６．技術的特徴＞
＜本実施形態におけるＣＡ及びＤＣの詳細＞
端末装置２は複数のセルが設定され、マルチキャリア送信を行うことができる。端末装置２が複数のセルを用いる通信は、ＣＡ（キャリアアグリゲーション）またはＤＣ（デュアルコネクティビティ）と称される。本実施形態に記載の内容は、端末装置２に対して設定される複数のセルのそれぞれまたは一部に適用できる。端末装置２に設定されるセルを、サービングセルとも称する。サービングセルは、端末装置２との通信が確立し、データの送受信が可能であるセルとも言える。
ＣＡおよびＤＣは、物理層の観点では、２つ以上の異なる周波数帯のセルを用いて通信が行われる。ＣＡおよびＤＣをサポートする端末装置２は、２つ以上のセルからの信号を同時に受信する機能、または、２つ以上のセルへの信号を同時に送信する機能を備える。
ＣＡおいて、設定される複数のサービングセルは、１つのプライマリーセル（PCell: Primary Cell）と１つ以上のセカンダリーセル（SCell: Secondary Cell）とを含む。ＣＡをサポートしている端末装置２に対して、１つのプライマリーセルと１つ以上のセカンダリーセルが設定されうる。サービングセルは、プライマリーセルまたはセカンダリーセルである。
ＣＡにおいて、設定される複数のサービングセルは、時間的に同期される。そのため、設定される複数のサービングセルのサブフレームの境界は、揃っている。ＣＡにおいて、複数のサービングセルは、異なるサービングセル間の受信タイミング差がＭＡＣに影響を及ぼさないように、時間同期される。
プライマリーセルは、初期コネクション構築（initial connection establishment）手続きが行なわれたサービングセル、コネクション再構築（connection re-establishment）手続きを開始したサービングセル、または、ハンドオーバ手続きにおいてプライマリーセルと指示されたセルである。プライマリーセルは、プライマリー周波数でオペレーションする。セカンダリーセルは、コネクションの構築または再構築以降に設定されうる。セカンダリーセルは、セカンダリー周波数でオペレーションする。なお、コネクションは、ＲＲＣコネクションとも称される。
ＤＣは、少なくとも２つの異なるネットワークポイントから提供される無線リソースを所定の端末装置２が消費するオペレーションである。ネットワークポイントは、マスター基地局装置（MeNB: Master eNB）とセカンダリー基地局装置（SeNB: Secondary eNB）である。デュアルコネクティビティは、端末装置２が、少なくとも２つのネットワークポイントでＲＲＣ接続を行なうことである。デュアルコネクティビティにおいて、２つのネットワークポイントは、非理想的バックホール（non-ideal backhaul）によって接続されてもよい。
ＤＣにおいて、少なくともＳ１−ＭＭＥ（Mobility Management Entity）に接続され、コアネットワークのモビリティアンカーの役割を果たす基地局装置１をマスター基地局装置と称される。また、端末装置２に対して追加の無線リソースを提供するマスター基地局装置ではない基地局装置１をセカンダリー基地局装置と称される。マスター基地局装置に関連されるサービングセルのグループは、マスターセルグループ（MCG: Master Cell Group）とも呼称される。セカンダリー基地局装置に関連されるサービングセルのグループは、セカンダリーセルグループ（SCG: Secondary Cell Group）とも呼称される。なお、サービングセルのグループを、セルグループ（ＣＧ）と呼称される。
ＤＣにおいて、プライマリーセルは、ＭＣＧに属する。また、ＳＣＧにおいて、プライマリーセルに相当するセカンダリーセルをプライマリーセカンダリーセル（PSCell: Primary Secondary Cell）と称する。ＰＳＣｅｌｌ（ｐＳＣｅｌｌを構成する基地局装置）には、ＰＣｅｌｌ（ＰＣｅｌｌを構成する基地局装置）と同等の機能（能力、性能）がサポートされてもよい。また、ＰＳＣｅｌｌには、ＰＣｅｌｌの一部の機能だけがサポートされてもよい。例えば、ＰＳＣｅｌｌには、ＣＳＳまたはＵＳＳとは異なるサーチスペースを用いて、ＰＤＣＣＨ送信を行なう機能がサポートされてもよい。また、ＰＳＣｅｌｌは、常にアクティベーションの状態であってもよい。また、ＰＳＣｅｌｌは、ＰＵＣＣＨを受信できるセルである。
ＤＣにおいて、無線ベアラ（データ無線ベアラ（DRB: Date Radio Bearer）および／またはシグナリング無線ベアラ（SRB: Signaling Radio Bearer））は、ＭｅＮＢとＳｅＮＢで個別に割り当てられてもよい。
ＤＣには、同期ＤＣと非同期ＤＣの２種類の運用が定義される。同期ＤＣにおいて、設定される２つのＣＧ間は時間的に同期される。そのため、設定される２つのＣＧのサブフレームの境界は、揃っている。同期ＤＣにおいて、端末装置２は、最大３３マイクロ秒の受信タイミング差と最大３５．２１マイクロ秒の送信タイミング差を許容することができる。非同期ＤＣにおいて、設定される２つのＣＧ間は時間的に同期されなくてもよい。そのため、設定される２つのＣＧのサブフレームの境界は、揃ってなくてもよい。非同期ＤＣにおいて、端末装置２は、最大５００マイクロ秒の送受信タイミング差を許容することができる。
ＭＣＧ（ＰＣｅｌｌ）とＳＣＧ（ＰＳＣｅｌｌ）に対して、それぞれ個別にデュプレックスモードが設定されてもよい。ＭＣＧ（ＰＣｅｌｌ）とＳＣＧ（ＰＳＣｅｌｌ）は、互いに同期されなくてもよい。すなわち、ＭＣＧのフレーム境界とＳＣＧのフレーム境界が一致しなくてもよい。ＭＣＧ（ＰＣｅｌｌ）とＳＣＧ（ＰＳＣｅｌｌ）に対して、複数のタイミング調整のためのパラメータ（TAG: Timing Advance Group）が独立に設定されてもよい。デュアルコネクティビティにおいて、端末装置２は、ＭＣＧ内のセルに対応するＵＣＩをＭｅＮＢ（ＰＣｅｌｌ）のみで送信し、ＳＣＧ内のセルに対応するＵＣＩをＳｅＮＢ（ｐＳＣｅｌｌ）のみで送信する。それぞれのＵＣＩの送信において、ＰＵＣＣＨおよび／またはＰＵＳＣＨを用いた送信方法はそれぞれのセルグループで適用される。
ＰＵＣＣＨおよびＰＢＣＨ（ＭＩＢ）は、ＰＣｅｌｌまたはＰＳＣｅｌｌのみで送信される。また、ＰＲＡＣＨは、ＣＧ内のセル間で複数のＴＡＧ（Timing Advance Group）が設定されない限り、ＰＣｅｌｌまたはＰＳＣｅｌｌのみで送信される。
ＰＣｅｌｌまたはＰＳＣｅｌｌでは、ＳＰＳ（Semi-Persistent Scheduling）やＤＲＸ（Discontinuous Transmission）を行ってもよい。セカンダリーセルでは、同じセルグループのＰＣｅｌｌまたはＰＳＣｅｌｌと同じＤＲＸを行ってもよい。
セカンダリーセルにおいて、ＭＡＣの設定に関する情報／パラメータは、基本的に、同じセルグループのＰＣｅｌｌまたはＰＳＣｅｌｌと共有している。一部のパラメータは、セカンダリーセル毎に設定されてもよい。一部のタイマーやカウンタが、ＰＣｅｌｌまたはＰＳＣｅｌｌのみに対して適用されてもよい。
ＣＡにおいて、ＴＤＤ方式が適用されるセルとＦＤＤ方式が適用されるセルが集約されてもよい。ＴＤＤが適用されるセルとＦＤＤが適用されるセルとが集約される場合に、ＴＤＤが適用されるセルおよびＦＤＤが適用されるセルのいずれか一方に対して本開示を適用することができる。
端末装置２は、端末装置２によってＣＡおよび／またはＤＣがサポートされているバンド組み合わせを示す情報（supportedBandCombination）を、基地局装置１に送信する。端末装置２は、バンド組み合わせのそれぞれに対して、異なる複数のバンドにおける前記複数のサービングセルにおける同時送信および受信をサポートしているかどうかを指示する情報を、基地局装置１に送信する。
１つのＣＧに所属する複数のサービングセルは、キャリアアグリゲーションによって通信される。第一のサービングセルと第二のサービングセルが同じセルグループに属する場合、第一のサービングセルと第二のサービングセルはキャリアアグリゲーションによって運用されていると想定することができる。一方で、複数のＣＧは、デュアルコネクティビティによって通信される。それぞれのサービングセルが異なるＣＧに所属する場合、ＤＣによって運用されていると想定することができる。
＜本実施形態におけるリソース割り当ての詳細＞
基地局装置１は、端末装置２にＰＤＳＣＨおよび／またはＰＵＳＣＨのリソース割り当ての方法として、複数の方法を用いることができる。リソース割り当ての方法は、動的スケジューリング、セミパーシステントスケジューリング、マルチサブフレームスケジューリング、およびクロスサブフレームスケジューリングを含む。
動的スケジューリングにおいて、１つのＤＣＩは１つのサブフレームにおけるリソース割り当てを行う。具体的には、あるサブフレームにおけるＰＤＣＣＨまたはＥＰＤＣＣＨは、そのサブフレームにおけるＰＤＳＣＨに対するスケジューリングを行う。あるサブフレームにおけるＰＤＣＣＨまたはＥＰＤＣＣＨは、そのサブフレームより後の所定のサブフレームにおけるＰＵＳＣＨに対するスケジューリングを行う。
マルチサブフレームスケジューリングにおいて、１つのＤＣＩは１つ以上のサブフレームにおけるリソース割り当てを行う。具体的には、あるサブフレームにおけるＰＤＣＣＨまたはＥＰＤＣＣＨは、そのサブフレームより所定数後の１つ以上のサブフレームにおけるＰＤＳＣＨに対するスケジューリングを行う。あるサブフレームにおけるＰＤＣＣＨまたはＥＰＤＣＣＨは、そのサブフレームより所定数後の１つ以上のサブフレームにおけるＰＵＳＣＨに対するスケジューリングを行う。その所定数はゼロ以上の整数にすることができる。その所定数は、あらかじめ規定されてもよいし、物理層シグナリングおよび／またはＲＲＣシグナリングに基づいて決められてもよい。マルチサブフレームスケジューリングにおいて、連続したサブフレームがスケジューリングされてもよいし、所定の周期を有するサブフレームがスケジューリングされてもよい。スケジューリングされるサブフレームの数は、あらかじめ規定されてもよいし、物理層シグナリングおよび／またはＲＲＣシグナリングに基づいて決められてもよい。
クロスサブフレームスケジューリングにおいて、１つのＤＣＩは１つのサブフレームにおけるリソース割り当てを行う。具体的には、あるサブフレームにおけるＰＤＣＣＨまたはＥＰＤＣＣＨは、そのサブフレームより所定数後の１つのサブフレームにおけるＰＤＳＣＨに対するスケジューリングを行う。あるサブフレームにおけるＰＤＣＣＨまたはＥＰＤＣＣＨは、そのサブフレームより所定数後の１つのサブフレームにおけるＰＵＳＣＨに対するスケジューリングを行う。その所定数はゼロ以上の整数にすることができる。その所定数は、あらかじめ規定されてもよいし、物理層シグナリングおよび／またはＲＲＣシグナリングに基づいて決められてもよい。クロスサブフレームスケジューリングにおいて、連続したサブフレームがスケジューリングされてもよいし、所定の周期を有するサブフレームがスケジューリングされてもよい。
セミパーシステントスケジューリング（ＳＰＳ）において、１つのＤＣＩは１つ以上のサブフレームにおけるリソース割り当てを行う。端末装置２は、ＲＲＣシグナリングによってＳＰＳに関する情報が設定され、ＳＰＳを有効にするためのＰＤＣＣＨまたはＥＰＤＣＣＨを検出した場合、ＳＰＳに関する処理を有効にし、ＳＰＳに関する設定に基づいて所定のＰＤＳＣＨおよび／またはＰＵＳＣＨを受信する。端末装置２は、ＳＰＳが有効である時にＳＰＳをリリースするためのＰＤＣＣＨまたはＥＰＤＣＣＨを検出した場合、ＳＰＳをリリース（無効に）し、所定のＰＤＳＣＨおよび／またはＰＵＳＣＨの受信を止める。ＳＰＳのリリースは、所定の条件を満たした場合に基づいて行ってもよい。例えば、所定数の空送信のデータを受信した場合に、ＳＰＳはリリースされる。ＳＰＳをリリースするためのデータの空送信は、ゼロＭＡＣ ＳＤＵ（Service Data Unit）を含むＭＡＣ ＰＤＵ（Protocol Data Unit）に対応する。
ＲＲＣシグナリングによるＳＰＳに関する情報は、ＳＰＳのＲＮＴＩであるＳＰＳ Ｃ−ＲＮＴＩ、ＰＤＳＣＨのスケジューリングされる周期（インターバル）に関する情報、ＰＵＳＣＨのスケジューリングされる周期（インターバル）に関する情報、ＳＰＳをリリースするための設定に関する情報、および／または、ＳＰＳにおけるＨＡＲＱプロセスの番号を含む。ＳＰＳは、プライマリーセルおよび／またはプライマリーセカンダリーセルのみにサポートされる。
＜本実施形態におけるＬＴＥの下りリンクリソースエレメントマッピングの詳細＞
図１０は、本実施形態におけるＬＴＥの下りリンクリソースエレメントマッピングの一例を示す図である。この例では、１つのリソースブロックおよび１つのスロットのＯＦＤＭシンボル数が７である場合において、１つのリソースブロックペアにおけるリソースエレメントの集合が示されている。また、リソースブロックペア内の時間方向に前半の７つのＯＦＤＭシンボルは、スロット０（第１のスロット）とも呼称される。リソースブロックペア内の時間方向に後半の７つのＯＦＤＭシンボルは、スロット１（第２のスロット）とも呼称される。また、各スロット（リソースブロック）におけるＯＦＤＭシンボルのそれぞれは、ＯＦＤＭシンボル番号０〜６で示される。また、リソースブロックペアにおける周波数方向のサブキャリアのそれぞれは、サブキャリア番号０〜１１で示される。なお、システム帯域幅が複数のリソースブロックで構成される場合、サブキャリア番号はそのシステム帯域幅に渡って異なるように割り当てる。例えば、システム帯域幅が６個のリソースブロックで構成される場合、サブキャリア番号０〜７１が割り当てられるサブキャリアが用いられる。なお、本実施形態の説明では、リソースエレメント（ｋ，ｌ）は、サブキャリア番号ｋとＯＦＤＭシンボル番号ｌで示されるリソースエレメントである。
Ｒ０〜Ｒ３で示されるリソースエレメントは、それぞれアンテナポート０〜３のセル固有参照信号を示す。以下では、アンテナポート０〜３のセル固有参照信号はＣＲＳ（Cell-specific RS）とも呼称される。この例では、ＣＲＳが４つのアンテナポートの場合であるが、その数を変えることができる。例えば、ＣＲＳは、１つのアンテナポートまたは２つのアンテナポートを用いることができる。また、ＣＲＳは、セルＩＤに基づいて、周波数方向へシフトすることができる。例えば、ＣＲＳは、セルＩＤを６で割った余りに基づいて、周波数方向へシフトすることができる。
Ｃ１〜Ｃ４で示されるリソースエレメントは、アンテナポート１５〜２２の伝送路状況測定用参照信号（ＣＳＩ−ＲＳ）を示す。Ｃ１〜Ｃ４で示されるリソースエレメントは、それぞれＣＤＭグループ１〜ＣＤＭグループ４のＣＳＩ−ＲＳを示す。ＣＳＩ−ＲＳは、Ｗａｌｓｈ符号を用いた直交系列（直交符号）と、擬似ランダム系列を用いたスクランブル符号とで構成される。また、ＣＳＩ−ＲＳは、ＣＤＭグループ内において、それぞれＷａｌｓｈ符号等の直交符号により符号分割多重される。また、ＣＳＩ−ＲＳは、ＣＤＭグループ間において、互いに周波数分割多重（ＦＤＭ）される。
アンテナポート１５および１６のＣＳＩ−ＲＳはＣ１にマッピングされる。アンテナポート１７および１８のＣＳＩ−ＲＳはＣ２にマッピングされる。アンテナポート１９および２０のＣＳＩ−ＲＳはＣ３にマッピングされる。アンテナポート２１および２２のＣＳＩ−ＲＳはＣ４にマッピングされる。
ＣＳＩ−ＲＳのアンテナポート数は複数規定される。ＣＳＩ−ＲＳは、アンテナポート１５〜２２の８つのアンテナポートに対応する参照信号として設定されることができる。また、ＣＳＩ−ＲＳは、アンテナポート１５〜１８の４つのアンテナポートに対応する参照信号として設定されることができる。また、ＣＳＩ−ＲＳは、アンテナポート１５〜１６の２つのアンテナポートに対応する参照信号として設定されることができる。また、ＣＳＩ−ＲＳは、アンテナポート１５の１つのアンテナポートに対応する参照信号として設定されることができる。ＣＳＩ−ＲＳは、一部のサブフレームにマッピングされることができ、例えば、複数のサブフレーム毎にマッピングされることができる。ＣＳＩ−ＲＳのリソースエレメントに対するマッピングパターンは複数規定される。また、基地局装置１は、端末装置２に対して、複数のＣＳＩ−ＲＳを設定することができる。
ＣＳＩ−ＲＳは、送信電力をゼロにすることができる。送信電力がゼロのＣＳＩ−ＲＳは、ゼロパワーＣＳＩ−ＲＳとも呼称される。ゼロパワーＣＳＩ−ＲＳは、アンテナポート１５〜２２のＣＳＩ−ＲＳとは独立に設定される。なお、アンテナポート１５〜２２のＣＳＩ−ＲＳは、非ゼロパワーＣＳＩ−ＲＳとも呼称される。
基地局装置１は、ＲＲＣシグナリングを通じて、端末装置２に対して固有の制御情報として、ＣＳＩ−ＲＳを設定する。端末装置２は、基地局装置１によりＲＲＣシグナリングを通じて、ＣＳＩ−ＲＳが設定される。また、端末装置２は、干渉電力を測定するためのリソースであるＣＳＩ−ＩＭリソースが設定されることができる。端末装置２は、基地局装置１からの設定に基づいて、ＣＲＳ、ＣＳＩ−ＲＳおよび／またはＣＳＩ−ＩＭリソースを用いて、フィードバック情報を生成する。
Ｄ１〜Ｄ２で示されるリソースエレメントは、それぞれＣＤＭグループ１〜ＣＤＭグループ２のＤＬ−ＤＭＲＳを示す。ＤＬ−ＤＭＲＳは、Ｗａｌｓｈ符号を用いた直交系列（直交符号）と、擬似ランダム系列によるスクランブル系列とを用いて構成される。また、ＤＬ−ＤＭＲＳは、アンテナポート毎に独立であり、それぞれのリソースブロックペア内で多重できる。ＤＬ−ＤＭＲＳは、ＣＤＭおよび／またはＦＤＭにより、アンテナポート間で互いに直交関係にある。ＤＬ−ＤＭＲＳは、ＣＤＭグループ内において、それぞれ直交符号によりＣＤＭされる。ＤＬ−ＤＭＲＳは、ＣＤＭグループ間において、互いにＦＤＭされる。同じＣＤＭグループにおけるＤＬ−ＤＭＲＳは、それぞれ同じリソースエレメントにマッピングされる。同じＣＤＭグループにおけるＤＬ−ＤＭＲＳは、アンテナポート間でそれぞれ異なる直交系列が用いられ、それらの直交系列は互いに直交関係にある。ＰＤＳＣＨ用のＤＬ−ＤＭＲＳは、８つのアンテナポート（アンテナポート７〜１４）の一部または全部を用いることができる。つまり、ＤＬ−ＤＭＲＳに関連付けられるＰＤＳＣＨは、最大８ランクまでのＭＩＭＯ送信ができる。ＥＰＤＣＣＨ用のＤＬ−ＤＭＲＳは、４つのアンテナポート（アンテナポート１０７〜１１０）の一部または全部を用いることができる。また、ＤＬ−ＤＭＲＳは、関連付けられるチャネルのランク数に応じて、ＣＤＭの拡散符号長やマッピングされるリソースエレメントの数を変えることができる。
アンテナポート７、８、１１および１３で送信するＰＤＳＣＨ用のＤＬ−ＤＭＲＳは、Ｄ１で示されるリソースエレメントにマッピングされる。アンテナポート９、１０、１２および１４で送信するＰＤＳＣＨ用のＤＬ−ＤＭＲＳは、Ｄ２で示されるリソースエレメントにマッピングされる。また、アンテナポート１０７および１０８で送信するＥＰＤＣＣＨ用のＤＬ−ＤＭＲＳは、Ｄ１で示されるリソースエレメントにマッピングされる。アンテナポート１０９および１１０で送信するＥＰＤＣＣＨ用のＤＬ−ＤＭＲＳは、Ｄ２で示されるリソースエレメントにマッピングされる。
＜本実施形態におけるＮＲの下りリンクリソースエレメントマッピングの詳細＞
図１１は、本実施形態におけるＮＲの下りリンクリソースエレメントマッピングの一例を示す図である。図１１は、パラメータセット０が用いられる場合に、所定のリソースにおけるリソースエレメントの集合を示す。図１１に示される所定のリソースは、ＬＴＥにおける１つのリソースブロックペアと同じ時間長および周波数帯域幅から成るリソースである。
ＮＲにおいて、所定のリソースは、ＮＲ−ＲＢ（ＮＲリソースブロック）とも呼称される。所定のリソースは、ＮＲ−ＰＤＳＣＨまたはＮＲ−ＰＤＣＣＨの割り当ての単位、所定のチャネルまたは所定の信号のリソースエレメントに対するマッピングの定義を行う単位、または、パラメータセットが設定される単位などに用いることができる。
図１１の例では、所定のリソースは、時間方向においてＯＦＤＭシンボル番号０〜１３で示される１４個のＯＦＤＭシンボル、および、周波数方向においてサブキャリア番号０〜１１で示される１２個のサブキャリアで構成される。システム帯域幅が複数の所定のリソースで構成される場合、サブキャリア番号はそのシステム帯域幅に渡って割り当てる。
Ｃ１〜Ｃ４で示されるリソースエレメントは、アンテナポート１５〜２２の伝送路状況測定用参照信号（ＣＳＩ−ＲＳ）を示す。Ｄ１〜Ｄ２で示されるリソースエレメントは、それぞれＣＤＭグループ１〜ＣＤＭグループ２のＤＬ−ＤＭＲＳを示す。
図１２は、本実施形態におけるＮＲの下りリンクリソースエレメントマッピングの一例を示す図である。図１２は、パラメータセット１が用いられる場合に、所定のリソースにおけるリソースエレメントの集合を示す。図１２に示される所定のリソースは、ＬＴＥにおける１つのリソースブロックペアと同じ時間長および周波数帯域幅から成るリソースである。
図１２の例では、所定のリソースは、時間方向においてＯＦＤＭシンボル番号０〜６で示される７個のＯＦＤＭシンボル、および、周波数方向においてサブキャリア番号０〜２３で示される２４個のサブキャリアで構成される。システム帯域幅が複数の所定のリソースで構成される場合、サブキャリア番号はそのシステム帯域幅に渡って割り当てる。
Ｃ１〜Ｃ４で示されるリソースエレメントは、アンテナポート１５〜２２の伝送路状況測定用参照信号（ＣＳＩ−ＲＳ）を示す。Ｄ１〜Ｄ２で示されるリソースエレメントは、それぞれＣＤＭグループ１〜ＣＤＭグループ２のＤＬ−ＤＭＲＳを示す。
図１３は、本実施形態におけるＮＲの下りリンクリソースエレメントマッピングの一例を示す図である。図１３は、パラメータセット１が用いられる場合に、所定のリソースにおけるリソースエレメントの集合を示す。図１３に示される所定のリソースは、ＬＴＥにおける１つのリソースブロックペアと同じ時間長および周波数帯域幅から成るリソースである。
図１３の例では、所定のリソースは、時間方向においてＯＦＤＭシンボル番号０〜２７で示される２８個のＯＦＤＭシンボル、および、周波数方向においてサブキャリア番号０〜６で示される６個のサブキャリアで構成される。システム帯域幅が複数の所定のリソースで構成される場合、サブキャリア番号はそのシステム帯域幅に渡って割り当てる。
Ｃ１〜Ｃ４で示されるリソースエレメントは、アンテナポート１５〜２２の伝送路状況測定用参照信号（ＣＳＩ−ＲＳ）を示す。Ｄ１〜Ｄ２で示されるリソースエレメントは、それぞれＣＤＭグループ１〜ＣＤＭグループ２のＤＬ−ＤＭＲＳを示す。
＜本実施形態におけるＮＲの自己完結型送信の詳細＞
図１４に、本実施形態における自己完結型送信のフレーム構成の一例を示す。自己完結型送信（self-contained transmission）では、１つの送受信は、先頭から連続する下りリンク送信、ＧＰ、および連続する下りリンク送信の順番で構成される。連続する下りリンク送信には、少なくとも１つの下りリンク制御情報および下りリンクＲＳ（例えば、ＤＭＲＳ）が含まれる。その下りリンク制御情報は、その連続する下りリンク送信に含まれる下りリンク物理チャネルの受信、またはその連続する上りリンク送信に含まれる上りリンク物理チャネルの送信を指示する。その下りリンク制御情報が下りリンク物理チャネルの受信を指示した場合、端末装置２は、その下りリンク制御情報に基づいてその下りリンク物理チャネルの受信を試みる。そして、端末装置２は、その下りリンク物理チャネルの受信成否（デコード成否）を、ＧＰ後に割り当てられる上りリンク送信に含まれる上りリンク制御チャネルによって送信する。一方で、その下りリンク制御情報が上りリンク物理チャネルの送信を指示した場合、その下りリンク制御情報に基づいて送信される上りリンク物理チャネルを上りリンク送信に含めて送信を行う。このように、下りリンク制御情報によって、上りリンクデータの送信と下りリンクデータの送信を柔軟に切り替えることで、上りリンクと下りリンクのトラヒック比率の増減に即座に対応することができる。また、下りリンクの受信成否を直後の上りリンク送信で通知することで、下りリンクの低遅延通信を実現することができる。
単位スロット時間は、下りリンク送信、ＧＰ、または上りリンク送信を定義する最小の時間単位である。単位スロット時間は、下りリンク送信、ＧＰ、または上りリンク送信のいずれかのために予約される。単位スロット時間の中に、下りリンク送信と上りリンク送信の両方は含まれない。単位スロット時間は、その単位スロット時間に含まれるＤＭＲＳと関連付けられるチャネルの最小送信時間としてもよい。１つの単位スロット時間は、例えば、ＮＲのサンプリング間隔（Ts）またはシンボル長の整数倍で定義される。
単位フレーム時間は、１つのスケジューリング情報によって指示される物理チャネルの送信または受信の最小時間であってもよい。単位フレーム時間は、トランスポートブロックが送信される最小時間であってもよい。単位スロット時間は、その単位スロット時間に含まれるＤＭＲＳと関連付けられるチャネルの最大送信時間としてもよい。単位フレーム時間は、端末装置２において上りリンク送信電力を決定する時間単位（上りリンク時間単位）であってもよい。単位フレーム時間は、サブフレームと称されてもよい。単位フレーム時間には、下りリンク送信のみ、上りリンク送信のみ、上りリンク送信と下りリンク送信の組み合わせの３種類のタイプが存在する。１つの単位フレーム時間は、例えば、ＮＲのサンプリング間隔（Ts）、シンボル長、または単位スロット時間の整数倍で定義される。
送受信時間は、１つの送受信の時間である。送受信時間は、１つの下りリンク、上りリンク、またはサイドリンクのデータのトランザクションの時間である。１つの送受信と他の送受信との間は、そのリンクにおけるどの物理チャネルおよび物理信号も送信されない時間（ギャップ）で占められてもよい。送受信時間には、下りリンク、上りリンク、またはサイドリンクのスケジューリングに関する制御情報が送信される物理チャネルを含む。送受信時間には、その送受信時間で送信された下りリンクトランスポートブロックに対するＨＡＲＱ−ＡＣＫが送信される物理チャネルを含んでもよい。端末装置２は、異なる送受信時間でＣＳＩ測定を平均しない。送受信時間は、ＴＴＩと称されてもよい。１つの送受信時間は、例えば、ＮＲのサンプリング間隔（Ts）、シンボル長、単位スロット時間、または単位フレーム時間の整数倍で定義される。
＜本実施形態における上りリンク送信電力の定義＞
本実施形態において、上りリンク送信電力の計算および割り当て（設定）の時間軸における基準となる時間単位（上りリンク時間単位）が定義される。端末装置２は、上りリンク時間単位の区間において、その割り当てられた（設定された）上りリンク送信電力を用いてその所定のチャネルを送信する。上りリンク時間単位の区間において、所定のチャネルに割り当てた（設定された）上りリンク送信電力は増減しない。端末装置２は、既に所定のチャネルに割り当てた（設定された）上りリンク送信電力の一部または全てを他のチャネルの送信のために割り当てる（設定する）ことが困難である。なお、基地局装置１は、その上りリンク時間単位の区間は、端末装置２から送信されるチャネルの上りリンク送信電力が不変であると想定してもよい。
本実施形態において、上りリンク時間単位はＣＧ個別および／またはサービングセル個別に定義される。例えば、上りリンク時間単位は第一のＣＧと第二のＣＧで個別に定義される。例えば、上りリンク時間単位はＭＣＧとＳＣＧで個別に定義される。例えば、上りリンク時間単位は第一のサービングセルと第二のサービングセルで個別に定義される。例えば、上りリンク時間単位はプライマリーセルとセカンダリーセルで個別に定義される。
上りリンク時間単位の一例として、上りリンク時間単位はサブフレームである。上りリンク送信電力の定義の一例として、異なるＣＧ間および／または異なるサービングセル間で上りリンク時間単位は共通の値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＬＴＥのサブフレーム長（１ｍｓ）と同じ値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＬＴＥのスロット長（０．５ｍｓ）と同じ値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＬＴＥのサブフレーム長（１ｍｓ）の整数倍または整数で除算した値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＮＲのサブフレーム長と同じ値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、単位フレーム時間で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、設定されるサービングセルの単位フレーム時間の中で最小の単位フレーム時間で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、上りリンク送信が発生するサービングセルの単位フレーム時間の中で最小の単位フレーム時間で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＮＲの所定の上りリンク物理チャネル（例えば、ＮＲのＰＵＳＣＨ、ＰＵＣＣＨ）の長さと同じで定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＲＲＣシグナリングなどの上位層で設定された値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、ＤＣＩなどの下りリンク制御チャネルから指示された値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、共通サーチスペースに配置された下りリンク制御チャネルから指示された値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、上りリンクグラントに含まれる情報から指定された値で定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、送信される上りリンク物理チャネルに紐付けられるＵＬ−ＤＭＲＳに関連して定義される。例えば、第一のＣＧと第二のＣＧのサービングセルの上りリンク時間単位は、送信される上りリンク物理チャネルに紐付けられるＵＬ−ＤＭＲＳが送信されるシンボルから所定数のシンボルまでと定義される。
上りリンク送信電力の定義の一例として、異なるＣＧ間および／または異なるサービングセル間で上りリンク時間単位は異なる値で定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、そのＣＧのサブフレーム長または単位フレーム時間と同じ値で定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、そのＣＧで送信される所定の上りリンク物理チャネル（例えば、ＰＵＳＣＨ、ＰＵＣＣＨ）の長さと同じ値で定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、ＲＲＣシグナリングなどの上位層で設定された値で定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、ＤＣＩなどの下りリンク制御チャネルから指示された値で定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、上りリンクグラントに含まれる情報から指定された値で定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、そのＣＧのサービングセルで送信される上りリンク物理チャネルに紐付けられるＵＬ−ＤＭＲＳに関連して定義される。例えば、ＣＧのサービングセルの上りリンク時間単位は、そのＣＧのサービングセルで送信される上りリンク物理チャネルに紐付けられるＵＬ−ＤＭＲＳが送信されるシンボルから所定数のシンボルまでと定義される。
なお、端末装置２にＮＲのサービングセルが少なくとも１つ設定されている場合と、端末装置２にＮＲのサービングセルが設定されていない（ＬＴＥのサービングセルのみが設定されている）場合とで、上りリンク時間単位は異なる値が適用されてもよい。例えば、ＭＣＧとＳＣＧのサービングセルの上りリンク時間単位は、ＮＲのサービングセルが少なくとも１つ設定されている場合は、設定されるサービングセルのうちの最小の単位フレーム時間と同じ値で定義され、ＮＲのサービングセルが設定されていない場合は、ＬＴＥのサブフレーム長と同じ値で定義される。例えば、ＭＣＧとＳＣＧのサービングセルの上りリンク時間単位は、ＮＲのサービングセルが少なくとも１つ設定されている場合は、設定されるサービングセルのうちの最小の上りリンク物理チャネルの長さと同じ値で定義され、ＮＲのサービングセルが設定されていない場合は、ＬＴＥの上りリンク物理チャネルの長さと同じ値で定義される。
なお、ＣＡの上りリンク送信電力の計算および割り当て（設定）で適用される上りリンク時間単位と、ＤＣの上りリンク送信電力の計算および割り当て（設定）で適用される上りリンク時間単位は異なってもよく、上記の一例をＤＣとＣＡにそれぞれ適用することができる。例えば、ＤＣで適用される上りリンク時間単位は、ＬＴＥのサブフレーム長（１ｍｓ）と同じ値で定義され、ＣＡで適用される上りリンク時間単位は、上りリンク物理チャネルまたはＳＲＳが発生するサービングセルのサブフレーム長または単位フレーム時間と同じ値で定義される。ＤＣで適用される上りリンク時間単位を、ＣＧの上りリンク時間単位、ＣＡで適用される上りリンク時間単位を、サービングセルの上りリンク時間単位とも呼称される。
なお、上りリンク物理チャネルの送信電力の計算および割り当て（設定）で適用される上りリンク時間単位と、上りリンク物理チャネルの送信電力の計算および割り当て（設定）で適用される上りリンク時間単位は、異なってもよい。また、上りリンク物理チャネルまたは上りリンク物理信号の種類によって、上りリンク時間単位は異なってもよい。例えば、ＰＲＡＣＨの上りリンク時間単位は、そのＰＲＡＣＨの送信を指示するＰＤＣＣＨオーダーで指定される値で定義され、ＰＵＳＣＨの上りリンク時間単位は、上りリンクグラントによって指定される値で定義され、ＰＵＣＣＨの上りリンク時間単位は、そのＰＵＣＣＨが送信される長さで定義され、ＳＲＳの上りリンク時間単位は、サブフレーム長と同じ値で定義されてもよい。
なお、上りリンク時間単位は、ＦＤＤセル（ＦＤＤ運用）とＴＤＤセル（ＴＤＤ運用）で異なってもよい。なお、上りリンク時間単位は、フレーム構成タイプの種類によって異なってもよい。なお、上りリンク時間単位は、ライセンスバンドで運用されるセルと、アンライセンスバンドで運用されるセルとで異なってもよい。
なお、最大上りリンク送信電力が定義される時間単位は、上りリンク時間単位と同じ長さであってもよい。また、最大上りリンク送信電力が定義される上りリンク時間単位は、上りリンク物理チャネルおよび／または上りリンク物理信号に対する上りリンク時間単位とは個別に定義されてもよい。例えば、最大上りリンク送信電力が定義される上りリンク時間単位は、ＬＴＥのサブフレーム長（１ｍｓ）と同じ値で定義され、上りリンク物理チャネルまたはＳＲＳに対する上りリンク送信電力の計算および割り当て（設定）で適用される上りリンク時間単位は、その上りリンク物理チャネルまたはそのＳＲＳが発生するサービングセルのサブフレーム長または単位フレーム時間と同じ値で定義されてもよい。
なお、その上りリンク時間単位よりも長い上りリンク物理チャンネルが送信されてもよい。なお、１つの上りリンク物理チャネルが送信される場合、その上りリンク物理チャンネルが送信される複数の上りリンク時間単位のそれぞれの中に少なくとも１つのＵＬ−ＤＭＲＳが含まれることが好ましい。また、異なる上りリンク時間単位の上りリンク物理チャネルの上りリンク送信電力の計算および割り当て（設定）は、独立であることが好ましい。これにより、端末装置２は１つの上りリンク物理チャネルの送信中であっても上りリンク送信電力を柔軟に変更することができる。
＜本実施形態におけるキャリアアグリゲーションの上りリンク送信電力制御＞
キャリアアグリゲーションが設定された端末装置２は、複数のサービングセルから同時に複数の上りリンク物理チャネルおよび／または上りリンク物理信号を送信することができる。それぞれの上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力は、その送信するチャネルに含まれる制御情報、そのチャネルの送信の指示に用いられたＤＣＩに含まれる制御情報、下りリンクの伝搬路減衰値、上位層からの設定、などに基づいて計算される。
一方で、端末装置２は、上りリンク物理チャネルおよび／または上りリンク物理信号の送信可能な最大電力（最大上りリンク送信電力、PCMAX）が上りリンク時間単位ごとに定義される。その最大上りリンク送信電力を超えないように、それぞれの上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力が決定される。具体的には、上りリンク物理チャネルおよび／または上りリンク物理信号が要求する電力の合計が最大上りリンク送信電力を超えた場合、０から１の間の値を取るスケーリングファクタを用いて、その最大上りリンク送信電力を超えないようにそれぞれの上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力をスケーリングする。
端末装置２に設定された全てのサービングセルの上りリンク時間単位が同じである場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法を示す。
複数のサービングセルでＰＵＳＣＨが同時に発生し、そのＰＵＳＣＨが要求する送信電力の合計が最大上りリンク送信電力を超えた場合、各ＰＵＳＣＨに割り当てられる送信電力はサービングセル間で等割合で縮小される。ＰＵＣＣＨと１つ以上のサービングセルでＰＵＳＣＨが同時に発生し、そのＰＵＣＣＨとＰＵＳＣＨが要求する送信電力の合計が最大上りリンク送信電力を超えた場合、各ＰＵＳＣＨに割り当てられる送信電力は、ＰＵＣＣＨが要求する送信電力を確保した後の余剰電力を超えない範囲内でサービングセル間で等割合で縮小される。ＵＣＩを伴うＰＵＳＣＨと１つ以上のサービングセルでＵＣＩを伴わないＰＵＳＣＨが同時に発生し、ＰＵＳＣＨが要求する送信電力の合計が最大上りリンク送信電力を超えた場合、ＵＣＩを伴わない各ＰＵＳＣＨに割り当てられる送信電力は、ＵＣＩを伴うＰＵＳＣＨが要求する送信電力を確保した後の余剰電力を超えない範囲内でサービングセル間で等割合で縮小される。同様に、複数のサービングセルでＳＲＳが発生し、そのＳＲＳが要求する送信電力の合計が最大上りリンク送信電力を超えた場合に、各ＳＲＳに割り当てられる送信電力も、サービングセル間で等割合で縮小される。なお、所定のサービングセルにおいてＵＣＩを伴わないＰＵＳＣＨの送信が発生し、上りリンク物理チャネルが要求する送信電力の合計が最大上りリンク送信電力を超えた場合、所定のサービングセルにおけるＰＵＳＣＨの送信電力は割り当てられなくてもよい（０を割り当ててもよい）。
端末装置２に設定された全てのサービングセルの上りリンク時間単位が同じである場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の具体例を図１５および図１６より示す。図１５および図１６は、上りリンク物理チャネルがＰＵＳＣＨである場合の一例である。図１５は、上りリンク時間単位が同じサービングセル１とサービングセル２がＣＡによって運用される一例を示す。上りリンク時間単位iにおけるサービングセル１のＰＵＳＣＨが必要とする送信電力をPPUSCH,1(i)とする。同様に、上りリンク時間単位iにおけるサービングセル２のＰＵＳＣＨが必要とする送信電力をPPUSCH,2(i)、上りリンク時間単位iにおけるサービングセルcのＰＵＳＣＨが必要とする送信電力をPPUSCH,c(i)とする。
上りリンク時間単位iの区間で、サービングセルcでＰＵＳＣＨが同時に発生した場合の実際のＰＵＳＣＨの送信電力の割り当て（設定）のプロシージャを図１６に示す。先ず、端末装置２は、サービングセルcの上りリンク時間単位iにおける、ＰＵＳＣＨの送信に必要な電力PPUSCH,c(i)を計算する（Ｓ１６０１）。そして、そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値と、上りリンク時間単位iにおける端末装置２の最大上りリンク送信電力PCMAX(i)の値と比較する（Ｓ１６０２）。即ち、以下に（式１）として示す計算式に基づく比較が行われる。
Figure 2017204742
そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値がPCMAX(i)を超えない場合は（Ｓ１６０２、ＹＥＳ）、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i)で割り当てることができる（Ｓ１６０３）。一方で、そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値がPCMAX(i)を超える場合は（Ｓ１６０１、ＮＯ）、そのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i)と上りリンク時間単位iにおけるスケーリングファクタw(i)とを乗算した値をサービングセルで総和した値がPCMAX(i)を超えないように、スケーリングファクタw(i)を０から１の値となるように決定する（Ｓ１６０４）。即ち、スケーリングファクタw(i)は、以下に（式２）として示す条件式を満たすように決定される。
Figure 2017204742
そして、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i)とスケーリングファクタw(i)とを乗算した値で割り当てる（Ｓ１６０５）。
また、端末装置２に設定された少なくとも２つのサービングセルの上りリンク時間単位が異なる場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第一の例を示す。各サービングセルで発生する上りリンク物理チャネルおよび／または上りリンク物理信号の先頭が揃っている場合は、端末装置２に設定された全てのサービングセルの上りリンク時間単位が同じである場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法と同じ方法を用いる。一方で、各サービングセルで発生する上りリンク物理チャネルおよび／または上りリンク物理信号の先頭が揃っていない場合は、最大上りリンク送信電力から既に上りリンク物理チャネルおよび／または上りリンク物理信号に割り当てられた上りリンク送信電力を減算した余剰電力を超えない範囲内でスケーリングされる。第一の例を換言すると、上りリンク時間単位の先頭が早い順番から上りリンク送信電力を割り当て（設定）される。
端末装置２に設定された少なくとも２つのサービングセルの上りリンク時間単位が異なる場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第一の例の具体例を図１７および図１８より示す。図１７は、上りリンク時間単位が異なるサービングセル１とサービングセル２、およびサービングセルcがＣＡによって運用される一例を示す。なお、cは任意の自然数であり、サービングセルcは設定されたいずれかのサービングセルを指す。サービングセル１とサービングセル２、サービングセルcは、時間軸で同期しているため、１つのサービングセル１の上りリンク時間単位の境界は、どれかのサービングセル２の上りリンク時間単位の境界やサービングセルcの上りリンク時間単位の境界とタイミングが揃う。また、サービングセル１の上りリンク時間単位はサービングセル２の上りリンク時間単位の整数倍である。この一例においては、サービングセル１の上りリンク時間単位は、サービングセル２の上りリンク単位時間の２倍である。サービングセル１の上りリンク時間単位を上りリンク時間単位i1と定義すると、上りリンク時間単位i1と重なるサービングセル２の１つ目の上りリンク時間単位を上りリンク時間単位i2、サービングセル２およびサービングセルcの２つ目の上りリンク時間単位を上りリンク時間単位i2+1と定義することができる。上りリンク時間単位i1におけるサービングセル１のＰＵＳＣＨが必要とする送信電力をPPUSCH,1(i1)とする。同様に、上りリンク時間単位i2におけるサービングセル２のＰＵＳＣＨが必要とする送信電力をPPUSCH,2(i2)、上りリンク時間単位i2におけるサービングセルcのＰＵＳＣＨが必要とする送信電力をPPUSCH,c(i2)とする。さらに、上りリンク時間単位i2+1におけるサービングセル２のＰＵＳＣＨが必要とする送信電力をPPUSCH,2(i2+1)、上りリンク時間単位i2+1におけるサービングセルcのＰＵＳＣＨが必要とする送信電力をPPUSCH,c(i2+1)とする。
上りリンク時間単位i1の区間で、サービングセルcでＰＵＳＣＨが同時に発生した場合の実際のＰＵＳＣＨの送信電力の割り当て（設定）のプロシージャの一例を図１８に示す。先ず、端末装置２は、サービングセルcにおける、ＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)およびPPUSCH,c(i2)を計算する（Ｓ１８０１）。そして、そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値と、上りリンク時間単位i1における端末装置２の最大上りリンク送信電力PCMAX(i1)の値と比較する（Ｓ１８０２）。即ち、以下に（式３）として示す計算式に基づく比較が行われる。
Figure 2017204742
ここで、C1はサービングセル１と同じ上りリンク時間単位の長さのサービングセルの集合、C2はサービングセル２と同じ上りリンク時間単位の長さのサービングセルの集合である。そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値がPCMAX(i1)を超えない場合は（Ｓ１８０２、ＹＥＳ）、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i2)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i2)で割り当てることができる（Ｓ１８０３）。一方で、そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値がPCMAX(i1)を超える場合は（Ｓ１８０２、ＮＯ）、そのＰＵＳＣＨの送信に必要な電力と上りリンク時間単位iにおけるスケーリングファクタw(i1)とを乗算した値をサービングセルで総和した値がPCMAX(i1)を超えないように、スケーリングファクタw(i1)を０から１の値となるように決定する（Ｓ１８０４）。即ち、スケーリングファクタw(i1)は、以下に（式４）として示す条件式を満たすように決定される。
Figure 2017204742
そして、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)とスケーリングファクタw(i1)とを乗算した値、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i2)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i2)とスケーリングファクタw(i1)とを乗算した値で割り当てる（Ｓ１８０５）。
次に、端末装置２は、サービングセルcの上りリンク時間単位i2+1における、ＰＵＳＣＨの送信に必要な電力PPUSCH,c(i2+1)を計算する（Ｓ１８０６）。そして、そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値と、上りリンク時間単位i1における端末装置２の最大上りリンク送信電力PCMAX(i1)から先ほど割り当てられたＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)の総和を減算した値と比較する（Ｓ１８０７）。即ち、以下に（式５）として示す計算式に基づく比較が行われる。
Figure 2017204742
そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値がPCMAX(i1)からP’PUSCH,c(i1)の総和を減算した値を超えない場合は（Ｓ１８０７、ＹＥＳ）、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i2+1)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i2+1)で割り当てることができる（Ｓ１８０８）。一方で、そのＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値がPCMAX(i1)からP’PUSCH,c(i1)の総和を減算した値を超える場合は（Ｓ１８０７、ＮＯ）、そのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i2+1)と上りリンク時間単位i2+1におけるスケーリングファクタw(i2+1)とを乗算した値をサービングセルで総和した値がPCMAX(i1)からP’PUSCH,c(i1)の総和を減算した値を超えないように、スケーリングファクタw(i2+1)を０から１の値となるように決定する（Ｓ１８０９）。即ち、スケーリングファクタw(i2+1)は、以下に（式６）として示す条件式を満たすように決定される。
Figure 2017204742
そして、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i2+1)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i2+1)とスケーリングファクタw(i2+1)とを乗算した値で割り当てる（Ｓ１８１０）。
また、端末装置２に設定された少なくとも２つのサービングセルの上りリンク時間単位が異なる場合の、上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第二の例を示す。各サービングセルで発生する上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力は、設定されたサービングセルの中で最大の上りリンク時間単位を基準として、計算または割り当て（設定）される。所定のサービングセルにおいて、その基準とした上りリンク時間単位の中で複数の上りリンク物理チャネルが発生した場合、端末装置２はその複数の上りリンク物理チャネルが要求する上りリンク送信電力の値を比較し、そのサービングセルの上りリンク物理チャネルが要求する最大送信電力を取得する。そして、サービングセルが要求する最大送信電力の総和が端末装置２の最大上りリンク送信電力を超えた場合には、その最大上りリンク送信電力を超えないようにスケーリングファクタが決定され、そのスケーリングファクタを用いて上りリンク物理チャネルおよび／または上りリンク物理信号をスケーリングする。第二の例を換言すると、上りリンク時間単位が最長のサービングセルで発生する上りリンク送信を基準に、その上りリンク送信と重なる他のサービングセルの上りリンク送信を同時に考慮して送信電力が割り当て（設定）される。
端末装置２に設定された少なくとも２つのサービングセルの上りリンク時間単位が異なる場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第二の例の具体例を図１９より示す。なお、２つのサービングセルの上りリンク時間単位が異なる場合は、第一の例と同様の場合を想定する。
上りリンク時間単位i1の区間で、サービングセルcでＰＵＳＣＨが同時に発生した場合の実際のＰＵＳＣＨの送信電力の割り当て（設定）のプロシージャの一例を図１９に示す。先ず、端末装置２は、サービングセルcにおける、ＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、PPUSCH,c(i2)およびPPUSCH,c(i2+1)を計算する（Ｓ１９０１）。そして、各サービングセルの上りリンク時間単位i1の区間で発生するＰＵＳＣＨの送信に必要な電力の最大値max(PPUSCH,c(i2),PPUSCH,c(i2+1))をサービングセルで総和した値と、上りリンク時間単位i1における端末装置２の最大上りリンク送信電力PCMAX(i1)の値と比較する（Ｓ１９０２）。即ち、以下に（式７）として示す計算式に基づく比較が行われる。
Figure 2017204742
各サービングセルの上りリンク時間単位i1の区間で発生するＰＵＳＣＨの送信に必要な電力の最大値max(PPUSCH,c(i2),PPUSCH,c(i2+1))をサービングセルで総和した値がPCMAX(i1)を超えない場合は（Ｓ１９０２、ＹＥＳ）、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)、P’PUSCH,c(i2)およびP’PUSCH,c(i2+1)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、PPUSCH,c(i2)およびPPUSCH,c(i2+1)で割り当てることができる（Ｓ１９０３）。一方で、各サービングセルの上りリンク時間単位i1の区間で発生するＰＵＳＣＨの送信に必要な電力の最大値max(PPUSCH,c(i2),PPUSCH,c(i2+1))をサービングセルで総和した値がPCMAX(i1)を超える場合は（Ｓ１９０２、ＮＯ）、各サービングセルのＰＵＳＣＨの送信に必要な電力の最大値と上りリンク時間単位i1におけるスケーリングファクタw(i1)とを乗算した値をサービングセルで総和した値がPCMAX(i1)を超えないように、スケーリングファクタw(i1)を０から１の値となるように決定する（Ｓ１９０４）。即ち、スケーリングファクタw(i1)は、以下に（式８）として示す条件式を満たすように決定される。
Figure 2017204742
そして、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)、P’PUSCH,c(i2)およびP’PUSCH,c(i2+1)はそれぞれそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、電力PPUSCH,c(i2)および電力PPUSCH,c(i2+1)とスケーリングファクタw(i1)とを乗算した値で割り当てる（Ｓ１９０５）。
端末装置２に設定された少なくとも２つのサービングセルの上りリンク時間単位が異なる場合の、上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第三の例を示す。各サービングセルで発生する上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力は、設定されたサービングセルの中で最大の上りリンク時間単位を基準として、計算または割り当て（設定）される。所定のタイミング（例えば、サービングセルの中で最小の上りリンク時間単位）において、端末装置２はその複数の上りリンク物理チャネルが要求する上りリンク送信電力のサービングセルでの総和の値を計算する。そして、所定の区間（例えば、サービングセルの中で最大の上りリンク時間単位）の中で最大の総和の値と最大上りリンク送信電力を比較し、その値が最大上りリンク送信電力を超えた場合には、その最大上りリンク送信電力を超えないようにスケーリングファクタが決定され、そのスケーリングファクタを用いて上りリンク物理チャネルおよび／または上りリンク物理信号をスケーリングする。
端末装置２に設定された少なくとも２つのサービングセルの上りリンク時間単位が異なる場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法の第三の例の具体例を図２０より示す。なお、２つのサービングセルの上りリンク時間単位が異なる場合は、第一の例と同様の場合を想定する。
上りリンク時間単位i1の区間で、サービングセルcでＰＵＳＣＨが同時に発生した場合の実際のＰＵＳＣＨの送信電力の割り当て（設定）のプロシージャの一例を図２０に示す。先ず、端末装置２は、サービングセルcにおける、ＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、PPUSCH,c(i2)、およびPPUSCH,c(i2+1)を計算する（Ｓ２００１）。そして、所定のタイミング（上りリンク時間単位i2および上りリンク時間単位i2+1）におけるＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値の中の上りリンク時間単位i1の区間で最大の値と、上りリンク時間単位i1における端末装置２の最大上りリンク送信電力PCMAX(i1)の値と比較する（Ｓ２００２）。即ち、以下に（式９）として示す計算式に基づく比較が行われる。
Figure 2017204742
その最大の値がPCMAX(i1)を超えない場合は（Ｓ２００２、ＹＥＳ）、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)、P’PUSCH,c(i2)およびP’PUSCH,c(i2+1)はそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、PPUSCH,c(i2)およびPPUSCH,c(i2+1)で割り当てることができる（Ｓ２００３）。一方で、その最大の値がPCMAX(i1)を超える場合は（Ｓ２００２、ＮＯ）、所定のタイミング（上りリンク時間単位i2および上りリンク時間単位i2+1）におけるＰＵＳＣＨの送信に必要な電力をサービングセルで総和した値と上りリンク時間単位i1におけるスケーリングファクタw(i1)とを乗算した値の中のサブフレームi1の区間で最大の値がPCMAX(i1)を超えないように、スケーリングファクタw(i1)を０から１の値となるように決定する（Ｓ２００４）。即ち、スケーリングファクタw(i1)は、以下に（式１０）として示す条件式を満たすように決定される。
Figure 2017204742
そして、そのＰＵＳＣＨの最終的な送信電力P’PUSCH,c(i1)、P’PUSCH,c(i2)およびP’PUSCH,c(i2+1)はそれぞれそのＰＵＳＣＨの送信に必要な電力PPUSCH,c(i1)、PPUSCH,c(i2)およびPPUSCH,c(i2+1)とスケーリングファクタw(i1)とを乗算した値で割り当てる（Ｓ２００５）。
なお、上記の一例は、サービングセルが２つの場合における具体例で説明したが、サービングセルが３つ以上のＣＡの場合にも、上記の方法を適用することが可能である。また、サービングセルが３つ以上の場合において、上記の方法を切り替えて適用することも可能である。例えば、スケーリングする上りリンク物理チャネルおよび／または上りリンク物理信号がプライマリーセルまたはプライマリーセカンダリーセルで送信される場合は、上記の第一の例が適用され、スケーリングする上りリンク物理チャネルおよび／または上りリンク物理信号がセカンダリーセルのみで送信される場合は、上記の第三の例が適用されてもよい。
なお、上記の一例は、図１７の無線フレーム構成に従って２種類の異なる長さの上りリンク時間単位を組み合わせた場合を説明したが、これに限らず、例えば、さらにサービングセル２の上りリンク時間単位の長さの半分の上りリンク時間単位であるサービングセルとのＣＡであっても上記の方法を適用することができる。
なお、上記で用いられるPCMAX(i1)は一例であり、上りリンク時間単位i2と上りリンク時間単位i2+1でPCMAXが変わってもよい。つまり、上記でPCMAX(i1)の代わりにPCMAX(i2)およびPCMAX(i2+1)が用いられてもよい。
＜本実施形態におけるデュアルコネクティビティの上りリンク送信電力制御＞
デュアルコネクティビティが設定された端末装置２は、複数のＣＧに所属するサービングセルから同時に複数の上りリンク物理チャネルおよび／または上りリンク物理信号を送信することができる。それぞれの上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力は、その送信するチャネルに含まれる制御情報、そのチャネルの送信の指示に用いられたＤＣＩに含まれる制御情報、下りリンクの伝搬路減衰値、上位層からの設定、などに基づいて計算される。
一方で、端末装置２は、上りリンク物理チャネルおよび／または上りリンク物理信号の送信可能な最大電力（最大上りリンク送信電力、PCMAX）が上りリンク時間単位ごとに定義される。その最大上りリンク送信電力を超えないように、それぞれの上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力が決定される。具体的には、上りリンク物理チャネルおよび／または上りリンク物理信号が要求する電力の合計が最大上りリンク送信電力を超えた場合、ＤＣ電力制御モードによって決定されるＣＧごとの最大上りリンク送信電力に基づいて上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力が縮小される。
端末装置２に設定された２つのＣＧの上りリンク時間単位が同じである場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法を示す。
端末装置２に複数のセルグループが設定される場合、端末装置２は、ＤＣ電力制御モード１またはＤＣ電力制御モード２を用いて、上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力制御を行う。端末装置２は、送信予定の上りリンク物理チャネルおよび／または上りリンク物理信号が要求する送信電力の合計が最大上りリンク送信電力を超えない場合は、その送信電力で送ることができる。一方で、その送信電力の合計が最大上りリンク送信電力を超えた場合は、ＤＣ電力制御モード１またはＤＣ電力制御モード２のいずれかで定められた規定に基づいて送信電力をスケールする、または、所定の上りリンク物理チャネルおよび／または上りリンク物理信号の送信を止める。
ＤＣ電力制御モード１は、端末装置２が同期ＤＣをサポートしている場合、かつ上位層からＤＣ電力制御モード１が設定された場合に、端末装置２に設定される。ＤＣ電力制御モード１は、マスター基地局装置とセカンダリー基地局装置の間のネットワークが同期されている状態を想定しており、異なるセルグループに所属するサービングセル間の最大上りリンクタイミングの差異が所定値以下であった場合に、動作される。すなわち、ＭＣＧの上りリンク時間単位の境界とＳＣＧの上りリンク時間単位の境界が一致している状態を前提に動作される。
ＤＣ電力制御モード１では、端末装置２は、その上りリンク物理チャネルの種類、またはその上りリンク物理チャネルで送信される情報の内容に基づいて優先付けを行い、送信電力を分配する。また、端末装置２は、ＣＧ間で優先順位が同じであった場合には、ＭＣＧに優先して電力を分配する。
ＤＣ電力制御モード１における電力分配の優先順位および電力分配の一例を示す。端末装置２は、ＰＲＡＣＨ、ＨＡＲＱ−ＡＣＫおよび／またはＳＲを含むＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＨＡＲＱ−ＡＣＫもＳＲも含まないＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＵＣＩを伴わないＰＵＳＣＨ、ＳＲＳの順番に送信電力を調整して、割り当てる。さらに、２つのＣＧで同じ上りリンク物理チャネルを有する場合は、ＭＣＧがＳＣＧよりも優先されて送信電力が調整され、割り当てられる。送信電力の調整の順番の具体例として、ＭＣＧおよびＳＣＧが同じ送信タイミングでそれぞれＰＲＡＣＨ、ＨＡＲＱ−ＡＣＫおよび／またはＳＲを含むＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＨＡＲＱ−ＡＣＫもＳＲも含まないＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＵＣＩを伴わないＰＵＳＣＨ、ＳＲＳ送信を有していた場合、ＭＣＧのＰＲＡＣＨ、ＳＣＧのＰＲＡＣＨ、ＭＣＧのＨＡＲＱ−ＡＣＫおよび／またはＳＲを含むＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＳＣＧのＨＡＲＱ−ＡＣＫおよび／またはＳＲを含むＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＭＣＧのＨＡＲＱ−ＡＣＫおよび／またはＳＲを含まないＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＳＣＧのＨＡＲＱ−ＡＣＫおよび／またはＳＲを含まないＵＣＩを伴うＰＵＣＣＨまたはＰＵＳＣＨ、ＭＣＧのＵＣＩを伴わないＰＵＳＣＨ、ＳＣＧのＵＣＩを伴わないＰＵＳＣＨ、ＭＣＧのＳＲＳ、ＳＣＧのＳＲＳの優先順位で送信電力が調整される。
送信電力の調整には、以下に示す（式１１）が用いられる。
Figure 2017204742
具体的には、各上りリンク物理チャネルおよびＳＲＳの送信電力は、上記（式１１）に示すS(i1)を超えない状況を満たすように、調整される。ここで、S(i1)は上りリンク時間単位i1における第一のＣＧの各上りリンク物理チャネルまたは上りリンク物理信号に割り当てることができる送信電力の割り当て（設定）の上限である。上記（式１１）のi1はＣＧ１のサブフレームの番号、i2はＣＧ２の上りリンク時間単位の番号、PCMAX(i1,i2)は上りリンク時間単位i1と上りリンク時間単位i2が重なる期間の最大上りリンク送信電力、Pu(i1)は既に割り当てられたＣＧ１の上りリンク物理チャネルの送信電力の合計、Pq(i2)は既に割り当てられたＣＧ２の上りリンク物理チャネルおよび／またはＳＲＳの送信電力の合計、P’q(i2)はまだ送信電力が割り当てられていないＣＧ２の上りリンク物理チャネルおよび／またはＳＲＳが要求する送信電力の合計、γCG2は上位層から指示されるＣＧ２の上りリンク送信に最低限確保される保障電力の割合、である。ここで、ＣＧ１は送信電力の上限の計算の対象となるＣＧである。例えば、ＭＣＧの上りリンク物理チャネルまたは上りリンク物理信号の送信電力の上限を計算する場合には、ＣＧ１をＭＣＧ、ＣＧ２をＳＣＧとする。また、例えば、ＳＣＧの上りリンク物理チャンネルまたは上りリンク物理信号の送信電力の上限を計算する場合には、ＣＧ１をＳＣＧ、ＣＧ２をＭＣＧとする。
ＤＣ電力制御モード２は、端末装置２が非同期ＤＣをサポートしている場合、かつ上位層からＤＣ電力制御モード１が設定されない場合に、端末装置２に設定される。ＤＣ電力制御モード２は、マスター基地局装置とセカンダリー基地局装置の間のネットワークが同期されていない状態でも動作可能である。すなわち、ＭＣＧの上りリンク時間単位の境界とＳＣＧの上りリンク時間単位の境界が一致していない状態を前提に動作される。
ＤＣ電力制御モード２では、端末装置２は、異なるセルグループに対する保障電力を最低限確保しながら、先の上りリンク時間単位に発生した上りリンク物理チャネルおよび／または上りリンク物理信号に余剰電力を分配する。
ＤＣ電力制御モード２における電力分配の一例を示す。ＣＧ１の上りリンク時間単位i1がＣＧ２の上りリンク時間単位i2-1と上りリンク時間単位i2とに時間軸で重なる場合、端末装置２は、以下に示す（式１２）により決定されるPCG1(i1)を上限として、ＣＧ１に割り当てられる送信電力を決定する。
Figure 2017204742
具体的には、上りリンク時間単位i1で発生するＰＵＣＣＨ、ＰＵＳＣＨ、および／またはＳＲＳが要求する電力の合計がPCG1(i1)を超えた場合、そのPCG1(i1)を超えない状況を満たすように、それぞれの上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力をスケールする。ここで、上記（式１２）におけるPq(i1)はＣＧ１の上りリンク物理チャネルおよび／またはＳＲＳが要求する送信電力の合計、PCMAX(i1,i2-1)は上りリンク時間単位i1と上りリンク時間単位i2-1が重なる期間の最大上りリンク送信電力、PPRACH_CG1(i1)はＣＧ１のサブフレームi1のＰＲＡＣＨの送信電力、PPRACH_CG2(i2-1)はＣＧ２の上りリンク時間単位i2-1のＰＲＡＣＨの送信電力、PPRACH_CG2(i2)はＣＧ２の上りリンク時間単位i2のＰＲＡＣＨの送信電力、PCG2(i2-1)はＣＧ２の上りリンク時間単位i2-1で発生したＰＵＣＣＨ、ＰＵＳＣＨ、および／またはＳＲＳの送信電力の上限値、γCG2は上位層から指示されるＣＧ２の上りリンク送信に最低限確保される保障電力の割合、である。
次に、端末装置２に設定された２つのＣＧの上りリンク時間単位が異なる場合の上りリンク物理チャネルおよび／または上りリンク物理信号の送信電力のスケーリング方法を示す。
同期ＤＣにおいて、端末装置２に対して上りリンク時間単位が異なる複数のＣＧを設定することができる。図２１は、上りリンク時間単位が異なるＣＧ１とＣＧ２が同期ＤＣによって運用される一例を示す。ＣＧ１とＣＧ２は、時間軸で同期しているため、１つのＣＧ１の上りリンク時間単位の境界は、どれかのＣＧ２の上りリンク時間単位の境界とタイミングが揃う。また、ＣＧ１の上りリンク時間単位はＣＧ２の上りリンク時間単位の整数倍である。この一例においては、ＣＧ１の上りリンク時間単位はＣＧ２の上りリンク時間単位の２倍である。ＣＧ１のi1番目の上りリンク時間単位を上りリンク時間単位i1と定義すると、ＣＧ２のi2番目の上りリンク時間単位を上りリンク時間単位i2、ＣＧ２のその次の上りリンク時間単位を上りリンク時間単位i2+1と定義することができる。
上りリンク時間単位i1の区間で、ＣＧ１の上りリンク時間単位i1とＣＧ２の上りリンク時間単位i2および上りリンク時間単位i2+1において上りリンク送信が同時に発生した場合のS(i1)、S(i2)およびS(i2+1)の計算式の一例を、（式１３）、（式１４）、及び（式１５）として以下に示す。
Figure 2017204742
上記（式１３）は、上りリンク時間単位i1におけるＣＧ１のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i1)の計算式の一例である。また、上記（式１４）は、上りリンク時間単位i2におけるＣＧ２のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i2)の計算式の一例である。また、上記（式１５）は、上りリンク時間単位i2+1におけるＣＧ２のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i2+1)の計算式の一例である。この一例は、すなわち、上りリンク時間単位i1で発生する上りリンク送信と、上りリンク時間単位i2で発生する上りリンク送信との電力分配は、２つのＣＧの上りリンク時間単位が同じである場合のＤＣ電力制御モード１に従い、先にそれらの送信電力が割り当て（設定）される。そして、上りリンク時間単位i1および上りリンク時間単位i2で発生した上りリンク送信電力の割り当て（設定）が全て確定した後に、上りリンク時間単位i2+1で発生する上りリンク送信電力が計算される。上りリンク時間単位i2+1で発生する上りリンク送信電力は、上りリンク時間単位i1および上りリンク時間単位i2+1が重なっている区間における端末装置２の最大上りリンク送信電力PCMAX(i1,i2+1)から、上りリンク時間単位i1におけるＣＧ１に既に割り当てられた送信電力Pq(i1)を減算した余剰電力から、分配される。
また、上りリンク時間単位i1の区間で、ＣＧ１の上りリンク時間単位i1とＣＧ２の上りリンク時間単位i2および上りリンク時間単位i2+1において上りリンク送信が同時に発生した場合のS(i1)、S(i2)、およびS(i2+1)の計算式の別の一例を、（式１６）、（式１７）、及び（式１８）として以下に示す。
Figure 2017204742
上記（式１６）は、上りリンク時間単位i1におけるＣＧ１のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i1)の計算式の一例である。また、上記（式１７）は上りリンク時間単位i2におけるＣＧ２のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i2)の計算式の一例である。また、上記（式１８）は上りリンク時間単位i2+1におけるＣＧ２のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i2+1)の計算式の一例である。この一例は、上りリンク時間単位i1における上りリンク送信、上りリンク時間単位i2における上りリンク送信、および上りリンク時間単位i2+1における上りリンク送信の送信電力の割り当て（設定）が同時に行われる。具体的には、上りリンク時間単位i1におけるＣＧ１のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i1)は、上りリンク時間単位i2および上りリンク時間単位i2+1の上りリンク送信を考慮して計算される。上りリンク時間単位i2におけるＣＧ２のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i2)は、上りリンク時間単位i1の上りリンク送信を考慮して計算される。上りリンク時間単位i2+1におけるＣＧ２のＰＵＣＣＨ、ＰＵＳＣＨまたはＳＲＳの送信電力の割り当て（設定）の上限S(i2+1)は、上りリンク時間単位i1の上りリンク送信を考慮して計算される。
非同期ＤＣにおいても、端末装置２に対して上りリンク時間単位が異なる複数のＣＧを設定することができる。図２２は、上りリンク時間単位が異なるＣＧ１とＣＧ２が非同期ＤＣによって運用される一例を示す。ＣＧ１とＣＧ２は、時間軸で同期していないため、１つのＣＧ１の上りリンク時間単位の境界は、ＣＧ２の上りリンク時間単位の境界とはタイミングが揃わない。
この場合においても、端末装置２に設定された２つのＣＧの上りリンク時間単位が同じである場合のＤＣ電力制御モード２を同様に適用することができる。すなわち、端末装置２は、異なるセルグループに対する保障電力を最低限確保しながら、先の上りリンク時間単位に発生した上りリンク物理チャネルおよび／または上りリンク物理信号に余剰電力を分配する。例えば、ＣＧ１の上りリンク時間単位i1の先頭がＣＧ２の上りリンク送信と重なる場合、端末装置２は、前述した（式１２）で決定されるPCG1(i1)を上限として、ＣＧ１に割り当てられる上りリンク送信電力を決定する。
なお、上記の一例の全ては、ＬＴＥセルのみの組み合わせ、ＬＴＥセルとＮＲセルとの組み合わせ、ＮＲセルのみの組み合わせのいずれの場合においても、適用することができる。
なお、本実施形態は、サイドリンク送信にも適用することもできる。例えば、上記の一例において、サイドリンク送信電力の計算および割り当て（設定）の時間軸における基準となる時間単位も上りリンク時間単位として定義されてもよい。その場合、上記の一例は、上りリンク送信、上りリンク物理チャネルおよび上りリンク物理信号をサイドリンク送信、サイドリンク物理チャネルおよびサイドリンク物理信号に置き換えて適用することができる。
＜＜２．応用例＞＞
本開示に係る技術は、様々な製品へ応用可能である。例えば、基地局装置１は、マクロｅＮＢ又はスモールｅＮＢなどのいずれかの種類のｅＮＢ（evolved Node B）として実現されてもよい。スモールｅＮＢは、ピコｅＮＢ、マイクロｅＮＢ又はホーム（フェムト）ｅＮＢなどの、マクロセルよりも小さいセルをカバーするｅＮＢであってよい。その代わりに、基地局装置１は、ＮｏｄｅＢ又はＢＴＳ（Base Transceiver Station）などの他の種類の基地局として実現されてもよい。基地局装置１は、無線通信を制御する本体（基地局装置ともいう）と、本体とは別の場所に配置される１つ以上のＲＲＨ（Remote Radio Head）とを含んでもよい。また、後述する様々な種類の端末が一時的に又は半永続的に基地局機能を実行することにより、基地局装置１として動作してもよい。さらに、基地局装置１の少なくとも一部の構成要素は、基地局装置又は基地局装置のためのモジュールにおいて実現されてもよい。
また、例えば、端末装置２は、スマートフォン、タブレットＰＣ（Personal Computer）、ノートＰＣ、携帯型ゲーム端末、携帯型／ドングル型のモバイルルータ若しくはデジタルカメラなどのモバイル端末、又はカーナビゲーション装置などの車載端末として実現されてもよい。また、端末装置２は、Ｍ２Ｍ（Machine To Machine）通信を行う端末（ＭＴＣ（Machine Type Communication）端末ともいう）として実現されてもよい。さらに、端末装置２の少なくとも一部の構成要素は、これら端末に搭載されるモジュール（例えば、１つのダイで構成される集積回路モジュール）において実現されてもよい。
＜２．１．基地局に関する応用例＞
（第１の応用例）
図２３は、本開示に係る技術が適用され得るｅＮＢの概略的な構成の第１の例を示すブロック図である。ｅＮＢ８００は、１つ以上のアンテナ８１０、及び基地局装置８２０を有する。各アンテナ８１０及び基地局装置８２０は、ＲＦケーブルを介して互いに接続され得る。
アンテナ８１０の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、基地局装置８２０による無線信号の送受信のために使用される。ｅＮＢ８００は、図２３に示したように複数のアンテナ８１０を有し、複数のアンテナ８１０は、例えばｅＮＢ８００が使用する複数の周波数帯域にそれぞれ対応してもよい。なお、図２３にはｅＮＢ８００が複数のアンテナ８１０を有する例を示したが、ｅＮＢ８００は単一のアンテナ８１０を有してもよい。
基地局装置８２０は、コントローラ８２１、メモリ８２２、ネットワークインタフェース８２３及び無線通信インタフェース８２５を備える。
コントローラ８２１は、例えばＣＰＵ又はＤＳＰであってよく、基地局装置８２０の上位レイヤの様々な機能を動作させる。例えば、コントローラ８２１は、無線通信インタフェース８２５により処理された信号内のデータからデータパケットを生成し、生成したパケットをネットワークインタフェース８２３を介して転送する。コントローラ８２１は、複数のベースバンドプロセッサからのデータをバンドリングすることによりバンドルドパケットを生成し、生成したバンドルドパケットを転送してもよい。また、コントローラ８２１は、無線リソース管理（Radio Resource Control）、無線ベアラ制御（Radio Bearer Control）、移動性管理（Mobility Management）、流入制御（Admission Control）又はスケジューリング（Scheduling）などの制御を実行する論理的な機能を有してもよい。また、当該制御は、周辺のｅＮＢ又はコアネットワークノードと連携して実行されてもよい。メモリ８２２は、ＲＡＭ及びＲＯＭを含み、コントローラ８２１により実行されるプログラム、及び様々な制御データ（例えば、端末リスト、送信電力データ及びスケジューリングデータなど）を記憶する。
ネットワークインタフェース８２３は、基地局装置８２０をコアネットワーク８２４に接続するための通信インタフェースである。コントローラ８２１は、ネットワークインタフェース８２３を介して、コアネットワークノード又は他のｅＮＢと通信してもよい。その場合に、ｅＮＢ８００と、コアネットワークノード又は他のｅＮＢとは、論理的なインタフェース（例えば、Ｓ１インタフェース又はＸ２インタフェース）により互いに接続されてもよい。ネットワークインタフェース８２３は、有線通信インタフェースであってもよく、又は無線バックホールのための無線通信インタフェースであってもよい。ネットワークインタフェース８２３が無線通信インタフェースである場合、ネットワークインタフェース８２３は、無線通信インタフェース８２５により使用される周波数帯域よりもより高い周波数帯域を無線通信に使用してもよい。
無線通信インタフェース８２５は、ＬＴＥ（Long Term Evolution）又はＬＴＥ−Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、アンテナ８１０を介して、ｅＮＢ８００のセル内に位置する端末に無線接続を提供する。無線通信インタフェース８２５は、典型的には、ベースバンド（ＢＢ）プロセッサ８２６及びＲＦ回路８２７などを含み得る。ＢＢプロセッサ８２６は、例えば、符号化／復号、変調／復調及び多重化／逆多重化などを行なってよく、各レイヤ（例えば、Ｌ１、ＭＡＣ（Medium Access Control）、ＲＬＣ（Radio Link Control）及びＰＤＣＰ（Packet Data Convergence Protocol））の様々な信号処理を実行する。ＢＢプロセッサ８２６は、コントローラ８２１の代わりに、上述した論理的な機能の一部又は全部を有してもよい。ＢＢプロセッサ８２６は、通信制御プログラムを記憶するメモリ、当該プログラムを実行するプロセッサ及び関連する回路を含むモジュールであってもよく、ＢＢプロセッサ８２６の機能は、上記プログラムのアップデートにより変更可能であってもよい。また、上記モジュールは、基地局装置８２０のスロットに挿入されるカード若しくはブレードであってもよく、又は上記カード若しくは上記ブレードに搭載されるチップであってもよい。一方、ＲＦ回路８２７は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ８１０を介して無線信号を送受信する。
無線通信インタフェース８２５は、図２３に示したように複数のＢＢプロセッサ８２６を含み、複数のＢＢプロセッサ８２６は、例えばｅＮＢ８００が使用する複数の周波数帯域にそれぞれ対応してもよい。また、無線通信インタフェース８２５は、図２３に示したように複数のＲＦ回路８２７を含み、複数のＲＦ回路８２７は、例えば複数のアンテナ素子にそれぞれ対応してもよい。なお、図２３には無線通信インタフェース８２５が複数のＢＢプロセッサ８２６及び複数のＲＦ回路８２７を含む例を示したが、無線通信インタフェース８２５は単一のＢＢプロセッサ８２６又は単一のＲＦ回路８２７を含んでもよい。
図２３に示したｅＮＢ８００において、図８を参照して説明した上位層処理部１０１及び制御部１０３のうち１つ以上の構成要素は、無線通信インタフェース８２５において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、コントローラ８２１において実装されてもよい。一例として、ｅＮＢ８００は、無線通信インタフェース８２５の一部（例えば、ＢＢプロセッサ８２６）若しくは全部、及び／又はコントローラ８２１を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがｅＮＢ８００にインストールされ、無線通信インタフェース８２５（例えば、ＢＢプロセッサ８２６）及び／又はコントローラ８２１が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてｅＮＢ８００、基地局装置８２０又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。
また、図２３に示したｅＮＢ８００において、図８を参照して説明した受信部１０５及び送信部１０７は、無線通信インタフェース８２５（例えば、ＲＦ回路８２７）において実装されてもよい。また、送受信アンテナ１０９は、アンテナ８１０において実装されてもよい。また、ネットワーク通信部１３０は、コントローラ８２１及び／又はネットワークインタフェース８２３において実装されてもよい。
（第２の応用例）
図２４は、本開示に係る技術が適用され得るｅＮＢの概略的な構成の第２の例を示すブロック図である。ｅＮＢ８３０は、１つ以上のアンテナ８４０、基地局装置８５０、及びＲＲＨ８６０を有する。各アンテナ８４０及びＲＲＨ８６０は、ＲＦケーブルを介して互いに接続され得る。また、基地局装置８５０及びＲＲＨ８６０は、光ファイバケーブルなどの高速回線で互いに接続され得る。
アンテナ８４０の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、ＲＲＨ８６０による無線信号の送受信のために使用される。ｅＮＢ８３０は、図２４に示したように複数のアンテナ８４０を有し、複数のアンテナ８４０は、例えばｅＮＢ８３０が使用する複数の周波数帯域にそれぞれ対応してもよい。なお、図２４にはｅＮＢ８３０が複数のアンテナ８４０を有する例を示したが、ｅＮＢ８３０は単一のアンテナ８４０を有してもよい。
基地局装置８５０は、コントローラ８５１、メモリ８５２、ネットワークインタフェース８５３、無線通信インタフェース８５５及び接続インタフェース８５７を備える。コントローラ８５１、メモリ８５２及びネットワークインタフェース８５３は、図２３を参照して説明したコントローラ８２１、メモリ８２２及びネットワークインタフェース８２３と同様のものである。
無線通信インタフェース８５５は、ＬＴＥ又はＬＴＥ−Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、ＲＲＨ８６０及びアンテナ８４０を介して、ＲＲＨ８６０に対応するセクタ内に位置する端末に無線接続を提供する。無線通信インタフェース８５５は、典型的には、ＢＢプロセッサ８５６などを含み得る。ＢＢプロセッサ８５６は、接続インタフェース８５７を介してＲＲＨ８６０のＲＦ回路８６４と接続されることを除き、図２３を参照して説明したＢＢプロセッサ８２６と同様のものである。無線通信インタフェース８５５は、図２３に示したように複数のＢＢプロセッサ８５６を含み、複数のＢＢプロセッサ８５６は、例えばｅＮＢ８３０が使用する複数の周波数帯域にそれぞれ対応してもよい。なお、図２４には無線通信インタフェース８５５が複数のＢＢプロセッサ８５６を含む例を示したが、無線通信インタフェース８５５は単一のＢＢプロセッサ８５６を含んでもよい。
接続インタフェース８５７は、基地局装置８５０（無線通信インタフェース８５５）をＲＲＨ８６０と接続するためのインタフェースである。接続インタフェース８５７は、基地局装置８５０（無線通信インタフェース８５５）とＲＲＨ８６０とを接続する上記高速回線での通信のための通信モジュールであってもよい。
また、ＲＲＨ８６０は、接続インタフェース８６１及び無線通信インタフェース８６３を備える。
接続インタフェース８６１は、ＲＲＨ８６０（無線通信インタフェース８６３）を基地局装置８５０と接続するためのインタフェースである。接続インタフェース８６１は、上記高速回線での通信のための通信モジュールであってもよい。
無線通信インタフェース８６３は、アンテナ８４０を介して無線信号を送受信する。無線通信インタフェース８６３は、典型的には、ＲＦ回路８６４などを含み得る。ＲＦ回路８６４は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ８４０を介して無線信号を送受信する。無線通信インタフェース８６３は、図２４に示したように複数のＲＦ回路８６４を含み、複数のＲＦ回路８６４は、例えば複数のアンテナ素子にそれぞれ対応してもよい。なお、図２４には無線通信インタフェース８６３が複数のＲＦ回路８６４を含む例を示したが、無線通信インタフェース８６３は単一のＲＦ回路８６４を含んでもよい。
図２４に示したｅＮＢ８３０において、図８を参照して説明した上位層処理部１０１及び制御部１０３のうち１つ以上の構成要素は、無線通信インタフェース８５５及び／又は無線通信インタフェース８６３において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、コントローラ８５１において実装されてもよい。一例として、ｅＮＢ８３０は、無線通信インタフェース８５５の一部（例えば、ＢＢプロセッサ８５６）若しくは全部、及び／又はコントローラ８５１を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがｅＮＢ８３０にインストールされ、無線通信インタフェース８５５（例えば、ＢＢプロセッサ８５６）及び／又はコントローラ８５１が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてｅＮＢ８３０、基地局装置８５０又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。
また、図２４に示したｅＮＢ８３０において、例えば、図８を参照して説明した受信部１０５及び送信部１０７は、無線通信インタフェース８６３（例えば、ＲＦ回路８６４）において実装されてもよい。また、送受信アンテナ１０９は、アンテナ８４０において実装されてもよい。また、ネットワーク通信部１３０は、コントローラ８５１及び／又はネットワークインタフェース８５３において実装されてもよい。
＜２．２．端末装置に関する応用例＞
（第１の応用例）
図２５は、本開示に係る技術が適用され得るスマートフォン９００の概略的な構成の一例を示すブロック図である。スマートフォン９００は、プロセッサ９０１、メモリ９０２、ストレージ９０３、外部接続インタフェース９０４、カメラ９０６、センサ９０７、マイクロフォン９０８、入力デバイス９０９、表示デバイス９１０、スピーカ９１１、無線通信インタフェース９１２、１つ以上のアンテナスイッチ９１５、１つ以上のアンテナ９１６、バス９１７、バッテリー９１８及び補助コントローラ９１９を備える。
プロセッサ９０１は、例えばＣＰＵ又はＳｏＣ（System on Chip）であってよく、スマートフォン９００のアプリケーションレイヤ及びその他のレイヤの機能を制御する。メモリ９０２は、ＲＡＭ及びＲＯＭを含み、プロセッサ９０１により実行されるプログラム及びデータを記憶する。ストレージ９０３は、半導体メモリ又はハードディスクなどの記憶媒体を含み得る。外部接続インタフェース９０４は、メモリーカード又はＵＳＢ（Universal Serial Bus）デバイスなどの外付けデバイスをスマートフォン９００へ接続するためのインタフェースである。
カメラ９０６は、例えば、ＣＣＤ（Charge Coupled Device）又はＣＭＯＳ（Complementary Metal Oxide Semiconductor）などの撮像素子を有し、撮像画像を生成する。センサ９０７は、例えば、測位センサ、ジャイロセンサ、地磁気センサ及び加速度センサなどのセンサ群を含み得る。マイクロフォン９０８は、スマートフォン９００へ入力される音声を音声信号へ変換する。入力デバイス９０９は、例えば、表示デバイス９１０の画面上へのタッチを検出するタッチセンサ、キーパッド、キーボード、ボタン又はスイッチなどを含み、ユーザからの操作又は情報入力を受け付ける。表示デバイス９１０は、液晶ディスプレイ（ＬＣＤ）又は有機発光ダイオード（ＯＬＥＤ）ディスプレイなどの画面を有し、スマートフォン９００の出力画像を表示する。スピーカ９１１は、スマートフォン９００から出力される音声信号を音声に変換する。
無線通信インタフェース９１２は、ＬＴＥ又はＬＴＥ−Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、無線通信を実行する。無線通信インタフェース９１２は、典型的には、ＢＢプロセッサ９１３及びＲＦ回路９１４などを含み得る。ＢＢプロセッサ９１３は、例えば、符号化／復号、変調／復調及び多重化／逆多重化などを行なってよく、無線通信のための様々な信号処理を実行する。一方、ＲＦ回路９１４は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ９１６を介して無線信号を送受信する。無線通信インタフェース９１２は、ＢＢプロセッサ９１３及びＲＦ回路９１４を集積したワンチップのモジュールであってもよい。無線通信インタフェース９１２は、図２５に示したように複数のＢＢプロセッサ９１３及び複数のＲＦ回路９１４を含んでもよい。なお、図２５には無線通信インタフェース９１２が複数のＢＢプロセッサ９１３及び複数のＲＦ回路９１４を含む例を示したが、無線通信インタフェース９１２は単一のＢＢプロセッサ９１３又は単一のＲＦ回路９１４を含んでもよい。
さらに、無線通信インタフェース９１２は、セルラー通信方式に加えて、近距離無線通信方式、近接無線通信方式又は無線ＬＡＮ（Local Area Network）方式などの他の種類の無線通信方式をサポートしてもよく、その場合に、無線通信方式ごとのＢＢプロセッサ９１３及びＲＦ回路９１４を含んでもよい。
アンテナスイッチ９１５の各々は、無線通信インタフェース９１２に含まれる複数の回路（例えば、異なる無線通信方式のための回路）の間でアンテナ９１６の接続先を切り替える。
アンテナ９１６の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、無線通信インタフェース９１２による無線信号の送受信のために使用される。スマートフォン９００は、図２５に示したように複数のアンテナ９１６を有してもよい。なお、図２５にはスマートフォン９００が複数のアンテナ９１６を有する例を示したが、スマートフォン９００は単一のアンテナ９１６を有してもよい。
さらに、スマートフォン９００は、無線通信方式ごとにアンテナ９１６を備えてもよい。その場合に、アンテナスイッチ９１５は、スマートフォン９００の構成から省略されてもよい。
バス９１７は、プロセッサ９０１、メモリ９０２、ストレージ９０３、外部接続インタフェース９０４、カメラ９０６、センサ９０７、マイクロフォン９０８、入力デバイス９０９、表示デバイス９１０、スピーカ９１１、無線通信インタフェース９１２及び補助コントローラ９１９を互いに接続する。バッテリー９１８は、図中に破線で部分的に示した給電ラインを介して、図２５に示したスマートフォン９００の各ブロックへ電力を供給する。補助コントローラ９１９は、例えば、スリープモードにおいて、スマートフォン９００の必要最低限の機能を動作させる。
図２５に示したスマートフォン９００において、図９を参照して説明した図９を参照して説明した上位層処理部２０１及び制御部２０３のうち１つ以上の構成要素は、無線通信インタフェース９１２において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、プロセッサ９０１又は補助コントローラ９１９において実装されてもよい。一例として、スマートフォン９００は、無線通信インタフェース９１２の一部（例えば、ＢＢプロセッサ９１３）若しくは全部、プロセッサ９０１、及び／又は補助コントローラ９１９を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがスマートフォン９００にインストールされ、無線通信インタフェース９１２（例えば、ＢＢプロセッサ９１３）、プロセッサ９０１、及び／又は補助コントローラ９１９が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてスマートフォン９００又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。
また、図２５に示したスマートフォン９００において、例えば、図９を参照して説明した受信部２０５及び送信部２０７は、無線通信インタフェース９１２（例えば、ＲＦ回路９１４）において実装されてもよい。また、送受信アンテナ２０９は、アンテナ９１６において実装されてもよい。
（第２の応用例）
図２６は、本開示に係る技術が適用され得るカーナビゲーション装置９２０の概略的な構成の一例を示すブロック図である。カーナビゲーション装置９２０は、プロセッサ９２１、メモリ９２２、ＧＰＳ（Global Positioning System）モジュール９２４、センサ９２５、データインタフェース９２６、コンテンツプレーヤ９２７、記憶媒体インタフェース９２８、入力デバイス９２９、表示デバイス９３０、スピーカ９３１、無線通信インタフェース９３３、１つ以上のアンテナスイッチ９３６、１つ以上のアンテナ９３７及びバッテリー９３８を備える。
プロセッサ９２１は、例えばＣＰＵ又はＳｏＣであってよく、カーナビゲーション装置９２０のナビゲーション機能及びその他の機能を制御する。メモリ９２２は、ＲＡＭ及びＲＯＭを含み、プロセッサ９２１により実行されるプログラム及びデータを記憶する。
ＧＰＳモジュール９２４は、ＧＰＳ衛星から受信されるＧＰＳ信号を用いて、カーナビゲーション装置９２０の位置（例えば、緯度、経度及び高度）を測定する。センサ９２５は、例えば、ジャイロセンサ、地磁気センサ及び気圧センサなどのセンサ群を含み得る。データインタフェース９２６は、例えば、図示しない端子を介して車載ネットワーク９４１に接続され、車速データなどの車両側で生成されるデータを取得する。
コンテンツプレーヤ９２７は、記憶媒体インタフェース９２８に挿入される記憶媒体（例えば、ＣＤ又はＤＶＤ）に記憶されているコンテンツを再生する。入力デバイス９２９は、例えば、表示デバイス９３０の画面上へのタッチを検出するタッチセンサ、ボタン又はスイッチなどを含み、ユーザからの操作又は情報入力を受け付ける。表示デバイス９３０は、ＬＣＤ又はＯＬＥＤディスプレイなどの画面を有し、ナビゲーション機能又は再生されるコンテンツの画像を表示する。スピーカ９３１は、ナビゲーション機能又は再生されるコンテンツの音声を出力する。
無線通信インタフェース９３３は、ＬＴＥ又はＬＴＥ−Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、無線通信を実行する。無線通信インタフェース９３３は、典型的には、ＢＢプロセッサ９３４及びＲＦ回路９３５などを含み得る。ＢＢプロセッサ９３４は、例えば、符号化／復号、変調／復調及び多重化／逆多重化などを行なってよく、無線通信のための様々な信号処理を実行する。一方、ＲＦ回路９３５は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ９３７を介して無線信号を送受信する。無線通信インタフェース９３３は、ＢＢプロセッサ９３４及びＲＦ回路９３５を集積したワンチップのモジュールであってもよい。無線通信インタフェース９３３は、図２６に示したように複数のＢＢプロセッサ９３４及び複数のＲＦ回路９３５を含んでもよい。なお、図２６には無線通信インタフェース９３３が複数のＢＢプロセッサ９３４及び複数のＲＦ回路９３５を含む例を示したが、無線通信インタフェース９３３は単一のＢＢプロセッサ９３４又は単一のＲＦ回路９３５を含んでもよい。
さらに、無線通信インタフェース９３３は、セルラー通信方式に加えて、近距離無線通信方式、近接無線通信方式又は無線ＬＡＮ方式などの他の種類の無線通信方式をサポートしてもよく、その場合に、無線通信方式ごとのＢＢプロセッサ９３４及びＲＦ回路９３５を含んでもよい。
アンテナスイッチ９３６の各々は、無線通信インタフェース９３３に含まれる複数の回路（例えば、異なる無線通信方式のための回路）の間でアンテナ９３７の接続先を切り替える。
アンテナ９３７の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、無線通信インタフェース９３３による無線信号の送受信のために使用される。カーナビゲーション装置９２０は、図２６に示したように複数のアンテナ９３７を有してもよい。なお、図２６にはカーナビゲーション装置９２０が複数のアンテナ９３７を有する例を示したが、カーナビゲーション装置９２０は単一のアンテナ９３７を有してもよい。
さらに、カーナビゲーション装置９２０は、無線通信方式ごとにアンテナ９３７を備えてもよい。その場合に、アンテナスイッチ９３６は、カーナビゲーション装置９２０の構成から省略されてもよい。
バッテリー９３８は、図中に破線で部分的に示した給電ラインを介して、図２６に示したカーナビゲーション装置９２０の各ブロックへ電力を供給する。また、バッテリー９３８は、車両側から給電される電力を蓄積する。
図２６に示したカーナビゲーション装置９２０において、図９を参照して説明した図９を参照して説明した上位層処理部２０１及び制御部２０３のうち１つ以上の構成要素は、無線通信インタフェース９３３において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、プロセッサ９２１において実装されてもよい。一例として、カーナビゲーション装置９２０は、無線通信インタフェース９３３の一部（例えば、ＢＢプロセッサ９３４）若しくは全部及び／又はプロセッサ９２１を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがカーナビゲーション装置９２０にインストールされ、無線通信インタフェース９３３（例えば、ＢＢプロセッサ９３４）及び／又はプロセッサ９２１が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてカーナビゲーション装置９２０又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。
また、図２６に示したカーナビゲーション装置９２０において、例えば、図９を参照して説明した受信部２０５及び送信部２０７は、無線通信インタフェース９３３（例えば、ＲＦ回路９３５）において実装されてもよい。また、送受信アンテナ２０９は、アンテナ９３７において実装されてもよい。
また、本開示に係る技術は、上述したカーナビゲーション装置９２０の１つ以上のブロックと、車載ネットワーク９４１と、車両側モジュール９４２とを含む車載システム（又は車両）９４０として実現されてもよい。即ち、上位層処理部２０１、制御部２０３、受信部２０５、及び送信部２０７のうち少なくともいずれかを備える装置として車載システム（又は車両）９４０が提供されてもよい。車両側モジュール９４２は、車速、エンジン回転数又は故障情報などの車両側データを生成し、生成したデータを車載ネットワーク９４１へ出力する。
＜＜３．むすび＞＞
以上、説明したように、本実施形態に係る無線通信システムにおいて、端末装置は、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てる。また、このとき端末装置は、第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算し、記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算する。このような構成により、端末装置は、多様なユースケースに応じて柔軟に設計された無線アクセス技術を複数多重することが可能となり、ひいては、システムの伝送効率をより向上させることが可能となる。
以上、添付図面を参照しながら本開示の好適な実施形態について詳細に説明したが、本開示の技術的範囲はかかる例に限定されない。本開示の技術分野における通常の知識を有する者であれば、特許請求の範囲に記載された技術的思想の範疇内において、各種の変更例または修正例に想到し得ることは明らかであり、これらについても、当然に本開示の技術的範囲に属するものと了解される。
また、本明細書に記載された効果は、あくまで説明的または例示的なものであって限定的ではない。つまり、本開示に係る技術は、上記の効果とともに、または上記の効果に代えて、本明細書の記載から当業者には明らかな他の効果を奏しうる。
なお、以下のような構成も本開示の技術的範囲に属する。
（１）
無線通信を行う通信部と、
サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てる制御部と、
を備え、
前記制御部は、
前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算し、
前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算する、
端末装置。
（２）
前記第１の時間単位と、前記第２の時間単位とは、略等しい値となるように設定される、前記（１）に記載の端末装置。
（３）
前記第１の時間単位と、前記第２の時間単位とは、ＬＴＥ（Long Term Evolution）のサブフレーム長と略等しくなるように設定される、前記（２）に記載の端末装置。
（４）
前記第１の時間単位と、前記第２の時間単位とは、前記第１のサービングセルにおけるサブフレーム長と、前記第２のサービングセルにおけるサブフレーム長とのうち、最大値と略等しくなるように設定される、前記（２）に記載の端末装置。
（５）
前記第１の時間単位と、前記第２の時間単位とは、互いに異なる値となるように設定される、前記（１）に記載の端末装置。
（６）
前記第１の時間単位は、前記第１のサービングセルにおけるサブフレーム長と略等しくなるように設定され、
前記第２の時間単位は、前記第２のサービングセルにおけるサブフレーム長と略等しくなるように設定される、
前記（５）に記載の端末装置。
（７）
前記第１の時間単位は、前記第１の上りリンク物理チャネルが発生する期間と略等しくなるように設定され、
前記第２の時間単位は、前記第２の上りリンク物理チャネルが発生する期間と略等しくなるように設定される、
前記（５）に記載の端末装置。
（８）
前記第２の時間単位は、前記第１の時間単位の整数倍である、前記（５）に記載の端末装置。
（９）
前記第１のサービングセルと前記第２のサービングセルとが同じセルグループに属し、
前記第１の上りリンク物理チャネルは、前記第２の上りリンク物理チャネルと時間軸で重なり、
前記第１の上りリンク物理チャネルとさらに時間軸で重なり、かつ前記第２のサービングセルで発生する第３の上りリンク物理チャネルは、前記第２の上りリンク物理チャネルの後に発生する場合に、
前記第１の上りリンク物理チャネルと前記第２の上りリンク物理チャネルに乗算される第１のスケーリングファクタと、前記第３の上りリンク物理チャネルに乗算される第２のスケーリングファクタとは個別に決定される、
前記（８）に記載の端末装置。
（１０）
前記第１のスケーリングファクタは、前記第１の上りリンク物理チャネルと前記第２の上りリンク物理チャネルとの間の送信電力の合計に対して、当該第１のスケーリングファクタを乗算した値が、最大上りリンク送信電力を超えない範囲で決定される、
前記（９）に記載の端末装置。
（１１）
前記第２のスケーリングファクタは、前記第３の上りリンク物理チャネルの送信電力に当該第２のスケーリングファクタを乗算した値が、最大上りリンク送信電力から、前記第１の上りリンク物理チャネルの送信電力と前記第１のスケーリングファクタとを乗算した値を減算した値を超えない範囲で決定される、
前記（９）に記載の端末装置。
（１２）
前記第１のサービングセルと前記第２のサービングセルとが同じセルグループに属し、
前記第１の上りリンク物理チャネルは、前記第２の上りリンク物理チャネルと時間軸で重なり、
前記第１の上りリンク物理チャネルと時間軸で重なり、かつ前記第２のサービングセルで発生する第３の上りリンク物理チャネルが、前記第２の上りリンク物理チャネルの後に発生する場合に、
前記第１の上りリンク物理チャネル、前記第２の上りリンク物理チャネル、および前記第３の上りリンク物理チャネルそれぞれには、共通のスケーリングファクタが乗算される、前記（５）に記載の端末装置。
（１３）
前記スケーリングファクタは、
前記第２の上りリンク物理チャネルの送信電力と、前記第３の上りリンク物理チャネルの送信電力と、の間の最大値と、
前記第１の上りリンク物理チャネルの送信電力と、
の合計に対して、当該スケーリングファクタを乗算した値が、最大上りリンク送信電力を超えない範囲で決定される、
前記（１２）に記載の端末装置。
（１４）
前記スケーリングファクタは、
前記第１の上りリンク物理チャネルの送信電力と、前記第２の上りリンク物理チャネルの送信電力との合計と、
前記第１の上りリンク物理チャネルの送信電力と、前記第３の上りリンク物理チャネルの送信電力との合計と、
の間の最大値に対して、当該スケーリングファクタを乗算した値が、最大上りリンク送信電力を超えない範囲で決定される、
前記（１２）に記載の端末装置。
（１５）
無線通信を行う通信部と、
サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定する制御部と、
を備え、
前記制御部は、
前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定し、
前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定する、
基地局装置。
（１６）
無線通信を行うことと、
プロセッサが、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てることと、
前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算することと、
前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算することと、
を含む、通信方法。
（１７）
無線通信を行うことと、
プロセッサが、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定することと、
前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定することと、
前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定することと、
を含む、通信方法。
（１８）
コンピュータに、
無線通信を行うことと、
サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てることと、
前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算することと、
前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算することと、
を実行させる、プログラム。
（１９）
コンピュータに、
無線通信を行うことと、
サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定することと、
前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定することと、
前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定することと、
を実行させる、プログラム。
１ 基地局装置
１０１ 上位層処理部
１０３ 制御部
１０５ 受信部
１０５１ 復号化部
１０５３ 復調部
１０５５ 多重分離部
１０５７ 無線受信部
１０５９ チャネル測定部
１０７ 送信部
１０７１ 符号化部
１０７３ 変調部
１０７５ 多重部
１０７７ 無線送信部
１０７９ リンク参照信号生成部
１０９ 送受信アンテナ
１３０ ネットワーク通信部
２ 端末装置
２０１ 上位層処理部
２０３ 制御部
２０５ 受信部
２０５１ 復号化部
２０５３ 復調部
２０５５ 多重分離部
２０５７ 無線受信部
２０５９ チャネル測定部
２０７ 送信部
２０７１ 符号化部
２０７３ 変調部
２０７５ 多重部
２０７７ 無線送信部
２０７９ リンク参照信号生成部
２０９ 送受信アンテナ

Claims (19)

  1. 無線通信を行う通信部と、
    サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てる制御部と、
    を備え、
    前記制御部は、
    前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算し、
    前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算する、
    端末装置。
  2. 前記第１の時間単位と、前記第２の時間単位とは、略等しい値となるように設定される、請求項１に記載の端末装置。
  3. 前記第１の時間単位と、前記第２の時間単位とは、ＬＴＥ（Long Term Evolution）のサブフレーム長と略等しくなるように設定される、請求項２に記載の端末装置。
  4. 前記第１の時間単位と、前記第２の時間単位とは、前記第１のサービングセルにおけるサブフレーム長と、前記第２のサービングセルにおけるサブフレーム長とのうち、最大値と略等しくなるように設定される、請求項２に記載の端末装置。
  5. 前記第１の時間単位と、前記第２の時間単位とは、互いに異なる値となるように設定される、請求項１に記載の端末装置。
  6. 前記第１の時間単位は、前記第１のサービングセルにおけるサブフレーム長と略等しくなるように設定され、
    前記第２の時間単位は、前記第２のサービングセルにおけるサブフレーム長と略等しくなるように設定される、
    請求項５に記載の端末装置。
  7. 前記第１の時間単位は、前記第１の上りリンク物理チャネルが発生する期間と略等しくなるように設定され、
    前記第２の時間単位は、前記第２の上りリンク物理チャネルが発生する期間と略等しくなるように設定される、
    請求項５に記載の端末装置。
  8. 前記第２の時間単位は、前記第１の時間単位の整数倍である、請求項５に記載の端末装置。
  9. 前記第１のサービングセルと前記第２のサービングセルとが同じセルグループに属し、
    前記第１の上りリンク物理チャネルは、前記第２の上りリンク物理チャネルと時間軸で重なり、
    前記第１の上りリンク物理チャネルとさらに時間軸で重なり、かつ前記第２のサービングセルで発生する第３の上りリンク物理チャネルは、前記第２の上りリンク物理チャネルの後に発生する場合に、
    前記第１の上りリンク物理チャネルと前記第２の上りリンク物理チャネルに乗算される第１のスケーリングファクタと、前記第３の上りリンク物理チャネルに乗算される第２のスケーリングファクタとは個別に決定される、
    請求項８に記載の端末装置。
  10. 前記第１のスケーリングファクタは、前記第１の上りリンク物理チャネルと前記第２の上りリンク物理チャネルとの間の送信電力の合計に対して、当該第１のスケーリングファクタを乗算した値が、最大上りリンク送信電力を超えない範囲で決定される、
    請求項９に記載の端末装置。
  11. 前記第２のスケーリングファクタは、前記第３の上りリンク物理チャネルの送信電力に当該第２のスケーリングファクタを乗算した値が、最大上りリンク送信電力から、前記第１の上りリンク物理チャネルの送信電力と前記第１のスケーリングファクタとを乗算した値を減算した値を超えない範囲で決定される、
    請求項９に記載の端末装置。
  12. 前記第１のサービングセルと前記第２のサービングセルとが同じセルグループに属し、
    前記第１の上りリンク物理チャネルは、前記第２の上りリンク物理チャネルと時間軸で重なり、
    前記第１の上りリンク物理チャネルと時間軸で重なり、かつ前記第２のサービングセルで発生する第３の上りリンク物理チャネルが、前記第２の上りリンク物理チャネルの後に発生する場合に、
    前記第１の上りリンク物理チャネル、前記第２の上りリンク物理チャネル、および前記第３の上りリンク物理チャネルそれぞれには、共通のスケーリングファクタが乗算される、請求項５に記載の端末装置。
  13. 前記スケーリングファクタは、
    前記第２の上りリンク物理チャネルの送信電力と、前記第３の上りリンク物理チャネルの送信電力と、の間の最大値と、
    前記第１の上りリンク物理チャネルの送信電力と、
    の合計に対して、当該スケーリングファクタを乗算した値が、最大上りリンク送信電力を超えない範囲で決定される、
    請求項１２に記載の端末装置。
  14. 前記スケーリングファクタは、
    前記第１の上りリンク物理チャネルの送信電力と、前記第２の上りリンク物理チャネルの送信電力との合計と、
    前記第１の上りリンク物理チャネルの送信電力と、前記第３の上りリンク物理チャネルの送信電力との合計と、
    の間の最大値に対して、当該スケーリングファクタを乗算した値が、最大上りリンク送信電力を超えない範囲で決定される、
    請求項１２に記載の端末装置。
  15. 無線通信を行う通信部と、
    サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定する制御部と、
    を備え、
    前記制御部は、
    前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定し、
    前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定する、
    基地局装置。
  16. 無線通信を行うことと、
    プロセッサが、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てることと、
    前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算することと、
    前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算することと、
    を含む、通信方法。
  17. 無線通信を行うことと、
    プロセッサが、サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定することと、
    前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定することと、
    前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定することと、
    を含む、通信方法。
  18. コンピュータに、
    無線通信を行うことと、
    サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルそれぞれとの間の通信のための電力を割り当てることと、
    前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を、第１の時間単位に基づいて計算することと、
    前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を、第２の時間単位に基づいて計算することと、
    を実行させる、プログラム。
  19. コンピュータに、
    無線通信を行うことと、
    サブフレーム長が互いに異なる第１のサービングセルおよび第２のサービングセルを設定することと、
    前記第１のサービングセルで発生する第１の上りリンク物理チャネルの送信電力を算出するための第１の単位時間を設定することと、
    前記第２のサービングセルで発生する第２の上りリンク物理チャネルの送信電力を算出するための第２の単位時間を設定することと、
    を実行させる、プログラム。
JP2016095529A 2016-05-11 2016-05-11 端末装置、基地局装置、通信方法、及びプログラム Active JP6759695B2 (ja)

Priority Applications (9)

Application Number Priority Date Filing Date Title
JP2016095529A JP6759695B2 (ja) 2016-05-11 2016-05-11 端末装置、基地局装置、通信方法、及びプログラム
CN201780027370.6A CN109076465B (zh) 2016-05-11 2017-03-22 终端设备、基站设备、通信方法和程序
CN202210274560.0A CN114630409B (zh) 2016-05-11 2017-03-22 终端设备、基站设备、通信方法和程序
EP25172893.7A EP4568367A3 (en) 2016-05-11 2017-03-22 Dual connectivity mobile communication system
US16/095,700 US10893480B2 (en) 2016-05-11 2017-03-22 Terminal device, base station device, communication method, and program
EP17795835.2A EP3457769B1 (en) 2016-05-11 2017-03-22 Uplink power scaling for advanced wireless communication systems
EP22181919.6A EP4087334B1 (en) 2016-05-11 2017-03-22 Dual connectivity mobile communication system
ES22181919T ES3034244T3 (en) 2016-05-11 2017-03-22 Dual connectivity mobile communication system
PCT/JP2017/011540 WO2017195474A1 (ja) 2016-05-11 2017-03-22 端末装置、基地局装置、通信方法、及びプログラム

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2016095529A JP6759695B2 (ja) 2016-05-11 2016-05-11 端末装置、基地局装置、通信方法、及びプログラム

Publications (3)

Publication Number Publication Date
JP2017204742A true JP2017204742A (ja) 2017-11-16
JP2017204742A5 JP2017204742A5 (ja) 2019-06-06
JP6759695B2 JP6759695B2 (ja) 2020-09-23

Family

ID=60266529

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2016095529A Active JP6759695B2 (ja) 2016-05-11 2016-05-11 端末装置、基地局装置、通信方法、及びプログラム

Country Status (6)

Country Link
US (1) US10893480B2 (ja)
EP (3) EP3457769B1 (ja)
JP (1) JP6759695B2 (ja)
CN (2) CN114630409B (ja)
ES (1) ES3034244T3 (ja)
WO (1) WO2017195474A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2020519152A (ja) * 2017-05-03 2020-06-25 エルジー エレクトロニクス インコーポレイティド パワーヘッドルームを報告する方法及び装置
WO2020144824A1 (ja) * 2019-01-10 2020-07-16 株式会社Ｎｔｔドコモ ユーザ端末及び無線通信方法
CN112640551A (zh) * 2018-08-29 2021-04-09 上海诺基亚贝尔股份有限公司 传输功率和时间资源的联合分配

Families Citing this family (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018030614A1 (ko) * 2016-08-10 2018-02-15 엘지전자 주식회사 가변 자원 구조를 이용한 신호 전송 방법 및 장치
US12309831B2 (en) * 2017-06-16 2025-05-20 Qualcomm Incorporated Differentiated random access in new radio
MY208266A (en) * 2018-05-09 2025-04-29 Ntt Docomo Inc User equipment and base station apparatus
CN111132296B (zh) * 2018-11-01 2021-06-22 华为技术有限公司 一种数据传输、确定发送功率的方法及设备
US11356962B2 (en) * 2019-01-07 2022-06-07 Qualcomm Incorporated Power control in NR-NR dual connectivity
US11595907B2 (en) * 2019-01-11 2023-02-28 Qualcomm Incorporated Uplink power control for dual connectivity
CN111436110A (zh) * 2019-01-11 2020-07-21 华为技术有限公司 侧链路功率控制方法及终端
WO2020143056A1 (zh) * 2019-01-11 2020-07-16 华为技术有限公司 一种发送上行信号的方法及装置
US12035246B2 (en) * 2019-03-29 2024-07-09 Telefonaktiebolaget Lm Ericsson (Publ) Wireless device, first network node, second network node, and methods performed thereby, for handling a power of transmission
JP2022544311A (ja) * 2019-08-15 2022-10-17 オッポ広東移動通信有限公司 サイドリンク通信を制御する装置及びその方法
EP3993516A4 (en) * 2019-08-15 2022-07-13 Huawei Technologies Co., Ltd. METHOD, APPARATUS, AND COMMUNICATION DEVICE
US12568455B2 (en) * 2019-10-03 2026-03-03 Ntt Docomo, Inc. Terminal and base station apparatus
JP7400964B2 (ja) * 2019-11-08 2023-12-19 富士通株式会社 電力割り当て方法及び装置
CN113225809B (zh) * 2020-01-21 2023-08-01 大唐移动通信设备有限公司 一种上行数据的接收、发送方法、网络设备及终端
US12177794B2 (en) * 2021-03-19 2024-12-24 Qualcomm Incorporated Modifying transmit powers of uplink signals associated with different radio access technologies (RATs)
EP4309427A1 (en) * 2021-03-19 2024-01-24 Qualcomm Incorporated Modifying transmit powers of uplink signals associated with different radio access technologies (rats)
US20220322243A1 (en) * 2021-04-06 2022-10-06 Qualcomm Incorporated Power control for multiplexing uplink control information
CN114828270B (zh) * 2022-04-06 2024-04-12 中国联合网络通信集团有限公司 一种配对调度方法、装置及存储介质

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09191276A (ja) * 1995-11-09 1997-07-22 N T T Ido Tsushinmo Kk 移動通信システム用送受信機
WO2016040290A1 (en) * 2014-09-08 2016-03-17 Interdigital Patent Holdings, Inc. Systems and methods of operating with different transmission time interval (tti) durations

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN1832378B (zh) * 2005-03-11 2011-05-11 大唐移动通信设备有限公司 宽带tdd系统使用高效高性能帧结构进行无线传输的方法
US8665926B2 (en) * 2008-06-26 2014-03-04 Ntt Docomo, Inc. Closed-loop transmission power control method, base station apparatus and terminal
US9526077B2 (en) * 2010-08-10 2016-12-20 Samsung Electronics Co., Ltd. Method and apparatus for reporting power headroom information in mobile communication system supporting carrier aggregation
JP5990815B2 (ja) * 2011-11-07 2016-09-14 シャープ株式会社 基地局、端末、通信システムおよび通信方法
KR20130087965A (ko) * 2012-01-30 2013-08-07 주식회사 팬택 다중 ｔａ 환경에서 상향 링크 전력을 할당하는 방법 및 장치
WO2014003616A1 (en) * 2012-06-28 2014-01-03 Telefonaktiebolaget L M Ericsson (Publ) Method and base station for link adaptation of pdcch in a radio communication system
RU2603626C2 (ru) * 2012-08-23 2016-11-27 Интердиджитал Пэйтент Холдингз, Инк. Работа с множеством планировщиков в беспроводной системе
KR101407094B1 (ko) * 2012-10-31 2014-06-16 엘지전자 주식회사 상향링크 신호 전송 방법 및 장치
JP2014093628A (ja) * 2012-11-02 2014-05-19 Ntt Docomo Inc ユーザ端末、無線通信システム及び無線通信方法
EP3550897A1 (en) * 2013-01-03 2019-10-09 LG Electronics Inc. Method and apparatus for transmitting uplink signals in wireless communication system
WO2014109136A1 (ja) * 2013-01-09 2014-07-17 シャープ株式会社 無線通信装置および無線通信方法
KR101664876B1 (ko) * 2013-05-14 2016-10-12 삼성전자 주식회사 무선 통신 시스템에서 셀간 간섭 제어를 위한 간섭 측정 방법 및 장치
US9357510B2 (en) * 2014-03-31 2016-05-31 Qualcomm Incorporated Power sharing and power headroom reporting in dual connectivity scenarios
EP3139672A4 (en) * 2014-04-30 2018-01-03 Sharp Kabushiki Kaisha Terminal device, base station device, and method
US10314078B2 (en) * 2014-06-05 2019-06-04 Sharp Kabushiki Kaisha Terminal device, base station apparatus, and method
JPWO2016021597A1 (ja) 2014-08-07 2017-06-08 シャープ株式会社 端末装置、基地局装置および方法

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09191276A (ja) * 1995-11-09 1997-07-22 N T T Ido Tsushinmo Kk 移動通信システム用送受信機
WO2016040290A1 (en) * 2014-09-08 2016-03-17 Interdigital Patent Holdings, Inc. Systems and methods of operating with different transmission time interval (tti) durations

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2020519152A (ja) * 2017-05-03 2020-06-25 エルジー エレクトロニクス インコーポレイティド パワーヘッドルームを報告する方法及び装置
US11265826B2 (en) 2017-05-03 2022-03-01 Lg Electronics Inc. Method and apparatus for reporting power headroom
CN112640551A (zh) * 2018-08-29 2021-04-09 上海诺基亚贝尔股份有限公司 传输功率和时间资源的联合分配
CN112640551B (zh) * 2018-08-29 2023-10-24 上海诺基亚贝尔股份有限公司 传输功率和时间资源的联合分配
US11917609B2 (en) 2018-08-29 2024-02-27 Nokia Solutions And Networks Oy Joint allocation of transmission power and time resource
WO2020144824A1 (ja) * 2019-01-10 2020-07-16 株式会社Ｎｔｔドコモ ユーザ端末及び無線通信方法

Also Published As

Publication number Publication date
EP4087334C0 (en) 2025-04-30
CN114630409A (zh) 2022-06-14
ES3034244T3 (en) 2025-08-14
CN114630409B (zh) 2023-12-19
US10893480B2 (en) 2021-01-12
US20190132802A1 (en) 2019-05-02
EP3457769A4 (en) 2019-04-24
JP6759695B2 (ja) 2020-09-23
EP3457769A1 (en) 2019-03-20
EP3457769B1 (en) 2025-02-19
CN109076465B (zh) 2022-03-04
EP4568367A3 (en) 2025-08-20
CN109076465A (zh) 2018-12-21
EP4568367A2 (en) 2025-06-11
EP4087334A1 (en) 2022-11-09
WO2017195474A1 (ja) 2017-11-16
EP4087334B1 (en) 2025-04-30

Similar Documents

Publication Publication Date Title
JP6759695B2 (ja) 端末装置、基地局装置、通信方法、及びプログラム
US10973066B2 (en) Terminal device, base station device, communication method, and program
JP6855701B2 (ja) 通信装置、通信方法及び記録媒体
US20220361177A1 (en) Communication device, communication method, and program for selectively switching between a first physical uplink channel and a second physical uplink channel
JP7209456B2 (ja) 基地局装置、端末装置、通信方法、及びプログラム
JP7006586B2 (ja) 基地局装置、端末装置、方法及び記憶媒体
JP6911296B2 (ja) 通信装置、通信方法、及びプログラム
JP6930107B2 (ja) 基地局装置、端末装置、方法及び記録媒体
JP6753205B2 (ja) 通信装置、通信方法及び記録媒体
WO2018030016A1 (ja) 通信装置、通信方法、及びプログラム
JPWO2017183252A1 (ja) 端末装置、基地局装置、通信方法
JP2017208587A (ja) 端末装置、基地局装置、通信方法
WO2018030158A1 (ja) 通信装置、通信方法及びプログラム
JP2018026661A (ja) 通信装置、通信方法及びプログラム
JPWO2019031135A1 (ja) 通信装置及び通信制御方法

Legal Events

Date Code Title Description
RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20190208

RD03 Notification of appointment of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7423

Effective date: 20190214

RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20190222

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20190423

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20190423

RD02 Notification of acceptance of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7422

Effective date: 20190423

RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20190522

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20200428

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20200624

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20200804

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20200817

R151 Written notification of patent or utility model registration

Ref document number: 6759695

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151
