JP2017226571A - 空洞充填材料、及びそれを用いた空洞充填工法

Info

Publication number: JP2017226571A
Application number: JP2016123531A
Authority: JP
Inventors: 田中　秀弘; Hidehiro Tanaka; 秀弘田中; 雅昭渡辺; Masaaki Watanabe; 佐々木　崇; Takashi Sasaki; 崇佐々木; 巧串橋; Takumi Kushihashi; 盛岡　実; Minoru Morioka; 実盛岡
Original assignee: Denka Co Ltd
Current assignee: Denka Co Ltd
Priority date: 2016-06-22
Filing date: 2016-06-22
Publication date: 2017-12-28
Anticipated expiration: 2036-06-22
Also published as: JP6629147B2

Abstract

【課題】良好な流動性と保持効果で施工性が改善し、そのうえ、六価クロムの溶出を低減することで、環境に配慮した空洞充填材料、及び空洞充填工法を提供する。
【解決手段】（１）セメントとｐＨ９以上で酸化還元電位（ＯＲＰ）が５０ｍｖ以下のＭｇＯ含有量が０．５％以上である亜硫酸カルシウムと水を含有してなり、セメント１００質量部に対して亜硫酸カルシウムを０.０５〜２質量部である空洞充填材料、（２）さらに、ケイ酸塩類、硫酸塩類、アルカリ増粘エマルジョン類、セメント鉱物類の群の中から選ばれる１種又は２種の可塑化材を含有してなる（１）の空洞充填材料、（３）（１）又は（２）の空洞充填材料を空洞に充填してなる空洞充填工法、である。
【選択図】なし

Description

本発明は、土木分野において使用される、空洞にセメントスラリー（ミルクやモルタル）等を充填する空洞充填材料及びそれを用いた空洞充填工法に関する。

トンネルや地下構造物の周辺で湧水が有ると地盤が流れ出て空洞になる場合がある。空洞が出来ると構造物に偏荷重が生じるため、構造物を安定化させるため、空洞を埋めることが行われている。
この際、セメントと水を混合したセメントミルクや骨材を配合したモルタル等を空洞に充填して埋める方法がある（非特許文献１、２）。特に山岳トンネルや都市部の地下構造物等の空洞を施工する場合、施工場所が限定され、空洞充填材料を長距離圧送する必要がある。従来はセメント減水剤等を配合して流動化していた。地盤に直接充填する場合は、六価クロムの溶出が出来るだけ少ない方が好ましい。従来は高炉スラグを配合したり、高炉セメントを用いていたが、施工場所によっては材料の調達が困難な場合がある。一方、自動車道の路盤下や空港の滑走路下の空洞を充填する場合、出来るだけ収縮量が小さいほど好ましい。

特許文献１には、セメント類、ベントナイト類、分散剤および水を含有するＡ液と水ガラス水溶液からなるＢ液からなる空洞充填材が提案されている。特許文献２には、セメントを含有するセメントミルクＡ材と、カルシウムアルミネート、石膏、アクリル酸エステル共重合体エマルジョン等を含有する可塑化材Ｂ材を、注入直前に混合する注入工法が提案されている。特許文献３には、硫酸アルミニウムおよびガラクトマンナンを含むＡ材と、セメントおよびマグネシウム化合物を含むＢ材の混合物からなる二液型グラウト材が提案されている。
近年、セメント産業が各方面の産業副産物を原料に受け入れており、産業副産物に由来する微量成分が、セメントの品質に大きな影響を及ぼし、六価クロムの溶出量などにも大きな違いが出てくる。この微量成分の影響を抑制する方法が強く求められている。
例えば、特許文献４には、亜硫酸カルシウムが、六価クロム還元剤として良く知られている。特許文献５には、亜硫酸カルシウムが、スランプロスを低減する効果も知られている。一般的に試薬の亜硫酸カルシウムは、ｐＨ８．０以下の中性塩である。また、石炭火力発電の排煙脱硫工程から生成する、セッコウ中に含まれている亜硫酸カルシウム半水和物があるが、この物質のｐＨは酸性領域にある。

変状トンネル対策工設計マニュアル、平成１０年２月、鉄道総合研究所発行矢板工法トンネルの背面空洞注入工設計・施工要領、平成１８年１０月、株式会社高速道路総合技術研究所発行

特開２００４−２０４１０２号公報特開２０１３− ９５６３３号公報特開２０１２− ３６０４７号公報特開２０１１−２５５２６９号公報特開平１１− ７９８１９号公報

本発明は、セメントスラリーに特定の亜硫酸カルシウムを用いることにより、良好な流動性およびその保持と六価クロムの溶出量を抑えた空洞充填材の提供が可能になる、空洞充填材料及びそれを用いた空洞充填工法を提供する。

即ち、本発明は、（１）セメントとｐＨ９以上で酸化還元電位（ＯＲＰ）が５０ｍｖ以下のＭｇＯ含有量が０．５％以上である亜硫酸カルシウムと水を含有してなり、セメント１００質量部に対して亜硫酸カルシウムを０.０５〜２質量部である空洞充填材料、（２）さらに、ケイ酸塩類、硫酸塩類、アルカリ増粘エマルジョン類、セメント鉱物類の群の中から選ばれる１種又は２種の可塑化材を含有してなる（１）の空洞充填材料、（３）（１）又は（２）の空洞充填材料を空洞に充填してなる空洞充填工法、である。

本発明の空洞充填材料及び空洞に充填する空洞充填工法において、特定の亜硫酸カルシウムを使用することにより、粘性が改善されるばかりでなく、粘性の保持が可能で六価クロムの溶出が低減するなどの効果を奏する。

以下、本発明を詳細に説明する。
なお、本発明で使用する部や％は特に規定のない限り質量基準である。
また、本発明で言うセメントスラリーとはセメントミルク、セメントモルタル、セメントコンクリートの総称である。

本発明で使用する亜硫酸カルシウムは、そのｐＨがアルカリ性領域であることが、極めて重要である。特にｐＨ９以上でセメントスラリーの流動性の向上・保持効果が大きくなる。
ｐＨ９以上の亜硫酸カルシウムを製造する方法としては、石灰硫黄合剤を製造する際同時に製造することができる。
石灰硫黄合剤は、農薬の１種であり、主に果樹の農薬として用いられ、生石灰と硫黄と水を原料とし、オートクレーブで反応させる。その後、固液分離した液体が石灰硫黄合剤となる。その時に亜硫酸カルシウム半水和物が製造される。その亜硫酸カルシウム半水和物は粉末Ｘ線回折法で確認することができる。この亜硫酸カルシウム半水和物の含有量は乾燥質量１００部中に７５部以上が好ましい。すなわち、本発明の亜硫酸カルシウムは、亜硫酸カルシウム半水和物を主成分として含むものである。

本発明の亜硫酸カルシウムのｐＨがアルカリ性領域であることが、極めて重要である。特にｐＨ９以上でセメントスラリーの流動性の向上・保持効果が大きくなる。ｐＨが９未満では、本発明の効果、すなわち、流動性の向上・保持効果や六価クロムの還元効果、さらには強度発現性が十分に得られない場合がある。
なお、本発明で言うｐＨとは、石灰硫黄合剤の副産物である亜硫酸カルシウム半水和物１０ｇに純水１００ｍｌを加え攪拌した後の上澄み液のｐＨを意味し、イオン電極式ｐＨ計で測定することが出来る。

本発明の亜硫酸カルシウムの酸化還元電位（ＯＲＰ）が、５０ｍｖ以下の範囲にないと、本発明の効果、すなわち、流動性の向上・保持効果や六価クロムの還元効果、さらには強度発現性が十分に得られない場合がある。
なお、本発明で言うＯＲＰとは、石灰硫黄合剤の副産物である亜硫酸カルシウム半水和物１０ｇに純水１００ｍｌを加え攪拌した後の上澄み液のＯＲＰを意味する。
ちなみに、試薬の亜硫酸カルシウムのＯＲＰは、ほぼ１００ｍｖである。

本発明の亜硫酸カルシウムには、ＭｇＯ換算で０．５〜２．０％の範囲でＭｇが含まれる。Ｍｇの含有量がＭｇＯ換算で０．５％未満であると、本発明の効果、すなわち、流動性の向上・保持効果や六価クロムの還元効果、さらには強度発現性が十分に得られない場合がある。

本発明の亜硫酸カルシウムの粒度は、特に限定されるのもではないが、平均粒径で５〜３０μｍの範囲にあり、ブレーン比表面積で２,０００〜８,０００ｃｍ^２／ｇの範囲にあることが好ましい。ブレーン比表面積が２０００ｃｍ^２／ｇ未満では、六価クロムの還元効果について即効性が充分に得られない場合がある。また、８０００ｃｍ^２／ｇを超えると六価クロムの還元効果についてと持続性が充分に得られない場合がある。

本発明では、亜硫酸カルシウムとセメントと水とを混合して空洞充填材料を調製する。

本発明の亜硫酸カルシウムの使用量は、特に限定されるものではないが、通常、セメント１００部に対して０．０１〜２部が好ましく、０．１〜１部がより好ましい。亜硫酸カルシウムの使用量が少ないと、本発明の効果、すなわち、流動性の向上・保持効果や六価クロムの還元効果、さらには強度発現性が十分に得られない場合がある。

本発明で使用するセメントとしては、普通、早強、超早強、低熱、及び中庸熱などの各種ポルトランドセメントや、これらポルトランドセメントに、高炉スラグ、フライアッシュ又はシリカを混合した各種混合セメント、石灰石粉末や高炉徐冷スラグ微粉末などを混合したフィラーセメント、並びに、都市ゴミ焼却灰や下水汚泥焼却灰を原料として製造された環境調和型セメント（エコセメント）などのポルトランドセメント、並びに、市販されている微粒子セメントなどが挙げられ、が挙げられ、これらのうちの一種又は二種以上が使用可能である。また、通常セメントに使用されている成分（例えば石膏等）量を増減して調整されたものも使用可能である。

本発明で使用する水の使用量は、必要強度等で異なり、特に限定されるものではないが、通常、セメント１００部に対して、３０〜２００部が好ましく、５０〜１７５部がより好ましい。３０部未満では空洞充填材料の流動性が小さくなり、材料の圧送性（送給性）や充填性が悪くなる恐れがあり、２００部を超えると強度発現性を阻害するおそれがある。
流動性の評価方法は特に限定されるものではないが、例えば、ＪＨＳＡ３１３（旧日本道路公団）のシリンダー法で評価することが出来る。この方法で測定すると、フロー値が３５ｃｍ±１５ｃｍが好ましい。２０ｃｍ以下になると長期圧送性が悪くなる場合があり、５０ｃｍ以上になると材料が分離する場合がある。

また、空洞充填材料には、それほど高い強度が必要ない場合がある。その時は、高炉スラグ粉末やフライアッシュ、シリカ粉末、石灰石粉末、高炉徐冷スラグ微粉末などを更に混合すると良い。その使用量は材料の粉末度によって異なるので特に限定されるものではないが、セメント１００部に対して、１０〜２００部が好ましく、１５〜１５０部がより好ましい。１０部未満では空洞充填材料の流動性が大きくなり空洞充填性が悪くなる恐れがあり、２００部を超えると流動性が小さくなり空洞充填性が悪くなるおそれがある。

本発明の空洞充填材料を水溜りのある空洞や湧水がある場所等に充填する場合は、ケイ酸塩類、硫酸塩類、アルカリ増粘エマルジョン類、セメント鉱物類からなる１種または２種の可塑化材を混合すると空洞充填率（歩留まり）がさらに良くなる。

ケイ酸塩類としては、特に限定されるものではないが、一般に市販されている水ガラスやコロイダルシリカ等が用いることができる。
硫酸塩類としては、特に限定されるものではないが、一般に市販されている硫酸アルミニウムや硫酸ナトリウム等が用いることができる。
アルカリ増粘エマルジョン類としては、アルカリと接触すると増粘するものであればよく、特に限定されるものではないが、アクリル酸エステル共重合体エマルジョンがある。
セメント鉱物類としては、例えば、カルシウムアルミネート、カルシウムフロロアルミネート、アルミナセメント、Ｃ_２ＡＳ（ゲーレナイト）を含有したカルシウムアルミネート等がある。また、石膏と組み合わせることもできる。

これらケイ酸塩類、硫酸塩類、アルカリ増粘エマルジョン類、セメント鉱物類からなる可塑化材を１種または２種を混合すると充填性がさらに良くなる。
これら可塑化材の添加量は特に限定されるものではなく、空洞充填率（歩留まり）を良くなる量を添加すればよい。例えば、ＪＨＳＡ３１３（旧日本道路公団）のシリンダー法で、フロー値が８ｃｍから１５ｃｍになるように添加するのが好ましい。８ｃｍ以下になると充填性が悪くなる場合があり、１５ｃｍ以上になると材料が流れ出る場合がある。

本発明の空洞充填材料の製造方法は、セメントと空洞充填材料と水とが混合されていれば特に限定するものではない。例えば、回転数１０〜１０００ｒｐｍ程度で回転する一般的なグラウトミキサーにより混合するバッチ混合方式や、管内に羽根を設置しているラインミキサーにより混合する連続混合方式等により混合や攪拌が可能である。

次に、本発明の空洞充填工法について説明する。
得られた空洞充填材料の施工方法は、一般的なスネーク式やプランジャー式やダイヤフラム式等のポンプを用いて空洞に充填する空洞充填工法できる。
可塑化材の添加は空洞に充填する手前に添加する方法が好ましい。
このように空洞に充填した空洞充填材料は、硬化後の収縮の少ないのが特徴である。また、普通セメントを用いた場合でも六価クロムの溶出量を抑えることが可能となる。
この他に水中での分離抵抗性を出すため、水中不分離混和剤やポンプ圧送性を良くするため、分散剤等を併用することが出来る。

以下、実施例、比較例を挙げてさらに詳細に内容を説明するが、本発明はこれらに限定されるものではない。

「実験例１」
セメント１００部に対して水８０部、Ａ〜Ｆのいずれかの亜硫酸カルシウムをセメント１００部に対して０．５部混合して空洞充填材料を作製する。得られた空洞充填材料の流動性の経時掲示変化を測定する。一方、直径５ｃｍ×高さ１０ｃｍの型枠に詰めて、六価クロム溶出量と圧縮強度を測定する。結果を表１に示す。

「使用材料」
セメント：普通ポルトランドセメント、市販品
亜硫酸カルシウムＡ：石灰硫黄合剤製造時、固形分として生成する副産物。亜硫酸カルシウム半水和物含有量８２％、ｐＨが１０．５、酸化還元電位３０ｍｖ、ＭｇＯ含有量が１．０％、ブレーン比表面積２４２０ｃｍ^２/ｇ。
亜硫酸カルシウムＢ：石灰硫黄合剤製造時、固形分として生成する副産物。亜硫酸カルシウム半水和物含有量８０％、ｐＨが１０．０、酸化還元電位３５ｍｖ、ＭｇＯ含有量が１．０％、ブレーン比表面積２３８０ｃｍ^２/ｇ。
亜硫酸カルシウムＣ：石灰硫黄合剤製造時、固形分として生成する副産物。亜硫酸カルシウム半水和物含有量７９％、ｐＨが９．５、酸化還元電位４５ｍｖ、ＭｇＯ含有量が１．０％、ブレーン比表面積２４５０ｃｍ^２/ｇ。
亜硫酸カルシウムＤ：石灰硫黄合剤製造時、固形分として生成する副産物。亜硫酸カルシウム半水和物含有量８８％、ｐＨが９．０、酸化還元電位５０ｍｖ、ＭｇＯ含有量が１．０％、ブレーン比表面積２６１０ｃｍ^２/ｇ。
亜硫酸カルシウムＥ：石灰硫黄合剤製造時、固形分として生成する副産物。亜硫酸カルシウム半水和物含有量７６％、ｐＨが１０．０、酸化還元電位３５ｍｖ、ＭｇＯ含有量が１．０％、ブレーン比表面積２５７０ｃｍ^２/ｇ。
亜硫酸カルシウムＦ：試薬１級の亜硫酸カルシウム含有量９０％、ｐＨが７．７、酸化還元電位１００ｍｖ、ＭｇＯ含有量が０.１％未満、ブレーン比表面積２９１０ｃｍ^２/ｇ。
液体減水剤Ｇ：ナフタレンスルホン酸塩系、デンカ社製、商品名「ＦＴ−５００Ｖ」、ナフタレンスルホン酸含有率４０％

「試験方法」
流動性：得られた空洞充填材料の流動性を直径８ｃｍ×高さ８ｃｍのフローコーンで測定。（目標フロー値：２０ｃｍから５０ｃｍ）測定方法はＪＨＳＡ３１３（旧日本道路公団）のシリンダー法に準拠した。
六価クロム溶出量：得られた空洞充填材料を直径５ｃｍ×高さ１０ｃｍの型枠に詰めて、水が飛ばないようにビニール袋で封緘にして２０℃で材齢７日まで養生する。その後、環境庁台４６号法に従って測定
圧縮強度：得られた空洞充填材料を直径５ｃｍ×高さ１０ｃｍの型枠に詰めて、水が飛ばないようにビニール袋で封緘にして２０℃で材齢２８日まで養生後に耐圧試験機にて測定

表１より本発明の亜硫酸カルシウムを添加した空洞充填材料は、従来の中性域の亜硫酸カルシウムと比較して流動性の保持効果に優れている。六価クロム溶出量を減らしながら、粘性を保持させ、さらに圧縮強度に悪影響を及ぼさないことがわかる。

「実験例２」
亜硫酸カルシウムＡを使用し、セメント１００部に対しての使用量を表２に示すように変化したこと以外は実験例１と同様に行った。結果を表２に示す。

表２より、本発明の石灰硫黄合剤と同時に製造した亜硫酸カルシウムを適量使用することにより、六価クロム溶出量を減らしながら、粘性を保持させ、さらに圧縮強度に悪影響を及ぼさないことがわかる。

「実験例３」

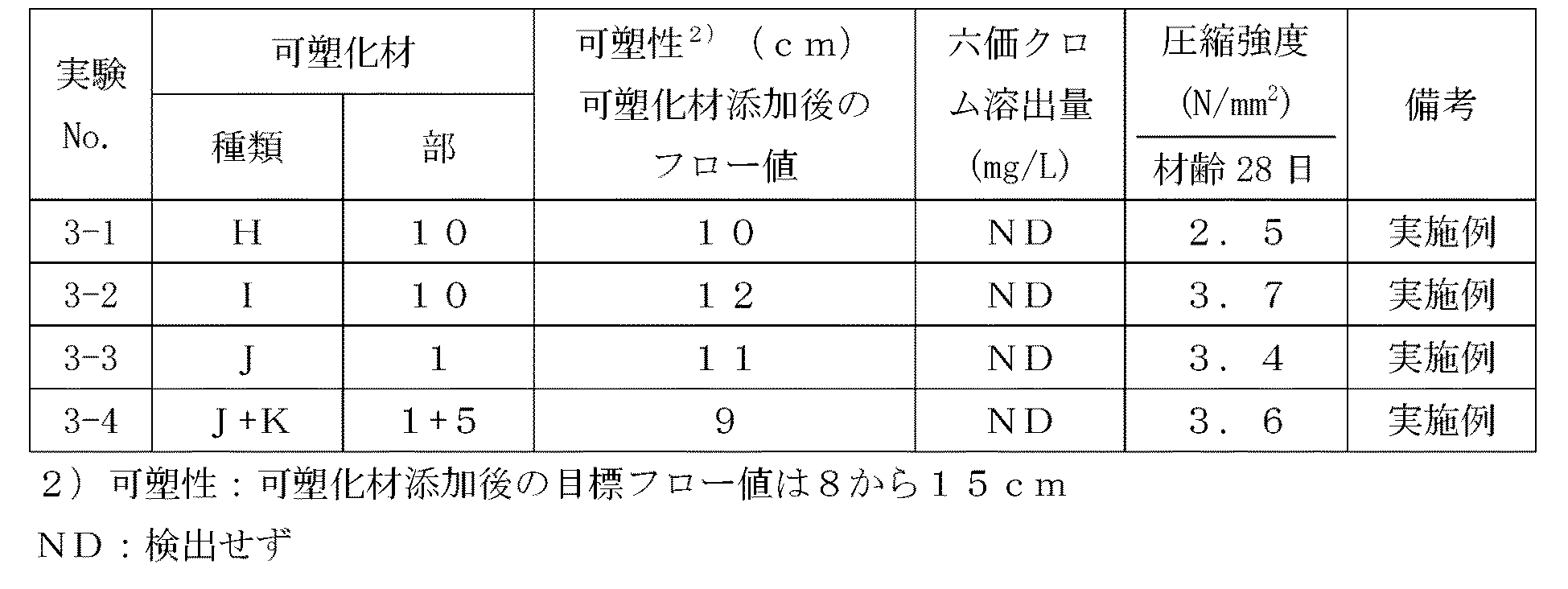

実験No.1-2（亜硫酸カルシウムＡを０．５部）を使用し、可塑化材の種類とセメント１００部に対しての使用量を表３に示すように変化させたこと以外は実験例１と同様に行った。その結果を表３に示す。

「使用材料」
可塑化材Ｈ：３号水ガラス（富士化学社、３号水ガラス）、市販品
可塑化材Ｉ：硫酸アルミニウム水溶液（Ａｌ_２Ｏ_３換算で８．２％））、市販品
可塑化材Ｊ：アクリル酸エステル共重合体エマルジョン、市販品（デンカ社、ＣＧ−１０００）の５％溶液
可塑化材Ｋ：セメント鉱物系可塑化材、市販品（デンカ社、ＣＧ−２０００）の２５％スラリー

「試験方法」
可塑性：得られた空洞充填材料の可塑性を直径８ｃｍ×高さ８ｃｍのフローコーンで測定。測定方法はＪＨＳＡ３１３（旧日本道路公団）のシリンダー法に準拠した。
流動性：直径８ｃｍ×高さ８ｃｍのフローコーンで可塑化材を添加した空洞充填材料の流動性を練り上がり直後に測定した。

表３より、本発明の石灰硫黄合剤と同時に製造した亜硫酸カルシウムは、可塑化材の性能を阻害することなく、六価クロム溶出量を減らすことができる。

本発明の空洞充填材料を使用することにより、良好な流動性と保持効果で施工性が改善し、そのうえ、六価クロムの溶出を低減することで、環境に配慮した材料を提供することが可能となるので土木分野等に好適である。

Claims

セメントとｐＨ９以上で酸化還元電位（ＯＲＰ）が５０ｍｖ以下のＭｇＯ含有量が０．５％以上である亜硫酸カルシウムと水を含有してなり、セメント１００質量部に対して亜硫酸カルシウムを０.０５〜２質量部である空洞充填材料。
さらに、ケイ酸塩類、硫酸塩類、アルカリ増粘エマルジョン類、セメント鉱物類の群の中から選ばれる１種又は２種の可塑化材を含有してなる請求項１に記載の空洞充填材料。
請求項１又は２記載の空洞充填材料を空洞に充填してなる空洞充填工法。
