JP2019089193A - Ｃｍｐ研磨パッドのための高いｕｖ透過率を有する脂肪族ｕｖ硬化ポリウレタン光学的終点検出窓 - Google Patents

Ｃｍｐ研磨パッドのための高いｕｖ透過率を有する脂肪族ｕｖ硬化ポリウレタン光学的終点検出窓 Download PDF

Info

Publication number
JP2019089193A
JP2019089193A JP2018214337A JP2018214337A JP2019089193A JP 2019089193 A JP2019089193 A JP 2019089193A JP 2018214337 A JP2018214337 A JP 2018214337A JP 2018214337 A JP2018214337 A JP 2018214337A JP 2019089193 A JP2019089193 A JP 2019089193A
Authority
JP
Japan
Prior art keywords
polishing pad
cmp
chemical mechanical
meth
alicyclic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2018214337A
Other languages
English (en)
Other versions
JP7207963B2 (ja
Inventor
マシュー・アール・ガディンスキ
R Gadinski Matthew
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
DuPont Electronic Materials Holding Inc
Original Assignee
Rohm and Haas Electronic Materials CMP Holdings Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Rohm and Haas Electronic Materials CMP Holdings Inc filed Critical Rohm and Haas Electronic Materials CMP Holdings Inc
Publication of JP2019089193A publication Critical patent/JP2019089193A/ja
Application granted granted Critical
Publication of JP7207963B2 publication Critical patent/JP7207963B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/81—Unsaturated isocyanates or isothiocyanates
    • C08G18/8141—Unsaturated isocyanates or isothiocyanates masked
    • C08G18/815—Polyisocyanates or polyisothiocyanates masked with unsaturated compounds having active hydrogen
    • C08G18/8158—Polyisocyanates or polyisothiocyanates masked with unsaturated compounds having active hydrogen with unsaturated compounds having only one group containing active hydrogen
    • C08G18/8175—Polyisocyanates or polyisothiocyanates masked with unsaturated compounds having active hydrogen with unsaturated compounds having only one group containing active hydrogen with esters of acrylic or alkylacrylic acid having only one group containing active hydrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F299/00—Macromolecular compounds obtained by interreacting polymers involving only carbon-to-carbon unsaturated bond reactions, in the absence of non-macromolecular monomers
    • C08F299/02—Macromolecular compounds obtained by interreacting polymers involving only carbon-to-carbon unsaturated bond reactions, in the absence of non-macromolecular monomers from unsaturated polycondensates
    • C08F299/06—Macromolecular compounds obtained by interreacting polymers involving only carbon-to-carbon unsaturated bond reactions, in the absence of non-macromolecular monomers from unsaturated polycondensates from polyurethanes
    • C08F299/065—Macromolecular compounds obtained by interreacting polymers involving only carbon-to-carbon unsaturated bond reactions, in the absence of non-macromolecular monomers from unsaturated polycondensates from polyurethanes from polyurethanes with side or terminal unsaturations
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B24—GRINDING; POLISHING
    • B24B—MACHINES, DEVICES, OR PROCESSES FOR GRINDING OR POLISHING; DRESSING OR CONDITIONING OF ABRADING SURFACES; FEEDING OF GRINDING, POLISHING, OR LAPPING AGENTS
    • B24B37/00—Lapping machines or devices; Accessories
    • B24B37/11—Lapping tools
    • B24B37/20—Lapping pads for working plane surfaces
    • B24B37/205—Lapping pads for working plane surfaces provided with a window for inspecting the surface of the work being lapped
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B24—GRINDING; POLISHING
    • B24B—MACHINES, DEVICES, OR PROCESSES FOR GRINDING OR POLISHING; DRESSING OR CONDITIONING OF ABRADING SURFACES; FEEDING OF GRINDING, POLISHING, OR LAPPING AGENTS
    • B24B37/00—Lapping machines or devices; Accessories
    • B24B37/11—Lapping tools
    • B24B37/20—Lapping pads for working plane surfaces
    • B24B37/24—Lapping pads for working plane surfaces characterised by the composition or properties of the pad materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/46—Polymerisation initiated by wave energy or particle radiation
    • C08F2/48—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/46—Polymerisation initiated by wave energy or particle radiation
    • C08F2/48—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light
    • C08F2/50—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light with sensitising agents
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/04—Acids; Metal salts or ammonium salts thereof
    • C08F220/06—Acrylic acid; Methacrylic acid; Metal salts or ammonium salts thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/12—Esters of monohydric alcohols or phenols
    • C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
    • C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/34—Esters containing nitrogen, e.g. N,N-dimethylaminoethyl (meth)acrylate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/34—Esters containing nitrogen, e.g. N,N-dimethylaminoethyl (meth)acrylate
    • C08F220/343—Esters containing nitrogen, e.g. N,N-dimethylaminoethyl (meth)acrylate in the form of urethane links
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F290/00—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups
    • C08F290/02—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups on to polymers modified by introduction of unsaturated end groups
    • C08F290/06—Polymers provided for in subclass C08G
    • C08F290/067—Polyurethanes; Polyureas
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
    • C08G18/44—Polycarbonates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4825—Polyethers containing two hydroxy groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4854—Polyethers containing oxyalkylene groups having four carbon atoms in the alkylene group
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
    • C08G18/75—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic
    • C08G18/758—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic containing two or more cycloaliphatic rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G81/00—Macromolecular compounds obtained by interreacting polymers in the absence of monomers, e.g. block polymers
    • C08G81/02—Macromolecular compounds obtained by interreacting polymers in the absence of monomers, e.g. block polymers at least one of the polymers being obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • C08G81/024—Block or graft polymers containing sequences of polymers of C08C or C08F and of polymers of C08G
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L75/00—Compositions of polyureas or polyurethanes; Compositions of derivatives of such polymers
    • C08L75/04—Polyurethanes
    • C08L75/14—Polyurethanes having carbon-to-carbon unsaturated bonds
    • C08L75/16—Polyurethanes having carbon-to-carbon unsaturated bonds having terminal carbon-to-carbon unsaturated bonds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09G—POLISHING COMPOSITIONS; SKI WAXES
    • C09G1/00—Polishing compositions
    • C09G1/06—Other polishing compositions
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09G—POLISHING COMPOSITIONS; SKI WAXES
    • C09G1/00—Polishing compositions
    • C09G1/06—Other polishing compositions
    • C09G1/14—Other polishing compositions based on non-waxy substances
    • C09G1/16—Other polishing compositions based on non-waxy substances on natural or synthetic resins
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P52/00—Grinding, lapping or polishing of wafers, substrates or parts of devices
    • H10P52/40—Chemomechanical polishing [CMP]
    • H10P52/403—Chemomechanical polishing [CMP] of conductive or resistive materials

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Mechanical Treatment Of Semiconductor (AREA)
  • Finish Polishing, Edge Sharpening, And Grinding By Specific Grinding Devices (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Macromonomer-Based Addition Polymer (AREA)

Abstract

【課題】硬度又はその欠損にかかわらず、湿潤時に優れた耐久性を示す終点検出窓を提供する。【解決手段】半導体基板から選択される基板を研磨するためのケミカルメカニカル（ＣＭＰ）研磨パッドであって、脂環式ジカルバミン酸エステルを介して４５０〜２，０００の平均分子量を有するポリエーテル、ポリカーボネート若しくはポリエステル鎖に結合した２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマー、又はその脂環式ウレタンオリゴマーと、脂肪族開始剤との反応混合物の硬化生成物である１以上の終点検出窓を有するＣＭＰ研磨パッドを含み、ウレタンマクロモノマー中の総イソシアネート含量が３．３〜１０重量％の範囲であり、そして、更に、該組成物が、５重量％未満の未反応（メタ）アクリレートモノマーを含み、かつ、未反応イソシアネートを実質的に含有しないＣＭＰ研磨パッドとする。【選択図】なし

Description

本発明は、紫外（ＵＶ）透過性終点検出窓のための配合物、１以上の終点検出窓を有するケミカルメカニカル研磨パッド（ＣＭＰ研磨パッド）、及びＣＭＰ研磨パッドを使用したＣＭＰ研磨のための方法に関する。より具体的には、本発明は、脂環式ジカルバミン酸エステルを介してポリエーテル、ポリカーボネート若しくはポリエステル鎖に結合した２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマー、又はその脂環式ウレタンオリゴマーと、脂肪族開始剤、例えば光開始剤又は熱開始剤、例えばアゾ−ビスイソブチロニトリル（ＡＩＢＮ）との反応混合物を含む組成物、並びに、前記反応混合物の硬化生成物である１以上の終点検出窓を有するＣＭＰ研磨パッド並びにその製造法及び使用法に関する。
ケミカルメカニカル平坦化、又はケミカルメカニカル研磨（ＣＭＰ）は、集積回路及び他の電子デバイス用基板、例えば半導体ウェーハを含む、導電材料、半導体材料及び誘電材料の複数薄膜の１以上を平坦化するために一般的に使用されている。平坦化は、面荒れ、材料凝集、結晶格子損傷、傷及び層又は材料の汚染といった望ましくない表面トポグラフィーや表面欠陥を取り除く上で有用である。従来のＣＭＰにおいては、基板はキャリアアッセンブリ上に搭載され、ＣＭＰ装置内で研磨パッドと接触するように配置される。キャリアアッセンブリは、外部駆動力によってパッドを基板に対して動かし（例えば、回転させ）つつ、ＣＭＰ研磨パッドに基板を押し付けることによって、制御された圧力を基板に加える。それと同時に、ウェーハとＣＭＰ研磨パッドとの間に提供される研磨媒体（例えば、スラリー）が、パッド表面と研磨媒体との化学的かつ機械的作用によって基板表面を研磨及び平坦化するように作用する。
ＣＭＰ研磨において提示される１つの課題は、いつ基板が所望の程度まで研磨されたかを決定することである。その場で研磨終点を決定するための方法が開発されてきた。その場での光学的終点決定技術は、２つの基本的なカテゴリー、すなわち、（１）レーザー光源からの光のような単一波長での反射光学信号をモニタリングすること、又は（２）多波長からの反射光学信号をモニタリングすることに分けることができる。光学的終点に使用される典型的な波長としては、可視スペクトル（例えば、４００〜７００ｎｍ）、紫外スペクトル（３００〜４００ｎｍ）、及び赤外スペクトル（例えば、７００〜１０００ｎｍ）内の波長が挙げられる。光学信号のモニタリングにおいては、基板表面における組成が或る材料から他の材料へと変化するにつれて、基板の反射率が変化する。それゆえ、この反射率の変化を利用して、ＣＭＰ研磨終点を決定する。例えば、分光計を使用して、光学スペクトルの可視域内の反射光の強度スペクトルを取得し、スペクトル全体を使用しながら研磨終点を検出してきた。これらの光学的終点測定技術に対応するために、終点検出窓を有するＣＭＰ研磨パッドが開発されてきた。しかしながら、終点検出窓を含有する従来のポリマーは、しばしば、３００〜４２５ｎｍの波長を有する光に曝露されたとき望ましくない分解を示す。更に、ＣＭＰ研磨パッドで使用するための公知の終点検出窓材料は、４００ｎｍ未満の波長における透過度が低い。したがって、４００ｎｍ以下の波長において十分な透過度を有し、かつ、４００ｎｍ未満の波長でそのような放射に曝露されたときに過度に分解することのない、終点検出窓材料に対する需要が依然としてある。
マイクロスクラッチ又はチャターマークなどの研磨欠陥を低減するための低い透過度の問題の１つの解決策は、脂肪族窓材料をもっと使用することであった。例えば、Ｆｕｋｕｄａらに対して付与された米国特許第７，９２７，１８３号には、ＣＭＰ研磨パッドの少なくとも１つの窓部分が３００〜４００ｎｍの波長の全範囲で３０％以上の光透過度を示す、研磨パッドが開示されている。Ｆｕｋｕｄａの終点検出窓材料は、２重量％以下の芳香族環密度を有するポリウレタン樹脂を含む。そのような脂肪族イソシアネートを含有するポリウレタン材料は、広範な光スペクトルにわたって改善された光透過度を提供することができる。残念なことに、Ｆｕｋｕｄａに開示された脂肪族ポリウレタン終点検出窓は、要求水準の高いＣＭＰ研磨パッド用途に求められる必要な耐久性を欠いている。特に、成型品から剥がされるＣＭＰ研磨パッドが、物品内にプラグとして埋め込まれ、又は配置された窓材料を含有する場合、剥がすこと自体が窓表面を摩耗し、損傷する。更に、剥がすことの代替案、例えば、個々の窓を、それらを収容するように適合されたパッド内のへこみに形成し、設けることは、実行するのに時間がかかることがわかっており、窓のパッドへの接着の問題も生じ得る。加えて、ポリウレタン窓材料は、研磨用のパッド表面に微構造を形成するためにコンディショニングディスクを使用するＣＭＰ研磨パッドコンディショニングによって摩耗した。
本発明者らは、パッドコンディショニングにおいて摩耗の影響を受けることなく３００〜４００ｎｍにおいて許容される紫外（ＵＶ）透過を有し、使用の際の窓とパッドとの間の接着が改善され、窓を形成するために剥がすことなく、ソフトパッドとハードパッドのいずれに対しても迅速な窓のカスタマイズを可能にする、ＣＭＰ研磨パッドに使用するための耐久性のある終点検出窓材料を提供すべく、努力を重ねてきた。
発明の開示
本発明の一側面において、終点検出窓組成物は、脂環式ジカルバミン酸エステルを介してポリエーテル、ポリカーボネート若しくはポリエステル鎖に結合した２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマー、又はその脂環式ウレタンオリゴマーと、脂肪族開始剤、例えば脂肪族光開始剤又は脂肪族熱開始剤との反応混合物を含み、ウレタンマクロモノマー中の総反応及び未反応イソシアネート含量は３．３〜１０重量％、又は、好ましくは、４〜９重量％の範囲であり、そして、更に、該組成物は、５重量％未満、又は、好ましくは、２重量％未満の未反応（メタ）アクリレートモノマーを含み、かつ、更に、未反応イソシアネートを実質的に含有しない。
本発明の終点検出窓組成物に従う、直鎖脂環式ウレタンマクロモノマーの脂環式ジカルバメートは、Ｃ６〜Ｃ１８、又は、好ましくは、Ｃ１０〜Ｃ１６脂環式基、好ましくは、メチレンジシクロヘキシル又はジシクロヘキシル基を含有する、終点検出窓組成物。
本発明の終点検出窓組成物に従う、開始剤は、光開始剤、好ましくは、カンファーキノン又は他の脂肪族開始剤である、終点検出窓組成物。
本発明の終点検出窓組成物に従う、開始剤の量は、反応混合物の総固形分重量に基づいて、０．０５〜０．５重量％、又は、好ましくは、０．０８〜０．１５重量％の範囲である、終点検出窓組成物。
１．本発明の第二の側面において、磁性基板、光学基板及び半導体基板の少なくとも１つから選択される基板を研磨するためのケミカルメカニカル（ＣＭＰ）研磨パッドは、脂環式ジカルバミン酸エステルを介してポリエーテル、ポリカーボネート若しくはポリエステル鎖に結合した２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマー、又はその脂環式ウレタンオリゴマーと、脂肪族開始剤、好ましくは、光開始剤、例えばカンファーキノン、との反応混合物の硬化生成物である１以上の終点検出窓を有する、ＣＭＰ研磨パッド、好ましくはポリウレタンフォームパッドを含み、ウレタンマクロモノマー中の総（反応及び未反応）イソシアネート含量は３．３〜１０重量％、又は、好ましくは、４〜９重量％の範囲であり、そして、更に、該組成物は５重量％未満、又は、好ましくは、２重量％未満の未反応（メタ）アクリレートモノマーを含み、かつ、未反応イソシアネートを実質的に含有しない。
２．上記項目１のとおりの本発明のＣＭＰ研磨パッドに従い、直鎖脂環式ウレタンマクロモノマーの脂環式ジカルバメートは、Ｃ６〜Ｃ１８、又は、好ましくは、Ｃ１０〜Ｃ１６脂環式基、好ましくは、メチレンジシクロヘキシル又はジシクロヘキシル基を含有する、ＣＭＰ研磨パッド。
３．上記項目１又は２のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、直鎖脂環式ウレタンマクロモノマーの脂環式ジカルバメートは、ポリマージオールの活性水素と、１，４−シクロヘキサンジイソシアネート、４，４’−ジシクロヘキシルメタンジイソシアネート、イソホロンジイソシアネートから選択される脂環式ジイソシアネート、又は、好ましくは、メチレンビス−シクロヘキシルイソシアネート（４，４’−ジシクロヘキシル−メタンジイソシアネート）、との反応生成物である、ケミカルメカニカル研磨パッド。
４．上記項目１、２、又は３のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、直鎖脂環式ウレタンマクロモノマーは、４５０〜２，０００、又は、好ましくは、６００〜１５００の平均分子量を有するポリエーテル、ポリカーボネート又はポリエステル鎖を有するポリマージオールのカルバメートを含む、ケミカルメカニカル研磨パッド。
５．項目４のとおりの本発明のケミカルメカニカル研磨パッドに従い、ポリマージオールのカルバメートは、ポリプロピレングリコール；ポリエチレングリコール；ポリテトラメチレングリコール；ポリカーボネート基含有ジオール、例えば脂肪族ポリカーボネートのジオール、例えば、ポリ（トリメチレンカルボネート）のジオール；又はそれらのブロックコポリマー若しくは混合物のカルバメートを含む、ケミカルメカニカル研磨パッド。
６．項目１、２、３、４又は５のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーは、２〜１０個、又は、好ましくは、２〜４個の脂環式ジカルバメート基を含み、かつ、１，０００〜１０，０００、又は、好ましくは、１，１００〜８，０００の重量平均分子量を有する、ケミカルメカニカル研磨パッド。
７．上記項目１、２、３、４、５又は６のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーは、エステル化形態で、ヒドロキシル官能性アルキル（メタ）アクリレートを含有する、ケミカルメカニカル研磨パッド。
８．上記項目７のとおりの本発明のケミカルメカニカル研磨パッドに従い、ヒドロキシル官能性アルキル（メタ）アクリレートは、Ｃ１〜Ｃ４ヒドロキシアルキルアクリレート、Ｃ１〜Ｃ４ヒドロキシアルキルメタクリレート、又はグリセロール（メタ）アクリレート、好ましくは、Ｃ１〜Ｃ４ヒドロキシアルキルメタクリレート、例えばヒドロキシエチルメタクリレートから選択される、ケミカルメカニカル研磨パッド。
９．上記項目１、２、３、４、５、６、７又は８のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、（メタ）アクリレート末端基の量は、２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーの総重量に基づいて、４〜１９重量％、又は、好ましくは、７〜１５重量％、又は、より好ましくは、９〜１４重量％の範囲である、ケミカルメカニカル研磨パッド。
１０．上記項目１、２、３、４、５、６、７、８、又は９のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、反応混合物は、第三級アミン含有共開始剤又は促進剤、好ましくは、Ｎ−メチルジエタノールアミン又はトリエチレンジアミンを更に含む、ケミカルメカニカル研磨パッド。
１１．上記項目１〜１０のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、脂肪族開始剤の量は、反応混合物の総固形分重量に基づいて、０．０５〜０．５重量％、又は、好ましくは、０．０８〜０．１５重量％の範囲である、ケミカルメカニカル研磨パッド。
１２．上記項目１〜１１のいずれか１項のとおりの本発明のケミカルメカニカル研磨パッドに従い、１以上の終点検出窓は２０〜７０、又は、好ましくは、２０〜５５のショアＤ硬度ＡＳＴＭ Ｄ２２４０−１５ （２０１５）を有する、ケミカルメカニカル研磨パッド。
本発明の第三の側面において、上記項目１〜１２のいずれか１項のとおりのＣＭＰ研磨パッドを製造する方法は、反応混合物を形成する工程；終点検出窓に合うように適合された厚さ及び外形寸法を各々有する１以上の開孔部又は開口部を有するＣＭＰ研磨パッドを、好ましくは、その中に開口部をスタンピング又はパンチングすることによって提供する工程；ＣＭＰ研磨パッドを、表面を平らにして、その研磨表面を上に向け、着脱可能テープ、例えばフルオロポリマー又はポリテトラフルオロエチレン裏打ちテープ、感圧接着剤を有するガラスプレート、及び／又は吸引から選択される封止バッキングによりＣＭＰ研磨パッド下に設置する工程；前記１以上の開口部の各々に反応混合物を、反応混合物がＣＭＰ研磨パッドの研磨表面に対して１ｍｍ以内で水平になるように充填する工程；透過性の平坦な膜又はガラスプレートを、充填された開口部に被せて配置する工程、又は窒素ガスなどの不活性な低酸素環境を提供する工程；及び、反応混合物を、紫外（ＵＶ）光又はＵＶ光を含む光を放出する光源を用いて、例えば１〜３０分間、又は、好ましくは、２〜１５分間硬化する工程を含む。
先の段落に述べたとおりの本発明のＣＭＰ研磨を行う方法に従う、反応混合物を形成する工程は、ポリマージオールを乾燥する工程；好ましくは、６５〜８５℃に加熱しながら、脂環式ジイソシアネートとポリマージオールとを、１．９：１〜３．２：１、又は、好ましくは、１．９８：１〜２．５：１のモル比で反応させて、直鎖脂環式ウレタンマクロモノマーを形成する工程；次いで、好ましくは、６５〜８５℃に加熱しながら、ヒドロキシル官能性アルキル（メタ）アクリレートと直鎖脂環式ウレタンマクロモノマーとを、０．９８：１〜１．４：１、又は、好ましくは、０．９９９：１〜１．１２：１のモル比で反応させて、（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーを形成する工程を含む、ＣＭＰ研磨を行う方法。
先の２段落に述べたとおりの本発明のＣＭＰ研磨を行う方法に従う、反応混合物を形成する工程は、好ましくは、光又はＵＶ放射の非存在下で、（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーと１以上の開始剤、好ましくは、光開始剤、又は、より好ましくは、光開始剤及び共開始剤又は促進剤とを、均一な反応混合物が生じるまで混合する工程を更に含む、ＣＭＰ研磨を行う方法。
特段の指示がない限り、温度及び圧力の条件は、周囲温度及び標準気圧である。記載される範囲はすべて、閾値を包含し、かつ組み合わせ可能である。
特段の指示がない限り、括弧を含有する用語は、択一的に、括弧書きが存在しないとした場合のその用語全体及び括弧を省いた用語、並びに各々の選択肢の組み合わせをいう。したがって、「（ポリ）イソシアネート」という用語は、イソシアネート、ポリイソシアネート、又はそれらの混合物をいう。
すべての範囲は、閾値を包含し、かつ組み合わせ可能である。例えば、「５０〜３０００ｃＰｓの範囲、又は１００以上のｃＰｓ」という用語は、５０〜１００ｃＰｓ、５０〜３０００ｃＰｓ及び１００〜３０００ｃＰｓの各々を含むことになる。
本明細書において使用される場合、「ＡＳＴＭ」という用語は、ＡＳＴＭ Ｉｎｔｅｒｎａｔｉｏｎａｌ（Ｗｅｓｔ Ｃｏｎｓｈｏｈｏｃｋｅｎ，ＰＡ）の刊行物をいう。
本明細書において使用される場合、「カルバメート」という用語は、イソシアネート基ＲＮＣＯとアルコールＲ’ＯＨとの反応生成物である、ウレタン又は（−ＲＮＣＯＯＲ’−）基をいう。
本明細書において使用される場合、特段の指示がない限り、「分子量」又は「平均分子量」という用語は、その製造業者によって報告されている所与の材料についての式量を意味する。平均分子量は、所与の材料中の分子の分布、例えばポリマー分布について報告された分子量をいう。
本明細書において使用される場合、「（メタ）アクリレート末端基の量」という用語は、そのような（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマー中に存在する「ＣＨ２＝ＣＨＣＯＯ−」又は「ＣＨ２＝ＣＨ（ＣＨ３）ＣＯＯ−」基の重量％で表した量をいう。
本明細書において使用される場合、「ＮＣＯ含量」、「％ＮＣＯ」又は「イソシアネート含量」という用語は、所与の直鎖脂環式ウレタンマクロモノマー中の、ヒドロキシル官能性アルキル（メタ）アクリレートと反応してそこに（メタ）アクリレート末端基を形成する前の未反応又は遊離イソシアネート基の量をいう。
本明細書において使用される場合、反応混合物の「化学量論」という用語は、所与の反応混合物中のＮＣＯ基のモル当量対ＯＨ基のモル当量の数の比をいう。
本明細書において使用される場合、「反応イソシアネート」という用語は、既にウレタンを形成しており、かつ、そのウレタン中にＮＣＯ部分を含むが、イソシアネート若しくはポリマージオールの対応するヒドロカルビル又は活性水素置換基を含まない、イソシアネート基、又はその含量を意味する。本明細書において使用される場合、「未反応イソシアネート」という用語は、まだ活性水素と反応していないジイソシアネート中のＮＣＯＨ部分、又はその含量をいう。
本明細書において使用される場合、「ポリウレタン」という用語は、二官能性又は多官能性イソシアネートに由来する重合生成物、例えばポリエーテル尿素、ポリイソシアヌレート、ポリウレタン、ポリ尿素、ポリウレタン尿素、それらのコポリマー及びそれらの混合物をいう。
本明細書において使用される場合、「半導体ウェーハ」という用語は、半導体基板、例えば、パターン化されていない半導体若しくはパターンを有するもの、半導体デバイス、種々のレベルの相互接続のための種々のパッケージ（シングルチップウェーハ又はマルチチップウェーハを含む）、発光ダイオード（ＬＥＤ）用基板、又ははんだ接続を必要とする他のアセンブリを包含することが意図されている。
本明細書において使用される場合、「半導体基板」という用語は、半導体材料を含む任意の構造物を意味するものと定義される。半導体基板は、半導体デバイス、及び、半導体デバイスの活性部分若しくは操作可能部分を含む１以上の半導体層又は構造を有する任意の基板を含む。
本明細書において使用される場合、「半導体デバイス」という用語は、少なくとも１つのマイクロ電子デバイスの作製後、又は作製中の半導体基板をいう。
本明細書において使用される場合、「ショアＤ硬度」及び「ショアＡ硬度」という用語は、ＡＳＴＭ Ｄ２２４０−１５（２０１５）「Ｓｔａｎｄａｒｄ Ｔｅｓｔ Ｍｅｔｈｏｄ ｆｏｒ Ｒｕｂｂｅｒ Ｐｒｏｐｅｒｔｙ−Ｄｕｒｏｍｅｔｅｒ Ｈａｒｄｎｅｓｓ」に従って所与の時間後に測定された場合の所与の材料の硬度値である。硬度は、それぞれＤ又はＡプローブを備えたＲｅｘ Ｈｙｂｒｉｄ硬度試験器（Ｒｅｘ Ｇａｕｇｅ Ｃｏｍｐａｎｙ，Ｉｎｃ．，Ｂｕｆｆａｌｏ Ｇｒｏｖｅ，ＩＬ）で測定された。４つの試料を積層して硬度測定毎に入れ換え；そして、硬度試験の再現性を改善するために、試験する各標本を、ＡＳＴＭ Ｄ２２４０−１５ （２０１５）に概説される方法を試験及び使用する前に５０パーセントの相対湿度中に２３℃で５日間置くことによってコンディショニングした。
本明細書において使用される場合、「ＳＧ」又は「比重」という用語は、本発明に従う研磨パッド又は層から切り出された長方形の重量／体積比をいう。
本明細書において使用される場合、「固形分」という用語は、その物理的状態がなんであれ、使用条件で揮発しない水又はアンモニア以外の任意の材料を意味する。したがって、使用条件で揮発しない液体反応体は、「固形分」とみなされる。
本明細書において使用される場合、「未反応イソシアネートを実質的に含有しない」という用語は、所与の組成物が、２，０００ｐｐｍ以下、又は、好ましくは、１，０００ｐｐｍ以下の任意のイソシアネート基を含むことを意味する。
本明細書において使用される場合、「ｔａｎデルタ（ｔａｎδ）」という用語は、上記のようにＤＭＡによって求められた所与の材料のＧ2／Ｇ¢値を意味する。ｔａｎデルタ（ｔａｎδ）のピーク値は、所与の材料のＴｇ又はガラス転移温度に相当する。
本明細書において使用される場合、所与の材料の「Ｔｇ」又は「ガラス転移温度」という用語は、その材料のｔａｎデルタがＤＭＡ試験でピークを示す温度をいう。試料を、６．５ｍｍ幅及び３６ｍｍ長で切り出した。ＡＲＥＳ Ｇ２張力レオメーター（ｔｅｎｓｉｏｎａｌ ｒｈｅｏｍｅｔｅｒ）又はＲｈｅｏｍｅｔｒｉｃ Ｓｃｉｅｎｔｉｆｉｃ ＲＤＡ３（共にＴＡ ｉｎｓｔｒｕｍｅｎｔｓ製）を、ＡＳＴＭ Ｄ５２７９−１３「Ｓｔａｎｄａｒｄ Ｔｅｓｔ Ｍｅｔｈｏｄ ｆｏｒ Ｐｌａｓｔｉｃｓ：Ｄｙｎａｍｉｃ Ｍｅｃｈａｎｉｃａｌ Ｐｒｏｐｅｒｔｉｅｓ：Ｉｎ Ｔｏｒｓｉｏｎ」（２０１３）に従って使用した。ギャップセパレーションは、２０ｍｍとした。機器分析パラメーターを、前負荷１００ｇ、歪み０．２％、振動速度１０ラジアン／秒、及び温度上昇速度３℃／分で−１００℃〜１５０℃に設定した。
本明細書において使用される場合、所与の波長における「％透過度（ＤＰＴ）」又は「複光路式透過度」又は「ＤＰＴ」という用語は、終点検出窓に関して本明細書及び添付の特許請求の範囲において使用される場合、以下の方程式を用いて求められる：
ＤＰＴ＝（ＩＷＳｉ−ＩＷＤ）÷（ＩＡＳｉ−ＩＡＤ）
式中、ＩＷＳｉ、ＩＷＤ、ＩＡＳｉ、及びＩＡＤは、Ｖｅｒｉｔｙ ＳＰ２００６ Ｓｐｅｃｔｒａｌ Ｉｎｔｅｒｆｅｒｏｍｅｔｅｒ（ＳＤ１０２４Ｆスペクトルグラフ、キセノンフラッシュランプ及び３ｍｍ光ファイバーケーブルを含む）を使用して、３ｍｍ光ファイバーケーブルの発光面を、起点において終点検出窓の第一面に対して（かつ垂直に）設置し、窓の厚さＴＷに光を向け、そして、第一面と実質的に平行する終点検出窓の第二面に対して設置された表面から窓の厚さＴＷを通過して反射して戻ってきた光の強度を起点において測定することによって測定され；式中、ＩＷＳｉは、起点から窓を通過して、窓の第二面に対して設置されたシリコンブランケットウェーハの表面から反射して窓を通って起点に戻ってきた光の強度の測定値であり；式中、ＩＷＤは、起点から窓を通過して、黒体の表面から反射して窓を通って起点に戻ってきた光の強度の測定値であり；式中、ＩＡＳｉは、起点から終点検出窓の厚さＴＷに等価な空気の厚さを通過して、３ｍｍ光ファイバーケーブルの発光面に垂直に設置されたシリコンブランケットウェーハの表面から反射し、そして、反射して空気の厚さを通過して起点に戻ってきた光の強度の測定値であり；そして、式中、ＩＡＤは、３ｍｍ光ファイバーケーブルの発光面での黒体から反射された光の強度の測定値である。
本明細書において使用される場合、「４００ｎｍにおける％透過度」という用語は、４００ｎｍの波長を有する光について終点検出窓によって示される％透過度である。
本明細書において使用される場合、「研磨媒体」という用語は、添付の特許請求の範囲において、粒子含有研磨溶液及び非粒子含有研磨溶液、例えば砥粒不含及び反応性液体研磨溶液を包含する。
本明細書において使用される場合、「ＵＶ限界」という用語は、２００ｎｍ〜８００ｎｍの範囲におけるゼロ透過から最高透過までの段階の半値における波長として定義される。
本明細書において使用される場合、「窓変色」という用語は、加速ＵＶ安定性測定から測定される。この測定のためには、６ｍｍ径に設定された窓材料の特定の径領域が、３６５ｎｍのピーク強度を有する高強度のＵＶ−Ａ光に短期間曝露される。この強度と期間は、典型的なパッド寿命中の窓のＵＶ曝露に対応するように選択される。例えば、曝露される光の強度が３３０＋／−３０ｍＷ／平方ｃｍ（３６５ｎｍにおける）である場合、４５秒の曝露が、典型的なパッド寿命に対応する（ＣＭＰ研磨で使用されるフラッシュランプの約６，０００，０００フラッシュ）。変色は、被分析窓のＵＶ曝露領域の窓透過対非曝露窓の透過の比から測定される。
本明細書において使用される場合、「重量％」という用語は、重量パーセントを表す。
本発明によれば、（メタ）アクリレート末端基を有するフリーラジカル又はＵＶ硬化直鎖脂環式ウレタンマクロモノマーの終点検出窓は、湿潤時、３００〜４００ｎｍの波長において高い％透過度を提供する。本発明の終点検出窓をＣＭＰ研磨パッド試料に注形してコンディショニングした後、相対的に柔軟な終点検出窓は、優れたＵＶ透過を実証した。ＣＭＰ研磨パッドのコンディショニングは、一般に、パッド表面を摩耗し、コンディショニングにおいてそれらの表面上にテクスチャが形成するにつれて、終点検出窓透明度を低下させると予想される。ＵＶ硬化性樹脂（光開始剤を含有する）においても、また熱開始剤硬化終点検出窓においても同様に、パッドコンディショニングに対する終点検出窓応答の改善が観察された。更に、本発明の終点検出窓材料は、液体として容易に取り扱われ、そして、これを、例えば非付着又は着脱可能テープを開孔部の下に設けた後に、ＣＭＰ研磨パッド内の開孔部へ分注して、硬化させることによって、終点検出窓材料を変形することなくその場で硬化させることができる。
本発明者らは、本発明の終点検出窓が湿潤コンディショニング下で保持されるので、その硬度が以前に考えられていたよりも低くなり得ることを発見した；本発明の終点検出窓は、湿潤コンディショニング時及び湿潤ＣＭＰ研磨中を通じて耐久性を持続する。本発明の反応混合物は、十分な耐久性を持つ終点検出窓の形成を可能にするので、ハードケミカルメカニカル研磨（ＣＭＰ研磨）パッド、例えば４０〜９０のショアＤ硬度ＡＳＴＭ Ｄ２２４０−１５（２０１５）を有するパッドとしての用途がある。もっと硬い（よりＴｇの高い）終点検出窓は、マクロモノマー鎖中に反復カルボネート基を含有するポリマージオール、又はより短鎖のポリマージオール（１：１ ＮＣＯ：ＯＨモル比での％ＮＣＯが上がる）の脂環式ジカルバメートを有する本発明の反応混合物から得られる。加えて、当該反応混合物は、ショアＡ硬度（ＡＳＴＭ Ｄ２２４０−１５（２０１５）がより良好な硬度尺度となる柔軟なＣＭＰ研磨パッド用のより柔軟な（Ｔｇの低い）終点検出窓の形成を可能にする。より柔軟な終点検出窓は、ポリエーテル基を有するポリオールサブユニット、又はより高い分子量（例えば、１，２００以上）のより長鎖のポリマージオール（１：１ ＮＣＯ：ＯＨモル比での％ＮＣＯが下がる）を含む本発明の反応混合物から得られる。
本発明によれば、ポリウレタンＣＭＰ研磨パッドへの混和性を改善するウレタンでもある直鎖脂環式ウレタンマクロモノマー中の（メタ）アクリレート末端基は、それらの芳香族対応物よりも不飽和の少ない脂肪族アクリレート又はメタクリレートを含む。その脂肪族（メタ）アクリレート末端基は、二重結合、カルボニル、又は芳香族環といった限定された不飽和官能基を含有し、したがって、光学的透明性及び良好なＵＶ透明性を提供する。
本発明によれば、完全硬化終点検出窓を実現するための配合において可能な最少量のイソシアネート及びメタクリレートを使用することにより、ＵＶスペクトルのより低い波長における透過が改善される（透過率損失（λＵＶ０）が低下）。これは、ジオール：イソシアネートモル比を好ましい１：２に設定して遊離ＮＣＯ基を回避すること、及び、イソシアネート：（メタ）アクリレートモル比を好ましい１：１に設定することによって達成することができる。かくして、究極限界はジオール：イソシアネートモル比１：２に可能な最低％ＮＣＯによって定義付けられ、それは実行可能な最高ジオール分子量を選択することによって決まる；その結果は、より柔軟な終点検出窓である。したがって、相対的に柔軟な終点検出窓が十分に耐久性であり、酸化物除去などのハードパッド用としてもＣＭＰ研磨コンディションに耐えることが見出された。
本発明に従う直鎖脂環式ウレタンマクロモノマーを形成するために使用される混合物は脂肪族ポリマージオール（例えばポリプロピレングリコール、ポリカーボネート含有ジオール、又はポリテトラメチルエチレングリコール）を含み、脂肪族ポリマージオールは脂肪族イソシアネート（例えば４，４’−メチレンジシクロヘキシルジイソシアネート（Ｈ１２ＭＤＩ）、イソホロンジイソシアネート（ＩＰＤＩ））を用いて、任意選択的にイソシアネート過剰で末端封止される。本発明の直鎖脂環式ウレタンマクロモノマーは、
ヒドロキシル官能性アルキル（メタ）アクリレート、例えばＣ１〜Ｃ４ヒドロキシアルキルアクリレート、Ｃ１〜Ｃ４ヒドロキシアルキルメタクリレート、又はグリセロール（メタ）アクリレート、好ましくは、Ｃ１〜Ｃ４ヒドロキシアルキルメタクリレート、好ましくは、ヒドロキシエチルメタクリレート（ＨＥＭＡ）から選択されるもので更に末端封止される。（メタ）アクリレートは過剰に存在してよい。かくして、配合物は、脂肪族光開始剤、例えばカンファーキノンで、好ましくは、第三級アミン系共開始剤又は促進剤、例えばＮ−メチルジエタノールアミンでも硬化される。
本発明の反応混合物は、芳香族ジイソシアネート又はポリイソシアネートを含有しないか、又は実質的に含有しない（反応混合物の総固形分重量に基づいて１０，０００ｐｐｍ未満）。芳香族ジイソシアネート又はポリイソシアネートは、それから製造されたポリウレタンの４００ｎｍ以下の波長における％透過度を減じる。
上記項目１〜１２のいずれか１項に従って記載されているとおりの、終点検出窓を製造するための本発明による反応混合物において、機械的特性は、ジオールの分子量を４５０〜２０００ｇ／ｍｏｌ、又は、好ましくは、６００〜１５００の間で変更することにより調節可能である。高すぎると、反応混合物は、粘着度によって示されるとおり、柔軟でありすぎて完全に硬化することなく；低すぎると、反応混合物がより多くのイソシアネート、したがってより多くの脂環式ジイソシアネートを必要とするので、得られる終点検出窓において透過率が低下する。
本発明の直鎖脂環式ウレタンによれば、ポリマージオールは、ポリカーボネートジオール、例えば、ポリエステルグリコールとアルキレンカルボネートとの反応生成物、例えば、ポリカプロラクトンポリオールとアルキレンカルボネートとの反応生成物；エチレンカルボネートとジオール又はグリコールとを反応させて、得られた反応混合物と有機ジカルボン酸とを反応させることによって得られるポリエステルポリカーボネートポリオール、及びジオール又はポリエーテルジオール化合物とアルキレンカルボネートとのエステル交換反応によって得られるポリカーボネートポリオールのいずれかから選択され、そして、（Ｂ）（ｉｉ）トリオールは、トリメチロールプロパン（ＴＭＰ）、１〜４個のプロポキシ基を有するプロポキシ化トリメチロールプロパン、又は２〜６個のプロポキシ基を有するプロポキシ化グリセロールであり、好ましくは、ＴＭＰである。
好ましくは、（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーの構造を制御し、多分散性を制限するために、本発明による反応混合物を製造するために使用される脂環式ジイソシアネートは、ポリマージオールとの反応性がより低く、ポリマージオールと反応させるために多少の加熱を必要とする。
本発明によれば、（メタ）アクリレート基の量は、それら及び直鎖脂環式ウレタンを含有する混合物が流動性であり続けることを確保するため、十分に高くしなければならない。その一方で、（メタ）アクリレート基の量は、終点検出窓に遊離（メタ）アクリレート基がなくなるように十分に低く保たなければならない。より多くのイソシアネートが反応及び末端封止に利用可能であるとき、より多くの（メタ）アクリレートが使用される。
本発明は、研磨表面を有するＣＭＰ研磨層を提供する工程；別に、上記項目１〜１２のいずれか１項のとおりの本発明の反応混合物から終点検出窓を、研磨層において、その場で形成し；ケミカルメカニカル研磨パッドを提供する工程を含み；終点検出窓が成形されて所望の寸法を達成する、本発明によるＣＭＰ研磨パッドを製造する方法を提供する。
本発明に従う終点検出窓は、ガス及び気泡を含有せず、かつ、実質的に水を含有しないか、又は、好ましくは、水を含有しない。したがって、ポリマージオールは、直鎖脂環式ウレタンプレポリマーを製造する前に真空オーブン内で乾燥される。反応混合物は、これらが反応するＣＭＰ研磨パッドの底部及び上部と同一平面である２つのプレート又は２つの密閉表面間で圧力下にて硬化するので、脱ガス及び気泡の除去は必要ではない。
本発明のケミカルメカニカル研磨パッドは、研磨層と面で接する少なくとも１つの追加の層、例えばサブパッドを更に含むことができる。追加の層は、ＣＭＰ研磨パッドの研磨層よりもわずかに小さい開口部又は開孔部を有することができ、それは、終点検出窓を搭載し、面で接することができる棚を提供しつつ、光学検出ができるように、研磨層中の穴、開孔部又は開口部と同心であるか又は同じ中心点を有する。好ましくは、研磨層は、接着剤を使用して少なくとも１つの追加の層と面で接する。接着剤は、感圧接着剤、ホットメルト接着剤、コンタクト型接着剤及びそれらの組み合わせから選択することができる。好ましくは、接着剤は、ホットメルト接着剤又は感圧接着剤である。より好ましくは、接着剤は、ホットメルト接着剤である。
本発明によれば、基板を研磨する方法は、磁性基板、光学基板及び半導体基板の少なくとも１つから選択される基板を提供する工程；上記項目１〜１２のいずれか１項のとおりの終点検出窓を有するケミカルメカニカル（ＣＭＰ）研磨パッドを提供する工程；ＣＭＰ研磨パッドの研磨層の研磨表面と基板との間の動的接触を生み出して、基板の表面を研磨する工程；及び、研磨パッドの研磨表面を砥粒コンディショナーでコンディショニングする工程を含む。
より具体的には、本発明は、基板を研磨する方法であって、プラテン、光源及び光センサーを有するケミカルメカニカル研磨装置を提供する工程；少なくとも１つの基板を提供する工程；上記項目１〜１２のいずれか１項のとおりのケミカルメカニカル研磨パッドを提供する工程；プラテン上にケミカルメカニカル研磨パッドを取り付けること；任意選択的に、研磨表面と基板との間の界面に研磨媒体を提供する工程；研磨表面と基板との間に動的接触を生み出す工程であって、少なくとも何らかの材料が基板から除去される工程；及び、光源から終点検出窓に通して光を伝達し、基板の表面から反射して終点検出窓を通って戻り光センサーに入射する光を解析することによって、研磨終点を決定する工程を含む方法を提供する。
本発明によれば、終点検出窓を使用する方法は、具体的には、ＣＭＰ研磨パッドを介して終点検出窓を通して光ビームを基板に照射し、その光ビームの反射によって生成された干渉信号をモニタリングすることによって、研磨の終点を検出する方法である。光ビームとしては、例えば、３００〜８００ｎｍの波長の光を有する白色ＬＥＤ又はハロゲン若しくは重水素ランプを使用した白色光が一般に使用される。そのような方法では、終点は、ウェーハの表面層の厚さの変化のモニタリングを通して表面のむらのおおまかな深さを知ることによって決定される。そのような厚さの変化がむらの厚さと等しくなると、ＣＭＰプロセスが終了する。したがって、光源から終点検出窓に通して光を伝達し、基板の表面から反射して終点検出窓を通って戻り光センサーに入射する光を解析することによって、ＣＭＰ研磨終点が決定される。そのような光学手段による研磨の終点を検出する方法及びその方法において使用される研磨パッドとして、種々の方法及び研磨パッドが提案されてきた。
研磨の間、光ビームは窓を通ってウェーハ表面へと向けられ、そこで、光ビームは反射し、窓を通過して検出器（例えば、分光光度計）に戻る。戻った信号に基づいて、終点検出のために基板表面の特性（例えば、その上のフィルムの厚さ）を決定することができる。
本発明のケミカルメカニカル研磨パッドの研磨層は、基板研磨用に適合された研磨表面を有する。好ましくは、研磨表面は、磁性基板、光学基板及び半導体基板の少なくとも１つから選択される基板研磨用に適合される。より好ましくは、研磨表面は、半導体基板の研磨用に適合される。
本発明のケミカルメカニカル研磨パッドの研磨層は、好ましくは、ポリカーボネート、ポリスルホン、ナイロン、ポリエーテル、ポリエステル、ポリスチレン、アクリル系ポリマー、ポリメチルメタクリレート、ポリ塩化ビニル、ポリフッ化ビニル、ポリエチレン、ポリプロピレン、ポリブタジエン、ポリエチレンイミン、ポリウレタン、ポリエーテルスルホン、ポリアミド、ポリエーテルイミド、ポリケトン、エポキシ、シリコーン、ＥＰＤＭ、及びそれらの組み合わせから選択されるポリマーを含むポリマー材料から製造される。好ましくは、研磨層は、ポリウレタンを含む。当業者は、所与の研磨作業のためにケミカルメカニカル研磨パッドで使用するのに適した厚さを有する研磨層を選択することができるであろう。好ましくは、研磨層は、２０〜１５０ｍｉｌ（より好ましくは３０〜１２５ｍｉｌ；最も好ましくは４０〜１２０ｍｉｌ）の平均厚さを示す。
好ましくは、研磨表面は、穿孔及び溝の少なくとも１つから選択されるマクロテクスチャを有する。穿孔は、研磨表面から研磨層の厚さの途中又は貫通まで延び得る。好ましくは、溝は、研磨中のケミカルメカニカル研磨パッドの回転時に、少なくとも１つの溝が研磨されている基板の表面を掃引するように、研磨表面上に配置される。好ましくは、研磨表面は、湾曲溝、直線溝及びそれらの組み合わせからなる群より選択される少なくとも１つの溝を含むマクロテクスチャを有する。
好ましくは、本発明のケミカルメカニカル研磨パッドの研磨層は、基板研磨用に適合された研磨表面を有し、ここで、研磨表面は、その中に形成された溝パターンを含むマクロテクスチャを有する。好ましくは、溝パターンは、複数の溝を含む。より好ましくは、溝パターンは、溝デザインから選択される。好ましくは、溝デザインは、同心溝（円形であっても螺旋形であってもよい）、湾曲溝、クロスハッチ溝（例えば、パッド表面を横断するＸ−Ｙ格子として配置される）、他の規則的なデザイン（例えば、六角形、三角形）、タイヤトレッド型パターン、不規則なデザイン（例えば、フラクタルパターン）、及びそれらの組み合わせからなる群より選択される。より好ましくは、溝デザインは、ランダム溝、同心溝、螺旋形溝、クロスハッチ溝、Ｘ−Ｙ格子溝、六角形溝、三角形溝、フラクタル溝及びそれらの組み合わせからなる群より選択される。最も好ましくは、研磨表面は、その中に形成された螺旋形溝パターンを有する。溝プロファイルは、好ましくは、垂直側壁を有する長方形から選択され、又は、溝断面は、「Ｖ」形状、「Ｕ」形状、鋸歯状、及びそれらの組み合わせとすることができる。
本発明は、ここで、以下の非限定的な例において詳細に説明される：
以下の例において、特に明記しない限り、すべての圧力は、標準気圧（１０１ｋＰａ）であり、そして、すべての温度は、周囲温度又は室温（約２２〜２３℃）である。以下の原料を例で使用した：
Ｈ１２ＭＤＩ：メチレンビス（４−シクロヘキシルイソシアネート）、ジシクロヘキシルメタン−４，４’−ジイソシアネートとしても知られる；
ＨＥＭＡ；ヒドロキシエチルメタクリレート；
ポリマージオール１：およそ６５０ｇ／ｍｏｌの重量平均分子量を有する直鎖のヒドロキシル末端の脂肪族ポリカーボネートジオール、Ｄｅｓｍｏｐｈｅｎ（商標）Ｃ ＸＰ ２７１６（Ｃｏｖｅｓｔｒｏ ＡＧ，Ｌｅｖｅｒｋｕｓｅｎ，ＤＥ）として販売されている；
ポリマージオール２：プロピレングリコールとプロピレンオキシドとを反応させることによって生成された直鎖ポリ（プロピレングリコール）（ＰＰＧ）（ここで、プロピレングリコールは、開始剤として作用する）、１，０００ＭＷ（重量平均分子量）；（Ｖｏｒａｎｏｌ（商標）２２０−１１０，Ｄｏｗ Ｐｏｌｙｕｒｅｔｈａｎｅｓ，Ｔｈｅ Ｄｏｗ Ｃｈｅｍｉｃａｌ Ｃｏｍｐａｎｙ，Ｍｉｄｌａｎｄ，ＭＩ（Ｄｏｗ）として販売されている）；
ポリマージオール３：直鎖ポリ（プロピレングリコール）（ＰＰＧ）、１，２００ＭＷ（重量平均分子量）；（Ｖｏｒａｎｏｌ（商標）２２０−０９４（Ｄｏｗ）として販売されている）；及び
ポリマージオール４：直鎖ポリ（プロピレングリコール）（ＰＰＧ）、２，０００ＭＷ（重量平均分子量）；（Ｖｏｒａｎｏｌ（商標）２２０−０５６（Ｄｏｗ）として販売されている）。
例１：反応混合物を表示の材料を使用して製造した。最初に、ＰＰＧ及びイソシアネート成分を混合し、８０℃に加熱し、４時間反応させることによって、プレポリマーを合成した。プレポリマーを合成した後、ＨＥＭＡをプレポリマーに加え、そして、これら２つの材料を１０００回転毎分で３０秒間ボルテックスミキサー混合によって混合し、次いで、８０℃のオーブンに入れて、２４時間反応させた。反応の進行は、ＮＣＯピークの消滅が完了を示すものとして、フーリエ変換赤外（ＦＴＩＲ）分光学によってモニタリングした。ジオール：イソシアネート及びイソシアネート：メタクリレートの比を以下の表１に列挙する。
Figure 2019089193
（メタ）アクリレート末端基を含有する直鎖脂環式ウレタンマクロモノマーの各々に、ＵＶ硬化性樹脂の総重量に基づいて０．１重量％のカンファーキノン及び０．２重量％のＮ−メチルジエタノールアミンを加えて反応混合物を形成した。各反応混合物を溶解するまで混合し、次いで、ガラスプレート上に置いた金属鋳型に注いだ。次いで、各反応混合物をガラスプレートと別のガラスプレートとの間に挟み、反応混合物との空気接触を防いだ。次いで、各反応混合物を、メタルハライド電球からの光に１０５ｍＷ／ｃｍ２の強度で５分間曝露した。得られたプラークは後で透過試験に使用した。
透過試験：先の段落に開示したように製造した各プラークを、ＵＶ硬化プラークから５．１２ｃｍ×５．１２ｃｍ（２”×２”）平方に切り出した。切り出した正方形の各々から、１．２８ｃｍ（０．５”）径の円を打ち抜いた。打ち抜いた円の透過を、各正方形中に残された空の穴を空隙対照として使用して試験した。打ち抜いた各円を通過する光又は放射線の透過を試験し，ＤＨ−２０００（商標）光源（Ｏｃｅａｎ Ｏｐｔｉｃｓ，Ｄｕｎｅｄｉｎ，ＦＬ）を使用して測定した。以下の式を使用して、打ち抜いた円又は「窓」毎に、正規化された透過Ｔ（λ）を算出した：
Figure 2019089193
上の式において、ＴＤａｒｋ，ａｉｒは、ゼロ透過点として設定された窓なし（空のスペーサーを使用）の「暗」信号である。ＴＳｉ，ａｉｒは、空のスペーサーを覆う反射ミラーとして機能するシリコンウェーハを用いた透過である。この値を透過値１００％として正規化する。ＴＤａｒｋ，ｗｉｎｄｏｗは、窓表面からの反射された光を表す、暗所における窓の測定値である。ＴＳｉ，ｗｉｎｄｏｗは、シリコンバッキングを有する窓を通過して伝達された光の測定値である。％透過が高いほど良い。３００ｎｍにおける許容される透過結果は、１０％以上である。
コンディショニング試験：コンディショニング試験用に小型ＣＭＰ研磨パッドを調製した。上の打ち抜いた円形の窓と同様にして研磨パッドを打ち抜いた。各２５．６ｃｍ（１０”）のＣＭＰ研磨パッド材料を、ショアＤ硬度６５及びＳＧ０．９５を有するポリウレタンフォーム製のより大きなパッドから打ち抜いた。そこから、１．２８ｃｍ（０．５”）径の穴又は開孔部を小型研磨パッドにおいて打ち抜いた。感圧接着剤（ＰＳＡ）を各小型パッドの裏側に適用した。次いで、小型パッドを、ＰＳＡを下にしてガラスプレート上に設置した。各々の表示の反応混合物を小型パッドの開孔部にシリンジを用いて適用した。次いで、第二ガラスプレートを各小型パッド上に設置した。そこから、上に開示したプラークを製造するために使用したものと同じ反応混合物硬化法を使用した。次いで、成形された窓を含有する得られた小型パッドをガラスプレートから取り除き、ＡＫ４５（商標）コンディショニングディスク（Ｓａｅｓｏｌ，Ａｕｓｔｉｎ，ＴＸ）を備えたＥｃｏｍｅｔ（商標）４ミニ研磨装置（Ｂｕｅｈｌｅｒ，Ｌａｋｅ Ｂｌｕｆｆ，ＩＬ）のプラテンに適用した。表示の小型パッドの各々を、１８０回転毎分及び３５．５Ｎ（８ポンド）のダウンフォースで、１０分と２０分の間隔でコンディショニングした。乾燥透過試験のために、各小型パッドを、一晩（約１２時間）風乾させた。湿潤透過試験のために、一滴の水を小型パッドの乾燥窓上に載せ、表面を５分間湿らせた。
Figure 2019089193
上の表２に示すとおり、例４においてジオール：イソシアネート比を１：２に低下させることによって、透過は、例３におけるよりも低い波長（λ）まで延びる。例２を例１と比較しても同じ傾向が見られる。例４と例２の比較から、ＰＰＧポリマージオールに対して、脂肪族ポリカーボネートポリマージオールが３００ｎｍにおいて改善された透過を提供することがわかる。更に、例５のとおり、ポリマージオールの分子量を１２００に増加させてジオール：イソシアネート比を１：２に維持することによって、材料の％ＮＣＯ含量は４．８％まで低下し、そして、透過は約２６０ｎｍまで更に延びた。また更に、例１及び３の材料中の遊離（メタ）アクリレート基の存在は、％透過を低下させた；例２及び４をそれぞれ例１及び３と比較のこと。例６の窓材料と比較して、ポリマージオールの分子量を更に増加させ、したがって％ＮＣＯを減少させると、不完全な硬化を示す粘着性の材料を生ずることが見出された。これはまた、３００ｎｍにおける透過の減少をも招いた。
Figure 2019089193

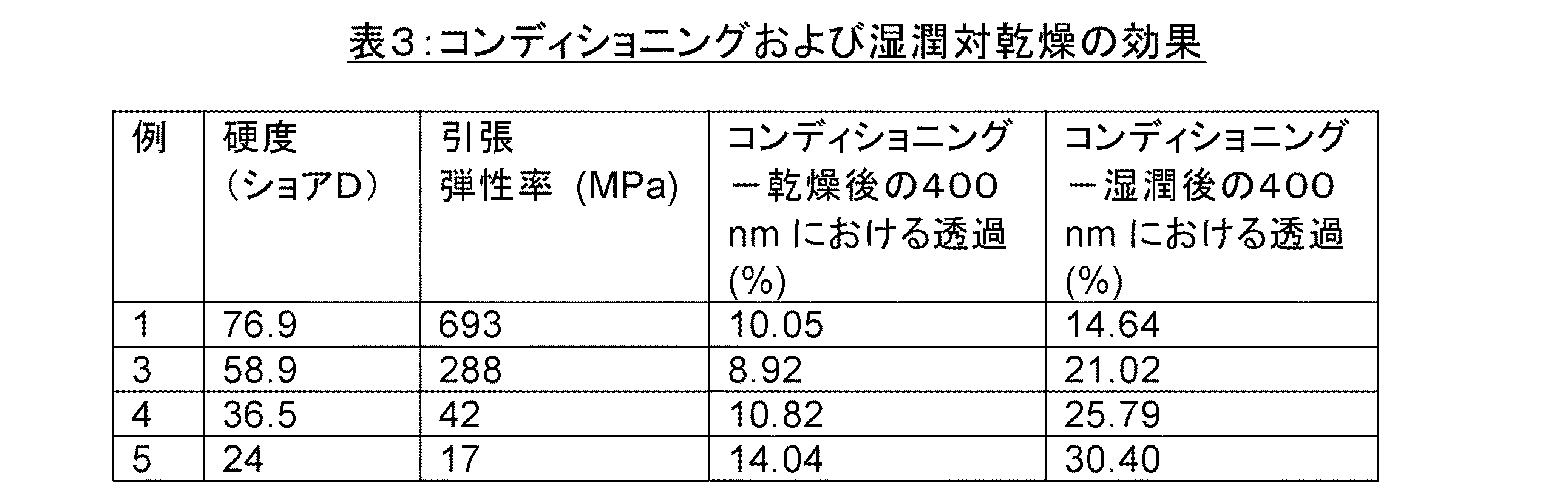

上の表３に示すとおり、とりわけ例３、４及び５のより柔軟な終点検出窓において、乾燥及び湿潤状態におけるコンディショニング後のＵＶ硬化性試料の透過は、湿潤状態において改善された透過を示す。例１において同じ湿潤透過が観察される。改善された透過は、例えば摩耗を通して、使用時の耐久性を欠き、透過を喪失させると予想していた、例４のような柔軟な終点検出窓においてさえも生じる。終点検出窓は使用時に湿潤であるので、湿潤透過の増加は、終点検出のための窓性能の改善に相当する。

Claims (10)

  1. 磁性基板、光学基板及び半導体基板の少なくとも１つから選択される基板を研磨するためのケミカルメカニカル（ＣＭＰ）研磨パッドであって、脂環式ジカルバミン酸エステルを介してポリエーテル、ポリカーボネート若しくはポリエステル鎖に結合した２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマー、又はその脂環式ウレタンオリゴマーと脂肪族開始剤との反応混合物の硬化生成物である１以上の終点検出窓を有するＣＭＰ研磨パッドを含み、ウレタンマクロモノマー中の総イソシアネート含量が３．３〜１０重量％の範囲であり、そして、更に、該組成物が、５重量％未満の未反応（メタ）アクリレートモノマーを含み、かつ、未反応イソシアネートを実質的に含有しない、ＣＭＰ研磨パッド。
  2. 直鎖脂環式ウレタンマクロモノマーの脂環式ジカルバメートが、Ｃ６〜Ｃ１８脂環式基を含有する、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  3. 直鎖脂環式ウレタンマクロモノマーの脂環式ジカルバメートが、Ｃ１０〜Ｃ１６脂環式基を含有する、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  4. 直鎖脂環式ウレタンマクロモノマーの脂環式ジカルバメートが、ポリマージオールの活性水素と、１，４−シクロヘキサンジイソシアネート、４，４’−ジシクロヘキシルメタンジイソシアネート、又はイソホロンジイソシアネートから選択される脂環式ジイソシアネートとの反応生成物である、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  5. 直鎖脂環式ウレタンマクロモノマーが、４５０〜２，０００の平均分子量を有するポリエーテル、ポリカーボネート又はポリエステル鎖を有するポリマージオールのカルバメートを含む、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  6. 直鎖脂環式ウレタンマクロモノマーが、６００〜１，５００の平均分子量を有するポリエーテル、ポリカーボネート又はポリエステル鎖を有するポリマージオールのカルバメートを含む、請求項５に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  7. ポリマージオールが、ポリプロピレングリコール；ポリエチレングリコール；ポリテトラメチレングリコール；ポリカーボネート基含有ジオール；又はそれらのブロックコポリマー若しくは混合物を含む、請求項５に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  8. ２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーが、２〜１０個の脂環式ジカルバメート基を含み、かつ、１，０００〜１０，０００の重量平均分子量を有する、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  9. ２つの（メタ）アクリレート末端基を有する直鎖脂環式ウレタンマクロモノマーが、
    エステル化形態で、ヒドロキシル官能性アルキル（メタ）アクリレートを含有する、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
  10. 脂肪族開始剤が光開始剤であり、そして、光開始剤の量が、反応混合物の総固形分重量に基づいて、０．０５〜０．５重量％、又は、好ましくは、０．０８〜０．１５重量％の範囲である、請求項１に記載のケミカルメカニカル（ＣＭＰ）研磨パッド。
JP2018214337A 2017-11-16 2018-11-15 Ｃｍｐ研磨パッドのための高いｕｖ透過率を有する脂肪族ｕｖ硬化ポリウレタン光学的終点検出窓 Active JP7207963B2 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US15/815,121 2017-11-16
US15/815,121 US10465097B2 (en) 2017-11-16 2017-11-16 Aliphatic UV cured polyurethane optical endpoint detection windows with high UV transparency for CMP polishing pads

Publications (2)

Publication Number Publication Date
JP2019089193A true JP2019089193A (ja) 2019-06-13
JP7207963B2 JP7207963B2 (ja) 2023-01-18

Family

ID=66433128

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2018214337A Active JP7207963B2 (ja) 2017-11-16 2018-11-15 Ｃｍｐ研磨パッドのための高いｕｖ透過率を有する脂肪族ｕｖ硬化ポリウレタン光学的終点検出窓

Country Status (5)

Country Link
US (1) US10465097B2 (ja)
JP (1) JP7207963B2 (ja)
KR (1) KR20190056299A (ja)
CN (1) CN109794848B (ja)
TW (1) TWI782117B (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023182392A1 (ja) * 2022-03-24 2023-09-28 富士紡ホールディングス株式会社 研磨パッド及び研磨加工物の製造方法

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12006442B2 (en) * 2019-09-11 2024-06-11 Applied Materials, Inc. Additive manufacturing of polishing pads
JP2023547826A (ja) * 2020-10-19 2023-11-14 シーエムシー マテリアルズ リミティド ライアビリティ カンパニー 化学機械研磨パッドのために使用される紫外線硬化性樹脂
US20250144765A1 (en) * 2021-01-14 2025-05-08 Fujibo Holdings, Inc. Polishing pad, method for producing polishing pad, and method for polishing surface of optical material or semiconductor material
JP7733464B2 (ja) * 2021-03-30 2025-09-03 富士紡ホールディングス株式会社 研磨パッド及び研磨パッドの製造方法
KR102488101B1 (ko) * 2021-05-04 2023-01-12 에스케이엔펄스 주식회사 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
WO2023244740A1 (en) * 2022-06-15 2023-12-21 Cmc Materials Llc Uv-curable resins for chemical mechanical polishing pads
CN115873207B (zh) * 2023-02-17 2023-06-27 山东一诺威聚氨酯股份有限公司 高性能cmp聚氨酯抛光垫及其制备方法
WO2024233285A1 (en) * 2023-05-09 2024-11-14 Cmc Materials Llc Dual-cure resin for preparing chemical mechanical polishing pads
WO2026095449A1 (ko) * 2024-10-31 2026-05-07 엔펄스 주식회사 투과율이 개선된 연마패드, 이의 제조방법, 및 이에 사용되는 윈도우 블록
CN119119453A (zh) * 2024-11-13 2024-12-13 合肥普力先进材料科技有限公司 柠檬酸型聚碳酸酯聚醚多元醇的生产工艺和反应时间实时预测方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005175464A (ja) * 2003-11-25 2005-06-30 Rohm & Haas Electronic Materials Cmp Holdings Inc 光透過性が高い窓を有する研磨パッド
JP2011148085A (ja) * 2010-01-15 2011-08-04 Rohm & Haas Electronic Materials Cmp Holdings Inc 耐クリープ性研磨パッド窓
JP2015512799A (ja) * 2012-04-11 2015-04-30 キャボット マイクロエレクトロニクス コーポレイション 光に安定な光透過領域を有する研磨パッド
JP2017533586A (ja) * 2014-10-17 2017-11-09 アプライド マテリアルズ インコーポレイテッドＡｐｐｌｉｅｄ Ｍａｔｅｒｉａｌｓ，Ｉｎｃｏｒｐｏｒａｔｅｄ 付加製造プロセスにより製作される研磨パッド

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3711571A (en) 1970-07-09 1973-01-16 Textron Inc Curable blend of blocked and unblocked polyurethanes
US5773486A (en) 1996-09-26 1998-06-30 Lucent Technologies Inc. Method for the manufacture of optical gratings
US6685537B1 (en) 2000-06-05 2004-02-03 Speedfam-Ipec Corporation Polishing pad window for a chemical mechanical polishing tool
KR101047933B1 (ko) 2002-11-27 2011-07-11 도요 고무 고교 가부시키가이샤 연마 패드 및 반도체 장치의 제조 방법
JP2007307639A (ja) 2006-05-17 2007-11-29 Toyo Tire & Rubber Co Ltd 研磨パッド
US9017140B2 (en) * 2010-01-13 2015-04-28 Nexplanar Corporation CMP pad with local area transparency
US8512427B2 (en) 2011-09-29 2013-08-20 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Acrylate polyurethane chemical mechanical polishing layer
US9594188B2 (en) 2011-12-06 2017-03-14 University Of Florida Research Foundation, Inc. UV blocker loaded contact lenses
US9446497B2 (en) * 2013-03-07 2016-09-20 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Broad spectrum, endpoint detection monophase olefin copolymer window with specific composition in multilayer chemical mechanical polishing pad
US9238295B2 (en) * 2013-05-31 2016-01-19 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Soft and conditionable chemical mechanical window polishing pad
US9333520B2 (en) 2013-06-07 2016-05-10 J & L Oil Field Services, L.L.C. Waste stream management system and method
US9463553B2 (en) * 2014-02-19 2016-10-11 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Method of manufacturing chemical mechanical polishing layers
US9216489B2 (en) 2014-03-28 2015-12-22 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Chemical mechanical polishing pad with endpoint detection window
US20150306731A1 (en) * 2014-04-25 2015-10-29 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Chemical mechanical polishing pad
US9314897B2 (en) * 2014-04-29 2016-04-19 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Chemical mechanical polishing pad with endpoint detection window
US9333620B2 (en) * 2014-04-29 2016-05-10 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Chemical mechanical polishing pad with clear endpoint detection window
US10875153B2 (en) 2014-10-17 2020-12-29 Applied Materials, Inc. Advanced polishing pad materials and formulations
US9481070B2 (en) * 2014-12-19 2016-11-01 Rohm And Haas Electronic Materials Cmp Holdings, Inc. High-stability polyurethane polishing pad
US10092998B2 (en) * 2015-06-26 2018-10-09 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Method of making composite polishing layer for chemical mechanical polishing pad
CN105922126B (zh) 2016-06-03 2018-05-11 湖北鼎龙控股股份有限公司 化学机械抛光垫的检测窗及其制备方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005175464A (ja) * 2003-11-25 2005-06-30 Rohm & Haas Electronic Materials Cmp Holdings Inc 光透過性が高い窓を有する研磨パッド
JP2011148085A (ja) * 2010-01-15 2011-08-04 Rohm & Haas Electronic Materials Cmp Holdings Inc 耐クリープ性研磨パッド窓
JP2015512799A (ja) * 2012-04-11 2015-04-30 キャボット マイクロエレクトロニクス コーポレイション 光に安定な光透過領域を有する研磨パッド
JP2017533586A (ja) * 2014-10-17 2017-11-09 アプライド マテリアルズ インコーポレイテッドＡｐｐｌｉｅｄ Ｍａｔｅｒｉａｌｓ，Ｉｎｃｏｒｐｏｒａｔｅｄ 付加製造プロセスにより製作される研磨パッド

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023182392A1 (ja) * 2022-03-24 2023-09-28 富士紡ホールディングス株式会社 研磨パッド及び研磨加工物の製造方法

Also Published As

Publication number Publication date
CN109794848B (zh) 2021-05-14
TW201922829A (zh) 2019-06-16
TWI782117B (zh) 2022-11-01
US10465097B2 (en) 2019-11-05
JP7207963B2 (ja) 2023-01-18
CN109794848A (zh) 2019-05-24
US20190144713A1 (en) 2019-05-16
KR20190056299A (ko) 2019-05-24

Similar Documents

Publication Publication Date Title
JP7207963B2 (ja) Ｃｍｐ研磨パッドのための高いｕｖ透過率を有する脂肪族ｕｖ硬化ポリウレタン光学的終点検出窓
TWI527836B (zh) 具有光安定之聚合性終點偵測窗之化學機械研磨墊及以該墊研磨之方法
US8845852B2 (en) Polishing pad and method of producing semiconductor device
US7731568B2 (en) Polishing pad and semiconductor device manufacturing method
TWI324545B (en) Polishing pad with high optical transmission window and method of forming the same
TWI616277B (zh) 具終點偵測窗之化學機械硏磨墊
TWI574983B (zh) 具清澈終點偵測窗之化學機械硏磨墊
TWI804493B (zh) 脂族聚胺基甲酸酯光學終點偵測窗口及含其之cmp拋光墊
KR102604048B1 (ko) 플랜지형 광학 종점 검출창 및 이를 포함하는 cmp 연마 패드
TW201607677A (zh) 具有硏磨層及窗之化學機械硏磨墊
TW201601876A (zh) 具終點偵測窗之化學機械硏磨墊
JP2004297061A (ja) 研磨パッドおよび半導体デバイスの製造方法
US10207388B2 (en) Aliphatic polyurethane optical endpoint detection windows and CMP polishing pads containing them
JP2004297062A (ja) 研磨パッドおよび半導体デバイスの製造方法
JP7696074B2 (ja) 研磨パッド
TW202402452A (zh) 研磨墊及研磨加工物之製造方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20211101

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220830

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20220831

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20221130

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20221213

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20230105

R150 Certificate of patent or registration of utility model

Ref document number: 7207963

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
