JP2019513541A - 合成ガスを直接変換することによって芳香族炭化水素を製造するための触媒及び方法 - Google Patents

合成ガスを直接変換することによって芳香族炭化水素を製造するための触媒及び方法 Download PDF

Info

Publication number
JP2019513541A
JP2019513541A JP2018549456A JP2018549456A JP2019513541A JP 2019513541 A JP2019513541 A JP 2019513541A JP 2018549456 A JP2018549456 A JP 2018549456A JP 2018549456 A JP2018549456 A JP 2018549456A JP 2019513541 A JP2019513541 A JP 2019513541A
Authority
JP
Japan
Prior art keywords
catalyst
zsm
axis
metal oxide
catalyst component
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2018549456A
Other languages
English (en)
Other versions
JP7041069B2 (ja
Inventor
潘秀蓮
楊俊豪
焦峰
朱義峰
包信和
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dalian Institute of Chemical Physics of CAS
Original Assignee
Dalian Institute of Chemical Physics of CAS
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dalian Institute of Chemical Physics of CAS filed Critical Dalian Institute of Chemical Physics of CAS
Publication of JP2019513541A publication Critical patent/JP2019513541A/ja
Application granted granted Critical
Publication of JP7041069B2 publication Critical patent/JP7041069B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/19—Catalysts containing parts with different compositions
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/005—Spinels
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/06—Silicon, titanium, zirconium or hafnium; Oxides or hydroxides thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/06—Silicon, titanium, zirconium or hafnium; Oxides or hydroxides thereof
    • B01J21/066—Zirconium or hafnium; Oxides or hydroxides thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/005—Spinels
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/06—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of zinc, cadmium or mercury
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/16—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/24—Chromium, molybdenum or tungsten
    • B01J23/26—Chromium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/16—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/32—Manganese, technetium or rhenium
    • B01J23/34—Manganese
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper
    • B01J23/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/84—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36 with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/889—Manganese, technetium or rhenium
    • B01J23/8892—Manganese
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively
    • B01J29/405—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively containing rare earth elements, titanium, zirconium, hafnium, zinc, cadmium, mercury, gallium, indium, thallium, tin or lead
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively
    • B01J29/42—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively containing iron group metals, noble metals or copper
    • B01J29/44—Noble metals
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively
    • B01J29/48—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively containing arsenic, antimony, bismuth, vanadium, niobium tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/40—Catalysts, in general, characterised by their form or physical properties characterised by dimensions, e.g. grain size
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/40—Catalysts, in general, characterised by their form or physical properties characterised by dimensions, e.g. grain size
    • B01J35/45—Nanoparticles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/50—Catalysts, in general, characterised by their form or physical properties characterised by their shape or configuration
    • B01J35/54—Bars or plates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/64—Pore diameter
    • B01J35/643—Pore diameter less than 2 nm
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/64—Pore diameter
    • B01J35/647—2-50 nm
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/64—Pore diameter
    • B01J35/651—50-500 nm
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/66—Pore distribution
    • B01J35/695—Pore distribution polymodal
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/0009—Use of binding agents; Moulding; Pressing; Powdering; Granulating; Addition of materials ameliorating the mechanical properties of the product catalyst
    • B01J37/0027—Powdering
    • B01J37/0036—Grinding
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/04—Mixing
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C1/00—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon
    • C07C1/02—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon from oxides of a carbon
    • C07C1/04—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon from oxides of a carbon from carbon monoxide with hydrogen
    • C07C1/0425—Catalysts; their physical properties
    • C07C1/043—Catalysts; their physical properties characterised by the composition
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C15/00—Cyclic hydrocarbons containing only six-membered aromatic rings as cyclic parts
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/02—Boron or aluminium; Oxides or hydroxides thereof
    • B01J21/04—Alumina
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2229/00—Aspects of molecular sieve catalysts not covered by B01J29/00
    • B01J2229/10—After treatment, characterised by the effect to be obtained
    • B01J2229/20—After treatment, characterised by the effect to be obtained to introduce other elements in the catalyst composition comprising the molecular sieve, but not specially in or on the molecular sieve itself
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2235/00—Indexing scheme associated with group B01J35/00, related to the analysis techniques used to determine the catalysts form or properties
    • B01J2235/30—Scanning electron microscopy; Transmission electron microscopy
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2523/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00
    • C07C2523/06—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of zinc, cadmium or mercury
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2523/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00
    • C07C2523/16—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • C07C2523/24—Chromium, molybdenum or tungsten
    • C07C2523/26—Chromium
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2523/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00
    • C07C2523/16—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • C07C2523/32—Manganese, technetium or rhenium
    • C07C2523/34—Manganese
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2529/00—Catalysts comprising molecular sieves
    • C07C2529/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites, pillared clays
    • C07C2529/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • C07C2529/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2529/00—Catalysts comprising molecular sieves
    • C07C2529/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites, pillared clays
    • C07C2529/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • C07C2529/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11
    • C07C2529/42—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11 containing iron group metals, noble metals or copper
    • C07C2529/44—Noble metals
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2529/00—Catalysts comprising molecular sieves
    • C07C2529/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites, pillared clays
    • C07C2529/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • C07C2529/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11
    • C07C2529/48—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11 containing arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P20/00—Technologies relating to chemical industry
    • Y02P20/50—Improvements relating to the production of bulk chemicals
    • Y02P20/52—Improvements relating to the production of bulk chemicals using catalysts, e.g. selective catalysts

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • General Chemical & Material Sciences (AREA)
  • Catalysts (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Nanotechnology (AREA)
  • Production Of Liquid Hydrocarbon Mixture For Refining Petroleum (AREA)
  • Low-Molecular Organic Synthesis Reactions Using Catalysts (AREA)
  • Dispersion Chemistry (AREA)

Abstract

本発明は、合成ガスを用いる芳香族炭化水素の製造分野に関し、特に、合成ガスの直接変換によって芳香族炭化水素を製造するための触媒及び方法に関する。該方法は、一次反応物及び原材料として合成ガスを使用し、固定床又は移動床上で変換反応を実行する。触媒は、触媒Ａ及び触媒Ｂの複合体であり、触媒Ａ及び触媒Ｂを機械的に混合して複合体を形成する。触媒Ａの活性成分は、活性金属酸化物である。触媒Ｂは、ＺＳＭ−５分子篩又は金属修飾ＺＳＭ−５の１つ以上である。合成ガスは、０．１〜６MPaの圧力、３００〜６００℃の反応温度及び５００〜８，０００ｈ−１の流速に供される。反応プロセスは、極めて高い生成物収率及び選択性を有し、芳香族炭化水素の選択性が５０〜８５％に達する一方で、メタン副生成物の選択性は１５％未満である。本発明は、将来の適用に優れた可能性を有する。

Description

本発明は、合成ガスからの芳香族炭化水素の合成技術を包含し、特に、合成ガスの直接変換を経由して芳香族炭化水素を合成するための触媒及び方法に関する。
背景
ベンゼン環構造を含有する炭化水素を指す芳香族炭化水素は、ベンゼン、トルエン、キシレン、エチルベンゼンなどを主に含む基礎製品及び基礎原料の１つであり、かつ、化学繊維、プラスチック、ゴム及び他の化学製品の生産に広く使用されている。近年、世界ではポリエステルの生産が継続的に拡大しており、ＰＴＡ（テレフタル酸）及びＰＸ（ｐ−キシレン）に対する需要が急速に高まっている。
従来、芳香族化合物は、石油から生産することができる。石油からの芳香族化合物の生産には２つの技術経路がある。第一の経路は、ナフサ接触改質を包含し、そして、その後、複合混合物からの抽出によって芳香族化合物が得られる。第二の経路：熱分解ガソリンを水素化し、そして、価値の低い芳香族炭化水素を抽出し、次いで、これを付加価値の高い芳香族化合物生産へと変換する。石油経路から芳香族化合物を生産するための技術は、成熟しているが、熱力学的平衡によって制限されており、芳香族化合物生産におけるＰＸ含量は低い。したがって、原料及びエネルギー消費の喪失を低減し、ひいては石油経路を経由したＰＸの生産コストを低減するために、さらなる処理及び濃縮が吸着分離又は結晶化分離を通して必要とされている。芳香族炭化水素の生産のための原料の別の供給源は、石炭である。石炭化学技術（石炭ガス化、石炭コークス化、石炭液化などを含む）を石油化学技術、例えばトルエン及びメタノールのメチル化を経由したＰＸの生産技術と組み合わせることによって、芳香族化合物を生産することができる。石油精製業の発展に伴って、石油を原料として使用した芳香族炭化水素の割合が徐々に増加しており、中国以外では９８％超を占め、中国では８５％超を占めている。近年、中国における芳香族炭化水素の生産能力は、大幅に増加しており、ある特定の規模に達したが、まだ実際の市場の需要を満たすことができない。芳香族化合物及びエチレンは、中国における石油及び化学産業の２つの最も重要な製品であり、これを使用して、ポリエチレン、ポリプロペン、スチレン、ポリエステル及びナイロンなどの様々な他の重要な化学物質及び高分子を製造することができる。２００４年以前、中国ではベンゼン川下製品の低い生産能力に起因して、製品はその需要を基本的には満たすことができ、いくつかの製品は輸出されている。しかしながら、中国におけるベンゼン川下製品の生産能力は、ここ２年急速に、とりわけ、スチレン、フェノール、アニリン、シクロヘキサノンなどの生産装置の大規模建設と共に増加しており、ベンゼン市場の需要は著しく増加している。それ故、中国は、ベンゼンの輸出国から純輸入国へと変化している。数年以内に、中国のベンゼンは、川下市場の需要を満たさなくなるであろうと予想されている。中国にとって、石油以外の資源からの新たな芳香族炭化水素の合成技術を開発することが、特に「石炭埋蔵量は豊富であるが石油及び天然ガスが欠乏している」という現在のエネルギー供給状況下では非常に重要である。メタノール及びジメチルエーテルを経由した又は合成ガスを経由した芳香族化合物の合成技術は、石炭からのＢＴＸ生産の新たな技術経路を直接切り開く。それは、中国における芳香族炭化水素の不十分な供給とメタノールの過剰生産能力との間の矛盾を効果的に取り除くことができ、有望な可能性を有する。
メタノール又はジメチルエーテルの触媒反応によって芳香族炭化水素を合成する技術が調査されており、そして、それは、パイロットプラント試験まで実証されている。しかしながら、この技術は、複数の反応工程を必要とする。最初に、合成ガスがメタノール又はジメチルエーテルなどへと変換される。次いで、メタノール又はジメチルエーテルがいわゆるＭＴＡプロセスを介して芳香族化合物へと変換される。このプロセスでは、合成ガス中のＨ２／ＣＯ比は、メタノール合成について２とする。合成ガスが石炭ガス化に由来し、そして、Ｈ２／ＣＯの割合が一般に０．５〜１である場合、Ｈ２／ＣＯの割合は、高いエネルギー消費及び高い水消費プロセスである水−気体シフトプロセスによって、２に調整されなければならない。加えて、その技術は、メタノール市場の変動に影響を受けやすい。Ｆｅ／ＭｎＯ−ＺｎＺＳＭ−５を使用した合成ガスの直接変換を介して芳香族炭化水素をおそらく合成できると報告されており、これは、フィッシャー・トロプシュ（Fischer-Tropsch）反応を介して合成ガスを軽質オレフィン中間体へ、次いで、ゼオライト上で芳香族化合物へ変換した。それは、より高い亜鉛含量が芳香族炭化水素生成物の形成を有利にし、気相の低炭素炭化水素の形成を低減することを示した。しかしながら、そのプロセスにおける芳香族化合物の選択性は低く、わずか約５３％であった（Chinese Journal of Catalysis, 2002, 23, Vol.4, 333-335）。また、芳香族化合物の合成についてＦｅ−Ｐｄ／ＨＺＳＭ−５も研究された。３４０℃の温度、８．６２MPaの圧力及び３０００ｈ−１の空間速度下で、ＣＯ変換は７５．７％に達したが、液相生成物における芳香族化合物の選択性はわずか３２．０％であった（Energy Fuels, 2014, 28, 2027-2034）。また、Ｐｄ／ＳｉＯ２＋ＨＺＳＭ−５又はＨ−モルデナイト触媒を使用し、メタノールからの経路を経由して芳香族化合物を合成した。生成物分布及び収率に対する異なる反応条件の影響が議論された。また、芳香族化合物の選択性はわずか約５０％と低く、そして、生成物は、主にテトラメチルベンゼン及びペンタメチレンである（Journal of Catalysis, 1984, 87, 136-143）。それ故、中国における芳香族化合物の不十分な供給を緩和するために、合成ガスから芳香族化合物を高い選択性で合成する技術を開発することが特に急がれる。
上記問題を考慮して、本発明は、合成ガスの直接変換を経由して芳香族炭化水素を合成するための触媒及び方法を提供する。
本発明は、以下の通り記載される：
触媒は、成分Ａ＋Ｂからなる複合触媒であり、触媒成分Ａ及び触媒成分Ｂを機械的混合様式で配合することによって形成される。触媒Ａの活性成分は、活性金属酸化物であり；そして、触媒Ｂは、ＺＳＭ−５ゼオライト及び金属修飾ＺＳＭ−５の１つ又は両方である。活性金属酸化物は、ＭｎＯ、ＭｎＣｒ２Ｏ４、ＭｎＡｌ２Ｏ４、ＭｎＺｒＯ４、ＺｎＯ、ＺｎＣｒ２Ｏ４及びＺｎＡｌ２Ｏ４の１つ以上であり；好ましくは、活性金属酸化物は、ＭｎＯ、ＭｎＣｒ２Ｏ４、ＭｎＡｌ２Ｏ４及びＭｎＺｒＯ４の１つ以上である。
触媒成分Ａの活性金属酸化物粒子の幾何学的中心と触媒成分Ｂの粒子の幾何学的中心との間隔は、５nm〜４mm、好ましくは５nm〜１mm、より好ましくは５nm〜５００μmである。
触媒成分Ａ及び触媒成分Ｂ中の活性成分の質量比は、０．１〜２０倍、好ましくは０．３〜５の範囲内である。
触媒成分Ａは、分散剤を含み；分散剤は、Ａｌ２Ｏ３、Ｃｒ２Ｏ３、ＺｒＯ２及びＴｉＯ２の１つ又は２つであり；活性金属酸化物が分散剤中に分散され；そして、触媒成分Ａ中の分散剤の含量は、０．０５〜９０wt%であり、そして、残りは、活性金属酸化物である。
活性金属酸化物は、５〜３０nmのサイズを有する酸化物粒子から構成され、そして、金属酸化物の表面上、粒子の表面から粒子の内部方向へ０．３nmの距離内に大量の酸素空孔が存在し、酸素原子のモル量は、酸化物中の酸素原子の理論化学量論の８０％未満であり；好ましくは、酸素原子は、酸化物の理論化学量論の８０％〜１０％、より好ましくは６０〜１０％、最も好ましくは５０〜１０％であり；表面酸素空孔の含量は、以下の通り定義される：１００％−理論上の酸素の化学量論量中の表面酸素原子の百分率；そして、したがって、対応する酸素空孔濃度は、好ましくは２０〜９０％、より好ましくは４０〜９０％、最も好ましくは５０〜９０％である。
好ましい活性金属酸化物の調製手順は、以下の通りである：オレイン酸、ヘキサメチレンテトラミン、エチレンジアミン、アンモニア、ヒドラジン水和物などのエッチング剤の１つ以上から採用されるエッチング剤の溶液に金属酸化物を浸漬し；上記懸濁液を１００〜１５０℃、好ましくは１２０〜１４０℃で３０〜９０分間加熱し；次いで、懸濁物質を取り出し洗浄及び濾過にかけ、大量の表面酸素空孔を有する活性金属酸化物材料を得て；次いで、濾過した物質を、不活性ガス又は不活性ガスと還元雰囲気とのガス混合物である雰囲気中で乾燥及び還元し、ここで、不活性雰囲気中のガスがＮ２、Ｈｅ及びＡｒの１つ以上であり；還元雰囲気がＨ２及びＣＯの１つ以上であり；ガス混合物中の還元ガスに対する不活性ガスの体積比が１００／１０〜０／１００であり；処理時間が０．５〜５時間であり；そして、処理温度が２０〜５００℃、好ましくは２００〜４００℃である。
ＺＳＭ−５のアルミナに対するシリカのモル比（ＳｉＯ２／Ａｌ２Ｏ３）は、２０〜１０００、好ましくは１５０〜８００、より好ましくは３００〜８００である。
ＺＳＭ−５ゼオライトは、走査型電子顕微鏡によって観察することができる六角柱シート又は楕円体粒子又はパイ形状粒子の１つ以上を巨視的に提示する。ＺＳＭ−５は、蓄積されたＺＳＭ−５粒子によって形成される。
ＺＳＭ−５ゼオライトは、マクロ細孔、メソ細孔及びミクロ細孔を含む多段階の階層的細孔構造を有し；マクロ細孔の比表面積及びメソ細孔の比表面積は、総比表面積の５〜２５％、好ましくは５〜１５％を占め；ミクロ細孔の比表面積は、４０〜９０％、好ましくは４０〜７０％を占める。ミクロ細孔は、２nm未満の直径を有する細孔チャネルであり；メソ細孔は、２nm〜５０nmの直径を有する細孔チャネルであり；マクロ細孔は、５０nmより大きい直径を有する細孔チャネルである；
ＺＳＭ−５結晶は、チャネルが規則的に並んだ典型的なＭＦＩ構造を示すミクロ細孔構造を有し；ＺＳＭ−５ゼオライトのミクロ細孔は、ＺＳＭ−５結晶中に位置し；そして、メソ細孔及びマクロ細孔は不規則であり、積層された結晶によって形成される。
シート構造は、六角柱シートであり；（０１０）表面は、六角形を提示し；６つの側面は、等しいか又は等しくなく；ＭＦＩ構造の（１００）表面に垂直な軸は、「ａ」軸であり；（０１０）表面に垂直な軸は、「ｂ」軸であり、その長さ又は厚さは、上部と下部の六角形の末端表面間の距離に対応し；「ａ」軸及び「ｂ」軸に同時に垂直である軸は、「ｃ」軸であり；「ｂ」軸の厚さは、３０〜５００nmであり；「ａ」軸の長さは、５００〜１５００nmであり；「ｃ」軸の長さは、５００〜２０００nmであり；好ましくは、「ｂ」軸の厚さは、３０〜２００nmである。
楕円形状のＺＳＭ−５結晶は、１つの長軸と２つの短軸を有し、それぞれ、５００nm〜１０μm、５００nm〜５μm及び５００nm〜５μmのサイズである。
パイ形状のＺＳＭ−５ゼオライトは、中国将棋の駒又は中国太鼓の形状と似た形状を示し；上部の末端表面及び下部の末端表面は、平面であり；２つの末端表面及びその断面は、円形又は楕円形表面であり；側壁表面は、外側に突き出ているか突き出ていない弓形状を提示し、すなわち、断面の面積は、それらの２つの末端表面の面積よりも大きいか又は等しく；「ｂ」軸の長さ又は厚さは、上部の末端表面と下部の末端表面の距離であり、３０〜５００nmの範囲であり；「ａ」軸の長さは、１００〜８００nmであり；「ｃ」軸の長さは、５００〜８００nmであり；好ましくは、「ｂ」軸の厚さは、３０〜２００nmである。
金属修飾ＺＳＭ−５は、Ｚｎ、Ｇａ、Ｓｎ、Ｍｎ、Ａｇ及びＺｒの１つ又は２つによって修飾されたＺＳＭ−５であり；そして、修飾金属の総含量は、０．５〜２wt.%である。
機械的混合は、以下の方法の１つ以上を採用する：機械的撹拌、ボールミリング、ロッキングベッド混合及び機械的粉砕。
合成ガスの直接変換を経由した芳香族炭化水素の合成法は、供給原料として合成ガスを使用し、固定床又は移動床反応器で操作される。採用される触媒は、上記の触媒である。
合成ガスの圧力は、０．１〜６MPaであり；反応温度は、３００〜６００℃であり、好ましくは、反応温度は、４００〜６００℃であり；そして、空間速度は、５００〜８０００ｈ−１である。
反応のための合成ガス中のＨ２／ＣＯの体積比は、０．２〜３．５、好ましくは０．３〜２である。
合成ガスの１工程直接変換を経由した芳香族炭化水素の合成のために、二官能性複合触媒が使用される。全ての炭化水素生成物における芳香族炭化水素の選択性は、５０〜８５％、好ましくは６４〜８５％である一方で、メタン副生成物の選択性は、１５％未満、好ましくは１０％未満、より好ましくは５％未満である。
本発明は、以下の利点を有する：
１．従来のメタノールを経由した芳香族炭化水素の合成技術（略してＭＴＡ）とは異なり、本発明は、合成ガスの１工程直接変換を経由した芳香族炭化水素の合成技術を提供する。
２．本特許における複合触媒は、調製するのが簡単かつ容易であり、温和な調製条件で済む。反応プロセスは、極めて高い生成物収率及び選択性を有し、芳香族化合物の選択性は５０〜８５％、好ましくは６４〜８５％に達する一方で、メタン副生成物の選択性は、非常に低く（＜１５％）、好ましくは＜１０％、より好ましくは＜５％である。本発明は、工業適用への大きな可能性を有する。
３．本特許におけるＺＳＭ−５ゼオライトは、ナノ構造のシート又は楕円又はパイの形状を有し；そして、触媒Ａと触媒Ｂとの間の間隔は、適時の拡散及び反応中間体の変換に好都合であり、副反応及び二次反応が回避され、その結果として芳香族炭化水素の選択性が増強される。
詳細な説明
本発明は、実施態様によって以降さらに説明されるが、その実施態様によって本発明の特許請求の範囲は限定されない。その一方で、その実施態様は、目的を達成するためのいくつかの条件を与えるだけで、目的を達成するためにその条件が満たされなければならないことを意味するわけではない。
実施態様１
Ｉ．触媒Ａ成分の調製
（Ｉ）エッチング法を経由した極性表面を有するＺｎＯ材料の合成：
（１）Ｚｎ（ＮＯ３）２・６Ｈ２Ｏ ０．４４６ｇ（１．５mmol）を量り取り；ＮａＯＨ０．４８０ｇ（１２mmol）を量り取り；脱イオン水３０mlを量り取り、容器に加え；０．５時間を超える期間撹拌して、溶液を均一に混合し；２０時間の反応時間で温度を１６０℃に上げ；沈殿物を分解して酸化亜鉛にし；室温まで自然に冷まし；反応液を遠心分離して、遠心分離した沈殿物を収集し；そして、脱イオン水で２回洗浄してＺｎＯ酸化物を得る；
（２）エッチング剤とＺｎＯ酸化物とを、周囲温度で均一に超音波混合し；ＺｎＯ酸化物をエッチング剤の溶液に浸漬し；そして、エッチング剤及び酸化亜鉛によって錯体形成又は直接還元反応を起こし；上記懸濁液を加熱し；次いで、取り出し洗浄及び濾過にかけて、大量の表面酸素空孔を有する活性なナノＺｎＯ材料を得る。
表１では：触媒とエッチング剤の質量比は、１：３である。オレイン酸とヘキサメチレンテトラミンの質量比は、溶媒なしで１：１である。オレイン酸とヒドラジン水和物の質量比は、溶媒なしで９５：５である。特定の処理条件は、以下の表１に示されている通り、温度、処理時間及び雰囲気の種類を含む。
（３）乾燥するか又は乾燥及び還元する：
上記で得られた生成物を遠心分離又は濾過し、生成物を脱イオン水で洗浄した後、生成物を、不活性ガス又は不活性ガスと還元雰囲気とのガス混合物である雰囲気中で乾燥するか又は乾燥及び還元し、ここで、不活性ガスがＮ２及びＣＯの１つ以上であり、ガス混合物中の還元ガスに対する不活性ガスの体積比は、１００／１０〜０／１００であり、乾燥及び還元の温度は３５０℃であり、そして、時間は４時間である。表面上に豊富な酸素空孔を有するＺｎＯ材料が得られる。試料及びその調製条件を以下の表１に示す。表面上の酸素空孔は、以下の通り定義される：１００％−理論上の酸化物中の酸素の化学量論量に対する表面酸素原子の百分率。
Figure 2019513541
表面酸素空孔は、粒子のまさに表面から粒子の内部方向への距離範囲が０．３nm内の触媒表面上の酸素空孔である。表面酸素空孔は、以下の通り定義される：１００％−理論上の酸化物中の酸素の化学量論量に対する表面酸素原子の百分率。
参考例として、工程（２）でエッチングせずに表面上の酸素空孔を有さないＺｎＯ９を調製し；そして、金属Ｚｎ１０は、完全に還元されているＺｎ試料である。
（ＩＩ）エッチング法による極性表面を有するＭｎＯ材料の合成：調製プロセスは、上記ＺｎＯの場合と同じである。違いは、Ｚｎの前駆体が、硝酸マンガン、塩化マンガン及び酢酸マンガンの１つ（ここでは硝酸マンガン）である対応するＭｎの前駆体に交換されていることである。
エッチングプロセスは、上記（Ｉ）の工程（２）と同じであり、そして、乾燥又は乾燥及び還元のプロセスは、上記（Ｉ）の工程（３）における生成物ＺｎＯ３、ＺｎＯ５及びＺｎＯ８の調製プロセスと同じである。多数の表面酸素空孔を有する触媒を合成する。表面酸素空孔は、６７％、２９％及び２７％である。
対応する生成物は、ＭｎＯ１〜３と定義される。
（ＩＩＩ）高い表面積及び高い表面エネルギーを有するナノＺｎＣｒ２Ｏ４、ＺｎＡｌ２Ｏ４、ＭｎＣｒ２Ｏ４、ＭｎＡｌ２Ｏ４及びＭｎＺｒＯ４スピネルの合成：
スピネルの化学組成に従って、対応する硝酸塩、硝酸亜鉛、硝酸アルミニウム、硝酸クロム及び硝酸マンガンを前駆体として選択し、そして、前駆体と尿素とを水中にて室温で混合し；上記の混合液を熟成させ（aging）；次いで、混合液を取り出し洗浄、濾過及び乾燥にかけ；そして、得られた固体を空気雰囲気下で焼成して、（１１０）結晶面方位に沿って成長するスピネル酸化物を得る。試料をまた、エッチング法によって処理して、多数の表面酸素空孔を有する触媒を合成する。エッチングプロセス及び処理後プロセスは、上記（Ｉ）の工程（２）及び工程（３）と同じである。試料は、大きな表面積及び多くの表面欠陥を有し、合成ガスの変換を触媒するために適用することができる。
試料及びその調製条件を以下の表２に列挙する。同様に、表面酸素空孔は、以下の通り定義される：１００％−理論上の酸化物中の酸素の化学量論量に対する表面酸素原子の百分率。
Figure 2019513541
（ＩＶ）活性金属酸化物が分散されたＣｒ２Ｏ３、Ａｌ２Ｏ３又はＺｒＯ２
Ｃｒ２Ｏ３、Ａｌ２Ｏ３又はＺｒＯ２を、活性金属酸化物のための担体又は分散剤として使用する。そのような分散された活性金属酸化物を、Ｃｒ２Ｏ３、Ａｌ２Ｏ３又はＺｒＯ２を担体とすることによる沈殿析出法を通して調製する。分散されたＺｎＯの調製を一例として挙げると、市販のＣｒ２Ｏ３、Ａｌ２Ｏ３又はＺｒＯ２担体を事前に溶液に分散させ、次いで、酢酸亜鉛、硝酸亜鉛、硫酸亜鉛及び他のＺｎ前駆体の１つ以上を原料とし、室温で混合された水酸化ナトリウム、重炭酸アンモニウム、炭酸アンモニウム及び重炭酸ナトリウムの１つ以上を使用して金属成分を沈殿させる。本明細書において、硝酸亜鉛及び水酸化ナトリウムを一例として挙げると、反応液中のＺｎ２＋のモル濃度は、０．０６７Ｍであり；Ｚｎ２＋と沈殿剤のモル分率の比は、１：８であってよく；次いで、熟成を１６０℃で２４時間実行して、ＺｎＯ酸化物が分散された担体Ｃｒ２Ｏ３、Ａｌ２Ｏ３又はＺｒＯ２を得て、そして、触媒Ａ中の分散剤の含量は、０．１wt%、１０wt%及び９０wt%である。
エッチングプロセスは、上記（Ｉ）の工程（２）における生成物ＺｎＯ３、ＺｎＯ５及びＺｎＯ８の調製プロセスと同じである。多数の表面酸素空孔を有する触媒を調製する。表面酸素空孔は、それぞれ、６５％、３０％及び２５％である。処理後プロセスは、上記（Ｉ）の工程（３）と同じである。
上から下までの対応する生成物を分散酸化物１〜３と表示する。
同じ方法を使用して、ＭｎＯ酸化物が分散されたＣｒ２Ｏ３、Ａｌ２Ｏ３又はＺｒＯ２を得る。ここで、触媒Ａ中の分散剤の含量は、５wt%、３０wt%及び６０wt%である。表面酸素空孔は、それぞれ、６２％、２７％及び２８％である。上から下までの対応する生成物を分散酸化物４〜６と表示する。
ＩＩ．触媒Ｂ成分（ＺＳＭ−５）の調製：
（Ｉ）シート様ＺＳＭ−５ゼオライト
以下の物質のモル比に従ったシート様ＺＳＭ−５ゼオライトの調製：
Ｓｉ源を、ＴＥＯＳ、シリカゾル及びホワイトカーボンブラックの１つ以上から選択し；そして、アルミニウム源を、メタアルミン酸ナトリウム、Ａｌ（ＯＨ）３、ＡｌＯＯＨ及びアルミニウムイソプロポキシドの１つ以上から選択する。
尿素は、最初に「ｂ」軸に吸収されるので、「ｂ」軸の方向の結晶の成長が阻害される。結晶は、最初に、「ａ」軸及び「ｃ」軸に沿って成長し、したがってシートの形式でＺＳＭ−５を形成する。
調製手順は、以下である：アルミニウム源を水に溶解し；ケイ素源、テンプレート剤（水酸化テトラプロピルアンモニウム ＴＰＡＯＨ）及び尿素を連続して加え；撹拌して均一な溶液を得て、次いで、それを水熱反応器に入れて水熱反応させ；その後、得られた生成物を水で洗浄し；そして、最後に空気雰囲気下で６時間焼成してテンプレート剤を除去し、したがってシートのＺＳＭ−５が得られ、ここで、ＺＳＭ−５シートの厚さは、１０〜２００nmであり、そして、メソ細孔及びマクロ細孔がＺＳＭ−５中に共存する。
試料、それらの調製条件及びその構造的特徴を以下の表３に列挙する。
Figure 2019513541
金属Ｚｎ、Ｇａ、Ｓｎ、Ｍｎ、Ａｇ及びＺｒによって修飾されたシート様ＺＳＭ−５の調製手順は、以下である：調製手順は、上記（Ｉ）の生成物シート１の手順と同じであり；違いは、以下である：ＺＳＭ−５の調製を完了してテンプレート剤を焼成除去した後、所望の量のＺｎ（ＮＯ３）２、Ｇａ（ＮＯ３）３、Ｓｎ（ＮＯ３）２、Ｍｎ（ＮＯ３）２、ＡｇＮＯ３及びＺｒ（ＮＯ３）２の１つを脱イオン水に溶解し、これを初期含浸によってＺＳＭ−５上に３時間導き；そして、１１０℃で乾燥させた後、ＺＳＭ−５を空気雰囲気下にて６００℃で６時間焼成する。修飾金属の総含量は、それぞれ、０．５wt.%、１wt.%、０．５wt.%、２wt.%、１wt.%及び２wt.%である。得られたゼオライトは、試料シート１の場合と同じ寸法及び同じシリカ／アルミナ比を有する。
対応する生成物は、シート５〜１０として定義される。
（ＩＩ）楕円形状ＺＳＭ−５
核生成及び成長のプロセスにおいてテンプレート剤がない場合、結晶は熱力学的に最も安定な回転楕円構造へと成長する。静止状態下の結晶化の間の重力及び質量移動の影響のため、「ａ」軸、「ｂ」軸及び「ｃ」軸の方向の結晶の成長速度は、一貫性がない。それ故、楕円形状のＺＳＭ−５が形成される。
手順は、以下の通り記載される：
最初に、２つの溶液Ａ及びＢを調製し、ここで、溶液Ａは、以下の成分を含有する：撹拌によって均一に混合されたＮａＯＨ＋シリカゾル＋Ｈ２Ｏ；
溶液Ｂは、以下の成分を含有する：均一に混合され撹拌されたＮａＡｌＯ２＋Ｈ２Ｏ；
次に、溶液Ｂを溶液Ａに液滴添加し；滴下速度は、１分当たり２滴であり；溶液Ｂを滴下し、同時に均一に撹拌し；次いで、溶液Ｂを水熱反応器に移動させて、水熱反応を実行し、テンプレート剤なしで静止状態下にて結晶化に供して、そして、最後に空気雰囲気下にて６００℃で６時間焼成し、したがって楕円体ＺＳＭ−５が得られる。メソ細孔及びマクロ細孔が楕円体ＺＳＭ−５中に共存する。
試料及びその調製条件を以下の表４に示す。
Figure 2019513541
金属Ｚｎ、Ｇａ、Ｓｎ、Ｍｎ、Ａｇ及びＺｒによって修飾された楕円体ＺＳＭ−５の調製手順は、以下である：調製手順は、上記（ＩＩ）の生成物楕円体１の手順と同じであり；違いは、以下である：テンプレート剤なしでＺＳＭ−５の調製を完了してテンプレート剤を焼き出した後、Ｚｎ（ＮＯ３）２、Ｇａ（ＮＯ３）３、Ｓｎ（ＮＯ３）２、Ｍｎ（ＮＯ３）２、ＡｇＮＯ３及びＺｒ（ＮＯ３）２の１つを所望の量に従って脱イオン水に溶解し、これを初期含浸によってＺＳＭ−５上に４時間導き；そして、１１０℃で乾燥させた後、ＺＳＭ−５を空気中にて６３０℃で４時間焼成する。修飾金属の含量は、それぞれ、０．５wt.%、１wt.%、０．５wt.%、２wt.%、１wt.%及び２wt.%である。得られたゼオライトは、楕円体１の場合と同じ寸法及び同じシリカ／アルミナ比を有する。
得られた生成物を楕円体４〜９と表示する。
（ＩＩＩ）パイ形状のＺＳＭ−５
以下の手順に従うパイ形状のＺＳＭ−５の調製：
Ｓｉ源を、ＴＥＯＳ及びシリカゾルの１つ又は両方から選択し；そして、アルミニウム源を、メタアルミン酸ナトリウム、Ａｌ（ＯＨ）３及びＡｌＯＯＨの１つ以上から選択する。
テンプレートとしてＴＰＡＯＨと共に静止状態下で結晶化させて、パイ形状のＺＳＭ−５結晶を得る。結晶成長の初期段階に、ナノシートの形状の結晶が形成される。大きなＨ２Ｏ／ＳｉＯ２比及び結晶周囲の比較的低いテンプレート剤の濃度のために、結晶は、パイ形状に連続的に成長するための十分な空間を有する。
手順は、以下である：ＴＰＡＯＨをケイ素源に加え、次いで、ある特定量のＨ２Ｏを加えて溶液Ａを得て；溶液Ａを水浴中にて８０℃で２４時間撹拌し；アルミニウム源をＮａＯＨ溶液に溶解して溶液Ｂを調製し；溶液Ｂを溶液Ａに液滴添加し；次いで、３時間撹拌し；その後、得られた溶液をステンレス製反応器に移動させて２日間結晶化させ；そして、水で洗浄した後、空気中にて５６０℃で５時間焼成して、テンプレート剤を焼き出す。
試料及びその調製条件を以下の表５に示す。
Figure 2019513541
金属Ｚｎ、Ｇａ、Ｓｎ、Ｍｎ、Ａｇ及びＺｒによって修飾されたパイ形状のＺＳＭ−５の調製手順は、以下である：調製手順は、上記（ＩＩＩ）のパイ１についての手順と同じであり；違いは、以下である：パイ形状のＺＳＭ−５の調製を完了してテンプレート剤を焼き出した後、所望の量のＺｎ（ＮＯ３）２、Ｇａ（ＮＯ３）３、Ｓｎ（ＮＯ３）２、Ｍｎ（ＮＯ３）２、ＡｇＮＯ３及びＺｒ（ＮＯ３）２の１つを脱イオン水に溶解し、これを初期含浸によってＺＳＭ−５上に４時間導き；そして、１１０℃で乾燥させた後、ＺＳＭ−５を空気中にて５００℃で４時間焼成する。修飾金属の含量は、それぞれ、０．５wt.%、１wt.%、０．５wt.%、２wt.%、１wt.%及び２wt.%である。得られたゼオライトは、パイ１の場合と同じ寸法及び同じシリカ／アルミナ比を有する。
得られた試料をパイ４〜９と表示する。
ＩＩＩ．触媒の調製
触媒成分Ａ及び触媒成分Ｂを必要な比で容器に加え、そして、材料及び／又は容器の速い移動処理に供して、押出力、衝撃力、せん断力及び摩擦力の１つ以上を発生させて、容器内部の材料に分離、粉砕、均一混合などをもたらし；温度及び処理雰囲気を変えることによって、力学的エネルギー、熱エネルギー及び化学エネルギーを相互変換し、それによって異なる成分間の相互作用をさらに増強することができる。
機械的混合プロセスでは、混合温度を２０〜１００℃として設定することができ、そして、機械的混合プロセスを特定の雰囲気中で又は直接空気中で実行することができる。雰囲気は、以下の１つ以上である：ａ）窒素及び／又は不活性ガス；ｂ）混合ガス中の水素の体積比が５〜５０％である、水素、窒素及び／又は不活性ガスの混合ガス；ｃ）混合ガス中の一酸化炭素の体積比が５〜２０％である、一酸化炭素、窒素及び／又は不活性ガスの混合ガス；並びにｄ）混合ガス中の酸素の体積比が５〜２０％である、酸素、窒素及び／又は不活性ガスの混合ガス。不活性ガスは、ヘリウム、アルゴン及びネオンの１つ以上である。
機械的撹拌：触媒成分Ａ及び触媒成分Ｂを撹拌棒と共に撹拌タンク中で混合し；そして、撹拌時間（５分〜１２０分）及び撹拌速度（３０〜３００ｒ／分）を制御することによって、触媒成分Ａ及び触媒成分Ｂの混合度及び相対距離を調節する。
ボールミリング：研磨材料及び触媒を使用することによって粉砕タンク中で高速で回転させ；そして、触媒に対して強い衝撃力及びミリングをもたらして、触媒成分Ａ及び触媒成分Ｂを分散及び混合する効果を達成する。研磨材料（ステンレス、メノウ及び石英であることができ；そして、サイズ範囲は、５mm〜１５mmである）と触媒の比（質量比範囲は、２０〜１００：１）を制御して、触媒の粒径及び相対距離を調節する。
振動盤混合：触媒成分Ａ及び触媒成分Ｂを予混合して、触媒を容器に入れ；振動盤の往復揺動又は円周方向揺動を制御することによって触媒成分Ａ及び触媒成分Ｂの混合を実現し；そして、揺動速度（範囲：１〜７０ｒ／分）及び時間（範囲：５分〜１２０分）を調節することによって、均一混合を実現して相対距離を調節する。
機械的粉砕：触媒成分Ａ及び触媒成分Ｂを予混合して、触媒を容器に入れ；そして、ある特定の圧力下（範囲：５kg〜２０kg）、相対運動を行い、粉砕によって混合して（速度範囲：３０〜３００ｒ／分）、触媒成分の粒径及び相対距離を調節する効果及び均一混合を実現する効果を達成する。

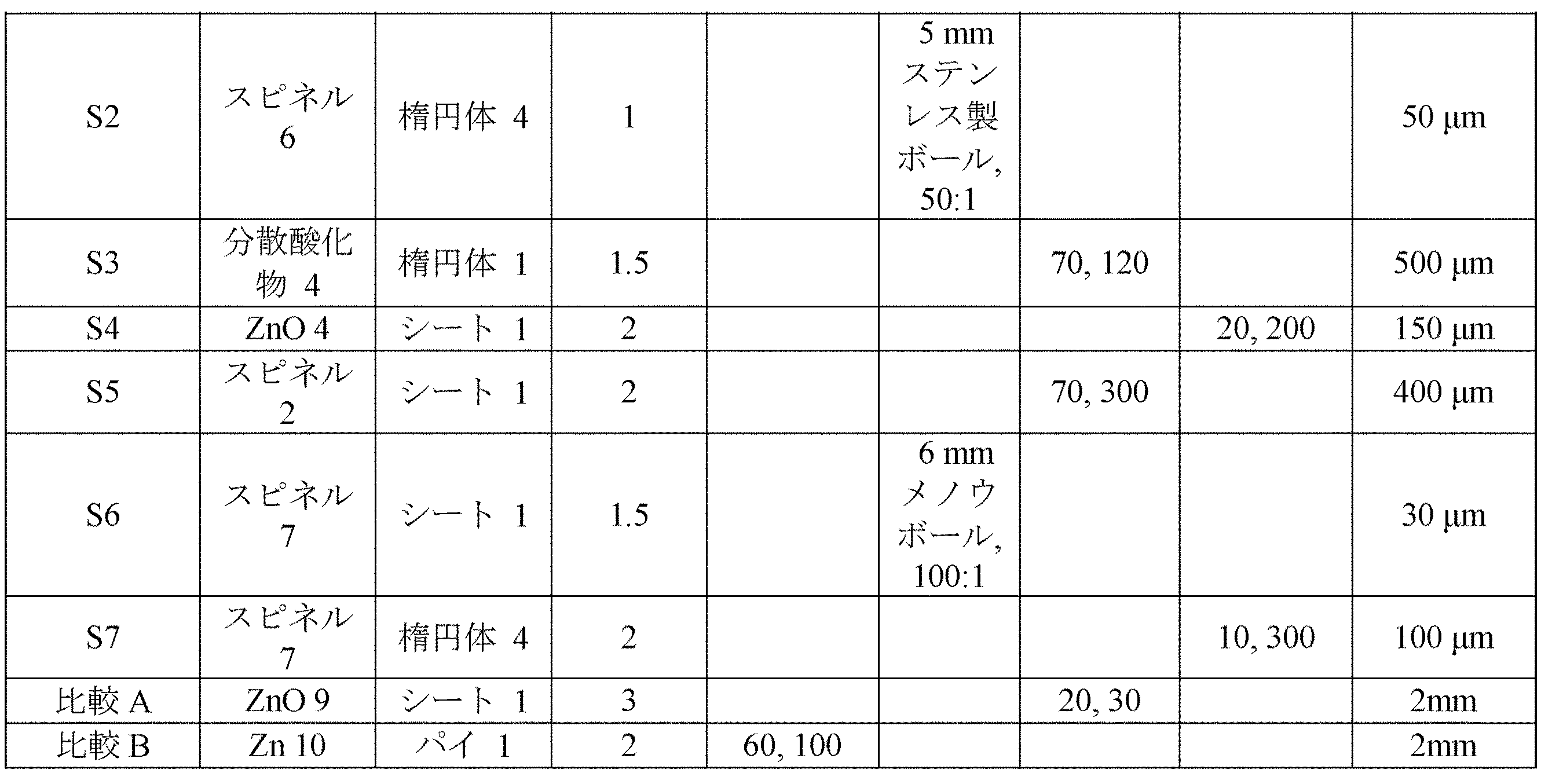

試料、調製条件及び構造的特徴を以下の表６に示す。
Figure 2019513541
Figure 2019513541

Figure 2019513541
触媒反応の例
固定床反応を一例として挙げるが、触媒はまた移動床反応器にも適用可能である。装置は、質量流量制御器及びオンライン生成物分析クロマトグラフィーを備えている（反応器の排ガスは、クロマトグラフィーの計量バルブと直接連結されており、したがって周期的でリアルタイムのサンプリング及び分析が達成されよう）。
本発明の上記の触媒２ｇを固定床反応器に入れる。反応器中の空気をＡｒで置換し；次いで、温度をＨ２雰囲気中で３００℃に上げ、次いで、合成ガス（Ｈ２／ＣＯモル比＝０．２〜３．５）をその中に供給する。合成ガスの圧力は、０．１〜６MPaである。温度を３００〜６００℃の反応温度まで上げ、そして、供給ガスの空間速度を５００〜８０００ml/g/hの範囲で制御する。オンラインクロマトグラフィーを使用して、生成物をモニタリング及び分析する。
反応温度、圧力、空間速度及び合成ガスのＨ２／ＣＯモル比を変化させることによって、触媒性能を変化させることができる。全ての炭化水素における芳香族炭化水素（ベンゼン、トルエン、キシレン、トリメチルベンゼン及び他の芳香族化合物を含む）の選択性は、５０％〜８５％の高さであり、そして、ＣＯの変換は１０％〜６０％である。金属酸化物の水素化活性は高くないので、メタンの大量生産が回避される。メタンの選択性は低く、ここで、メタン、Ｃ２−４炭化水素及びＣ５＋長い炭素鎖の炭化水素についての全体の選択性は、１５％〜５０％である。
表７は、いくつかの触媒の適用及びそれらの触媒性能データを列挙する。
Figure 2019513541
Figure 2019513541
参考例１で採用される触媒は、金属ＺｎＣｏ＋触媒成分Ａの楕円体１である。Ｚｎ／Ｃｏのモル比＝１／１。ＺｎＣｏ／ＺＳＭ−５の質量比＝１／１。他のパラメーター及び混合プロセスは、触媒Ｃの場合と同じである。
参考例２で採用される触媒は、シート２試料と組み合わされた表面酸素空孔のないＴｉＯ２である。他のパラメーター及び混合プロセスは、触媒Ｃの場合と同じである。
参考例３で採用される触媒中のゼオライトは、Nankai University Catalyst Companyから購入した市販のミクロ細孔ＺＳＭ−５であり、ここで、シリカアルミナ比は３０であり、これはＺｎＯ２と組み合わされる。
参考例４で採用される触媒は、金属酸化物とゼオライト成分との間の距離が５mmであるという特徴を有する。全ての他のパラメーター及び混合プロセスは、触媒Ｃの場合と同じである。
参考例５で採用される触媒は、金属酸化物成分がゼオライトの細孔チャネル中に位置しており、かつ細孔チャネルと密接に接触しているという特徴を有する。全ての他のパラメーターなどは、触媒Ｃの場合と同じである。
参考例６で採用される触媒は、ゼオライト成分が楕円形状を有するが、粒径が１０〜２０μmであるという特徴を有する。全ての他のパラメーター及び混合プロセスは、触媒Ｃの場合と同じである。
参考例７で採用される触媒は、ゼオライト成分がシートの形状を有するが、粒径が５μmであり「ｂ」軸の厚さが７００nmであるという特徴を有する。全ての他のパラメーター及び混合プロセスは、触媒Ｃの場合と同じである。
参考例８で採用される触媒は、触媒成分ＡがＺｎＯ９、成分Ｂがシート１であるという特徴を有する。
参考例９では、成分ＡはＺｎ１０であり、そして、成分Ｂはパイ１である。
上記表から、好ましい触媒成分Ａと触媒成分Ｂの比０．３〜５、好ましい酸素空孔の量４０〜９０、好ましいゼオライトのシリカ／アルミナ比１５０〜８００、より好ましい比３００〜８００、好ましい「ｂ」軸の厚さ３０〜２００nm及び成分Ａと成分Ｂとの間の好ましい距離５nm〜１mmを含む、重要である一連の複合触媒のパラメーターが存在する。これらの好ましいパラメーターが同時に満たされるときだけ、高いＣＯ変換及び芳香族炭化水素の高い選択性を実現することができる。
さらなる説明は、以下の通り説明される：
表７の触媒Ｉ、Ｊ、Ｒ及びＰ１について、触媒成分Ａの酸素空孔の量は高く、触媒成分Ｂのゼオライトの「ｂ」軸は短く、シリカ／アルミナ比は高く、そして、ＡとＢとの間の距離、及びＡ／Ｂの質量比は適切であり、そして、上記因子は、好ましい範囲内である。それ故、芳香族炭化水素についての選択性は高く、６５％より大きい。
対照的に、表７の触媒Ｑについて、触媒成分Ａの表面酸素空孔の量は高く、触媒Ｂ成分はシート１のゼオライトであり、そして、シリカ／アルミナ比、「ｂ」軸の厚さ及びＡ／Ｂの質量比は全て好ましい範囲内であるが、成分Ａと成分Ｂとの間の距離は２mmとあまりに離れており、好ましい範囲内ではない。それ故、所望の芳香族炭化水素の選択性は低く、５４．２％である。
さらに、実施態様Ｓ１〜Ｓ７の比較は、上記パラメーターの全てが特許請求の範囲に定義される好ましい範囲に入るとき、Ｍｎ酸化物を含有する触媒が高温度でＺｎ酸化物系触媒よりも高い活性を示すことを示す。高温度は、４００℃〜６００℃の間の温度を指す。
本発明の請求項１に定義される触媒を、合成ガスの１工程直接変換を経由した芳香族化合物の合成に使用できること、並びに、芳香族化合物の選択性が５０〜８５％に達し得る一方で、副生成物であるメタンの選択性が非常に低く１５％未満であることが分かる。特定の構造パラメーター、触媒及び反応条件が好ましい範囲内に入るとき、高い温度条件下でさえ、芳香族化合物について６０％の選択性、さらには６５％以上の選択性を実現することができる。

Claims (12)

  1. 成分Ａ＋Ｂからなる複合触媒であり、触媒成分Ａ及び触媒成分Ｂを機械的混合様式で配合することによって形成される触媒であって、触媒成分Ａの活性成分が活性金属酸化物であり；触媒成分Ｂが、ＺＳＭ−５ゼオライト及び金属修飾ＺＳＭ−５の１つ又は両方であり；活性金属酸化物がＭｎＯ、ＭｎＣｒ２Ｏ４、ＭｎＡｌ２Ｏ４、ＭｎＺｒＯ４、ＺｎＯ、ＺｎＣｒ２Ｏ４及びＺｎＡｌ２Ｏ４の１つ以上であり；好ましくは、活性金属酸化物がＭｎＯ、ＭｎＣｒ２Ｏ４、ＭｎＡｌ２Ｏ４及びＭｎＺｒＯ４の１つ以上である、触媒。
  2. 触媒成分Ａの活性金属酸化物粒子の幾何学的中心と触媒成分Ｂ粒子の幾何学的中心との間隔が５nm〜４mm、好ましくは５nm〜１mm、より好ましくは５nm〜５００μmである、請求項１に記載の触媒。
  3. 触媒成分Ａ及び触媒成分Ｂ中の活性成分の質量比が０．１〜２０倍、好ましくは０．３〜５の範囲内である、請求項１又は２に記載の触媒。
  4. 触媒成分Ａが分散剤を含み；分散剤がＡｌ２Ｏ３、Ｃｒ２Ｏ３、ＺｒＯ２及びＴｉＯ２の１つ又は２つであり；活性金属酸化物が分散剤中に分散され；そして、触媒成分Ａ中の分散剤の含量が０．０５〜９０wt.%であり、そして、残りが活性金属酸化物である、請求項１に記載の触媒。
  5. 活性金属酸化物が５〜３０nmのサイズを有する酸化物粒子から構成され、そして、金属酸化物の表面上、粒子の表面から粒子の内部方向へ０．３nmの距離内に大量の酸素空孔が存在し、酸素原子のモル量が金属酸化物中の酸素原子の理論化学量論の８０％未満であり；好ましくは、酸素原子が酸化物の理論化学量論の８０％〜１０％、より好ましくは６０〜１０％、最も好ましくは５０〜１０％であり；そして、対応する酸素空孔濃度が好ましくは２０〜９０％、より好ましくは４０〜９０％、最も好ましくは５０〜９０％である、請求項１又は４に記載の触媒。
  6. 好ましい活性金属酸化物の調製手順が以下の通りである：オレイン酸、ヘキサメチレンテトラミン、エチレンジアミン、アンモニア、ヒドラジン水和物などのエッチング剤の１つ以上から採用されるエッチング剤の溶液に金属酸化物を浸漬し；上記懸濁液を１００〜１５０℃で、好ましくは３０〜９０分間加熱し；次いで、懸濁物質を取り出し洗浄及び濾過にかけ、大量の表面酸素空孔を有する活性金属酸化物材料を得て；次いで、濾過した物質を、不活性ガス又は不活性ガスと還元雰囲気とのガス混合物である雰囲気中で乾燥及び還元し、ここで、不活性雰囲気中のガスがＮ２、Ｈｅ及びＡｒの１つ以上であり；還元雰囲気がＨ２及びＣＯの１つ以上であり；ガス混合物中の還元ガスに対する不活性ガスの体積比が１００／１０〜０／１００であり；処理時間が０．５〜５時間であり；そして、処理温度が２０〜５００℃、好ましくは２００〜４００℃である、請求項５に記載の触媒。
  7. ＺＳＭ−５のアルミナに対するシリカのモル比（ＳｉＯ２／Ａｌ２Ｏ３）が２０〜１０００、好ましくは１５０〜８００、より好ましくは３００〜８００であり；
    ＺＳＭ−５ゼオライトが、走査型電子顕微鏡によって観察することができる六角柱シート又は楕円体粒子又はパイ形状粒子の１つ以上を巨視的に提示し；ＺＳＭ−５が蓄積されたＺＳＭ−５粒子によって形成され；ＺＳＭ−５ゼオライトが、マクロ細孔、メソ細孔及びミクロ細孔を含む多段階の階層的細孔構造を有し；マクロ細孔の比表面積及びメソ細孔の比表面積が総比表面積の５〜２５％、好ましくは５〜１５％を占め；ミクロ細孔の比表面積が４０〜９０％、好ましくは４０〜７０％を占め；ミクロ細孔が２nm未満の直径を有する細孔チャネルであり；メソ細孔が２〜５０nmの直径を有する細孔チャネルであり；マクロ細孔が５０nmより大きい直径を有する細孔チャネルであり；
    ＺＳＭ−５結晶が、チャネルが規則的に並んだ典型的なＭＦＩ構造を示すミクロ細孔構造を有し；ＺＳＭ−５ゼオライトのミクロ細孔がＺＳＭ−５結晶中に位置し；そして、メソ細孔及びマクロ細孔が不規則であり、積層された結晶によって形成される、請求項１に記載の触媒。
  8. シート構造が六角柱シートであり；（０１０）表面が六角形を提示し；６つの側面が等しいか又は等しくなく；ＭＦＩ構造の（１００）表面に垂直な軸が「ａ」軸であり；（０１０）表面に垂直な軸が「ｂ」軸であり、その長さが上部と下部の六角形の末端表面間の距離に対応し；「ａ」軸及び「ｂ」軸に同時に垂直である軸が「ｃ」軸であり；「ｂ」軸の厚さが３０〜５００nmであり；「ａ」軸の長さが５００〜１５００nmであり；「ｃ」軸の長さが５００〜２０００nmであり；好ましくは、「ｂ」軸の厚さが３０〜２００nmであり；
    楕円形状のＺＳＭ−５結晶が１つの長軸と２つの短軸を有し、それぞれ、５００nm〜１０μm、５００nm〜５μm及び５００nm〜５μmのサイズであり；
    パイ形状のＺＳＭ−５が中国将棋の駒又は中国太鼓の形状と似た形状を示し；上部の末端表面及び下部の末端表面が平面であり；２つの末端表面及びその断面が円形又は楕円形表面であり；側壁表面が外側に突き出ているか突き出ていない弓形状を提示し、すなわち、断面の面積がそれらの２つの末端表面の面積よりも大きいか又は等しく；「ｂ」軸の長さが上部の末端表面と下部の末端表面の距離であり、３０〜５００nmの範囲であり；「ａ」軸の長さが１００〜８００nmであり；「ｃ」軸の長さが５００〜８００nmであり；好ましくは、「ｂ」軸の厚さが３０〜２００nmである、請求項７に記載の触媒。
  9. 金属修飾ＺＳＭ−５がＺｎ、Ｇａ、Ｓｎ、Ｍｎ、Ａｇ及びＺｒの１つ又は２つによって修飾されたＺＳＭ−５であり；そして、修飾金属の総含量が０．５〜２wt.%である、請求項１に記載の触媒。
  10. 合成ガスの直接変換を経由した芳香族炭化水素の合成法であって、供給原料として合成ガスを使用し、固定床又は移動床反応器で操作され；そして、採用される触媒が請求項１〜９のいずれか一項に記載の触媒である、方法。
  11. 合成ガスの圧力が０．１〜６MPaであり；反応温度が３００〜６００℃であり、好ましくは、反応温度が４００〜６００℃であり；そして、空間速度が５００〜８０００ｈ−１である、請求項１０に記載の方法。
  12. 反応のための合成ガス中のＨ２／ＣＯの体積比が０．２〜３．５、好ましくは０．３〜２である、請求項１０又は１１に記載の方法。
JP2018549456A 2016-06-07 2016-07-12 合成ガスを直接変換することによって芳香族炭化水素を製造するための触媒及び方法 Active JP7041069B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
CN201610397763.3 2016-06-07
CN201610397763.3A CN107469857B (zh) 2016-06-07 2016-06-07 一种催化剂及合成气直接转化制芳烃的方法
PCT/CN2016/089725 WO2017210954A1 (zh) 2016-06-07 2016-07-12 一种催化剂及合成气直接转化制芳烃的方法

Publications (2)

Publication Number Publication Date
JP2019513541A true JP2019513541A (ja) 2019-05-30
JP7041069B2 JP7041069B2 (ja) 2022-03-23

Family

ID=60578341

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2018549456A Active JP7041069B2 (ja) 2016-06-07 2016-07-12 合成ガスを直接変換することによって芳香族炭化水素を製造するための触媒及び方法

Country Status (8)

Country Link
US (1) US10618855B2 (ja)
EP (1) EP3466911A4 (ja)
JP (1) JP7041069B2 (ja)
CN (1) CN107469857B (ja)
RU (1) RU2711415C1 (ja)
SA (1) SA518392257B1 (ja)
WO (1) WO2017210954A1 (ja)
ZA (1) ZA201806105B (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114588902A (zh) * 2020-12-04 2022-06-07 中国科学院大连化学物理研究所 一种合成气转化制芳烃的催化剂、制备方法及其应用
JP2024531753A (ja) * 2021-09-24 2024-08-29 中国科学院大▲連▼化学物理研究所 パラキシレンの調製方法
WO2024203963A1 (ja) 2023-03-24 2024-10-03 日本製鉄株式会社 パラキシレン製造用触媒、パラキシレン製造用触媒の製造方法、及びパラキシレンの製造方法

Families Citing this family (27)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110891925A (zh) * 2017-06-30 2020-03-17 华电煤业集团有限公司 一种合成气制芳烃的系统及方法
CN109939728B (zh) * 2018-01-26 2020-08-14 中国科学院大连化学物理研究所 一种负载催化剂及合成气直接转化制低碳烯烃的方法
CN109939723B (zh) * 2018-01-26 2021-06-01 中国科学院大连化学物理研究所 一种催化剂及合成气直接转化制乙烯的方法
CN110385141B (zh) * 2018-04-20 2021-05-04 武汉大学 一种用于合成气直接制取芳烃的复合催化剂及其制备方法
CN110496640B (zh) * 2018-05-17 2022-09-06 中国科学院大连化学物理研究所 一种对二甲苯合成用催化剂及其制备方法和应用
CN110496639B (zh) * 2018-05-17 2022-05-27 中国科学院大连化学物理研究所 一种芳烃合成用催化剂及其制备方法和应用
KR102162250B1 (ko) * 2018-10-30 2020-10-06 한국화학연구원 단환 방향족 화합물의 합성용 촉매 및 이를 이용한 단환 방향족 화합물의 합성방법
CN109384245A (zh) * 2018-11-30 2019-02-26 中国科学院大连化学物理研究所 一种大孔-微孔复合Silicalite-1分子筛片及其合成方法
CN111346666B (zh) * 2018-12-21 2023-02-03 中国科学院大连化学物理研究所 一种催化剂及合成气直接转化制高芳烃含量的液体燃料的方法
CN111346671B (zh) * 2018-12-21 2023-03-24 中国科学院大连化学物理研究所 一种催化剂及合成气直接转化制低芳烃液体燃料的方法
US11331658B2 (en) * 2019-03-27 2022-05-17 Exxonmobil Chemical Patents Inc. Transalkylation start-up processes for supported precious metal catalyst
CN110201709A (zh) * 2019-06-17 2019-09-06 华东理工大学 合成气直接制高值芳烃的复合催化剂及制备方法与应用
CN112108179A (zh) * 2019-06-21 2020-12-22 中国科学院大连化学物理研究所 一种合成气直接转化制芳烃的催化剂及其制备和应用
CN112691697A (zh) * 2019-10-23 2021-04-23 中国石油化工股份有限公司 合成气转化耦合催化剂及其用途
CN112774724B (zh) * 2019-11-04 2022-04-19 中国科学院大连化学物理研究所 一种催化剂及其制备方法和应用
CN110694677A (zh) * 2019-11-11 2020-01-17 湘潭大学 一种甲醇择形芳构化高效合成对二甲苯的催化剂
CN111729672A (zh) * 2019-12-11 2020-10-02 中国科学院深圳先进技术研究院 一种全分解水表面修饰的二氧化钼催化剂及其制备方法和用途
CN111377432B (zh) * 2020-03-24 2021-07-20 中国科学院化学研究所 一种煤溶剂热处理制备层状纳米碳材料的方法
CN111420701B (zh) * 2020-04-08 2023-05-26 中国科学院上海高等研究院 一种合成气制取芳烃的催化剂及其应用
CN111514928B (zh) * 2020-04-29 2022-09-20 陕西延长石油（集团）有限责任公司 一种合成气与苯一步法制备乙苯的催化剂及方法
CN114433196B (zh) * 2020-10-20 2023-07-04 中国石油化工股份有限公司 整体式催化剂、制备方法及其在合成气转化反应中的应用
CN114733560B (zh) * 2021-01-07 2024-04-02 国家能源投资集团有限责任公司 复合催化剂及其制备方法和应用、合成气一步法制芳烃的方法
CN115888705A (zh) * 2021-09-30 2023-04-04 中国石油化工股份有限公司 一种多环芳烃加氢催化剂及其制备方法和应用
CN115055175B (zh) * 2022-06-16 2023-05-16 南京大学 一种醇解pet的缺陷态氧化锌纳米片催化剂的制备方法
CN117943105A (zh) * 2022-10-27 2024-04-30 中国石油化工股份有限公司 氨化氧化催化剂与应用、芳腈的合成方法
CN115646538B (zh) * 2022-11-08 2024-04-16 中国矿业大学 一种封装双金属构筑b轴向ZSM-5分子筛及其催化MTA反应的应用
CN117943085B (zh) * 2023-12-15 2026-04-21 常州大学 一种MOFs后合成衍生钴基催化剂的制备方法及其应用

Citations (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4180516A (en) * 1977-08-18 1979-12-25 Mobil Oil Corporation Conversion of synthesis gas to aromatic hydrocarbons
JPS5845109A (ja) * 1981-09-09 1983-03-16 Res Assoc Petroleum Alternat Dev<Rapad> 結晶性アルミノシリケートゼオライトの製造法
JPH1052646A (ja) * 1996-04-18 1998-02-24 Sanyo Sekiyu Kagaku Kk 高シリカゼオライト系触媒
US6048815A (en) * 1997-07-15 2000-04-11 Philips Petroleum Company Zeolite material, a method of making such improved zeolite material and the use thereof in the conversion of non-aromatic hydrocarbons to aromatics and light olefins
JP2003513058A (ja) * 1999-11-03 2003-04-08 エクソンモービル・ケミカル・パテンツ・インク 燃料合成ガスを用いるパラ−キシレンの選択的メチル化
JP2004321924A (ja) * 2003-04-24 2004-11-18 Toyota Central Res & Dev Lab Inc 水性ガスシフト反応用触媒
JP2004339517A (ja) * 2003-05-17 2004-12-02 Haldor Topsoe As オキシジェネートを炭化水素に転化する方法及びそれに使用される組成物
JP2007508140A (ja) * 2003-10-14 2007-04-05 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 亜鉛を含有するクロム酸化物組成物、それらの調製、ならびにそれらの触媒および触媒前駆体としての使用
JP2010537938A (ja) * 2007-09-07 2010-12-09 イエフペ 階層的多孔性を有する無定形ケイ素含有材料
JP2011184572A (ja) * 2010-03-09 2011-09-22 Jx Nippon Oil & Energy Corp 芳香族化合物の製造方法
KR20120021632A (ko) * 2010-08-11 2012-03-09 고려대학교 산학협력단 신규 산화망간 나노입자 및 이를 포함하는 조영제
JP2015061813A (ja) * 2009-11-20 2015-04-02 ショット アクチエンゲゼルシャフトＳｃｈｏｔｔ ＡＧ スピネルオプトセラミックス

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4096163A (en) * 1975-04-08 1978-06-20 Mobil Oil Corporation Conversion of synthesis gas to hydrocarbon mixtures
NL8005952A (nl) * 1980-10-30 1982-05-17 Shell Int Research Werkwijze voor de bereiding van koolwaterstoffen.
AU562665B2 (en) * 1982-05-04 1987-06-18 Cosmo Oil Company Ltd Crystalline metal silicates
CN1040993C (zh) * 1991-08-05 1998-12-02 中国石油化工总公司 抗锌流失的烃类芳构化含锌沸石催化剂的制备方法
RU2089533C1 (ru) * 1994-07-04 1997-09-10 Конструкторско-технологический институт каталитических и адсорбционных процессов на цеолитах "Цеосит" СО РАН Способ получения углеводородов бензиновых фракций
US5865988A (en) 1995-07-07 1999-02-02 Mobil Oil Corporation Hydrocarbon upgrading process
CN1100124C (zh) * 2000-08-30 2003-01-29 中国石油化工股份有限公司 轻烃芳构化催化剂及其制法
RU2333033C1 (ru) * 2007-05-29 2008-09-10 Институт Катализа Им. Г.К. Борескова Сибирского Отделения Российской Академии Наук Катализатор, способ его приготовления и способ получения ароматических углеводородов
CN101422743B (zh) * 2008-11-27 2010-09-01 中国科学院山西煤炭化学研究所 一种由合成气直接合成芳烃的催化剂及制法和应用
US7943673B2 (en) * 2008-12-10 2011-05-17 Chevron U.S.A. Inc. Process for conversion of synthesis gas to hydrocarbons using a zeolite-methanol catalyst system
US20110257452A1 (en) * 2010-04-20 2011-10-20 Fina Technology, Inc. Regenerable Composite Catalysts for Hydrocarbon Aromatization
CN103508828A (zh) * 2012-06-30 2014-01-15 中国科学院大连化学物理研究所 一种合成气制乙烷和丙烷的方法
CN104117383B (zh) * 2013-04-23 2016-12-28 上海碧科清洁能源技术有限公司 一种锰改性的zsm‑5分子筛催化剂及其制备方法和应用
CN104557369B (zh) * 2013-10-28 2017-08-11 中国石油化工股份有限公司 甲醇芳构化的方法
US9809758B2 (en) * 2014-07-24 2017-11-07 Exxonmobil Chemical Patents Inc. Production of xylenes from syngas
CN105566047A (zh) 2014-10-13 2016-05-11 中国科学院大连化学物理研究所 金属掺杂分子筛催化转化甲烷无氧直接制乙烯的方法
RU2568117C1 (ru) * 2014-12-12 2015-11-10 Открытое акционерное общество "Газпромнефть - Московский НПЗ" (ОАО "Газпромнефть - МНПЗ") Способ приготовления катализатора ароматизации легких парафинов

Patent Citations (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4180516A (en) * 1977-08-18 1979-12-25 Mobil Oil Corporation Conversion of synthesis gas to aromatic hydrocarbons
JPS5845109A (ja) * 1981-09-09 1983-03-16 Res Assoc Petroleum Alternat Dev<Rapad> 結晶性アルミノシリケートゼオライトの製造法
JPH1052646A (ja) * 1996-04-18 1998-02-24 Sanyo Sekiyu Kagaku Kk 高シリカゼオライト系触媒
US6048815A (en) * 1997-07-15 2000-04-11 Philips Petroleum Company Zeolite material, a method of making such improved zeolite material and the use thereof in the conversion of non-aromatic hydrocarbons to aromatics and light olefins
JP2003513058A (ja) * 1999-11-03 2003-04-08 エクソンモービル・ケミカル・パテンツ・インク 燃料合成ガスを用いるパラ−キシレンの選択的メチル化
JP2004321924A (ja) * 2003-04-24 2004-11-18 Toyota Central Res & Dev Lab Inc 水性ガスシフト反応用触媒
JP2004339517A (ja) * 2003-05-17 2004-12-02 Haldor Topsoe As オキシジェネートを炭化水素に転化する方法及びそれに使用される組成物
JP2007508140A (ja) * 2003-10-14 2007-04-05 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 亜鉛を含有するクロム酸化物組成物、それらの調製、ならびにそれらの触媒および触媒前駆体としての使用
JP2010537938A (ja) * 2007-09-07 2010-12-09 イエフペ 階層的多孔性を有する無定形ケイ素含有材料
JP2015061813A (ja) * 2009-11-20 2015-04-02 ショット アクチエンゲゼルシャフトＳｃｈｏｔｔ ＡＧ スピネルオプトセラミックス
JP2011184572A (ja) * 2010-03-09 2011-09-22 Jx Nippon Oil & Energy Corp 芳香族化合物の製造方法
KR20120021632A (ko) * 2010-08-11 2012-03-09 고려대학교 산학협력단 신규 산화망간 나노입자 및 이를 포함하는 조영제

Non-Patent Citations (6)

* Cited by examiner, † Cited by third party
Title
ERENA, J. ET AL.: "Study of Physical Mixtures of Cr2O3-ZnO and ZSM-5 Catalysts for the Transformation of Syngas into Li", INDUSTRIAL & ENGINEERING CHEMISTRY RESEARCH, vol. 37, JPN6019034355, 13 March 1998 (1998-03-13), US, pages 1211 - 1219, ISSN: 0004470434 *
GE, T. ET AL.: "On the Mesoporogen-Free Synthesis of Single-Crystalline Hierarchically Structured ZSM-5 zeolites in", CHEMISTRY A EUROPEAN JOURNAL, vol. 22, JPN6019034360, 23 April 2016 (2016-04-23), DE, pages 7895 - 7905, ISSN: 0004470433 *
GUAN, N. ET AL.: "Development of catalysts for the production of aromatics from syngas", CATALYSIS TODAY, vol. 30, JPN6019034357, 1996, NL, pages 207 - 213, ISSN: 0004470435 *
MOUSAVI, Z. ET AL., SCIENTIFIC REPORTS, vol. 6, JPN6020016769, 1 February 2016 (2016-02-01), GB, pages 20071, ISSN: 0004470436 *
多羅間 公雄, 有機合成化学協会誌, vol. 16, no. 9, JPN6020016771, 1958, JP, pages 443 - 446, ISSN: 0004470438 *
大石 昌嗣 ほか, 熱測定, vol. 34, no. 5, JPN6020016770, 2007, JP, pages 206 - 213, ISSN: 0004470437 *

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114588902A (zh) * 2020-12-04 2022-06-07 中国科学院大连化学物理研究所 一种合成气转化制芳烃的催化剂、制备方法及其应用
JP2024531753A (ja) * 2021-09-24 2024-08-29 中国科学院大▲連▼化学物理研究所 パラキシレンの調製方法
JP7688231B2 (ja) 2021-09-24 2025-06-03 中国科学院大▲連▼化学物理研究所 パラキシレンの調製方法
US12534423B2 (en) 2021-09-24 2026-01-27 Dalian Institute Of Chemical Physics, Chinese Academy Of Sciences Method for preparing p-xylene
WO2024203963A1 (ja) 2023-03-24 2024-10-03 日本製鉄株式会社 パラキシレン製造用触媒、パラキシレン製造用触媒の製造方法、及びパラキシレンの製造方法
EP4691636A1 (en) 2023-03-24 2026-02-11 Nippon Steel Corporation Catalyst for producing p-xylene, method for producing catalyst for producing p-xylene, and method for producing p-xylene

Also Published As

Publication number Publication date
WO2017210954A1 (zh) 2017-12-14
US20190031575A1 (en) 2019-01-31
EP3466911A1 (en) 2019-04-10
US10618855B2 (en) 2020-04-14
ZA201806105B (en) 2025-01-29
CN107469857A (zh) 2017-12-15
RU2711415C1 (ru) 2020-01-17
SA518392257B1 (ar) 2021-11-30
JP7041069B2 (ja) 2022-03-23
EP3466911A4 (en) 2020-01-22
CN107469857B (zh) 2020-12-01

Similar Documents

Publication Publication Date Title
JP7041069B2 (ja) 合成ガスを直接変換することによって芳香族炭化水素を製造するための触媒及び方法
US10960387B2 (en) Catalyst and method for direct conversion of syngas to light olefins
RU2736729C1 (ru) Катализатор и способ прямой конверсии синтез-газа для получения малоуглеродистых олефинов
CN107661774B (zh) 一种催化剂及合成气直接转化制低碳烯烃的方法
CN109939728B (zh) 一种负载催化剂及合成气直接转化制低碳烯烃的方法
CN107774302B (zh) 一种催化剂及合成气直接转化制液体燃料联产低碳烯烃的方法
CN108940355B (zh) 一种碱修饰的催化剂及一氧化碳加氢反应制乙烯的方法
CN108970638A (zh) 一种催化剂与合成气直接转化制液体燃料联产低碳烯烃的方法
CN108568311B (zh) 一种催化剂及合成气直接转化制乙烯的方法
CN107661773B (zh) 一种催化剂及合成气直接转化制液体燃料联产低碳烯烃的方法
CN108970635A (zh) 一种催化剂和合成气直接转化制液体燃料联产低碳烯烃的方法
CN108927132B (zh) 一种双功能催化剂及一氧化碳加氢制乙烯的方法
RU2749513C1 (ru) Смешанный катализатор, модифицированный органическим основанием, и способ получения этилена путем гидрирования монооксида углерода
JP2020506858A (ja) 分子ふるいｓｓｚ−１０８、その合成及び使用
CN112973775B (zh) 一种含mcm-22分子筛的催化剂及其在合成气一步法制液体燃料中的应用
JP7711543B2 (ja) 金属含有ｍｆｉ型ゼオライト及びそれを含む炭化水素化合物製造用触媒
JP2021102561A (ja) イソプレンの製造方法
KR20250017897A (ko) 방향족 탄화수소 생산용 촉매 혼합물, 이의 제조방법, 이를 이용한 방향족 탄화수소의 생산방법
CN110152716A (zh) 一种选择性脱去MOR12圆环Al的催化剂及一氧化碳加氢反应制乙烯的方法
CN115106080B (zh) 一种催化剂及其制备方法和应用
RU2778293C1 (ru) Каталитический высокоселективный способ получения олефинов с низким числом атомов углерода с применением легированного гетероатомами молекулярного сита и синтез-газа
Murciano Martínez et al. One-pass conversion of syngas to BTX/para-xylene aromatics over tandem oxide-zeolite catalysts based on large crystal size HZSM-5
JP2012045505A (ja) 軽質オレフィン類製造用触媒、その製造方法及びそれを用いた軽質オレフィン類の製造方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20180920

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20190910

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20191205

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20200121

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20200526

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20200821

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20201014

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20201119

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20210323

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20210608

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20210629

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20211029

C60 Trial request (containing other claim documents, opposition documents)

Free format text: JAPANESE INTERMEDIATE CODE: C60

Effective date: 20211029

C11 Written invitation by the commissioner to file amendments

Free format text: JAPANESE INTERMEDIATE CODE: C11

Effective date: 20211116

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20211206

C21 Notice of transfer of a case for reconsideration by examiners before appeal proceedings

Free format text: JAPANESE INTERMEDIATE CODE: C21

Effective date: 20211207

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20220208

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20220310

R150 Certificate of patent or registration of utility model

Ref document number: 7041069

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
