Abstract

【課題】チェーンソーを安全に使用することができる理想的な作業用防護具を提供すること【解決手段】縦方向に隣接して配置した２本の経糸５，５を経糸ペアと称呼するとき、当該経糸ペアと隣接する経糸ペアのあいだに所定の間隔を設けて多数の経糸ペアを配置し、上記多数の経糸ペアの上の横方向に所定間隔で多数の緯糸６ａ、６ｂを配置し、上記経糸と緯糸の上に鎖編みで編まれた多数の鎖編み７の列を縦方向に並列して配置し、一方の鎖編みの列と他方の鎖編みの列を開き目となるように留め糸８で留めることにより緯糸を経糸に固定する。【選択図】図１２

Description

本発明は、チェーンソーを用いて森林での伐木や園芸などに従事する作業者が、誤って作動中のチェーンソー刃を、身体、特には腰部より下に当ててしまった際にも傷つけることのないように開発された、チェーンソー事故により作業者に生じ得る切創を完全に防止するのみならず、作業性にも極めて優れた作業用防護具に関する。

チェーンソーは、木材切断に不可欠な道具であり、林業の伐採や、製材所での木材切断、或は家庭における日曜大工等に多用されている。チェーンソーの構成は、エンジンと、該エンジンで駆動されるスプロケットと、該スプロケットで旋回駆動されるチェーンと、該チェーンの前後回転を案内するチェーンバーとを有し、例えば両手でエンジン部分に設けた把手を持ち、前記チェーンバーを前方に位置させ、前記チェーンソーに取付けた刃物で木材を切断することができる。従って、チェーンソーは、チェーン部分即ち、刃部を剥き出しにした状態で高速回転するので、木材切断能力が高いと同時に、とても危険な道具でもある。このため、チェーンソーによる事故としては、林業家においては、木材切断中に山で足を滑らせ、刃を脚や手に当ててしまったり、製材所や家庭では、木材切断中、木材上に乗せている左脚を切断終了と同時にチェーン方向、即ち刃に当ててしまったりする事故が度々生じていた。

従来のチェーンソー防護具としては、以下の特許文献１、２、３に記載されている。すなわち、特許文献１に記載された防護具は、林業従業者の腕あるいは脚を防護することを目的として、高粘度のエチレン系超高分子量重合体の分子配向成形体で編織物を構成し、耐クリープ性が高く、軽量、高強度で適度の柔軟性を有する防護具としたものである。この防護具は、耐切創性に優れ、誤った刃物の操作などによっても、人体を傷害から保護することができ、特に林業従業者等の腕カバー或は脚カバー等の防護具として好適であるとされている。

特許文献２に記載された防護具は、上記と同一の目的で、特に引張強度と弾性率を高めた芯層を設け、その内外面に不織布から成るクッション性積層体を設け、その外面には編織物の補強層を配置し、耐切創性を高めたものである。

特許文献３に記載された防護具は、上記と同一の目的で、特許文献２に記載の防護具の芯層の外面に、少なくとも表面を構成する層が複数のあぜ状に形成された補強層を配置し、この補強層の介在により安全性を増すようにしたものである。

これら従来の防護具は、防護具であることを意識し、耐切創性を高めることを目的とするため、頑丈ではあるが、柔軟性に欠け、それを身につけると動きが制限されて作業がしづらく、通気性が悪いという問題点がある。

特開平６−２１２５０４号公報 特開平６−１２８４２１号公報 特開平６−１２６８７７号公報

本発明は、前記の問題点に鑑みてなされたものであって、その目的は、通気性が良好で違和感なく着衣し得て作業性を害することが無く、誤って刃が作業者に当った場合でも、繊維をチェーンソーに噛み込ませてチェーンの回転を瞬時に停止させると共に、その間に刃が人体に接触する恐れが無く、チェーンソーを安全に使用することができる理想的な作業用防護具を提供することにある。

前記目的を達成するため、第一の発明の作業用防護具は、縦方向に隣接して配置した２本の経糸を経糸ペアと称呼するとき、当該経糸ペアと隣接する経糸ペアのあいだに所定の間隔を設けて多数の経糸ペアを配置し、上記多数の経糸ペアの上の横方向に所定間隔で多数の緯糸を配置し、上記経糸と緯糸の上に鎖編みで編まれた多数の鎖編みの列を縦方向に並列して配置し、一方の鎖編みの列と他方の鎖編みの列を開き目となるように留め糸で留めることにより緯糸を経糸に固定することを特徴としている。

第二の発明の作業用防護具は、第一の発明において、Ｎを任意の自然数として、鎖編みの連続している編み目を第一番の編み目、第二番の編み目、第三番の編み目、・・・、第Ｎ番の編み目、第Ｎ＋１番の編み目、第Ｎ＋２番の編み目、第Ｎ＋３番の編み目、・・・と称呼するとき、当該鎖編みの列の第Ｎ番の編み目と第Ｎ＋１番の編み目の接続部から、当該鎖編みの列に対して２列目の鎖編みの列の第Ｎ＋１番の編み目と第Ｎ＋２番の編み目の接続部を経て、当該鎖編みの列の第Ｎ＋２番の編み目と第Ｎ＋３番の編み目の接続部に至るように留め糸を配置することを特徴としている。

第三の発明の作業用防護具は、第一又は第二の発明において、鎖編みの裏山の糸と編み目とのあいだの開口部を緯糸が挿通することを特徴としている。

第四の発明の作業用防護具は、第一ないし第三の発明において、経糸が６６ナイロン繊維の１０００デニール以上の太さの糸で、緯糸が高強度ポリエチレン繊維に対して６６ナイロン繊維を重量比率で２倍以下の範囲で混合してなる１０００デニール以上の太さの糸を含むことを特徴とする。

第五の発明の作業用防護具は、第一ないし第四の発明において、緯糸の打ち込み本数が４〜１８本／インチであることを特徴としている。

第六の発明の作業用防護具は、第一ないし第五の発明において、目付が９５〜１５０ｇ／ｍ^２であることを特徴としている。

本発明の作業用防護具は、開き目となるように留め糸で留めることにより緯糸を経糸に固定するので、緯糸が抜けやすく、また、鎖編みの裏山の糸と編み目とのあいだの開口部に緯糸を挿通すれば、緯糸が抜けやすい。そのようにして、抜け出た緯糸はチェーンソーの刃にからみつきやすい。その結果、チェーンソーを回転させているモータを停止させることができる。経糸を２本隣接して配置することで、強度を高めることができる。経糸が６６ナイロン繊維の１０００デニール以上の太さの糸で、緯糸が高強度ポリエチレン繊維に対して６６ナイロン繊維を重量比率で２倍以下の範囲で混合してなる１０００デニール以上の太さの糸を含めば、さらに強度を高めることができる。そのため、チェーンソーの刃が当たった場合に切れにくい。そのため、大量の経糸と緯糸が引き出されてチェーンソーの刃にからみつくので、大きなブレーキ効果が発揮され、チェーンソーを回転させているモータを速やかに停止させることができる。また、緯糸の打ち込み本数が４〜１８本／インチであれば、通気性が向上するという効果がある。さらに、目付が９５〜１５０ｇ／ｍ^２であれば、軽量化と柔軟性を付与することができるという効果がある。

図１は、鎖編みの編み方を説明するための図である。 図２は、鎖編みの編み方を説明するための図である。 図３は、鎖編みの編み方を説明するための図である。 図４は、鎖編みの編み方を説明するための図である。 図５は、鎖編みの編み方を説明するための図である。 図６は、鎖編みの編み方を説明するための図である。 図７は、鎖編みの編み方を説明するための図である。 図８は、鎖編みの編み方を説明するための図である。 図９は、鎖編みの裏山を説明するための図である。 図１０は本発明の作業用防護具の一実施形態の表側を示す概略図である。 図１１は本発明の作業用防護具の一実施形態の裏側を示す概略図である。 図１２は本発明の作業用防護具の一実施形態の表側の拡大図である。 図１３は図１２の一部をさらに拡大した図である。 図１４は編物の開き目と閉じ目を示す拡大図である。 図１５はＩＳＯ−１１３９３−１に準拠して作製された試験装置の側面図である。

チェーンソーによりもたらされる切創を排除または緩和するために、チェーンソーを回転させるモータを停止させるのに有効な手段を提供することが本発明の目的である。本発明の作業用防護具の編物を構成する糸は、チェーンソーの刃にからみつき易いことが必要である。本発明者は、そのような機能を備えたものは、鎖編みを開き目という留め方で留めることであることを見出した。

《鎖編み》
鎖編みは基本的な編み方である。鎖編みを得るには、図１において、かぎ針１を利き手に持ち、糸２の端をかぎ針１の方に向ける。次に、図２に示すように、糸２の輪っか２ａを作る。次に、図３に示すように、輪っか２ａの中にかぎ針１を入れ、長い方の糸２を下からすくうように、かぎ針１のフック１ａに引っ掛ける。さらに、そのまま、かぎ針１の先で糸２を引っ掛けながら、図４に示すように、輪っか２ａの中に糸２を引き込んで糸２を引き抜く。図４では、輪っか２ａを介して両側にある糸２は緩い状態なので、糸２、２を引っ張って輪を引き締めるようにすると、図５に示す状態が得られる。さらに、図６に示すように、長い方の２を下からすくうように、かぎ針１のフック１ａに引っ掛け、その糸２を、図５に示すように得られた輪２ｂの中に引き込んで引き抜くと、図７に示すような鎖編みの１目２ｃができ上がる。以後、上記の操作を繰り返すことで、図８に示すような鎖編みが得られる。

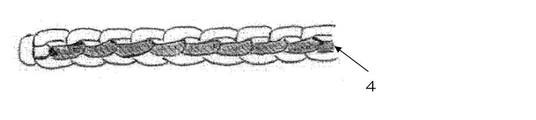

図８に示すように、鎖編みの表側にはきれいな鎖状の編み目３が見られるが、鎖編みの裏側には、図９に示すように、ボコッと山のように突出した部分ができ上がる。この突出した部分４は、一般的に「裏山」と呼ばれている。

図１０は、そのような鎖編みを用いて得られた本発明の作業用防護具の一実施形態の表側を示す概略図であり、図１１はそのような鎖編みを用いて得られた本発明の作業用防護具の一実施形態の裏側を示す概略図である。図１２は、そのような鎖編みを用いて得られた本発明の作業用防護具の一実施形態の表側の拡大図であり、図１３は、図１２の一部をさらに拡大した図である。

図１２において、縦方向に隣接して配置した２本の経糸５、５を経糸ペアと称呼するとき、当該経糸ペアと隣接する経糸ペアのあいだに所定の間隔を設けて多数の経糸ペアが配置されている。上記多数の経糸ペアの上の横方向に所定間隔で多数の緯糸６ａ、６ｂ、６ａ、・・・が配置されている。上記経糸と緯糸の上に鎖編みで編まれた多数の鎖編みの列７、７、・・・を縦方向に並列して配置する。そして、一方の鎖編みの列７と他方の鎖編みの列７を開き目となるように留め糸８で留めることにより、緯糸６ａ、６ｂを経糸５に固定する。また、鎖編みの裏山の糸と編み目とのあいだの開口部を緯糸６ａ、６ｂが挿通する。編物の開き目とは、図１４（ｂ）の丸印で示すように、編み目が交差せずに左右に開いており、編物の閉じ目とは、図１４（ａ）の丸印で示すように、編み目が交差したループを形成しているものをいう。

図１３において、Ｎを任意の自然数として、鎖編みの連続している編み目を「第一番の編み目」１、「第二番の編み目」２、「第三番の編み目」３、・・・、「第Ｎ番の編み目」ｎ、「第Ｎ＋１番の編み目」（ｎ＋１）、「第Ｎ＋２番の編み目」（ｎ＋２）、「第Ｎ＋３番の編み目」（ｎ＋３）、・・・と称呼するとき、当該鎖編みの列Ｌの「第Ｎ番の編み目」ｎと「第Ｎ＋１番の編み目」（ｎ＋１）の接続部から、当該鎖編みの列Ｌに対して２列目の鎖編みの列（Ｌ＋２）の「第Ｎ＋１番の編み目」（ｎ＋１）と「第Ｎ＋２番の編み目」（ｎ＋２）の接続部を経て、当該鎖編みの列Ｌの「第Ｎ＋２番の編み目」（ｎ＋２）と「第Ｎ＋３番の編み目」（ｎ＋３）の接続部に至るように、経糸５、５と緯糸６ａ、６ｂが離れないようにするための留め糸８を配置する。このような操作を繰り返して、２本の鎖編みを開き目となるように留め糸で留めることにより、経糸と緯糸が離れないようにするという独創的な構造の作業用防護具が得られる。

経糸５は６６ナイロン製の１０００デニール以上の太さの糸であることが好ましい。このように、比較的太い経糸を２本隣接して配置することで、強度を高めることができる。また、緯糸６ａ、６ｂの少なくとも一方の緯糸は高強度ポリエチレン繊維に対して６６ナイロン繊維を重量比率で２倍以下の範囲で混合してなる１０００デニール以上の太さの糸であることが好ましい。従って、緯糸６ａ、６ｂの両方が高強度ポリエチレン繊維に対して６６ナイロン繊維を重量比率で２倍以下の範囲で混合してなる１０００デニール以上の太さの糸であってもよく、緯糸６ａのみが高強度ポリエチレン繊維に対して６６ナイロン繊維を重量比率で２倍以下の範囲で混合してなる１０００デニール以上の太さの糸であり、緯糸６ｂが６６ナイロン繊維のみからなる１０００デニール以上の太さの糸であってもよい。このように、緯糸が高強度ポリエチレン繊維を含むことで強度を高めることができる。緯糸６ａと６ｂは、同じ素材（両方の緯糸が高強度ポリエチレン繊維を含む場合）であっても、異なる素材（いずれか一方の緯糸が高強度ポリエチレン繊維を含む場合）であってもよい。経糸ペア５、５上の横方向に所定間隔で緯糸６ａと６ｂを配置する方法は、緯糸を構成する繊維の長さ方向に沿って、緯糸６ａ、緯糸６ｂ、緯糸６ａ、緯糸６ｂというように、緯糸６ａと緯糸６ｂを交互に配置する方法でもよく、緯糸６ａ、緯糸６ａ、緯糸６ｂ、緯糸６ａ、緯糸６ａ、緯糸６ｂというように、２本の緯糸６ａを配置した後に緯糸６ｂを配置する方法でもよく、限定されない。しかし、緯糸６ａと６ｂは一定の規則に従って配置するのが好ましい。鎖編み７の糸と留め糸８は比較的細いものが好ましく、例えば、ポリエステル繊維の５０〜１５０デニール程度のものを使用することができる。

縦方向に隣接して配置した２本の経糸を経糸ペアと称呼するとき、当該経糸ペアと隣接する経糸ペアのあいだに所定の間隔を設けることで、通気性を確保することができる。

次に、本発明の作業用防護具の切断抵抗性について試験したので、以下に説明する。図１５はＩＳＯ−１１３９３−１（チェーンソー防護衣類の切断抵抗性試験方法）に準拠して作製された試験装置の側面図である。図１５において、この試験装置１０は、図示しない電源部と接続されるモータＭを備え、このモータＭで本体ケース１１内に収めたスプロケット１２を回転駆動するようになっている。ケース１１の後部の一端は水平な軸１３の回りで上下振動可能に支持されている。スプロケット１２は、前後に張られたチェーン１４を、チェーンバー１５を介して回転駆動するようになっている。チェーン１４の周縁には、所定の間隔を置いて刃が固定される。刃は、移動方向２０に沿って移動する。

上記試験装置１０において、前記チェーンバー１５の先端で下方位置には、前記チェーンバー１５が水平姿勢となった位置で上面が接触する半円弧状のパッド１６が配置され、そのパッド１６の上に作業用防護具の試験サンプルを固定し、チェーンソーを自由支持した状態で、刃の移動速度を２２ｍ/ｓｅｃ、２４ｍ/ｓｅｃ、又は２６ｍ／ｓｅｃとして、作業用防護具の試験サンプルの破損状態を評価した。

この試験で用いた作業用防護具の糸の種類は以下のとおりである。
経糸は、６６ナイロン繊維の１０００デニールを用いた。鎖編みの糸と留め糸は、ポリエステル繊維の７５デニールを用いた。緯糸は、６６ナイロン繊維の１０００デニールのみか、高強度ポリエチレン繊維の１７６０デニールのみか、６６ナイロン繊維の１０００デニールと高強度ポリエチレン繊維の１７６０デニールを２対１〜１対２の重量比率で混合したものか、６６ナイロンの１０００ｄ（デニール）と高強度ポリアリレート繊維の１６７０ｄ（デニール）を２対１の重量比率で混合したものか、６６ナイロン繊維の１０００デニールとビニロン繊維の２０００デニールを２対１の重量比率で混合したものを用いた。これらの経糸、緯糸、鎖編みの糸及び留め糸を用いて作製した、図１０及び図１１に示すような作業用防護具を６層積層したものについて、試験装置１０を用いて行った切断抵抗性の試験結果を表１と表２に示す。表１及び表２において、「６６」は「６６ナイロン繊維」を示し、「ＨＰＥ」は「高強度ポリエチレン繊維」を示し、「ＨＰＡ」は「高強度ポリアリレート繊維」を示し、「ｖｉｎｙ」は「ビニロン繊維」を示す。「経取り」及び「緯取り」は試験サンプルの採取方向を示し、「経取り」は経糸の配置方向に沿って試験サンプルを採取した場合を示し、「緯取り」は緯糸の配置方向に沿って試験サンプルを採取した場合を示す。

表１及び表２において、「６／６」という表記は、６層のすべてが図１５のチェーンソーの刃にからみついてチェーンソーの回転を停止させたことを示し、「５／６」という表記は、５層が図１５のチェーンソーの刃にからみついてチェーンソーの回転を停止させたことを示し、「４／６」という表記は、４層が図１５のチェーンソーの刃にからみついてチェーンソーの回転を停止させたことを示す。すなわち、分子の数値が小さいほど、切断抵抗が大きいことを示す。当然のことながら、速度が大きくなるほどチェーンソーの回転を停止しにくくなるが、緯糸の高強度ポリエチレン繊維の比率が高いＮｏ１５やＮｏ１６やＮｏ１９は４層でチェーンソーの回転を停止させることができる場合があり、切断抵抗が大きいことが分かる。特に、緯糸が高強度ポリエチレン繊維のみからなるＮｏ２０は、緯取りのすべてが４層でチェーンソーの回転を停止させており、切断抵抗が極めて大きいことが分かる。なお、チェーンソーの回転を停止させる層の数量に差はあっても、チェーンソーの回転を停止させたものは作業用防護具として合格である。

しかし、「カット」の表記があるものは、チェーンソーの回転を停止させることができずに、チェーンソーの刃によって６層の作業用防護具が切断されたことを示す。例えば、「８ｍｍカット」は、長さ８ｍｍに渡って作業用防護具が切断されたことを示し、その時点で試験を終了した。たとえ僅かな長さでも切断されれば、その作業用防護具は商品として採用することはできない。

１ かぎ針
２ 糸
３ 鎖状の編み目
４ 裏山
５ 経糸
６ａ、６ｂ 緯糸
７ 鎖編み
８ 留め糸

Claims (6)

1. 縦方向に隣接して配置した２本の経糸を経糸ペアと称呼するとき、当該経糸ペアと隣接する経糸ペアのあいだに所定の間隔を設けて多数の経糸ペアを配置し、上記多数の経糸ペアの上の横方向に所定間隔で多数の緯糸を配置し、上記経糸と緯糸の上に鎖編みで編まれた多数の鎖編みの列を縦方向に並列して配置し、一方の鎖編みの列と他方の鎖編みの列を開き目となるように留め糸で留めることにより緯糸を経糸に固定することを特徴とする作業用防護具。
2. Ｎを任意の自然数として、鎖編みの連続している編み目を第一番の編み目、第二番の編み目、第三番の編み目、・・・、第Ｎ番の編み目、第Ｎ＋１番の編み目、第Ｎ＋２番の編み目、第Ｎ＋３番の編み目、・・・と称呼するとき、当該鎖編みの列の第Ｎ番の編み目と第Ｎ＋１番の編み目の接続部から、当該鎖編みの列に対して２列目の鎖編みの列の第Ｎ＋１番の編み目と第Ｎ＋２番の編み目の接続部を経て、当該鎖編みの列の第Ｎ＋２番の編み目と第Ｎ＋３番の編み目の接続部に至るように留め糸を配置することを特徴とする請求項１に記載の作業用防護具。
3. 鎖編みの裏山の糸と編み目とのあいだの開口部を緯糸が挿通することを特徴とする請求項１又は２に記載の作業用防護具。
4. 経糸が６６ナイロン繊維の１０００デニール以上の太さの糸で、緯糸が高強度ポリエチレン繊維に対して６６ナイロン繊維を重量比率で２倍以下の範囲で混合してなる１０００デニール以上の太さの糸であることを特徴とする請求項１ないし３のいずれかに記載の作業用防護具。
5. 緯糸の打ち込み本数が４〜１８本／インチであることを特徴とする請求項１ないし４のいずれかに記載の作業用防護具。
6. 目付が９５〜１５０ｇ／ｍ^２であることを特徴とする請求項１ないし５のいずれかに記載の作業用防護具。
