Abstract

【課題】プレビュー画像を表示するために、レイヤー情報や透過情報等を有するファイル形式に対応する必要があった。
【解決手段】印刷のプレビュー画像を表示部に表示させる画像処理装置であって、カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換した前記プレビュー画像を生成する処理部と、生成した前記プレビュー画像を前記表示部に表示させる表示制御部と、を備える画像処理装置を構成する。
【選択図】図１

Description

本発明は、画像処理装置に関する。

従来、印刷前にプレビュー画像を表示することが知られている。例えば特許文献１には、複数の画像層が含まれる印刷ジョブについて、画像層の印刷順に画像を重ねたプレビュー画像を表示する手法が記載されている。

特開２０１９－２２０８３８号公報

しかし、従来の技術では、プレビュー画像を表示するために、レイヤー情報や透過情報等を有するファイル形式に対応する必要があった。

上記目的を達成するための画像処理装置は、印刷のプレビュー画像を表示部に表示させる画像処理装置であって、カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換したプレビュー画像を生成する処理部と、生成したプレビュー画像を表示部に表示させる表示制御部と、を備える。

上記目的を達成するためのプレビュー画像表示方法は、印刷のプレビュー画像を表示部に表示させる方法であって、カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換したプレビュー画像を生成し、生成したプレビュー画像を表示部に表示させる、ことを含む。

上記目的を達成するためのプロビュー画像表示プログラムは、コンピューターに印刷のプレビュー画像を表示部に表示させる機能を実現させるプログラムであって、コンピューターを、カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換したプレビュー画像を生成する処理部、生成したプレビュー画像を表示部に表示させる表示制御部、として機能させる。

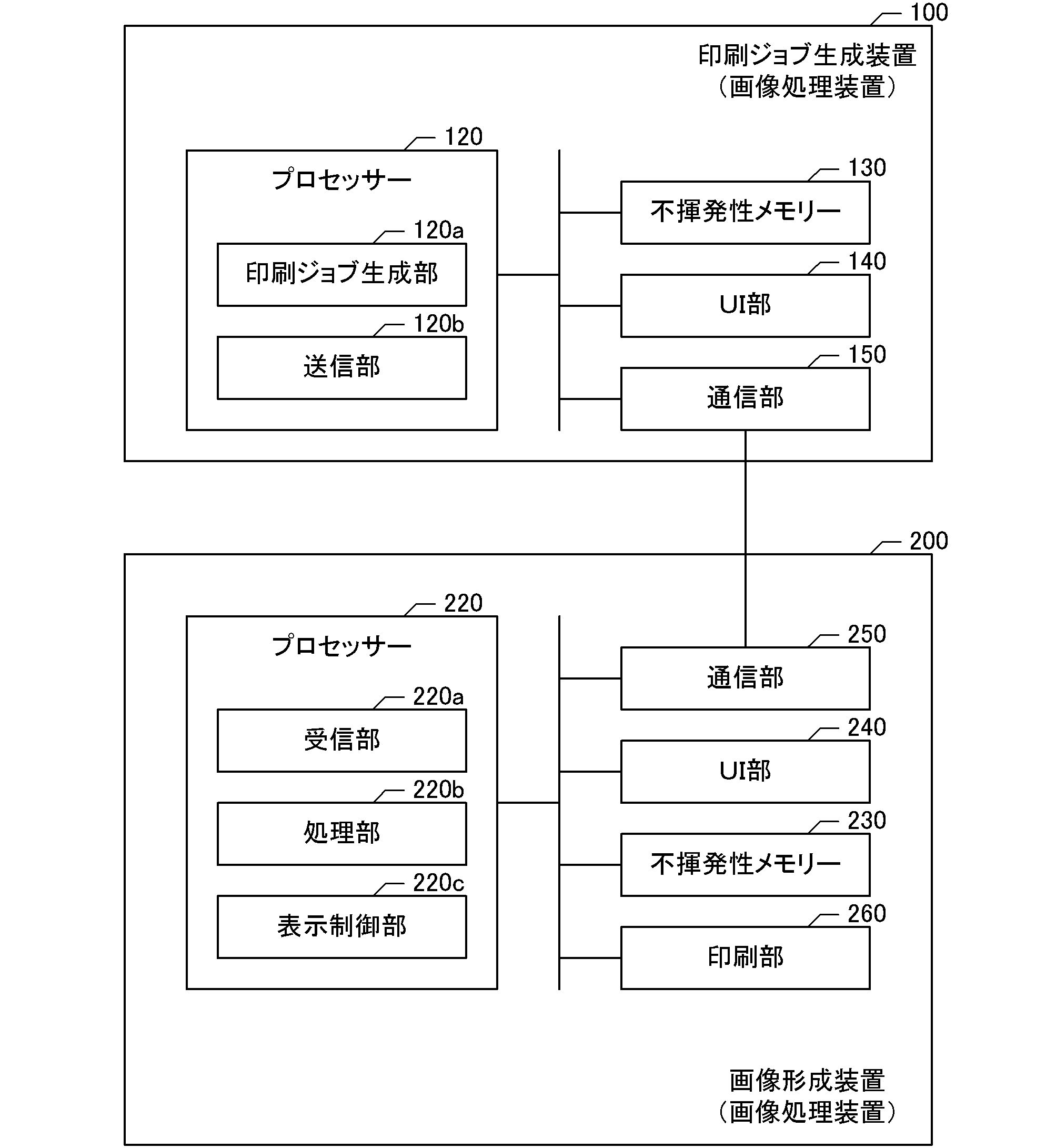

印刷システムの構成を示すブロック図。 ｐｒｎファイルの構造を示す図。 プレビュー画像生成のための画像処理を示す図。 図４Ａおよび図４Ｂは、プレビュー画面の一例を示す図。 印刷ジョブ生成処理のフローチャート。 印刷処理のフローチャート。 プレビュー画像生成処理のフローチャート。

ここでは、下記の順序に従って本発明の実施の形態について説明する。
（１） 印刷システムの構成：
（１－１）印刷ジョブ生成装置の構成：
（１－２）画像形成装置の構成：
（２） 印刷ジョブ生成処理：
（３） 印刷処理：
（３－１）プレビュー画像生成処理：
（４）他の実施形態：

（１）印刷システムの構成：
図１は、本発明の一実施形態にかかる印刷システムの構成を示すブロック図である。印刷システムは、印刷ジョブ生成装置１００と画像形成装置２００を含む。印刷ジョブ生成装置１００は画像形成装置２００と通信可能であり、印刷ジョブ生成装置１００において生成された印刷ジョブが画像形成装置２００に送信される。本実施形態において画像形成装置２００は、受信した印刷ジョブに基づいて印刷を実行する所謂プリンターであり、画像処理装置に相当する。本実施形態において画像形成装置２００は、印刷実行前に、印刷ジョブに基づいて生成したプレビュー画像を表示することができる。

本実施形態の画像形成装置は、シアン（Ｃ）、マゼンダ（Ｍ）、イエロー（Ｙ）、ブラック（Ｋ）を含むカラーインクに加えて、ホワイト（Ｗｈ）、バーニッシュ（Ｖｒ）の特色インクを用いた印刷が可能である。カラーインクは、印刷媒体の色以外の色（有彩色および無彩色）を表現する際に使用されるインクである。特色インクは、カラーインクのみでは表現できない色を表現するためや、特定の用途の印刷を行うため等に用いられるインクである。特定の用途には例えば、下地や、表面のコーティング等が含まれる。本明細書において、１以上のインク色を含むグループを版と呼ぶ。画像形成装置は、版毎のプレビュー画像と全ての版を合成した全体プレビュー画像とを表示することができる。本実施形態において、版は、シアン、マゼンダ、イエロー、ブラックを含むカラー版と、ホワイト版と、バーニッシュ版に分けられる。

（１－１）印刷ジョブ生成装置の構成：
印刷ジョブ生成装置１００は、プロセッサー１２０と、通信部１５０と、不揮発性メモリー１３０と、ＵＩ部１４０と、を備える。プロセッサー１２０は、図示しないＣＰＵやＲＯＭやＲＡＭ等を備え、不揮発性メモリー１３０に記録された種々のプログラムを実行し印刷ジョブ生成装置１００の各部を制御することができる。なお、プロセッサー１２０は、単一のチップで構成されていても良いし、複数のチップで構成されていても良い。

ＵＩ部１４０は、任意の画像を表示するディスプレイ（表示部）を含む。またＵＩ部１４０は、キーボード、タッチパッド等を含む。プロセッサー１２０は、ＵＩ部１４０のキーボードやタッチパッド等に対する操作に応じた入力内容を取得することができる。通信部１５０は、外部機器と有線または無線の各種の通信プロトコルに従って通信するための通信インターフェースを含む。印刷ジョブ生成装置１００は、当該通信部１５０を介して画像形成装置２００と通信することが可能である。なお、通信部１５０を介してキーボード、マウス、ディスプレイが接続され、プロセッサー１２０は、これらの装置を介して各種の情報の入出力を行っても良い。

本実施形態において印刷ジョブ生成装置１００の利用者は、ＵＩ部１４０に対する操作によって印刷ジョブの生成を指示する。具体的には、利用者は、印刷するファイルの選択と版の選択を行い、印刷ジョブの生成を指示することができる。この機能を実現するため、プロセッサー１２０は、不揮発性メモリー１３０に記録された図示しない印刷ジョブ生成プログラムを実行することができる。印刷ジョブ生成プログラムが実行されると、プロセッサー１２０は、印刷ジョブ生成部１２０ａ、送信部１２０ｂとして機能する。

印刷ジョブ生成部１２０ａは、印刷に使用されるインク色を示すインク色情報と、インク色毎のラスターイメージデータと、を含む印刷ジョブを生成する機能をプロセッサー１２０に実現させるプログラムモジュールである。本実施形態において、印刷ジョブは、拡張子が「ｐｒｎ」のファイル形式で生成され、ｐｒｎファイルは、図２に示すように、ファイルの先頭に位置するヘッダーと、ヘッダーに続くラスターイメージデータとを含んでいる。本実施形態において、ｐｒｎファイルに含まれるラスターイメージデータは、ハーフトーン処理によって生成されたハーフトーンデータである。

ハーフトーンデータは、各画素について、インク滴を吐出するか否かを示す値を含んでいる。本実施形態においては、さらに、吐出するインク滴の大きさを大中小の３種類で表すことができる。すなわち本実施形態のハーフトーン値は、インク滴を吐出しないことを示す値、小インク滴を吐出することを示す値、中インク滴を吐出することを示す値、大インク滴を吐出することを示す値の４種類の値を取り得る。

プロセッサー１２０は、印刷ジョブ生成部１２０ａの機能により、印刷対象として指定されたファイルを取得し、印刷対象の版の指定を受け付ける。印刷対象となるファイルは様々な形式のファイルであってよい。また、印刷対象のファイルは例えば版毎に複数のファイルに分けられていてもよく、印刷対象としてこれらの複数のファイルを指定することができてもよい。本実施形態では印刷対象画像のファイルは、１つの画像におけるＲＧＢ３色で表現されるカラーチャンネルの各画素の階調値と、スポットカラーすなわち特色としてのホワイトのチャンネルの各画素階調値と、特色としてのバーニッシュのチャンネルの各画素の階調値が含まれた１ファイルを印刷対象として取得するとして説明を続ける。

印刷ジョブの作成を指示する利用者は、印刷対象のファイルに対して、印刷対象とする版を指定する。本実施形態において、利用者は、カラーチャンネルとホワイトチャンネルとバーニッシュチャンネルの全て、あるいはこれらのうちのいずれか１～２チャンネルを、印刷対象の版として指定することができる。カラーチャンネルの色は本実施形態においては、ＣＭＹＫのインクによって印刷媒体上で表現される。また、ホワイトチャンネルの色はホワイトインクによって表現され、バーニッシュチャンネルの色はバーニッシュインクによって表現される。従って、利用者による印刷対象の版の指定は、印刷に使用されるインク色の利用者による指定と言い換えることもできる。

印刷対象の版の指定を取得すると、プロセッサー１２０は、ｐｒｎファイルのうちのヘッダーを生成する。ヘッダーは、当該ｐｒｎファイルの印刷に使用されるインク色を示すインク色情報を含んで構成される。本実施形態において、インク色情報には、カラーインクの使用の有無を示すフラグと、ホワイトインクの使用の有無を示すフラグと、バーニッシュインクの使用の有無を示すフラグとが含まれる。プロセッサー１２０は、印刷ジョブ生成部１２０ａの機能により、利用者による印刷対象の版の指定を、上述の３つのフラグの値として設定する。すなわち、カラー版が印刷対象の版として指定された場合、プロセッサー１２０はカラーインクの使用の有無を示すフラグに有りを示す値を設定し、カラー版が印刷対象として指定されなかった場合はフラグに無しを示す値を設定する。ホワイトインクの使用の有無を示すフラグおよびバーニッシュインクの使用の有無を示すフラグについても印刷対象としてホワイト版やバーニッシュ版が指定されたか否かに応じて同様に値が設定される。

ヘッダーの生成が終了すると、プロセッサー１２０は、印刷対象として指定された版についてインク量データを生成する。例えば、カラー版が印刷対象として指定された場合、印刷対象画像のＲＧＢ各チャンネルの階調値についてＣＭＹＫへの色変換処理を行い、ＣＭＹＫ各インクにおけるインク量データを生成する。インク量データは、画素毎に多階調、例えば２５６階調の階調値として表される。印刷対象として指定された版にホワイトやバーニッシュが含まれている場合、プロセッサー１２０は、ホワイトの各階調値からホワイトのインク量データを生成し、バーニッシュの各階調値からバーニッシュのインク量データを生成する。

続いてプロセッサー１２０は、インク量データからハーフトーンデータを生成する。プロセッサー１２０は、ＣＭＹＫの各インク色のインク量データについてハーフトーン処理を行ってＣＭＹＫ各インク色についてハーフトーンデータを取得する。また、プロセッサー１２０は、ホワイトチャンネルの階調値についてハーフトーン処理を行い、ホワイトのハーフトーンデータを取得する。さらにプロセッサー１２０は、バーニッシュチャンネルの階調値についてハーフトーン処理を行い、バーニッシュのハーフトーンデータを取得する。ハーフトーン処理は、ディザー法や誤差拡散法等によって行われる。

各インク色のハーフトーンデータを取得すると、プロセッサー１２０は、図２に示すように、画像の１ライン毎に、各インク色の当該ラインのハーフトーン処理後の値を並べる。なお、印刷対象として指定されなかった版のインク色について、プロセッサー１２０はハーフトーン処理を行わず、本実施形態においては、インクを吐出しないことを示すハーフトーン値である０を並べる。プロセッサー１２０は、画像の最終ラインまで各インク色のハーフトーン処理後の値あるいは０を並べ、図２に示すようにヘッダーとハーフトーンデータを含むｐｒｎファイルを生成する。

送信部１２０ｂは、生成した印刷ジョブを画像形成装置に送信する機能をプロセッサー１２０に実現させるプログラムモジュールである。プロセッサー１２０は、印刷ジョブ生成装置１００の利用者の指示に応じて、送信部１２０ｂの機能により、通信部１５０を介してｐｒｎファイルを画像形成装置２００に送信する。

（１－２）画像形成装置の構成：
画像形成装置２００は、プロセッサー２２０と、不揮発性メモリー２３０と、ＵＩ部２４０と、通信部２５０と、印刷部２６０と、を備える。プロセッサー２２０は、図示しないＣＰＵやＲＯＭやＲＡＭ等を備え、不揮発性メモリー２３０に記録された種々のプログラムを実行し画像形成装置２００の各部を制御することができる。なお、プロセッサー２２０は、単一のチップで構成されていても良いし、複数のチップで構成されていても良い。また、例えばＣＰＵに変えてＡＳＩＣが採用されても良いし、ＣＰＵとＡＳＩＣとが協働する構成であっても良い。

通信部２５０は、外部機器と有線または無線の各種の通信プロトコルに従って通信するための通信インターフェースを含む。また、通信部２５０は、画像形成装置２００に装着された各種のリムーバブルメモリーと通信するためのインターフェースを含む。画像形成装置２００は、当該通信部２５０を介して印刷ジョブ生成装置１００と通信することが可能である。

印刷部２６０は、本実施形態においては、プロセッサー２２０の指示に従って、インクジェット方式で各種の印刷媒体に印刷を実行することができる。印刷部２６０は、印刷媒体を搬送する搬送機構とインク滴を印刷媒体に吐出する印刷ヘッドを備えている。本実施形態の印刷ヘッドは、Ｃ，Ｍ，Ｙ，Ｋ，Ｗｈ，Ｖｒの６色のインクを吐出することができる。また、本実施形態においては、印刷ヘッドのノズルから大中小３種類のサイズのインク滴を吐出することができる。

ＵＩ部２４０は、タッチパネルディスプレイや各種のキーやスイッチ等を含む。タッチパネルディスプレイは、プロセッサー２２０の制御に基づいて様々な情報を表示する表示パネルと、当該表示パネルに重ねられたタッチ検出パネルとを備え、人の指等によるタッチ操作を検出する。プロセッサー２２０は、ＵＩ部２４０を介して利用者の操作内容を取得することができる。また、プロセッサー２２０は、ＵＩ部２４０のディスプレイに各種の情報を表示し利用者に通知することができる。

プロセッサー２２０は、不揮発性メモリー２３０に記録された図示しないプレビュー画像表示プログラムを実行することができる。プレビュー画像表示プログラムは、印刷ジョブに含まれる印刷対象の画像のプレビューを表示する機能をプロセッサー２２０に実現させる。プレビュー画像表示プログラムが実行されると、プロセッサー２２０は、受信部２２０ａ、処理部２２０ｂ、表示制御部２２０ｃとして機能する。

受信部２２０ａは、印刷ジョブ生成装置１００から送信された印刷ジョブを受信する機能をプロセッサー２２０に実現させるプログラムモジュールである。プロセッサー２２０は、受信部２２０ａの機能により、印刷ジョブ生成装置１００から送信されたｐｒｎファイルを、通信部２５０を介して取得し、不揮発性メモリー２３０に記録する。本実施形態においては、不揮発性メモリー２３０に記録されたｐｒｎファイルを画像形成装置２００の利用者がＵＩ部２４０を操作して選択すると、処理部２２０ｂによる処理が起動される。

処理部２２０ｂは、判別機能とプレビュー画像生成機能とを有する。判別機能は、印刷ジョブに含まれるインク色情報に基づいて、印刷に使用されるインク色と使用されないインク色を判別する機能である。プレビュー画像生成機能は、カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換したプレビュー画像を生成する機能である。本実施形態において、プレビュー画像表示プログラムは、印刷対象の版のプレビュー画像を生成するが、印刷対象でない版のプレビュー画像は生成しない。

そのため、処理部２２０ｂの判別機能によって、プロセッサー２２０は、印刷対象の版がいずれであるかをヘッダーのインク色情報に基づいて判別する。プロセッサー２２０は、処理部２２０ｂの判別機能により、不揮発性メモリー２３０からＲＡＭにｐｒｎファイルを、先頭から順に読み出す。上述したようにｐｒｎファイルにおいてハーフトーンデータよりも前にヘッダーが含まれている。プロセッサー２２０は、ヘッダーを解析し、図２に示すインク色情報を取得する。プロセッサー２２０はインク色情報により、印刷対象の版すなわち印刷に使用されるインク色を判別する。プロセッサー２２０は、ＣＭＹＫを含むカラー版、ホワイト版、バーニッシュ版インクのうち、印刷対象の版がいずれであるかを判別する。

なお、仮に、印刷ジョブにインク色情報が含まれていない場合、印刷対象の版であるか否かすなわちプレビュー画像を表示すべき版であるか否かを判断するために、各インク色のハーフトーンデータを全画素解析し、インク色毎に、インクを吐出する画素が１画素以上含まれているか否かを判定する必要がある。この場合、印刷対象の版の判別に要する時間が増大する。しかし、本実施形態によれば、ハーフトーンデータに基づいて各画素についてインク吐出の有無を判定することなく、インク色情報に基づいて印刷対象の版を判別することができる。

次に、処理部２２０ｂのプレビュー画像生成機能について説明する。プロセッサー２２０は、処理部２２０ｂの機能により、インク色毎のラスターイメージデータ（本実施形態においてはハーフトーンデータ）に基づいて、各画素にＲＧＢ値を割り当てる。具体的には、まず、プロセッサー２２０は、不揮発性メモリー２３０から、ｐｒｎファイルにおいてヘッダーに続いて格納されているハーフトーンデータを先頭から順に読み出す。一度に読み出す量は、例えば、プレビュー画像の所定ライン数分のＲＧＢラスターイメージデータを生成するのに必要なライン数分である。図３はハーフトーンデータからインク量データへの変換および縮小処理を経たデータの変遷の一例を示す図である。図３におけるハーフトーンデータは、説明の便宜のため、４×４画素の範囲の各値をインク色毎に分けて表現している。なおｐｒｎファイルにおけるハーフトーンデータのデータ構造は、図２に示した通りである。図３に示すハーフトーンデータにおいて、Ｓ，Ｍ，Ｌはそれぞれ、小、中、大のインク滴を吐出する画素であることを示しており、空欄の画素はインクを吐出しない画素であることを示している。

プロセッサー２２０は、ハーフトーンデータをインク量データに換算する。例えば本実施形態においては、インク量を２５６階調で表し、Ｓは１００、Ｍは１８０、Ｌは２５５に換算する。インクを吐出しない画素については０が割り当てられる。図３中央列に示される各インク色のインク量データにおいて、空欄の画素は０が割り当てられていることを示している。ハーフトーンデータをインク量データに換算した後、プロセッサー２２０は、プレビュー表示用のサイズに画像を縮小する。図３の例では、４×４画素が１画素となるように、縮小することを示している。具体的には、プロセッサー２２０は、４×４画素のインク量データの和を１６で除算して平均値を算出し、縮小後の１画素のインク量データとする。図３の縮小画像のインク量データの列において、上段の数字はこのようにして算出された値を示している。なお、図３に示す１／１６の縮小は一例である。縮小率は、ｐｒｎファイルにおけるラスターイメージの縦横画素数とプレビュー表示する場合の画像の縦横画素数等に応じて決定される。

なお、上述の例では、１行ずつ全ての行を不揮発性メモリー２３０から順に読み出し、隣接するｎ×ｎ画素の各インク量データの和をｎ×ｎ画素で除算することにより、縮小後のインク量データを算出しているが、例えば画像の縦方向においては読み出す画素を間引きしてもよい。すなわち、ｍ行目のＫ，Ｃ，Ｍ，Ｙ，Ｗｈ，Ｖｒのハーフトーンデータ（図２を参照）を読み出し、当該ハーフトーンデータの横方向の隣接ｎ画素のインク量データの平均値を縮小後の１画素のインク量データとしてもよい。その後、ｍ＋１行目からｍ＋ｎ－１行目までを読み飛ばし、次は、ｍ＋ｎ行目のハーフトーンデータを読み出す。そしてｍ＋ｎ行目について上述と同様に、横方向の隣接ｎ画素のインク量データから縮小後のインク量データを算出するようにしてもよい。図３の縮小画像のインク量データの列において、下段の数字はこのようにして算出された値を示している。このようにすることによって、不揮発性メモリー２３０からのハーフトーンデータ読み込みに要する時間を削減することができ、その結果プレビュー画像生成に要する時間も削減することができる。

印刷対象の版に対応するインク色の縮小後のインク量データを生成すると、プロセッサー２２０は、印刷対象の版を全て合成した全体プレビュー画像と、印刷対象の版毎のプレビュー画像とを、ＲＧＢ形式のラスターイメージデータ（ビットマップデータ）に変換する。この変換は、変換関数による計算によって行われても良いし、ＬＵＴを用いて行われてもよい。ここではＬＵＴを用いた変換例を説明する。例えば、（Ｋ，Ｃ，Ｍ，Ｙ）の代表値と（Ｒ，Ｇ，Ｂ）とが対応付けられたカラー用ＬＵＴと、（Ｗｈ）の代表値毎に（Ｒ，Ｇ，Ｂ）を対応付けたホワイト用ＬＵＴと、（Ｖｒ）の代表値毎に（Ｒ，Ｇ，Ｂ）を対応付けたバーニッシュ用ＬＵＴが不揮発性メモリー２３０に記録されている。

ホワイトインクやバーニッシュインクはそのもの自体で表現される色は白色、無彩色、あるいは無彩色に近い色や透明であるため、仮に白色や透明に近い色をプレビュー画像で再現したとしても、ホワイトインクやバーニッシュインクがどの部分に使用されているかを利用者が判別しにくい。特に全版を重ねた場合にホワイトインクやバーニッシュインクの使用部分を判別しにくい。そのため、本実施形態においては、ホワイトやバーニッシュの特色インクについて、印刷された状態の特色インクそのものの色とは異なる色を割り当ててＲＧＢ値で表現する構成を採用している。本実施形態においては、ホワイトインクの色は、無彩色で白色より明度が低い色（グレー）で表現される構成を採用する。従って、ホワイト用ＬＵＴによる変換後の（Ｒ，Ｇ，Ｂ）はＲ＝Ｇ＝Ｂである。ホワイトインクを表現するグレーもホワイトのインク量データの値に応じて既定の範囲内で階調を持って表現され得る。プレビュー画像においては、印刷媒体の色として多用される白色と区別されることが好ましく、ホワイトのインク量データが最大値である場合、変換後のＲ，Ｇ，Ｂの階調値は最大値より小さい値となることが好ましい。バーニッシュインクの色については、本実施形態においては印刷後の光沢感によって視認される薄い黄色で表現する構成を採用する。この場合、例えば薄い黄色に相当する特定の色相と彩度においてバーニッシュのインク量に応じて明度を変化させた色をＲＧＢに換算した値がバーニッシュ用ＬＵＴに記録されている。従ってバーニッシュ版についてもバーニッシュのインク量データの値に応じて既定の範囲内で階調を持って表現され得る。なお、他の実施形態においては、バーニッシュインクの色はバーニッシュインクカートリッジの筐体の色で表現される構成を採用してもよい。無彩色や透明の特色は、後述するプレビュー画面におけるプレビュー画像の背景と区別しやすくするために、背景色とも異なる色であることが望ましい。

プロセッサー２２０は、印刷対象の版に基づいて、全体プレビュー画像と、版毎のプレビュー画像とを生成する。まず、カラー、ホワイト、バーニッシュの全てが印刷対象である例について説明する。プロセッサー２２０は、カラーインクのインク量データと特色インクであるホワイトインクとバーニッシュインクのインク量データに基づいて、ＲＧＢのビットマップ形式の全体プレビュー画像を生成する。すなわち、プロセッサー２２０は、上述した３つのＬＵＴと補間演算により（Ｋ，Ｃ，Ｍ，Ｙ）に対応する（Ｒ，Ｇ，Ｂ）と、（Ｗｈ）に対応する（Ｒ，Ｇ，Ｂ）と、（Ｖｒ）に対応する（Ｒ，Ｇ，Ｂ）をそれぞれ算出する。プロセッサー２２０は、算出した３つの（Ｒ，Ｇ，Ｂ）のそれぞれに予め決められた係数ｓ、ｔ、ｕ（ｓ＋ｔ＋ｕ＝１）を乗算して足し合わせることによってカラー版、ホワイト版、バーニッシュ版の全てを合成した場合の（Ｒ，Ｇ，Ｂ）を算出し、全体プレビュー画像を生成する。また、プロセッサー２２０は、１以上のインク色を含むグループ毎すなわち版毎にＲＧＢのビットマップ形式のプレビュー画像を生成する。すなわちプロセッサー２２０は、カラー用ＬＵＴを用いて（Ｋ，Ｃ，Ｍ，Ｙ）から変換した（Ｒ，Ｇ，Ｂ）によって、カラー版のプレビュー画像を生成する。またプロセッサー２２０は、ホワイト用ＬＵＴを用いて（Ｗｈ）から変換した（Ｒ，Ｇ，Ｂ）によって、ホワイト版のプレビュー画像を生成する。またプロセッサー２２０は、バーニッシュ用ＬＵＴを用いて（Ｖｒ）から変換した（Ｒ，Ｇ，Ｂ）によって、バーニッシュ版のプレビュー画像を生成する。なお、さらに、カラー版とホワイト版を合わせたプレビュー画像や、ホワイト版とバーニッシュ版を合わせたプレビュー画像や、バーニッシュ版とカラー版を合わせたプレビュー画像も生成されてもよい。
なお、（Ｋ，Ｃ，Ｍ，Ｙ，Ｗｈ、Ｖｒ）の代表値と（Ｒ，Ｇ，Ｂ）を対応付けたＬＵＴが不揮発性メモリー２３０に記録されており、このＬＵＴを用いて補間演算することにより、任意の（Ｋ，Ｃ，Ｍ，Ｙ，Ｗｈ，Ｖｒ）の値から（Ｒ，Ｇ，Ｂ）を得る構成を採用してもよい。例えば、このＬＵＴを用いて（Ｋ，Ｃ，Ｍ，Ｙ，０，０）を（Ｒ，Ｇ，Ｂ）に変換しカラー版のプレビュー画像を生成してもよい。また例えばこのＬＵＴを用いて（０，０，０，０，Ｗｈ，０）を（Ｒ，Ｇ，Ｂ）に変換しホワイト版のプレビュー画像を生成してもよい。

次に、カラー版、ホワイト版、バーニッシュ版の全てではなくいずれかが印刷対象である例について説明する。例えばカラー版とホワイト版が印刷対象である場合、プロセッサー２２０は、カラー版とホワイト版を合わせた全体プレビュー画像と、カラー版のプレビュー画像と、ホワイト版のプレビュー画像の３つを生成する。また、例えば、バーニッシュ版のみが印刷対象である場合、プロセッサー２２０は、バーニッシュ版のプレビュー画像を生成する。この場合、このバーニッシュ版のプレビュー画像が全体プレビュー画像としても用いられることとなる。

プロセッサー２２０は、生成したプレビュー画像を用いて汎用的なＢＭＰ形式のファイルを生成する。すなわちプロセッサー２２０は１つのプレビュー画像につき１ファイルを生成する。例えば、全体プレビュー画像を示すＢＭＰファイルや、カラー版プレビュー画像を示すＢＭＰファイルや、ホワイト版プレビュー画像を示すＢＭＰファイル等が生成される。ＢＭＰ形式のファイルは、ヘッダー部と画像データ部を含んだデータ構造を有する。画像データ部にはＲＧＢ形式のラスターイメージデータが含まれる。ヘッダー部の構成はＢＭＰ形式に準拠しており、例えば、画像データ部に含まれるラスターイメージデータが示す画像の縦横画素数や、１画素あたりの色数等の情報が含まれる。このように本実施形態によれば、汎用的なＢＭＰ形式のファイルをプレビュー表示用に生成することができる。レイヤー情報等を有するファイル形式のファイルからプレビュー画像を表示する構成よりも、本実施形態のように、ＢＭＰ形式のファイルからプレビュー画像を表示する構成の方が複雑な処理が必要なく、表示に要する時間を短縮することができる。

表示制御部２２０ｃは、処理部２２０ｂの機能により生成したプレビュー画像を表示部に表示する機能である。具体的には、プロセッサー２２０は、処理部２２０ｂによる判別結果に基づいて、印刷に使用されるインク色のハーフトーンデータが示すプレビュー画像を表示部に表示する。処理部２２０ｂのプレビュー画像生成機能によるプレビュー画像の生成が終了すると、プロセッサー２２０は、表示制御部２２０ｃの機能により、プレビュー画像をＵＩ部２４０のディスプレイに表示する。本実施形態においては、プロセッサー２２０は、最初に全体プレビュー画像を表示する。

図４Ａおよび図４Ｂは、プレビュー画面の一例を示す図である。プレビュー画面には、１つのｐｒｎファイルの画像に対して生成された複数のプレビュー画像から所望の版のプレビュー画像を選択するための版選択部１０と、プレビュー画像表示部１１とが含まれている。版選択部１０には、プレビュー画像のサムネイルが表示され、プレビュー画像表示部１１には、プレビュー画像が表示される。なお、サムネイルは例えば、処理部２２０ｂの機能によって生成されたプレビュー画像をさらに縮小して生成される。プレビュー画面の初期状態では、図４Ａに示すように、全体プレビュー画像が自動的に選択された状態であり、プロセッサー２２０は、版選択部１０においても、プレビュー画像表示部１１においても、全体プレビュー画像を表示する。

図４Ａに示す状態で、展開ボタン１２が選択されると、図４Ｂに示すように、プロセッサー２２０は、版選択部１０に各版のプレビュー画像のサムネイルを表示する。ここで、プロセッサー２２０は、インク色情報に基づいて、印刷対象の版のみを表示する。図４Ｂのように全体プレビュー画像の他、版毎のプレビュー画像のサムネイルが版選択部１０に表示されている場合に、利用者がいずれかの版を選択すると、プロセッサー２２０は、選択された版のプレビュー画像をプレビュー画像表示部１１に表示する。

プレビュー画面には印刷ボタン１３が含まれ、印刷ボタン１３が選択されると、プロセッサー２２０は、プレビュー画面に表示されているｐｒｎファイルの印刷を行う。すなわち、プロセッサー２２０は、インク色情報によって印刷に使用することが特定されたインク色のハーフトーンデータに基づいて、印刷部２６０を駆動し印刷を実行する。

（２）印刷ジョブ生成処理：
図５は、印刷ジョブ生成装置１００のプロセッサー１２０が印刷ジョブ生成部１２０ａの機能により実行する、印刷ジョブ生成処理を示すフローチャートである。印刷ジョブ生成処理は印刷ジョブ生成プログラムが印刷ジョブ生成装置１００の利用者によって起動された場合に開始される。印刷ジョブ生成処理が開始されると、プロセッサー１２０は、印刷ジョブ生成部１２０ａの機能により、印刷データおよび版の指定を受け付ける（ステップＳ１００）。すなわち、プロセッサー１２０は、印刷対象とするファイルを受け付ける。また、プロセッサー１２０は、受け付けたファイルの印刷に関し、カラー、ホワイト、バーニッシュの少なくともいずれかを印刷対象の版として指定するようにＵＩ部１４０の画面に提示する。利用者が印刷対象の版を指定し、印刷ジョブの生成を指示したことを受け付けると、プロセッサー１２０は、印刷ジョブ生成部１２０ａの機能により、指定された版のインク量データを生成する（ステップＳ１０５）。すなわち、プロセッサー１２０は、印刷対象のファイルに含まれる各色の階調値から、印刷対象として指定された版のインク色毎にインク量データを生成する。

続いて、プロセッサー１２０は、インク量データからハーフトーンデータを生成する（ステップＳ１１０）。すなわちプロセッサー１２０は、指定された版のインク量データを対象にハーフトーン処理を行い、ハーフトーンデータを得る。またプロセッサー１２０は、指定されていない版については、各画素に０を設定したハーフトーンデータを生成する。続いて、プロセッサー１２０は、インク色情報を付加したヘッダーとハーフトーンデータを含むｐｒｎファイルを生成する（ステップＳ１１５）。すなわち、プロセッサー１２０は、ステップＳ１００にて受け付けた印刷対象の版の指定に基づいて、インク色情報の各フラグに印刷対象か否かを示す値を設定する。そして、プロセッサー１２０は、インク色情報を含むヘッダーを生成し、ヘッダーに続いてステップＳ１１０にて生成したハーフトーンデータを図２に示す順序で並べる。このようにしてプロセッサー１２０は、印刷ジョブとしてのｐｒｎファイルを生成する。生成されたｐｒｎファイルは、送信部１２０ｂの機能により、画像形成装置２００に受け渡される。

（３）印刷処理：
図６は、画像形成装置２００のプロセッサー２２０が実行する印刷処理のフローチャートである。プロセッサー２２０は、受信部２２０ａの機能によりｐｒｎファイルを受信し不揮発性メモリー２３０に記録する。不揮発性メモリー２３０に記録されたｐｒｎファイルを利用者が選択すると、プロセッサー２２０は印刷処理を開始する。印刷処理が開始されると、プロセッサー２２０は、処理部２２０ｂの機能により、ｐｒｎファイルを受け付ける（ステップＳ２００）。すなわちプロセッサー２２０は、印刷ジョブとしてｐｒｎファイルを不揮発性メモリー２３０からＲＡＭに取得する。例えばここでは、ヘッダーに相当するサイズ分ＲＡＭに取得される。

続いて、プロセッサー２２０は、処理部２２０ｂの機能により、ｐｒｎファイルのヘッダーを解析し（ステップＳ２０５）、印刷する版を特定する（ステップＳ２１０）。すなわち、プロセッサー２２０は、ＲＡＭに取得したｐｒｎファイルのヘッダーの内容を解析し、ヘッダーに含まれるインク色情報を取得し、インク色情報に基づいて、カラー、ホワイト、バーニッシュのうち印刷対象とされている版を特定する。

続いて、プロセッサー２２０は、処理部２２０ｂの機能により、印刷対象の版のハーフトーンデータに基づいて、プレビュー画像を生成する（ステップＳ２１５）。すなわち、プロセッサー２２０は、印刷対象の版のプレビュー画像を示すビットマップ形式のファイルと全体プレビュー画像を示すビットマップ形式のファイルを生成し、不揮発性メモリー２３０に記録する。ステップＳ２１５の処理内容について詳細は後述する。続いて、プロセッサー２２０は、表示制御部２２０ｃの機能により、全体のプレビュー画像を表示する（ステップＳ２２０）。すなわち、プロセッサー２２０は、図４Ａに示すように、全体プレビュー画像を表示する。

続いて、プロセッサー２２０は、表示制御部２２０ｃの機能により、展開ボタンが押下され且つ版選択がなされたか否かを判定し（ステップＳ２２５）、展開ボタンが押下され且つ版選択がなされたと判定された場合、プロセッサー２２０は、表示制御部２２０ｃの機能により、選択された版のプレビュー画像を表示させる（ステップＳ２３０）。すなわち、プロセッサー２２０は、図４Ａに示す展開ボタン１２が押下された場合に、図４Ｂに示すように、版選択部１０において全体プレビュー画像のサムネイルに続いて印刷対象の版毎のプレビュー画像のサムネイルを表示する。版毎のプレビュー画像のサムネイルのうちのいずれかが選択されると、プロセッサー２２０はプレビュー画像表示部１１に選択された版のプレビュー画像を表示する。

ステップＳ２３０を実行後、または、ステップＳ２２５において展開ボタン１２が押下されたと判定されなかった場合、プロセッサー２２０は、印刷ボタン１３が押下されたか否かを判定し（ステップＳ２３５）、印刷ボタン１３が押下されたと判定されなかった場合、ステップＳ２２５に戻る。ステップＳ２３５において印刷ボタン１３が押下されたと判定された場合、プロセッサー２２０は、印刷を実行する（ステップＳ２４０）。すなわち、プロセッサー２２０は、インク色情報によって印刷に使用することが特定されたインク色のハーフトーンデータに基づいて、印刷部２６０の印刷ヘッドを駆動し、搬送機構によって印刷媒体を搬送させて印刷を実行する。

（３－１）プレビュー画像生成処理：
図７は、図６に示す印刷処理のステップＳ２１５で実行されるプレビュー画像生成処理の詳細を示すフローチャートである。プレビュー画像生成処理が開始されると、プロセッサー２２０は、ｐｒｎファイルからハーフトーンデータを抽出する（ステップＳ３００）。すなわち、ヘッダーに続くハーフトーンデータを先頭から順にＲＡＭに読み出し、インク色情報に基づき印刷対象であることが特定された版のインク色のハーフトーンデータをインク量データに変換するために抽出する。

続いて、プロセッサー２２０は、ハーフトーンデータからインク量データに変換する（ステップＳ３０５）。すなわち、プロセッサー２２０は、Ｓ，Ｍ，Ｌのいずれかのサイズのインク滴が吐出される画素についてはインク滴サイズに応じたインク量換算値に変換し、インク滴を吐出しない画素はインク量０に変換する。

続いて、プロセッサー２２０は、プレビューサイズに変換する（ステップＳ３１０）。すなわち、プロセッサー２２０は、予め決められたサイズに収まるように、縦横比率を保ったままインク量データの縦横サイズを縮小する。続いて、プロセッサー２２０は、プレビューサイズに変換後のインク量データをＲＧＢデータに変換する（ステップＳ３１５）。すなわちプロセッサー２２０は、ＬＵＴを用いてインク量データをＲＧＢデータに変換する。

続いて、プロセッサー２２０は、ＲＧＢデータからＢＭＰファイル形式のファイルを生成する（ステップＳ３２０）。すなわち、プロセッサー２２０は、ステップＳ３１５で生成したＲＧＢデータを汎用のビットマップ形式のファイルとして生成する。

（４）他の実施形態：
以上の実施形態は本発明を実施するための一例であり、他にも種々の実施形態を採用可能である。例えば、画像処理装置は、プリンターや、印刷機能を備えた複合機、を想定してよい。また、画像処理装置は、印刷ジョブを生成する印刷ジョブ生成装置として機能するパーソナルコンピューターやタブレット端末、スマートフォン等であってもよい。

処理部は、カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換したプレビュー画像を生成することができればよい。カラーインクは、カラーインクを構成するインクの組み合わせによって既定の色域内の色を表現可能なインクであり、明度も調整可能である。特色インクは、色域の特定の範囲を広げたり、特定の用途の印刷を行うために用いられるインクである。特色インクにはレッドインクやメタリックインクが含まれる構成であってもよい。

ラスターイメージデータは、インク色毎に分けられたラスターデータであればよく、インク色毎のインク量データであってもよいし、インク量データに基づいてハーフトーン処理して生成したハーフトーンデータであってもよい。インク色毎のラスターイメージデータに基づいて、各画素にＲＧＢ値を割り当てる方法には、ＬＵＴを用いる方法以外にも、既定の変換関数を用いて算出する方法を採用してもよい。

処理部において、ハーフトーンデータをインク量データに変換する際に、上記実施形態においては、ハーフトーン値（Ｓ，Ｍ，Ｌ）を（１００，１８０，２５５）のような１対１のインク量値に変換する構成を採用していたが、例えば周囲のハーフトーン値の分布状況に応じて（Ｓ，Ｍ，Ｌ）の変換後の各値が既定範囲内で変動する構成であってもよい。

なお、上記実施形態で示したプレビュー画像生成処理において、ステップＳ３０５とＳ３１０の処理の順序を変えても良い。
ビットマップ形式のファイルは、拡張子がＰＮＧのファイルであってもよいし、拡張子がＢＭＰのファイルであってもよい。特にＢＭＰのファイルの場合は汎用性が高い。

上記実施形態において、カラー、ホワイト、バーニッシュの全てが印刷対象である例に全体プレビュー画像と、カラー版プレビュー画像と、ホワイト版プレビュー画像と、バーニッシュ版プレビュー画像が生成されることを説明した。すなわち全体プレビュー画像と、版毎のプレビュー画像を生成することを説明したが、全ての版数より少ない複数の版を合成したプレビュー画像が生成されてもよい。従って上述の例においては、カラー版とホワイト版を合成したプレビュー画像と、ホワイト版とバーニッシュ版を合成したプレビュー画像と、バーニッシュ版とカラー版を合成したプレビュー画像がさらに生成されてもよい。そして、表示制御部では、複数の版をプレビュー対象として選択することができ、複数の版が選択された場合に選択された版の組み合わせに応じたプレビュー画像を表示することができてもよい。

さらに、本発明のように、コンピューターが実行するプログラムや方法としても適用可能である。また、以上のようなシステム、プログラム、方法は、単独の装置として実現される場合もあれば、複数の装置が備える部品を利用して実現される場合もあり、各種の態様を含むものである。また、一部がソフトウェアであり一部がハードウェアであったりするなど、適宜、変更可能である。さらに、システムを制御するプログラムの記録媒体としても発明は成立する。むろん、そのプログラムの記録媒体は、磁気記録媒体であってもよいし半導体メモリーであってもよいし、今後開発されるいかなる記録媒体においても全く同様に考えることができる。

１０…版選択部、１１…プレビュー画像表示部、１２…展開ボタン、１３…印刷ボタン、１００…印刷ジョブ生成装置、１２０…プロセッサー、１２０ａ…印刷ジョブ生成部、１２０ｂ…送信部、１３０…不揮発性メモリー、１４０…ＵＩ部、１５０…通信部、２００…画像形成装置、２２０…プロセッサー、２２０ａ…受信部、２２０ｂ…処理部、２２０ｃ…表示制御部、２３０…不揮発性メモリー、２４０…ＵＩ部、２５０…通信部、２６０…印刷部

Claims (9)

1. 印刷のプレビュー画像を表示部に表示させる画像処理装置であって、
   カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換した前記プレビュー画像を生成する処理部と、
   生成した前記プレビュー画像を前記表示部に表示させる表示制御部と、
   を備える画像処理装置。
2. 前記処理部は、インク色毎の前記ラスターイメージデータに基づいて、各画素にＲＧＢ値を割り当てる、
   請求項１に記載の画像処理装置。
3. 前記特色インクは、ホワイトインク、バーニッシュインクを含む、
   請求項１または請求項２に記載の画像処理装置。
4. 前記処理部は、前記カラーインクの前記ラスターイメージデータと前記特色インクの前記ラスターイメージデータを合わせてＲＧＢのビットマップ形式の前記プレビュー画像を生成し、
   前記特色インクの前記ラスターイメージデータにおいて、前記特色インクが吐出される画素には、印刷された状態の前記特色インクそのものの色とは異なる色が割り当てられる、
   請求項１から請求項３のいずれか一項に記載の画像処理装置。
5. 前記処理部は、１以上のインク色を含むグループ毎にＲＧＢのビットマップ形式の前記プレビュー画像を生成する、
   請求項１から請求項４のいずれか一項に記載の画像処理装置。
6. 前記プレビュー画像はＢＭＰファイル形式で作成される、
   請求項１から請求項５のいずれか一項に記載の画像処理装置。
7. 前記ラスターイメージデータは、各画素についての、インク滴を吐出するか否かを示す値を含むハーフトーンデータ、もしくはインク色毎のインク量データ、である、
   請求項１から請求項６のいずれか一項に記載の画像処理装置。
8. 印刷のプレビュー画像を表示部に表示させる方法であって、
   カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換した前記プレビュー画像を生成し、
   生成した前記プレビュー画像を前記表示部に表示させる、
   ことを含むプレビュー画像表示方法。
9. コンピューターに印刷のプレビュー画像を表示部に表示させる機能を実現させるプログラムであって、
   コンピューターを、
   カラーインクおよび特色インクのインク色毎のラスターイメージデータをＲＧＢのビットマップ形式に変換した前記プレビュー画像を生成する処理部、
   生成した前記プレビュー画像を前記表示部に表示させる表示制御部、
   として機能させるプレビュー画像表示プログラム。
