Abstract

【課題】予測が難しい事態が起きた場合であっても、ポールが折れてしまうことを抑制することが可能な照明装置を得る。
【解決手段】照明装置１は、灯具１２０を保持するポール１１０と、ポール１１０の下側に配置され、ポール１１０の少なくとも下部を収容可能な収容空間Ｓ１が形成されたポール収容部２０と、を備える。また、照明装置１は、収容空間Ｓ１の上側に配置され、ポール１１０を非収容位置で保持するストッパ２１１と、危険状態をセンシングするセンサ部６０と、を備える。そして、センサ部６０が危険状態を感知したときに、ストッパ２１１によるポール１１０の保持が解除されて、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置となるようにした。
【選択図】図５

Description

本開示は、照明装置に関する。

従来、次の特許文献１に開示されているように、灯具が取り付けられたポールを鞘管内に挿入し、鞘管とポールとの間にポールを昇降させる昇降装置を設けた照明装置が提案されている。

この特許文献１では、昇降装置によりポールを降下させることで、ポールの折れを抑制できるようにしつつ、灯具のメンテナンス作業を容易に行えるようにしている。

実開平０２－１０８２０５号公報

しかしながら、上記従来の技術では、災害等の非常事態の際の対応については考慮されていない。そのため、大地震等、予測が難しい事態が起きた場合に、ポールの折れを抑制することができなかった。

そこで、本開示は、予測が難しい事態が起きた場合であっても、ポールが折れてしまうことを抑制することが可能な照明装置を得ることを目的とする。

本開示における照明装置は、灯具を保持するポールと、前記ポールの下側に配置され、前記ポールの少なくとも下部を収容可能な収容空間が形成されたポール収容部と、を備える。また、照明装置は、前記収容空間の上側に配置され、前記ポールを非収容位置で保持するストッパと、危険状態をセンシングするセンサ部と、を備える。そして、前記センサ部が前記危険状態を感知したときに、前記ストッパによる前記ポールの保持が解除されて、前記ポールを、少なくとも下部が前記収容空間に収容された収容位置となるようにした。

本開示によれば、予測が難しい事態が起きた場合であっても、ポールが折れてしまうことを抑制することが可能な照明装置を得ることができる。

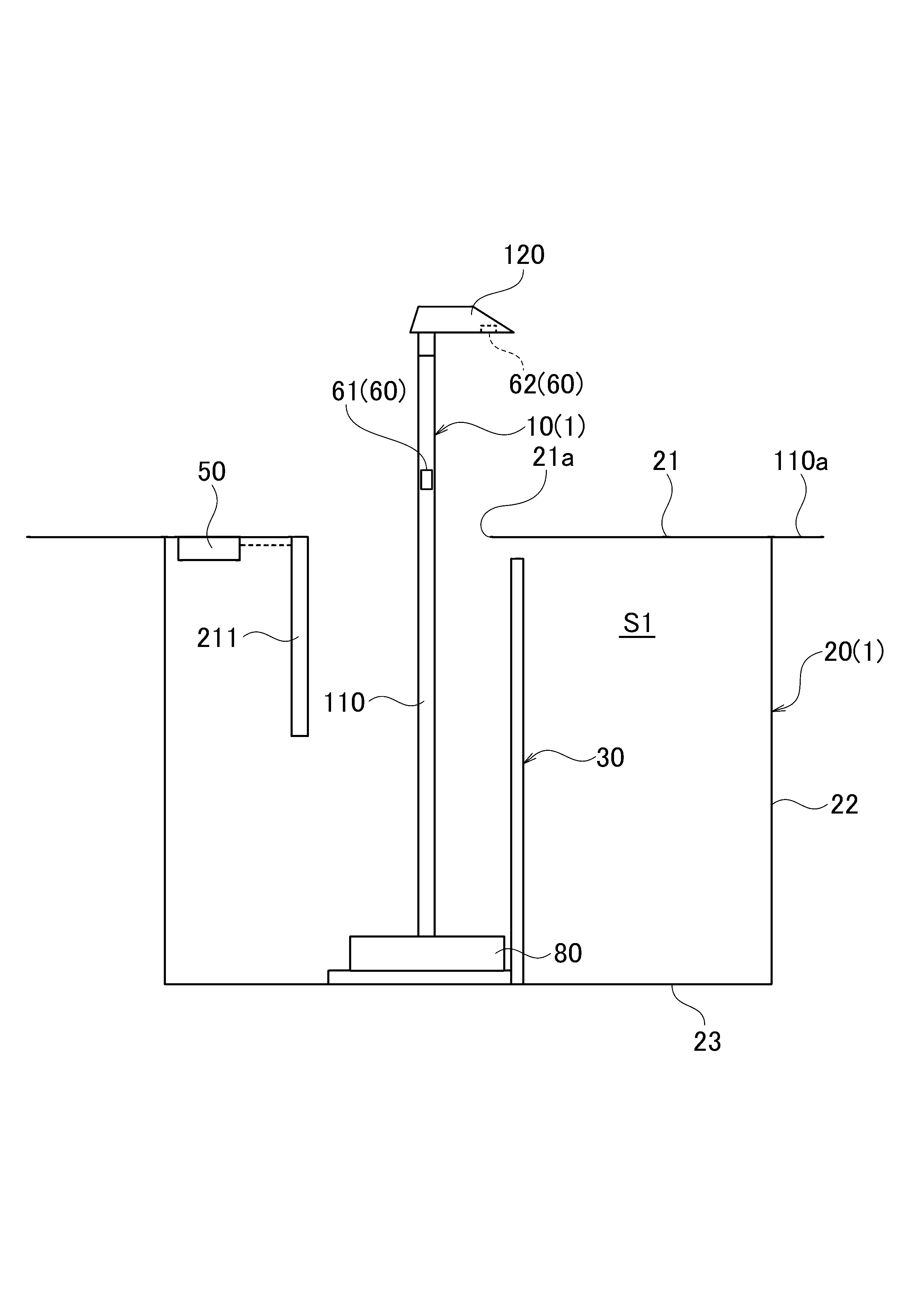

照明装置本体の使用方法の一例を模式的に示す斜視図。 照明装置の一例を示す図であって、ポールを非収容位置とした状態を模式的に示す斜視図。 照明装置の一例を示す図であって、ポールを収容位置とした状態を模式的に示す斜視図。 照明装置の一例を示す図であって、ポールを非収容位置とした状態を模式的に示す側面図。 照明装置の一例を示す図であって、ポールを非収容位置とした状態を模式的に示す側面図。 照明装置の一例を示す図であって、ポールを収容位置から非収容位置へと戻す途中の状態を模式的に示す側面図。 照明装置の他の例を示す図であって、ポールを非収容位置とした状態を模式的に示す側面図。

以下、本実施形態にかかる照明装置について、図面を参照しながら詳細に説明する。なお、以下では、照明装置として、ポール収容部を地下に収容させるようにした地下収容型照明装置を例示する。

本実施形態にかかる照明装置１は、照明装置本体１０を備えている。この照明装置本体１０は、車道、歩道、公園、駐車場、林道などを照らす道路灯・街路灯などの用途で用いることができる。

本実施形態では、車道１００の両側に、走行ラインに沿って所定の間隔をあけて設置することで、車道１００の路面１００ａを照らす道路灯として用いたものを例示している（図１参照）。

この照明装置本体１０は、光を照射することが可能な灯具１２０と、地表面１１０ａに設置されて灯具１２０を保持するポール１１０と、を備えている。

また、照明装置１は、ポール１１０の下側に配置されるポール収容部２０を備えている（図２～図６参照）。本実施形態では、このポール収容部２０は、略直方体状をしており、天壁２１と、天壁２１の外周端から下方に向けて連設される側壁２２と、側壁２２の下端に連設され、天壁２１と上下方向で対向するように配置される底壁２３と、を備えている。

そして、ポール収容部２０には、天壁２１、側壁２２および底壁２３で画成された収容空間Ｓ１が形成されている（図４参照）。この収容空間Ｓ１内には、ポール１１０の下部（ポール１１０の少なくとも下部）を収容することが可能である。

さらに、本実施形態では、天壁２１には、上下方向に貫通してポール１１０を収容空間Ｓ１内に導入させることが可能な貫通孔２１ａが形成されており、この貫通孔２１ａを開閉可能に塞ぐように、ストッパ２１１が収容空間Ｓ１の上側に形成されている。そして、貫通孔２１ａを塞いだ状態のストッパ２１１の上にポール１１０を載置させることができるようにしている。

このように、本実施形態では、照明装置本体１０の基礎部分であるポール１１０の直下に収容空間Ｓ１が存在するように、ポール収容部２０を配置している。そして、このポール収容部２０が地下（地表面１１０ａの下方）に埋め込まれるようにしている（図２参照）。このとき、天壁２１が地表に露出するようにした状態で、ポール収容部２０を地下に埋め込むようにしてもよいし、天壁２１も地中に埋められるようにした状態で、ポール収容部２０を地下に埋め込むようにしてもよい。

このように、ポール収容部２０を地下に埋め込みつつ、貫通孔２１ａを塞いだ状態のストッパ２１１の上にポール１１０を載置させることで、ポール１１０が非収容位置で地表面１１０ａに設置されるようにしている。なお、非収容位置とは、ポール１１０の下部がポール収容部２０内の収容空間Ｓ１に収容されていない状態のことである。ポール１１０は、通常の使用時には、非収容位置となるようにストッパ２１１で保持されており、収容空間Ｓ１内への落下がこのストッパ２１１によって防止されている。

ここで、本実施形態では、ストッパ２１１によるポール１１０の保持を解除することができるようにしている。そして、ストッパ２１１によるポール１１０の保持を解除することで、ポール１１０の下部が収容空間Ｓ１内に収容されるようにしている。なお、本実施形態では、制御部５０によって、ストッパ２１１によるポール１１０の保持およびストッパ２１１によるポール１１０の保持の解除を制御できるようにしている（図４参照）。

本実施形態では、制御部５０によりストッパ２１１によるポール１１０の保持が解除されると、ストッパ２１１が一端を軸に下方に回動することで開いて（貫通孔２１ａを開放して）、ポール１１０の下部が収容空間Ｓ１内に収容されるようにしている（図５参照）。

このように、ポール１１０の下部を収容空間Ｓ１内に収容させると、ポール１１０が収容位置で保持されることになる。この収容位置とは、少なくともポール１１０の下部が収容空間Ｓ１に収容された状態のことである。そして、ポール１１０を収容位置となるようにすると、ポール１１０の露出部分（ポール１１０の地上部）の高さが通常時（ポール１１０を非収容位置となるようにした場合）よりも低くなる。こうすれば、灯具のメンテナンス作業を容易に行うことができるようになる。

なお、本実施形態では、ポール１１０は、ストッパ２１１による保持が解除された場合に、ポール１１０の自重により落下することで下部が収容空間Ｓ１に収容されるようにしている。

そのため、収容空間Ｓ１内におけるポール１１０の直下に、ポール１１０の落下による衝撃を緩和（吸収）するためのクッション（衝撃吸収部材）８０を設けている。

また、収容空間Ｓ１内には、図４～図６に示すように、下部が収容空間Ｓ１に収容されたポール１１０を上昇させて、元の位置（非収容位置）に戻すための昇降ポンプ（上昇機構）３０が配置されている。図４～図６では、ポール１１０を上昇（昇降）させる際にポール１１０を保持する昇降ポンプ３０の保持板上に、クッション８０を設けたものを例示している。ただし、昇降ポンプ３０の保持板上にポール１１０を落下させる必要はなく、クッション８０を底壁２３上に配置し、元に戻す際に昇降ポンプ３０の保持板上にポール１１０を載せるようにしてもよい。

なお、上昇機構は、自動でポール１１０を上昇させるものだけでなく、例えば、人がハンドル等を回すことでポール１１０を手動で上昇させるようにするものとすることも可能である。

また、ストッパ２１１によるポール１１０の保持が解除された場合に、ポール１１０を徐々に降下させて下部が収容空間Ｓ１に収容されるようにしてもよい。このような構成は、例えば、上述した昇降ポンプ３０の保持板をストッパ２１１として機能させることで実現することが可能である。

ところで、本実施形態のように、ポール１１０の下部を収容空間Ｓ１に収容させて、ポール１１０の露出部分の高さを通常時よりも低くすれば、ポール１１０が折れて周囲に被害を与えてしまうことを抑制することもできるようになる。

そして、ポール１１０の地上部が折れて周囲に被害を与えてしまうリスクは、強風や地震などの非常時に高くなるものである。そのため、強風や地震などの非常時には、ポール１１０の下部を収容空間Ｓ１内に収容させて、ポール１１０の地上部が折れて周囲に被害を与えてしまうリスクを低減できるようにするのが好ましい。

そこで、本実施形態では、危険状態をセンシングするセンサ部６０を設け、センサ部６０が危険状態を感知したときに、ストッパ２１１によるポール１１０の保持が解除されて、ポール１１０の下部が収容空間Ｓ１に収容されるようにしている。

ここで、センサ部６０が感知する危険状態としては、災害発生に起因して起こるポール１１０の周辺の状態情報があげられる。また、台風の進路予想等の災害予測情報に基づいて災害が発生する可能性が高いと判断される状態を危険状態とすることも可能である。こうすれば、災害情報または災害発生に起因して起こるポール１１０の周辺の状態情報などに基づいて、ポール１１０の周辺が危険状態であるか否かを判断することができる。

また、本実施形態では、センサ部６０がポール１１０の周囲の画像を撮像するカメラ６２を備えるようにしている。

そして、カメラ６２で撮像した画像によって、災害発生に起因して起こるポール１１０の周辺の状態情報が危険状態であるか否かを判断するようにしている。

カメラ６２により撮像される災害発生に起因して起こる地下収容型照明装置周辺の状態情報としては、地割れ、建物の倒壊、水道管が破裂して水浸しになっている、避難等で人が密集している等がある。

このとき、人が画像を見なくても自動で地割れ等を判断できるようにするのが好ましい。

このような方法としては、例えば、カメラ６２がポール１１０の周辺の状況を連続して画像として撮像し、予め記憶させた通常状態の画像と撮像した画像とを比較して地割れ等を判断させる方法がある。

また、様々な地割れの状態や建物の倒壊状態を予め学習させておいて、危険状態か否かを判断させるようにする方法もある。

なお、地震等の発生により地割れ等が起きてしまった場合には、カメラ６２によって危険状態であることを判断することが可能であるが、大きな地震が発生しても、地割れが生じない場合もある。

そして、このような場合でも、ポール１１０の地上部が折れて周囲に被害を与えてしまうリスクは存在する。

そこで、本実施形態では、センサ部６０が、ポール１１０の揺れを感知する振動感知手段６１を備えるようにしている。

そして、振動感知手段６１がポール１１０の揺れを感知することで、ポール１１０が折れてしまうおそれがある状態（危険状態）であるか否かを判断するようにしている。

具体的には、振動感知手段６１が閾値以上の揺れを感知したときに、ストッパ２１１によるポール１１０の保持が解除されるようにしている。この閾値は、例えば、震度５～６の範囲で任意に設定することができる。

例えば、閾値を震度６に設定した場合、振動感知手段６１が閾値以上の揺れを感知したときに、ストッパ２１１によるポール１１０の保持が解除されることになる。

また、振動感知手段６１が経時的に揺れを感知したときに地震であると判断するようにしてもよい。こうすれば、車両の衝突時等の際に検知される瞬間的な揺れを排除することができ、車両の衝突後にポール１１０が落ちてきて２次被害が生じてしまうことを防止することができるようになる。

このとき、初期微動の揺れ時間を経時的な揺れとして設定することができる。

以上説明したように、本実施形態では、センサ部６０が危険状態を感知したときに、ストッパ２１１によるポール１１０の保持が解除されて、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置となるようにしている。

こうすることで、災害等の予測が難しい事態が起きた場合であっても、ポール１１０が折れてしまうことを抑制できるようにしている。

なお、ポール収容部２０内に形成される空間を有効に利用することも可能であり、例えば、ポール収容部２０を図７に示す構成とすることも可能である。

図７に示すポール収容部２０には、ポール１１０の下部を収容する収容空間Ｓ１の他に、備品７０を保管することが可能な備品収容部Ｓ２と、水を収容することが可能な水収容スペースＳ３と、が形成されている。

そして、収容空間Ｓ１と備品収容部Ｓ２、収容空間Ｓ１と水収容スペースＳ３とが隔壁２４によって仕切られている。

すなわち、図７に示すポール収容部２０の内部空間は、隔壁２４によって３つの空間に仕切られており、３つの空間をそれぞれ、収容空間Ｓ１、備品収容部Ｓ２および水収容スペースＳ３として利用できるようにしている。

そして、地下の収納スペースを、ポールを収容するだけでなく、防災用具を保管する倉庫として利用したり、洪水時等に雨水を排出する（水抜きを行う）ための空間として利用したりすることができるようにしている。

収容空間Ｓ１には、上記の実施形態で説明した収容空間Ｓ１と同様に、昇降ポンプ３０およびクッション８０が配置されている。

備品収容部Ｓ２には、防災用の備品７０等が保管されている。この備品収容部Ｓ２を画成する側壁２２には、扉部２２１が形成されており、人が出入りできるようになっている。図７では、ポール収容部２０の外側に階段４２が形成されており、この階段４２を降りることで、備品収容部Ｓ２内に入ることができるようにしている。また、図７では、階段４２は、開閉可能な蓋４１によって塞がれている。

なお、備品収容部Ｓ２を画成する天壁２１に人が出入りすることが可能な孔と、孔を開閉可能に塞ぐ蓋とを形成し、上方から備品収容部Ｓ２内には入れるようにしてもよい。

また、水収容スペースＳ３を画成する天壁２１には、地表の水を導入するための孔２１ｂが形成されており、大雨や洪水の際に、地表に溜まる水を水収容スペースＳ３内に導入できるようにしている。なお、孔２１ｂは通常時は塞いでおき、大雨や洪水の発生を検知した際に開かれるようにすることが可能である。

また、ポール収容部２０に排水機構を設け、水収容スペースＳ３内に溜められた水Ｌ１が排水機構を通って、下水等に排出されるようにすることも可能である。

［作用・効果］
以下では、上記実施形態およびその変形例で示した照明装置の特徴的構成およびそれにより得られる効果を説明する。

（１） 上記実施形態およびその変形例で示した照明装置１は、灯具１２０を保持するポール１１０と、ポール１１０の下側に配置され、ポール１１０の少なくとも下部を収容可能な収容空間Ｓ１が形成されたポール収容部２０と、を備えている。また、照明装置１は、収容空間Ｓ１の上側に配置され、ポール１１０を非収容位置で保持するストッパ２１１と、危険状態をセンシングするセンサ部６０と、を備えている。そして、センサ部６０が危険状態を感知したときに、ストッパ２１１によるポール１１０の保持が解除されて、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置となるようにしている。

このように、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置となるようにすれば、ポール１１０の地上に露出する部分の高さを低くすることができる。その結果、ポール１１０の地上部が折れて周囲に被害を与えてしまうリスクを、より確実に軽減することができるようになる。

また、上記実施形態およびその変形例で示した照明装置１では、センサ部６０が危険状態を感知したときに、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置となるようにしている。そのため、強風や地震等、予測することが難しい事態が起きた場合にも、ポール１１０を収容位置にすることができる。その結果、ポール１１０の地上部が突然折れて周囲に被害を与えてしまうリスクを、より確実に軽減することができるようになる。

このように、上記実施形態およびその変形例で示した照明装置１とすれば、予測が難しい事態が起きた場合であっても、ポール１１０が折れてしまうことを抑制することが可能になる。

また、ポール１１０の地上に露出する部分の高さが低くなるようにすれば、高所まで登って灯具１２０のメンテナンス作業を行う必要がなくなる。その結果、ポール１１０に保持される灯具１２０のメンテナンス等を容易に行うことができるようになる。

（２） また、危険状態が、災害情報または災害発生に起因して起こるポール１１０の周辺の状態情報であってもよい。

こうすれば、災害情報またはポール１１０の周辺の状態情報に基づき、危険状態であるか否かを判断することができるようになる。すなわち、災害情報またはポール１１０の周辺の状態情報に基づいて、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置とすることができる。その結果、ポール１１０の地上部が突然折れて周囲に被害を与えてしまうリスクを、より確実に軽減することができるようになる。

（３） また、センサ部６０が閾値以上の揺れを感知したときに、ストッパ２１１によるポール１１０の保持が解除されるようにしてもよい。

こうすれば、ポール１１０の周辺の状態情報では危険ではないと判断される場合にも、危険状態であると判断して、ポール１１０を、少なくとも下部が収容空間Ｓ１に収容された収容位置とすることができる。その結果、ポール１１０の地上部が突然折れて周囲に被害を与えてしまうリスクを、より確実に軽減することができるようになる。

（４） また、ポール１１０を収容位置から非収容位置へと上昇させることが可能な昇降ポンプ（上昇機構）３０を備えていてもよい。

こうすれば、危険状態ではなくなったときに、ポール１１０を元の状態に容易に戻すことができるようになる。

（５） また、ポール収容部２０に、開閉可能な扉部２２１と、扉部２２１によって閉じられ、備品７０を保管することが可能な備品収容部Ｓ２と、が形成されていてもよい。

こうすれば、例えば、災害時等に飲食するための非常食や飲料水などを保管しておくことができるようになる。また、災害時の作業用のヘルメットや工具等を保管しておくこともできるようになる。その結果、災害時に２次被害が生じてしまうことを抑制することが可能になる。

（６） また、ポール収容部２０に、水を収容することが可能な水収容スペースＳ３が形成されていてもよい。

こうすれば、大雨や洪水の際に、地表に溜まる水を水収容スペースＳ３内に導入することができるため、地表に溜まる水の水位上昇を抑えることができるようになる。

［その他］
以上、本開示にかかる照明装置の内容を説明したが、これらの記載に限定されるものではなく、種々の変形及び改良が可能であることは、当業者には自明である。

例えば、上記実施形態およびその変形例で示した構成を適宜組み合わせた照明装置とすることが可能である。

また、上記実施形態およびその変形例では、地下収容型照明装置、すなわち、ポール収容部２０を地下に収容させるようにした照明装置１を例示したが、ポール収容部２０の全体を地上に位置させた照明装置とすることも可能である。例えば、高速道路の壁面部分の一部をポール収容部とし、壁面上に設置されたポールをポール収容部に収容させるようにすることが可能である。この場合、壁面と面一となるように扉部２２１を形成するのが好ましい。

また、上記実施形態およびその変形例では、開閉式のストッパ２１１を例示したが、スライド式のストッパであってもよい。また、開閉式やスライド式以外の構成とすることも可能である。すなわち、ストッパは、ポールが地下に収容されないように支持することができ、解除された際に、ポールが地下へ収容されることを妨げないようにすることができる構成であれば、いかなる構成であってもよい。

また、上記実施形態およびその変形例では、上下方向に延在するポール１１０の先端に１つの灯具１２０を取り付けた照明装置本体１０を例示したが、ポールの先端を水平方向に曲げたアーム部に灯具１２０を取り付けた照明装置本体とすることも可能である。また、ポール１１０に複数の灯具１２０を取り付けた照明装置本体とすることも可能である。

また、ポールやポール収容部、その他細部のスペック（形状、大きさ、レイアウト等）も適宜に変更可能である。
