JP2023032149A - レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物 - Google Patents

レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物 Download PDF

Info

Publication number
JP2023032149A
JP2023032149A JP2021138091A JP2021138091A JP2023032149A JP 2023032149 A JP2023032149 A JP 2023032149A JP 2021138091 A JP2021138091 A JP 2021138091A JP 2021138091 A JP2021138091 A JP 2021138091A JP 2023032149 A JP2023032149 A JP 2023032149A
Authority
JP
Japan
Prior art keywords
group
component
formula
carbon atoms
acid
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2021138091A
Other languages
English (en)
Other versions
JP7777943B2 (ja
Inventor
雅俊 新井
Masatoshi Arai
星児 轟
Seiji Todoroki
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Tokyo Ohka Kogyo Co Ltd
Original Assignee
Tokyo Ohka Kogyo Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Tokyo Ohka Kogyo Co Ltd filed Critical Tokyo Ohka Kogyo Co Ltd
Priority to JP2021138091A priority Critical patent/JP7777943B2/ja
Priority to TW111131806A priority patent/TW202319384A/zh
Priority to US18/684,046 priority patent/US20250004366A1/en
Priority to PCT/JP2022/031908 priority patent/WO2023027118A1/ja
Priority to KR1020247004817A priority patent/KR20240051122A/ko
Publication of JP2023032149A publication Critical patent/JP2023032149A/ja
Application granted granted Critical
Publication of JP7777943B2 publication Critical patent/JP7777943B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G03F7/0392—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition
    • G03F7/0397—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition the macromolecular compound having an alicyclic moiety in a side chain
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D317/00—Heterocyclic compounds containing five-membered rings having two oxygen atoms as the only ring hetero atoms
    • C07D317/08—Heterocyclic compounds containing five-membered rings having two oxygen atoms as the only ring hetero atoms having the hetero atoms in positions 1 and 3
    • C07D317/44—Heterocyclic compounds containing five-membered rings having two oxygen atoms as the only ring hetero atoms having the hetero atoms in positions 1 and 3 ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D317/70—Heterocyclic compounds containing five-membered rings having two oxygen atoms as the only ring hetero atoms having the hetero atoms in positions 1 and 3 ortho- or peri-condensed with carbocyclic rings or ring systems condensed with ring systems containing two or more relevant rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D319/00—Heterocyclic compounds containing six-membered rings having two oxygen atoms as the only ring hetero atoms
    • C07D319/04—1,3-Dioxanes; Hydrogenated 1,3-dioxanes
    • C07D319/08—1,3-Dioxanes; Hydrogenated 1,3-dioxanes condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/76—Dibenzothiophenes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F20/00—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride, ester, amide, imide or nitrile thereof
    • C08F20/02—Monocarboxylic acids having less than ten carbon atoms, Derivatives thereof
    • C08F20/10—Esters
    • C08F20/38—Esters containing sulfur
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0045—Photosensitive materials with organic non-macromolecular light-sensitive compounds not otherwise provided for, e.g. dissolution inhibitors
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0046—Photosensitive materials with perfluoro compounds, e.g. for dry lithography
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/038—Macromolecular compounds which are rendered insoluble or differentially wettable
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/038—Macromolecular compounds which are rendered insoluble or differentially wettable
    • G03F7/0382—Macromolecular compounds which are rendered insoluble or differentially wettable the macromolecular compound being present in a chemically amplified negative photoresist composition
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G03F7/0392—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor

Landscapes

  • Physics & Mathematics (AREA)
  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • General Physics & Mathematics (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Materials For Photolithography (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

【課題】感度が高く、且つディフェクト等のリソグラフィー特性が良好なレジスト組成物、前記レジスト組成物を用いたレジストパターン形成方法、前記レジスト組成物に用いる、化合物、酸発生剤、光崩壊性塩基、及び高分子化合物の提供。【解決手段】露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するレジスト組成物であって、一般式（ｃ０）で表されるカチオン（Ｃ０）を含む化合物を含有する、レジスト組成物。Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。TIFF2023032149000171.tif38170【選択図】なし

Description

本発明は、レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物に関する。
近年、半導体素子や液晶表示素子の製造においては、リソグラフィー技術の進歩により急速にパターンの微細化が進んでいる。微細化の手法としては、一般に、露光光源の短波長化（高エネルギー化）が行われている。
レジスト材料には、これらの露光光源に対する感度、微細な寸法のパターンを再現できる解像性等のリソグラフィー特性が求められる。
このような要求を満たすレジスト材料として、従来、酸の作用により現像液に対する溶解性が変化する基材成分と、露光により酸を発生する酸発生剤成分と、を含有する化学増幅型レジスト組成物が用いられている。
化学増幅型レジスト組成物においては、一般的に、リソグラフィー特性等の向上のために、複数の構成単位を有する樹脂が用いられている。
また、レジストパターンの形成においては、露光により酸発生剤成分から発生する酸の挙動もリソグラフィー特性に大きな影響を与える一要素とされる。
化学増幅型レジスト組成物において使用される酸発生剤としては、これまで多種多様なものが提案されている。例えば、ヨードニウム塩やスルホニウム塩などのオニウム塩系酸発生剤、オキシムスルホネート系酸発生剤、ジアゾメタン系酸発生剤、ニトロベンジルスルホネート系酸発生剤、イミノスルホネート系酸発生剤、ジスルホン系酸発生剤などが知られている。
例えば、特許文献１には、スルホニウムカチオンに電子求引性基を導入した化合物を酸発生剤として採用したレジスト組成物が開示されている。
特開２０１９－２０７４０４号公報
レジストパターンの微細化が進むなか、例えば、ＥＵＶやＥＢによるリソグラフィーでは、数十ｎｍの微細なパターン形成が目標とされる。このようなレジストパターンの微細化に伴い、感度の向上、及びディフェクトの低減が課題となっている。
本発明は、上記事情に鑑みてなされたものであって、感度が高く、且つディフェクト等のリソグラフィー特性が良好なレジスト組成物、前記レジスト組成物を用いたレジストパターン形成方法、前記レジスト組成物に用いる、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物を提供することを課題とする。
上記の課題を解決するために、本発明は以下の構成を採用した。
すなわち、本発明の第１の態様は、露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するレジスト組成物であって、下記一般式（ｃ０）で表されるカチオン（Ｃ０）を含む化合物を含有する、レジスト組成物である。
Figure 2023032149000001
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
本発明の第２の態様は、支持体上に、前記第１の態様に係るレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、及び前記露光後のレジスト膜を現像してレジストパターンを形成する工程を有するレジストパターン形成方法である。
本発明の第３の態様は、下記一般式（Ｍ０）で表される化合物である。
Figure 2023032149000002
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
本発明の第３の態様は、下記一般式（Ｂ０）で表される化合物を含む酸発生剤である。
Figure 2023032149000003
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘｂ－は、対アニオンである。］

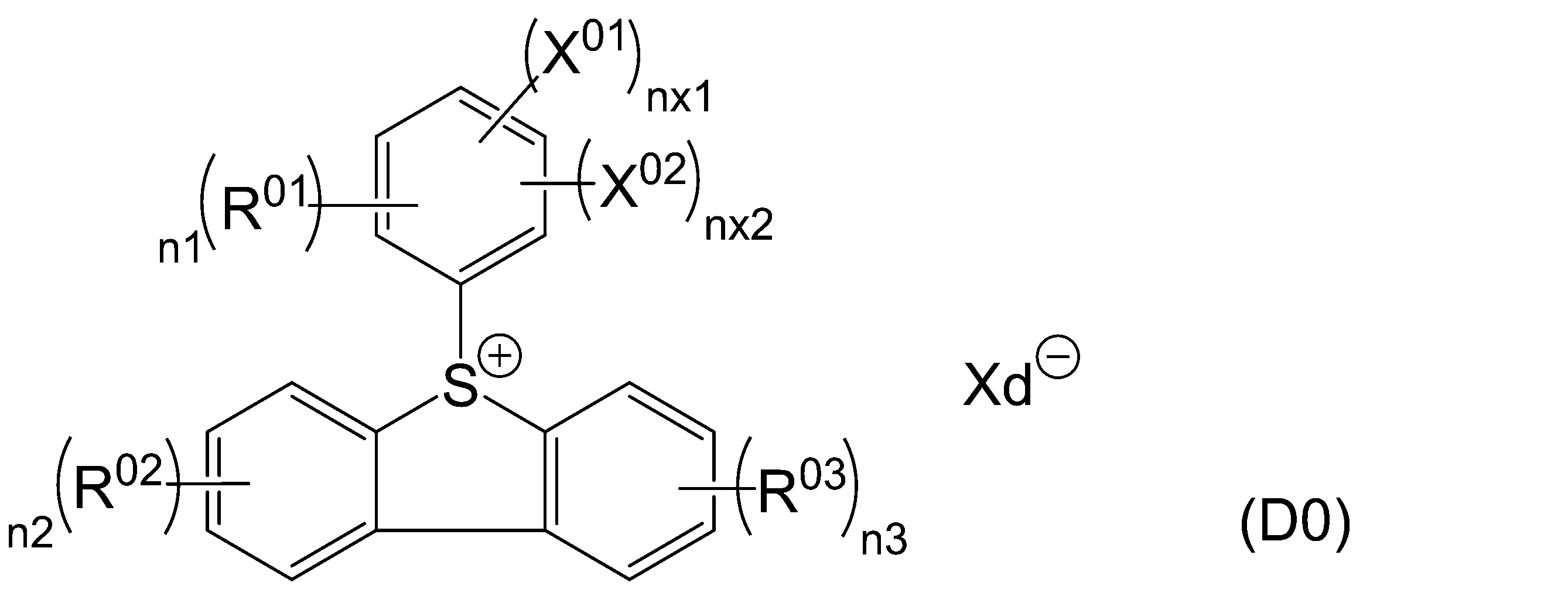

本発明の第４の態様は、下記一般式（Ｄ０）で表される化合物を含む酸拡散制御剤である。
Figure 2023032149000004
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘｄ－は、対アニオンである。］

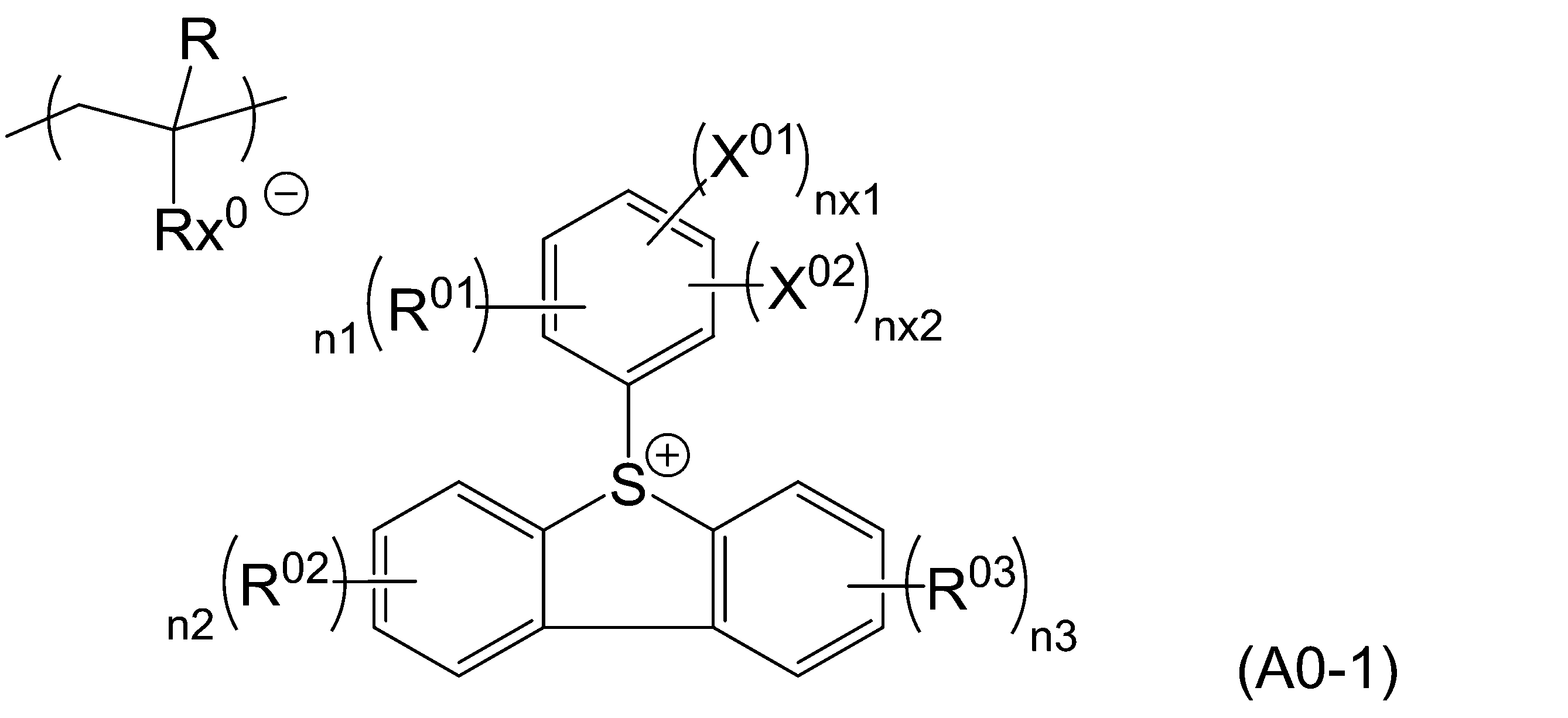

本発明の第５の態様は、下記一般式（Ａ０－１）で表される構成単位（ａ０）を有する高分子化合物である。
Figure 2023032149000005
 ［式中、Ｒは、水素原子、炭素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｒｘ０は、アニオンを含む基である。Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基である、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
本発明によれば、感度が高く、且つディフェクト等のリソグラフィー特性が良好なレジスト組成物、前記レジスト組成物を用いたレジストパターン形成方法、前記レジスト組成物に用いる、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物を提供することができる。
本明細書及び本特許請求の範囲において、「脂肪族」とは、芳香族に対する相対的な概念であって、芳香族性を持たない基、化合物等を意味するものと定義する。
「アルキル基」は、特に断りがない限り、直鎖状、分岐鎖状及び環状の１価の飽和炭化水素基を包含するものとする。アルコキシ基中のアルキル基も同様である。
「アルキレン基」は、特に断りがない限り、直鎖状、分岐鎖状及び環状の２価の飽和炭化水素基を包含するものとする。
「ハロゲン原子」は、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。
「構成単位」とは、高分子化合物（樹脂、重合体、共重合体）を構成するモノマー単位（単量体単位）を意味する。
「置換基を有してもよい」と記載する場合、水素原子（－Ｈ）を１価の基で置換する場合と、メチレン基（－ＣＨ２－）を２価の基で置換する場合との両方を含む。
「露光」は、放射線の照射全般を含む概念とする。
「酸分解性基」は、酸の作用により、当該酸分解性基の構造中の少なくとも一部の結合が開裂し得る酸分解性を有する基である。
酸の作用により極性が増大する酸分解性基としては、例えば、酸の作用により分解して極性基を生じる基が挙げられる。
極性基としては、例えばカルボキシ基、水酸基、アミノ基、スルホ基（－ＳＯ３Ｈ）等が挙げられる。
酸分解性基としてより具体的には、前記極性基が酸解離性基で保護された基（例えばＯＨ含有極性基の水素原子を、酸解離性基で保護した基）が挙げられる。
「酸解離性基」とは、（ｉ）酸の作用により、当該酸解離性基と該酸解離性基に隣接する原子との間の結合が開裂し得る酸解離性を有する基、又は、（ｉｉ）酸の作用により一部の結合が開裂した後、さらに脱炭酸反応が生じることにより、当該酸解離性基と該酸解離性基に隣接する原子との間の結合が開裂し得る基、の双方をいう。
酸分解性基を構成する酸解離性基は、当該酸解離性基の解離により生成する極性基よりも極性の低い基であることが必要で、これにより、酸の作用により該酸解離性基が解離した際に、該酸解離性基よりも極性の高い極性基が生じて極性が増大する。その結果、（Ａ１）成分全体の極性が増大する。極性が増大することにより、相対的に、現像液に対する溶解性が変化し、現像液がアルカリ現像液の場合には溶解性が増大し、現像液が有機系現像液の場合には溶解性が減少する。
「基材成分」とは、膜形成能を有する有機化合物である。基材成分として用いられる有機化合物は、非重合体と重合体とに大別される。非重合体としては、通常、分子量が５００以上４０００未満のものが用いられる。以下「低分子化合物」という場合は、分子量が５００以上４０００未満の非重合体を示す。重合体としては、通常、分子量が１０００以上のものが用いられる。以下「樹脂」、「高分子化合物」又は「ポリマー」という場合は、分子量が１０００以上の重合体を示す。重合体の分子量としては、ＧＰＣ（ゲルパーミエーションクロマトグラフィー）によるポリスチレン換算の重量平均分子量を用いるものとする。
「誘導される構成単位」とは、炭素原子間の多重結合、例えば、エチレン性二重結合が開裂して構成される構成単位を意味する。
「アクリル酸エステル」は、α位の炭素原子に結合した水素原子が置換基で置換されていてもよい。該α位の炭素原子に結合した水素原子を置換する置換基（Ｒαｘ）は、水素原子以外の原子又は基である。また、置換基（Ｒαｘ）がエステル結合を含む置換基で置換されたイタコン酸ジエステルや、置換基（Ｒαｘ）がヒドロキシアルキル基やその水酸基を修飾した基で置換されたαヒドロキシアクリルエステルも含むものとする。なお、アクリル酸エステルのα位の炭素原子とは、特に断りがない限り、アクリル酸のカルボニル基が結合している炭素原子のことである。
以下、α位の炭素原子に結合した水素原子が置換基で置換されたアクリル酸エステルを、α置換アクリル酸エステルということがある。
「誘導体」とは、対象化合物のα位の水素原子がアルキル基、ハロゲン化アルキル基等の他の置換基に置換されたもの、並びにそれらの誘導体を含む概念とする。それらの誘導体としては、α位の水素原子が置換基に置換されていてもよい対象化合物の水酸基の水素原子を有機基で置換したもの；α位の水素原子が置換基に置換されていてもよい対象化合物に、水酸基以外の置換基が結合したもの等が挙げられる。なお、α位とは、特に断りがない限り、官能基と隣接した1番目の炭素原子のことをいう。
ヒドロキシスチレンのα位の水素原子を置換する置換基としては、Ｒαｘと同様のものが挙げられる。
本明細書及び本特許請求の範囲において、化学式で表される構造によっては、不斉炭素が存在し、エナンチオ異性体（ｅｎａｎｔｉｏｍｅｒ）やジアステレオ異性体（ｄｉａｓｔｅｒｅｏｍｅｒ）が存在し得るものがある。その場合は一つの化学式でそれら異性体を代表して表す。それらの異性体は単独で用いてもよいし、混合物として用いてもよい。
（レジスト組成物）
本発明の第１の態様にかかるレジスト組成物は、露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するものである。
かかるレジスト組成物は、一般式（ｃ０）で表されるカチオン（Ｃ０）を含む化合物（以下、「化合物Ｃ」ともいう）を含有する。化合物（Ｃ）は、酸の作用により現像液に対する溶解性が変化する基材基材成分（Ａ）（以下、「（Ａ）成分」ともいう）であってもよい。化合物（Ｃ）は、露光により酸を発生する酸発生剤成分（Ｂ）（以下、「（Ｂ）成分」ともいう）であってもよい。化合物（Ｃ）は、露光により発生する酸をトラップ（すなわち、酸の拡散を制御）する酸拡散制御剤成分（Ｄ）（以下、「（Ｄ）成分」ともいう）であってもよい。
本実施形態のレジスト組成物は、露光により酸を発生する酸発生能を有するものであり、（Ａ）成分が露光により酸を発生してもよく、（Ｂ）成分が露光により酸を発生してもよい。
本実施形態のレジスト組成物は、具体的には、
（１）（Ｂ）成分を露光により酸を発生する成分として含有してもよく、
（２）（Ａ）成分が露光により酸を発生する成分であってもよく、
（３）（Ａ）成分が露光により酸を発生する成分であり、かつ、（Ｂ）成分を含有してもよい。
すなわち、上記（２）及び（３）の場合、（Ａ）成分は、「露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化する基材成分」となる。（Ａ）成分が露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化する基材成分である場合、後述する（Ａ１）成分が、露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化する高分子化合物であることが好ましい。このような高分子化合物としては、露光により酸を発生する構成単位を有する樹脂を用いることができる。露光により酸を発生する構成単位としては、公知のものを用いることができる。
本実施形態のレジスト組成物を用いてレジスト膜を形成し、該レジスト膜に対して選択的露光を行うと、該レジスト膜の露光部では（Ａ）成分又は（Ｂ）成分から酸が発生し、該酸の作用により（Ａ）成分の現像液に対する溶解性が変化する一方で、該レジスト膜の未露光部では（Ａ）成分の現像液に対する溶解性が変化しないため、露光部と未露光部との間で現像液に対する溶解性の差が生じる。そのため、該レジスト膜を現像すると、該レジスト組成物がポジ型の場合はレジスト膜露光部が溶解除去されてポジ型のレジストパターンが形成され、該レジスト組成物がネガ型の場合はレジスト膜未露光部が溶解除去されてネガ型のレジストパターンが形成される。
本明細書においては、レジスト膜露光部が溶解除去されてポジ型レジストパターンを形成するレジスト組成物をポジ型レジスト組成物といい、レジスト膜未露光部が溶解除去されてネガ型レジストパターンを形成するレジスト組成物をネガ型レジスト組成物という。本実施形態のレジスト組成物は、ポジ型レジスト組成物であってもよく、ネガ型レジスト組成物であってもよい。また、本実施形態のレジスト組成物は、レジストパターン形成時の現像処理にアルカリ現像液を用いるアルカリ現像プロセス用であってもよく、該現像処理に有機溶剤を含む現像液（有機系現像液）を用いる溶剤現像プロセス用であってもよい。
＜カチオン（Ｃ０）を含む化合物（Ｃ）＞
本実施形態のレジスト組成物は、下記一般式（ｃ０）で表されるカチオン（Ｃ０）を含む化合物（Ｃ）を含有する。
Figure 2023032149000006
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
前記式（ｃ０）中、Ｘ０１は電子吸引性基である。
電子吸引性基としては、例えば、アシル基、メタンスルホニル基（メシル基）、ハロゲン原子、ハロゲン化アルキル基、ハロゲン化アルコキシ基、ハロゲン化アルキルアミノ基、ハロゲン化アルキルチオ基、シアノ基、ニトロ基、ジアルキルホスホノ基、アルキルスルホニル基、スルホニルオキシ基、アシルチオ基、スルファモイル基、チオシアネート基、チオカルボニル基等が挙げられる。
前記ハロゲン原子、ハロゲン化アルキル基、ハロゲン化アルコキシ基、ハロゲン化アリールオキシ基、ハロゲン化アルキルアミノ基、ハロゲン化アルキルチオ基におけるハロゲン原子としては、フッ素原子、臭素原子、及びヨウ素原子が挙げられ、フッ素原子が好ましい。
前記ハロゲン化アルキル基、ハロゲン化アルコキシ基、ハロゲン化アルキルアミノ基、ハロゲン化アルキルチオ基、ジアルキルホスホノ基、アルキルスルホニル基におけるアルキル基は、炭素原子数１～５が好ましく、炭素原子数１～３がより好ましく、炭素原子数１又は２がさら好ましい。
中でも、電子吸引性基は、フッ素原子、フッ素化アルキル基が好ましく、フッ素原子、炭素原子数１～３のフッ素化アルキル基がより好ましく、フッ素原子、トリフルオロメチル基がさらに好ましい。
電子吸引性基の具体例を以下に示す。
Figure 2023032149000007
前記式（ｃ０）中、Ｘ０２は、Ｘ０１とは異なる電子吸引性基である。
Ｘ０２における電子吸引性基としては、Ｘ０１における電子吸引性基として挙げたものと同様のものが挙げられる。ただし、Ｘ０２の電子吸引性基は、Ｘ０１の電子吸引性基とは、異なるものである。すなわち、Ｘ０１とＸ０２とは、同じ電子吸引性基とはならない。
Ｘ０１及びＸ０２の組合せとしては、例えば、ハロゲン原子とハロゲン化アルキル基との組み合わせ、ハロゲン原子とメタンスルホニル基との組み合わせ、ハロゲン化アルキル基とメタンスルホニル基との組み合わせ、ハロゲン原子とシアノ基との組み合わせ、ハロゲン化アルキル基とシアノ基との組み合わせ等が挙げられる。中でも、Ｘ０１及びＸ０２の組合せとしては、フッ素原子とフッ素化アルキル基との組み合わせが好ましい。
前記式（ｃ０）中、ｎｘ１及びｎｘ２は、それぞれ独立に、１～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。
ｎｘ１及びｎｘ２は、１～３の整数が好ましく、１又は２の整数がより好ましく、１がさらに好ましい。疎水性が高くなりすぎないようにする観点から、ｎｘ１及びｎｘ２は、１が好ましい。
カチオン（Ｃ０）は、ジベンゾチオフェン骨格の硫黄原子結合するフェニル基に、Ｘ０１及びＸ０２で表される２種以上の電子吸引性基を有することで、フェニル基の電子密度の対称性に乱れが生じる。カチオン（Ｃ０）において、ジベンゾチオフェン骨格の硫黄原子結合するフェニル基は、回転自由度が高い。この回転自由度の高いフェニル基の電子密度に乱れが生じることで、溶媒に対する溶解性が向上すると考えられる。そのため、カチオン（Ｃ０）を含む化合物（Ｃ）は、レジスト組成物の調製に用いる有機溶剤に対する溶解性が向上する。また、露光により分解したカチオン（Ｃ０）は、現像液に対する溶解性が向上する。その結果、ディフェクトが低減される。
Ｘ０１及びＸ０２のフェニル基における結合位置は特に限定されない。フェニル基における電子密度の対称性に乱れを生じさせる観点から、Ｘ０１及びＸ０２は、フェニル基における電子吸引性基のバランスが非対称となるようにフェニル基に結合していることが好ましい。例えば、フェニル基の２箇所のオルト位には、同一の電子吸引性基が結合しないことが好ましい。フェニル基の２箇所のメタ位には、同一の電子吸引性基が結合しないことが好ましい。Ｘ０１及びＸ０２のフェニル基への結合位置の組合せとしては、例えば、メタ位とメタ位の組合せ；パラ位とメタ位の組合せ；メタ位とオルト位の組合せ；及びオルト位とパラ位の組合せが挙げられる。メタ位とオルト位の組合せとしては、１位と２位の組合せ；１位と４位の組合せ；２位と５位の組合せ；及び４位と５位の組合せが挙げられる。メタ位とオルト位の組合せとしては、１位と４位の組合せ、又は２位と５位の組合せが好ましい。
前記式（ｃ０）中、Ｒ０１は電子供与基である。Ｒ０１における電子供与基は、特に限定されない。電子供与基としては、例えば、アルキル基、アルコキシ基等が挙げられる。前記アルキル基及びアルコキシ基は、炭素原子数１～５が好ましく、炭素原子数１～３がより好ましく、炭素原子数１又は２がさらに好ましい。電子供与基の具体例としては、例えば、メチル基、エチル基、ｔｅｒｔ－ブチル基、ｎ－ブチル基、メトキシ基等が挙げられる。
前記（ｃ０）中、ｎ１は、０～３の整数である。ｎ１は、０～２が好ましく、０又は１がより好ましい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。
ｎｘ１＋ｎｘ２＋ｎ１≦５である。
前記式（ｃ０）中、Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。Ｒ０２及びＲ０３における置換基は、電子吸引性基であってもよく、電子供与基であってもよい。Ｒ０２及びＲ０３における置換基としては、前記電子吸引性基及び電子供与基として挙げたものと同様のものが挙げられる。
前記式（ｃ０）中、ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎ２及びｎ３は、は、０～３が好ましく、０～２がより好ましく、０又は１がさらに好ましい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。
カチオン（Ｃ０）の具体例を以下に示すが、これらに限定されない。
Figure 2023032149000008
Figure 2023032149000009
［第１実施形態］
第１実施形態のレジスト組成物は、（Ｂ）成分として、化合物（Ｃ）を含有する。第１実施形態のレジスト組成物は、露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化する（Ａ）成分と、露光により酸を発生する酸発生剤成分（Ｂ）と、を含有する。前記酸発生剤成分（Ｂ）は、下記一般式（ｂ０）で表される化合物を含む。
Figure 2023032149000010
 ［式中、Ｍｂ＋は、前記カチオン（Ｃ０）である。Ｘｂ－は、対アニオンである。］
＜（Ａ）成分＞
本実施形態のレジスト組成物において、（Ａ）成分は、酸の作用により現像液に対する溶解性が変化する樹脂成分（Ａ１）（以下「（Ａ１）成分」ともいう）を含むことが好ましい。（Ａ１）成分を用いることにより、露光前後で基材成分の極性が変化するため、アルカリ現像プロセスだけでなく、溶剤現像プロセスにおいても、良好な現像コントラストを得ることができる。
（Ａ）成分としては、少なくとも（Ａ１）成分が用いられ、該（Ａ１）成分とともに他の高分子化合物及び／又は低分子化合物を併用してもよい。
アルカリ現像プロセスを適用する場合、該（Ａ１）成分を含む基材成分は、露光前はアルカリ現像液に対して難溶性であり、例えば露光により（Ｂ）成分から酸が発生すると、該酸の作用により極性が増大してアルカリ現像液に対する溶解性が増大する。そのため、レジストパターンの形成において、該レジスト組成物を支持体上に塗布して得られるレジスト膜に対して選択的に露光すると、レジスト膜露光部はアルカリ現像液に対して難溶性から可溶性に変化する一方で、レジスト膜未露光部はアルカリ難溶性のまま変化しないため、アルカリ現像することによりポジ型レジストパターンが形成される。
一方、溶剤現像プロセスを適用する場合、該（Ａ１）成分を含む基材成分は、露光前は有機系現像液に対して溶解性が高く、例えば露光により（Ｂ）成分から酸が発生すると、該酸の作用により極性が高くなり、有機系現像液に対する溶解性が減少する。そのため、レジストパターンの形成において、当該レジスト組成物を支持体上に塗布して得られるレジスト膜に対して選択的に露光すると、レジスト膜露光部は有機系現像液に対して可溶性から難溶性に変化する一方で、レジスト膜未露光部は可溶性のまま変化しないため、有機系現像液で現像することにより、露光部と未露光部との間でコントラストをつけることができ、ネガ型レジストパターンが形成される。
本実施形態のレジスト組成物において、（Ａ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
・（Ａ１）成分について
（Ａ１）成分は、酸の作用により現像液に対する溶解性が変化する樹脂成分である。
（Ａ１）成分としては、酸の作用により極性が増大する酸分解性基を含む構成単位（ａ１）を有するものが好ましい。
（Ａ１）成分は、構成単位（ａ１）に加え、必要に応じてその他構成単位を有するものでもよい。
≪構成単位（ａ１）≫
構成単位（ａ１）は、酸の作用により極性が増大する酸分解性基を含む構成単位である。
酸解離性基としては、これまで、化学増幅型レジスト組成物用のベース樹脂の酸解離性基として提案されているものが挙げられる。
化学増幅型レジスト組成物用のベース樹脂の酸解離性基として提案されているものとして具体的には、以下に説明する「アセタール型酸解離性基」、「第３級アルキルエステル型酸解離性基」、「第３級アルキルオキシカルボニル酸解離性基」が挙げられる。
アセタール型酸解離性基：
前記極性基のうちカルボキシ基または水酸基を保護する酸解離性基としては、例えば、下記一般式（ａ１－ｒ－１）で表される酸解離性基（以下「アセタール型酸解離性基」ということがある。）が挙げられる。
Figure 2023032149000011
 ［式中、Ｒａ’１、Ｒａ’２は水素原子またはアルキル基である。Ｒａ’３は炭化水素基であって、Ｒａ’３は、Ｒａ’１、Ｒａ’２のいずれかと結合して環を形成してもよい。］
式（ａ１－ｒ－１）中、Ｒａ’１及びＲａ’２のうち、少なくとも一方が水素原子であることが好ましく、両方が水素原子であることがより好ましい。
Ｒａ’１又はＲａ’２がアルキル基である場合、該アルキル基としては、上記α置換アクリル酸エステルについての説明で、α位の炭素原子に結合してもよい置換基として挙げたアルキル基と同様のものが挙げられ、炭素原子数１～５のアルキル基が好ましい。具体的には、直鎖状または分岐鎖状のアルキル基が好ましく挙げられる。より具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基などが挙げられ、メチル基またはエチル基がより好ましく、メチル基が特に好ましい。
式（ａ１－ｒ－１）中、Ｒａ’３の炭化水素基としては、直鎖状もしくは分岐鎖状のアルキル基、又は環状の炭化水素基が挙げられる。
該直鎖状のアルキル基は、炭素原子数が１～５であることが好ましく、炭素原子数が１～４がより好ましく、炭素原子数１または２がさらに好ましい。具体的には、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基等が挙げられる。これらの中でも、メチル基、エチル基またはｎ－ブチル基が好ましく、メチル基またはエチル基がより好ましい。
該分岐鎖状のアルキル基は、炭素原子数が３～１０であることが好ましく、炭素原子数３～５がより好ましい。具体的には、イソプロピル基、イソブチル基、ｔｅｒｔ－ブチル基、イソペンチル基、ネオペンチル基、１，１－ジエチルプロピル基、２，２－ジメチルブチル基等が挙げられ、イソプロピル基であることが好ましい。
Ｒａ’３が環状の炭化水素基となる場合、該炭化水素基は、脂肪族炭化水素基でも芳香族炭化水素基でもよく、また、多環式基でも単環式基でもよい。
単環式基である脂肪族炭化水素基としては、モノシクロアルカンから１個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。
多環式基である脂肪族炭化水素基としては、ポリシクロアルカンから１個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素原子数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
Ｒａ’３の環状の炭化水素基が芳香族炭化水素基となる場合、該芳香族炭化水素基は、芳香環を少なくとも１つ有する炭化水素基である。
この芳香環は、４ｎ＋２個のπ電子をもつ環状共役系であれば特に限定されず、単環式でも多環式でもよい。芳香環の炭素原子数は５～３０であることが好ましく、炭素原子数５～２０がより好ましく、炭素原子数６～１５がさらに好ましく、炭素原子数６～１２が特に好ましい。
芳香環として具体的には、ベンゼン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。芳香族複素環として具体的には、ピリジン環、チオフェン環等が挙げられる。
Ｒａ’３における芳香族炭化水素基として具体的には、前記芳香族炭化水素環または芳香族複素環から水素原子を１つ除いた基（アリール基またはヘテロアリール基）；２以上の芳香環を含む芳香族化合物（例えばビフェニル、フルオレン等）から水素原子を１つ除いた基；前記芳香族炭化水素環または芳香族複素環の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）等が挙げられる。前記芳香族炭化水素環または芳香族複素環に結合するアルキレン基の炭素原子数は、１～４であることが好ましく、炭素原子数１～２であることがより好ましく、炭素原子数１であることが特に好ましい。
Ｒａ’３における環状の炭化水素基は、置換基を有してもよい。この置換基としては、例えば、－ＲＰ１、－ＲＰ２－Ｏ－ＲＰ１、－ＲＰ２－ＣＯ－ＲＰ１、－ＲＰ２－ＣＯ－ＯＲＰ１、－ＲＰ２－Ｏ－ＣＯ－ＲＰ１、－ＲＰ２－ＯＨ、－ＲＰ２－ＣＮ又は－ＲＰ２－ＣＯＯＨ（以下これらの置換基をまとめて「Ｒａｘ５」ともいう。）等が挙げられる。
ここで、ＲＰ１は、炭素原子数１～１０の１価の鎖状飽和炭化水素基、炭素原子数３～２０の１価の脂肪族環状飽和炭化水素基又は炭素原子数６～３０の１価の芳香族炭化水素基である。また、ＲＰ２は、単結合、炭素原子数１～１０の２価の鎖状飽和炭化水素基、炭素原子数３～２０の２価の脂肪族環状飽和炭化水素基又は炭素原子数６～３０の２価の芳香族炭化水素基である。但し、ＲＰ１及びＲＰ２の鎖状飽和炭化水素基、脂肪族環状飽和炭化水素基及び芳香族炭化水素基の有する水素原子の一部又は全部はフッ素原子で置換されていてもよい。上記脂肪族環状炭化水素基は、上記置換基を１種単独で１つ以上有していてもよいし、上記置換基のうち複数種を各１つ以上有していてもよい。
炭素原子数１～１０の１価の鎖状飽和炭化水素基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、デシル基等が挙げられる。
炭素原子数３～２０の１価の脂肪族環状飽和炭化水素基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロオクチル基、シクロデシル基、シクロドデシル基等の単環式脂肪族飽和炭化水素基；ビシクロ［２．２．２］オクタニル基、トリシクロ［５．２．１．０２，６］デカニル基、トリシクロ［３．３．１．１３，７］デカニル基、テトラシクロ［６．２．１．１３，６．０２，７］ドデカニル基、アダマンチル基等の多環式脂肪族飽和炭化水素基が挙げられる。
炭素原子数６～３０の１価の芳香族炭化水素基としては、例えば、ベンゼン、ビフェニル、フルオレン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環から水素原子１個を除いた基が挙げられる。
Ｒａ’３が、Ｒａ’１、Ｒａ’２のいずれかと結合して環を形成する場合、該環式基としては、４～７員環が好ましく、４～６員環がより好ましい。該環式基の具体例としては、テトラヒドロピラニル基、テトラヒドロフラニル基等が挙げられる。
第３級アルキルエステル型酸解離性基：
上記極性基のうち、カルボキシ基を保護する酸解離性基としては、例えば、下記一般式（ａ１－ｒ－２）で表される酸解離性基が挙げられる。
なお、下記式（ａ１－ｒ－２）で表される酸解離性基のうち、アルキル基により構成されるものを、以下、便宜上「第３級アルキルエステル型酸解離性基」ということがある。
Figure 2023032149000012
 ［式中、Ｒａ’４～Ｒａ’６はそれぞれ炭化水素基であって、Ｒａ’５、Ｒａ’６は互いに結合して環を形成してもよい。］
Ｒａ’４の炭化水素基としては、直鎖状もしくは分岐鎖状のアルキル基、鎖状もしくは環状のアルケニル基、又は、環状の炭化水素基が挙げられる。
Ｒａ’４における直鎖状もしくは分岐鎖状のアルキル基、環状の炭化水素基（単環式基である脂肪族炭化水素基、多環式基である脂肪族炭化水素基、芳香族炭化水素基）は、前記Ｒａ’３と同様のものが挙げられる。
Ｒａ’４における鎖状もしくは環状のアルケニル基は、炭素原子数２～１０のアルケニル基が好ましい。
Ｒａ’５、Ｒａ’６の炭化水素基としては、前記Ｒａ’３と同様のものが挙げられる。
Ｒａ’５とＲａ’６とが互いに結合して環を形成する場合、下記一般式（ａ１－ｒ２－１）で表される基、下記一般式（ａ１－ｒ２－２）で表される基、下記一般式（ａ１－ｒ２－３）で表される基が好適に挙げられる。
一方、Ｒａ’４～Ｒａ’６が互いに結合せず、独立した炭化水素基である場合、下記一般式（ａ１－ｒ２－４）で表される基が好適に挙げられる。
Figure 2023032149000013
 ［式（ａ１－ｒ２－１）中、Ｒａ’１０は、一部がハロゲン原子又はヘテロ原子含有基で置換されていてもよい直鎖状又は分岐鎖状の炭素原子数１～１２のアルキル基を示す。Ｒａ’１１はＲａ’１０が結合した炭素原子と共に脂肪族環式基を形成する基を示す。式（ａ１－ｒ２－２）中、Ｙａは炭素原子である。Ｘａは、Ｙａと共に環状の炭化水素基を形成する基である。この環状の炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。Ｒａ１０１～Ｒａ１０３は、それぞれ独立して、水素原子、炭素原子数１～１０の１価の鎖状飽和炭化水素基又は炭素原子数３～２０の１価の脂肪族環状飽和炭化水素基である。この鎖状飽和炭化水素基及び脂肪族環状飽和炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。Ｒａ１０１～Ｒａ１０３の２つ以上が互いに結合して環状構造を形成していてもよい。式（ａ１－ｒ２－３）中、Ｙａａは炭素原子である。Ｘａａは、Ｙａａと共に脂肪族環式基を形成する基である。Ｒａ１０４は、置換基を有してもよい芳香族炭化水素基である。式（ａ１－ｒ２－４）中、Ｒａ’１２及びＲａ’１３は、それぞれ独立に、炭素原子数１～１０の１価の鎖状飽和炭化水素基又は水素原子である。この鎖状飽和炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。Ｒａ’１４は、置換基を有してもよい炭化水素基である。＊は結合手を示す。］
上記の式（ａ１－ｒ２－１）中、Ｒａ’１０は、一部がハロゲン原子もしくはヘテロ原子含有基で置換されていてもよい直鎖状もしくは分岐鎖状の炭素原子数１～１２のアルキル基である。
Ｒａ’１０における、直鎖状のアルキル基としては、炭素原子数１～１２であり、炭素原子数１～１０が好ましく、炭素原子数１～５が特に好ましい。
Ｒａ’１０における、分岐鎖状のアルキル基としては、前記Ｒａ’３と同様のものが挙げられる。
Ｒａ’１０におけるアルキル基は、一部がハロゲン原子もしくはヘテロ原子含有基で置換されていてもよい。例えば、アルキル基を構成する水素原子の一部が、ハロゲン原子又はヘテロ原子含有基で置換されていてもよい。また、アルキル基を構成する炭素原子（メチレン基など）の一部が、ヘテロ原子含有基で置換されていてもよい。
ここでいうヘテロ原子としては、酸素原子、硫黄原子、窒素原子が挙げられる。ヘテロ原子含有基としては、（－Ｏ－）、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）－、－Ｏ－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－ＮＨ－、－ＮＨ－、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－等が挙げられる。
式（ａ１－ｒ２－１）中、Ｒａ’１１（Ｒａ’１０が結合した炭素原子と共に形成する脂肪族環式基）は、式（ａ１－ｒ－１）におけるＲａ’３の単環式基又は多環式基である脂肪族炭化水素基（脂環式炭化水素基）として挙げた基が好ましい。その中でも、単環式の脂環式炭化水素基が好ましく、具体的には、シクロペンチル基、シクロヘキシル基がより好ましく、シクロペンチル基がさらに好ましい。
式（ａ１－ｒ２－２）中、ＸａがＹａと共に形成する環状の炭化水素基としては、前記式（ａ１－ｒ－１）中のＲａ’３における環状の１価の炭化水素基（脂肪族炭化水素基）から水素原子１個以上をさらに除いた基が挙げられる。
ＸａがＹａと共に形成する環状の炭化水素基は、置換基を有してもよい。この置換基としては、上記Ｒａ’３における環状の炭化水素基が有していてもよい置換基と同様のものが挙げられる。
式（ａ１－ｒ２－２）中、Ｒａ１０１～Ｒａ１０３における、炭素原子数１～１０の１価の鎖状飽和炭化水素基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、デシル基等が挙げられる。
Ｒａ１０１～Ｒａ１０３における、炭素原子数３～２０の１価の脂肪族環状飽和炭化水素基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロオクチル基、シクロデシル基、シクロドデシル基等の単環式脂肪族飽和炭化水素基；ビシクロ［２．２．２］オクタニル基、トリシクロ［５．２．１．０２，６］デカニル基、トリシクロ［３．３．１．１３，７］デカニル基、テトラシクロ［６．２．１．１３，６．０２，７］ドデカニル基、アダマンチル基等の多環式脂肪族飽和炭化水素基等が挙げられる。
Ｒａ１０１～Ｒａ１０３は、中でも、合成容易性の観点から、水素原子、炭素原子数１～１０の１価の鎖状飽和炭化水素基が好ましく、その中でも、水素原子、メチル基、エチル基がより好ましく、水素原子が特に好ましい。
上記Ｒａ１０１～Ｒａ１０３で表される鎖状飽和炭化水素基、又は脂肪族環状飽和炭化水素基が有する置換基としては、例えば、上述のＲａｘ５と同様の基が挙げられる。
Ｒａ１０１～Ｒａ１０３の２つ以上が互いに結合して環状構造を形成することにより生じる炭素－炭素二重結合を含む基としては、例えば、シクロペンテニル基、シクロヘキセニル基、メチルシクロペンテニル基、メチルシクロヘキセニル基、シクロペンチリデンエテニル基、シクロへキシリデンエテニル基等が挙げられる。これらの中でも、合成容易性の観点から、シクロペンテニル基、シクロヘキセニル基、シクロペンチリデンエテニル基が好ましい。
式（ａ１－ｒ２－３）中、ＸａａがＹａａと共に形成する脂肪族環式基は、式（ａ１－ｒ－１）におけるＲａ’３の単環式基又は多環式基である脂肪族炭化水素基として挙げた基が好ましい。
式（ａ１－ｒ２－３）中、Ｒａ１０４における芳香族炭化水素基としては、炭素原子数５～３０の芳香族炭化水素環から水素原子１個以上を除いた基が挙げられる。中でも、Ｒａ１０４は、炭素原子数６～１５の芳香族炭化水素環から水素原子１個以上を除いた基が好ましく、ベンゼン、ナフタレン、アントラセン又はフェナントレンから水素原子１個以上を除いた基がより好ましく、ベンゼン、ナフタレン又はアントラセンから水素原子１個以上を除いた基がさらに好ましく、ベンゼン又はナフタレンから水素原子１個以上を除いた基が特に好ましく、ベンゼンから水素原子１個以上を除いた基が最も好ましい。
式（ａ１－ｒ２－３）中のＲａ１０４が有していてもよい置換基としては、例えば、メチル基、エチル基、プロピル基、ヒドロキシ基、カルボキシ基、ハロゲン原子、アルコキシ基（メトキシ基、エトキシ基、プロポキシ基、ブトキシ基等）、アルキルオキシカルボニル基等が挙げられる。
式（ａ１－ｒ２－４）中、Ｒａ’１２及びＲａ’１３は、それぞれ独立に、炭素原子数１～１０の１価の鎖状飽和炭化水素基又は水素原子である。Ｒａ’１２及びＲａ’１３における、炭素原子数１～１０の１価の鎖状飽和炭化水素基としては、上記のＲａ１０１～Ｒａ１０３における、炭素原子数１～１０の１価の鎖状飽和炭化水素基と同様のものが挙げられる。この鎖状飽和炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。
Ｒａ’１２及びＲａ’１３は、中でも、水素原子、炭素原子数１～５のアルキル基が好ましく、炭素原子数１～５のアルキル基がより好ましく、メチル基、エチル基がさらに好ましく、メチル基が特に好ましい。
上記Ｒａ’１２及びＲａ’１３で表される鎖状飽和炭化水素基が置換されている場合、その置換基としては、例えば、上述のＲａｘ５と同様の基が挙げられる。
式（ａ１－ｒ２－４）中、Ｒａ’１４は、置換基を有してもよい炭化水素基である。Ｒａ’１４における炭化水素基としては、直鎖状もしくは分岐鎖状のアルキル基、又は環状の炭化水素基が挙げられる。
Ｒａ’１４における直鎖状のアルキル基は、炭素原子数が１～５であることが好ましく、１～４がより好ましく、１又は２がさらに好ましい。具体的には、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基等が挙げられる。これらの中でも、メチル基、エチル基又はｎ－ブチル基が好ましく、メチル基又はエチル基がより好ましい。
Ｒａ’１４における分岐鎖状のアルキル基は、炭素原子数が３～１０であることが好ましく、３～５がより好ましい。具体的には、イソプロピル基、イソブチル基、ｔｅｒｔ－ブチル基、イソペンチル基、ネオペンチル基、１，１－ジエチルプロピル基、２，２－ジメチルブチル基等が挙げられ、イソプロピル基であることが好ましい。
Ｒａ’１４が環状の炭化水素基となる場合、該炭化水素基は、脂肪族炭化水素基でも芳香族炭化水素基でもよく、また、多環式基でも単環式基でもよい。
単環式基である脂肪族炭化水素基としては、モノシクロアルカンから１個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。
多環式基である脂肪族炭化水素基としては、ポリシクロアルカンから１個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素原子数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
Ｒａ’１４における芳香族炭化水素基としては、Ｒａ１０４における芳香族炭化水素基と同様のものが挙げられる。中でも、Ｒａ’１４は、炭素原子数６～１５の芳香族炭化水素環から水素原子１個以上を除いた基が好ましく、ベンゼン、ナフタレン、アントラセン又はフェナントレンから水素原子１個以上を除いた基がより好ましく、ベンゼン、ナフタレン又はアントラセンから水素原子１個以上を除いた基がさらに好ましく、ナフタレン又はアントラセンから水素原子１個以上を除いた基が特に好ましく、ナフタレンから水素原子１個以上を除いた基が最も好ましい。
Ｒａ’１４が有していてもよい置換基としては、Ｒａ１０４が有していてもよい置換基と同様のものが挙げられる。
式（ａ１－ｒ２－４）中のＲａ’１４がナフチル基である場合、前記式（ａ１－ｒ２－４）における第３級炭素原子と結合する位置は、ナフチル基の１位又は２位のいずれであってもよい。
式（ａ１－ｒ２－４）中のＲａ’１４がアントリル基である場合、前記式（ａ１－ｒ２－４）における第３級炭素原子と結合する位置は、アントリル基の１位、２位又は９位のいずれであってもよい。
前記式（ａ１－ｒ２－１）で表される基の具体例を以下に挙げる。
Figure 2023032149000014
Figure 2023032149000015
Figure 2023032149000016
前記式（ａ１－ｒ２－２）で表される基の具体例を以下に挙げる。
Figure 2023032149000017
Figure 2023032149000018
Figure 2023032149000019
前記式（ａ１－ｒ２－３）で表される基の具体例を以下に挙げる。
Figure 2023032149000020
前記式（ａ１－ｒ２－４）で表される基の具体例を以下に挙げる。
Figure 2023032149000021
第３級アルキルオキシカルボニル酸解離性基：
前記極性基のうち水酸基を保護する酸解離性基としては、例えば、下記一般式（ａ１－ｒ－３）で表される酸解離性基（以下便宜上「第３級アルキルオキシカルボニル酸解離性基」ということがある）が挙げられる。
Figure 2023032149000022
 ［式中、Ｒａ’７～Ｒａ’９はそれぞれアルキル基である。］
式（ａ１－ｒ－３）中、Ｒａ’７～Ｒａ’９は、それぞれ炭素原子数１～５のアルキル基が好ましく、炭素原子数１～３のアルキル基がより好ましい。
また、各アルキル基の合計の炭素原子数は、３～７であることが好ましく、炭素原子数３～５であることがより好ましく、炭素原子数３～４であることが最も好ましい。
構成単位（ａ１）としては、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位、アクリルアミドから誘導される構成単位、ヒドロキシスチレン若しくはヒドロキシスチレン誘導体から誘導される構成単位の水酸基における水素原子の少なくとも一部が前記酸分解性基を含む置換基により保護された構成単位、ビニル安息香酸若しくはビニル安息香酸誘導体から誘導される構成単位の－Ｃ（＝Ｏ）－ＯＨにおける水素原子の少なくとも一部が前記酸分解性基を含む置換基により保護された構成単位等が挙げられる。
構成単位（ａ１）としては、上記のなかでも、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位が好ましい。
かかる構成単位（ａ１）の好ましい具体例としては、下記一般式（ａ１－１）又は（ａ１－２）で表される構成単位が挙げられる。
Figure 2023032149000023
 ［式中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｖａ１は、エーテル結合を有していてもよい２価の炭化水素基である。ｎａ１は、０～２の整数である。Ｒａ１は、上記の一般式（ａ１－ｒ－１）又は（ａ１－ｒ－２）で表される酸解離性基である。Ｗａ１はｎａ２＋１価の炭化水素基であり、ｎａ２は１～３の整数であり、Ｒａ２は上記の一般式（ａ１－ｒ－１）又は（ａ１－ｒ－３）で表される酸解離性基である。］
前記式（ａ１－１）中、Ｒの炭素原子数１～５のアルキル基は、炭素原子数１～５の直鎖状または分岐鎖状のアルキル基が好ましく、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等が挙げられる。炭素原子数１～５のハロゲン化アルキル基は、前記炭素原子数１～５のアルキル基の水素原子の一部または全部がハロゲン原子で置換された基である。該ハロゲン原子としては、特にフッ素原子が好ましい。
Ｒとしては、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のフッ素化アルキル基が好ましく、工業上の入手の容易さから、水素原子又はメチル基が最も好ましい。
前記式（ａ１－１）中、Ｖａ１における２価の炭化水素基は、脂肪族炭化水素基であってもよく、芳香族炭化水素基であってもよい。
Ｖａ１における２価の炭化水素基としての脂肪族炭化水素基は、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。
該脂肪族炭化水素基として、より具体的には、直鎖状もしくは分岐鎖状の脂肪族炭化水素基、又は、構造中に環を含む脂肪族炭化水素基等が挙げられる。
前記直鎖状の脂肪族炭化水素基は、炭素原子数が１～１０であることが好ましく、炭素原子数１～６がより好ましく、炭素原子数１～４がさらに好ましく、炭素原子数１～３が最も好ましい。
直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましく、具体的には、メチレン基［－ＣＨ２－］、エチレン基［－（ＣＨ２）２－］、トリメチレン基［－（ＣＨ２）３－］、テトラメチレン基［－（ＣＨ２）４－］、ペンタメチレン基［－（ＣＨ２）５－］等が挙げられる。
前記分岐鎖状の脂肪族炭化水素基は、炭素原子数が２～１０であることが好ましく、炭素原子数３～６がより好ましく、炭素原子数３又は４がさらに好ましく、炭素原子数３が最も好ましい。
分岐鎖状の脂肪族炭化水素基としては、分岐鎖状のアルキレン基が好ましく、具体的には、－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－、－Ｃ（ＣＨ２ＣＨ３）２－ＣＨ２－等のアルキルエチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基などのアルキルアルキレン基等が挙げられる。アルキルアルキレン基におけるアルキル基としては、炭素原子数１～５の直鎖状のアルキル基が好ましい。
前記構造中に環を含む脂肪族炭化水素基としては、脂環式炭化水素基（脂肪族炭化水素環から水素原子を２個除いた基）、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基などが挙げられる。前記直鎖状または分岐鎖状の脂肪族炭化水素基としては、前記直鎖状の脂肪族炭化水素基または前記分岐鎖状の脂肪族炭化水素基と同様のものが挙げられる。
前記脂環式炭化水素基は、炭素原子数が３～２０であることが好ましく、炭素原子数３～１２であることがより好ましい。
前記脂環式炭化水素基は、多環式であってもよく、単環式であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから２個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては炭素原子数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから２個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては炭素原子数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
Ｖａ１における２価の炭化水素基としての芳香族炭化水素基は、芳香環を有する炭化水素基である。
かかる芳香族炭化水素基は、炭素原子数が３～３０であることが好ましく、５～３０であることがより好ましく、５～２０がさらに好ましく、６～１５が特に好ましく、６～１２が最も好ましい。ただし、該炭素原子数には、置換基における炭素原子数を含まないものとする。
芳香族炭化水素基が有する芳香環として具体的には、ベンゼン、ビフェニル、フルオレン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。
該芳香族炭化水素基として具体的には、前記芳香族炭化水素環から水素原子を２つ除いた基（アリーレン基）；前記芳香族炭化水素環から水素原子を１つ除いた基（アリール基）の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基におけるアリール基から水素原子をさらに１つ除いた基）等が挙げられる。前記アルキレン基（アリールアルキル基中のアルキル鎖）の炭素原子数は、１～４であることが好ましく、１～２であることがより好ましく、１であることが特に好ましい。
前記式（ａ１－１）中、Ｒａ１は、上記式（ａ１－ｒ－１）又は（ａ１－ｒ－２）で表される酸解離性基である。
前記式（ａ１－２）中、Ｗａ１におけるｎａ２＋１価の炭化水素基は、脂肪族炭化水素基であってもよく、芳香族炭化水素基であってもよい。該脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味し、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。前記脂肪族炭化水素基としては、直鎖状または分岐鎖状の脂肪族炭化水素基、構造中に環を含む脂肪族炭化水素基、或いは直鎖状または分岐鎖状の脂肪族炭化水素基と構造中に環を含む脂肪族炭化水素基とを組み合わせた基が挙げられる。
前記ｎａ２＋１価は、２～４価が好ましく、２又は３価がより好ましい。
前記式（ａ１－２）中、Ｒａ２は、上記の一般式（ａ１－ｒ－１）又は（ａ１－ｒ－３）で表される酸解離性基である。
以下に前記式（ａ１－１）で表される構成単位の具体例を示す。以下の各式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。
Figure 2023032149000024

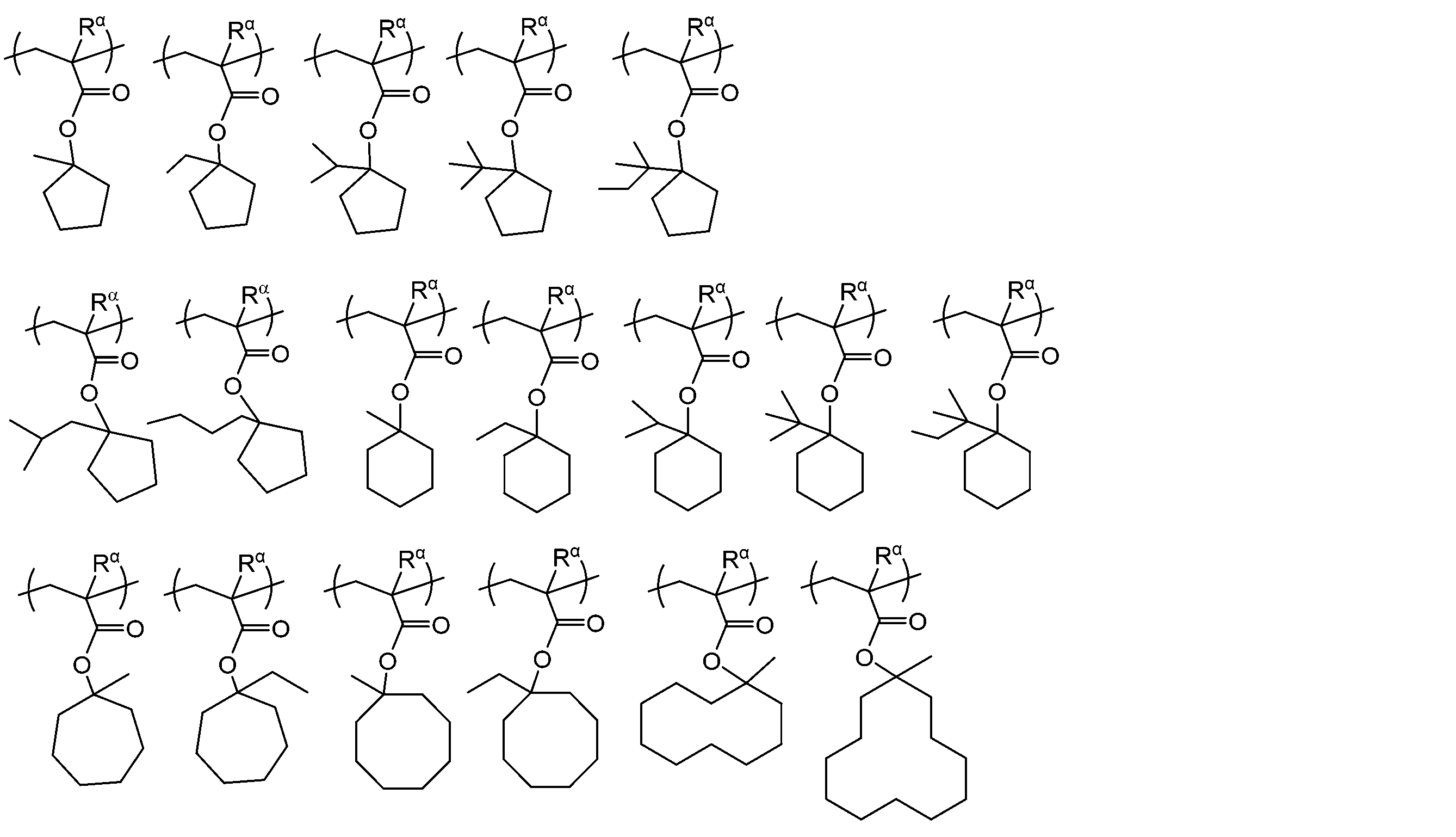

Figure 2023032149000025
Figure 2023032149000026
Figure 2023032149000027
Figure 2023032149000028
Figure 2023032149000029
Figure 2023032149000030

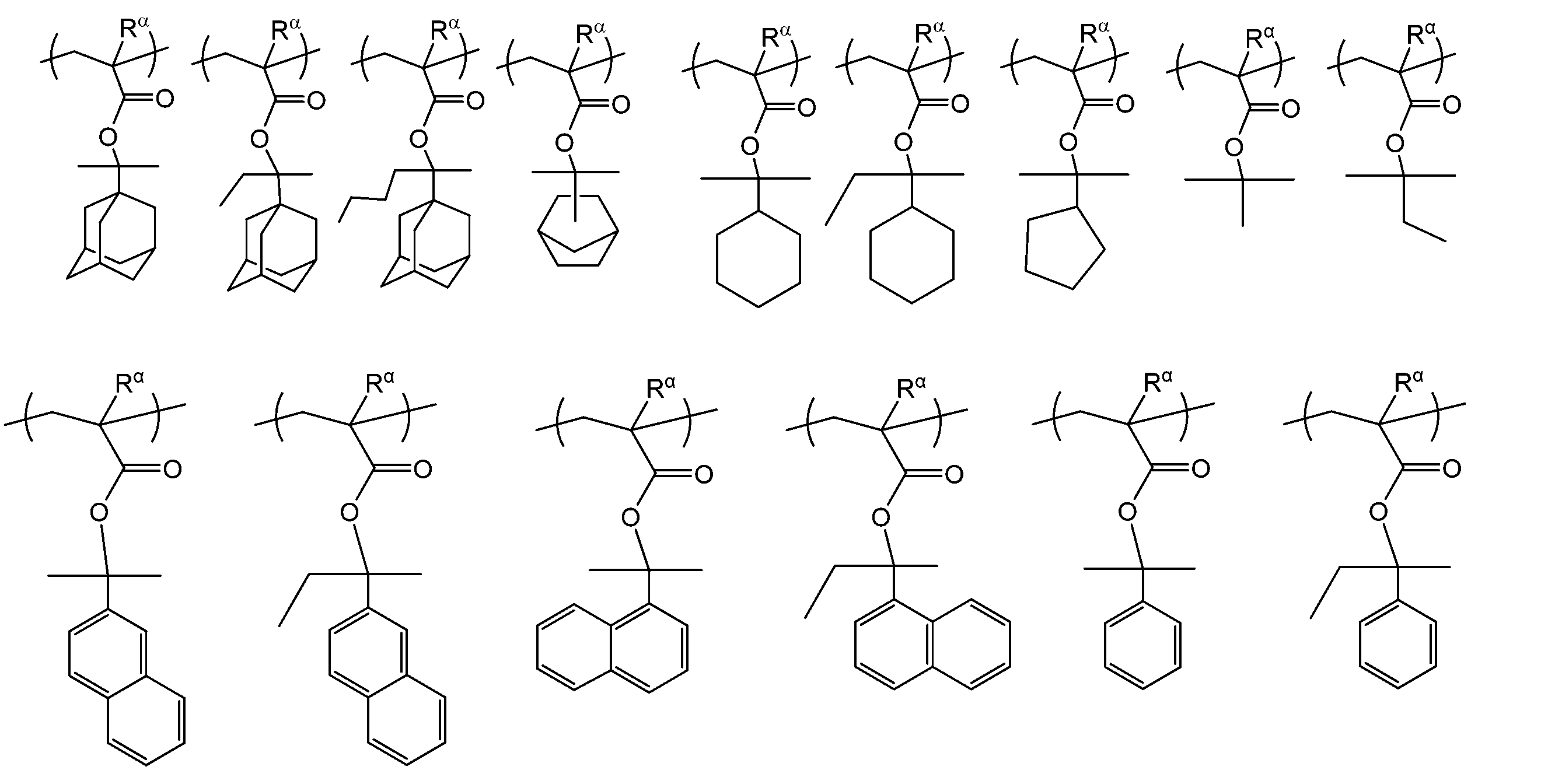

Figure 2023032149000031
（Ａ１）成分が有する構成単位（ａ１）は、１種でもよく２種以上でもよい。
構成単位（ａ１）としては、電子線やＥＵＶによるリソグラフィーでの特性（感度、形状等）をより高められやすいことから、前記式（ａ１－１）で表される構成単位がより好ましい。
この中でも、構成単位（ａ１）としては、下記一般式（ａ１－１－１）で表される構成単位を含むものが特に好ましい。
Figure 2023032149000032
 ［式中、Ｒａ１”は、一般式（ａ１－ｒ２－１）、（ａ１－ｒ２－３）又は（ａ１－ｒ２－４）で表される酸解離性基である。］
前記式（ａ１－１－１）中、Ｒ、Ｖａ１及びｎａ１は、前記式（ａ１－１）中のＲ、Ｖａ１及びｎａ１と同様である。
一般式（ａ１－ｒ２－１）、（ａ１－ｒ２－３）又は（ａ１－ｒ２－４）で表される酸解離性基についての説明は、上述の通りである。中でも、ＥＢ用又はＥＵＶ用において反応性を高められて好適なことから、酸解離性基が環式基であるものを選択することが好ましい。
前記式（ａ１－１－１）中、Ｒａ１”は、上記の中でも、一般式（ａ１－ｒ２－１）で表される酸解離性基であることが好ましい。
（Ａ１）成分中の構成単位（ａ１）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～８０モル％が好ましく、１０～７５モル％がより好ましく、３０～７０モル％がさらに好ましく、４０～７０モル％が特に好ましい。
構成単位（ａ１）の割合を、前記の好ましい範囲の下限値以上とすることによって、感度、解像性、ラフネス改善等のリソグラフィー特性が向上する。一方、前記の好ましい範囲の上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
≪その他構成単位≫
（Ａ１）成分は、上述した構成単位（ａ１）に加え、必要に応じてその他構成単位を有するものでもよい。
その他構成単位としては、例えば、ラクトン含有環式基、－ＳＯ２－含有環式基又はカーボネート含有環式基を含む構成単位（ａ２）；極性基含有脂肪族炭化水素基を含む構成単位（ａ３）；酸非解離性の脂肪族環式基を含む構成単位（ａ４）；後述の一般式（ａ１０－１）で表される構成単位（ａ１０）；スチレン若しくはスチレン誘導体から誘導される構成単位（ｓｔ）；ヒドロキシスチレン若しくはヒドロキシスチレン誘導体から誘導される構成単位などが挙げられる。
構成単位（ａ２）について：
（Ａ１）成分は、構成単位（ａ１）に加えて、さらに、ラクトン含有環式基、－ＳＯ２－含有環式基又はカーボネート含有環式基を含む構成単位（ａ２）（但し、構成単位（ａ１）に該当するものを除く）を有するものでもよい。
構成単位（ａ２）のラクトン含有環式基、－ＳＯ２－含有環式基又はカーボネート含有環式基は、（Ａ１）成分をレジスト膜の形成に用いた場合に、レジスト膜の基板への密着性を高める上で有効なものである。また、構成単位（ａ２）を有することで、例えば酸拡散長を適切に調整する、レジスト膜の基板への密着性を高める、現像時の溶解性を適切に調整する等の効果により、リソグラフィー特性等が良好となる。
「ラクトン含有環式基」とは、その環骨格中に－Ｏ－Ｃ（＝Ｏ）－を含む環（ラクトン環）を含有する環式基を示す。ラクトン環をひとつ目の環として数え、ラクトン環のみの場合は単環式基、さらに他の環構造を有する場合は、その構造に関わらず多環式基と称する。ラクトン含有環式基は、単環式基であってもよく、多環式基であってもよい。
構成単位（ａ２）におけるラクトン含有環式基としては、特に限定されることなく任意のものが使用可能である。具体的には、下記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基が挙げられる。
Figure 2023032149000033
 ［式中、Ｒａ’２１はそれぞれ独立に水素原子、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基またはシアノ基であり；Ｒ”は水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基であり；Ａ”は酸素原子（－Ｏ－）もしくは硫黄原子（－Ｓ－）を含んでいてもよい炭素原子数１～５のアルキレン基、酸素原子または硫黄原子であり、ｎ’は０～２の整数であり、ｍ’は０または１である。］
前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）中、Ｒａ’２１におけるアルキル基としては、炭素原子数１～６のアルキル基が好ましい。該アルキル基は、直鎖状または分岐鎖状であることが好ましい。具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基、ヘキシル基等が挙げられる。これらの中でも、メチル基またはエチル基が好ましく、メチル基が特に好ましい。
Ｒａ’２１におけるアルコキシ基としては、炭素原子数１～６のアルコキシ基が好ましい。該アルコキシ基は、直鎖状または分岐鎖状であることが好ましい。具体的には、前記Ｒａ’２１におけるアルキル基として挙げたアルキル基と酸素原子（－Ｏ－）とが連結した基が挙げられる。
Ｒａ’２１におけるハロゲン原子としては、フッ素原子が好ましい。
Ｒａ’２１におけるハロゲン化アルキル基としては、前記Ｒａ’２１におけるアルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。該ハロゲン化アルキル基としては、フッ素化アルキル基が好ましく、特にパーフルオロアルキル基が好ましい。
Ｒａ’２１における－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”において、Ｒ”はいずれも水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基である。
Ｒ”におけるアルキル基としては、直鎖状、分岐鎖状、環状のいずれでもよく、炭素原子数は１～１５が好ましい。
Ｒ”が直鎖状もしくは分岐鎖状のアルキル基の場合は、炭素原子数１～１０であることが好ましく、炭素原子数１～５であることがさらに好ましく、メチル基またはエチル基であることが特に好ましい。
Ｒ”が環状のアルキル基の場合は、炭素原子数３～１５であることが好ましく、炭素原子数４～１２であることがさらに好ましく、炭素原子数５～１０が最も好ましい。具体的には、フッ素原子またはフッ素化アルキル基で置換されていてもよいし、されていなくてもよいモノシクロアルカンから１個以上の水素原子を除いた基；ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などを例示できる。より具体的には、シクロペンタン、シクロヘキサン等のモノシクロアルカンから１個以上の水素原子を除いた基；アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。
Ｒ”におけるラクトン含有環式基としては、前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基と同様のものが挙げられる。
Ｒ”におけるカーボネート含有環式基としては、後述のカーボネート含有環式基と同様であり、具体的には一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基が挙げられる。
Ｒ”における－ＳＯ２－含有環式基としては、後述の－ＳＯ２－含有環式基と同様であり、具体的には一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基が挙げられる。
Ｒａ’２１におけるヒドロキシアルキル基としては、炭素原子数が１～６であるものが好ましく、具体的には、前記Ｒａ’２１におけるアルキル基の水素原子の少なくとも１つが水酸基で置換された基が挙げられる。
Ｒａ’２１としては、上記の中でも、それぞれ独立に水素原子又はシアノ基であることが好ましい。
前記一般式（ａ２－ｒ－２）、（ａ２－ｒ－３）、（ａ２－ｒ－５）中、Ａ”における炭素原子数１～５のアルキレン基としては、直鎖状または分岐鎖状のアルキレン基が好ましく、メチレン基、エチレン基、ｎ－プロピレン基、イソプロピレン基等が挙げられる。該アルキレン基が酸素原子または硫黄原子を含む場合、その具体例としては、前記アルキレン基の末端または炭素原子間に－Ｏ－または－Ｓ－が介在する基が挙げられ、例えばＯ－ＣＨ２－、－ＣＨ２－Ｏ－ＣＨ２－、－Ｓ－ＣＨ２－、－ＣＨ２－Ｓ－ＣＨ２－等が挙げられる。Ａ”としては、炭素原子数１～５のアルキレン基または－Ｏ－が好ましく、炭素原子数１～５のアルキレン基がより好ましく、メチレン基が最も好ましい。
下記に一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基の具体例を挙げる。
Figure 2023032149000034
Figure 2023032149000035
「－ＳＯ２－含有環式基」とは、その環骨格中に－ＳＯ２－を含む環を含有する環式基を示し、具体的には、－ＳＯ２－における硫黄原子（Ｓ）が環式基の環骨格の一部を形成する環式基である。その環骨格中に－ＳＯ２－を含む環をひとつ目の環として数え、該環のみの場合は単環式基、さらに他の環構造を有する場合は、その構造に関わらず多環式基と称する。－ＳＯ２－含有環式基は、単環式基であってもよく多環式基であってもよい。
－ＳＯ２－含有環式基は、特に、その環骨格中に－Ｏ－ＳＯ２－を含む環式基、すなわち－Ｏ－ＳＯ２－中の－Ｏ－Ｓ－が環骨格の一部を形成するスルトン（ｓｕｌｔｏｎｅ）環を含有する環式基であることが好ましい。
－ＳＯ２－含有環式基として、より具体的には、下記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基が挙げられる。
Figure 2023032149000036
 ［式中、Ｒａ’５１はそれぞれ独立に水素原子、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基またはシアノ基であり；Ｒ”は水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基であり；Ａ”は酸素原子もしくは硫黄原子を含んでいてもよい炭素原子数１～５のアルキレン基、酸素原子または硫黄原子であり、ｎ’は０～２の整数である。］
前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－２）中、Ａ”は、前記一般式（ａ２－ｒ－２）、（ａ２－ｒ－３）、（ａ２－ｒ－５）中のＡ”と同様である。
Ｒａ’５１におけるアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基としては、それぞれ前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）中のＲａ’２１についての説明で挙げたものと同様のものが挙げられる。
下記に一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基の具体例を挙げる。式中の「Ａｃ」は、アセチル基を示す。
Figure 2023032149000037
Figure 2023032149000038
Figure 2023032149000039
「カーボネート含有環式基」とは、その環骨格中に－Ｏ－Ｃ（＝Ｏ）－Ｏ－を含む環（カーボネート環）を含有する環式基を示す。カーボネート環をひとつ目の環として数え、カーボネート環のみの場合は単環式基、さらに他の環構造を有する場合は、その構造に関わらず多環式基と称する。カーボネート含有環式基は、単環式基であってもよく、多環式基であってもよい。
カーボネート含有環式基としては、特に限定されることなく任意のものが使用可能である。具体的には、下記一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基が挙げられる。
Figure 2023032149000040
 ［式中、Ｒａ’ｘ３１はそれぞれ独立に水素原子、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基またはシアノ基であり；Ｒ”は水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基であり；Ａ”は酸素原子もしくは硫黄原子を含んでいてもよい炭素原子数１～５のアルキレン基、酸素原子または硫黄原子であり、ｐ’は０～３の整数であり、ｑ’は０または１である。］
前記一般式（ａｘ３－ｒ－２）～（ａｘ３－ｒ－３）中、Ａ”は、前記一般式（ａ２－ｒ－２）、（ａ２－ｒ－３）、（ａ２－ｒ－５）中のＡ”と同様である。
Ｒａ’ ３１におけるアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基としては、それぞれ前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）中のＲａ’２１についての説明で挙げたものと同様のものが挙げられる。
下記に一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基の具体例を挙げる。
Figure 2023032149000041
構成単位（ａ２）としては、なかでも、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位が好ましい。
かかる構成単位（ａ２）は、下記一般式（ａ２－１）で表される構成単位であることが好ましい。
Figure 2023032149000042
 ［式中、Ｒは水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｙａ２１は単結合または２価の連結基である。Ｌａ２１は－Ｏ－、－ＣＯＯ－、－ＣＯＮ（Ｒ’）－、－ＯＣＯ－、－ＣＯＮＨＣＯ－又は－ＣＯＮＨＣＳ－であり、Ｒ’は水素原子またはメチル基を示す。ただしＬａ２１が－Ｏ－の場合、Ｙａ２１は－ＣＯ－にはならない。Ｒａ２１はラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基である。］
前記式（ａ２－１）中、Ｒは前記と同じである。Ｒとしては、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のフッ素化アルキル基が好ましく、工業上の入手の容易さから、水素原子又はメチル基が特に好ましい。
前記式（ａ２－１）中、Ｙａ２１における２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が好適に挙げられる。
・置換基を有してもよい２価の炭化水素基：
Ｙａ２１が置換基を有してもよい２価の炭化水素基である場合、該炭化水素基は、脂肪族炭化水素基でもよいし、芳香族炭化水素基でもよい。
・・Ｙａ２１における脂肪族炭化水素基
脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味する。該脂肪族炭化水素基は、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。
前記脂肪族炭化水素基としては、直鎖状若しくは分岐鎖状の脂肪族炭化水素基、又は構造中に環を含む脂肪族炭化水素基等が挙げられる。
・・・直鎖状若しくは分岐鎖状の脂肪族炭化水素基
該直鎖状の脂肪族炭化水素基は、炭素原子数が１～１０であることが好ましく、炭素原子数１～６がより好ましく、炭素原子数１～４がさらに好ましく、炭素原子数１～３が最も好ましい。
直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましく、具体的には、メチレン基［－ＣＨ２－］、エチレン基［－（ＣＨ２）２－］、トリメチレン基［－（ＣＨ２）３－］、テトラメチレン基［－（ＣＨ２）４－］、ペンタメチレン基［－（ＣＨ２）５－］等が挙げられる。
該分岐鎖状の脂肪族炭化水素基は、炭素原子数が２～１０であることが好ましく、炭素原子数３～６がより好ましく、炭素原子数３又は４がさらに好ましく、炭素原子数３が最も好ましい。
分岐鎖状の脂肪族炭化水素基としては、分岐鎖状のアルキレン基が好ましく、具体的には、－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－、－Ｃ（ＣＨ２ＣＨ３）２－ＣＨ２－等のアルキルエチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基などのアルキルアルキレン基等が挙げられる。アルキルアルキレン基におけるアルキル基としては、炭素原子数１～５の直鎖状のアルキル基が好ましい。
前記直鎖状または分岐鎖状の脂肪族炭化水素基は、置換基を有してもよく、有していなくてもよい。該置換基としては、フッ素原子、フッ素原子で置換された炭素原子数１～５のフッ素化アルキル基、カルボニル基等が挙げられる。
・・・構造中に環を含む脂肪族炭化水素基
該構造中に環を含む脂肪族炭化水素基としては、環構造中にヘテロ原子を含む置換基を含んでもよい環状の脂肪族炭化水素基（脂肪族炭化水素環から水素原子を２個除いた基）、前記環状の脂肪族炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、前記環状の脂肪族炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基などが挙げられる。前記直鎖状または分岐鎖状の脂肪族炭化水素基としては前記と同様のものが挙げられる。
環状の脂肪族炭化水素基は、炭素原子数が３～２０であることが好ましく、炭素原子数３～１２であることがより好ましい。
環状の脂肪族炭化水素基は、多環式基であってもよく、単環式基であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから２個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから２個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素原子数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
環状の脂肪族炭化水素基は、置換基を有してもよいし、有していなくてもよい。該置換基としては、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基等が挙げられる。
前記置換基としてのアルキル基としては、炭素原子数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基であることがより好ましい。
前記置換基としてのアルコキシ基としては、炭素原子数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基がさらに好ましい。
前記置換基としてのハロゲン原子としては、フッ素原子が好ましい。
前記置換基としてのハロゲン化アルキル基としては、前記アルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
環状の脂肪族炭化水素基は、その環構造を構成する炭素原子の一部がヘテロ原子を含む置換基で置換されてもよい。該ヘテロ原子を含む置換基としては、－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－が好ましい。
・・Ｙａ２１における芳香族炭化水素基
該芳香族炭化水素基は、芳香環を少なくとも１つ有する炭化水素基である。
この芳香環は、４ｎ＋２個のπ電子をもつ環状共役系であれば特に限定されず、単環式でもよいし、多環式でもよい。芳香環の炭素原子数は５～３０であることが好ましく、炭素原子数５～２０がより好ましく、炭素原子数６～１５がさらに好ましく、炭素原子数６～１２が特に好ましい。ただし、該炭素原子数には、置換基における炭素原子数を含まないものとする。
芳香環として具体的には、ベンゼン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。芳香族複素環として具体的には、ピリジン環、チオフェン環等が挙げられる。
芳香族炭化水素基として具体的には、前記芳香族炭化水素環または芳香族複素環から水素原子を２つ除いた基（アリーレン基またはヘテロアリーレン基）；２以上の芳香環を含む芳香族化合物（例えばビフェニル、フルオレン等）から水素原子を２つ除いた基；前記芳香族炭化水素環または芳香族複素環から水素原子を１つ除いた基（アリール基またはヘテロアリール基）の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基におけるアリール基から水素原子をさらに１つ除いた基）等が挙げられる。前記アリール基またはヘテロアリール基に結合するアルキレン基の炭素原子数は、１～４であることが好ましく、炭素原子数１～２であることがより好ましく、炭素原子数１であることが特に好ましい。
前記芳香族炭化水素基は、当該芳香族炭化水素基が有する水素原子が置換基で置換されていてもよい。例えば当該芳香族炭化水素基中の芳香環に結合した水素原子が置換基で置換されていてもよい。該置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基等が挙げられる。
前記置換基としてのアルキル基としては、炭素原子数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基であることがより好ましい。
前記置換基としてのアルコキシ基、ハロゲン原子およびハロゲン化アルキル基としては、前記環状の脂肪族炭化水素基が有する水素原子を置換する置換基として例示したものが挙げられる。
・ヘテロ原子を含む２価の連結基：
Ｙａ２１がヘテロ原子を含む２価の連結基である場合、該連結基として好ましいものとしては、－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）－、－Ｏ－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－ＮＨ－、－ＮＨ－、－ＮＨ－Ｃ（＝ＮＨ）－（Ｈはアルキル基、アシル基等の置換基で置換されていてもよい。）、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－、一般式－Ｙ２１－Ｏ－Ｙ２２－、－Ｙ２１－Ｏ－、－Ｙ２１－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－Ｙ２１－、－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－、－Ｙ２１－Ｏ－Ｃ（＝Ｏ）－Ｙ２２－または－Ｙ２１－Ｓ（＝Ｏ）２－Ｏ－Ｙ２２－で表される基［式中、Ｙ２１およびＹ２２はそれぞれ独立して置換基を有してもよい２価の炭化水素基であり、Ｏは酸素原子であり、ｍ”は０～３の整数である。］等が挙げられる。
前記へテロ原子を含む２価の連結基が－Ｃ（＝Ｏ）－ＮＨ－、－Ｃ（＝Ｏ）－ＮＨ－Ｃ（＝Ｏ）－、－ＮＨ－、－ＮＨ－Ｃ（＝ＮＨ）－の場合、そのＨはアルキル基、アシル基等の置換基で置換されていてもよい。該置換基（アルキル基、アシル基等）は、炭素原子数が１～１０であることが好ましく、１～８であることがさらに好ましく、１～５であることが特に好ましい。
一般式－Ｙ２１－Ｏ－Ｙ２２－、－Ｙ２１－Ｏ－、－Ｙ２１－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－Ｙ２１－、－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－、－Ｙ２１－Ｏ－Ｃ（＝Ｏ）－Ｙ２２－または－Ｙ２１－Ｓ（＝Ｏ）２－Ｏ－Ｙ２２－中、Ｙ２１およびＹ２２は、それぞれ独立して、置換基を有してもよい２価の炭化水素基である。該２価の炭化水素基としては、前記Ｙａ２１における２価の連結基としての説明で挙げた（置換基を有してもよい２価の炭化水素基）と同様のものが挙げられる。
Ｙ２１としては、直鎖状の脂肪族炭化水素基が好ましく、直鎖状のアルキレン基がより好ましく、炭素原子数１～５の直鎖状のアルキレン基がさらに好ましく、メチレン基またはエチレン基が特に好ましい。
Ｙ２２としては、直鎖状または分岐鎖状の脂肪族炭化水素基が好ましく、メチレン基、エチレン基またはアルキルメチレン基がより好ましい。該アルキルメチレン基におけるアルキル基は、炭素原子数１～５の直鎖状のアルキル基が好ましく、炭素原子数１～３の直鎖状のアルキル基がより好ましく、メチル基が最も好ましい。
式－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－で表される基において、ｍ”は０～３の整数であり、０～２の整数であることが好ましく、０または１がより好ましく、１が特に好ましい。つまり、式－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－で表される基としては、式－Ｙ２１－Ｃ（＝Ｏ）－Ｏ－Ｙ２２－で表される基が特に好ましい。なかでも、式－（ＣＨ２）ａ’－Ｃ（＝Ｏ）－Ｏ－（ＣＨ２）ｂ’－で表される基が好ましい。該式中、ａ’は、１～１０の整数であり、１～８の整数が好ましく、１～５の整数がより好ましく、１または２がさらに好ましく、１が最も好ましい。ｂ’は、１～１０の整数であり、１～８の整数が好ましく、１～５の整数がより好ましく、１または２がさらに好ましく、１が最も好ましい。
上記の中でも、Ｙａ２１としては、単結合、エステル結合［－Ｃ（＝Ｏ）－Ｏ－］、エーテル結合（－Ｏ－）、直鎖状若しくは分岐鎖状のアルキレン基、又はこれらの組合せであることが好ましい。
前記式（ａ２－１）中、Ｒａ２１はラクトン含有環式基、－ＳＯ２－含有環式基またはカーボネート含有環式基である。
Ｒａ２１におけるラクトン含有環式基、－ＳＯ２－含有環式基、カーボネート含有環式基としてはそれぞれ、前述した一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基、一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基、一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基が好適に挙げられる。
中でも、ラクトン含有環式基または－ＳＯ２－含有環式基が好ましく、前記一般式（ａ２－ｒ－１）、（ａ２－ｒ－２）、（ａ２－ｒ－６）または（ａ５－ｒ－１）でそれぞれ表される基がより好ましく、前記一般式（ａ２－ｒ－２）または（ａ５－ｒ－１）でそれぞれ表される基がさらに好ましい。具体的には、前記化学式（ｒ－ｌｃ－１－１）～（ｒ－ｌｃ－１－７）、（ｒ－ｌｃ－２－１）～（ｒ－ｌｃ－２－１８）、（ｒ－ｌｃ－６－１）、（ｒ－ｓｌ－１－１）、（ｒ－ｓｌ－１－１８）でそれぞれ表される、いずれかの基が好ましく、前記化学式（ｒ－ｌｃ－２－１）～（ｒ－ｌｃ－２－１８）、（ｒ－ｓｌ－１－１）でそれぞれ表される、いずれかの基がより好ましく、前記化学式（ｒ－ｌｃ－２－１）、（ｒ－ｌｃ－２－１２）、（ｒ－ｓｌ－１－１）でそれぞれ表される、いずれかの基がさらに好ましい。
（Ａ１）成分が有する構成単位（ａ２）は、１種でもよく２種以上でもよい。
（Ａ１）成分が構成単位（ａ２）を有する場合、構成単位（ａ２）の割合は、当該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～６０モル％であることが好ましく、１０～６０モル％であることがより好ましく、２０～６０モル％であることがさらに好ましく、３０～６０モル％が特に好ましい。
構成単位（ａ２）の割合を好ましい下限値以上とすると、前述した効果によって、構成単位（ａ２）を含有させることによる効果が充分に得られ、上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
構成単位（ａ３）について：
（Ａ１）成分は、構成単位（ａ１）に加えて、さらに、極性基含有脂肪族炭化水素基を含む構成単位（ａ３）（但し、構成単位（ａ１）又は構成単位（ａ２）に該当するものを除く）を有するものでもよい。（Ａ１）成分が構成単位（ａ３）を有することにより、（Ａ）成分の親水性が高まり、解像性の向上に寄与する。また、酸拡散長を適切に調整することができる。
極性基としては、水酸基、シアノ基、カルボキシ基、アルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基等が挙げられ、特に水酸基が好ましい。
脂肪族炭化水素基としては、炭素原子数１～１０の直鎖状または分岐鎖状の炭化水素基（好ましくはアルキレン基）や、環状の脂肪族炭化水素基（環式基）が挙げられる。該環式基としては、単環式基でも多環式基でもよく、例えばＡｒＦエキシマレーザー用レジスト組成物用の樹脂において、多数提案されているものの中から適宜選択して用いることができる。
該環式基が単環式基である場合、炭素原子数は３～１０であることがより好ましい。その中でも、水酸基、シアノ基、カルボキシ基、またはアルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基を含有する脂肪族単環式基を含むアクリル酸エステルから誘導される構成単位がより好ましい。該単環式基としては、モノシクロアルカンから２個以上の水素原子を除いた基を例示できる。具体的には、シクロペンタン、シクロヘキサン、シクロオクタンなどのモノシクロアルカンから２個以上の水素原子を除いた基などが挙げられる。これらの単環式基の中でも、シクロペンタンから２個以上の水素原子を除いた基、シクロヘキサンから２個以上の水素原子を除いた基が工業上好ましい。
該環式基が多環式基である場合、該多環式基の炭素原子数は７～３０であることがより好ましい。その中でも、水酸基、シアノ基、カルボキシ基、またはアルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基を含有する脂肪族多環式基を含むアクリル酸エステルから誘導される構成単位がより好ましい。該多環式基としては、ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどから２個以上の水素原子を除いた基などを例示できる。具体的には、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから２個以上の水素原子を除いた基などが挙げられる。これらの多環式基の中でも、アダマンタンから２個以上の水素原子を除いた基、ノルボルナンから２個以上の水素原子を除いた基、テトラシクロドデカンから２個以上の水素原子を除いた基が工業上好ましい。
構成単位（ａ３）としては、極性基含有脂肪族炭化水素基を含むものであれば特に限定されることなく任意のものが使用可能である。
構成単位（ａ３）としては、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位であって極性基含有脂肪族炭化水素基を含む構成単位が好ましい。
構成単位（ａ３）としては、極性基含有脂肪族炭化水素基における炭化水素基が炭素原子数１～１０の直鎖状または分岐鎖状の炭化水素基のときは、アクリル酸のヒドロキシエチルエステルから誘導される構成単位が好ましい。
また、構成単位（ａ３）としては、極性基含有脂肪族炭化水素基における該炭化水素基が多環式基のときは、下記の式（ａ３－１）で表される構成単位、式（ａ３－２）で表される構成単位、式（ａ３－３）で表される構成単位が好ましいものとして挙げられ；単環式基のときは、式（ａ３－４）で表される構成単位が好ましいものとして挙げられる。
Figure 2023032149000043
 ［式中、Ｒは前記と同じであり、ｊは１～３の整数であり、ｋは１～３の整数であり、ｔ’は１～３の整数であり、ｌは０～５の整数であり、ｓは１～３の整数である。］
式（ａ３－１）中、ｊは、１又は２であることが好ましく、１であることがさらに好ましい。ｊが２の場合、水酸基が、アダマンチル基の３位と５位に結合しているものが好ましい。ｊが１の場合、水酸基が、アダマンチル基の３位に結合しているものが好ましい。
ｊは１であることが好ましく、水酸基が、アダマンチル基の３位に結合しているものが特に好ましい。
式（ａ３－２）中、ｋは１であることが好ましい。シアノ基は、ノルボルニル基の５位または６位に結合していることが好ましい。
式（ａ３－３）中、ｔ’は１であることが好ましい。ｌは１であることが好ましい。ｓは１であることが好ましい。これらは、アクリル酸のカルボキシ基の末端に、２－ノルボルニル基または３－ノルボルニル基が結合していることが好ましい。フッ素化アルキルアルコールは、ノルボルニル基の５又は６位に結合していることが好ましい。
式（ａ３－４）中、ｔ’は１又は２であることが好ましい。ｌは０又は１であることが好ましい。ｓは１であることが好ましい。フッ素化アルキルアルコールは、シクロヘキシル基の３又は５位に結合していることが好ましい。
（Ａ１）成分が有する構成単位（ａ３）は、１種でも２種以上でもよい。
（Ａ１）成分が構成単位（ａ３）を有する場合、構成単位（ａ３）の割合は、当該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して１～３０モル％であることが好ましく、２～２５モル％がより好ましく、５～２０モル％がさらに好ましい。
構成単位（ａ３）の割合を好ましい下限値以上とすることにより、前述した効果によって、構成単位（ａ３）を含有させることによる効果が充分に得られ、好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
構成単位（ａ４）について：
（Ａ１）成分は、構成単位（ａ１）に加えて、さらに、酸非解離性の脂肪族環式基を含む構成単位（ａ４）を有してもよい。
（Ａ１）成分が構成単位（ａ４）を有することにより、形成されるレジストパターンのドライエッチング耐性が向上する。また、（Ａ）成分の疎水性が高まる。疎水性の向上は、特に溶剤現像プロセスの場合に、解像性、レジストパターン形状等の向上に寄与する。
構成単位（ａ４）における「酸非解離性環式基」は、露光により当該レジスト組成物中に酸が発生した際（例えば、露光により酸を発生する構成単位又は（Ｂ）成分から酸が発生した際）に、該酸が作用しても解離することなくそのまま当該構成単位中に残る環式基である。
構成単位（ａ４）としては、例えば酸非解離性の脂肪族環式基を含むアクリル酸エステルから誘導される構成単位等が好ましい。該環式基は、ＡｒＦエキシマレーザー用、ＫｒＦエキシマレーザー用（好ましくはＡｒＦエキシマレーザー用）等のレジスト組成物の樹脂成分に用いられるものとして従来から知られている多数のものが使用可能である。
該環式基は、工業上入手し易いなどの点から、特にトリシクロデシル基、アダマンチル基、テトラシクロドデシル基、イソボルニル基、ノルボルニル基から選ばれる少なくとも１種であることが好ましい。これらの多環式基は、炭素原子数１～５の直鎖状又は分岐鎖状のアルキル基を置換基として有していてもよい。
構成単位（ａ４）として、具体的には、下記一般式（ａ４－１）～（ａ４－７）でそれぞれ表される構成単位を例示することができる。

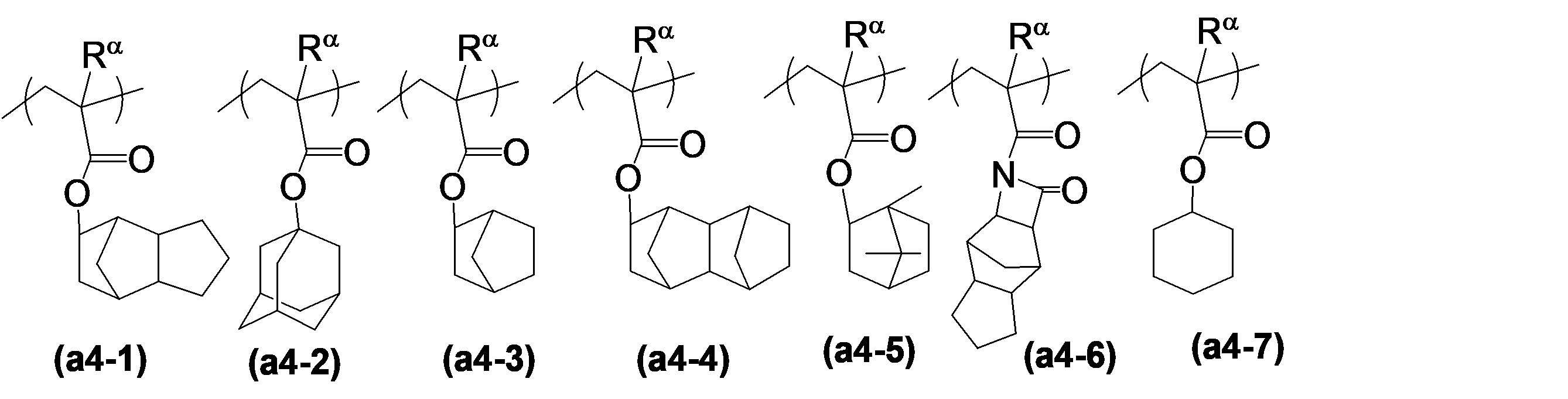

Figure 2023032149000044
 ［式中、Ｒαは前記と同じである。］
（Ａ１）成分が有する構成単位（ａ４）は、１種でも２種以上でもよい。
（Ａ１）成分が構成単位（ａ４）を有する場合、構成単位（ａ４）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、１～４０モル％であることが好ましく、５～２０モル％であることがより好ましい。
構成単位（ａ４）の割合を、好ましい下限値以上とすることにより、構成単位（ａ４）を含有させることによる効果が充分に得られ、一方、好ましい上限値以下とすることにより、他の構成単位とのバランスをとりやすくなる。
構成単位（ａ１０）について：
構成単位（ａ１０）は、下記一般式（ａ１０－１）で表される構成単位である。
Figure 2023032149000045
 ［式中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｙａｘ１は、単結合又は２価の連結基である。Ｗａｘ１は、置換基を有してもよい芳香族炭化水素基である。ｎａｘ１は、１以上の整数である。］
前記式（ａ１０－１）中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｒは、前記式（ａ０－１－１）中のＲと同様である。
前記式（ａ１０－１）中、Ｙａｘ１は、単結合又は２価の連結基である。
前記の化学式中、Ｙａｘ１における２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が好適なものとして挙げられる。Ｙａｘ１における２価の連結基としては、前記式（ａ２－１）中のＹａ２１における２価の連結基として挙げたものと同様のものが挙げられる。
中でも、Ｙａｘ１としては、単結合、エステル結合［－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－］、エーテル結合（－Ｏ－）、直鎖状若しくは分岐鎖状のアルキレン基、又はこれらの組合せであることが好ましく、単結合、又はエステル結合［－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－］がより好ましい。
前記式（ａ１０－１）中、Ｗａｘ１は、置換基を有していてもよい芳香族炭化水素基である。
Ｗａｘ１における芳香族炭化水素基としては、置換基を有していてもよい芳香環から（ｎａｘ１＋１）個の水素原子を除いた基が挙げられる。前記芳香環は、４ｎ＋２個のπ電子をもつ環状共役系であれば特に限定されず、単環式でも多環式でもよい。芳香環の炭素原子数は５～３０であることが好ましく、炭素原子数５～２０がより好ましく、炭素原子数６～１５がさらに好ましく、炭素原子数６～１２が特に好ましい。該芳香環として具体的には、ベンゼン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。芳香族複素環として具体的には、ピリジン環、チオフェン環等が挙げられる。
Ｗａｘ１における芳香族炭化水素基としては、２以上の置換基を有していてもよい芳香環を含む芳香族化合物（例えばビフェニル、フルオレン等）から（ｎａｘ１＋１）個の水素原子を除いた基も挙げられる。
中でも、Ｗａｘ１としては、ベンゼン、ナフタレン、アントラセンまたはビフェニルから（ｎａｘ１＋１）個の水素原子を除いた基が好ましく、ベンゼン又はナフタレンから（ｎａｘ１＋１）個の水素原子を除いた基がより好ましく、ベンゼンから（ｎａｘ１＋１）個の水素原子を除いた基がさらに好ましい。
Ｗａｘ１における芳香族炭化水素基は、置換基を有していてもよく、有していなくてもよい。前記置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基等が挙げられる。前記置換基としてのアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基としては、Ｙａｘ１における環状の脂肪族炭化水素基の置換基として挙げたものと同様のものが挙げられる。前記置換基は、炭素原子数１～５の直鎖状若しくは分岐鎖状のアルキル基が好ましく、炭素原子数１～３の直鎖状若しくは分岐鎖状のアルキル基がより好ましく、エチル基又はメチル基がさらに好ましく、メチル基が特に好ましい。Ｗａｘ１における芳香族炭化水素基は、置換基を有していないことが好ましい。
前記式（ａ１０－１）中、ｎａｘ１は、１以上の整数であり、１～１０の整数が好ましく、１～５の整数がより好ましく、１、２又は３がさらに好ましく、１又は２が特に好ましい。
以下に、前記式（ａ１０－１）で表される構成単位（ａ１０）の具体例を示す。
以下の各式中、Ｒαは、水素原子、メチル基又はトリフルオロメチル基を示す。
Figure 2023032149000046
Figure 2023032149000047
Figure 2023032149000048
（Ａ１）成分が有する構成単位（ａ１０）は、１種でもよく２種以上でもよい。
（Ａ１）成分が構成単位（ａ１０）を有する場合、（Ａ１）成分中の構成単位（ａ１０）の割合は、（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、１０～８０モル％であることが好ましく、２０～７０モル％がより好ましく、３０～６０モル％がさらに好ましく、３０～５０モル％が特に好ましい。
構成単位（ａ１０）の割合を前記好ましい下限値以上であると、感度がより高められやすくなる。構成単位（ａ１０）の割合を前記好ましい上限値以下であると、他の構成単位とのバランスをとりやすくなる。
構成単位（ｓｔ）について：
構成単位（ｓｔ）は、スチレン又はスチレン誘導体から誘導される構成単位である。「スチレンから誘導される構成単位」とは、スチレンのエチレン性二重結合が開裂して構成される構成単位を意味する。「スチレン誘導体から誘導される構成単位」とは、スチレン誘導体のエチレン性二重結合が開裂して構成される構成単位を意味する（但し、構成単位（ａ１０）に該当するものを除く）。
「スチレン誘導体」とは、スチレンの少なくとも一部の水素原子が置換基で置換された化合物を意味する。スチレン誘導体としては、例えば、スチレンのα位の水素原子が置換基で置換されたもの、スチレンのベンゼン環の１個以上の水素原子が置換基で置換されたもの、スチレンのα位の水素原子及びベンゼン環の１個以上の水素原子が置換基で置換されたもの等が挙げられる。
スチレンのα位の水素原子を置換する置換基としては、炭素原子数１～５のアルキル基、又は炭素原子数１～５のハロゲン化アルキル基が挙げられる。
前記炭素原子数１～５のアルキル基としては、炭素原子数１～５の直鎖状または分岐鎖状のアルキル基が好ましく、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等が挙げられる。
前記炭素原子数１～５のハロゲン化アルキル基は、前記炭素原子数１～５のアルキル基の水素原子の一部または全部がハロゲン原子で置換された基である。該ハロゲン原子としては、特にフッ素原子が好ましい。
スチレンのα位の水素原子を置換する置換基としては、炭素原子数１～５のアルキル基又は炭素原子数１～５のフッ素化アルキル基が好ましく、炭素原子数１～３のアルキル基又は炭素原子数１～３のフッ素化アルキル基がより好ましく、工業上の入手の容易さから、メチル基がさらに好ましい。
スチレンのベンゼン環の水素原子を置換する置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基等が挙げられる。
前記置換基としてのアルキル基としては、炭素原子数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基であることがより好ましい。
前記置換基としてのアルコキシ基としては、炭素原子数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基がさらに好ましい。
前記置換基としてのハロゲン原子としては、フッ素原子が好ましい。
前記置換基としてのハロゲン化アルキル基としては、前記アルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
スチレンのベンゼン環の水素原子を置換する置換基としては、炭素原子数１～５のアルキル基が好ましく、メチル基又はエチル基がより好ましく、メチル基がさらに好ましい。
構成単位（ｓｔ）としては、スチレンから誘導される構成単位、又はスチレンのα位の水素原子が炭素原子数１～５のアルキル基若しくは炭素原子数１～５のハロゲン化アルキル基で置換されたスチレン誘導体から誘導される構成単位が好ましく、スチレンから誘導される構成単位、又はスチレンのα位の水素原子がメチル基で置換されたスチレン誘導体から誘導される構成単位がより好ましく、スチレンから誘導される構成単位がさらに好ましい。
（Ａ１）成分が有する構成単位（ｓｔ）は、１種でも２種以上でもよい。
（Ａ１）成分が構成単位（ｓｔ）を有する場合、構成単位（ｓｔ）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、１～３０モル％であることが好ましく、３～２０モル％であることがより好ましい。
レジスト組成物が含有する（Ａ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物において、（Ａ１）成分は、構成単位（ａ１）の繰り返し構造を有する高分子化合物が挙げられ、好ましくは構成単位（ａ１）と構成単位（ａ１０）との繰り返し構造を有する高分子化合物が挙げられる。
（Ａ１）成分としては、上記の中でも、構成単位（ａ１）と構成単位（ａ１０）との繰り返し構造からなる高分子化合物；構成単位（ａ１）と構成単位（ａ１０）と構成単位（ａ３）との繰り返し構造からなる高分子化合物が好適に挙げられる。
構成単位（ａ１）と構成単位（ａ１０）との繰り返し構造を有する高分子化合物において、構成単位（ａ１）の割合は、該高分子化合物を構成する全構成単位の合計（１００モル％）に対して、１０～９０モル％が好ましく、２０～８０モル％がより好ましく、３０～７０モル％がさらに好ましく、４０～７０モル％が特に好ましい。
構成単位（ａ１）と構成単位（ａ１０）との繰り返し構造を有する高分子化合物において、構成単位（ａ１０）の割合は、該高分子化合物を構成する全構成単位の合計（１００モル％）に対して、１０～９０モル％であることが好ましく、２０～８０モル％であることがより好ましく、３０～７０モル％であることがさらに好ましく、３０～６０モル％が特に好ましい。
構成単位（ａ１）と構成単位（ａ１０）と構成単位（ａ３）との繰り返し構造を有する高分子化合物において、構成単位（ａ１）の割合は、該高分子化合物を構成する全構成単位の合計（１００モル％）に対して、２０～８０モル％が好ましく、３０～７０モル％がより好ましく、４０～７０モル％がさらに好ましく、４５～６５モル％が特に好ましい。
構成単位（ａ１）と構成単位（ａ１０）と構成単位（ａ３）との繰り返し構造を有する高分子化合物において、構成単位（ａ１０）の割合は、該高分子化合物を構成する全構成単位の合計（１００モル％）に対して、１０～７０モル％であることが好ましく、２０～６０モル％であることがより好ましく、２０～５０モル％であることがさらに好ましく、２５～４５モル％が特に好ましい。
また、構成単位（ａ１）と構成単位（ａ１０）と構成単位（ａ３）との繰り返し構造を有する高分子化合物において、構成単位（ａ３）の割合は、該高分子化合物を構成する全構成単位の合計（１００モル％）に対して、１～３０モル％であることが好ましく、５～２５モル％であることがより好ましく、５～２０モル％であることがさらに好ましく、５～１５モル％が特に好ましい。
該高分子化合物における構成単位（ａ１）と構成単位（ａ１０）とのモル比（構成単位（ａ１）：構成単位（ａ１０））は、２：８～８：２であることが好ましく、３：７～７：３であることがより好ましく、４：６～６：４であることがさらに好ましい。
かかる（Ａ１）成分は、各構成単位を誘導するモノマーを重合溶媒に溶解し、ここに、例えばアゾビスイソブチロニトリル（ＡＩＢＮ）、アゾビスイソ酪酸ジメチル（例えばＶ－６０１など）等のラジカル重合開始剤を加えて重合することにより製造することができる。
あるいは、かかる（Ａ１）成分は、構成単位（ａ１）を誘導するモノマーと、必要に応じて構成単位（ａ１）以外の構成単位（例えば、構成単位（ａ１０））を誘導するモノマーと、を重合溶媒に溶解し、ここに、上記のようなラジカル重合開始剤を加えて重合を行うことにより製造することができる。
なお、重合の際に、例えば、ＨＳ－ＣＨ２－ＣＨ２－ＣＨ２－Ｃ（ＣＦ３）２－ＯＨのような連鎖移動剤を併用して用いることにより、末端に－Ｃ（ＣＦ３）２－ＯＨ基を導入してもよい。このように、アルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基が導入された共重合体は、現像欠陥の低減やＬＥＲ（ラインエッジラフネス：ライン側壁の不均一な凹凸）の低減に有効である。
（Ａ１）成分の重量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算基準）は、特に限定されるものではなく、１０００～５００００が好ましく、２０００～３００００がより好ましく、３０００～２００００がさらに好ましい。
（Ａ１）成分のＭｗがこの範囲の好ましい上限値以下であると、レジストとして用いるのに充分なレジスト溶剤への溶解性があり、この範囲の好ましい下限値以上であると、耐ドライエッチング性やレジストパターン断面形状が良好である。
（Ａ１）成分の分散度（Ｍｗ／Ｍｎ）は、特に限定されず、１．０～４．０が好ましく、１．０～３．０がより好ましく、１．０～２．０が特に好ましい。なお、Ｍｎは数平均分子量を示す。
・（Ａ２）成分について
本実施形態のレジスト組成物は、（Ａ）成分として、前記（Ａ１）成分に該当しない、酸の作用により現像液に対する溶解性が変化する基材成分（以下「（Ａ２）成分」という。）を併用してもよい。
（Ａ２）成分としては、特に限定されず、化学増幅型レジスト組成物用の基材成分として従来から知られている多数のものから任意に選択して用いればよい。
（Ａ２）成分は、高分子化合物又は低分子化合物の１種を単独で用いてもよく２種以上を組み合わせて用いてもよい。
（Ａ）成分中の（Ａ１）成分の割合は、（Ａ）成分の総質量に対し、２５質量％以上が好ましく、５０質量％以上がより好ましく、７５質量％以上がさらに好ましく、１００質量％であってもよい。該割合が２５質量％以上であると、高感度化、解像性、ラフネス改善などの種々のリソグラフィー特性に優れたレジストパターンが形成されやすくなる。
本実施形態のレジスト組成物中、（Ａ）成分の含有量は、形成しようとするレジスト膜厚等に応じて調整すればよい。
＜酸発生剤成分（Ｂ）＞
本実施形態のレジスト組成物は、露光により酸を発生する酸発生剤成分（Ｂ）を含有する。（Ｂ）成分は、下記一般式（ｂ０）で表される化合物（Ｂ０）（以下、「（Ｂ０）成分」ともいう）を含む。
≪（Ｂ０）成分≫
（Ｂ０）成分は、下記一般式（ｂ０）で表される化合物である。
Figure 2023032149000049
 ［式中、Ｍｂ＋は、前記カチオン（Ｃ０）である。Ｘｂ－は、対アニオンである。］
｛カチオン部｝
前記一般式（ｂ０）中、Ｍｂ＋は、前記カチオン（Ｃ０）である。
｛アニオン部｝
前記一般式（ｂ０）中、Ｘｂ－は、対アニオンである。Ｘｂ－は、特に制限されず、化学増幅型レジスト組成物用の酸発生剤のアニオン部として提案されているものを用いることができる。
Ｘｂ－としては、例えば、下記一般式（ｂ－１－ａｎ）、一般式（ｂ－２－ａｎ）、又は一般式（ｂ－３－ａｎ）で表されるアニオンが挙げられる。

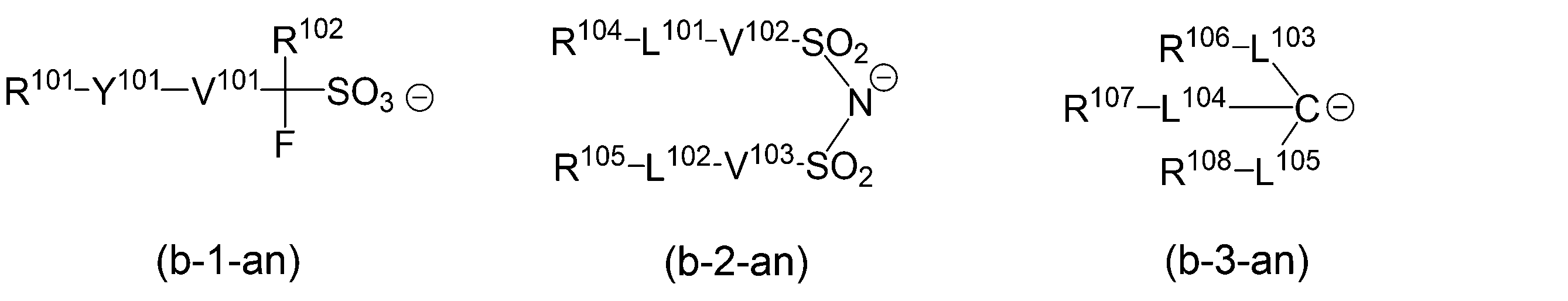

Figure 2023032149000050
 ［式中、Ｒ１０１及びＲ１０４～Ｒ１０８は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。Ｒ１０４とＲ１０５とは相互に結合して環構造を形成していてもよい。Ｒ１０２は、炭素原子数１～５のフッ素化アルキル基又はフッ素原子である。Ｙ１０１は、酸素原子を含む２価の連結基又は単結合である。Ｖ１０１～Ｖ１０３は、それぞれ独立に、単結合、アルキレン基又はフッ素化アルキレン基である。Ｌ１０１～Ｌ１０２は、それぞれ独立に、単結合又は酸素原子である。Ｌ１０３～Ｌ１０５は、それぞれ独立に、単結合、－ＣＯ－又は－ＳＯ２－である。］
・式（ｂ－１－ａｎ）で表されるアニオン
式（ｂ－１－ａｎ）中、Ｒ１０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。
置換基を有してもよい環式基：
該環式基は、環状の炭化水素基であることが好ましく、該環状の炭化水素基は、芳香族炭化水素基であってもよく、脂肪族炭化水素基であってもよい。脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味する。また、脂肪族炭化水素基は、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。
Ｒ１０１における芳香族炭化水素基は、芳香環を有する炭化水素基である。該芳香族炭化水素基の炭素原子数は３～３０であることが好ましく、５～３０であることがより好ましく、５～２０がさらに好ましく、６～１５が特に好ましく、６～１０が最も好ましい。但し、該炭素原子数には、置換基における炭素原子数を含まないものとする。
Ｒ１０１における芳香族炭化水素基が有する芳香環として具体的には、ベンゼン、フルオレン、ナフタレン、アントラセン、フェナントレン、ビフェニル、又はこれらの芳香環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環などが挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。
Ｒ１０１における芳香族炭化水素基として具体的には、前記芳香環から水素原子を１つ除いた基（アリール基：例えば、フェニル基、ナフチル基など）、前記芳香環の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）等が挙げられる。前記アルキレン基（アリールアルキル基中のアルキル鎖）の炭素原子数は、１～４であることが好ましく、１～２であることがより好ましく、１であることが特に好ましい。
Ｒ１０１における環状の脂肪族炭化水素基は、構造中に環を含む脂肪族炭化水素基が挙げられる。Ｒ１０１における環状の脂肪族炭化水素基は、炭素原子数３～５０が好ましく、炭素原子数４～４５が好ましく、炭素原子数５～４０がより好ましい。
この構造中に環を含む脂肪族炭化水素基としては、脂環式炭化水素基（脂肪族炭化水素環から水素原子を１個除いた基）、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基などが挙げられる。
前記脂環式炭化水素基は、炭素原子数が３～２０であることが好ましく、３～１２であることがより好ましい。
前記脂環式炭化水素基は、多環式基であってもよく、単環式基であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから１個以上の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから１個以上の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素原子数７～３０のものが好ましい。中でも、該ポリシクロアルカンとしては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等の架橋環系の多環式骨格を有するポリシクロアルカン；ステロイド骨格を有する環式基等の縮合環系の多環式骨格を有するポリシクロアルカンがより好ましい。
なかでも、Ｒ１０１における環状の脂肪族炭化水素基としては、モノシクロアルカンまたはポリシクロアルカンから水素原子を１つ以上除いた基が好ましく、ポリシクロアルカンから水素原子を１つ除いた基がより好ましく、アダマンチル基、ノルボルニル基がさらに好ましく、アダマンチル基が特に好ましい。
脂環式炭化水素基に結合してもよい、直鎖状の脂肪族炭化水素基は、炭素原子数が１～１０であることが好ましく、１～６がより好ましく、１～４がさらに好ましく、１～３が最も好ましい。直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましく、具体的には、メチレン基［－ＣＨ２－］、エチレン基［－（ＣＨ２）２－］、トリメチレン基［－（ＣＨ２）３－］、テトラメチレン基［－（ＣＨ２）４－］、ペンタメチレン基［－（ＣＨ２）５－］等が挙げられる。
脂環式炭化水素基に結合してもよい、分岐鎖状の脂肪族炭化水素基は、炭素原子数が２～１０であることが好ましく、３～６がより好ましく、３又は４がさらに好ましく、３が最も好ましい。分岐鎖状の脂肪族炭化水素基としては、分岐鎖状のアルキレン基が好ましく、具体的には、－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－、－Ｃ（ＣＨ２ＣＨ３）２－ＣＨ２－等のアルキルエチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基などのアルキルアルキレン基等が挙げられる。アルキルアルキレン基におけるアルキル基としては、炭素原子数１～５の直鎖状のアルキル基が好ましい。
また、Ｒ１０１における環状の炭化水素基は、複素環等のようにヘテロ原子を含んでもよい。具体的には、前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基、その他下記化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－１６）でそれぞれ表される複素環式基が挙げられる。式中＊は、式（ｂ－１－ａｎ）中のＹ１０１に結合する結合手を表す。
Figure 2023032149000051
Ｒ１０１の環式基における置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基等が挙げられる。
置換基としてのアルキル基としては、炭素原子数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基が最も好ましい。
置換基としてのアルコキシ基としては、炭素原子数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基が最も好ましい。
置換基としてのハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、フッ素原子が好ましい。
置換基としてのハロゲン化アルキル基としては、炭素原子数１～５のアルキル基、例えばメチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基等の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
置換基としてのカルボニル基は、環状の炭化水素基を構成するメチレン基（－ＣＨ２－）を置換する基である。
Ｒ１０１における環状の炭化水素基は、脂肪族炭化水素環と芳香環とが縮合した縮合環を含む縮合環式基であってもよい。前記縮合環としては、例えば、架橋環系の多環式骨格を有するポリシクロアルカンに、１個以上の芳香環が縮合したもの等が挙げられる。前記架橋環系ポリシクロアルカンの具体例としては、ビシクロ［２．２．１］ヘプタン（ノルボルナン）、ビシクロ［２．２．２］オクタン等のビシクロアルカンが挙げられる。前記縮合環式としては、ビシクロアルカンに２個又は３個の芳香環が縮合した縮合環を含む基が好ましく、ビシクロ［２．２．２］オクタンに２個又は３個の芳香環が縮合した縮合環を含む基がより好ましい。Ｒ１０１における縮合環式基の具体例としては、下記式（ｒ－ｂｒ－１）～（ｒ－ｂｒ－２）で表されるが挙げられる。式中＊は、式（ｂ－１－ａｎ）中のＹ１０１に結合する結合手を表す。
Figure 2023032149000052
Ｒ１０１における縮合環式基が有していてもよい置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基、芳香族炭化水素基、脂環式炭化水素基等が挙げられる。
前記縮合環式基の置換基としてのアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基は、上記Ｒ１０１における環式基の置換基として挙げたものと同様のものが挙げられる。
前記縮合環式基の置換基としての芳香族炭化水素基としては、芳香環から水素原子を１つ除いた基（アリール基：例えば、フェニル基、ナフチル基など）、前記芳香環の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）、上記式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－６）でそれぞれ表される複素環式基等が挙げられる。
前記縮合環式基の置換基としての脂環式炭化水素基としては、シクロペンタン、シクロヘキサン等のモノシクロアルカンから１個の水素原子を除いた基；アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等のポリシクロアルカンから１個の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基；前記式（ｒ－ｈｒ－７）～（ｒ－ｈｒ－１６）でそれぞれ表される複素環式基等が挙げられる。
Ｒ１０１における環状の炭化水素基は、２個以上の脂肪族環及び／又は芳香族環が置換基を有してもよい直鎖状または分岐鎖状の脂肪族炭化水素基で連結された基であってもよい。脂環式炭化水素基を連結する直鎖状または分岐鎖状の脂肪族炭化水素基は、脂肪族炭化水素鎖を構成するメチレン基（－ＣＨ２－）がヘテロ原子を含む２価の基で置換されていてもよい。ヘテロ原子を含む２価の基としては、（－Ｏ－）、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）－、－Ｏ－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－ＮＨ－、－ＮＨ－、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－等が挙げられる。
置換基を有してもよい鎖状のアルキル基：
Ｒ１０１の鎖状のアルキル基としては、直鎖状又は分岐鎖状のいずれでもよい。
直鎖状のアルキル基としては、炭素原子数が１～２０であることが好ましく、１～１５であることがより好ましく、１～１０が最も好ましい。
分岐鎖状のアルキル基としては、炭素原子数が３～２０であることが好ましく、３～１５であることがより好ましく、３～１０が最も好ましい。具体的には、例えば、１－メチルエチル基、１－メチルプロピル基、２－メチルプロピル基、１－メチルブチル基、２－メチルブチル基、３－メチルブチル基、１－エチルブチル基、２－エチルブチル基、１－メチルペンチル基、２－メチルペンチル基、３－メチルペンチル基、４－メチルペンチル基などが挙げられる。
置換基を有してもよい鎖状のアルケニル基：
Ｒ１０１の鎖状のアルケニル基としては、直鎖状又は分岐鎖状のいずれでもよく、炭素原子数が２～１０であることが好ましく、２～５がより好ましく、２～４がさらに好ましく、３が特に好ましい。直鎖状のアルケニル基としては、例えば、ビニル基、プロペニル基（アリル基）、ブチニル基などが挙げられる。分岐鎖状のアルケニル基としては、例えば、１－メチルビニル基、２－メチルビニル基、１－メチルプロペニル基、２－メチルプロペニル基などが挙げられる。
鎖状のアルケニル基としては、上記の中でも、直鎖状のアルケニル基が好ましく、ビニル基、プロペニル基がより好ましく、ビニル基が特に好ましい。
Ｒ１０１の鎖状のアルキル基またはアルケニル基における置換基としては、例えば、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基、アミノ基、上記Ｒ１０１における環式基等が挙げられる。
上記の中でも、Ｒ１０１は、置換基を有してもよい環式基が好ましく、置換基を有してもよい環状の炭化水素基であることがより好ましい。環状の炭化水素基として、より具体的には、フェニル基、ナフチル基、ポリシクロアルカンから１個以上の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基が好ましく、ポリシクロアルカンから１個以上の水素原子を除いた基又は前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基がより好ましく、アダマンチル基又は前記一般式（ａ５－ｒ－１）で表される－ＳＯ２－含有環式基がさらに好ましい。
該環状の炭化水素基が置換基を有する場合、該置換基は、水酸基であることが好ましい。
式（ｂ－１－ａｎ）中、Ｙ１０１は、単結合または酸素原子を含む２価の連結基である。
Ｙ１０１が酸素原子を含む２価の連結基である場合、該Ｙ１０１は、酸素原子以外の原子を含有してもよい。酸素原子以外の原子としては、例えば炭素原子、水素原子、硫黄原子、窒素原子等が挙げられる。
酸素原子を含む２価の連結基としては、例えば、酸素原子（エーテル結合：－Ｏ－）、エステル結合（－Ｃ（＝Ｏ）－Ｏ－）、オキシカルボニル基（－Ｏ－Ｃ（＝Ｏ）－）、アミド結合（－Ｃ（＝Ｏ）－ＮＨ－）、カルボニル基（－Ｃ（＝Ｏ）－）、カーボネート結合（－Ｏ－Ｃ（＝Ｏ）－Ｏ－）等の非炭化水素系の酸素原子含有連結基；該非炭化水素系の酸素原子含有連結基とアルキレン基との組み合わせ等が挙げられる。この組み合わせに、さらにスルホニル基（－ＳＯ２－）が連結されていてもよい。かかる酸素原子を含む２価の連結基としては、例えば下記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）でそれぞれ表される連結基が挙げられる。なお、下記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）において、上記式（ｂ－１－ａｎ）中のＲ１０１と結合するのが、下記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）中のＶ’１０１である。
Figure 2023032149000053
 ［式中、Ｖ’１０１は単結合または炭素原子数１～５のアルキレン基であり、Ｖ’１０２は炭素原子数１～３０の２価の飽和炭化水素基である。］
Ｖ’１０２における２価の飽和炭化水素基は、炭素原子数１～３０のアルキレン基であることが好ましく、炭素原子数１～１０のアルキレン基であることがより好ましく、炭素原子数１～５のアルキレン基であることがさらに好ましい。
Ｖ’１０１およびＶ’１０２におけるアルキレン基としては、直鎖状のアルキレン基でもよく分岐鎖状のアルキレン基でもよく、直鎖状のアルキレン基が好ましい。
Ｖ’１０１およびＶ’１０２におけるアルキレン基として、具体的には、メチレン基［－ＣＨ２－］；－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；エチレン基［－ＣＨ２ＣＨ２－］；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－等のアルキルエチレン基；トリメチレン基（ｎ－プロピレン基）［－ＣＨ２ＣＨ２ＣＨ２－］；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；テトラメチレン基［－ＣＨ２ＣＨ２ＣＨ２ＣＨ２－］；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基；ペンタメチレン基［－ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ２－］等が挙げられる。
また、Ｖ’１０１又はＶ’１０２における前記アルキレン基における一部のメチレン基が、炭素原子数５～１０の２価の脂肪族環式基で置換されていてもよい。当該脂肪族環式基は、前記式（ａ１－ｒ－１）中のＲａ’３の環状の脂肪族炭化水素基（単環式の脂肪族炭化水素基、多環式の脂肪族炭化水素基）から水素原子をさらに１つ除いた２価の基が好ましく、シクロへキシレン基、１，５－アダマンチレン基または２，６－アダマンチレン基がより好ましい。
Ｙ１０１としては、エステル結合を含む２価の連結基、またはエーテル結合を含む２価の連結基が好ましく、上記式（ｙ－ａｌ－１）～（ｙ－ａｌ－５）でそれぞれ表される連結基がより好ましい。
式（ｂ－１－ａｎ）中、Ｖ１０１は、単結合、アルキレン基又はフッ素化アルキレン基である。Ｖ１０１におけるアルキレン基、フッ素化アルキレン基は、炭素原子数１～４であることが好ましい。Ｖ１０１におけるフッ素化アルキレン基としては、Ｖ１０１におけるアルキレン基の水素原子の一部又は全部がフッ素原子で置換された基が挙げられる。なかでも、Ｖ１０１は、単結合、又は炭素原子数１～４のフッ素化アルキレン基であることが好ましい。
式（ｂ－１－ａｎ）中、Ｒ１０２は、フッ素原子又は炭素原子数１～５のフッ素化アルキル基である。Ｒ１０２は、フッ素原子または炭素原子数１～５のパーフルオロアルキル基であることが好ましく、フッ素原子であることがより好ましい。
前記式（ｂ－１－ａｎ）で表されるアニオン部の具体例としては、例えば、Ｙ１０１が単結合となる場合、トリフルオロメタンスルホネートアニオンやパーフルオロブタンスルホネートアニオン等のフッ素化アルキルスルホネートアニオンが挙げられ；Ｙ１０１が酸素原子を含む２価の連結基である場合、下記式（ａｎ－１）～（ａｎ－３）のいずれかで表されるアニオンが挙げられる。
Figure 2023032149000054
 ［式中、Ｒ”１０１は、置換基を有してもよい脂肪族環式基、上記の化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－６）でそれぞれ表される１価の複素環式基、前記式（ｒ－ｂｒ－１）又（ｒ－ｂｒ－２）で表される縮合環式基、又は置換基を有してもよい鎖状のアルキル基である。Ｒ”１０２は、置換基を有してもよい脂肪族環式基、前記式（ｒ－ｂｒ－１）又（ｒ－ｂｒ－２）で表される縮合環式基、前記一般式（ａ２－ｒ－１）、（ａ２－ｒ－３）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、又は前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基である。Ｒ”１０３は、置換基を有してもよい芳香族環式基、置換基を有してもよい脂肪族環式基、又は置換基を有してもよい鎖状のアルケニル基である。Ｖ”１０１は、単結合、炭素原子数１～４のアルキレン基、又は炭素原子数１～４のフッ素化アルキレン基である。Ｒ１０２は、フッ素原子又は炭素原子数１～５のフッ素化アルキル基である。ｖ”はそれぞれ独立に０～３の整数であり、ｑ”はそれぞれ独立に０～２０の整数であり、ｎ”は０または１である。］
Ｒ”１０１、Ｒ”１０２およびＲ”１０３の置換基を有してもよい脂肪族環式基は、前記式（ｂ－１－ａｎ）中のＲ１０１における環状の脂肪族炭化水素基として例示した基であることが好ましい。前記置換基としては、前記式（ｂ－１－ａｎ）中のＲ１０１における環状の脂肪族炭化水素基を置換してもよい置換基と同様のものが挙げられる。
Ｒ”１０３における置換基を有してもよい芳香族環式基は、前記式（ｂ－１－ａｎ）中のＲ１０１における環状の炭化水素基における芳香族炭化水素基として例示した基であることが好ましい。前記置換基としては、前記式（ｂ－１－ａｎ）中のＲ１０１における該芳香族炭化水素基を置換してもよい置換基と同様のものが挙げられる。
Ｒ”１０１における置換基を有してもよい鎖状のアルキル基は、前記式（ｂ－１－ａｎ）中のＲ１０１における鎖状のアルキル基として例示した基であることが好ましい。
Ｒ”１０３における置換基を有してもよい鎖状のアルケニル基は、前記式（ｂ－１－ａｎ）中のＲ１０１における鎖状のアルケニル基として例示した基であることが好ましい。
式（ｂ－１－ａｎ）で表されるアニオン部の具体例を以下に示すが、これらに限定されない。
Figure 2023032149000055
・式（ｂ－２－ａｎ）で表されるアニオン
式（ｂ－２－ａｎ）中、Ｒ１０４、Ｒ１０５は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、または置換基を有してもよい鎖状のアルケニル基であり、それぞれ、式（ｂ－１－ａｎ）中のＲ１０１と同様のものが挙げられる。ただし、Ｒ１０４、Ｒ１０５は、相互に結合して環を形成していてもよい。
Ｒ１０４、Ｒ１０５は、置換基を有してもよい鎖状のアルキル基が好ましく、直鎖状若しくは分岐鎖状のアルキル基、又は直鎖状若しくは分岐鎖状のフッ素化アルキル基であることがより好ましい。
該鎖状のアルキル基の炭素原子数は、１～１０であることが好ましく、より好ましくは炭素原子数１～７、さらに好ましくは炭素原子数１～３である。Ｒ１０４、Ｒ１０５の鎖状のアルキル基の炭素原子数は、上記炭素原子数の範囲内において、レジスト用溶剤への溶解性も良好である等の理由により、小さいほど好ましい。また、Ｒ１０４、Ｒ１０５の鎖状のアルキル基においては、フッ素原子で置換されている水素原子の数が多いほど、酸の強度が強くなり、また、２５０ｎｍ以下の高エネルギー光や電子線に対する透明性が向上するため好ましい。前記鎖状のアルキル基中のフッ素原子の割合、すなわちフッ素化率は、好ましくは７０～１００％、さらに好ましくは９０～１００％であり、最も好ましくは、全ての水素原子がフッ素原子で置換されたパーフルオロアルキル基である。
式（ｂ－２－ａｎ）中、Ｖ１０２、Ｖ１０３は、それぞれ独立に、単結合、アルキレン基、またはフッ素化アルキレン基であり、それぞれ、式（ｂ－１－ａｎ）中のＶ１０１と同様のものが挙げられる。
式（ｂ－２－ａｎ）中、Ｌ１０１、Ｌ１０２は、それぞれ独立に単結合又は酸素原子である。
・式（ｂ－３－ａｎ）で表されるアニオン
式（ｂ－３－ａｎ）中、Ｒ１０６～Ｒ１０８は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基であり、それぞれ、式（ｂ－１－ａｎ）中のＲ１０１と同様のものが挙げられる。
式（ｂ－３－ａｎ）中、Ｌ１０３～Ｌ１０５は、それぞれ独立に、単結合、－ＣＯ－又は－ＳＯ２－である。
上記の中でも、Ｘｂ－としては、式（ｂ－１－ａｎ）で表されるアニオンが好ましい。この中でも、上記の一般式（ａｎ－１）～（ａｎ－３）のいずれかで表されるアニオンがより好ましく、一般式（ａｎ－１）又は（ａｎ－２）のいずれかで表されるアニオンがさらに好ましく、一般式（ａｎ－１）で表されるアニオンが特に好ましい。
（Ｂ０）成分の具体例を以下に示すが、これらに限定されない。
Figure 2023032149000056
Figure 2023032149000057

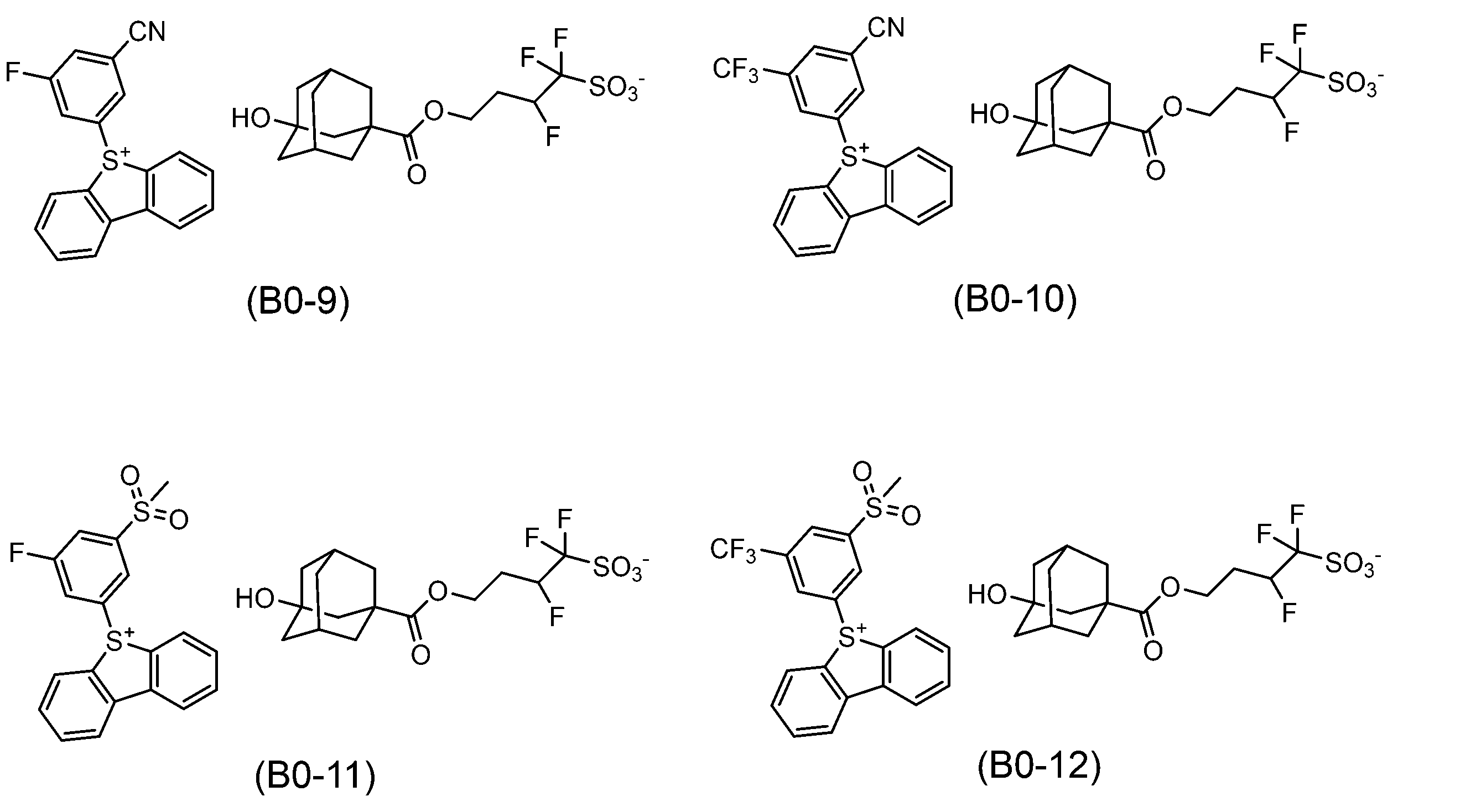

Figure 2023032149000058
Figure 2023032149000059
本実施形態のレジスト組成物において、（Ｂ０）成分は、１種を単独で用いてもよく、２種以上を併用して用いてもよい。
本実施形態のレジスト組成物中、（Ｂ０）成分の含有量は、（Ａ）成分１００質量部に対して、５～４０質量部であることが好ましく、１０～４０質量部であることがより好ましく、１２～４０質量部であることがさらに好ましく、１５～３５質量部であることが特に好ましい。
（Ｂ０）成分の含有量が、前記の好ましい範囲の下限値以上であると、レジストパターン形成において、感度、ＬＷＲ（ラインワイズラフネス）低減、パターン形状、ディフェクト低減等のリソグラフィー特性がより向上する。一方、好ましい範囲の上限値以下であると、レジスト組成物の各成分を有機溶剤に溶解した際、均一な溶液が得られやすく、レジスト組成物としての保存安定性がより高まる。
本実施形態のレジスト組成物における、（Ｂ）成分全体のうち、（Ｂ０）成分の割合は、例えば、５０質量％以上であり、好ましくは７０質量％以上であり、さらに好ましくは９５質量％以上である。（Ｂ）成分全体のうちの（Ｂ０）成分の割合は、１００質量％であってもよい。
本実施形態のレジスト組成物における（Ｂ）成分としては、上述した（Ｂ０）成分以外の酸発生剤成分（Ｂ１）（以下、「（Ｂ１）成分」ともいう）を含有してもよい。
≪（Ｂ１）成分≫
（Ｂ１）成分としては、ヨードニウム塩やスルホニウム塩などのオニウム塩系酸発生剤（但し、（Ｂ０）成分該当するものは除く）；オキシムスルホネート系酸発生剤；ビスアルキル又はビスアリールスルホニルジアゾメタン類、ポリ（ビススルホニル）ジアゾメタン類などのジアゾメタン系酸発生剤；ニトロベンジルスルホネート系酸発生剤、イミノスルホネート系酸発生剤、ジスルホン系酸発生剤など多種のものが挙げられる。
オニウム塩系酸発生剤としては、例えば、下記の一般式（ｂ－１）で表される化合物（以下「（ｂ－１）成分」ともいう）、一般式（ｂ－２）で表される化合物（以下「（ｂ－２）成分」ともいう）又は一般式（ｂ－３）で表される化合物（以下「（ｂ－３）成分」ともいう）が挙げられる。
Figure 2023032149000060
 ［式中、Ｒ１０１及びＲ１０４～Ｒ１０８は、それぞれ独立に、置換基を有していてもよい環式基、置換基を有していてもよい鎖状のアルキル基、又は置換基を有していてもよい鎖状のアルケニル基である。Ｒ１０４とＲ１０５とは相互に結合して環構造を形成していてもよい。Ｒ１０２は、炭素原子数１～５のフッ素化アルキル基又はフッ素原子である。Ｙ１０１は、酸素原子を含む２価の連結基又は単結合である。Ｖ１０１～Ｖ１０３は、それぞれ独立に、単結合、アルキレン基又はフッ素化アルキレン基である。Ｌ１０１～Ｌ１０２は、それぞれ独立に、単結合又は酸素原子である。Ｌ１０３～Ｌ１０５は、それぞれ独立に、単結合、－ＣＯ－又は－ＳＯ２－である。ｍは１以上の整数であって、Ｍ’ｍ＋はｍ価のオニウムカチオンである。］
｛アニオン部｝
・（ｂ－１）成分におけるアニオン
（ｂ－１）成分におけるアニオン部は、前記式（ｂ－１－ａｎ）で表されるアニオンである。
・（ｂ－２）成分におけるアニオン
（ｂ－２）成分におけるアニオン部は、前記式（ｂ－２－ａｎ）で表されるアニオンである。
・（ｂ－３）成分におけるアニオン
（ｂ－３）成分におけるアニオン部は、前記式（ｂ－３－ａｎ）で表されるアニオンである。
上記の中でも、（Ｂ１）成分のアニオン部としては、式（ｂ－１－ａｎ）で表されるアニオンが好ましい。この中でも、上記の一般式（ａｎ－１）～（ａｎ－３）のいずれかで表されるアニオンがより好ましく、一般式（ａｎ－１）又は（ａｎ－２）のいずれかで表されるアニオンがさらに好ましく、一般式（ａｎ－２）で表されるアニオンが特に好ましい。
｛カチオン部｝
前記式（ｂ－１）、式（ｂ－２）、式（ｂ－３）中、Ｍｍ＋は、ｍ価のオニウムカチオンを表す。この中でも、スルホニウムカチオン、ヨードニウムカチオンが好ましい。
ｍは、１以上の整数である。
好ましいカチオン部（（Ｍｍ＋）１／ｍ）としては、下記の一般式（ｃａ－１）～（ｃａ－５）でそれぞれ表される有機カチオン（但し、カチオン（Ｃ０）に該当するものを除く）が挙げられる。
Figure 2023032149000061
 ［式中、Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２は、それぞれ独立に置換基を有してもよいアリール基、アルキル基またはアルケニル基を表す。Ｒ２０１～Ｒ２０３、Ｒ２０６～Ｒ２０７、Ｒ２１１～Ｒ２１２は、相互に結合して式中のイオウ原子と共に環を形成してもよい。Ｒ２０８～Ｒ２０９は、それぞれ独立に水素原子または炭素原子数１～５のアルキル基を表す。Ｒ２１０は、置換基を有してもよいアリール基、置換基を有してもよいアルキル基、置換基を有してもよいアルケニル基、又は置換基を有してもよいＳＯ２－含有環式基である。Ｌ２０１は、－Ｃ（＝Ｏ）－または－Ｃ（＝Ｏ）－Ｏ－を表す。Ｙ２０１は、それぞれ独立に、アリーレン基、アルキレン基またはアルケニレン基を表す。ｘは１または２である。Ｗ２０１は（ｘ＋１）価の連結基を表す。］
上記の一般式（ｃａ－１）～（ｃａ－５）中、Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２におけるアリール基としては、炭素原子数６～２０の無置換のアリール基が挙げられ、フェニル基、ナフチル基が好ましい。
Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２におけるアルキル基としては、鎖状又は環状のアルキル基であって、炭素原子数１～３０のものが好ましい。
Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２におけるアルケニル基としては、炭素原子数が２～１０であることが好ましい。
Ｒ２０１～Ｒ２０７、およびＲ２１０～Ｒ２１２が有していてもよい置換基としては、例えば、アルキル基、ハロゲン原子、ハロゲン化アルキル基、カルボニル基、シアノ基、アミノ基、アリール基、下記の一般式（ｃａ－ｒ－１）～（ｃａ－ｒ－７）でそれぞれ表される基が挙げられる。
Figure 2023032149000062
 ［式中、Ｒ’２０１は、それぞれ独立に、水素原子、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。］
置換基を有してもよい環式基：
該環式基は、環状の炭化水素基であることが好ましく、該環状の炭化水素基は、芳香族炭化水素基であってもよく、脂肪族炭化水素基であってもよい。脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味する。また、脂肪族炭化水素基は、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。
Ｒ’２０１における芳香族炭化水素基は、芳香環を有する炭化水素基である。該芳香族炭化水素基の炭素原子数は３～３０であることが好ましく、炭素原子数５～３０がより好ましく、炭素原子数５～２０がさらに好ましく、炭素原子数６～１５が特に好ましく、炭素原子数６～１０が最も好ましい。ただし、該炭素原子数には、置換基における炭素原子数を含まないものとする。
Ｒ’２０１における芳香族炭化水素基が有する芳香環として具体的には、ベンゼン、フルオレン、ナフタレン、アントラセン、フェナントレン、ビフェニル、又はこれらの芳香環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環などが挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。
Ｒ’２０１における芳香族炭化水素基として具体的には、前記芳香環から水素原子を１つ除いた基（アリール基：例えばフェニル基、ナフチル基など）、前記芳香環の水素原子の１つがアルキレン基で置換された基（例えばベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）等が挙げられる。前記アルキレン基（アリールアルキル基中のアルキル鎖）の炭素原子数は、１～４であることが好ましく、炭素原子数１～２がより好ましく、炭素原子数１が特に好ましい。
Ｒ’２０１における環状の脂肪族炭化水素基は、構造中に環を含む脂肪族炭化水素基が挙げられる。
この構造中に環を含む脂肪族炭化水素基としては、脂環式炭化水素基（脂肪族炭化水素環から水素原子を１個除いた基）、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基などが挙げられる。
前記脂環式炭化水素基は、炭素原子数が３～２０であることが好ましく、３～１２であることがより好ましい。
前記脂環式炭化水素基は、多環式基であってもよく、単環式基であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから１個以上の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから１個以上の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素原子数７～３０のものが好ましい。中でも、該ポリシクロアルカンとしては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等の架橋環系の多環式骨格を有するポリシクロアルカン；ステロイド骨格を有する環式基等の縮合環系の多環式骨格を有するポリシクロアルカンがより好ましい。
なかでも、Ｒ’２０１における環状の脂肪族炭化水素基としては、モノシクロアルカンまたはポリシクロアルカンから水素原子を１つ以上除いた基が好ましく、ポリシクロアルカンから水素原子を１つ除いた基がより好ましく、アダマンチル基、ノルボルニル基が特に好ましく、アダマンチル基が最も好ましい。
脂環式炭化水素基に結合してもよい、直鎖状または分岐鎖状の脂肪族炭化水素基は、炭素原子数が１～１０であることが好ましく、炭素原子数１～６がより好ましく、炭素原子数１～４がさらに好ましく、炭素原子数１～３が特に好ましい。
直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましく、具体的には、メチレン基［－ＣＨ２－］、エチレン基［－（ＣＨ２）２－］、トリメチレン基［－（ＣＨ２）３－］、テトラメチレン基［－（ＣＨ２）４－］、ペンタメチレン基［－（ＣＨ２）５－］等が挙げられる。
分岐鎖状の脂肪族炭化水素基としては、分岐鎖状のアルキレン基が好ましく、具体的には、－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－、－Ｃ（ＣＨ２ＣＨ３）２－ＣＨ２－等のアルキルエチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基などのアルキルアルキレン基等が挙げられる。アルキルアルキレン基におけるアルキル基としては、炭素原子数１～５の直鎖状のアルキル基が好ましい。
また、Ｒ’２０１における環状の炭化水素基は、複素環等のようにヘテロ原子を含んでもよい。具体的には、前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基、その他上記の化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－１６）でそれぞれ表される複素環式基が挙げられる。
Ｒ’２０１の環式基における置換基としては、たとえば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基等が挙げられる。
置換基としてのアルキル基としては、炭素原子数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基が最も好ましい。
置換基としてのアルコキシ基としては、炭素原子数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基が最も好ましい。
置換基としてのハロゲン原子としては、フッ素原子が好ましい。
置換基としてのハロゲン化アルキル基としては、炭素原子数１～５のアルキル基、たとえばメチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基等の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
置換基としてのカルボニル基は、環状の炭化水素基を構成するメチレン基（－ＣＨ２－）を置換する基である。
置換基を有してもよい鎖状のアルキル基：
Ｒ’２０１の鎖状のアルキル基としては、直鎖状又は分岐鎖状のいずれでもよい。
直鎖状のアルキル基としては、炭素原子数が１～２０であることが好ましく、炭素原子数１～１５であることがより好ましく、炭素原子数１～１０が最も好ましい。
分岐鎖状のアルキル基としては、炭素原子数が３～２０であることが好ましく、炭素原子数３～１５であることがより好ましく、炭素原子数３～１０が最も好ましい。具体的には、例えば、１－メチルエチル基、１－メチルプロピル基、２－メチルプロピル基、１－メチルブチル基、２－メチルブチル基、３－メチルブチル基、１－エチルブチル基、２－エチルブチル基、１－メチルペンチル基、２－メチルペンチル基、３－メチルペンチル基、４－メチルペンチル基などが挙げられる。
置換基を有してもよい鎖状のアルケニル基：
Ｒ’２０１の鎖状のアルケニル基としては、直鎖状又は分岐鎖状のいずれでもよく、炭素原子数が２～１０であることが好ましく、炭素原子数２～５がより好ましく、炭素原子数２～４がさらに好ましく、炭素原子数３が特に好ましい。直鎖状のアルケニル基としては、例えば、ビニル基、プロペニル基（アリル基）、ブチニル基などが挙げられる。分岐鎖状のアルケニル基としては、例えば、１－メチルビニル基、２－メチルビニル基、１－メチルプロペニル基、２－メチルプロペニル基などが挙げられる。
鎖状のアルケニル基としては、上記の中でも、直鎖状のアルケニル基が好ましく、ビニル基、プロペニル基がより好ましく、ビニル基が特に好ましい。
Ｒ’２０１の鎖状のアルキル基またはアルケニル基における置換基としては、たとえば、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基、アミノ基、上記Ｒ’２０１における環式基等が挙げられる。
Ｒ’２０１の置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基は、上述したものの他、置換基を有してもよい環式基又は置換基を有してもよい鎖状のアルキル基として、上述の式（ａ１－ｒ－２）で表される酸解離性基と同様のものも挙げられる。
なかでも、Ｒ’２０１は、置換基を有してもよい環式基が好ましく、置換基を有してもよい環状の炭化水素基であることがより好ましい。より具体的には、例えば、フェニル基、ナフチル基、ポリシクロアルカンから１個以上の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基などが好ましい。
上記の一般式（ｃａ－１）～（ｃａ－５）中、Ｒ２０１～Ｒ２０３、Ｒ２０６～Ｒ２０７、Ｒ２１１～Ｒ２１２は、相互に結合して式中のイオウ原子と共に環を形成する場合、硫黄原子、酸素原子、窒素原子等のヘテロ原子や、カルボニル基、－ＳＯ－、－ＳＯ２－、－ＳＯ３－、－ＣＯＯ－、－ＣＯＮＨ－または－Ｎ（ＲＮ）－（該ＲＮは炭素原子数１～５のアルキル基である。）等の官能基を介して結合してもよい。形成される環としては、式中のイオウ原子をその環骨格に含む１つの環が、イオウ原子を含めて、３～１０員環であることが好ましく、５～７員環であることが特に好ましい。形成される環の具体例としては、例えばチオフェン環、チアゾール環、ベンゾチオフェン環、ベンゾチオフェン環、ジベンゾチオフェン環、９Ｈ－チオキサンテン環、チオキサントン環、チアントレン環、フェノキサチイン環、テトラヒドロチオフェニウム環、テトラヒドロチオピラニウム環等が挙げられる。
Ｒ２０８～Ｒ２０９は、それぞれ独立に、水素原子または炭素原子数１～５のアルキル基を表し、水素原子又は炭素原子数１～３のアルキル基が好ましく、アルキル基となる場合、相互に結合して環を形成してもよい。
Ｒ２１０は、置換基を有してもよいアリール基、置換基を有してもよいアルキル基、置換基を有してもよいアルケニル基、又は置換基を有してもよいＳＯ２－含有環式基である。
Ｒ２１０におけるアリール基としては、炭素原子数６～２０の無置換のアリール基が挙げられ、フェニル基、ナフチル基が好ましい。
Ｒ２１０におけるアルキル基としては、鎖状又は環状のアルキル基であって、炭素原子数１～３０のものが好ましい。
Ｒ２１０におけるアルケニル基としては、炭素原子数が２～１０であることが好ましい。
Ｒ２１０における、置換基を有してもよいＳＯ２－含有環式基としては、「－ＳＯ２－含有多環式基」が好ましく、上記一般式（ａ５－ｒ－１）で表される基がより好ましい。
Ｙ２０１は、それぞれ独立に、アリーレン基、アルキレン基又はアルケニレン基を表す。
Ｙ２０１におけるアリーレン基は、上述の式（ｂ－１－ａｎ）中のＲ１０１における芳香族炭化水素基として例示したアリール基から水素原子を１つ除いた基が挙げられる。
Ｙ２０１におけるアルキレン基、アルケニレン基は、上述の式（ｂ－１－ａｎ）中のＲ１０１における鎖状のアルキル基、鎖状のアルケニル基として例示した基から水素原子１つを除いた基が挙げられる。
前記式（ｃａ－４）中、ｘは、１または２である。
Ｗ２０１は、（ｘ＋１）価、すなわち２価または３価の連結基である。
Ｗ２０１における２価の連結基としては、置換基を有してもよい２価の炭化水素基が好ましく、上述の一般式（ａ２－１）中のＹａ２１と同様の、置換基を有してもよい２価の炭化水素基が例示できる。Ｗ２０１における２価の連結基は、直鎖状、分岐鎖状、環状のいずれであってもよく、環状であることが好ましい。なかでも、アリーレン基の両端に２個のカルボニル基が組み合わされた基が好ましい。アリーレン基としては、フェニレン基、ナフチレン基等が挙げられ、フェニレン基が特に好ましい。
Ｗ２０１における３価の連結基としては、前記Ｗ２０１における２価の連結基から水素原子を１個除いた基、前記２価の連結基にさらに前記２価の連結基が結合した基などが挙げられる。Ｗ２０１における３価の連結基としては、アリーレン基に２個のカルボニル基が結合した基が好ましい。
前記式（ｃａ－１）で表される好適なカチオンとして具体的には、下記の化学式（ｃａ－１－１）～（ｃａ－１－７０）でそれぞれ表されるカチオンが挙げられる。
Figure 2023032149000063
Figure 2023032149000064
Figure 2023032149000065
 ［式中、ｇ１、ｇ２、ｇ３は繰返し数を示し、ｇ１は１～５の整数であり、ｇ２は０～２０の整数であり、ｇ３は０～２０の整数である。］
Figure 2023032149000066
Figure 2023032149000067
Figure 2023032149000068
 ［式中、Ｒ”２０１は水素原子又は置換基であって、該置換基としては前記Ｒ２０１～Ｒ２０７、およびＲ２１０～Ｒ２１２が有していてもよい置換基として挙げたものと同様である。］
前記式（ｃａ－２）で表される好適なカチオンとして具体的には、ジフェニルヨードニウムカチオン、ビス（４－ｔｅｒｔ－ブチルフェニル）ヨードニウムカチオン等が挙げられる。
前記式（ｃａ－３）で表される好適なカチオンとして具体的には、下記式（ｃａ－３－１）～（ｃａ－３－６）でそれぞれ表されるカチオンが挙げられる。
Figure 2023032149000069
前記式（ｃａ－４）で表される好適なカチオンとして具体的には、下記式（ｃａ－４－１）～（ｃａ－４－２）でそれぞれ表されるカチオンが挙げられる。
Figure 2023032149000070
前記式（ｃａ－５）で表される好適なカチオンとして具体的には、下記一般式（ｃａ－５－１）～（ｃａ－５－３）でそれぞれ表されるカチオンが挙げられる。
Figure 2023032149000071
上記の中でも、カチオン部（（Ｍｍ＋）１／ｍ）は、一般式（ｃａ－１）で表されるカチオンが好ましい。
本実施形態のレジスト組成物において、（Ｂ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
レジスト組成物が（Ｂ１）成分を含有する場合、レジスト組成物中、（Ｂ１）成分の含有量は、（Ａ）成分１００質量部に対して、４０質量部未満が好ましく、１～３０質量部がより好ましく、１～２０質量部がさらに好ましい。
（Ｂ１）成分の含有量を、前記の好ましい範囲とすることで、ディフェクトが低減されやすくなる。また、レジスト組成物の各成分を有機溶剤に溶解した際、均一な溶液が得られやすく、レジスト組成物としての保存安定性が良好となる。
本実施形態のレジスト組成物は、（Ｂ１）成分を含有しないことが好ましい。
＜その他成分＞
本実施形態のレジスト組成物は、上述した（Ａ）成分、及び（Ｂ）成分に加えて、その他成分をさらに含有してもよい。その他成分としては、例えば以下に示す（Ｄ）成分、（Ｅ）成分、（Ｆ）成分、（Ｓ）成分などが挙げられる。
≪酸拡散制御剤成分（Ｄ）≫
本実施形態のレジスト組成物は、（Ａ）成分に加えて、さらに、露光により発生する酸をトラップ（すなわち、酸の拡散を制御）する酸拡散制御剤成分（（Ｄ）成分）を含有してもよい。（Ｄ）成分は、レジスト組成物において露光により発生する酸をトラップするクエンチャー（酸拡散制御剤）として作用するものである。
（Ｄ）成分としては、例えば、露光により分解して酸拡散制御性を失う光崩壊性塩基（Ｄ１）（以下「（Ｄ１）成分」という。）、該（Ｄ１）成分に該当しない含窒素有機化合物（Ｄ２）（以下「（Ｄ２）成分」という。）等が挙げられる。これらの中でも、高感度化、ラフネス低減、塗布欠陥の発生の抑制の特性をいずれも高められやすいことから、光崩壊性塩基（（Ｄ１）成分）が好ましい。
・（Ｄ１）成分について
（Ｄ１）成分を含有するレジスト組成物とすることで、レジストパターンを形成する際に、レジスト膜の露光部と未露光部とのコントラストをより向上させることができる。
（Ｄ１）成分としては、露光により分解して酸拡散制御性を失うものであれば特に限定されず、下記一般式（ｄ１－１）で表される化合物（以下「（ｄ１－１）成分」という。）、下記一般式（ｄ１－２）で表される化合物（以下「（ｄ１－２）成分」という。）及び下記一般式（ｄ１－３）で表される化合物（以下「（ｄ１－３）成分」という。）からなる群より選ばれる１種以上の化合物が好ましい。
（ｄ１－１）～（ｄ１－３）成分は、レジスト膜の露光部においては分解して酸拡散制御性（塩基性）を失うためクエンチャーとして作用せず、レジスト膜の未露光部においてクエンチャーとして作用する。
Figure 2023032149000072
 ［式中、Ｒｄ１～Ｒｄ４は置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。但し、式（ｄ１－２）中のＲｄ２における、Ｓ原子に隣接する炭素原子にはフッ素原子は結合していないものとする。Ｙｄ１は単結合又は２価の連結基である。ｍは１以上の整数であって、Ｍｍ＋はそれぞれ独立にｍ価の有機カチオンである。］
｛（ｄ１－１）成分｝
・・アニオン部
式（ｄ１－１）中、Ｒｄ１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基であり、それぞれ前記Ｒ’２０１と同様のものが挙げられる。
これらのなかでも、Ｒｄ１としては、置換基を有してもよい芳香族炭化水素基、置換基を有してもよい脂肪族環式基、又は置換基を有してもよい鎖状のアルキル基が好ましい。これらの基が有していてもよい置換基としては、水酸基、オキソ基、アルキル基、アリール基、フッ素原子、フッ素化アルキル基、上記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、エーテル結合、エステル結合、またはこれらの組み合わせが挙げられる。エーテル結合やエステル結合を置換基として含む場合、アルキレン基を介していてもよく、この場合の置換基としては、上記式（ｙ－ａｌ－１）～（ｙ－ａｌ－５）でそれぞれ表される連結基が好ましい。なお、Ｒｄ１における芳香族炭化水素基、脂肪族環式基、又は鎖状のアルキル基が、置換基として、上記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）でそれぞれ表される連結基を有する場合、上記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）において、式（ｄ３－１）中のＲｄ１における芳香族炭化水素基、脂肪族環式基、又は鎖状のアルキル基を構成する炭素原子に結合するのが、上記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）中のＶ’１０１である。
前記芳香族炭化水素基としては、フェニル基、ナフチル基、ビシクロオクタン骨格を含む多環構造（ビシクロオクタン骨格とこれ以外の環構造とからなる多環構造）が好適に挙げられる。
前記脂肪族環式基としては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等のポリシクロアルカンから１個以上の水素原子を除いた基であることがより好ましい。
前記鎖状のアルキル基としては、炭素原子数が１～１０であることが好ましく、具体的には、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、ノニル基、デシル基等の直鎖状のアルキル基；１－メチルエチル基、１－メチルプロピル基、２－メチルプロピル基、１－メチルブチル基、２－メチルブチル基、３－メチルブチル基、１－エチルブチル基、２－エチルブチル基、１－メチルペンチル基、２－メチルペンチル基、３－メチルペンチル基、４－メチルペンチル基等の分岐鎖状のアルキル基が挙げられる。
前記鎖状のアルキル基が置換基としてフッ素原子又はフッ素化アルキル基を有するフッ素化アルキル基である場合、フッ素化アルキル基の炭素原子数は、１～１１が好ましく、１～８がより好ましく、１～４がさらに好ましい。該フッ素化アルキル基は、フッ素原子以外の原子を含有してもよい。フッ素原子以外の原子としては、例えば酸素原子、硫黄原子、窒素原子等が挙げられる。
以下に（ｄ１－１）成分のアニオン部の好ましい具体例を示す。
Figure 2023032149000073
・・カチオン部
式（ｄ１－１）中、Ｍｍ＋は、ｍ価の有機カチオンである。
Ｍｍ＋の有機カチオンとしては、前記一般式（ｃａ－１）～（ｃａ－５）でそれぞれ表されるカチオンと同様のものが好適に挙げられ、前記一般式（ｃａ－１）で表されるカチオンがより好ましく、前記式（ｃａ－１－１）～（ｃａ－１－７８）でそれぞれ表されるカチオンがさらに好ましい。
（ｄ１－１）成分は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
｛（ｄ１－２）成分｝
・・アニオン部
式（ｄ１－２）中、Ｒｄ２は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基であり、前記Ｒ’２０１と同様のものが挙げられる。
但し、Ｒｄ２における、Ｓ原子に隣接する炭素原子にはフッ素原子は結合していない（フッ素置換されていない）ものとする。これにより、（ｄ１－２）成分のアニオンが適度な弱酸アニオンとなり、（Ｄ）成分としてのクエンチング能が向上する。
Ｒｄ２としては、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい脂肪族環式基であることが好ましい。鎖状のアルキル基としては、炭素原子数１～１０であることが好ましく、３～１０であることがより好ましい。脂肪族環式基としては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等から１個以上の水素原子を除いた基（置換基を有してもよい）；カンファー等から１個以上の水素原子を除いた基であることがより好ましい。
Ｒｄ２の炭化水素基は、置換基を有していてもよく、該置換基としては、前記式（ｄ１－１）のＲｄ１における炭化水素基（芳香族炭化水素基、脂肪族環式基、鎖状のアルキル基）が有していてもよい置換基と同様のものが挙げられる。
以下に（ｄ１－２）成分のアニオン部の好ましい具体例を示す。
Figure 2023032149000074
・・カチオン部
式（ｄ１－２）中、Ｍｍ＋は、ｍ価の有機カチオンであり、前記式（ｄ１－１）中のＭｍ＋と同様である。
（ｄ１－２）成分は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
｛（ｄ１－３）成分｝
・・アニオン部
式（ｄ１－３）中、Ｒｄ３は置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基であり、前記Ｒ’２０１と同様のものが挙げられ、フッ素原子を含む環式基、鎖状のアルキル基、又は鎖状のアルケニル基であることが好ましい。中でも、フッ素化アルキル基が好ましく、前記Ｒｄ１のフッ素化アルキル基と同様のものがより好ましい。
式（ｄ１－３）中、Ｒｄ４は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基であり、前記Ｒ’２０１と同様のものが挙げられる。
なかでも、置換基を有してもよいアルキル基、アルコキシ基、アルケニル基、環式基であることが好ましい。
Ｒｄ４におけるアルキル基は、炭素原子数１～５の直鎖状又は分岐鎖状のアルキル基が好ましく、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等が挙げられる。Ｒｄ４のアルキル基の水素原子の一部が水酸基、シアノ基等で置換されていてもよい。
Ｒｄ４におけるアルコキシ基は、炭素原子数１～５のアルコキシ基が好ましく、炭素原子数１～５のアルコキシ基として具体的には、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基が挙げられる。なかでも、メトキシ基、エトキシ基が好ましい。
Ｒｄ４におけるアルケニル基は、前記Ｒ’２０１におけるアルケニル基と同様のものが挙げられ、ビニル基、プロペニル基（アリル基）、１－メチルプロペニル基、２－メチルプロペニル基が好ましい。これらの基はさらに置換基として、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基を有していてもよい。
Ｒｄ４における環式基は、前記Ｒ’２０１における環式基と同様のものが挙げられ、シクロペンタン、シクロヘキサン、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等のシクロアルカンから１個以上の水素原子を除いた脂環式基、又は、フェニル基、ナフチル基等の芳香族基が好ましい。Ｒｄ４が脂環式基である場合、レジスト組成物が有機溶剤に良好に溶解することにより、リソグラフィー特性が良好となる。また、Ｒｄ４が芳香族基である場合、ＥＵＶ等を露光光源とするリソグラフィーにおいて、該レジスト組成物が光吸収効率に優れ、感度やリソグラフィー特性が良好となる。
式（ｄ１－３）中、Ｙｄ１は、単結合または２価の連結基である。
Ｙｄ１における２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基（脂肪族炭化水素基、芳香族炭化水素基）、ヘテロ原子を含む２価の連結基等が挙げられる。これらはそれぞれ、上記式（ａ２－１）中のＹａ２１における２価の連結基についての説明のなかで挙げた、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基と同様のものが挙げられる。
Ｙｄ１としては、カルボニル基、エステル結合、アミド結合、アルキレン基又はこれらの組み合わせであることが好ましい。アルキレン基としては、直鎖状又は分岐鎖状のアルキレン基であることがより好ましく、メチレン基又はエチレン基であることがさらに好ましい。
以下に（ｄ１－３）成分のアニオン部の好ましい具体例を示す。
Figure 2023032149000075
Figure 2023032149000076
・・カチオン部
式（ｄ１－３）中、Ｍｍ＋は、ｍ価の有機カチオンであり、前記式（ｄ１－１）中のＭｍ＋と同様である。
（ｄ１－３）成分は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
（Ｄ１）成分は、上記（ｄ１－１）～（ｄ１－３）成分のいずれか１種のみを用いてもよく、２種以上を組み合わせて用いてもよい。
レジスト組成物が（Ｄ１）成分を含有する場合、レジスト組成物中、（Ｄ１）成分の含有量は、（Ａ１）成分１００質量部に対して、０．５～２０質量部が好ましく、１～１５質量部がより好ましく、２～８質量部がさらに好ましい。
（Ｄ１）成分の含有量が好ましい下限値以上であると、特に良好なリソグラフィー特性及びレジストパターン形状が得られやすい。一方、上限値以下であると、感度を良好に維持でき、スループットにも優れる。
（Ｄ１）成分の製造方法：
前記の（ｄ１－１）成分、（ｄ１－２）成分の製造方法は、特に限定されず、公知の方法により製造することができる。
また、（ｄ１－３）成分の製造方法は、特に限定されず、例えば、ＵＳ２０１２－０１４９９１６号公報に記載の方法と同様にして製造される。
・（Ｄ２）成分について
（Ｄ）成分としては、上記の（Ｄ１）成分に該当しない含窒素有機化合物成分（以下「（Ｄ２）成分」という。）を含有してもよい。
（Ｄ２）成分としては、酸拡散制御剤として作用するもので、かつ、（Ｄ１）成分に該当しないものであれば特に限定されず、公知のものから任意に用いればよい。なかでも、脂肪族アミンが好ましく、この中でも特に第２級脂肪族アミンや第３級脂肪族アミンがより好ましい。
脂肪族アミンとは、１つ以上の脂肪族基を有するアミンであり、該脂肪族基は炭素原子数が１～１２であることが好ましい。
脂肪族アミンとしては、アンモニアＮＨ３の水素原子の少なくとも１つを、炭素原子数１２以下のアルキル基もしくはヒドロキシアルキル基で置換したアミン（アルキルアミンもしくはアルキルアルコールアミン）又は環式アミンが挙げられる。
アルキルアミンおよびアルキルアルコールアミンの具体例としては、ｎ－ヘキシルアミン、ｎ－ヘプチルアミン、ｎ－オクチルアミン、ｎ－ノニルアミン、ｎ－デシルアミン等のモノアルキルアミン；ジエチルアミン、ジ－ｎ－プロピルアミン、ジ－ｎ－ヘプチルアミン、ジ－ｎ－オクチルアミン、ジシクロヘキシルアミン等のジアルキルアミン；トリメチルアミン、トリエチルアミン、トリ－ｎ－プロピルアミン、トリ－ｎ－ブチルアミン、トリ－ｎ－ペンチルアミン、トリ－ｎ－ヘキシルアミン、トリ－ｎ－ヘプチルアミン、トリ－ｎ－オクチルアミン、トリ－ｎ－ノニルアミン、トリ－ｎ－デシルアミン、トリ－ｎ－ドデシルアミン等のトリアルキルアミン；ジエタノールアミン、トリエタノールアミン、ジイソプロパノールアミン、トリイソプロパノールアミン、ジ－ｎ－オクタノールアミン、トリ－ｎ－オクタノールアミン等のアルキルアルコールアミンが挙げられる。これらの中でも、炭素原子数５～１０のトリアルキルアミンがさらに好ましく、トリ－ｎ－ペンチルアミン又はトリ－ｎ－オクチルアミンが特に好ましい。
環式アミンとしては、例えば、ヘテロ原子として窒素原子を含む複素環化合物が挙げられる。該複素環化合物としては、単環式のもの（脂肪族単環式アミン）であっても多環式のもの（脂肪族多環式アミン）であってもよい。
脂肪族単環式アミンとして、具体的には、ピペリジン、ピペラジン等が挙げられる。
脂肪族多環式アミンとしては、炭素原子数が６～１０のものが好ましく、具体的には、１，５－ジアザビシクロ［４．３．０］－５－ノネン、１，８－ジアザビシクロ［５．４．０］－７－ウンデセン、ヘキサメチレンテトラミン、１，４－ジアザビシクロ［２．２．２］オクタン等が挙げられる。
その他の脂肪族アミンとしては、トリス（２－メトキシメトキシエチル）アミン、トリス｛２－（２－メトキシエトキシ）エチル｝アミン、トリス｛２－（２－メトキシエトキシメトキシ）エチル｝アミン、トリス｛２－（１－メトキシエトキシ）エチル｝アミン、トリス｛２－（１－エトキシエトキシ）エチル｝アミン、トリス｛２－（１－エトキシプロポキシ）エチル｝アミン、トリス［２－｛２－（２－ヒドロキシエトキシ）エトキシ｝エチル］アミン、トリエタノールアミントリアセテート等が挙げられ、トリエタノールアミントリアセテートが好ましい。
また、（Ｄ２）成分としては、芳香族アミンを用いてもよい。
芳香族アミンとしては、４－ジメチルアミノピリジン、ピロール、インドール、ピラゾール、イミダゾールまたはこれらの誘導体、トリベンジルアミン、２，６－ジイソプロピルアニリン、Ｎ－ｔｅｒｔ－ブトキシカルボニルピロリジン等が挙げられる。
（Ｄ２）成分は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
レジスト組成物が（Ｄ２）成分を含有する場合、レジスト組成物中、（Ｄ２）成分の含有量は、（Ａ１）成分１００質量部に対して、通常、０．０１～５質量部の範囲で用いられる。上記範囲とすることにより、レジストパターン形状、引き置き経時安定性等が向上する。
≪有機カルボン酸、並びにリンのオキソ酸及びその誘導体からなる群より選択される少なくとも１種の化合物（Ｅ）≫
本実施形態のレジスト組成物には、感度劣化の防止や、レジストパターン形状、引き置き経時安定性等の向上の目的で、任意の成分として、有機カルボン酸、並びにリンのオキソ酸及びその誘導体からなる群より選択される少なくとも１種の化合物（Ｅ）（以下「（Ｅ）成分」という）を含有させることができる。
有機カルボン酸として、具体的には、酢酸、マロン酸、クエン酸、リンゴ酸、コハク酸、安息香酸、サリチル酸等が挙げられ、その中でも、サリチル酸が好ましい。
リンのオキソ酸としては、リン酸、ホスホン酸、ホスフィン酸等が挙げられ、これらの中でも特にホスホン酸が好ましい。
リンのオキソ酸の誘導体としては、例えば、上記オキソ酸の水素原子を炭化水素基で置換したエステル等が挙げられ、前記炭化水素基としては、炭素原子数１～５のアルキル基、炭素原子数６～１５のアリール基等が挙げられる。
リン酸の誘導体としては、リン酸ジ－ｎ－ブチルエステル、リン酸ジフェニルエステル等のリン酸エステルなどが挙げられる。
ホスホン酸の誘導体としては、ホスホン酸ジメチルエステル、ホスホン酸－ジ－ｎ－ブチルエステル、フェニルホスホン酸、ホスホン酸ジフェニルエステル、ホスホン酸ジベンジルエステル等のホスホン酸エステルなどが挙げられる。
ホスフィン酸の誘導体としては、ホスフィン酸エステルやフェニルホスフィン酸などが挙げられる。
本実施形態のレジスト組成物において、（Ｅ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
レジスト組成物が（Ｅ）成分を含有する場合、（Ｅ）成分の含有量は、（Ａ）成分１００質量部に対して、０．０１～５質量部が好ましく、０．０５～３質量部がより好ましい。上記範囲とすることにより、感度及びリソグラフィー特性等が向上する。
≪フッ素添加剤成分（Ｆ）≫
本実施形態のレジスト組成物は、レジスト膜に撥水性を付与するため、又はリソグラフィー特性を向上させるために、フッ素添加剤成分（以下「（Ｆ）成分」という）を含有してもよい。
（Ｆ）成分としては、例えば、特開２０１０－００２８７０号公報、特開２０１０－０３２９９４号公報、特開２０１０－２７７０４３号公報、特開２０１１－１３５６９号公報、特開２０１１－１２８２２６号公報に記載の含フッ素高分子化合物を用いることができる。
（Ｆ）成分としてより具体的には、下記一般式（ｆ１－１）で表される構成単位（ｆ１）を有する重合体が挙げられる。この重合体としては、下記式（ｆ１－１）で表される構成単位（ｆ１）のみからなる重合体（ホモポリマー）；該構成単位（ｆ１）と前記構成単位（ａ１）との共重合体；該構成単位（ｆ１）とアクリル酸又はメタクリル酸から誘導される構成単位と前記構成単位（ａ１）との共重合体であることが好ましく、該構成単位（ｆ１）と前記構成単位（ａ１）との共重合体であることがより好ましい。ここで、該構成単位（ｆ１）と共重合される前記構成単位（ａ１）としては、１－エチル－１－シクロオクチル（メタ）アクリレートから誘導される構成単位、１－メチル－１－アダマンチル（メタ）アクリレートから誘導される構成単位が好ましく、１－エチル－１－シクロオクチル（メタ）アクリレートから誘導される構成単位がより好ましい。
Figure 2023032149000077
 ［式中、Ｒは前記と同様であり、Ｒｆ１０２およびＲｆ１０３はそれぞれ独立して水素原子、ハロゲン原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基を表し、Ｒｆ１０２およびＲｆ１０３は同じであっても異なっていてもよい。ｎｆ１は０～５の整数であり、Ｒｆ１０１はフッ素原子を含む有機基である。］
式（ｆ１－１）中、α位の炭素原子に結合したＲは、前記と同様である。Ｒとしては、水素原子またはメチル基が好ましい。
式（ｆ１－１）中、Ｒｆ１０２およびＲｆ１０３のハロゲン原子としては、フッ素原子が好ましい。Ｒｆ１０２およびＲｆ１０３の炭素原子数１～５のアルキル基としては、上記Ｒの炭素原子数１～５のアルキル基と同様のものが挙げられ、メチル基またはエチル基が好ましい。Ｒｆ１０２およびＲｆ１０３の炭素原子数１～５のハロゲン化アルキル基として、具体的には、炭素原子数１～５のアルキル基の水素原子の一部または全部が、ハロゲン原子で置換された基が挙げられる。該ハロゲン原子としては、フッ素原子が好ましい。なかでもＲｆ１０２およびＲｆ１０３としては、水素原子、フッ素原子、又は炭素原子数１～５のアルキル基が好ましく、水素原子、フッ素原子、メチル基、またはエチル基がより好ましく、水素原子がさらに好ましい。
式（ｆ１－１）中、ｎｆ１は０～５の整数であり、０～３の整数が好ましく、１又は２であることがより好ましい。
式（ｆ１－１）中、Ｒｆ１０１は、フッ素原子を含む有機基であり、フッ素原子を含む炭化水素基であることが好ましい。
フッ素原子を含む炭化水素基としては、直鎖状、分岐鎖状または環状のいずれであってもよく、炭素原子数は１～２０であることが好ましく、炭素原子数１～１５であることがより好ましく、炭素原子数１～１０が特に好ましい。
また、フッ素原子を含む炭化水素基は、当該炭化水素基における水素原子の２５％以上がフッ素化されていることが好ましく、５０％以上がフッ素化されていることがより好ましく、６０％以上がフッ素化されていることが、浸漬露光時のレジスト膜の疎水性が高まることから特に好ましい。
なかでも、Ｒｆ１０１としては、炭素原子数１～６のフッ素化炭化水素基がより好ましく、トリフルオロメチル基、－ＣＨ２－ＣＦ３、－ＣＨ２－ＣＦ２－ＣＦ３、－ＣＨ（ＣＦ３）２、－ＣＨ２－ＣＨ２－ＣＦ３、－ＣＨ２－ＣＨ２－ＣＦ２－ＣＦ２－ＣＦ２－ＣＦ３が特に好ましい。
（Ｆ）成分の重量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィーによるポリスチレン換算基準）は、１０００～５００００が好ましく、５０００～４００００がより好ましく、１００００～３００００が最も好ましい。この範囲の上限値以下であると、レジストとして用いるのにレジスト用溶剤への充分な溶解性があり、この範囲の下限値以上であると、レジスト膜の撥水性が良好である。
（Ｆ）成分の分散度（Ｍｗ／Ｍｎ）は、１．０～５．０が好ましく、１．０～３．０がより好ましく、１．０～２．５が最も好ましい。
本実施形態のレジスト組成物において、（Ｆ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
レジスト組成物が（Ｆ）成分を含有する場合、（Ｆ）成分の含有量は、（Ａ）成分１００質量部に対して、０．５～１０質量部であることが好ましく、１～１０質量部であることがより好ましい。
≪有機溶剤成分（Ｓ）≫
本実施形態のレジスト組成物は、レジスト材料を有機溶剤成分（以下「（Ｓ）成分」という）に溶解させて製造することができる。
（Ｓ）成分としては、使用する各成分を溶解し、均一な溶液とすることができるものであればよく、従来、化学増幅型レジスト組成物の溶剤として公知のものの中から任意のものを適宜選択して用いることができる。
（Ｓ）成分としては、例えば、γ－ブチロラクトン等のラクトン類；アセトン、メチルエチルケトン、シクロヘキサノン、メチル－ｎ－ペンチルケトン、メチルイソペンチルケトン、２－ヘプタノンなどのケトン類；エチレングリコール、ジエチレングリコール、プロピレングリコール、ジプロピレングリコールなどの多価アルコール類；エチレングリコールモノアセテート、ジエチレングリコールモノアセテート、プロピレングリコールモノアセテート、またはジプロピレングリコールモノアセテート等のエステル結合を有する化合物、前記多価アルコール類または前記エステル結合を有する化合物のモノメチルエーテル、モノエチルエーテル、モノプロピルエーテル、モノブチルエーテル等のモノアルキルエーテルまたはモノフェニルエーテル等のエーテル結合を有する化合物等の多価アルコール類の誘導体［これらの中では、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）、プロピレングリコールモノメチルエーテル（ＰＧＭＥ）が好ましい］；ジオキサンのような環式エーテル類や、乳酸メチル、乳酸エチル（ＥＬ）、酢酸メチル、酢酸エチル、酢酸ブチル、ピルビン酸メチル、ピルビン酸エチル、メトキシプロピオン酸メチル、エトキシプロピオン酸エチルなどのエステル類；アニソール、エチルベンジルエーテル、クレジルメチルエーテル、ジフェニルエーテル、ジベンジルエーテル、フェネトール、ブチルフェニルエーテル、エチルベンゼン、ジエチルベンゼン、ペンチルベンゼン、イソプロピルベンゼン、トルエン、キシレン、シメン、メシチレン等の芳香族系有機溶剤、ジメチルスルホキシド（ＤＭＳＯ）等が挙げられる。
本実施形態のレジスト組成物において、（Ｓ）成分は、１種単独で用いてもよく、２種以上の混合溶剤として用いてもよい。なかでも、ＰＧＭＥＡ、ＰＧＭＥ、γ－ブチロラクトン、ＥＬ、シクロヘキサノンが好ましい。
また、（Ｓ）成分としては、ＰＧＭＥＡと極性溶剤とを混合した混合溶剤も好ましい。その配合比（質量比）は、ＰＧＭＥＡと極性溶剤との相溶性等を考慮して適宜決定すればよいが、好ましくは１：９～９：１、より好ましくは２：８～８：２の範囲内とすることが好ましい。
より具体的には、極性溶剤としてＥＬ又はシクロヘキサノンを配合する場合は、ＰＧＭＥＡ：ＥＬ又はシクロヘキサノンの質量比は、好ましくは１：９～９：１、より好ましくは２：８～８：２である。また、極性溶剤としてＰＧＭＥを配合する場合は、ＰＧＭＥＡ：ＰＧＭＥの質量比は、好ましくは１：９～９：１、より好ましくは２：８～８：２、さらに好ましくは３：７～７：３である。さらに、ＰＧＭＥＡとＰＧＭＥとシクロヘキサノンとの混合溶剤も好ましい。
また、（Ｓ）成分として、その他には、ＰＧＭＥＡ及びＥＬの中から選ばれる少なくとも１種とγ－ブチロラクトンとの混合溶剤も好ましい。この場合、混合割合としては、前者と後者との質量比が、好ましくは７０：３０～９５：５とされる。
（Ｓ）成分の使用量は、特に限定されず、基板等に塗布可能な濃度で、塗布膜厚に応じて適宜設定される。一般的にはレジスト組成物の固形分濃度が０．１～２０質量％、好ましくは０．２～１５質量％の範囲内となるように（Ｓ）成分は用いられる。
本実施形態のレジスト組成物には、さらに所望により混和性のある添加剤、例えばレジスト膜の性能を改良するための付加的樹脂、溶解抑制剤、可塑剤、安定剤、着色剤、ハレーション防止剤、染料などを適宜、添加含有させることができる。
本実施形態のレジスト組成物は、上記レジスト材料を（Ｓ）成分に溶解させた後、ポリイミド多孔質膜、ポリアミドイミド多孔質膜等を用いて、不純物等の除去を行ってもよい。例えば、ポリイミド多孔質膜からなるフィルター、ポリアミドイミド多孔質膜からなるフィルター、ポリイミド多孔質膜及びポリアミドイミド多孔質膜からなるフィルター等を用いて、レジスト組成物の濾過を行ってもよい。前記ポリイミド多孔質膜及び前記ポリアミドイミド多孔質膜としては、例えば、特開２０１６－１５５１２１号公報に記載のもの等が例示される。
以上説明した本実施形態のレジスト組成物は、（Ｂ）成分として、カチオン（Ｃ０）を含む化合物（Ｂ０）を含有する。
カチオン（Ｃ０）は、平面構造のＬｏｗ ＬＵＭＯカチオンである。化合物（Ｂ０）は、カチオン（Ｃ０）を含むことにより、露光による酸発生効率が向上する。これにより、化合物（Ｂ０）を含有するレジスト組成物は、感度が向上する。
また、カチオン（Ｃ０）は、フェニル基に２種以上の電子吸引性基を有することにより、（Ｓ）成分に対する溶解性が向上する。さらに、露光後の現像において、現像液に対する溶解性が向上する。これにより、化合物（Ｂ０）を含有するレジスト組成物は、ディフェクトの低減が図られる。
以上より、本実施形態のレジスト組成物によれば、高感度化及びディフェクト低減の両立を図ることができる。
［第２実施形態］
第２実施形態のレジスト組成物は、（Ｄ）成分として、化合物（Ｃ）を含有する。第２実施形態のレジスト組成物は、酸の作用により現像液に対する溶解性が変化する（Ａ）成分と、露光により発生する酸の拡散を制御する、酸拡散制御剤成分（Ｄ）と、を含有する。前記酸拡散制御剤成分（Ｄ）は、下記一般式（ｄ０）で表される化合物を含む。
Figure 2023032149000078
 ［式中、Ｍｄ＋は、前記カチオン（Ｃ０）である。Ｘｄ－は、対アニオンである。］
＜（Ａ）成分＞
（Ａ）成分は、前記第１実施形態における（Ａ）成分と同様のものを用いることができる。（Ａ）成分は、酸の作用により現像液に対する溶解性が変化する樹脂成分（Ａ１）成分を含有することが好ましい。（Ａ１）成分は、前記第１実施形態における（Ａ１）成分と同様のものを用いることができる。（Ａ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物中、（Ａ）成分の含有量は、形成しようとするレジスト膜厚等に応じて調整すればよい。
＜（Ｄ）成分＞
本実施形態のレジスト組成物は、露光により発生する酸をトラップ（すなわち、酸の拡散を制御）する酸拡散制御剤成分（Ｄ）を含有する。（Ｄ）成分は、下記一般式（ｄ０）で表される化合物（Ｄ０）（以下、「（Ｄ０）成分」ともいう）を含む。化合物（Ｄ０）は、露光により分解して酸拡散制御性を失う光崩壊性塩基である。
≪（Ｄ０）成分≫
（Ｄ０）成分は、下記一般式（ｄ０）で表される化合物である。
Figure 2023032149000079
 ［式中、Ｍｄ＋は、前記カチオン（Ｃ０）である。Ｘｄ－は、対アニオンである。］
｛カチオン部｝
前記一般式（ｄ０）中、Ｍｄ＋は、前記カチオン（Ｃ０）である。
｛アニオン部｝
前記一般式（ｄ０）中、Ｘｄ－は、対アニオンである。Ｘｄ－は、特に制限されず、化学増幅型レジスト組成物用の光崩壊性塩基のアニオン部として提案されているものを用いることができる。
Ｘｄ－としては、例えば、下記一般式（ｄ－１－ａｎ）、一般式（ｄ－２－ａｎ）、又は一般式（ｄ－３－ａｎ）で表されるアニオンが挙げられる。
Figure 2023032149000080
 ［式中、Ｒｄ１～Ｒｄ４は置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。但し、式（ｄ１－２）中のＲｄ２における、Ｓ原子に隣接する炭素原子にはフッ素原子は結合していないものとする。Ｙｄ１は単結合又は２価の連結基である。ｍは１以上の整数であって、Ｍｍ＋はそれぞれ独立にｍ価の有機カチオンである。］
・式（ｄ－１－ａｎ）で表されるアニオン
式（ｄ－１－ａｎ）で表されるアニオンは、前記（ｄ１－１）成分のアニオン部と同じである。
・式（ｄ－２－ａｎ）で表されるアニオン
式（ｄ－２－ａｎ）で表されるアニオンは、前記（ｄ１－２）成分のアニオン部と同じである。
・式（ｄ－３－ａｎ）で表されるアニオン
式（ｄ－３－ａｎ）で表されるアニオンは、前記（ｄ１－３）成分のアニオン部と同じである。
上記の中でも、Ｘｄ－としては、式（ｄ－１－ａｎ）で表されるアニオンが好ましい。
（Ｄ０）成分の具体例を以下に示すが、これらに限定されない。
Figure 2023032149000081
Figure 2023032149000082
Figure 2023032149000083
Figure 2023032149000084
本実施形態のレジスト組成物において、（Ｄ０）成分は、１種を単独で用いてもよく、２種以上を併用して用いてもよい。
本実施形態のレジスト組成物中、（Ｄ０）成分の含有量は、（Ａ）成分１００質量部に対して、０．５～２０質量部が好ましく、１～１５質量部がより好ましく、２～８質量部がさらに好ましい。
（Ｄ０）成分の含有量が、前記の好ましい範囲の下限値以上であると、良好なリソグラフィー特性及びレジストパターン形状が得られやすい。一方、上限値以下であると、感度を良好に維持でき、スループットにも優れる。
本実施形態のレジスト組成物における、（Ｄ）成分全体のうち、（Ｄ０）成分の割合は、例えば、５０質量％以上であり、好ましくは７０質量％以上であり、さらに好ましくは９５質量％以上である。（Ｄ）成分全体のうちの（Ｄ０）成分の割合は、１００質量％であってもよい。
本実施形態のレジスト組成物における（Ｄ）成分としては、上述した（Ｄ０）成分以外の酸拡散制御剤成分を含有してもよい。（Ｄ０）成分以外の酸拡散制御剤成分としては、露光により分解して酸拡散制御性を失う光崩壊性塩基（Ｄ１）（以下「（Ｄ１）成分」という。）（但し、（Ｄ０）成分に該当するものは除く）、該（Ｄ１）成分に該当しない含窒素有機化合物（Ｄ２）（以下「（Ｄ２）成分」という。）等が挙げられる。
≪（Ｄ１）成分≫
（Ｄ１）成分は、前記第１実施形態における（Ｄ１）成分と同様のものを用いることができる。
（Ｄ１）成分は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
本実施形態のレジスト組成物が（Ｄ１）成分を含有する場合、レジスト組成物中、（Ｄ１）成分の含有量は、（Ａ１）成分１００質量部に対して、２０質量部未満が好ましく、１５質量部未満がより好ましく、８質量部未満がさらに好ましい。
（Ｄ１）成分の含有量を、前記の好ましい範囲とすることで、ディフェクトが低減されやすくなる。
本実施形態のレジスト組成物は、（Ｄ１）成分を含有しないことが好ましい。
≪（Ｄ２）成分≫
（Ｄ２）成分は、前記第１実施形態における（Ｄ２）成分と同様のものを用いることができる。
（Ｄ２）成分は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
本実施形態のレジスト組成物が（Ｄ２）成分を含有する場合、レジスト組成物中、（Ｄ２）成分の含有量は、（Ａ１）成分１００質量部に対して、１０質量部未満が好ましく、５質量部未満がより好ましい。
（Ｄ２）成分の含有量を、前記の好ましい範囲とすることで、ディフェクトが低減されやすくなる。
本実施形態のレジスト組成物は、（Ｄ２）成分を含有しないことが好ましい。
＜その他成分＞
本実施形態のレジスト組成物は、上述した（Ａ）成分、及び（Ｄ）成分に加えて、その他成分をさらに含有してもよい。その他成分としては、例えば以下に示す（Ｂ）成分、（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分などが挙げられる。
≪（Ｂ）成分≫
本実施形態のレジスト組成物は、（Ｂ）成分を含有することが好ましい。
（Ｂ）成分は、前記第１実施形態における（Ｂ１）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｂ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物において、（Ｂ）成分の含有量は、（Ａ）成分１００質量部に対して、５～４０質量部であることが好ましく、１０～４０質量部であることがより好ましく、１２～４０質量部であることがさらに好ましく、１５～３５質量部であることが特に好ましい。
（Ｂ）成分の含有量を、前記の好ましい範囲とすることで、パターン形成が充分に行われる。また、レジスト組成物の各成分を有機溶剤に溶解した際、均一な溶液が得られやすく、レジスト組成物としての保存安定性が良好となるため好ましい。
≪（Ｅ）成分≫
本実施形態のレジスト組成物は、（Ｅ）成分を含有してもよい。
（Ｅ）成分は、前記第１実施形態における（Ｅ）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｅ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物が（Ｅ）成分を含有する場合、（Ｅ）成分の含有量は、（Ａ）成分１００質量部に対して、０．０１～５質量部が好ましく、０．０５～３質量部がより好ましい。上記範囲とすることにより、感度及びリソグラフィー特性等が向上する。
≪（Ｆ）成分≫
本実施形態のレジスト組成物は、（Ｆ）成分を含有してもよい。
（Ｆ）成分は、前記第１実施形態における（Ｅ）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｆ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物が（Ｆ）成分を含有する場合、（Ｆ）成分の含有量は、（Ａ）成分１００質量部に対して、０．５～１０質量部であることが好ましく、１～１０質量部であることがより好ましい。
≪（Ｓ）成分≫
（Ｓ）成分は、前記第１実施形態における（Ｓ）成分と同様のものを用いることができる。
（Ｓ）成分の使用量は、特に限定されず、基板等に塗布可能な濃度で、塗布膜厚に応じて適宜設定される。一般的にはレジスト組成物の固形分濃度が０．１～２０質量％、好ましくは０．２～１５質量％の範囲内となるように（Ｓ）成分は用いられる。
本実施形態のレジスト組成物には、さらに所望により混和性のある添加剤、例えばレジスト膜の性能を改良するための付加的樹脂、溶解抑制剤、可塑剤、安定剤、着色剤、ハレーション防止剤、染料などを適宜、添加含有させることができる。
本実施形態のレジスト組成物は、前記第１実施形態のレジスト組成物と同様に、上記レジスト材料を（Ｓ）成分に溶解させた後、ポリイミド多孔質膜、ポリアミドイミド多孔質膜等を用いて、不純物等の除去を行ってもよい。
以上説明した本実施形態のレジスト組成物は、（Ｄ）成分として、カチオン（Ｃ０）を含む化合物（Ｄ０）を含有する。
カチオン（Ｃ０）は、平面構造のＬｏｗ ＬＵＭＯカチオンである。化合物（Ｄ０）は、カチオン（Ｃ０）を含むことにより、露光により分解されて酸拡散制御能を失いやすくなる。これにより、化合物（Ｄ０）を含有するレジスト組成物は、感度が向上する。
また、カチオン（Ｃ０）は、フェニル基に２種以上の電子吸引性基を有することにより、（Ｓ）成分に対する溶解性が向上する。さらに、露光後の現像において、現像液に対する溶解性が向上する。これにより、化合物（Ｄ０）を含有するレジスト組成物は、ディフェクトの低減が図られる。
以上より、本実施形態のレジスト組成物によれば、高感度化及びディフェクト低減の両立を図ることができる。
［第３実施形態］
第３実施形態のレジスト組成物は、（Ａ）成分として、化合物（Ｃ）を含有する。第３実施形態のレジスト組成物は、酸の作用により現像液に対する溶解性が変化する（Ａ）成分を含有する。（Ａ）成分は、下記一般式（ａ０－１）で表される構成単位（ａ０）を有する樹脂成分（Ａ０）（以下、「（Ａ０）成分」ともいう）を含む。
Figure 2023032149000085
 ［式中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｍａ＋は、前記カチオン（Ｃ０）である。Ｒｘ０－は、アニオンを含む基である。］
＜（Ａ）成分＞
本実施形態のレジスト組成物において、（Ａ）成分は、（Ａ０）成分を含む。
・（Ａ０）成分
（Ａ０）成分は、構成単位（ａ０）を有する樹脂成分である。
≪構成単位（ａ０）≫
構成単位（ａ０）は、前記一般式（ａ０－１）で表される構成単位である。構成単位（ａ０）は、Ｒｘ０－の種類に応じて、酸発生剤機能を有する場合と、酸拡散制御剤機能を有する場合とがある。以下、酸発生剤機能を有する構成単位（ａ０）を「構成単位（ａ０ｂ）ともいう。酸拡散制御剤機能を有する構成単位（ａ０）を「構成単位（ａ０ｄ）ともいう。
構成単位（ａ０ｂ）：
｛カチオン部｝
前記一般式（ａ０－１）中、Ｍａ＋は、前記カチオン（Ｃ０）である。
｛アニオン部｝
前記一般式（ａ０－１）中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｒは、前記式（ａ１－１）中のＲと同じである。
前記一般式（ａ０－１）中、Ｒｘ０－は、アニオンを含む基である。構成単位（ａ０ｂ）において、Ｒｘ０－は、露光により酸を発生するアニオンを含む基である。
Ｒｘ０－が含むアニオンとしては、前記式（ｂ－１－ａｎ）、式（ｂ－２－ａｎ）、又は式（ｂ－３－ａｎ）で表されるアニオンが挙げられる。
構成単位（ａ０ｂ）のアニオン部としては、下記一般式（ａ０－１－ｂ）で表されるアニオン部が挙げられる。
Figure 2023032149000086
 ［式中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｙａ０１は、単結合または２価の連結基である。Ｌａ０１は、単結合、－Ｏ－、－ＣＯＯ－、－ＣＯＮ（Ｒ’）－、－ＯＣＯ－、－ＣＯＮＨＣＯ－又は－ＣＯＮＨＣＳ－であり、Ｒ’は水素原子またはメチル基を表す。ただし、Ｌａ０１が－Ｏ－の場合、Ｙａ０１は－ＣＯ－にはならない。Ｒｘ０ｂは、下記一般式（ｂ１－ａｎ）、一般式（ｂ２－ａｎ）、又は一般式（ｂ３－ａｎ）で表される基である。］
Figure 2023032149000087
 ［式中、Ｒｘ１０１、Ｒｘ１０４、及びＲｘ１０７は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。Ｒ１０５、Ｒ１０６、及びＲ１０８は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。Ｒｘ１０４とＲ１０５とは相互に結合して環構造を形成していてもよい。Ｒ１０２は、炭素原子数１～５のフッ素化アルキル基又はフッ素原子である。Ｙ１０１は、酸素原子を含む２価の連結基又は単結合である。Ｖ１０１～Ｖ１０３は、それぞれ独立に、単結合、アルキレン基又はフッ素化アルキレン基である。Ｌ１０１～Ｌ１０２は、それぞれ独立に、単結合又は酸素原子である。Ｌ１０３～Ｌ１０５は、それぞれ独立に、単結合、－ＣＯ－又は－ＳＯ２－である。＊は式（ａ０－１－ｂ）中のＬａ０１に結合する結合手を表す。］
前記式（ａ０－１－ｂ）中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｒは、前記式（ａ１－１）中のＲと同じである。
前記式（ａ０－１－ｂ）中、Ｙａ０１は単結合または２価の連結基である。２価の連結基としては、特に限定されなが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が挙げられる。置換基を有してもよい２価の炭化水素基としては、前記式（ａ２－１）中のＹａ２１で挙げたものと同様のものが挙げられる。ヘテロ原子を含む２価の連結基としては、前記式（ａ２－１）中のＹａ２１で挙げたものと同様のものが挙げられる。
Ｙａ０１としては、単結合、エステル結合［－Ｃ（＝Ｏ）－Ｏ－］、エーテル結合（－Ｏ－）、直鎖状若しくは分岐鎖状のアルキレン基、又はこれらの組合せが好ましく、単結合がより好ましい。
前記式（ａ０－１－ｂ）中、Ｌａ０１は－Ｏ－、－ＣＯＯ－、－ＣＯＮ（Ｒ’）－、－ＯＣＯ－、－ＣＯＮＨＣＯ－又は－ＣＯＮＨＣＳ－である。Ｒ’は水素原子またはメチル基を表す。ただし、Ｌａ０１が－Ｏ－の場合、Ｙａ０１は－ＣＯ－にはならない。
Ｌａ０１としては、－ＣＯＯ－が好ましい。
前記式（ａ０－１－ｂ）中、Ｒｘ０ｂは、前記一般式（ｂ１－ａｎ）、一般式（ｂ２－ａｎ）、又は（ｂ３－ａｎ）で表される基である。
・式（ｂ１－ａｎ）で表される基
前記式（ｂ１－ａｎ）中、Ｒｘ１０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。
Ｒｘ１０１は、前記式（ｂ－１－ａｎ）中のＲ１０１から１個の水素原子を除いた基である。Ｒｘ１０１としては、前記式（ｂ－１－ａｎ）中のＲ１０１として挙げたものから１個の水素原子を除いた基が挙げられる。Ｒｘ１０１としては、置換基を有してもよい環式基が好ましく、置換基を有してもよい脂環式炭化水素基がより好ましい。Ｒｘ１０１としては、モノシクロアルカン又はポリシクロアルカンから２個の水素原子を除いた基が好ましい。モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体例としてはシクロペンタン、シクロヘキサン等が挙げられる。ポリシクロアルカンとしては、炭素原子数７～３０のものが好ましく、具体例としては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
Ｒ１０２、Ｙ１０１、及びＶ１０１は、前記式（ｂ－１－ａｎ）中のＲ１０２、Ｙ１０１、及びＶ１０１とそれぞれ同じである。
式（ｂ１－ａｎ）で表される基としては、下記一般式（ｂ１－ａｎ１）～（ｂ１－ａｎ３）のいずれかで表される基が挙げられる。
Figure 2023032149000088
 ［式中、Ｒｘ”１０１は、置換基を有してもよい脂肪族環式基、上記の化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－６）でそれぞれ表される１価の複素環式基から１個の水素原子を除いた基、前記式（ｒ－ｂｒ－１）又（ｒ－ｂｒ－２）で表される縮合環式基から１個の水素原子を除いた基、又は置換基を有してもよい鎖状のアルキレン基である。Ｒｘ”１０２は、置換基を有してもよい脂肪族環式基、前記式（ｒ－ｂｒ－１）又（ｒ－ｂｒ－２）で表される縮合環式基から１個の水素原子を除いた基、前記一般式（ａ２－ｒ－１）、（ａ２－ｒ－３）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基から１個の水素原子を除いた基、又は前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基から１個の水素原子を除いた基である。Ｒｘ”１０３は、置換基を有してもよい芳香族環式基、置換基を有してもよい脂肪族環式基、又は置換基を有してもよい鎖状のアルケンジイル基である。Ｖ”１０１は、単結合、炭素原子数１～４のアルキレン基、又は炭素原子数１～４のフッ素化アルキレン基である。Ｒ１０２は、フッ素原子又は炭素原子数１～５のフッ素化アルキル基である。ｖ”はそれぞれ独立に０～３の整数であり、ｑ”はそれぞれ独立に０～２０の整数であり、ｎ”は０または１である。］
前記式（ａ－１－ａｎ１）中のＲｘ”１０１は、前記式（ａｎ－１）中のＲ”１０１から１個の水素原子を除いた基である。
前記式（ａ－１－ａｎ２）中のＲｘ”１０２は、前記式（ａｎ－２）中のＲ”１０２から１個の水素原子を除いた基である。
前記式（ａ－１－ａｎ３）中のＲｘ”１０３は、前記式（ａｎ－３）中のＲ”１０３から１個の水素原子を除いた基である。
Ｖ”１０、Ｒ１０２、ｖ”、ｑ”、及びｎ”は、前記式（ａｎ－１）、式（ａｎ－１）、及び式（ａｎ－１）中のＶ”１０、Ｒ１０２、ｖ”、ｑ”、及びｎ”と、それぞれ同じである。
・式（ｂ２－ａｎ）で表される基
前記式（ｂ２－ａｎ）中、Ｒｘ１０４は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。
Ｒｘ１０４は、前記式（ｂ－２－ａｎ）中のＲ１０４から１個の水素原子を除いた基である。Ｒｘ１０４としては、前記式（ｂ－２－ａｎ）中のＲ１０４として挙げたものから１個の水素原子を除いた基が挙げられる。
Ｒ１０５、Ｌ１０１、Ｌ１０２、Ｖ１０２、及びＶ１０３は、前記式（ｂ－２－ａｎ）中のＲ１０５、Ｌ１０１、Ｌ１０２、Ｖ１０２、及びＶ１０３とそれぞれ同じである。
・式（ｂ３－ａｎ）で表される基
前記式（ｂ３－ａｎ）中、Ｒｘ１０７は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。
Ｒｘ１０７は、前記式（ｂ－３－ａｎ）中のＲ１０７から１個の水素原子を除いた基である。Ｒｘ１０７としては、前記式（ｂ－３－ａｎ）中のＲ１０７として挙げたものから１個の水素原子を除いた基が挙げられる。
Ｒ１０６、Ｒ１０８、Ｌ１０３、Ｌ１０４、及びＬ１０５は、前記式（ｂ－３－ａｎ）中のＲ１０６、Ｒ１０８、Ｌ１０３、Ｌ１０４、及びＬ１０５とそれぞれ同じである。
Ｒｘ０ｂは、式（ｂ１－ａｎ）で表される基が好ましい。中でも、Ｒｘ０ｂは、前記の式（ｂ１－ａｎ１）～（ｂ１－ａｎ３）のいずれかで表される基がより好ましく、式（ｂ１－ａｎ１）又は（ｂ－ａｎ２）のいずれかで表される基がさらに好ましく、式（ｂ１－ａｎ１）で表される基が特に好ましい。
Ｒｘ０ｂが、前記式（ｂ１－ａｎ）で表される基である場合の構成単位（ａ０）のアニオン部の具体例を以下に示すが、これらに限定されない。式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。
Figure 2023032149000089
Figure 2023032149000090
Ｒｘ０ｂが、前記式（ｂ２－ａｎ）で表される基である場合の構成単位（ａ０）のアニオン部の具体例を以下に示すが、これらに限定されない。式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。
Figure 2023032149000091
Ｒｘ０ｂが、前記式（ｂ３－ａｎ）で表される基である場合の構成単位（ａ０）のアニオン部の具体例を以下に示すが、これらに限定されない。式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。
Figure 2023032149000092

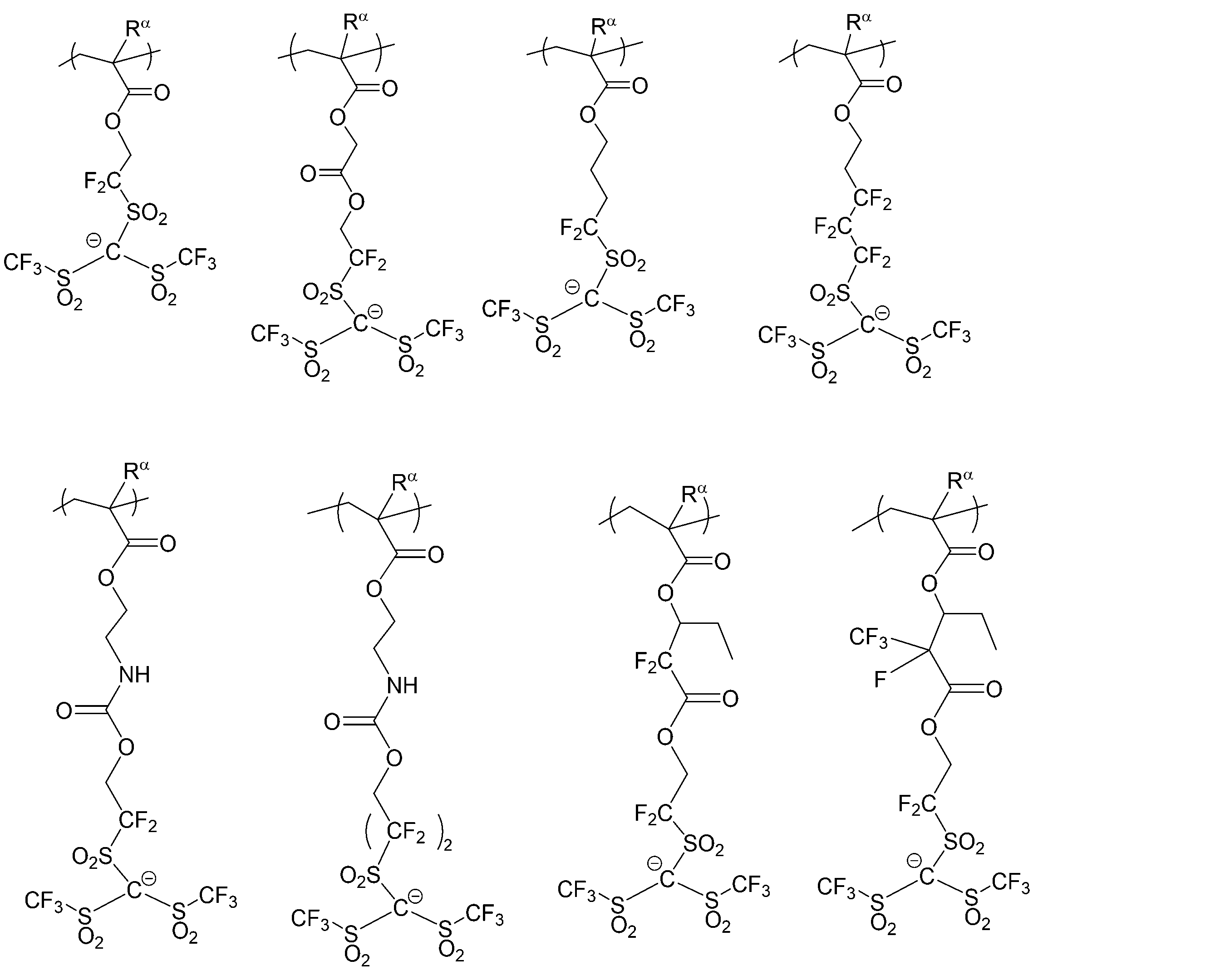

Figure 2023032149000093
≪構成単位（ａ０ｄ）≫
｛カチオン部｝
前記一般式（ａ０－１）中、Ｍａ＋は、前記カチオン（Ｃ０）である。
｛アニオン部｝
前記一般式（ａ０－１）中、Ｒｘ０－は、アニオンを含む基である。構成単位（ａ０ｄ）において、Ｒｘ０－は、露光により発生する酸をトラップするアニオンを含む基である。
Ｒｘ０－が含むアニオンとしては、前記式（ｄ－１－ａｎ）、式（ｄ－２－ａｎ）、又は式（ｄ－３－ａｎ）で表されるアニオンが挙げられる。
構成単位（ａ０ｄ）のアニオン部としては、下記一般式（ａ０－１－ｄ）で表されるアニオン部が挙げられる。
Figure 2023032149000094
 ［式中、Ｒは、水素原子、炭素原子数１～５のアルキル基又は炭素原子数１～５のハロゲン化アルキル基である。Ｙａ０１は、単結合または２価の連結基である。Ｌａ０１は、単結合、－Ｏ－、－ＣＯＯ－、－ＣＯＮ（Ｒ’）－、－ＯＣＯ－、－ＣＯＮＨＣＯ－又は－ＣＯＮＨＣＳ－であり、Ｒ’は水素原子またはメチル基を表す。ただし、Ｌａ０１が－Ｏ－の場合、Ｙａ０１は－ＣＯ－にはならない。Ｒｘ０ｄは、下記一般式（ｄ１－ａｎ）、一般式（ｄ２－ａｎ）、又は一般式（ｄ３－ａｎ）で表される基である。＊は前記式（ａ０－１－ｄ）中のＬａ０１に結合する結合手を表す。］
Figure 2023032149000095
 ［式中、Ｒｄ０１～Ｒｄ０３は単結合、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。但し、式（ｄ１－２）中のＲｄ０２における、Ｓ原子に隣接する炭素原子にはフッ素原子は結合していないものとする。Ｒｄ４は置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。Ｙｄ１は単結合又は２価の連結基である。］
前記式（ａ０－１－ｄ）中、Ｒ、Ｙａ０１、及びＬａ０１は、前記式（ａ０－１－ｂ）中のＲ、Ｙａ０１、及びＬａ０１とそれぞれ同じである。
前記式（ａ０－１－ｄ）中、Ｒｘ０ｄは、前記一般式（ｄ１－ａｎ）、一般式（ｄ２－ａｎ）、又は（ｄ３－ａｎ）で表される基である。
・式（ｄ１－ａｎ）で表される基
前記式（ｄ１－ａｎ）中、Ｒｄ０１は単結合、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。
Ｒｄ０１は、前記式（ｄ－１－ａｎ）中のＲｄ１から１個の水素原子を除いた基が好ましい。Ｒｄ０１としては、前記式（ｄ－１－ａｎ）中のＲｄ１として挙げたものから１個の水素原子を除いた基が挙げられる。Ｒｄ０１としては、置換基を有してもよい環式基が好ましい。Ｒｘ１０１としては、モノシクロアルカン又はポリシクロアルカンから２個の水素原子を除いた基、芳香族炭化水素基（例えば、アリーレン基）が好ましい。モノシクロアルカンとしては、炭素原子数３～６のものが好ましく、具体例としてはシクロペンタン、シクロヘキサン等が挙げられる。ポリシクロアルカンとしては、炭素原子数７～３０のものが好ましく、具体例としては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。芳香族炭化水素基としては、フェニレン基、ナフチレン基、ビシクロオクタン骨格を含む多環構造（ビシクロオクタン骨格とこれ以外の環構造とからなる多環構造）が挙げられる。
・式（ｄ２－ａｎ）で表される基
前記式（ｄ２－ａｎ）中、Ｒｄ０２は、単結合、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。
Ｒｄ０２は、前記式（ｄ－２－ａｎ）中のＲｄ２から１個の水素原子を除いた基が好ましい。Ｒｄ０２としては、前記式（ｄ－２－ａｎ）中のＲｄ２として挙げたものから１個の水素原子を除いた基が挙げられる。
・式（ｄ３－ａｎ）で表される基
前記式（ｄ３－ａｎ）中、Ｒｄ０３は単結合、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキレン基、又は置換基を有してもよい鎖状のアルケンジイル基である。
Ｒｄ０３は、前記式（ｄ－３－ａｎ）中のＲｄ２から１個の水素原子を除いた基が好ましい。Ｒｄ０３としては、前記式（ｄ－３－ａｎ）中のＲｄ２として挙げたものから１個の水素原子を除いた基が挙げられる。
Ｒｄ４及びＹｄ１は、前記式（ｄ－３－ａｎ）中のＲｄ４及びＹｄ１とそれぞれ同じである。
Ｒｘ０ｄは、式（ｄ１－ａｎ）又は式（ｄ２－ａｎ）で表される基が好ましく、式（ｄ１－ａｎ）で表される基がより好ましい。
Ｒｘ０ｄが、前記式（ｄ１－ａｎ）で表される基である場合の構成単位（ａ０）のアニオン部の具体例を以下に示すが、これらに限定されない。式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。ｍ”は０～３の整数である。
Figure 2023032149000096
Ｒｘ０ｄが、前記式（ｄ２－ａｎ）で表される基である場合の構成単位（ａ０）のアニオン部の具体例を以下に示すが、これらに限定されない。式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。
Figure 2023032149000097
Ｒｘ０ｄが、前記式（ｄ２－ａｎ）で表される基である場合の構成単位（ａ０）のアニオン部の具体例を以下に示すが、これらに限定されない。式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。
Figure 2023032149000098
構成単位（ａ０）の具体例を以下に示すが、これらに限定されない。
Figure 2023032149000099
（Ａ０）成分が有する構成単位（ａ０）は、１種でもよく２種以上でもよい。
（Ａ０）成分中の構成単位（ａ０）の割合は、（Ａ０）成分を構成する全構成単位の合計（１００モル％）に対して、３～９０モル％が好ましく、５～７５モル％がより好ましく、１０～７０モル％がさらに好ましく、１０～６０モル％が特に好ましい。（Ａ０）成分中の構成単位（ａ０）の割合は、１００モル％であってもよい。
（Ａ０）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
（Ａ０）成分の重量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算基準）は、特に限定されるものではなく、１０００～５００００が好ましく、２０００～３００００がより好ましく、３０００～２００００がさらに好ましい。
（Ａ０）成分のＭｗがこの範囲の好ましい上限値以下であると、レジストとして用いるのに充分なレジスト溶剤への溶解性があり、この範囲の好ましい下限値以上であると、耐ドライエッチング性やレジストパターン断面形状が良好である。
（Ａ０）成分の分散度（Ｍｗ／Ｍｎ）は、特に限定されず、１．０～４．０が好ましく、１．０～３．０がより好ましく、１．０～２．０が特に好ましい。
・（Ａ１）成分
本実施形態のレジスト組成物は、酸の作用により現像液に対する溶解性が変化する樹脂成分（Ａ１）（（Ａ１）成分）を含有することが好ましい。（Ａ１）成分としては、前記第１実施形態における（Ａ１）成分と同様のものを用いることができる。（Ａ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
・・構成単位（ａ０）を有する（Ａ１）成分（（Ａ１－０）成分）
（Ａ１）成分は、構成単位（ａ０）を有していてもよい。この場合、（Ａ１）成分が（Ａ０）成分となる。以下、構成単位（ａ０）を有する（Ａ１）成分を「（Ａ１－０）成分ともいう」
（Ａ１－０）成分が有する構成単位（ａ０）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分が構成単位（ａ０）を有する場合、（Ａ１－０）成分中の構成単位（ａ０）の割合は、（Ａ１－０）成分を構成する全構成単位の合計（１００モル％）に対して、３～５０モル％が好ましく、５～４０モル％がより好ましく、１０～３０モル％がさらに好ましく、１５～２０モル％が特に好ましい。
構成単位（ａ０）の割合が、前記の好ましい範囲の下限値以上であると、感度、ディフェクト低減等のリソグラフィー特性が向上する。一方、構成単位（ａ０）の割合が、前記の好ましい範囲の上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
≪構成単位（ａ１）≫
（Ａ１－０）成分は、酸の作用により極性が増大する酸分解性基を含む構成単位（ａ１）を有することが好ましい。構成単位（ａ１）としては、前記第１実施形態における構成単位（ａ１）と同様のものを用いることができる。
（Ａ１－０）成分が有する構成単位（ａ１）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分中の構成単位（ａ１）の割合は、（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～８０モル％が好ましく、１０～７５モル％がより好ましく、２０～７０モル％がさらに好ましく、２５～６０モル％が特に好ましい。
構成単位（ａ１）の割合が前記の好ましい範囲の下限値以上であると、感度、解像性、ラフネス改善等のリソグラフィー特性が向上する。一方、構成単位（ａ１）の割合が前記の好ましい範囲の上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
≪その他構成単位≫
（Ａ１－０）成分は、構成単位（ａ０）及び構成単位（ａ１）に加え、必要に応じてその他構成単位を有するものでもよい。その他構成単位としては、例えば、構成単位（ａ２）、構成単位（ａ３）、構成単位（ａ４）、構成単位（ａ１０）、及び構成単位（ｓｔ）等が挙げられる。
構成単位（ａ２）：
（Ａ１－０）成分は、構成単位（ａ２）を有していてもよい。構成単位（ａ２）は、前記第１実施形態における構成単位（ａ２）と同様のものを用いることができる。
（Ａ１－０）成分が有する構成単位（ａ２）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分が構成単位（ａ２）を有する場合、構成単位（ａ２）の割合は、当該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～６０モル％が好ましく、１０～６０モル％がより好ましく、２０～６０モル％がさらに好ましく、３０～６０モル％が特に好ましい。
構成単位（ａ２）の割合が前記好ましい下限値以上であると、構成単位（ａ２）を含有させることによる効果が充分に得られる。一方、構成単位（ａ２）の割合が前記好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
構成単位（ａ３）：
（Ａ１－０）成分は、構成単位（ａ３）を有していてもよい。構成単位（ａ３）は、前記第１実施形態における構成単位（ａ３）と同様のものを用いることができる。
（Ａ１－０）成分が有する構成単位（ａ３）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分が構成単位（ａ３）を有する場合、構成単位（ａ３）の割合は、当該（Ａ１－０）成分を構成する全構成単位の合計（１００モル％）に対して１～３０モル％が好ましく、２～２５モル％がより好ましく、５～２０モル％がさらに好ましい。
構成単位（ａ３）の割合が前記好ましい下限値以上であると、構成単位（ａ３）を含有させることによる効果が充分に得られる。一方、構成単位（ａ３）の割合が前記好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
構成単位（ａ４）：
（Ａ１－０）成分は、構成単位（ａ４）を有していてもよい。構成単位（ａ４）は、前記第１実施形態における構成単位（ａ４）と同様のものを用いることができる。
（Ａ１－０）成分が有する構成単位（ａ４）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分が構成単位（ａ４）を有する場合、構成単位（ａ４）の割合は、当該（Ａ１－０）成分を構成する全構成単位の合計（１００モル％）に対して、１～４０モル％が好ましく、５～２０モル％がより好ましい。
構成単位（ａ４）の割合が前記好ましい下限値以上であると、構成単位（ａ４）を含有させることによる効果が充分に得られる。一方、構成単位（ａ４）の割合が前記好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
構成単位（ａ１０）：
（Ａ１－０）成分は、構成単位（ａ１０）を有することが好ましい。構成単位（ａ１０）は、前記第１実施形態における構成単位（ａ１０）と同様のものを用いることができる。
（Ａ１－０）成分が有する構成単位（ａ１０）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分が構成単位（ａ１０）を有する場合、構成単位（ａ１０）の割合は、当該（Ａ１－０）成分を構成する全構成単位の合計（１００モル％）に対して、１０～８０モル％が好ましく、２０～７０モル％がより好ましく、３０～６０モル％がさらに好ましく、３０～５５モル％が特に好ましい。
構成単位（ａ１０）の割合が前記好ましい下限値以上であると、感度がより高められやすくなる。一方、構成単位（ａ１０）の割合が前記好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
構成単位（ｓｔ）：
（Ａ１－０）成分は、構成単位（ｓｔ）を有していてもよい。構成単位（ｓｔ）は、前記第１実施形態における構成単位（ｓｔ）と同様のものを用いることができる。
（Ａ１－０）成分が有する構成単位（ｓｔ）は、１種でもよく２種以上でもよい。
（Ａ１－０）成分が構成単位（ｓｔ）を有する場合、構成単位（ｓｔ）の割合は、当該（Ａ１－０）成分を構成する全構成単位の合計（１００モル％）に対して、１～３０モル％であることが好ましく、３～２０モル％であることがより好ましい。
構成単位（ｓｔ）の割合が前記好ましい下限値以上であると、構成単位（ｓｔ）を含有させることによる効果が充分に得られる。一方、構成単位（ｓｔ）の割合が前記好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
（Ａ１－０）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
（Ａ１－０）成分としては、構成単位（ａ０）と構成単位（ａ１）との繰り返し構造を有する高分子化合物が挙げられ、好ましくは構成単位（ａ０）と構成単位（ａ１）と構成単位（ａ１０）との繰り返し構造を有する高分子化合物が挙げられる。
上記の中でも、（Ａ１－０）成分としては、構成単位（ａ０）と構成単位（ａ１）との繰り返し構造からなる高分子化合物；構成単位（ａ０）と構成単位（ａ１）と構成単位（ａ１０）との繰り返し構造からなる高分子化合物が好適に挙げられる。
（Ａ１－０）成分の重量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算基準）は、特に限定されるものではなく、１０００～５００００が好ましく、２０００～３００００がより好ましく、３０００～２００００がさらに好ましい。
（Ａ１－０）成分のＭｗがこの範囲の好ましい上限値以下であると、レジストとして用いるのに充分なレジスト溶剤への溶解性があり、この範囲の好ましい下限値以上であると、耐ドライエッチング性やレジストパターン断面形状が良好である。
（Ａ１）成分の分散度（Ｍｗ／Ｍｎ）は、特に限定されず、１．０～４．０が好ましく、１．０～３．０がより好ましく、１．０～２．０が特に好ましい。
・（Ａ２）成分
本実施形態のレジスト組成物は、（Ａ）成分として（Ａ２）成分を含有してもよい。（Ａ２）成分としては、前記第１実施形態における（Ａ２）成分と同様のものを用いることができる。
（Ａ）成分中の（Ａ１－０）成分の割合は、（Ａ）成分の総質量に対し、２５質量％以上が好ましく、５０質量％以上がより好ましく、７５質量％以上がさらに好ましく、１００質量％であってもよい。該割合が２５質量％以上であると、高感度化や解像性、ラフネス改善、ディフェクト低減などの種々のリソグラフィー特性に優れたレジストパターンが形成されやすくなる。
本実施形態のレジスト組成物中、（Ａ）成分の含有量は、形成しようとするレジスト膜厚等に応じて調整すればよい。
＜その他成分＞
本実施形態のレジスト組成物は、上述した（Ａ）成分に加えて、その他成分をさらに含有してもよい。その他成分としては、例えば以下に示す（Ｂ）成分、（Ｄ）成分、（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分などが挙げられる。
≪（Ｂ）成分≫
本実施形態のレジスト組成物は、（Ｂ）成分を含有してもよい。
（Ｂ）成分は、前記第１実施形態における（Ｂ１）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｂ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物が（Ｂ）成分を含有する場合、（Ｂ）成分の含有量は、（Ａ）成分１００質量部に対して、５～４０質量部であることが好ましく、１０～４０質量部であることがより好ましく、１２～４０質量部であることがさらに好ましく、１５～３５質量部であることが特に好ましい。
（Ｂ）成分の含有量を、前記の好ましい範囲とすることで、パターン形成が充分に行われる。また、レジスト組成物の各成分を有機溶剤に溶解した際、均一な溶液が得られやすく、レジスト組成物としての保存安定性が良好となるため好ましい。
≪（Ｄ）成分≫
本実施形態のレジスト組成物は、（Ｄ）成分を含有することが好ましい。
（Ｄ）成分は、前記第１実施形態における（Ｄ）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｄ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物が（Ｄ）成分を含有する場合、（Ｄ）成分の含有量は、（Ａ）成分１００質量部に対して、０．５～２０質量部が好ましく、１～１５質量部がより好ましく、２～８質量部がさらに好ましい。
（Ｄ）成分の含有量が前記好ましい下限値以上であると、良好なリソグラフィー特性及びレジストパターン形状が得られやすい。一方、（Ｄ）成分の含有量が前記好ましい上限値以下であると、感度を良好に維持できる。
≪（Ｅ）成分≫
本実施形態のレジスト組成物は、（Ｅ）成分を含有してもよい。
（Ｅ）成分は、前記第１実施形態における（Ｅ）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｅ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物が（Ｅ）成分を含有する場合、（Ｅ）成分の含有量は、（Ａ）成分１００質量部に対して、０．０１～５質量部が好ましく、０．０５～３質量部がより好ましい。上記範囲とすることにより、感度及びリソグラフィー特性等が向上する。
≪（Ｆ）成分≫
本実施形態のレジスト組成物は、（Ｆ）成分を含有してもよい。
（Ｆ）成分は、前記第１実施形態における（Ｅ）成分と同様のものを用いることができる。
本実施形態のレジスト組成物において、（Ｆ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
本実施形態のレジスト組成物が（Ｆ）成分を含有する場合、（Ｆ）成分の含有量は、（Ａ）成分１００質量部に対して、０．５～１０質量部であることが好ましく、１～１０質量部であることがより好ましい。
≪（Ｓ）成分≫
（Ｓ）成分は、前記第１実施形態における（Ｓ）成分と同様のものを用いることができる。
（Ｓ）成分の使用量は、特に限定されず、基板等に塗布可能な濃度で、塗布膜厚に応じて適宜設定される。一般的にはレジスト組成物の固形分濃度が０．１～２０質量％、好ましくは０．２～１５質量％の範囲内となるように（Ｓ）成分は用いられる。
本実施形態のレジスト組成物には、さらに所望により混和性のある添加剤、例えばレジスト膜の性能を改良するための付加的樹脂、溶解抑制剤、可塑剤、安定剤、着色剤、ハレーション防止剤、染料などを適宜、添加含有させることができる。
本実施形態のレジスト組成物は、前記第１実施形態のレジスト組成物と同様に、上記レジスト材料を（Ｓ）成分に溶解させた後、ポリイミド多孔質膜、ポリアミドイミド多孔質膜等を用いて、不純物等の除去を行ってもよい。
以上説明した本実施形態のレジスト組成物は、（Ａ）成分として、カチオン（Ｃ０）を含む樹脂成分（Ａ０）を含有する。
カチオン（Ｃ０）は、平面構造のＬｏｗ ＬＵＭＯカチオンである。樹脂成分（Ａ０）は、露光により酸を発生する構成単位（ａ０）を有する。構成単位（ａ０）は、カチオン（Ｃ０）を含むことにより、露光による酸発生効率が向上する、これにより、樹脂成分（Ａ０）を含有するレジスト組成物は、感度が向上する。
また、カチオン（Ｃ０）は、フェニル基に２種以上の電子吸引性基を有することにより、（Ｓ）成分に対する溶解性が向上する。さらに、露光後の現像において、現像液に対する溶解性が向上する。これにより、樹脂成分（Ａ０）を含有するレジスト組成物は、ディフェクトの低減が図られる。
以上より、本実施形態のレジスト組成物によれば、高感度化及びディフェクト低減の両立を図ることができる。
［第４～７実施形態］
第４実施形態のレジスト組成物は、（Ｂ）成分及び（Ｄ）成分として、化合物（Ｃ）を含有する。すなわち、第４実施形態のレジスト組成物は、（Ｂ０）成分と、（Ｄ０）成分と、を含有する。第４実施形態のレジスト組成物は、（Ａ１）成分と、（Ｂ０）成分と、（Ｄ０）成分と、を含有することが好ましい。
第４実施形態のレジスト組成物は、その他成分として、（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分を含有してもよい。
第４実施形態のレジスト組成物において、各成分の含有量は、前記実施形態１～３と同様とすることができる。
第５実施形態のレジスト組成物は、（Ｂ）成分及び（Ａ）成分として、化合物（Ｃ）を含有する。すなわち、第５実施形態のレジスト組成物は、（Ｂ０）成分と、（Ａ０）成分と、を含有する。（Ａ０）成分は、構成単位（ａ０ｂ）及び構成単位（ａ０ｄ）のいずれを有してもよく、両方を有してもよいが、構成単位（ａ０ｄ）を有することが好ましい。第５実施形態のレジスト組成物は、（Ａ１－０）成分と、（Ｂ０）成分と、を含有することが好ましい。
第５実施形態のレジスト組成物は、その他成分として、（Ｄ）成分、（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分を含有してもよい。
第５実施形態のレジスト組成物において、各成分の含有量は、前記実施形態１～３と同様とすることができる。
第６実施形態のレジスト組成物は、（Ｄ）成分及び（Ａ）成分として、化合物（Ｃ）を含有する。すなわち、第６実施形態のレジスト組成物は、（Ｄ０）成分と、（Ａ０）成分と、を含有する。（Ａ０）成分は、構成単位（ａ０ｂ）及び構成単位（ａ０ｄ）のいずれを有してもよく、両方を有してもよいいが、構成単位（ａ０ｂ）を有することが好ましい。第６実施形態のレジスト組成物は、（Ａ１－０）成分と、（Ｄ０）成分と、を含有することが好ましい。
第６実施形態のレジスト組成物は、その他成分として、（Ｂ）成分、（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分を含有してもよい。
第６実施形態のレジスト組成物において、各成分の含有量は、前記実施形態１～３と同様とすることができる。
第７実施形態のレジスト組成物は、（Ｂ）成分、（Ｄ）成分及び（Ａ）成分として、化合物（Ｃ）を含有する。すなわち、第７実施形態のレジスト組成物は、（Ｂ０）成分と、（Ｄ０）成分と、（Ａ０）成分と、を含有する。（Ａ０）成分は、構成単位（ａ０ｂ）及び構成単位（ａ０ｄ）のいずれを有してもよく、両方を有してもよい。第７実施形態のレジスト組成物は、（Ｂ０）成分と、（Ａ１－０）成分と、（Ｄ０）成分と、を含有することが好ましい。
第７実施形態のレジスト組成物は、その他成分として、（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分を含有してもよい。
第７実施形態のレジスト組成物において、各成分の含有量は、前記実施形態１～３と同様とすることができる。
（レジストパターン形成方法）
本発明の第２の態様に係るレジストパターン形成方法は、支持体上に、前記第１の態様に係るレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、及び前記露光後のレジスト膜を現像してレジストパターンを形成する工程を有する方法である。
かかるレジストパターン形成方法の一実施形態としては、例えば以下のようにして行うレジストパターン形成方法が挙げられる。
まず、上述した実施形態のレジスト組成物を、支持体上にスピンナー等で塗布し、ベーク（ポストアプライベーク（ＰＡＢ））処理を、例えば８０～１５０℃の温度条件にて４０～１２０秒間、好ましくは６０～９０秒間施してレジスト膜を形成する。
次に、該レジスト膜に対し、例えば電子線描画装置、ＡｒＦ露光装置等の露光装置を用いて、所定のパターンが形成されたマスク（マスクパターン）を介した露光またはマスクパターンを介さない電子線の直接照射による描画等による選択的露光を行った後、ベーク（ポストエクスポージャーベーク（ＰＥＢ））処理を、例えば８０～１５０℃の温度条件にて４０～１２０秒間、好ましくは６０～９０秒間施す。
次に、前記レジスト膜を現像処理する。現像処理は、アルカリ現像プロセスの場合は、アルカリ現像液を用い、溶剤現像プロセスの場合は、有機溶剤を含有する現像液（有機系現像液）を用いて行う。
現像処理後、好ましくはリンス処理を行う。リンス処理は、アルカリ現像プロセスの場合は、純水を用いた水リンスが好ましく、溶剤現像プロセスの場合は、有機溶剤を含有するリンス液を用いることが好ましい。
溶剤現像プロセスの場合、前記現像処理またはリンス処理の後に、パターン上に付着している現像液またはリンス液を、超臨界流体により除去する処理を行ってもよい。
現像処理後またはリンス処理後、乾燥を行う。また、場合によっては、上記現像処理後にベーク処理（ポストベーク）を行ってもよい。
このようにして、レジストパターンを形成することができる。
支持体としては、特に限定されず、従来公知のものを用いることができ、例えば、電子部品用の基板や、これに所定の配線パターンが形成されたもの等が挙げられる。より具体的には、シリコンウェーハ、銅、クロム、鉄、アルミニウム等の金属製の基板や、ガラス基板等が挙げられる。配線パターンの材料としては、例えば銅、アルミニウム、ニッケル、金等が使用可能である。
また、支持体としては、上述のような基板上に、無機系および／または有機系の膜が設けられたものであってもよい。無機系の膜としては、無機反射防止膜（無機ＢＡＲＣ）が挙げられる。有機系の膜としては、有機反射防止膜（有機ＢＡＲＣ）や、多層レジスト法における下層有機膜等の有機膜が挙げられる。
ここで、多層レジスト法とは、基板上に、少なくとも一層の有機膜（下層有機膜）と、少なくとも一層のレジスト膜（上層レジスト膜）とを設け、上層レジスト膜に形成したレジストパターンをマスクとして下層有機膜のパターニングを行う方法であり、高アスペクト比のパターンを形成できるとされている。すなわち、多層レジスト法によれば、下層有機膜により所要の厚みを確保できるため、レジスト膜を薄膜化でき、高アスペクト比の微細パターン形成が可能となる。
多層レジスト法には、基本的に、上層レジスト膜と、下層有機膜との二層構造とする方法（２層レジスト法）と、上層レジスト膜と下層有機膜との間に一層以上の中間層（金属薄膜等）を設けた三層以上の多層構造とする方法（３層レジスト法）と、に分けられる。
露光に用いる波長は、特に限定されず、ＡｒＦエキシマレーザー、ＫｒＦエキシマレーザー、Ｆ２エキシマレーザー、ＥＵＶ（極端紫外線）、ＶＵＶ（真空紫外線）、ＥＢ（電子線）、Ｘ線、軟Ｘ線等の放射線を用いて行うことができる。前記レジスト組成物は、ＫｒＦエキシマレーザー、ＡｒＦエキシマレーザー、ＥＢまたはＥＵＶ用としての有用性が高く、ＡｒＦエキシマレーザーとしての有用性がより高い。
レジスト膜の露光方法は、空気や窒素等の不活性ガス中で行う通常の露光（ドライ露光）であってもよく、液浸露光（Ｌｉｑｕｉｄ Ｉｍｍｅｒｓｉｏｎ Ｌｉｔｈｏｇｒａｐｈｙ）であってもよいが、液浸露光であることが好ましい。
液浸露光は、予めレジスト膜と露光装置の最下位置のレンズ間を、空気の屈折率よりも大きい屈折率を有する溶媒（液浸媒体）で満たし、その状態で露光（浸漬露光）を行う露光方法である。
液浸媒体としては、空気の屈折率よりも大きく、かつ、露光されるレジスト膜の屈折率よりも小さい屈折率を有する溶媒が好ましい。かかる溶媒の屈折率としては、前記範囲内であれば特に制限されない。
空気の屈折率よりも大きく、かつ、前記レジスト膜の屈折率よりも小さい屈折率を有する溶媒としては、例えば、水、フッ素系不活性液体、シリコン系溶剤、炭化水素系溶剤等が挙げられる。
フッ素系不活性液体の具体例としては、Ｃ３ＨＣｌ２Ｆ５、Ｃ４Ｆ９ＯＣＨ３、Ｃ４Ｆ９ＯＣ２Ｈ５、Ｃ５Ｈ３Ｆ７等のフッ素系化合物を主成分とする液体等が挙げられ、沸点が７０～１８０℃のものが好ましく、８０～１６０℃のものがより好ましい。フッ素系不活性液体が上記範囲の沸点を有するものであると、露光終了後に、液浸に用いた媒体の除去を、簡便な方法で行えることから好ましい。
フッ素系不活性液体としては、特に、アルキル基の水素原子が全てフッ素原子で置換されたパーフルオロアルキル化合物が好ましい。パーフルオロアルキル化合物としては、具体的には、パーフルオロアルキルエーテル化合物、パーフルオロアルキルアミン化合物を挙げることができる。
さらに、具体的には、前記パーフルオロアルキルエーテル化合物としては、パーフルオロ（２－ブチル－テトラヒドロフラン）（沸点１０２℃）を挙げることができ、前記パーフルオロアルキルアミン化合物としては、パーフルオロトリブチルアミン（沸点１７４℃）を挙げることができる。
液浸媒体としては、コスト、安全性、環境問題、汎用性等の観点から、水が好ましく用いられる。
アルカリ現像プロセスで現像処理に用いるアルカリ現像液としては、例えば０．１～１０質量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液が挙げられる。
溶剤現像プロセスで現像処理に用いる有機系現像液が含有する有機溶剤としては、（Ａ）成分（露光前の（Ａ）成分）を溶解し得るものであればよく、公知の有機溶剤の中から適宜選択できる。具体的には、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、ニトリル系溶剤、アミド系溶剤、エーテル系溶剤等の極性溶剤、炭化水素系溶剤等が挙げられる。
ケトン系溶剤は、構造中にＣ－Ｃ（＝Ｏ）－Ｃを含む有機溶剤である。エステル系溶剤は、構造中にＣ－Ｃ（＝Ｏ）－Ｏ－Ｃを含む有機溶剤である。アルコール系溶剤は、構造中にアルコール性水酸基を含む有機溶剤である。「アルコール性水酸基」は、脂肪族炭化水素基の炭素原子に結合した水酸基を意味する。ニトリル系溶剤は、構造中にニトリル基を含む有機溶剤である。アミド系溶剤は、構造中にアミド基を含む有機溶剤である。エーテル系溶剤は、構造中にＣ－Ｏ－Ｃを含む有機溶剤である。
有機溶剤の中には、構造中に上記各溶剤を特徴づける官能基を複数種含む有機溶剤も存在するが、その場合は、当該有機溶剤が有する官能基を含むいずれの溶剤種にも該当するものとする。例えば、ジエチレングリコールモノメチルエーテルは、上記分類中のアルコール系溶剤、エーテル系溶剤のいずれにも該当するものとする。
炭化水素系溶剤は、ハロゲン化されていてもよい炭化水素からなり、ハロゲン原子以外の置換基を有さない炭化水素溶剤である。ハロゲン原子としては、フッ素原子が好ましい。
有機系現像液が含有する有機溶剤としては、上記の中でも、極性溶剤が好ましく、ケトン系溶剤、エステル系溶剤、ニトリル系溶剤等が好ましい。
ケトン系溶剤としては、例えば、１－オクタノン、２－オクタノン、１－ノナノン、２－ノナノン、アセトン、４－ヘプタノン、１－ヘキサノン、２－ヘキサノン、ジイソブチルケトン、シクロヘキサノン、メチルシクロヘキサノン、フェニルアセトン、メチルエチルケトン、メチルイソブチルケトン、アセチルアセトン、アセトニルアセトン、イオノン、ジアセトニルアルコール、アセチルカービノール、アセトフェノン、メチルナフチルケトン、イソホロン、プロピレンカーボネート、γ－ブチロラクトン、メチルアミルケトン（２－ヘプタノン）等が挙げられる。これらの中でも、ケトン系溶剤としては、メチルアミルケトン（２－ヘプタノン）が好ましい。
エステル系溶剤としては、例えば、酢酸メチル、酢酸ブチル、酢酸エチル、酢酸イソプロピル、酢酸アミル、酢酸イソアミル、メトキシ酢酸エチル、エトキシ酢酸エチル、エチレングリコールモノエチルエーテルアセテート、エチレングリコールモノプロピルエーテルアセテート、エチレングリコールモノブチルエーテルアセテート、エチレングリコールモノフェニルエーテルアセテート、ジエチレングリコールモノメチルエーテルアセテート、ジエチレングリコールモノプロピルエーテルアセテート、ジエチレングリコールモノフェニルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、２－メトキシブチルアセテート、３－メトキシブチルアセテート、４－メトキシブチルアセテート、３－メチル－３－メトキシブチルアセテート、３－エチル－３－メトキシブチルアセテート、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート、２－エトキシブチルアセテート、４－エトキシブチルアセテート、４－プロポキシブチルアセテート、２－メトキシペンチルアセテート、３－メトキシペンチルアセテート、４－メトキシペンチルアセテート、２－メチル－３－メトキシペンチルアセテート、３－メチル－３－メトキシペンチルアセテート、３－メチル－４－メトキシペンチルアセテート、４－メチル－４－メトキシペンチルアセテート、プロピレングリコールジアセテート、蟻酸メチル、蟻酸エチル、蟻酸ブチル、蟻酸プロピル、乳酸エチル、乳酸ブチル、乳酸プロピル、炭酸エチル、炭酸プロピル、炭酸ブチル、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸プロピル、ピルビン酸ブチル、アセト酢酸メチル、アセト酢酸エチル、プロピオン酸メチル、プロピオン酸エチル、プロピオン酸プロピル、プロピオン酸イソプロピル、２－ヒドロキシプロピオン酸メチル、２－ヒドロキシプロピオン酸エチル、メチル－３－メトキシプロピオネート、エチル－３－メトキシプロピオネート、エチル－３－エトキシプロピオネート、プロピル－３－メトキシプロピオネート等が挙げられる。これらの中でも、エステル系溶剤としては、酢酸ブチルが好ましい。
ニトリル系溶剤としては、例えば、アセトニトリル、プロピオニトリル、バレロニトリル、ブチロニトリル等が挙げられる。
有機系現像液には、必要に応じて公知の添加剤を配合できる。該添加剤としては、例えば界面活性剤が挙げられる。界面活性剤としては、特に限定されないが、例えばイオン性や非イオン性のフッ素系及び／又はシリコン系界面活性剤等を用いることができる。界面活性剤としては、非イオン性の界面活性剤が好ましく、非イオン性のフッ素系界面活性剤、又は非イオン性のシリコン系界面活性剤がより好ましい。
界面活性剤を配合する場合、その配合量は、有機系現像液の全量に対して、通常０．００１～５質量％であり、０．００５～２質量％が好ましく、０．０１～０．５質量％がより好ましい。
現像処理は、公知の現像方法により実施することが可能であり、例えば現像液中に支持体を一定時間浸漬する方法（ディップ法）、支持体表面に現像液を表面張力によって盛り上げて一定時間静止する方法（パドル法）、支持体表面に現像液を噴霧する方法（スプレー法）、一定速度で回転している支持体上に一定速度で現像液塗出ノズルをスキャンしながら現像液を塗出し続ける方法（ダイナミックディスペンス法）等が挙げられる。
溶剤現像プロセスで現像処理後のリンス処理に用いるリンス液が含有する有機溶剤としては、例えば前記有機系現像液に用いる有機溶剤として挙げた有機溶剤のうち、レジストパターンを溶解しにくいものを適宜選択して使用できる。通常、炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤およびエーテル系溶剤から選択される少なくとも１種類の溶剤を使用する。これらのなかでも、炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤及びアミド系溶剤から選択される少なくとも１種類が好ましく、アルコール系溶剤およびエステル系溶剤から選択される少なくとも１種類がより好ましく、アルコール系溶剤が特に好ましい。
リンス液に用いるアルコール系溶剤は、炭素原子数６～８の１価アルコールが好ましく、該１価アルコールは直鎖状、分岐鎖状又は環状のいずれであってもよい。具体的には、１－ヘキサノール、１－ヘプタノール、１－オクタノール、２－ヘキサノール、２－ヘプタノール、２－オクタノール、３－ヘキサノール、３－ヘプタノール、３－オクタノール、４－オクタノール、ベンジルアルコール等が挙げられる。これらのなかでも、１－ヘキサノール、２－ヘプタノール、２－ヘキサノールが好ましく、１－ヘキサノール、２－ヘキサノールがより好ましい。
これらの有機溶剤は、いずれか１種を単独で用いてもよく、２種以上を併用してもよい。また、上記以外の有機溶剤や水と混合して用いてもよい。但し、現像特性を考慮すると、リンス液中の水の配合量は、リンス液の全量に対し、３０質量％以下が好ましく、１０質量％以下がより好ましく、５質量％以下がさらに好ましく、３質量％以下が特に好ましい。
リンス液には、必要に応じて公知の添加剤を配合できる。該添加剤としては、例えば界面活性剤が挙げられる。界面活性剤は、前記と同様のものが挙げられ、非イオン性の界面活性剤が好ましく、非イオン性のフッ素系界面活性剤、又は非イオン性のシリコン系界面活性剤がより好ましい。
界面活性剤を配合する場合、その配合量は、リンス液の全量に対して、通常０．００１～５質量％であり、０．００５～２質量％が好ましく、０．０１～０．５質量％がより好ましい。
リンス液を用いたリンス処理（洗浄処理）は、公知のリンス方法により実施できる。該リンス処理の方法としては、例えば一定速度で回転している支持体上にリンス液を塗出し続ける方法（回転塗布法）、リンス液中に支持体を一定時間浸漬する方法（ディップ法）、支持体表面にリンス液を噴霧する方法（スプレー法）等が挙げられる。
以上説明した本実施形態のレジストパターン形成方法によれば、前記第１の態様のレジスト組成物が用いられているため、ディフェクトが低減されたレジストパターンを形成することができる。
（化合物）
本発明の第３の態様にかかる化合物は、下記一般式（Ｍ０）で表される化合物（以下、「化合物（Ｍ０）」ともいう）である。
Figure 2023032149000100
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘ－は、対アニオンである。］
｛カチオン部｝
カチオン部は、前記一般式（ｃ０）で表されるカチオン（Ｃ０）と同じである。
｛アニオン部｝
Ｘ－は、対アニオンである。Ｘ－としては、前記一般式（ｂ０）で表される化合物のアニオン部として挙げたもの、前記一般式（ｄ０）で表される化合物のアニオン部として挙げたもの、前記一般式（ａ０－１）で表される構成単位のアニオン部として挙げたもの等が挙げられる。
＜化合物の製造方法＞
化合物（Ｍ０）は、公知の方法を用いて製造することができる。
化合物（Ｍ０）の製造方法としては、例えば、以下に示す第１工程及び第２工程を含む製造方法が挙げられる。
各工程で用いられる化合物は、市販のものを用いてもよく、合成したものを用いてもよい。
第１工程及び２工程の各反応における溶媒としては、各工程で用いられる化合物が溶解可能で、かつ、それらの化合物と反応しないものを用いることができる。溶媒としては、例えば、ジクロロメタン、ジクロロエタン、クロロホルム、テトラヒドロフラン、Ｎ，Ｎ－ジメチルホルムアミド、ジメチルアセトアミド、ジメチルスルホキシド、アセトニトリル、プロピオニトリル等が挙げられる。
第１工程：
第１工程では、溶媒中で、化合物（Ｉ）と化合物（ＩＩ）とＴＭＳ－Ｘ”とを混合して反応を行うことにより、化合物（ｐｒｅ）を得る。
第１工程における溶媒としては、例えば、テトラヒドロフランが挙げられる。
反応温度としては、例えば、０～５０℃が挙げられ、１０～４０℃が好ましい。反応時間は、使用する化合物の反応性及び量等に応じて、適宜設定することができる。反応時間としては、例えば、１０分間以上２４時間以下が挙げられ、１０分以上１２時間以下が好ましい。
任意の反応時間経過後、反応液に水を添加して反応を停止してもよい。反応終了後、溶媒抽出、減圧濃縮、晶析等により、化合物（ｐｒｅ）を精製してもよい。溶媒抽出に用いる溶媒としては、例えば、ジクロロメタンが挙げられる。晶析に用いる溶媒としては、例えば、ジクロロメタン及びｔｅｒｔ－ブチルエチルエーテルの混合溶媒が挙げられる。
Figure 2023032149000101
 ［式中、Ｘ０１、Ｘ０２、Ｒ０１～Ｒ０３、ｎｘ１、ｎｘ２、及びｎ１～ｎ３は、それぞれ、前記式（Ｍ０）におけるものと同じである。Ｘｈはハロゲン原子を表す。ＴＭＳはトリメチルシリル基を表す。Ｘ”－は、化合物（ｐｒｅ）における対アニオンを表す。］
前記反応式中、Ｘｈにおけるハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子などが挙げられる。
Ｘ”－における対アニオンとしては、Ｂｒ－、Ｃｌ－、ＣＦ３ＳＯ３ －等が挙げられる。ＴＭＳ－Ｘ”で表される化合物としては、トリメチルシリルトリフルオロメタンスルホネート（ＴＭＳＯＴｆ）が挙げられる。
第２工程：
第２工程では、溶媒中で、化合物（ｐｒｅ）と、塩交換用の化合物（ＩＩＩ）と、を混合して塩交換反応を行い、化合物（Ｍ０）を得る。
第２工程における溶媒としては、例えば、ジクロロメタンが挙げられる。
反応温度としては、例えば、０～１００℃が挙げられ、０～５０℃が好ましい。反応時間は、使用する化合物の反応性及び量等に応じて、適宜設定することができる。反応時間としては、例えば、１０分間以上２４時間以下が挙げられ、１０分以上１２時間以下が好ましい。
塩交換反応の終了後、化合物（Ｍ０）の単離及び／又は精製を行ってもよい。化合物（Ｍ０）の単離及び／又は精製には、公知の方法を使用することができる。単離及び／又は精製方法としては、例えば、濃縮、溶媒抽出、蒸留、結晶化、再結晶、クロマトグラフィー等が挙げられ、これの方法を適宜組み合わせて用いることができる。
Figure 2023032149000102
 ［式中、Ｘ０１、Ｘ０２、Ｒ０１～Ｒ０３、ｎｘ１、ｎｘ２、ｎ１～ｎ３、及びＸ－は、それぞれ、前記式（Ｍ０）におけるものと同じである。Ｘ”－は、化合物（ｐｒｅ）における対アニオンを表す。Ｍ’＋はアンモニウムカチオンを表す。］
前記反応式中、Ｍ’＋におけるアンモニウムカチオンとしては、有機アンモニウムカチオンが挙げられ、第４級アンモニウムカチオンが好ましい。Ｍ’＋におけるアンモニウムカチオンは、化合物（ＩＩＩ）における対アニオンに応じて、適宜選択することができる。
上記のようにして得られる化合物の構造は、１Ｈ－核磁気共鳴（ＮＭＲ）スペクトル法、１３Ｃ－ＮＭＲスペクトル法、１９Ｆ－ＮＭＲスペクトル法、赤外線吸収（ＩＲ）スペクトル法、質量分析（ＭＳ）法、元素分析法、Ｘ線結晶回折法等の一般的な有機分析法により同定することができる。
化合物（Ｍ０）の具体例としては、前記化合物（Ｂ０）又は前記化合物（Ｄ０）の具体例として挙げたものと同様のものが挙げられる。
（酸発生剤）
本発明の第４の態様にかかる酸発生剤は、下記一般式（Ｂ０）で表される化合物を含む。
Figure 2023032149000103
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘｂ－は、対アニオンである。］
｛カチオン部｝
カチオン部は、前記一般式（ｃ０）で表されるカチオン（Ｃ０）と同じである。
｛アニオン部｝
Ｘｂ－は、対アニオンである。Ｘｂ－は、前記一般式（ｂ０）中のＸｂ－と同じである。
一般式（Ｂ０）で表される化合物の具体例としては、前記化合物（Ｂ０）の具体例として挙げたものと同様のものが挙げられる。
本実施形態の酸発生剤は、一般式（Ｂ０）で表される化合物を含む。該化合物のカチオン部は、平面のＬｏｗ ＬＵＭＯカチオンをであり、酸発生効率が高い。そのため、本実施形態の酸発生剤を含有するレジスト組成物は、感度が向上する。
また、前記化合物は、カチオン部において、フェニル基に２種以上の電子吸引性基を有することにより、レジスト組成物に用いた場合に、（Ｓ）成分に対する溶解性が向上する。さらに、露光後の現像において、現像液に対する溶解性が向上する。これにより、本実施形態の酸発生剤を含有するレジスト組成物は、ディフェクトの低減が図られる。
以上より、本実施形態の酸発生剤によれば、レジスト組成物の高感度化及びディフェクト低減の両立を図ることができる。
（酸拡散制御剤）
本発明の第５の態様にかかる酸拡散制御剤は、下記一般式（Ｄ０）で表される化合物を含む。
Figure 2023032149000104
 ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘｄ－は、対アニオンである。］
｛カチオン部｝
カチオン部は、前記一般式（ｃ０）で表されるカチオン（Ｃ０）と同じである。
｛アニオン部｝
Ｘｄ－は、対アニオンである。Ｘｄ－は、前記一般式（ｄ０）中のＸｄ－と同じである。
一般式（Ｄ０）で表される化合物の具体例としては、前記化合物（Ｄ０）の具体例として挙げたものと同様のものが挙げられる。
本実施形態の酸拡散制御剤は、一般式（Ｄ０）で表される化合物を含む。該化合物のカチオン部は、平面のＬｏｗ ＬＵＭＯカチオンをであり、露光により分解されて酸拡散制御能を失いやすい。そのため、本実施形態の酸拡散制御剤を含有するレジスト組成物は、感度が向上する。
また、前記化合物は、カチオン部において、フェニル基に２種以上の電子吸引性基を有することにより、レジスト組成物に用いた場合に、（Ｓ）成分に対する溶解性が向上する。さらに、露光後の現像において、現像液に対する溶解性が向上する。これにより、本実施形態の酸拡散制御剤を含有するレジスト組成物は、ディフェクトの低減が図られる。
以上より、本実施形態の酸拡散制御剤によれば、レジスト組成物の高感度化及びディフェクト低減の両立を図ることができる。
（高分子化合物）
本発明の第６の態様にかかる高分子化合物は、下記一般式（Ａ０－１）で表される構成単位を有する。
Figure 2023032149000105
 ［式中、Ｒは、水素原子、炭素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｒｘ０は、アニオンを含む基である。Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基である、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
｛カチオン部｝
カチオン部は、前記一般式（ｃ０）で表されるカチオン（Ｃ０）と同じである。
｛アニオン部｝
Ｒｘ０は、アニオンを含む基である。Ｒｘ０は、前記一般式（ａ０－１）中のＲｘ０と同じである。
一般式（Ａ０－１）で表される構成単位の具体例としては、前記構成単位（ａ０）の具体例として挙げたものと同様のものが挙げられる。
本実施形態の高分子化合物としては、前記樹脂成分（Ａ－０）、又は樹脂成分（Ａ１－０）と同様のものが挙げられる。
本実施形態の高分子化合物は、一般式（Ａ０－１）で表される構成単位を含む。該構成単位のカチオン部は、平面のＬｏｗ ＬＵＭＯカチオンをであり、露光により分解されやすい。そのため、酸発生剤機能を有する場合には、酸発生効率が高い。また、酸拡散制御剤機能を有する場合には、露光により酸拡散制御能を失いやすい。そのため、本実施形態の高分子化合物を含有するレジスト組成物は、感度が向上する。
また、前記構成単位は、カチオン部において、フェニル基に２種以上の電子吸引性基を有することにより、レジスト組成物に用いた場合に、（Ｓ）成分に対する溶解性が向上する。さらに、露光後の現像において、現像液に対する溶解性が向上する。これにより、本実施形態の酸拡散制御剤を含有するレジスト組成物は、ディフェクトの低減が図られる。
以上より、本実施形態の高分子化合物によれば、レジスト組成物の高感度化及びディフェクト低減の両立を図ることができる。
＜高分子化合物の製造方法＞
本実施形態の高分子化合物は、構成単位（ａ０）を誘導するモノマーと、必要に応じて他の構成単位（構成単位（ａ１）～（ａ４）、（ａ１０）、（ｓｔ）等）を誘導するモノマーと、を例えばアゾビスイソブチロニトリル（ＡＩＢＮ）のようなラジカル重合開始剤を用いた公知のラジカル重合等によって重合させることによって得ることができる。
以下、実施例により本発明をさらに詳細に説明するが、本発明はこれらの例によって限定されるものではない。
＜化合物の製造＞
（製造例Ｂ１）
製造例Ｂ１－１：
マグネシウム（４．２ｇ）、テトラヒドロフラン（１９ｇ）を５０℃で攪拌し、ここに化合物（１）（３８ｇ）のテトラヒドロフラン（ＴＨＦ）（７５ｇ）溶液を同温で滴下した。滴下終了後、２時間攪拌し、室温へ冷却後にテトラヒドロフラン（７５ｇ）を加え、化合物（１’）のＴＨＦ溶液（溶液１）を得た。別の容器に、ジベンゾチオフェン５－オキシド（１０ｇ）、ＴＨＦ（７５ｇ）を入れ、室温で攪拌した。ここにトリメチルシリルトリフルオロメタンスルホネート（ＴＭＳＯＴｆ）（６３ｇ）、及び溶液１を滴下した。滴下終了後室温で１時間反応を継続し、反応を完結させた。その後、ジクロロメタン（１００ｇ）及び水（１００ｇ）を加え、３０分撹拌後、水層を除去した。有機層を超純水（１００ｇ）で３回洗浄した後、減圧濃縮した。濃縮残渣をジクロロメタン／ｔｅｒｔ－ブチルメチルエーテルで晶析し、前駆体（ｐｒｅ－１）（６．２ｇ）を白色固体として得た。下記式中、「ＯＴｆ－」は、トリフルオロメタンスルホネートを表す。
Figure 2023032149000106
製造例Ｂ１－２：
前駆体（ｐｒｅ－１）（６．２ｇ）と化合物（Ｂ－ａｎ１）（５．８ｇ）にジクロロメタン（５０ｇ）及び水（５０ｇ）を加え、十分に攪拌後分液した。有機層を１％塩酸（５０ｇ）で洗浄後、純水（５０ｇ）で３回洗浄した。有機層にジエチルエーテル（１５０ｇ）を加え、析出した結晶を減圧濾過により回収した。得られた結晶を減圧乾燥することにより、化合物（Ｂ０－１）（１７．１ｇ）を得た。
Figure 2023032149000107
（製造例Ｂ２～Ｂ１２）
化合物（１）を、化合物（２）～（１２）にぞれぞれ変更したこと以外は、製造例Ｂ１－１と同様にして、前駆体（ｐｒｅ－２）～（ｐｒｅ－１２）をそれぞれ得た。
前駆体（ｐｒｅ－１）を、前駆体（ｐｒｅ－２）～（ｐｒｅ－１２）にそれぞれ変更したこと以外は、製造例Ｂ１－２と同様にして、化合物（Ｂ０－２）～（Ｂ０－１２）をそれぞれ得た。
Figure 2023032149000108

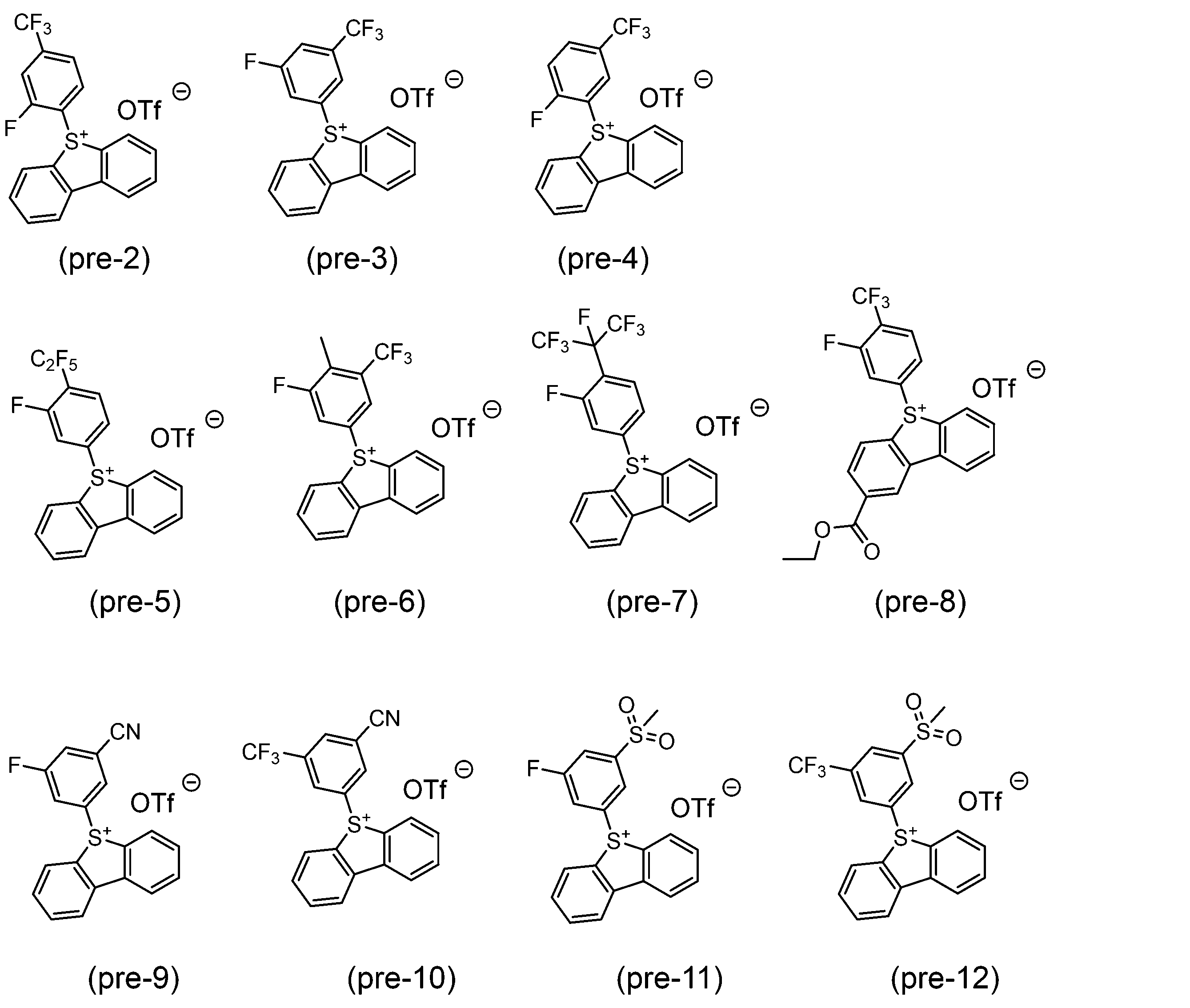

Figure 2023032149000109
Figure 2023032149000110
Figure 2023032149000111
Figure 2023032149000112
（製造例Ｂ１３～Ｂ１６）
化合物（Ｂ－ａｎ１）を、化合物（Ｂ－ａｎ１３）～（Ｂ－ａｎ１６）にそれぞれ変更したこと以外は、製造例Ｂ１と同様にして、化合物（Ｂ０－１３）～（Ｂ０－１６）をそれぞれ得た。
Figure 2023032149000113
Figure 2023032149000114
（製造例Ｄ１）
前駆体（ｐｒｅ－１）（３６．２ｇ）と化合物（Ｄ－ａｎ１）（５．２ｇ）にジクロロメタン（５０ｇ）、水（５０ｇ）を加え、十分に攪拌後分液した。有機層を１％塩酸（５０ｇ）で洗浄後、純水（５０ｇ）で３回洗浄した。有機層にジエチルエーテル（１５０ｇを）加え、析出した結晶を減圧濾過により回収した。得られた結晶を減圧乾燥することにより、化合物（Ｄ０－１）（５．９ｇ）を得た。
Figure 2023032149000115
（製造例Ｄ２～Ｄ１２）
前駆体（ｐｒｅ－１）を、前駆体（ｐｒｅ－２）～（ｐｒｅ－１２）にそれぞれ変更したこと以外は、製造例Ｄ１と同様にして、化合物（Ｄ０－２）～（Ｄ０－１２）をそれぞれ得た。
Figure 2023032149000116
Figure 2023032149000117
Figure 2023032149000118
（製造例Ｄ１３～Ｄ１４）
化合物（Ｄ－ａｎ１）を、化合物（Ｄ－ａｎ１３）～（Ｄ－ａｎ１４）にそれぞれ変更したこと以外は、製造例Ｄ１と同様にして、化合物（Ｄ０－１３）～（Ｄ０－１４）をそれぞれ得た。
Figure 2023032149000119
Figure 2023032149000120
上記の各製造例において製造した、化合物（Ｂ０－１）～（Ｂ０－１６）及び化合物（Ｄ０－１）～（Ｄ０－１４）のＮＭＲ測定結果を表１～７に示す。
Figure 2023032149000121
Figure 2023032149000122

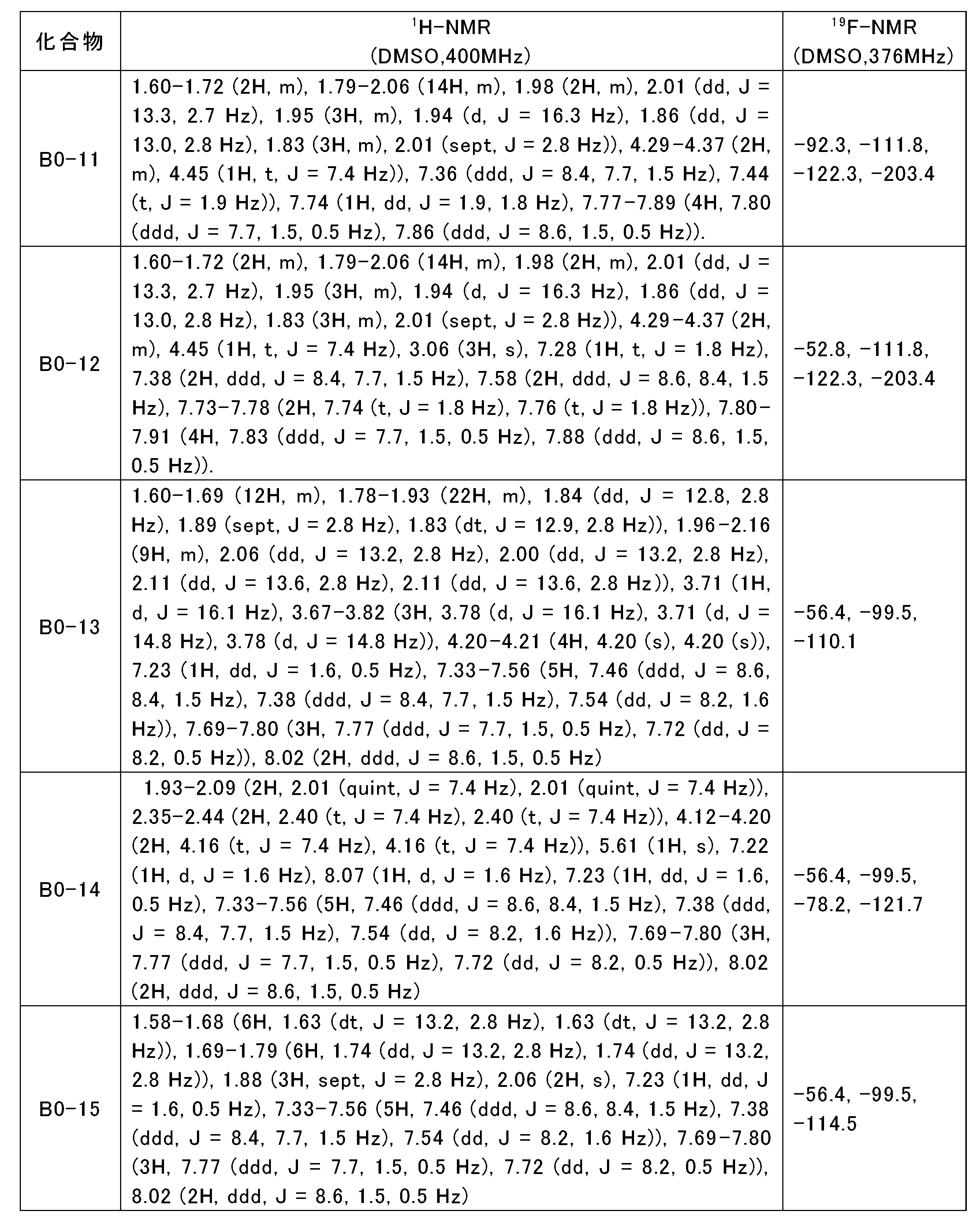

Figure 2023032149000123
Figure 2023032149000124
Figure 2023032149000125
Figure 2023032149000126
Figure 2023032149000127
＜高分子化合物の製造＞
本実施例で用いた高分子化合物（Ａ１－０１）～（Ａ１－０２）は、それぞれ、各高分子化合物を構成する構成単位を誘導するモノマーを、所定のモル比で用いて、ラジカル重合を行うことにより得た。
得られた各高分子化合物について、それぞれ、重量平均分子量（Ｍｗ）及び分子量分散度（Ｍｗ／Ｍｎ）を、ＧＰＣ測定（標準ポリスチレン換算）により求めた。
また、得られた各高分子化合物について、共重合組成比（構造式中の各構成単位の割合（モル比））を、カーボン１３核磁気共鳴スペクトル（６００ＭＨｚ＿１３Ｃ－ＮＭＲ）により求めた。
Figure 2023032149000128
高分子化合物（Ａ１－０１）：重量平均分子量（Ｍｗ）９５００、分子量分散度（Ｍｗ／Ｍｎ）１．７２、ｌ／ｍ／ｎ＝５５／３０／１５。
高分子化合物（Ａ１－０２）：重量平均分子量（Ｍｗ）９５００、分子量分散度（Ｍｗ／Ｍｎ）１．７５、ｌ／ｍ／ｎ＝５５／３０／１５。
＜レジスト組成物の調製＞
（実施例１～６０、比較例１～２４）
表８～１９に示す各成分を混合して溶解することにより、各例のレジスト組成物をそれぞれ調製した。
Figure 2023032149000129
Figure 2023032149000130
Figure 2023032149000131
Figure 2023032149000132
Figure 2023032149000133
Figure 2023032149000134
Figure 2023032149000135
Figure 2023032149000136
Figure 2023032149000137
Figure 2023032149000138
Figure 2023032149000139
Figure 2023032149000140
表８～１９中、各略号はそれぞれ以下の意味を有する。［ ］内の数値は配合量（質量部）である。
（Ａ１）－０１～（Ａ１）－０２：上記高分子化合物（Ａ１－０１）～（Ａ１－０２）。
（Ａ１）－１～（Ａ１）－５：下記高分子化合物（Ａ１－１）～（Ａ１－５）。
高分子化合物（Ａ１－１）：重量平均分子量（Ｍｗ）５５００、分子量分散度（Ｍｗ／Ｍｎ）１．７６、ｌ／ｍ＝４０／６０。
高分子化合物（Ａ１－２）：重量平均分子量（Ｍｗ）５５００、分子量分散度（Ｍｗ／Ｍｎ）１．６６、ｌ／ｍ＝４０／６０。
高分子化合物（Ａ１－３）：重量平均分子量（Ｍｗ）５５００、分子量分散度（Ｍｗ／Ｍｎ）１．７２、ｌ／ｍ／ｎ＝３０／６０／１０。

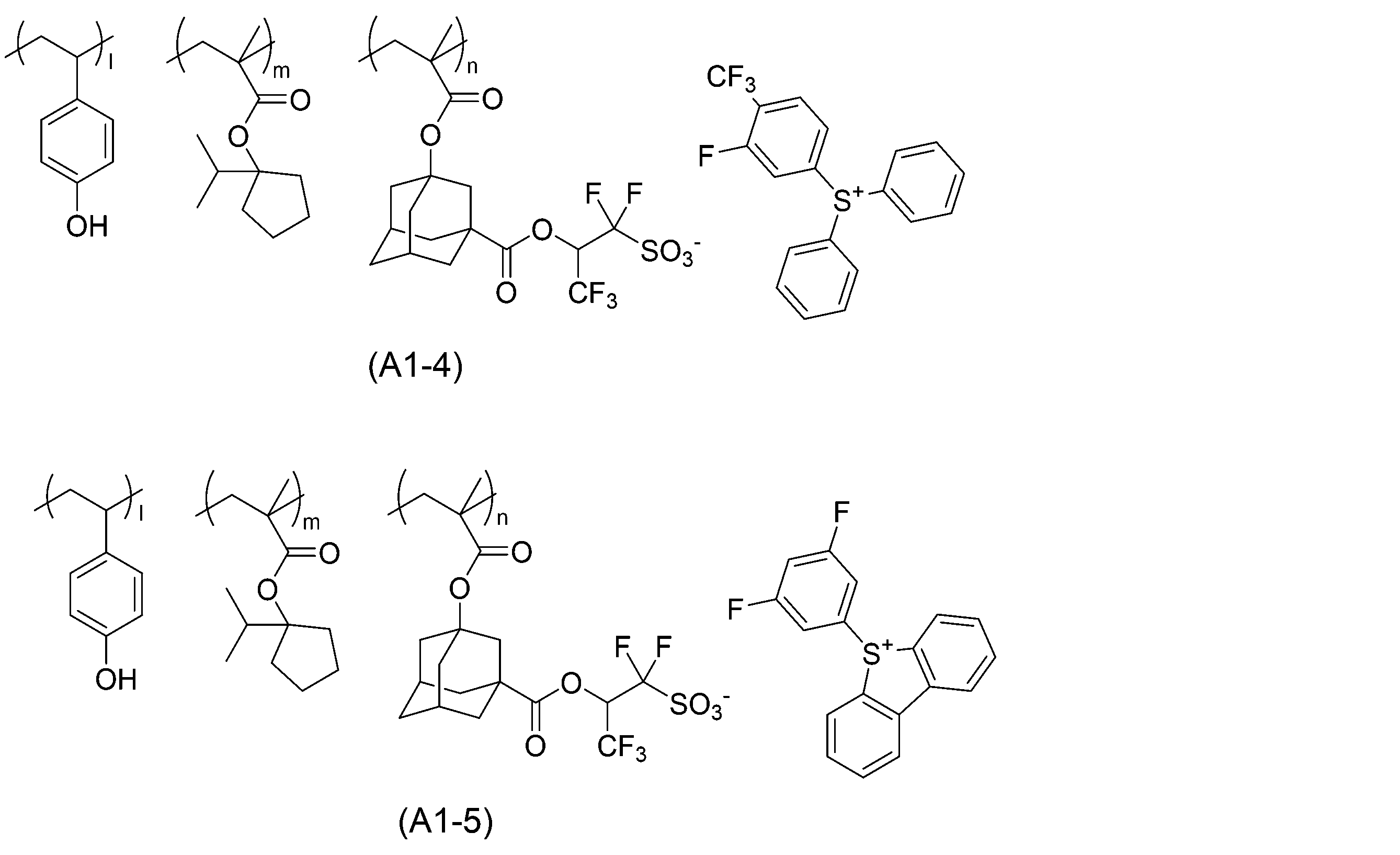

高分子化合物（Ａ１－４）：重量平均分子量（Ｍｗ）９５００、分子量分散度（Ｍｗ／Ｍｎ）１．７２、ｌ／ｍ／ｎ＝５５／３０／１５。
高分子化合物（Ａ１－５）：重量平均分子量（Ｍｗ）９５００、分子量分散度（Ｍｗ／Ｍｎ）１．７５、ｌ／ｍ／ｎ＝５５／３０／１５。
Figure 2023032149000141
Figure 2023032149000142
（Ｂ０）－１～（Ｂ０）－１６：上記化合物（Ｂ０－１）～（Ｂ０－１６）からなる酸発生剤。
（Ｂ１）－１～（Ｂ１）－１４：下記化合物（Ｂ１－１）～（Ｂ１－１４）からなる酸発生剤。
Figure 2023032149000143
Figure 2023032149000144
Figure 2023032149000145

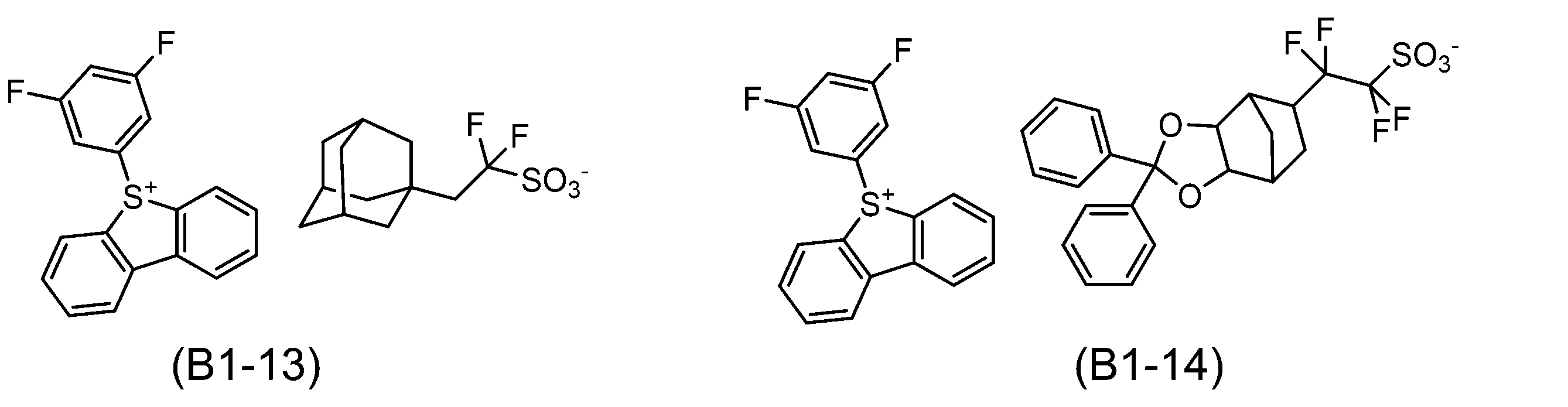

Figure 2023032149000146
（Ｄ０）－１～（Ｄ０）－１４：上記化合物（Ｄ０－１）～（Ｄ０－１４）からなる光崩壊性塩基。
（Ｄ１）－１～（Ｄ１）－１３：下記化学式（Ｄ１－１）～（Ｄ１－１３）で表される化合物からなる酸拡散制御剤。
Figure 2023032149000147
Figure 2023032149000148
Figure 2023032149000149
Figure 2023032149000150
（Ｓ）－１：プロピレングリコールモノメチルエーテルアセテート／プロピレングリコールモノメチルエーテル＝６０／４０（質量比）の混合溶剤。
＜レジストパターンの形成＞
ヘキサメチルジシラザン（ＨＭＤＳ）処理を施した８インチシリコン基板上に、各例のレジスト組成物をそれぞれ、スピンナーを用いて塗布し、ホットプレート上で、温度１１０℃で６０秒間のプレベーク（ＰＡＢ）処理を行い、乾燥することにより、膜厚５０ｎｍのレジスト膜を形成した。
次いで、前記レジスト膜に対し、電子線描画装置ＪＥＯＬ－ＪＢＸ－９３００ＦＳ（日本電子株式会社製）を用いて、加速電圧１００ｋＶにて、ターゲットサイズをライン幅５０ｎｍの１：１ラインアンドスペースパターン（以下「ＬＳパターン」）とする描画（露光）を行った。その後、１００℃で６０秒間の露光後加熱（ＰＥＢ）処理を行った。
次いで、２３℃にて、２．３８質量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液「ＮＭＤ－３」（商品名、東京応化工業株式会社製）を用いて、６０秒間のアルカリ現像を行った。その後、純水を用いて１５秒間水リンスを行った。その結果、ライン幅５０ｎｍの１：１のＬＳパターンが形成された。
［最適露光量（Ｅｏｐ）の評価］
上記＜レジストパターンの形成＞によってターゲットサイズのＬＳパターンが形成される最適露光量Ｅｏｐ（ｍＪ／ｃｍ２）を求めた。これを「Ｅｏｐ（ｍＪ／ｃｍ２）」として表１３～２４に示した。
［ディフェクトの評価］
ヘキサメチルジシラザン（ＨＭＤＳ）処理を施した８インチシリコン基板上に、各例のレジスト組成物をそれぞれ、スピンナーを用いて塗布し、ホットプレート上で、温度１１０℃で６０秒間のプレベーク（ＰＡＢ）処理を行い、乾燥することにより、膜厚５０ｎｍのレジスト塗布膜を形成した。この塗布膜をＫＬＡテンコール社製のＳｕｒｆｓｃａｎ ＳＰ２（製品名）を用いて、異物／欠陥の個数を測定した。
塗布膜表面に存在する８０ｎｍ以下の異物／欠陥の個数について、比較例１における個数を１．０としたときの各例における相対個数を算出し、下記の評価基準に従って評価した。結果を「ディフェクト」として表２０～３１に示した。
（評価基準）
◎：０．２以下
〇：０．２～０．５
△：０．５～１．０
×：１．０超
Figure 2023032149000151

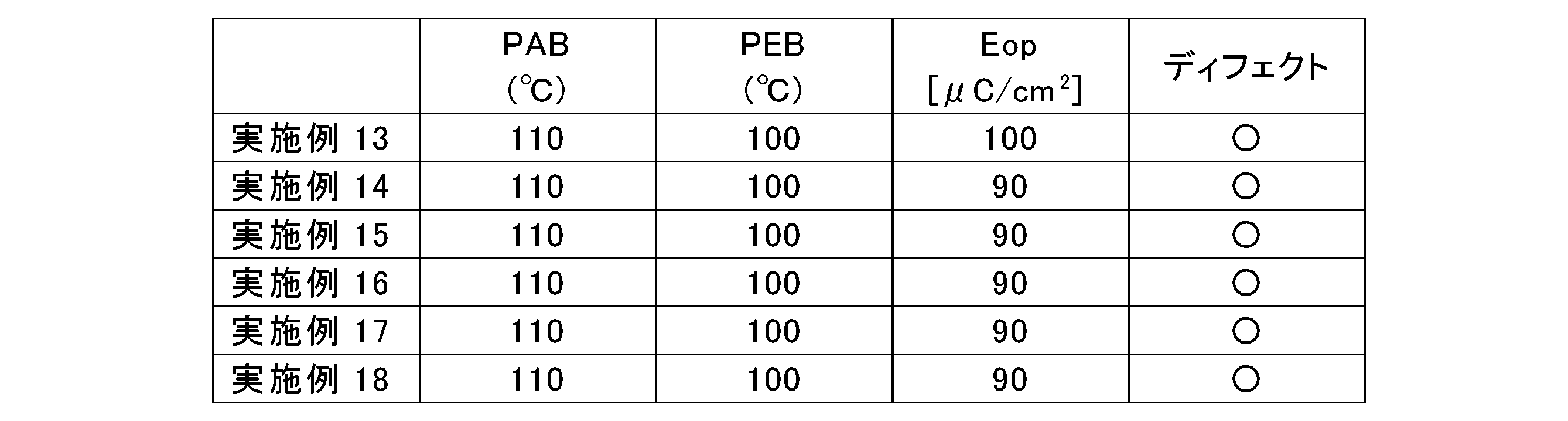

Figure 2023032149000152
Figure 2023032149000153
Figure 2023032149000154
Figure 2023032149000155
Figure 2023032149000156
Figure 2023032149000157
Figure 2023032149000158
Figure 2023032149000159
Figure 2023032149000160
Figure 2023032149000161
Figure 2023032149000162
表２０～３１に示す通り、実施例のレジスト組成物は、比較例のレジスト組成物に比べ、感度及びディフェクトのいずれも良好であることが確認できた。

Claims (10)

  1. 露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するレジスト組成物であって、
    下記一般式（ｃ０）で表されるカチオン（Ｃ０）を含む化合物を含有する、
    レジスト組成物。
    Figure 2023032149000163
     ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
  2. 酸の作用により現像液に対する溶解性が変化する樹脂成分（Ａ１）と、
    露光により酸を発生する酸発生剤成分（Ｂ）と、を含有し、
    前記酸発生剤成分（Ｂ）が、下記一般式（ｂ０）で表される化合物を含む、
    請求項１に記載のレジスト組成物。
    Figure 2023032149000164
     ［式中、Ｍｂ＋は、前記カチオン（Ｃ０）である。Ｘｂ－は、対アニオンである。］
  3. 酸の作用により現像液に対する溶解性が変化する樹脂成分（Ａ１）と、
    露光により発生する酸の拡散を制御する、酸拡散制御剤成分（Ｄ）とを含有し、
    前記酸拡散制御剤成分（Ｄ）が、下記一般式（ｄ０）で表される化合物を含む、
    請求項１に記載のレジスト組成物。
    Figure 2023032149000165
     ［式中、Ｍｄ＋は、前記カチオン（Ｃ０）である。Ｘｄ－は、対アニオンである。］
  4. 下記一般式（ａ０－１）で表される構成単位（ａ０）を有する樹脂成分（Ａ０）を含む、
    請求項１に記載のレジスト組成物。
    Figure 2023032149000166
     ［式中、Ｒは、水素原子、炭素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｍａ＋は、前記カチオン（Ｃ０）である。Ｒｘ０－は、アニオンを含む基である。］
  5. 酸の作用により現像液に対する溶解性が変化する樹脂成分（Ａ１）を含み、
    前記樹脂成分（Ａ１）が、前記構成単位（ａ０）を有する、
    請求項４に記載のレジスト組成物。
  6. 支持体上に、請求項１～４のいずれか一項に記載のレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、及び前記露光後のレジスト膜を現像してレジストパターンを形成する工程を有する、レジストパターン形成方法。
  7. 下記一般式（Ｍ０）で表される化合物。
    Figure 2023032149000167
     ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘ－は、対アニオンである。］
  8. 下記一般式（Ｂ０）で表される化合物を含む酸発生剤。
    Figure 2023032149000168
     ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘｂ－は、対アニオンである。］
  9. 下記一般式（Ｄ０）で表される化合物を含む酸拡散制御剤。
    Figure 2023032149000169
     ［式中、Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基であり、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。Ｘｄ－は、対アニオンである。］
  10. 下記一般式（Ａ０－１）で表される構成単位（ａ０）を有する高分子化合物。
    Figure 2023032149000170
     ［式中、Ｒは、水素原子、炭素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｒｘ０はアニオンを含む基である。Ｘ０１は電子吸引性基であり、Ｘ０２はＸ０１とは異なる電子吸引性基である、Ｒ０１は電子供与基である。Ｒ０２及びＲ０３は、それぞれ独立に、置換基である。ｎｘ１及びはｎｘ２は、それぞれ独立に、１～４の整数であり、ｎ１は０～３の整数であり、ｎｘ１＋ｎｘ２＋ｎ１≦５である。ｎ２及びｎ３は、それぞれ独立に、０～４の整数である。ｎｘ１が２以上のとき、複数存在するＸ０１は相互に同じでもよく、異なってもよい。ｎｘ２が２以上のとき、複数存在するＸ０２は相互に同じでもよく、異なってもよい。ｎ１が２以上のとき、複数存在するＲ０１は相互に同じでもよく、異なってもよい。ｎ２が２以上のとき、複数存在するＲ０２は相互に同じでもよく、異なってもよい。ｎ３が２以上のとき、複数存在するＲ０３は相互に同じでもよく、異なってもよい。］
JP2021138091A 2021-08-26 2021-08-26 レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物 Active JP7777943B2 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2021138091A JP7777943B2 (ja) 2021-08-26 2021-08-26 レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物
TW111131806A TW202319384A (zh) 2021-08-26 2022-08-24 阻劑組成物、阻劑圖型形成方法、化合物、酸產生劑、酸擴散控制劑，及高分子化合物
US18/684,046 US20250004366A1 (en) 2021-08-26 2022-08-24 Resist composition, resist pattern formation method, compound, acid-generating agent, acid diffusion control agent, and high-molecular-weight compound
PCT/JP2022/031908 WO2023027118A1 (ja) 2021-08-26 2022-08-24 レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物
KR1020247004817A KR20240051122A (ko) 2021-08-26 2022-08-24 레지스트 조성물, 레지스트 패턴 형성 방법, 화합물, 산 발생제, 산 확산 제어제, 및 고분자 화합물

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2021138091A JP7777943B2 (ja) 2021-08-26 2021-08-26 レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物

Publications (2)

Publication Number Publication Date
JP2023032149A true JP2023032149A (ja) 2023-03-09
JP7777943B2 JP7777943B2 (ja) 2025-12-01

Family

ID=85322875

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2021138091A Active JP7777943B2 (ja) 2021-08-26 2021-08-26 レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物

Country Status (5)

Country Link
US (1) US20250004366A1 (ja)
JP (1) JP7777943B2 (ja)
KR (1) KR20240051122A (ja)
TW (1) TW202319384A (ja)
WO (1) WO2023027118A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025263310A1 (ja) * 2024-06-18 2025-12-26 四国化成工業株式会社 ジベンゾチオフェニウム塩化合物、その製造方法、及び該化合物の用途

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012136511A (ja) * 2010-11-30 2012-07-19 Rohm & Haas Electronic Materials Llc 光酸発生剤
JP2020075919A (ja) * 2018-11-09 2020-05-21 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP2021016655A (ja) * 2019-07-23 2021-02-15 株式会社三洋物産 遊技機
JP2021038203A (ja) * 2019-08-29 2021-03-11 住友化学株式会社 塩、クエンチャー、レジスト組成物及びレジストパターンの製造方法
WO2021095356A1 (ja) * 2019-11-12 2021-05-20 東洋合成工業株式会社 スルホニウム塩、酸発生剤、レジスト組成物、及びデバイスの製造方法

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102707718B1 (ko) 2018-05-28 2024-09-19 도오꾜오까고오교 가부시끼가이샤 레지스트 조성물, 레지스트 패턴 형성 방법, 화합물, 산 발생제 및 화합물의 제조 방법
JP7672232B2 (ja) * 2020-03-19 2025-05-07 住友化学株式会社 カルボン酸塩、カルボン酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7672231B2 (ja) * 2020-03-19 2025-05-07 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012136511A (ja) * 2010-11-30 2012-07-19 Rohm & Haas Electronic Materials Llc 光酸発生剤
JP2020075919A (ja) * 2018-11-09 2020-05-21 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP2021016655A (ja) * 2019-07-23 2021-02-15 株式会社三洋物産 遊技機
JP2021038203A (ja) * 2019-08-29 2021-03-11 住友化学株式会社 塩、クエンチャー、レジスト組成物及びレジストパターンの製造方法
WO2021095356A1 (ja) * 2019-11-12 2021-05-20 東洋合成工業株式会社 スルホニウム塩、酸発生剤、レジスト組成物、及びデバイスの製造方法

Also Published As

Publication number Publication date
TW202319384A (zh) 2023-05-16
JP7777943B2 (ja) 2025-12-01
US20250004366A1 (en) 2025-01-02
WO2023027118A1 (ja) 2023-03-02
KR20240051122A (ko) 2024-04-19

Similar Documents

Publication Publication Date Title
JP7275205B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7292150B2 (ja) レジスト組成物、レジストパターン形成方法、高分子化合物及び化合物
JP7250422B2 (ja) レジスト組成物、及びレジストパターン形成方法
JP2018004778A (ja) レジスト組成物及びレジストパターン形成方法、並びに、化合物及び酸発生剤
WO2022264845A1 (ja) レジスト組成物及びレジストパターン形成方法
JP2022066864A (ja) レジスト組成物及びレジストパターン形成方法
WO2023048168A1 (ja) レジスト組成物、レジストパターン形成方法、化合物及び酸拡散制御剤
JP7183021B2 (ja) レジスト組成物、レジストパターン形成方法、及び高分子化合物
JP7218162B2 (ja) レジスト組成物、レジストパターン形成方法、及び化合物
JP2022114980A (ja) レジスト組成物及びレジストパターン形成方法
JP7233319B2 (ja) レジスト組成物及びレジストパターン形成方法
WO2023063203A1 (ja) レジスト組成物、レジストパターン形成方法、高分子化合物及び化合物
JP7720690B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2022190811A (ja) レジスト組成物及びレジストパターン形成方法
JP7285695B2 (ja) レジスト組成物及びレジストパターン形成方法、並びに、化合物及び酸発生剤
JP7777943B2 (ja) レジスト組成物、レジストパターン形成方法、化合物、酸発生剤、酸拡散制御剤、及び高分子化合物
JP7058711B1 (ja) レジスト組成物及びレジストパターン形成方法
WO2023013592A1 (ja) レジスト組成物及びレジストパターン形成方法
WO2022265034A1 (ja) レジスト組成物、レジストパターン形成方法、化合物の製造方法、中間体及び化合物
WO2022225019A1 (ja) レジスト組成物、レジストパターン形成方法、化合物及び酸発生剤
JP7178800B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7799025B2 (ja) レジスト組成物、レジストパターン形成方法、化合物及び酸拡散制御剤
JP7308882B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7274937B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7117910B2 (ja) レジスト組成物及びレジストパターン形成方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20240509

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20250701

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20250828

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20251021

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20251118

R150 Certificate of patent or registration of utility model

Ref document number: 7777943

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
