【課題】 シャフトの伸縮が自在に調整できるゴルフパタ−を提供する。【解決手段】 パタ−ヘッドシャフト1aの連結逆E字型状切込溝1bをグリップシャフト2aの固定金具2bに沿ってスライドさせ、伸縮をストッパ−3で固定してパタ−ヘッドの方向性を一定に確保する。パタ−ヘッドとグリップの長さを自在伸縮調整の上、ストッパ−で固定することによりシャフトを短尺、中尺、長尺にセットした個性豊かなスタイルを可能にするゴルフパタ−が実現できる。【選択図】図5

Description

本考案は、ゴルフパタ−のシャフトを二本として連結逆E字型状切込溝によりスライドするゴルフパタ−に関するものである。
ゴルフパタ−シャフトは画一的な規格である。
パタ−ヘッドシャフトのスライド伸縮によって前述を解決しようとするものである。
本考案は、パタ−ヘッドシャフトとグリップシャフトの両シャフトで構成されパタ−ヘッドシャフトをグリップシャフト内でスライドさせて、パタ−ヘッドとグリップの伸縮を自在に調整した上でストッパ−により固定させるものである。
上記のとおり本考案の伸縮ゴルフパタ−は、グリップシャフトの内にパタ−ヘッドシャフトの連結逆E字型状切込溝に沿ってスライドさせ、パタ−ヘッドとグリップの長さを自在伸縮調整の上、ストッパ−で固定することによりシャフトを短尺、中尺、長尺にセットした個性豊かなスタイルを可能にするゴルフパタ−が実現できる。

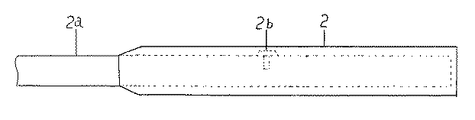

本考案の移動するスライド式パタ−ヘッドシャフト実施例1を示した側図面である。 グリップシャフト実施例2を示した側面図である。 グリップシャフトに装着しているストッパ−固定具実施例3を示した側面図である。 グリップシャフトのストッパ−固定具の外側部ストッパ−移動キヤップ実施例4を示した断面図である。 本考案ゴルフパタ−はパタ−ヘッドシャフト、グリップシャフト、ストッパ−固定具、ストッパ−移動キヤップから構成されそれぞれの結合を示した側面図である。 グリップシャフトの固定金具にパタ−ヘッドシャフトの連結逆E字型状切込溝が接合固定している図5のA−A断面を示した拡大図である。 パタ−ヘッドシャフトの連結逆E字型状切込溝を図5のB−B矢視を示した拡大図である。 パタ−ヘッドシャフトの連結逆E字型状切込溝を図6のC矢視図を示した。
パタ−ヘッドシャフトにグリップ対応の複数段階調整できる連結逆E字型状切込溝とグリップシャフトに固定金具を設けてパタ−ヘッドシャフトを固定金具に沿って伸縮の上、回転で固定させ更にスライドをストッパ−で固定させる。
以下、添付図面に従い実施例を説明する。1は耐久性のある金属性素材でパタ−ヘッドシャフト1aに連結逆E字型状切込溝1bを設けたパタ−ヘッド、2は金属性素材のグリップシャフト2aに固定金具2bを設けたクリップ、3はグリップシャフトの先端に装着された円筒形のプラスチック等適宜素材のストッパ−固定具で、その前部は左右対称にV字型状切込3a、中部にら旋状溝3bを設けた本体、4はグリップシャフトのストッパ−固定具を覆うプラスチック等適宜素材のストッパ−移動キヤップで、前部はパタ−ヘッドシャフトがスライドする程度の円筒形から順次太くして、ストッパ−固定具のら旋状溝3bに接合する部分にはストッパ−移動キヤップ内側にら旋状溝4aを設けた本体である。
本考案の実施例は前記の構成からなるもので、パタ−ヘッドシャフト本体の連結逆E字型状切込溝1bがグリップシャフト本体の固定金具2bに沿って伸縮させ適時の長さによりグリップ2を左回転させると固定金具2bは連結逆E字型状切込溝1bに沿って移動しその溝の先端くぼみ溝に固定金具2bを固定させた上で、ストッパ−固定具3の外部のストッパ−移動キヤップ4を回転させると接しているグリップシャフトに固定しているストッパ−固定具3のら旋状溝3bをストッパ−移動キヤップ4が、ら旋状溝3bに沿い移動することによりストッパ−固定具3のV字型状切込3aが圧縮しめられパタ−ヘッドシャフトが強力に固定される。
パタ−ヘッド伸縮はストッパ−移動キヤップ4を逆回転して緩めグリップ2の固定金具2bに接合している連結逆E字型状切込溝1bのくぼみ溝から戻しグリップ2を右回転して固定金具2bの位置を変えてパタ−ヘッドの長さを調整して固定するの繰返しで自適の伸縮ゴルフパタ−となる。
1 パタ−ヘッド
1a パタ−ヘッドシャフト
1b 連結逆E字型状切込溝
2 グリップ
2a グリップシャフト
2b 固定金具
3 ストッパ−固定具
3a V字型状切込
3b ら旋状溝
4 ストッパ−移動キヤップ
4a ら旋状溝

Claims (1)

  1. パタ−ヘッドシャフト1aとグリップシャフト2aの両シャフトで構成され、パタ−ヘッドシャフトの連結逆E字型状切込溝1bをグリップシャフトの固定金具2bに沿ってスライドさせパタ−ヘッド1とグリップ2の伸縮を自在に調整固定できるところを特徴とする伸縮ゴルフパタ−。
